Разборка iPod Nano 7-го поколения

Введение

Приготовьтесь позеленеть от зависти, когда мы будем разбирать новый iPod Nano седьмого поколения.

Хотите больше? Следите за нами в Twitter или дружите с нами на Facebook, чтобы получать самые свежие новости о разборе гаджетов.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разбор iPod Nano 7-го поколения

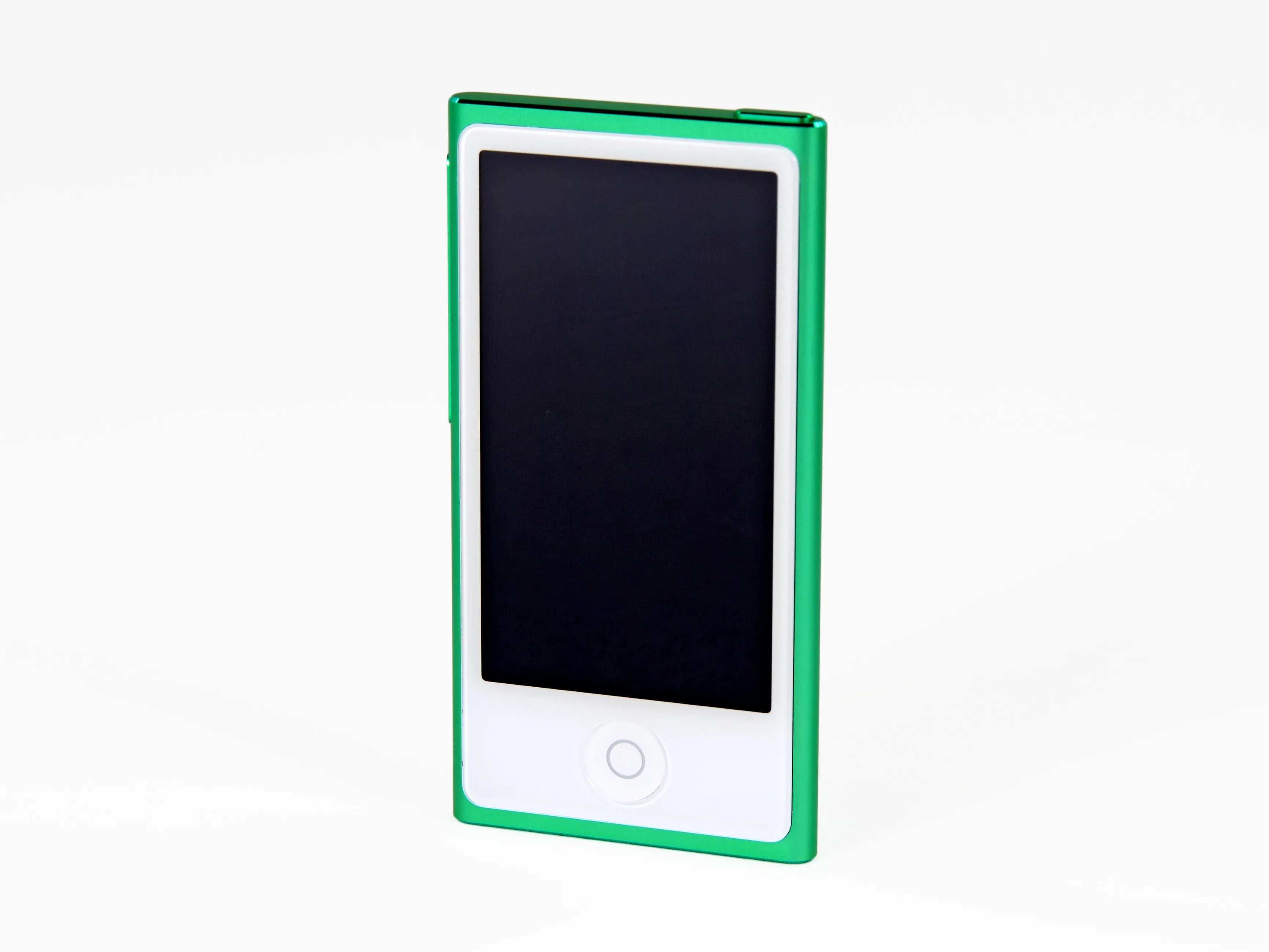

• Что нового и экологичного? iPod Nano 7-го поколения. Nano доступен в нескольких цветах, но мы решили, что лучше всего подойдет зеленый.

• Полностью переработанный, Nano 7-го поколения повторяет дизайн своих собратьев iPod Touch и iPhone.

• Технические характеристики:

• 16 Гб памяти

• Широкоформатный дисплей Multi-Touch с диагональю 2,5 дюйма

• Встроенный акселерометр

• Bluetooth 4.0

Шаг 2

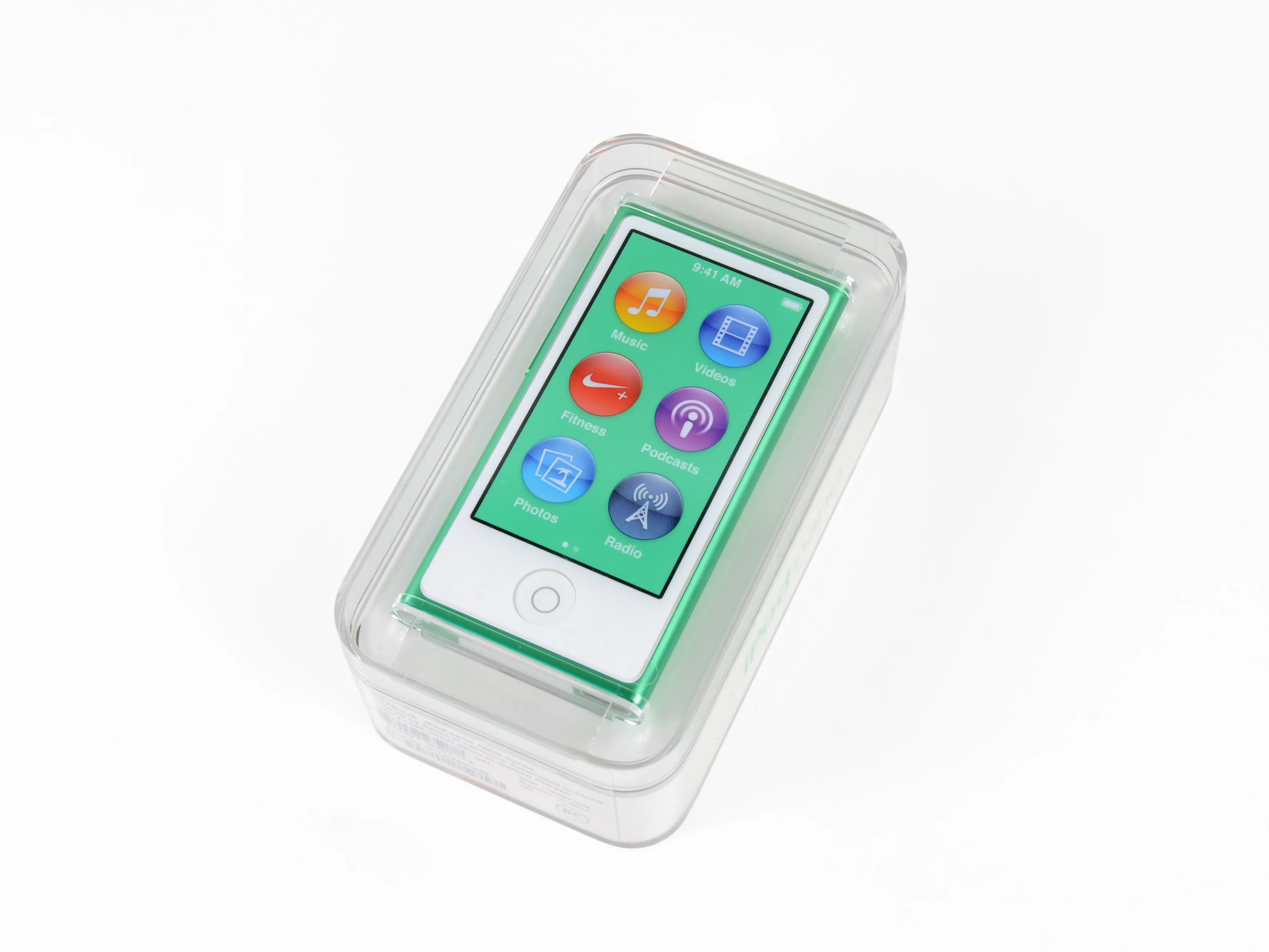

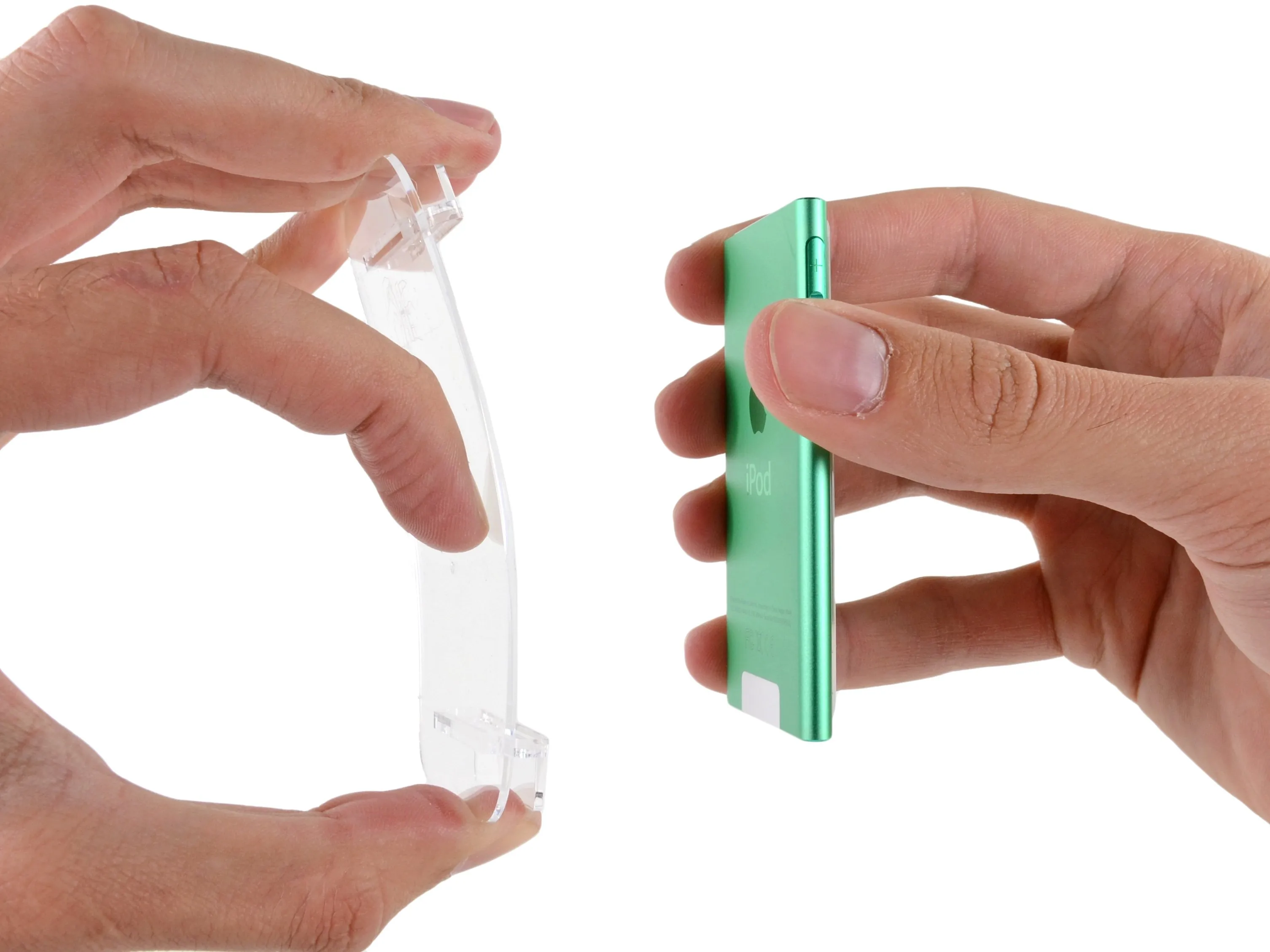

• Мы начинаем думать. что Apple не доверяет нам распаковку своих драгоценных гаджетов, поэтому мы попробовали сделать это по-ихнему.

• Их процедура распаковки не была ни удобной, ни эргономичной.

• Однако мы рады, что между нами и нашим новым зеленым другом находится минимум упаковки. новым зеленым другом.

Шаг 3

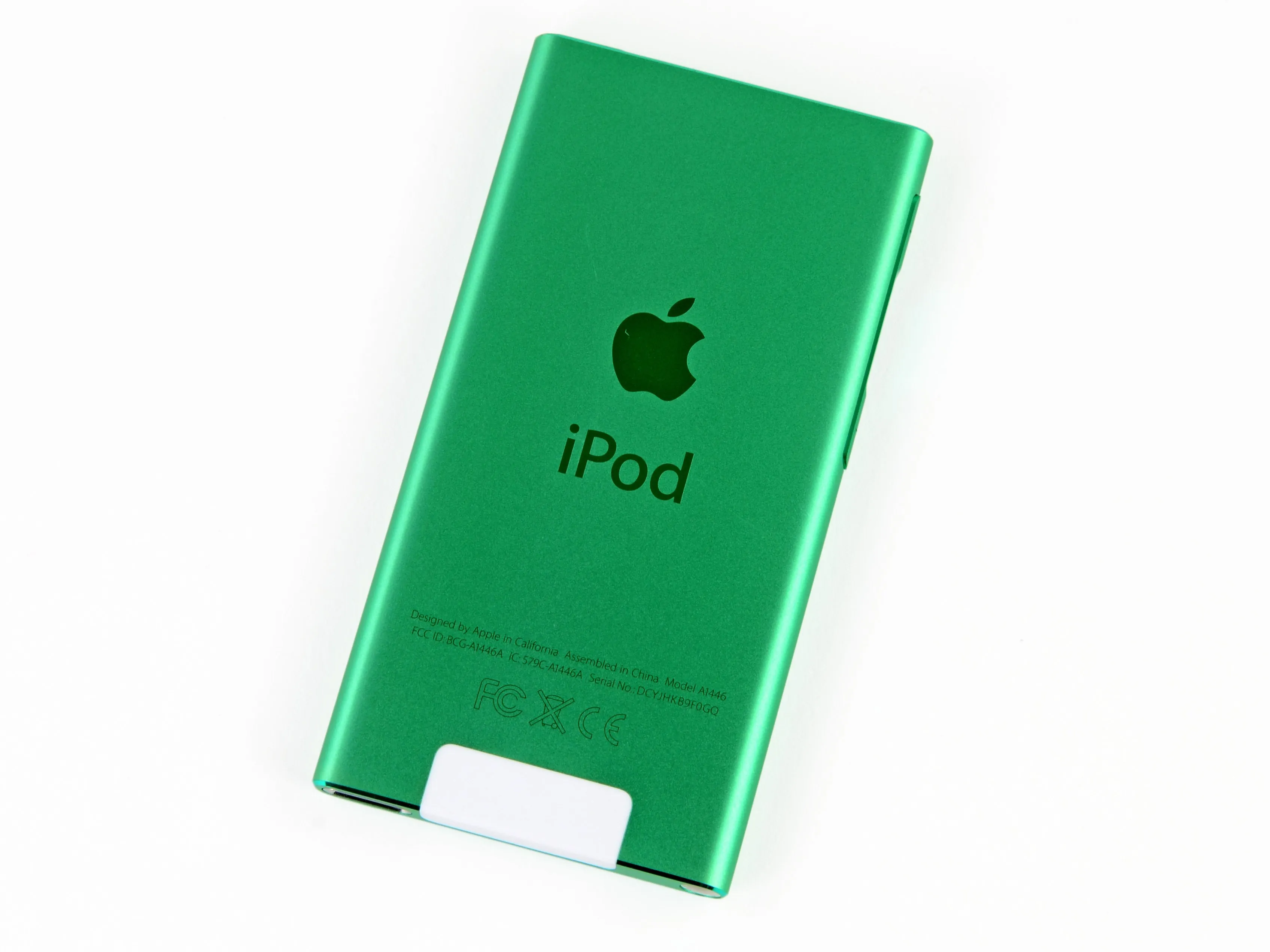

• Среди зелени мы находим новый номер модели Nano: A1446.

• После медленного отказа от iPod Shuffle и iPod Classic кажется, что Apple тяготеет к линейке продуктов, основанных исключительно на том, насколько большое устройство вы хотите видеть вокруг своей домашней кнопки.

• Если вы присмотритесь, то увидите, что значок на домашней кнопке Nano круглый, а не квадратный, чтобы соответствовать круглым иконкам.

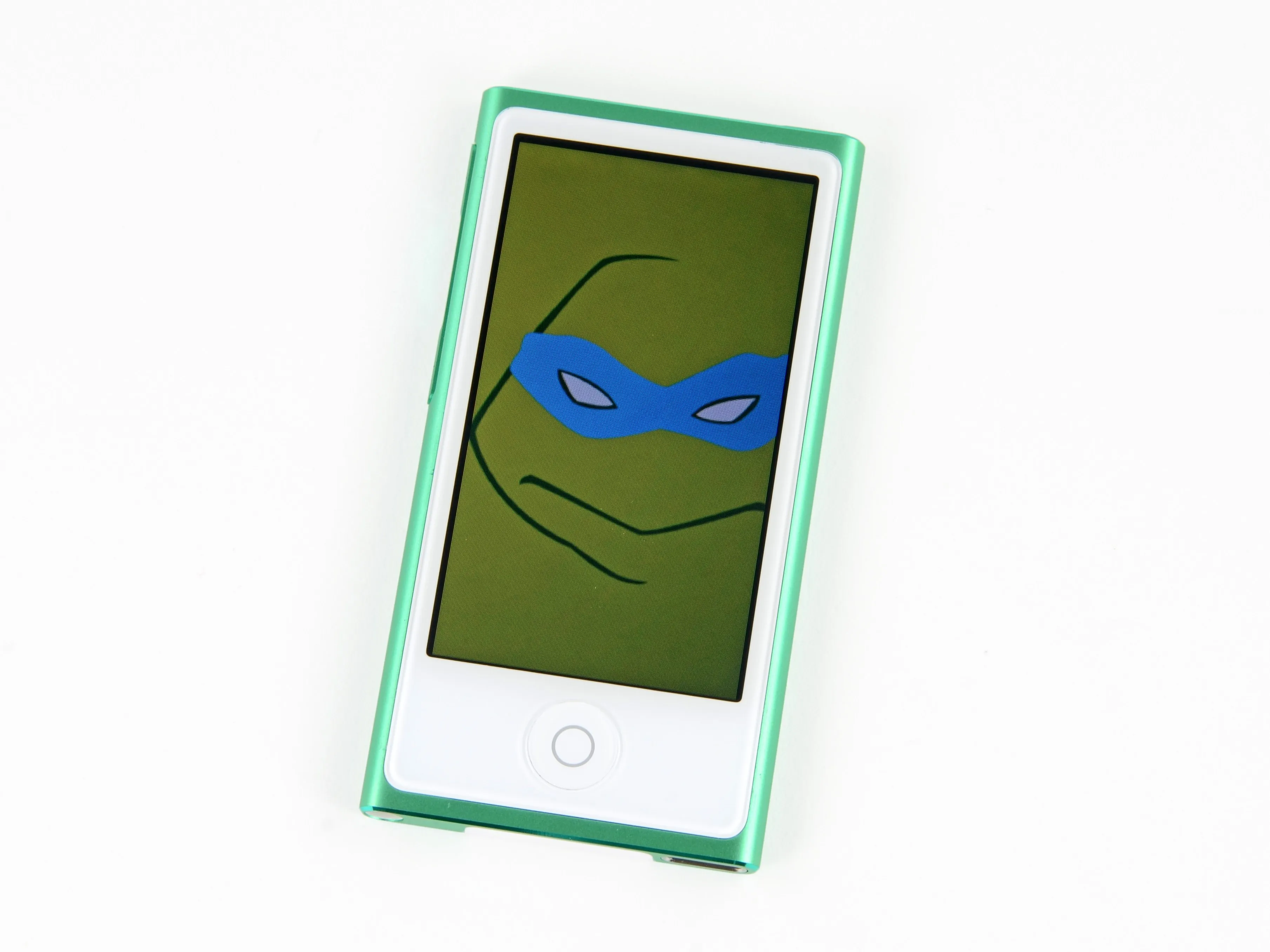

• Ковабунга, чувак! Что вы делаете с экраном вдвое больше, чем у старого Nano? Вы загружаете минималистичные иллюстрации Черепашек-ниндзя, да.

Шаг 4

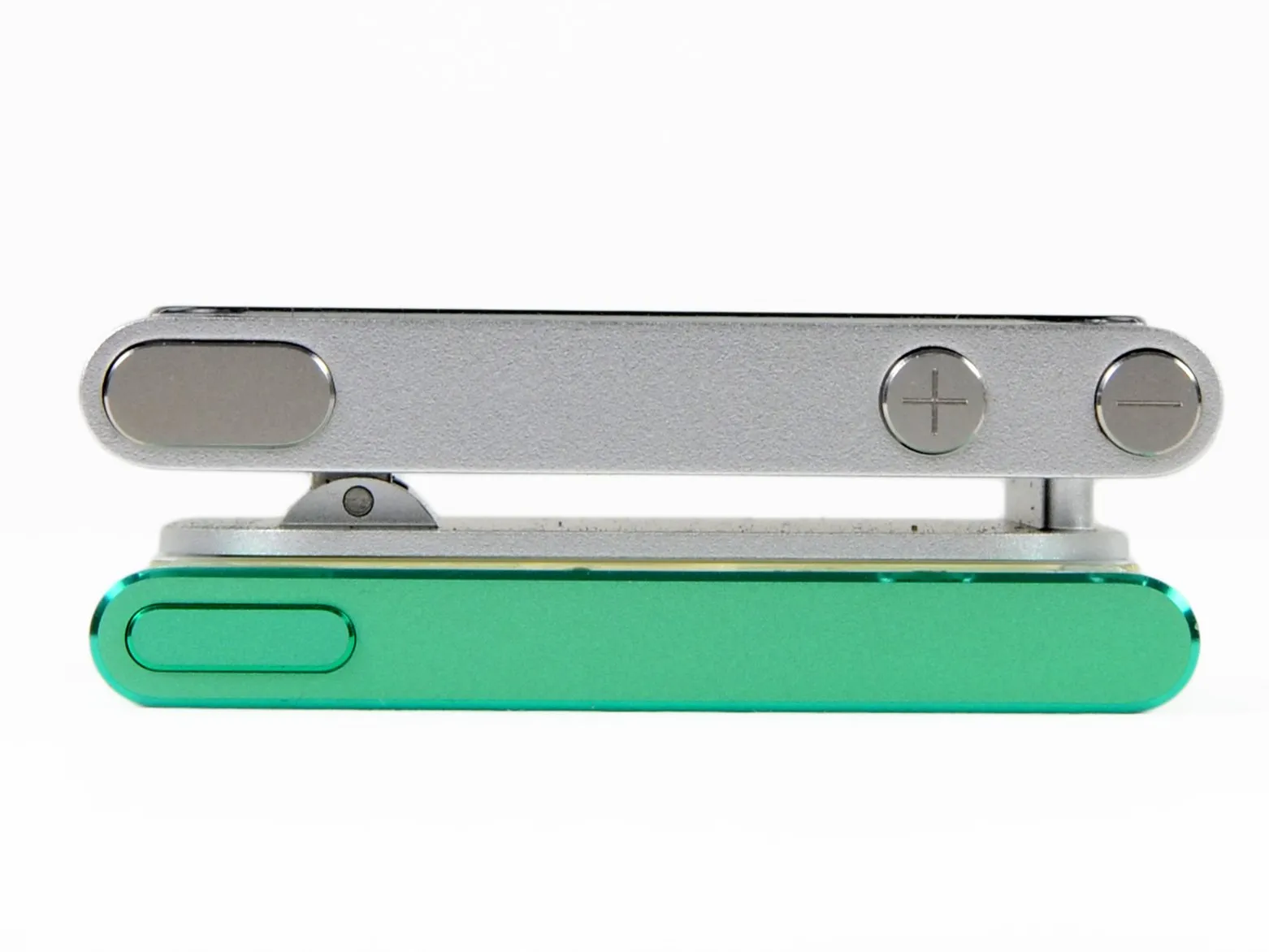

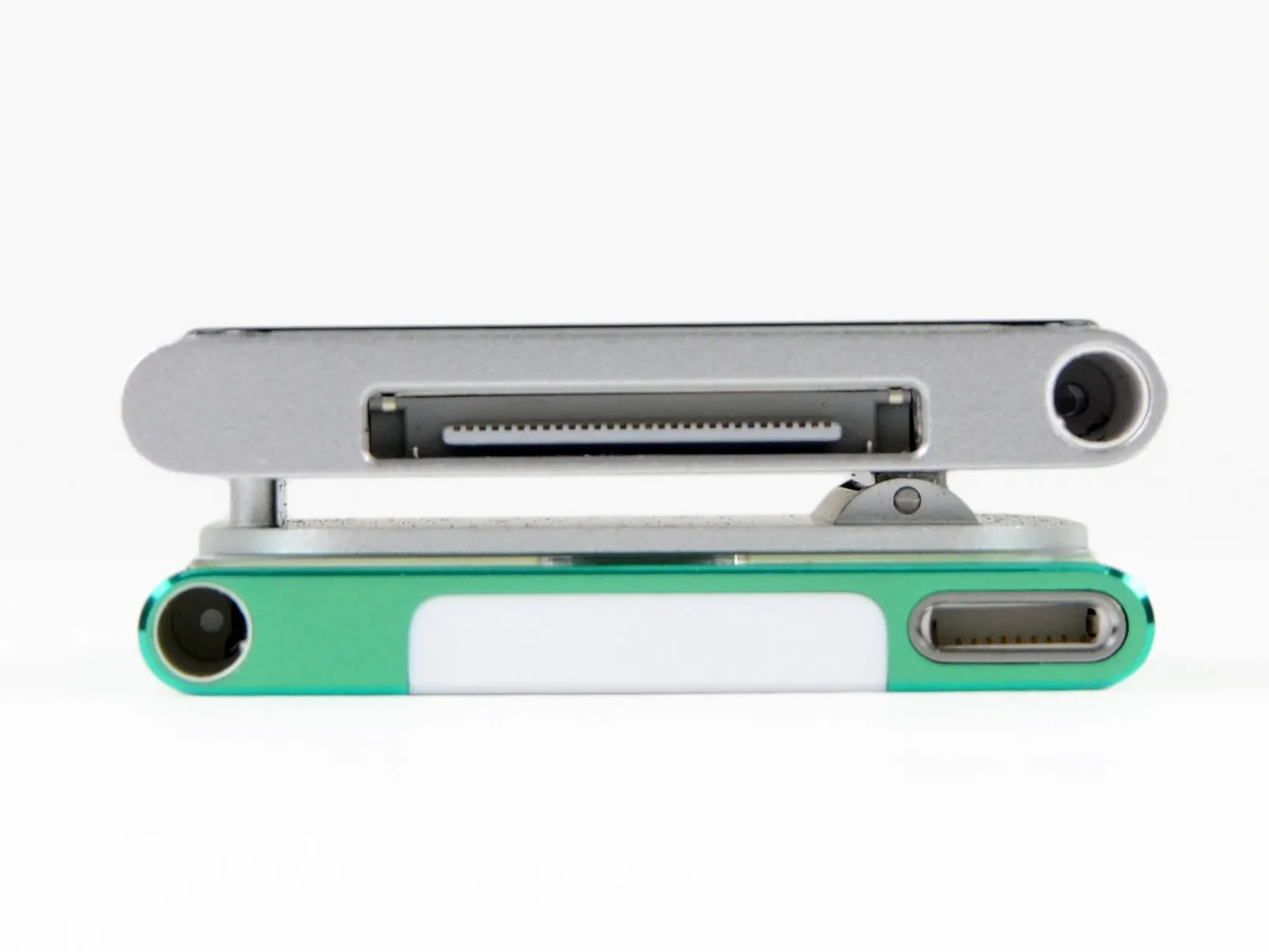

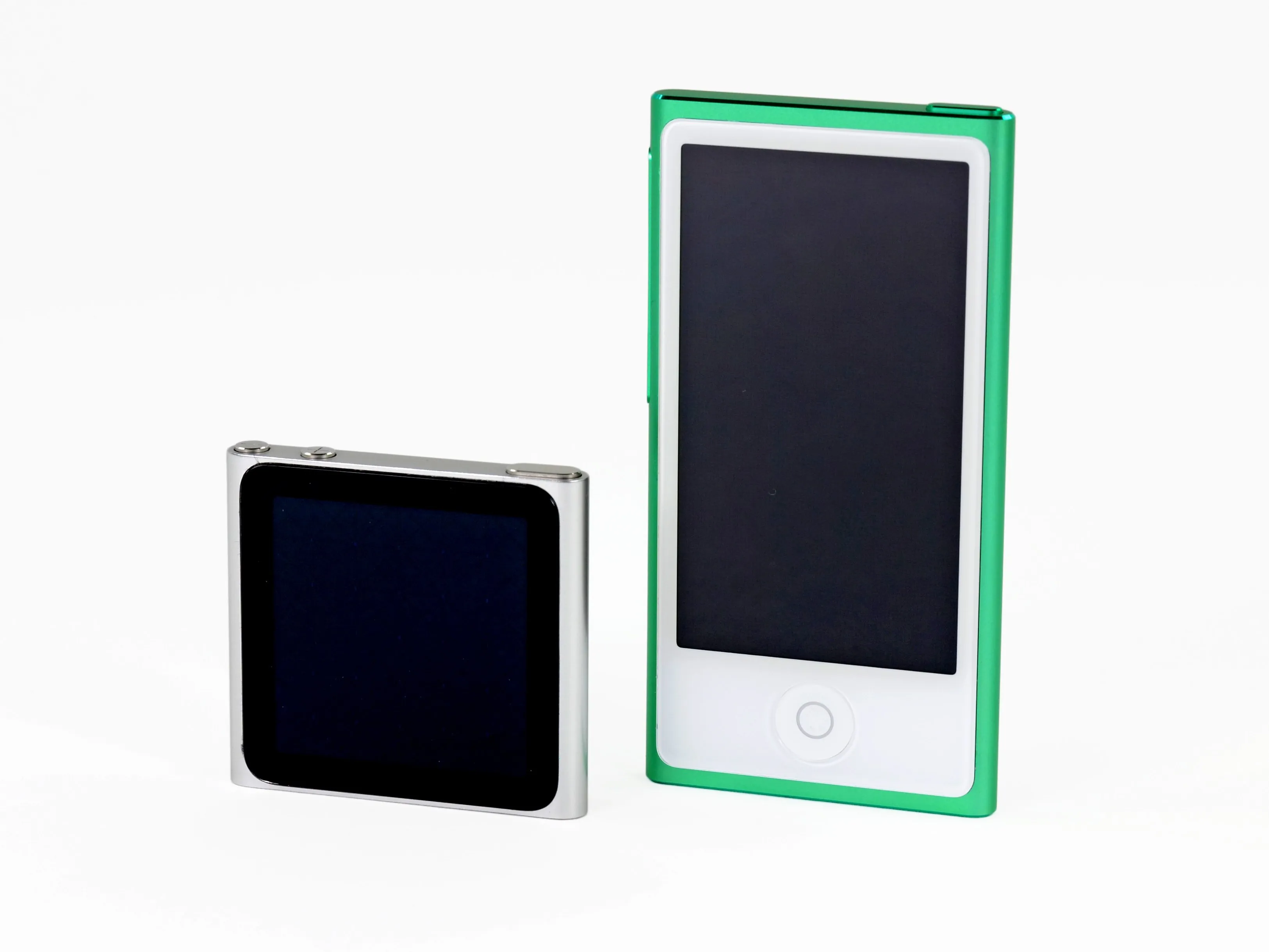

• Насколько он больше, чем предыдущего Nano? На много.

• Nano 6-го поколения имел размеры 1,48 x 1,68 x 0,35 дюйма и весил 0,74 унции.

• Новое 7-е поколение чуть более чем в два раза выше, но при этом немного тоньше и более узкое - 3,01 x 1,56 x 0,21 дюйма.

• При весе 1,1 унции новейший Nano прибавил всего треть унции.

• Возвращение к высокому дизайну, использовавшемуся в предыдущих поколениях, делает iPod более удобным для захвата, а значит, и для использования. Дизайнеры выбросили клипсу 6-го поколения в окно, поэтому новый Nano стал намного тоньше.

• Переход на разъем Lightning, возможно, позволил сэкономить немного места в iPhone 5но на iPod Nano он повлиял очень сильно.

Шаг 5

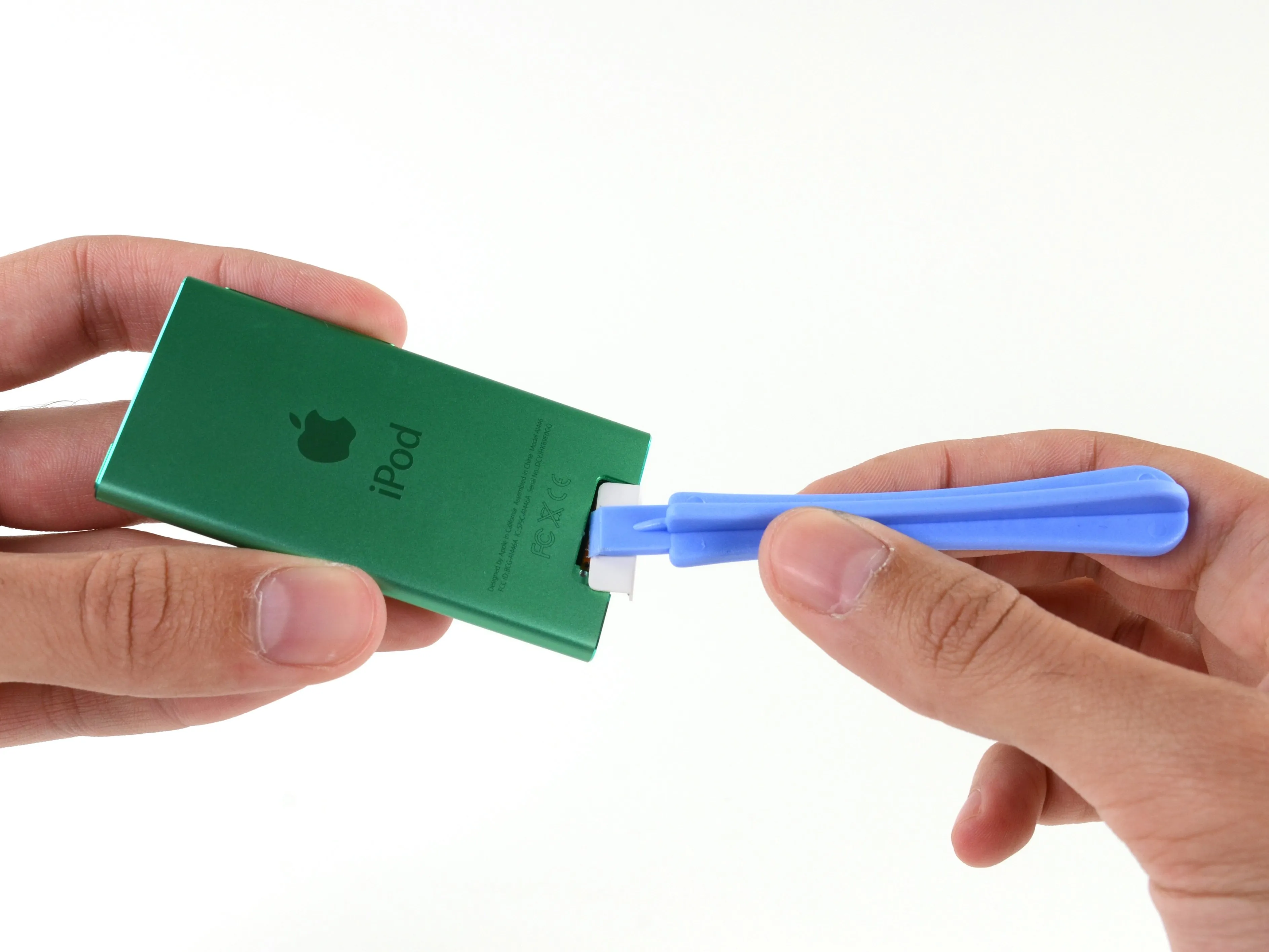

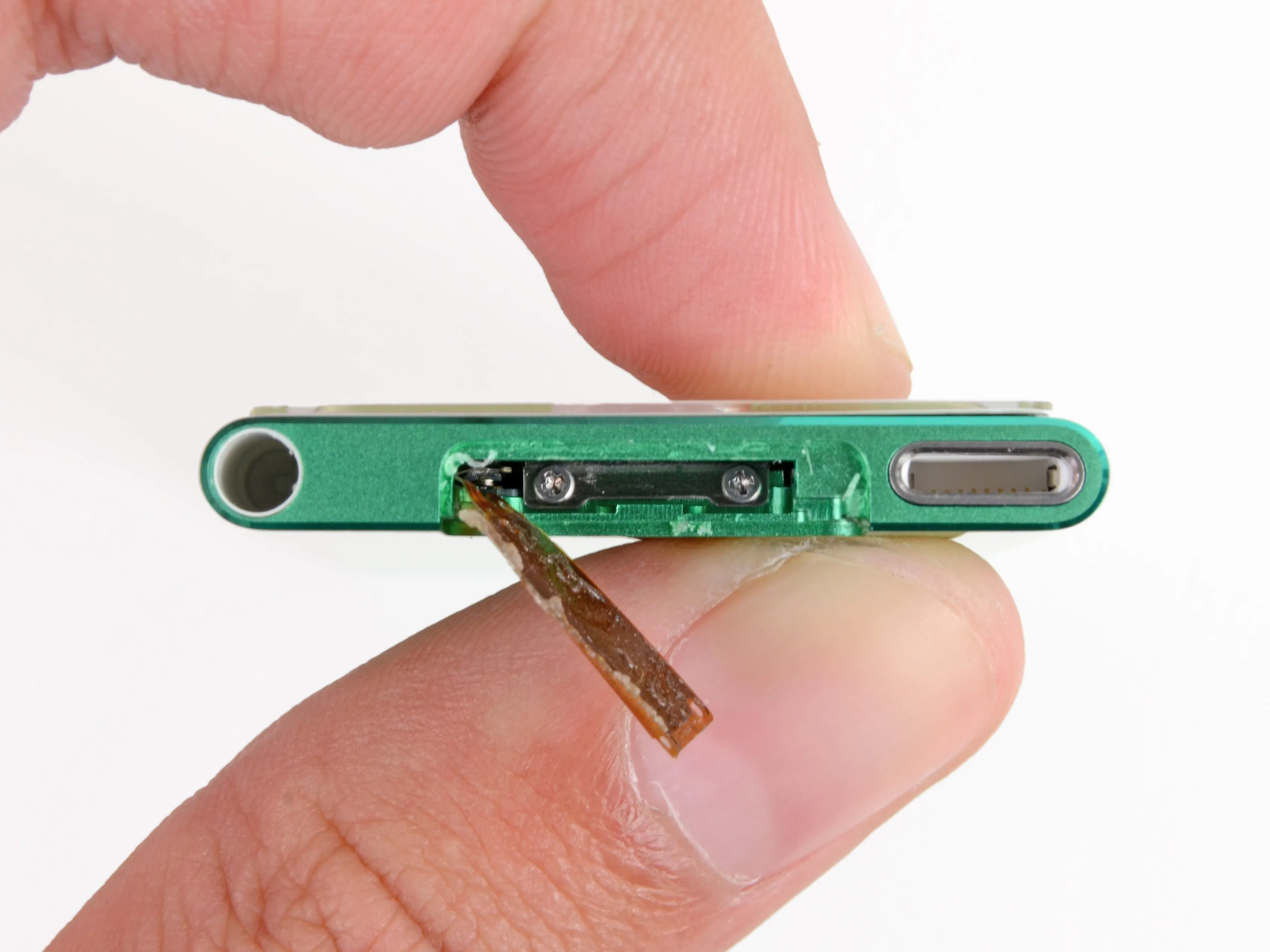

• Руководствуясь отцовским инструментом для вскрытия пластика, мы добрались до вкладки, которая открывалась сайт яму отчаяния.

• Под вкладкой находится антенна Bluetooth, которая скрывает два винта Phillips, открывающих волшебство, таящееся внутри Nano.

Комментарии к шагу

Эту белую часть не так-то просто снять, и антенна Bluetooth часто прилипает к ней, что приводит к разрыву ленты. Будьте осторожны.

На моем не пластик, а металл, который вообще не открывается.

Привет Может кто-нибудь помочь мне, где я могу получить эту маленькую белую часть, потому что моя повреждена

Шаг 6

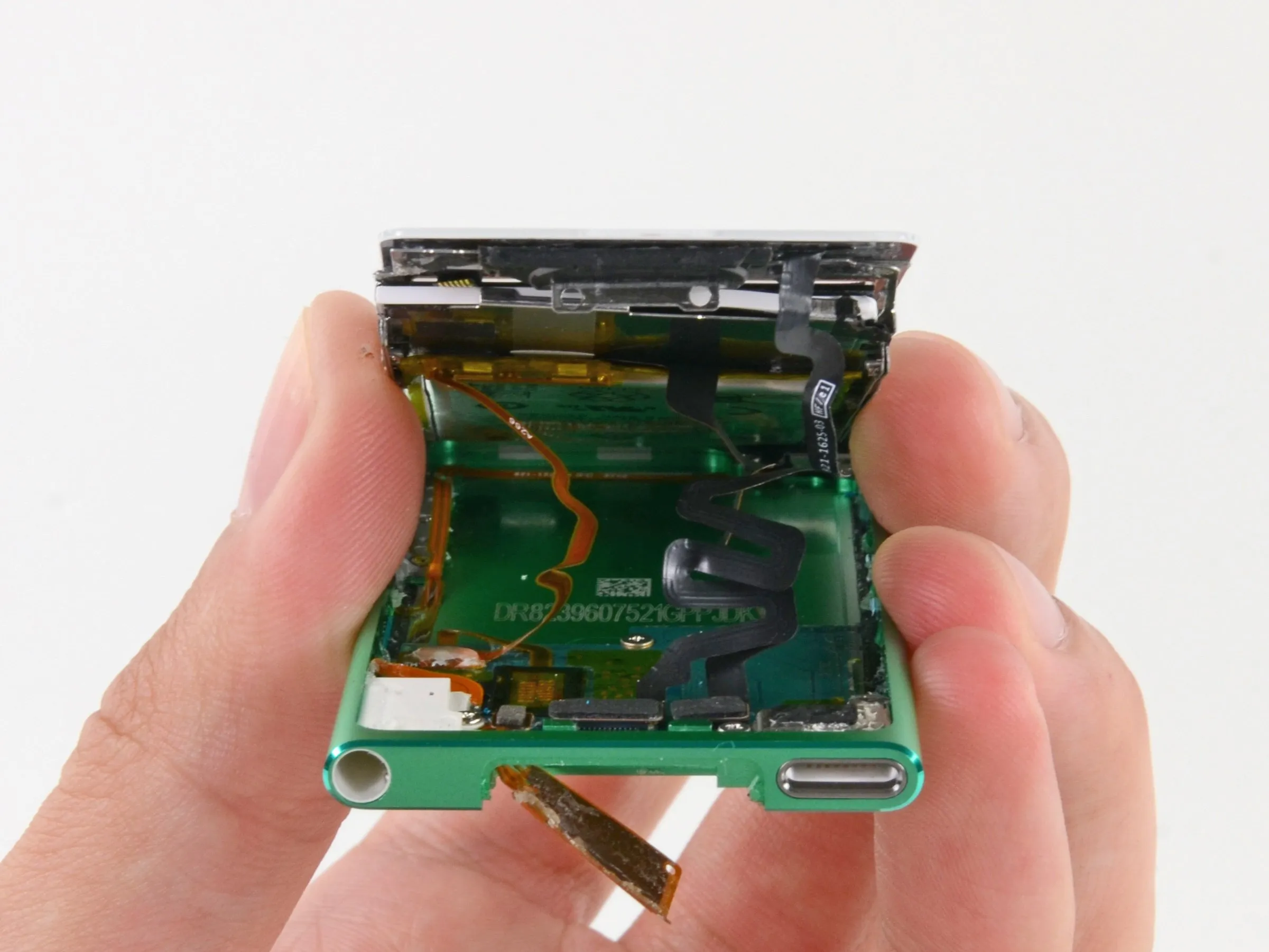

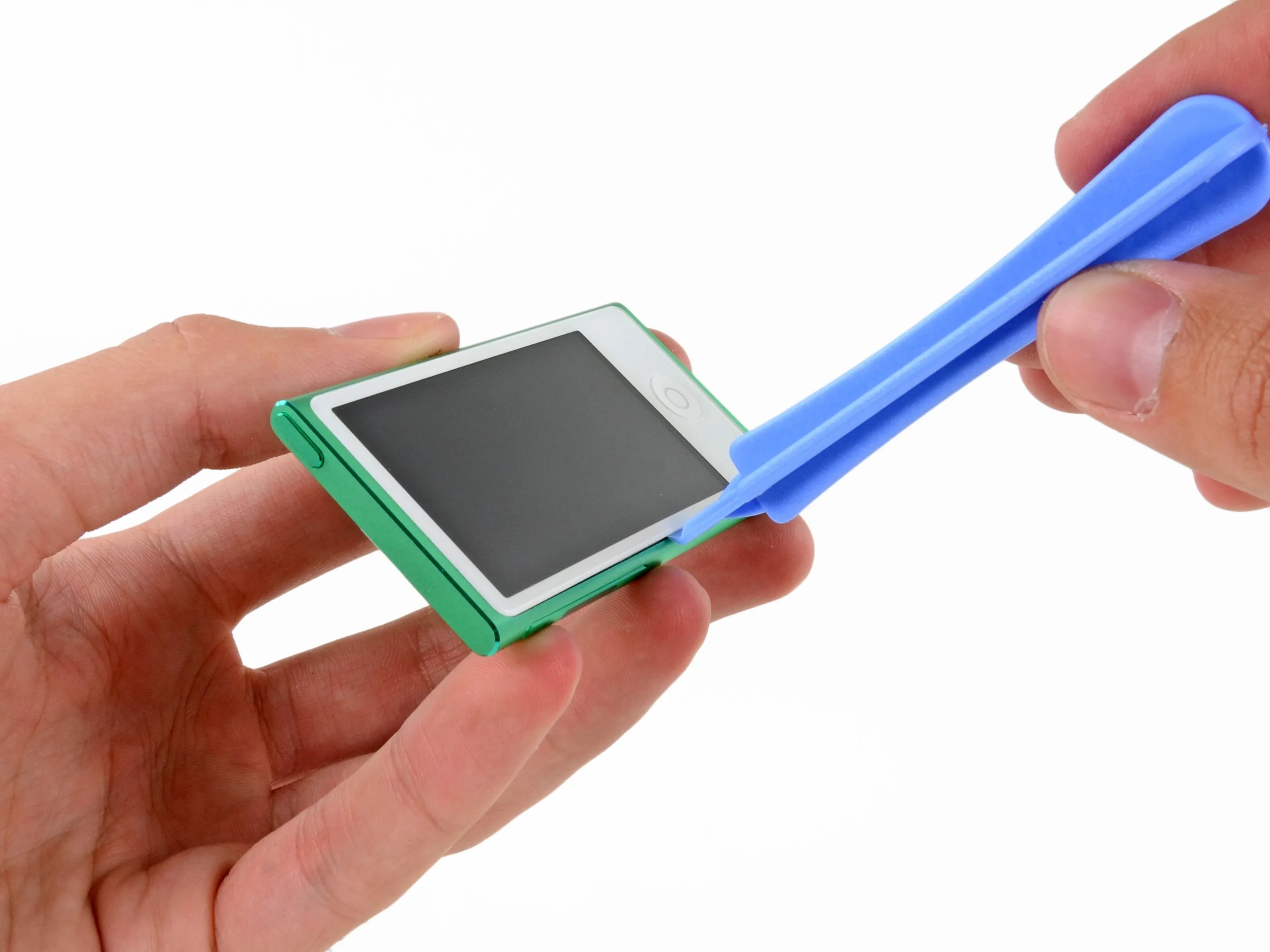

• Открутив винты, возьмем пластиковый инструмент для открывания - наш любимый способ вскрыть новый iPod.

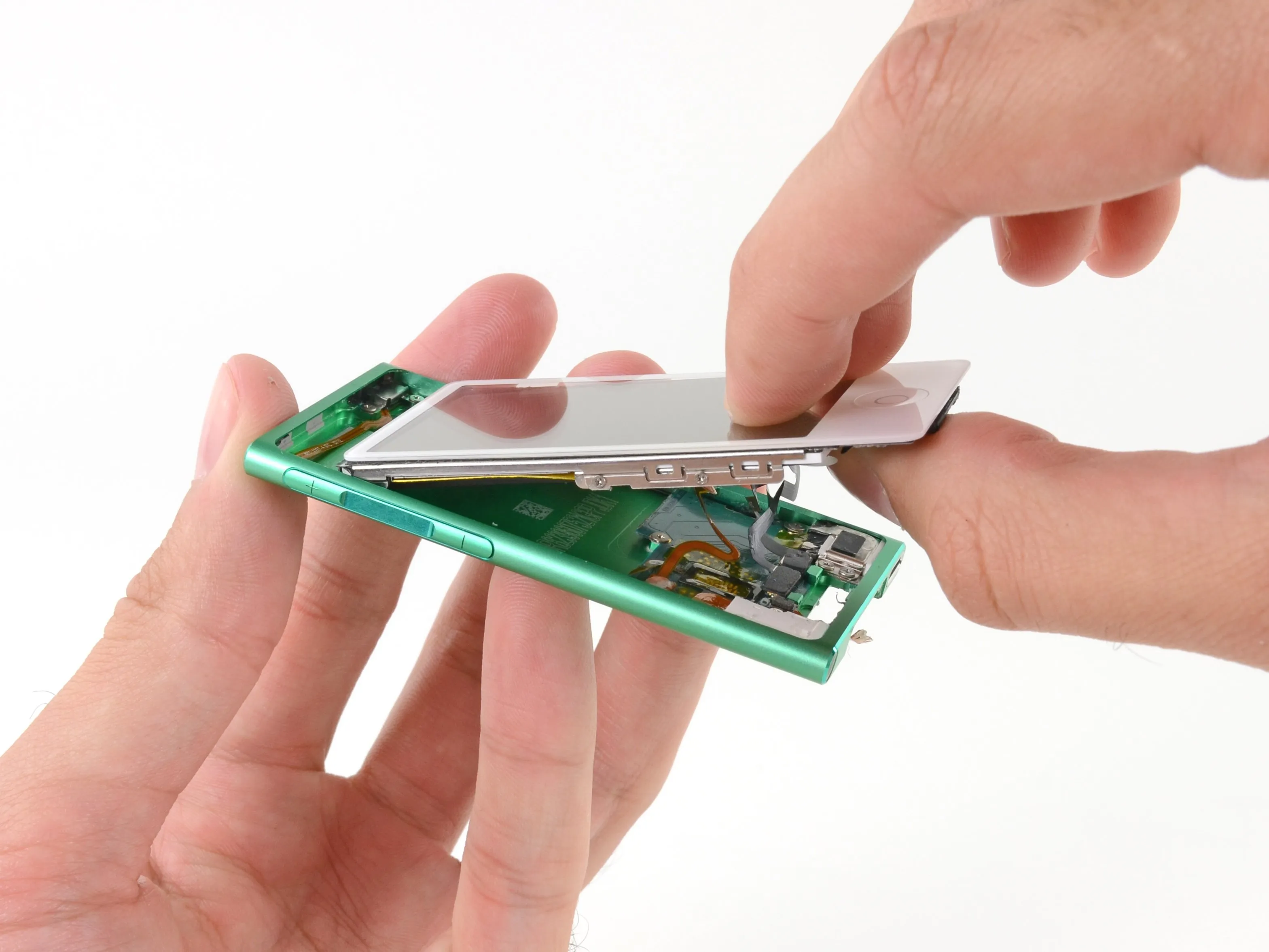

• Немного пошевелившись, нам удается поддеть дисплей с задней панели, но на пути к нему оказывается несколько кабелей, мешающих его извлечению.

Комментарии к шагу

Не повезло, если передняя линза оторвется раньше, чем остальная сборка: она порвет один из ленточных кабелей.

По всему краю линзы экрана имеется куча клея. Кроме того, экран и алюминиевая рамка, которая его держит, имеют тенденцию прилипать к линзе и легко застревают на внешней рамке. При разборке остается очень мало места для работы, так как ленточные кабели, соединяющие аккумулятор (приклеенный к задней части экрана), экран и линзу тачскрина, очень короткие.

Шаг 7

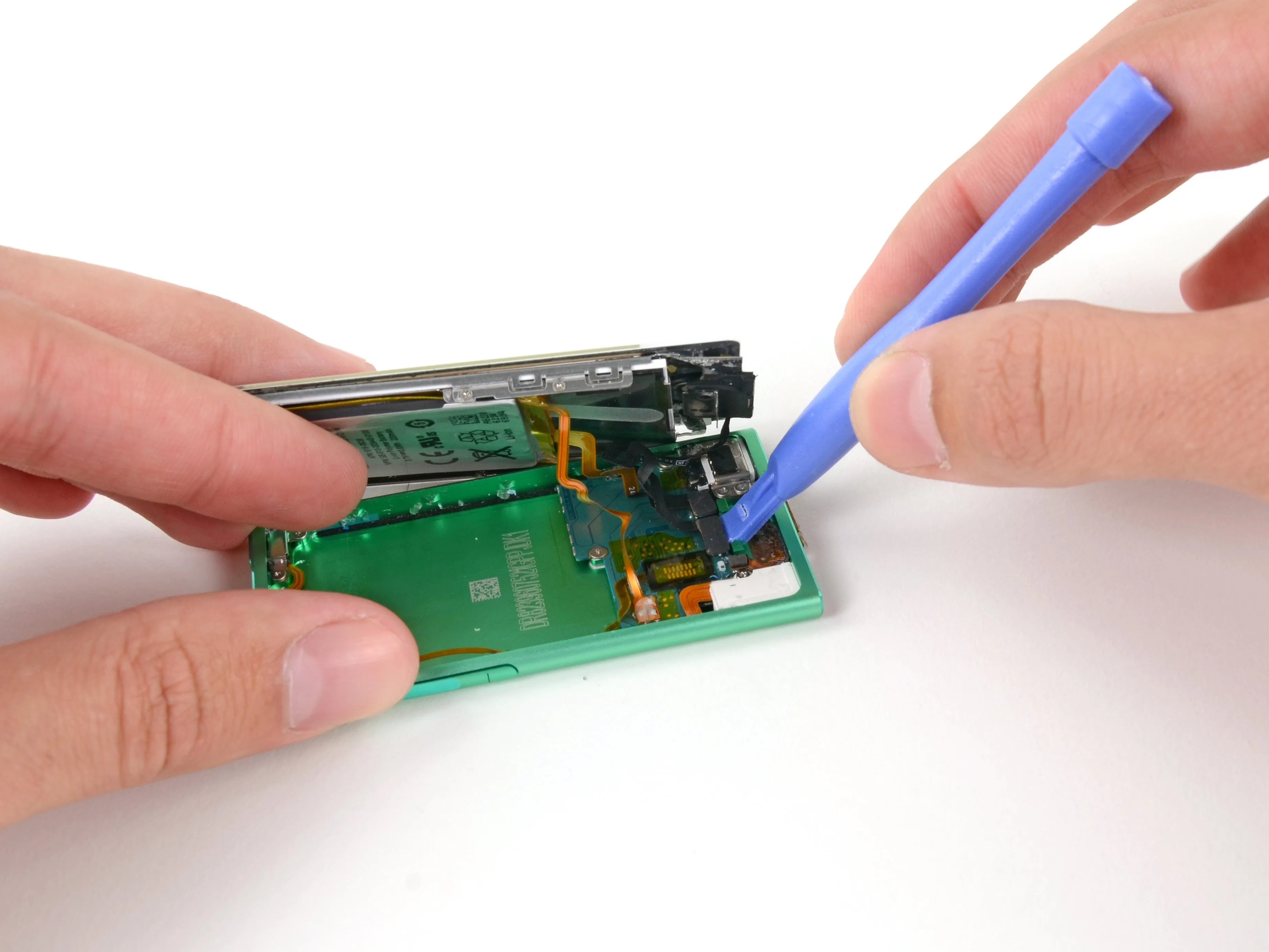

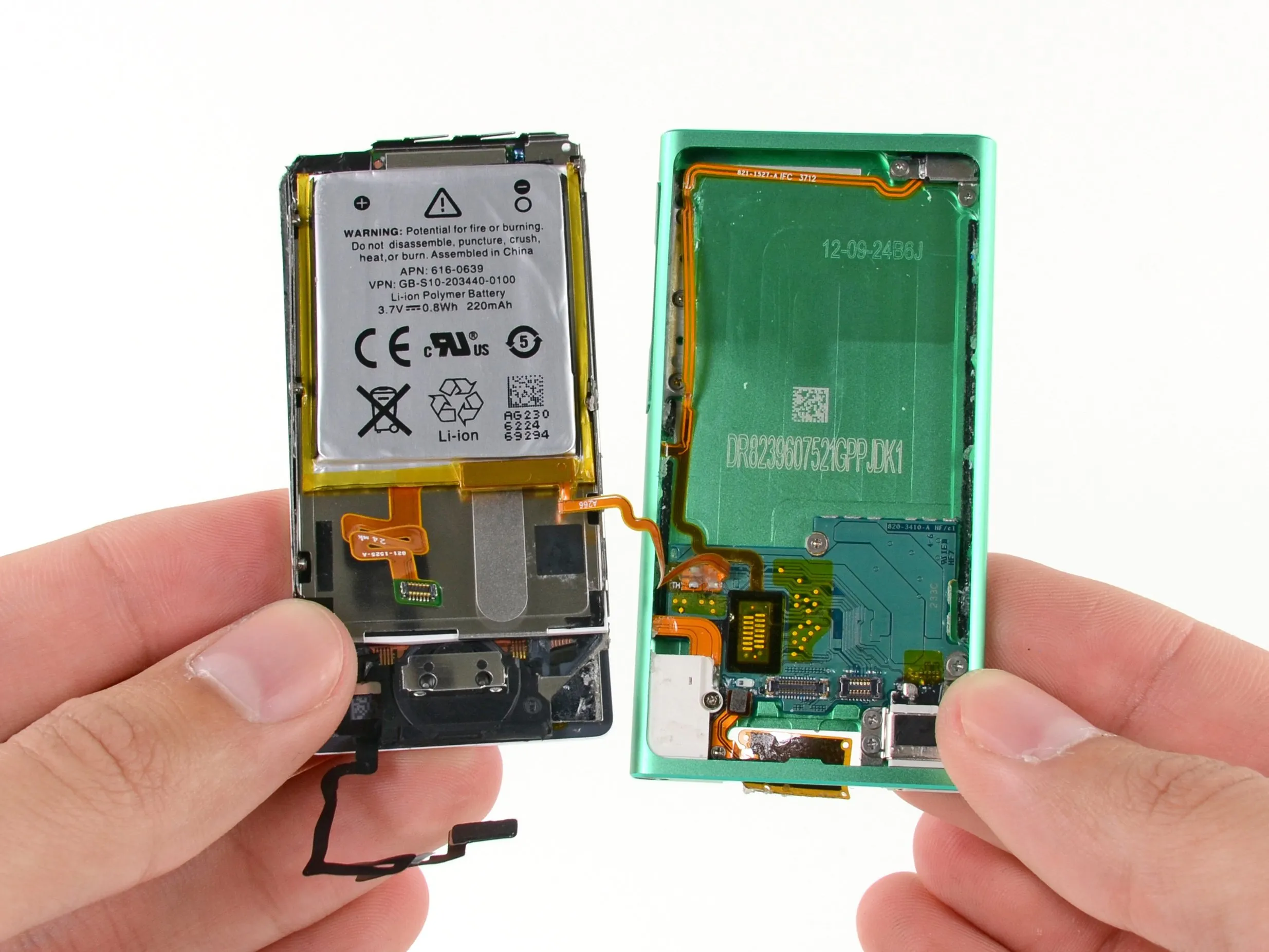

• Двумя быстрыми движениями отсоединяем кабели ЖК-дисплея и дигитайзера, оставляя только кабель аккумулятора в качестве последней пуповины между двумя половинками устройства.

• Батарея приклеена к задней панели дисплея и припаяна к логической плате.

• К сожалению, за попустительство и экономию на клею приходится расплачиваться ремонтопригодностью.

Шаг 8

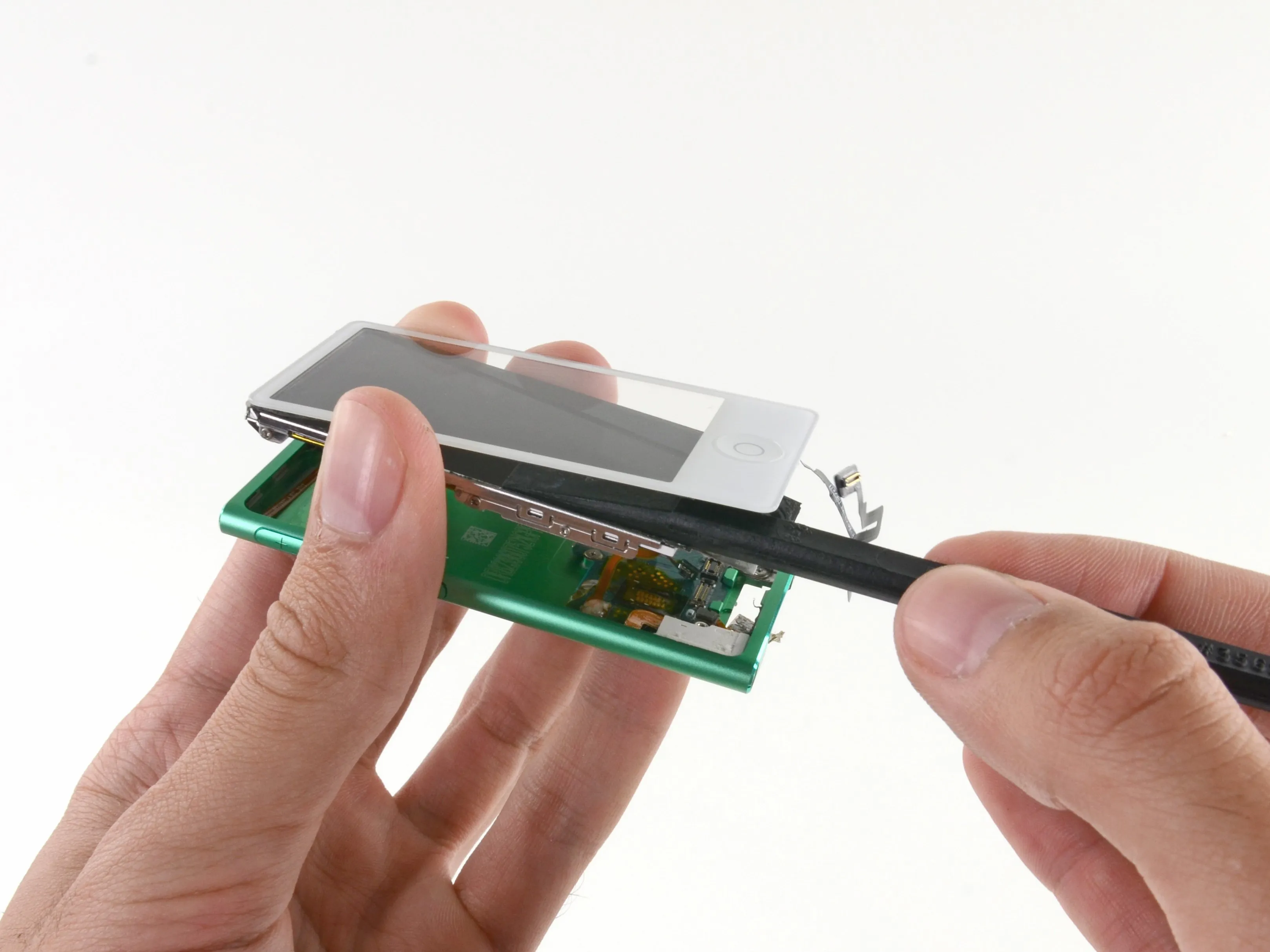

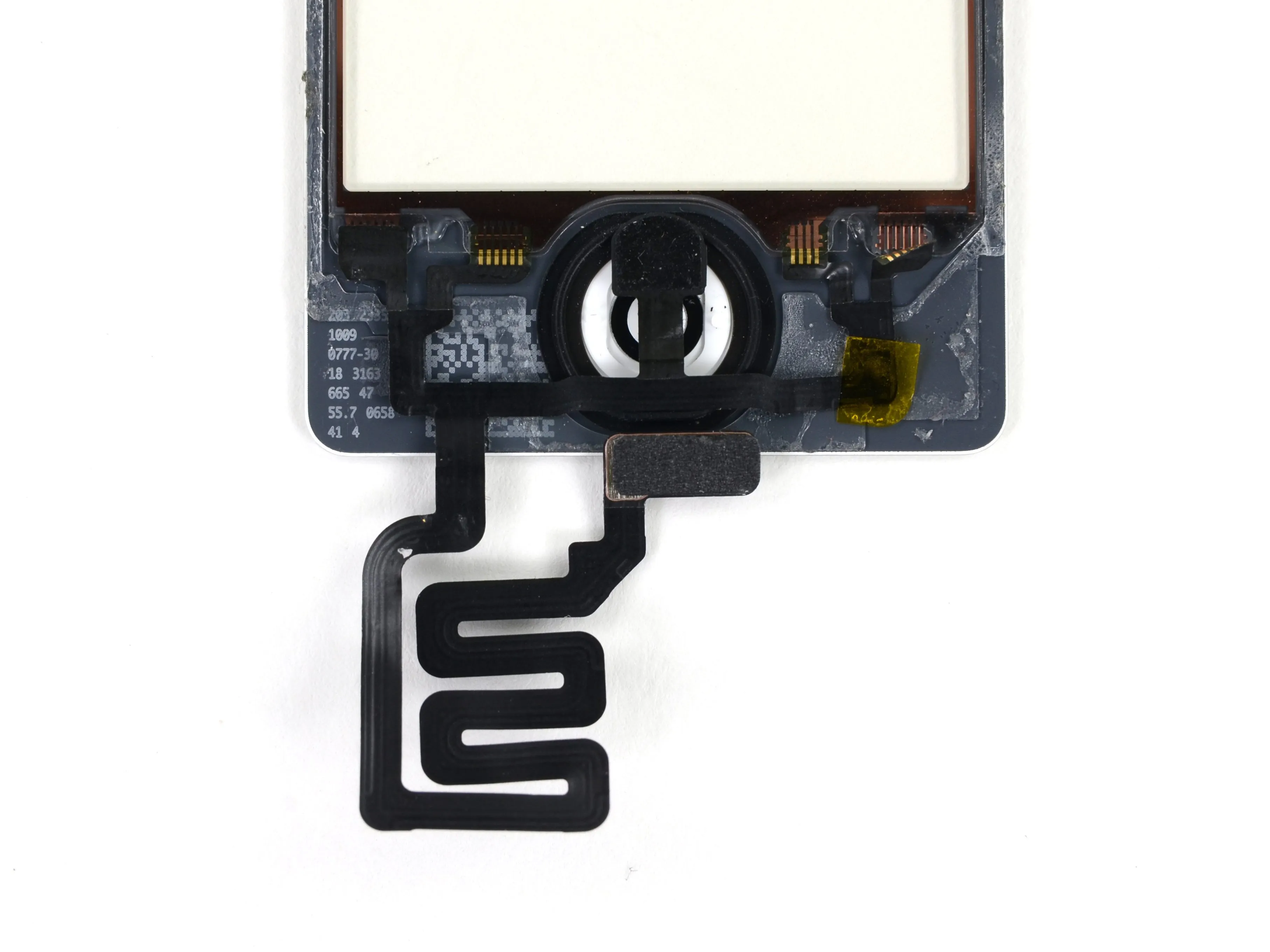

• Пошел дигитайзер!

• С легким клеем по краям, приятно иметь деталь, которая наконец-то легко снимается.

• У нас в руках полный дом: рамка, логическая плата, аккумулятор и задняя панель.

• Мы надеемся, что умы Apple не так извращены, как их кабели. Кабели такой формы, вероятно, появились в результате инженерных усилий, направленных на то, чтобы сделать iPod как можно тоньше.

Шаг 9

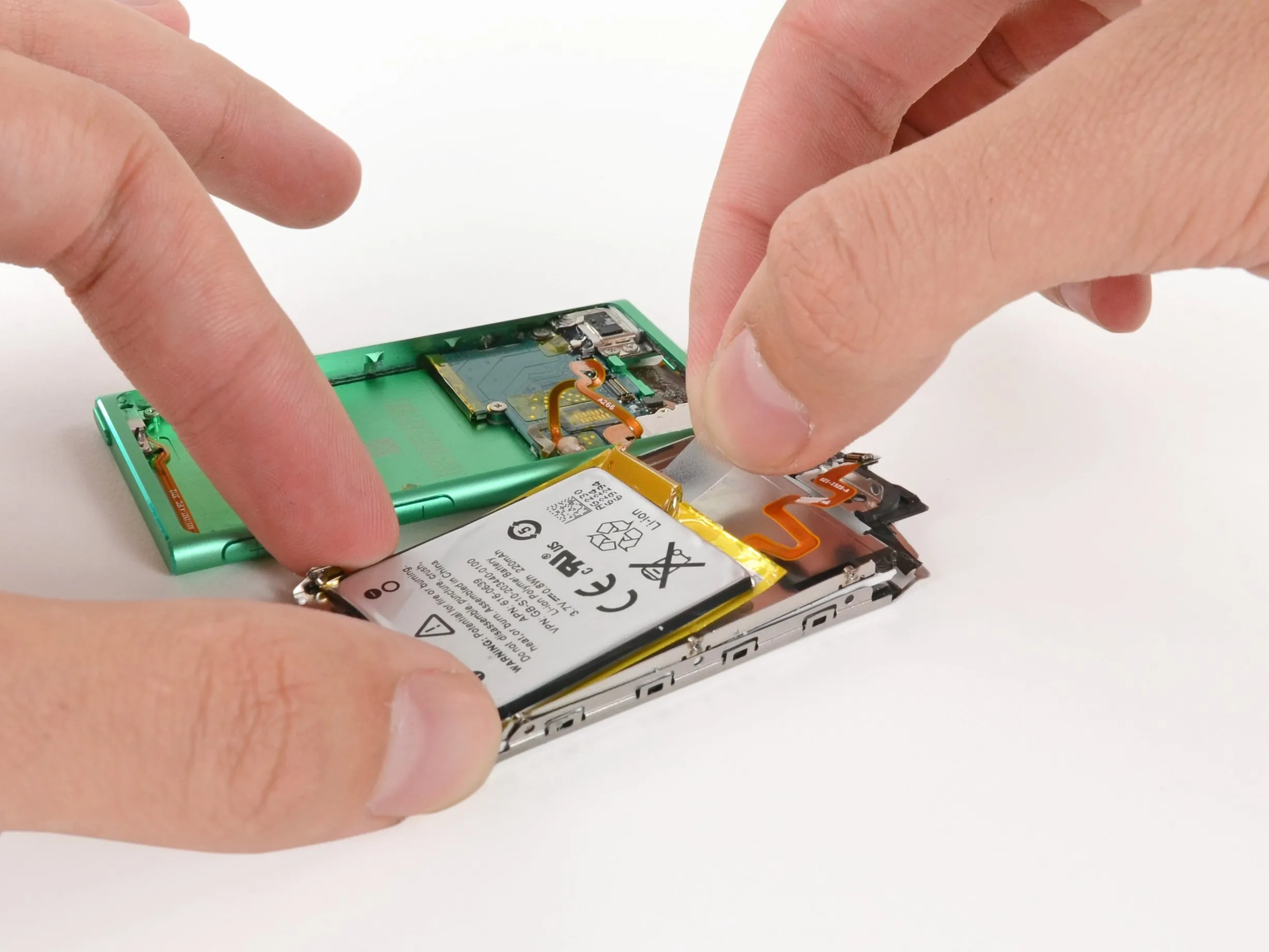

• Под батареей находится симпатичный пластиковый выступ. Скорее всего, он предназначен для извлечения батареи, но мы не уверены, что он справится с этой задачей.

• Похоже, клей, удерживающий батарею, слишком силен, чтобы слабый язычок мог его прорвать.

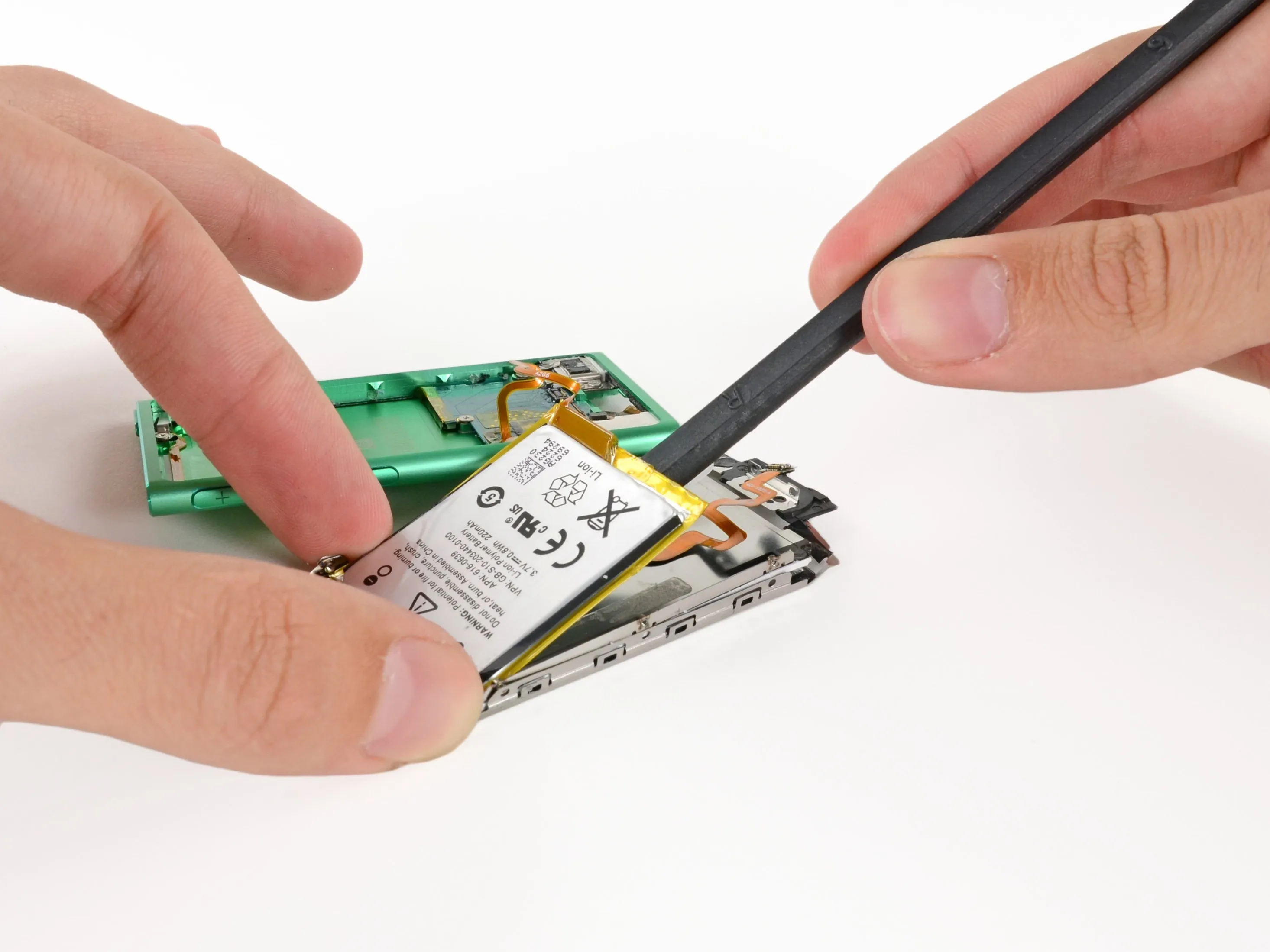

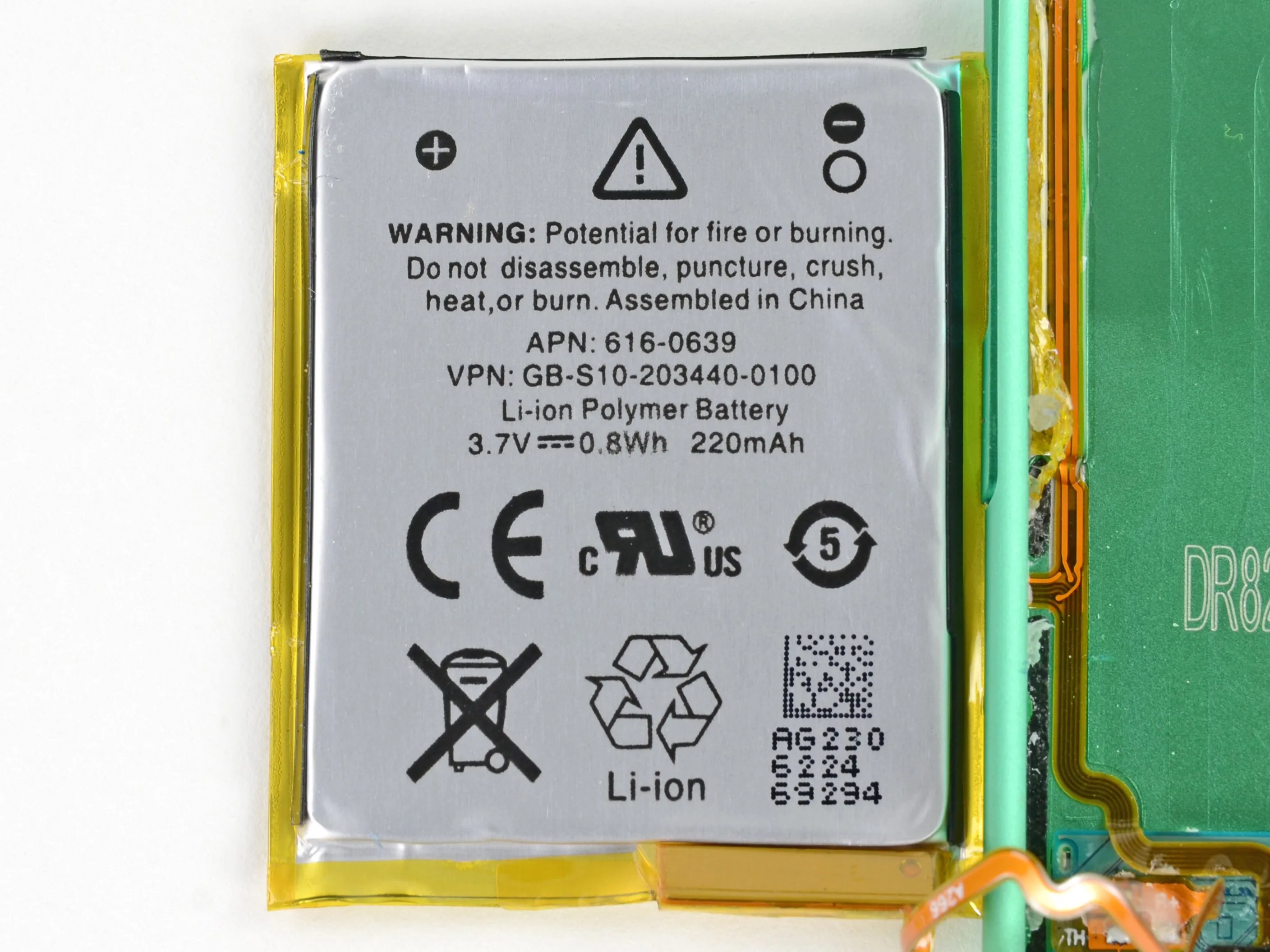

• Отказавшись от вкладки в пользу некоторых действий, мы смогли поддеть батарею 3,7 В, 0,8 Вт-ч, 220 мАч с задней стороны дисплея.

• 0,8 Вт-ч - это более чем в два раза больше, чем 0,39 Вт-ч у iPod Nano 6-го поколения.

Шаг 10

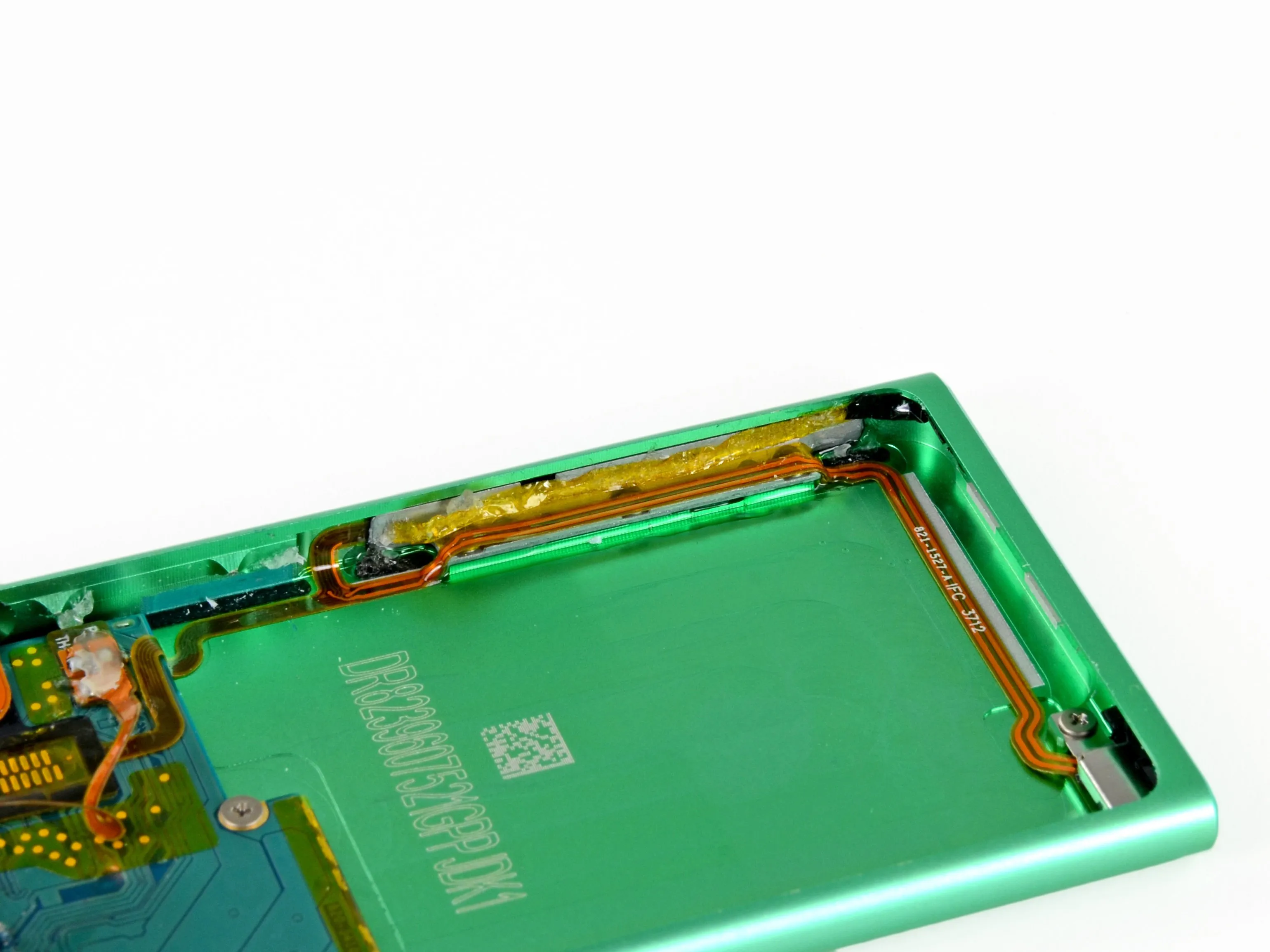

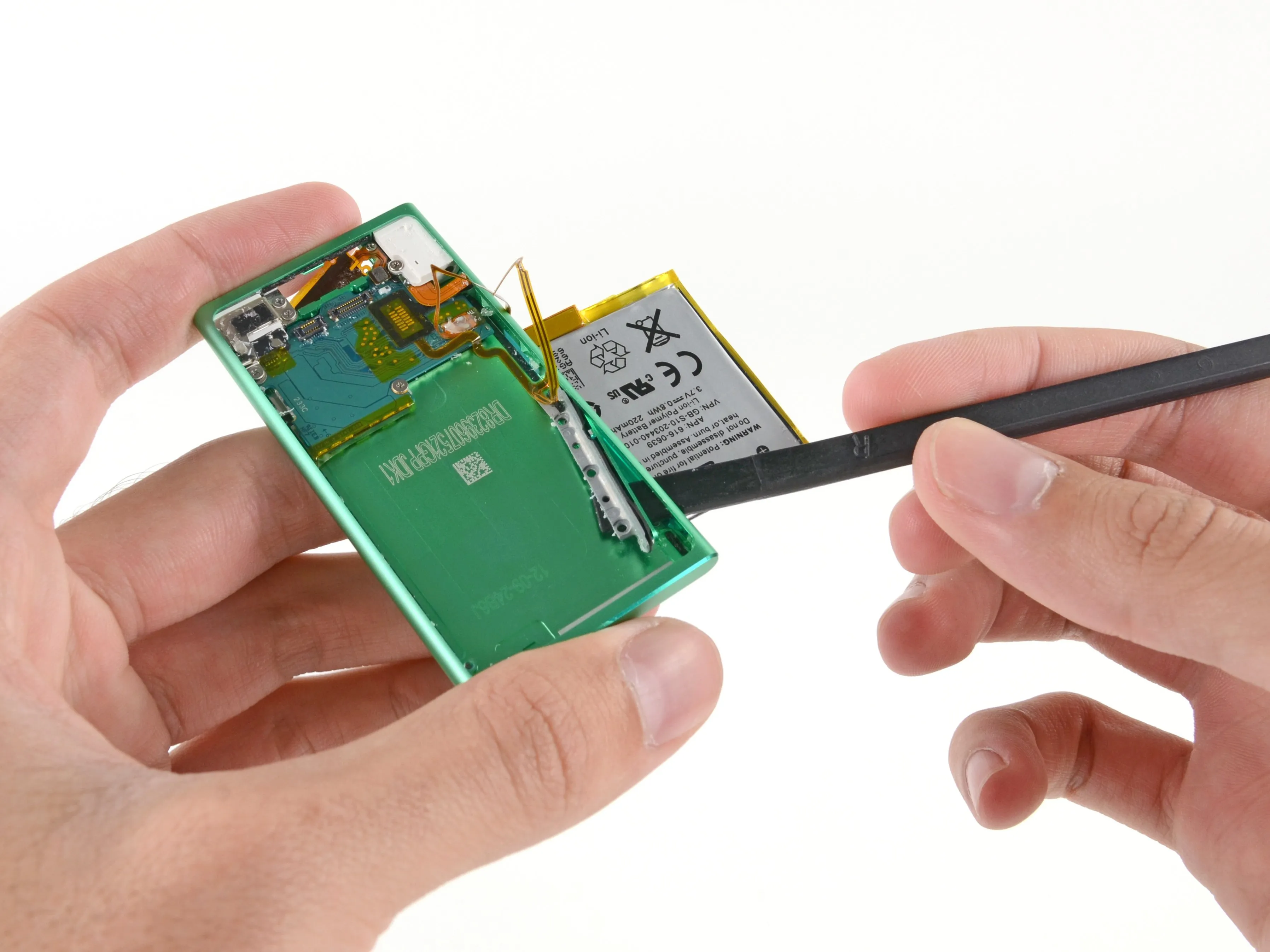

• К этому моменту нам уже не терпится вытащить логическую плату и посмотреть, что же заставляет этот Nano работать.

• Увы, все периферийные устройства как припаяны к плате, так и приклеены/привинчены к корпусу, и мы все еще находимся на расстоянии пары шагов.

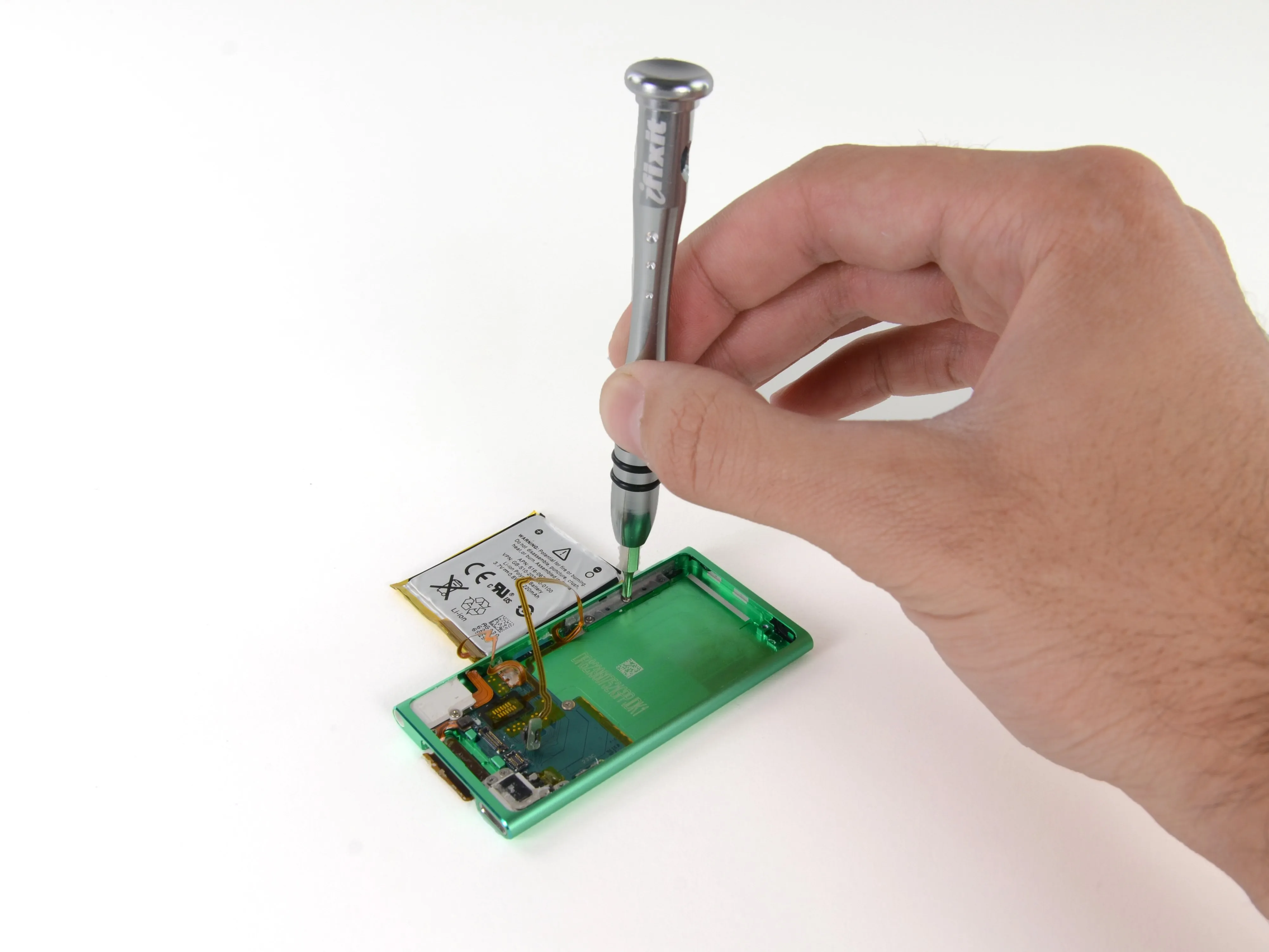

• Нам удается открутить скобу, крепящую кнопки громкости к задней панели корпуса, и вытащить кабель кнопок.

Шаг 11

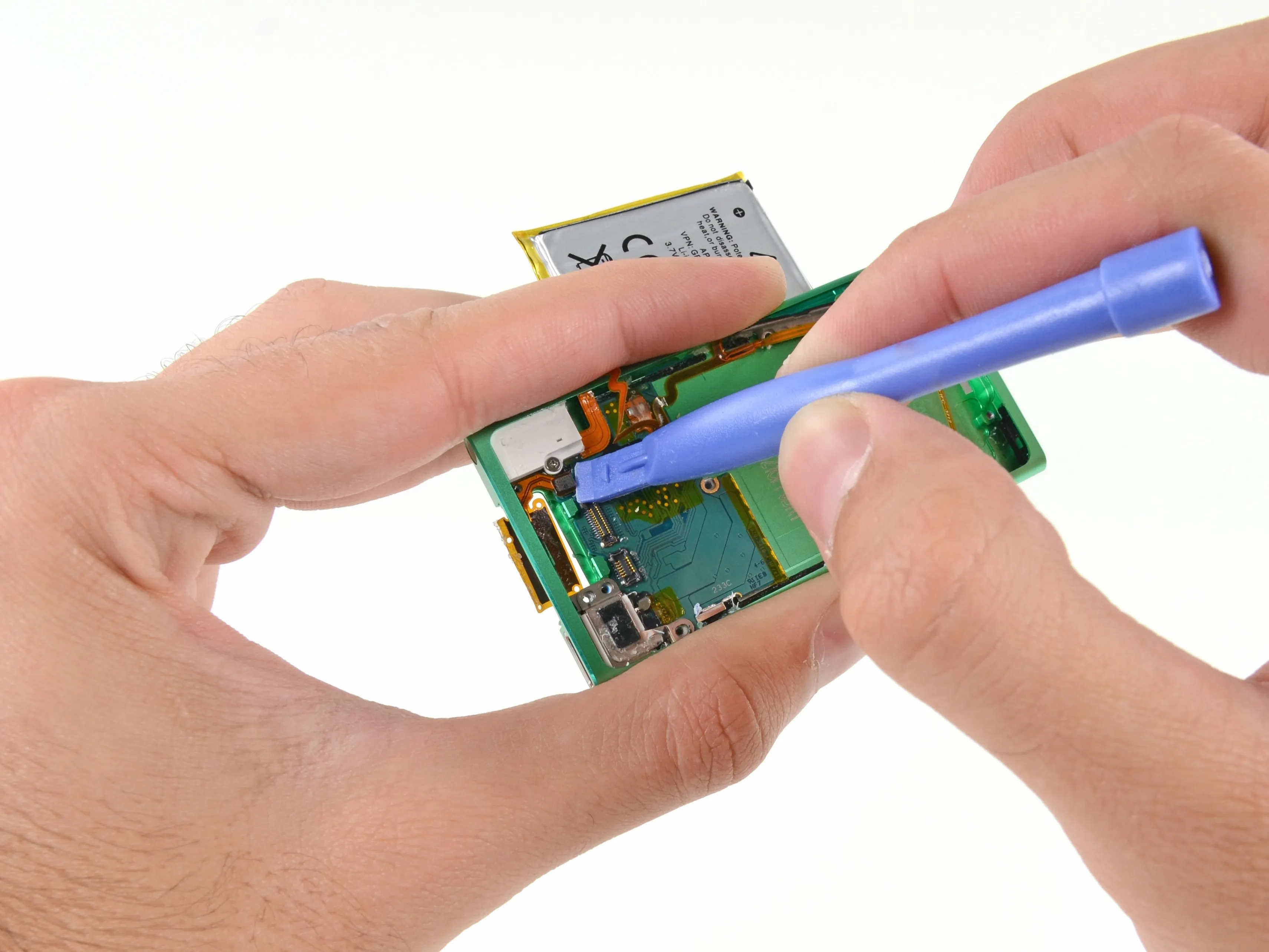

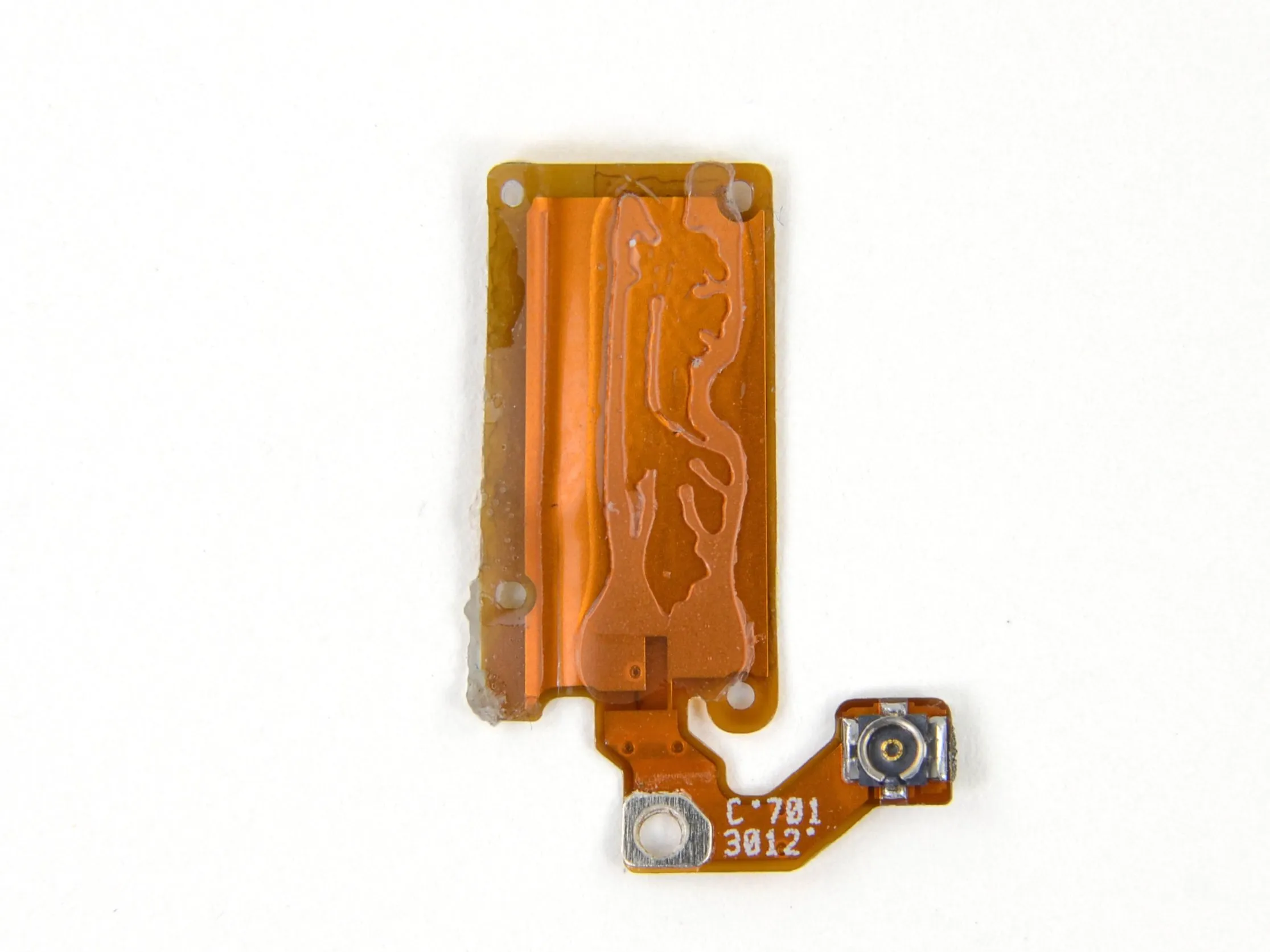

• Установка Bluetooth 4.0 в iPod Nano означает установку антенны Bluetooth 4.0 в iPod Nano.

• Мы обнаружили, что Bluetooth-антенна этого Nano легко снимается с помощью пластикового инструмента для открывания - при условии, что вы уже открыли корпус.

• Подключение Bluetooth в Nano позволит вам слушать музыку без проводов с помощью колонок, наушников и автомагнитол с поддержкой Bluetooth.

Шаг 12

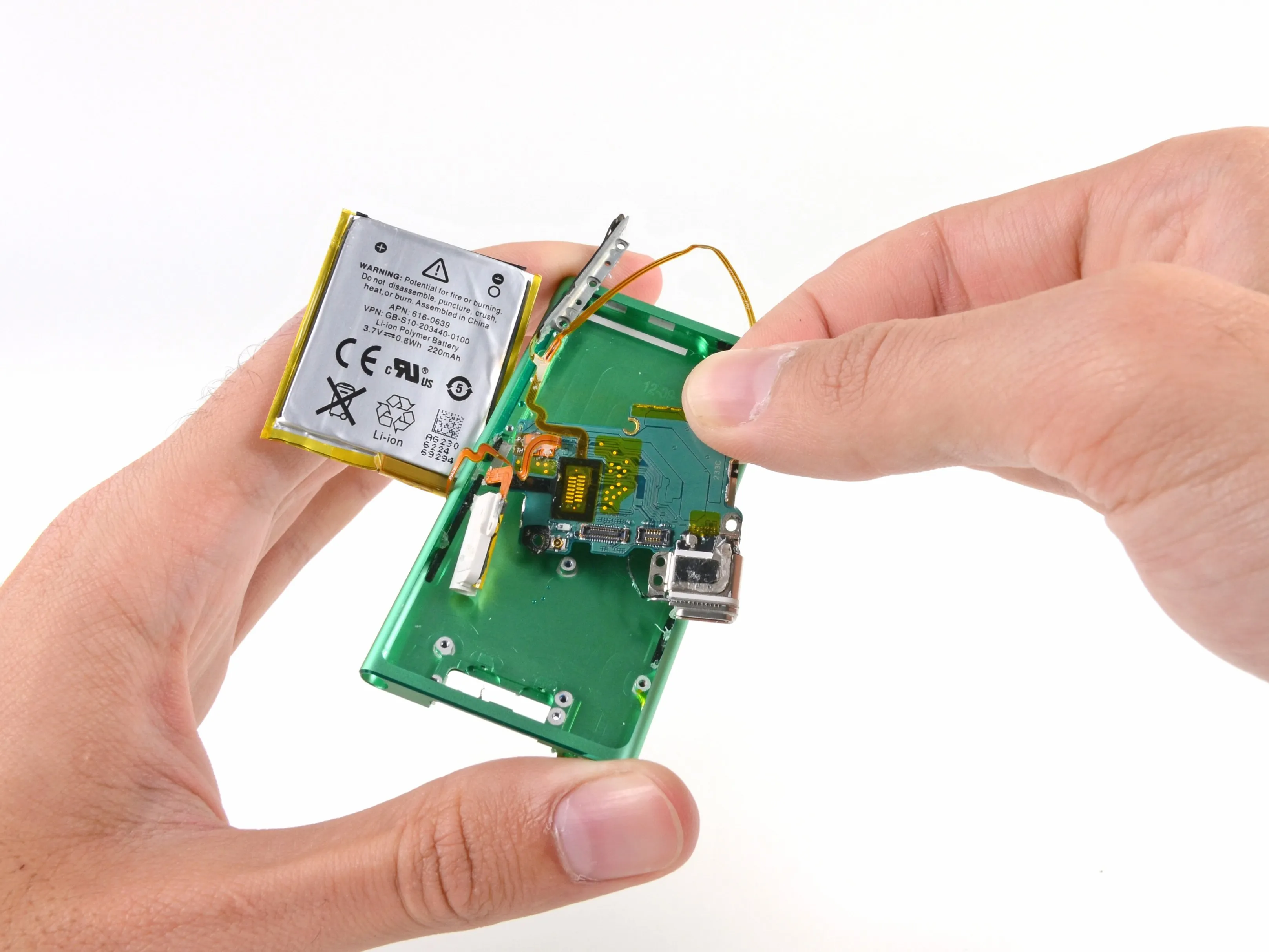

• После достаточного количества тыканий и тыканий, чтобы получить сертификат пластического хирурга, мы наконец аккуратно вынимаем логическую плату!

• Как и в iPod Touch 5-го поколениямногие важные компоненты, включая аккумулятор, разъем Lightning и регуляторы громкости, припаяны к логической плате.

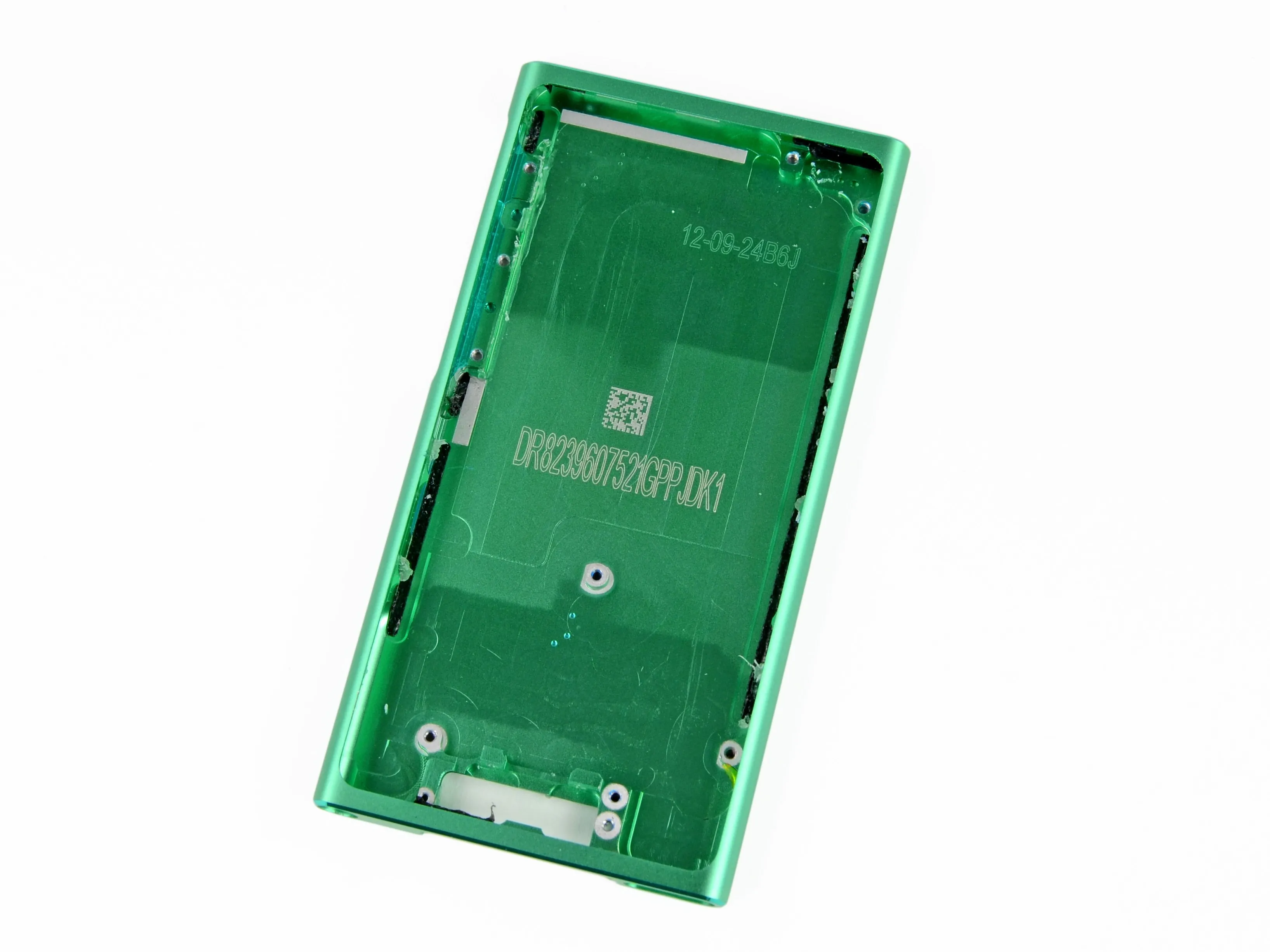

• После извлечения логической платы задний корпус остается в полном одиночестве, без друзей, которые могли бы составить ему компанию. Нелегко быть зеленымВы знаете.

Шаг 13

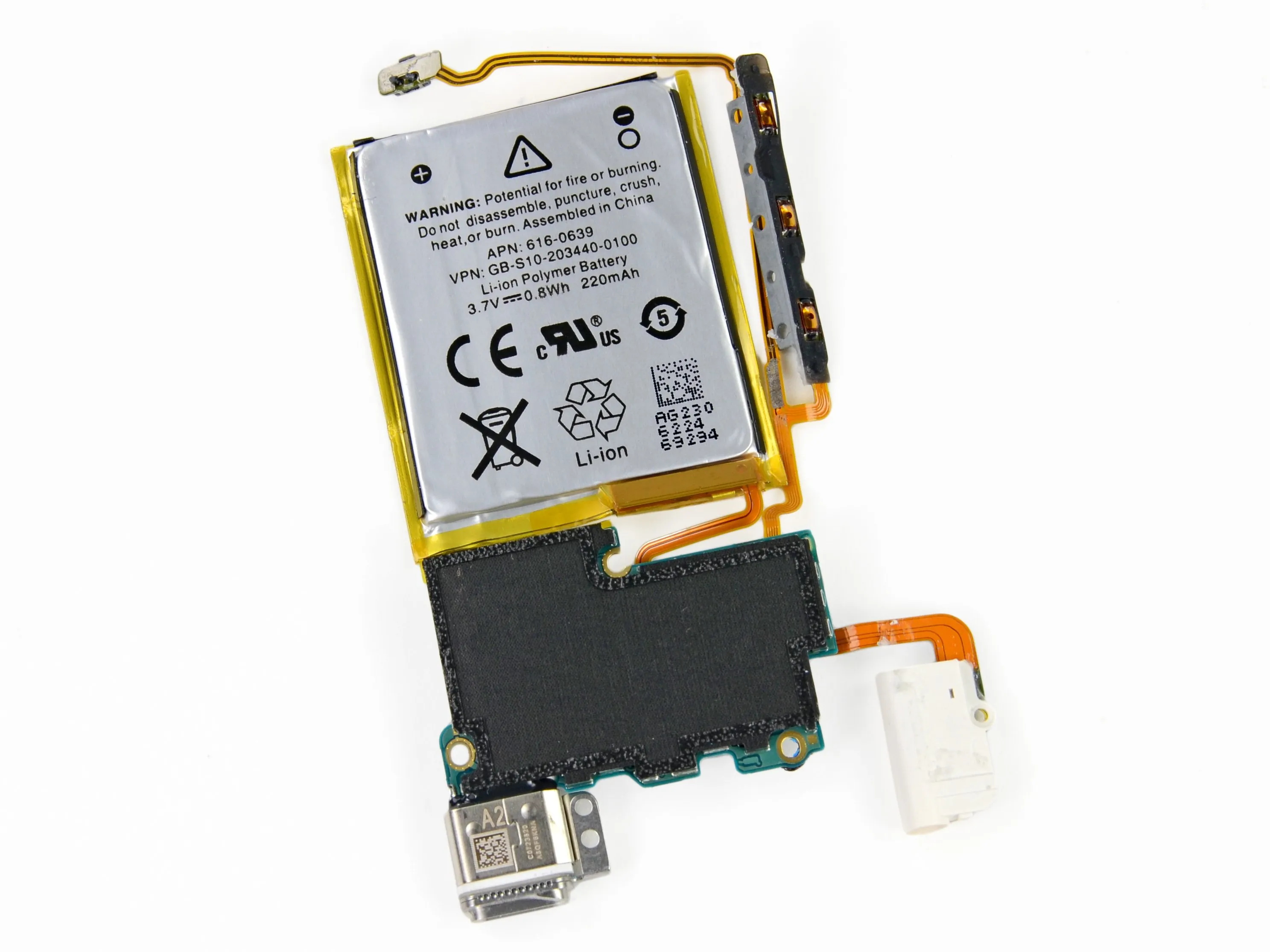

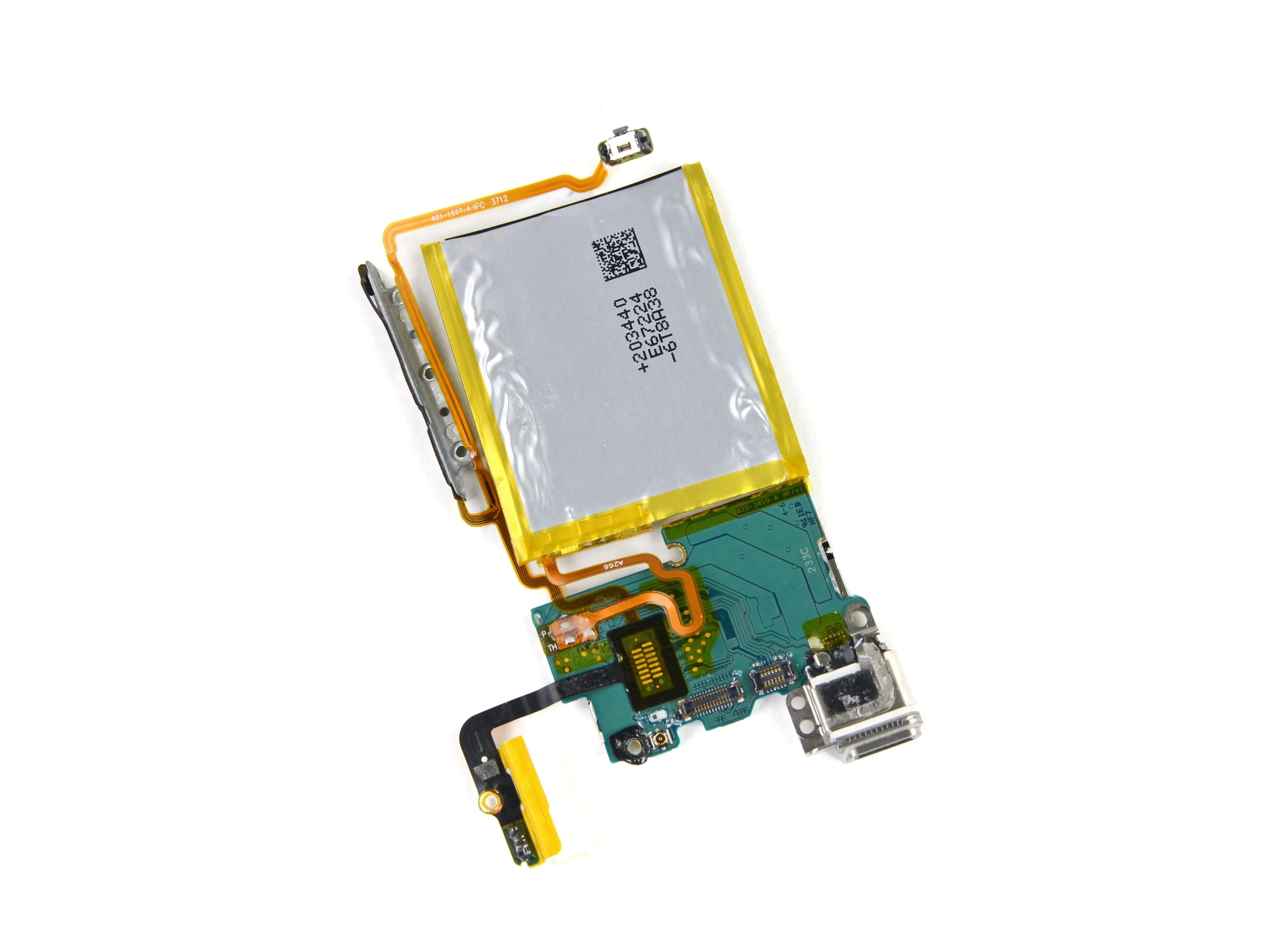

• Вытаскивая логическую плату, мы чувствуем, что вытаскиваем весь iPod - аккумулятор, кнопочный кабель, разъем Lightning и гнездо для наушников.

• С другой стороны мы обнаружили интригующую волокнистую ленту, покрывающую электромагнитные экраны на микросхемах. Вероятно, она служит для изоляции от контакта с задним корпусом.

Шаг 14

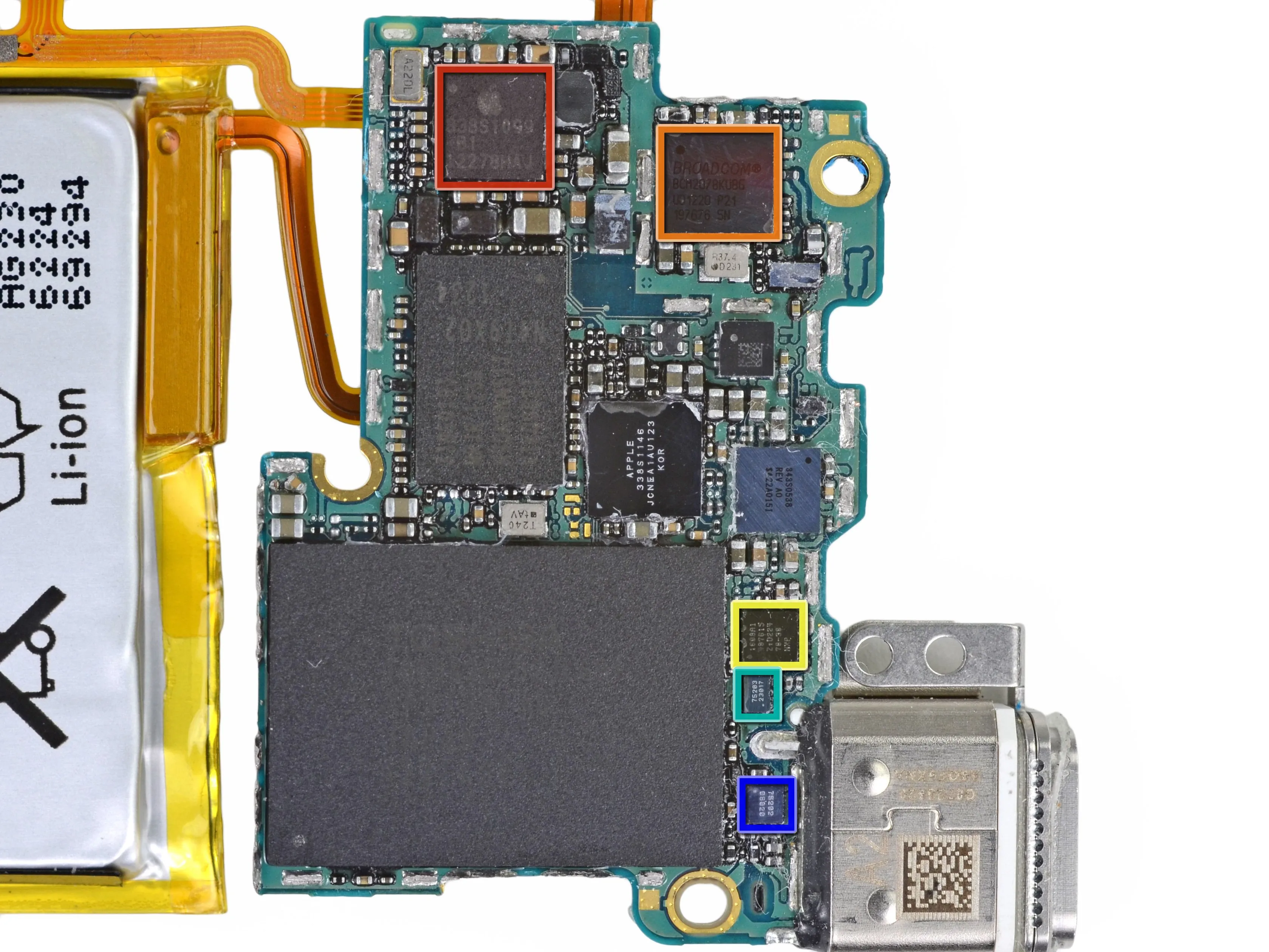

• Обзор микросхем на логической плате:

• Apple 338S1099

• Broadcom BCM2078KUBG Bluetooth + FM-радио

• NXP Semiconductors 1609A1

• 75203 23017

• 75292 98820

Шаг 15

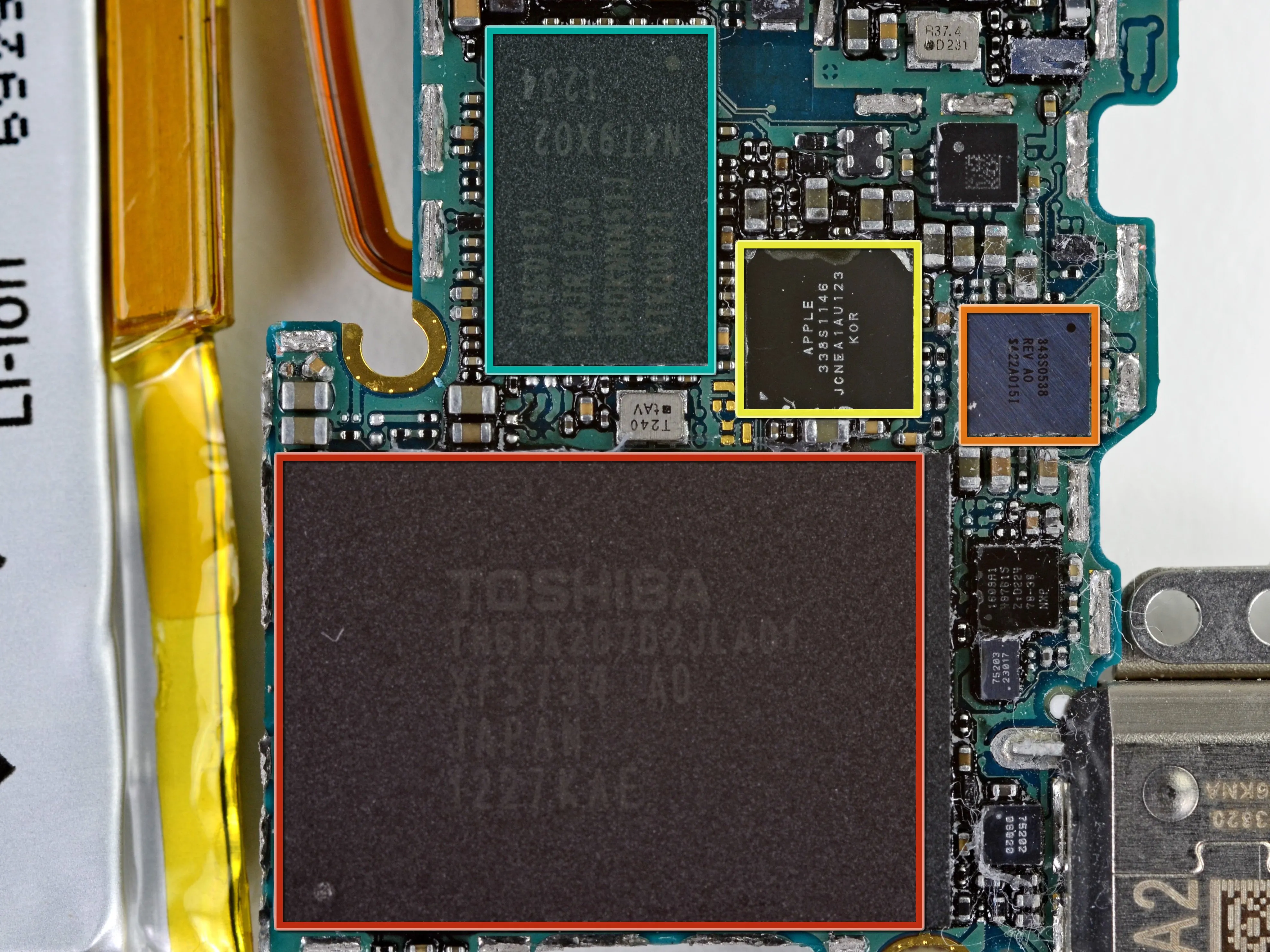

• Еще больше микросхем:

• Toshiba THGBX2G7D2JLA01 128 Гб (16 Гб) NAND флэш-памяти

• Texas Instruments 343S0538 контроллер сенсорного экрана

• Apple 338S1146

• 339S0193

Шаг 16

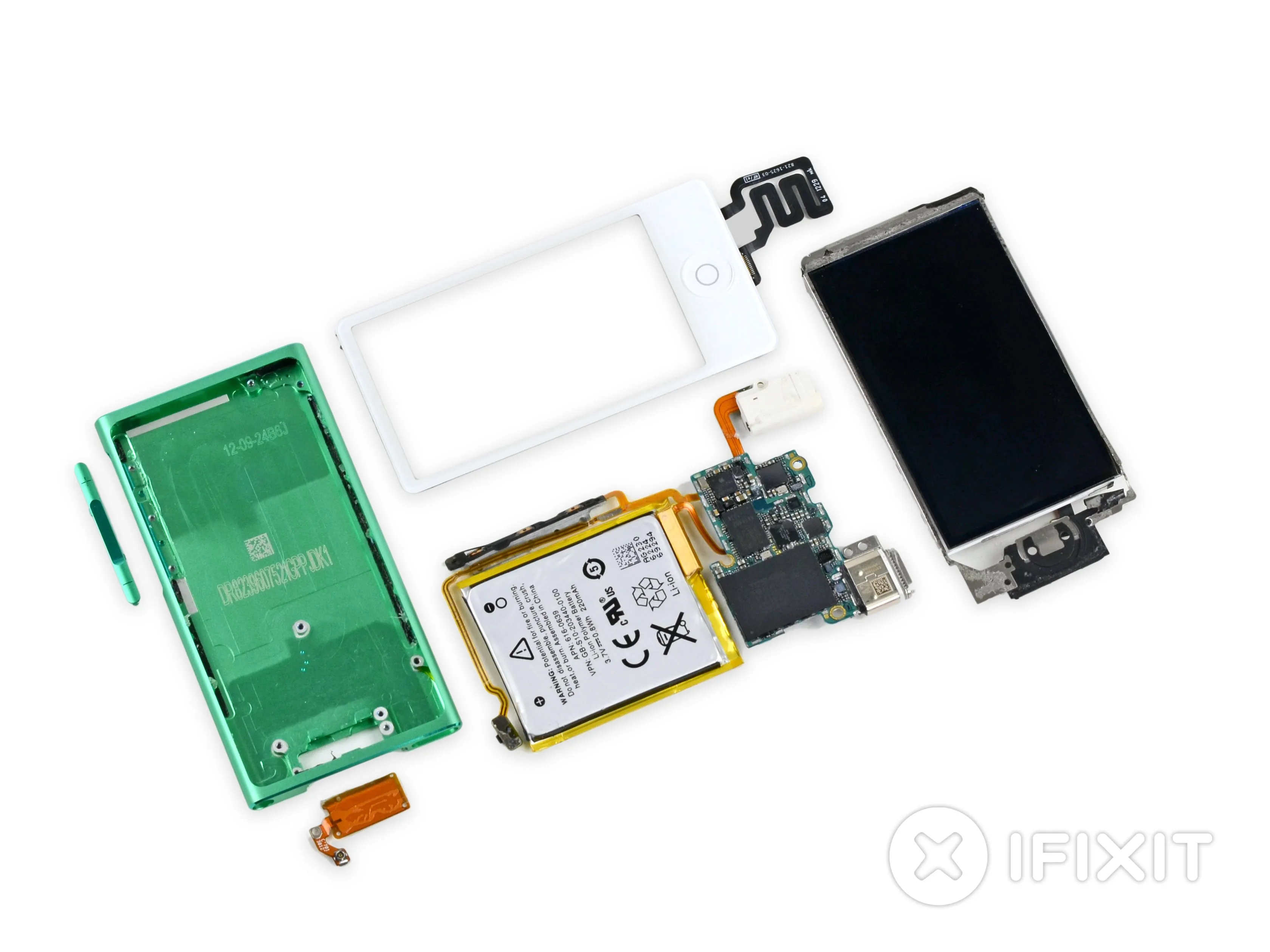

• Ремонтопригодность iPod Nano 7-го поколения: 5 из 10 (10 - самый простой ремонт).

• Легко открывающийся корпус требует только откручивания двух винтов и пластикового инструмента для открывания.

• Используются только стандартные винты Phillips #00 - никаких защитных или pentalobe.

• ЖК-дисплей и стекло дигитайзера не соединены вместе, что позволяет заменить любой из компонентов по отдельности.

• 'Внешние' винты, спрятанные за антенной, позволяют использовать меньше клея для крепления дисплея.

• Аккумулятор, разъем Lightning, кнопочный кабель и гнездо для наушников припаяны к логической плате.

• Аккумулятор приклеен к задней панели дисплея.

Комментарии к статье

Как обычно, Делаете.ру решил, что любая интеграция, тонкость, красота или функциональность имеют низкое значение. Самое главное - это Lego, как защелкивание и объем.

Я бы порекомендовал вам прочитать заявление о миссии Делаете.ру, но вы поймете, что они правы, достаточно скоро, когда ваш первый продукт iProduct сломается так или иначе через месяц после истечения гарантии.

Использование винтов и зажимов не означает, что продукт не может быть тонким и красивым, btw.

Пытался заменить сломанный дигитайзер и в итоге сломал ЖК-дисплей. В шаге № 6 инструкции не ясно, насколько глубоко нужно засунуть инструмент для открывания, чтобы вытащить ВЕСЬ ДИСПЛЕЙНЫЙ КОМПЛЕКТ. На картинке неверно указано, что под стекло нужно завести только кончик инструмента для открывания. Это приведет к преждевременному отделению дигитайзера от экрана, а затем к поломке ЖК-экрана. На самом деле инструмент нужно завести глубоко под металлическое основание блока и с большим усилием выковырять его (он приклеен с обеих сторон). Разочарование.

Правда, при таком способе я сломал ЖК-экран. Клей в этом устройстве повсюду.

Сэр, это не руководство по ремонту.

Это одно из худших руководств, которые я здесь нашел. Как насчет того, чтобы сосредоточиться на передаче жизненно важной информации, вместо того чтобы делать тысячу и одну культурную ссылку? Жизненно важную информацию вроде 'Антенна bluetooth приклеена к пластиковой крышке, и нужно быть очень осторожным, чтобы не порвать ее' и 'ЖК-дисплей приклеен к корпусу, поэтому нужно глубоко входить в корпус с помощью инструмента и прикладывать изрядную силу. Разбить экран очень легко'.

Боже.

Привет, Маркус.

Как указано в верхней части страницы, разборки представляют собой предварительные снимки внутренних частей устройства и не являются инструкциями по разборке.

У нас есть полный набор руководств по ремонту, созданных специально для того, чтобы помочь вам безопасно разобрать и собрать ваш iPod.

Счастливого ремонта!

Согласен! В этой штуке повсюду клей, и она точно не разберется так, как написано.

Допустим, я хочу удалить антенну Bluetooth; это как-то повлияет на Nano, кроме невозможности подключиться по Bluetooth?

Сомневаюсь. Bluetooth просто не будет работать.

Можно ли получить новый разъем для наушников, не покупая всю логическую плату в сборе?

Хотелось бы узнать то же самое. Он больше не принимает разъем для наушников.
