Разборка iPod Shuffle 1-го поколения
Что вам нужно
Инструменты
Точный нож | Источник - ifixit.com
Spudger | Источник - ifixit.com

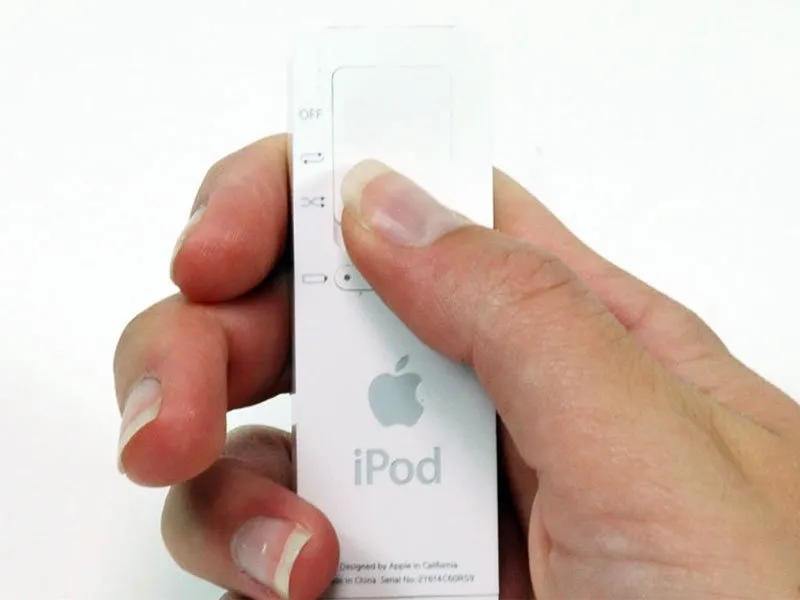

Шаг 1 Удерживайте переключатель
Прежде чем открыть iPod, убедитесь, что переключатель удержания находится в заблокированном положении.
Шаг 2

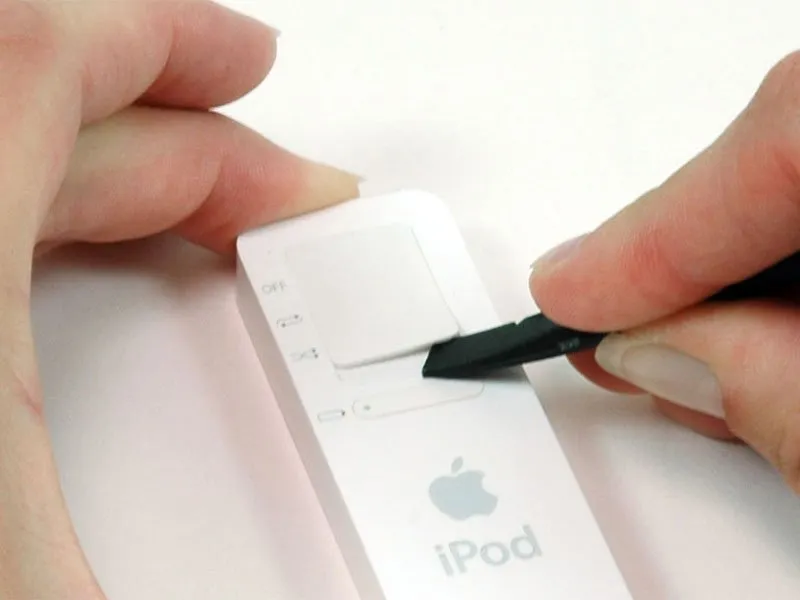

Подденьте белый пластиковый переключатель с фиксацией с помощью палочки.

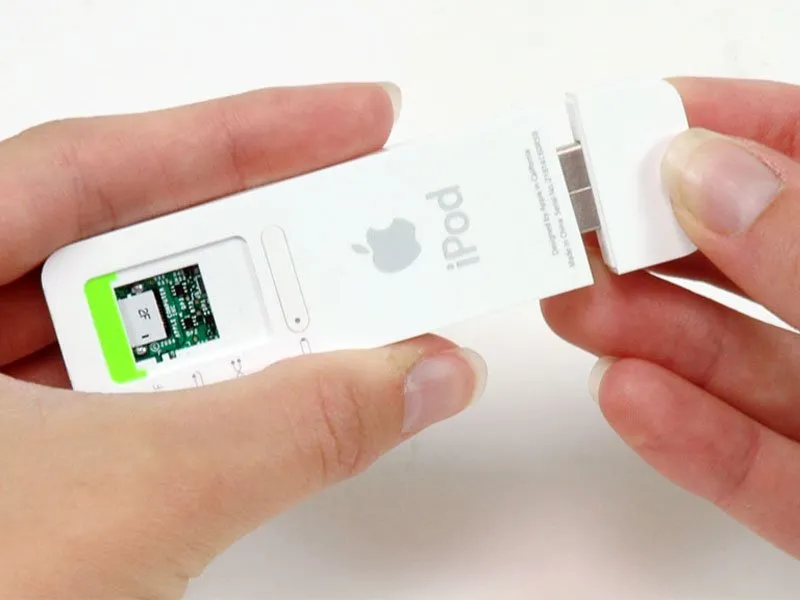

Шаг 3 Корпус
Если есть, снимите крышку с USB-порта.
Шаг 4
Следующий шаг может оказаться сложным и трудоемким. Чтобы не повредить iPod, действуйте медленно и запаситесь терпением.

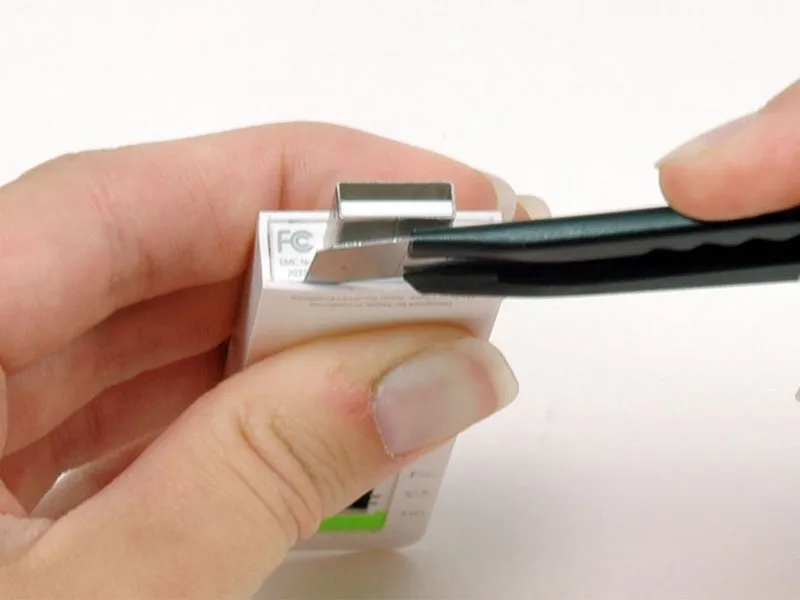

С помощью ножа Exacto отделите клей, удерживающий USB-порт на iPod. Проведите ножом вдоль шва между двумя частями iPod, пока клей не разойдется. Проведите ножом по этому краю 20-30 раз, прежде чем клей будет полностью освобожден.
Комментарии к шагу
Это самая сложная часть разборки. Есть риск сломать корпус. Я обнаружил, что это все равно что резать твердый пластик. Требуется много времени.
Разогрев клея с помощью фена облегчает задачу.
Чтобы не прорезать большой палец, положите его на бок на твердую поверхность.
Неплохо было бы использовать перчатки для защиты рук от порезов.

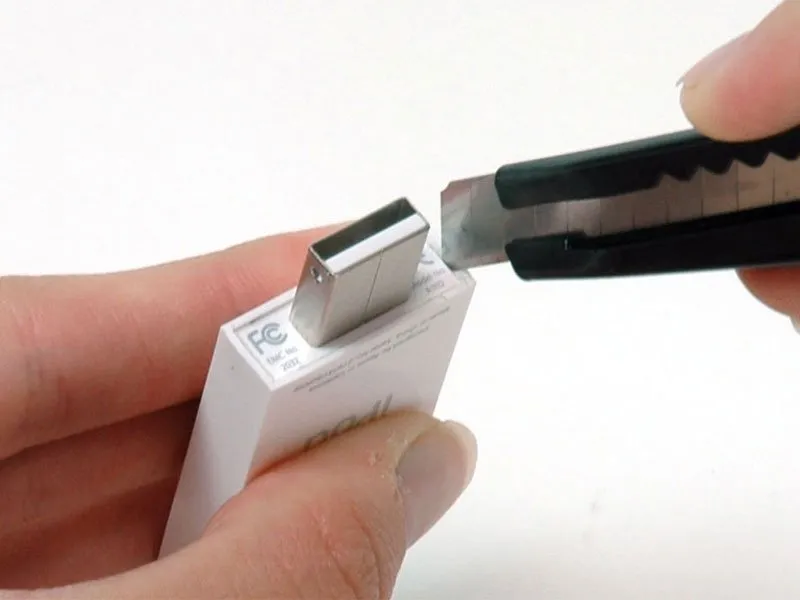

Шаг 5
Продолжайте проводить ножом по всем четырем краям USB-порта, пока клей не отклеится. Вы можете слегка покачивать нож из стороны в сторону, чтобы помочь высвободить клей.
Шаг 6

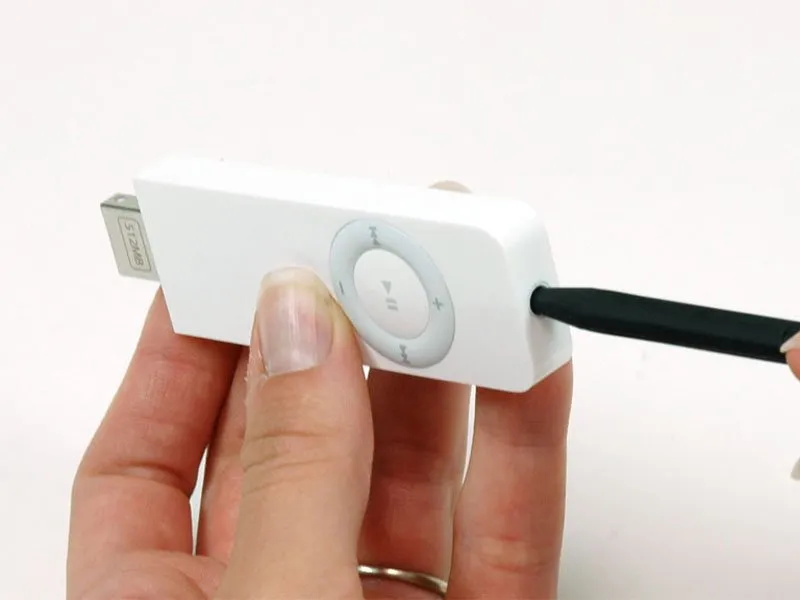

Надавите на гнездо для наушников и извлеките USB-порт из корпуса.
Если порт USB не освобождается, проверьте, не отклеился ли клей, удерживающий порт USB на месте. Тянуть за сам USB-порт не рекомендуется, так как там находится хрупкий ленточный кабель, который может порваться, если USB-порт внезапно освободится.

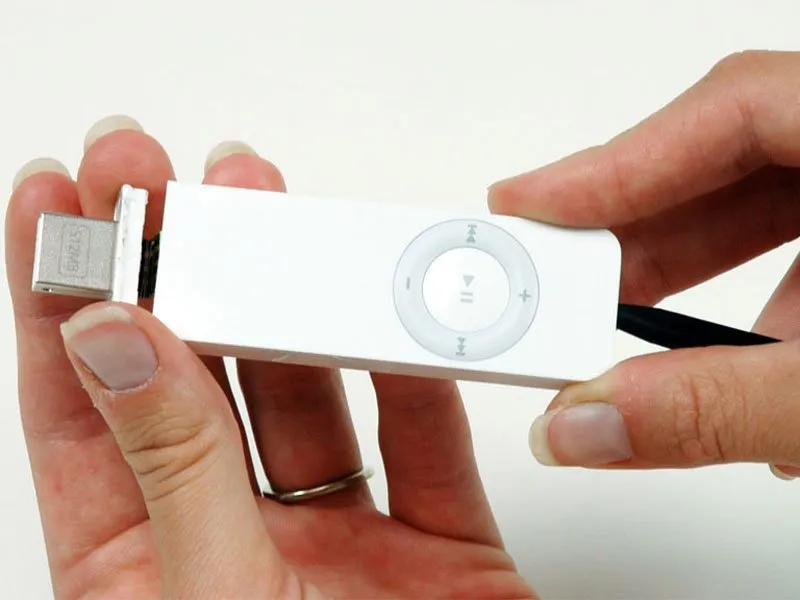

Шаг 7
После того как USB-порт освободится, аккуратно выньте его из корпуса. Не вытаскивайте его слишком далеко, потому что там еще есть ленточный кабель, соединяющий его с логической платой.

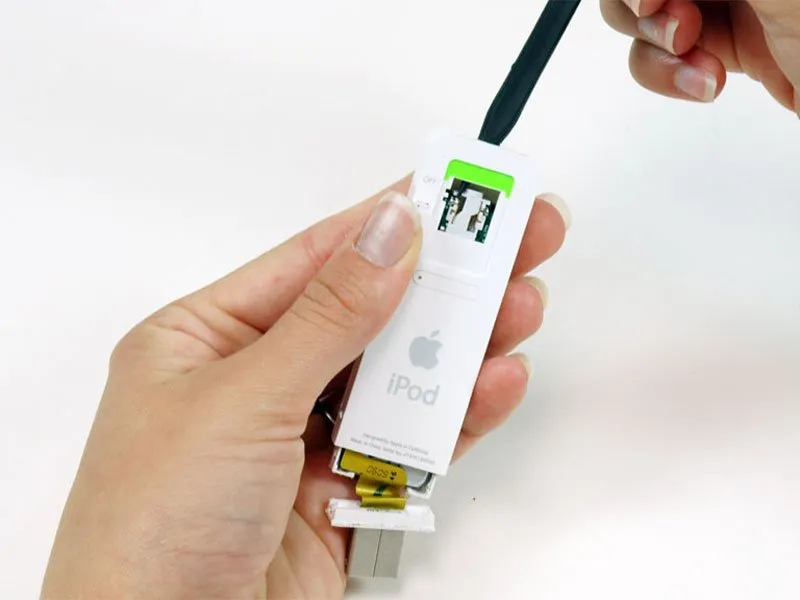

Шаг 8
Продолжайте вытаскивать iPod из корпуса, надавливая на логическую плату рядом с разъемом для наушников с помощью палочки.

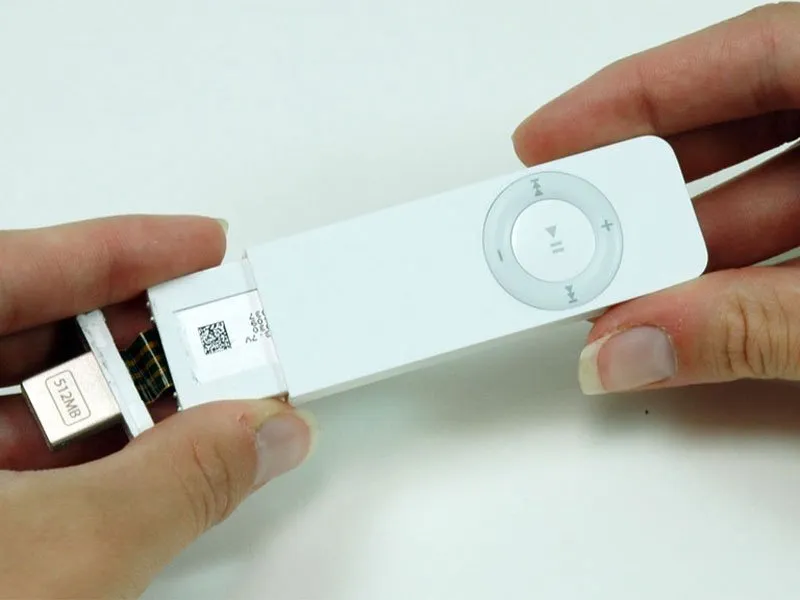

Шаг 9
Поверните iPod так, чтобы колесико с кнопками было направлено вверх. Это предотвратит выпадение индикатора батареи.
Если индикатор батареи все же выпал, не забудьте заменить его перед сборкой iPod. Установить индикатор батареи на место может быть непросто. Вам придется задвинуть его с торца корпуса iPod и заставить его попасть в свое гнездо в корпусе.
Выдвиньте iPod из корпуса.
Шаг 10 Порт USB

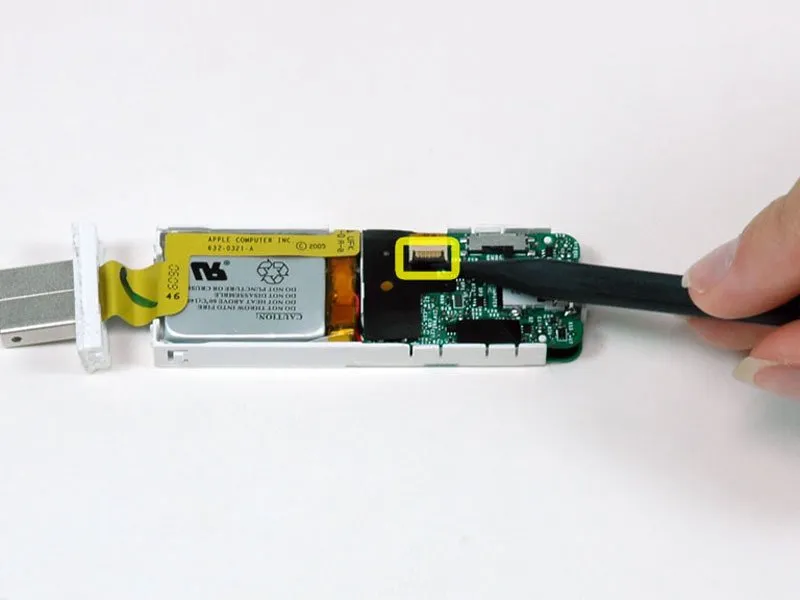

Подденьте черную пластиковую накладку, удерживающую ленту USB-порта на месте, с помощью шила. Черный язычок повернется на 90 градусов, освобождая ленточный кабель.
Шаг 11

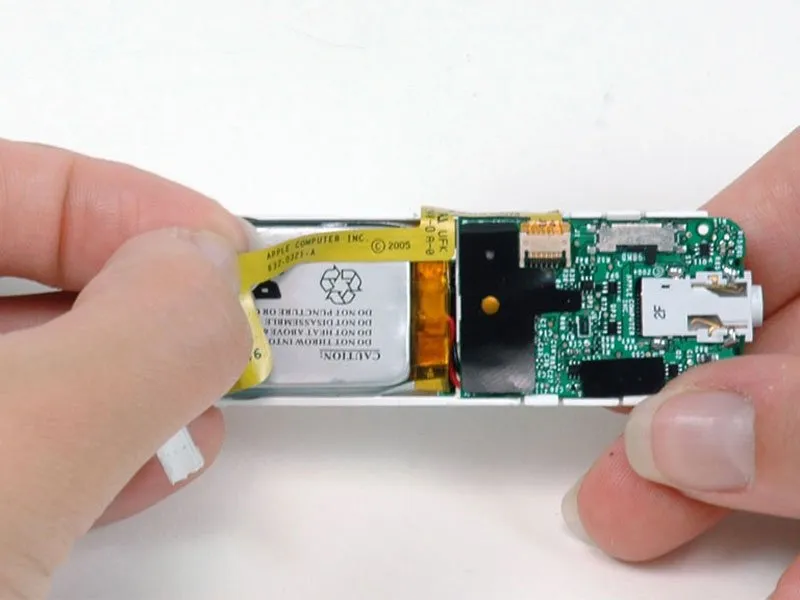

Осторожно отсоедините желтую ленту USB от аккумулятора.
Комментарии к шагу
Начните поднимать с портового конца ленты; там лента наиболее прочная и ее легче всего тянуть вверх. Я тянул с угла, показанного на фотографии, и в итоге порвал ленту :'(.
Осторожно используйте фен, чтобы разогреть клей.

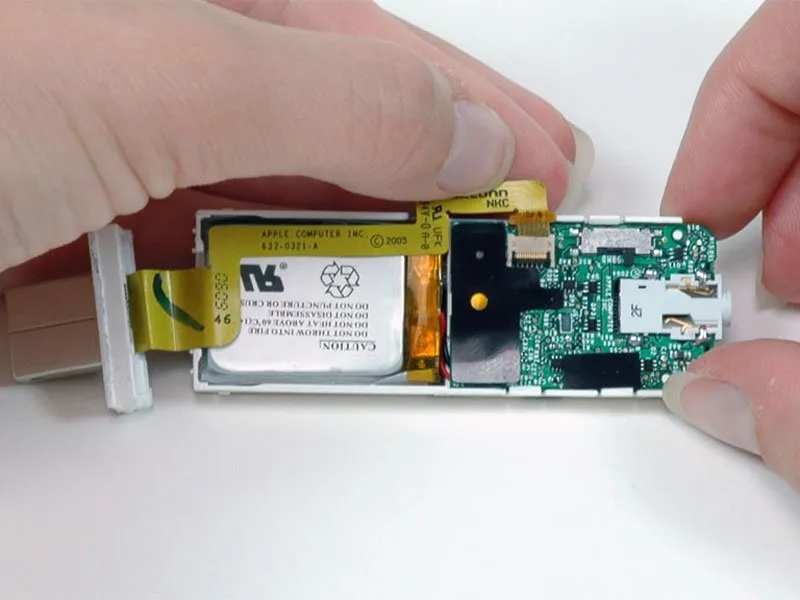

Шаг 12
Выдвиньте USB-ленту из разъема.
Выньте USB-порт и отсоединенный ленточный кабель из iPod.
Комментарии к шагу
Если вы заменяете только аккумулятор, снимать плату памяти не нужно. Отрежьте провода от старой батареи как можно ближе к ней. Затем отрежьте черный провод от новой батареи так, чтобы его длина составляла около 1/2 дюйма. Зачистите концы примерно на 1/8 дюйма и припаяйте. Наденьте на соединение кусок термоусадочной трубки 3/32. Теперь отрежьте красный провод длиной около 1/2 дюйма, зачистите его, как указано выше, припаяйте и накройте термоусадочной трубкой. Работает!
Если вы заменяете батарею в первом поколении, каковы технические характеристики батареи, чтобы найти ее для замены. Спасибо.
Здравствуйте, где можно купить батарею и ленточный кабель для ipod shuffle 1 поколения?
Шаг 13 Батарея и логическая плата

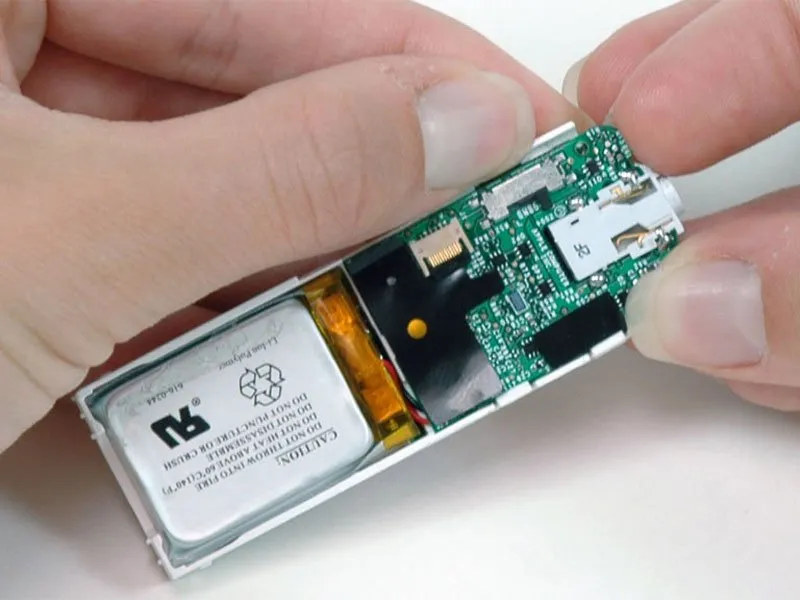

Аккуратно потяните назад белую пластиковую рамку, чтобы освободить левый край логической платы. Слегка потяните плату на себя, чтобы она не упала на место.

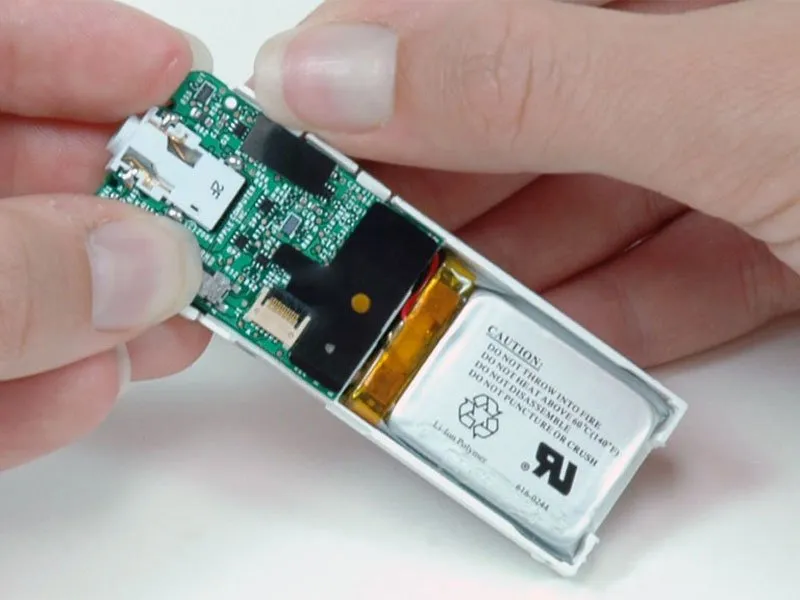

Шаг 14
Повторите ту же процедуру с противоположной стороны, чтобы освободить логическую плату от белого пластикового корпуса.
Шаг 15

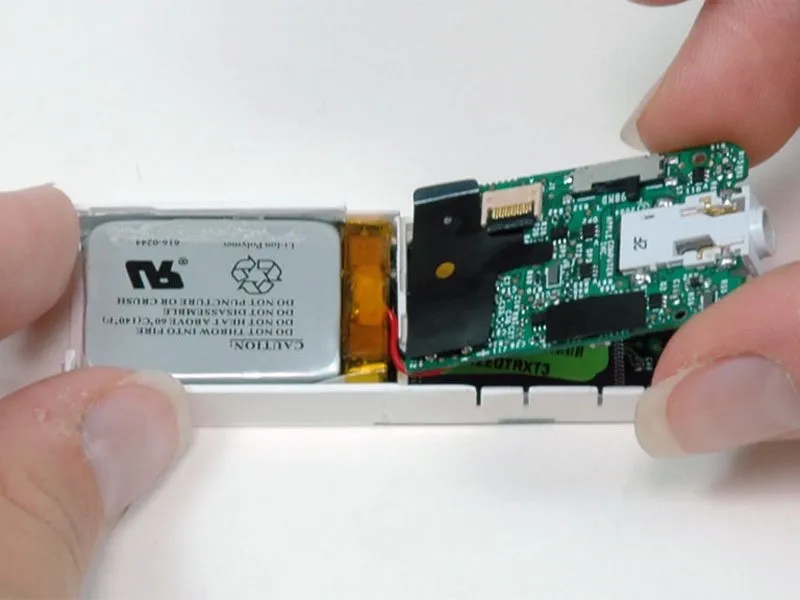

Поднимите логическую плату вверх, чтобы отсоединить ее от расположенной под ней платы памяти. Не снимайте плату с iPod, так как она все еще подключена к аккумулятору.
Шаг 16

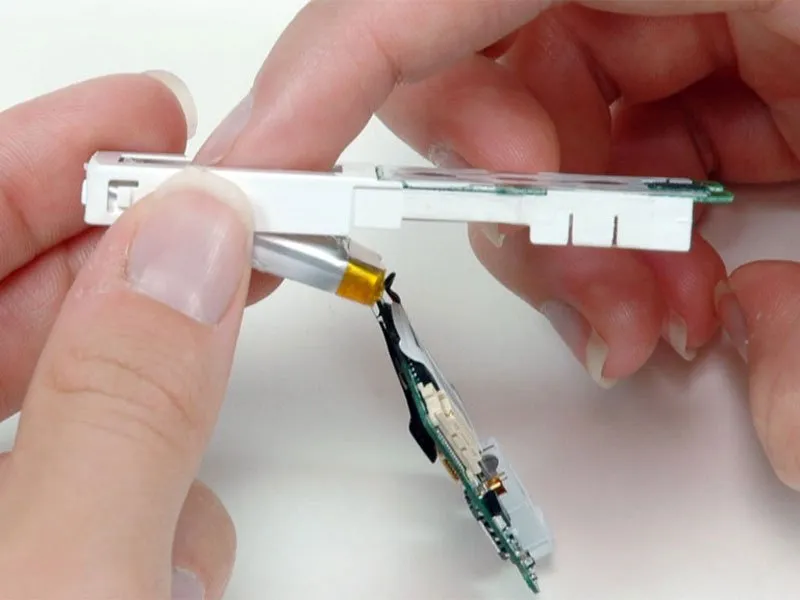

Переверните iPod и пальцем протолкните батарею через отверстие в корпусе. Батарея прикреплена к пластиковому каркасу с помощью слабого клея.
Извлеките батарею и логическую плату из iPod.
Комментарии к шагу
некоторые шаги были удалены? Здесь не показано, как заменить батарею!
Да, как батарея подключена к логической плате? - Она припаяна или как?
Отлично, готово.
Я все завершил, впаял новую батарею и проверил, что все работает. К сожалению, при вставке обратно в корпус одна из крошечных SMT-деталей отломилась, и на этом все закончилось. При повторной разборке я также обнаружил, что крошечный гибкий кабель треснул в месте поворота, разорвав USB-соединения.
Руководство было хорошим (хотя в него следовало бы включить критически важную деталь для замены батареи), но устройство действительно не предназначено для обслуживания, и его разборка сопряжена с большим риском.
Прочитав эти инструкции, я решил отправить его в ремонт. у вас есть идеи, кто может заменить батарею?

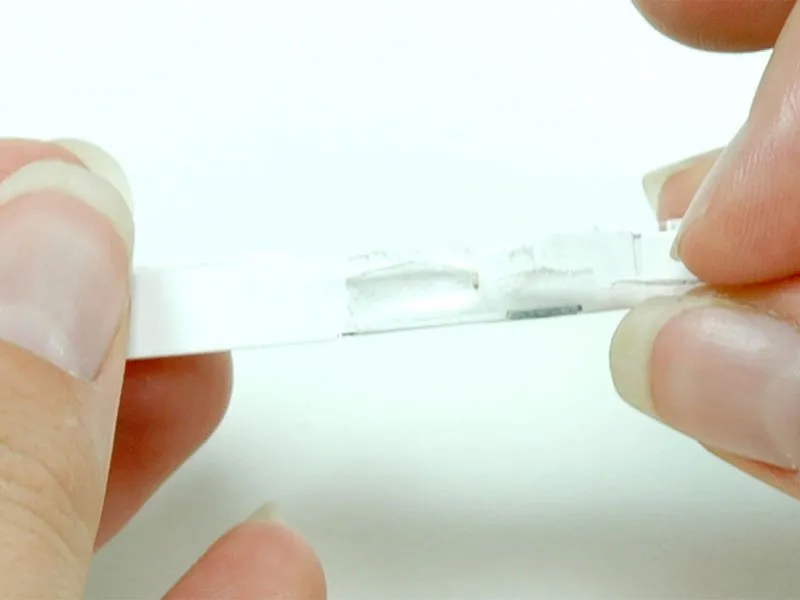

Шаг 17 Плата памяти
Отклейте полупрозрачную ленту, крепящую плату памяти к краю белой пластиковой рамки. Отклеивать ленту нужно только с одной стороны, так как другая сторона будет освобождена при снятии платы памяти.

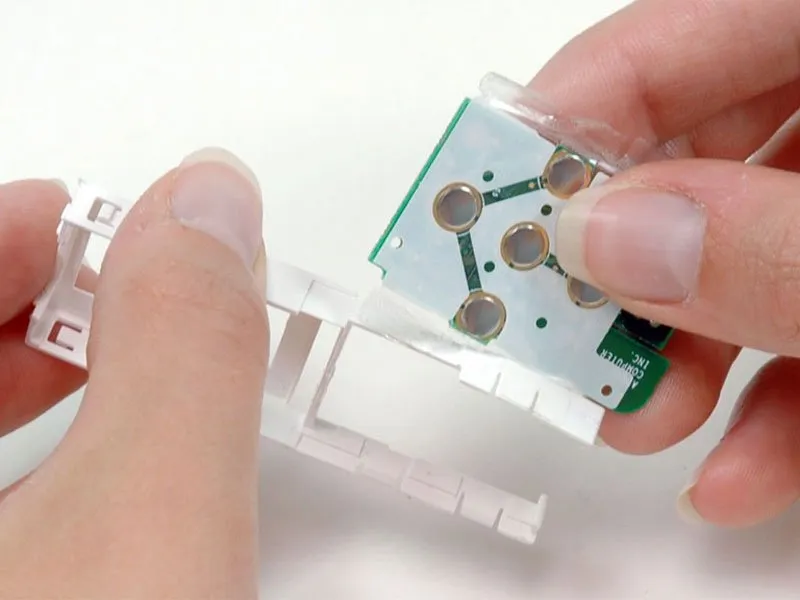

Шаг 18
Выньте плату памяти из рамки и отклейте ленту с другой стороны рамки.
Белая пластиковая рамка не очень прочная. Будьте осторожны и не прилагайте слишком много усилий к тонкому пластиковому кронштейну при отклеивании ленты.
