Разборка iPod Shuffle второго поколения

Введение

Как разобрать Shuffle второго поколения.

Инструменты

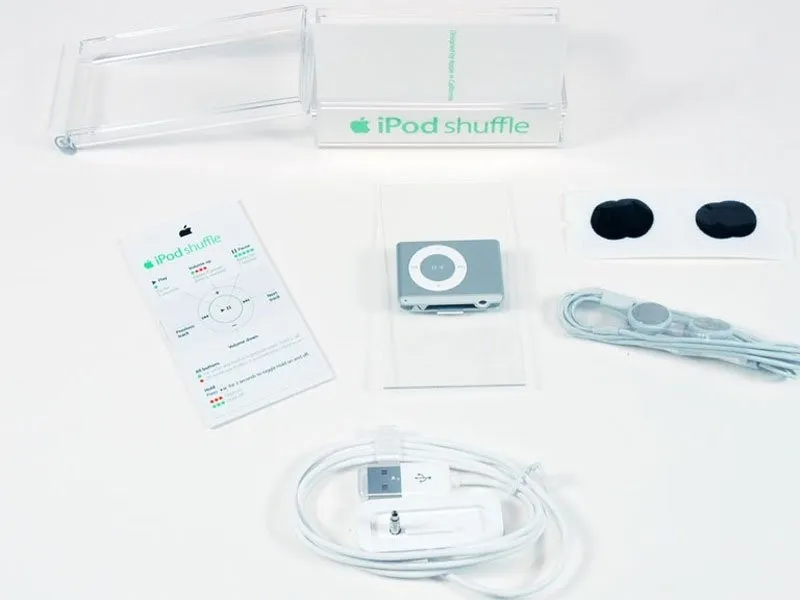

Упаковка практически идентична упаковке iPod Nano G2.
В комплект входят: Shuffle, цветное руководство, док-станция USB 2 и наушники (плюс запасные чехлы для наушников).
Сверху и снизу шаффла расположены светодиоды. Вы не можете видеть оба сразу, и они мигают одинаковыми сообщениями.

На задней панели Shuffle написано: Model No.:A1204 EMC No.: 2125 5V 1A.
Давайте разберем его!

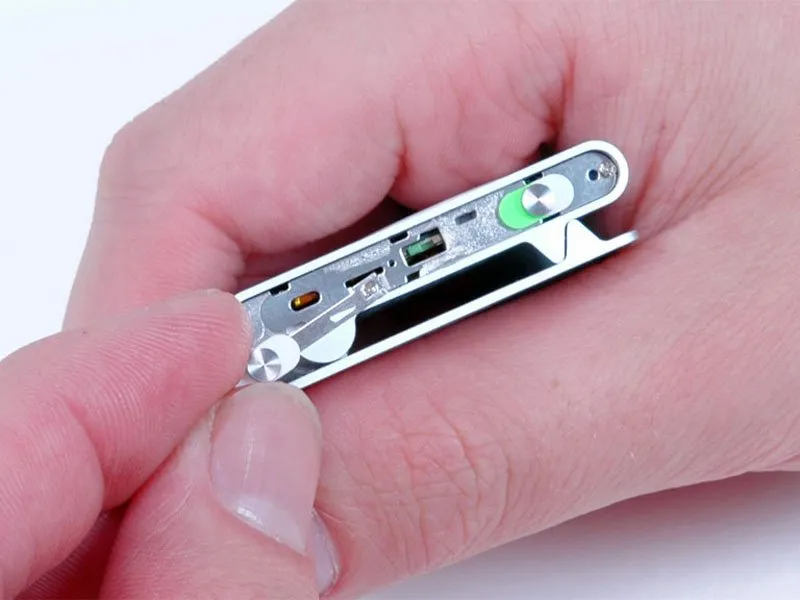

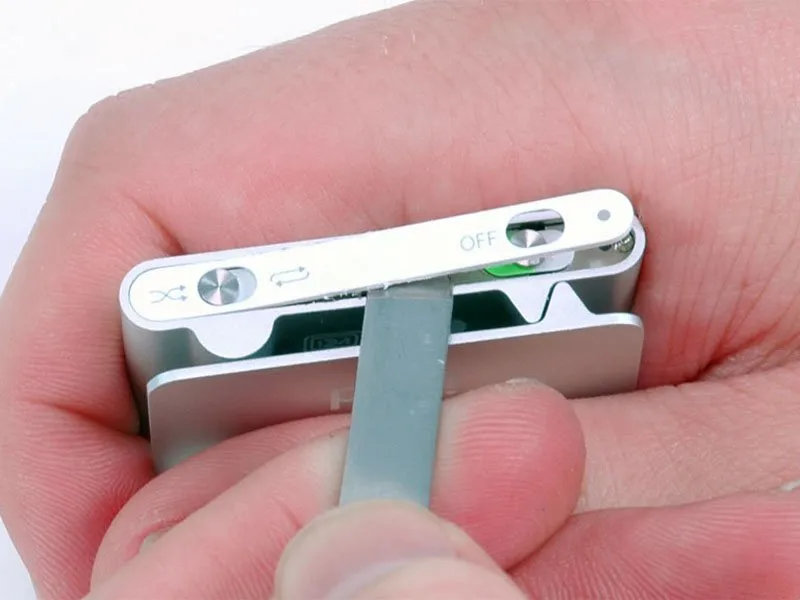

Сверху и снизу на Shuffle есть белые пластиковые крышки, которые держатся на слабом клею. Нагрейте крышки феном и аккуратно подденьте их. Следите за тем, чтобы одновременно не поддеть металл под крышками.

Снимите переключатель режима shuffle / loop и выключатель питания.
Переключатель shuffle / loop - это металлический рычаг длиной около 0,5 дюйма, который тянется вдоль дна к переключателю на логической плате в центре shuffle.

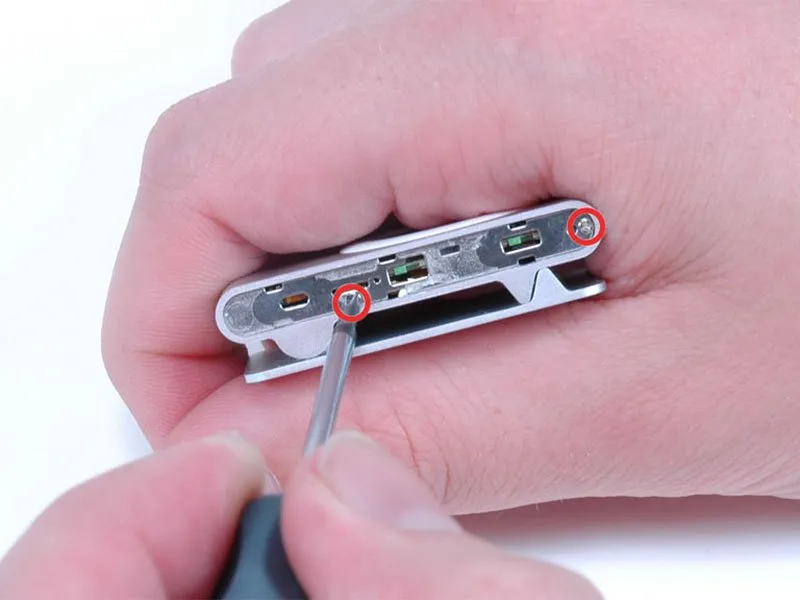

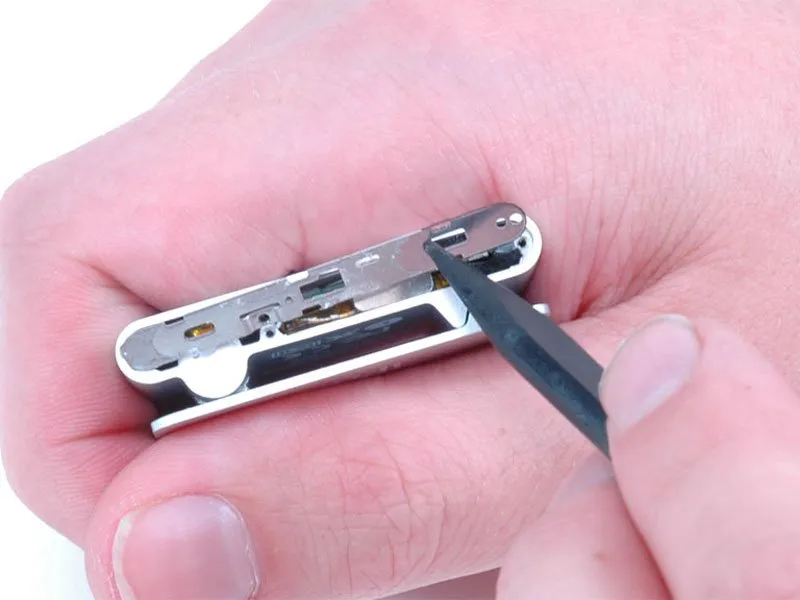

Подденьте металлические скобы с обеих сторон Shuffle с помощью пассатижей. Со стороны шарнира находится крошечное расширение, которое поддерживает корпус, поэтому начните с другой стороны (как показано на рисунке).
В комплект Apple входит 'руководство по прошивке' с десятью различными кодами. Светодиоды мигают зеленым, янтарным и красным цветом.

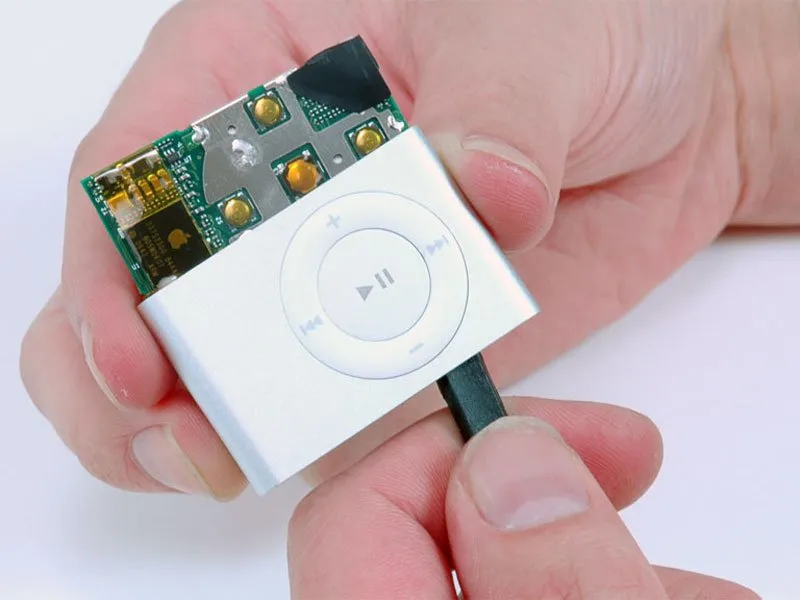

С помощью палочки протолкните логическую плату через корпус и выньте ее из Shuffle.

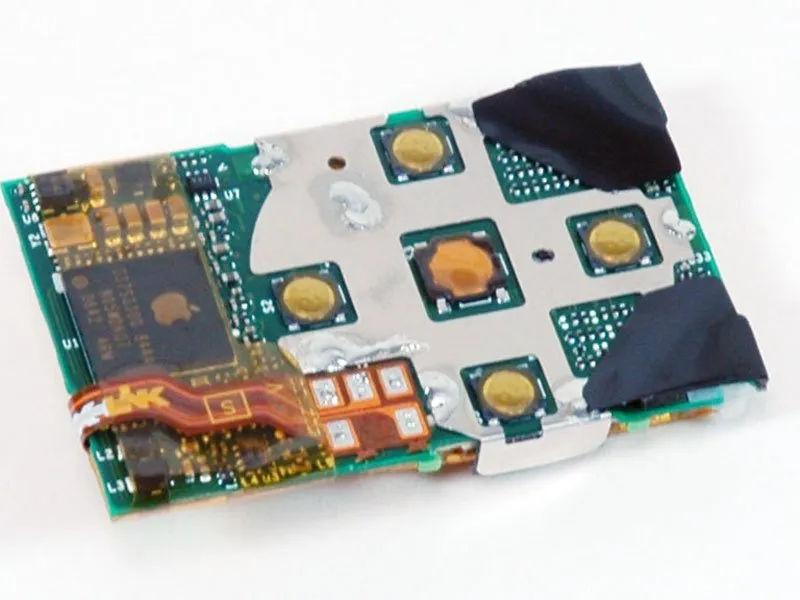

Верхняя часть логической платы.
Видны датчики пяти кнопок, ARM-чип с логотипом Apple и ленточный кабель для передачи данных (он ведет к разъему для наушников/док-станции с другой стороны).
ARM-чип имеет номера: 337S3300 844A N05WDK01 0642 ARM.
Слева от микросхемы с логотипом Apple есть микросхема поменьше, на которой просто написано 'AAC'.

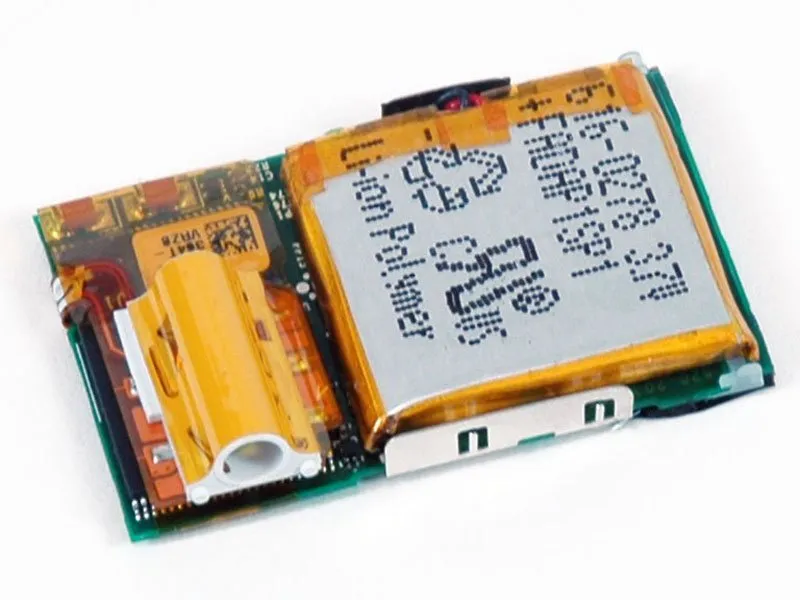

Нижняя часть логической платы.
Apple проделала впечатляющую работу по размещению функциональности в разъёме для наушников. Док-разъем имеет три проводящие полоски, а также заземление. Можно предположить, что штекер является мультимодальным и переключается между режимами USB, аналогового аудио и, возможно, питания. Отдельный режим питания может быть не нужен, если они могут получить достаточно сока от 4-проводникового USB-соединения.
Сторонним разработчикам не составит труда создать небольшой USB-адаптер, который восстановит функциональность карты памяти Shuffle.

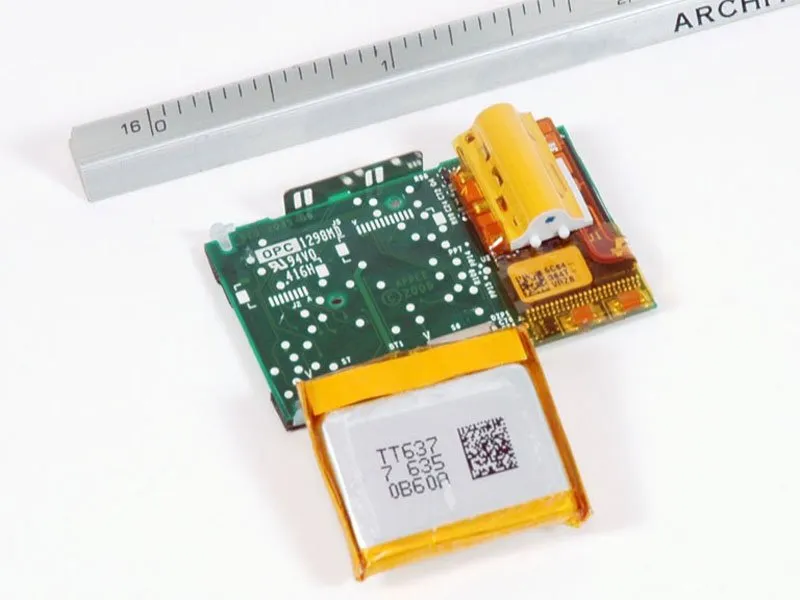

Аккумулятор откинут
Примечательные особенности: Литий-ионный полимерный аккумулятор (он припаян к логической плате), разъем для наушников / док-станции / питания и чип памяти (спрятан под разъемом для наушников.

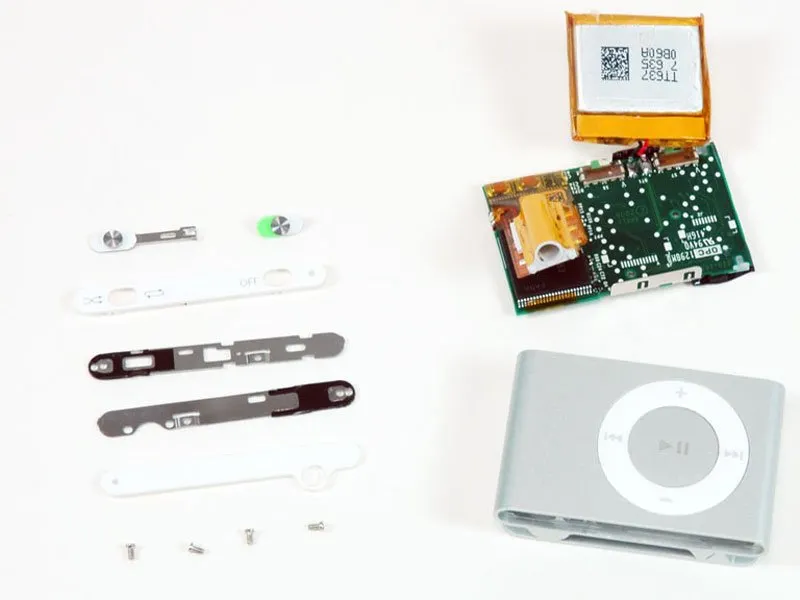

Разобранный шаффл.
Слева сверху вниз: переключатели shuffle / loop и питания; нижняя и верхняя крышки и металлические скобы; четыре крепежных винта Phillips #00.
Справа: батарея и логическая плата; корпус со снятой электроникой.
Корпус кажется цельным куском литого алюминия. Он кажется прочным.
