Разборка iPod shuffle 3-го поколения

Введение

Нам в руки попал совершенно новый Shuffle 3-го поколения, и нам стало интересно, что же там внутри...

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разбор iPod shuffle 3-го поколения

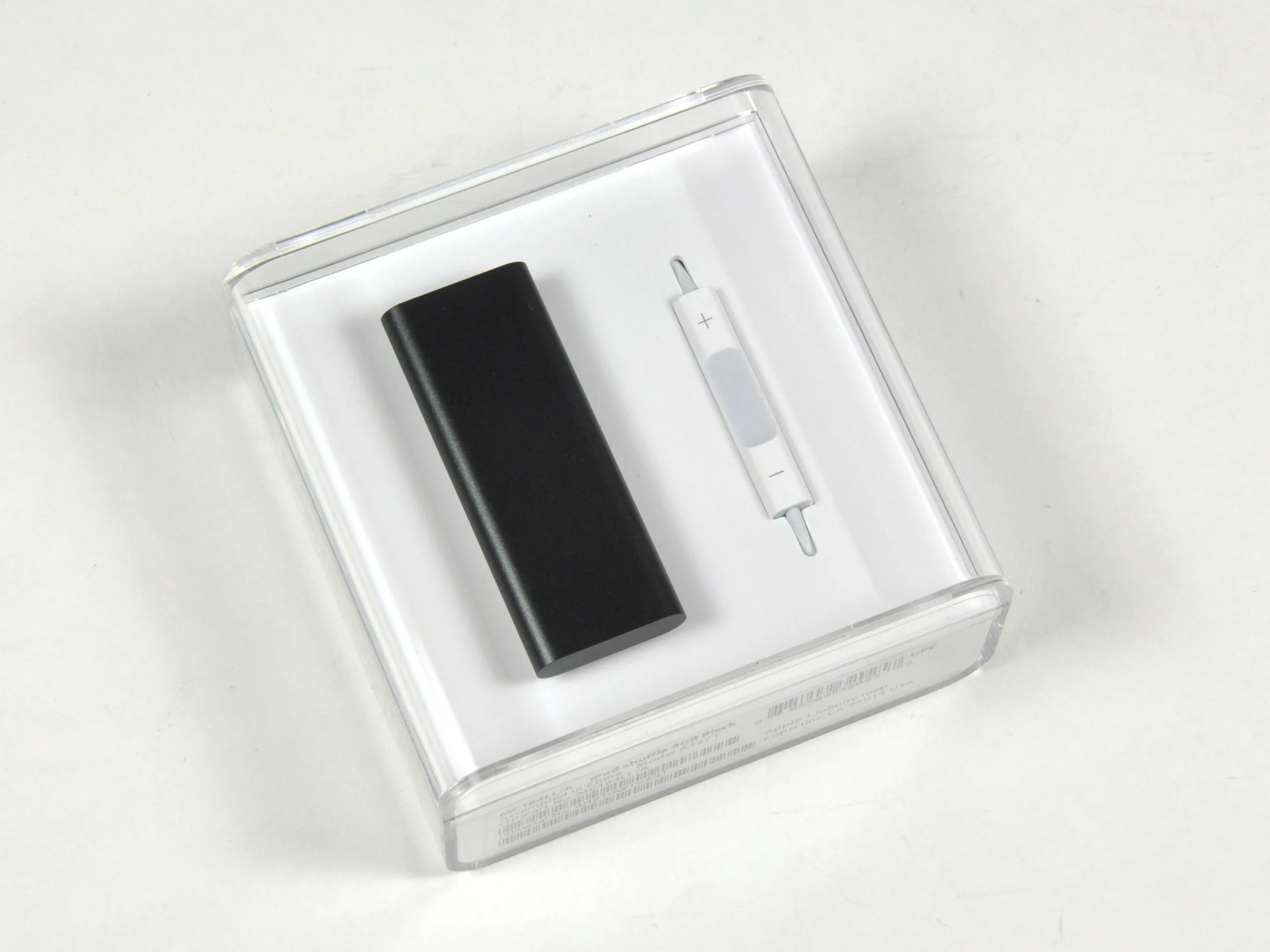

• Вот он, во всей своей великолепной красе - новый Shuffle! Мы будем сообщать в Twitter об интересных вещах, которые мы обнаружим по ходу дела.

• Коробка такая же изящная, как и ее содержимое.

• Согласно AppleShuffle имеет 'истинный объем' 4 326 кубических миллиметров и весит 10,7 грамма. Один MacBook Pro 17' весит столько же, сколько 286 таких Shuffle.

• Беззастенчивая заглушка: помимо разбора устройств, мы также продаем запчасти и обновления для Mac и iPod.

Шаг 2

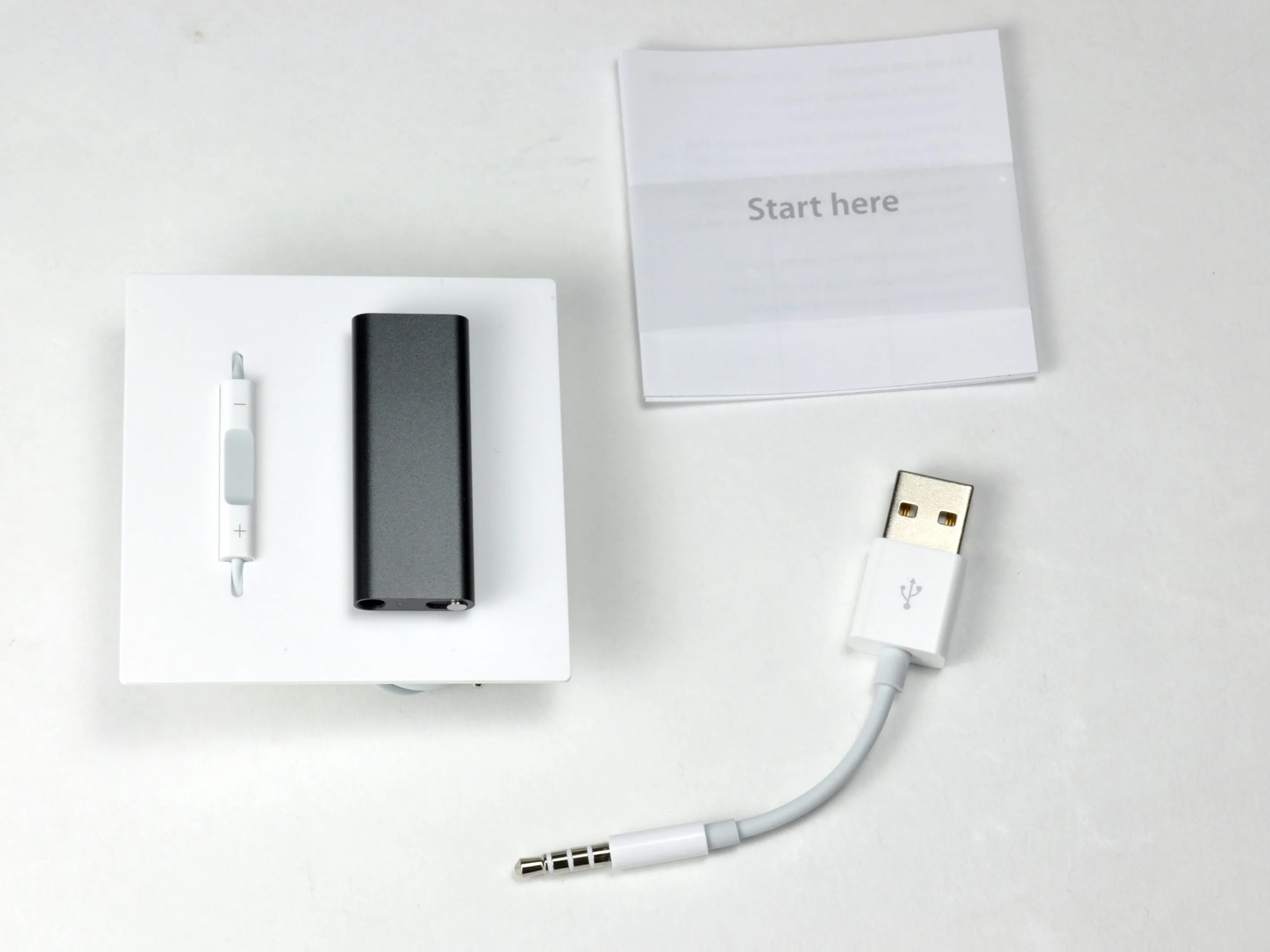

• Содержимое коробки:

• iPod Shuffle

• Наушники Apple (с пультом дистанционного управления)

• USB-кабель

• Краткое руководство по эксплуатации

• Прежде чем разбирать устройство, мы дали ему послушать...

• Элементы управления не так неудобны, как мы ожидали, но мы все равно предпочитаем нажимать кнопки.

• Совместимость, похоже, не является сильной стороной этого iPod. Мы попробовали использовать этот iPod с док-станцией для Shuffle 2-го поколения, но он не подошел. Мы попробовали кабель с Shuffle 2-го поколения, и он тоже не подошел.

Шаг 3

• Обычные подозреваемые.

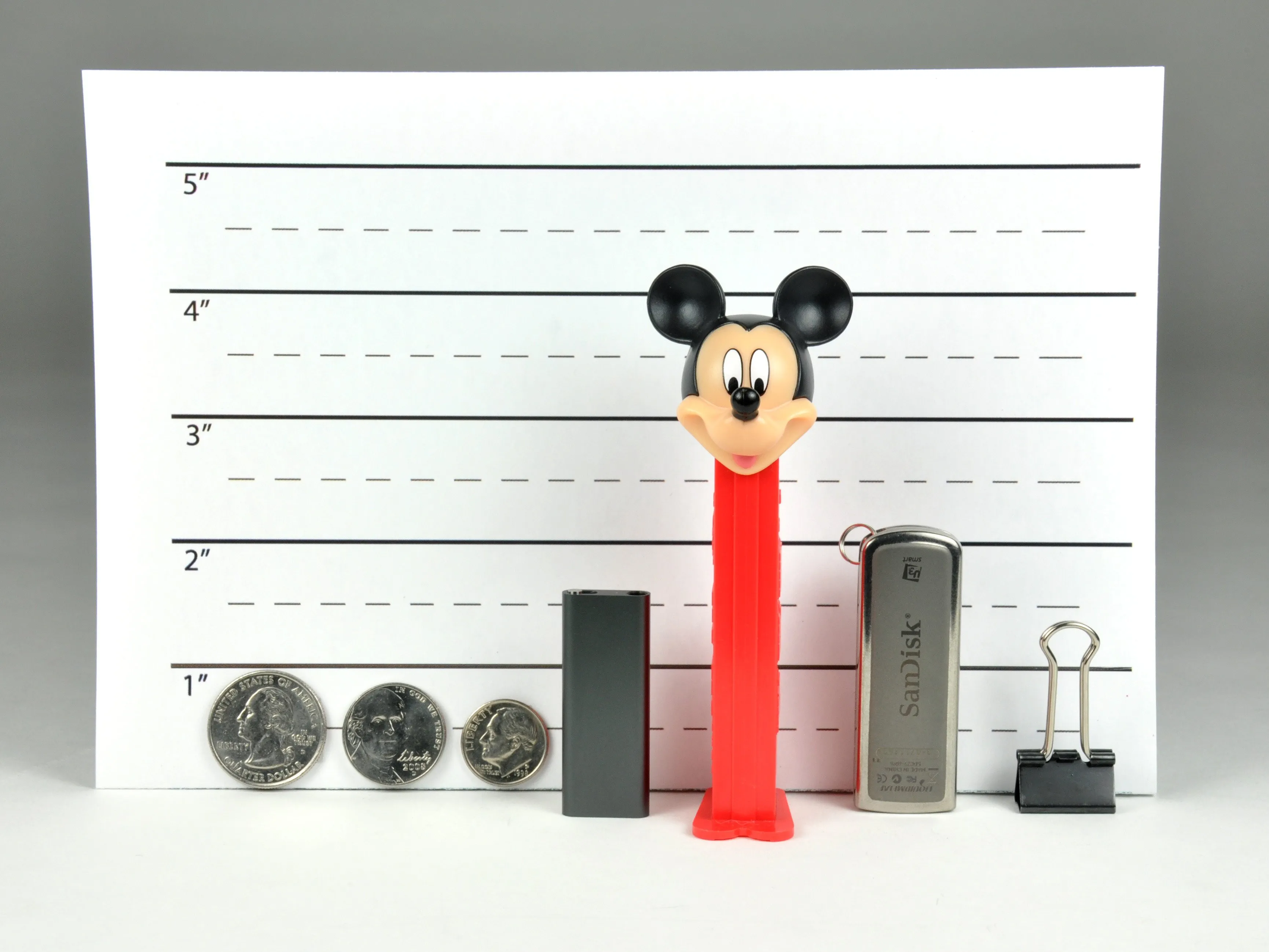

• Можете ли вы выбрать Shuffle из этого ряда?

• На Shuffle нигде не написано iPod (или Shuffle). Насколько нам известно, это первый iPod, на который Apple не наклеила этикетку.

Шаг 4

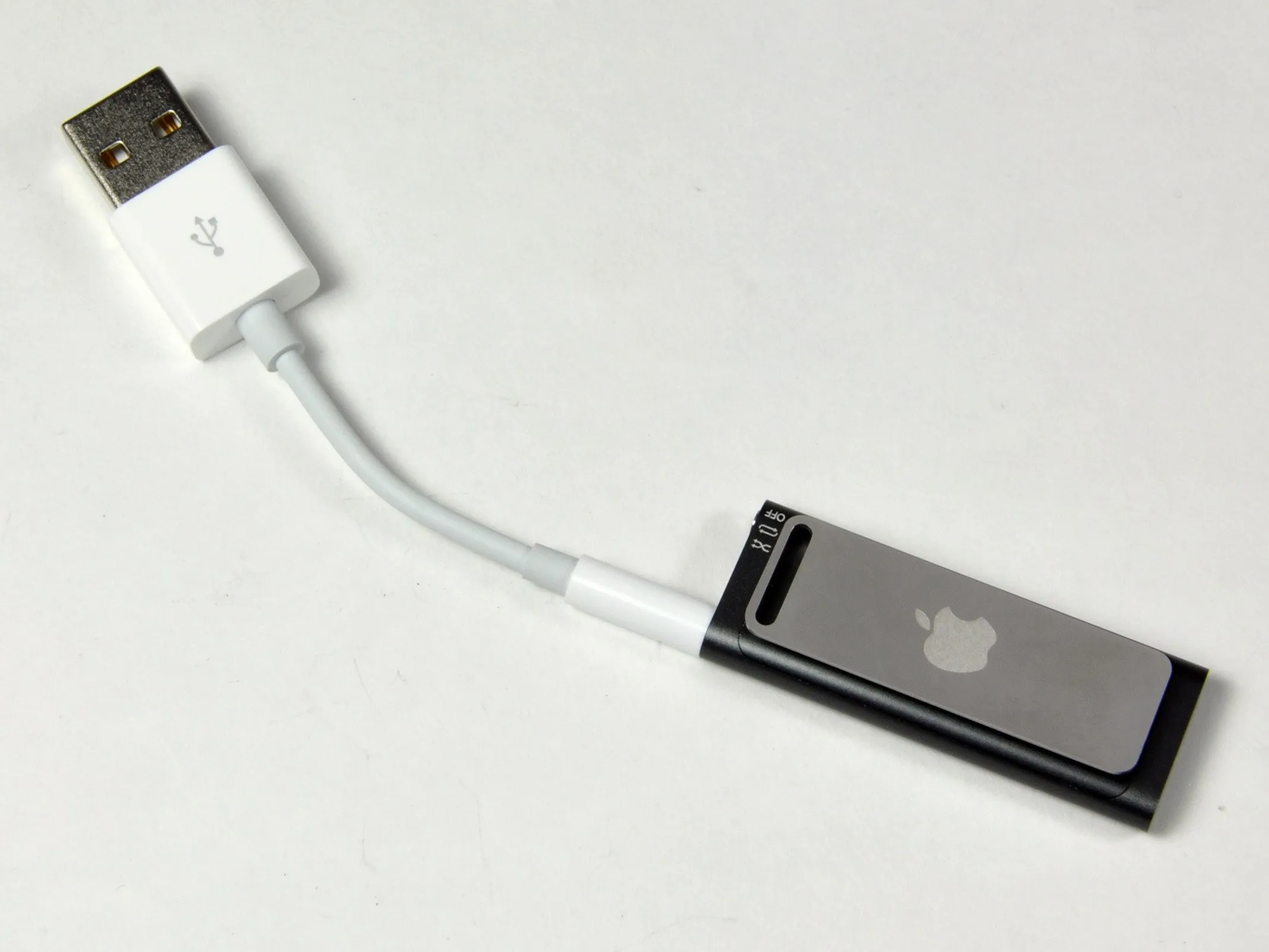

• Подключив iPod shuffle к компьютеру, мы узнали, что функцию голосового сопровождения сначала нужно загрузить через iTunes.

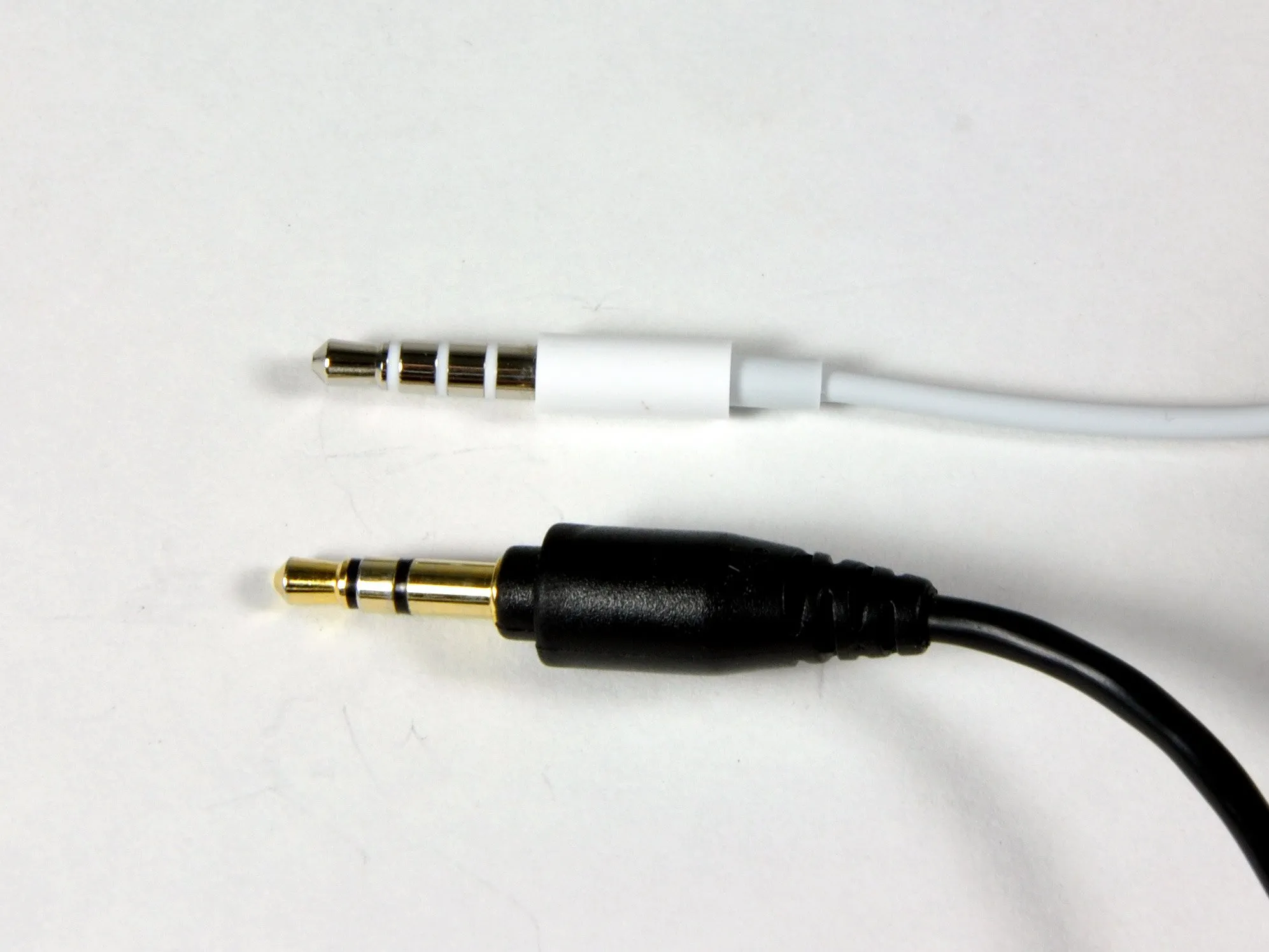

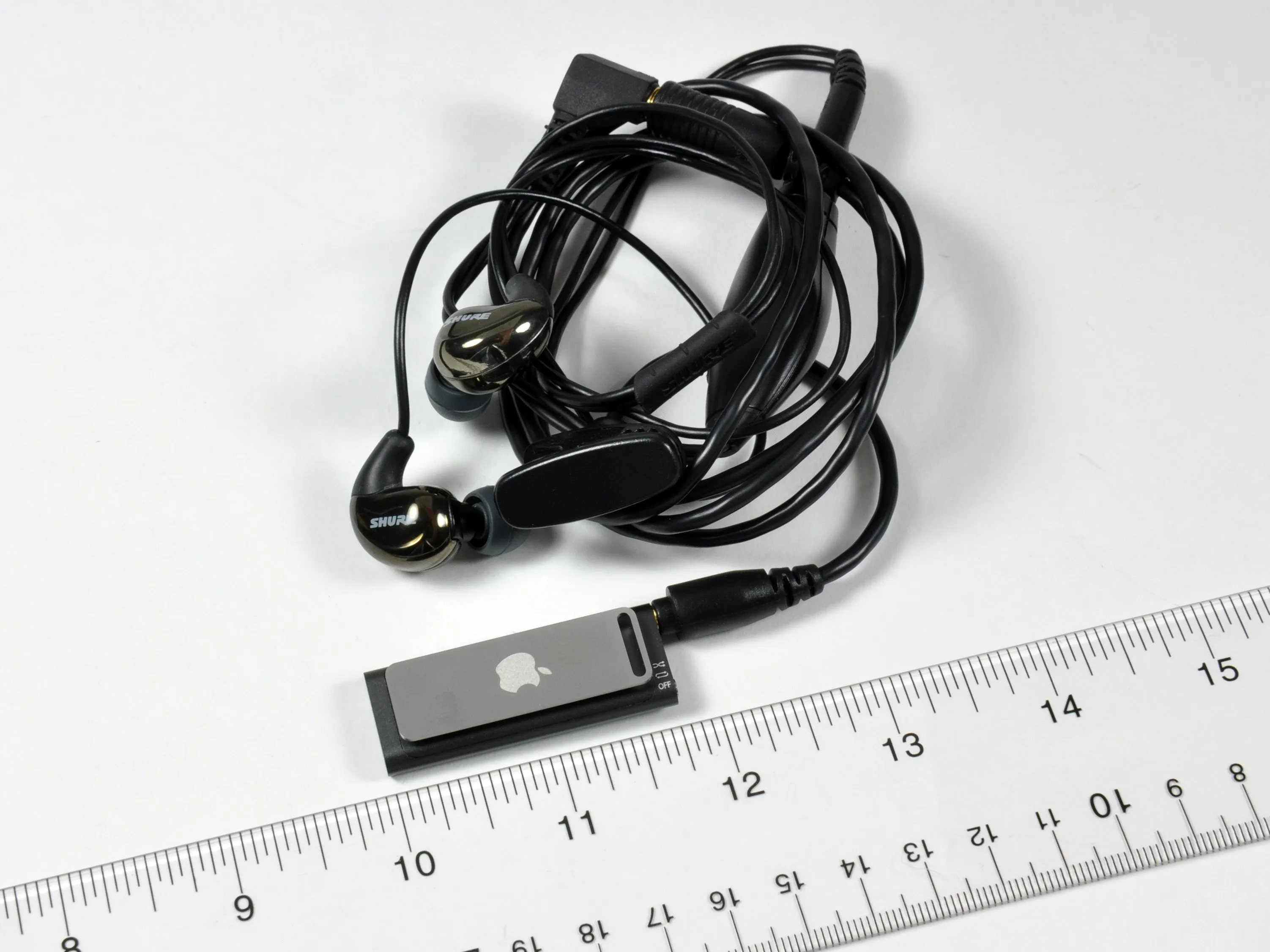

• Интересно, что для прослушивания музыки по-прежнему можно использовать обычные наушники. Единственный недостаток: без фирменного управления воспроизведением в наушниках Apple вы не сможете переключать песни или регулировать громкость.

• Управление воспроизведением в наушниках включает в себя две кнопки для регулировки громкости и центральную кнопку для управления воспроизведением. Центральную кнопку можно нажать один раз для воспроизведения, два раза для перехода к следующему треку и три раза для перехода к предыдущему треку.

Комментарии к шагу

Вы уже разобрали наушники с пультом?

Разобрались ли вы, как работают кнопки? Они работают от соединения двух линий с резистором? Можно ли добавить такой пульт к другим наушникам?

lalala,

Я добавила фотографию открытых кнопок наушников. Надеюсь, фотография ответит на некоторые из ваших вопросов.

Весь узел наушников очень хрупкий. Я предполагаю, что создание собственного адаптера для использования с наушниками сторонних производителей будет пустой тратой времени - при условии, что адаптер Apple не будет ужасно дорогим.

Эй, Миро, еще один вопрос: Внутри этих наушников, кажется, есть какие-либо микросхемы или что-то еще? Ходят слухи, что там есть какое-то рукопожатие или DRM, которое не позволит клонированным наушникам работать, но с вашего изображения они выглядят просто как аналоговые кнопки. Есть ли что-то на другой стороне?

На самом деле, мы вскрыли наши: там находится чип. И что же он делает? https://gadgets.boingboing.net/2009/03/14...

Если кнопка воспроизведения находится на проприетарном кабеле наушников, как воспроизводить и ставить на паузу ipod shuffle 3rd gen с помощью стороннего устройства? Он просто начинает играть, как только вы его включаете?

Сторонний адаптер должен включать в себя кнопки воспроизведения/паузы и увеличения/уменьшения громкости, иначе он не будет представлять никакой ценности для пользователя. Плеер действительно начинает играть, как только вы его включаете, именно так мы смогли протестировать наши наушники без адаптера.

Шаг 5

• Переходим к расчлененке...

• В последнее время Apple не делает свои iPod простыми в открывании, и, к сожалению, мы не ожидаем, что ситуация изменится с этим iPod.

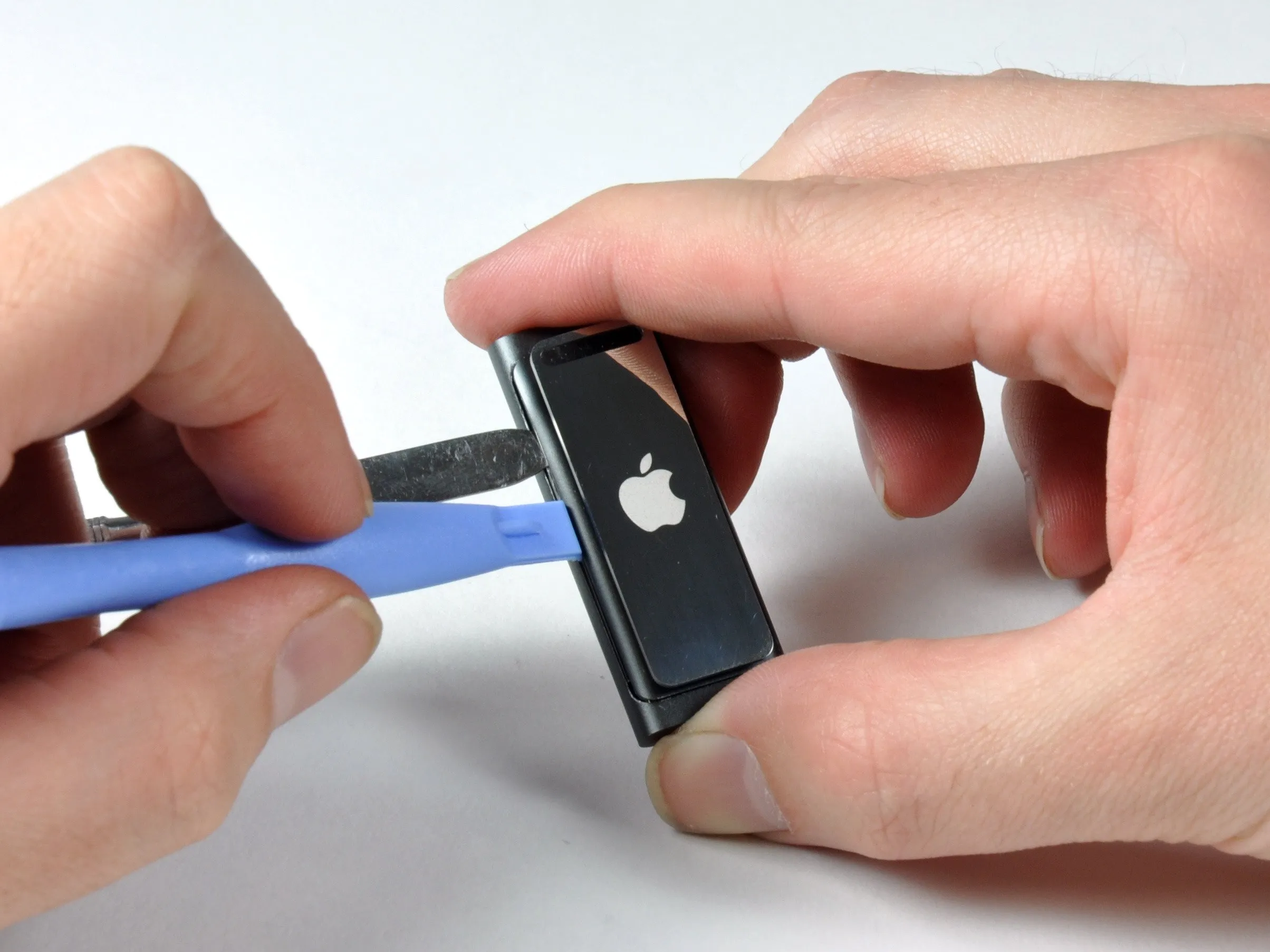

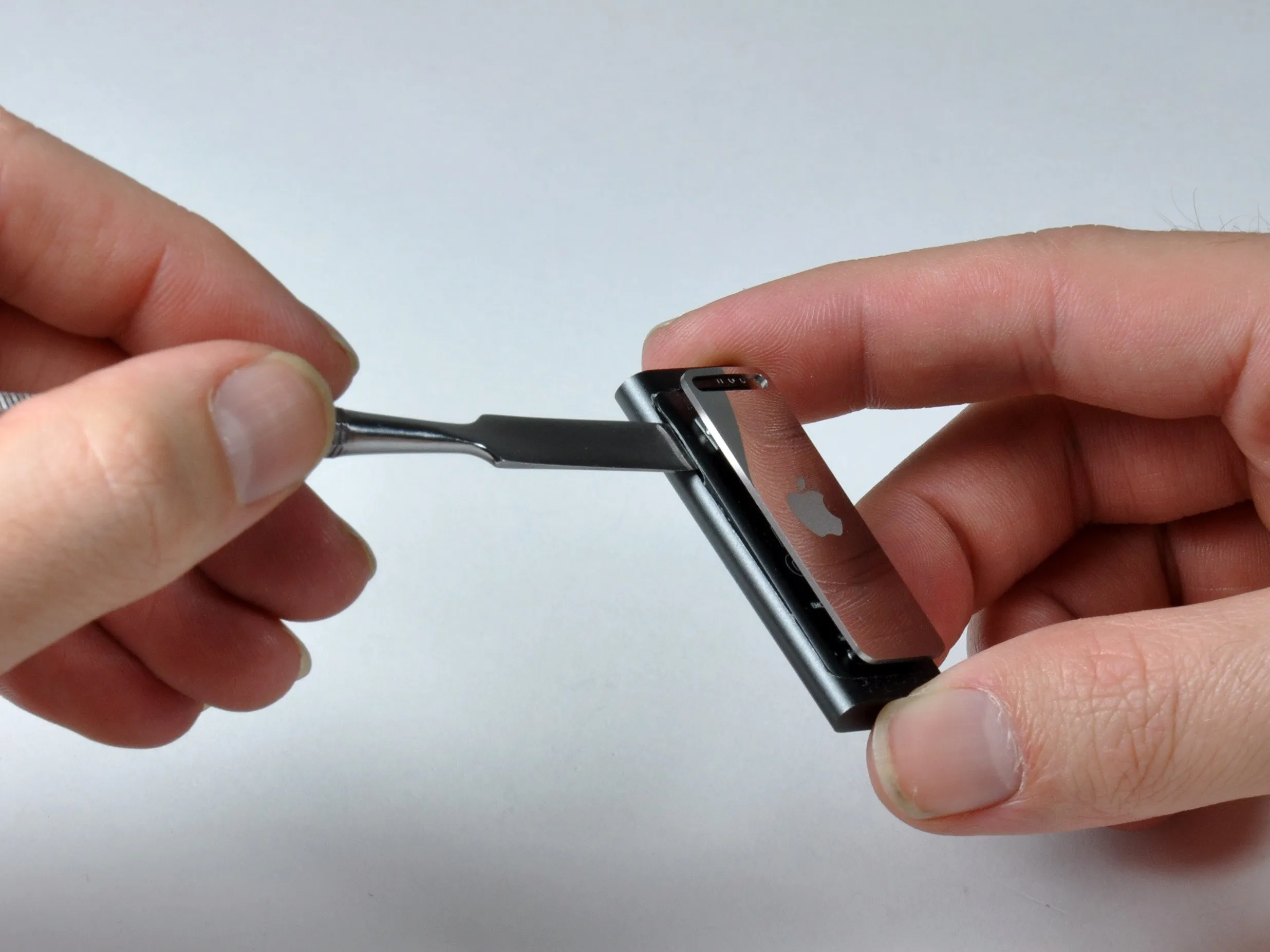

• Начнем с того, что вставим металлическую лопатку в щель между задней крышкой и остальными частями 'Шаффла'.

• При вставке металлической лопатки образуется щель, достаточная для того, чтобы вставить инструмент для открытия iPod. Проводим инструментом для iPod по всей длине зазора, чтобы сместить левую сторону задней крышки.

• Теперь, когда одна сторона задней крышки полностью снята, можно легко использовать инструмент для открытия iPod, чтобы снять и правую сторону.

Комментарии к шагу

где они указали серийный номер и 'разработано Apple в Калифорнии', 'собрано в Китае'?

Эта информация находится на задней крышке, под зажимом ремня.

Не поднимайте заднюю крышку с левого верхнего угла, потому что в середине верхней стороны есть небольшой крючок, и если вы поднимете ее сверху, крючок попытается удержать ее в нужном положении, что приведет к изгибу задней панели

Шаг 6

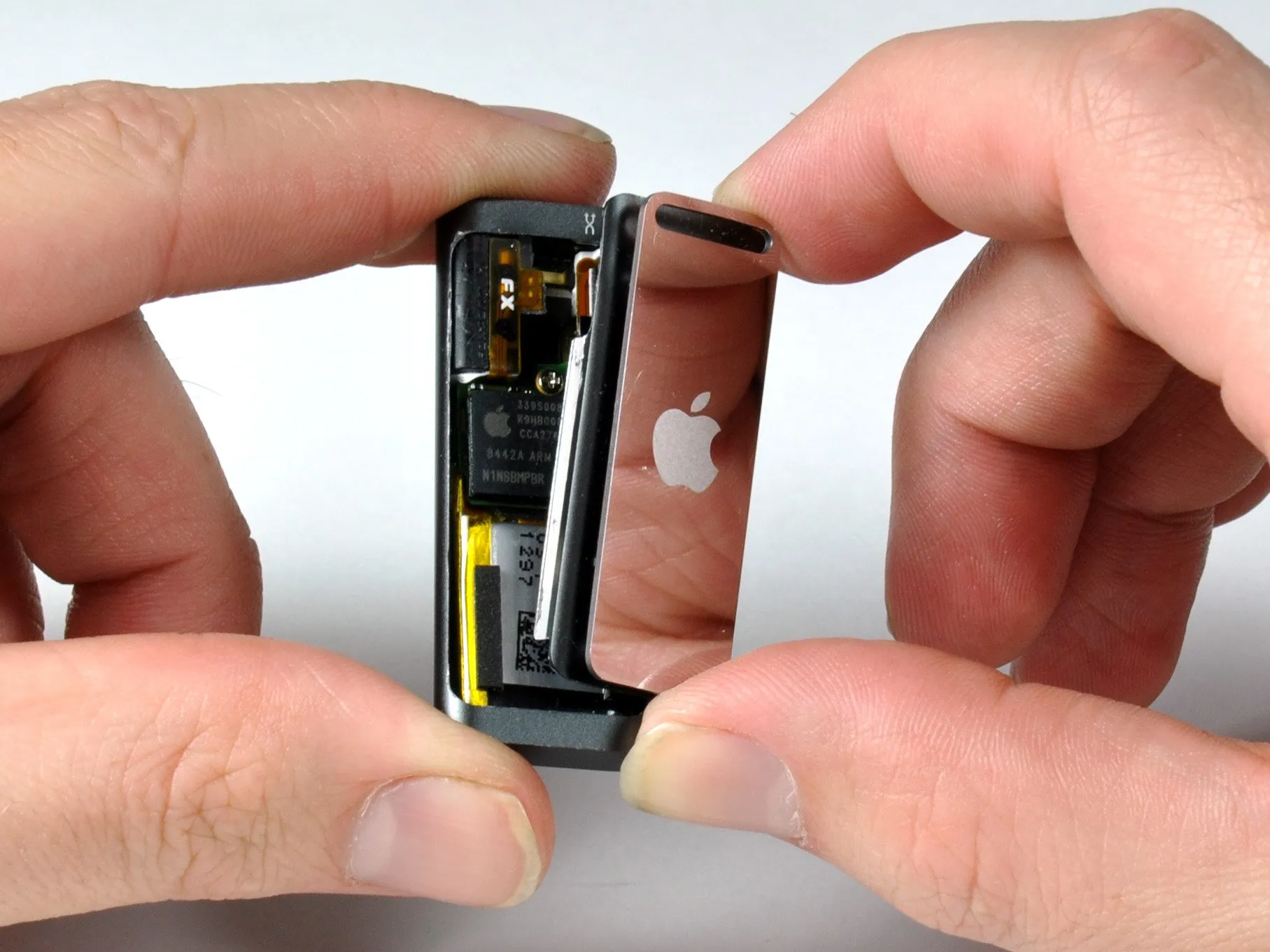

• Мы в деле. Это было не так уж и плохо, но 'шаффл' не получит никаких наград за простоту обслуживания.

• Заднюю крышку довольно легко погнуть, несмотря на то, что она сделана из алюминия.

• На верхней части shuffle есть фиксирующий выступ, который не позволяет оттянуть заднюю крышку с верхней стороны. Сначала нужно отделить заднюю крышку от iPod с нижней стороны.

Шаг 7

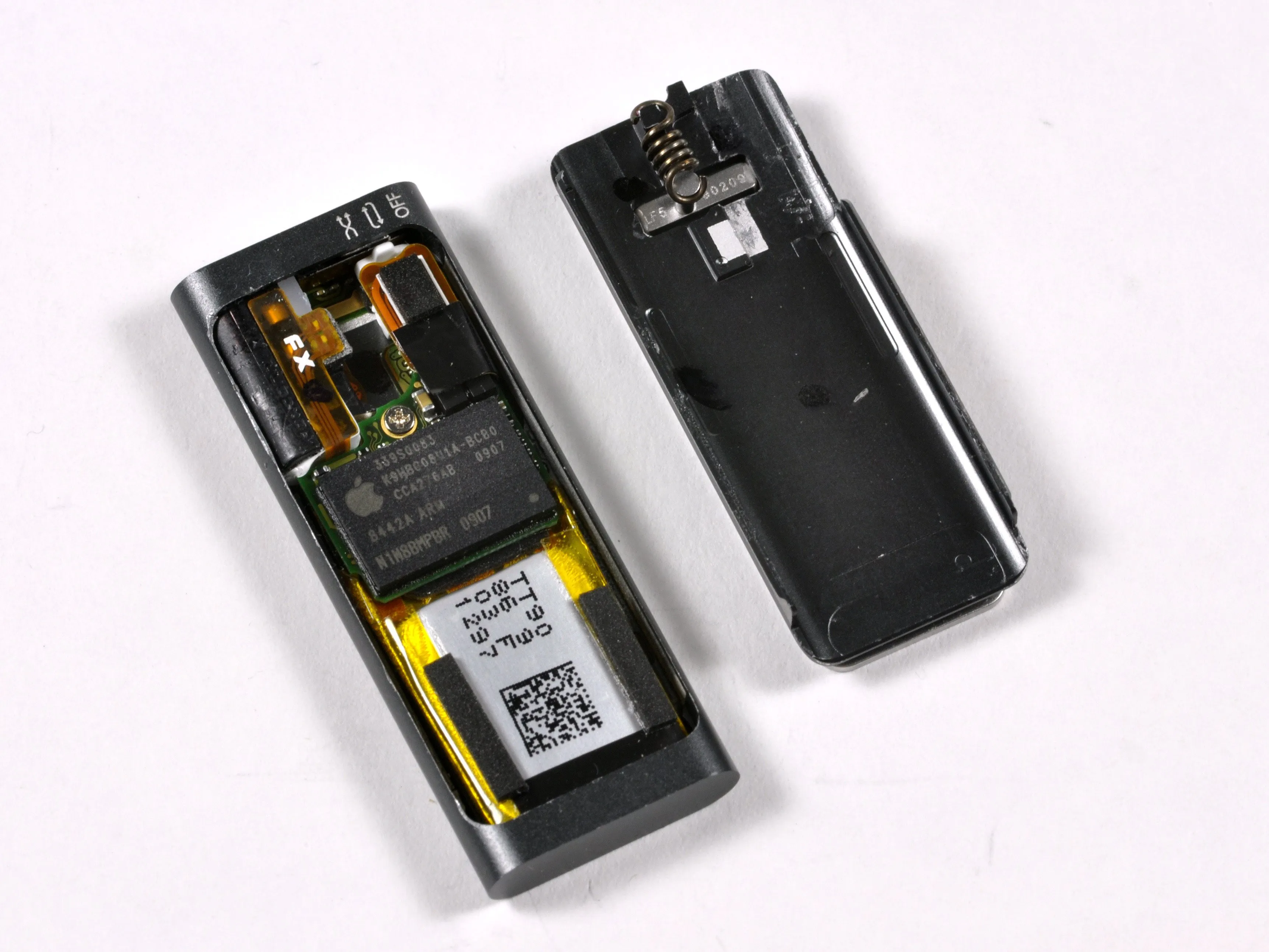

• Это будущее? Одна микросхема, аккумулятор и несколько компонентов пользовательского интерфейса.

• Удивительно, но, по крайней мере на наших весах, обе половинки весили 5 граммов. Это означает, что вся функциональная половина iPod весит всего на 10 % больше, чем один лист бумаги формата бумаги формата letter.

Комментарии к шагу

весь ли корпус представляет собой единый алюминиевый блок или у него есть пластиковые крышки, как у старых айподов?

Весь корпус выполнен из алюминия. Чтобы снять заднюю крышку, нам пришлось получить доступ к внутренностям, так как пластиковые крышки снимать не нужно.

Шаг 8

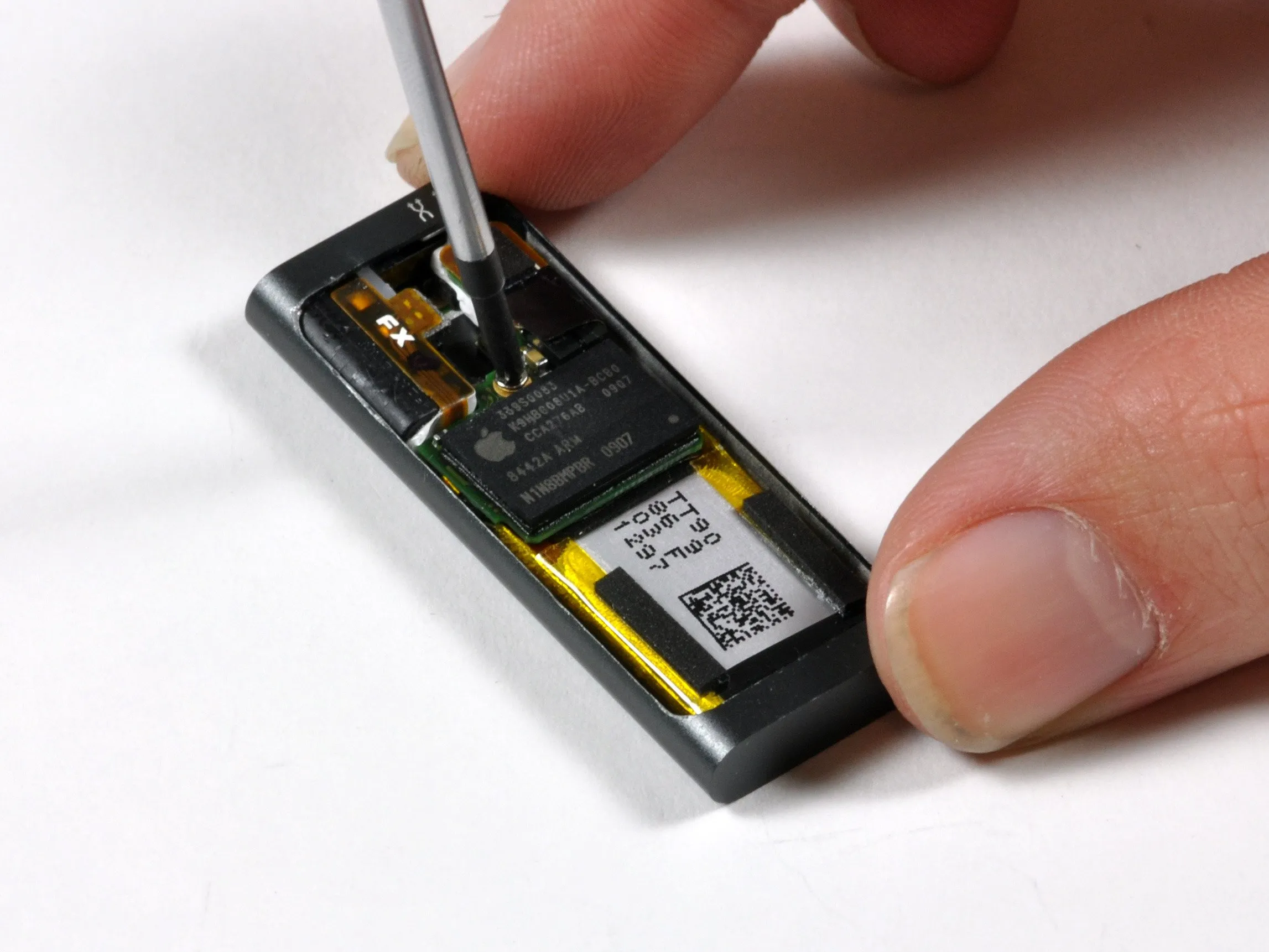

• Выкрутите маленький крестообразный винт. Мы не будем тратить время на его обводку - он всего один.

• Мы получаем много просьб добавить больше направляющих для винтов. К счастью, для этого iPod их делать не нужно. Просто не роняйте винт, и все будет в порядке.

• Не дайте этим фотографиям обмануть вас, этот iPod очень маленький.

Шаг 9

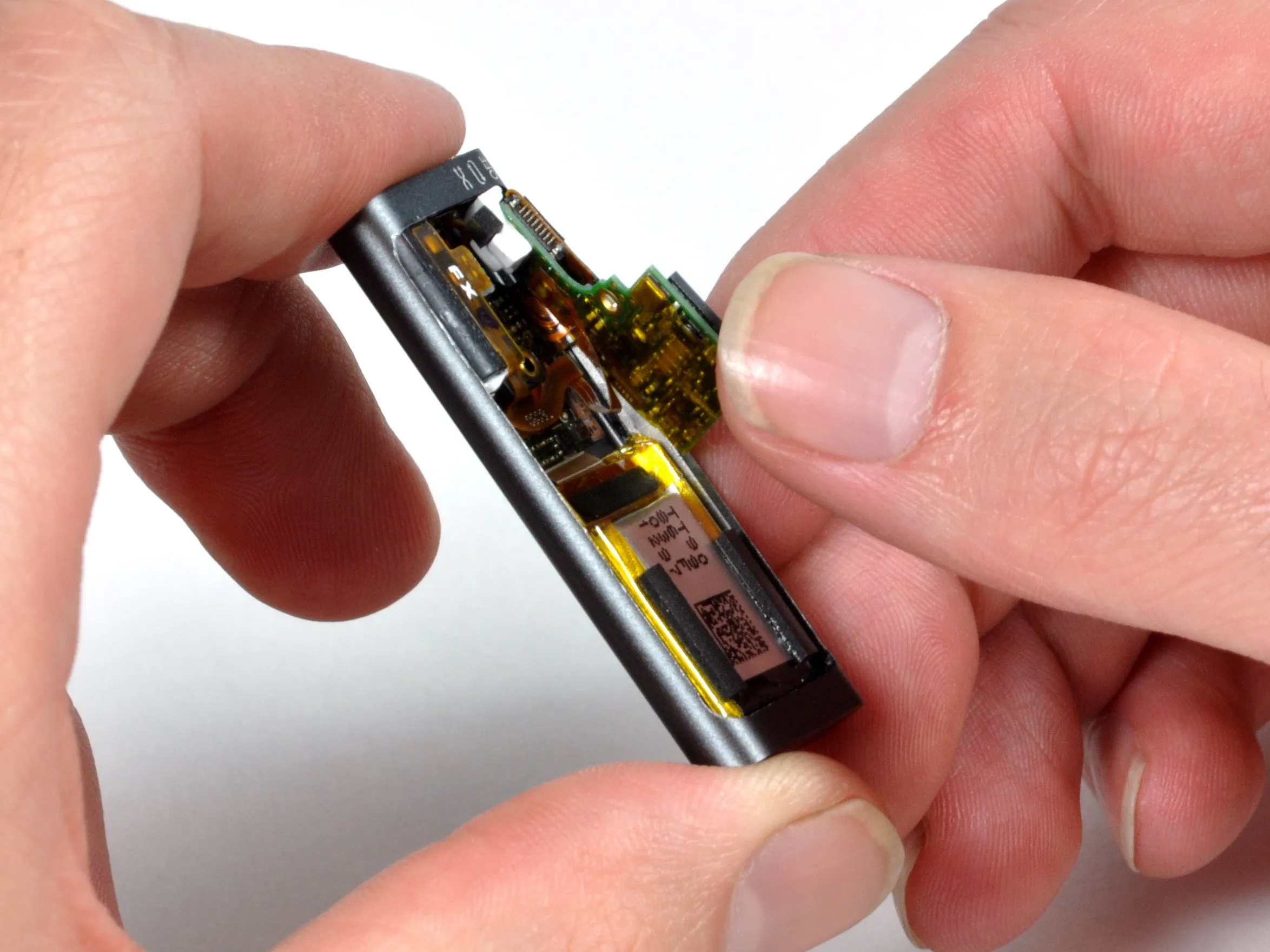

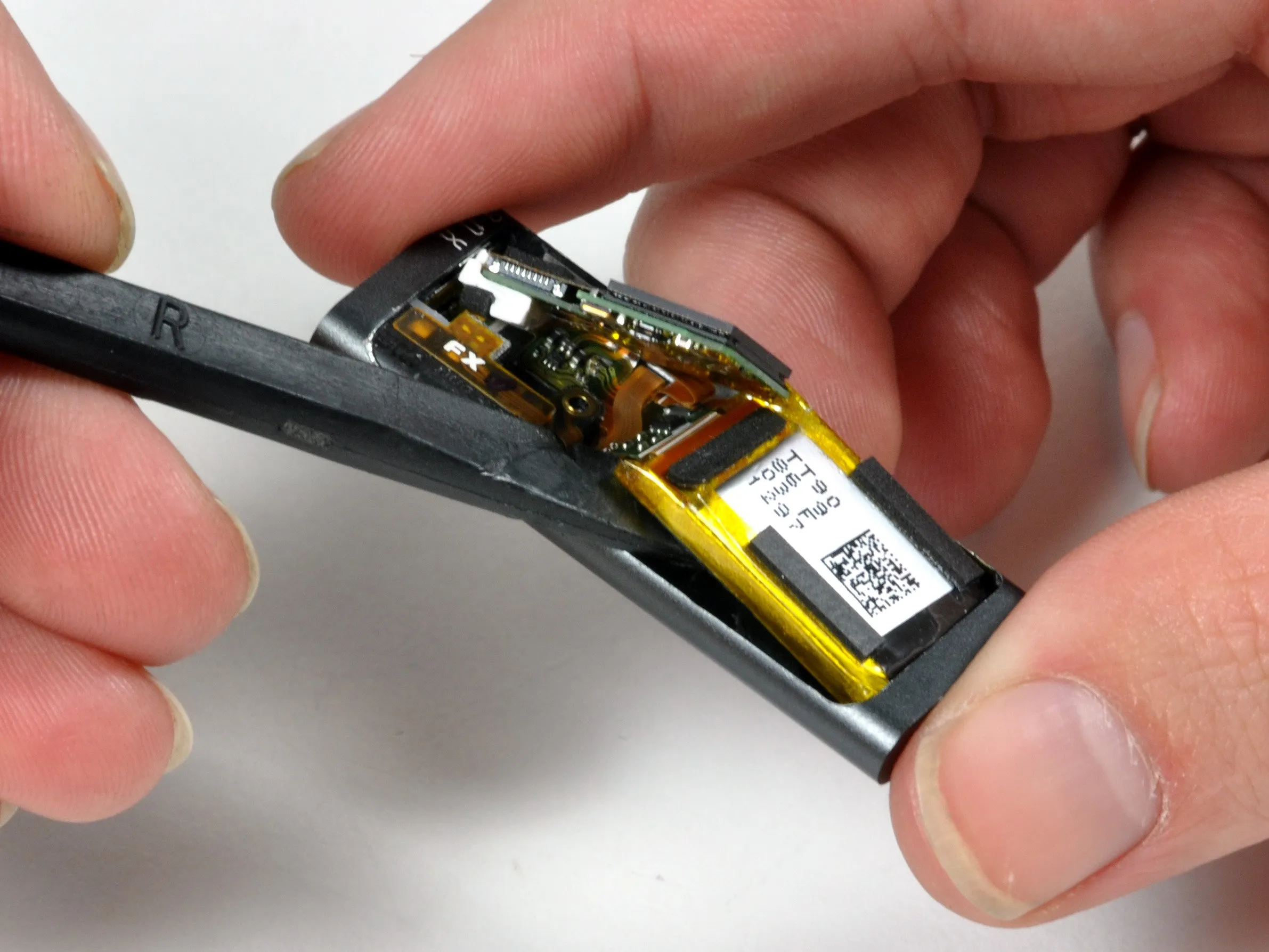

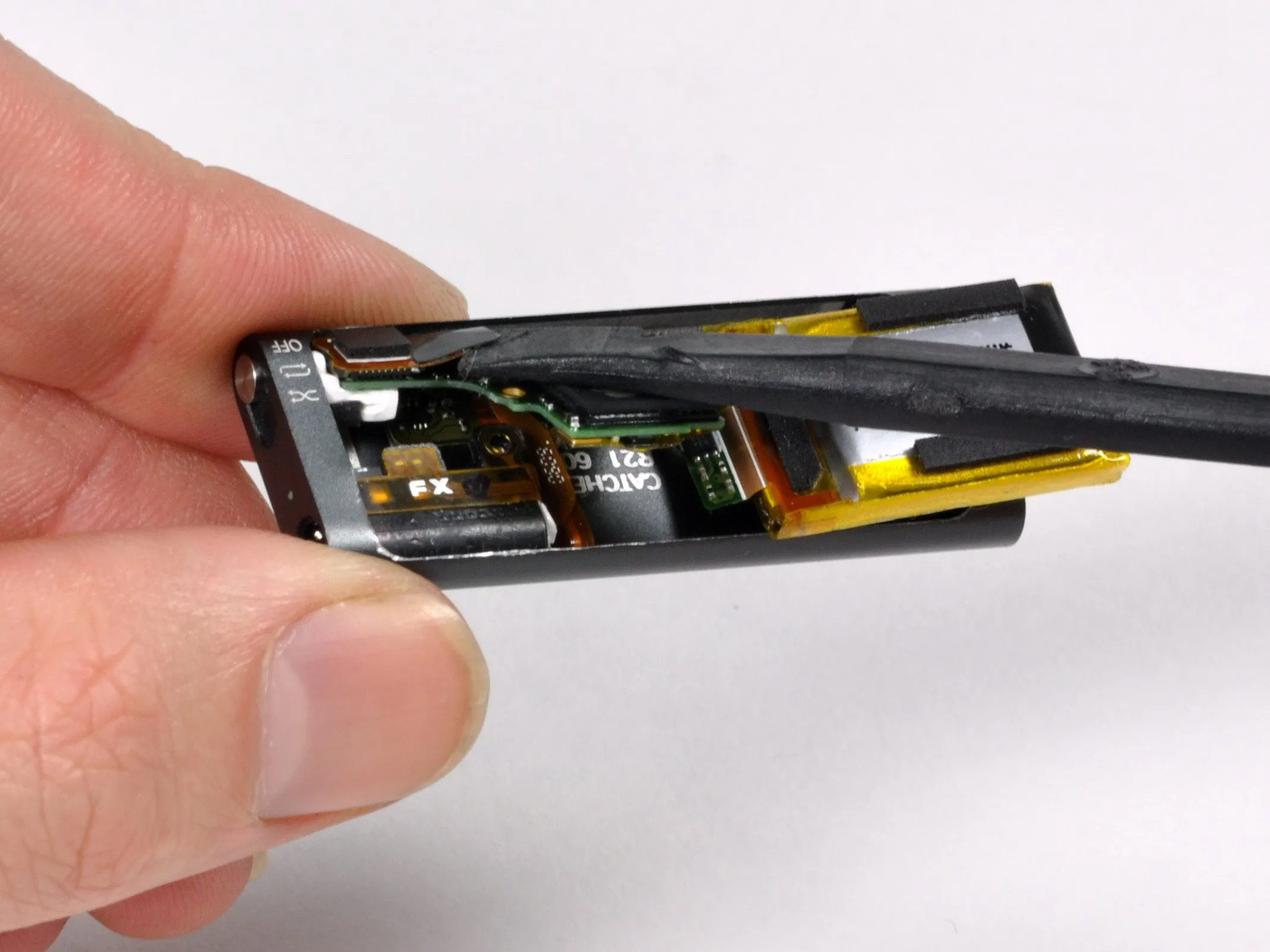

• Извлечение внутренностей. К остальным частям iPod прикреплен единственный разъем, через который подключаются логическая плата и аккумулятор.

• Форм-фактор этого iPod имеет больше сходства с оригинальным iPod Shuffle, чем с его непосредственным предшественником.

Комментарии к шагу

Кто-нибудь знает производителя, тип разъема, приваренного к гибкому элементу и используемого для соединения двух половинок электроники вместе?

Похоже, что это может быть разъем Omron (или аналогичный) для соединения платы с FPC.

Шаг 10

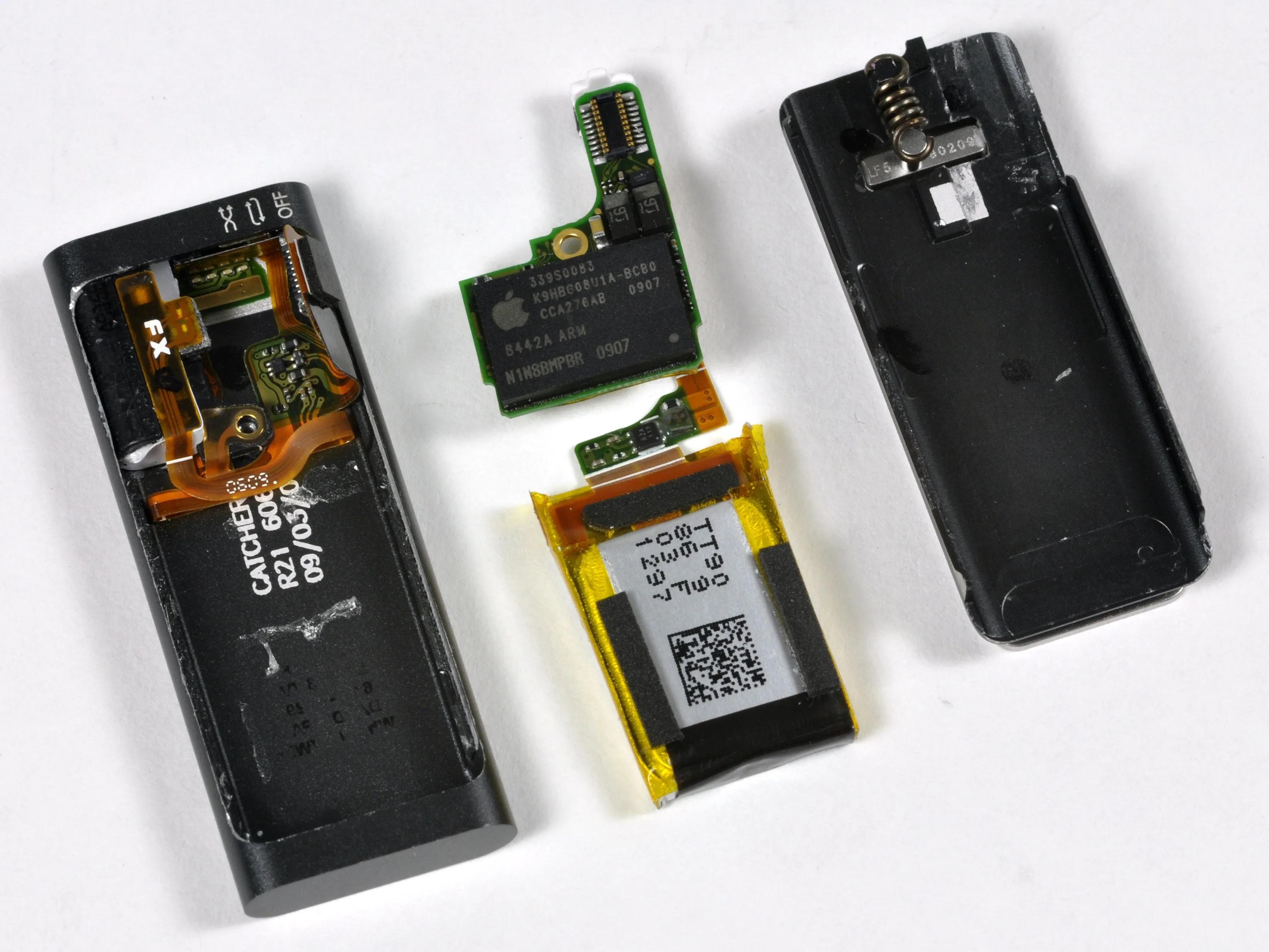

• Теперь он состоит из трех частей. В этом iPod не так много деталей.

• Это не удивительно, но, как и во всех других Shuffle, батарея припаяна к логической плате. Apple предлагает услугу по замене батареино 49 долларов - это довольно дорого, учитывая, что весь iPod стоил всего 79 долларов.

Шаг 11

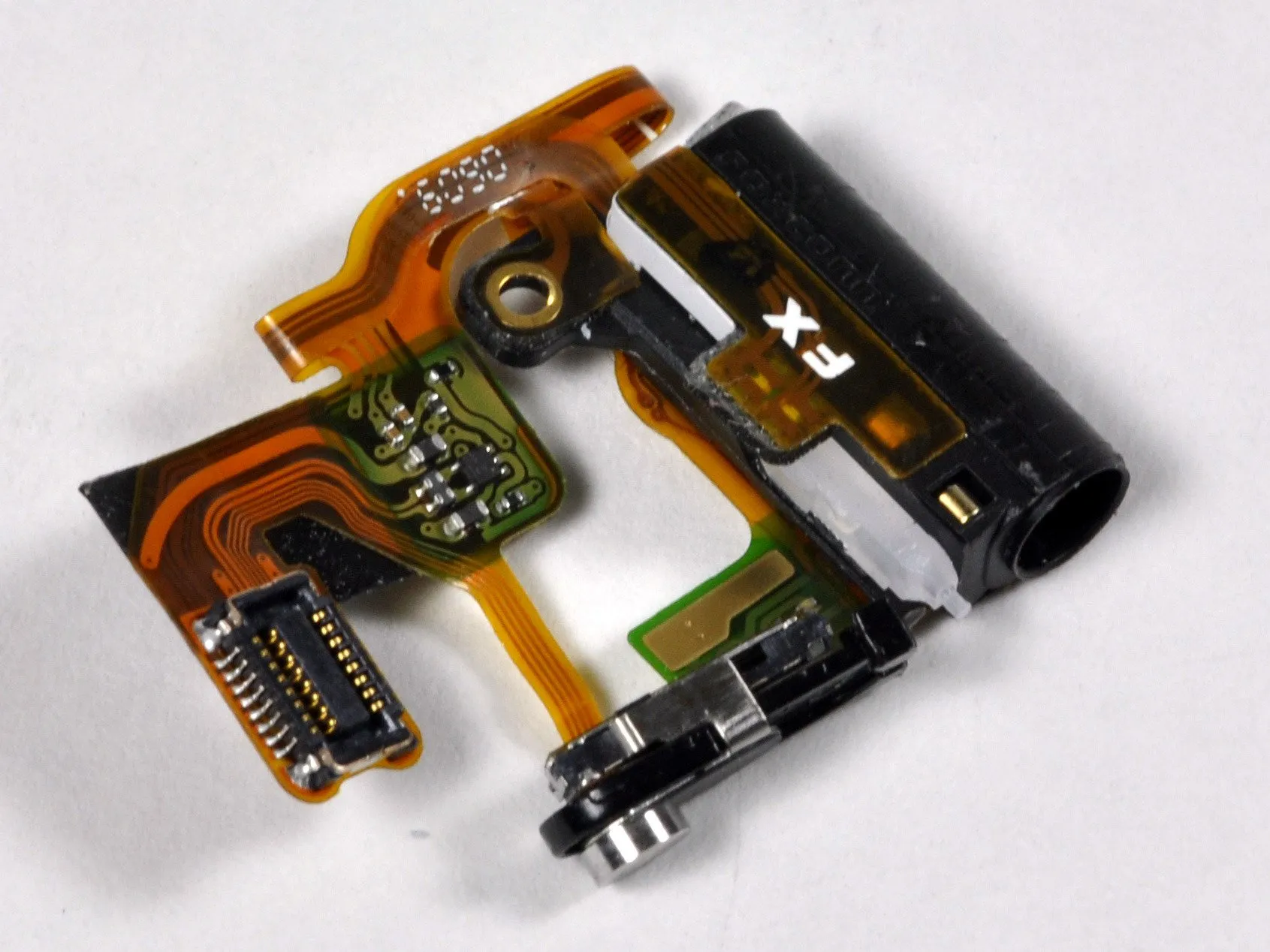

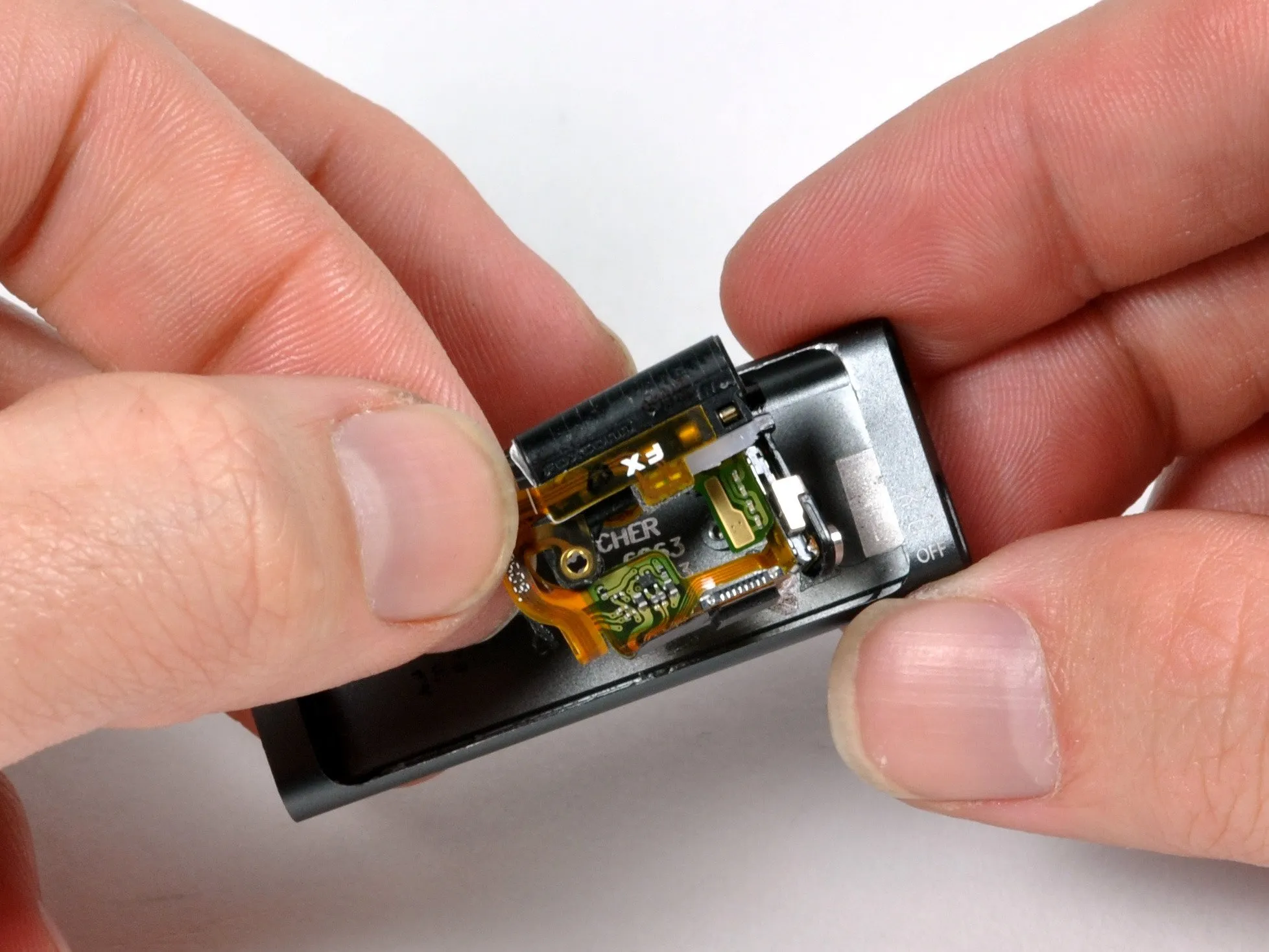

• Разъём для наушников и переключатель shuffle вынимаются как единое целое.

• На задней стороне корпуса стоит штамп 09/03/03. Если это означает 3 марта 2009 года, то этот Shuffle собирался не более девяти дней.

• На третьей фотографии вы можете увидеть белый полупрозрачный кусок пластика слева от разъема для наушников. Он служит для вывода светодиодного индикатора состояния на внешнюю сторону iPod.

Комментарии к шагу

Похоже, что по краям анодирования есть сколы... Как вы думаете, можно ли открыть их без сколов?

Это определенно возможно - но при наличии аккуратной руки, терпения и предварительных знаний о том, как задняя крышка держится на месте. Для первого взгляда у нас было два из трех. Нам пришлось поддеть заднюю крышку чуть больше, чем нужно, чтобы понять, какие механизмы удерживают ее на месте.

Есть ли шанс сделать снимок наушников с пультом дистанционного управления? Я их еще нигде не видел.

Шаг 12

• Apple заявляет, что время автономной работы этого iPod составляет 10 часов. Это на два часа меньше, чем у предыдущих Shuffle.

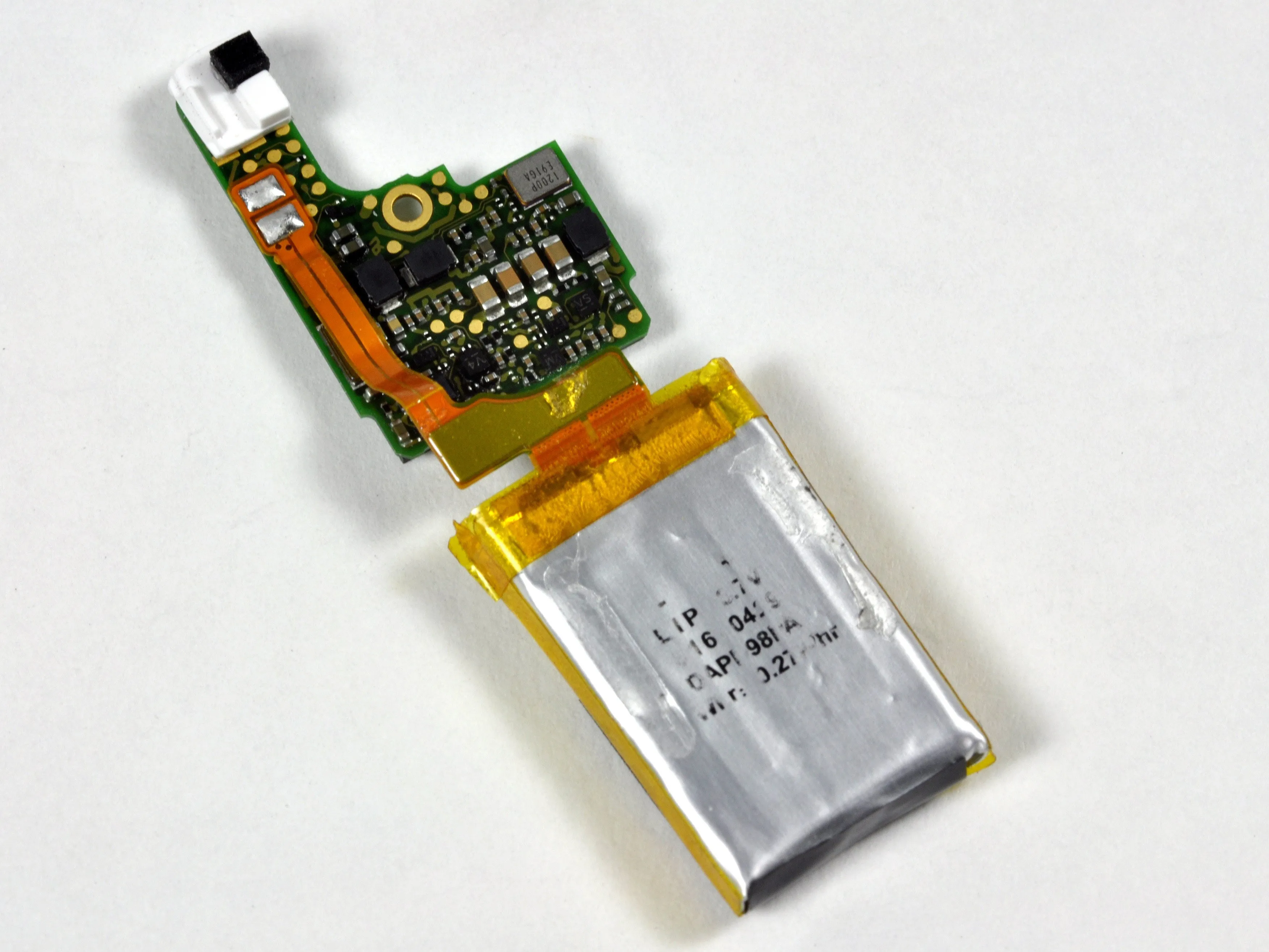

• Литий-полимерная батарея напряжением 3,7 вольта имеет емкость 0,27 ватт-часа.

• Чтобы рассчитать емкость в ампер-часах, мы знаем, что P(мощность) = I(амперы)*V(вольты), поэтому I = P/V. Это дает емкость около .073 ампер-часов, или 73 мАч. Это определенно рекордно мало для аккумуляторов iPod.

Комментарии к шагу

Может быть, стоит положить все три части вместе лицевой стороной вверх? Потому что я путаю, какая часть какая. Кроме того, я понимаю, что вы еще не закончили это руководство.

Спасибо (показано в шаге 14)

Это уже почти не батарея - скорее конденсатор! Что меня действительно удивляет, так это то, что они получают 10 часов музыки из 73 мАч. Это уже прогресс.

Шаг 13

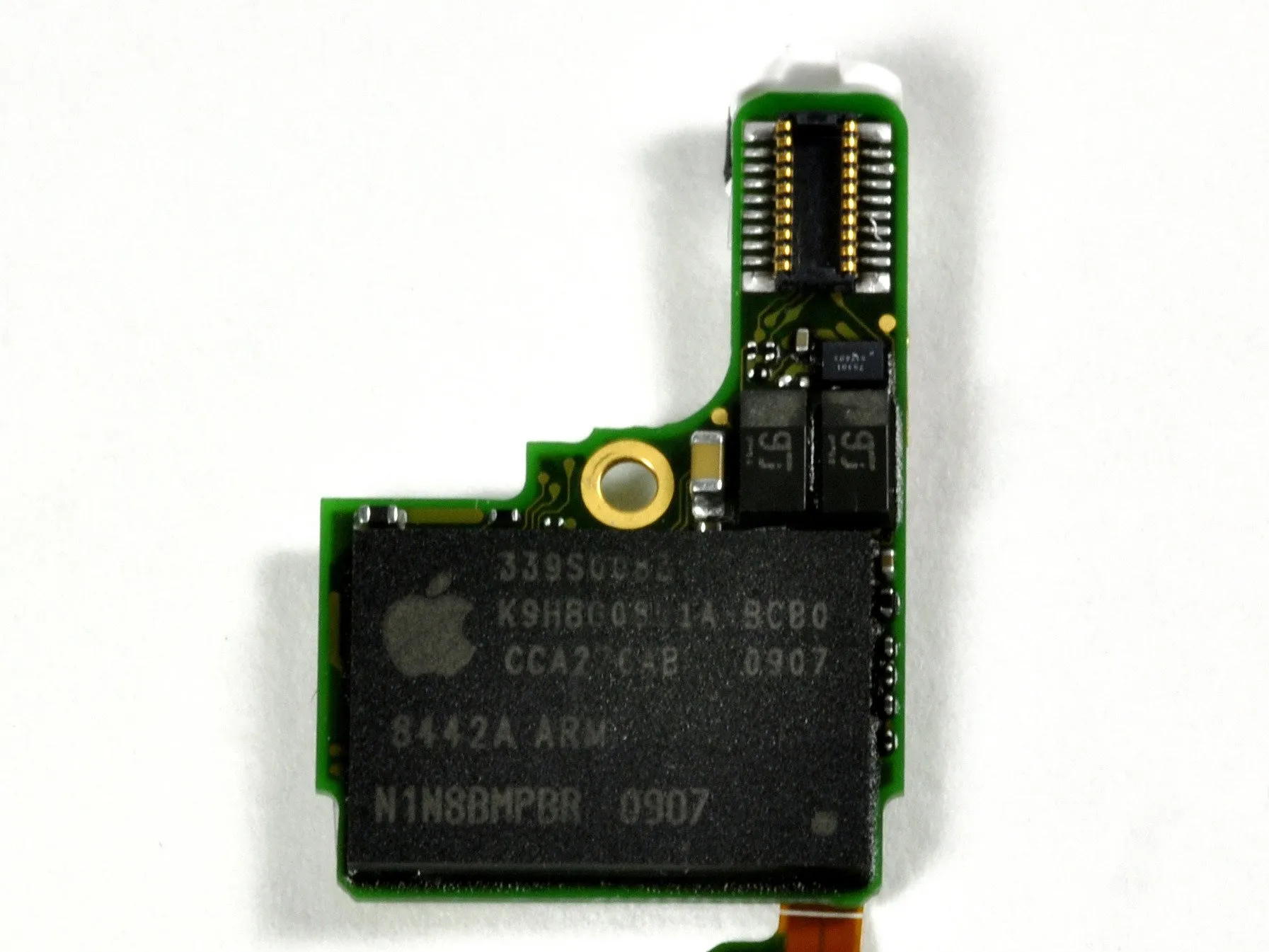

• Основной (и единственный) чип, представляющий собой многослойный стек, содержащий процессор, оперативную память и 4 ГБ флеш-памяти. Судя по маркировке, чип был произведен на 7-й неделе (конец февраля) 2009 года.

• Беглый взгляд на внутренние элементы управления наушниками - ничего особо интересного.

Комментарии к шагу

Есть ли шанс получить схему управления наушниками на случай, если мы устанем ждать адаптера?

Да, пожалуйста, исследуйте гарнитуру подробнее, если можно, хотелось бы получить схему и увидеть другую сторону печатной платы с кнопками. Мне очень хотелось узнать больше подробностей о внутреннем устройстве пульта с микрофоном и о том, есть ли там какие-нибудь микросхемы. (Маловероятно, учитывая размер).

Схема подключения была бы удивительной, так как в Интернете пока нет места, где их можно найти.

Да, я тоже! EFF утверждает, что в удаленном интерфейсе есть DRM, основываясь на очень слабых доказательствах: люди из ilounge услышали какой-то звуковой сигнал и предположили, что это какой-то DRM.

Если фотографии сделать нелегко, я бы хотел узнать, есть ли там сзади микросхема или просто пара резисторов.

Спасибо, и, как всегда, отличная работа!

https://www.eff.org/deeplinks/2009/03/app...

Когда вы разбирали наушники, заметили ли вы какой-нибудь чип аутентификации? Сейчас идет небольшая шумиха, вызванная рецензентом на iLounge.com, утверждающим, что для работы наушников с новым shuffle требуется чип аутентификации Apple. Мне немного трудно поверить, что в наушниках есть такой чип, поэтому просто интересно, видели ли вы что-нибудь необычное. Спасибо.

Я специально пришел, чтобы задать этот вопрос. Многим людям действительно интересно это узнать.

Мы просто вскрыли их и посмотрели. У нас есть чип!

https://gadgets.boingboing.net/2009/03/14...

Извините за двойной пост. Вот статья, в которой говорится, что чип - это просто микросхема управления. Он не используется для DRM. Немного бури в чайнике, да?

https://www.ipodobserver.com/ipo/article/...

Шаг 14

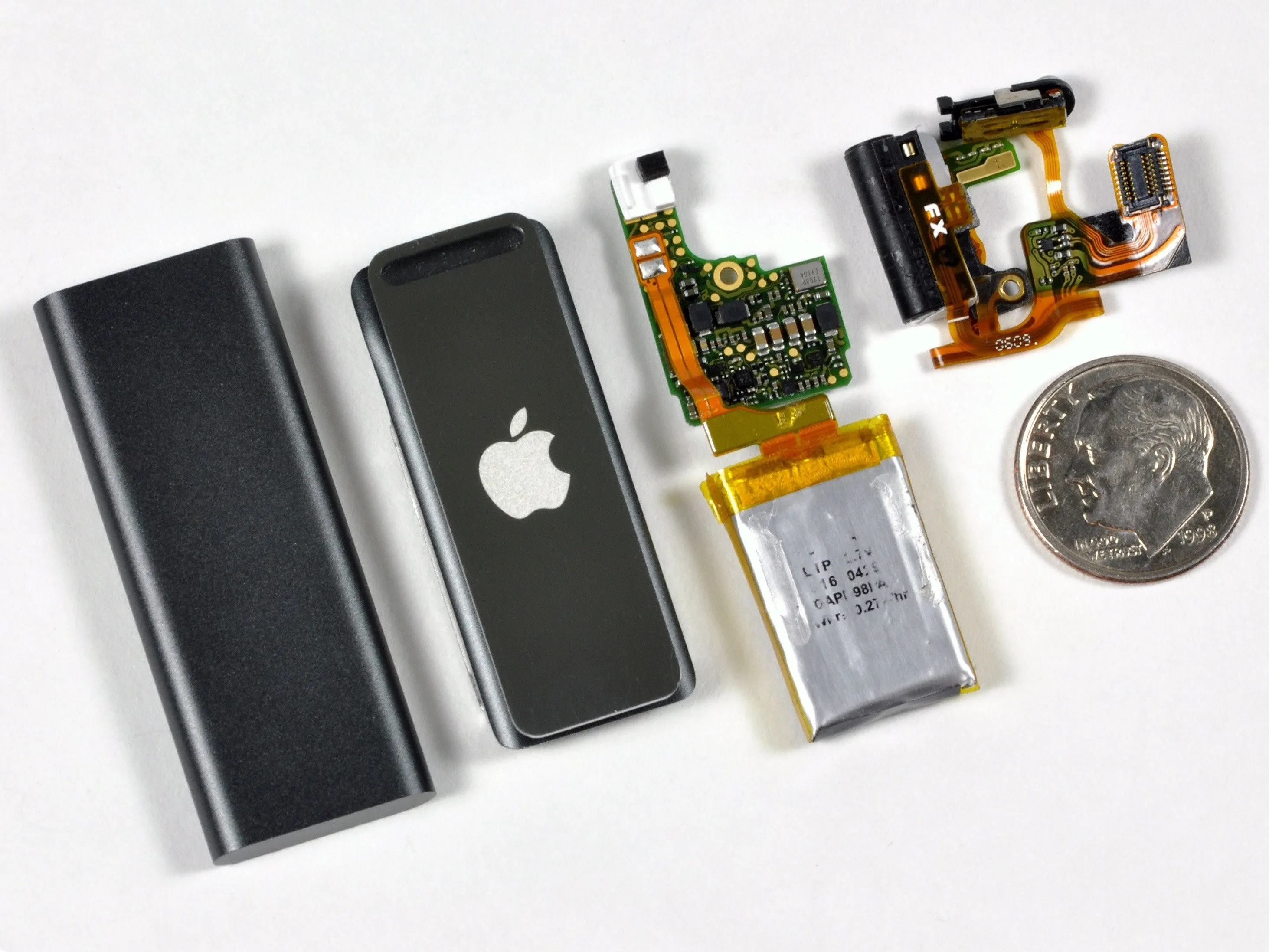

• Все внутренности iPod shuffle.

• Мы нашли в нашем шаффле монетку.

• Пожалуйста, не открывайте свои тасовки в поисках десятицентовика. В нашей тасовке не было десятицентовика.

Комментарии к шагу

Может быть, картинку побольше и картинку, где все перевернуто на другую сторону? Мне очень нравится смотреть на это... СПАСИБО.

Вот снимки основных внутренностей в высоком разрешении спереди и сзади.

Почему нет снимка задней части монетки?

Согласен. Можете переснять, чтобы включить заднюю часть десятицентовика?

Да ладно, ребята, это же первый взгляд. Отличная штука, у меня есть iphone, но я все еще склоняюсь к покупке Shuffe!

Комментарии к статье

Пожалуйста, не пытайтесь сделать это дома, потому что у iPod shuffle нет деталей, пригодных для обслуживания, и отнесите его в магазин Apple, чтобы они могли его починить.

...говорит Пол на сайте, который буквально называется 'Я' 'починю' 'это'.

Да, здесь, на сайте Делаете.ру, мы стараемся сделать все возможное, чтобы починить наши вещи! К тому же Apple берет за починку больше, чем положено.

Могу ли я купить некоторые из этих компонентов сейчас?

Невозможно. Попробуйте открыть батарею, используя набор инструментов Делаете.ру, и измерить ее размеры с помощью штангенциркуля. Используйте эти размеры для поиска lipo аккумулятора на eBay. В большинстве случаев вы найдете такую батарею (по крайней мере, за $15-20). С помощью мультиметра в режиме напряжения проверьте выводы батареи. Отпаяйте их и аккуратно припаяйте батарею (имейте в виду, что выводы очень толстые). В этом случае укоротите выводы, используйте наждачную бумагу, чтобы удлинить их, а затем припаяйте к плате. Затем вы можете согнуть заднюю крышку по форме и установить ее на место. Я бы использовал какой-нибудь мобильный клей, например B-7000, чтобы держать его закрытым. Все зависит от вашего уровня мастерства, так как это очень сложно, и для этого вы должны знать микропайку. Если какая-либо другая часть будет повреждена, найдите донора iPod для замены деталей. Срок службы LiPo аккумулятора обычно ограничен. Это будет стоить вам много времени, и я бы попытался сделать это, если бы я был единственным выжившим на Земле после Судного дня.
