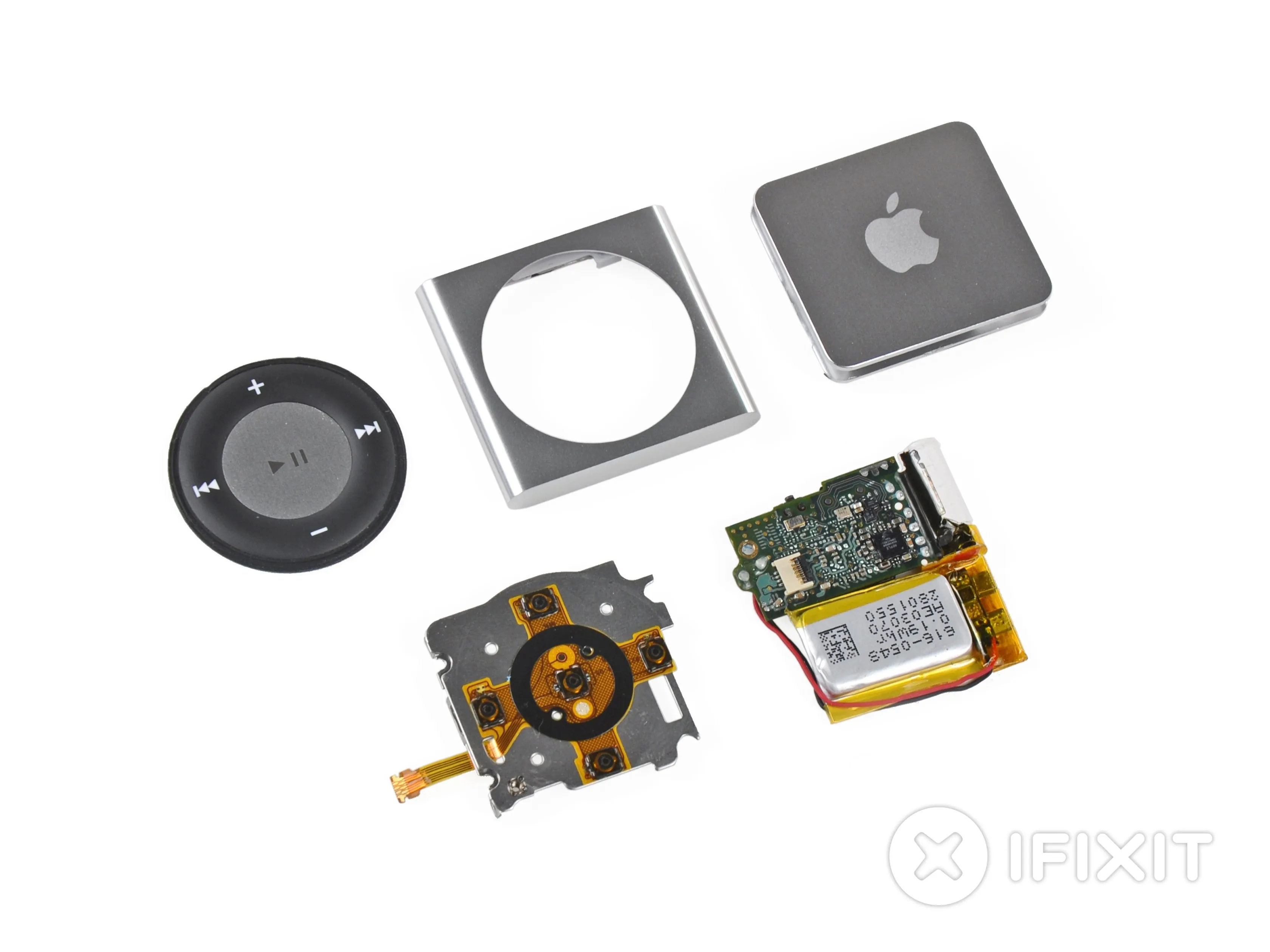

Разборка iPod Shuffle 4-го поколения
Введение
Это первый из трех разборов iPod на этой неделе! Мы будем разбирать новые iPod Touch и iPod Nano, как только они попадут к нам в руки. Оставайтесь в курсе событий в Твиттере по ходу недели.
Если вы пропустили, на прошлой неделе мы отметили важную веху. Помимо возможности ремонта Apple, у нас теперь есть запчасти и руководства по ремонту для большинства игровых консолей! Мы решили отпраздновать это событие, совершив путешествие во времени и разобрав на части пять ретро-консолей:
- Magnavox Odyssey 100 выпущена в августе 1975 года
- RCA Studio II выпущена в январе 1977 года
- Atari 2600 выпущен в октябре 1977 года
- Nintendo Famicom выпущен в июле 1983 года
- Nintendo Virtual Boy выпущена в августе 1995 года
Все еще хотите, чтобы ваш старый Shuffle работал? У нас есть полные руководства по ремонту iPod Shuffle и запчасти.
Что вам понадобится
Инструменты
Пинцет | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для вскрытия iFixit | Источник - ifixit.com
Шаг 1 Разбор iPod Shuffle 4-го поколения

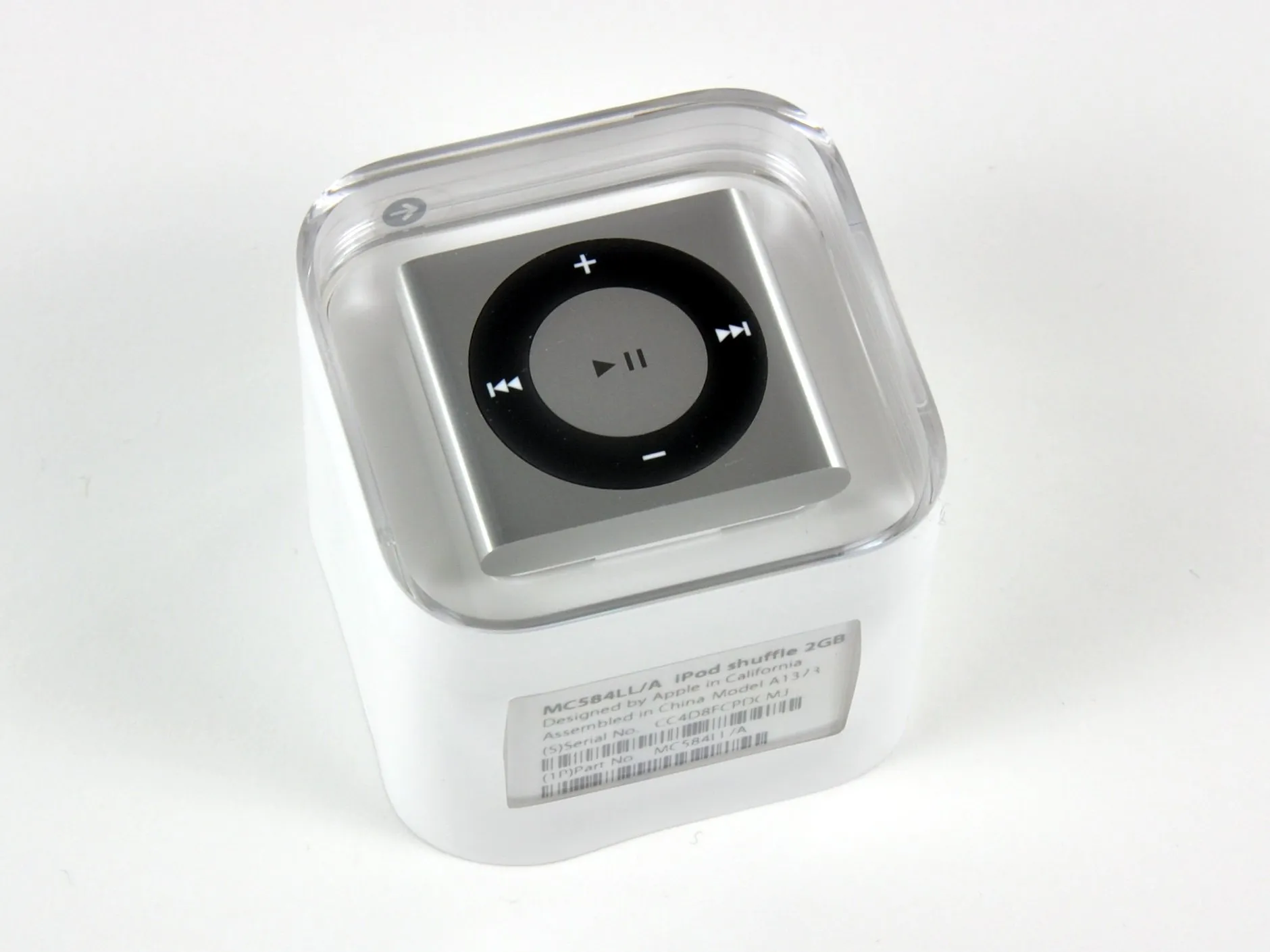

Последнее воплощение Shuffle от Apple мало похоже на своего предшественника.

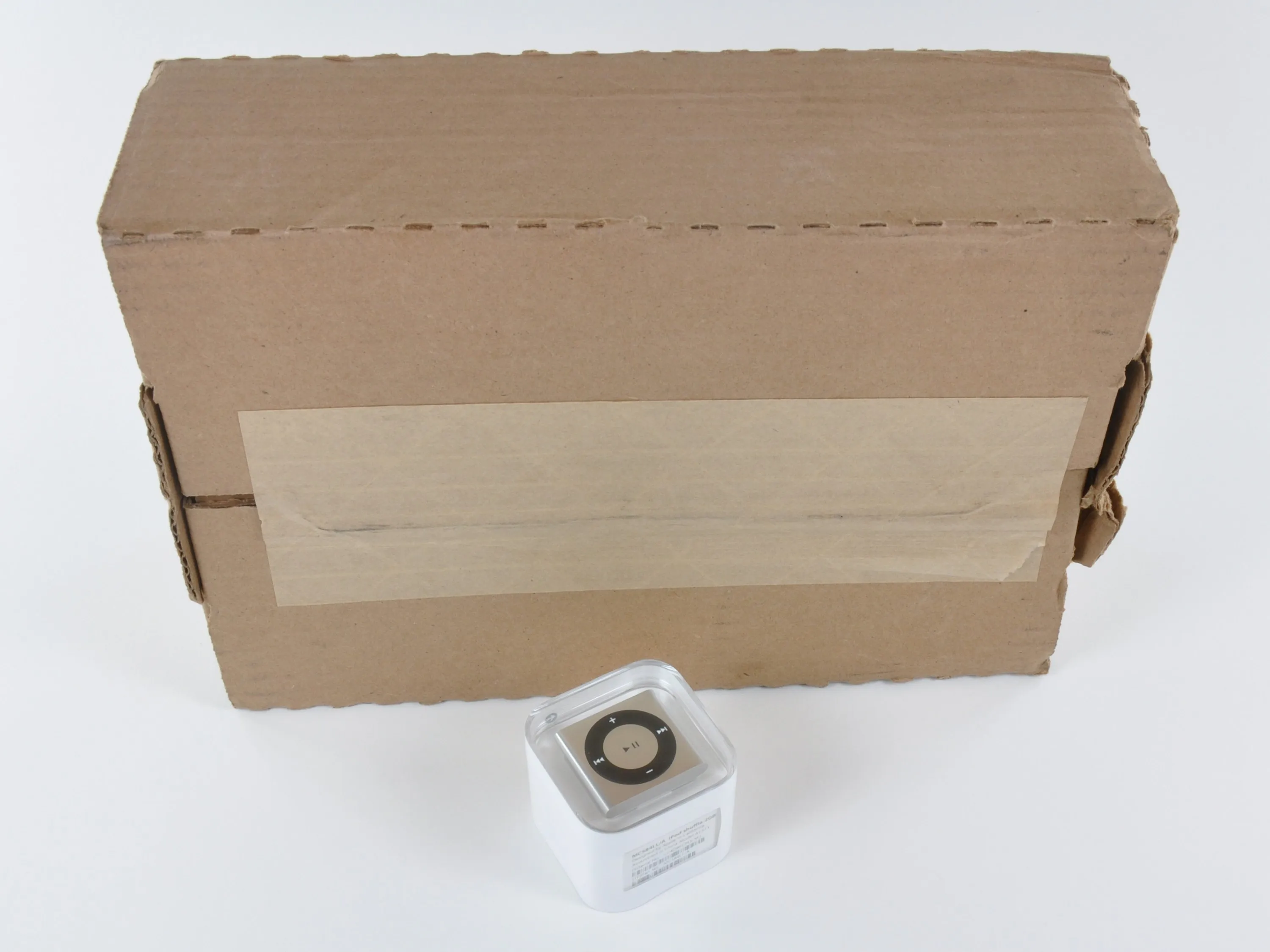

Хотя Shuffle имеет 'новую, более компактную упаковку', у него нет такой же уменьшенной транспортировочной коробки. В этой коробке Apple могла бы отправить 30 iPod Shuffle. В буквальном смысле.
Номер модели Apple - A1373, обновленный по сравнению с A1271 предыдущей модели Shuffle.
Шаг 2
Цена 4-го поколения Shuffle составляет всего $49,99! Оригинальный iPod shuffle стоил 99 долларов и имел всего 512 МБ памяти.
Есть кнопка для VoiceOver: нажмите один раз, чтобы исполнитель и песняи дважды - для состояние батареии удерживайте для меню плейлиста.
Apple признала, что людям нравятся кнопки, и вернула их в это поколение.

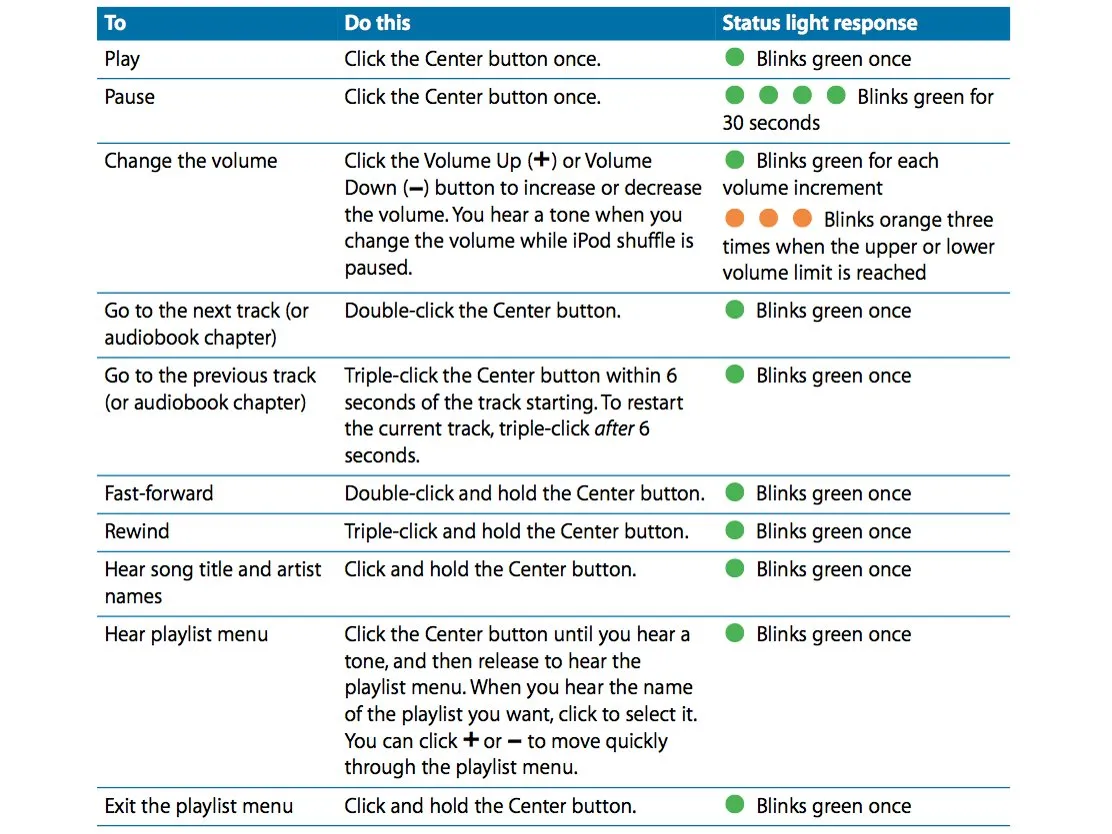

Пшшшш! Те из нас, у кого Shuffle 3-го поколения, просто распечатали эту удобную таблицу и носят ее с собой для справки.
Шаг 3
Вот полный модельный ряд.
Похоже, здесь прослеживается закономерность: худой, толстый, худой, толстый. Похоже, Apple никак не может решить, какая форма им больше нравится.
iPod Shuffle 4-го поколения:
Высота: 1,14'
Ширина: 1,24'
Глубина: 0,34'
Вес: 0,44 унции.
На прошлой неделе был ограблен банк в Ба Синг Се. Свидетелям дали эту табличку, чтобы они опознали преступника.
Шаг 4
Несмотря на то, что этот шаг выглядит суперпростым, чтобы открыть Shuffle, это не так. Нам потребовалось около получаса усилий и нагревания, чтобы открыть его.
Совет профессионала: алюминий становится горячим, когда его нагревают!
Комментарии к шагу
Извините, если я что-то упустил, но что это за крепление на задней панели (видно на четвертом шаге)? Я вижу четыре винта, крепящие клипсу к задней панели, но, похоже, этот сегмент Shuffle никак не отделяется.
В правом нижнем углу, похоже, есть небольшой выступ, который помогает держать заднюю панель прикрепленной. Черная жижа, как я предполагаю, является клеем или каким-то уплотнением. А сероватое пятно в правом верхнем углу похоже на пену, вокруг которой, вероятно, находится металлическая сетка. Я не уверен в техническом названии, но этот тип пены часто используется в электронике.
Я попытаюсь снять заднюю крышку с минимальными усилиями, чтобы уменьшить косметические дефекты. План состоит в том, чтобы каким-то образом снять подпружиненную клипсу, вытолкнув штифт рычага, а затем просверлить отверстия вдоль края, где находятся 3 маленьких крючка (на этом изображении - там, где касается большой палец правой руки. https://d3nevzfk7ii3be.cloudfront.net/ig...).
Было бы здорово, если бы кто-нибудь смог показать поближе, где именно находятся крючки, чтобы я мог лучше расположить свое 1,5-миллиметровое сверло. Также, если вы можете выяснить, как снять подпружиненный механизм зажима, не проходя через 4 винта, это было бы здорово! Я подозреваю, что штифт удерживается на месте только клеем, но не хочу рисковать, нажимая слишком сильно и вызывая дефекты. :(
Я просто бросил это занятие... Вы не соврали, что заднюю часть трудно снять.
Dank pods прав в том, что вы поскользнетесь и порежетесь, и даже не поймете этого, пока не посмотрите вниз и не увидите кровь.
Шаг 5

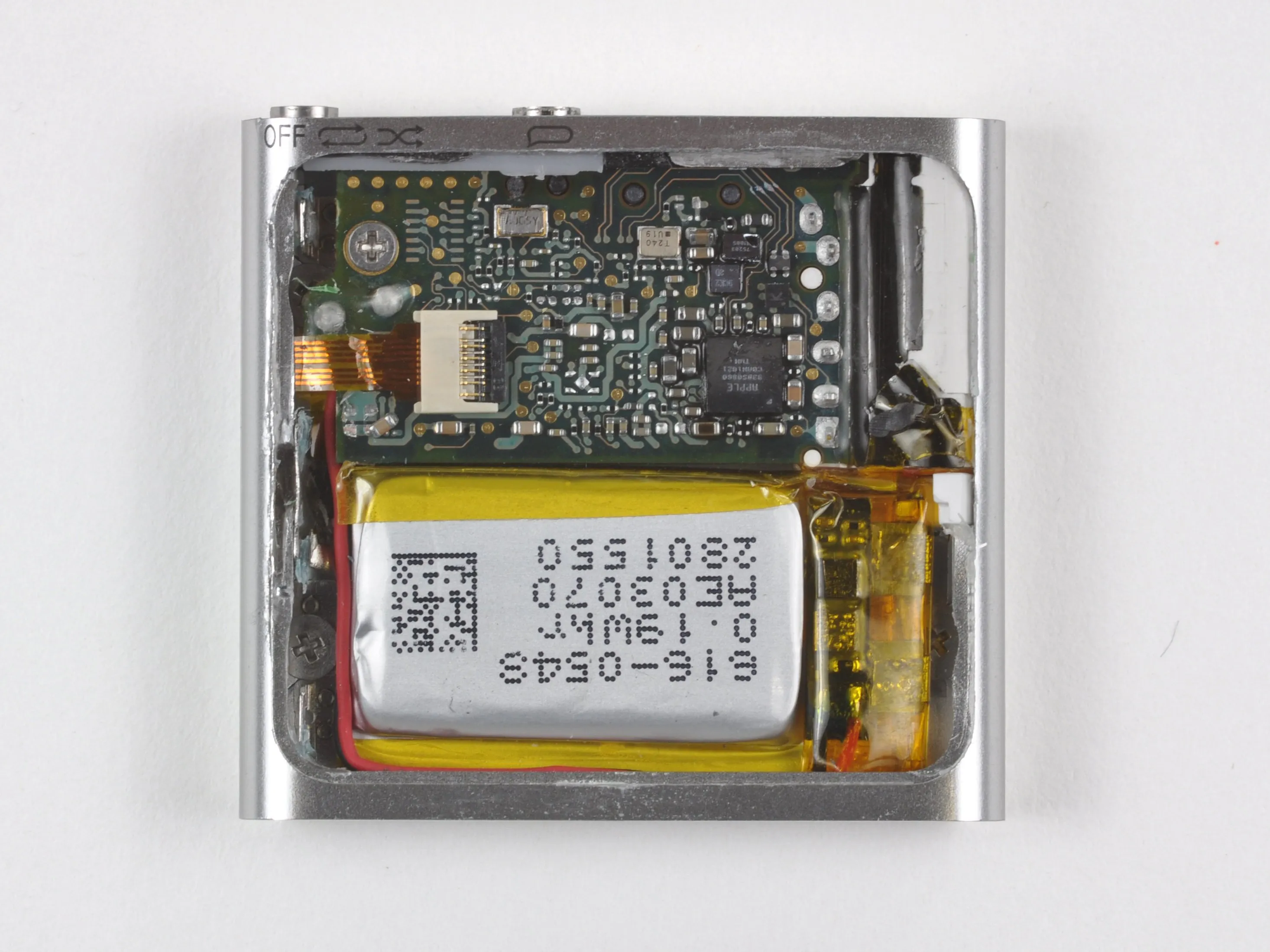

Открытые внутренности.
Логическая плата находится рядом с батареей во внешнем корпусе.
Обратите внимание на остатки клея по краям отверстия.
Apple прижала и приклеила заднюю крышку к корпусу. Неудивительно, что его было так сложно открыть!
Шаг 6

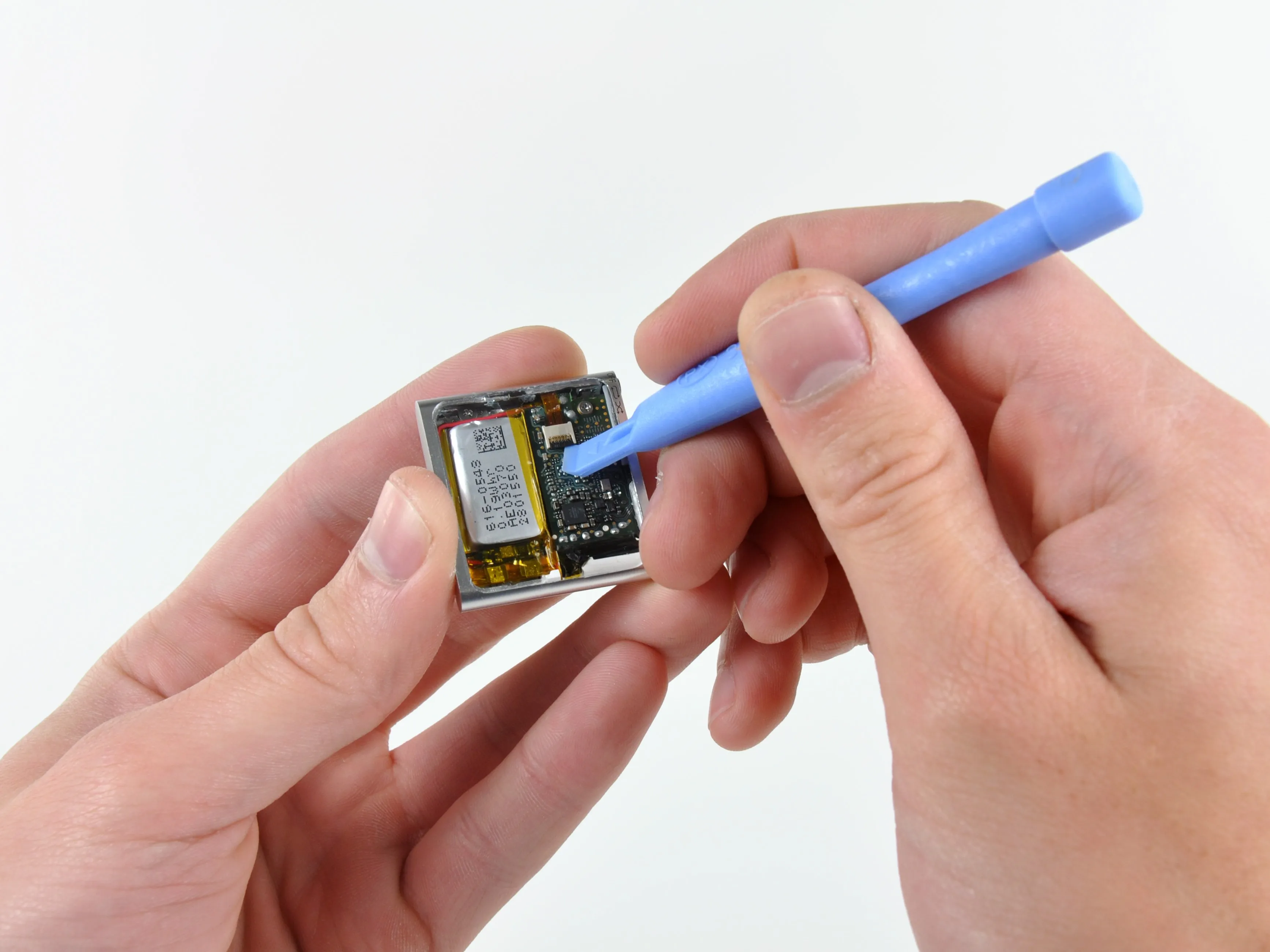

Даже такая, казалось бы, простая задача, как отсоединение ленточного кабеля панели управления, оказывается довольно сложной, когда ширина разъема составляет 1/8 дюйма.
У нас есть ощущение, что с развитием технологий нам понадобятся все более компактные инструменты для разборки устройств. На фотографиях вы не увидите наших рук, только маленькие пинцеты.
Мы уже приготовили микроскоп и ждем его в подсобке, когда придет время... но пока, к счастью, до этого еще не дошло.
Шаг 7

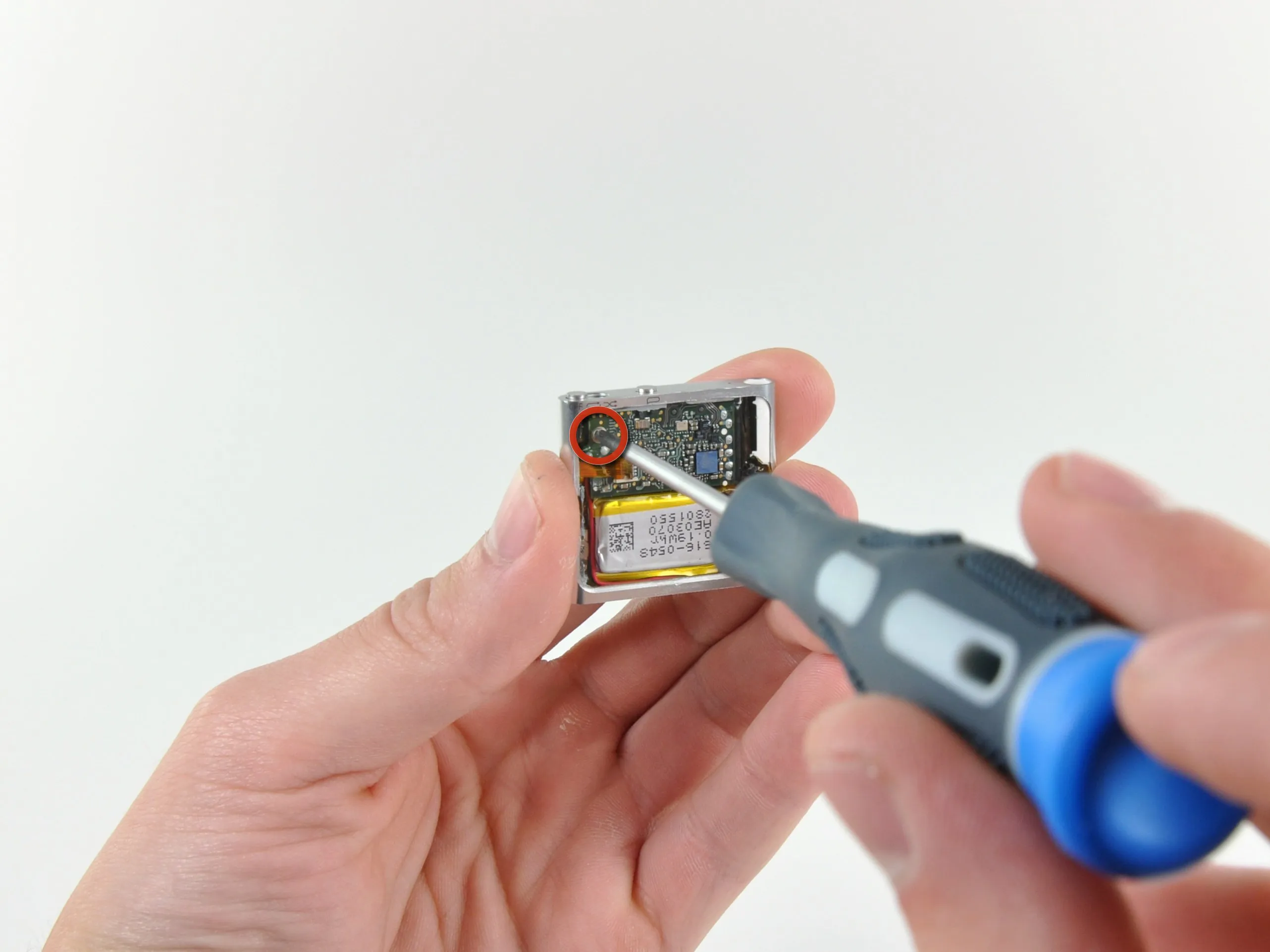

Наша огромная отвертка #00 быстро справится с винтом логической платы.
Чтобы снять батарею с легкого клея, удерживающего ее на корпусе, потребуется пластиковый инструмент для открывания.
После того как батарея будет извлечена, необходимо снять небольшой пластиковый фиксатор логической платы не иначе как стоматологическим резцом.
Шаг 8

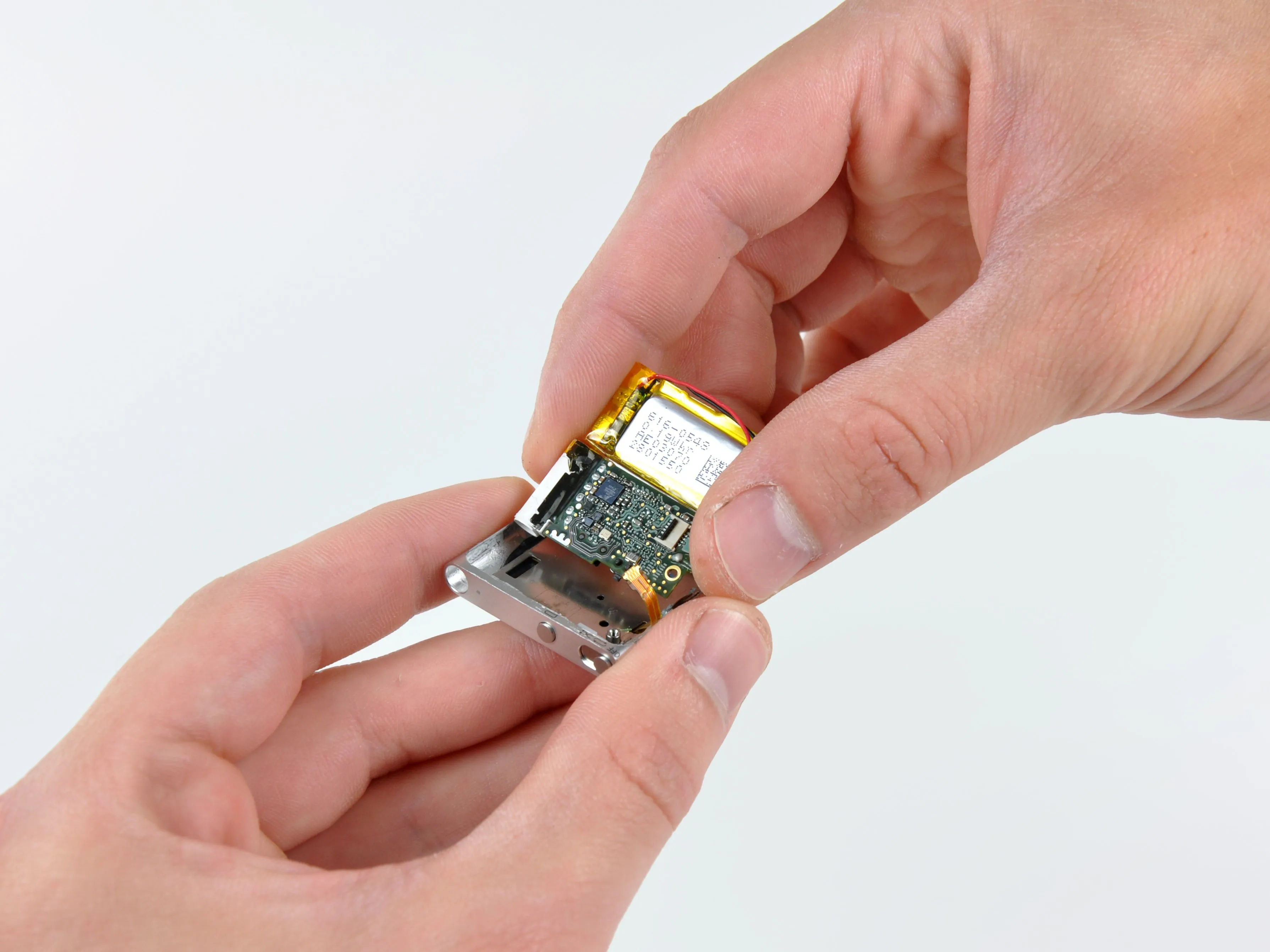

Мы извлекаем из iPod логическую плату и аккумулятор вместе, потому что Apple снова решила припаять аккумулятор к логической плате.
Потеря удобства обслуживания - такова цена, которую мы платим за маленький и элегантный дизайн.
Шаг 9
Открутите последние четыре винта iPod Shuffle, которые крепят панель управления к передней панели iPod.
Кнопка и панель управления вынимаются вместе с легким нажатием.
Шаг 10

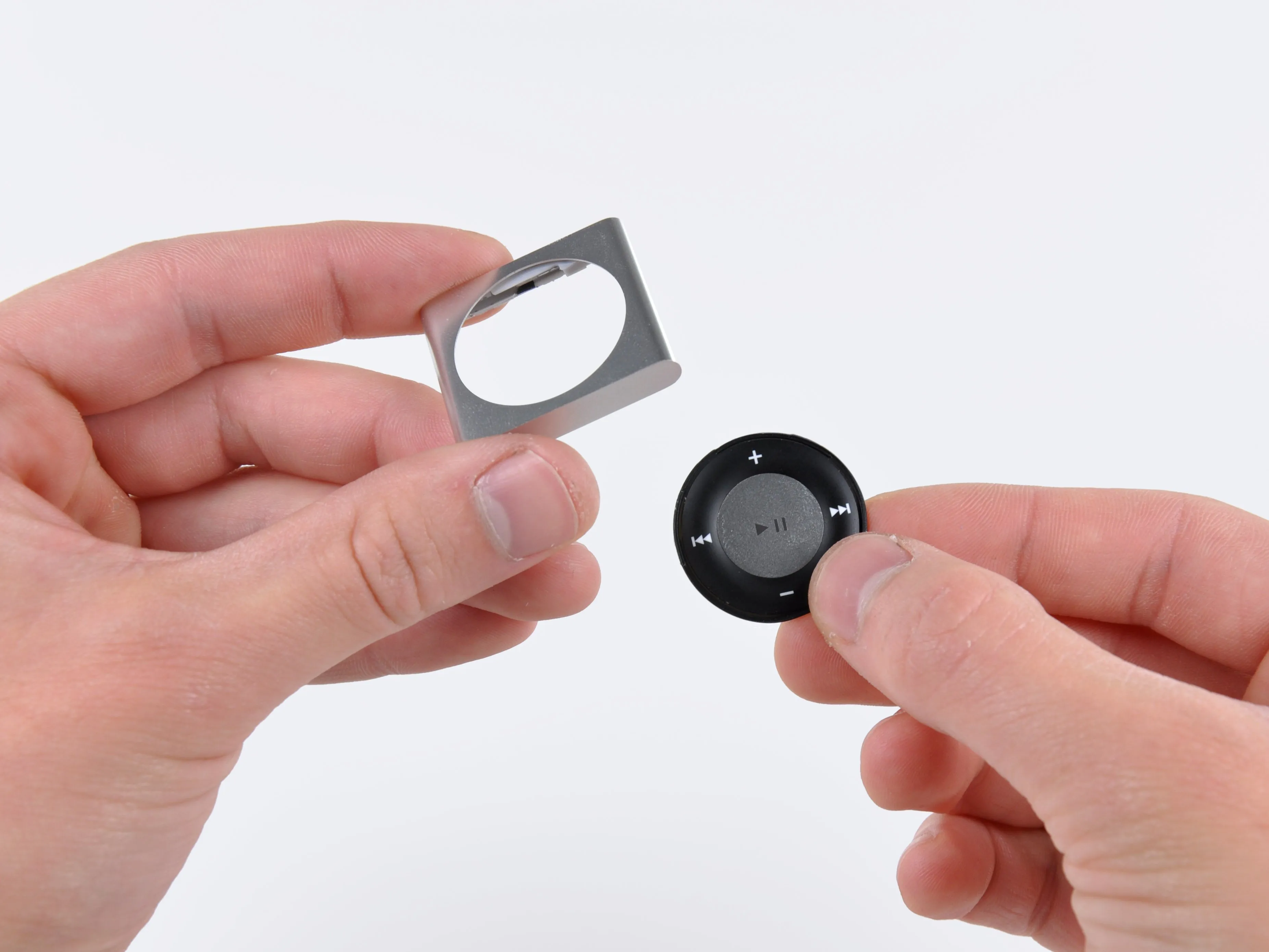

Панель управления извлекается из переднего корпуса без каких-либо дополнительных проблем.
Комментарии к шагу
Каков размер панели управления?
По результатам измерений на моем собственном устройстве, диаметр панели управления практически не превышает 2,5 см.
Шаг 11

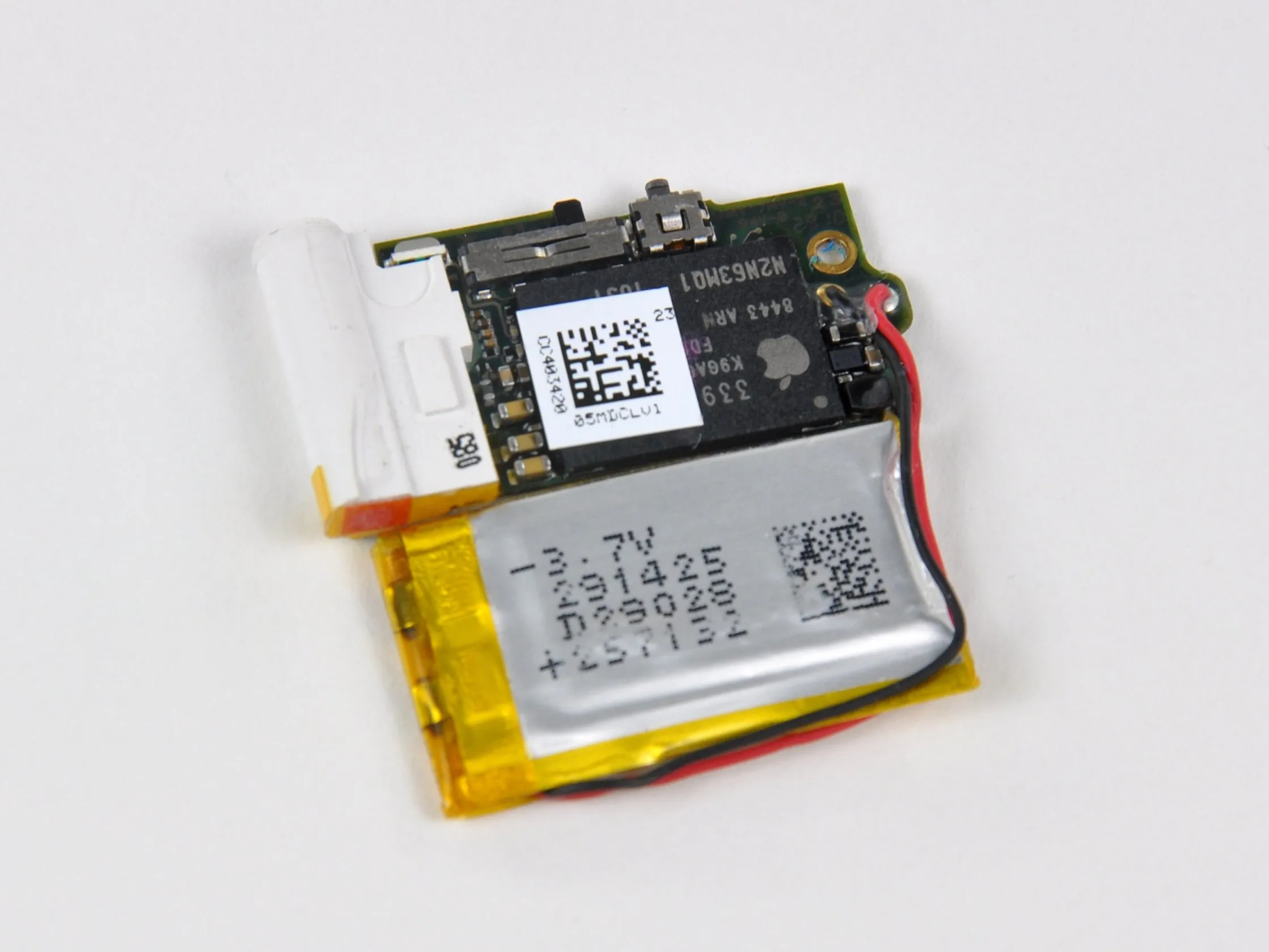

Эта небольшая литий-ионная батарея с напряжением 3,7 В и указанной емкостью .19 Вт-ч обеспечивает 15 часов воспроизведения аудио.
Чтобы рассчитать емкость в ампер-часах, мы знаем, что P(мощность) = I(амперы)*V(вольты), поэтому I = P/V. Это дает емкость около .051 ампер-часа, или 51 мАч. Это, мягко говоря, ничтожно мало в мире аккумуляторов.
Удивительно, как долго работает батарея, когда ей не нужно питать подсветку.
Шаг 12

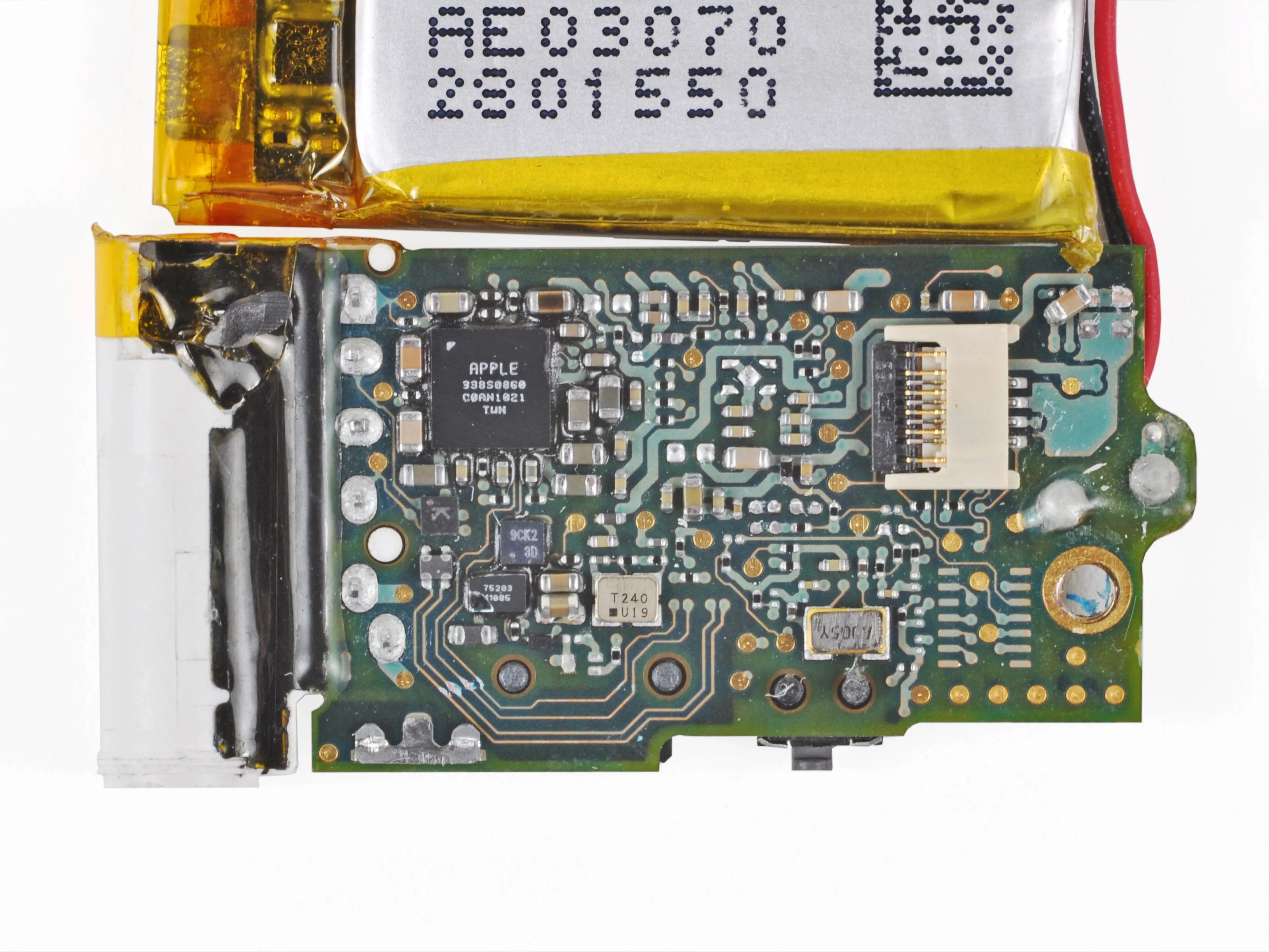

APPLE 338S0860 C0AN1021 TWN
339S0128 / K9GA608U0E BC80 / FDEF26QV 1025 / 8443 ARM / N2N63MQ1 1031
Неудивительно, что коды даты на этой упаковке указывают на даты производства матрицы в конце июня (1025) и начале августа 2010 года (1031).
'K9GA6' указывает на 16-гигабайтную флэш-память Samsung, в отличие от Nano и Touch, в которых используется флэш-память Toshiba.
Комментарии к шагу
Судя по фотографии, большой чип сзади имеет маркировку '8443 ARN', а не '8443 ARM' ... Я бы предположил, что это флэш-память, а чип (гораздо меньшего размера) на другой стороне - это контроллер (вероятно, на базе ARM).
Интересно: здесь есть пустое место для микросхемы, которой нет. Интересно, что там может быть? (А может, это для разъема?)
Не будет ли это 2 Гб вместо 16 Гб, ведь shuffle предлагается только с 2 Гб.
Это биты, а не байты.
Какой из этих чипов выполняет цифро-аналоговое преобразование и аудиовыход? Я хотел бы знать, чтобы сравнить его с iPod Nano и touch.
Где находится память?
Шаг 13
Ремонтопригодность iPod Shuffle 4th Generation: 2 из 10 (10 - самый простой ремонт)
Хорошо: Панель управления прикреплена к логической плате через разъём, что позволяет легко её отделить.
Хорошо: Отсутствие экрана устраняет одно из слабых мест других устройств, делая Shuffle более устойчивым к падениям. Только не смывайте его в унитаз.
Плохо: Чтобы открыть плеер, его нужно сломать.
Плохо: Батарея припаяна к логической плате, что значительно усложняет ее замену.
Плохо: Apple продолжает уменьшать размеры разъёмов. Эти сверхмалые кабельные разъемы все труднее открыть, не сломав их.
