Разборка iPod Touch 1-го поколения
Введение
Мы разобрали этот iPod 14 сентября 2007 года.
Что вам понадобится
Инструменты
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка iPod Touch 1-го поколения

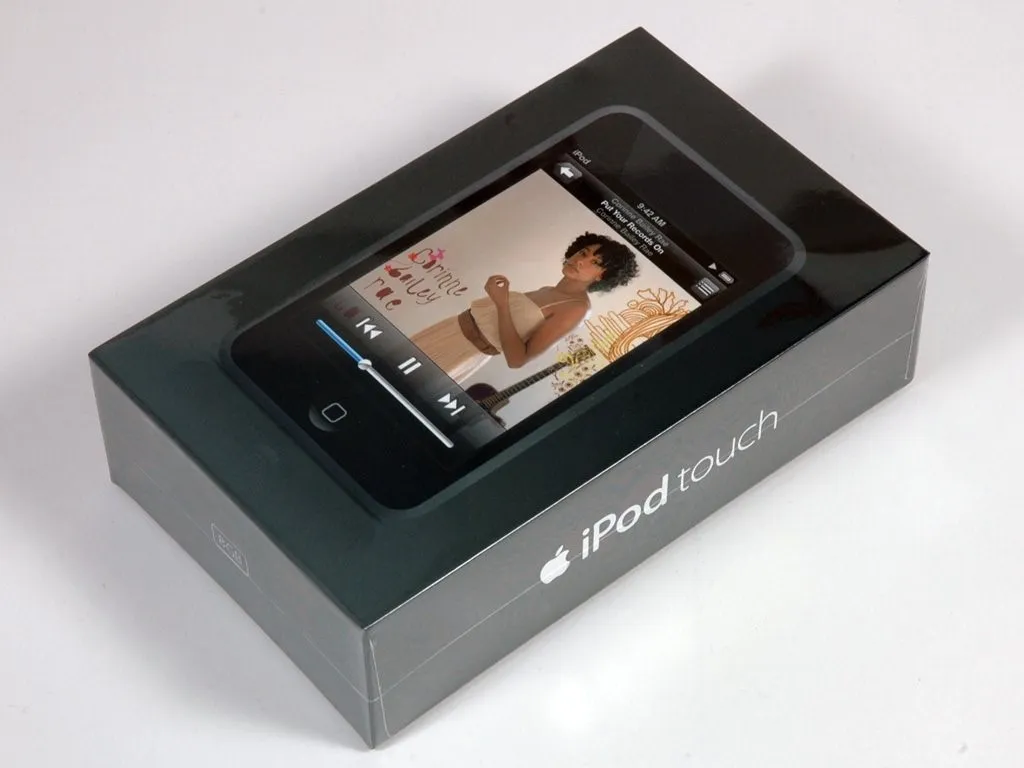

Вот он, iPod Touch.

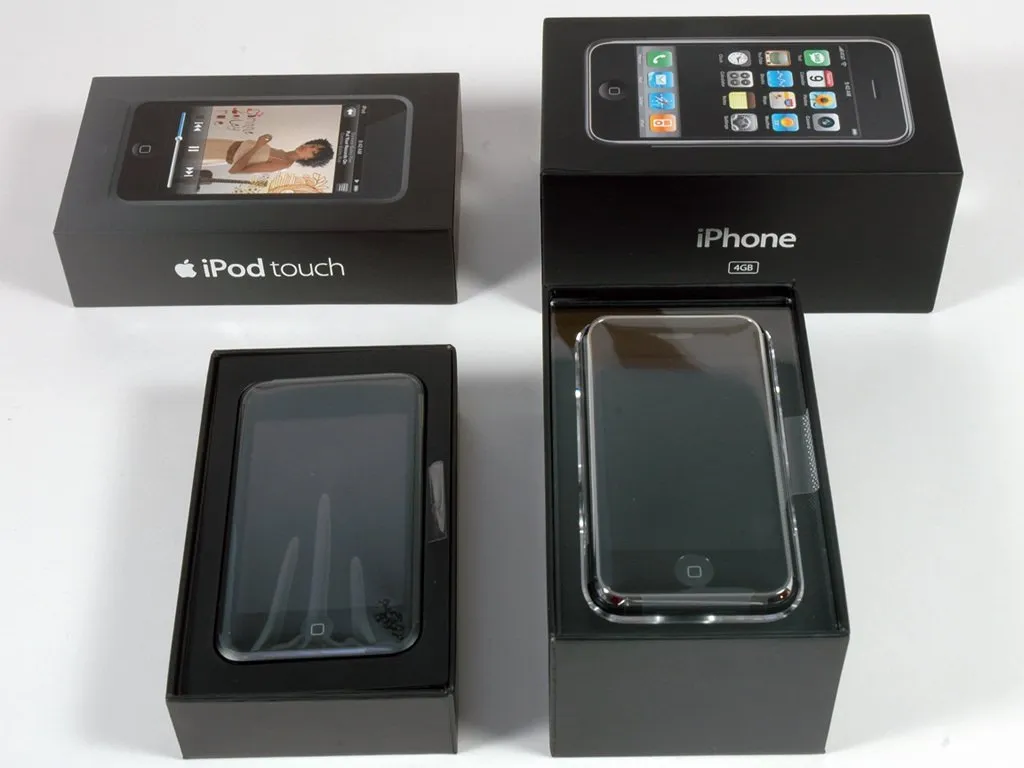

Шаг 2
Сравнивая iPod Touch с iPhone, вы можете увидеть, насколько похожи эти устройства.
При толщине 8 мм и весе 4,2 унции iPod Touch меньше и легче, чем iPhone (11,6 мм и 4,8 унции).
Шаг 3

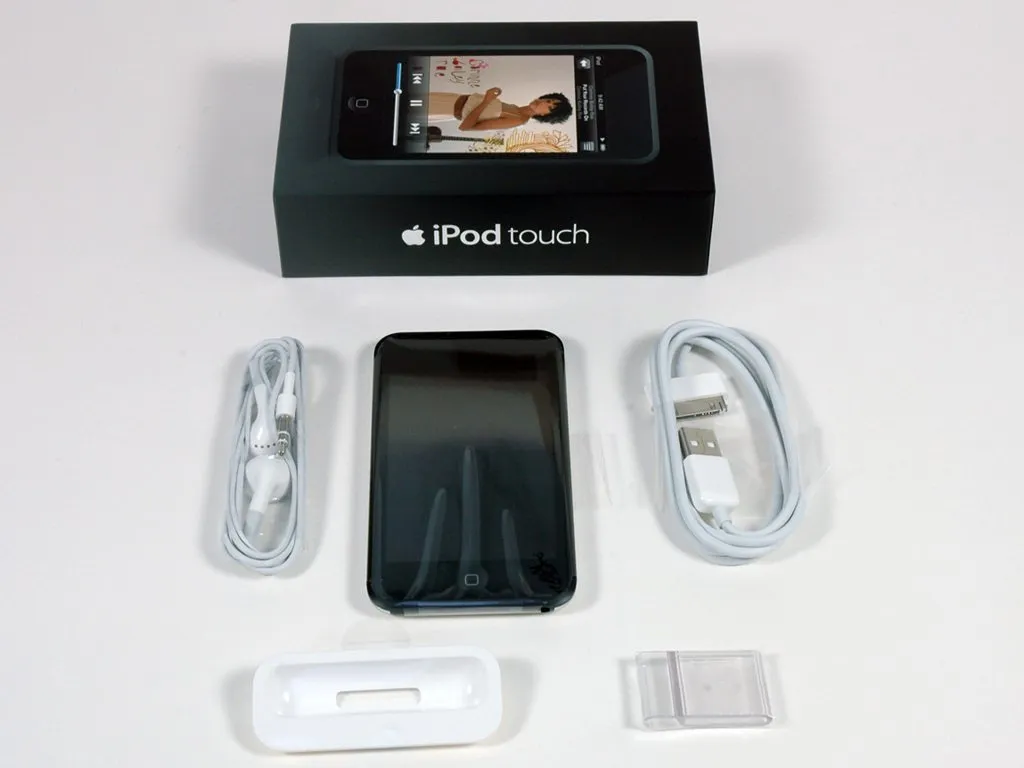

Внутри коробки: iPod Touch, наушники, USB-кабель, док-адаптер и дешевая пластиковая подставка.
Шаг 4

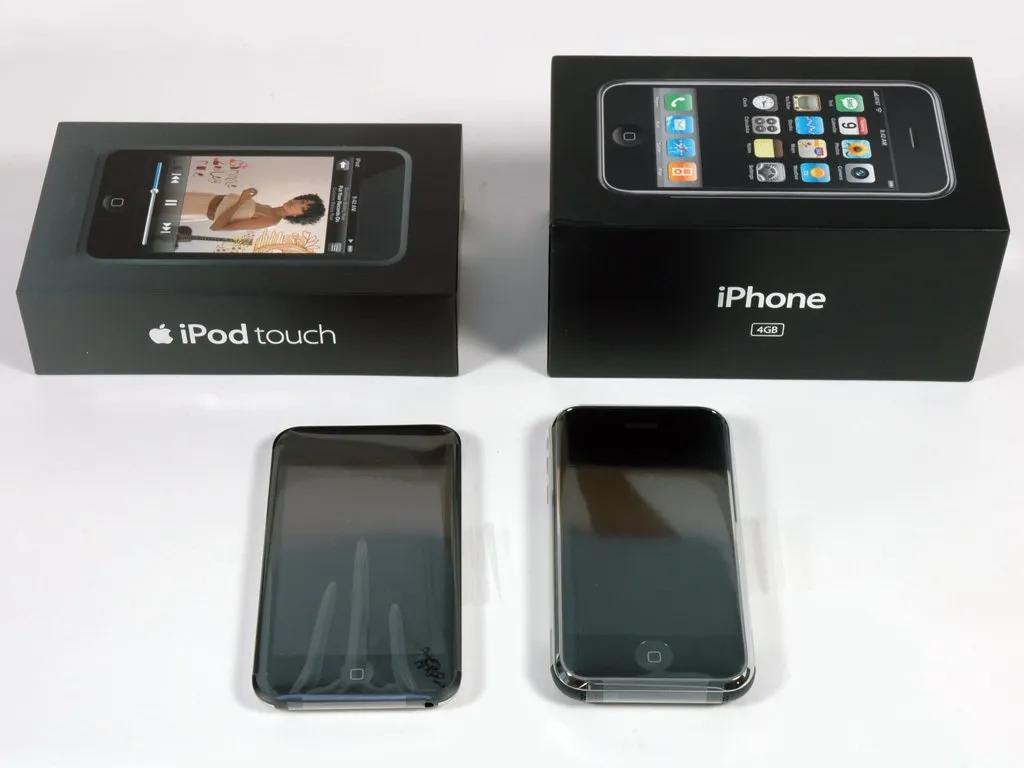

Новый iPod на 0,2 дюйма (5 мм) короче своего старшего собрата.
Коробка также немного меньше. По словам папы Стива, меньшая упаковка более экологична. Мы с этим не совсем согласны.

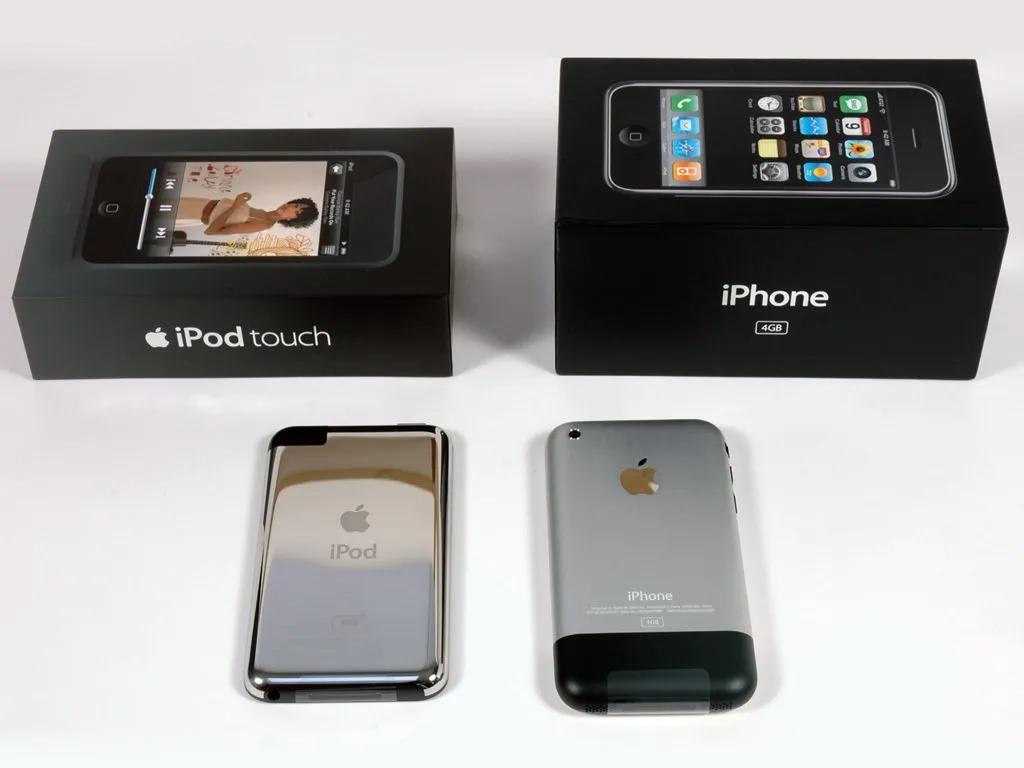

Шаг 5
Задняя панель снова блестит, как и у нового iPod Nano 3-го поколения.

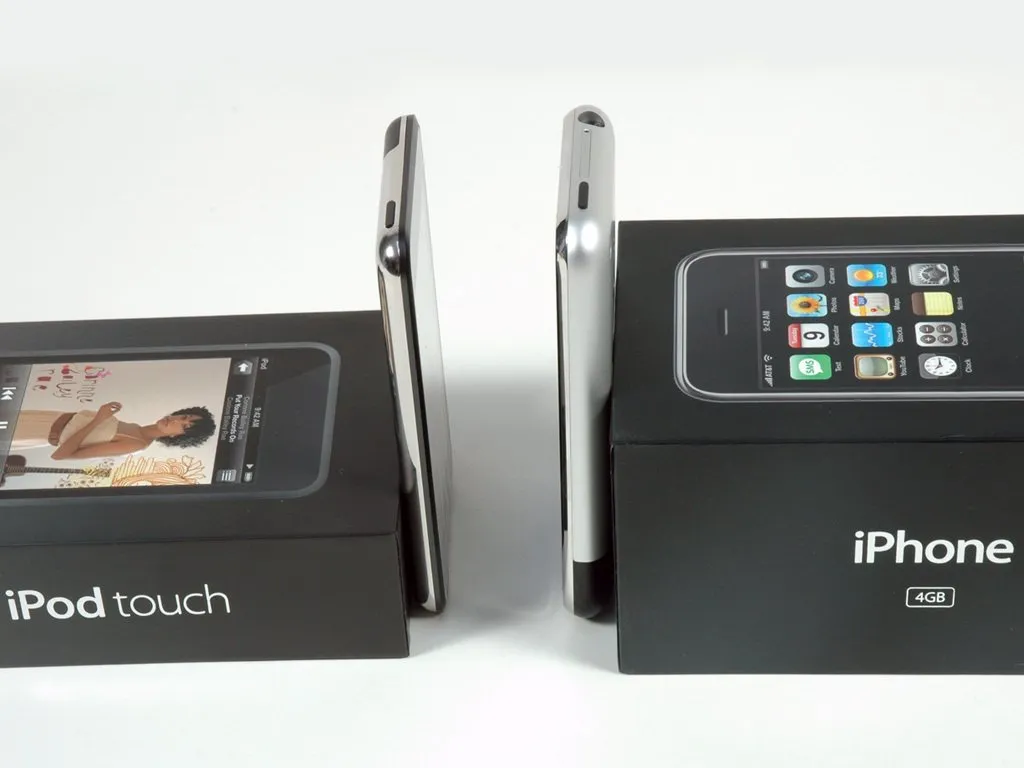

Шаг 6
Официальная разборка...
Шаг 7

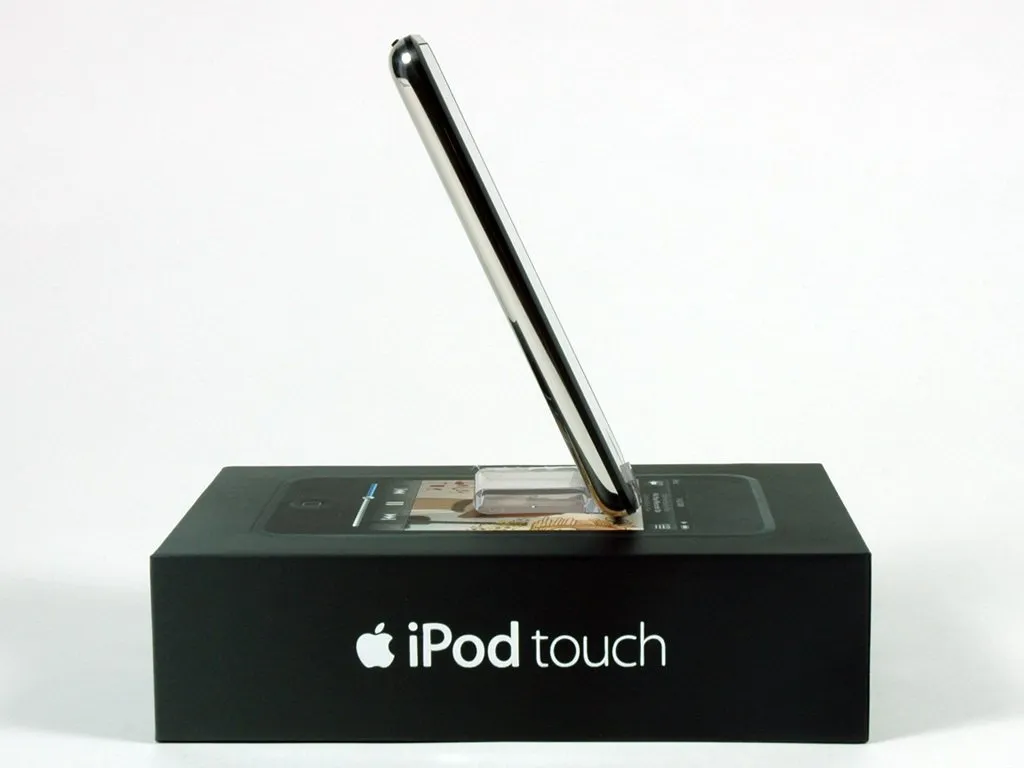

Эй, подставка работает!
Мы работаем над тем, чтобы открыть его. Мы осторожны и не торопимся.
Шаг 8

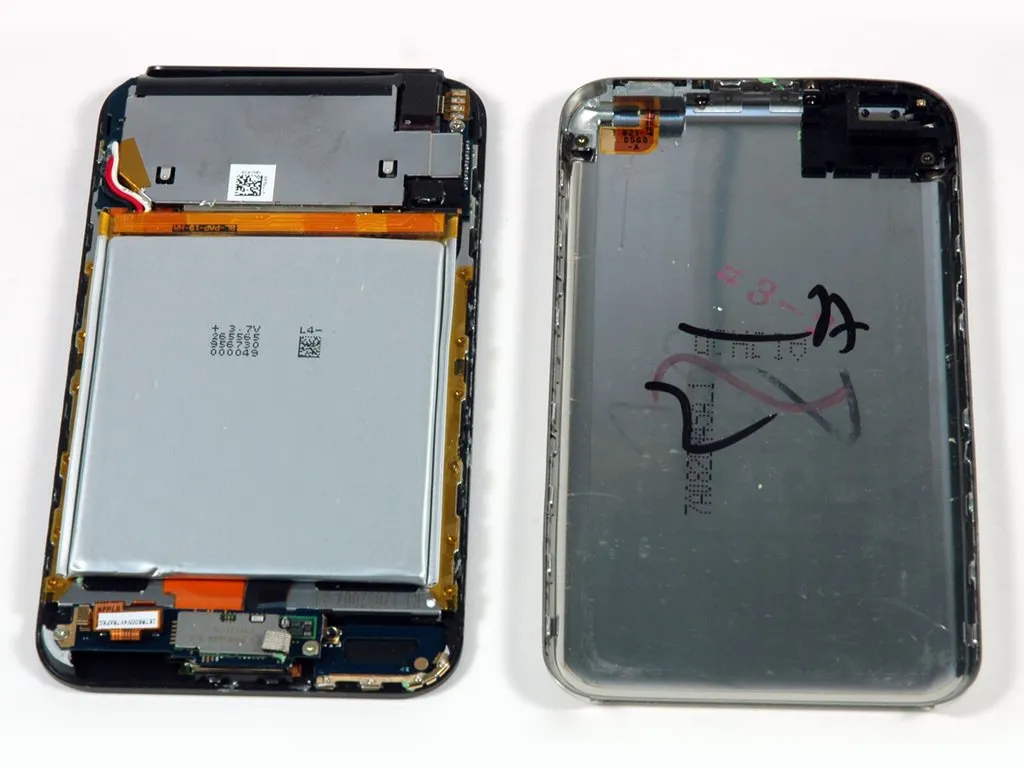

Мы разобрали его! Мы использовали металлическую лопатку. На каждой стороне iPod есть металлические выступы.
iPod Touch не нуждается в большом динамике или микрофоне, поэтому батарея занимает большую часть внутренностей, чем батарея iPhone.
Шаг 9

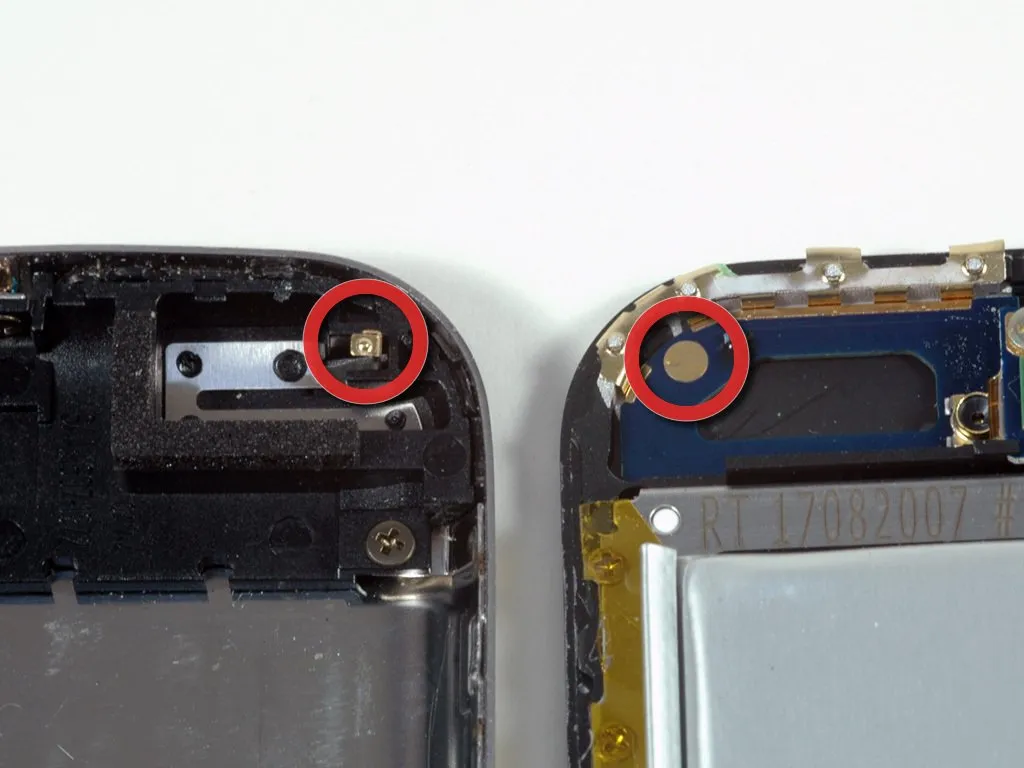

Задняя панель iPod не имеет проводов. Apple использовала элегантное контактное соединение, чтобы облегчить сборку и разборку.
Обведенные кружком точки - это контакты для антенны WiFi.
Шаг 10

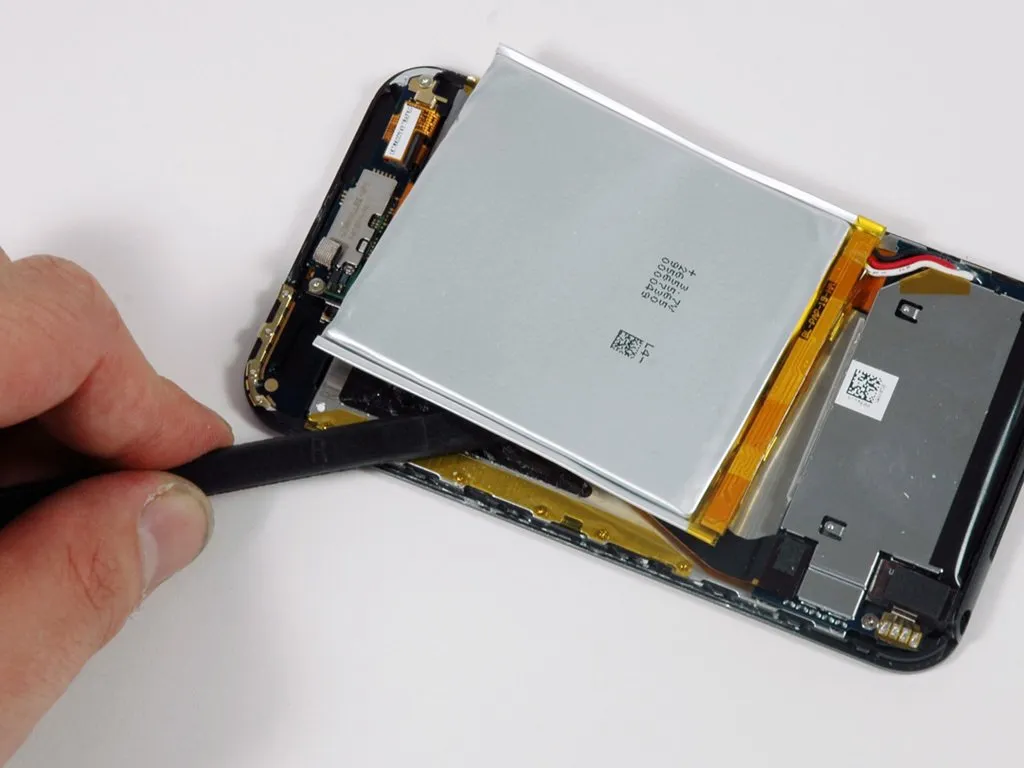

Большая батарея припаяна к логической плате, как в iPhone и многих последних моделях iPod от Apple.
Батарея очень плоская и тонкая.
Шаг 11

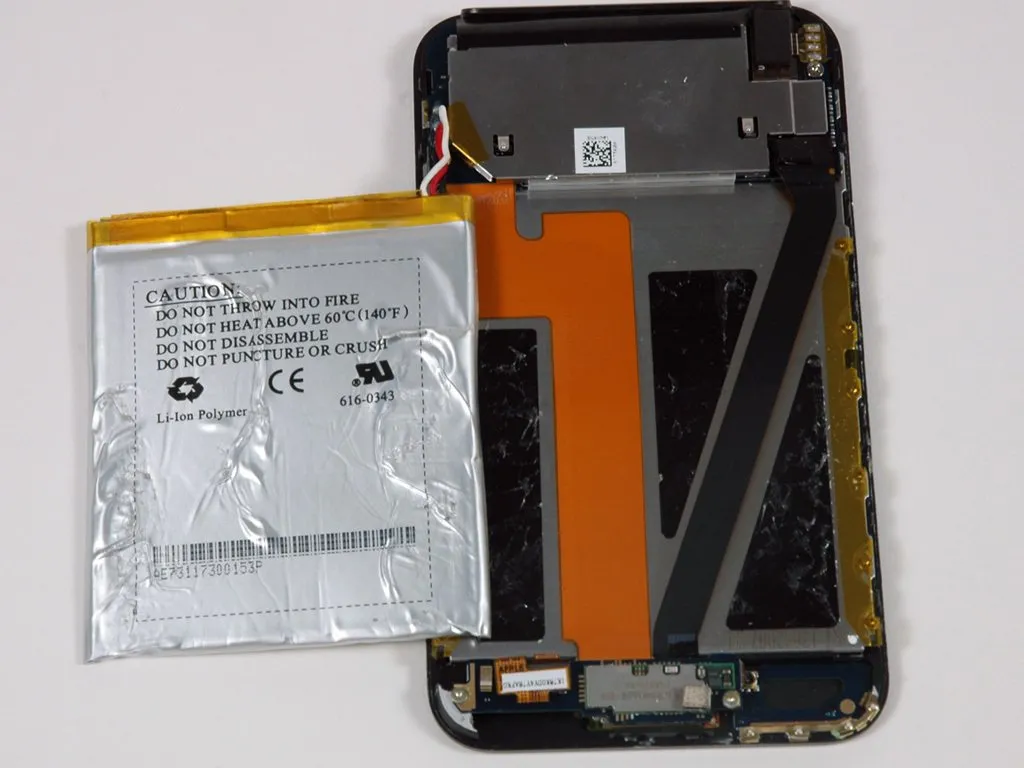

Огромный сенсорный дисплей находится под батареей.
Логическая плата находится под металлическим щитом в верхней части изображения (под 2D-штрихкодом).
Батарея Touch имеет размеры 54,0 x 64,1 x 2,8 мм, в то время как батарея iPhone - 43,6 x 50,5 x 5,4 мм. Таким образом, объем батареи Touch (9588 мм^3) составляет 81 % от объема батареи iPhone (11780 мм^3).

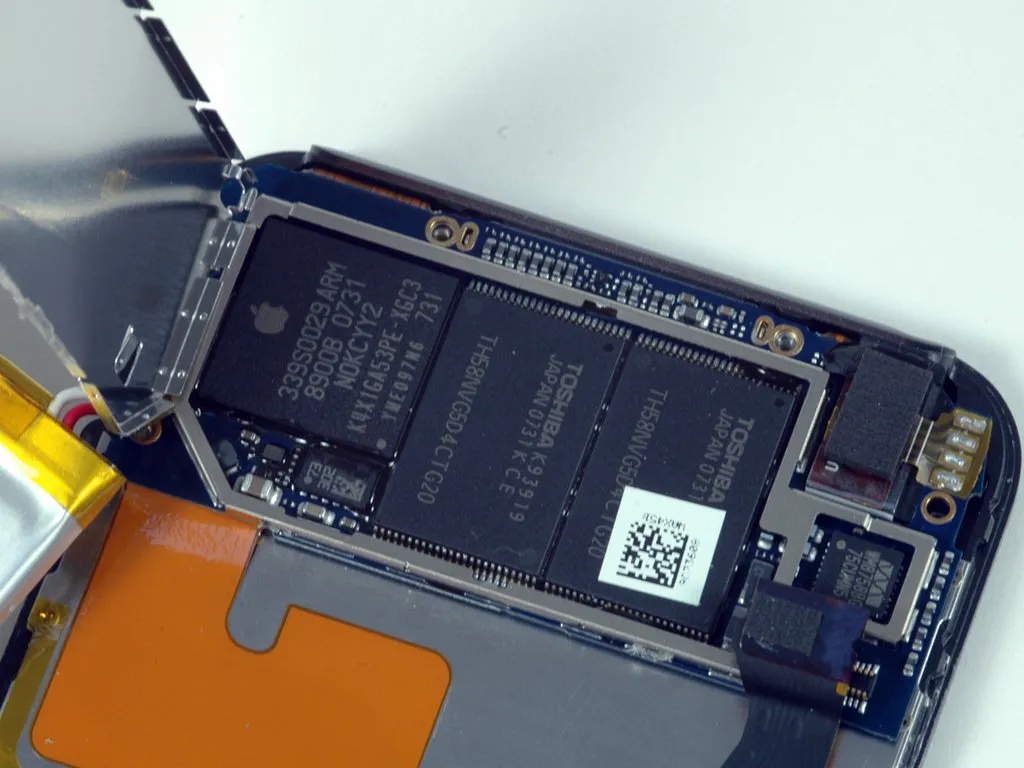

Шаг 12
Верхняя часть логической платы. Здесь Apple действительно собрала все в единое целое. На этом снимке доминирует ARM-чип Apple и сложенные в стопку флеш-чипы Toshiba (!).
Будет интересно посмотреть, сколько чипов NAND Flash в Touch будет от Toshiba. В iPhone Apple преимущественно использует память Samsung.
Шаг 13

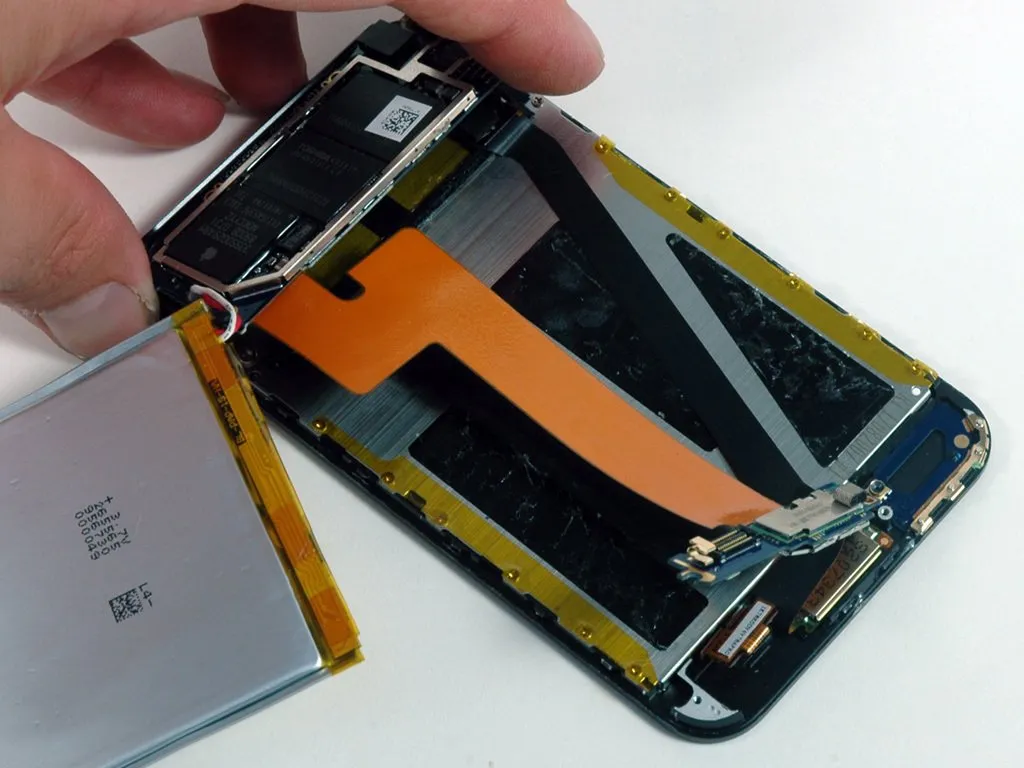

Поднимаем плату логики, чтобы увидеть, что находится под ней.
Шаг 14

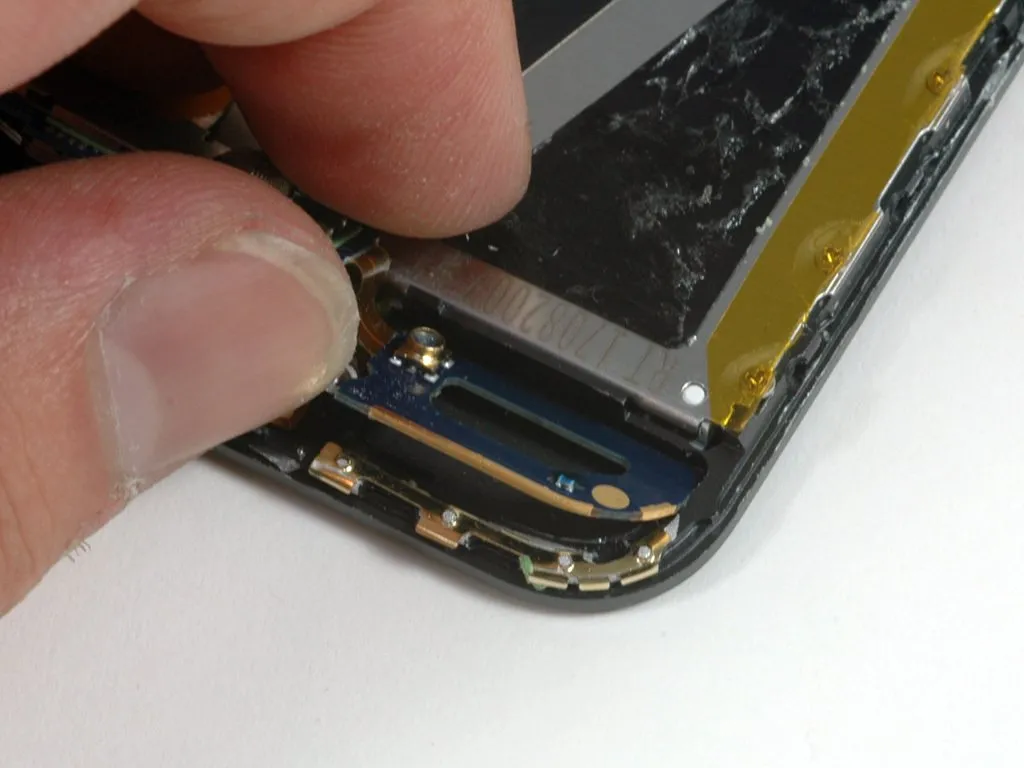

На маленькой плате для подключения антенны есть медный обод, который контактирует с антенной.

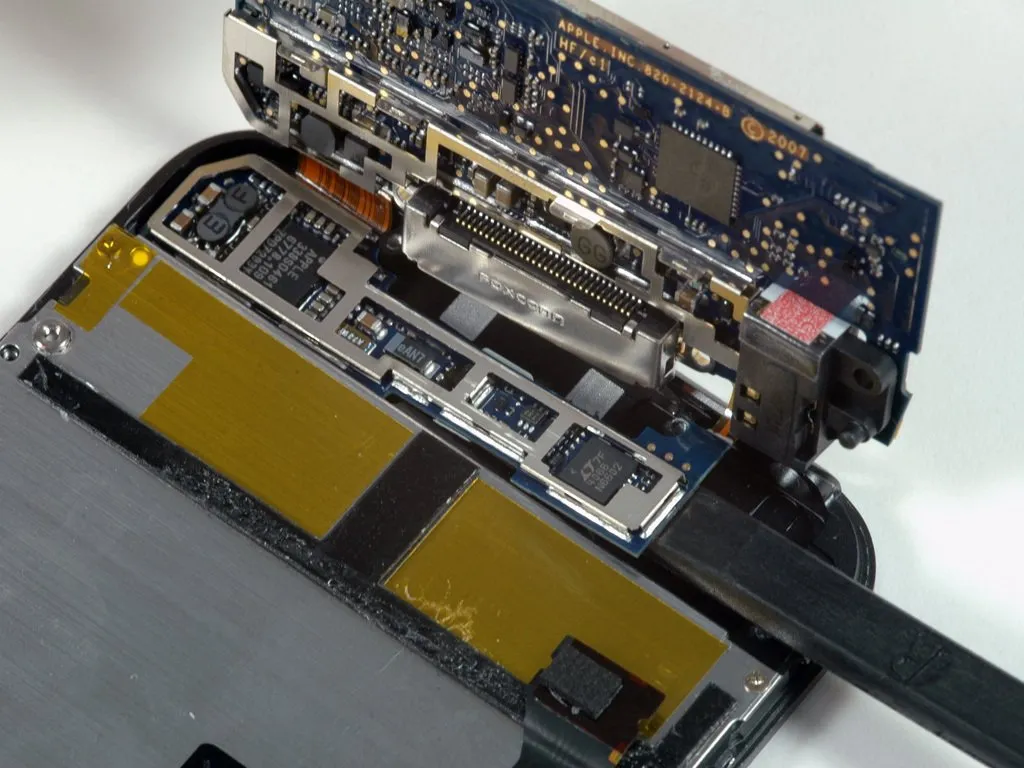

Шаг 15
Мы повернули логическую плату вверх, и с помощью пассатижей поддеваем печатную плату под логической платой. На этой плате, вероятно, находятся компоненты для обработки сенсорного ввода.
На док-разъеме хорошо виден штамп Foxconn. Apple широко использовала Foxconn для сборки своих iPod.
Шаг 16

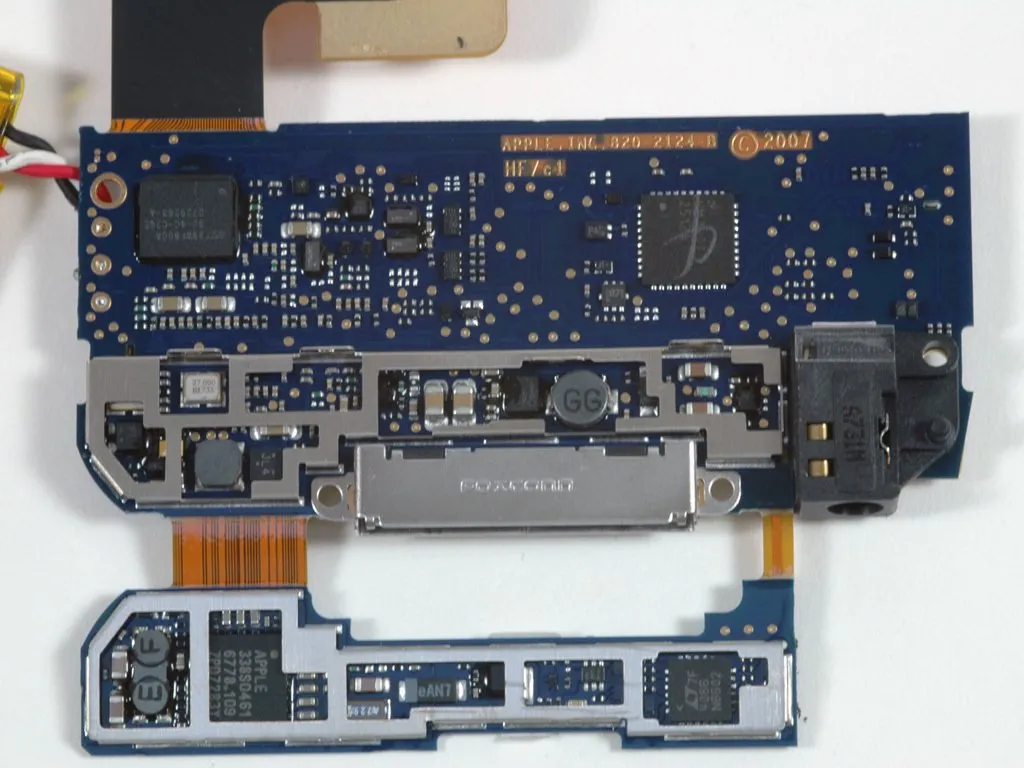

Нижняя часть логической платы с подключенной платой обработки дисплея.
Ленточные кабели впаяны в каждую плату, так что заменить одну из них не получится - похоже, им суждено провести свою жизнь связанными вместе.
В правом нижнем углу логической платы можно увидеть разъем для наушников. Apple решила интегрировать его в логическую плату, что может усложнить ремонт.
Обратите внимание на логотип Foxconn на 30-контактном разъеме, что указывает на партнера Apple по производству.
Шаг 17

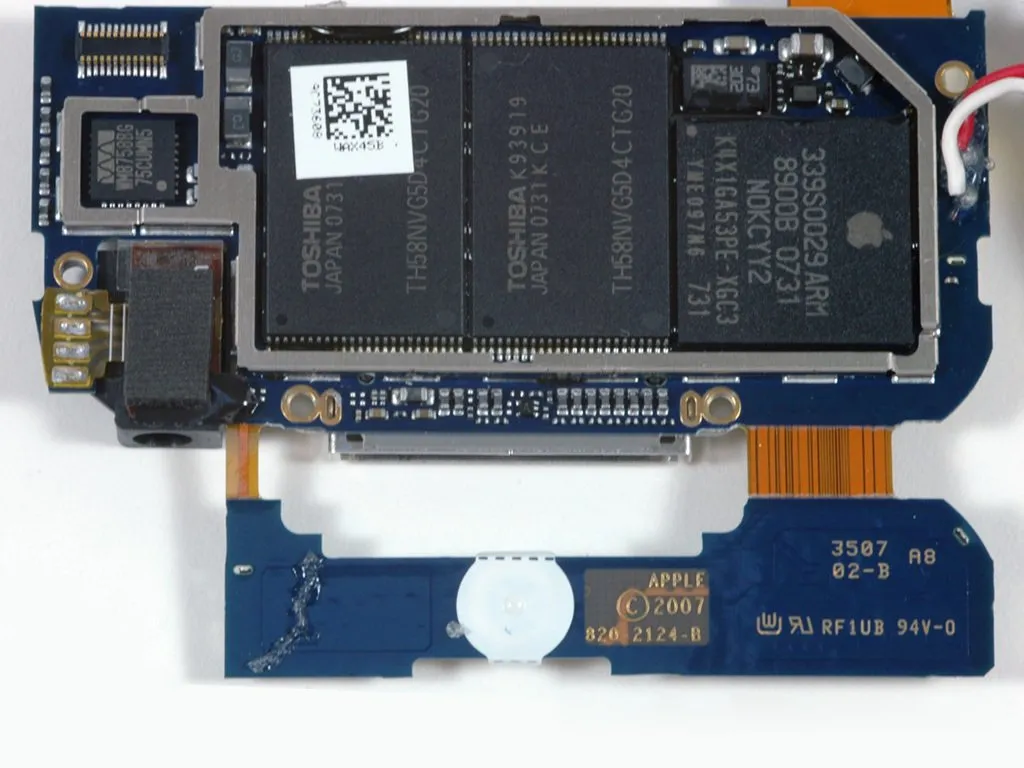

Верхняя часть обеих плат. Вы можете видеть чип Wolfson слева от вспышки. Это интересно, потому что в iPod Classic использовался аудиочип Cirrus, который вызывал некоторые опасения по поводу качества звука. iPod touch не должен страдать от этих проблем. Чип такой же, как и в iPhone, WM8758BG.
Флеш-память Toshiba имеет артикул TH58NVG5D4CTG20. Поскольку у нас iPod на 8 Гб, каждый из этих стеков имеет 32 Гб (4 Гб) памяти.
ARM под брендом Apple имеет маркировку чипа 339S0029ARM 8900B 0731 NOKCYY2, а память в стеке имеет маркировку K4X1GA53PE-XGC3 YME097N6 731. K4 указывает на то, что это память Samsung, так что чип, вероятно, произведен Samsung, как и iPhone.
Вот сравнение маркировок процессоров Touch и iPhone. Touch: 339S0029ARM 8900B iPhone: 339S0030ARM 8900B (очень похоже) Touch: 0731 (произведено на 31-й неделе 2007 года) iPhone: 0719 (19-я неделя 2007 года). Тач: NOKCYY2 iPhone: NOD4BZ02. Последнее число, вероятно, намного больше id, что объясняет, почему они так отличаются. Что это значит? Процессоры iPod Touch и iPhone очень, очень похожи.
Шаг 18

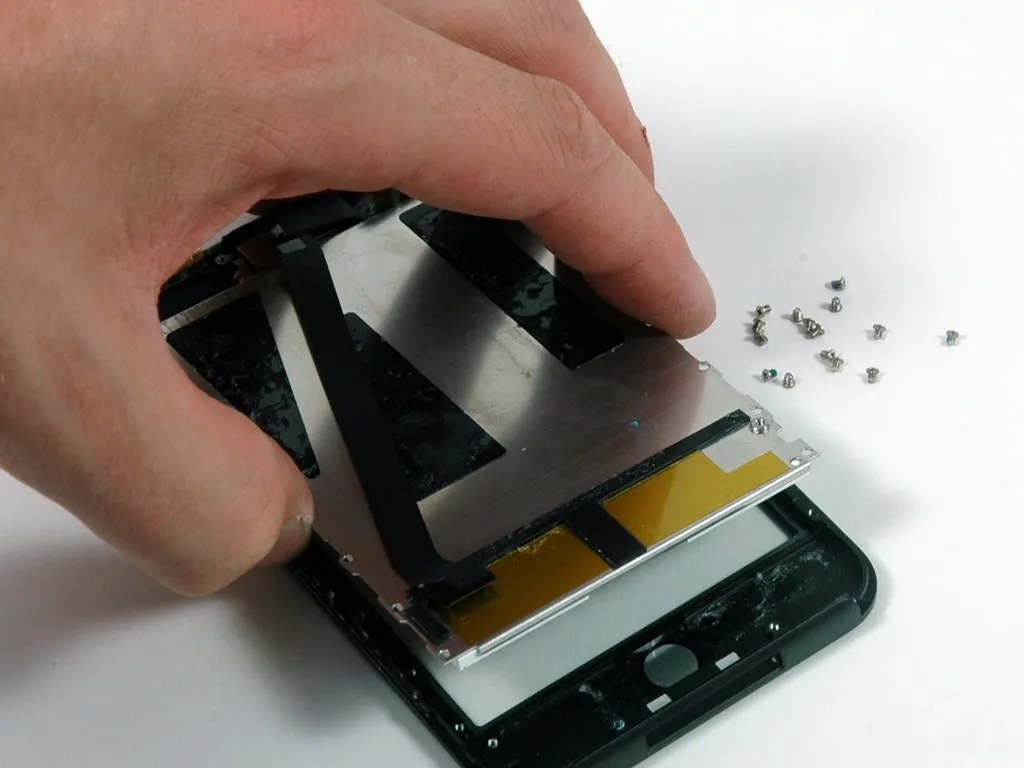

Снятие дисплея с передней панели. Крепление дисплея полностью отличается от iPhone.
Дисплей крепится к передней панели iPod 16 винтами Phillips #00. В iPhone дисплей и передняя панель соединены очень прочным клеем, что делает невозможным отделение дисплея от переднего стекла.
Такая конструкция очень удобна для ремонта, поскольку снять дисплей очень легко. ЖК-дисплей просто вынимается после того, как вы открутите винты.
Шаг 19

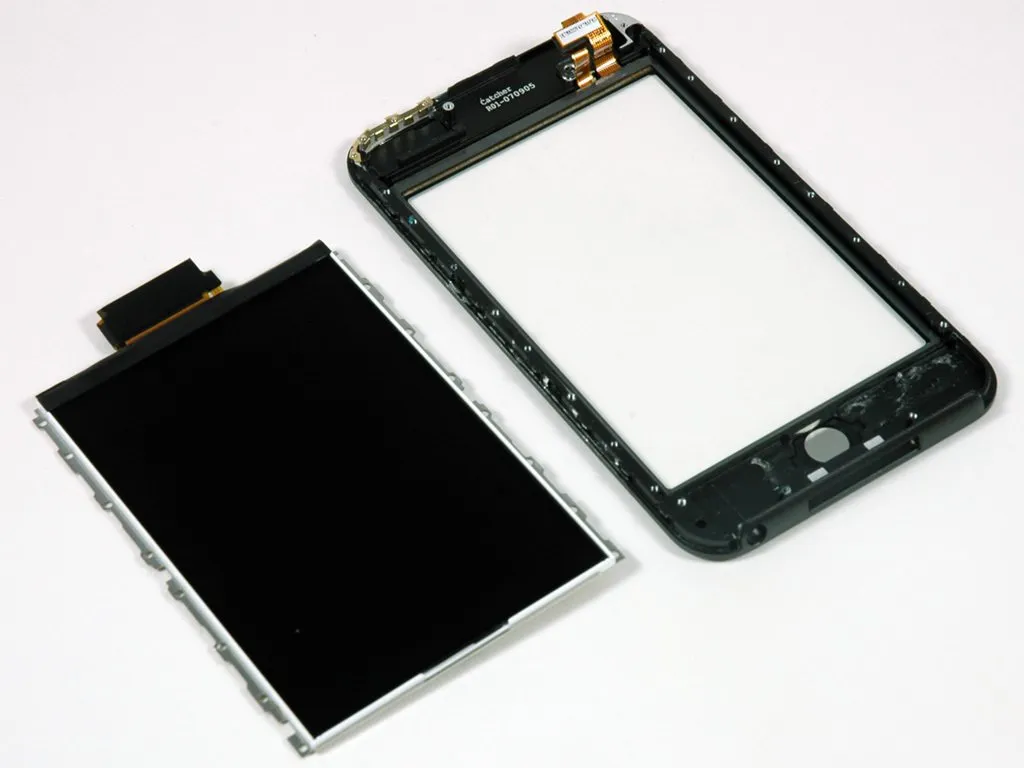

ЖК-дисплей с сенсорным экраном слева и рамка дисплея справа.

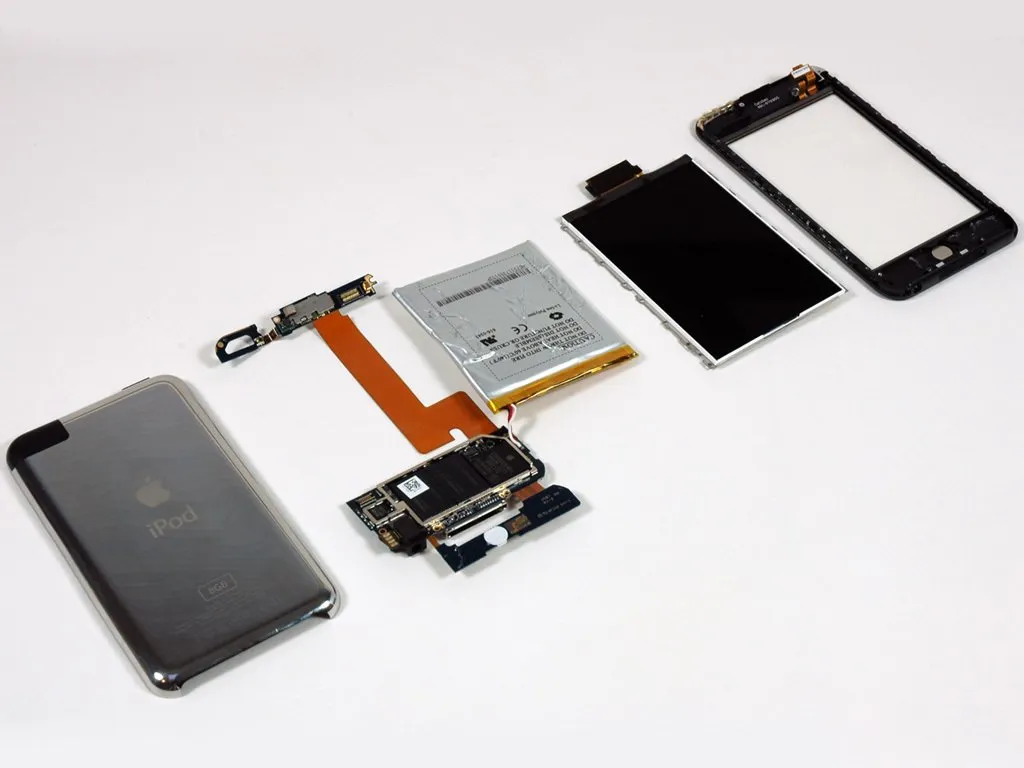

Шаг 20
Внутренности iPod touch.
Apple интегрировала множество компонентов в логическую плату этого iPod. В этом iPod всего пять основных частей, которые держатся вместе с помощью множества закладок, клея и 22 винтов.
Шаг 21

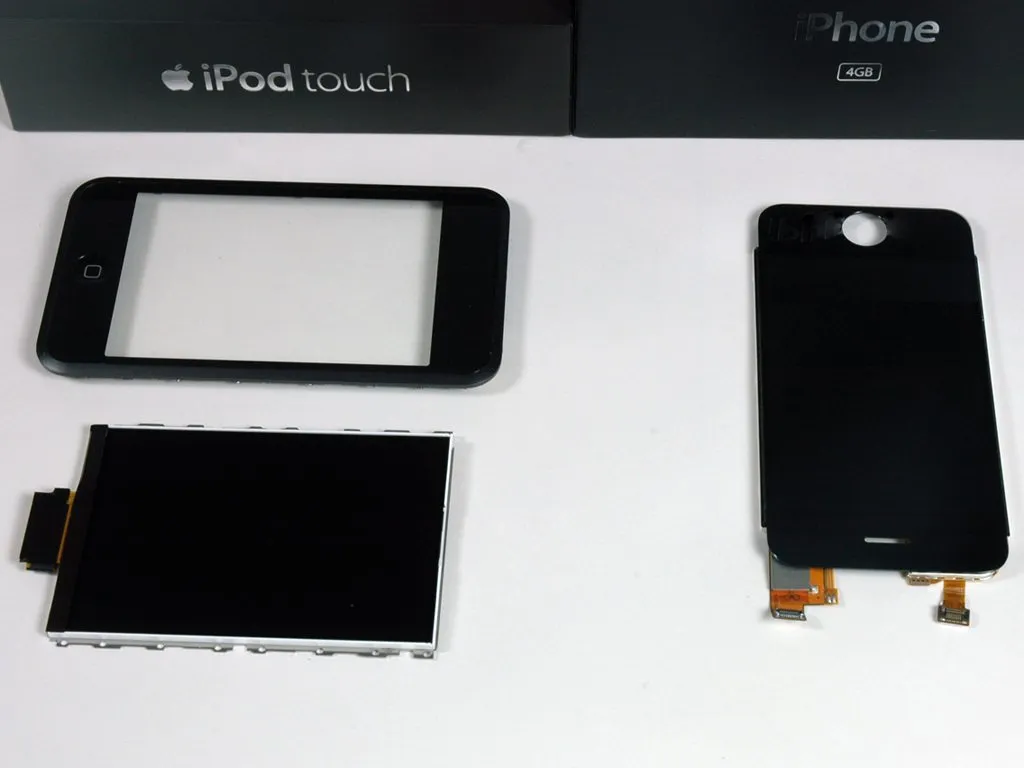

Слева: передняя панель iPod Touch и ЖК-дисплей. Справа: ЖК-дисплей iPhone и встроенный ободок.
Разница в сборках дисплеев iPhone и iPod Touch заставила нас задуматься, используется ли в Touch стеклянная передняя панель, как в iPhone. Не получив никаких официальных сообщений от Apple, мы прибегли к тесту на царапины. Мы использовали ключ, чтобы поцарапать переднюю панель iPod Video, iPod Touch и iPhone. Мы рады сообщить, что iPod Touch остался цел и невредим, в то время как iPod Video получил большую выемку на пластиковой передней панели.

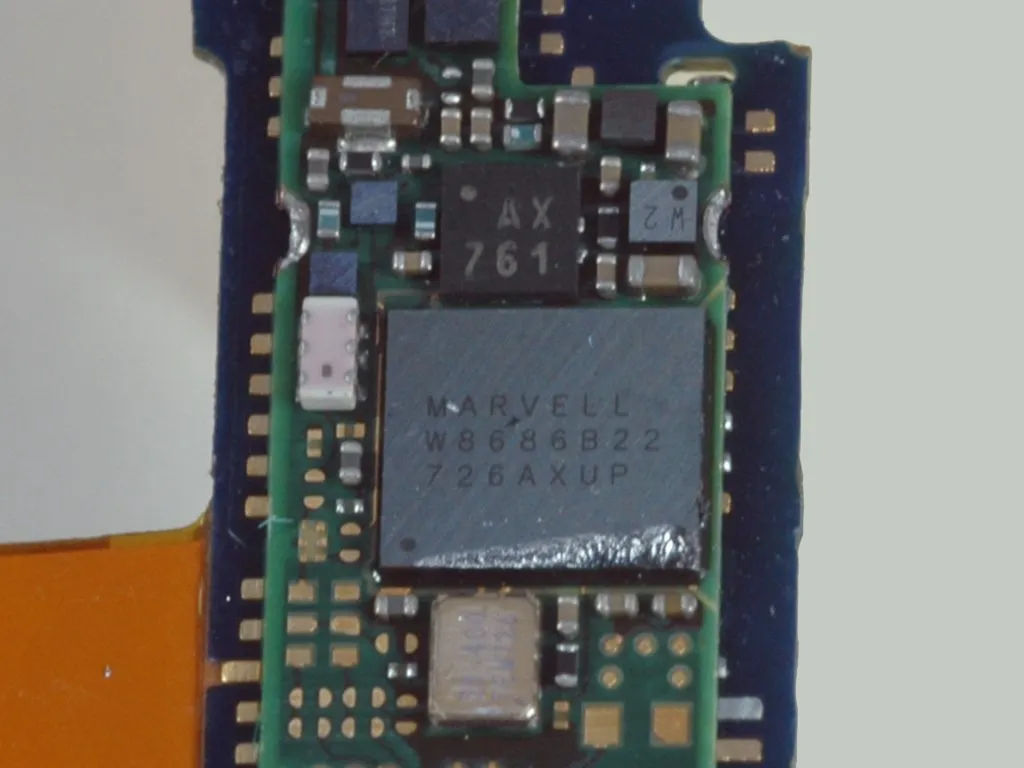

Шаг 22
Это Marvell W8686B22. Семейство Marvell W8686 представляет собой 802.11a/b/g WLAN система-на-чипе. В iPhone установлен W8686B13, который, скорее всего, является очень похожей деталью.
Мы не нашли чип CSR Bluetooth, который есть в iPhone. Однако есть несколько фирменных чипов Apple, которые мы не идентифицировали, поэтому мы не можем полностью исключить наличие чипа Bluetooth.
По нашим сведениям, антенна Bluetooth (если бы она существовала) может быть интегрирована в такую печатную плату, как эта, что затрудняет идентификацию. Маркировка 'RF1UB' на задней стороне платы указывает на то, что она была разработана для радиочастот и, вероятно, протестирована на частоте. Поэтому, хотя мы и не видим признаков антенны Bluetooth, мы не можем исключить ее существование.
Чтобы сделать ее совершенно ясно: мы не можем ни подтвердить, ни опровергнуть наличие Bluetooth в этом устройстве.

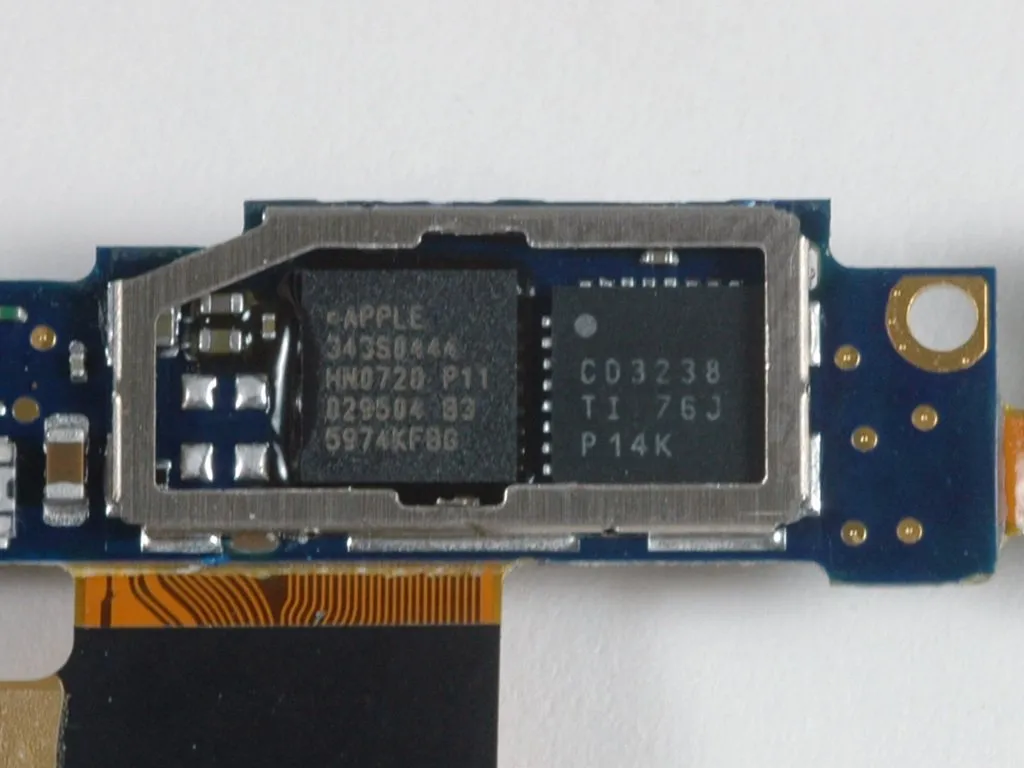

Шаг 23
Это плата связи. Плата меньшего размера, соединенная оранжевой лентой справа, подключается к антенне на задней панели.
