Разборка iPod Touch 2-го поколения
Введение
Мы разобрали этот iPod 10 сентября 2008 года.
Что вам понадобится
Инструменты
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка

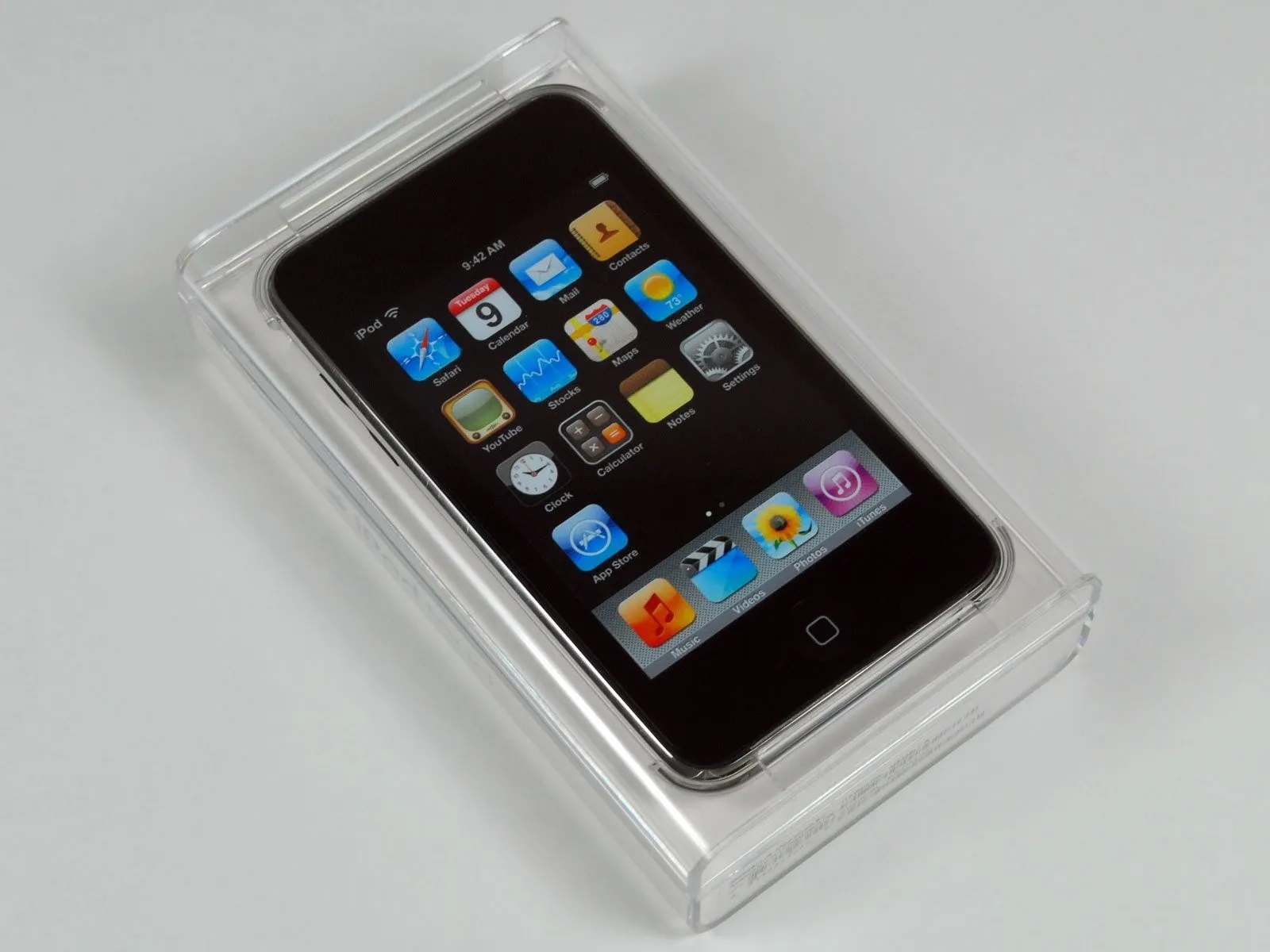

Новый iPod Touch поставляется в более компактном прозрачном пластиковом корпусе.
Кто-то спросил, стоит ли включить его или проверить новое программное обеспечение, прежде чем разбирать его. Но мы слишком нетерпеливы для этого.
Шаг 2

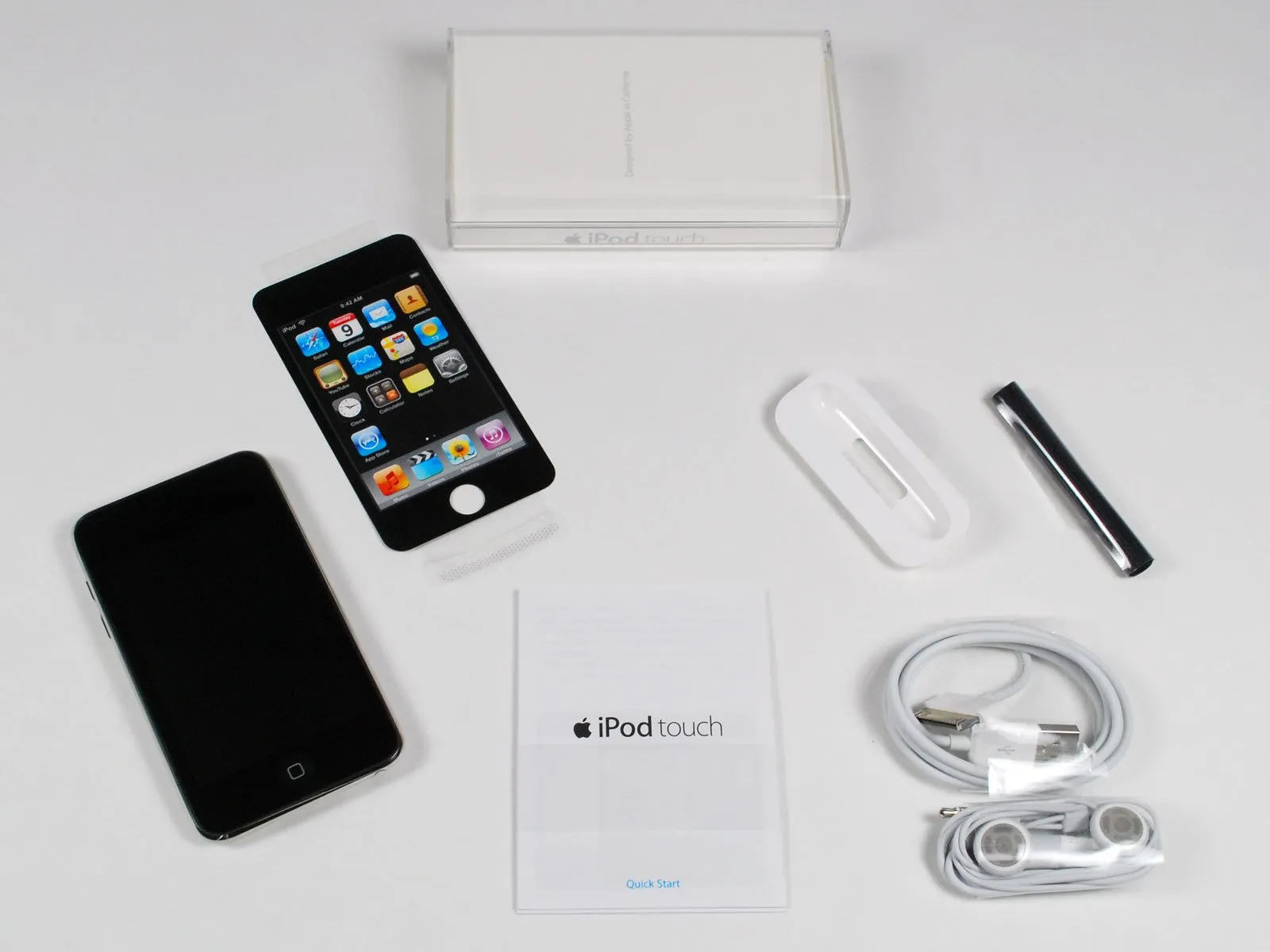

Также в коробку входят:
Наушники
Кабель USB 2.0
Док-адаптер
Полировочная салфетка
Шаг 3

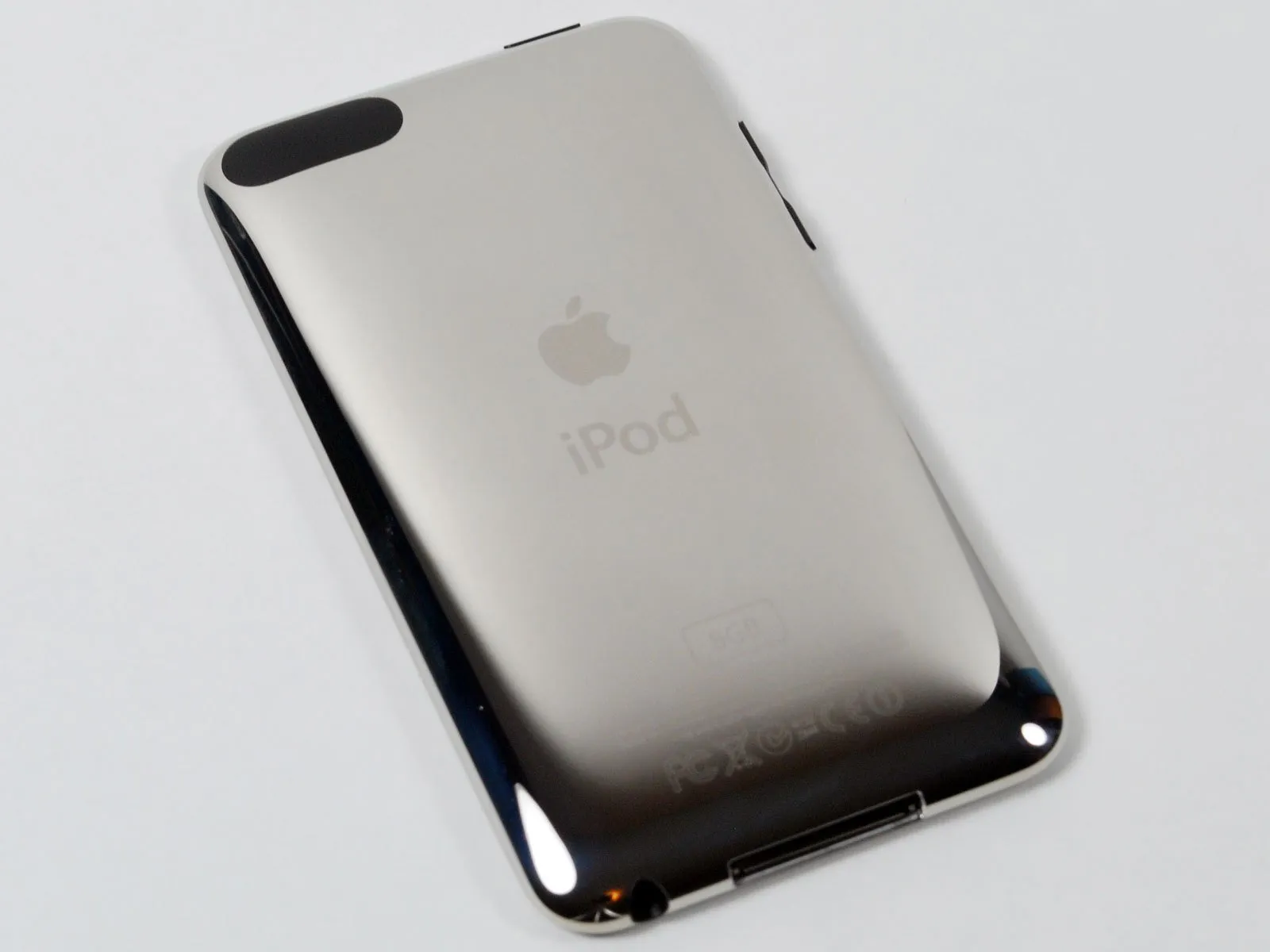

Как и ожидалось, форма была обновлена, чтобы соответствовать изгибам iPhone 3G.
Обратите внимание, что крышка антенны также преобразилась. На первом поколении Touch она была прямоугольником.
Шаг 4

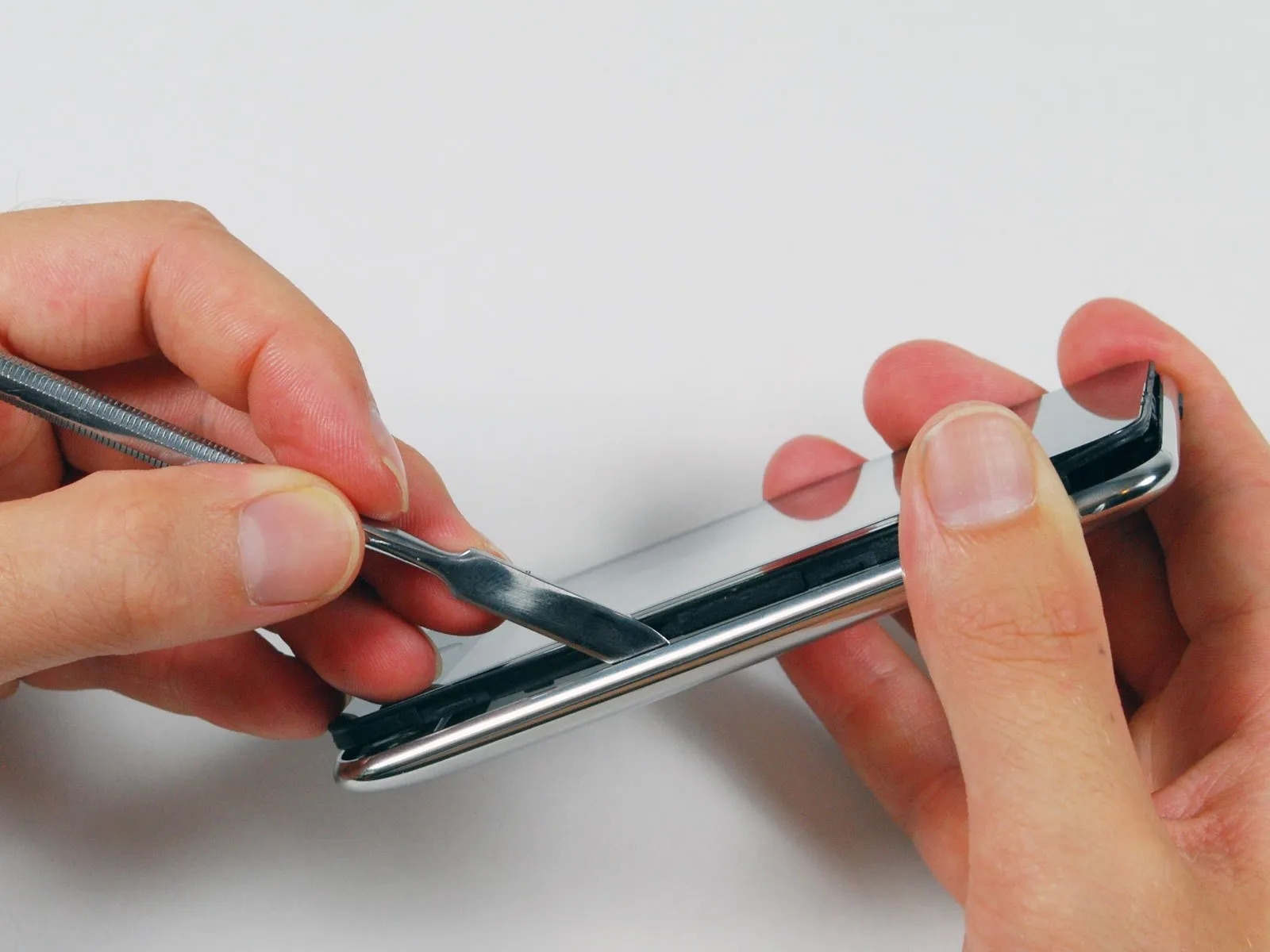

Снятие стеклянного дисплея и дигитайзера сенсорного экрана.
Комментарии к шагу
Ребята, если вы пытаетесь разобрать ipor, будьте очень осторожны, в верхней левой части ipod за бензелем находится очень тонкий кабель, который соединяет бензель с материнской платой. Если вы пытаетесь снять бензель, не поднимайте его, пока не вытащите ленту, затем осторожно поднимите бензель и отсоедините кабель.
Эй, это нелегко... Я успешно сломал ЖК-дисплей на моем ipt2g, пытаясь исправить скол в стекле. Ошибка произошла, когда я изначально открывал его. Я провел последние два года своей жизни, ремонтируя сотовые телефоны в радиомагазине, и мне нравится считать себя в какой-то степени экспертом по использованию выколотки, чтобы открыть что-либо. Я совершил ошибку новичка. Такую же простую ^@^^ я делал на своих первых телефонах. Это просто нелегко сделать, прикладывая много силы вызывает жестокое открытие, недостаточно, и вы суетитесь вокруг, пока не выскользнуть вверх. идти на это с целью и хороший настрой. держать его над чем-то мягким и никогда не позволяйте вам руки потеют. когда вы поскользнулись и сломать его, постарайтесь сохранить спокойствие и не пинать дыру в гипсокартон.
xKOMx... yo
Вы правы, это не опыт для слабонервных, я использую 3 гитарных медиатора, которые были модифицированы, использовал инструмент Nokia (я сертифицирован Nokia уровня III), но мне удалось открыть 3 из этих iPod.
GOOODDD, это так сложно, пожалуйста, будьте очень осторожны, в лучшем случае вам придется заменить дигитайзер.
Удачи
Остерегайтесь расколотого стекла!
Что такое спаджер? Где его можно купить?
По какой-то причине мультитач перестал работать после того, как я начала снимать стекло. стоит ли мне сделать вид, что я не пыталась с ним возиться и отдать в гарантийный ремонт или попробовать еще раз разобрать его? я не знаю, почему он не работает, то ли я что-то задела, то ли каким-то образом стекло больше не соприкасается или что-то глупое вроде этого.
А еще я треснула, пытаясь открыть экран. :(
Круто. У меня тоже треснул ободок. Почему нет никаких письменных инструкций или предупреждений? Ошибка на 65 долларов. Фу...
Вообще-то, это предупреждение написано в верхней части страницы:
'Разборки позволяют заглянуть внутрь устройства и не должны использоваться в качестве инструкции по разборке'.
Что делать, если треснула стеклянная крышка дисплея, можно ли ее починить и как узнать, треснул ли ЖК-экран?
Я треснул ЖК-экран и нижние (вниз) датчики не чувствуют, когда я касаюсь его выше (вверху) чувствует, когда я касаюсь его, не знаю, что делать lol
)
Вы выяснили, что вы сделали... или я сделал что-то другое или похожее!
Я люблю этот сайт, но, блин, какой плохой набор инструкций для #4. Я ремонтирую iPhone уже некоторое время и только что попробовал свой первый iPod touch, используя эти инструкции.... мало того, что я разрушил дигитайзер, я также разрушил рамку и lcd! затем я пошел на youtube и для правильных инструкций. Я не виню Делаете.ру но полный набор инструкций было бы очень полезно!!! о и я все еще люблю этот сайт и я люблю инструменты я только что купил отсюда!
Руководство по ремонту iPod Touch 2-го поколения.
Я не понимаю, у меня ушло менее 45 минут на замену дигитайзера и ободка, и контакт был легко подключен, кстати, я получил ободок и дигитайзер за 30 долларов, так что ищите хорошего продавца!
Есть ли у кого-нибудь советы по снятию стекла... Я треснул мой... плохо... используя те же методы...
правда? 10 лет и ничего? RIP теперь треснуло стекло...
Шаг 5

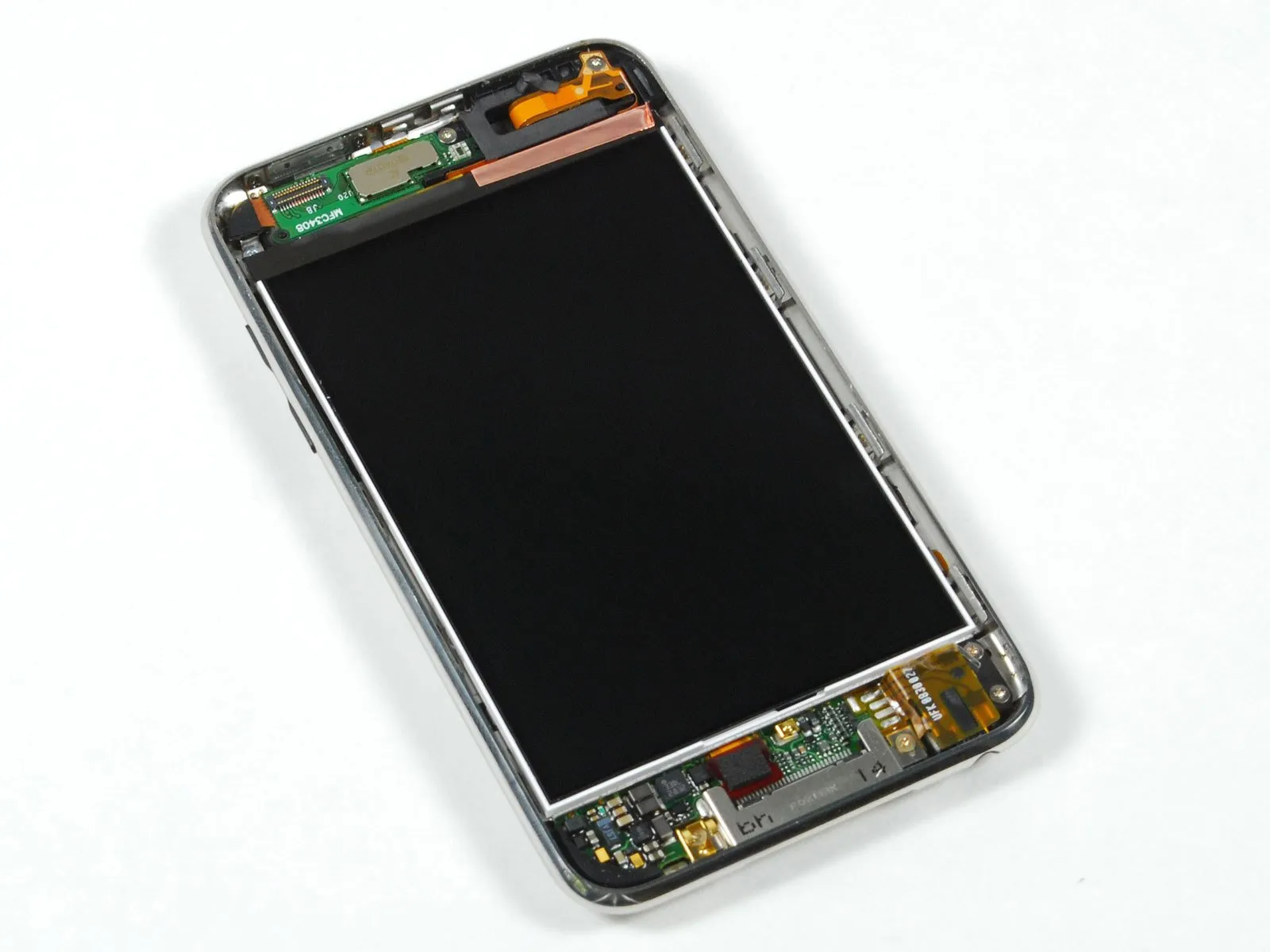

Голый ЖК-дисплей.
Apple указывает размер 3,5 дюйма (по диагонали) с разрешением 480x320 пикселей при 163 пикселях на дюйм.
Комментарии к шагу
Какова функция медной клейкой ленты в верхней части экрана LCd
Заземление для ЖК-дисплея, защита от статики и т.д., также может удерживать что-то под экраном!
Шаг 6

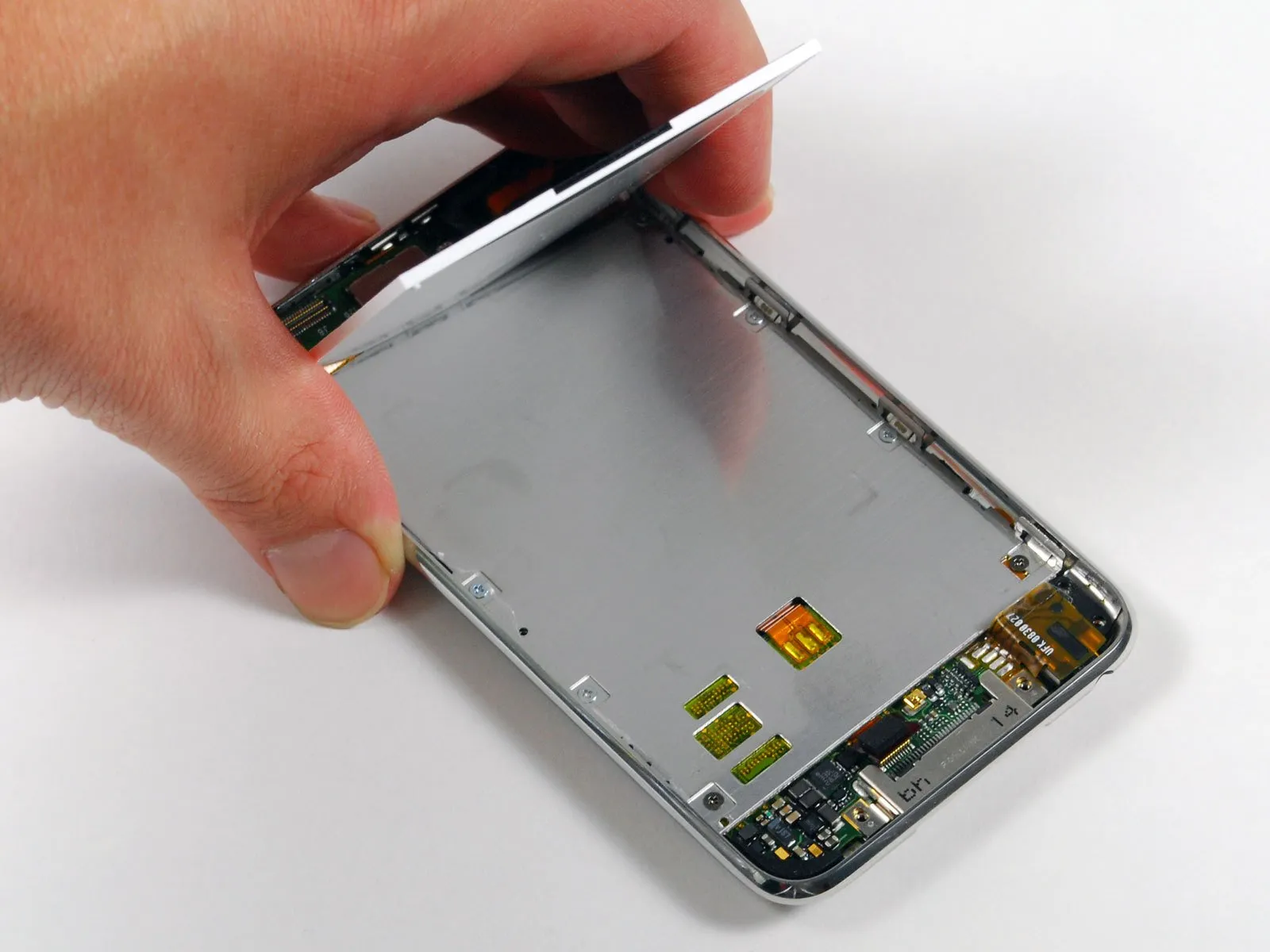

Винты, крепящие ЖК-дисплей, отсутствуют. Вместо этого он держится на месте с помощью небольшого двустороннего скотча.
Комментарии к шагу
6 винтов, соединяющих металлическую печку с задней панелью.
Ух ты! Ребята, я разбил стекло!
Шаг 7

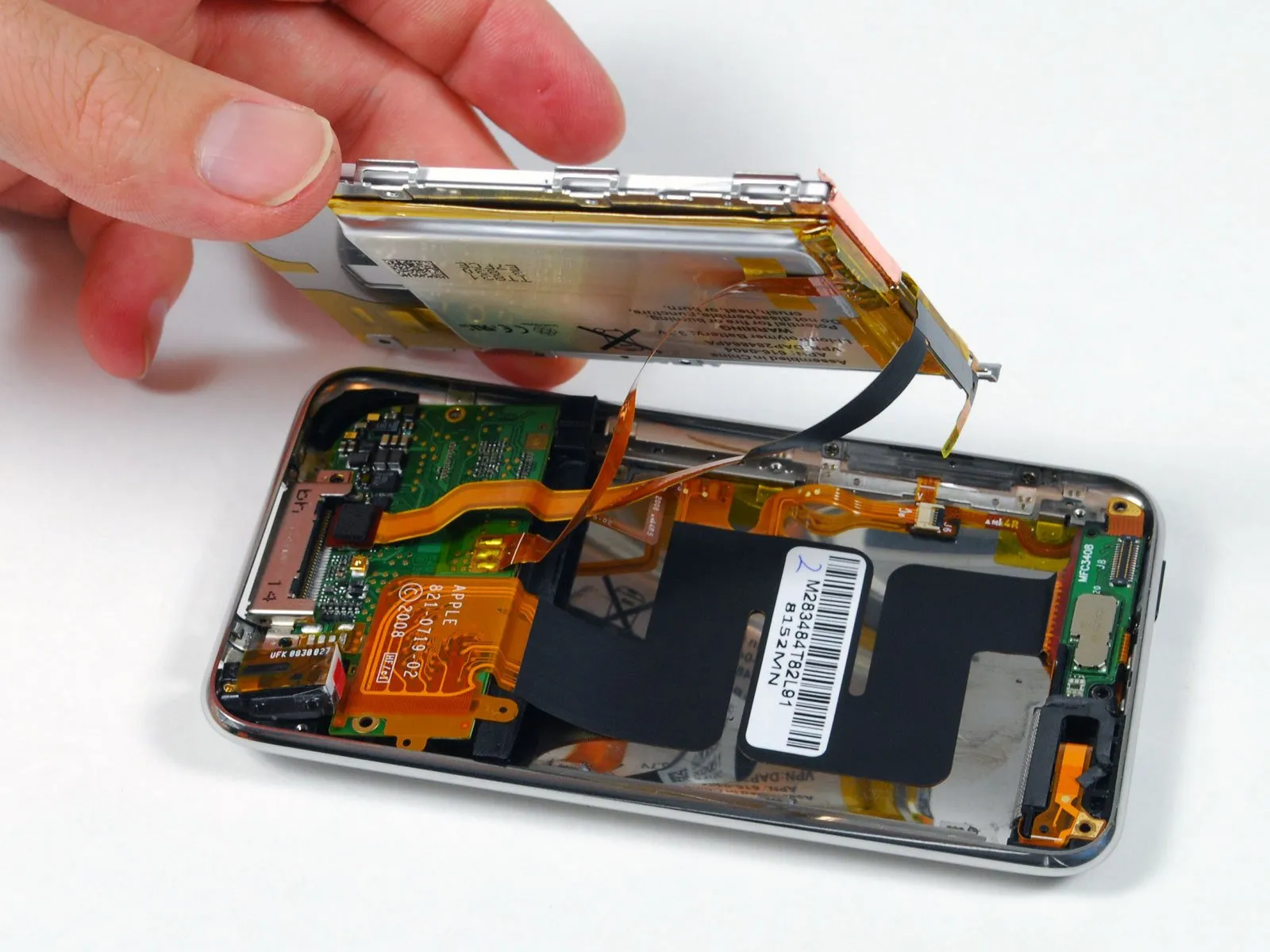

Снимаем металлическую подложку.
Батарейка держится на подложке с помощью двух полосок светлого клея, но легко отклеивается.

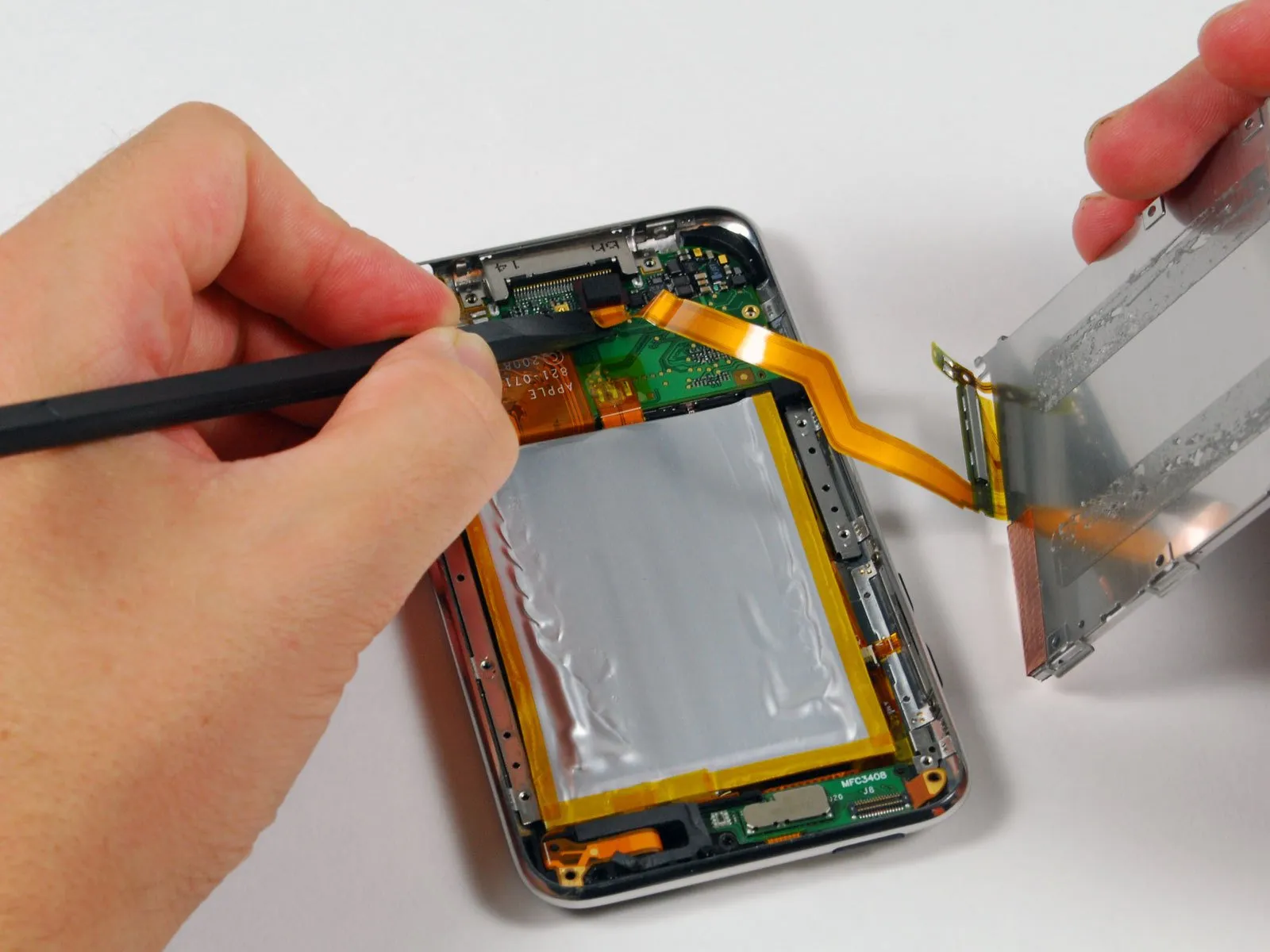

Шаг 8
Отключение кабеля передачи данных дисплея.
Обратите внимание на остатки клея, прикрепляющего батарею к металлической подложке.
Это становится захватывающим!
Шаг 9

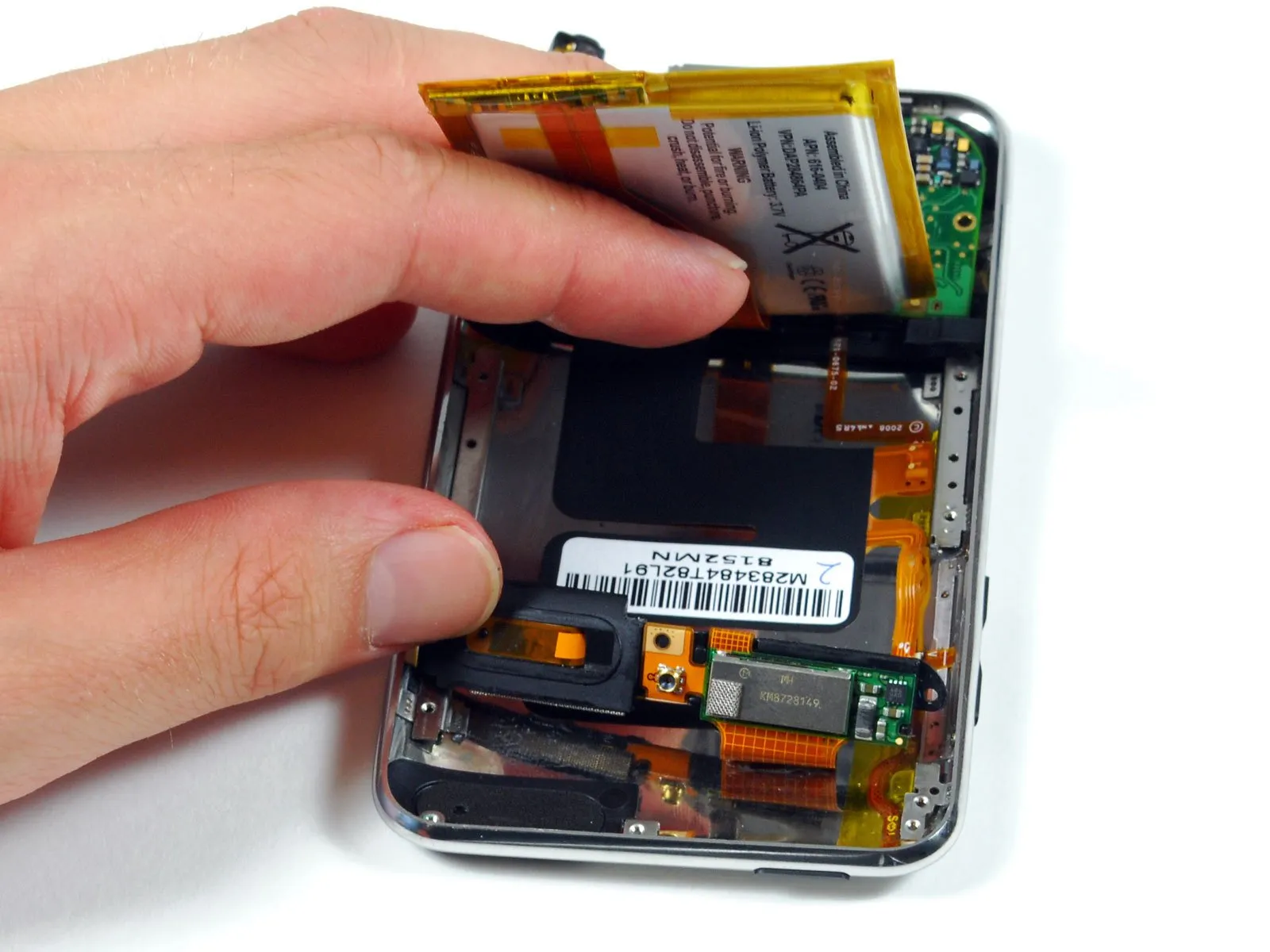

Извлечение аккумулятора.
Антенна WiFi и схема находятся в нижней части изображения, рядом с большим пальцем.
Шаг 10

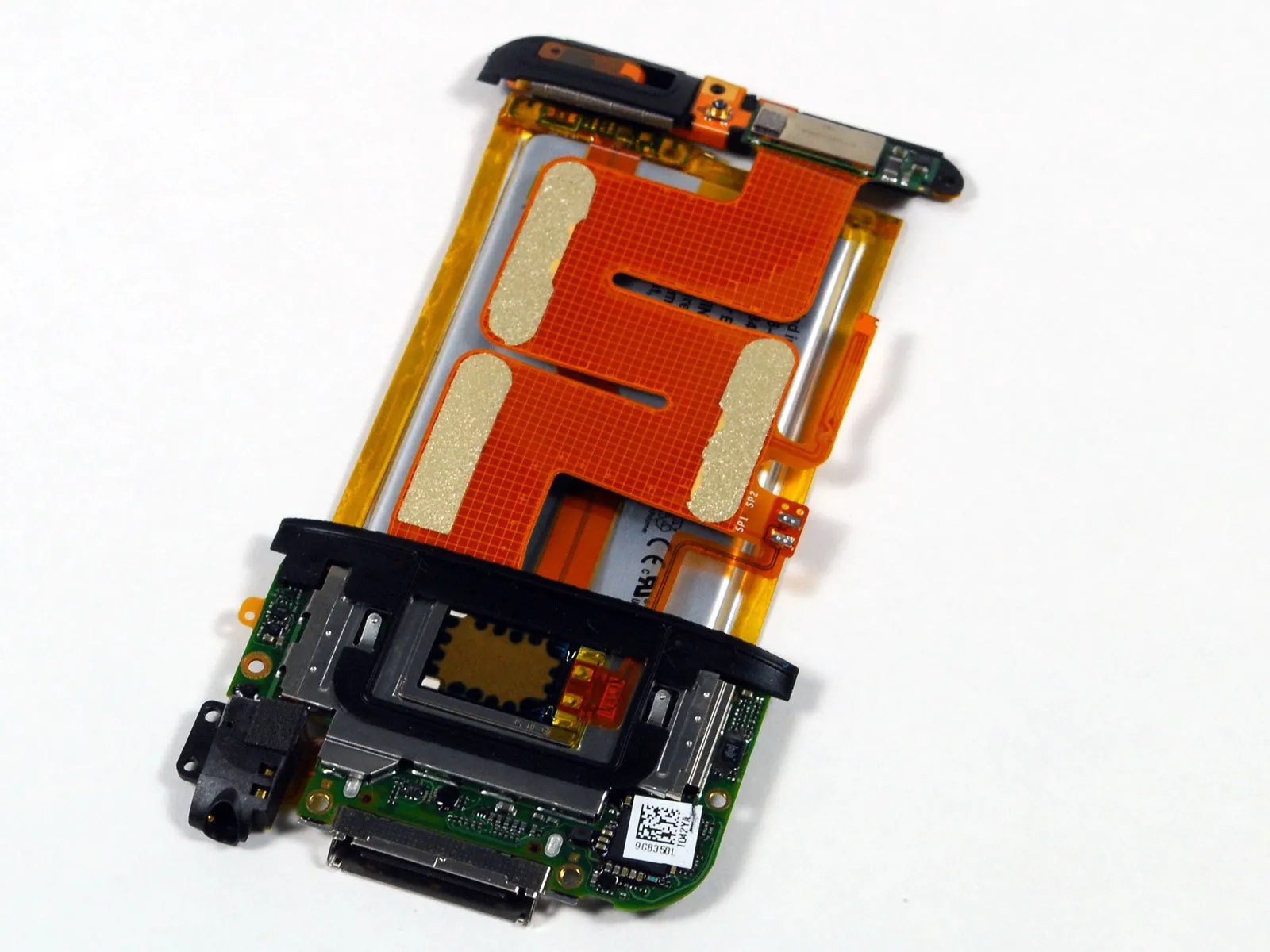

Большой оранжевый кабель соединяет антенну WiFi (вверху слева) с логической платой.
Размер, форма и характеристики кабеля не позволяют внешним шумам вмешиваться в цифровые сигналы, проходящие по устройству.

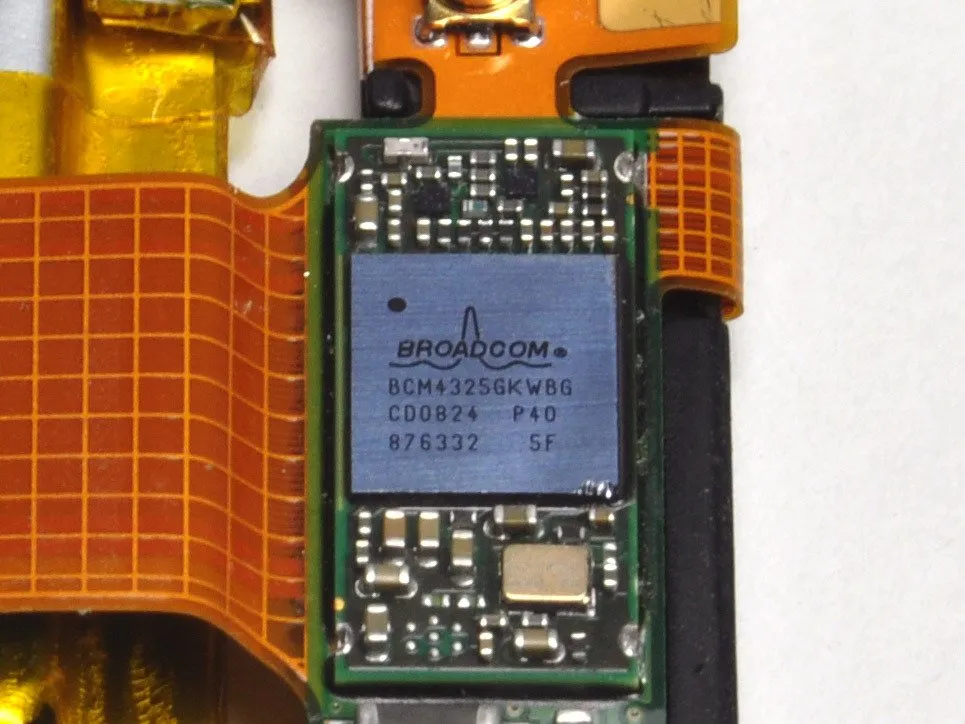

В верхней части фотографии над аккумулятором находится металлическая крышка. Под крышкой находится чип Broadcom BCM4325 Wi-Fi и Bluetooth. Да, именно так, Bluetooth! Apple ничего не говорила об этом публично.
Именно этот чипсет Bluetooth поддерживает BT2.1+EDR. Пока нет информации о том, поддерживает ли чипсет, входящий в комплект поставки Apple. A2DP, что позволит использовать стереонаушники.
Этот чипсет также предлагает поддержку FM, но Apple исторически не проявляла никакого интереса к FM, и нет никаких признаков того, что эта тенденция изменится.
Номера деталей: BCM4325GKWBG CD0825 B76332 P40 SF
Комментарии к шагу
Очень интересно про чип Broadcom. Интересно, почему Apple закрыла эту функцию? Я имею в виду, что если у него есть bluetooth, я могу подключить гарнитуру и использовать Fring без проблем.
Блютуз может быть способом отслеживания людей или что-то в этом роде Я думаю, что кто-то контролирует мой IPT, потому что он будет закрываться на домашний экран в середине игры, и это сводит меня с ума Кто-нибудь знает, почему он делает это и можно ли это исправить?
Это потому, что память внутри устройства становится настолько горячей, что почти перегревается, поэтому ipod ловко закрывает приложение, чтобы освободить оперативную память.
Добавление: перезагрузите устройство, чтобы действительно очистить оперативную память.
У меня проблемы с замораживанием при воспроизведении музыки через внешний динамик. Когда это происходит, левая нижняя часть iPod становится очень горячей. Это в районе той микросхемы из шага 13 с белой наклейкой. Вы знаете, что это такое?
Это не из-за перегрева оперативной памяти, устройство не выделяет достаточно тепла, чтобы это вообще было фактором, это из-за переполнения оперативной памяти.
Ничего о том, что оперативная память нагревается. Просто не хватает памяти. Приложения начинают закрываться, когда на устройстве остается менее 10 МБ оперативной памяти. Но джейлбрейк решает эту проблему, есть твики, позволяющие увеличить виртуальную память, например iMemory Enhancer из репозитория Gumball Tech.
Шаг 11

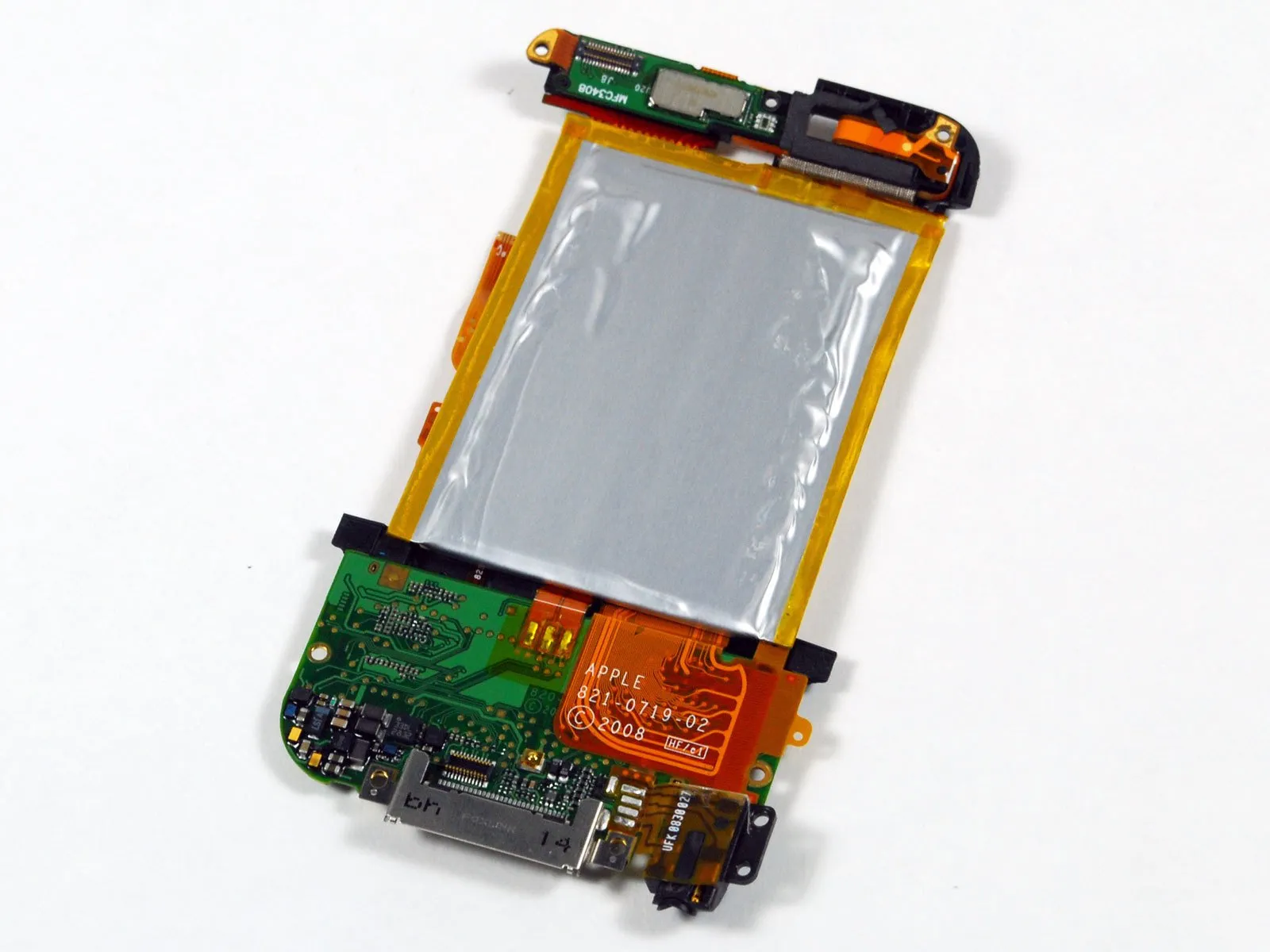

Другая сторона беспроводной схемы, аккумулятора и логической платы.
Шаг 12

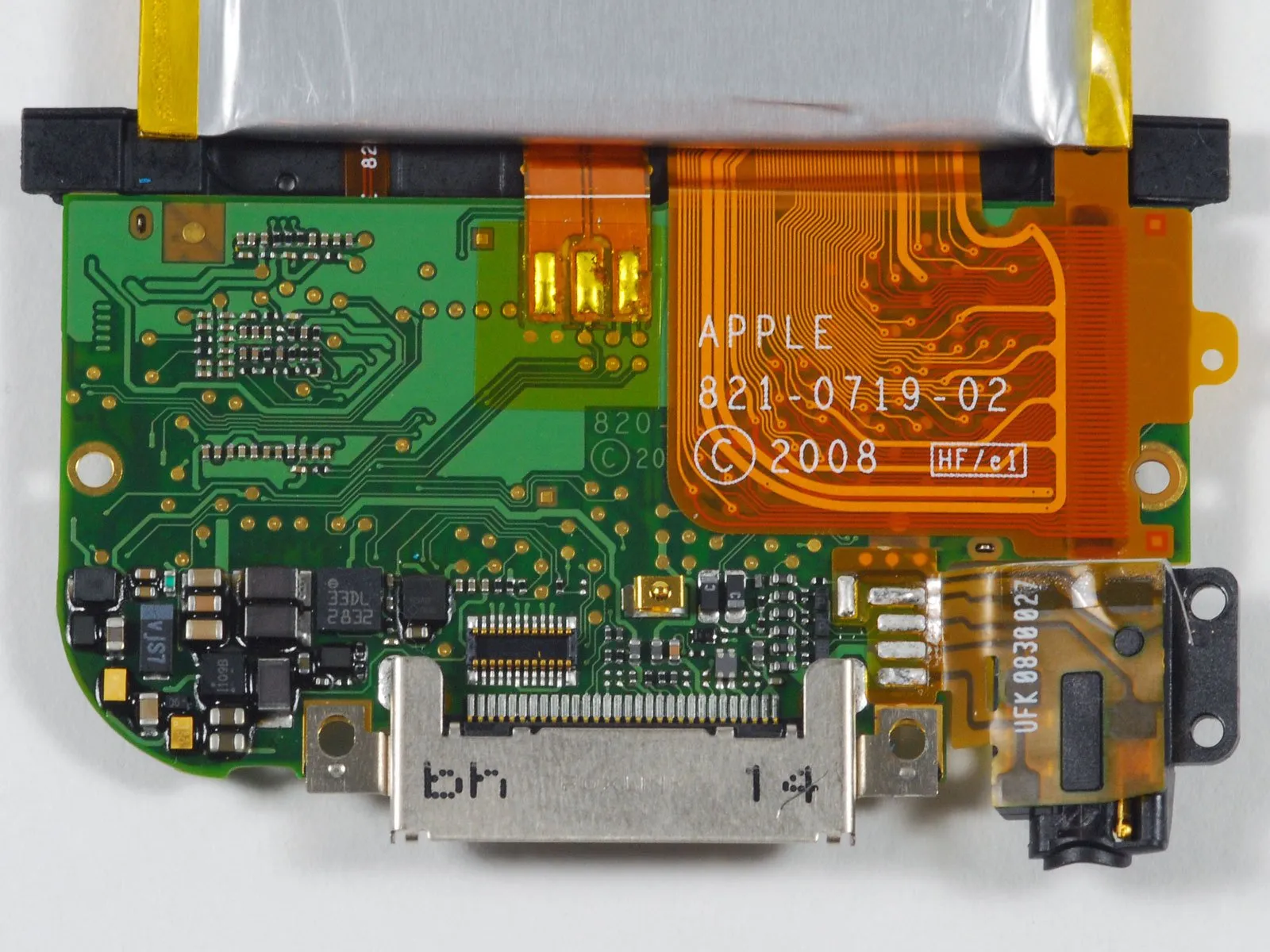

В центре вы видите док-разъем, а справа - разъем для наушников.
Обратите внимание на маленький золотой 'квадратик' над док-коннектором. На самом деле это проводящая пружина, которая упирается в кнопку 'Домой'. Кнопка работает как переключатель, соединяя пружину с землей (док-коннектором), когда она нажата.
Комментарии к шагу
Нужно ли разбирать всю плату, чтобы добраться до разъема для наушников? Мне нужно заменить его... похоже, что это требует пайки?
У меня такой же вопрос.
hal
Кто-нибудь разбирал это? Это сложно?
Шаг 13

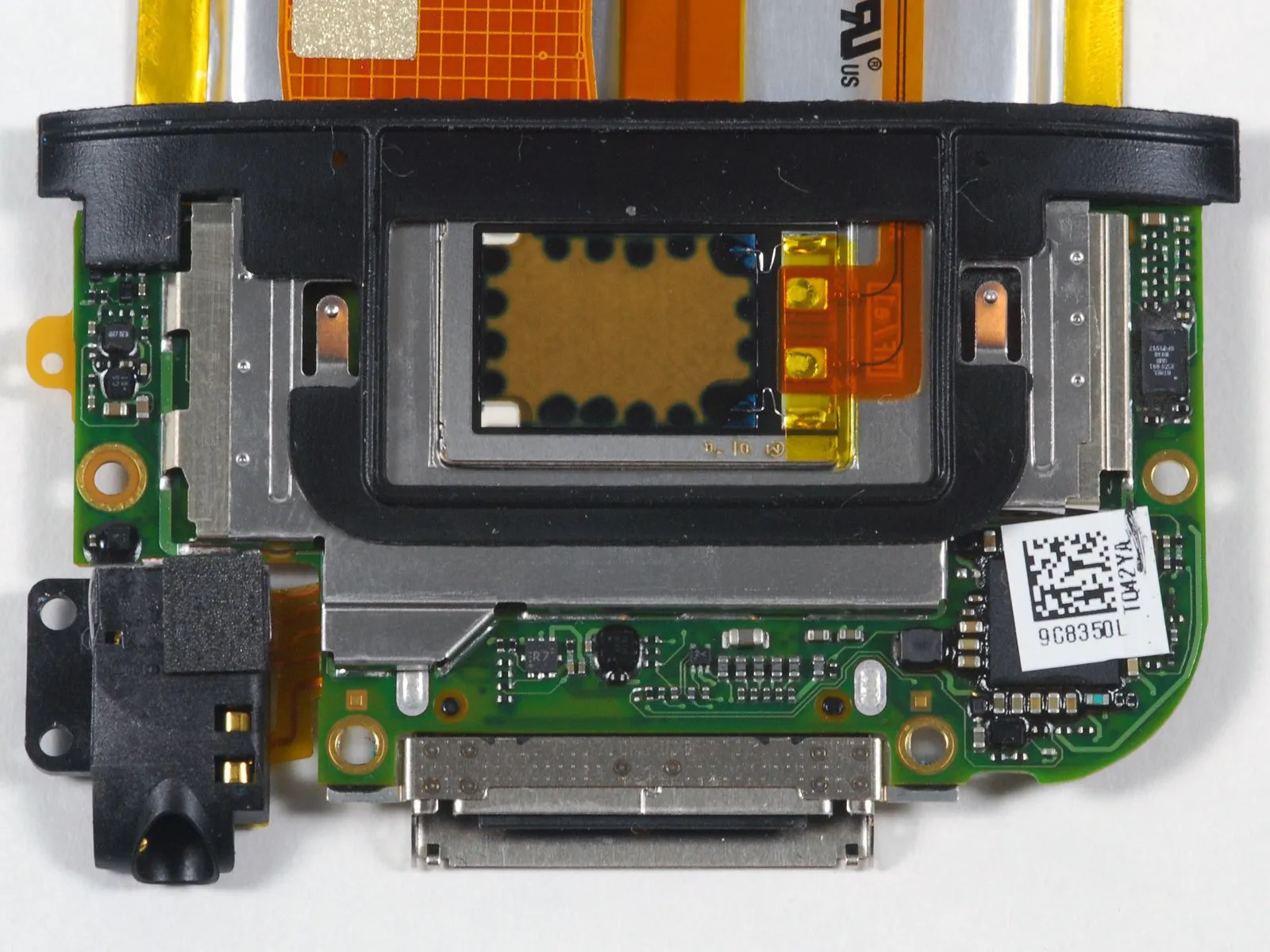

Логическая плата.
Мы думаем, что коричневый прямоугольник в центре - это динамик. Похоже, что два провода в оранжевом ленточном кабеле справа от него идут к новому регулятору громкости.
Шаг 14

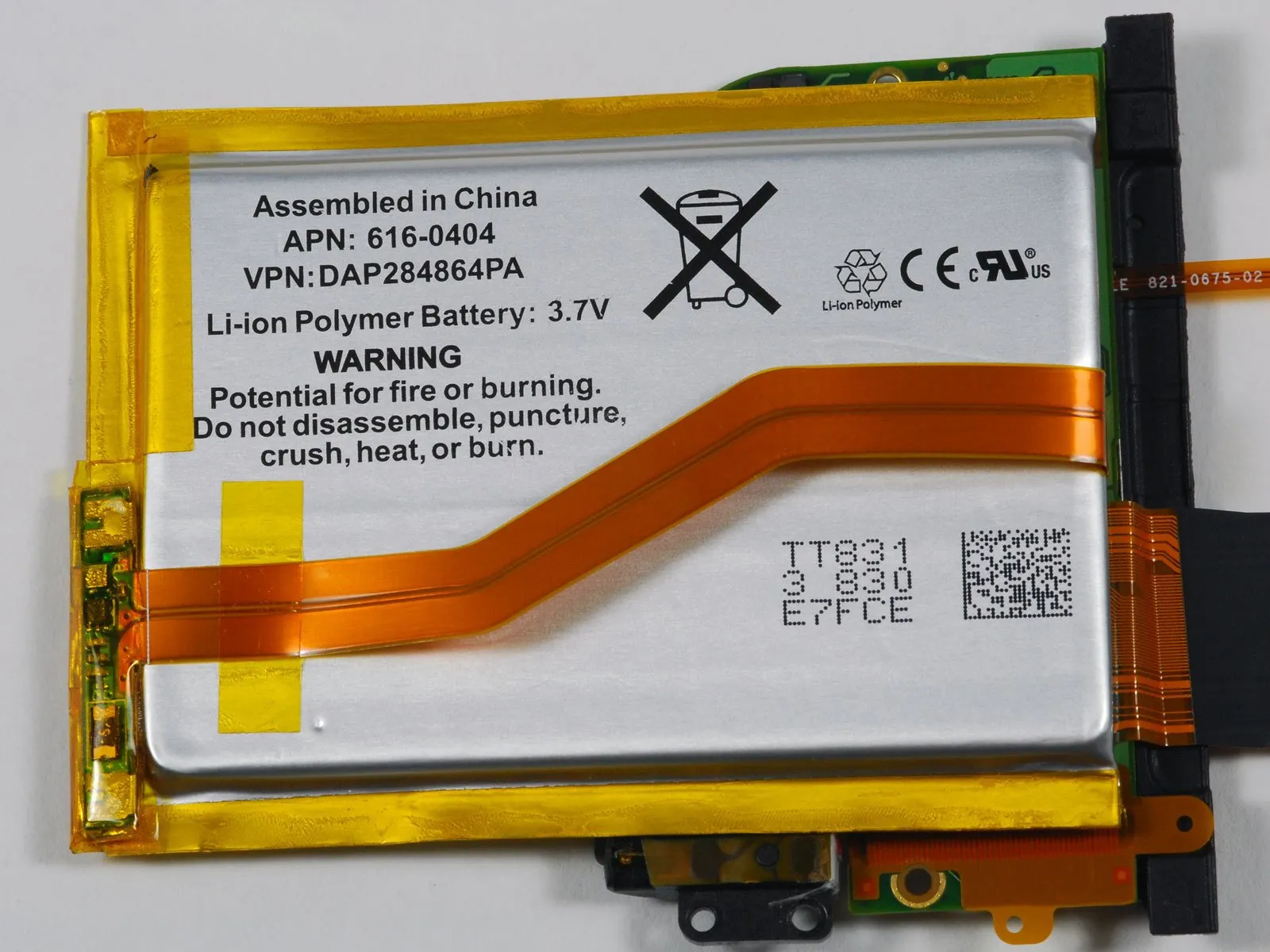

Аккумулятор. Литий-ионный полимер на 3,7 В, как и ожидалось. Номер детали Apple 616-0404. О емкости мАч пока ничего не известно.
Шаг 15

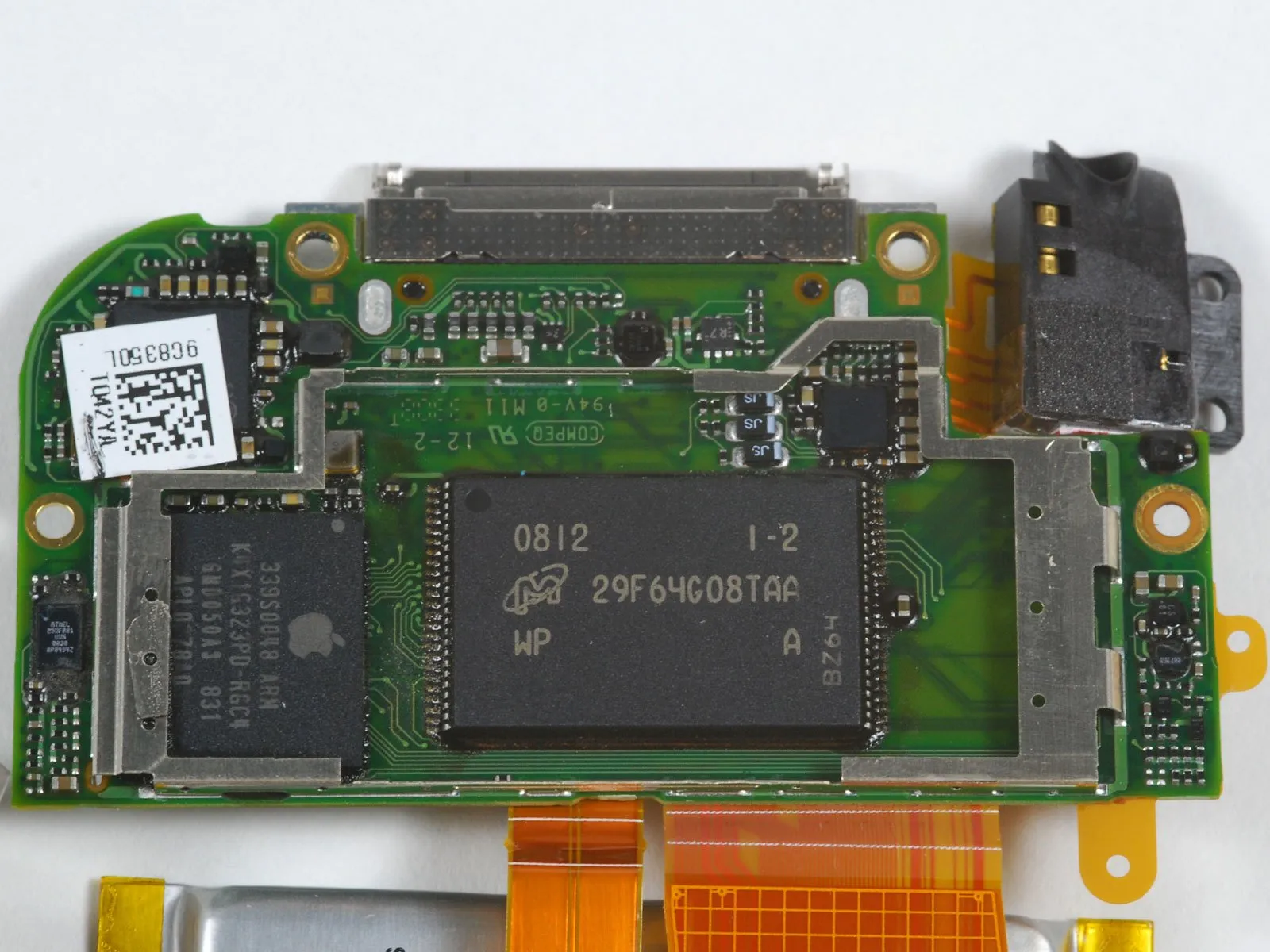

Снова логическая плата, на этот раз со снятым (как мы думаем) динамиком.
Флэш-память NAND представляет собой чип Micron MLC: MT29F64G08TAAWP
Процессор - ARM производства Samsung под брендом Apple с SDRAM на корпусе, аналогичный процессору iPhone.

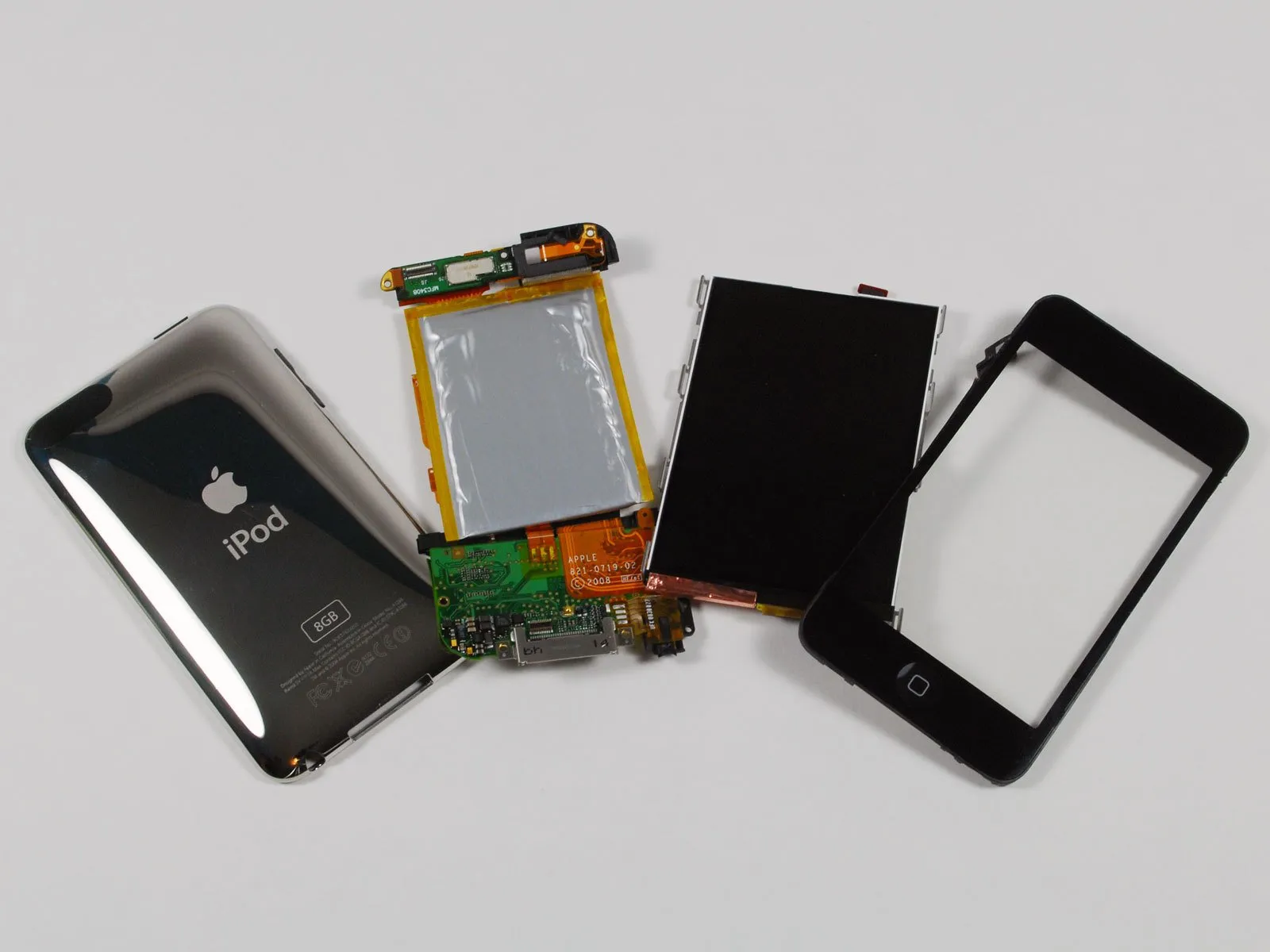

Шаг 16
Конец.
