Разборка iPod Touch 3-го поколения

Введение

Мы получили наш новый iPod touch 3-го поколения утром 11 сентября 2009 года.

Хотите получать самые свежие новости? Следите за @Делаете.ру на twitter.

Смотрите видео на YouTube видео с разбором!

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Разборка iPod Touch 3-го поколения

• Новый iPod touch 3-го поколения!

• Он доступен в трех различных конфигурациях, причем 32 ГБ и 64 ГБ оснащены более быстрым процессором и поддержкой OpenGL ES 2.0.

• Мы не думаем, что что-то изменилось в 8-гигабайтной модели. Единственное, что мы знаем наверняка, - это цена (теперь она составляет 199 долларов).

• По словам Фила Шиллера, '199 долларов - это волшебная цена в мире iPod'. Однако, похоже, люди не против заплатить больше. Apple уже продала 20 миллионов iPod touches, и все они стоят более 199 долларов за штуку.

Шаг 2

• У нас есть 32-гигабайтный сенсор. Внешне он выглядит идентично, но на задней панели указан новый номер модели - A1318. (The touch второго поколения был A1288).

• iPod touch не получил такой большой любви, как его меньший брат, новый nano. новый nano. В нем по-прежнему нет камеры.

• В любом случае, если вам нужен и сенсорный экран, и камера, iPhone - ваш единственный вариант.

Шаг 3

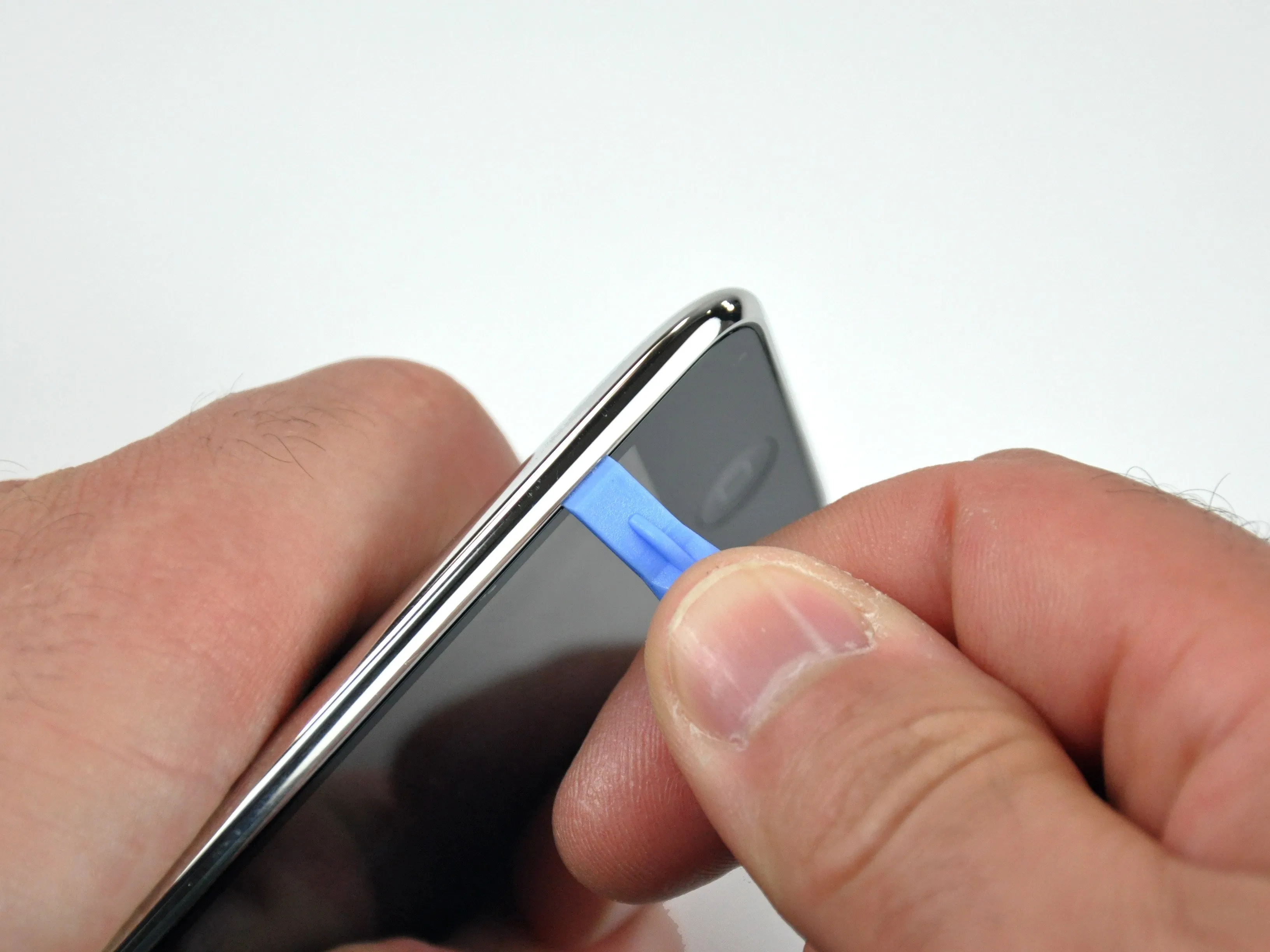

• Мы работаем над тем, чтобы открыть его. А пока давайте немного развлечемся с цифрами.

• При розничной продаже в США за $399 вы заплатите $6,23 за гигабайт в 64-гигабайтной сенсорной версии. Это не сравнится с ценой в 1,56 доллара за гигабайт для 160-гигабайтного iPod Classic.

• Если вернуться на четыре года назад, то оригинальный nano стоил 62,25 доллара за гигабайт, а iPod Video на жестком диске объемом 60 ГБ той эпохи - 6,65 доллара за гигабайт.

• Интересно, что сегодня флэш-память стоит примерно столько же, сколько жесткие диски четыре года назад. В 2005 году 60-гигабайтный iPod Video можно было купить за 399 долларов, а сегодня за ту же цену можно приобрести 64-гигабайтный iPod Touch.

• Не стоит придавать этим цифрам слишком большое значение: у iPod есть множество других затрат и компонентов, помимо носителя информации.

Комментарии к шагу

Вы продаете отборные нейлоновые инструменты 'spudger' от Menda, которые великолепны, но кто является OEM-производителем инструментов для открытия iPod?

Вы нашли какие-нибудь сведения о возможности добавления GPS в ipod touch?

А как насчет компаса, если он есть в iTouch?

Если там нет специального чипа GPS-приемника (чего я не вижу), то ответ - нет, пока Apple не сделает доступным последовательный профиль Bluetooth (чтобы можно было использовать автономные устройства) или пока кто-нибудь не выпустит приемник, подключаемый к порту аксессуаров. То же самое касается компаса/магнитометра.

Вы можете дать больше информации об этом?

Что вы имеете в виду, говоря 'или кто-то, наконец, выпустит приемник, подключаемый к порту аксессуаров'?

Шаг 4

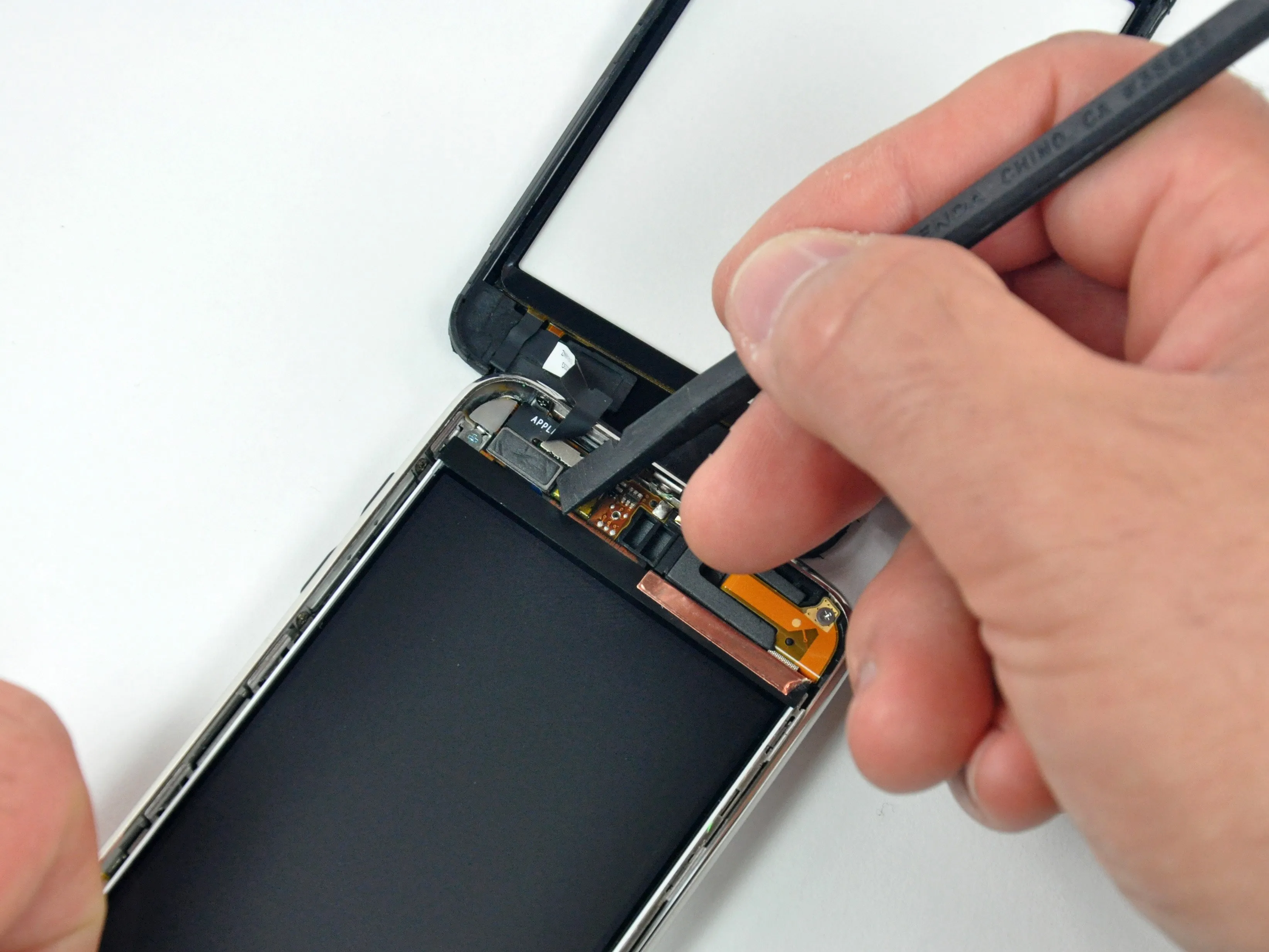

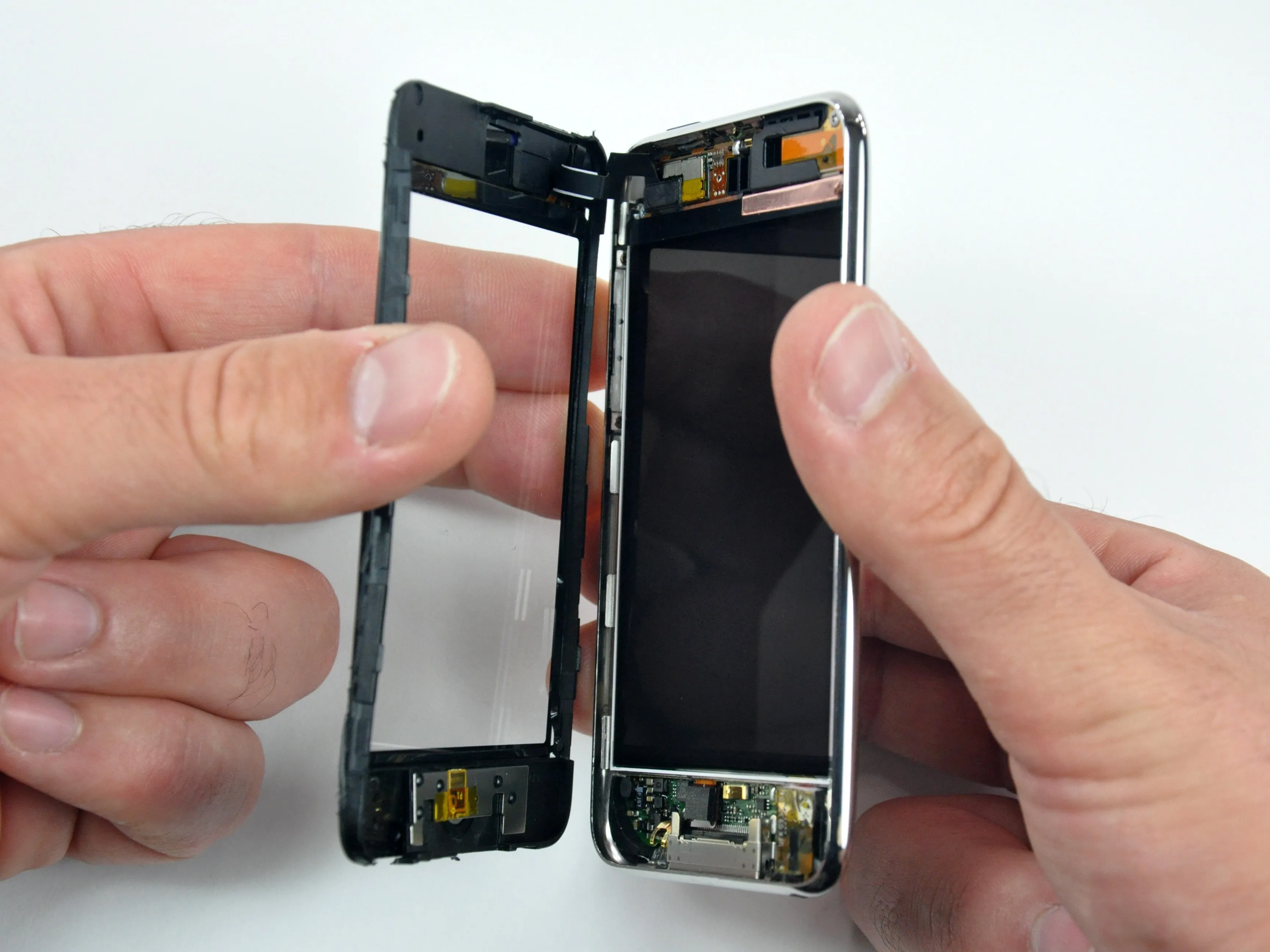

• По словам Apple, новый тач работает на 50% быстрее. Будет интересно посмотреть, как производительность сравнится с iPhone 3GS.

• Открыть этот iPod было нелегко. Да, в последнее время мы постоянно говорим это об iPod. К сожалению, в настоящее время нет ни одного iPod, который не было бы очень сложно открыть.

• Переднее стекло и дигитайзер не такие, как на предыдущих моделях. Это наша самая популярная деталь для ремонта iPod touch. У нас есть детали для 1-го и 2-го поколения, и мы добавим детали для этого устройства как можно скорее.

Комментарии к шагу

Я один вижу там место для фронтальной камеры?

Возможно, для микрофона, который не забыли установить.

Я смог использовать этот разбор для замены переднего стекла и дигитайзера на 32-гигабайтном iPod touch 3-го поколения. Снять пластиковую рамку со стекла по-прежнему крайне сложно, но после использования тепловой пушки и некоторого терпения я смог это сделать.

Огромное спасибо Уолтеру Галану за создание этого обзора, мне нравится то, что вы делаете, и я с нетерпением жду продолжения!

Шаг 5

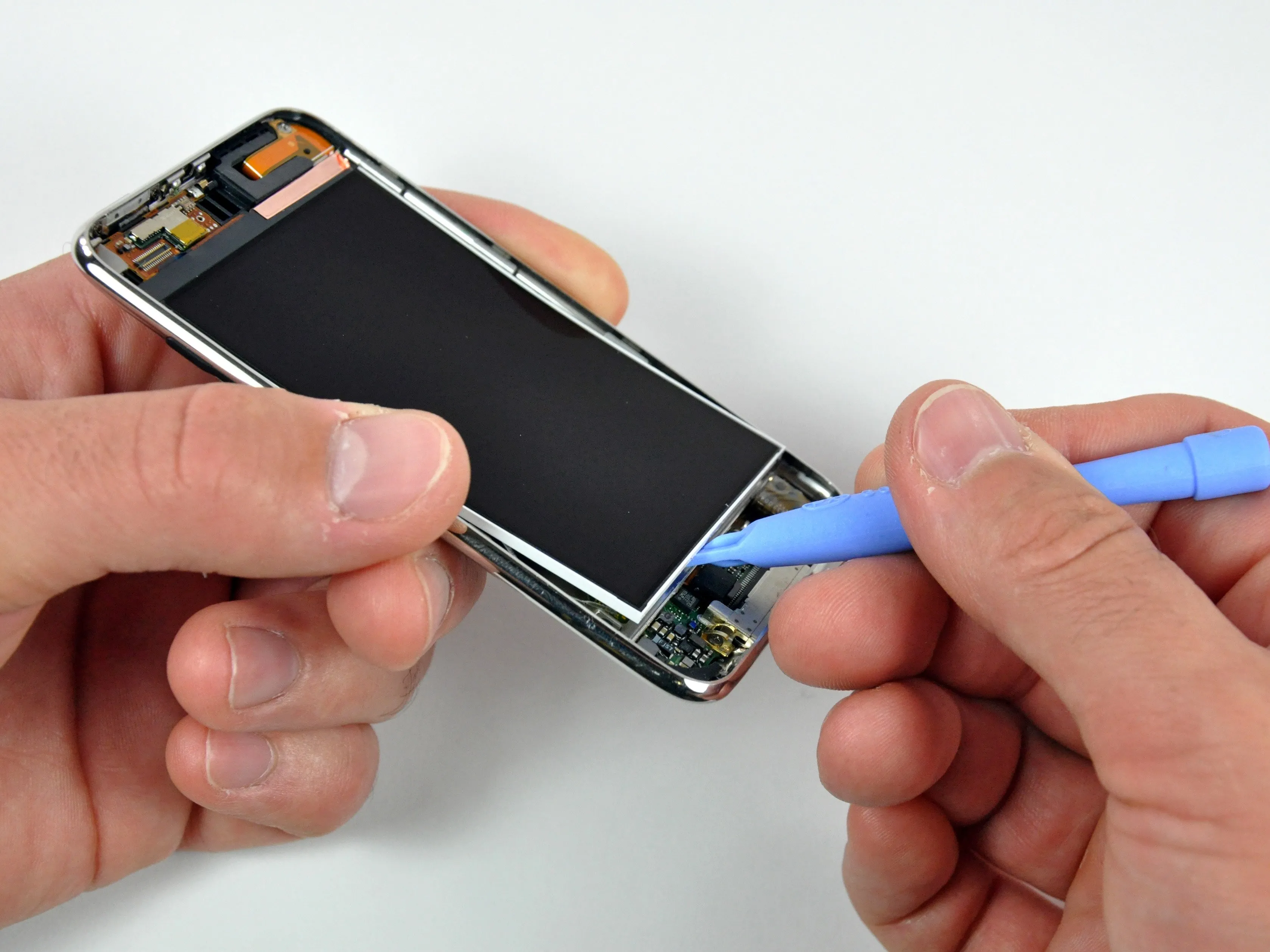

• Мы в деле! Пока никаких сюрпризов. Как только сможем, перейдем к микросхемам.

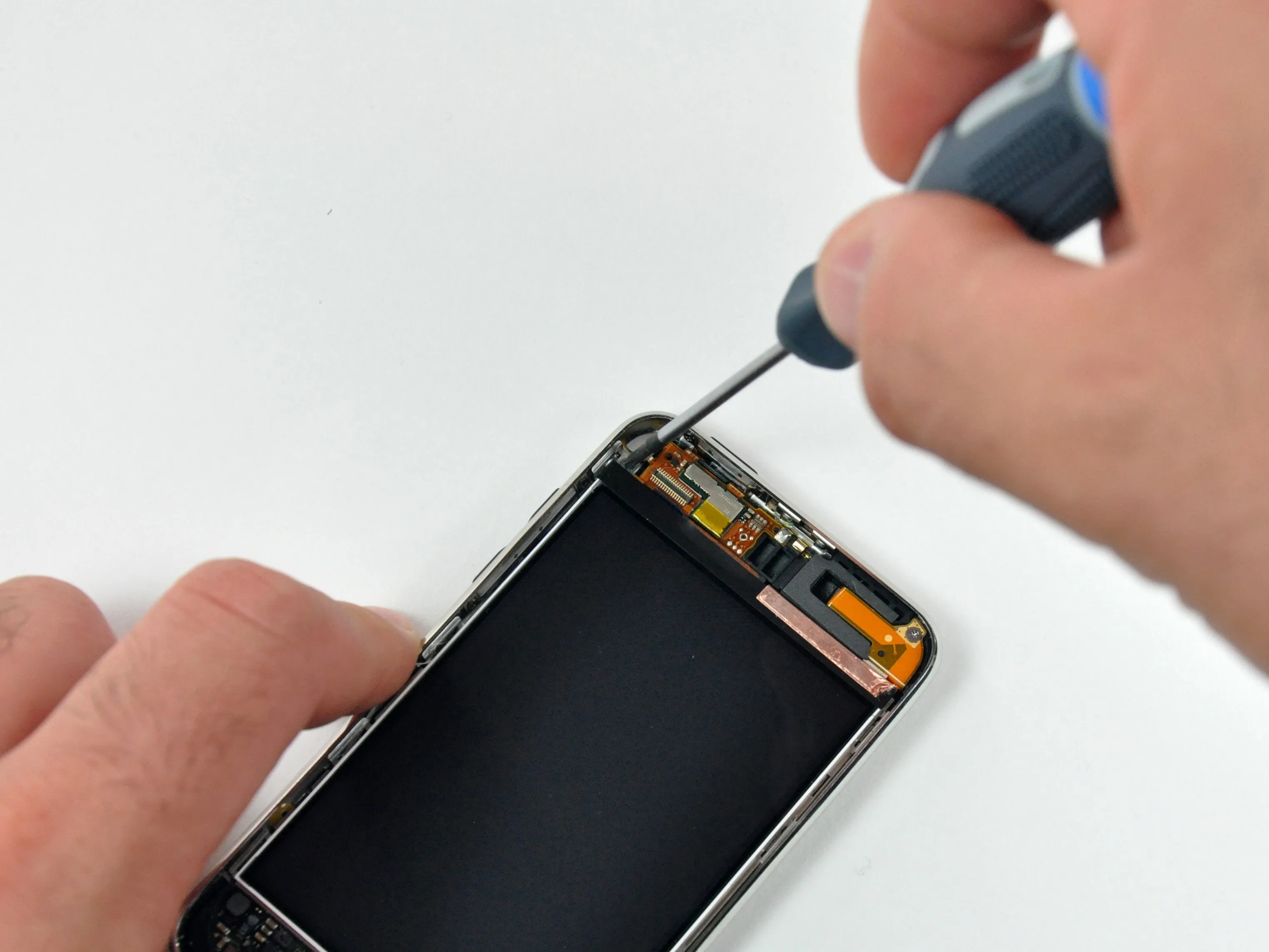

• По бокам ЖК-дисплея видны серебристые металлические фиксаторы. На правой стороне четыре зажима, на левой - три.

Шаг 6

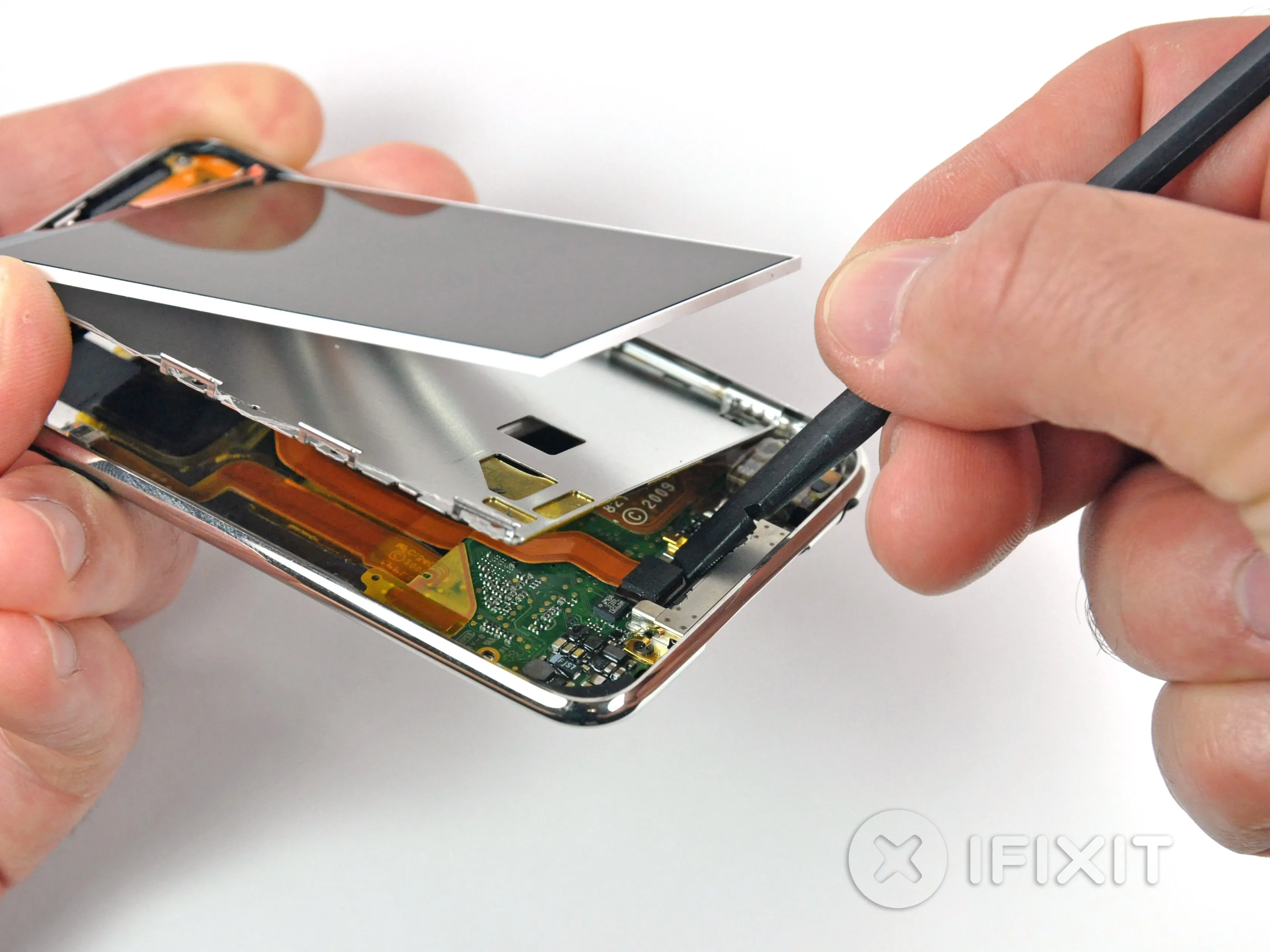

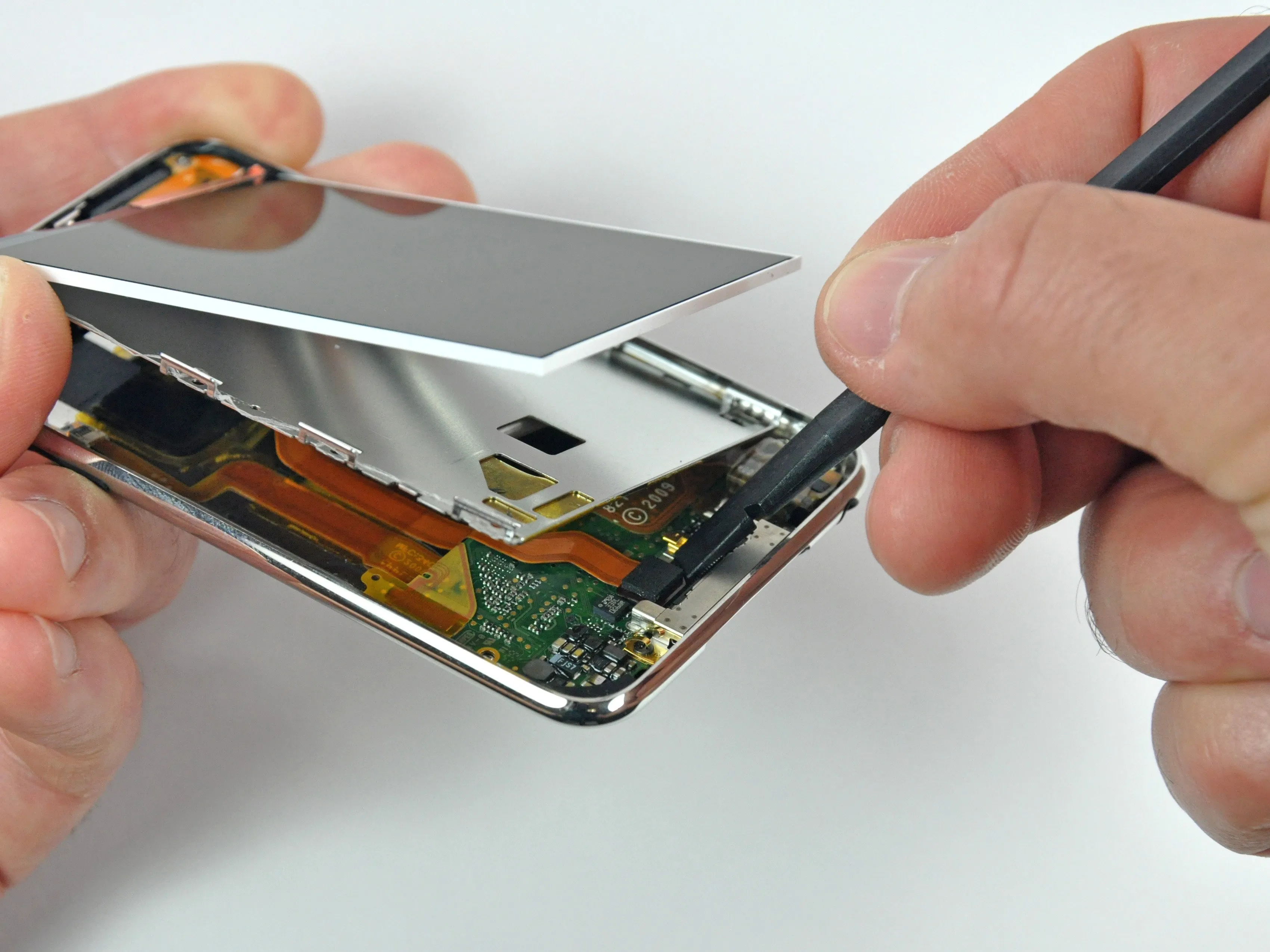

• Вы получаете бесплатное зеркало с каждым iPod touch!

• Отвертка Phillips #00 быстро справится с винтами, удерживающими ЖК-дисплей в сенсорном экране.

• ЖК-дисплей очень похож, но не идентичен тому, что был в сенсорном устройстве 2-го поколения. Разъем на этом дисплее чуть шире.

Комментарии к шагу

Я не понимаю, для чего нужно убирать 'зеркало'...

Поддерживаю этот вопрос. Зачем нужно 'зеркало', которое не видно, пока не откроешь iPod? Оно служит защитой или чем-то еще?

Я разместил это в руководстве по ремонту iPod Touch 2-го поколения, надеюсь, это поможет:

Я почти уверен, что майлар служит для просмотра дисплея под прямыми солнечными лучами и для отражения подсветки/входящего солнечного света обратно через ЖК-дисплей. Если вы подержите дисплей в сборе (без майлара) перед очень интенсивным источником света, вы заметите, что он немного прозрачный и что свет проходит как через ЖК-дисплей, так и через подсветку. Теперь, если вы посмотрите на металлический поддон, в котором находится ЖК-дисплей, вы заметите, что он не является однородной плоской поверхностью из-за множества пустот для отверстий под винты и т.д. Если бы вы смотрели на дисплей под прямыми солнечными лучами без майлара на месте, вы бы, вероятно, увидели все пустоты в металлическом лотке в виде нежелательных 'теней' на вашем дисплее. Я бы установил майлар блестящей стороной к внешнему стеклу, как показано в нашем руководстве по ремонту.

Шаг 7

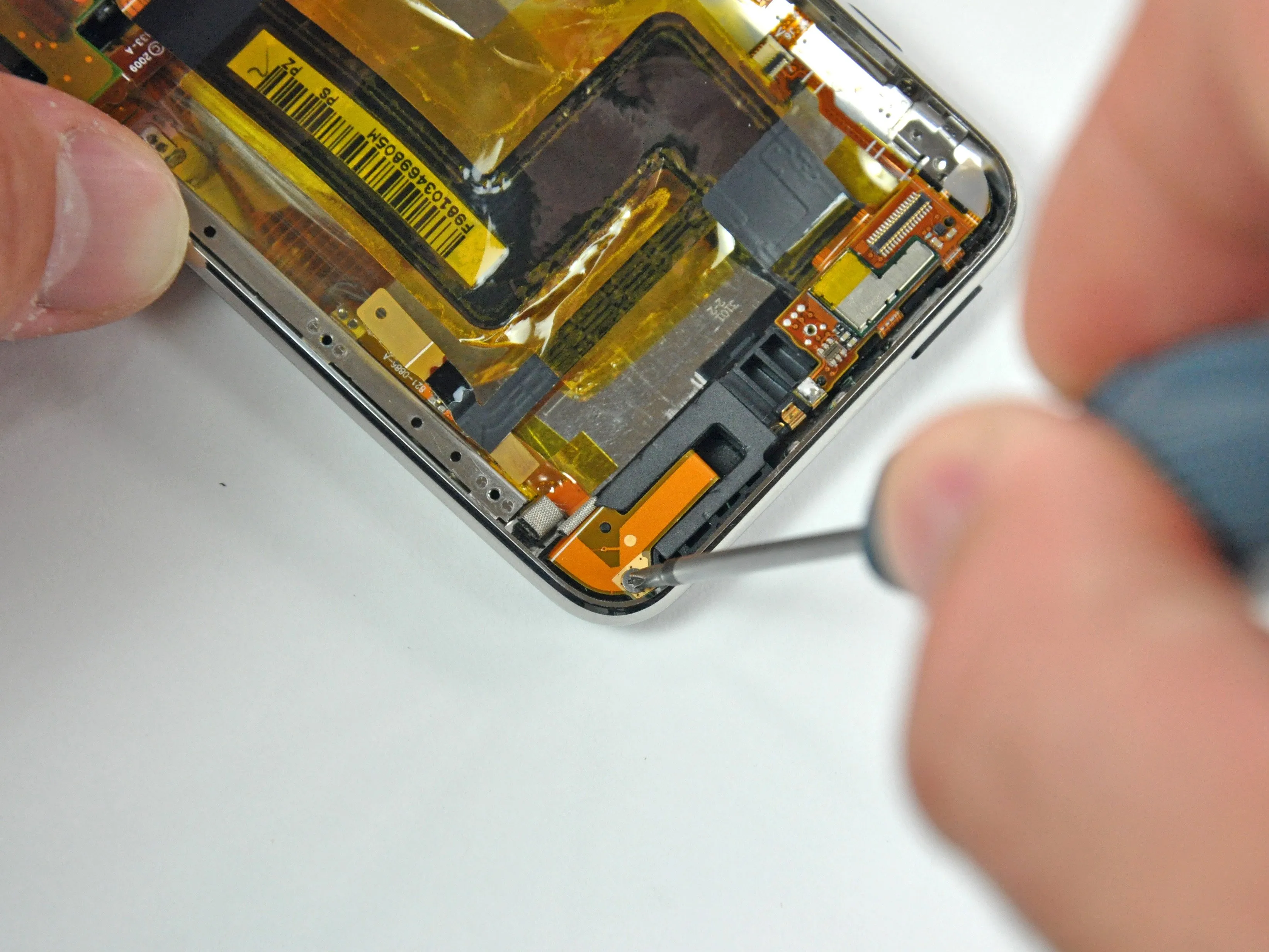

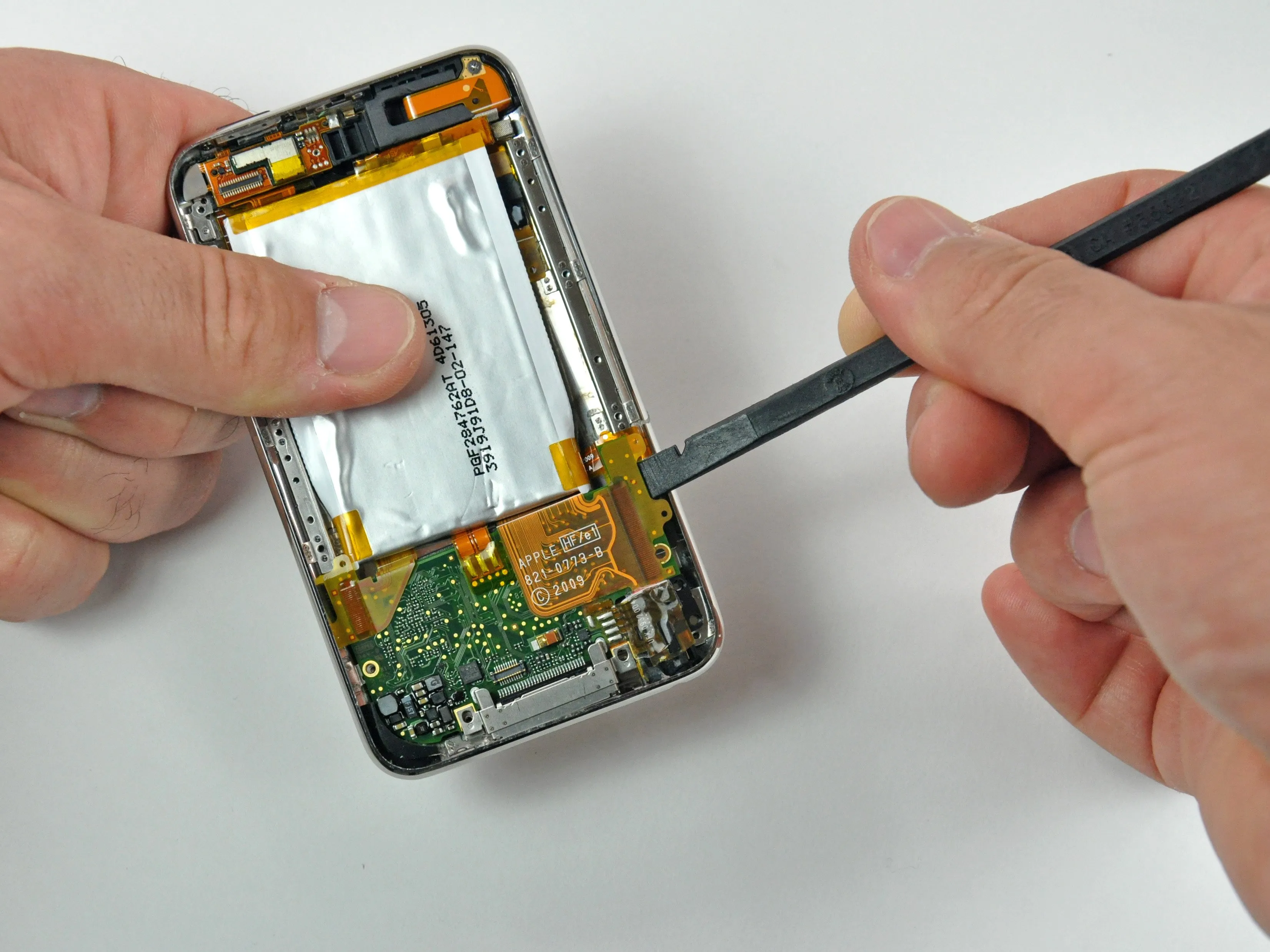

• Вынимаем логическую плату...

• Мы опустим некоторые детали, так что не используйте это для разборки вашего Touch.

Шаг 8

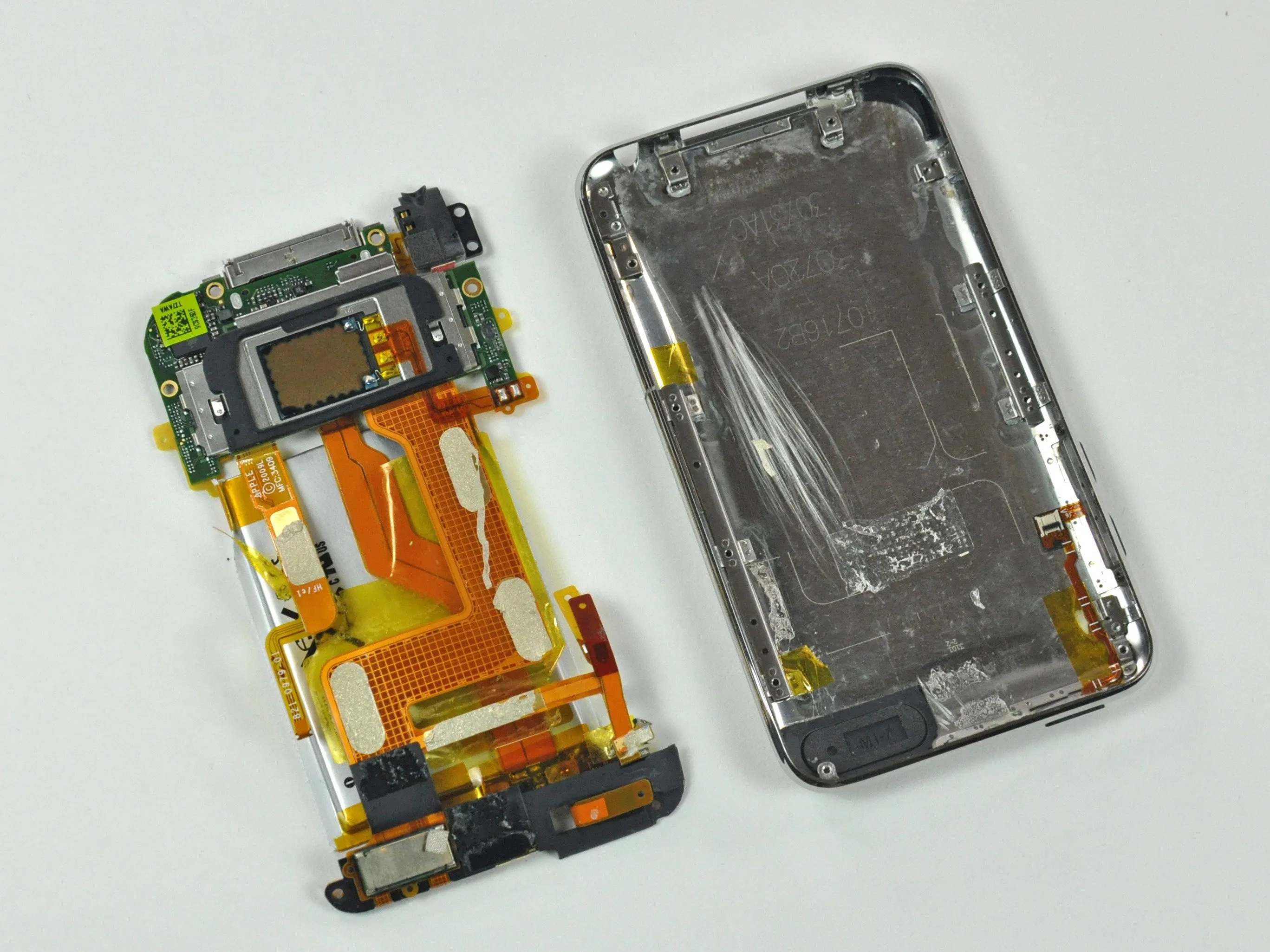

• Он вышел!

• Вы можете видеть динамик, расположенный на логической плате.

Комментарии к шагу

Так что, динамик в 3G touch намного качественнее, чем в 2G? У меня есть 1G, и я всегда завидовал в принципе, но после того, как я услышал реальный звук из динамика 2G, меня даже затошнило.

У меня 2G, и звук действительно отстойный. В магазине Apple я немного поиграл с 3G, и он был немного лучше, а также немного громче. Но у меня не было моего 2G, чтобы сравнить.

Шаг 9

• Аккумулятор. Его емкость составляет 2,92 Втч, что соответствует 789 мАч.

• Мы очень ценим, когда Apple указывает на своих аккумуляторах количество ватт-часов, это значительно облегчает нам работу.

Комментарии к шагу

Подождите. Как 1080 мАч при 3,7 В может быть 2,92 Вт-ч? Разве это не 1.08*3.7=3.996Whr?

Я думаю, что вы нажали клавишу '2' вместо '3' при расчете этого, потому что 2,92 Whr / 2,7 В составляет 1,08 мАч, но так как батарея 3,7 В, а не 2,7 В, что вы должны были получить 790mAh

Разве это не 789 мАч?

Упс, я повторяю кого-то другого, извините.

Apple называет это поколение сенсорных устройств 'поздней моделью 2009 года'.

Вы правы, я исправил свою математику. Спасибо, что указали на это и даже поняли, что я сделал не так.

Нет, чипы не расплавились, это то, что называется 'недоливом'. То, что вы видите, - простая, но эффективная технология, позволяющая повысить надежность паяных соединений микросхем BGA. (ball grid arrays).

Могут ли они вставить туда камеру?

Шаг 10

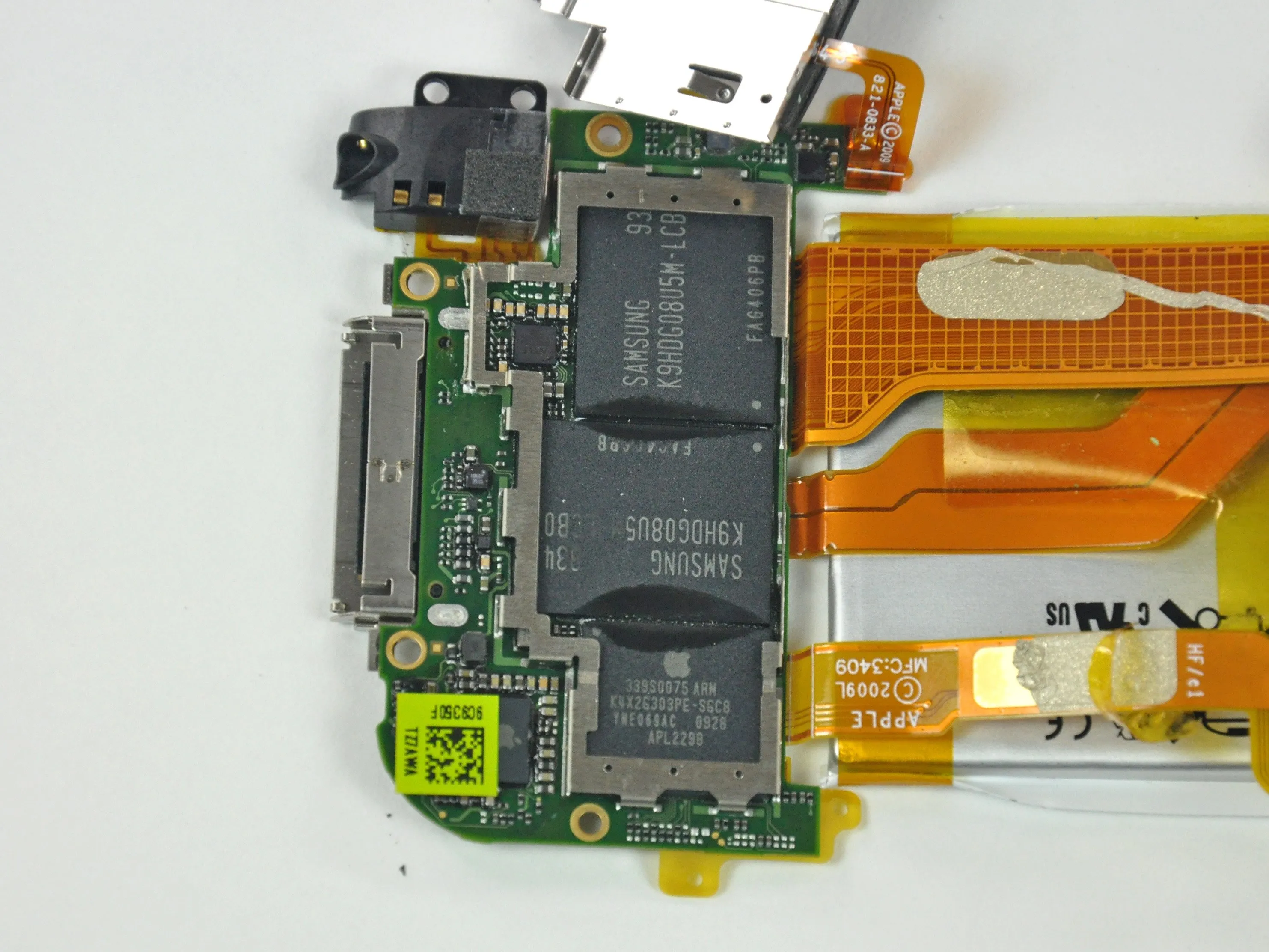

• После отсоединения динамика перед нами предстает мозг Touch.

• Samsung выглядит здесь большим победителем.

• Основной ARM-процессор украшен следующим образом:

• 339S0075 ARM

• K4X2G303PE-SGC8

• YNE069AC 0928

• APL2298

• Это новый, более быстрый процессор? Процессор в последнем iPod touch (2-го поколения) имел маркировку 339S0048ARM. Процессор в iPhone 3GS имеет маркировку 339S0073ARM.

Шаг 11

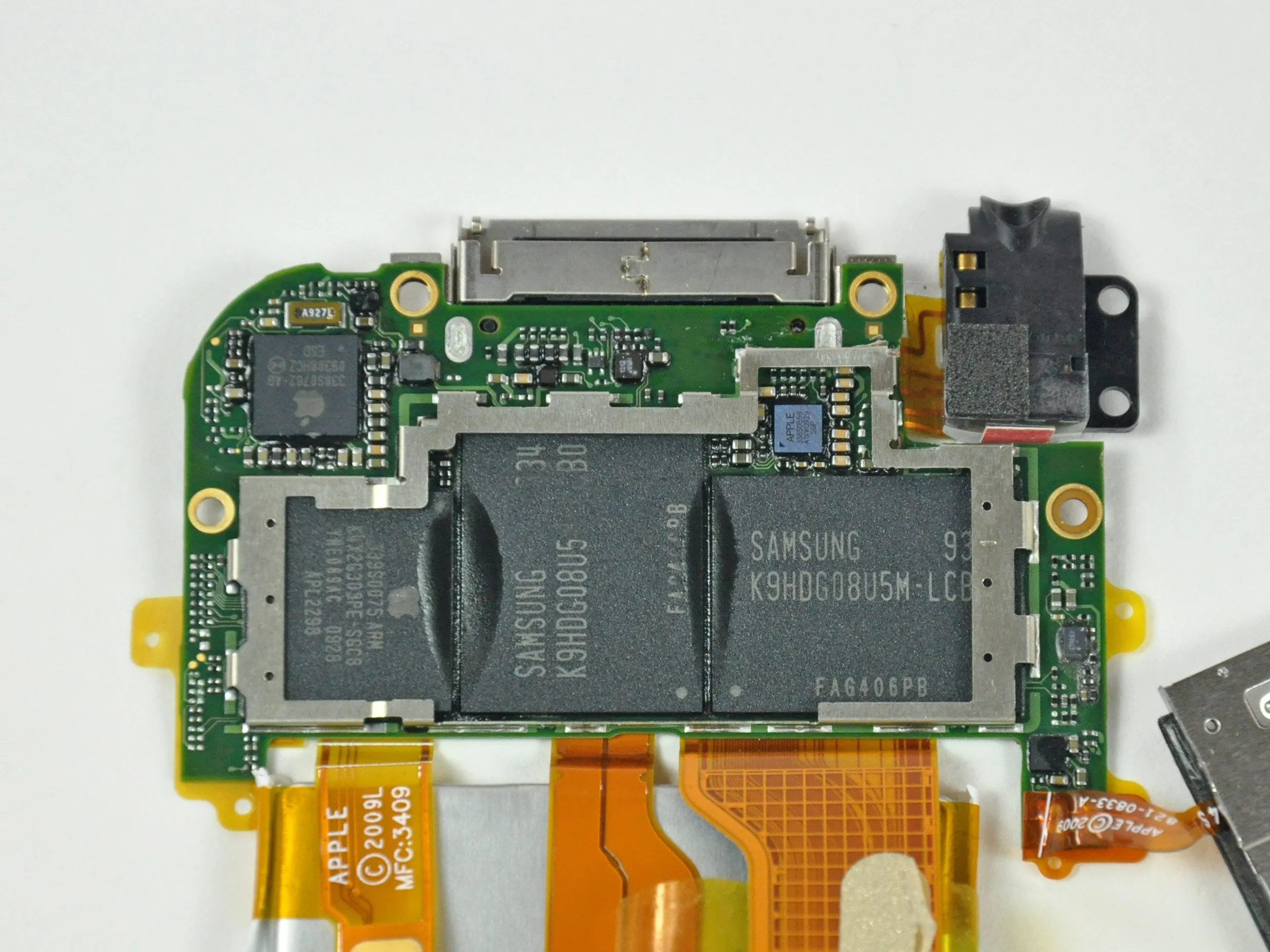

• Фирменная флэш-память NAND от Samsung.

• Есть два 128-гигабитных пакета, в общей сложности 256 гигабит. Разделите это на восемь, и получится 32 гигабайта флэш-памяти MLC NAND.

• Чипы выглядели так, когда мы сняли динамик, мы их не повредили. Мы не уверены, что это просто клей, или на самом деле упаковки были слегка оплавлены.

Комментарии к шагу

'Мы не уверены, что это просто клей или что упаковки на самом деле были слегка расплавлены'.

Это похоже на суперклей!

Возможно, это излишки наполнителя или конформного покрытия.

Чипы в 3G iPod touch - это SLC или MLC?

Шаг 12

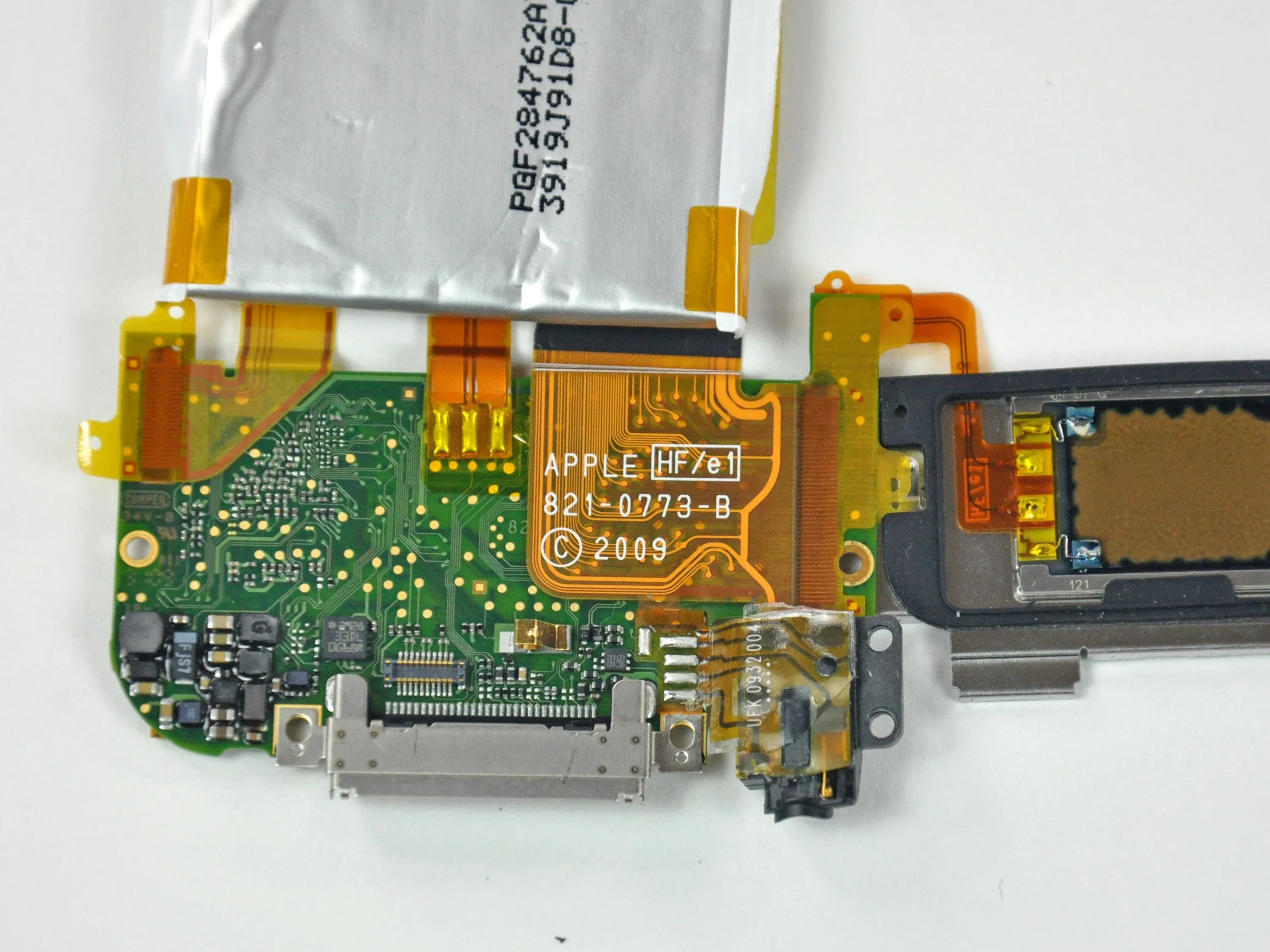

• Другая сторона платы.

• Вы можете видеть, где контакты для батареи соединяются с логической платой, чуть левее слова 'APPLE'.

Шаг 13

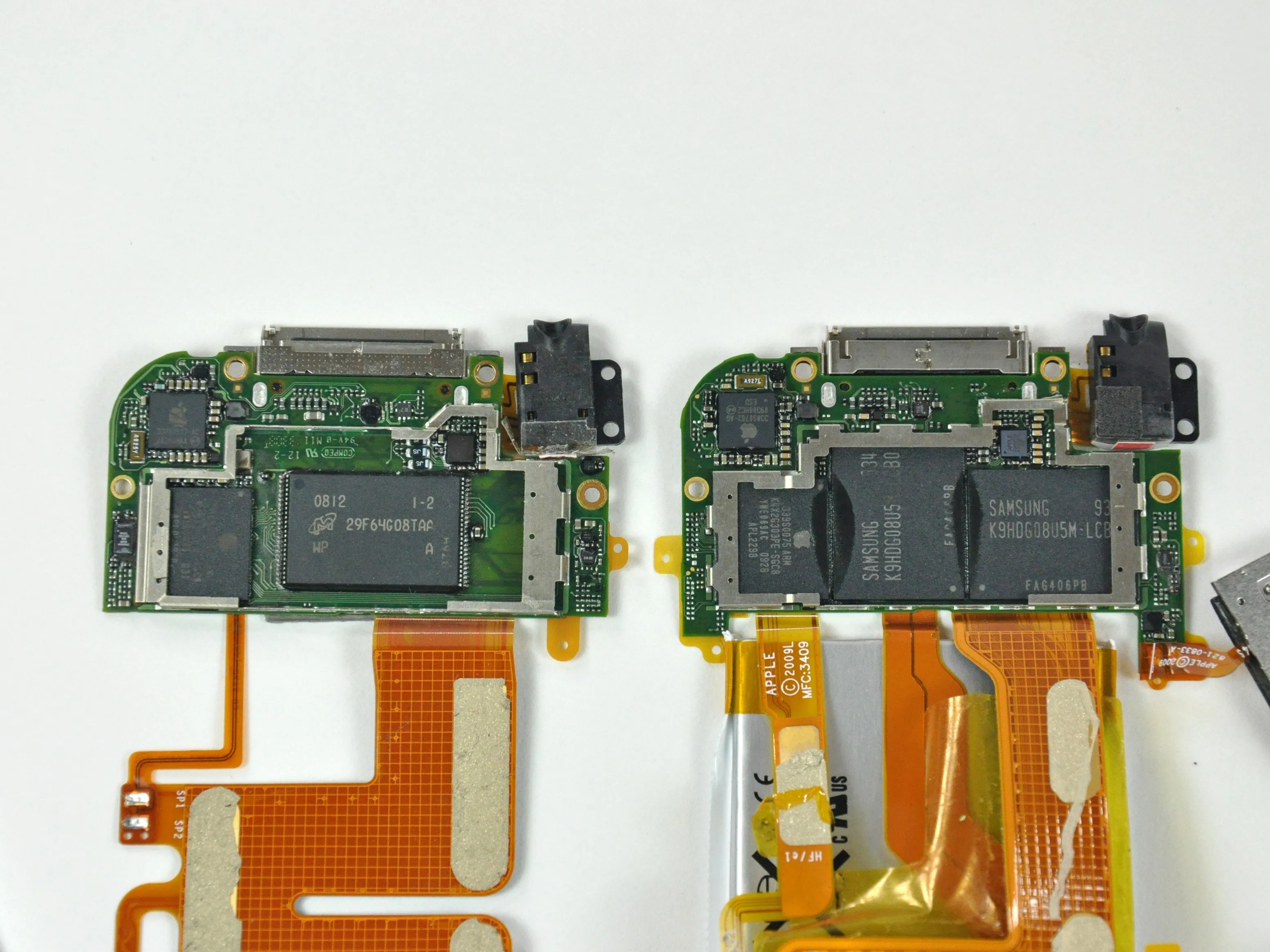

• Логическая плата 8 Гб сенсорного устройства 2-го поколения (слева) и наша новая логическая плата 32 Гб сенсорного устройства 3-го поколения.

• Оба устройства имеют одинаковый базовый дизайн платы. Однако на 3-м поколении флеш-память NAND разделена между двумя чипами, в результате чего на плате остается очень мало свободного места.

Шаг 14

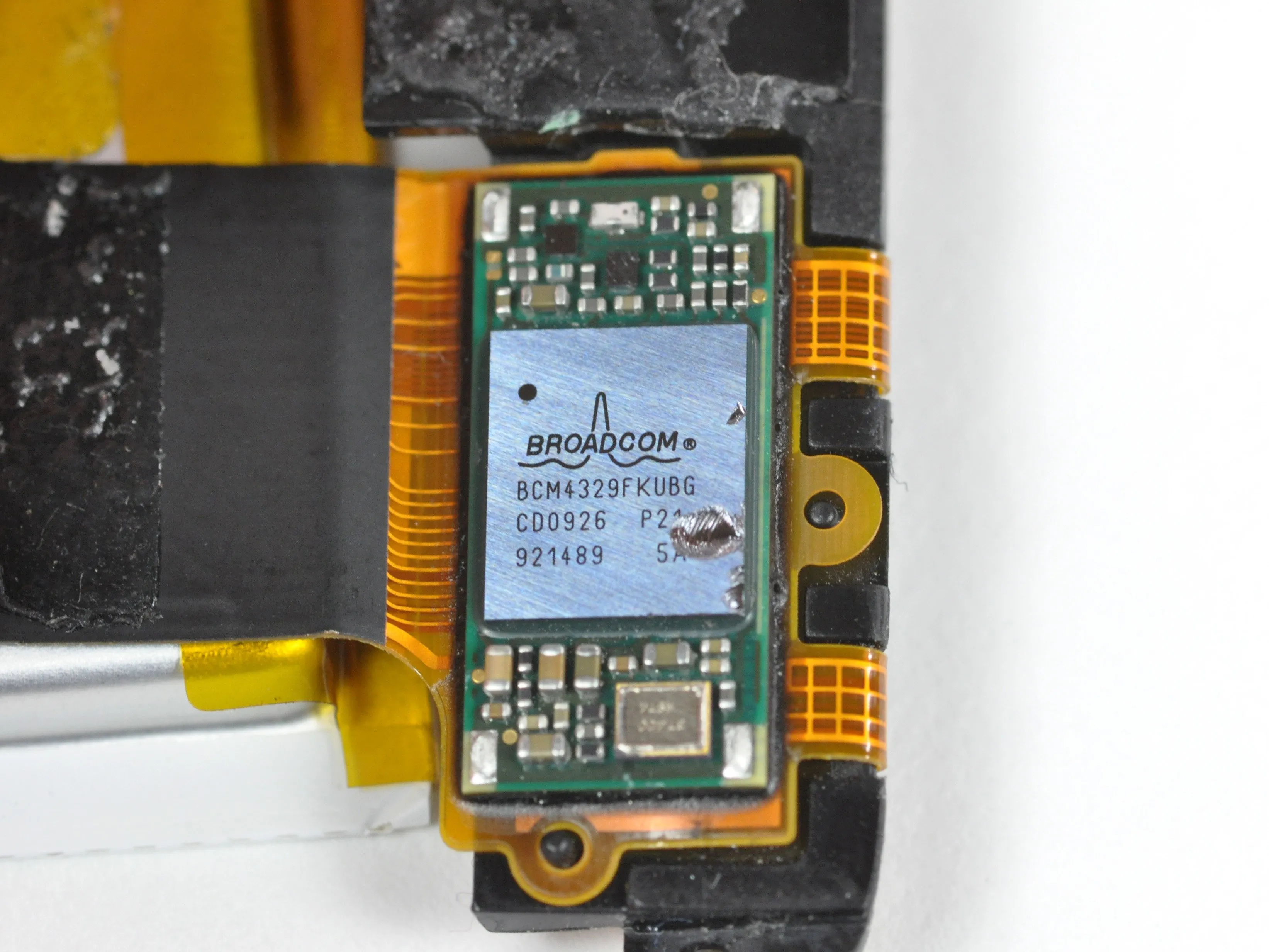

• Беспроводной чип Broadcom BCM4329FKUBG.

• По данным Broadcom, чип BCM4329 поддерживает стандарт 802.11n!

• Это очень важно, ведь даже iPhone 3GS не поддерживает 802.11n. В iPhone 3GS установлен BCM4325 который поддерживает только 802.11 a/b/g. Мы пока не знаем, будет ли 802.11n поддерживаться программно, но, по крайней мере, аппаратная поддержка есть.

• В чип также встроены Bluetooth 2.1 + EDR, FM-приемник и передатчик. Если они встроят антенны, и если Apple добавит программную поддержку, то теоретически вы сможете передавать музыку на автомобильную стереосистему без внешнего оборудования. Но это еще много 'если'.

Комментарии к шагу

Я хочу FM-трансмиттер в своем iPhone 3GS! Это было бы круто... и круто?

Итак, чип поддерживает его. Есть ли путь FM-антенны и переключатель? Согласно спецификации, FM не разделяет радиочастотный тракт Bluetooth и WLAN, потому что они работают в разных частотных диапазонах. Если радиочастотного тракта нет, то не имеет значения, включена функция программно или нет.

Была ли повреждена микросхема broadcom во время разборки ipod? Или она такая (имеет что-то вроде 'кочки' в правой нижней части матрицы)?

И как мне вставить один из этих чипов 802.11n в мой 3Gs?

Если в них есть 4329, то почему устройства не поддерживают радиодиапазон 5 ГГц? Диапазон 5 ГГц позволяет использовать широкие каналы, что удвоило бы пропускную способность и, возможно, сэкономило бы время автономной работы при использовании Wi-Fi, так почему же идиоты из Apple не используют этот диапазон? Единственный способ получить реальную пропускную способность 50 Мбит/с на однопоточном устройстве 802.11n - это широкий канал в диапазоне 5 ГГц. Apple всегда была такой передовой в плане Wi-Fi, почему же они калечат это устройство? Неужели потому, что они не захотели менять промышленный дизайн, чтобы вмонтировать в него двухдиапазонную антенну? Если так, то это просто глупо.

Включает ли 8-гигабайтная модель touch чип 802.11n, или только 32- и 64-гигабайтные модели?

Если прочитать краткую информацию о продукте, то окажется, что существует как минимум две версии BCM4329: BCM4329H с 5 ГГц и 802.11a и BCM4329G без 802.11a и 5 ГГц. Если бы у вас был полный технический паспорт, вы могли бы расшифровать весь номер детали, но я предполагаю, что в touch используется BCM4329H.

Я имел в виду BCM4329G

Я хочу знать это еще и потому, что я хотел бы продать свой 8gb touch и получить новый 8gb touch, если на нем есть эти детали. Пожалуйста, дайте мне знать как можно скорее...

Mi ipod touch 3g нагревается от антенны, не запускается

Шаг 15

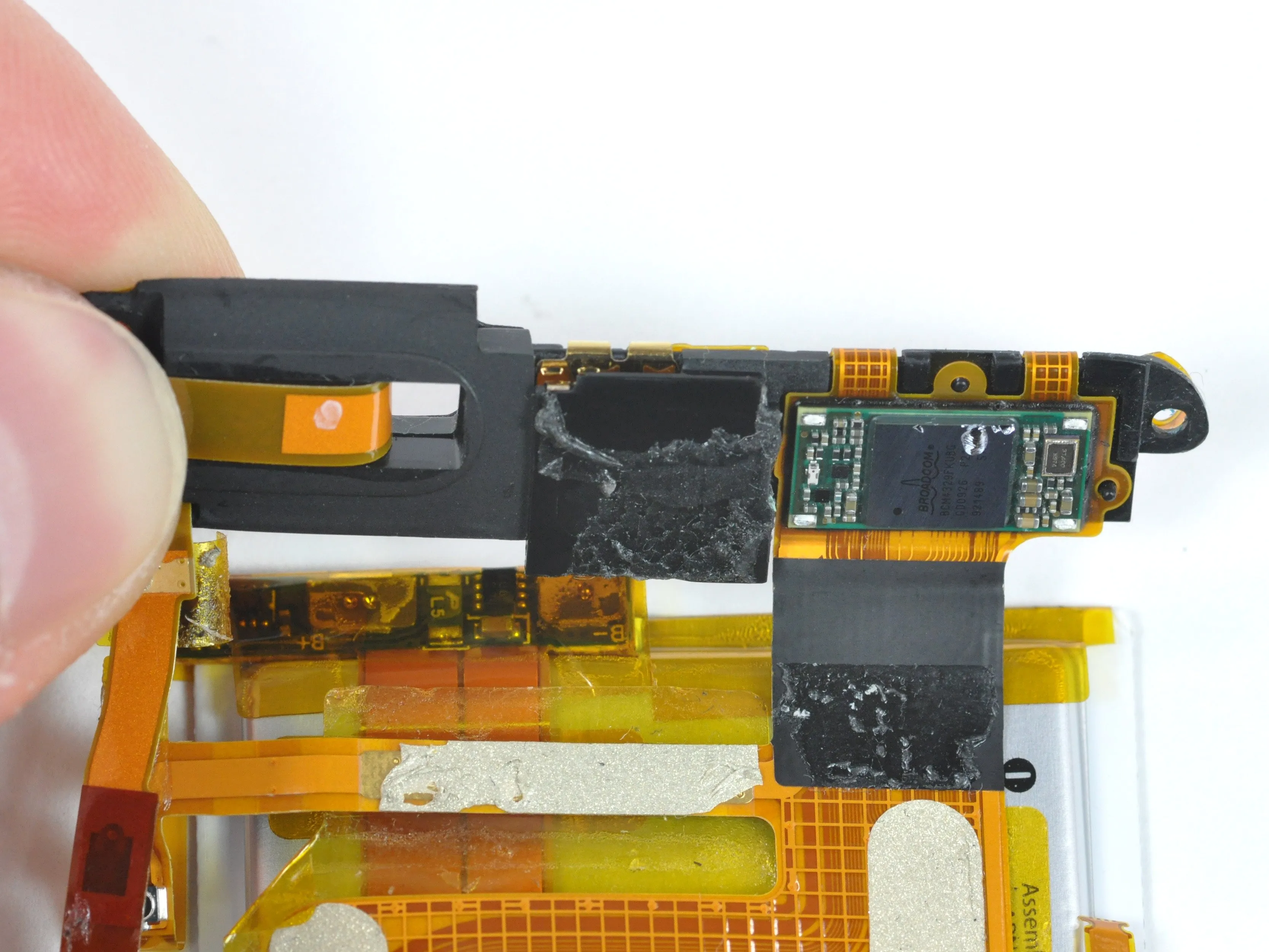

• Похоже, что Apple оставила место для камеры в верхней части устройства. Между чипом Broadcom и антенной беспроводной связи есть пространство размером 6 мм × 6 мм × 3 мм. Этой глубины недостаточно для автофокусной фотокамеры в стиле iPhone, но вполне достаточно для камеры, которую Apple использовала в iPod nano 5-го поколения.

Комментарии к шагу

Я почти уверен, что Apple поставила видеокамеру в nano, чтобы продать больше nano, и не стала ставить ее в iTouch, чтобы люди покупали iPhone. В этом есть смысл, если подумать: раньше нано и тач даже не сравнивались. Видеокамера на nano делает его уникальным, и многие люди будут покупать его именно по этой причине. iTouch практически продает себя сам, поэтому им не нужно так уж сильно его обновлять. Они предпочтут, чтобы вы купили iPhone, который принесет им больше денег. Во всяком случае, я так считаю. Похоже, я буду сидеть тихо, пока не будет анонсирован следующий iTouch.

Думаю, стоит упомянуть, что, судя по расположению и 'вырезу' на нижней стороне передней панели, это пространство выглядит так, будто оно предназначено для камеры, направленной вперед; что, как отметил 1comment, затруднило бы продажу nano или iPhone на основе их камер.

Эта область может быть достаточно расширена для камеры... Apple, вероятно, отдаст ее Samsung, как и все остальные, похоже.

Беспроводная антенна - это тот маленький парень, которого держат за палец и большой палец на этой фотографии? Используют ли bluetooth и wifi одну и ту же антенну?

У меня iPod Touch 3-го поколения, и мне стало интересно: Если я куплю iPod Nano, смогу ли я вставить камеру от Nano в Touch, или для нее нет разъема?

Шаг 16

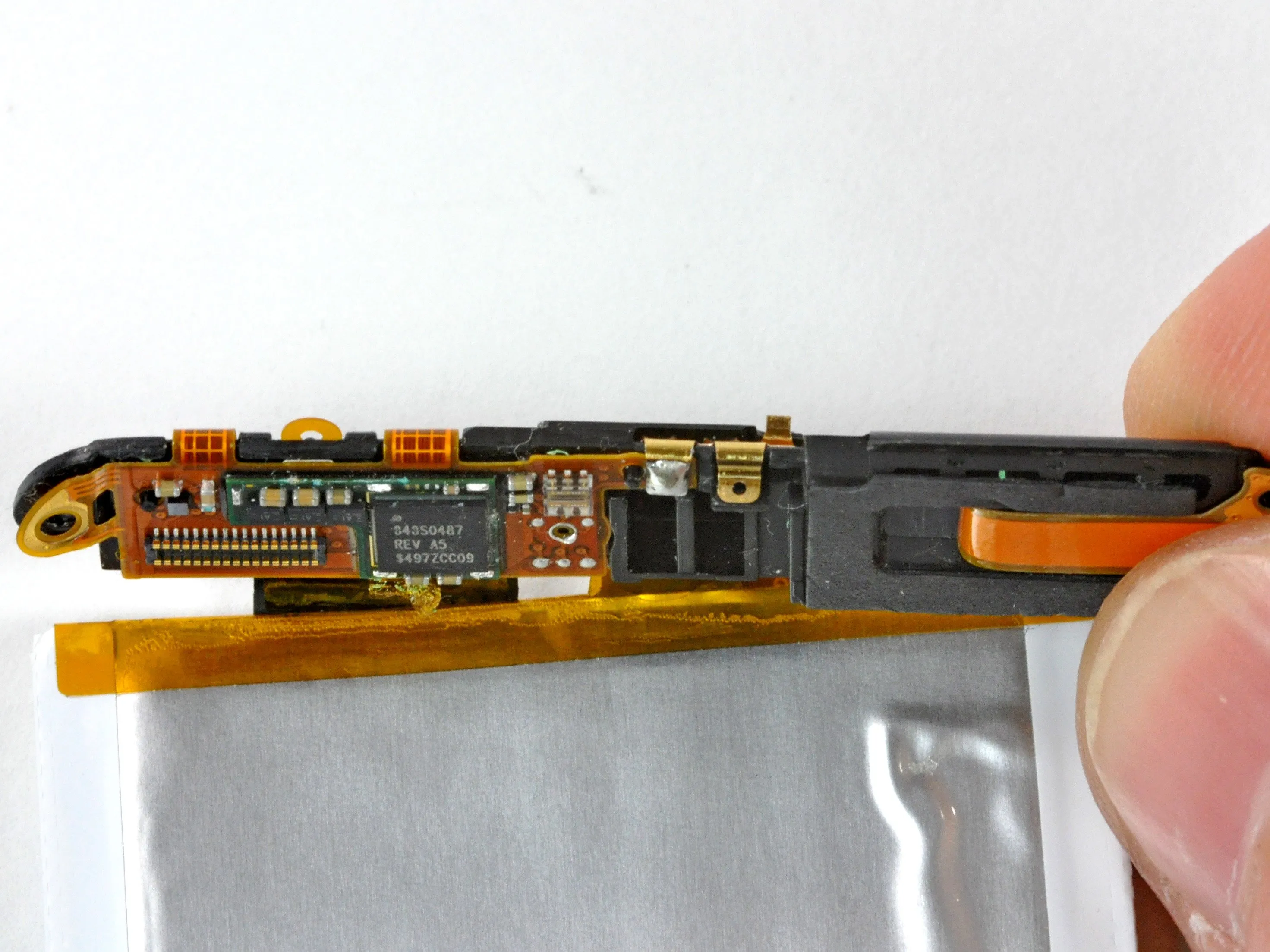

• Другая сторона платы.

• Вам недостаточно аппаратной части? Буквально вчера мы провели разборку iPod nano 5-го поколения..

• Бессовестная затычка: Мы продаем сотни запчастей для iPod, чтобы отремонтировать iPod touch, заменить устаревшую батарею iPod или починить треснувший экран.

Комментарии к шагу

Ребята, при разборе устройства вы видели какое-нибудь место, где камера может подключаться к логической плате?

... Что это за разъем слева, тот, что с 34 контактами?

Похоже на интерфейс для сенсорного экрана (шаг 4).

Камера может подключаться всего к 4 контактам (т.е. к USB). Исходя из этого, на первый план выходят две вещи: 6-контактное устройство слева от места для камеры (это разъем?) или 5 припаянных площадок под ним вокруг отверстия (они уже что-то подключают?).

В большинстве микросхем формирователей изображений используется 8-10 линий для вывода данных, 3 линии для синхронизации выходных часов (кадр, строка, & пиксель), одна линия для входного генератора, две линии для интерфейса управления командами I2C, две линии питания (одна для опорного напряжения цифрового ввода/вывода, другая для аналогового) и земля - всего 20 линий. Разъем Nano для подключения проектора изображений полностью соответствует этому.

И да, я знаю об интерфейсах MIPI и MDDI, но в настоящее время преобладает параллельный интерфейс.

Какой тип микрофона?

надоело аппаратное обеспечение ipod touch

Кто-нибудь знает, что это за крошечный 6-контактный микрофон? Линия 3 мм указывает почти прямо на него. Кажется, он полупрозрачный, может быть, это какой-то датчик?
