Разборка iPod Touch 4-го поколения
Введение
Мы очень рады, что у нас наконец-то появилась возможность разобрать iPod Touch с камерой, а не просто с пустым слотом для камеры. пустой слот для камеры.
Это одна из трех разборок iPod на этой неделе! Мы также разобрали новые iPod Nano и Shuffle. Оставайтесь в курсе событий в твиттере чтобы узнать о последних событиях, связанных с разборкой.
Если вы пропустили, на прошлой неделе мы отметили важную веху. Помимо возможности ремонта Apple, у нас теперь есть запчасти и руководства по ремонту для большинства игровых консолей! Мы решили отпраздновать это событие, совершив путешествие во времени и разобрав на части пять ретро-консолей.
Бессовестная затычка: Мы финансируем подобные разборы, продавая запчасти для iPod Touch! У нас также есть бесплатные руководства по ремонту для всех iPod Touch, включая этот.
Что вам понадобится
Инструменты
Тепловая пушка | Источник - ifixit.com
Металлический шпатель | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com

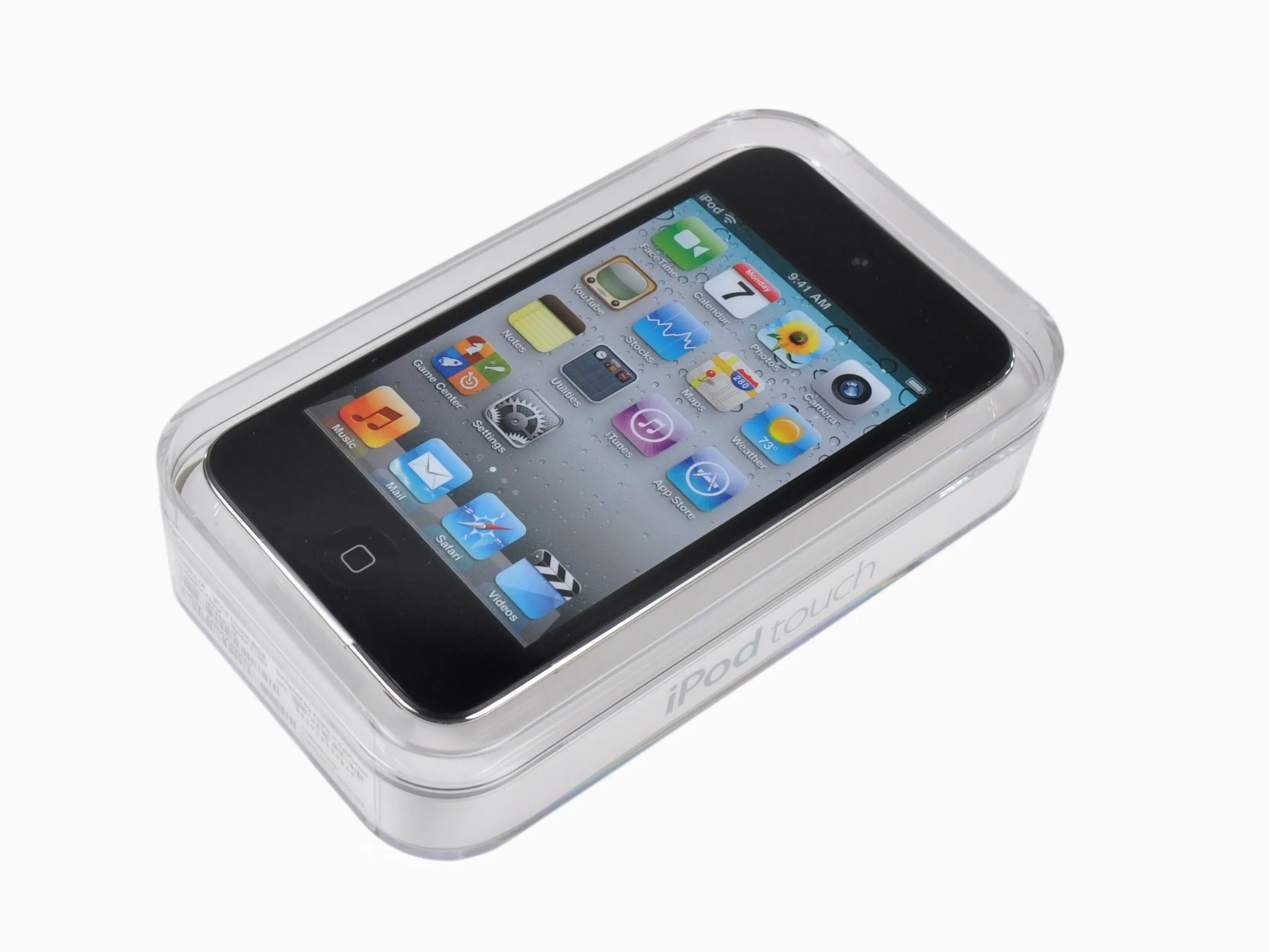

Шаг 1 Разбор iPod Touch 4-го поколения
Новый iPod Touch у нас в руках!
Набор функций нового Touch подозрительно похож на iPhone 4:
Дисплей retina с разрешением 640 x 960 пикселей
Задняя камера с возможностью записи видео в формате 720p
Фронтальная камера с возможностью записи видео в формате VGA
Wi-Fi 802.11b/g/n
Видеочат FaceTime
Трехосевой гироскоп
Шаг 2

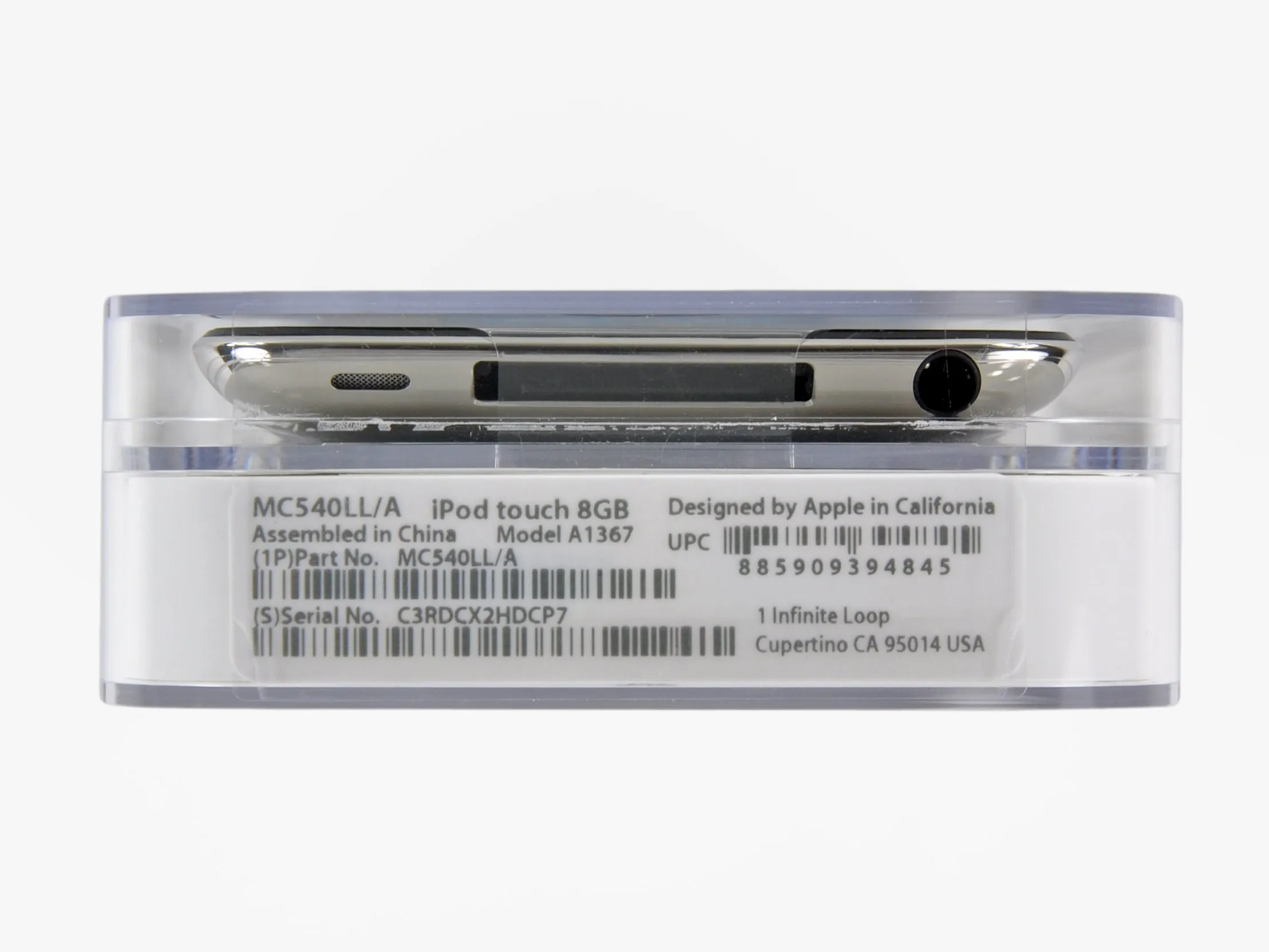

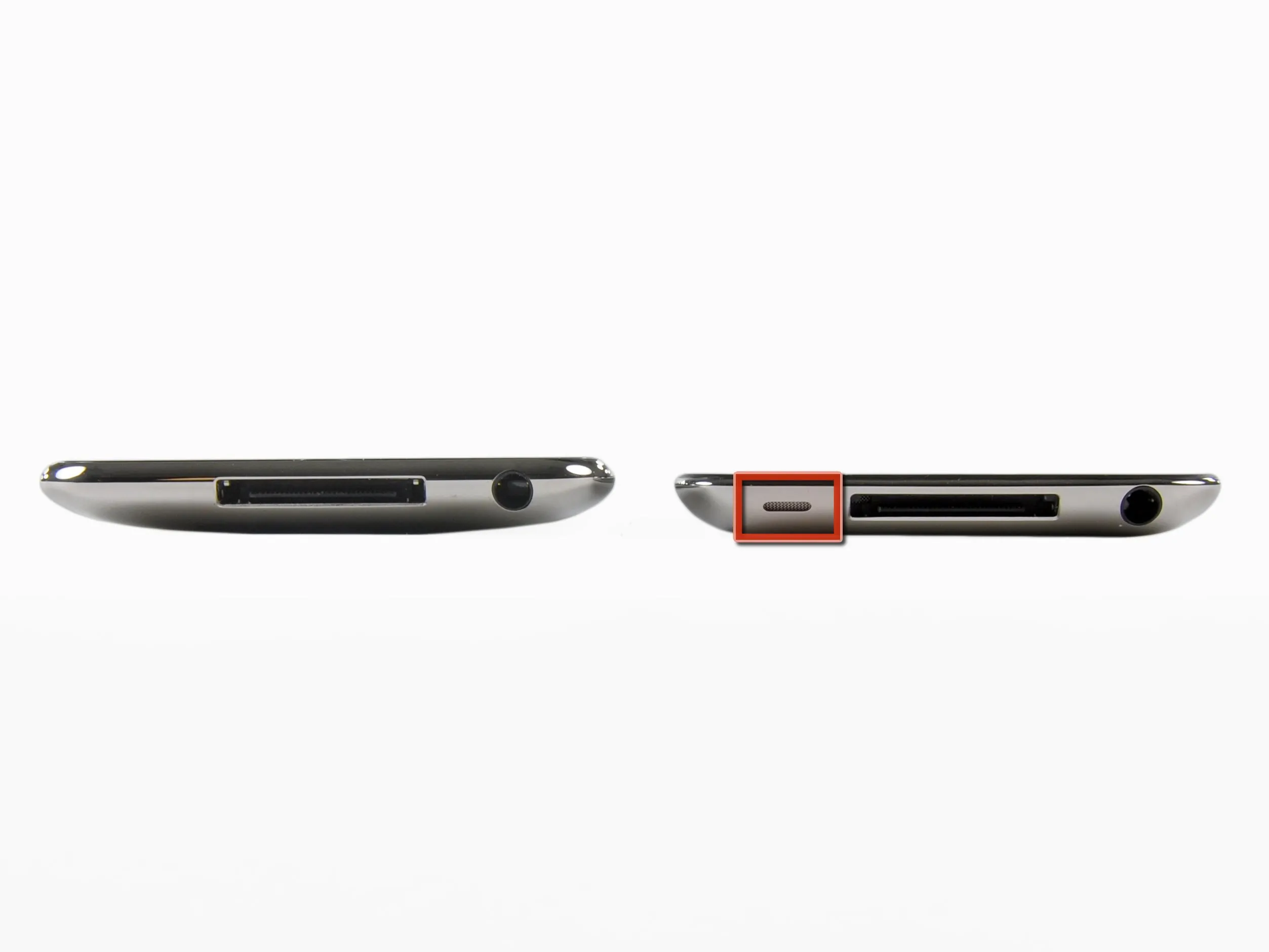

Новый Touch имеет видимую решетку динамика на нижней части (слева от док-коннектора). На предыдущих iPod Touches внешний звук просто выводился через док-разъем. Вероятно, Apple усилила динамик, чтобы сделать возможным использование FaceTime на Touch.
Новый Touch снова стал более тонким. Как и у iPhone 4, задняя панель Touch стала плоской. В отличие от iPhone 4, iPod Touch по-прежнему имеет ту же блестящую заднюю панель из нержавеющей стали, которая украшала все iPod Touch.
Мы заплатили 229 долларов за наш 8-гигабайтный Touch, что кажется довольно выгодным предложением. Touch с 32 Гб памяти обойдется вам в 299 долларов, а 64 Гб можно приобрести за 399 долларов.
Неверная математика: В долларах за гигабайт 8-гигабайтный Touch - это ужасная сделка: 28,63 доллара за гигабайт. В Touch с 64 ГБ гигабайт обойдется вам всего в 6,23 доллара.
Хотите, чтобы наша логика дополнила нашу нелепую математику? В BusinessWeek есть нелепая статья о том, что iPod Touch стоит на 29 долларов больше, чем iPhone 4.
Шаг 3

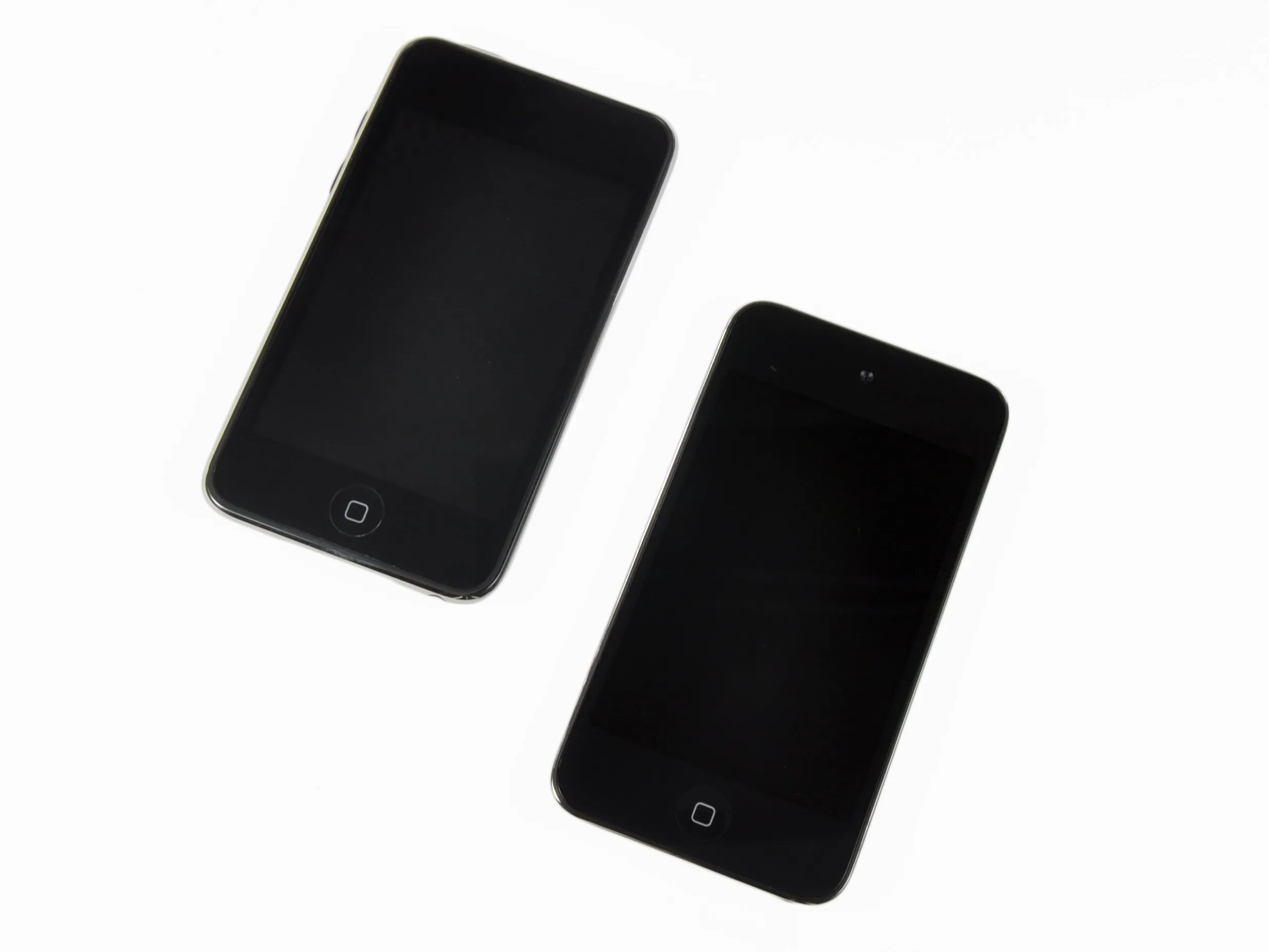

Новый Touch (справа) с дисплеем retina на этом снимке выглядит не слишком примечательно.
Дисплей retina имеет разрешение 640x960. По сравнению с предыдущей моделью Touch (320x480), это в два раза больше пикселей в каждом направлении, или в четыре раза больше общего количества пикселей.
В выключенном состоянии дисплей retina почти полностью черный. Это заметно отличается от дисплея предыдущей модели iPod Touch (слева), который в выключенном состоянии был темно-серым.
Шаг 4

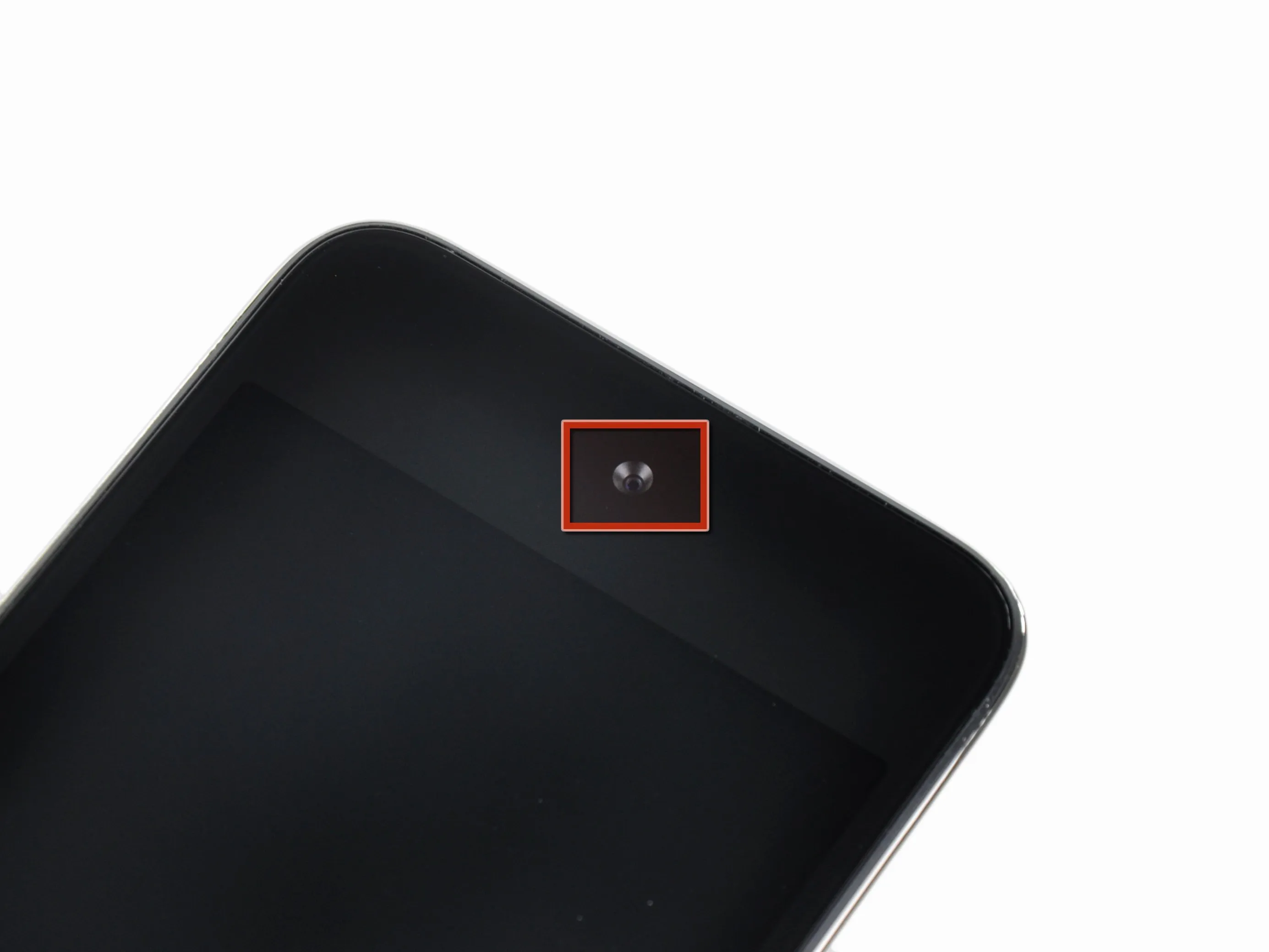

Камеры!
Именно так, ребята, наконец-то у iPod Touch не одна, а две камеры.
Фронтальная камера, как и в iPhone 4, поддерживает фото и видео VGA-качества.

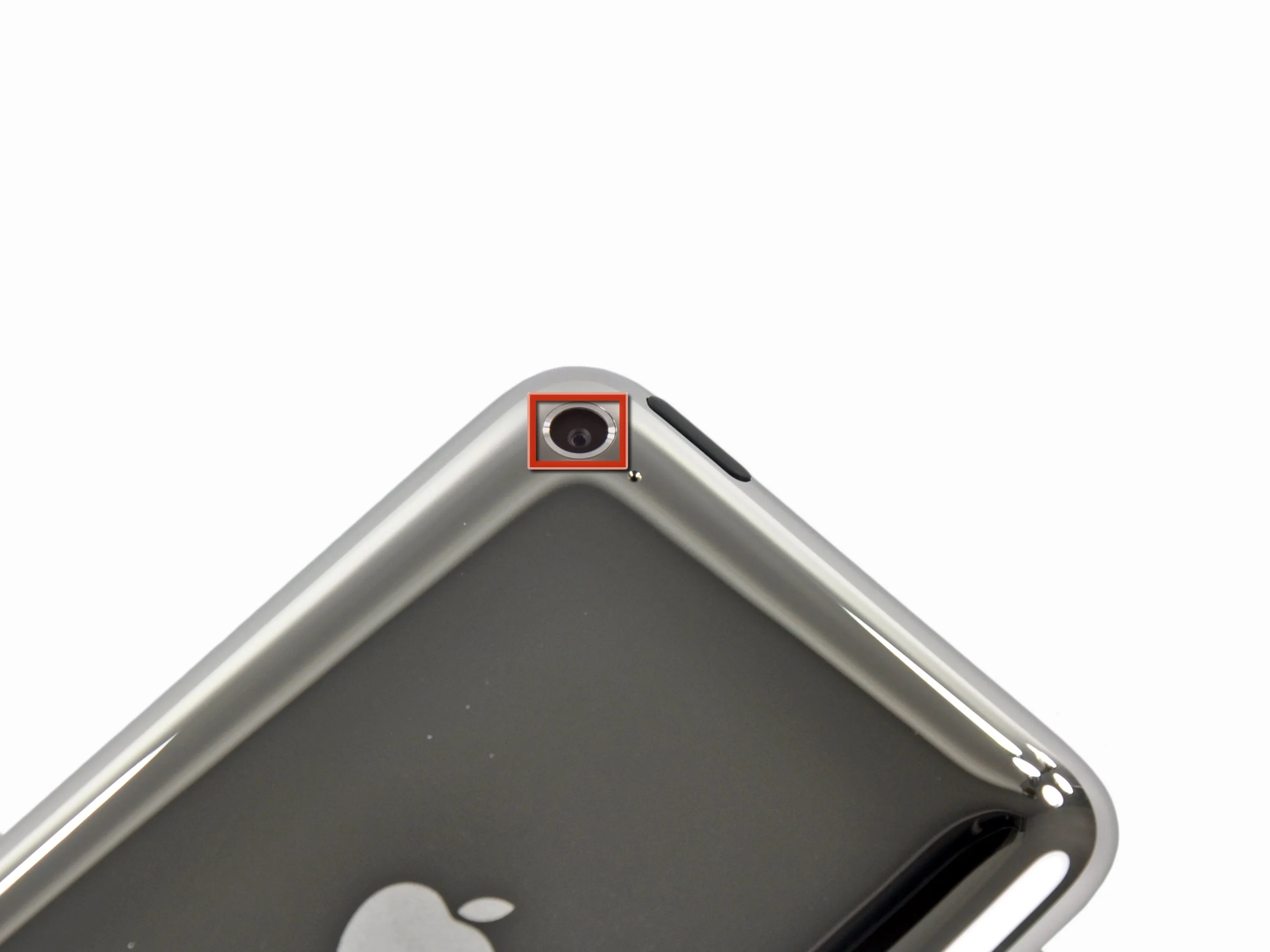

К сожалению, разрешение задней камеры составляет всего 960x720. Это всего лишь около 0,7 мегапикселя по сравнению с 5 мегапикселями у iPhone 4. Вероятно, Apple пришлось пожертвовать разрешением снимков, чтобы втиснуть камеру в тонкий корпус Touch.
Рядом с задней камерой находится отверстие микрофона. Apple обновила функции ввода и вывода звука в новом Touch, чтобы он мог работать с FaceTime.
Шаг 5
Хватит о внешнем виде, давайте заберемся внутрь...
Видимых винтов нет. Нам предстоит выяснить, с помощью какой комбинации клея, закладок и магии Apple скрепила Touch.

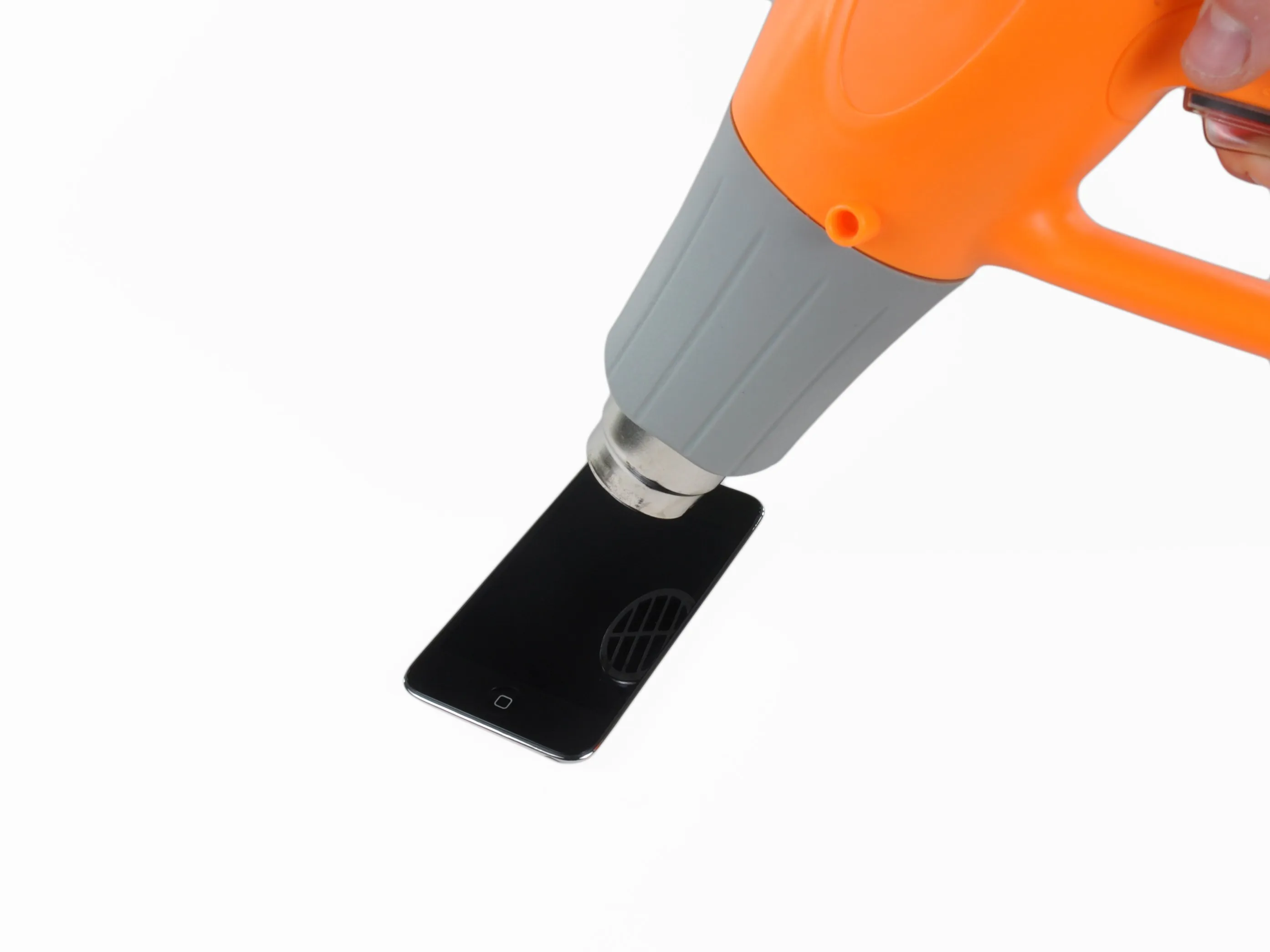

Сначала мы использовали тепловую пушку, чтобы размягчить клей, удерживающий дисплей на месте.

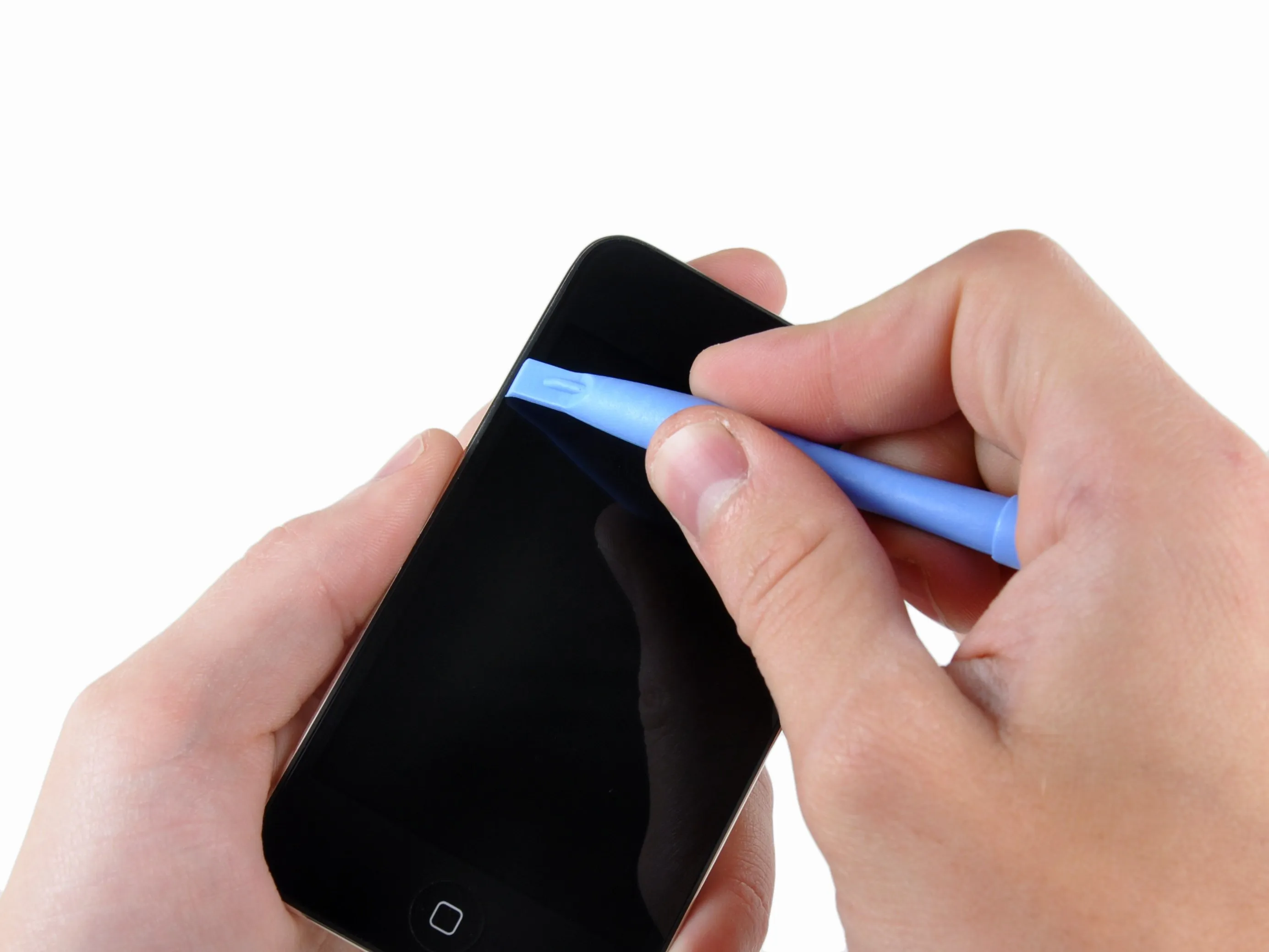

Затем мы провели инструментом для вскрытия iPod Touch по краю, чтобы отделить клей.
Шаг 6

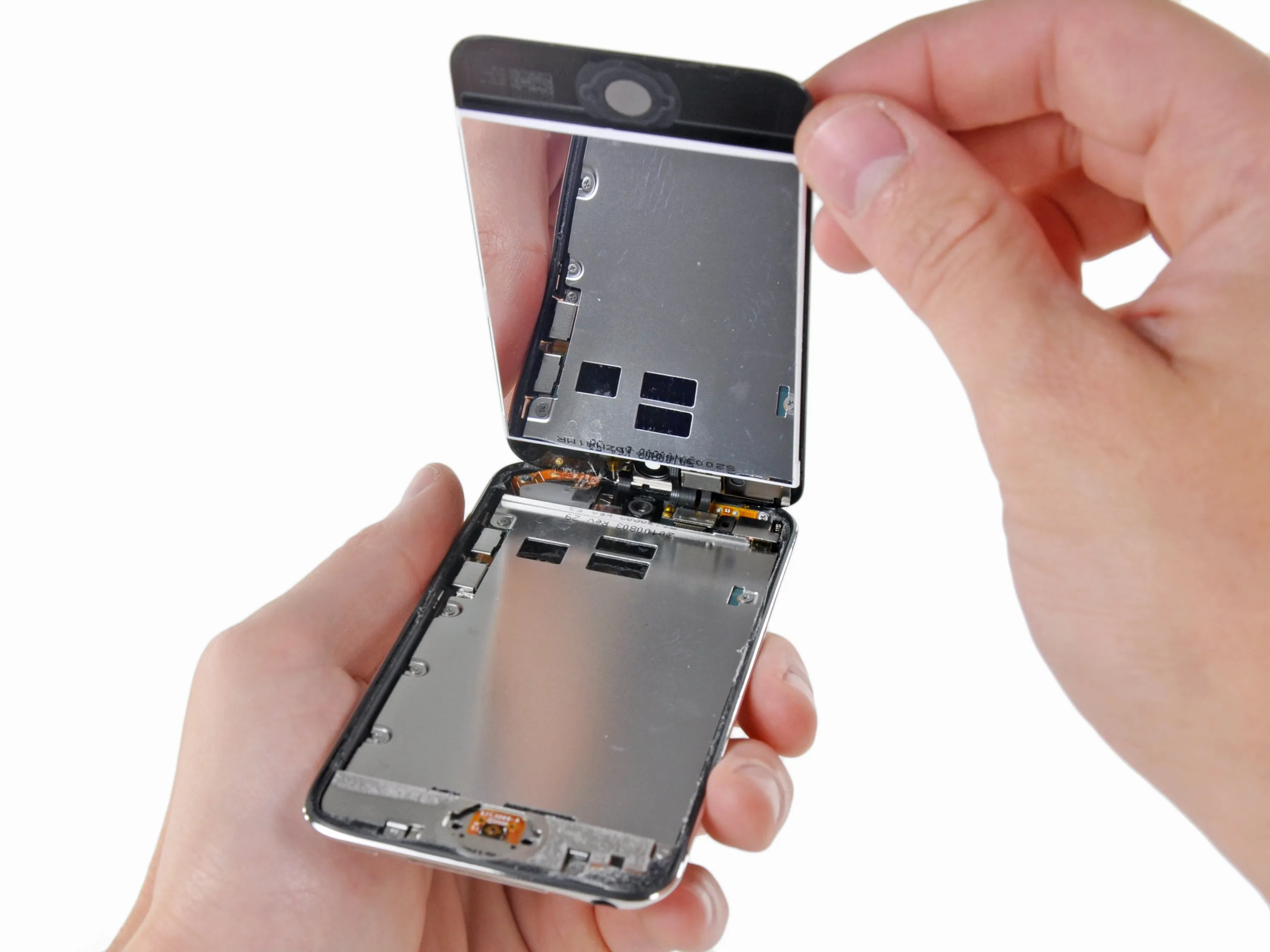

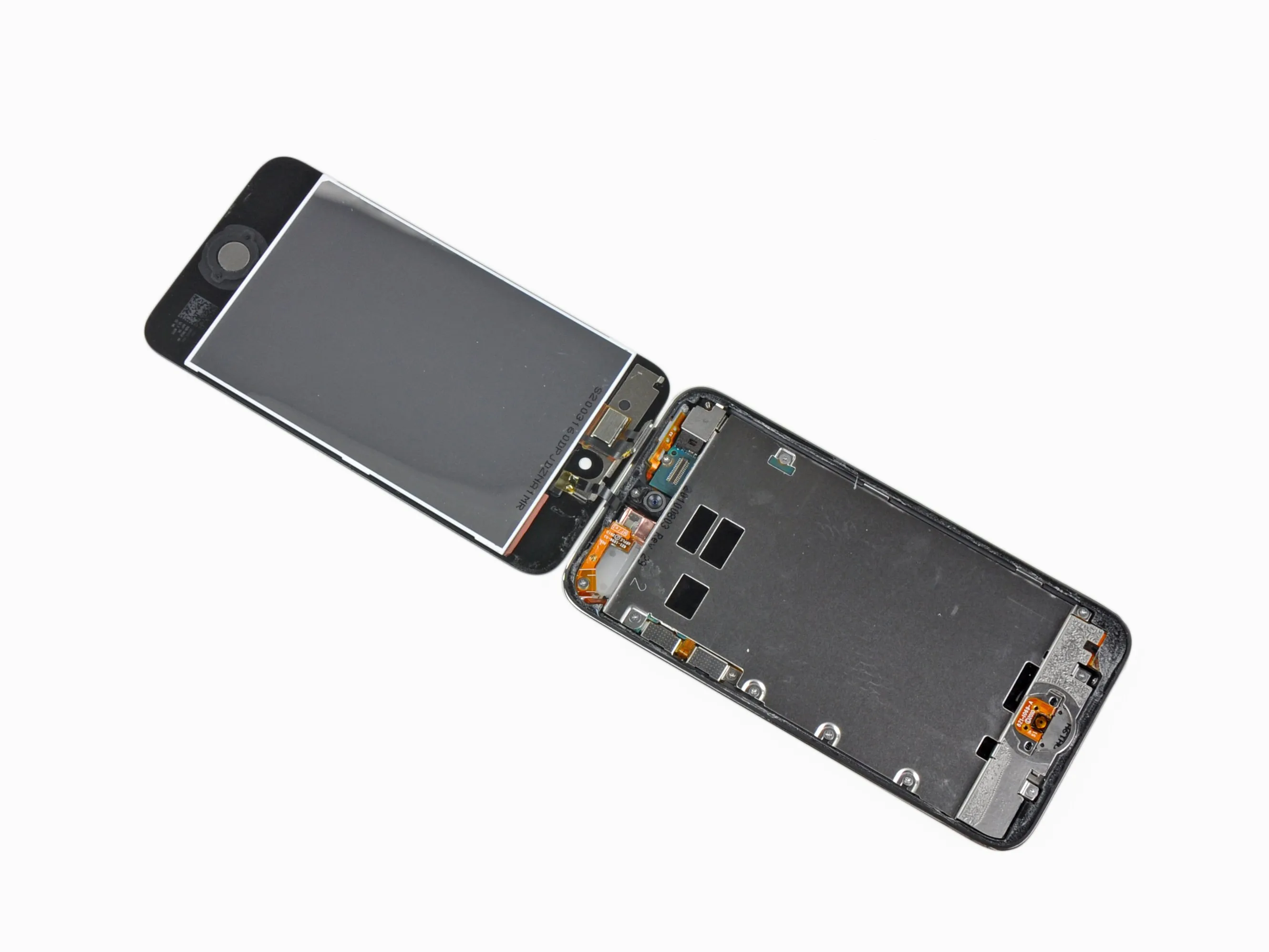

Это был самый простой iPod Touch, который мы когда-либо вскрывали. Надеемся, его внутренности и дальше будут поддаваться ремонту.
Уважаемый Делаете.ру: это будущее Делаете.ру, и мы можем подтвердить, что внутренности не подлежат ремонту.
Дисплей все еще прикреплен к iPod, и отсоединить его, похоже, будет нелегко.
Комментарии к шагу
Привет, ребята. Спасибо, что нашли время для этой разборки.
Я хотел бы узнать, можно ли удалить окружающий черный резиновый ободок между экраном и металлической рамкой в момент выполнения шага 6, шага 8 после откручивания винтов или это нужно сделать до конца, когда вы получите его в голом виде.
Заранее спасибо, ребята, и привет из Техаса =)
и ремонт кабеля, соединяющего экран моего ipod, повредит мою лампу абажур этот темный я надеюсь, что ваш быстрый ответ
Шаг 7

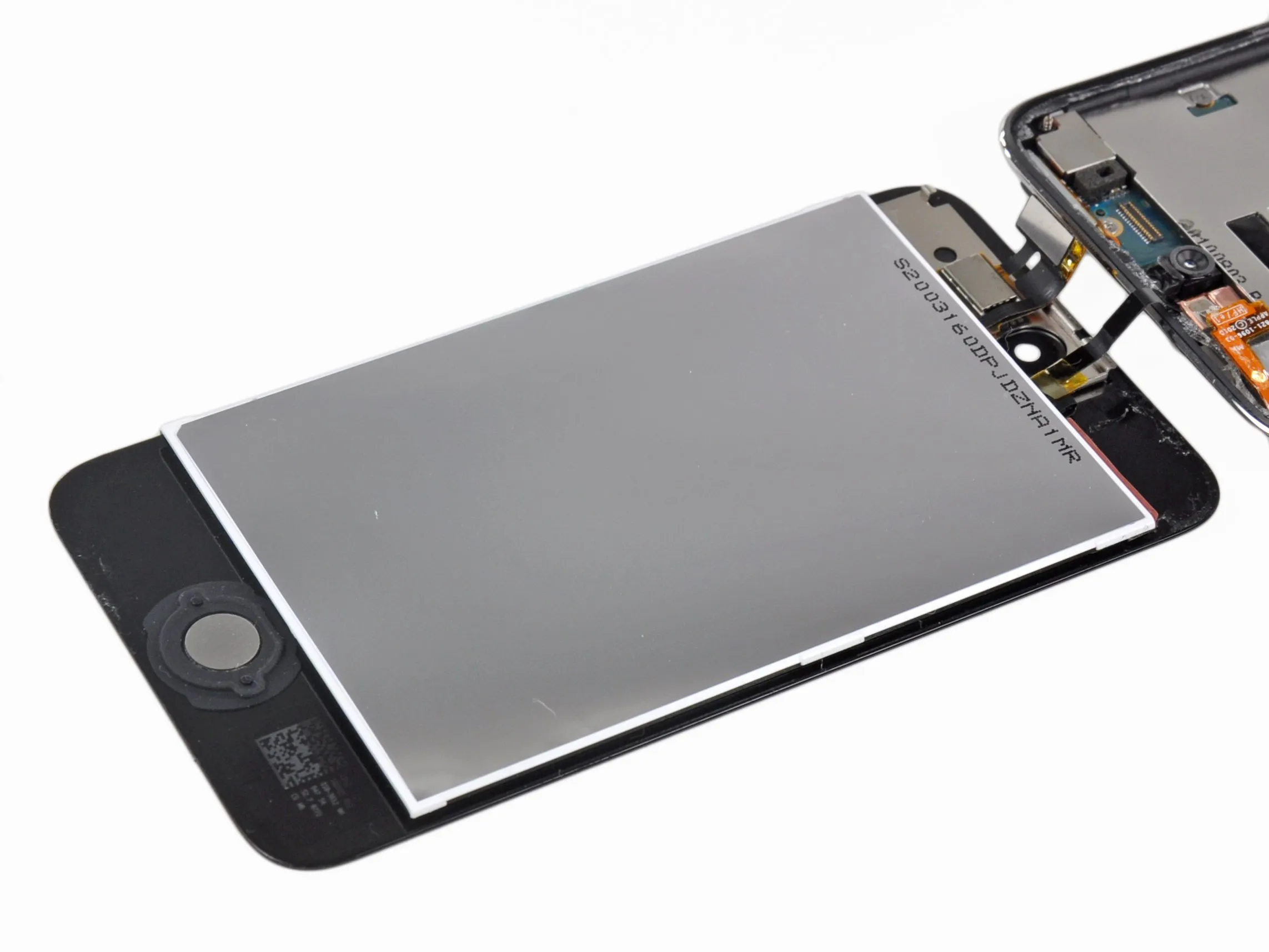

Как и в iPhone 4, похоже, что переднее стекло и ЖК-панель постоянно сплавлены вместе. Хорошая новость заключается в том, что это предотвратит попадание пыли под стекло, но, к сожалению, сделает ремонт более дорогим.
Есть два кабеля, крепящие дисплей к логической плате. Один из них легко отсоединить, а вот со вторым придется повозиться. Тонкий черный кабель подключается под логической платой. Это означает, что замена дисплея в сборе точно не будет простой.
Если у вас Touch 1-го, 2-го или 3-го поколения, можно заменить только переднее стекло без замены ЖК-дисплея.
Шаг 8

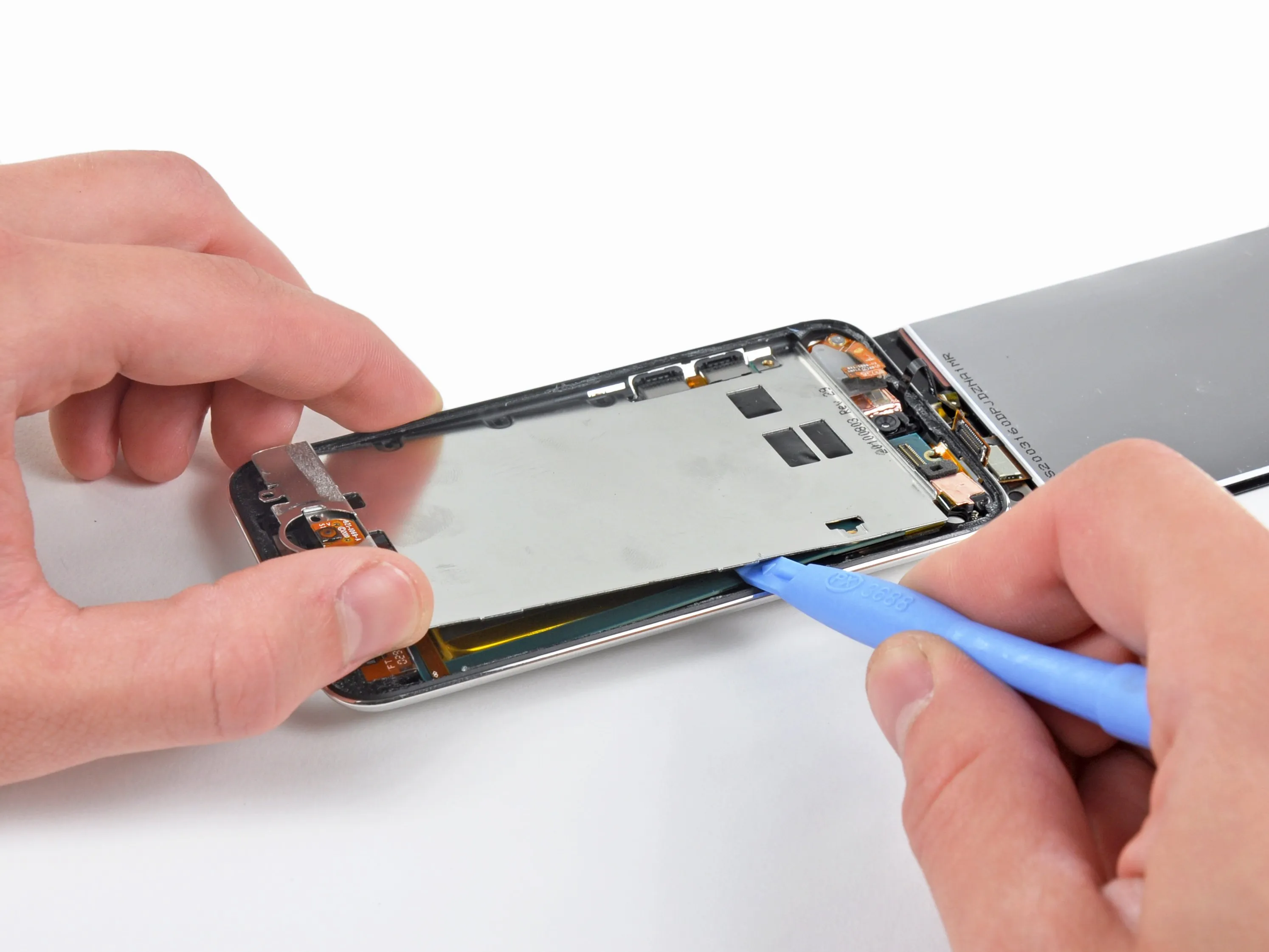

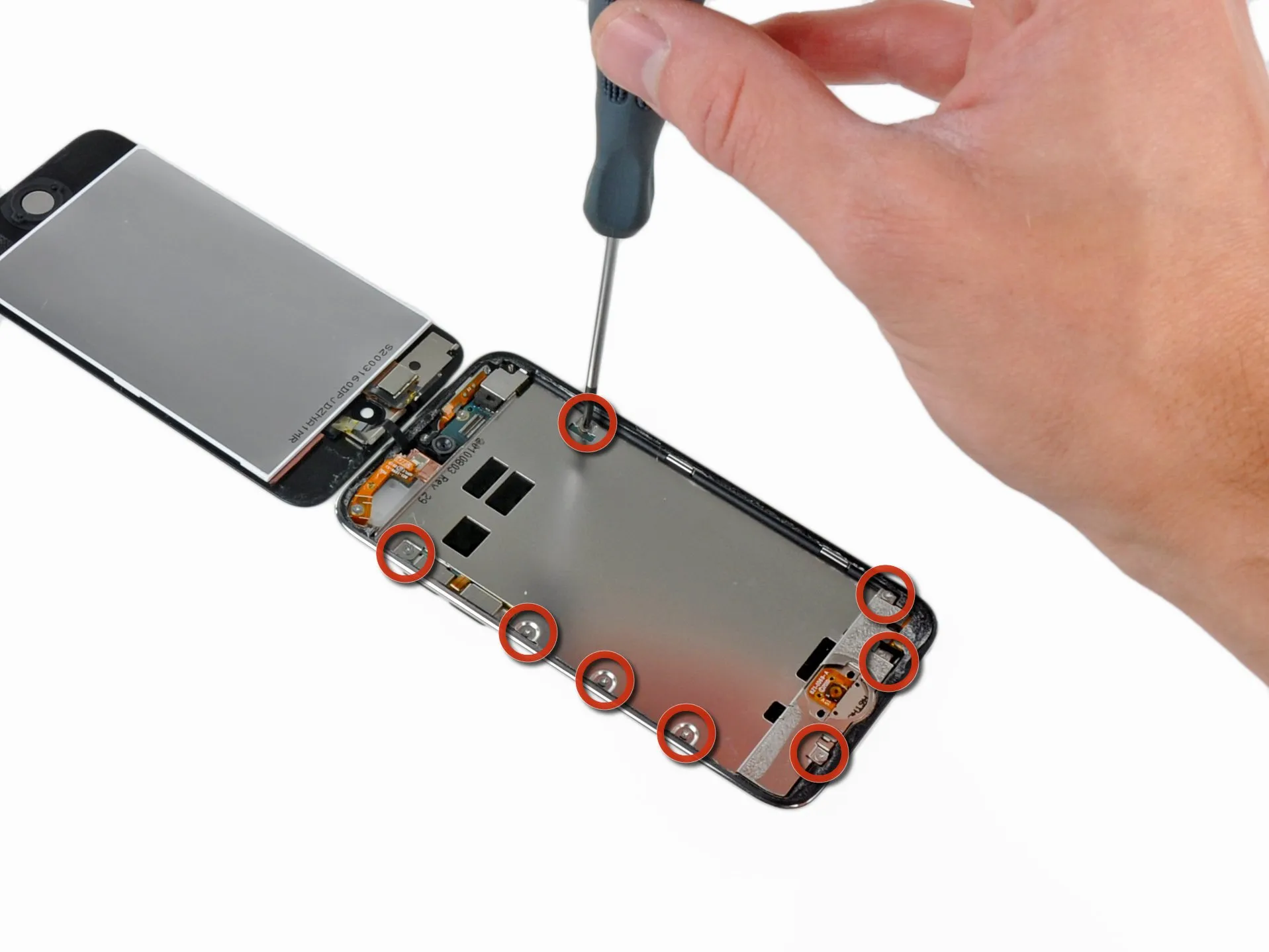

Между нами и iPod находится экран EMI. К счастью, он держится на месте с помощью нескольких винтов Phillips #00.
EMI-экран на удивление тяжелый, его вес составляет 11 граммов. Весь iPod Touch весит всего 101 грамм, а это значит, что Apple отвела более 10 % веса iPod на этот металлический EMI-экран.
Комментарии к шагу
Справа от кнопки 'Домой' находится ещё один винт без маркировки.
Подробные руководства по ремонту можно найти на этой странице.
https://findipodtouch.com

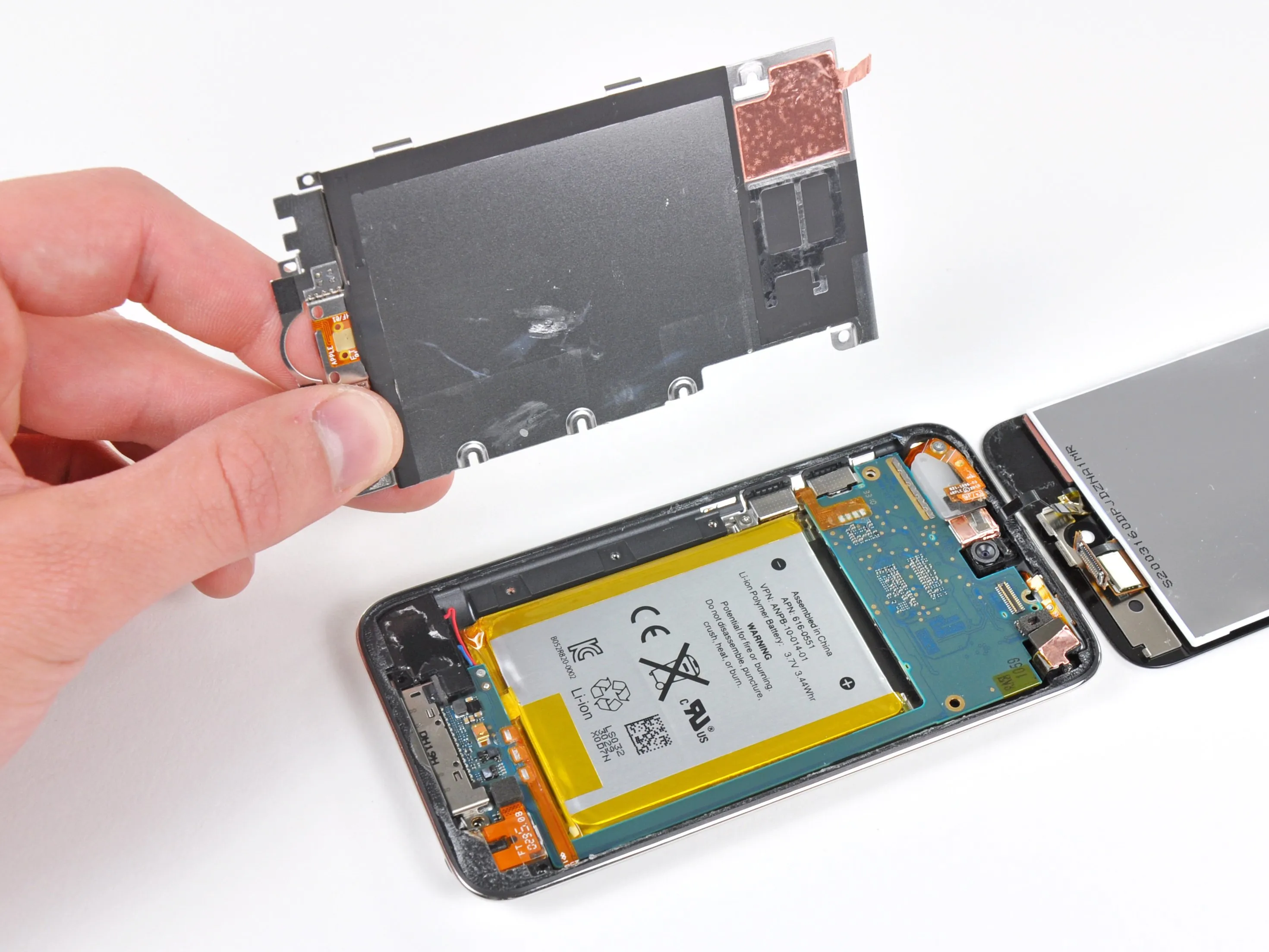

Шаг 9
После снятия электромагнитного экрана перед нами предстает батарея.
Apple утверждает, что вы получите (до) 40 часов воспроизведения аудио. Это очень долго!
Apple заставляет нас немного покопаться, чтобы найти микросхемы. Эта сторона логической платы довольно бесплодна.
Вопреки первоначальным заявлениям Apple на маркетинговой странице FaceTime, iPod Touch не оснащён вибратором. Веб-сайт Apple был обновлён, чтобы удалить это утверждение.
Будьте осторожны при снятии электромагнитного экрана. В верхней части устройства есть клейкая полоска, которая может зацепить ленточный кабель и привести к его разрыву.
Комментарии к шагу
он согнулся и т
Как называется эта медная полоска. Я ее сломал. Могу ли я заменить ее?
Шаг 10

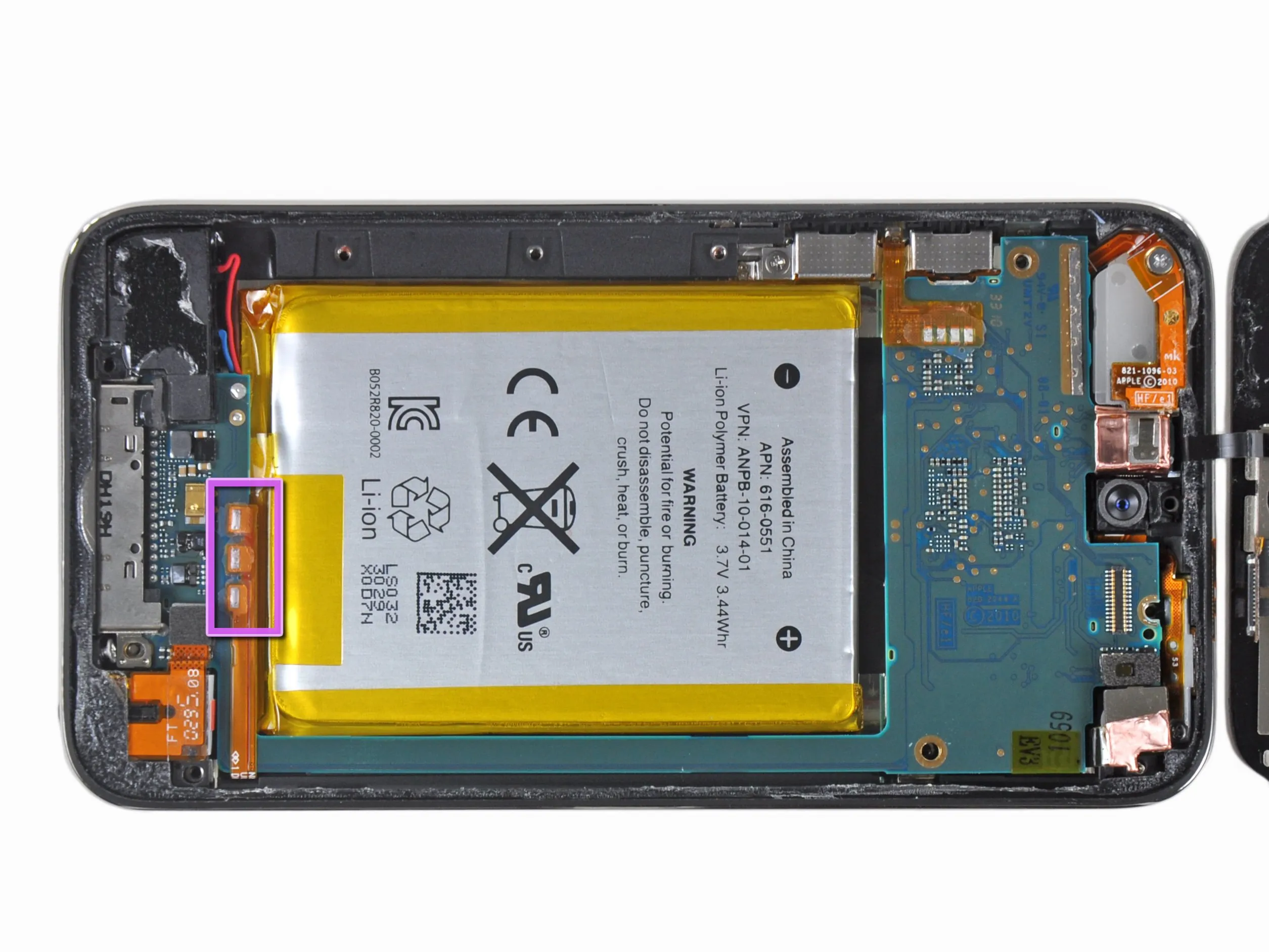

Емкость аккумулятора составляет 3,44 ватт-часа.
Например, вседругиеревизии В iPod Touch батарея припаяна к логической плате. Это неудивительно, учитывая тонкий форм-фактор iPod, но нам бы хотелось, чтобы Apple упростила замену батареи.
К счастью, по сравнению с Touch третьего поколенияApple увеличила пространство между тремя точками пайки батареи (на оранжевой ленте слева от батареи). Это должно немного облегчить работу по пайке при замене батареи, так как меньше шансов случайно соединить контакты.

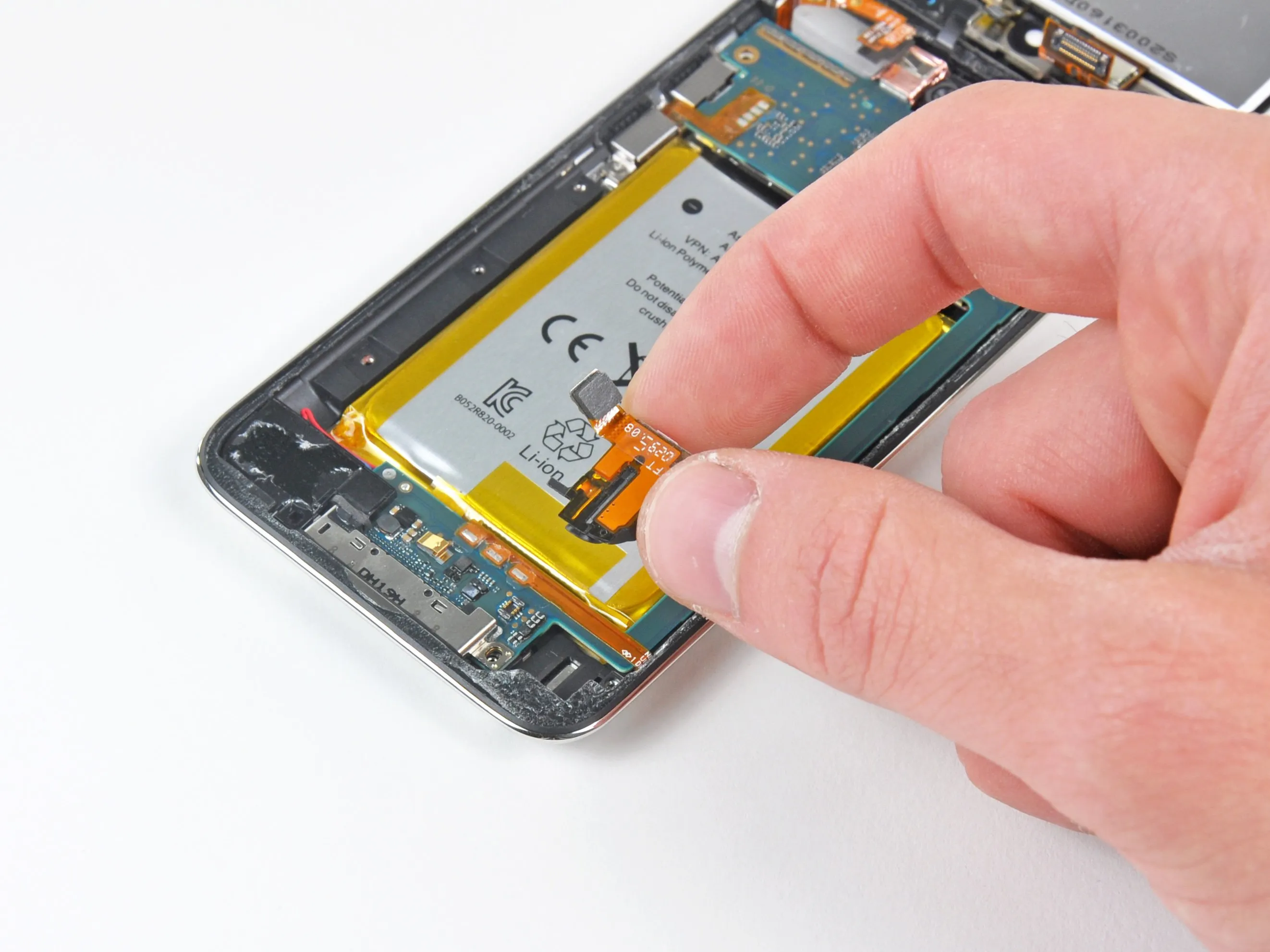

Шаг 11

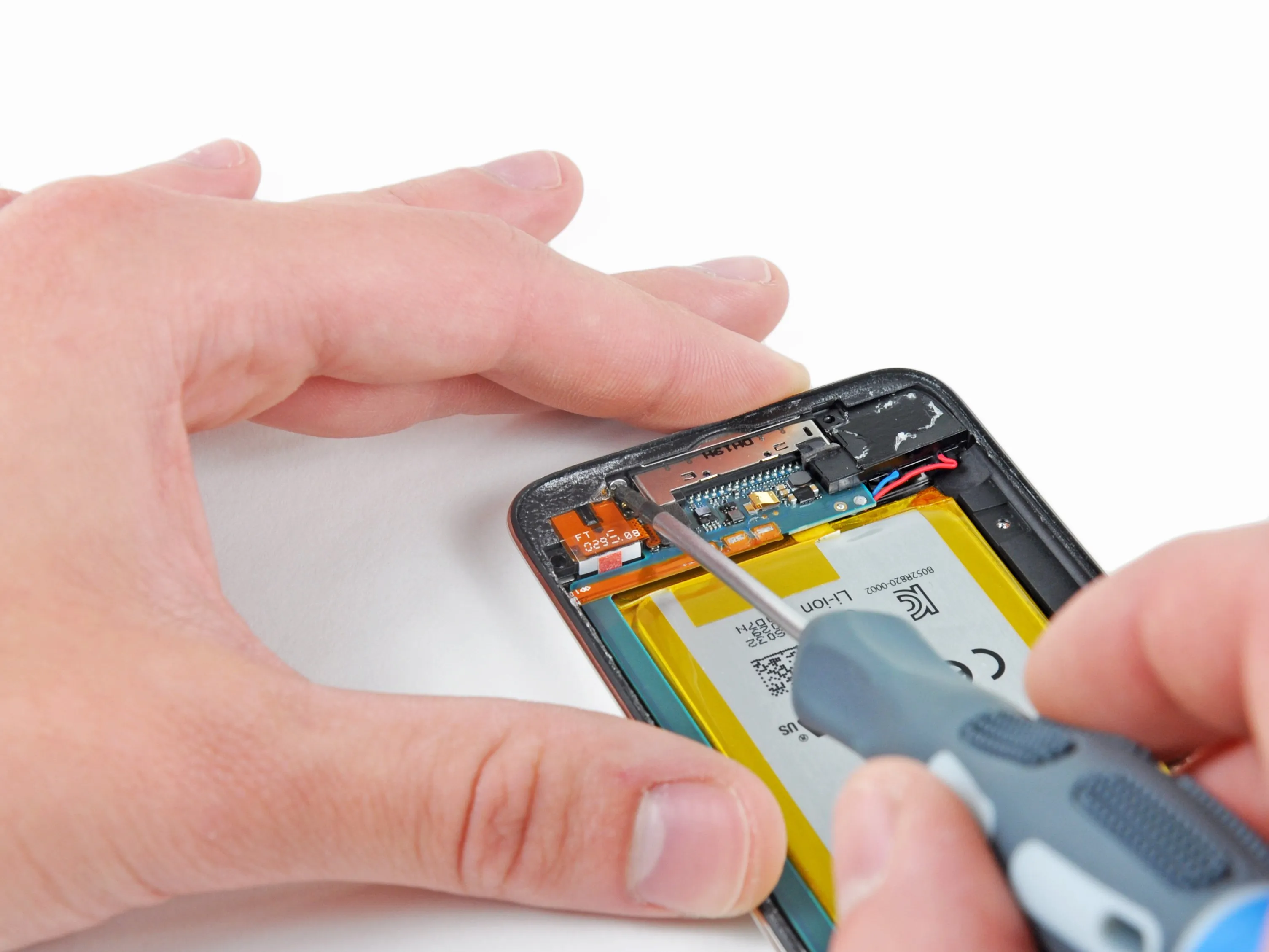

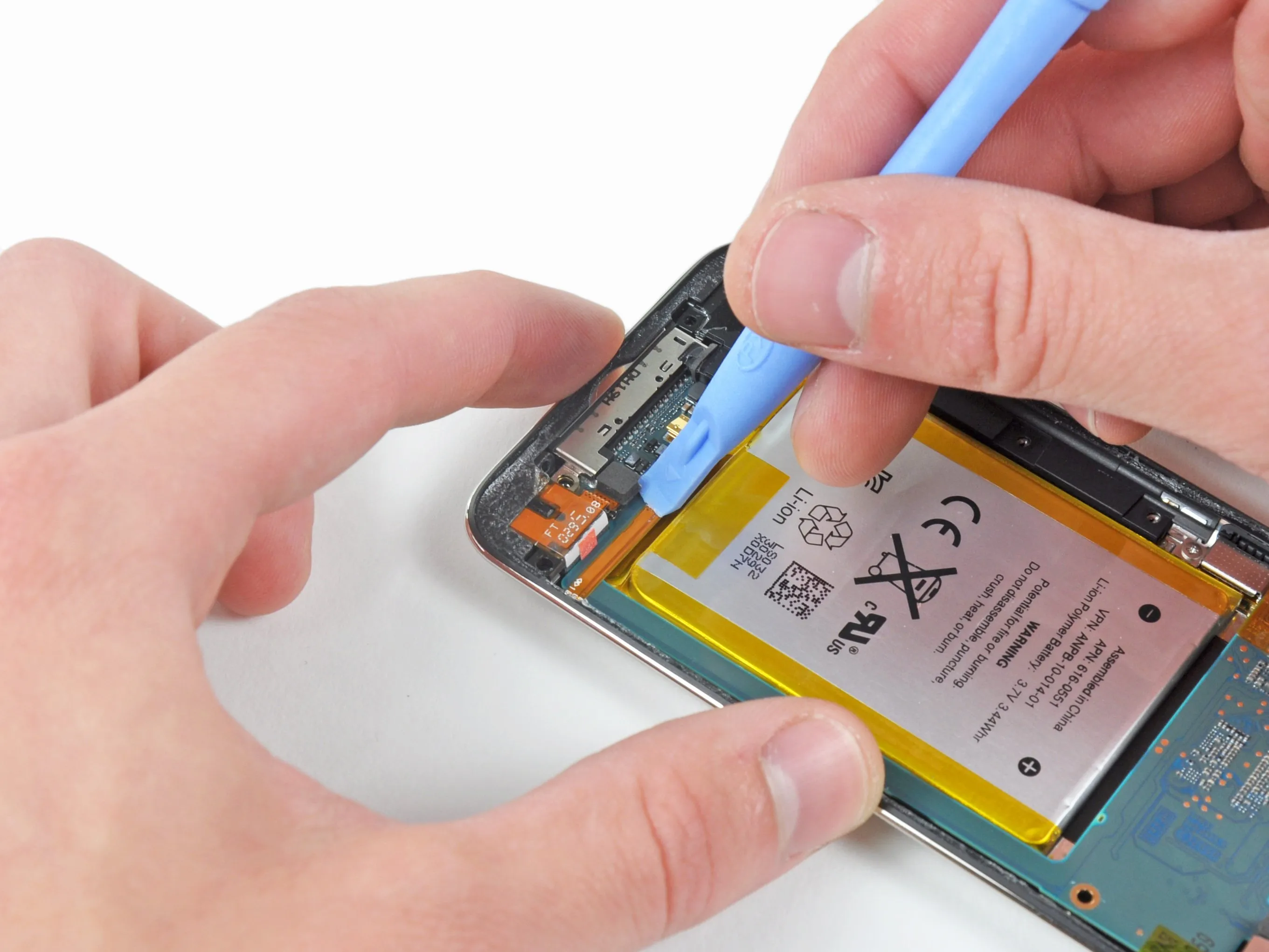

Впервые в линейке iPod Touch разъём для наушников не припаян к логической плате.
Один винт, один разъем, и разъем для наушников вынимается.
Наличие разъема для наушников на отдельной плате - это определенно плюс для ремонтопригодности.
Шаг 12

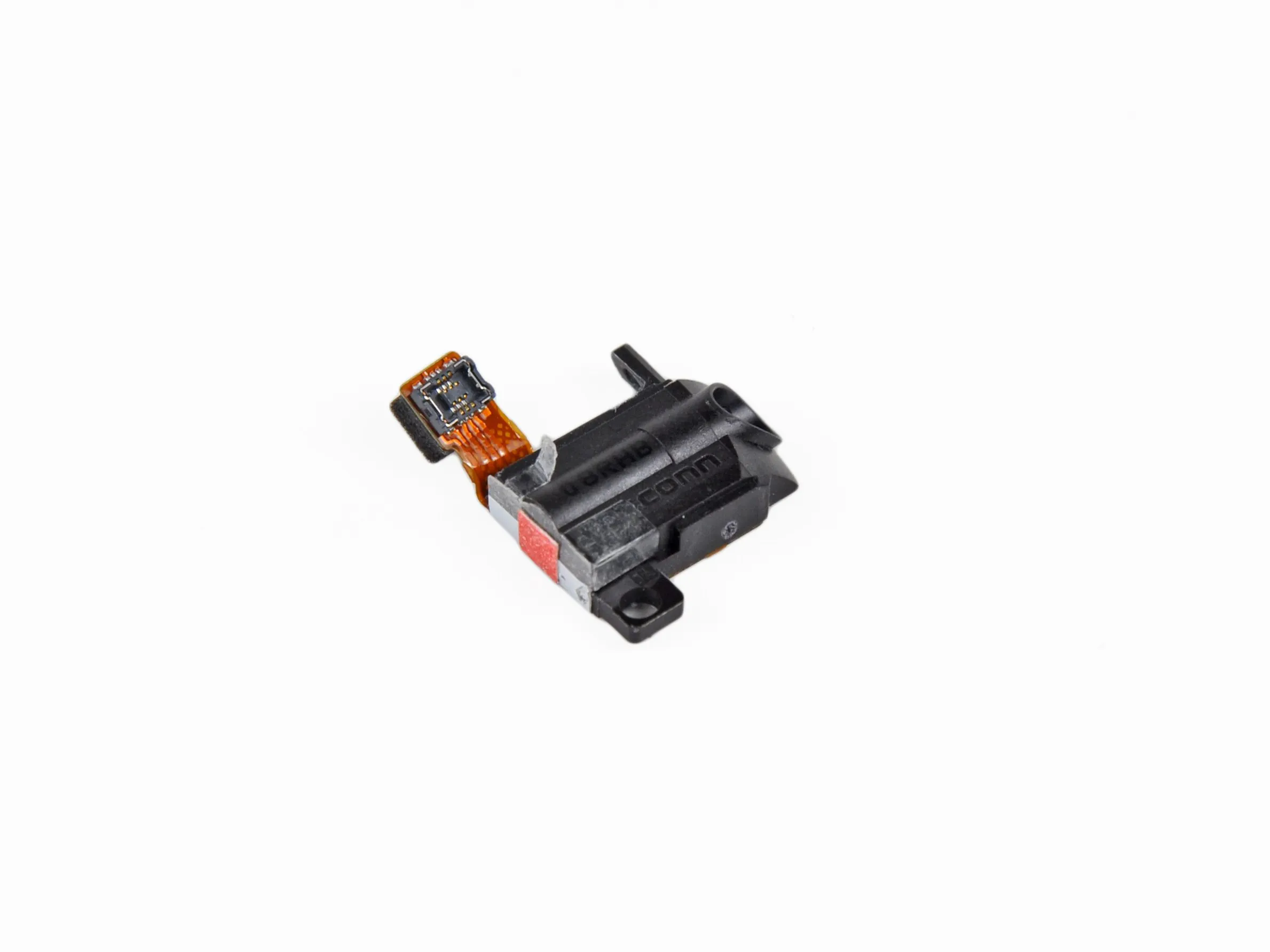

Вот разъем для наушников сам по себе. Обратите внимание на индикатор повреждения жидкостью в нижней части детали.
На разъеме для наушников стоит штамп Foxconn. Foxconn уже давно является одним из основных контрактных производителей Apple, и эта деталь является одним из немногих признаков того, что Apple на самом деле не производит iPod.

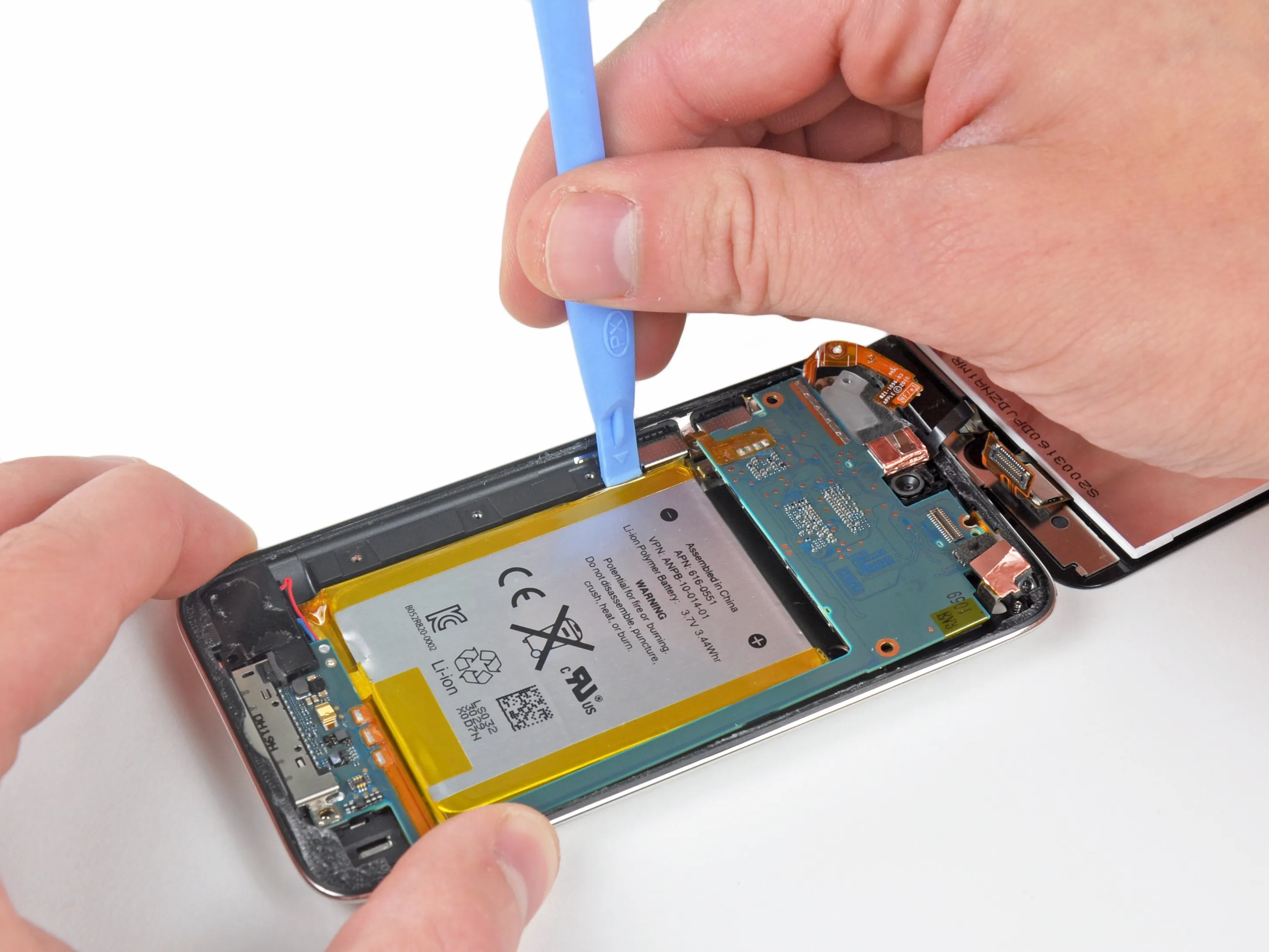

Шаг 13

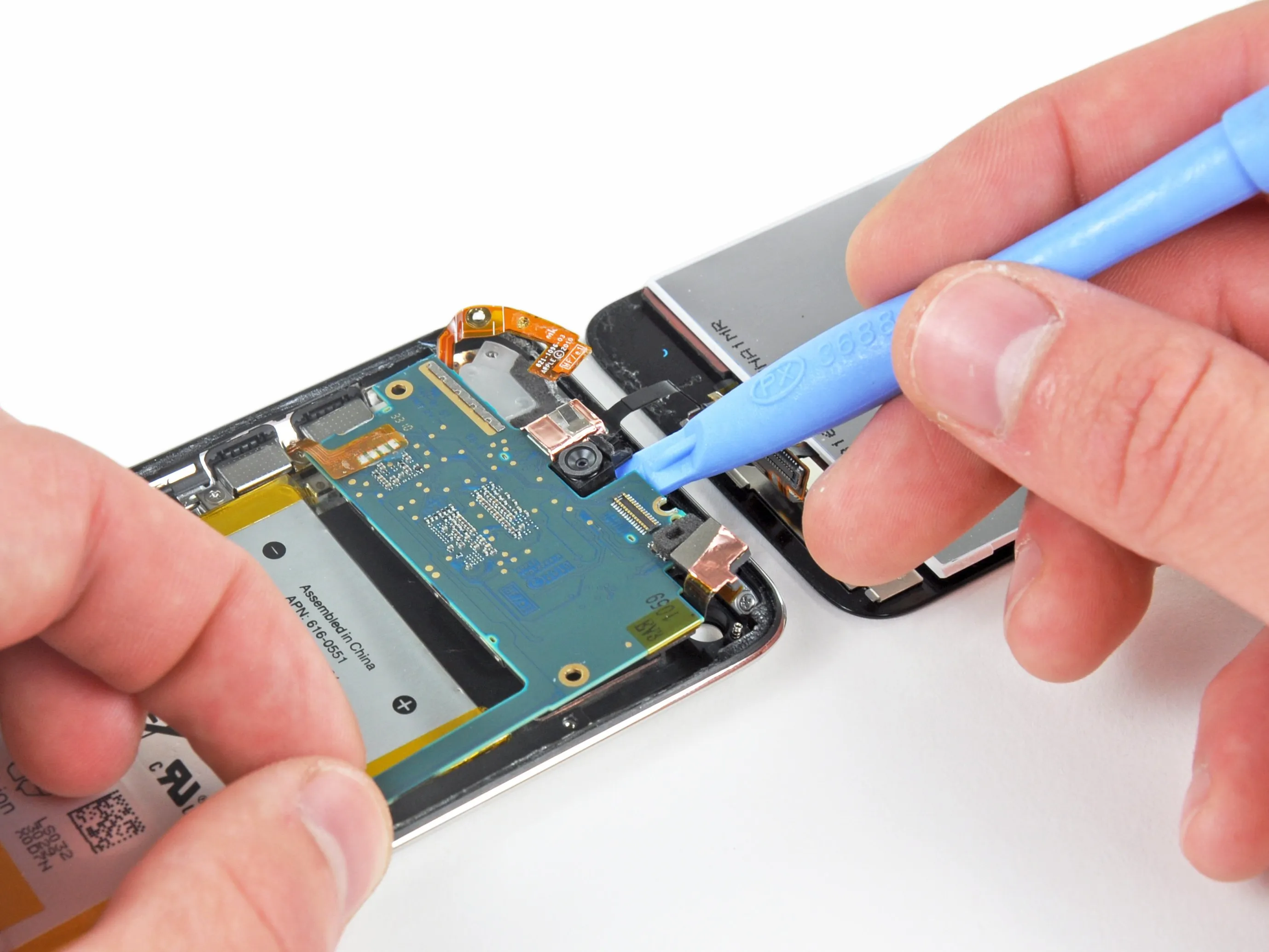

Пришлось немного повозиться, чтобы извлечь аккумулятор и логическую плату из корпуса, но, к сожалению, ленточный кабель управления наушниками/кнопкой сна припаян к логической плате и приклеен к внешнему корпусу.
Шаг 14

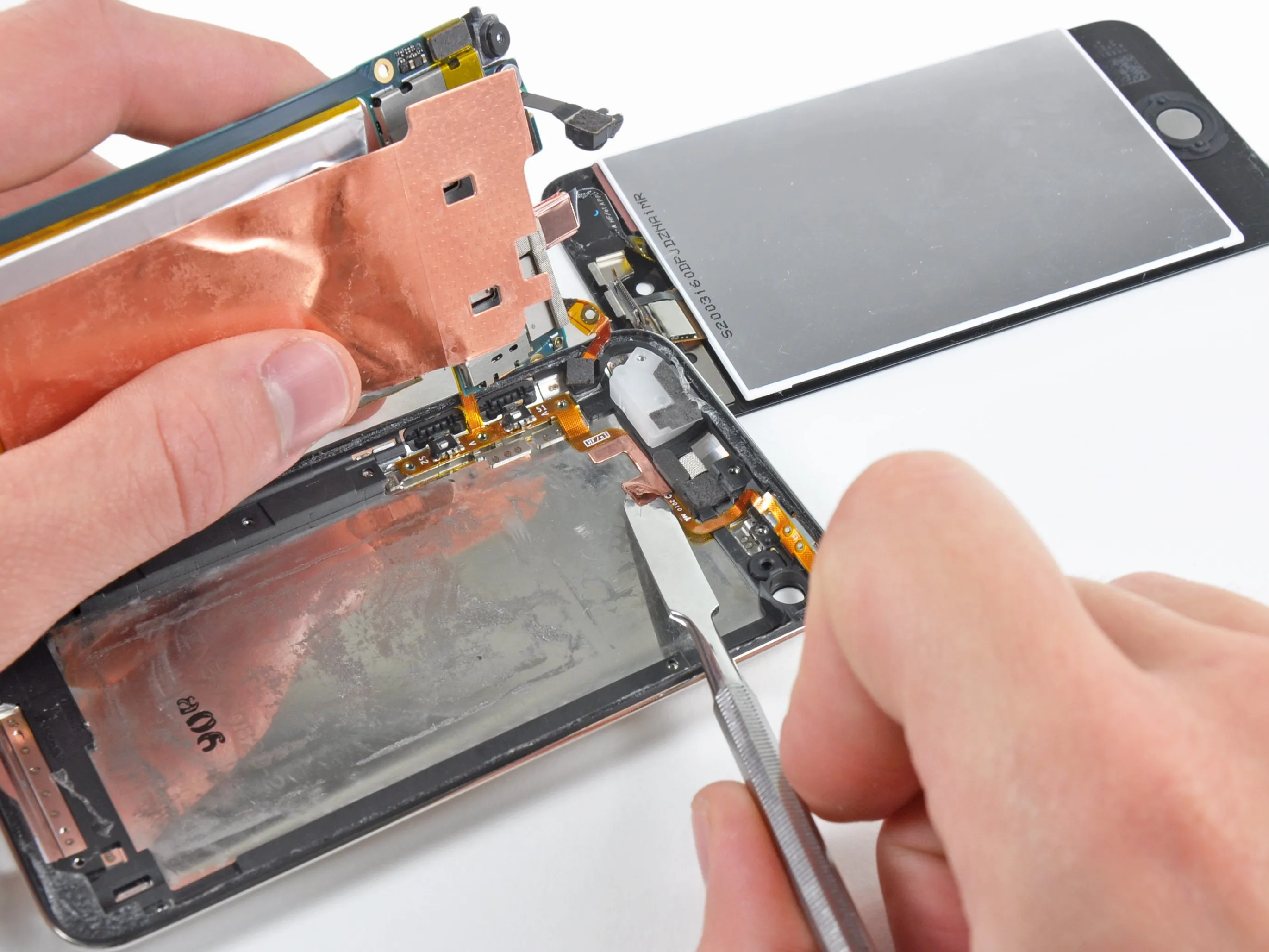

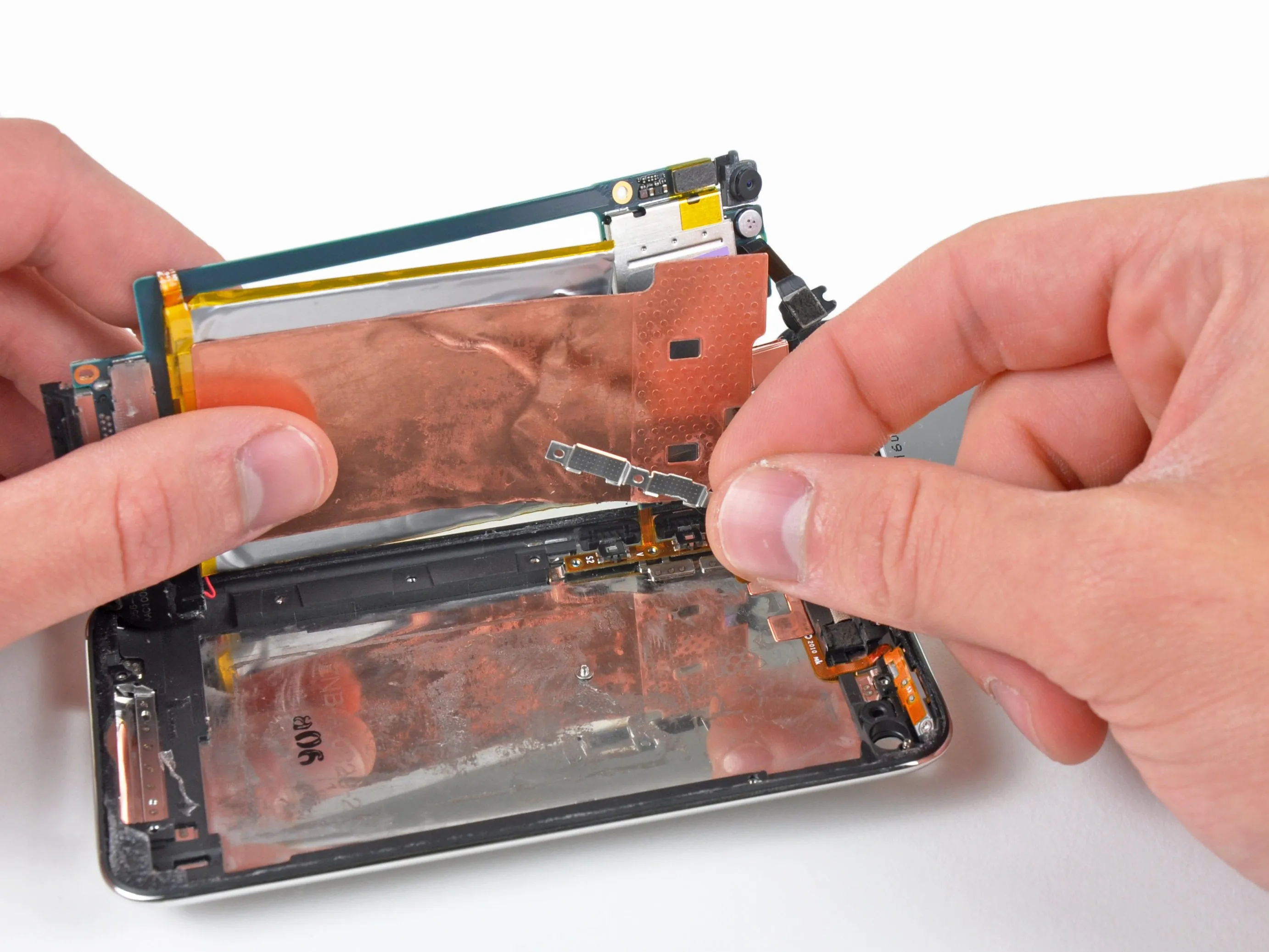

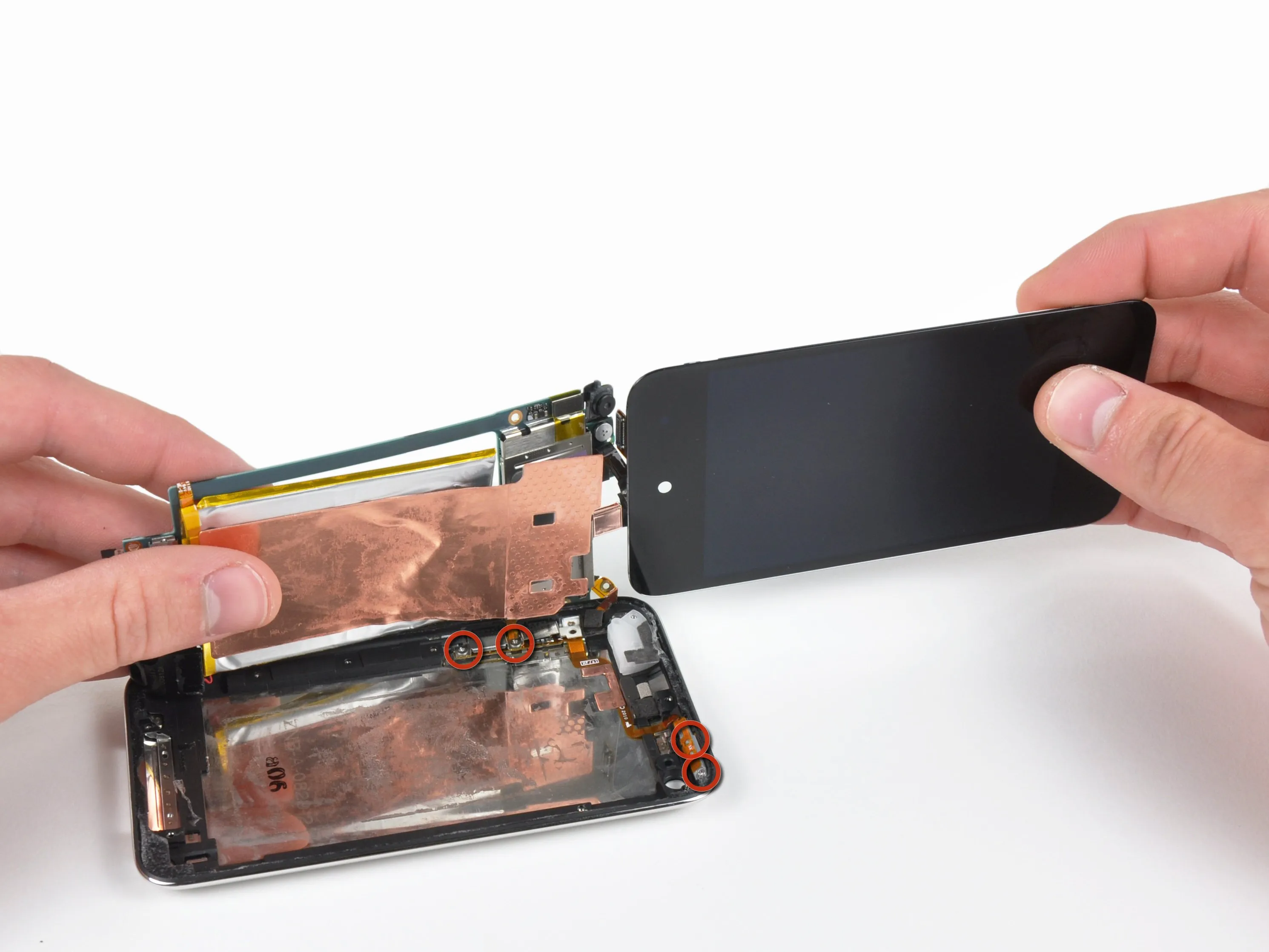

После извлечения логической платы/аккумулятора/дисплея из задней панели мы наконец-то можем добраться до винтов, удерживающих крышку кнопки громкости и кнопку сна.
После долгих усилий, связанных с отскребанием металлической лопаткой, ленточный кабель наконец-то освобожден от задней панели.
Ленточный кабель управления приклеен к задней панели очень хорошо, особенно вблизи кнопок громкости. Поскольку кнопки громкости не имеют структурного кронштейна (только стальная крышка), удерживающего их на задней панели, клейкое соединение должно быть достаточно прочным, чтобы выдержать нажатия самых сильных пользователей.
Комментарии к шагу
Кабель управления можно заменить (деталь стоимостью $6). Будьте внимательны и проверьте ориентацию при повторной пайке к плате. Его легко припаять задом наперед.
Что это за металлическая деталь, которую вы вытащили?
Ребята, я случайно треснул тонкую часть логической платы со стороны, она полностью испорчена или у нее еще есть шанс?
Привет, Дэвид,
Это случилось и со мной. Мне пришлось заказать новую деталь, вы можете получить ее из Китая по дешевке. Попытался найти эту деталь в истории почты, но уже не уверен в ее названии.
В любом случае, в конце концов, все было исправлено, правда, пришлось припаять ее. Полностью удалите старую деталь. Это очень трудная работа, так как две точки соединения находятся так близко друг к другу. Вам понадобится небольшой паяльник и резьба. В моем случае припой стекал вместе, и я прибегнул к разрезанию ножом сразу после этого.
Наберитесь терпения и будьте осторожны, чтобы не сломать и новую деталь... Все получится.
Шаг 15

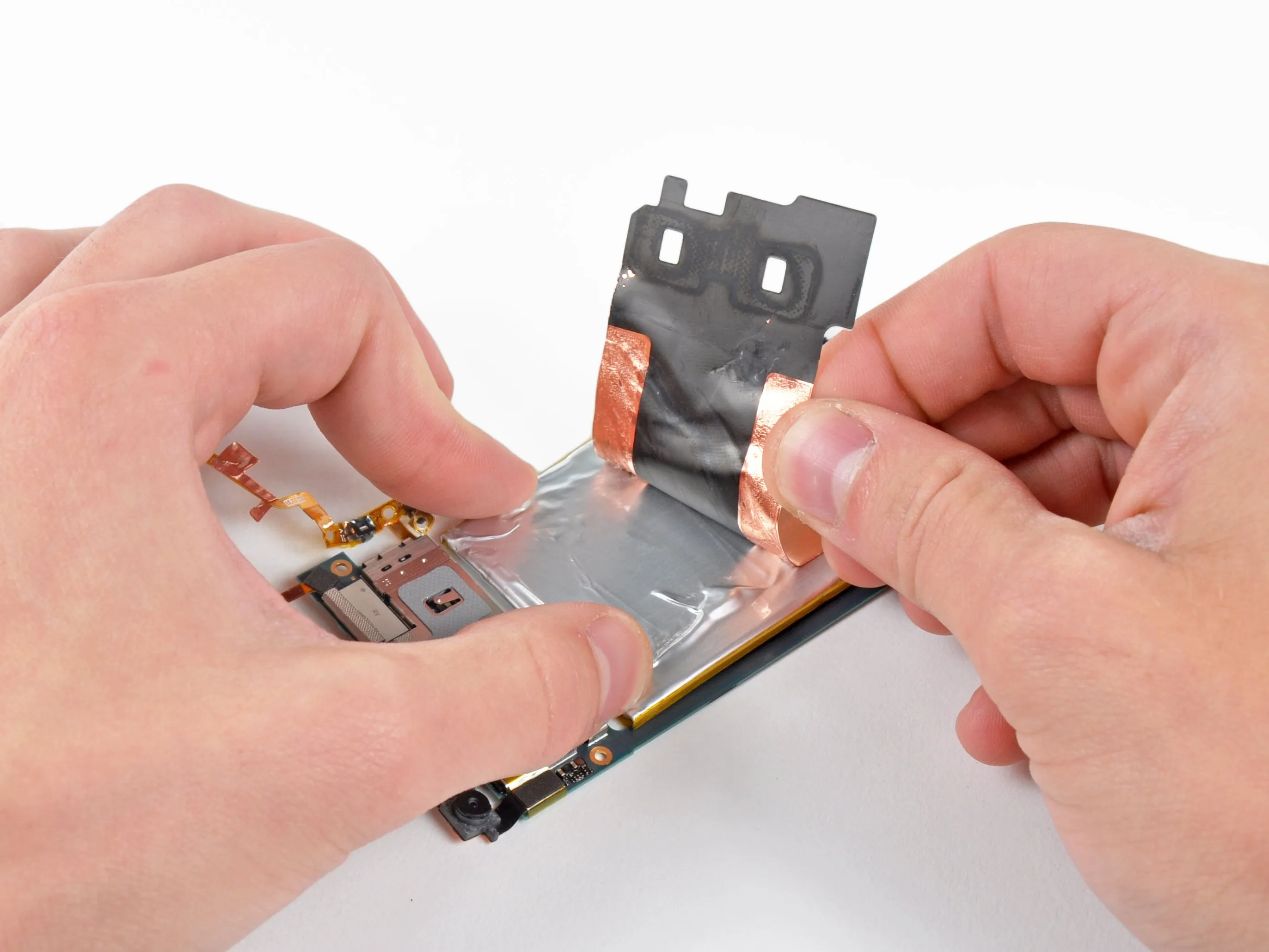

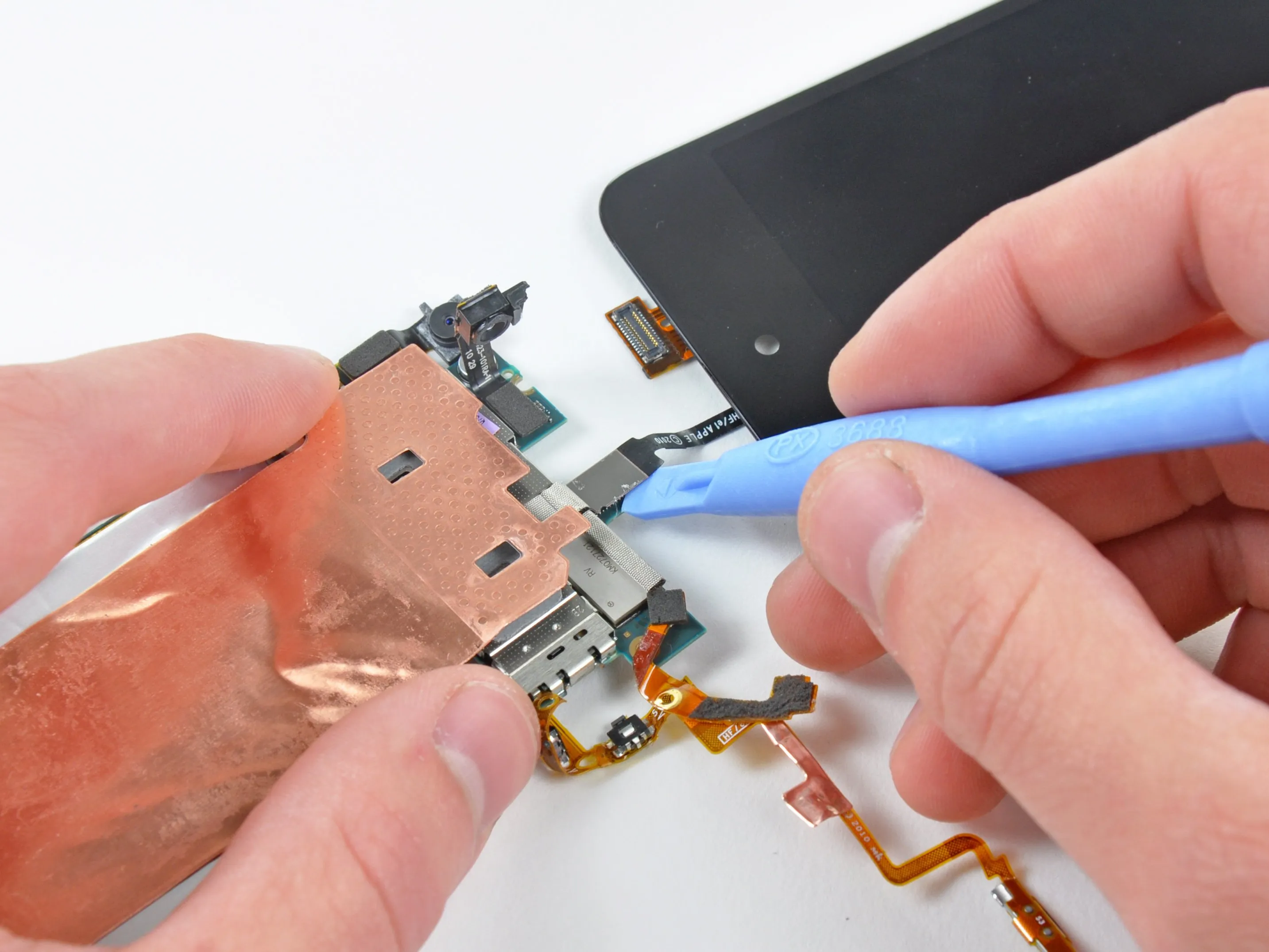

После удаления петли из медной ленты вокруг разъема дигитайзера дисплей можно отделить от логической платы.
На этом этапе можно также снять медный экран, прикрепленный к задней части аккумулятора.
Предположительно, задний корпус достаточно тонкий, чтобы использовать медный экран либо для рассеивания тепла, либо для защиты от электромагнитных помех, либо для того и другого.

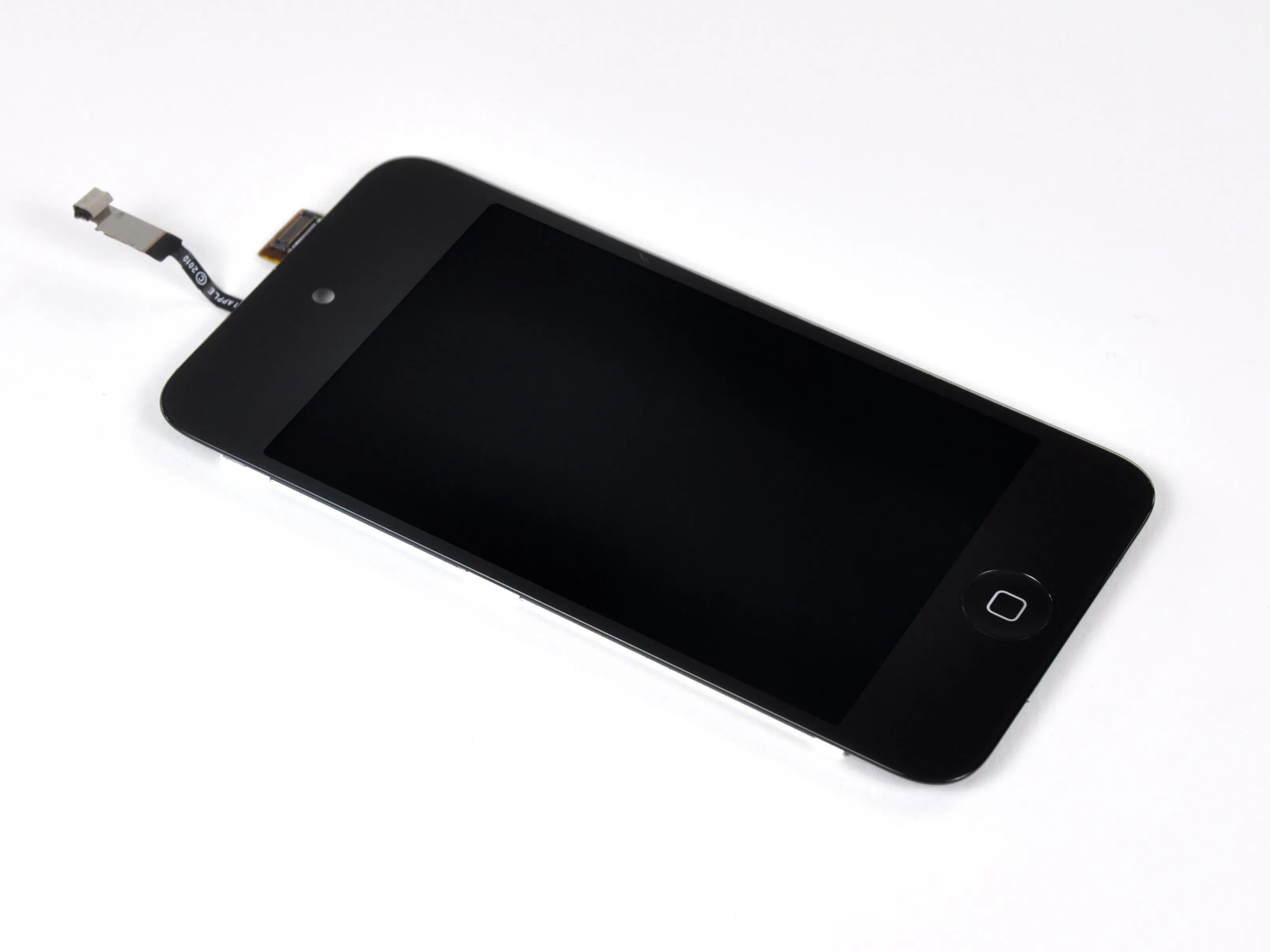

Шаг 16

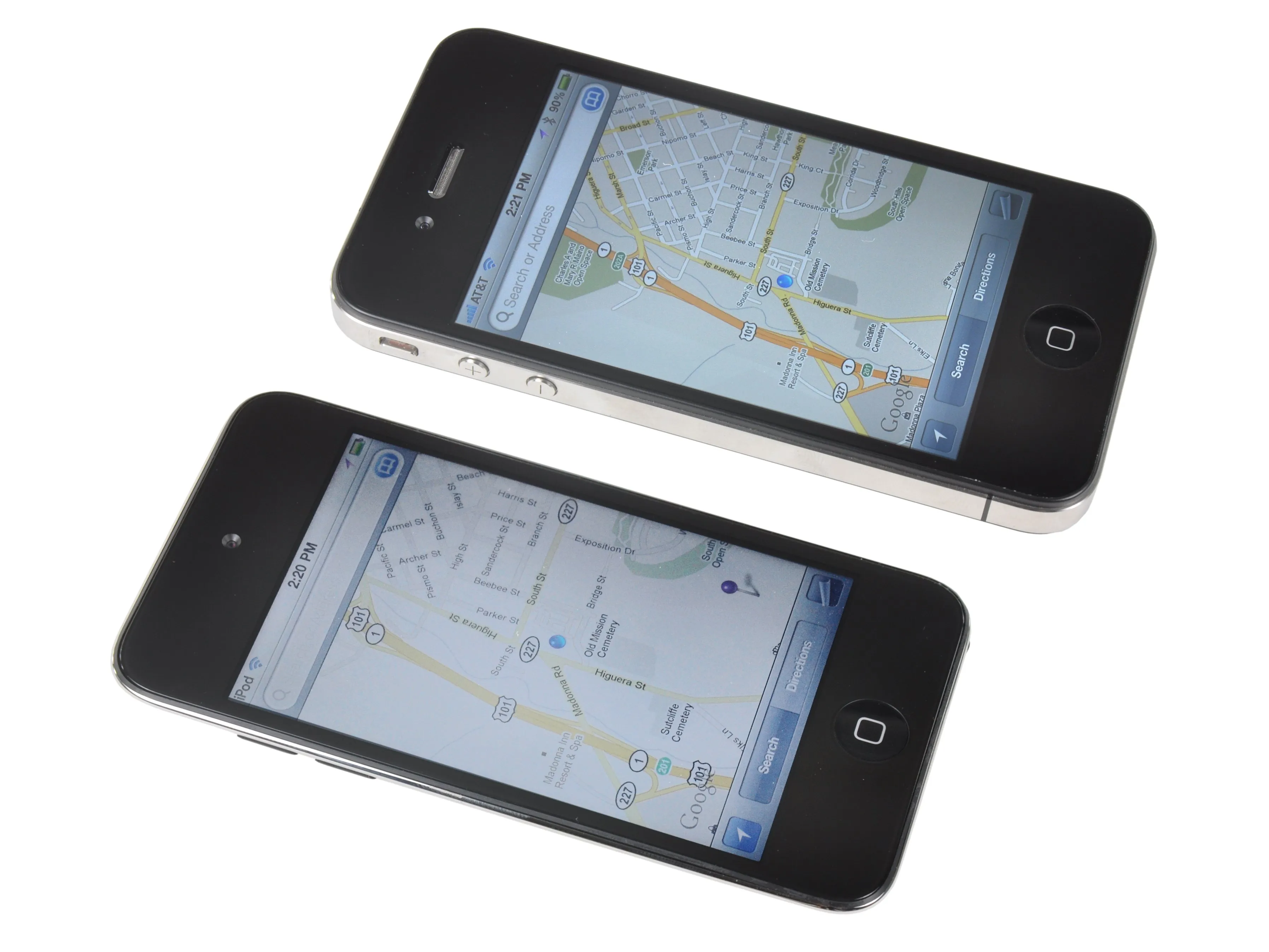

Толщина дисплея Touch составляет 2,93 мм. Это немного тоньше, чем 3,05 мм дисплей iPhone 4, и на 30% толще, чем 2,27 мм дисплей нового iPod Nano.
Дисплей retina в Touch 4-го поколения по слухам, по слухам, не будет иметь IPS-матрицы, отличаясь от дисплея, установленного в iPhone 4. Проверить разницу можно, рассмотрев идентичное изображение на обоих устройствах под экстремальным углом обзора. Как видно на второй картинке, Touch (внизу) сильно теряет контрастность при просмотре под малым углом.

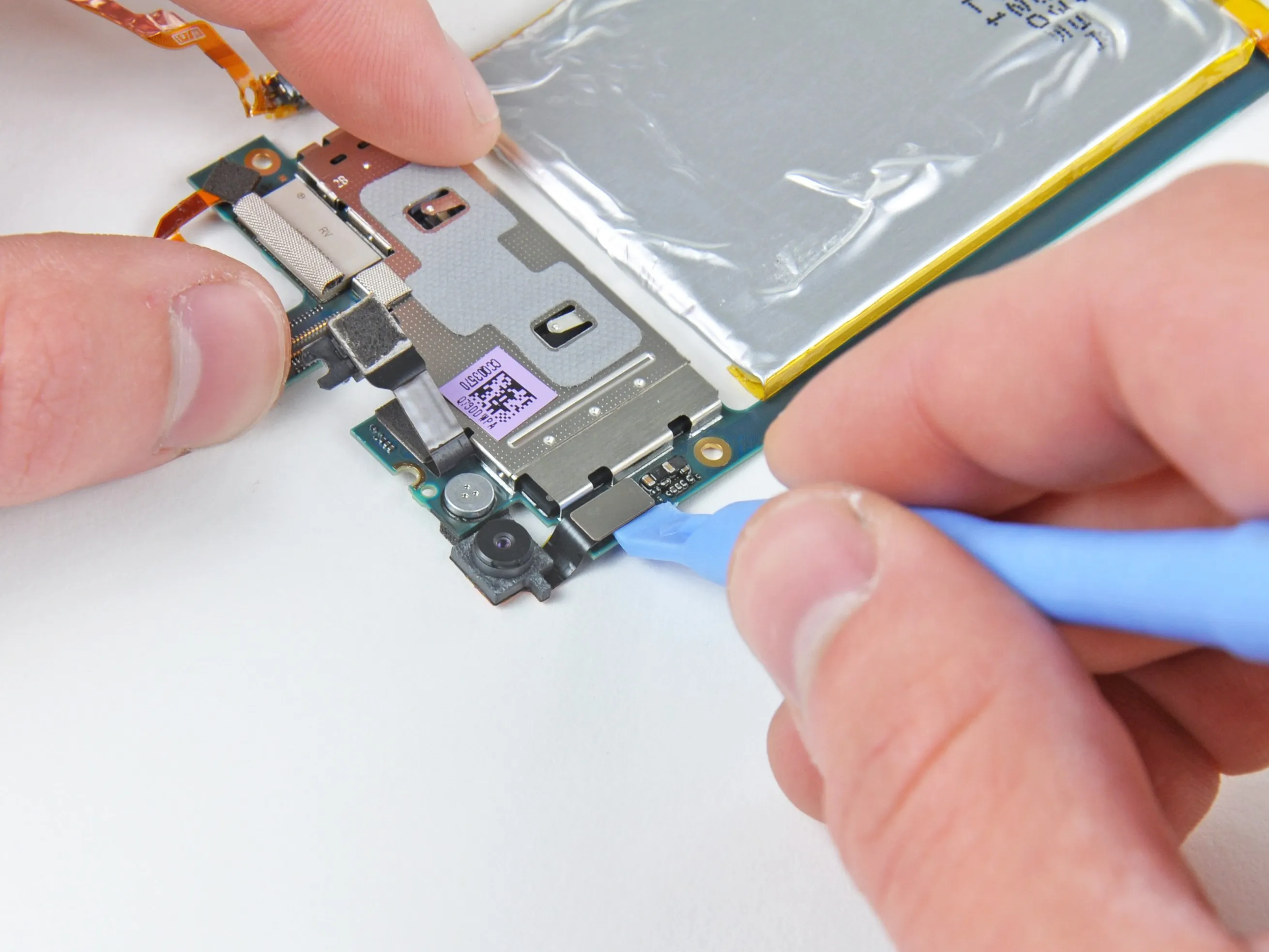

Шаг 17

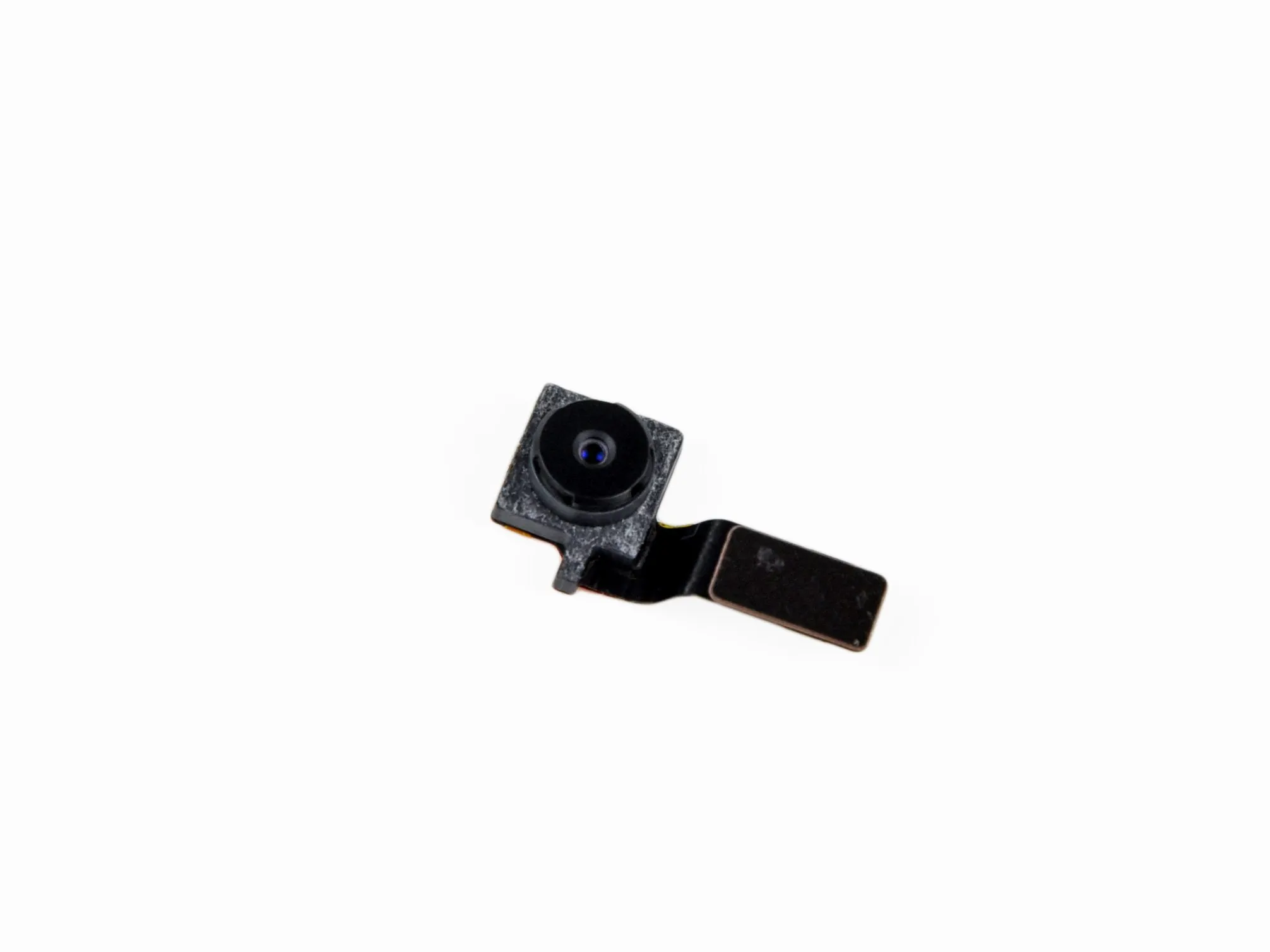

На этом этапе камеру заднего вида можно отсоединить от логической платы.
В отличие от iPhone 4камера на задней панели Touch четвертого поколения не поддерживает автофокус и имеет гораздо меньшее разрешение.
Для тех, кому интересно, скажу, что заднюю камеру iPhone 4 никак нельзя установить в Touch без особых усилий.
Эта камера имеет размеры 6,5 мм в квадрате и 3,3 мм в высоту. Это значительно меньше, чем у задней камеры iPhone 4.
Прямо над задней камерой находится цилиндрический серебристый объект - микрофон, новая функция для линейки iPod Touch.
Шаг 18

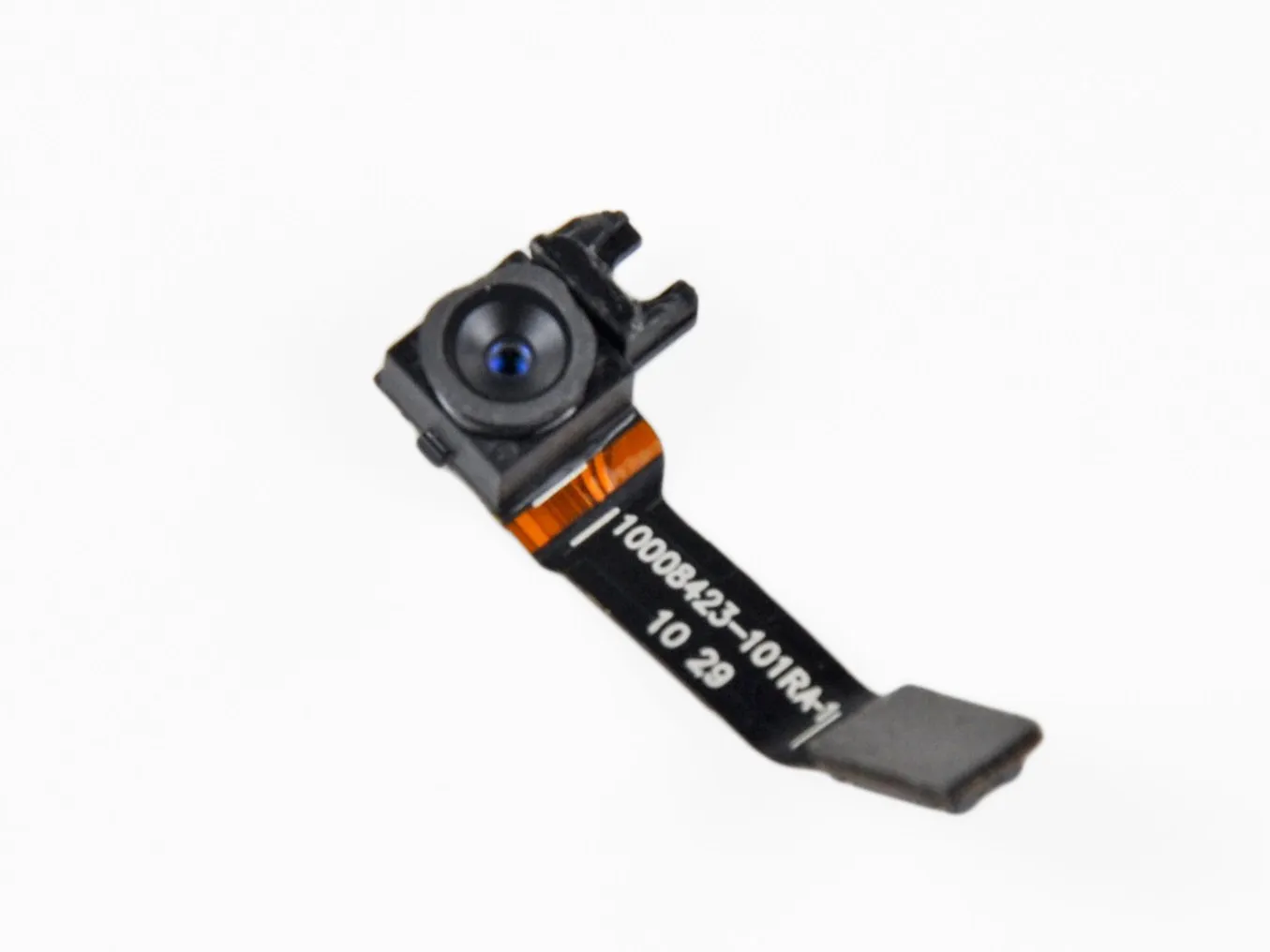

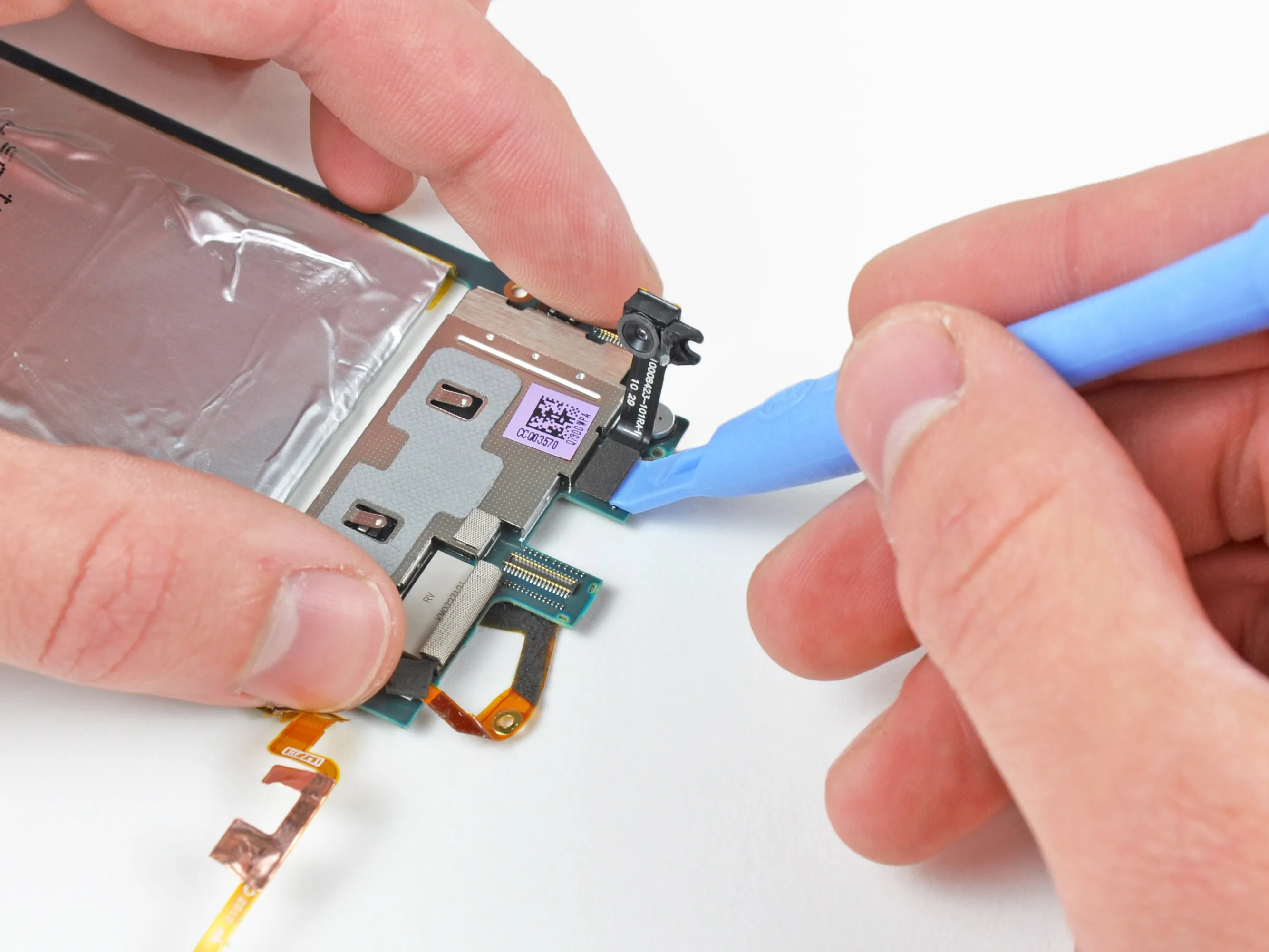

Фронтальная камера легкодоступна, и на этом этапе ее можно отсоединить от логической платы.
Неудивительно, что она выглядит точно так же, как в фронтальная камера iPhone 4.
Мы не удивлены: у них одинаковое разрешение.
Эта камера имеет площадь 4,9 мм и толщину 2,5 мм, что немного (на 0,3 мм) тоньше, чем фронтальная камера iPhone 4.

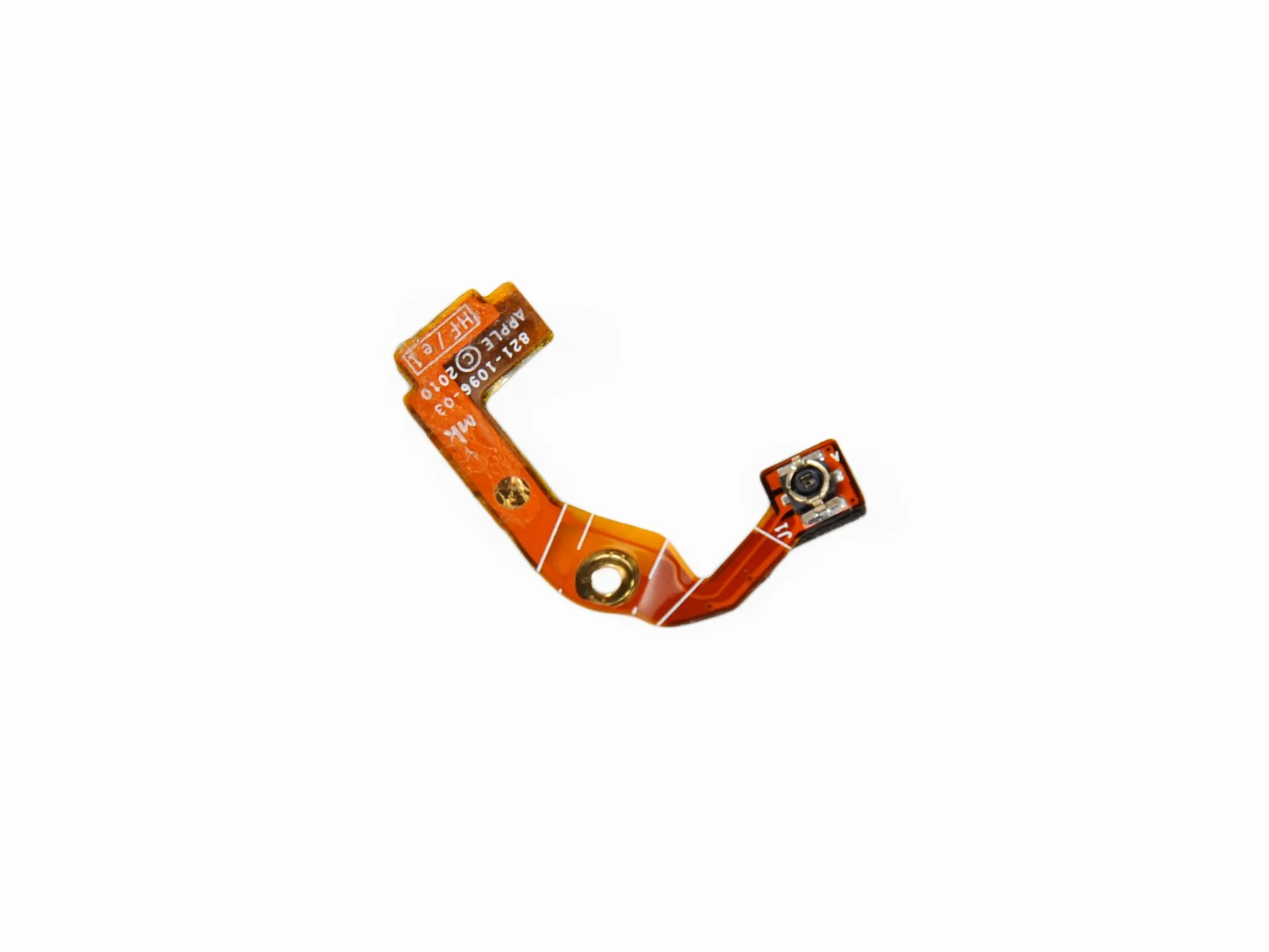

Шаг 19

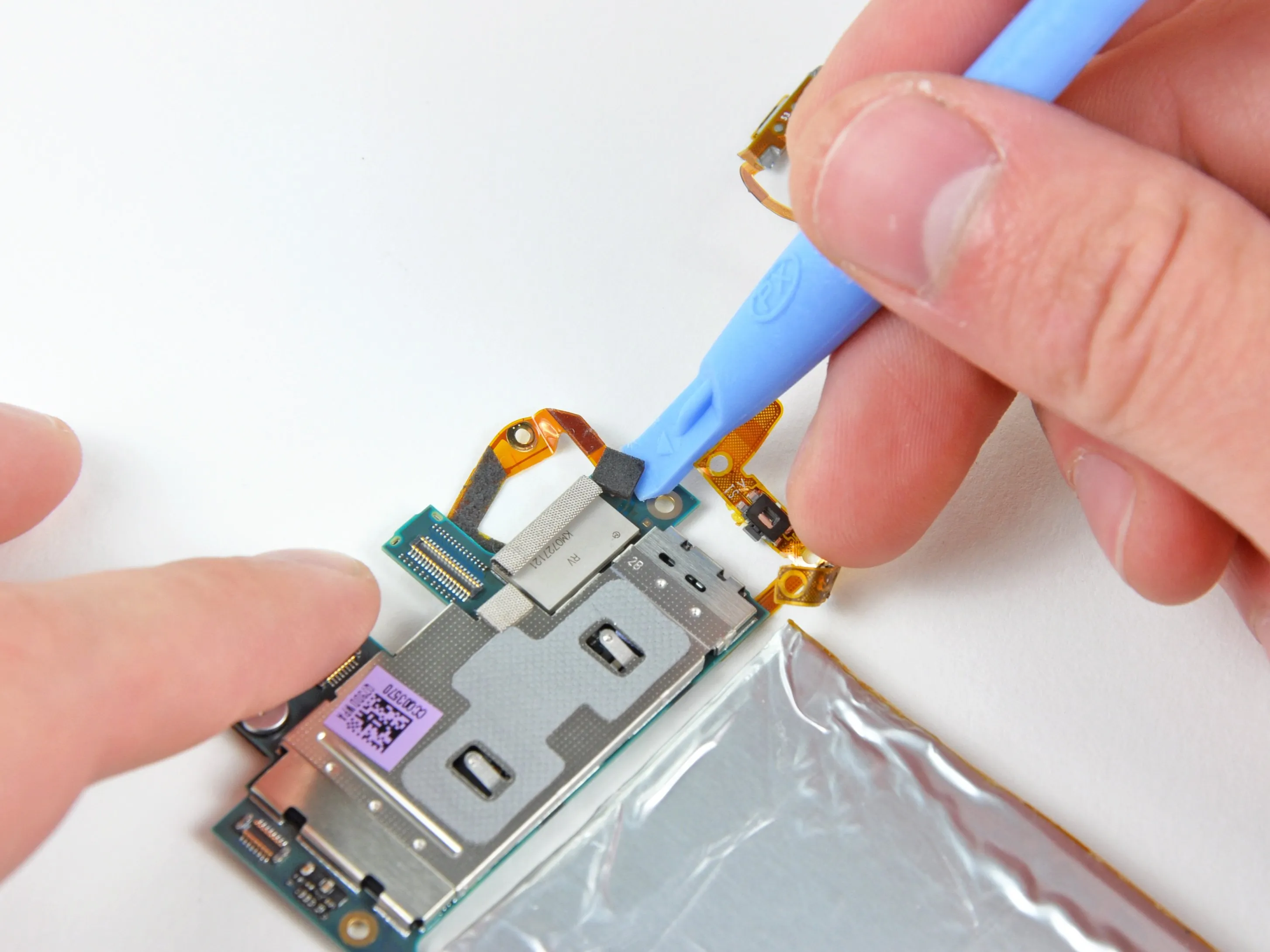

Далее мы отсоединили единственную внешнюю антенну Touch.
Эта антенна, предположительно, используется для приема Wi-Fi и находится рядом с передней стеклянной панелью, когда Touch полностью собран. Ее новое расположение устраняет необходимость в пластиковом 'окошке', которое было в Touch 3-го поколения.

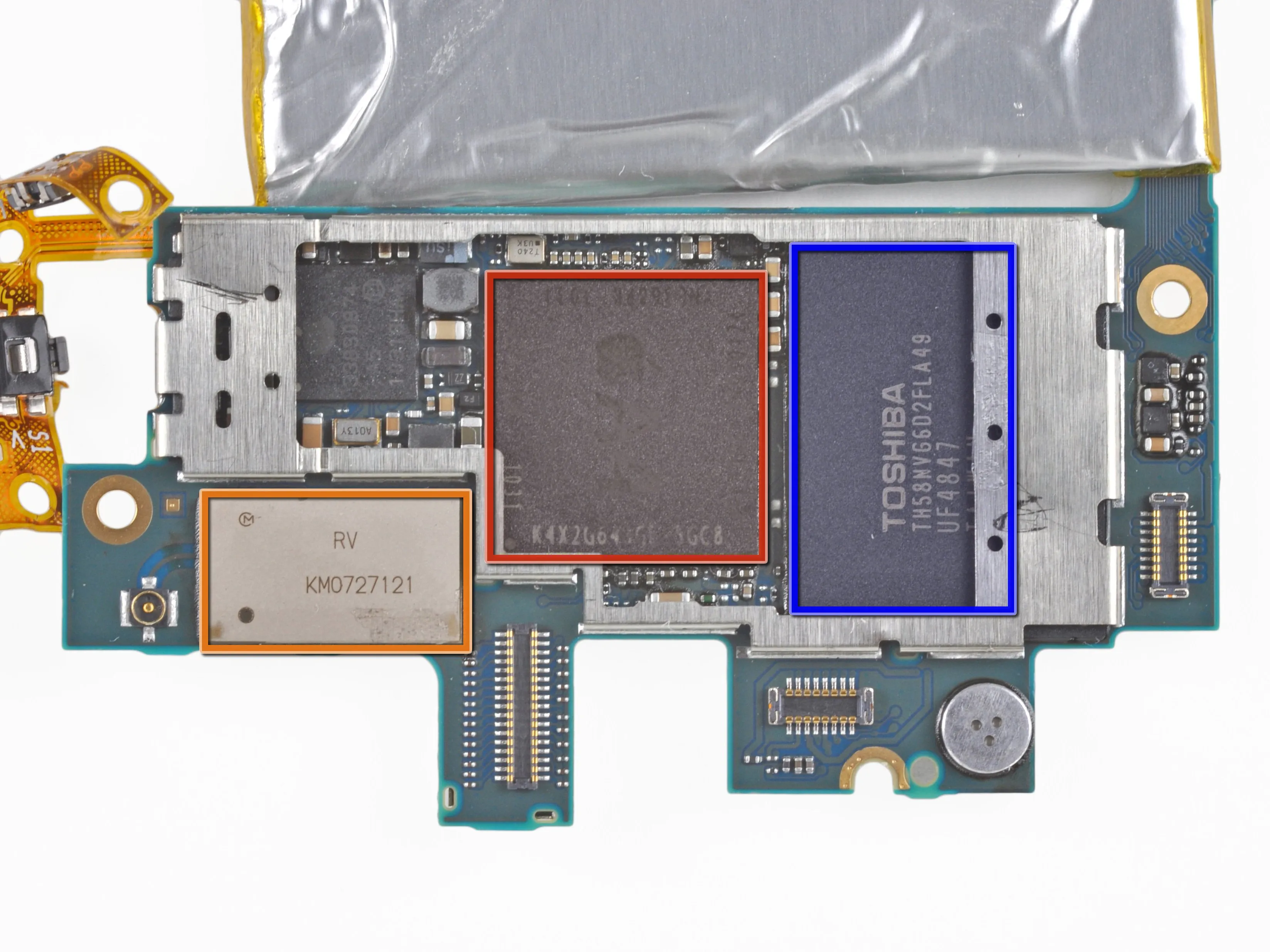

Шаг 20

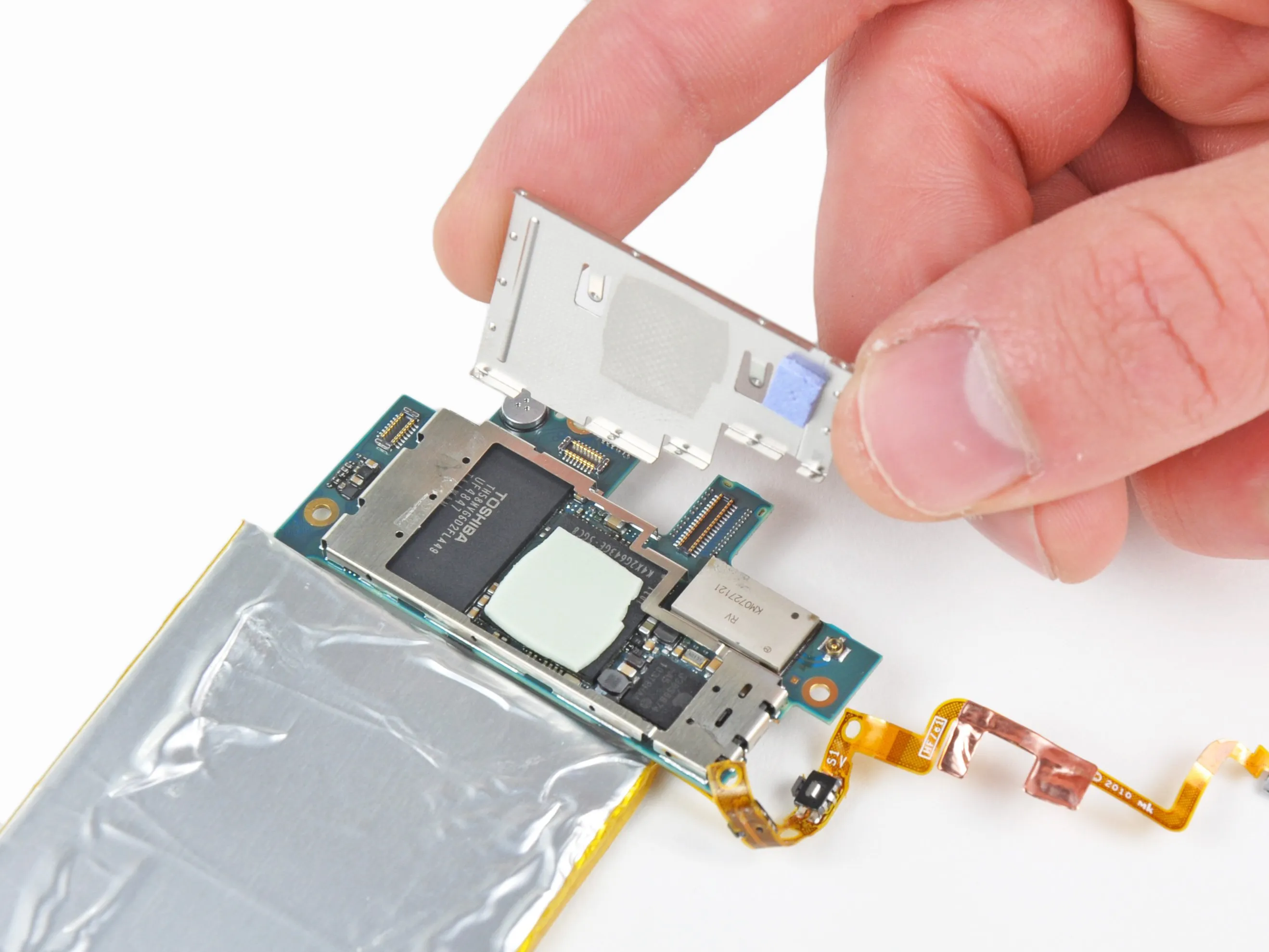

Наконец-то! Мы нашли несколько серьезных чипов.
В этом iPod установлен тот же процессор A4, что и в iPad и iPhone 4. Чип Toshiba очень похож на тот, который был в iPad который был заменен на Samsung.
Ключевая маркировка на упаковке процессора A4 - K4X2G643GE. Она идентична маркировке, обнаруженной на процессоре iPadно отличается от процессора iPhone 4. iPad имеет 256 МБ оперативной памяти, в то время как iPhone 4 - 512 МБ. К сожалению, это означает, что, как и iPad, новый iPod Touch оснащен только 256 МБ оперативной памяти.
Флеш-память NAND теперь поставляется компанией Toshiba, а не Samsung, как в iPad.
Модуль Wi-Fi Murata KM0727121
И нет, здесь нет слота для обновления оперативной памяти.
Комментарии к шагу
Эй, вы делаете обзор ipod touch 4g 8GB, в прошлом версия 8GB имела более медленный процессор и меньше оперативной памяти... не могли бы вы сделать обзор ipod touch 4G 64GB? У них может быть больше оперативной памяти или даже лучше процессор спасибо!!!
А что это за маленький серебристый кружок в правом нижнем углу? Были предположения, что это вибромотор? Можете ли вы в Делаете.ру выяснить, что это такое? Это вибромотор, но он отключен до будущего использования? Как блютуз в iPod touch 2G?
Это микрофон.

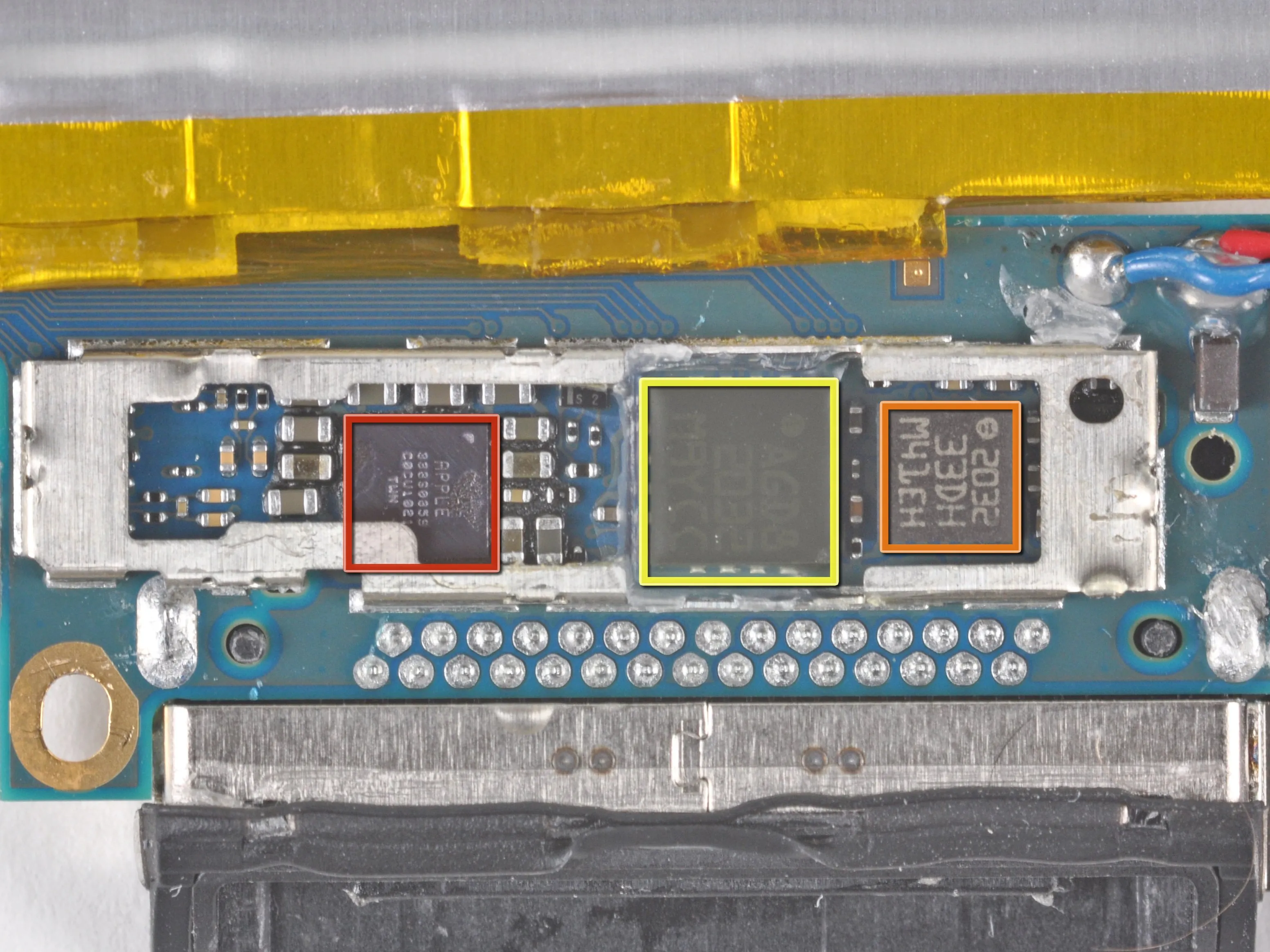

Шаг 21
На другом конце логической платы есть еще несколько микросхем.
Крайняя слева - микросхема 338S0859. Он похож на аудиокодек Cirrus Logic в iPhone 4 (338S0589).
Новый гироскоп AGD8 2032 очень похож на гироскоп iPhone 4.
Чип 2032 33DH находится рядом с гироскопом. Похоже, что этот чип был упакован в одну матрицу с гироскопом в iPhone 4. А это акселерометр.
Вы можете отчетливо видеть 30 контактов док-разъема, расположенного чуть ниже ряда микросхем.
Комментарии к шагу
У кого-нибудь не работает канал 'L' в Audifonos? Кто ремонтировал эту схему????
Что за конденсатор/резистор находится справа от металлического кронштейна и под клеммами динамика?
Шаг 22

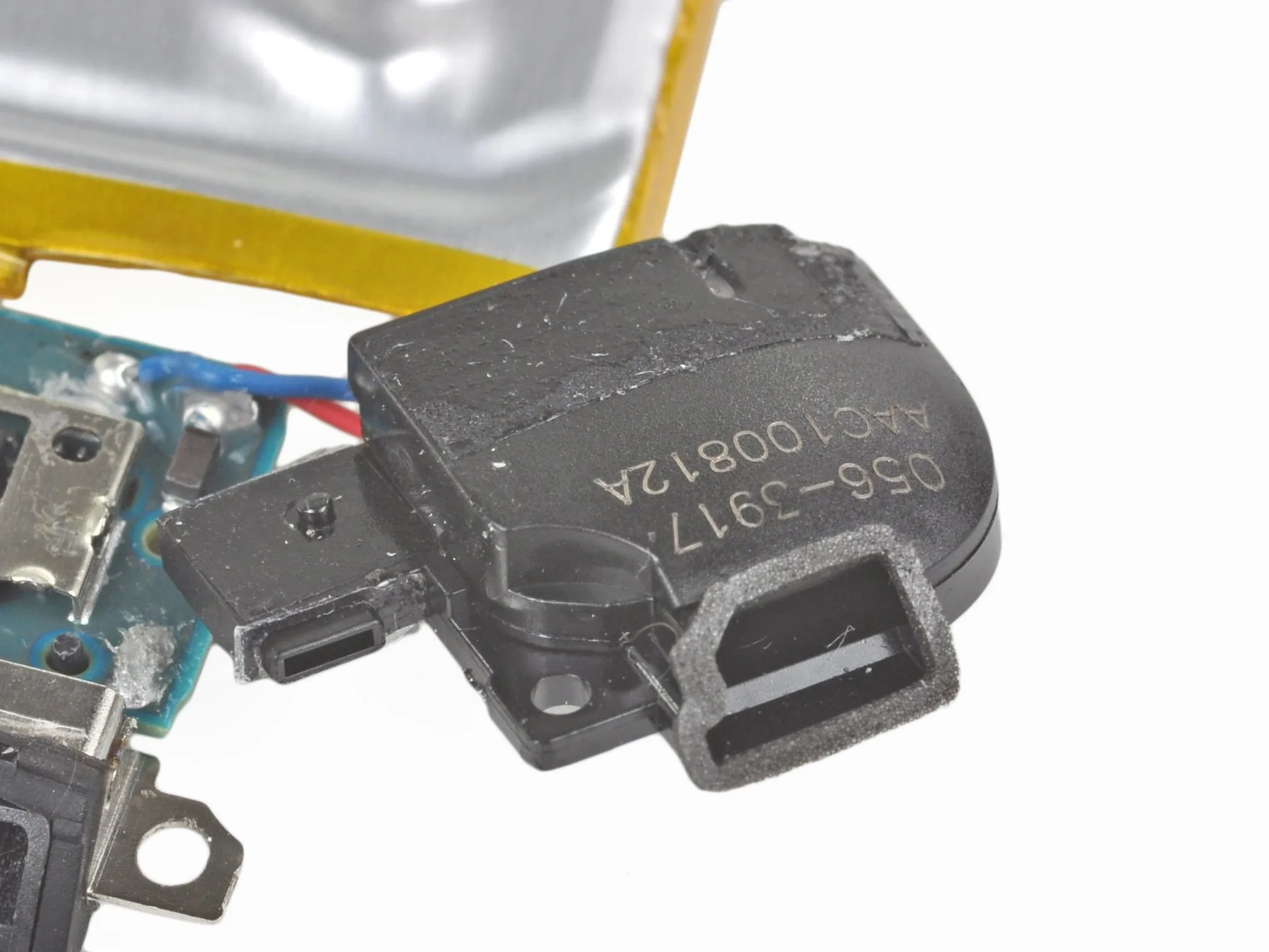

Теперь у iPod Touch есть настоящий динамик, хотя мы сомневаемся, что он удовлетворит многих меломанов.
Похоже, Apple выводит звук не только через решетку динамика (большое отверстие), но и через разъем док-станции (маленькое отверстие).

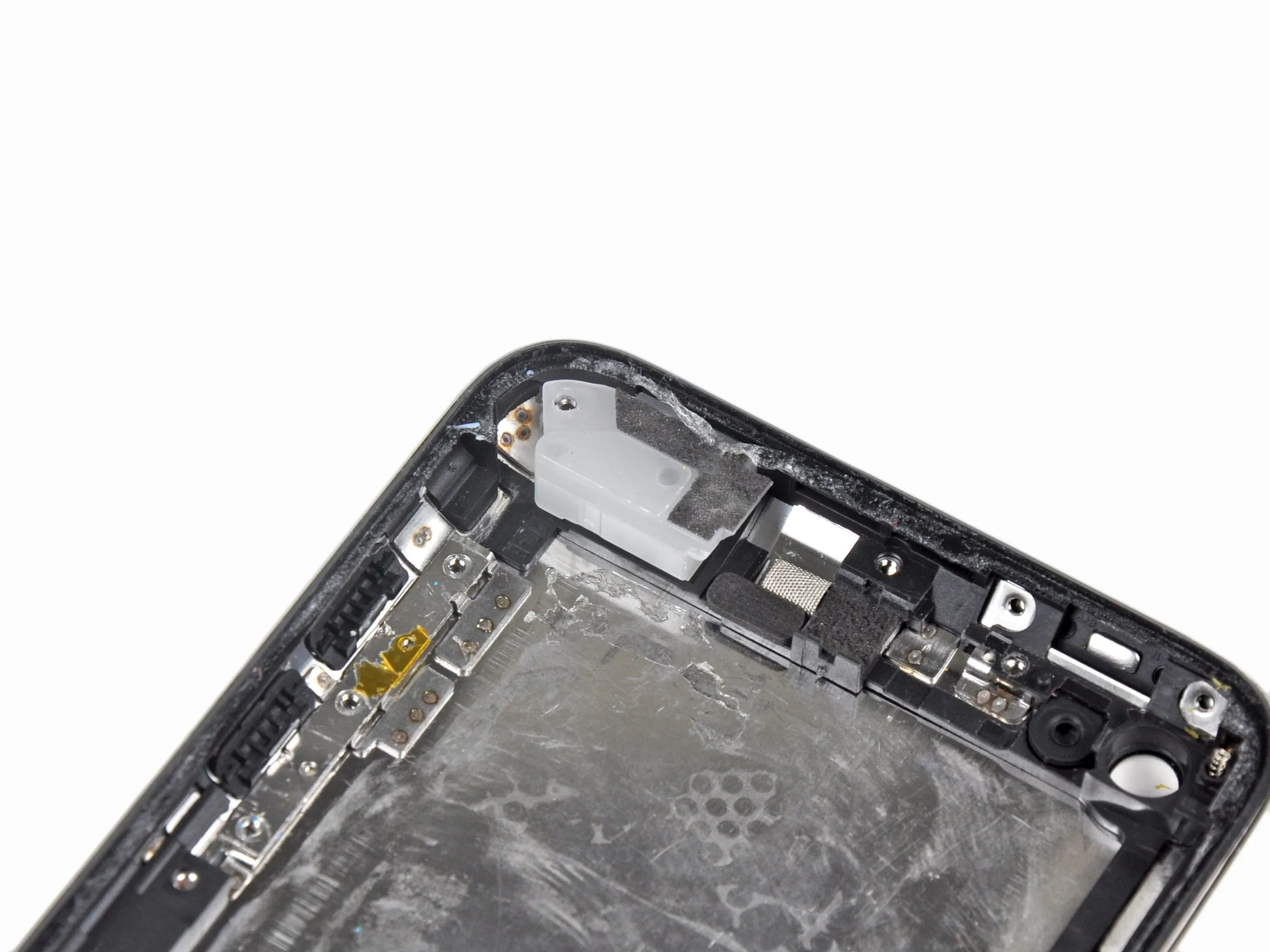

Шаг 23

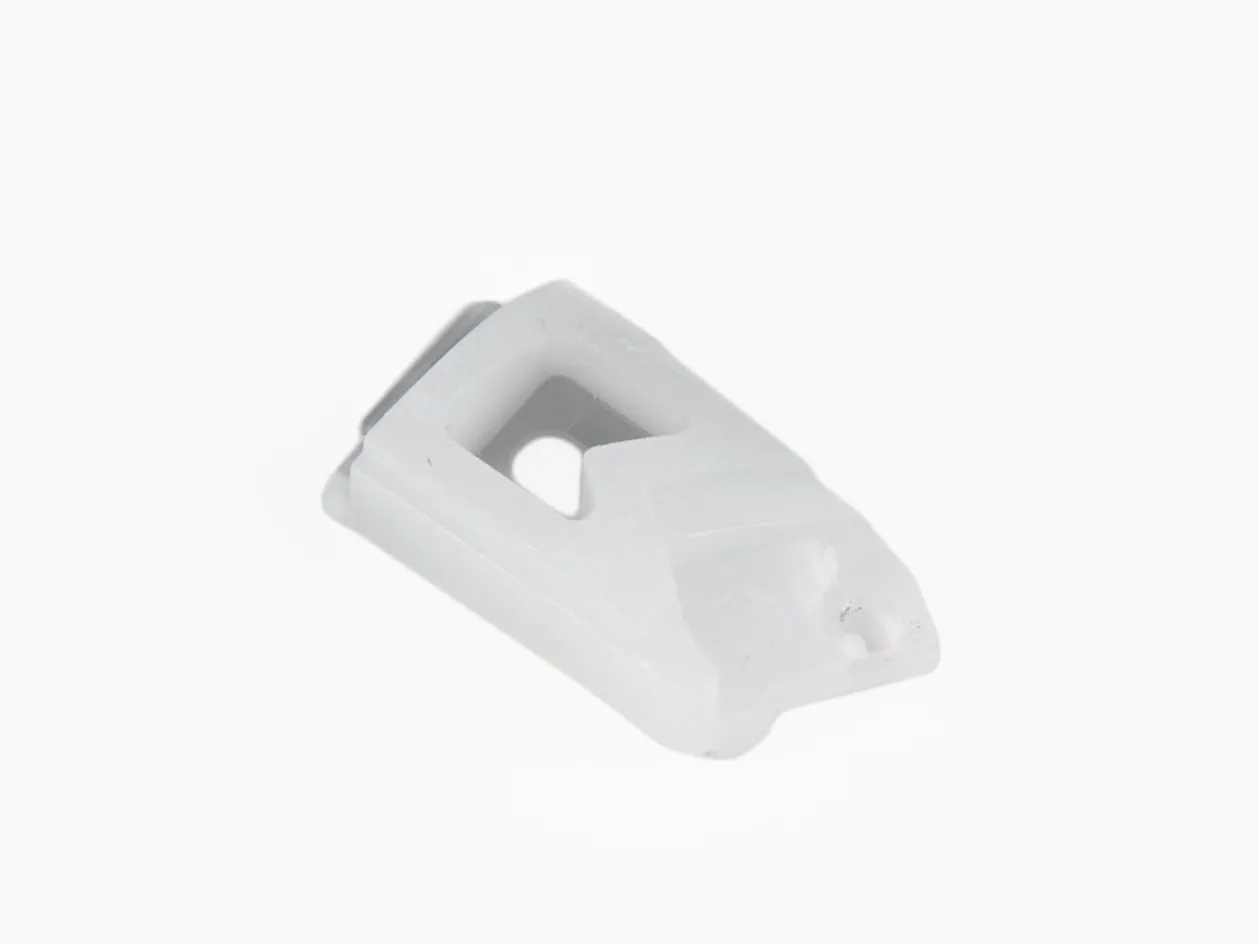

Что это? Пустое место?
Мы не знаем, что делает эта белая пластиковая деталь, кроме как занимает место. Возможно, это устройство для экономии веса.
От одного из пользователей: 'она используется для того, чтобы удерживать антенну Wi-Fi над нижним металлическим корпусом для достижения надлежащего усиления радиочастот'. Отлично!
Комментарии к шагу
В шаге 23 человек, который разбирал iPod, сказал, что не знает, для чего нужна эта белая пластиковая штука. На мой взгляд, это похоже на антенну для Wi-Fi. В нее встроены металлические точки, и по фотографиям кажется, что она соединяется с лентой, которая идет к мобильному устройству.
Это точно не антенна, и в ней нет никакого металла. Это просто кусок белого пластика; то, что вы видите, - это тени и/или остатки клея.
Оо, точно, я вижу :) моя ошибка, тогда извините :)
Может быть, это место для micro-sim карты, которую, наконец, не включили?
Поскольку в настоящее время единственный микрофон находится на задней панели ipod touch. Можно ли добавить второй микрофон на место устройства для экономии веса, чтобы сделать его более похожим на телефон? Как насчет добавления второго динамика? Мне кажется, что динамик на борту очень слабый.
Попробуйте использовать наушники с микрофоном в гнезде рядом с док-станцией. Скорее всего, он двухсторонний (вход и выход). Или используйте микрофон bluetooth. Но микрофон в его нынешнем виде ловит довольно хорошо. Я записывал совещания в комнатах размером 10 м на 10 м.
Это часть антенны. Он сохраняет пространство до металлической спинки.
Да, для лучшей производительности
Может быть, это должен был быть вибратор?
Возможно, место для вибратора для будущих поколений
Шаг 24

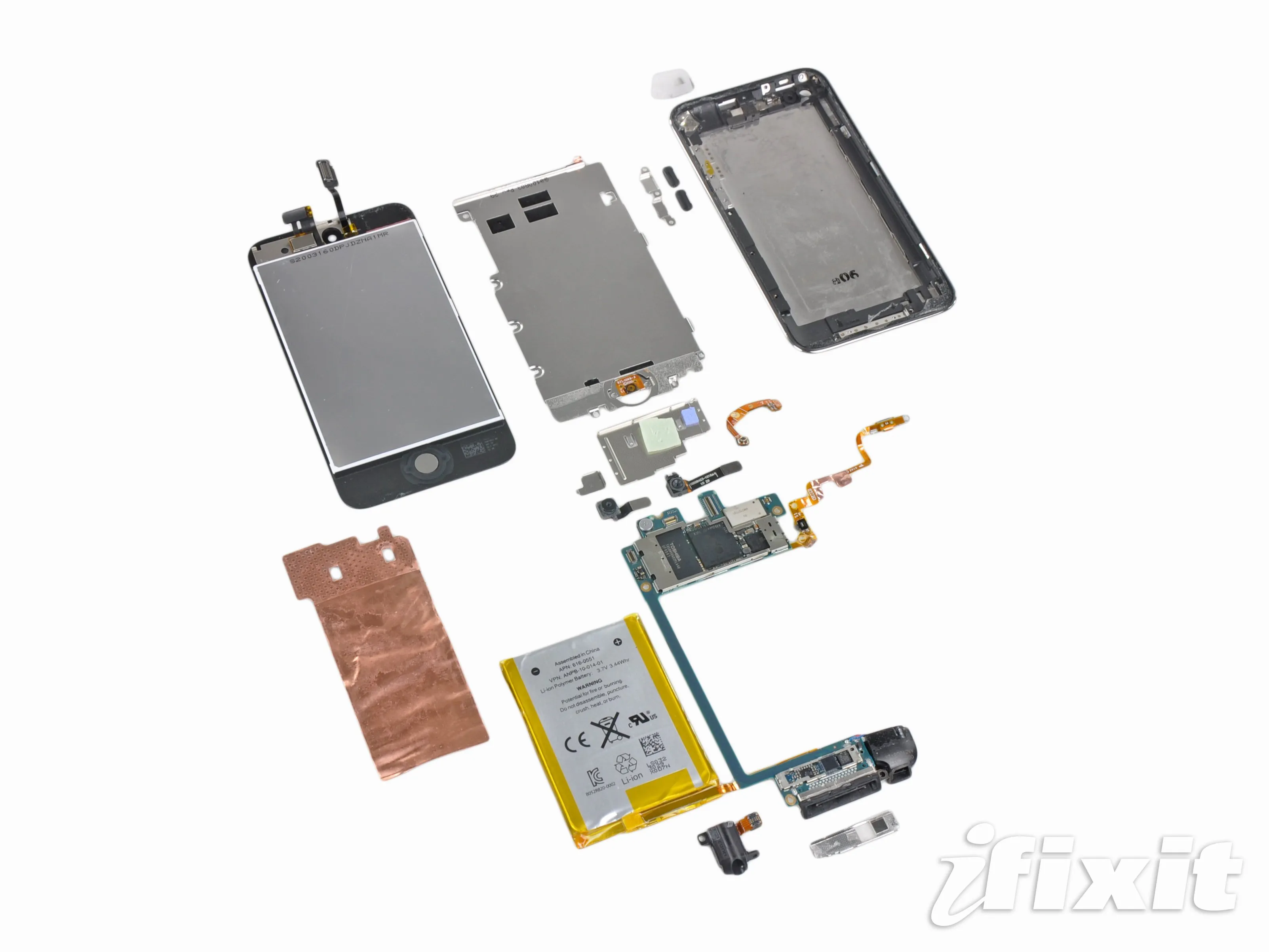

Ремонтопригодность iPod Touch 4-го поколения: 4 из 10 (10 - самый простой ремонт)
Открыть устройство довольно просто, если у вас под рукой есть термопистолет и некоторые инструменты для вскрытия iPod Touch.
Разъем для наушников не припаян к логической плате, что впервые для линейки iPod Touch.
Переднее стекло и ЖК-дисплей неразъемно соединены, что увеличивает стоимость ремонта разбитого переднего стекла.
Для полного извлечения дисплея требуется снять логическую плату.
Apple припаяла кабель кнопки громкости и кнопки сна к логической плате. Предыдущий Touch имел разъем ZIF. Это сильно затрудняет извлечение логической платы.
Аккумулятор по-прежнему припаян к логической плате, как и в предыдущих моделях.
Комментарии к шагу
Также плохо: дисплей и оперативная память не такие, как у iphone 4.
Как называется пластинчатый болт, который крепит гибкий кабель на кнопке питания?
Мой Iposestragou и пошел ремонтировать эту деталь сломалась.
Где я могу найти его?
Я рассказал об обновленных аспектах мощного развлекательного и коммуникационного портативного устройства от Apple под названием iPod touch. Он воспроизводит музыку и видео, как вы и ожидали от iPod, но также запускает игры и многие из огромного количества приложений, разработанных для iPhone, и теперь делает снимки и записывает видео. Но ему по-прежнему не хватает таких возможностей, как GPS. Подробнее: https://bestapplecases.com/best-beautiful...
Комментарии к статье
есть ли различия между 8 и 32 или 64 гб версиями?????
может быть, качество дисплея retina или объем оперативной памяти????
ПОЖАЛУЙСТА, ОТВЕТЬТЕ
Нет, я тестировал их сам.
Отличное руководство! Я немного запутался в описаниях камер.
Какая из них 'фронтальная'? Текст кажется непоследовательным, но это может быть
это просто мое недоумение. Если смотреть на iPod лицом к лицу, то
камера на его *задней стороне* показывает то, что находится перед вами. Это
'фронтальная камера'?
.
- варенье
Хороший вопрос - мы обычно называем камеру, которая направлена на вас, когда вы смотрите на ЖК-дисплей, фронтальной камерой. Заднюю часть большинства устройств мы обычно называем задним корпусом или задней рамкой, поэтому камера, направленная на задний корпус/рамку, называется задней камерой.
Несколько замечаний:
Медная лента на задней части EMI-экрана легко отрывается. Это не влияет на работу устройства, но стоит обратить внимание. Чтобы не порвать ленту, поднимайте ее со стороны кнопки вверх, а не сбоку наружу.
Кроме того, пластину экрана камеры, прикрепленную к верхней части устройства, необходимо заменить очень аккуратно, чтобы она соответствовала существующему положению, иначе при сборке верхней части вы не получите ровную поверхность.
Наконец, при замене ЖК-дисплея не обязательно снимать всю логическую плату, можно открутить винт камеры, винт WiFi и правый винт верхней логической платы. После их удаления логическая плата отогнется вверх примерно на 8 мм, что даст вам достаточно места для извлечения старого разъема дигитайзера и установки нового. Это довольно хлопотно, но гораздо проще, чем снимать всю логическую плату.
В целом, это самый сложный из ipod touches для работы, но все же значительно легче, чем разбирать линейку Nano. Веселитесь!
Как сказано во вступлении, это разборка и не должна использоваться как инструкция по разборке. Руководство по ремонту этого устройства можно найти здесь.
Что делает микросхема 2032 33DH?
Это значок акселерометра для поворота экрана.
Я начал разбирать свой iPod 4 и заметил, что батарея немного гибкая. Должна ли батарея легко гнуться или это плохой знак?
Это совершенно нормально, старайтесь не гнуть ее.
