Разборка iPod Touch 5-го поколения
Введение
Мы получили в свои руки новый iPod Touch от Apple. Первое, что мы сделали: залезли внутрь, чтобы посмотреть, насколько 'веселее' новое поколение по сравнению со старыми поколениями.
Присоединяйтесь к нам и следите за всем, что нас ожидает. Делаете.ру в Twitter или добавляйтесь к нам в друзья на Facebook.
Что вам понадобится
Инструменты
Тепловая пушка | Источник - ifixit.com
Инструмент для открывания iFixit | Источник - ifixit.com
Spudger | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Отвертка Phillips #000 | Источник - ifixit.com
Видео обзор
Шаг 1 Разбор iPod Touch 5-го поколения

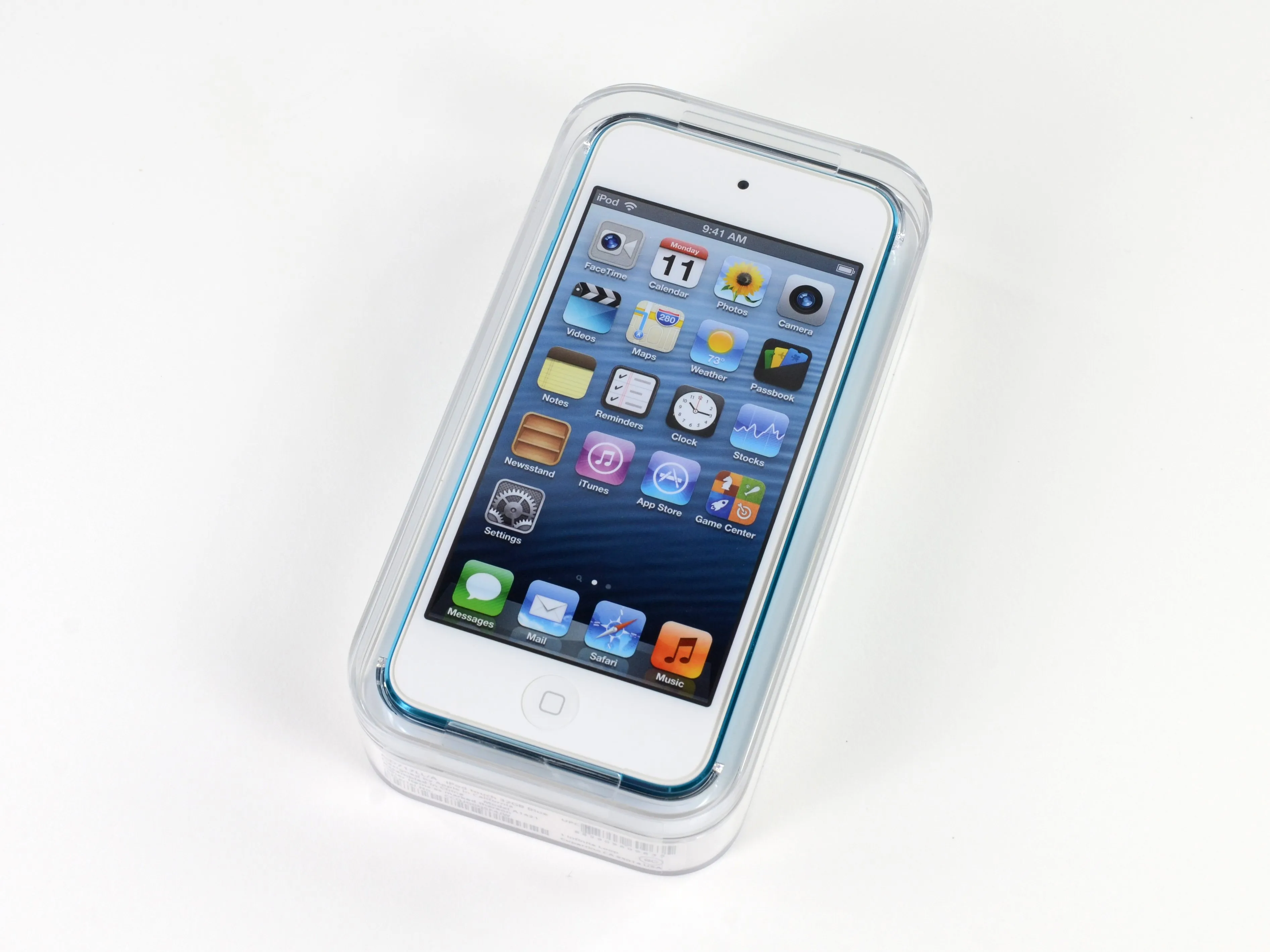

Разборка наготове! iPod 5-го поколения Touch появился у нас в раннем доступе, поэтому мы поспешили купить его во время обеденного перерыва и разобрали к ужину. Он уже поступил в продажу и скоро появится в вашем кармане.
Технические характеристики:
4-дюймовый (по диагонали) широкоформатный дисплей Retina с технологией Multi-Touch IPS
Wi-Fi 802.11a/b/g/n (802.11n 2,4 ГГц и 5 ГГц) + Bluetooth 4.0
5-мегапиксельная камера iSight со светодиодной вспышкой и диафрагмой ƒ/2,4 + 1,2-Мп HD-камера FaceTime, способная снимать HD-видео (720p) со скоростью до 30 кадров в секунду.
Новый шлейф для iPod touch
Трехосевой гироскоп + акселерометр
Объем памяти 32 ГБ или 64 ГБ
Шаг 2

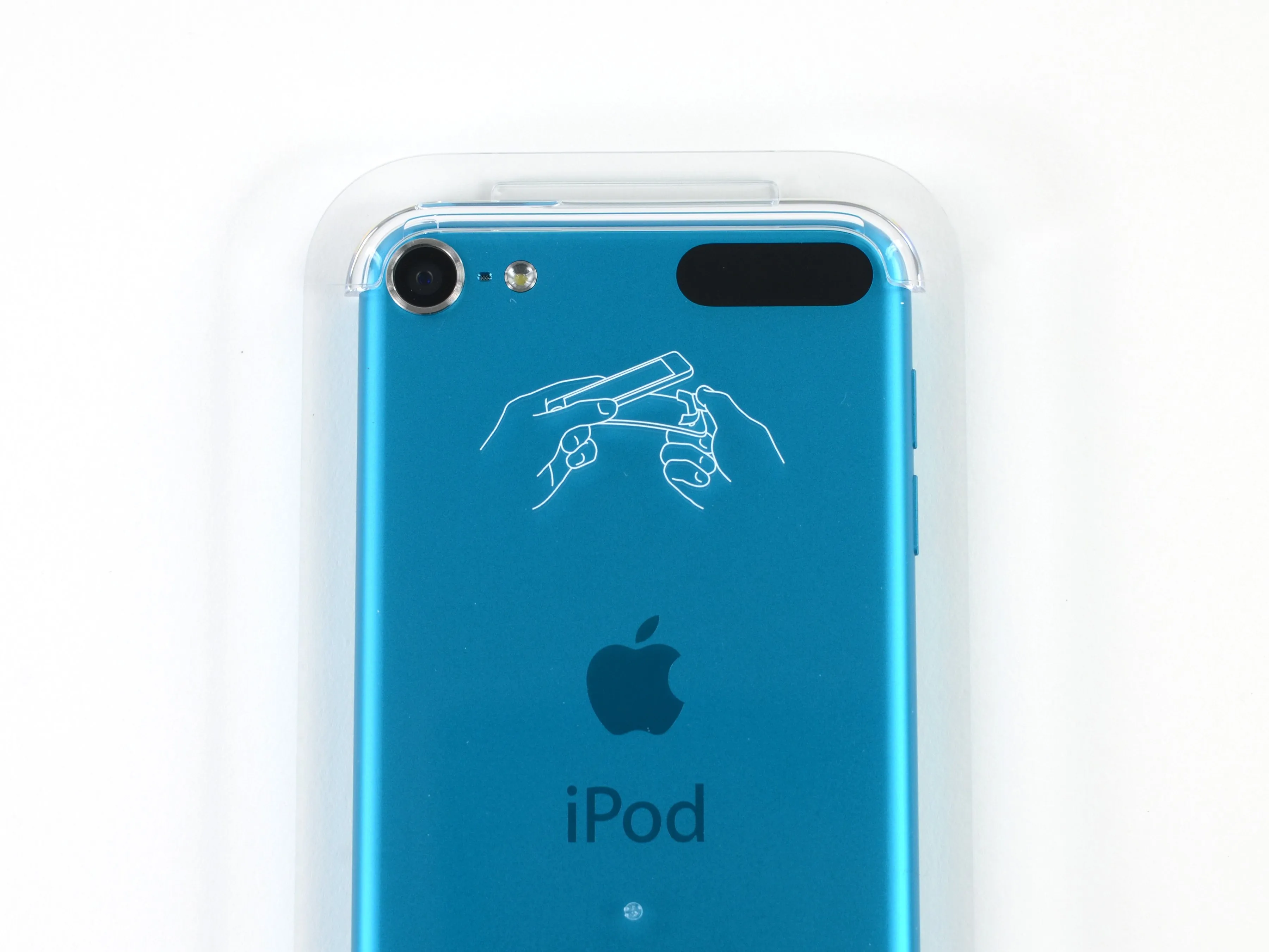

Обезьяна видит, обезьяна делает.

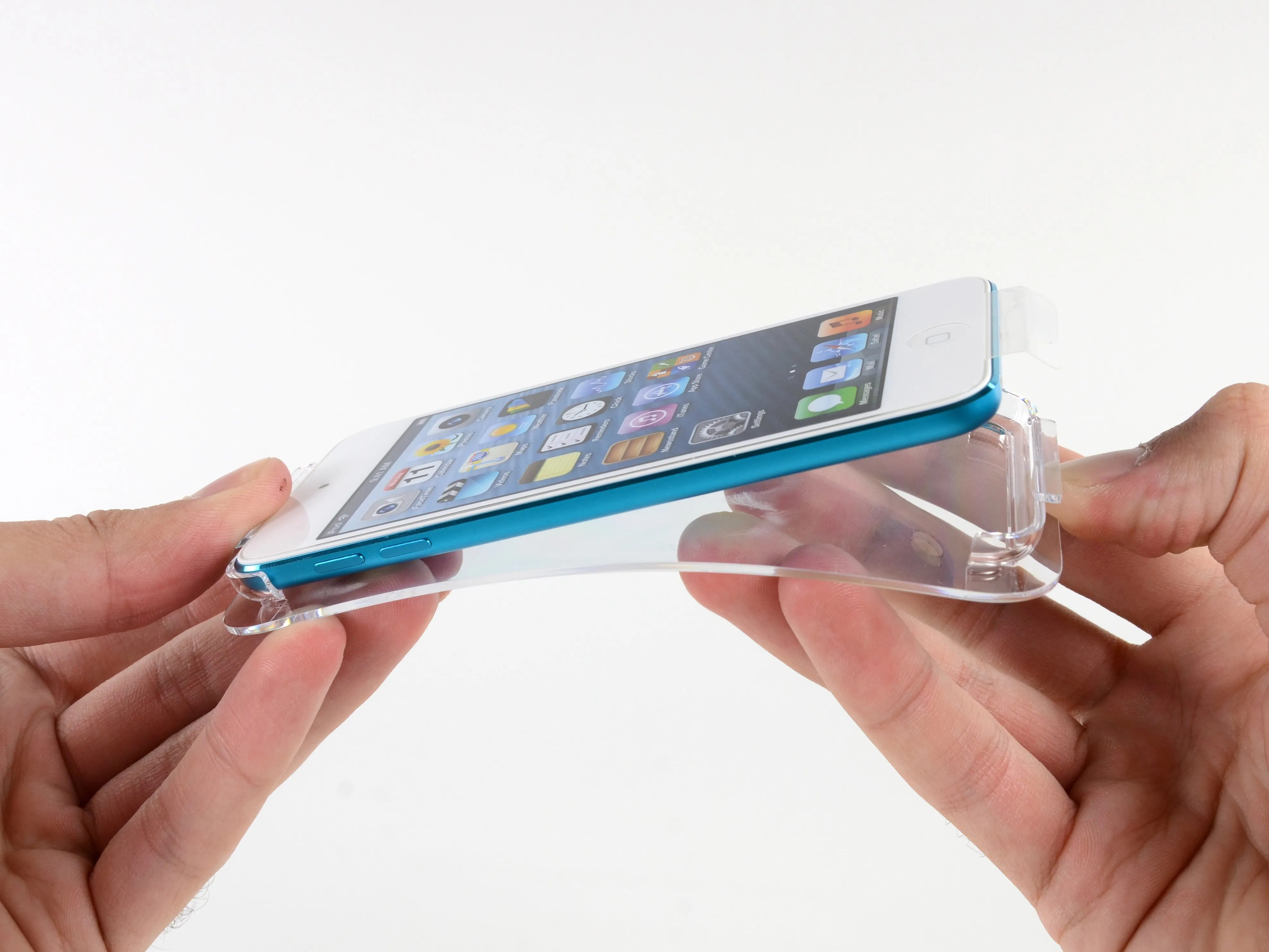

Хотя Apple может и не предоставить инструкцию по ремонту, она расскажет вам, как освободить устройство от упаковки - вот вам и старый добрый способ. старомодный способ самостоятельно вскрывать упаковку.
Мы благодарны Apple за то, что она решила предоставить своим обожаемым фанатам надлежащую процедуру распаковки. Мы просто рады, что нам не пришлось прибегать к крайним мерам.
Шаг 3

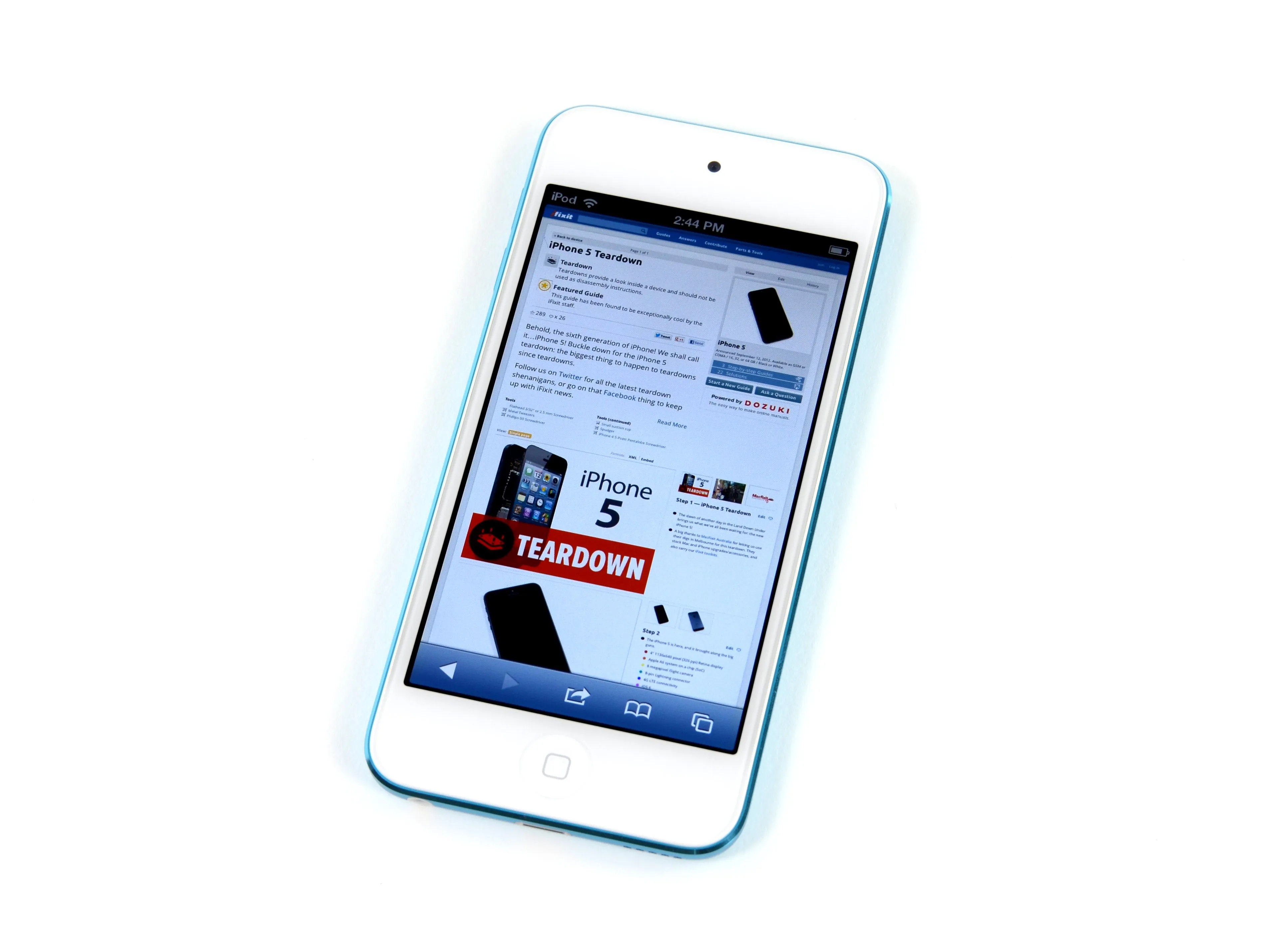

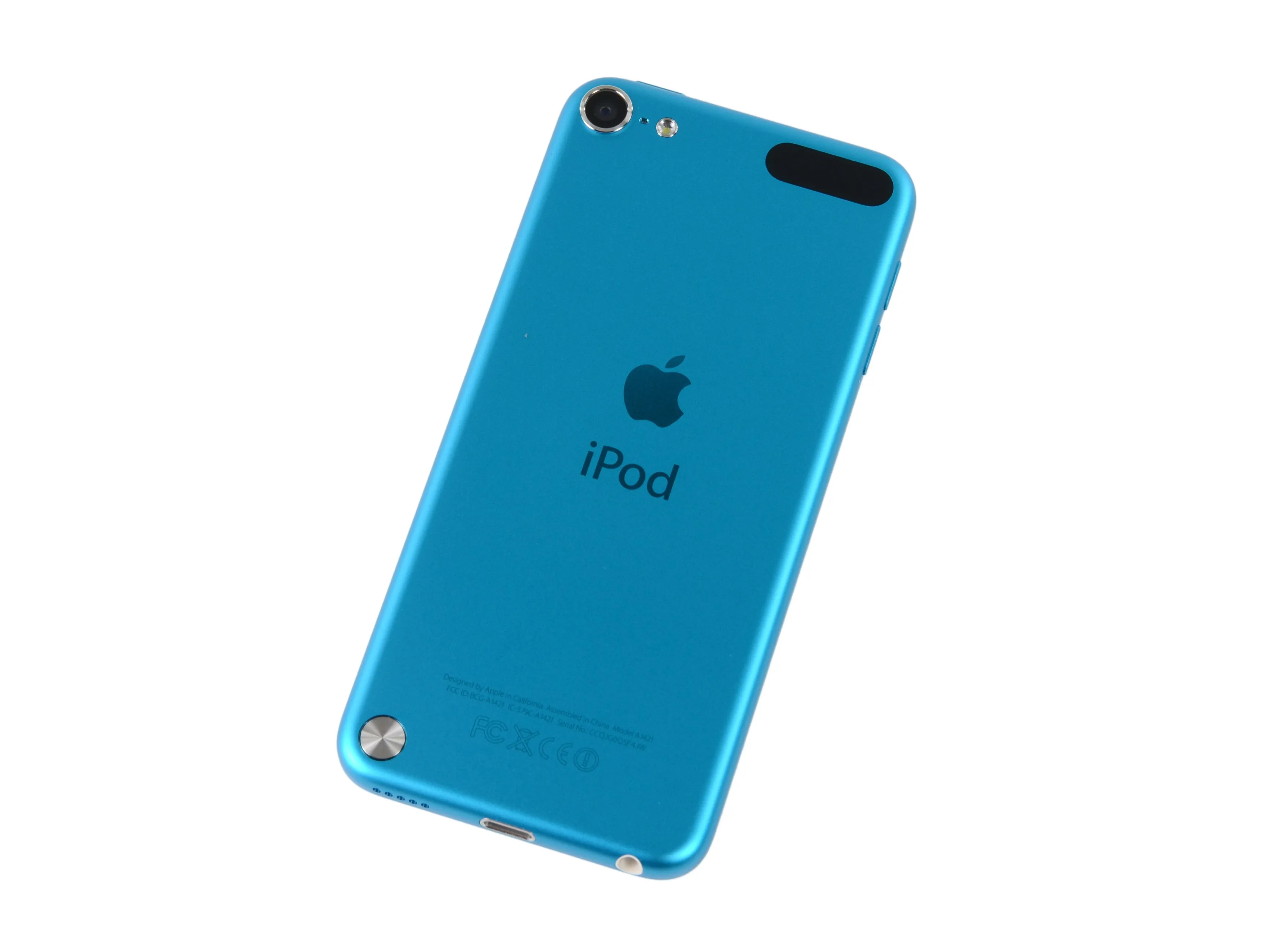

Независимо от того, смотрите ли вы на новый Touch спереди или сзади, он выглядит элегантно.
Если вкус радуги не выдал его, то на задней панели Touch напечатан идентификационный номер модели A1421.
С разрешением 1136 на 640 пикселей при 326 пикселях на дюйм Touch так и просится на тест-драйв. Мы любим посветить гаджетам долю секунды перед тем, как разорвать их на части, в качестве своеобразного церемониального прощания.
Теперь, когда с этим покончено, давайте заберемся внутрь!
Шаг 4

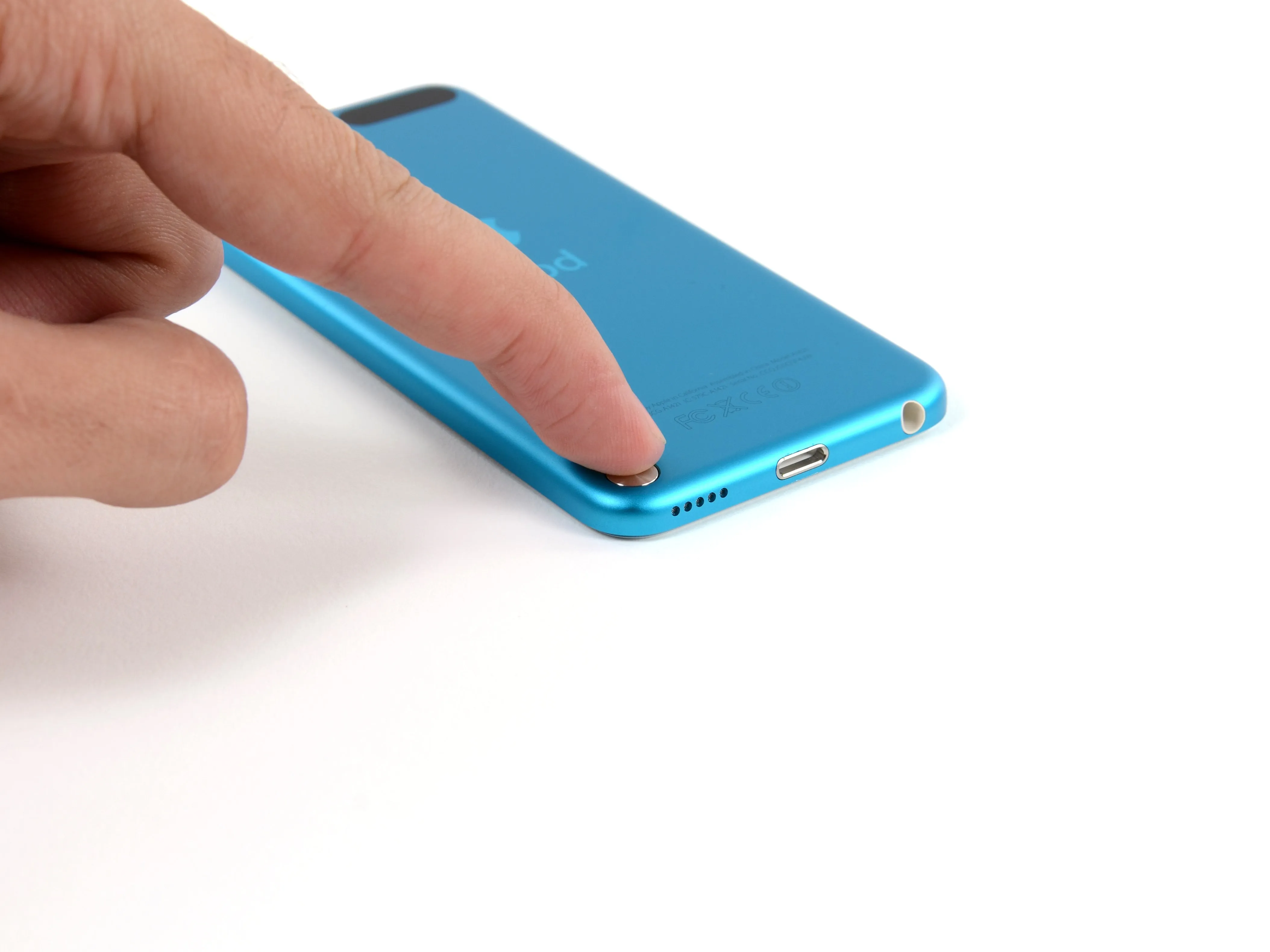

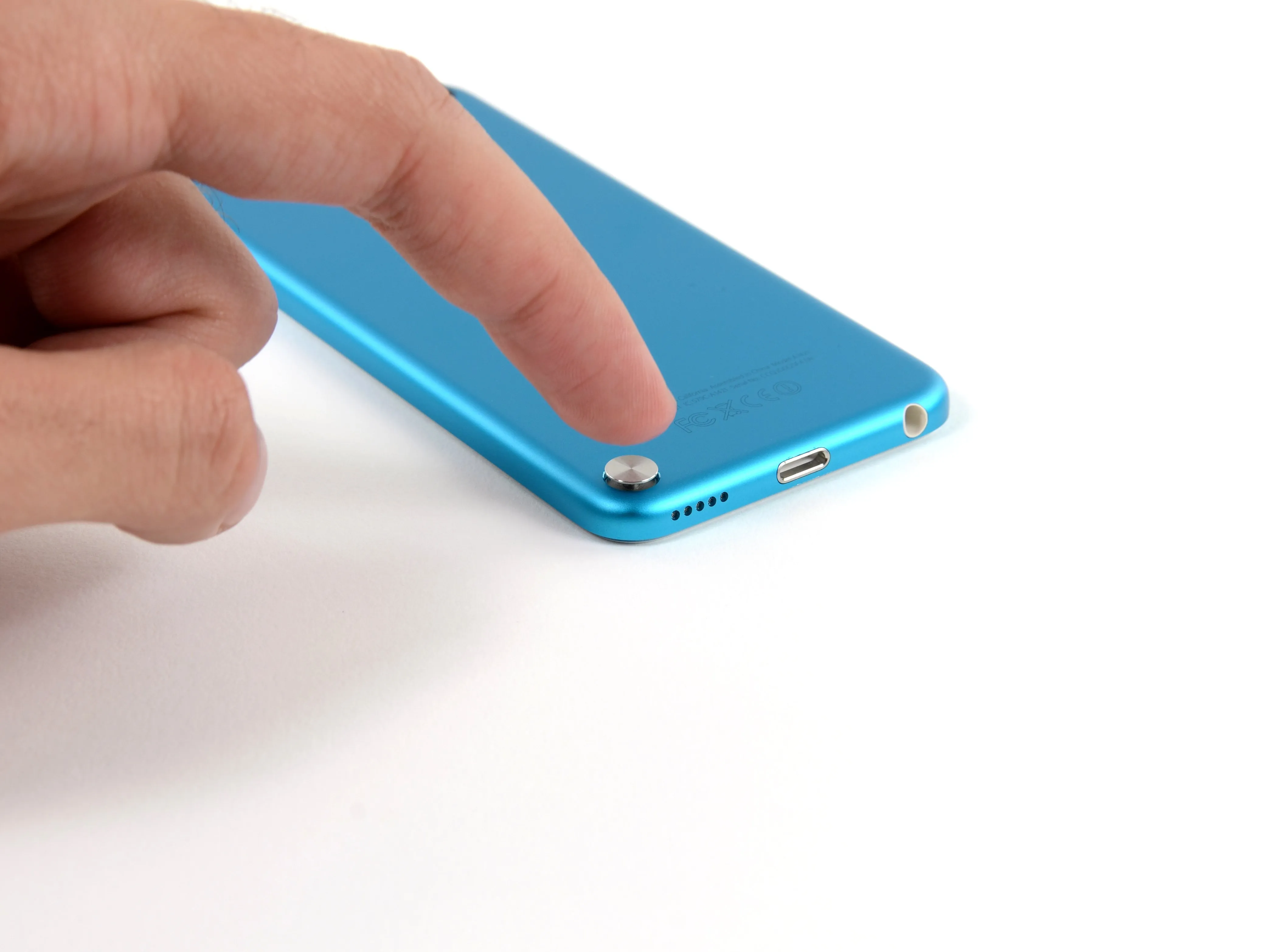

Но подождите, это еще не все! Мы видим своим маленьким глазом... кнопку. Конечно, мы просто должны были нажать на кнопку..
Apple любезно включила в комплект поставки iPod Touch выдвижной штырек для 'петли'.
Если повезет, эта петля предотвратит непреднамеренный 'тест на падение' iPod, который часто приводит к разбитым надеждам и экранам.
Шаг 5

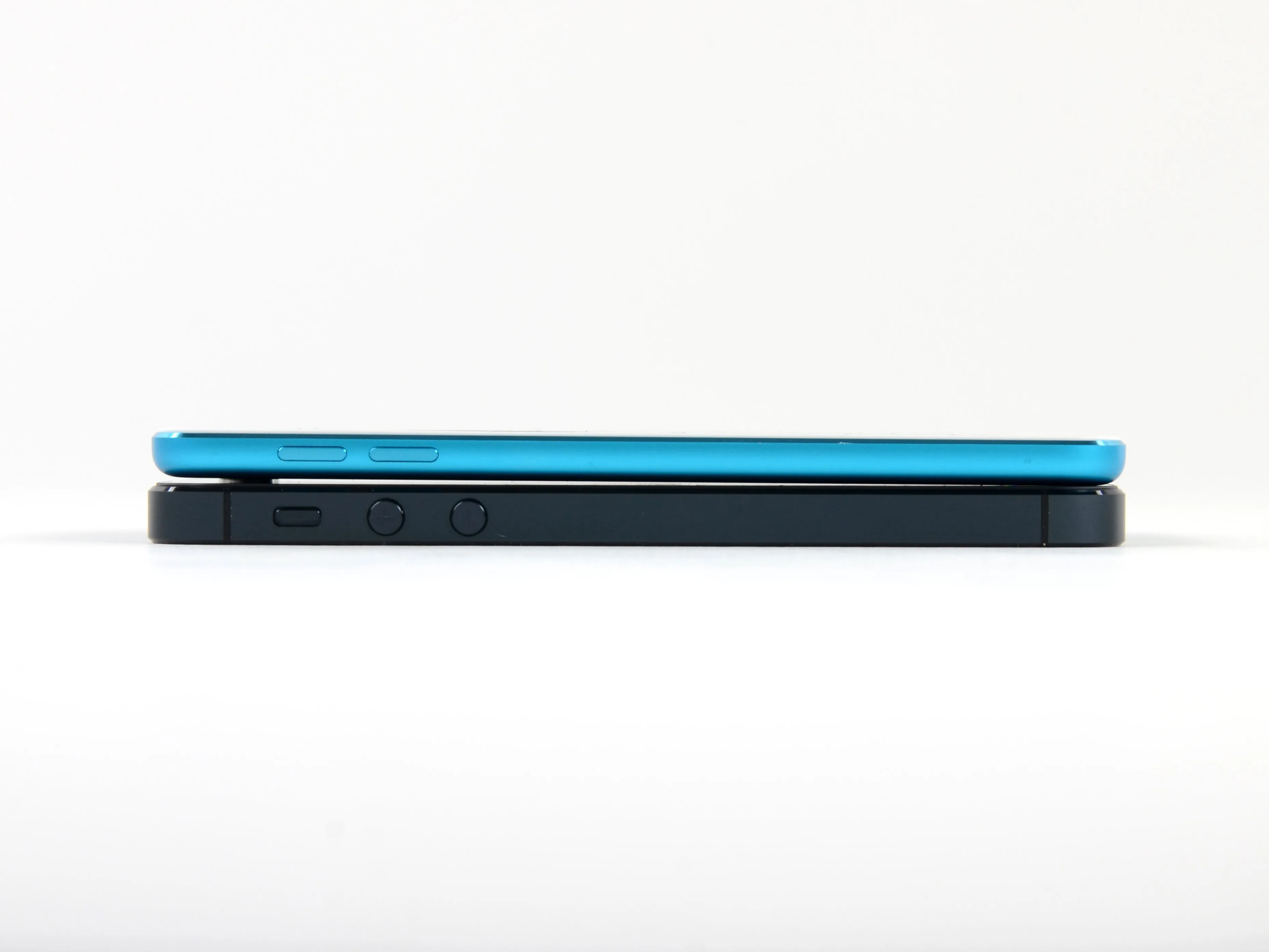

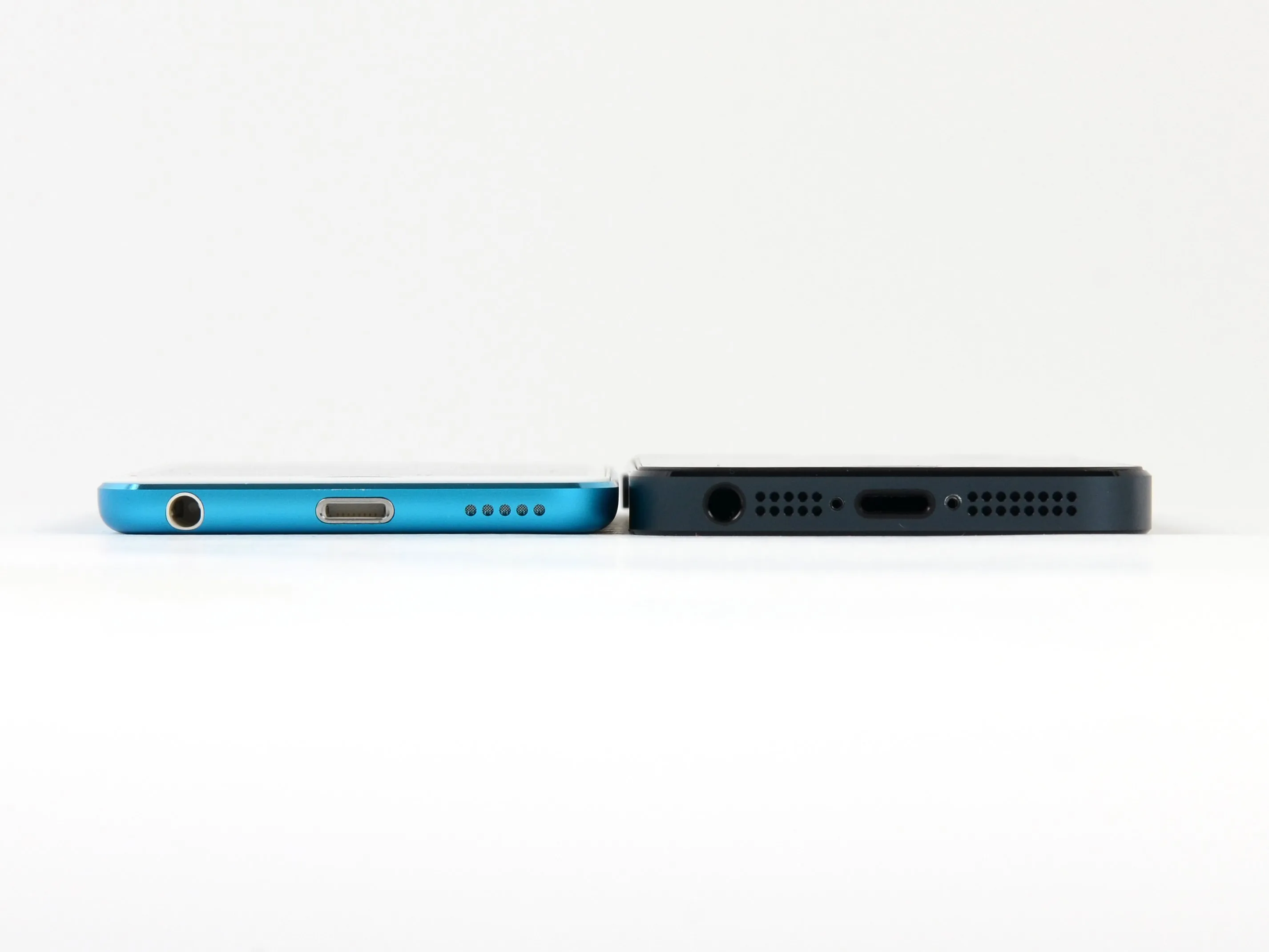

Как iPod Touch 5-го поколения смотрится в сравнении с iPhone 5? Если говорить буквально, то они вполне соответствуют друг другу по размерам.
Новый iPod Touch имеет ту же высоту (с разницей в ±0,01 дюйма), что и iPhone 5.
Вот разбивка цифр:
Высота: 4,86 дюйма (123,4 мм) против 4,87 дюйма (123,8 мм) у iPhone 5.
Ширина: 2,31 дюйма (58,6 мм) как у Touch, так и у iPhone 5.
Глубина: 0,24 дюйма (6,1 мм) против 0,30 дюйма (7,6 мм) у iPhone 5.
Вес: 3,10 унции (88 граммов) против 3,95 унции (112 граммов) у iPhone 5.
Если вы следите за этим дома, то iPod на 20 % меньше по объему по сравнению с iPhone 5.
Шаг 6

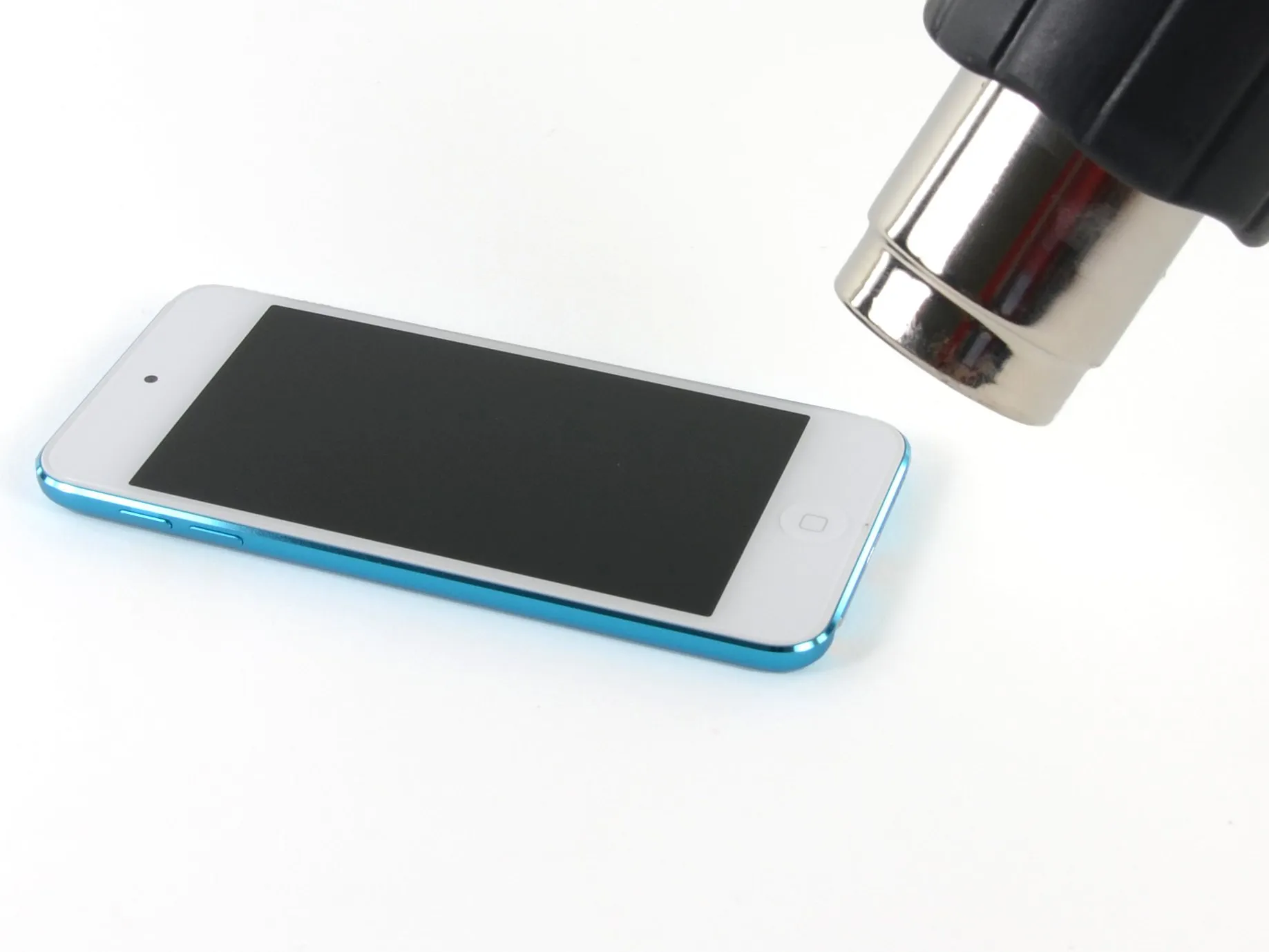

На старт, на старт....HEAT GUN!

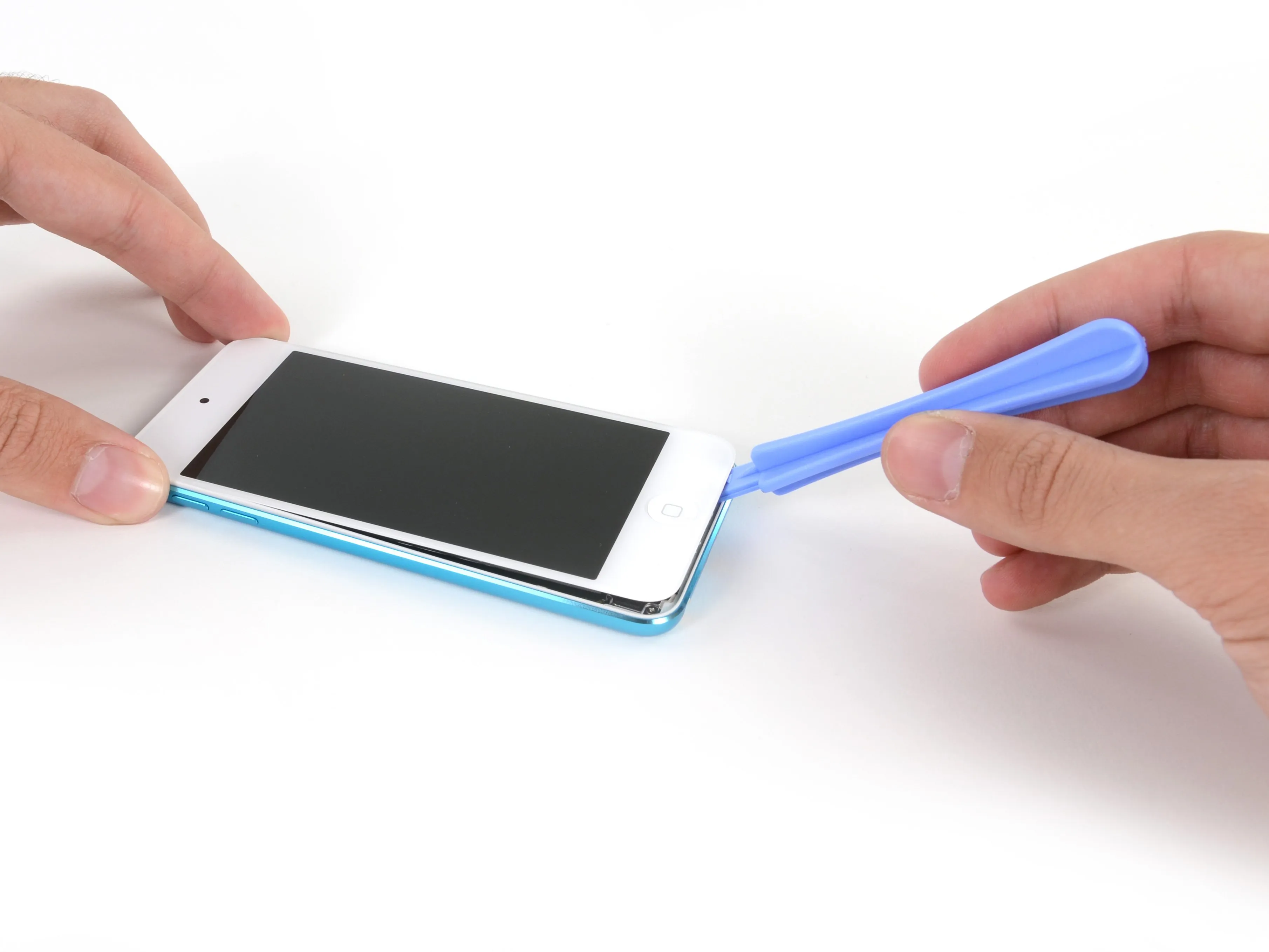

Это заняло всего тридцать секунд чтобы размягчить клей в нижней и верхней частях Touch до такой степени, что мы не были в ужасе поддеть его инструментом для открывания.
Комментарии к шагу
На какую температуру была установлена тепловая пушка?
На какую температуру был настроен ваш тепловой пистолет?
Шаг 7

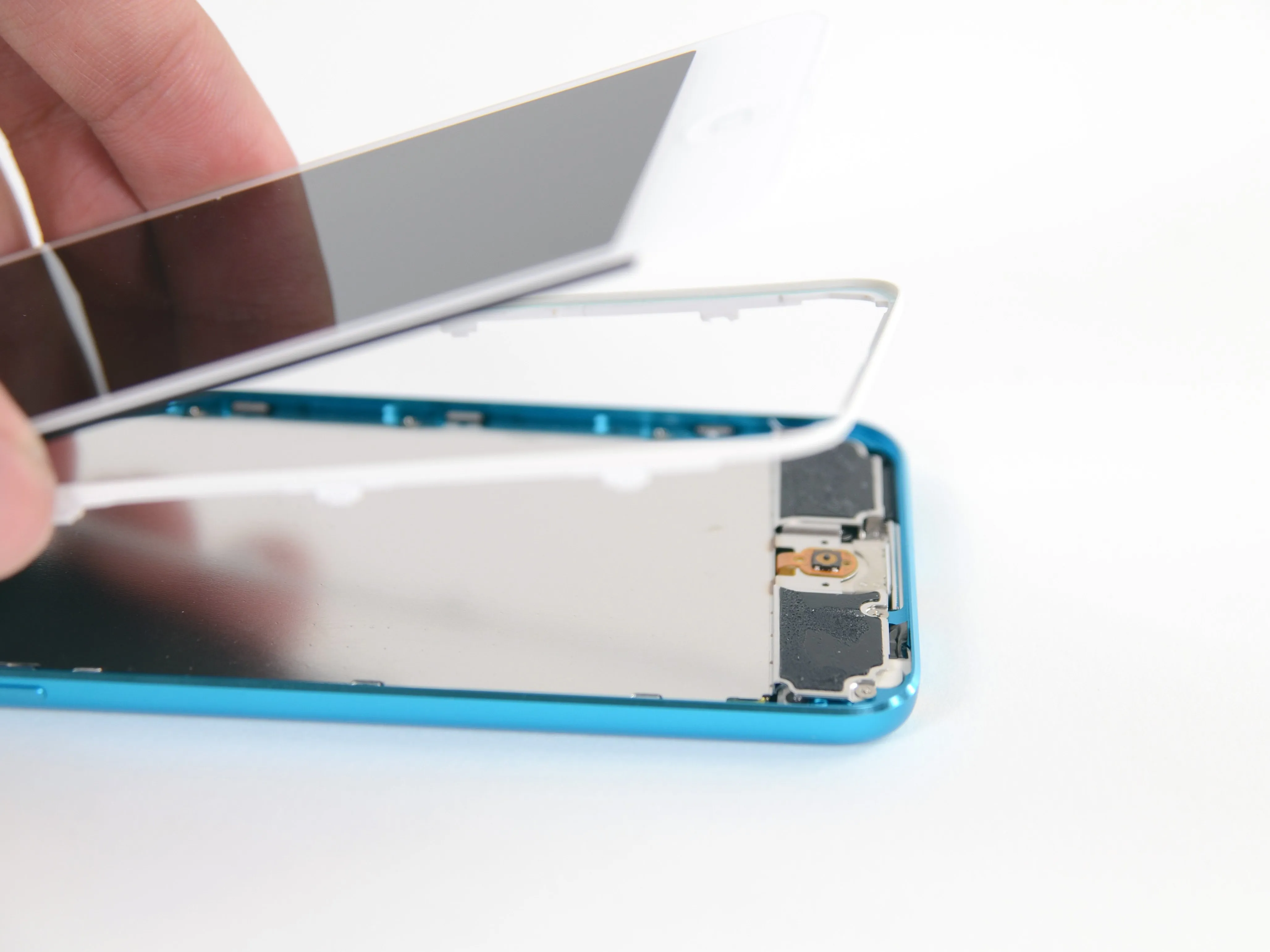

Не настраивайте свои экраны, изображения, которые вы видите здесь, имеют определенную цель.
Если вы подумали, что для того, чтобы добраться до Touch, достаточно просто поработать тепловой пушкой и аккуратно поддеть его, подумайте еще раз!

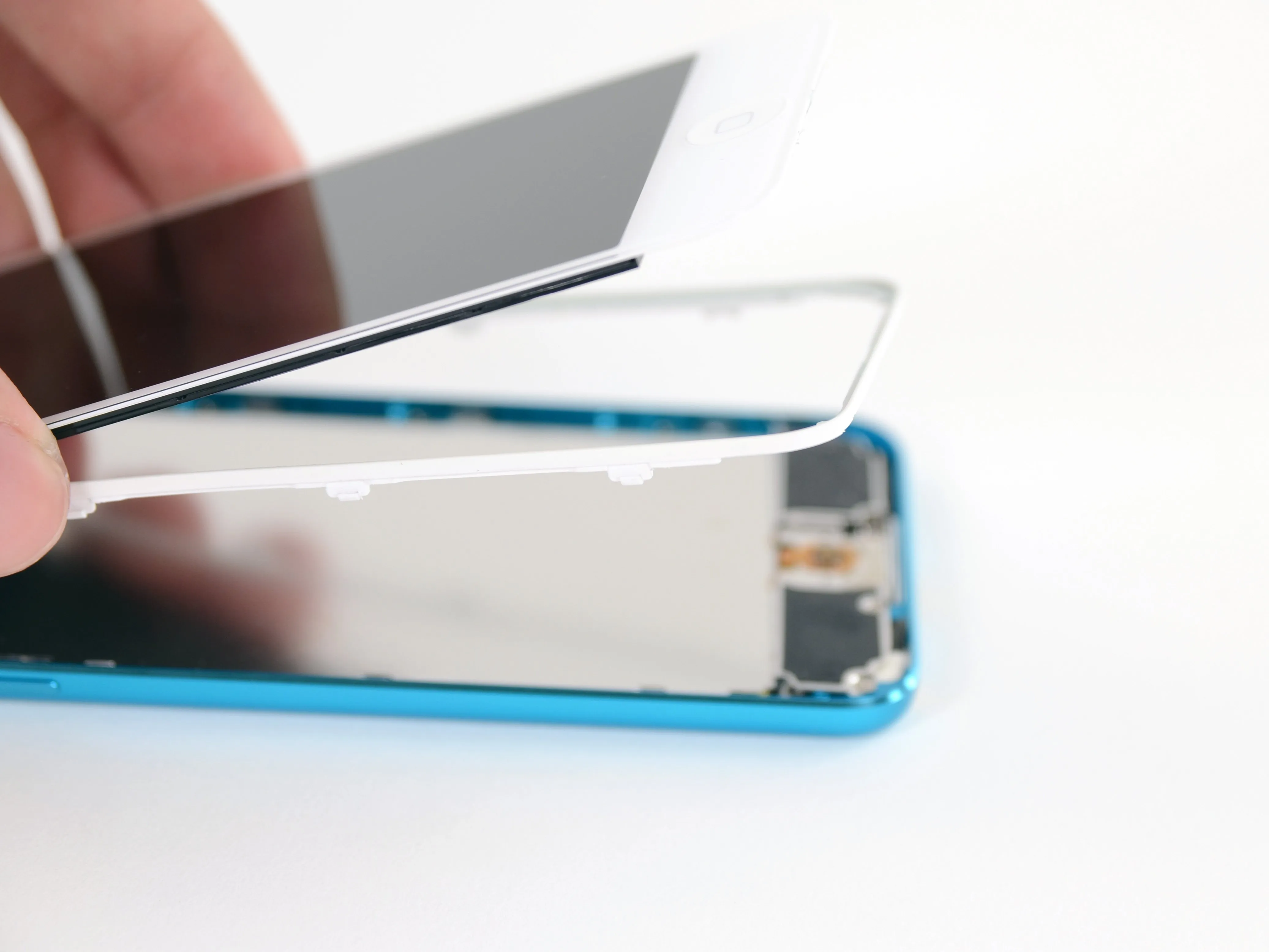

Здесь есть зажимы (первое изображение) и клей (второе изображение, рядом с кнопкой 'Домой'), удерживающие iPod вместе.
Шаг 8

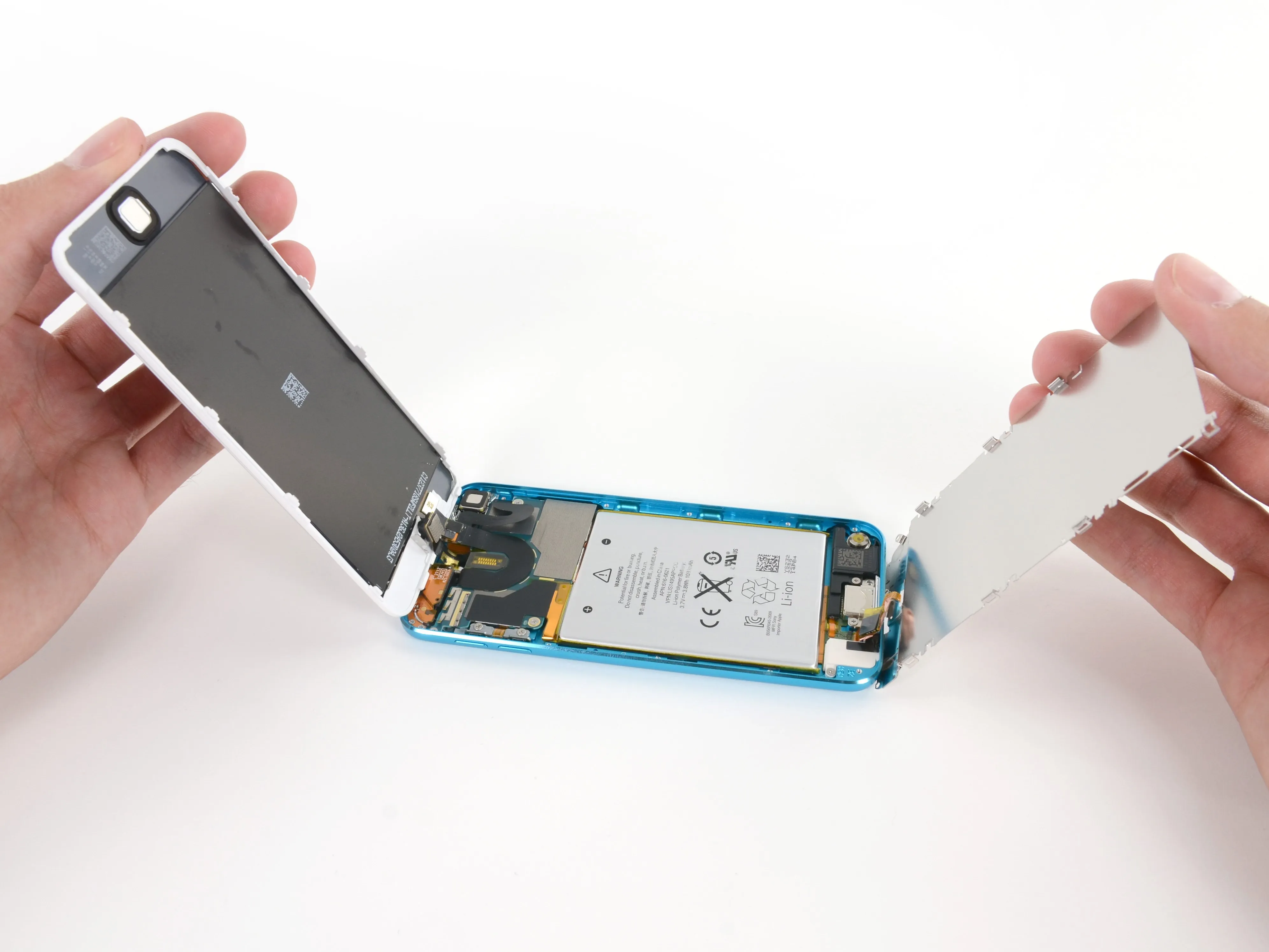

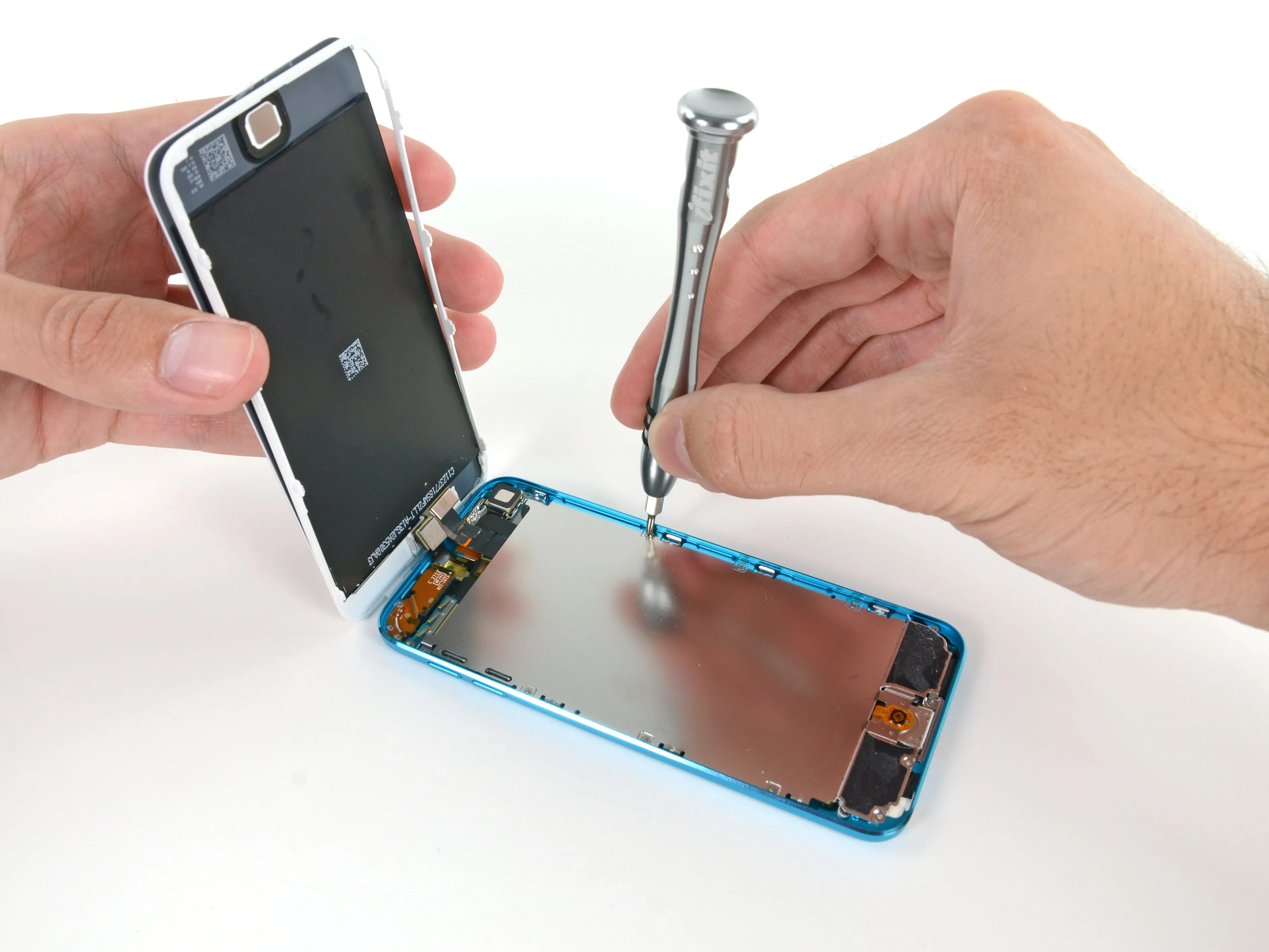

К сожалению, сняв крышку, мы не обнаружили ничего из обещанных 'интересностей'. Мы ожидали найти сюрприз - возможно, ключ к разгадке местонахождения останков Джимми Хоффы, - но вместо этого нас встретил навязчивый EMI-экран и несколько винтов.
Шаг 9

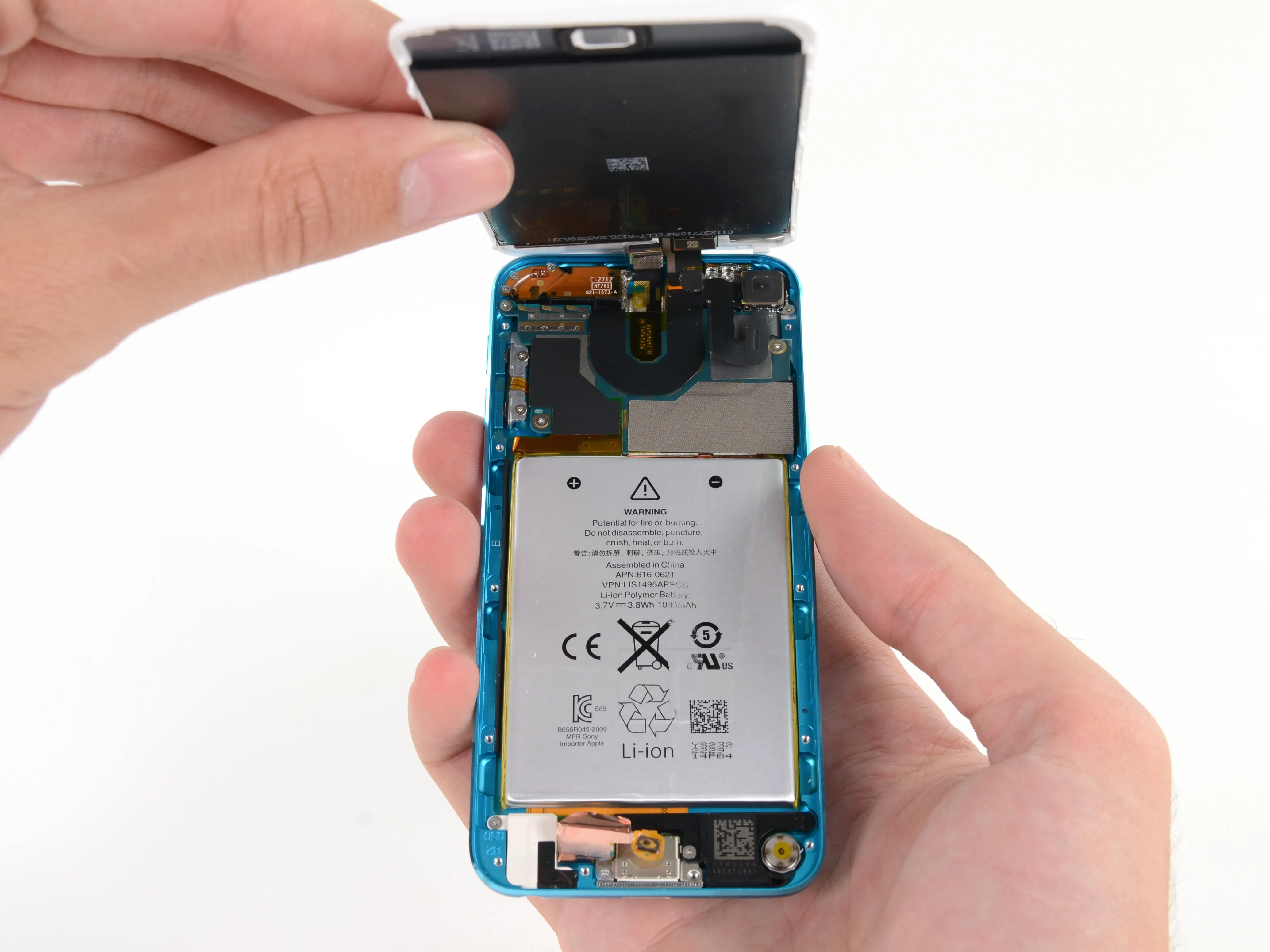

После того, как экран EMI убран, мы впервые видим аккумулятор.
iPod Touch 5-го поколения оптимизирован для обеспечения до 40 часов музыки при полной зарядке.
Этого достаточно, чтобы продержаться в течение стандартной рабочей недели.
Шаг 10

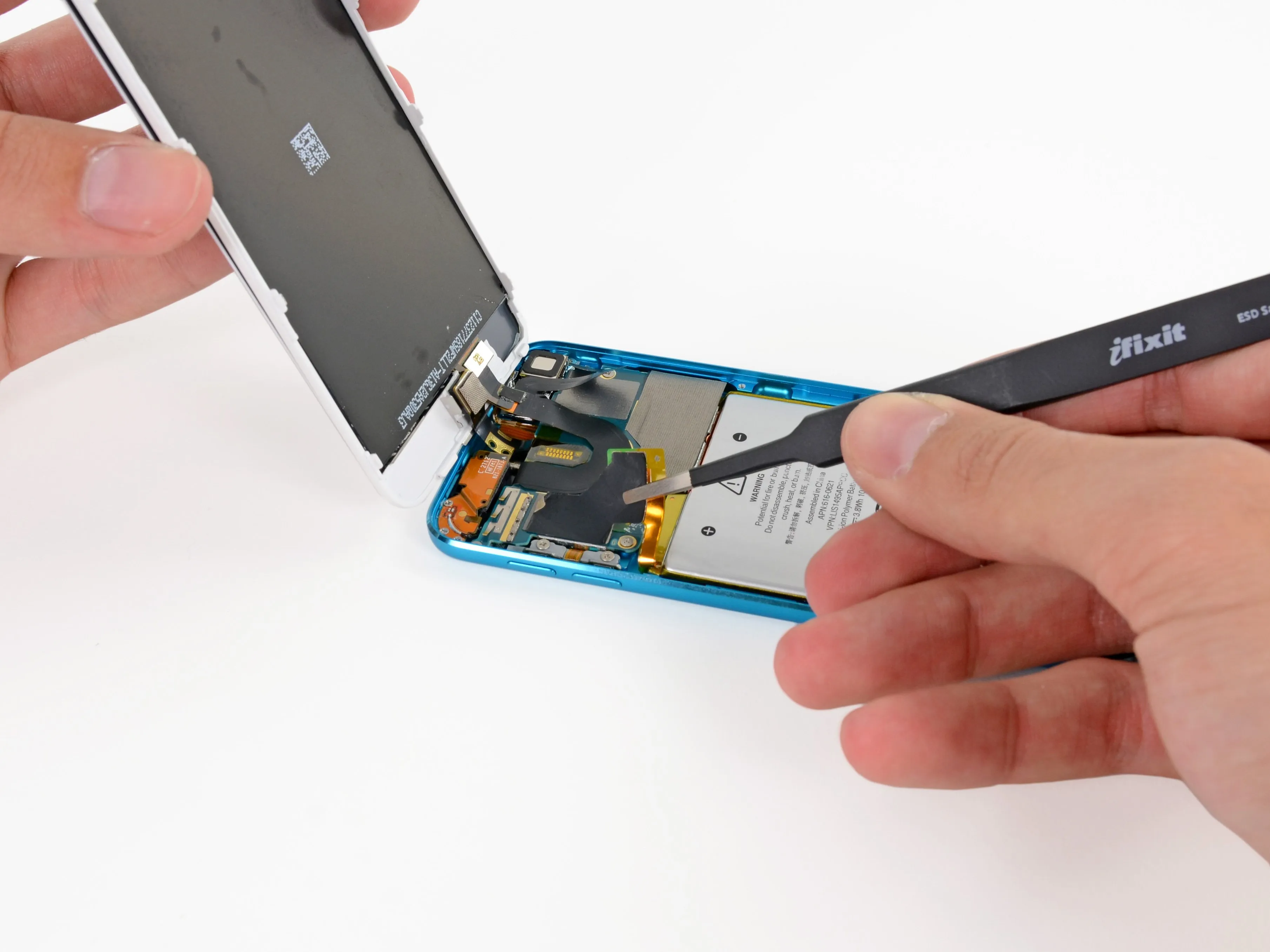

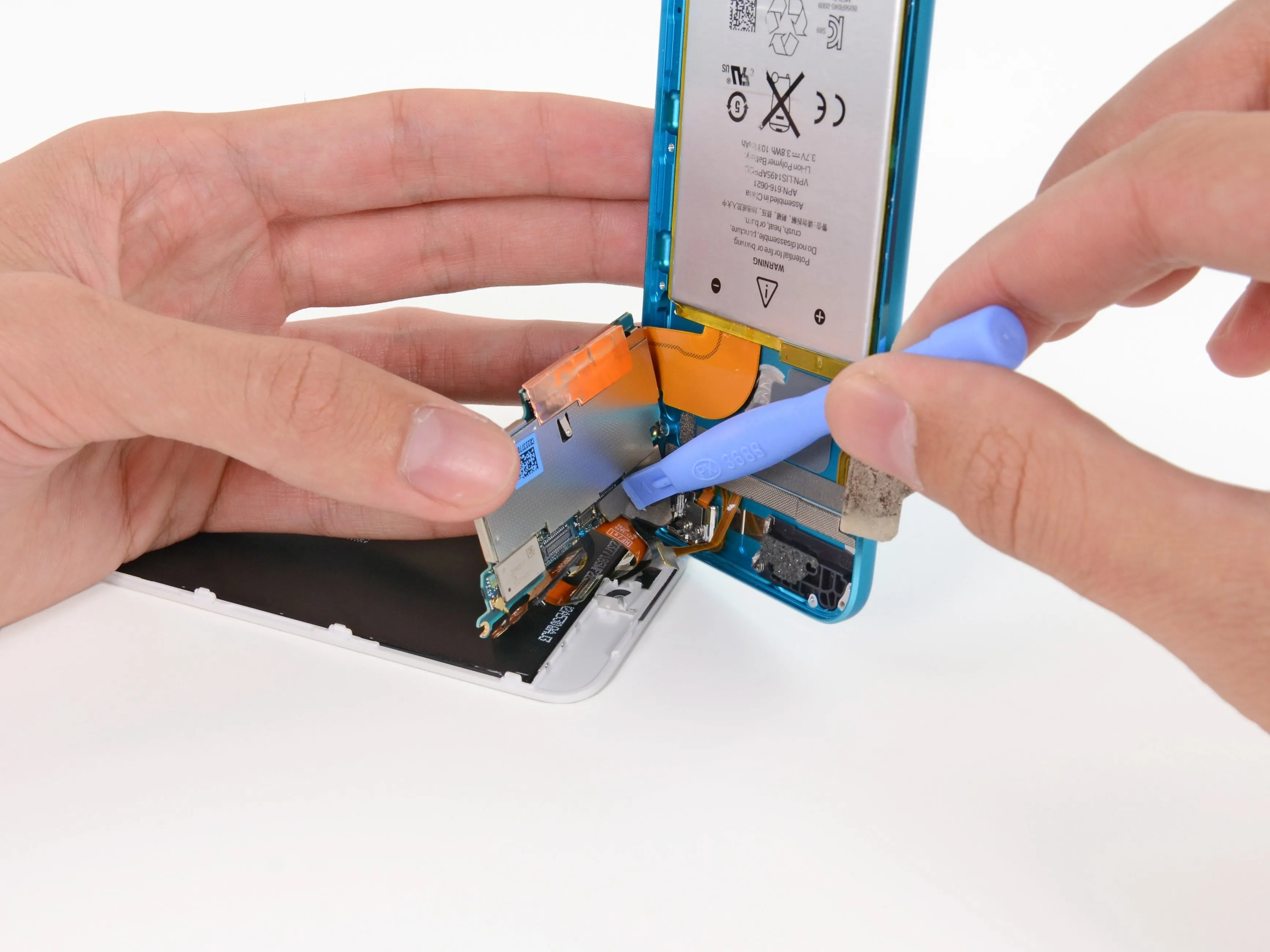

Для того чтобы добраться до множества разъемов на задней стороне логической платы, требуется немного аккуратной навигации с нашей стороны и гибкости со стороны iPod.
В процессе разборки iPod не пострадал. К сожалению, нам пришлось отсоединить припаянные разъемы батареи, прежде чем мы смогли наклонить логическую плату вверх, чтобы заглянуть под нее.
Пластиковый инструмент для открывания позволяет быстро отсоединить различные разъемы на логической плате.
К сожалению, пока мы не можем снять логическую плату. Под батареей проложен ленточный кабель, который, похоже, ведет к разъему Lightning.
Шаг 11

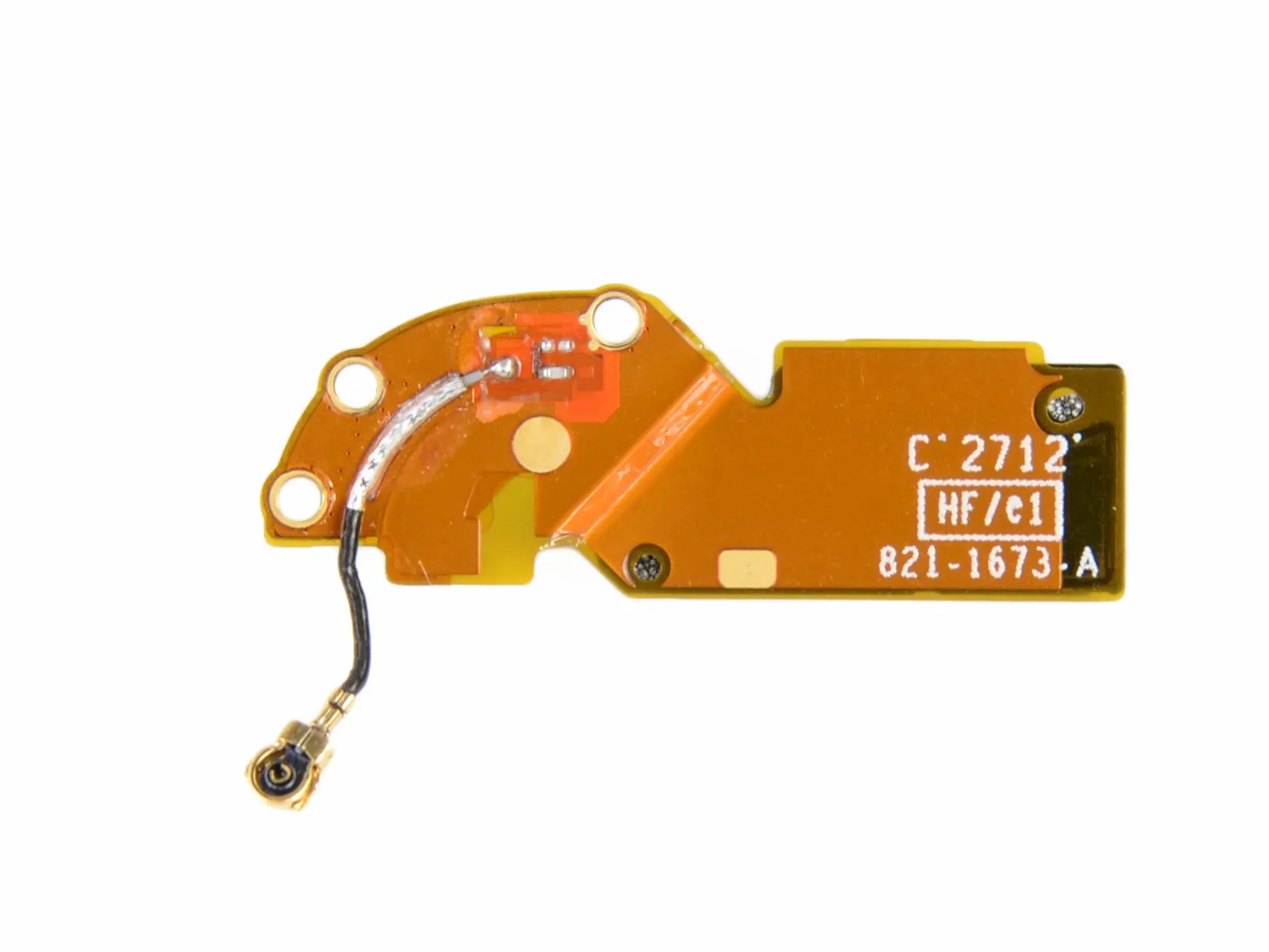

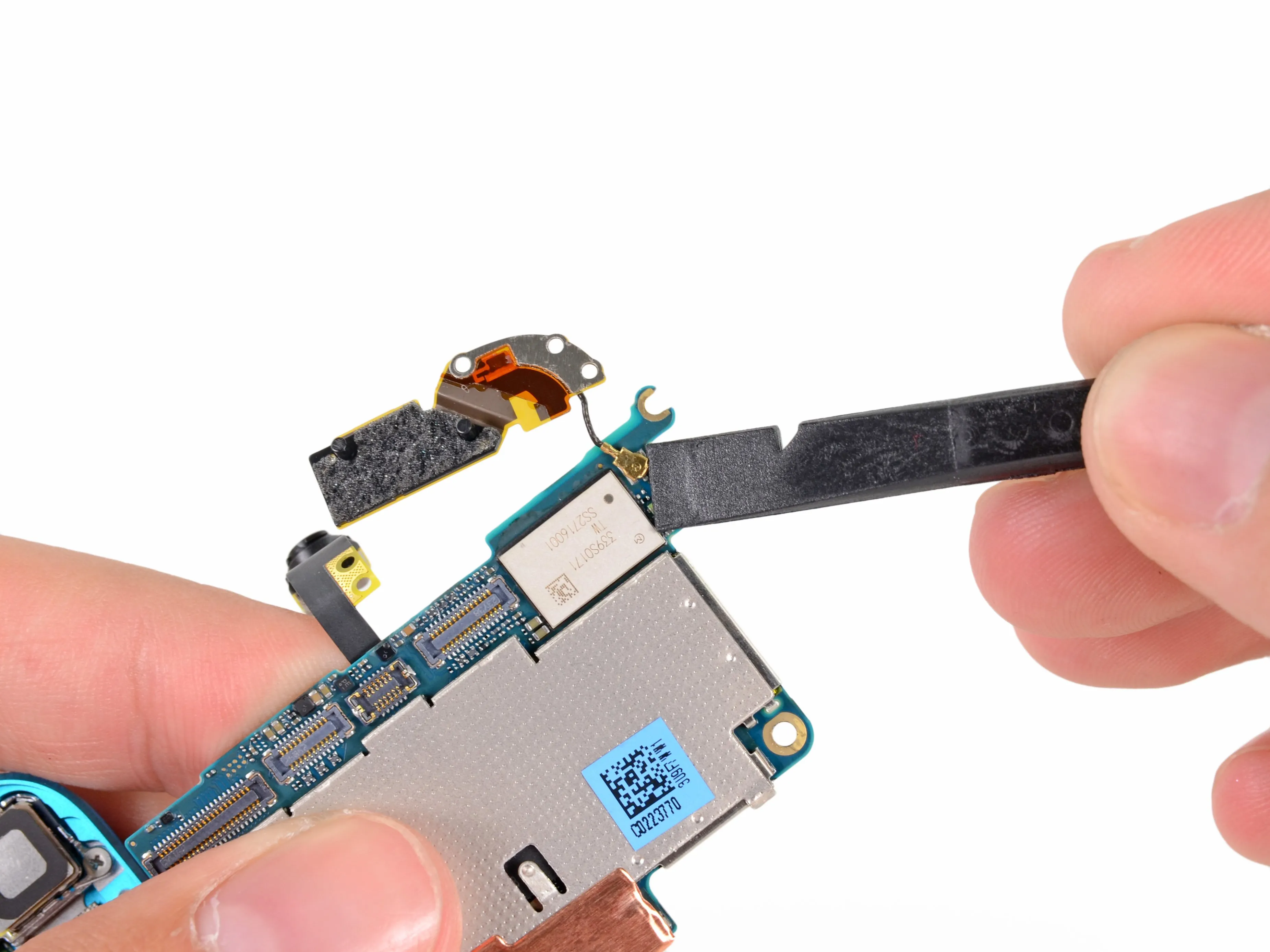

Чтобы отсоединить единственную антенну, достаточно быстро нажать на кнопку.
Антенна имеет маркировку C 2712 и подмаркировку 821-1673-A.
Антенна расположена в левом верхнем углу. Мы считаем, что это антенна Wi-Fi.
Шаг 12

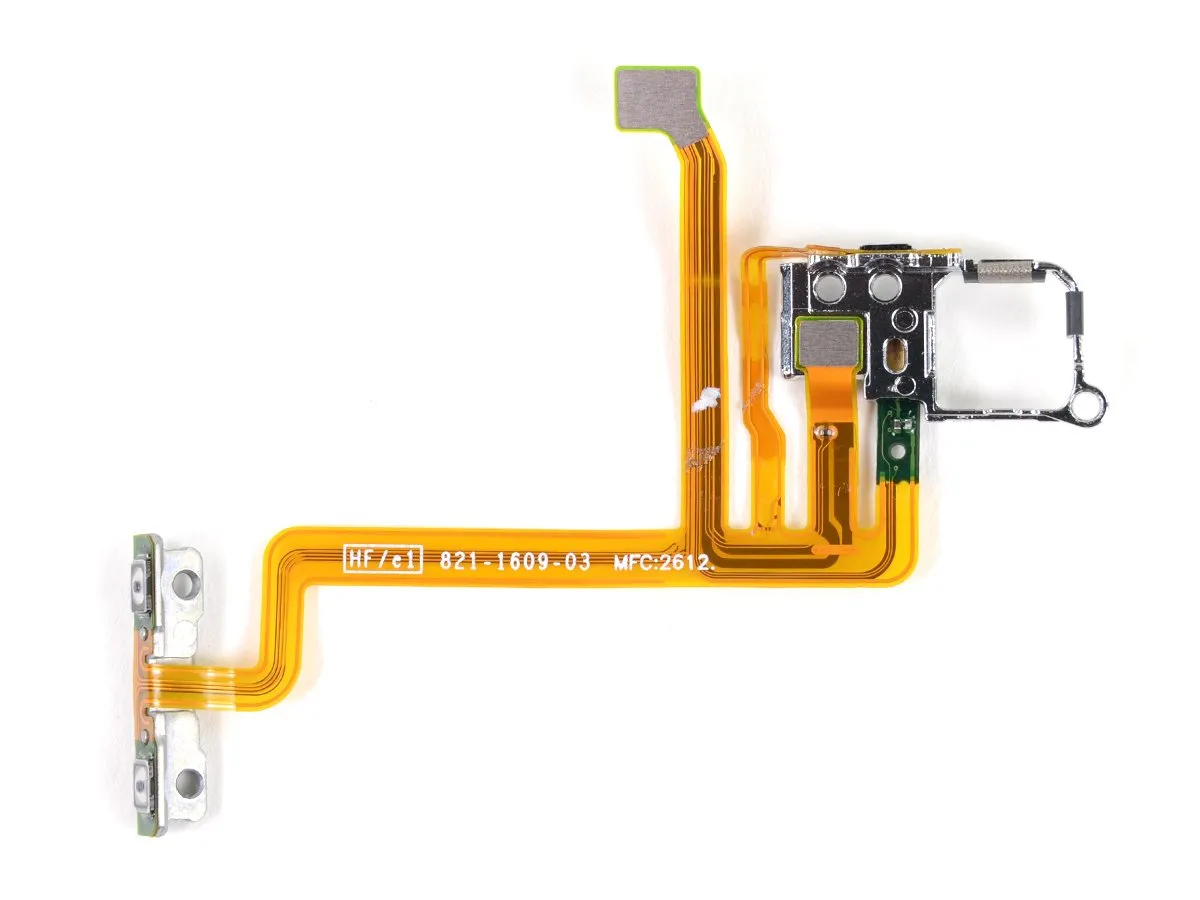

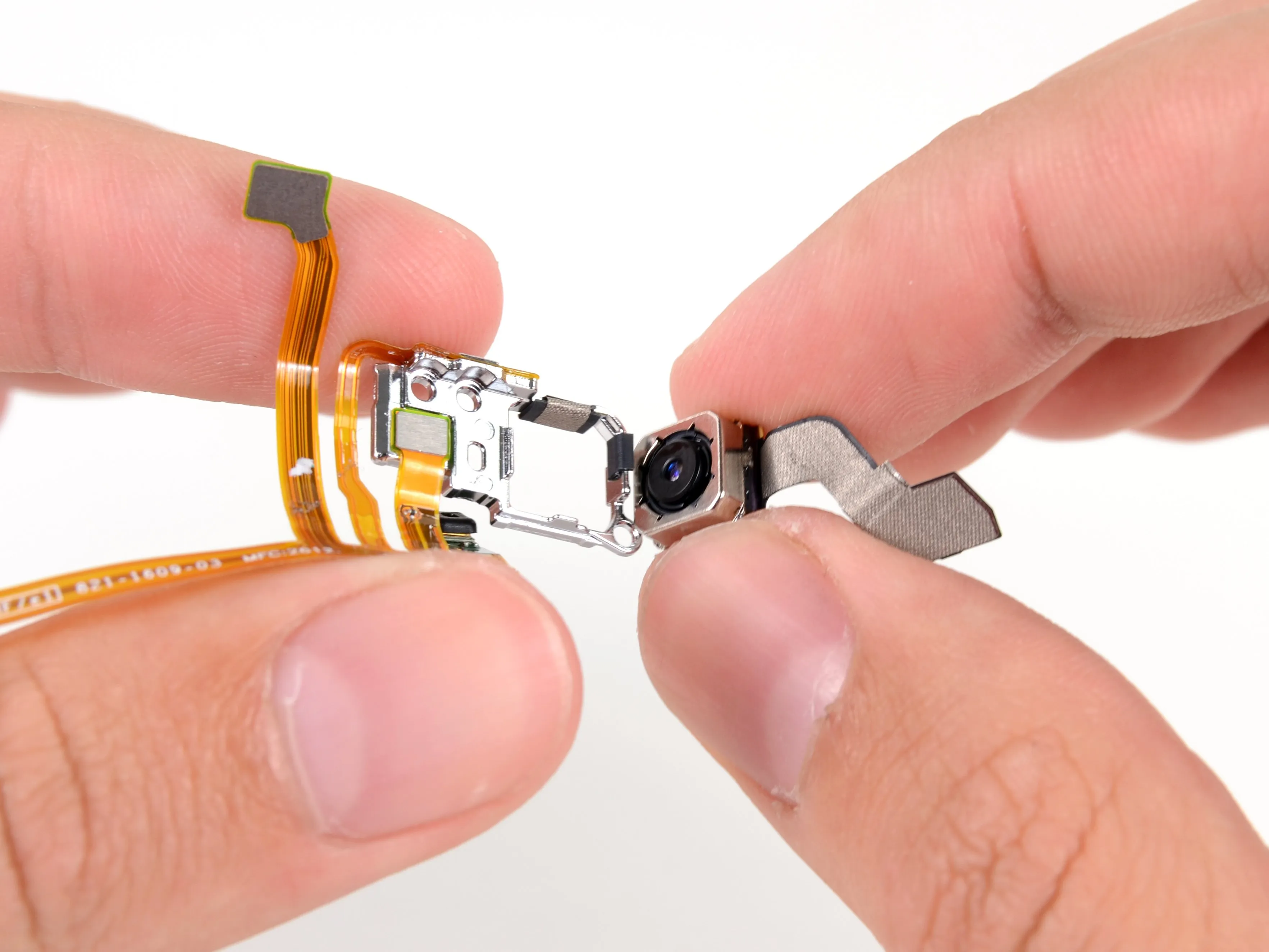

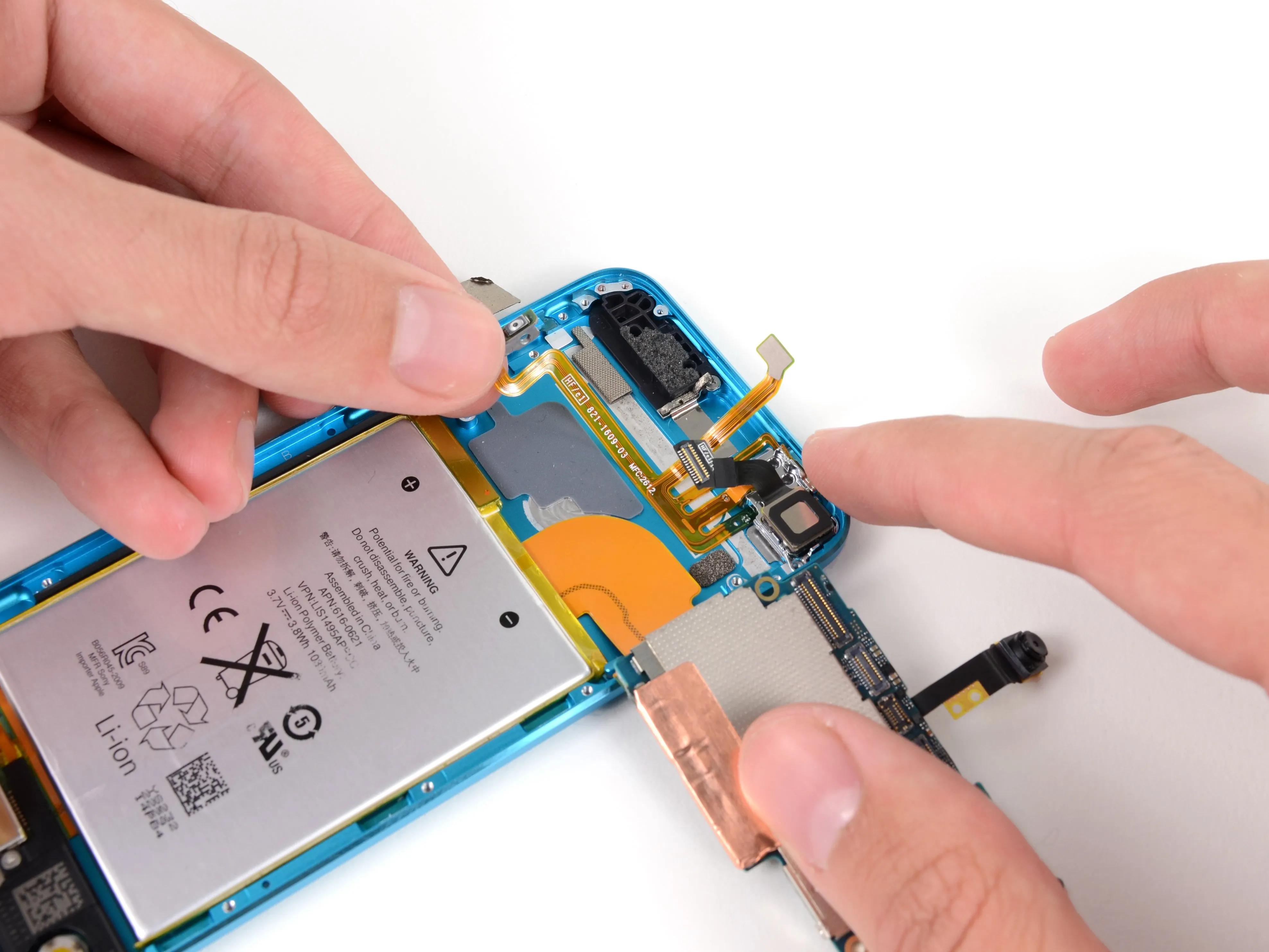

Следующим шагом будет отсоединение кнопок регулировки громкости/микрофона/светодиодной вспышки/кабеля кнопки питания от заднего корпуса.
Камера, расположенная на задней панели, легко отделяется от всего блока ленточных кабелей.
Подобный дизайн мы уже видели в предыдущих продуктах Apple. Переход на единый ленточный кабель более экономичен для производителя, но, к сожалению, он негативно сказывается на ремонтопригодности.
Замена одного компонента требует замены всего узла ленточного кабеля.
Шаг 13

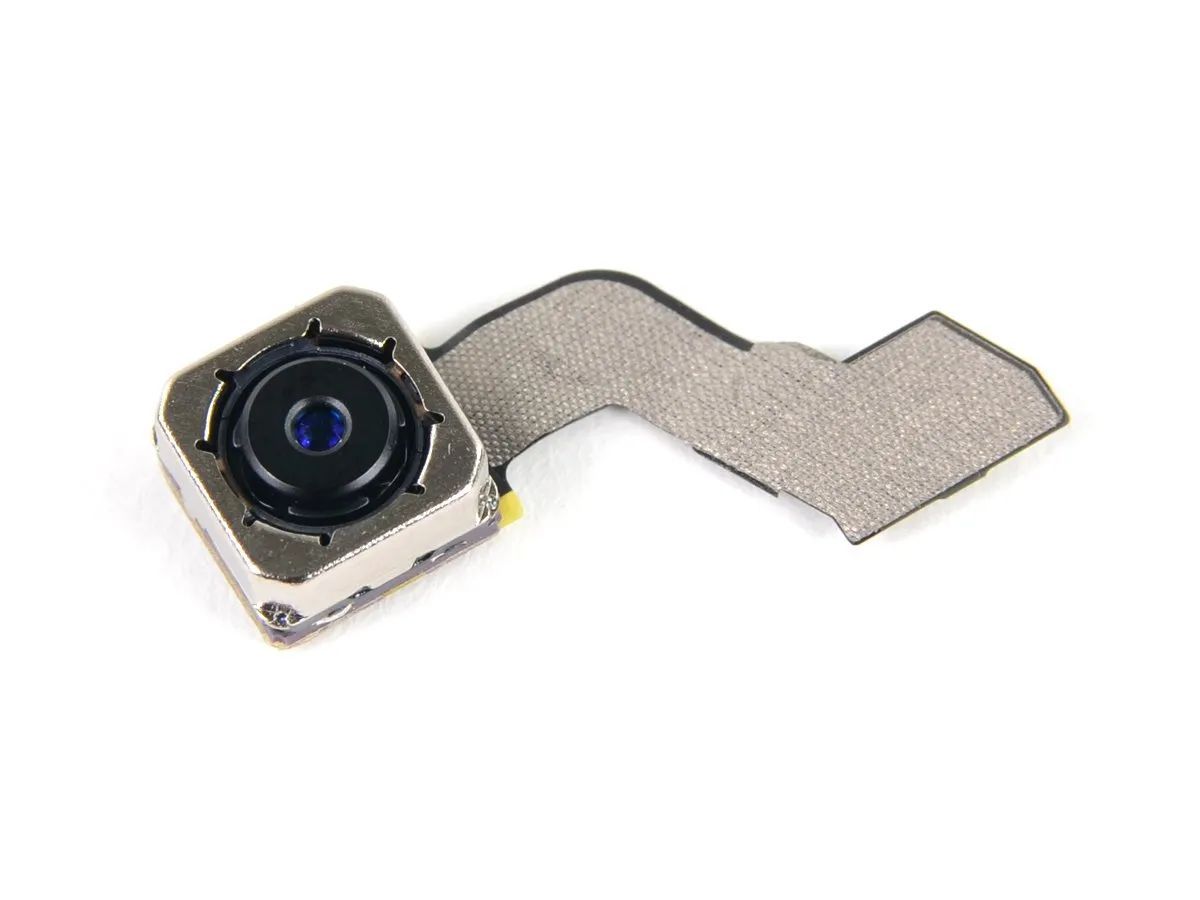

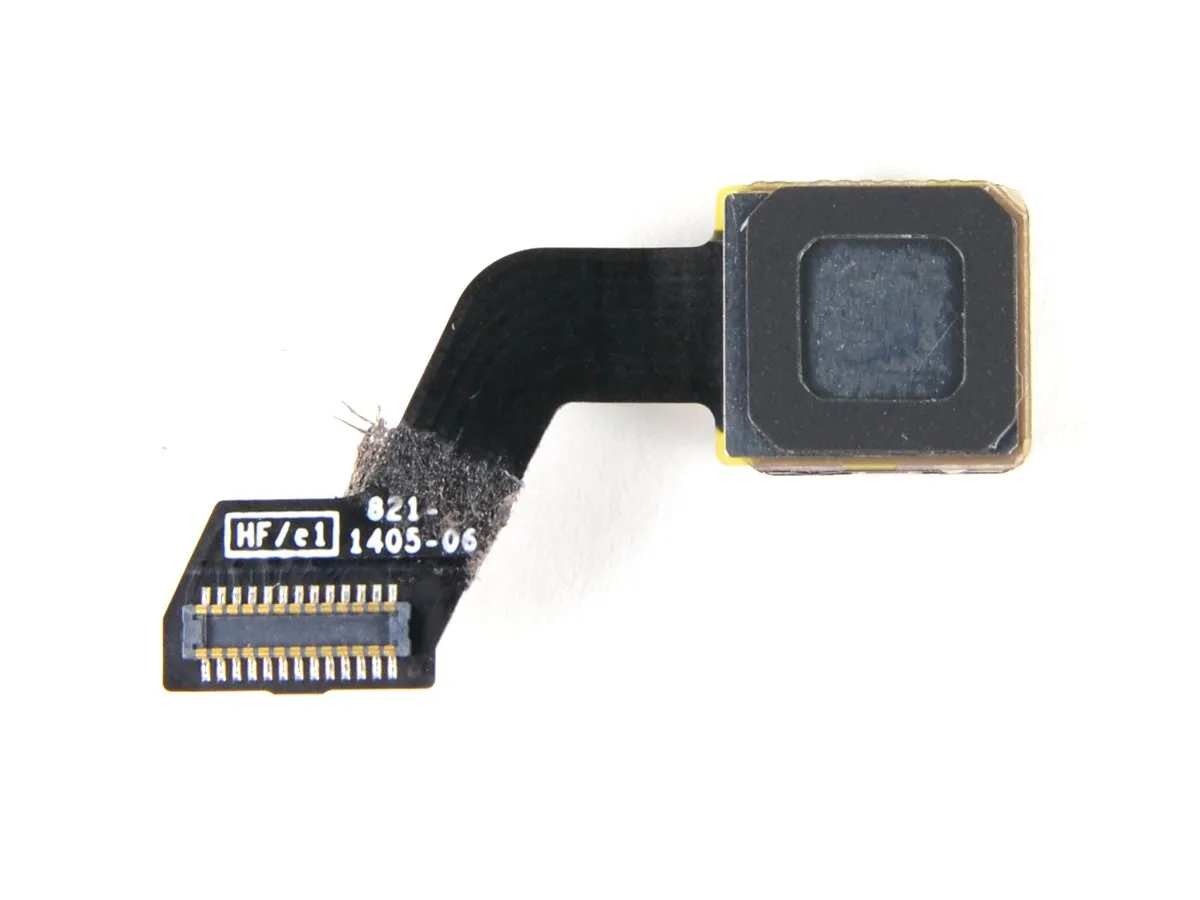

В 5-Мп тыловой камере iPod Touch 5-го поколения используется пятиэлементный объектив с гибридным ИК-фильтром и апертурой ƒ/2,4.
Камера на задней панели записывает видео в формате HD (1080p) со скоростью до 30 кадров в секунду и звуком.

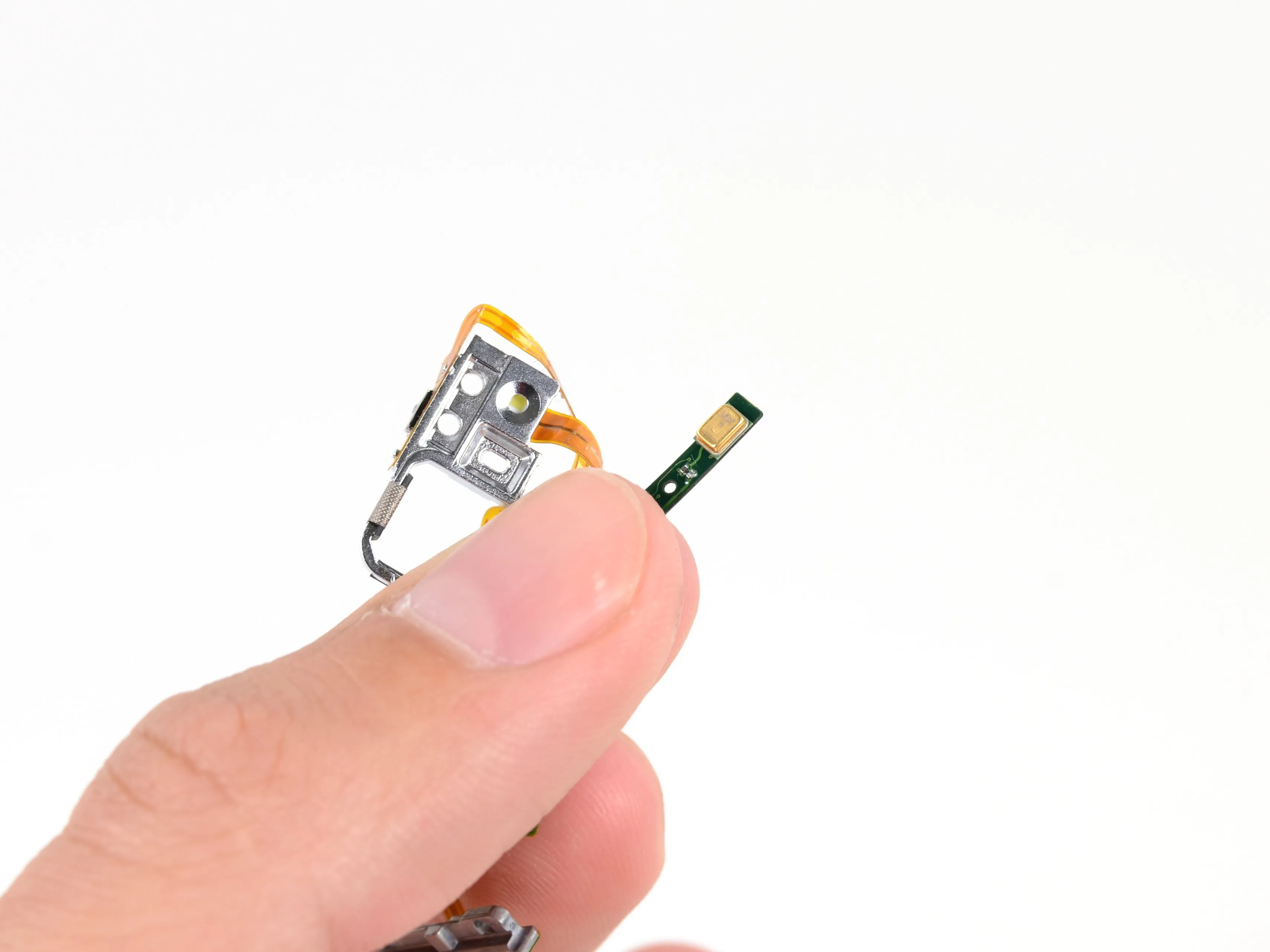

Микрофон на задней панели (на третьем фото) имеет маркировку N 2620.
В сочетании с автофокусом и светодиодной вспышкой новый iPod Touch обеспечивает папарацци широкие массы.
Шаг 14

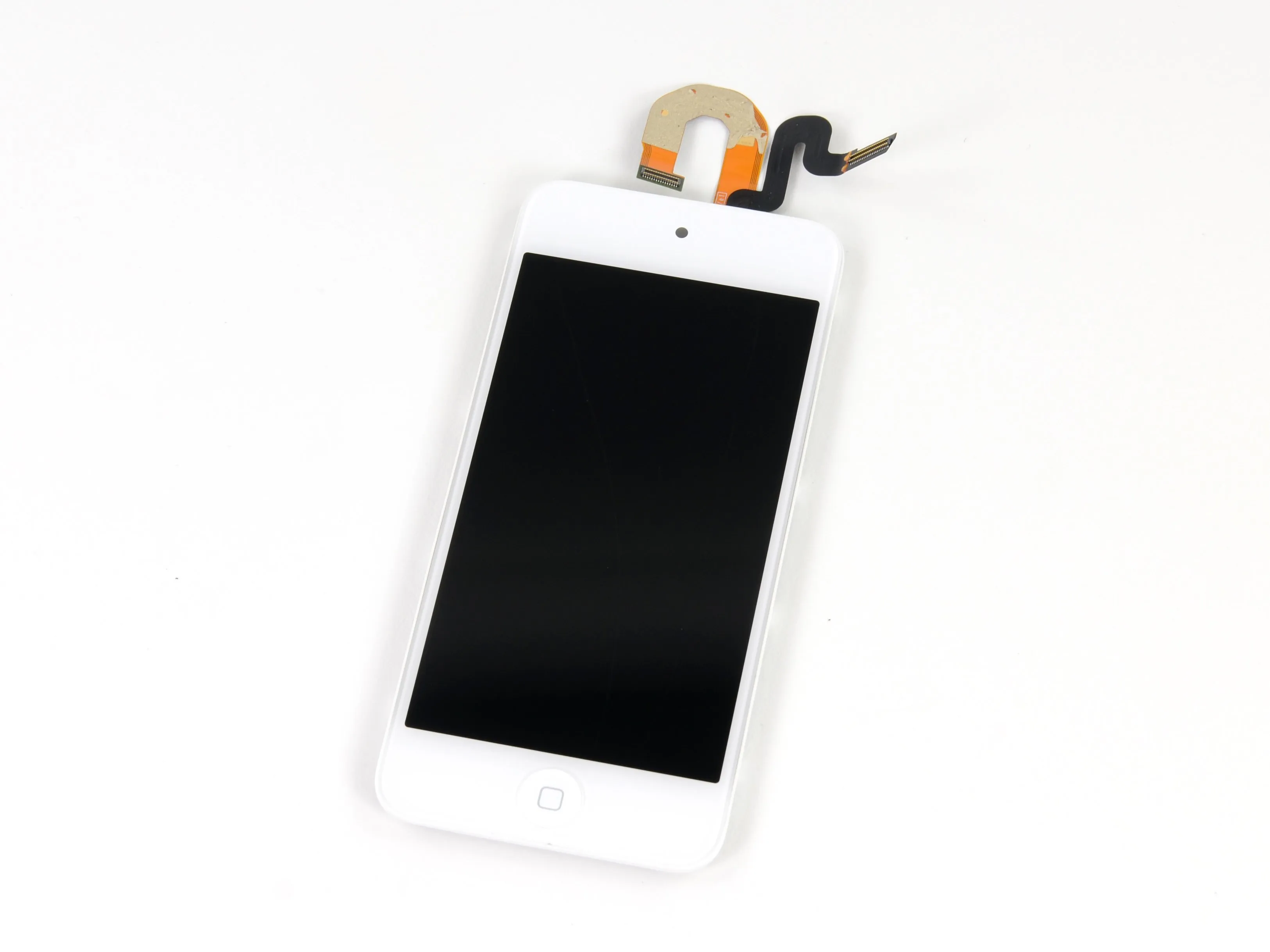

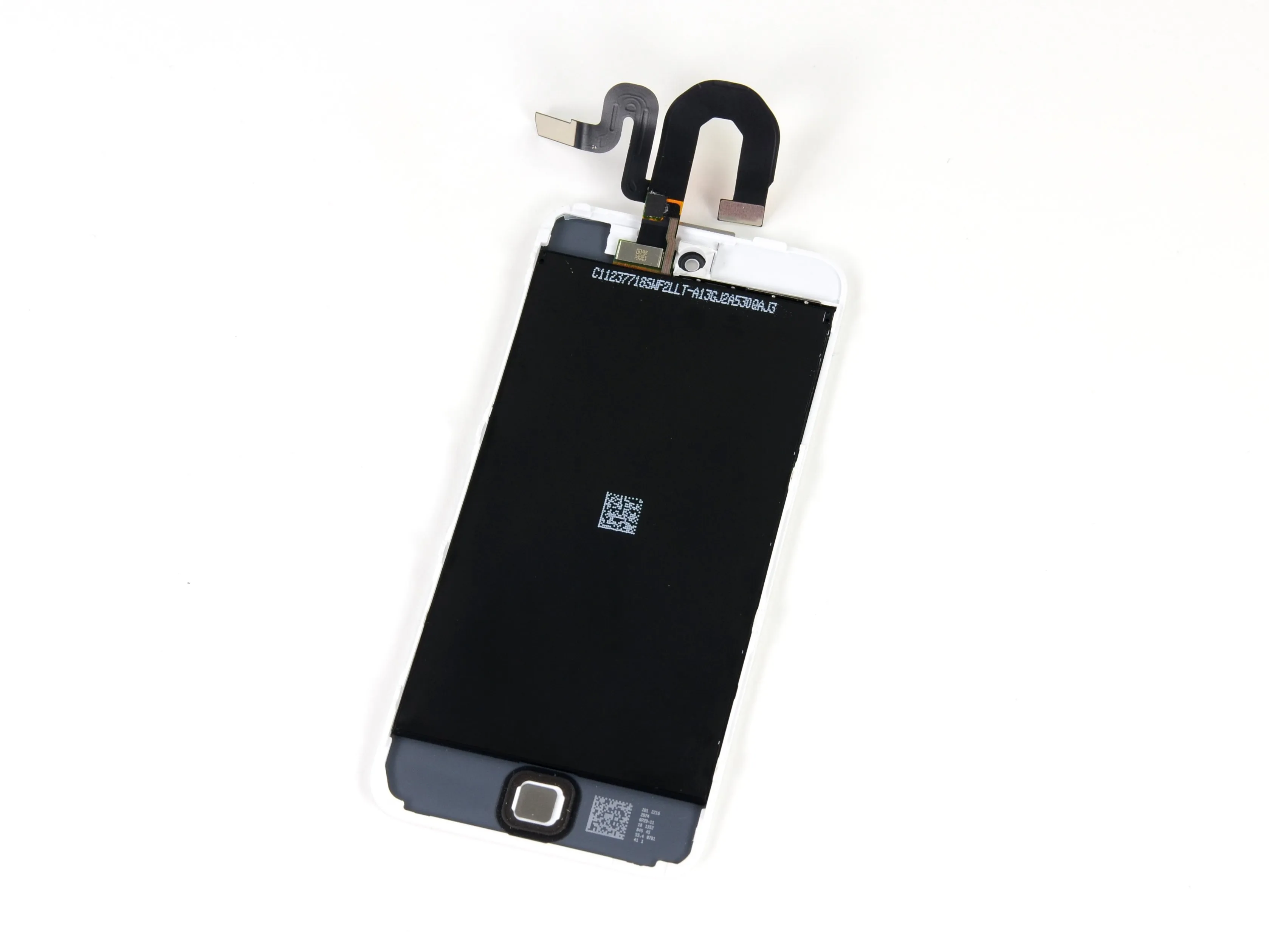

Следующим на очереди стоит дисплей.
Нет ничего удивительного в том, что стекло и ЖК-дисплей слиты воедино. Похоже, это становится нормой для большинства телефонов/планшетов.
Задняя часть дисплея имеет маркировку C112377185WF2LLT-A13GJ2A530QAJ3.
Остались кабели дигитайзера и ЖК-ленты, а также кнопка 'Домой' и резиновая прокладка.
Если сравнивать Touch с дисплеем iPhone 5 в сборевидно, что эта конструкция намного проще и дешевле, несмотря на то, что они имеют очень похожую функциональность.
Шаг 15

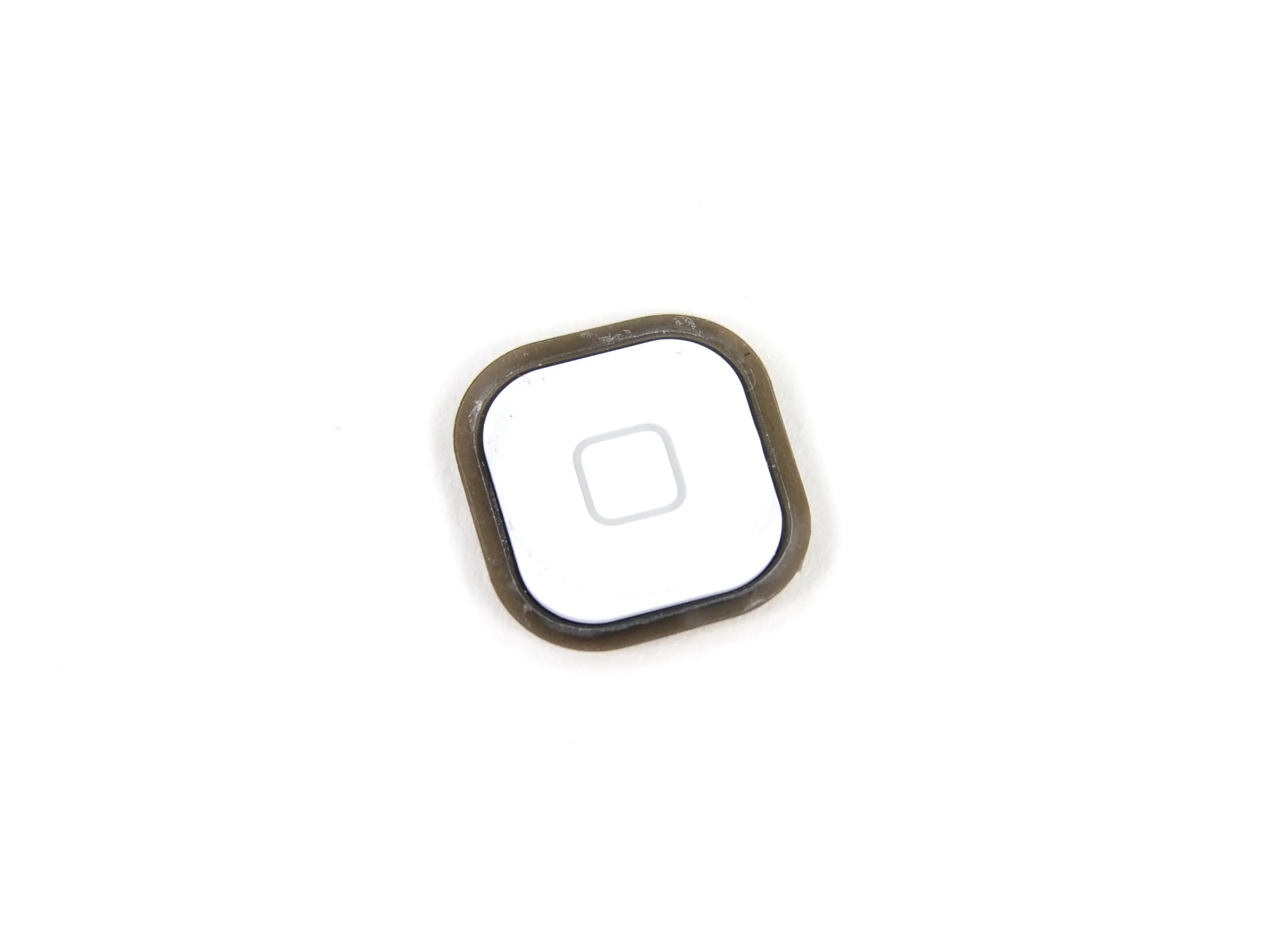

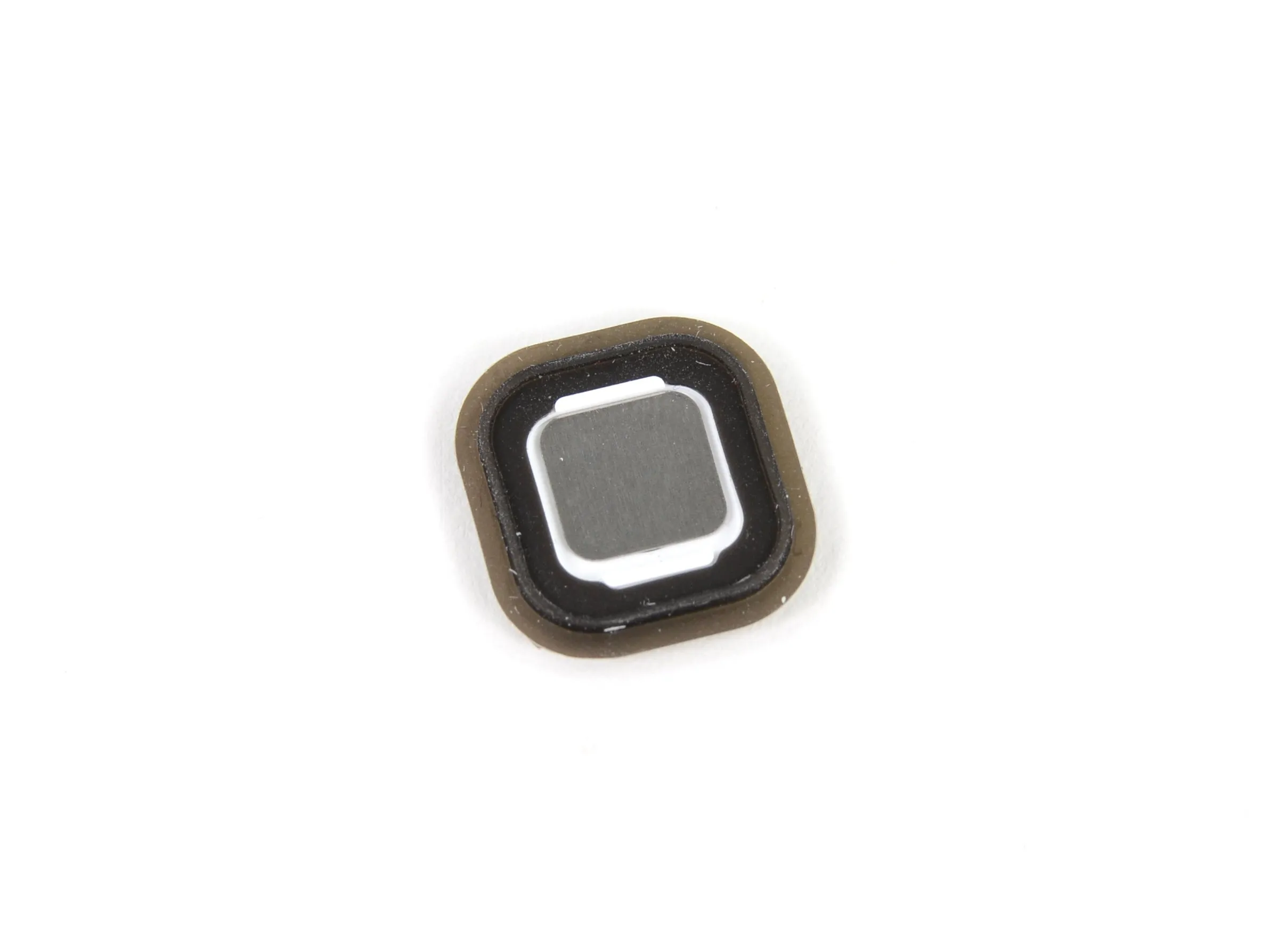

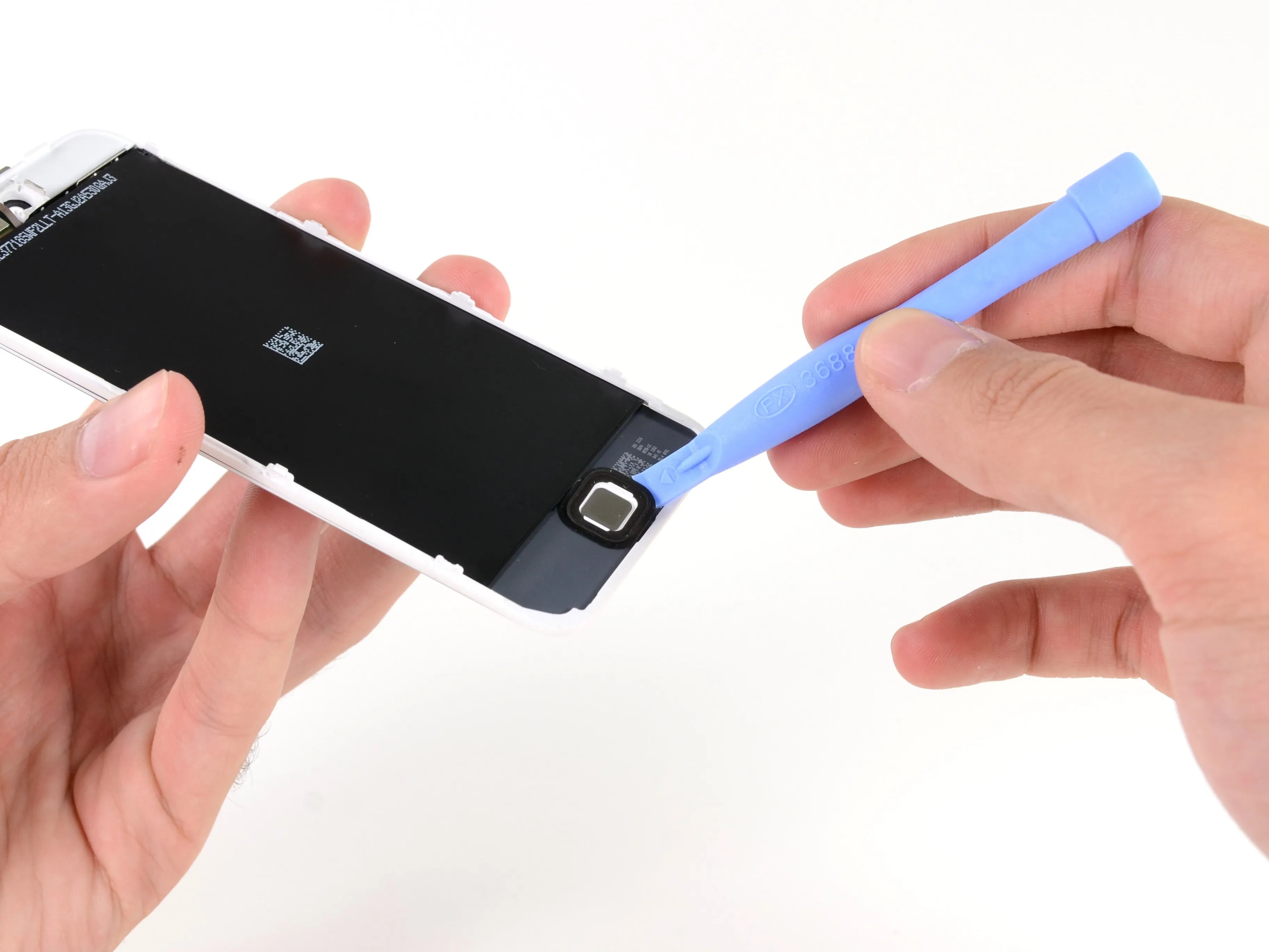

В нашем недавнем выпуске Разборка iPhone 5Мы похвалили Apple за более прочную домашнюю кнопку. Однако с iPod Touch 5-го поколения дело обстоит иначе.
Мы были несколько разочарованы более слабой конструкцией домашней кнопки iPod Touch, выполненной из резиновой мембраны.
Шаг 16

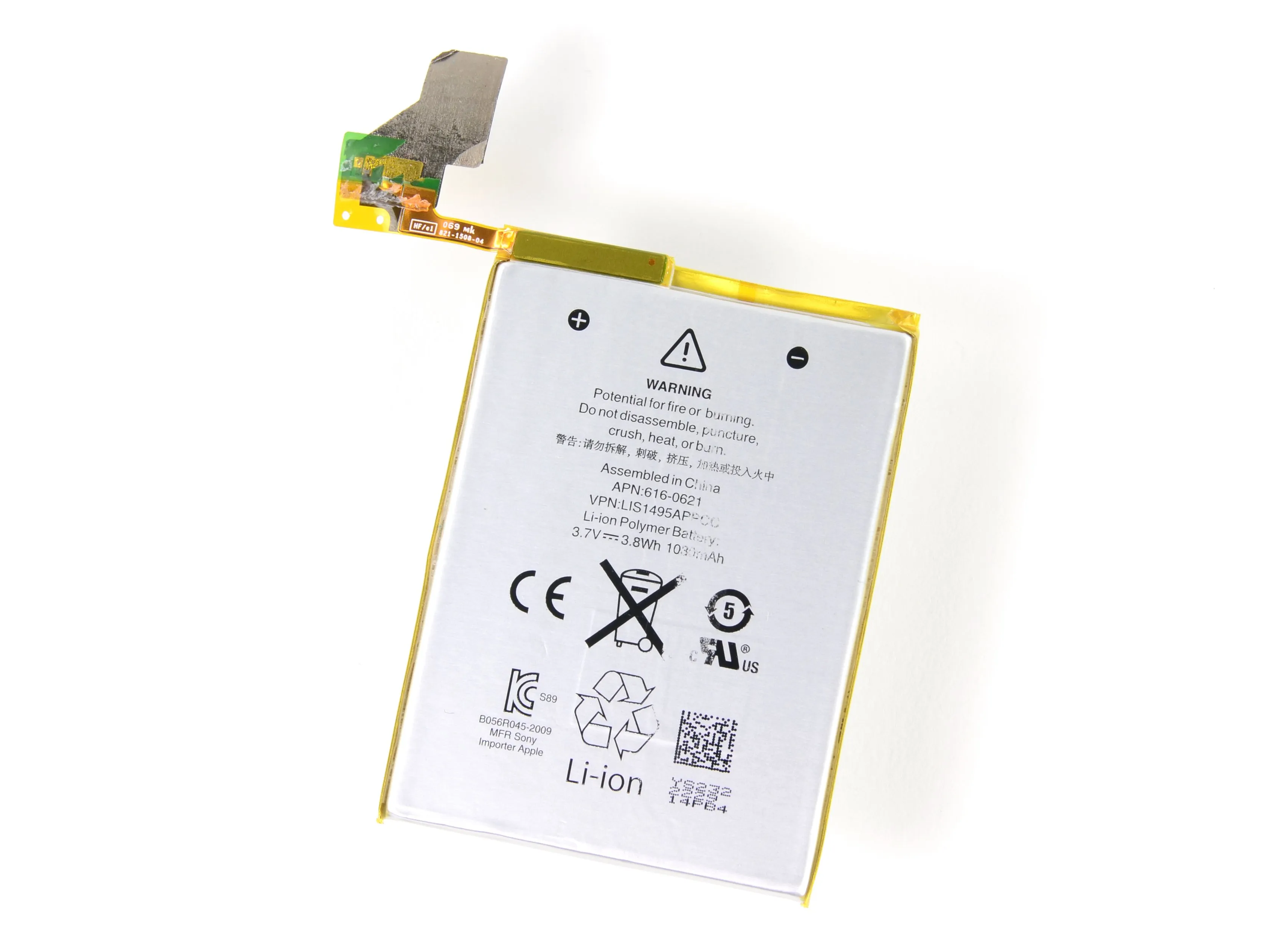

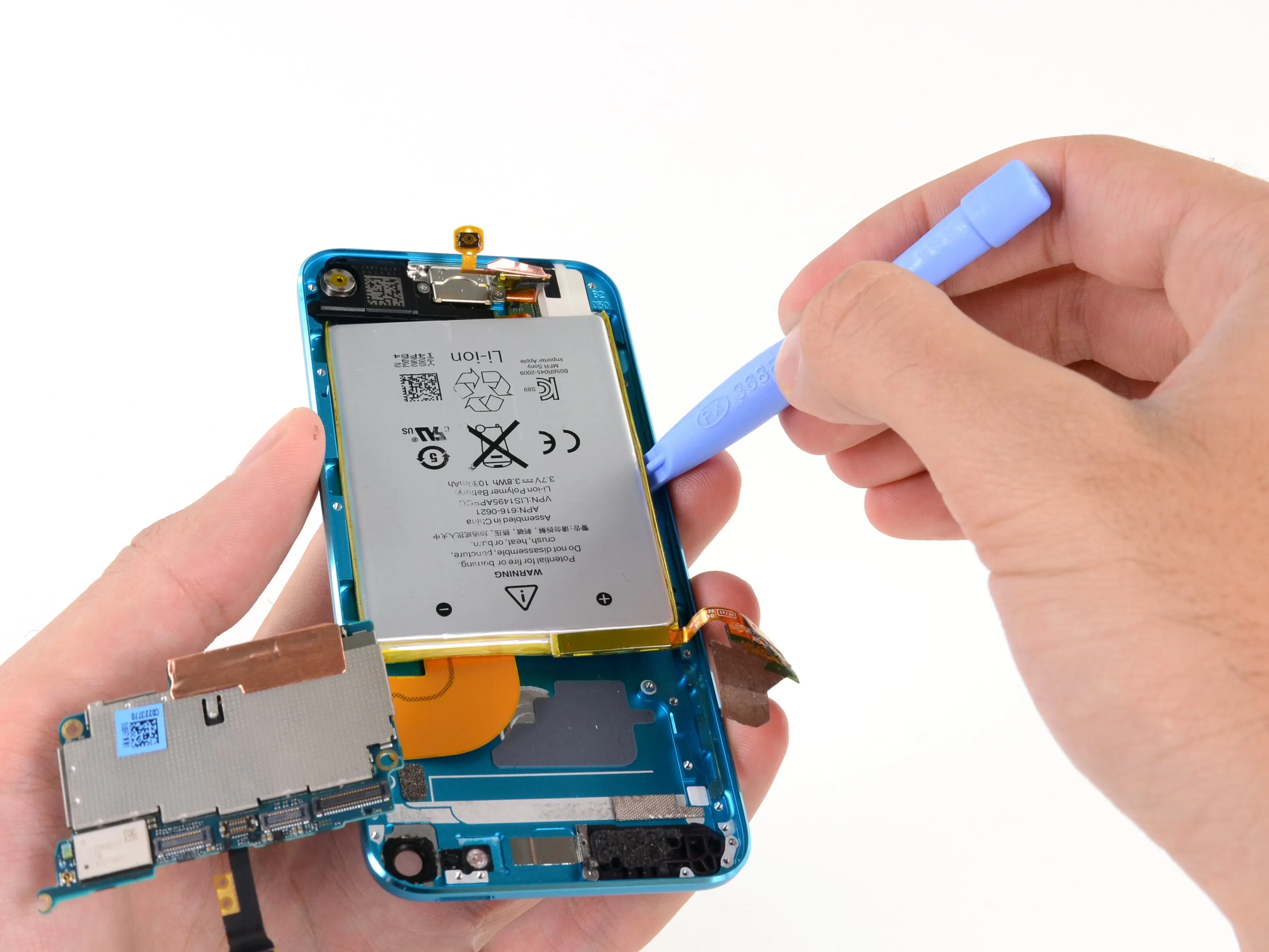

Как мы и ожидали, батарея внутри Touch закреплена с помощью клея.
К счастью, выемки по краям батареи стали тактическими точками для нашего пластикового инструмента для открывания, что позволило освободить батарею.
Батарея iPhone 5 использует напряжение 3,8 В, чтобы выжать из своего литий-ионного источника питания все до последней секунды жизни. Хотя iPod Touch без LTE выжимал весь заряд, такие меры не требовались.
Эта батарея Plain Jane обеспечивает 3,8 Вт-ч при напряжении 3,7 В и имеет емкость 1030 мА-ч, что немного больше, чем 930 мА-ч у предыдущей модели.
Комментарии к шагу
Соединения аккумулятора, по-видимому, паяные, что требует паяльника, очистителя, флюса и припоя, что значительно усложняет замену аккумулятора для большинства любителей 'сделай сам'. Кажется, это важная вещь, которую нужно упомянуть в этом обзоре.
Есть ли техническая поддержка по пайке батареи?
Шаг 17

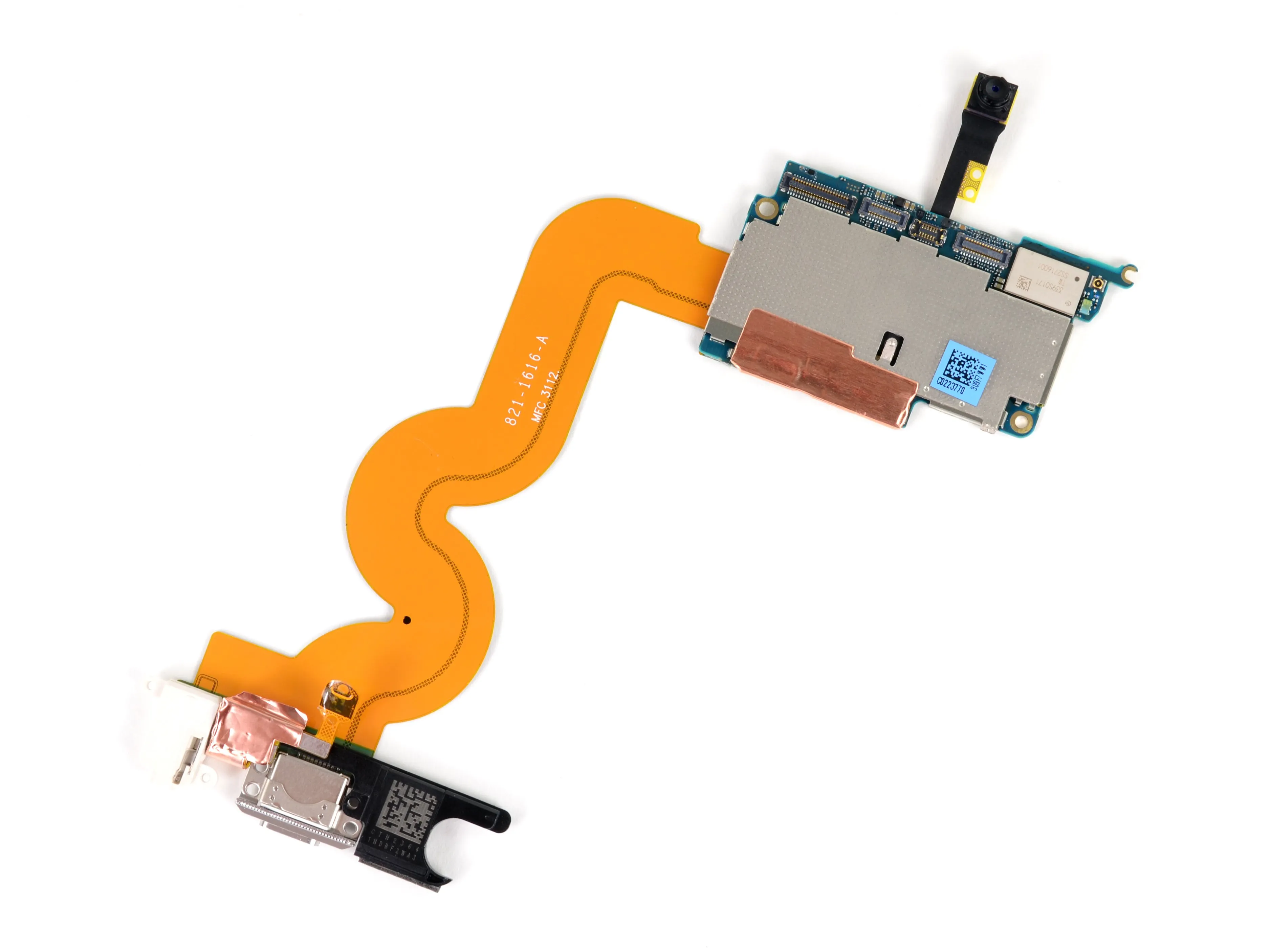

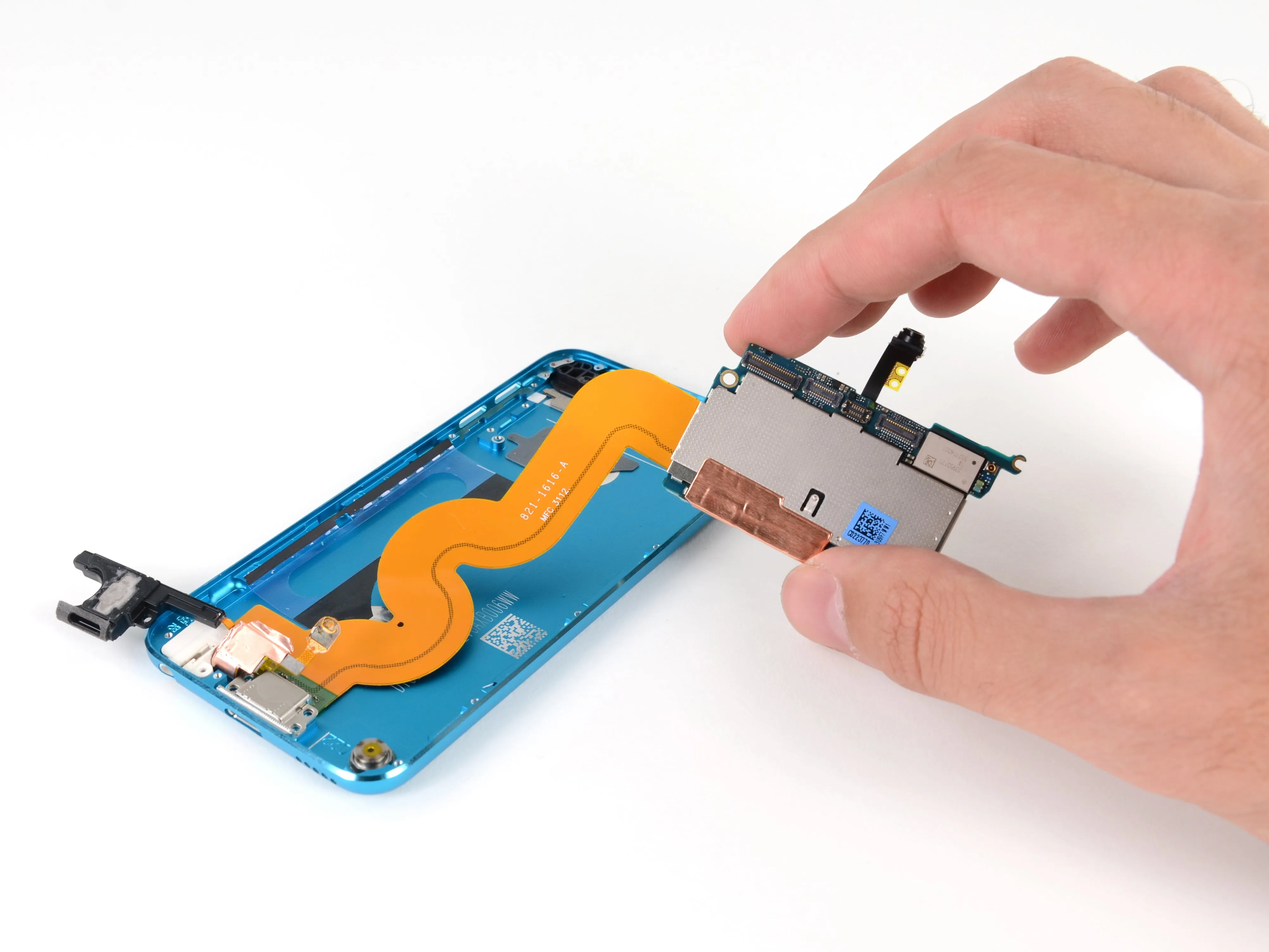

Подтверждая наши подозрения, разъем Lightning/гнездо для наушников/микрофонный ленточный кабель действительно припаян к логической плате.
Это еще один пример того, как Apple упрощает и группирует компоненты в своих продуктах. К сожалению, при этом она непреднамеренно ставит крест на ремонтопригодности.
Мы не можем понять, чем обусловлена форма этого ленточного кабеля. Может быть, Apple поместила его туда для пущей важности?

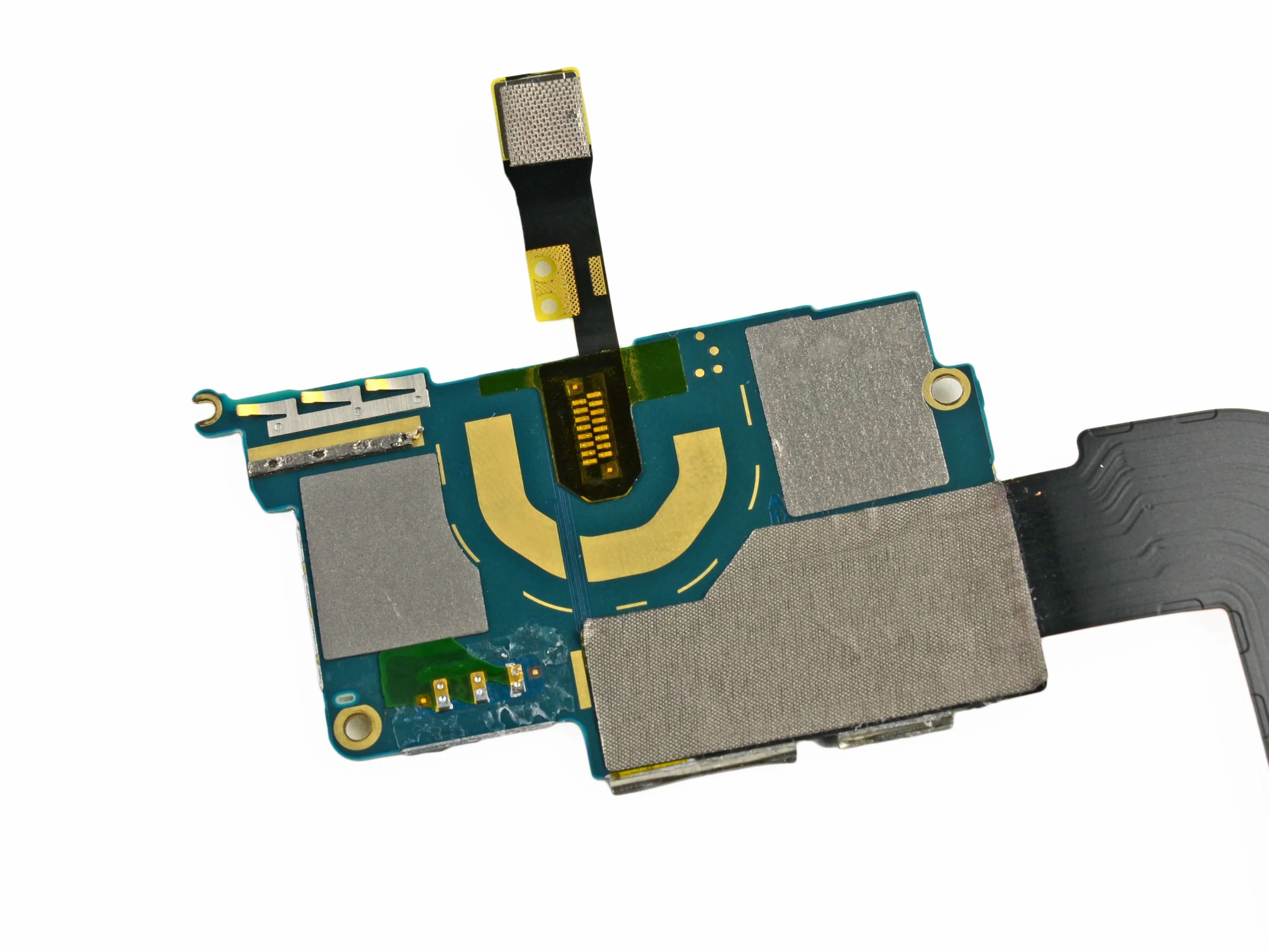

Обратная сторона логической платы.
Комментарии к шагу
Разъем для наушников двухконтактный или трехконтактный (для микрофонной гарнитуры)? Спасибо
Причина в форме кабеля:
https://en.wikipedia.org/wiki/Transmissio...
Впервые вижу, чтобы Делаете.ру использовал нецензурную лексику
Шаг 18
Наш чемоданчик лежит, превратившись в пустую оболочку того, чем он когда-то был.
Это был отличный шанс поближе рассмотреть внутреннюю часть стойки петли.
Квадратные края привели нас в восторг, когда мы откручивали стойку от задней части корпуса, но мы были разочарованы, когда она просто закрутилась на месте, предполагая, что она была запрессована.
Шаг 19

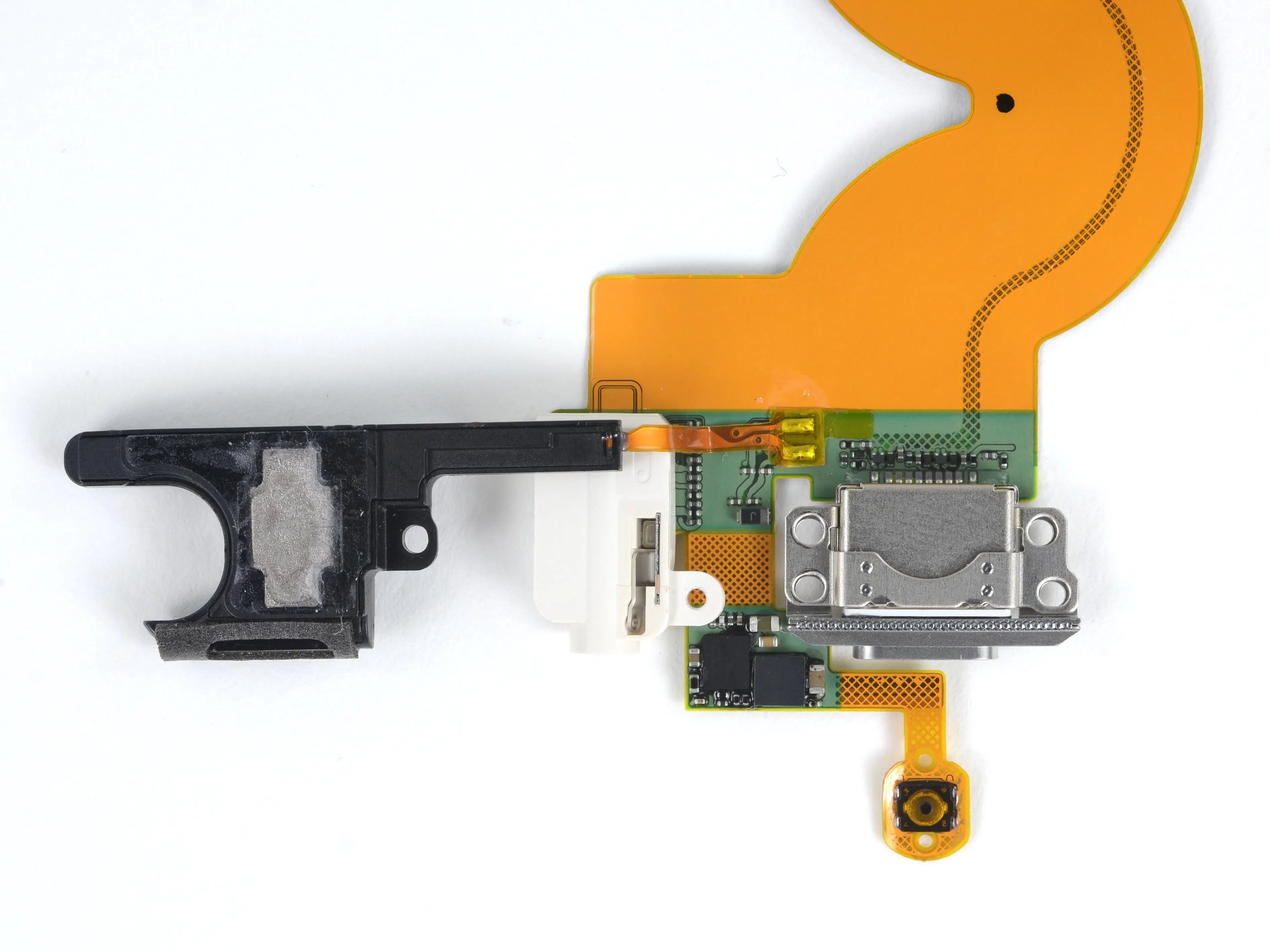

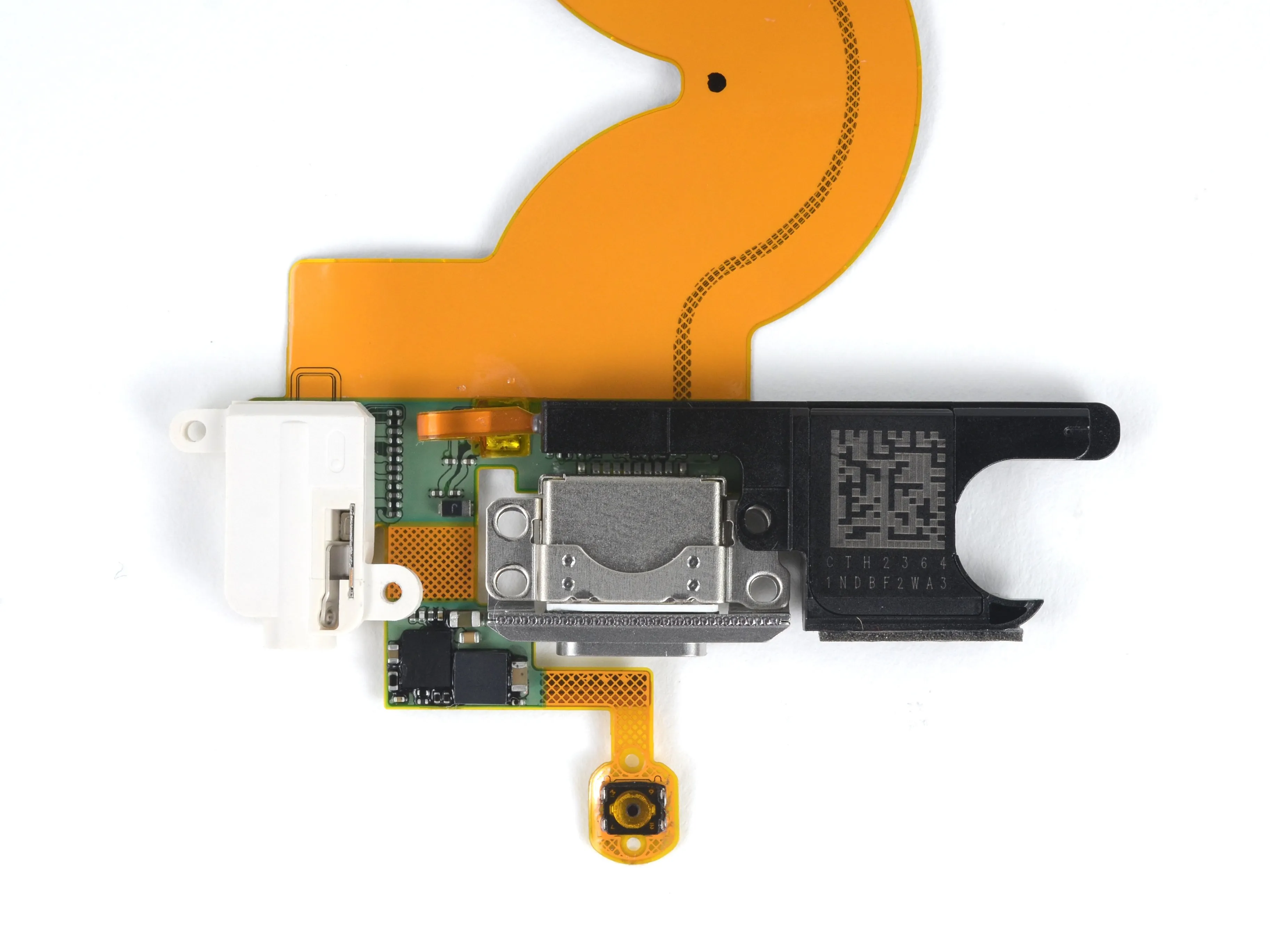

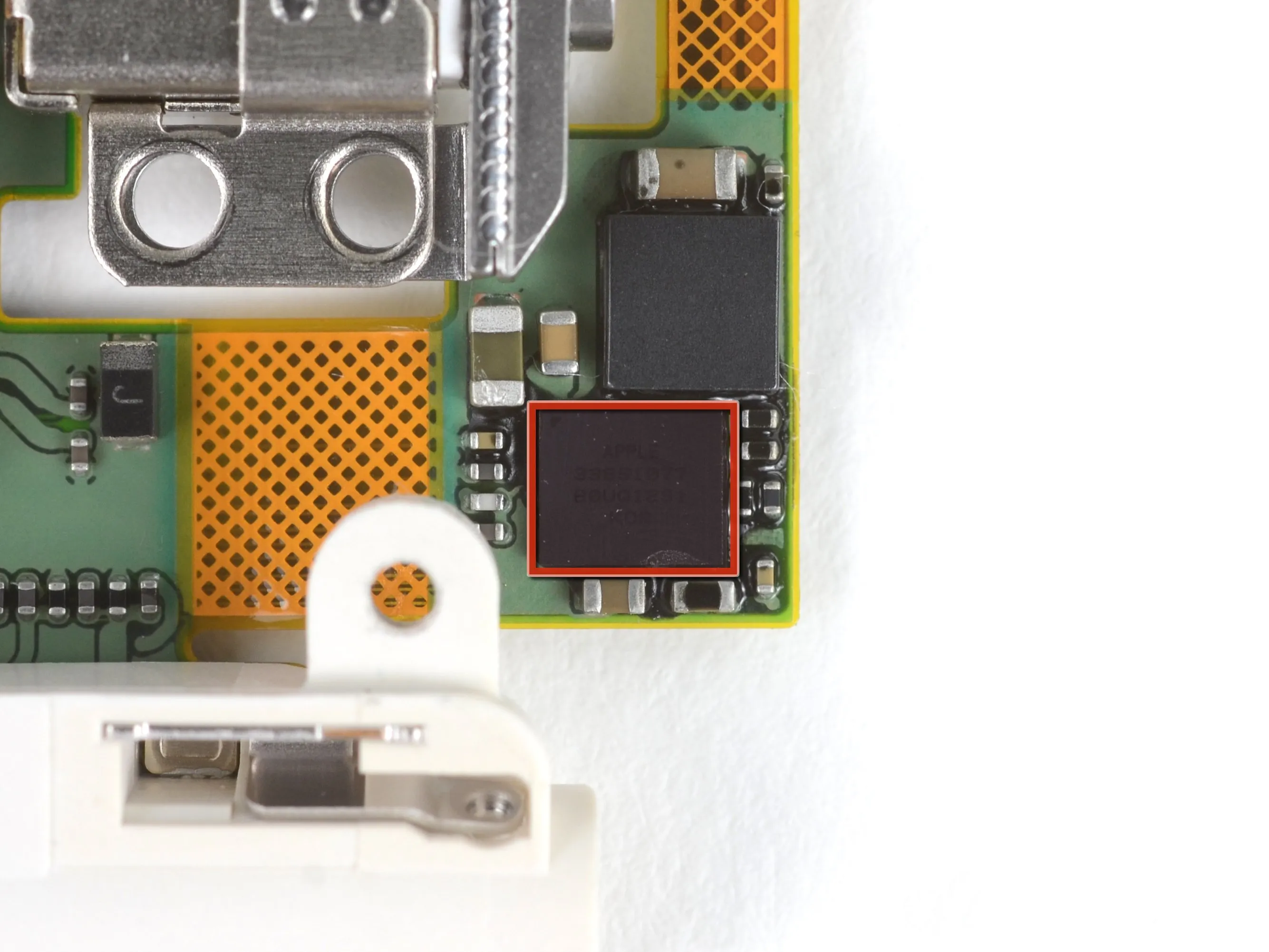

Под левым нижним углом разъёма Lightning находится аудиокодек Apple 338S1077 Cirrus. Это тот же аудиокодек, что и в iPhone 5.
Длинный извилистый ленточный кабель заканчивается у разъема Lightning док-станции.
К счастью, эта фирменная технология Apple была клонирована как раз к выходу iPod. Скоро появятся и другие аксессуары.
Шаг 20

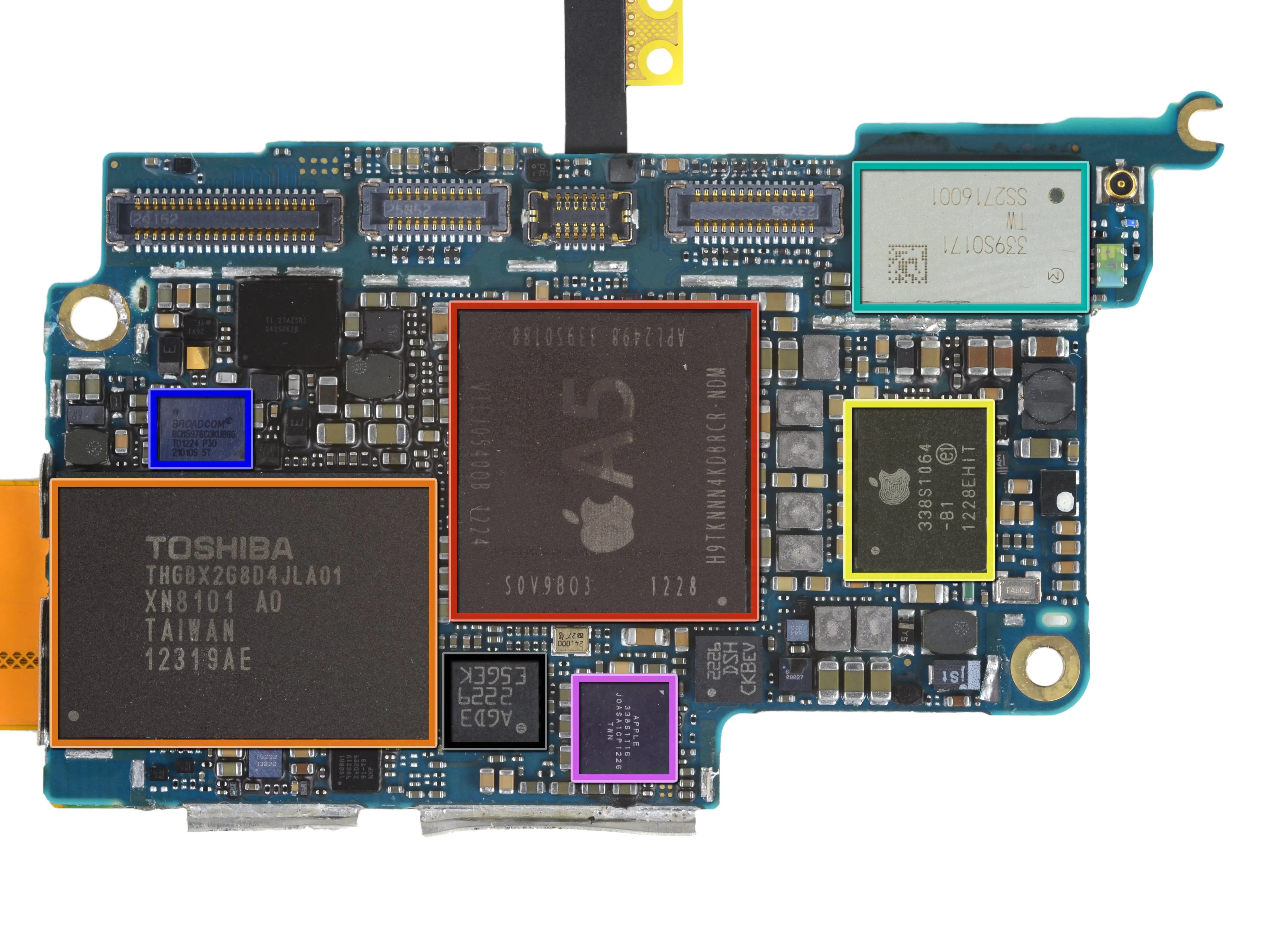

iPod Touch наконец-то показал нам, что у него в рукаве:
Двухъядерный процессор Apple A5 с 4 Гб (512 Мб) оперативной памяти Mobile DDR2, обозначаемый наклейкой H9TKNNN4KDBRCR на шелкографии A5.
Toshiba THGBX2G8D4JLA01 256 Гб (32 Гб) флэш-памяти NAND
Диалоговая микросхема управления питанием Apple 3381064 (аналогична Apple 338S1131)
Модуль Wi-Fi Murata 339S0171
Контроллер сенсорного экрана Broadcom BCM5976
Apple 338S1116 на данный момент неизвестна (хотя она имеет поразительное сходство с Apple 338S1117 установленный в iPhone 5)
Трехосевой гироскоп STMicroelectronics с низким энергопотреблением (AGD3/2229/E5GEK)
Шаг 21

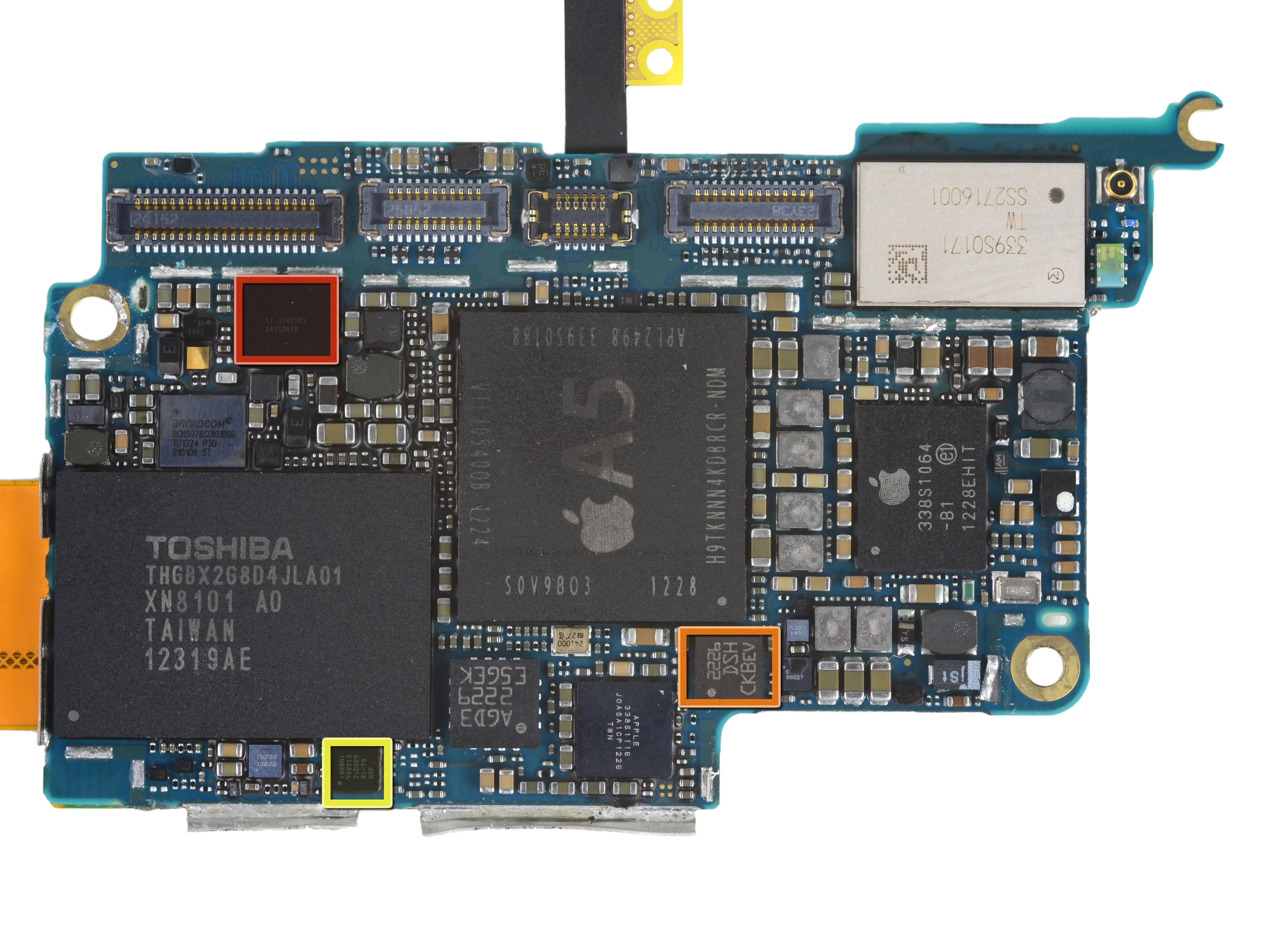

Больше хитростей:
SoC с сенсорным экраном Texas Instruments 27AZ5R1
STMicroelectronics 2226 DSH CKBEV
NXP Semiconductors 1608A1
Шаг 22
Ремонтопригодность iPod Touch 5-го поколения: 3 из 10 (10 - самый простой ремонт).
Хотя это и очень сложно, вскрытие корпуса и замена компонентов не являются невозможными.
Аккумулятор расположен по бокам от выемки, что позволяет легко вынуть его из задней части корпуса.
Многие компоненты спаяны между собой, что требует либо очень сложного, либо очень дорогого ремонта в случае поломки какой-либо детали.
У Touch нет внешних винтов. Вместо них используются клипсы и клей, которые затрудняют открывание корпуса.
Кабели, подключенные к логической плате, проходят сверху и соединяются снизу, что затрудняет снятие платы или отсоединение кабелей.
Комментарии к шагу
Я думаю, что благодаря тому, что в iPod Touch меньше деталей и он безумно легкий, он будет меньше повреждаться при падениях и ударах. Разъем Lightning и решетка динамика, вероятно, пропустят меньше воды, чем более крупный разъем iPod, если устройство будет ненадолго погружено в воду. В общем, держите при себе сумку Делаете.ру от жажды и, возможно, купите чехол для своего устройства, и все будет в относительной безопасности.
Я думаю, что оценка ремонтопригодности слишком высока. У iPad более низкие показатели ремонтопригодности, но при этом батареи не припаяны, стекло и дисплей не сплавлены вместе, а также имеется больше съемных компонентов.
