Разборка iPod Touch 5-го поколения 16 ГБ

Введение

Как раз к лету компания Apple 30 мая протащила в свои интернет-магазины небольшой сюрприз, и 'небольшой' - это главное слово. Меньше памяти, на одну камеру меньше и на целых 0,06 унции легче. Присоединяйтесь к нам, чтобы увидеть новое летнее пляжное тело iPod Touch!

Вам нравятся наши разборки? Следите за нами в Twitter и Facebook!

Что вам понадобится

Инструменты

•

•

•

•

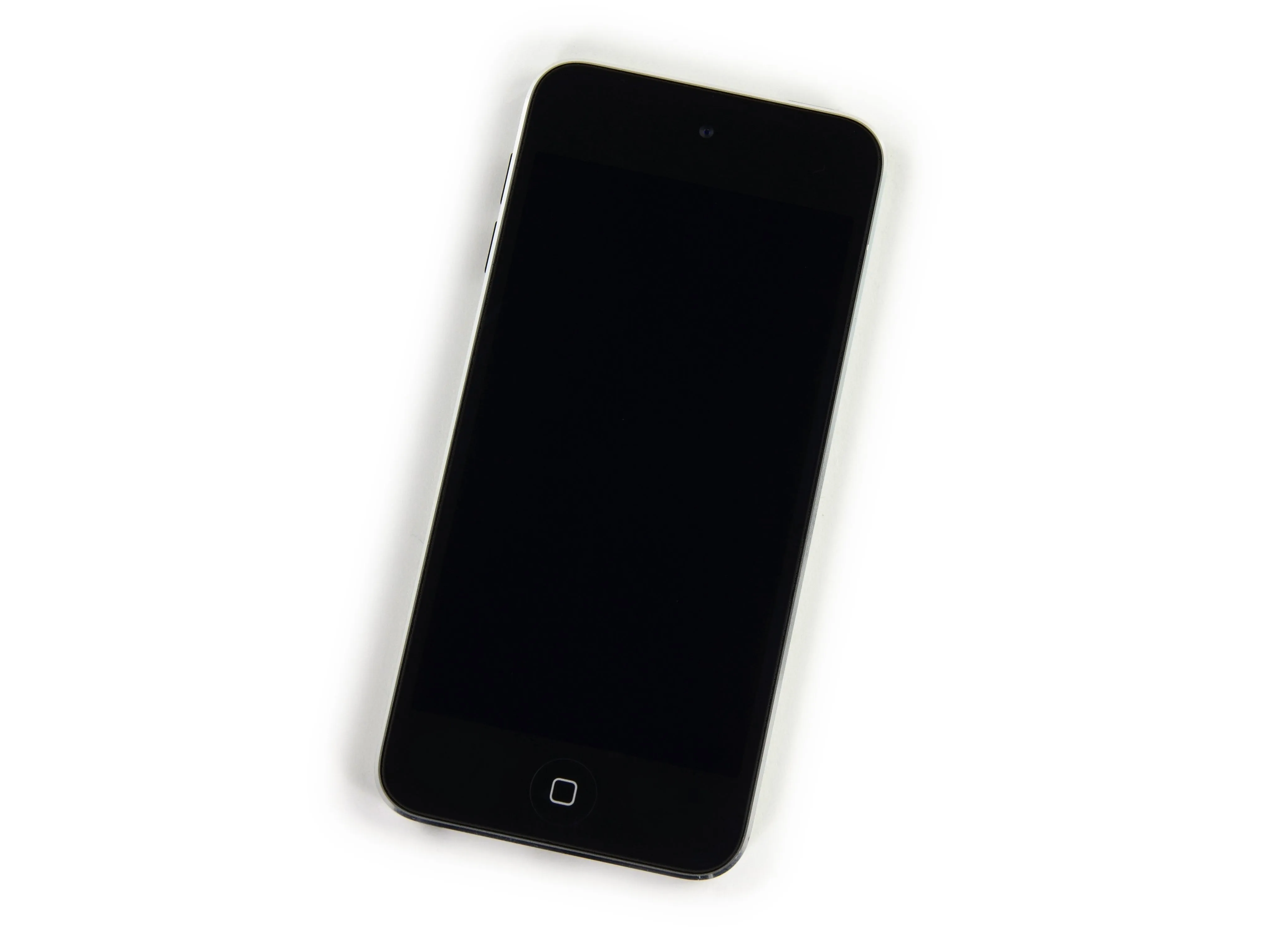

Шаг 1 Разбор iPod Touch 5-го поколения 16 ГБ

• Коварная, коварная Apple. Думали, что сможете быстро обмануть нас, выпустив новую урезанную версию нынешнего iPod Touch 5-го поколения? Только не при нас. У нас есть один, и мы идем туда!

• Технические характеристики:

• 4-дюймовый (по диагонали) широкоформатный дисплей Retina с технологией Multi-Touch IPS

• Wi-Fi 802.11a/b/g/n (802.11n 2,4 ГГц и 5 ГГц) + Bluetooth 4.0

• FaceTime 1,2 МП HD-камера, способная снимать HD-видео (720p) со скоростью до 30 кадров в секунду

• Трехосевой гироскоп + акселерометр

• Объем памяти 16 ГБ

Шаг 2

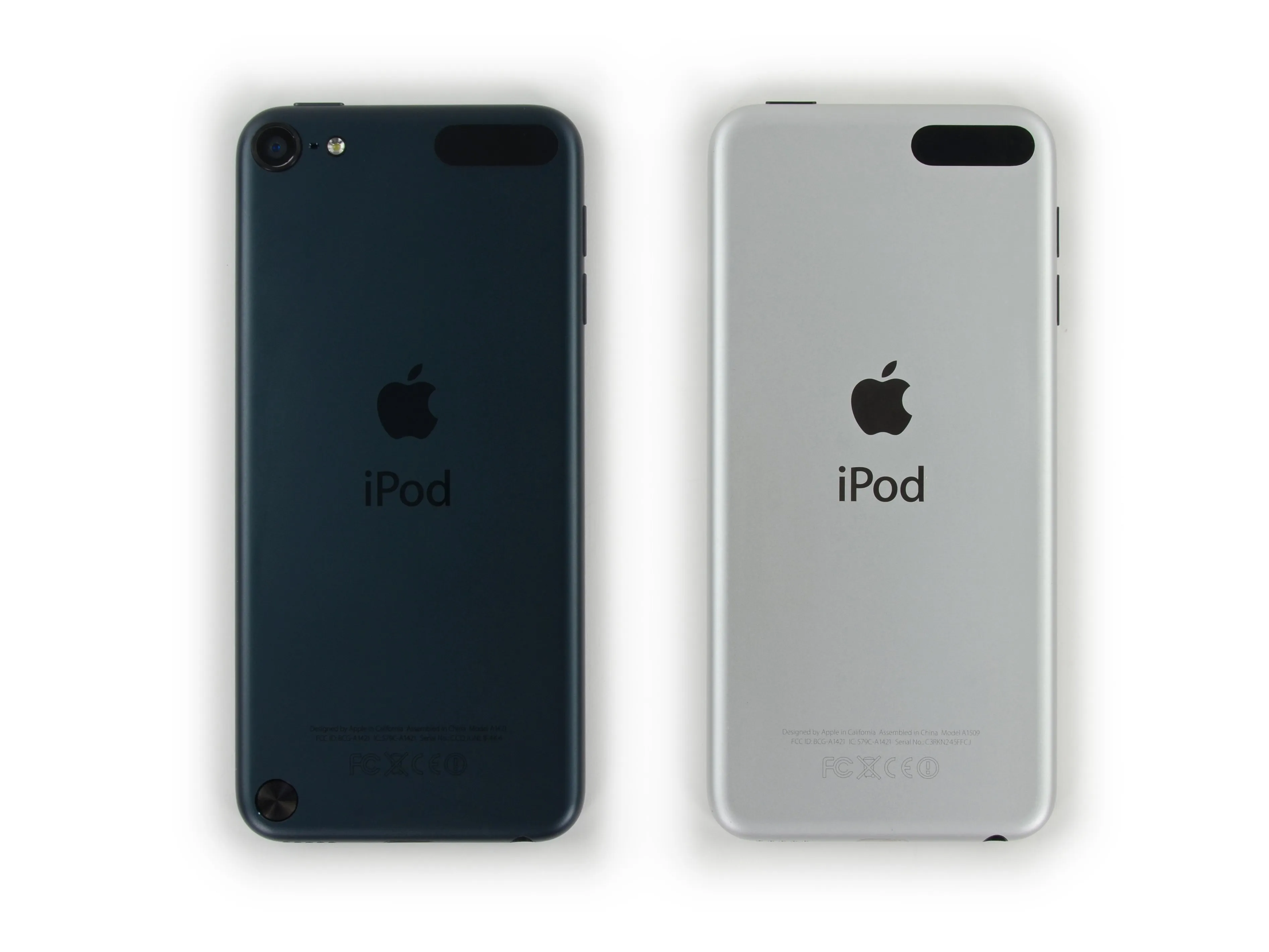

• Единственное визуальное различие между новым и более новым iPod Touch - это цвет - один из них #FFFFFF а другой #000000.

• Ну, и отсутствие задней камеры и сенсорного шлейфа, конечно.

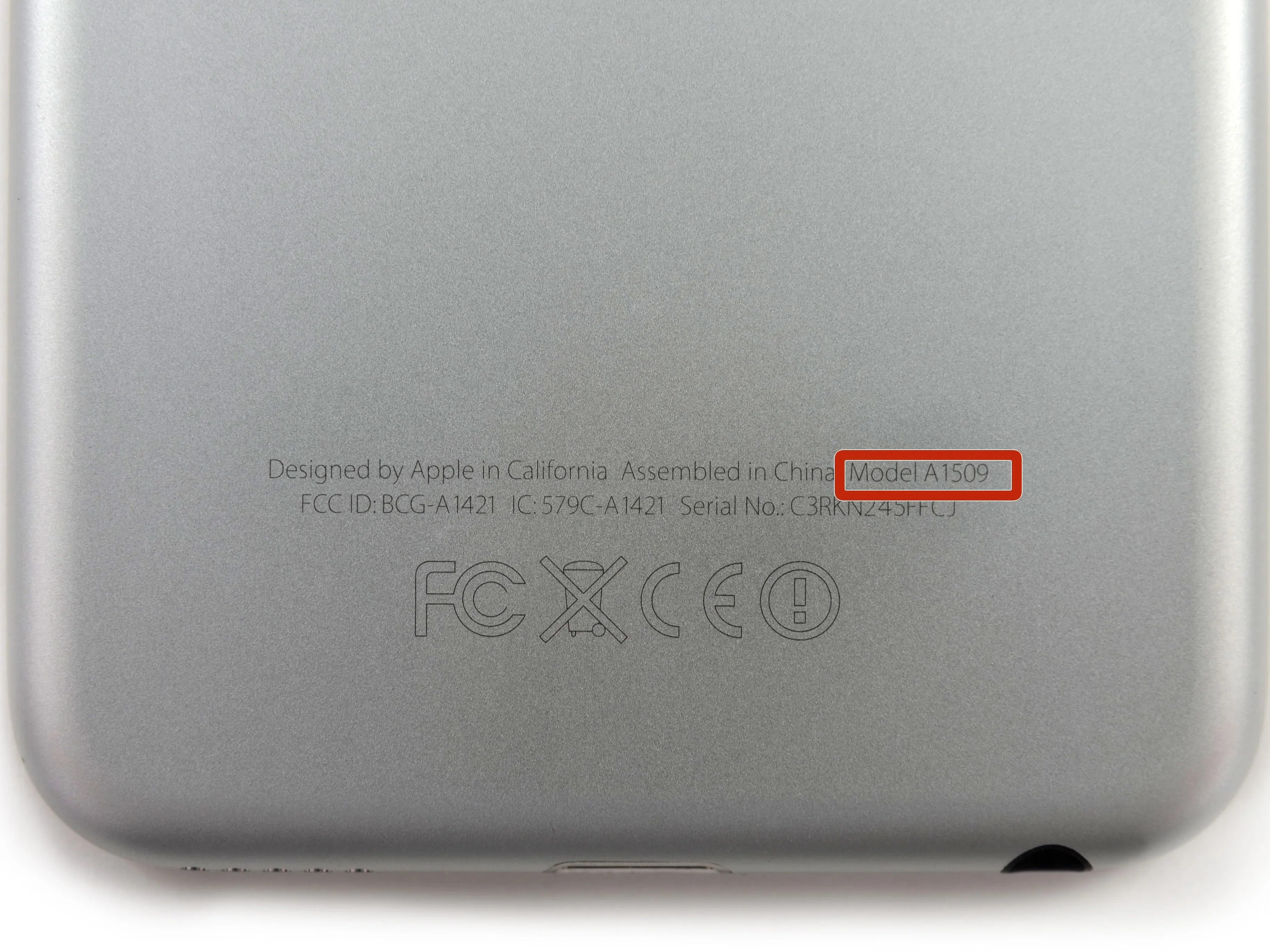

• Исключение двух основных компонентов позволило iPod Touch 5-го поколения 16 ГБ получить новый номер модели по сравнению с его 32- и 64-гигабайтных собратьев.: A1509.

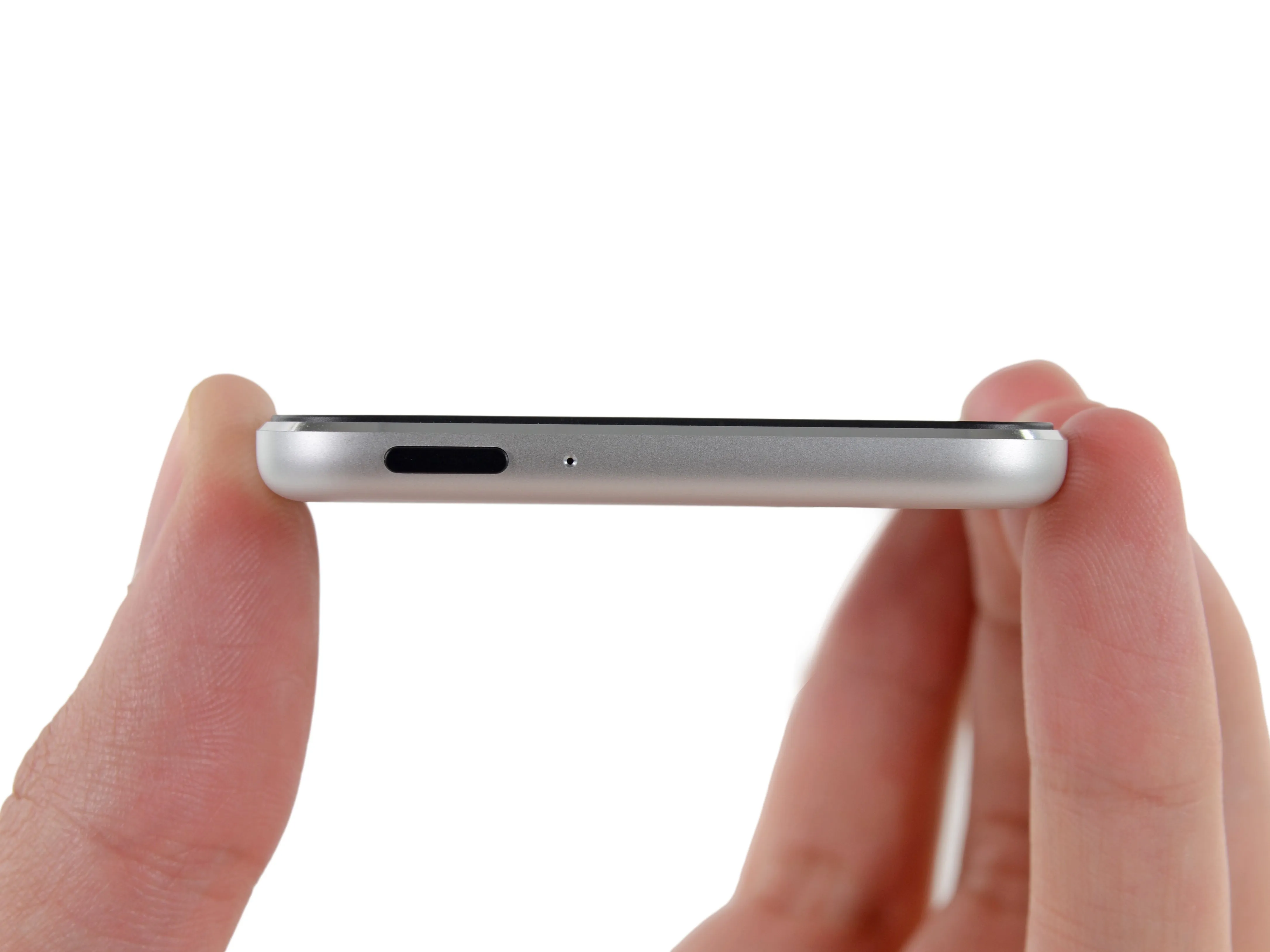

• Последнее серьезное косметическое изменение, которое мы обнаружили, - это расположение микрофона. Микрофон был перемещен со своего места рядом с камерой на верхнюю часть заднего корпуса, рядом с кнопкой питания.

• В остальном они выглядят одинаково одинаково.

Шаг 3

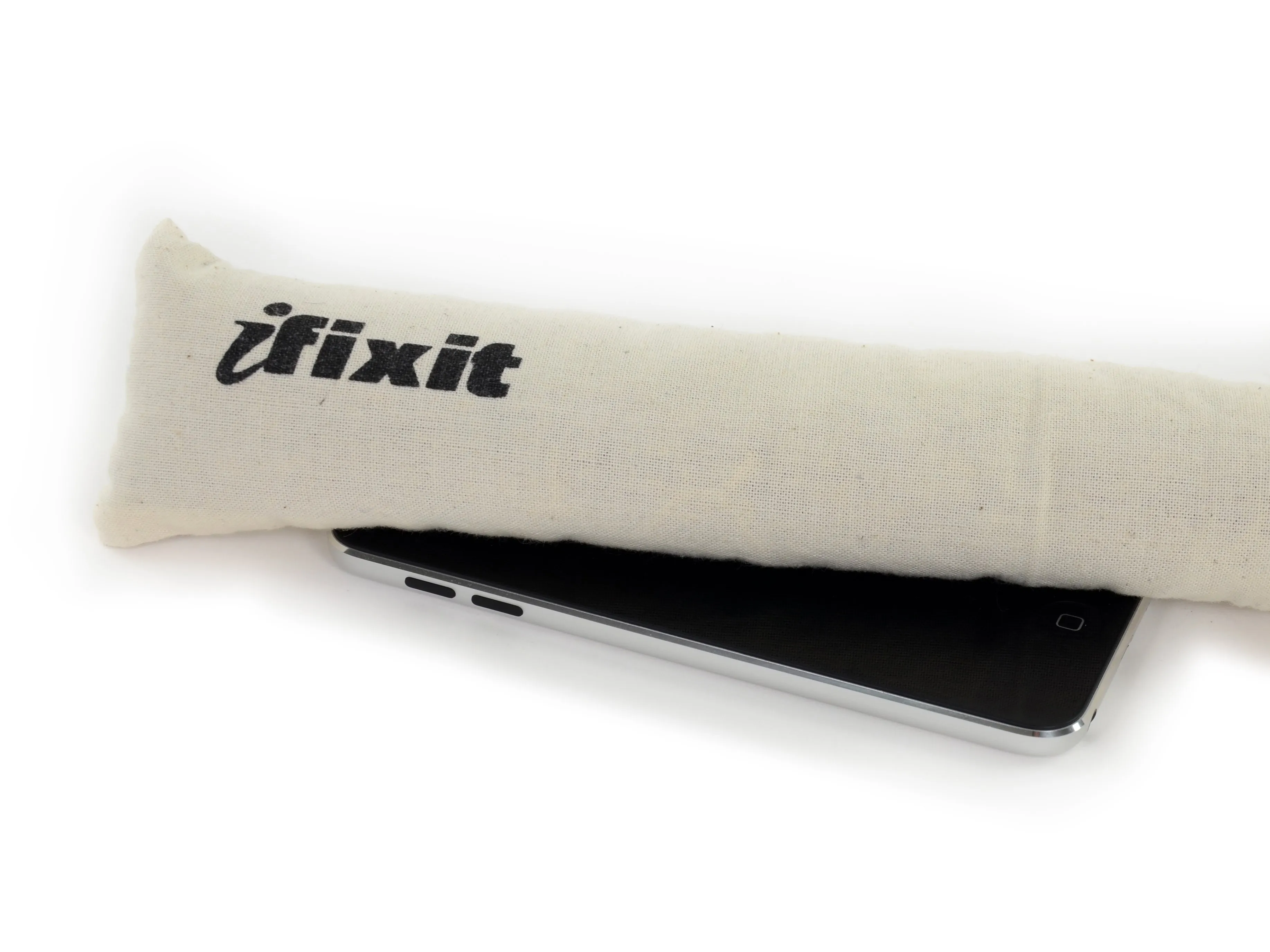

• С помощью нашей верной открывалки iOpener мы ослабляем клей, крепящий переднюю панель к задней части корпуса. Мы уже привыкаем к этому способу открытия, поскольку он расплавляет клей так же быстро, как вода расплавляет злую ведьму, без риска деформации экрана.

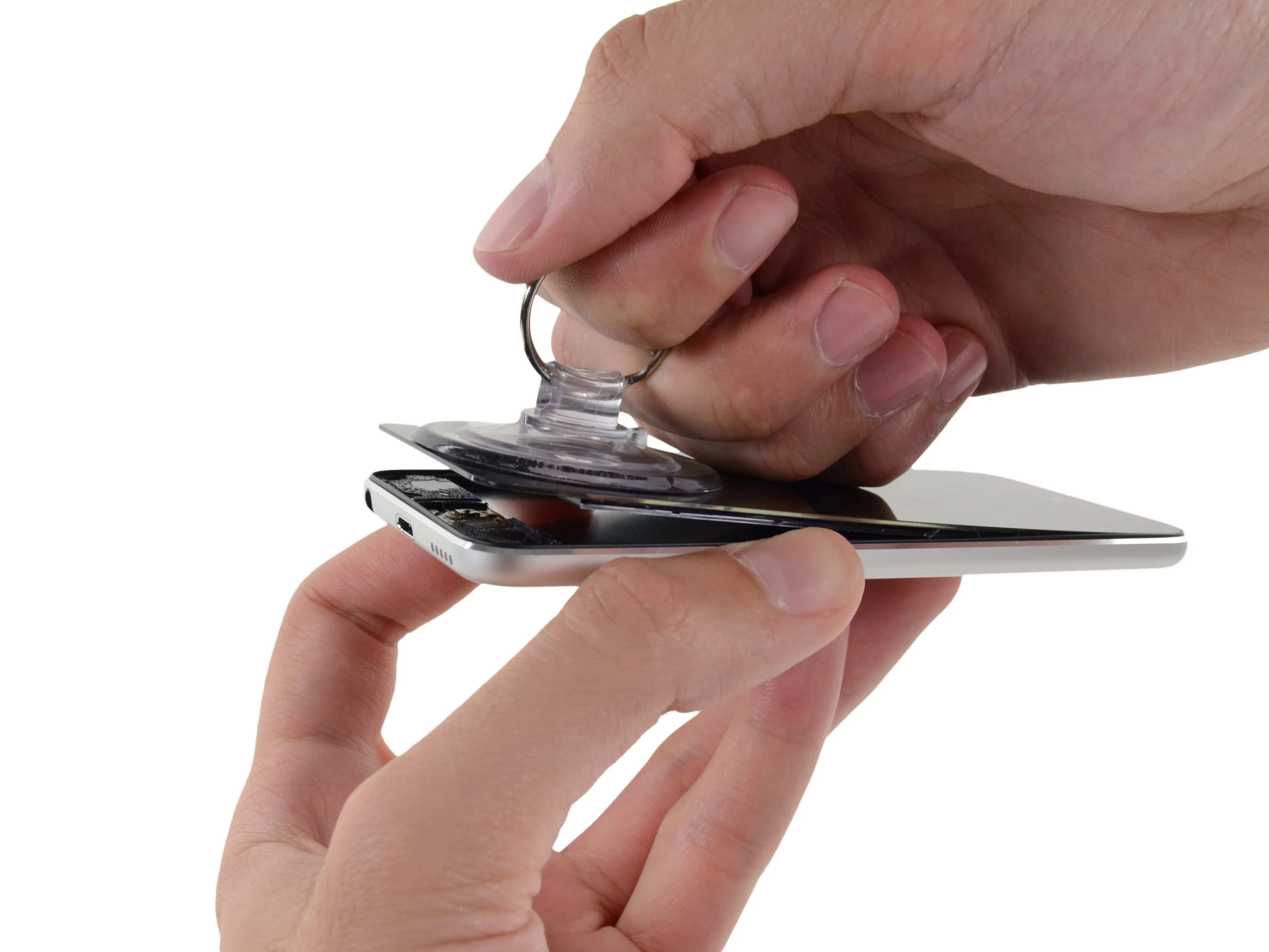

• Присоска помогает нам безопасно снять переднюю панель.

• Интересно, как бы гордился Оруэлл Нидхэм, увидев, что его атмосферная ручка до сих пор используется для открытия iPod.

• Возможно, сначала нам придется объяснить ему, что такое iPod.

Шаг 4

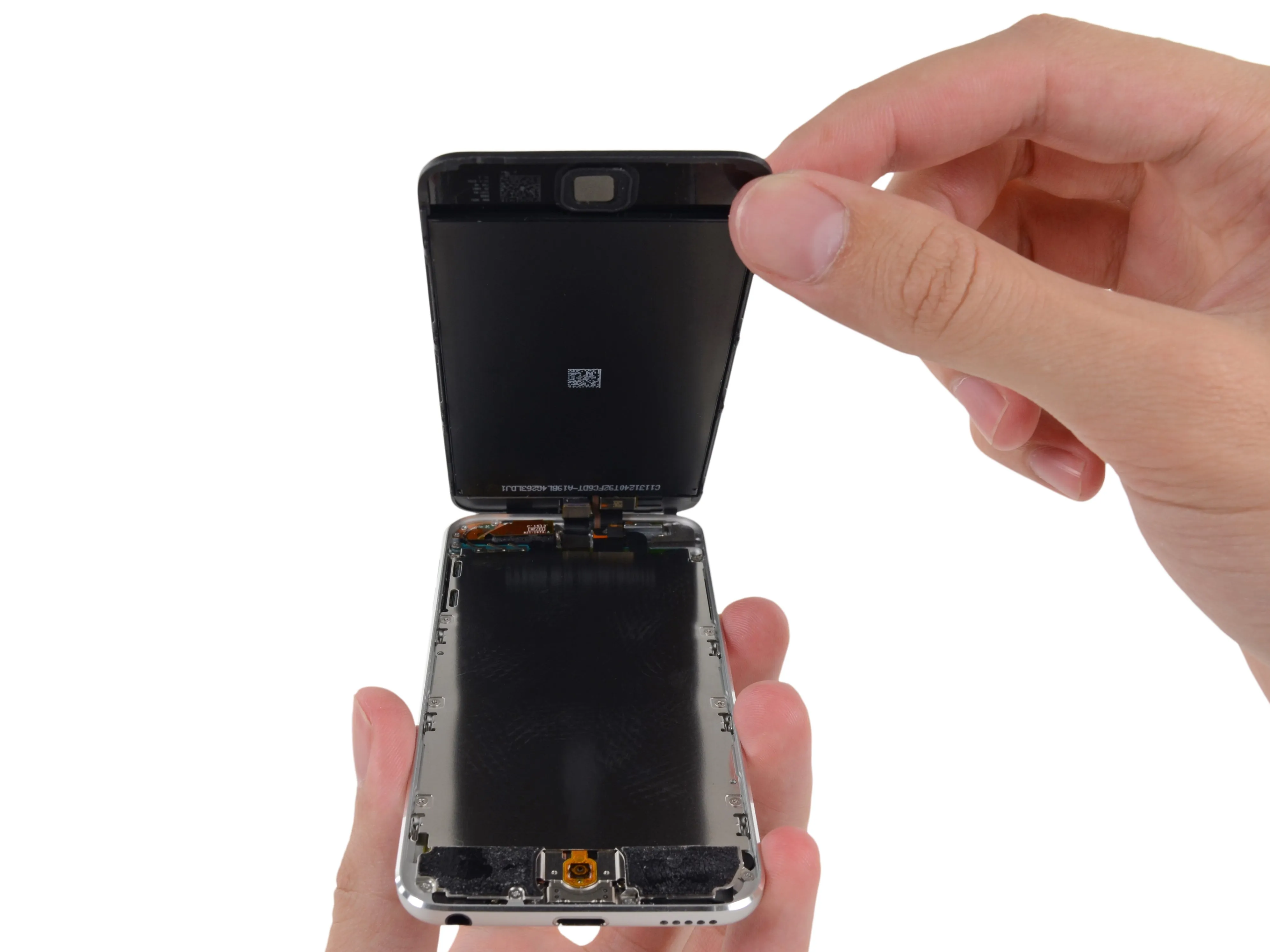

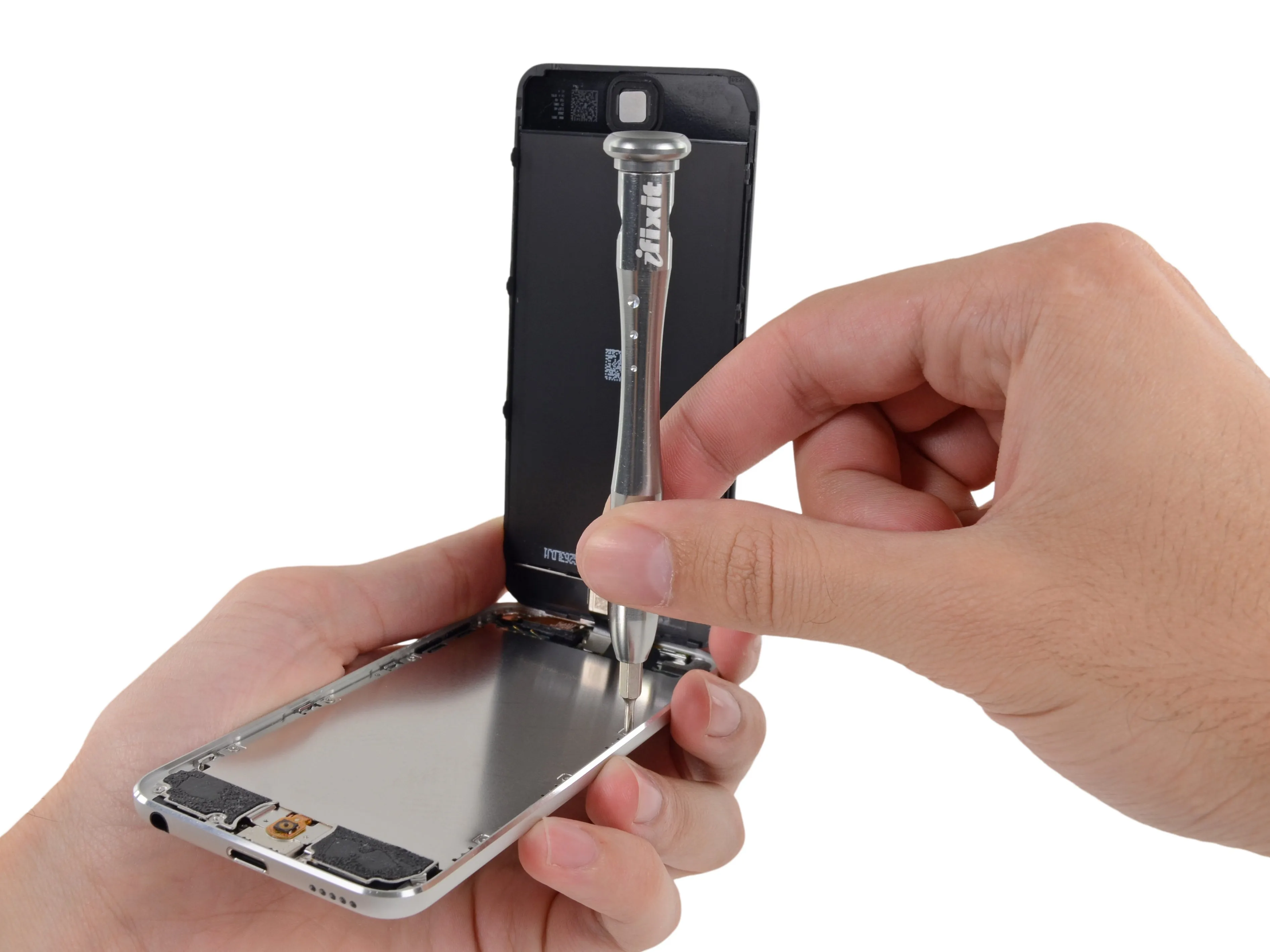

• После достаточно осторожного нагревания и отжима мы пробираемся внутрь устройства.

• Дежа вю начинается, когда мы откручиваем несколько внутренних винтов на средней рамке.

Шаг 5

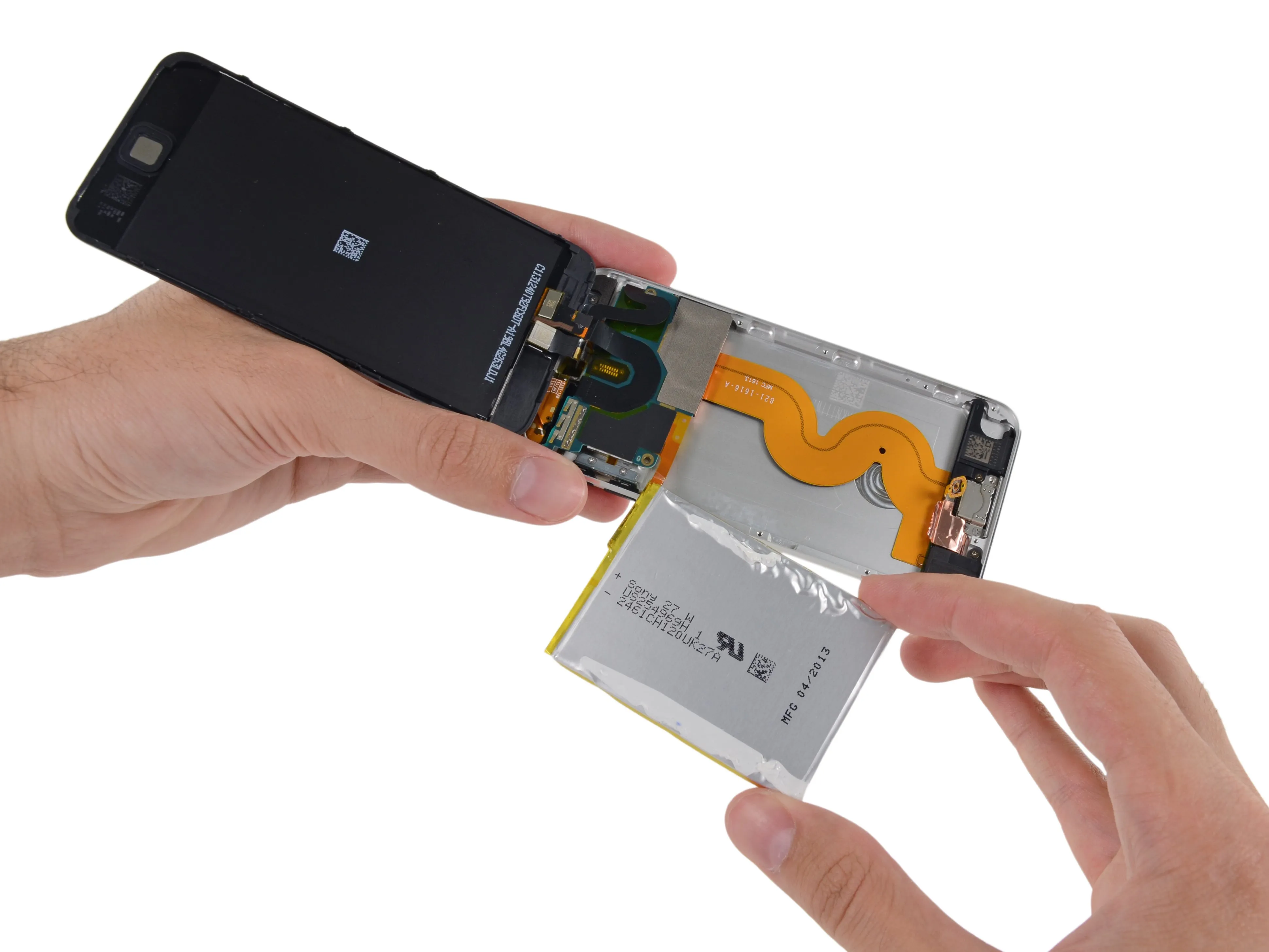

• Первое очевидное внутреннее различие между Touches - отсутствие стойки для ремешка на запястье внутри заднего корпуса. Динамик, изначально изогнутый так, чтобы окружать его, остался без изменений.

• Мы предполагаем, что Apple решила отказаться от ремешка для запястья в попытке сократить расходы на вырезание отверстия в заднем корпусе, так что держитесь крепче!

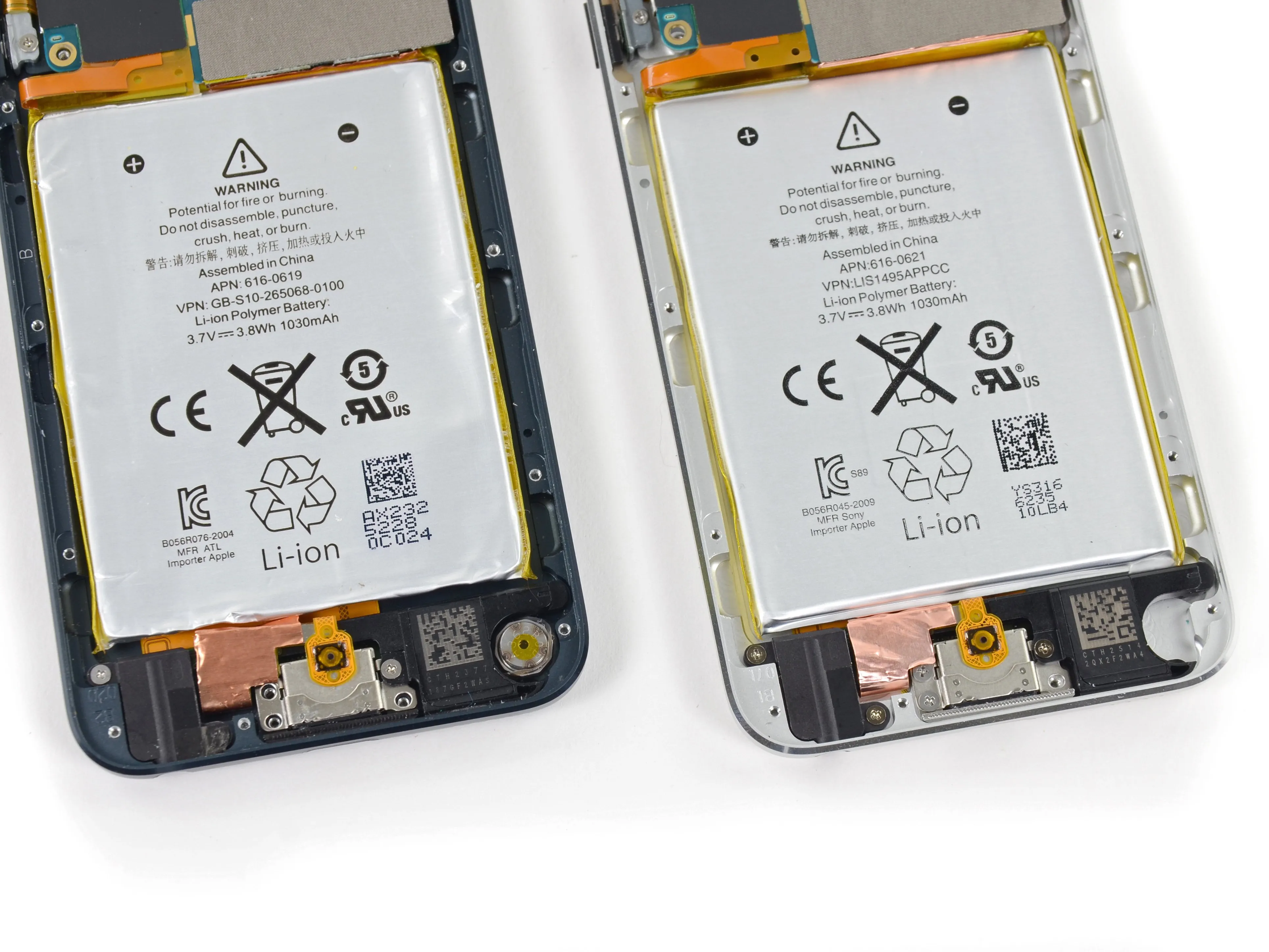

• iPod Touch 5-го поколения 16 ГБ сохранил тот же производительность аккумулятора, как и в моделях 32 и 64 ГБ. Аккумулятор оптимизирован для обеспечения до 40 часов прослушивания музыки и 8 часов просмотра видео при полной зарядке.

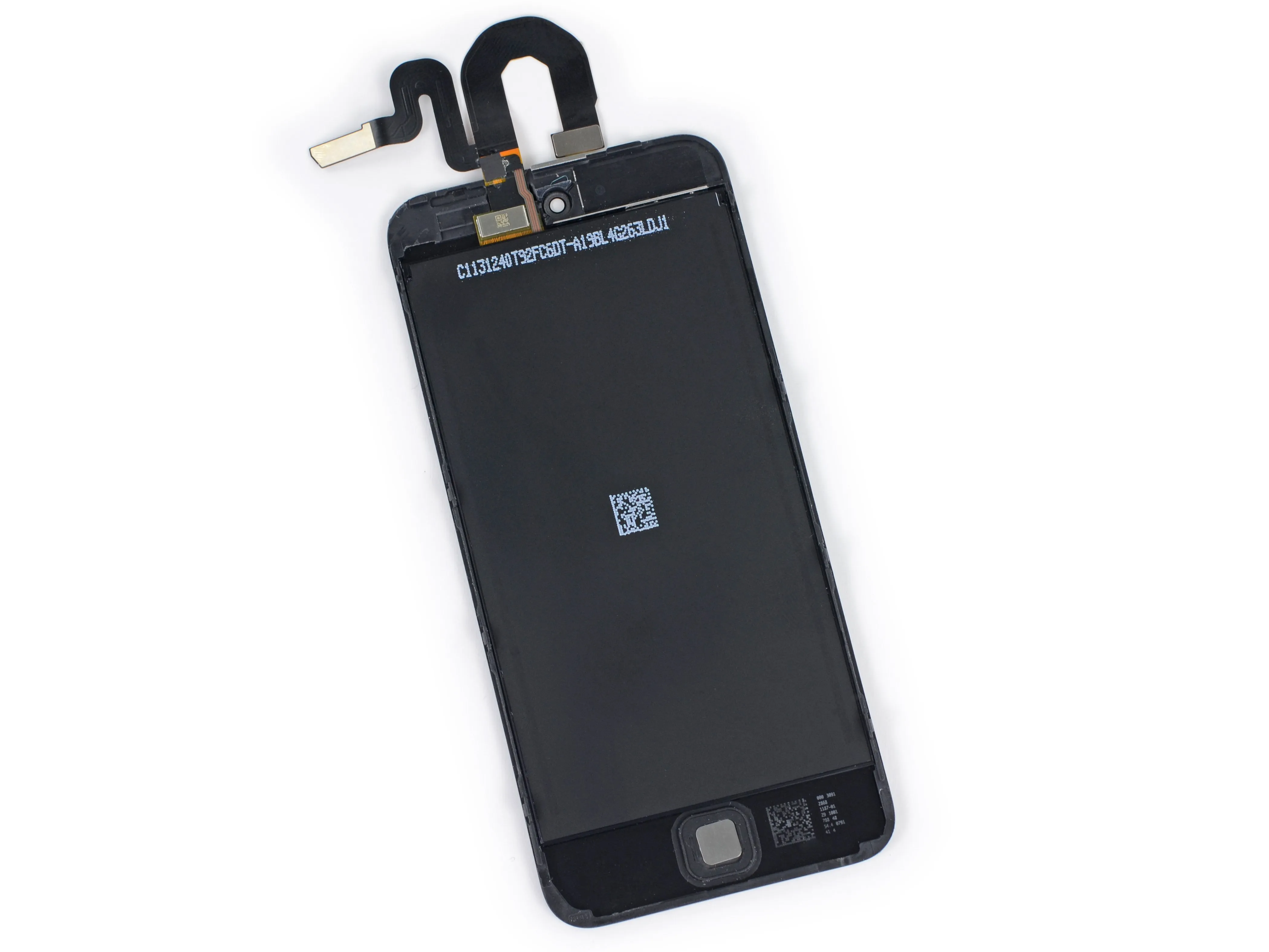

• Аналогично, дисплей... тот же. Хотите немного информации о дисплее? Что ж, подходите прямо сейчас!

Шаг 6

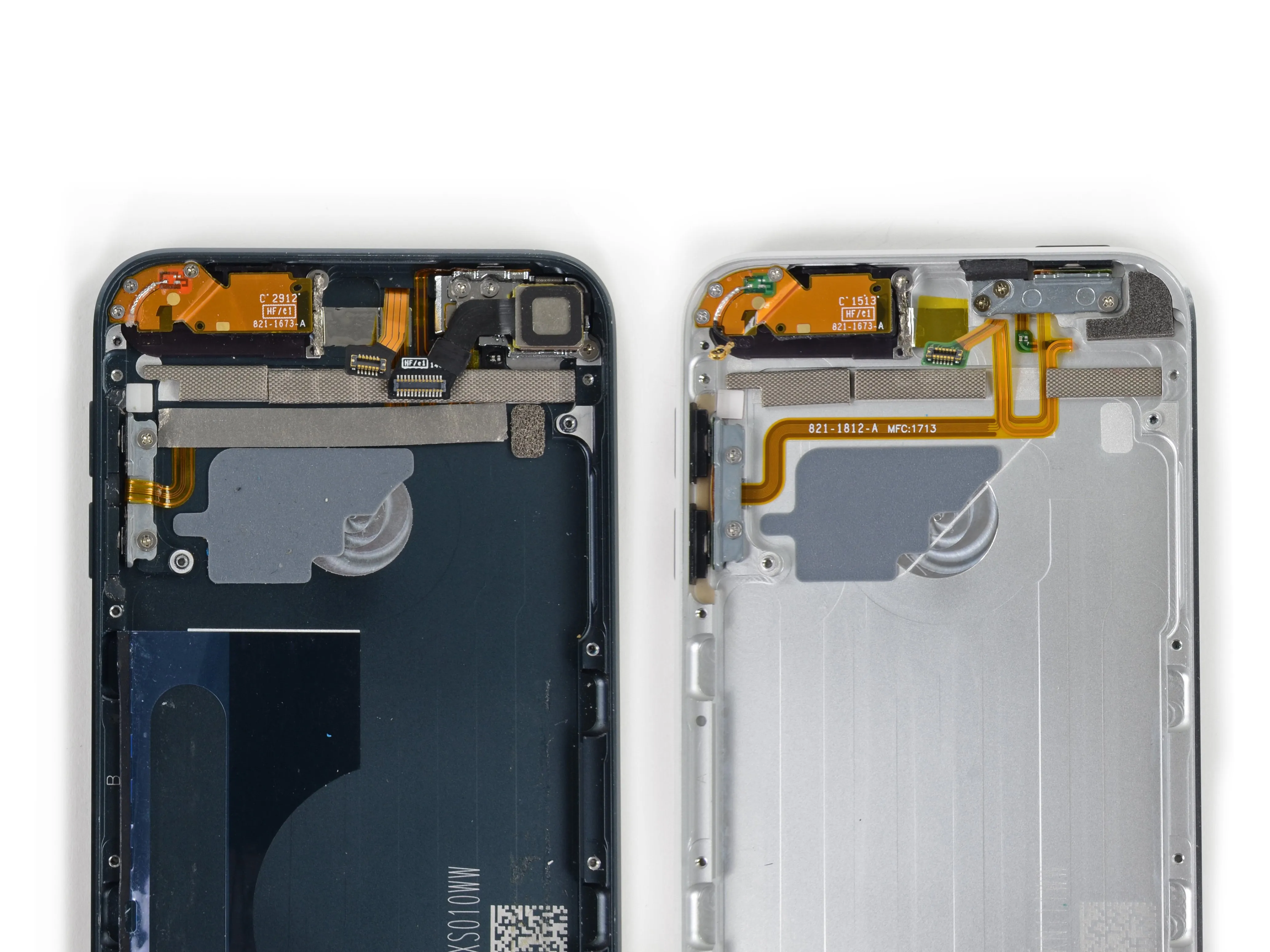

• Теперь вы меня видите, а теперь нет! Камера iSight была удалена, а кабели и кронштейны вокруг нее были немного изменены.

• На наш взгляд, это долгожданное изменение, поскольку нас наконец-то услышали. iPod и iPad - это не камеры. Это не шутка, и Apple прозрела..

• Капитальный ремонт компонентов кажется хорошим моментом для внесения небольших изменений, таких как прокладка ленточных кабелей. Нам интересно посмотреть, будут ли новые модели на 32 и 64 ГБ использовать тот же новый кабель для кнопки громкости и питания.

Шаг 7

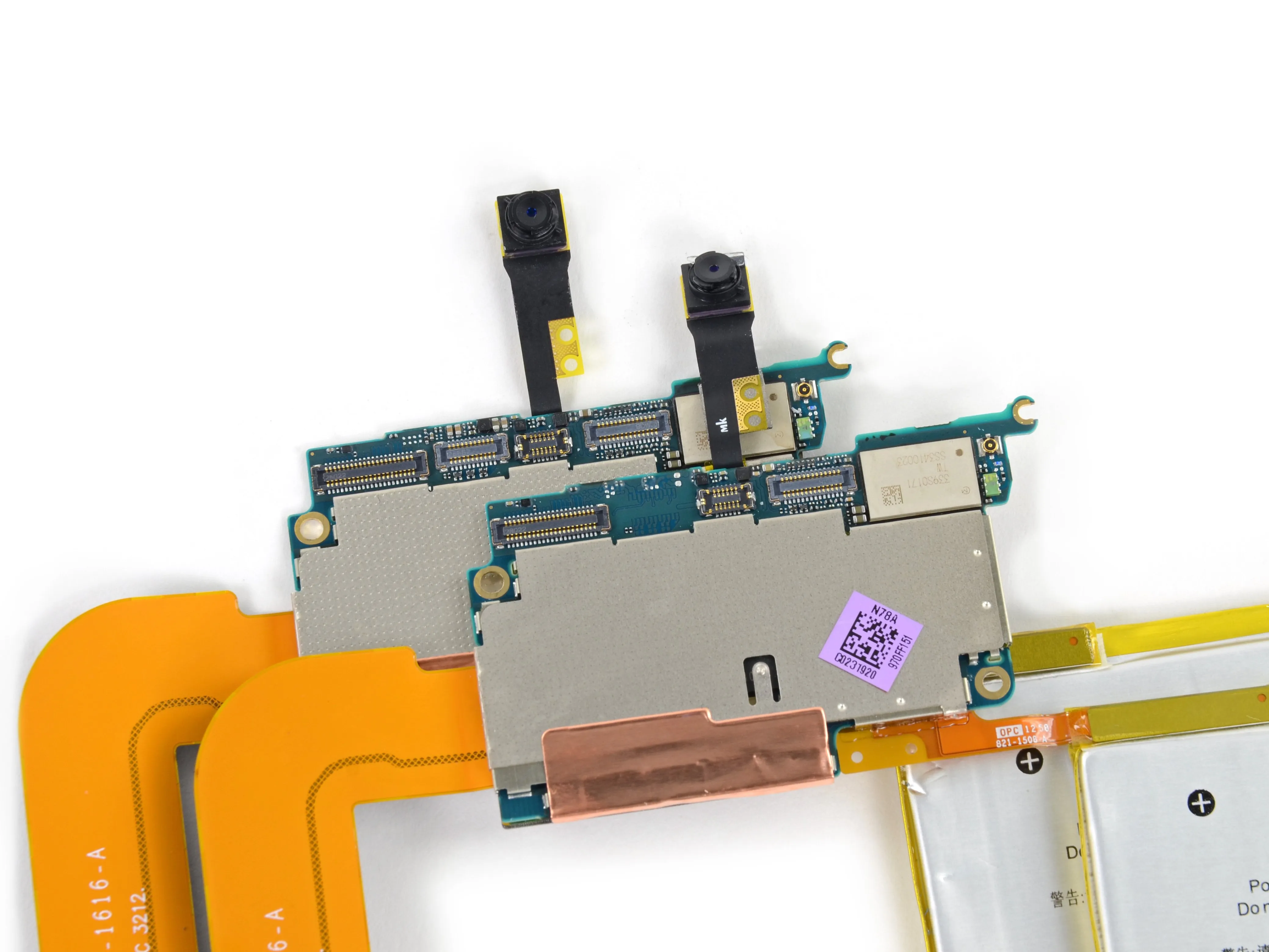

• Найдите разницу! Это те же?

• Наш предварительный взгляд на логическую плату выявил небольшое и ожидаемое изменение: отсутствие разъема для задней камеры.

• Естественно, нам придется залезть поглубже, чтобы выяснить, изменилось ли что-нибудь еще - от этой задачи мы никогда не уклонялись и не уклонимся сегодня!

Шаг 8

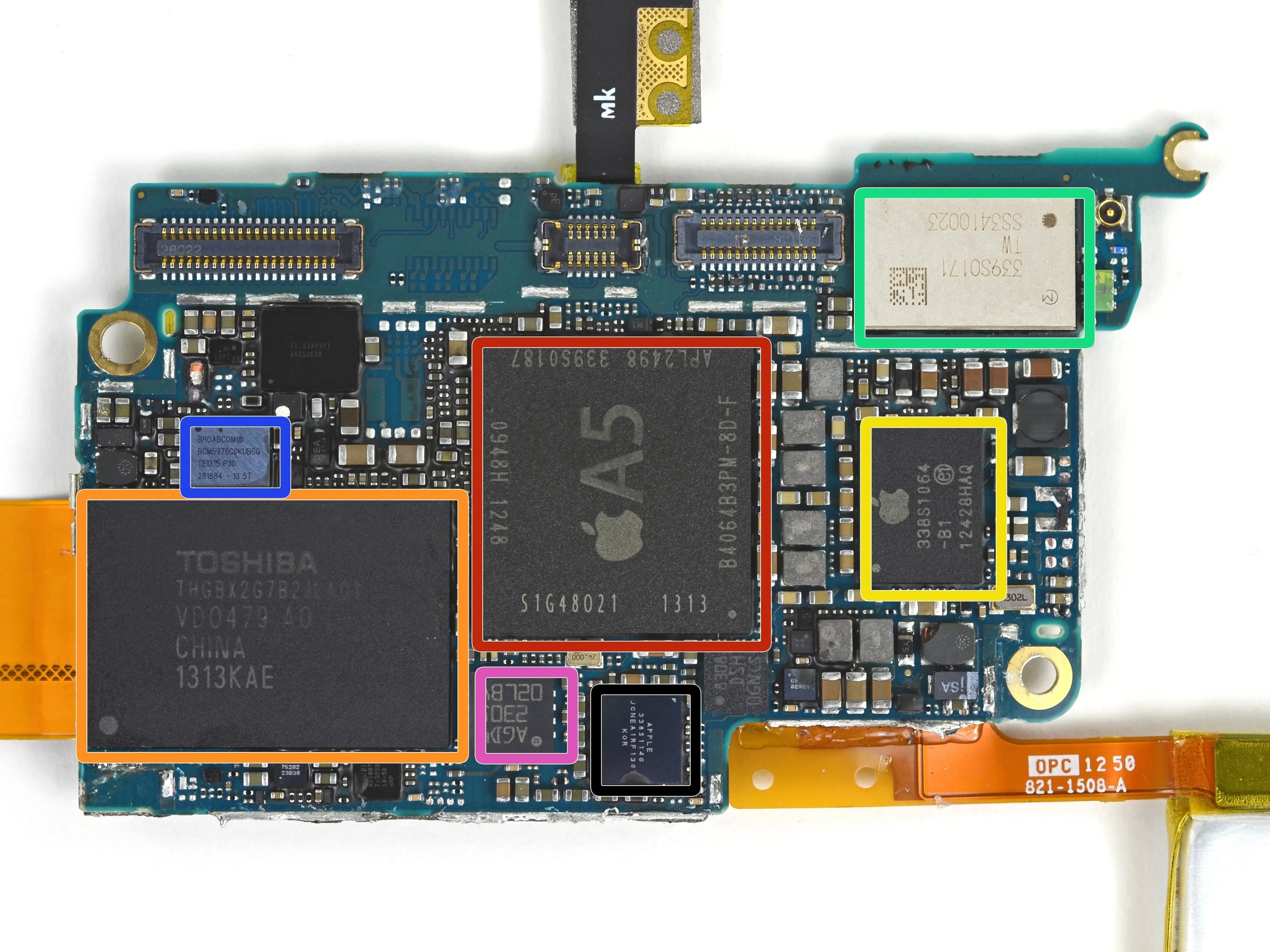

• За исключением флэш-памяти, похоже, что микросхемы на логической плате 16-гигабайтной модели те же самые. те же что и в моделях на 32 и 64 ГБ:

• Двухъядерный процессор Apple A5, 4 Гб (512 Мб) оперативной памяти Mobile DDR2.

• Toshiba THGBX2G7B2JLA01 128 Гб (16 Гб) флэш-памяти NAND

• ИС управления питанием Apple 3381064 dialog

• Модуль Wi-Fi Murata 339S0171

• Контроллер сенсорного экрана Broadcom BCM5976

• Трехосевой гироскоп STMicroelectronics с низким энергопотреблением (AGD4/2305/O2LBV)

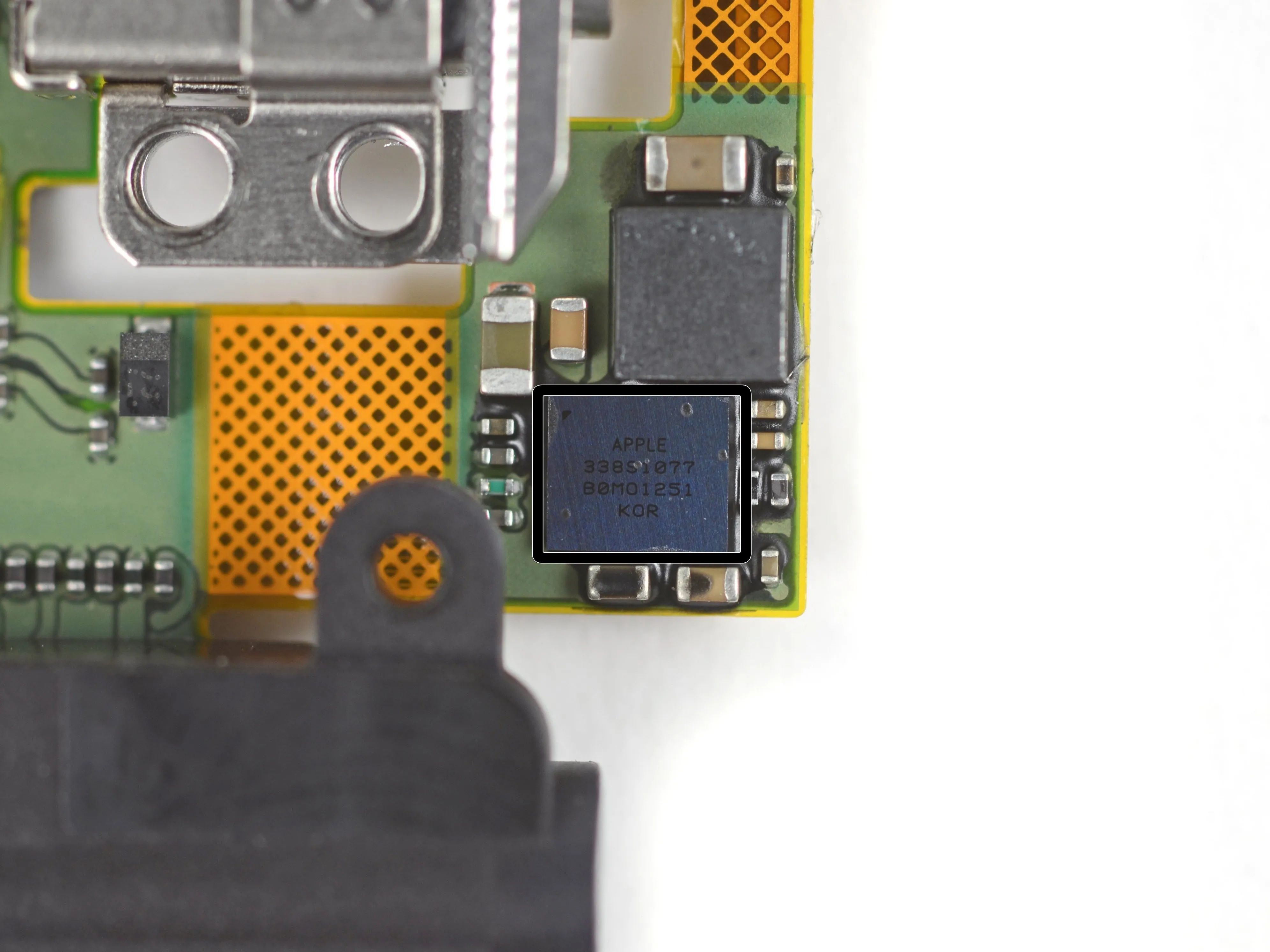

• И снова мы видим, что оба устройства Apple 338S1116 и Apple 338S1077 аудиокодеки Cirrus.

Шаг 9

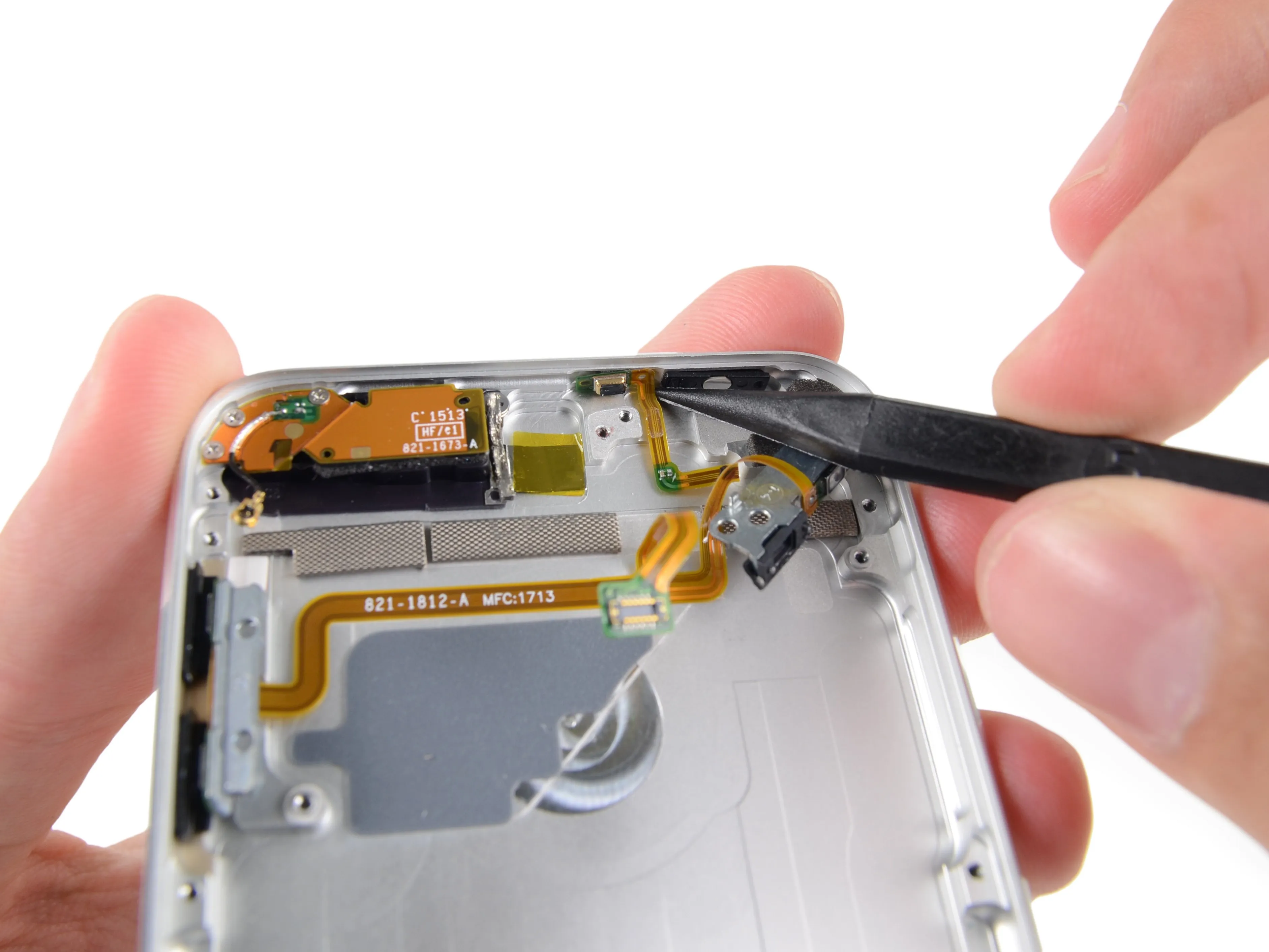

• Что является самым важным в микрофонах? Все дело в расположении, расположении, расположении.

• Новое место, тот же микрофон!

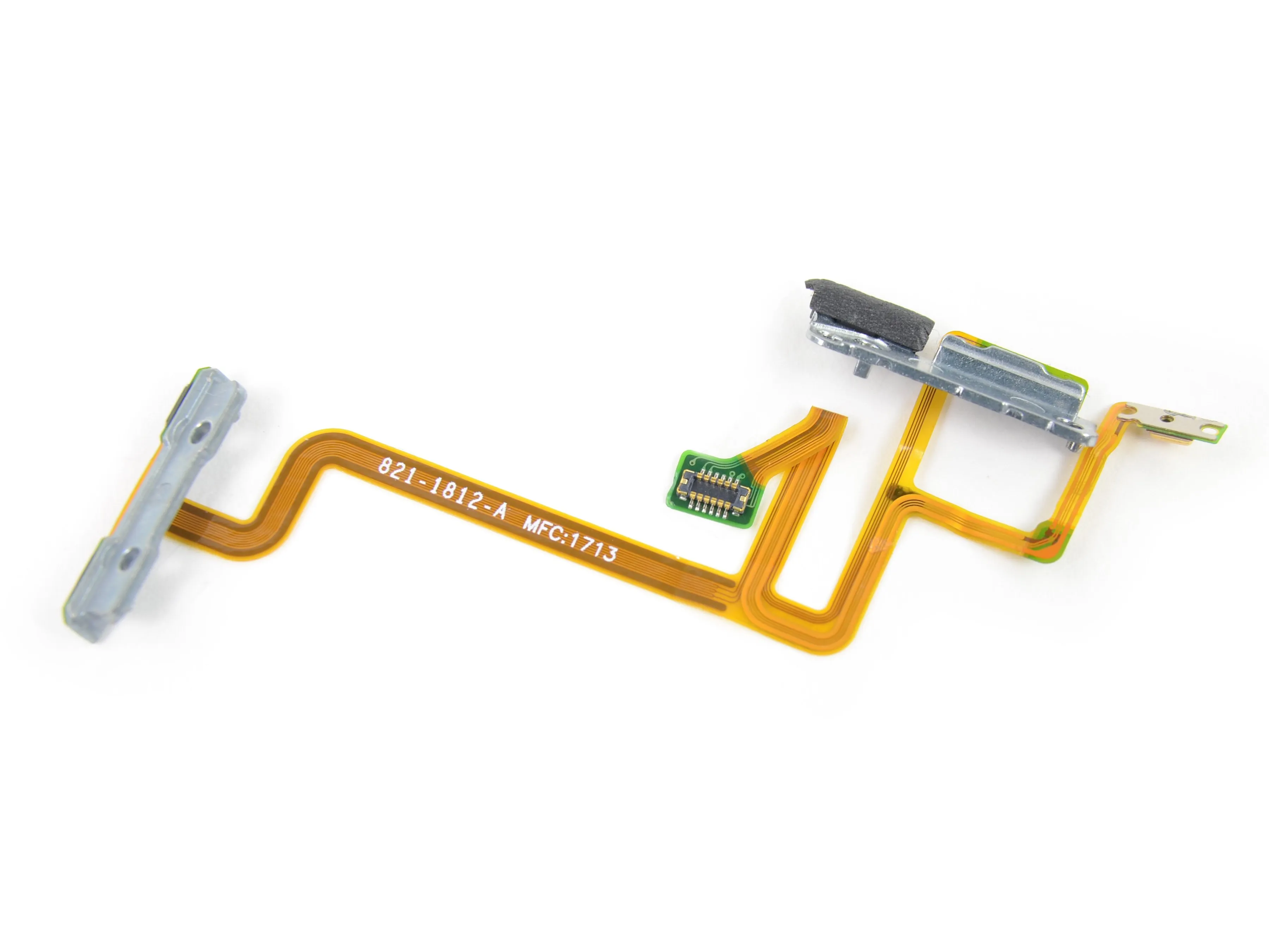

• Как и в более емких версиях Touch, микрофон, кнопки громкости и питания объединены в единый блок.

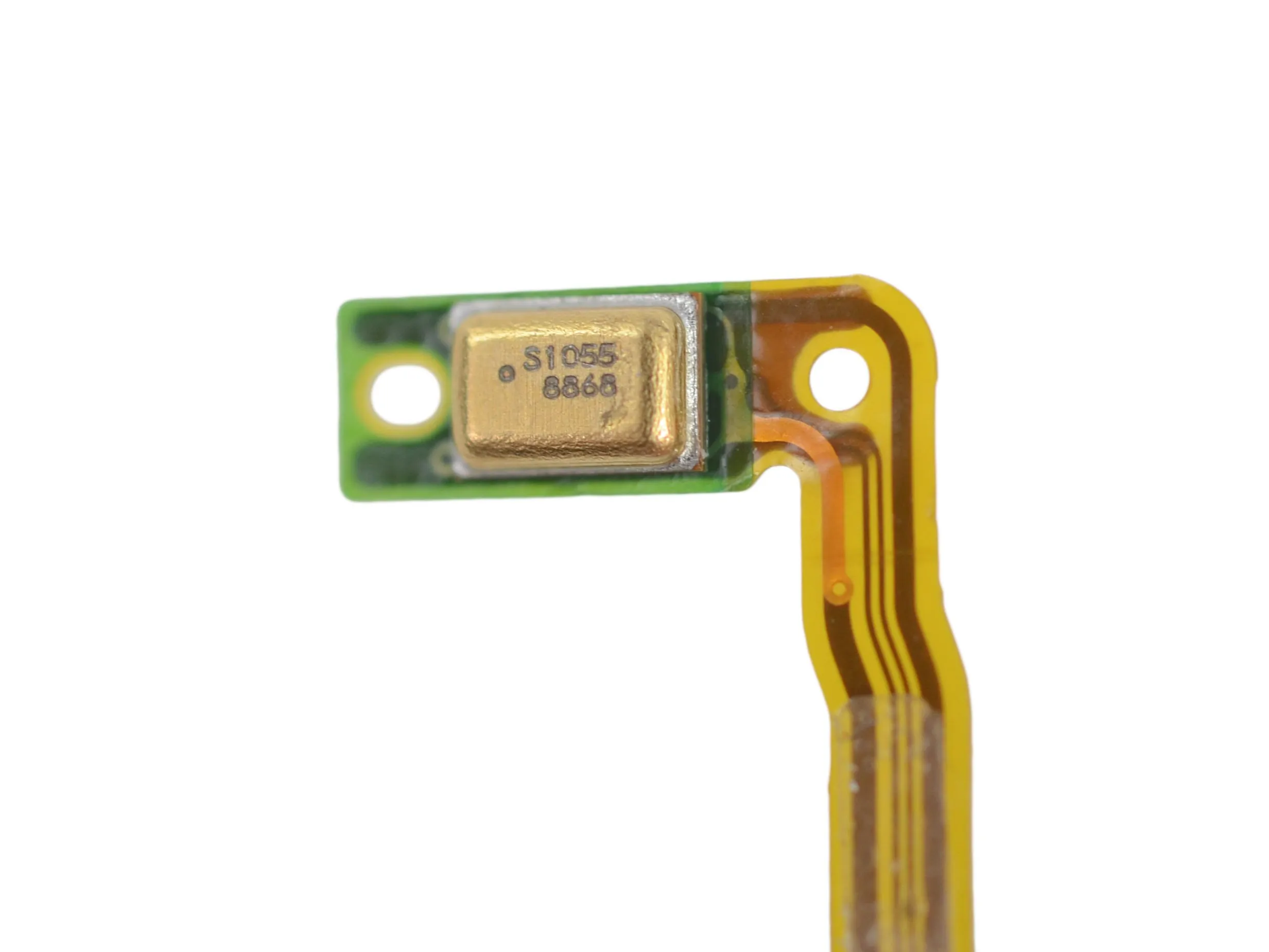

• Микрофон имеет маркировку S1055.

Шаг 10

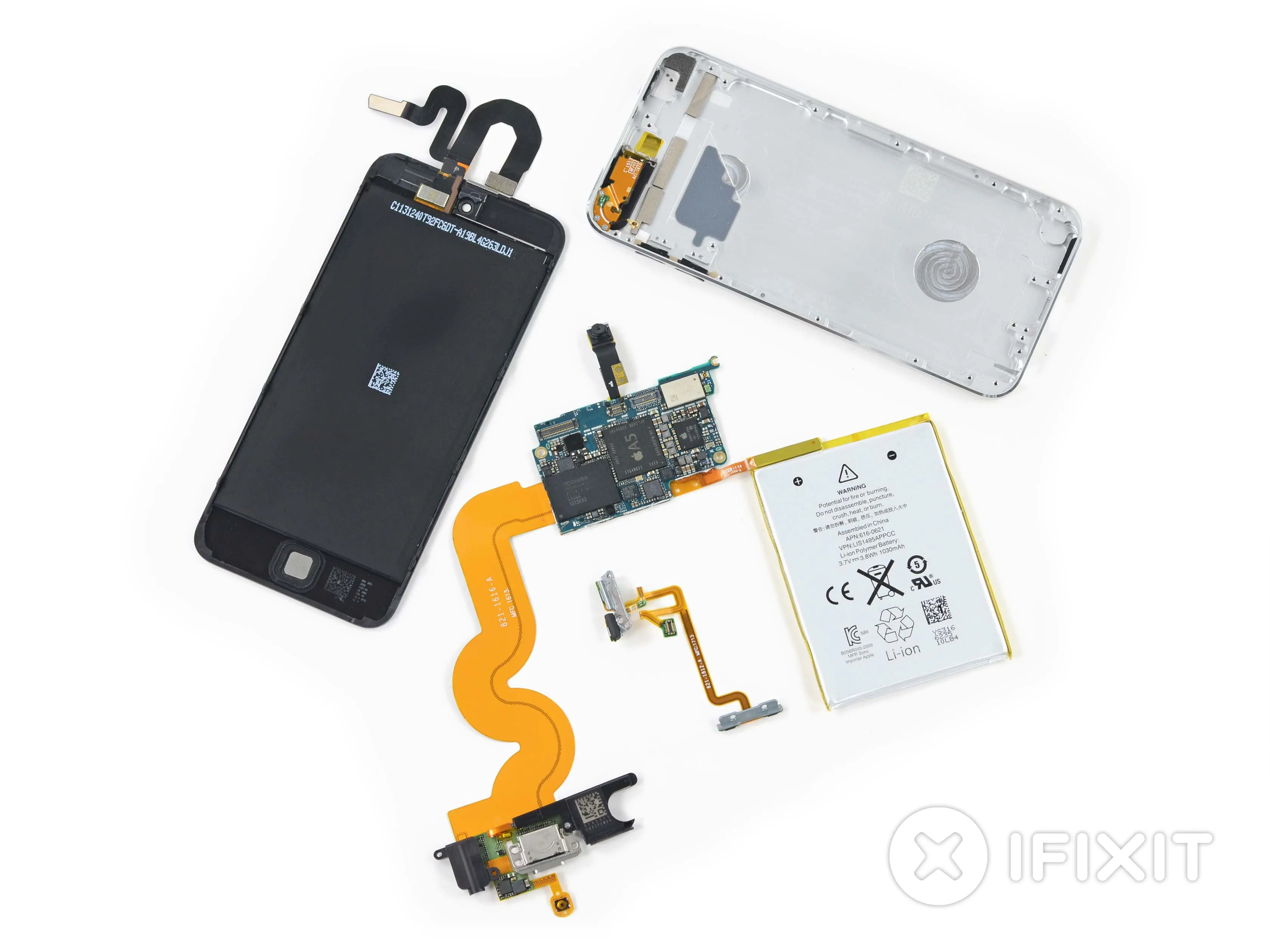

• Никаких сюрпризовРемонтопригодность iPod Touch 5th Generation 16 GB: 3 из 10 (10 - самый простой ремонт).

• Хотя это очень сложно, вскрыть корпус и заменить компоненты не так уж и невозможно.

• Аккумулятор расположен по бокам от выемки, что позволяет легко извлечь его из задней части корпуса.

• Многие компоненты спаяны между собой, что требует либо очень сложного, либо очень дорогого ремонта в случае поломки какой-либо детали.

• У Touch нет внешних винтов. Вместо них используются защелки и клей, которые затрудняют открывание корпуса.

• Кабели, подключенные к логической плате, проходят сверху и соединяются снизу, что затрудняет снятие платы или отсоединение кабелей.
