Разборка iPod Touch 5th Generation 16 GB 2014 г.

Презентация

Компания Apple незаметно представила обновленную версию iPod Touch 5-го поколения 16 Гб. Что именно Apple пытается протащить мимо нас? Сейчас мы это узнаем. Присоединяйтесь к нам, чтобы познакомиться с новым пополнением в семействе iPod Touch. Дамы и господа, представляем вам разборку iPod Touch 5-го поколения 16 ГБ 2014 года.

Этот поезд не останавливается ни перед кем! Подружитесь с нами на Facebook, обменяйтесь с нами твитами в Twitter и пообщайтесь с нами в Instagram.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Разбор iPod Touch 5-го поколения 16 ГБ 2014 года

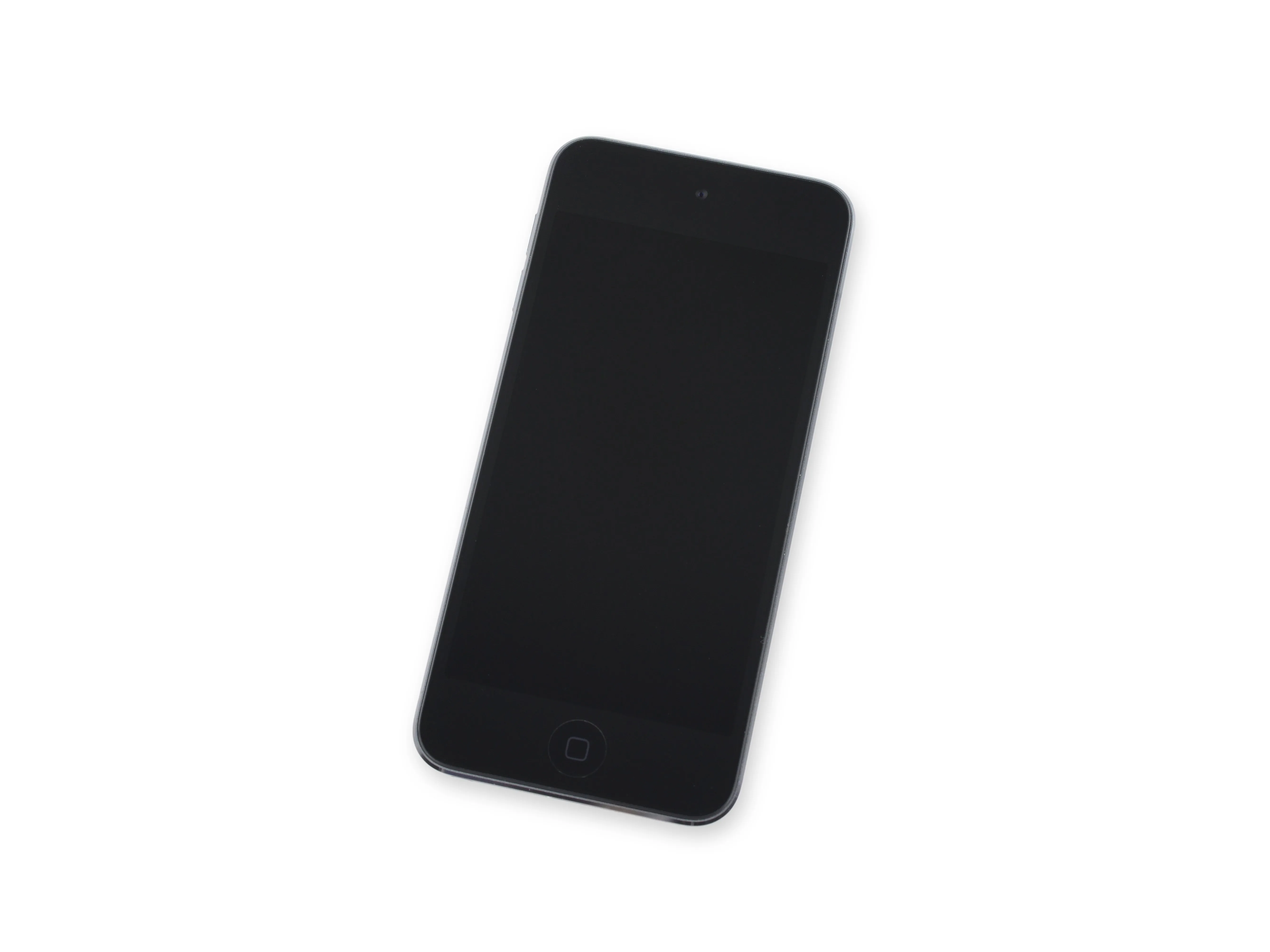

• Новая улучшенная модель iPod Touch 5th Generation 16 GB с экономичным объемом памяти теперь оснащена 5-мегапиксельной камерой iSight, что ставит ее в один ряд с собратьями на 32 и 64 ГБ.

• Давайте посмотрим на технические характеристики:

• 4-дюймовый (по диагонали) широкоформатный дисплей Retina с технологией Multi-Touch IPS

• Wi-Fi 802.11a/b/g/n (802.11n 2,4 ГГц и 5 ГГц) + Bluetooth 4.0

• 5-мегапиксельная камера iSight с разрешением 1080p, светодиодной вспышкой и диафрагмой ƒ/2,4 FaceTime 1,2 МП HD-камера, способная снимать HD-видео (720p) со скоростью до 30 кадров в секунду

• Новый шлейф для iPod touch

• Трехосевой гироскоп + акселерометр

• Объем памяти 16 ГБ

Шаг 2

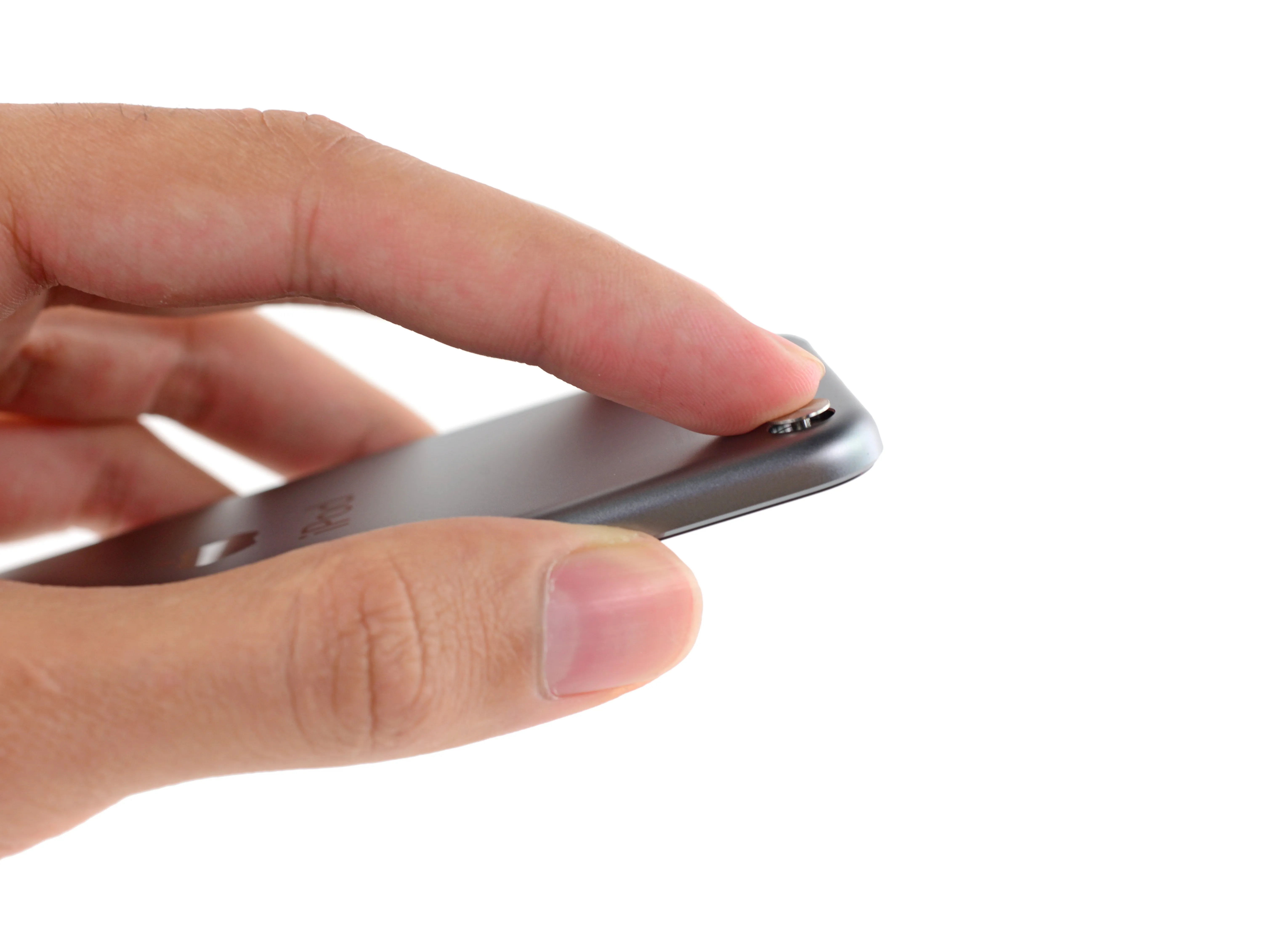

• iPod Touch 5th Gen 16 GB 2014 обзавелся ремешком на запястье, который раньше был удел верхних эшелонов линейки Touch, хотя за сам ремешок, который продается отдельно, придется выложить еще немного денег.

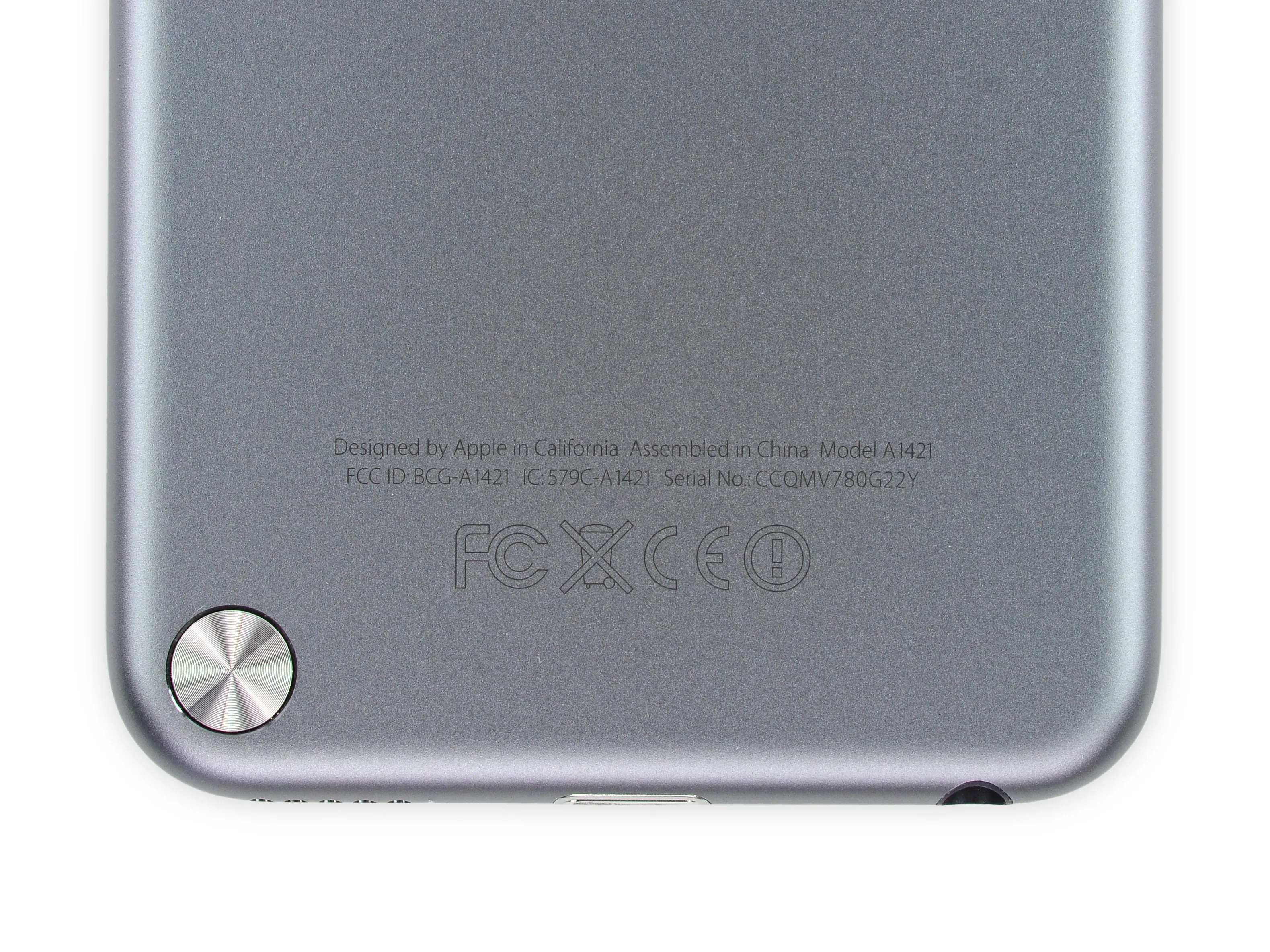

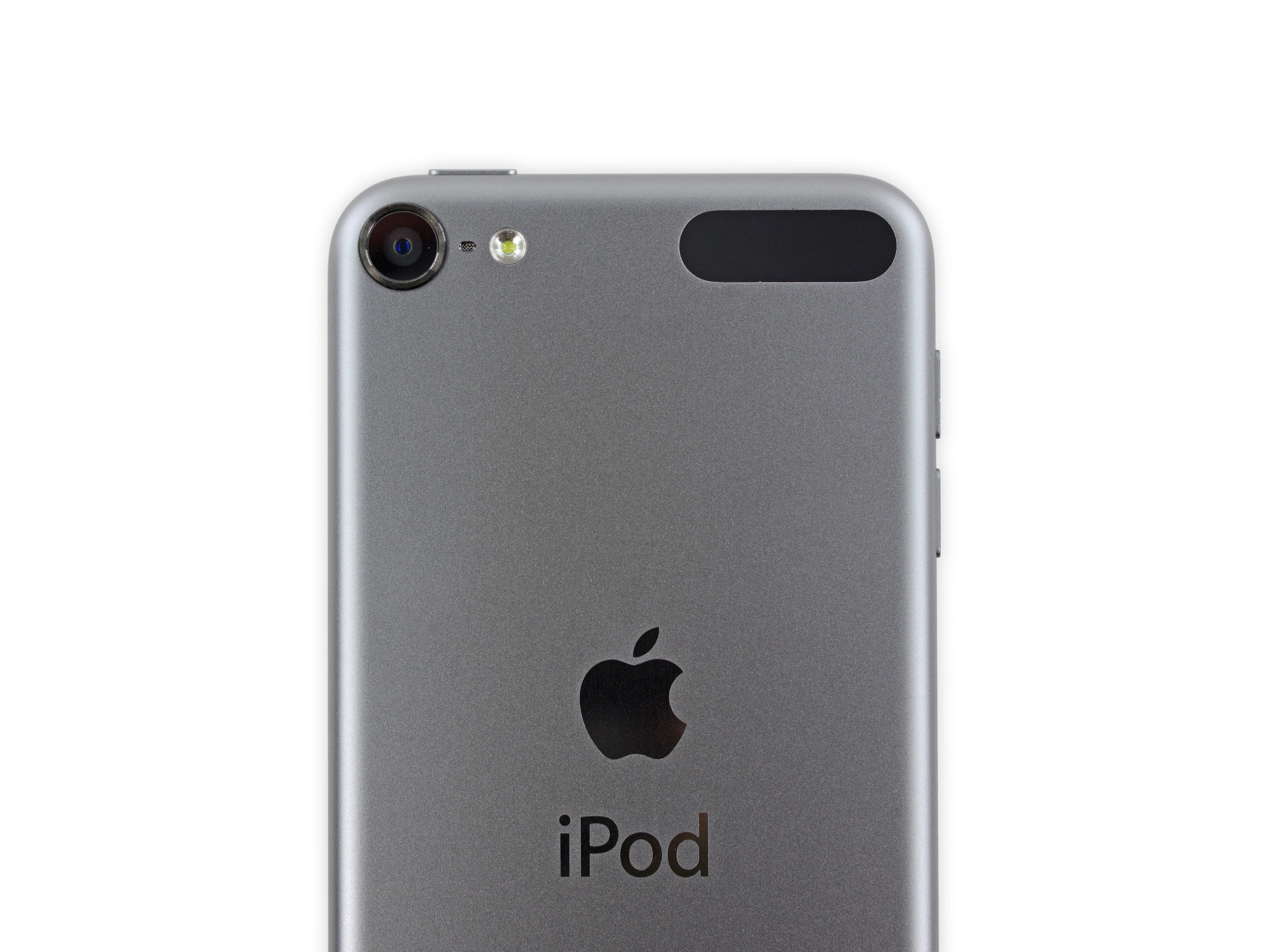

• На задней панели мы видим измененный номер модели: A1421.

• Подождите минутку - мы уже видели этот номер раньше, на похожих, но более дорогих iPod Touch 5-го поколения. более дорогих вариантах iPod Touch 5-го поколения.

• Этот ретро-номер модели - еще одно доказательство того, что устройство не является обновлением предыдущей 16-гигабайтной версии, а скорее возвращением к старым 'пятым десяткам'.

Шаг 3

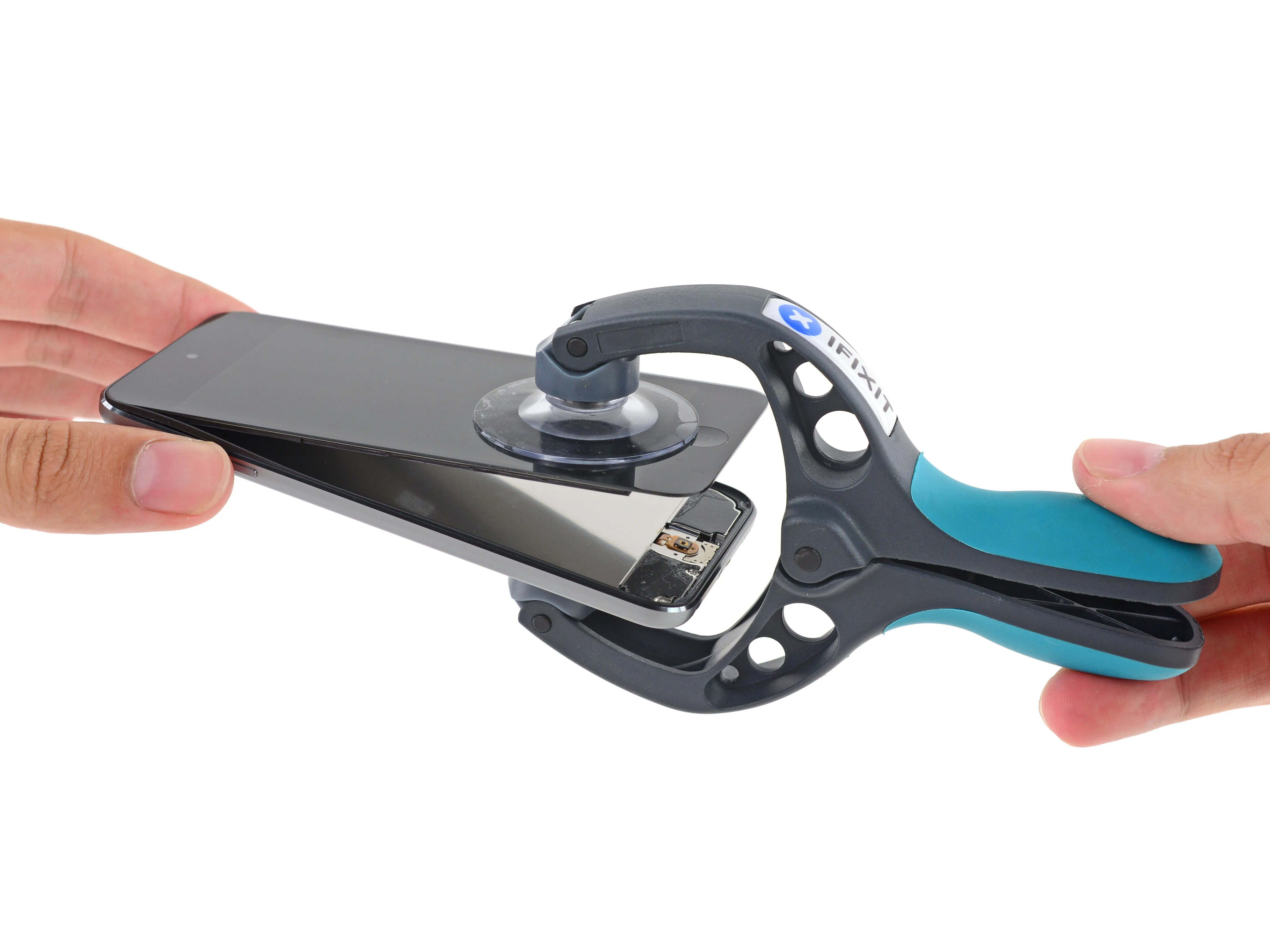

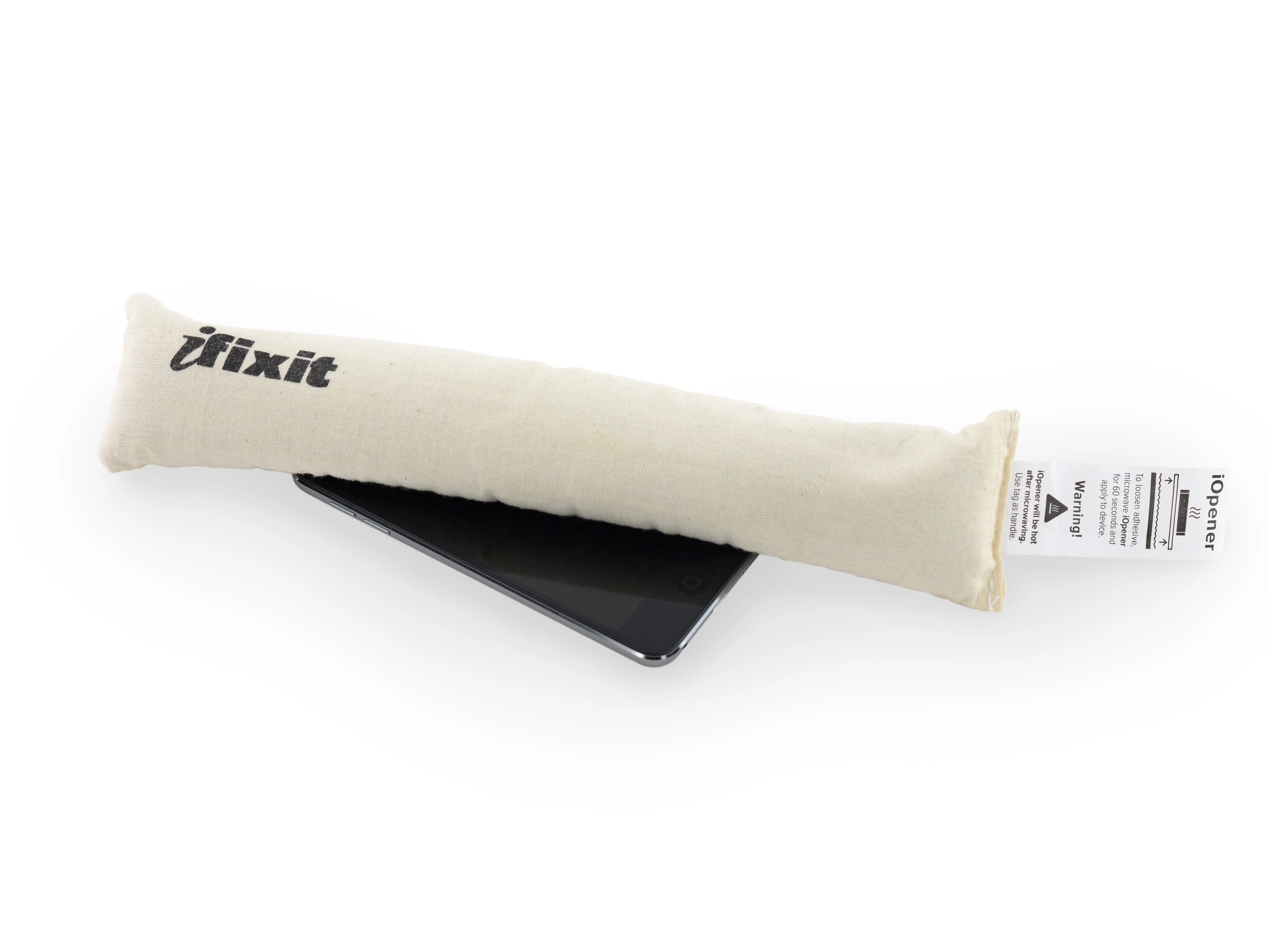

• ОТКРЫТЬ СЕЗАМ! Поскольку этот трюк не сработал, мы обратимся к iOpener.

• Когда дело доходит до открытия iPhone, iSclack - наш любимый инструмент. Но как он справится с клеем iPod Touch? При достаточном нагреве iOpener iSclack расшатывает этот iPod, как фисташка.

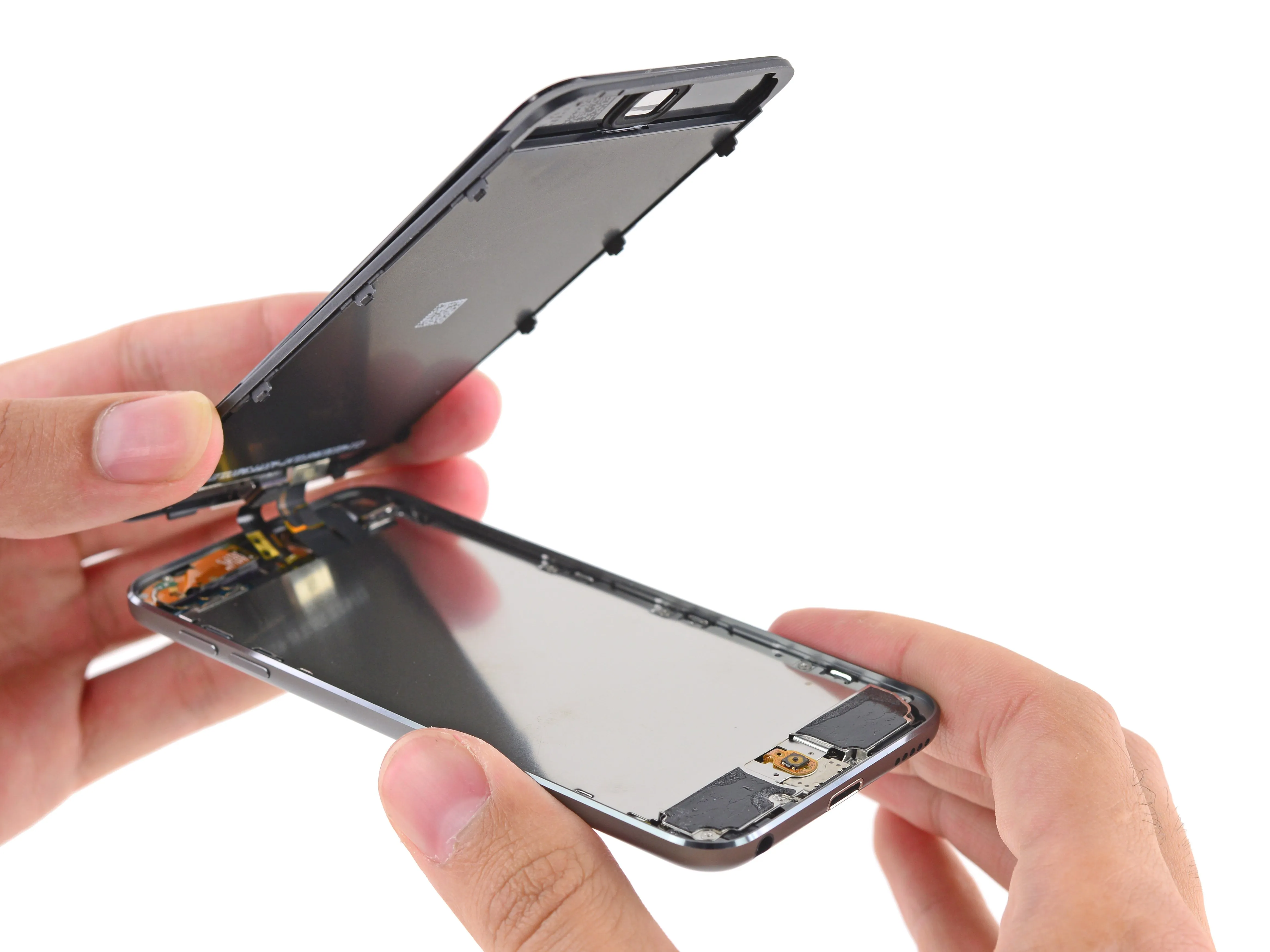

• ...И мы в деле. Этот iPod открывается классическим способом, как моллюск, со знакомыми внутренностями, и ни одной жемчужины на виду.

Шаг 4

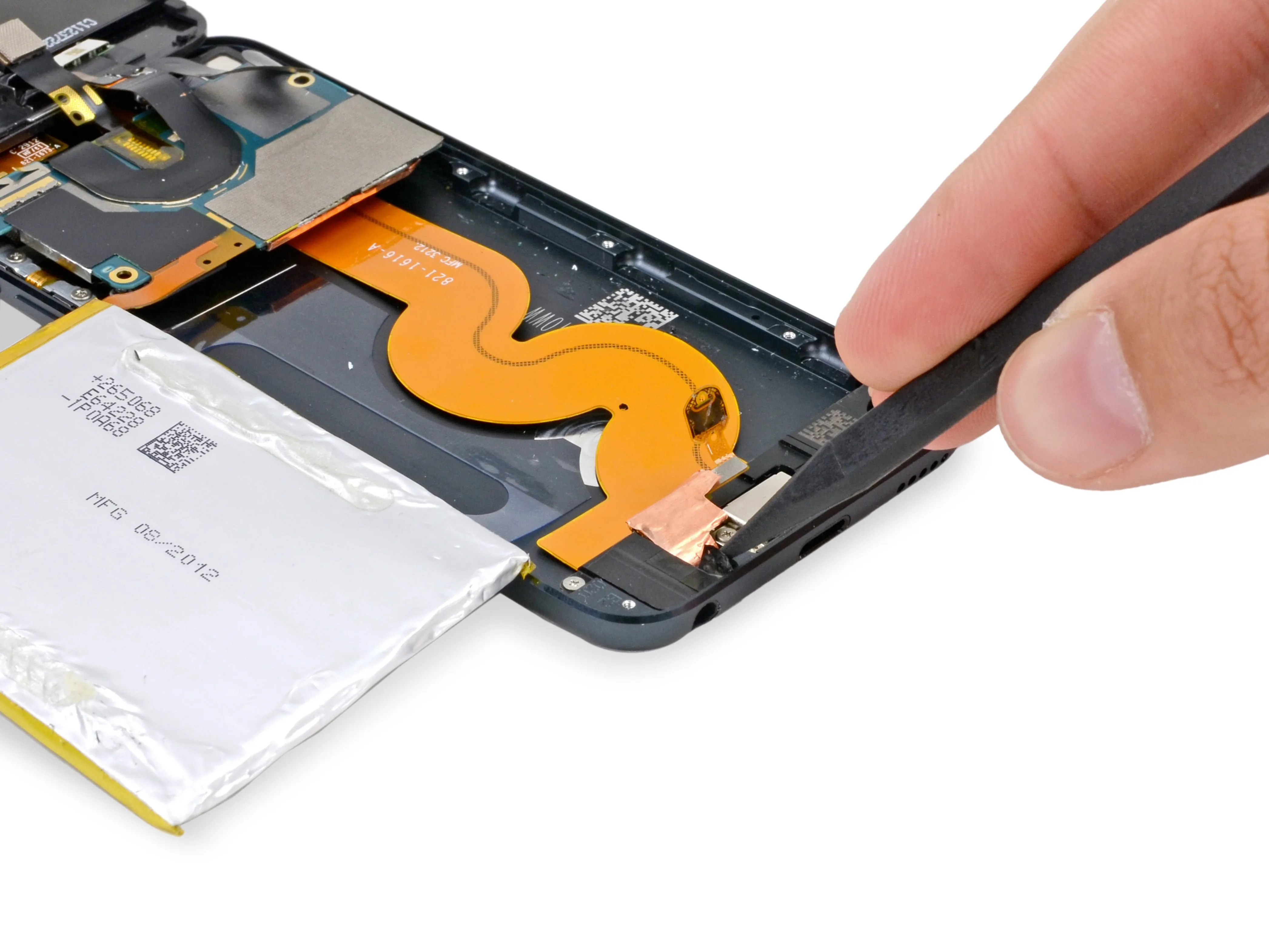

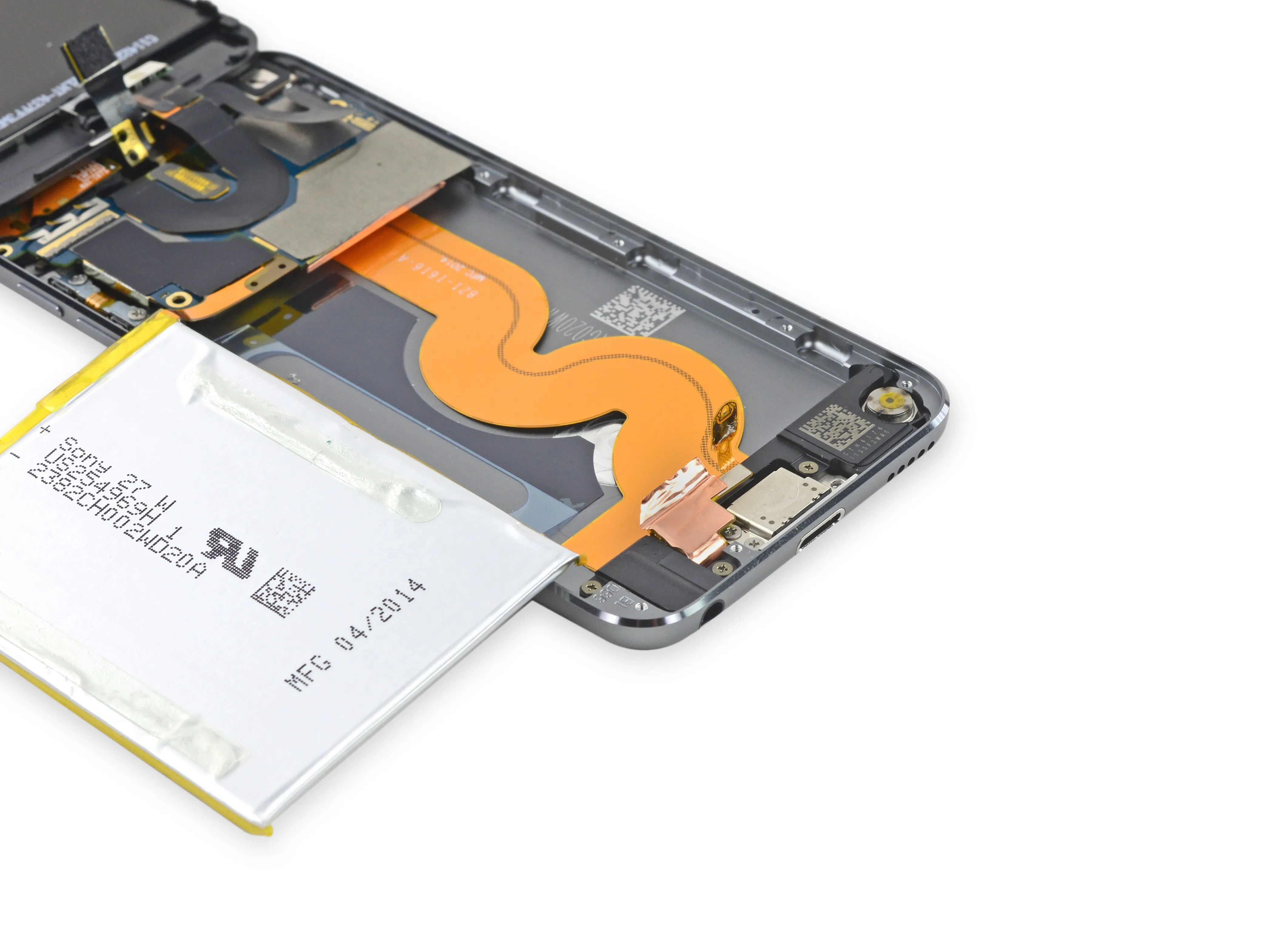

• Обнаружено первое серьезное изменение: Разъем для наушников больше не оснащен изолентой, как у его более мощных собратьев.

• Слева: порт aux без изоленты. Справа - иллюстрация из руководства по ремонту iPod Touch 5-го поколения, на которой изображено удаление изоленты.

• Это делает ремонт на один шаг проще и, возможно, сэкономит Apple миллиарды и миллиарды копеек!

• Но, возможно, в этом устройстве просто забыли кассету...

Шаг 5

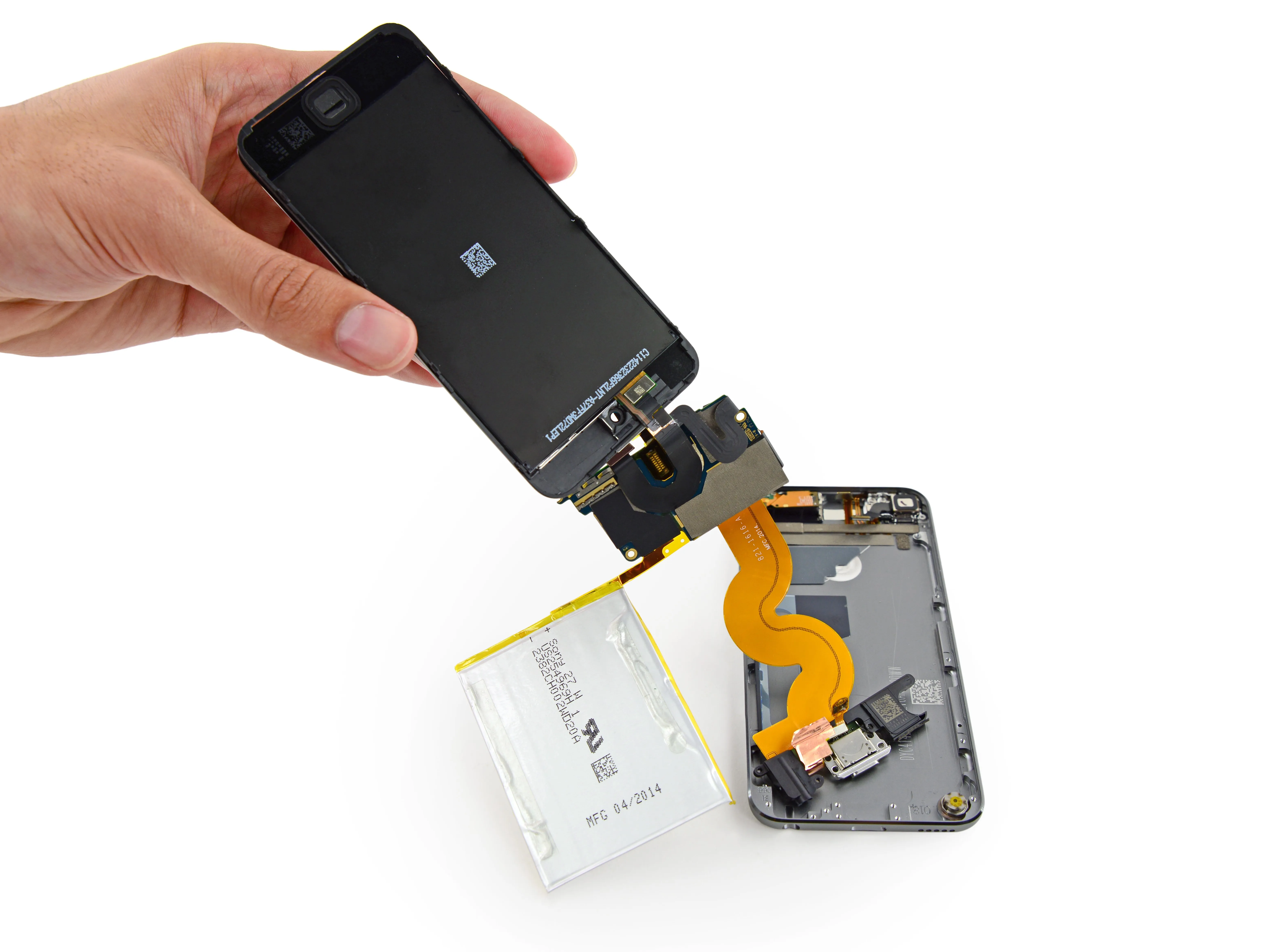

• Приступаем к разделению! Здесь мы можем увидеть удивительное месиво из кишок, которые были засунуты внутрь этого iPod.

• Поскольку это одно и то же устройство, мы не будем объявлять это новостью, но Apple определенно любит играть в игру 'сколько компонентов мы можем запихнуть на один кабель' в своих iPod.

• Логическая плата, фронтальная камера, аккумулятор, разъём Lightning, гнездо для наушников, динамик и кнопка 'Домой' спаяны вместе, чтобыи образуют единый конгломерат..

• Этот действующий чемпион спокойно отдыхает, уверенный в своем праве на титул. В то время как остальные замышляют его гибель.

Шаг 6

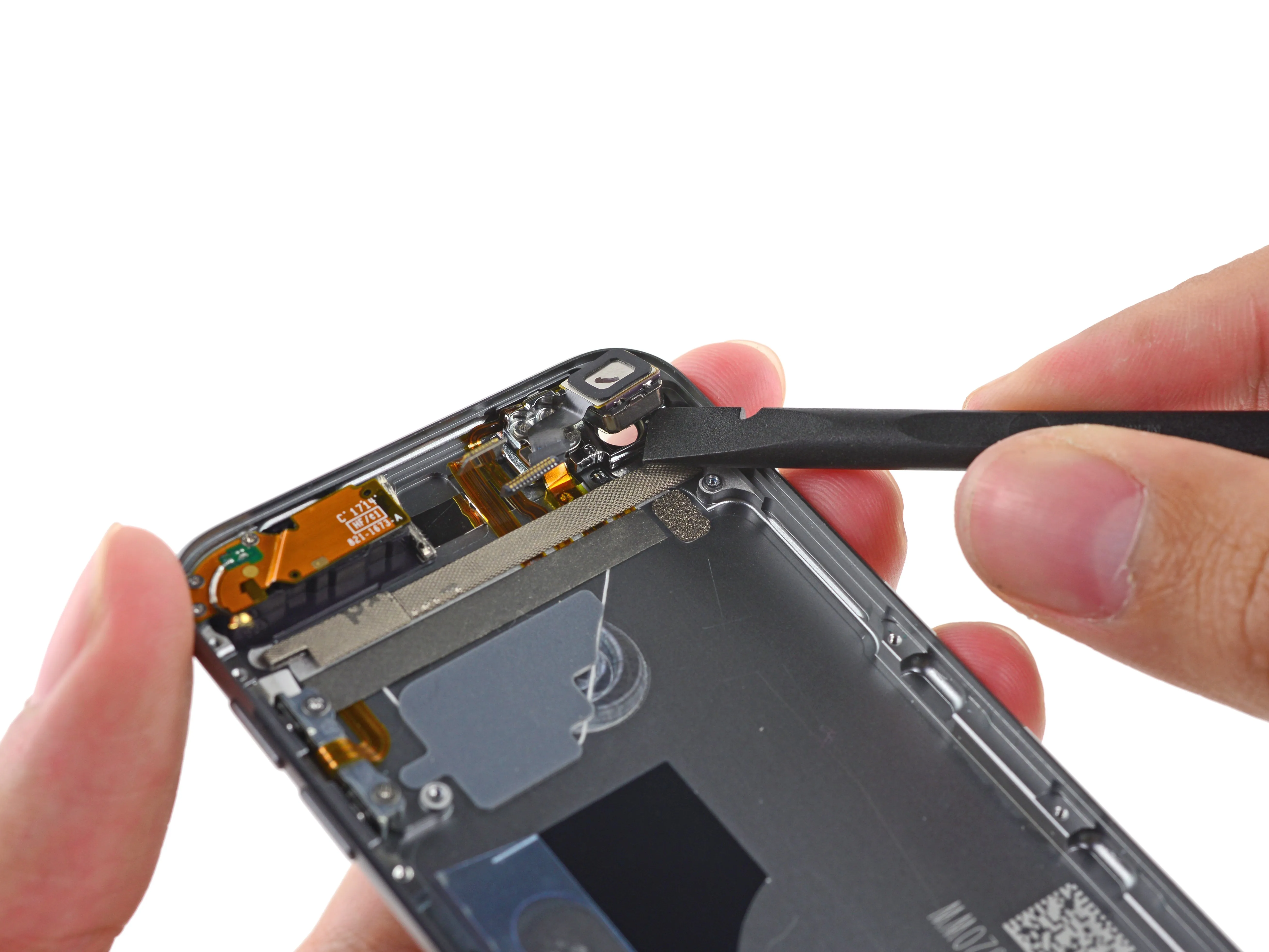

• Apple, вероятно, выбрала это скромное устройство, чтобы представить новую революционную камеру, никто не сказал.

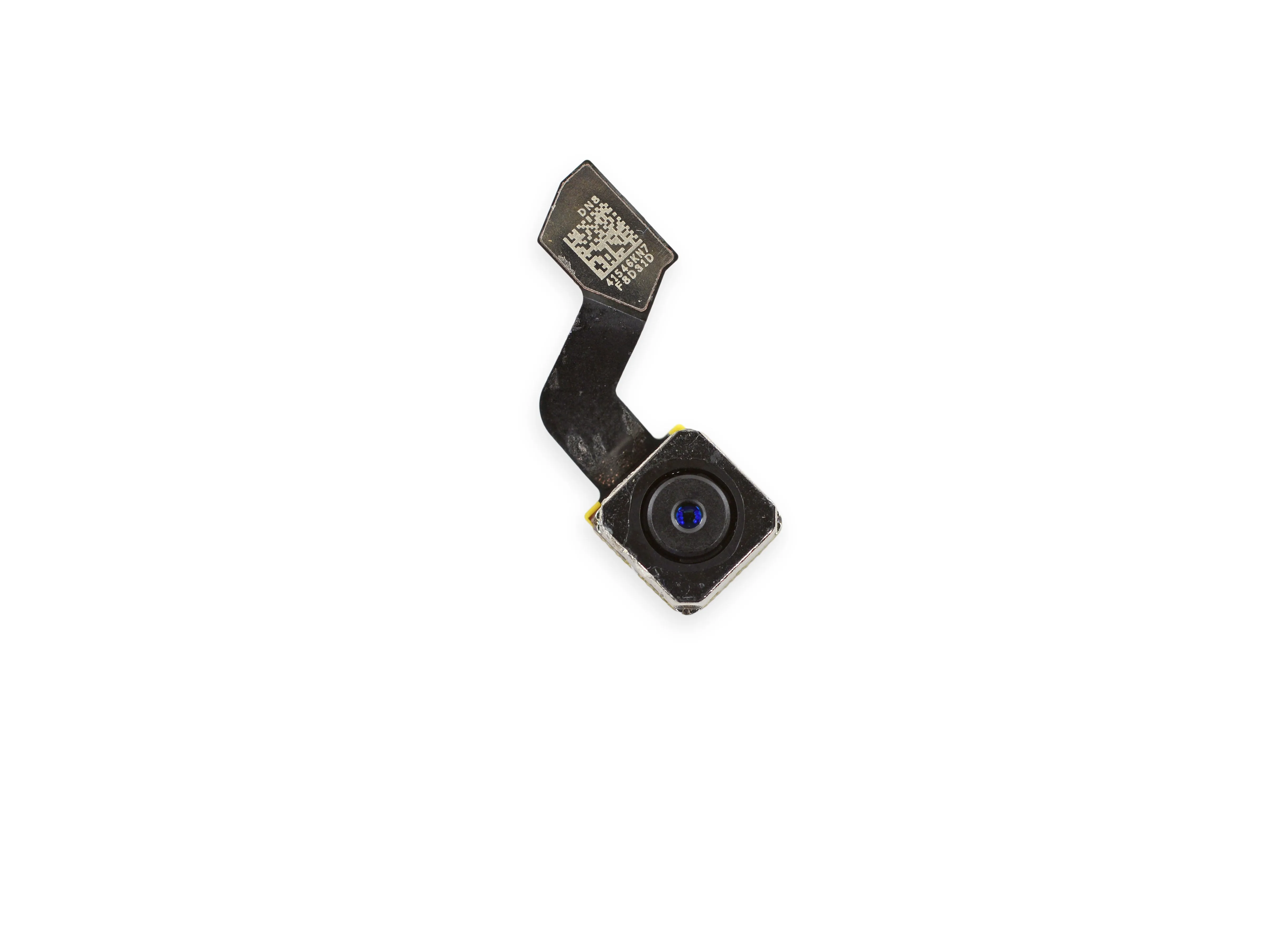

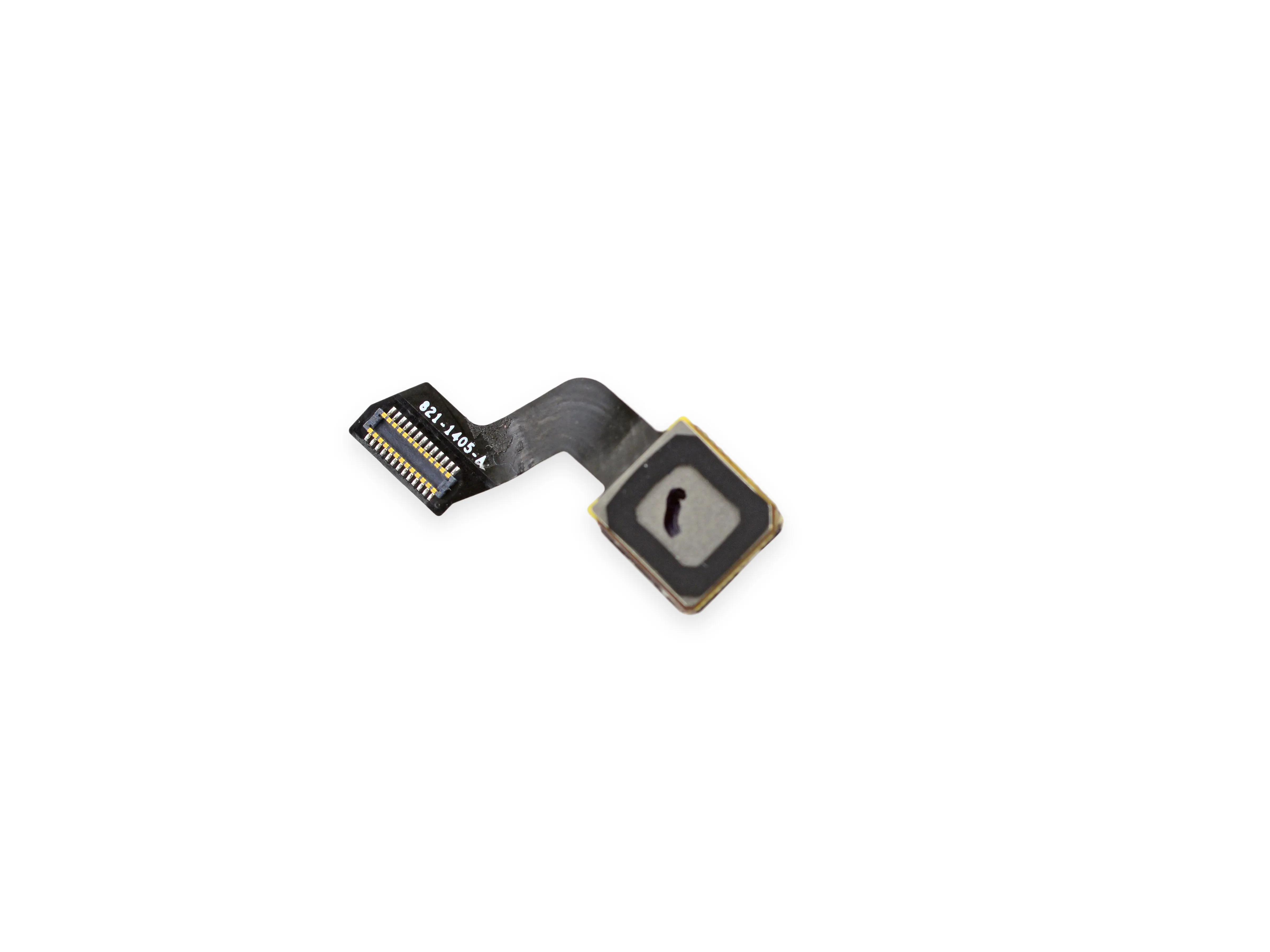

• На самом деле, она очень похожа на камеру, которую мы нашли в других моделях A1421.. Она оснащена пятиэлементным объективом с гибридным ИК-фильтром и диафрагмой ƒ/2,4. Она способна делать снимки с разрешением 5 МП или снимать видео в формате 1080p (Full HD) с частотой 30 кадров в секунду.

Шаг 7

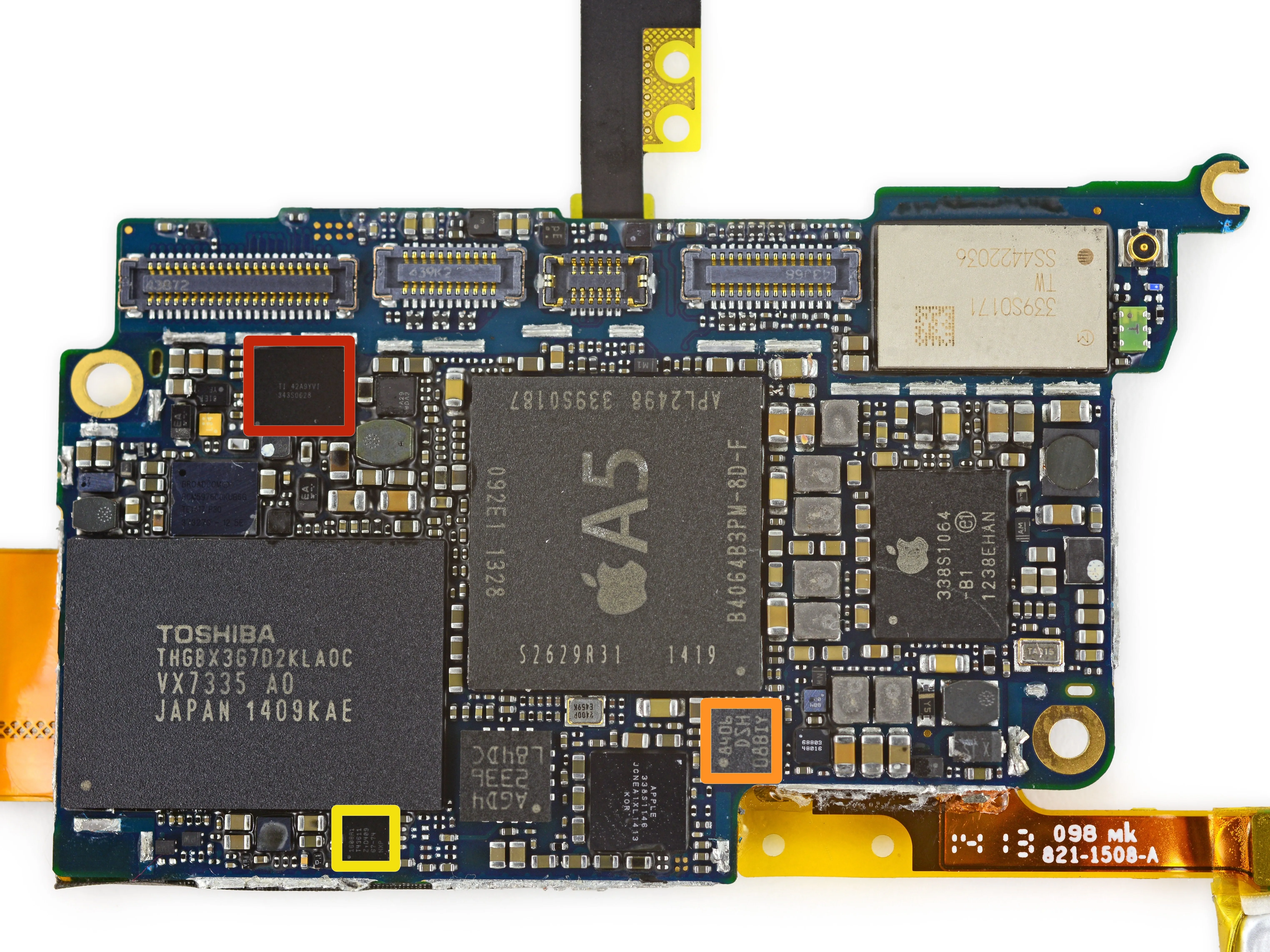

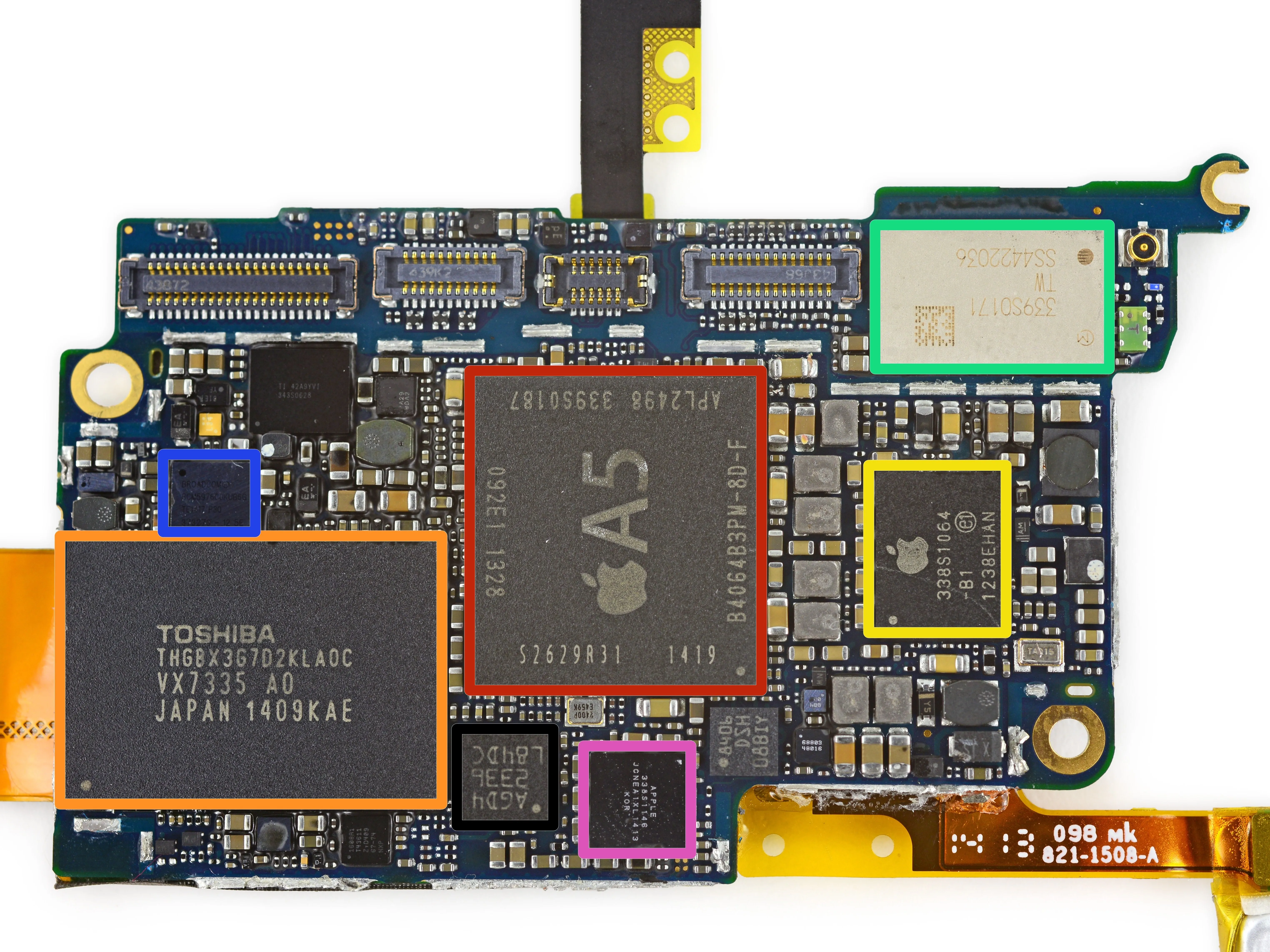

• Какие интегральные микросхемы мы найдем на логической плате? Давайте посмотрим:

• Двухъядерный процессор Apple A5 с 4 Гб (512 Мб) оперативной памяти Elpida Mobile DDR2, обозначаемый шелкографией B4064B3PM

• Флэш-память NAND Toshiba THGBX3G7D2KLA0C 128 Гб (16 Гб)

• Apple 338S1064-B1 диалоговая микросхема управления питанием (аналогична Apple 338S1131)

• Модуль Wi-Fi Murata 339S0171

• Broadcom BCM5976 контроллер сенсорного экрана

• 338S1146 Аудиокодек Apple/Cirrus Logic

• Трехосевой гироскоп STMicroelectronics AGD4 2336 L84DC с низким энергопотреблением

Шаг 8

• Интегрированные микросхемы нарасхват! Давайте посмотрим на остальную часть шведского стола:

• Texas Instruments 343S0628 контроллер сенсорного экрана

• STMicroelectronics 8406 DSH 08BIY

• NXP Semiconductors 1608A1 контроллер интерфейса дисплея

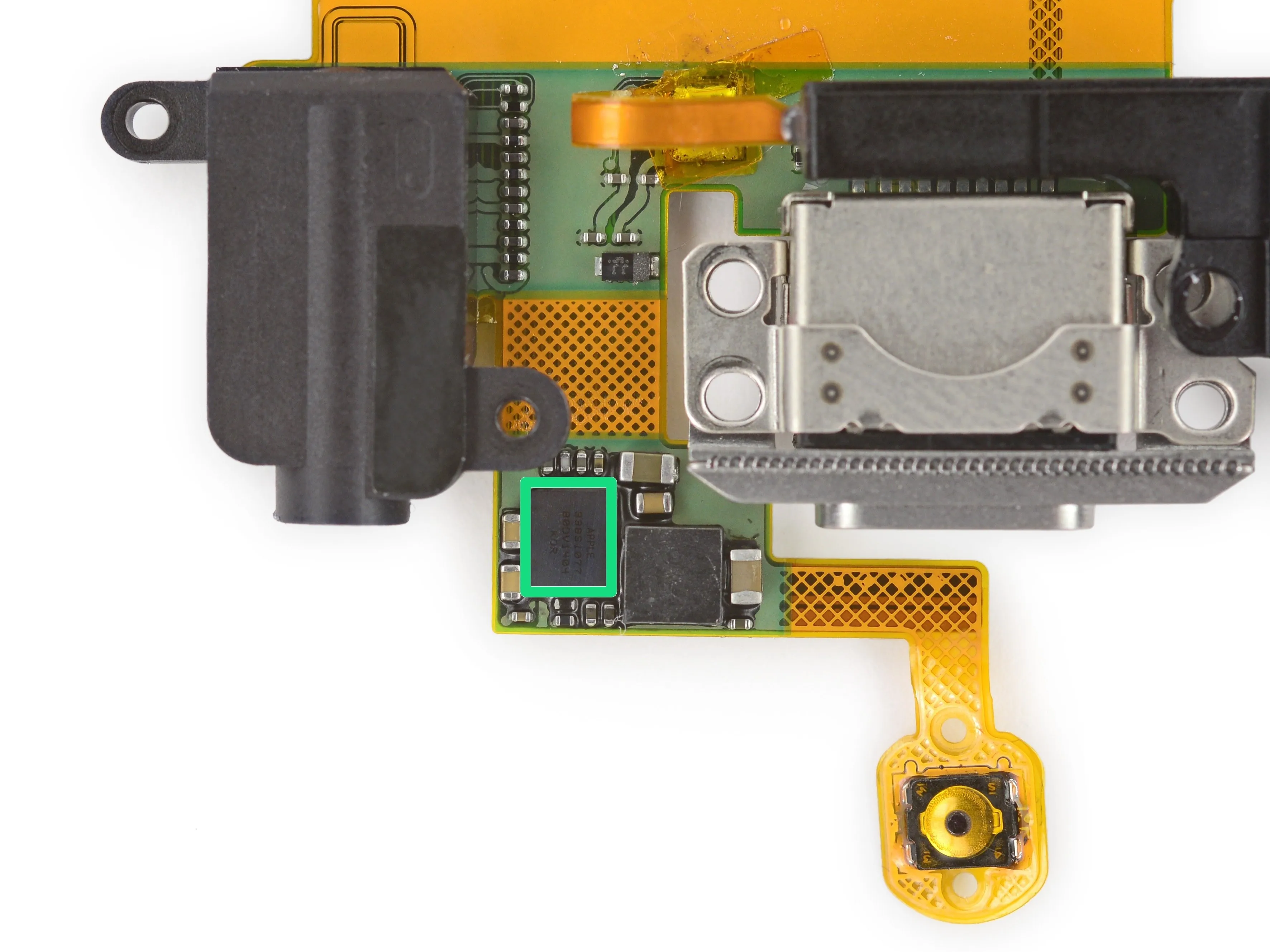

• Спрятавшись между разъемом Lightning и гнездом для наушников, мы (снова) находим:

• Apple 338S1077 Аудиокодек Cirrus Logic

Шаг 9

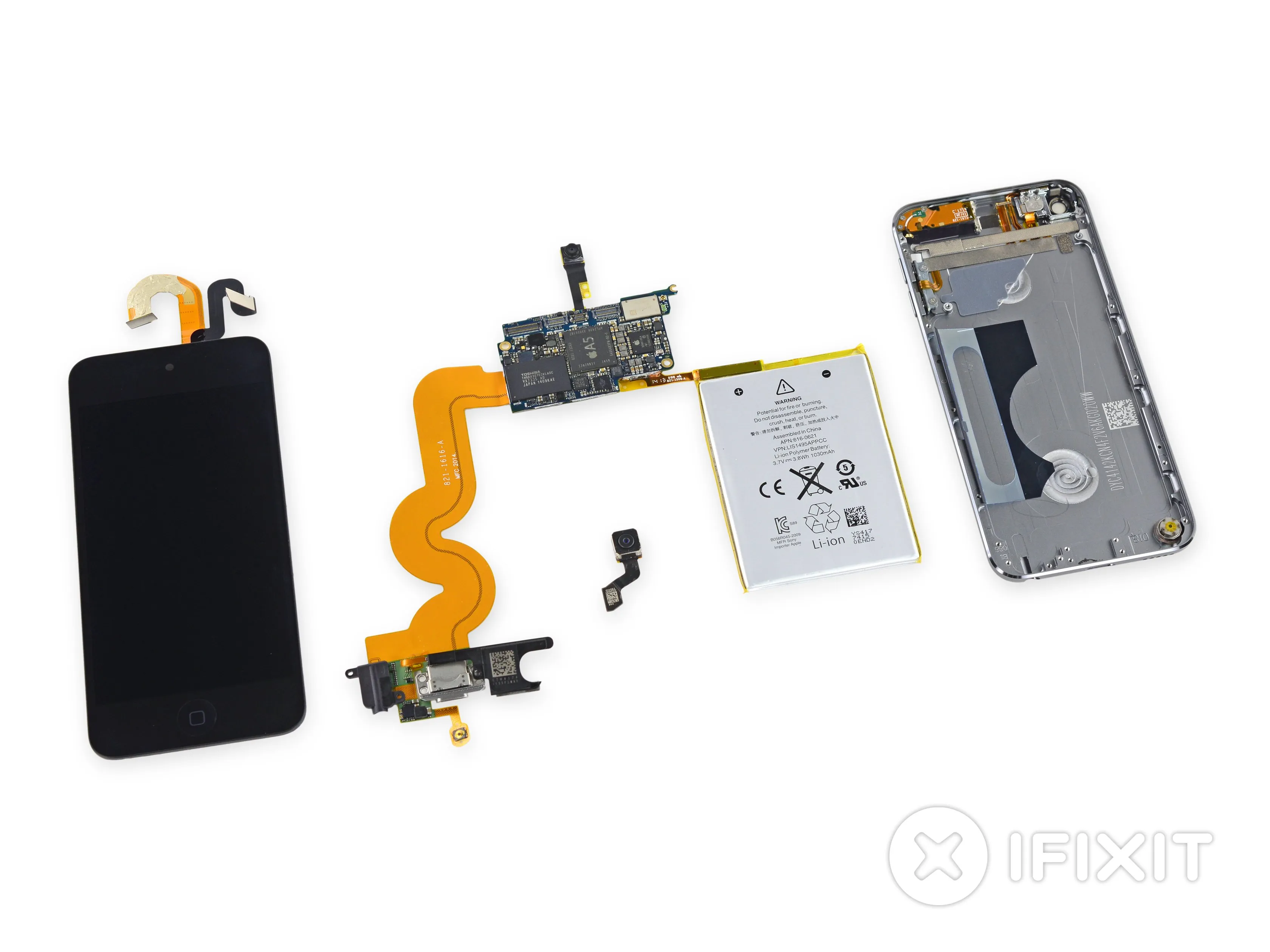

• (Все еще) никаких сюрпризовОценка ремонтопригодности iPod Touch 5th Generation 16 GB 2014: 3 из 10 (10 - самый простой ремонт).

• Хотя это и очень сложно, вскрыть корпус и заменить компоненты не представляется невозможным.

• Аккумулятор расположен по бокам от вырезов, что позволяет довольно легко извлечь его из задней части корпуса.

• Многие компоненты спаяны между собой, что требует либо очень сложного, либо очень дорогого ремонта в случае поломки какой-либо детали.

• Внешние винты отсутствуют. Вместо них используются защелки и клей, затрудняющие открывание корпуса.

• Ленточные кабели, подключенные к логической плате, проходят сверху и соединяются снизу, что затрудняет снятие платы или отсоединение кабелей.
