Разборка iPod Touch 6-го поколения

Введение

Компания Apple буквально назвала свой iPod Touch 6-го поколения 'лучшим iPod touch'. И хотя они снабдили свою музыкальную шкатулку некоторыми из новейших примочек iPhone, только разборка покажет, соответствует ли этот iPod требованиям ремонтопригодности. Присоединяйтесь к нам, чтобы посмотреть на разборку и рентгеновские снимки.

Как всегда, следите за Делаете.ру на Facebook, Twitter и Instagram.

Что вам понадобится

Инструменты

•

•

•

•

•

Видео обзор

Шаг 1 Разбор iPod Touch 6-го поколения

• С тем же процессором A8 и сопроцессором M8, что и в iPhone 6, трудно не радоваться появлению нового поколения iPod Touch. Давайте проверим технические характеристики:

• 4-дюймовый 1136 x 640 пикселей (326 ppi) мультисенсорный IPS-дисплей Retina

• Wi-Fi 802.11a/b/g/n/ac + технология беспроводной связи Bluetooth 4.1 (на целых .1 лучше, чем у 5-го поколения!)

• Шестиосевой гироскоп + акселерометр

• 8 МП, 1080p камера iSight с апертурой ƒ/2.4 и 1.2 МП, 720p HD камера Facetime с апертурой ƒ/2.2

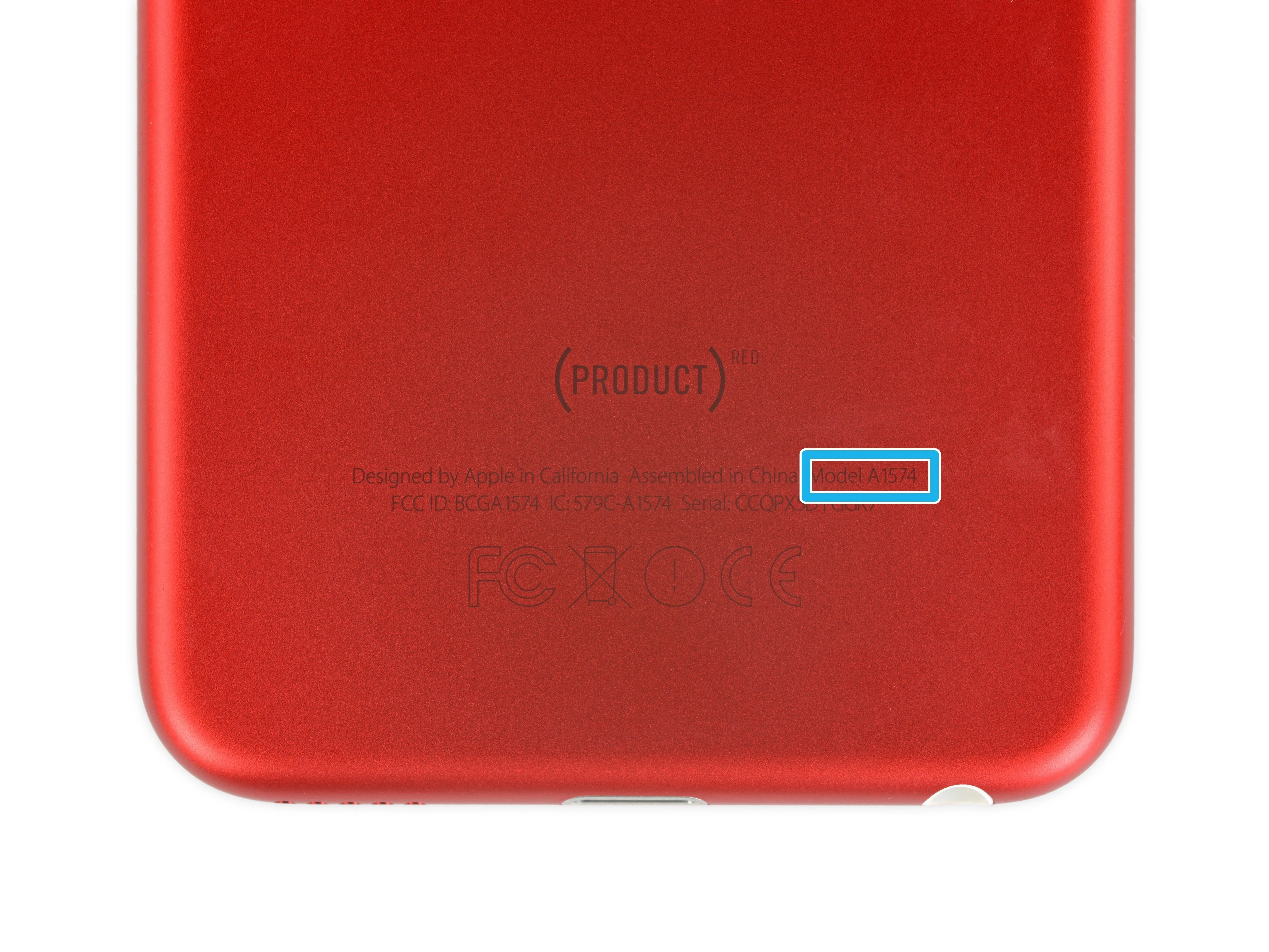

• Блестящий номер новой модели: A1574

Шаг 2

• Поскольку iPod Touch не получал полноценного обновления с 2012 года, мы хотели бы посмотреть, с чем нам придется столкнуться.

• К счастью, мы взяли с собой друзей. С суперспособностями.

• Спасибо, Creative Electron!

• Наведите хаос и пустите в ход рентгеновские лучи.

Шаг 3

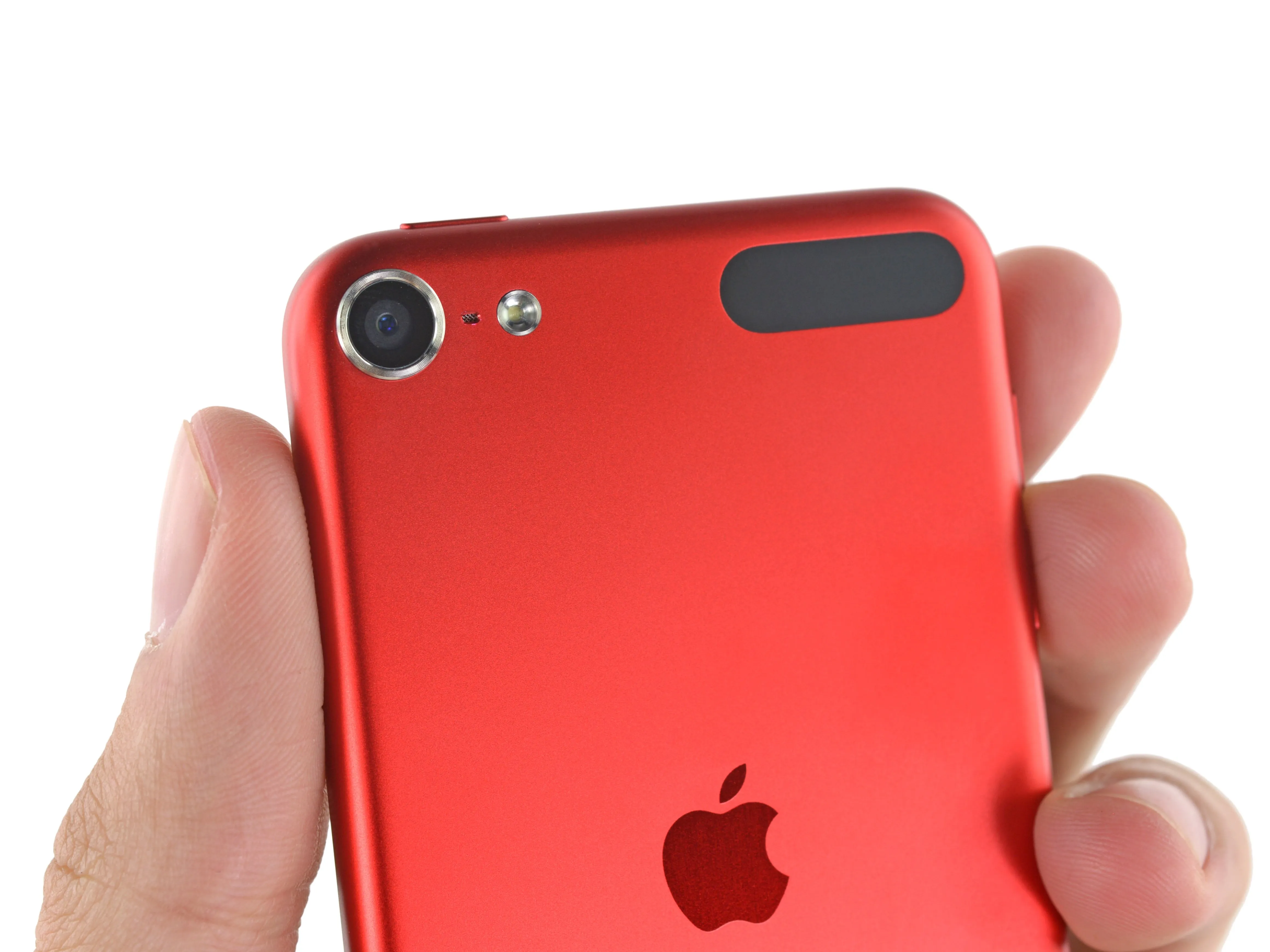

• Этот новый Touch теперь выпускается в золотом цвете, в дополнение к голубому, розовому, (Product)Red, серебристого и серого.

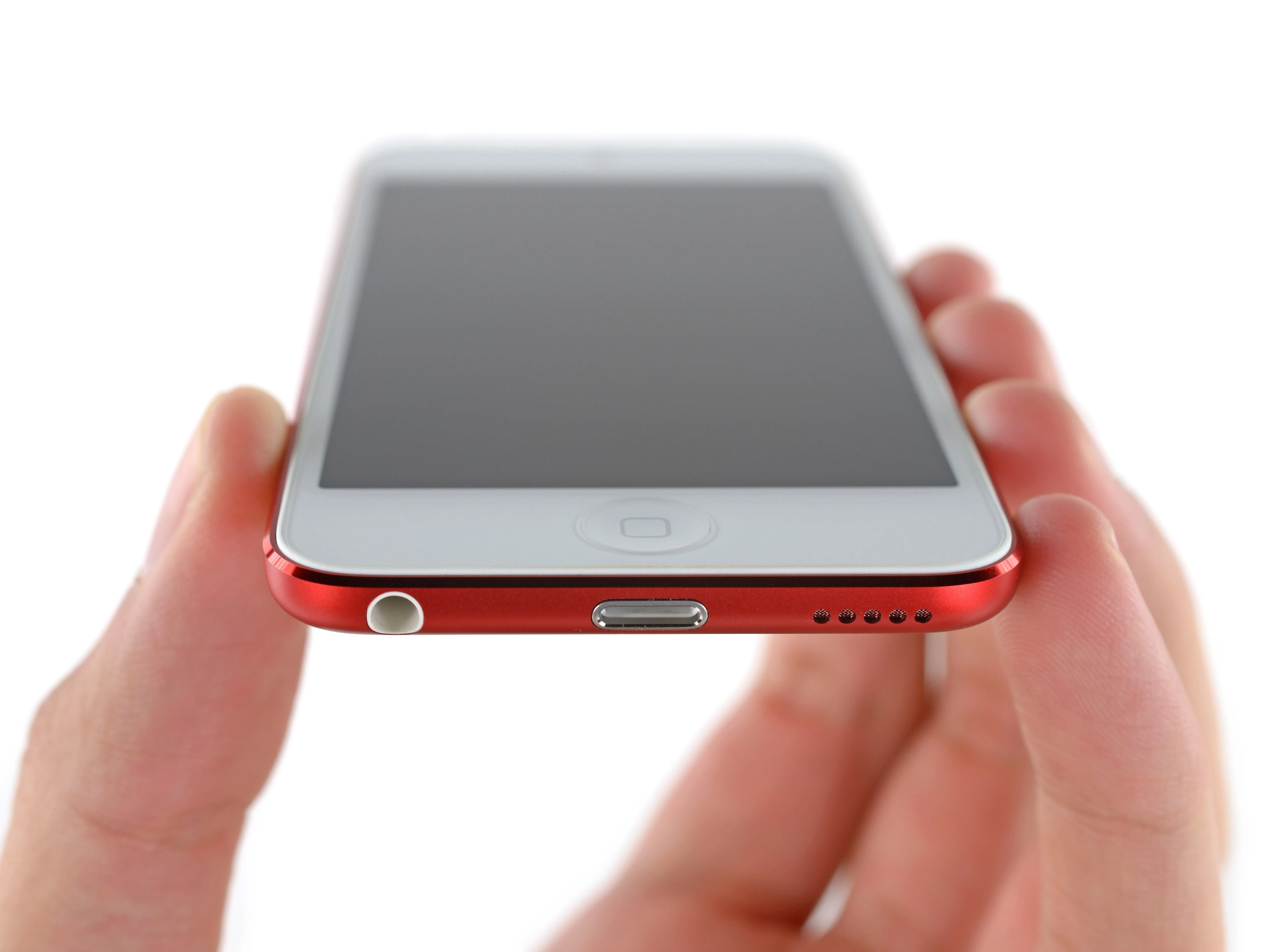

• В нижней части устройства нет никаких сюрпризов: привычный порт Lightning, разъем для наушников и решетка динамика.

• В отличие от последних моделей iPhone, в этом Touch отсутствует датчик Touch ID. Несмотря на то, что это жертвует Apple Pay, это хорошая новость для ремонтопригодности, поскольку кнопки Touch ID сопряжены с соответствующим процессором.

• С другой стороны, внутри, мы видим кнопку 'Домой' и разъем Lightning.

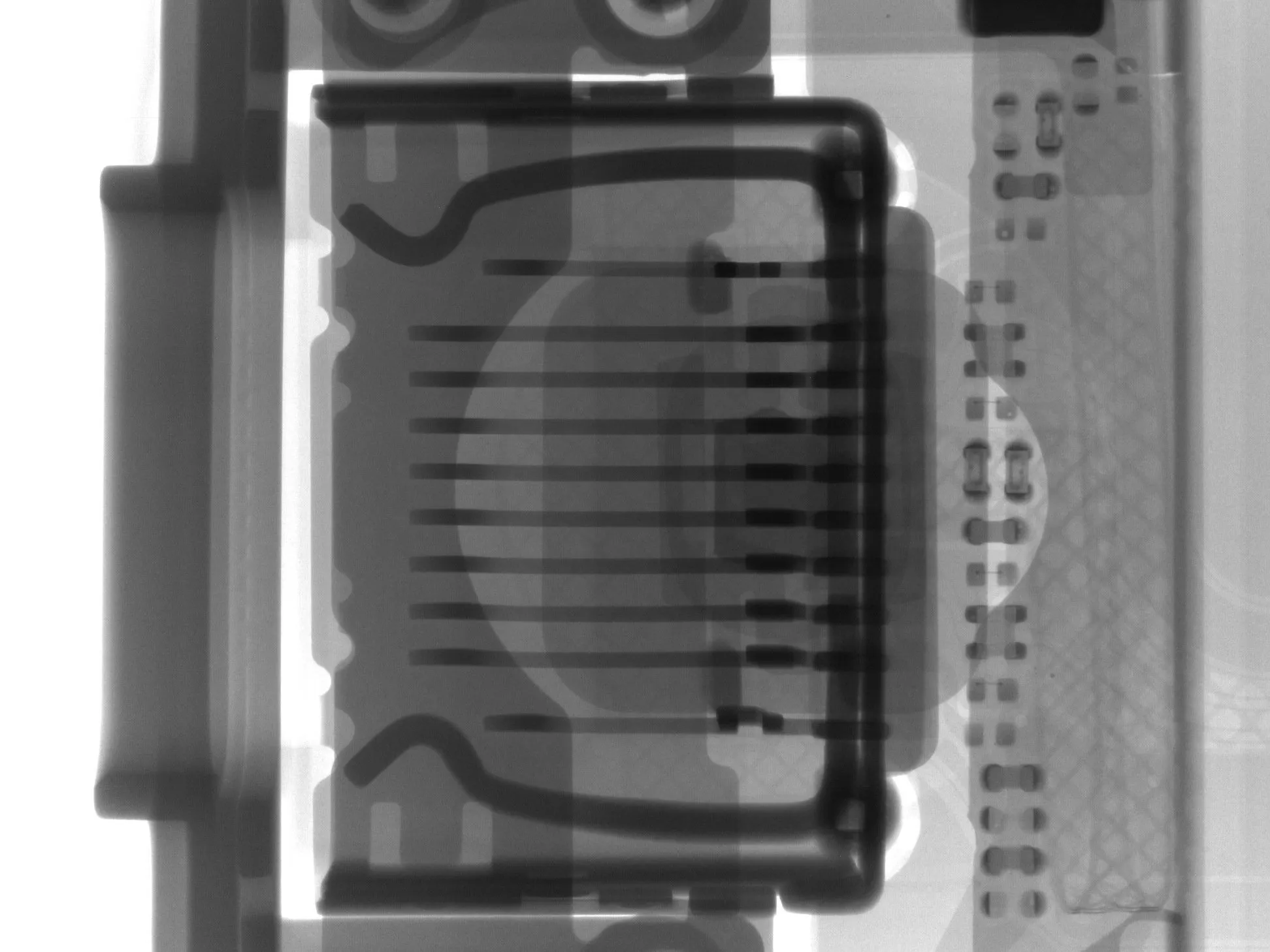

• Маленькие изогнутые штырьки помогают разъему Lightning защелкиваться и оставаться на месте.

Шаг 4

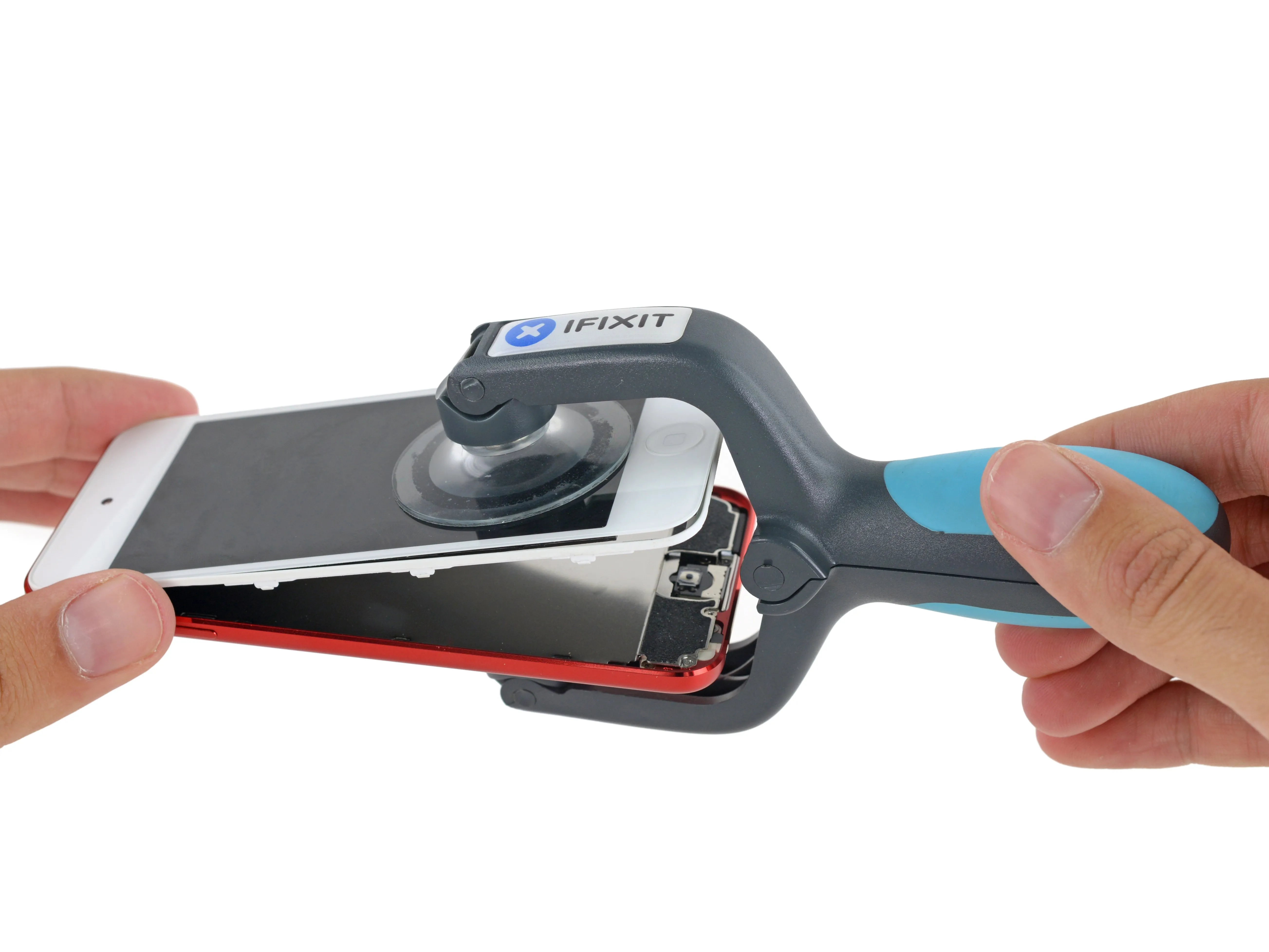

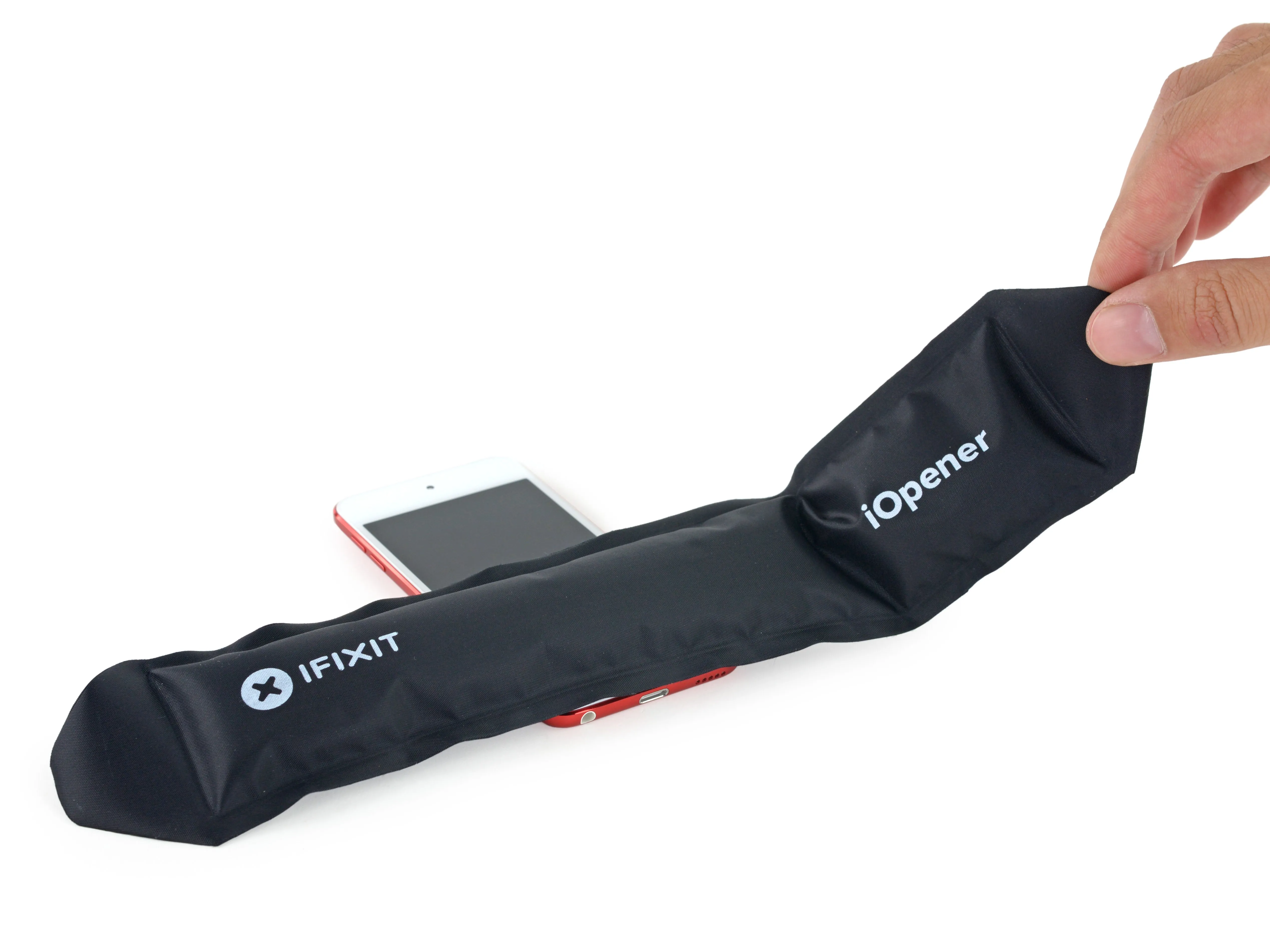

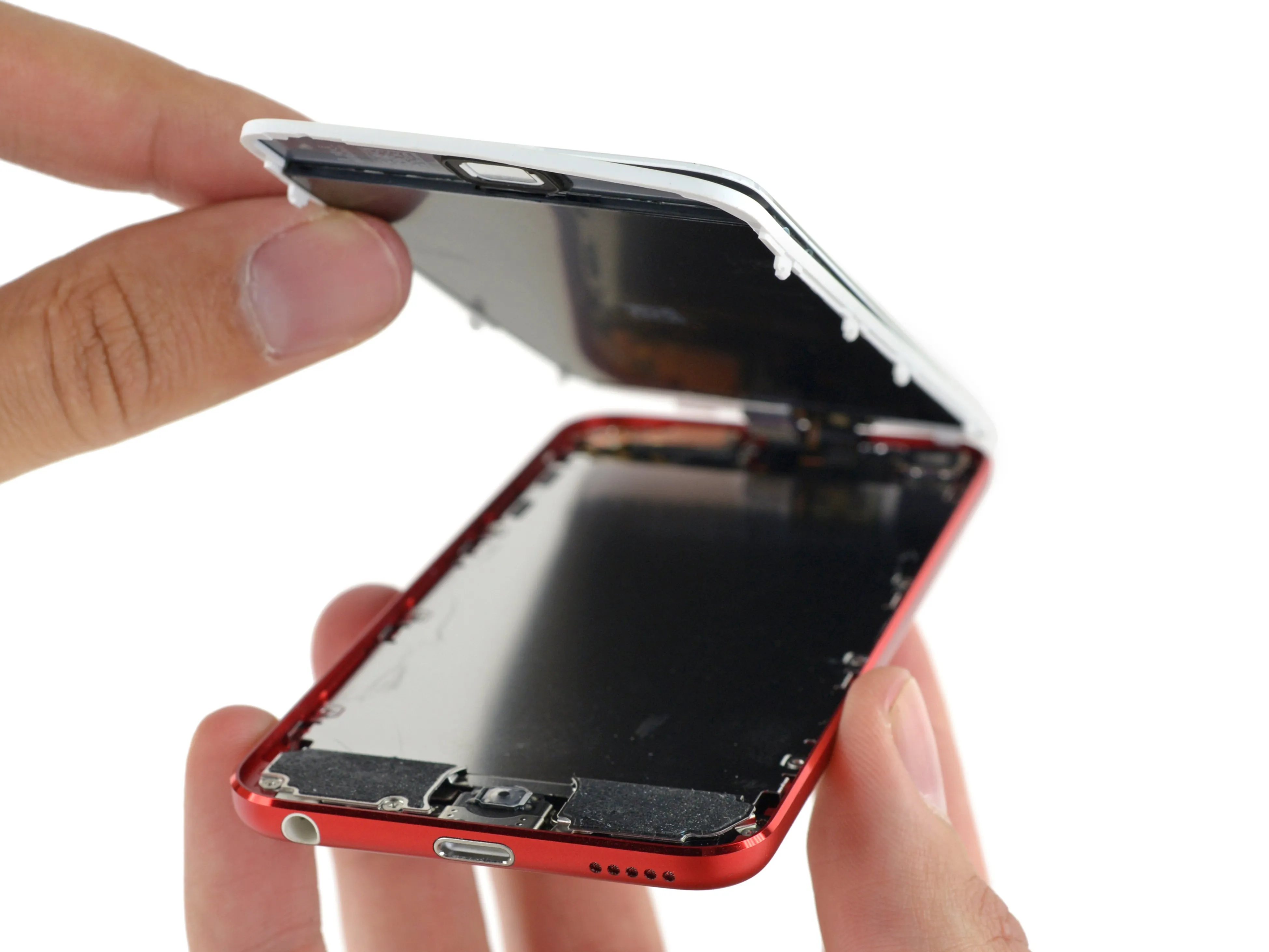

• Нагрев. iSclack. Повторяем - эта панель дигитайзера/ЖК-дисплея не поддается нашей процедуре вскрытия.

• Клей на этом дисплее кажется более жестким, чем в прошлый разНо, возможно, мы просто заржавели после года без обновлений iPod.

• Вытащив дисплей, мы на шаг приблизились к внутренностям.

Шаг 5

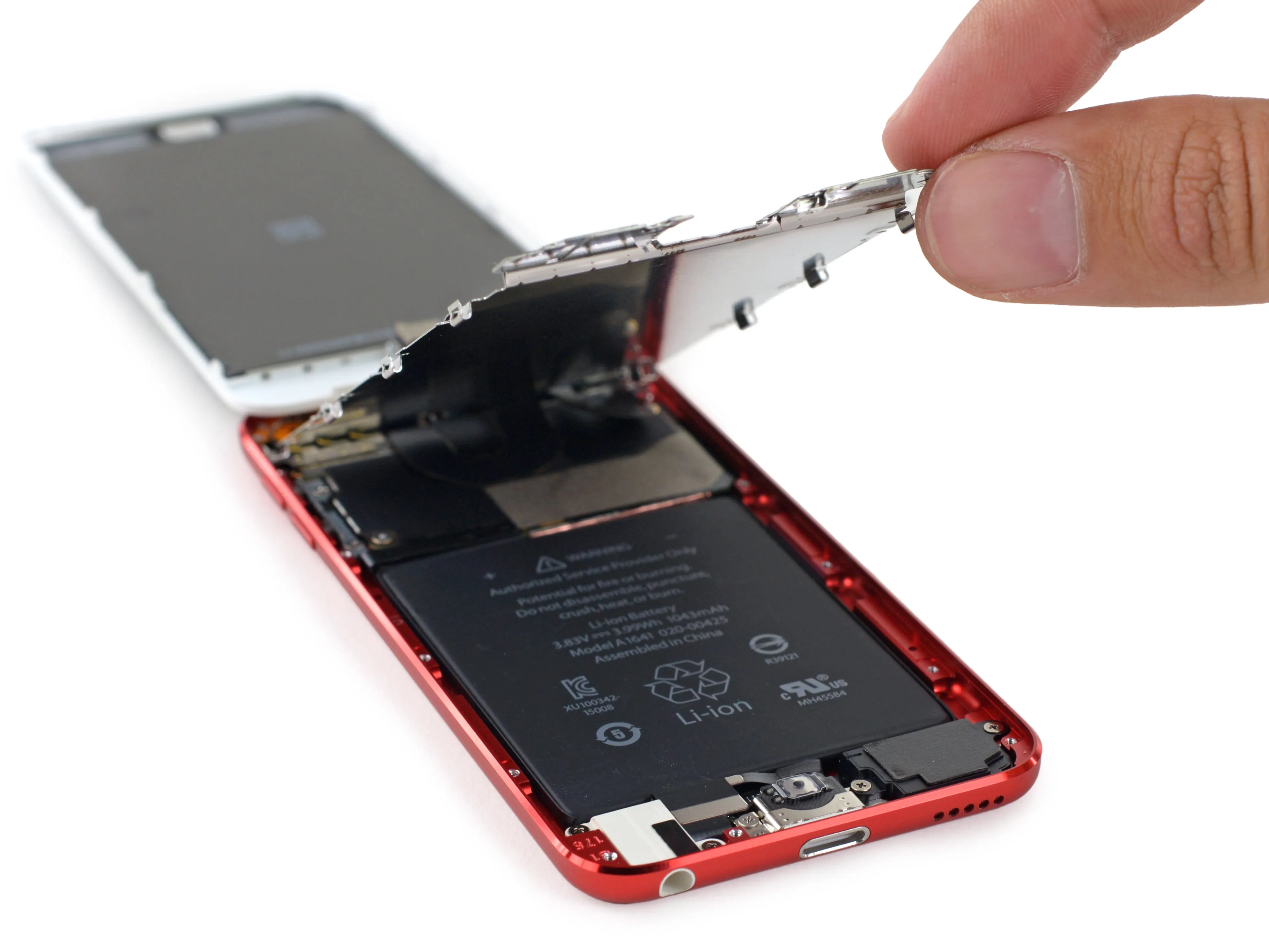

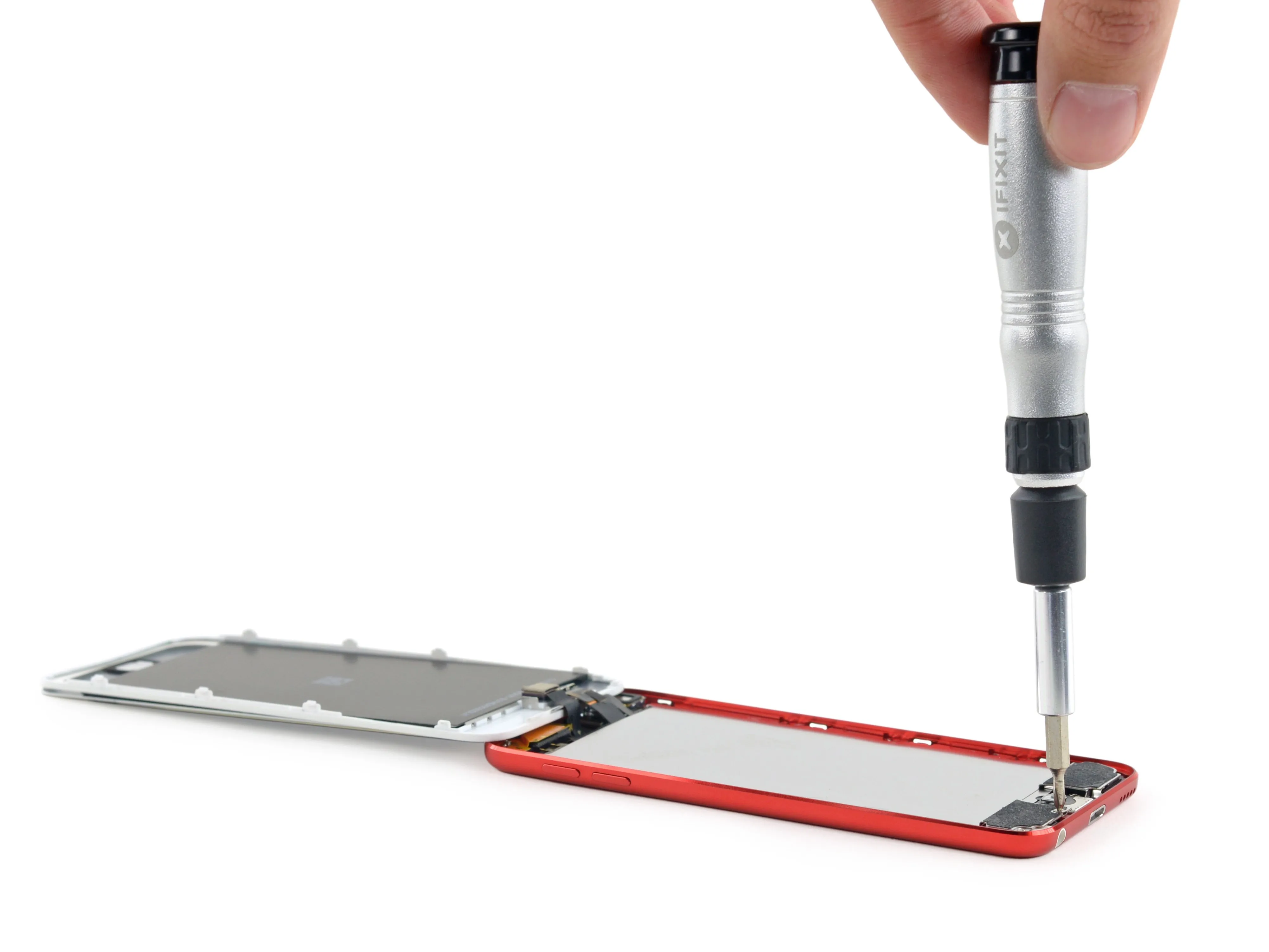

• Нам не терпится поглубже изучить этот новый Touch, поэтому мы берем отвертку и приступаем к работе по извлечению экрана EMI.

• Подняв экран, мы видим знакомую территорию. Пока все выглядит очень похоже на винтаж 2012 года.

• Не будем питать больших надежд, но, возможно, изменения, внесенные в процессорный бамп, включают отделение нескольких компонентов от спаянного вместе беспорядка 5-го поколения.

Шаг 6

• Мы уже проходили этот путь, и мы вполне уверены в нашей методике извлечения батареи. Если, конечно, ничего не изменилось...

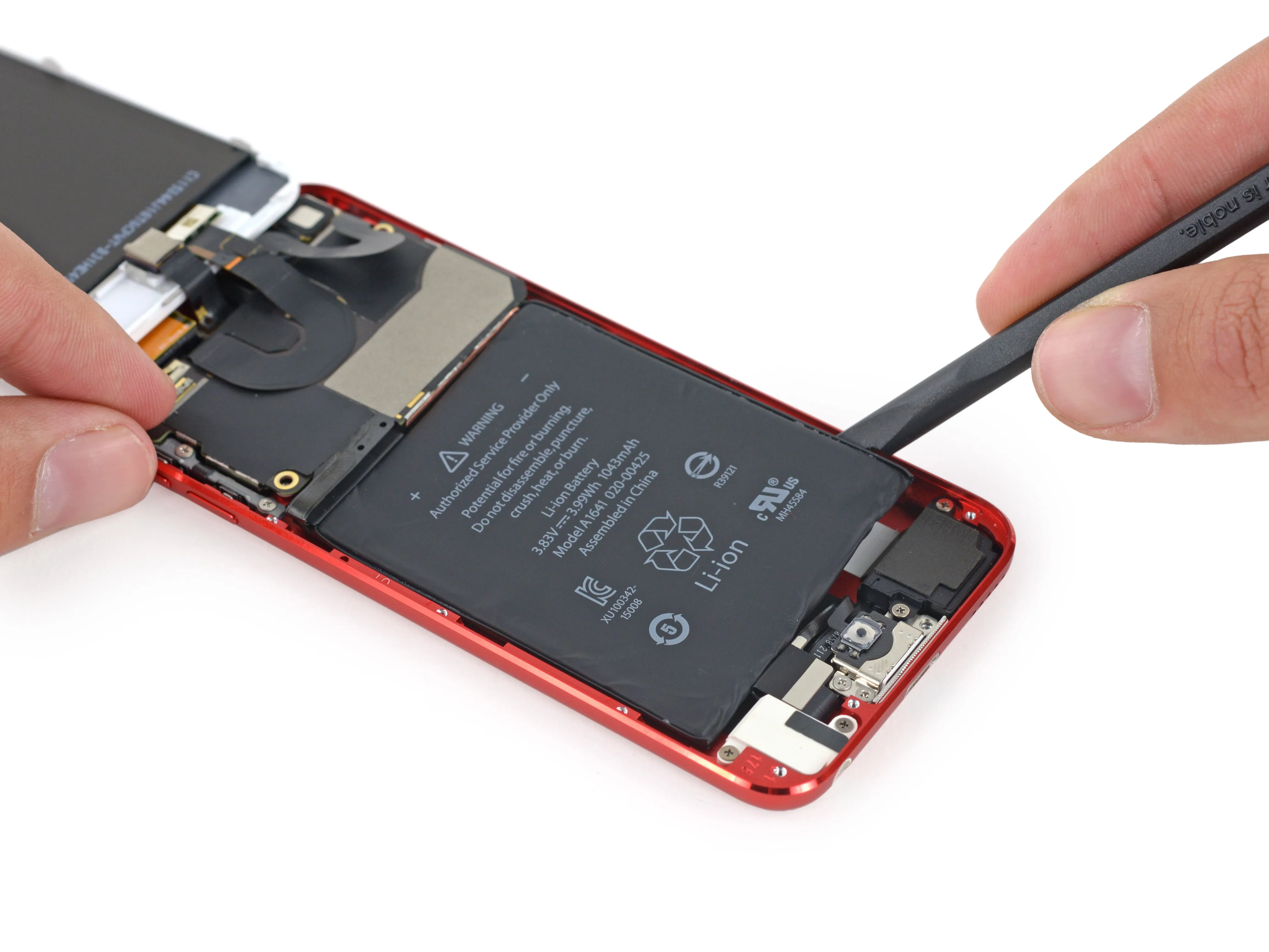

• А что-то изменилось! Похоже, в новом Touch есть отклеивающиеся клейкие вкладки, фиксирующие батарею, что является обновлением технологии фиксации батареи, которую мы видели в iPhone 5s. (Хотя мы ломаем голову над тем, как отклеить вкладку, которая находится под логической платой).

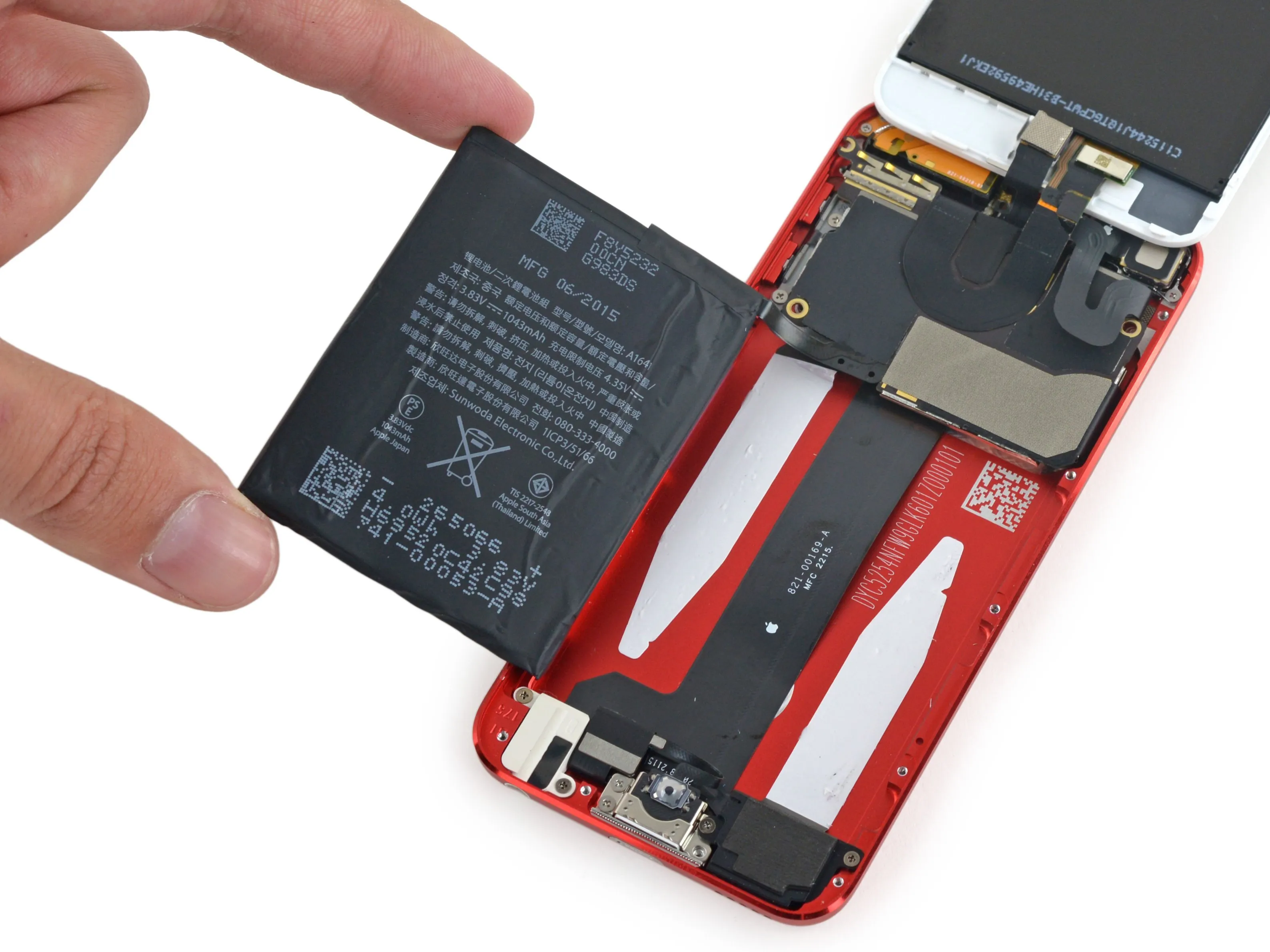

• Этот Touch оснащен аккумулятором 3,83 В, 3,99 Втч с емкостью 1043 мАч, в отличие от аккумулятора 3,7 В, 3,8 Втч, 1030 мАч. установленной в Touch 5-го поколения..

• Даже с учетом заявленного увеличения производительности Touch по сравнению с предыдущим поколением, Apple утверждает, что аккумулятор в новом iPod должен обеспечивать до 40 часов прослушивания музыки или до 8 часов воспроизведения видео.

Комментарии к шагу

Легко, сначала нужно отпаять батарею и док-флекс, снять логическую плату, затем добраться до батареи.

Вот видео, описывающее как отпаять и заменить батарею. Просто снимите две наклейки, и вы увидите три контакта ленточного кабеля.

Шаг 7

• После батареи идет нижняя часть, где находятся разъем Lightning, динамик, микрофон, гнездо для наушников и кнопка 'Домой'. Повторите это пять раз быстро.

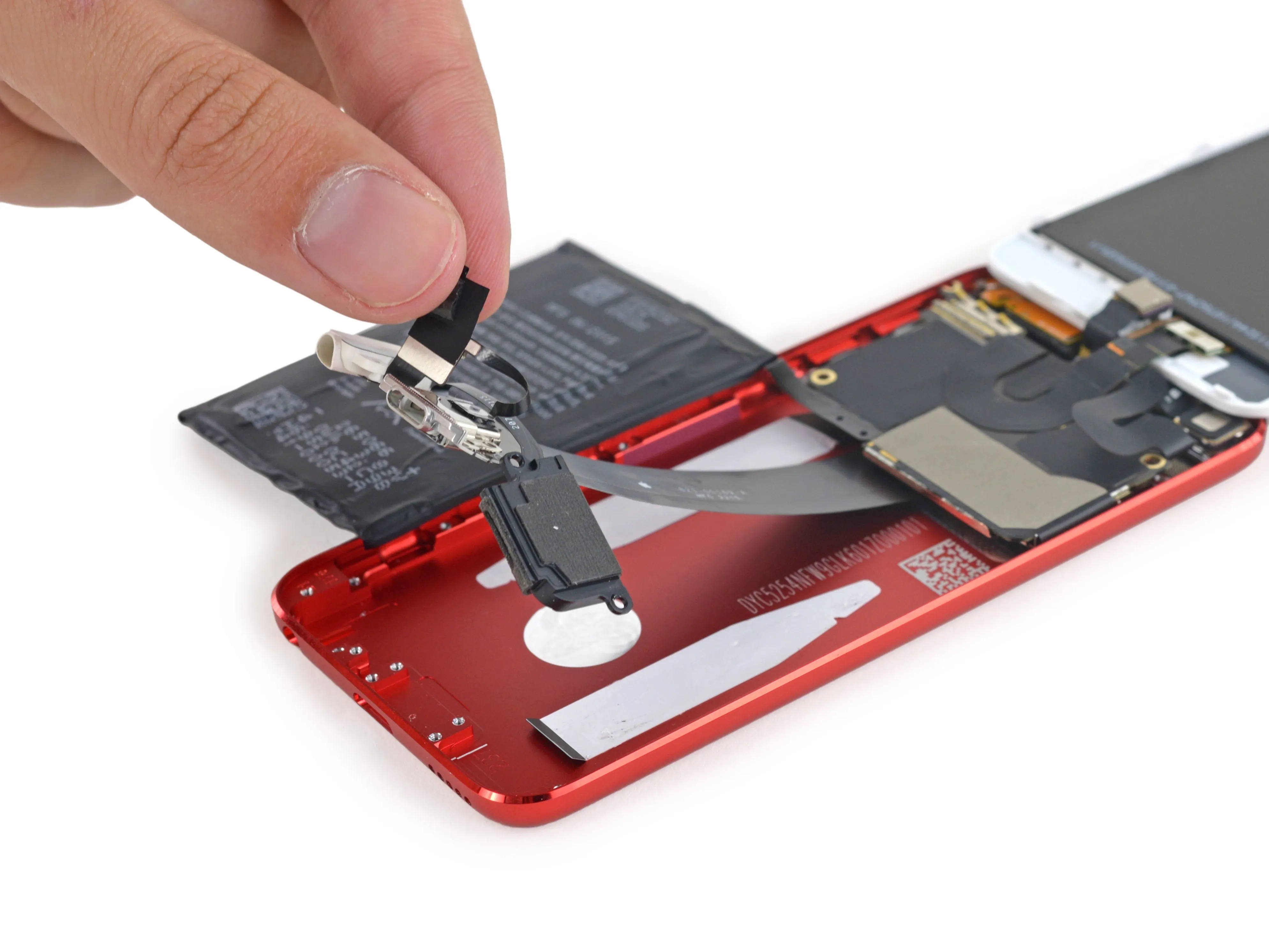

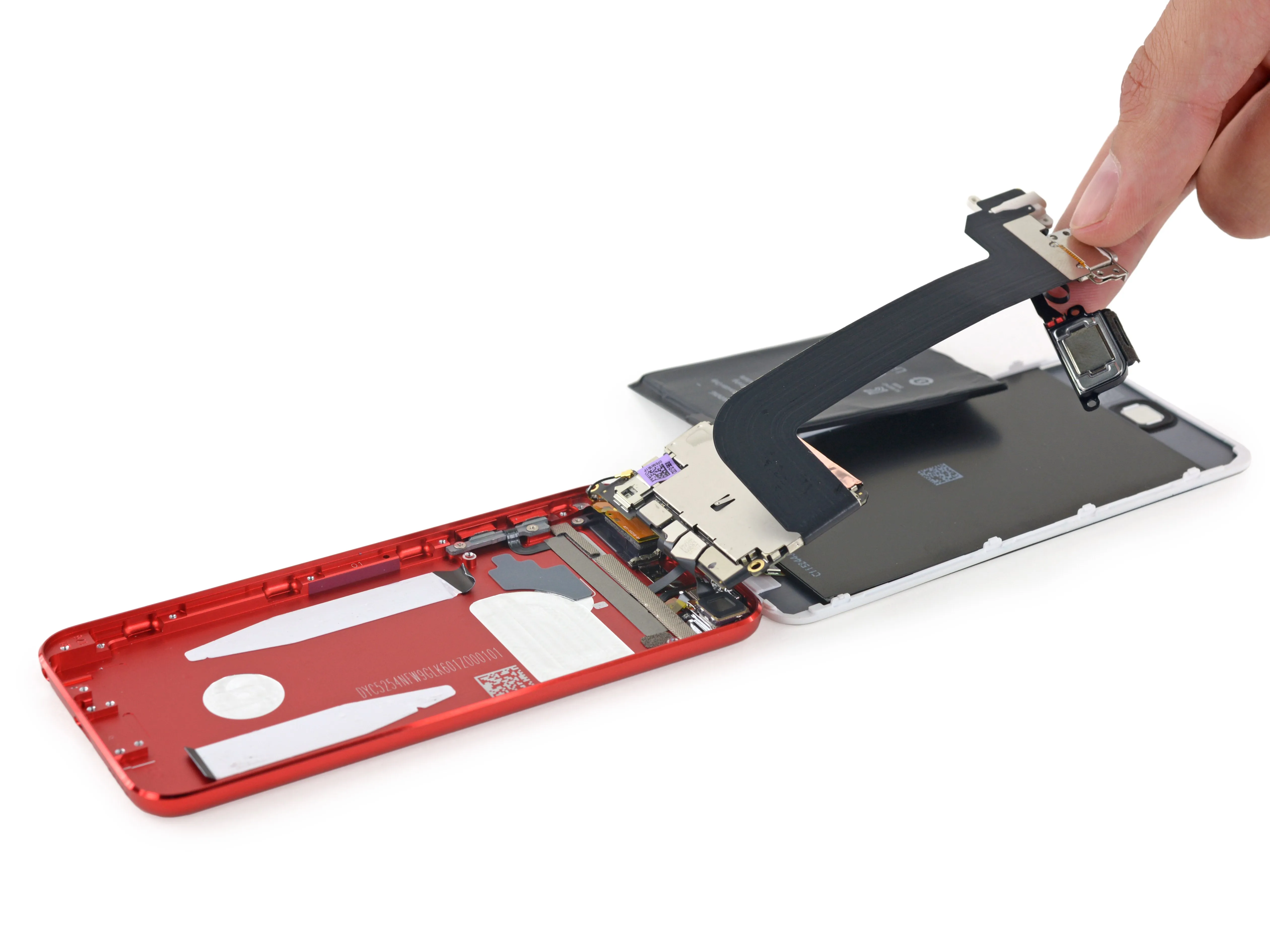

• Вместо этого вихляющего желтого гибкого кабеляновый прямой ленточный кабель соединяет нижний блок с нижней частью логической платы.

• Несмотря на новый кабель, Apple до сих пор не опомнилась и не перестала припаивать этот узел непосредственно к логической плате. Гайки!

Шаг 8

• Немного аккуратного поддевания палочек - и все в порядке.

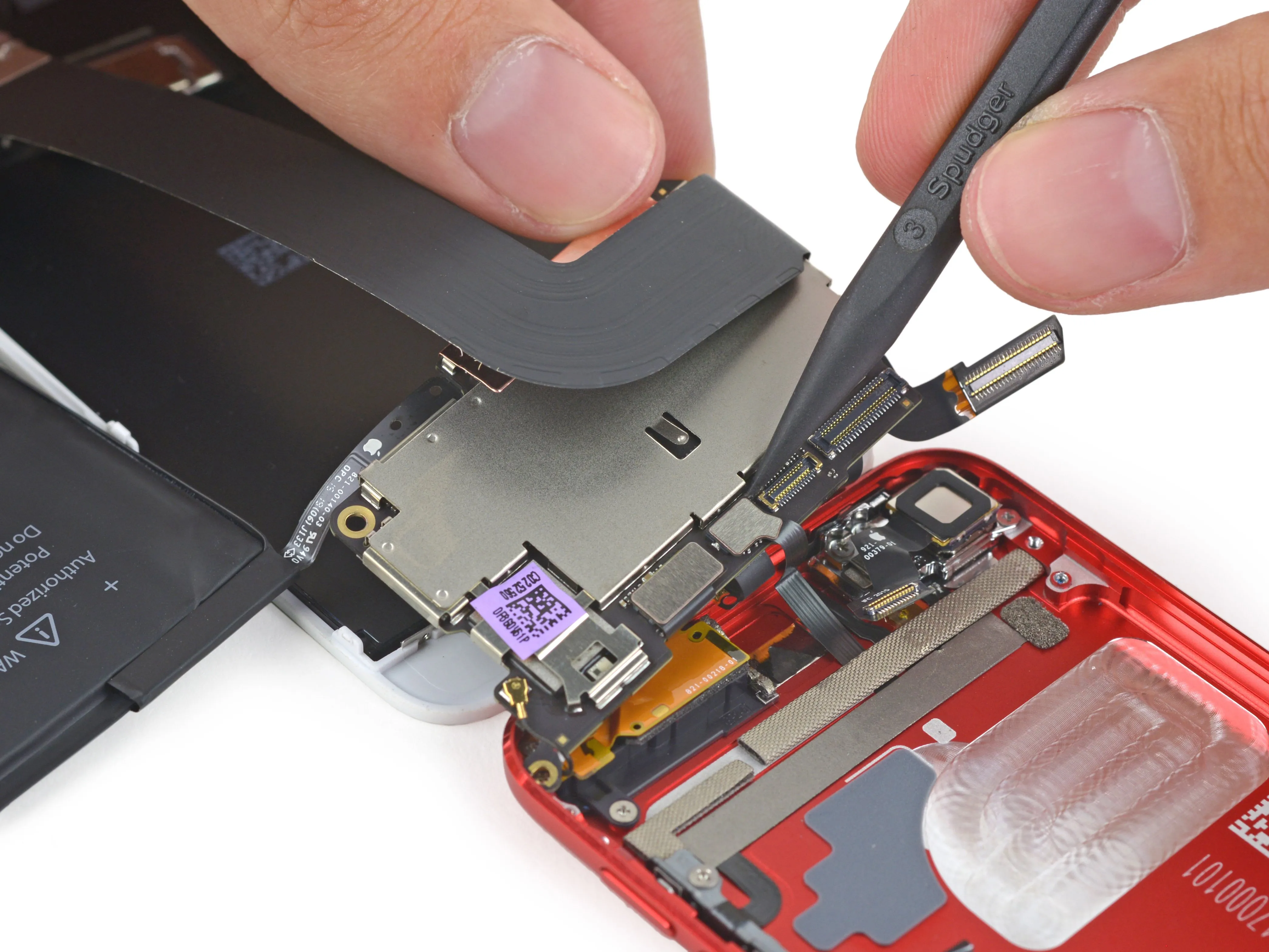

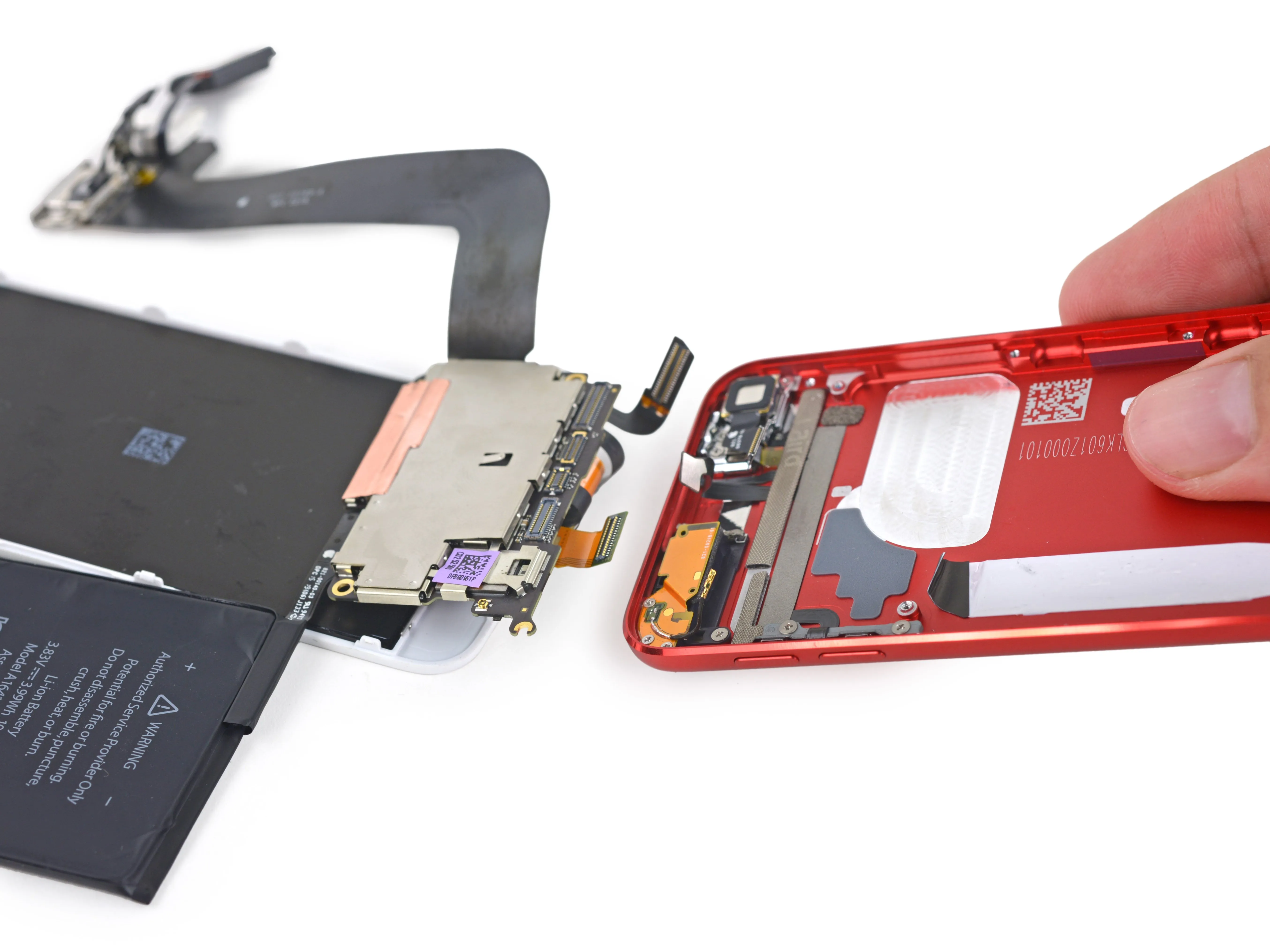

• Мы отсоединяем эти разъемы и можем разделить две сборки - задний корпус и 'все остальное'.

• В заднем корпусе остались остатки:

• Сборка антенны

• Клей для аккумулятора (упс)

• Кнопка регулировки громкости/кнопка питания/задняя вспышка/кабель микрофона в сборе

Шаг 9

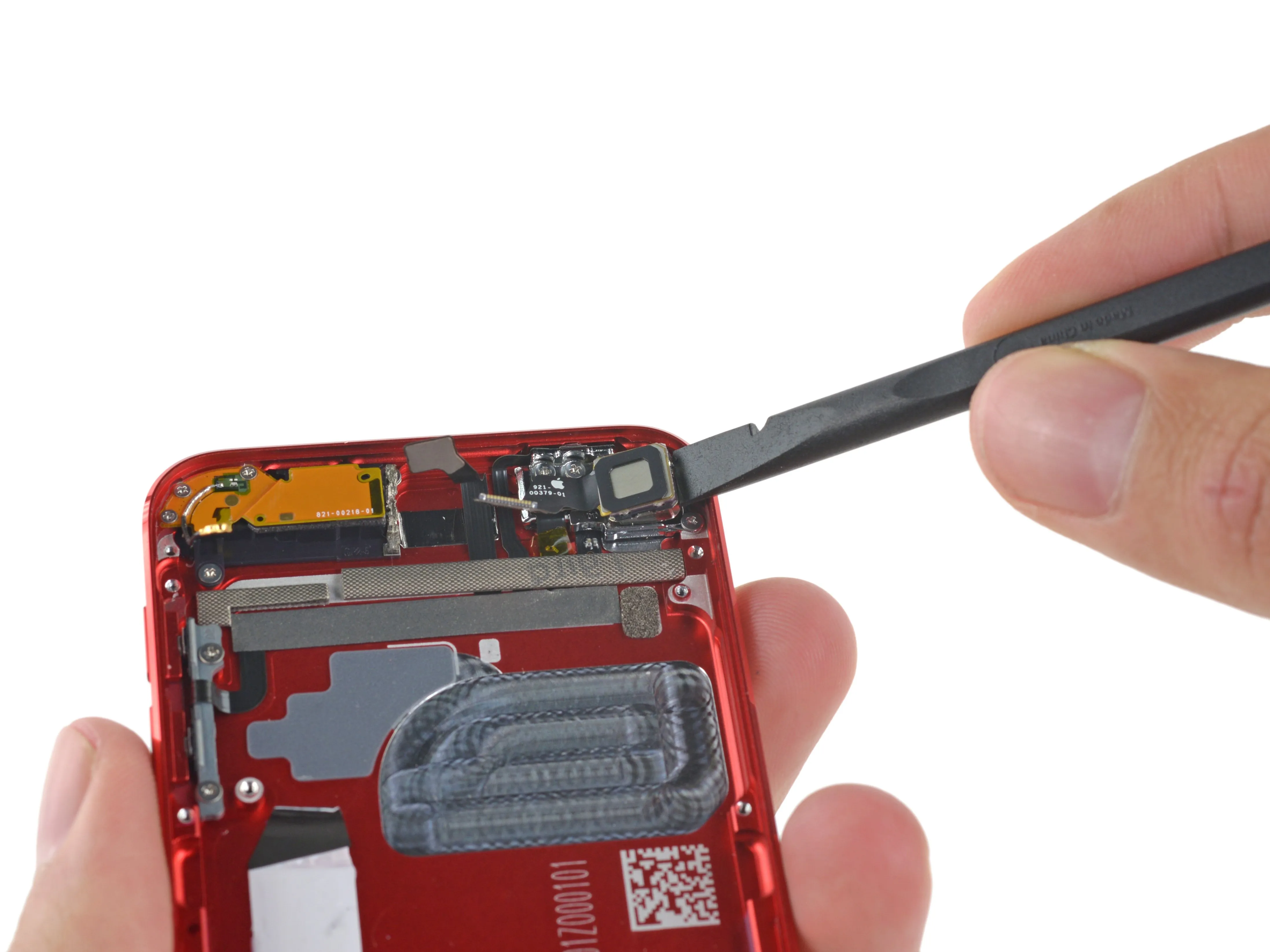

• Аккуратно щелчком запястья, камера на задней панели освобождается и готова пройти проверку вместе со своей кузиной, камерой iPhone 6...

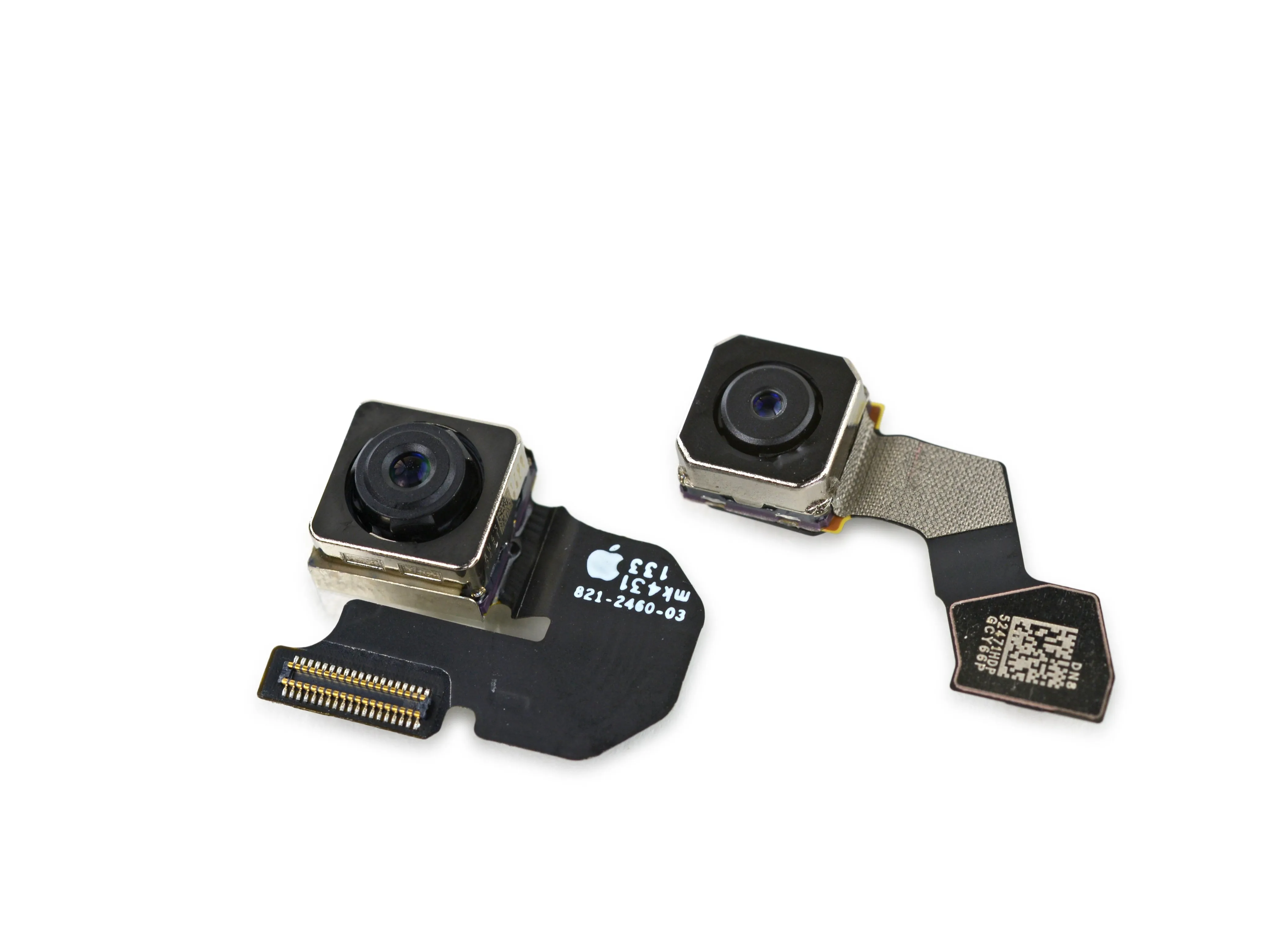

• Для вашего удовольствия: 8-Мп камера iPhone 6 (слева) и 8-Мп камера iPod Touch (справа).

• Физический размер служит довольно точным индикатором относительного качества. Несмотря на одинаковое количество пикселей, камере Touch не хватает некоторых качеств ее двоюродного брата таких как сапфировое стекло объектива и автоматическая стабилизация изображения.

• Диафрагма ƒ/2,4 у Touch также не дотягивает до ƒ/2,2 у 6-й модели.

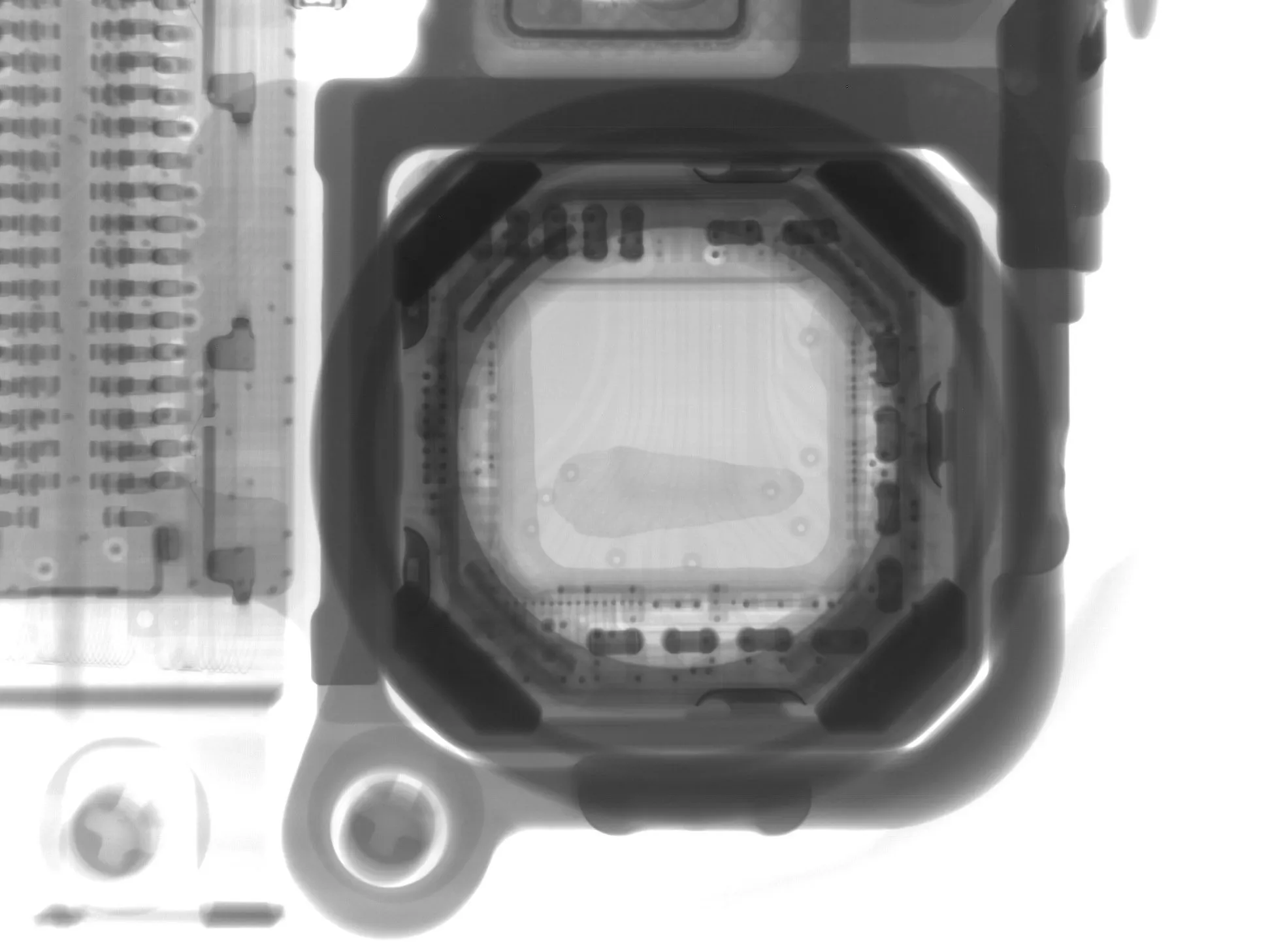

• Сохраните это рентгеновское изображение основной камеры iPod. Если верить слухам, следующий iPhone может значительно превзойти сенсор, показанный здесь.

Шаг 10

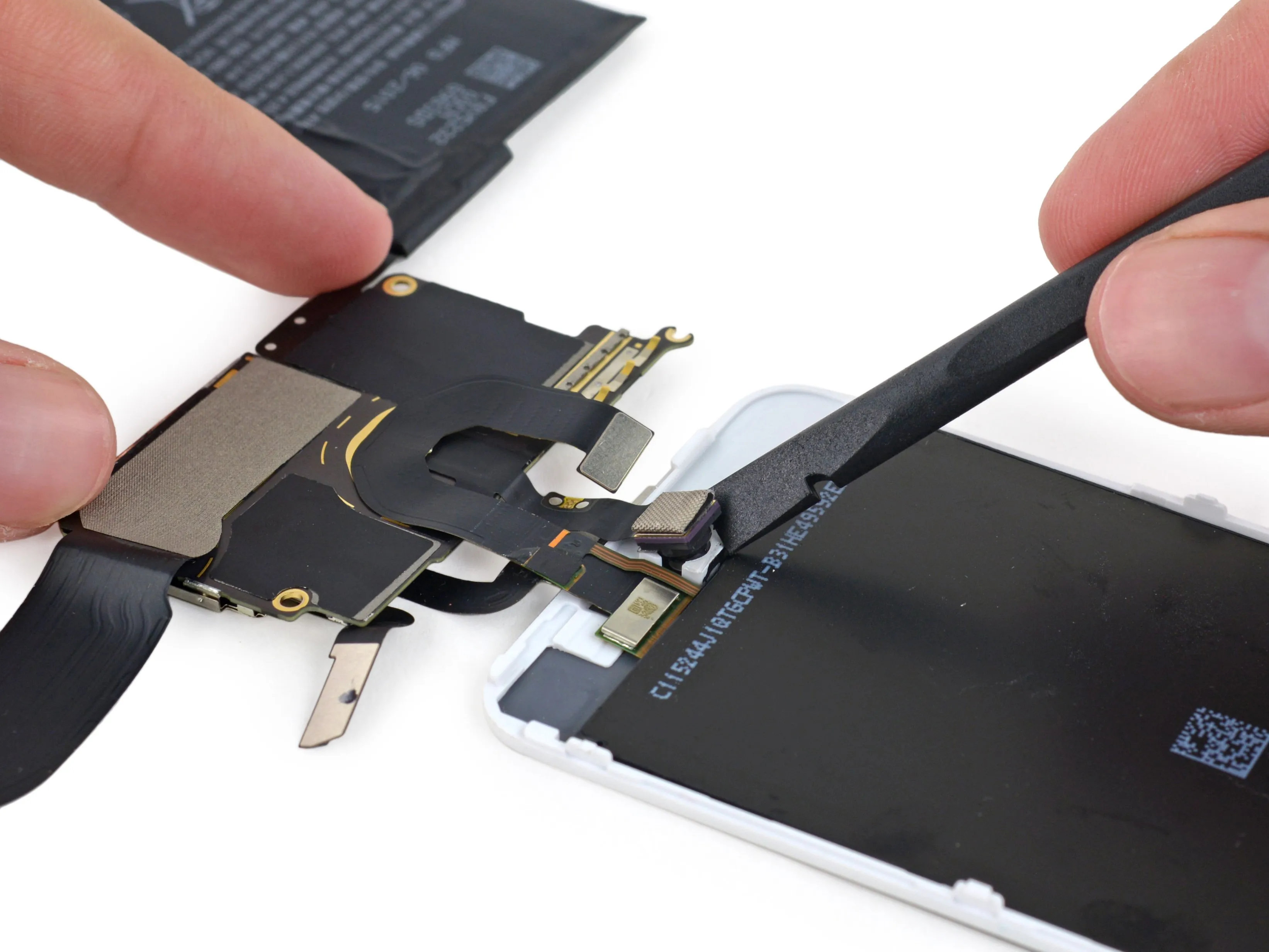

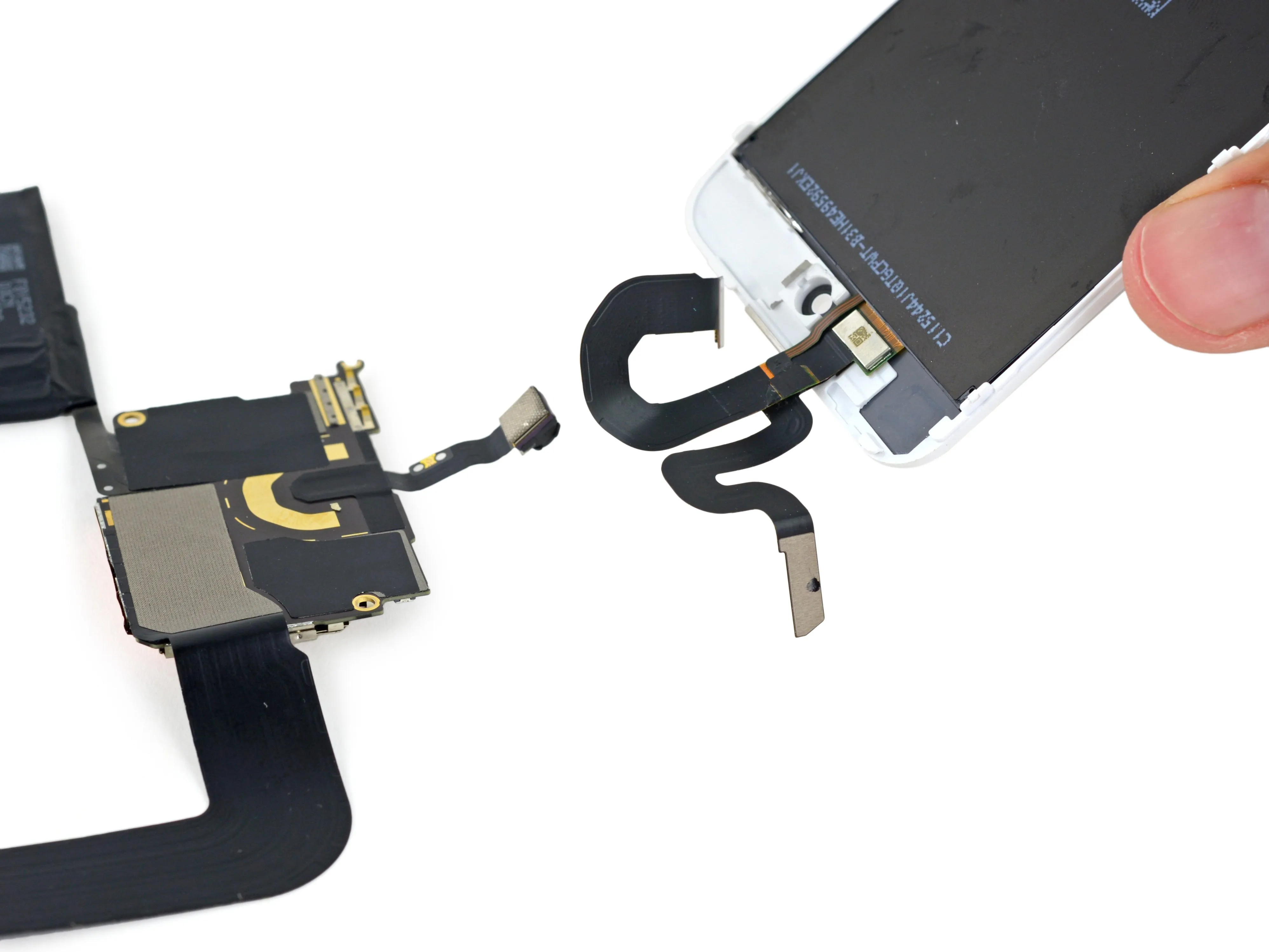

• Переключив внимание на сборку 'всего остального', мы быстро приступаем к освобождению фронтальной камеры и сталкиваемся с клубком кабелей дисплея. Хорошо, что у нашего инженера по разборке есть хватка чтобы справиться с этой путаницей.

• Ловко подцепив камеру, мы извлекаем переднюю панель.

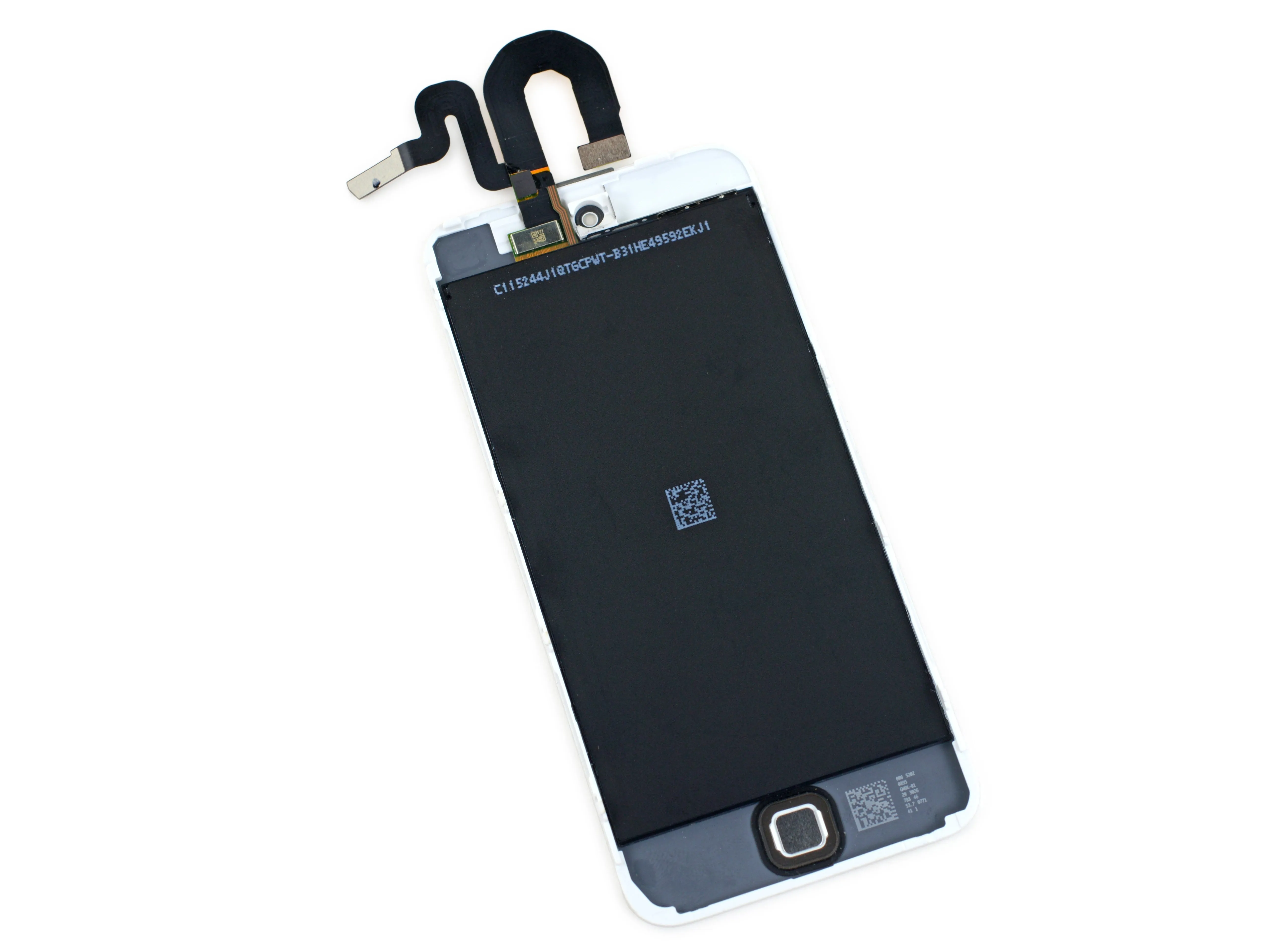

• Дисплей почти такой же, как и у предыдущих Touches, но теперь у него белая рамка!

Комментарии к шагу

Подойдет ли этот дисплей для 5TH gen? Или рамка кардинально отличается?

Мы не проверяли это, но физически кажется, что нет никакой разницы между передними панелями 5-го и 6-го поколения.

1610A2 - это не контроллер дисплея. Это контроллер порта Lightning, а 6573 - контроллер дисплея.

Мы обновили 6573. Хорошая находка! Спасибо.

Возможно ли вставить сюда нано-сим?

Они оснастили t6g с возможностью 3g/4g симки?

Миллионы тому, кто это придумает....

Я согласен... после этого все, что вам нужно, это где-то подключить антенну и GSM-радио... тогда у вас будет что-то очень похожее на iPhone 5C.

Нет датчика освещенности, как в предыдущем поколении (и в отличие от 4-го)?

Можно ли поставить камеру от ipod touch 6-го поколения на lpod touch 5-го поколения, совместима ли она?

спасибо

Я не видел этого в списке, но можно ли предположить, что батарея все еще припаяна к материнской плате?

Да, она определенно все еще припаяна. Сборка в макете (батарея/логическая плата/порты) настолько разделена, насколько это возможно без пайки.

Здравствуйте. Будет ли новый iPod touch 6-го поколения подключаться к док-станции iPod touch 5-го поколения, у которой есть аудиовыход (у док-станции 2 контакта: один для аудио (в гнездо для наушников), другой для зарядки (разъем Lightning). У меня есть iPhone 5, и я хочу быть уверен, что iPod Touch 6 будет правильно подключаться к обоим разъемам док-станции, которая у меня есть для iPhone 5.

где я могу приобрести lcd digitizer для ipod touch 6-го поколения????????

К вашему сведению, ЖК-дисплей 5-го поколения будет работать на 6-м поколении. Проверено на 100%

Это правда? Я сейчас ищу экран itouch 6th gen и не могу найти. Думаю использовать itouch 5th gen sceeen вместо него. Это действительно работает? Графика изменилась или что-то изменилось? Пожалуйста, ответьте мне, спасибо.

Похоже, что они сохранили тот же контроллер Cirrus Audio с момента последнего обновления 3 года назад, что не совсем приемлемо, так как они не могут нормально питать наушники приличного размера из-за недостаточной мощности. Поэтому мне приходится использовать портативный усилитель / ЦАП FiiO E18 в обход внутреннего усилителя для нормального питания наушников.

Шаг 11

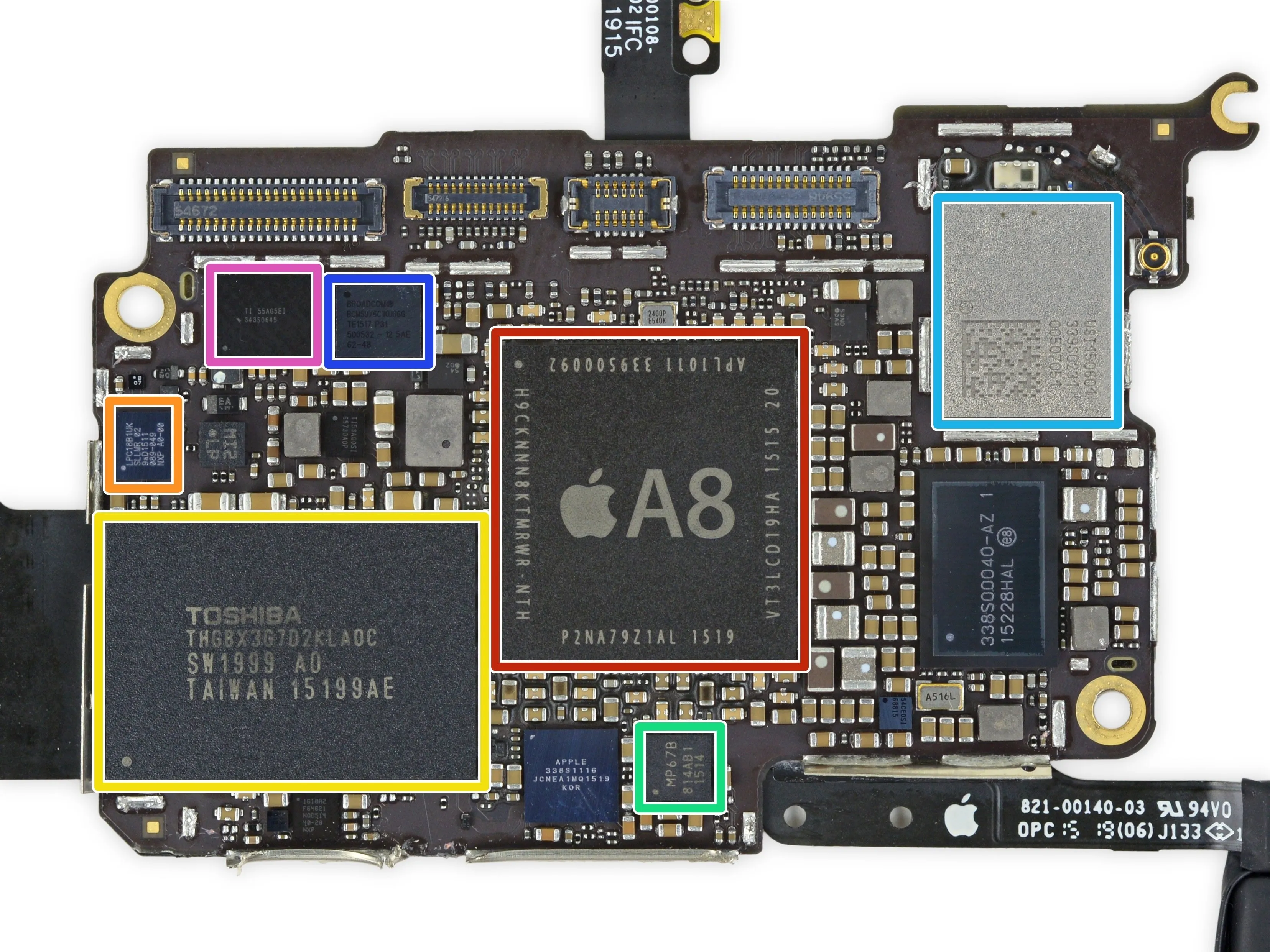

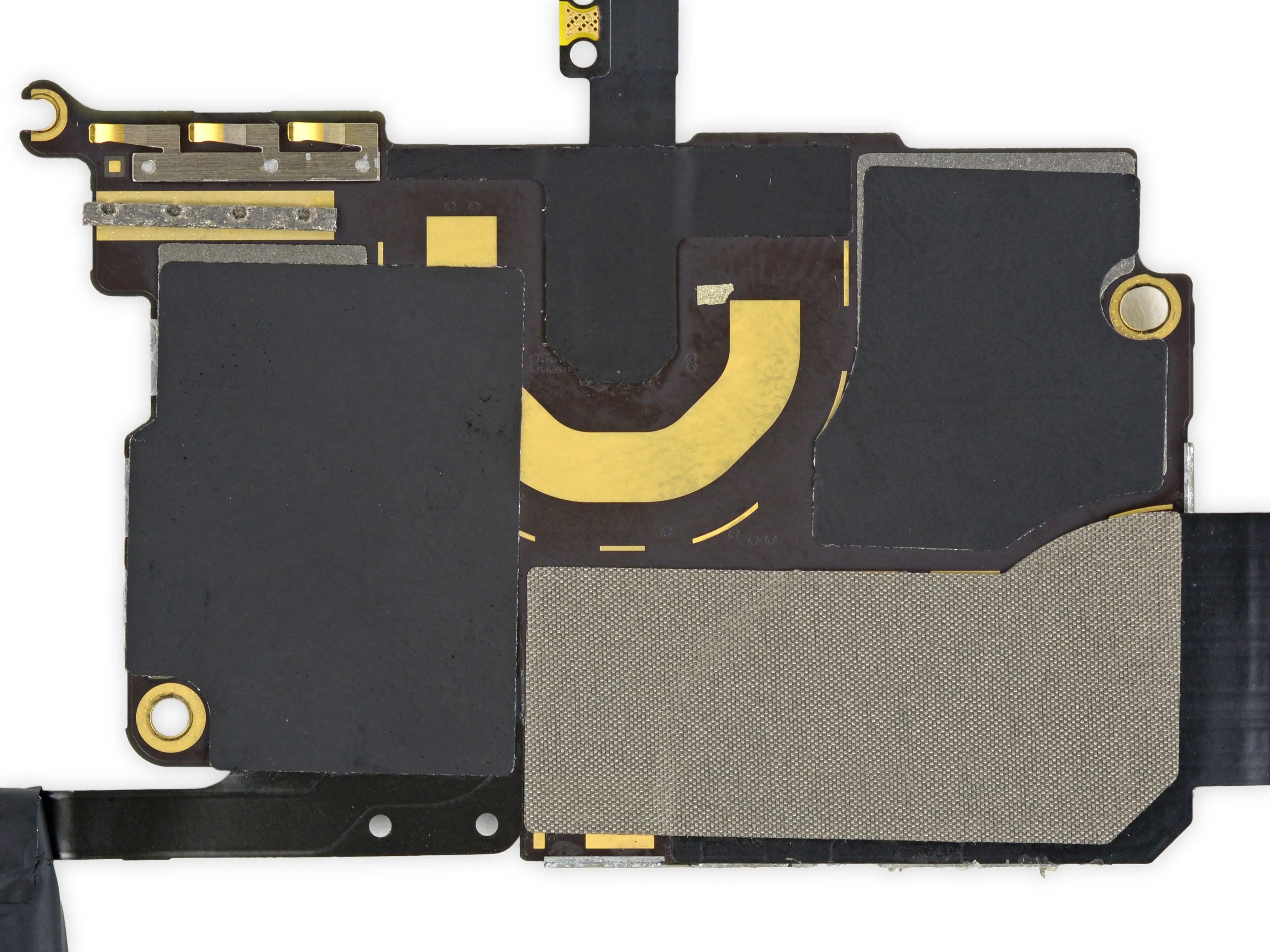

• Давайте потрогаем некоторые из этих микросхем, хорошо? Эта логическая плата упакована:

• Apple A8 APL1011 SoC + SK Hynix RAM H9CKNNN8KTMRWR-NTH 1 ГБ LPDDR3 RAM (такая же, как в iPhone 6, но разогнанная до 1,10 ГГц на ядро)

• NXP Semiconductors LPC18B1UK Микроконтроллер ARM Cortex-M3 (более известный как сопроцессор движения M8)

• Toshiba THGBX3G7D2KLA0C 128 Гб (16 Гб) NAND Flash

• InvenSense MP67B 6-осевой гироскоп и акселерометр

• Универсальный научный промышленный 339S0231 Модуль Bluetooth/Wi-Fi (вероятно, на базе Broadcom BCM4354)

• Broadcom BCM5976 Контроллер сенсорного экрана

• Texas Instruments 343S0645 Контроллер сенсорного экрана

Комментарии к шагу

Часть WLAN/BT - BCM4345 (такая же, как в iPhone 6) по данным Chipworks.

Есть ли у вас схема для этого iPod.

Спасибо

Шаг 12

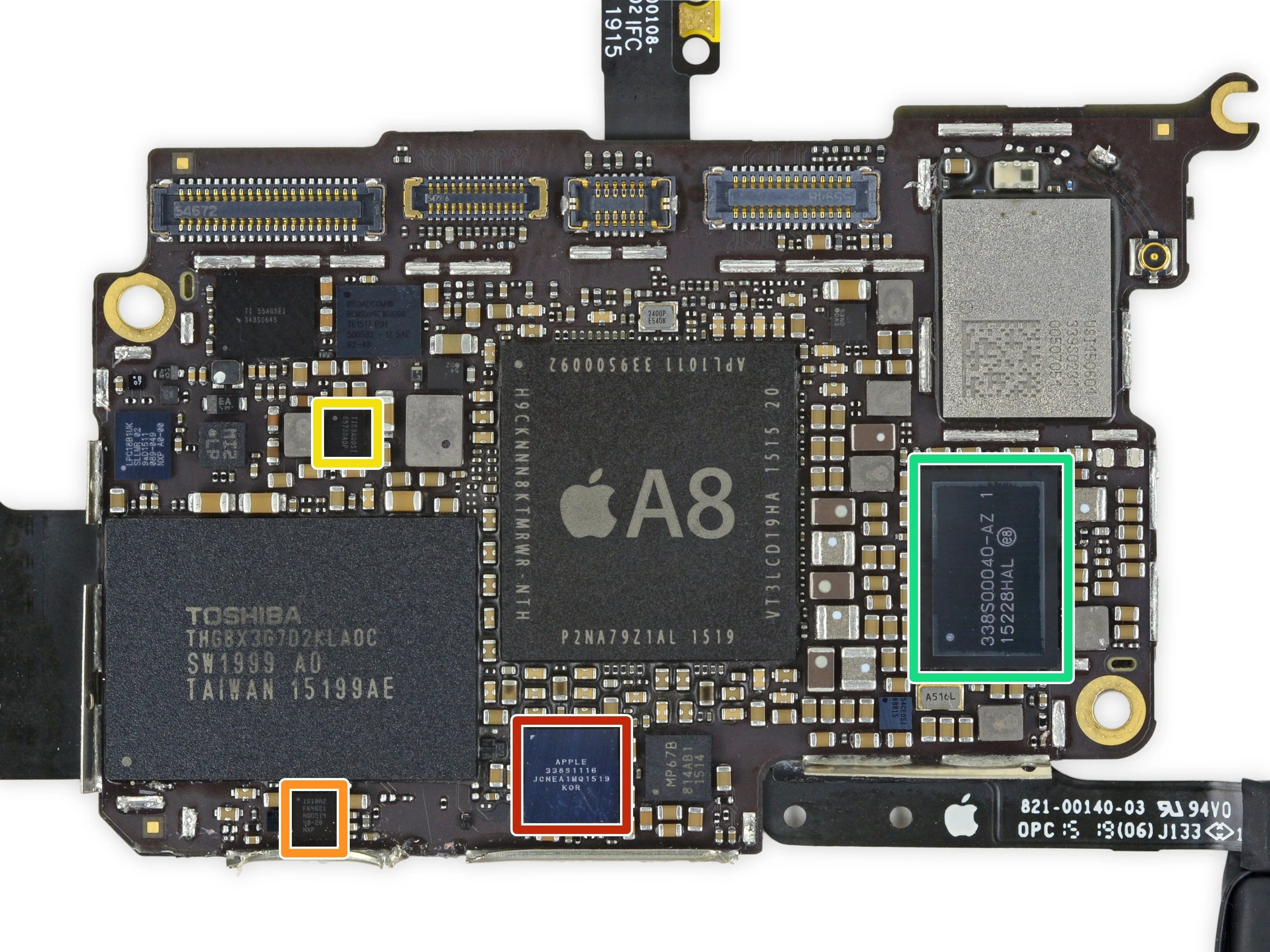

• Больше чипов, больше удовольствия.

• Apple 338S1116 Аудиокодек Cirrus

• NXP Semiconductors 1610A2 Контроллер интерфейса дисплея

• Texas Instruments TPS65730A0P ИС управления питанием

• ИС управления питанием Apple 338S00040-AZ (предположительно, разновидность ИМС PMIC 338S1251-AZ, установленной в iPhone 6)

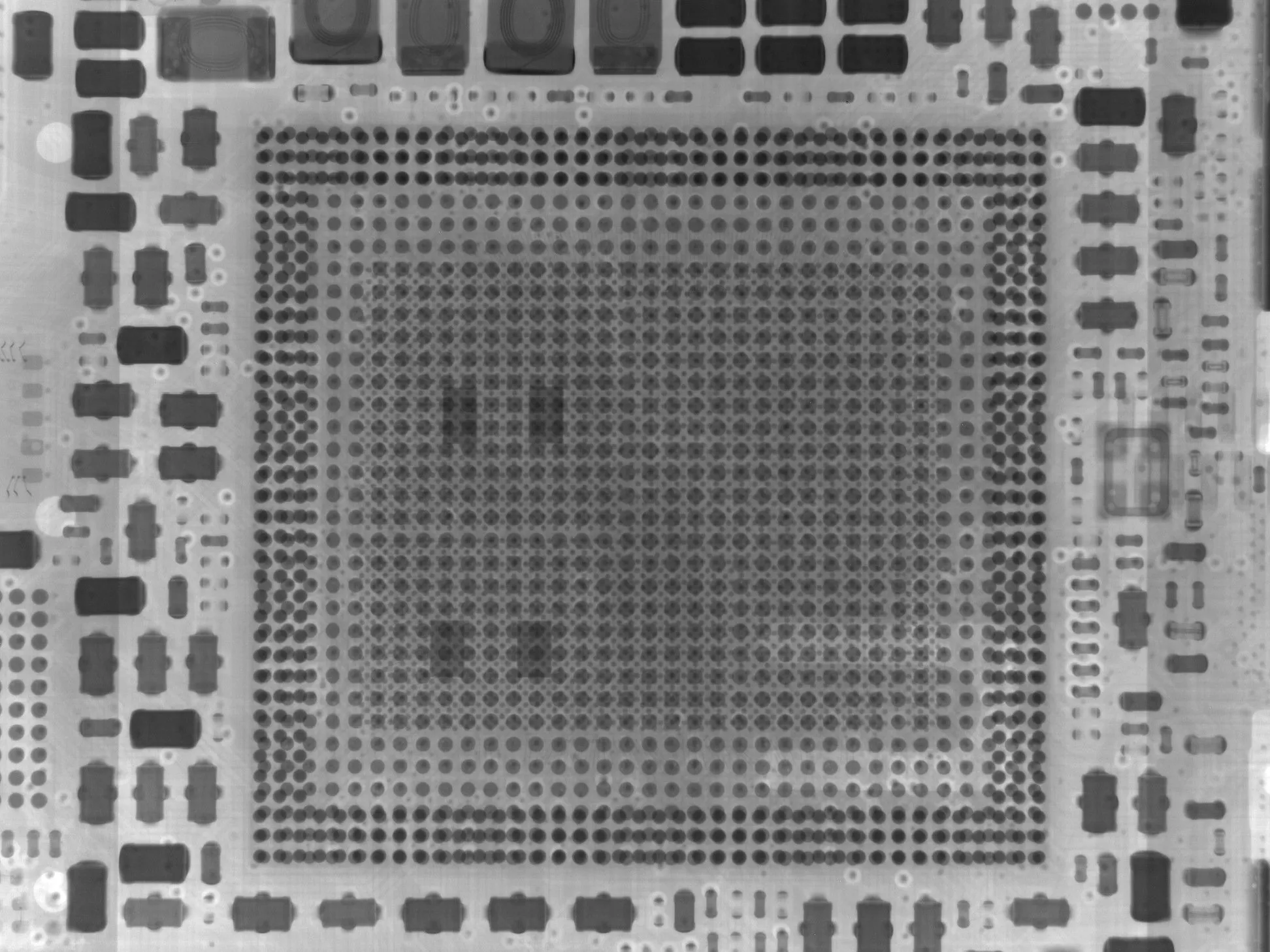

• Бонусный раунд рентгеновского снимка! Не забудем и о более подробном рассмотрении сверхмощного процессора A8.

Шаг 13

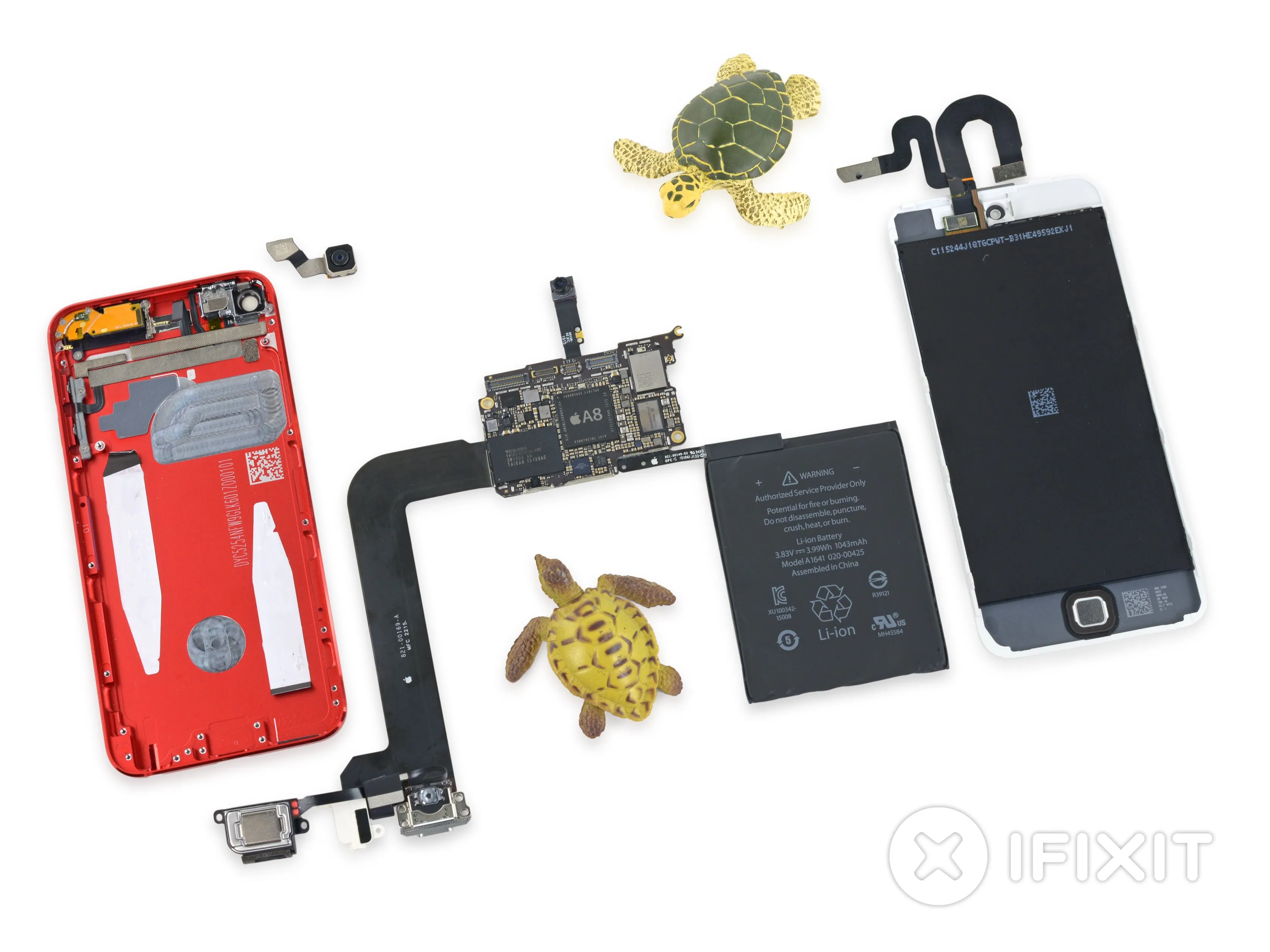

• Оценка ремонтопригодности iPod Touch 6-го поколения: 4 из 10 (10 - самый простой ремонт)

• Хотя это и очень сложно, вскрыть корпус и заменить компоненты не так уж и невозможно.

• Аккумулятор приклеен с помощью оттяжек, которые должны помочь в замене батареи.

• Многие компоненты припаяны друг к другу, что требует либо очень сложного, либо очень дорогого ремонта, если сломается хоть одна деталь.

• Внешние винты отсутствуют. Вместо них используются защелки и клей, затрудняющие открытие корпуса.

• Ленточные кабели, подключенные к логической плате, проходят сверху и соединяются снизу, что затрудняет снятие платы или отсоединение кабелей.

• И, конечно, большой привет нашим друзьям из Creative Electron за их потрясающие изображения и опыт!
