Разборка iriver Multi-Codec Jukebox H10 Partial

Введение

Это просто идентификация микросхем MP3-плеера iriver Multi-Codec Jukebox H10, и она не содержит полного процесса разборки, поскольку я разобрал его довольно давно. Хотя для этого устройства существует сенсорная панель, я не смог найти ее, поэтому она не будет частью этого разбора. Этот разбор можно скачать в конце этого руководства.

Шаг 1 Частичная разборка iriver Multi-Codec Jukebox H10

• Бренд: iriver

• Модель: Multi-Codec Jukebox H10

• Розничная цена: ~$70 (?)

• Дата выхода: Неизвестно

• Возможности подключения: USB 2.0; 18-контактный разъем; стерео мини-джек; разъем для проводного пульта дистанционного управления

• Примечание: Эта фотография предоставлена Guru3D; все остальные фотографии в этом отчете сделаны мной.

Шаг 2

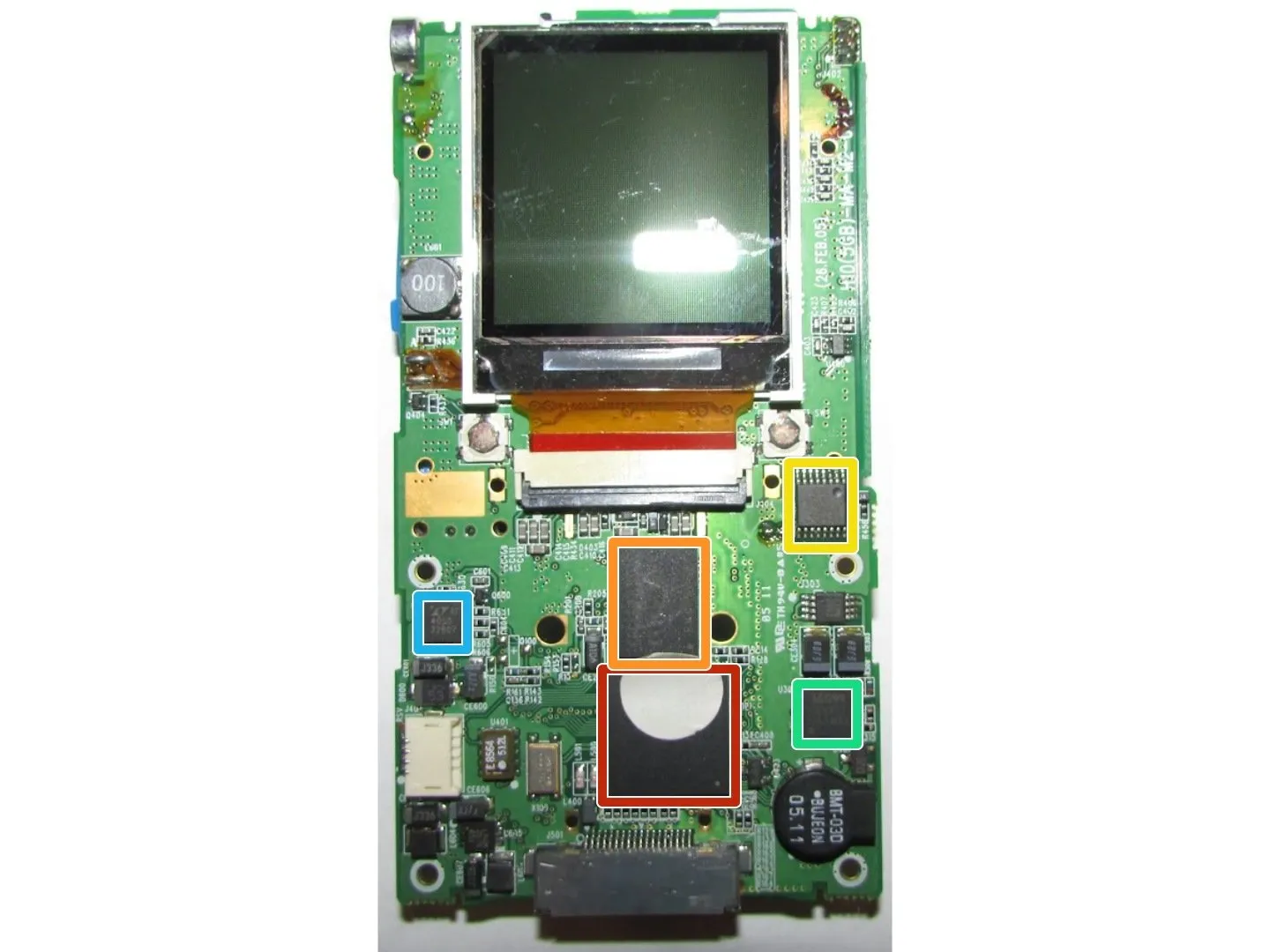

• Идентификация микросхем на лицевой стороне основной печатной платы (часть 1):

• Медиапроцессор PortalPlayer PP5020E-TF

• Samsung Semiconductor K4S561633F 4M x 16Bit x 4 Banks Mobile SDRAM

• NXP Semiconductors (?) 74LV4052 Двойной 4-канальный аналоговый мультиплексор/демультиплексор

• Wolfson Microelectronics WM8731 Портативный интернет-аудиокодек с драйвером для наушников и программируемой частотой дискретизации

• Linear Technology LTC4055 Контроллер питания USB и литий-ионное зарядное устройство

Шаг 3

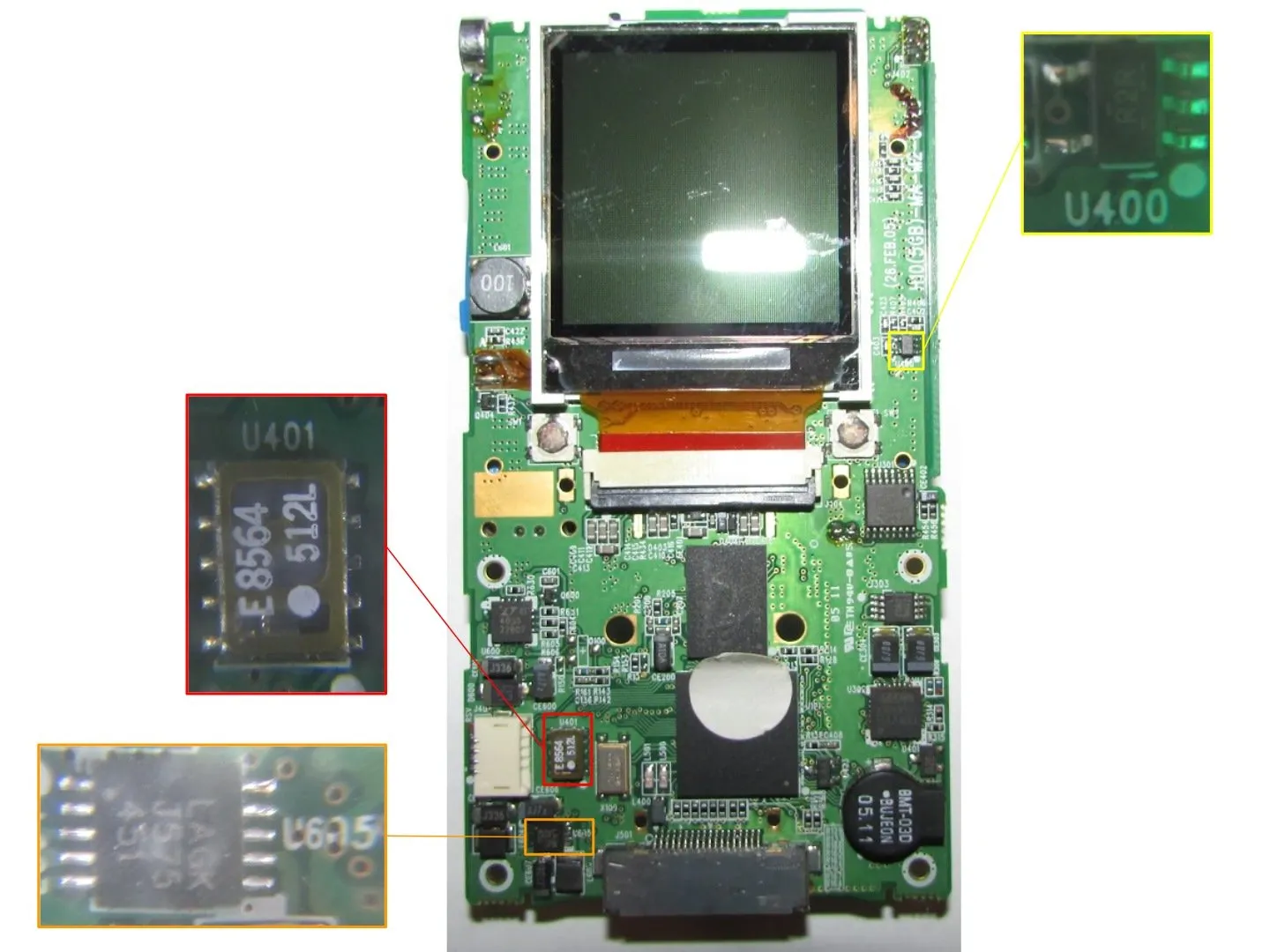

• Идентификация микросхем на лицевой стороне основной печатной платы (часть 2):

• Модуль часов реального времени Epson RTC-8564JE

• Неизвестно LAGKJ575451 (?) Неизвестно

• Неизвестный R2R (?) Регулятор напряжения (?)

Шаг 4

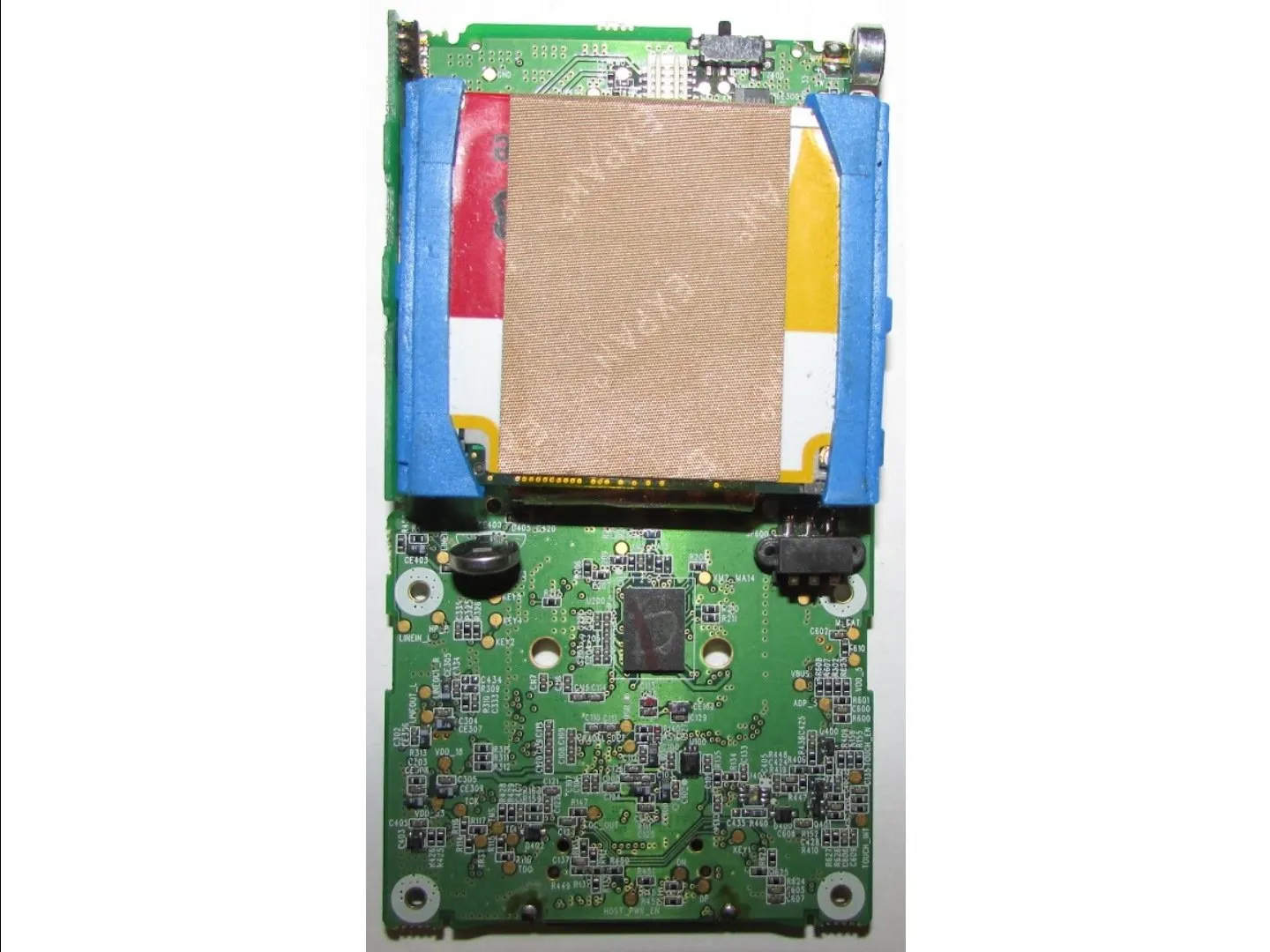

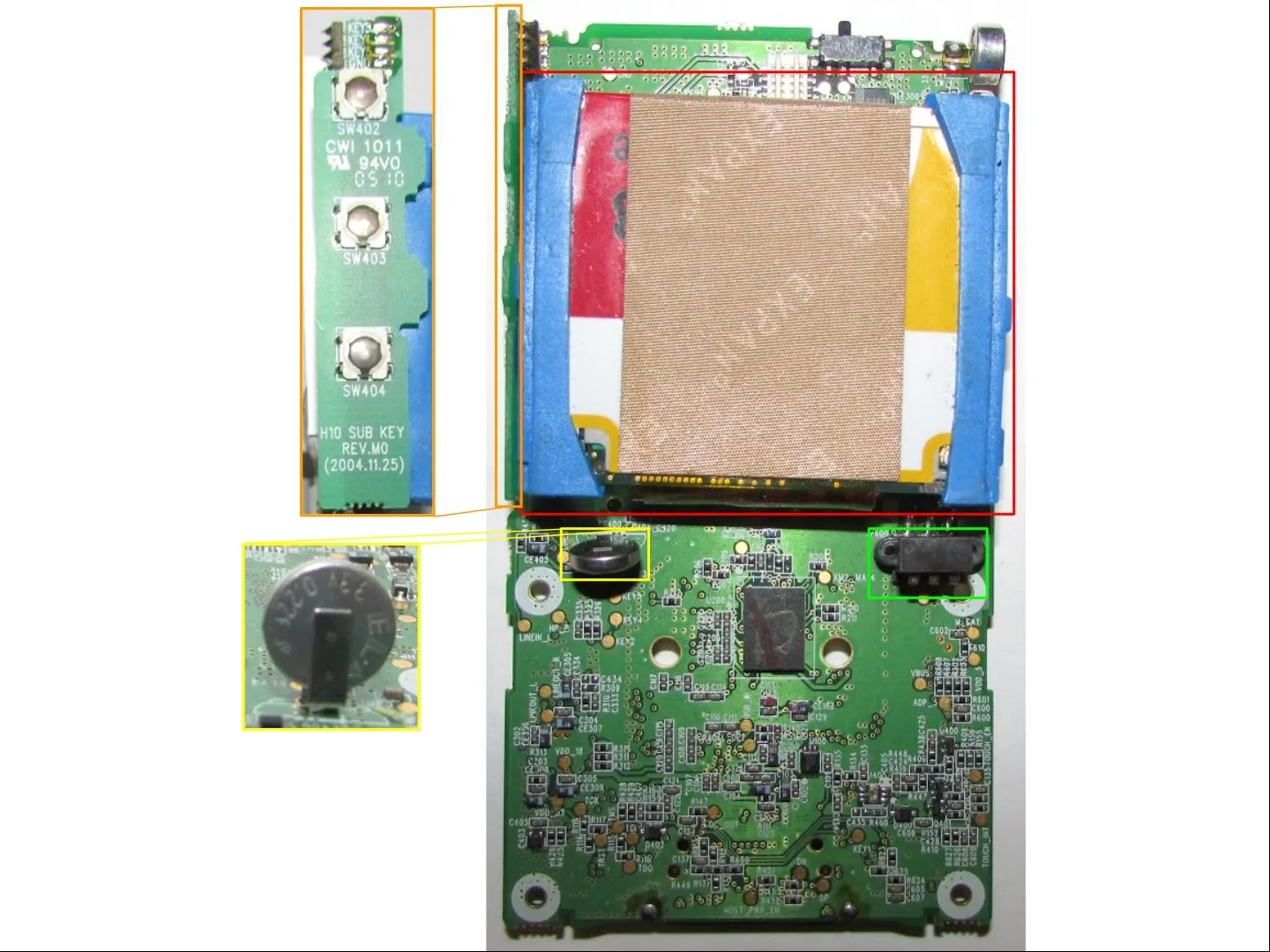

• Задняя панель основной печатной платы с обозначениями блоков памяти:

• Блок памяти 5 ГБ

• Печатная плата боковой кнопки

• Суперконденсатор 3,3 В 0,22 Ф

• Контакты батарейного блока

Шаг 5

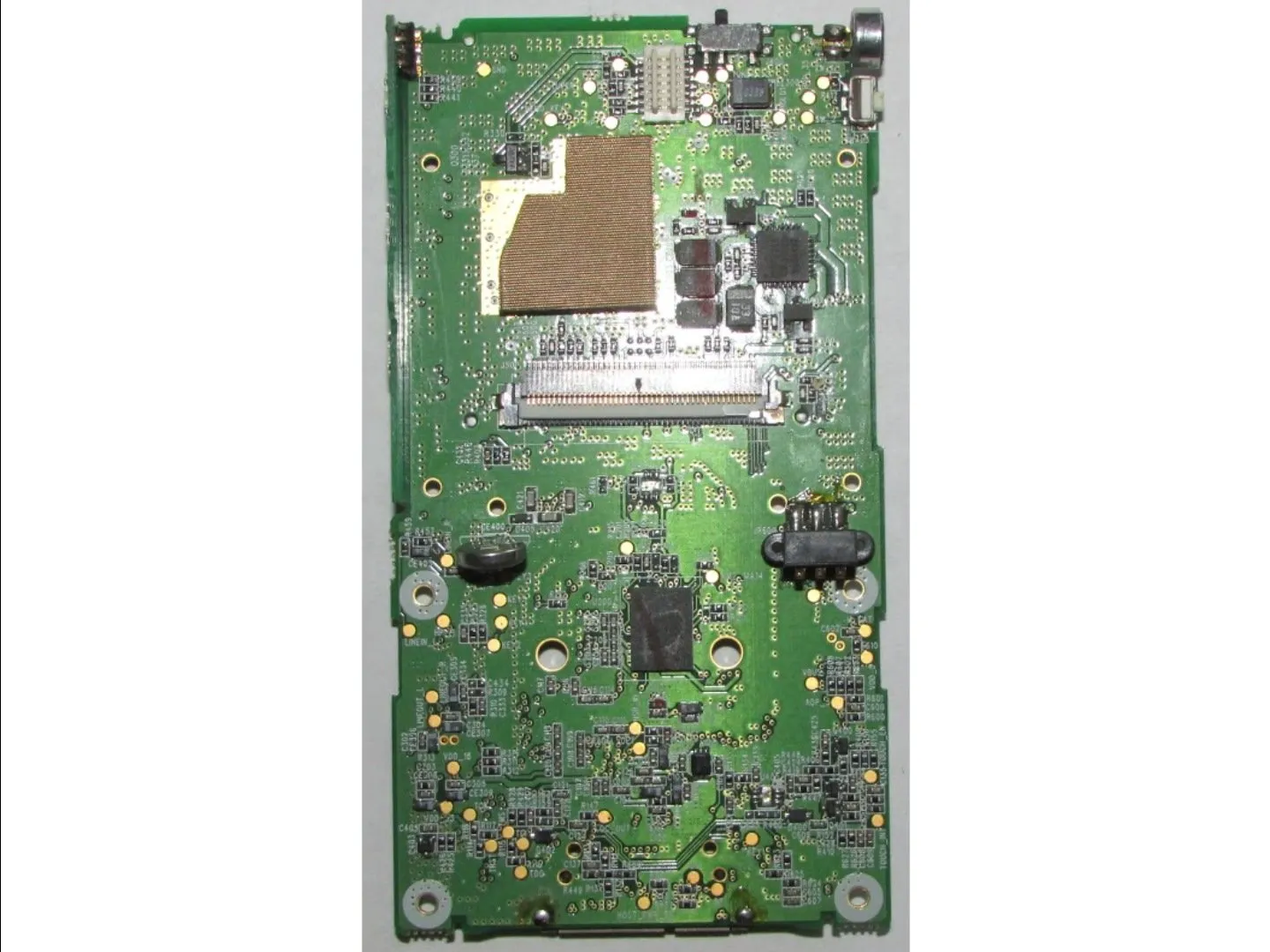

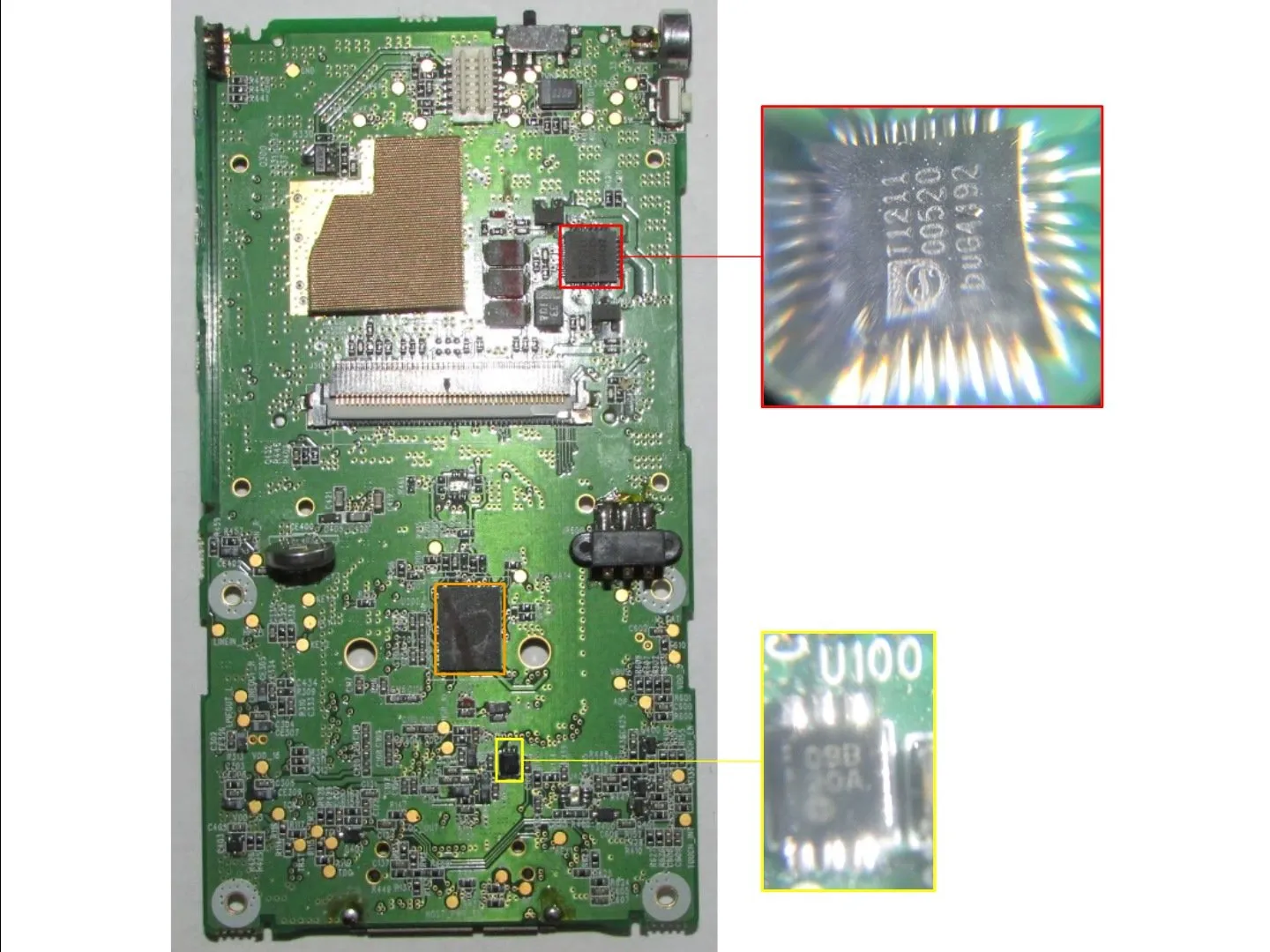

• Главная печатная плата Идентификация задней микросхемы:

• NXP Semiconductors TEA1211 Высокоэффективный DC/DC-преобразователь с автоматическим повышением/понижением напряжения

• Microchip Technology SST89VF800A 8 Мбит (x16) многоцелевая флэш-память

• Неизвестно O9B20A (?) Неизвестно

Шаг 6

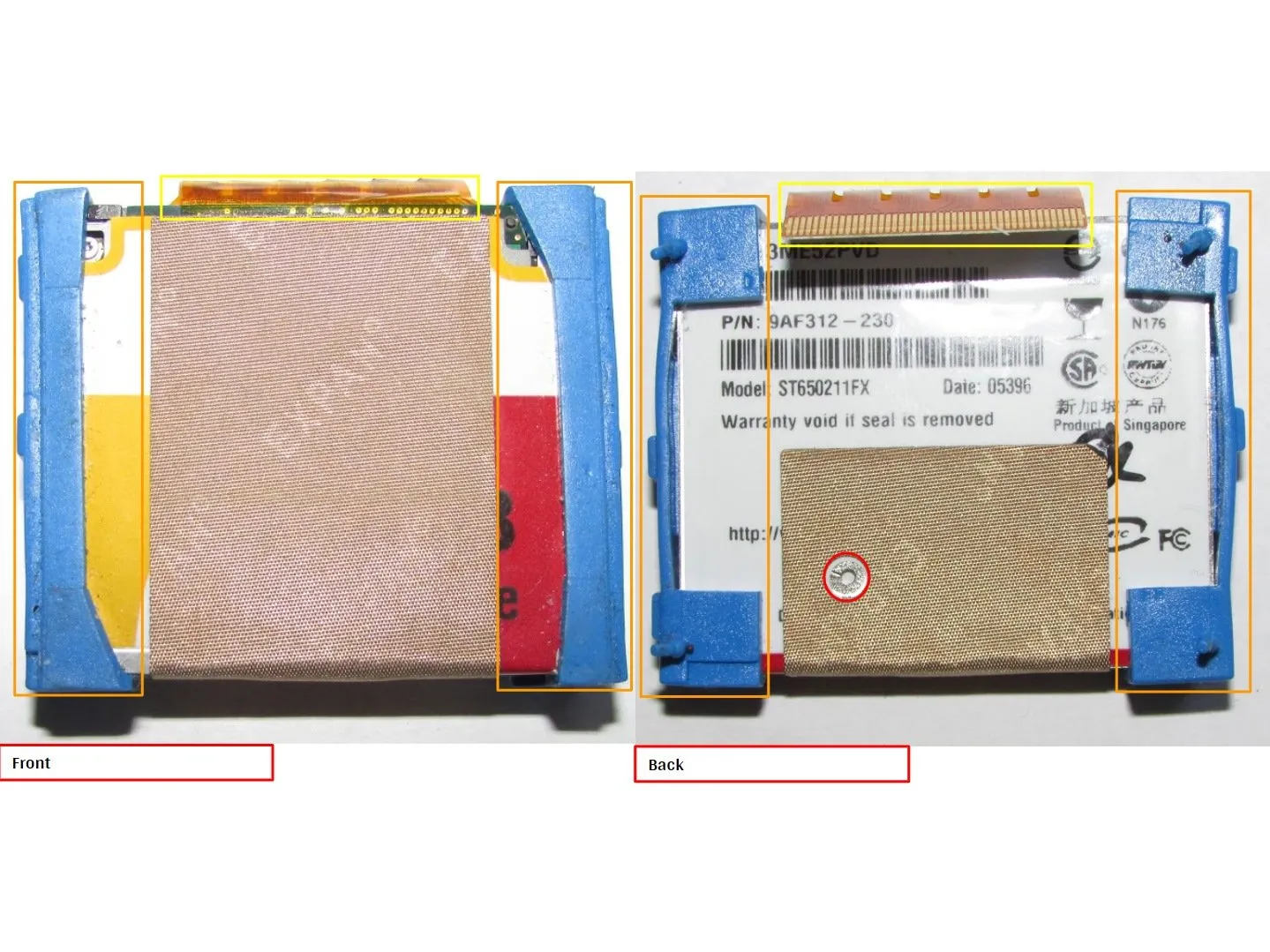

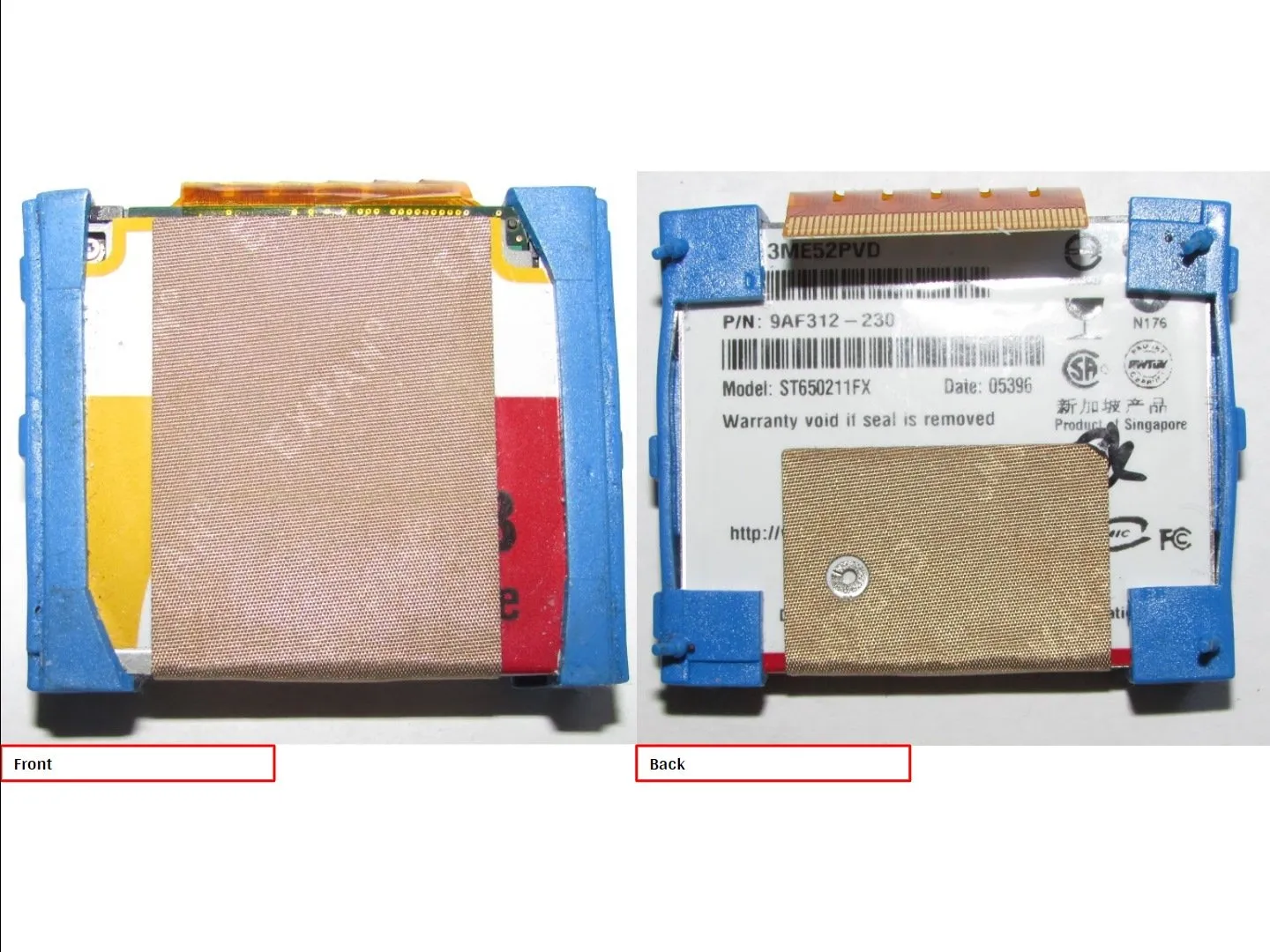

• Аннотации к блоку хранения:

• Дыхательное отверстие

• Резиновые амортизирующие бамперы

• Плоский гибкий кабель

• Тип устройства хранения данных: Жесткий диск Seagate ST650211FX 5 ГБ с гибким кабелем

Шаг 7

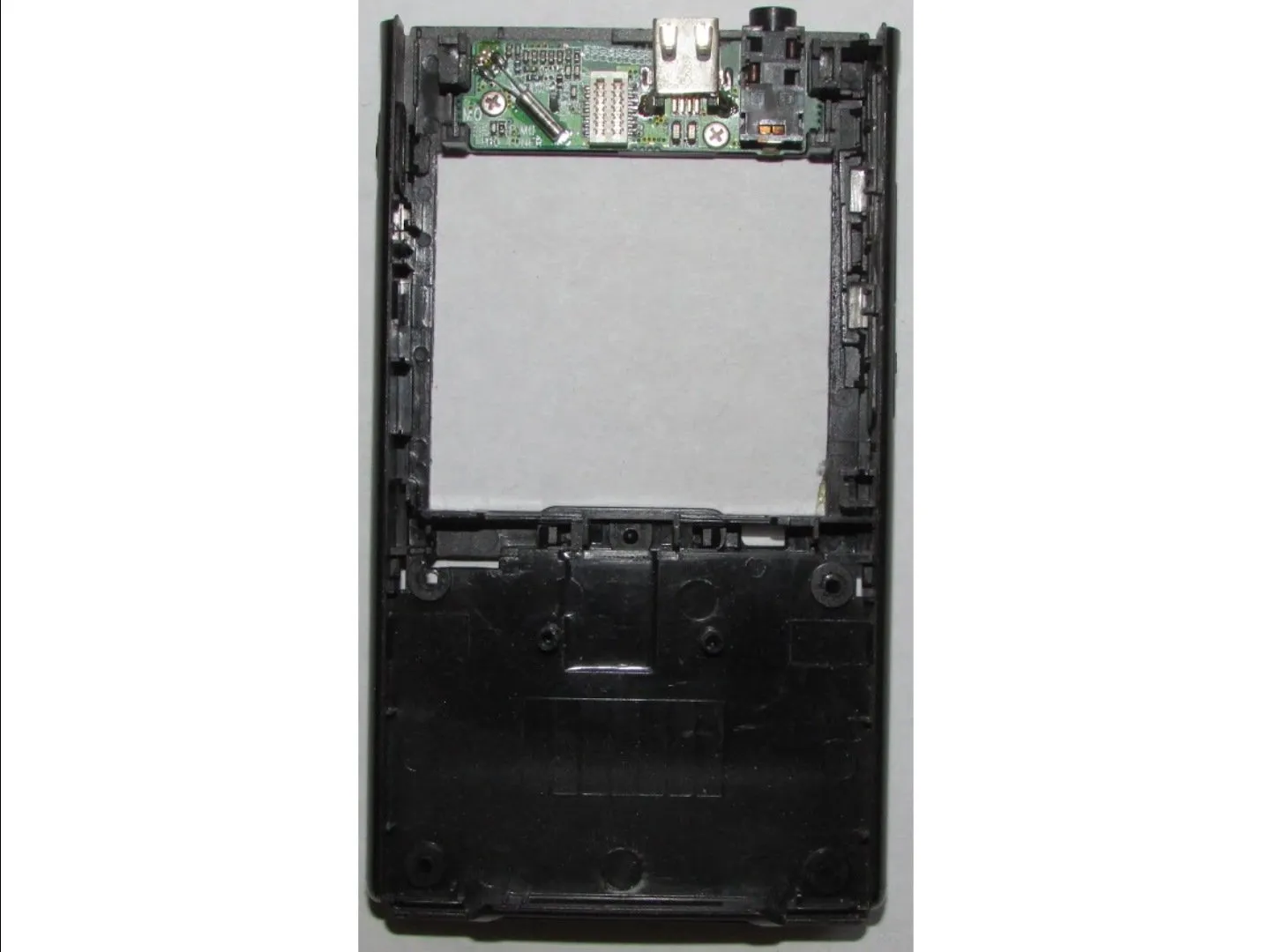

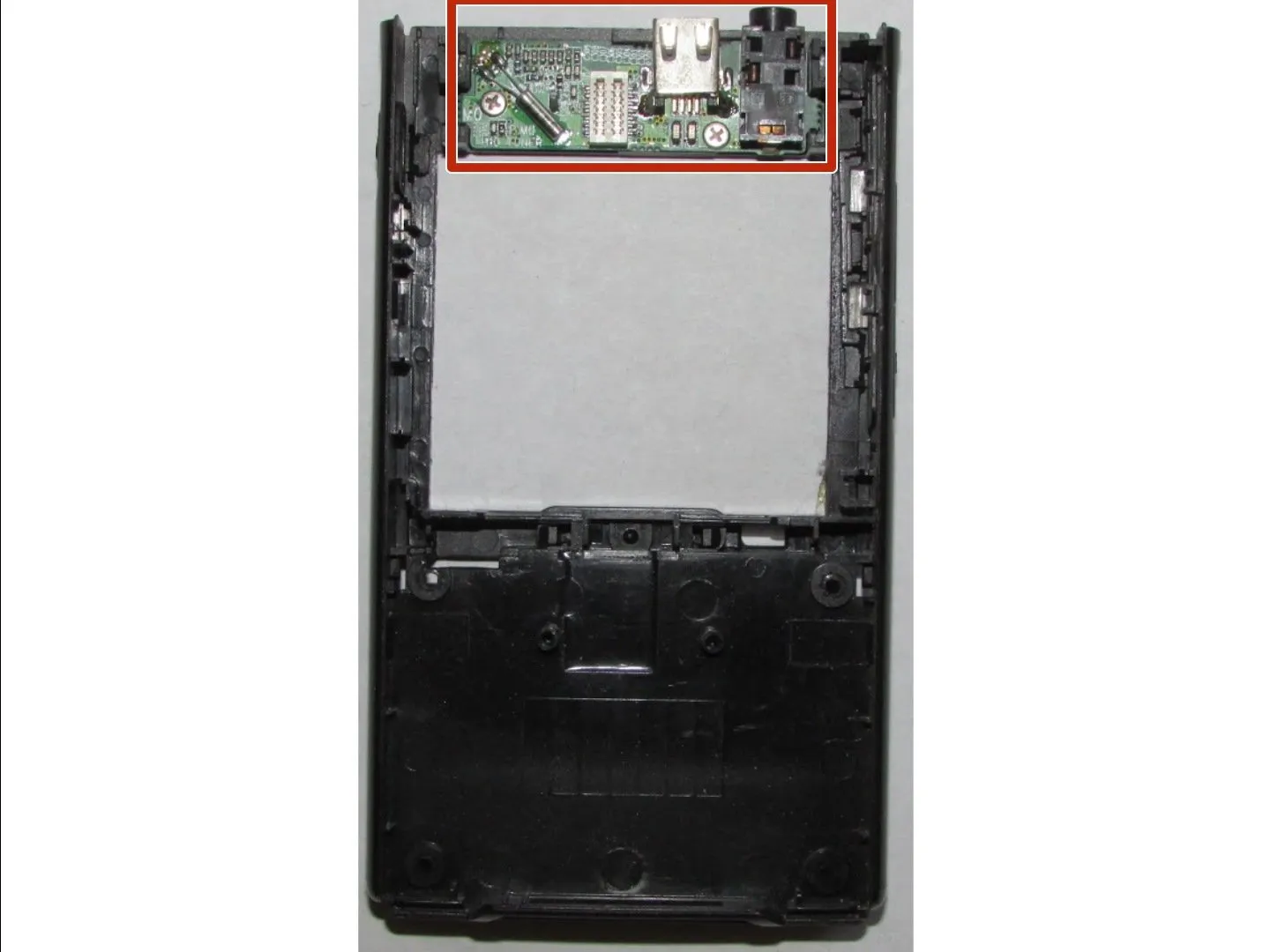

• Аннотации к задней части корпуса:

• Секция FM-радио

Шаг 8

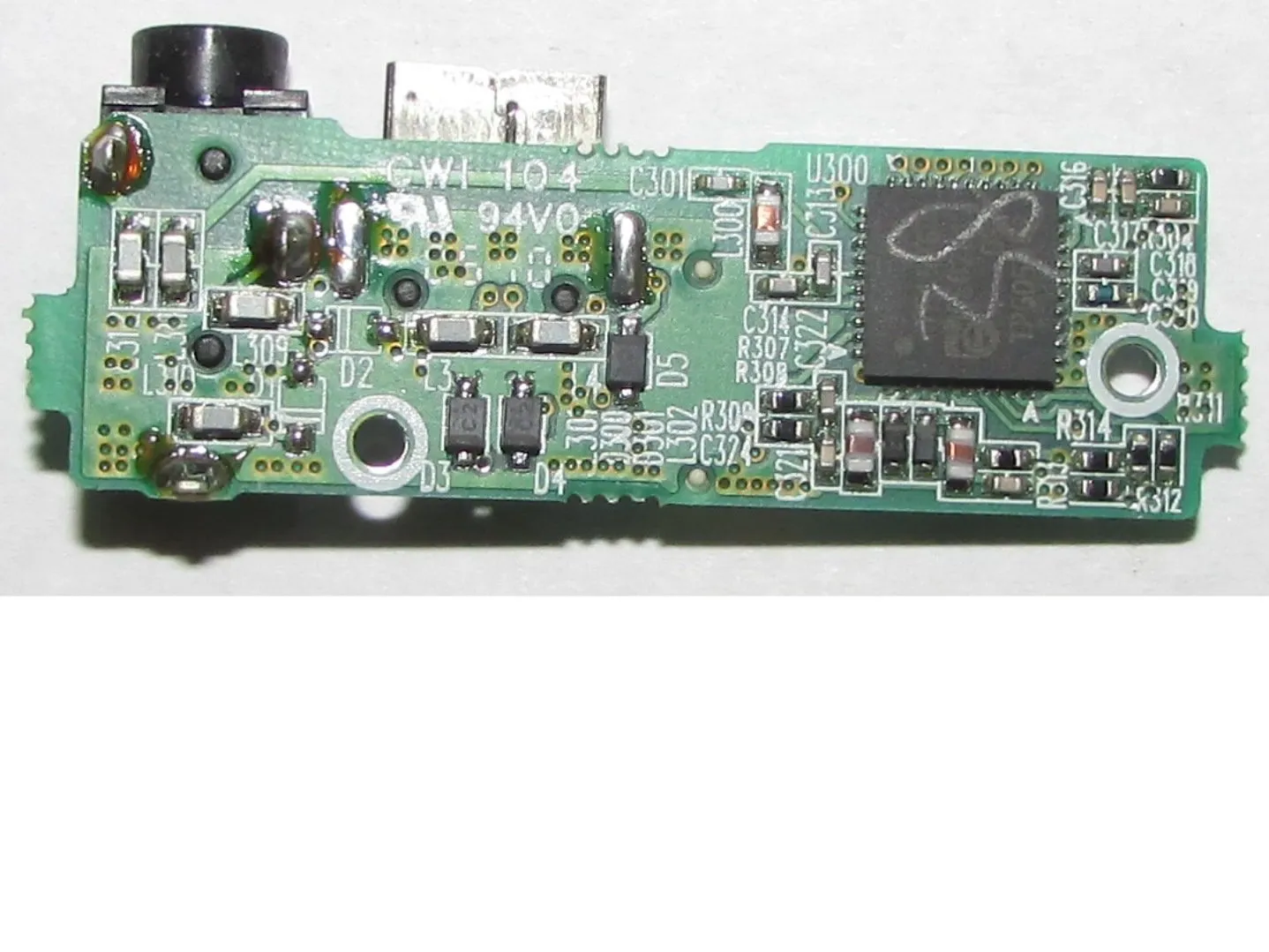

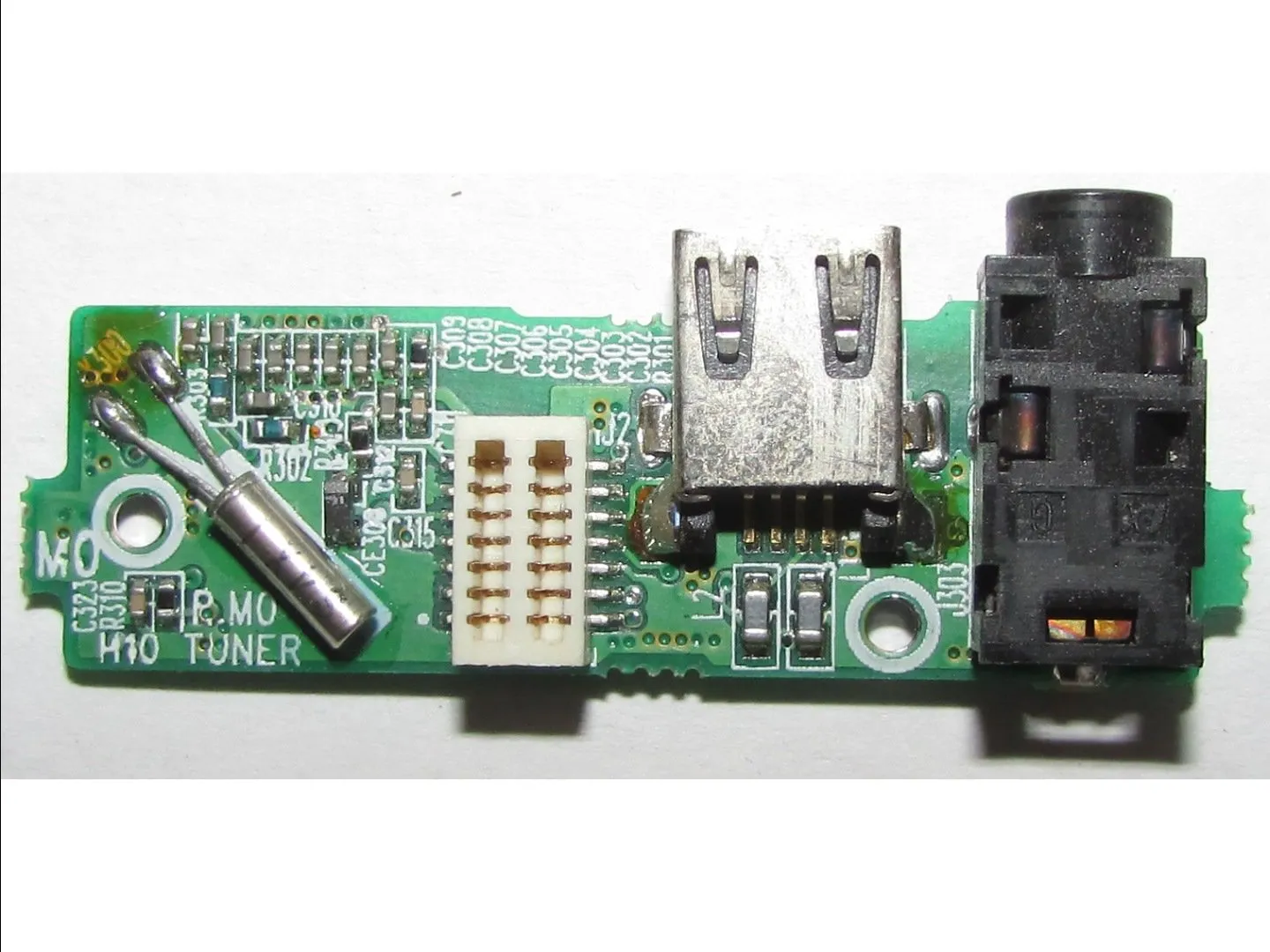

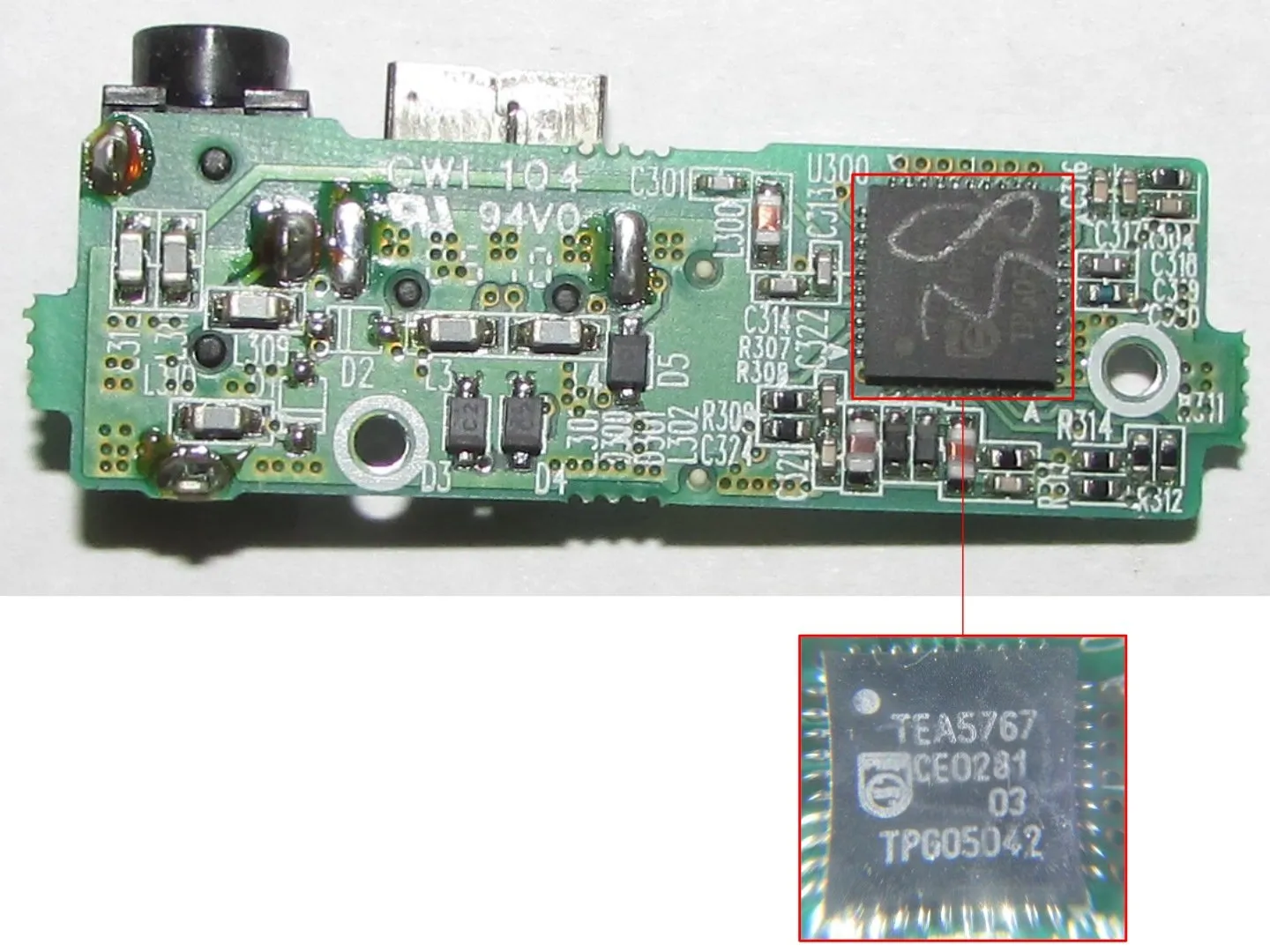

• Задний корпус Разъем платы Идентификация микросхем:

• NXP Semiconductors TEA5767HN Маломощное FM-стереорадио для портативных приложений

Шаг 9

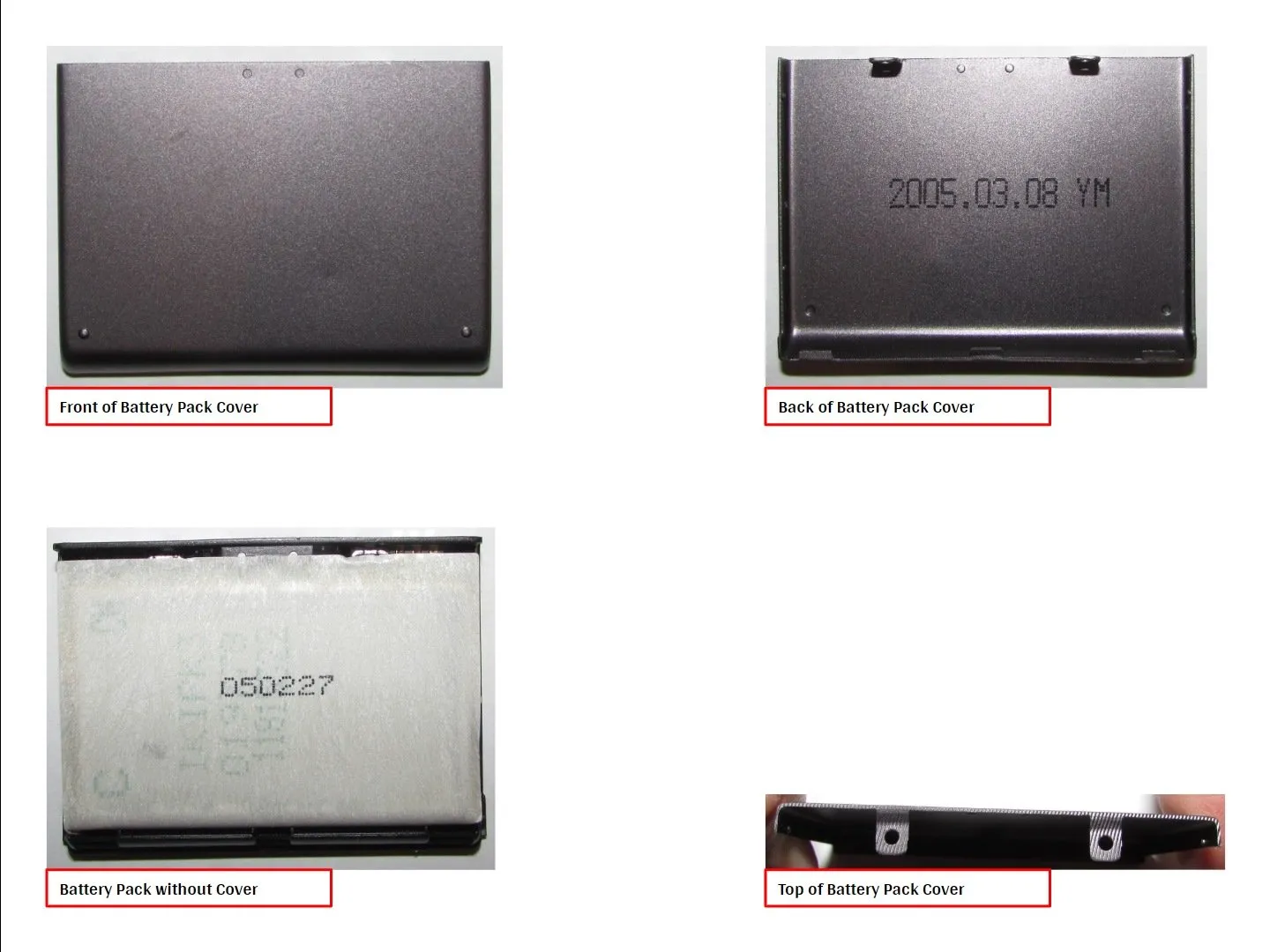

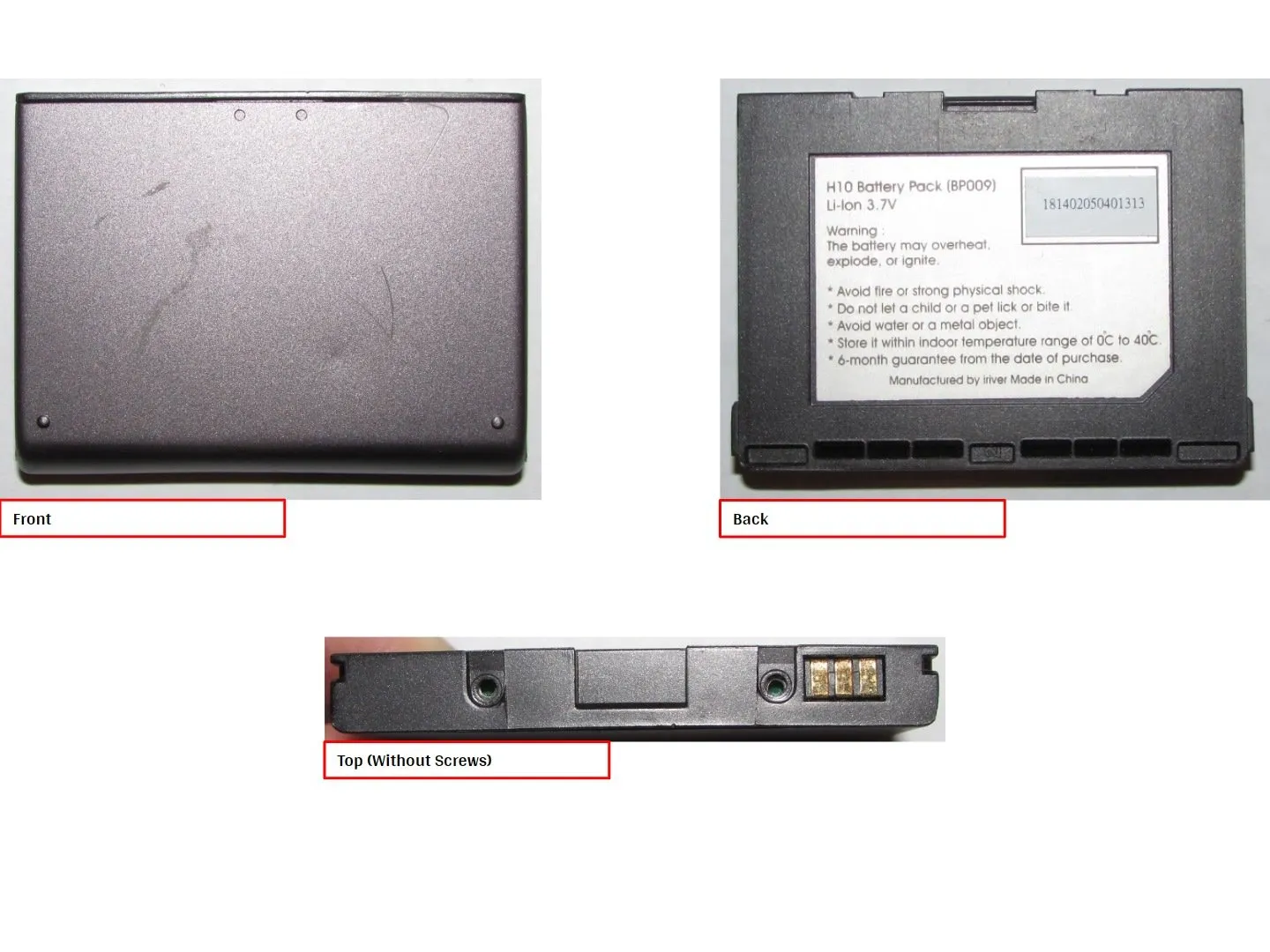

• Батарейный блок:

шаг 10

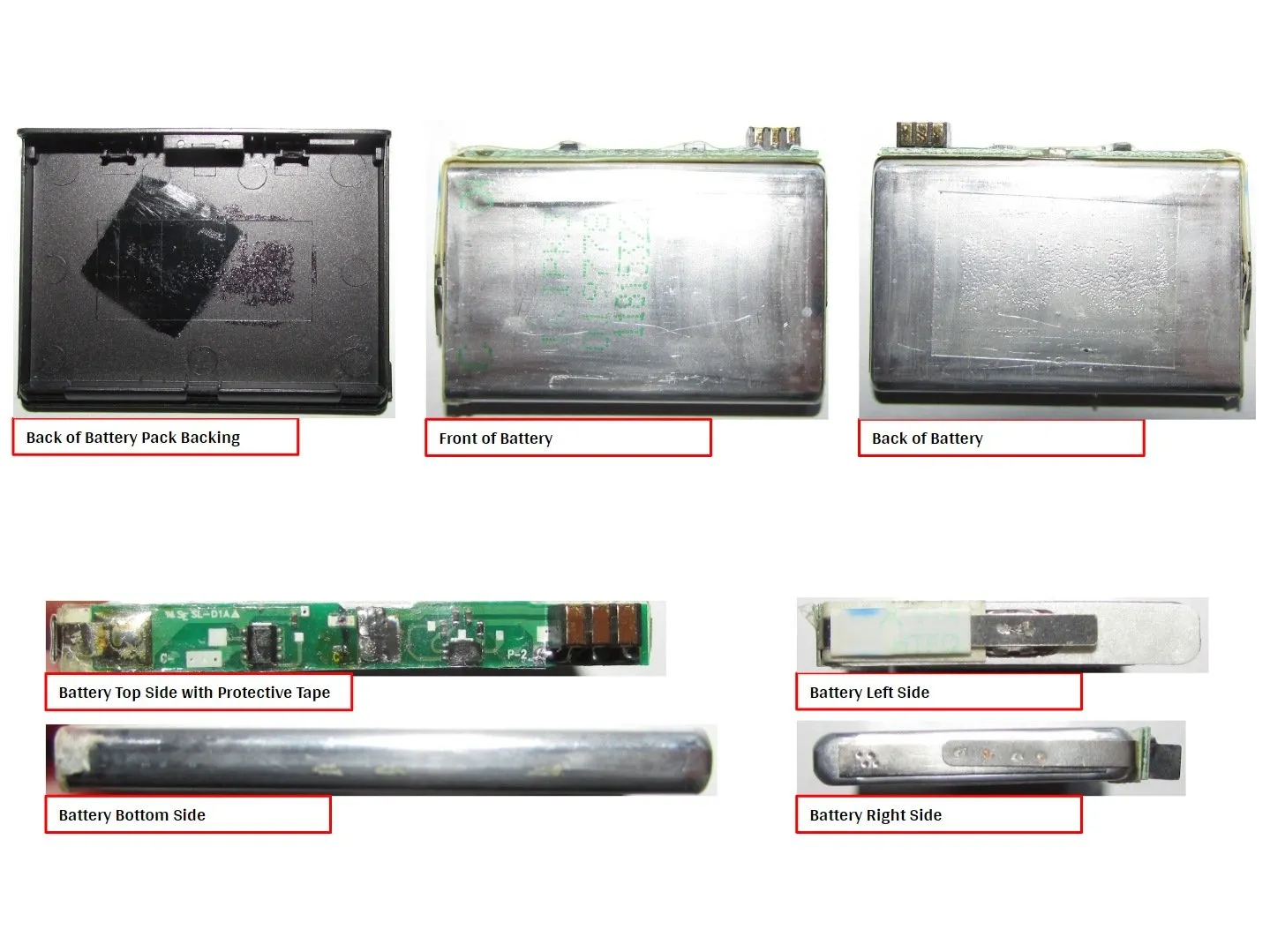

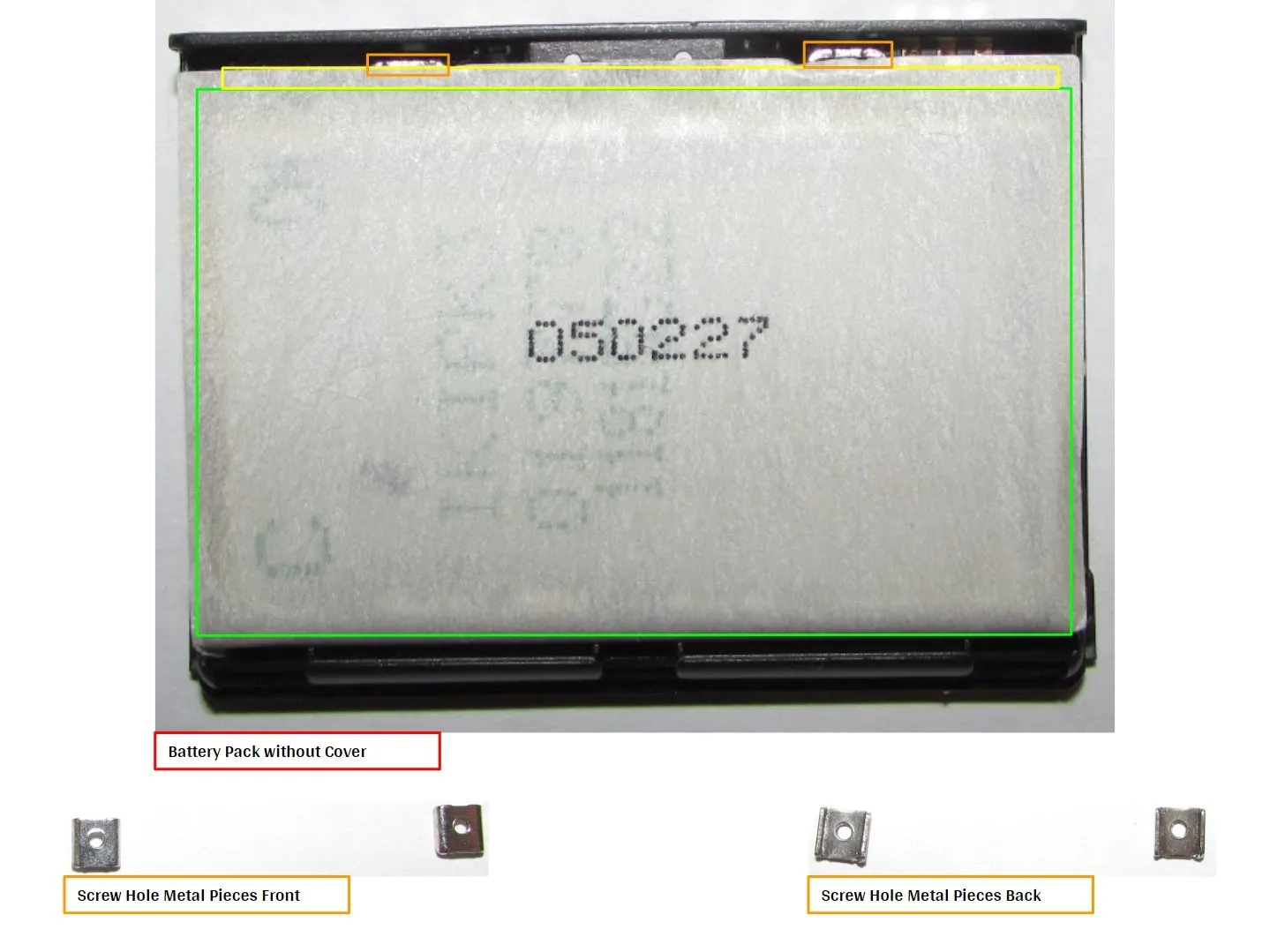

• Батарейный блок без крышки Аннотации:

• Отверстие для винта Металлические детали

• Цепь защиты

• Элемент батареи

Шаг 11

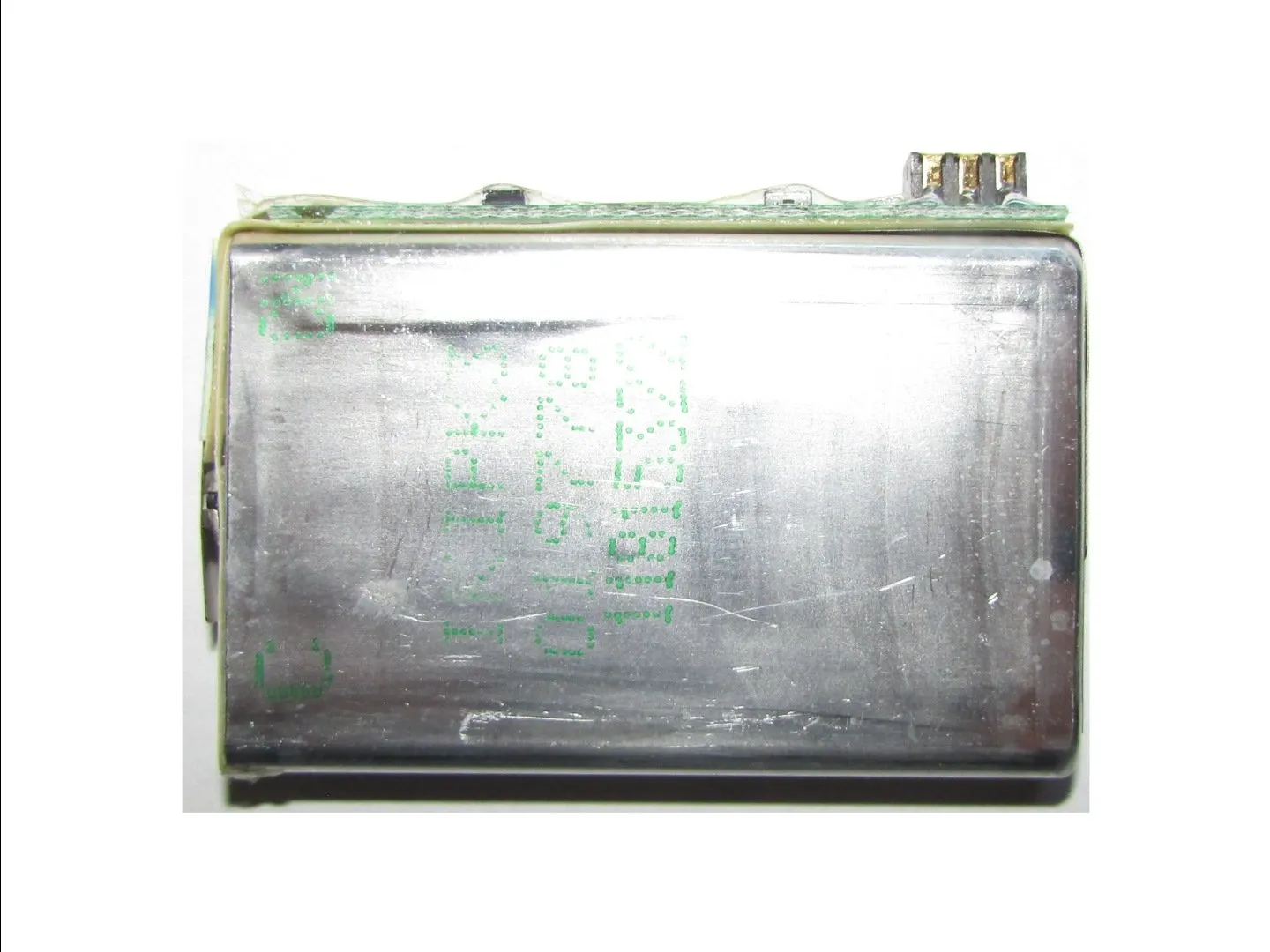

• Идентификация литий-ионного аккумулятора:

• Неизвестный IKIPK3 019778 11815322 (?) 3.7V литий-ионный аккумулятор

Шаг 12

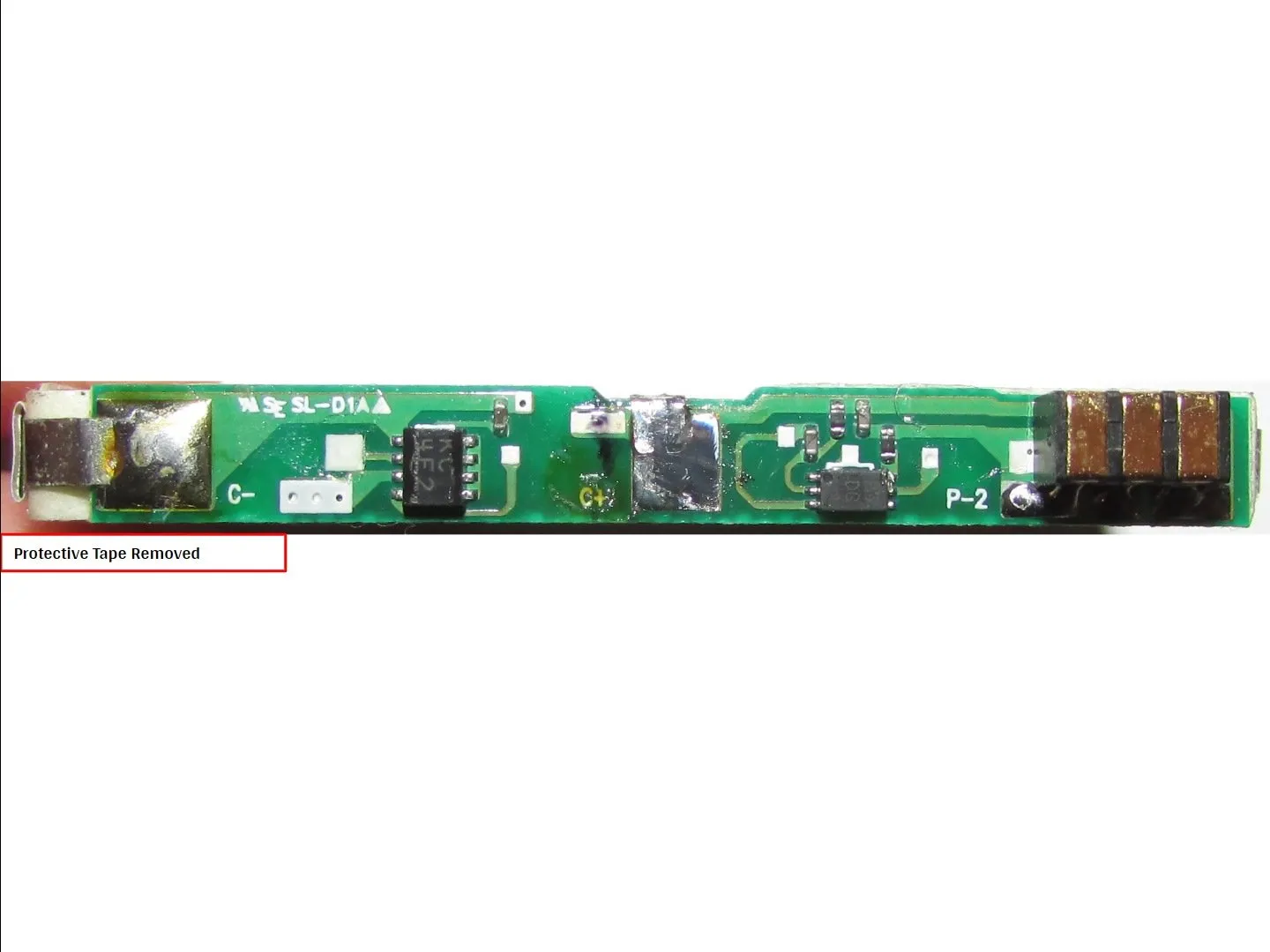

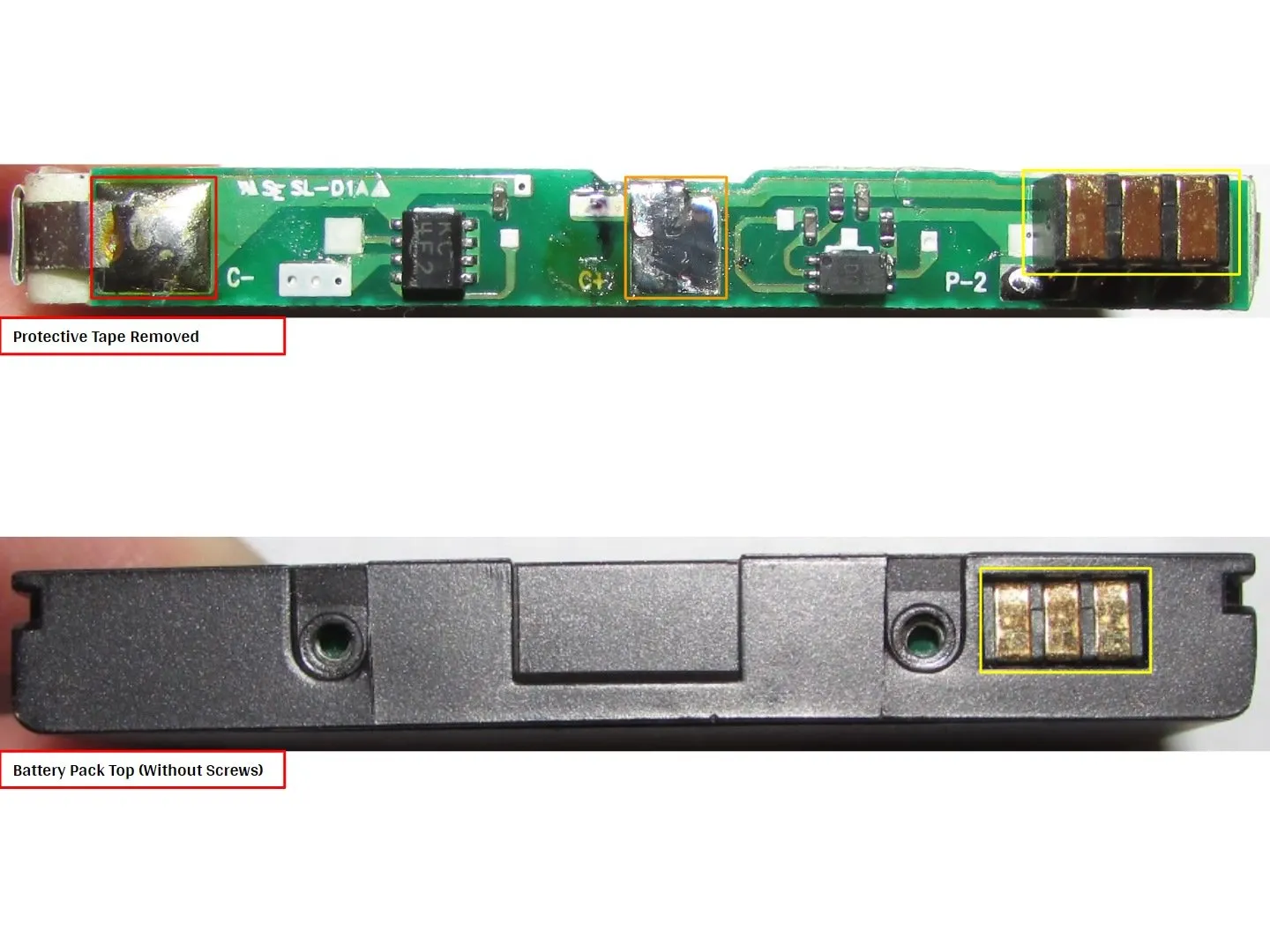

• Цепь защиты аккумулятора Аннотации:

• Отрицательный контакт батареи

• Положительный контакт батареи

• Контакты батарейного блока

Шаг 13

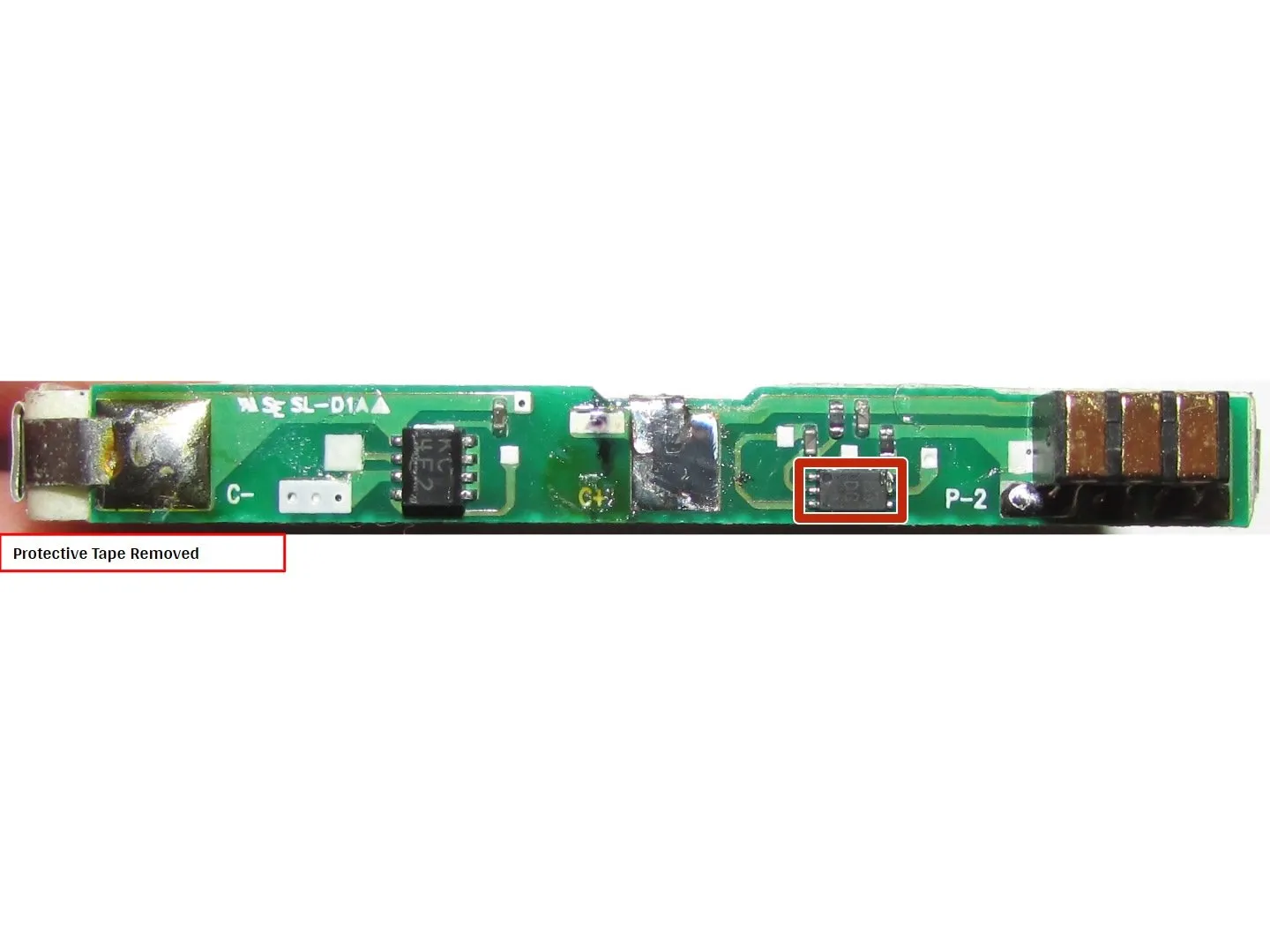

• Идентификация микросхемы защиты аккумулятора:

• Mitsumi MM3210 (?) Защита аккумулятора

Шаг 14

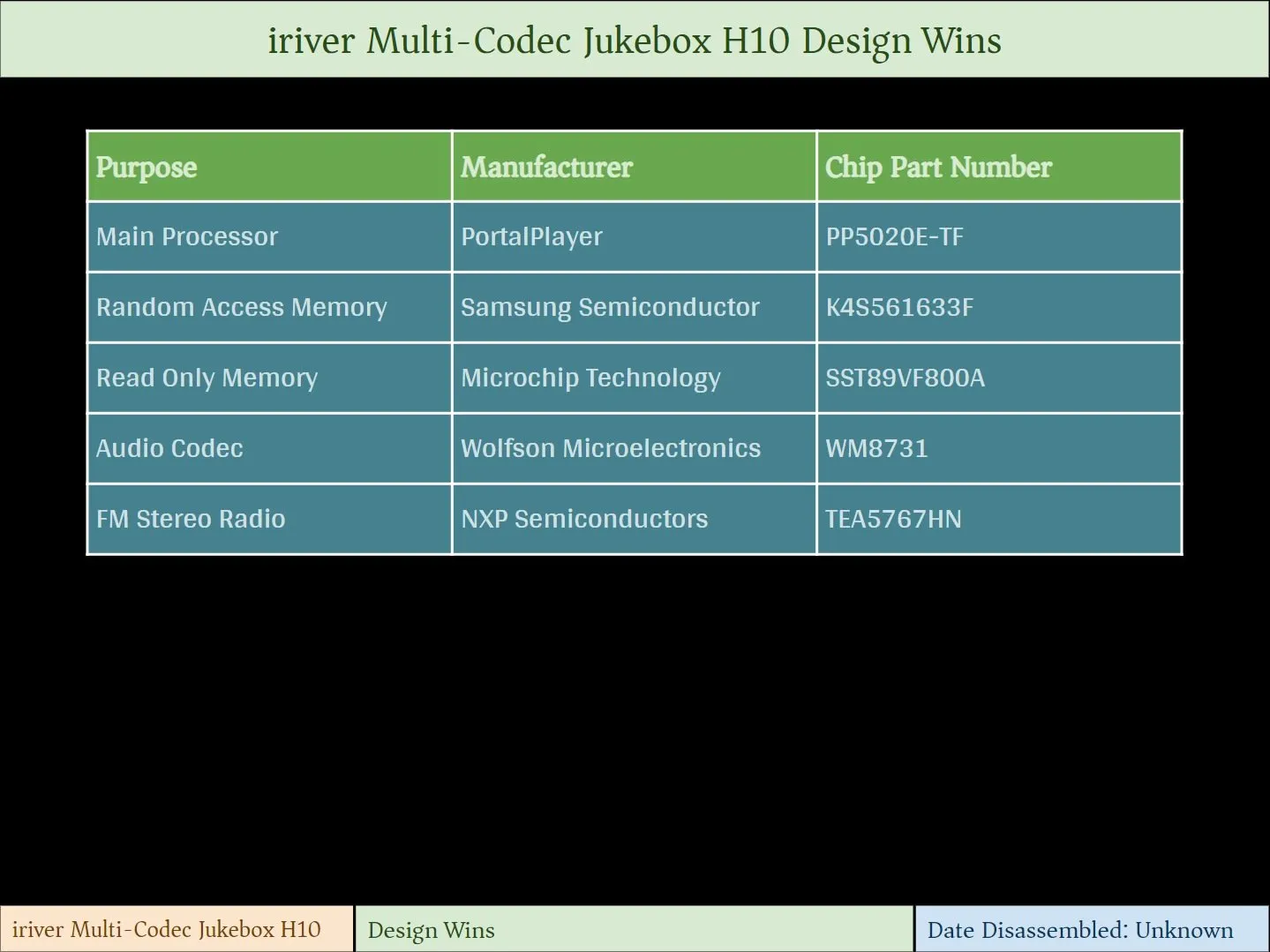

• Дизайн выигрывает для этого устройства:

Шаг 15

• Предполагаемая блок-схема этого устройства:
