Введение

Сегодня мы разберем JBL Clip 1 и рассмотрим ее компоненты.

Что вам понадобится

Инструменты

  • Джимми
    Джимми | Источник - ifixit.com
  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Шаг 1 Разборка JBL Clip 1

JBL Clip 1 Teardown, JBL Clip 1 Teardown: шаг 1, изображение 1 из 2
JBL Clip 1 Teardown, JBL Clip 1 Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com

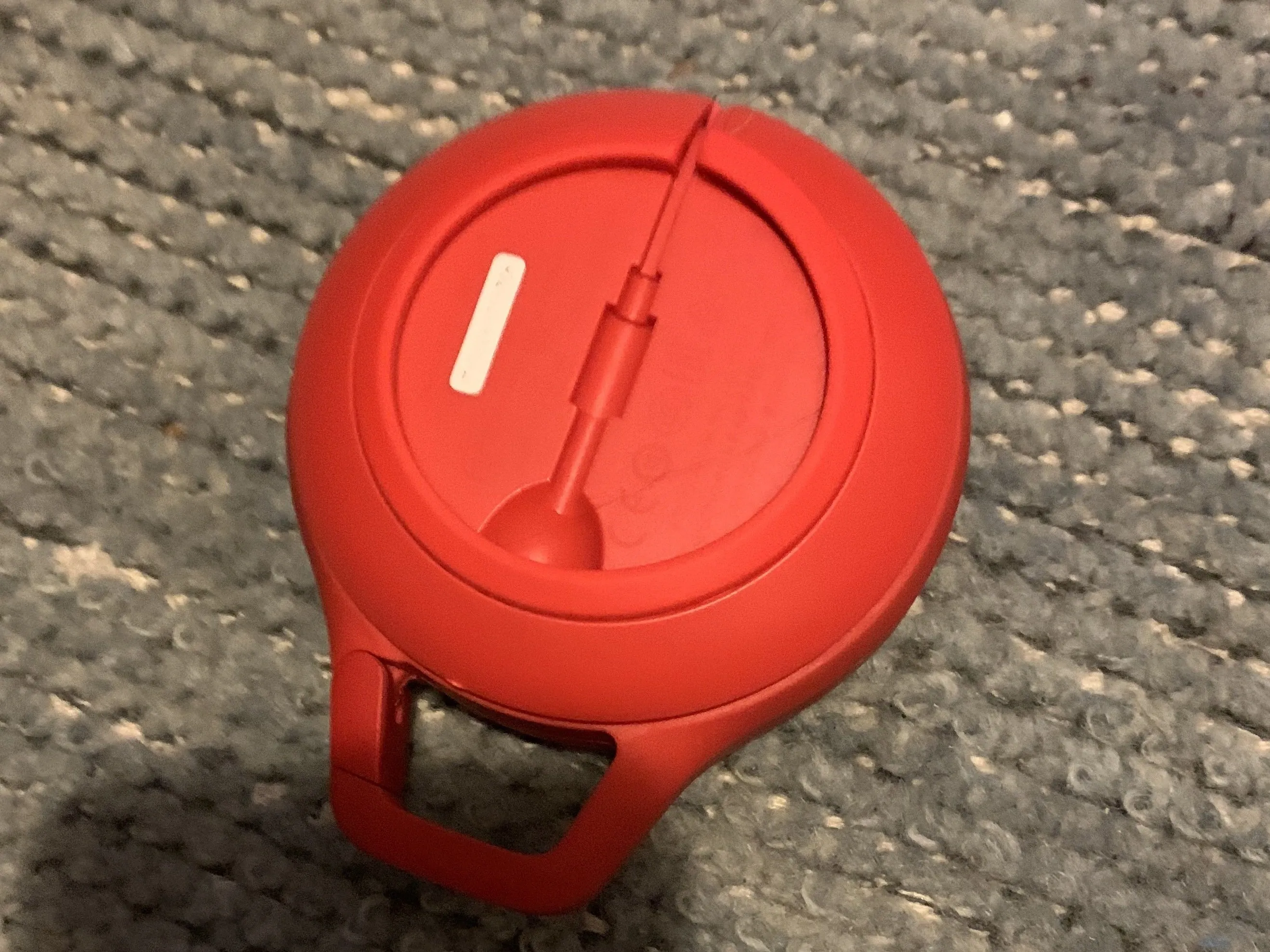

JBL Clip 1 Teardown, JBL Clip 1 Teardown: шаг 1, изображение 2 из 2
JBL Clip 1 Teardown, JBL Clip 1 Teardown: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Начиная с основной стороны колонки, переверните ее так, чтобы была видна задняя сторона.

Шаг 2

Разборка JBL Clip 1: шаг 2, изображение 1 из 2
JBL Clip 1 Teardown: шаг 2, изображение 1 из 2 | Источник - ifixit.com

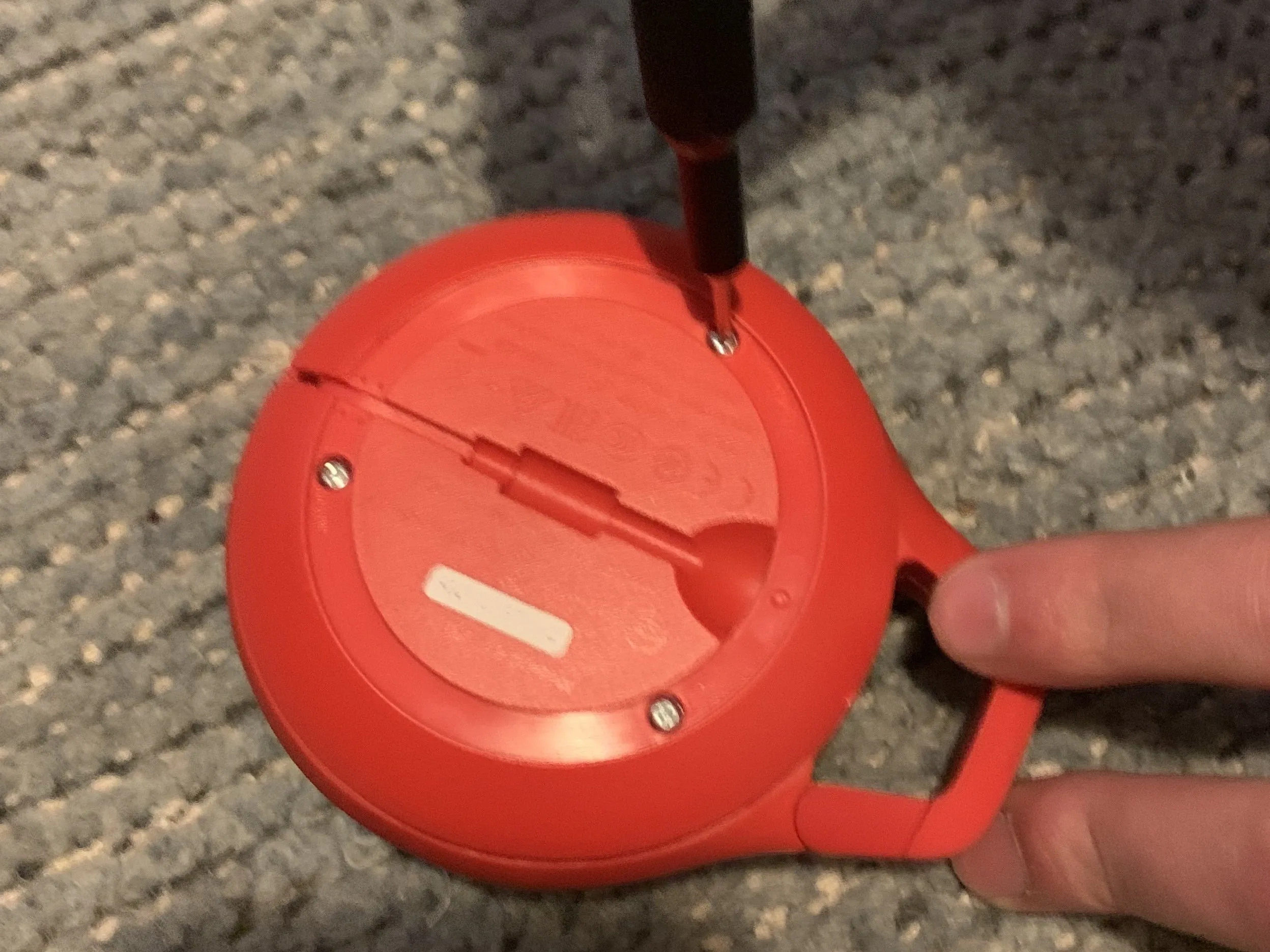

JBL Clip 1 Teardown: шаг 2, изображение 2 из 2
Разборка JBL Clip 1: шаг 2, изображение 2 из 2 | Источник - ifixit.com

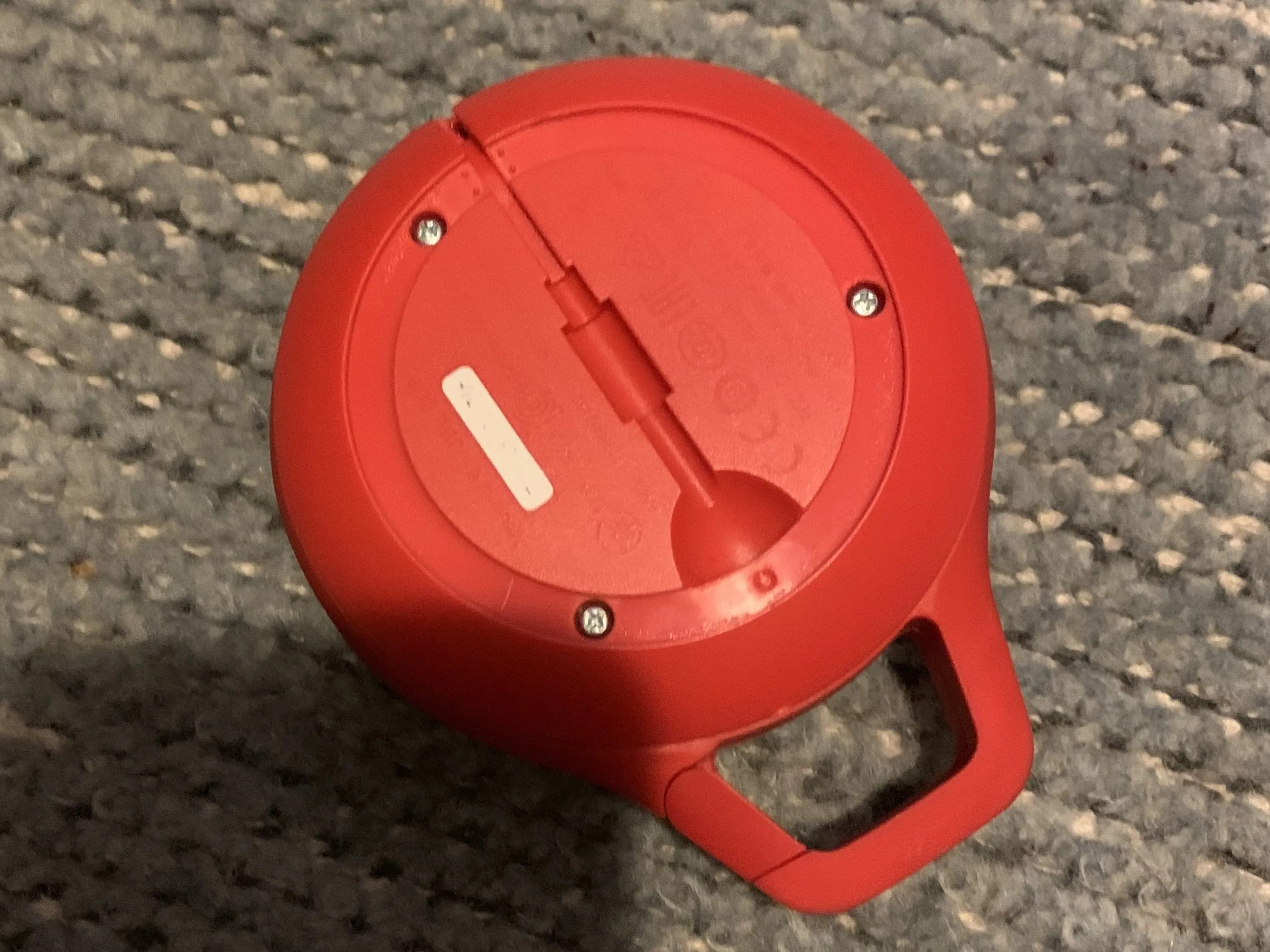

  • Оттяните резиновое кольцо на нижней стороне динамика, чтобы стали видны винты.

  • Открутите маленькие крестообразные винты.

Шаг 3

JBL Clip 1 Teardown: шаг 3, изображение 1 из 1
JBL Clip 1 Teardown: шаг 3, изображение 1 из 1 | Источник - ifixit.com

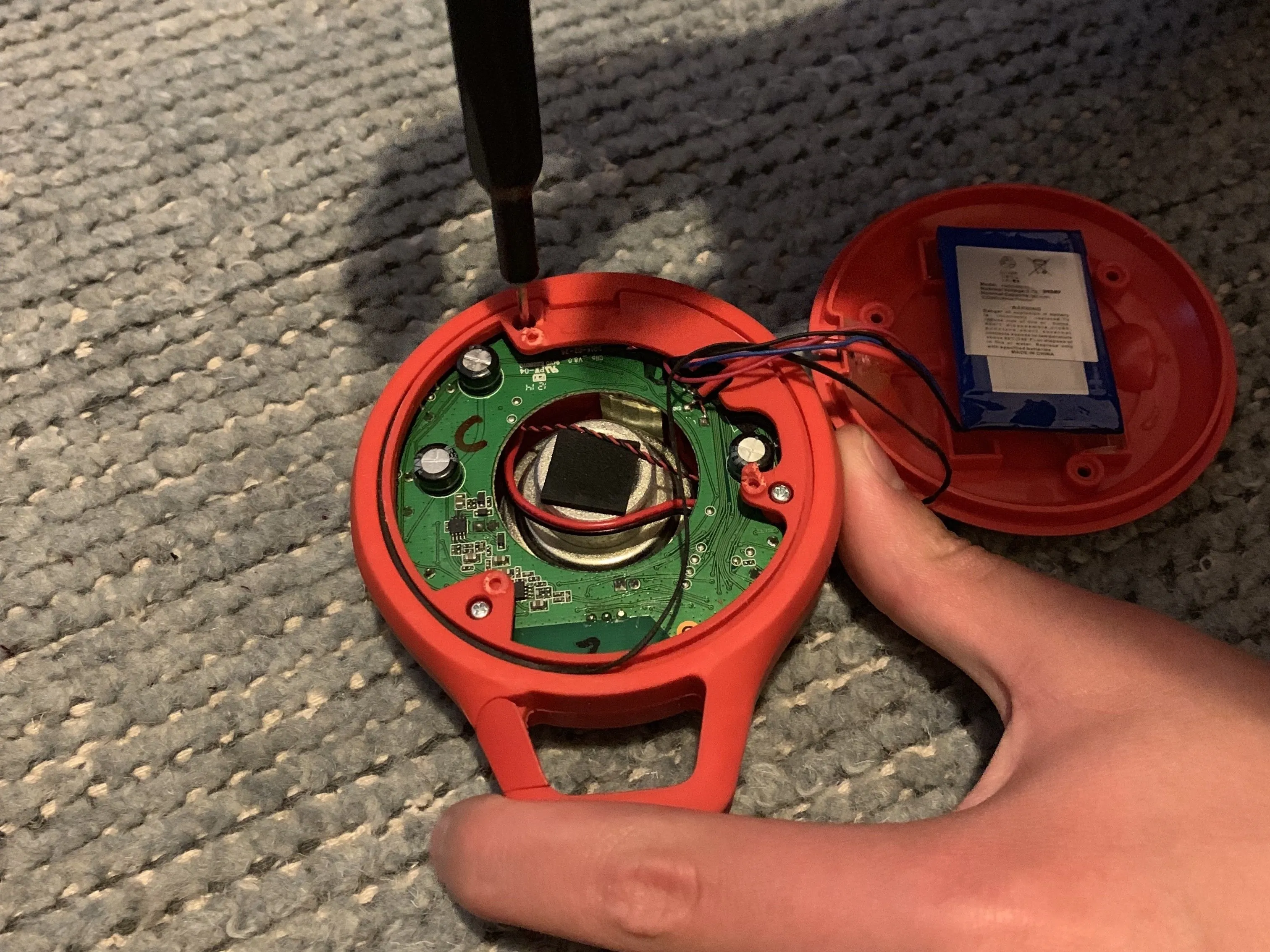

  • С усилием потяните заднюю крышку устройства.

  • Открутите винты, удерживающие переднюю часть динамика на месте.

Шаг 4

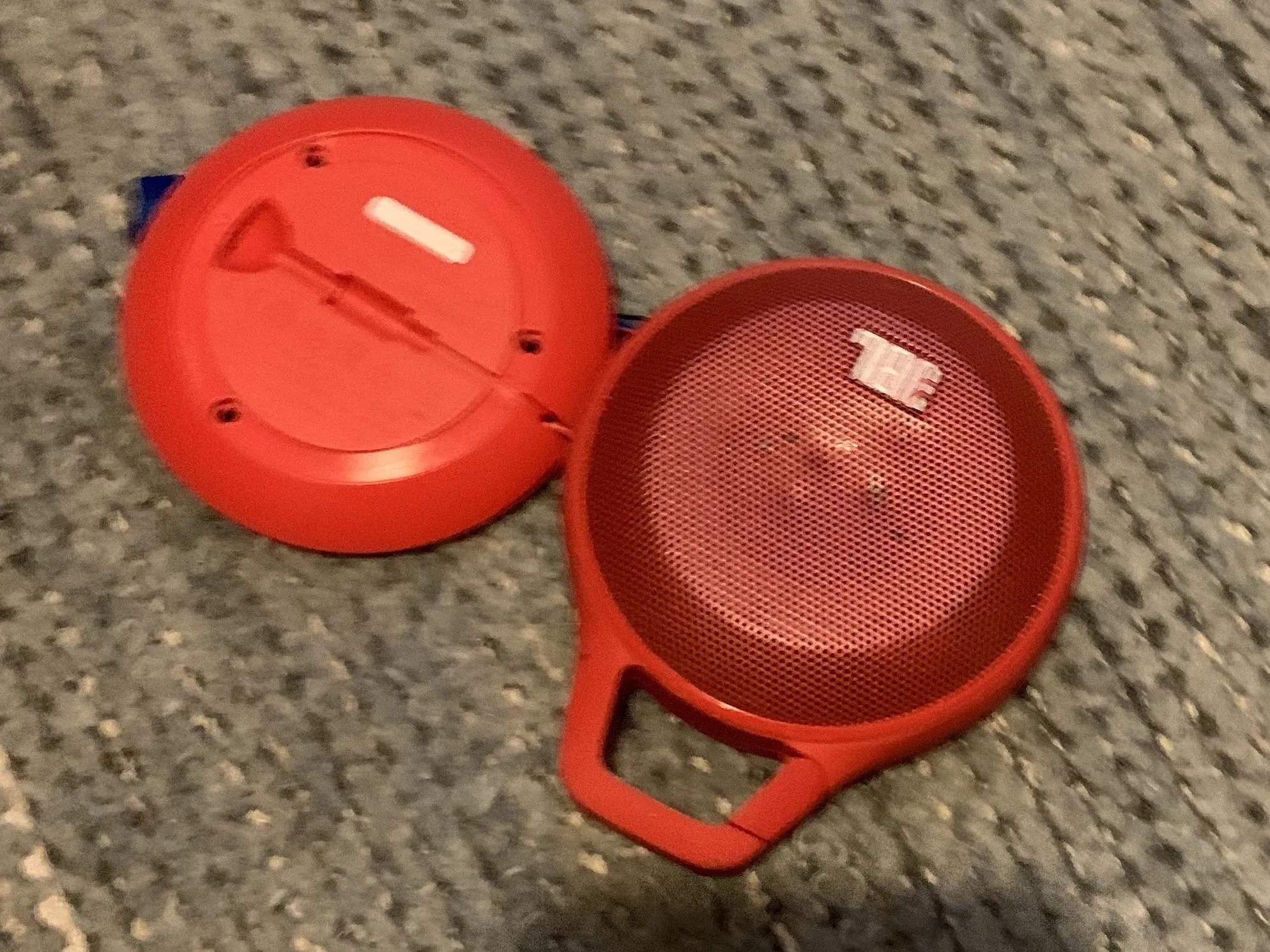

Разборка JBL Clip 1: шаг 4, изображение 1 из 3
JBL Clip 1 Teardown: шаг 4, изображение 1 из 3 | Источник - ifixit.com

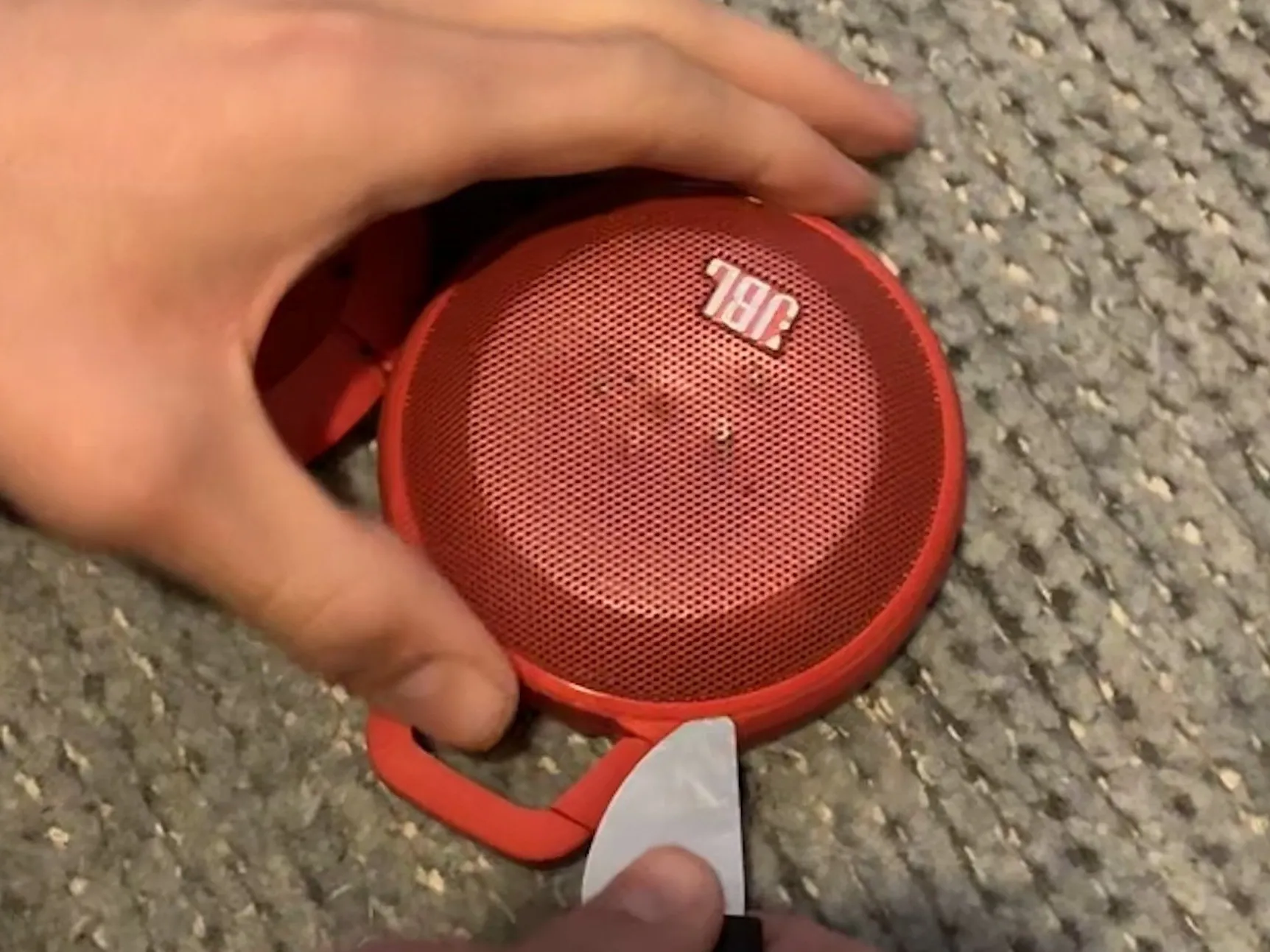

Разборка JBL Clip 1: шаг 4, изображение 2 из 3
Разборка JBL Clip 1: шаг 4, изображение 2 из 3 | Источник - ifixit.com

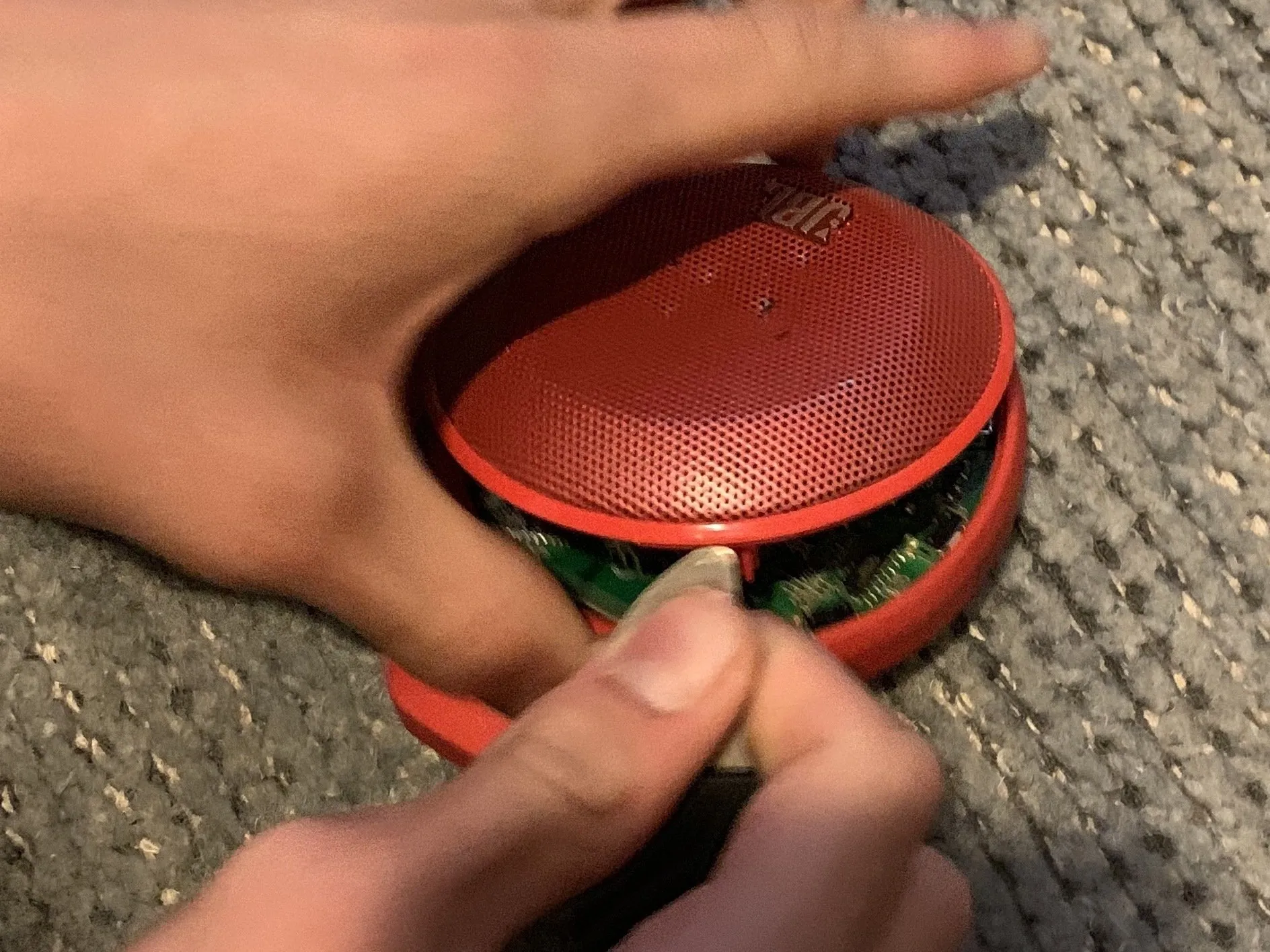

JBL Clip 1 Teardown: шаг 4, изображение 3 из 3
Разборка JBL Clip 1: шаг 4, изображение 3 из 3 | Источник - ifixit.com

  • Открутив 3 винта с внутренней стороны, переверните колонку так, чтобы передняя часть была обращена к вам.

  • Подденьте обод передней части колонки, используя инструмент для поддевания.

Шаг 5

JBL Clip 1 Teardown: шаг 5, изображение 1 из 2
JBL Clip 1 Teardown: шаг 5, изображение 1 из 2 | Источник - ifixit.com
JBL Clip 1 Teardown: шаг 5, изображение 2 из 2
Разборка JBL Clip 1: шаг 5, изображение 2 из 2 | Источник - ifixit.com

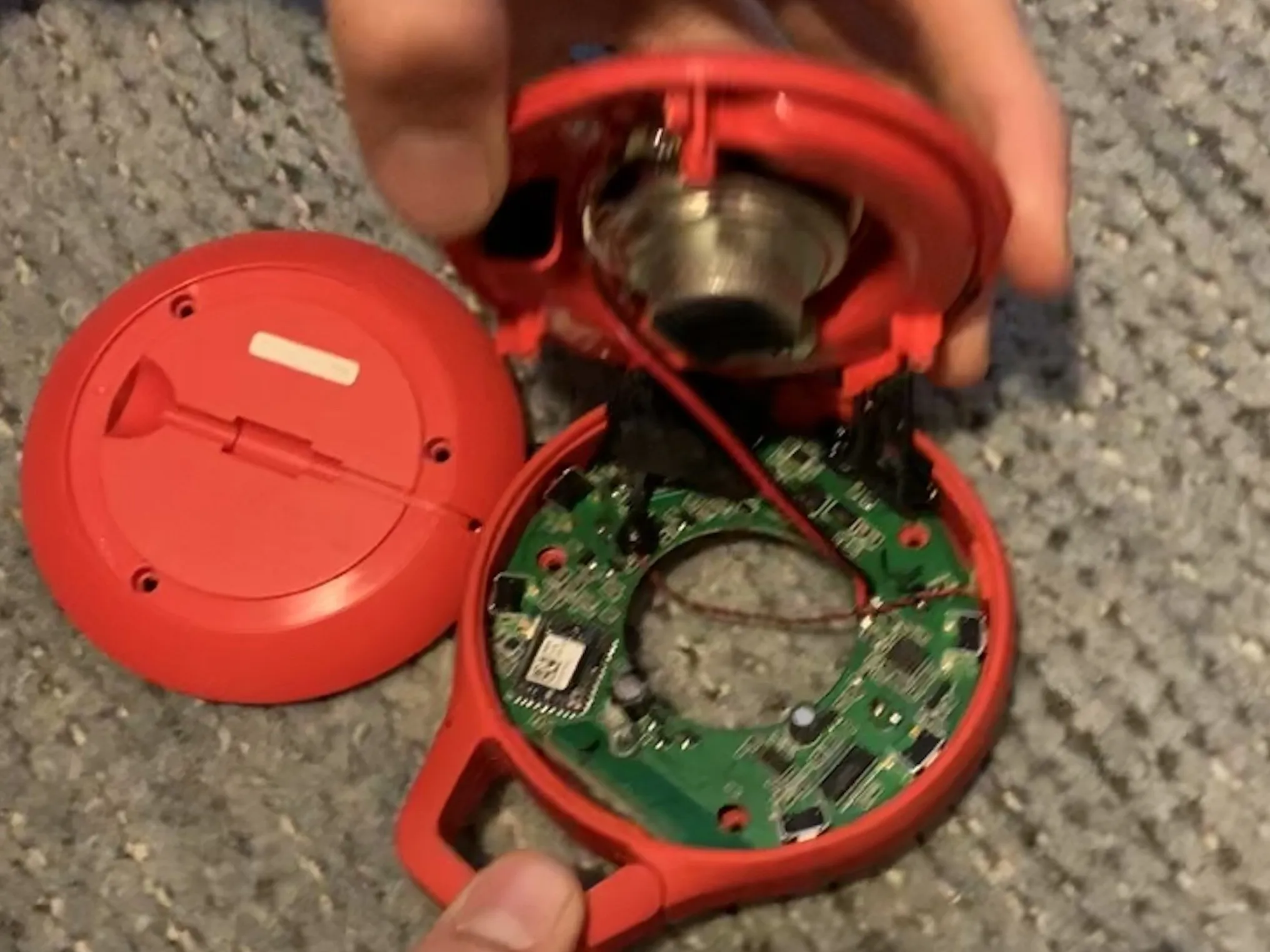

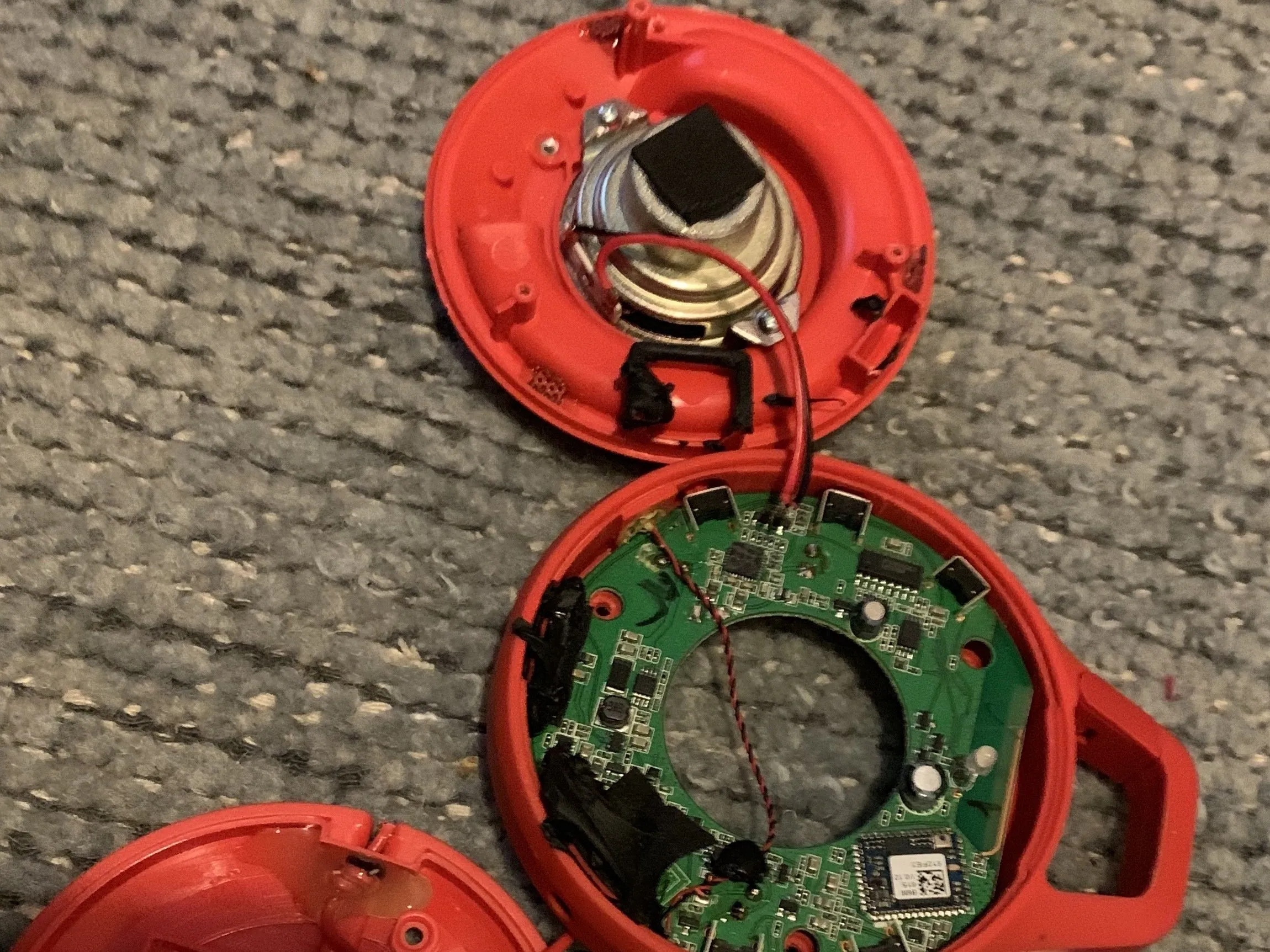

  • Потяните вверх, чтобы открыть другую сторону микросхемы динамика и сам компонент динамика.

  • Будьте осторожны с проводом, соединяющим динамик с платой, так как слишком сильное давление может привести к его защелкиванию.

Шаг 6

Разборка JBL Clip 1: шаг 6, изображение 1 из 2
Разборка JBL Clip 1: шаг 6, изображение 1 из 2 | Источник - ifixit.com
JBL Clip 1 Teardown: шаг 6, изображение 2 из 2
Разборка JBL Clip 1: шаг 6, изображение 2 из 2 | Источник - ifixit.com

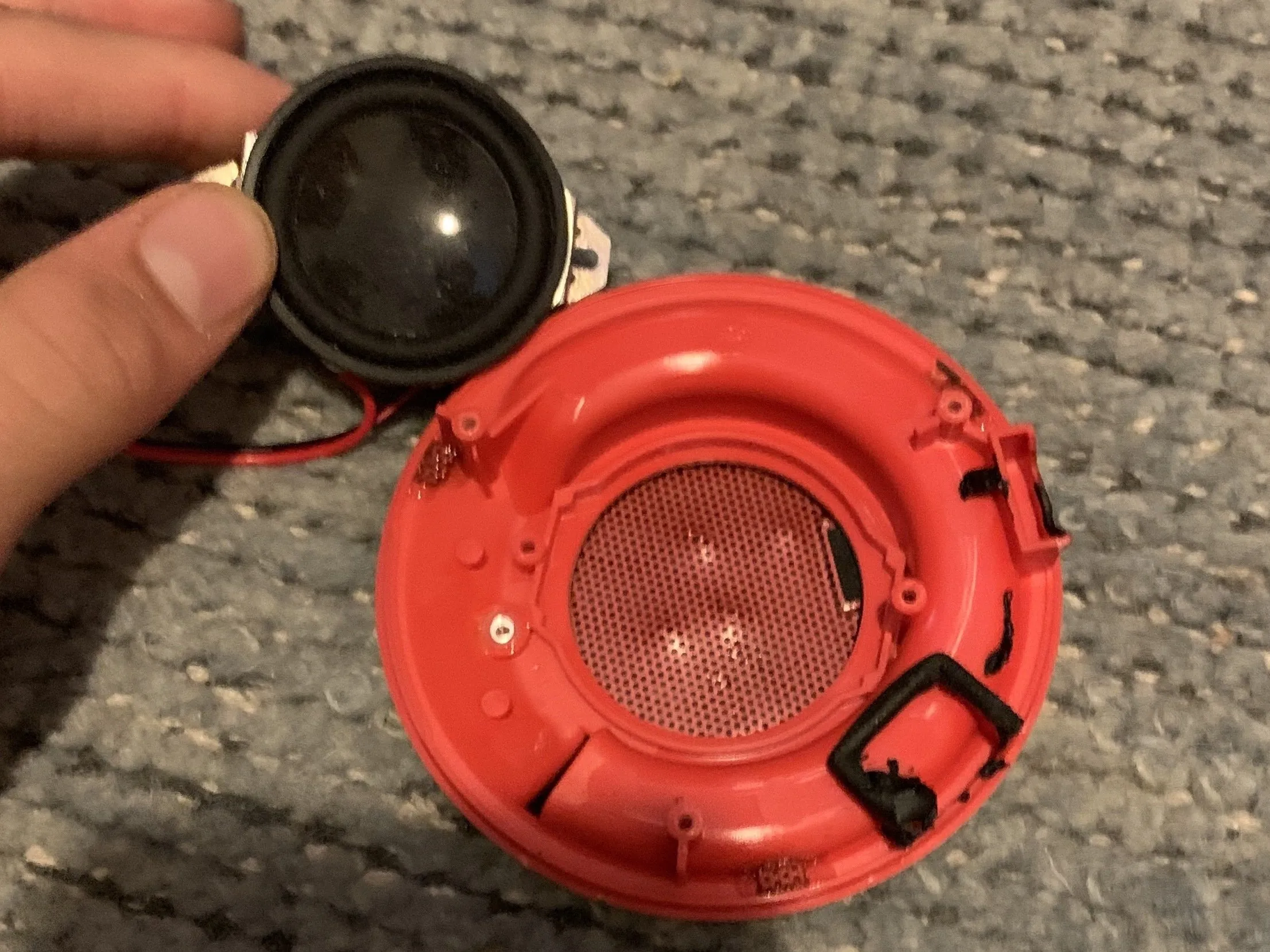

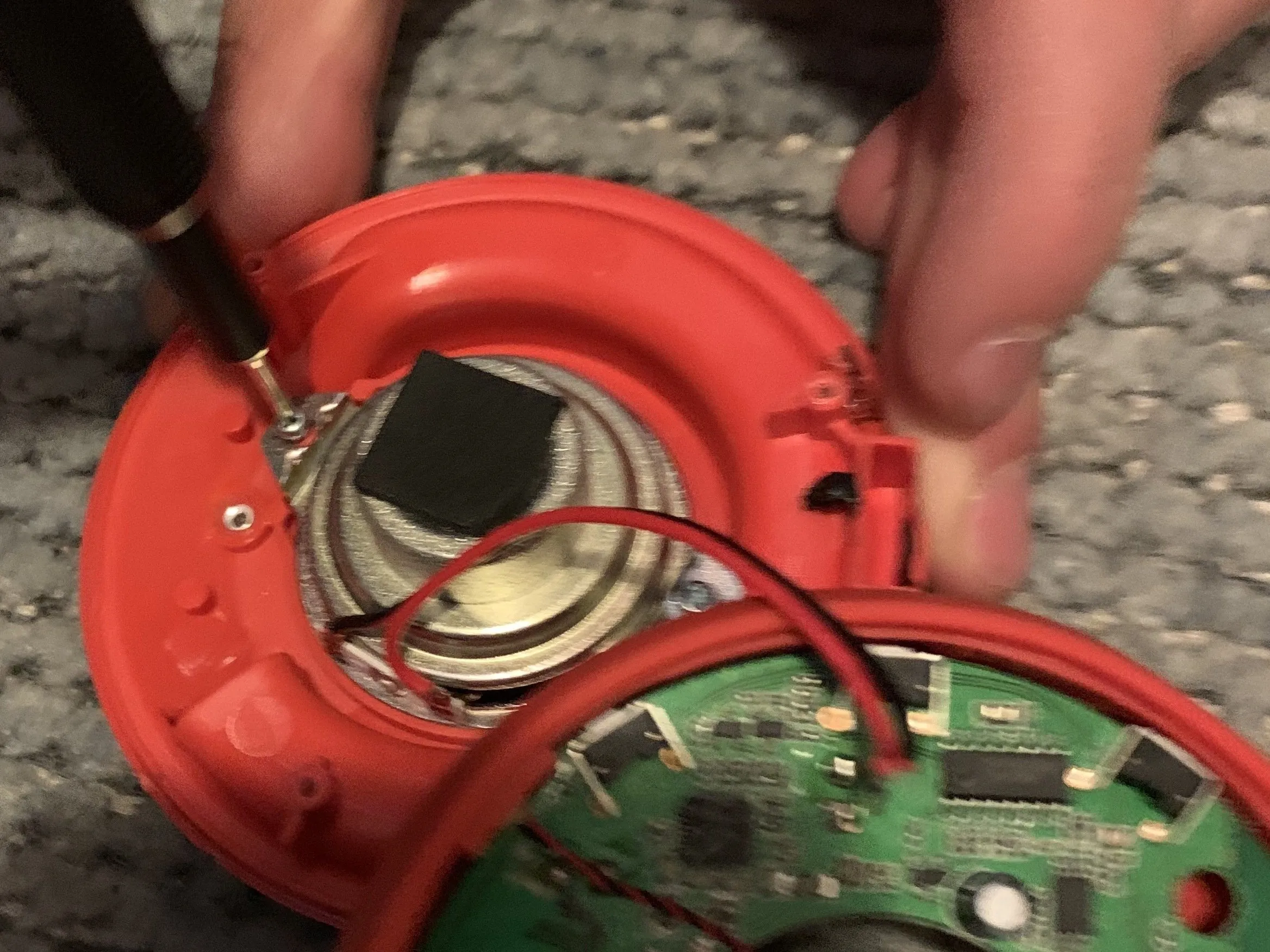

  • Открутите динамик, соединенный с передней частью пластика.

  • Снимите динамик с передней части.

Шаг 7

Разборка JBL Clip 1: шаг 7, изображение 1 из 3
Разборка JBL Clip 1: шаг 7, изображение 1 из 3 | Источник - ifixit.com

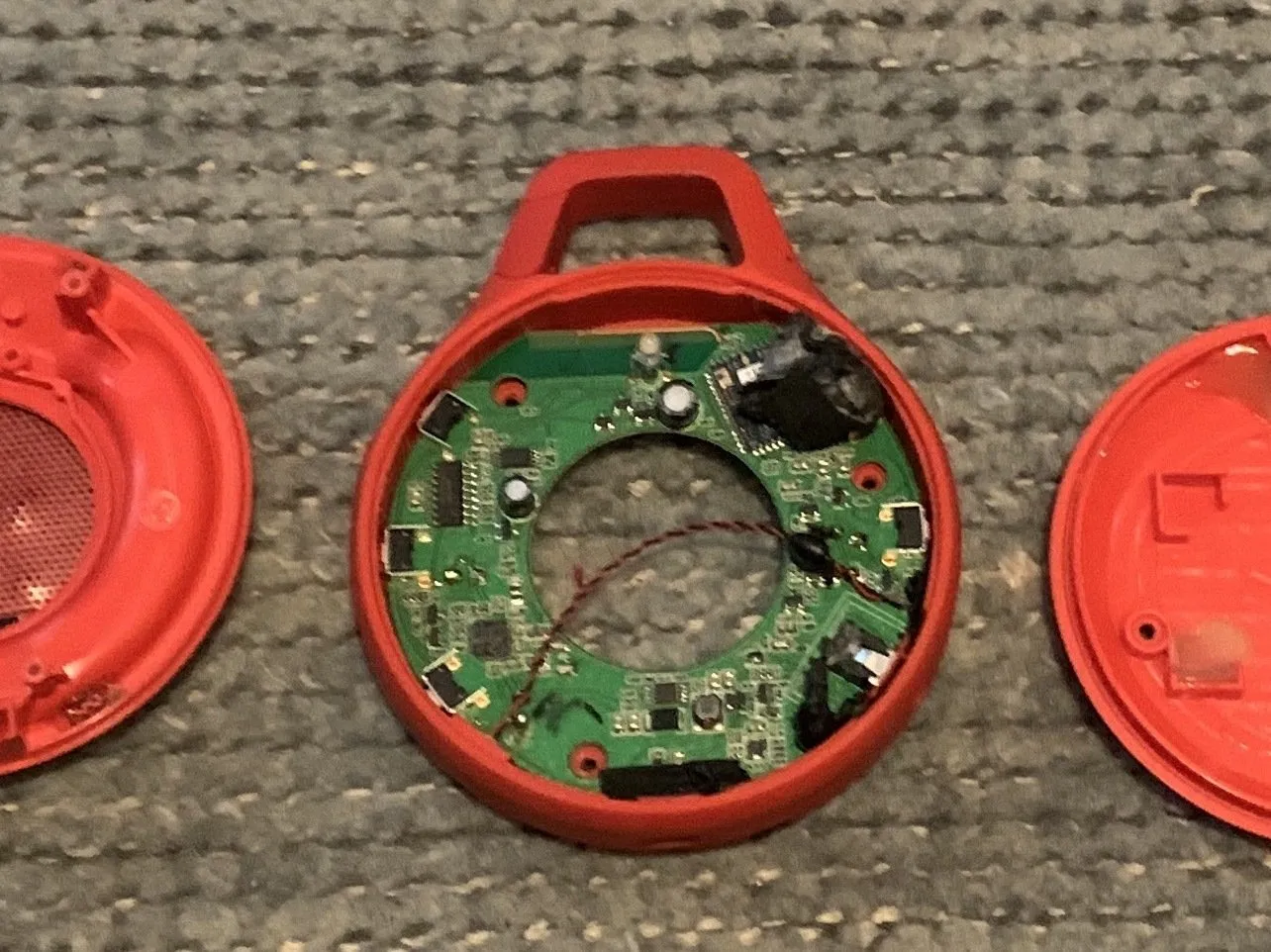

JBL Clip 1 Teardown: шаг 7, изображение 2 из 3
JBL Clip 1 Teardown: шаг 7, изображение 2 из 3 | Источник - ifixit.com
JBL Clip 1 Teardown: шаг 7, изображение 3 из 3
JBL Clip 1 Teardown: шаг 7, изображение 3 из 3 | Источник - ifixit.com

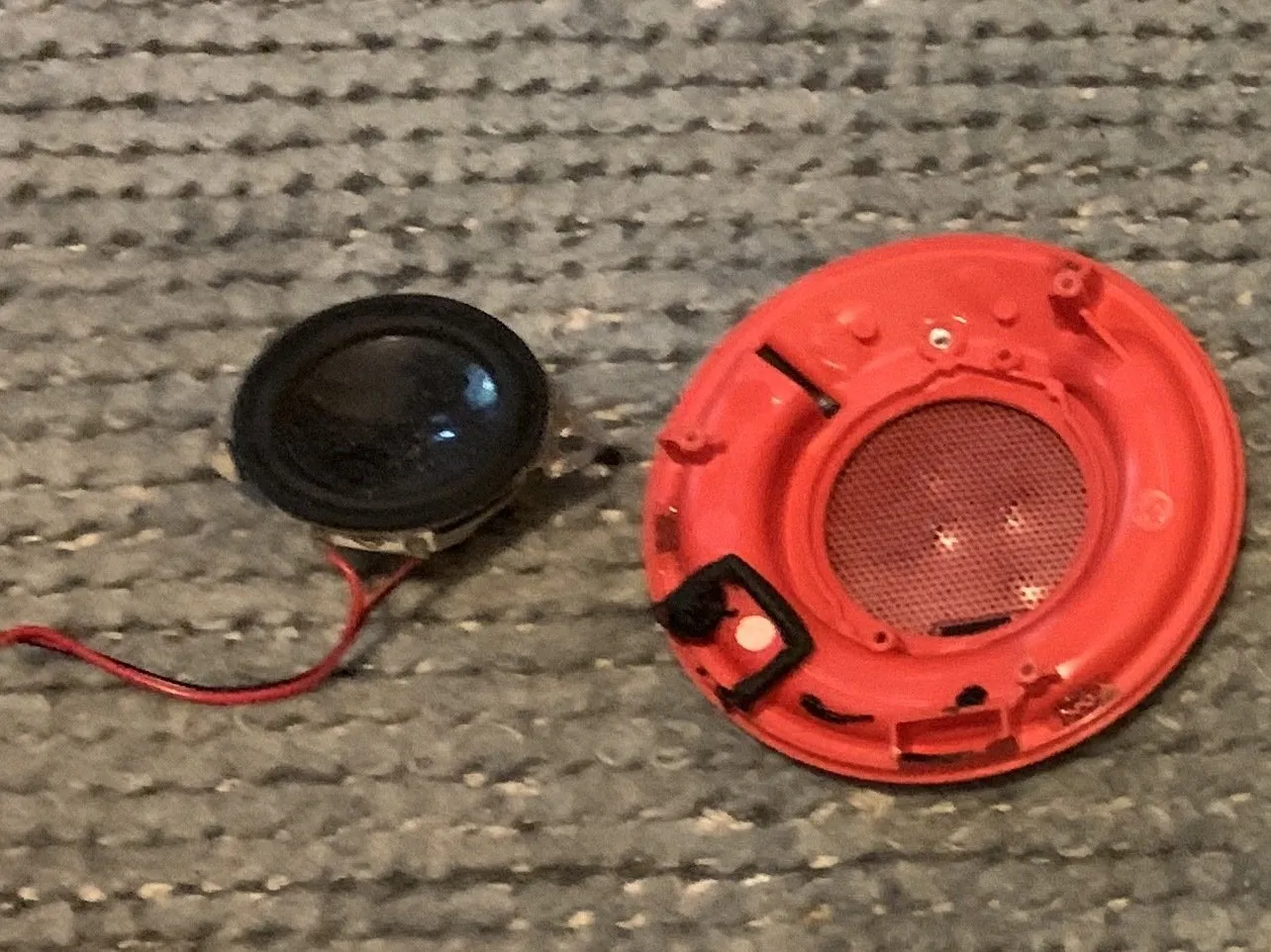

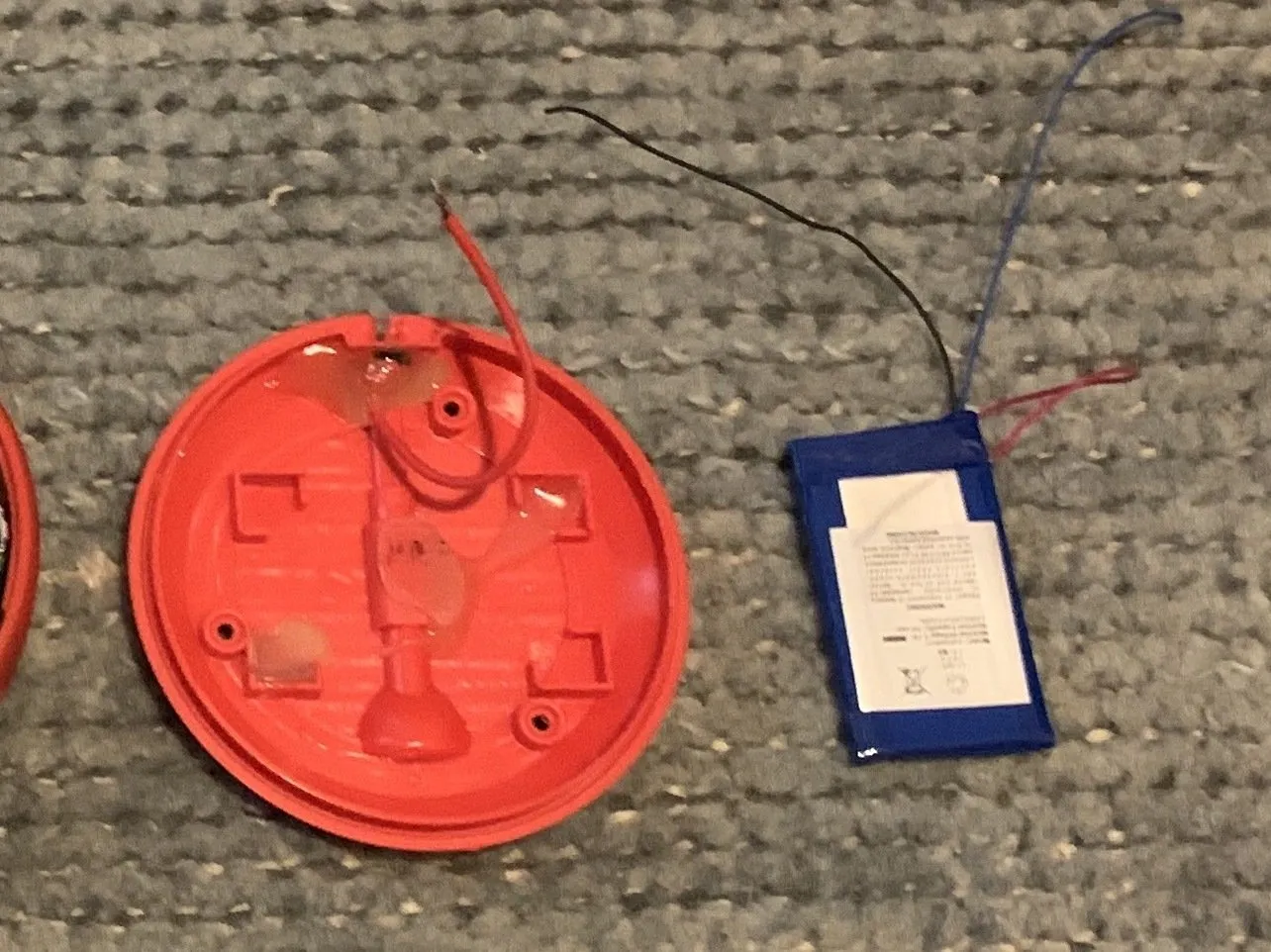

  • Разборка полностью завершена. В колонке всего 5 основных отдельных компонентов!
