Разборка колонок JBL SoundBoost

Разборка колонок JBL SoundBoost

Что вам нужно

Инструменты

  • Отвертка Phillips #0
    Отвертка Phillips #0 | Источник - ifixit.com

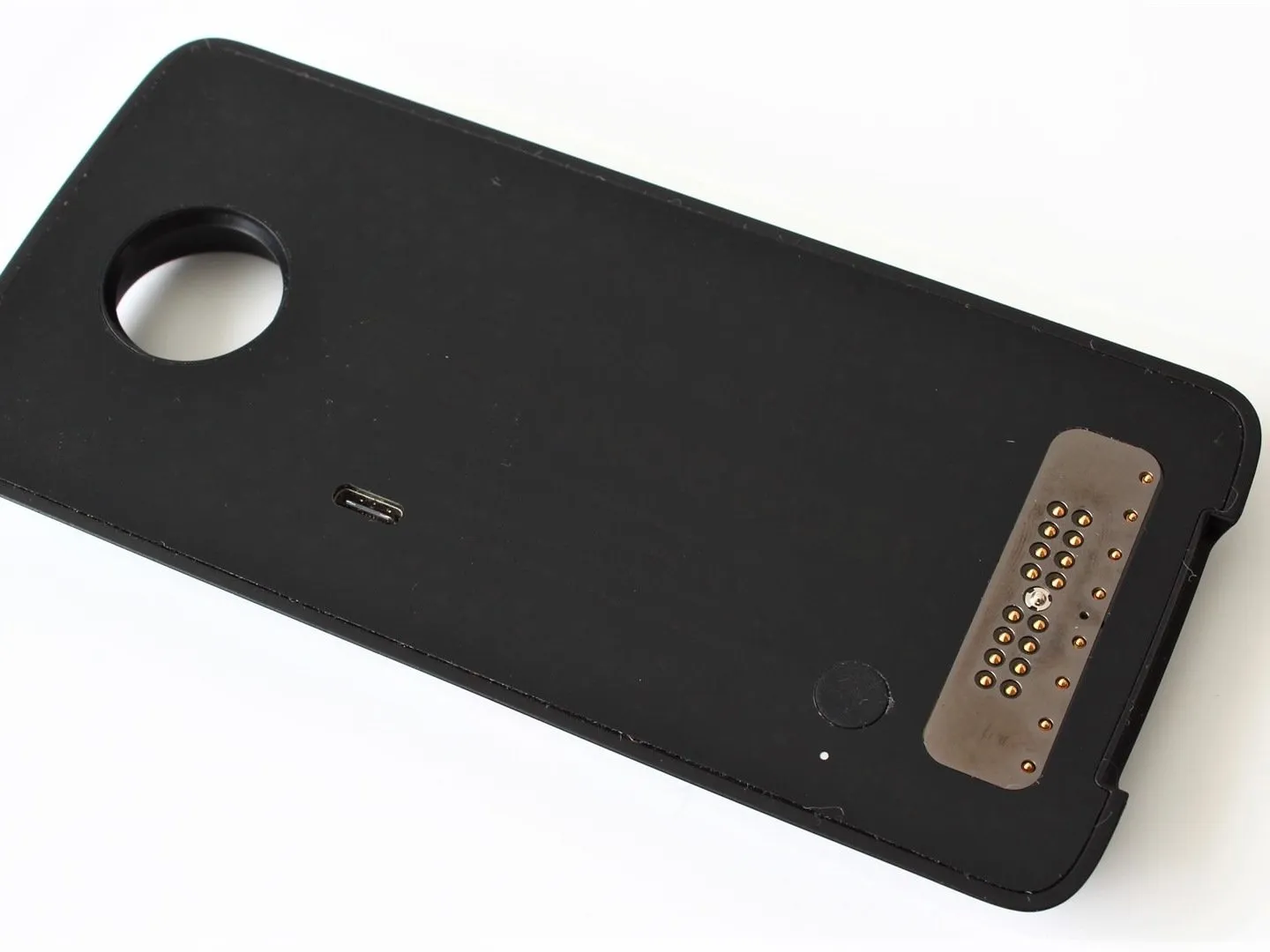

Шаг 1 Разборка колонки JBL SoundBoost

Разборка колонки JBL SoundBoost, Разборка колонки JBL SoundBoost: шаг 1, изображение 1 из 2
JBL SoundBoost Speaker Teardown, JBL SoundBoost Speaker Teardown: шаг 1, изображение 1 из 2 | Источник - ifixit.com
JBL SoundBoost Speaker Teardown, JBL SoundBoost Speaker Teardown: шаг 1, изображение 2 из 2
Разборка колонки JBL SoundBoost, разборка колонки JBL SoundBoost: шаг 1, изображение 2 из 2 | Источник - ifixit.com

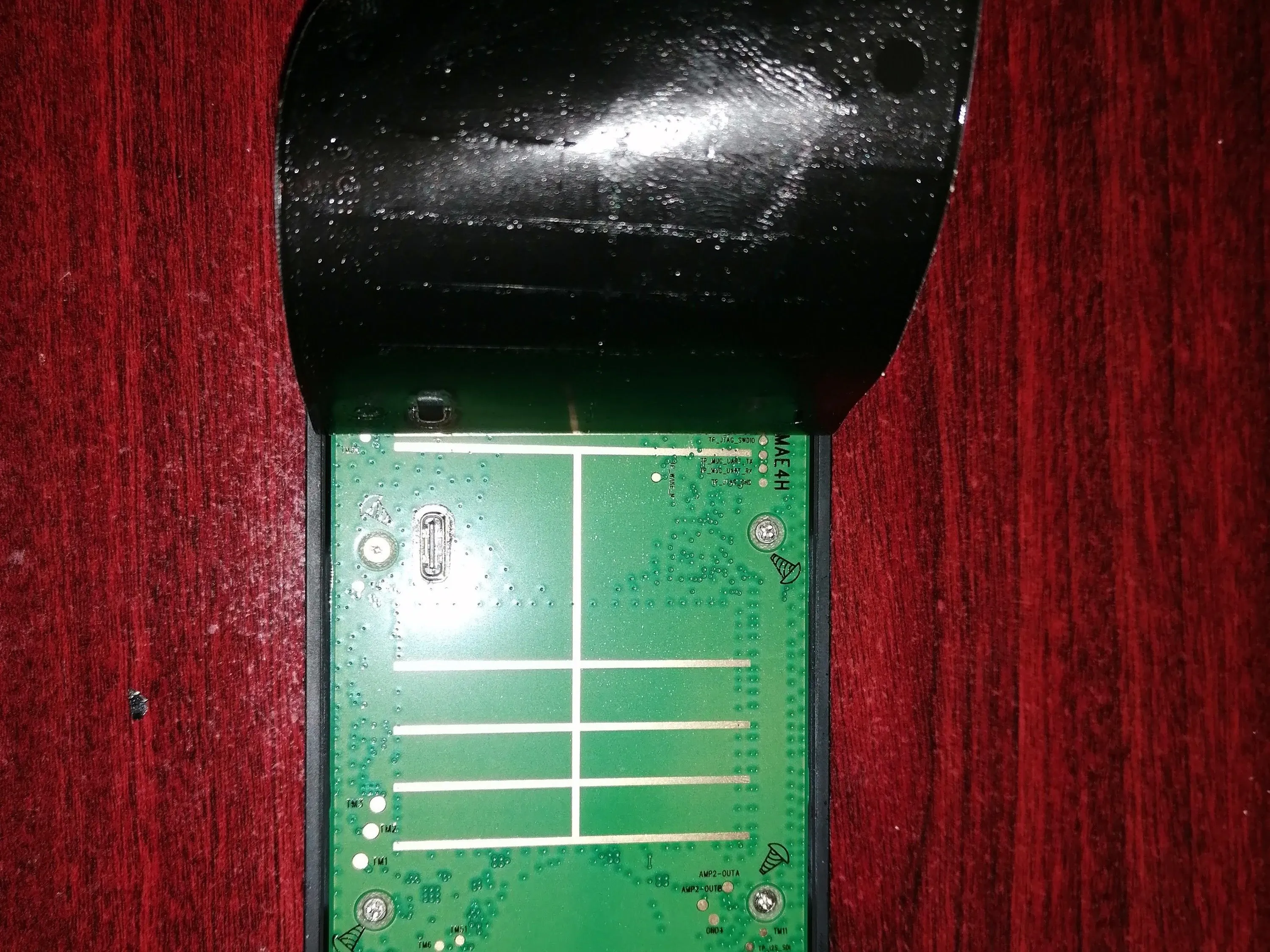

  • Отклейте наклейку с задней стороны

Шаг 2

Разборка колонки JBL SoundBoost: шаг 2, изображение 1 из 1
Разборка колонки JBL SoundBoost: шаг 2, изображение 1 из 1 | Источник - ifixit.com

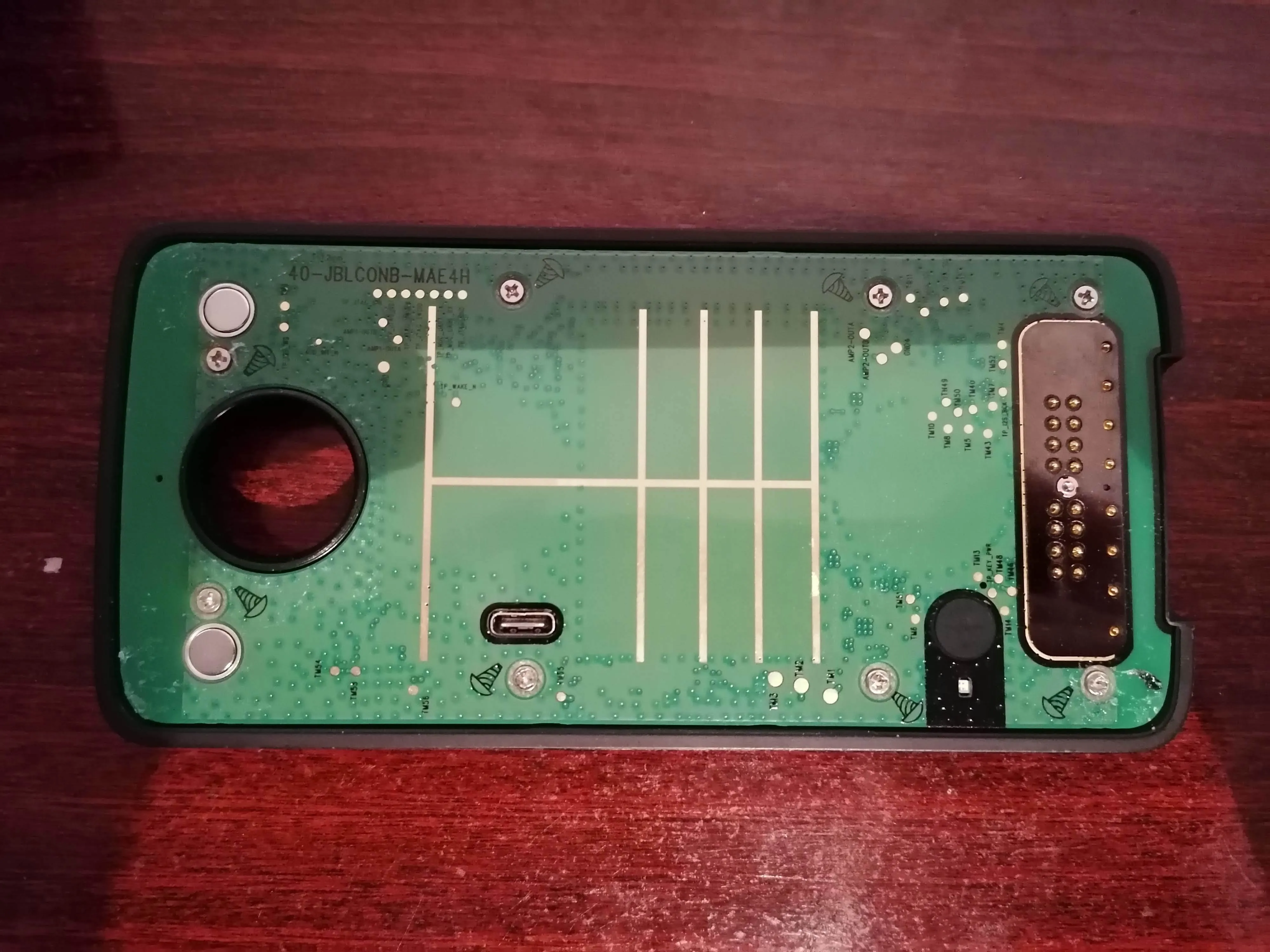

  • Открутите 8 винтов с задней стороны

Шаг 3

Разборка колонки JBL SoundBoost: шаг 3, изображение 1 из 1
Разборка колонки JBL SoundBoost: шаг 3, изображение 1 из 1 | Источник - ifixit.com

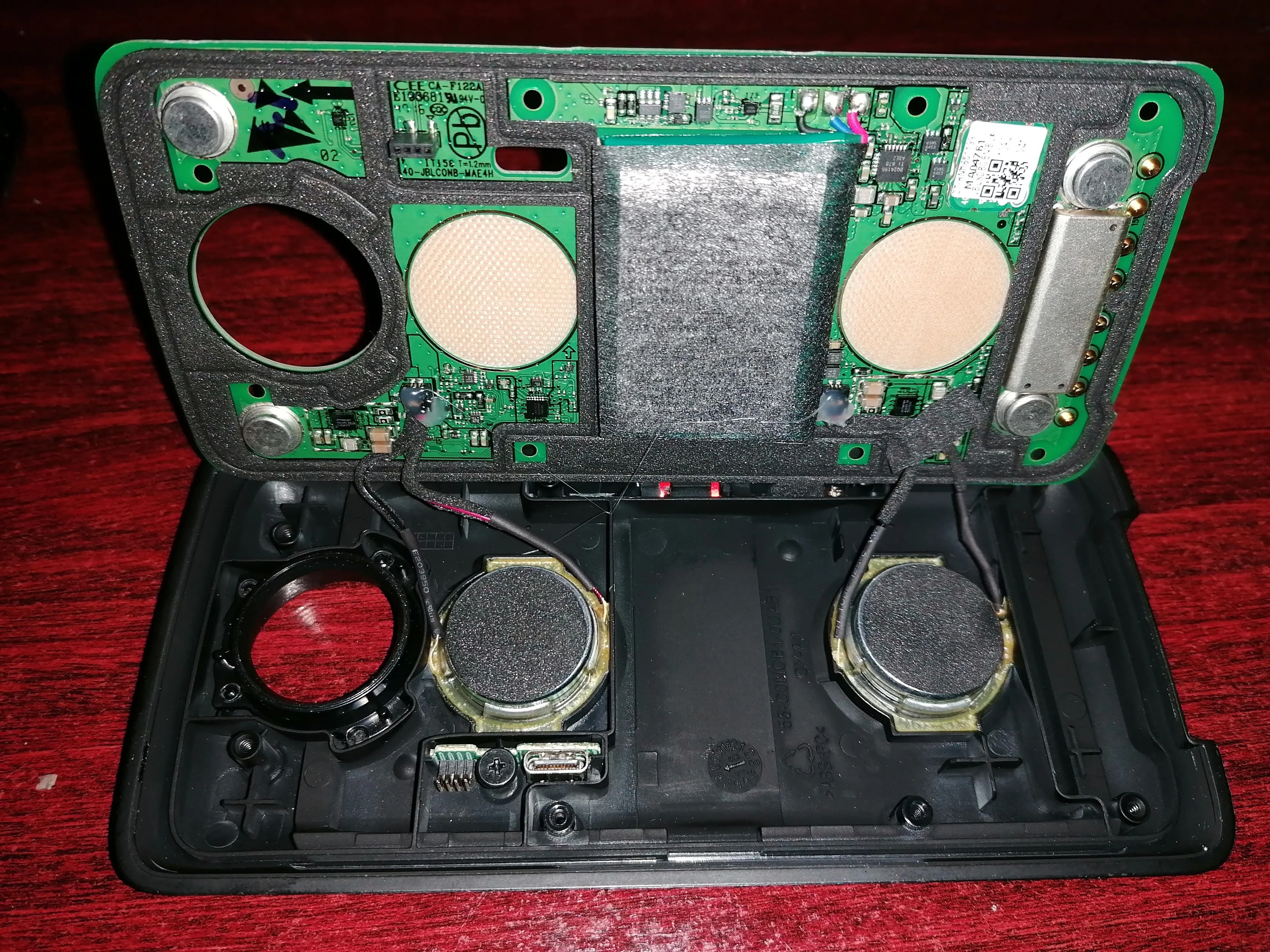

  • Извлечение печатной платы из корпуса

Шаг 4

Разбор динамика JBL SoundBoost: шаг 4, изображение 1 из 3
Разборка колонки JBL SoundBoost: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Разборка колонки JBL SoundBoost: шаг 4, изображение 2 из 3
Разборка колонки JBL SoundBoost: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Разборка колонки JBL SoundBoost: шаг 4, изображение 3 из 3
Разборка колонки JBL SoundBoost: шаг 4, изображение 3 из 3 | Источник - ifixit.com

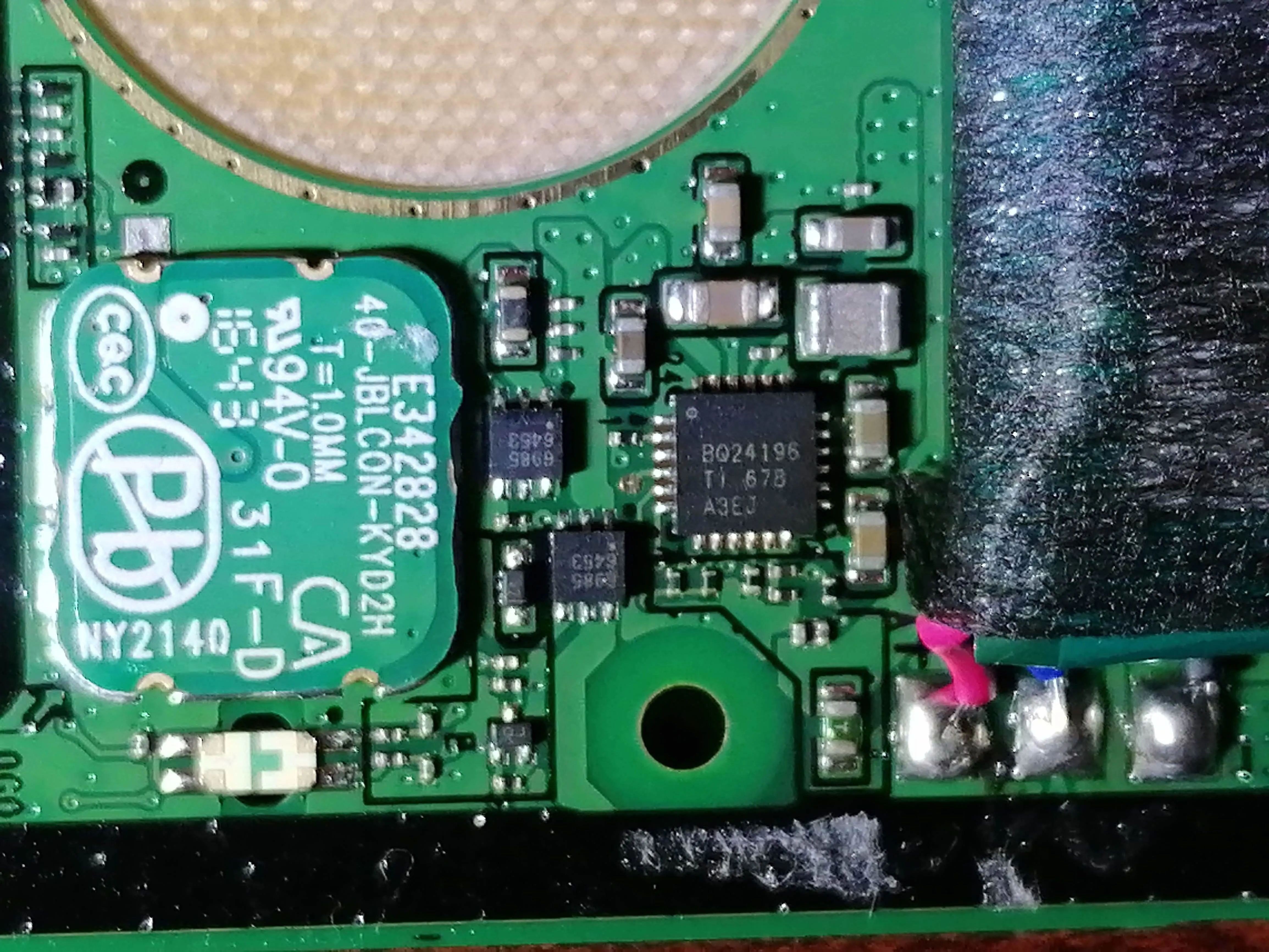

  • BQ24196 - зарядное устройство

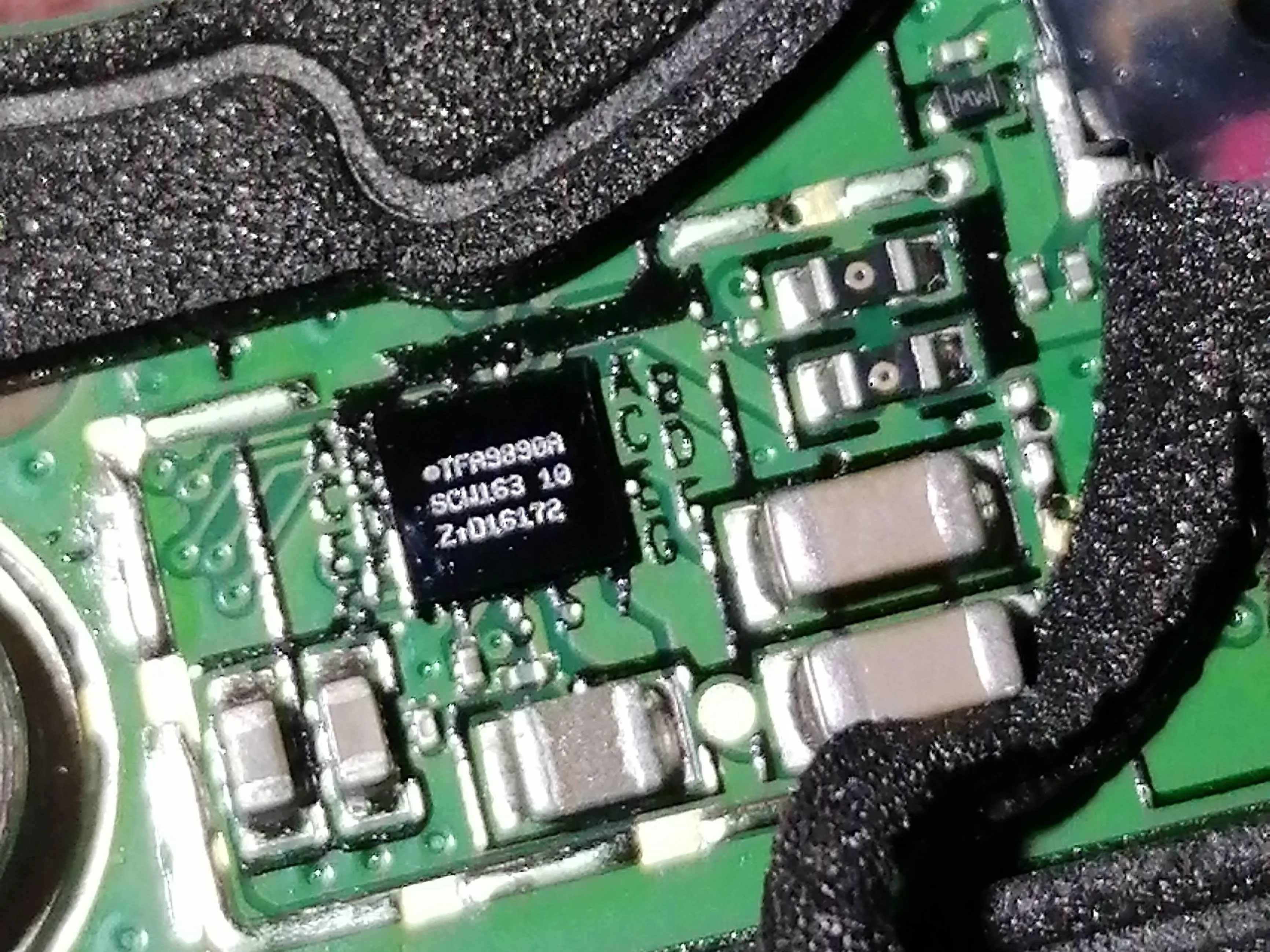

  • TFA9890A - динамик

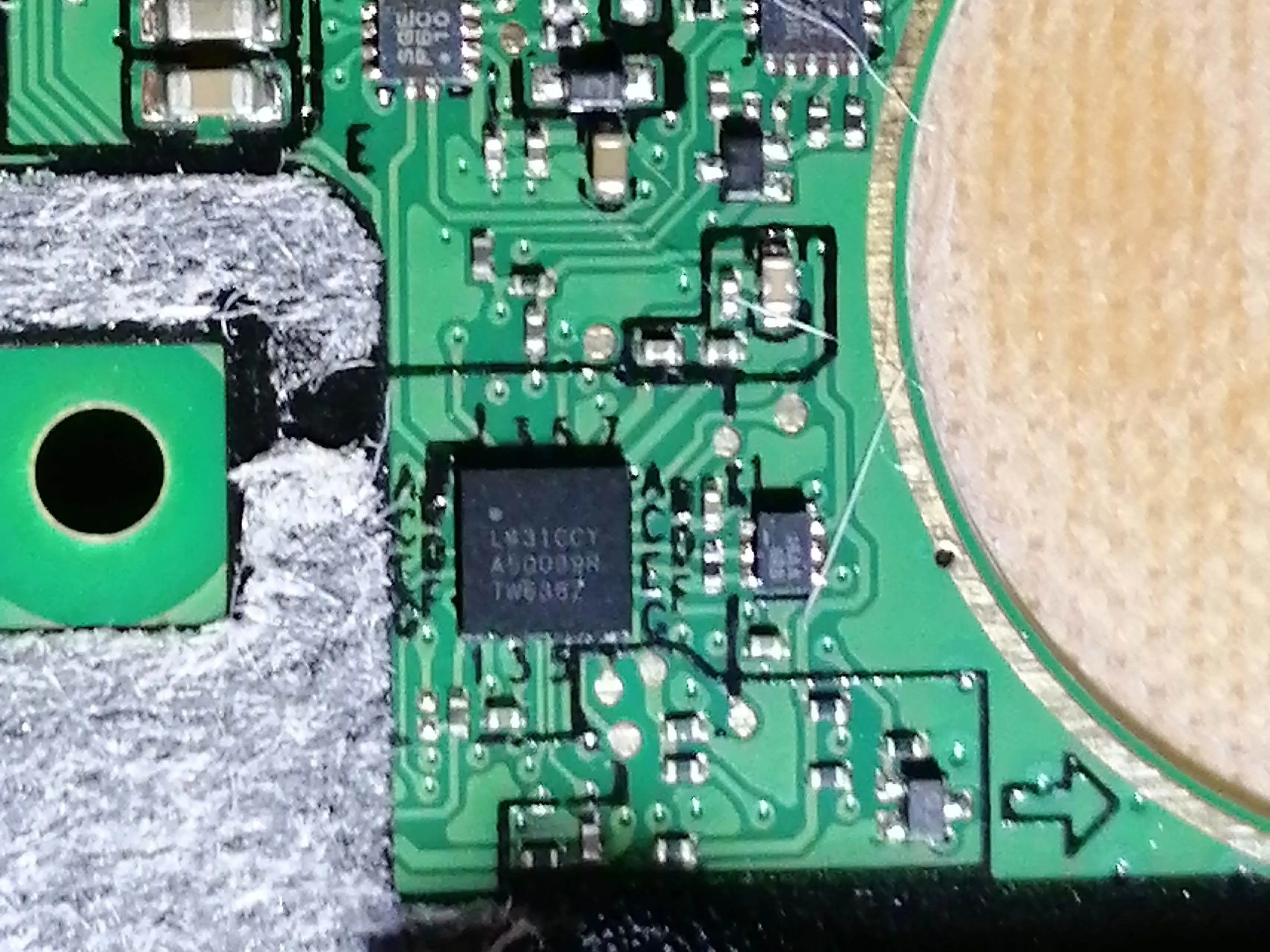

  • STM32L431xx - ARM Cortex M4 (маркировка L431CCY на чипе)

Шаг 5

Разборка колонки JBL SoundBoost: шаг 5, изображение 1 из 2
Разборка колонки JBL SoundBoost: шаг 5, изображение 1 из 2 | Источник - ifixit.com
Разборка колонки JBL SoundBoost: шаг 5, изображение 2 из 2
Разборка колонки JBL SoundBoost: шаг 5, изображение 2 из 2 | Источник - ifixit.com

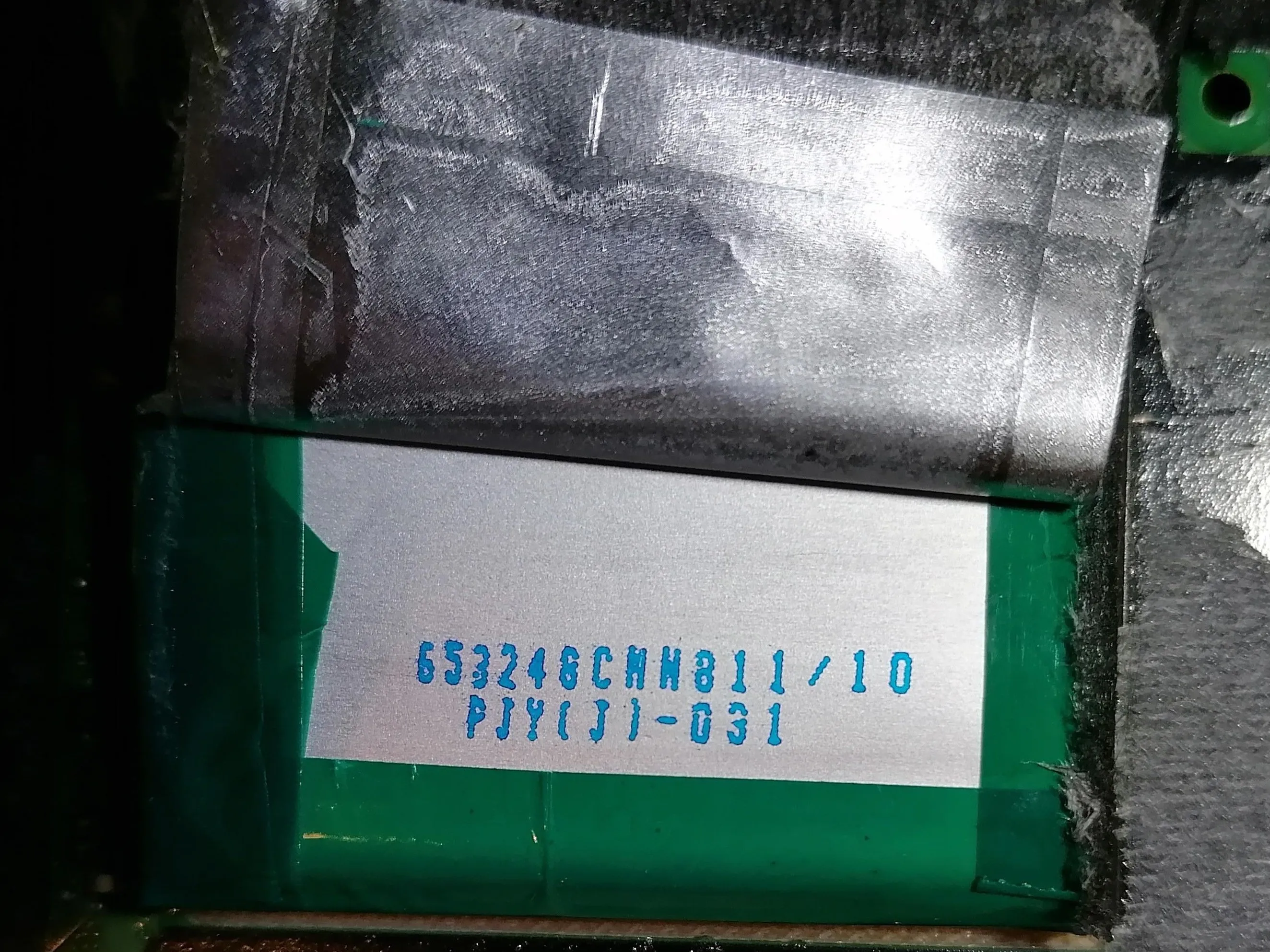

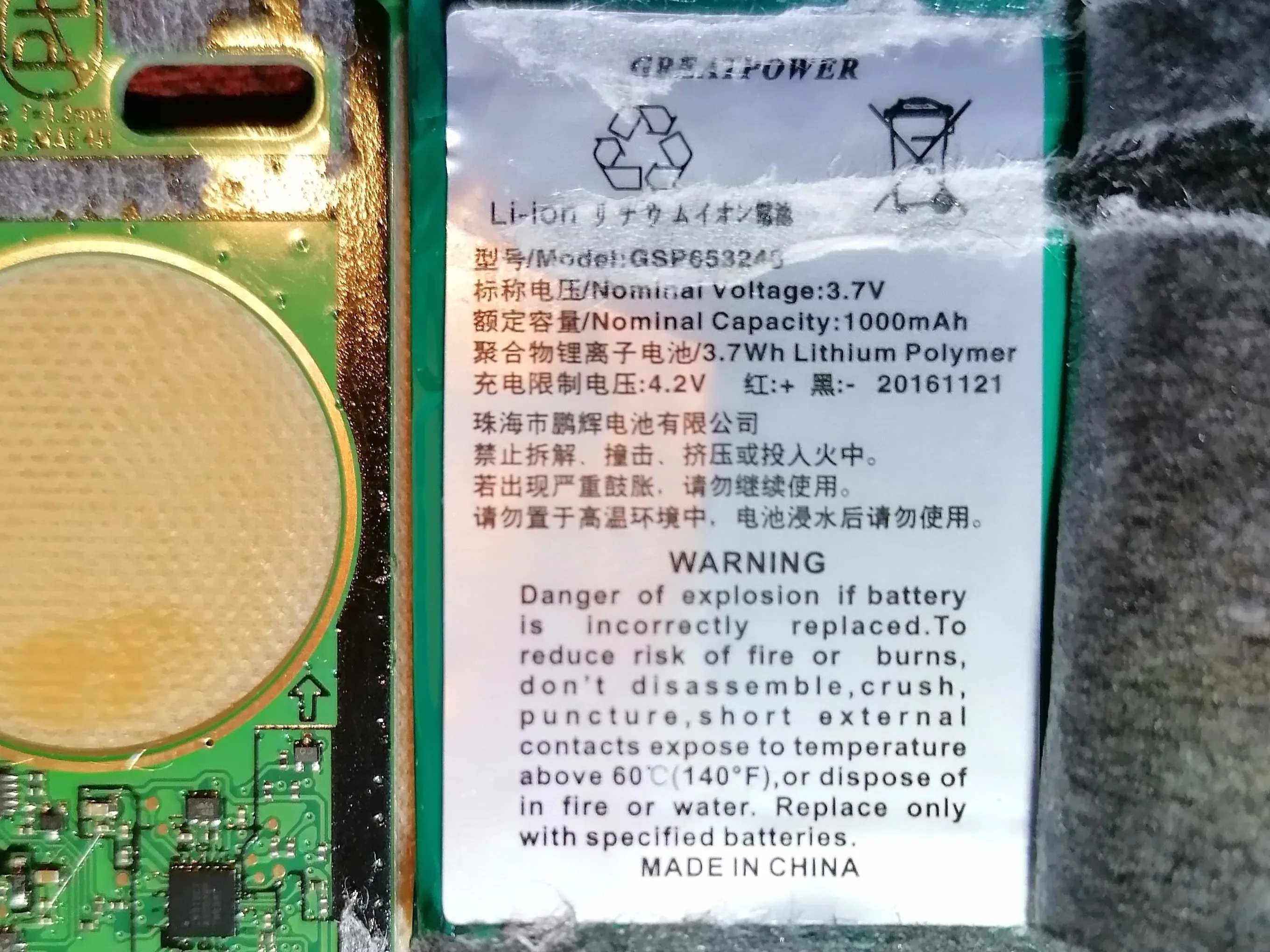

  • Аккумулятор 3,7 В 1000 мАч

Шаг 6

Разбор колонки JBL SoundBoost: шаг 6, изображение 1 из 1
Разборка колонки JBL SoundBoost: шаг 6, изображение 1 из 1 | Источник - ifixit.com

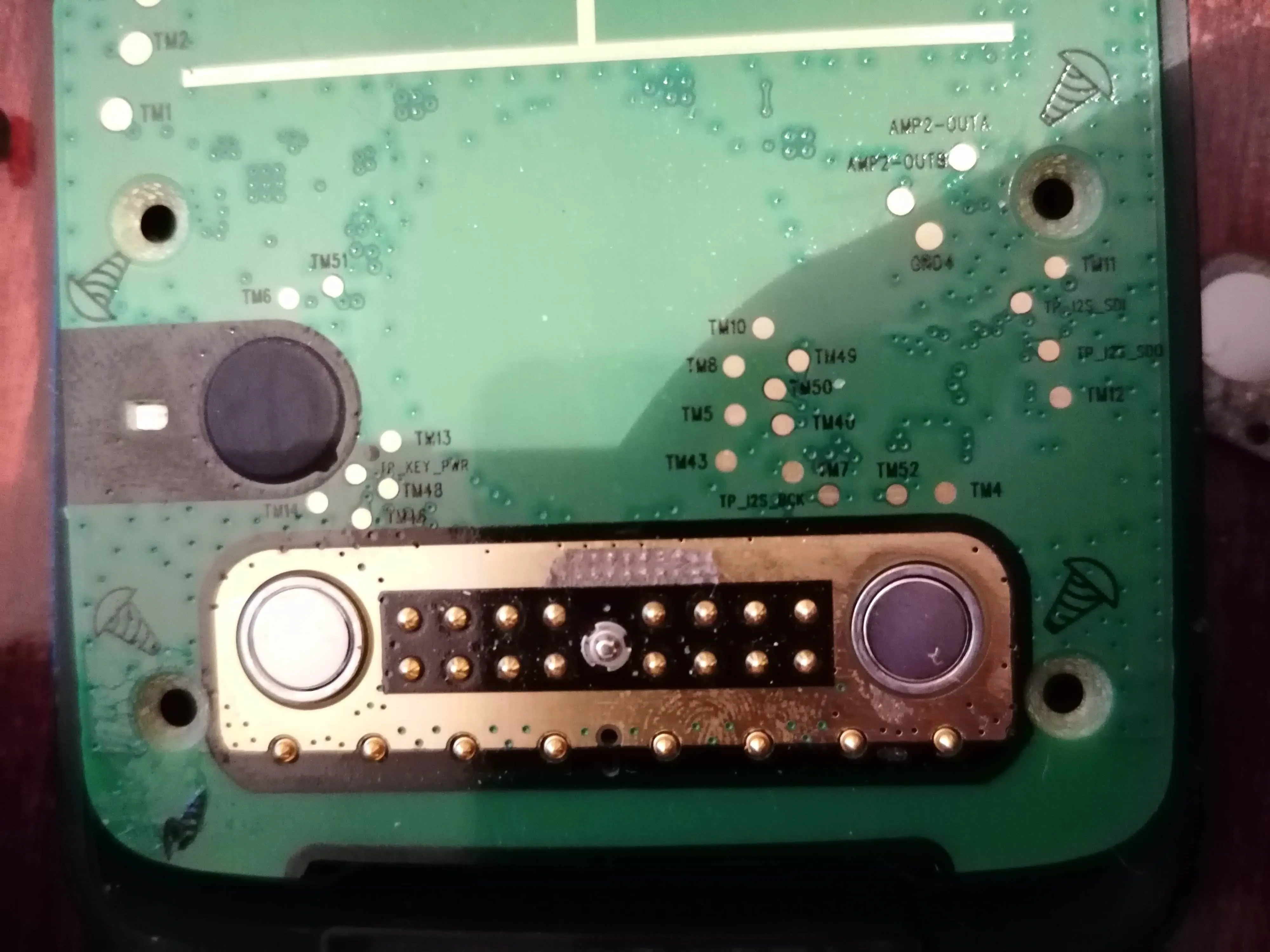

  • На печатной плате имеются тестовые площадки для: I2S, JTAG, UART, выход усилителя, кнопка питания и несколько площадок под названием TM#.
