Введение

Смартфон Jolla - это смартфон финской компании Jolla Oy, работающий под управлением операционной системы Sailfish OS, выпущенный 27 ноября 2013 года. Давайте посмотрим, что у него внутри!

Что вам понадобится

Инструменты

  • Отвертка T5 Torx
    Отвертка T5 Torx | Источник - ifixit.com
  • Spudger
    Spudger | Источник - ifixit.com

Шаг 1 Jolla

Jolla Teardown, Jolla: шаг 1, изображение 1 из 1
Jolla Teardown, Jolla: шаг 1, изображение 1 из 1 | Источник - ifixit.com

  • Выключите его!

Шаг 2 Задняя крышка

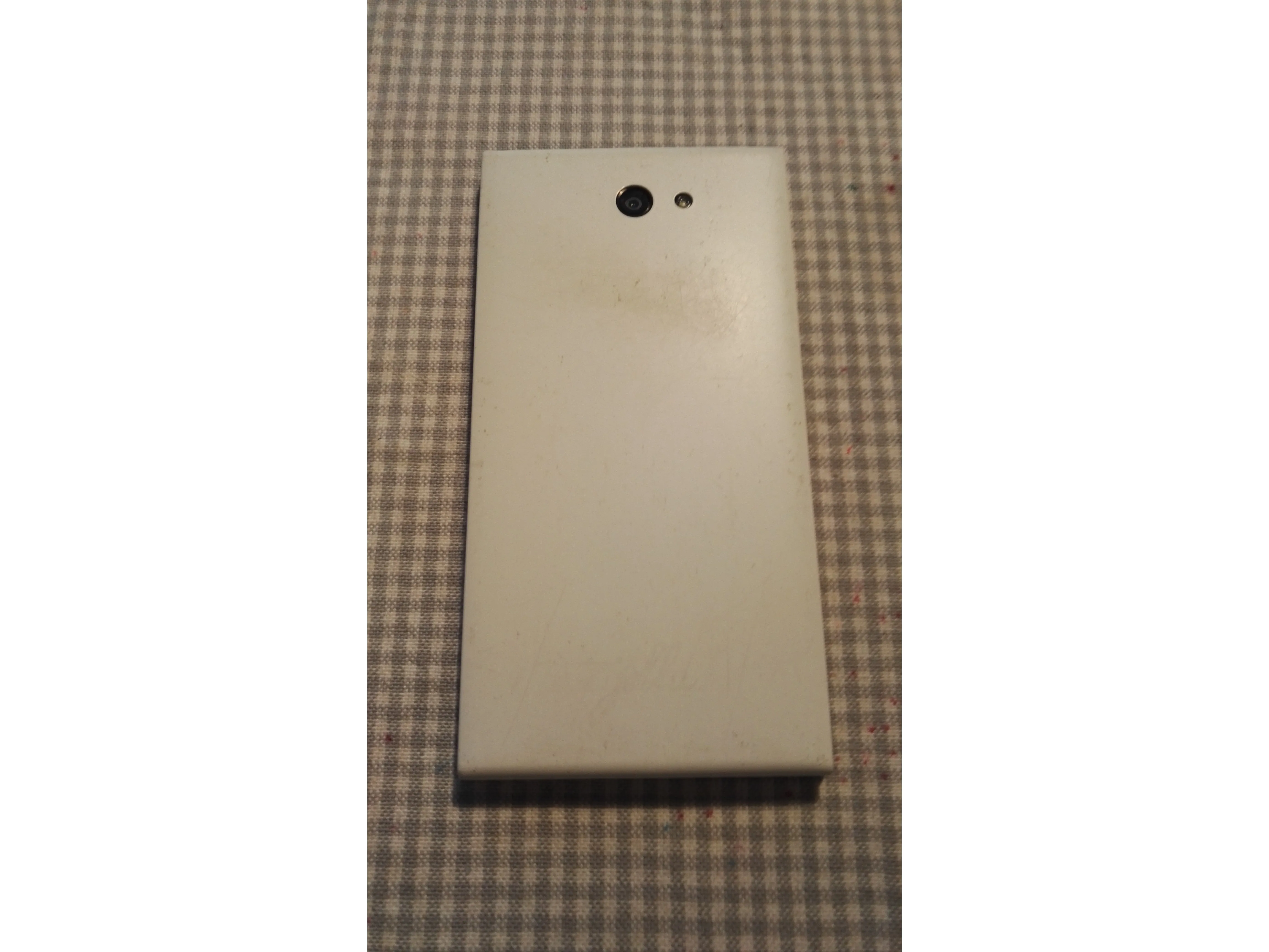

Jolla Teardown, задняя крышка: шаг 2, изображение 1 из 3
Jolla Teardown, задняя крышка: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Jolla Teardown, задняя крышка: шаг 2, изображение 2 из 3
Jolla Teardown, задняя крышка: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Jolla Teardown, задняя крышка: шаг 2, изображение 3 из 3
Разборка Jolla, задняя крышка: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Снимите заднюю крышку, потянув вверх за правый нижний угол. Сначала снимите нижнюю часть, а затем боковые стороны.

Шаг 3 Аккумулятор, sim-карта и карта MicroSD

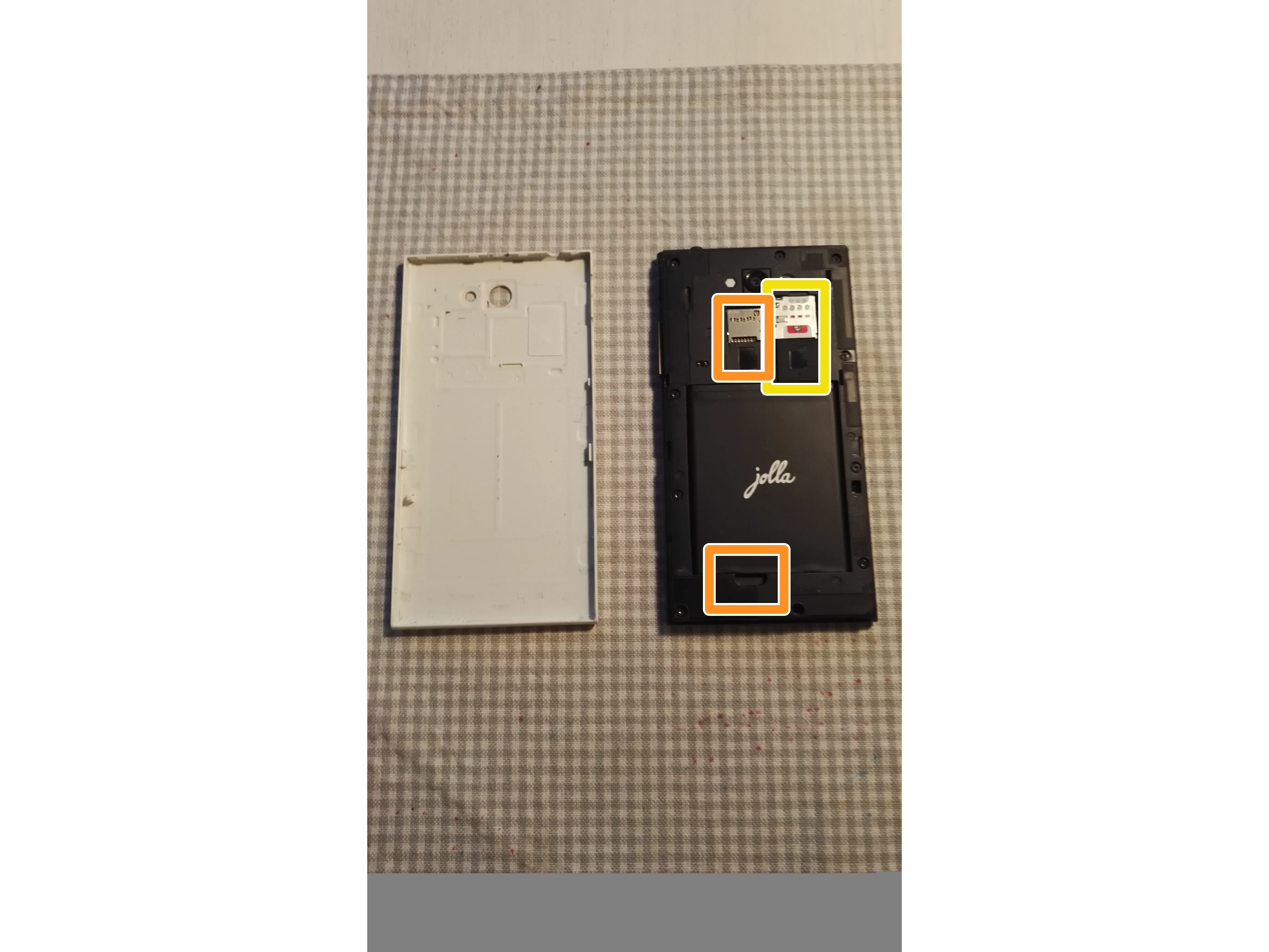

Разборка Jolla, аккумулятор, sim-карта и карта памяти MicroSD: шаг 3, изображение 1 из 2
Разборка Jolla, аккумулятор, sim-карта и карта памяти MicroSD: шаг 3, изображение 1 из 2 | Источник - ifixit.com

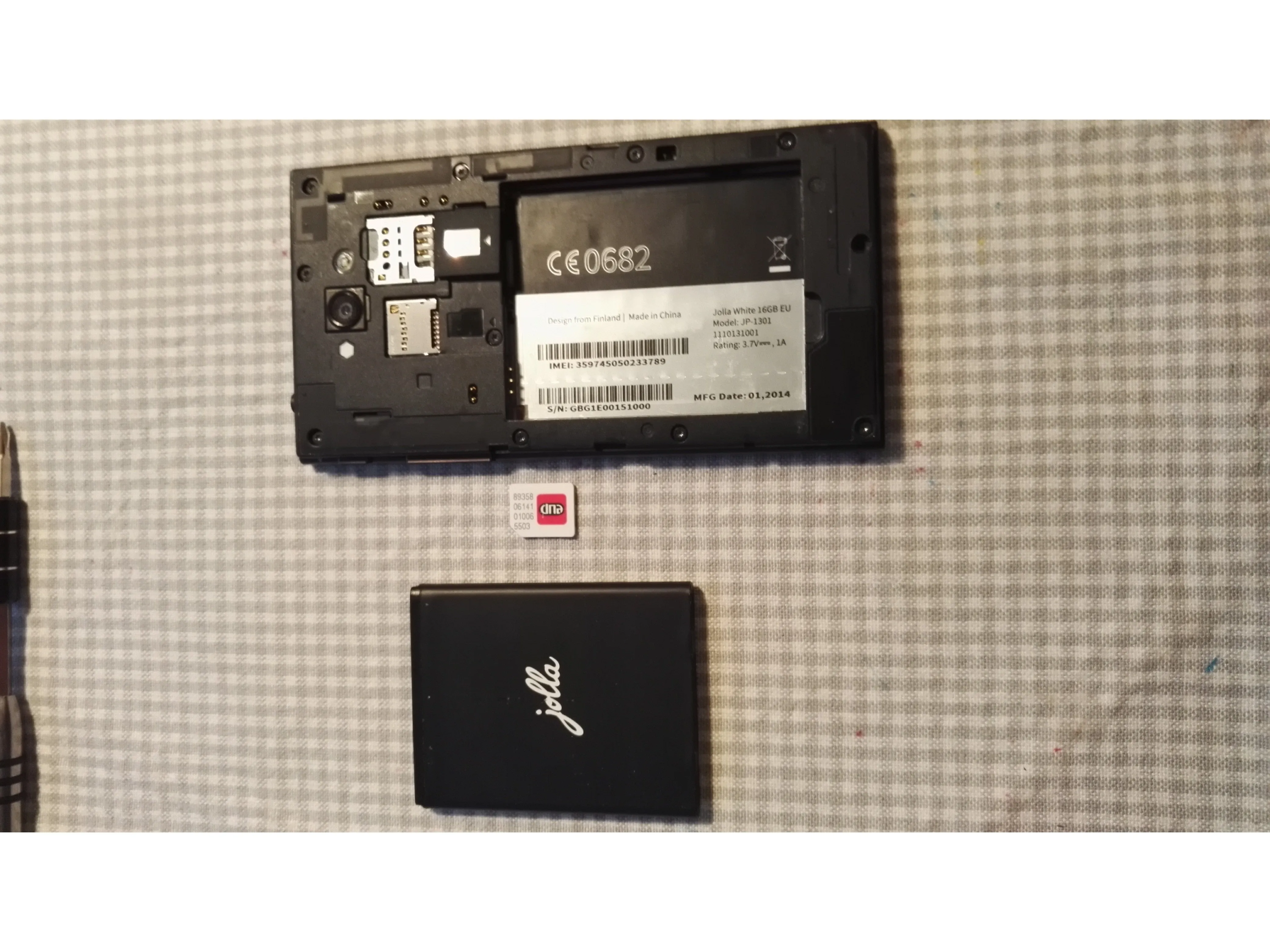

Разборка Jolla, аккумулятор, sim-карта и карта MicroSD: шаг 3, изображение 2 из 2
Разборка Jolla, аккумулятор, sim-карта и карта MicroSD: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Извлеките аккумулятор из небольшого пространства в нижней части телефона.

  • Извлеките sim-карту, потянув пластиковую заслонку вправо и потянув/нажав на нее вниз.

  • Извлеките карту MicroSD, надавив на нее снизу вверх до щелчка. После этого она опустится вниз.

Шаг 4

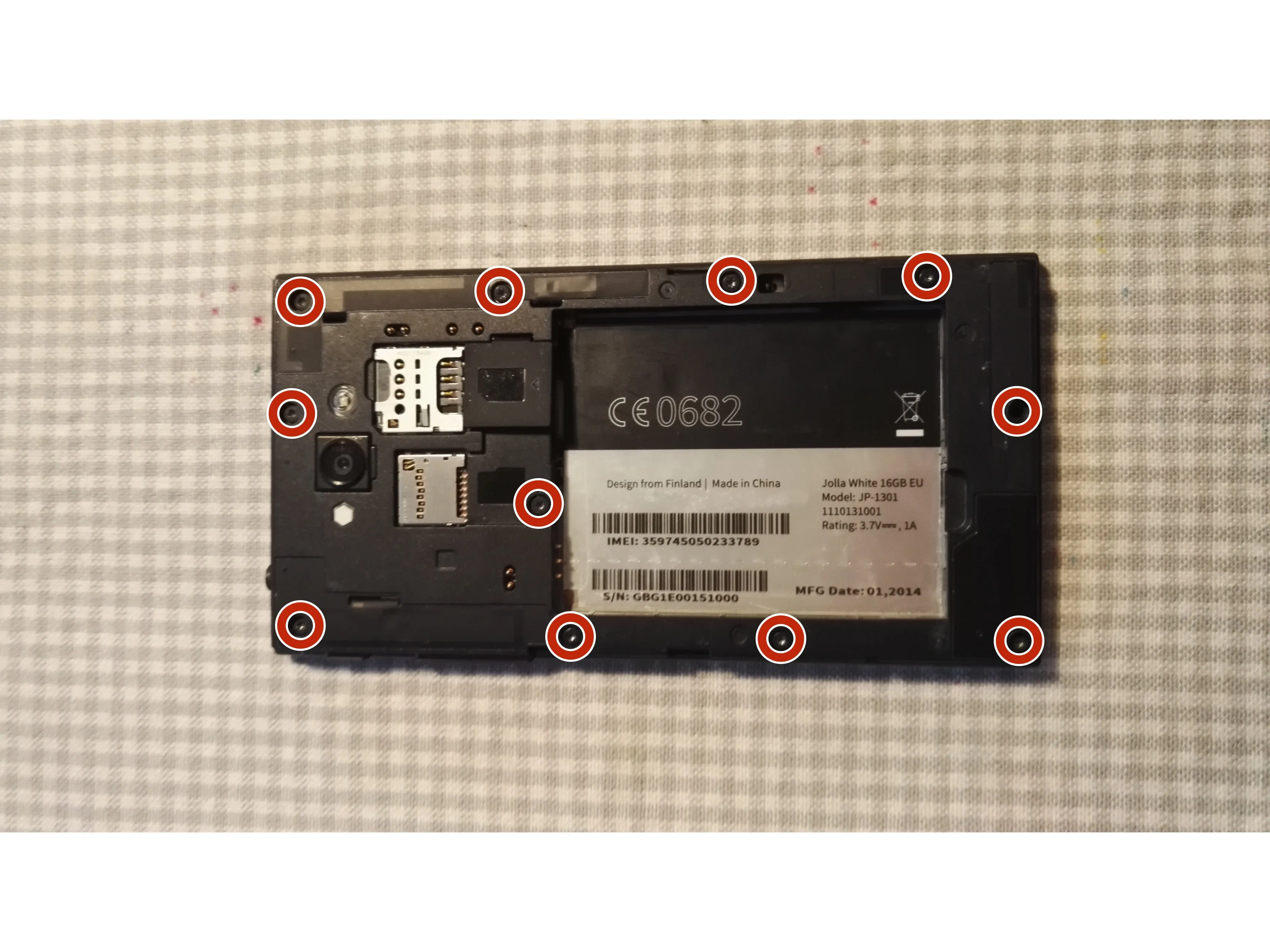

Разборка Jolla: шаг 4, изображение 1 из 1
Разборка Jolla: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Выкрутите 11 винтов T5.

Шаг 5 Снимите заднюю рамку

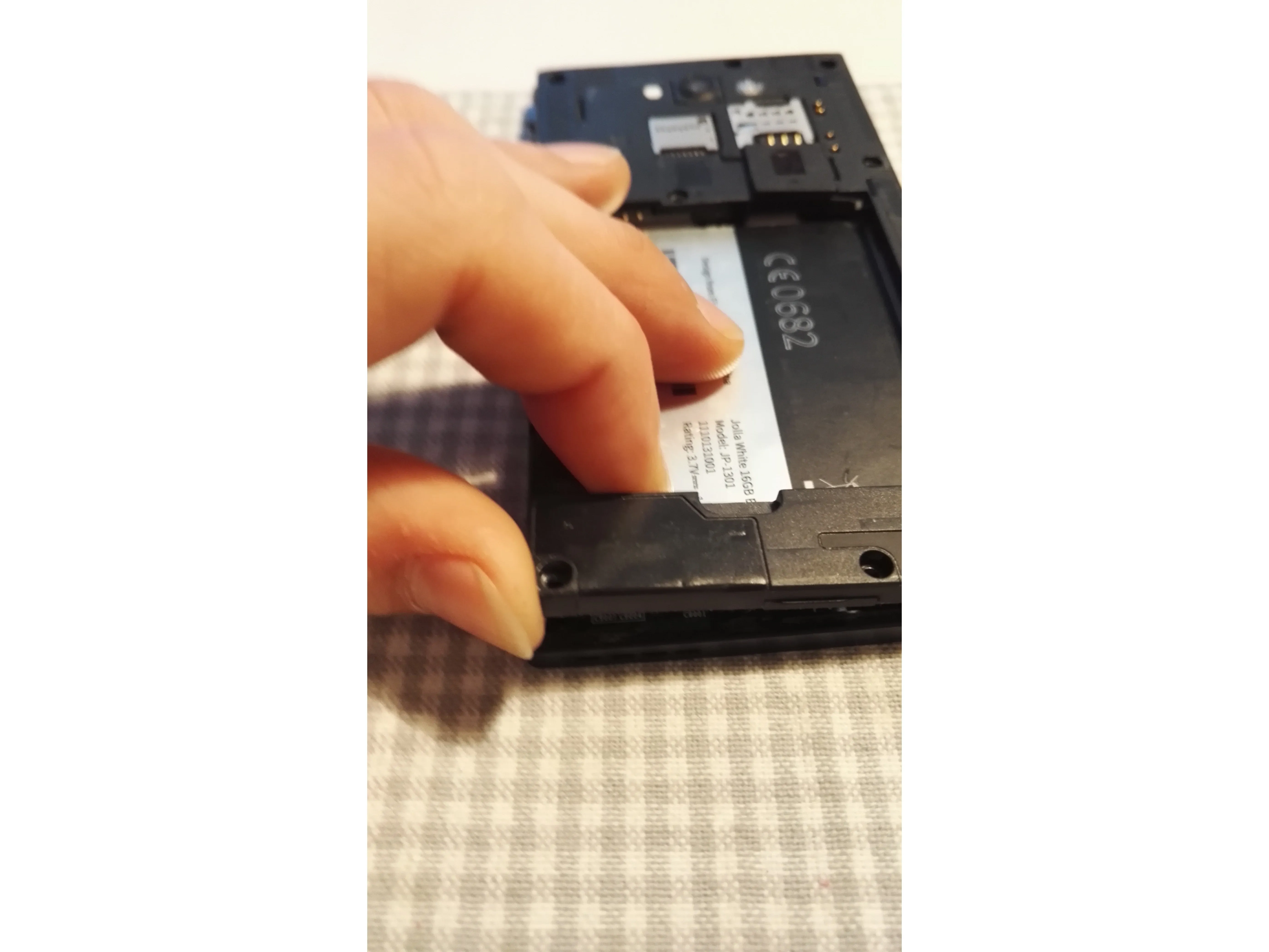

Разборка Jolla, снятие задней рамки: шаг 5, изображение 1 из 3
Jolla Teardown, снятие задней рамки: шаг 5, изображение 1 из 3 | Источник - ifixit.com

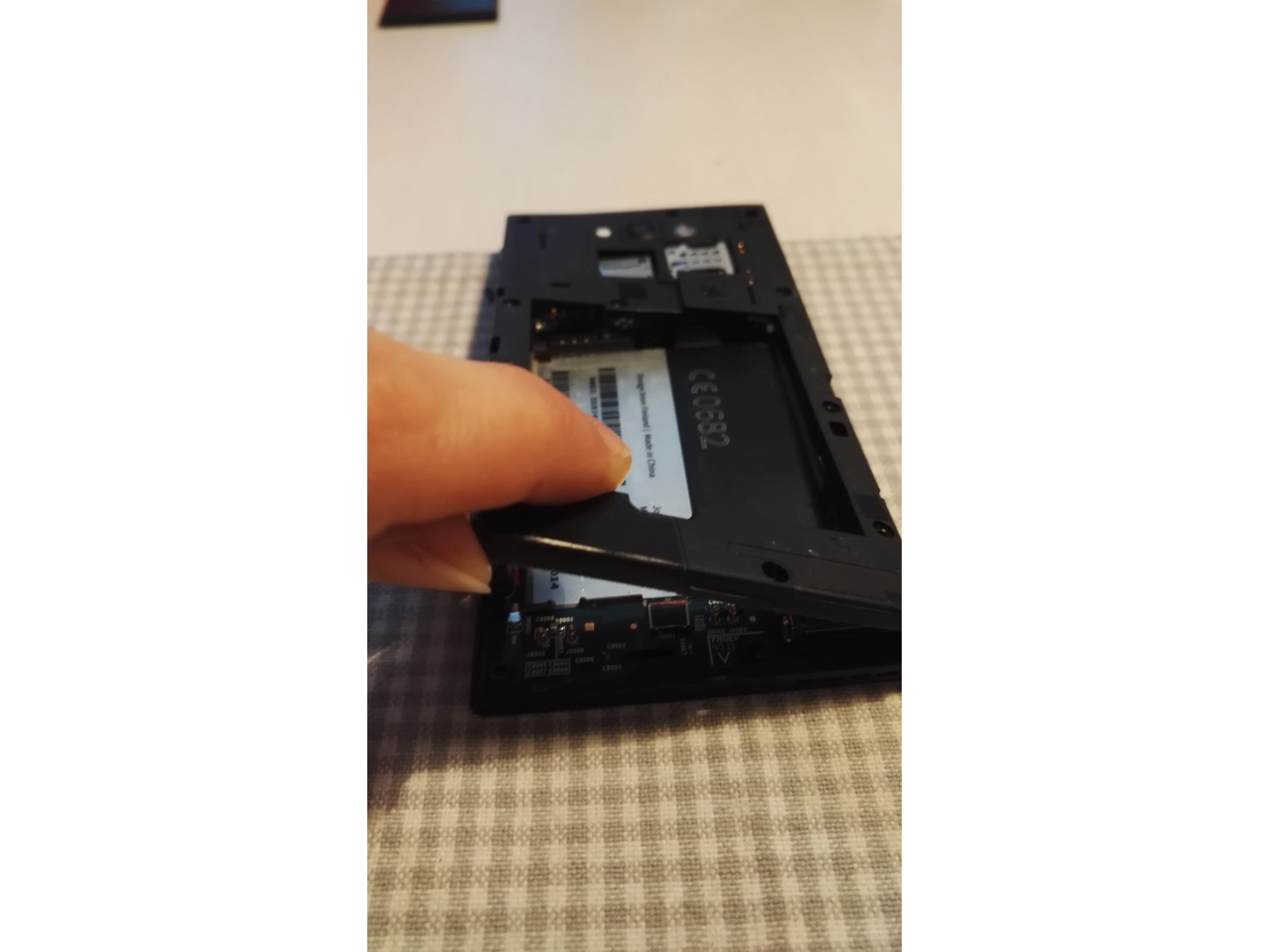

Разборка Jolla, снятие задней рамки: шаг 5, изображение 2 из 3
Jolla Teardown, Снятие задней рамки: шаг 5, изображение 2 из 3 | Источник - ifixit.com

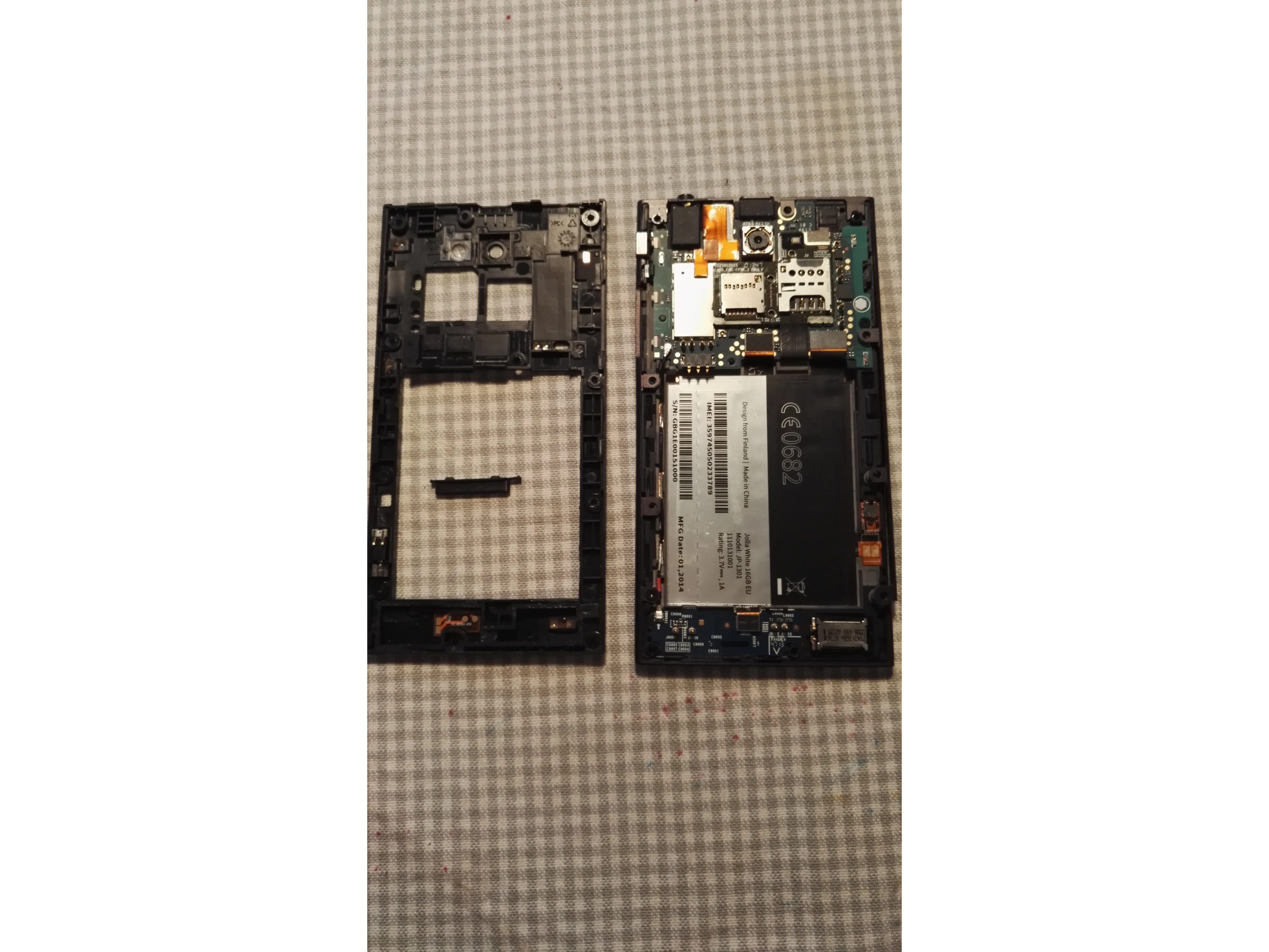

Разборка Jolla, снятие задней рамки: шаг 5, изображение 3 из 3
Разборка Jolla, снятие задней рамки: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • Потяните вверх от нижних углов, снимите сначала нижнюю часть, а затем боковые.

  • На этом этапе могут выпасть кнопки громкости и питания. Не потеряйте их.

Шаг 6 Внутренняя рамка.

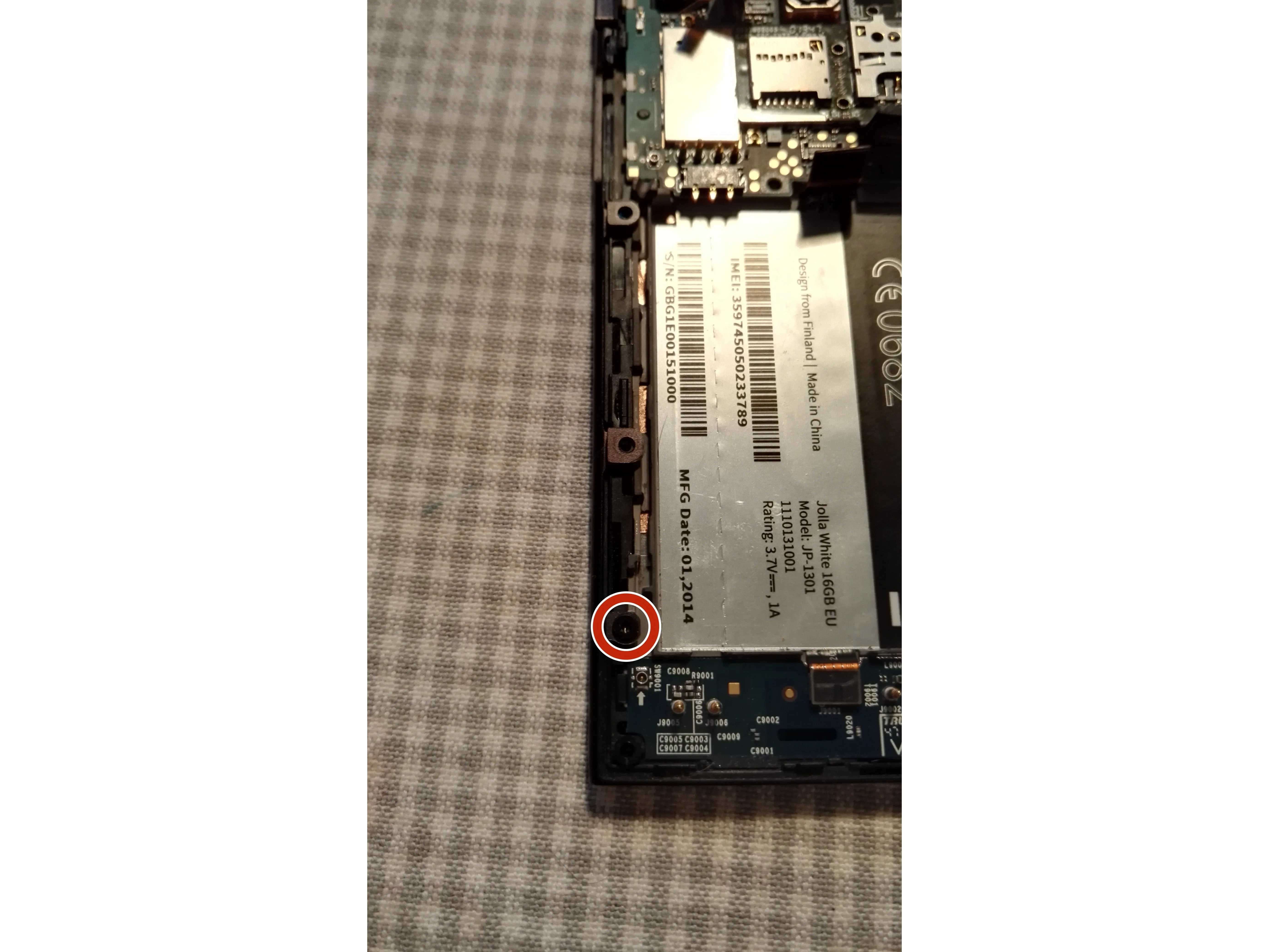

Jolla Teardown, внутренняя рамка.: шаг 6, изображение 1 из 3
Jolla Teardown, внутренняя рамка.: шаг 6, изображение 1 из 3 | Источник - ifixit.com

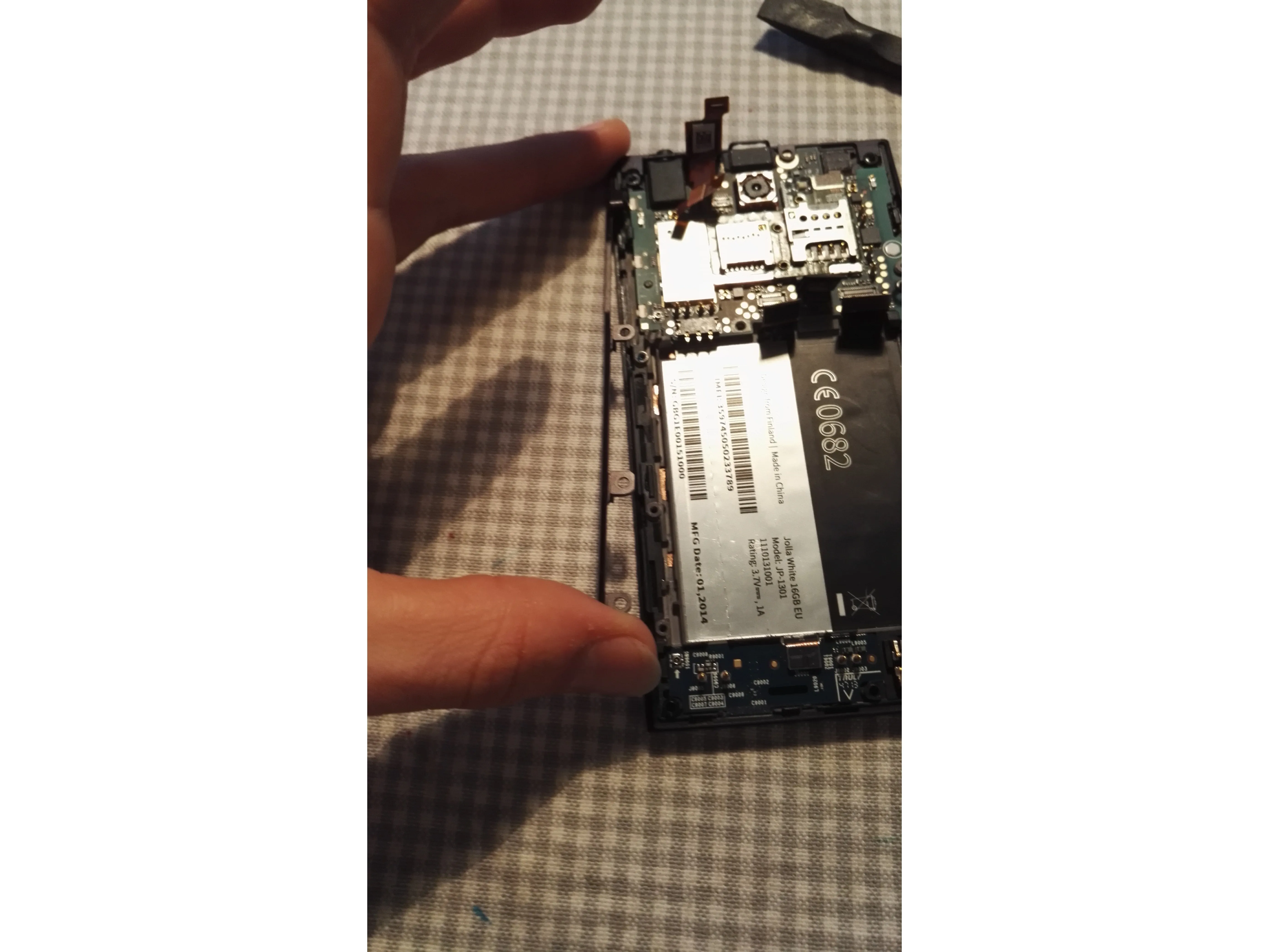

Jolla Teardown, внутренняя рамка.: шаг 6, изображение 2 из 3
Jolla Teardown, внутренняя рамка.: шаг 6, изображение 2 из 3 | Источник - ifixit.com

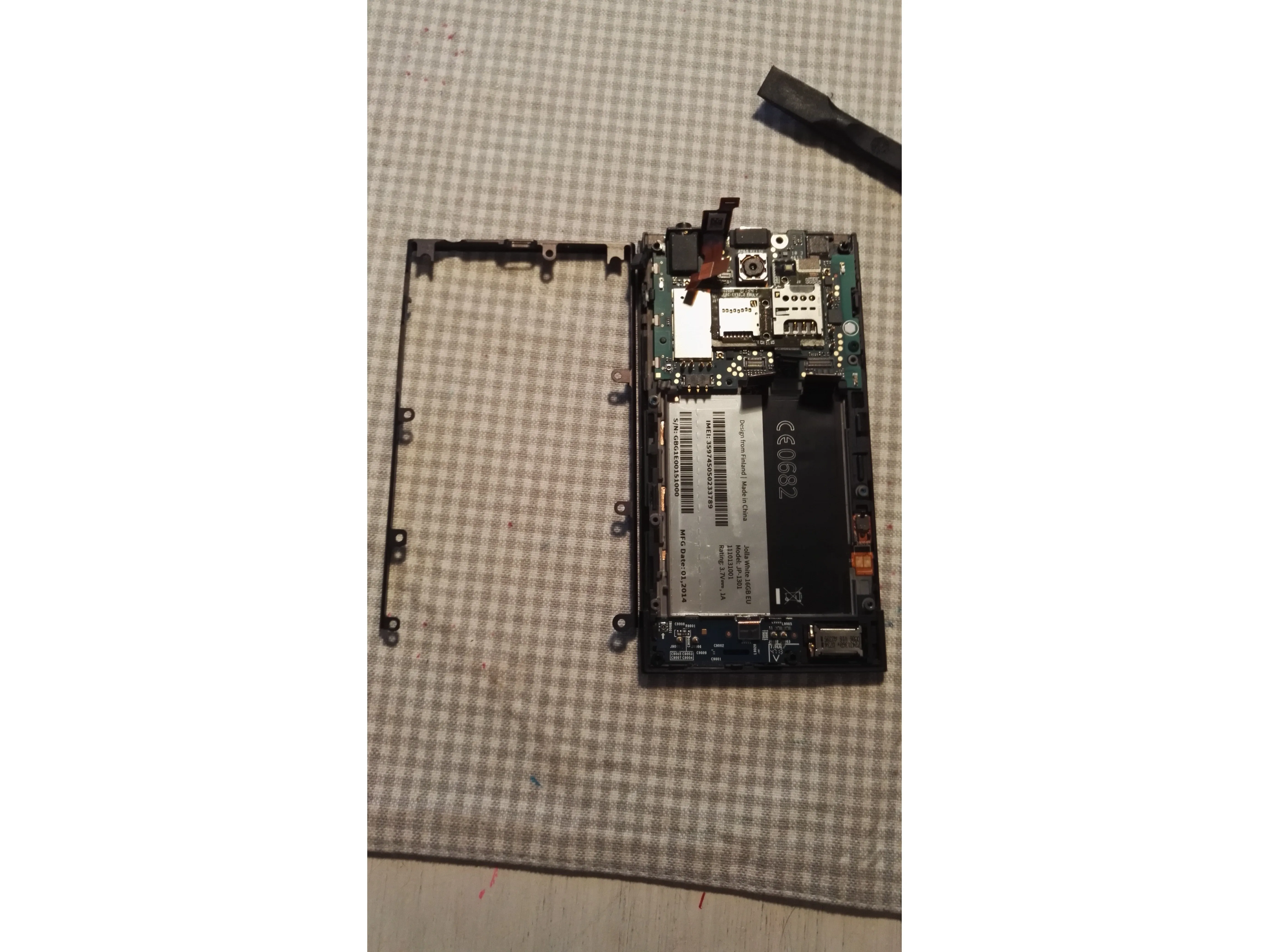

Jolla Teardown, внутренняя рамка.: шаг 6, изображение 3 из 3
Разборка Jolla, внутренняя рамка.: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Выкрутите этот винт T5 с левой нижней стороны. Это единственный винт, удерживающий внутреннюю рамку.

  • Рамка должна подняться из телефона.

  • Если кнопка громкости и кнопка питания еще не выпали, теперь они выпадут.

Шаг 7 Разъемы

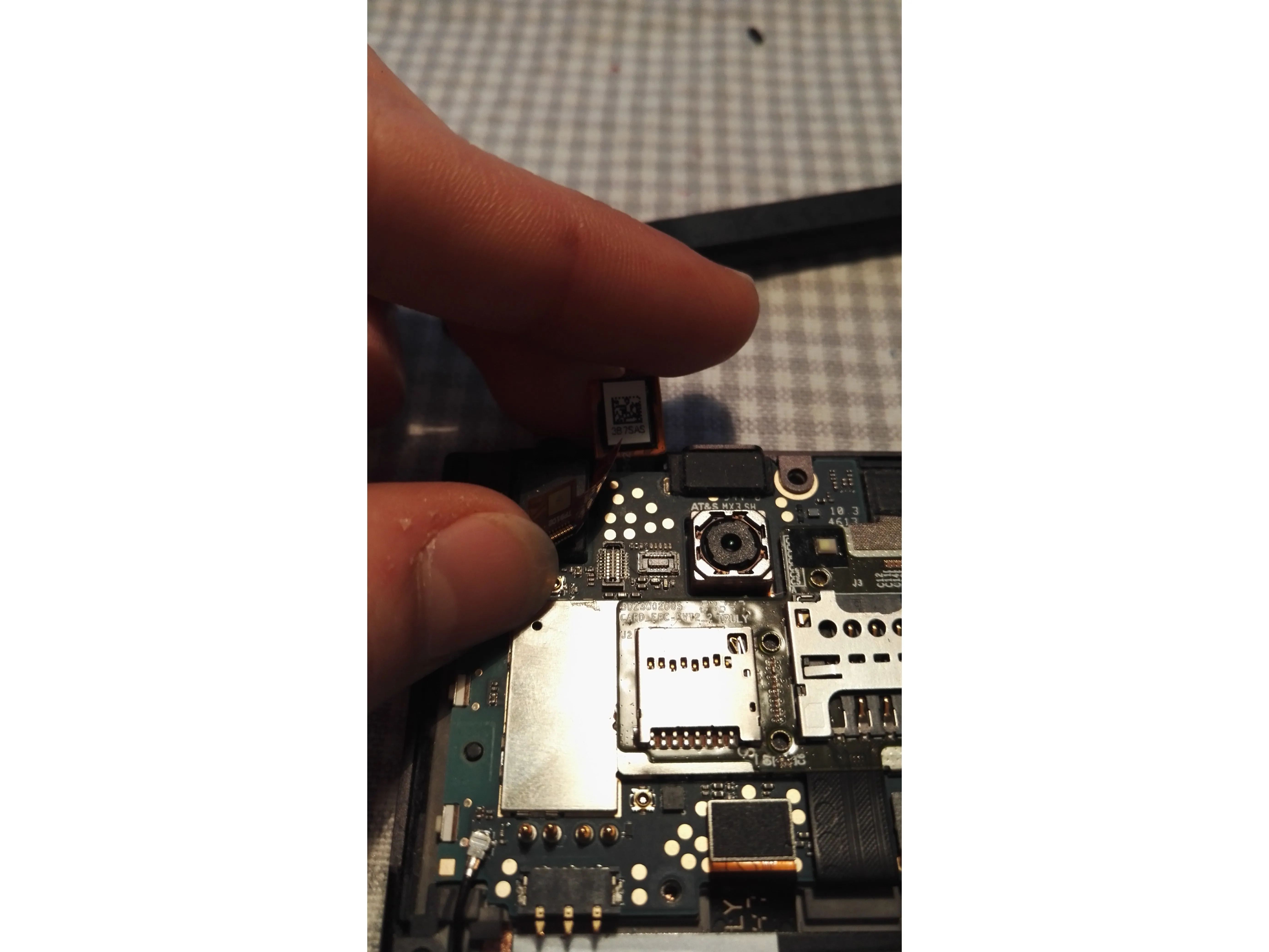

Jolla Teardown, разъемы: шаг 7, изображение 1 из 2
Разборка Jolla, разъемы: шаг 7, изображение 1 из 2 | Источник - ifixit.com
Jolla Teardown, разъемы: шаг 7, изображение 2 из 2
Разборка Jolla, разъемы: шаг 7, изображение 2 из 2 | Источник - ifixit.com

  • Два разъема на верхней правой стороне.

  • 3 разъема на правой стороне примерно в середине телефона.

Шаг 8 Антенна

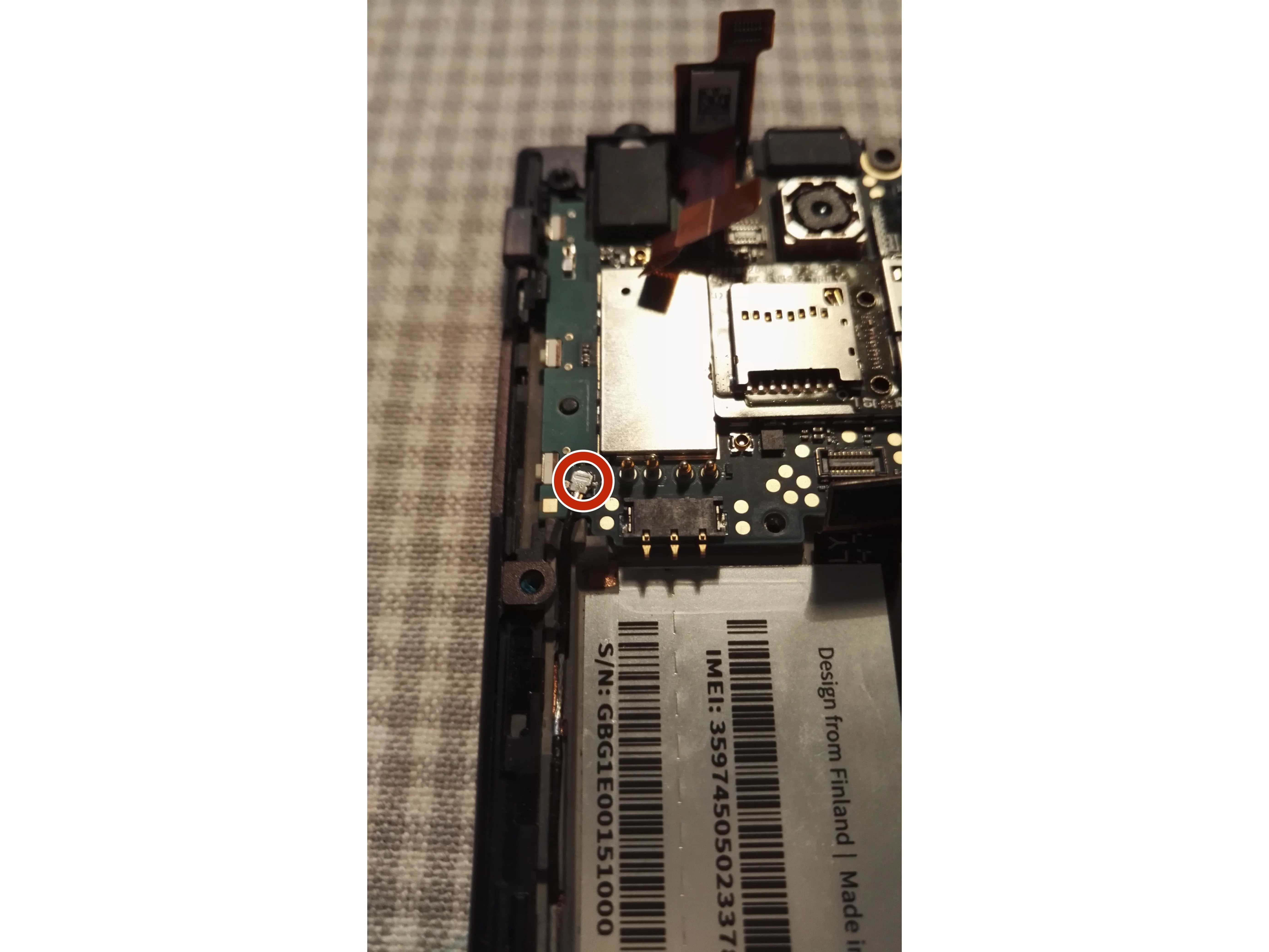

Jolla Teardown, антенна: шаг 8, изображение 1 из 3
Jolla Teardown, антенна: шаг 8, изображение 1 из 3 | Источник - ifixit.com
Jolla Teardown, антенна: шаг 8, изображение 2 из 3
Jolla Teardown, антенна: шаг 8, изображение 2 из 3 | Источник - ifixit.com

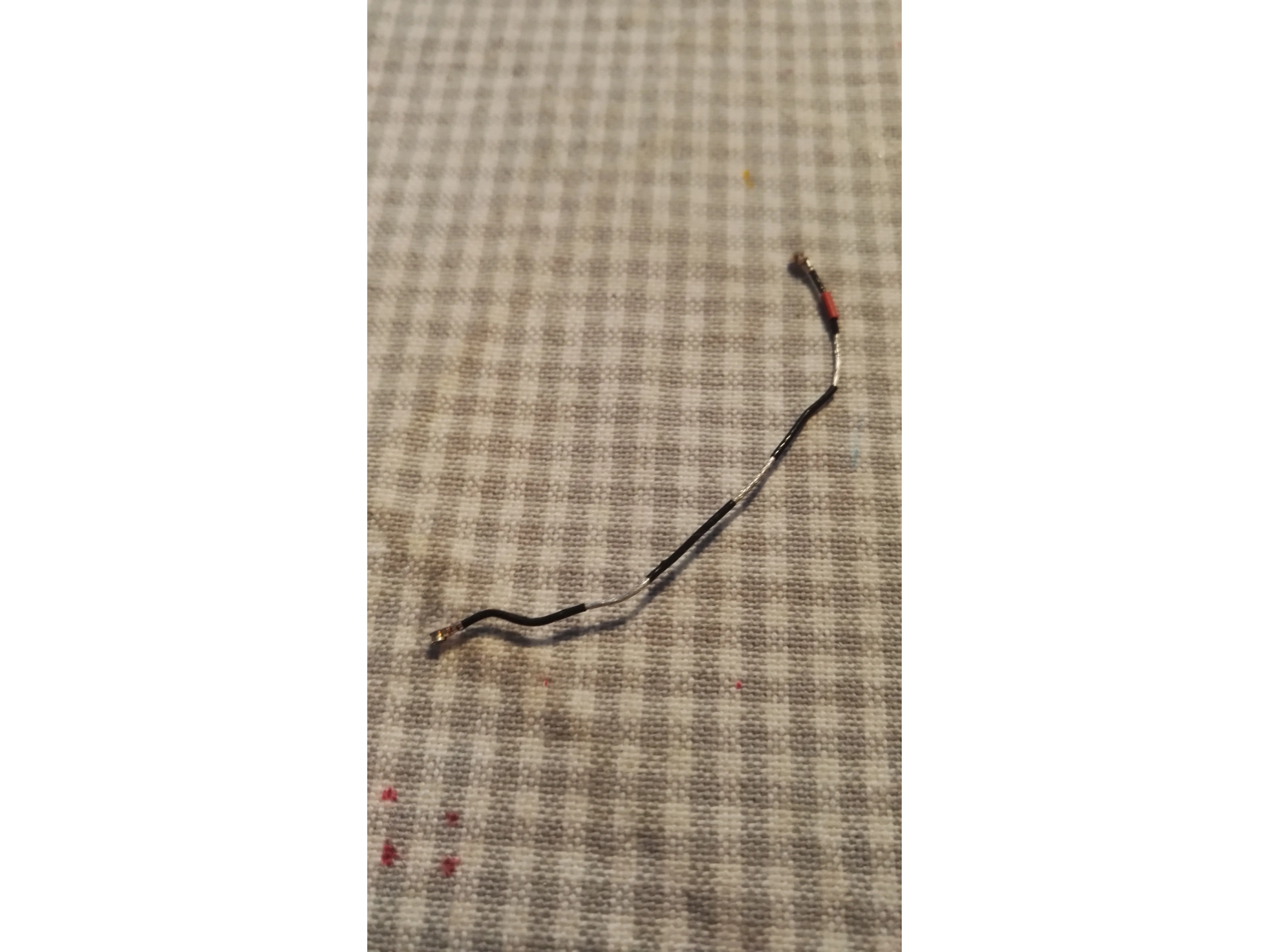

Jolla Teardown, антенна: шаг 8, изображение 3 из 3
Разборка Jolla, антенна: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините один конец здесь.

  • Другой конец можно снять здесь.

Шаг 9 Печатная плата

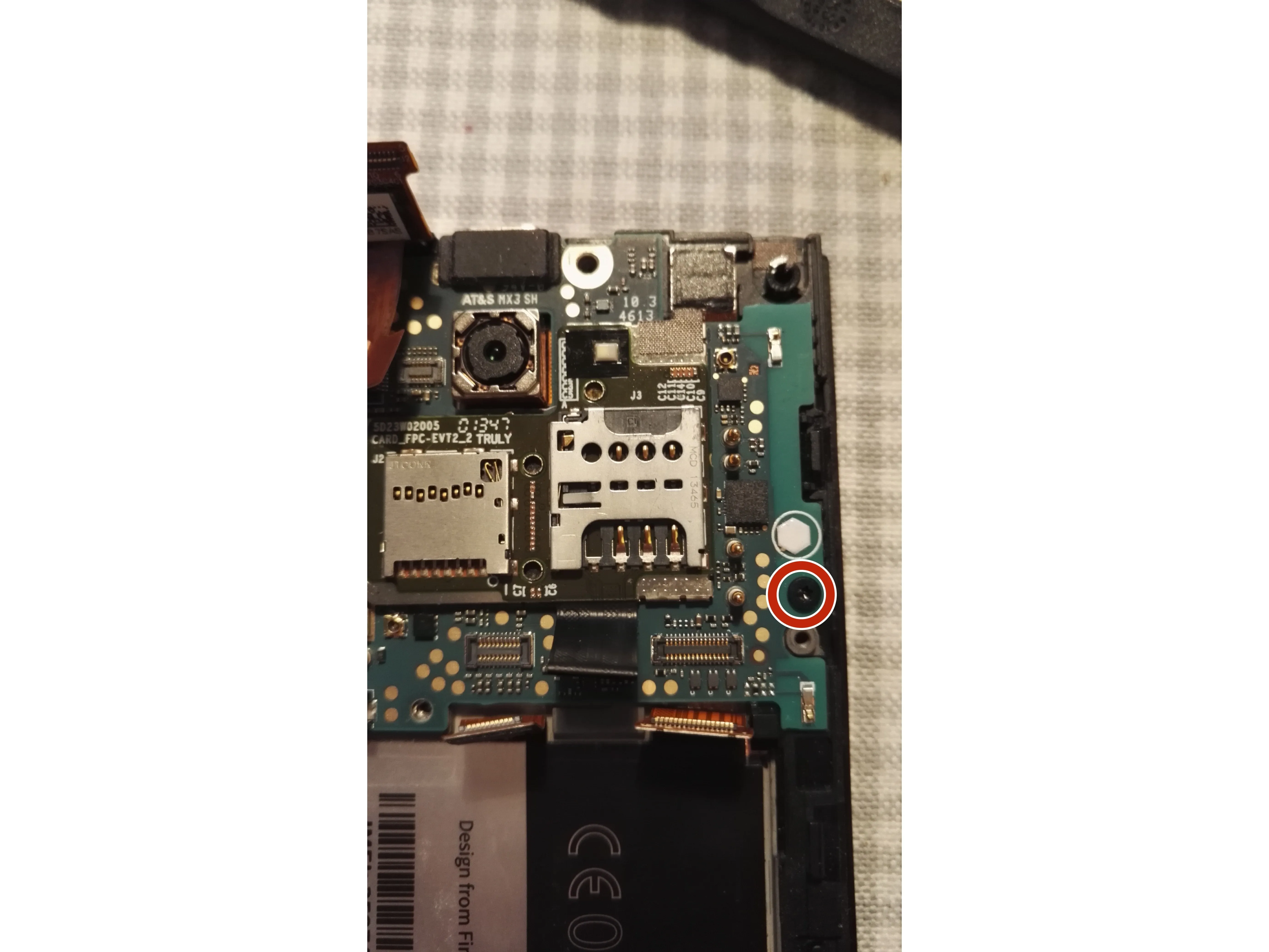

Jolla Teardown, печатная плата: шаг 9, изображение 1 из 3
Jolla Teardown, печатная плата: шаг 9, изображение 1 из 3 | Источник - ifixit.com
Jolla Teardown, печатная плата: шаг 9, изображение 2 из 3
Jolla Teardown, печатная плата: шаг 9, изображение 2 из 3 | Источник - ifixit.com

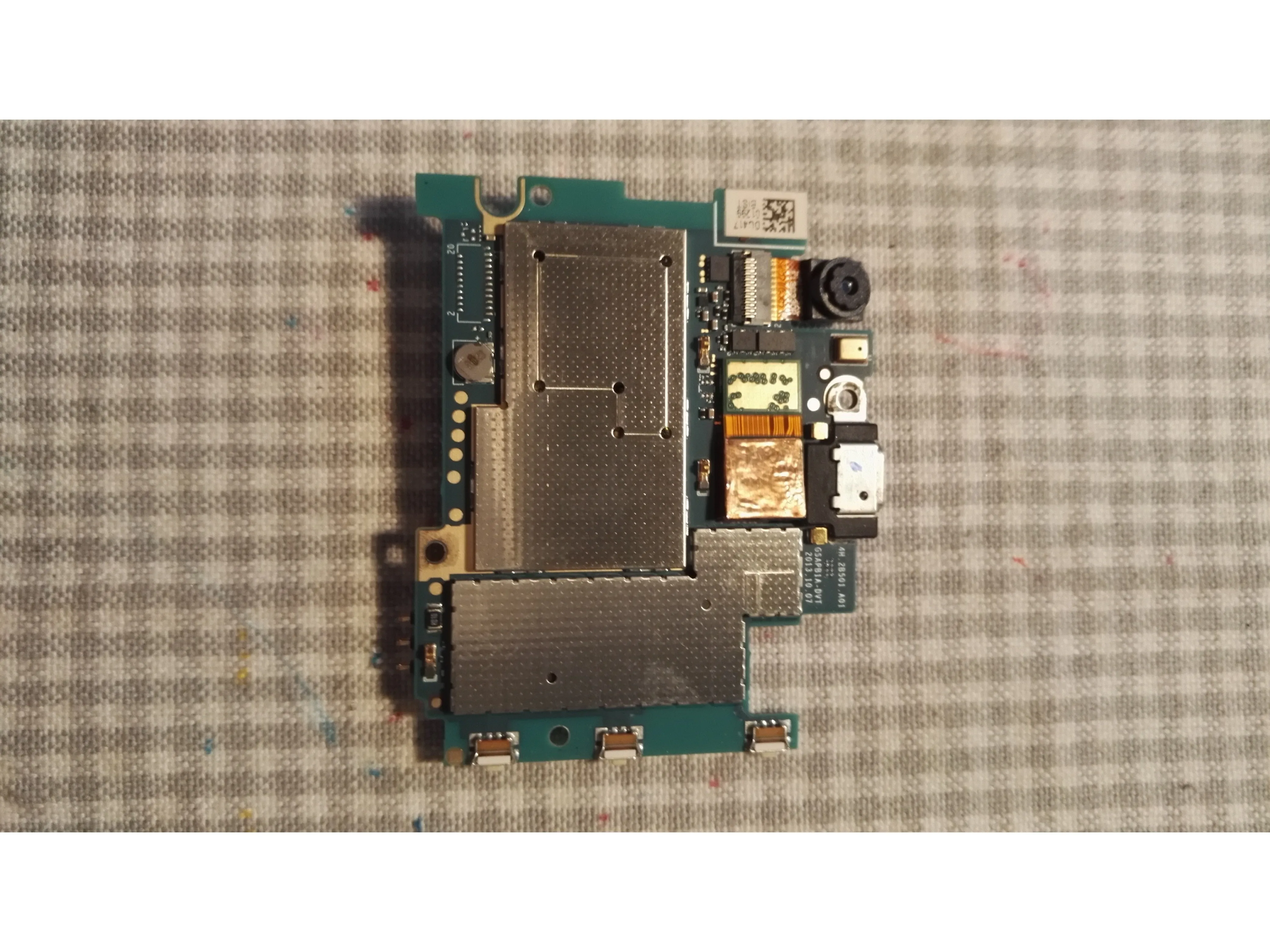

Jolla Teardown, печатная плата: шаг 9, изображение 3 из 3
Разборка Jolla, печатная плата: шаг 9, изображение 3 из 3 | Источник - ifixit.com

  • Печатная плата удерживается на месте одним винтом T5.

  • С помощью пробки аккуратно подденьте плату. Сделайте это с обеих сторон.

  • Она должна выниматься довольно легко.

Шаг 10 Малая печатная плата

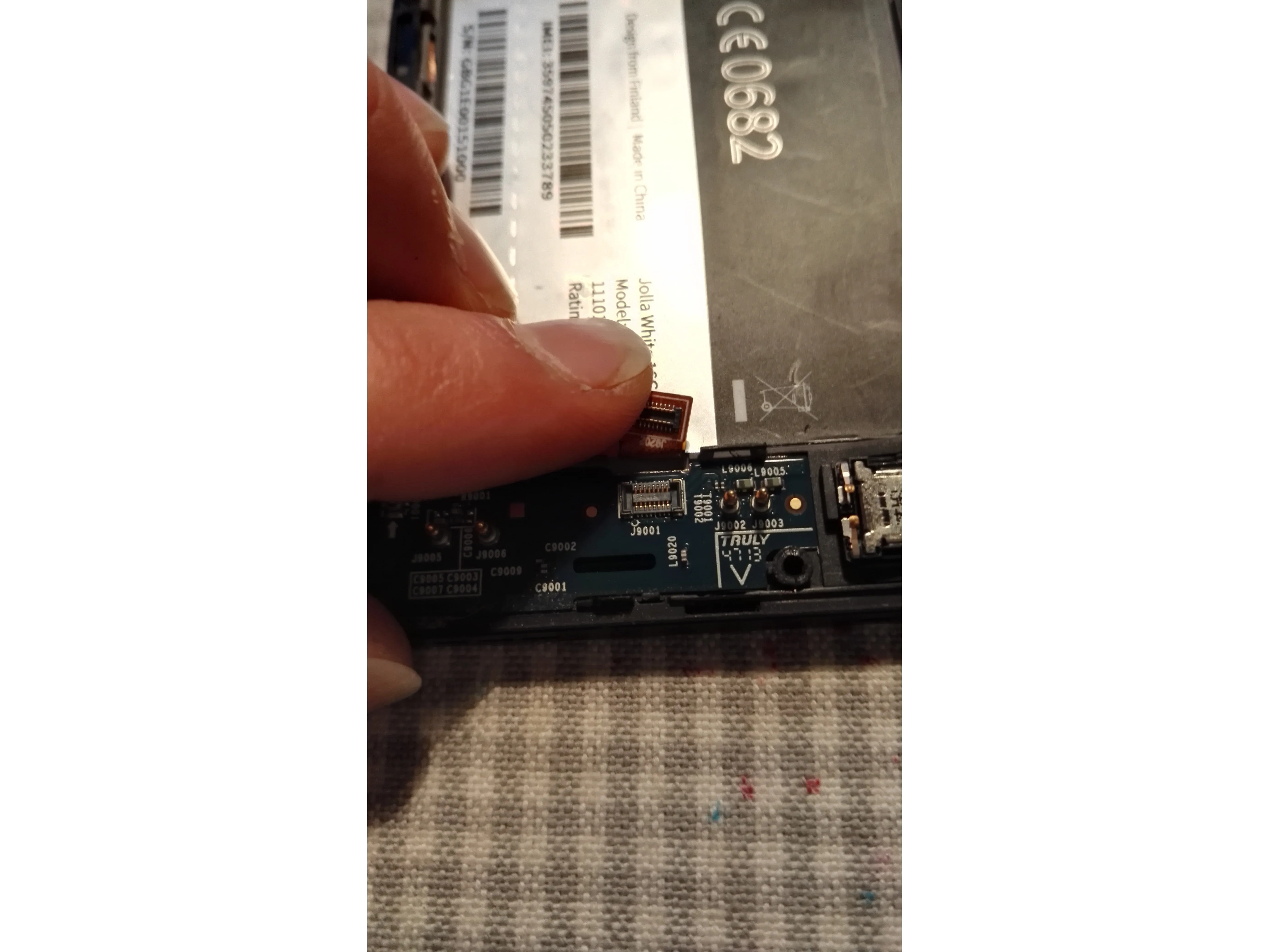

Разборка Jolla, малая печатная плата: шаг 10, изображение 1 из 3
Разборка Jolla, маленькая печатная плата: шаг 10, изображение 1 из 3 | Источник - ifixit.com

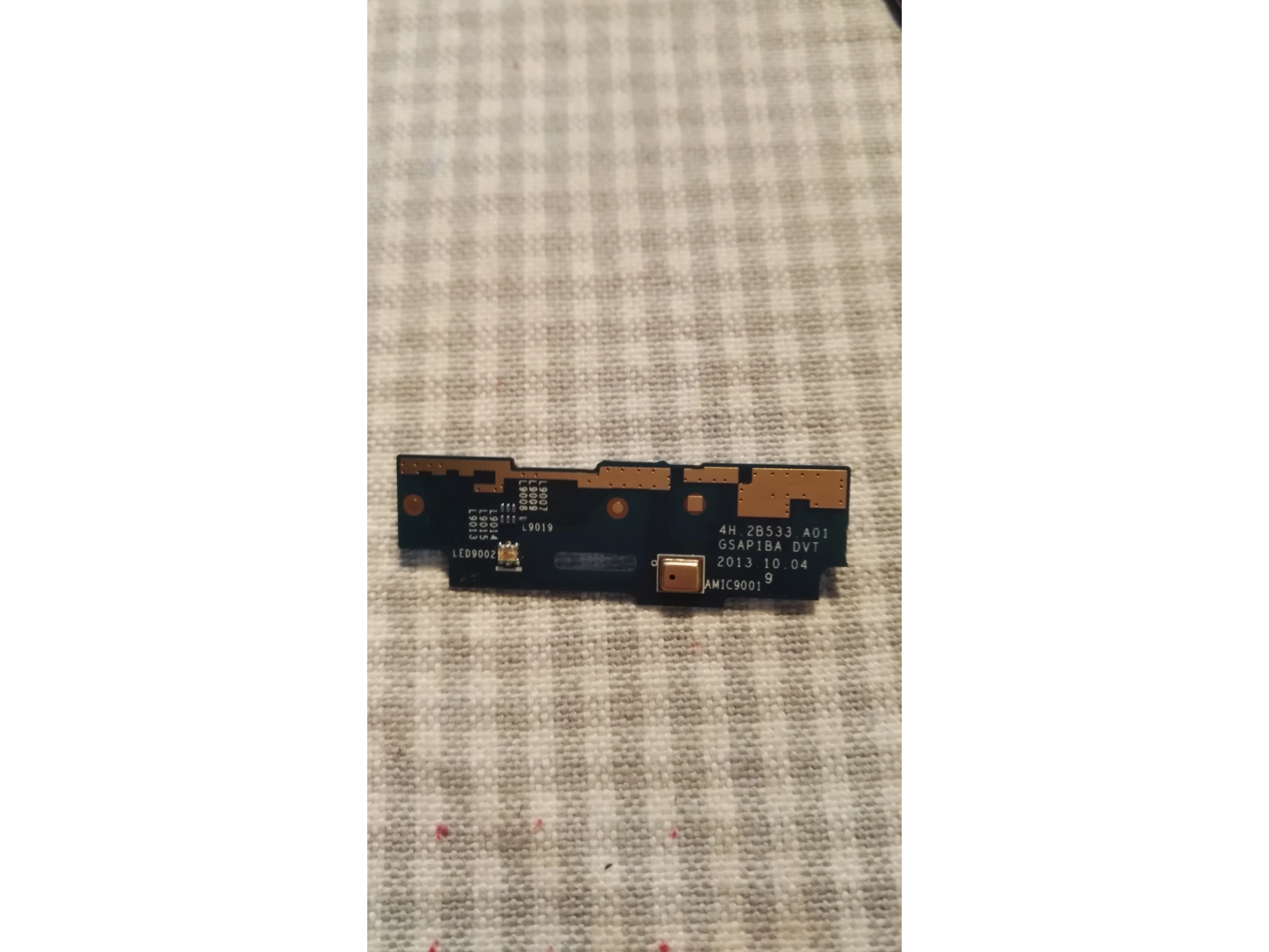

Jolla Teardown, маленькая печатная плата: шаг 10, изображение 2 из 3
Jolla Teardown, маленькая печатная плата: шаг 10, изображение 2 из 3 | Источник - ifixit.com

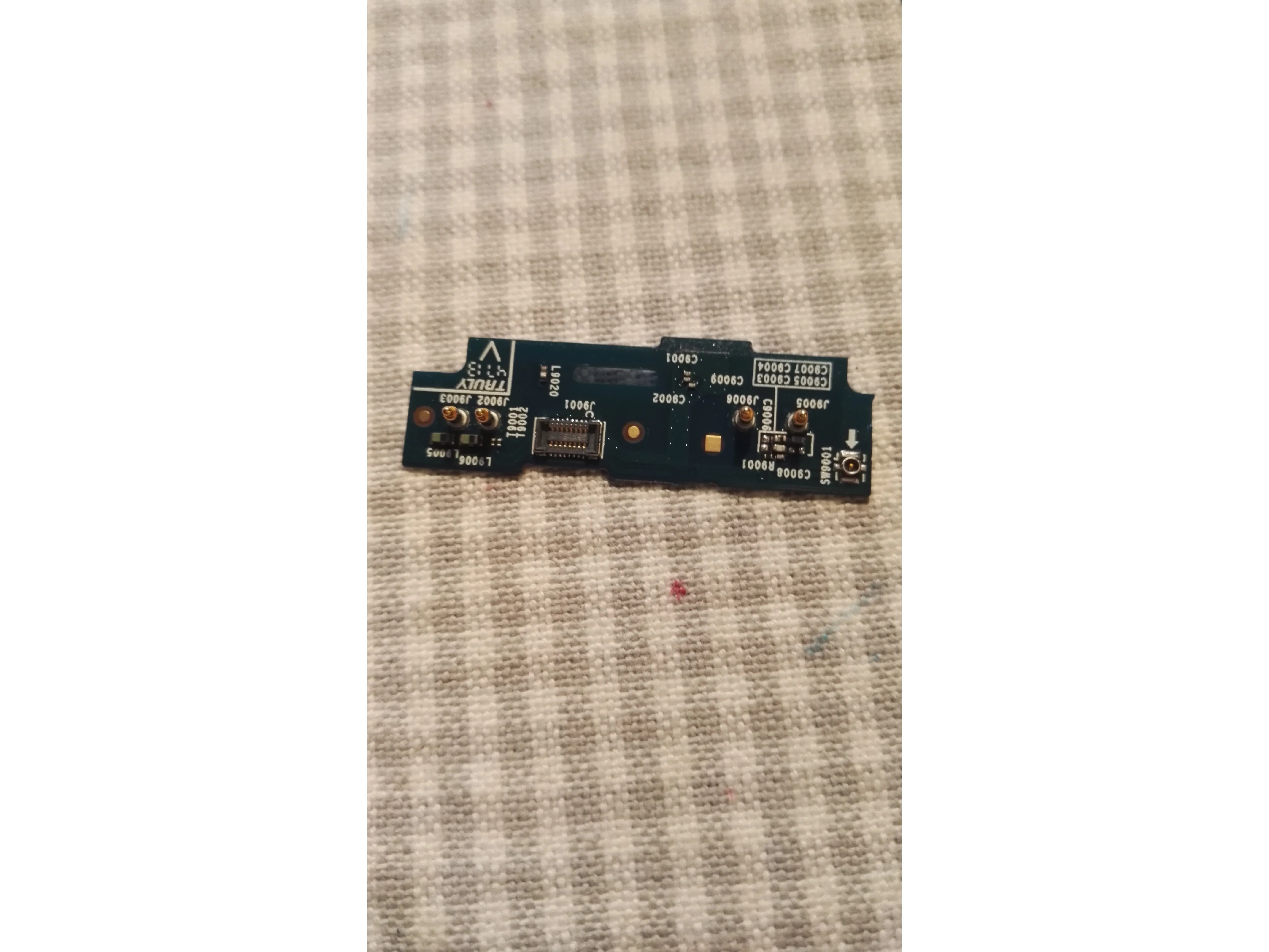

Jolla Teardown, маленькая печатная плата: шаг 10, изображение 3 из 3
Разборка Jolla, маленькая печатная плата: шаг 10, изображение 3 из 3 | Источник - ifixit.com

  • Вторую печатную плату можно извлечь, отсоединив прикрепленный к ней разъем и аккуратно поддев ее. Она закреплена на месте небольшим количеством клея.

Шаг 11 Камеры

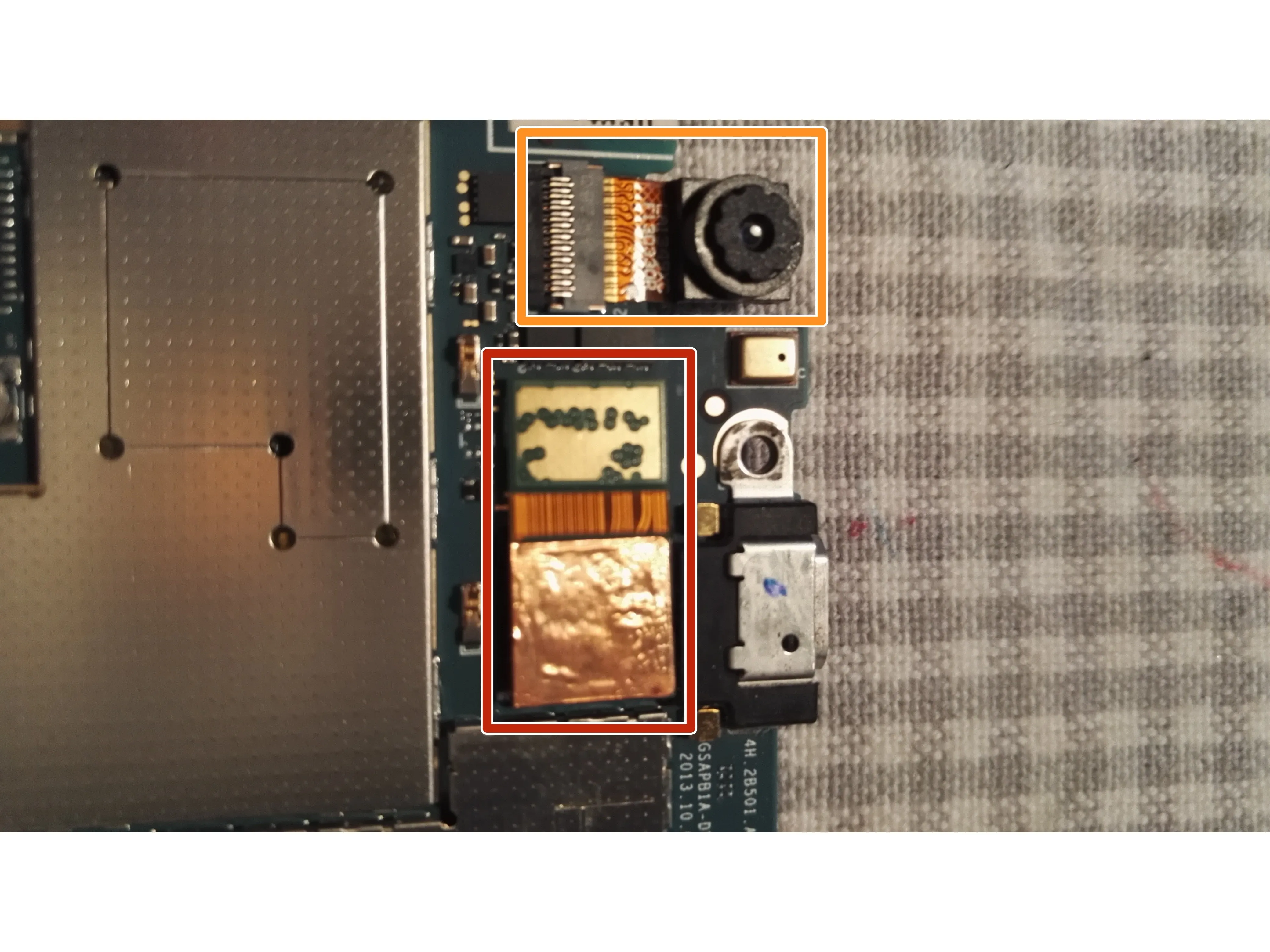

Разборка Jolla, камеры: шаг 11, изображение 1 из 3
Разборка Jolla, камеры: шаг 11, изображение 1 из 3 | Источник - ifixit.com

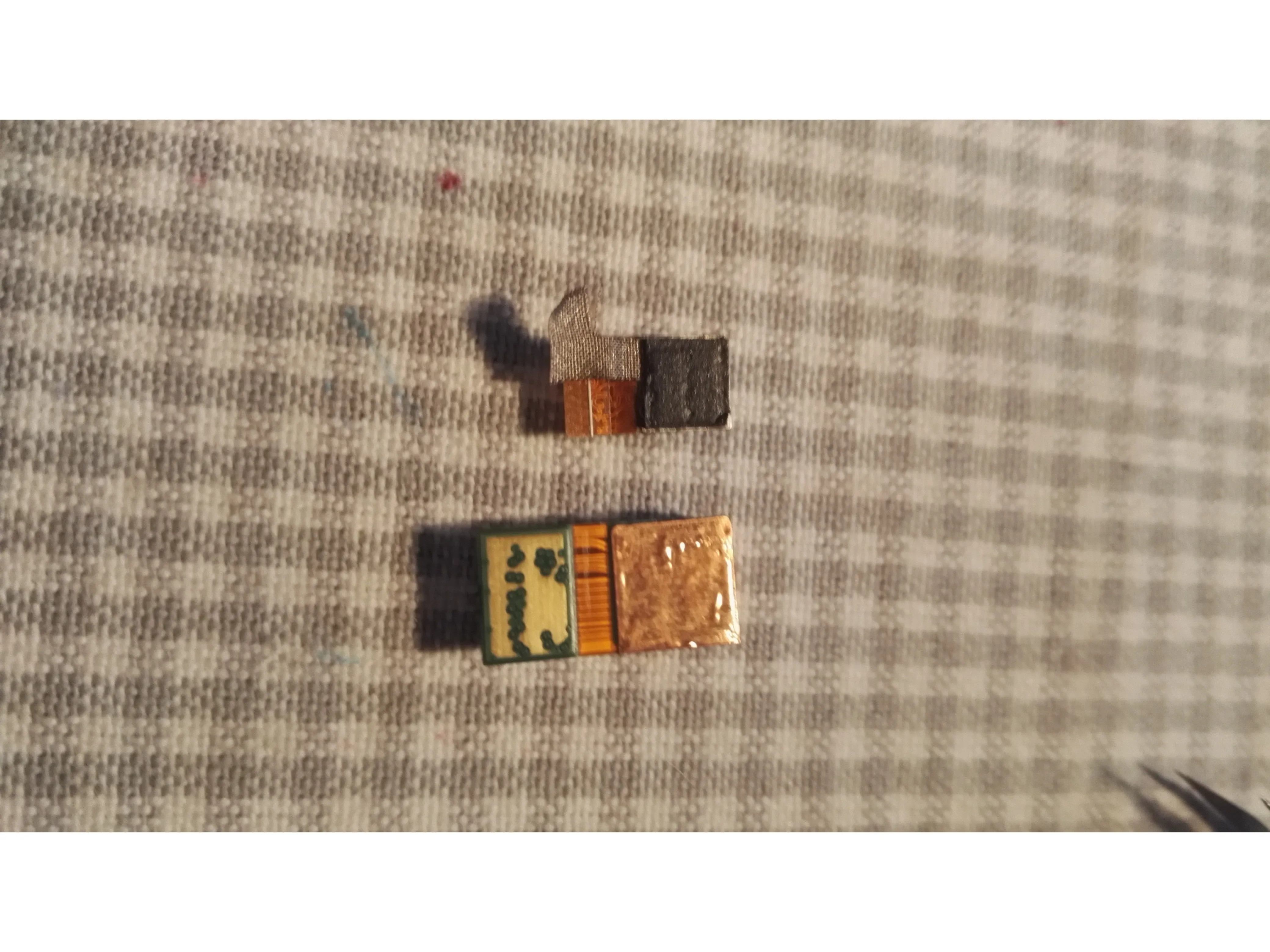

Jolla Teardown, камеры: шаг 11, изображение 2 из 3
Jolla Teardown, камеры: шаг 11, изображение 2 из 3 | Источник - ifixit.com

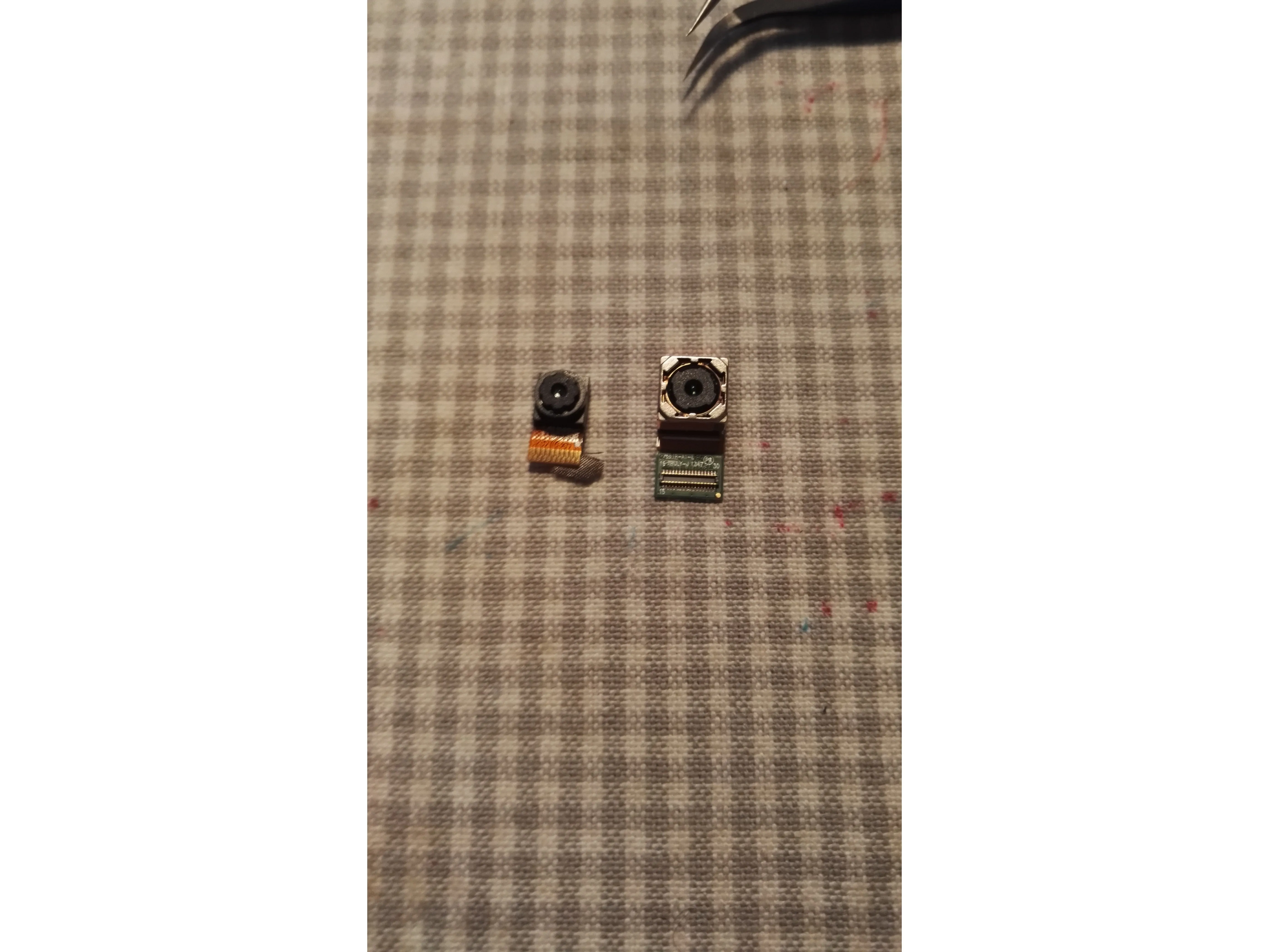

Jolla Teardown, камеры: шаг 11, изображение 3 из 3
Jolla Teardown, камеры: шаг 11, изображение 3 из 3 | Источник - ifixit.com

  • Основная камера.

  • Вторичная камера.

Шаг 12 Готово!

Jolla Teardown, готово!: шаг 12, изображение 1 из 1
Jolla Teardown, готово!: шаг 12, изображение 1 из 1 | Источник - ifixit.com

  • В этом разборе я не буду снимать экран, так как сменные экраны для телефонов Jolla в настоящее время не очень доступны.
