Разборка электростанции с прыжковым стартером

Введение

Главное, что обычно ломается в пусковом устройстве, - это аккумулятор. В этих устройствах обычно используется свинцово-кислотная батарея с ограниченным сроком службы. Заменить его можно и просто, но обычно это нецелесообразно с финансовой точки зрения. Если устройство не держит заряд, но работает при подключении к сети, то, скорее всего, дело в неисправном аккумуляторе.

Что вам понадобится

Инструменты

•

  Посмотреть

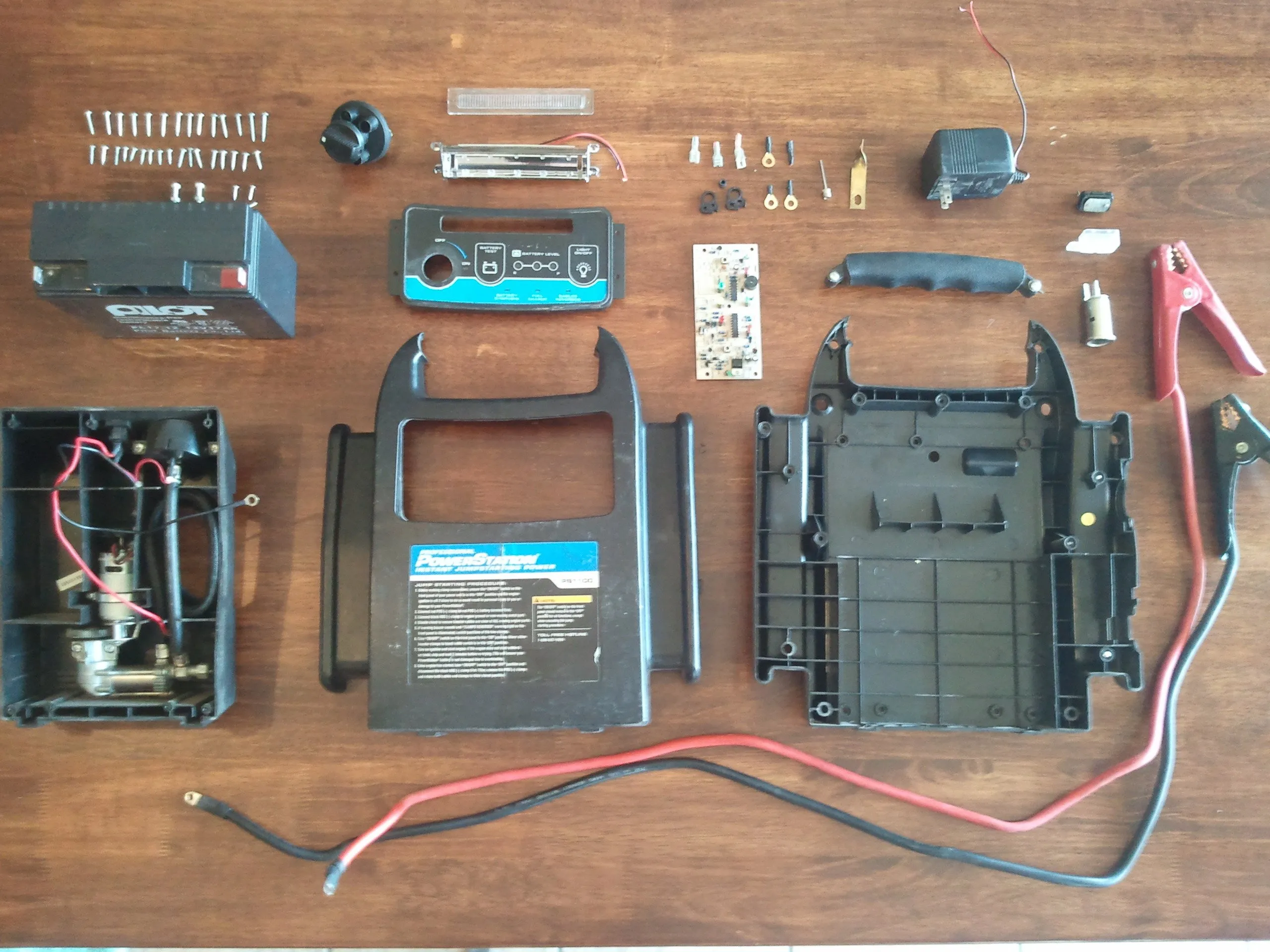

Шаг 1 Разборка электростанции Jump Starter

• Пусковое устройство Power Station

• Модель PS1100

• Неисправный аккумулятор можно заменить, чтобы восстановить работоспособность устройства.

Шаг 2

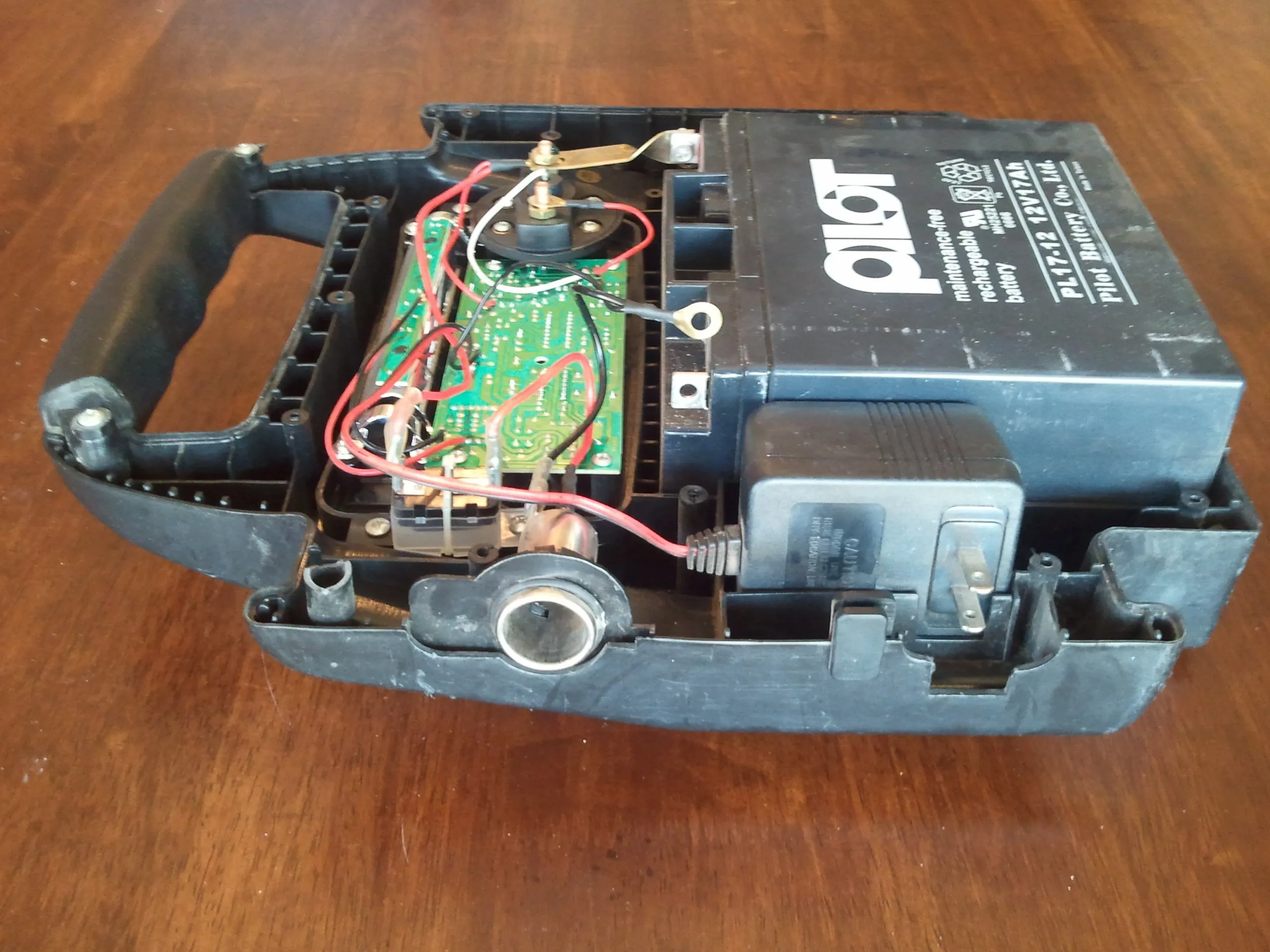

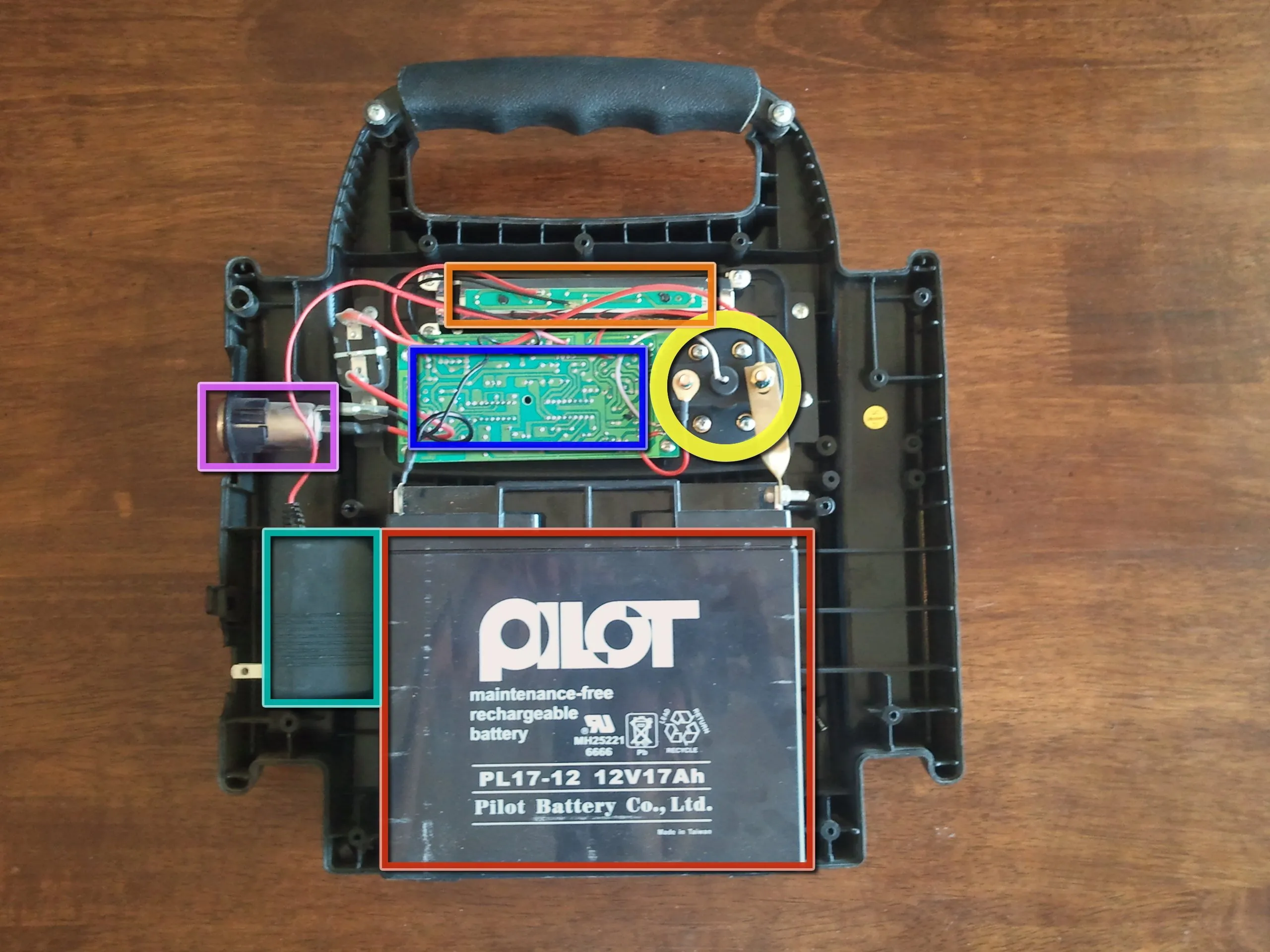

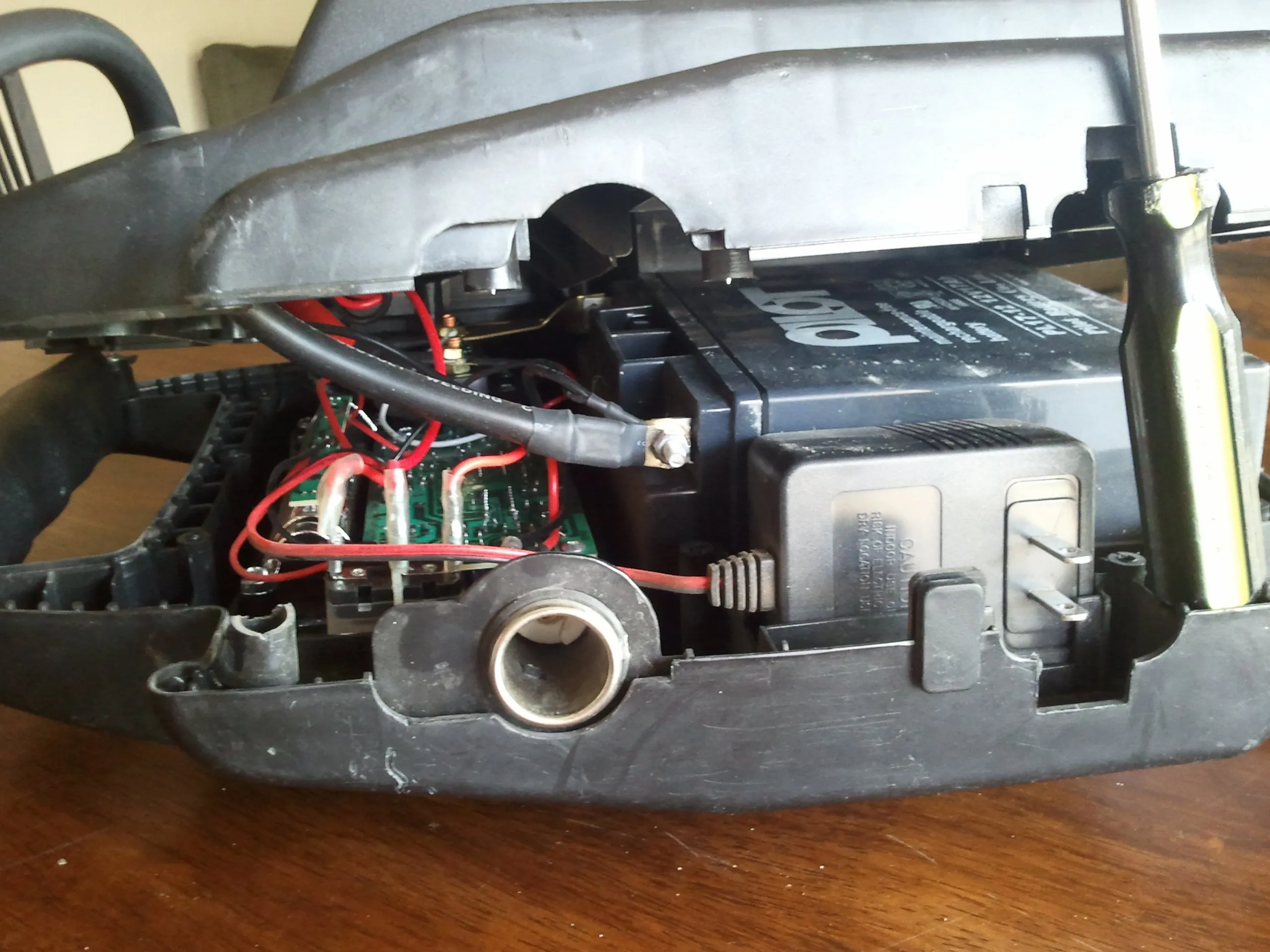

• Открыв ее, вы обнаружите свинцовую батарею, преобразователь AC/DC, вход 12 В постоянного тока, выключатель, заднюю часть печатной платы, заднюю часть фонаря.

• Иногда добавляются дополнительные элементы (лампы, переключатели, компрессоры, разъемы питания и т. д.) Некоторые имеют разъемы питания переменного тока, для которых требуется преобразователь DC/AC, который стоит дороже, чем преобразователь AD/DC.

Шаг 3

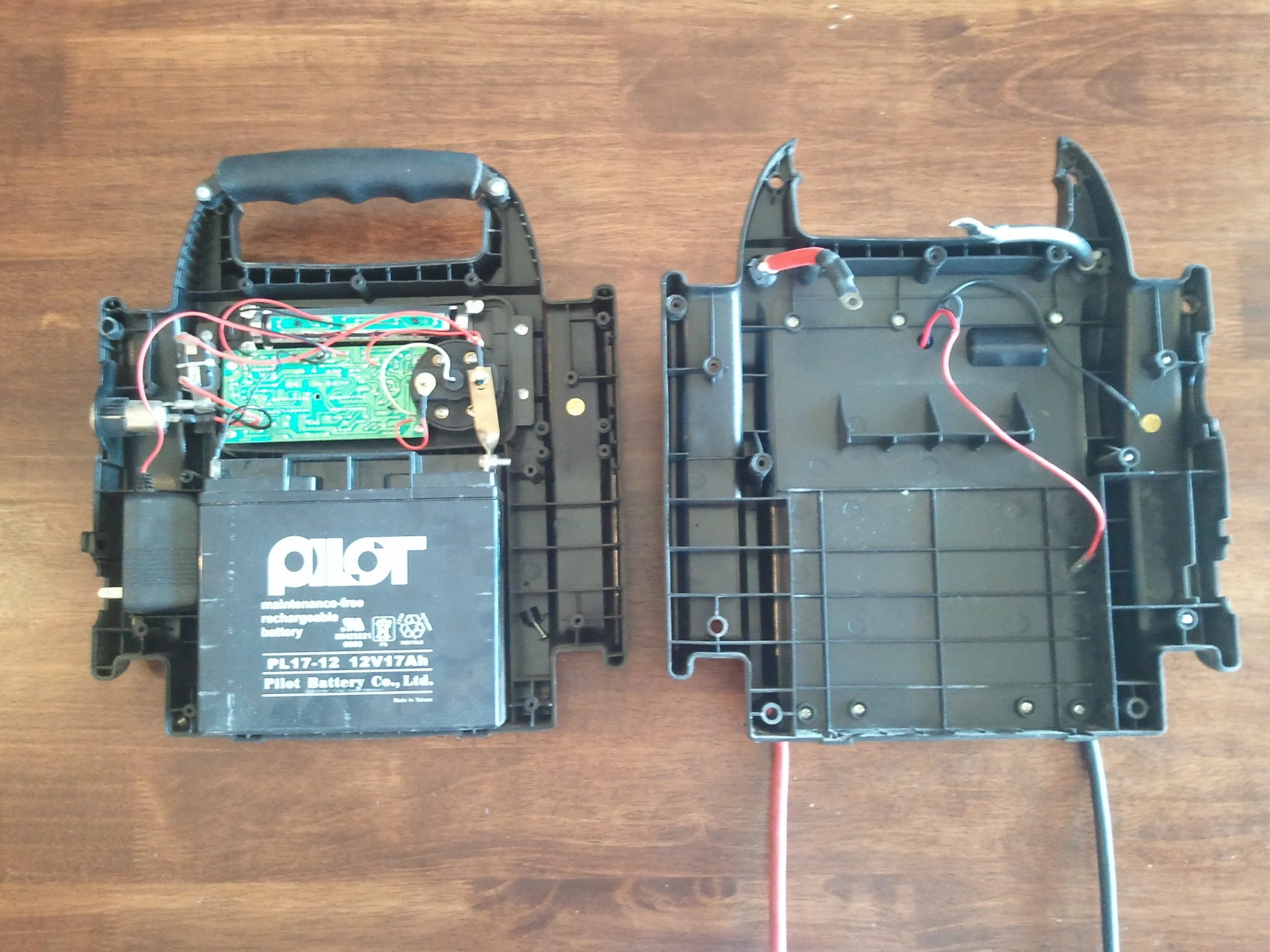

• Аккумулятор слева - виновник разряженного источника питания. Пусковое устройство - это не что иное, как небольшой автомобильный аккумулятор с проводами.

• Любая 12-вольтовая батарея с такими же размерами должна работать в качестве замены.

• Это свинцовая батарея 12В 17Амперчасов производства Pilot battery Co. Ltd.

• Модель PL17-12

Шаг 4

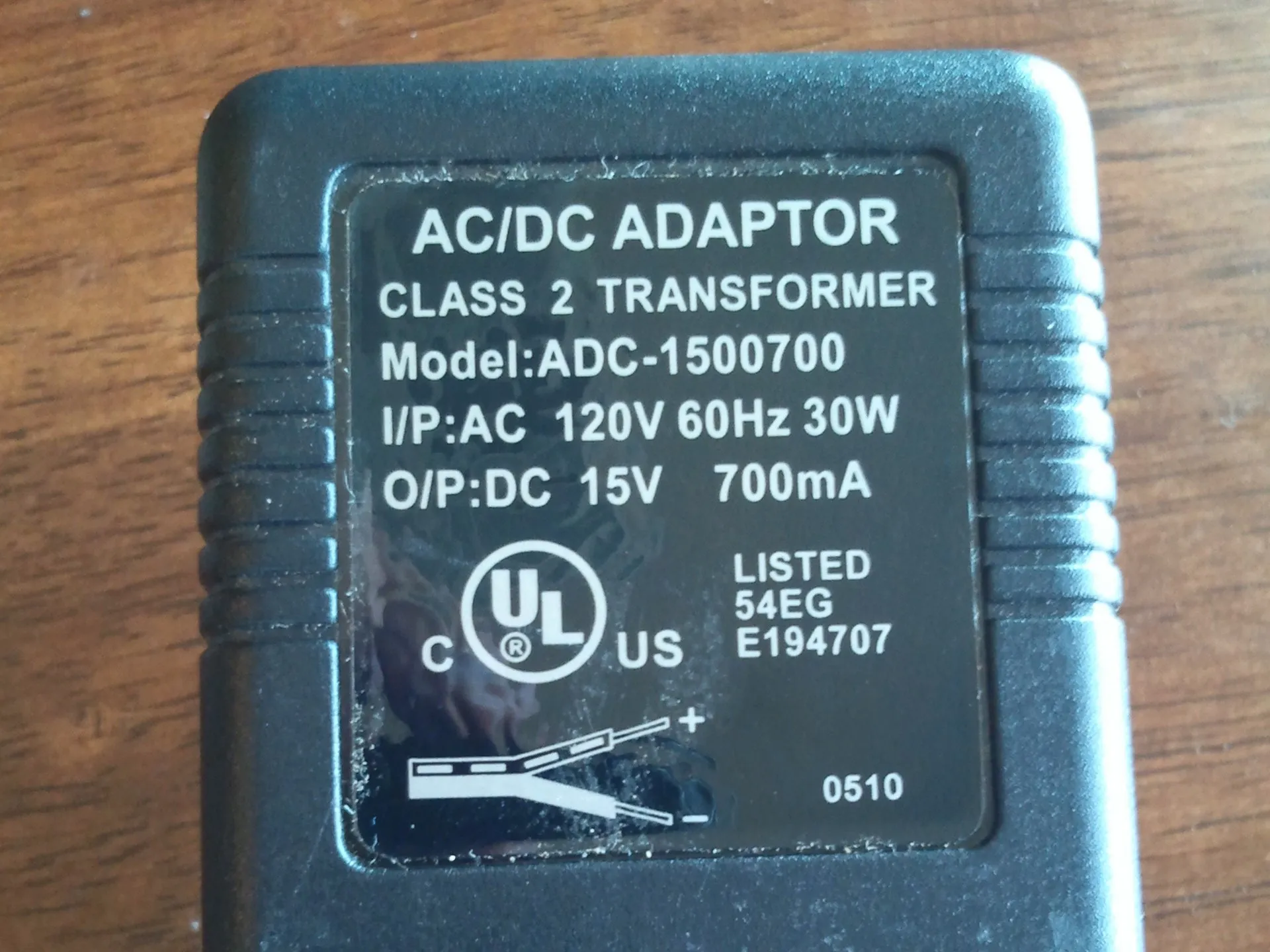

• Оба входа питания. Преобразователь AC/DC и вход DC 12V.

• Разработчики этого пускового устройства просто приобрели адаптер переменного/постоянного тока и встроили его.

• Адаптер имеет входное напряжение 120 В (типичное напряжение в розетке) и выходное 15 В (идеально подходит для зарядки аккумулятора 12 В).

• Слева - разъем питания постоянного тока, справа - тепловое реле для безопасности и защиты

Шаг 5

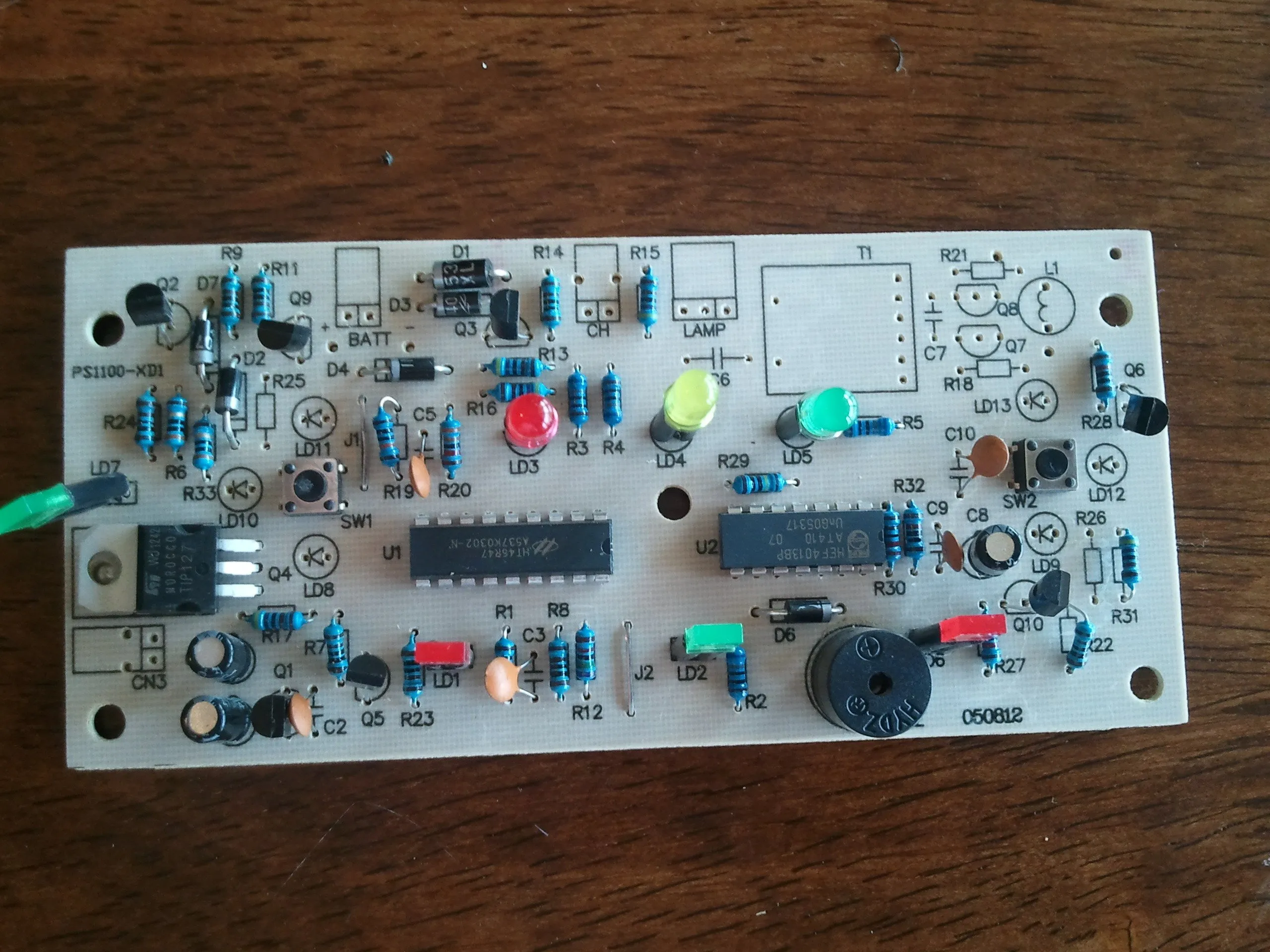

• Печатная плата с типичными светодиодами, резисторами, транзисторами (черные полукруги), микросхемами (длинные черные), конденсаторами (диски и цилиндры), кнопками (справа посередине), выпрямителем питания (левый средний квадрат), диодами (маленькие черные, полоса с одной стороны), пьезодинамиком (большой и круглый, внизу)

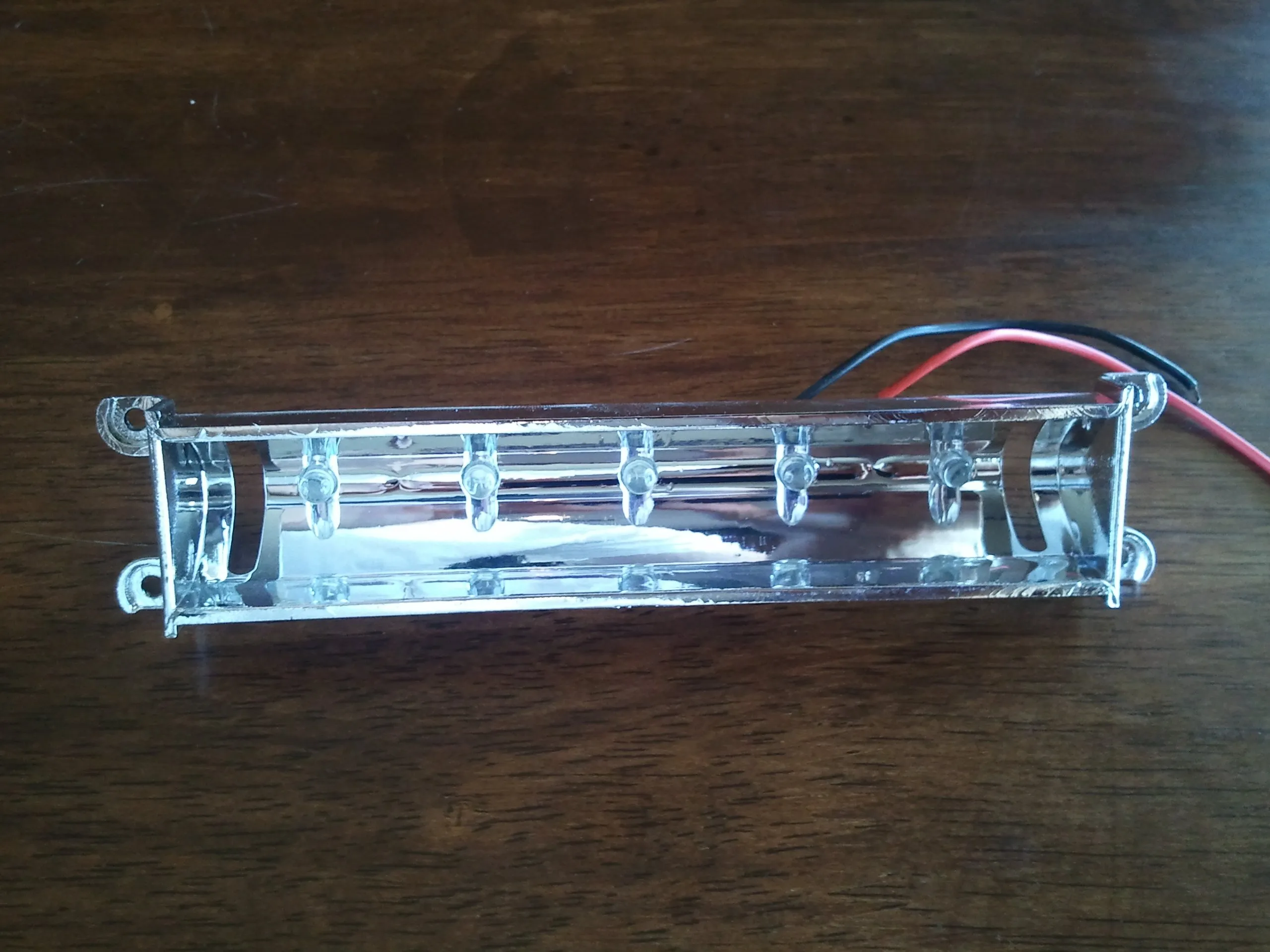

• Светильник с 5 светодиодами

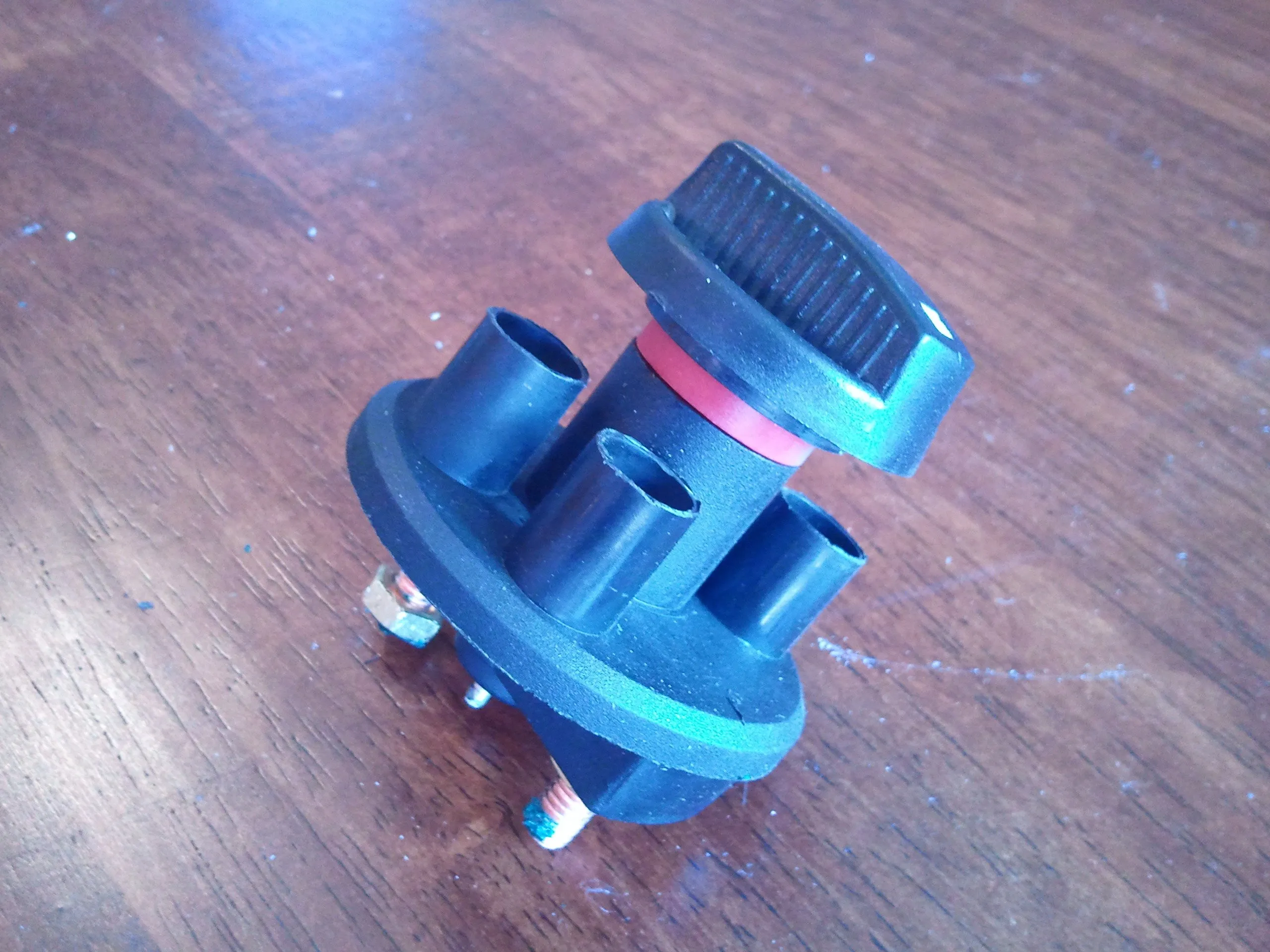

• Большой выключатель для работы с 12 В

Шаг 6

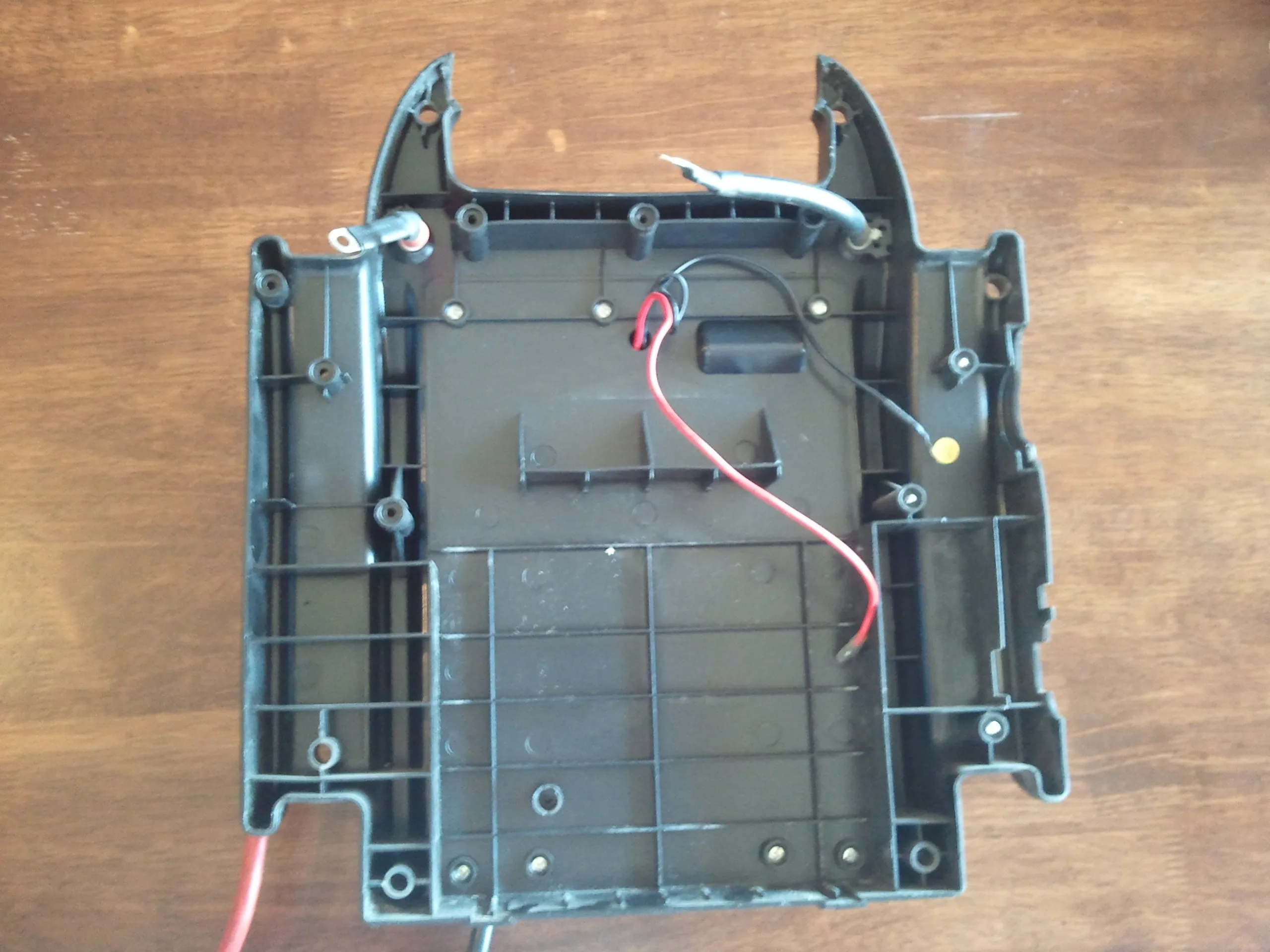

• Задний модуль - это компрессор. Он будет продолжать нормально работать при подаче напряжения 12 В.

• Я не стал разбирать компрессор. Я прикручу сверху крышку из оргстекла и припаяю автомобильный адаптер на 12 В, чтобы использовать его в качестве аварийного компрессора.

• На instructables.com есть инструкция по утилизации компрессора.

Комментарии к статье

Могу ли я использовать 12В 18Ампер

для зарядки аккумулятора? На задней панели устройства будет указано, каким должен быть 'вход'.

Кажется, что все работает как надо. Однако фонарик на передней панели не выключается, пока батарея полностью не разрядится. Могу ли я что-нибудь сделать или отсоединить эту лампочку? Любая помощь будет очень признательна.

Скорее всего, это проблема с переключателем включения/выключения света. Чтобы проверить, в этом ли проблема, проверьте сопротивление мультиметром между двумя точками на переключателе. Если сопротивление не меняется при переключении кнопки, значит, переключатель неисправен. Если у вас нет мультиметра, вы можете физически отсоединить провод и убедиться, что свет погас.

Есть ли у компрессора предохранитель

Я не помню, но возможно. Глядя на фотографии, кажется, что у него есть тепловое реле тоже.
