Разборка Kambrook Blitz Pro

Введение

Простое пошаговое руководство по разборке блендера Blitz Pro 800W.

Ключевые области == Основные области включают==:

Красные круги - области, на которых следует сосредоточиться (например, места, где винты будут откручиваться от секции или сниматься).

Зеленые области - места, за которые сборщик будет хвататься рукой (например, где основной компонент разделяется на различные секции).

Что вам понадобится

Инструменты

•

  ×5View

•

•

  Посмотреть

•

  Посмотреть

•

  Посмотреть
• Посмотреть

•

Шаг 1 Разборка Kambrook Blitz Pro

• Отключите устройство от сети и переверните базу питания вверх дном.

• ВНИМАНИЕ: Убедитесь, что шнур не вставлен в розетку, чтобы избежать поражения электрическим током.

• ВНИМАНИЕ: Убедитесь, что шнур также смотан, чтобы исключить риск спотыкания.

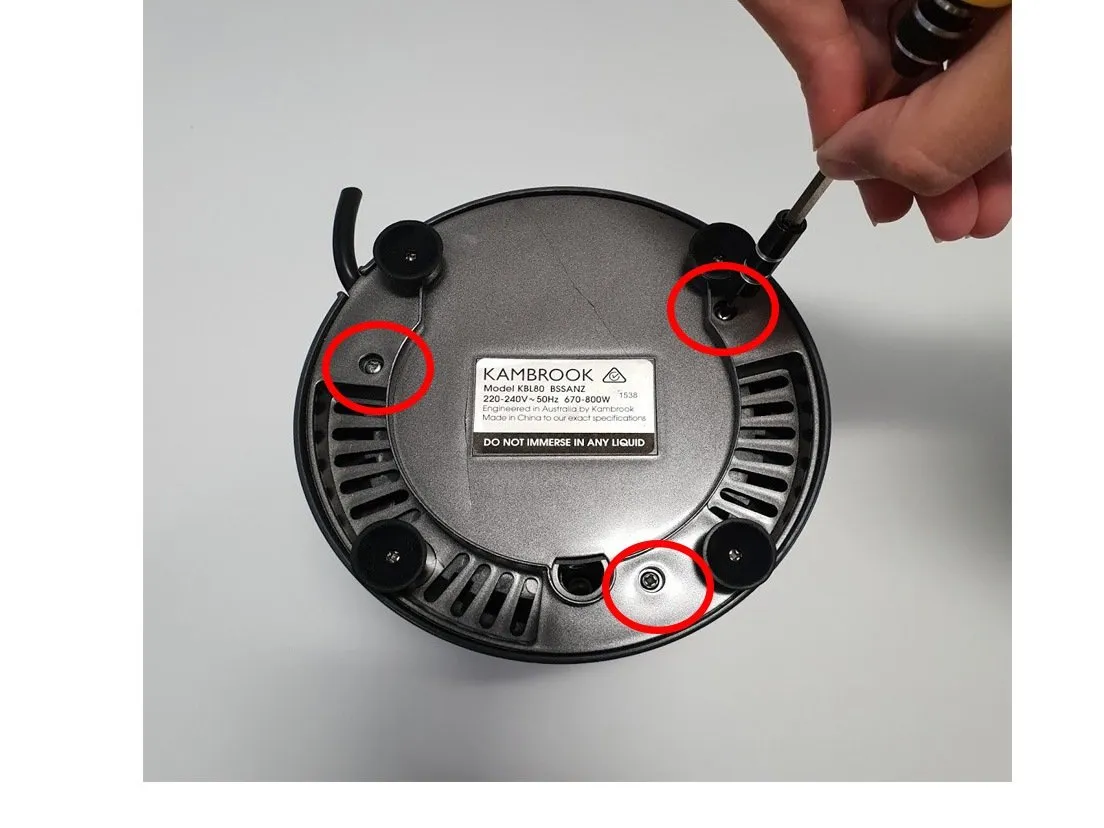

Шаг 2

• Открутите три 10-миллиметровых винта, расположенных в нижней части основания, с помощью отвертки Philips №1 (находятся там, где расположены красные круги).

• ВНИМАНИЕ: Для того чтобы собрать компонент обратно, поместите винты в пакет с zip-замком, чтобы все компоненты можно было легко переместить.

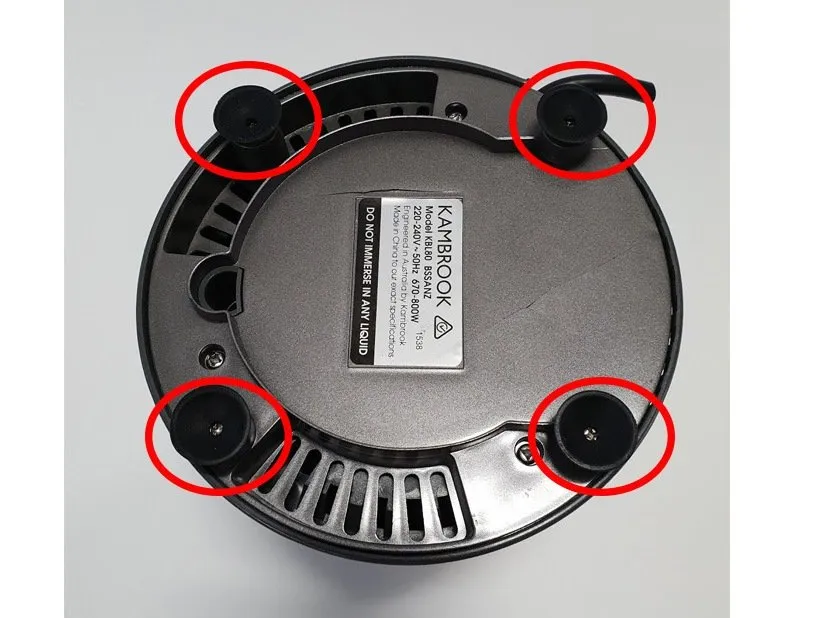

Шаг 3

• Крепко снимите резиновые чашки с основания компонента, взявшись за нижнюю часть компонента одной рукой и потянув с небольшим усилием другой.

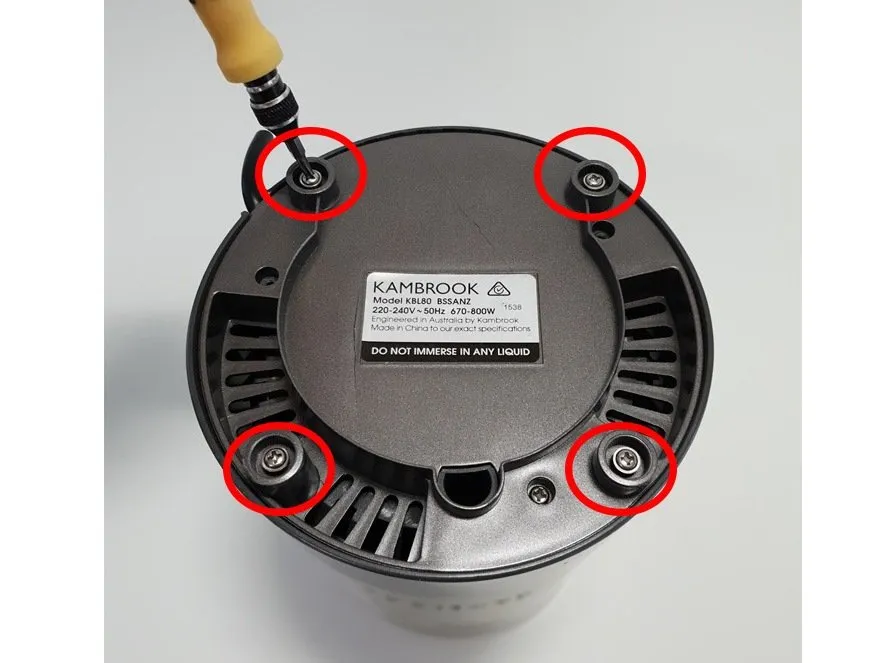

Шаг 4

• Открутите четыре 10-миллиметровых винта (расположены в красном круге) с помощью головки Philips #1.

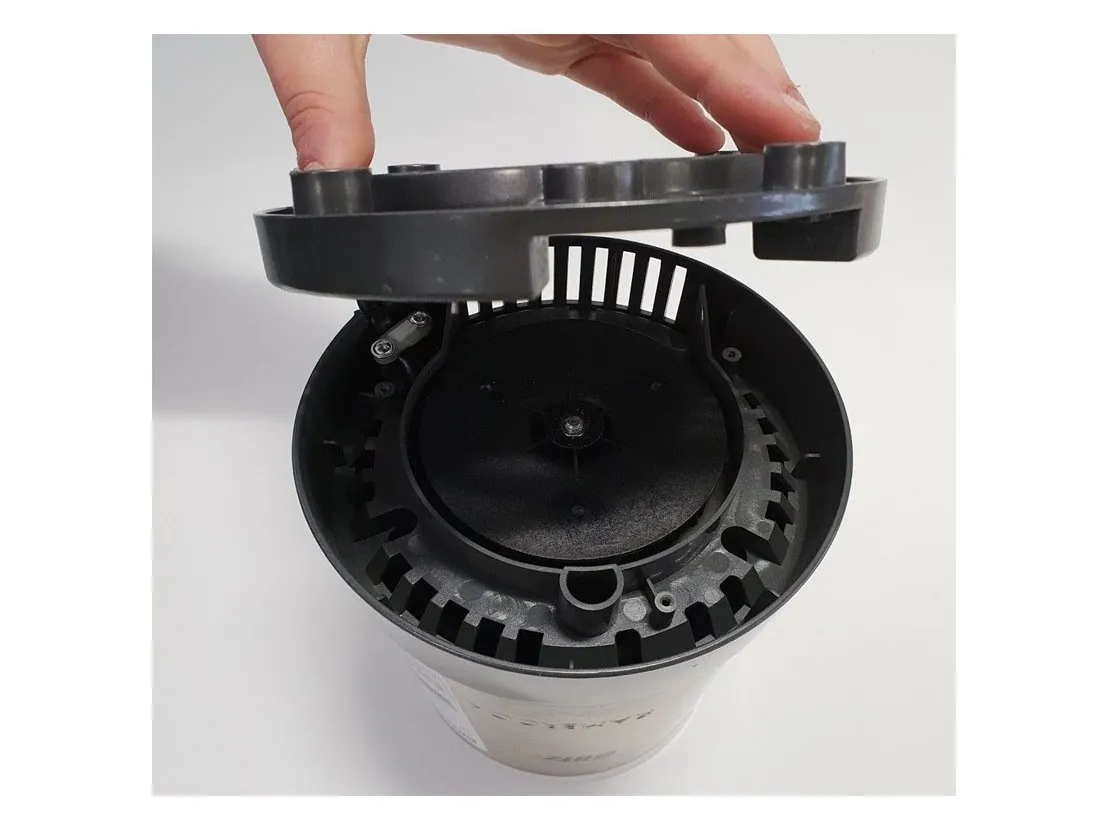

Шаг 5

• С усилием снимите пластиковое основание с NutriBullet (когда все винты будут откручены).

• ВНИМАНИЕ: После снятия основания вентилятор будет открыт. Убедитесь в том, что его нужно двигать медленно, чтобы другие детали не выпали и не нанесли травм.

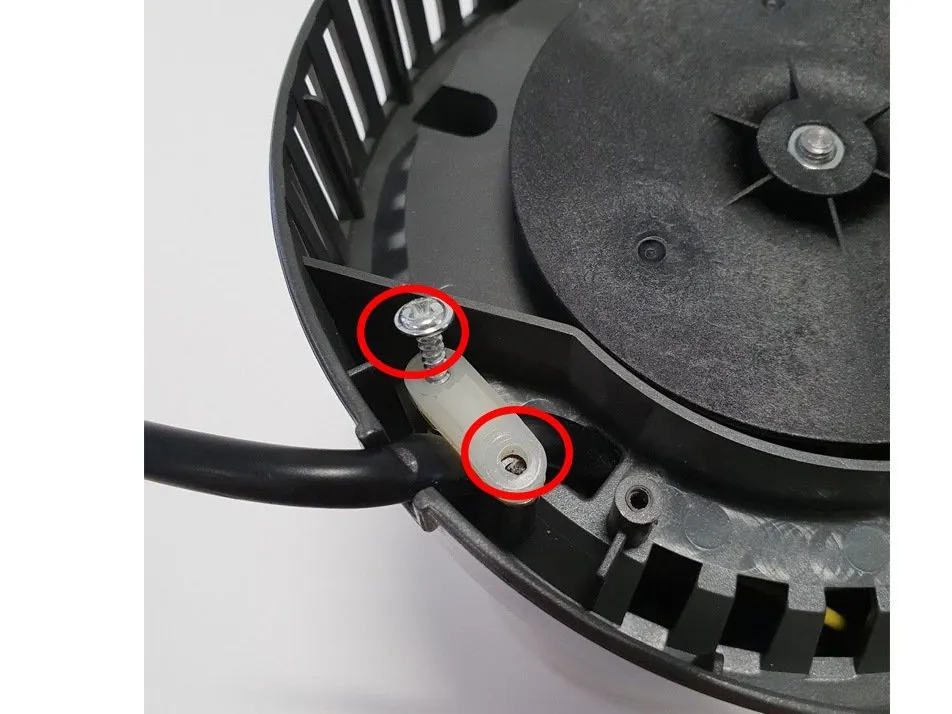

Шаг 6

• Открутите два 10-миллиметровых винта (расположенных в красном круге) с помощью головки Phillips №2. Когда все винты будут отделены от основного корпуса, без усилий отсоедините пластиковую деталь от прибора.

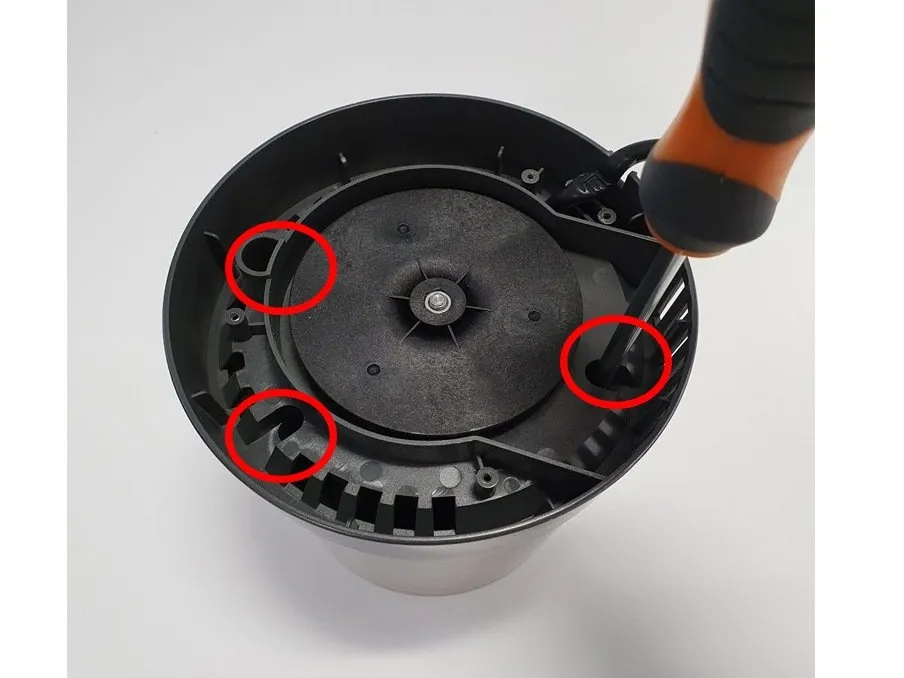

Шаг 7

• Выкрутите три 13-миллиметровых винта из основания с помощью удлиненной отвертки Philips #1.

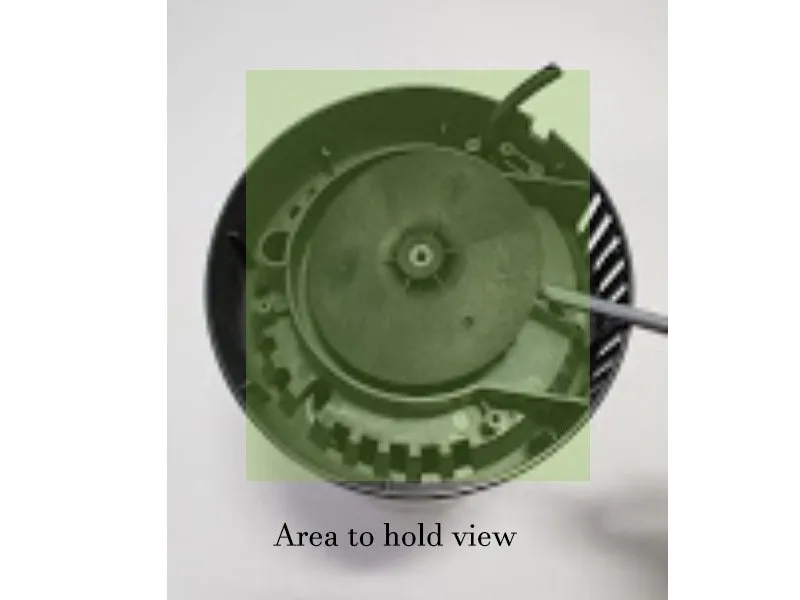

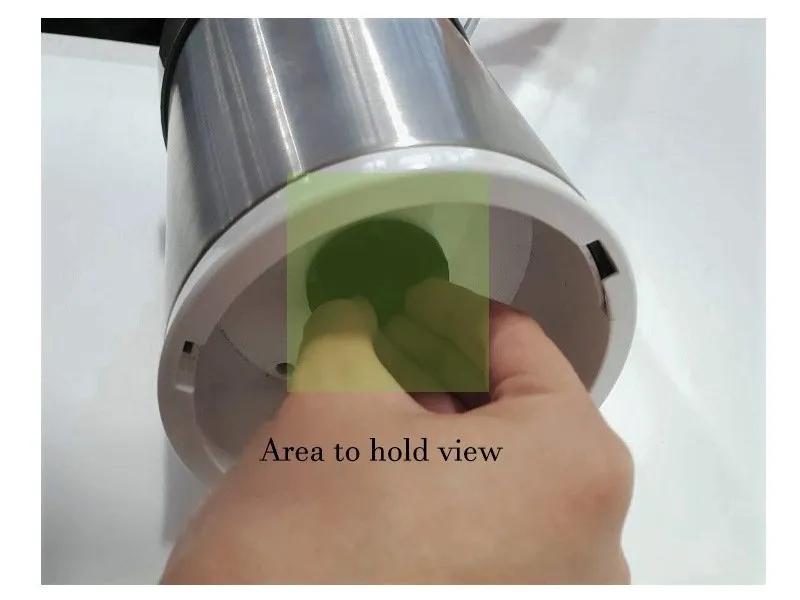

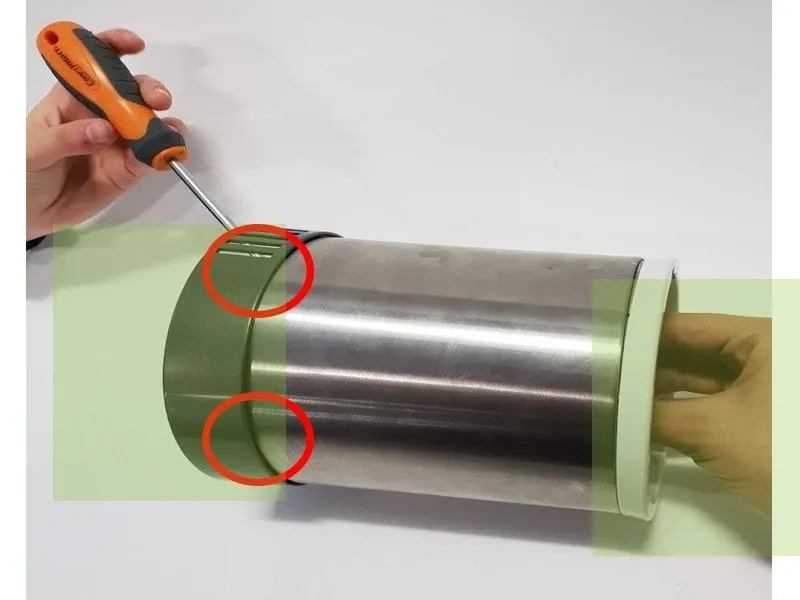

Шаг 8

• Крепко держите верхнюю часть ротатора (отмечена зеленым цветом), а другой рукой открутите внутренний винт с головкой Phillips #1 (отмечен красным кругом). Продолжайте этот процесс до тех пор, пока обе части не будут отделены от основного компонента.

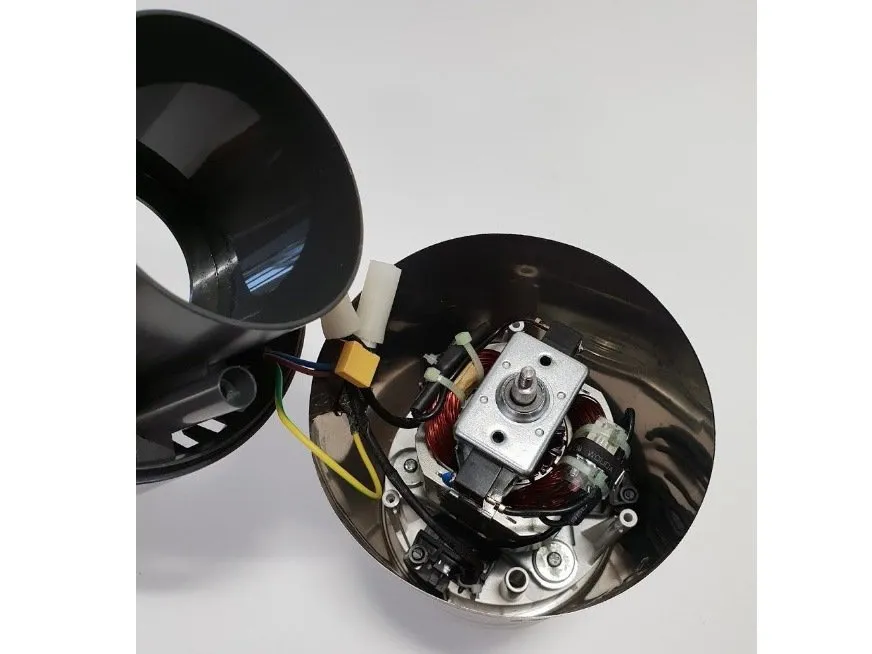

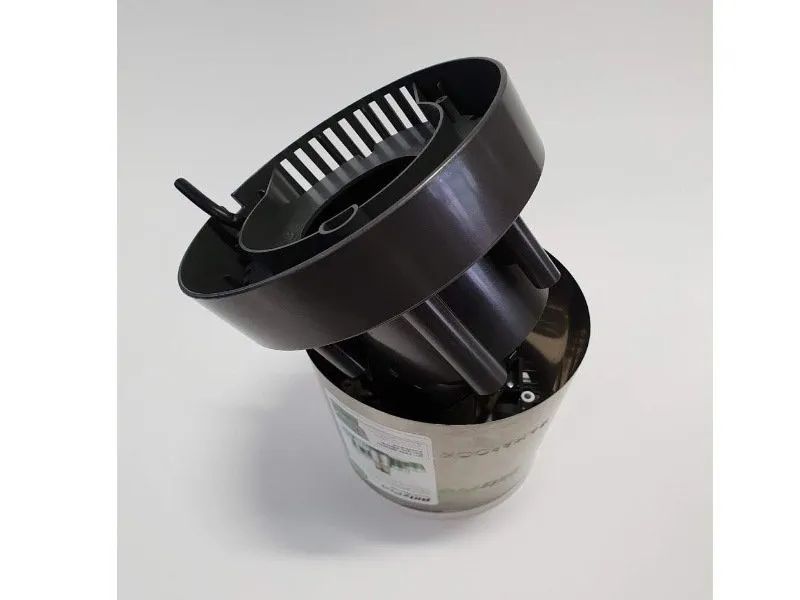

Шаг 9

• (После того, как деталь будет извлечена из корпуса) медленно проведите шнур через основание, чтобы открыть внутренний компонент.

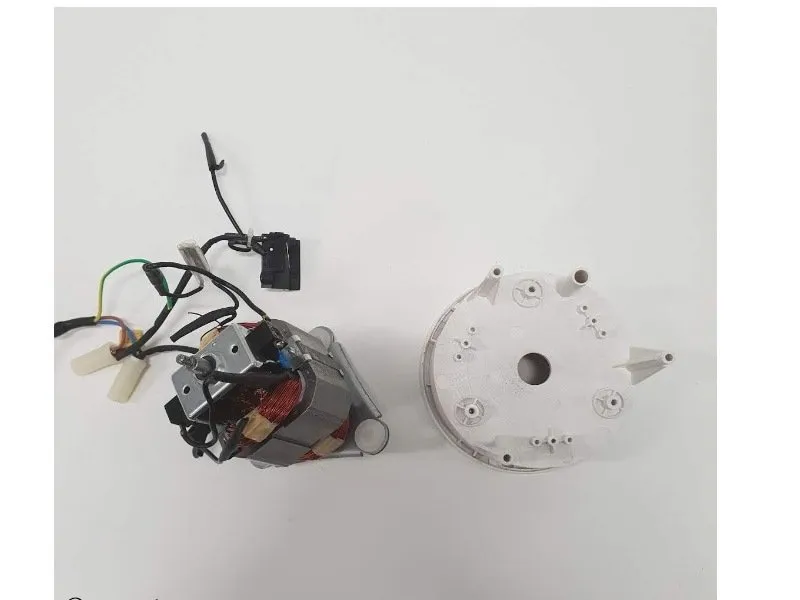

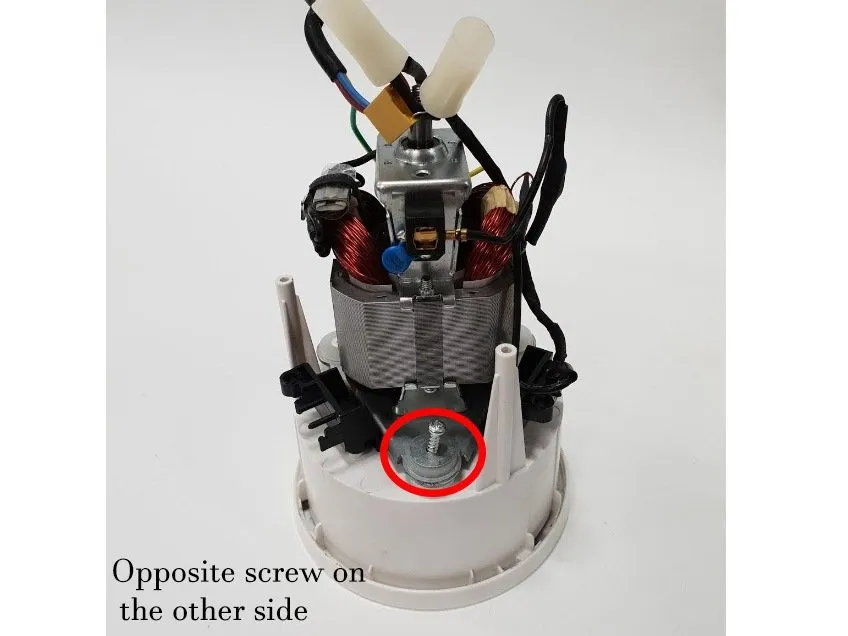

Шаг 10

• (Находится в красном круге) отсоедините шнур, открутив два 5-миллиметровых винта с помощью крестообразной отвертки №1, чтобы снять боковой компонент.

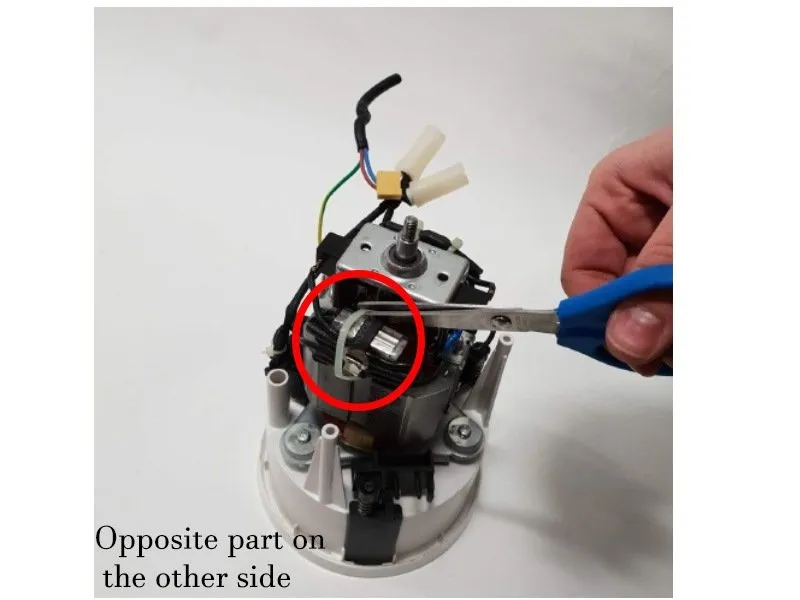

Шаг 11

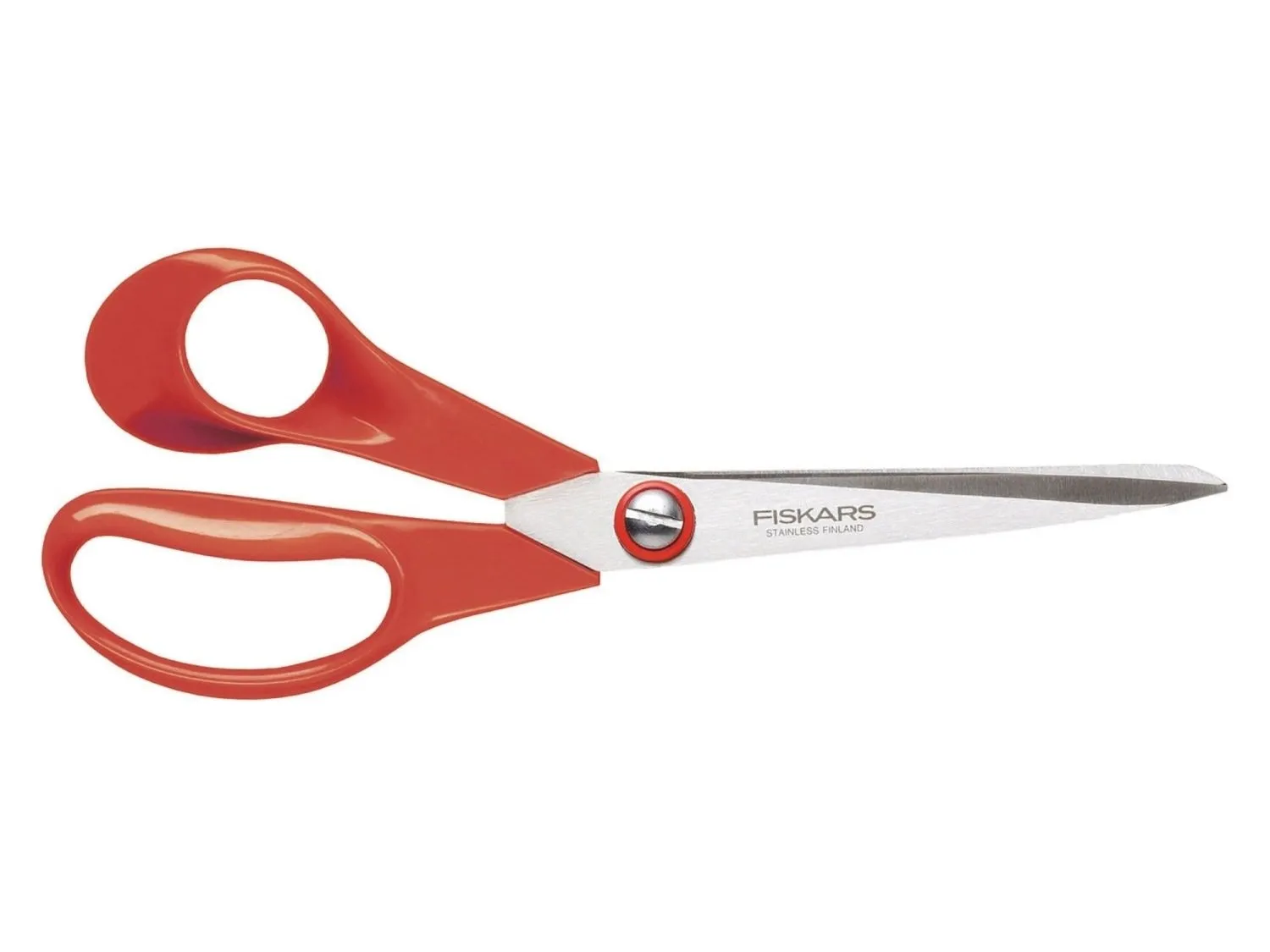

• Ножницами отрежьте молнии по бокам устройства. Убедитесь, что обрезаны только молнии и никакие другие шнуры (так как Blitz Pro не сможет работать).

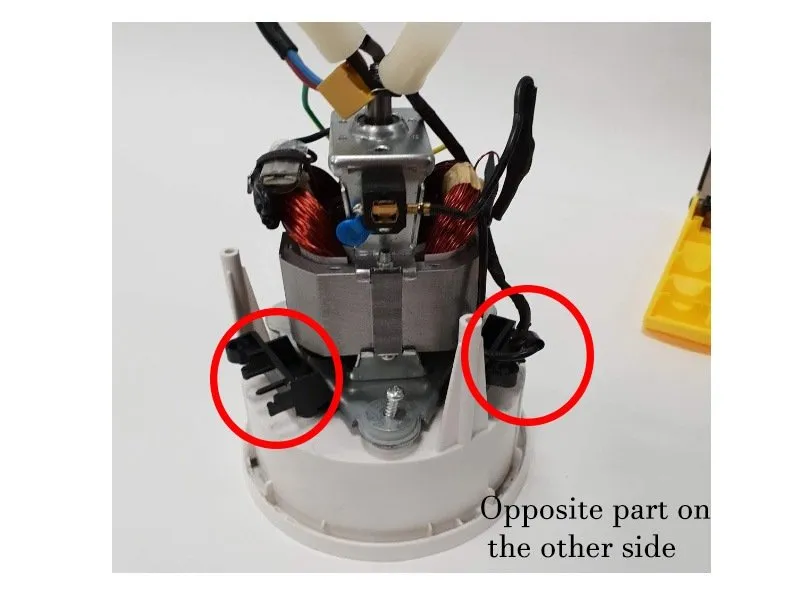

Шаг 12

• Снимите черные вставки, расстегнув их и потянув вниз. Продолжите этот процесс для трех других сторон (в красных кругах).

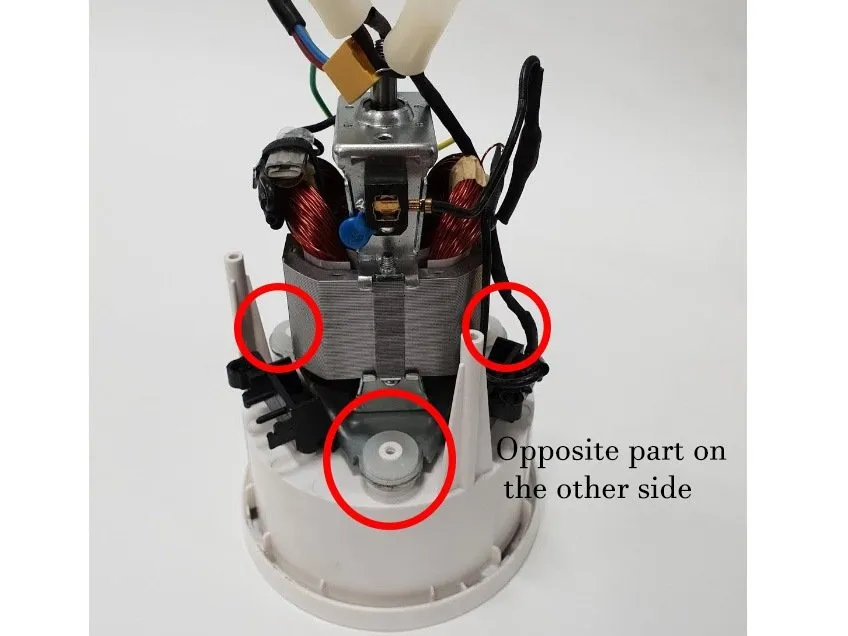

Шаг 13

• Открутите три 5-миллиметровых винта (расположены там, где находятся красные круги) с помощью головки #1 Phillips.

• ВНИМАНИЕ: Будьте очень осторожны при откручивании винтов, так как под винтом находится плоская часть, которая может отвалиться и ее очень легко потерять.

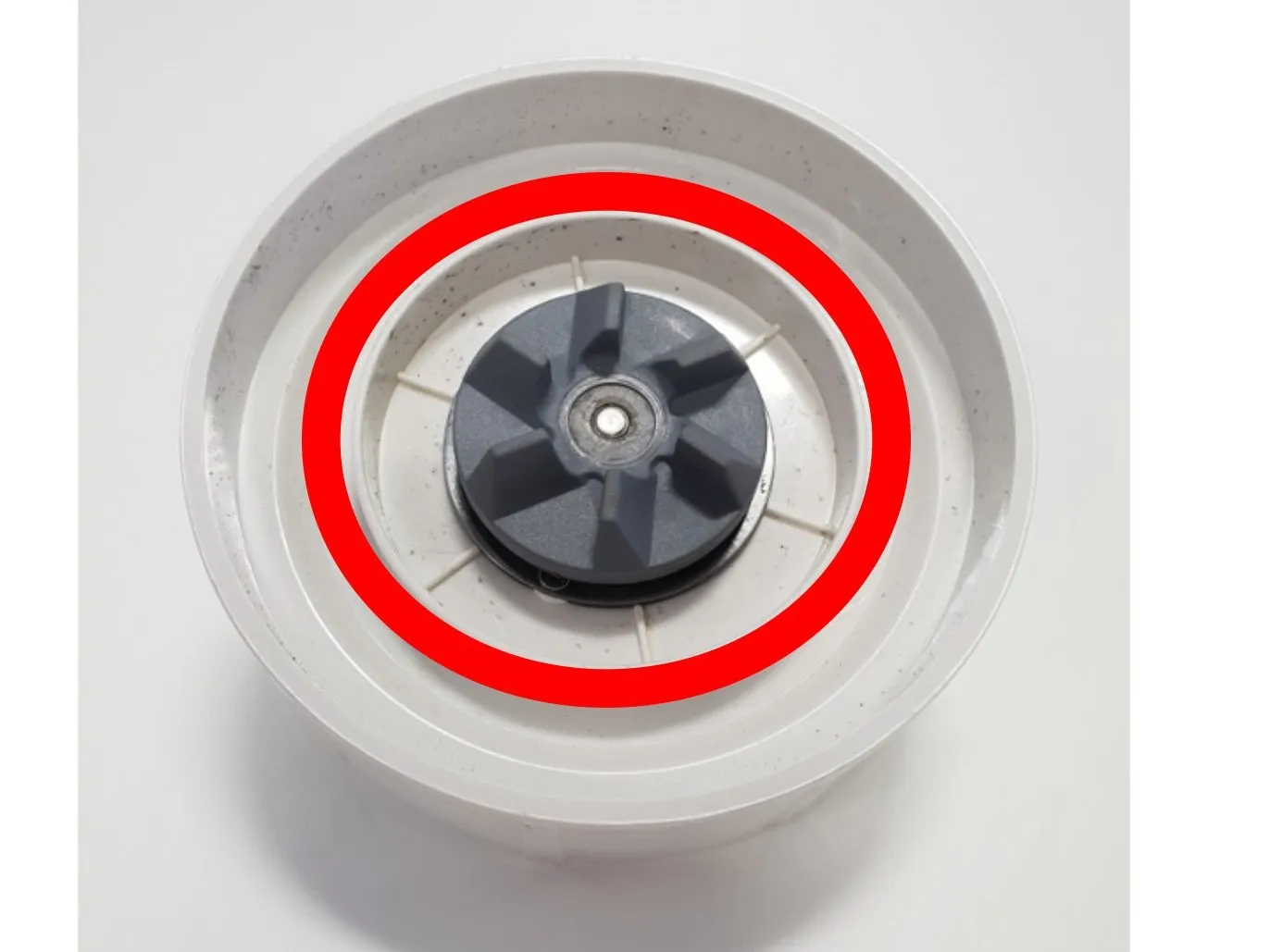

Шаг 14 Лезвие

• Плотно зажмите лезвие в тисках, чтобы серый круговой поворотный механизм был обращен вверх.

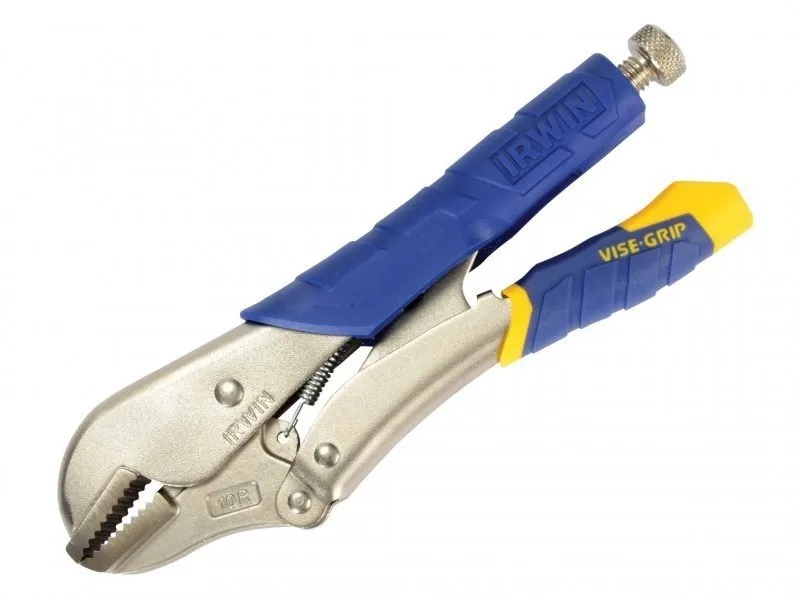

• Поверните по часовой стрелке с помощью многогубцев серый круглый поворотный механизм, пока он не отсоединится от белого пластикового основания.

• ВНИМАНИЕ: Убедитесь, что вы крепко держите деталь, чтобы избежать травм.

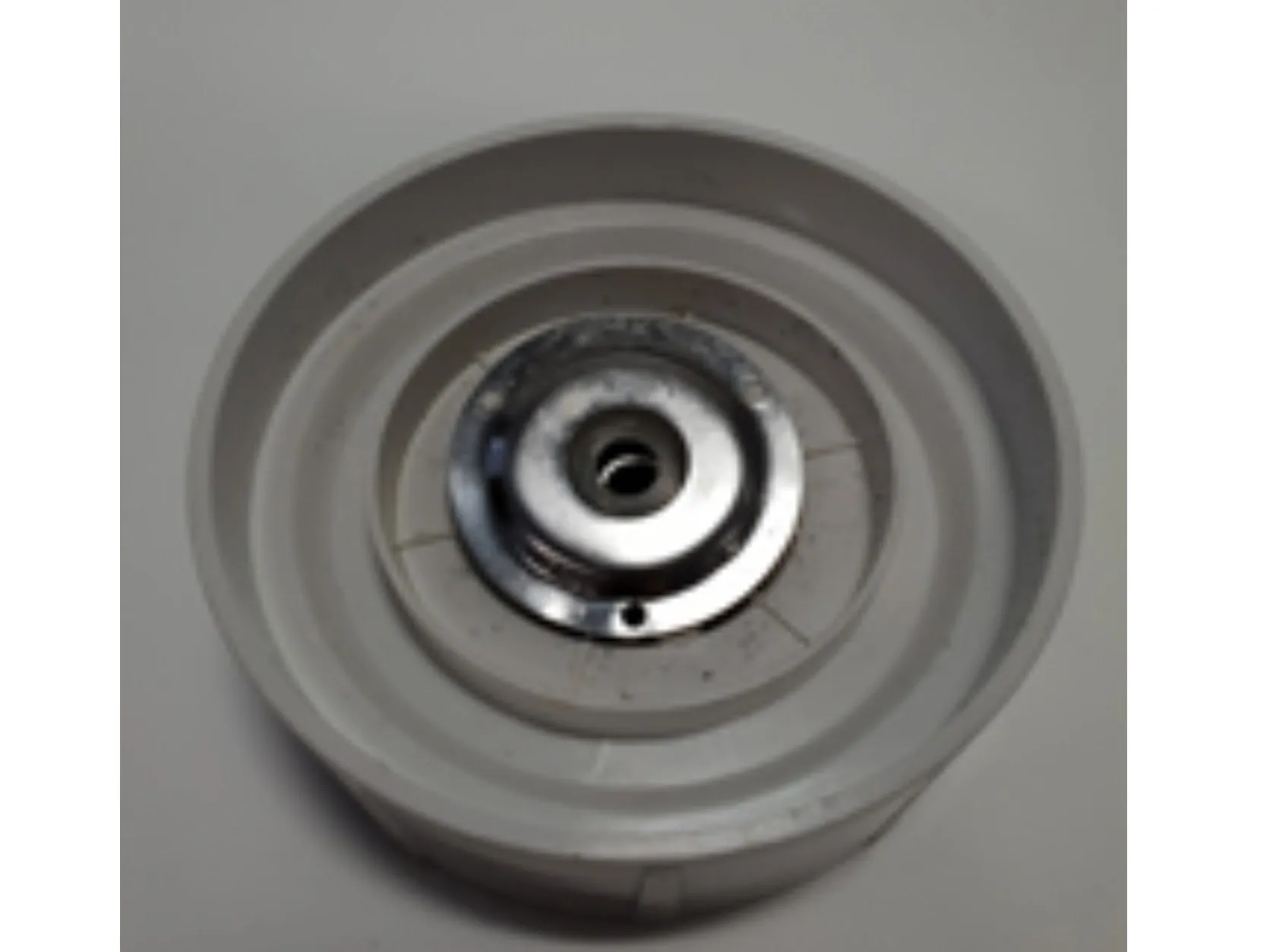

Шаг 15

• (Под серым круглым поворотным механизмом обнаружится шайба, прикрепленная к белому пластиковому основанию 3 маленькими 5-миллиметровыми винтами).

• Крестообразной отверткой №1 открутите три 5-миллиметровых винта, пока шайба не будет полностью отсоединена от детали лезвия.

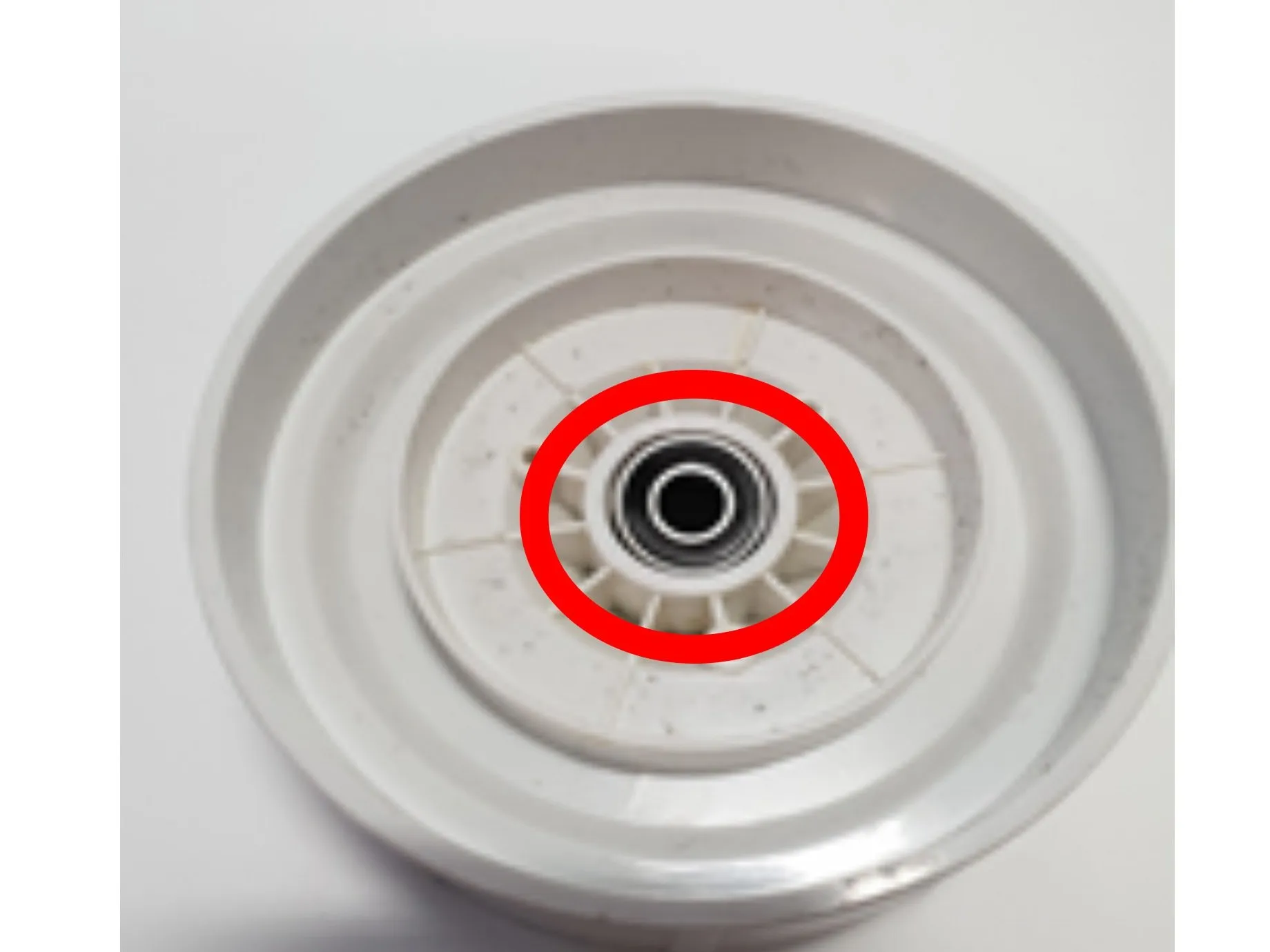

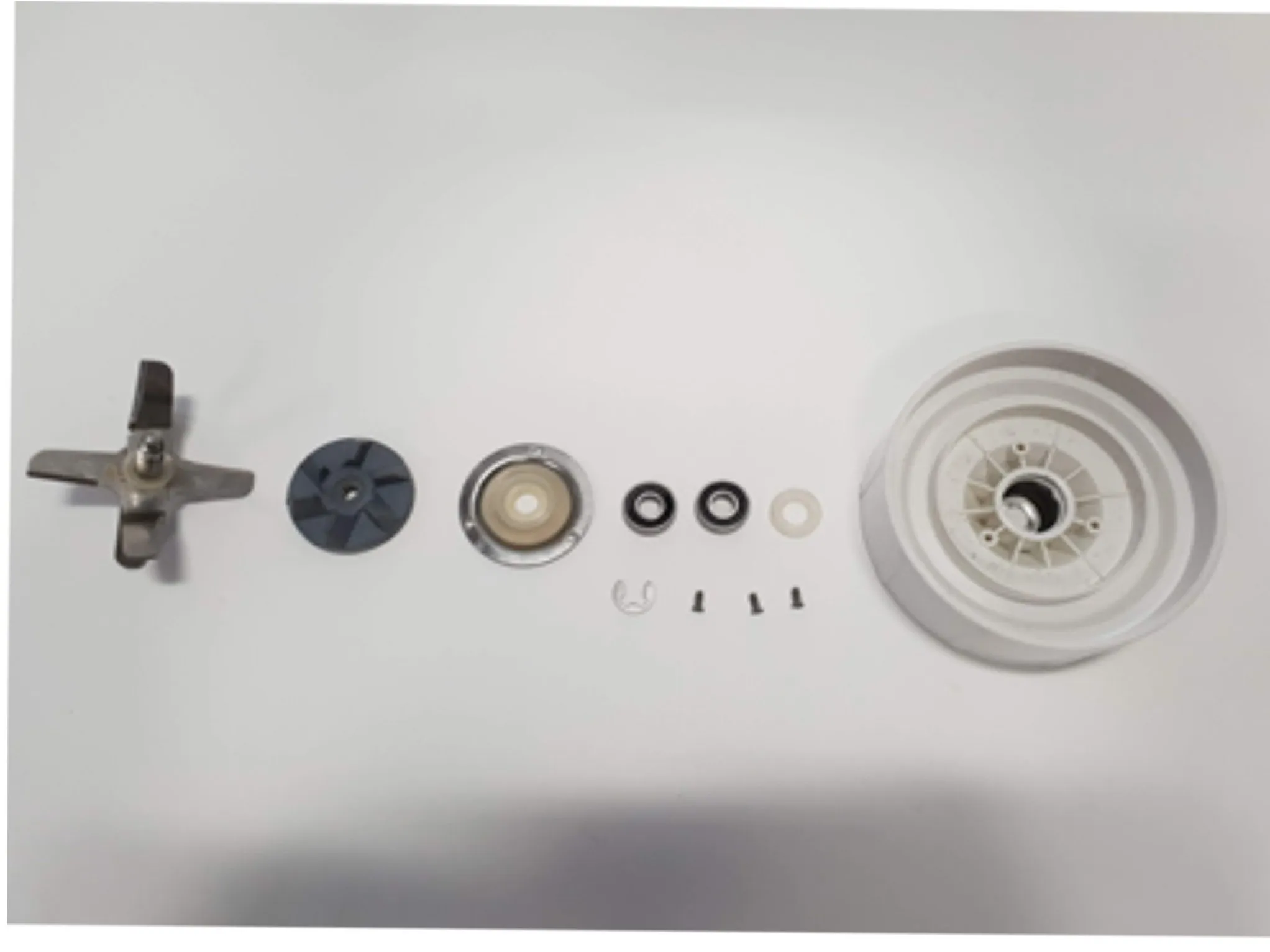

Шаг 16

• Надежно зажмите белое пластиковое основание в тиски.

• ВНИМАНИЕ: Не затягивайте белое пластиковое основание в тиски слишком туго, так как деталь может треснуть и сломаться.

• Аккуратно, но многократно (с помощью отвертки с плоской головкой и резинового молотка), с минимальным усилием, медленно постучите по подшипникам по окружности (расположенной в красном круге), пока они не выскочат.
