Разборка сканера-мультиметра Keithley 199

Введение

Вы узнаете, как разобрать прибор Keithley 199 и узнать, что представляют собой некоторые детали внутри прибора.

Что вам понадобится

Инструменты

•

•

  Посмотреть

•

Шаг 1 Мультиметр Keithley 199 Scanner Teardown

• Это мультиметр Keithley 199. Кнопки на передней панели имеют простую маркировку, большинство из них имеют как минимум две функции. Дисплей хороший и яркий даже спустя 25 лет. Он гораздо ярче, чем кажется на фото.

• Это измеритель, выполняющий двухпроводное измерение сопротивления на резисторе 196K 0,01% (с обнуленными тестовыми выводами). Это разница в 0,00255% от указанного значения.

Шаг 2

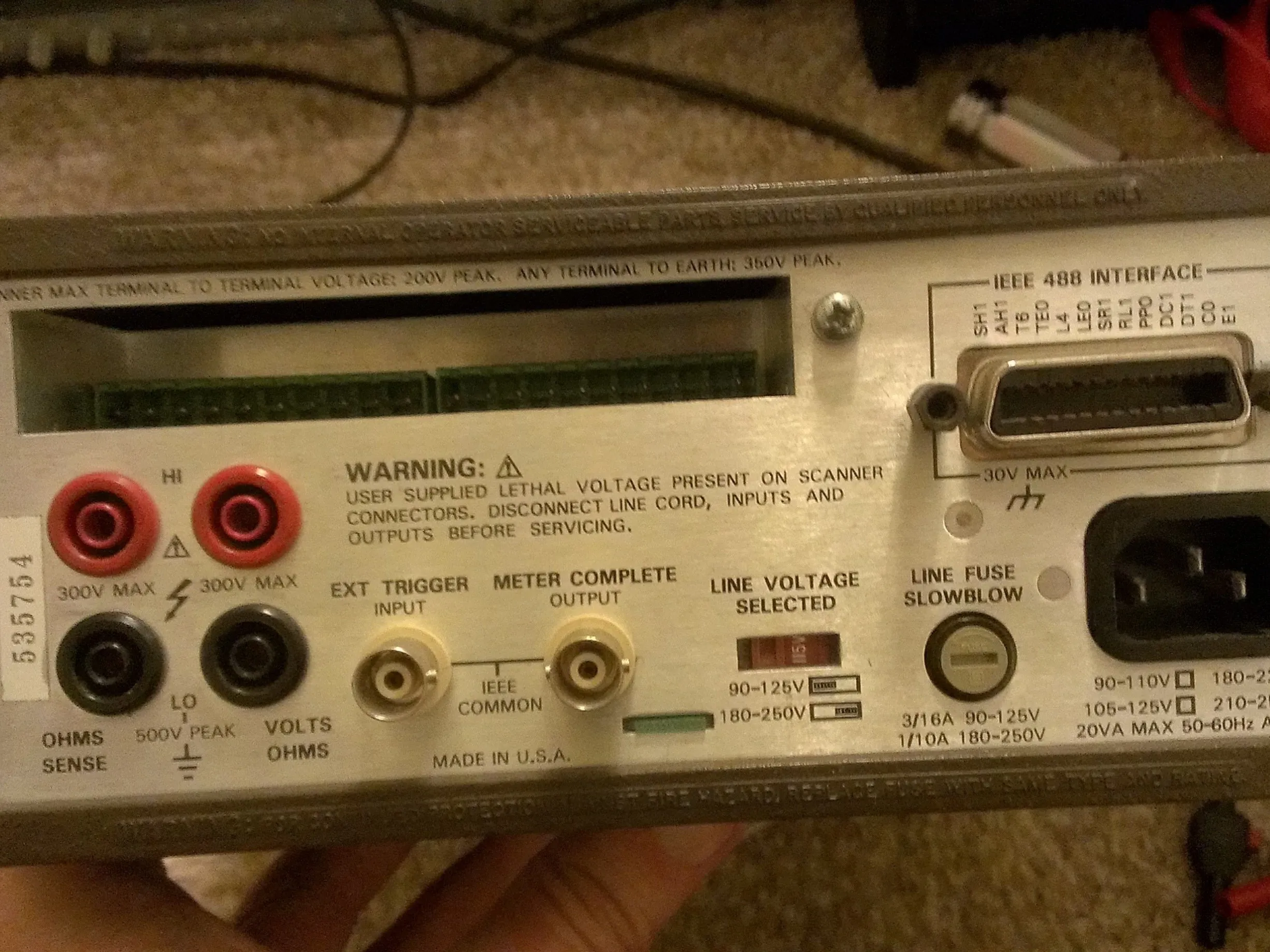

• А вот и задняя сторона! Справа виден разъем GPIB. Задние клеммы слева. Странный открытый порт вверху слева - это место, куда можно подключить 8 дополнительных каналов для считывания напряжения (или 4 канала для считывания 4-проводного сопротивления).

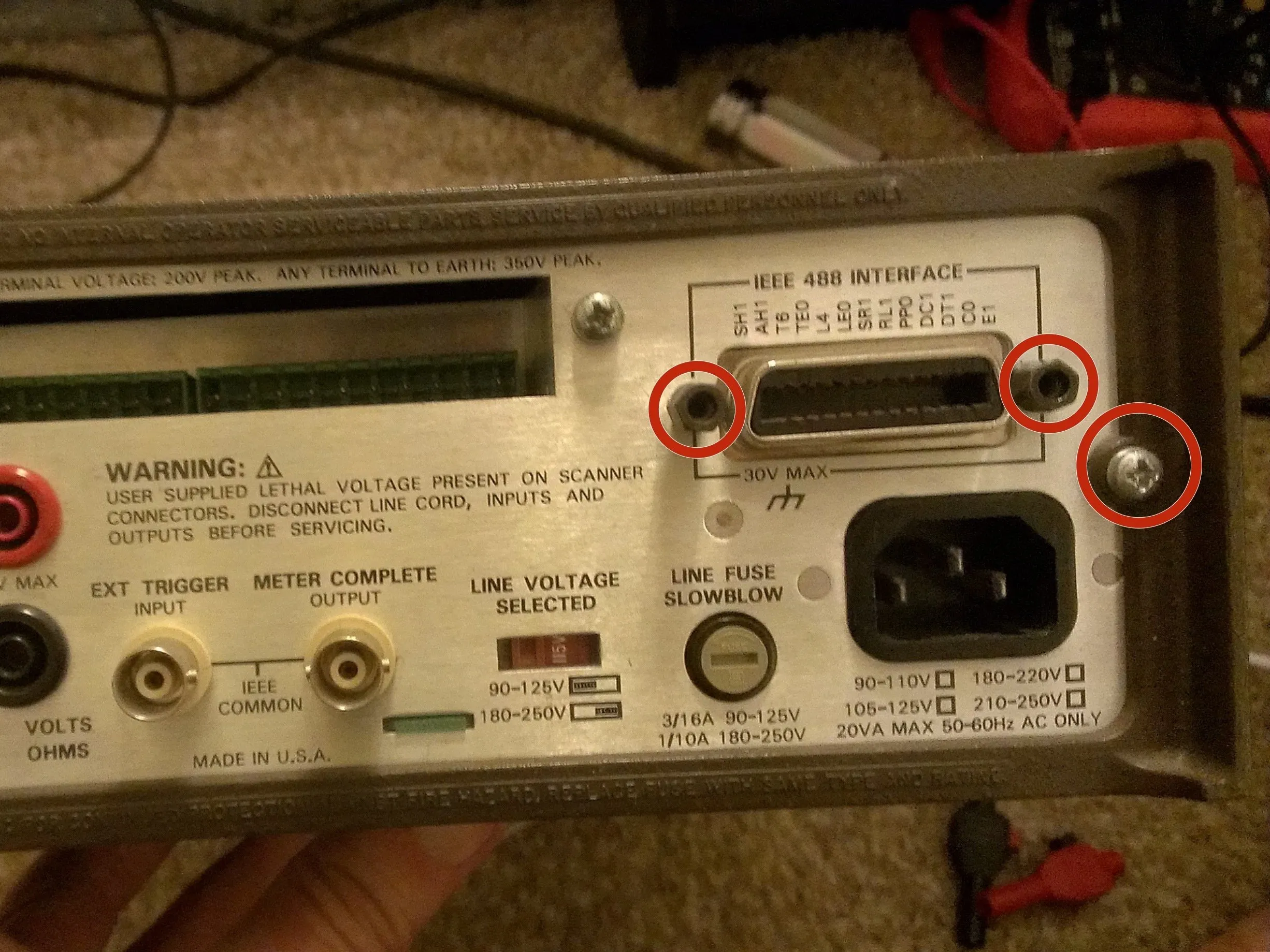

• Открутите четыре винта и два 'ввинчивающихся резьбовых разъема', обведенных красным на изображениях.

• Коричневое накладное кольцо должно легко сняться.

Шаг 3

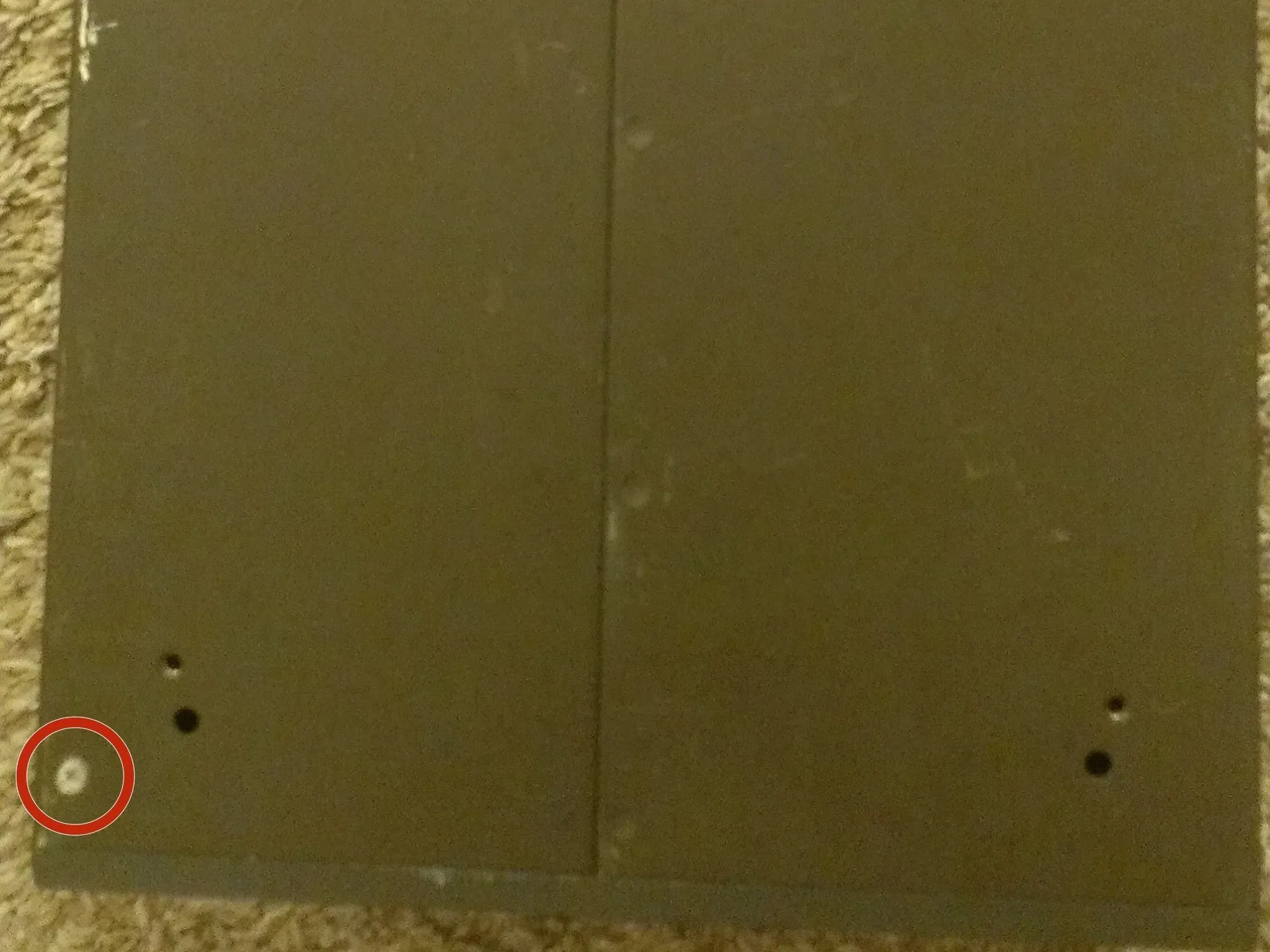

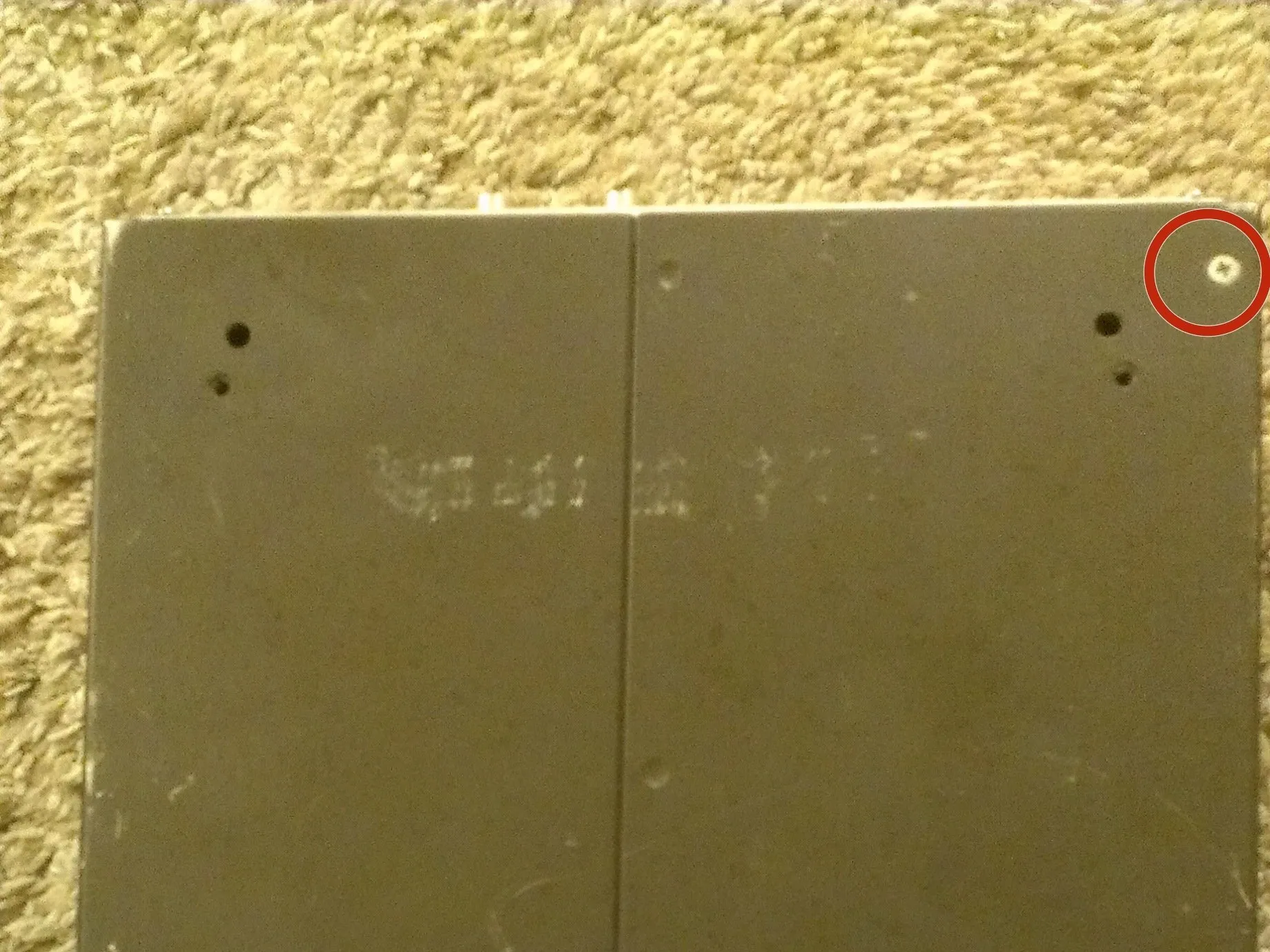

• У вашего устройства могут быть или не быть прикреплены ножки. У моего устройства их нет, так как раньше оно, скорее всего, было установлено в стойку. Поэтому в данном случае мне нужно открутить всего два винта.

• Очевидно, что корпус этого устройства пережил лучшие дни. Тем не менее, он по-прежнему работает как чемпион. Странно, что на верхней стороне написано слово Apache. Интересно, использовался ли он когда-то для обслуживания вертолетов Apache?

• Теперь корпус должен отсоединиться.

Шаг 4

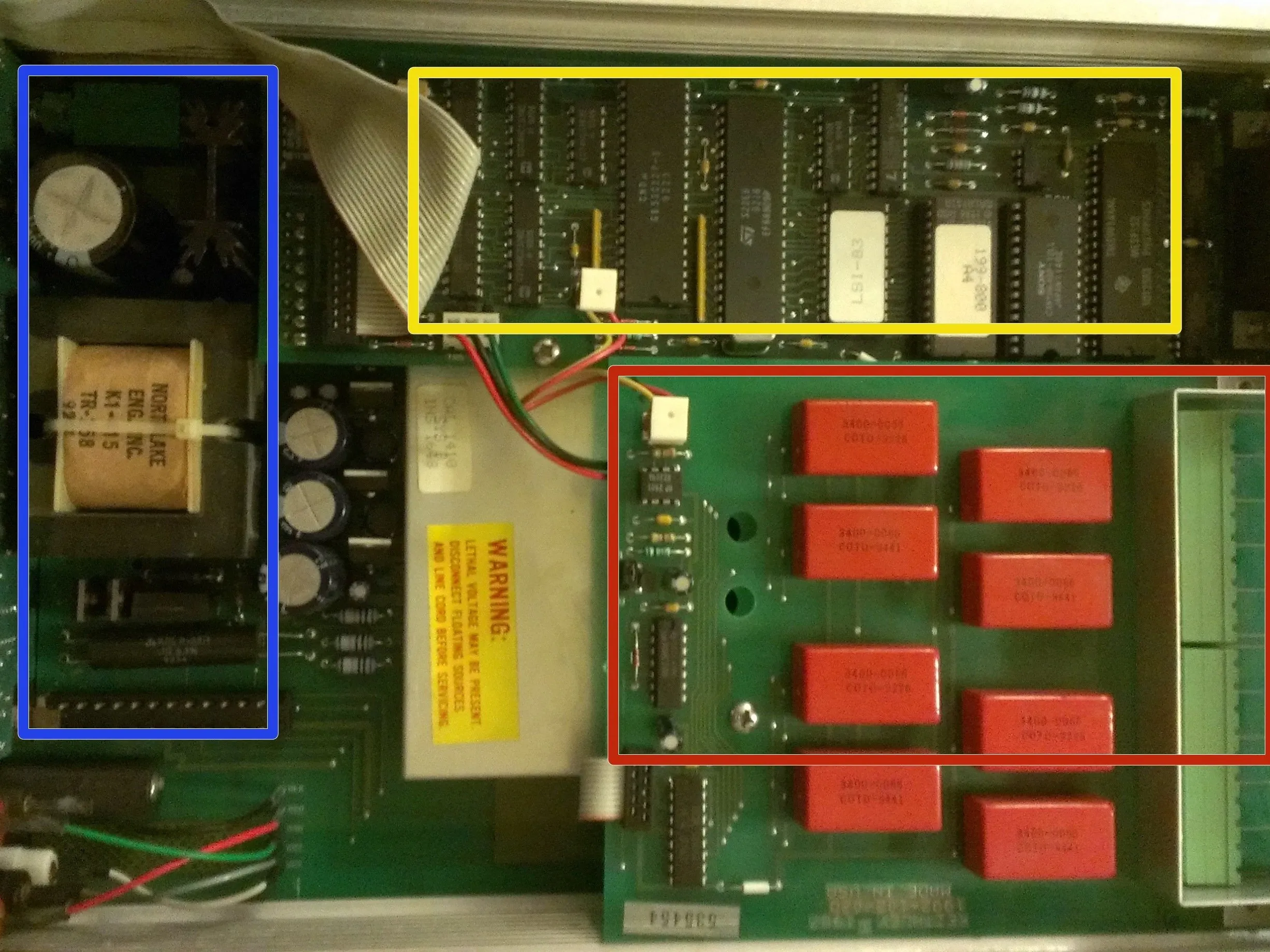

• Вот как выглядят внутренности.

• Желтый квадрат - это плата цифровой логики. Она содержит цепи GPIB, микроконтроллер и EEPROMS, в которых хранится программное обеспечение.

• Синяя секция - это блок питания, который генерирует несколько шин питания.

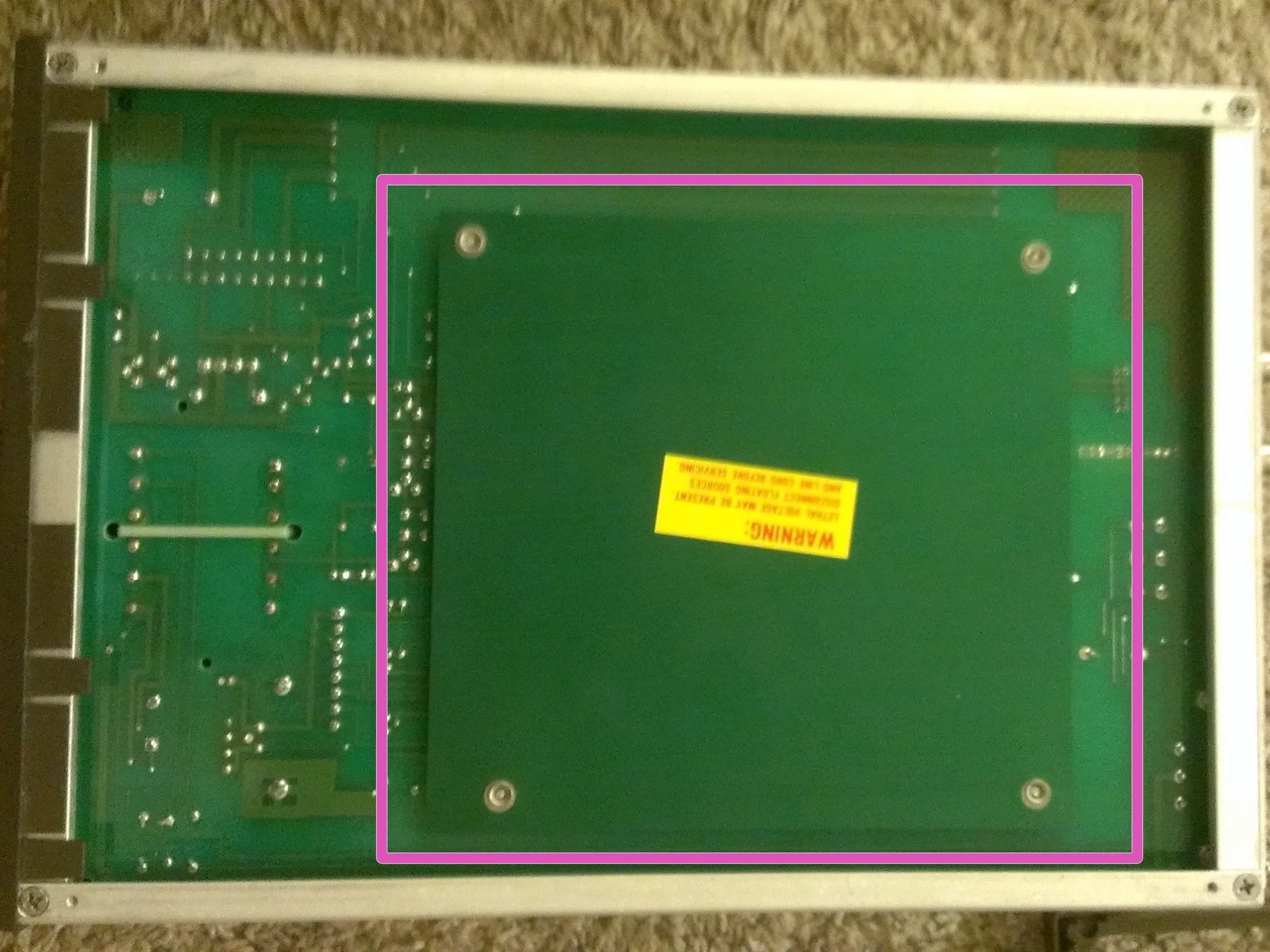

• Красная секция - это плата реле с восемью высокоскоростными высоковольтными реле.

• Наконец, в нижней части находится экран RFI/EMI. Этот экран защищает чувствительные схемы от воздействия паразитного излучения.

Шаг 5

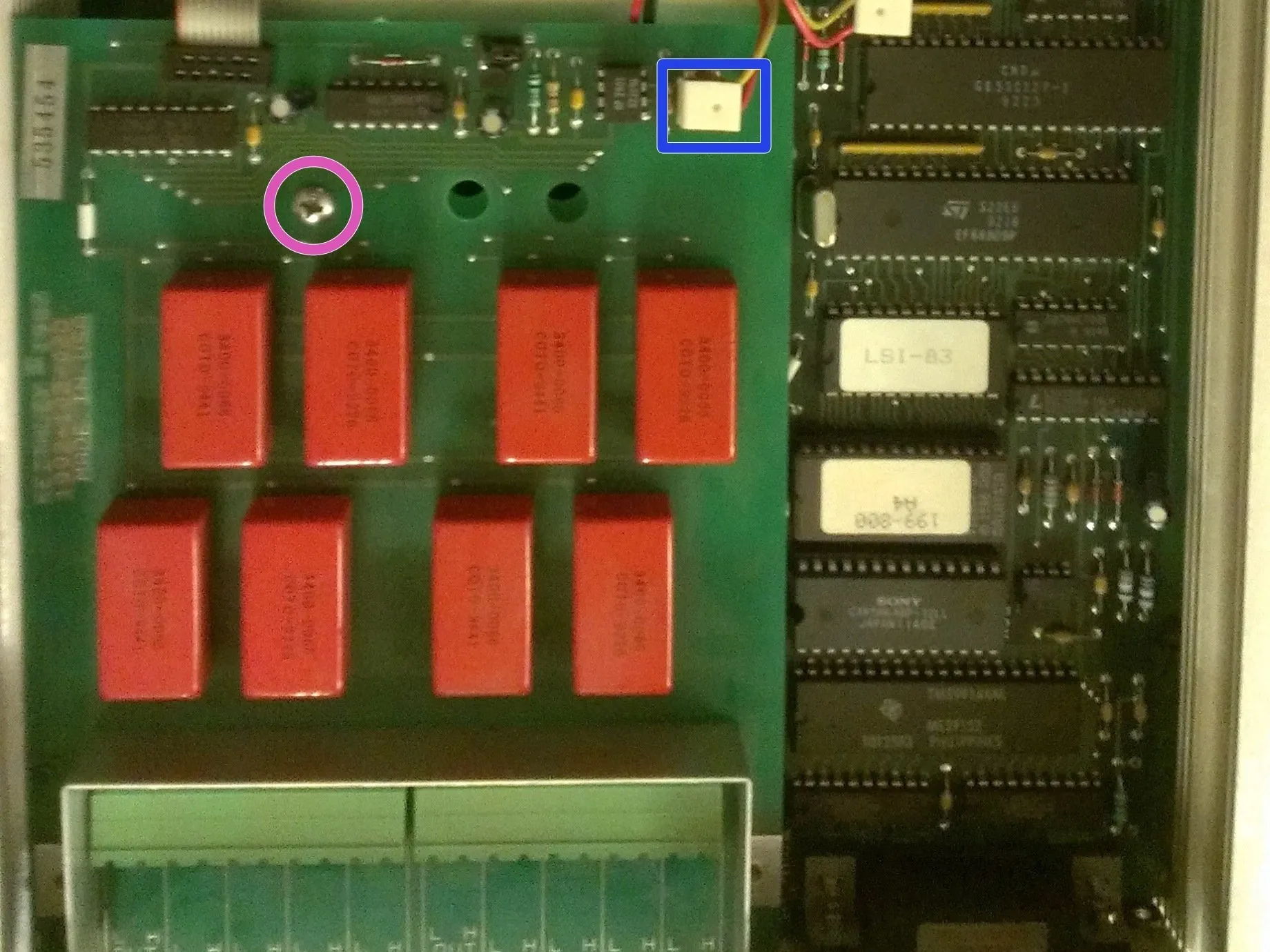

• Чтобы снять плату реле, отсоедините разъем, отмеченный синим цветом, и винт, обведенный фиолетовым.

• Приподнимите плату.

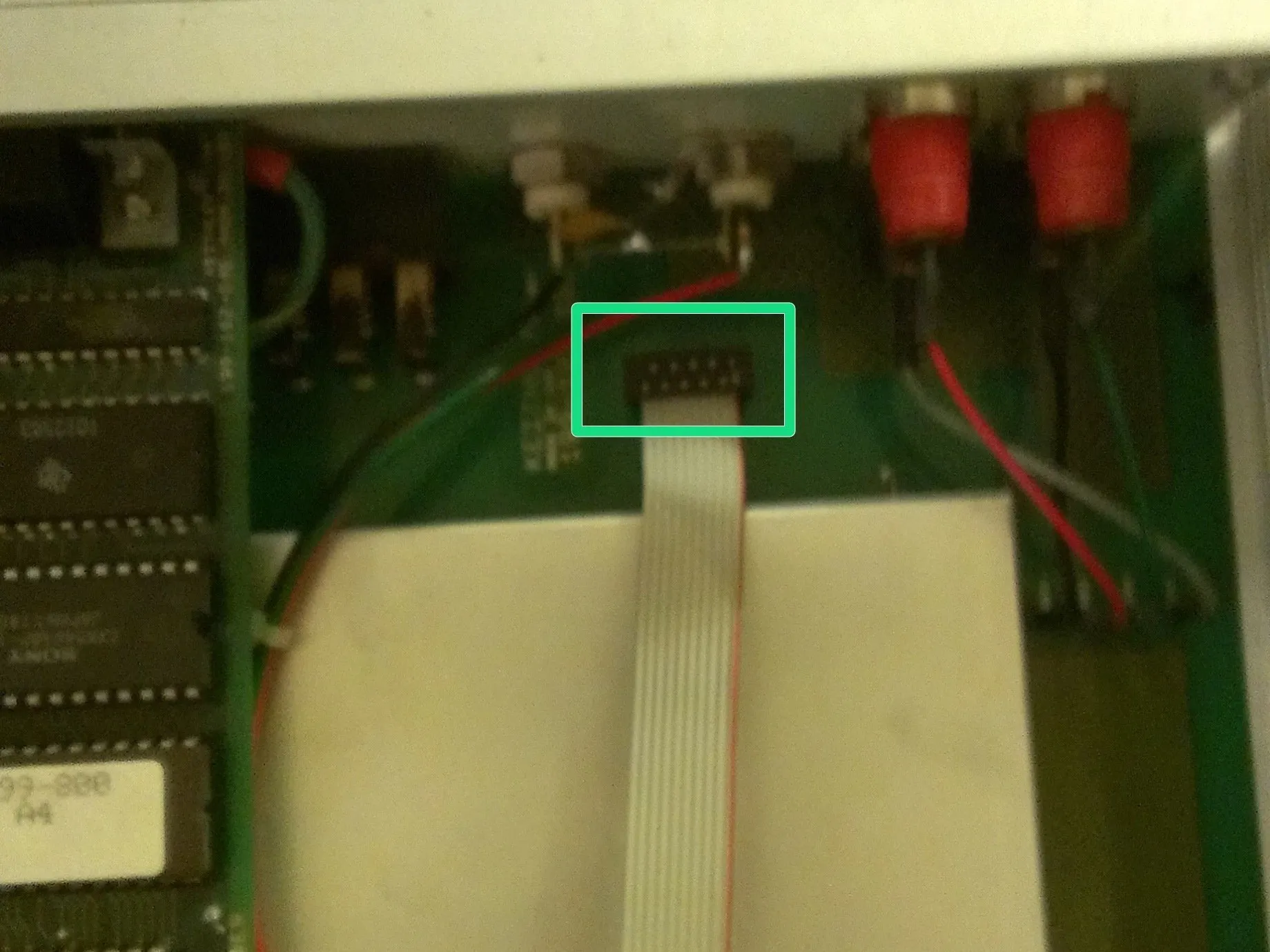

• Отсоедините кабель с зеленой маркировкой и извлеките плату реле из устройства. Не пытайтесь отсоединить этот кабель от платы, так как другой его конец припаян к плате.

Шаг 6

• Теперь пришло время снять цифровую логическую плату.

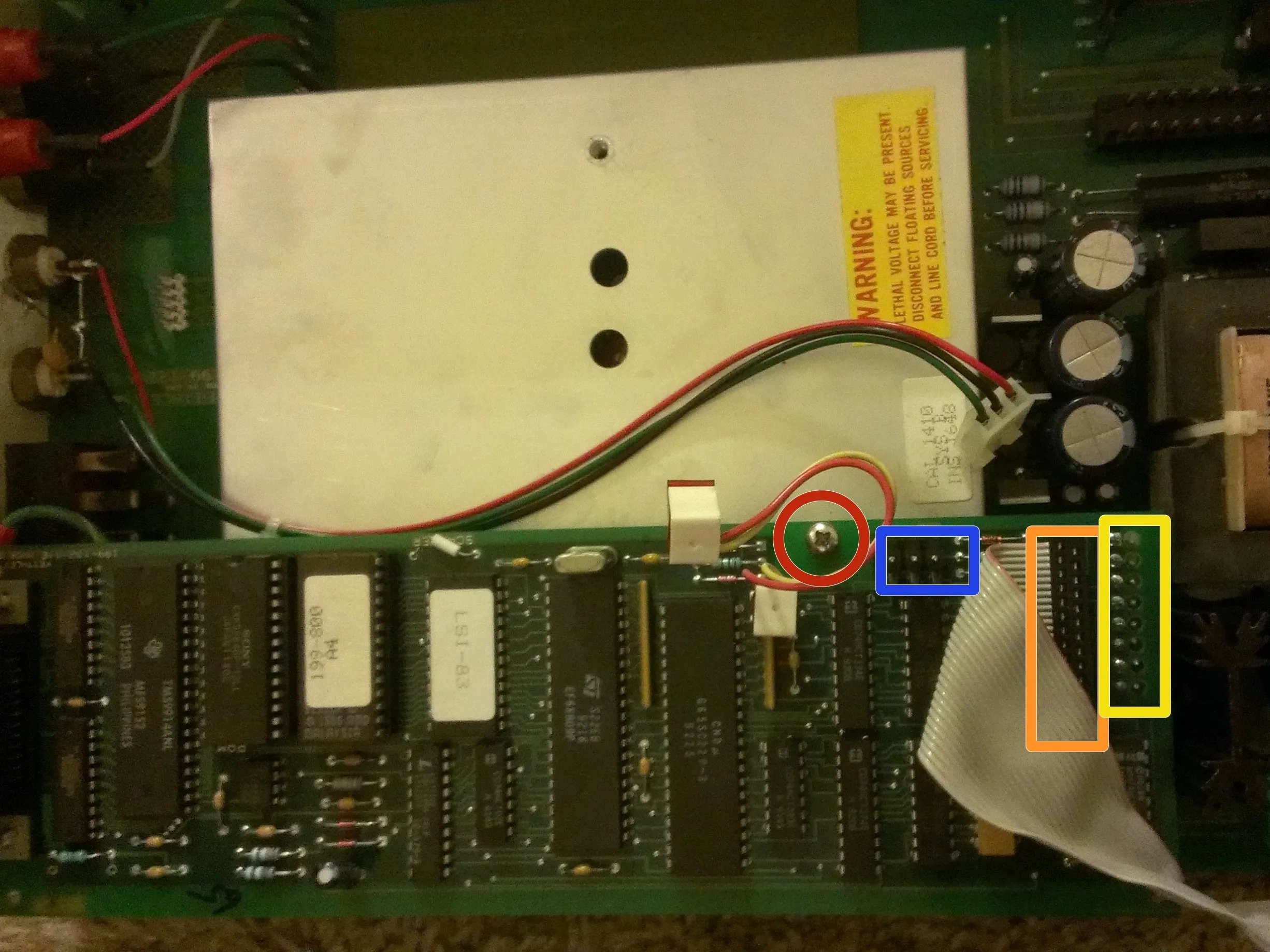

• Выкрутите винт, отмеченный красным цветом. Кабель, отмеченный синим (который я уже отсоединил), и кабель, отмеченный оранжевым. Обратите внимание: кабель, обозначенный оранжевым цветом, ориентирован в обратную сторону от того, что можно было бы ожидать, исходя из того, куда он идет. Желтый прямоугольник показывает, где находятся контакты разъема для подключения к нижней плате.

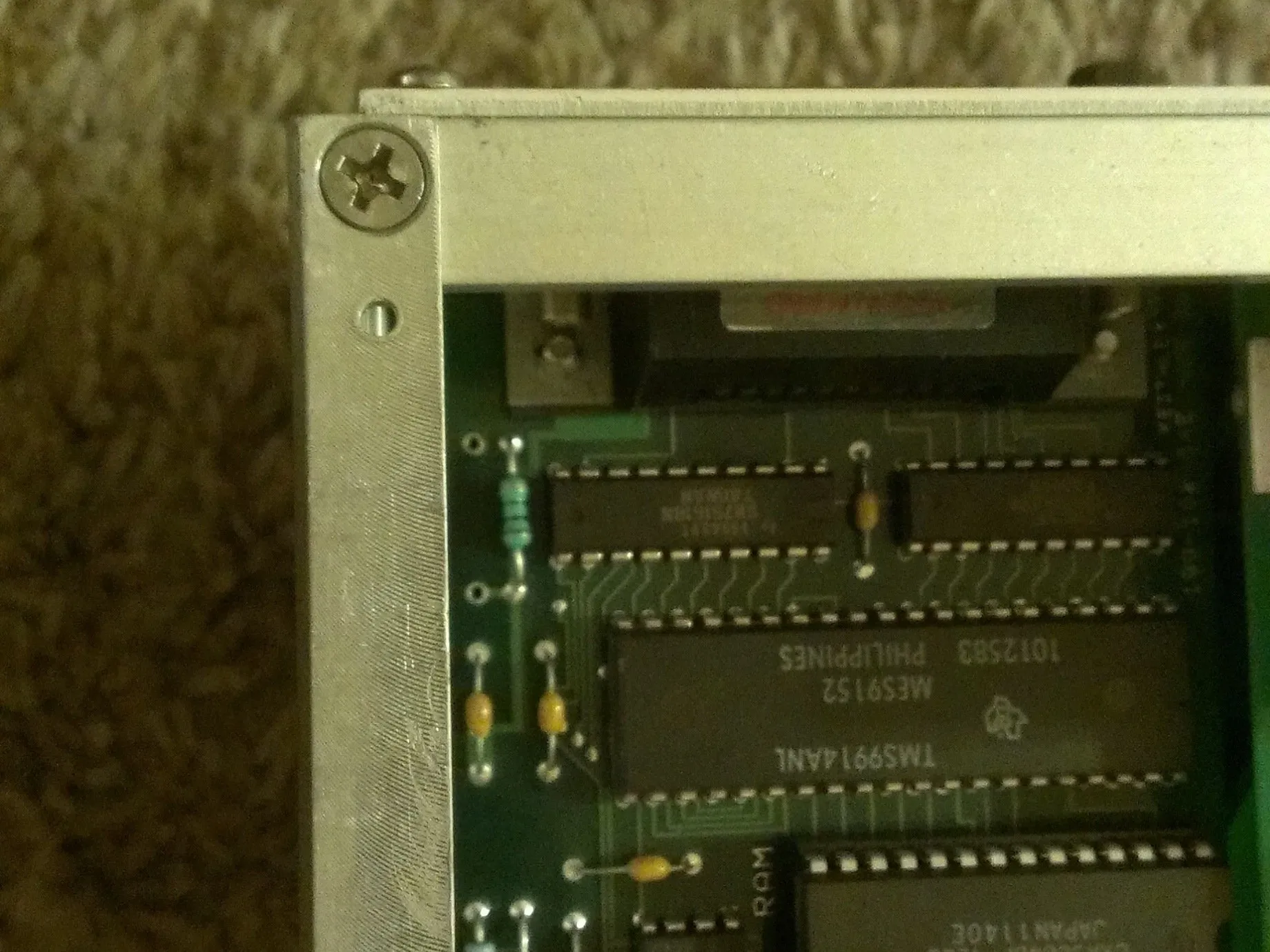

• Снимите боковую панель, открутив все четыре винта.

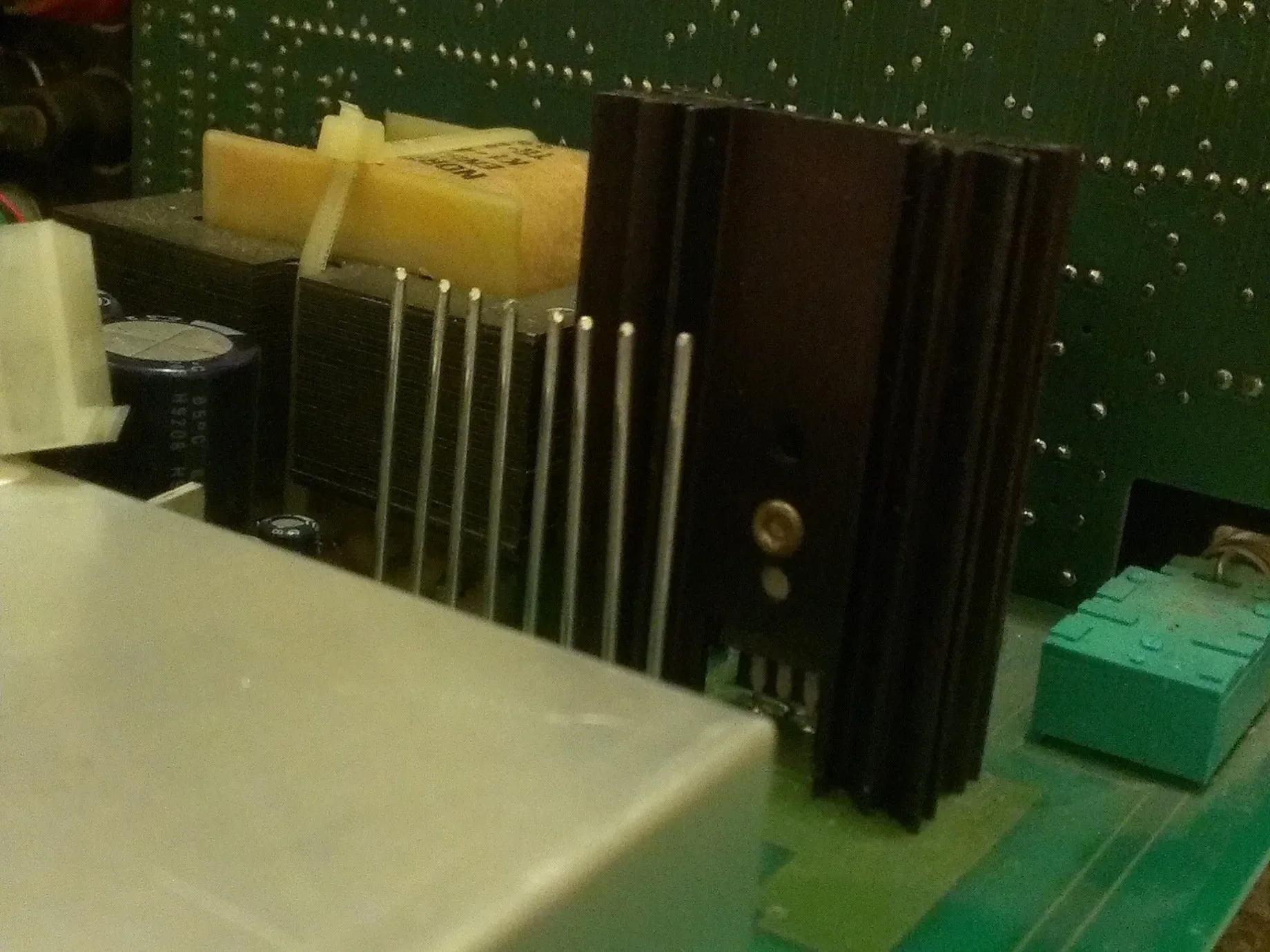

• И наконец, приподнимите логическую плату, освободив ее от длинных штырьков, соединяющих ее с основной платой.

Шаг 7

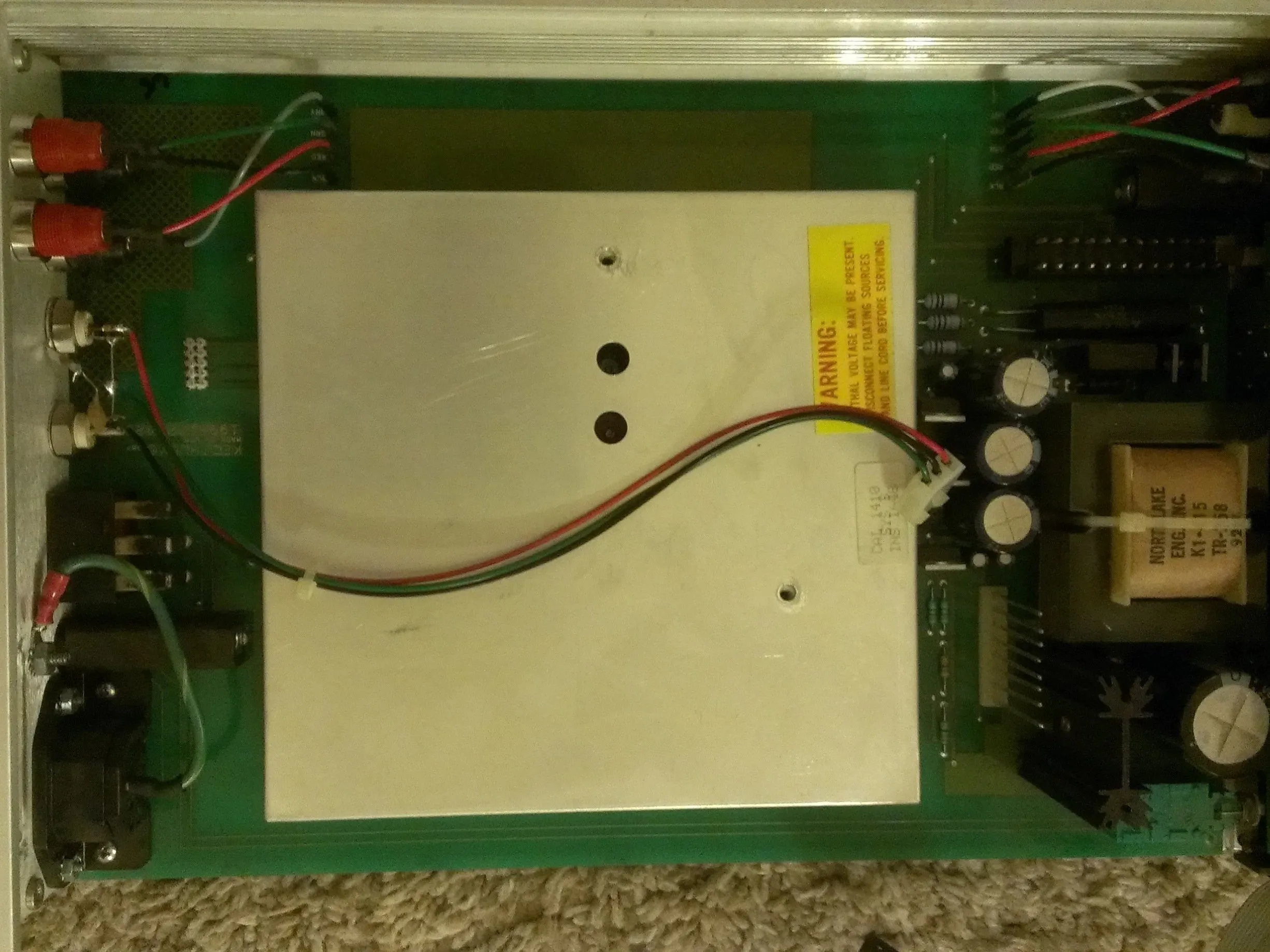

• Большая металлическая штука в центре - это верхний экран RFI/EMI. Он, как и тот, что снизу, защищает чувствительные схемы от внешнего излучения.

• В этот момент он должен подняться, обнажив расположенную под ним печатную плату.

• В это время вы можете снять другую боковую панель, как это было сделано с первой. Открутите четыре винта.

Шаг 8

• Давайте сделаем небольшой перерыв в разборке, чтобы исследовать печатную плату.

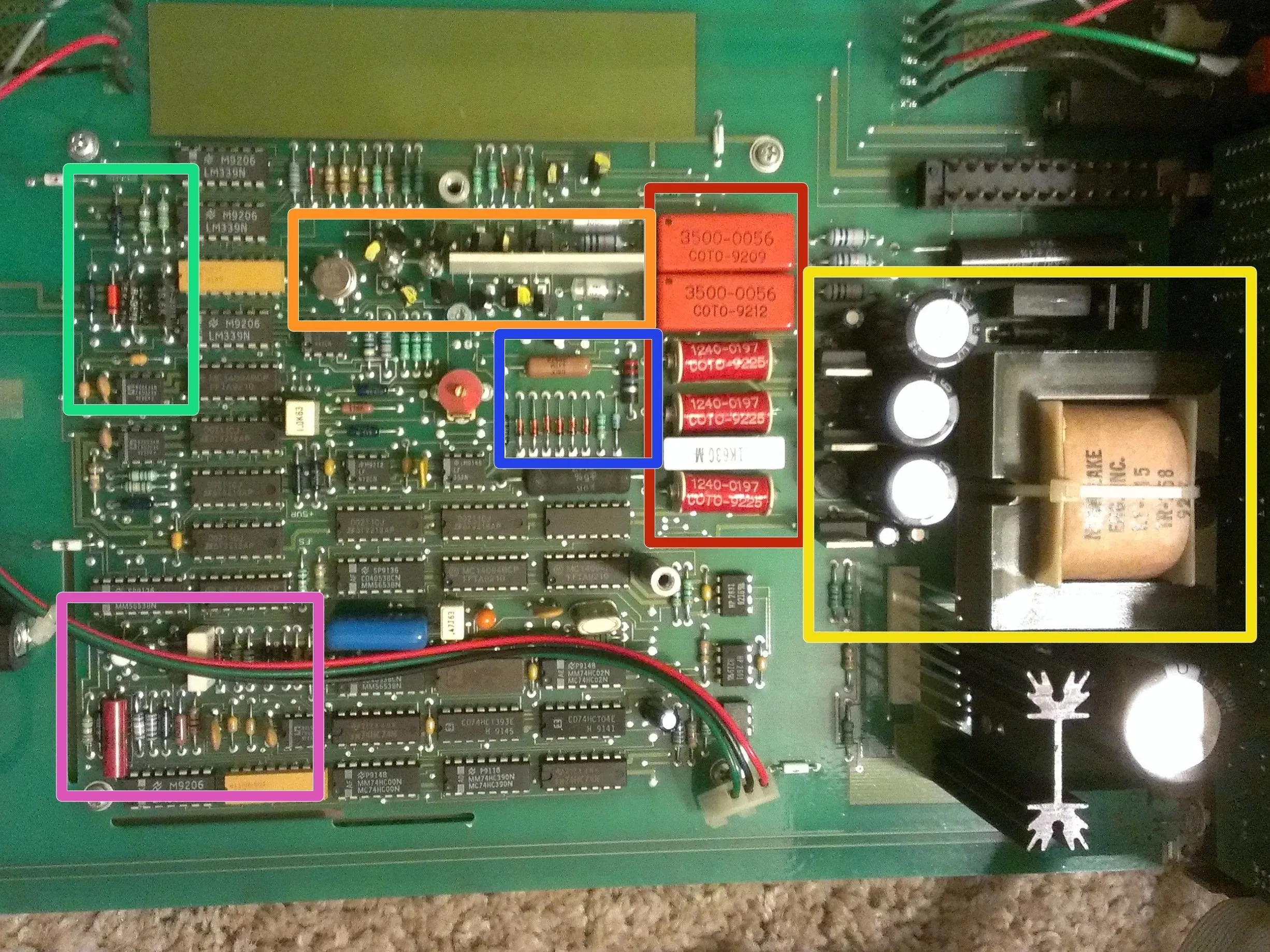

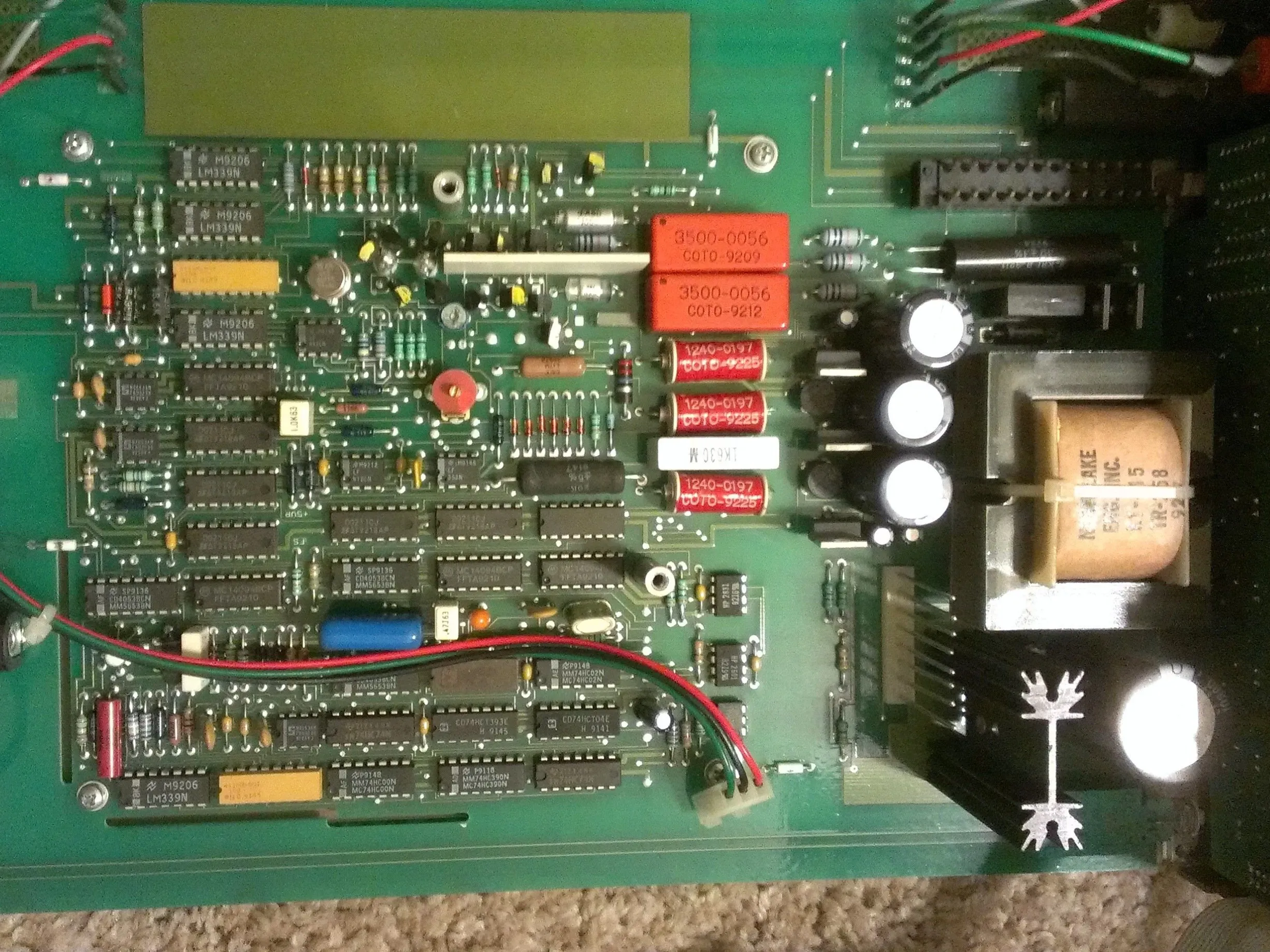

• Желтый блок - это схема блока питания. Она обеспечивает три регулируемые и одну нерегулируемую шины, используемые устройством.

• В красной коробке показаны высокоскоростные высоковольтные реле. Они переключаются между диапазонами. При срабатывании они издают приятный тихий писк.

• Оранжевая секция - это мультиплексор, здесь происходит переключение большинства функций. Большой белый квадрат - это высоковольтный прецизионный резисторный делитель от Craddock.

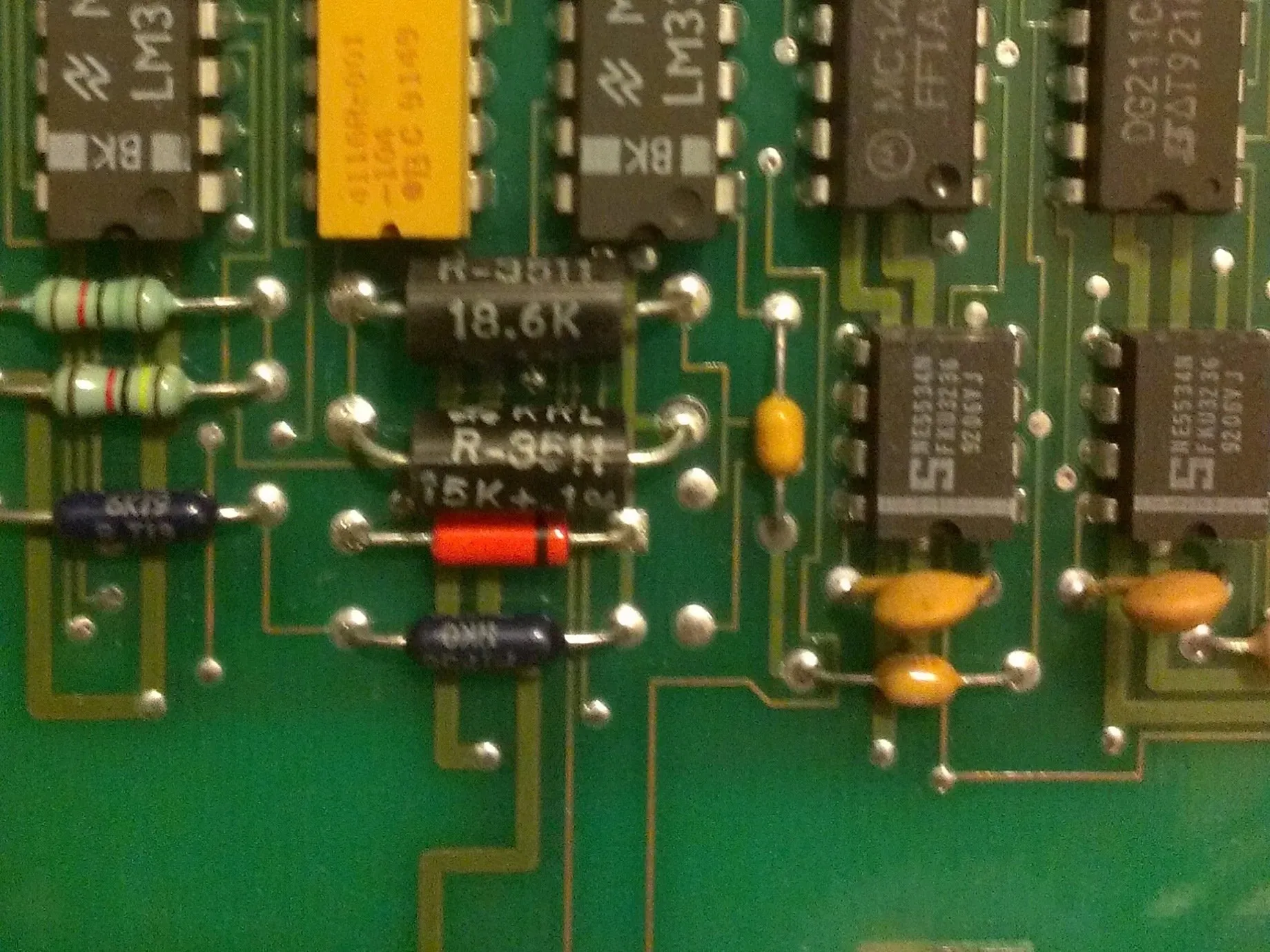

• В синей и зелёной коробках находятся опорные напряжения -4,2 В и -6,4 В соответственно. Зенер на 6,4 В (1N4579, показан на изображении 2) маленький, оранжевый и ОЧЕНЬ дорогой.

• В фиолетовой коробке показана схема многонаклонного интегратора. Белая коробка - интегрирующий конденсатор.

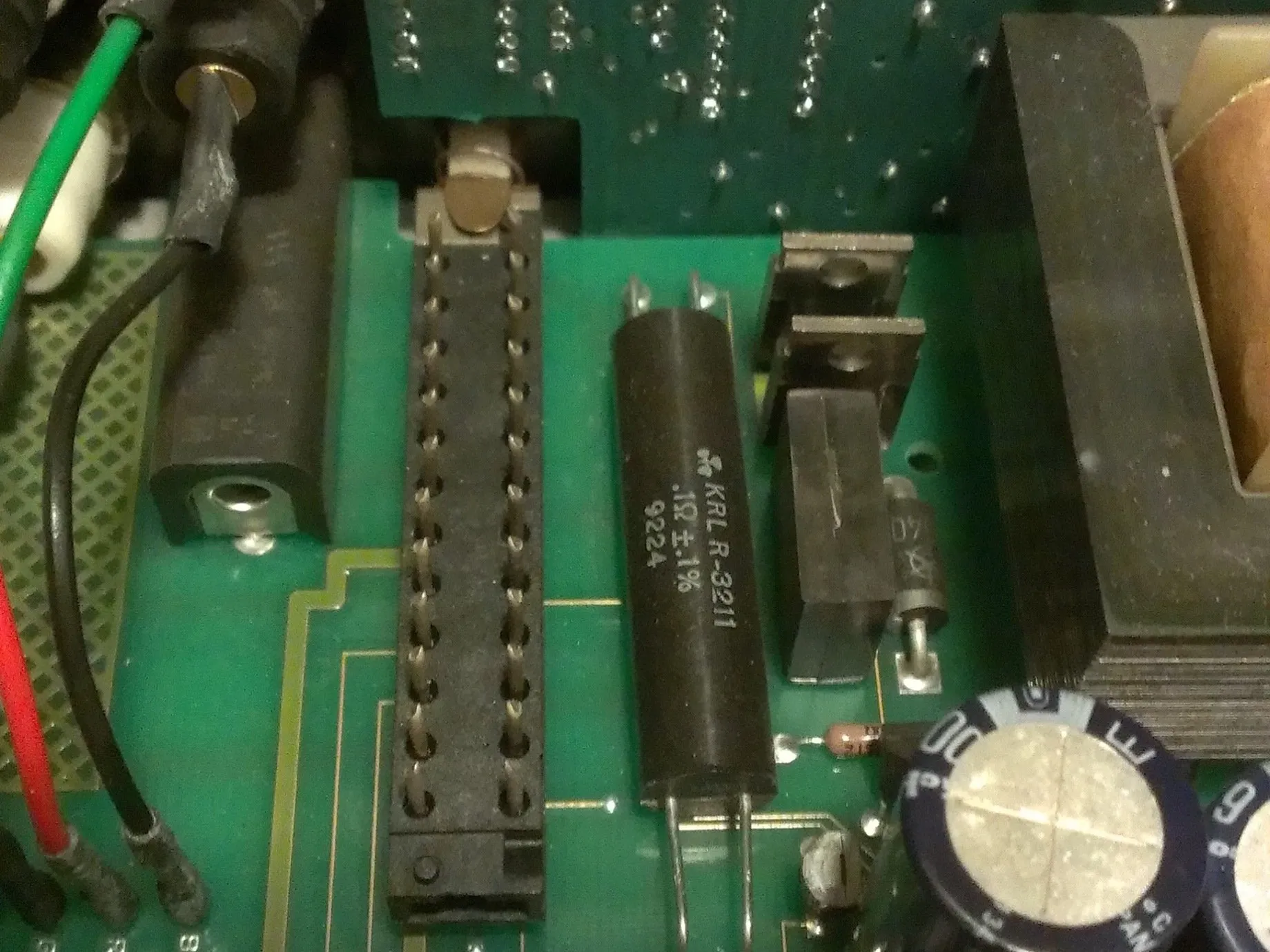

• И наконец, черный цилиндр с четырьмя проводами, идущими к нему, - это специальный четырехпроводной резистор, используемый в точных измерениях тока.

Шаг 9

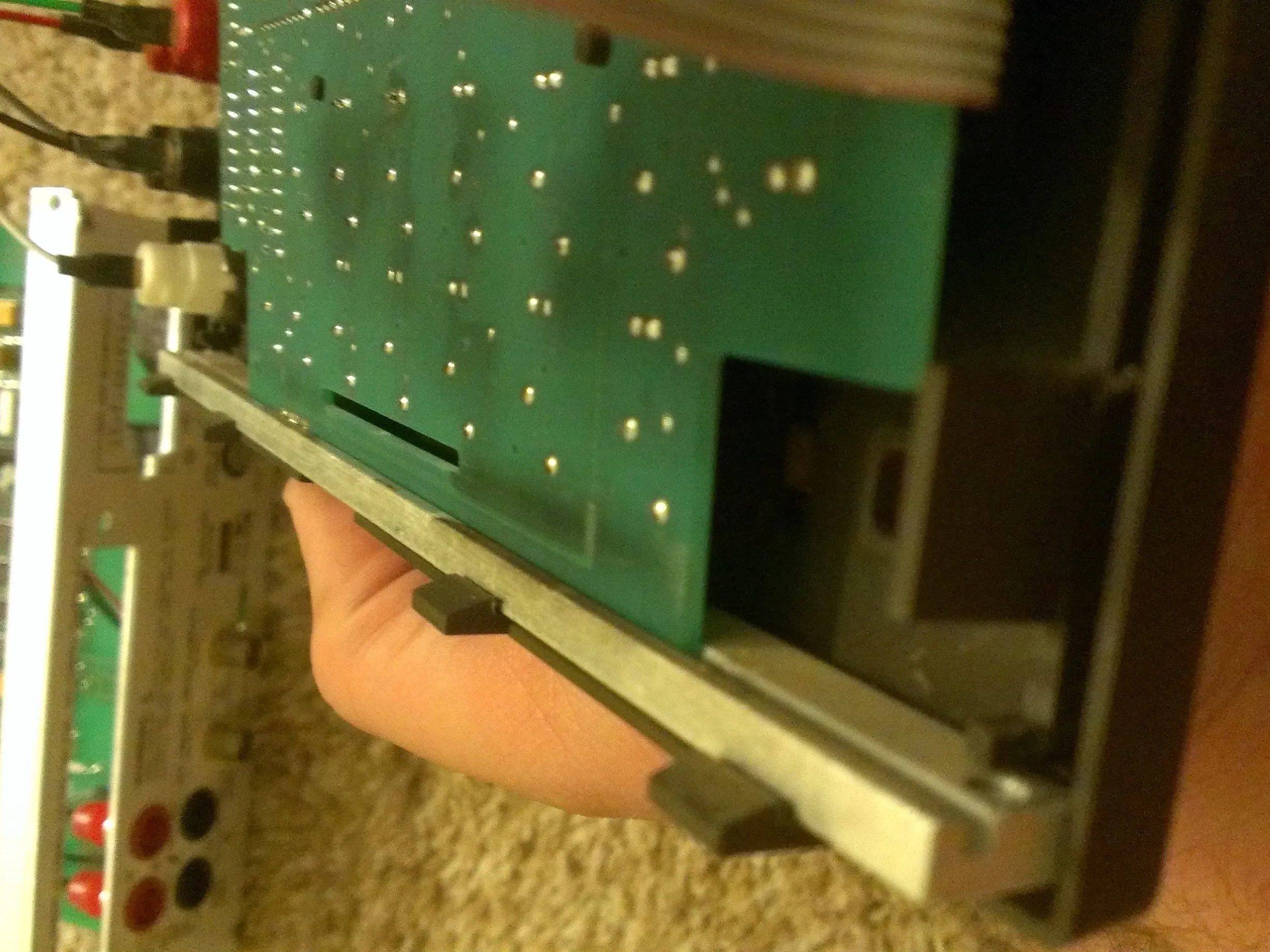

• Когда обе стороны отсоединены, передняя панель снимается очень легко.

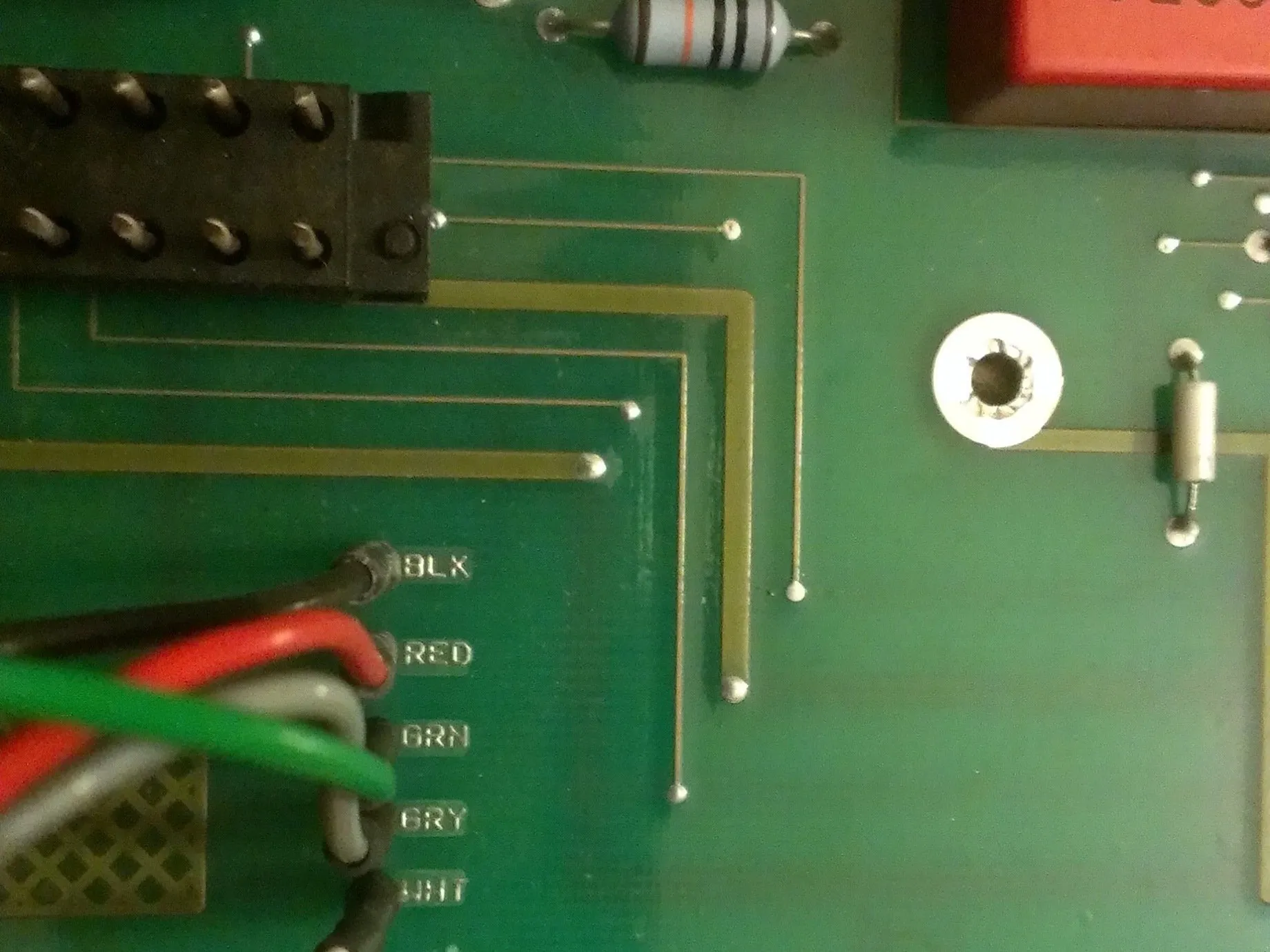

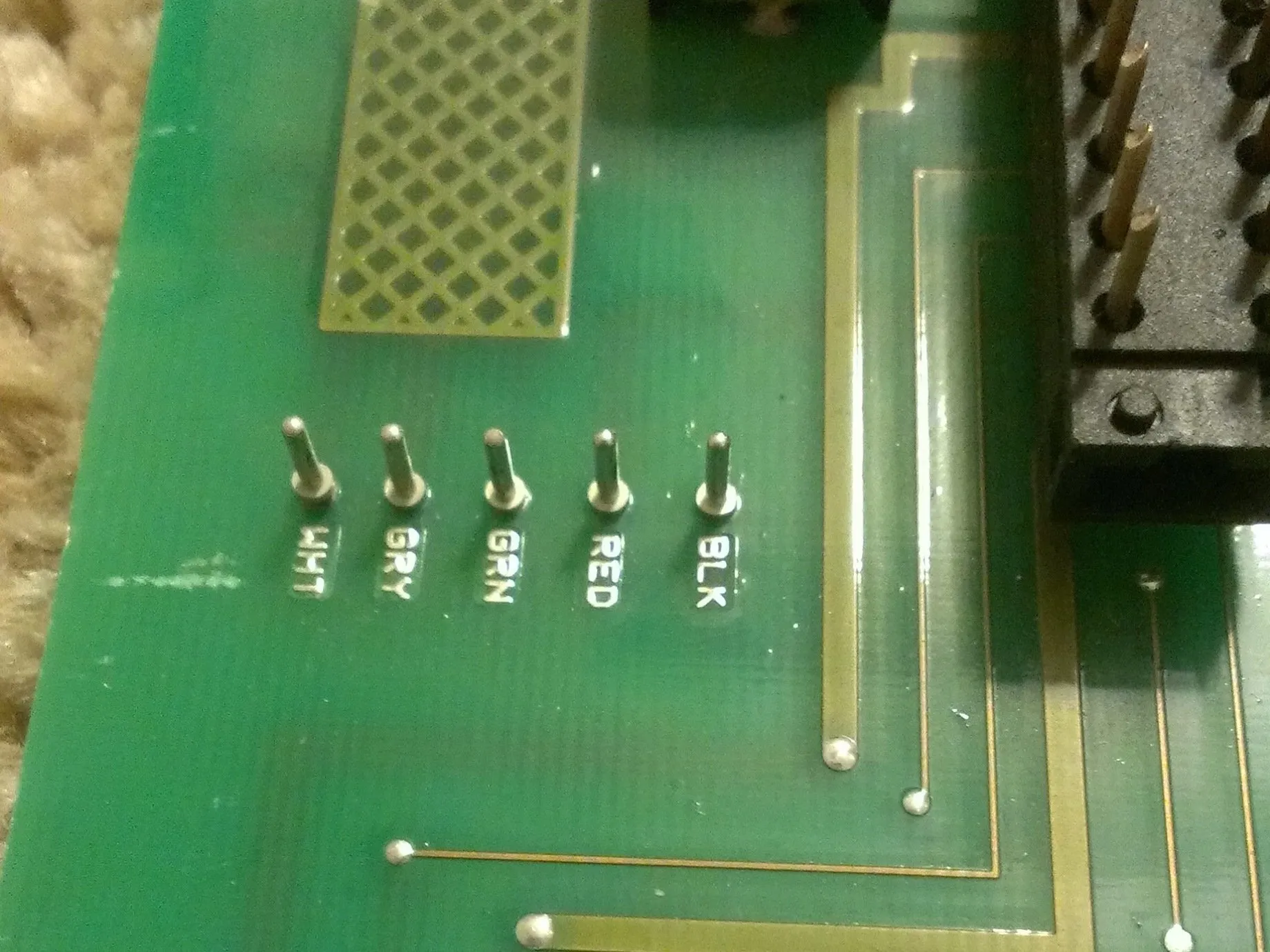

• Чтобы снять переднюю панель, отсоедините эти пять проводов (их цвет удобно обозначен на печатной плате). Это простые штырьковые разъемы.

• Чтобы отсоединить печатную плату от дрима. Просто отсоедините ее от разъемов, показанных на третьем изображении.

Шаг 10

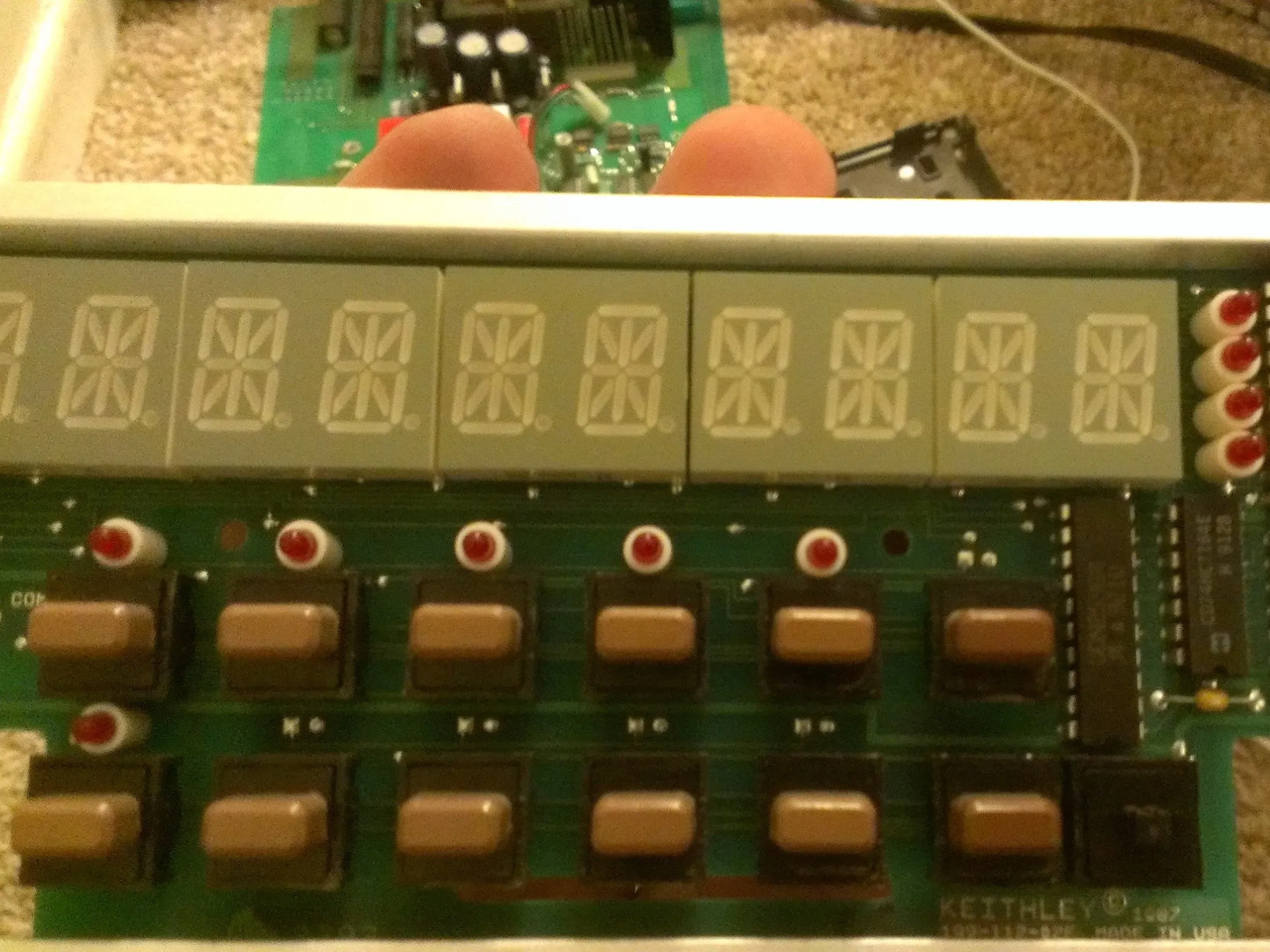

• Дисплей состоит из нескольких многозначных светодиодов, нескольких кнопок и нескольких микросхем для управления светодиодами и кнопками. Кнопка без крышки служит для активации функции калибровки.

• Вуаля! Вы успешно полностью разобрали прецизионный мультиметр!

• Сборка - это лишь обратная сторона этого процесса.
