Разборка Keurig K-Mini

Что вам нужно

Инструменты

•

Шаг 1 Разборка Keurig K-Mini

• Отключите кофемашину от электросети.

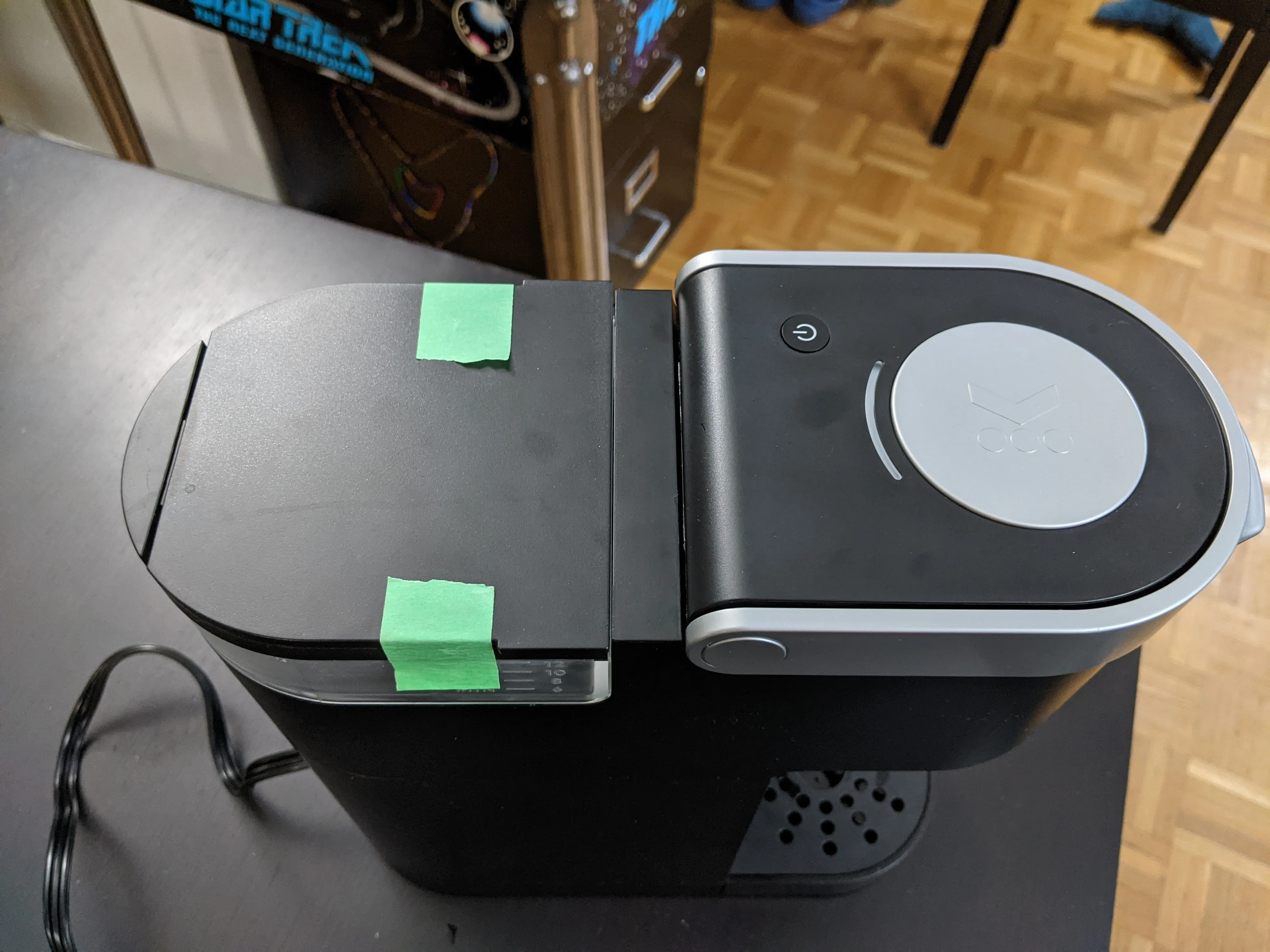

• Закрепите крышку для залива воды.

Шаг 2

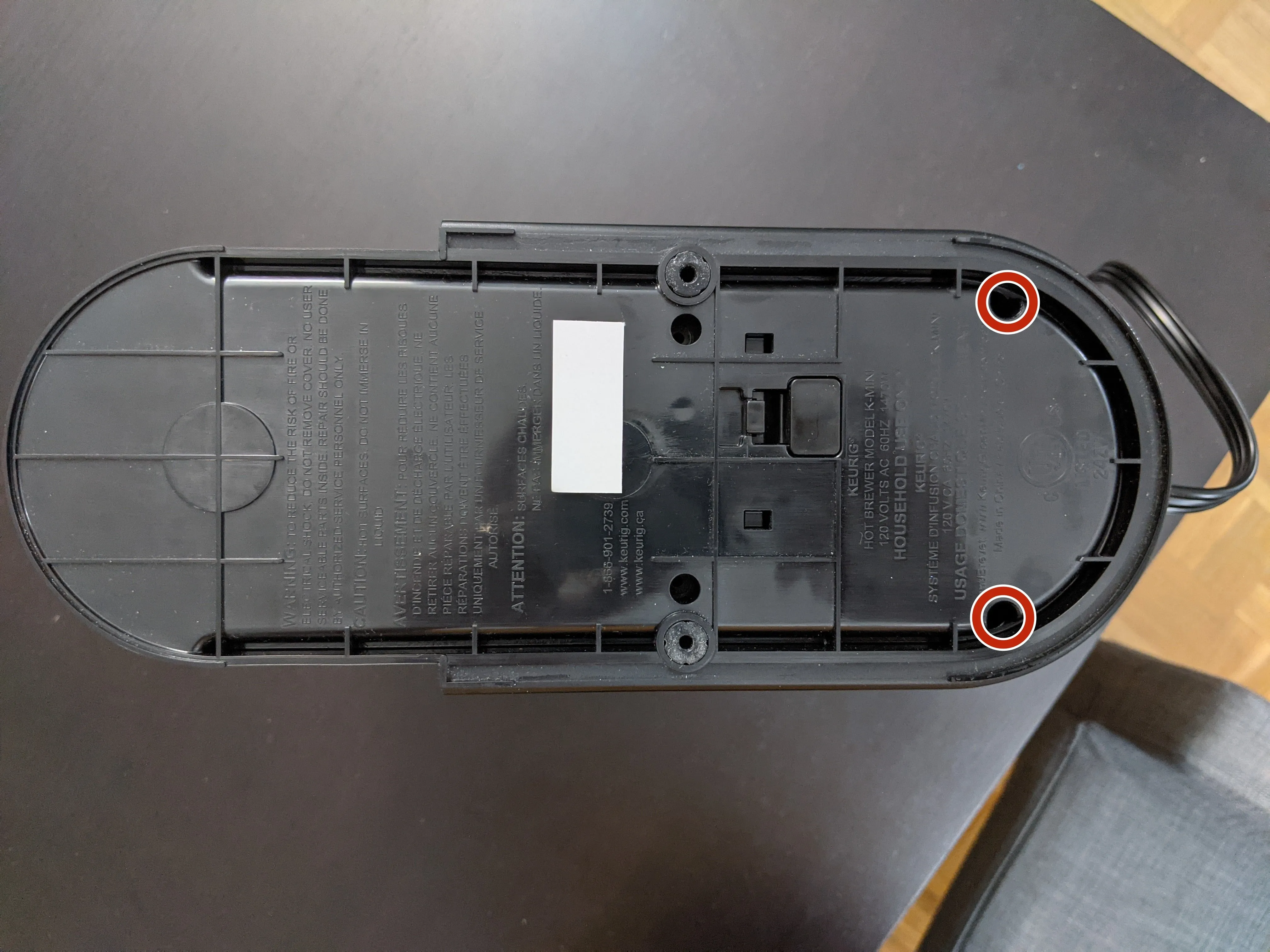

• Открутите два крестообразных винта на основании.

Шаг 3

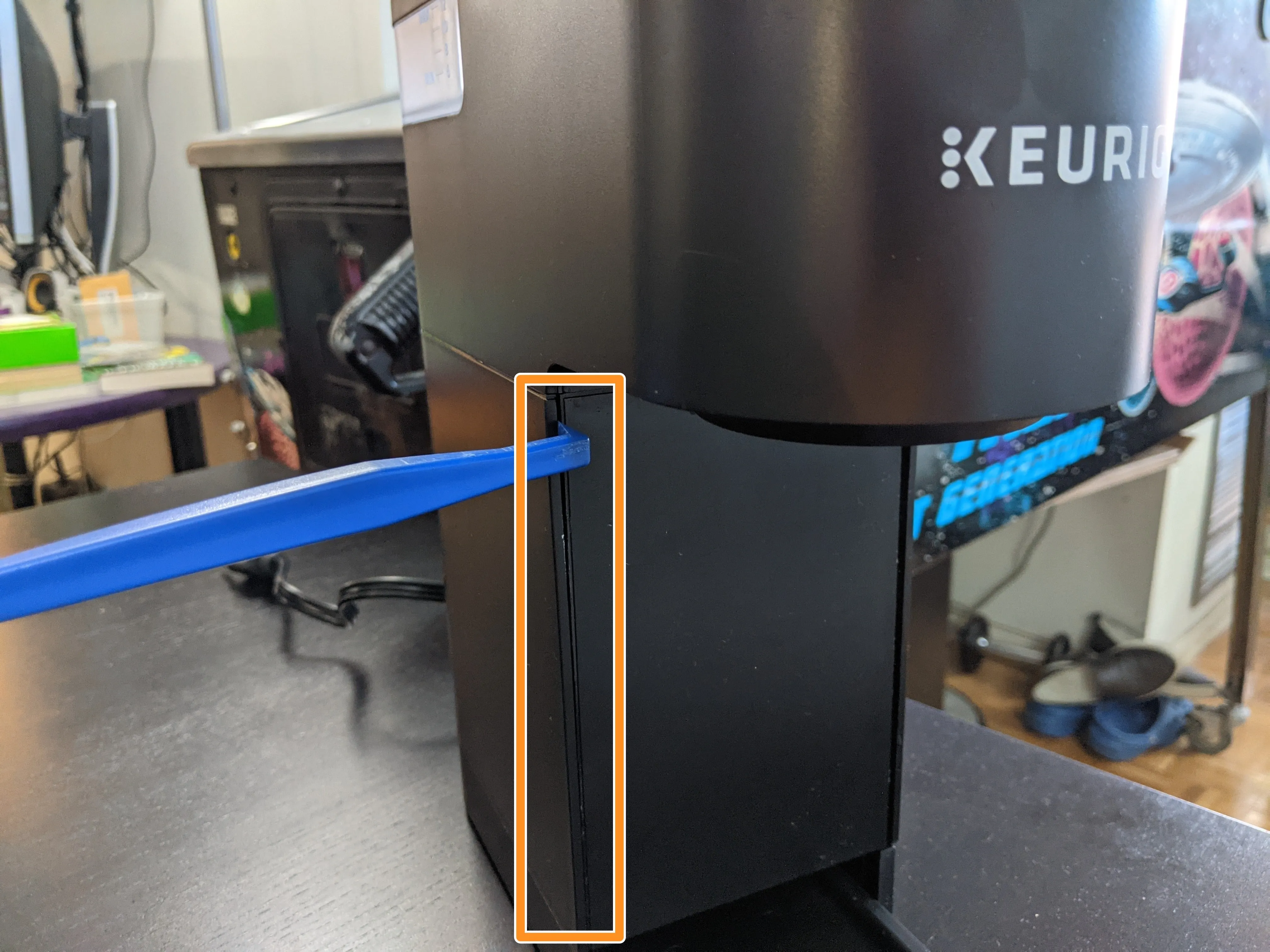

• Вставьте шило и медленно продвигайтесь вниз по боковой стороне устройства, вынимая зажимы.

• Повторите с другой стороны.

Шаг 4

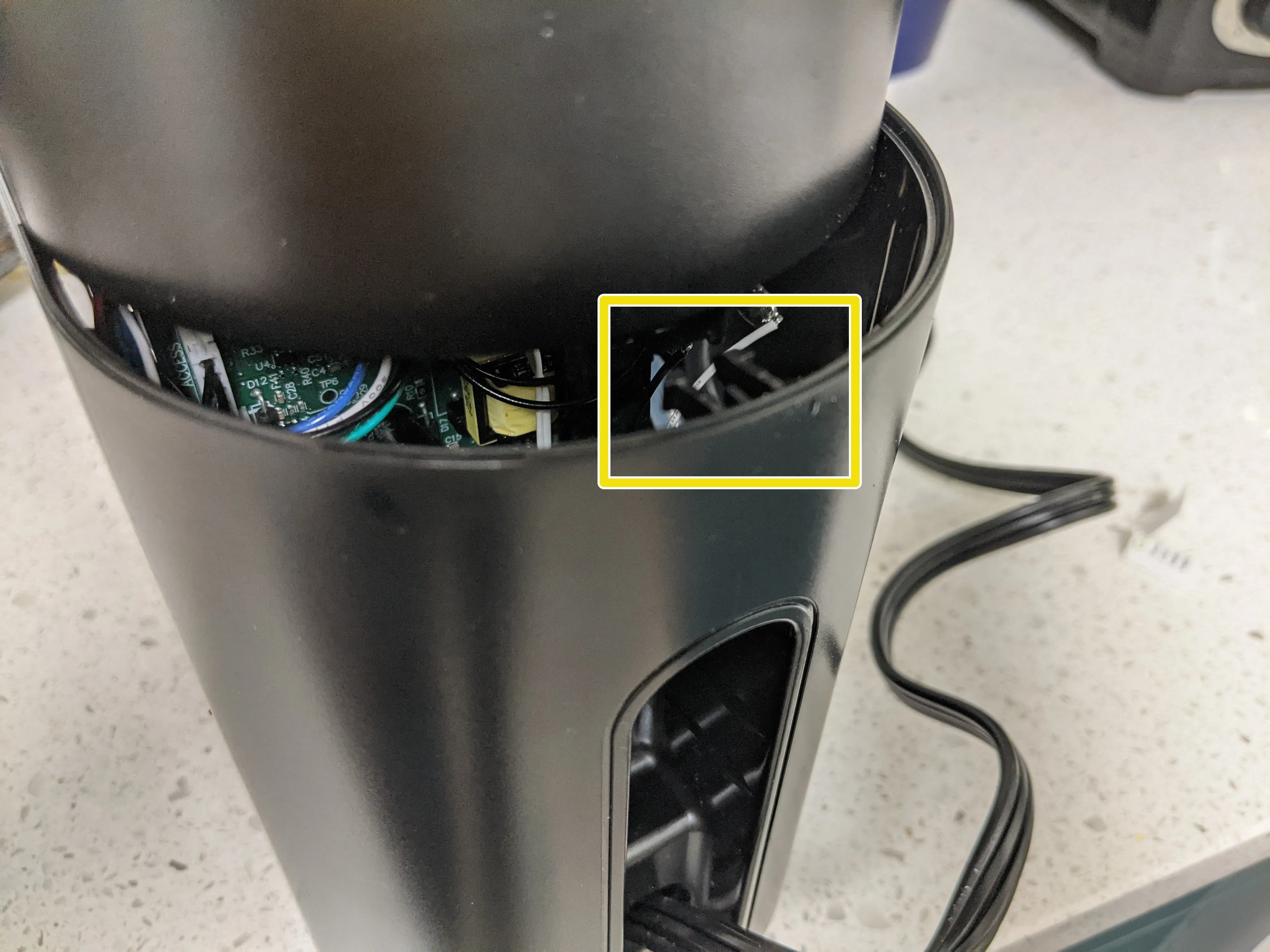

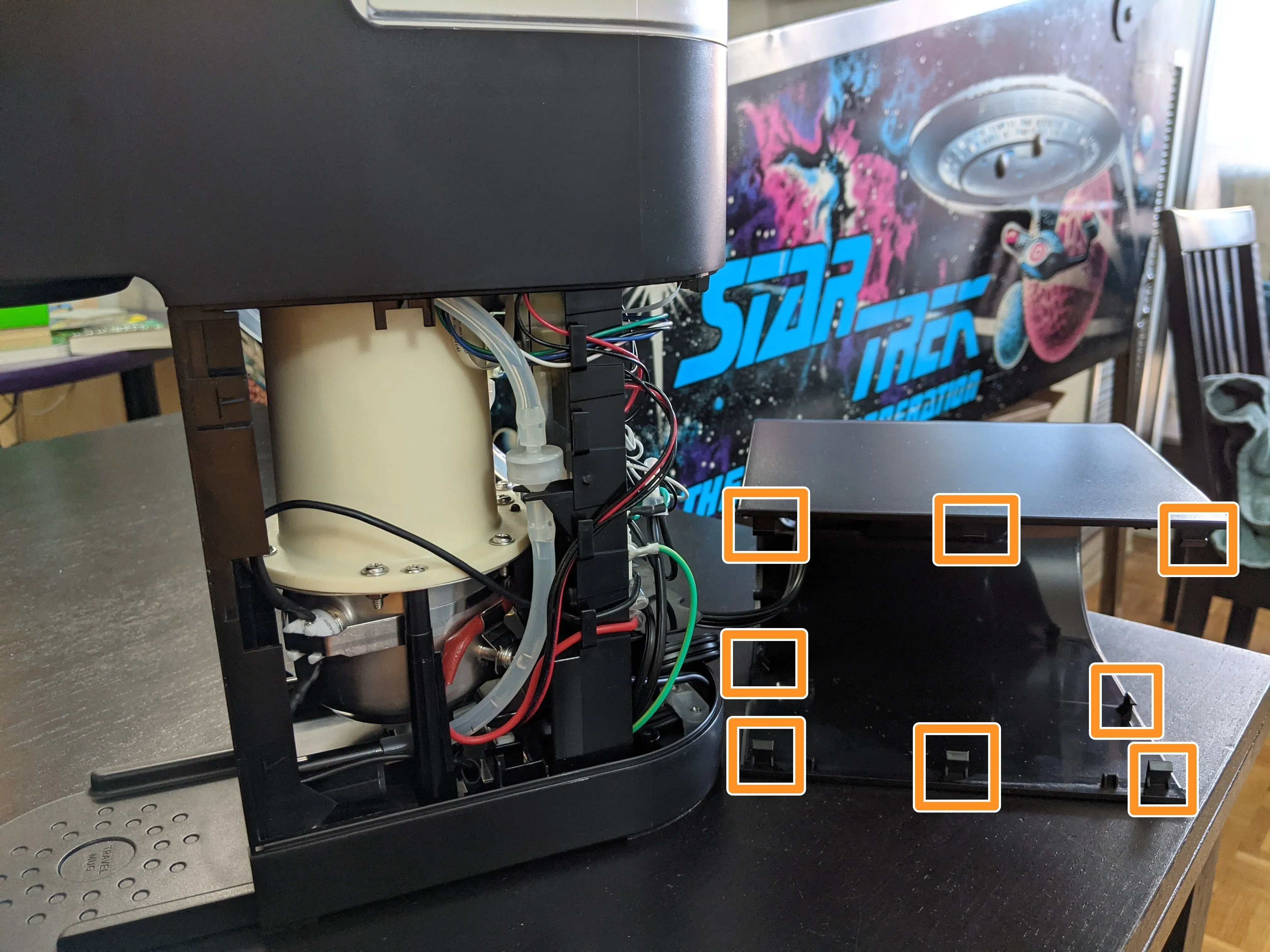

• Этот зажим на задней части устройства особенно трудно отсоединить, но он отсоединился, когда все остальные зажимы корпуса были сняты и удерживались открытыми, при этом потянув его назад.

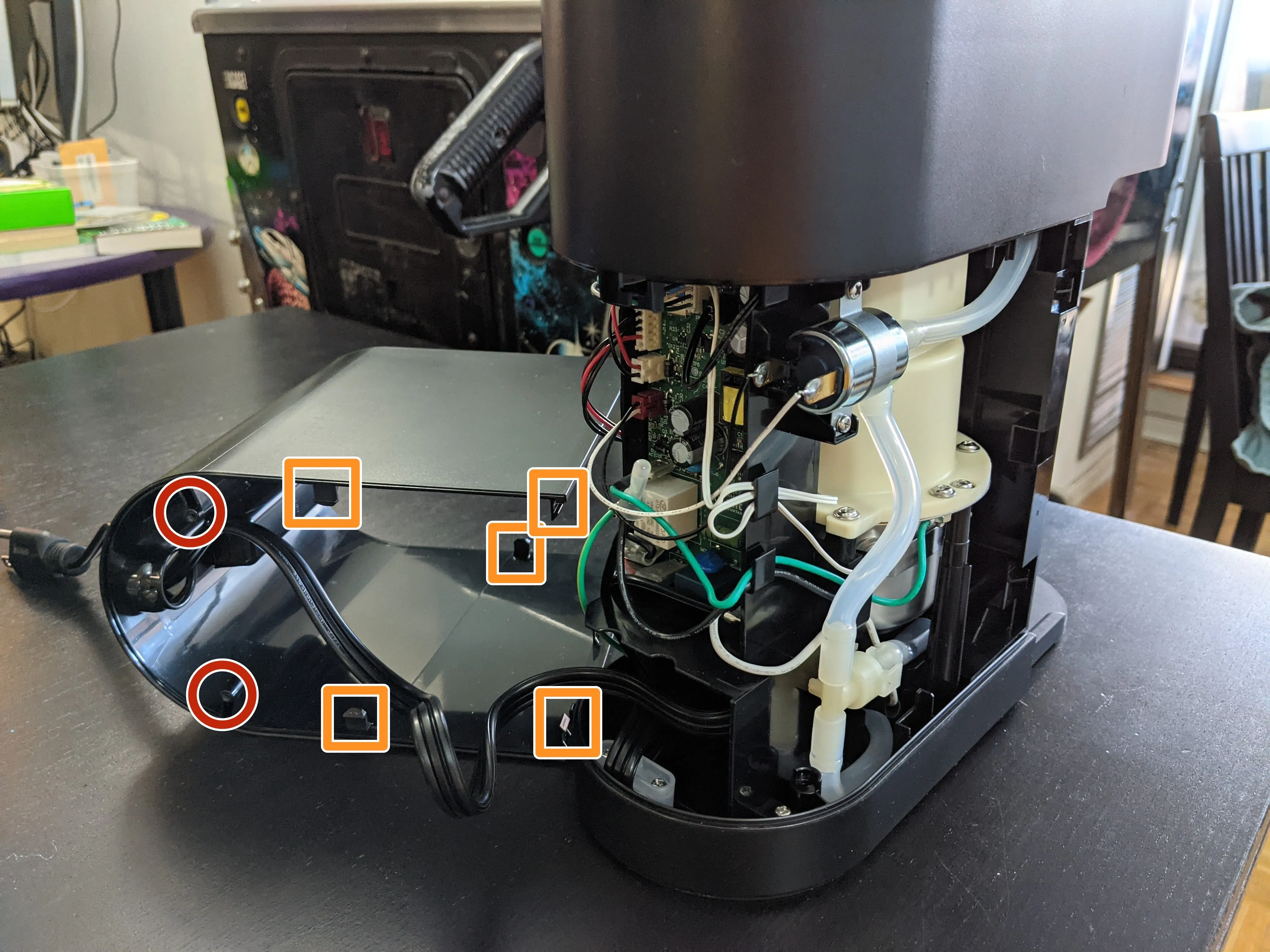

• На каждой вертикальной стороне есть 3 клипсы, 2 на верхней средней и 2 на нижней средней.

• Именно в них вкручиваются винты. Их нужно отсоединить от основания, чтобы потянуть его назад и снять.

• Снять шасси было особенно сложно, поэтому я рекомендую одолжить вторую пару рук, если есть такая возможность.

Шаг 5

• Прежде чем отделить верхнюю часть, отсоедините водяной насос от задней печатной платы.

Комментарии к шагу

Что представляет собой синий конденсатор на фотографии выше (MOV1)? Это термистор или варистор? И какова его величина? На фото выше - синий, а мой - красный. Он сгорел, и его лицевая сторона была разнесена, поэтому определить его значение невозможно.

Здравствуйте, кто-нибудь знает, как сбросить настройки термостата? Мой кейриг не включается.

Шаг 6

• Переверните устройство вверх дном.

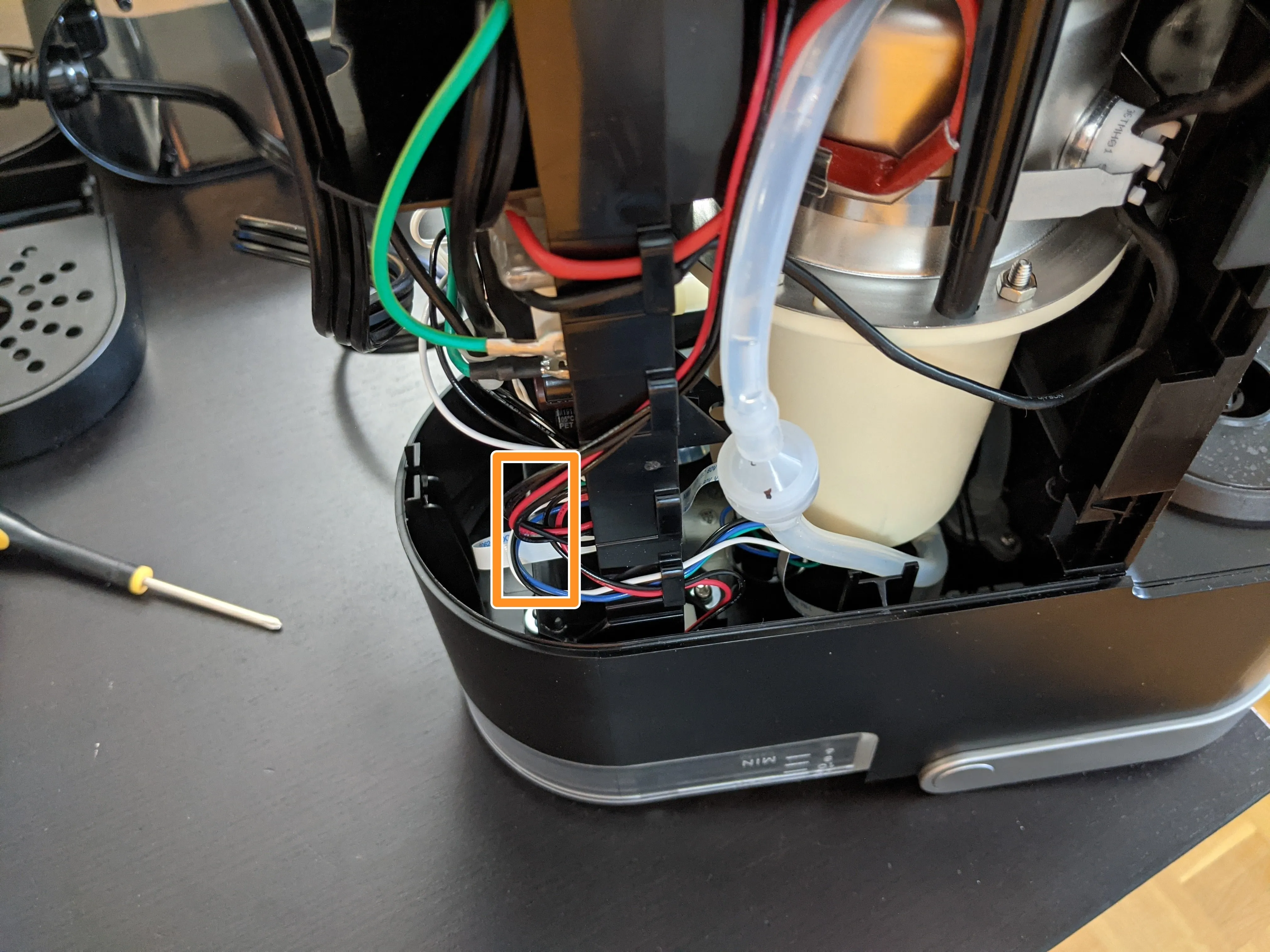

• Верхняя часть устройства удерживается одним зажимом возле печатной платы и зажимами вокруг носика чашки.

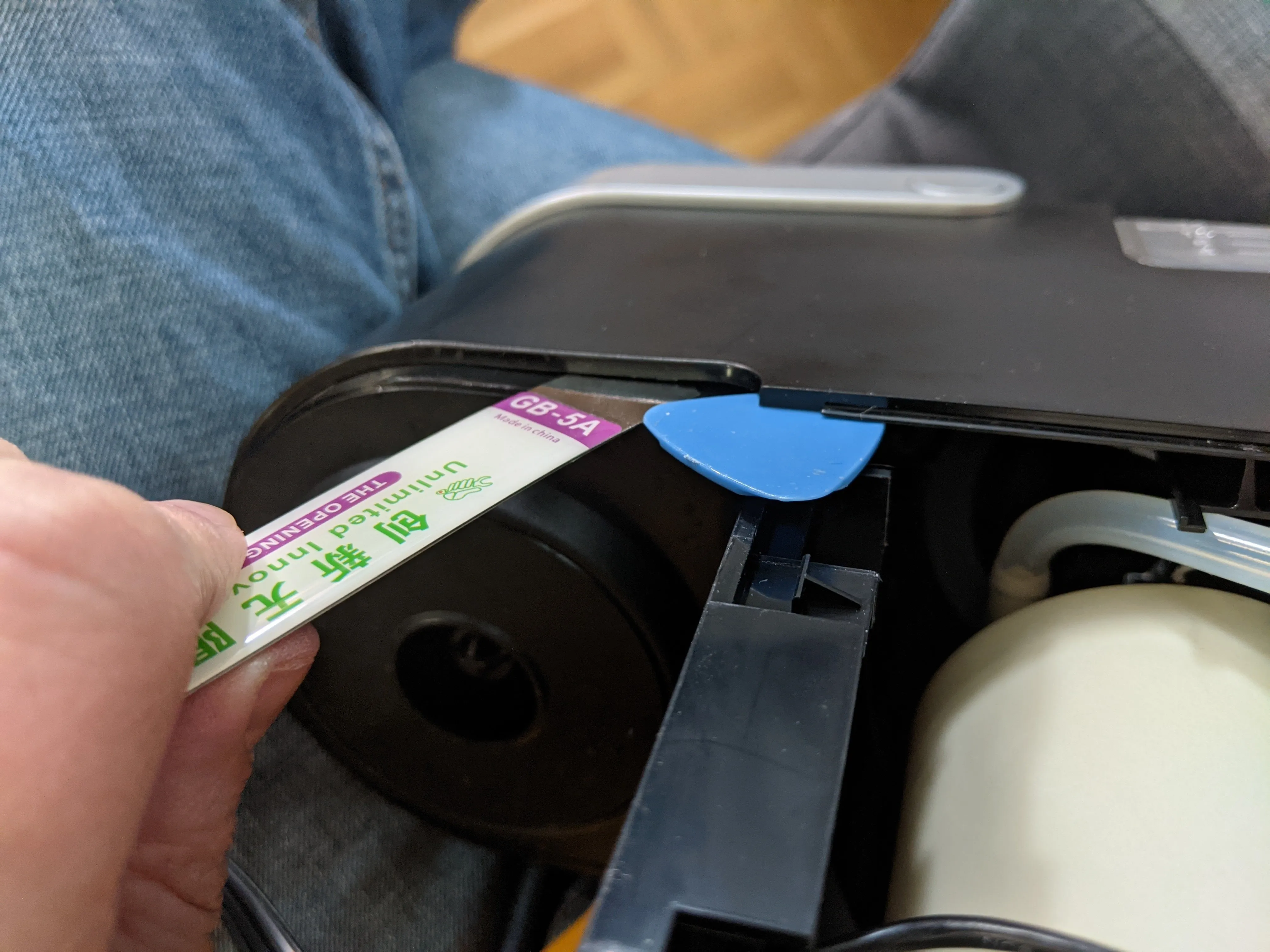

• Держа устройство вверх дном, подденьте его по кругу, и верхняя часть отделится.

• Как только передняя часть будет отсоединена, вы можете пошевелить верхнюю часть, и она отделится от основания.

Шаг 7

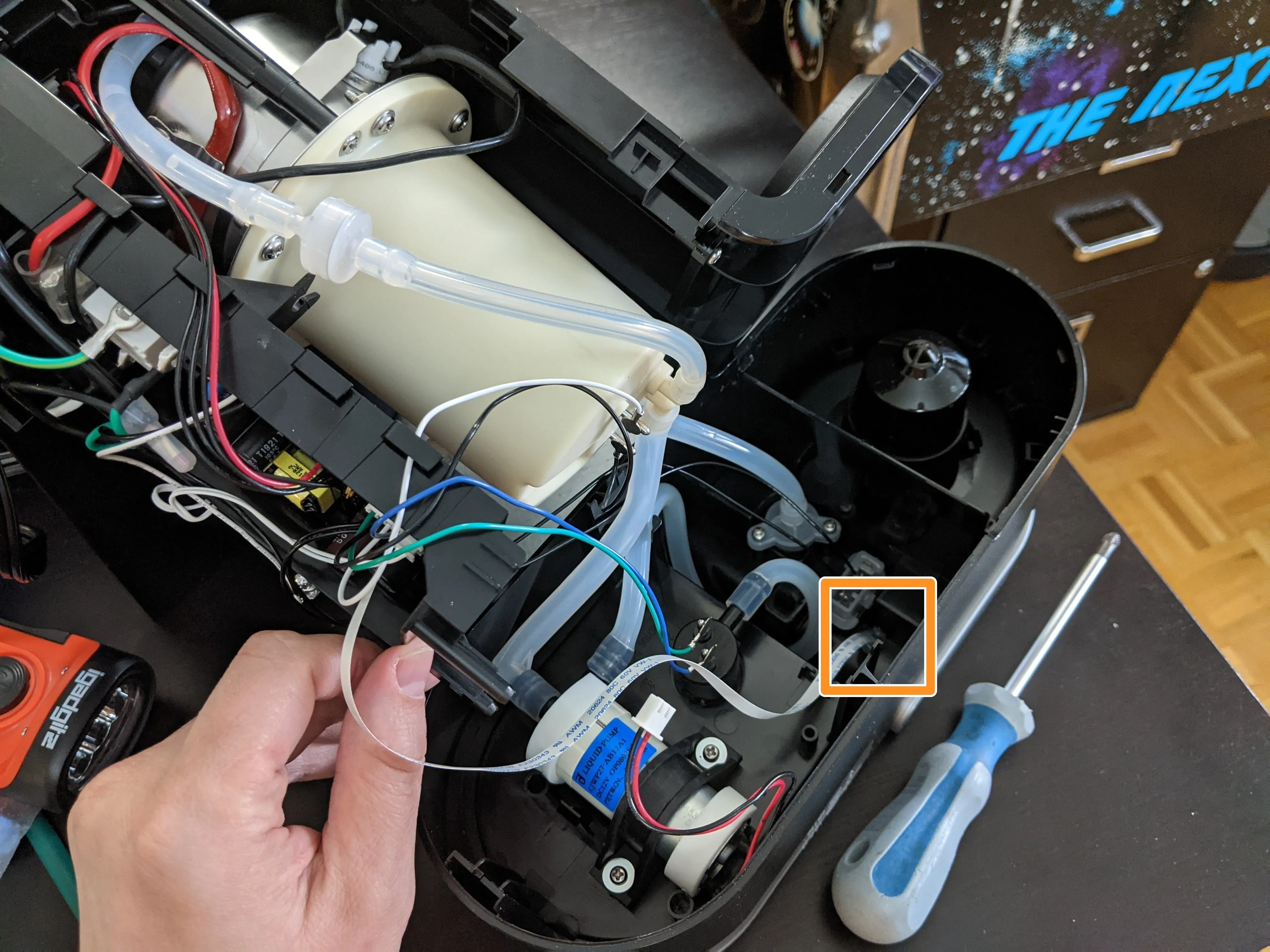

• Ленточный кабель для крышки приклеен на месте, и крышку нельзя снять, если не потянуть за него.

• Аккуратно подцепите силиконовый клей, и он приподнимется по краям. Сдвиньте его вниз по ленточному кабелю.

Шаг 8

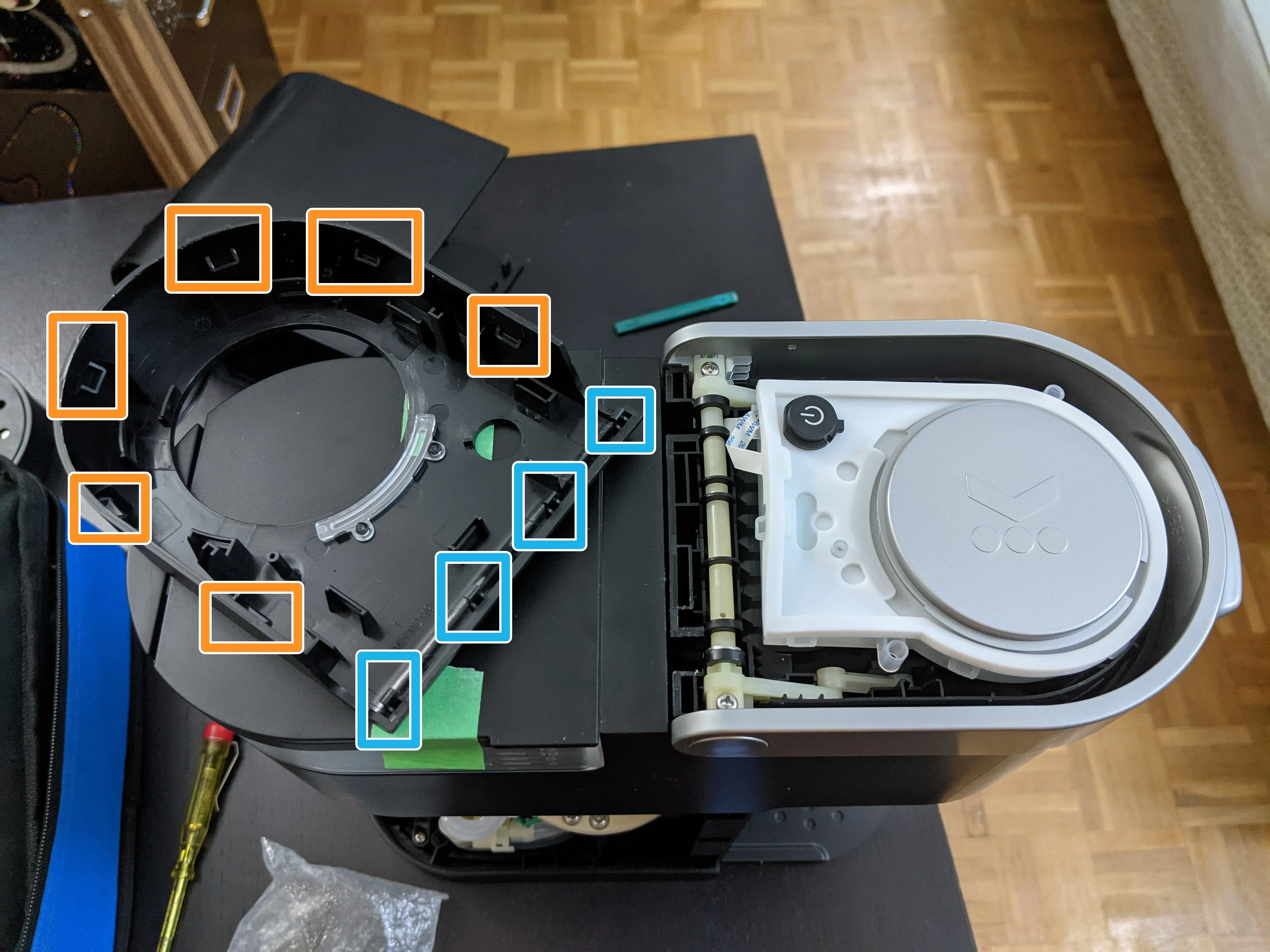

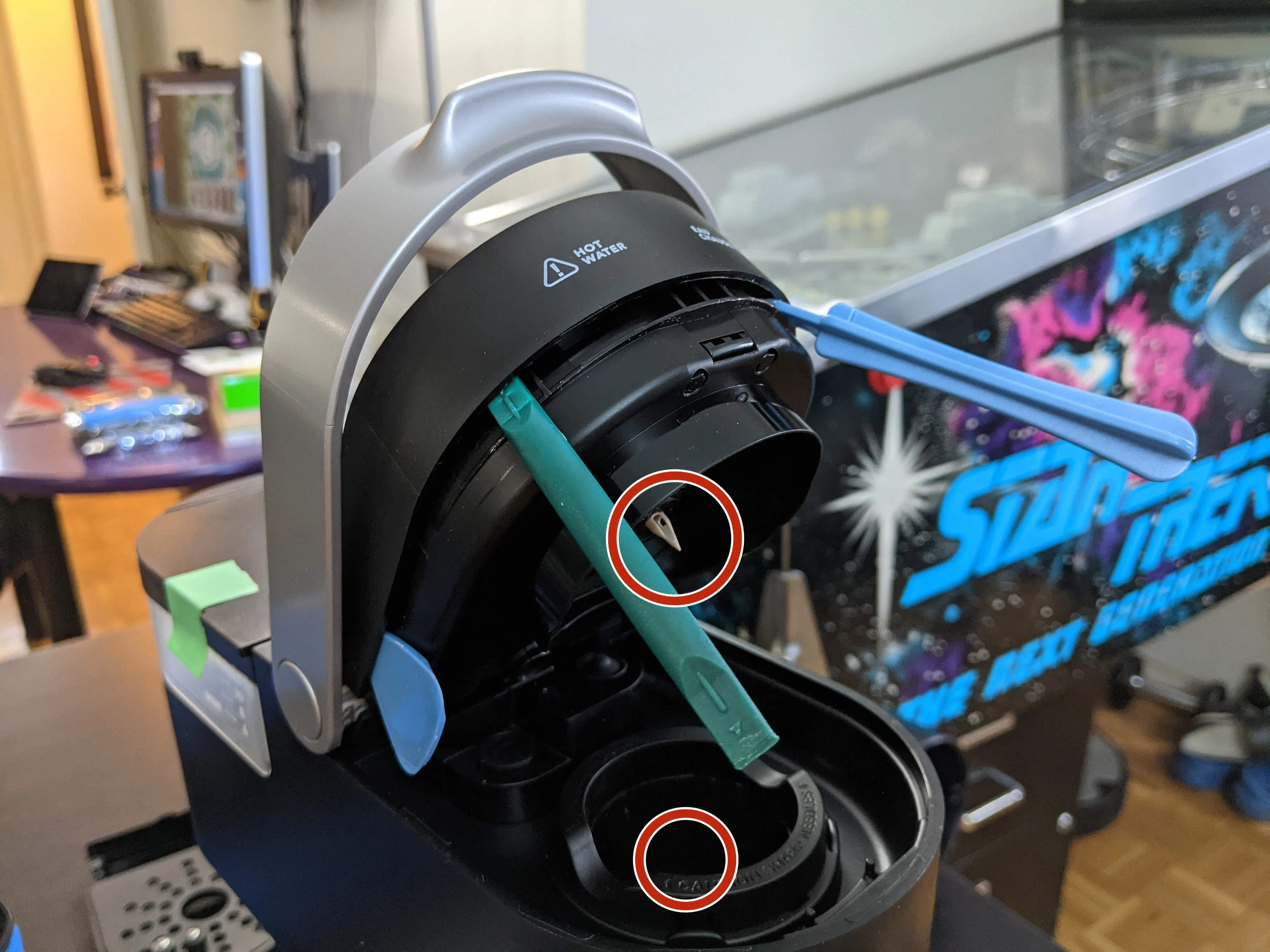

• Есть шесть зажимов вокруг изогнутой части и четыре зажима вдоль петли, удерживающие верхнюю часть крышки на месте.

• Подденьте изогнутую часть крышки, пока не удастся вытащить середину.

• Будьте очень осторожны, чтобы не пораниться о шипы.

• После того как изогнутая часть будет отсоединена, крышка останется прикрепленной к шарнирной части. Закройте крышку и подденьте заднюю часть шарнирной секции, отодвигая верхнюю часть крышки от места залива воды, пока крышка не отскочит.

Комментарии к шагу

Где можно достать инструменты для отжима? Спасибо.

Рэнди

Прямо здесь, в магазине Делаете.ру. Они входят в большинство наборов.

Шаг 9

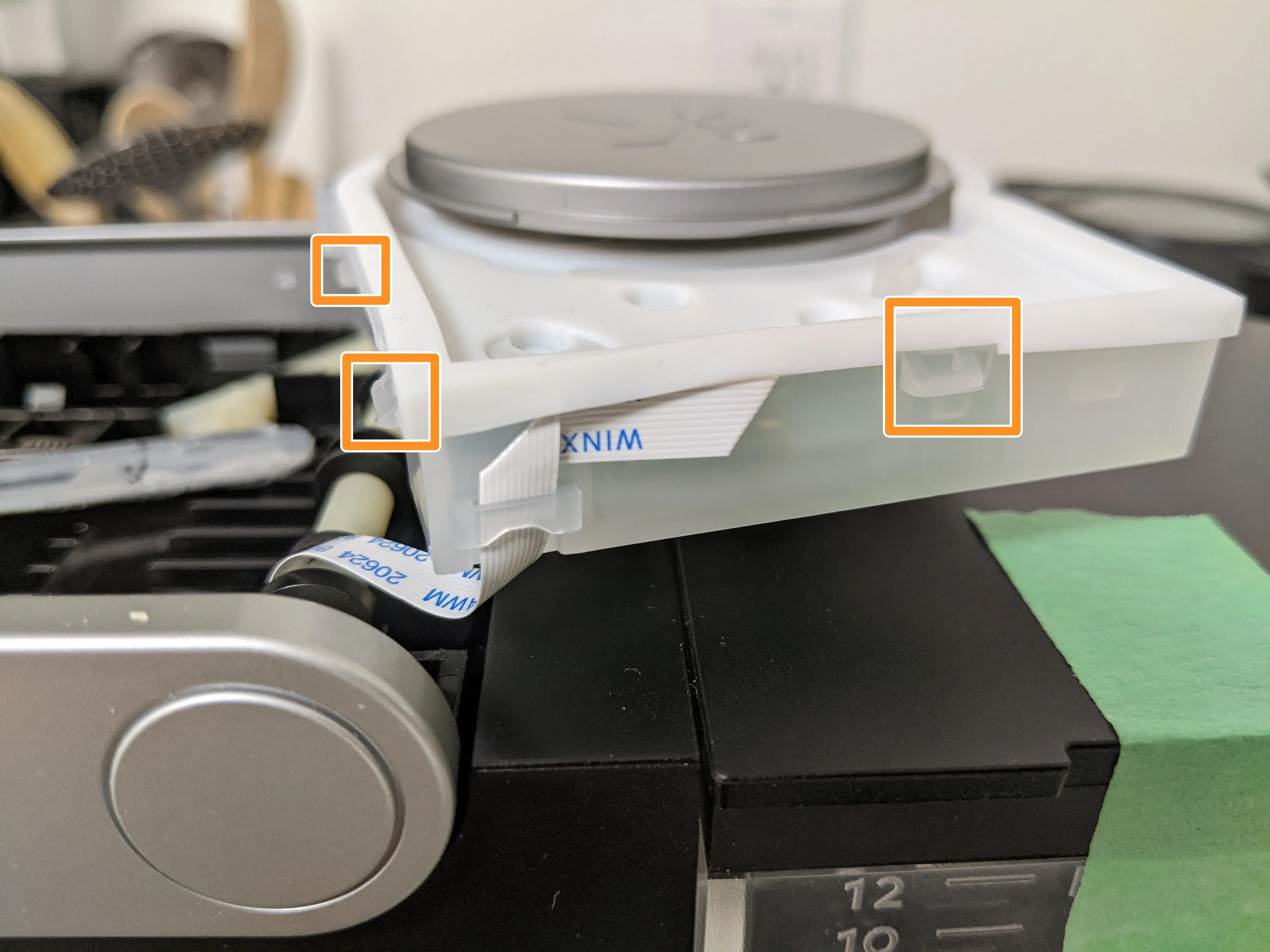

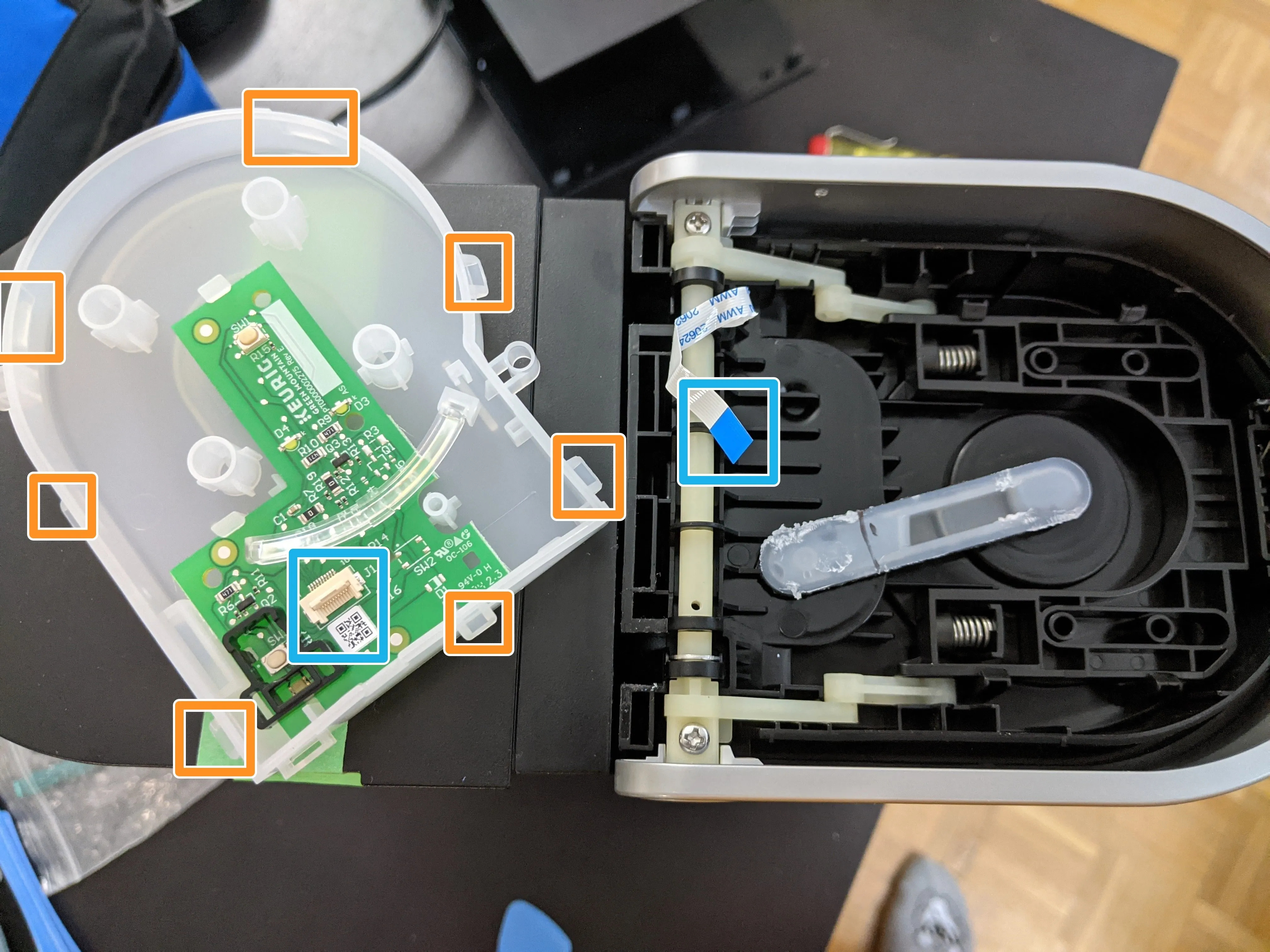

• Белая коробка имеет зажимы по краям, которые можно легко отщелкнуть с помощью выколотки.

• Снимите кнопки K и питания. Под кнопкой K находятся четыре пружины для ее стабилизации.

• Под белой резиновой крышкой находится маленький разъем с защелкой для ленточного кабеля крышки.

Шаг 10

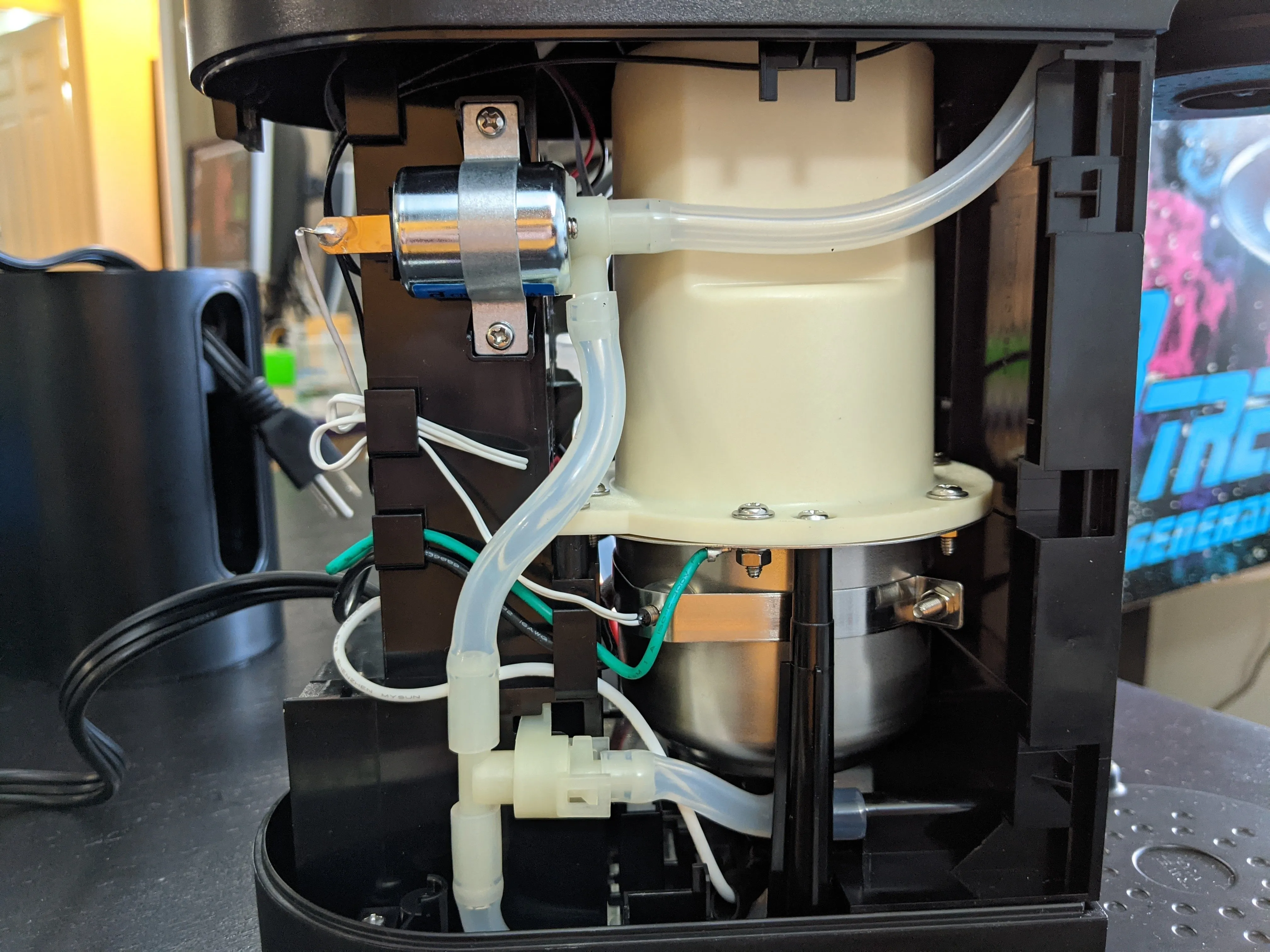

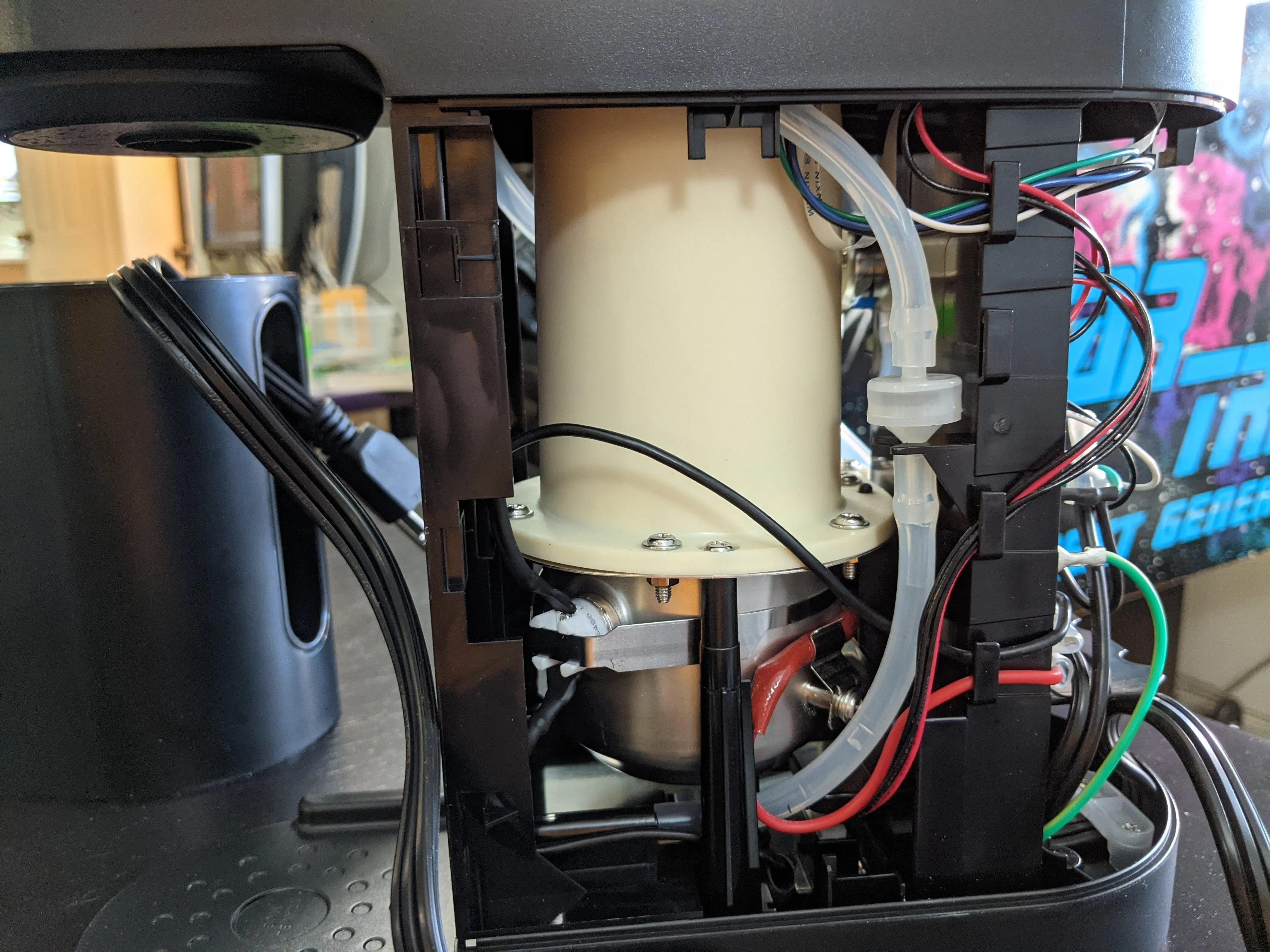

• Вид сбоку на внутренние детали.

• При сборке убедитесь, что все провода закреплены в правильных местах, чтобы они не соприкасались с горячими деталями и не могли расплавиться!

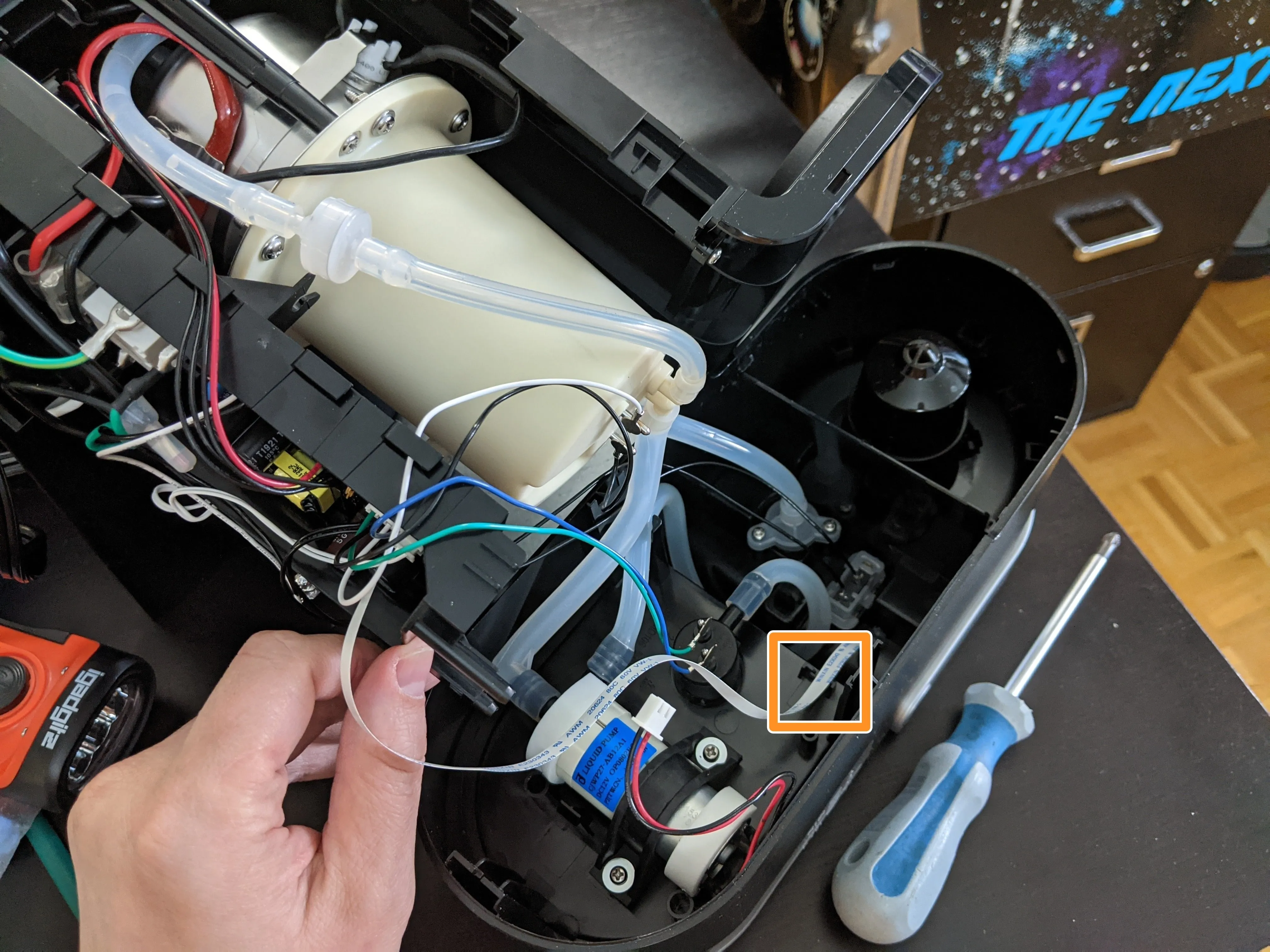

• Ленточный кабель крышки имеет небольшую клипсу в верхней части корпуса, чтобы держать его спрятанным.

Комментарии к статье

Я подключил свой к 220 В.

Могу ли я заменить предохранитель?

Как?

и где найти деталь

В цепи нагревателя имеется сильный ток. Эти машины не являются двухвольтовыми. Машина сделана для местного напряжения и модификация вряд ли возможна. Есть тепловой предохранитель для безопасного сразу после основного, скрытый в красной втулке, но я не открывал и не проверял номинал. Непрерывность цепи можно легко проверить.

Я случайно подключил свою Keurig K-mini к 220 В. Когда я открыл ее, я обнаружил, что резистор R7 (10 Ом) и детали MOV1 сгорели и перегорели, в результате чего их идентичность больше не видна. Кто-нибудь знает, что это - термистор или варистор, и какова его правильная величина? Я не смог найти схему Keurig K-mini в Интернете. Буду очень признателен за ответ. Заранее спасибо.

Я посмотрел на свой, и это варистор S10 K150.
