Разборка Keystone Lighting HID на светодиодную лампу
Что вам нужно
Инструменты

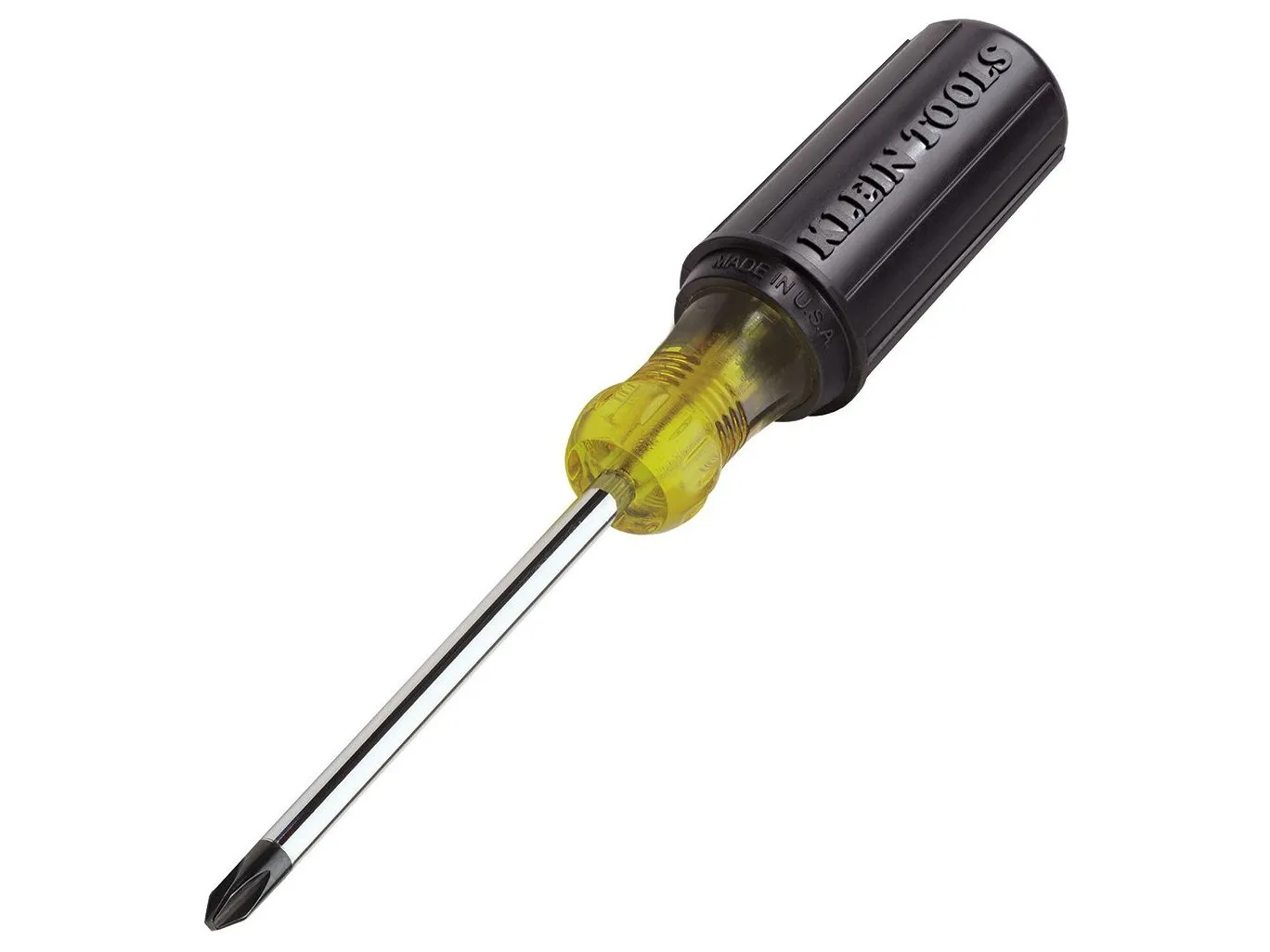

Отвертка Phillips #2 | Источник - ifixit.comПосмотреть
Spudger | Источник - ifixit.com
Шаг 1 Введение
Keystone Lighting HID на светодиодные лампы Teardown, введение: шаг 1, изображение 1 из 1 | Источник - ifixit.com
Это 400W замена HID на светодиодную лампу от Keystone Lighting. Она больше не работает и была заменена, так почему бы не снести ее?

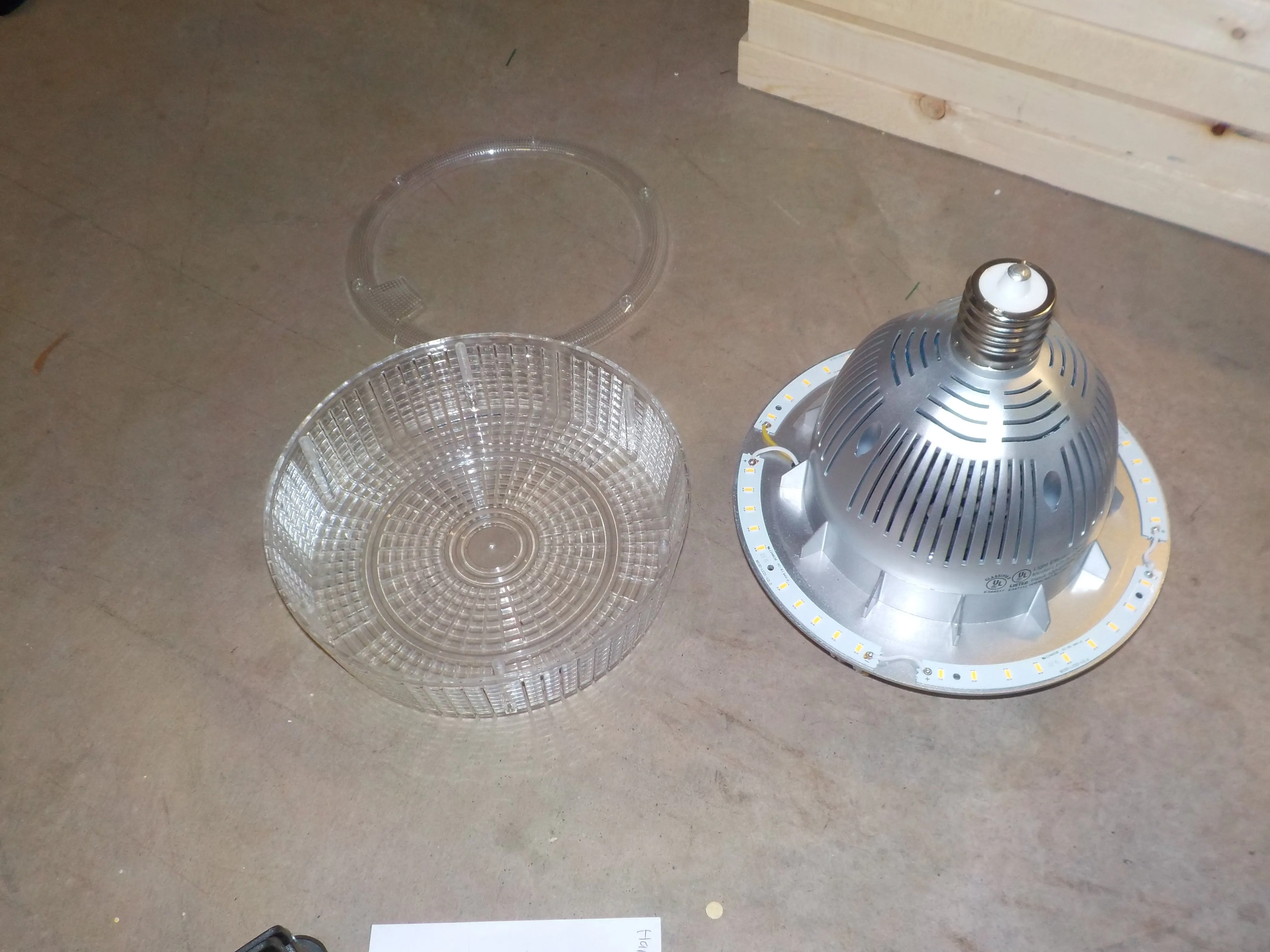

Шаг 2 Снимите линзу лампы
Разборка светодиодной лампы Keystone Lighting HID, снятие линзы: шаг 2, изображение 1 из 1 | Источник - ifixit.com
Используя крестовую отвертку P2, вы можете открутить (легко заметные) винты, крепящие прозрачную линзу. После того как все винты будут выкручены, вы сможете извлечь фонарь прямо из линзы.
Я не был особо осторожен с диодной матрицей, потому что все равно собирался ее утилизировать, но если вы пытаетесь отремонтировать одну из них, я бы посоветовал либо подложить под лампу полотенце или что-то еще, либо подождать со снятием крышки линзы.

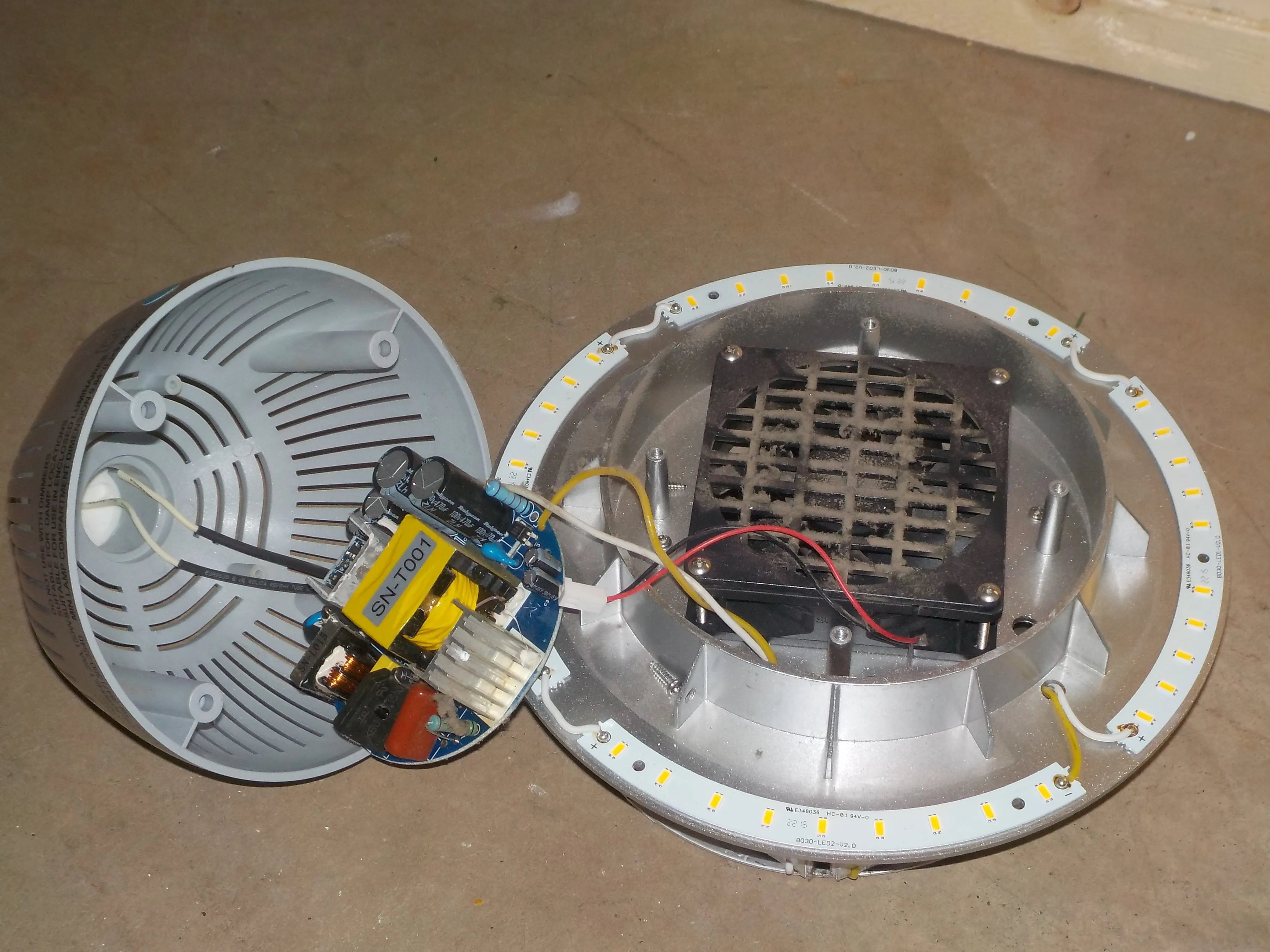

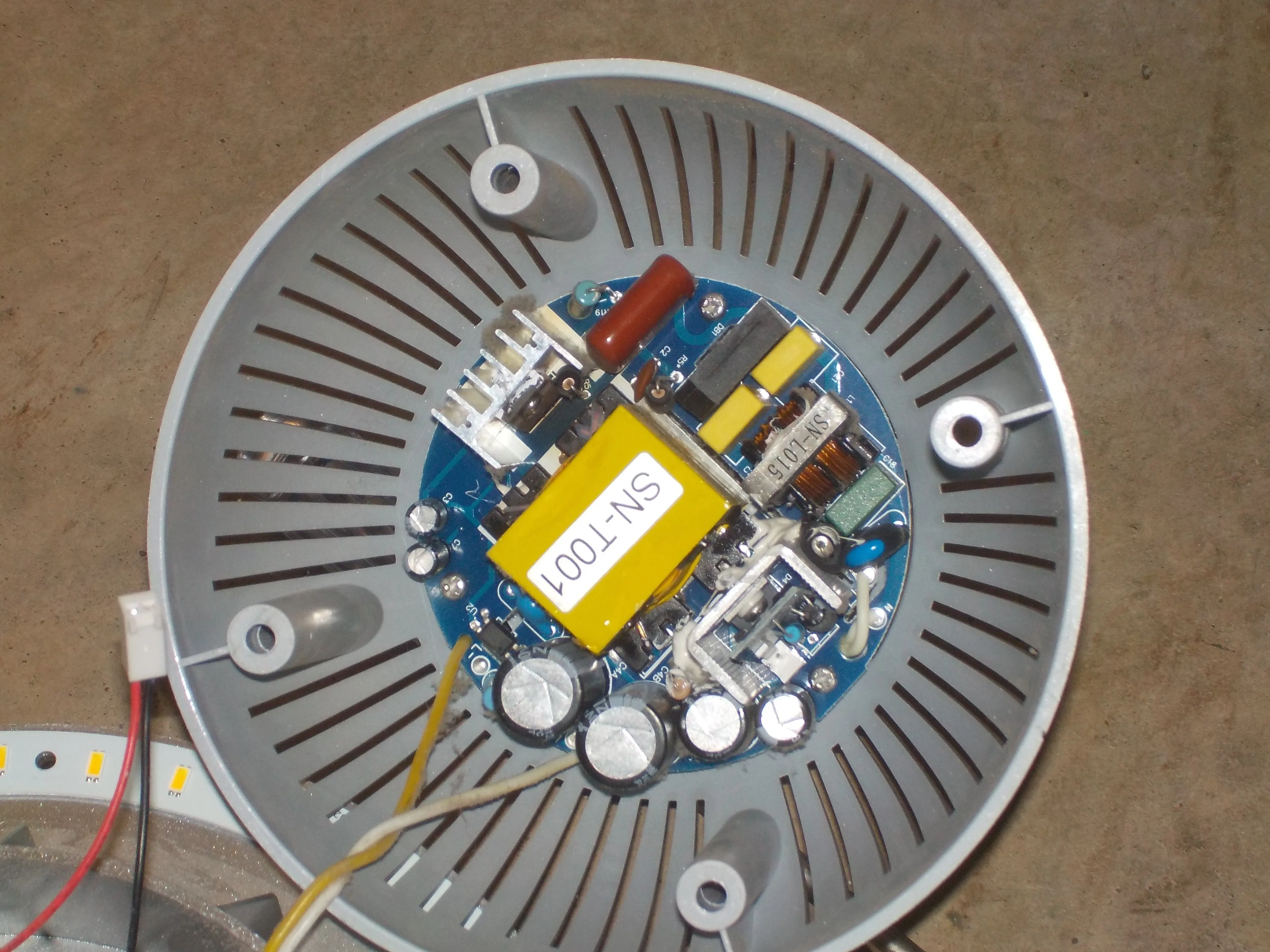

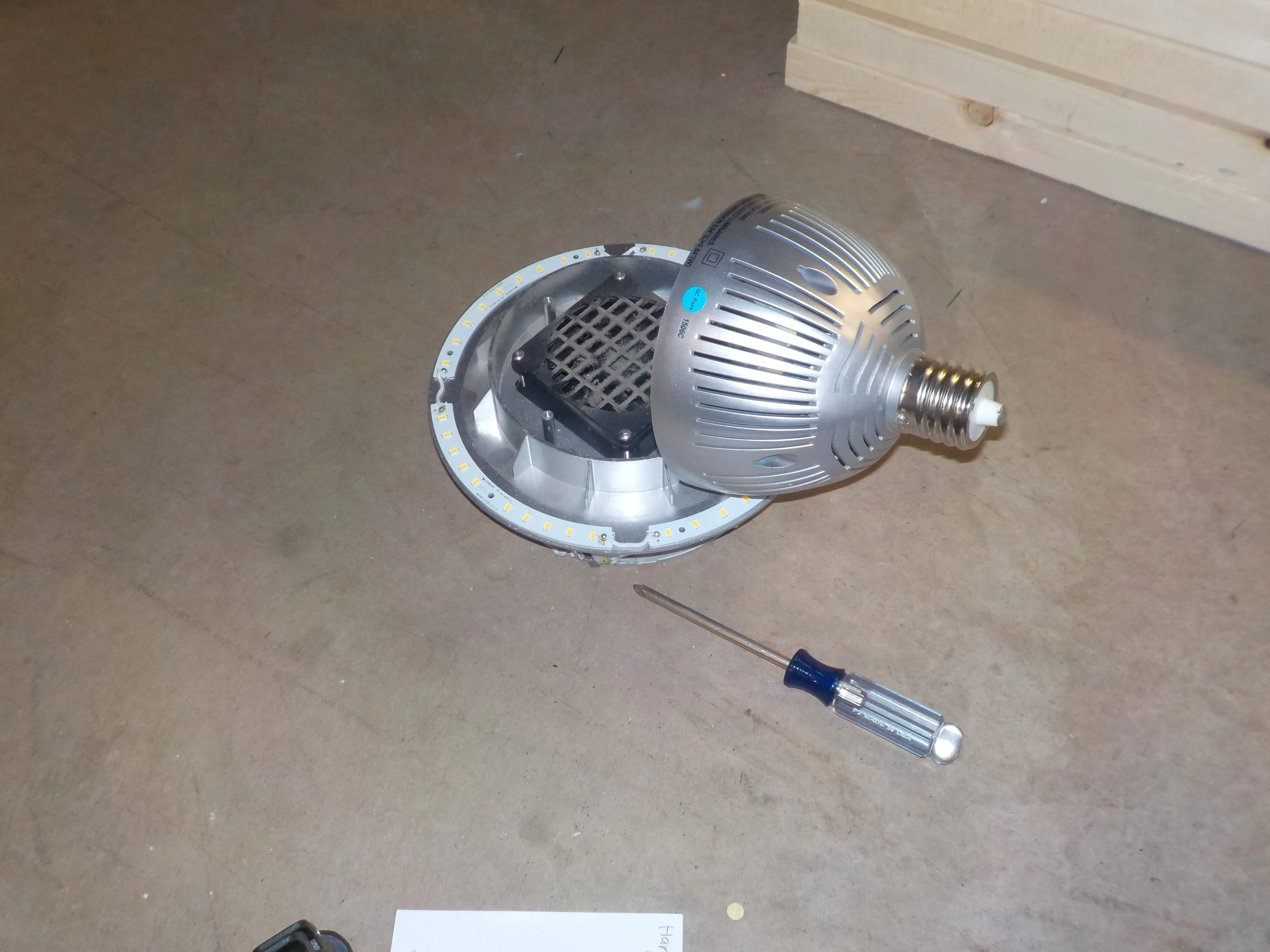

Шаг 3 Открытие лампы + доступ к драйверу
Keystone Lighting HID на светодиодную лампу Teardown, открытие лампы + доступ к драйверу: шаг 3, изображение 1 из 3 | Источник - ifixit.comKeystone Lighting HID для светодиодной лампы ретрофит Teardown, открытие света + доступ к драйверу: шаг 3, изображение 2 из 3 | Источник - ifixit.comKeystone Lighting HID на светодиодную лампу Teardown, открытие лампы + доступ к драйверу: шаг 3, изображение 3 из 3 | Источник - ifixit.com
Используя ту же отвертку P2, что и раньше, вы можете открыть лампу, открутив винты, утопленные в пластик. После их удаления можно аккуратно поднять верхнюю часть и повесить ее на боковую стенку светильника.
Далее нужно отсоединить вентилятор от платы драйвера и выкрутить все винты из этого драйвера. Они также находятся под номером P2.
Наконец, вы можете отсоединить драйвер от пластика и либо отрезать, либо отпаять провода, идущие к гнезду.

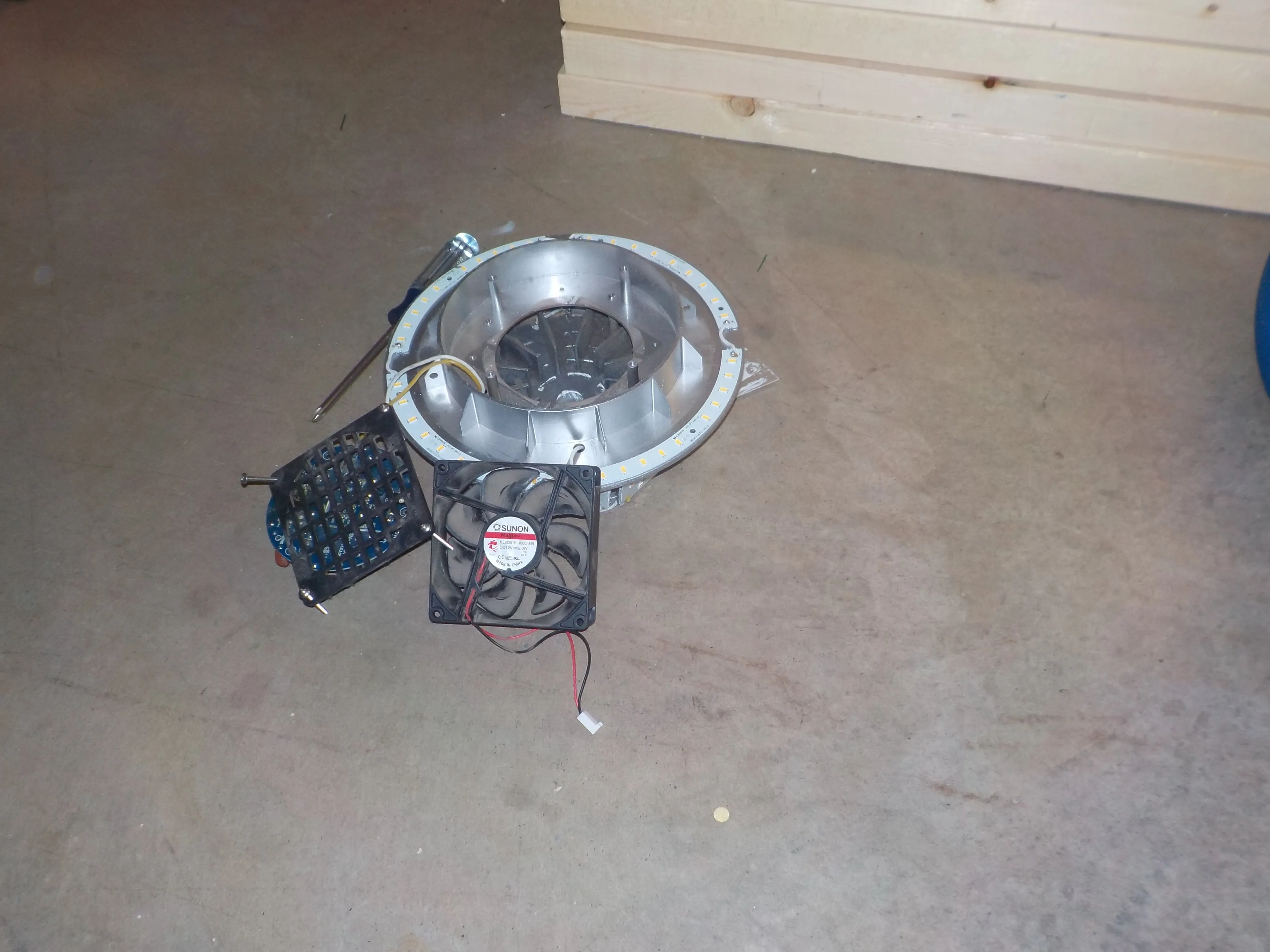

Шаг 4 Снятие вентилятора
Keystone Lighting HID to LED retrofit bulb Teardown, Removing the fan: step 4, image 1 of 1 | Источник - ifixit.com
Теперь вы можете открутить 4 винта P2, удерживающих вентилятор, а затем снять его с лампы.

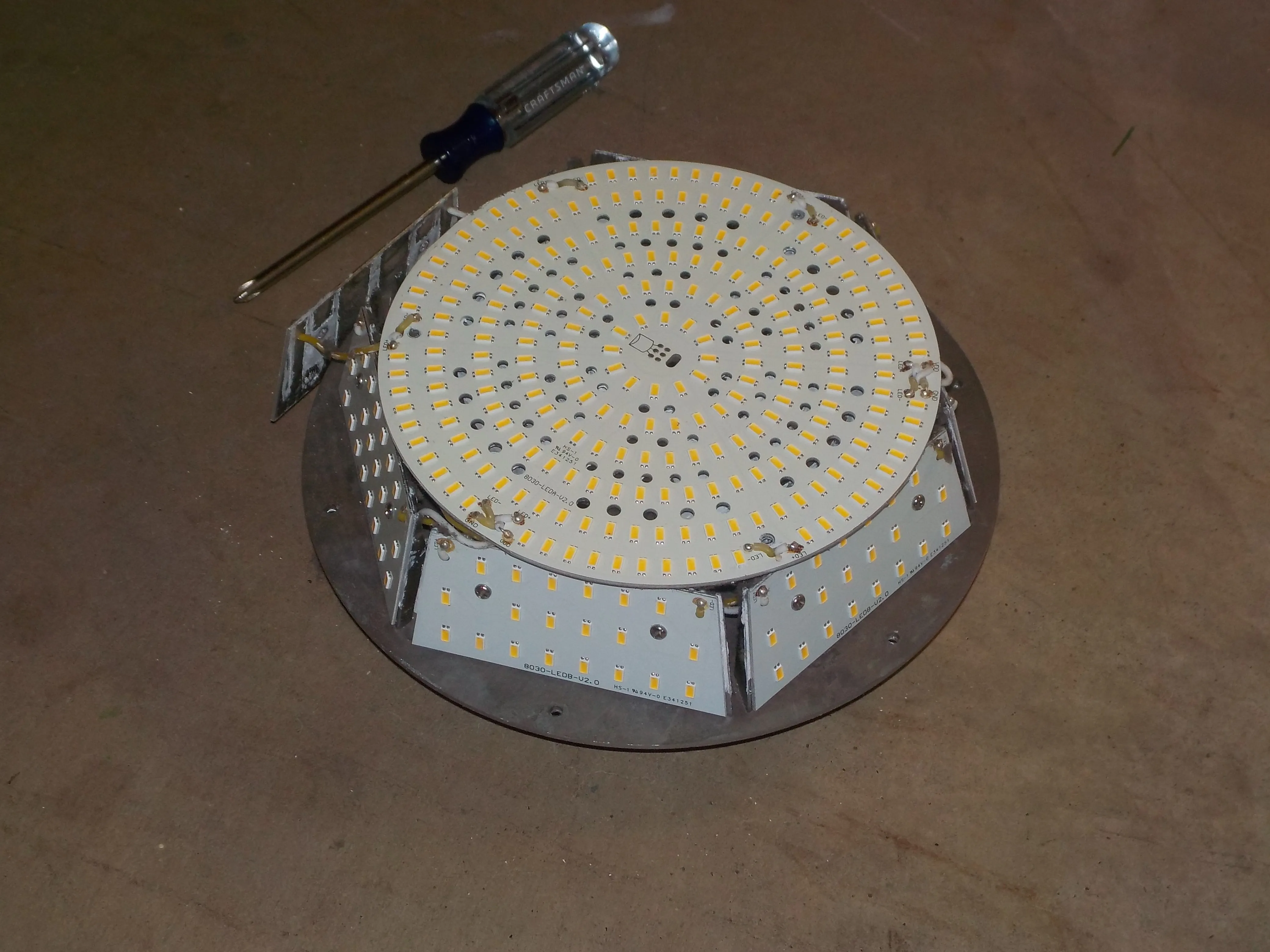

Шаг 5 Извлечение светодиодов

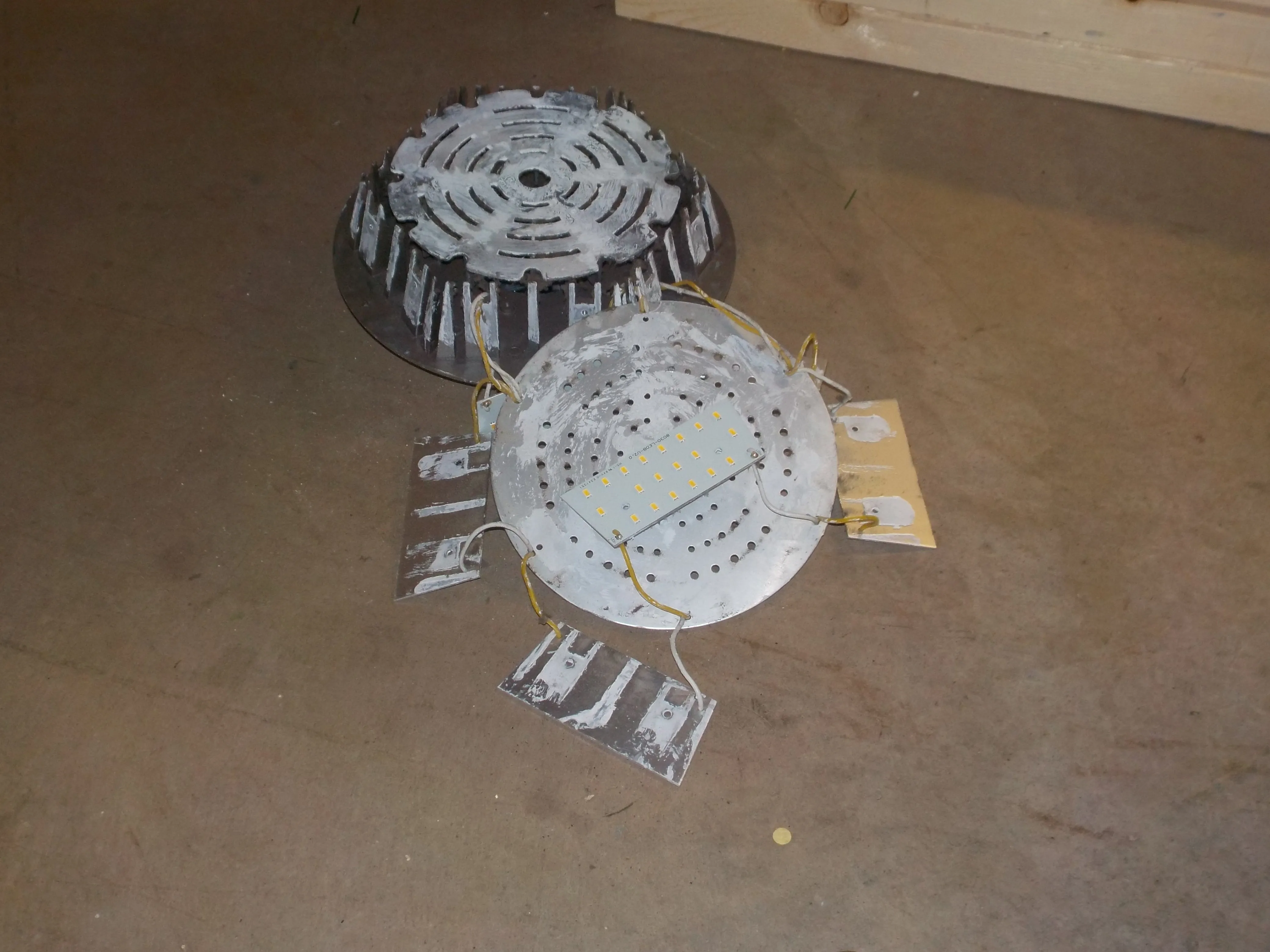

Keystone Lighting HID на светодиодные лампы Teardown, удаление светодиодов: шаг 5, изображение 1 из 2 | Источник - ifixit.comKeystone Lighting HID на светодиодную лампу Teardown, снятие светодиодов: шаг 5, изображение 2 из 2 | Источник - ifixit.com
Все светодиодные модули крепятся с помощью крестообразных винтов P2. Вы можете открутить их и снять модули с металлического основания.
Обязательно следите за термопастой, потому что она попадает повсюду.
Чтобы снять драйвер и светодиоды, вам нужно будет либо отпаять, либо отрезать провода.

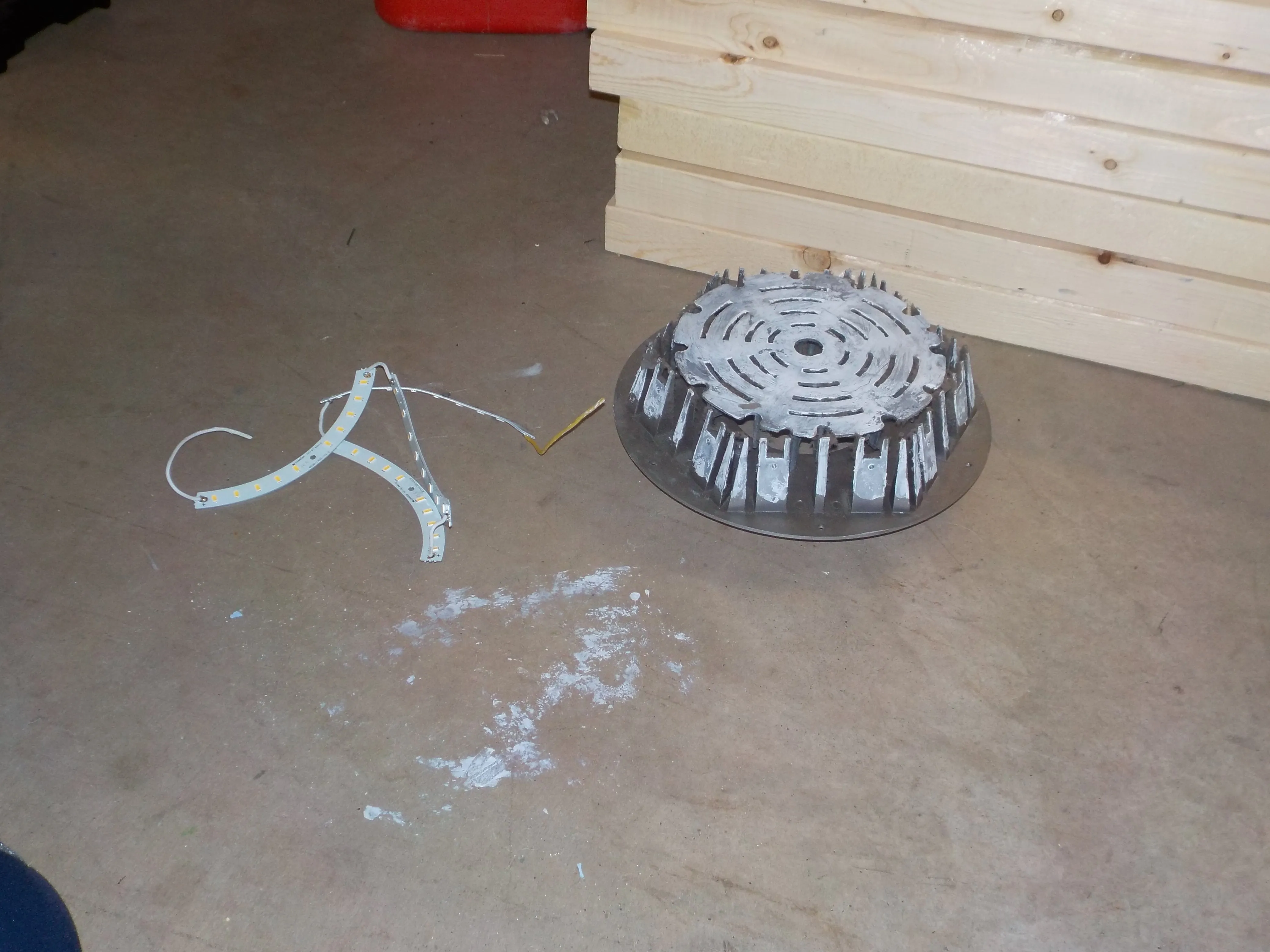

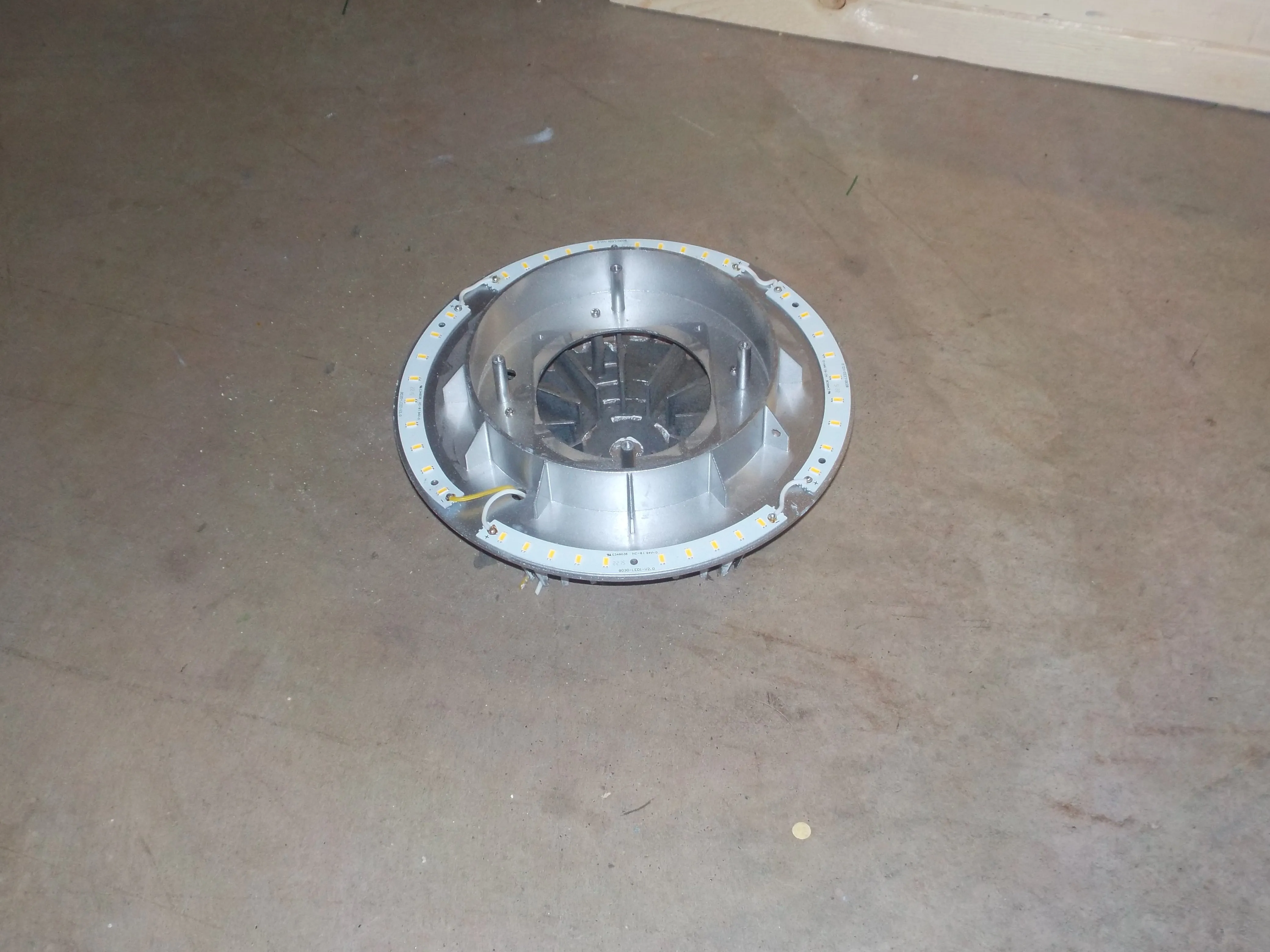

Шаг 6. Извлечение (других) светодиодов.
Keystone Lighting HID на светодиодную лампу для ретрофита Разбор, удаление (других) светодиодов.: шаг 6, изображение 1 из 2 | Источник - ifixit.comKeystone Lighting HID на светодиодную лампу для ретрофита Разбор, удаление (других) светодиодов.: шаг 6, изображение 2 из 2 | Источник - ifixit.com
Если вы следовали предыдущему шагу, вы уже должны были отсоединить провода, так что просто идите вперед и используйте пассатижи, чтобы отсоединить несколько последних светодиодов.
Шаг 7 Заключение

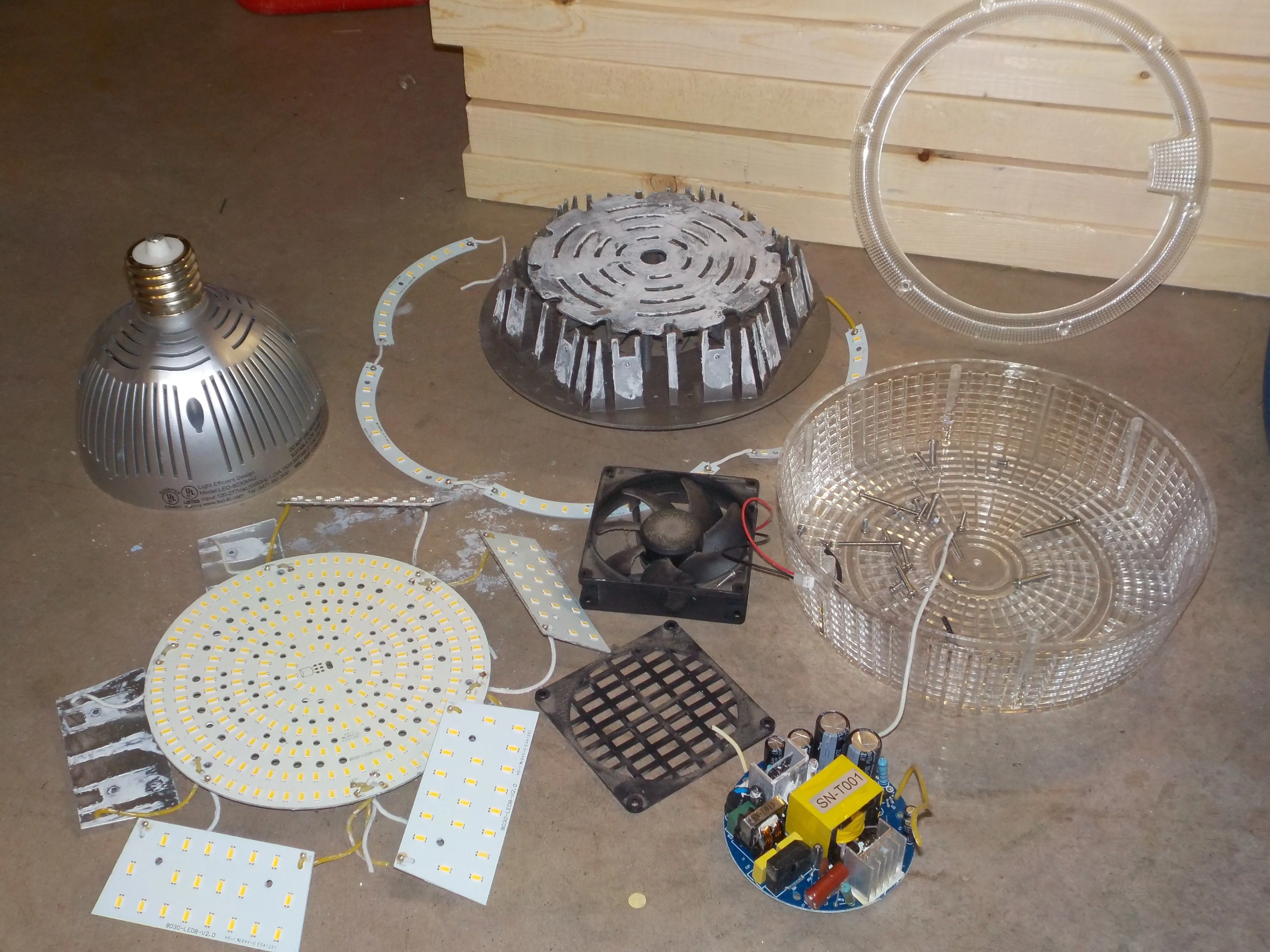

Разборка светодиодной лампы Keystone Lighting HID на светодиоды, вывод: шаг 7, изображение 1 из 1 | Источник - ifixit.com
Чтобы собрать устройство, следуйте этому руководству в обратном порядке, обязательно подсоединив все отсоединенные провода.
