Разборка Kindle 7-го поколения
Введение
Новейшая итерация базовой электронной читалки Kindle от Amazon представляет нам 7-е поколение. Новинкой стало добавление сенсорного экрана, но как это отразится на ремонте? Настройтесь, чтобы узнать.
Двойной разбор! Мы также разобрали новый 100-долларовый планшет Amazon Kindle Fire HD 6!
Читайте о наших ремонтных подвигах в Twitter, листайте нашу книга лицили наслаждайтесь нашей книгой фотографий в Instagram.
Что вам понадобится
Детали
Просмотр
Инструменты
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разборка Kindle 7-го поколения
Вот и наступило это время года. Это не день Лейфа Эриксона и не Национальный день объятий. Это время года, когда новые Kindle появляются на пороге наших магазинов.

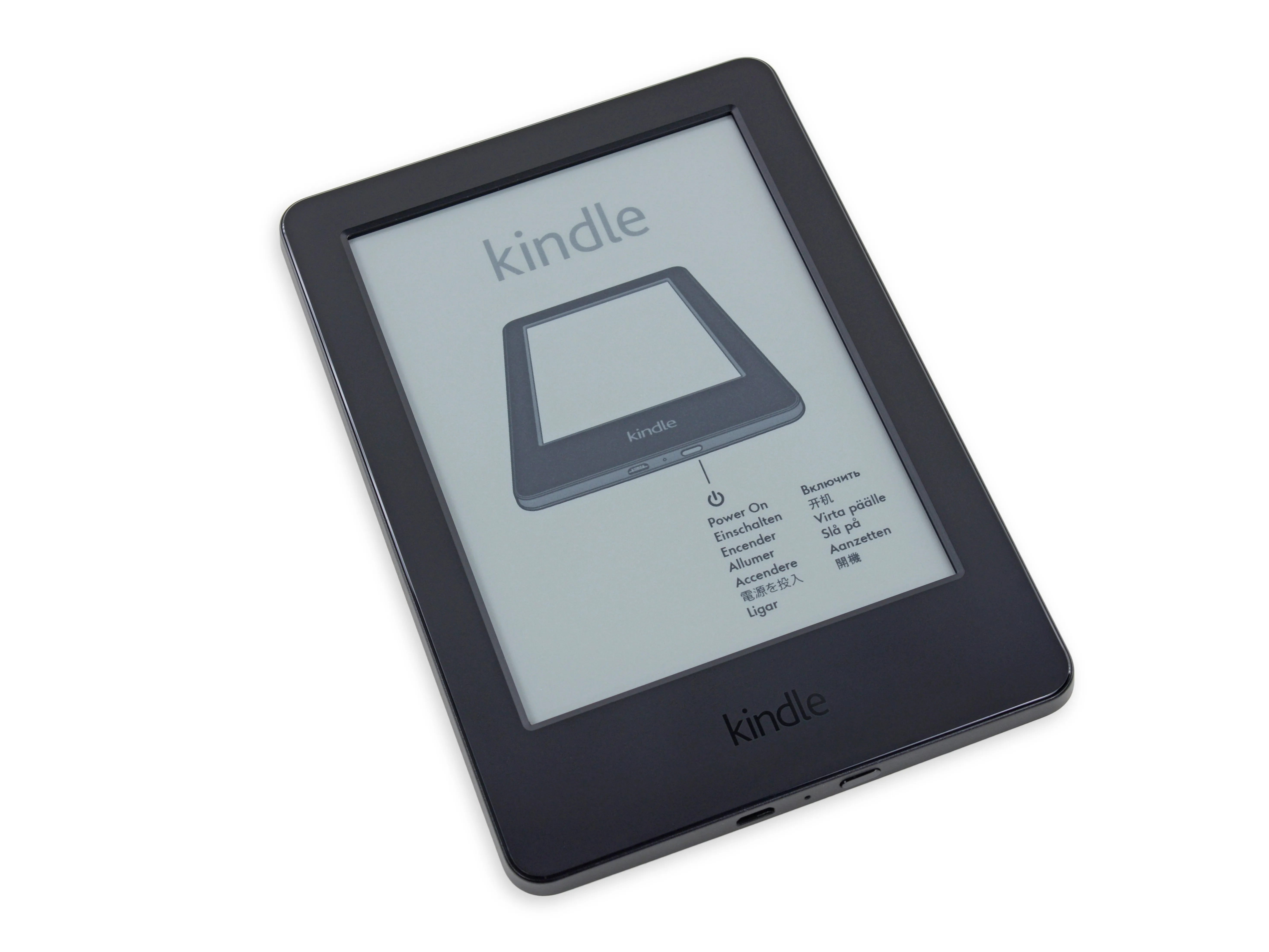

Сегодняшний специальный гость - Kindle 7-го поколения (теперь с сенсорным экраном!):
6-дюймовый дисплей с технологией Pearl e-paper с разрешением 167 ppi
Объем памяти 4 ГБ (образно говоря, это может вместить тысячи книг)
Совместимость с Wi-Fi 802.11b, 802.11g или 802.11n
Сенсорный экран (мы уже говорили, что он сенсорный)
4 недели автономной работы (из расчета 30 минут чтения в день при отключенной беспроводной связи)
Шаг 2

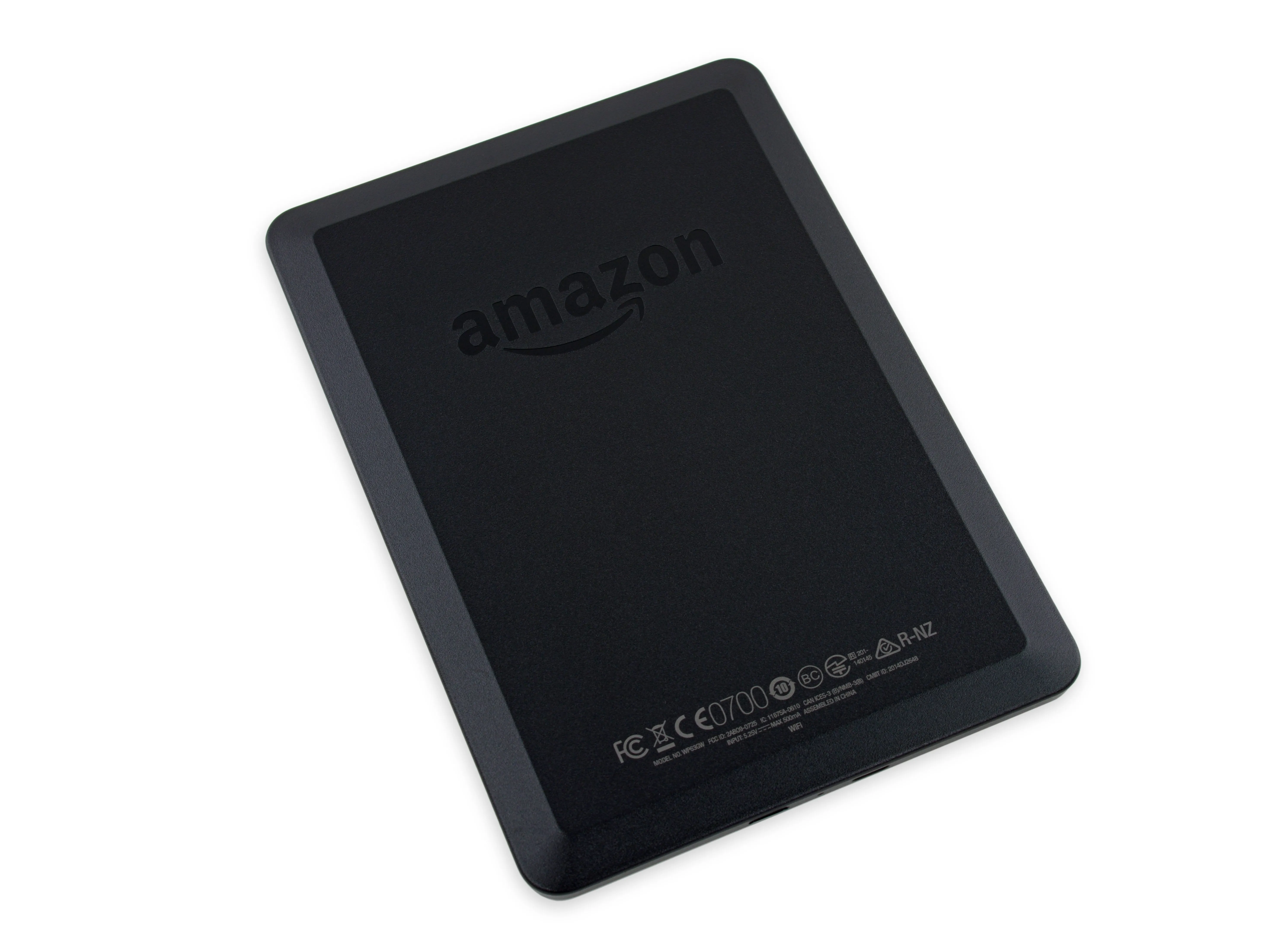

Если вы забыли, какая улыбающаяся мегакорпорация отвечает за ваш Kindle, просто переверните его, и ответ появится сам собой: Amazon.
Kindle 7-го поколения идентифицируется по номеру модели WP63GW.

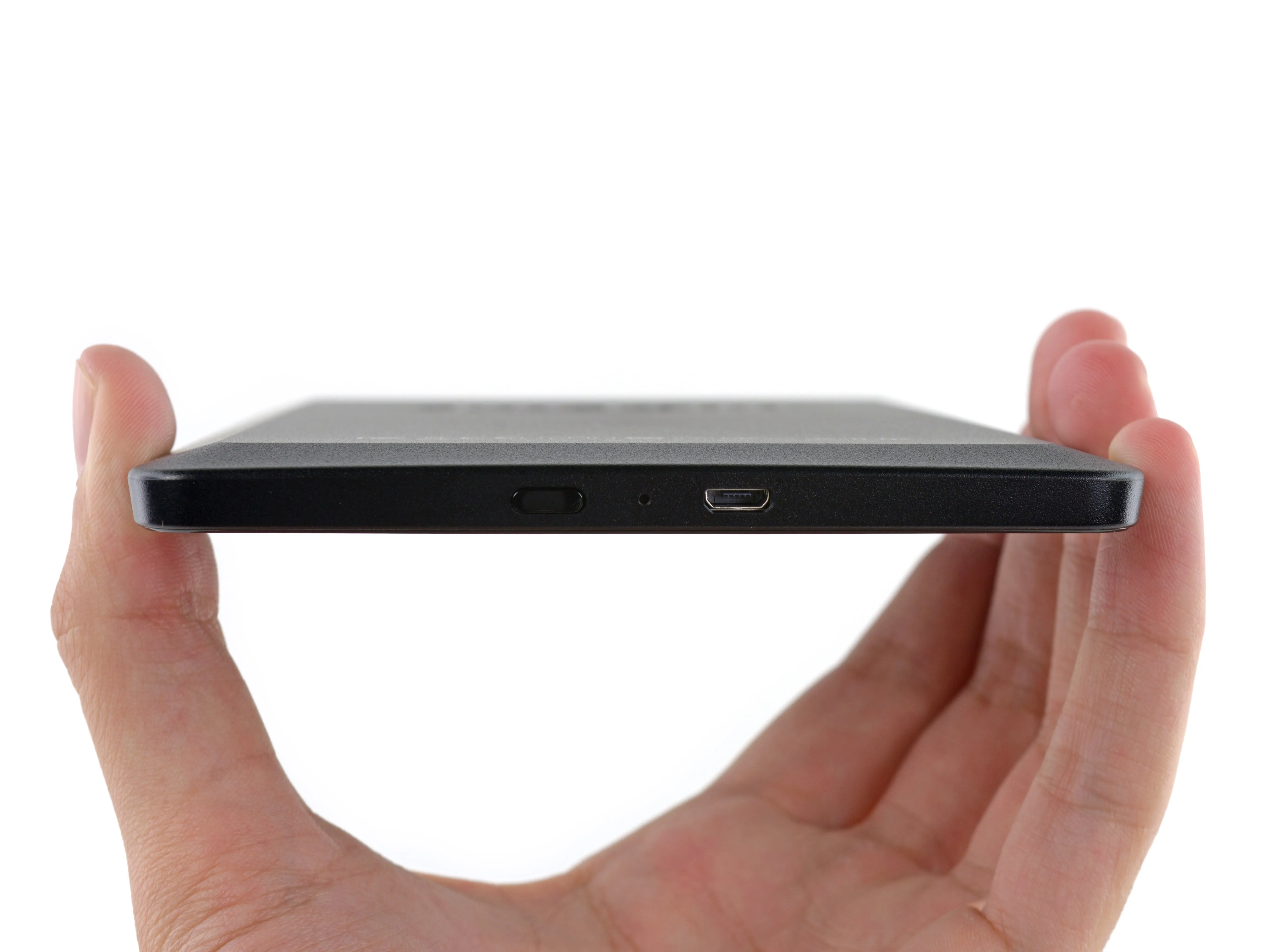

Все многочисленные аппаратные функции IO Kindle удобно расположены на нижней грани. Включая и полностью ограничиваясь:
Кнопка питания
Многоцветный светодиодный индикатор состояния
Порт Micro USB
Шаг 3

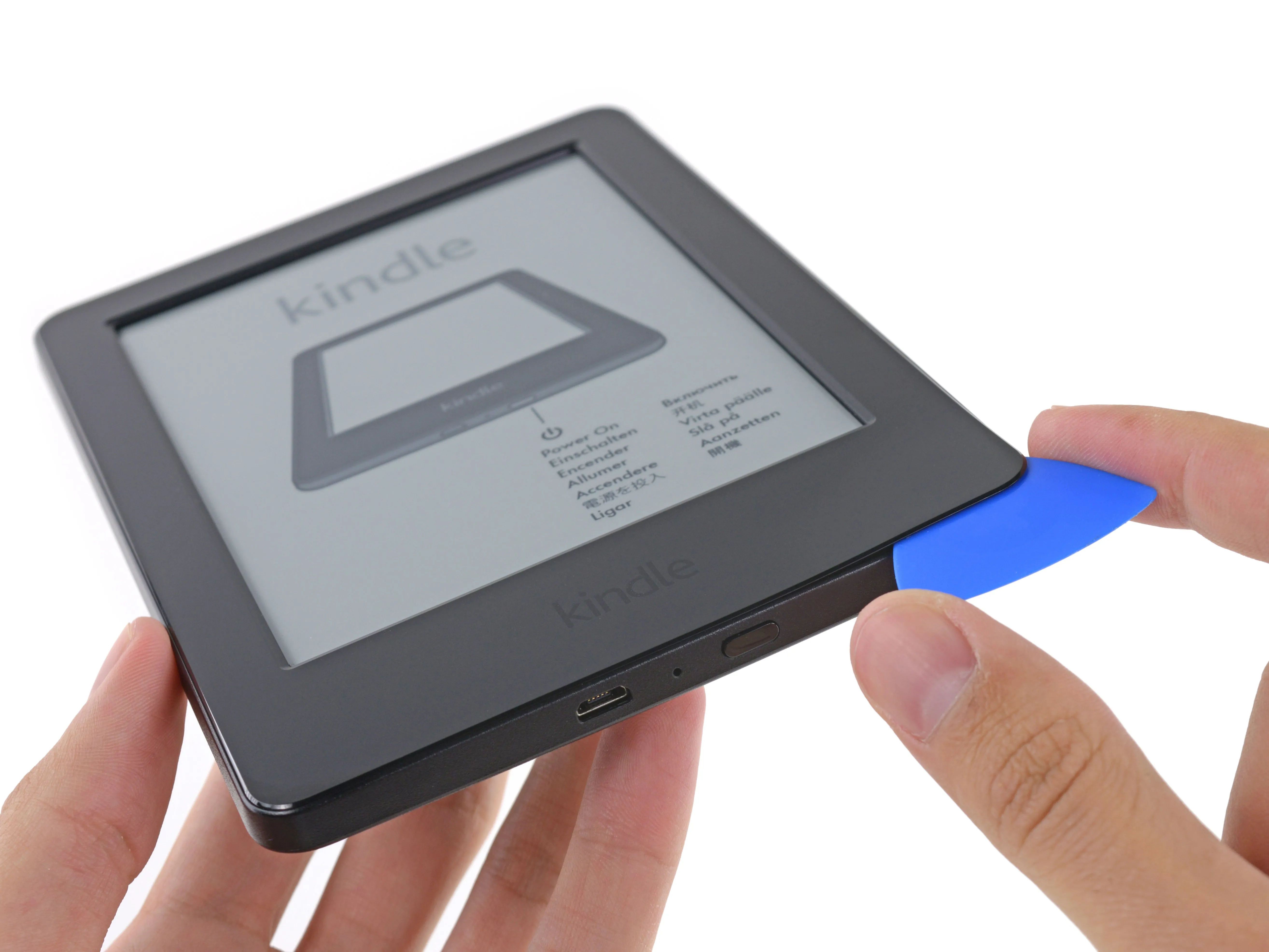

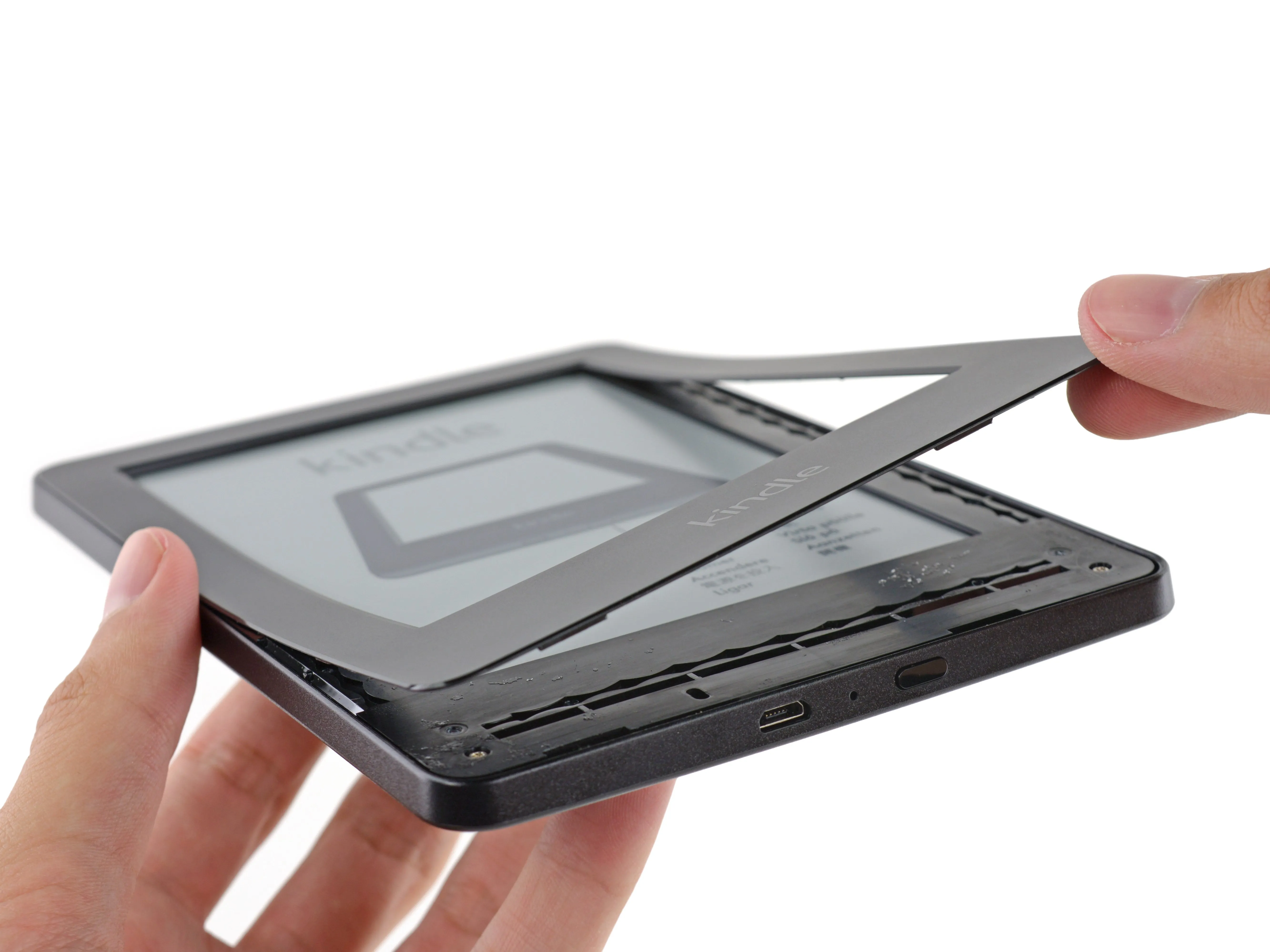

Мягкий клей и пластиковые клипсы крепят тонкий пластиковый ободок к передней панели Kindle. Мы попробовали сделать это без нагрева, и наша открывающая кирка быстро справилась с обоими креплениями.

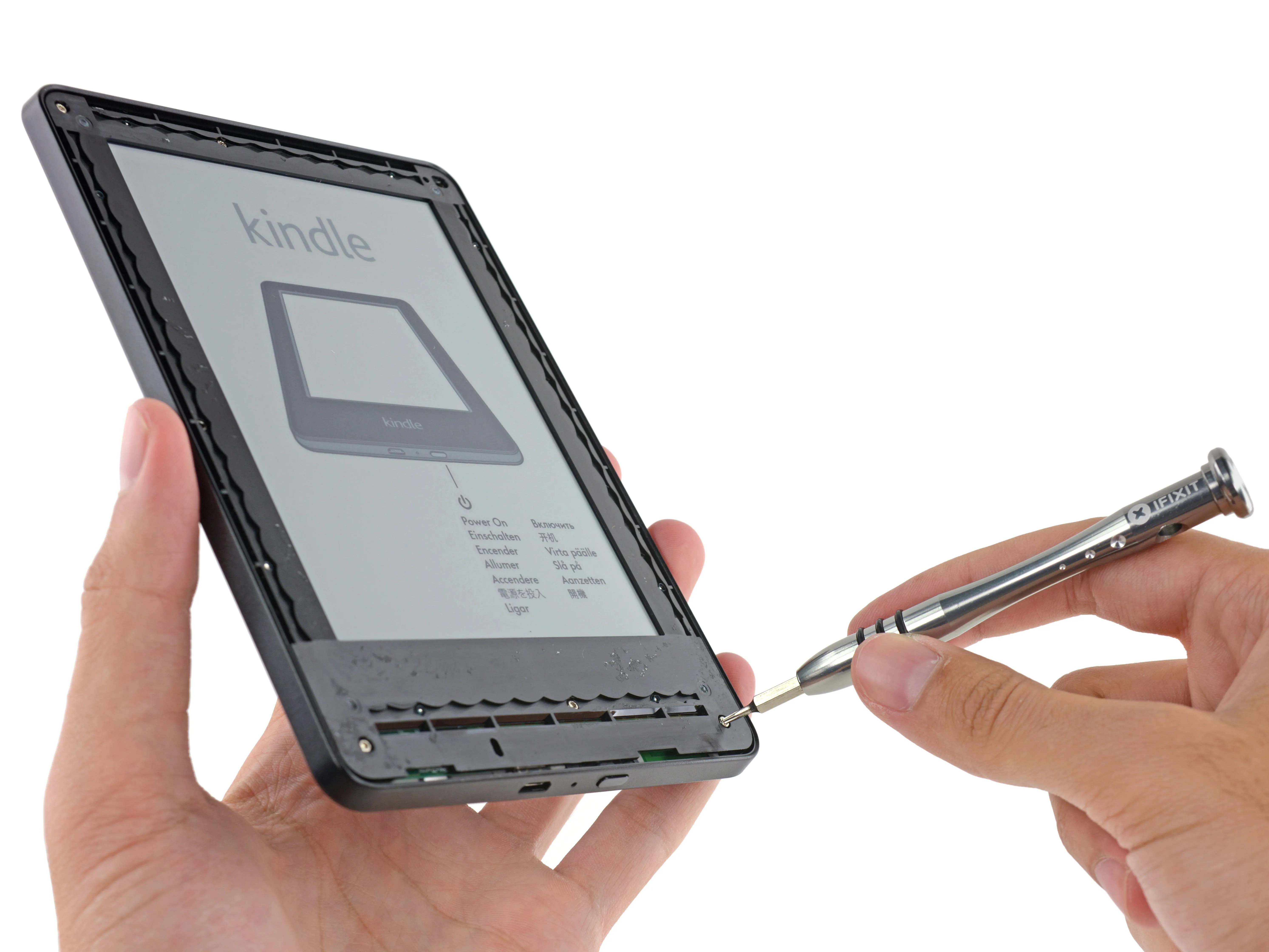

Проприетарные винты? Нет, сэр. Винты T5 Torx облегчают вход и делают ремонтников счастливыми.
Шаг 4

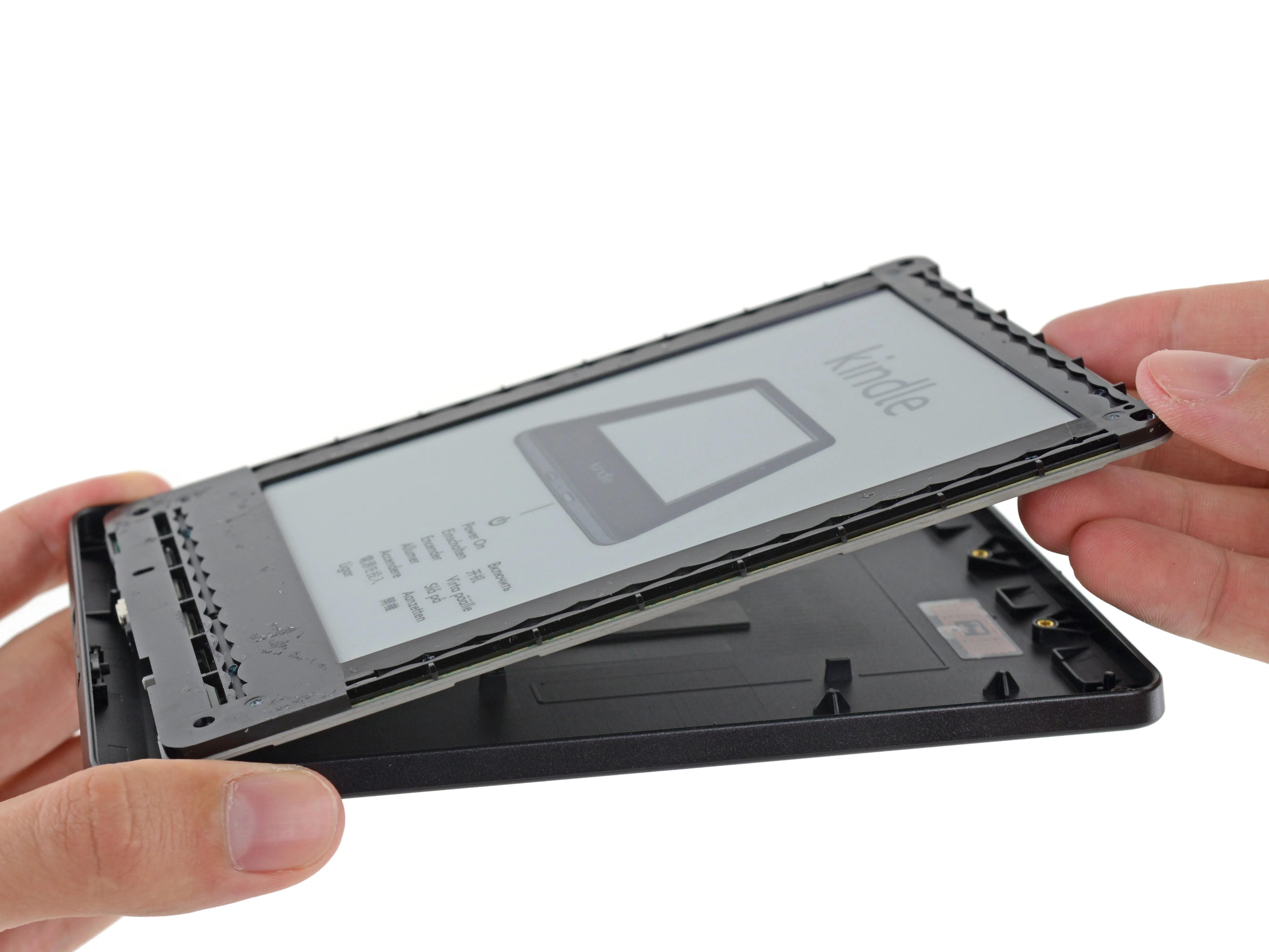

Выкрутите винты, и дисплей выскочит из заднего корпуса с минимальным толчком.
Amazon с самого начала придерживалась минималистичного подхода при создании своего седьмого Kindle. Отказ от кнопок в пользу сенсорного экрана показался нам несерьезным, но пока что кажется, что это решение позволило значительно упростить дизайн.

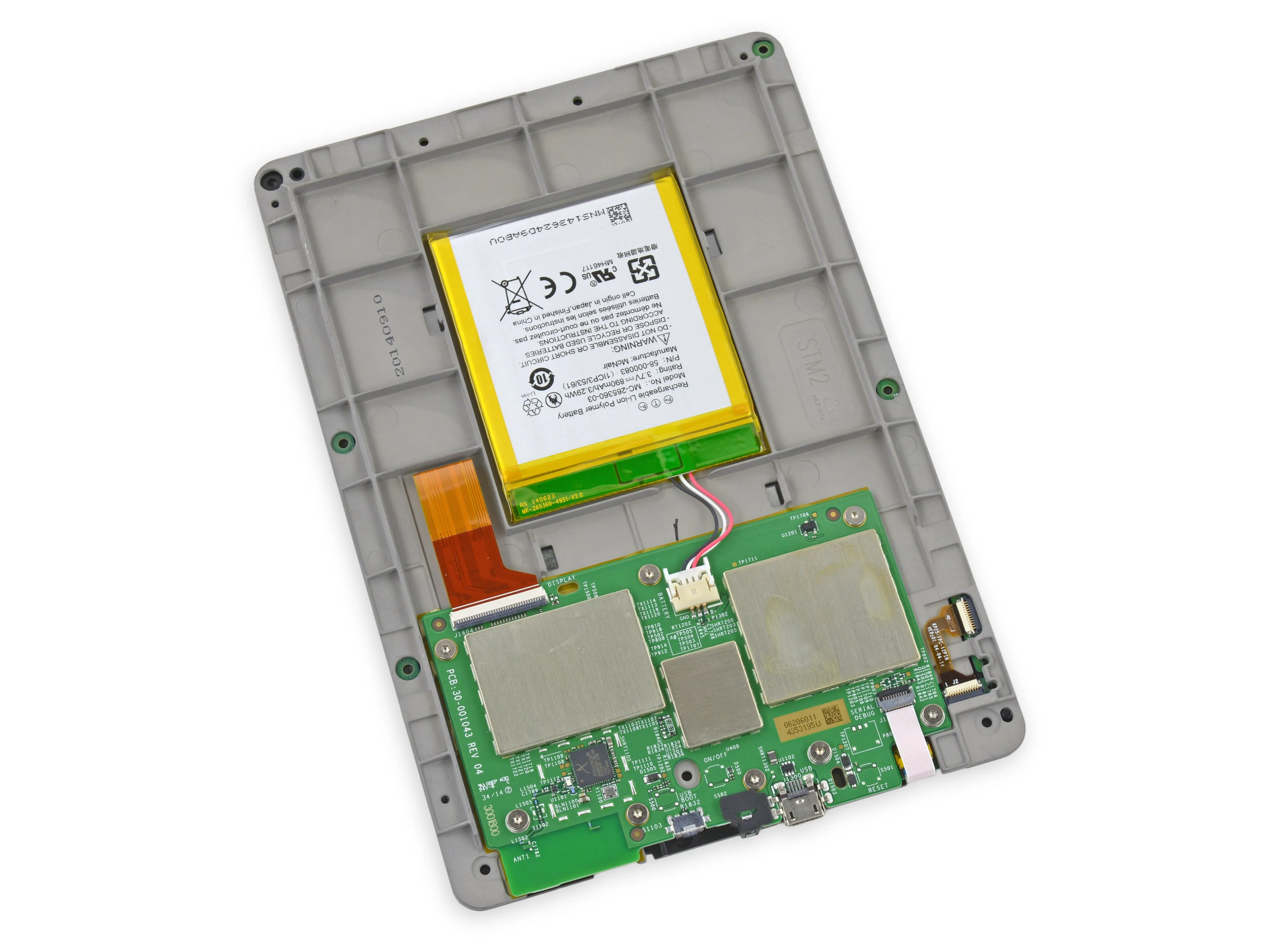

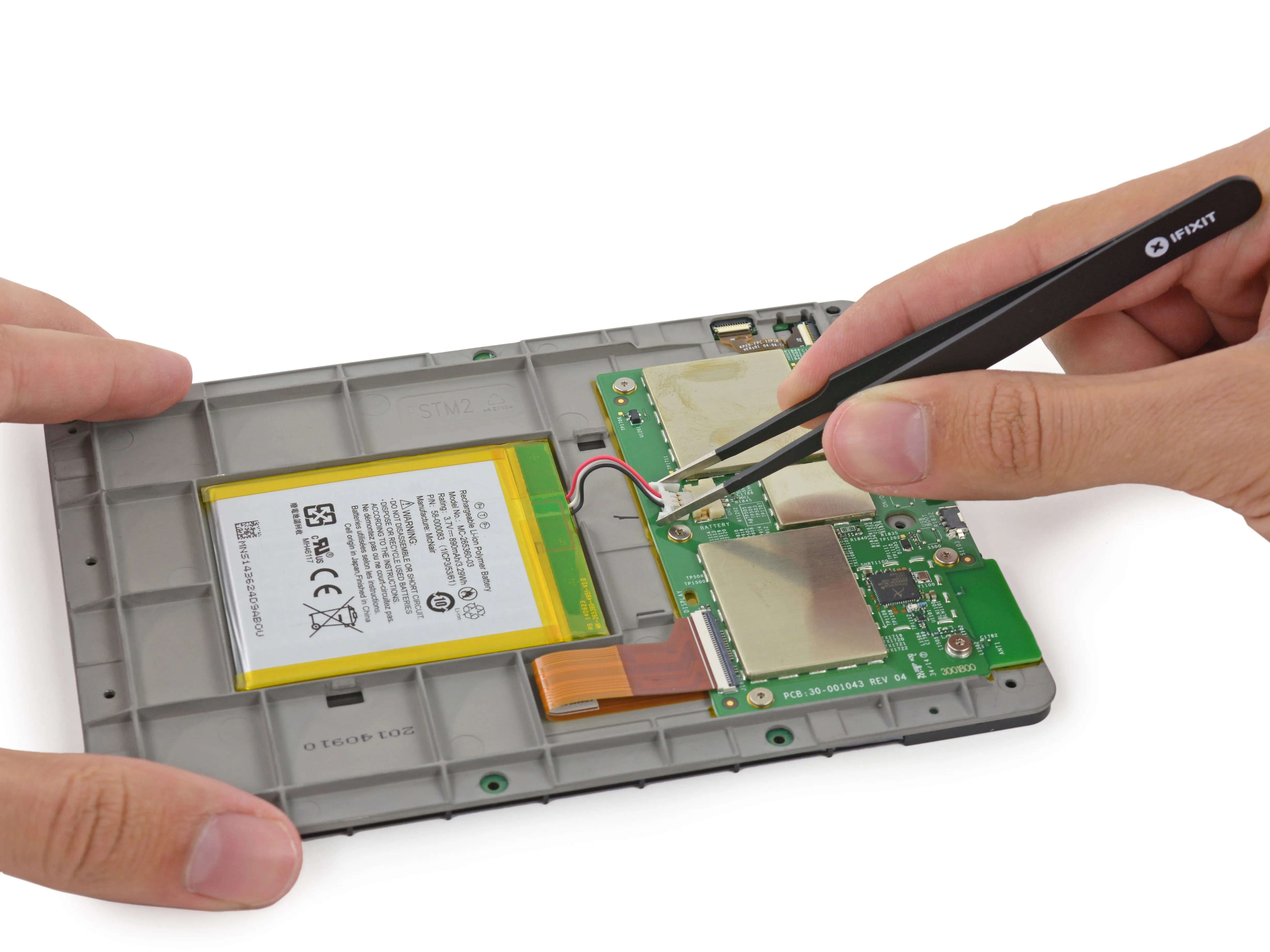

Материнская плата и аккумулятор находятся на задней стороне средней рамки дисплея. Отсоединяем разъем и переходим к химическим продуктам.
Комментарии к шагу
Что означает 'вынимается из заднего корпуса с минимальным толчком'?
Как снять разъем с правой стороны, который не дает снять дисплей с панели?
Шаг 5

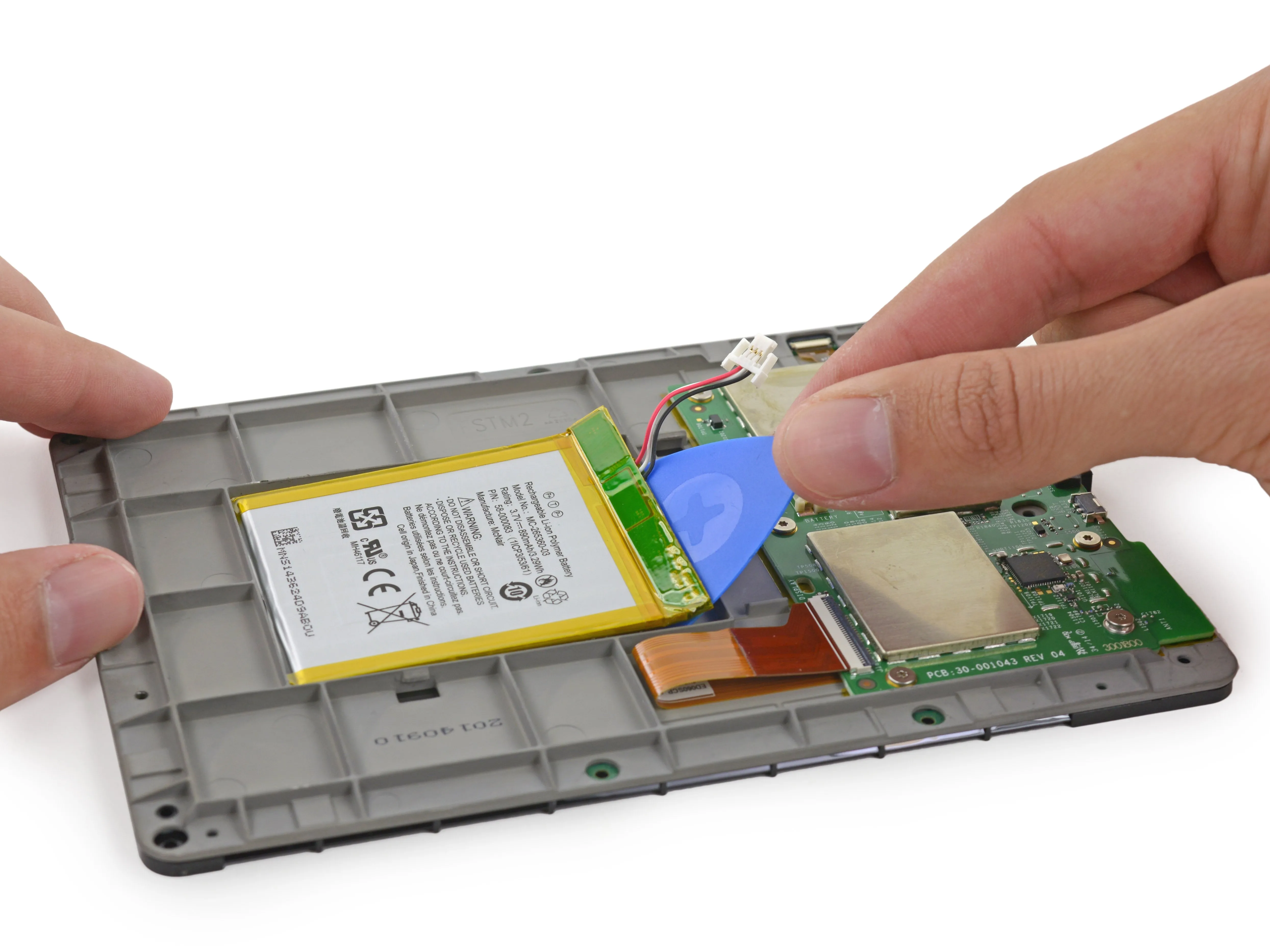

В процессе разборки, который в остальном прошел без проблем, мы столкнулись с первой настоящей ремонтной преградой. Слишком липкий клей для батареи. Это, безусловно, худший вид клея, который требует усилий для удаления. Фу.

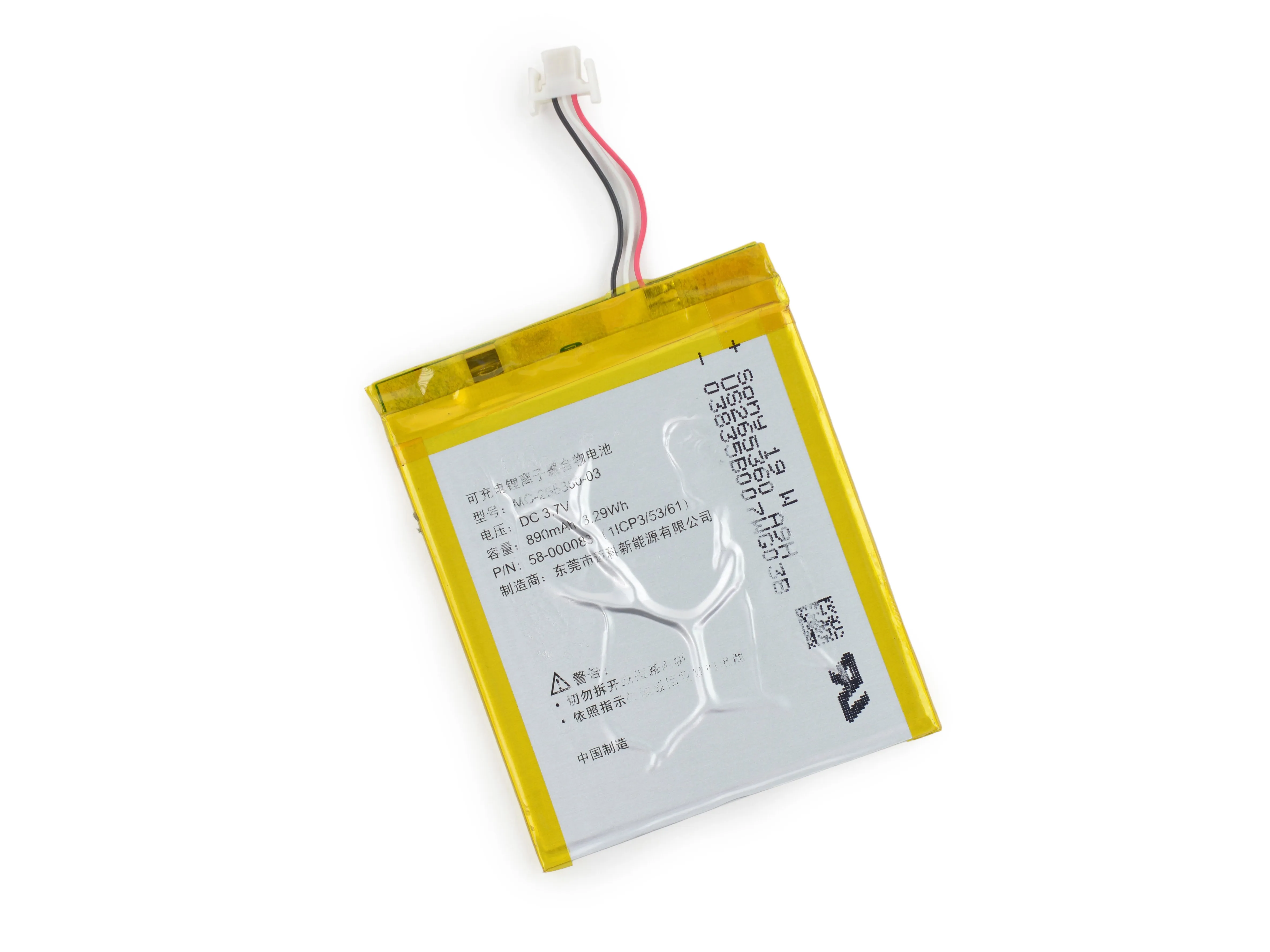

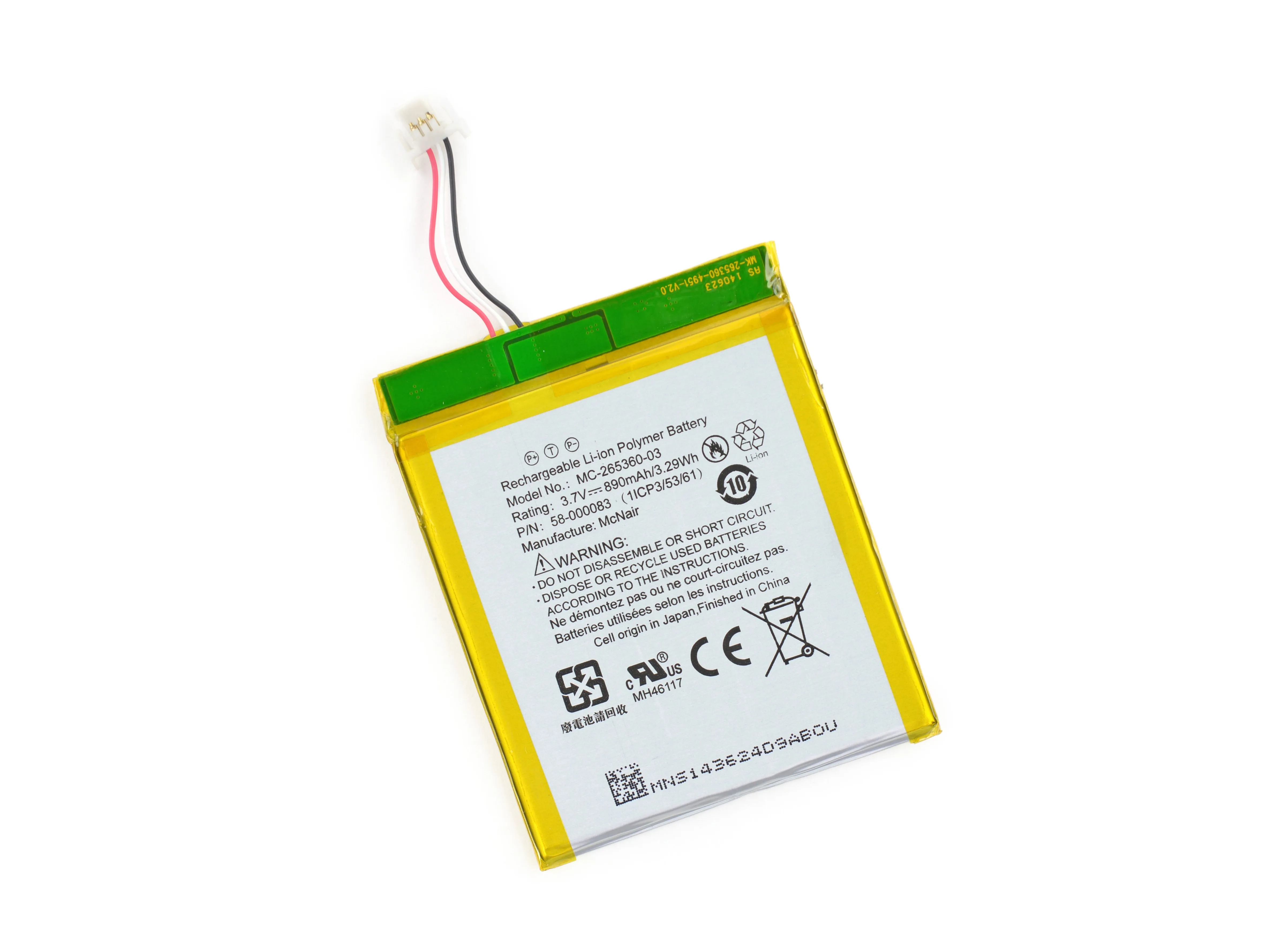

Литий-ионный полимерный аккумулятор в Kindle 7-го поколения имеет напряжение 3,7 В и емкость 890 мАч. Это соответствует 3,29 Вт-ч энергии.
Amazon говорит нам, что этого хватит на 4 недели использования, определяемые как чтение по полчаса в день с выключенным Wi-Fi. Это 14 часов в режиме использования и 658 часов в режиме ожидания.
Звучит как много! Но это в два раза меньше, чем у Kindle Paperwhite, планшета с подсветкой и аккумулятором емкостью 5,25 Втч. Куда же девается дополнительная энергия этого Kindle?
Шаг 6

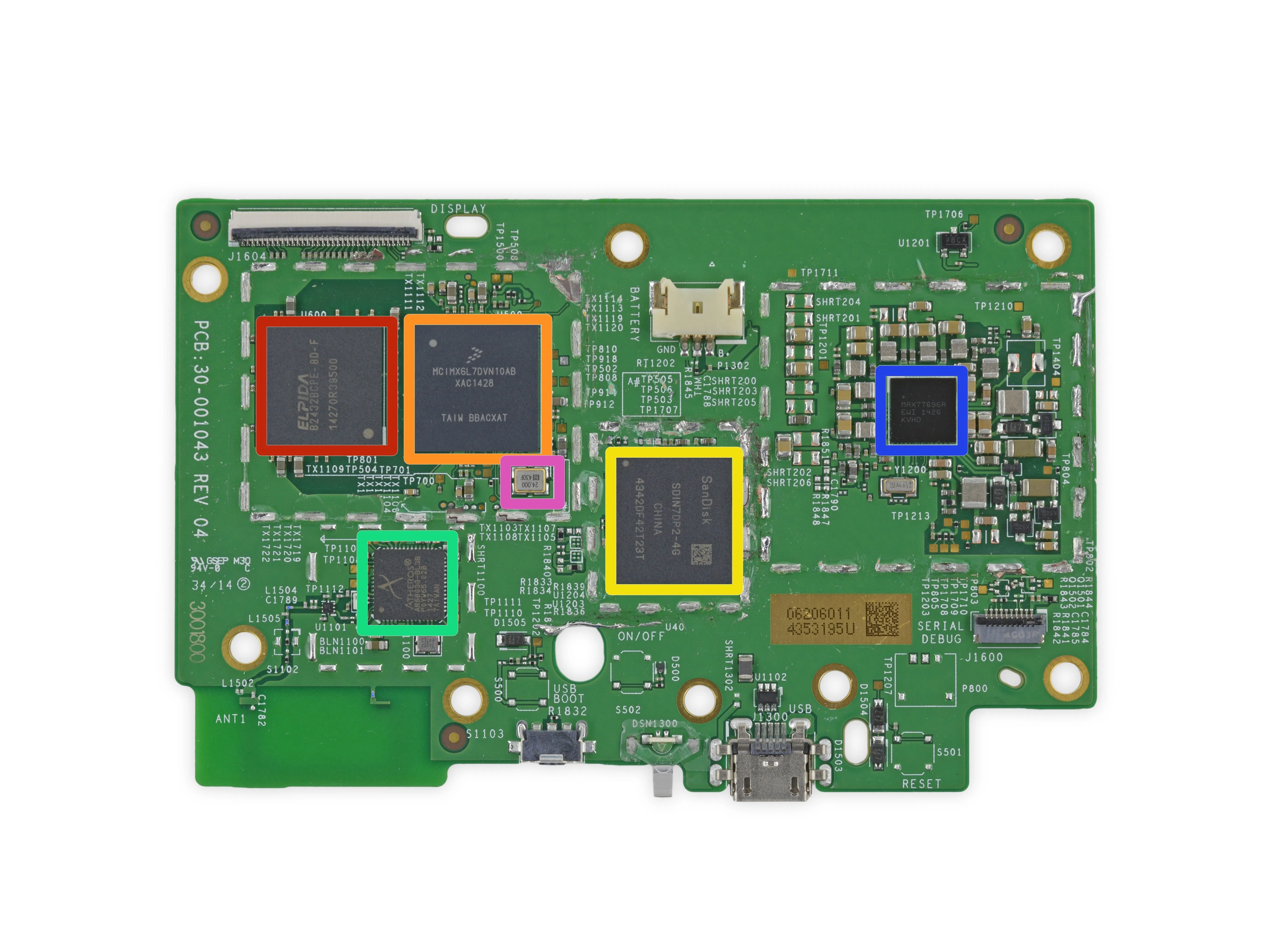

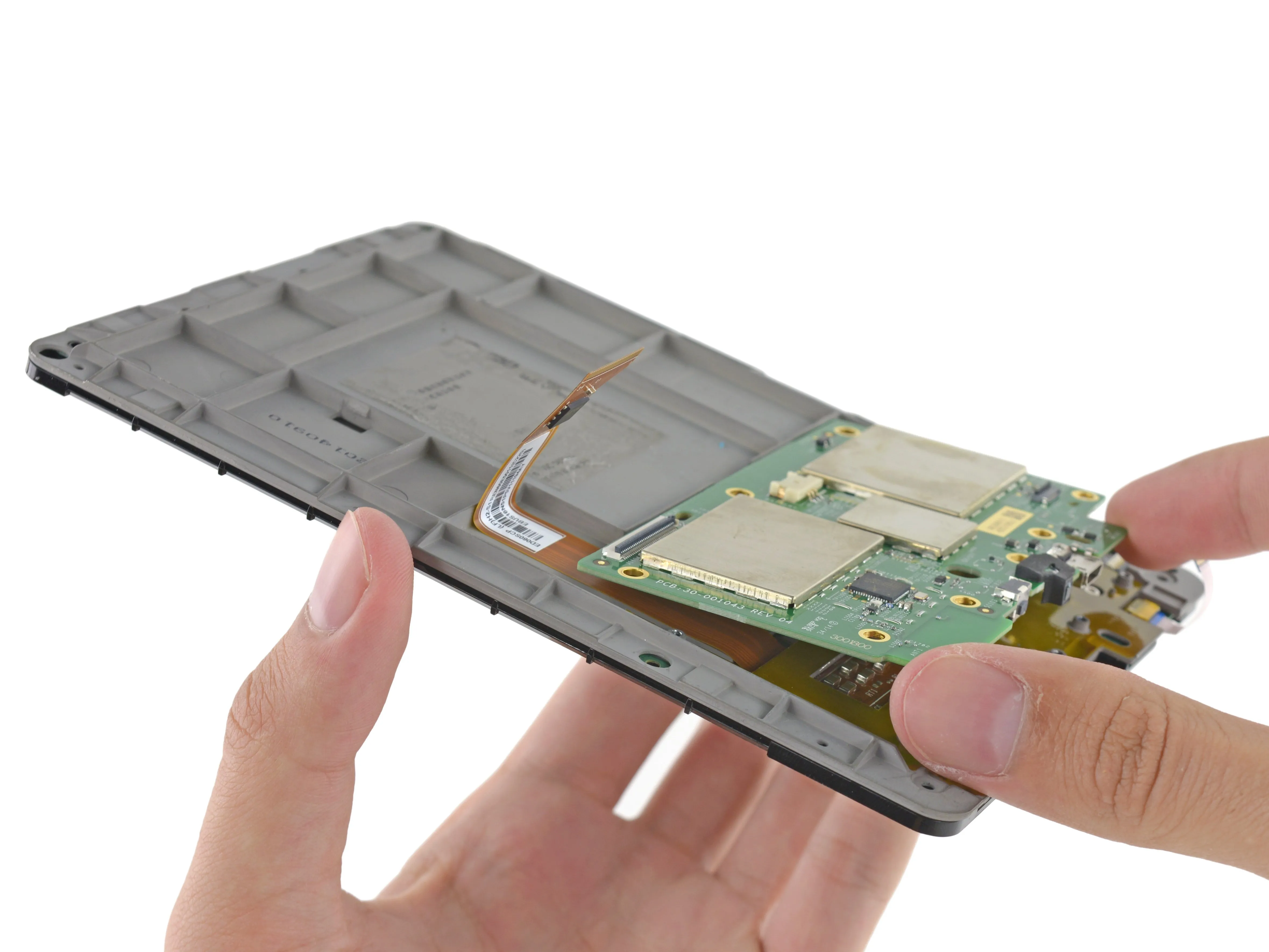

Мы даем некоторым кабелям и винтам понять, что мы о них думаем, и освобождаем материнскую плату, чтобы рассмотреть ее поближе:
Elpida (теперь Micron Technology) B2432BCPE-8D-F Мобильная оперативная память DDR2
Freescale Semiconductor MCIMX6L7DVN10AB Прикладной процессор
SanDisk SDIN7DP2-4G Флэш-память NAND eMMC iNand Ultra 4 ГБ
Atheros AR6803G-BL3B
Maxim Integrated MAX77696A Интегральная микросхема управления питанием
24.000 430F
Шаг 7

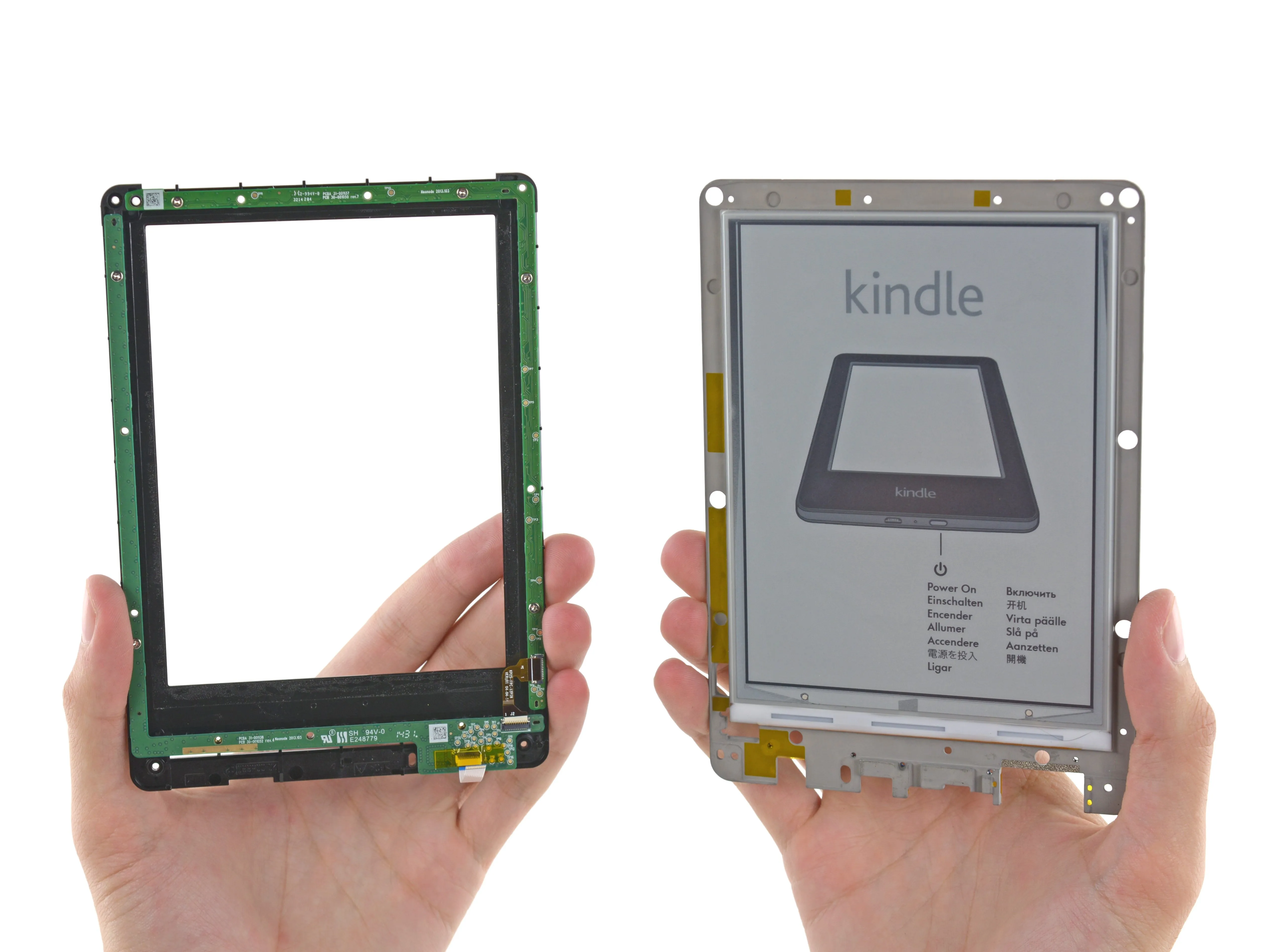

Вернувшись к передней части дисплея, мы снимаем пластиковый ободок и обнаруживаем секретную периметрическую печатную плату.
Похоже, мы нашли источник трогательной чувствительности нового Kindle. A сетка инфракрасных светодиодов и приемников, пересекающих дисплей, которые питаются от Технология zForce компании Neonode..

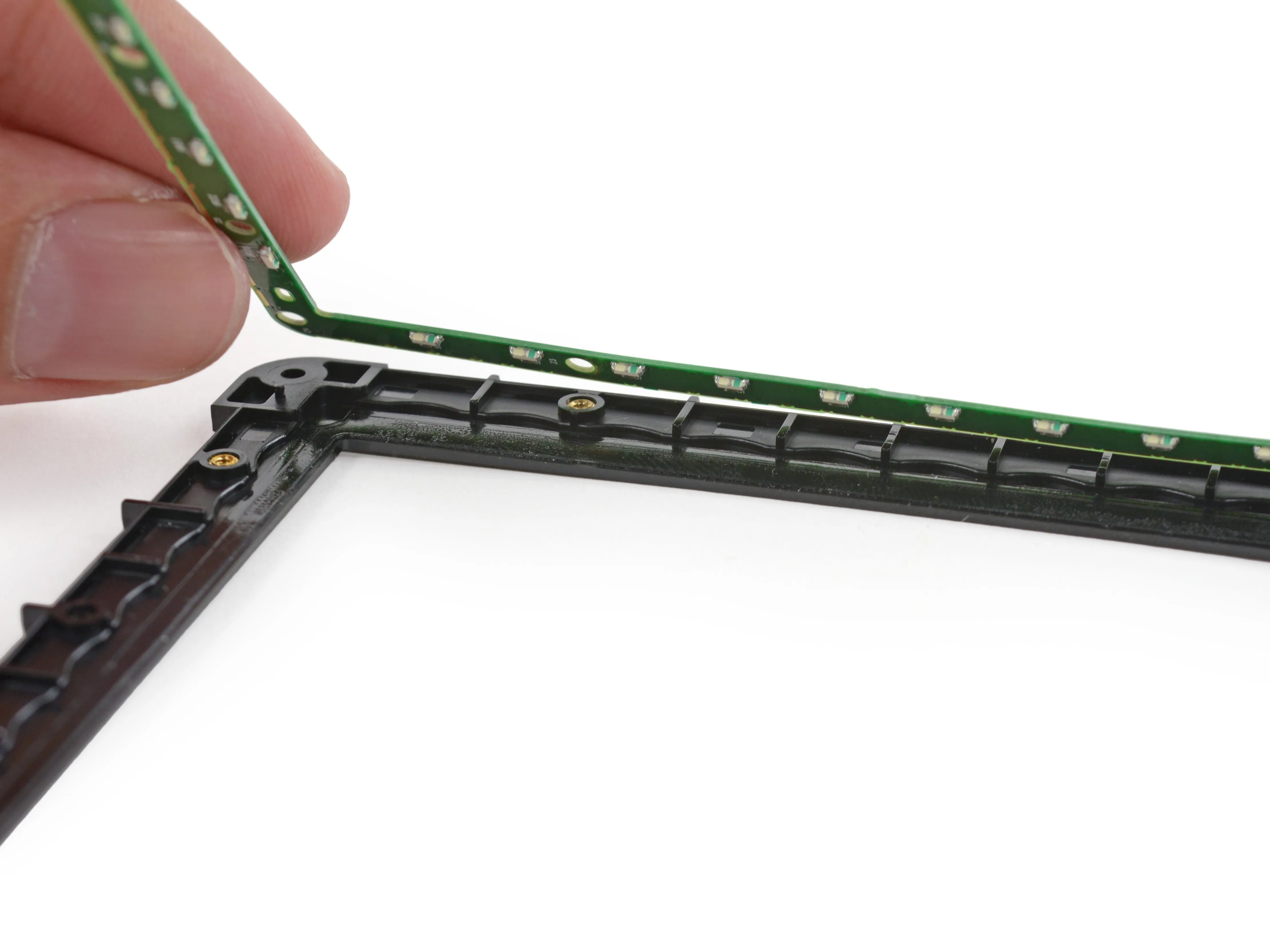

Светодиоды направлены в сторону от дисплея, в небольшие отверстия в пластиковой рамке. Эти лунки собирают и отражают свет обратно на лицевую сторону дисплея в виде широких плоских полос для приема на противоположной стороне...
...пока ваш палец не встанет на пути и не перекроет полосу, регистрируя прикосновение.
Шаг 8

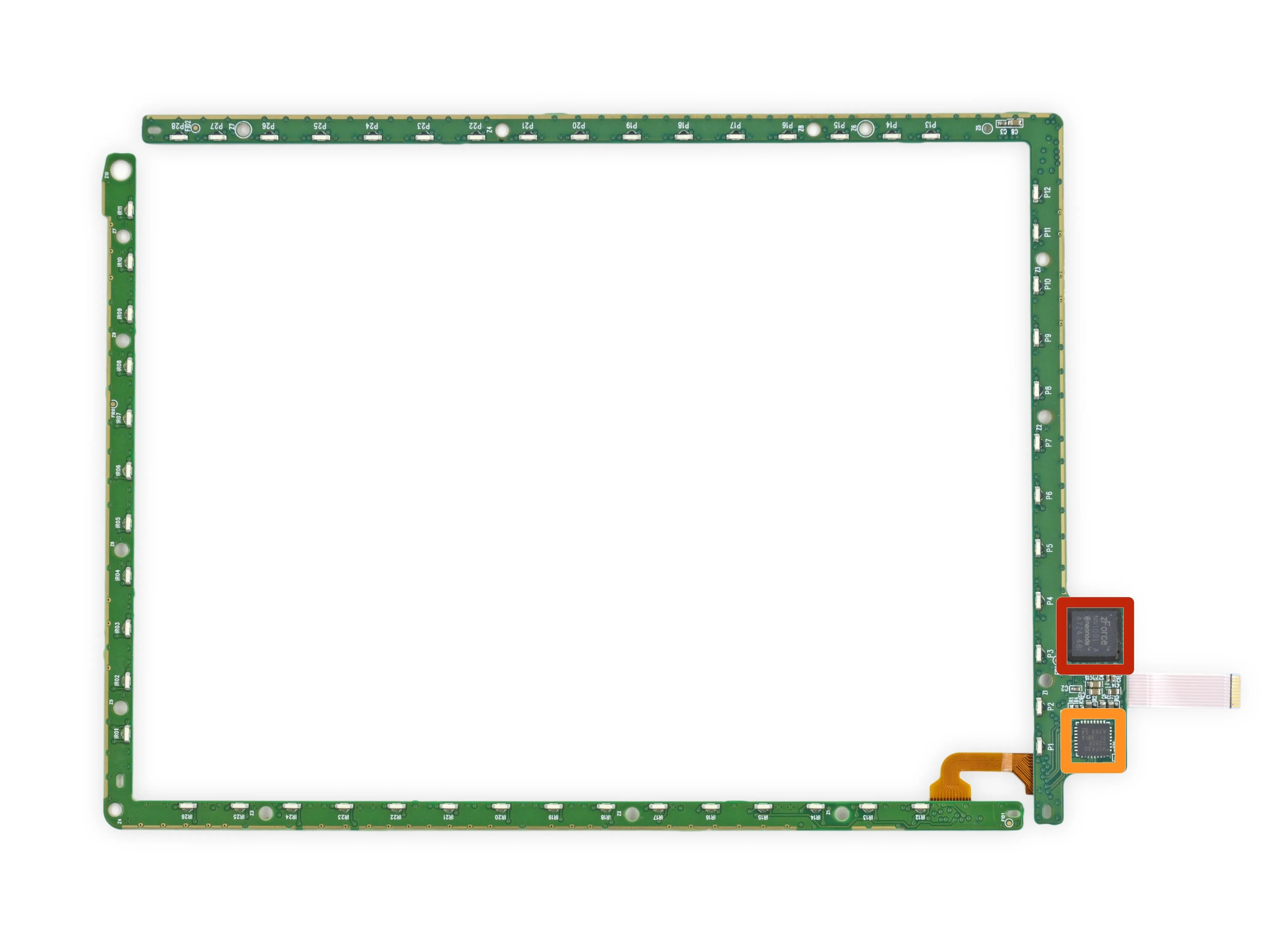

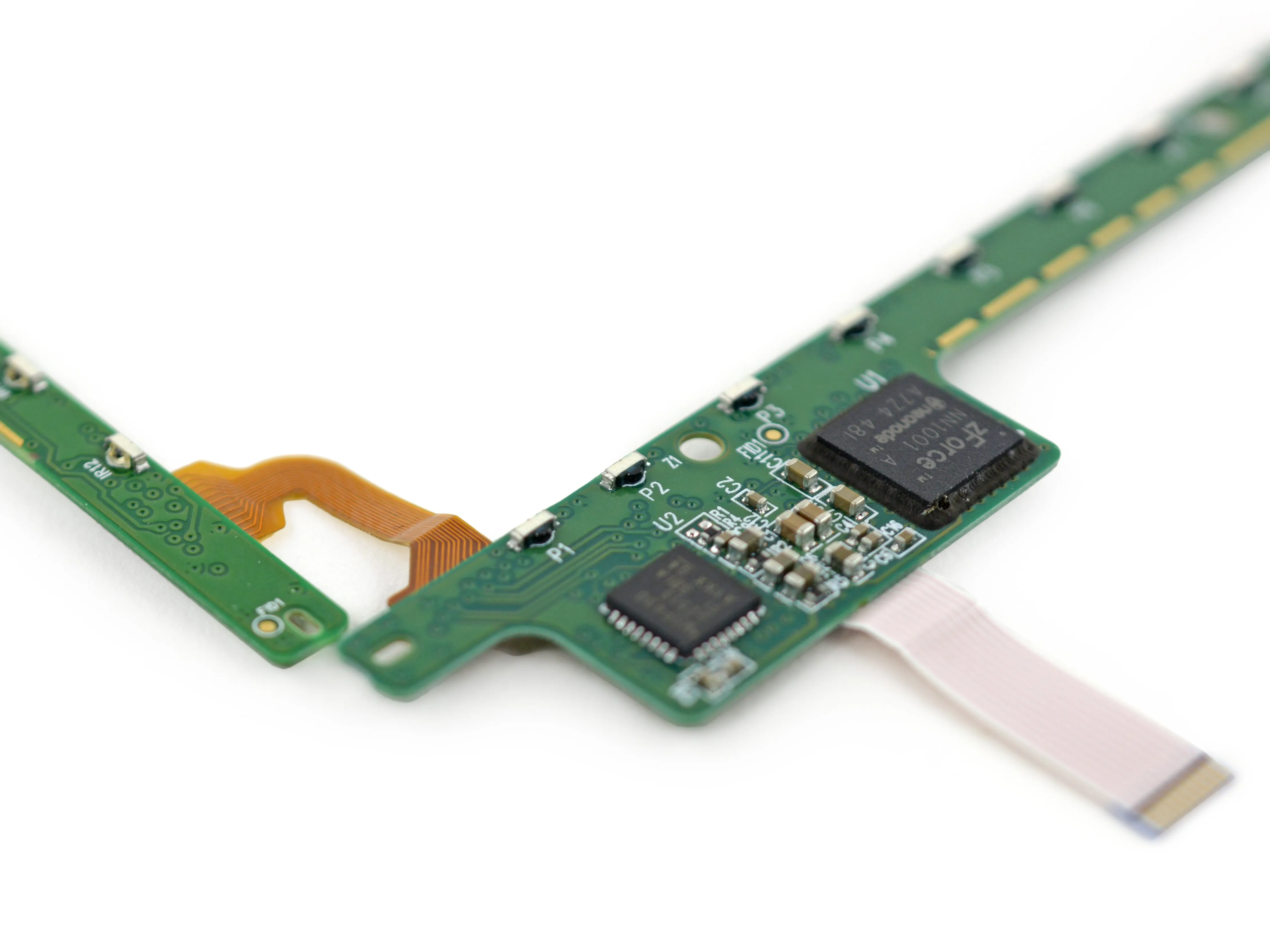

Сенсорная сетка состоит из двух отдельных печатных плат, соединенных небольшим ленточным кабелем.
На одной расположены светодиоды и проекторы, расположенные сверху и слева от дисплея Kindle, а другая состоит из ИК-приемников (скорее всего, фототранзисторов) и занимает правый и нижний края дисплея.

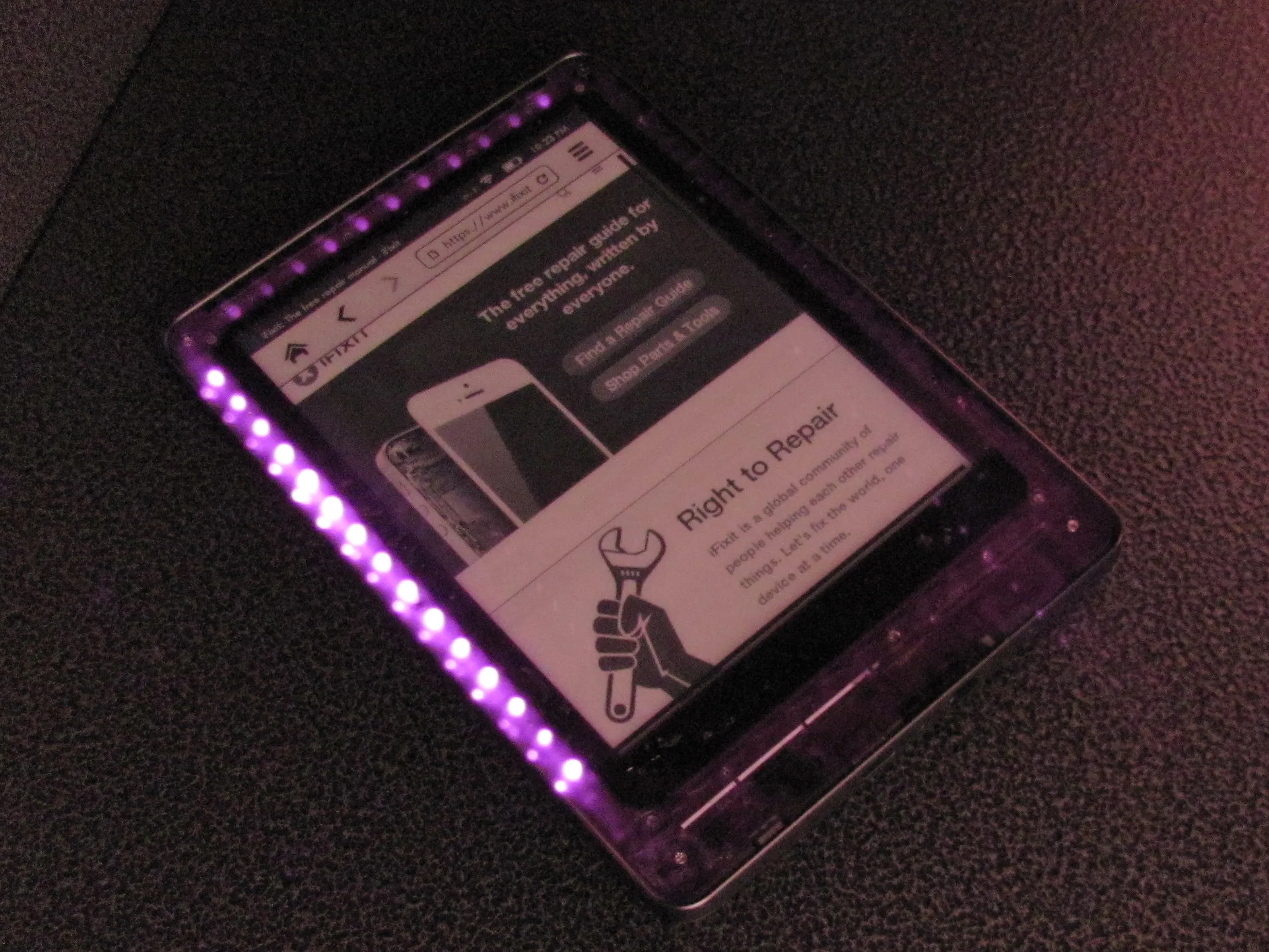

Мы достали нашу любимую домашнюю ИК-камеру, чтобы посмотреть на нее в действии.
На плате приемника есть несколько схем для отслеживания прерываний проецируемого света и обнаружения прикосновений:
Neonode zForce NN1001 Одночиповый оптический сенсорный контроллер
Texas Instruments MSP430G2 Микроконтроллер с ультранизким энергопотреблением
Шаг 9
Инфракрасные светодиоды проводят большую часть времени в состоянии покоя с низким энергопотреблением.
Как только решетка обнаруживает разрыв луча, светодиоды включаются и становятся намного ярче, чтобы более точно обнаружить и отследить палец.
Шаг 10

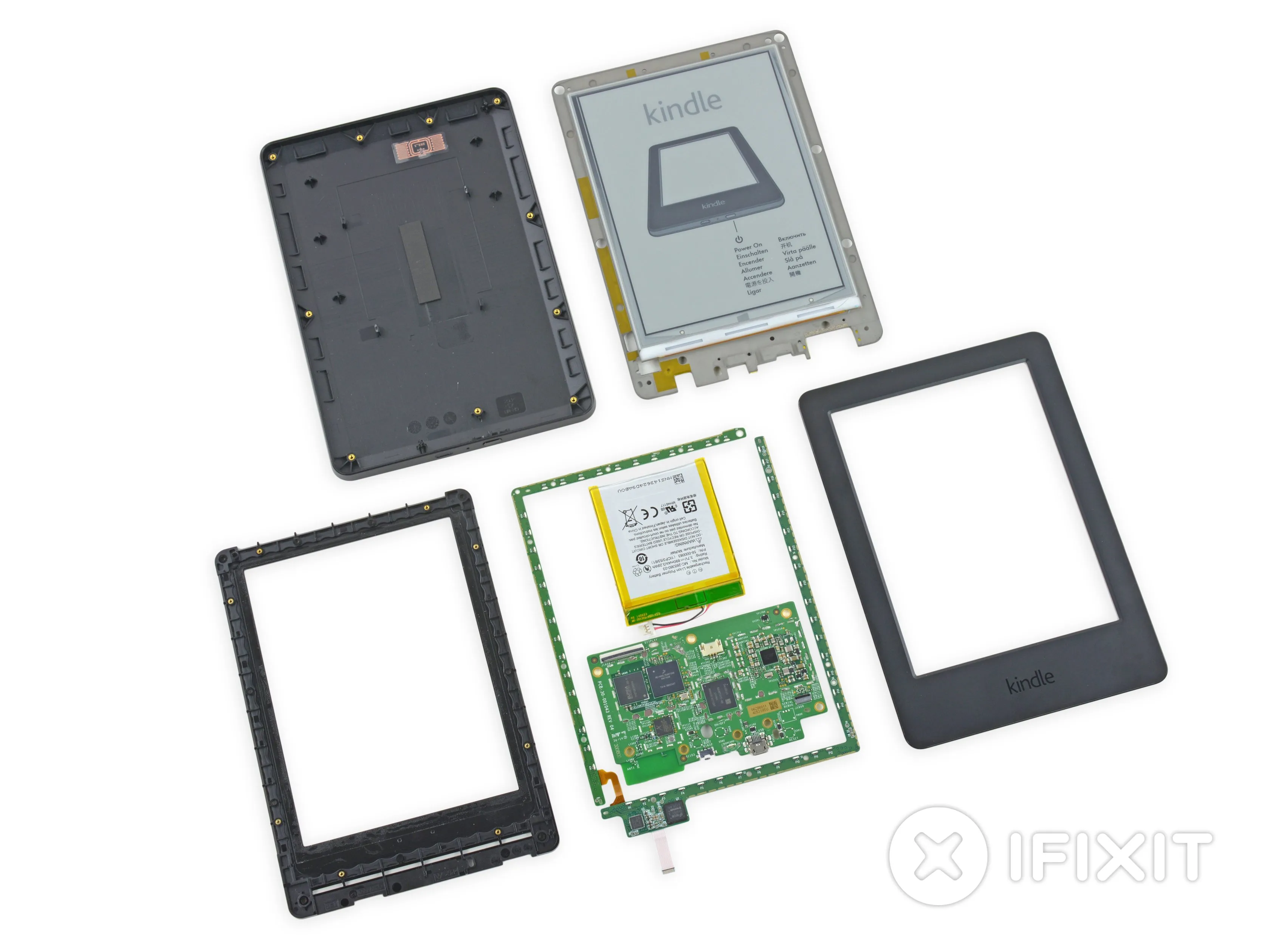

Оценка ремонтопригодности Kindle 7-го поколения: 8 из 10 (10 - самый простой ремонт).
Простая модульная конструкция с небольшим количеством отдельных компонентов, которые можно заменять независимо друг от друга.
Простая процедура открытия - защелки, дополненные слабым клеем, удерживают переднюю панель на месте.
Клей для аккумулятора гораздо сильнее, чем нужно, что делает его замену опасной.
Отсутствие доступных запасных частей ограничило возможности ремонта других моделей Kindle. Остается надеяться, что эту модель не постигнет та же участь.
Комментарии к статье
где находится антенна?

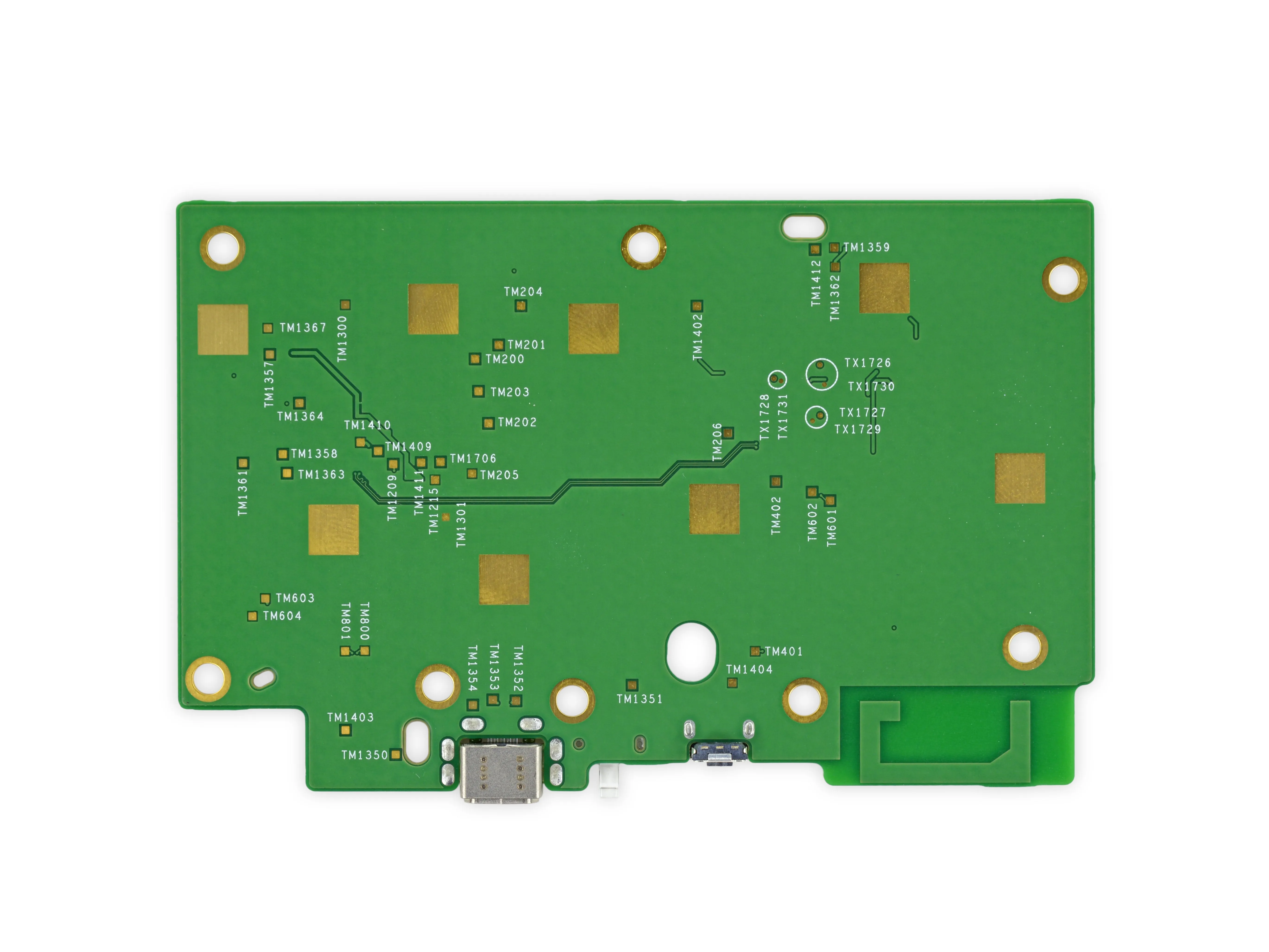

Шаг 6, изображение 3 Правый нижний угол - это антенна. Atheros AR6803G-BL3B - это система Wi-Fi на чипе, которая показана на изображении 2 рядом с антенной.
