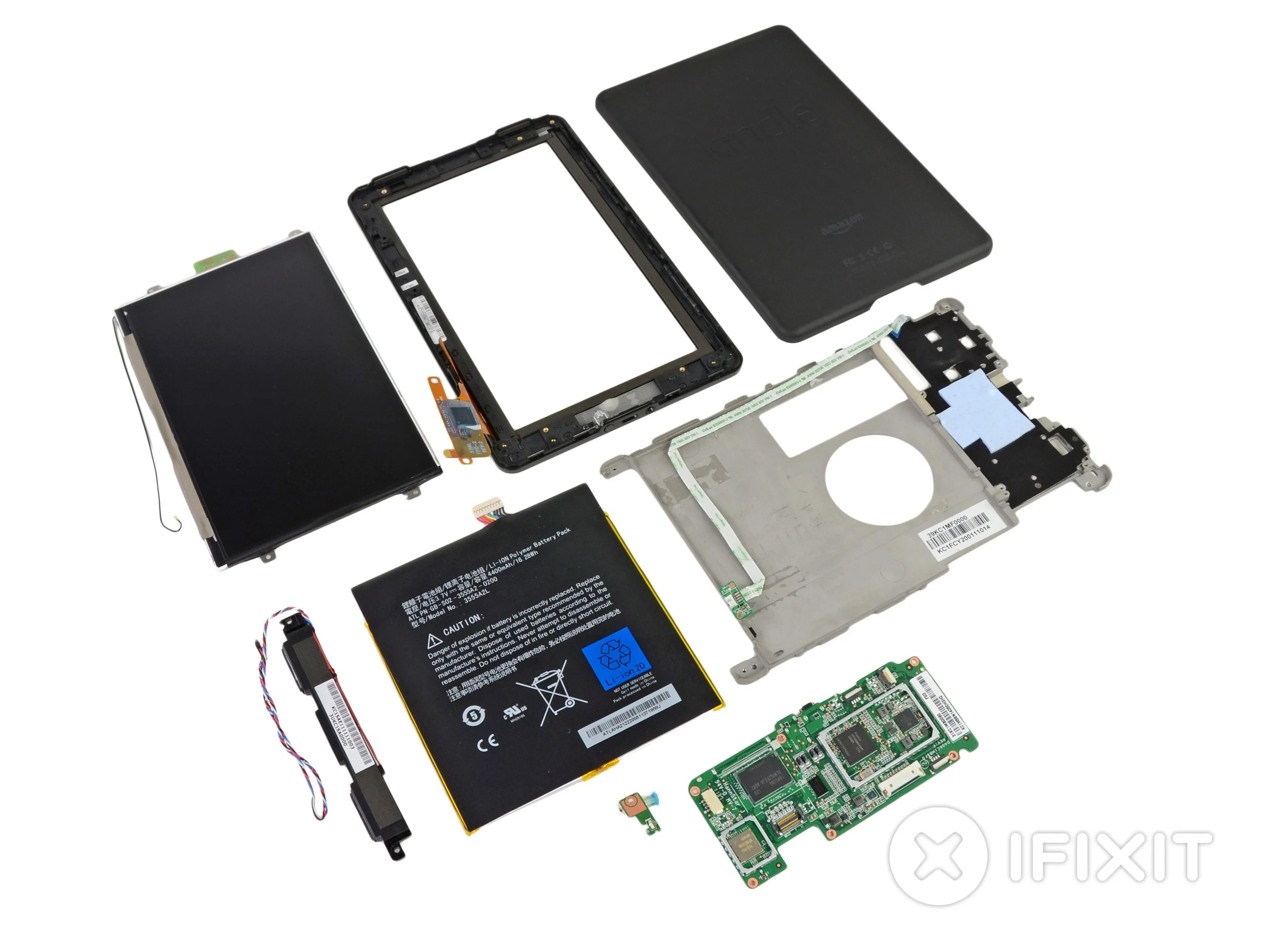

Разборка Kindle Fire

Введение

Amazon предлагает пользователям полноценный мультимедийный опыт с помощью своего планшета за 199 долларов. Мы не заставили себя долго ждать и решили посмотреть, что же они напихали внутрь этого дорогого устройства.

Разжег ли этот разбор в вас пламенную страсть к разборке гаджетов? Следите за сайтом @Делаете.ру в Twitter, чтобы всегда быть в курсе последних разборок.

Что вам понадобится

Инструменты

•

•

•

•

•

Шаг 1 Разборка Kindle Fire

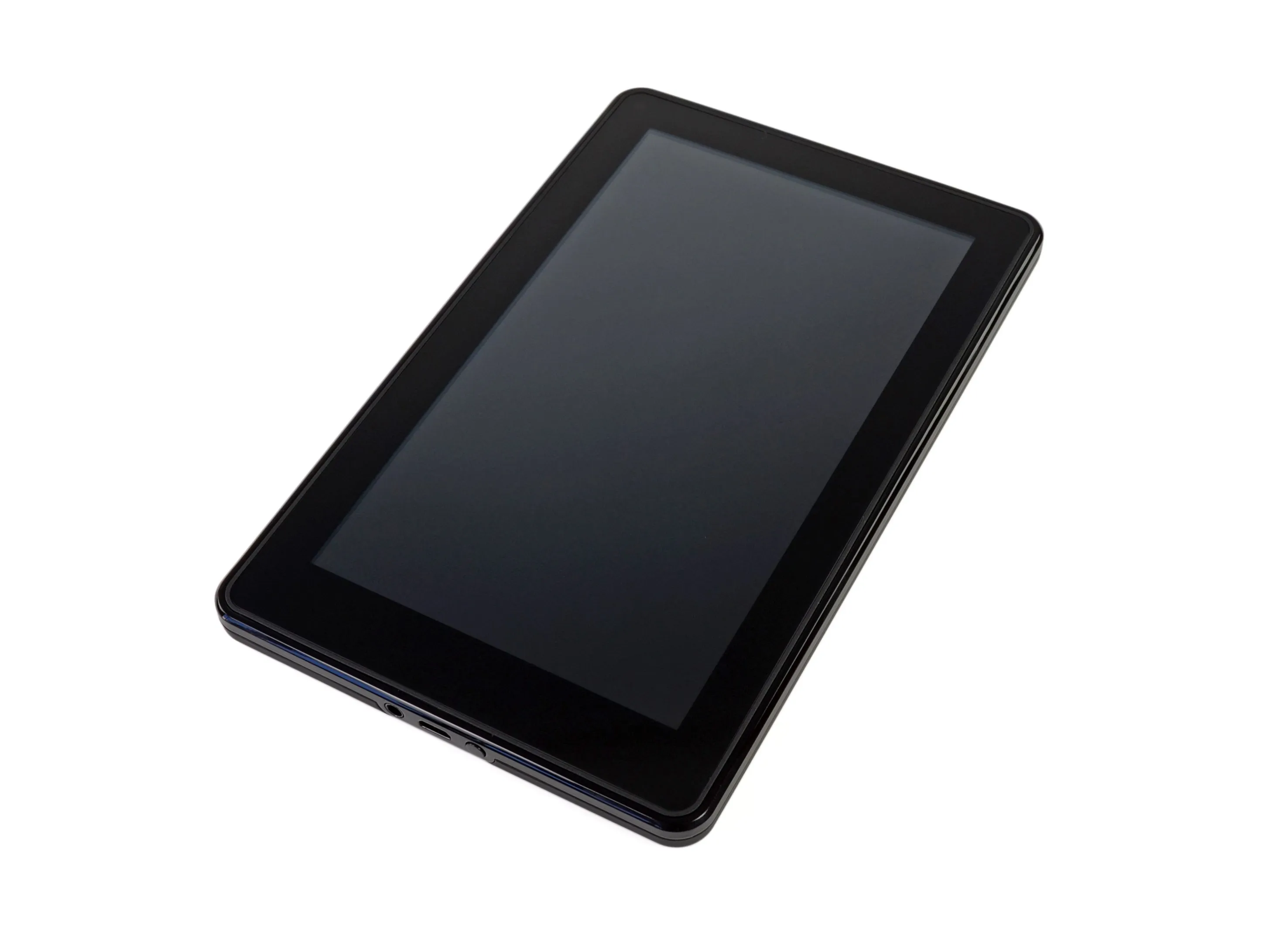

• У нас есть только одно горячее желание: давайте разберем этот Fire.

• 7-дюймовый мультисенсорный дисплей с технологией IPS

• Двухъядерный процессор

• 512 МБ ОПЕРАТИВНОЙ ПАМЯТИ

• 8 ГБ внутренней памяти

• Wi-Fi 802.11b/g/n

• Пользовательская операционная система (на базе Android 2.3 Gingerbread)

Шаг 2

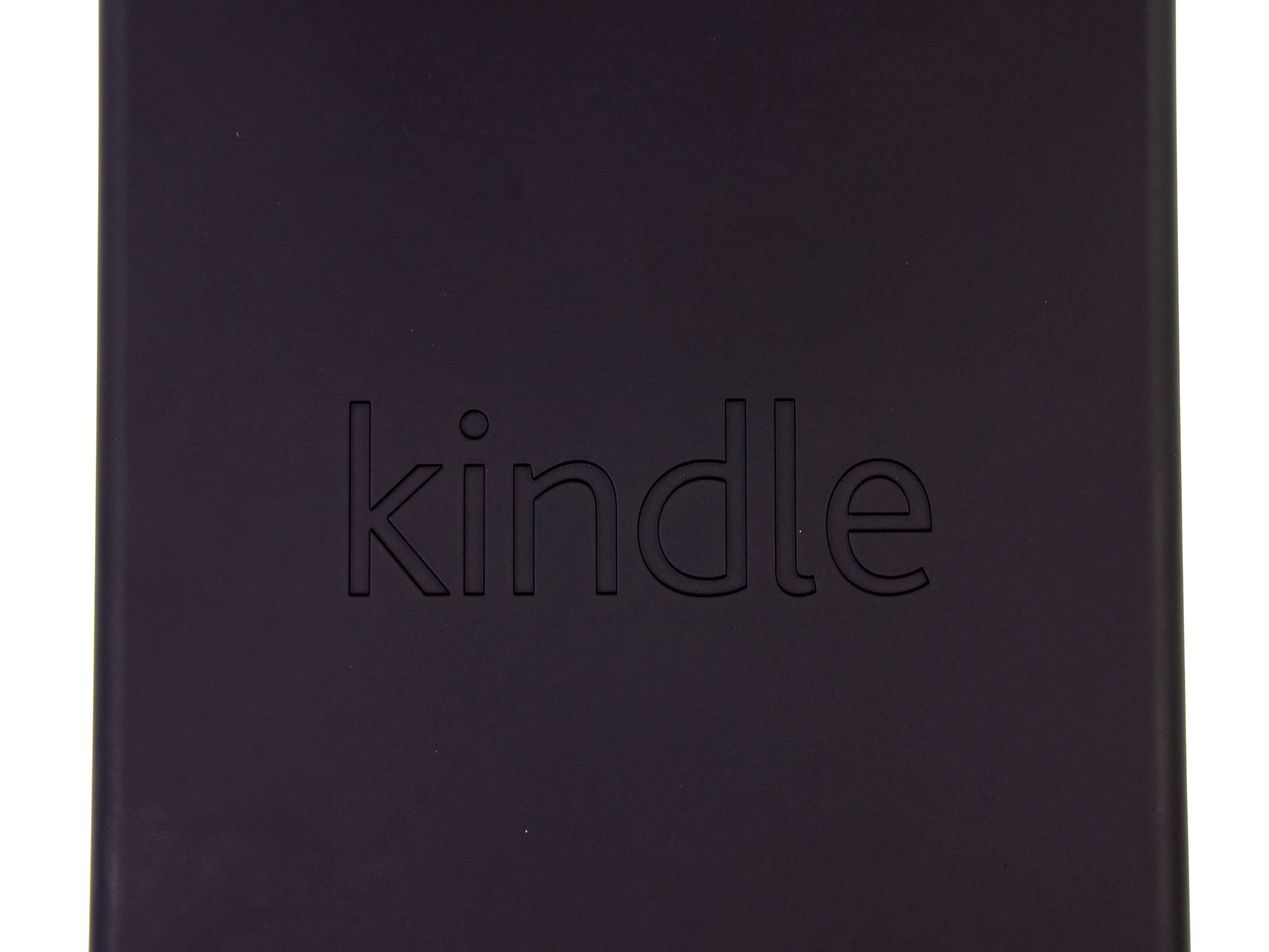

• Если вы не смогли опознать Kindle Fire по его элегантному внешнему виду, на заднюю панель нанесено стильное тиснение 'kindle'. Гладкая прорезиненная текстура панели хорошо дополняет небольшой размер и обеспечивает приятные ощущения при удержании Fire в руке.

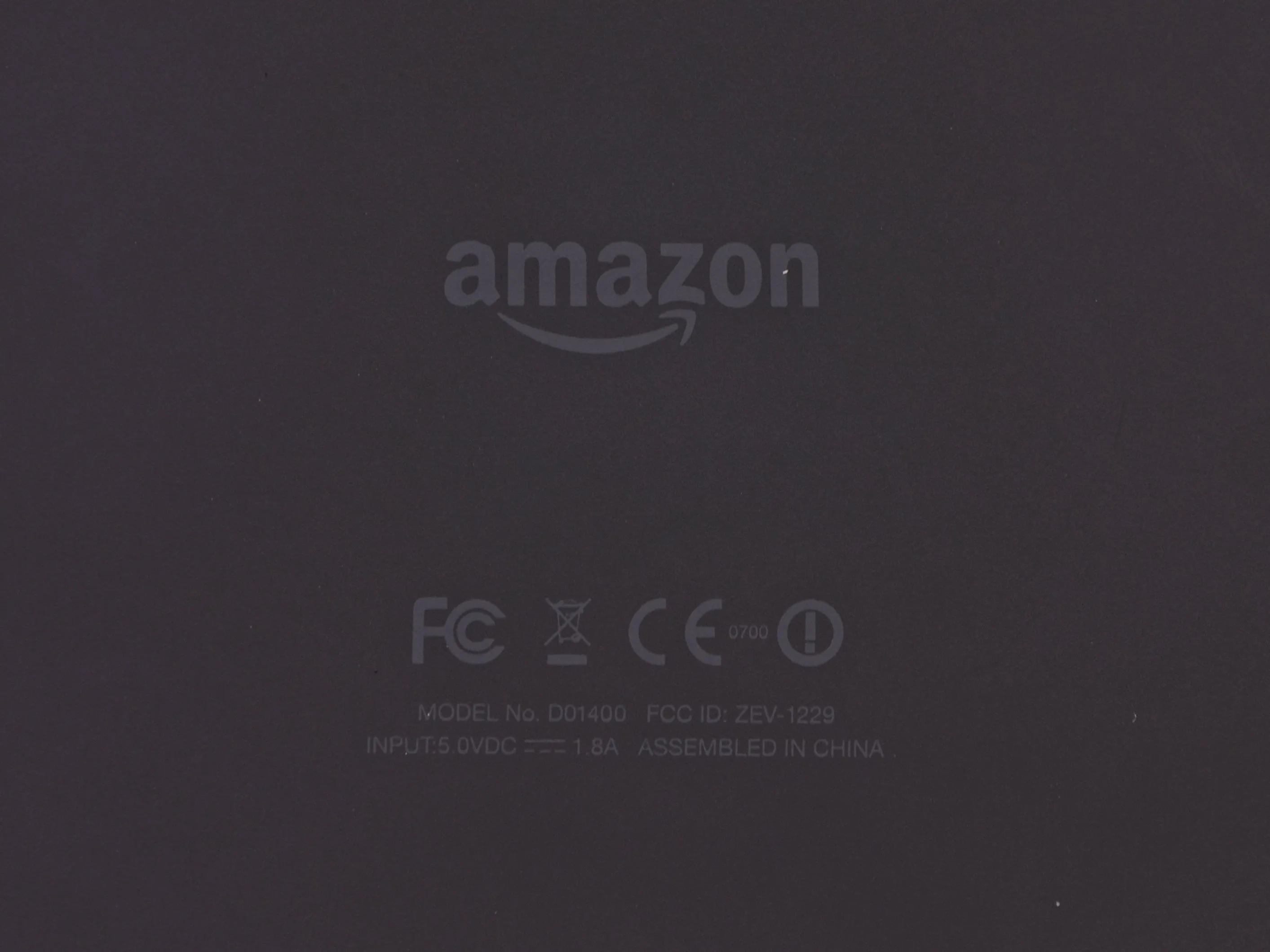

• Kindle Fire официально идентифицирован как модель под номером D01400.

• Согласно спецификациям питания, указанным на задней стороне Kindle Fire, входное напряжение составляет 5 В постоянного тока при силе тока 1,8 А. Почему это важно? Компьютерный USB-порт обычно выдает не более 0,9 Ампера (USB 3.0), а это значит, что для полной зарядки планшета через USB потребуется много времени.

Шаг 3

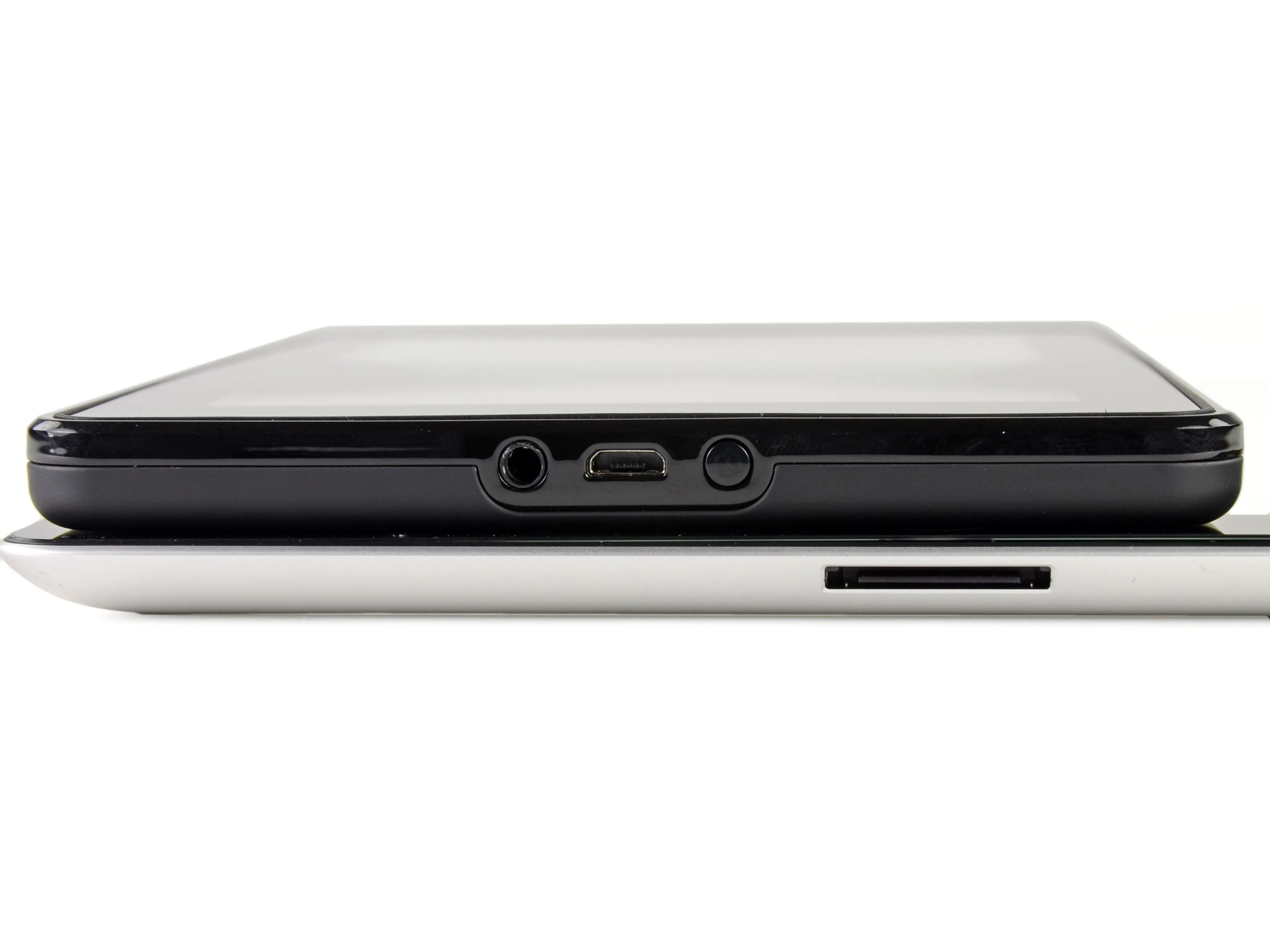

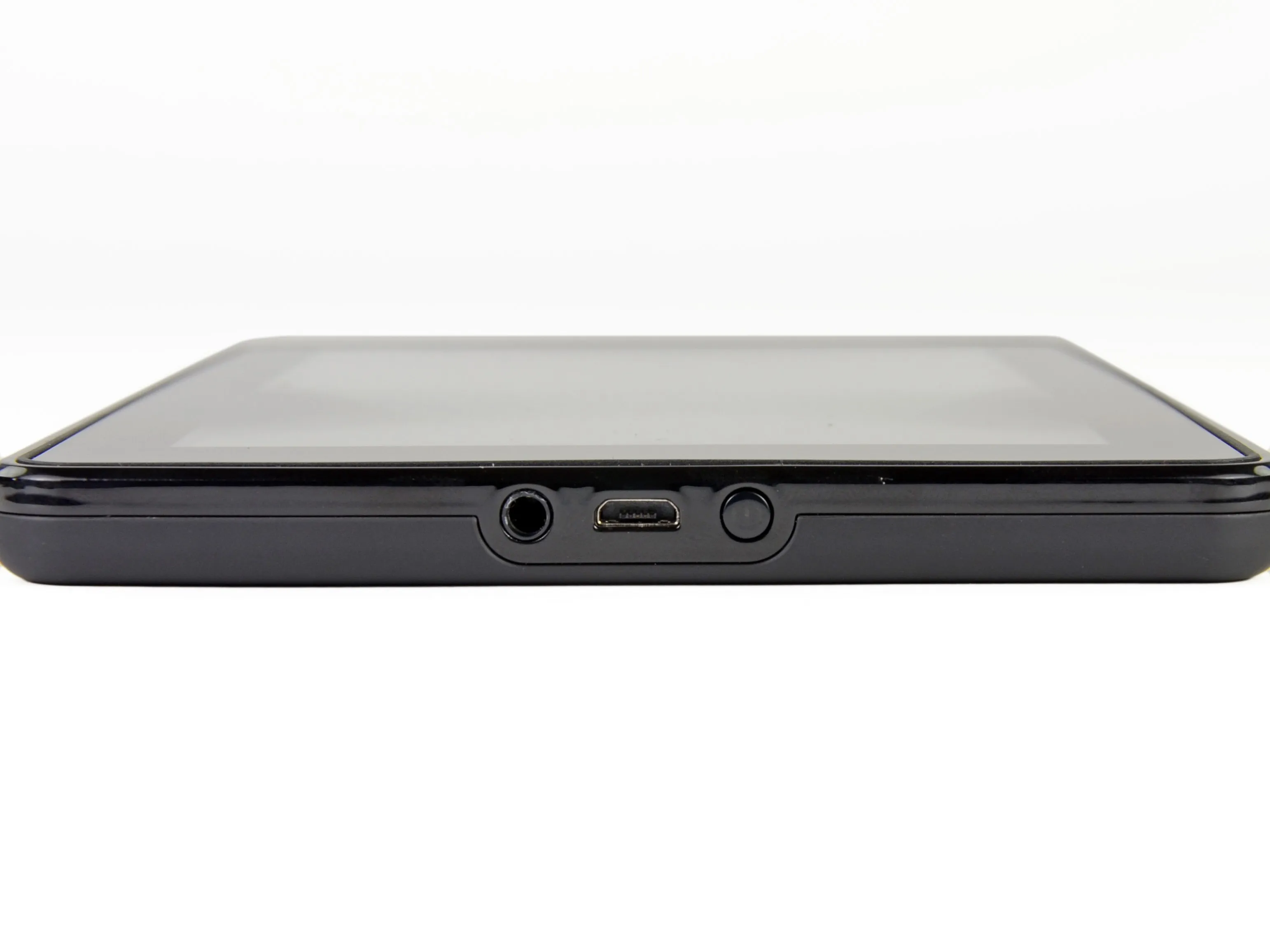

• Fire имеет очень упрощенный дизайн, включающий всего два порта и одну кнопку - все они расположены на нижней части устройства.

• Первый порт - это стандартный 3,5-мм разъем для наушников, но громкость должна регулироваться из каждого приложения, так как внешних кнопок громкости нет.

• Порт посередине - это порт Micro-USB для подключения Fire к компьютеру. Fire также может заряжать свой аккумулятор при подключении к компьютеру, хотя это займет больше времени, чем зарядка непосредственно от розетки.

• Единственная кнопка на этом планшете - кнопка питания, расположенная на нижней части Fire рядом с портами.

• Kindle Fire имеет такую же конфигурацию портов, как и iPad 2, используя только один порт для передачи данных и зарядки.

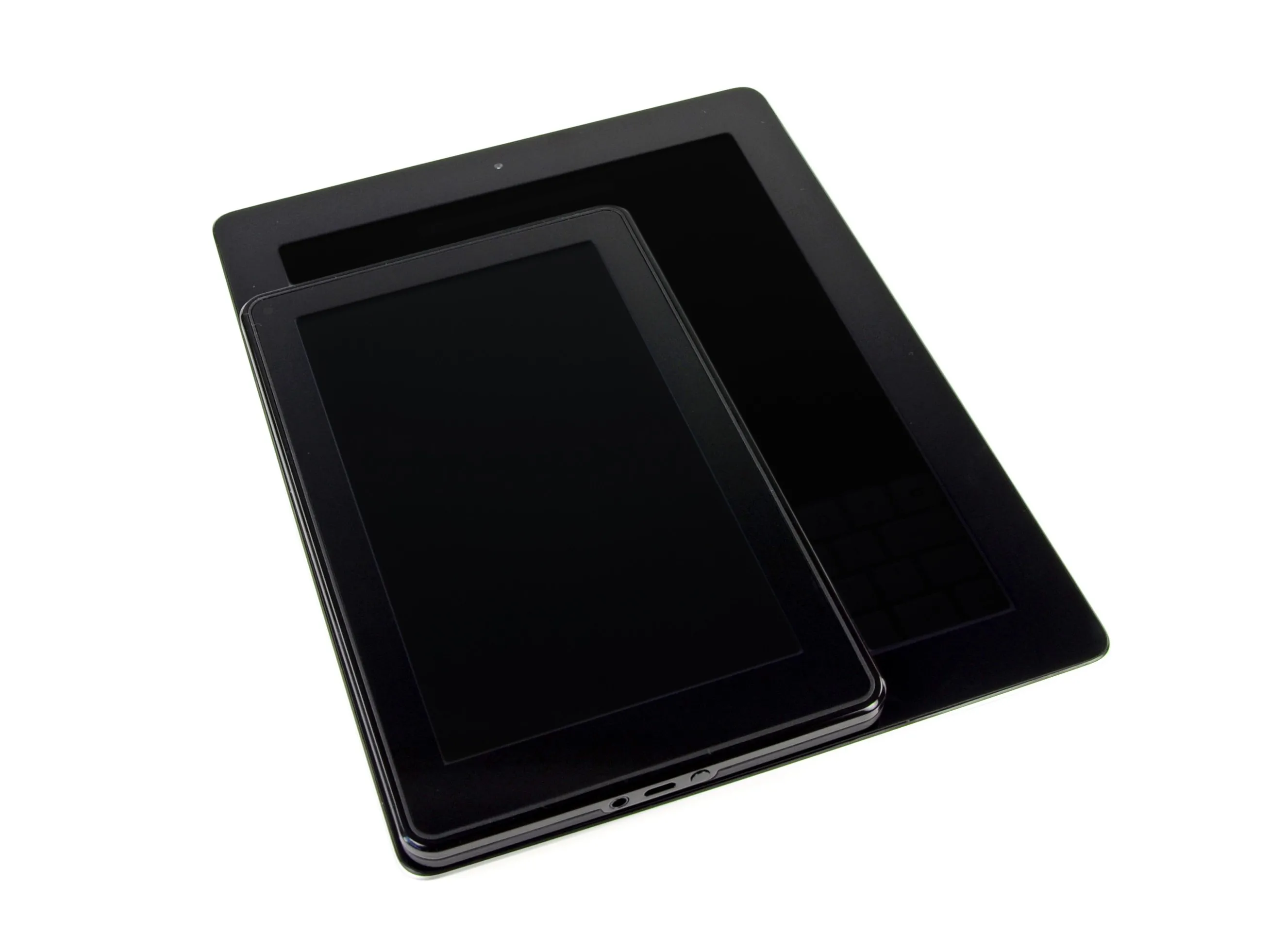

• Размеры Fire составляют 7,5' x 4,7' x 0,45'. По сравнению с iPad 2, чьи размеры составляют 9,5' x 7,3' x 0,34', Fire выглядит как игрушка для жевания гораздо более крупного iPad 2.

Шаг 4

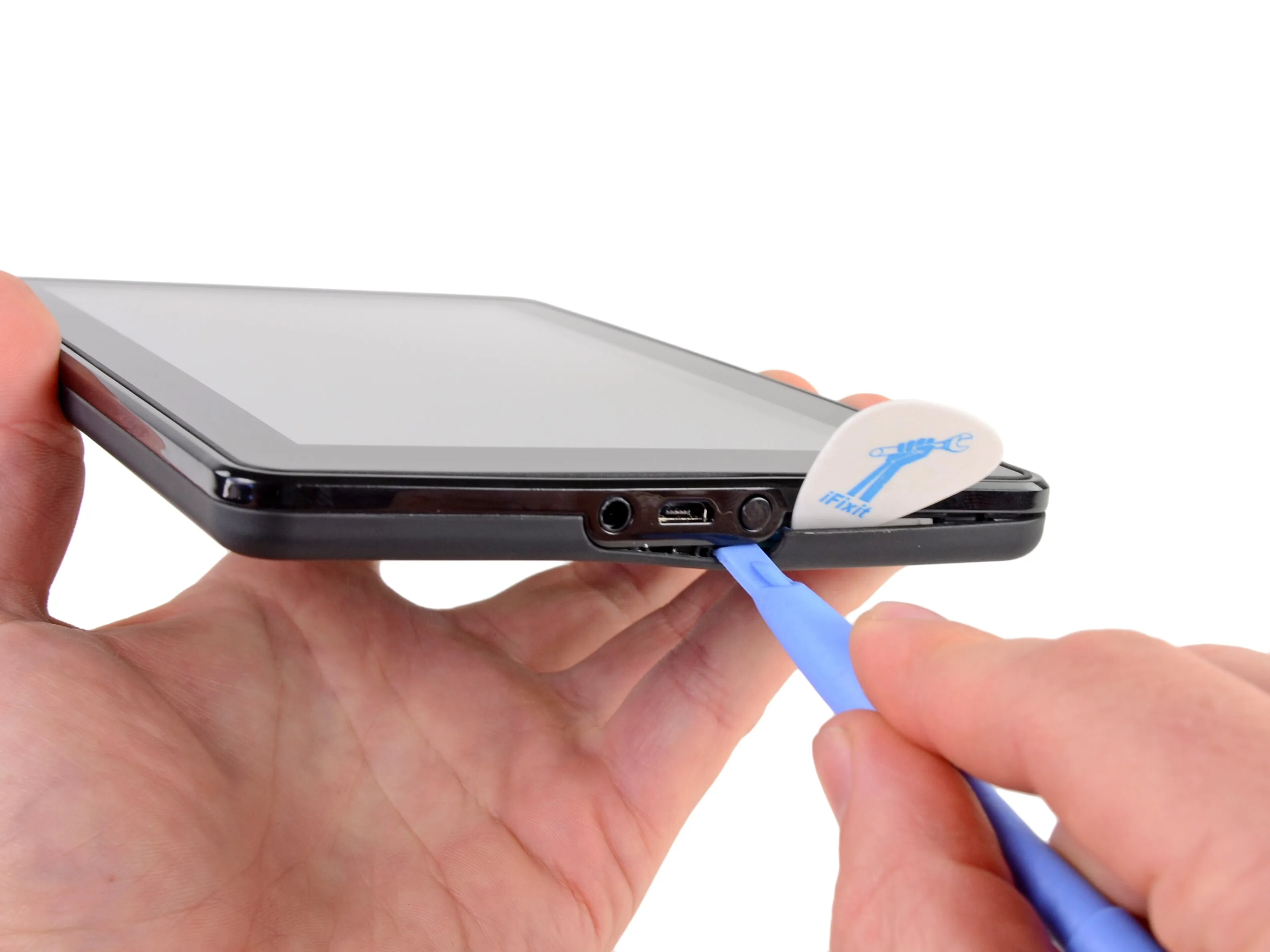

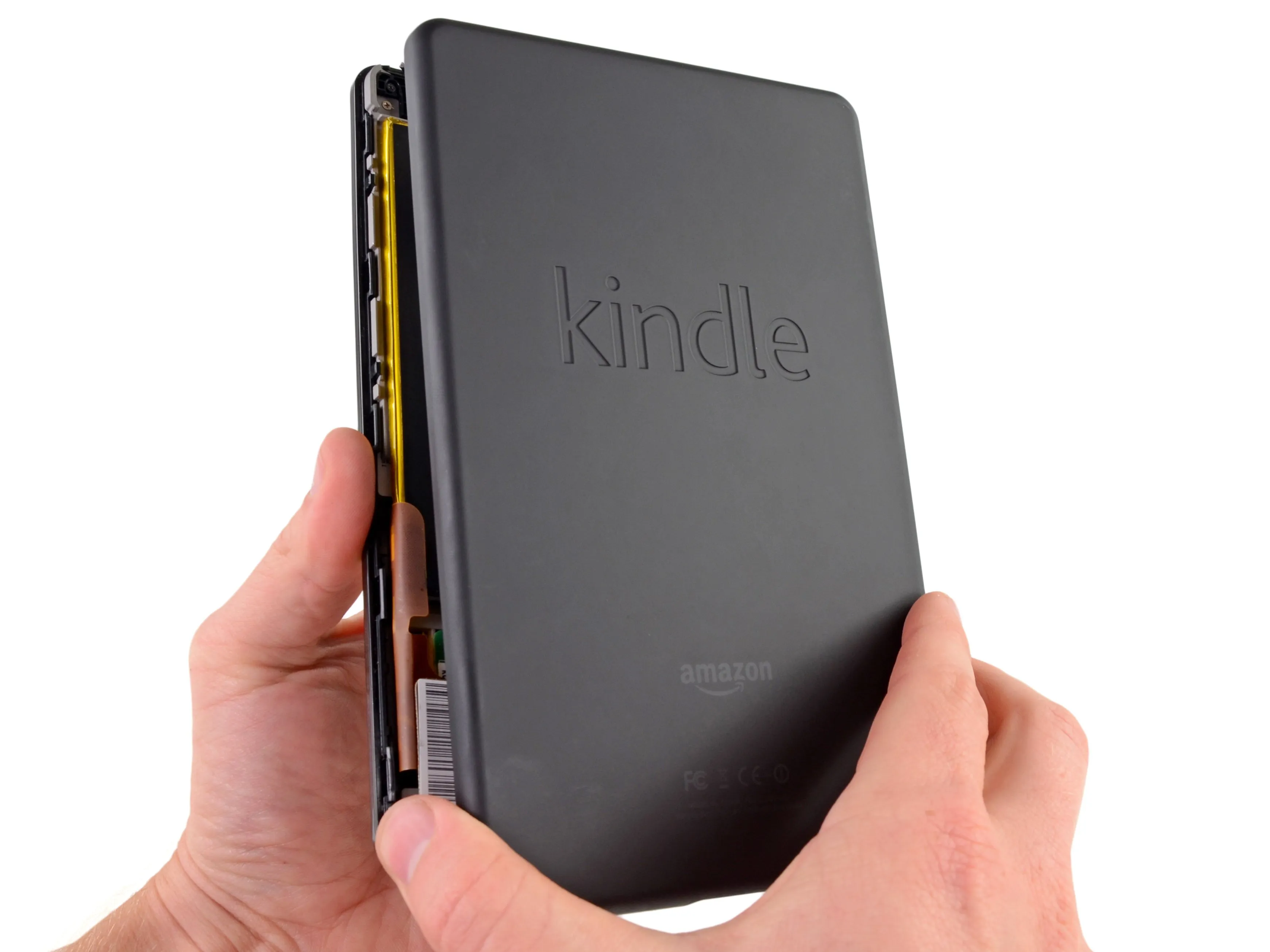

• На помощь приходит наш старый друг, пластиковый инструмент для открывания, а также наш музыкальный друг, гитарный медиатор.

• Немного усилий, и половинки корпуса поддаются нашим усилиям.

• К счастью, корпус Kindle отделяется с гораздо меньшими усилиями, чем определенногопродуктлинейки мы знаем.

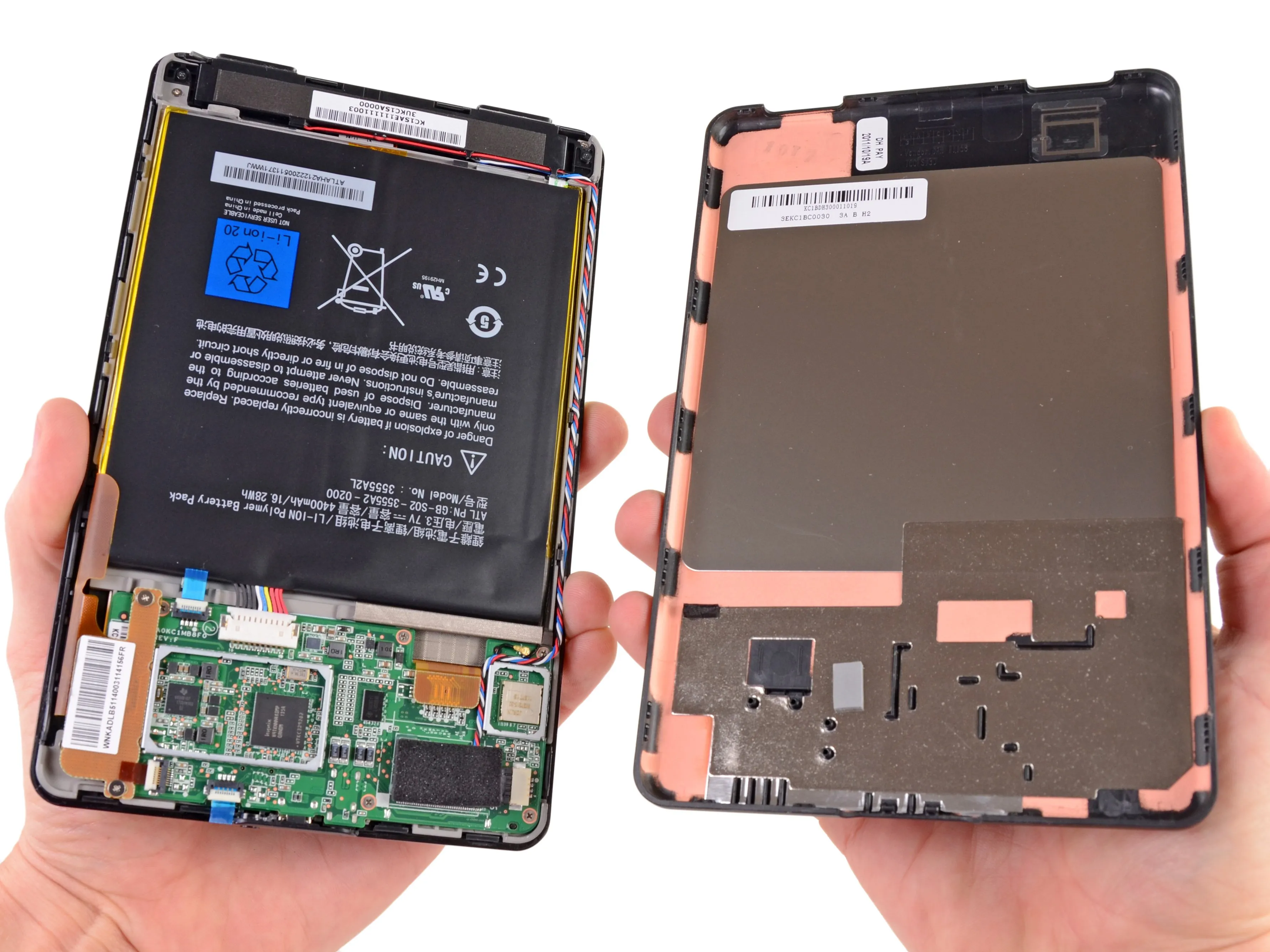

• Сняв заднюю крышку, вы увидите материнскую плату и огромную батарею. Обратите внимание на блестящие металлические пластины на задней панели, которые обеспечивают защиту внутренних компонентов, а также теплоотвод и защиту от электромагнитных помех. К сожалению, такое зеркальное покрытие неизбежно приводит к появлению самовлюбленного аккумулятора.

Шаг 5

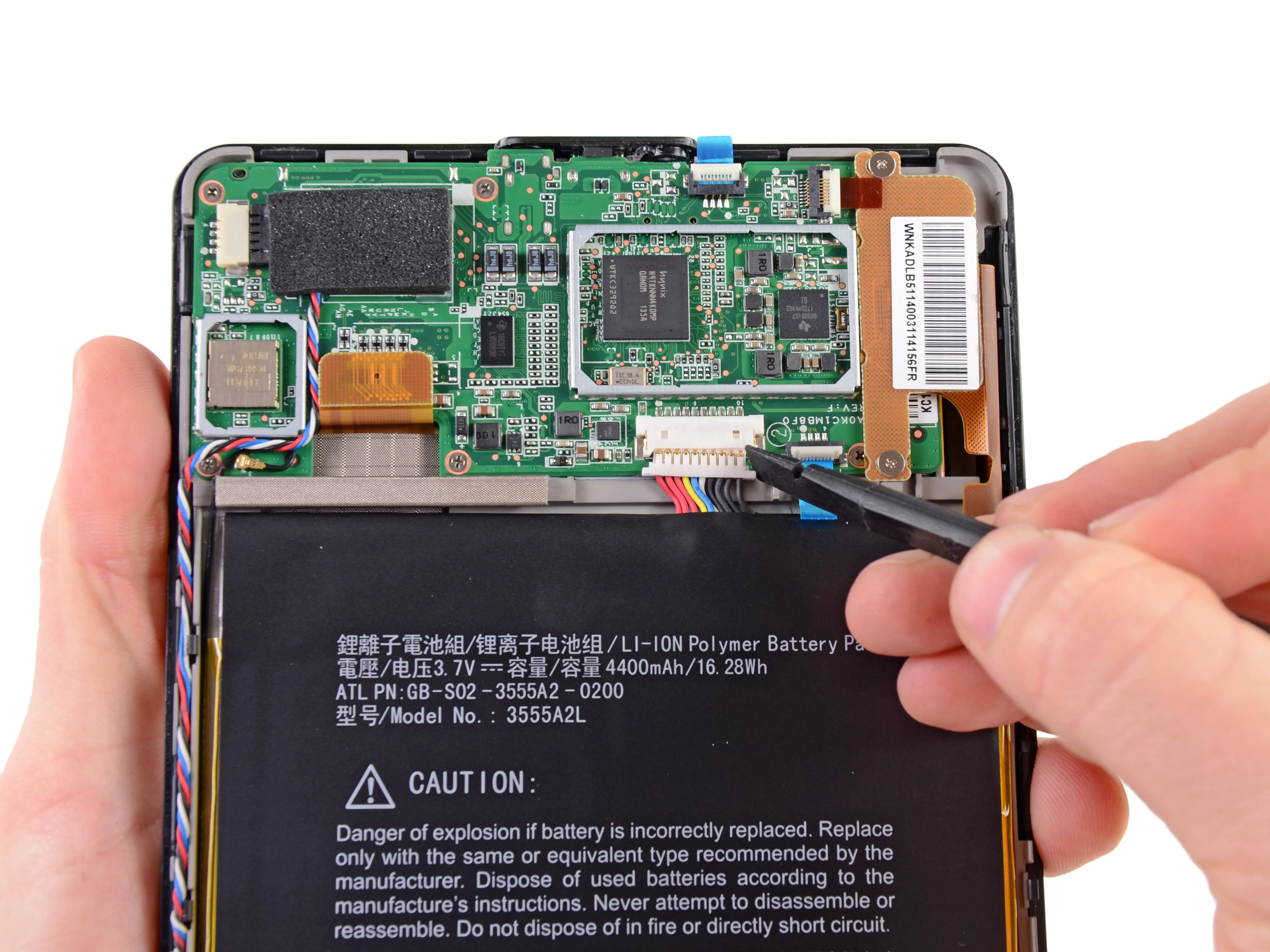

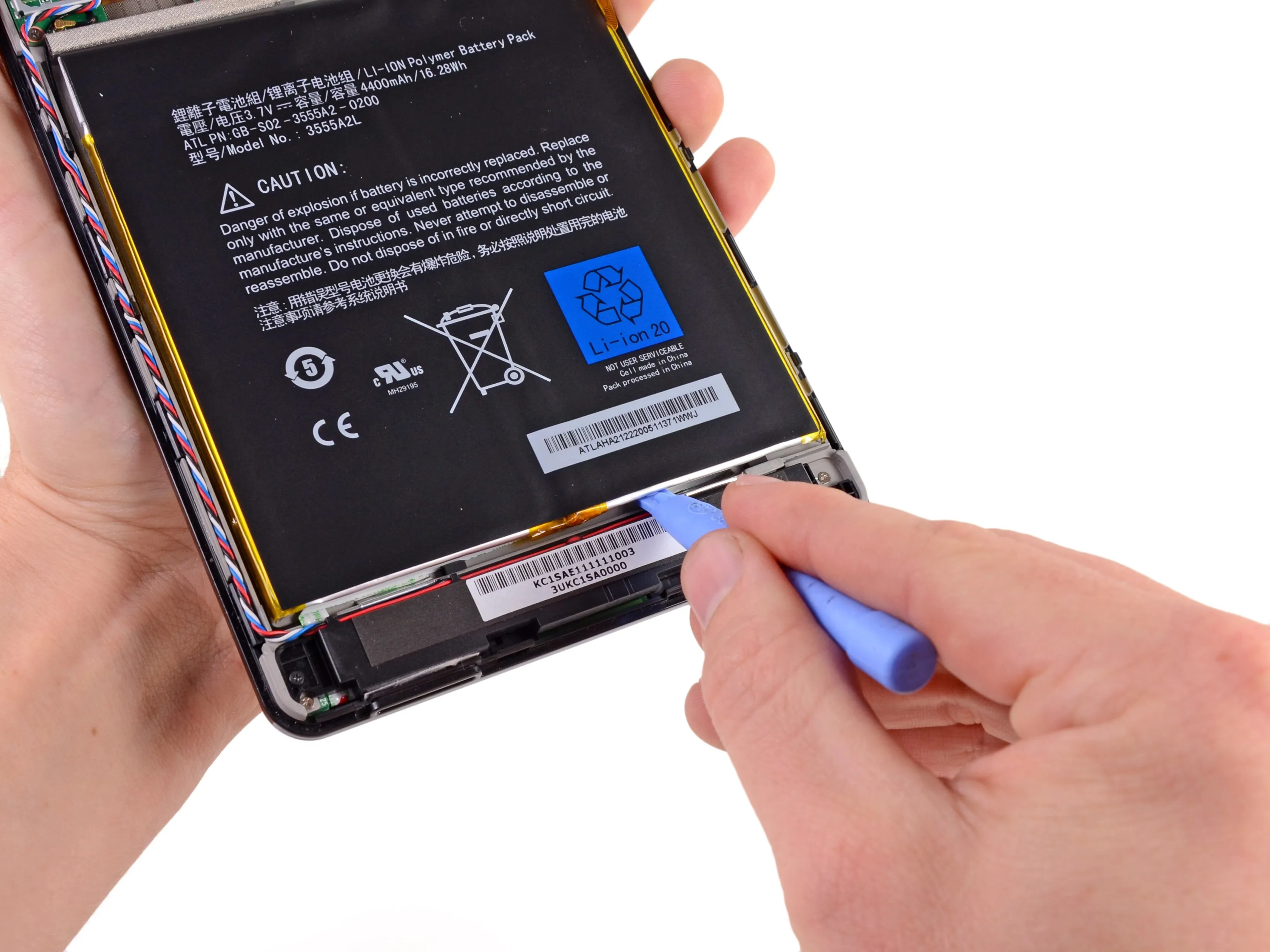

• Только один разъем и немного клея удерживают эту чудовищную батарею на своем месте - ничего не поделаешь с нашим надежным инструментом для отковыривания пластика.

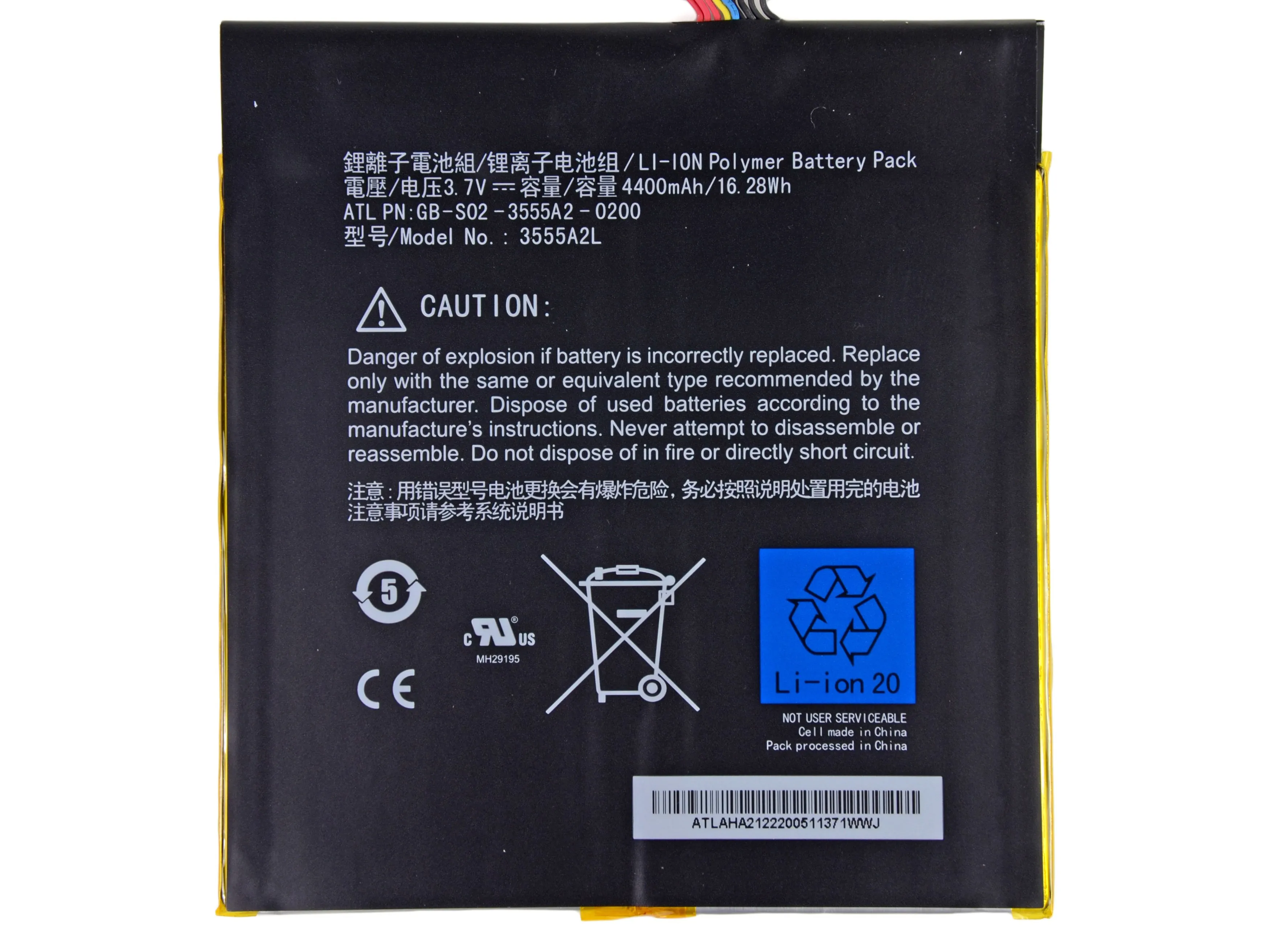

• Освободив батарею, мы рассмотрим поближе литий-ионный аккумулятор Fire высотой 4,6 дюйма и шириной 4,3 дюйма.

• Эта батарея выдает... 16,28 ватт-часов, если быть точным. Однако из-за размеров Fire его батарея с потенциалом 3,7 В и емкостью 4400 мАч не дотягивает до характеристик батарея iPad 2 Wi-Fi.

Шаг 6

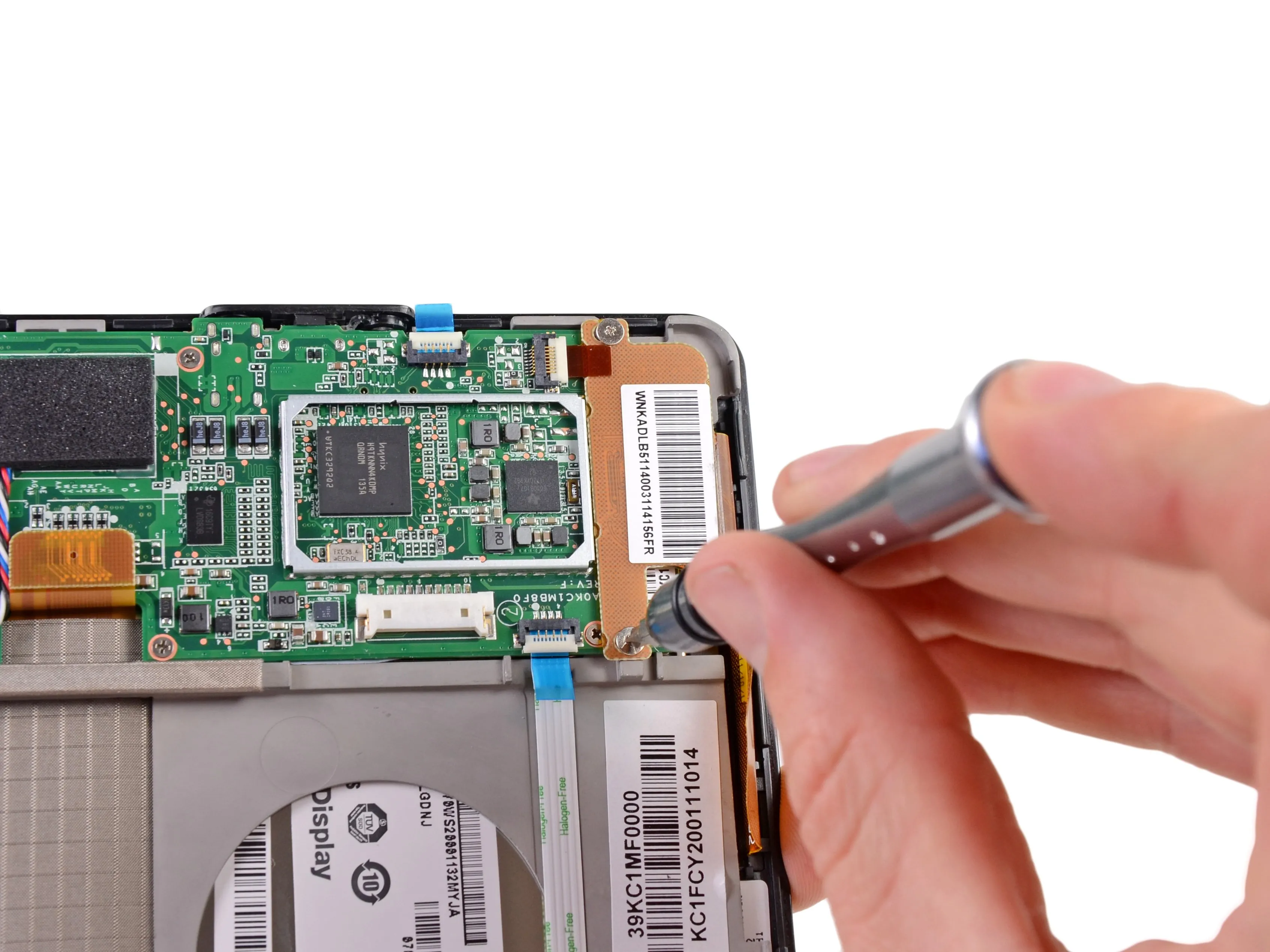

• Контроллер сенсорного экрана легко отсоединяется от материнской платы после откручивания нескольких винтов.

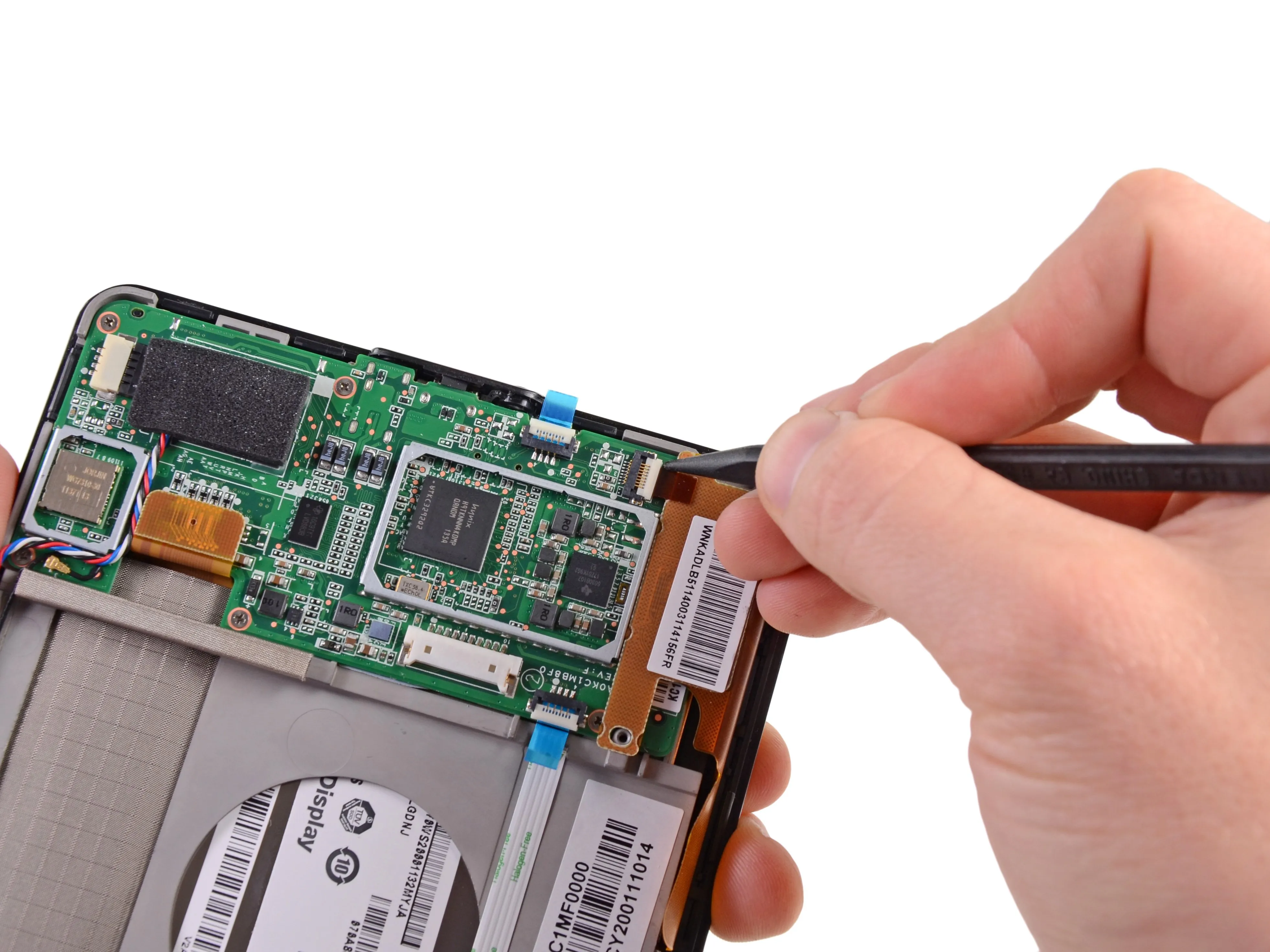

• Чтобы получить доступ к материнской плате, мы должны сначала отсоединить пару разъемов от соответствующих гнезд.

Шаг 7

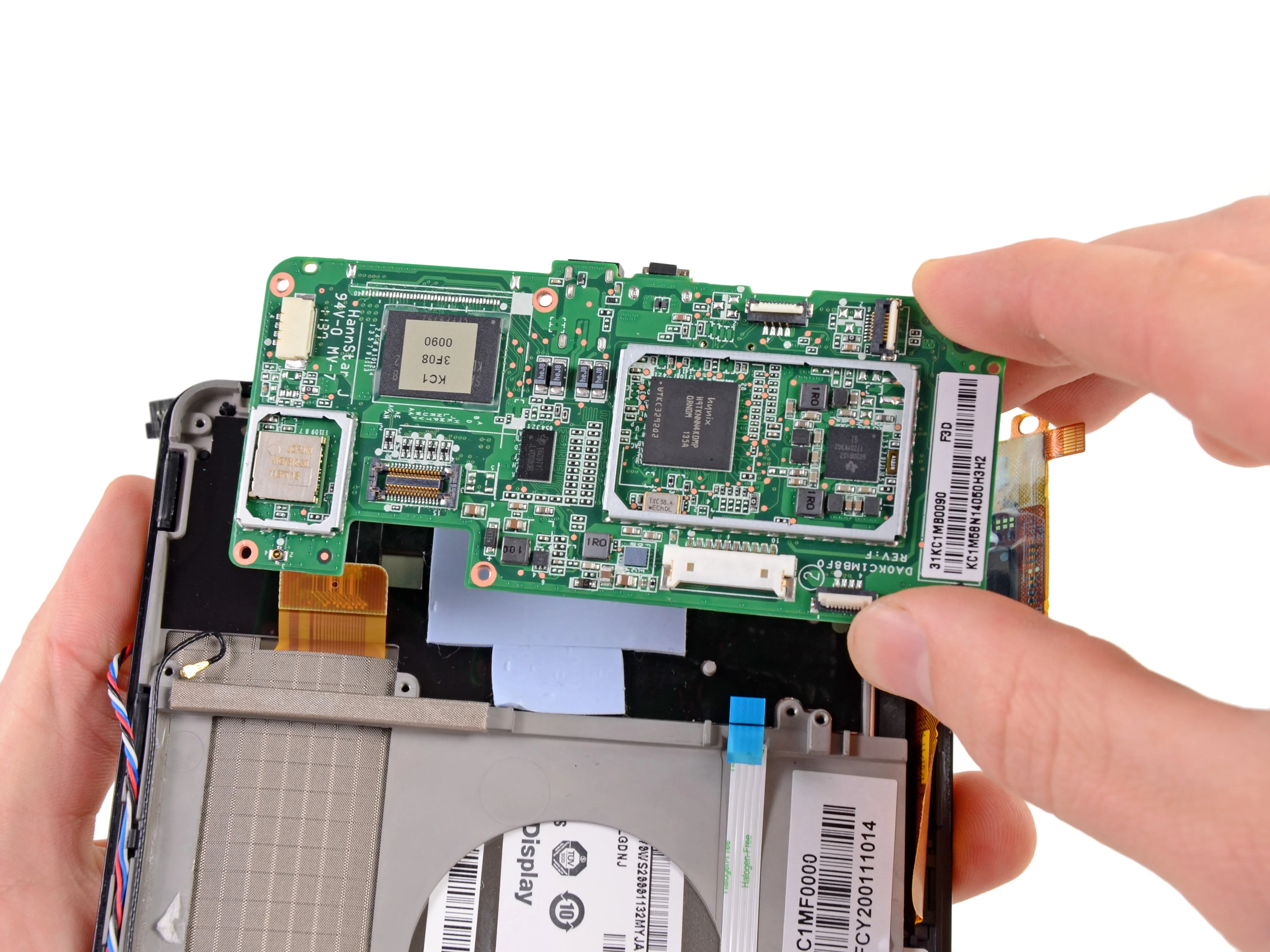

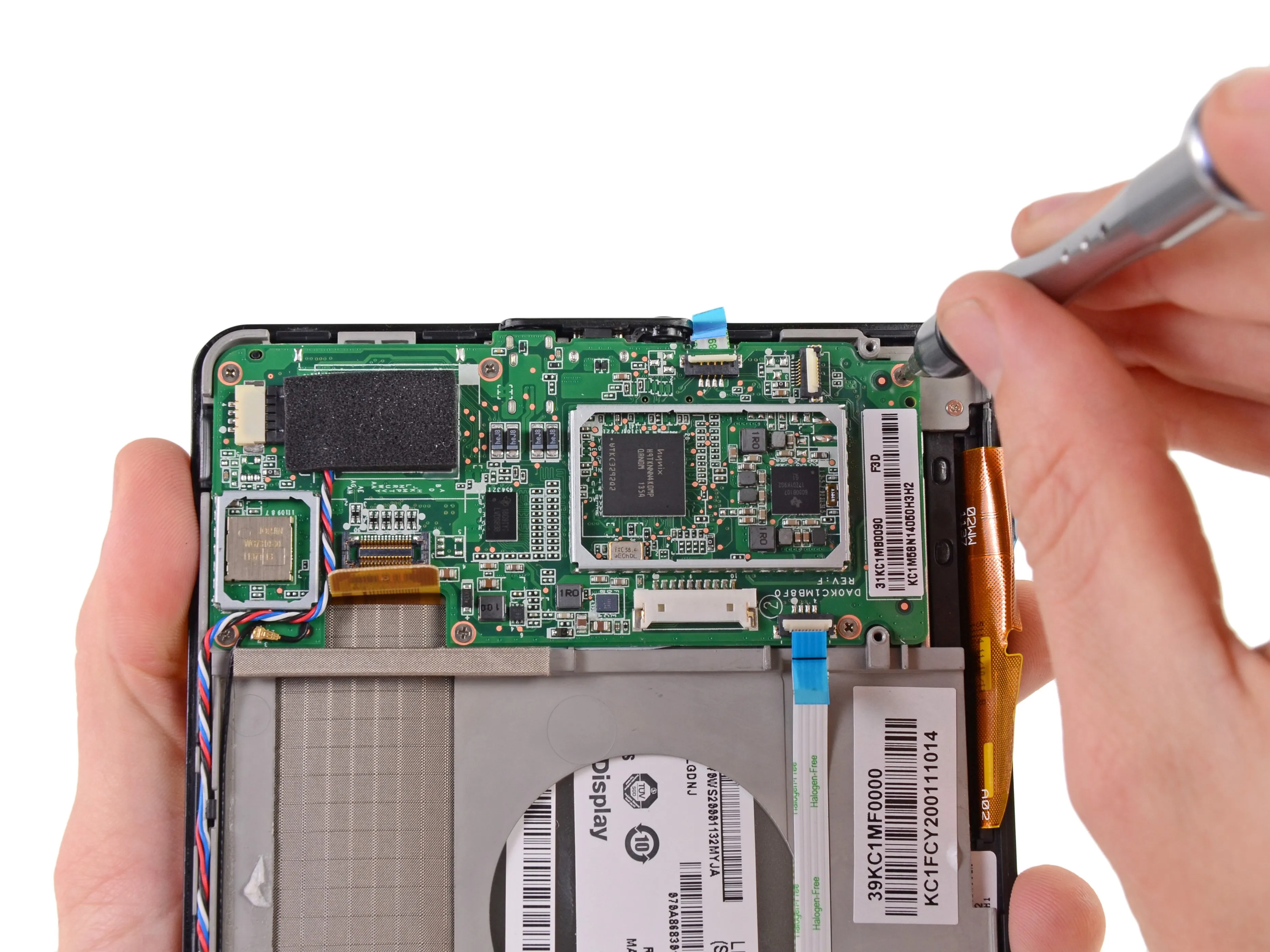

• Еще несколько поворотов с помощью Phillips #0 из нашего набора 64-битных драйверов освобождают материнскую плату от захвата Kindle.

Шаг 8

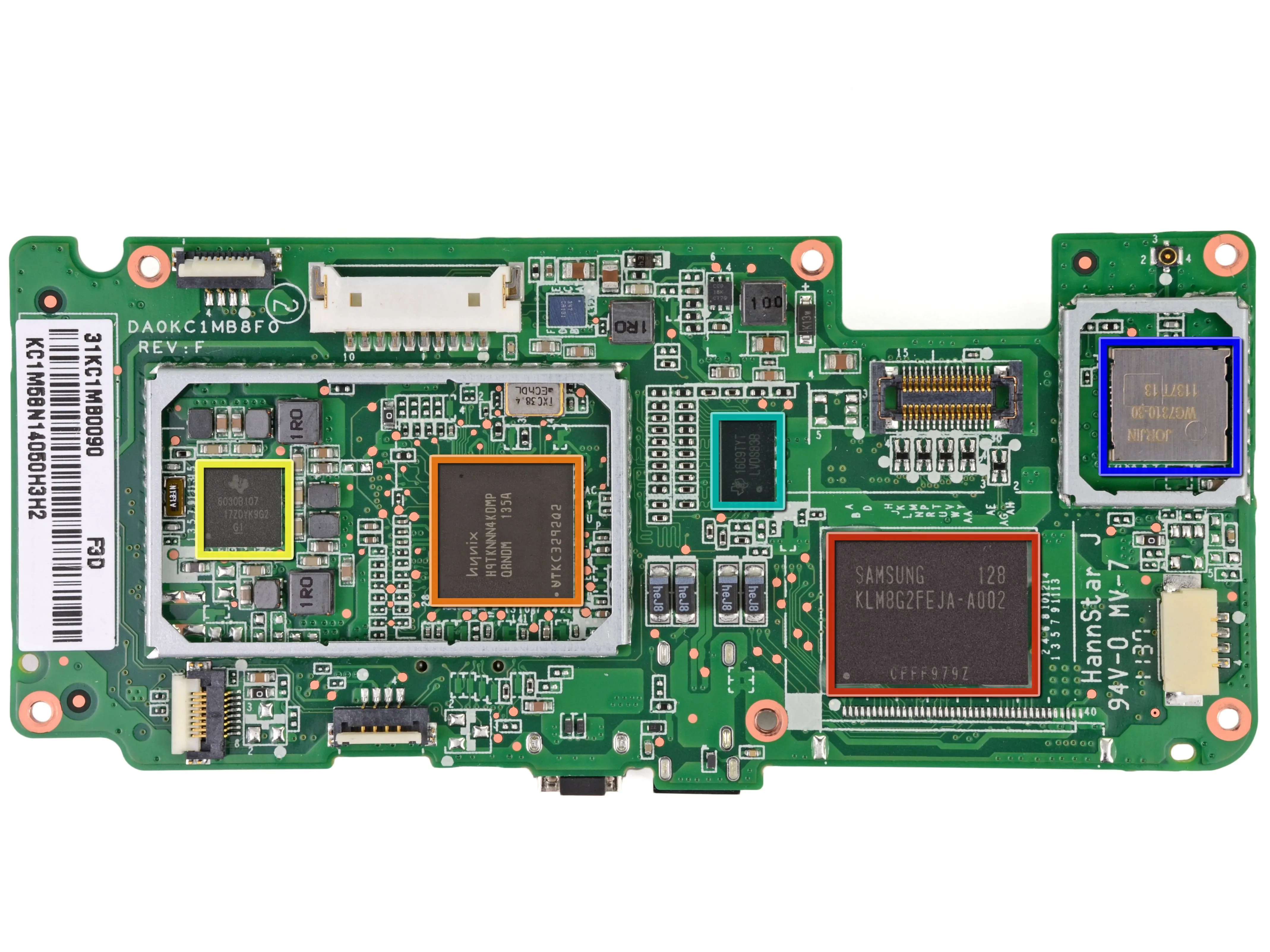

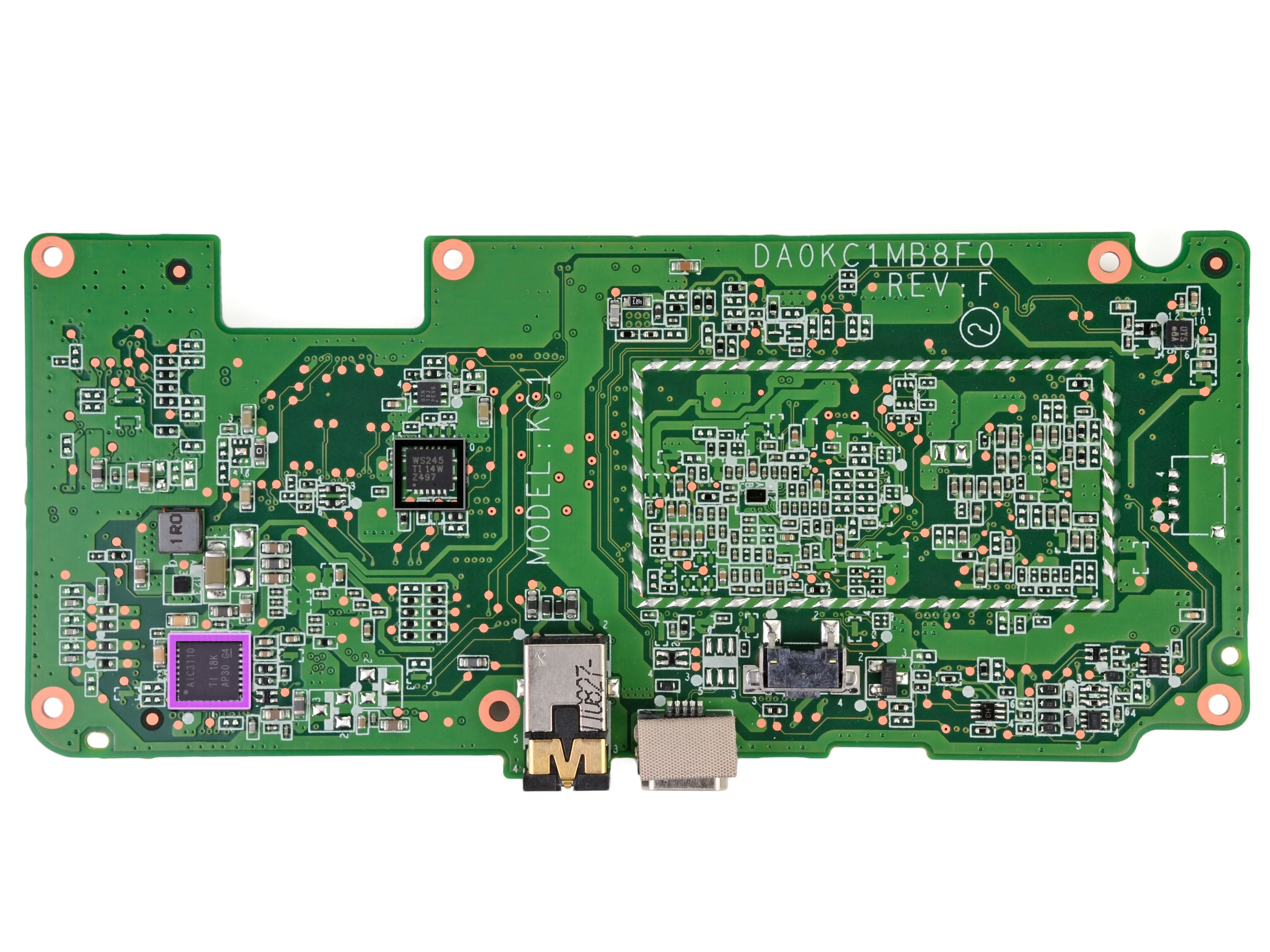

• Мы надели нашу стильную лупу-монокль, чтобы помочь нам идентифицировать микросхемы:

• Samsung KLM8G2FEJA 8 GB Flash Memory

• Hynix H9TKNNN4K 512 МБ оперативной памяти DDR2 для мобильных устройств

• Texas Instruments 603B107 Полностью интегрированная ИС управления питанием с переключаемым режимом зарядного устройства

• Texas Instruments LVDS83B Передатчик FlatLink 10-135 МГц

• Jorjin WG7310 Комбинированный модуль WLAN/BT/FM

• Texas Instruments AIC3110 Маломощный аудиокодек со стереофоническим усилителем класса-D мощностью 1,3 Вт

• Texas Instruments WS245 4-битный трансивер шины с двумя источниками питания

Комментарии к шагу

Означает ли наличие комбо-модуля Jorjin WG7310 WLAN/BT/FM, что Fire имеет аппаратную поддержку Bluetooth? Если да, то будет интересно посмотреть, сможет ли CyanogenMod включить его - как это было с Nook Color.

Да, это так, и многие ищут этот Святой Грааль. Но пока безрезультатно.

Я слышал, что на материнской плате есть внутренний слот для карт памяти micro SD.

Не могли бы вы указать, какой это разъем?

Мой открыт - и я не вижу ничего подобного.

Можно ли поменять местами флеш-память Samsung 8 Гб, чтобы сохранить предыдущие данные? Спасибо! Джейсон

Не могу зарядить свой больше кто-нибудь знает, где получить новый порт для зарядки?

Я имел в виду мой Kindle fire HD BTW ;-)

Шаг 9

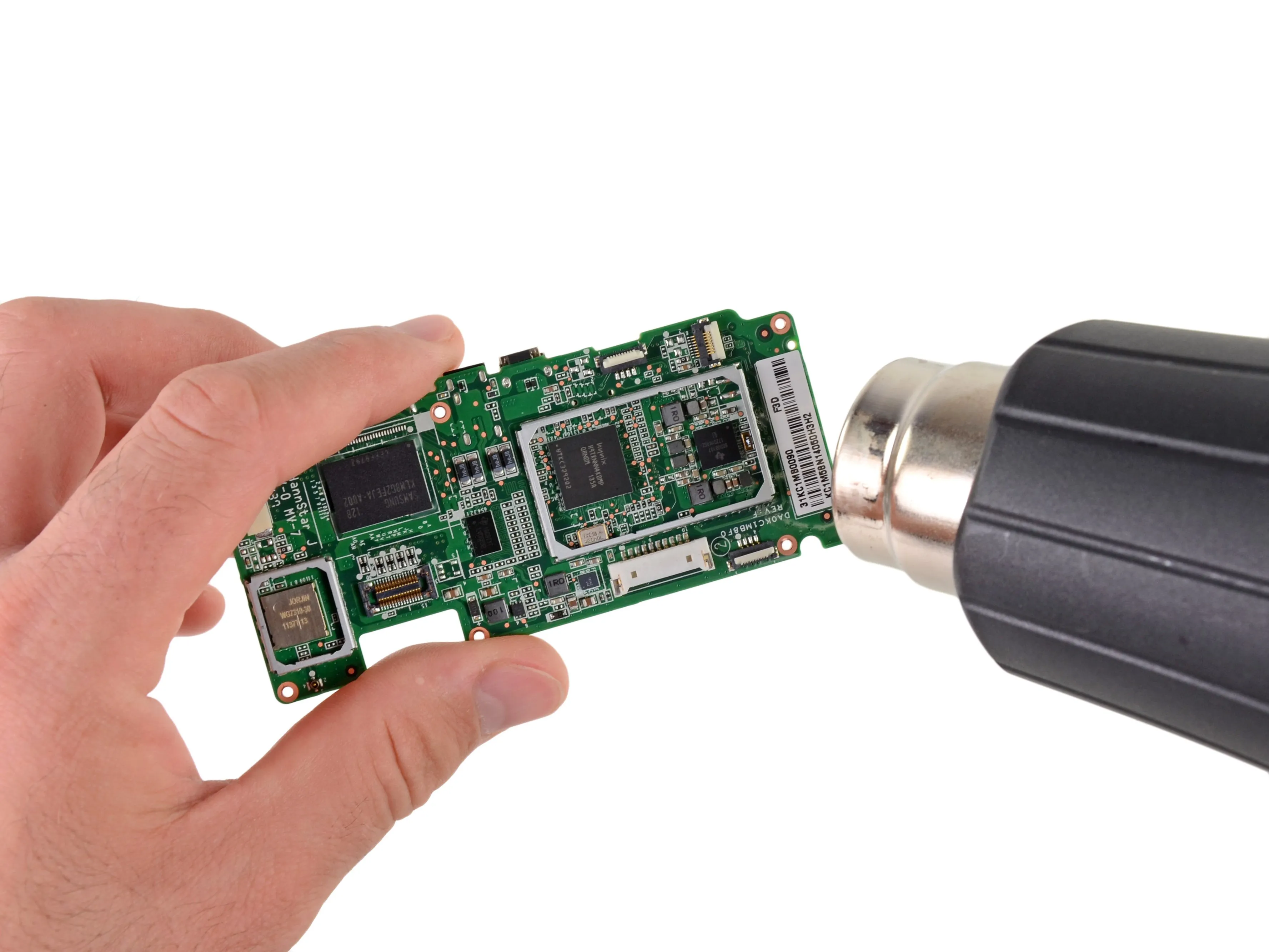

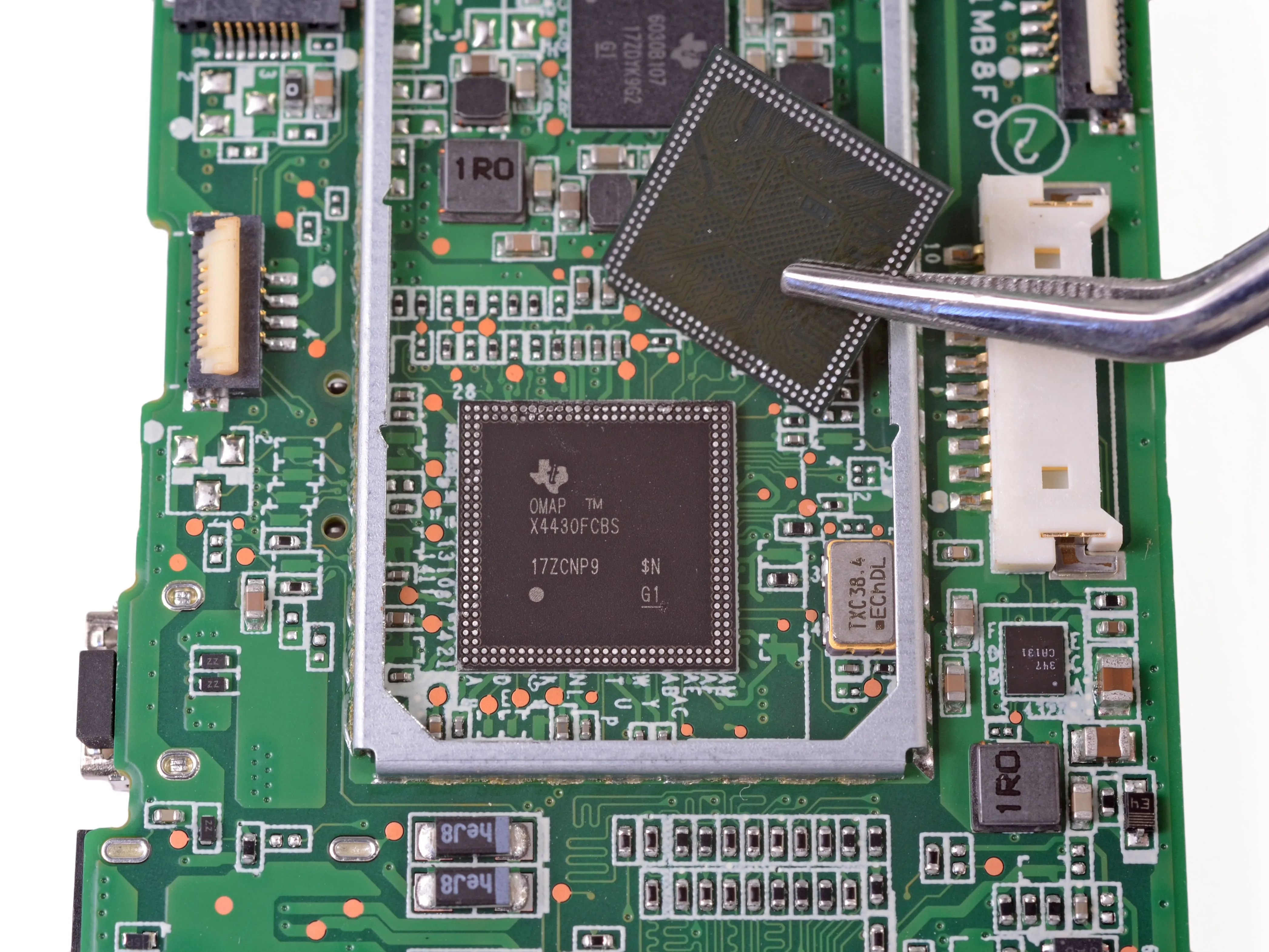

• Настало время пайки. Взяв в руки тепловую пушку, мы быстро приступаем к работе в поисках секретов, скрывающихся под чипом оперативной памяти Hynix.

• Эврика! Сняв микросхему оперативной памяти, мы обнаруживаем процессор с частотой 1 ГГц - Texas Instruments OMAP 4430.

Шаг 10

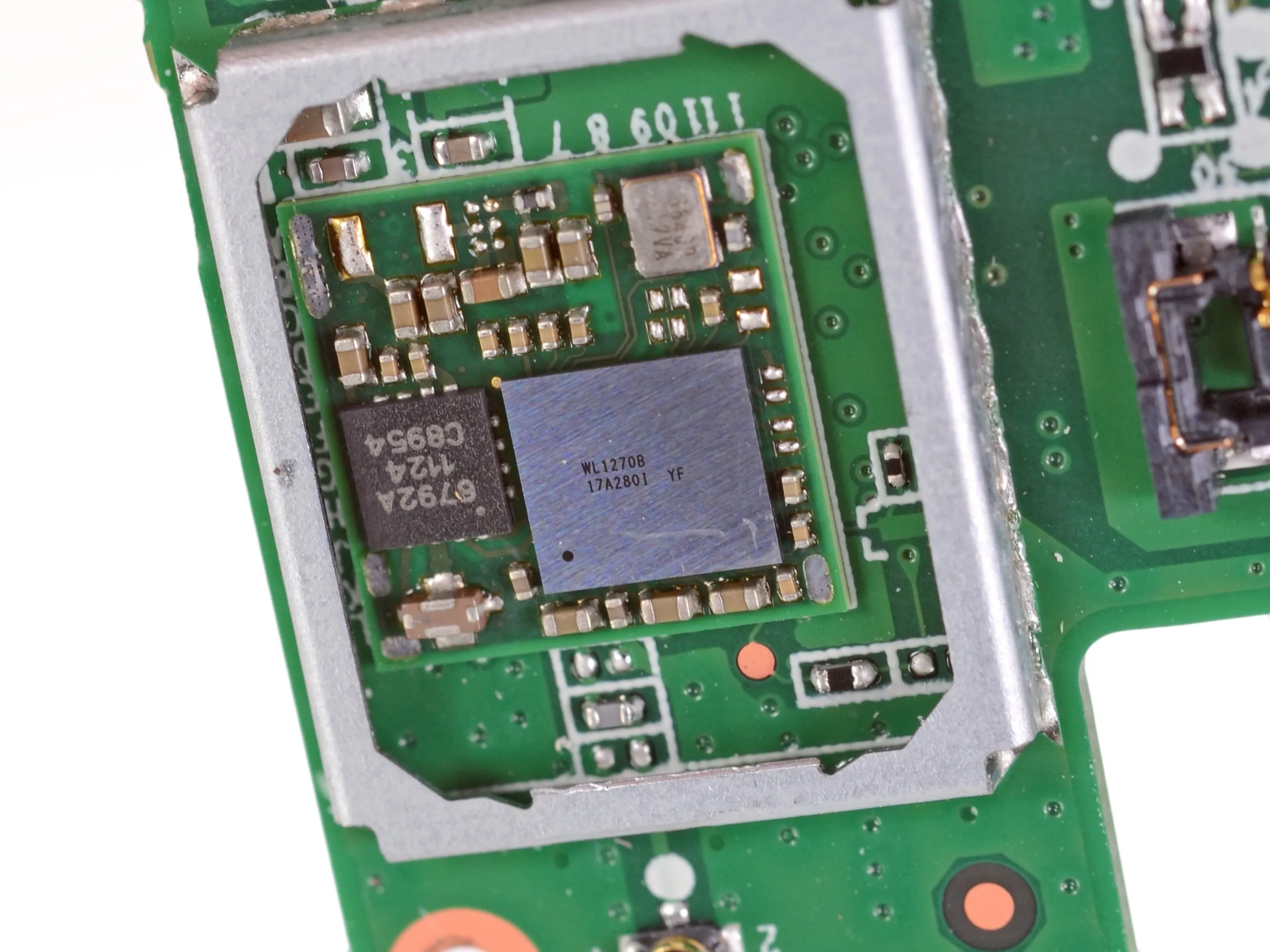

• Продолжая исследование микросхем, мы решили заглянуть под крышку Jorjin. Мы обнаружили решение Wi-Fi 802.11 b/g/n от Texas Instruments WL1270B.

• По данным ChipworksWL1270 - это старый чип, который был разработан для работы с TI OMAP 3530. Интересно, что в Fire он есть, учитывая, что он работает в паре с более новым OMAP 4430.

Шаг 11

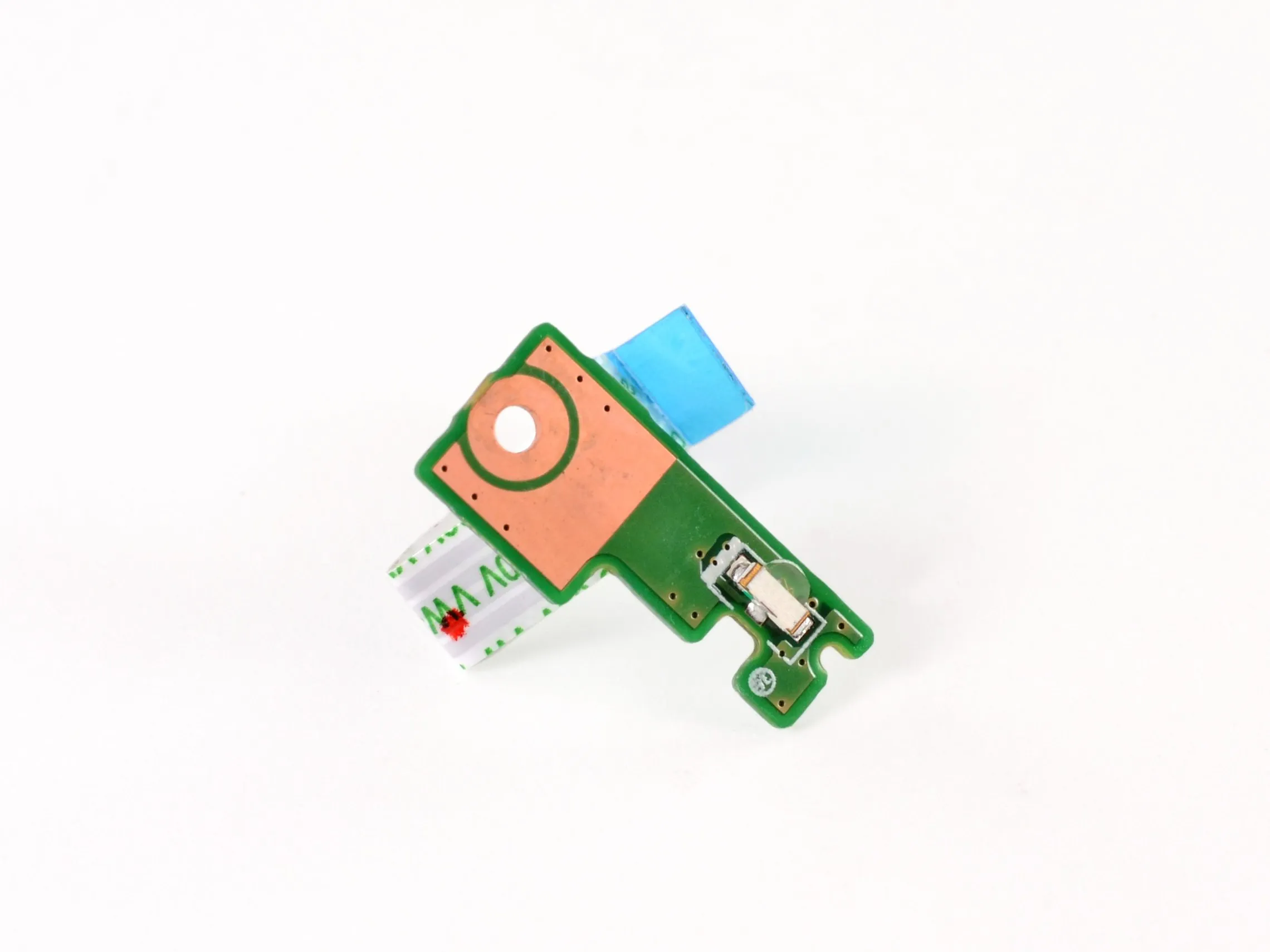

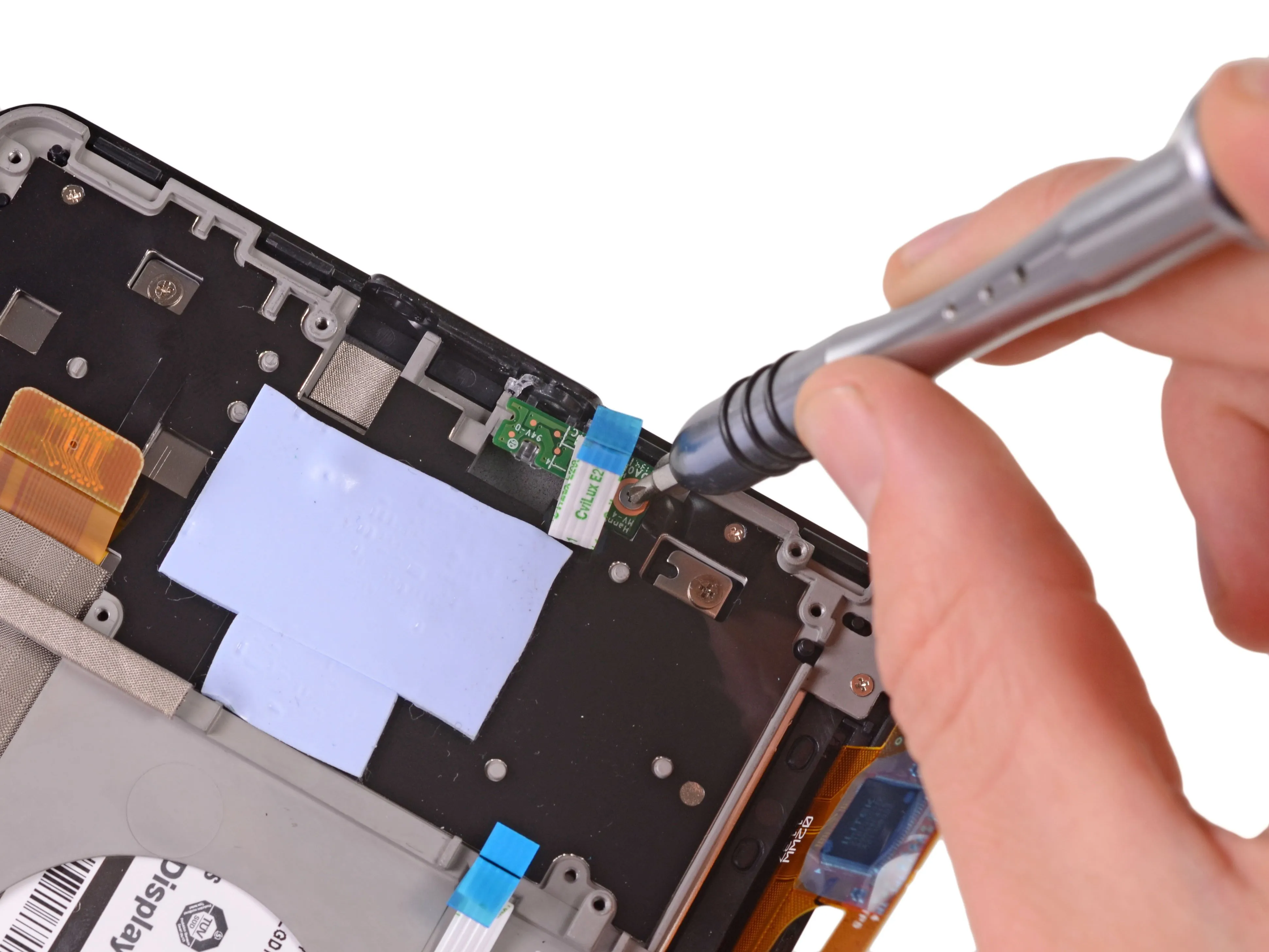

• Еще один винт удерживает плату светодиодного индикатора состояния питания на месте.

• Единственная кнопка Kindle Fire (расположенная на материнской плате) используется для включения/выключения устройства или перевода его в режим сна/пробуждения.

• Будьте осторожны, указывая устройству, что ему делать; мы слышали, что у него вспыльчивый характер.

Шаг 12

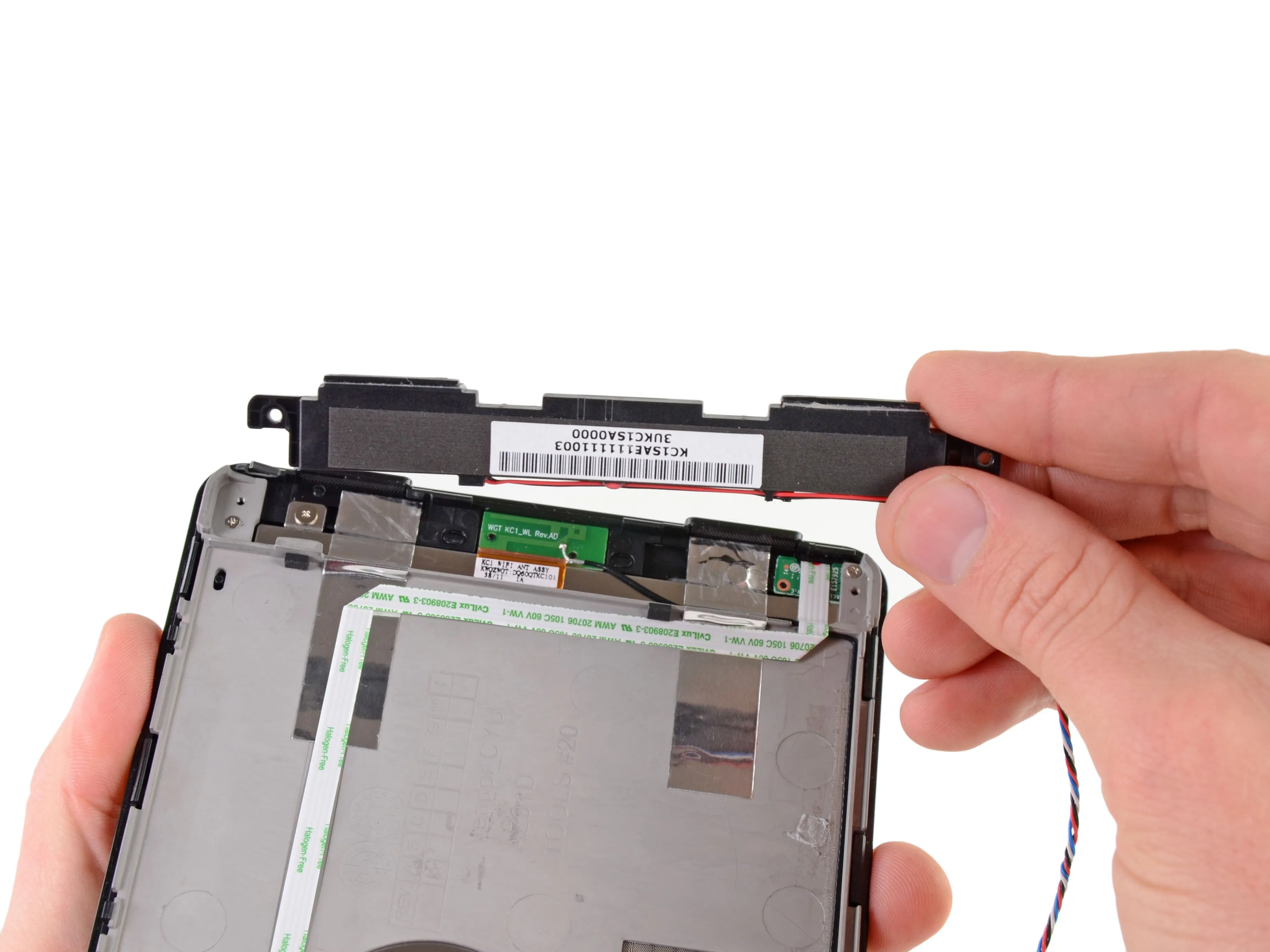

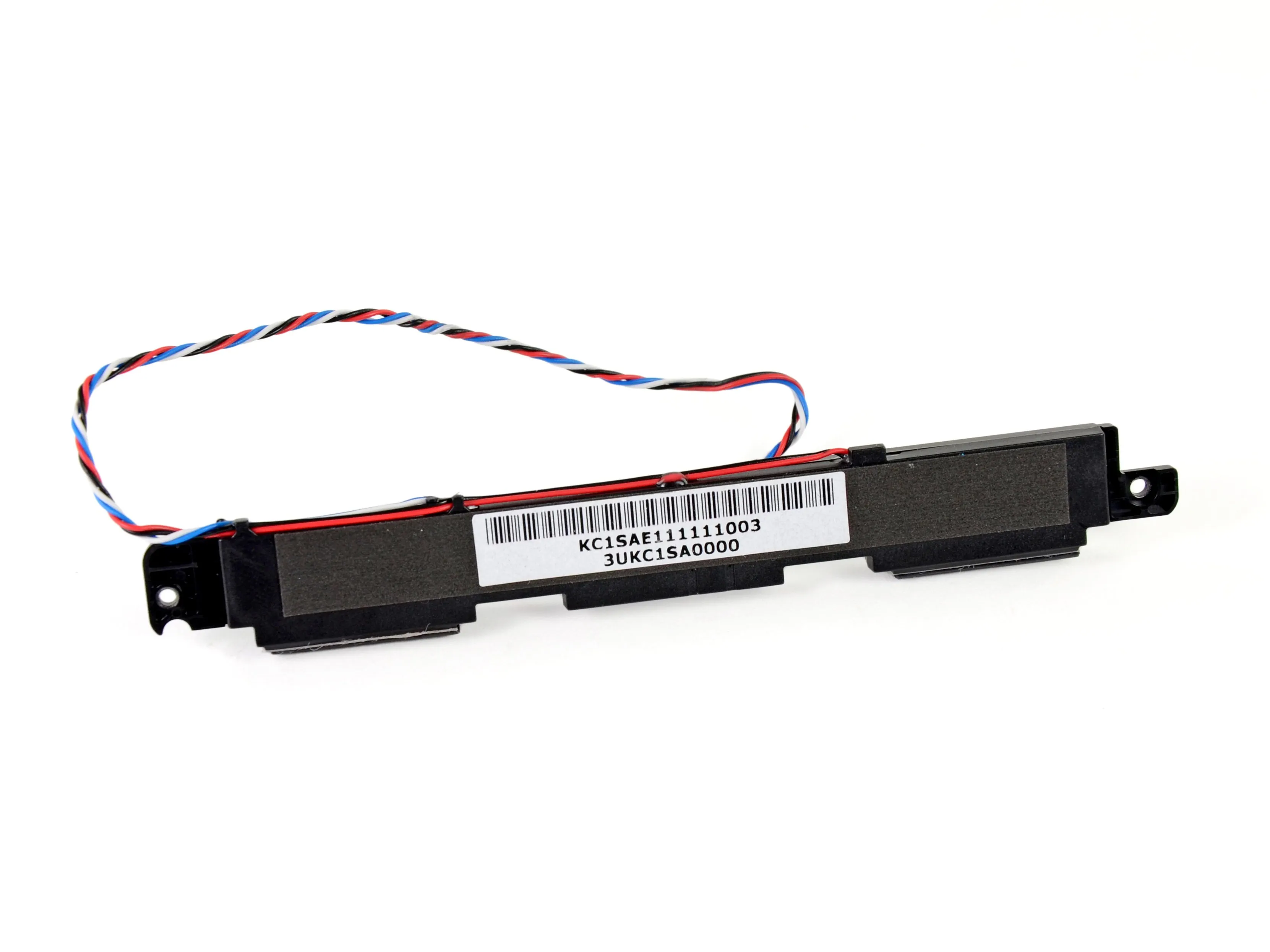

• Открутите еще пару винтов Phillips #0 и снимите динамик.

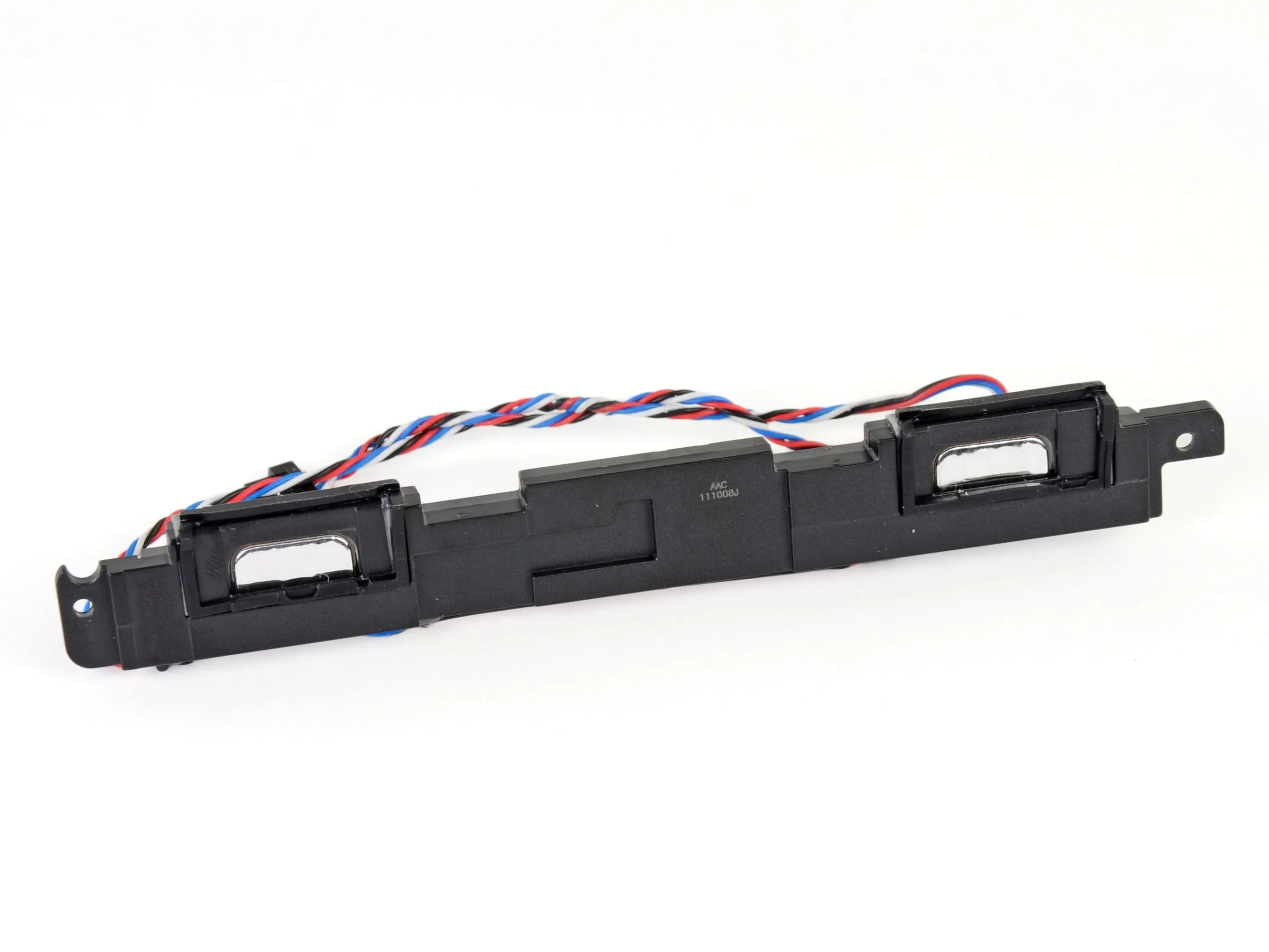

• Динамик выглядит примерно так же, как и динамики некоторых других планшетов.

Комментарии к шагу

Сколько ватт в колонках?

Что такое синий кабель Ribbon? Это гибкий плоский кабель?

Какой тип этого кабеля?

Шаг 13

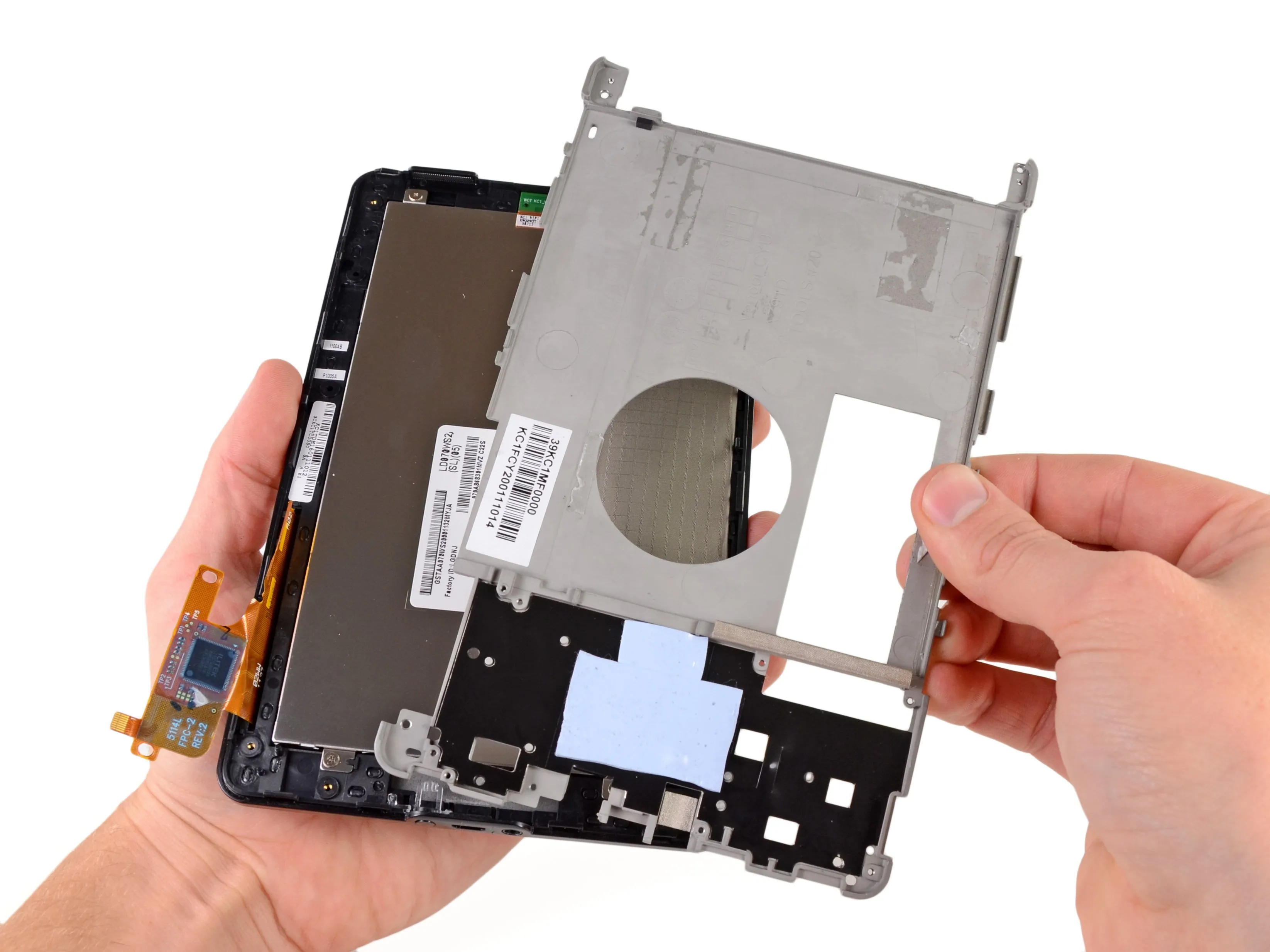

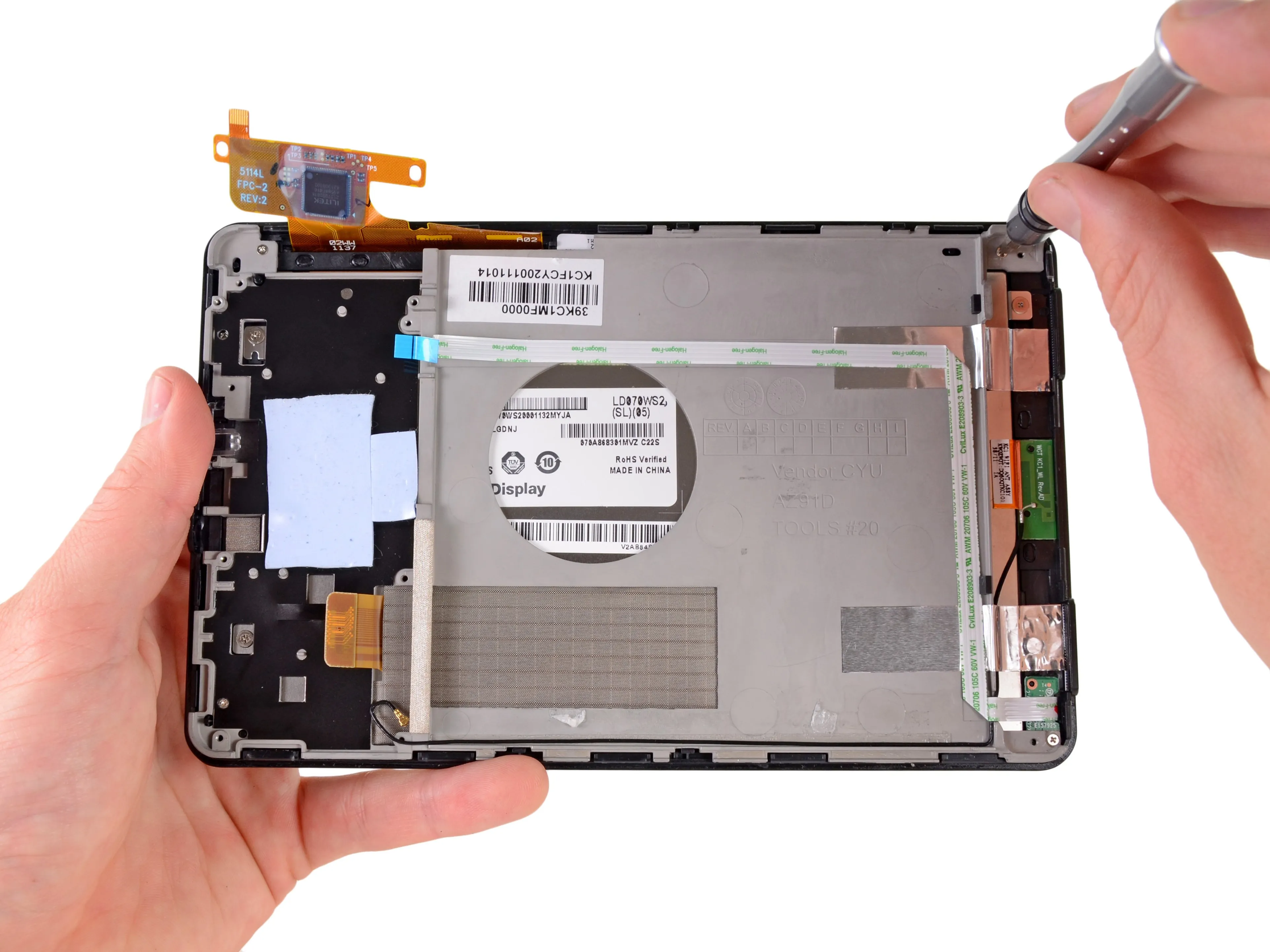

• Что общего между Kindle Fire и плодовой мухой?

• Благодаря помощи нашей отвёртки Phillips #0, теперь у них обоих нет позвоночника.

• Если вы думаете, что это связано с коротким сроком жизни, то вы ошибаетесь. На самом деле мы возлагаем большие надежды на этот маленький планшет.

Комментарии к шагу

Длинный плоский кабель, сложенный буквой L, подключается к небольшой печатной плате в правом нижнем углу первой фотографии шага 13. Для чего используется эта маленькая печатная плата?

Мне кажется, что это датчик освещенности. Вы можете увидеть непрозрачную точку в левом верхнем углу на фотографиях спереди.

Эта маленькая печатная плата просовывается через отверстие в верхней части ободка дисплея, что говорит нам о том, что это, скорее всего, датчик освещенности.

Было бы неплохо знать, что это такое, в левом верхнем углу. Даже ребята из Amazon не знают. Отвечают: 'Это ПРОСТО датчик света'. Может ли кто-нибудь узнать это наверняка? Я удивлен, что о нем вообще не упоминается в разборе.

Шаг 14

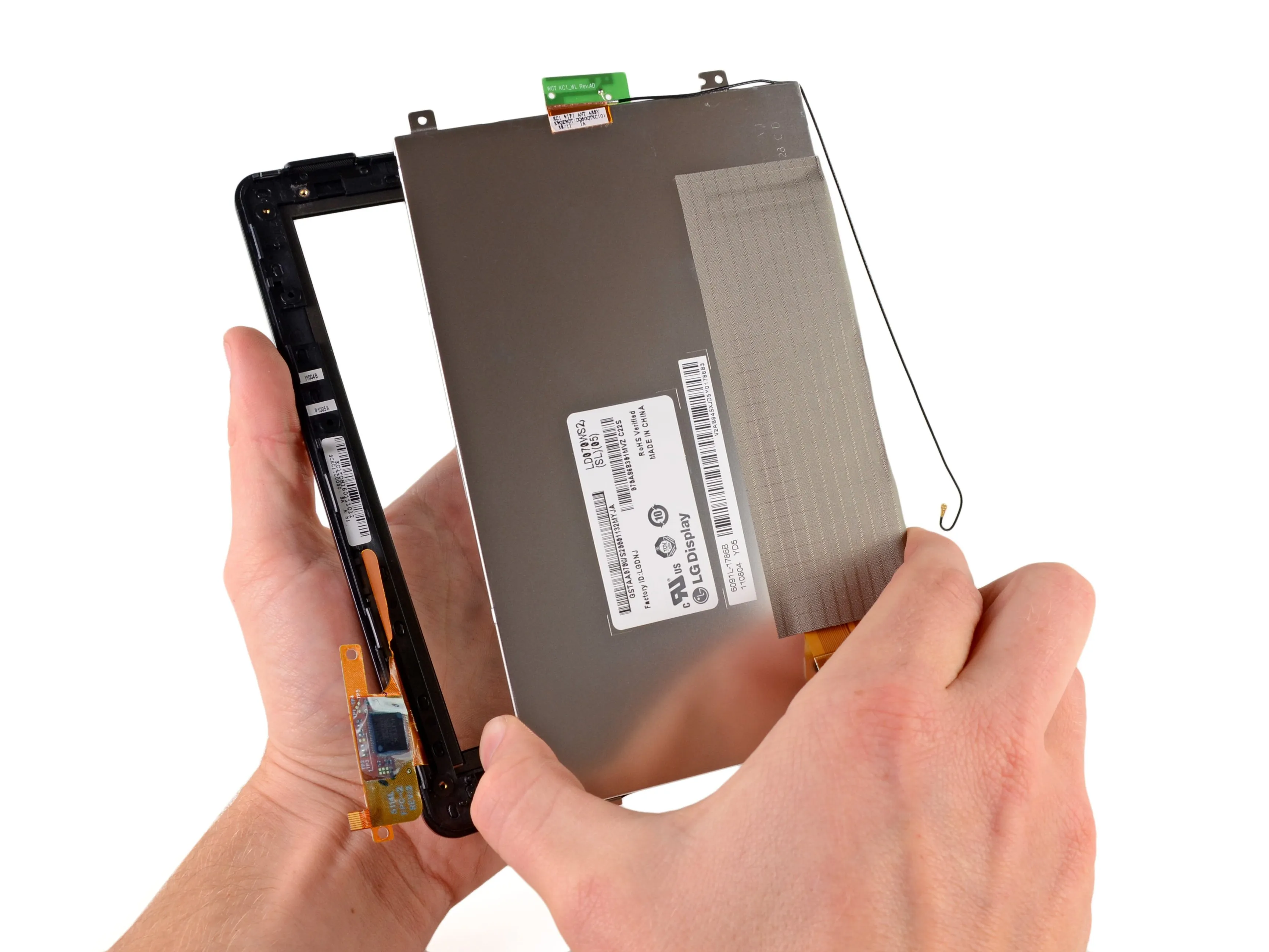

• Отделить дисплей от стекла оказалось проще простого, что приятно отличается от обычных мытарств с плавленым стеклом.

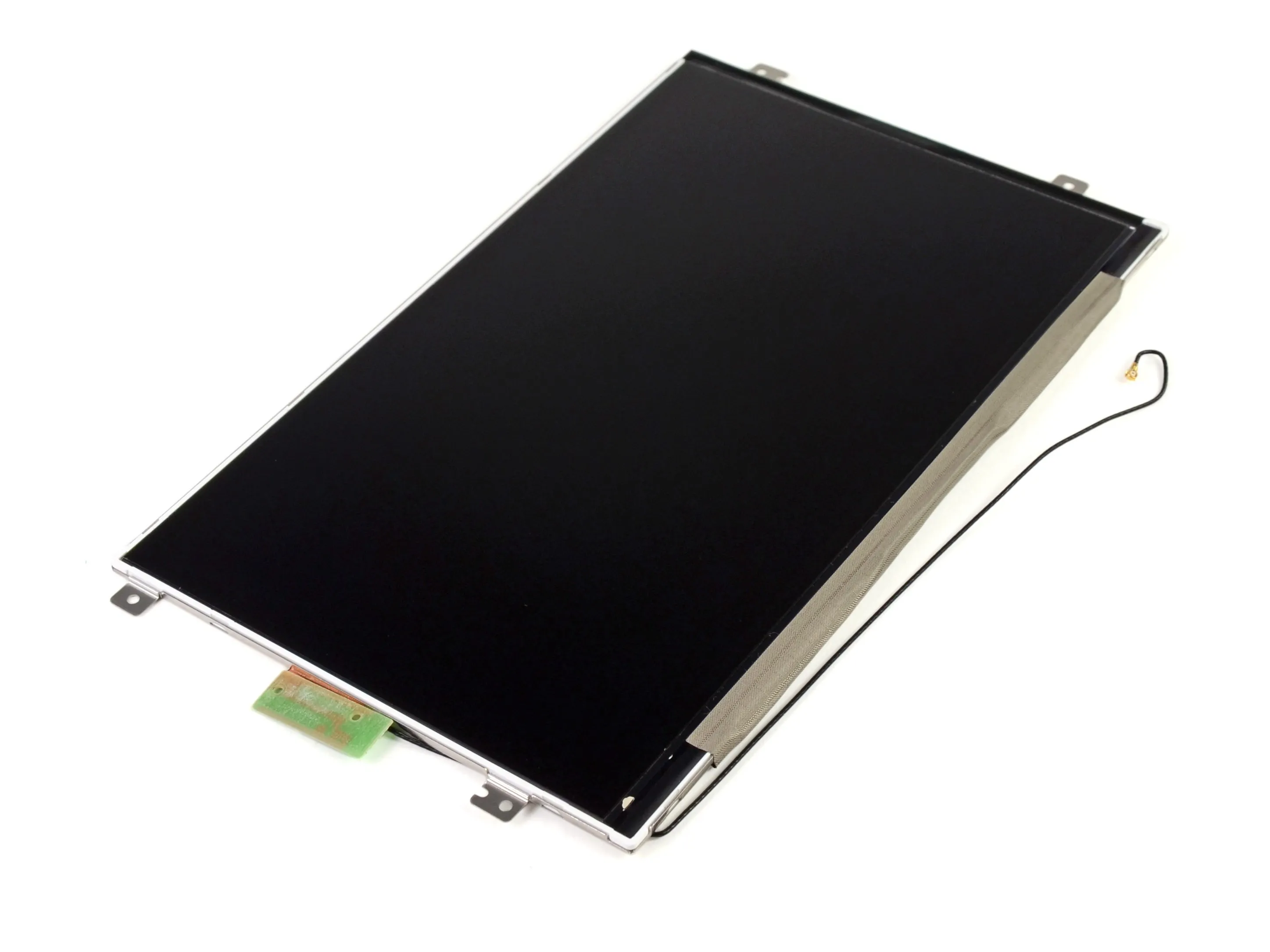

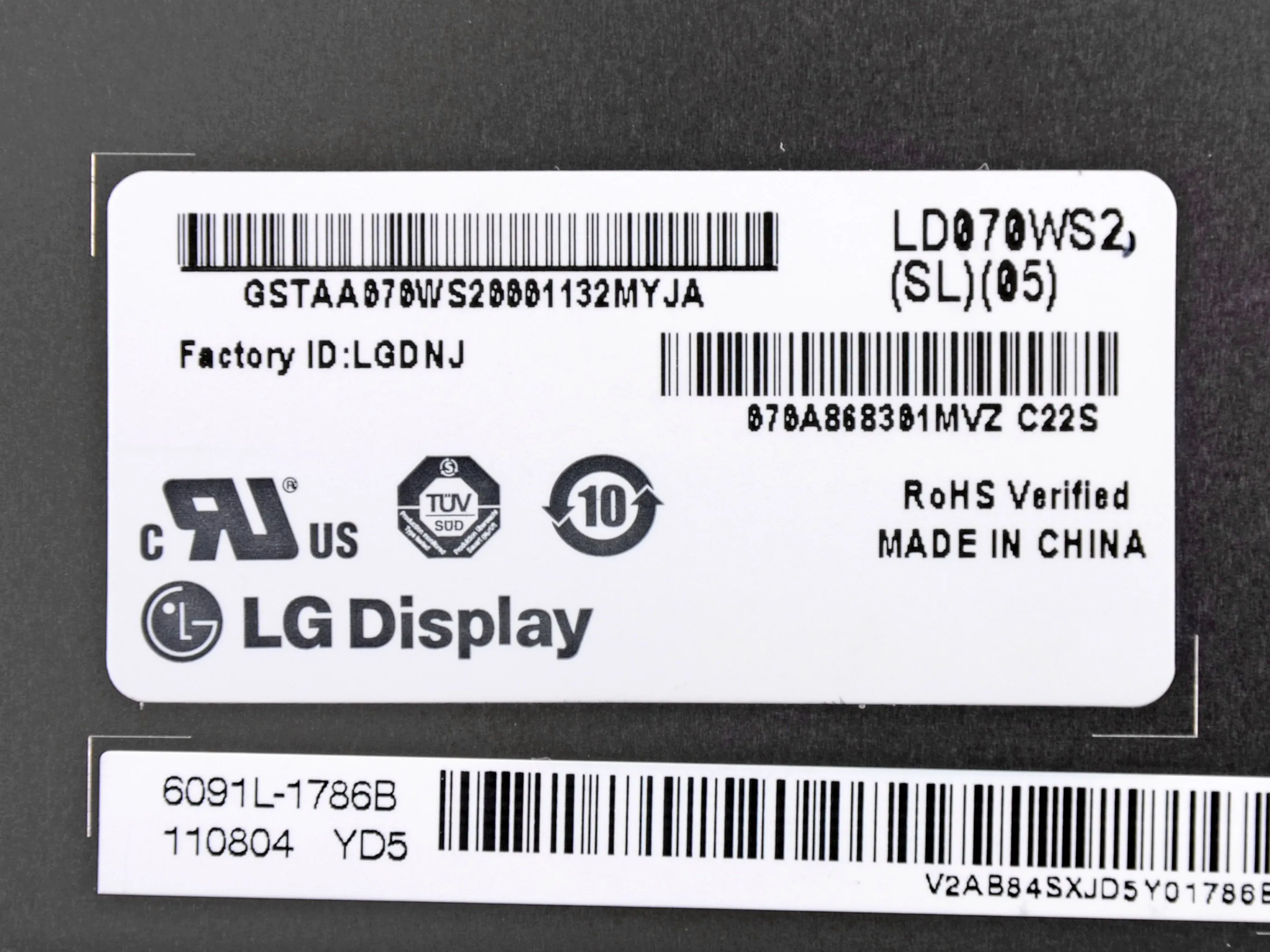

• Пусть вас не обманывает текущее состояние черного безжизненного дисплея. При включении 7-дюймовый (по диагонали) дисплей производства LG выдает пользователям приятный глазу набор из 16 миллионов цветов с разрешением 1024 x 600 пикселей.

• Разделить экран с друзьями и семьей стало проще благодаря применению технологии In-Plane Switching (IPS), которая обеспечивает более широкий угол обзора.

• Возможно, мы сравниваем яблоки с апельсинами, но оригинальный Kindle содержал примерно на 15 999 996 цветов меньше. Они были следующими: сероватый, серый, более серый и самый серый.

Шаг 15

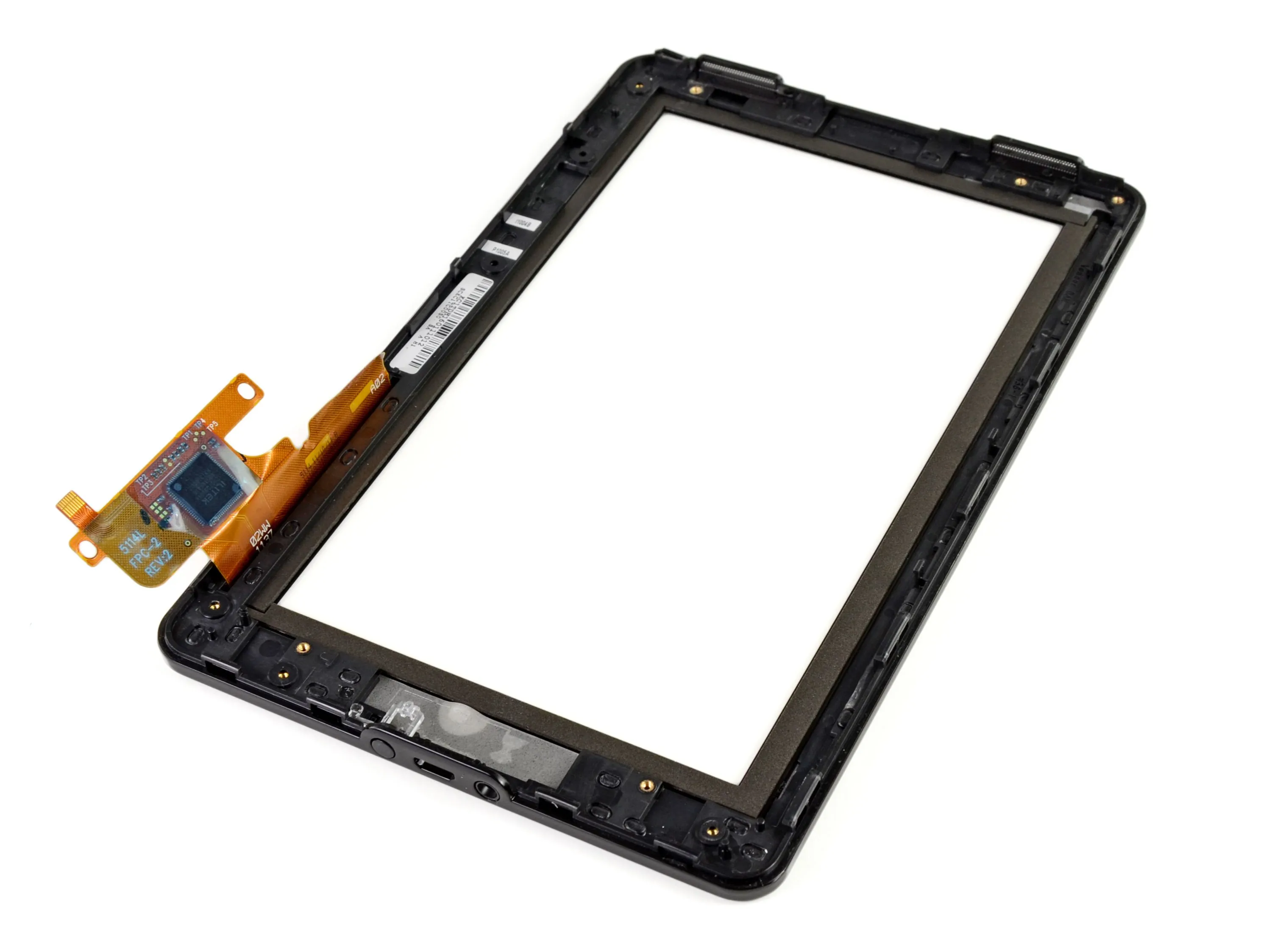

• Здесь представлена передняя панель во всей красе.

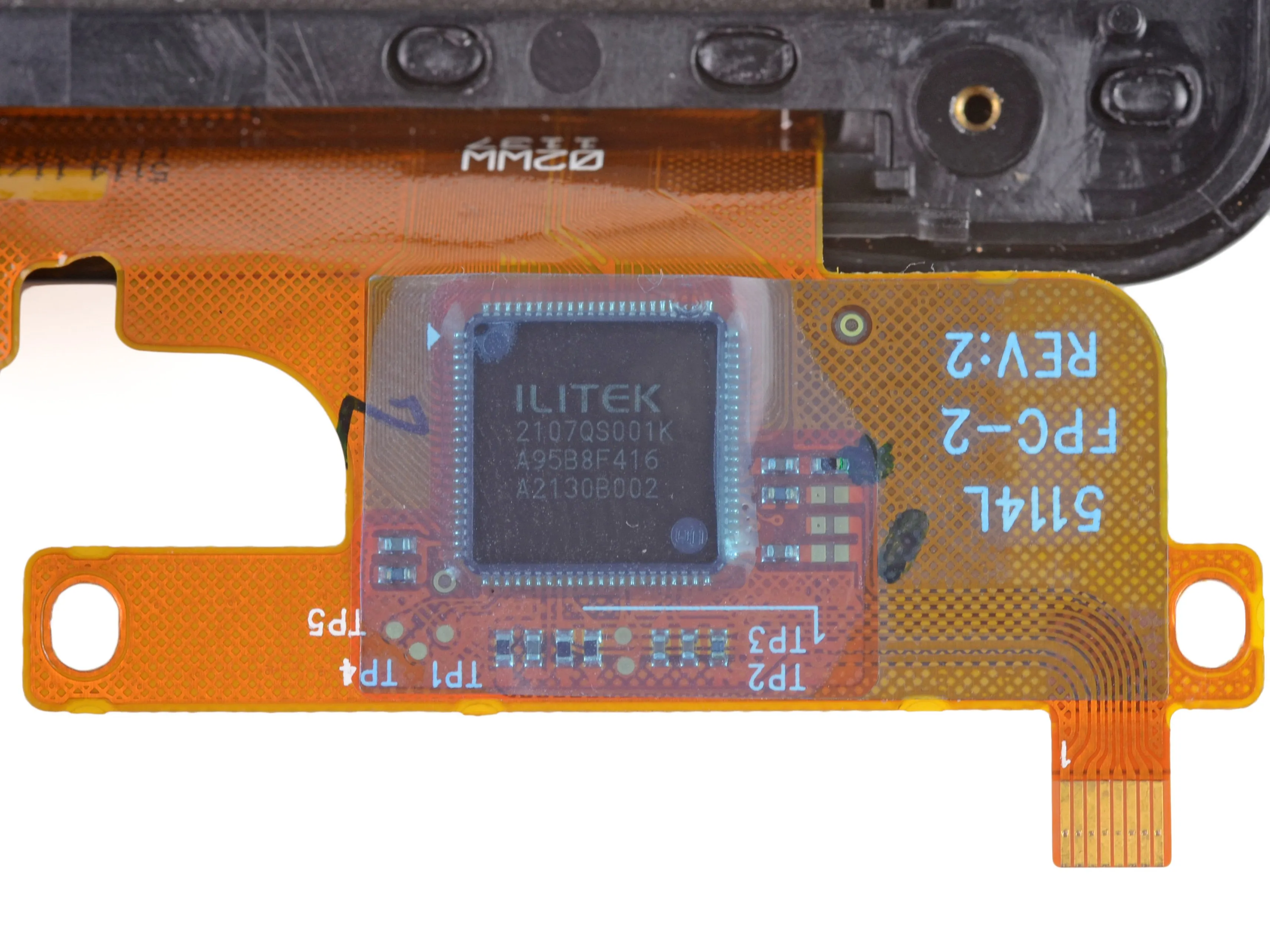

• Контроллер сенсорного экрана разработан компанией ILITEK и имеет маркировку 2107QS001K A95B8F416 A2130B002

Комментарии к шагу

Аудиоразъем, очевидно, включает аудиовход. Стандартный 4-х проводный (2 стереовыхода, 1 вход, как у разъема для гарнитуры iPhone). Некоторые аудиоприложения работают с ним нормально.

Последние две строки идентификации контроллера сенсорного экрана, похоже, зависят от партии. На сайте TechRepublic есть хорошая фотография этой детали, и последние две строки - A95B9F695 A2135B010-20

Источник: https://www.techrepublic.com/photos/crack...

Шаг 16

• Оценка ремонтопригодности Kindle Fire: 8 из 10 (10 - самый простой ремонт).

• Задняя часть корпуса открывается очень легко, обеспечивая беспрепятственный доступ к внутренним деталям.

• Все крепежные элементы внутри - это винты Phillips #0. Для этого достаточно одной непрофессиональной отвертки.

• ЖК-дисплей не приклеен к дисплею, что позволяет легко заменить его в случае необходимости.

• Упрощенный дизайн и ограниченная функциональность означают меньшее количество компонентов и меньше головной боли при разборке.

• На аккумуляторе и материнской плате используется приличное количество клея, поэтому для разборки потребуется немного усилий и аккуратности.

• Стеклянная панель сплавлена с передней пластиковой рамкой, поэтому для замены треснувшего стекла потребуется тепловая пушка (или придется заменять оба компонента вместе).
