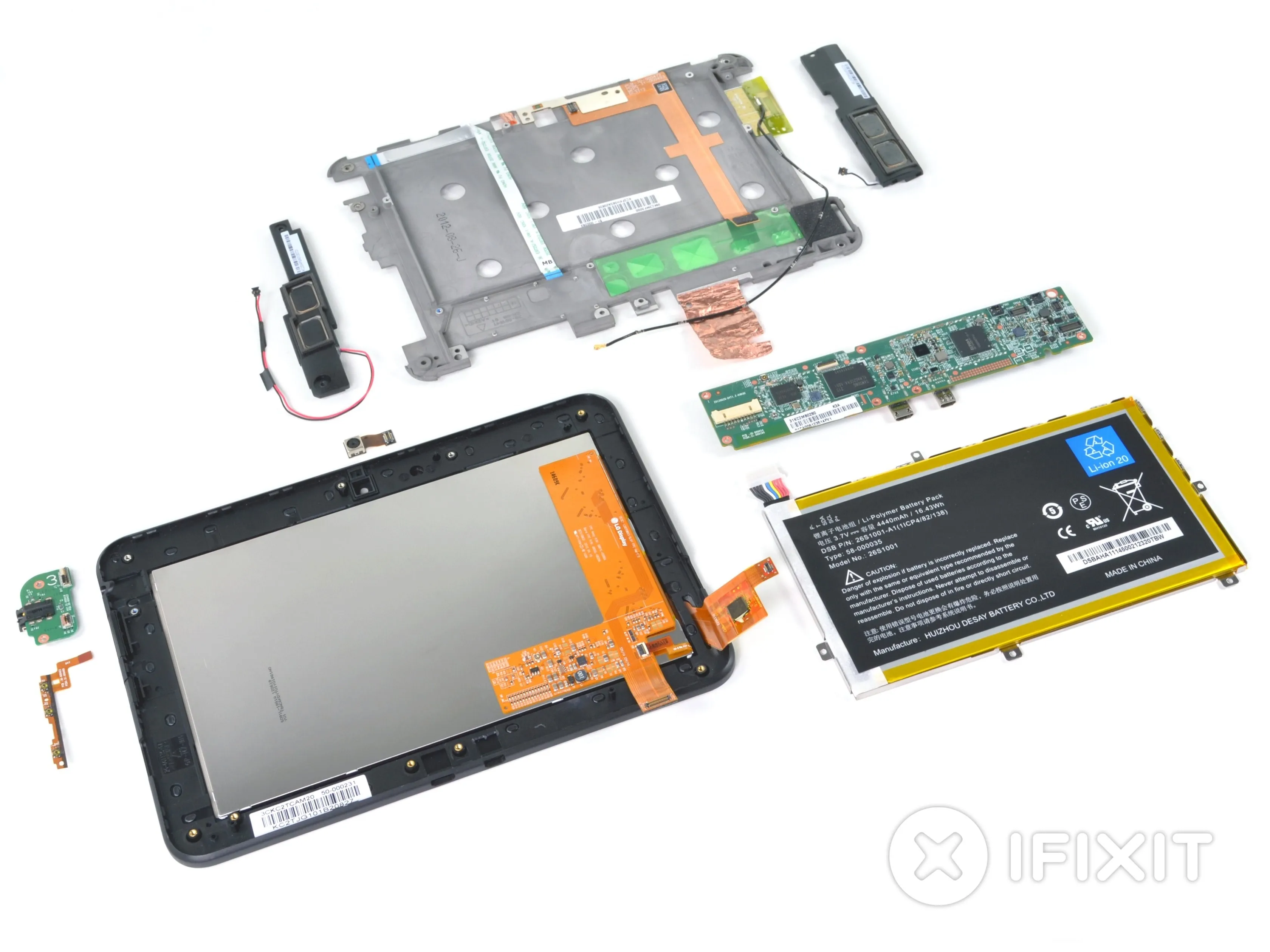

Разборка Kindle Fire HD

Введение

Kindle Fire HD появился на пороге сайта Делаете.ру. Естественно, мы отправились в эпическое путешествие, чтобы исследовать электронные внутренности Kindle Fire HD. Что же мы найдем? Следите за тем, как мы методично разбираем каждый компонент.

Не можете насытиться нашими разборами? Следите за . Делаете.ру на twitter, чтобы получать самые свежие новости.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

•

Шаг 1 Разборка Kindle Fire HD

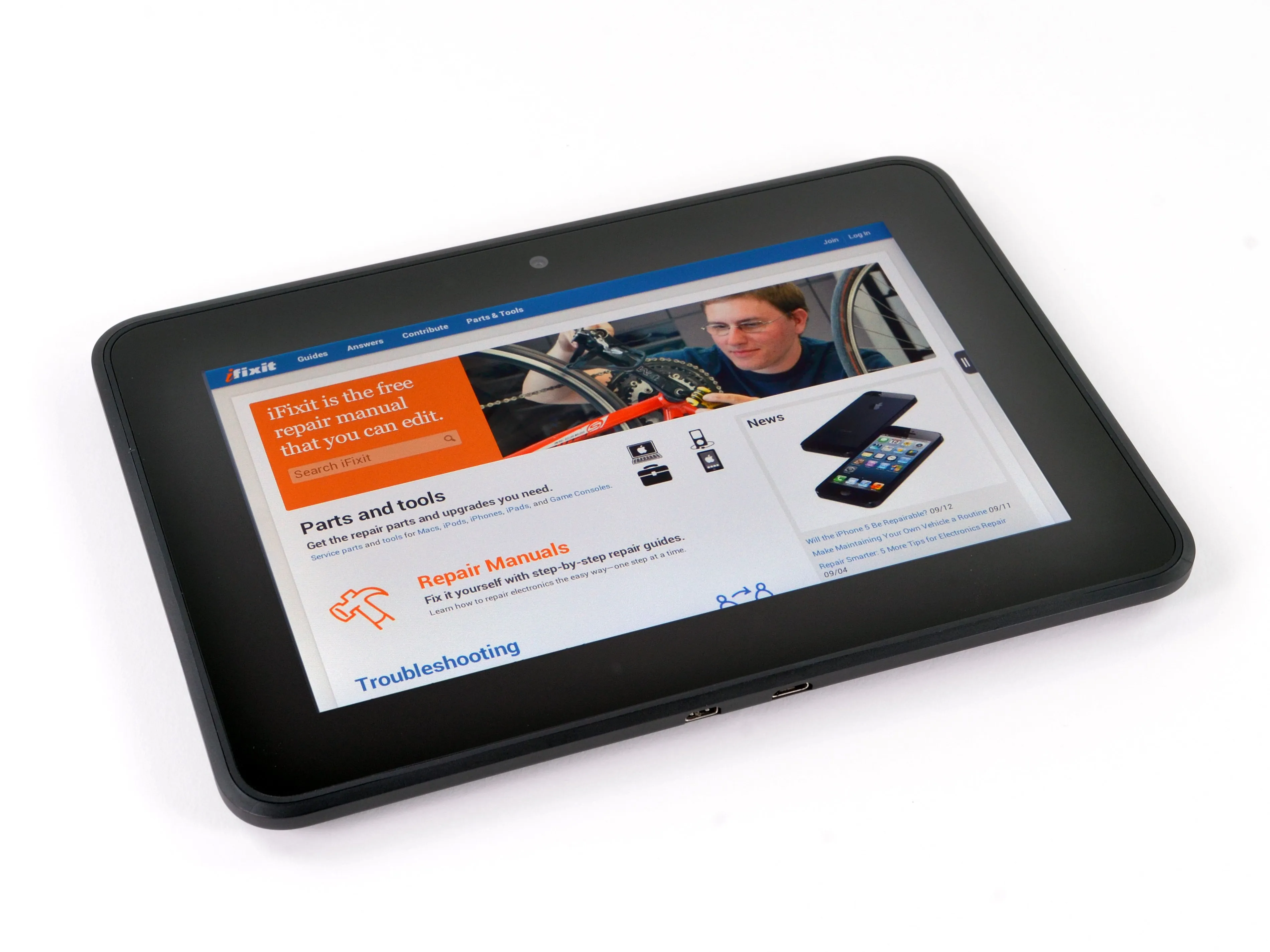

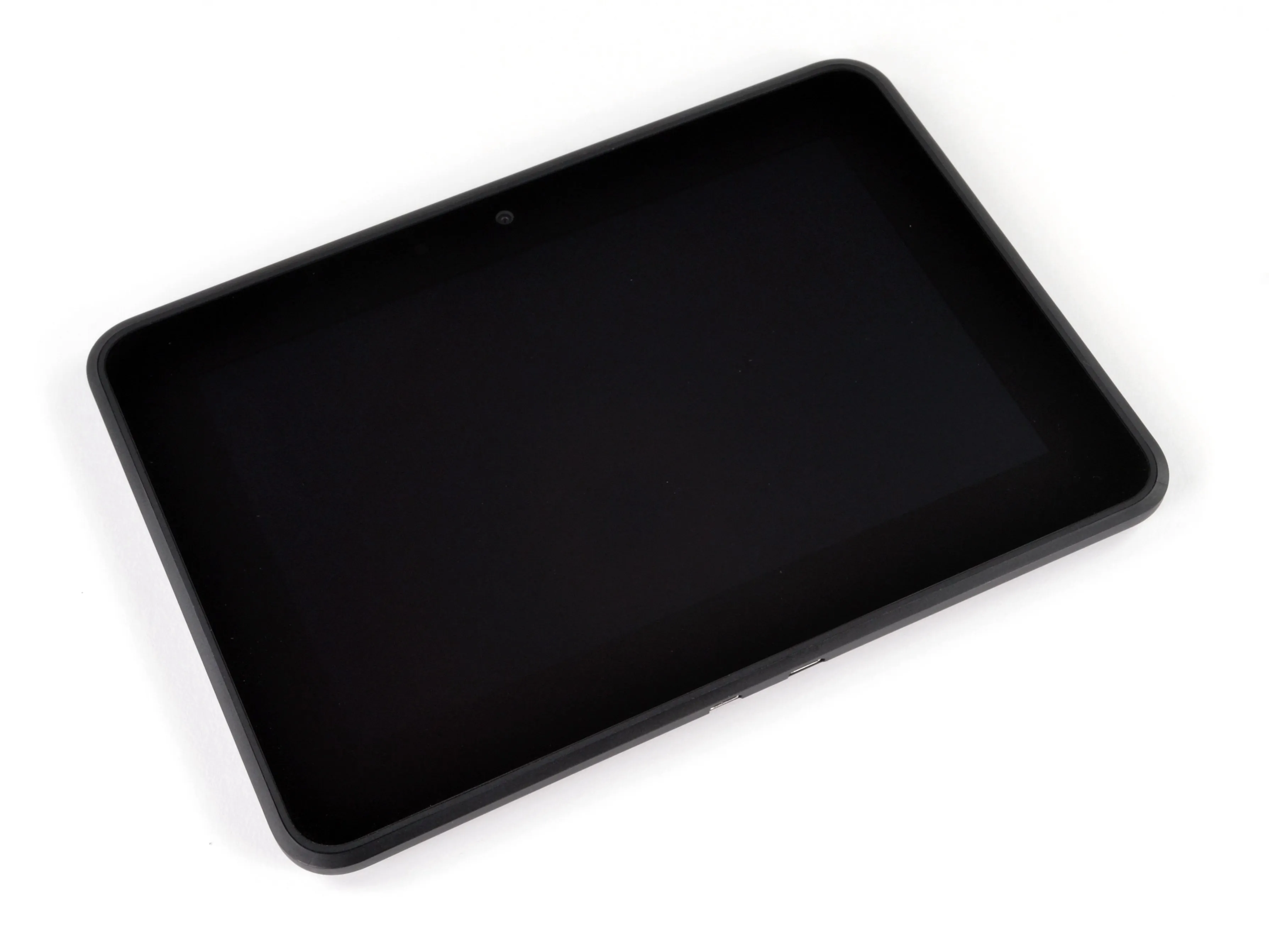

• Осторожно, новый Kindle Fire HD - это горячая штучка!

• 7-дюймовый 1280 x 800 HD дисплей с технологией IPS (In-Plane Switching)

• Двухъядерный процессор с частотой 1,2 ГГц и графическим ядром Imagination PowerVR 3D

• Двухдиапазонный Wi-Fi с двумя антеннами (MIMO)

• Аудиосистема Dolby и стереодинамики с двумя динамиками

• Фронтальная HD-камера

• Внутренняя память 16 или 32 ГБ

Шаг 2

• Перевернув Kindle Fire HD, вы сразу же поймете, что это совсем другой Kindle, чем прошлогодний планшет.

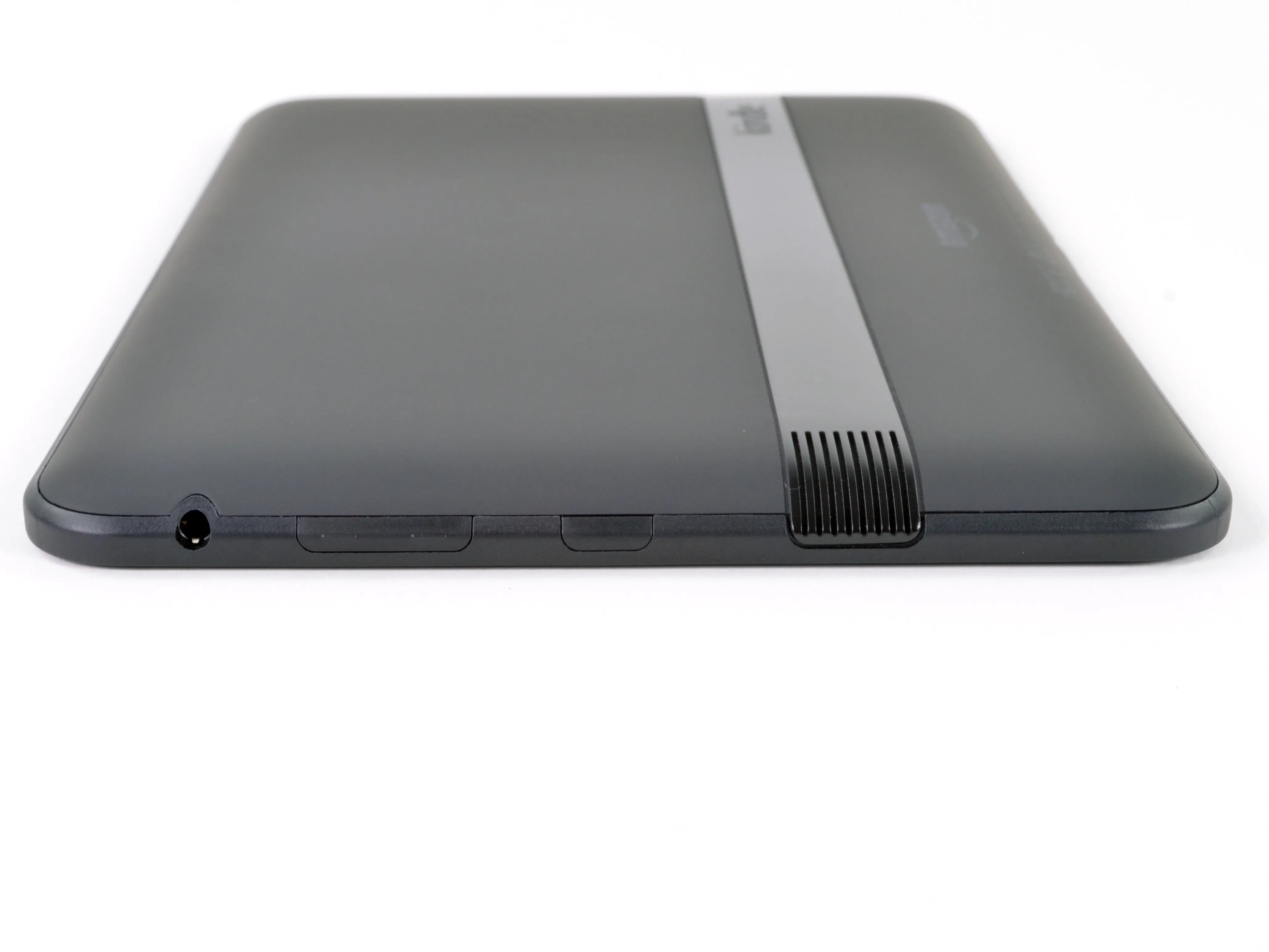

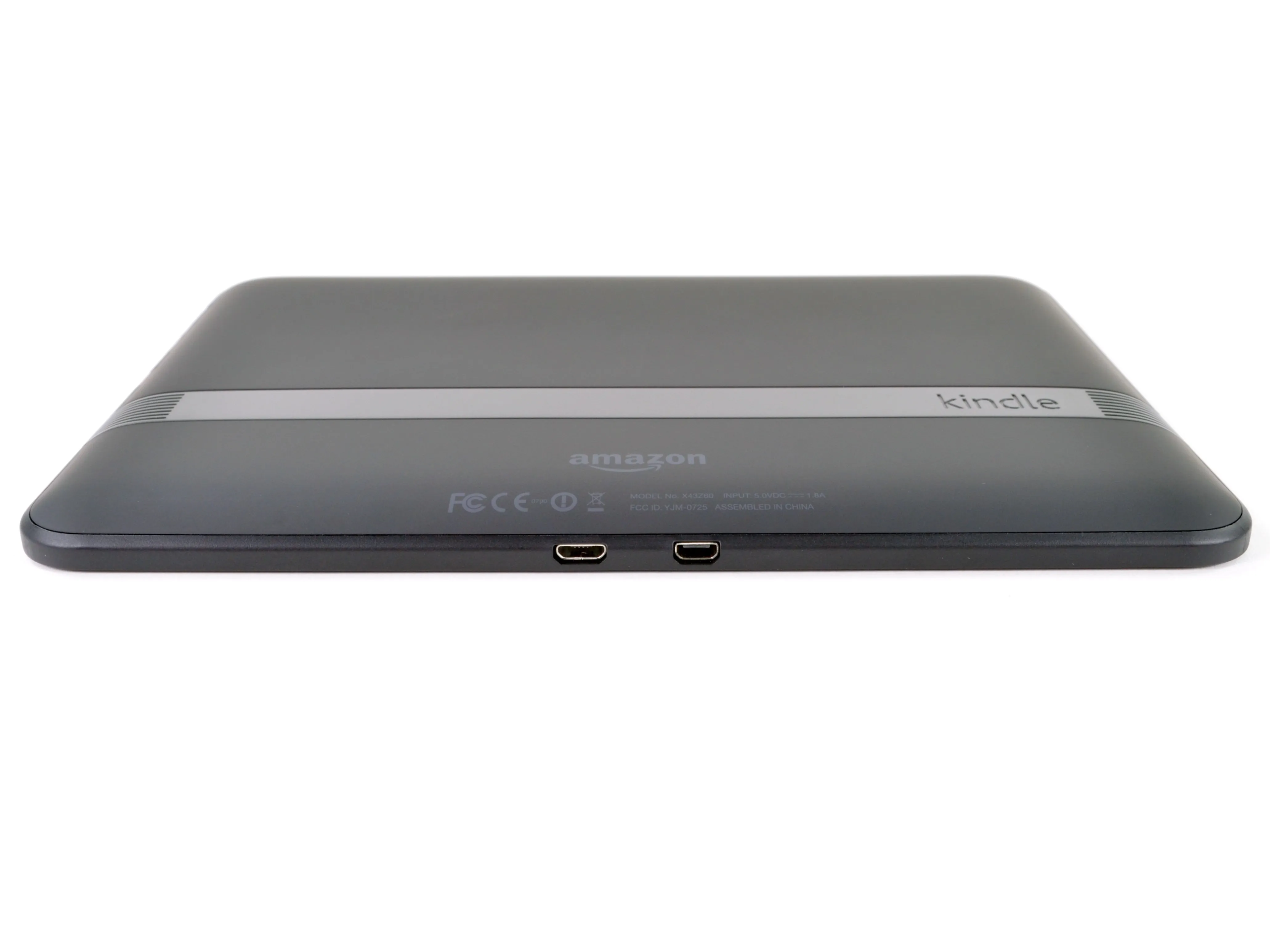

• Чтобы соответствовать горизонтальной компоновке, порты micro-USB и micro-HDMI расположены вдоль нижнего края Fire HD.

• Любители кнопок ликуют - у Kindle Fire HD есть настоящие физические кнопки регулировки громкости!

• Наряду с регулятором громкости на правой стороне Kindle находятся 3,5-мм разъем для наушников, кнопка питания и решетка правого динамика.

Шаг 3

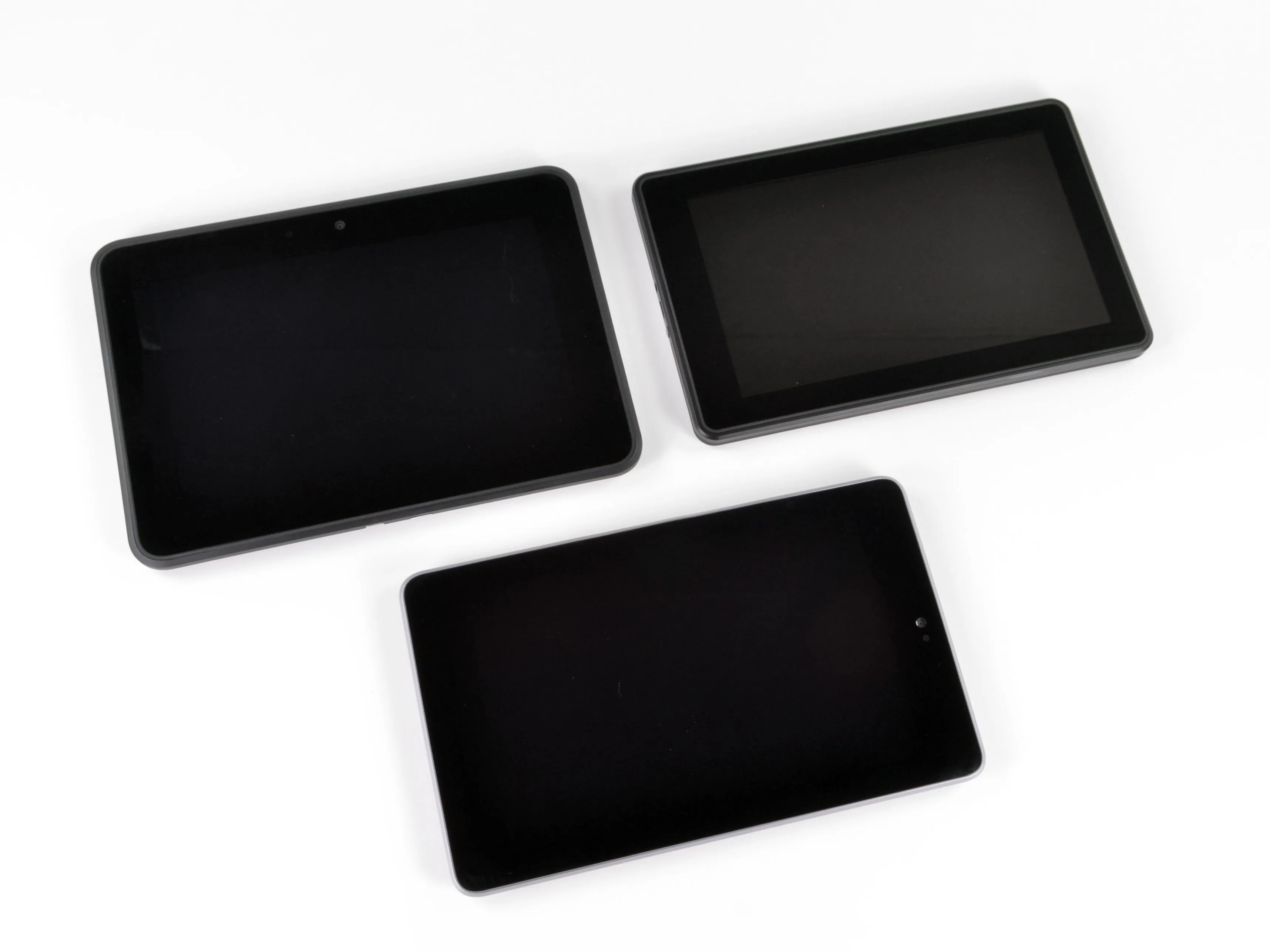

• Время игры! Давайте поиграем в 'Найди отличия!'. Сможете ли вы отличить эти Kindle друг от друга?

• Подсказка: один из этих планшетов не похож на другой.

• Сдались? Что ж, у нас есть Kindle Fire HD, не-HD Kindle Fire 2012 года и Nexus 7. Отличить не-HD от HD Kindle можно по разному расположению камеры и небольшому различию в размерах.

• Мы включим в этот обзор некоторые сведения о Kindle Fire без HD, поскольку он практически не изменился по сравнению с прошлогодней моделью.

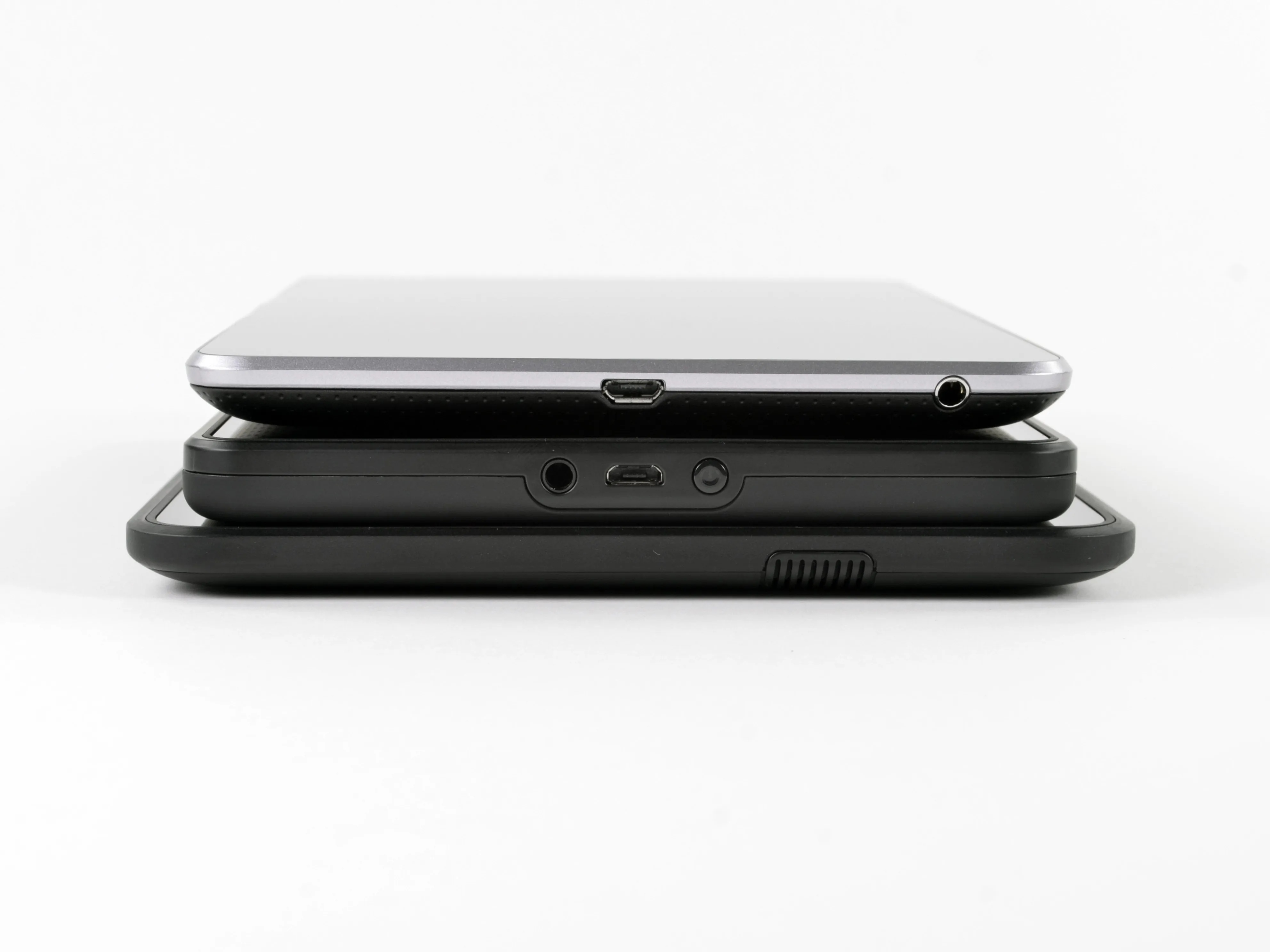

• Сравнение толщины (сверху вниз):

• Nexus 7: 10,4 мм

• Kindle Fire (2012): 11,43 мм

• Kindle Fire HD: 10,3 мм

Шаг 4

• Хватит веселиться и играть, давайте откроем этот Kindle.

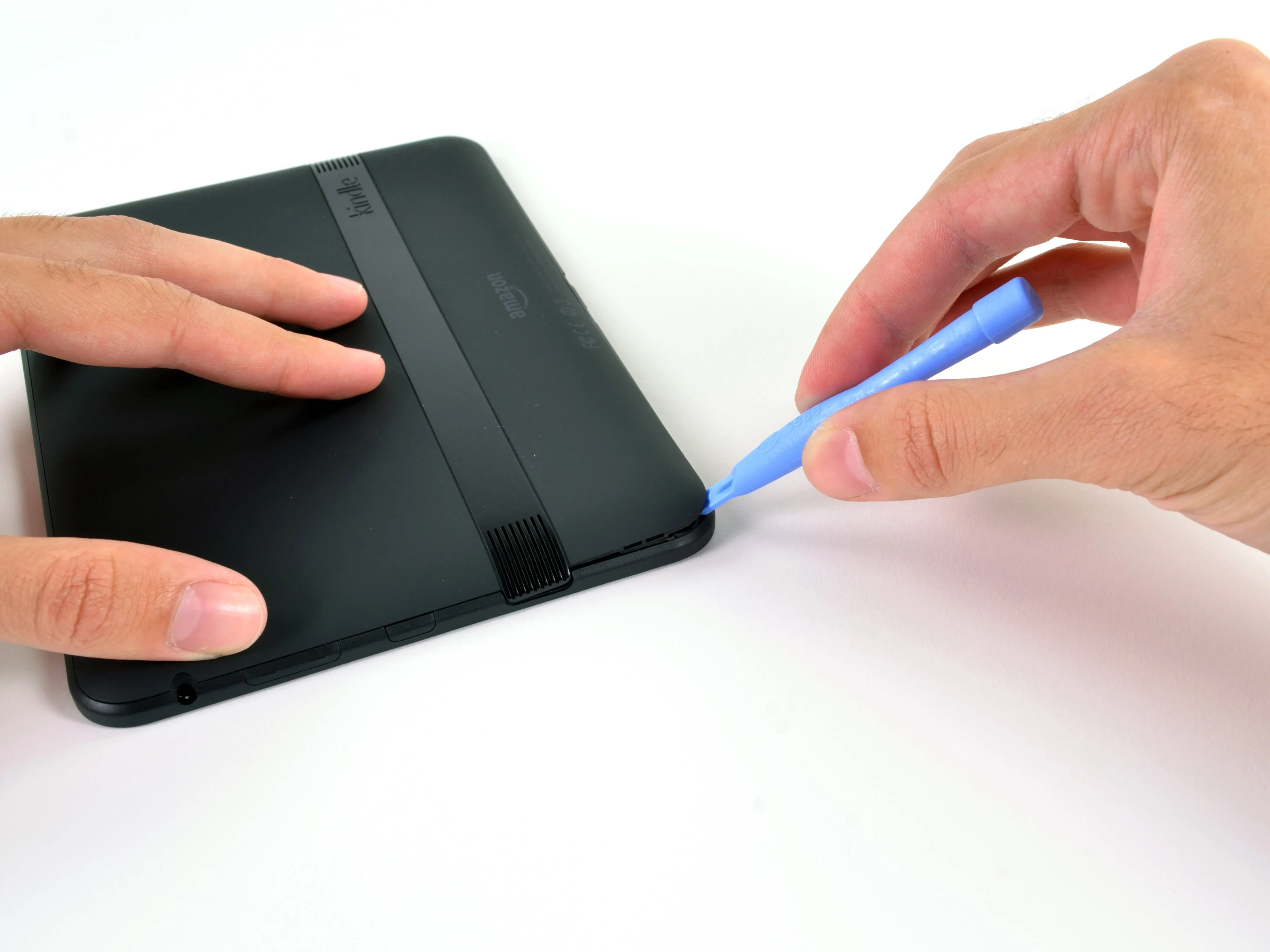

• Пластиковый инструмент для открывания быстро снимает заднюю крышку, открывая нам первый взгляд на внутренности.

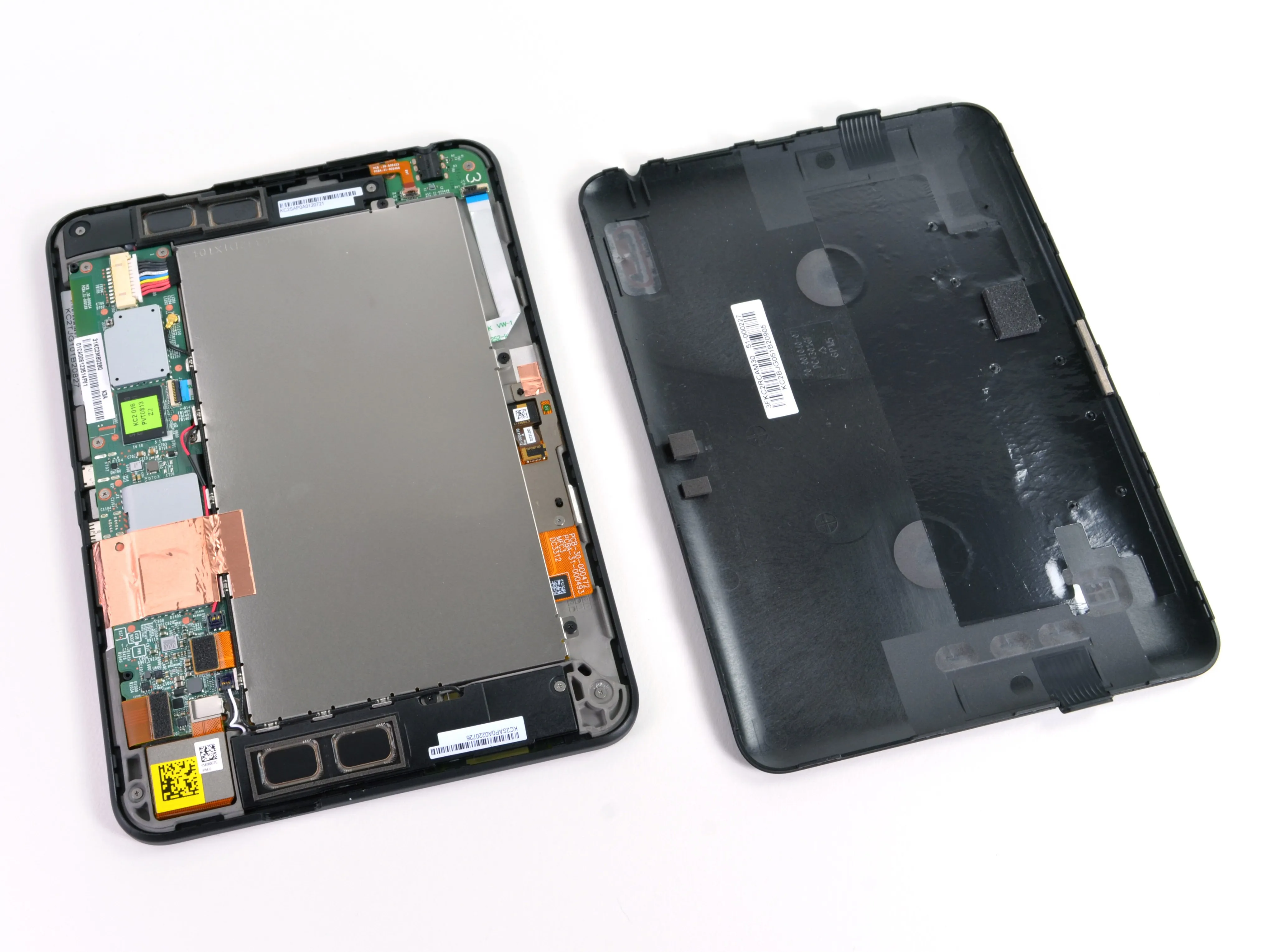

• Не так давно мы хвалили Nexus 7 за то, что его так легко достать по сравнению с iPad, пожертвовав всего одним миллиметром. один миллиметр для этого.

• Прошло еще пару месяцев, и у Amazon появился легко открывающийся планшет, который еще на 0,1 мм тоньше, чем Nexus 7. Мы уже говорили это однажды и повторим еще раз: не нужно жертвовать тонкостью, чтобы сделать ремонтопригодное устройство.

Шаг 5

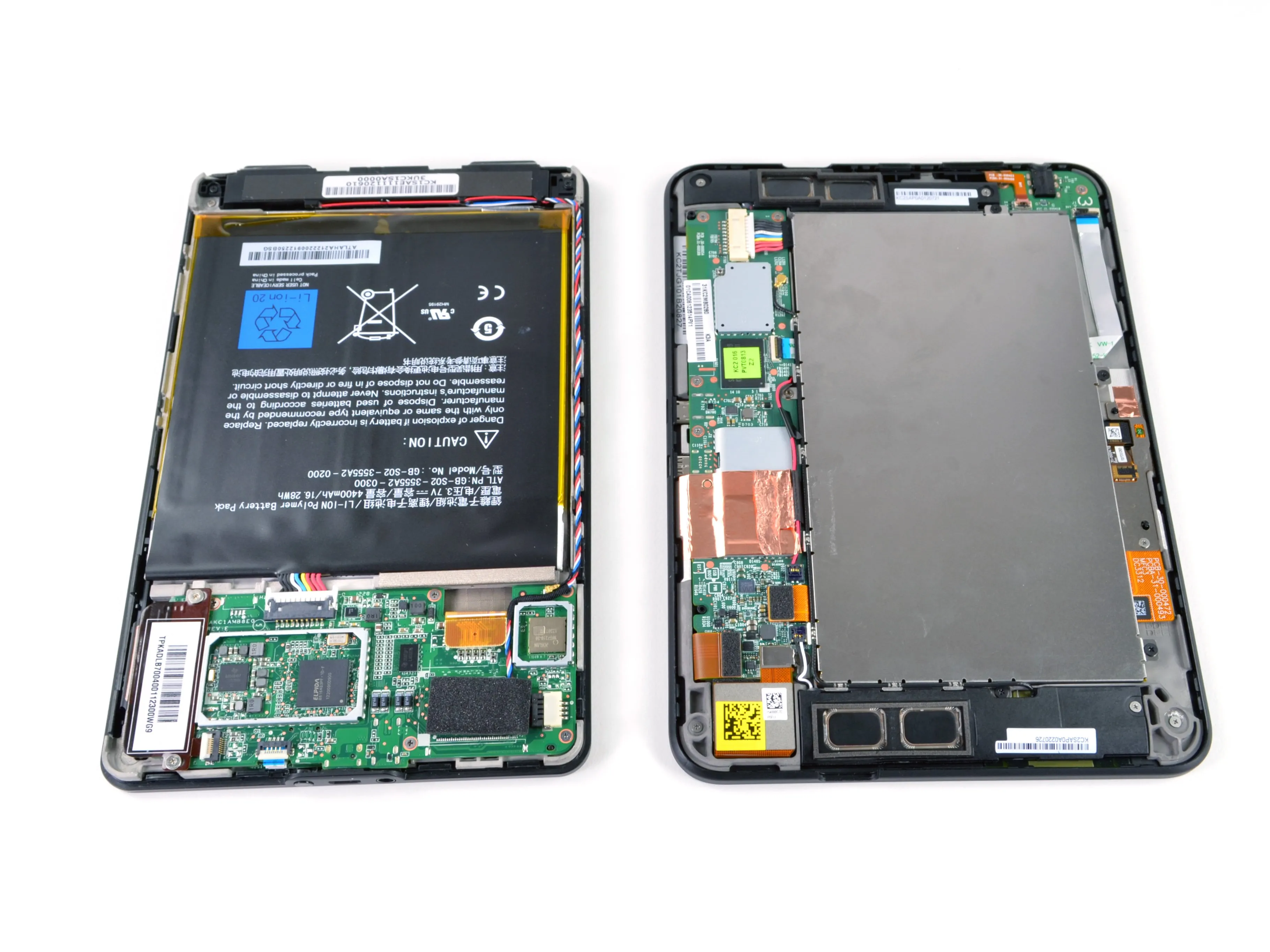

• Обновленный Kindle Fire (слева) и Kindle Fire HD (справа) лежат рядом, оба открыты и освещены стерильным белым светом стола для разбора Делаете.ру.

• Kindle Fire HD - большой ребенок в городе (пока что), но это не значит, что обновленный Kindle Fire не заслуживает того, чтобы заглянуть внутрь, просто для прикола.

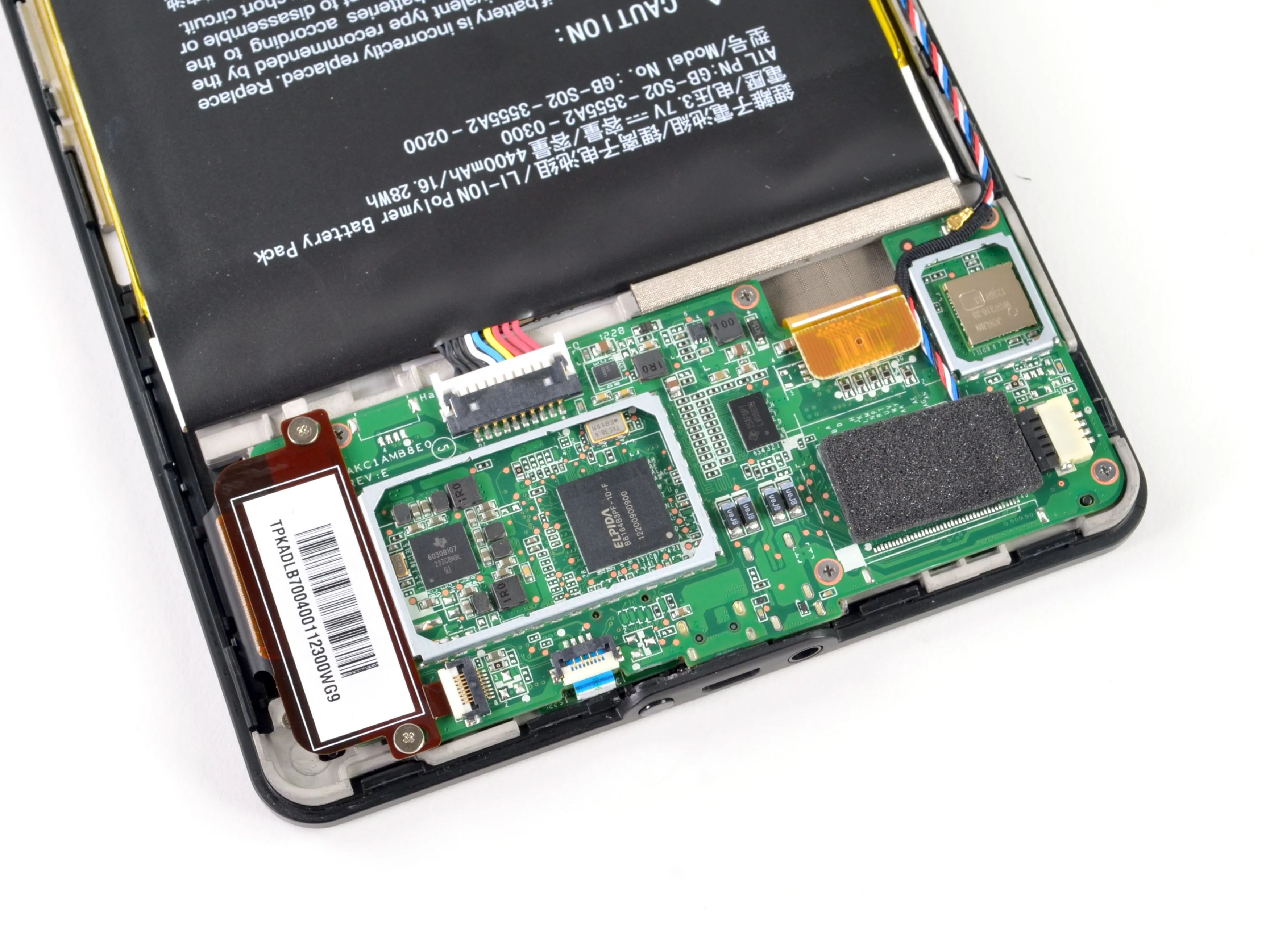

• Хотя схема материнской платы Kindle Fire без HD практически такая же, как и в прошлом году. прошлогоднийAmazon изменила дизайн и расположение нескольких разъемов:

• Дизайн ленточного кабеля дигитайзера был изменен минимально.

• Разъём датчика освещённости отсутствует на материнской плате, хотя его трассировка всё ещё присутствует на плате.

Шаг 6

• Но давайте снова сосредоточимся на устройстве дня сегодняшнего: только что выпущенном HD-варианте Kindle Fire.

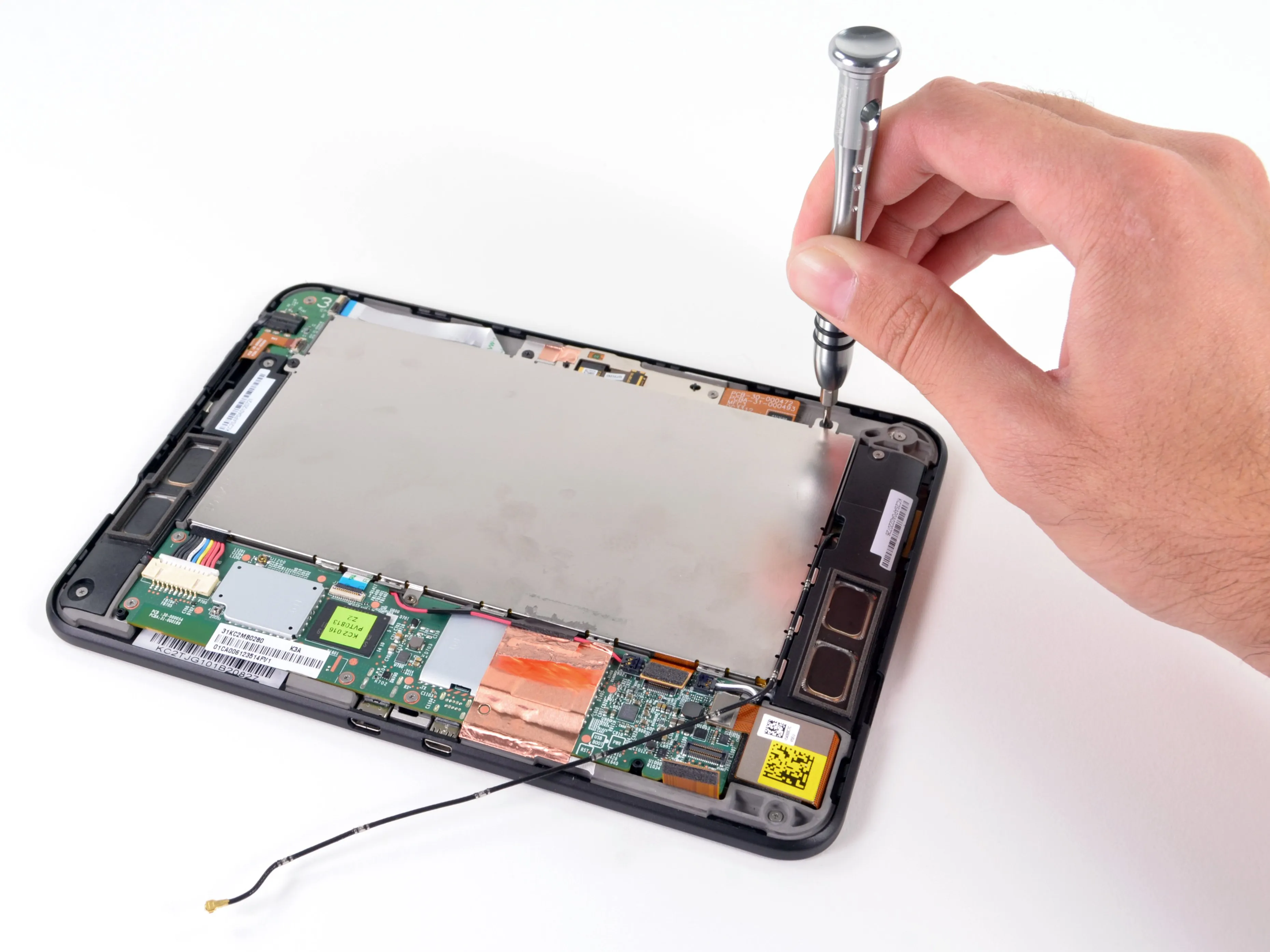

• Батарея крепится четырьмя винтами Phillips #00 и одним одиноким винтом T5 Torx.

• Хотя этот единственный T5 Torx не убережет наши назойливые пальцы, его может быть достаточно, чтобы сорвать попытки извлечь батарею у тех, кто менее подготовлен. Урок усвоен, дети: не приводите свой Phillips на бой с Torx.

• Что ж, это впервые. Аккумулятор заключен в металлический корпус. Мы полагаем, что это сделано для усиления конструкции, а также для защиты батареи от возможных электрических повреждений.

• Kindle Fire HD получает энергию от литий-ионного аккумулятора 3,7 В, 4400 мАч, 16,43 Вт-ч, который, как и в большинстве мобильных устройств, занимает большую часть внутреннего пространства.

• Amazon утверждает, что этот Kindle будет работать 11 часов без подключения к сети. Это на целых четыре дополнительных эпизода 'Гриффинов' больше, чем даст вам Nexus 7.

Шаг 7

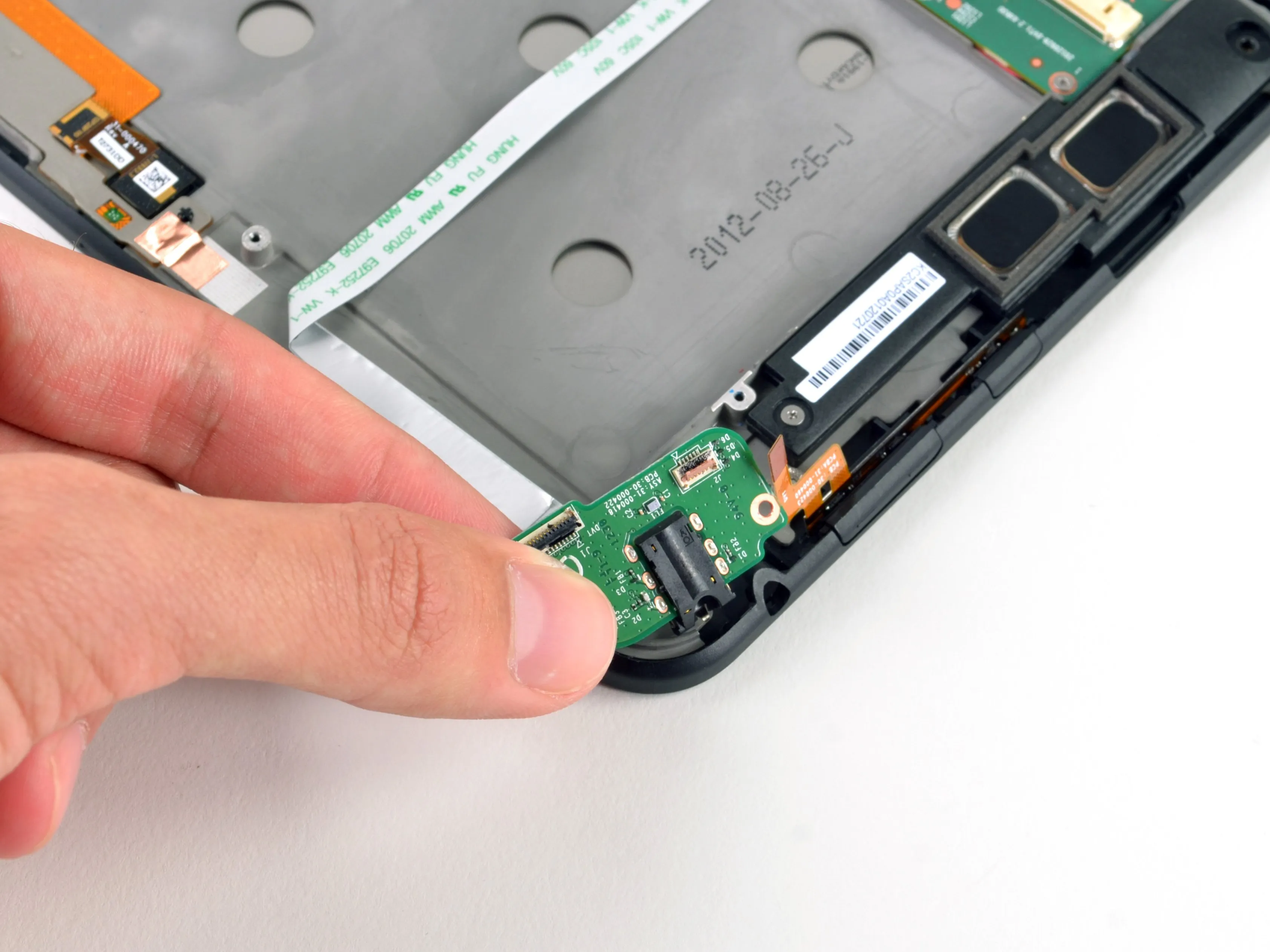

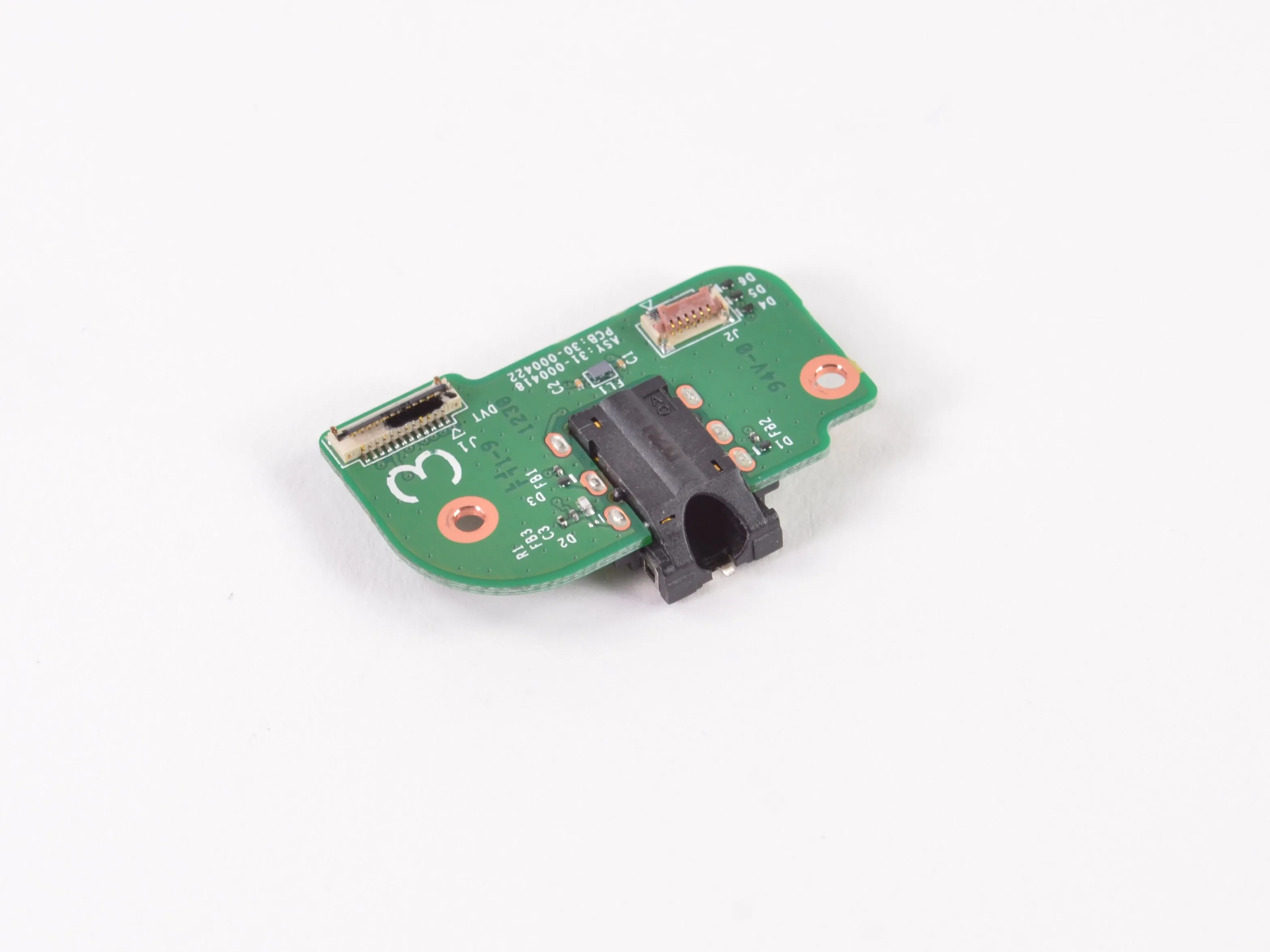

• Что мы имеем? Отдельный, сменный разъем для наушников. Amazon: спасибо, что заботитесь о ремонтопригодности!

• Стандартный 3,5 мм аудиоразъем позволит вам подключить любые стандартные наушники или внешние динамики, даже ваши новые модные Apple EarPods.

Шаг 8

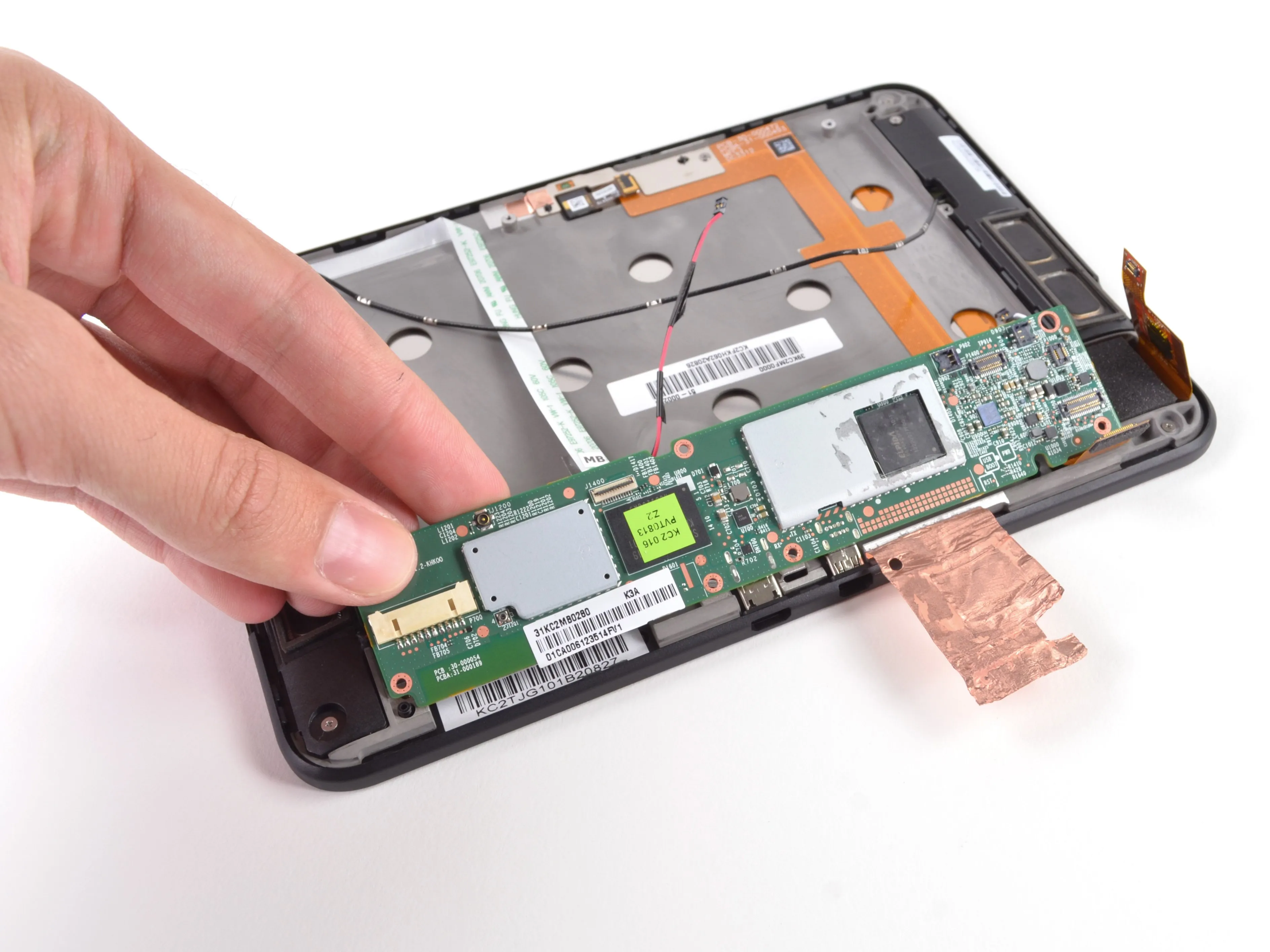

• Материнская плата - второй по величине убийца недвижимости внутри Kindle Fire HD - стала следующим компонентом, который пал жертвой наших любопытных рук.

• Осторожно поработав лезвием бритвы, мы смогли отклеить медную ленту, закрывающую главный процессор. Медная лента позволяет процессору отводить тепло, но удалить ее более проблематично, чем старый добрый радиатор.

Комментарии к шагу

Я понимаю, что для того, чтобы прочитать этикетку SOC, нужно отклеить медную ленту с ее головки, но это не то действие, которое я бы рекомендовал делать в ситуации быстрого домашнего ремонта, если только у вас нет под рукой аналогичной запасной медной ленты.

Чтобы освободить материнскую плату, просто отклейте ленту в тех местах, где она прилипает к крышке аккумулятора и магниевой рамке (сверху и снизу от полосы медной ленты).

При этом большая часть радиатора останется на месте, и вам просто нужно будет найти способ снова приклеить два маленьких конца.

Какая медная лента нужна в kindle fire HD или имеет ли она значение

Насколько важно, чтобы медная лента была соединена с корпусом батареи? Я заменил батарею, но лента порвалась в процессе. Нужно ли мне добавить еще ленты? Где я могу купить эту ленту?

Медную ленту сложнее всего снять в месте между крышкой аккумулятора и материнской платой, а также в той части, где она переходит с материнской платы на рамку. Я просто хотел заглянуть под нее и нанести немного термопасты на SoC, а в итоге получил разрыв между рамкой и материнской платой; ничего страшного, я смог в основном залатать ее обратно. В любом случае, температура теперь намного лучше!

Шаг 9

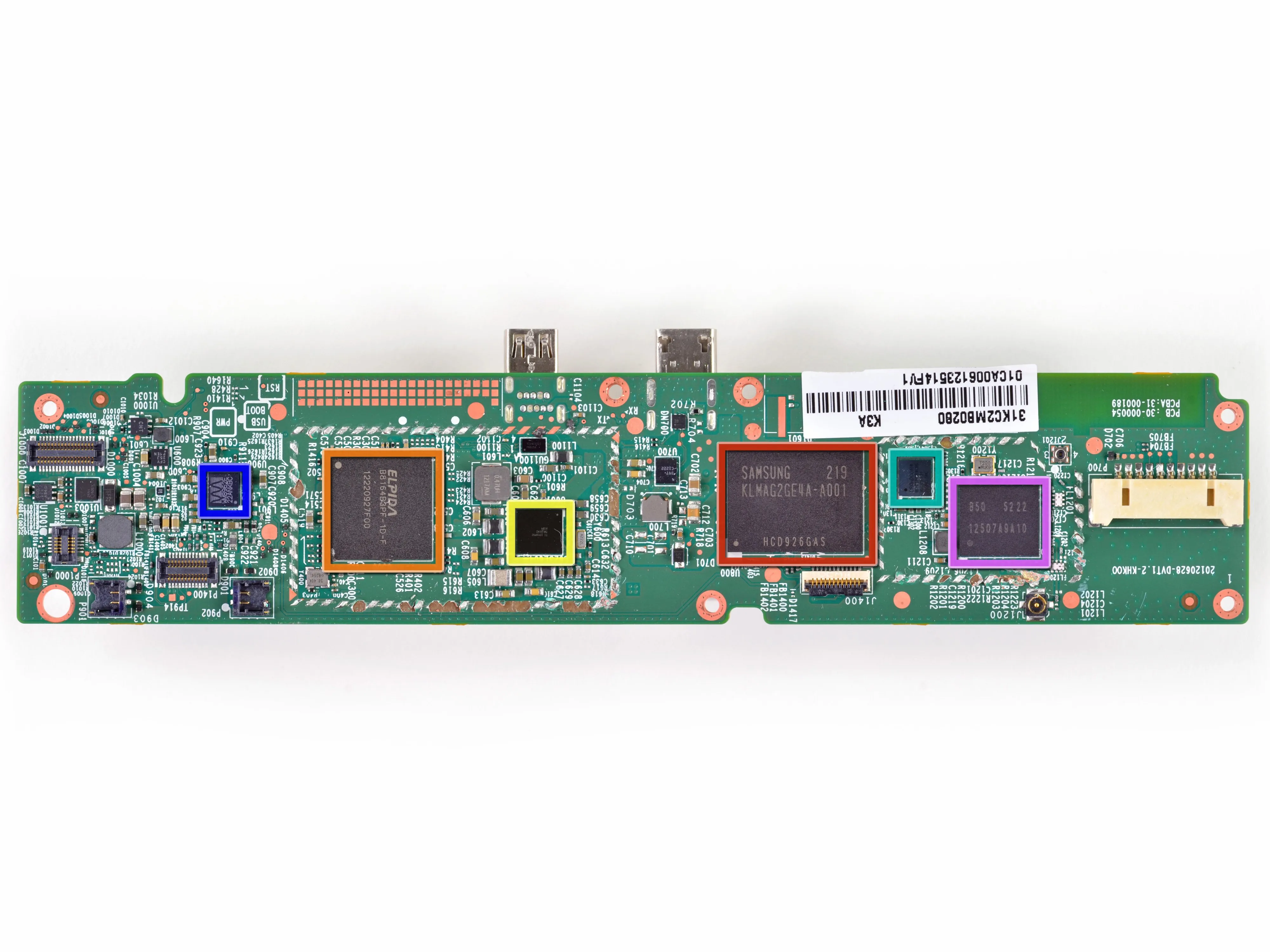

• Давайте посмотрим, какие микросхемы Amazon установила в Fire HD, чтобы заставить его гореть:

• Samsung KLMAG2GE4A Флеш-память eMMC 16 ГБ и контроллер флеш-памяти

• Elpida B8164B3PF-1D-F Оперативная память DDR2 8 Гб (1 Гб)

• Texas Instruments TWL6032 Полностью интегрированная микросхема управления питанием

• Broadcom BCM2076 Многофункциональная монолитная ИС с GPS и ГЛОНАСС AGPS, Bluetooth 4.0 и FM-приемником/передатчиком

• Wolfson WM8962E Стереокодек со сверхнизким энергопотреблением

• B50 5222 12507A9A10, которая, по словам представителей Broadcom, является модулем Wi-Fi 802.11n BCM43239.

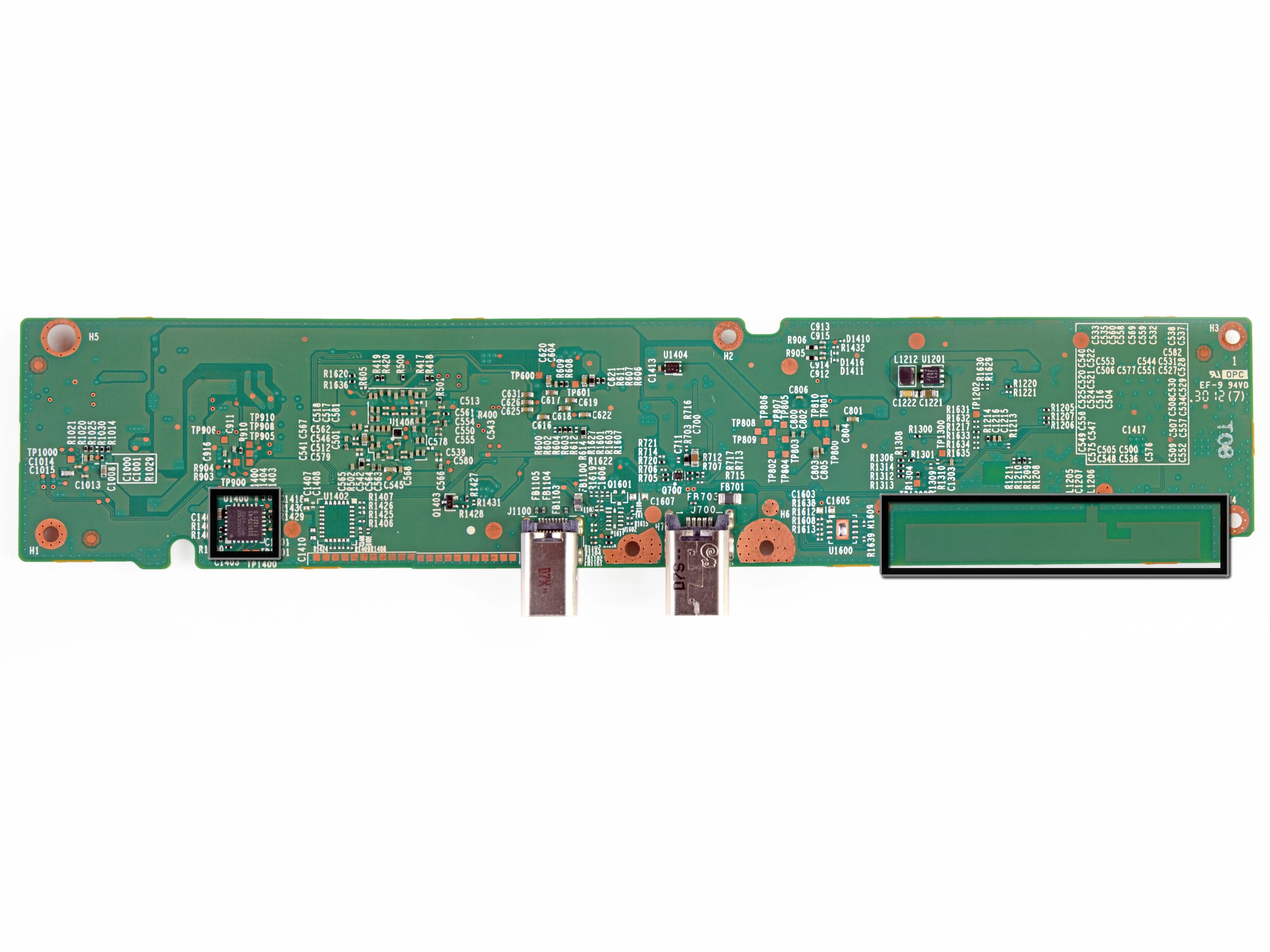

• Обратная сторона платы в основном пустая, за исключением InvenSense MPU-6050 гироскопа / акселерометра и одной из двух антенн Wi-Fi, используемых для технологии MIMO

Комментарии к шагу

B50: SEMCO (Samsung Electro Mechanics) MIMO WiFi Module

Здравствуйте, на плате kindle fire HD 7' я вижу квадрат загрузки usb, как я могу отсортировать его и запустить загрузку usb для OMAP4460, мой kindle полностью мертв.

Похоже, что есть несколько вариантов оперативной памяти и eMMC, плавающих вокруг; мое устройство, в частности, имеет Samsung K3PE7E700M-XGC2 для оперативной памяти и SanDisk SDIN5C4-16G eMMC. Интересно, что в моем Galaxy Nexus установлены Samsung K3PE7E700M-XGC1 для оперативной памяти и SanDisk SDIN5C2-32G для eMMC; видимо, у меня одно и то же устройство, но дважды!

На первом рисунке или на верхней стороне, на рисунке над стереокодеком Wolfson Ultra-Low Power (синяя коробка) вы увидите 6 контактов с надписями PWR,USB BOO,RST. Если закоротить средний вывод, ближайший к стрелке, медной лентой с заземлением, можно быстро загрузить устройство с помощью обычного 4-контактного usb-шнура. Полезно для восстановления загрузочного цикла или для устройств с мягким кирпичом. Другие 2 контакта, названные Pwr, будут включать / выключать устройство, если сломаны физические кнопки (долгое 'нажатие' такое же, как при использовании кнопок). RST обеспечит цикл питания / жесткую перезагрузку устройства, не перемыкайте другую сторону контактов (сторона с цифрами 1400). Я успешно протестировал это на первом и втором поколении kfhd7.

Шаг 10

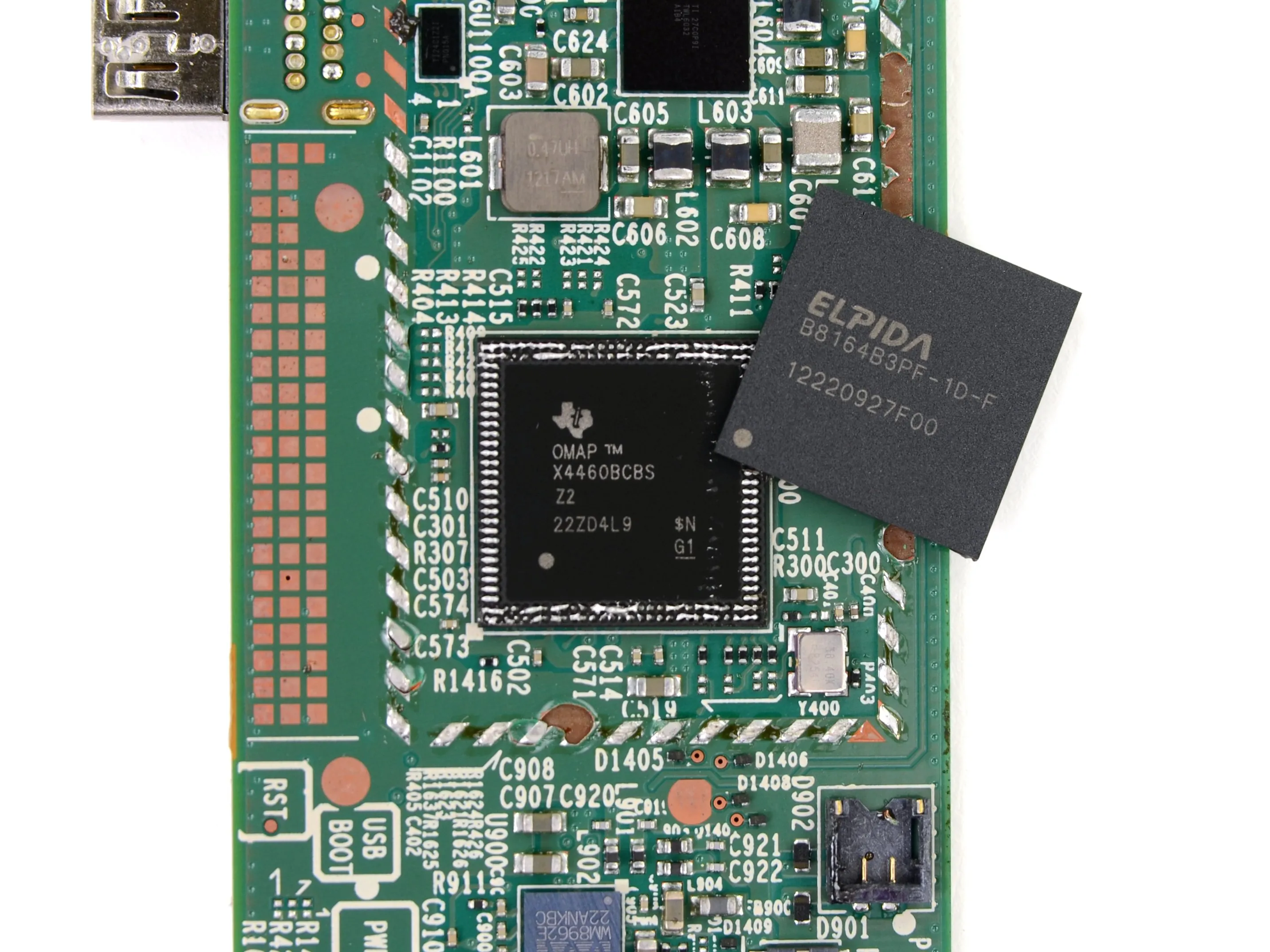

• В прошлом году Amazon спрятала процессор Texas Instruments OMAP под чипом оперативной памяти HynixЭто побудило нас засучить рукава и сделать несколько задержек.

• Поскольку на плате Fire HD процессора не было видно, мы решили, что они снова попытались нас обмануть, и оказались правы!

• Процессор Texas Instruments OMAP 4460 двухъядерный процессор, который мы обнаружили, является обновлением по сравнению со стандартным процессором Fire 4430.

• Amazon утверждает, что Kindle Fire HD оснащен процессором с частотой 1,2 ГГц, хотя TI заявляет, что 4460 работает на частоте до 1,5 ГГц. Роутеры, обратите внимание.

• Мы также отложили процессор обычного Fire для прикола (второе фото). Оказывается, это тот самый 4430, который мы нашли еще в темные времена 2011 года.

Шаг 11

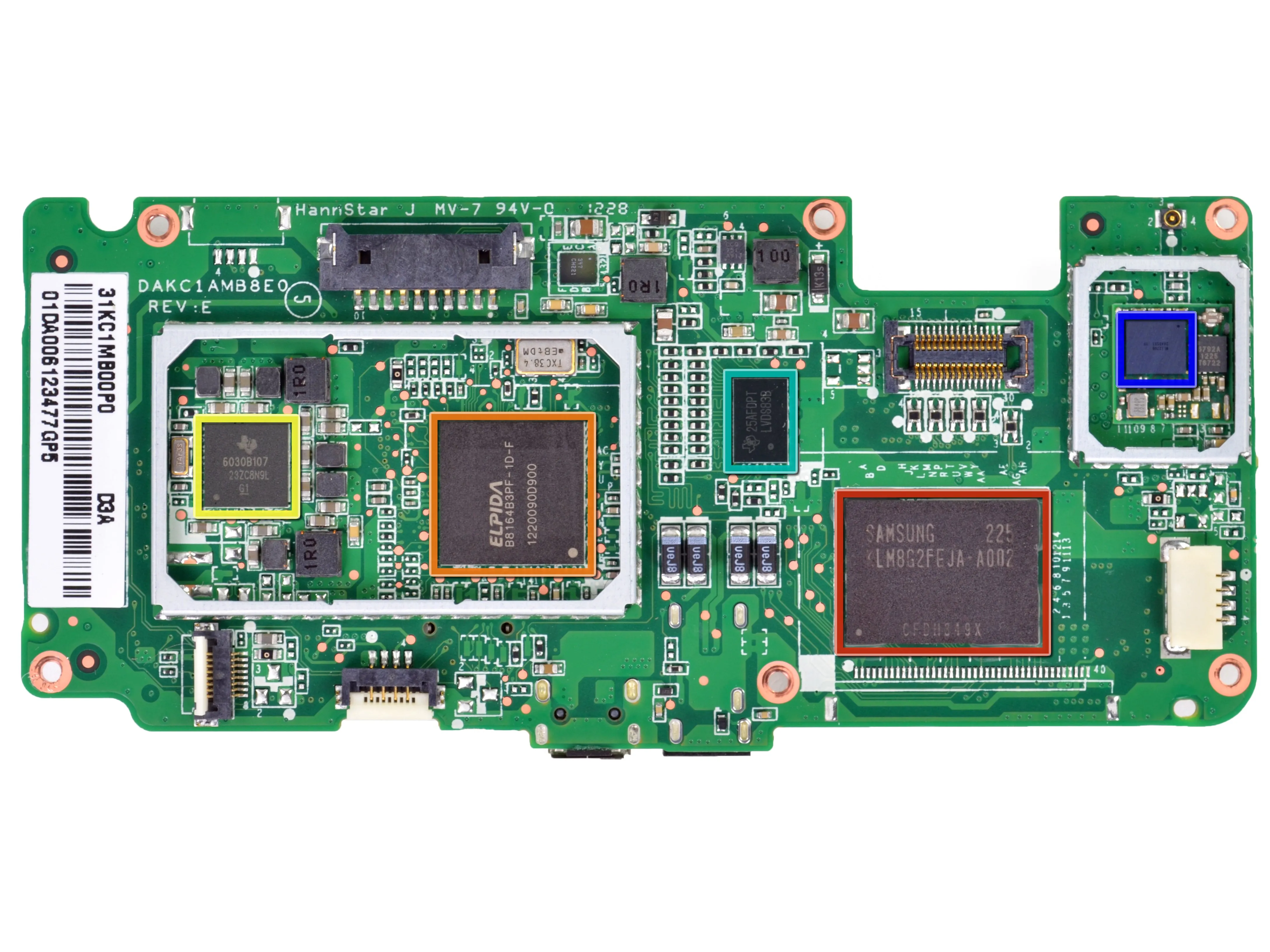

• Пока мы разбираемся, давайте посмотрим, что изменилось на материнской плате обновленного Kindle Fire HD:

• Флеш-память Samsung KLMAG2FEJA 8 ГБ

• Elpida B8164B3PF-1D-F 8 Гб (1 Гб) оперативной памяти DDR2

• Texas Instruments 603B107 Полностью интегрированное управление питанием с зарядным устройством в режиме переключения

• Контроллер питания Texas Instruments LVDS83B

• Решение для беспроводных локальных сетей Texas Instruments WL1270B

• Вкратце: версия без HD имеет в два раза больше оперативной памяти, но практически не изменилась, включая процессор.

Шаг 12

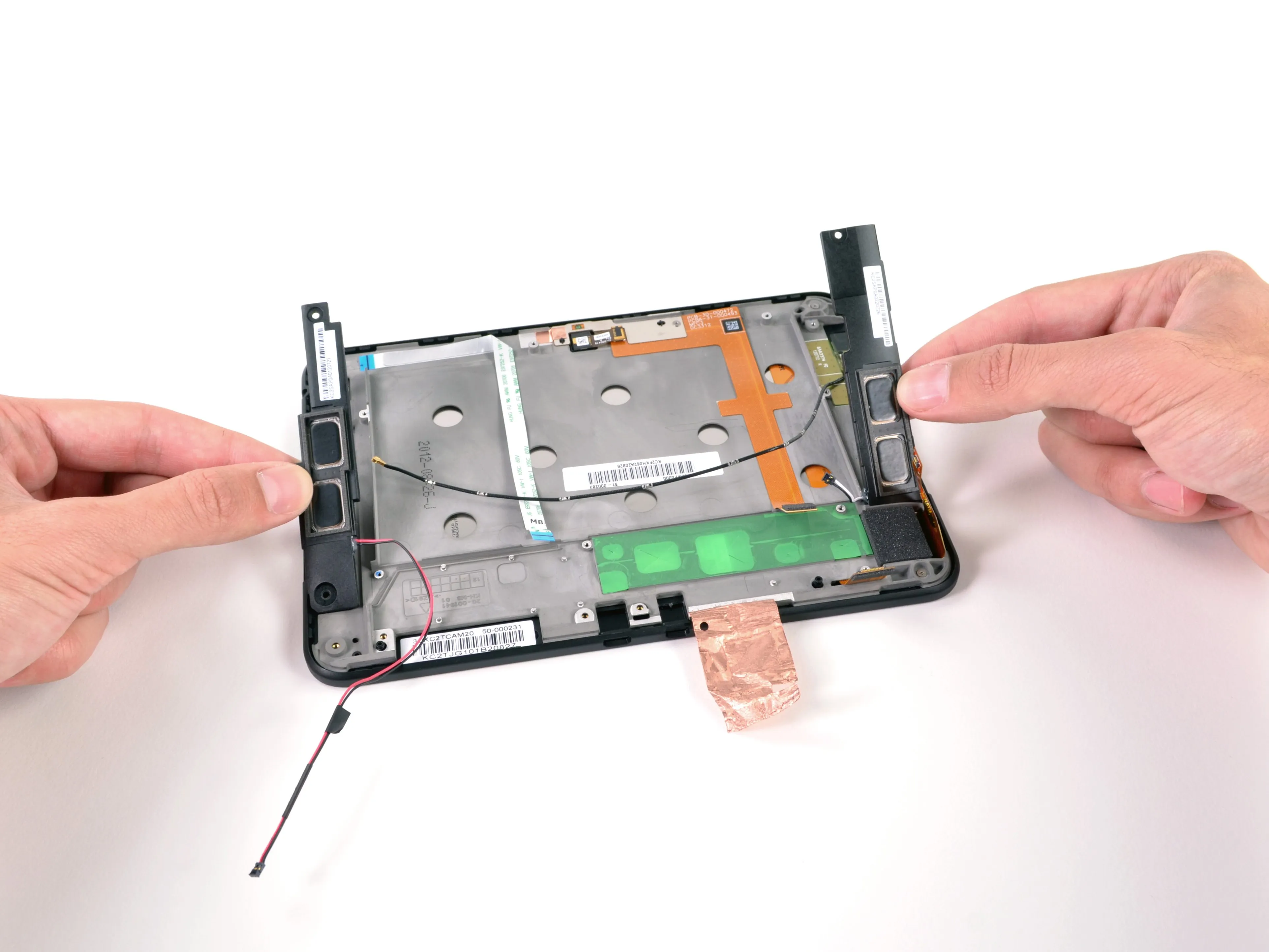

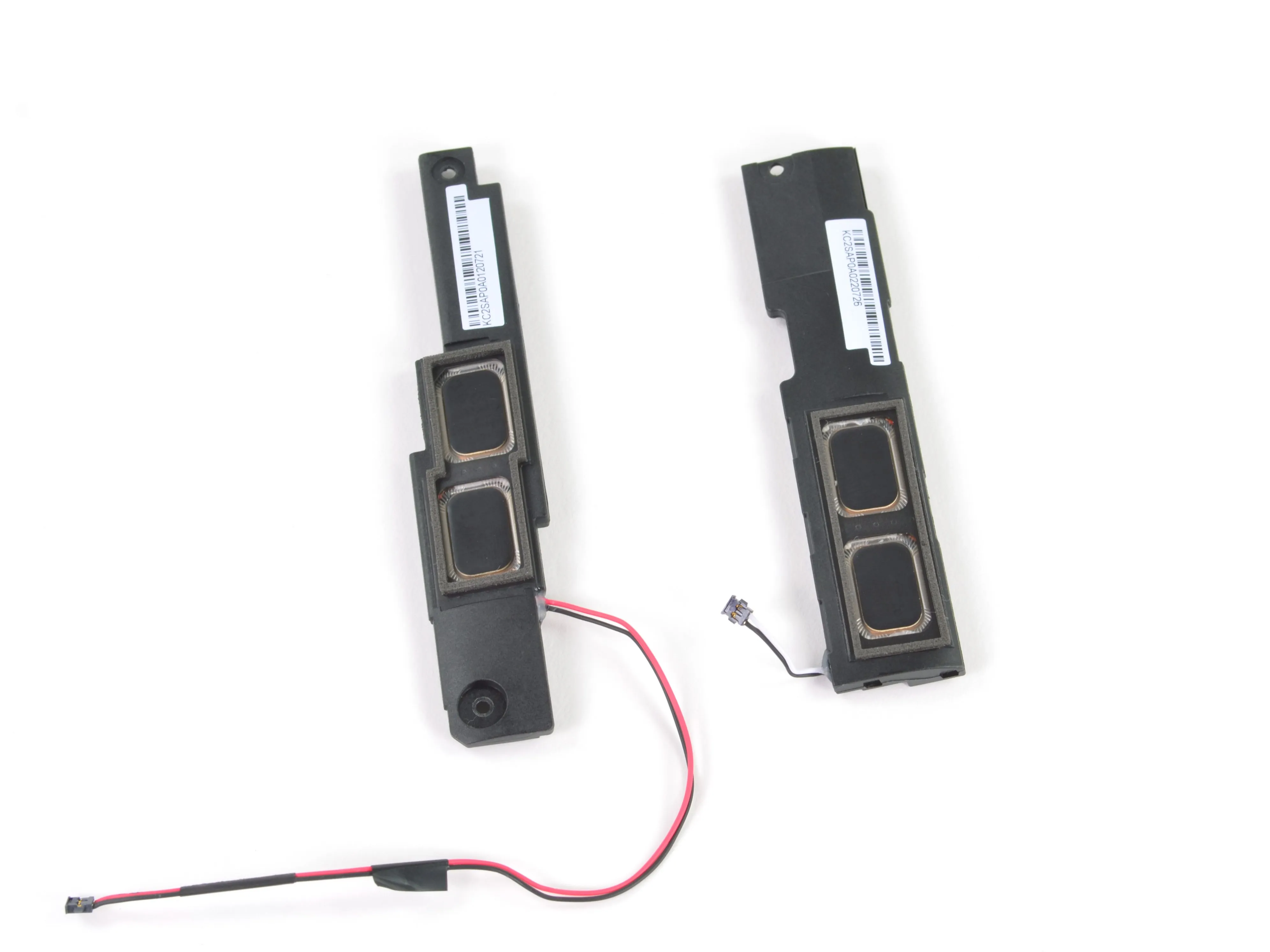

• Мы приступаем к извлечению двухдрайверной акустической системы из внутреннего корпуса Kindle Fire HD.

• По словам Amazon, Kindle Fire HD оснащен 'эксклюзивными двухдрайверными стереодинамиками Dolby audio', которые работают в сочетании с 'программным обеспечением автоматической оптимизации', обеспечивая 'чистое, четкое, сбалансированное звучание'.

• Динамики звучат довольно хорошо, но не ждите, что ваша голова взорвется, когда Skrillex d-d-d-d-d-d-d-d-drops басы.

Шаг 13

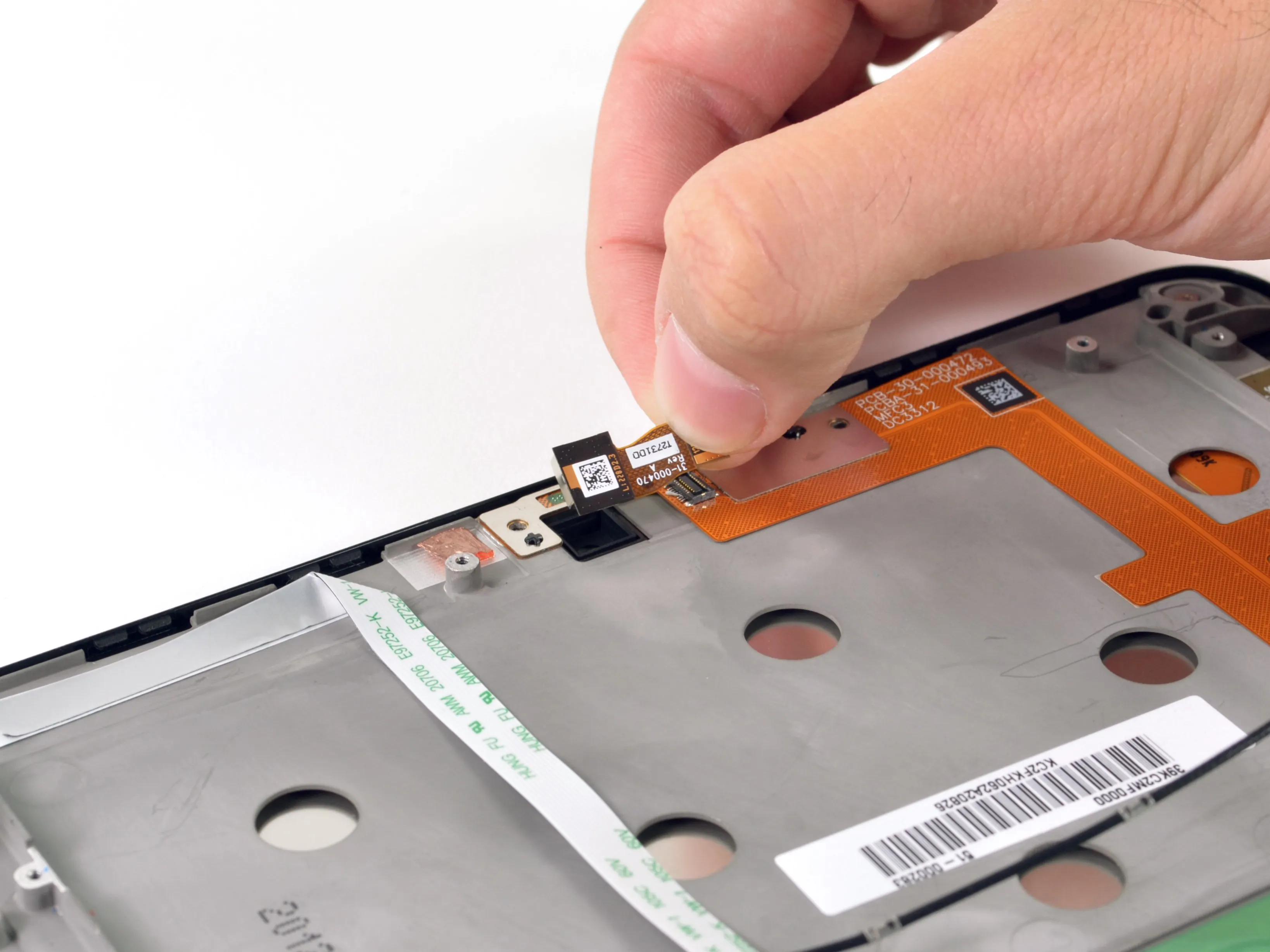

• Далее следует фронтальная (и единственная) камера.

• Как обычно, многие жалуются на отсутствие задней камеры в Kindle Fire HD. Мы немного недоумеваем, почему это так важно, учитывая, что как смешно вы выглядите фотографируясь с планшетом.

• Amazon не публикует разрешение этой камеры, а заявляет, что это 'HD-камера'.

• Если предположить, что камера снимает изображения в родном для Kindle Fire HD разрешении 1280 x 800 пикселей, то это будет всего 1,0 мегапикселя - ничего такого, о чем стоило бы писать дома.

• Это всего лишь предположение, и мы должны получить в свои руки изображение, сделанное с помощью Kindle Fire HD, чтобы точно сказать, каково разрешение камеры.

Шаг 14

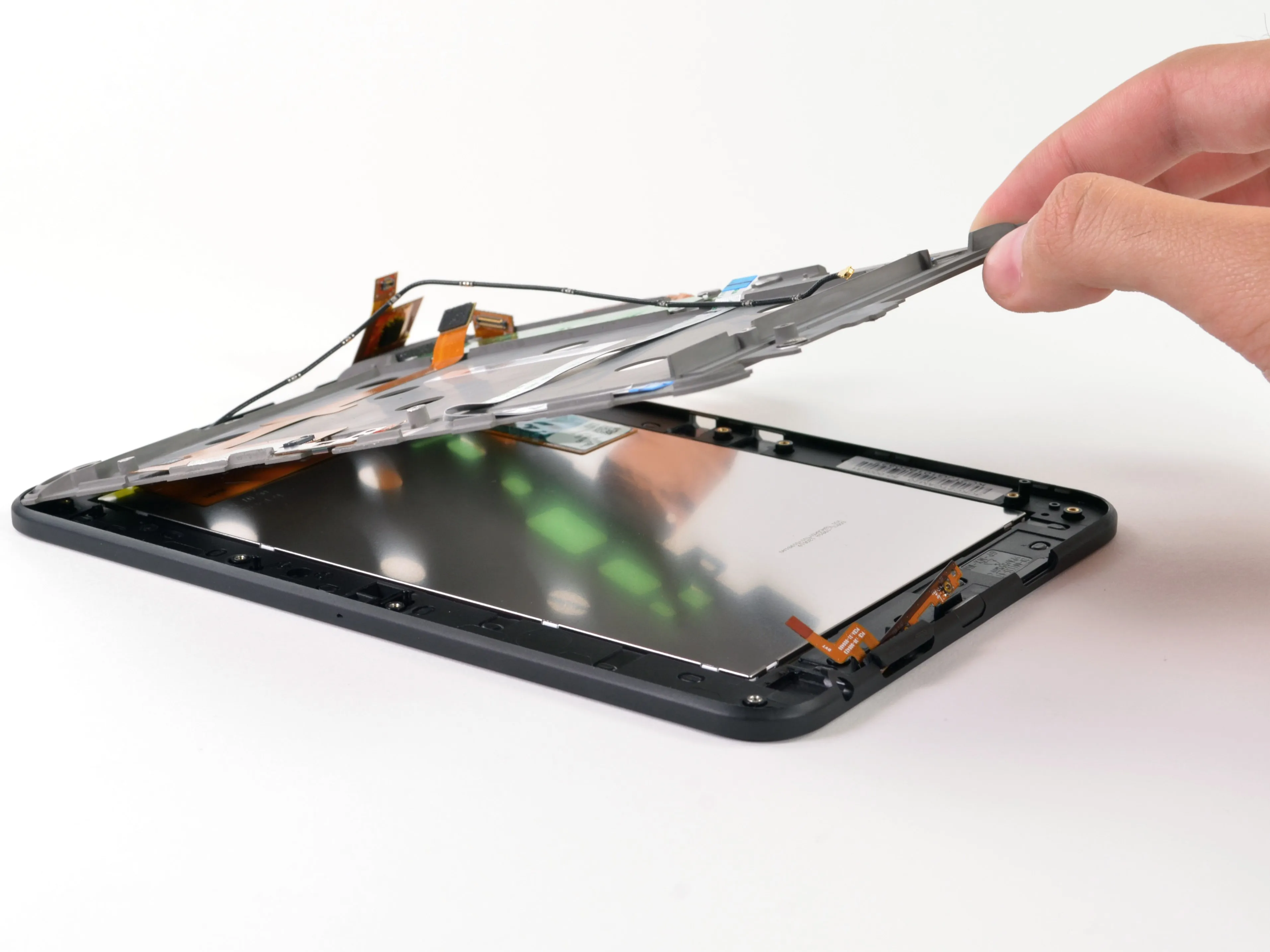

• После того, как аккумулятор и материнская плата будут извлечены, можно будет легко поднять внутренний каркас с ЖК-дисплея.

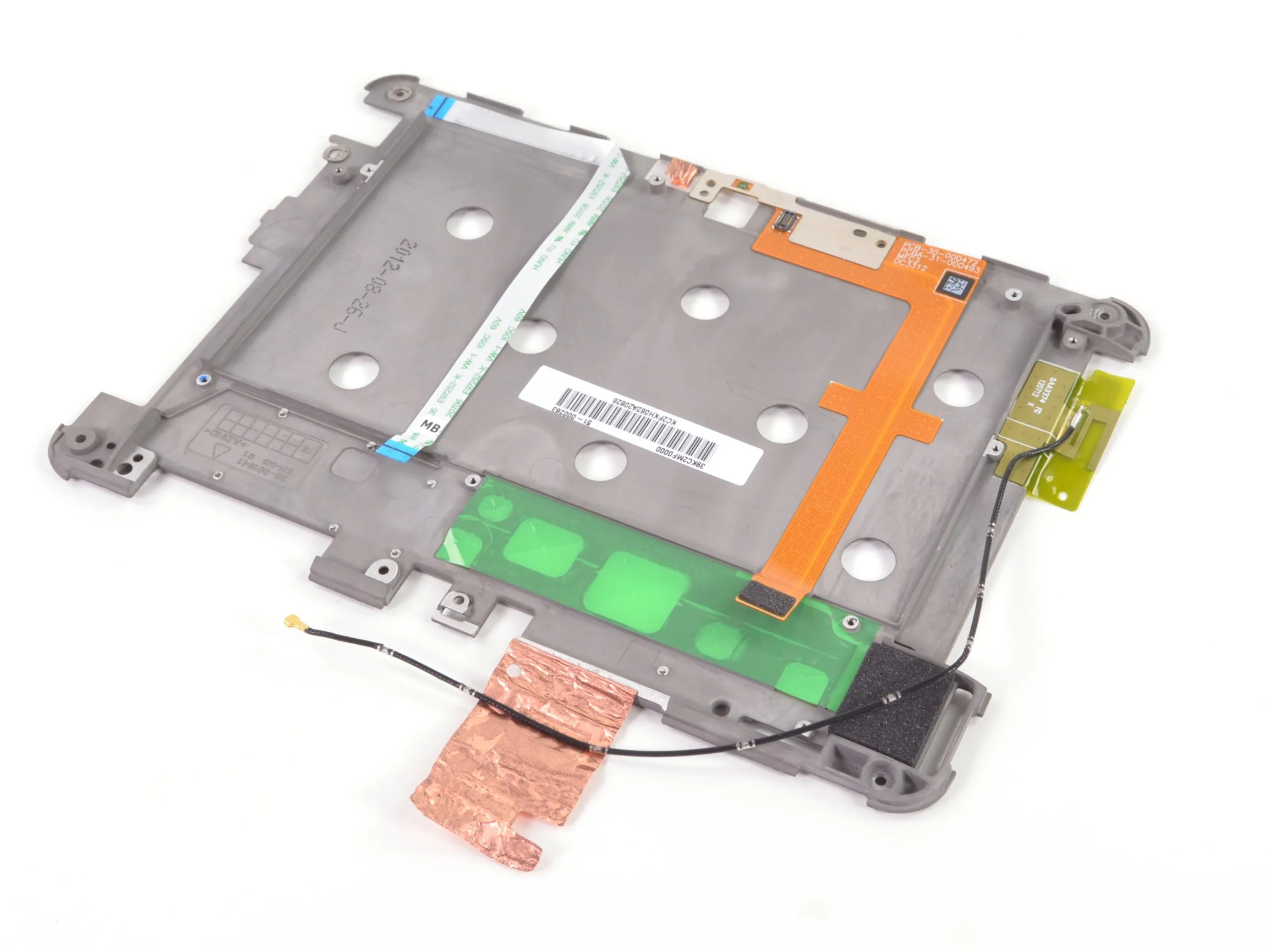

• Хорошие новости! Вторая антенна Wi-Fi держится на слабом клею, поэтому она вынимается довольно легко.

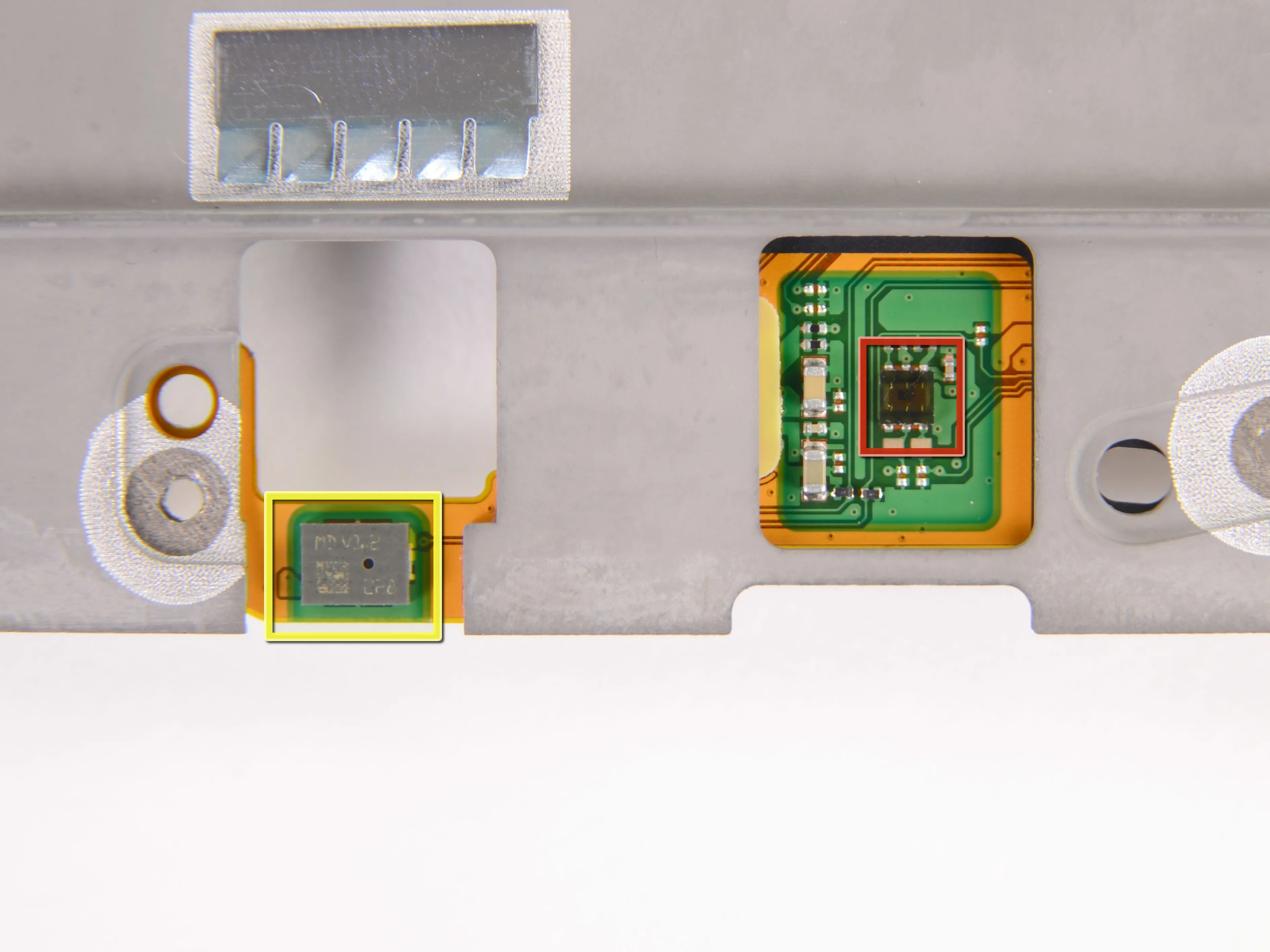

• Помимо антенны Wi-Fi, на внутренней рамке расположены ленточный кабель датчика освещенности/микрофона/фронтальной камеры и ленточный кабель разъема для наушников. Посмотрите на них:

• Датчик освещенности

• Микрофон MD v1.2

Шаг 15

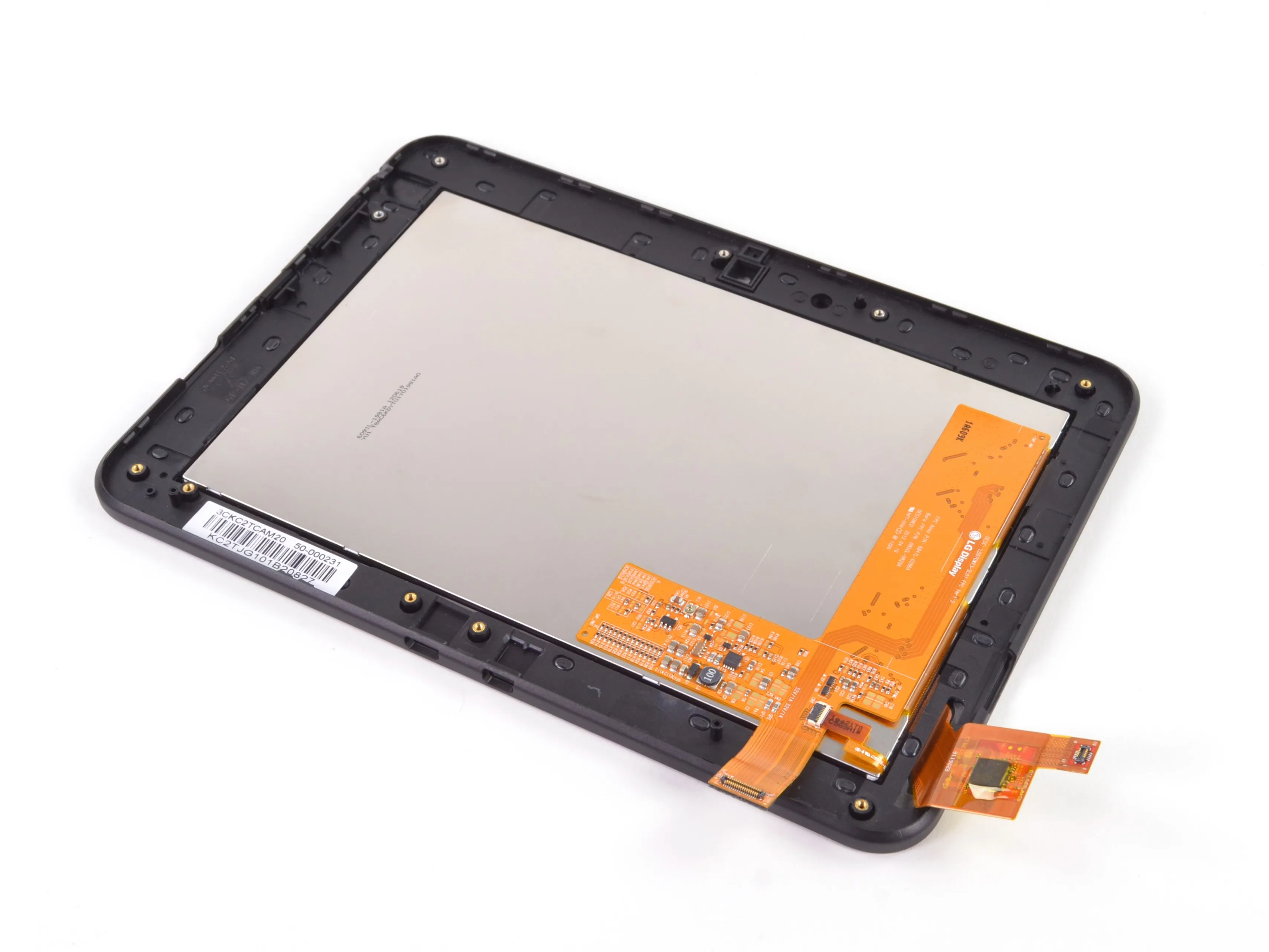

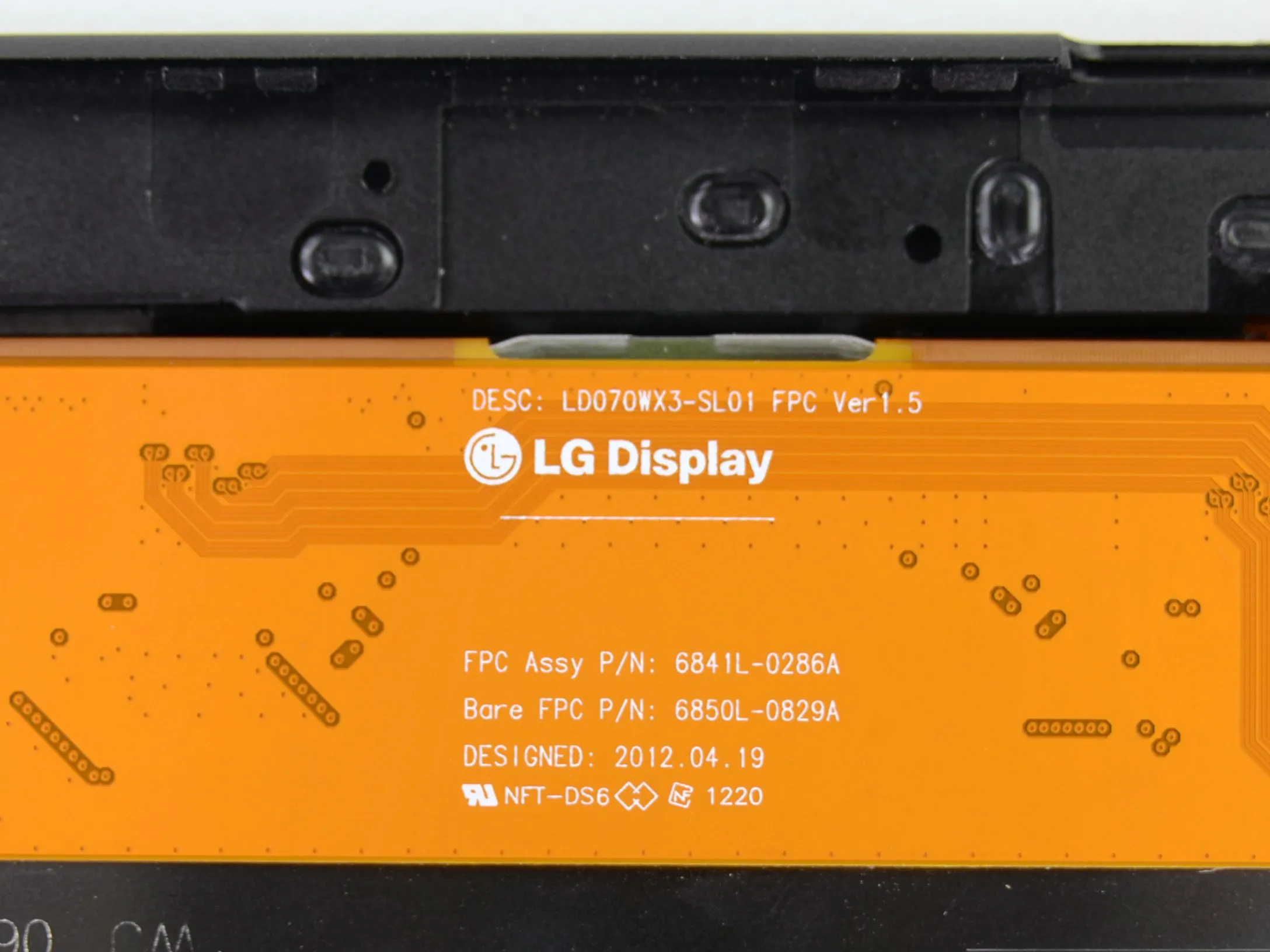

• Дисплей изготовлен компанией LG Electronics и имеет маркировку LD070WX3-SL01.

• Плохие новости! ЖК-дисплей и передняя стеклянная панель сплавлены вместе. Это означает, что вам придется заменить весь узел как единое целое, а не два отдельных элемента.

• Похоже, что этот конкретный дисплей был разработан 19 апреля 2012 года.

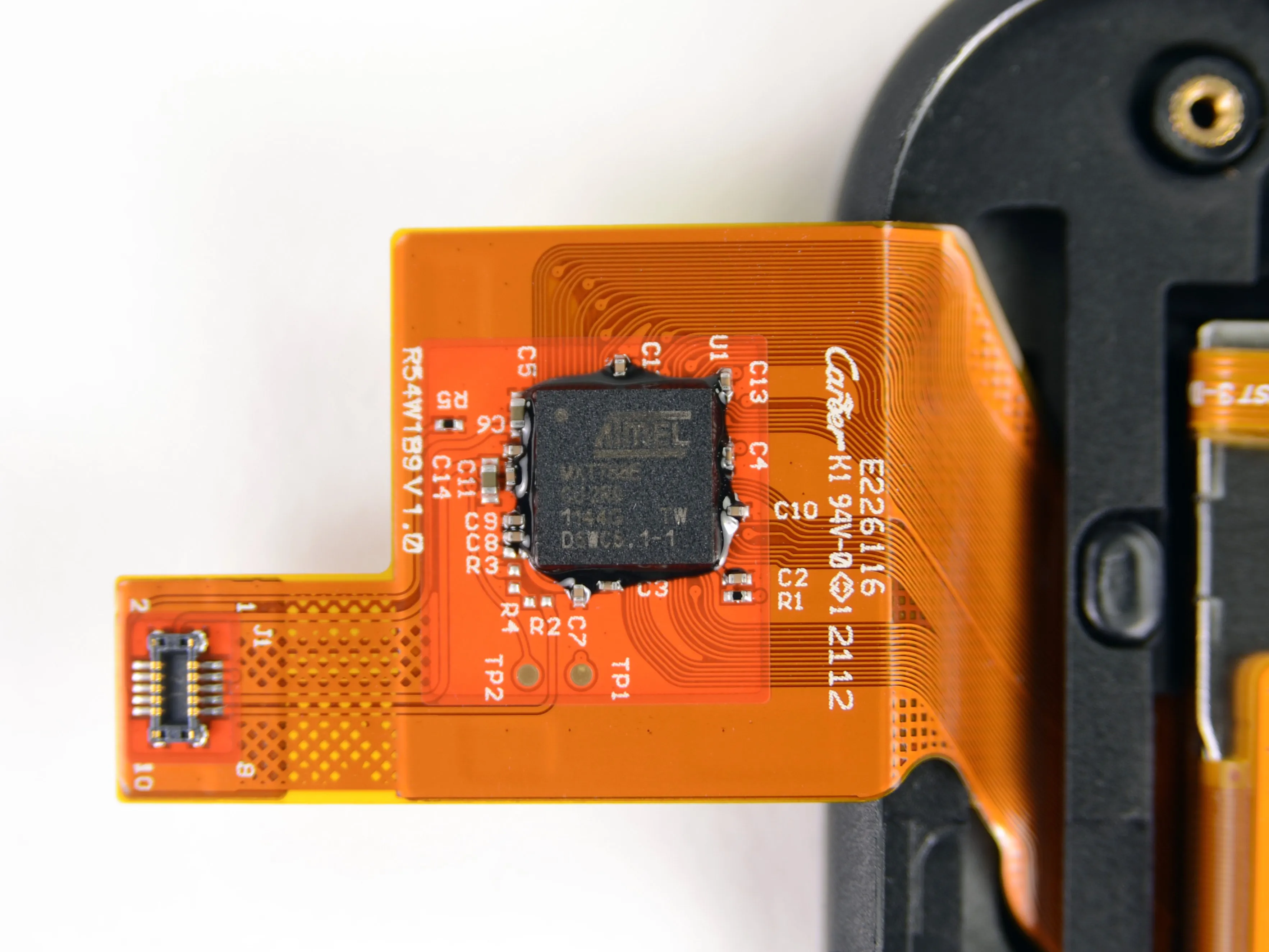

• Наконец, мы нашли Atmel maXTouch™ mXT768E контроллер сенсорного экрана взаимной емкости, спрятанный под куском изоленты.

Шаг 16

• Ремонтопригодность Kindle Fire HD: 7 из 10 (10 - самый простой ремонт)

• Задний корпус открывается очень легко, обеспечивая беспрепятственный доступ к внутренностям.

• Аккумулятор держится абсолютно без клея.

• Упрощенный дизайн и ограниченная функциональность означают меньшее количество компонентов и меньше головной боли при разборке.

• Почти все винты внутри - Phillips #00, за исключением одного винта T5 Torx.

• Медную ленту над процессором довольно сложно удалить и правильно наклеить.

• ЖК-дисплей приклеен к переднему стеклу и пластиковой рамке, что означает, что вам придется заменить оба компонента вместе.
