Разборка Kindle Fire HD 2013
Введение
Ищете новый (значительно менее ремонтопригодный) Kindle Fire HDX 7' teardown? Не ищите дальше, он у нас прямо здесь.
На сайте Делаете.ру есть две вещи, перед которыми мы просто не можем устоять: потрошение гаджетов и огонь (иногда даже потрошение гаджетов с помощью огня). К счастью для нас, сегодня мы получили и то, и другое!
Kindle Fire HD этого года уже прибыл, и мы сгораем от нетерпения, чтобы забраться внутрь. Читайте вместе с нами, чтобы узнать, что Amazon приготовила для этой последней итерации своей электронной читалки, превратившейся в планшет.
Готовы разжечь огонь ремонта в своей жизни? Следите за нами в Twitter, дружите с нами на Facebook или заходите в Instagram.
Что вам понадобится
Инструменты
Инструмент для открывания iFixit | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Разборка Kindle Fire HD 2013
Вот он, Kindle Fire HD 2013, и он приносит жару:
7-дюймовый HD-дисплей; 1280 x 800 при 216 ppi с технологией IPS, поляризационным фильтром и антибликовым покрытием
Двухъядерный процессор с частотой 1,5 ГГц и графическим ядром Imagination PowerVR 3D
Двухдиапазонная антенна Wi-Fi
Dolby Audio с двумя стереодинамиками
Внутренняя память 8 или 16 ГБ
Шаг 2
Что это? Сертифицированная процедура открытия без разочарований? Мило.
Надеюсь, это относится к устройству вместе с упаковкой...

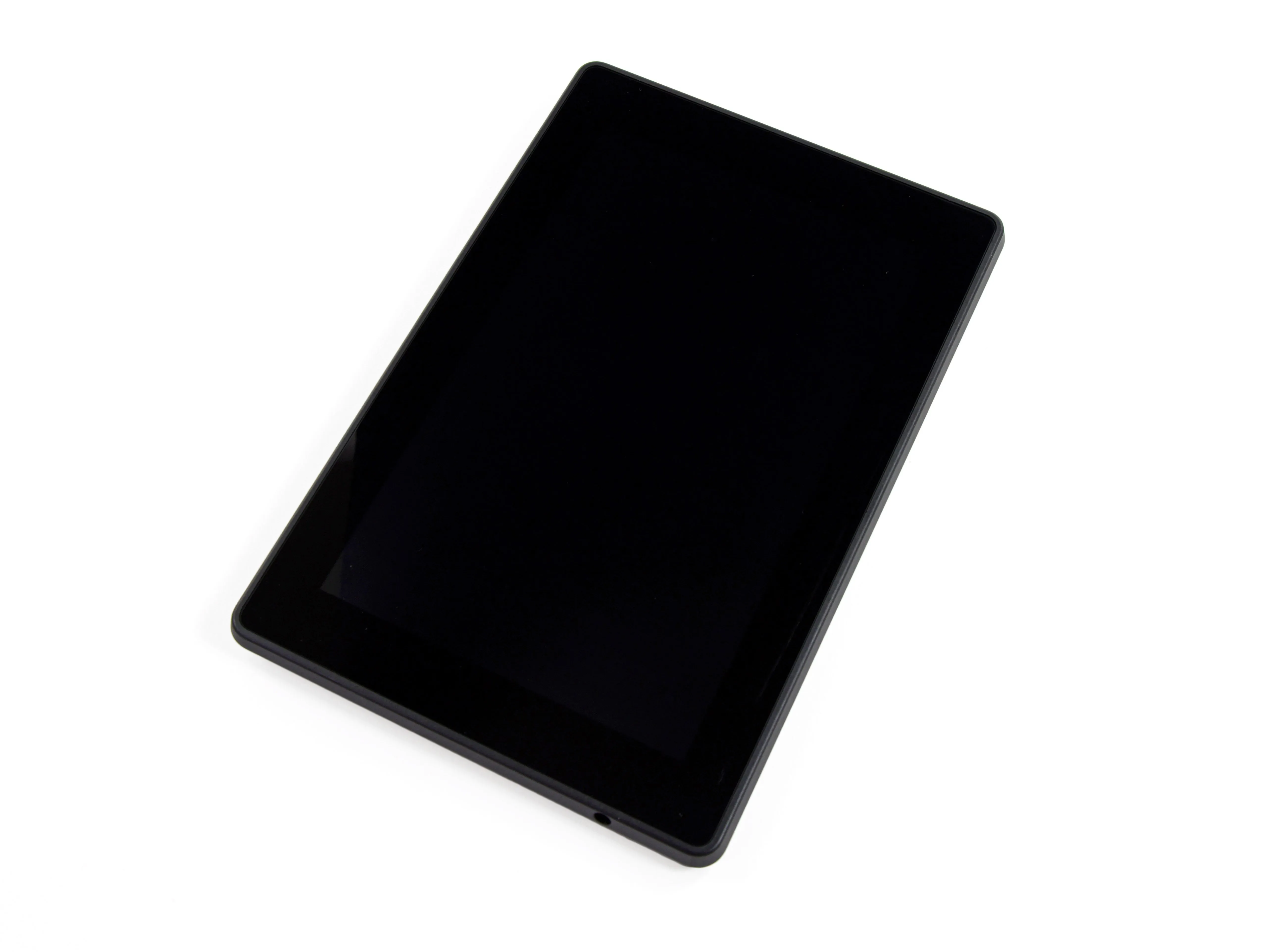

И вот мы уже в... коробке. Вот первый гламурный снимок нашего нового приза.
Это можно считать снимком 'до'; нам нравится демонстрировать полное преображение, которое обеспечивает наша операция с гаджетом.
Шаг 3

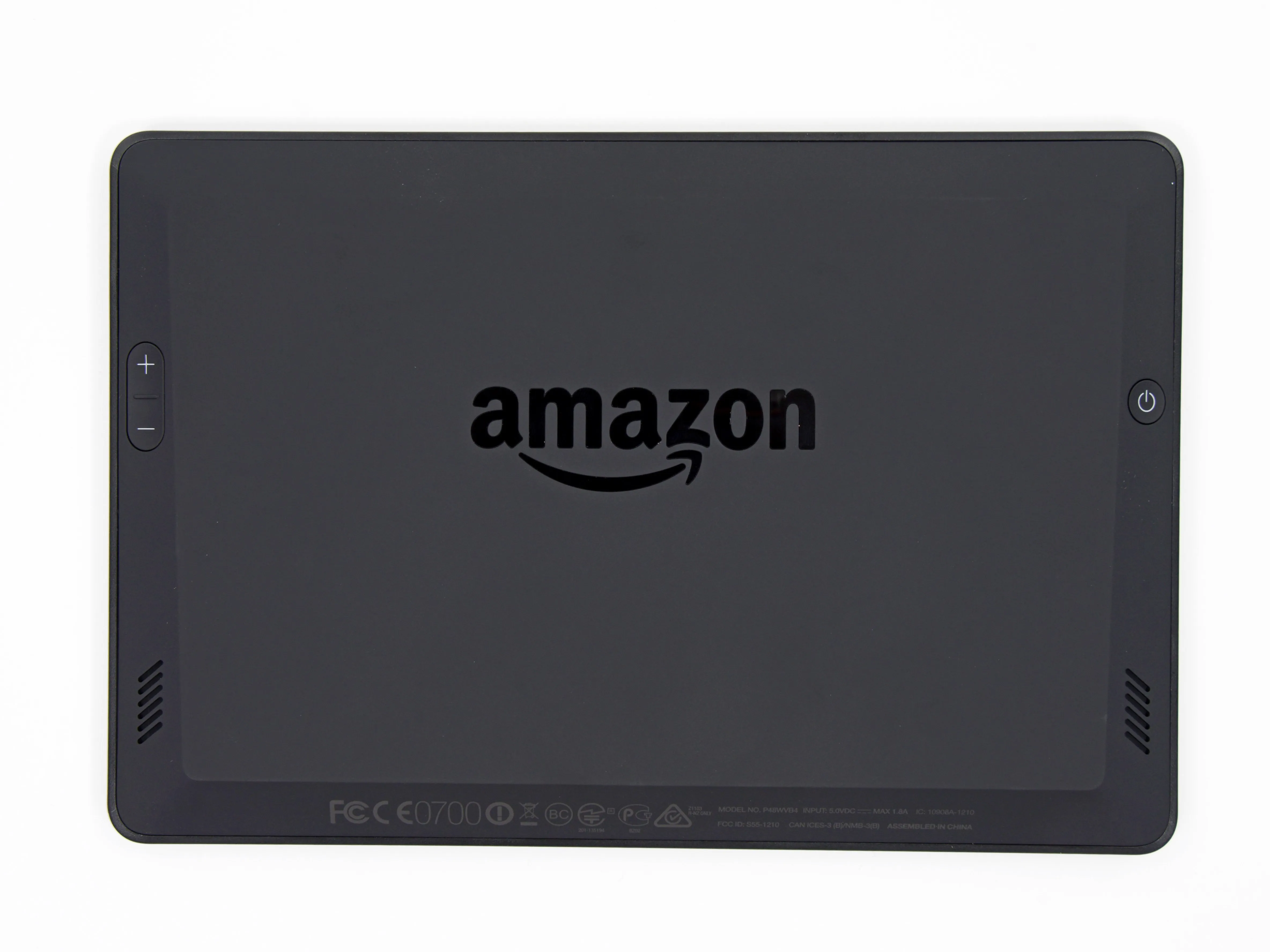

При беглом взгляде на задний корпус можно увидеть улыбающийся логотип Amazon и новые заметные кнопки питания и регулировки громкости.

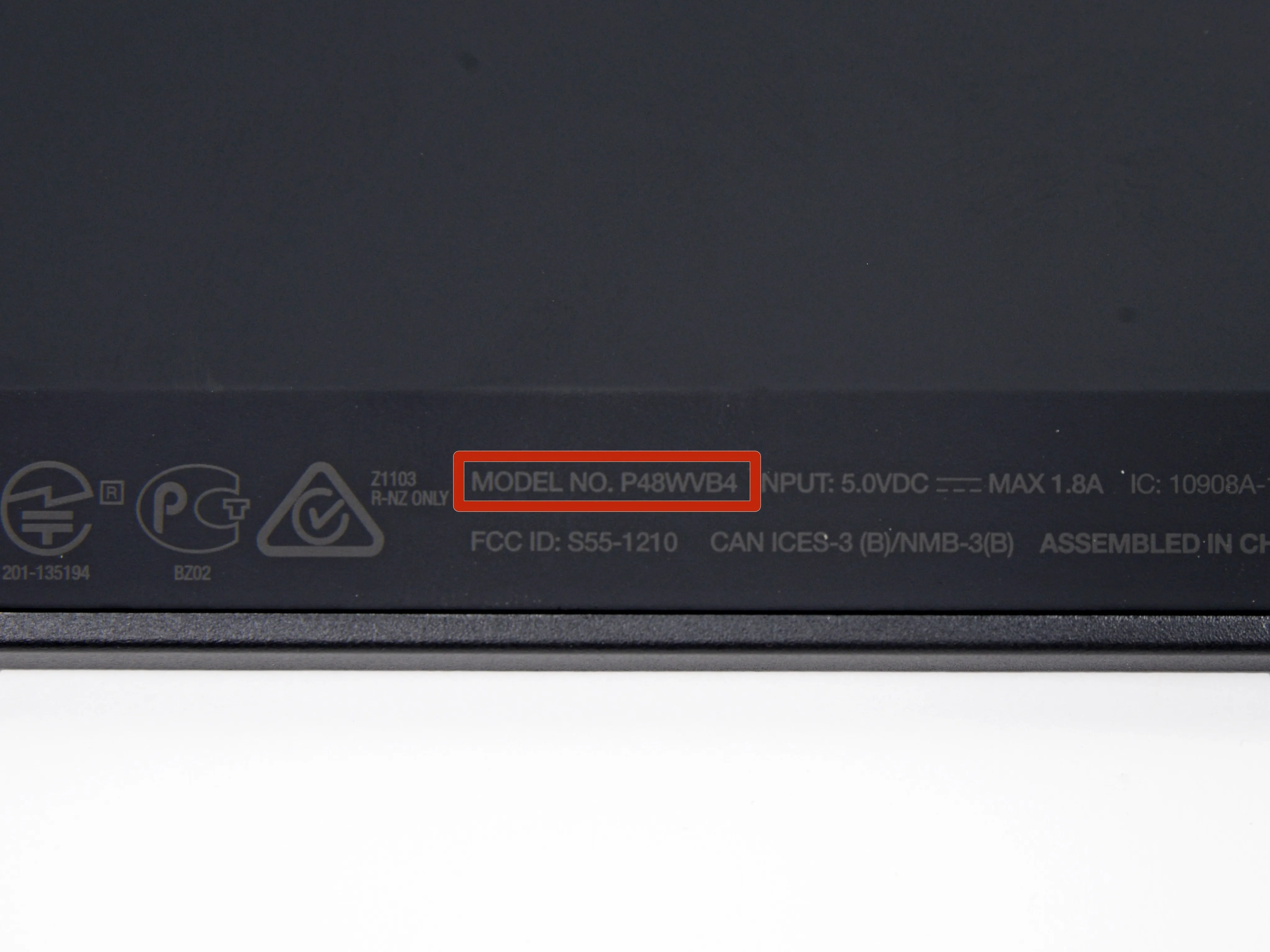

При ближайшем рассмотрении можно увидеть номер модели: P48WVB4.
Другие находки включают решетки динамиков, требования к питанию, информацию FCC и стандартный 'Сделано в Китае".
По идее, решетки динамиков на уровне ладоней превратят ваши ладони в параболические усилители. Это при условии, что вы не будете класть пальцы прямо на них...
Шаг 4
Порты! У нас есть порты! Берите их, пока они горячие.

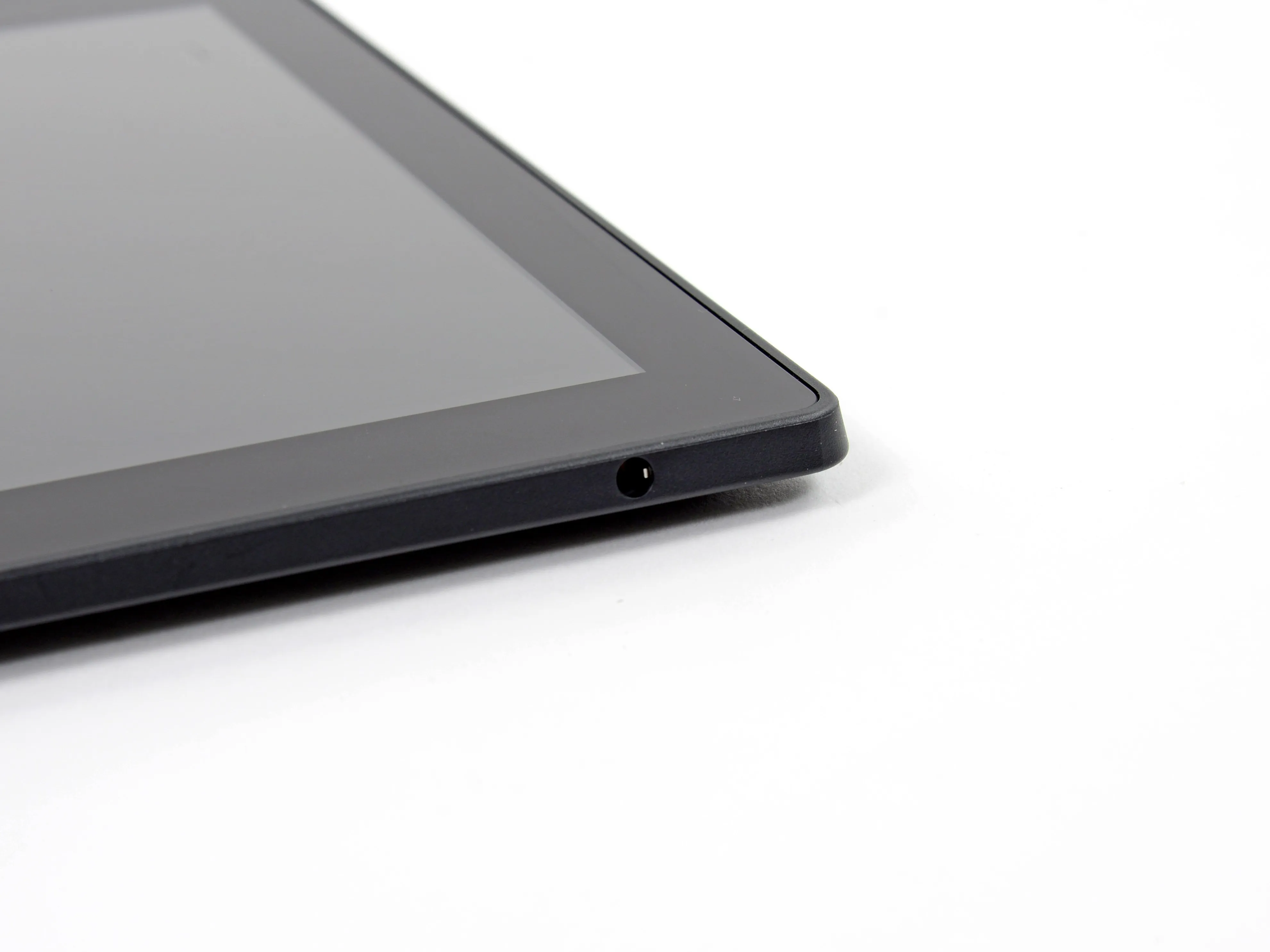

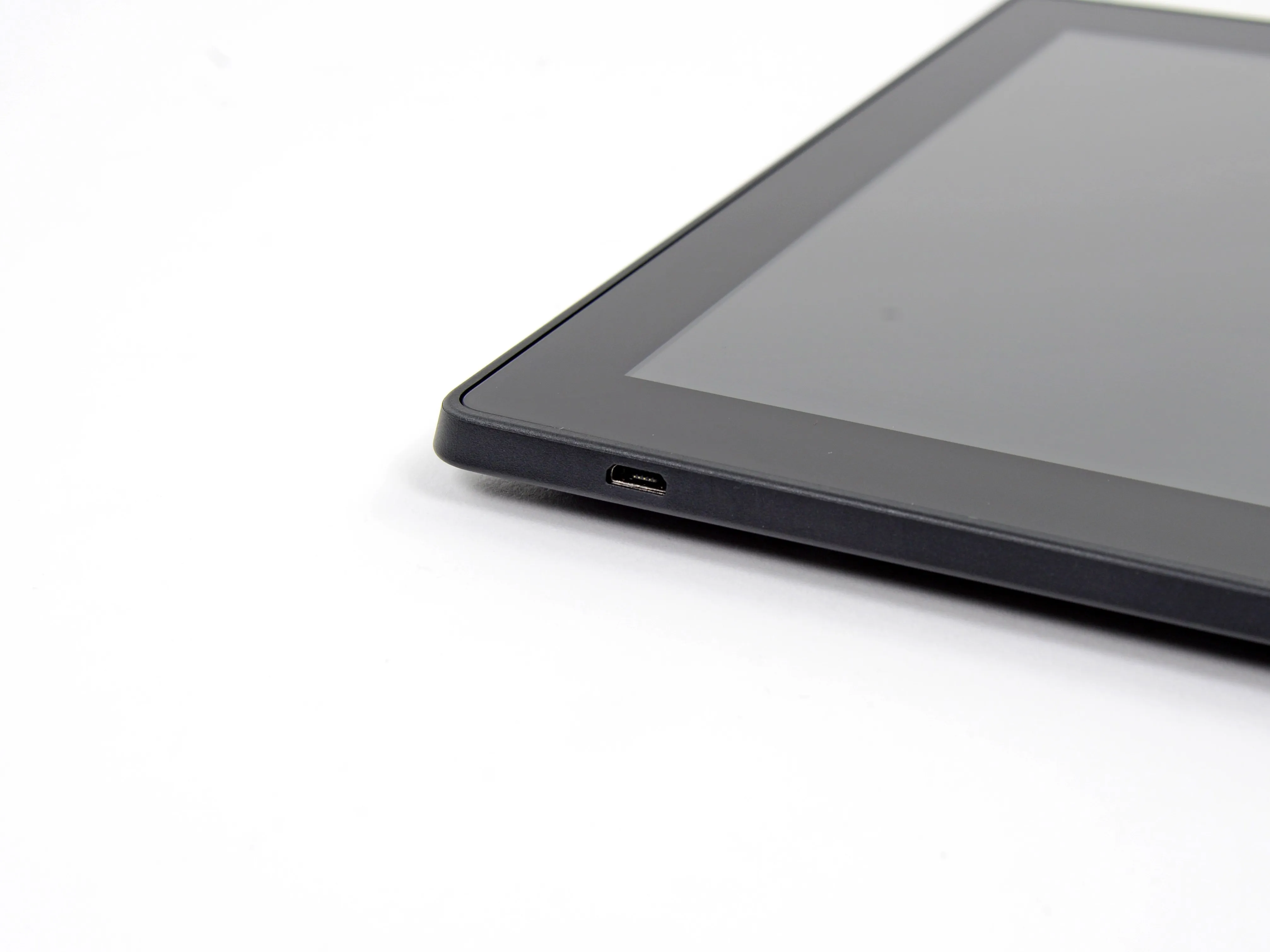

Разъем для наушников сверху, Micro-USB снизу. Подобно камбале, Amazon, похоже. переставляет свои жизненные показатели..
Контраст прошлогоднего Fire HDкоторый имел порты сбоку и снизу, в этом году расположение портов, несомненно, обусловлено перестановкой внутренних компонентов. Мы с нетерпением ждем возможности узнать, что же это такое!
Шаг 5

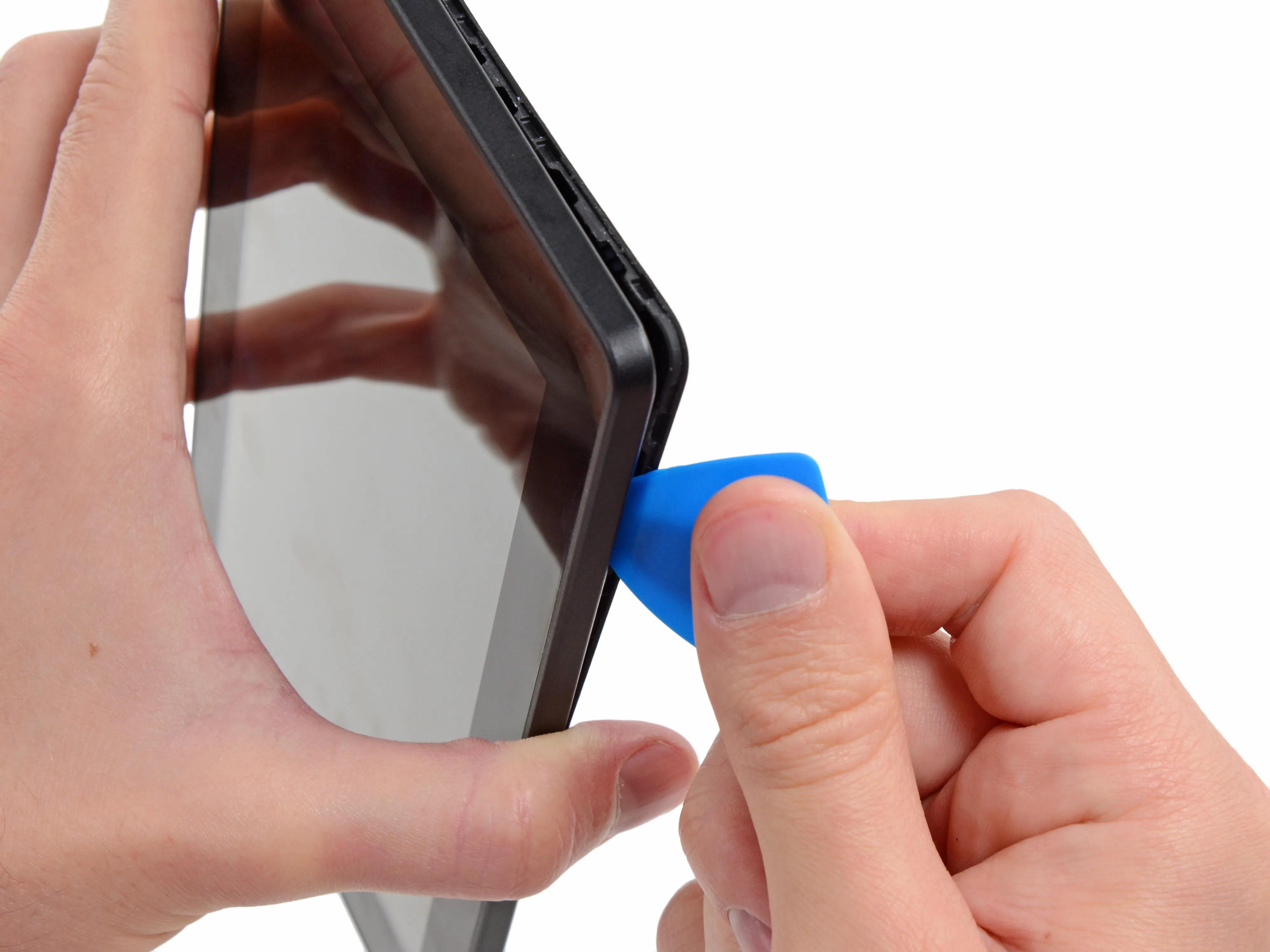

Несмотря на огненное название, мы рады обнаружить, что для открытия этого Kindle нам не нужен жар. Пока что пластиковый инструмент для открывания и кирка - это все, что нам нужно.
Процедура открытия без нагрева заставляет нас внутренне согреться и успокоиться - это значит, что когда ваше устройство потеряет искравы сможете сохранить хладнокровие благодаря простому ремонту.

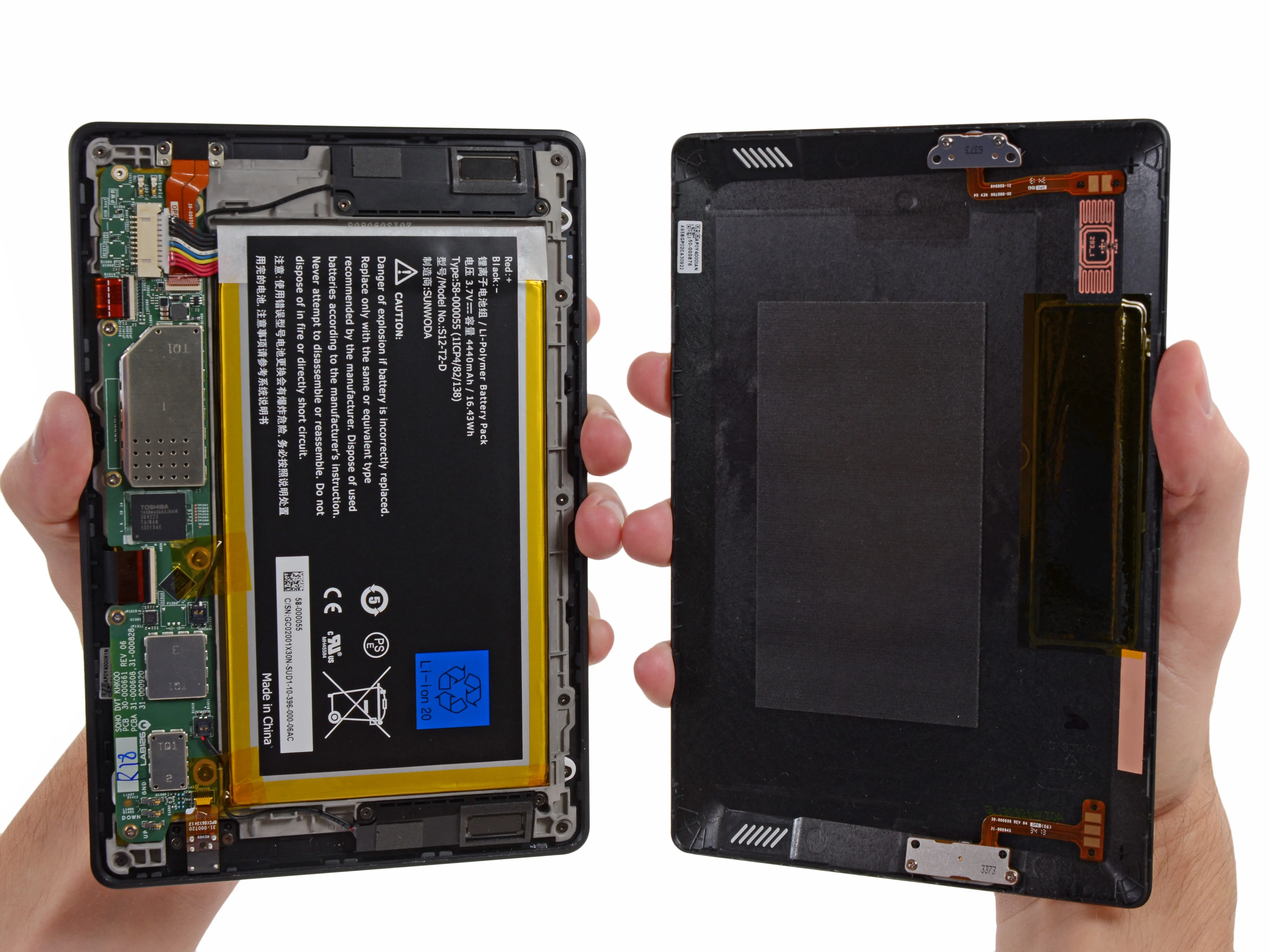

Мы сделали это! Что у нас тут?
Большая батарея: есть.
Материнская плата: есть.
Это похоже на все планшеты, которые мы открывали; давайте посмотрим, сможем ли мы найти что-то более интересное...
Шаг 6

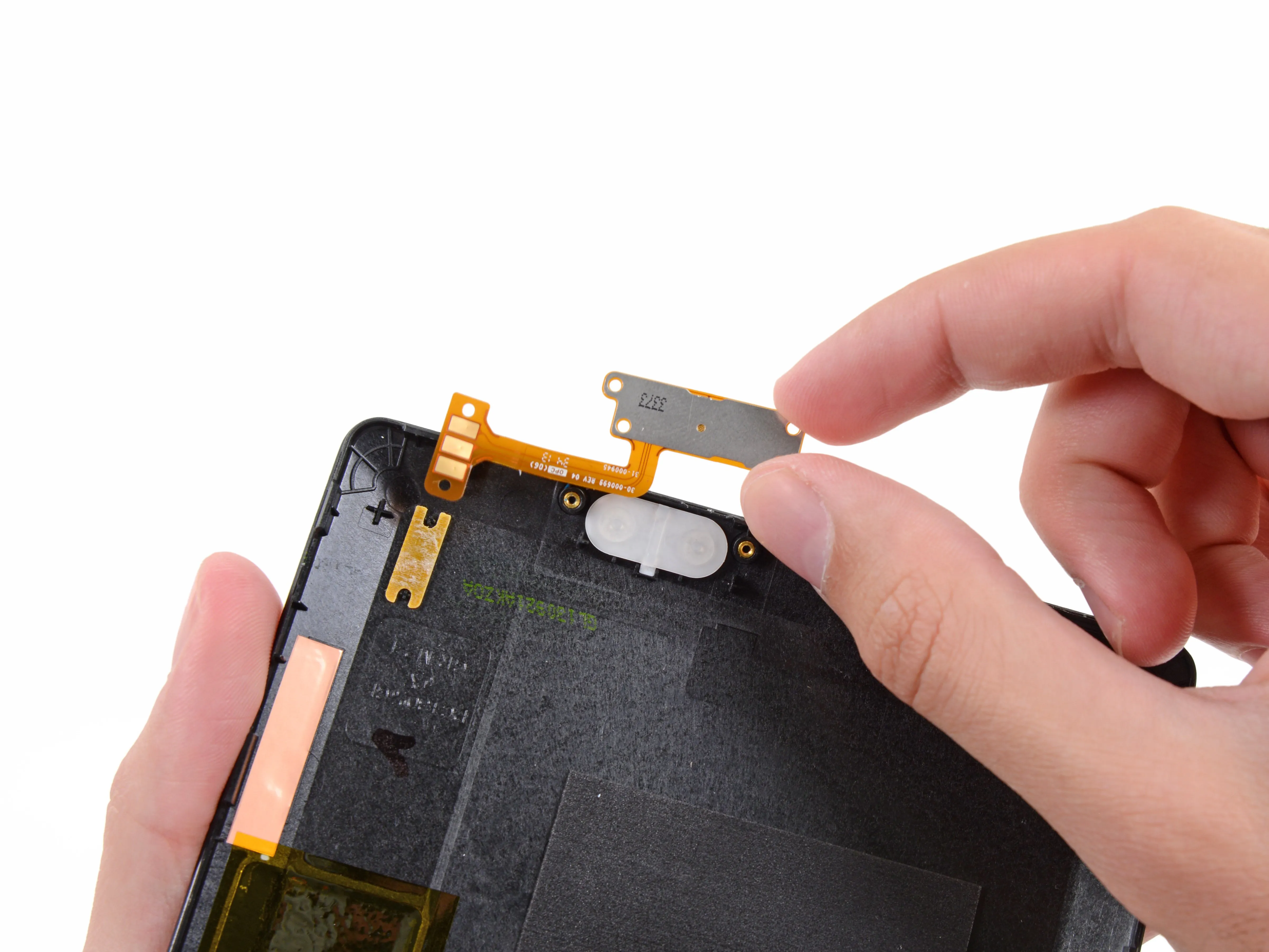

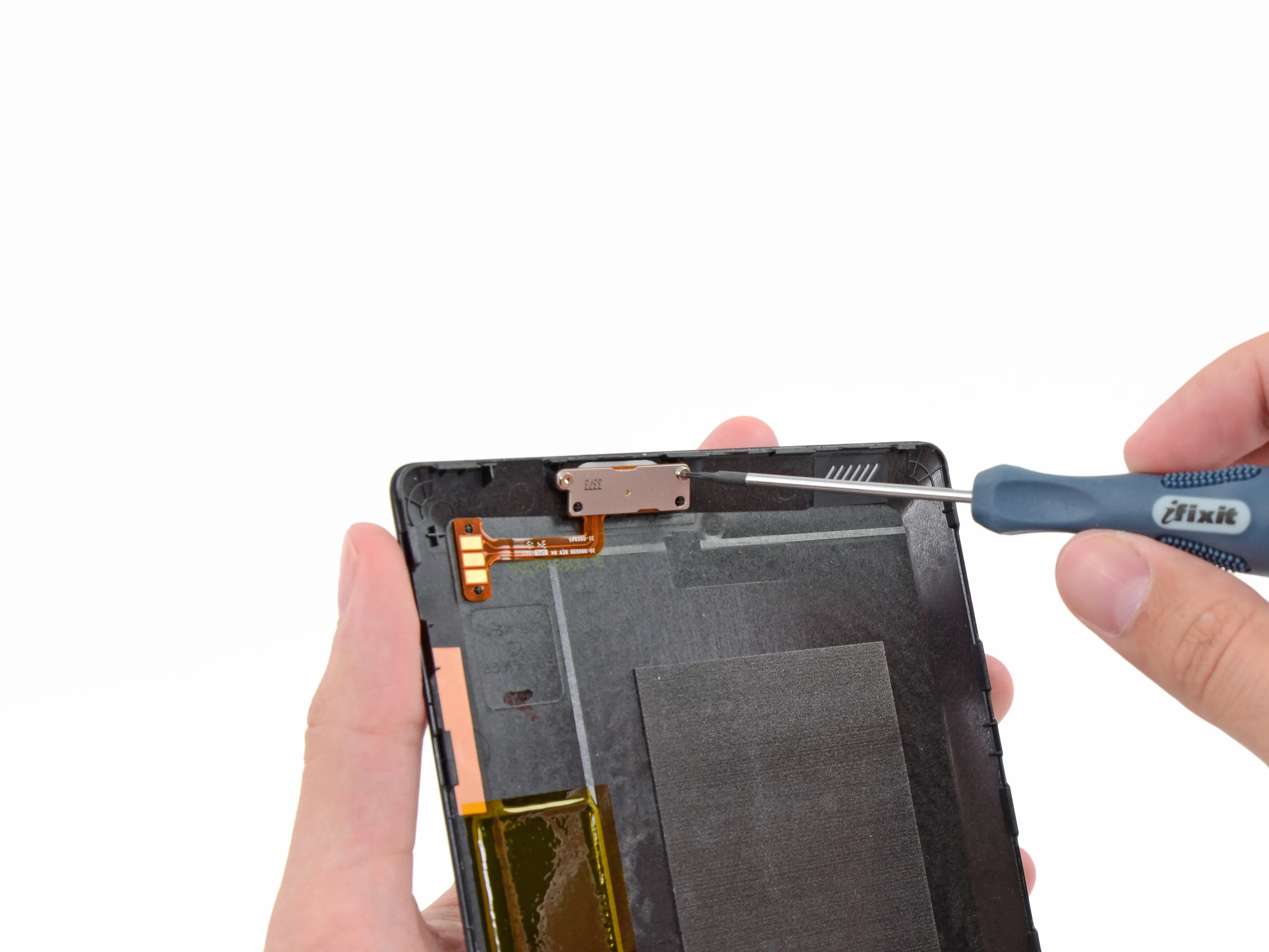

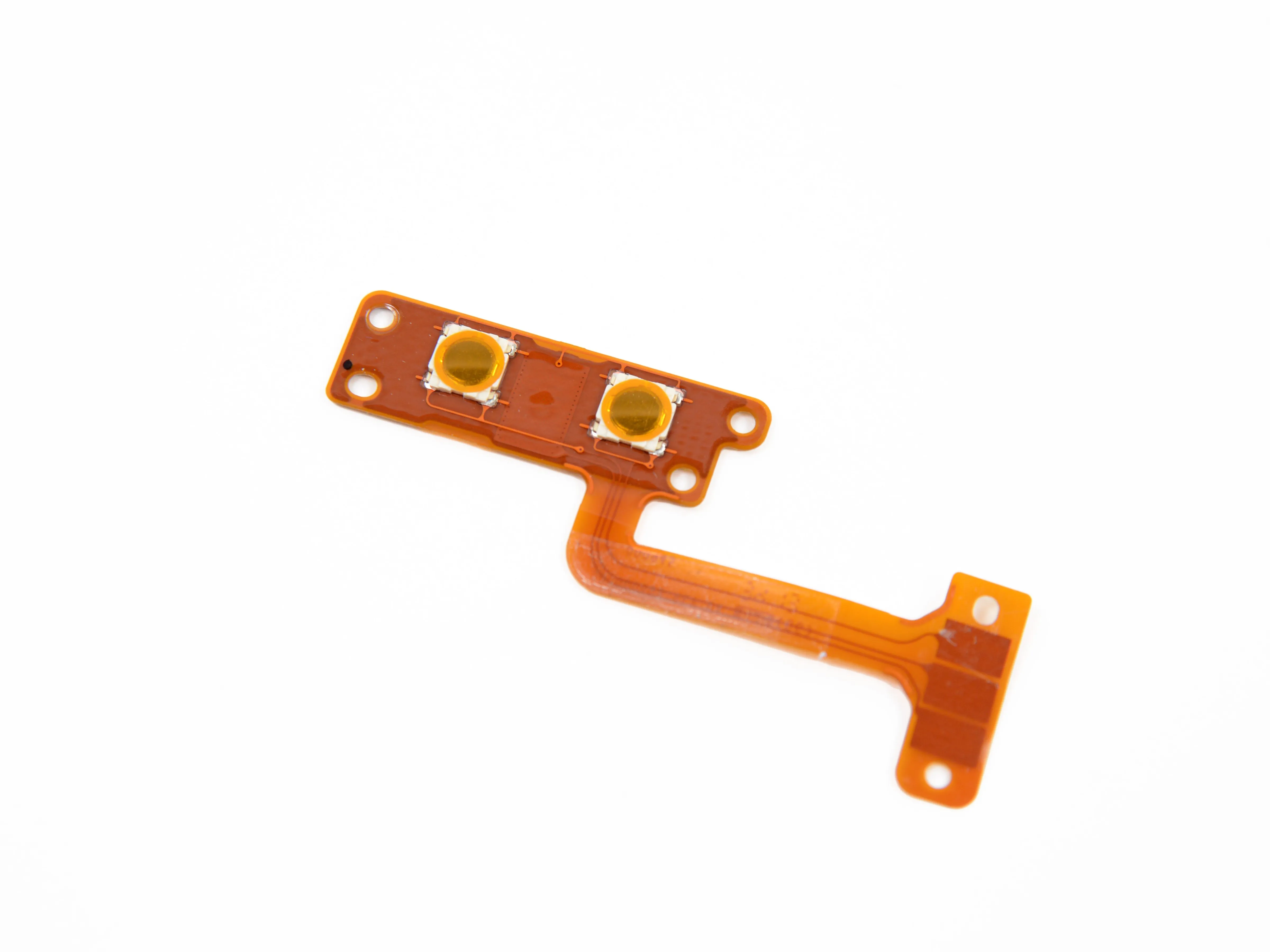

Кнопки регулировки громкости извлекаются достаточно легко, как только мы освобождаем скобу регулировки громкости из задней части корпуса.
Кнопочный узел прочный, а значит, мы не потеряем его и сможем заменить даже с помощью наших большими мясистыми когтями.
Шаг 7

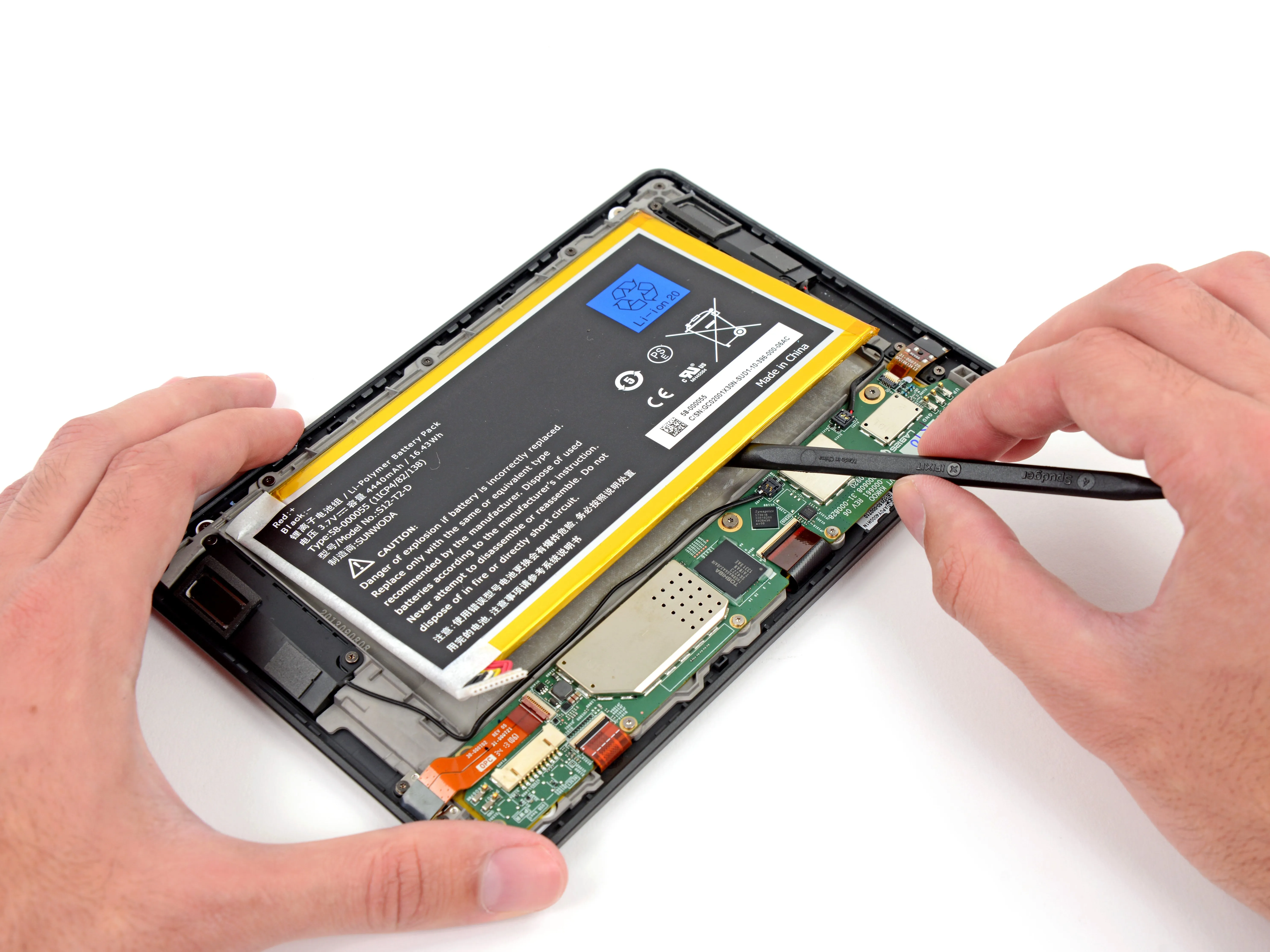

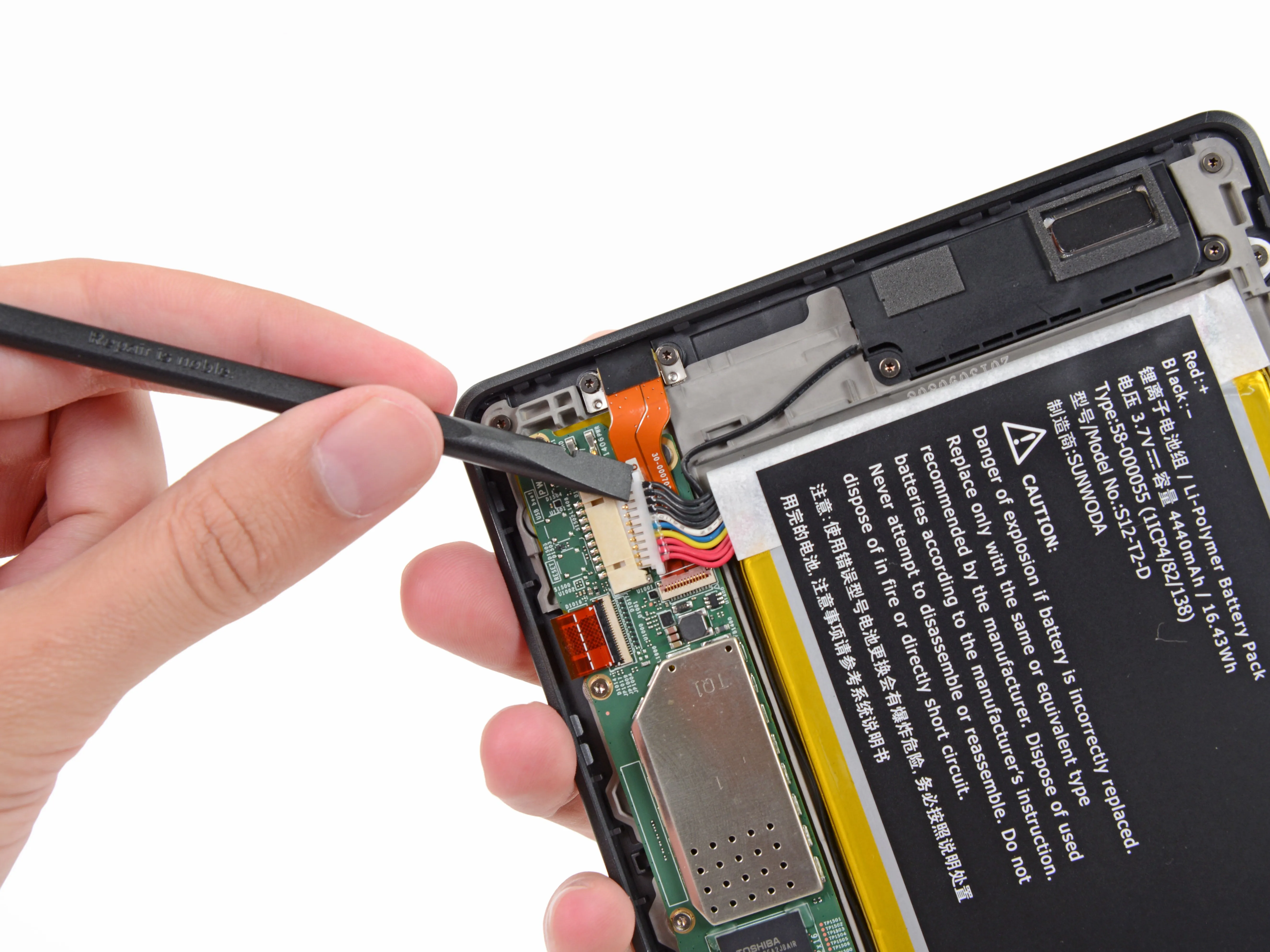

Батарею удерживает на месте разумное количество клея; мы быстро справимся с ним, поддевая его модными пассатижами.
Вердикт: Батарея более легко заменяема, чем в некоторых планшетах, с которыми мы сталкивались, но тонкий дизайн по-прежнему рулит.

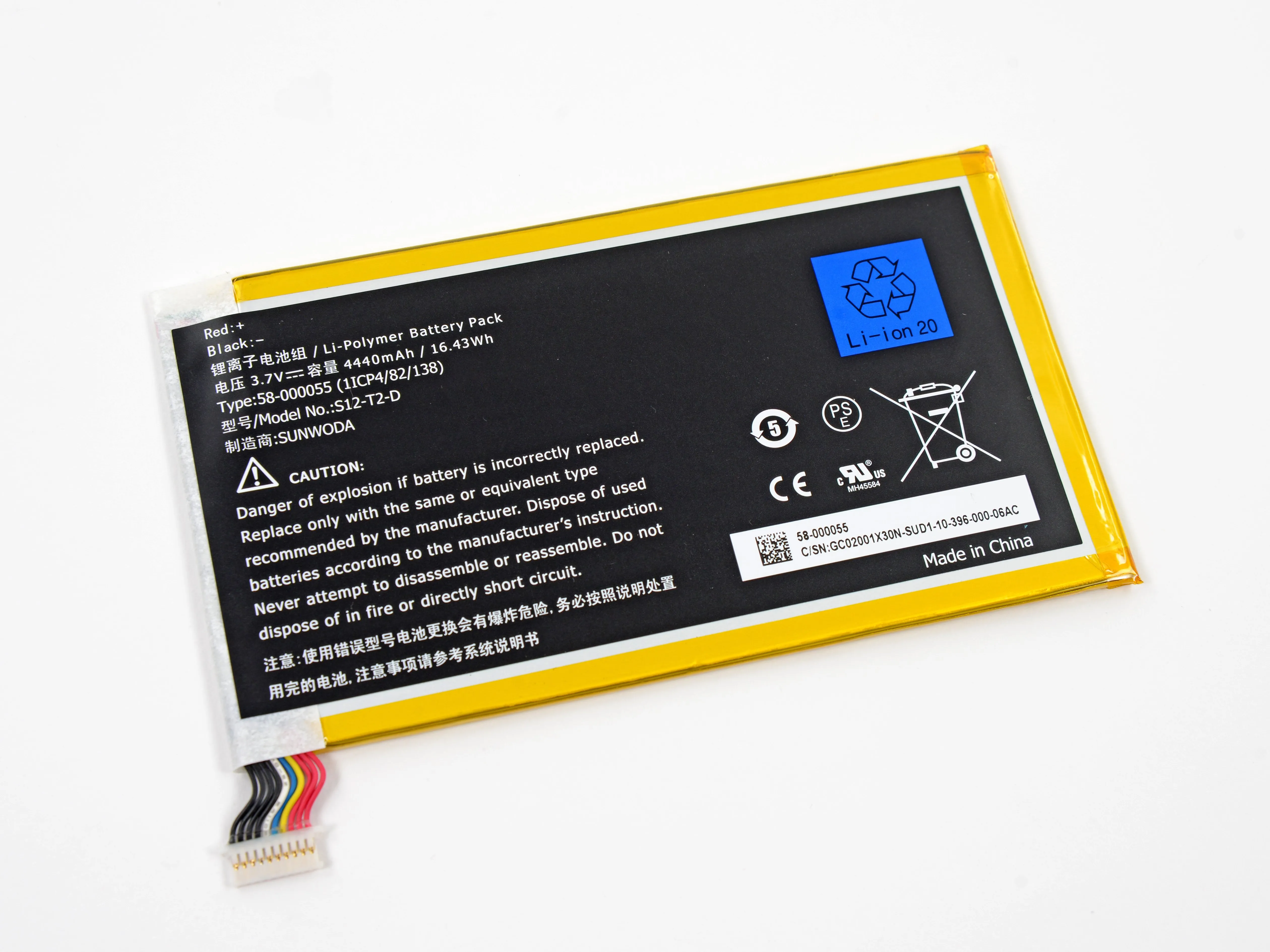

Батарея 3,7 В, 4440 мАч может похвастаться 10 часами работы в режиме смешанного использования - меньше, чем в HD-версия 2012 года. Amazon называет это увеличением времени автономной работы по сравнению с 'предыдущим поколением Kindle Fire'.
Давайте разберемся в этом: HD - это действительно новый Kindle Fire, а Kindle Fire HDX будет новым Kindle Fire HD. Уже запутались?
Шаг 8

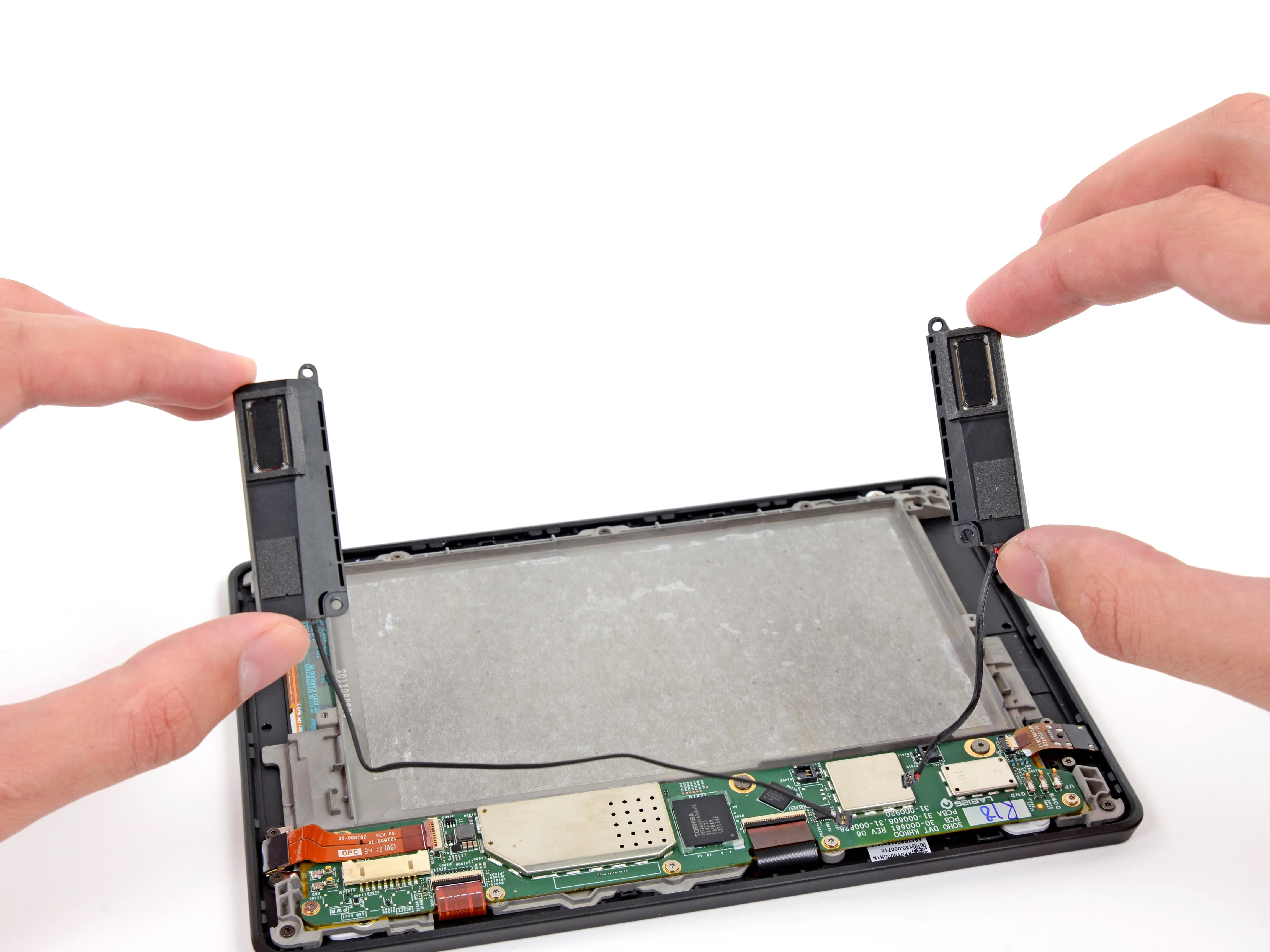

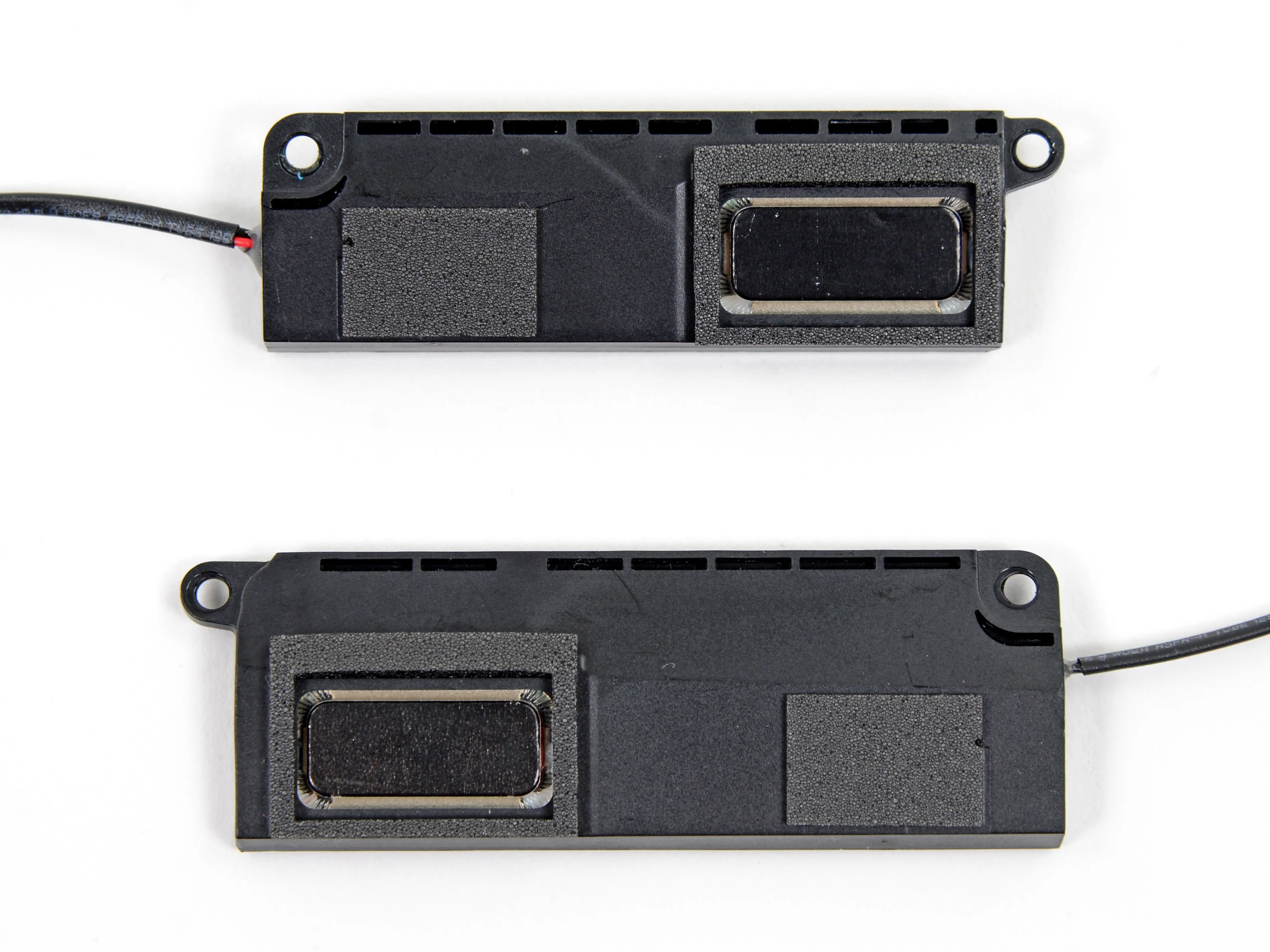

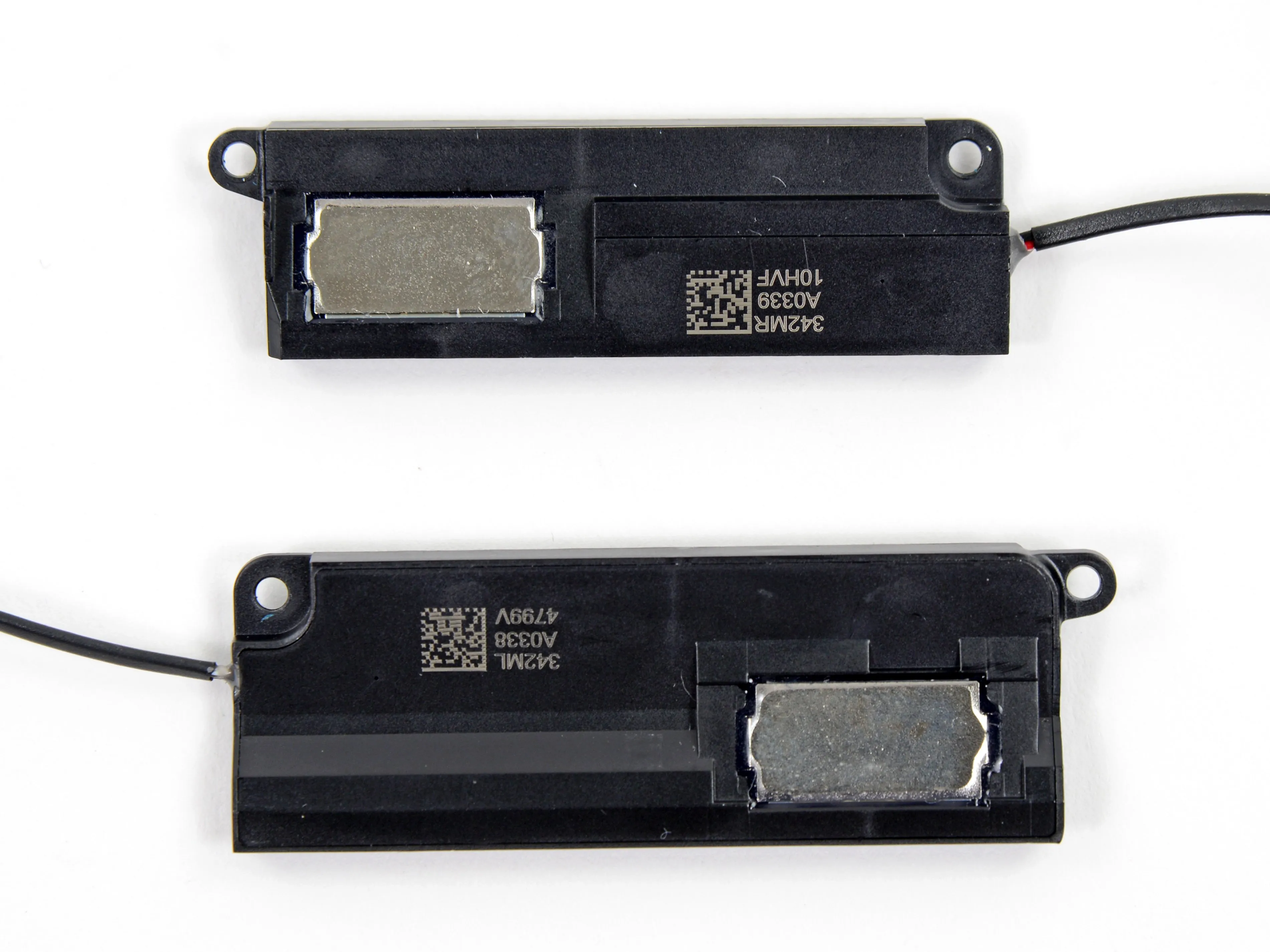

Мы вынимаем двойные динамики, чтобы посмотреть, что представляет собой эта акустическая система Dolby Digital Plus.
Ваш планшет не только обладает виртуальным объемным звуком, но и имеет звук с улучшенной четкостью, как с наушниками, так и без них. Так что вы можете быть в ужасе от парикмахерской даже без Dr. Dre.
Шаг 9

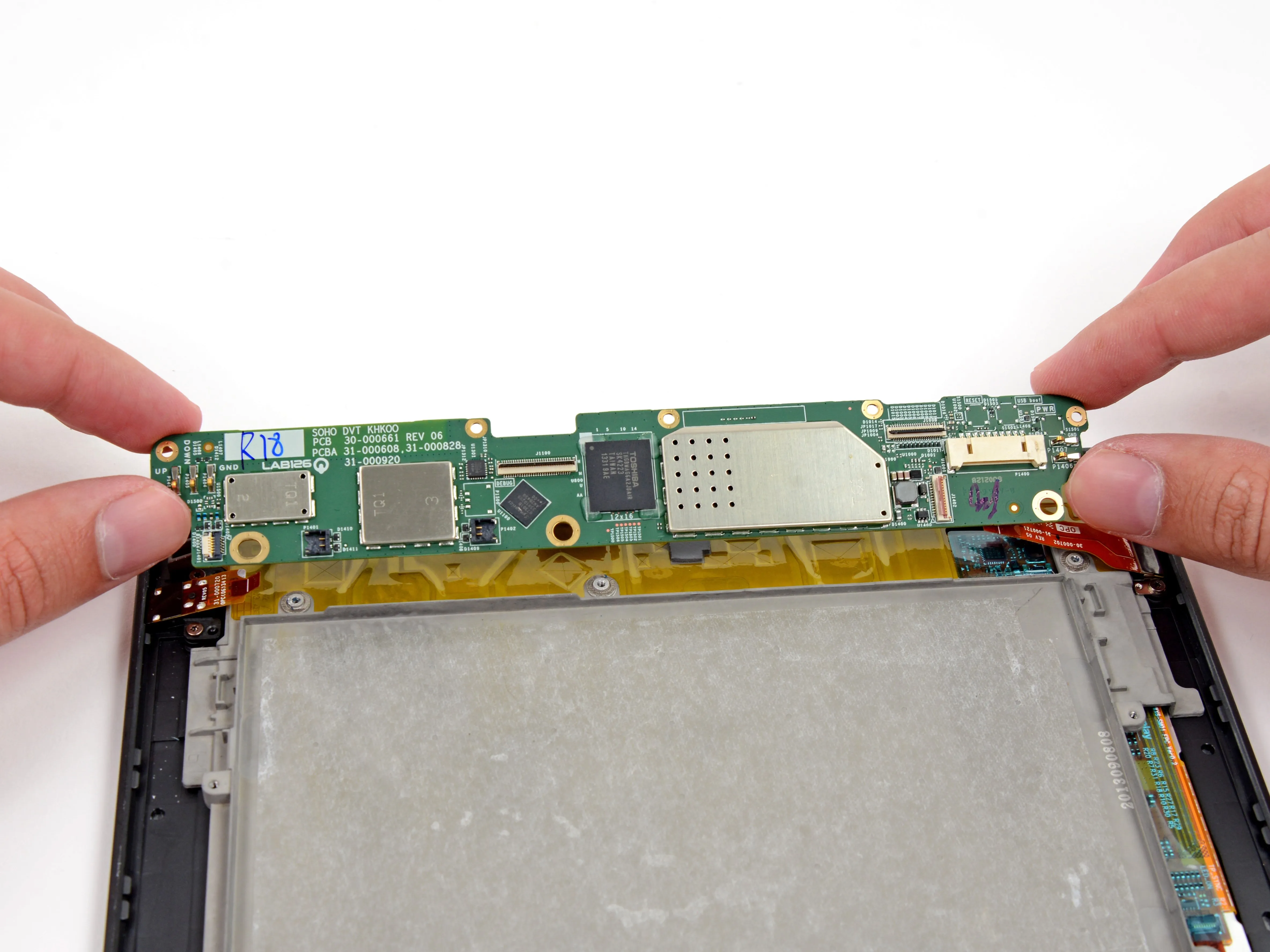

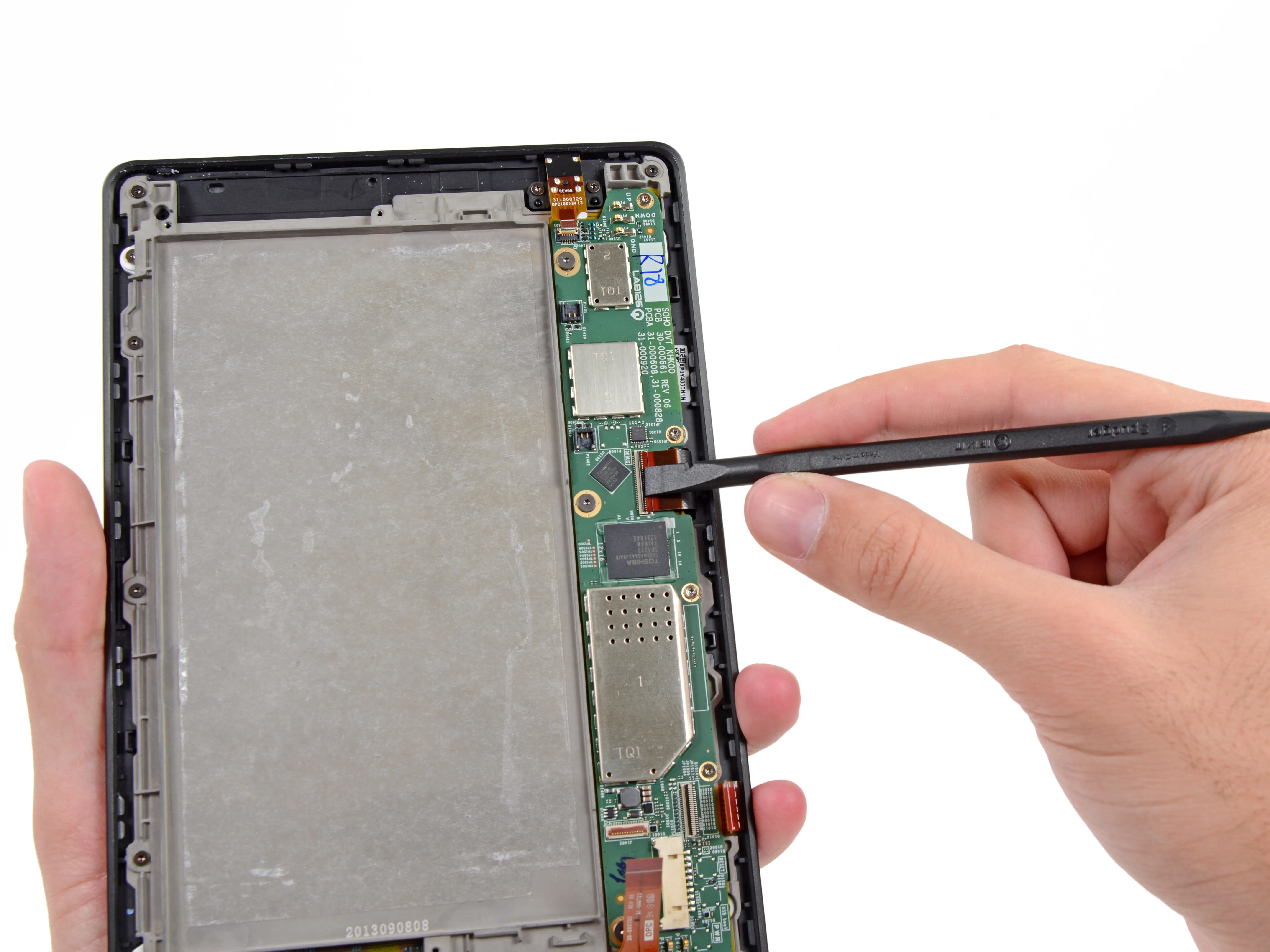

Несколько изящных движений и несколько поворотов нашей отвертки, и материнская плата свободна как ветер...
...но не достаточно свободна. Нам все еще нужно проникнуть под эти назойливые электромагнитные экраны и раскрыть секреты, скрытые в мозгу этого Kindle мозг.
Шаг 10
На лицевой стороне материнской платы Kindle Fire HD расположены следующие микросхемы:
Toshiba THGBMAG6A2JBAIR 64 Гб (8 Гб) e-MMC NAND Flash
Micron 3HAI8 D9QQD 8 Гб (1 Гб) мобильной памяти LPDDR2 SDRAM
Мы считаем, что 1,5 ГГц двухъядерный TI OMAP4 (4470) HS процессор вложен в микросхему SDRAM от Micron.
Контроллер сенсорного экрана Synaptics S7301B
Texas Instruments TWL6032 Полностью интегрированное управление питанием с трактом питания и зарядным устройством
InvenSense MPU-6500 6-осевой гироскоп
347 CB307
Комментарии к шагу
Похоже, что это может быть взломано с помощью кнопок Reset, USB boot и питания, расположенных непосредственно на плате. Также похоже, что есть JTAG-порт с использованием TP1500-TP1506.
А где изображение обратной стороны печатной платы?
Так где я могу получить новое стекло? Я боюсь, что эта модель слишком новая, потому что я не могу найти замену НИГДЕ!!!
Я ищу стекло дигитайзера также..... Есть какие-нибудь подсказки?
Я тоже ищу этот дигитайзер. Его нигде нет.
Кто-нибудь уже нашел дигитайзер? Провел несколько часов в безуспешных поисках
Мне тоже нужен дигитайзер, нашел несколько для разных моделей, но не для этой......HELP
Также нужно переднее стекло. Нашел для других моделей, но не для P48WVB4. Помогите!!!
Где находится кнопка сброса?
Я понимаю, что эта тема старая, но мне интересно, как получить доступ к порту сброса на материнской плате. Или если не порт, то есть ли что-то на материнской плате, что позволит мне сбросить настройки после ее отключения?
Я пытаюсь найти инвертор/контроллер задней подсветки, так как моя задняя подсветка потеряла питание
Шаг 11
Пара крупных планов для самых маленьких:

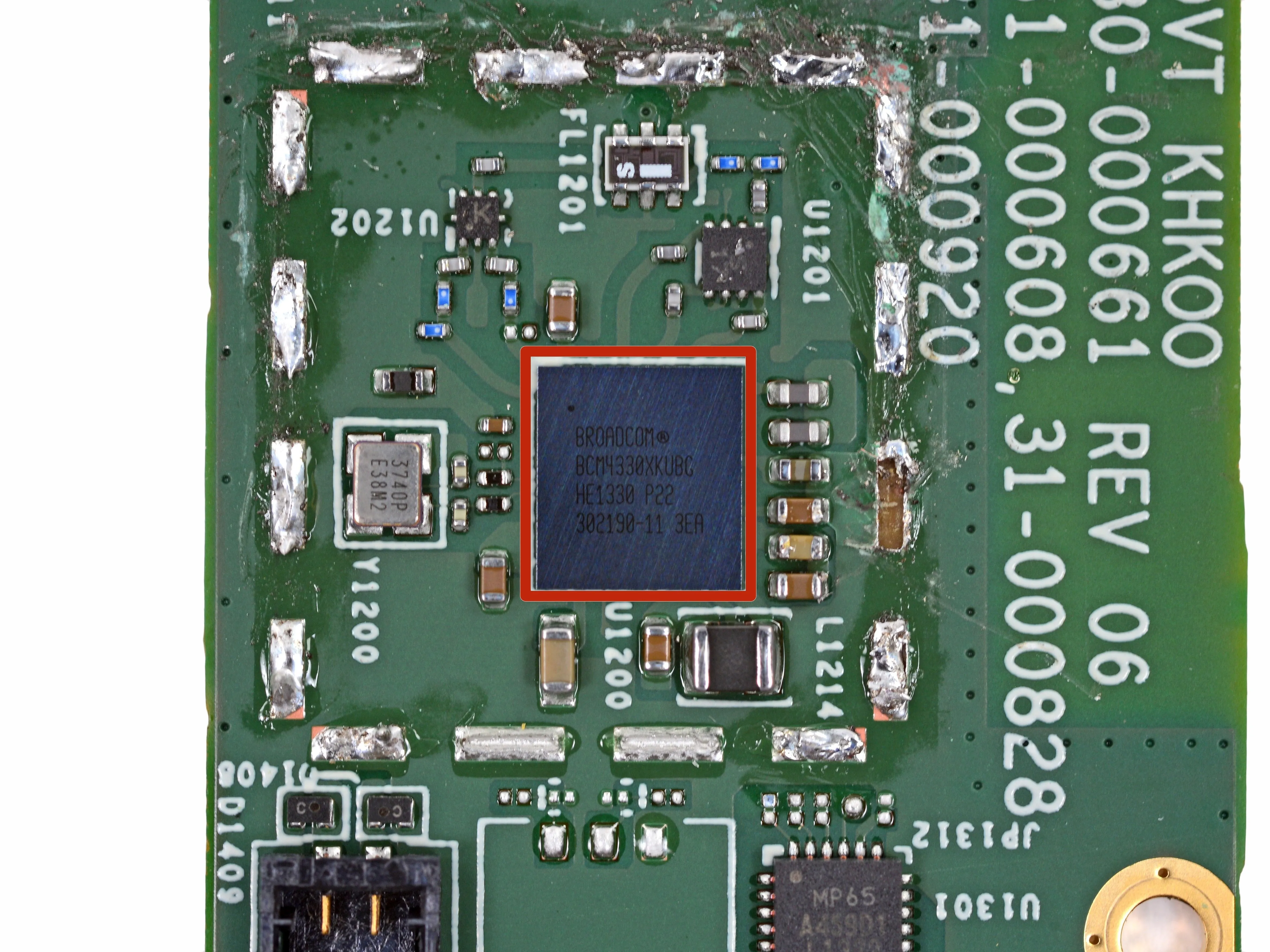

Broadcom BCM4330 802.11a/b/g/n MAC/Baseband/Radio с интегрированным Bluetooth 4.0+HS & FM-трансивер

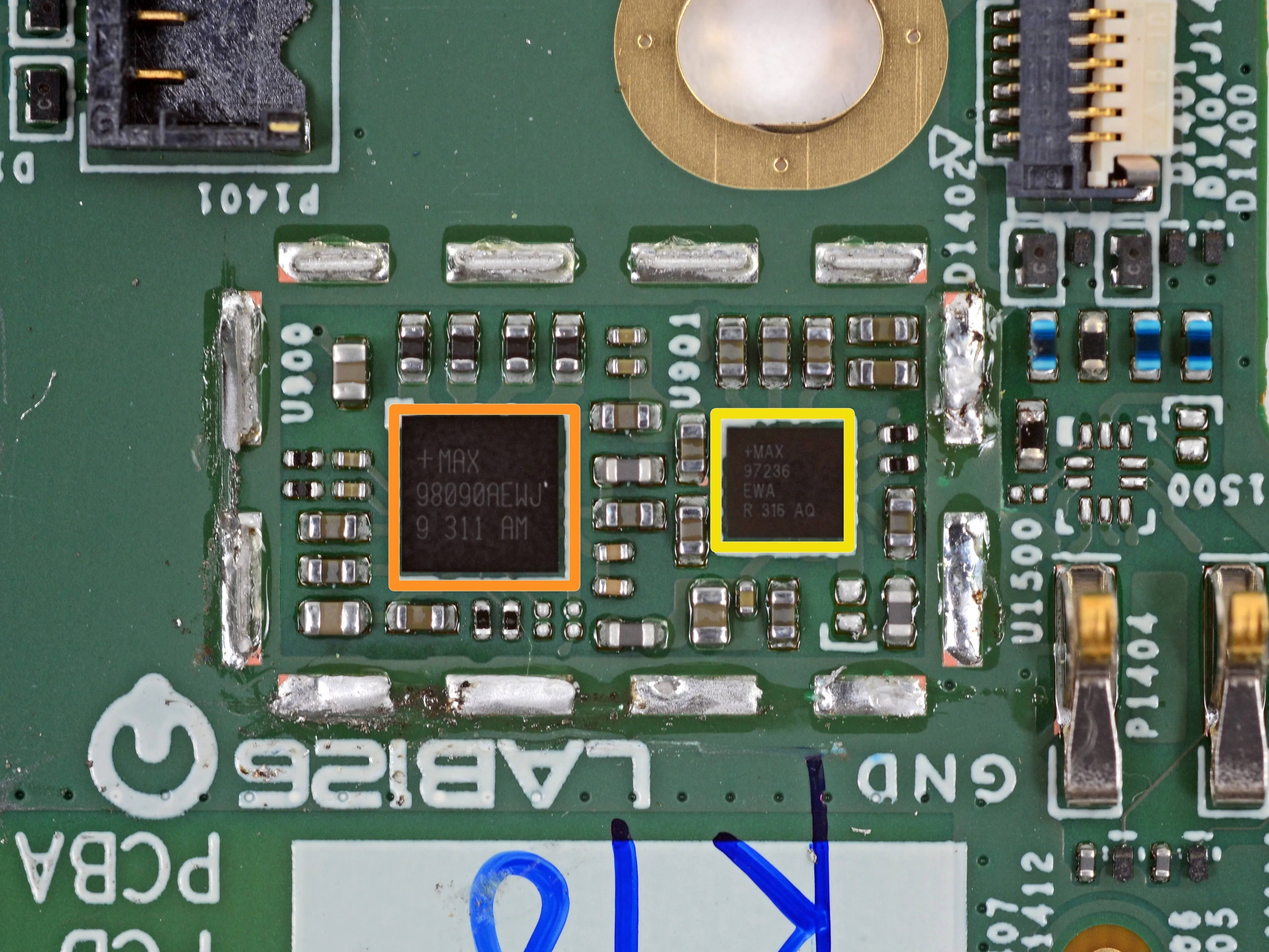

Maxim Integrated MAX98090 Стереофонический аудиокодек со сверхнизким энергопотреблением
Maxim Integrated MAX97236 Аудиоусилитель
Шаг 12

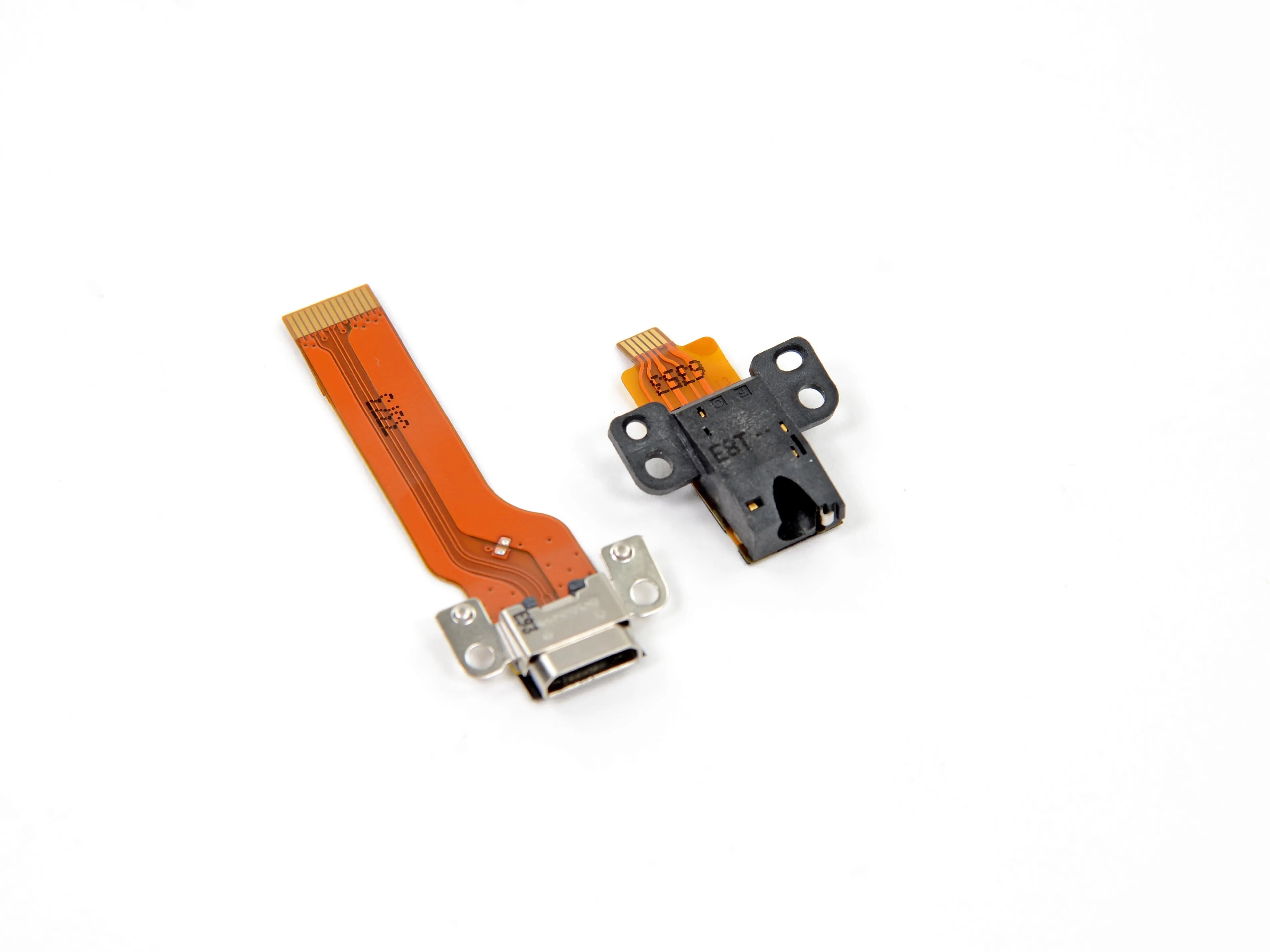

Мы любим модульность. Отдельные и легко извлекаемые разъемы для наушников и Micro-USB радуют глаз, особенно по сравнению с длинными цепочек компонентов которые удорожают и усложняют ремонт.
Выходит средняя рама. Хотя материал не подтвержден, возможность использования магния разжигает в нас в нас жука-поджигателя.
Шаг 13

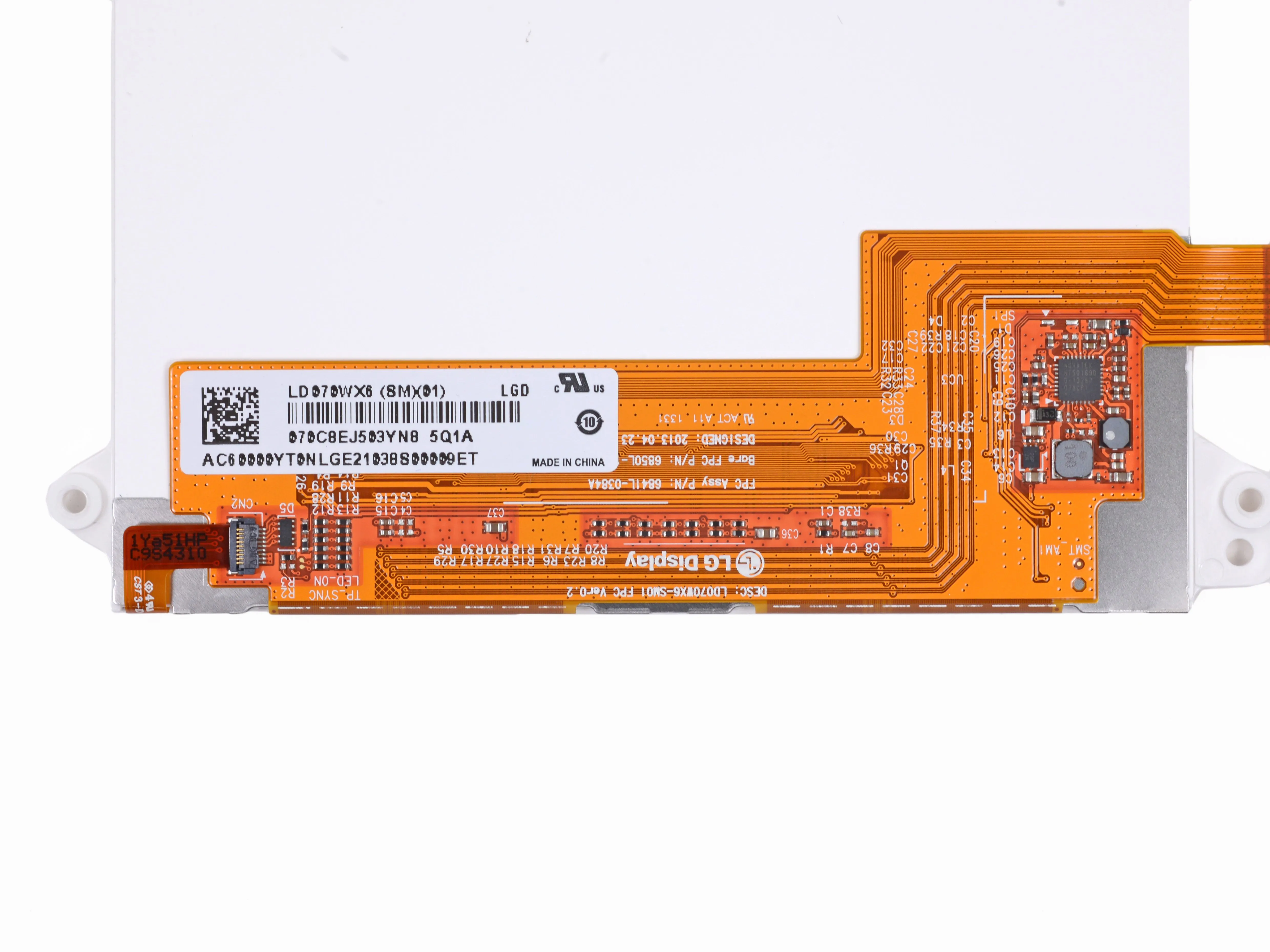

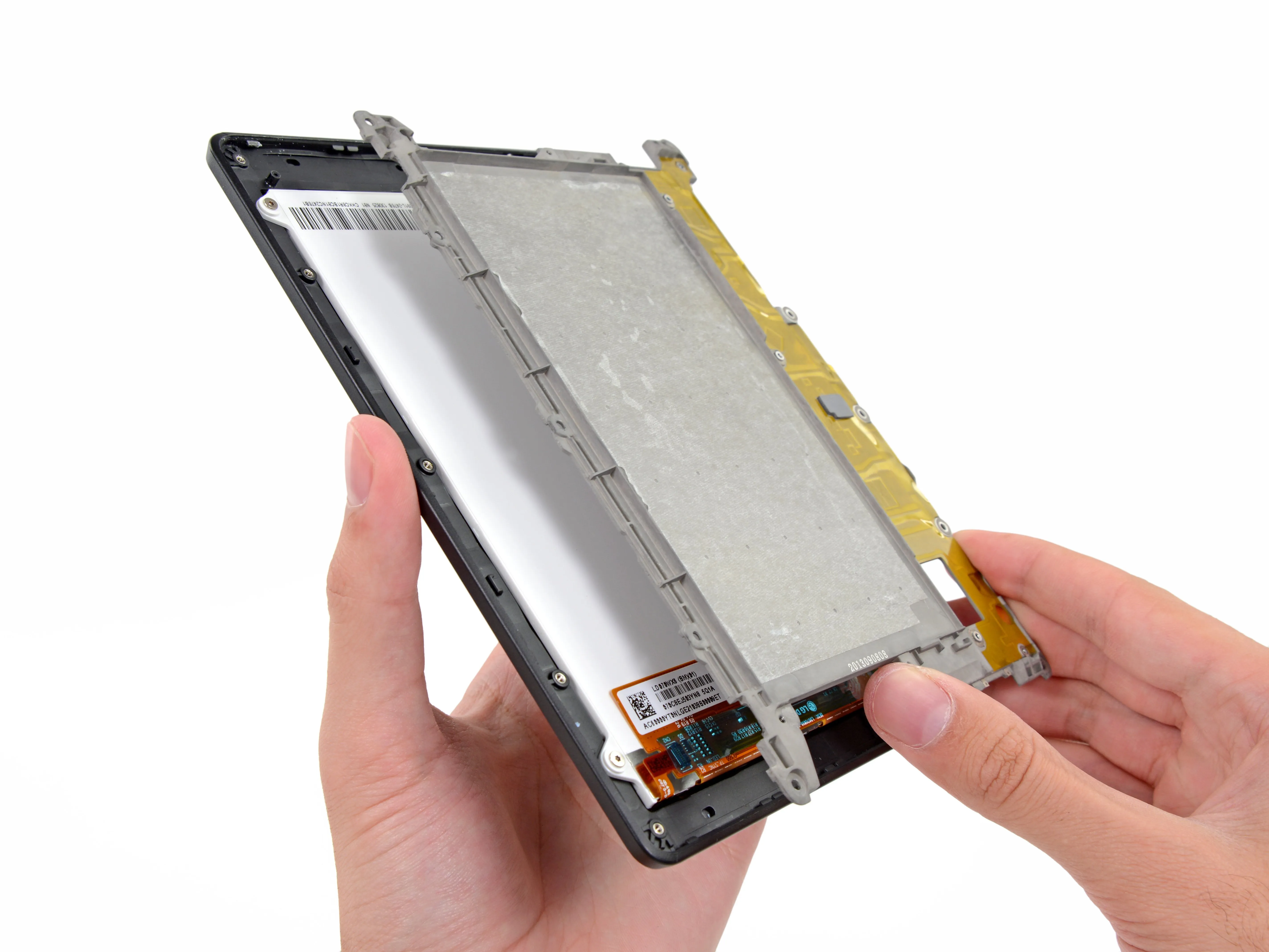

Дисплей снова снова предоставлен компанией LG. И, как и в прошлый раз, он представляет собой LD070WX6-SM01. Gesundheit!
Передняя стеклянная панель легко отделяется от дисплея, возвращаясь к конструкции Kindle Fire.
Еще одно доказательство того, что, хотя Kindle Fire HD имеют одно и то же название, модель 2013 года происходит из линейки Kindle Fire. Покопайтесь в своих чувствах, вы знаете, что это правда.
ЖК-дисплей управляется процессором Novatek NT50169D драйвер ЖК-дисплея.
Novatek Microelectronics Corp. - компания-разработчик микросхем, выпускающая ИС драйверов дисплеев.
Не следует путать ее с компанией 'Новатэк', крупнейшим в России независимым производителем природного газа. крупнейшим независимым производителем природного газа..
Шаг 14

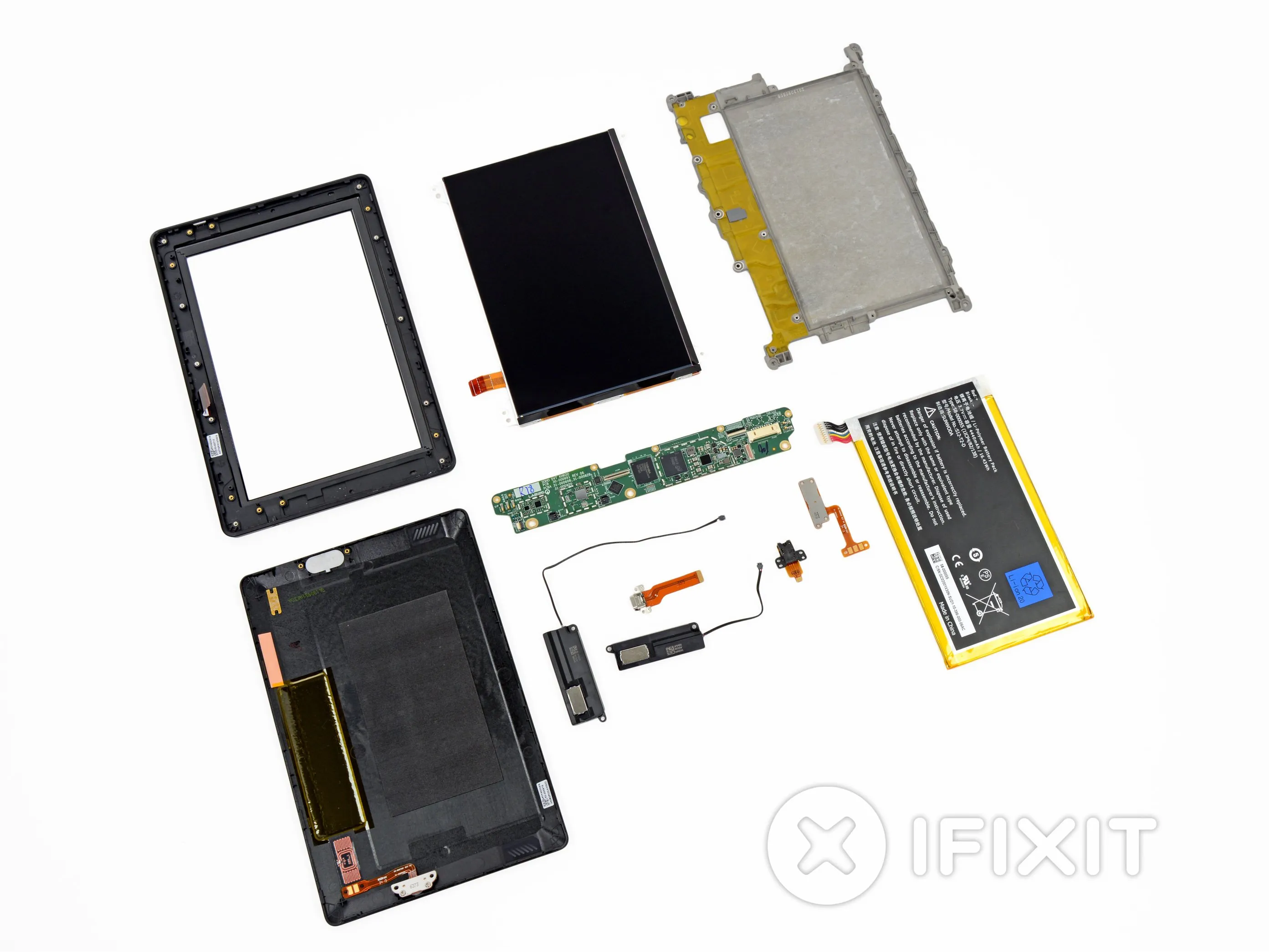

Оценка ремонтопригодности Kindle Fire HD 2013: 8 из 10 (10 - самый простой ремонт).
Простая модульная конструкция означает, что те немногие компоненты, которые могут выйти из строя, можно легко и недорого заменить.
Все крепежные элементы внутри - винты Torx T5, достаточно одной непрофессиональной отвертки.
ЖК-дисплей не прикреплен к дисплею и может быть легко снят.
Задний корпус немного сложно открыть, но с помощью инструкций это будет легко.
На батарее использовано приличное количество клея, поэтому для разборки потребуется немного усилий и аккуратная работа.
Стеклянная панель приклеена к передней пластиковой рамке, поэтому для замены треснувшего стекла потребуется тепловая пушка (или придется менять оба компонента вместе).
