Разборка Kindle Fire HD 6
Введение
Разрекламированный как 'самый мощный планшет до 100 долларов', Kindle Fire HD 6 был слишком заманчив, чтобы от него отказаться. Присоединяйтесь к нам, чтобы узнать, означает ли недорогой - дешевый, непоправимый или просто экономичный. Время разборки.
Двойная тревога! Мы также разобрали новый планшет Amazon Kindle 7-го поколения!
Согрейтесь горячими твитами в Twitter, присоединяйтесь к нам на Facebook или найдите наши фото в Instagram.
Что вам понадобится
Запчасти
Посмотреть
Инструменты
Отвертки iFixit (набор из 6) | Источник - ifixit.com
Отвертка T5 Torx | Источник - ifixit.com
Пластиковые карты | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Разбор Kindle Fire HD 6

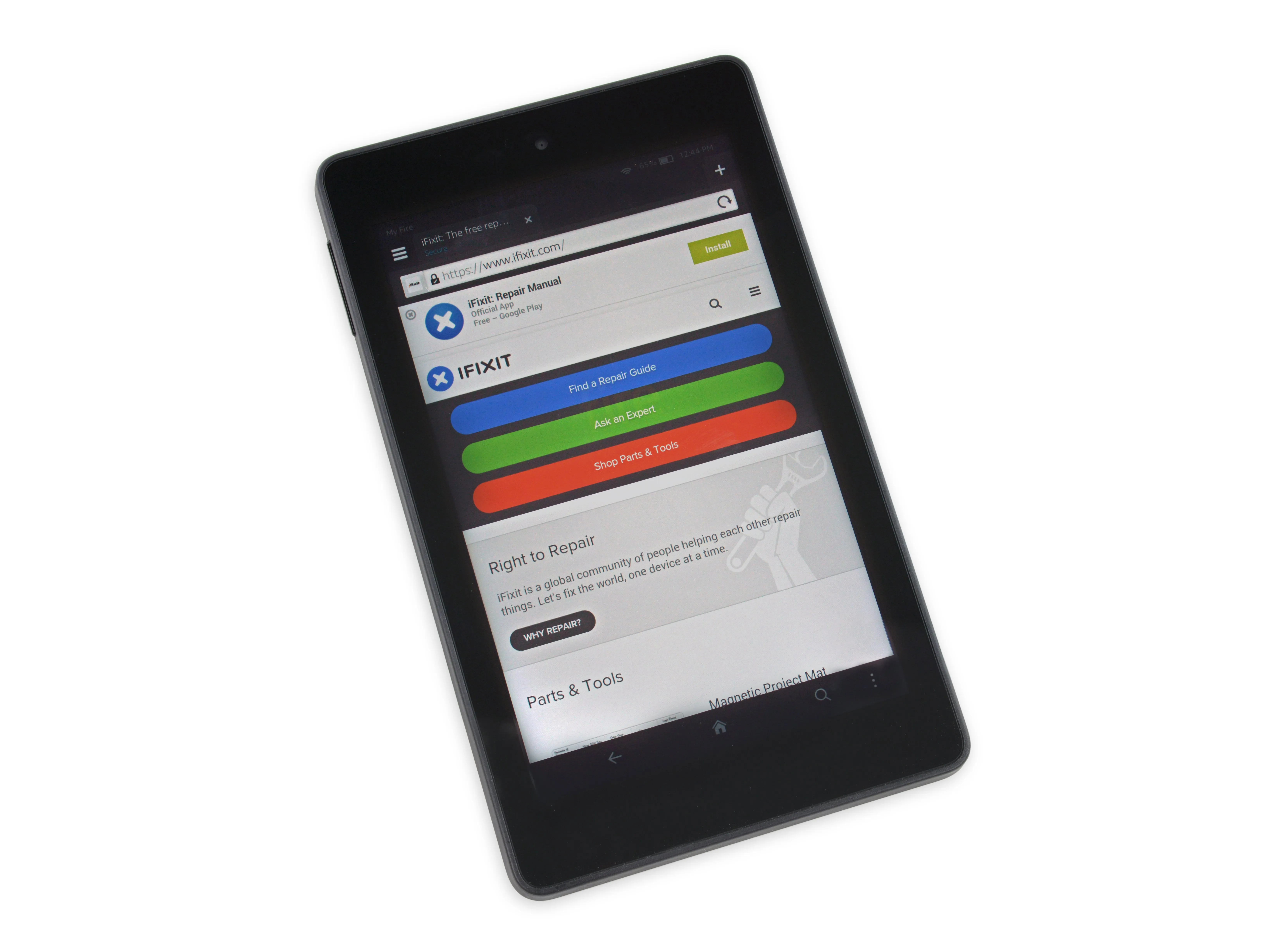

Сто долларов. Один Бенджамин. Одна си-нота. Такова стоимость нового Kindle Fire HD 6 от Amazon. Давайте посмотрим, что можно купить за ваши не очень большие деньги:
6-дюймовый сенсорный экран высокой четкости с разрешением 1280 x 800 при 252 ppi
Четырехъядерный процессор с двумя ядрами, работающими на частоте 1,5 ГГц, и двумя ядрами на частоте 1,2 ГГц
1 ГБ оперативной памяти
8 ГБ (4,5 ГБ доступно пользователю) или 16 ГБ (11,6 ГБ доступно пользователю) внутренней памяти
802.11b, 802.11g или 802.11n Одноантенный Wi-Fi + акселерометр + гироскоп + Bluetooth
VGA-камера на передней панели + 2,0 МП камера HD на задней панели
Шаг 2

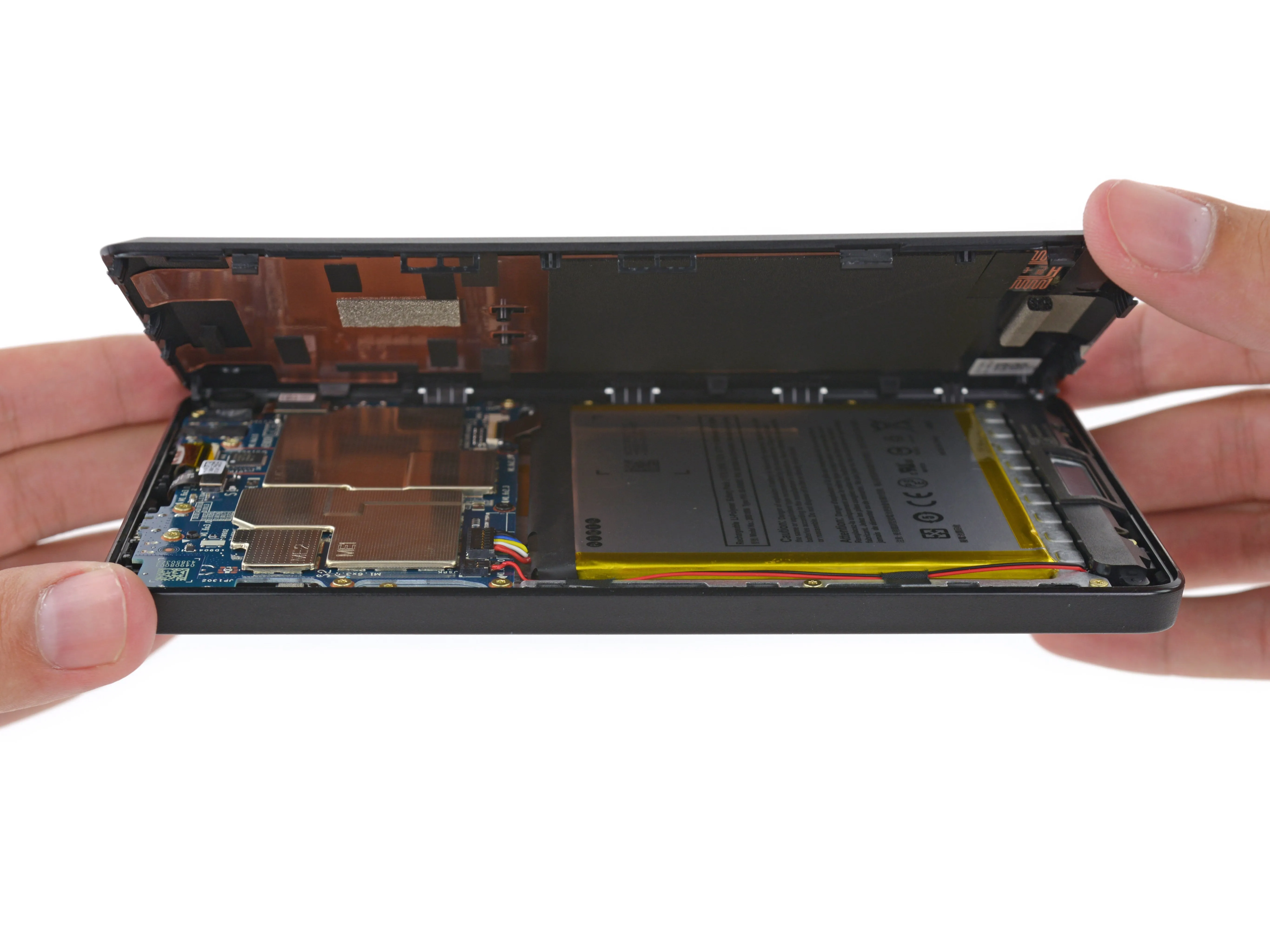

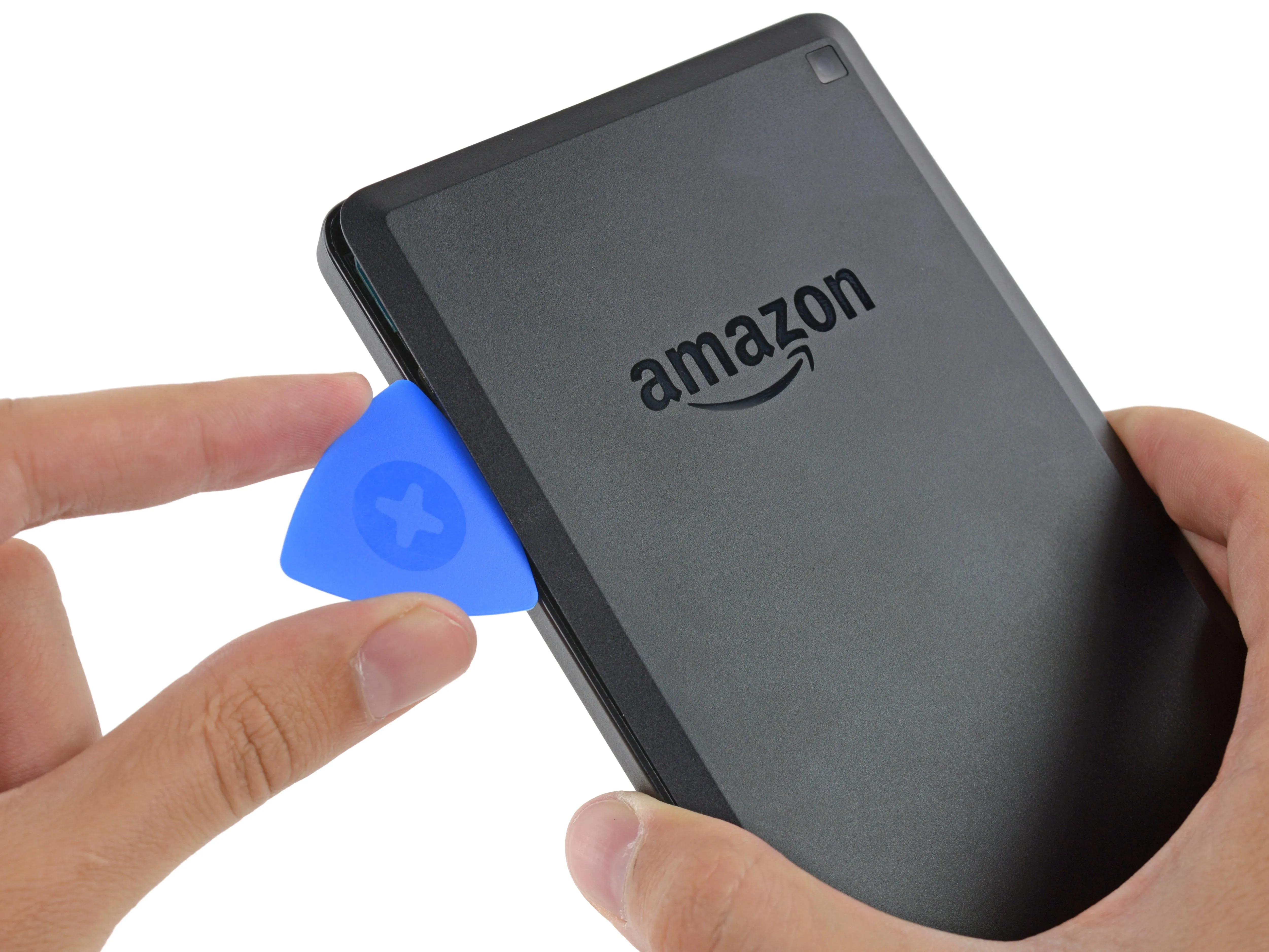

Хорошие новости! Чтобы взломать этот корпус, вам не понадобится ничего более сложного, чем ковырялка. Пластиковые клипсы и отсутствие клея фиксируют панель.

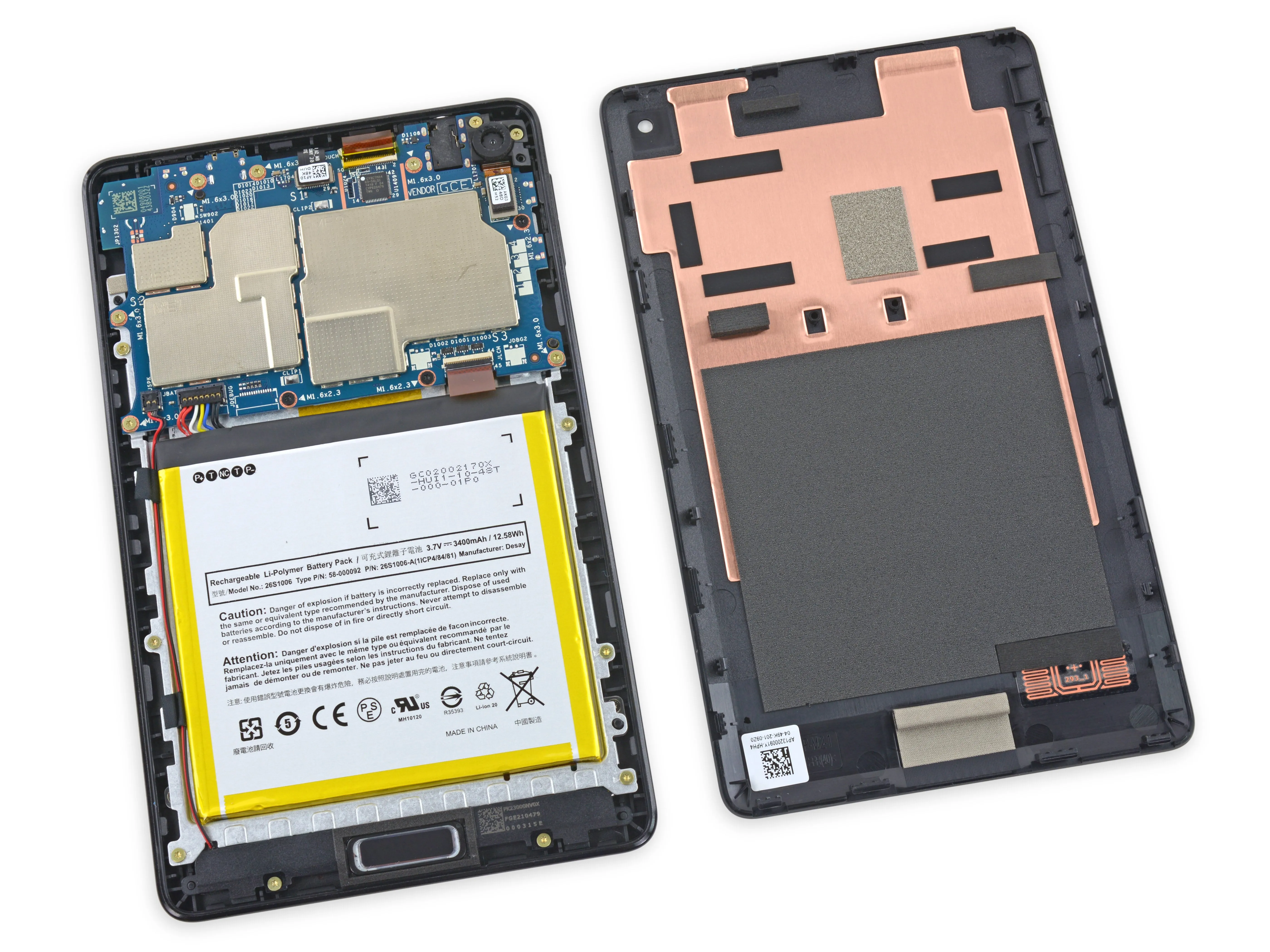

Это выглядит знакомо. Похоже, что Fire HD 6 - это просто маленький Kindle Fire.
И без того очень простое устройство, Fire подвергся серьезной оптимизации внутри (не говоря уже о внешнем уменьшении).
Как нам кажется, материнская плата, задняя камера, батарея и динамик легко доступны для извлечения...
Шаг 3

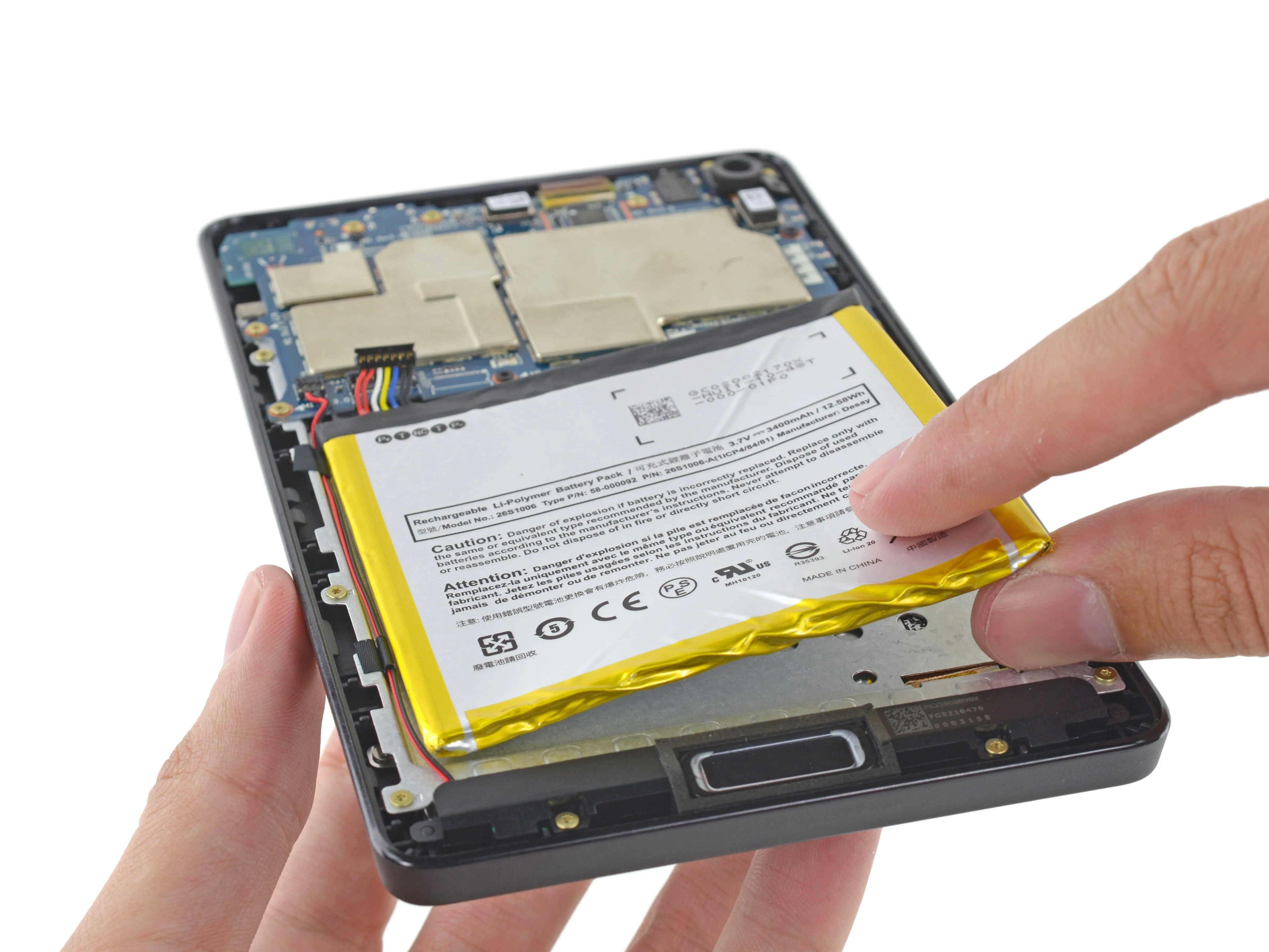

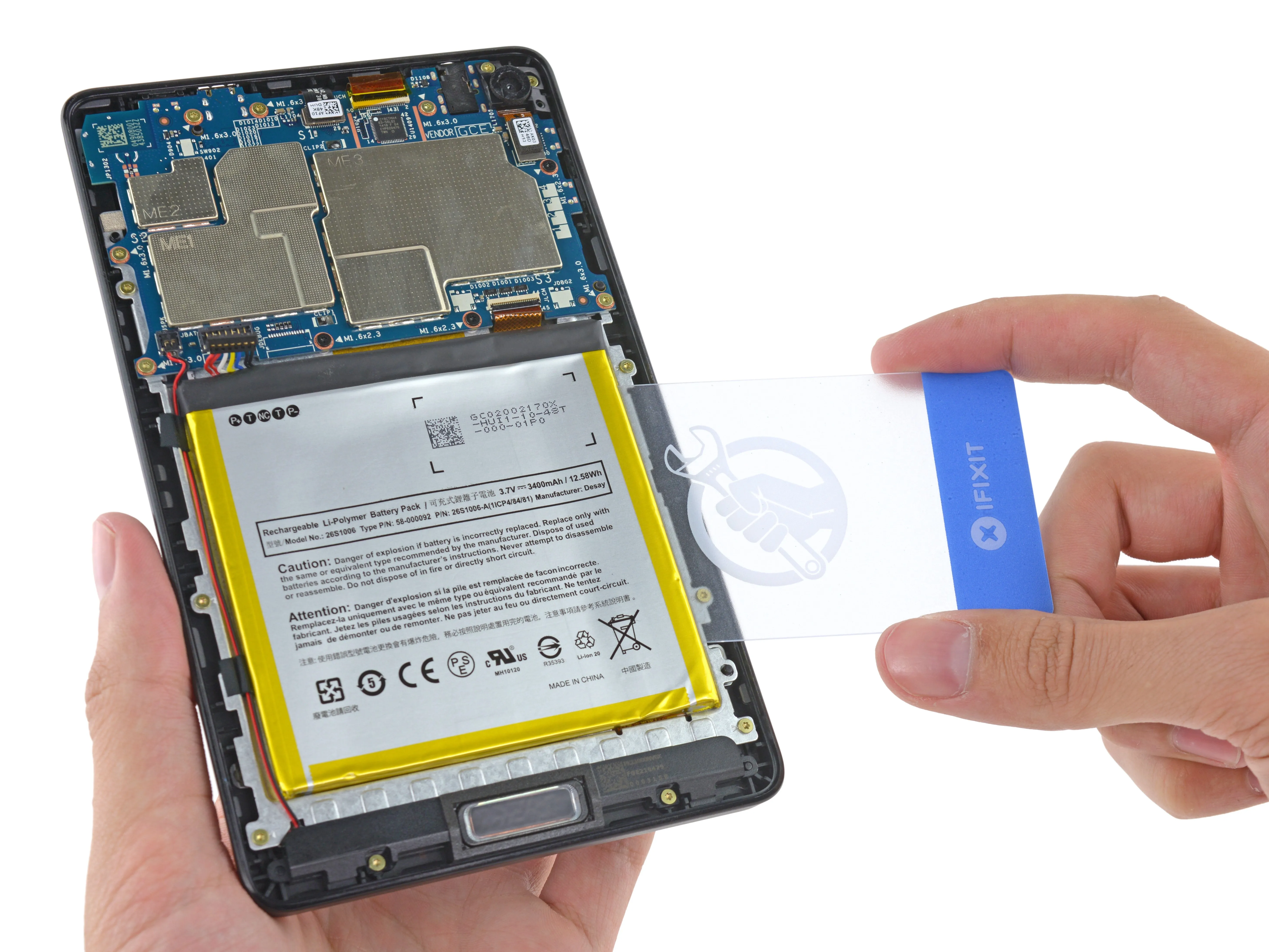

Или мы так думали. Батарея, хотя и находится сверху и в остальном готова к работе, страдает от разлуки.
Уважаемый Amazon, не могли бы вы уменьшить количество клея для батареи Kindle? Спасибо.
Даже с помощью пластиковой карты нам пришлось применить чрезмерную силу, чтобы вытащить батарею.

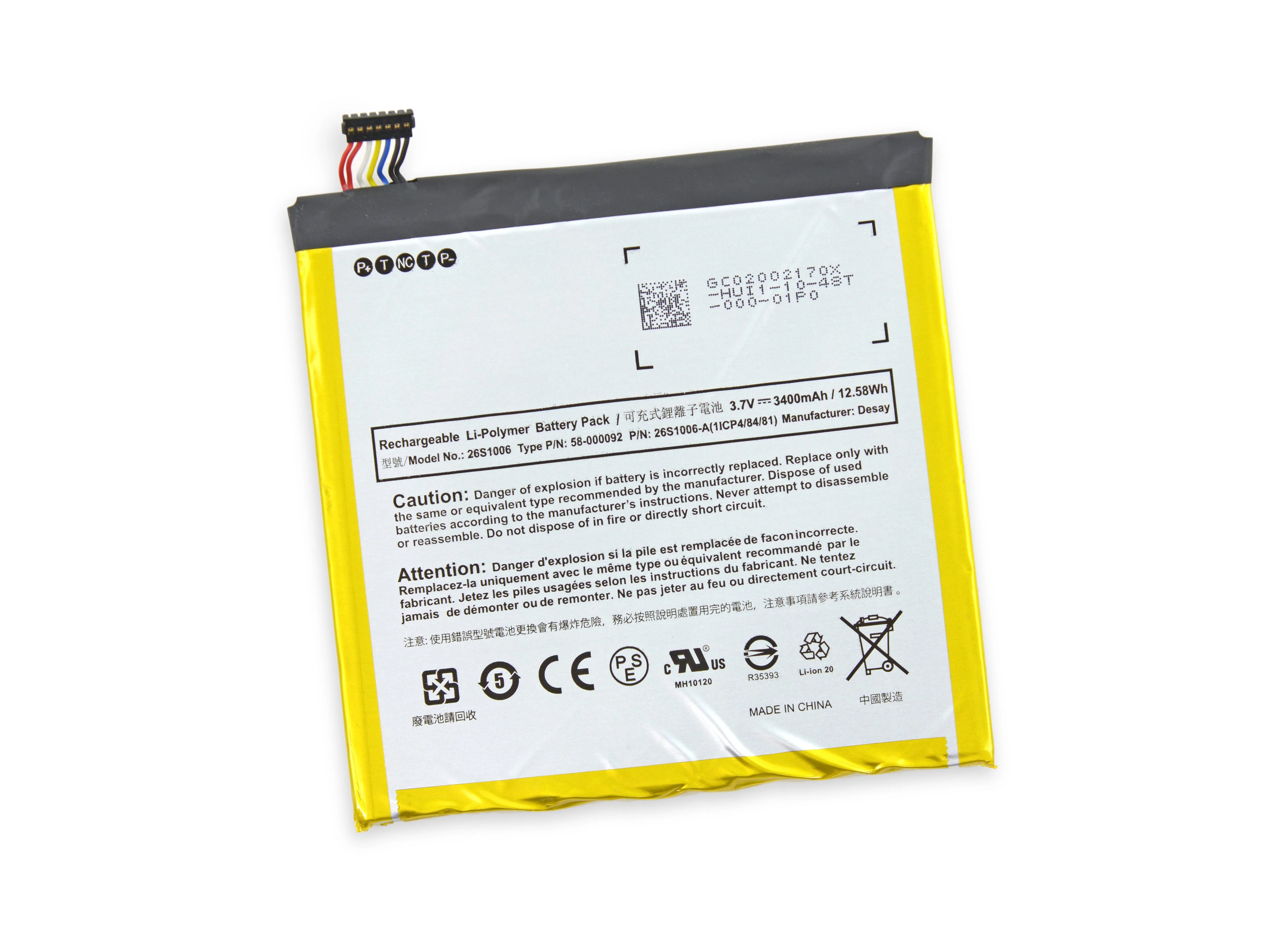

Литий-ионный полимерный аккумулятор Kindle Fire HD 6 с напряжением 3,7 В и емкостью 3400 мАч (12,6 Вт-ч) имеет довольно большой вес - 60 граммов, что составляет примерно одну пятую от общего веса Fire.
Amazon обещает около 8 часов работы, но предупреждает, что 'результаты могут отличаться'.
К сведению, 7-дюймовый HDX имеет емкость 17,29 Вт-ч, а оригинальный 7-дюймовый Fire был рассчитан на 16,28 Вт-ч.
Шаг 4

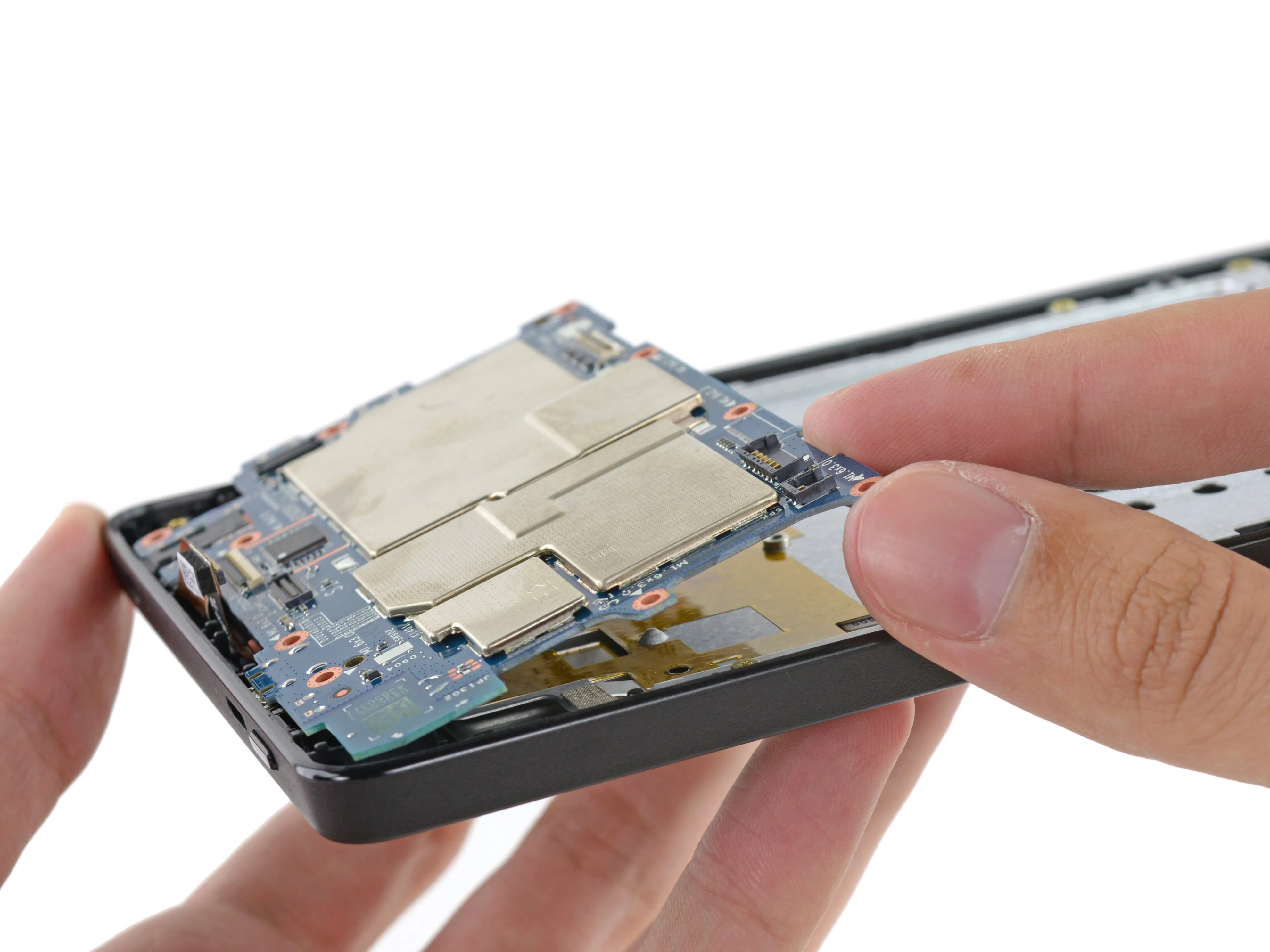

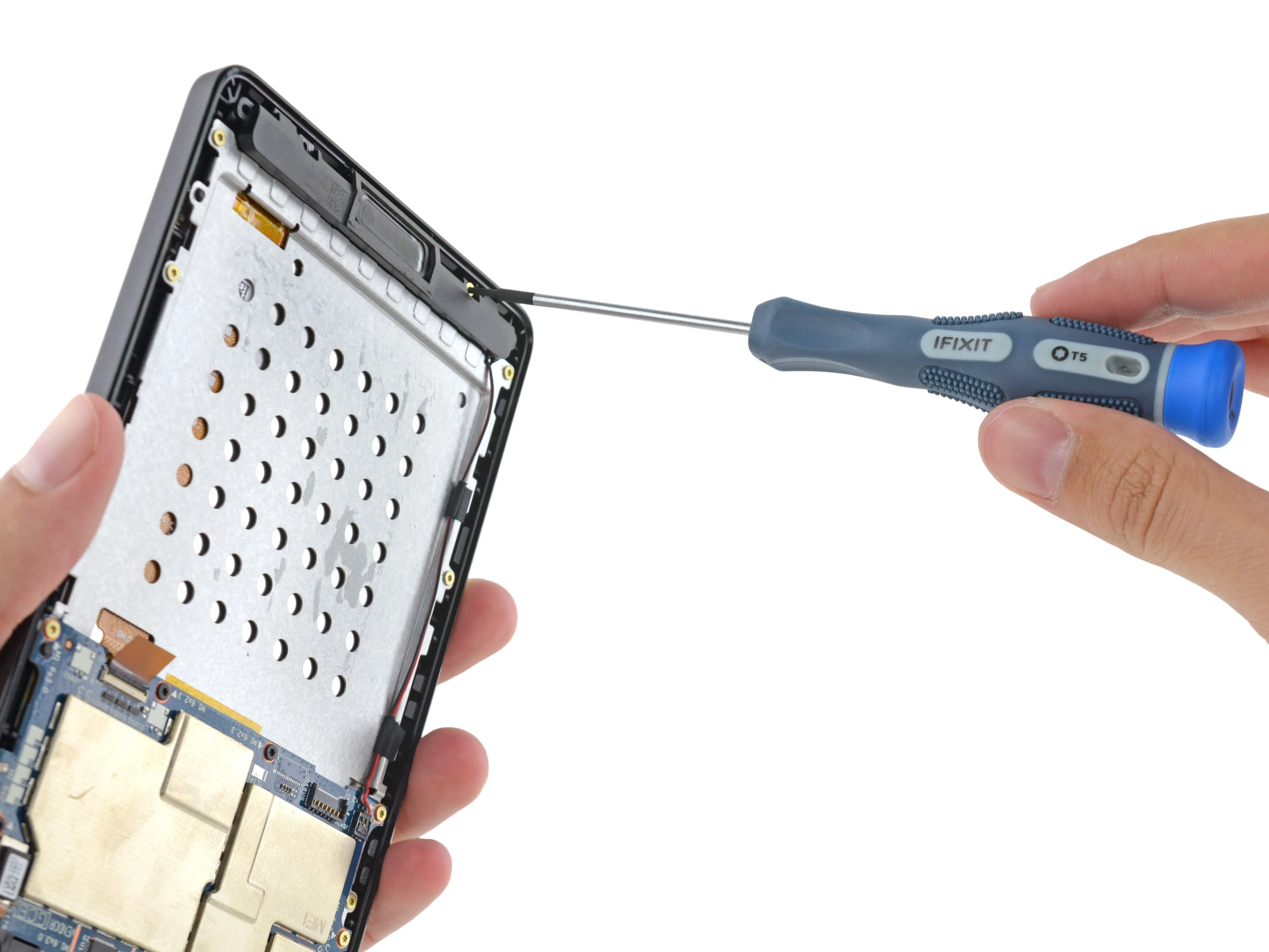

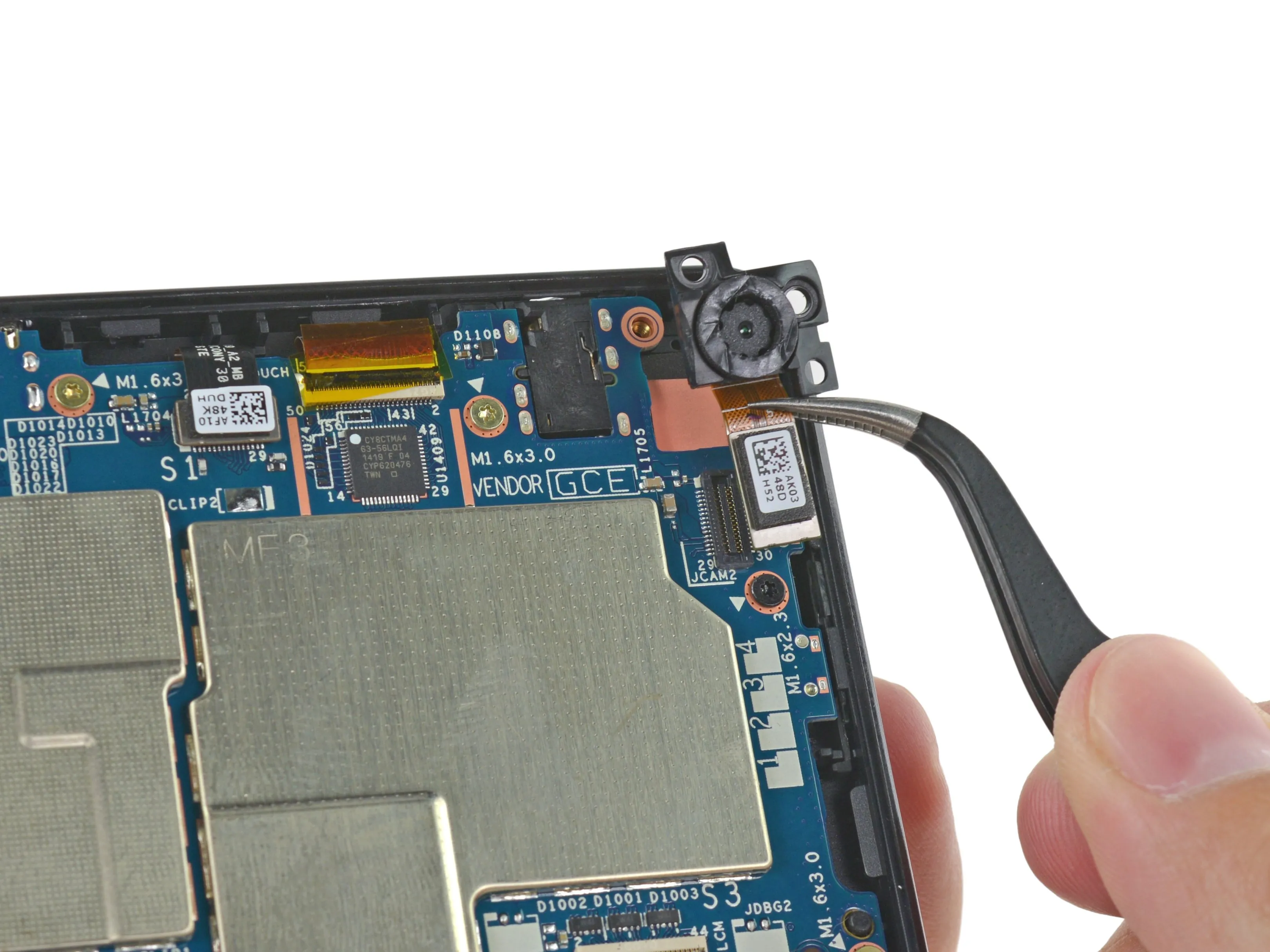

Продолжая двигаться по пути 'удаления модульных компонентов', мы извлекаем динамик, камеру заднего вида и, наконец, (после всех этих усилий) материнскую плату.
2,0-Мп камера заднего вида - это... ну... камера.
Что замечательно, если вы когда-нибудь хотели флип-фон 2005 года фотографии в новом громоздком формате.
По данным Amazon, тыльная камера способна делать фотографии высокого разрешения (включая панорамы и HDR) и снимать HD-видео в формате 1080p.
Шаг 5

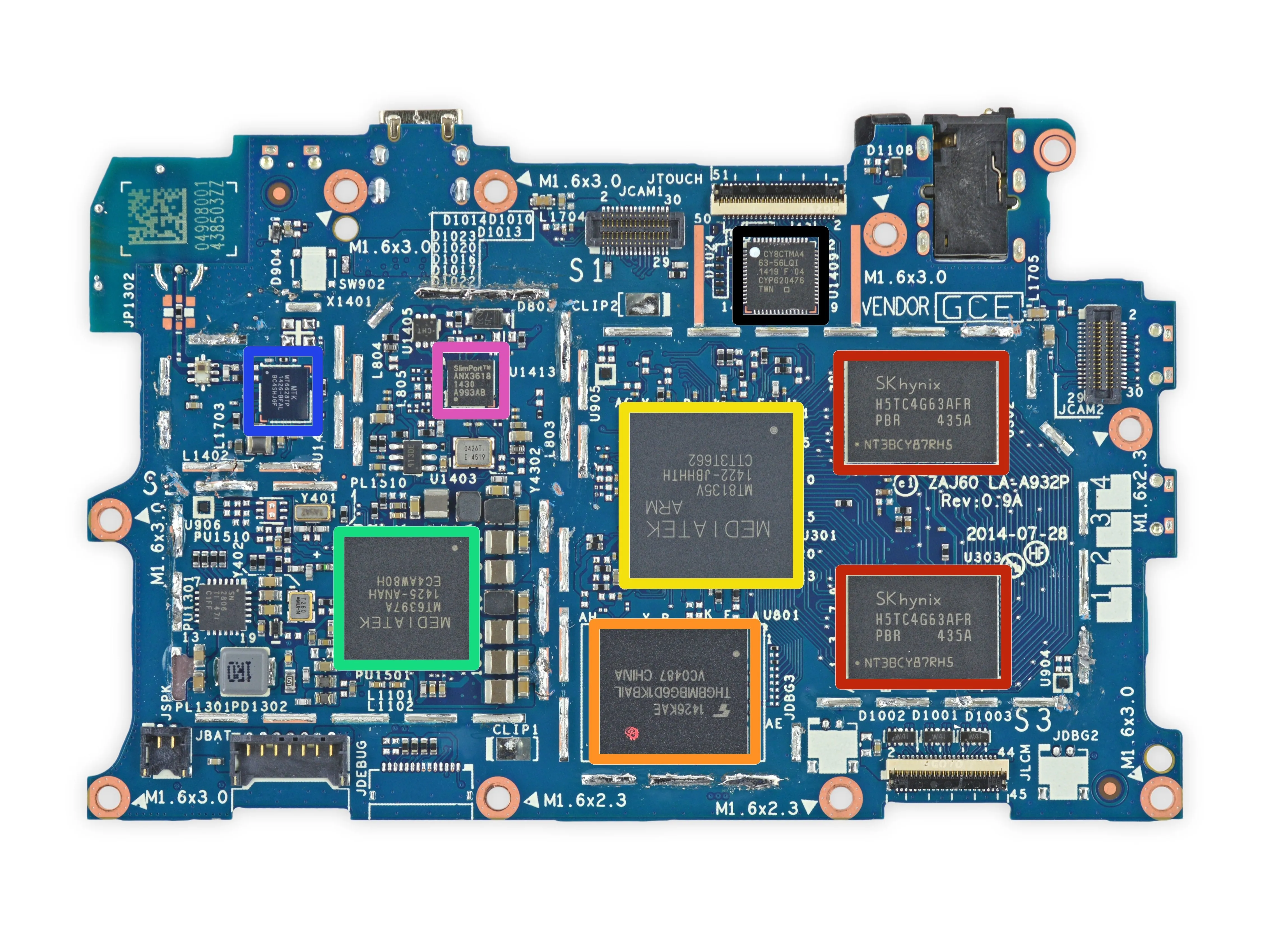

Вот микросхемы, которые зажигают Kindle Fire HD 6:
SK Hynix H5TC4G63AFR 4 Гб (512 Мб) DDR3L SDRAM (512 Мб x 2 = 1 Гб)
Toshiba THGBMBG6D1KBAIL 8 Гб e-MMC NAND Flash
MediaTek MT8135V Прикладной процессор
MediaTek MT6397A 1425-ANAH EC4 AW80H
MediaTek MT6628TP Контроллер Wi-Fi/Bluetooth
SlimPort ANX3618 ИС подключения SlimPort
Cypress Semiconductor CY8CTMA4 63-56LQI 1419 F 04 CYP620476
Шаг 6

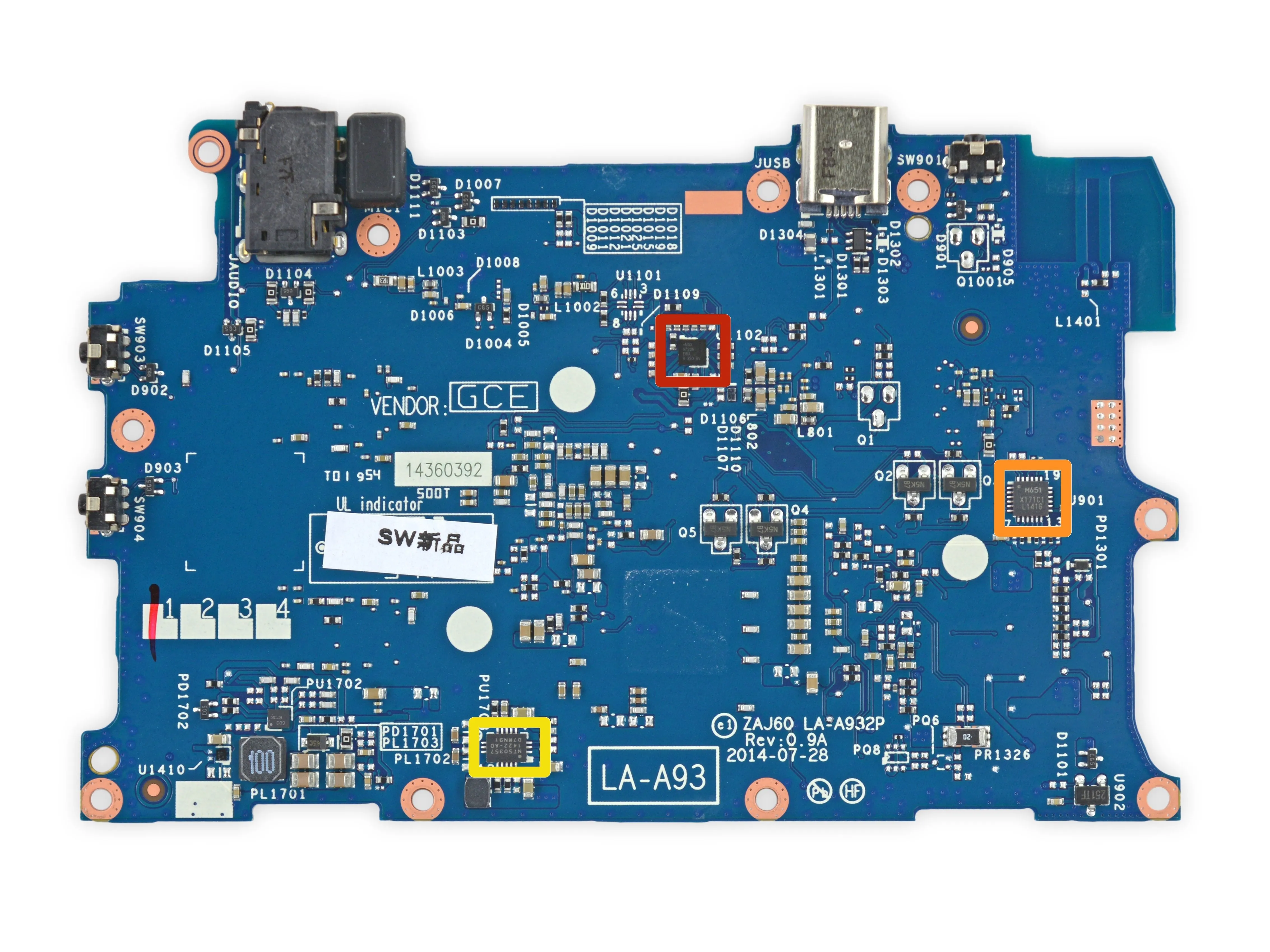

На задней стороне материнской платы расположено несколько неработающих микросхем:
Maxim Integrated MAX97236 Аудиоусилитель с функцией обнаружения разъемов
M651 X171C1 L146
Novatek NT50357 1422-AD D7MN91
Шаг 7

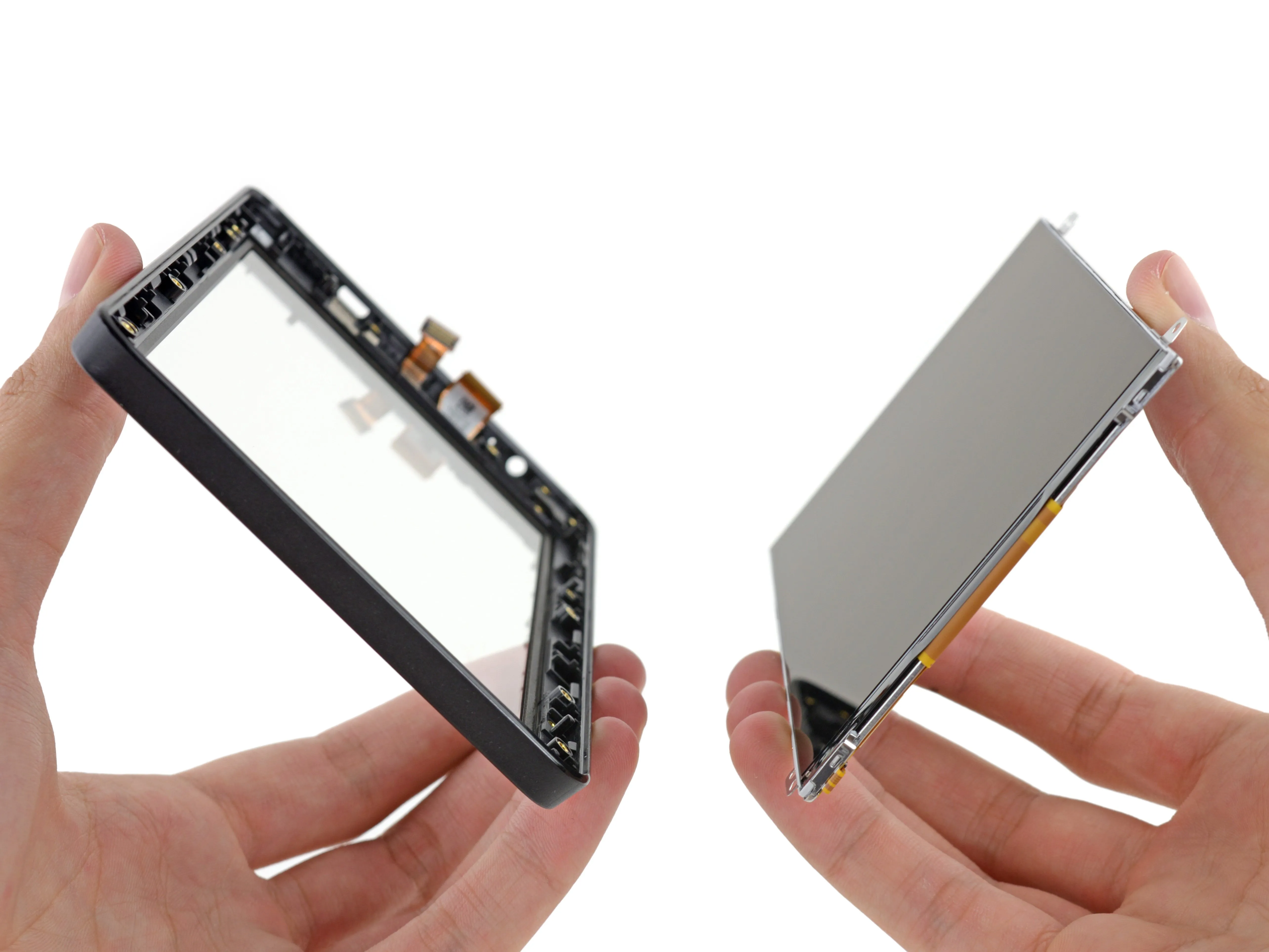

Смотрите, ма, никакого оптического клея! Давненько мы не видели, чтобы дисплей планшета разбирался на неплавкие компоненты стекла и дисплея.
Определенно, это перекликается с дизайном оригинального Fire.

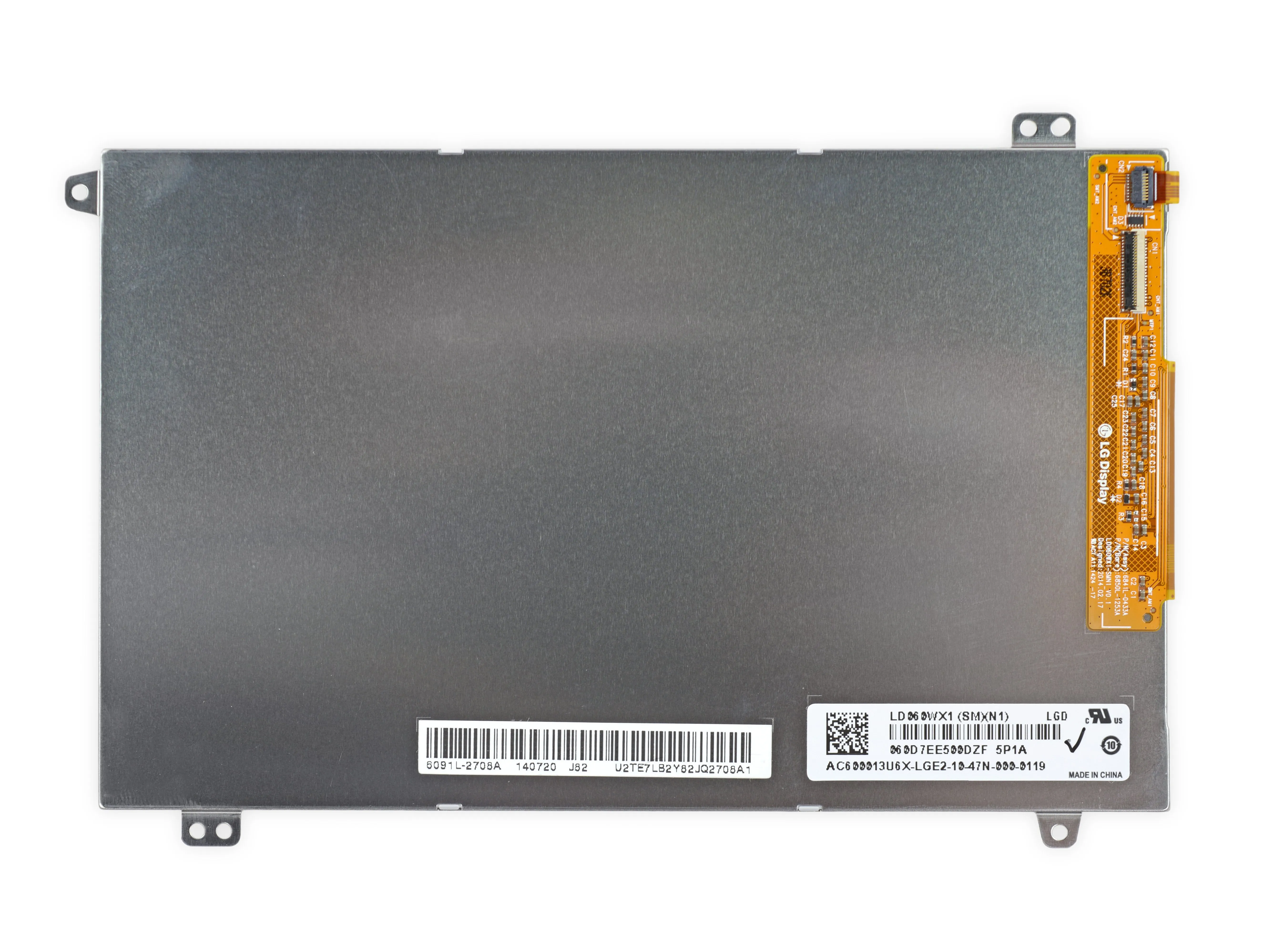

Дисплей с диагональю 6 дюймов и разрешением 1280 x 800 пикселей (252 ppi) предоставлен компанией LG Display.
Стекло дисплея содержит дигитайзер и VGA фронтальная камера.
Шаг 8

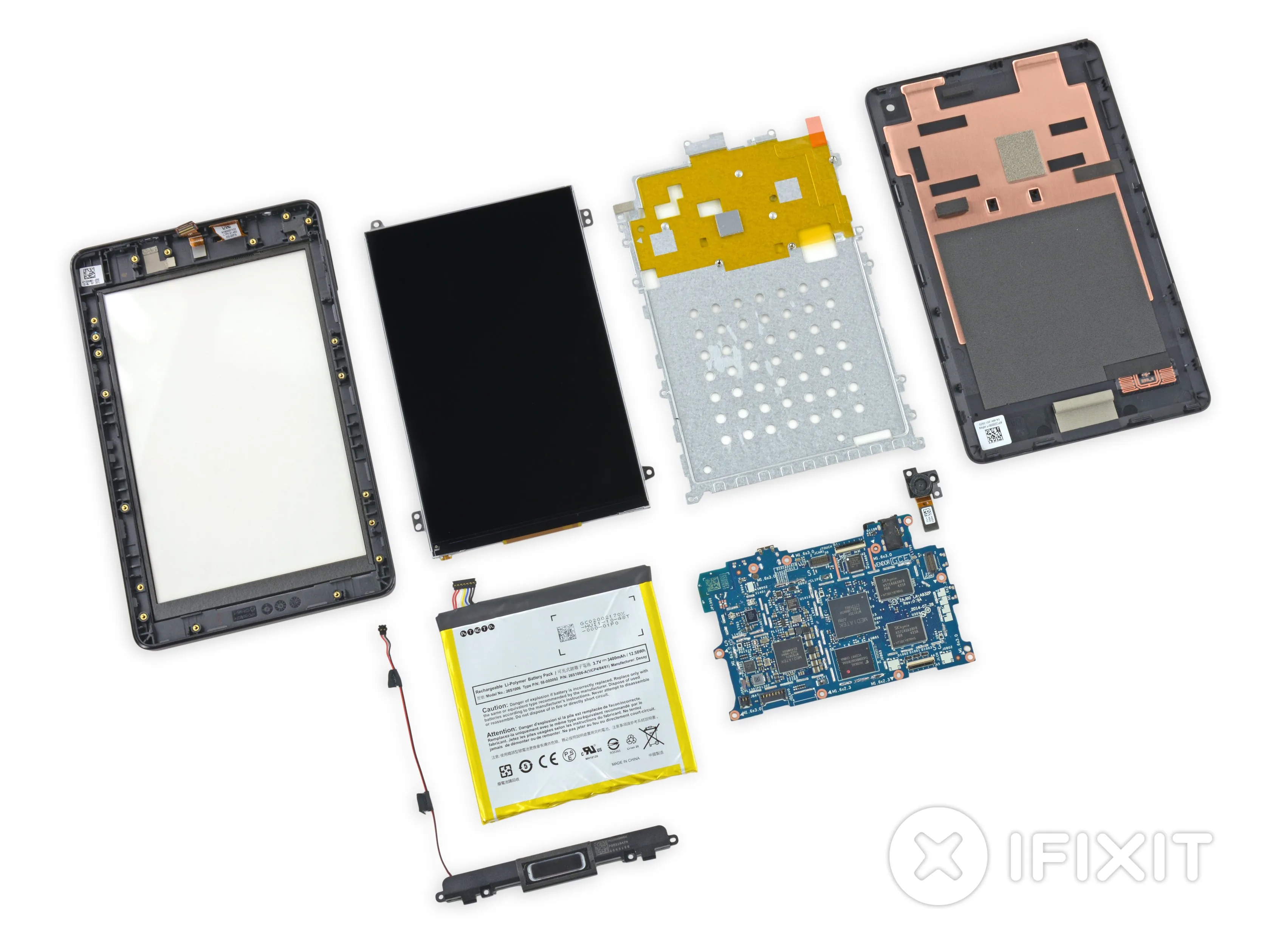

Оценка ремонтопригодности Fire HD 6: 8 из 10 (10 - самый простой ремонт).
Задняя часть корпуса открывается очень легко, обеспечивая беспрепятственный доступ к внутренним компонентам.
Все крепежные элементы внутри - это винты T5 Torx - достаточно одной нестандартной отвертки.
Упрощенный дизайн и ограниченная функциональность означают меньшее количество компонентов и меньше головной боли при разборке.
Клей для аккумулятора гораздо сильнее, чем нужно, что делает разборку опасной.
Стеклянная панель приклеена к передней пластиковой рамке, поэтому для замены треснувшего стекла требуется тепловая пушка (или нужно заменить оба компонента вместе).
Отсутствие доступных запасных частей ограничило возможности ремонта других моделей Kindle. Остается надеяться, что эту модель не постигнет та же участь.
