Разборка Kindle Voyage

Введение

Смотрите и удивляйтесь! Компания Amazon добавила новый планшет в свою линейку электронных читалок, и этот планшет призван усовершенствовать процесс чтения. Но сможет ли он побить рекорд Amazon по ремонтопригодности? Присоединяйтесь к нам в невероятном путешествии к центру Voyage и узнайте, что находится внутри.

Читайте обо всем! Рассказы о технологиях и разборках можно найти на Facebook, Instagram и Twitter!

Что вам понадобится

Инструменты

•

•

•

•

•

•

•

•

Шаг 1 Разборка Kindle Voyage

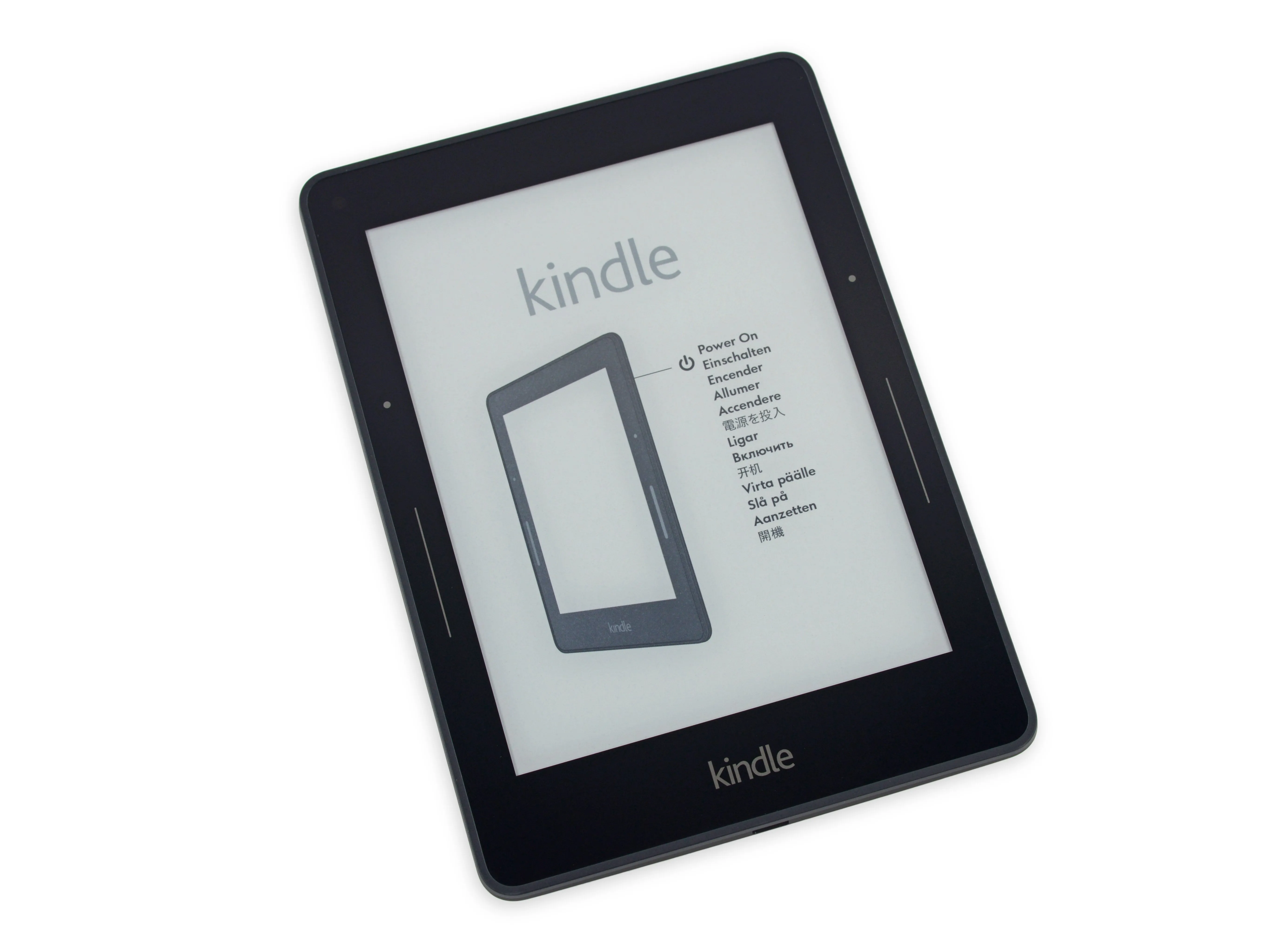

• Если вы ищете технические характеристики, способные взорвать ваш планшетный мозг, ищите другое место. Перед нами электронная читалка, и она делает все по-своему:

• 6-дюймовый дисплей с технологией Carta e-paper с разрешением 300 ppi

• 4 Гб памяти

• Wi-Fi 802.11b/g/n

• Встроенный датчик освещенности + адаптивный датчик освещенности

• Сенсоры PagePress с тактильными эффектами

Комментарии к шагу

.

Возможно, модель Kindle NM460GZ?

С конкретным совпадающим номером модели, инструкции по разборке BREAK неправильный Kindle.

.

.

Kindle модели NM460GZ возможно?

С определенным номером модели, инструкции по разборке БРАТЬ не тот Kindle.

/

.

Шаг 2

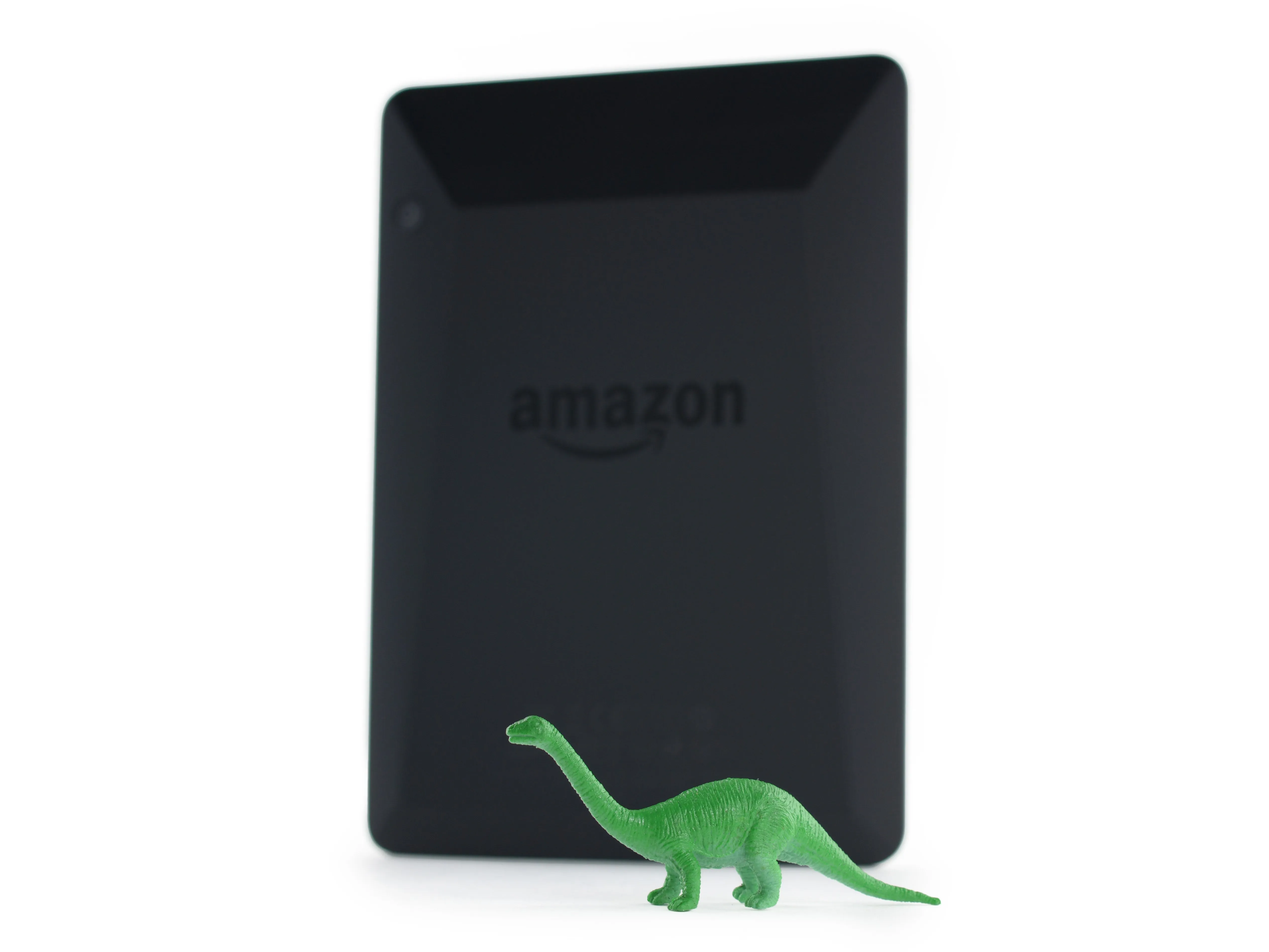

• Kindle Voyage с апатозавром (он же бронтозавр) для масштаба.

• На сайте Апатозавр был одним из самых крупных наземных животных, известных на сегодняшний день, со средней длиной 23 м (75 футов) и массой не менее 16 метрических тонн (18 коротких тонн).

• Этот только модель.

• Voyage имеет номер модели NM460GZ.

Комментарии к шагу

Я вижу, что вы сделали...

Только это Odyssey, а не Voyage.

Шаг 3

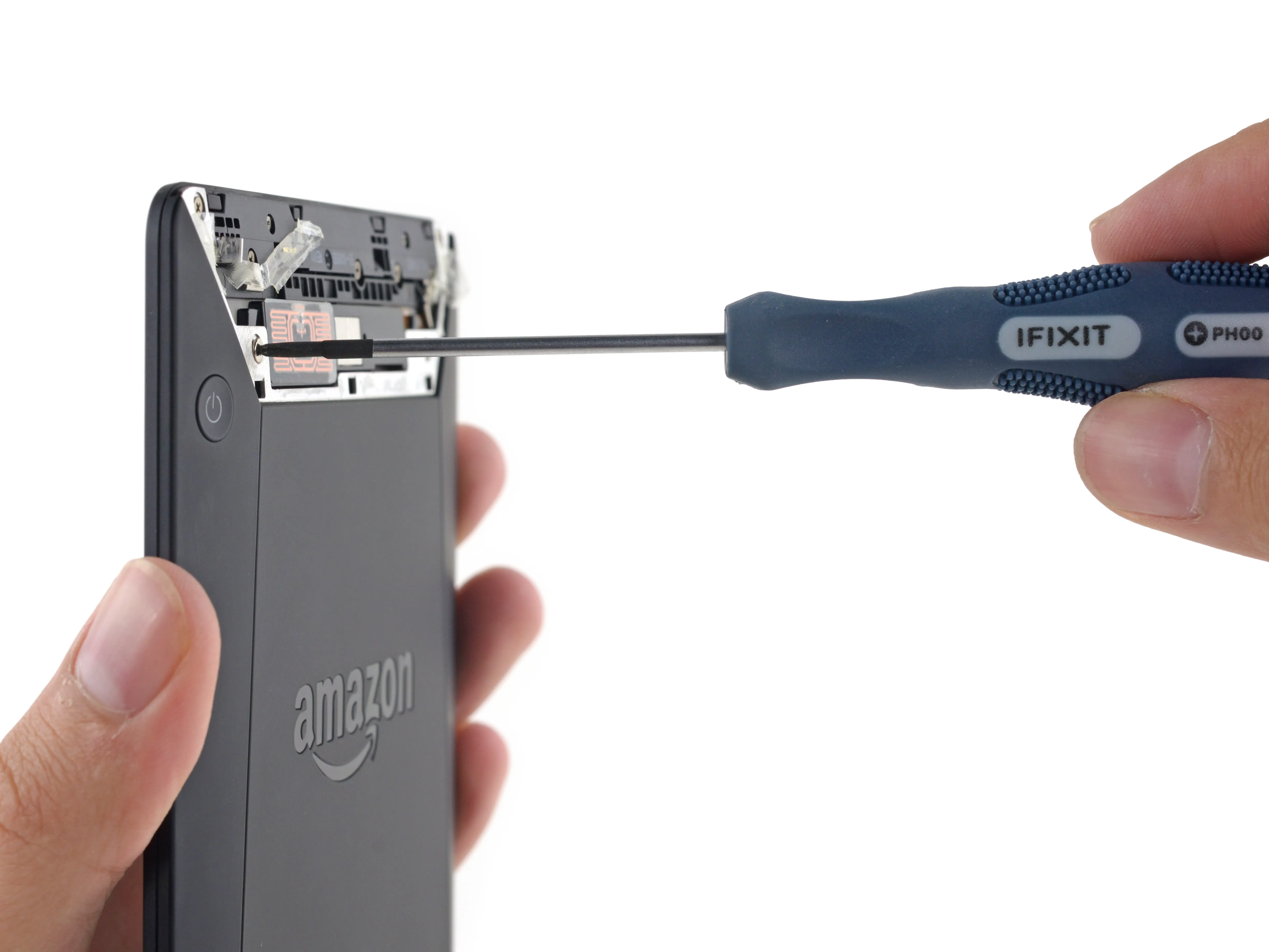

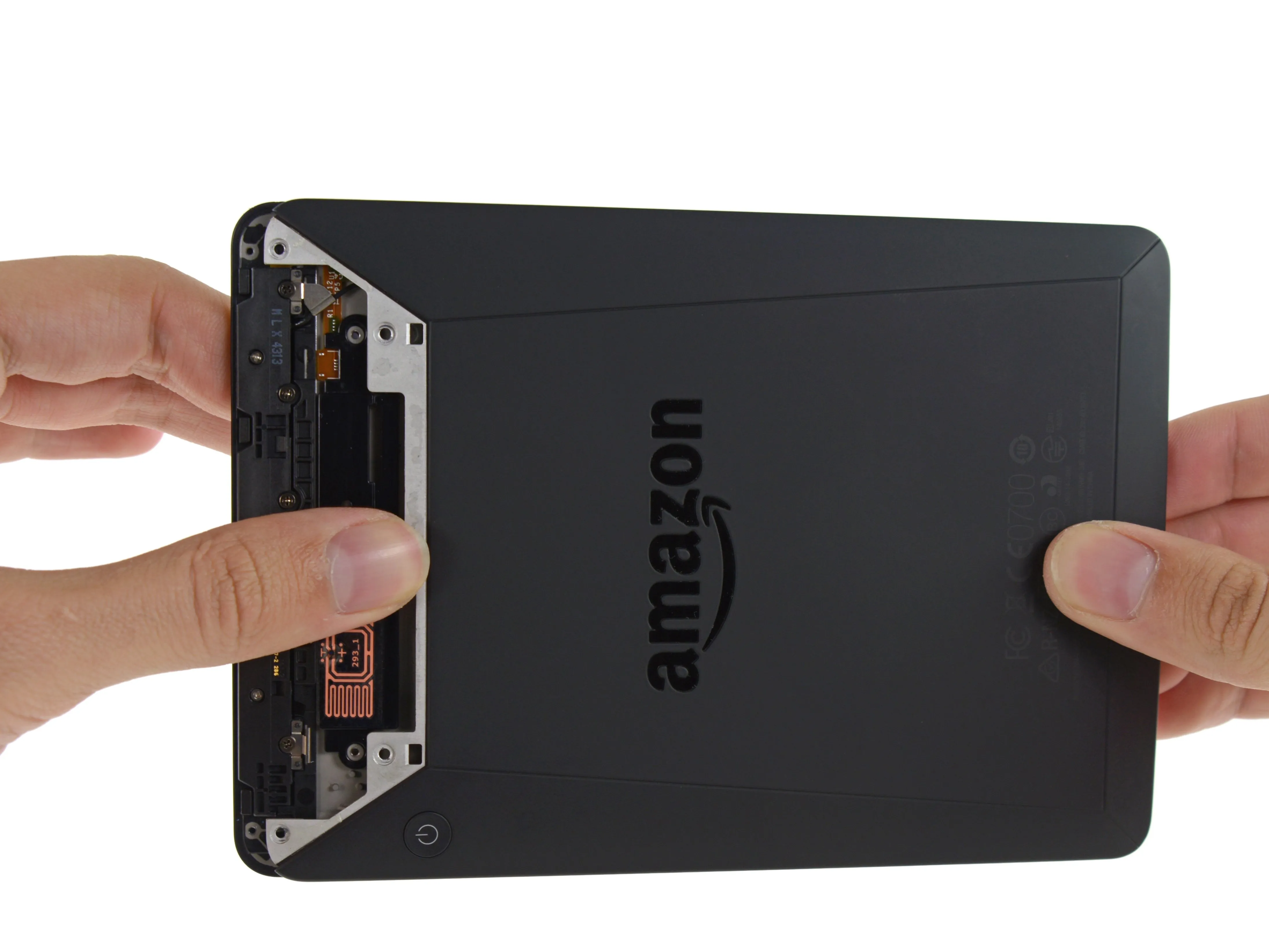

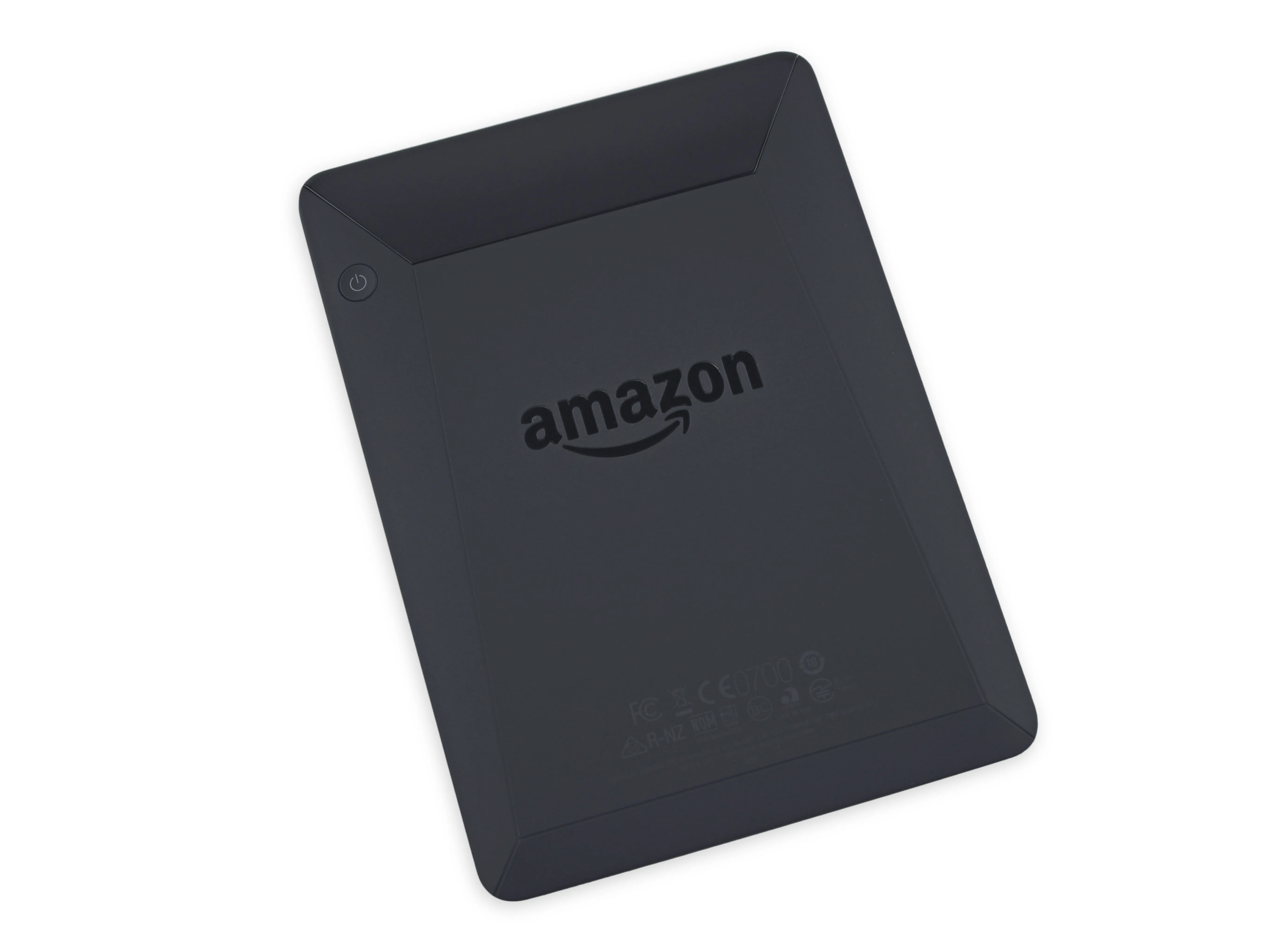

• Kindle Voyage представляет собой гибрид Paperwhite и Fire с задней панелью доступа, открывающей...

• ...несколько винтов и компоненты антенны. Теперь нужно снять остальную часть крышки.

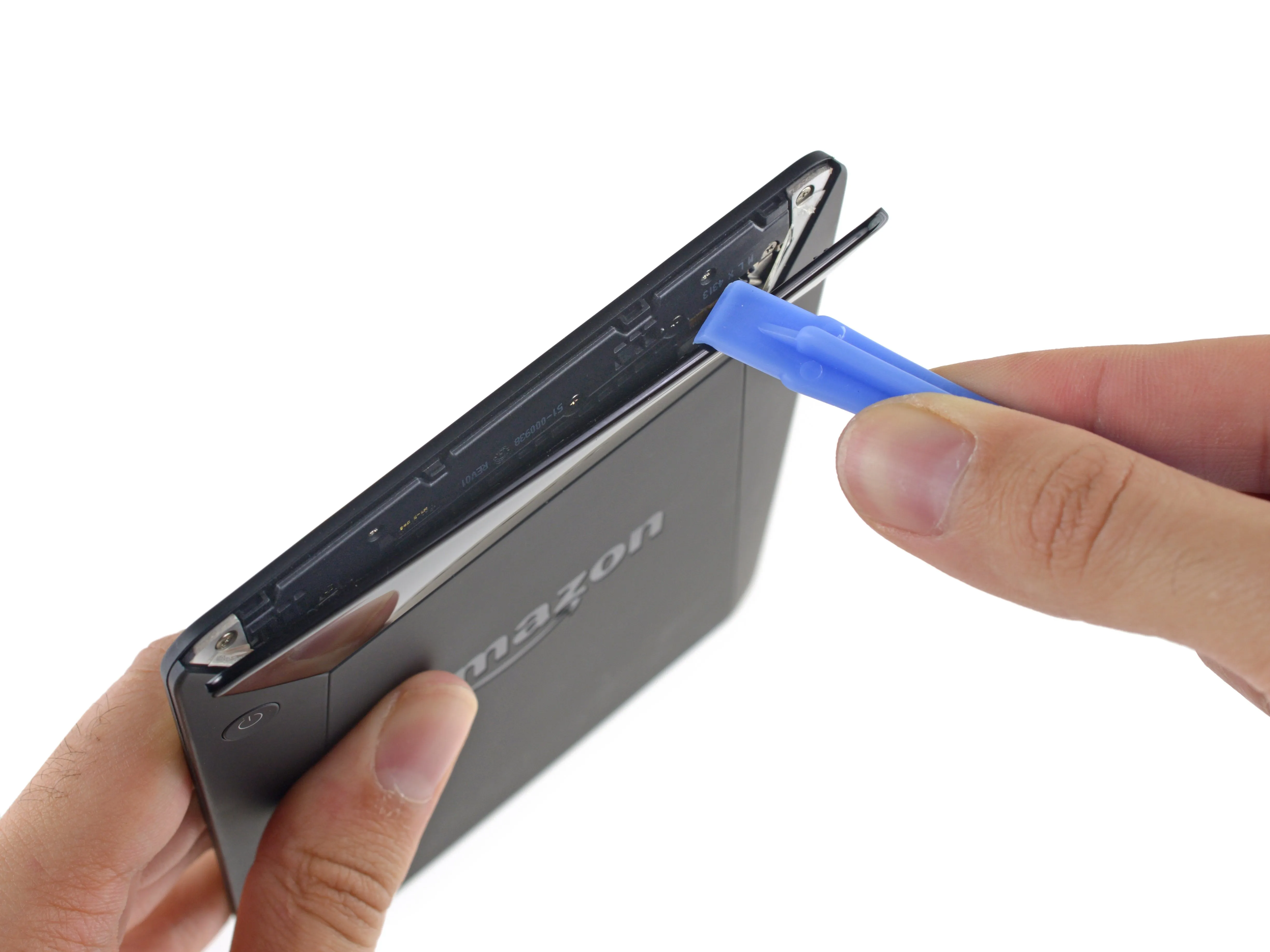

• Это слайд! Сдвигающаяся крышка - после снятия верхней части не видно ни малейшего следа клея. Отлично!

Комментарии к шагу

Если снять заднюю панель доступа к скосам, нужно ли покупать клей для замены? Моя немного отклеилась на углу, и я хочу ее отремонтировать.

Я также снял клей и теперь не знаю, что делать.... может кто-нибудь помочь мне.... есть ли специальный клей для такого рода устройств?

Вы можете купить клей 3m, но убедитесь, что 4 защелки на месте, если они на месте, то даже без клея не должно быть зазора.

Шаг 4

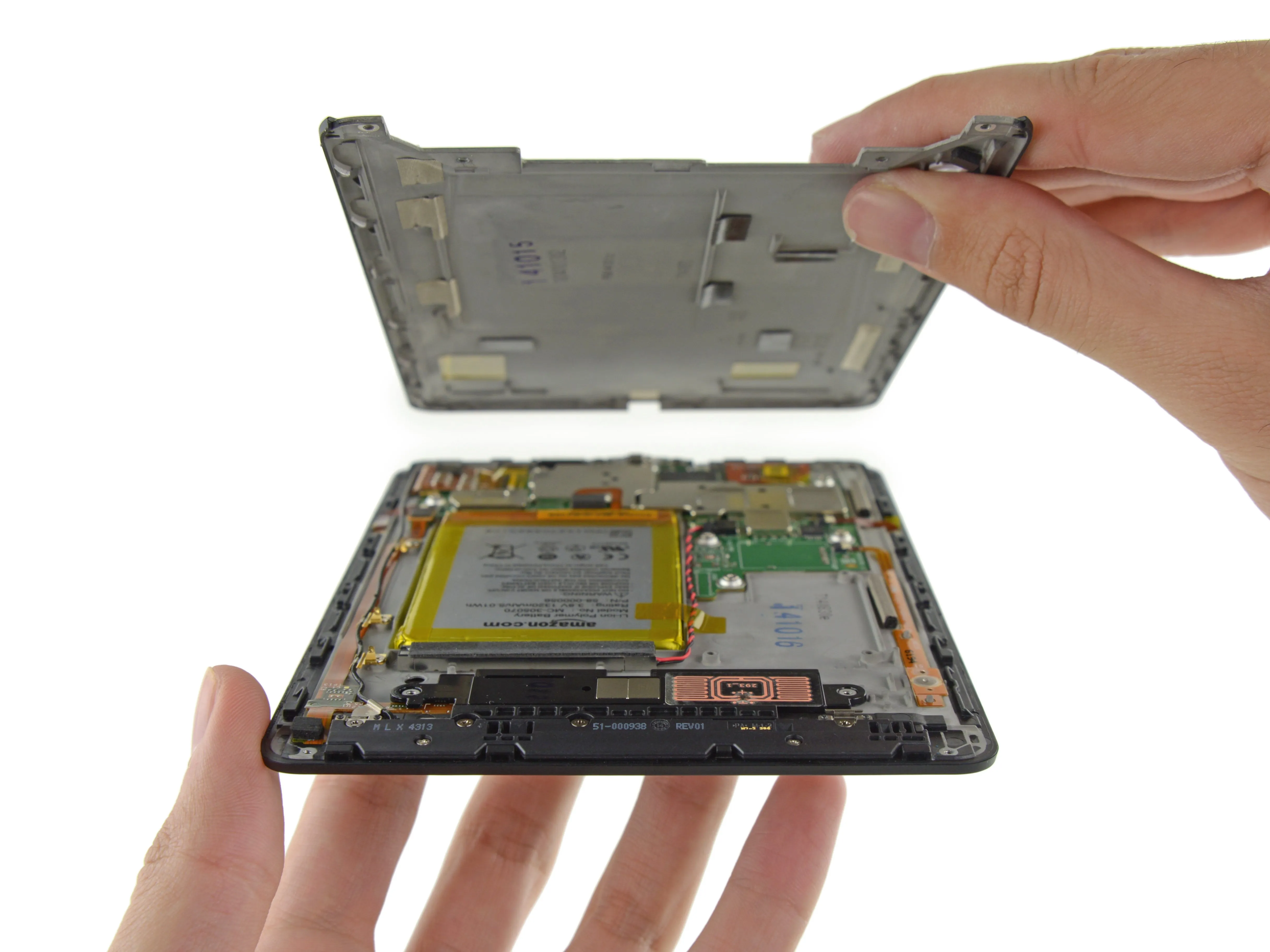

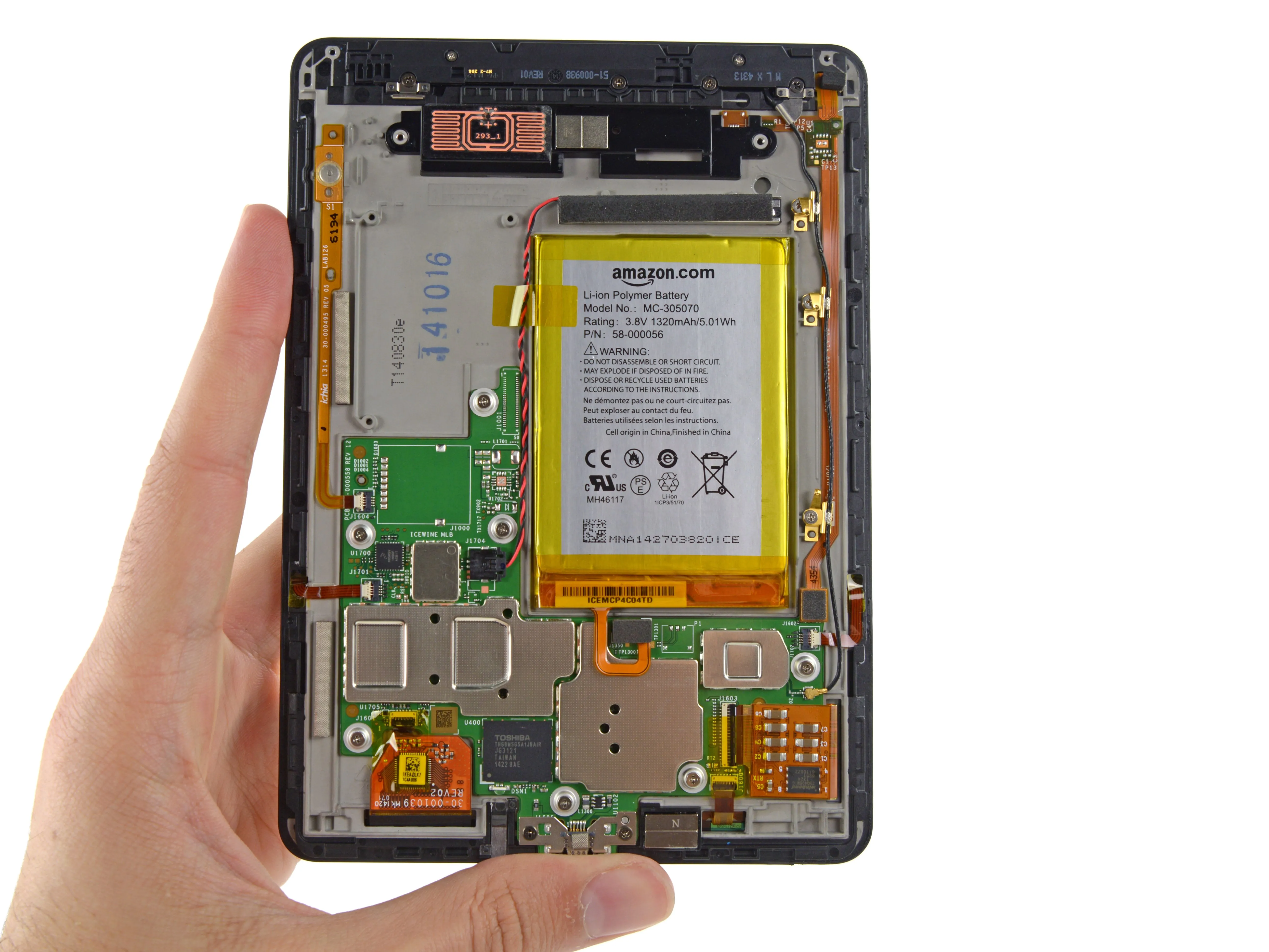

• Мы начинаем наше путешествие к центру Voyage со снятия задней крышки, открывая множество компонентов.

• Благодаря большому количеству новых функций по сравнению с Paperwhite и базовыми Kindle, внутри все немного сложнее: множество ленточных кабелей и ZIF-разъемов.

Комментарии к шагу

Какие винты мне нужно вынуть, чтобы разобрать его? Нужно ли сдвигать его в каком-то направлении?

Эй, виззмен, это разборка, а не руководство по ремонту, попробуйте обратиться к нашему руководству по ремонту Kindle Voyage!

Шаг 5

• Насколько сложно извлечь этот компонент из Kindle Voyage? Настолько легко, что это мог бы сделать пещерный человек с куском ферромагнитного материала.

Шаг 6

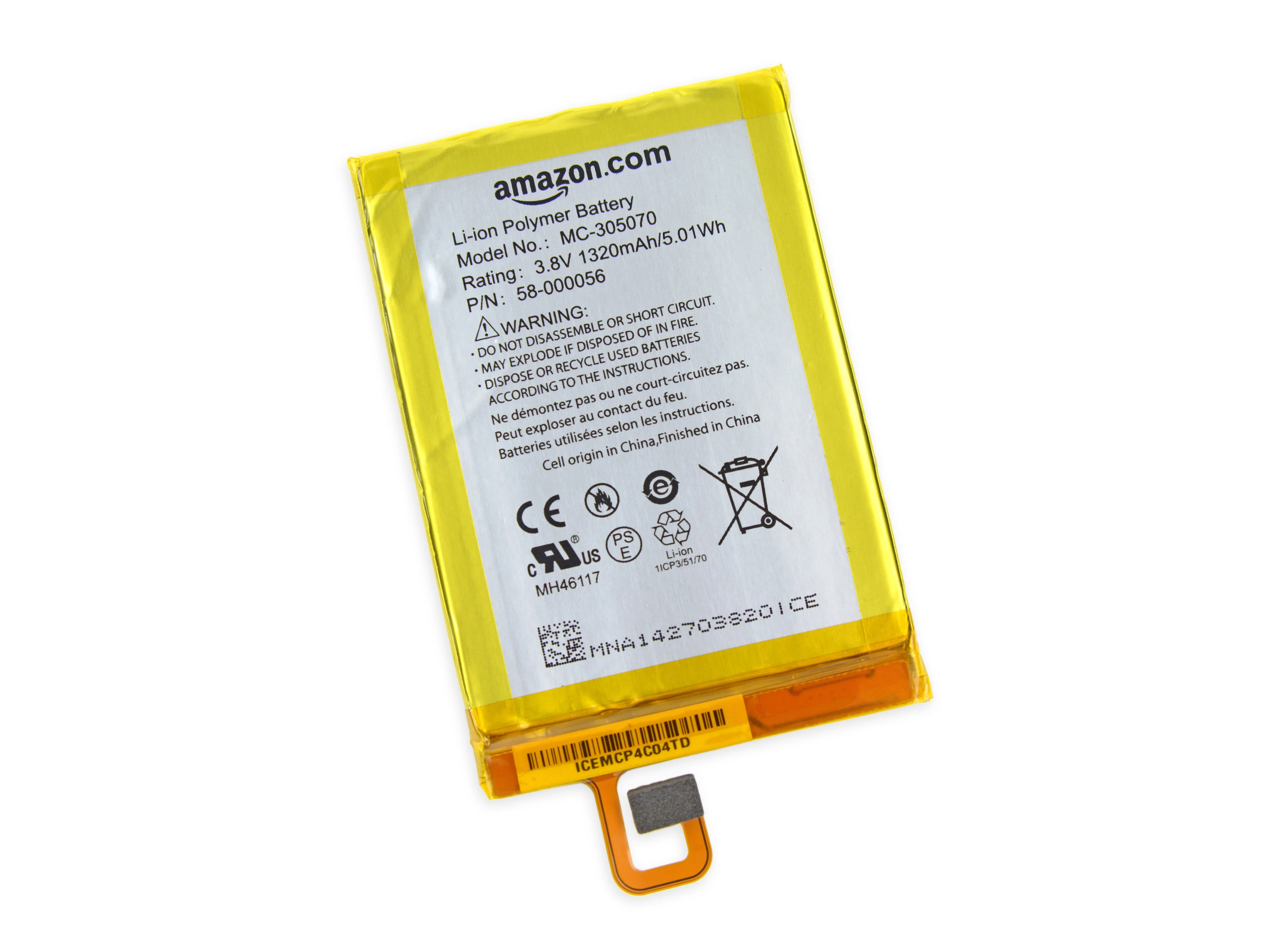

• Чтобы добраться до сердца Voyage, не потребовалось много времени. Этот ридер питается от аккумулятора 3,8 В емкостью 1320 мАч.

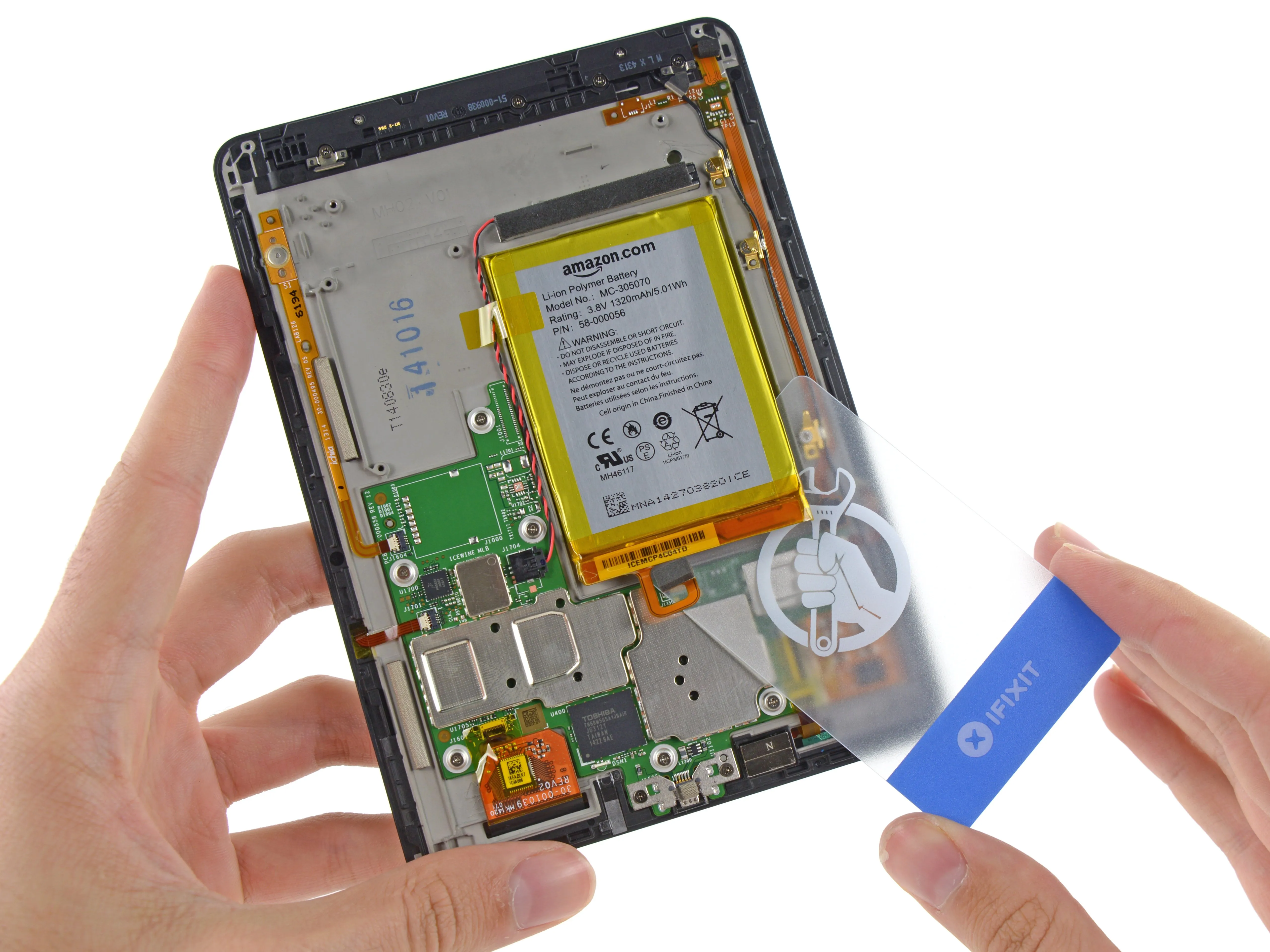

• Чтобы освободить батарею от липкой пробки, мы используем пластиковую карту.

• Amazon утверждает, что Voyage может проработать до шести недель на одном заряде. Для сравнения:

• . Kindle (7-е поколение) заявляет, что его аккумулятор емкостью 890 мАч работает до четырех недель.

• Более универсальный Kindle HD 6встроенный реактор весит внушительные 3400 мАч, но он рассчитан всего на 8 часов работы в обычном режиме.

Шаг 7

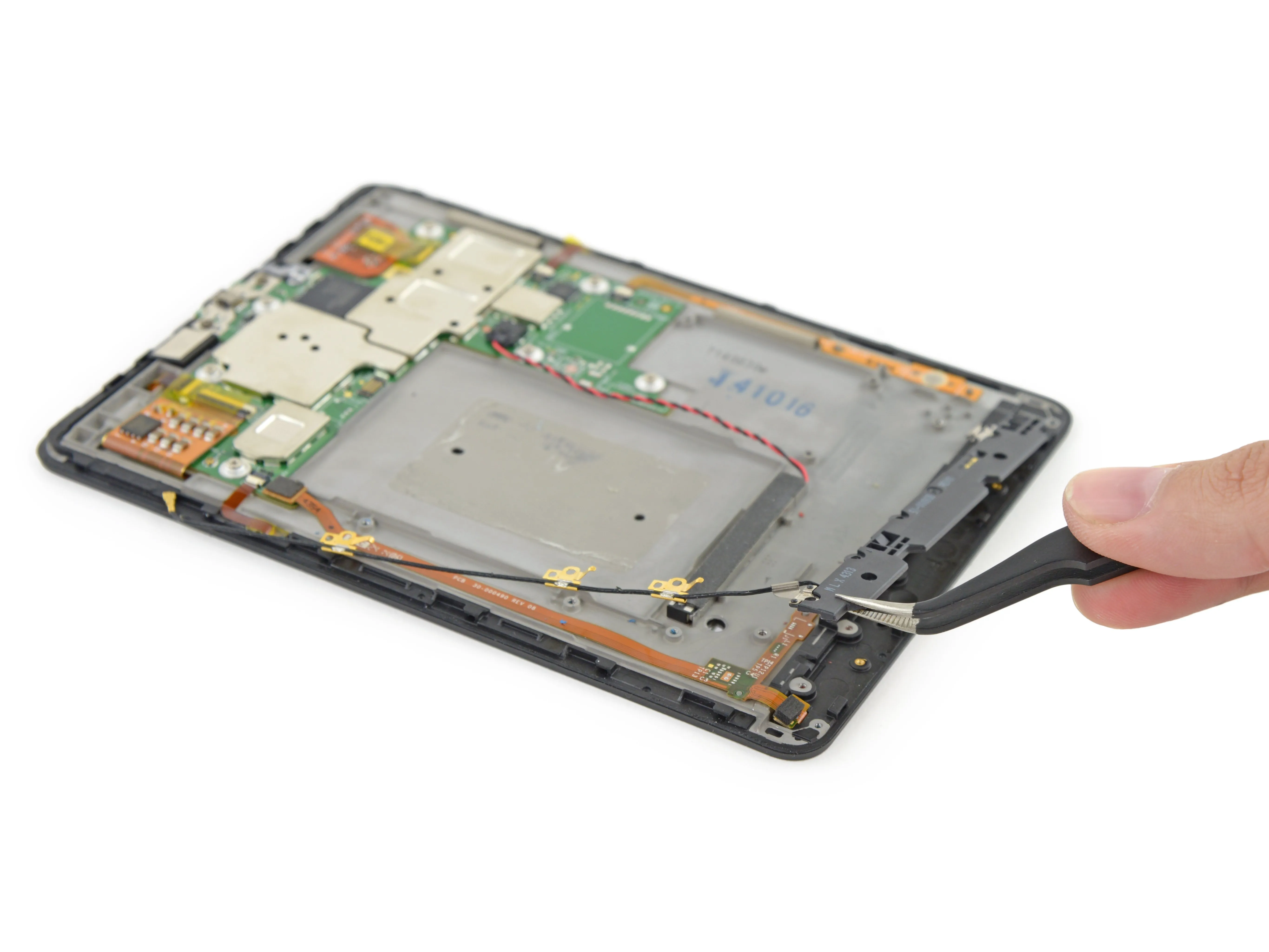

• Поскольку Kindle Voyage 'Wi-Fi + бесплатный 3G' - тот, который позволяет тратить деньги на электронные книги в любом месте (бесплатно!), - будет доступен только в следующем месяце, наша модель - только Wi-Fi.

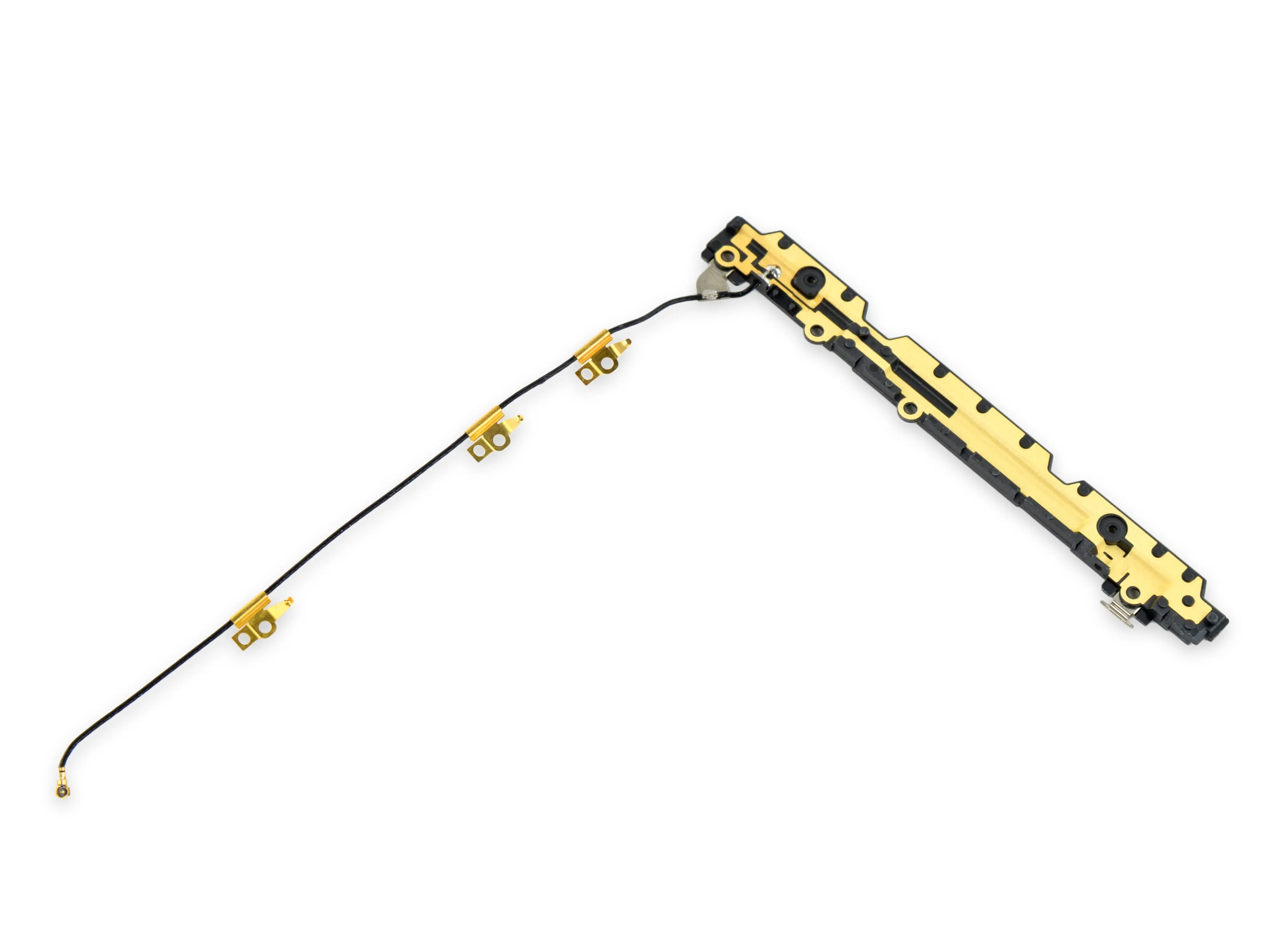

• Поэтому определить эту большую антенну довольно просто.

• Привет, антенна Wi-Fi.

Комментарии к шагу

Какие винты нужно открутить, чтобы снять антенну?

Это разборка, а не руководство по ремонту, ознакомьтесь с руководством по замене антенны Wi-Fi Kindle Voyage.

Шаг 8

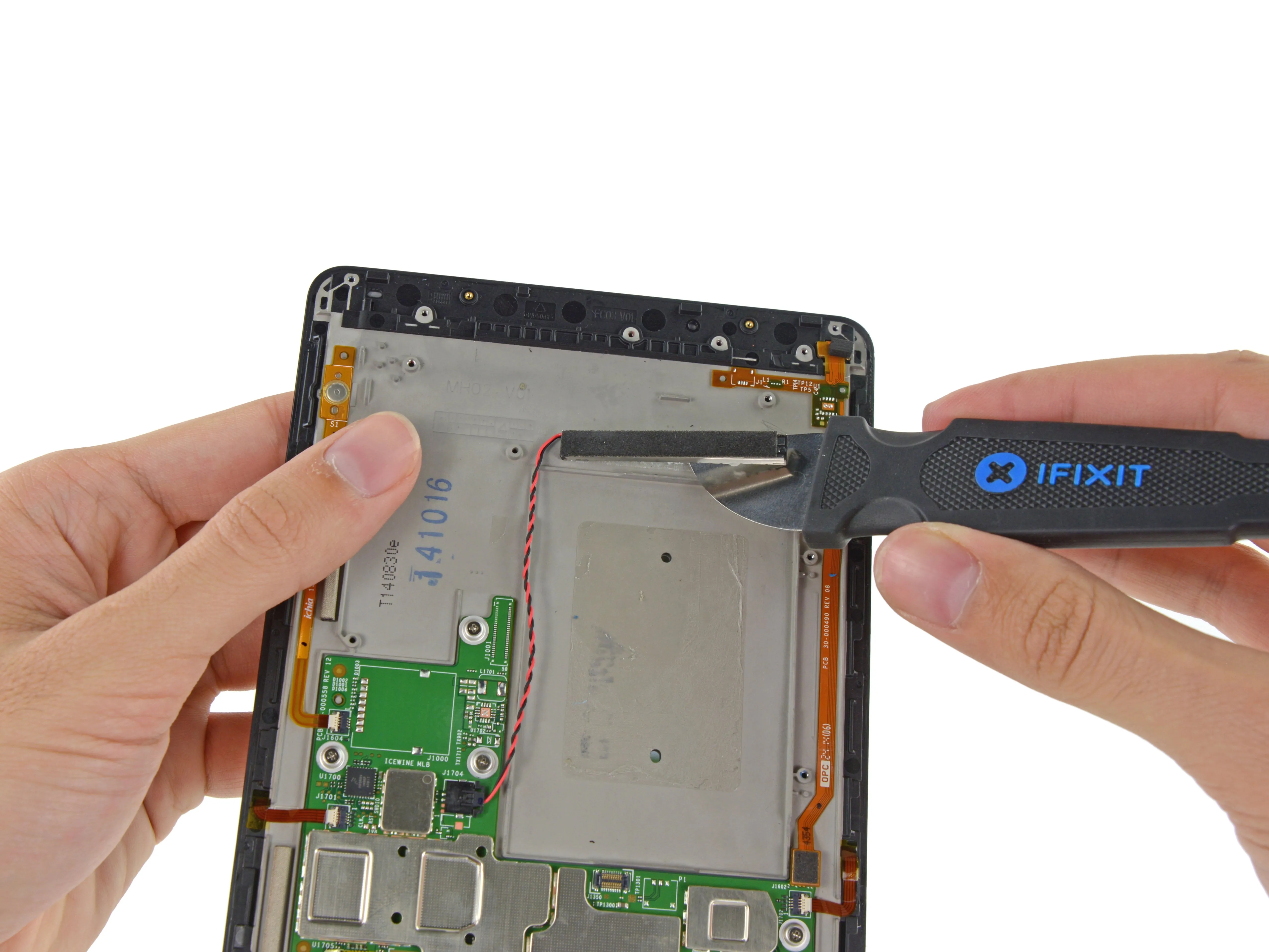

• Проделав этот путь с помощью Джимми, мы попытаемся снять вибратор.

• Когда его не разбирают для осмотра, вибратор работает в тандеме с триггерами PagePress, встроенными в ободок.

• Поскольку сами триггеры не имеют движущихся частей, вибратор обеспечивает тактильное подтверждение всех ваших команд по перелистыванию страниц.

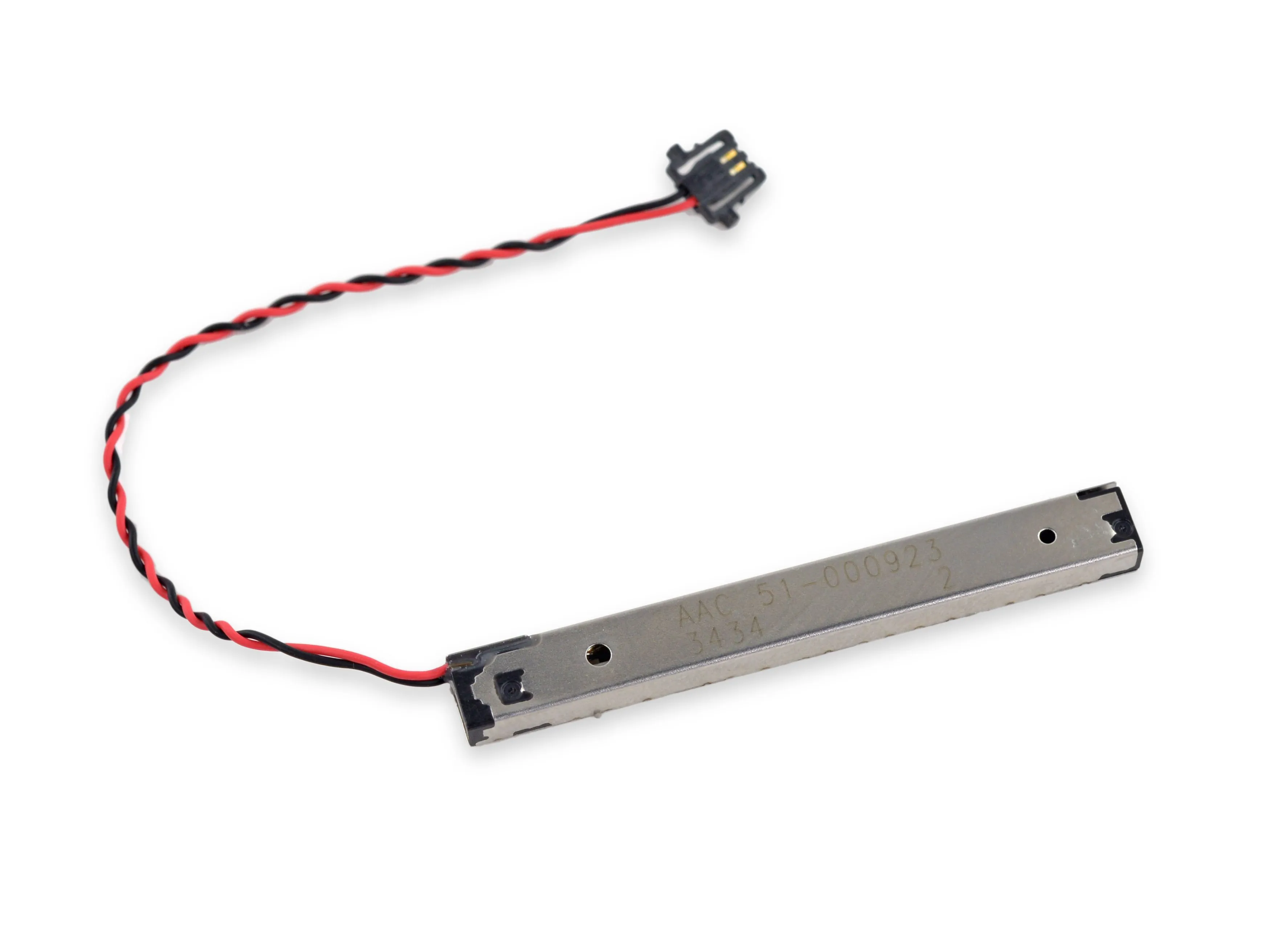

• После выполнения домашнего задания по идентификации микросхем мы можем сообщить, что это не обычный осциллятор или мотор, а пьезо-гаптический вибратор, возможно, произведенный компанией AAC Technologies?

Шаг 9

• Что делает Kindle Voyage настоящим путешествием, а не просто пресс-папье?

• Датчик освещенности для автоматической регулировки яркости дисплея - обязательное условие.

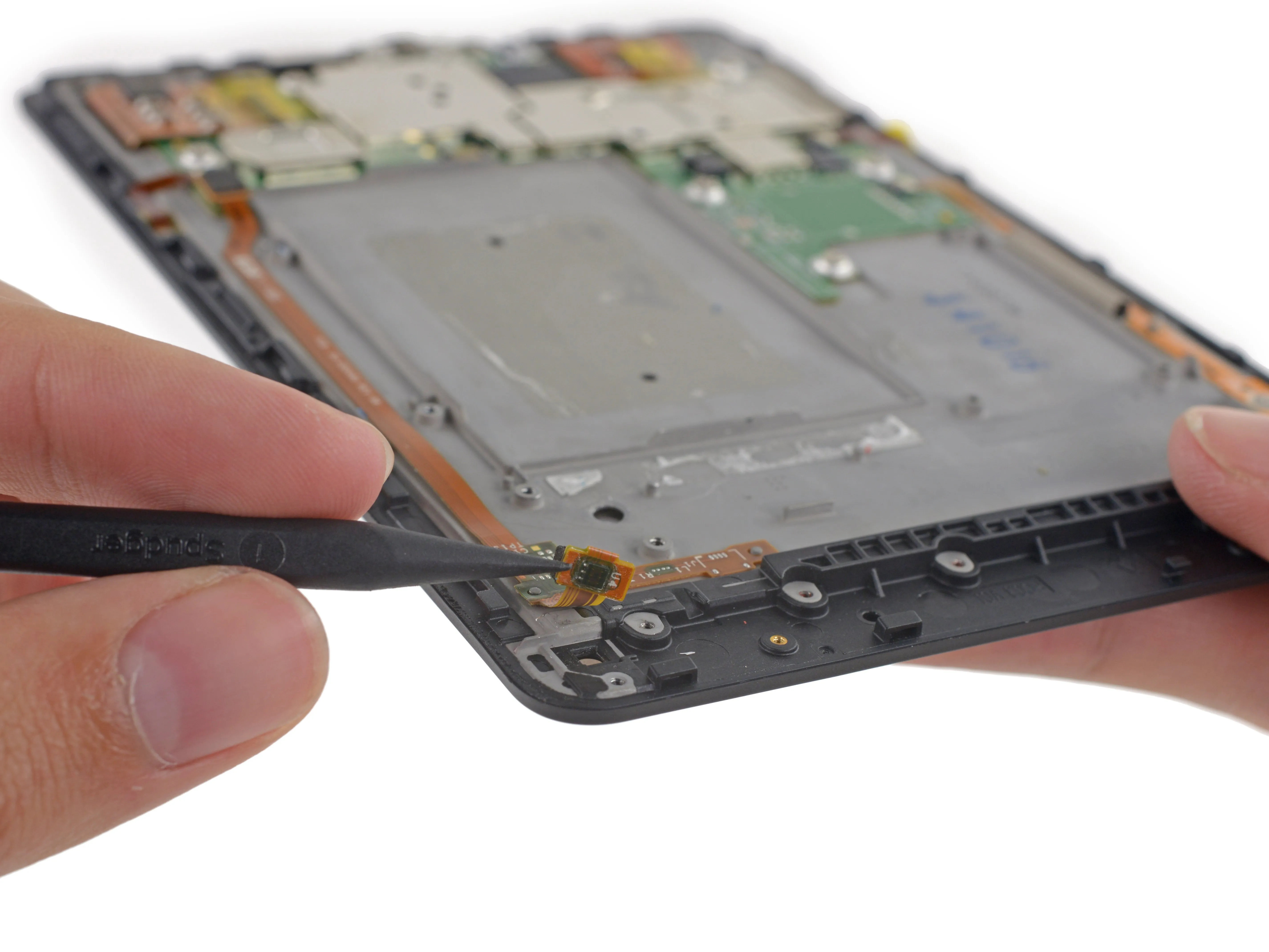

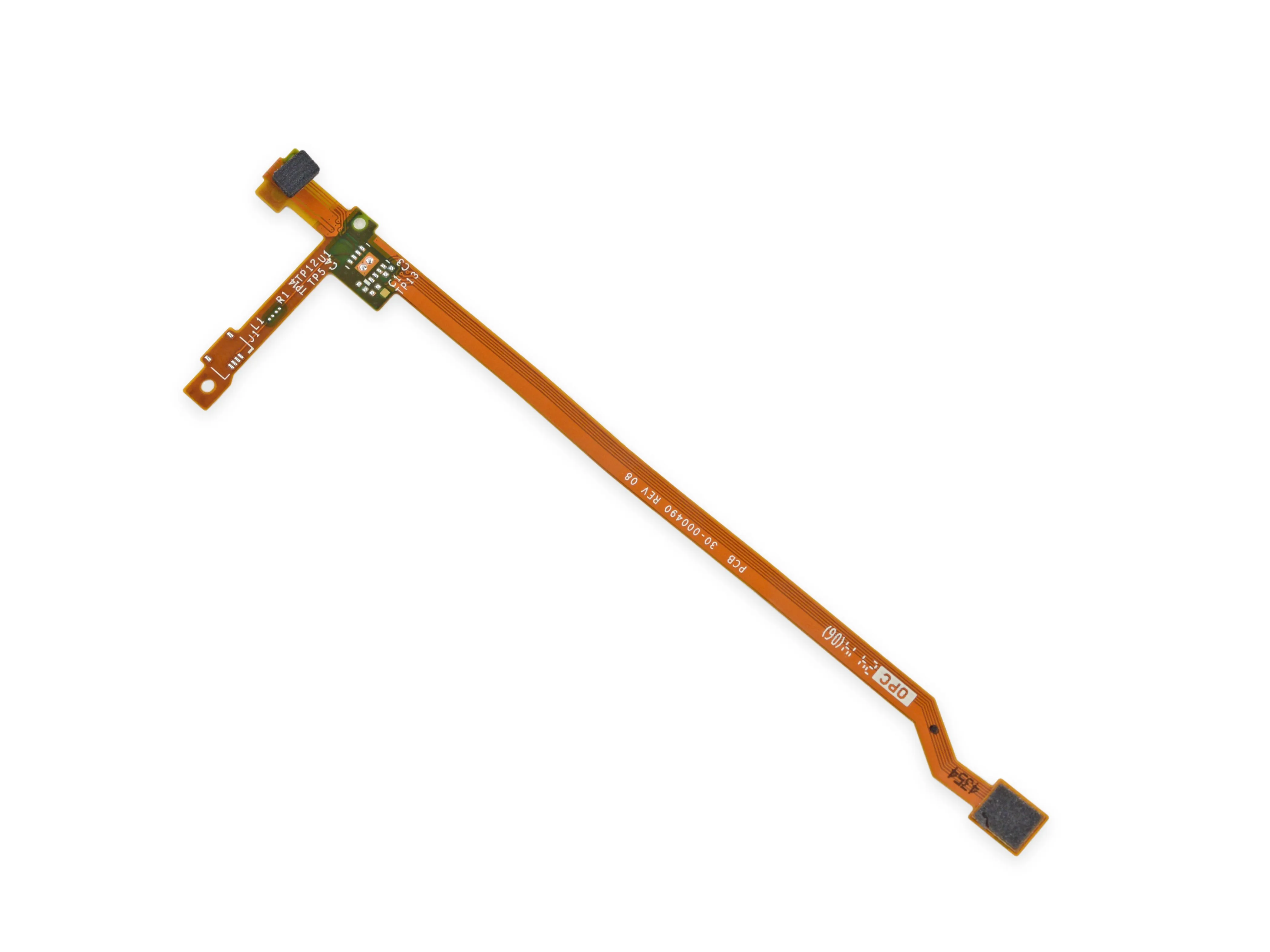

• Мы нашли этот датчик в гнезде на блоке дисплея, рядом с концом длинного кабеля, который подключается к задней стороне материнской платы.

Шаг 10

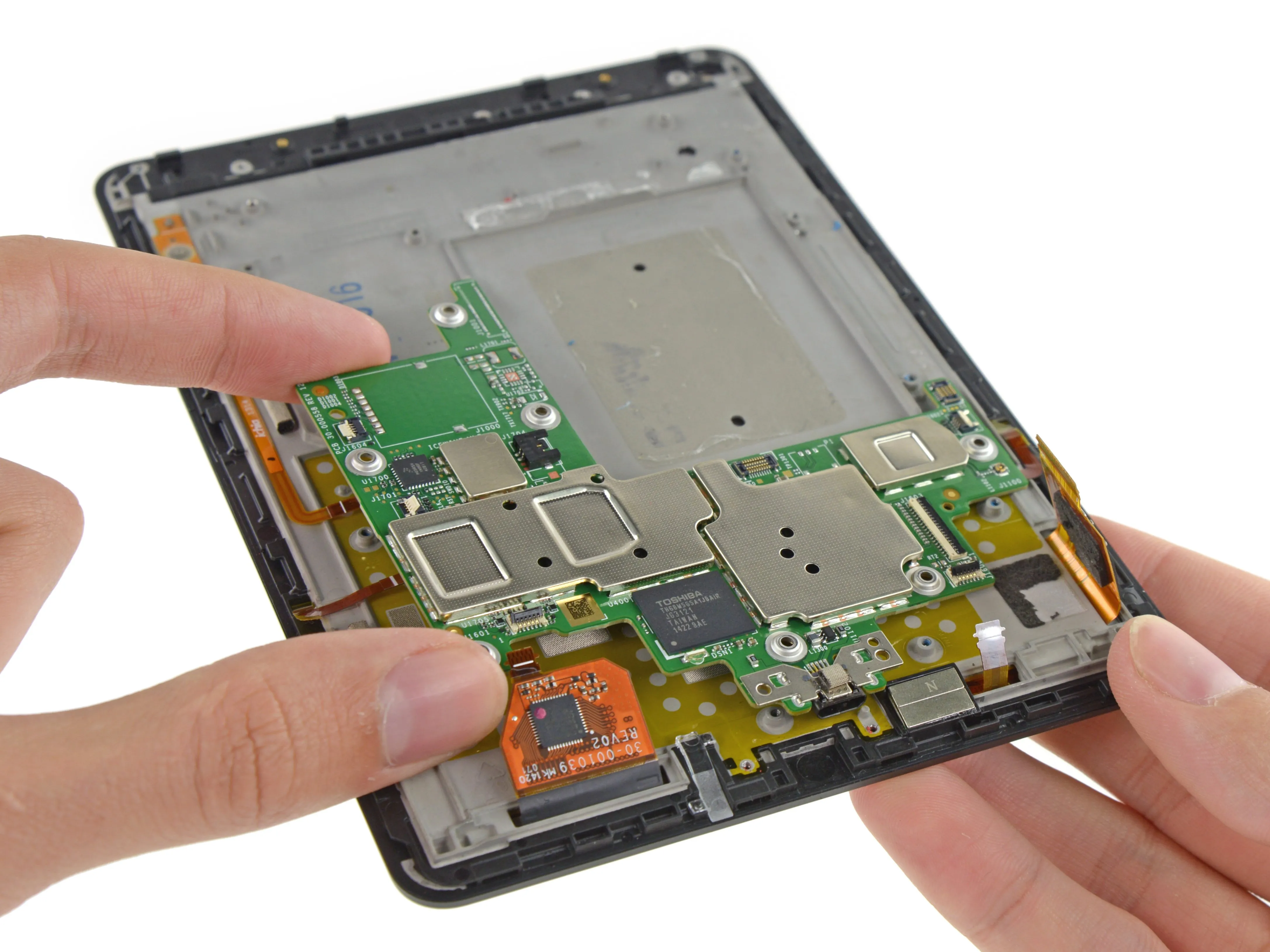

• Освободите защелки, отсоедините ZIF и (аккуратно) вытащите несколько кабелей; давайте вытащим эту материнскую плату на свет.

Шаг 11

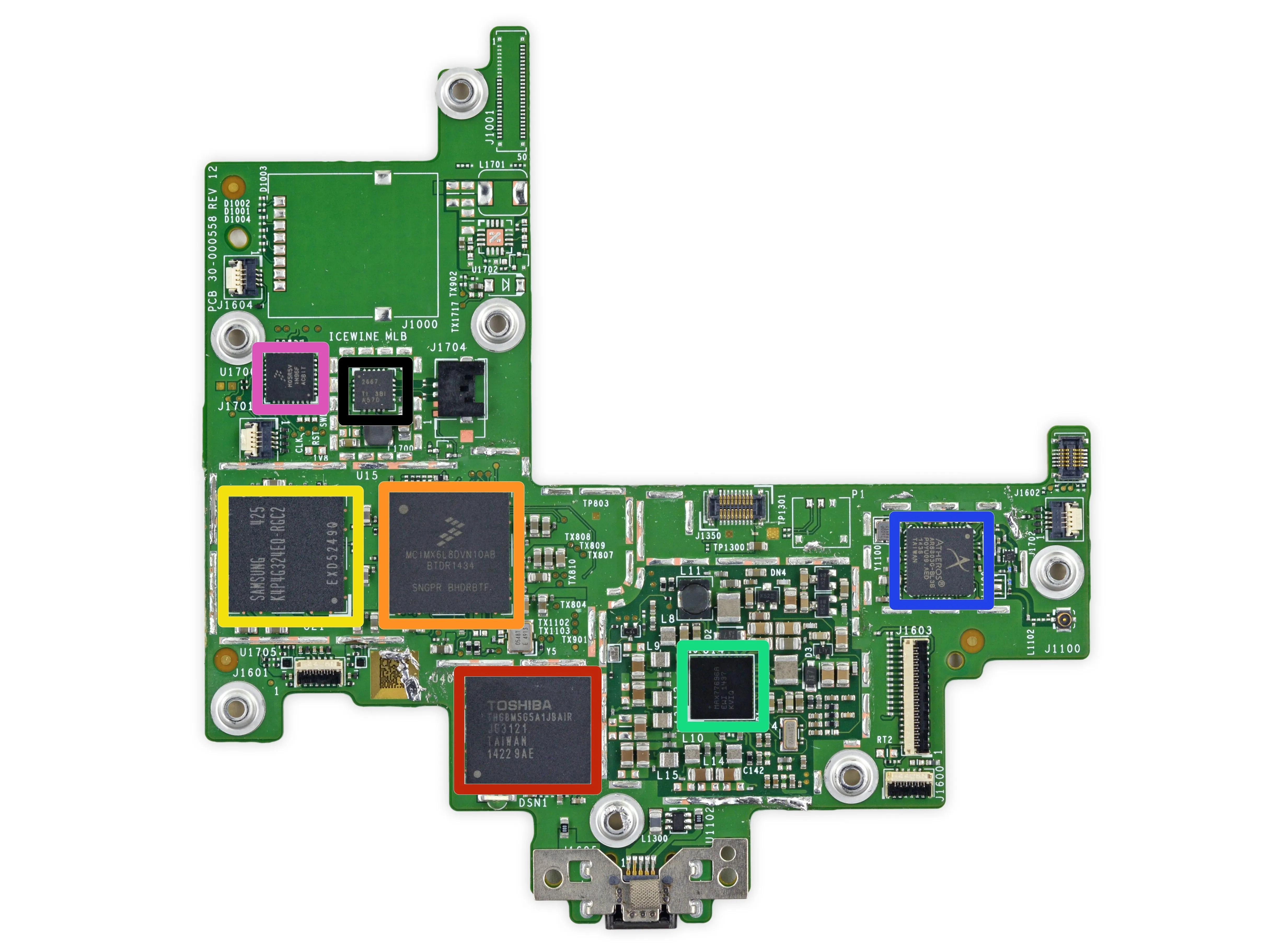

• Давайте посмотрим на микросхемы, которые управляют Kindle Voyage:

• Toshiba THGBM5G5A1JBAIR 32 Гб (4 Гб) eMMC NAND Flash

• Freescale Semiconductor MCIMX6L8DVN10AB Прикладной процессор

• Samsung K4P4G324EQ-RGC2 4 Гб (512 Мб) LPDDR2 SDRAM

• Maxim Integrated MAX77696A Интегральная схема управления питанием (PMIC)

• Контроллер беспроводной локальной сети Atheros AR6803G-BL3B

• Freescale Semiconductor M05R5V 1N96F ACBIT

• Texas Instruments DRV2667 Пьезо-тактический драйвер

Шаг 12

• Мяу-мяу!

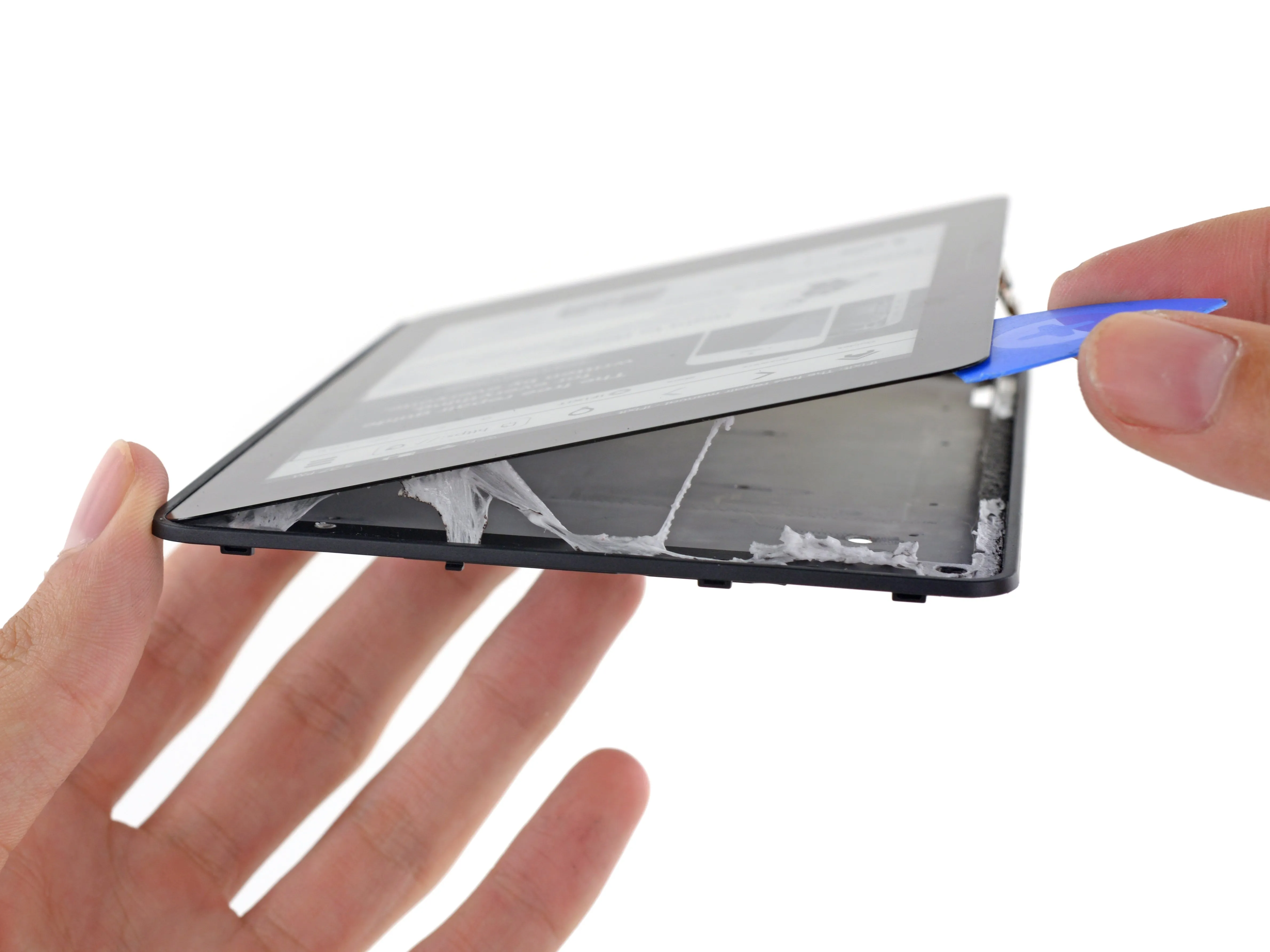

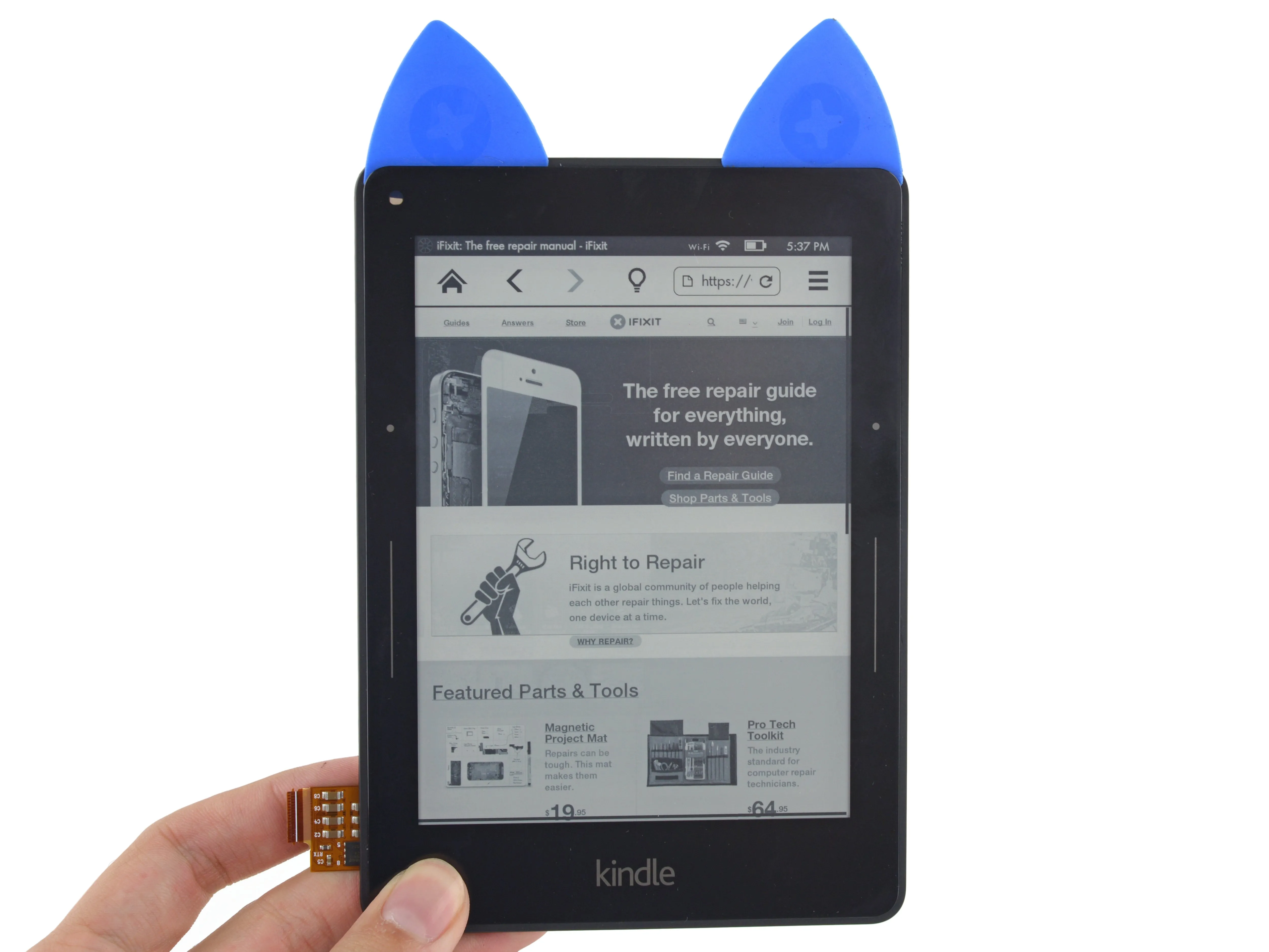

• Последние бонусные функции Voyage скрываются под стеклом дисплея. После выключения приложения iOpener мы готовы прорваться сквозь клей.

• К счастью, это не ужасная смола, с которой мы иногда сталкиваемся. Сочетание этого мягкого клея с толстым, прочным стеклом дисплея и прорезиненным ободком делает работу по выковыриванию довольно легкой.

• Посмотрите на этот e-ink экран! Он все еще отображает текст, как цыпленок с отрезанной головой (и вынутой батареей...)

• Это отличная иллюстрация того, почему электронная бумага так хорошо работает в этом приложении. Энергия требуется только для изменения изображения на экране, а не для его поддержания. Смотрите на каждую страницу сколько угодно, Kindle это не волнует.

Шаг 13

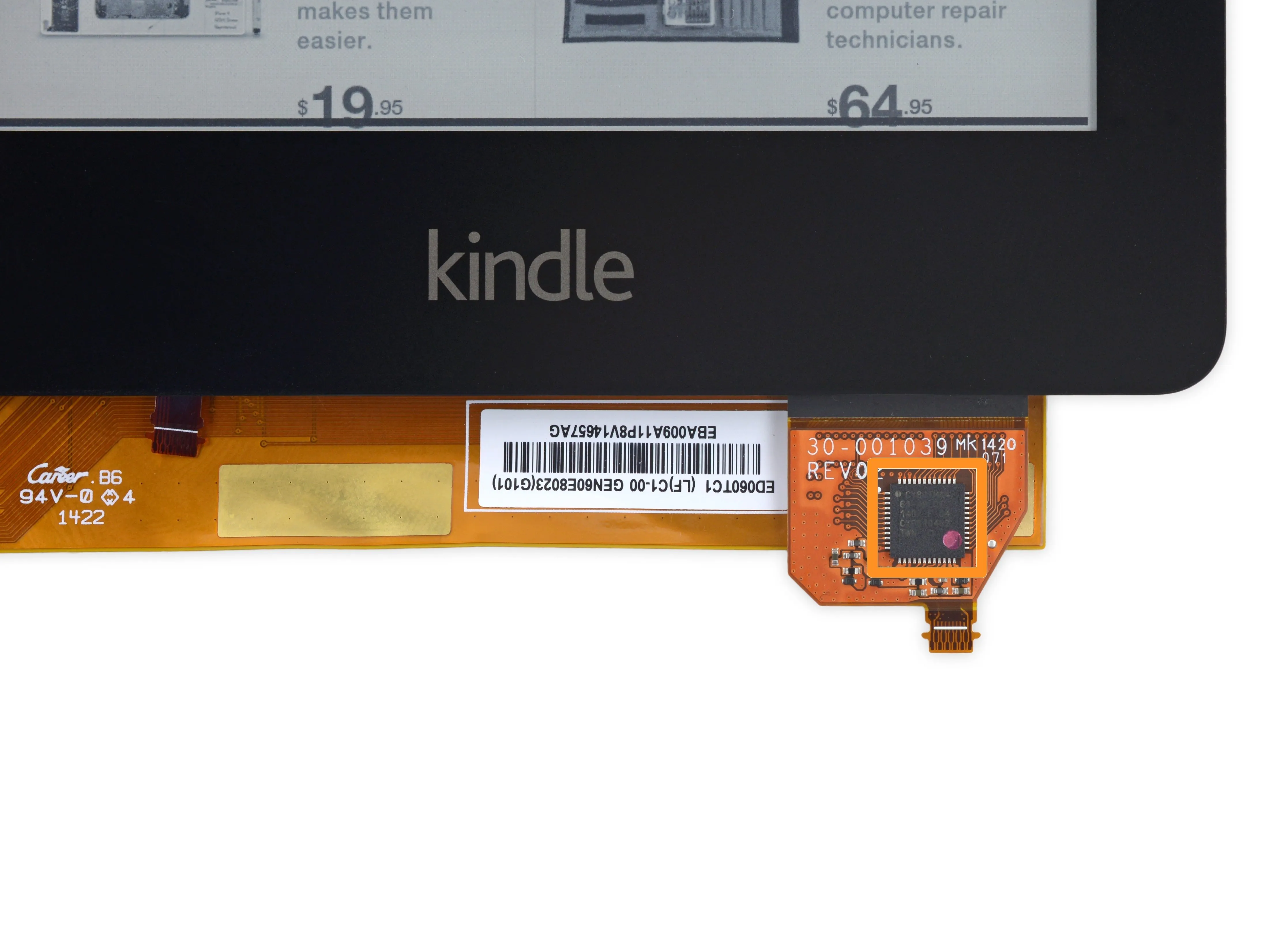

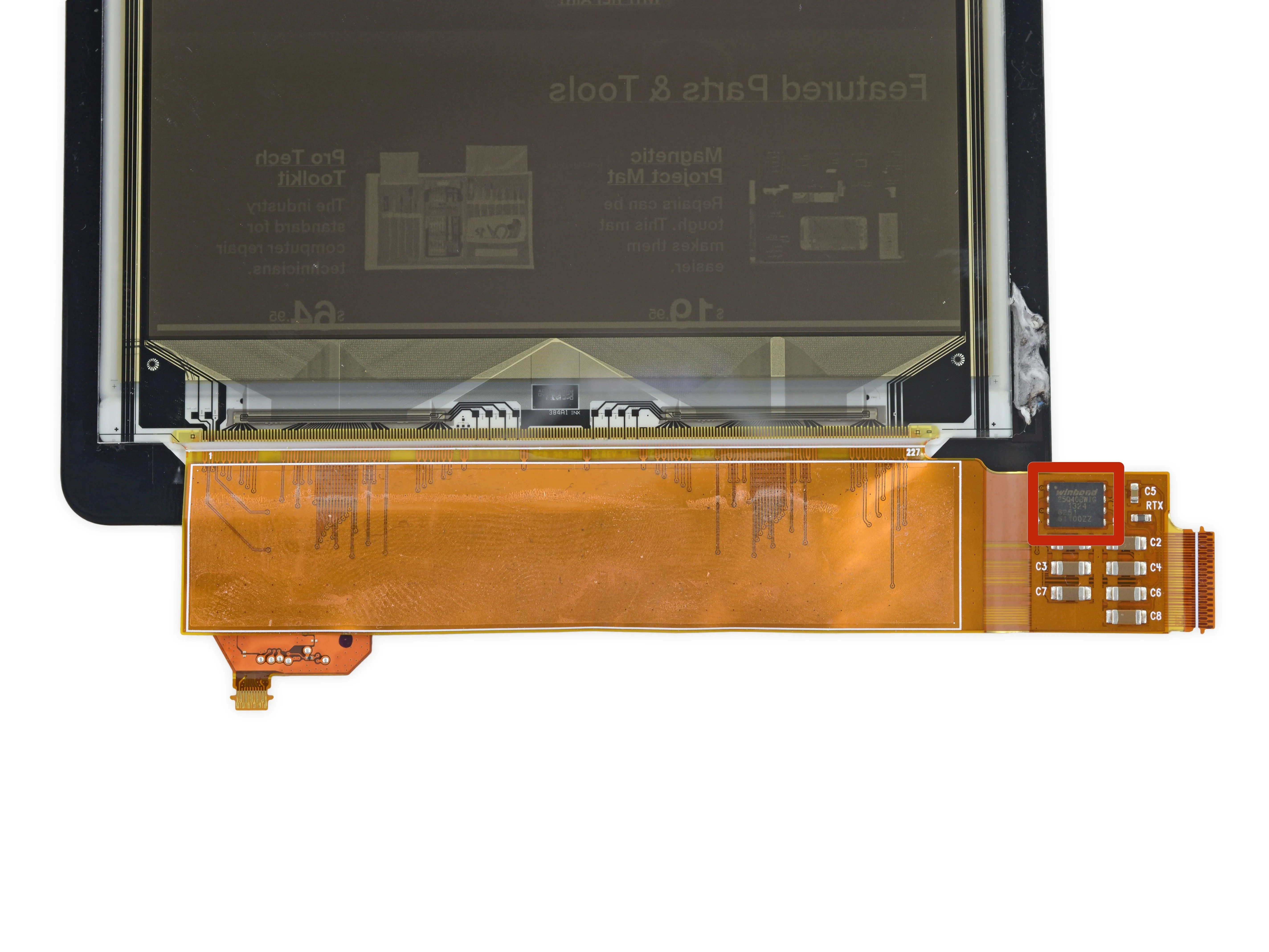

• Мы обнаружили две скрытые микросхемы в нижней части дисплея:

• Winbond 25Q40BWIG Последовательная флэш-память объемом 4 Мб с двойным и четверным SPI

• Контроллер сенсорного экрана Cypress Semiconductor CY8CTMA4

Шаг 14

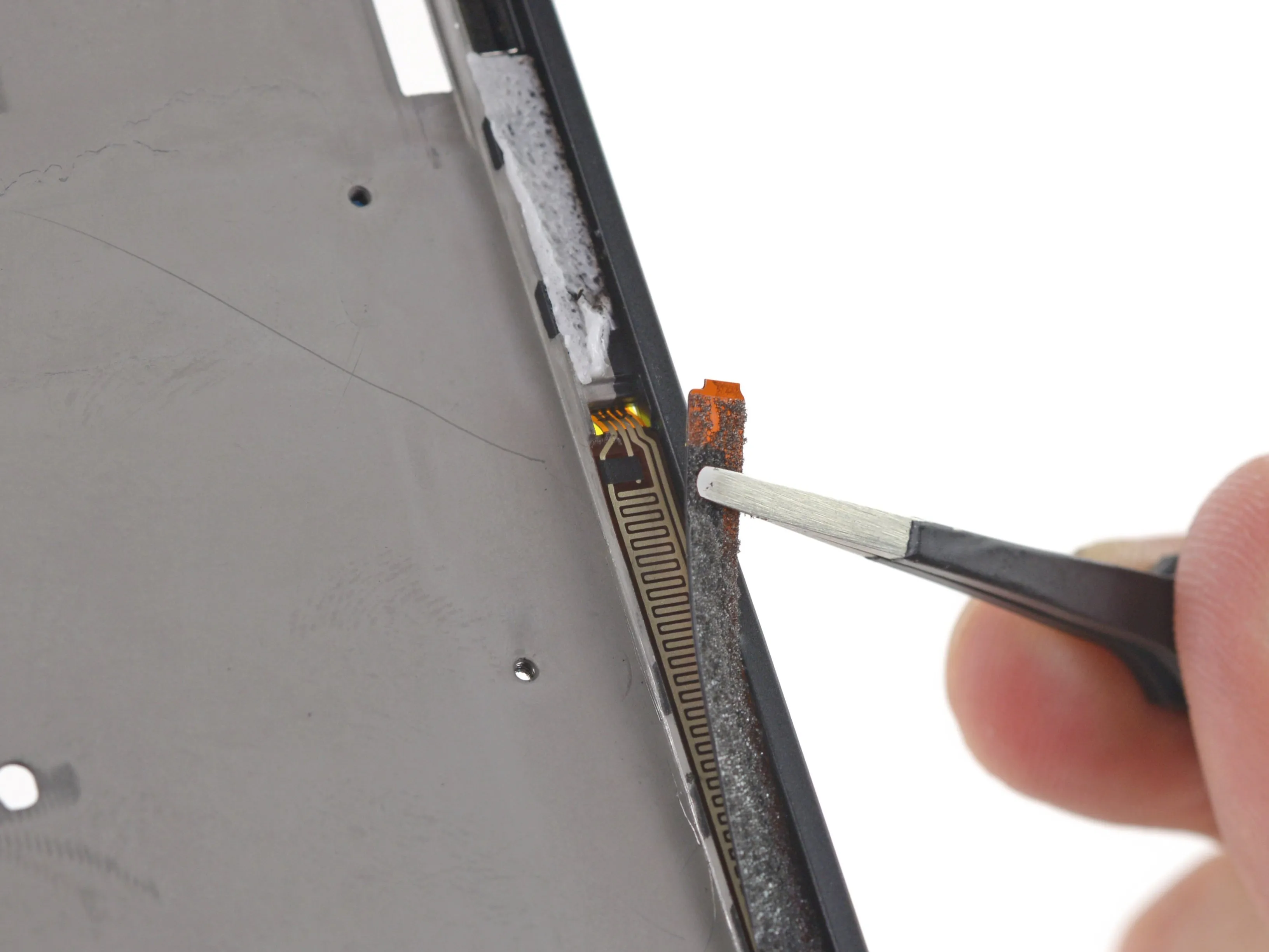

• Продолжая изучать Voyage, мы наткнулись на датчики PagePress. Датчики прикреплены к дисплею с помощью слабого клея для хорошего контакта.

• Что именно представляет собой PagePress? Рад, что вы спросили.

• 'PagePress - это разработанный на заказ датчик силы из углерода и серебра, который реагирует на едва заметное увеличение давления, запускает перелистывание страниц и обеспечивает тактильный отклик, который может воспринять только ваш большой палец'.

• Как нам кажется, это похоже на использование какого-то тензодатчика. A тензодатчик это компонент, который изменяет сопротивление при деформации, что позволяет создать отличную кнопку без кнопок.

Шаг 15

• Оценка ремонтопригодности Kindle Voyage: 7 из 10 (10 - самый простой ремонт).

• Несколько модульных компонентов можно заменить по отдельности.

• Винты фиксируют сдвигающийся задний корпус, что упрощает процедуру открытия по сравнению с другими Kindle.

• Благодаря слабому клею на передней панели, толстому стеклу дисплея и мягкому ободку поддеть стекло довольно просто при наличии соответствующих инструментов.

• Стекло укрепляет Kindle и защищает дисплей, но подвержено растрескиванию.

• Аккумулятор легко достать, но он приклеен сильнее, чем нужно.

• Переднее стекло и дисплей e-ink сплавляются вместе, что увеличивает стоимость ремонта.
