Разборка пылесоса Kirby G5 Micron Magic Vacuum

Введение

В этом руководстве показана разборка пылесоса Kirby G5 Micron Magic Vacuum.

Что вам понадобится

Инструменты

•

•

•

  Посмотреть

•

•

  Посмотреть

•

  Посмотреть

Шаг 1 Разборка пылесоса Kirby G5 Micron Magic

• Прежде чем мы начнем разборку, вот инструменты, которые вам понадобятся. Инструменты расположены в следующем порядке: Бита T-15, бита T-20, отвертка с крестообразной головкой, отвертка с плоской головкой, торцевой ключ с приводом 1/4', торцевой ключ с приводом 1/4' и ножницы.

Шаг 2

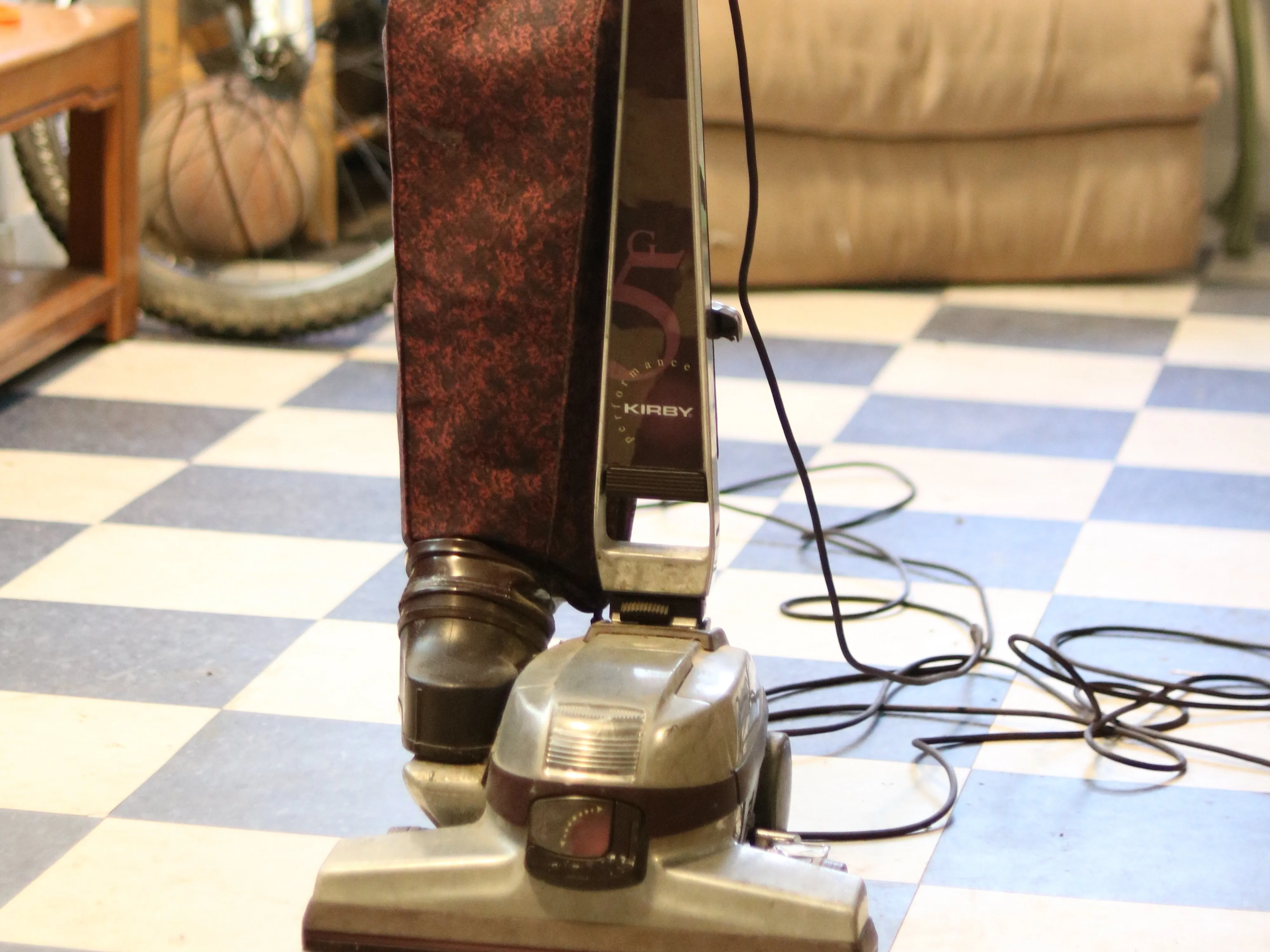

• Чтобы избежать травм, убедитесь, что пылесос отключен от сети и выключен.

• На протяжении всего руководства для всех винтов будет использоваться бита T-15, если в шаге не указано иное.

Шаг 3

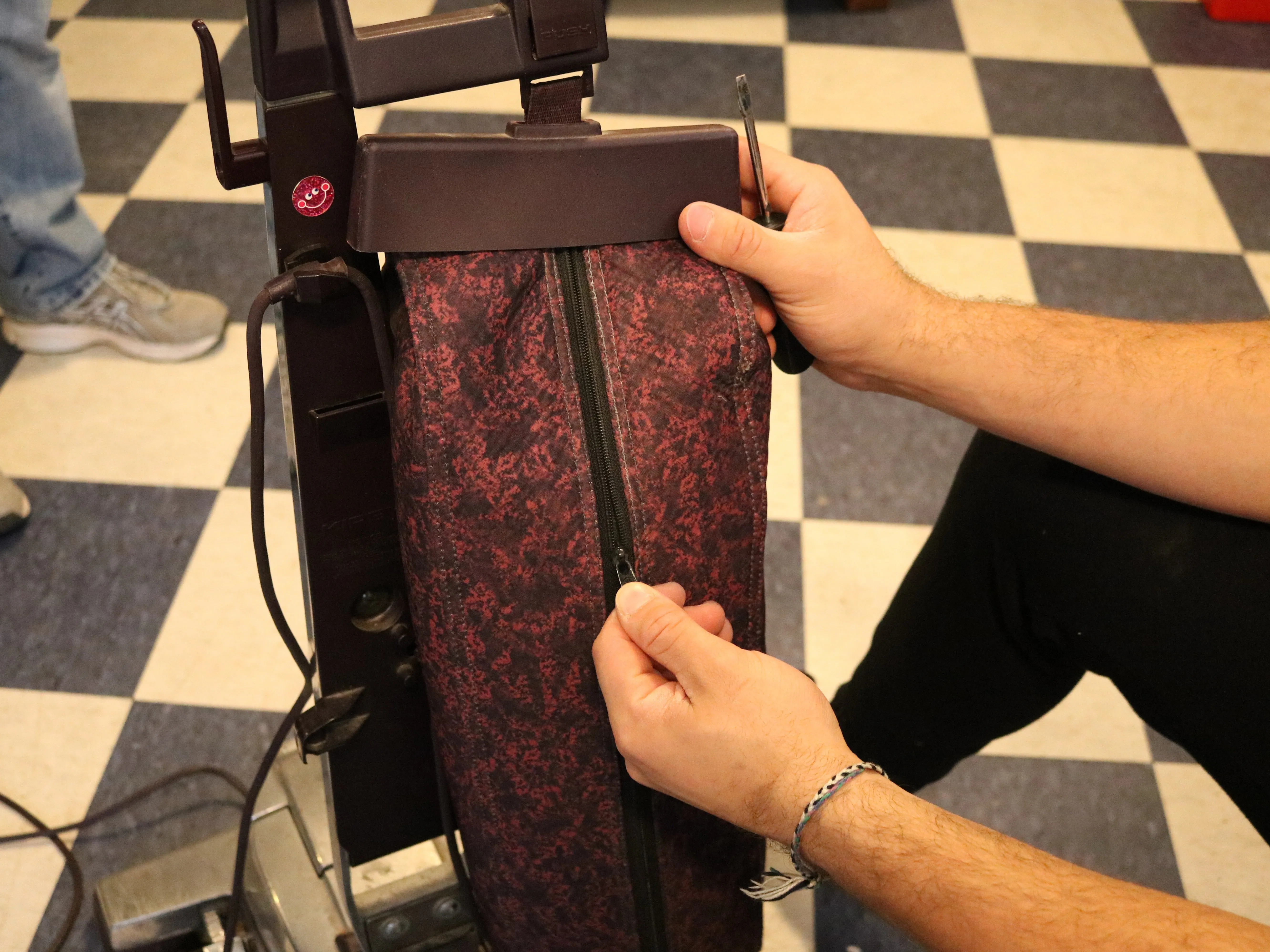

• Расстегните молнию на мешке.

Шаг 4

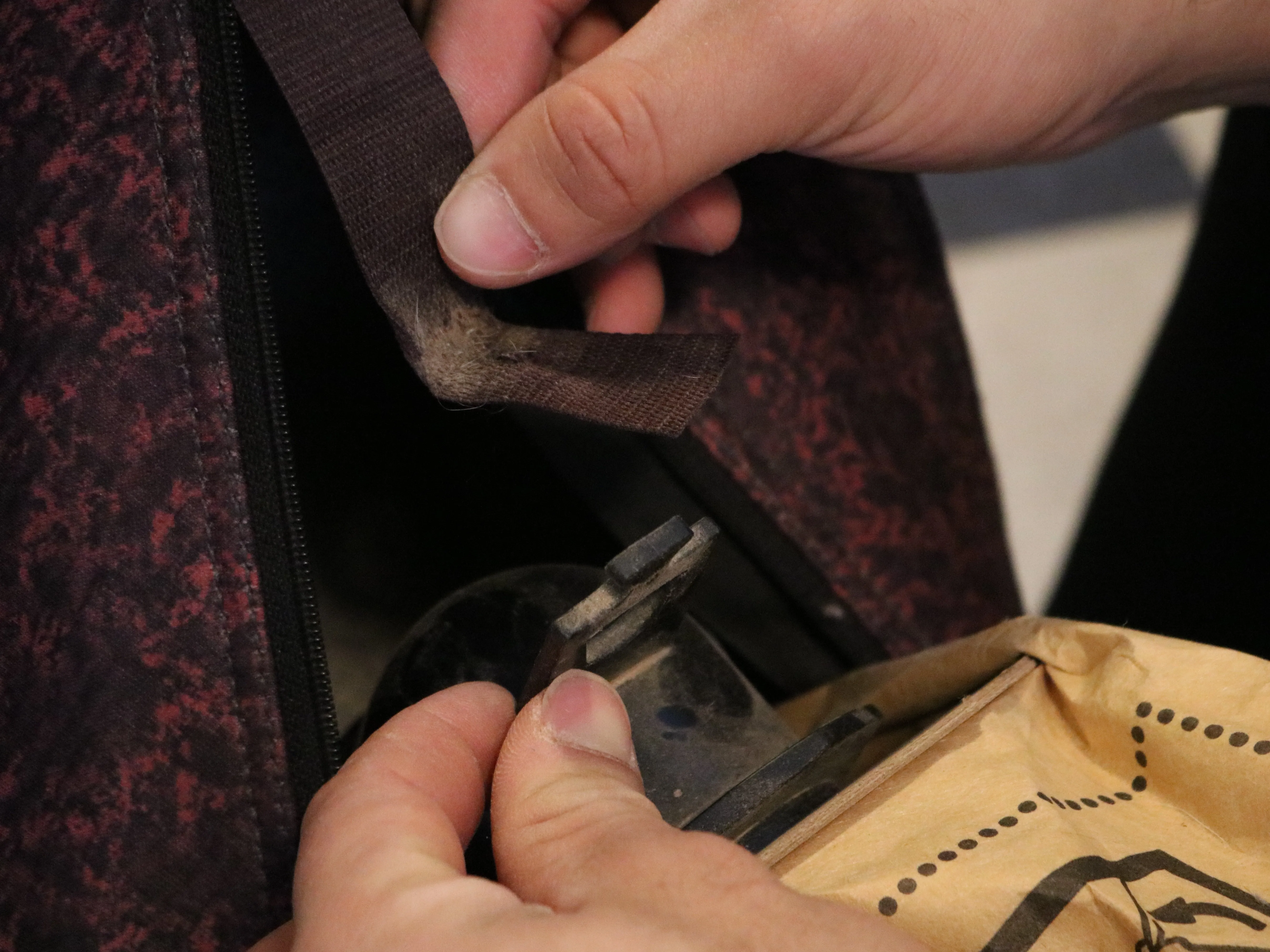

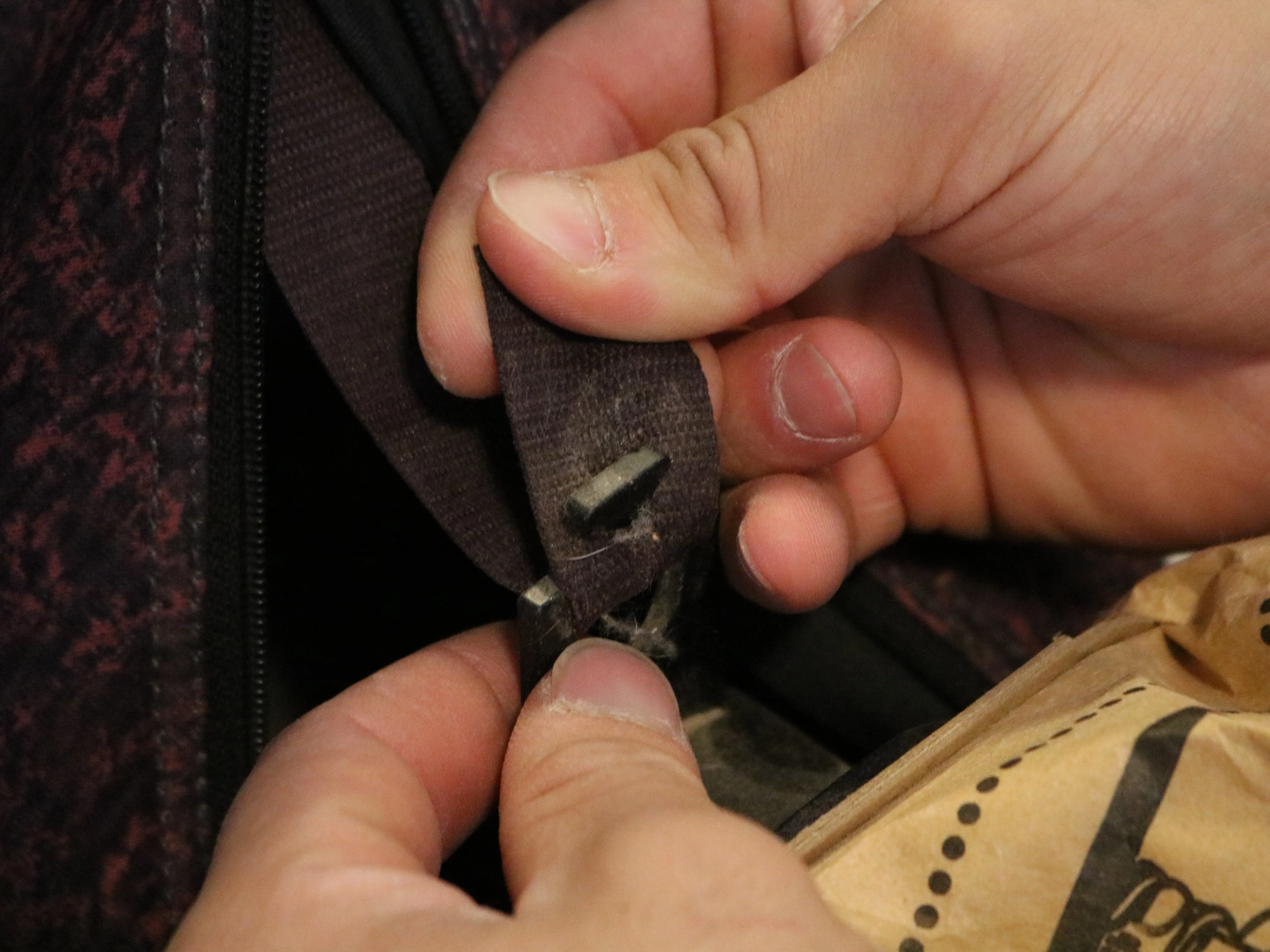

• Потяните за резиновый язычок, прикрепленный к мешку для вторсырья, и отделите его от соседнего пластикового язычка.

Шаг 5

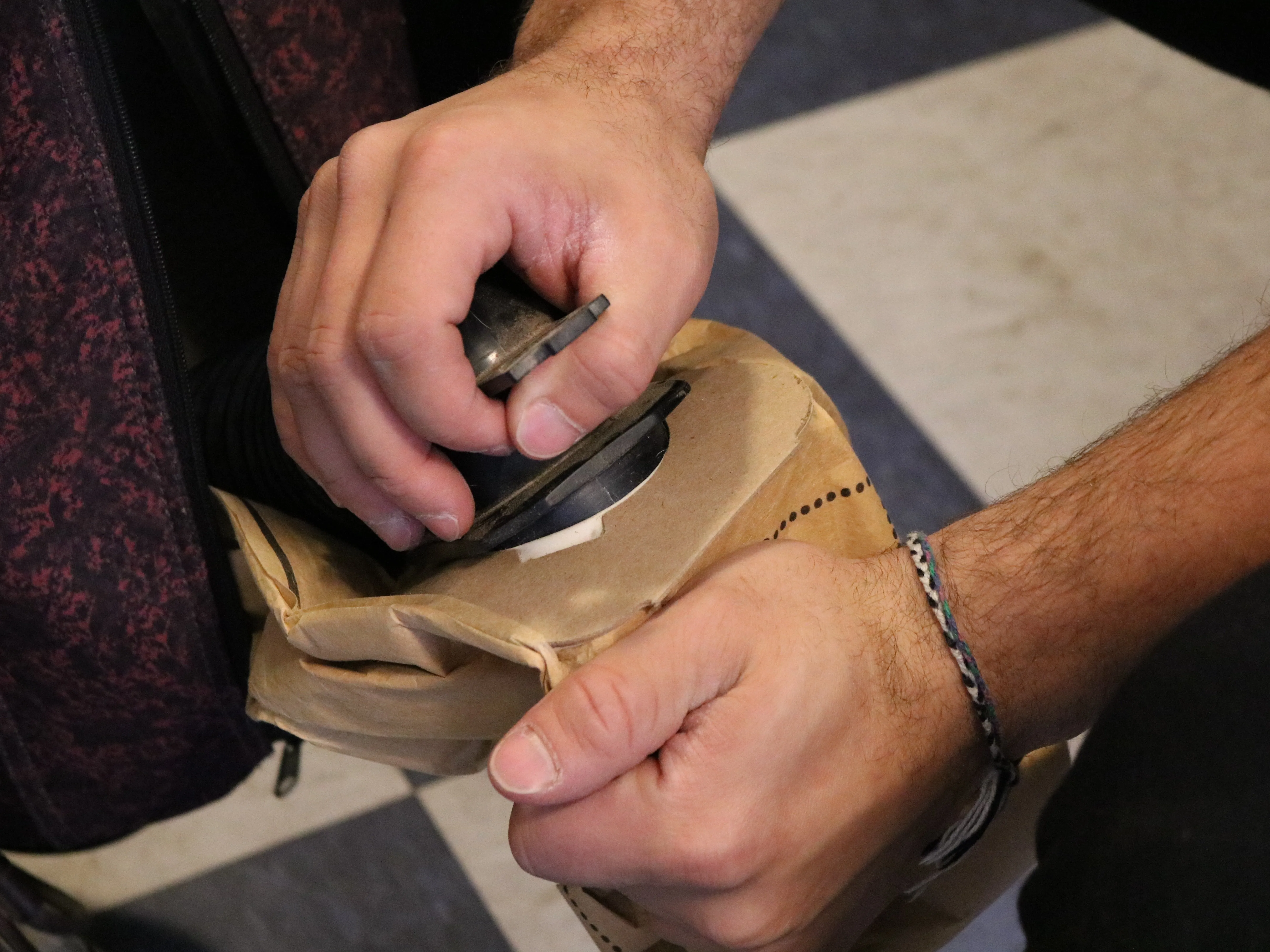

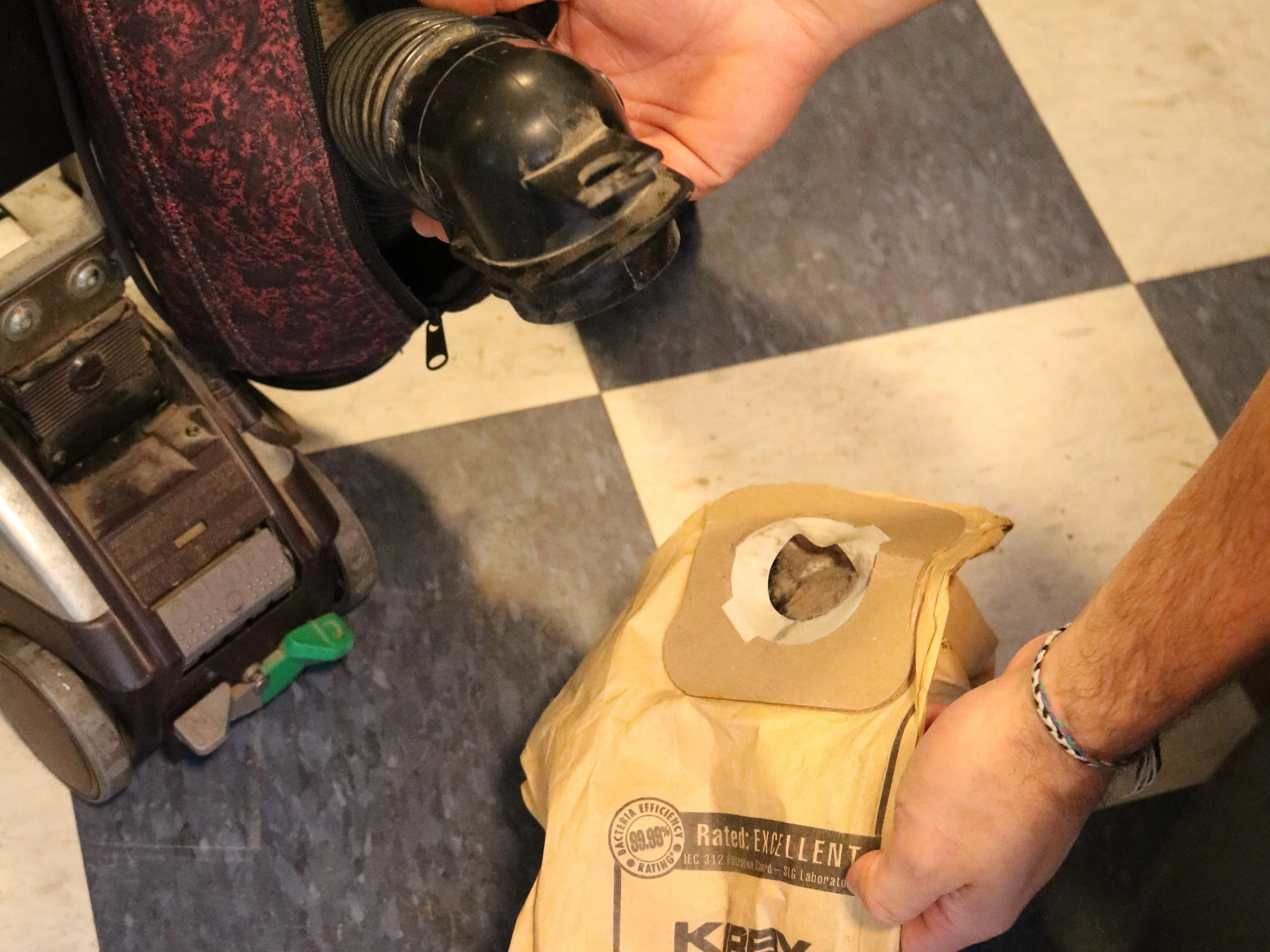

• Полностью извлеките мешок для вторсырья, вытащив шланг из задней части.

Шаг 6

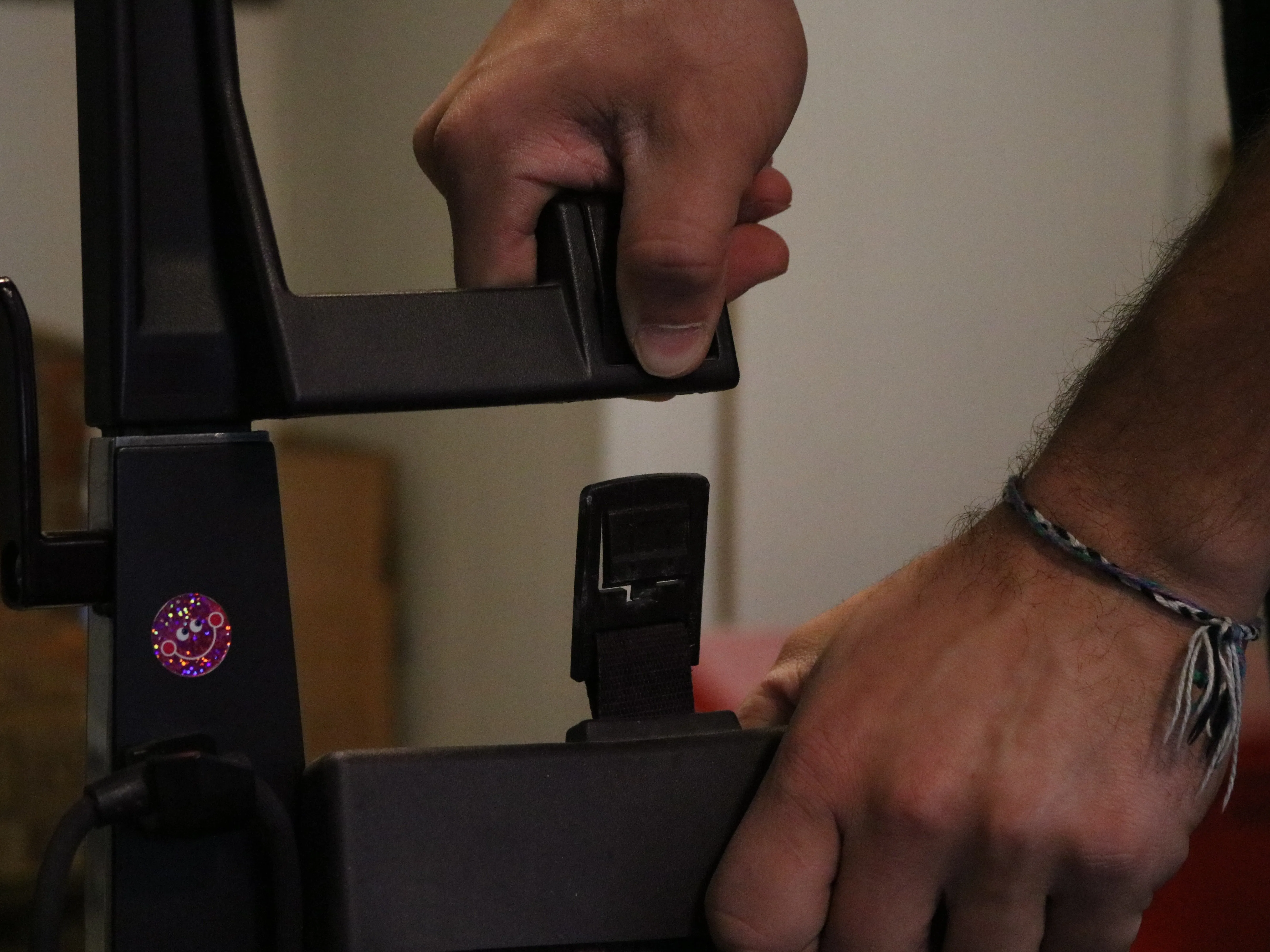

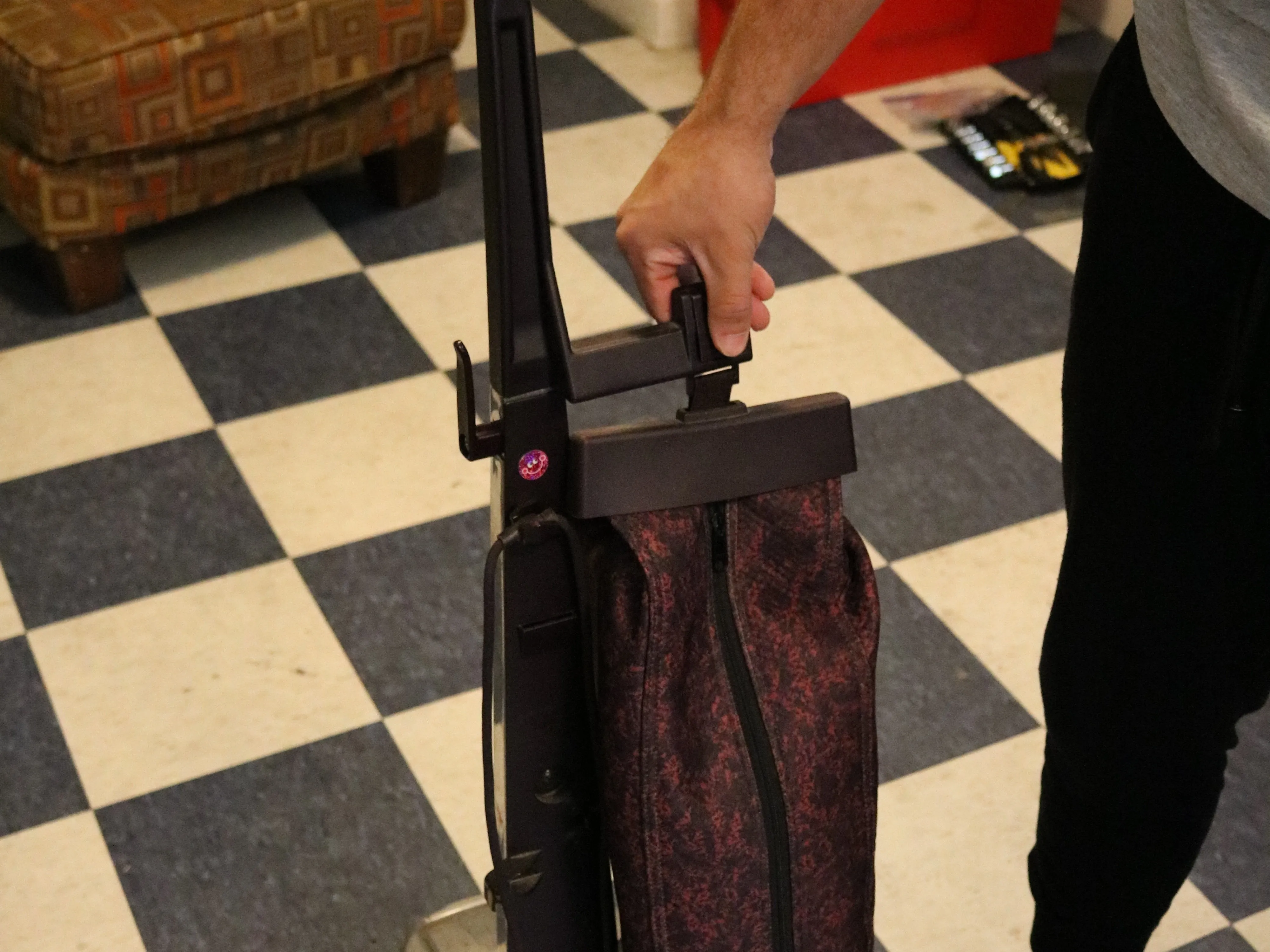

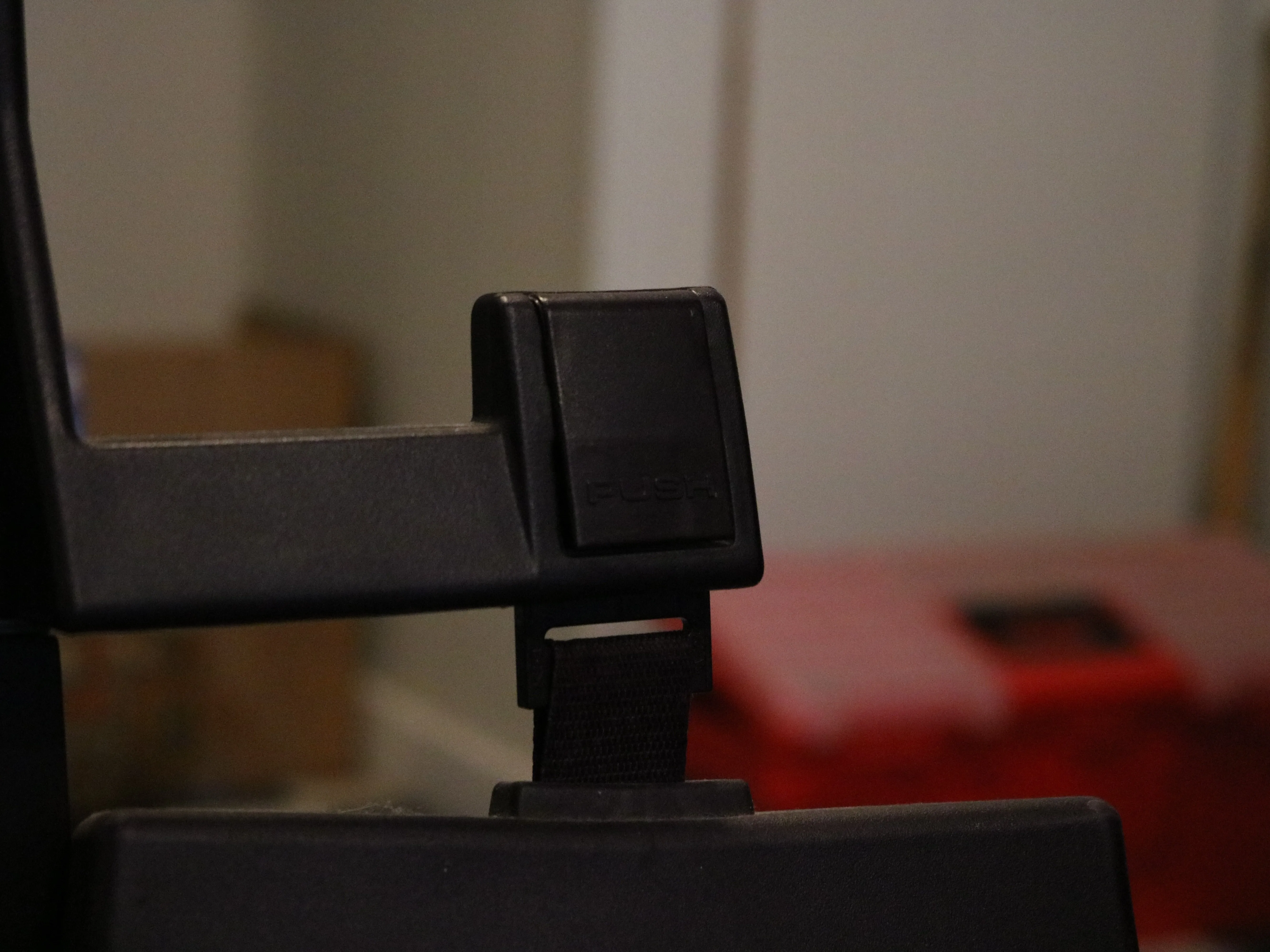

• Отстегните верхнюю часть мешка для сбора пыли, удерживая зажим и потянув мешок вниз.

Шаг 7

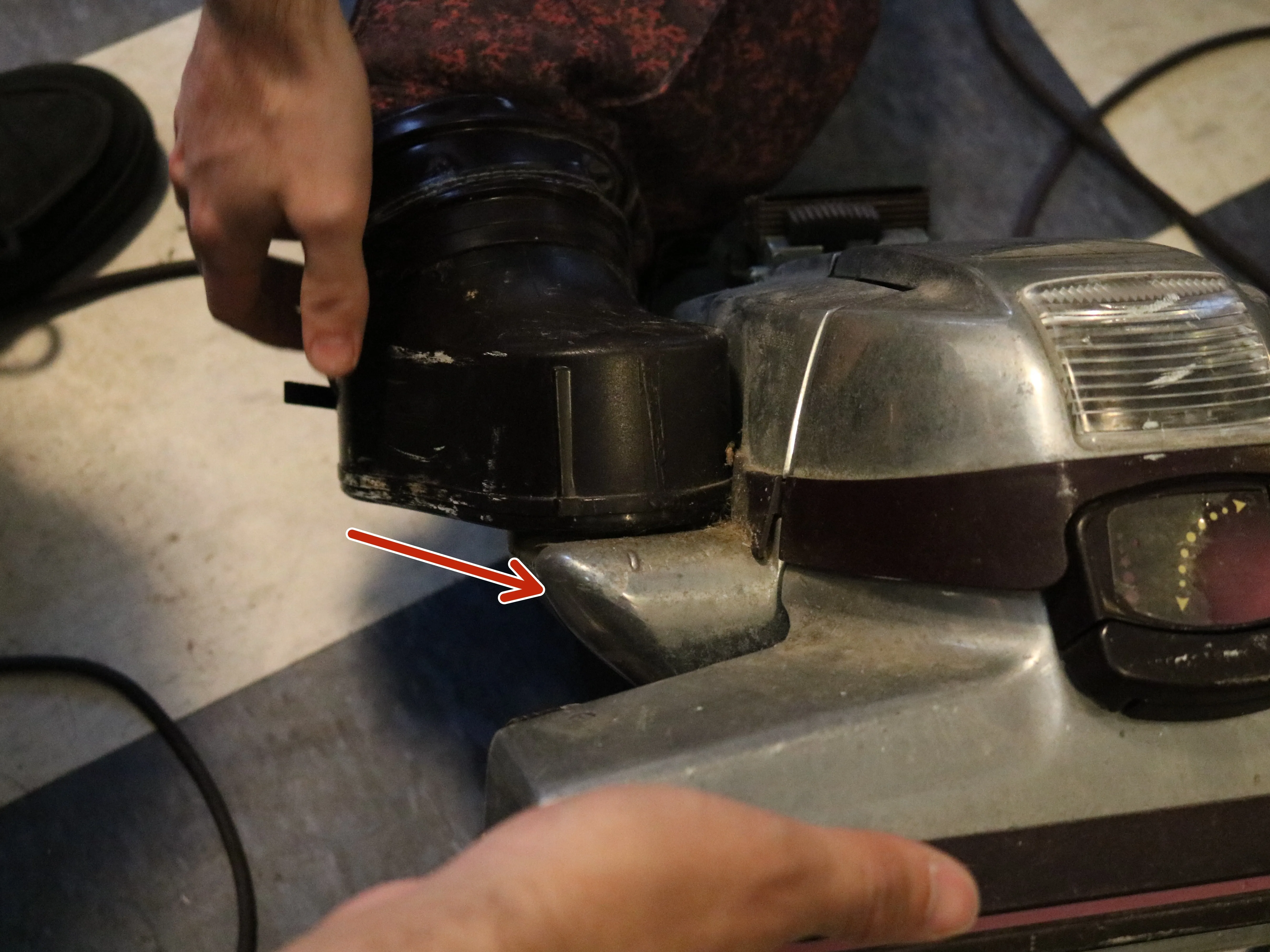

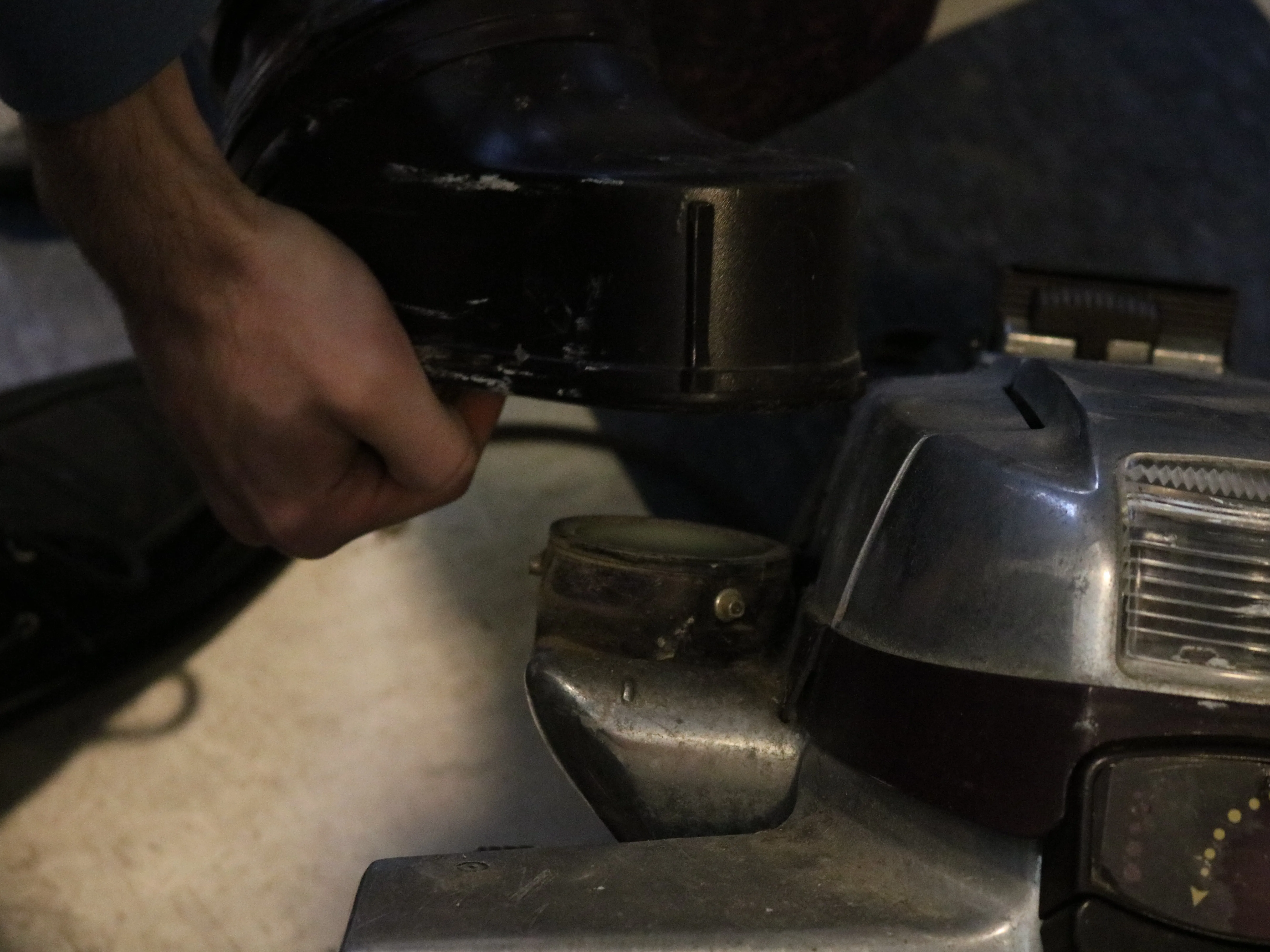

• Поверните нижнюю часть мешка против часовой стрелки и потяните, чтобы полностью извлечь его из пылесоса.

Шаг 8

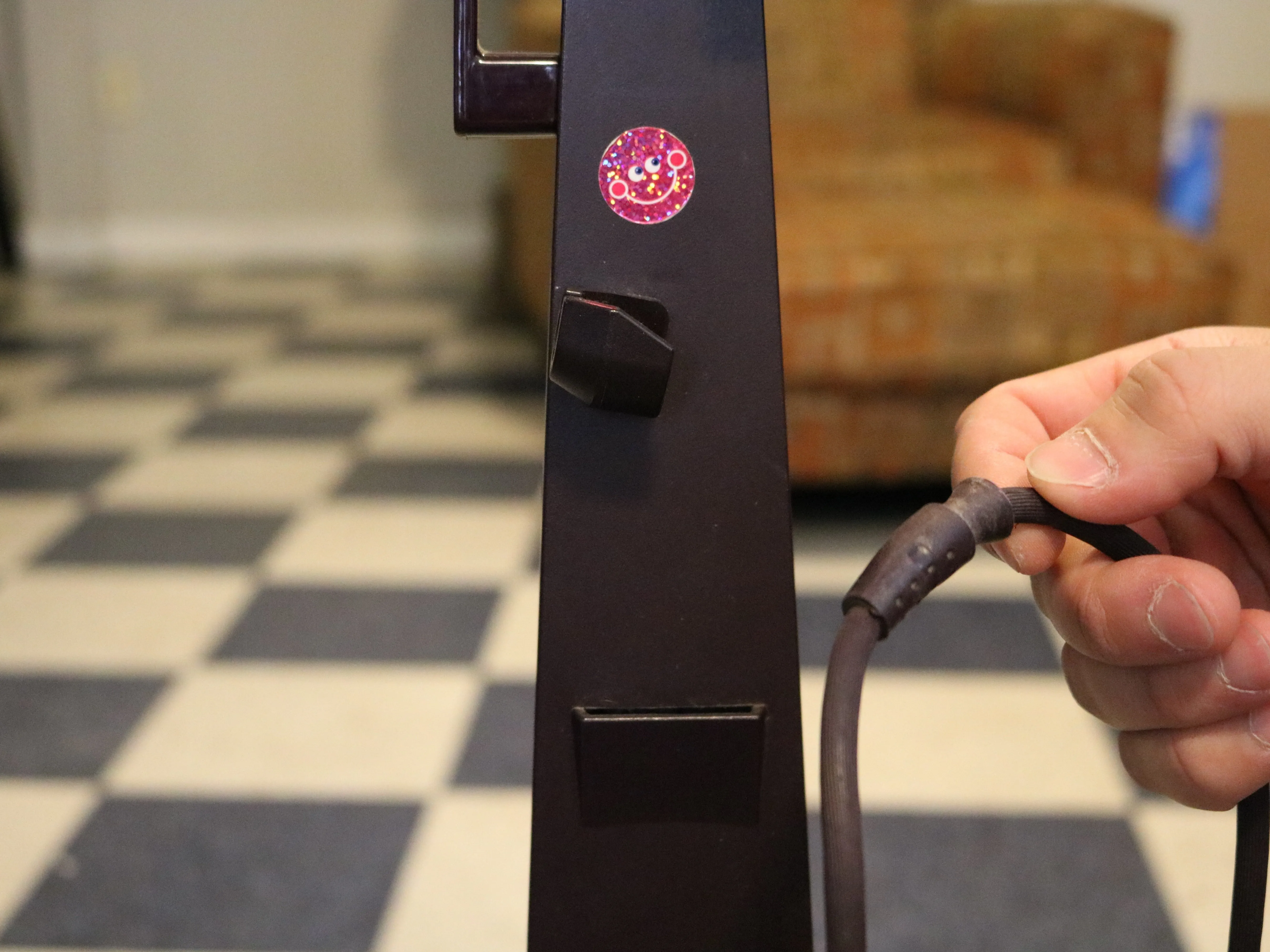

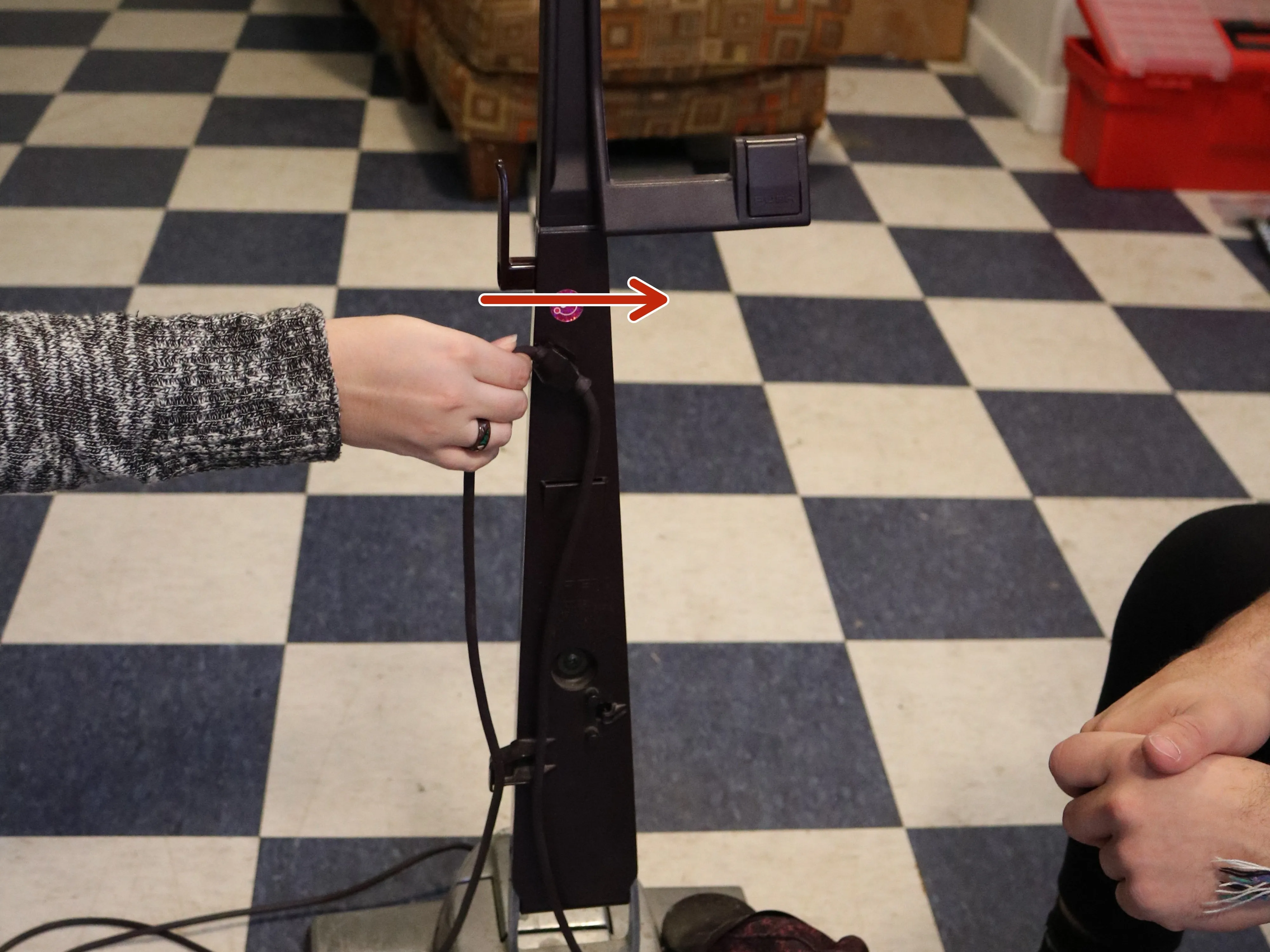

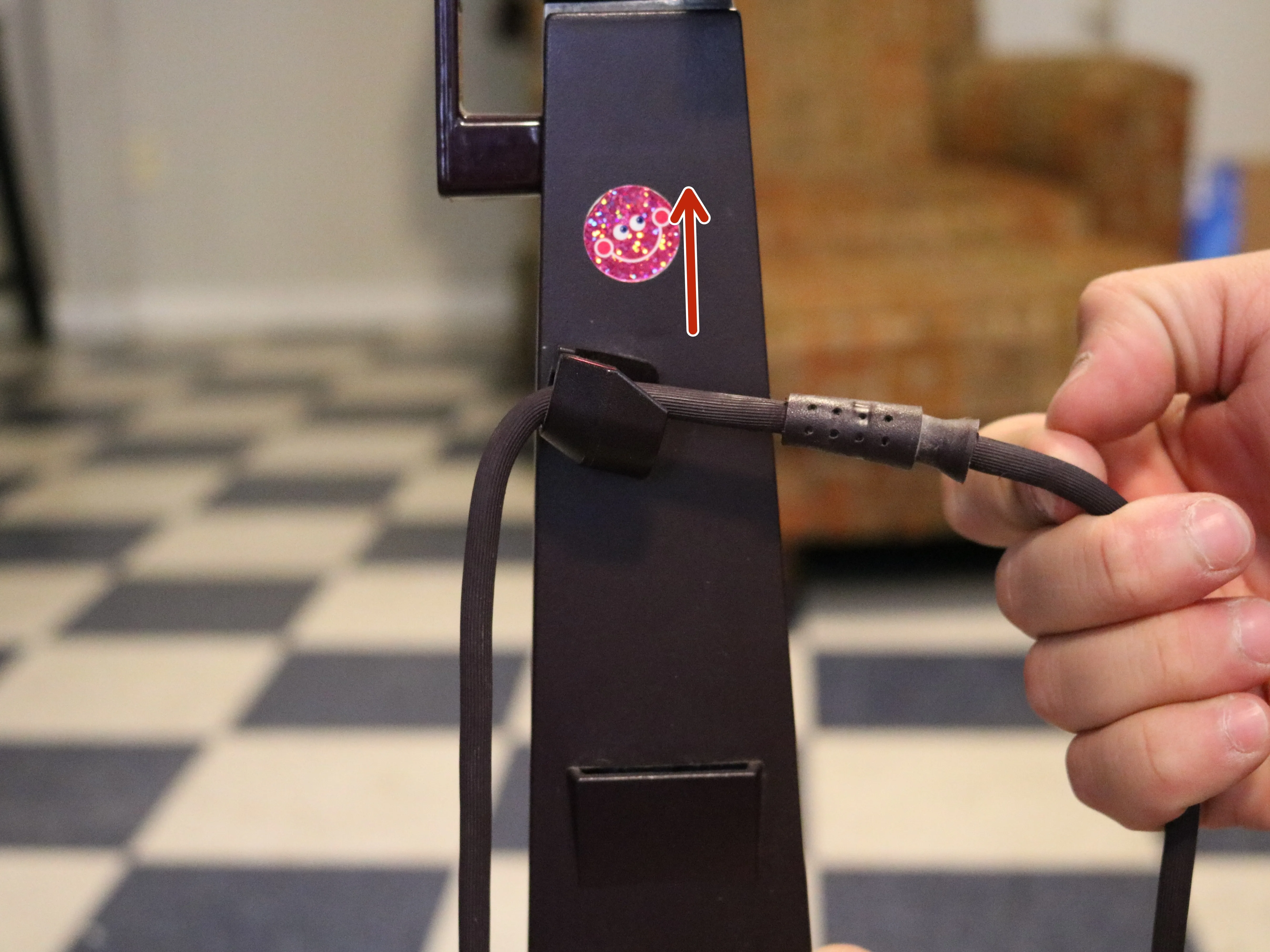

• Отсоедините шнур от штока, потянув его вбок, а затем вверх.

Шаг 9

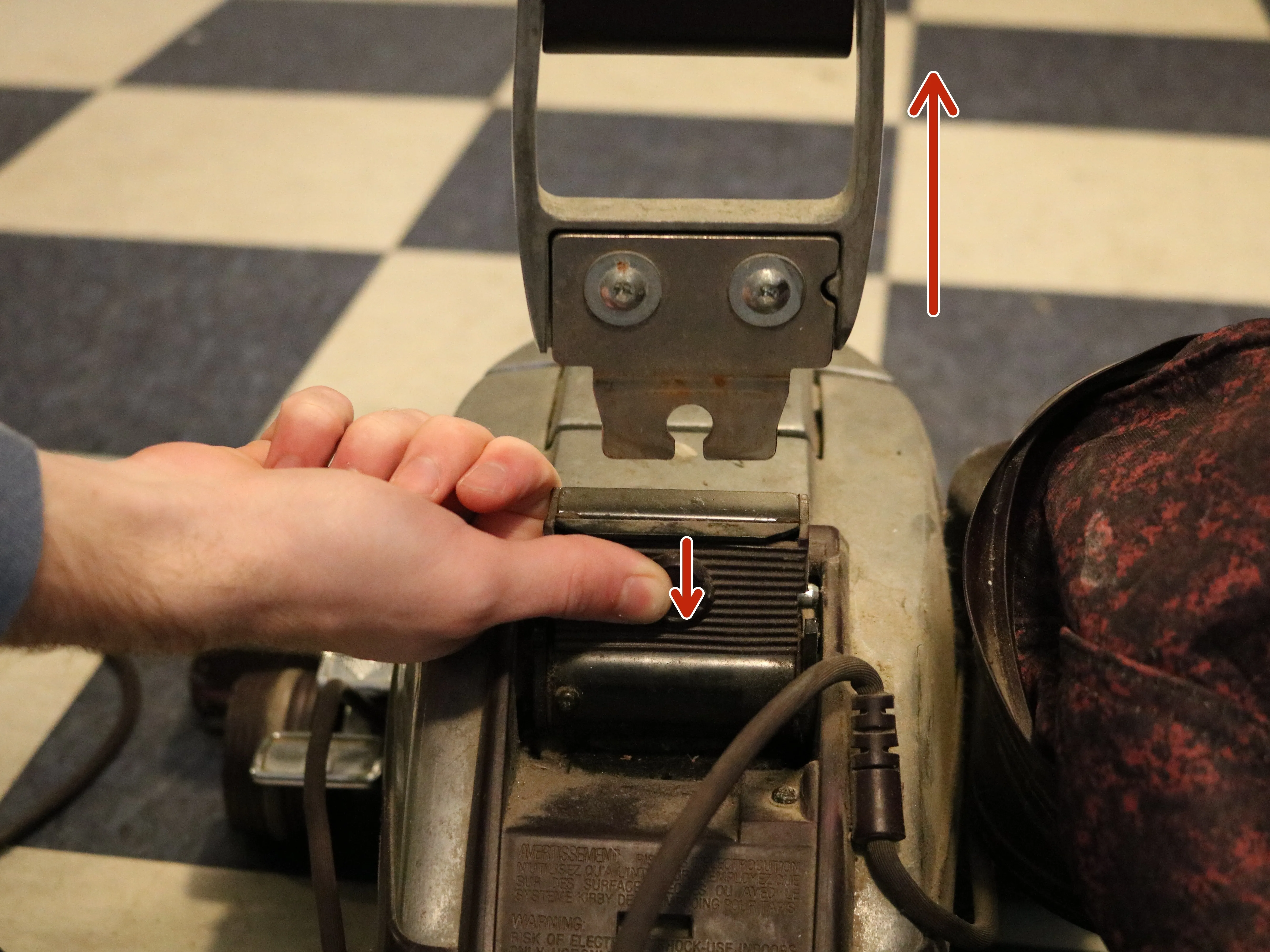

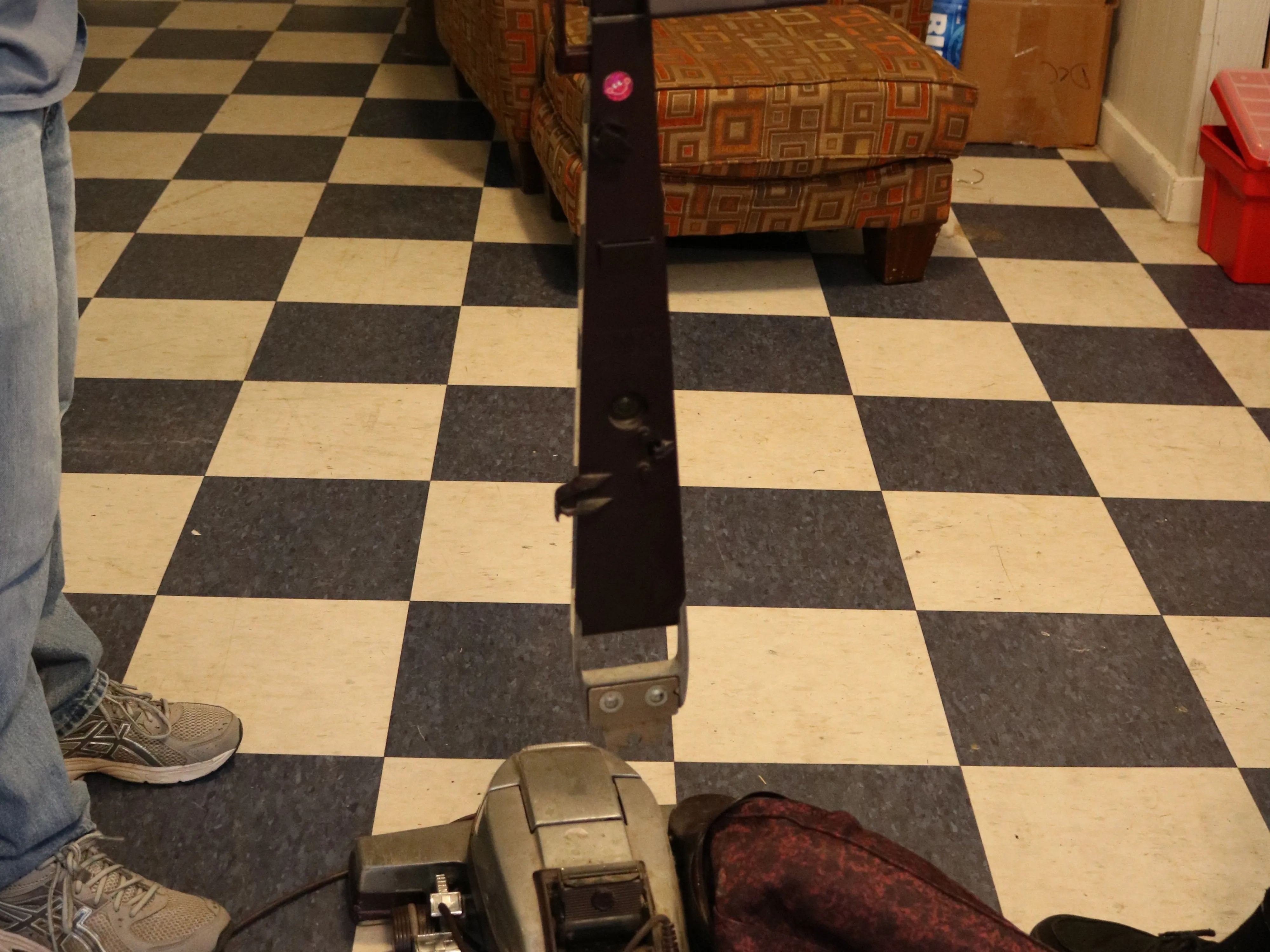

• Снимите стержень ручки, нажав на кнопку, расположенную внизу, и потянув за стержень вверх.

Шаг 10

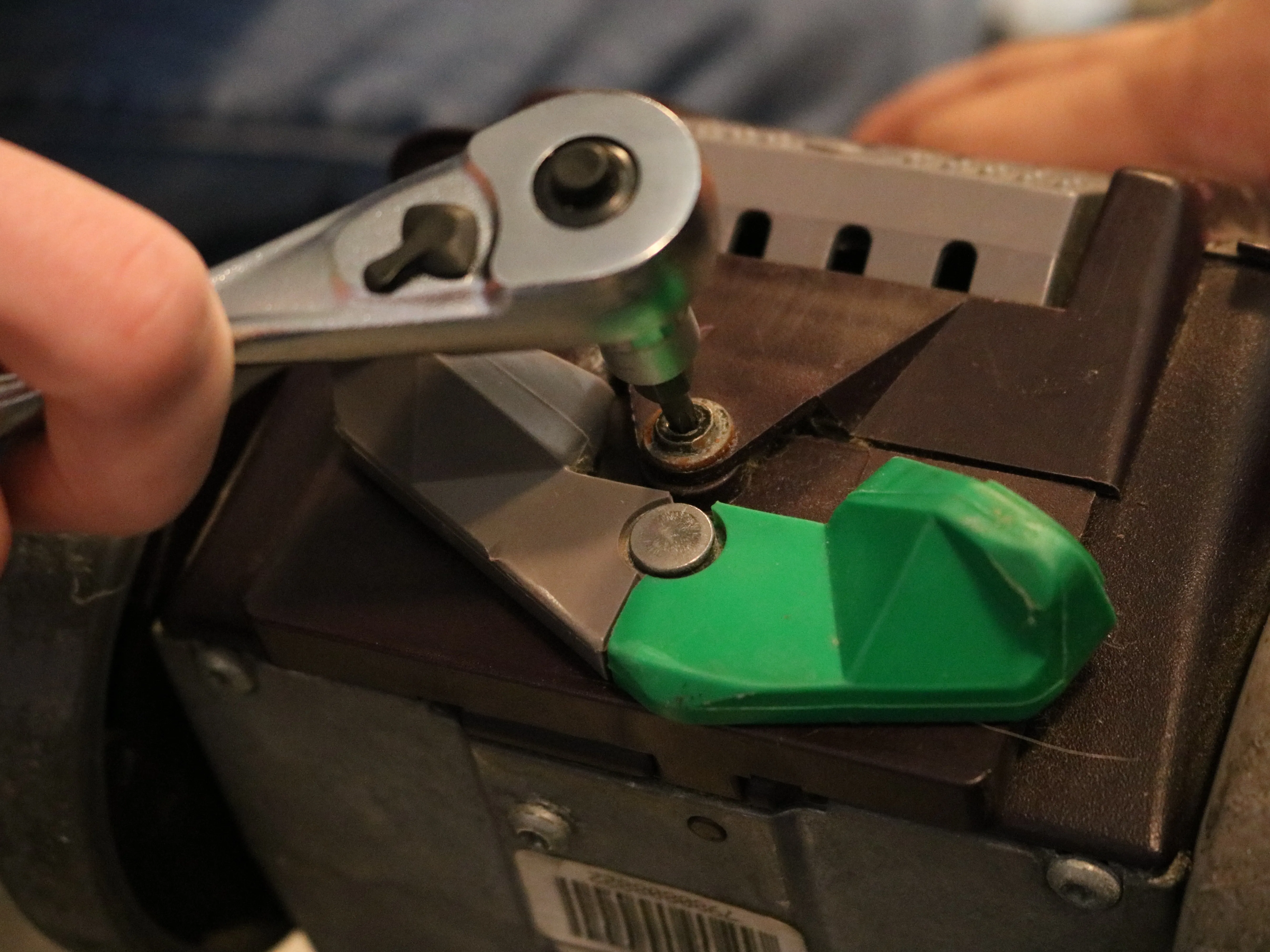

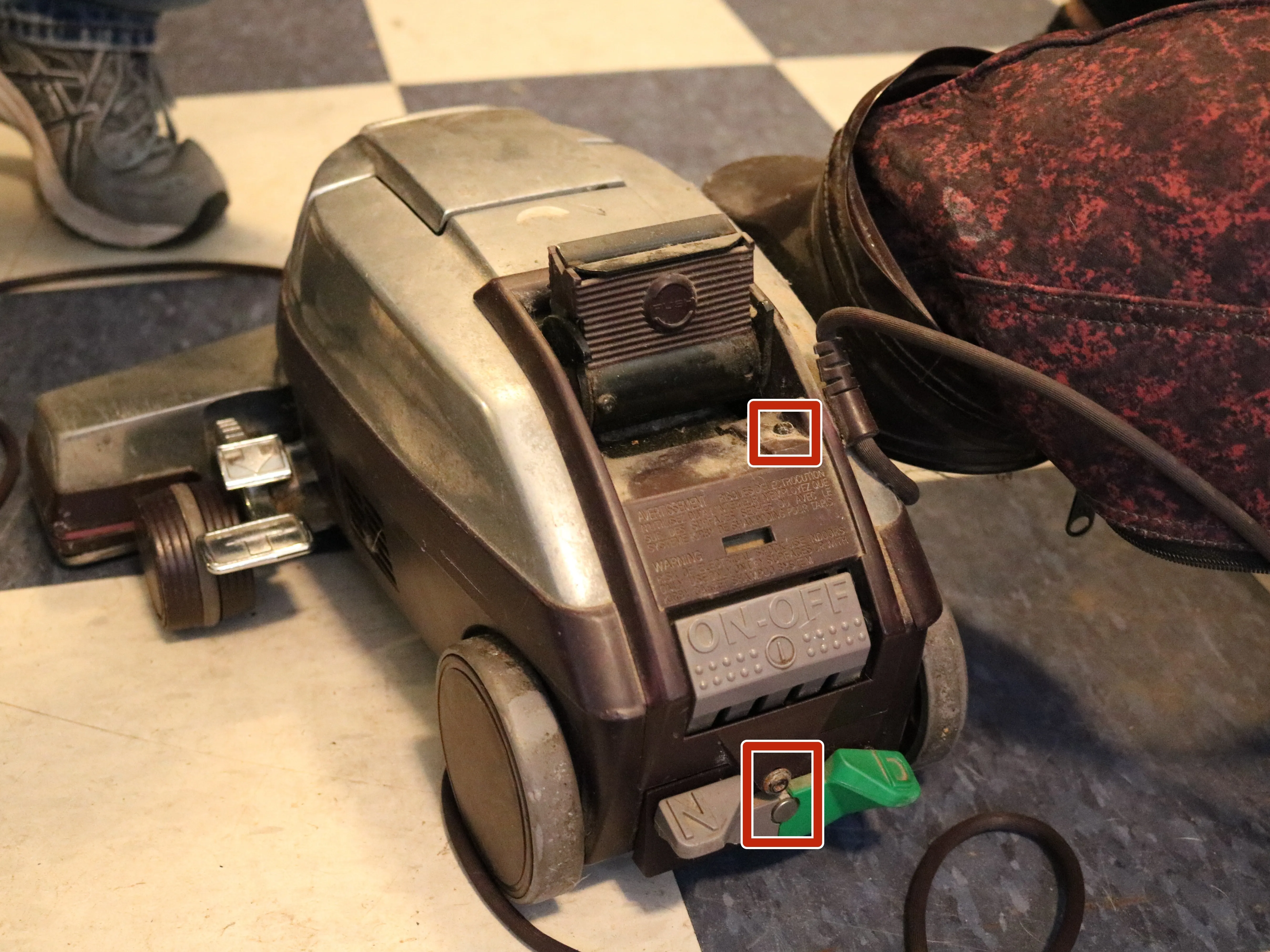

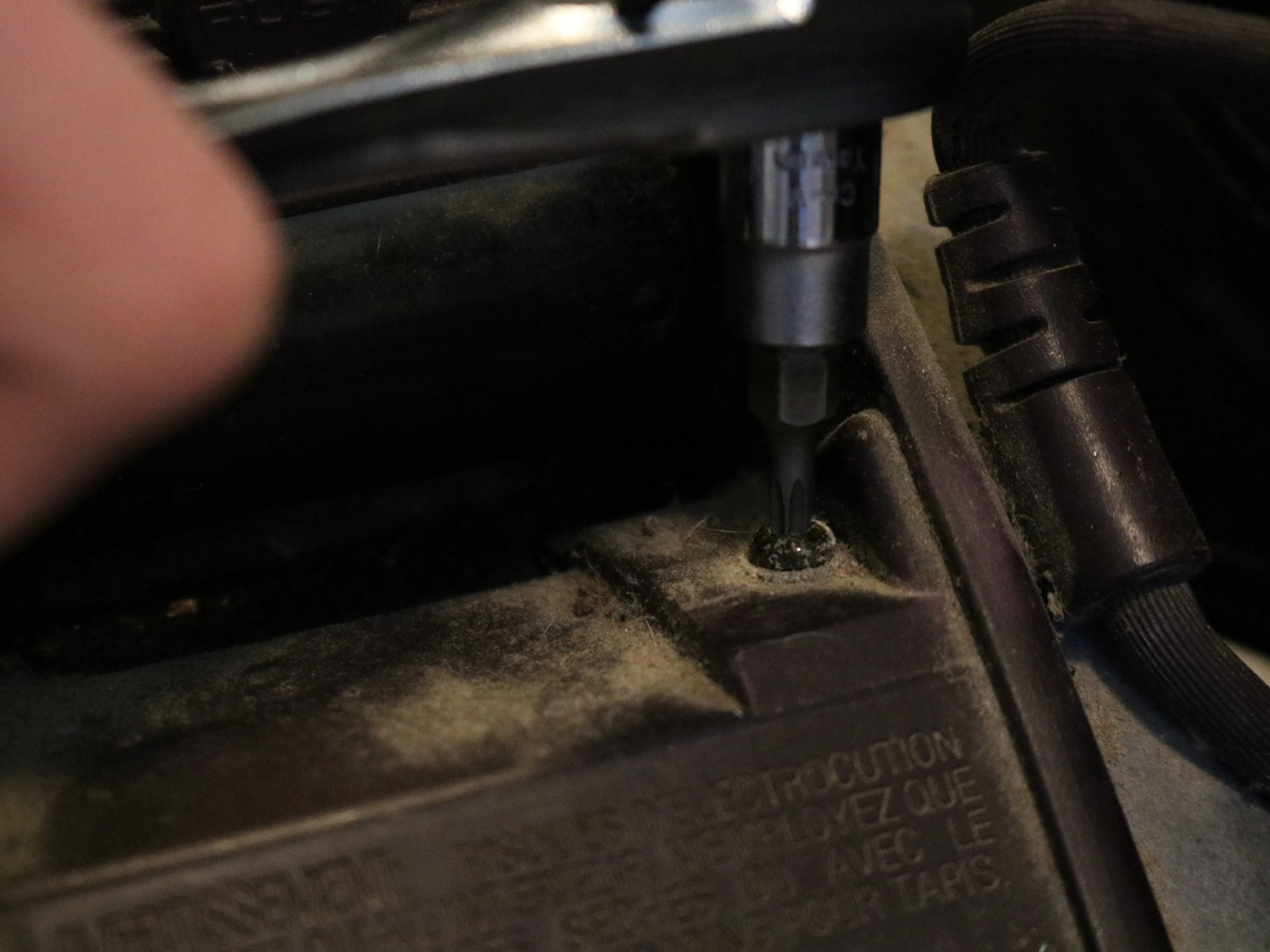

• Открутите винт в основании пылесоса с помощью торцевой головки T-15.

• Открутите винт в задней части основания пылесоса.

Шаг 11

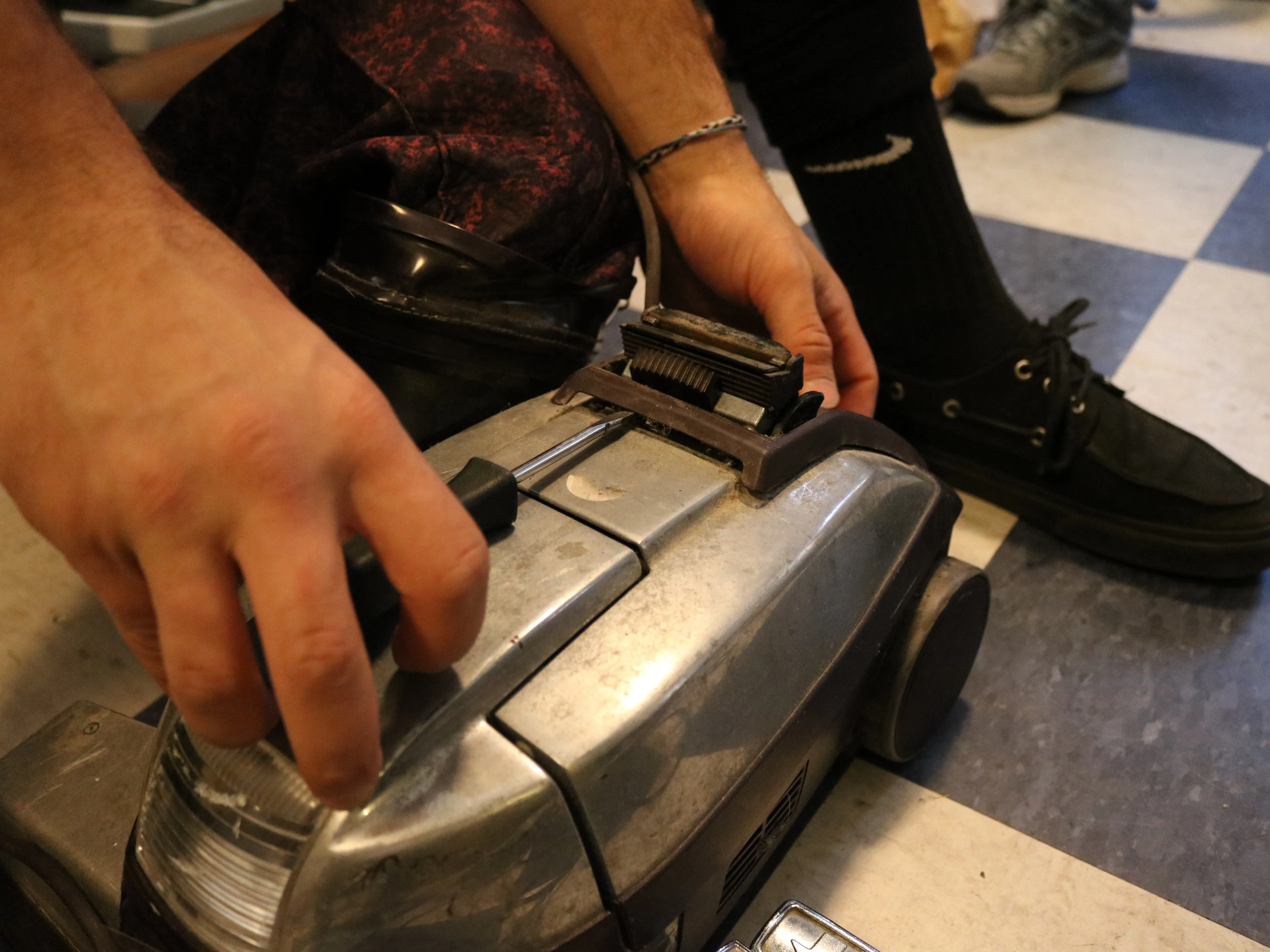

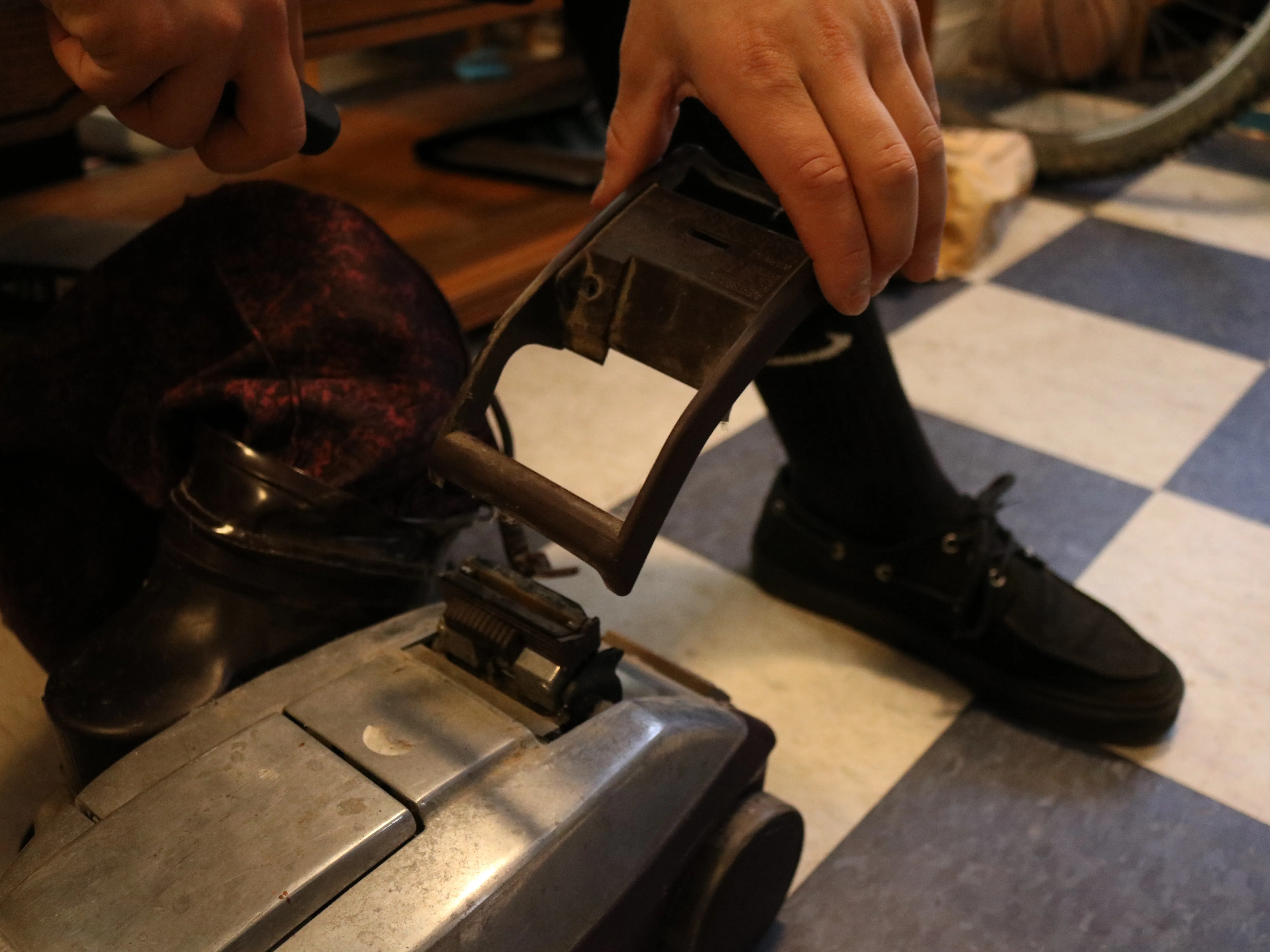

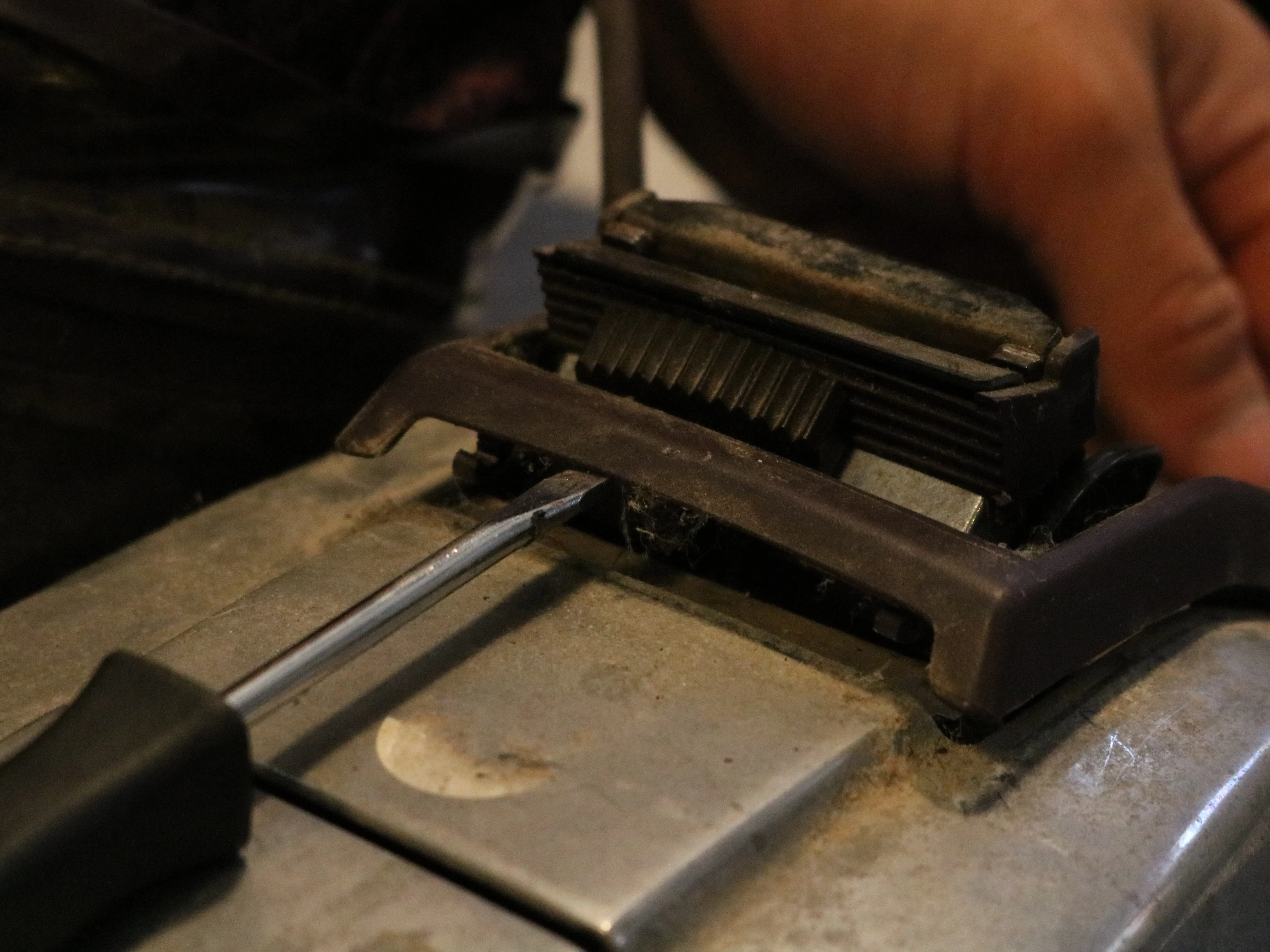

• Снимите пластиковое покрытие на задней панели, аккуратно поддев края плоской отверткой.

Шаг 12

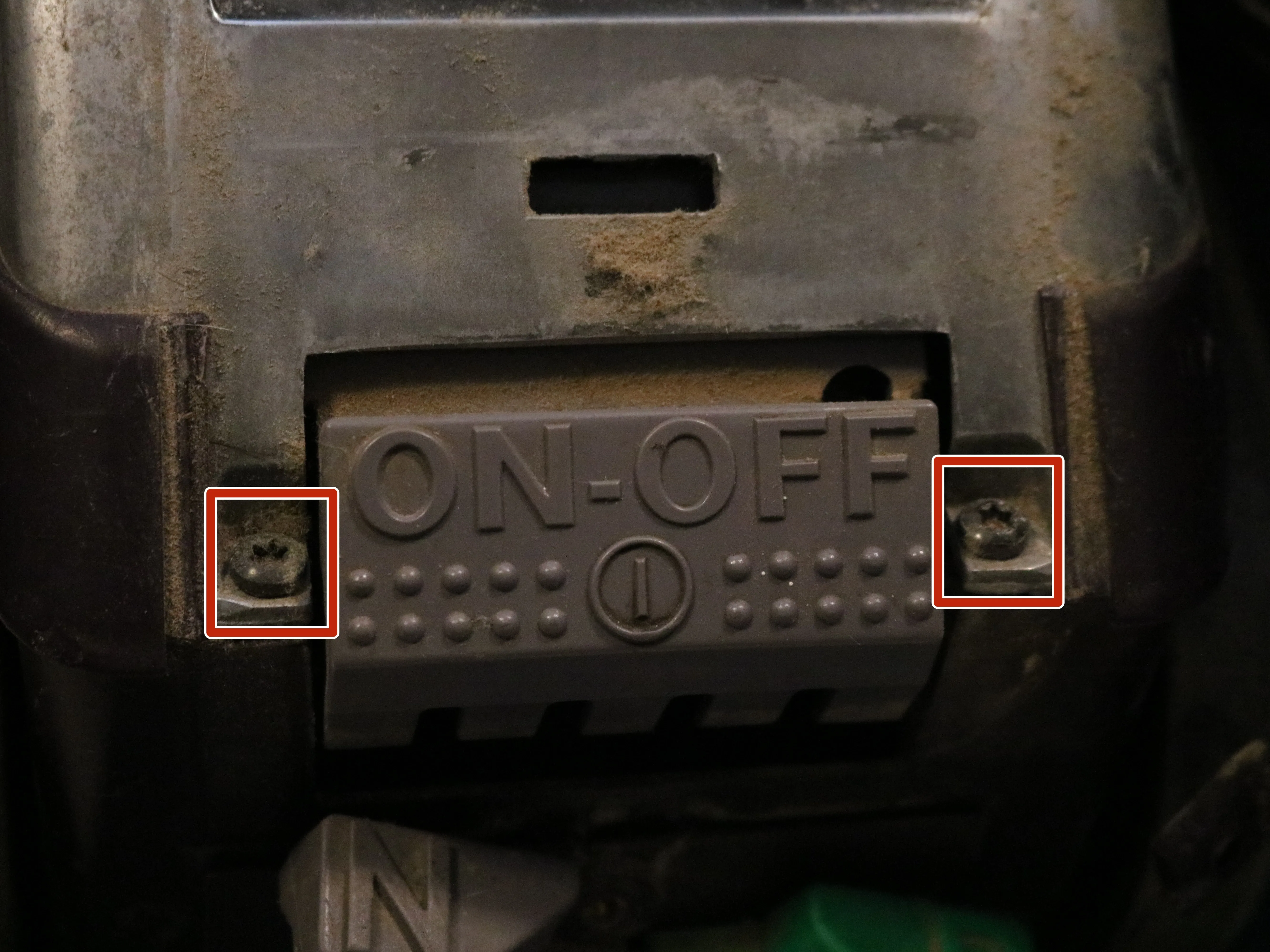

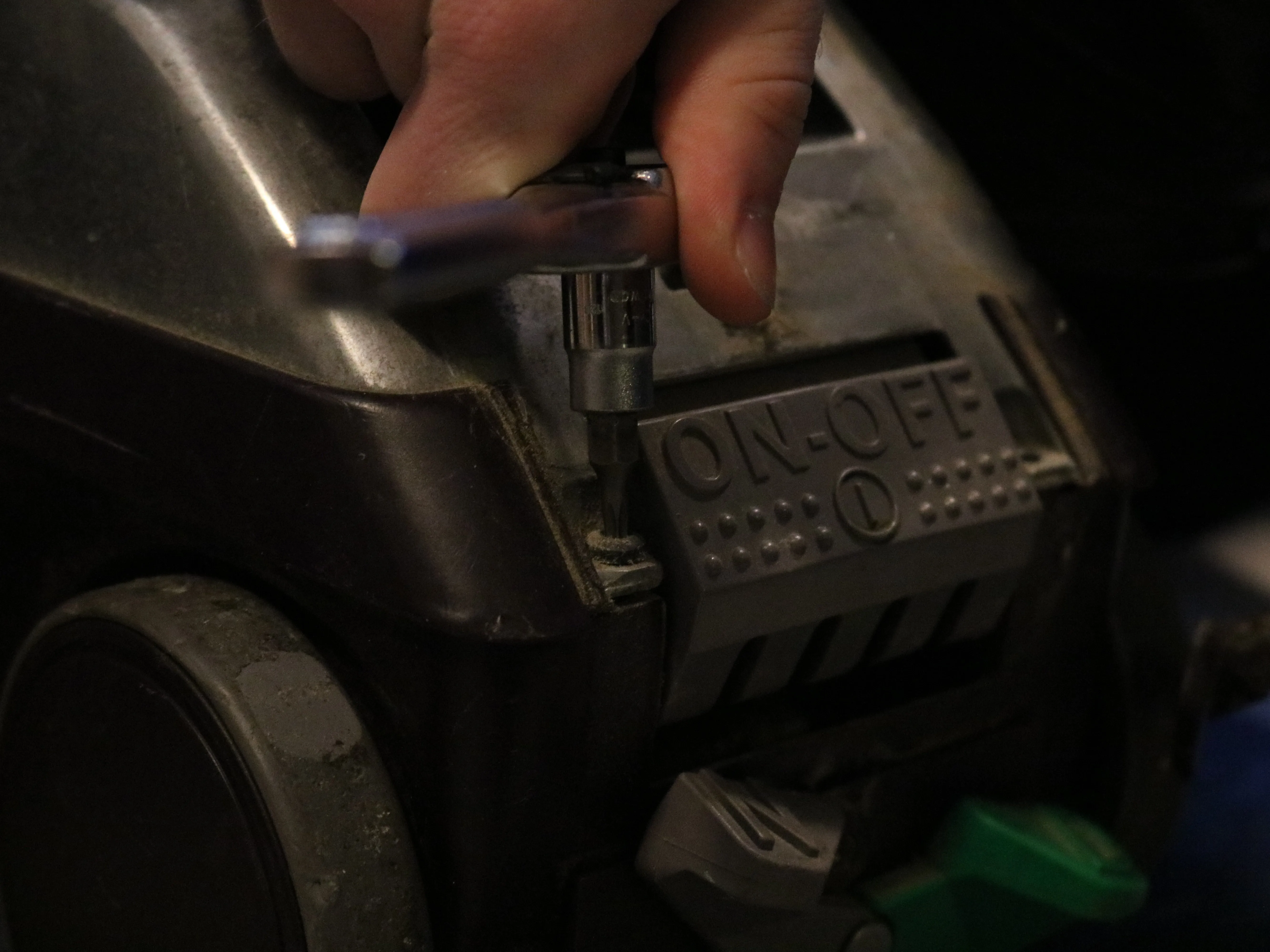

• Открутите оба винта, расположенные рядом с переключателем включения/выключения, используя торцевую головку T-15.

Шаг 13

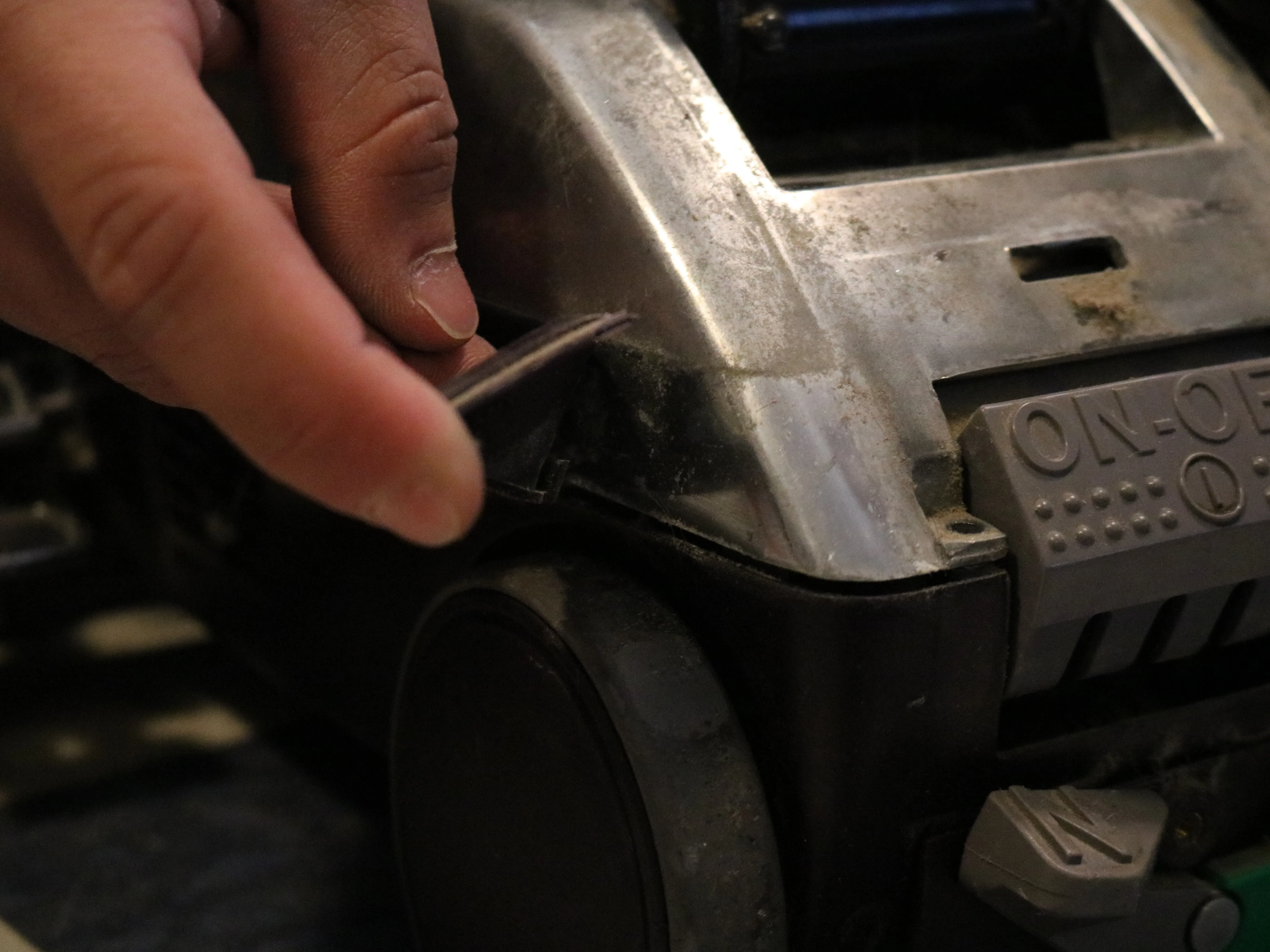

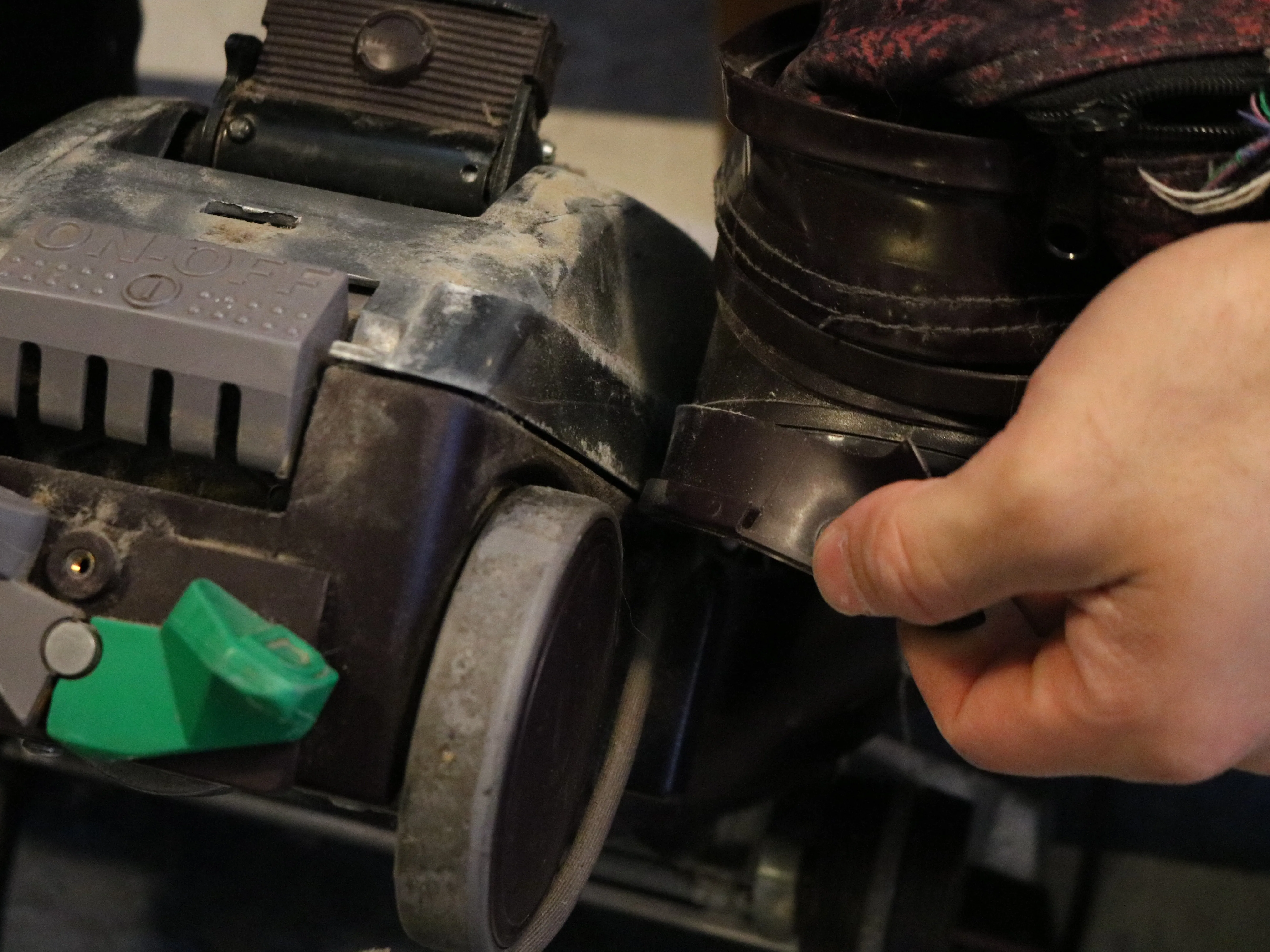

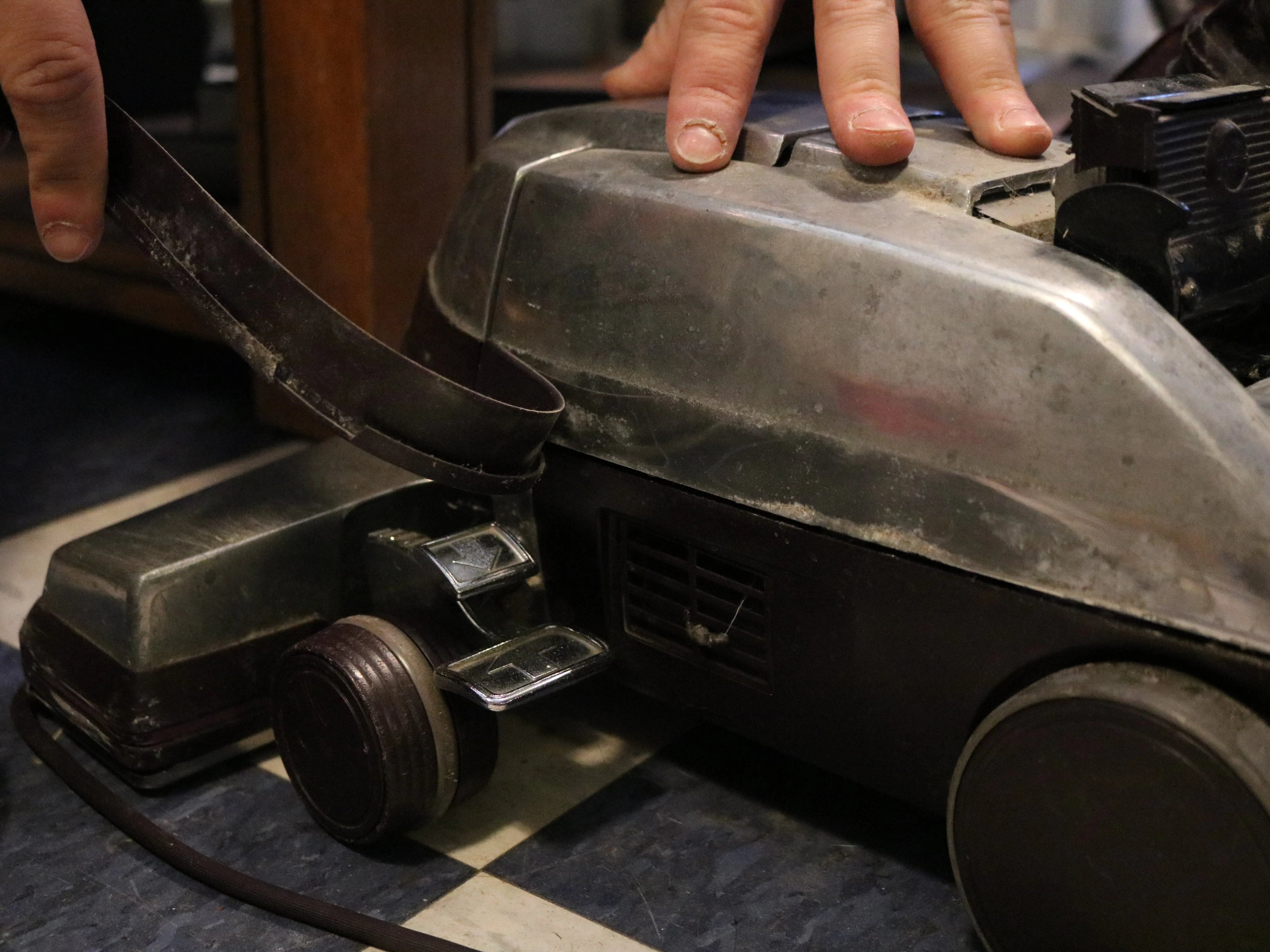

• Снимите пластиковую накладку с нижней части пылесоса.

Шаг 14

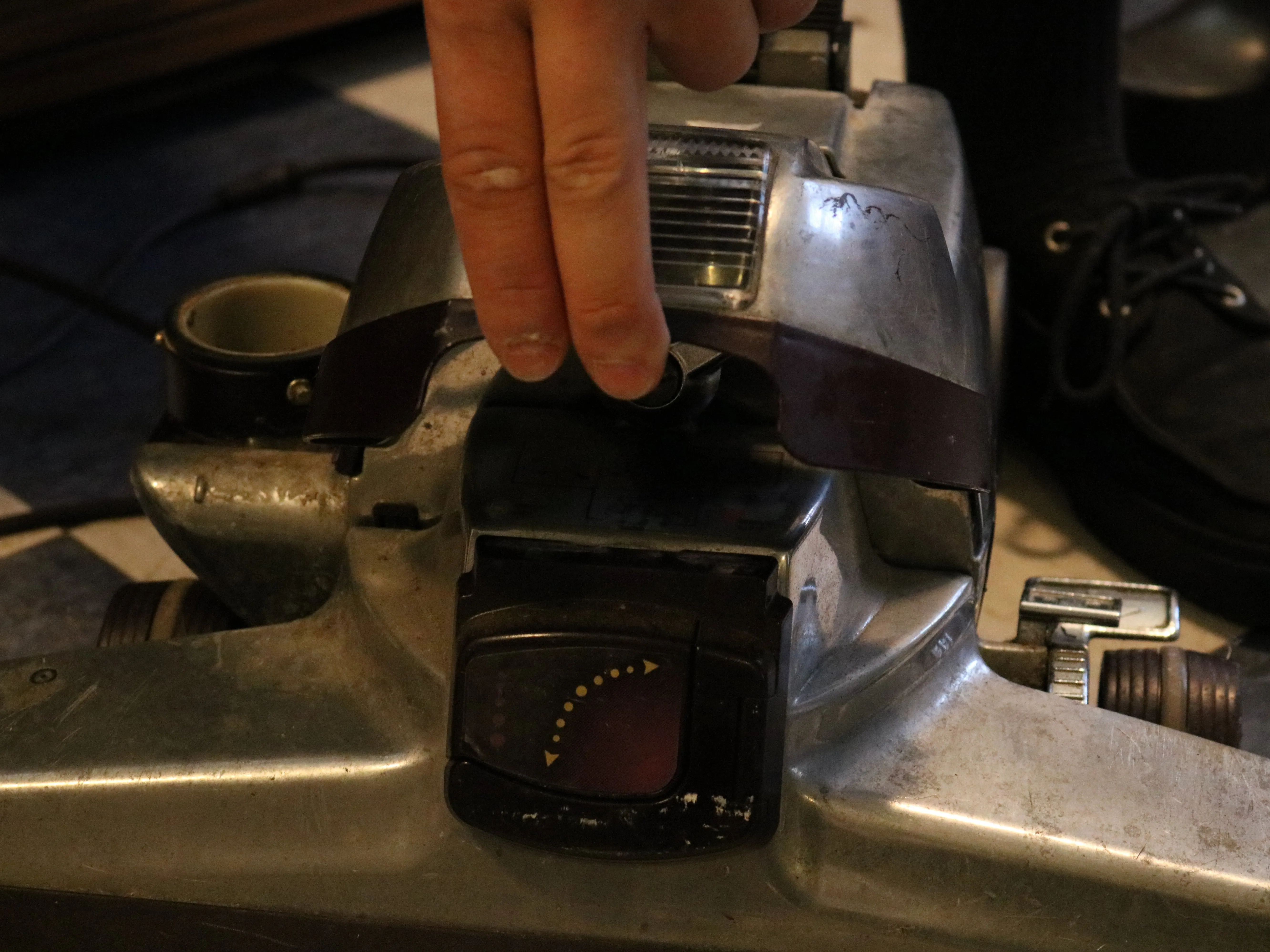

• Откройте переднюю крышку пылесоса, потянув снизу вверх.

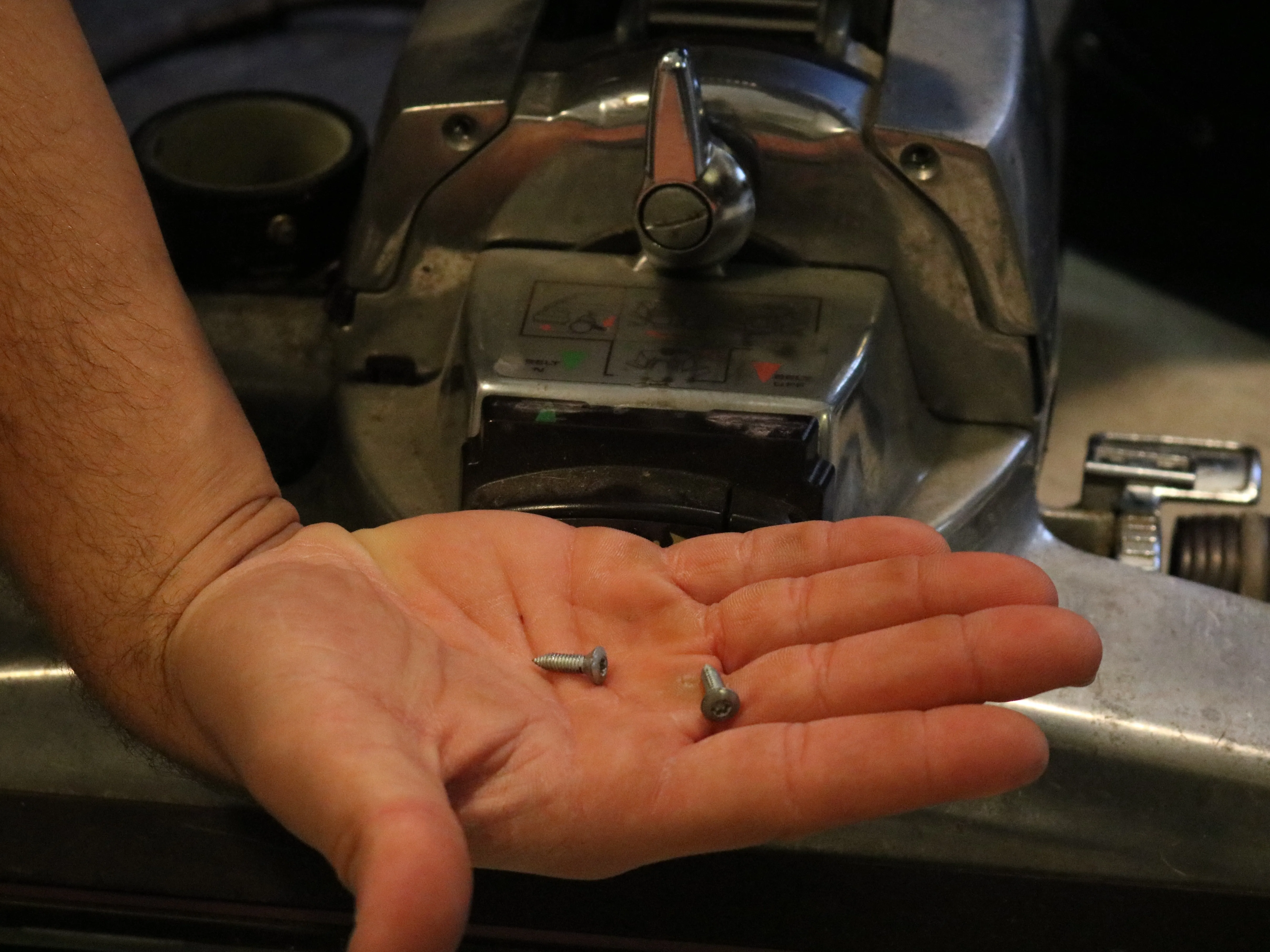

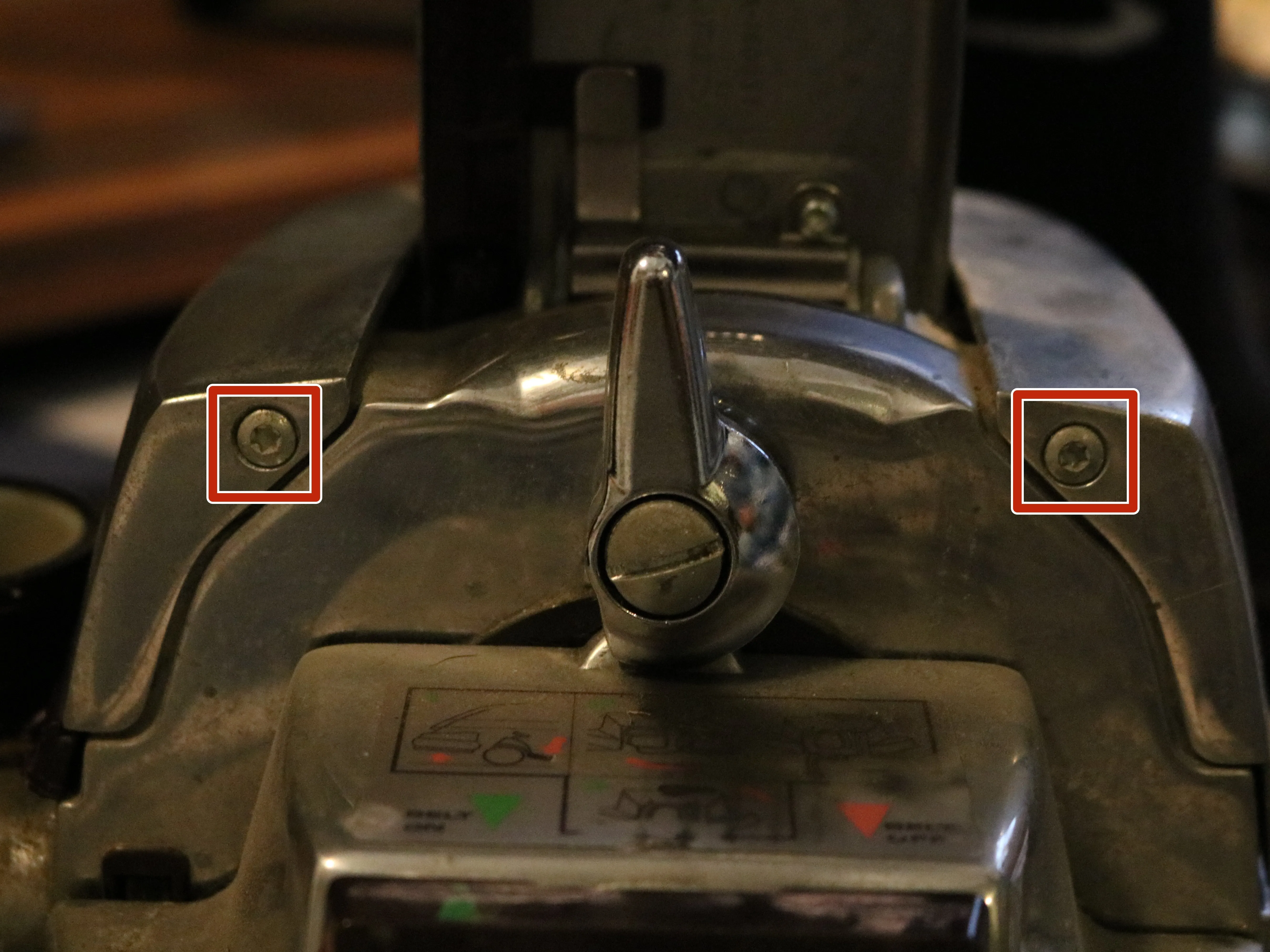

• Открутите оба винта, расположенные внутри в верхней части металлической пластины.

Шаг 15

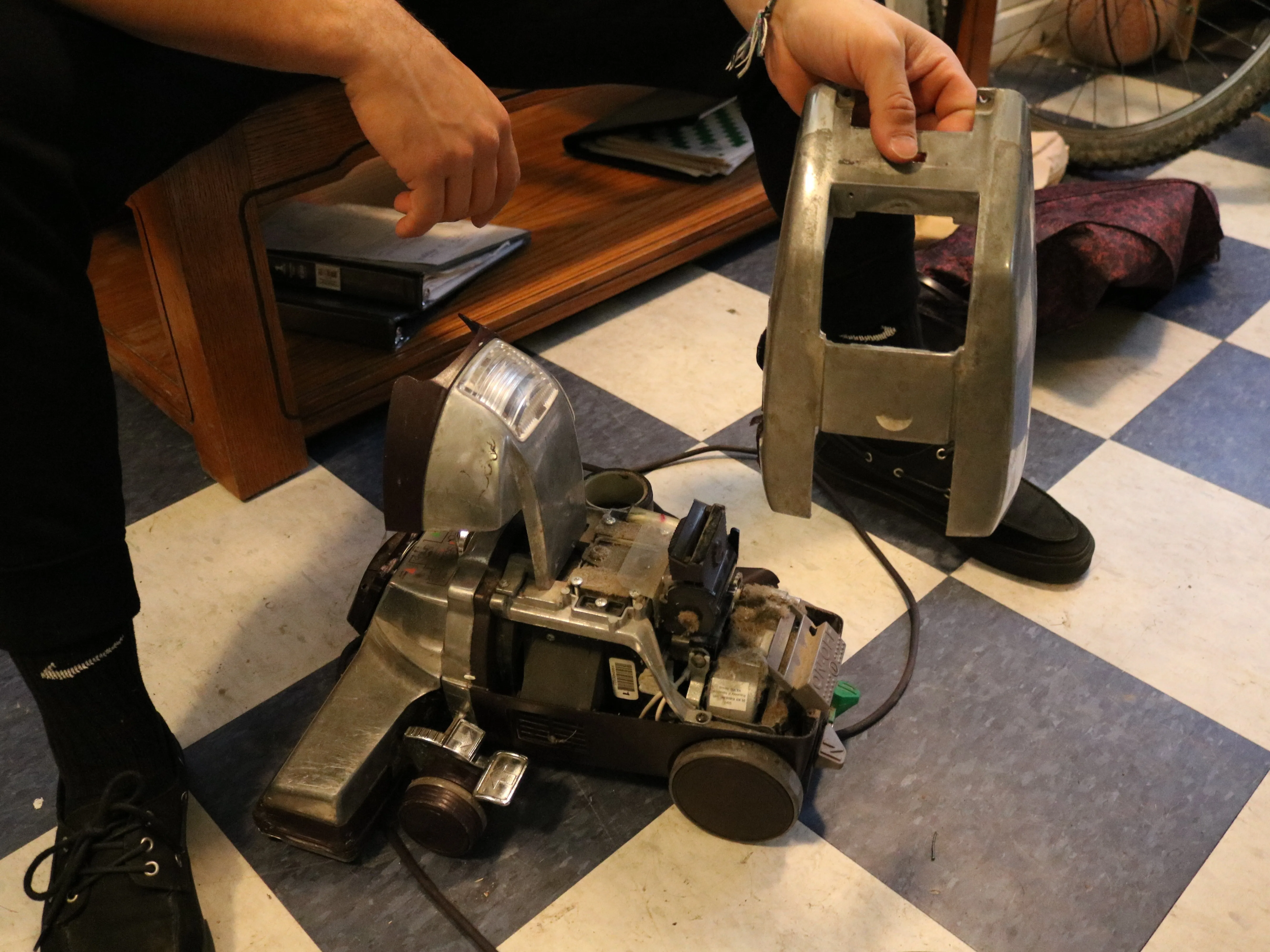

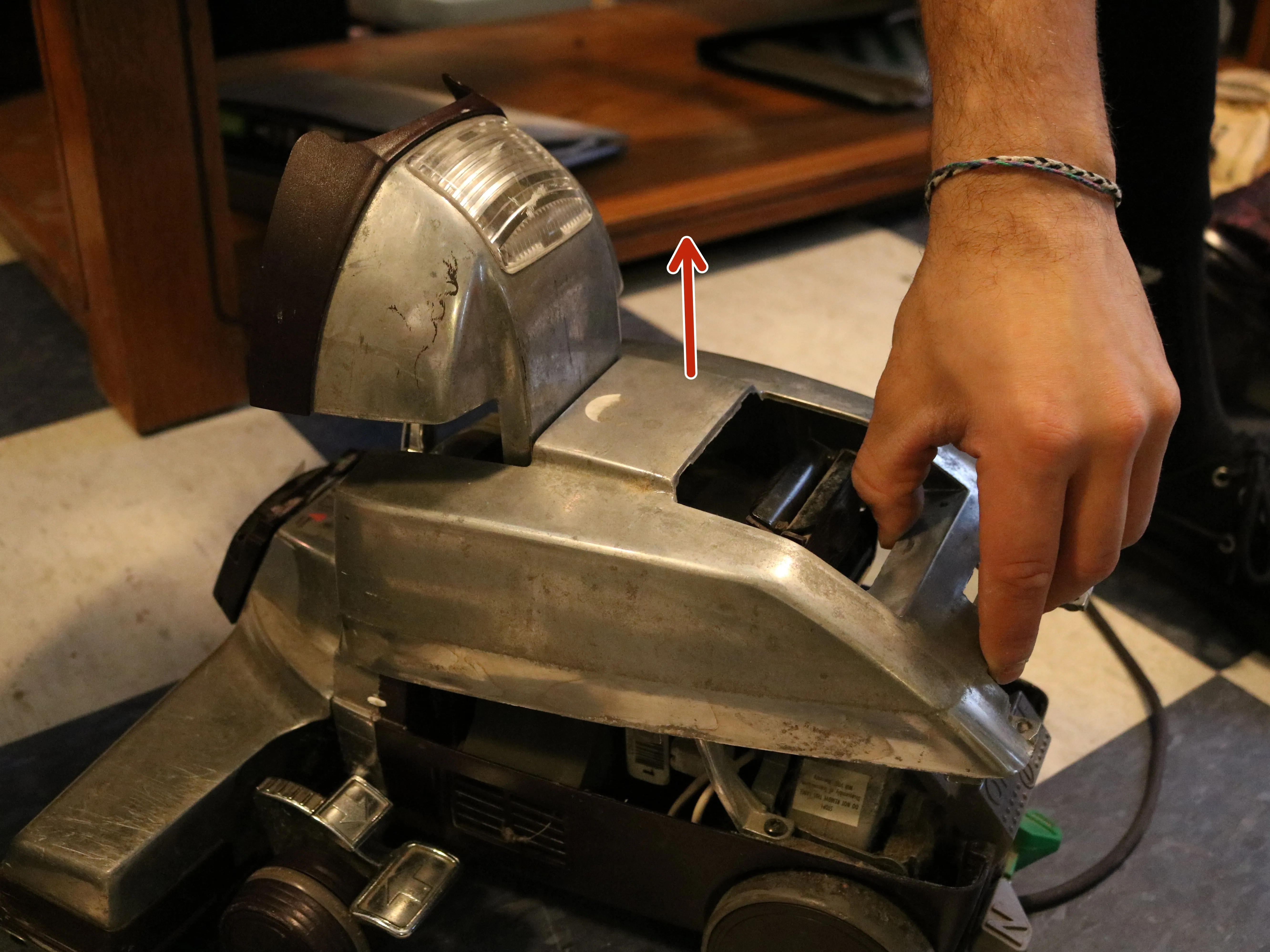

• Снимите металлическую крышку, потянув ее вверх, а затем наружу.

Шаг 16

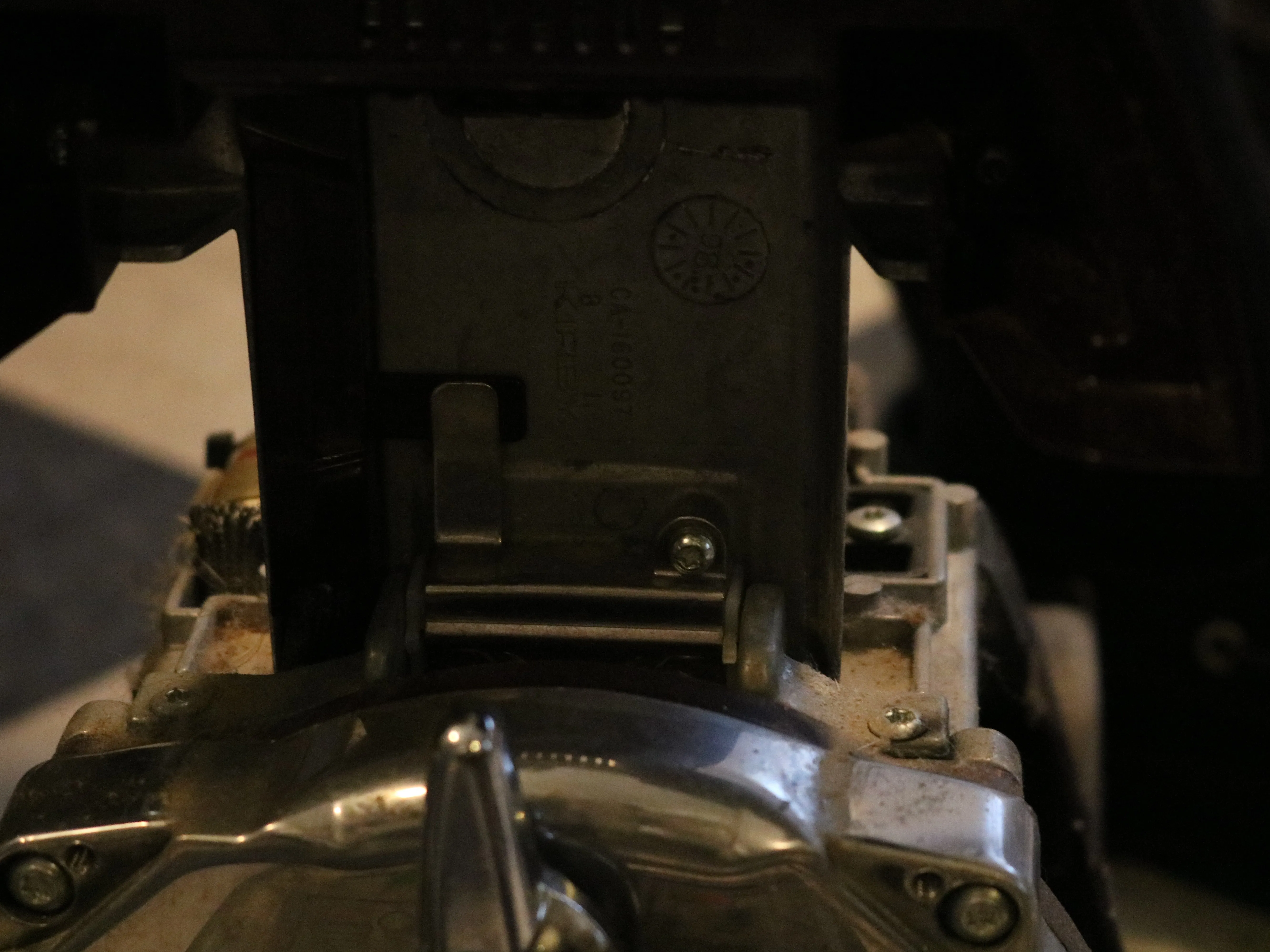

• Открутите винт на нижней стороне передней крышки

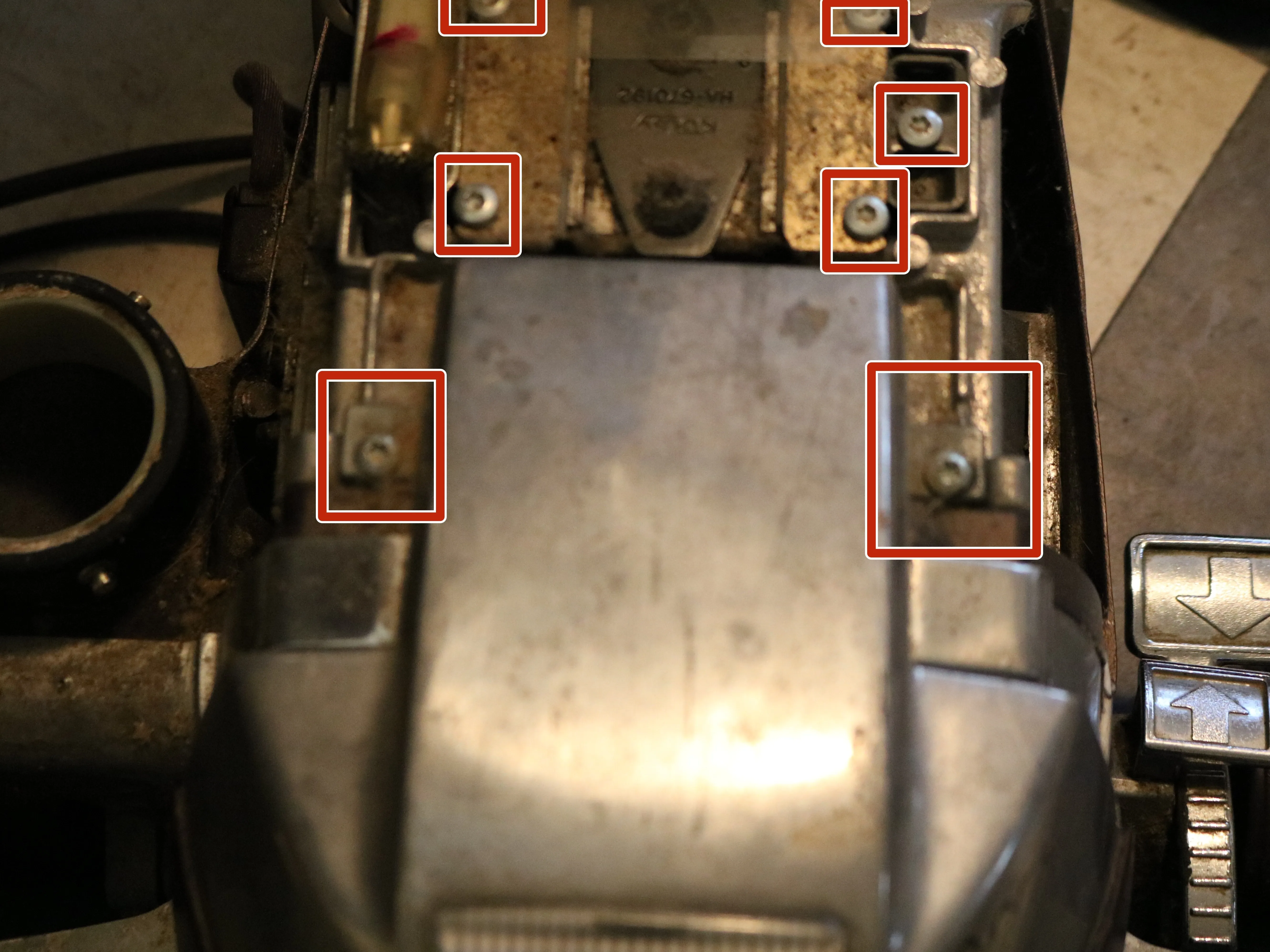

• Открутите все винты, которые обнаружились сверху, когда металлическая пластина была снята

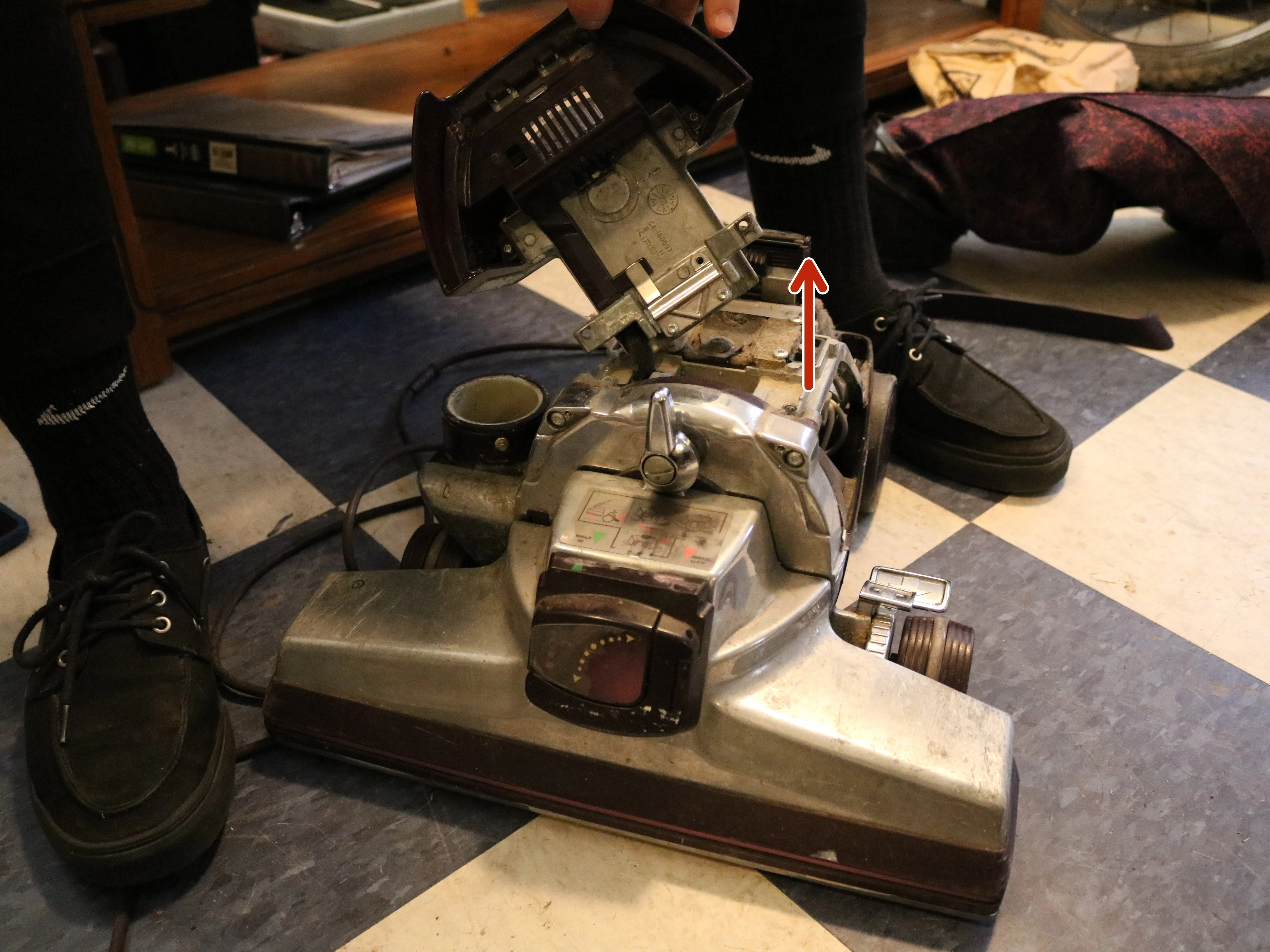

• Потяните вверх за деталь, чтобы снять ее

Шаг 17

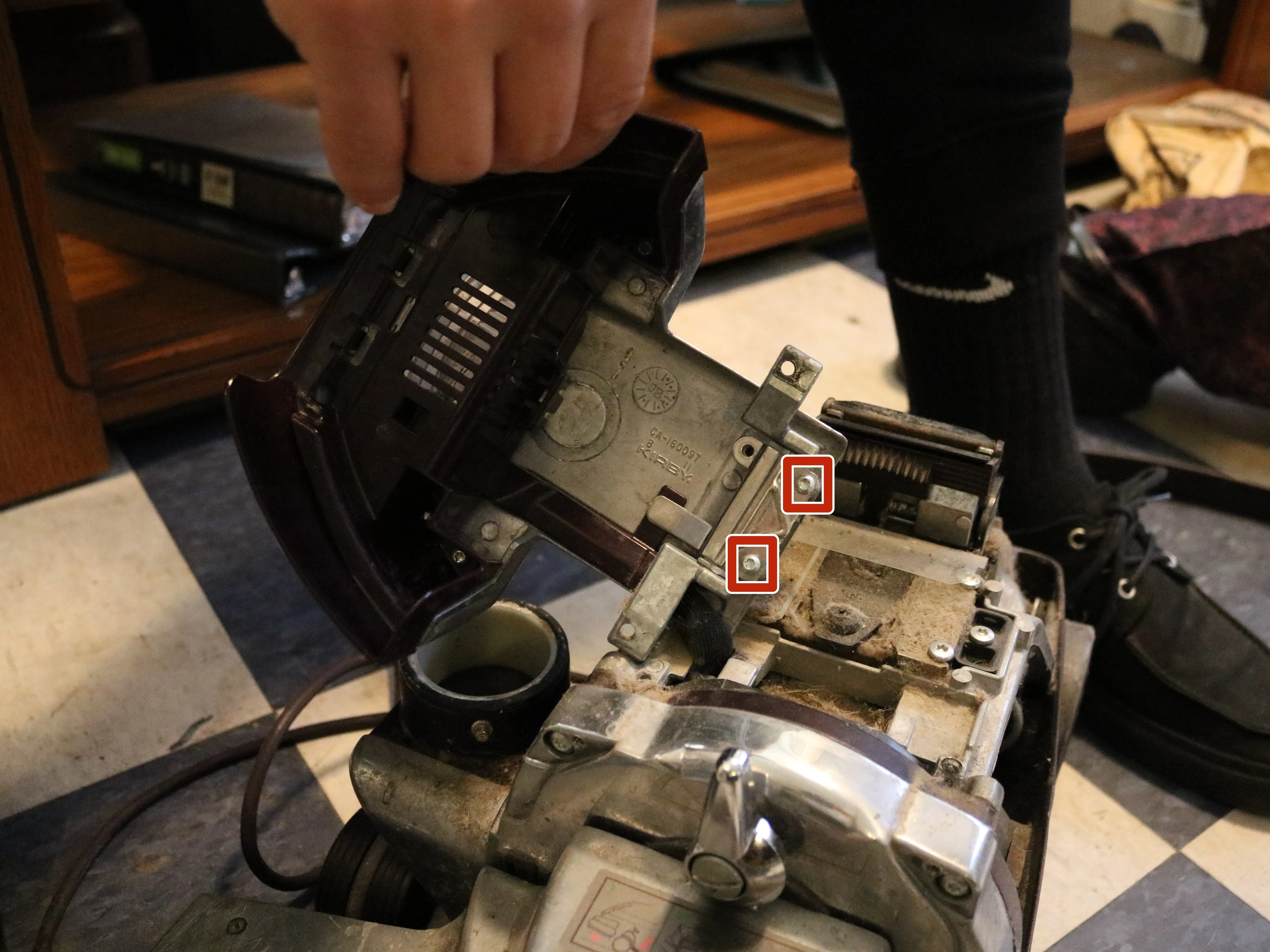

• Открутите два винта, расположенные на конце детали, снятой в предыдущем шаге.

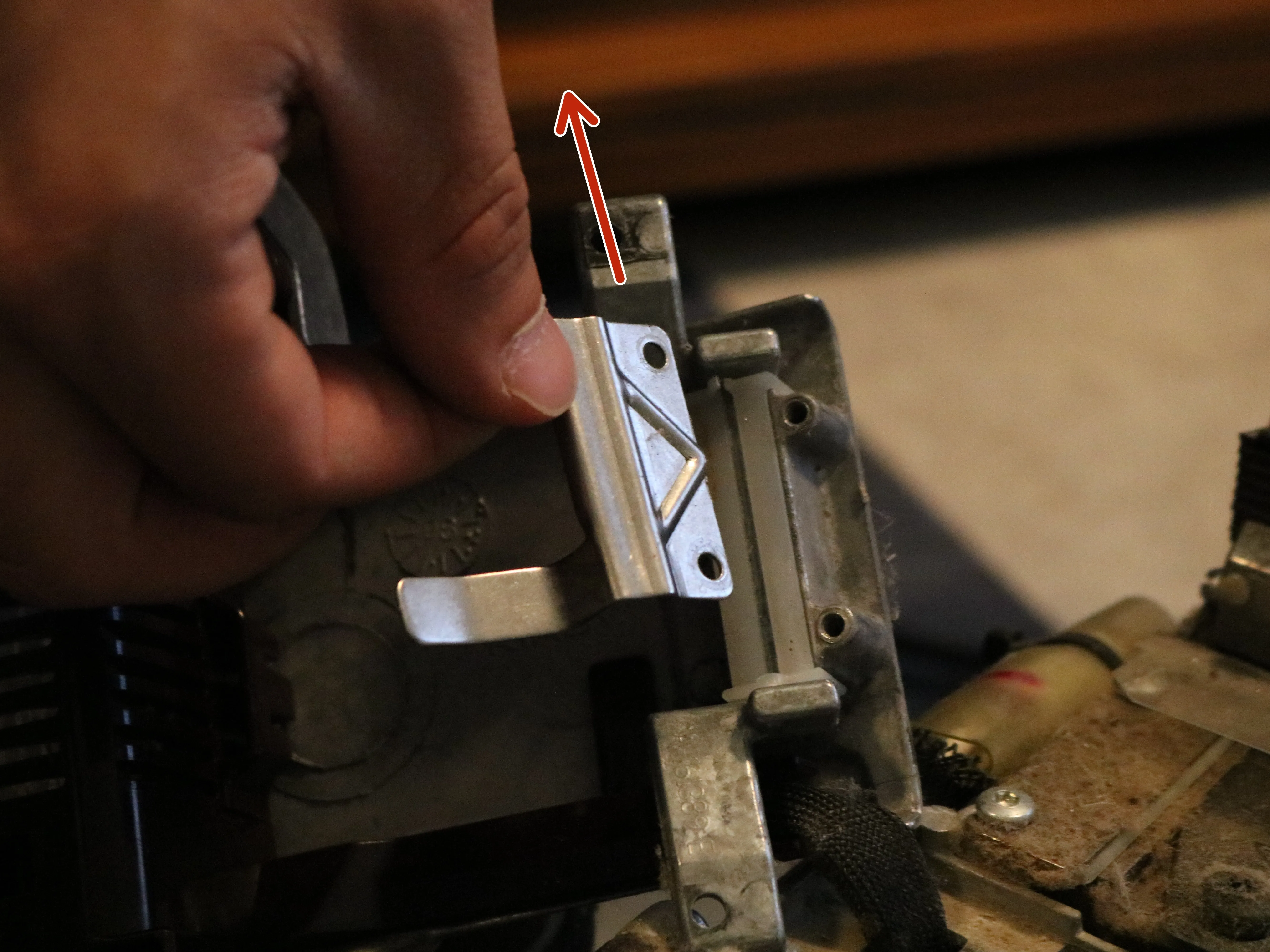

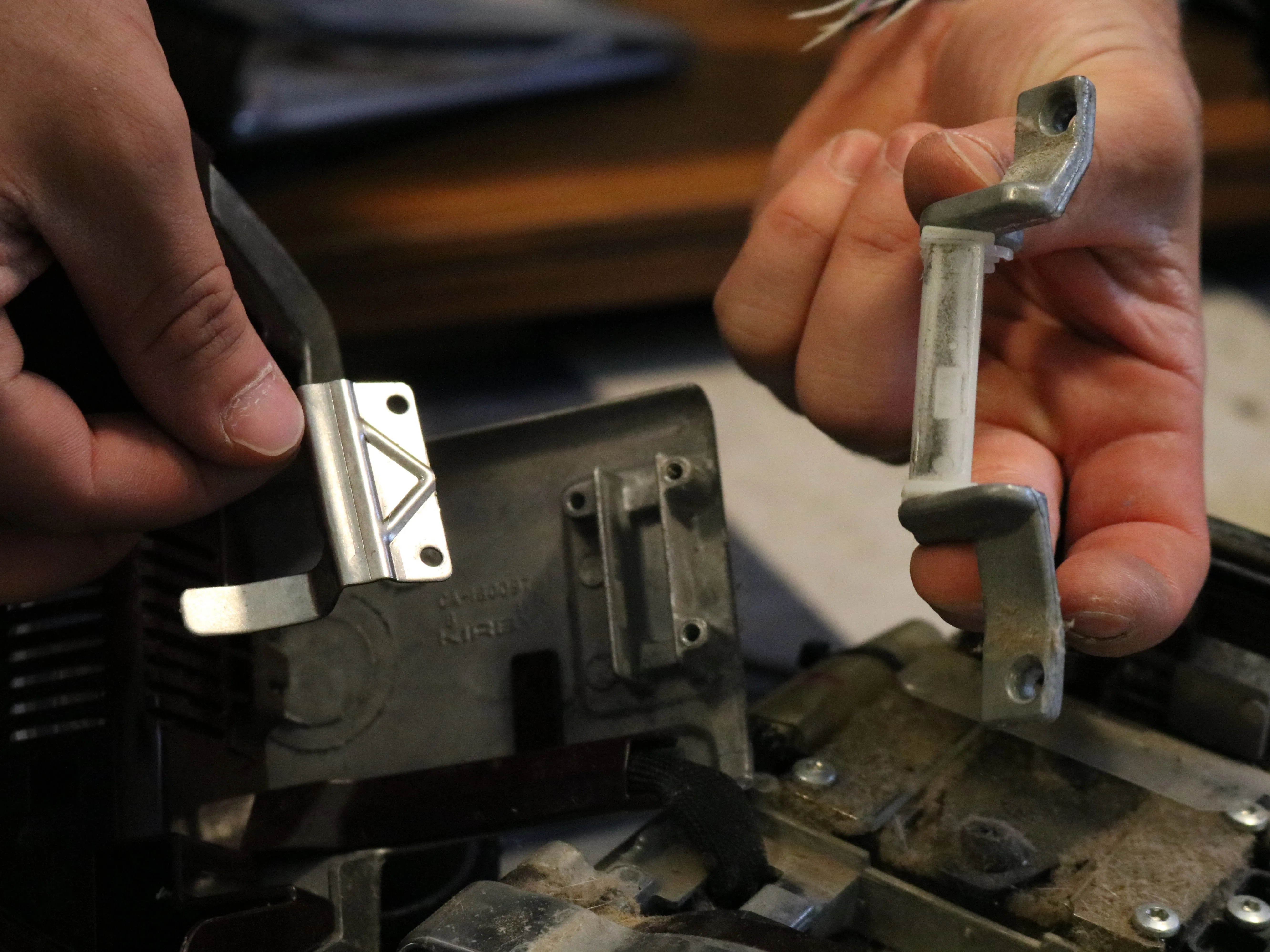

• Потяните вверх за маленькую металлическую деталь, чтобы снять ее.

• Потяните вверх большой металлический элемент, который теперь освобожден, чтобы снять его.

Шаг 18

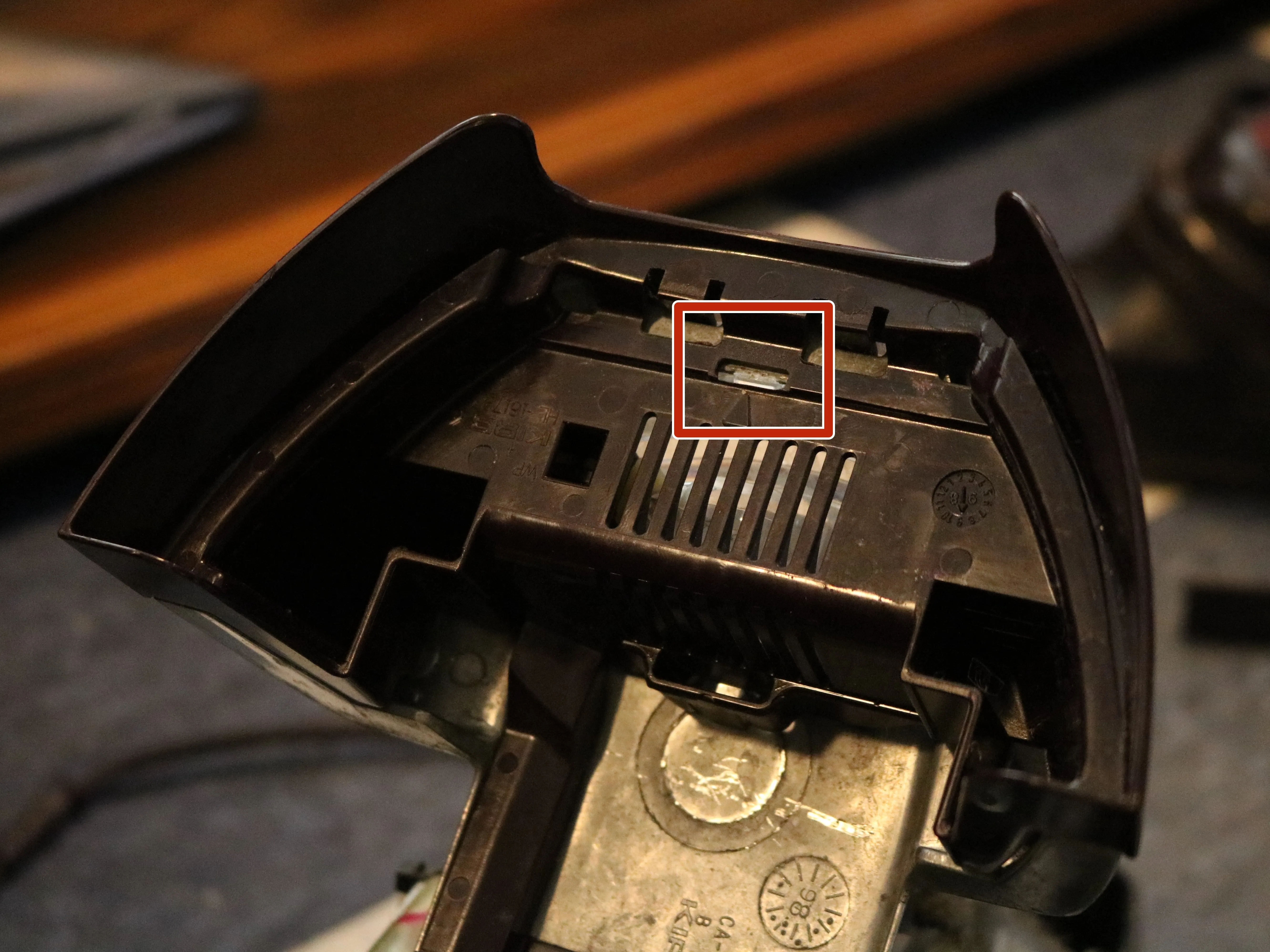

• Плоской головкой надавите на небольшой пластиковый выступ, расположенный в верхней части той же детали.

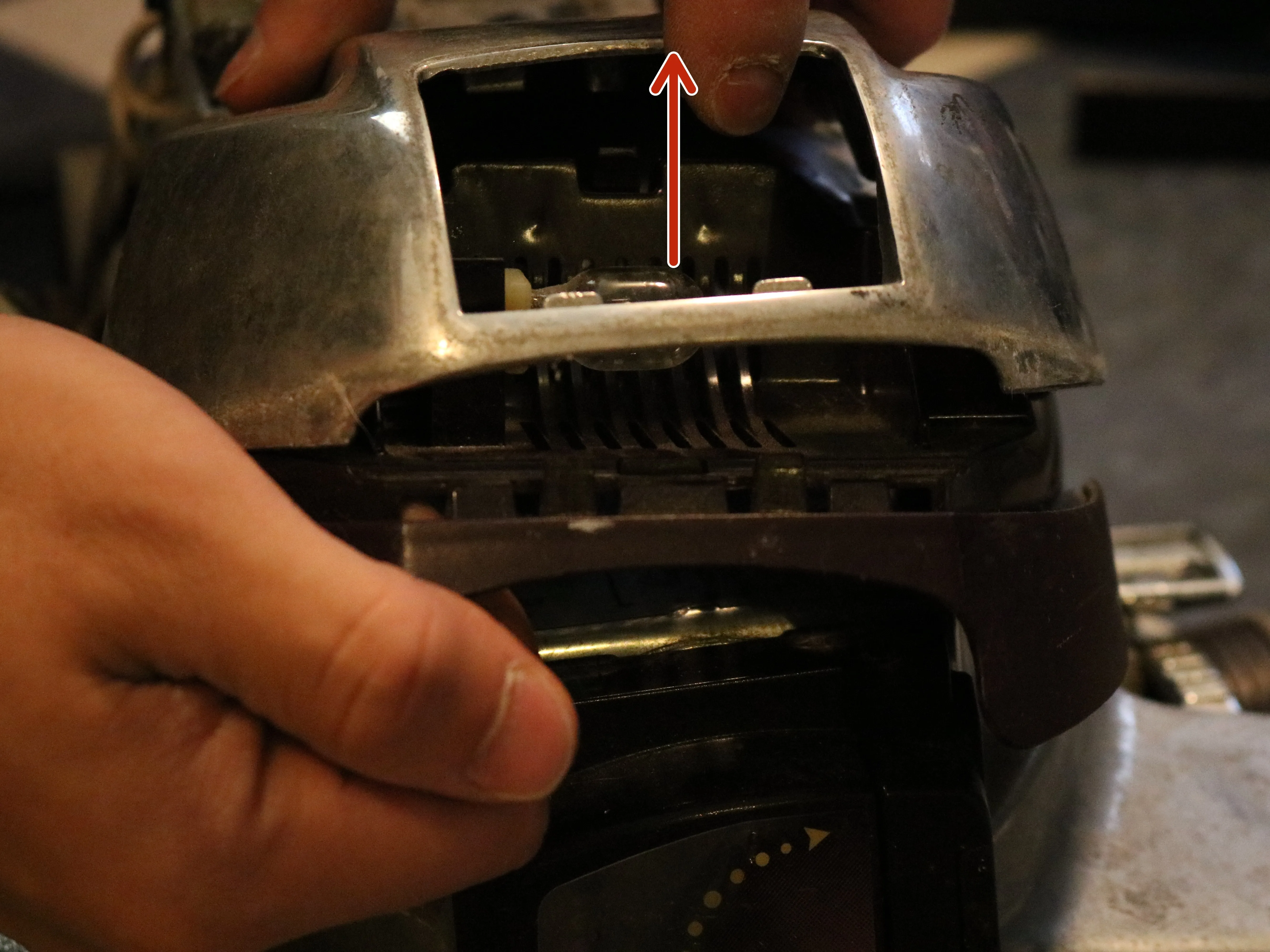

• Слегка потяните за крышку лампы, чтобы завершить ее снятие

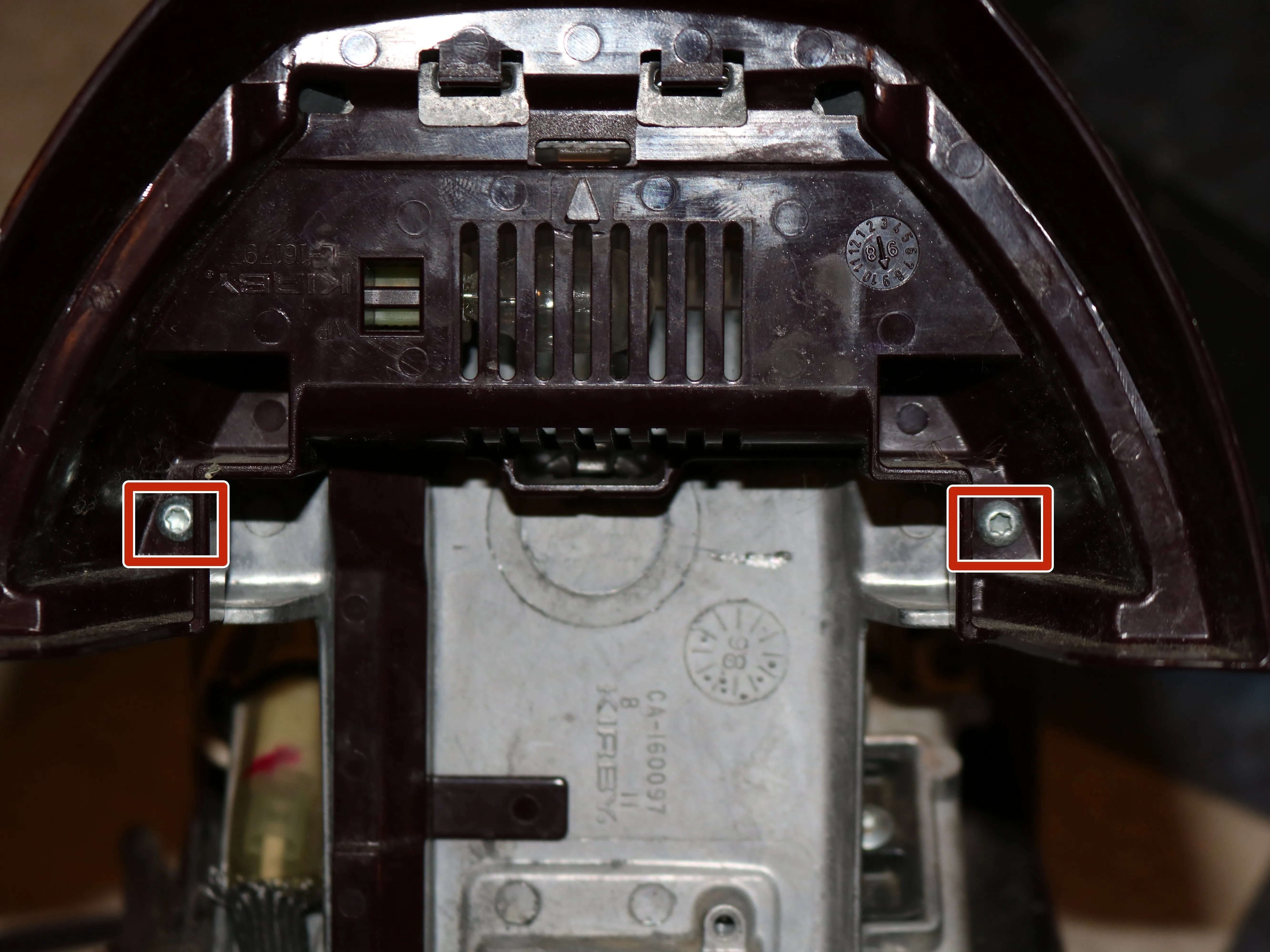

• Выкрутите винты, расположенные внутри пластиковых отверстий.

• Снимите металлическую крышку, сильно потянув ее вверх.

Шаг 19

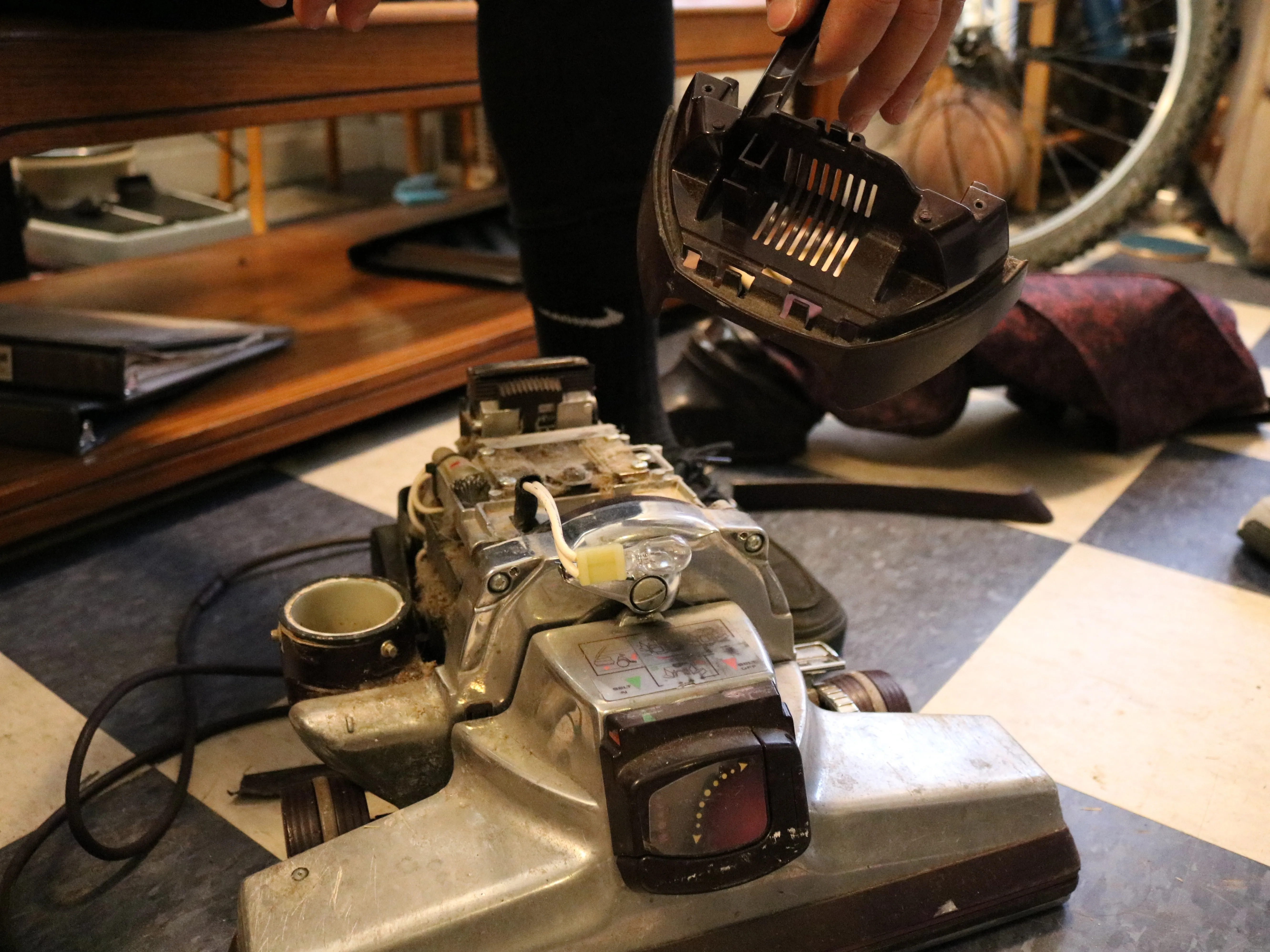

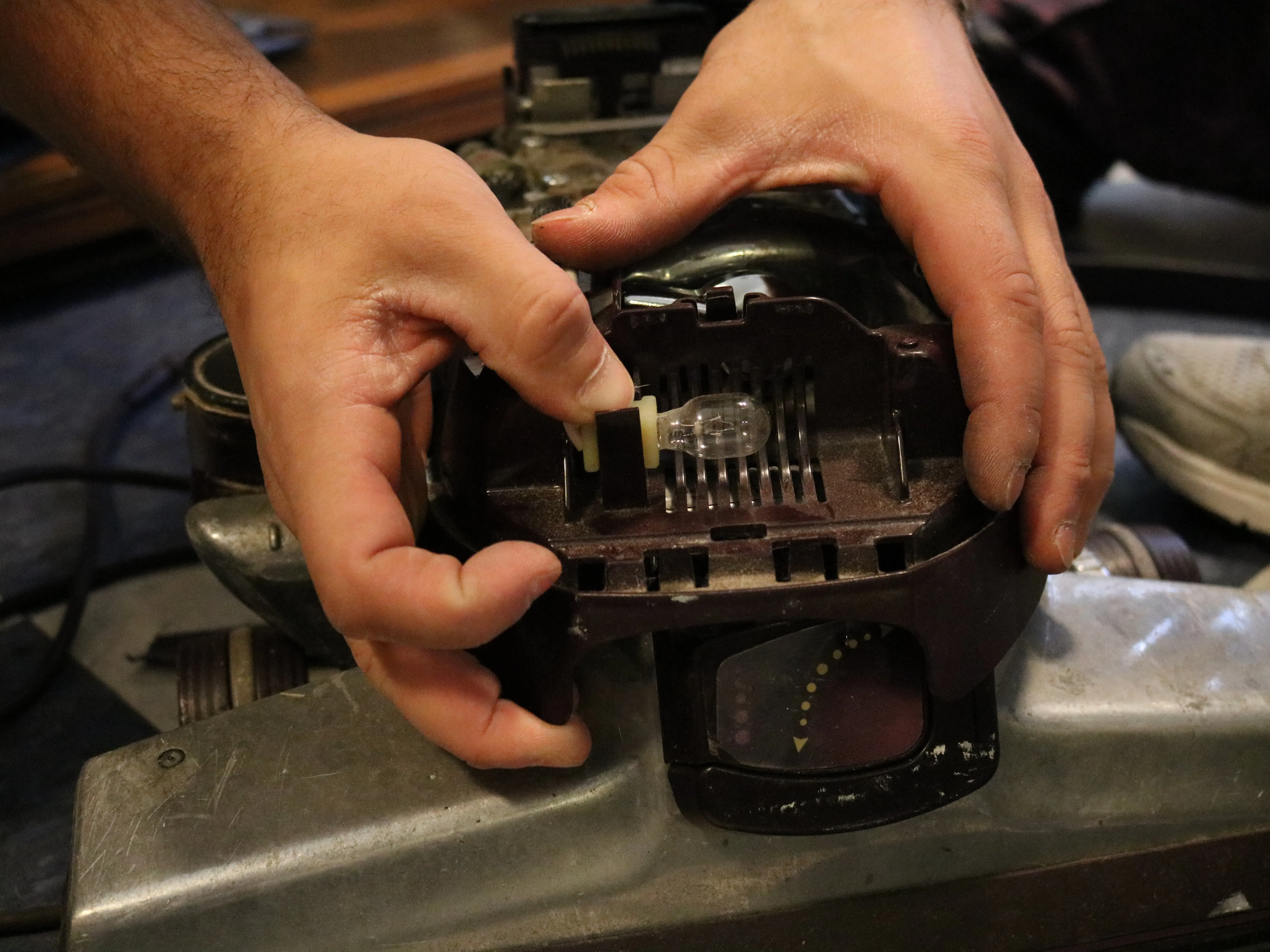

• Извлеките лампу из зажима, слегка потянув вверх.

• Теперь пластиковая деталь должна свободно выниматься из пылесоса.

Шаг 20

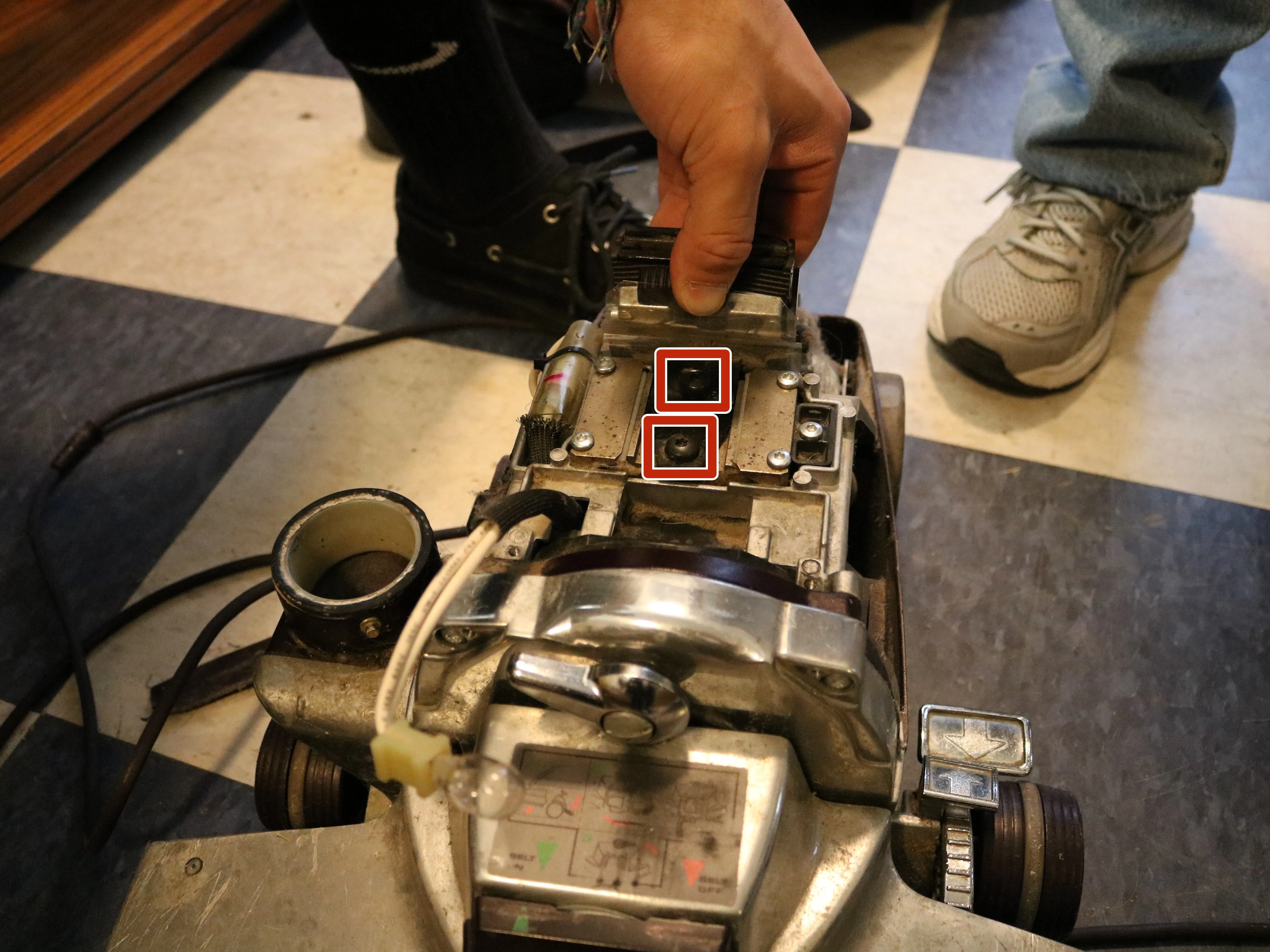

• Открутите винты на черной пластине, расположенной возле задней стенки пылесоса, используя биту T-20.

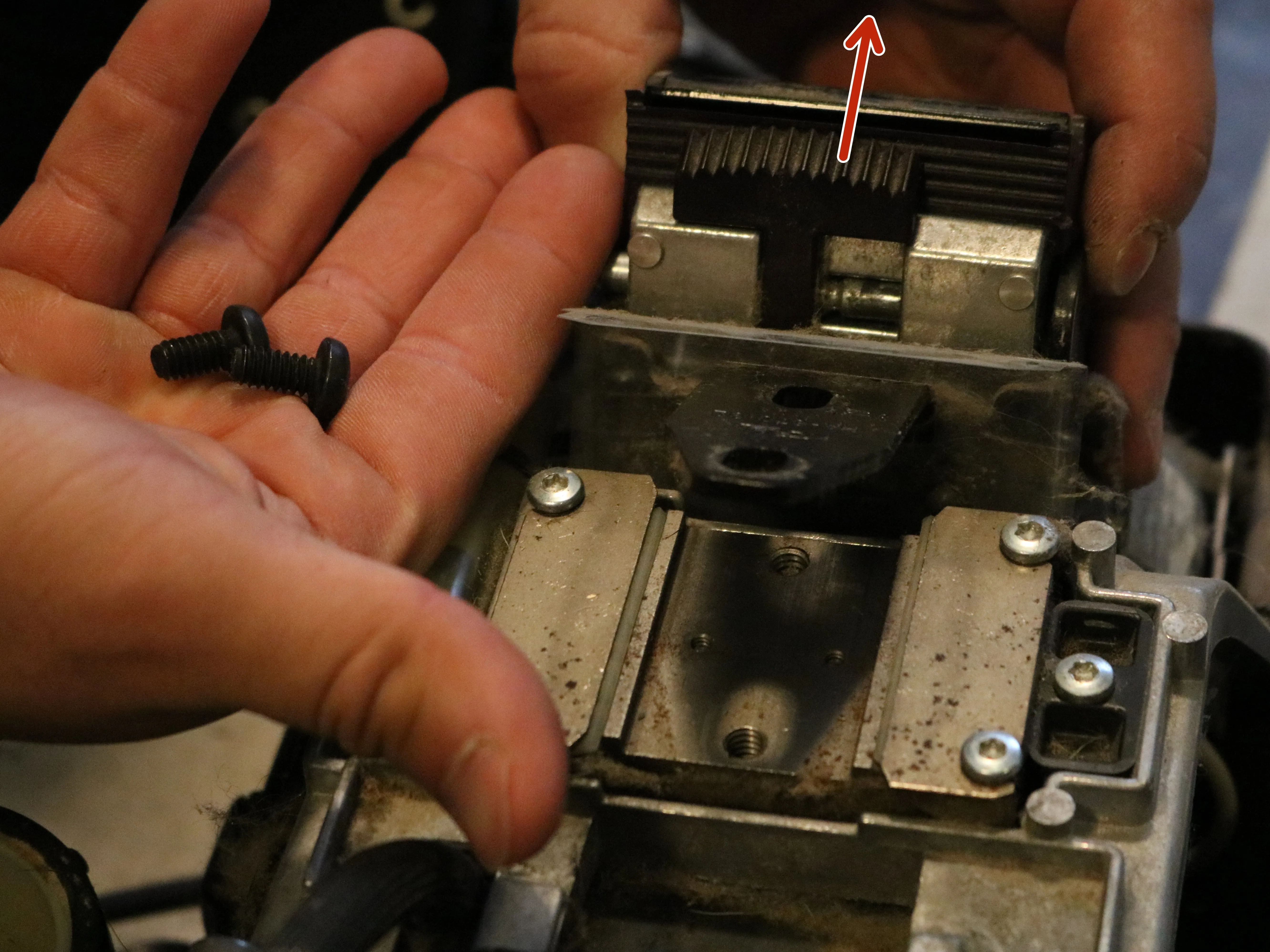

• Когда винты будут удалены, потяните назад за пластиковый черный выступ, и все прикрепленные детали отсоединятся.

Шаг 21

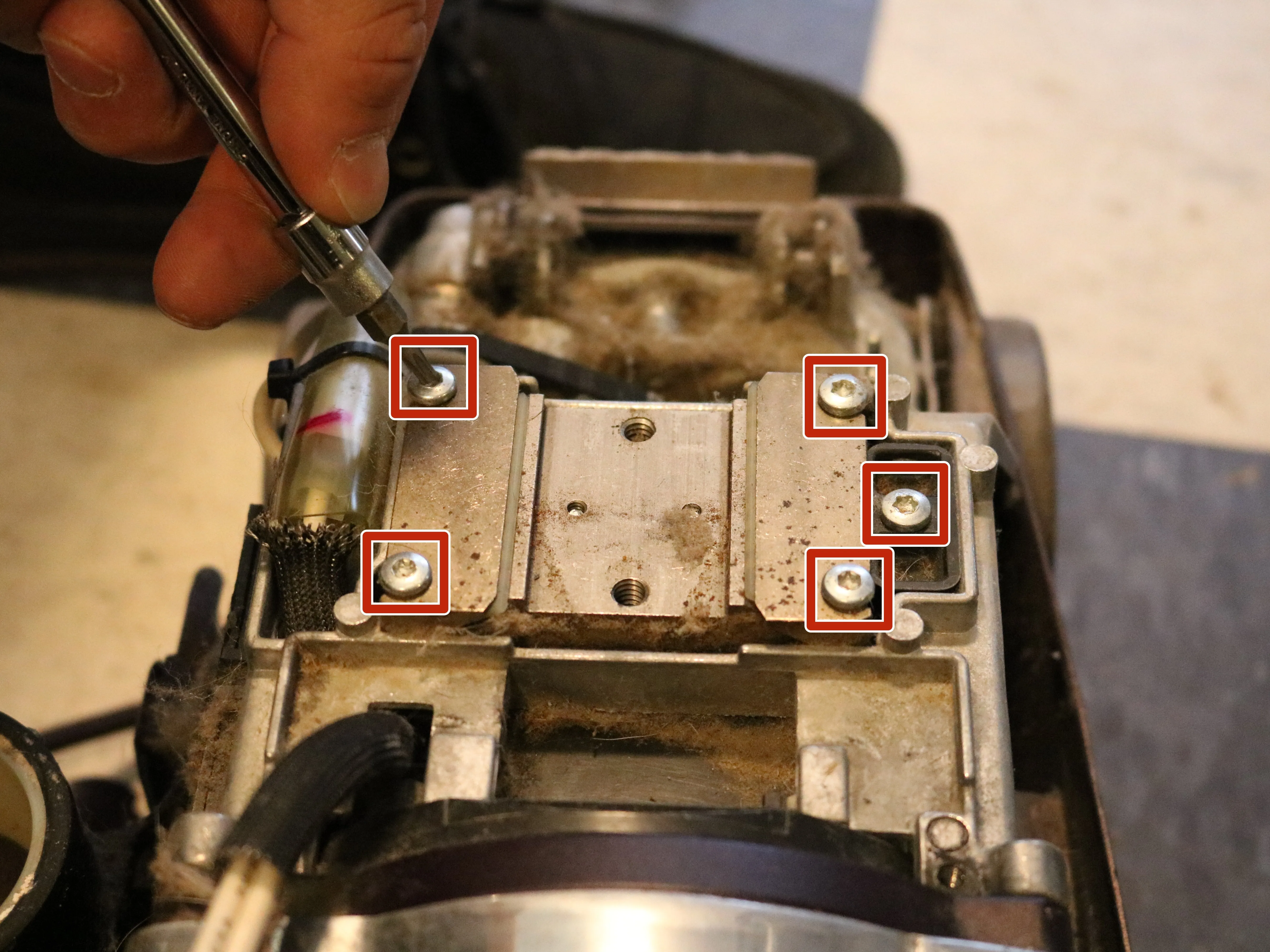

• Используя биту T-20, открутите винты меньшего размера, расположенные в той же области.

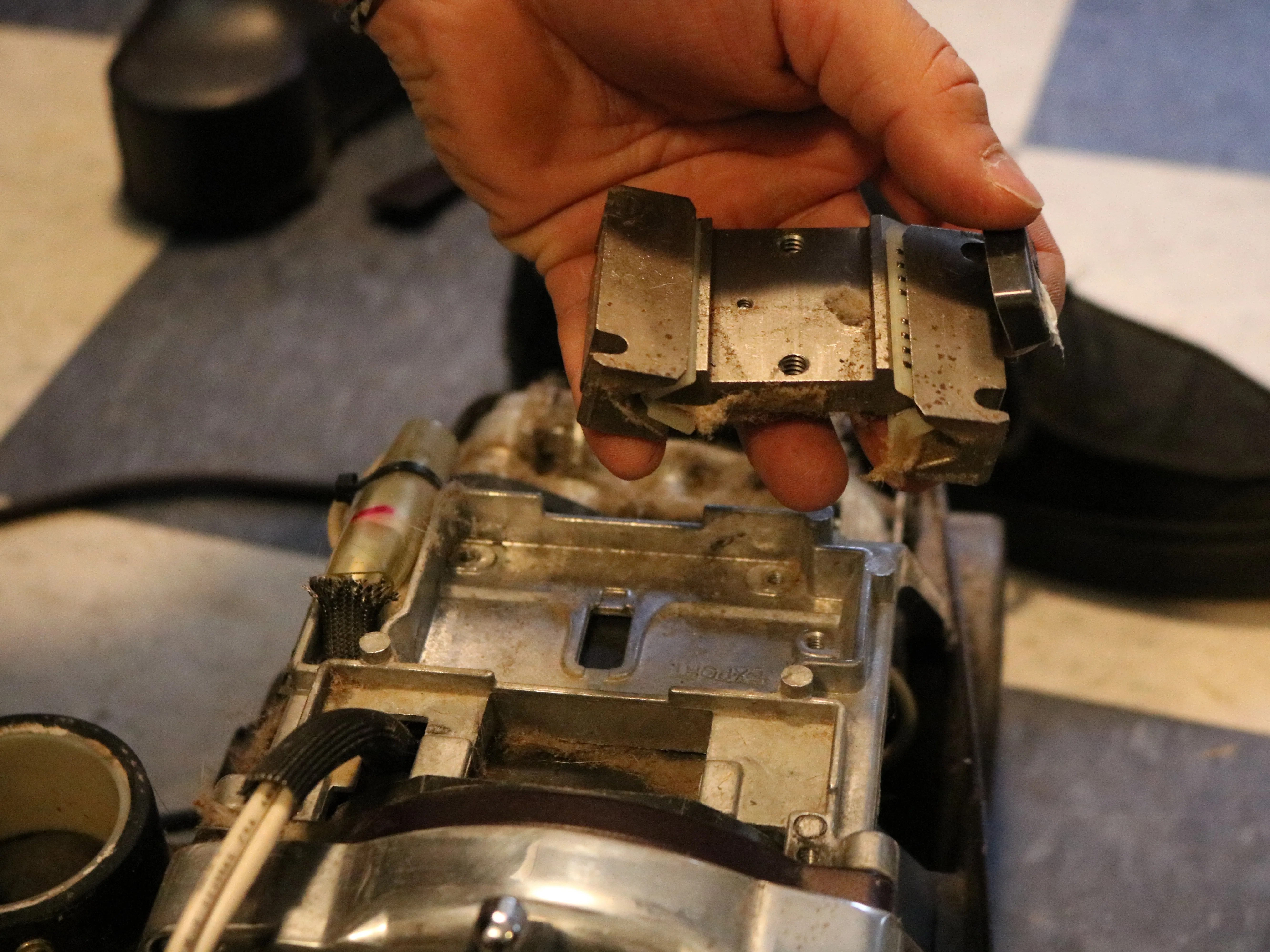

• Теперь несколько частей потеряны и должны быть извлечены из держателя.

Шаг 22

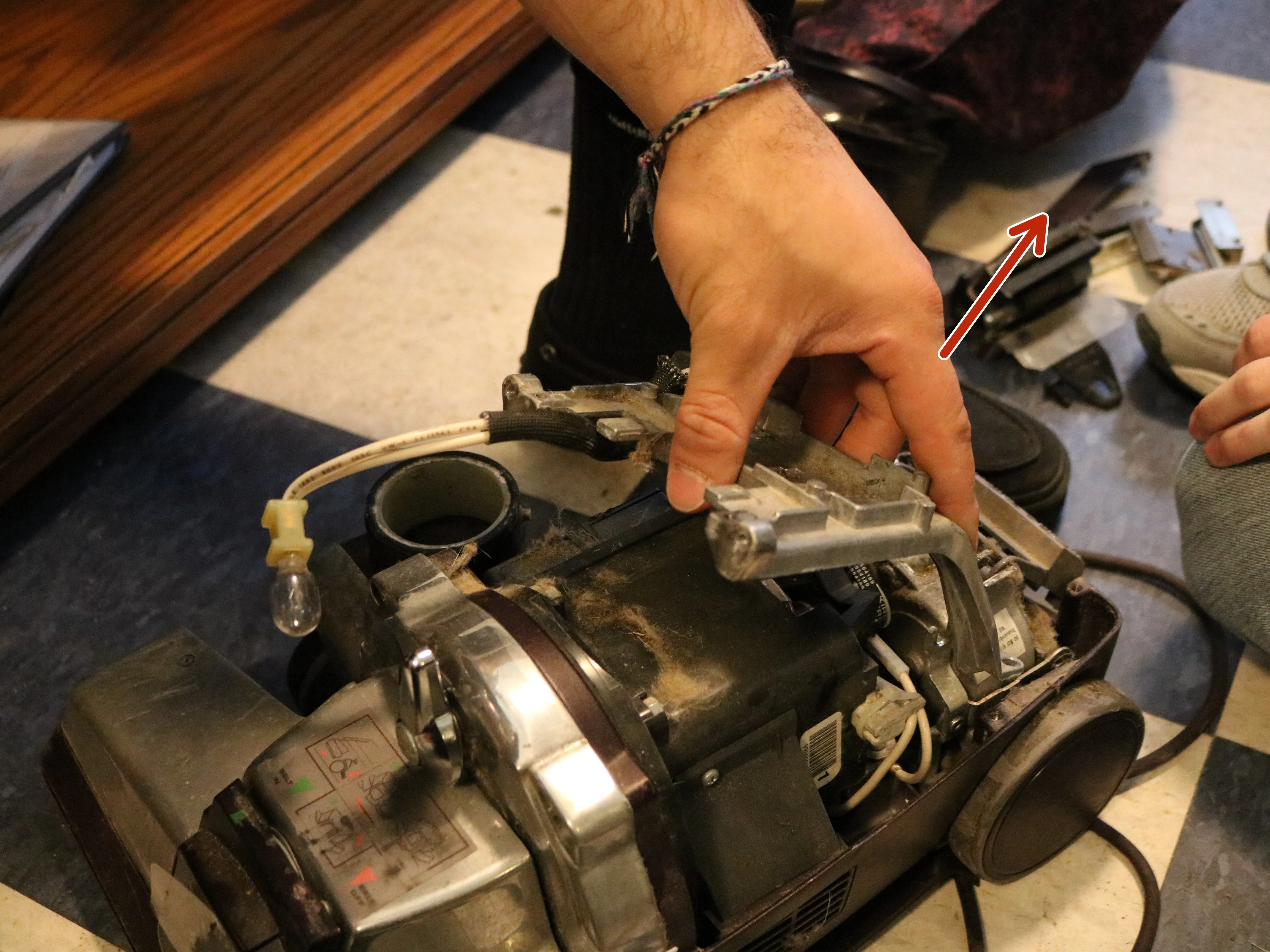

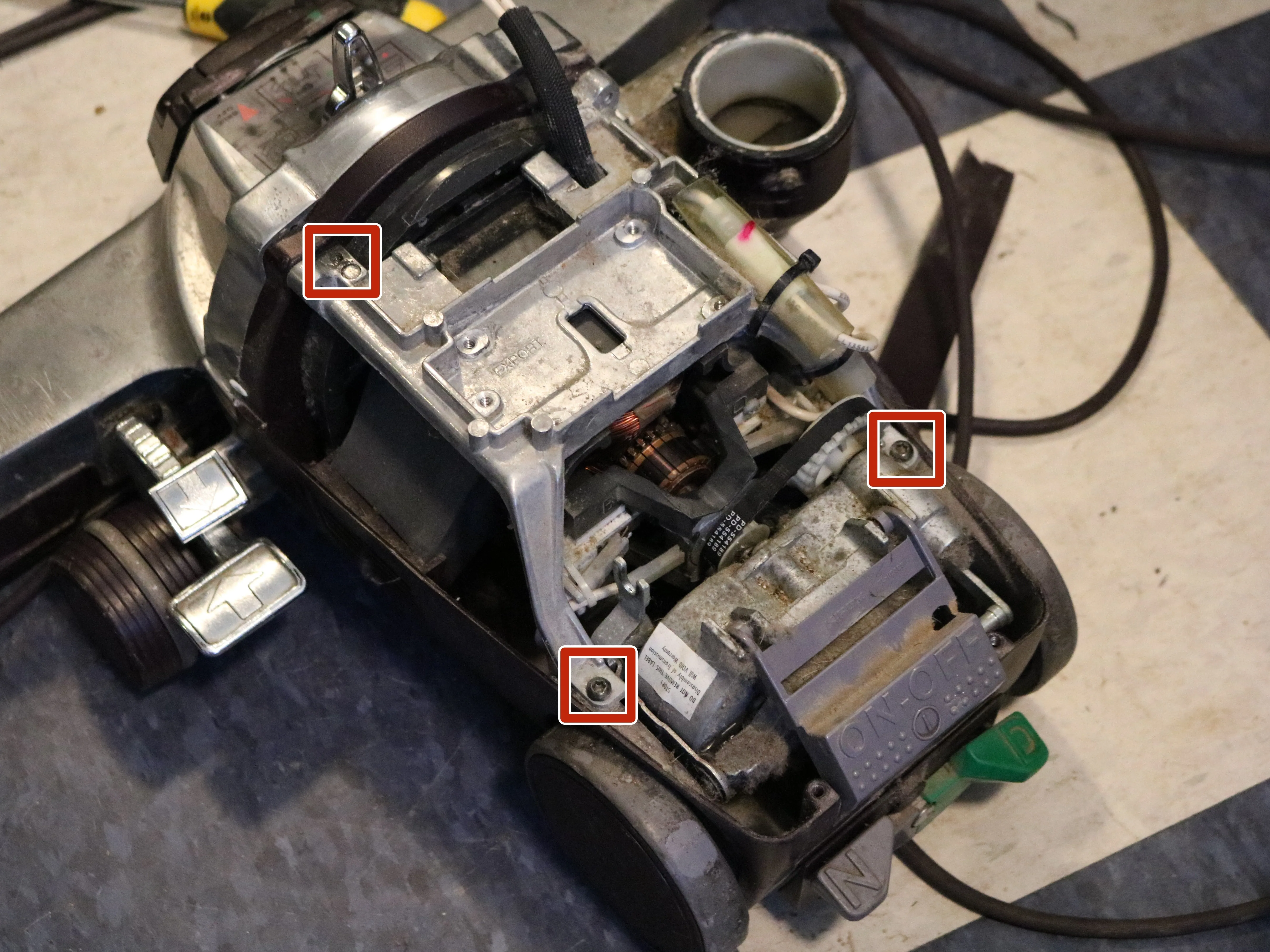

• Вернитесь к бите T-15 и открутите винты, расположенные в нижней и верхней частях металлической пластины.

• Потяните пластину вверх, чтобы снять ее, но учтите, что она еще не может быть полностью снята из-за прикрепленных проводов.

Шаг 23

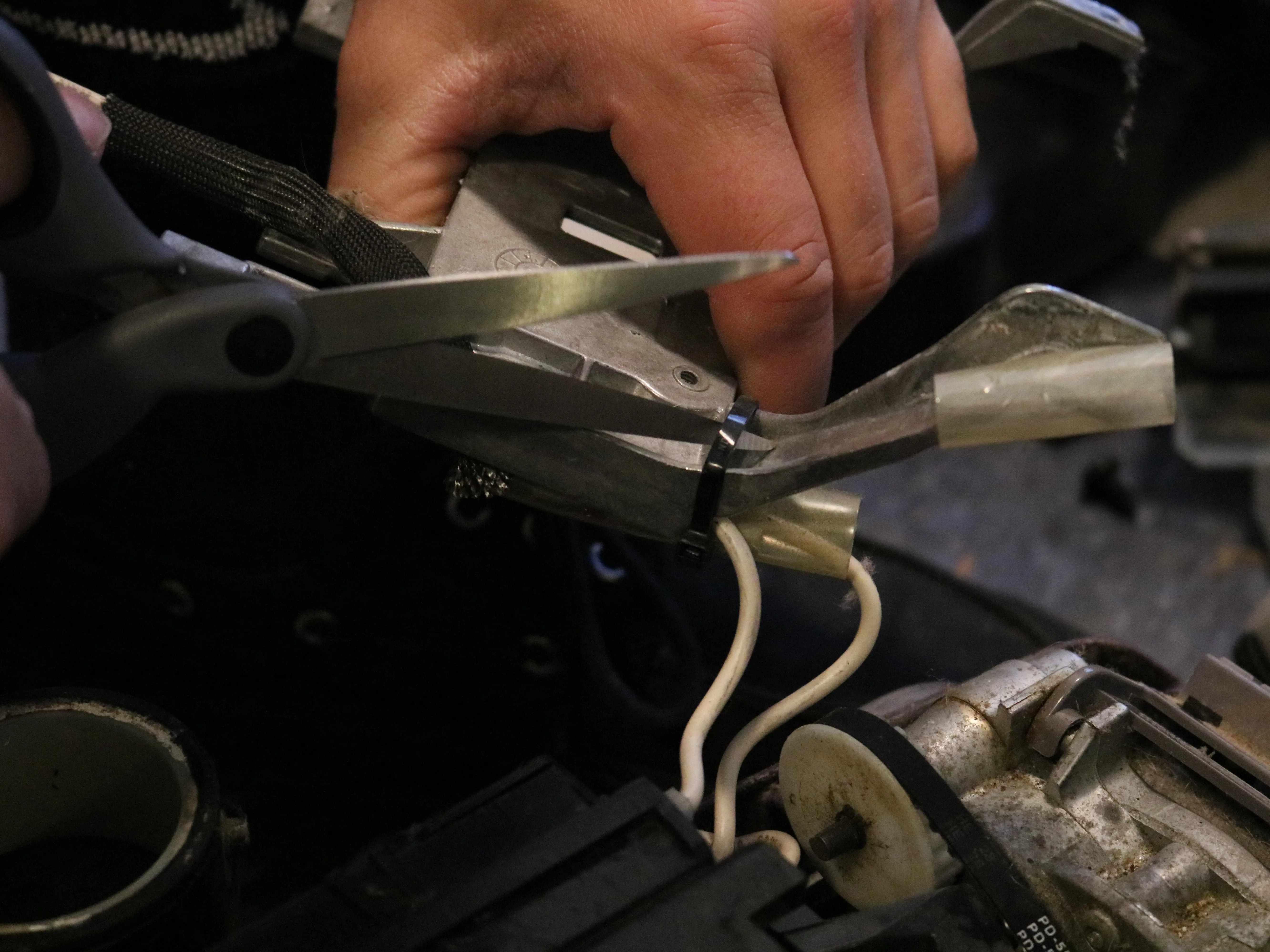

• Разрежьте стяжки, которыми провод крепится к пластине.

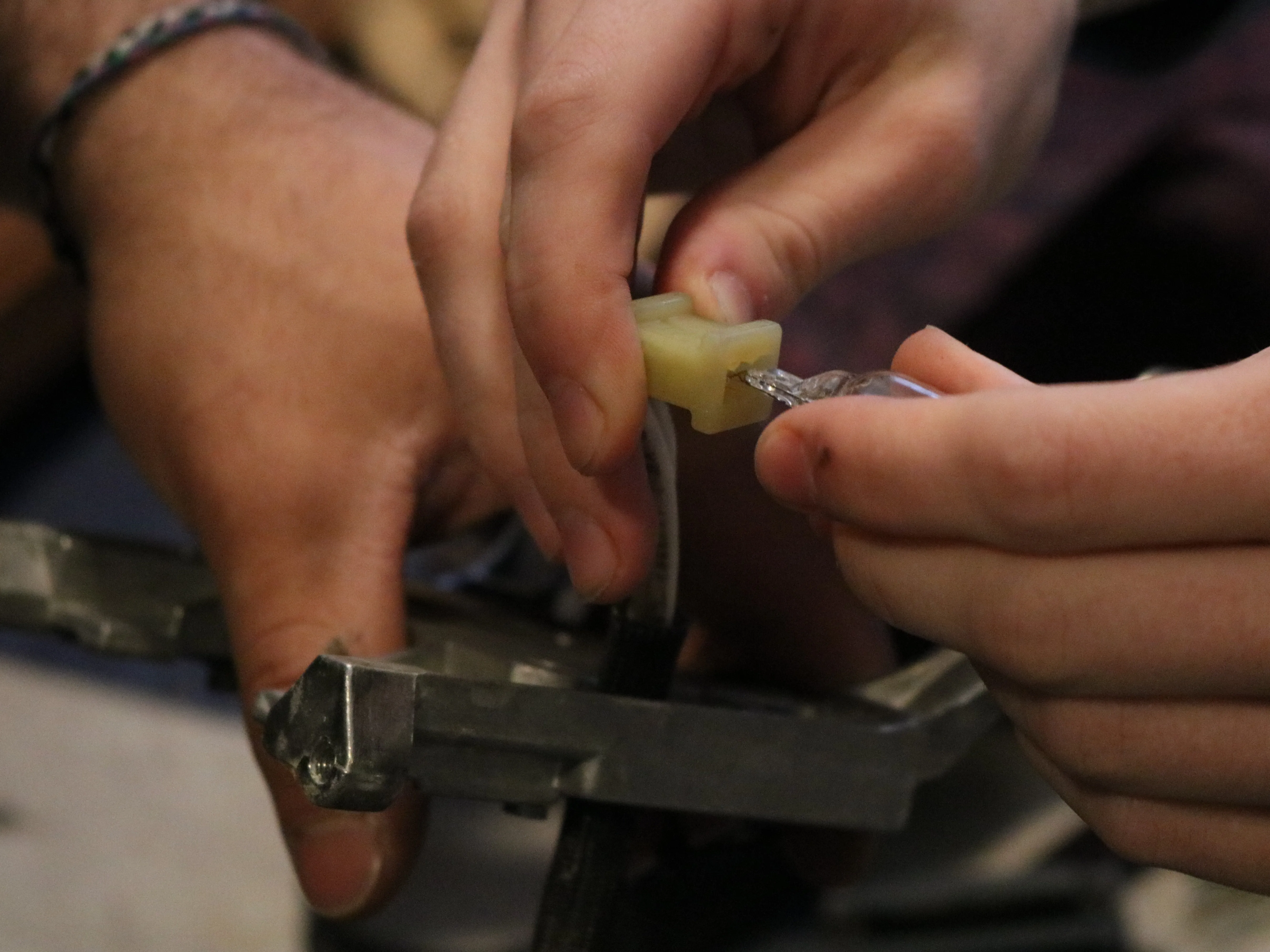

• Вытащите лампочку.

Шаг 24

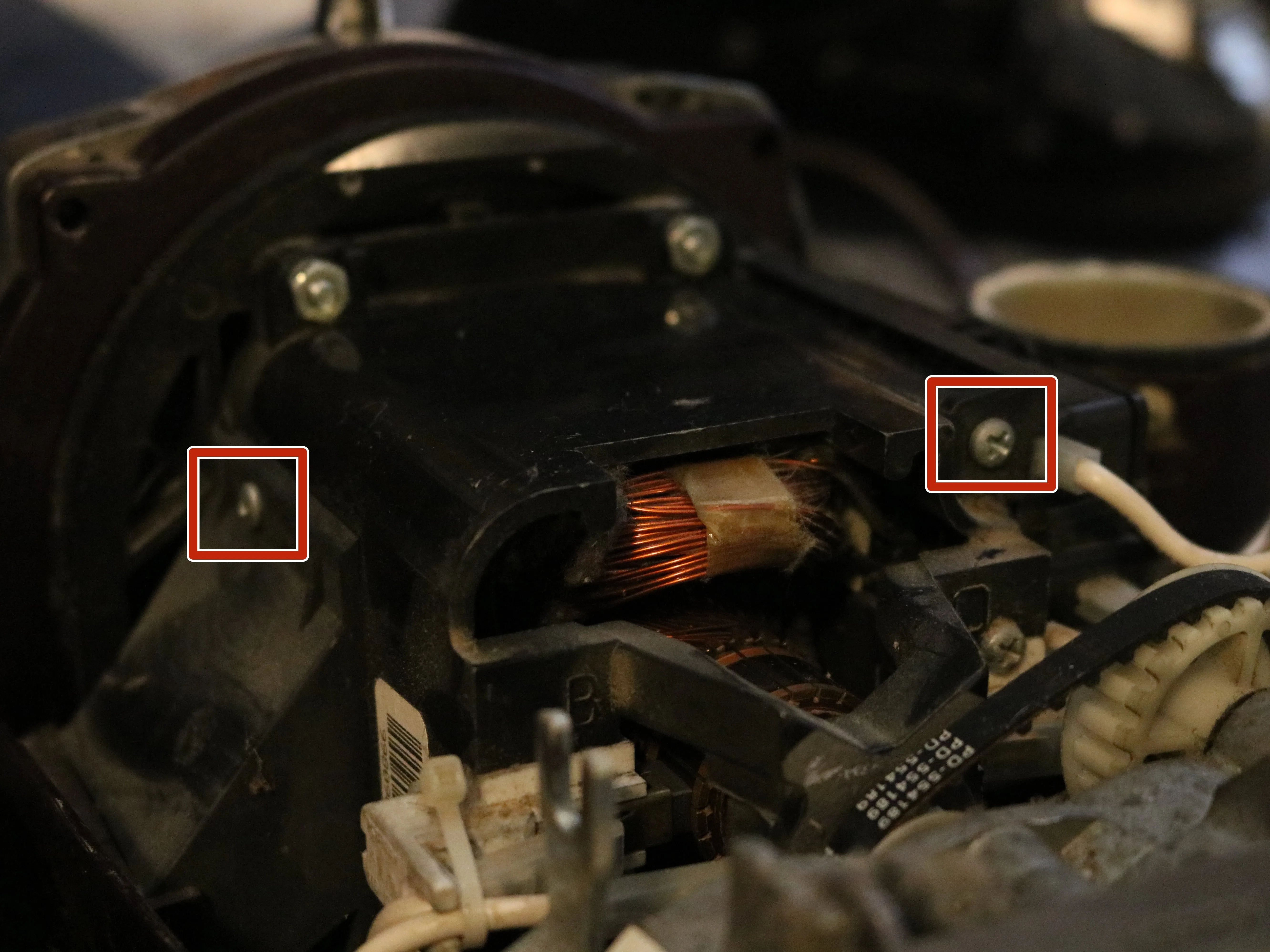

• С помощью крестообразной отвертки открутите винты на задней стороне пылесоса

Шаг 25

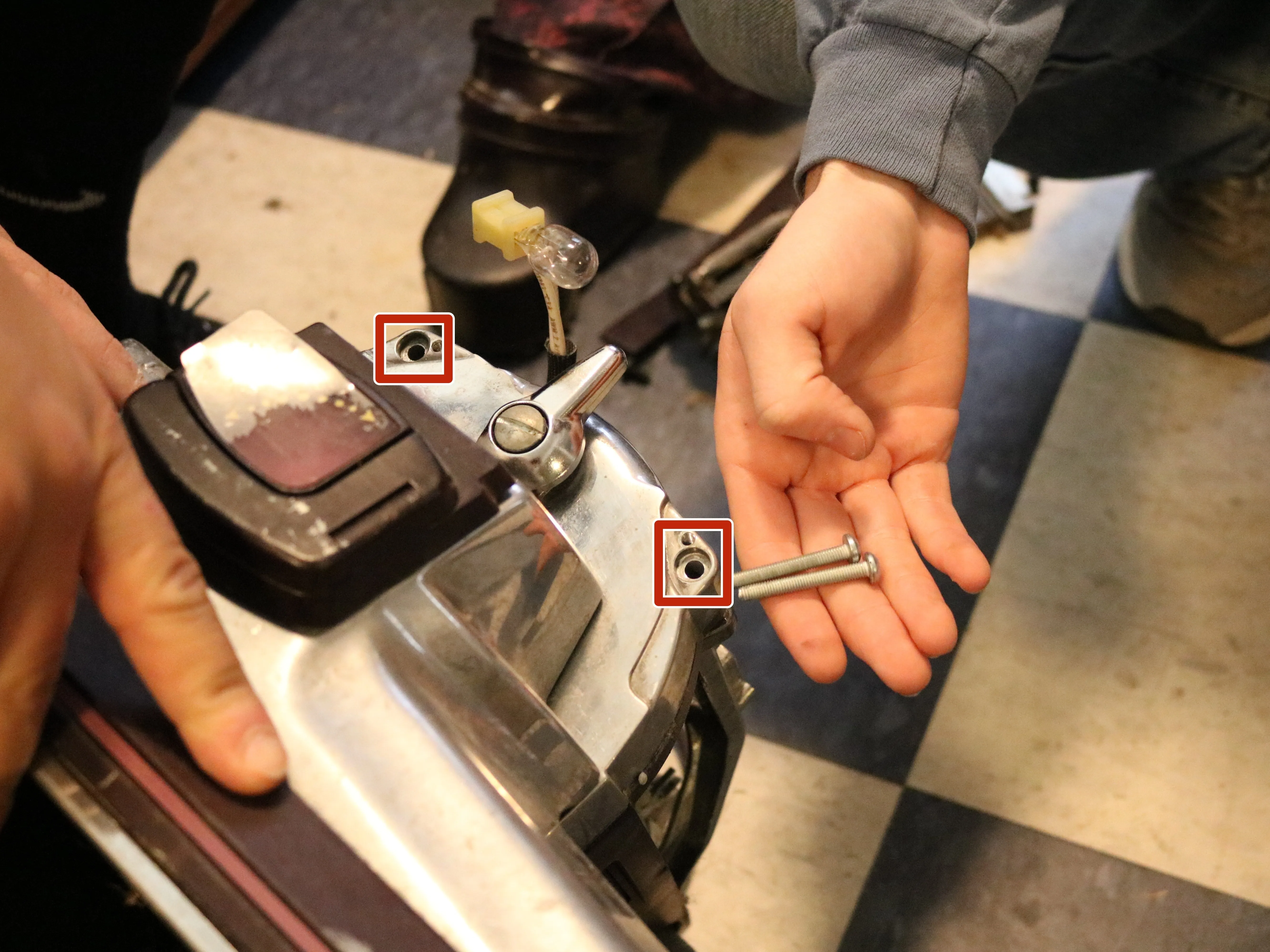

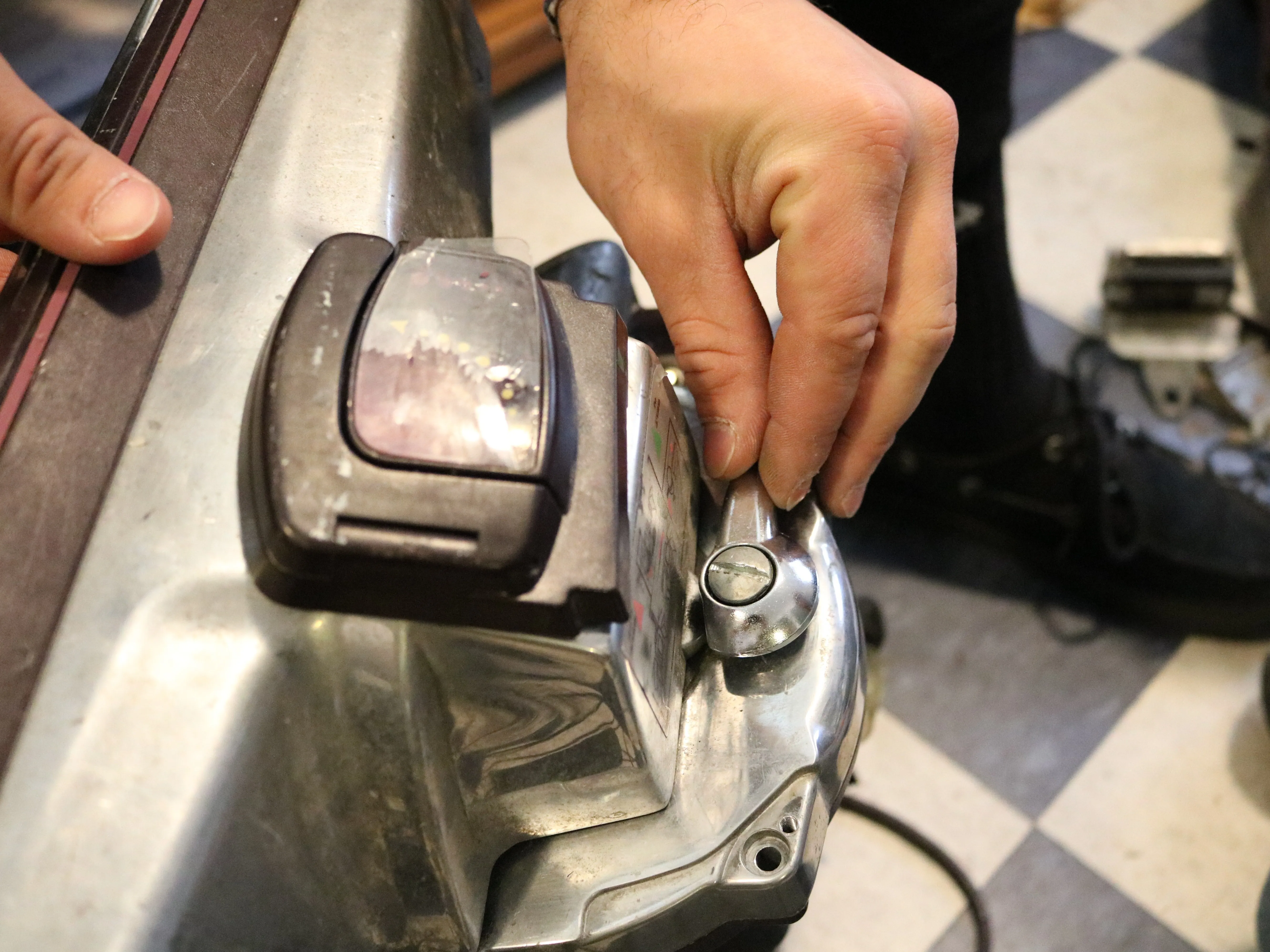

• Используя биту T-15, открутите винты на передней панели пылесоса.

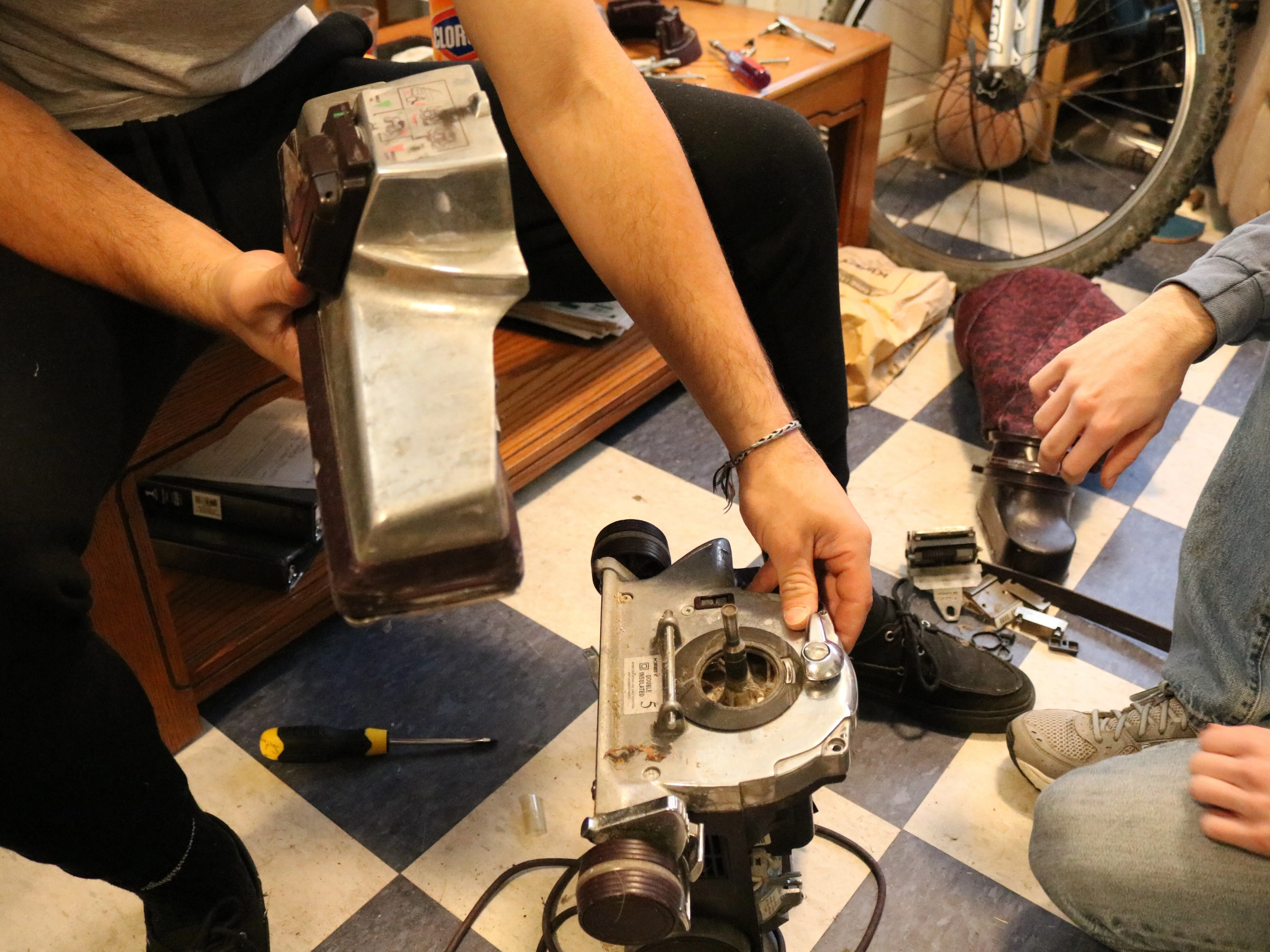

• Поверните большую ручку на передней панели пылесоса и снимите всю переднюю часть. Если он не снимается легко, это означает, что между волокнами пылесоса осталось немного смазки, создающей уплотнение.

Шаг 26

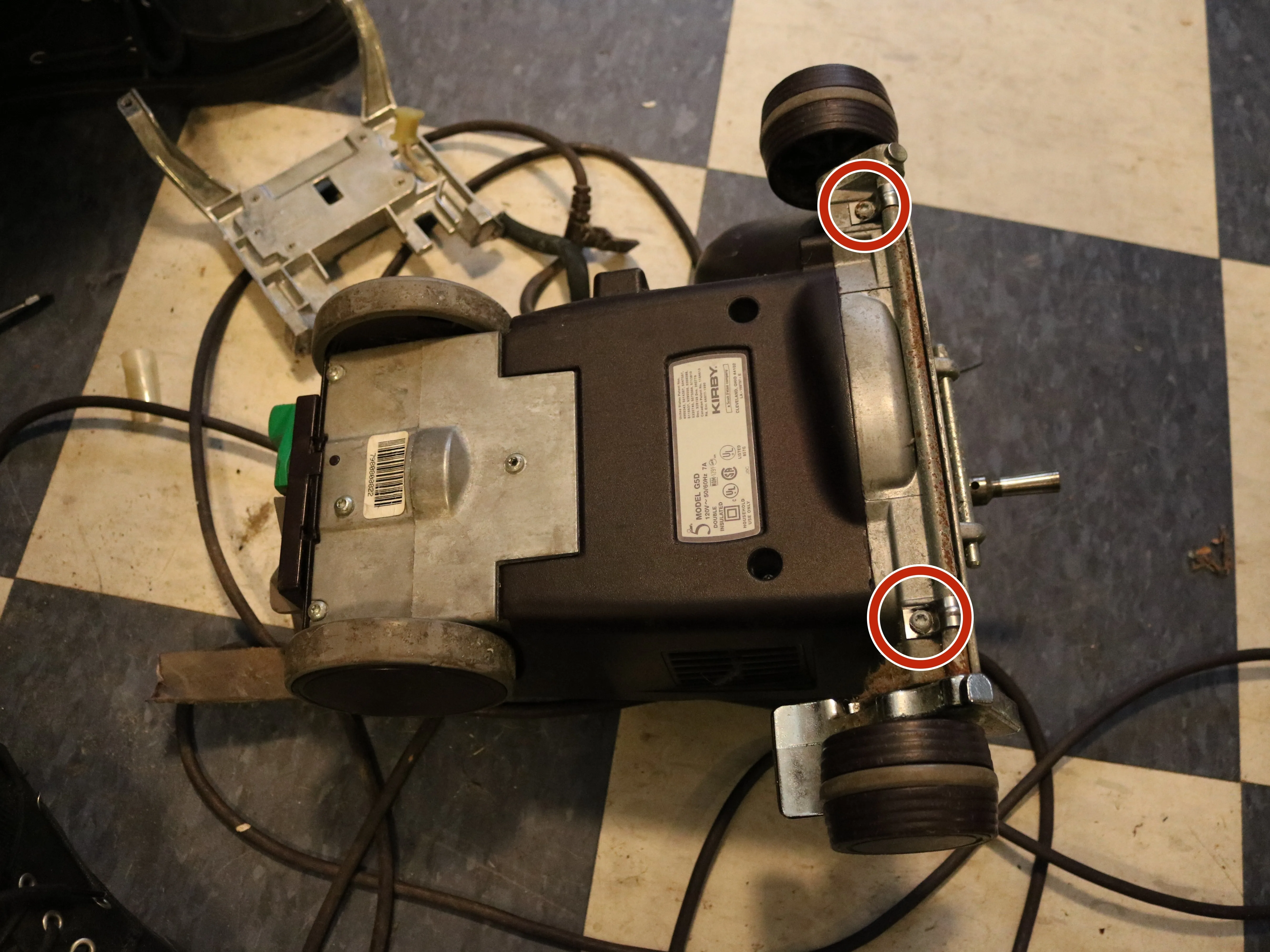

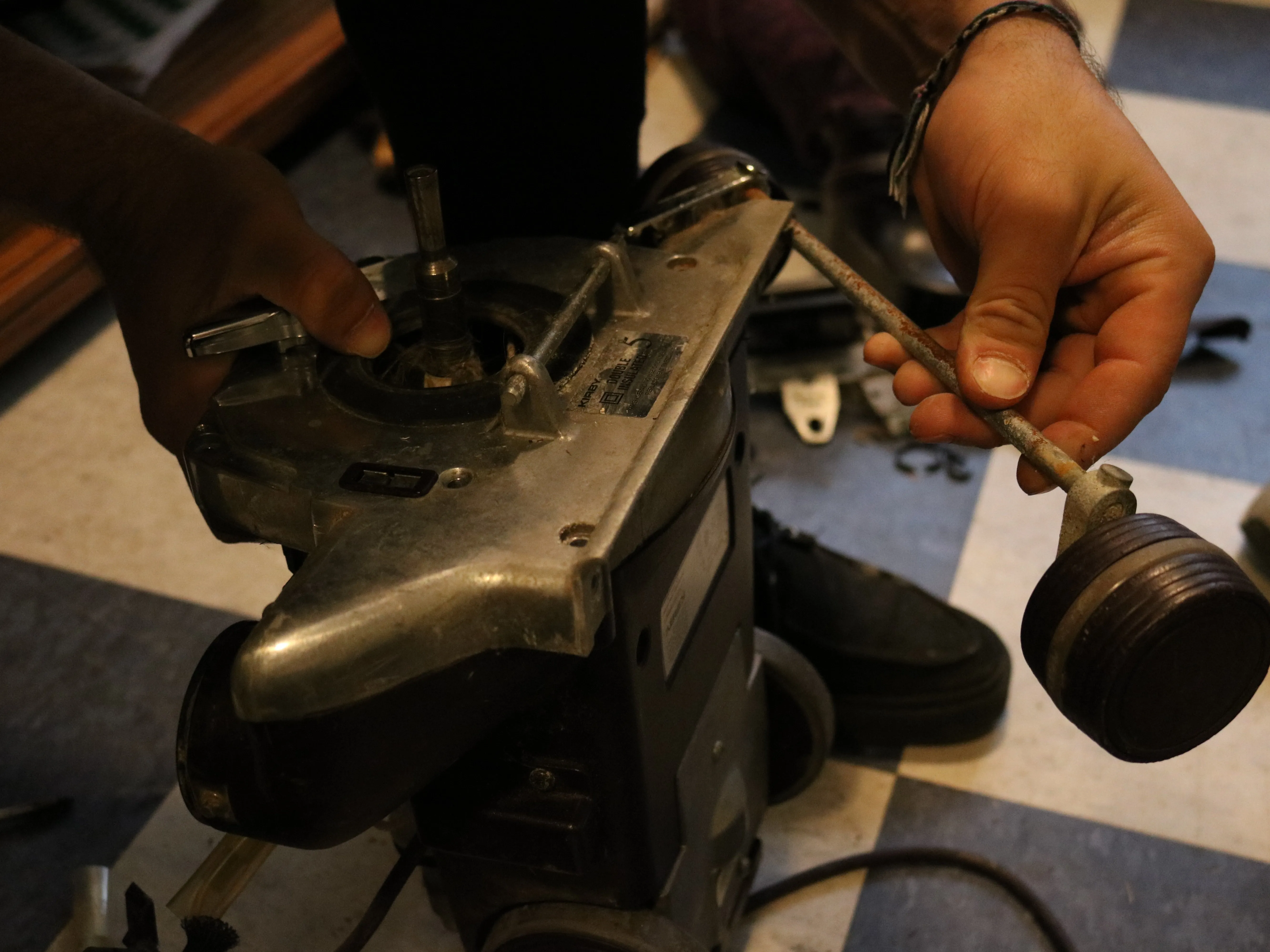

• Открутите винты на нижней стороне пылесоса. Эти винты являются шарнирным соединением, которое удерживает колеса и ось на пылесосе.

• Потяните вниз за колеса, чтобы снять их.

Шаг 27

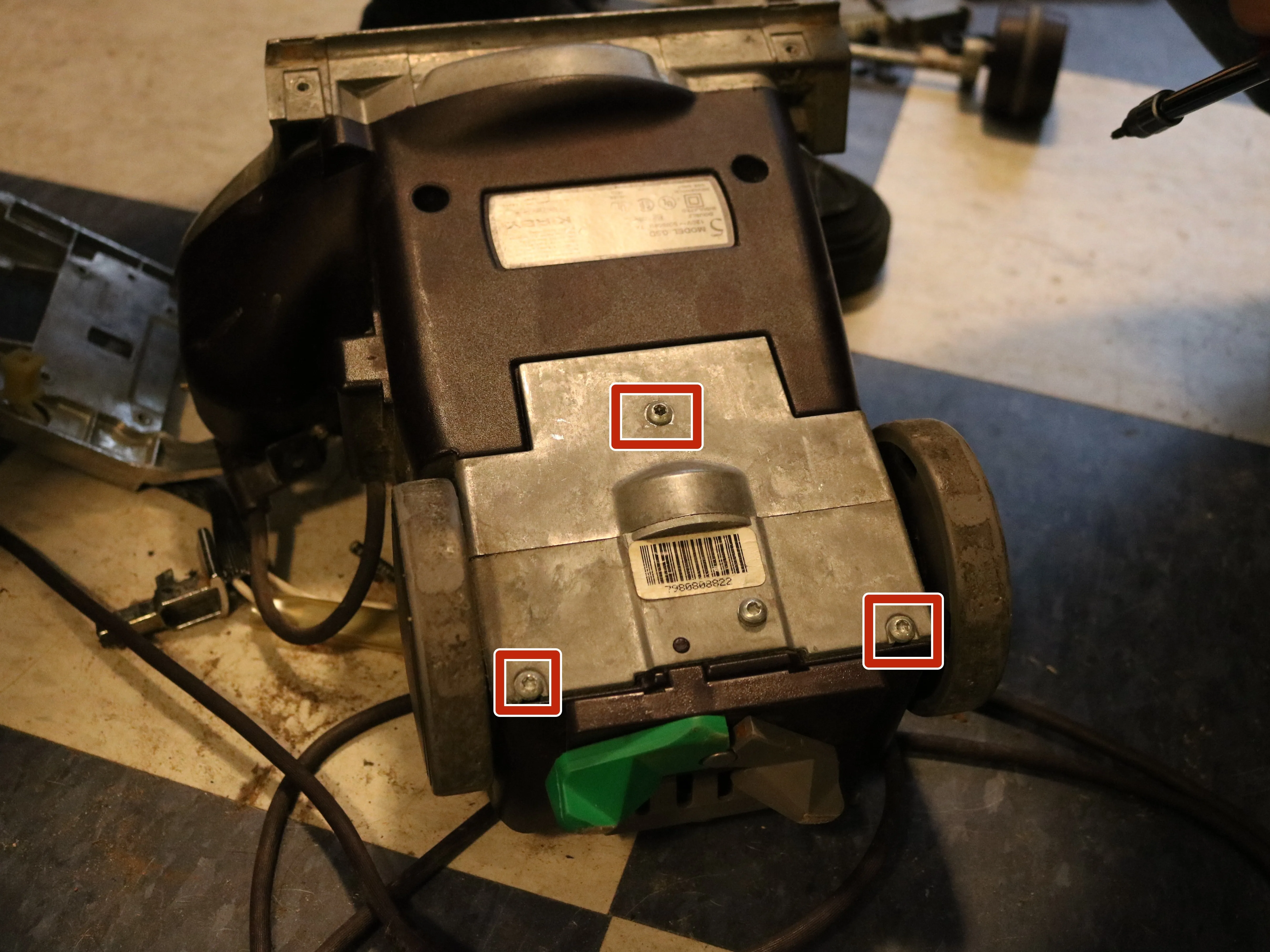

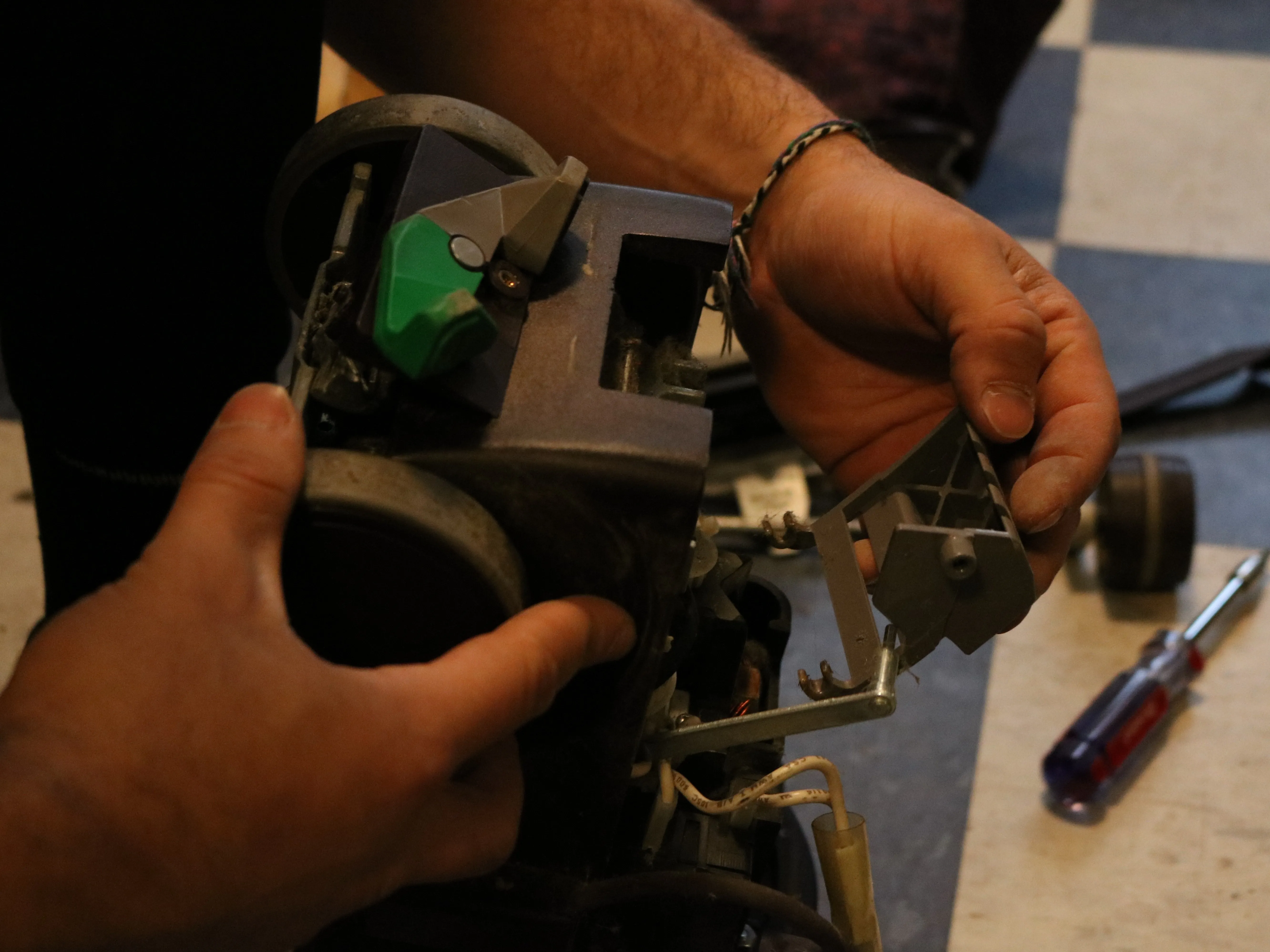

• Затем открутите винты на металлической части дна с помощью торцевой головки T-20.

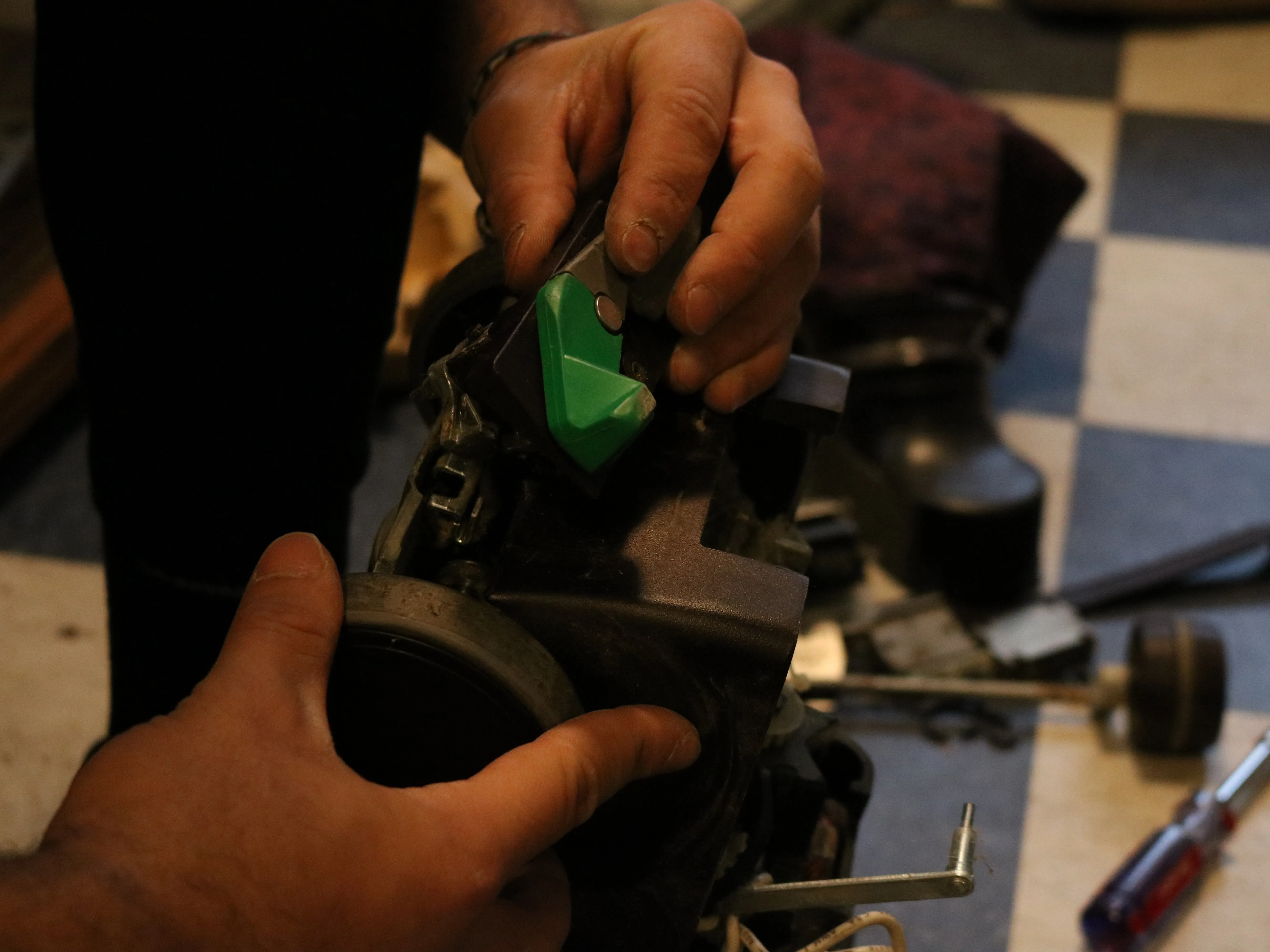

• Снимите крышку выключателя.

• Потяните вниз за металлическую часть сзади, и пластиковый переключатель должен выйти.

Шаг 28

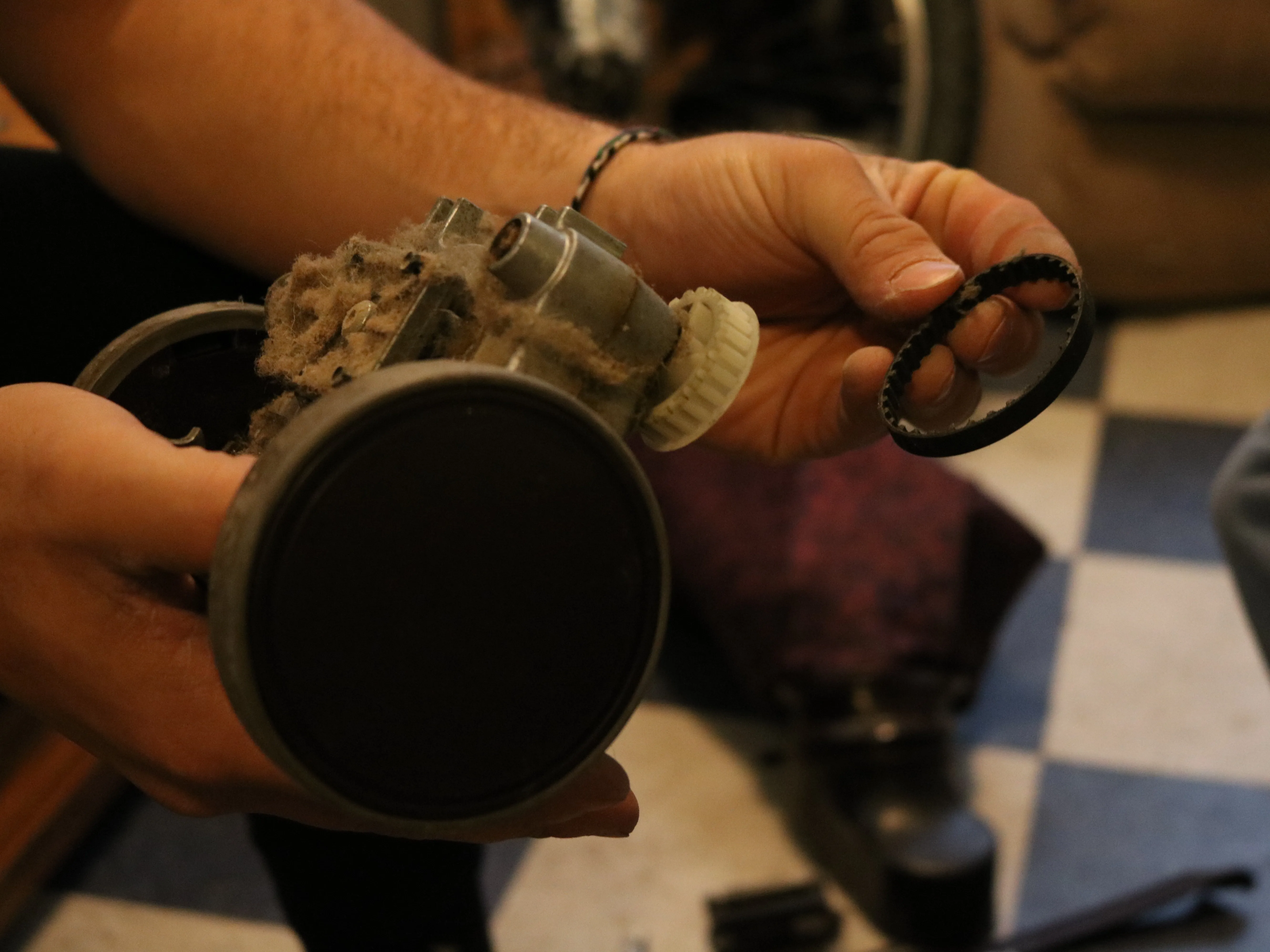

• Закончите вытаскивать металлическую часть и прикрепленные к ней оси. Если оси нуждаются в очистке, просто протрите их влажной тряпкой и вставьте обратно в пылесос. Если оси нуждаются в замене, используйте полученные новые детали, установите их на прежние места и прикрутите к пылесосу.

Шаг 29

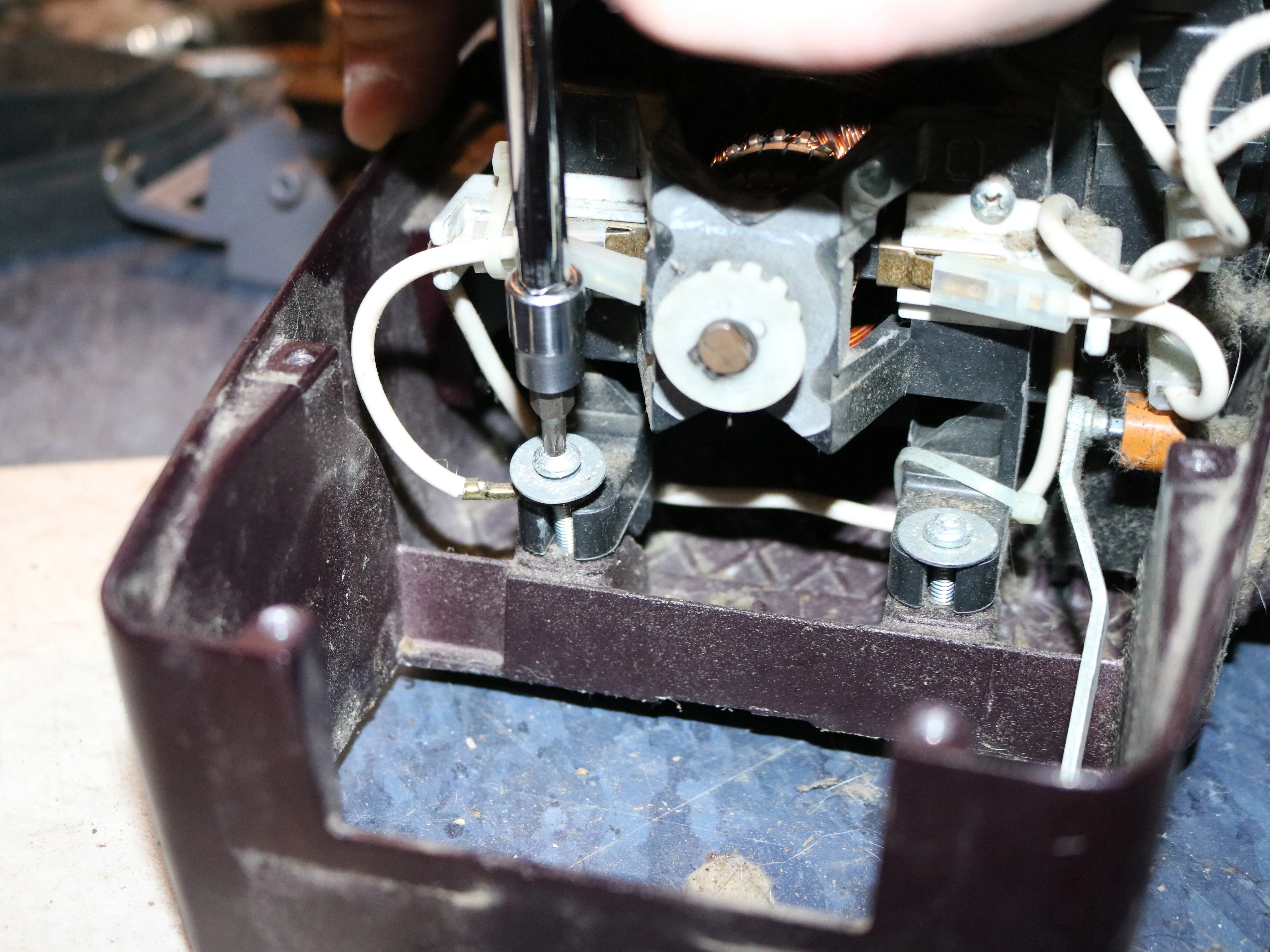

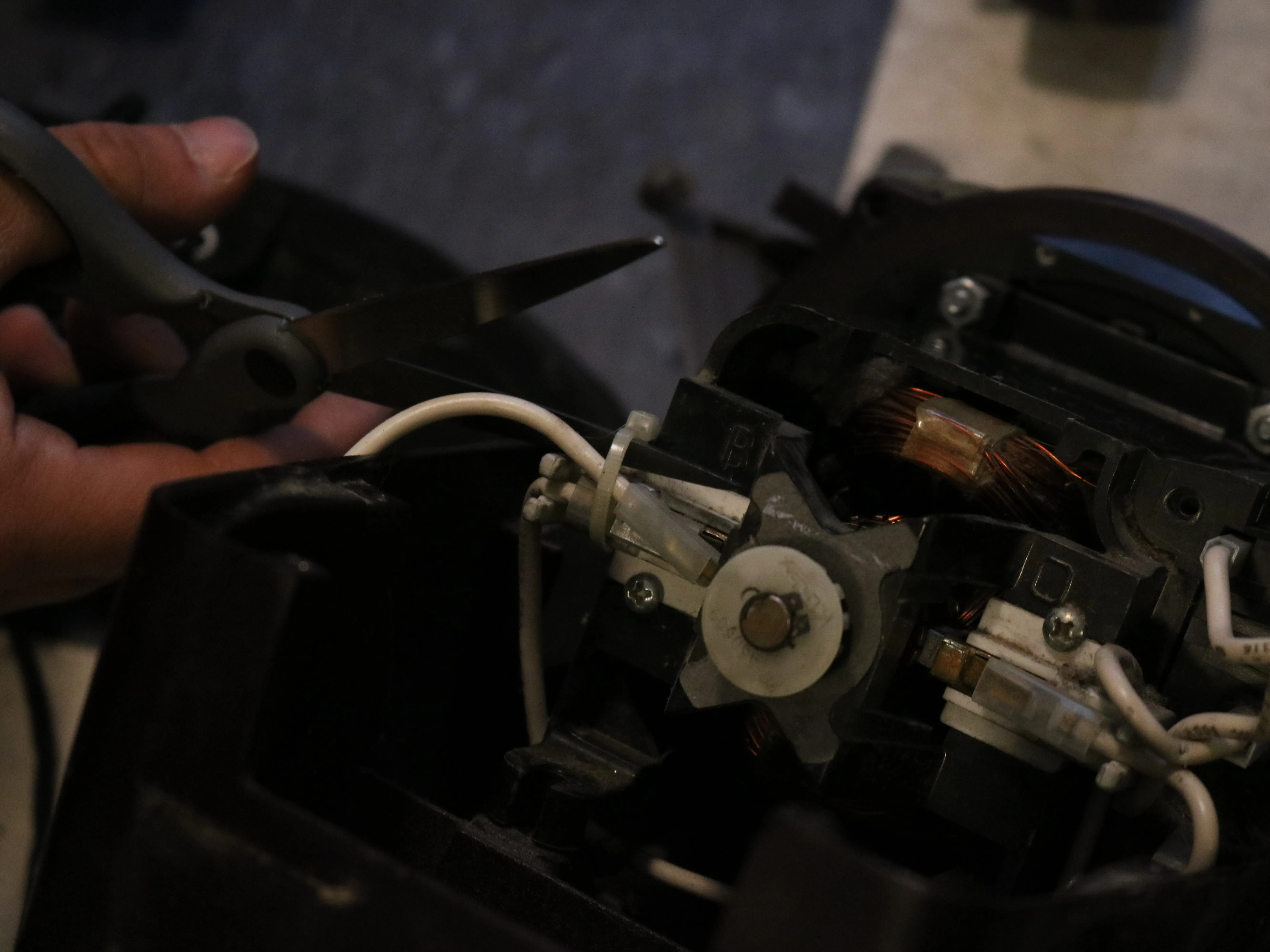

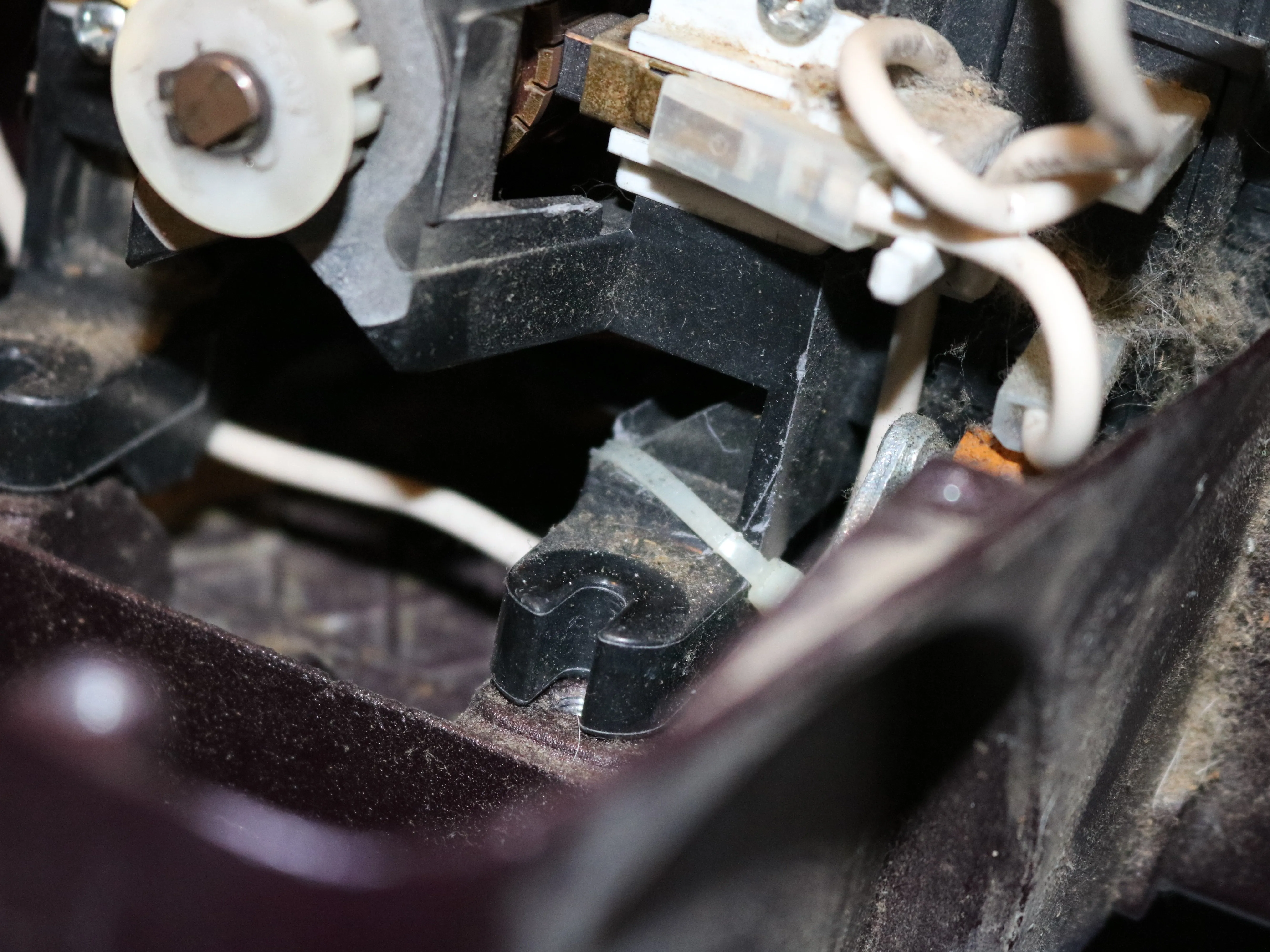

• Открутите винты, расположенные в нижней части полностью черной части пылесоса. Один из них отсоединит провода, которые вы обнаружите во время выполнения этого шага.

• Разрежьте стяжки, крепящие все провода, и отсоедините их.

Шаг 30

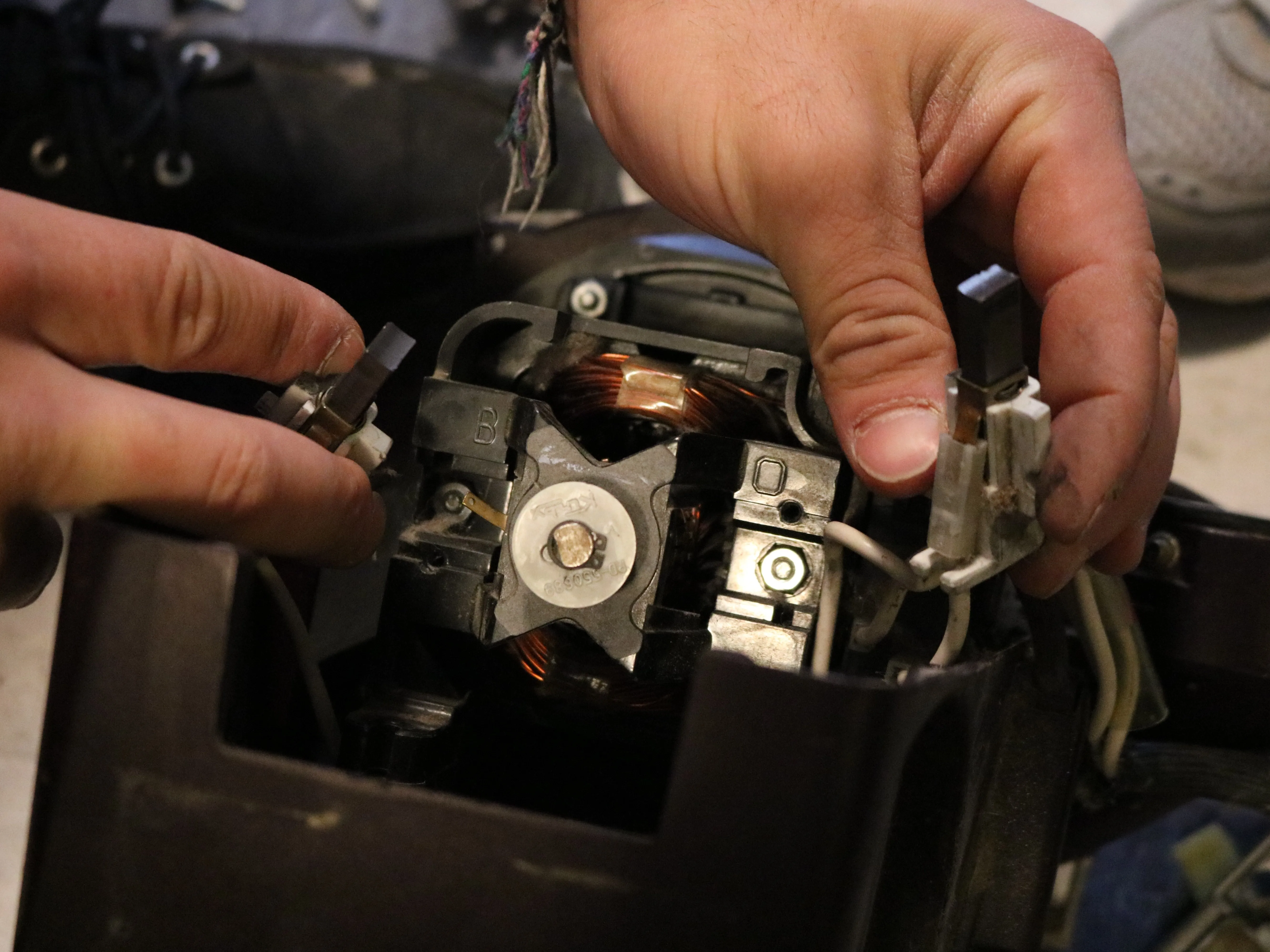

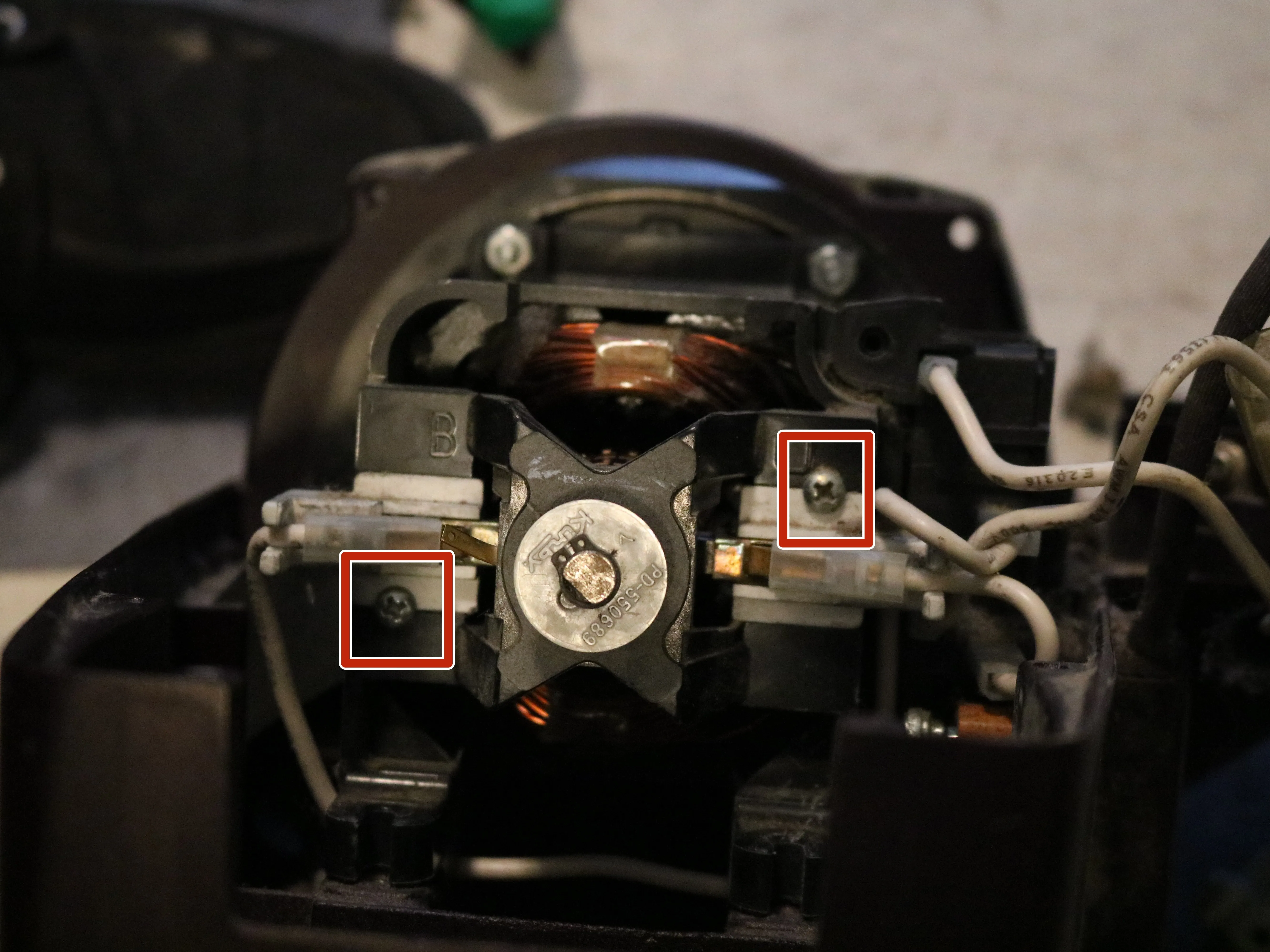

• С помощью крестовой отвертки открутите два винта, показанные на передней части черной пластины, и осторожно вытащите провода, находящиеся в ней.

Шаг 31

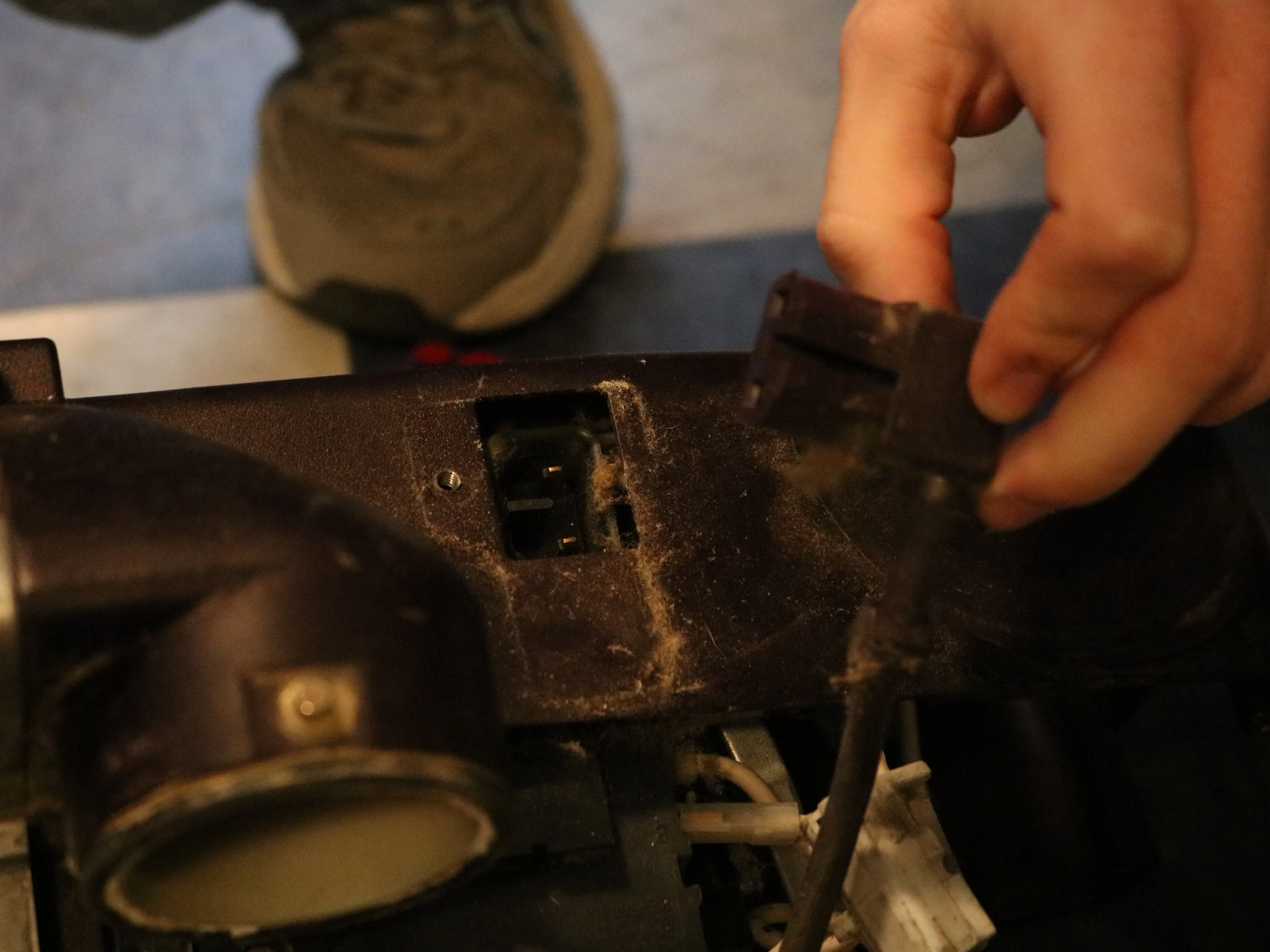

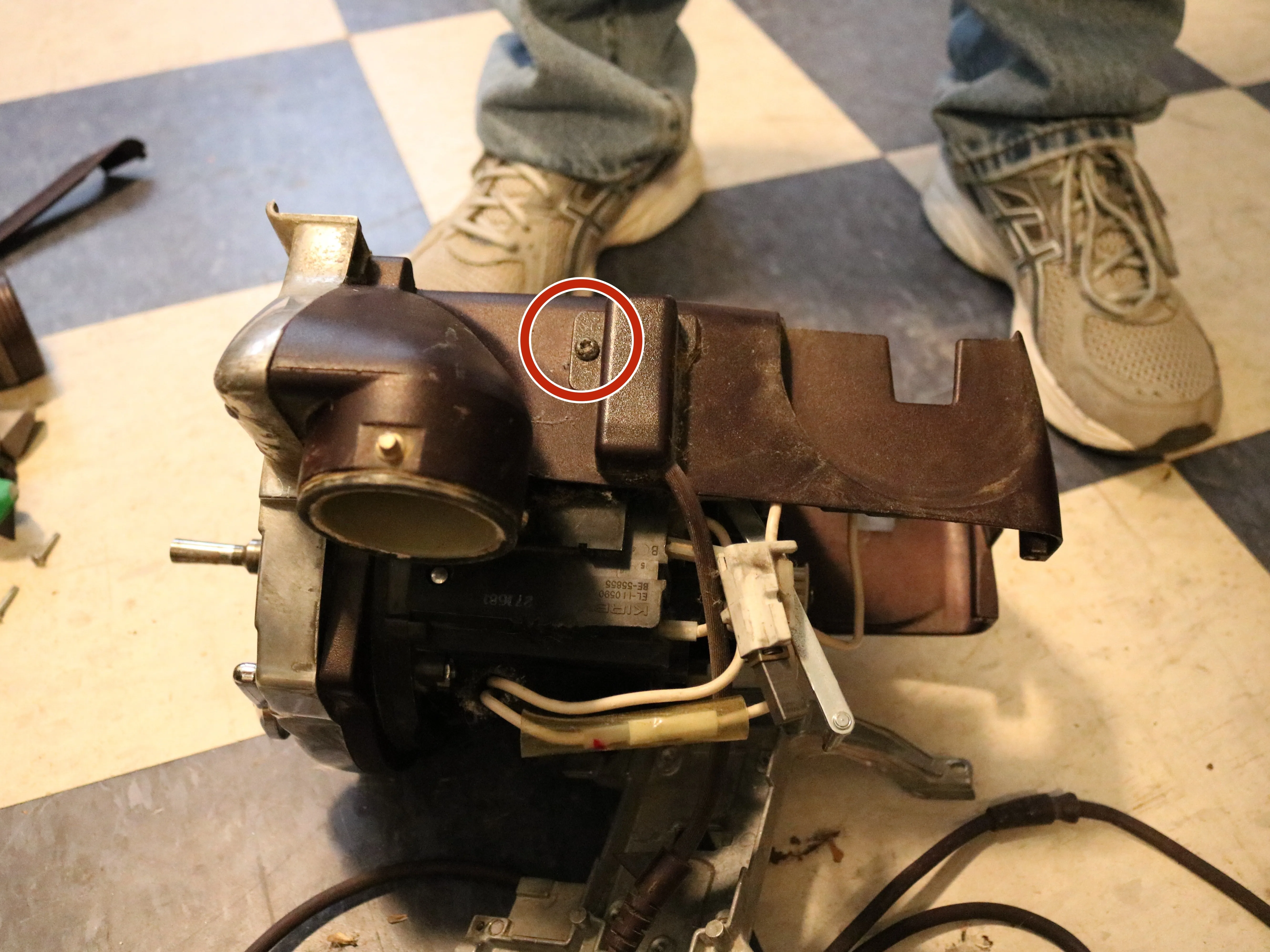

• Затем открутите винт на боковой стороне пылесоса, как показано на рисунке. Это позволит отсоединить пластиковую крышку от системы. Потяните пластиковую крышку на себя.

• Это позволит вам отсоединить электрический шнур.

Шаг 32

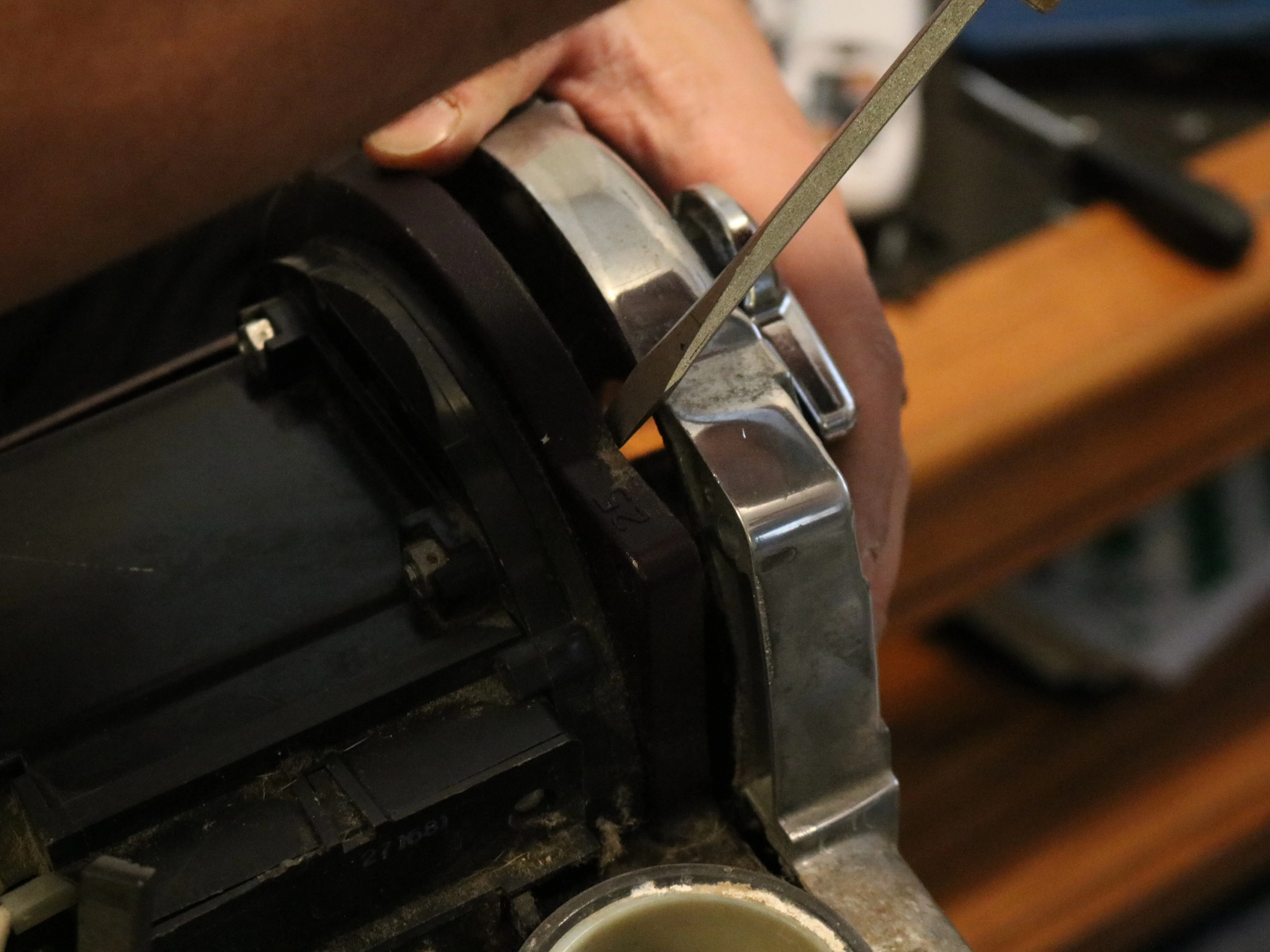

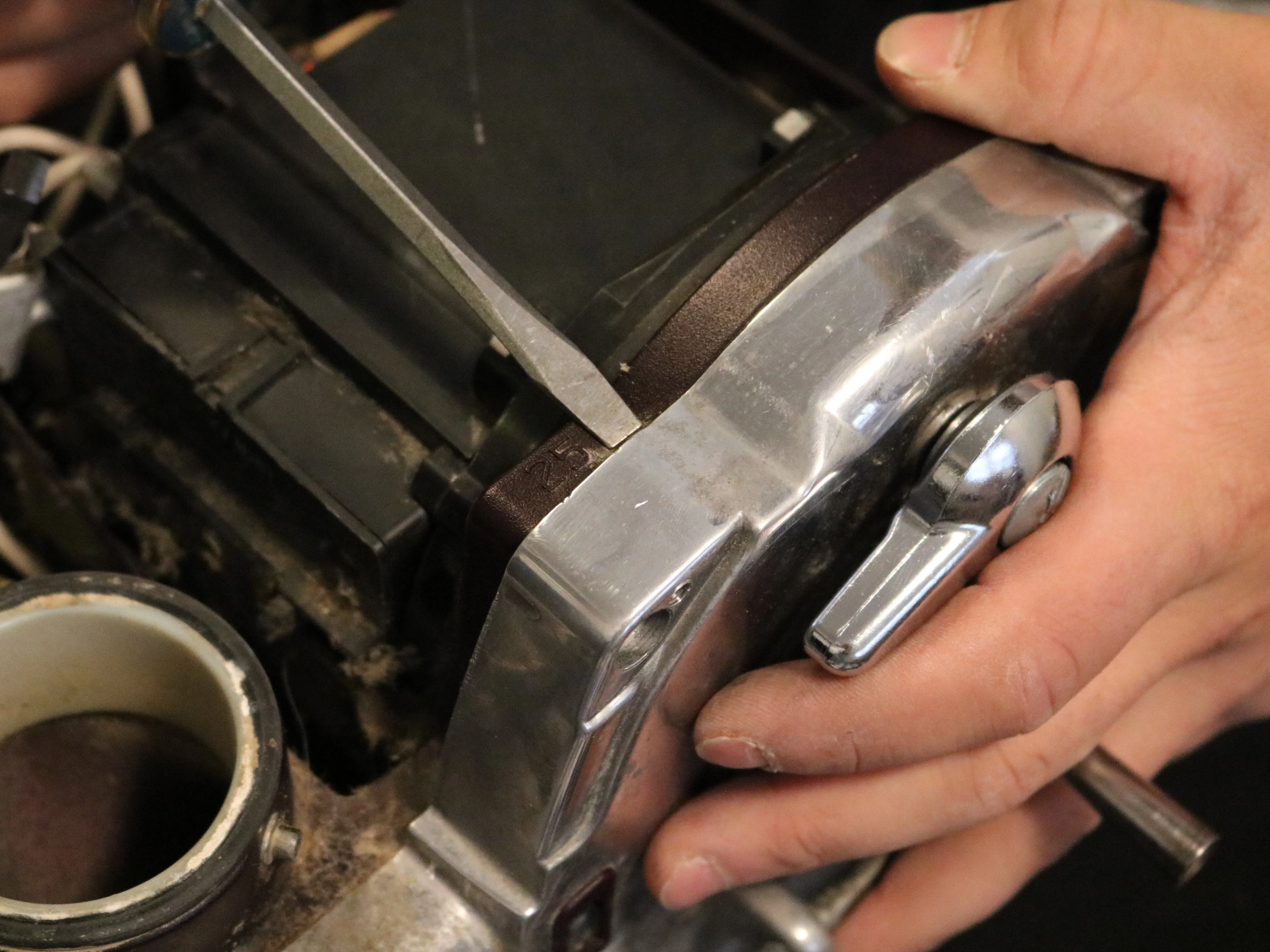

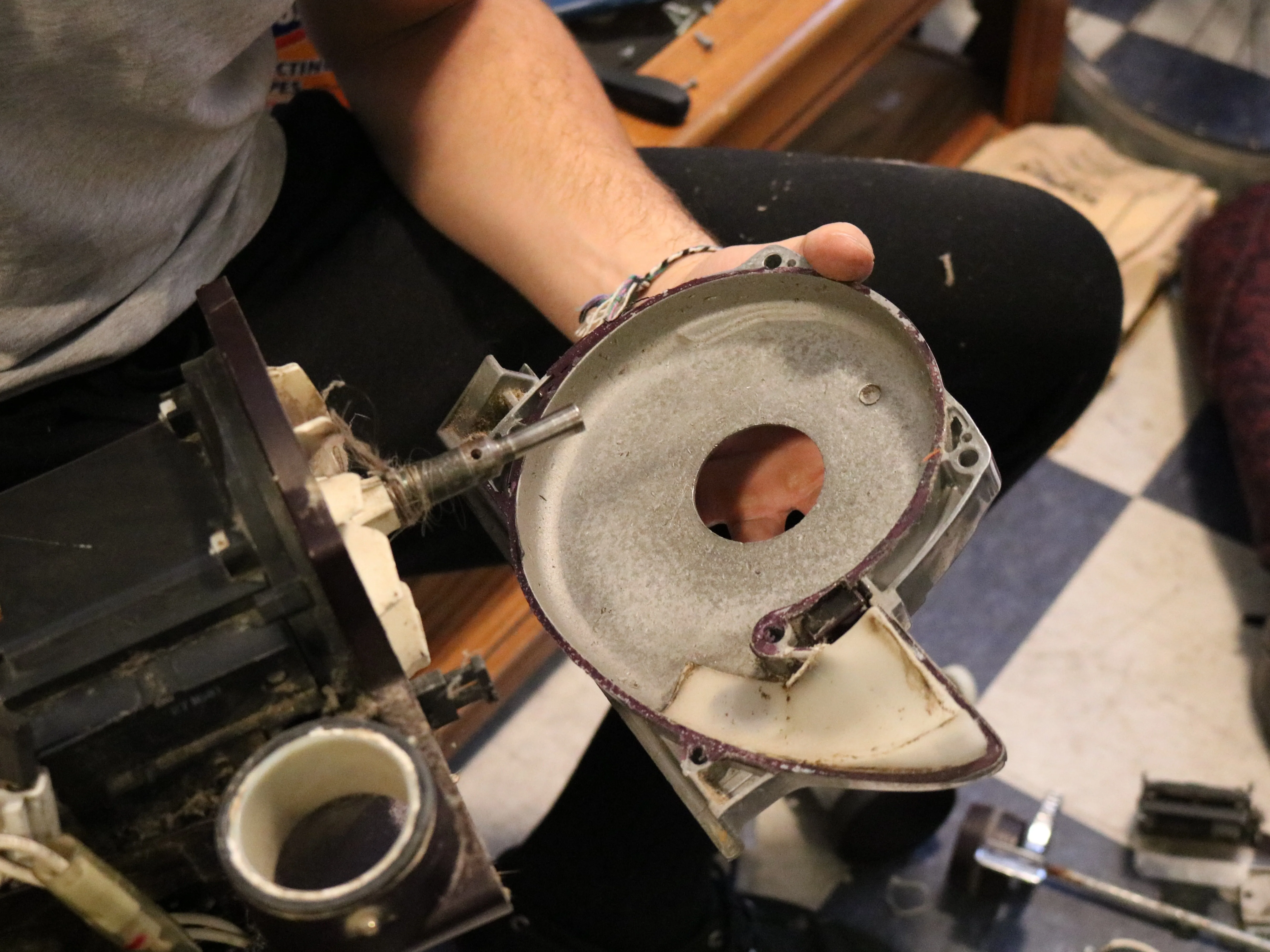

• С помощью плоской отвертки подденьте переднюю металлическую пластину.

Шаг 33

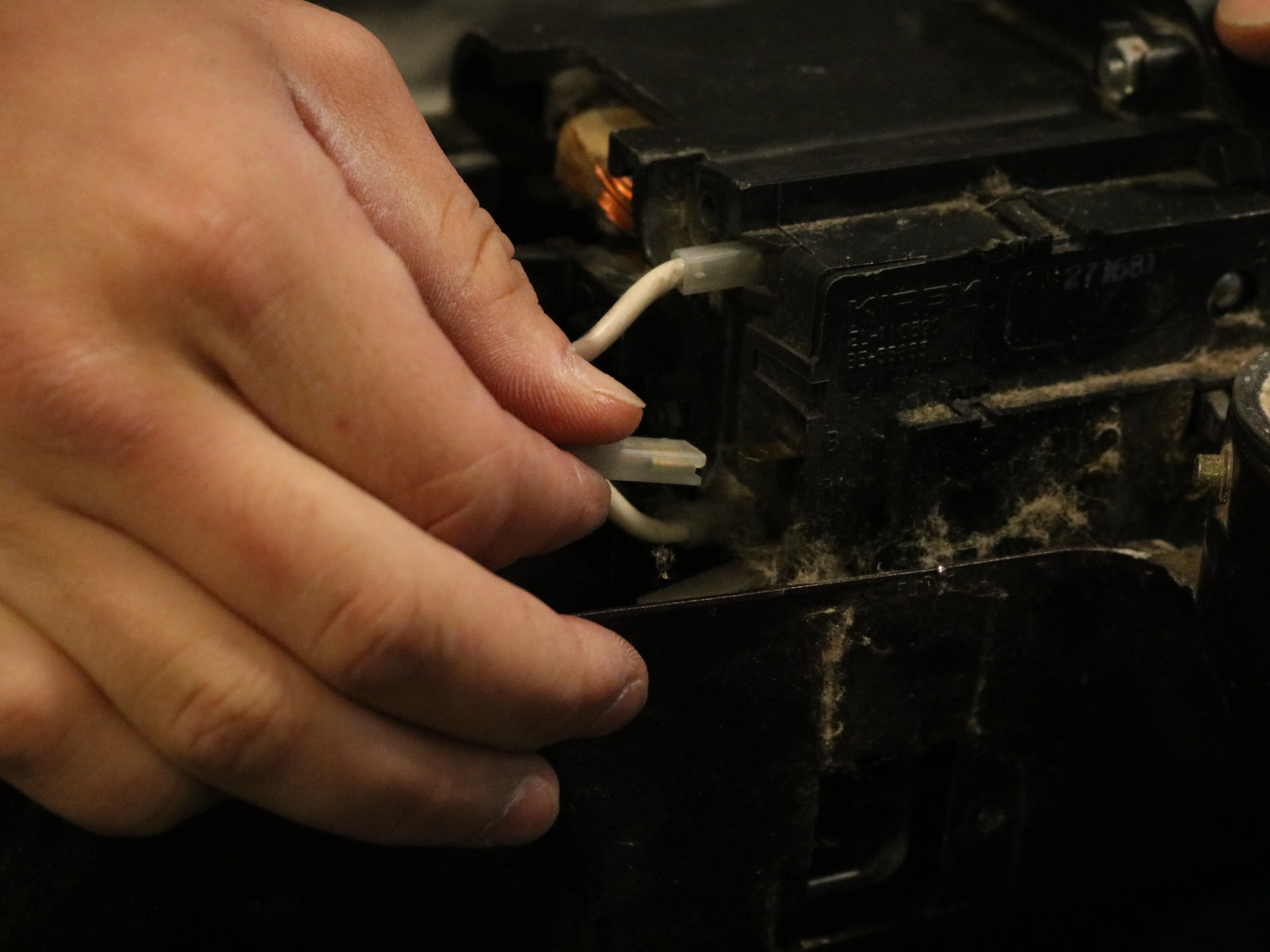

• Открутите винты на пластиковой части снизу.

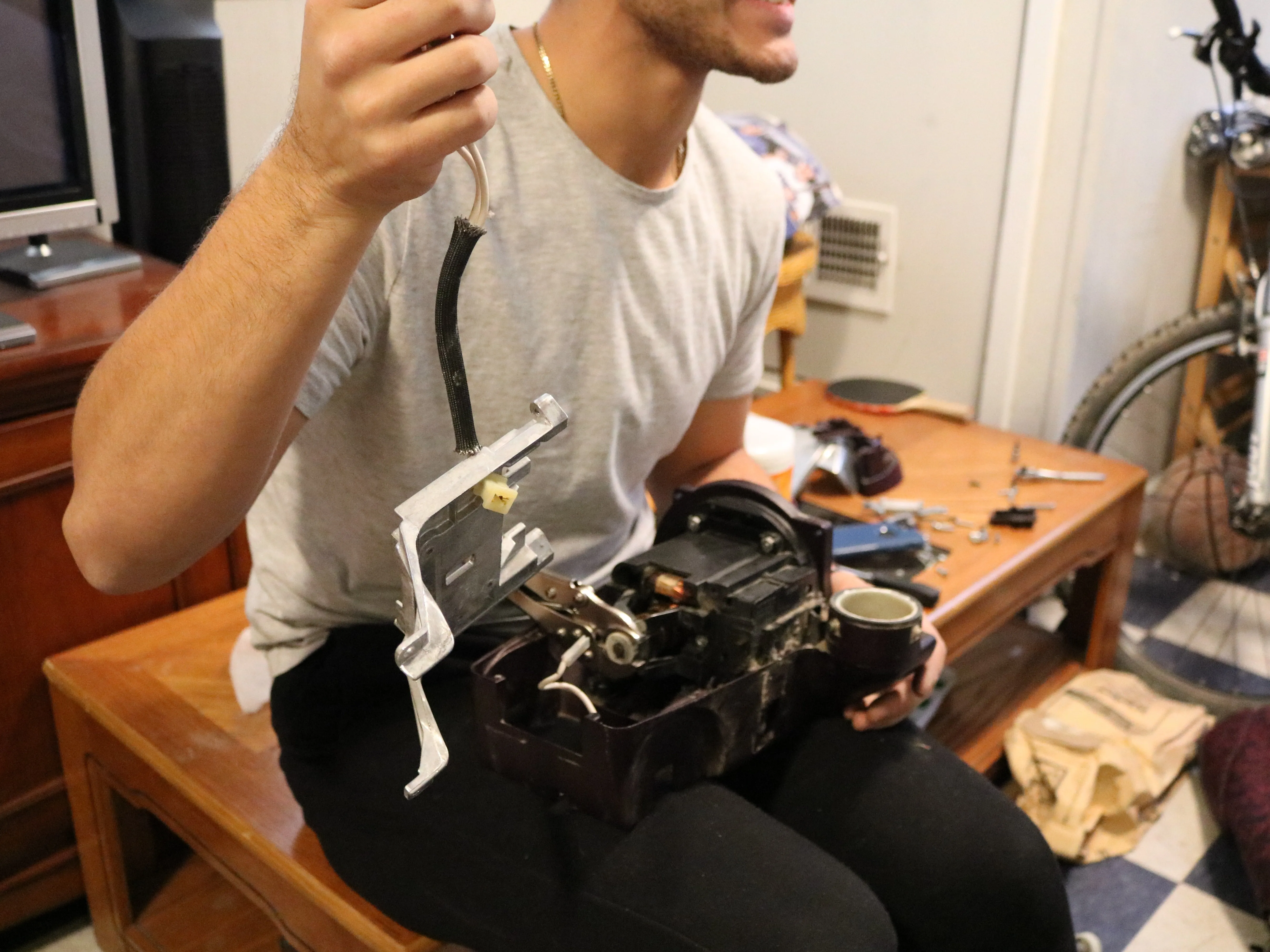

• Отсоедините все провода, чтобы отсоединить металлическую часть.

Шаг 34

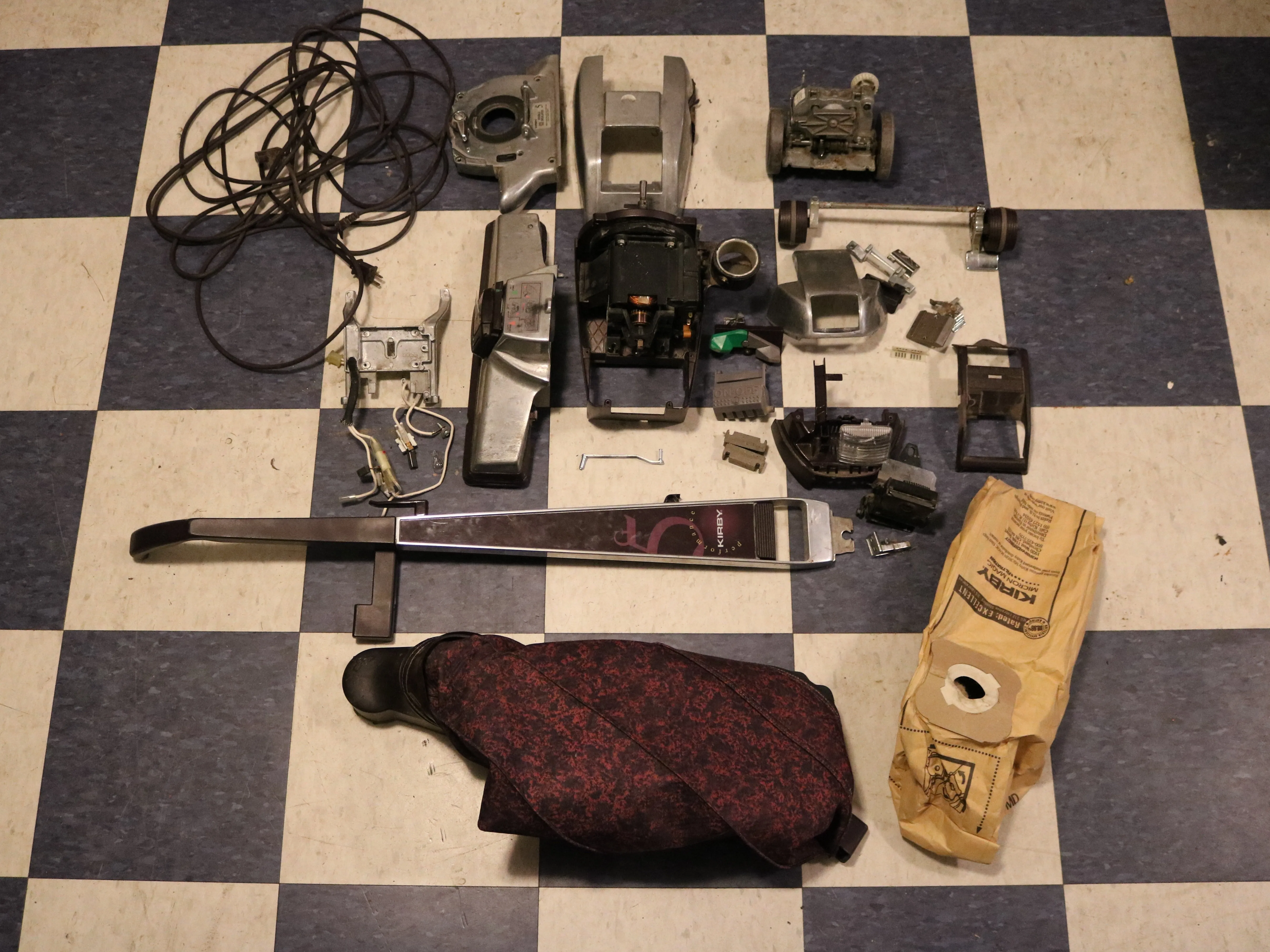

• Ваш пылесос Kirby G5 Micron Magic Vacuum теперь разобран.
