Разборка цифровой камеры Kodak DX3500
Что вам нужно
Инструменты
Отвертка Phillips #000 | Источник - ifixit.com
Отвертки iFixit (набор из 6) | Источник - ifixit.com

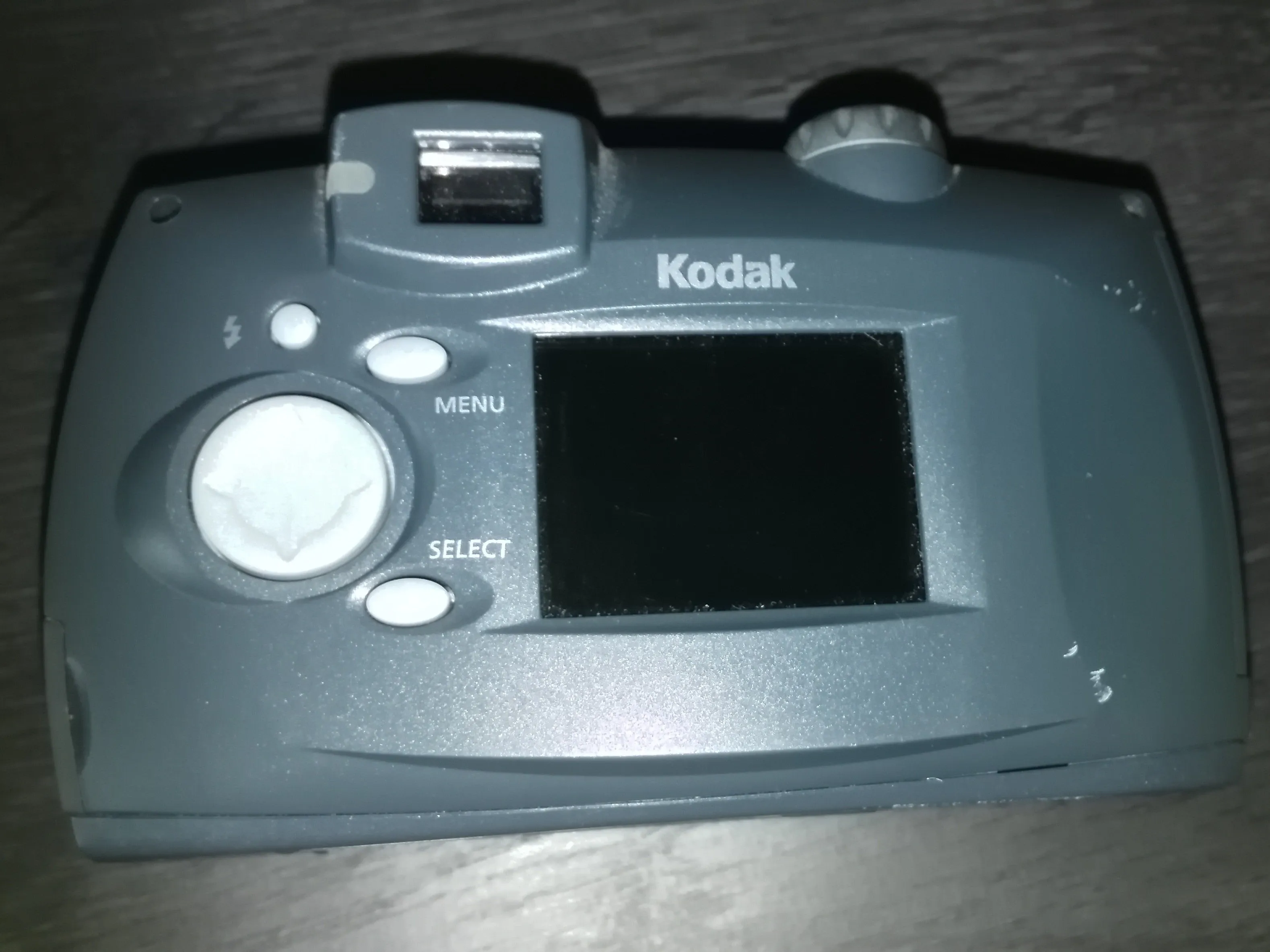

Шаг 1 Внешняя сторона

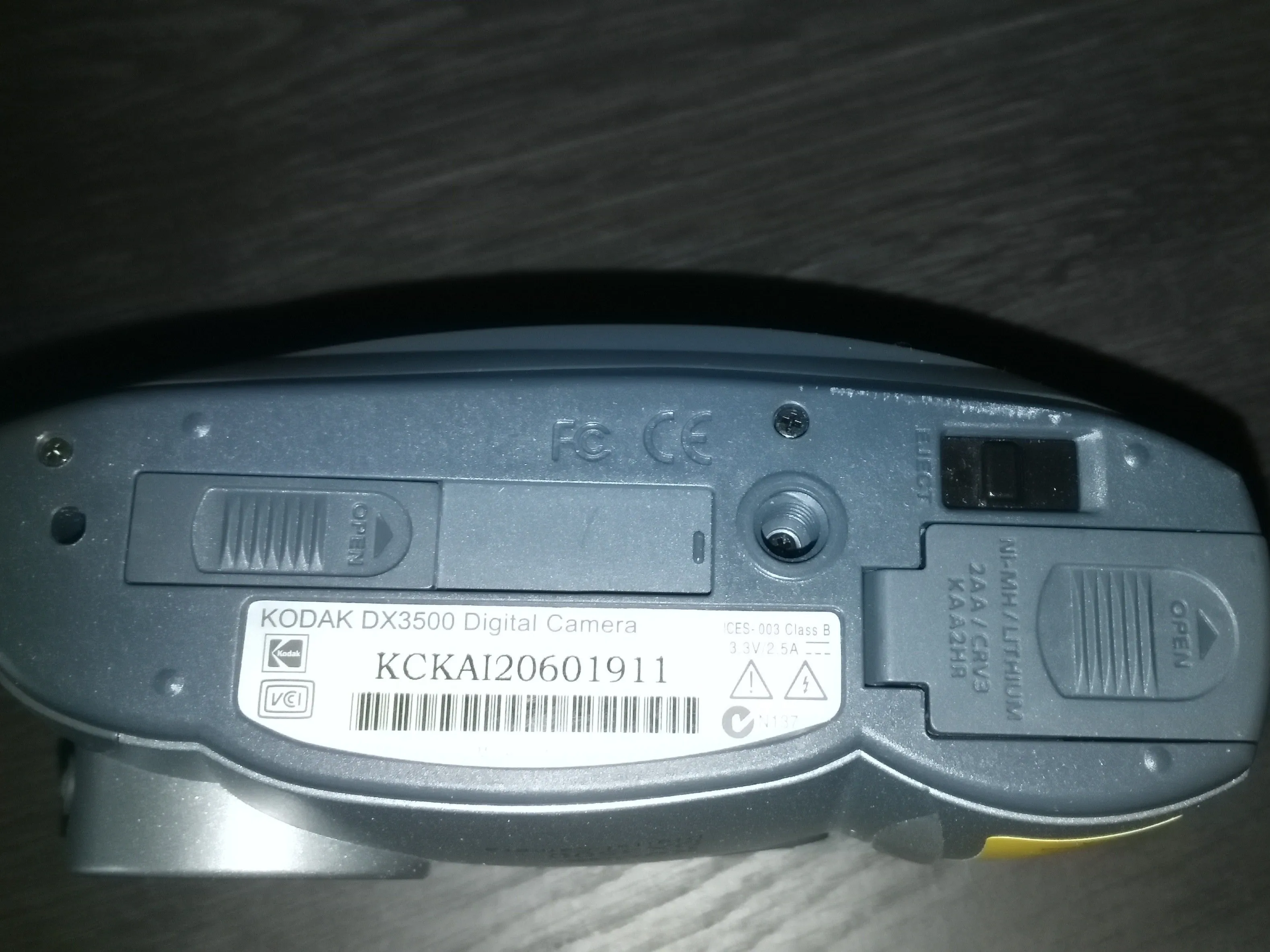

Несколько красивых фотографий устройства! На нижней стороне находятся первые два винта, которые нужно открутить!
Шаг 2

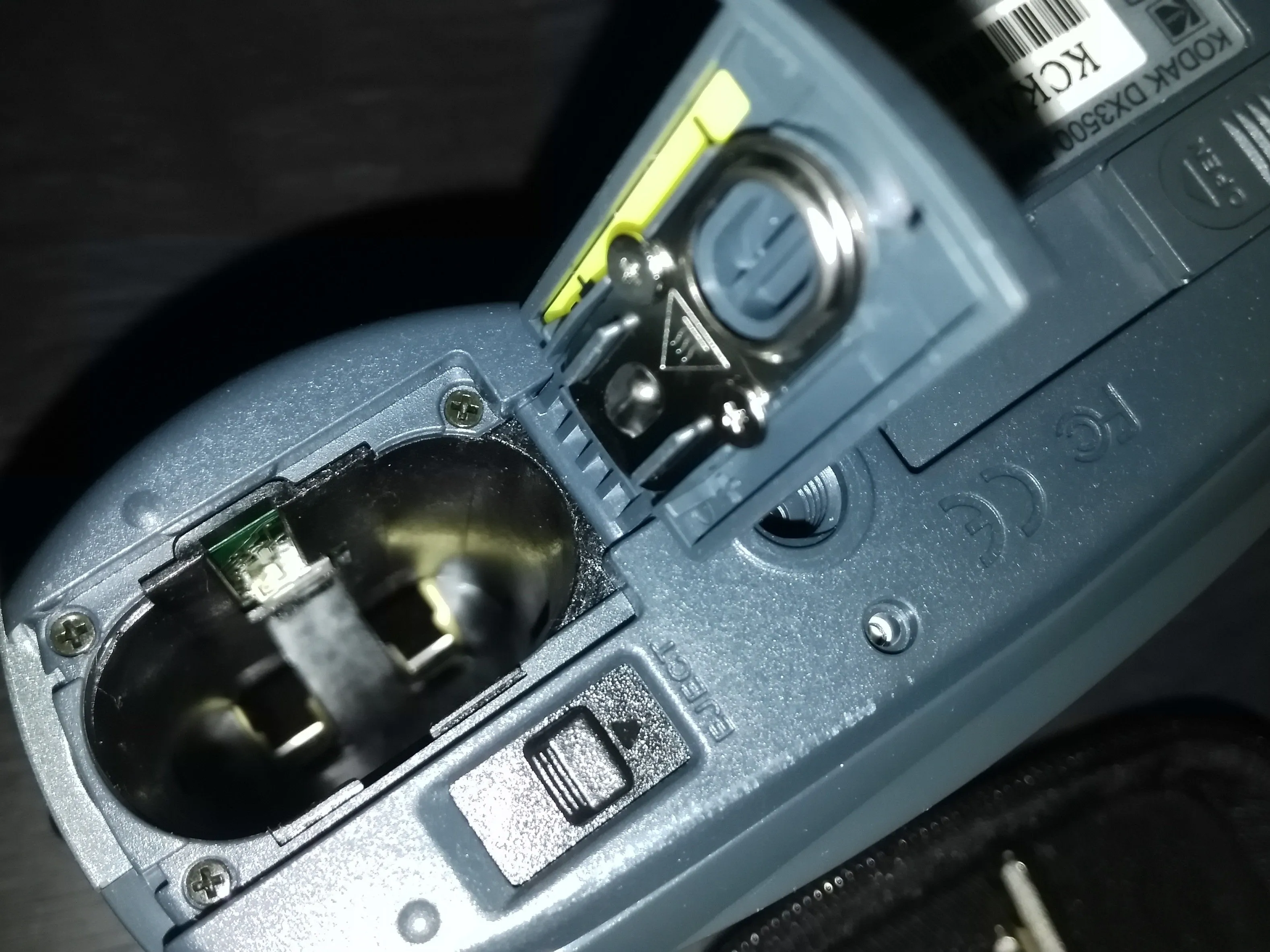

Откройте батарейный отсек и найдите 3 винта, которые нужно открутить.

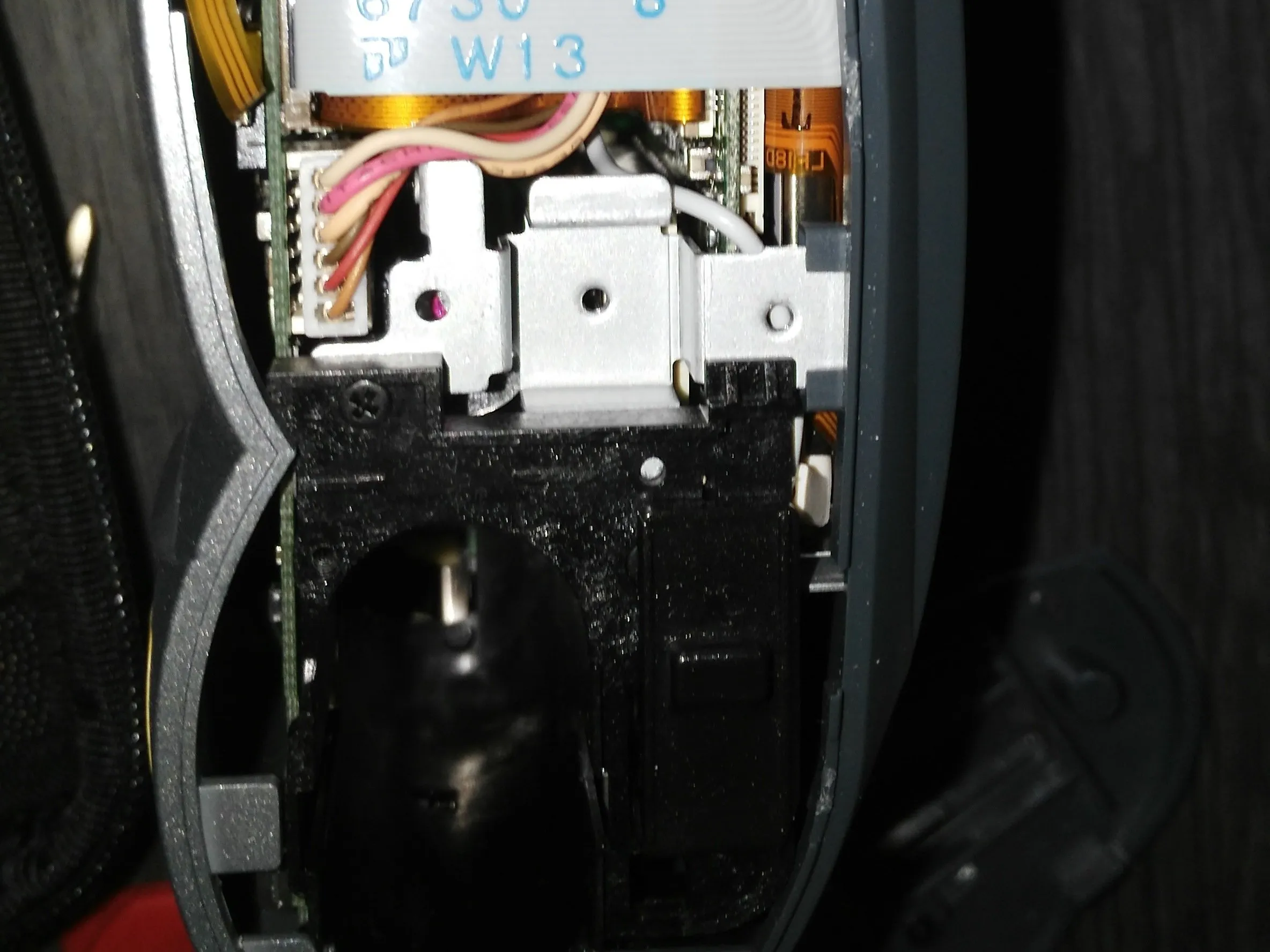

Отделите нижнюю часть и вы увидите внутренности! Ура!
Шаг 3 Хмм... что дальше?

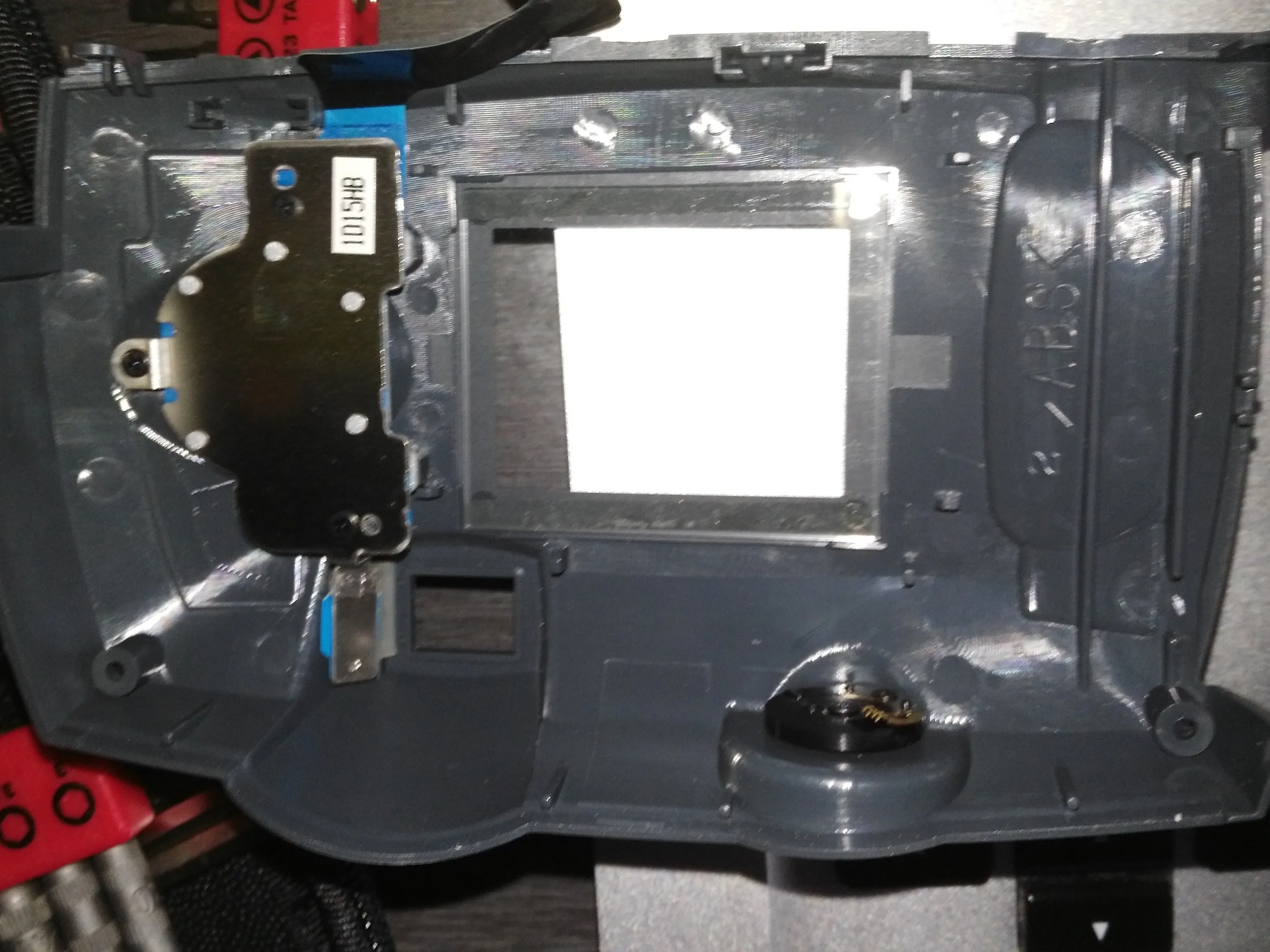

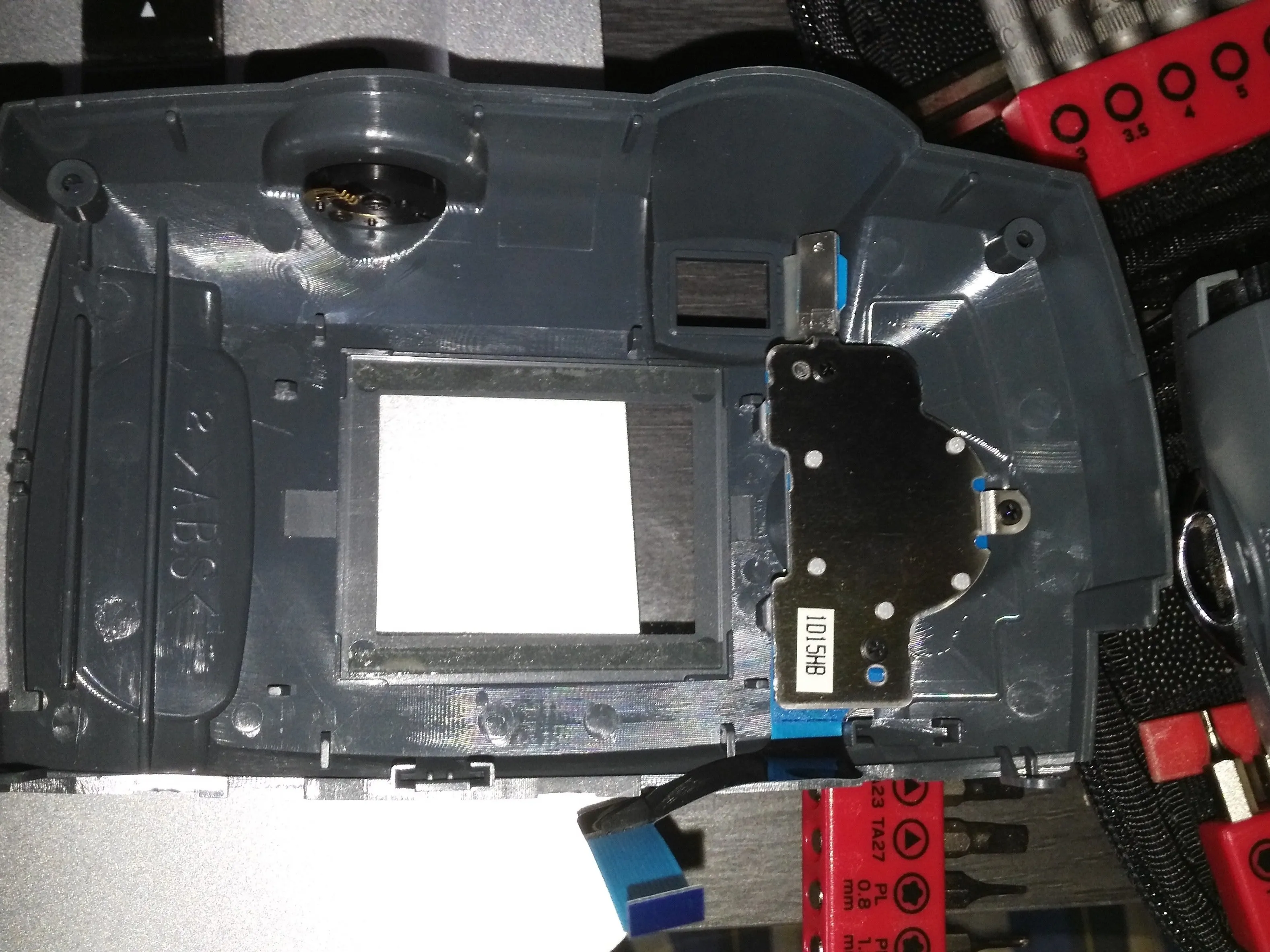

Я посмотрел на дно и больше ничего не обнаружил. Перевернув камеру, я обнаружил два винта снаружи на задней панели. Открутите их, и задний корпус выскочит наружу.
Шаг 4 Материнская плата

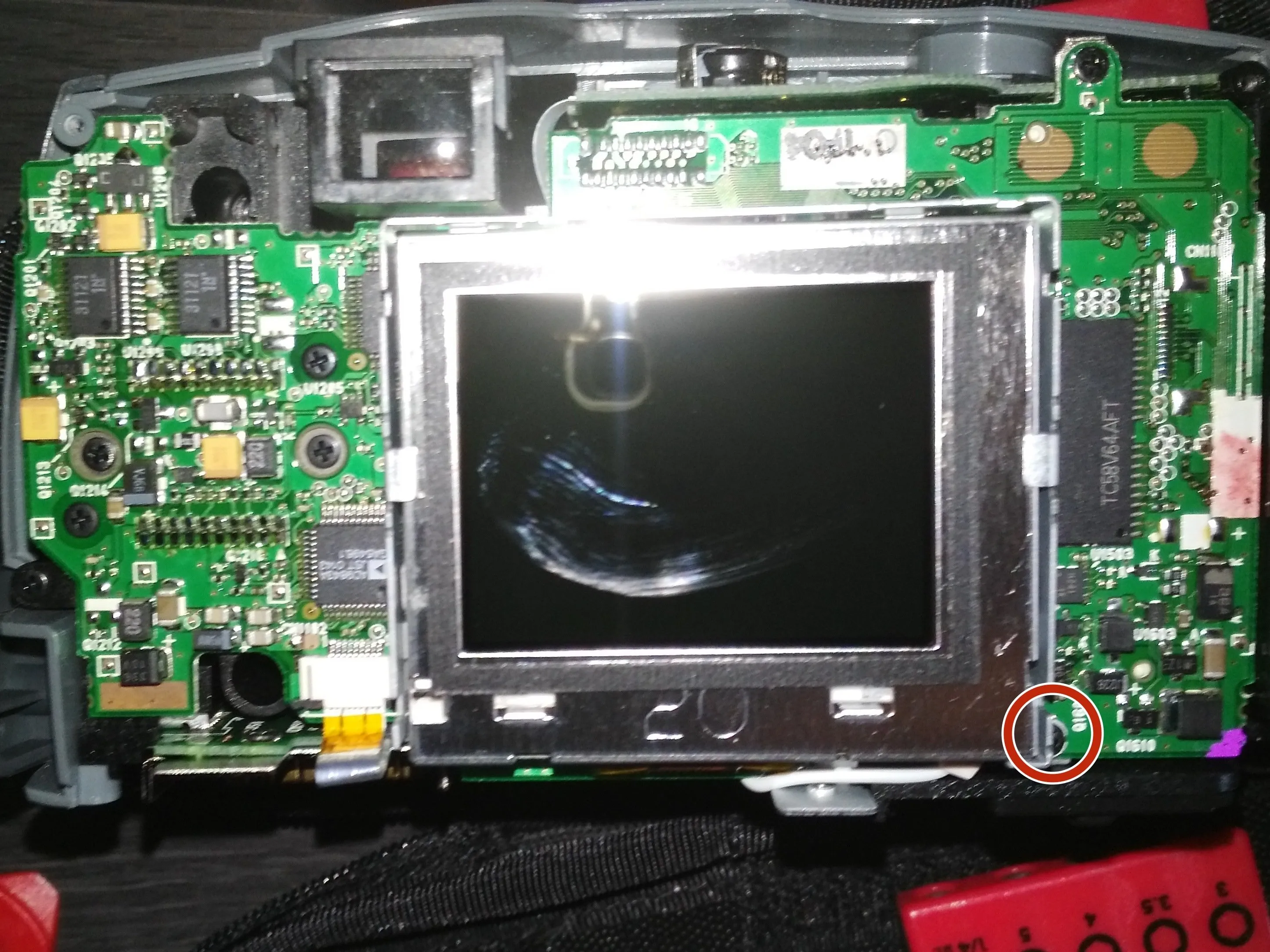

Ну, вот и материнская плата. Пора откручивать винты. Их много, но сначала открутите тот, который удерживает дисплей.
Переверните дисплей и отсоедините два разъема от материнской платы.
Затем отсоедините разъем питания.

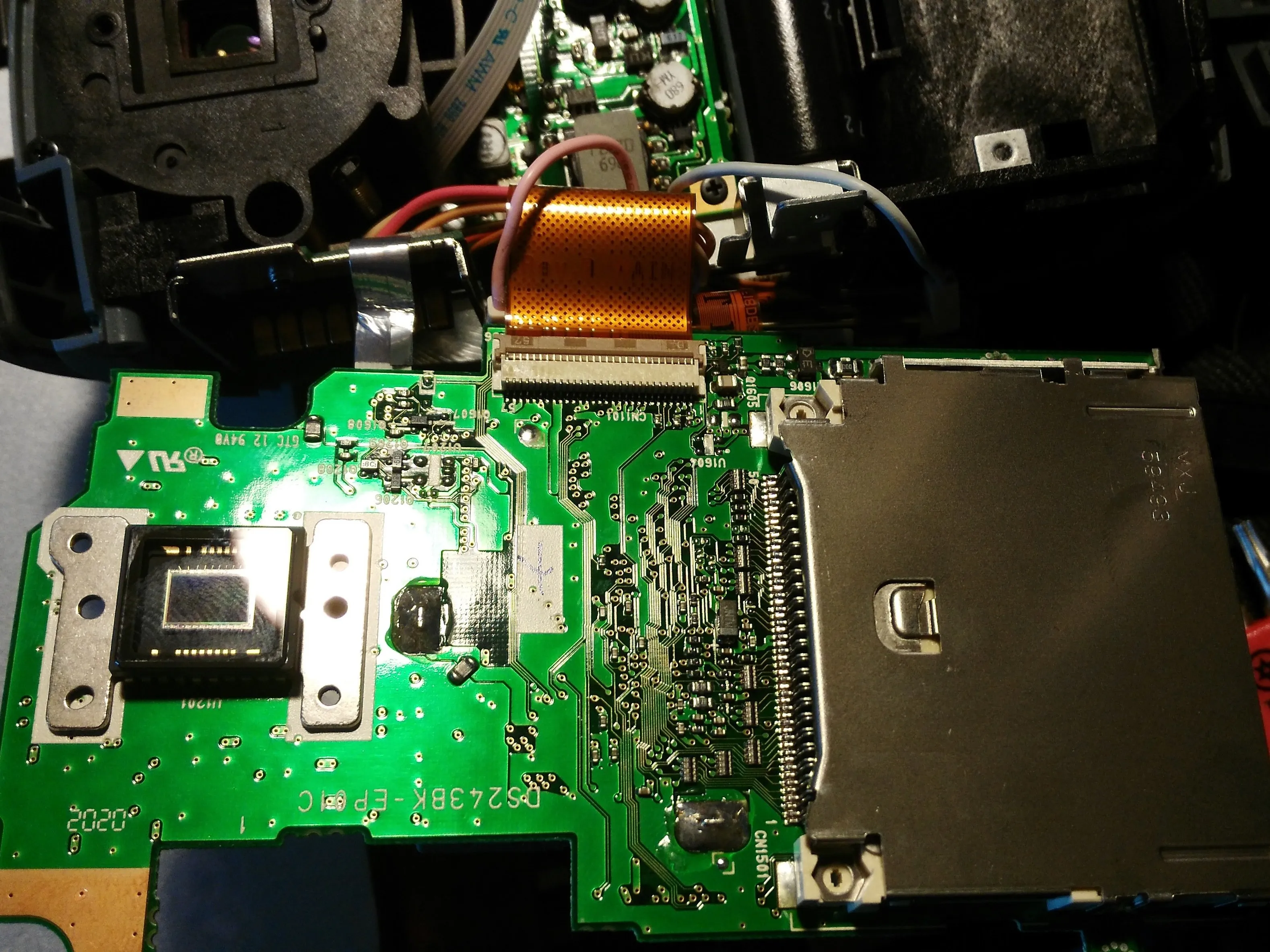

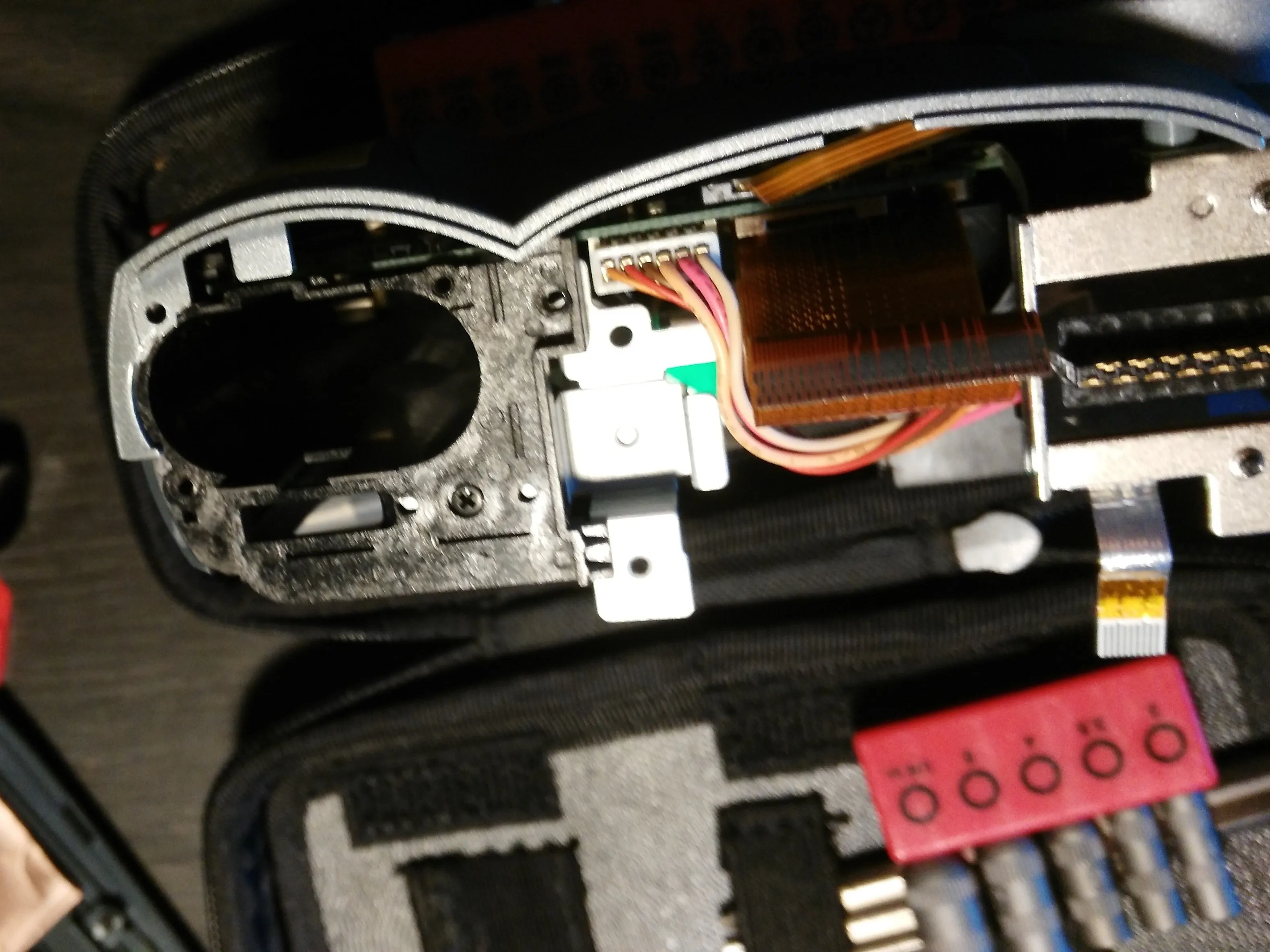

Шаг 5 Отсоединение остальных частей материнской платы
Теперь открутите все винты на материнской плате.
Затем переверните плату и отсоедините ленточный кабель для передачи данных. (Оранжевый). Для этого нужно поддеть маленькую коричневую вкладку и вынуть кабель.
Извлеките еще один кабель питания

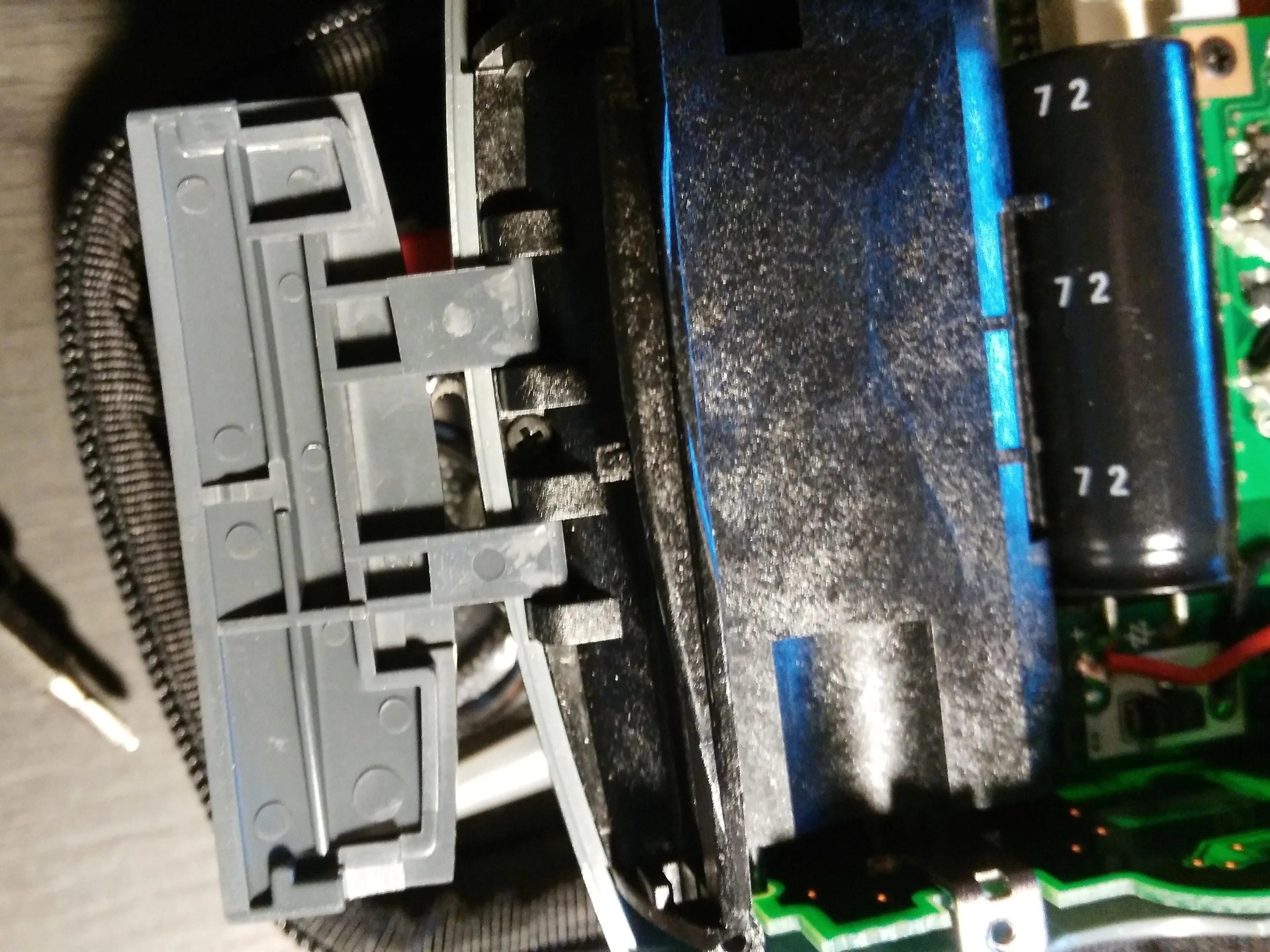

Откинув крышку батарейного отсека, вы обнаружите один из множества скрытых винтов в этой сборке!
Шаг 6 Объектив + глазок
Пора снова открутить все винты!

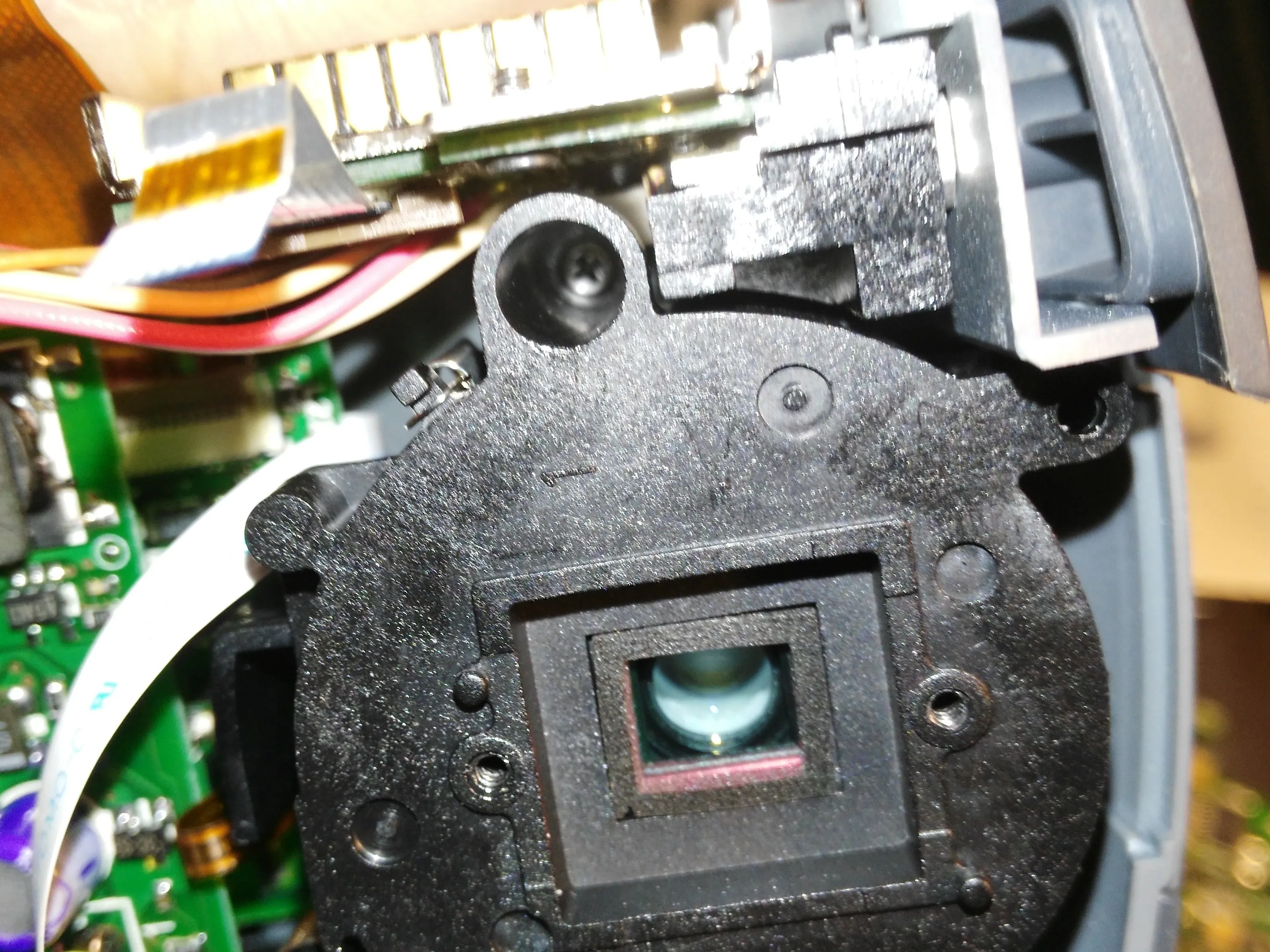

Пара скрытых элементов, но как только вы с ними справитесь, вы сможете отсоединить блок объектива от камеры, и будьте осторожны с ленточным кабелем, он кажется немного хрупким.

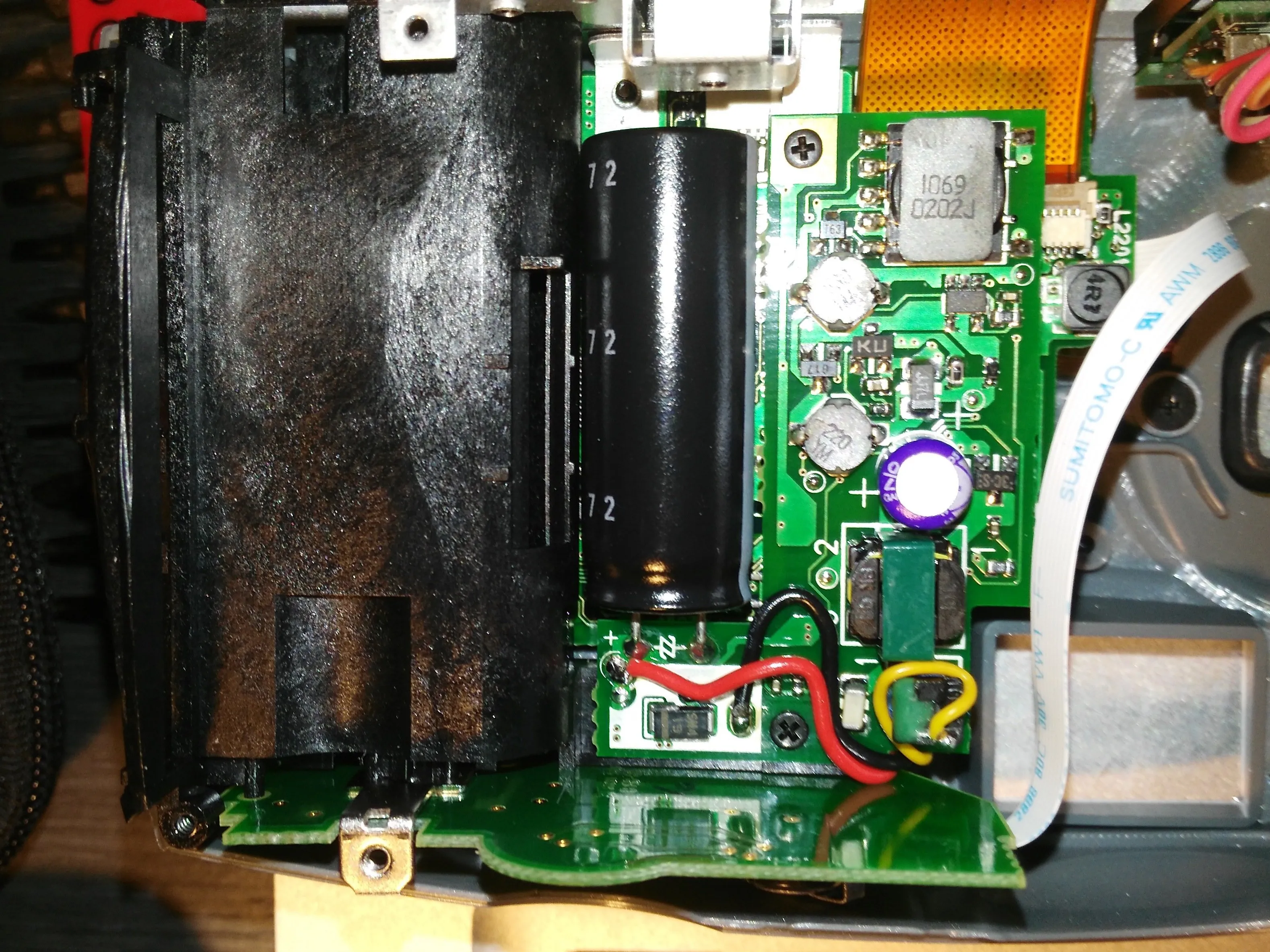

Шаг 7 Вторичная плата

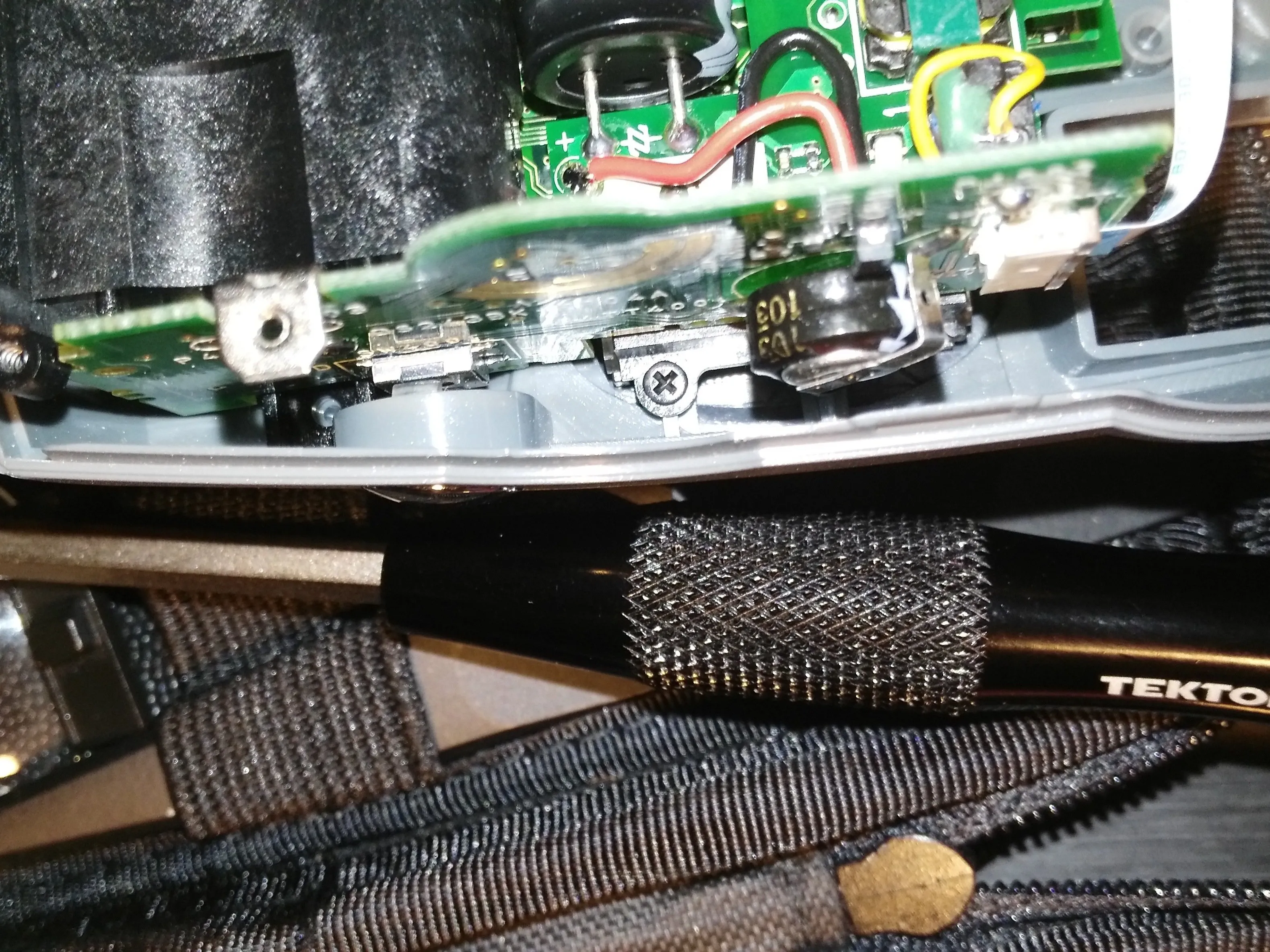

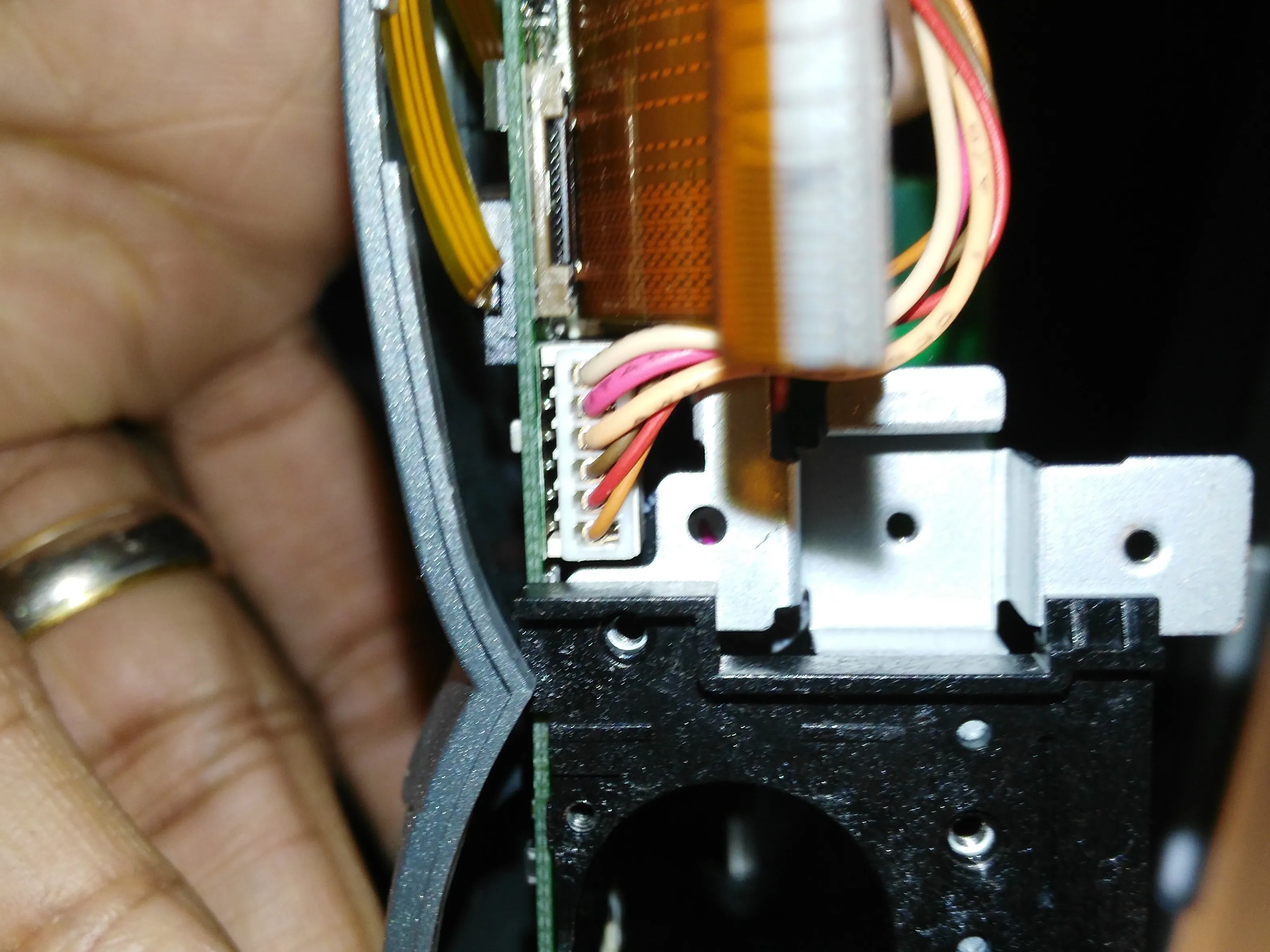

Теперь проще простого, отсоедините еще один кабель питания снизу.
Перейдите к следующим нескольким винтам.
Шаг 8 Задняя крышка

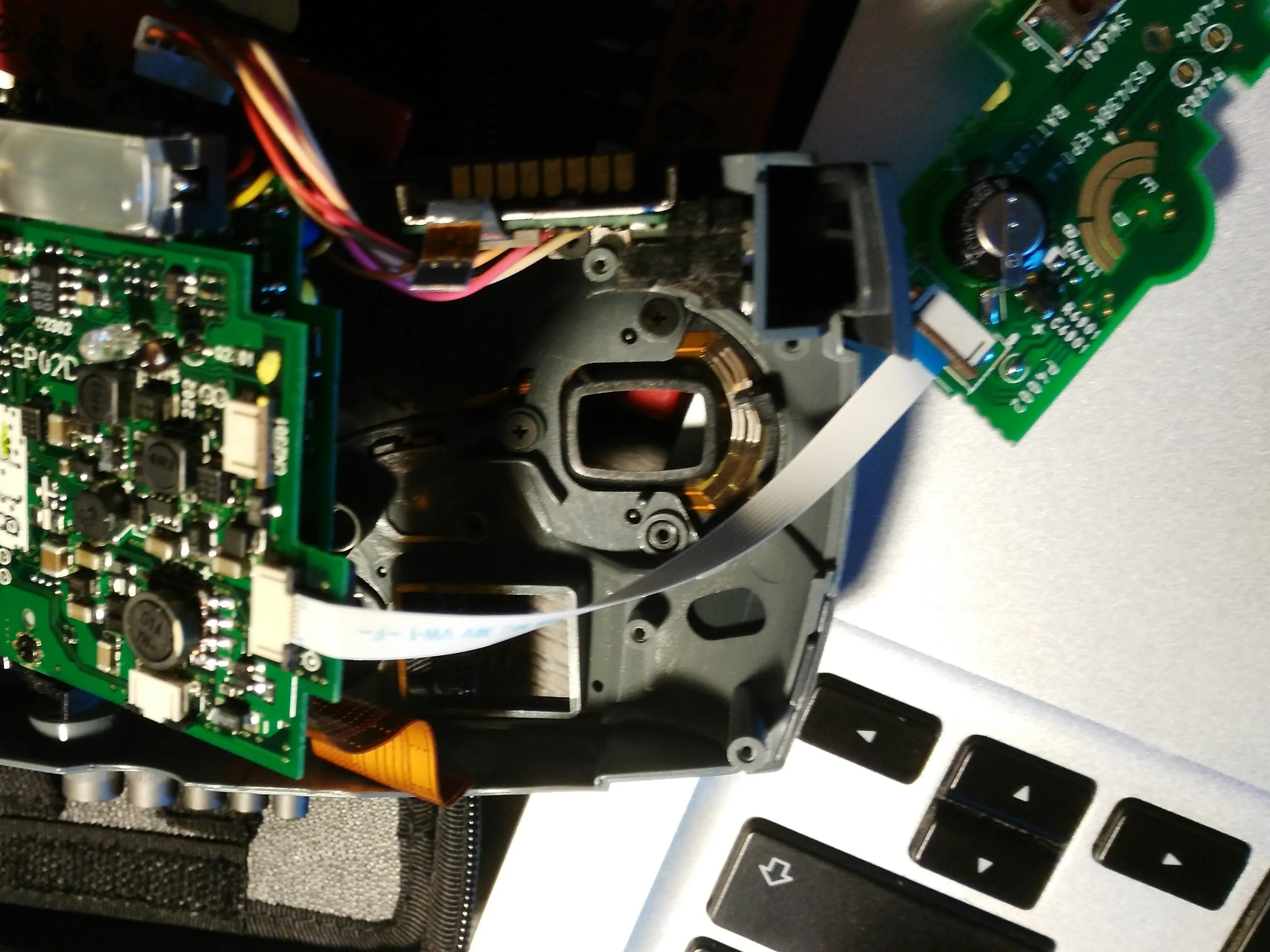

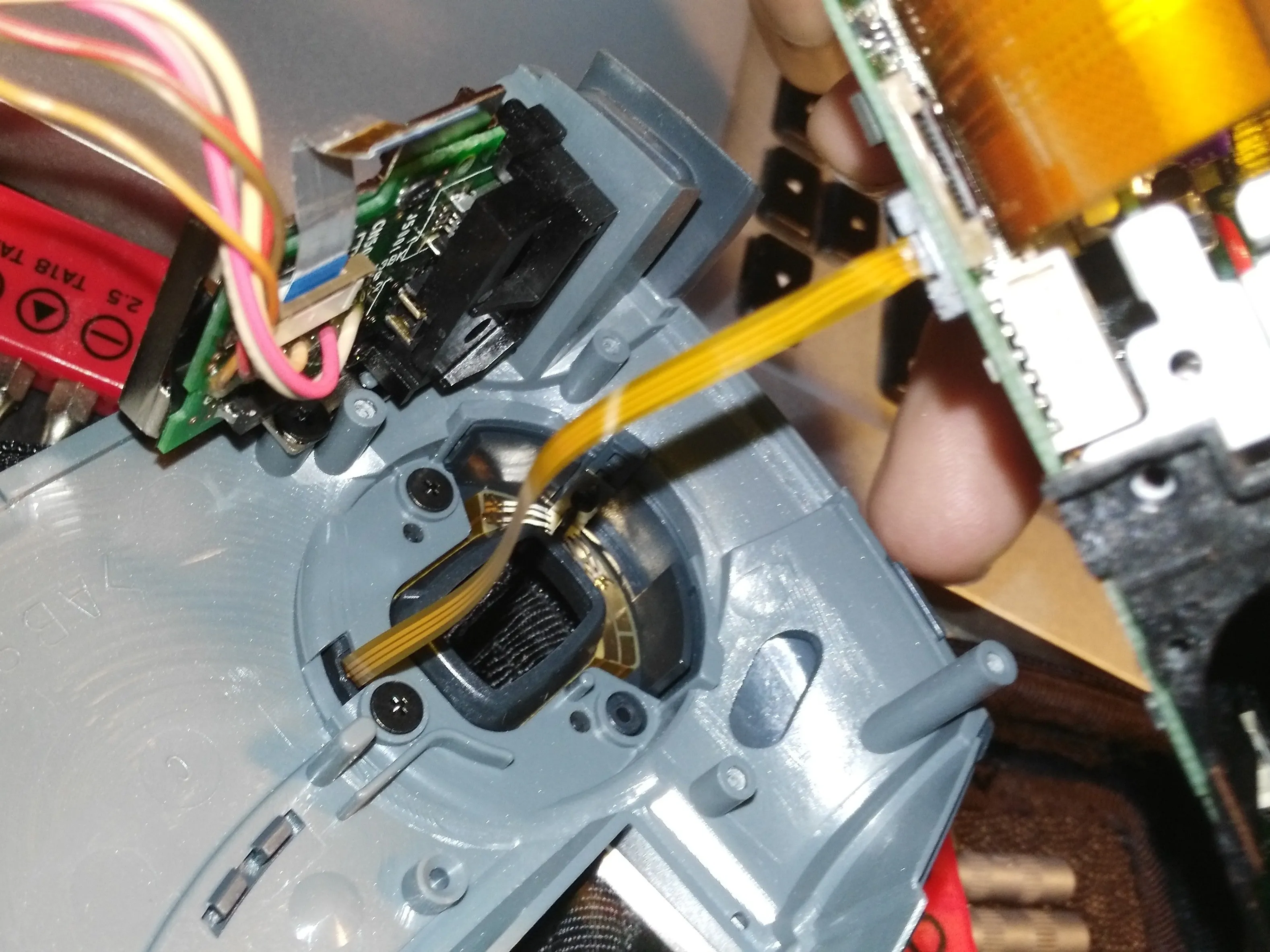

К этому моменту должно выйти достаточно винтов, и вы сможете отодвинуть передний корпус и снова заняться лентой.

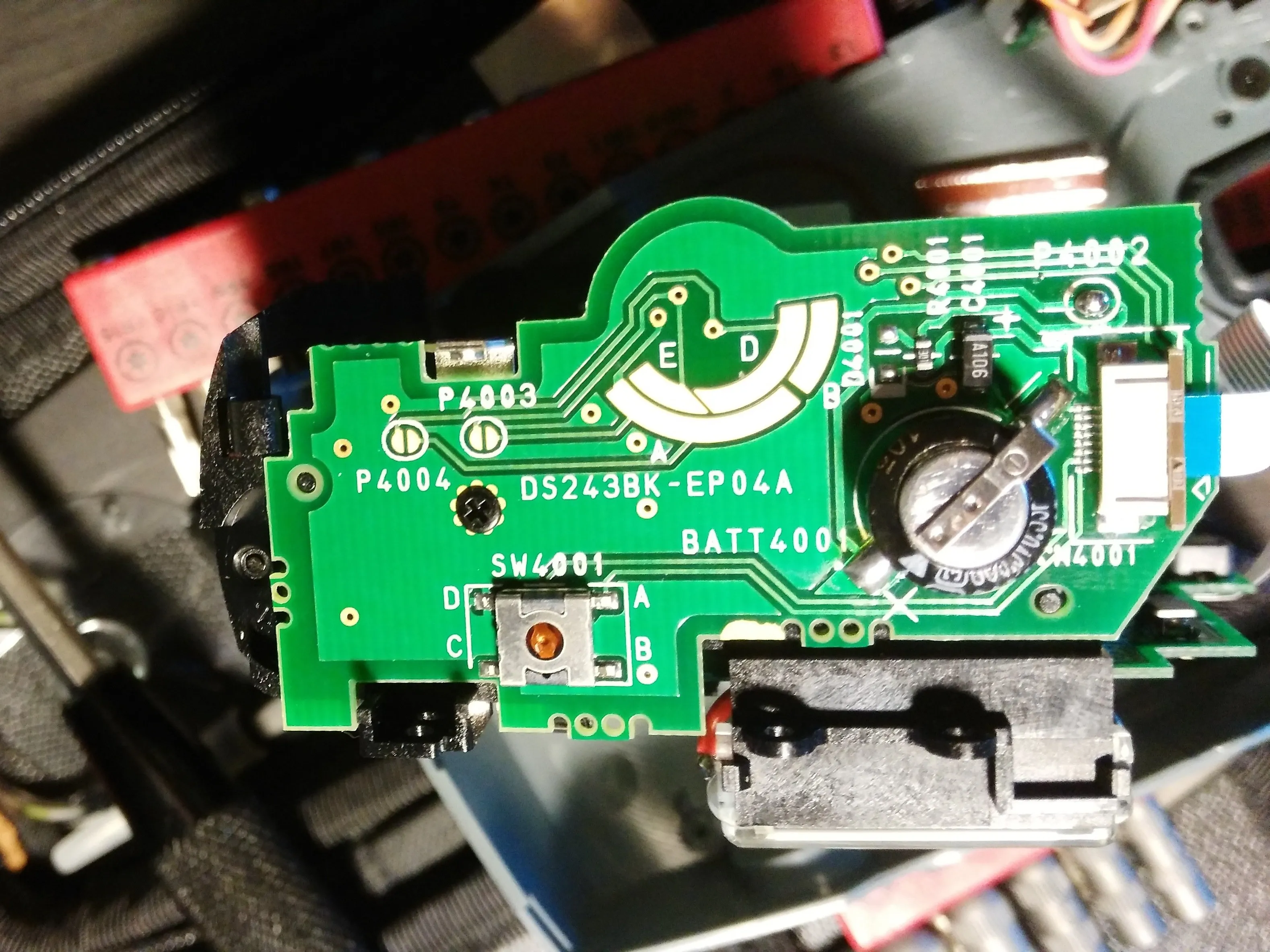

Поднимитесь на верхнюю часть и открутите плату, подключенную к кнопке питания. Должен остаться только один винт.

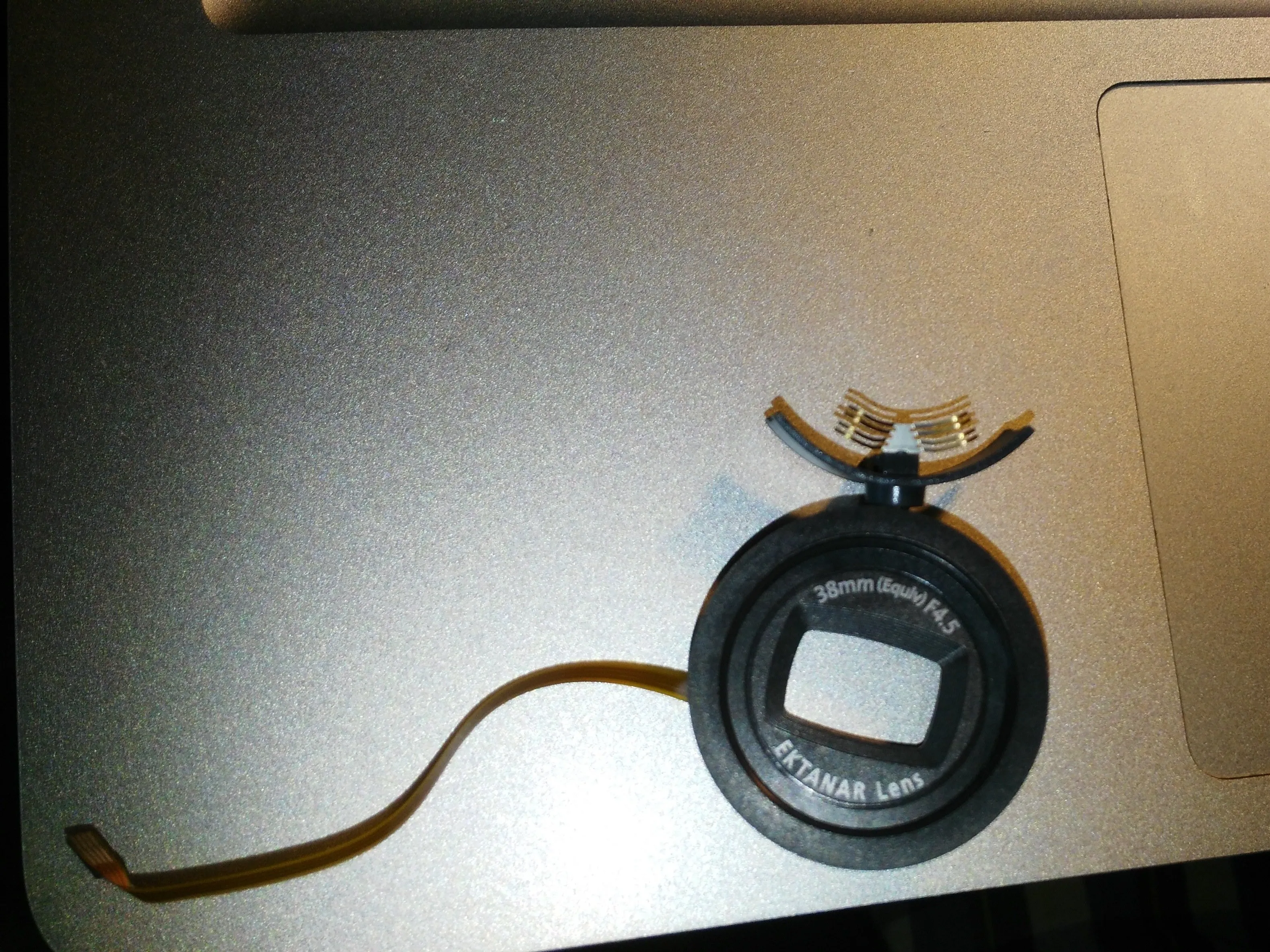

Шаг 9 Передний блок зума

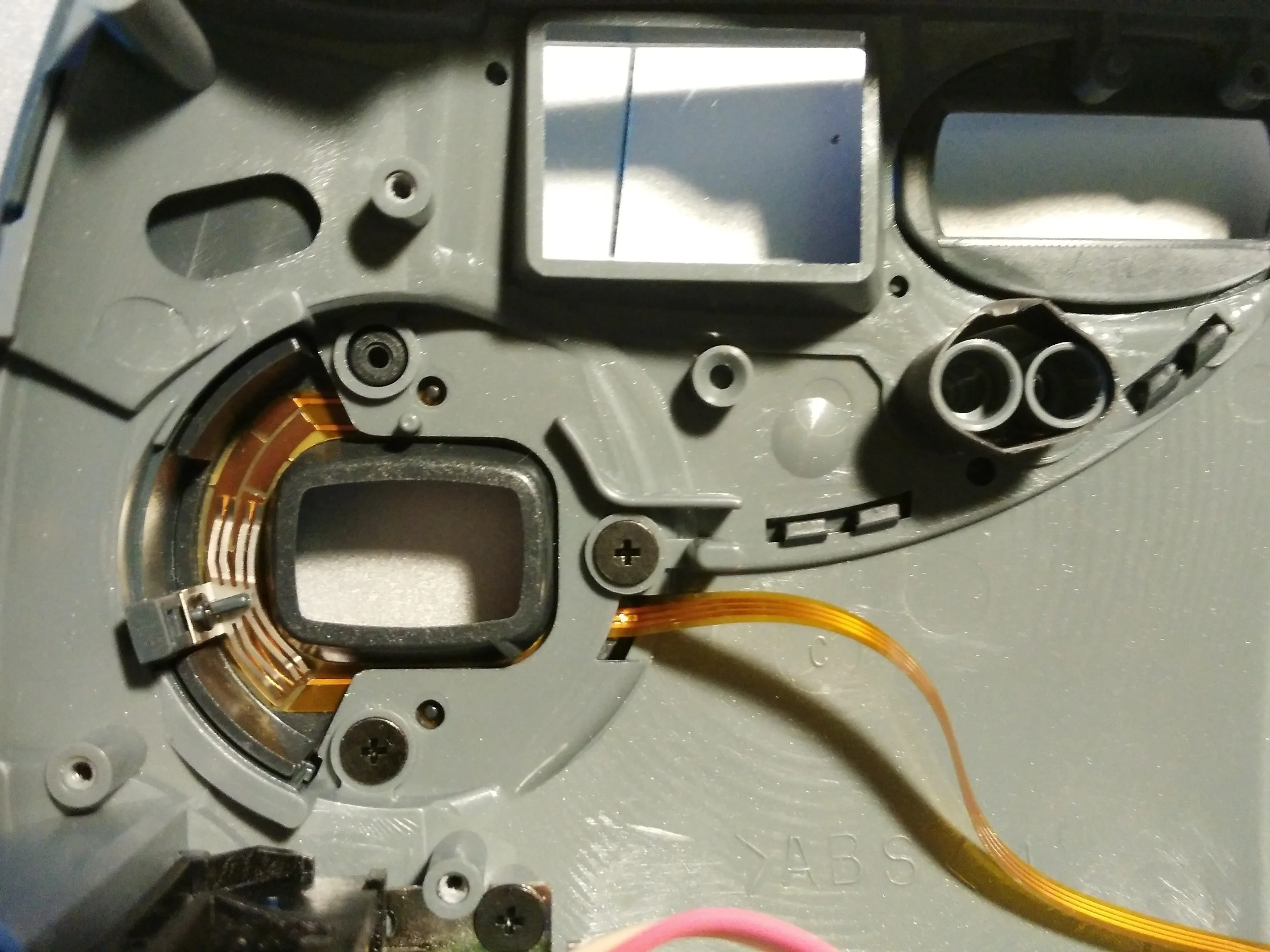

Просто отсоедините кабель, а затем открутите 3 винта.
Он будет разделен на две части.

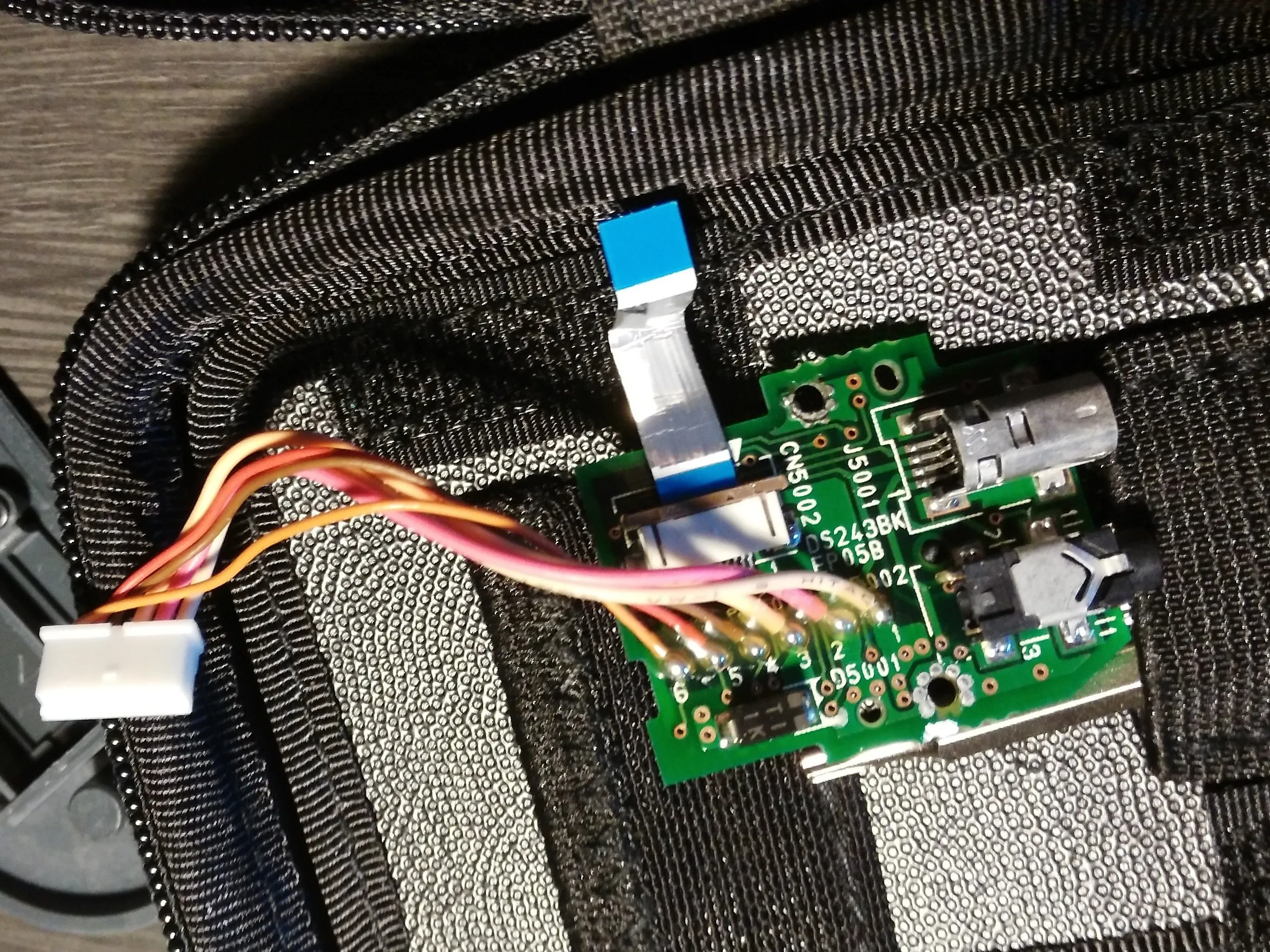

Шаг 10 Ввод/вывод

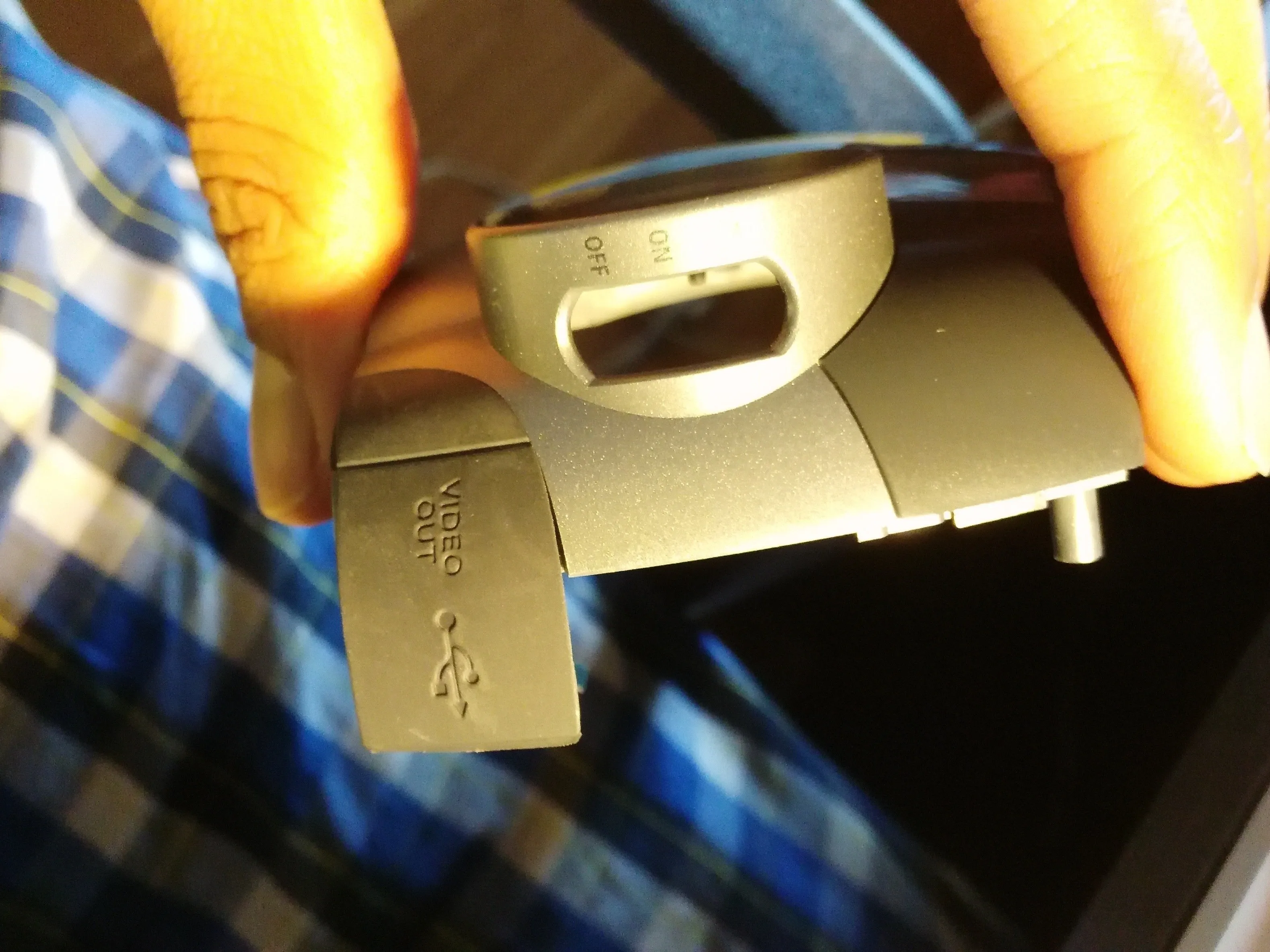

Перевернитесь к видеовыходу/мини-порту USB

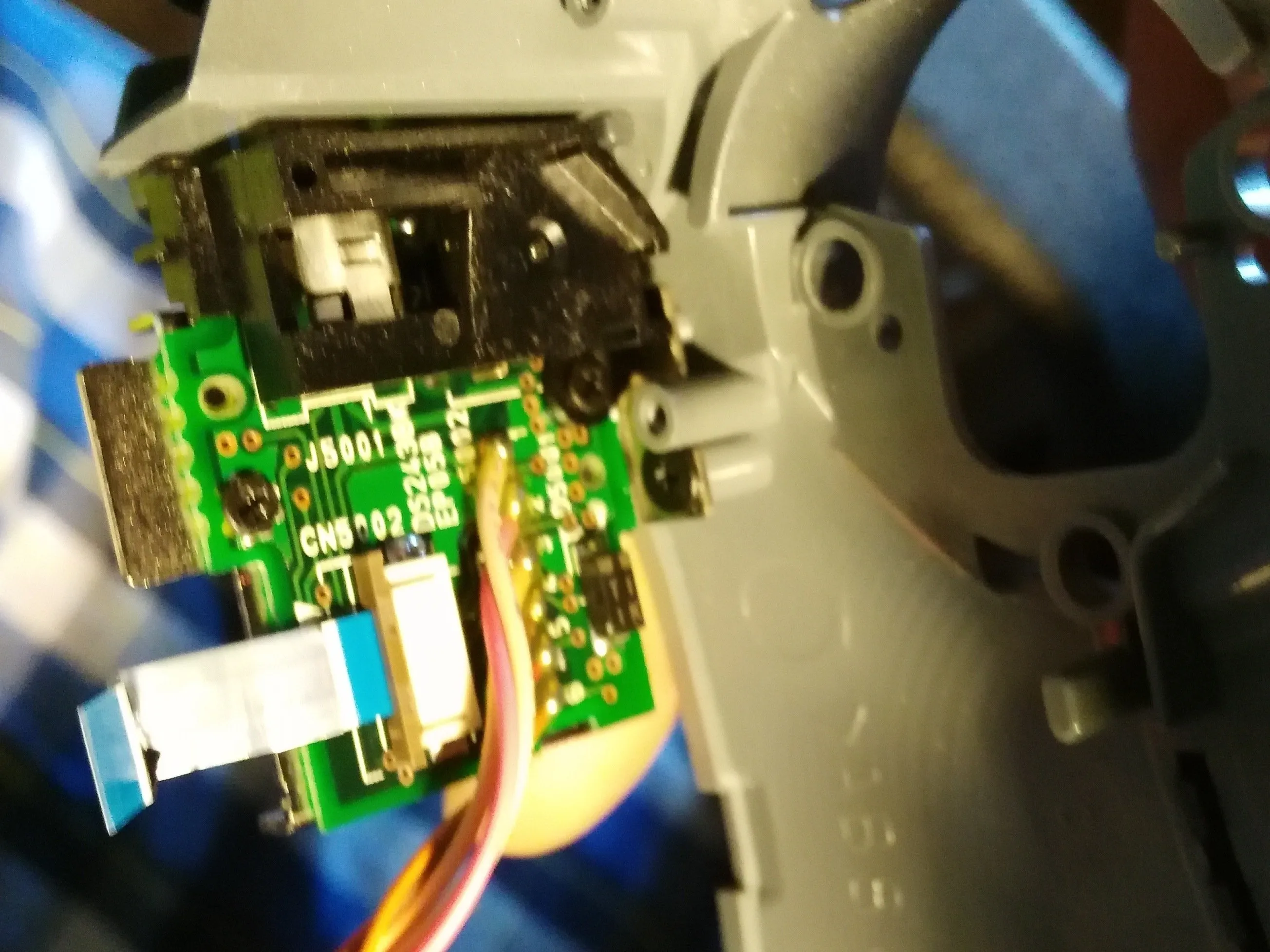

Еще раз откручиваем еще 3 винта и вуаля! У нас есть плата ввода/вывода!

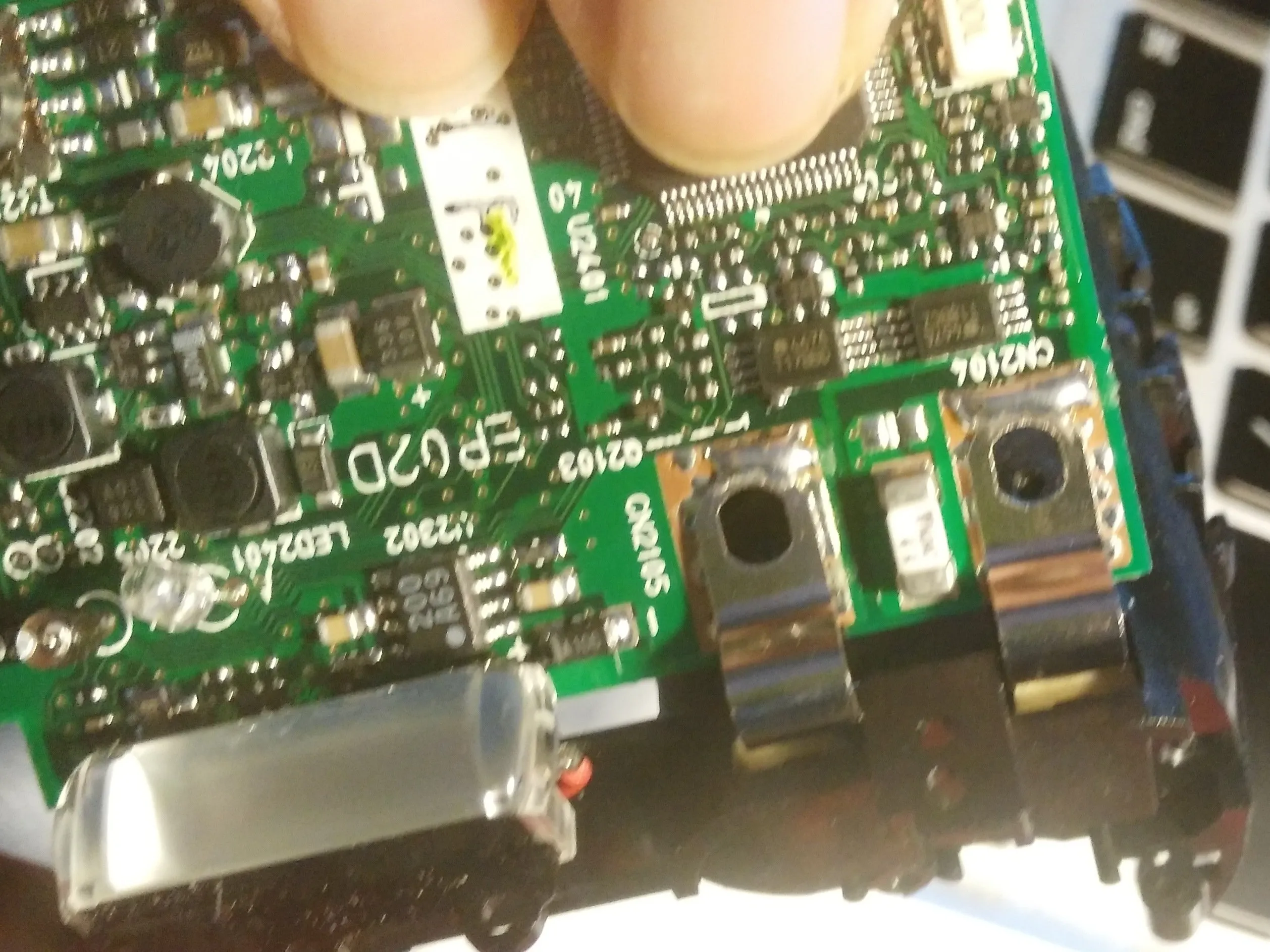

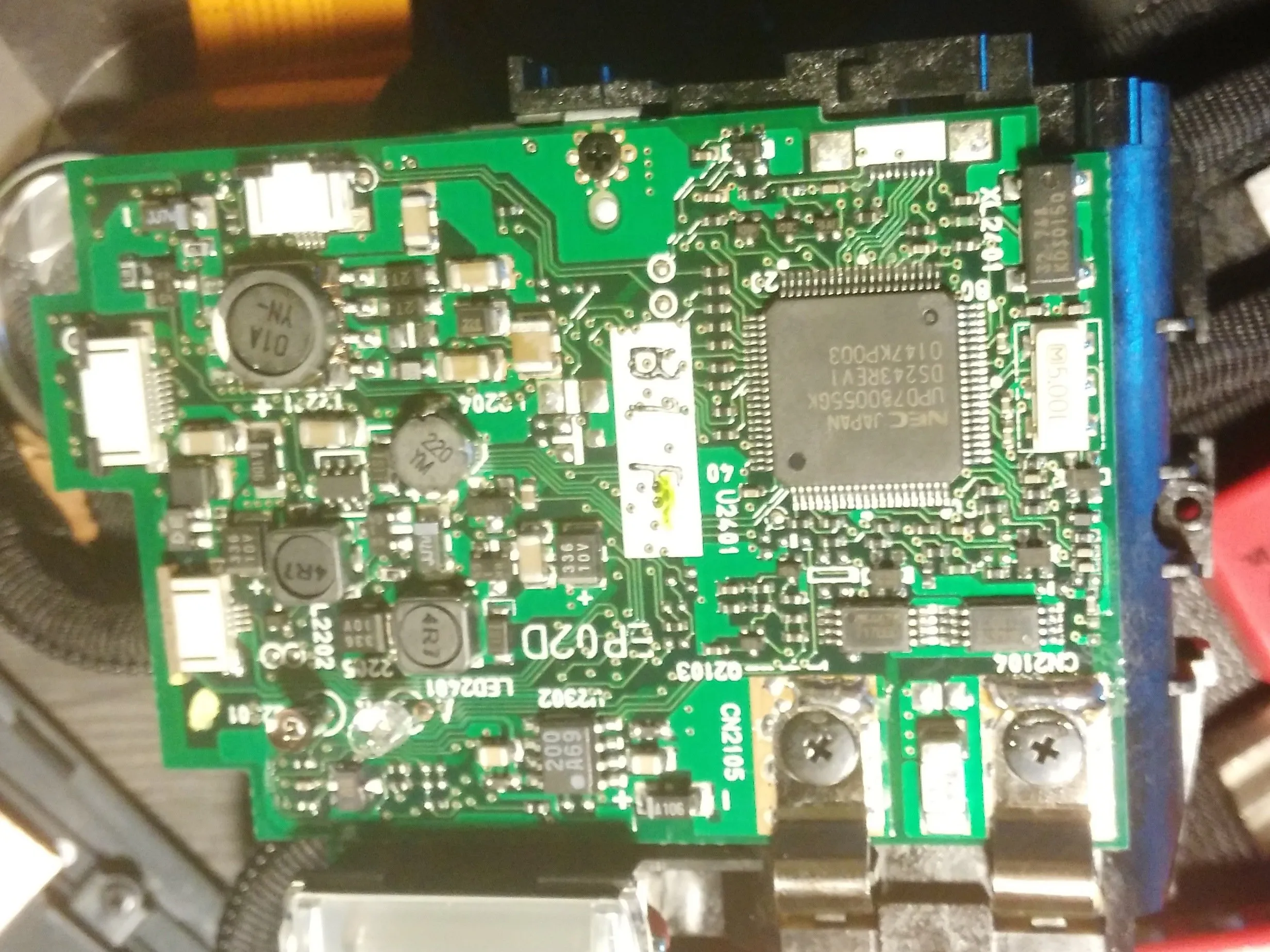

Шаг 11 Отсоединение двух последних плат
Уже устали? Еще бы. Так сложно!

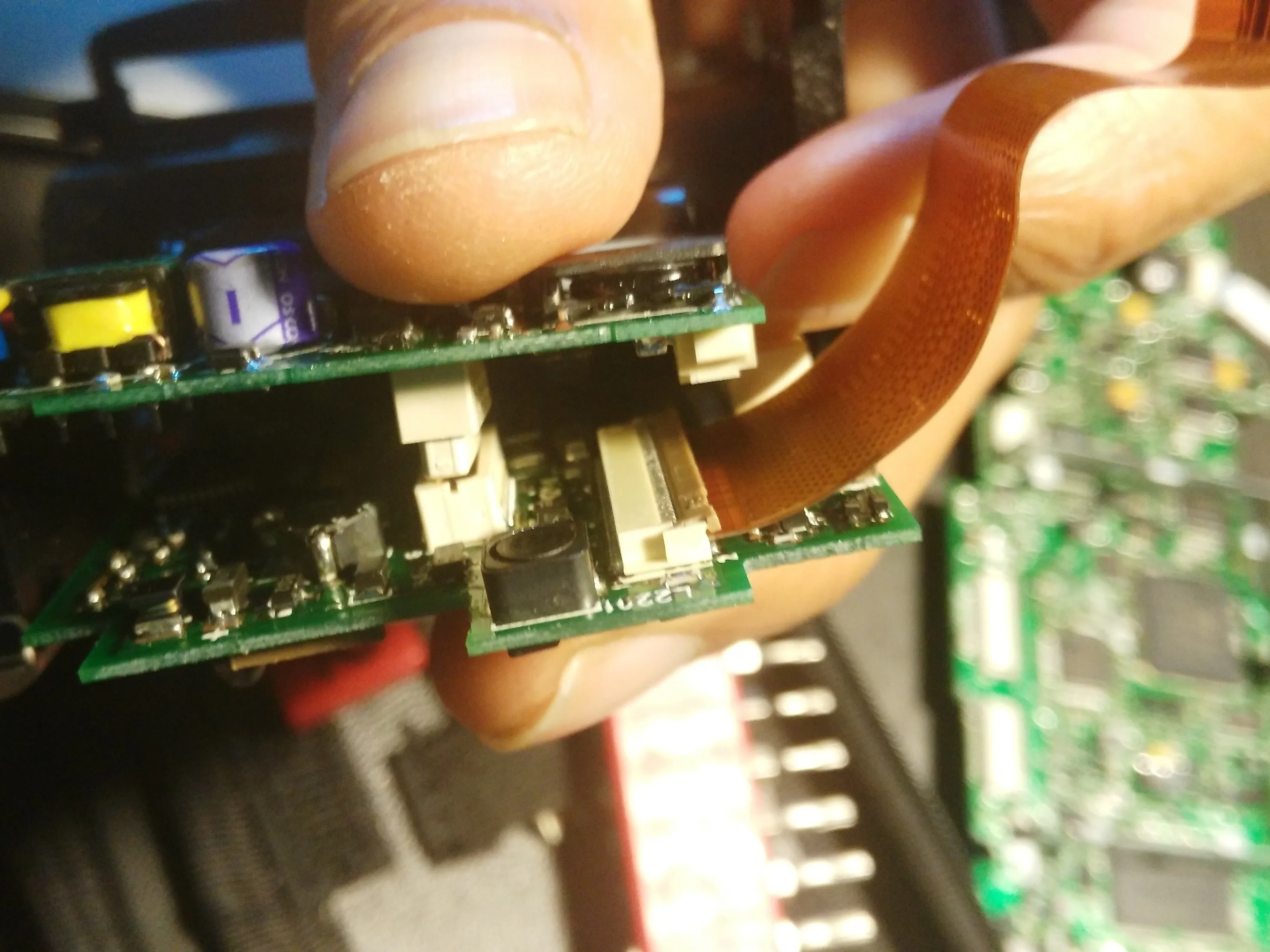

Платы соединены одним винтом, а между ними находится мужской/женский разъем. Будьте осторожны.
К сожалению, эти крючки не просто прикручены, они припаяны. Вам придется очень аккуратно извлечь их из батарейного блока.

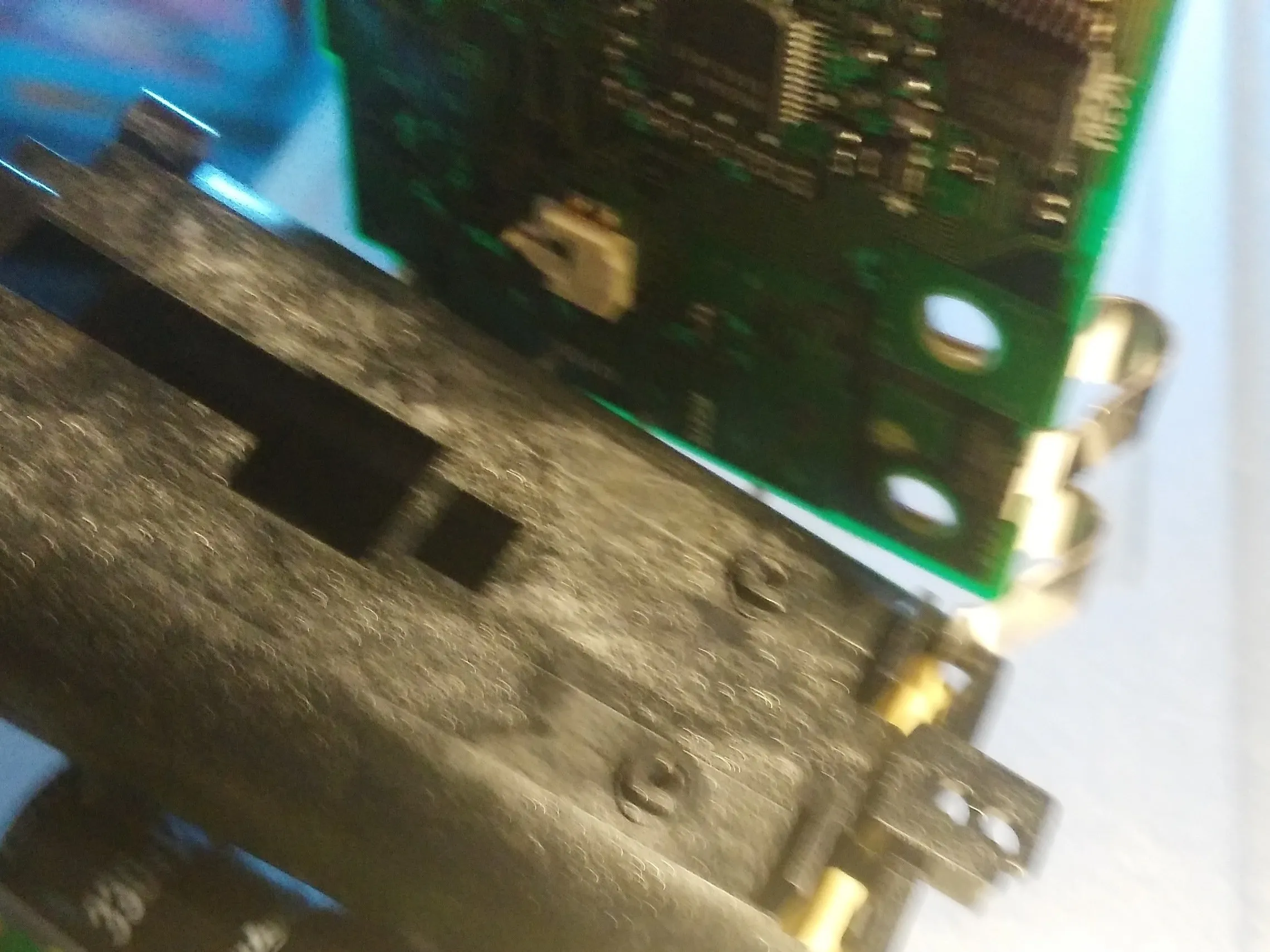

Шаг 12 И мы закончили!
Все готово. Вы можете еще немного отсоединить другие узлы, но это довольно просто. Если у вас неисправна вспышка, то, скорее всего, вам придется заменить весь этот блок платы.
Обратите внимание на большой конденсатор, подключенный к вспышке. Будьте ОЧЕНЬ Осторожно, он может содержать большое количество заряда, который может разрядиться в вас, если вы прикоснетесь к его концам, или в другую электронику, с которой он соприкасается.
Спасибо, что читаете. Это моя первая съемка, и я признаю, что не все снимки получились удачными, нужно привыкнуть к съемке одной рукой. Надеюсь, это кому-нибудь поможет. Думаю, большинство цифровых камер такого типа будут иметь схожие компоненты!
