Разборка Kodak EasyShare DX7590

Введение

Это первая цифровая камера в моей жизни. Я сохранил 4662 фотографии, сделанные фотоаппаратом Kodak. Еще бесчисленное количество я удалил. Он положил начало моему постоянному интересу к цифровой фотографии.

Несмотря на то что эта камера является древним реликтом по сравнению с тем, что производится сегодня, она удивительным образом содержит все признаки современных цифровых фототехнологий. Убедитесь в этом сами и отправляйтесь в путешествие вместе со мной.

Что вам понадобится

Инструменты

•

•

•

Шаг 1 Подготовка к разборке

• Извлеките литий-ионный аккумулятор, карту памяти и любые внешние ремешки.

• Любая камера со встроенной несветодиодной вспышкой может содержать внутри потенциально опасные высоковольтные схемы.

• Перед разборкой следует извлечь аккумулятор и подождать несколько часов, чтобы высоковольтные цепи обесточились.

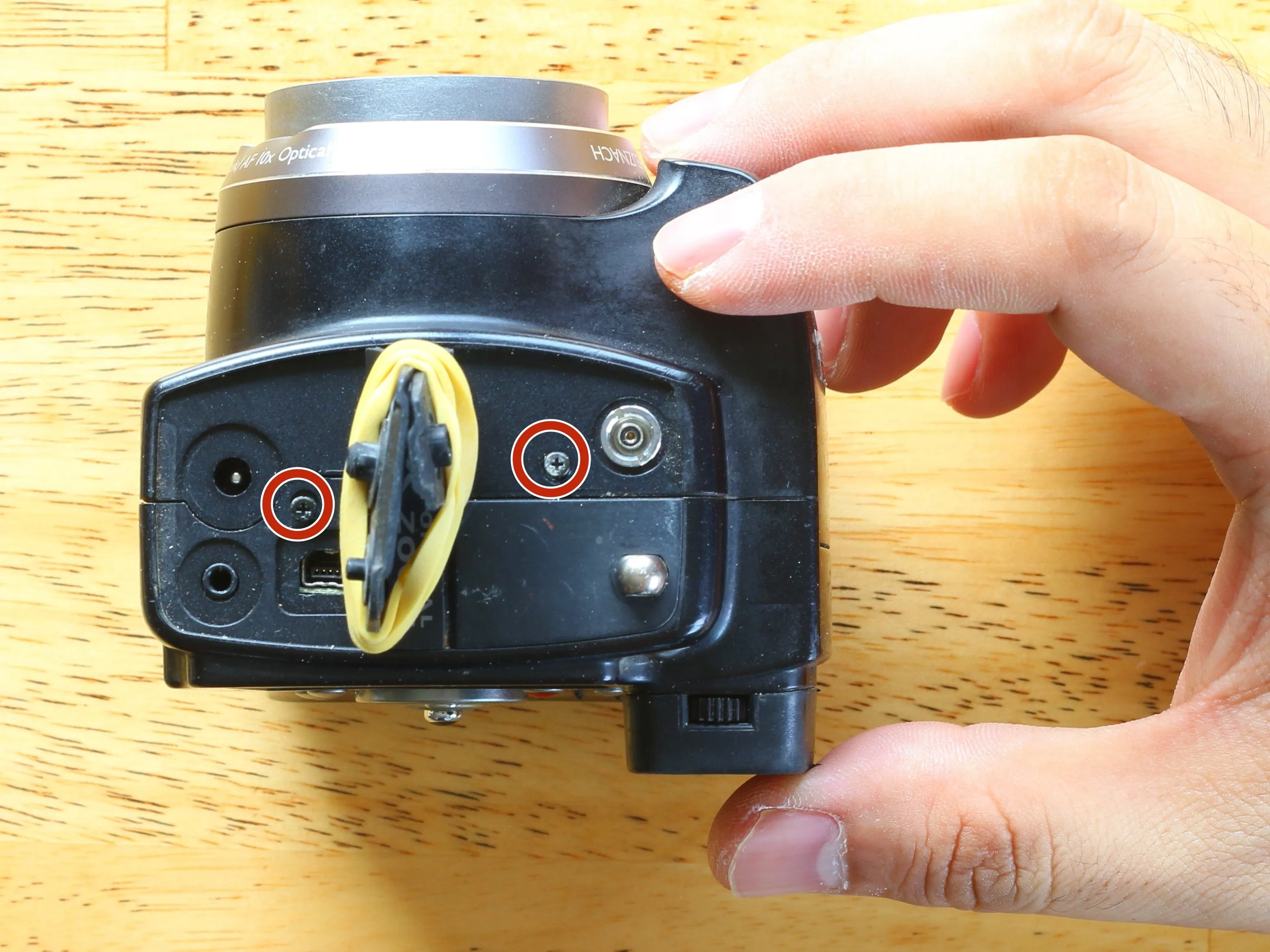

Шаг 2 Разборка корпуса

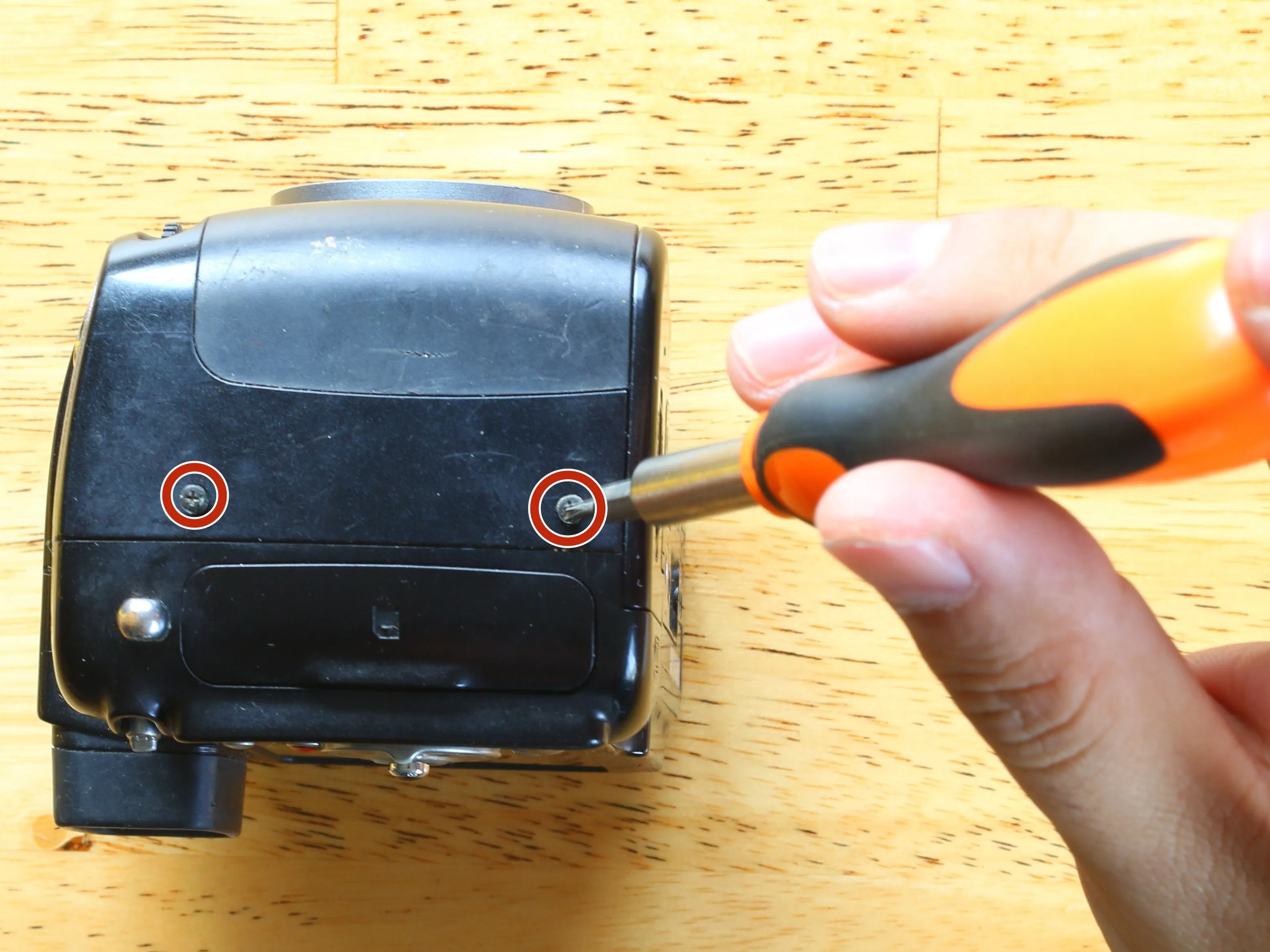

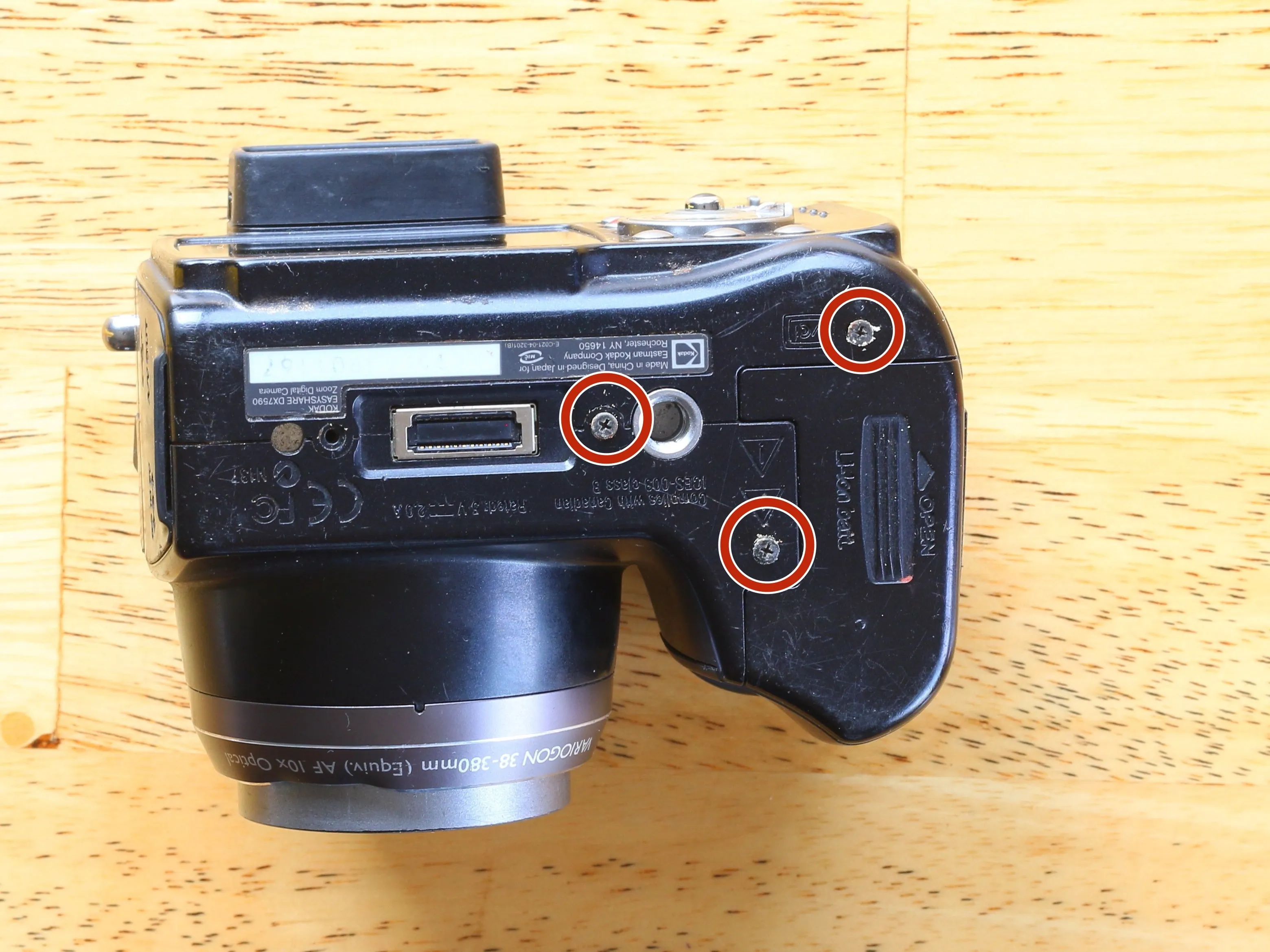

• Открутите семь крестообразных винтов корпуса #00.

Шаг 3

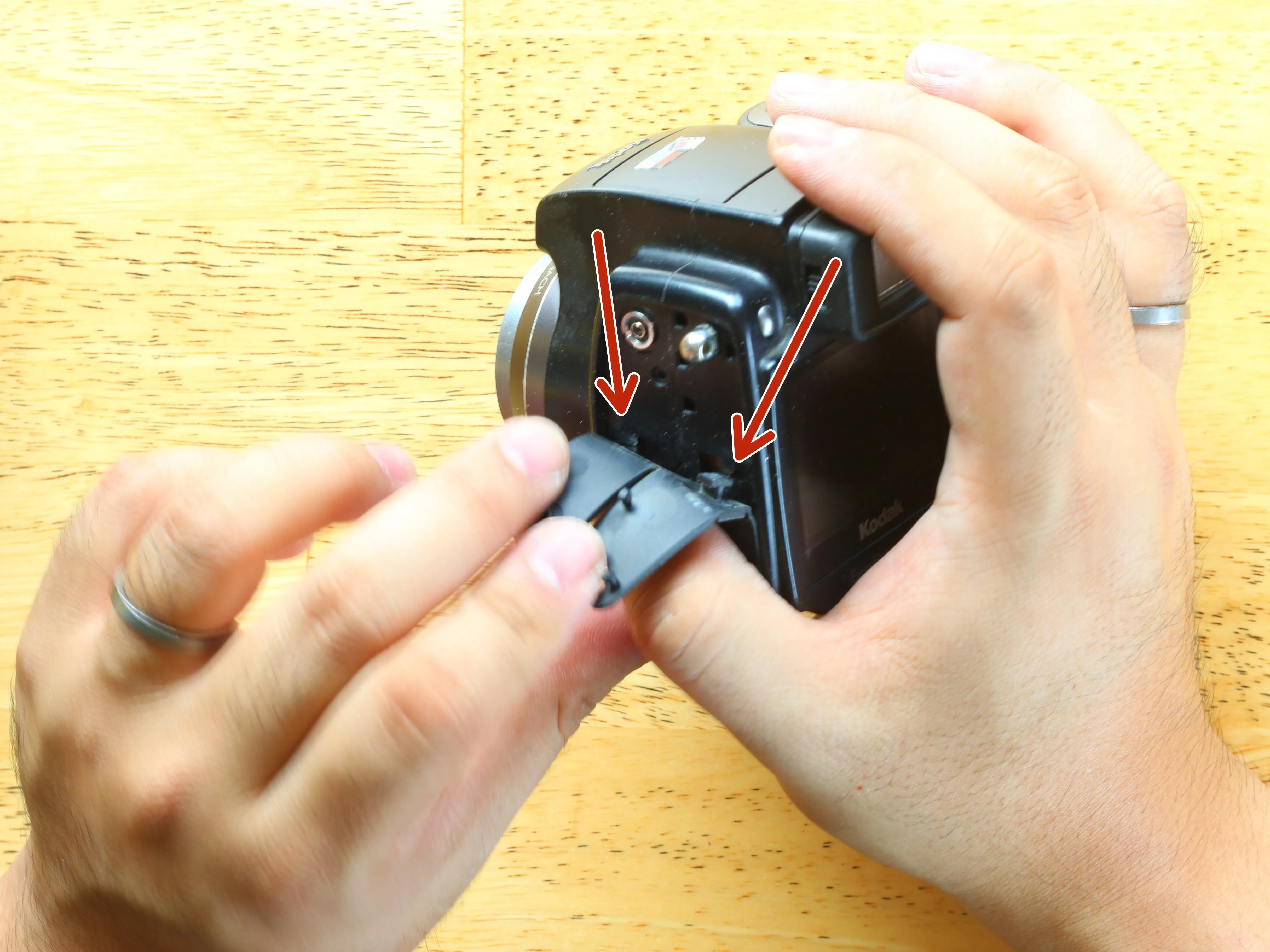

• Снимите резиновую крышку порта.

• Аккуратно подденьте крышку. Она держится на двух резиновых метках, которые можно сдвинуть в пазы, чтобы освободить.

Шаг 4

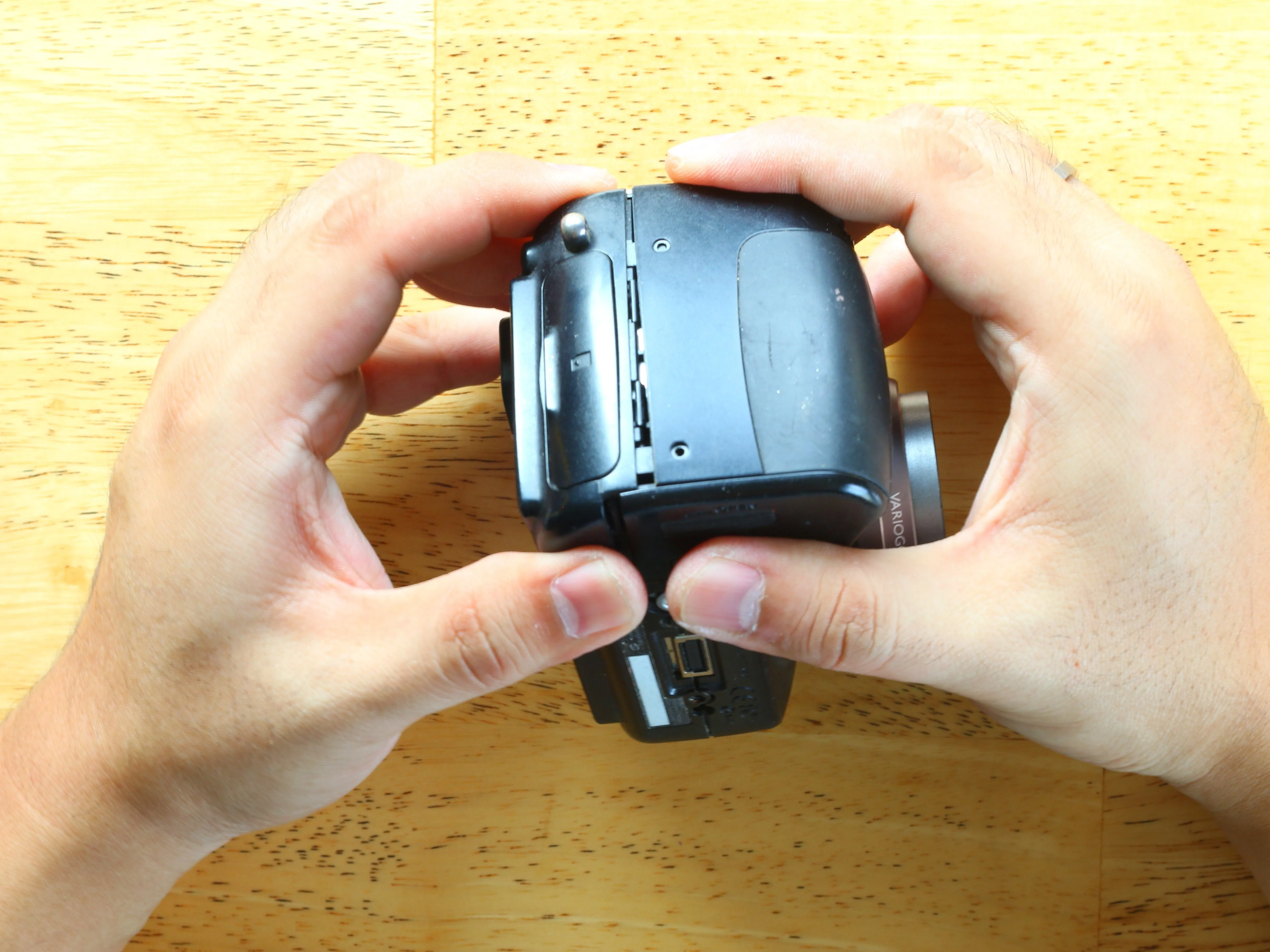

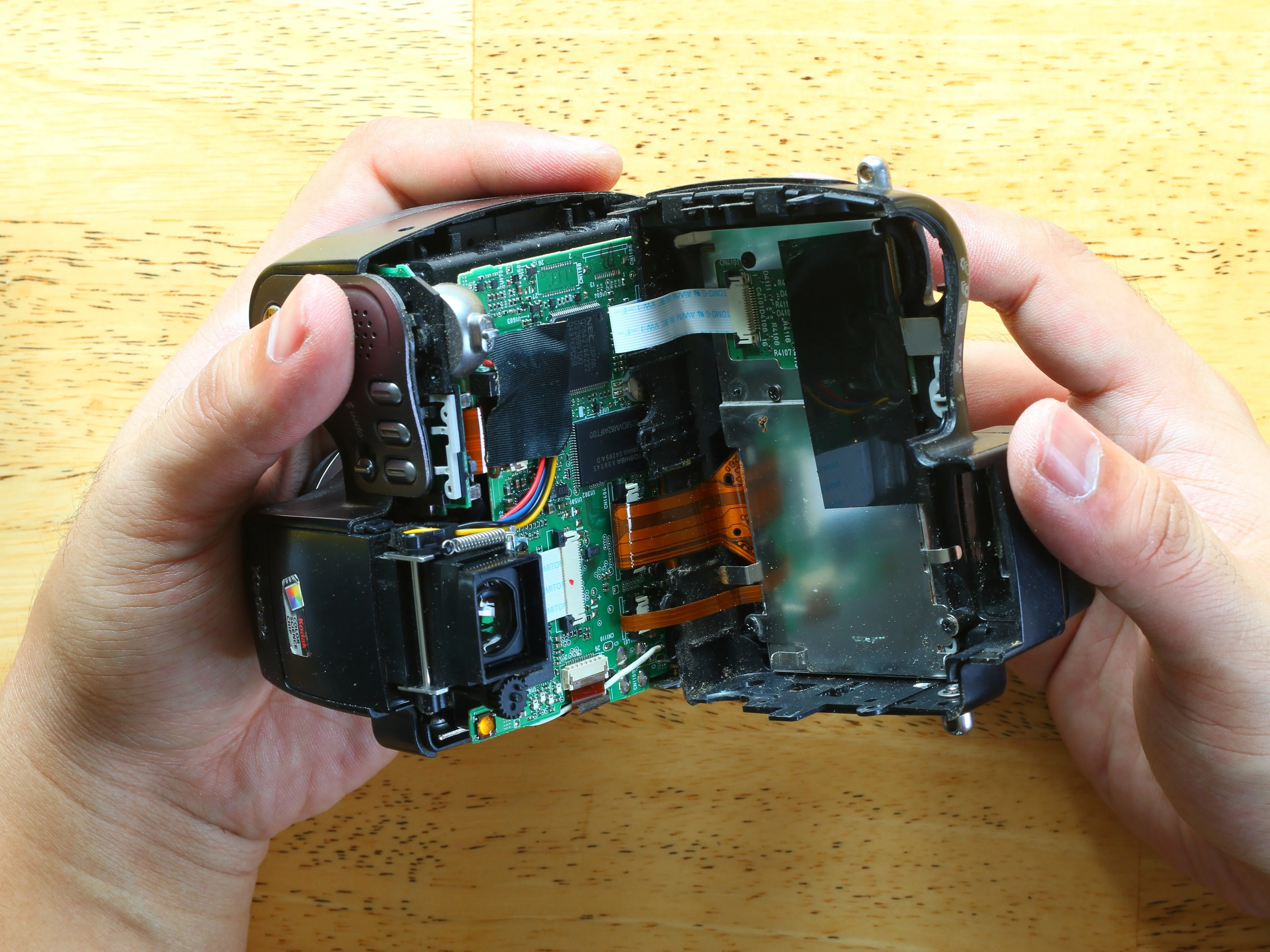

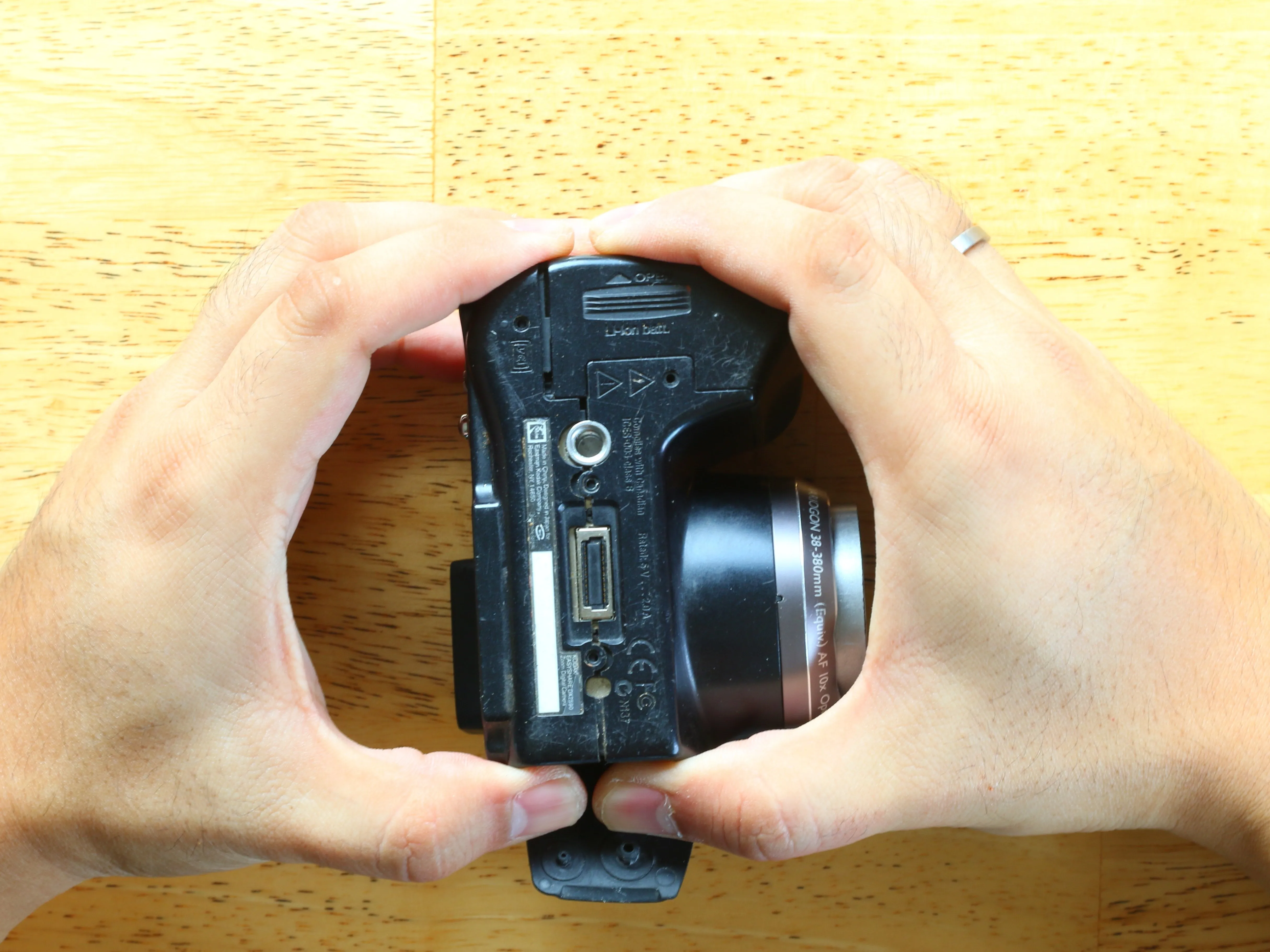

• Крепко возьмитесь за корпус фотоаппарата обеими руками и покачайте его. Должен появиться шов, как показано на рисунке.

• Продолжайте аккуратно работать по всем четырем краям камеры. Больше нет винтов, удерживающих корпус вместе, и в корпусе не используются отламывающиеся выступы.

• Две части по-прежнему будут соединены хрупкими кабелями. Не отсоединяйте корпус полностью.

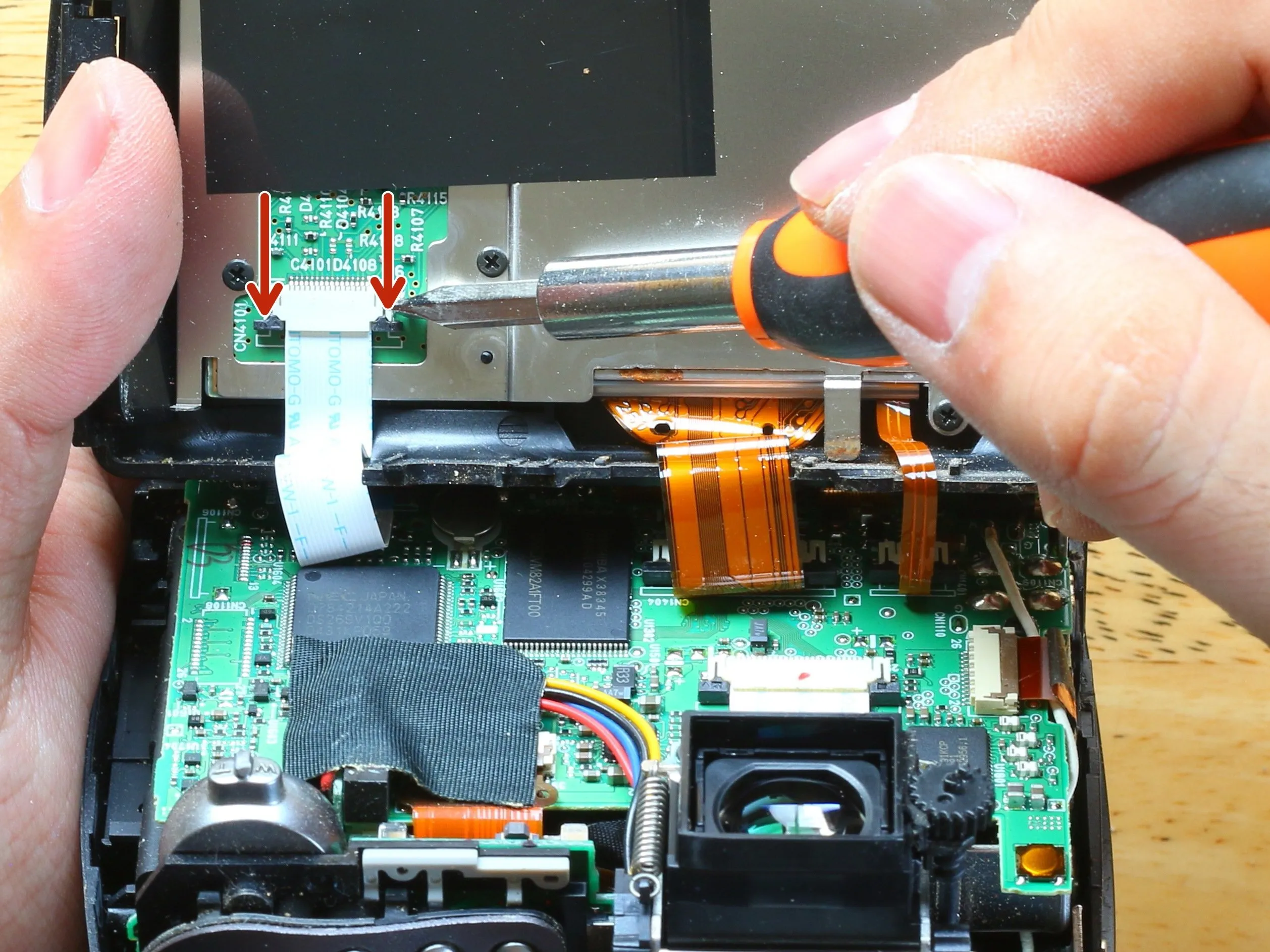

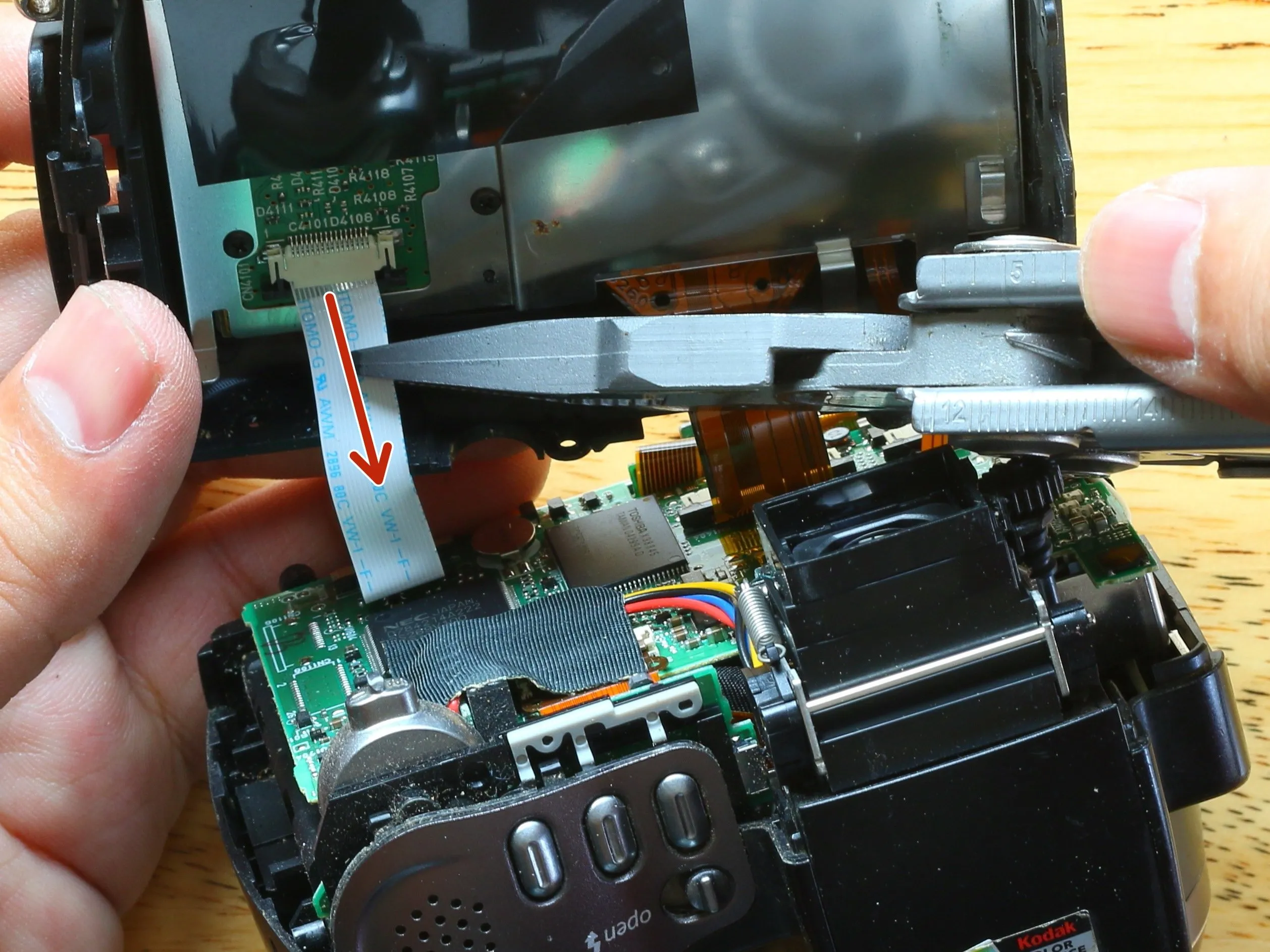

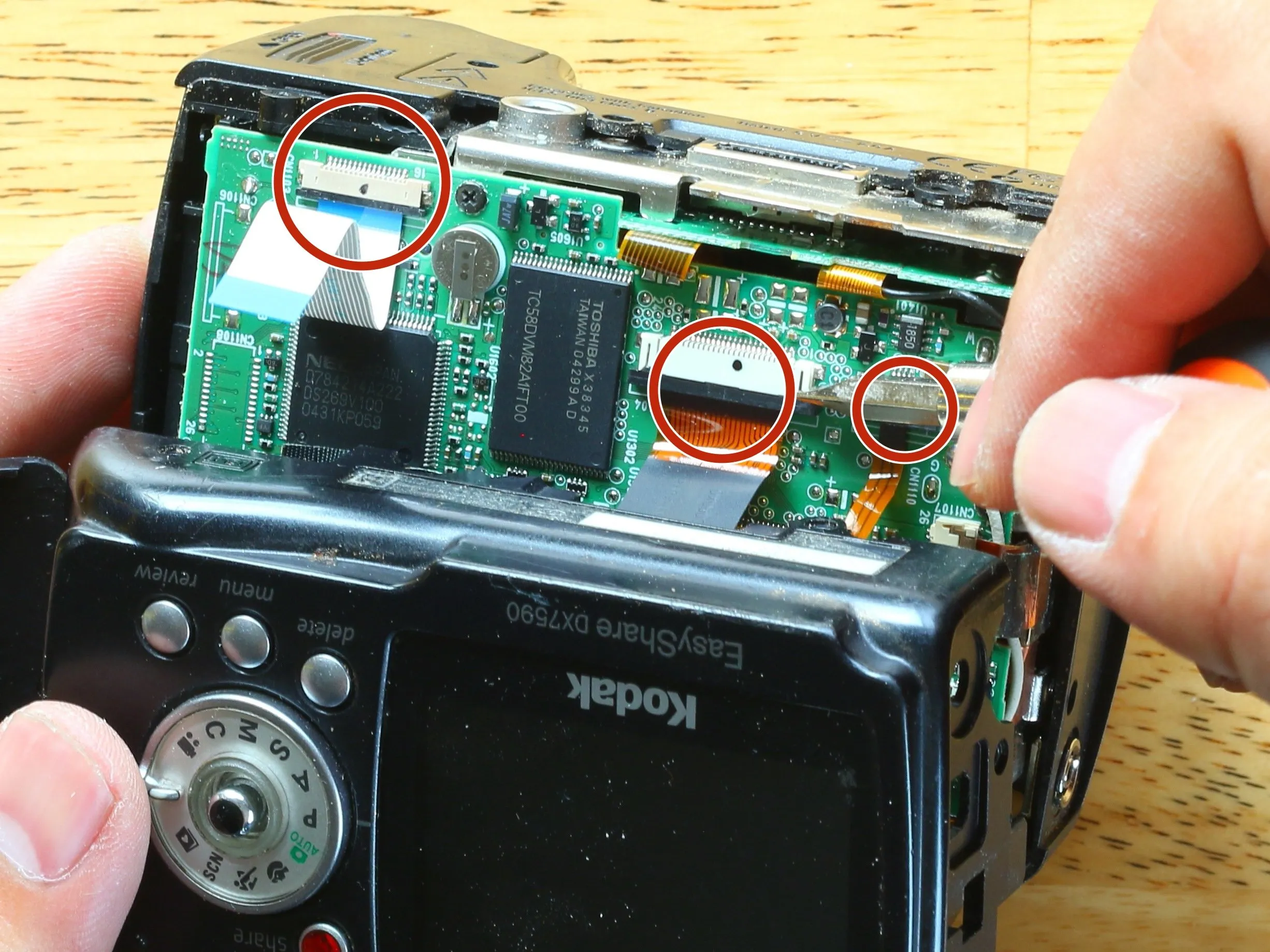

Шаг 5 Освобождение кабеля

• Аккуратно надавите на два черных язычка для освобождения кабеля. После этого гибкий кабель должен освободиться и отсоединиться. Аккуратно выньте кабель из гнезда.

• Повторите этот процесс для всех отмеченных кабелей.

• После отсоединения кабелей можно спокойно разделить переднюю и заднюю половинки корпуса.

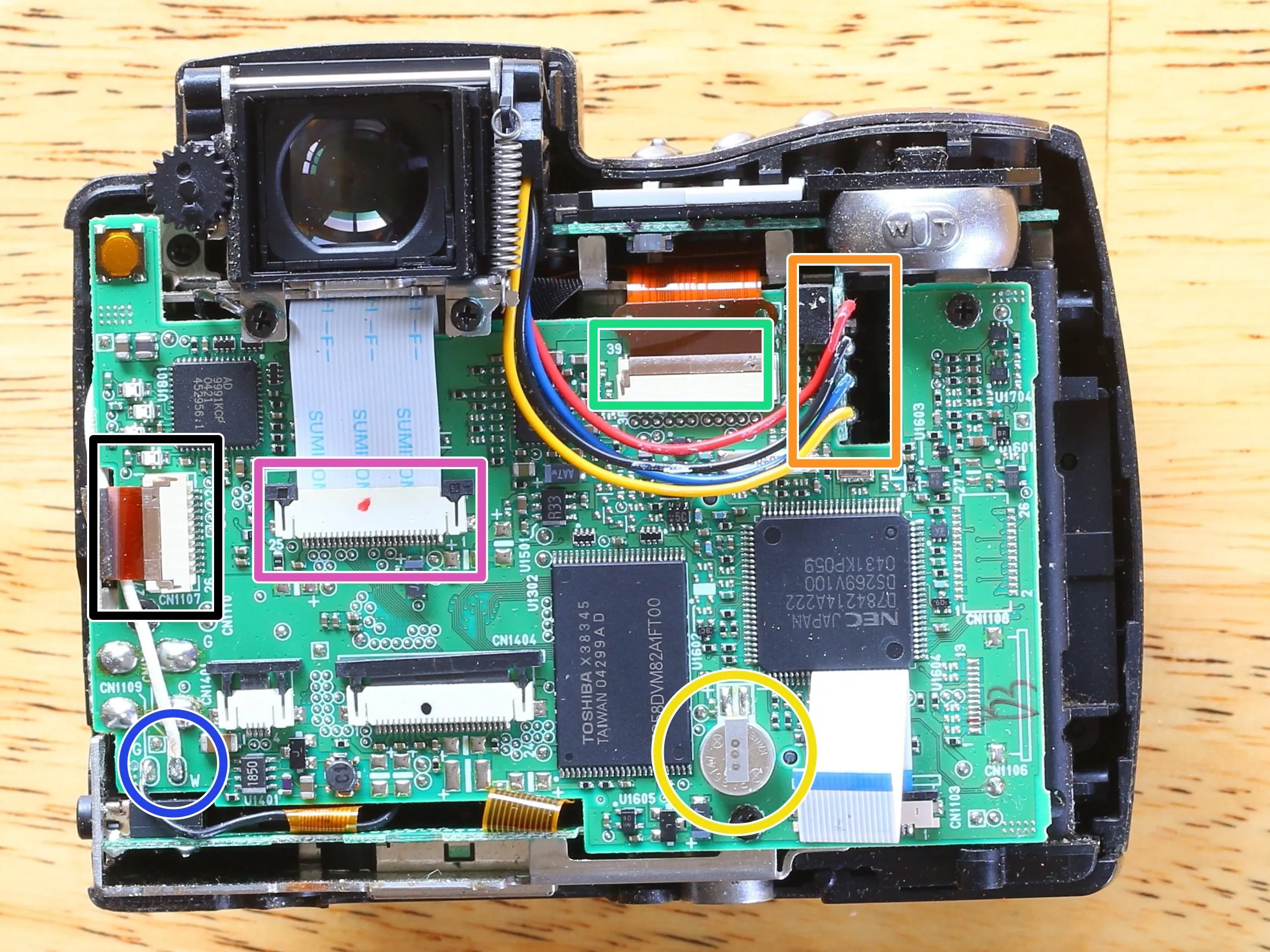

Шаг 6 Обзор главной платы

• Это главная плата. Она выполняет такие задачи, как обработка изображений, чтение/запись карт памяти и ввод данных пользователем.

• Эти 4 припаянные точки подают высоковольтное питание с платы питания на блок вспышки.

• Это резервная батарея, которая используется для сохранения времени и настроек при отключении основного источника питания.

• Это провод дистанционного запуска вспышки, который подключается к порту дистанционной вспышки.

• Этот гибкий кабель подключается к электронному видоискателю (EVF) камеры.

• Этот гибкий кабель подключается к датчику изображения фотокамеры.

• Этот гибкий кабель подключается к массиву верхних кнопок, а также к датчикам измерения освещенности.

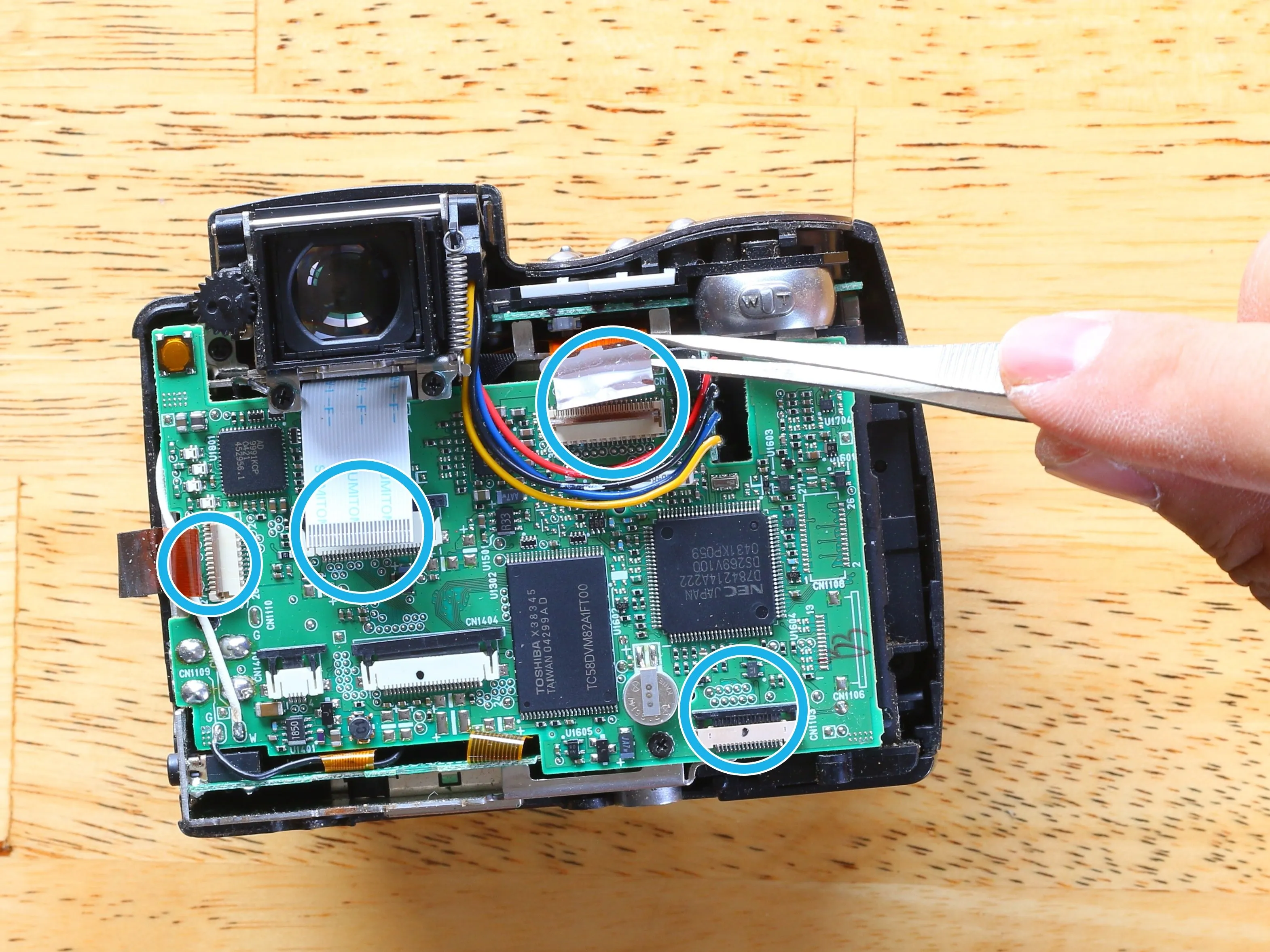

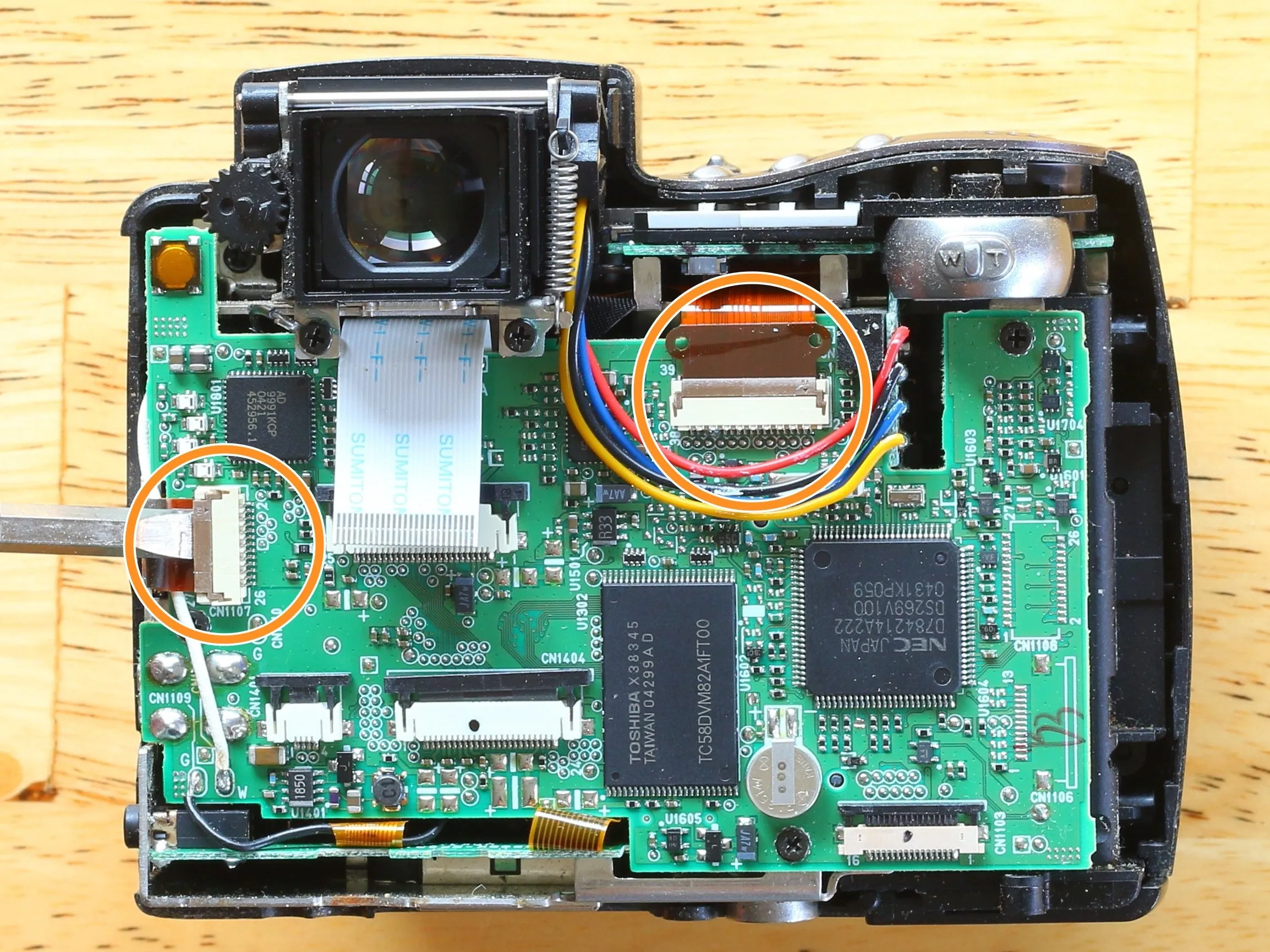

Шаг 7 Снятие основной платы

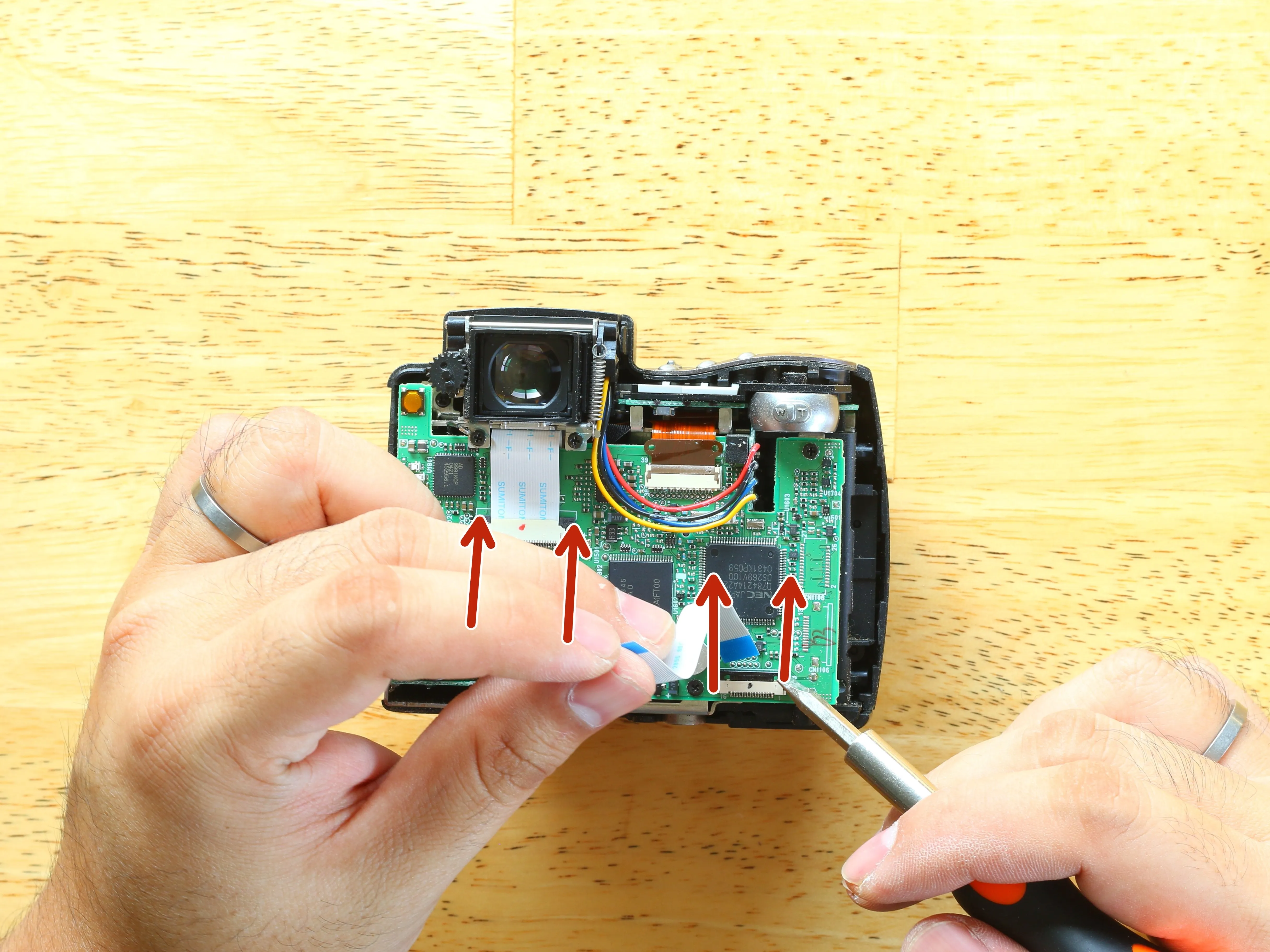

• Нажмите на оба фиксатора кабеля, чтобы освободить заднюю панель и гибкие кабели EVF.

• Аккуратно подденьте дубильную планку, чтобы освободить гибкий кабель датчика. Повторите процедуру для гибкого кабеля верхней панели.

• Аккуратно выведите все кабели из гнезд.

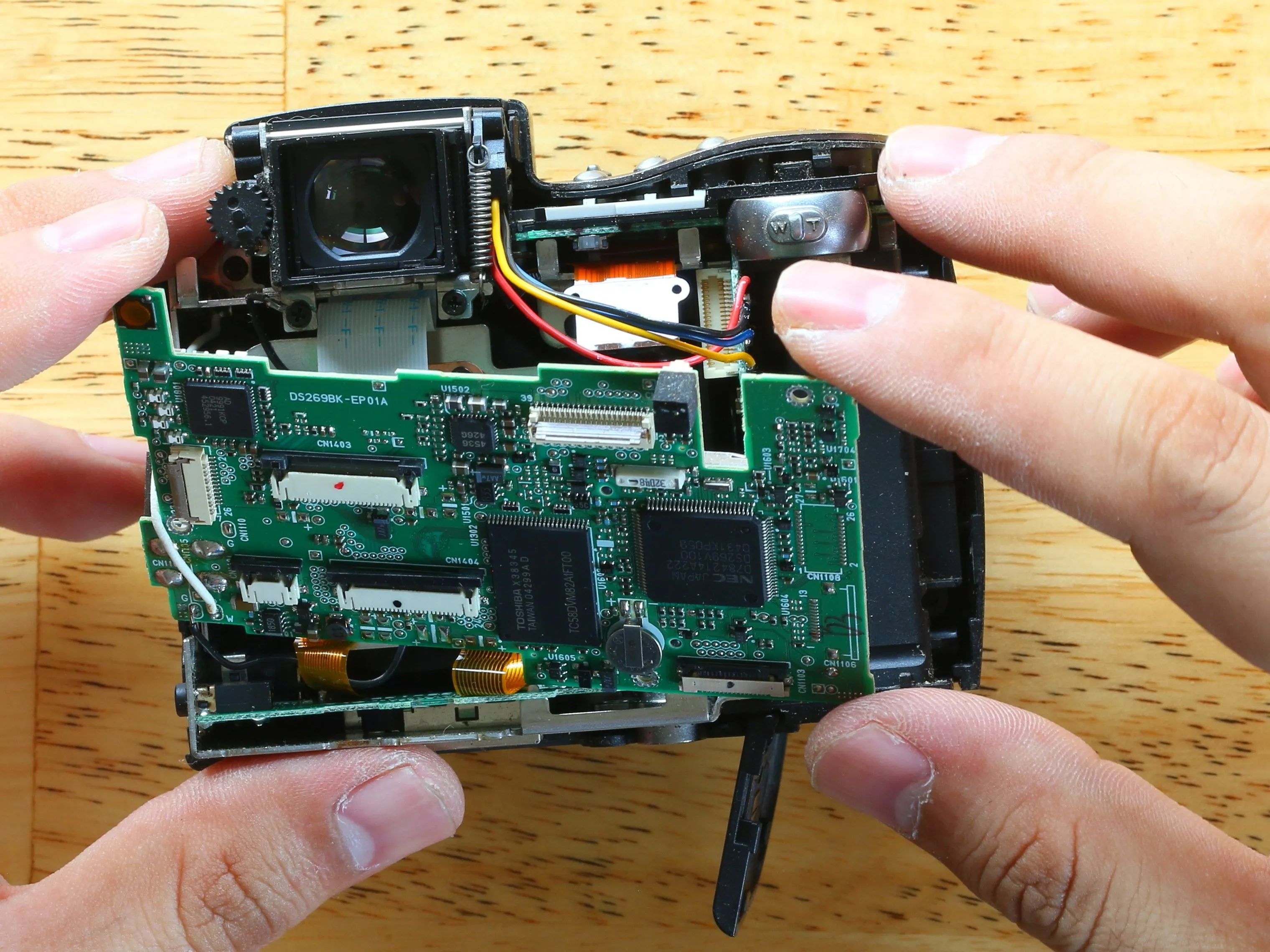

Шаг 8

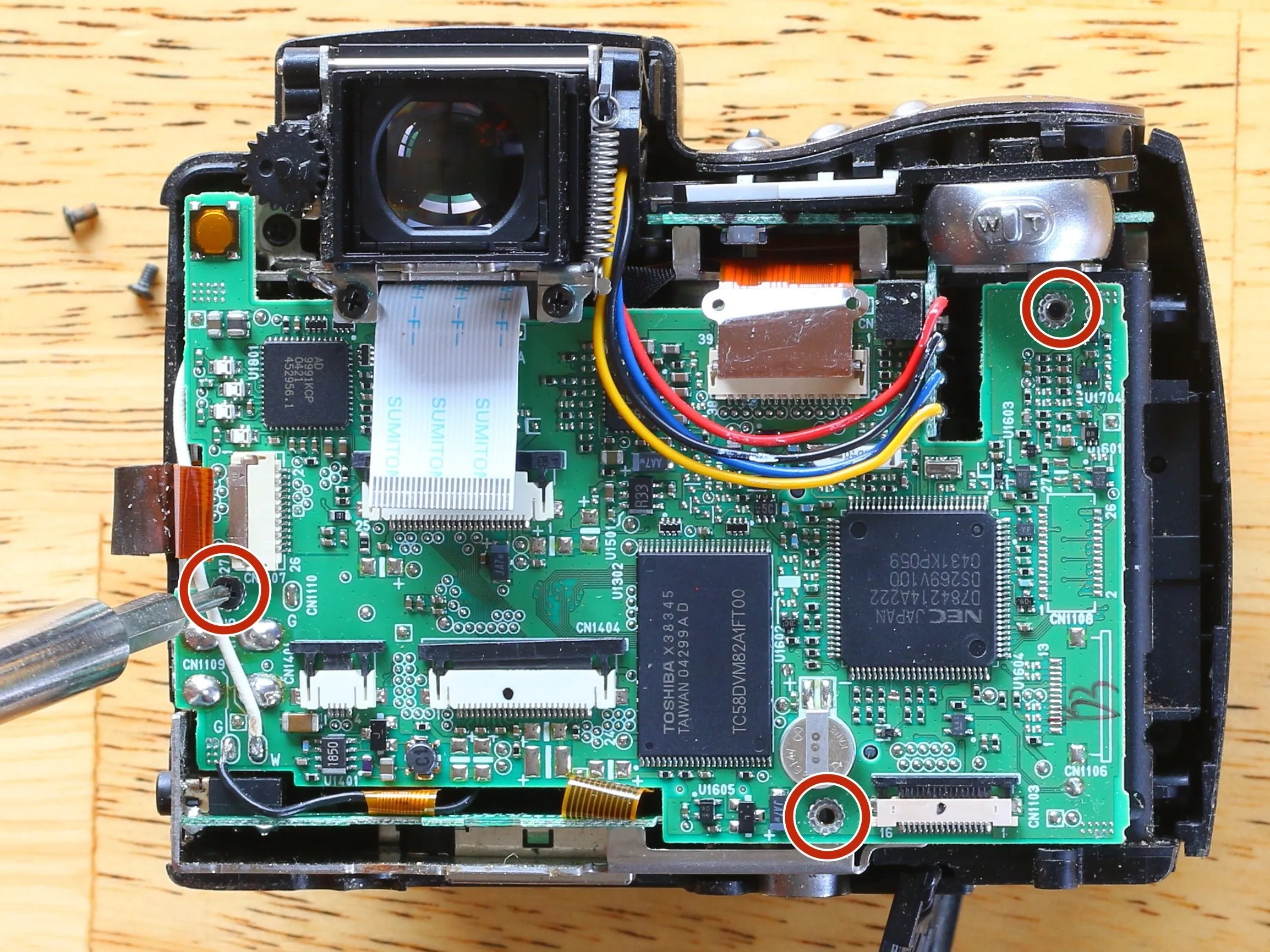

• Открутите три крестообразных винта #00, удерживающих основную плату.

• Осторожно приподнимите плату, отсоединив ее от корпуса.

• Не пытайтесь вытащить плату! Плата по-прежнему соединена с корпусом гибкими кабелями и припаянными проводами.

Шаг 9 Обзор главной платы II

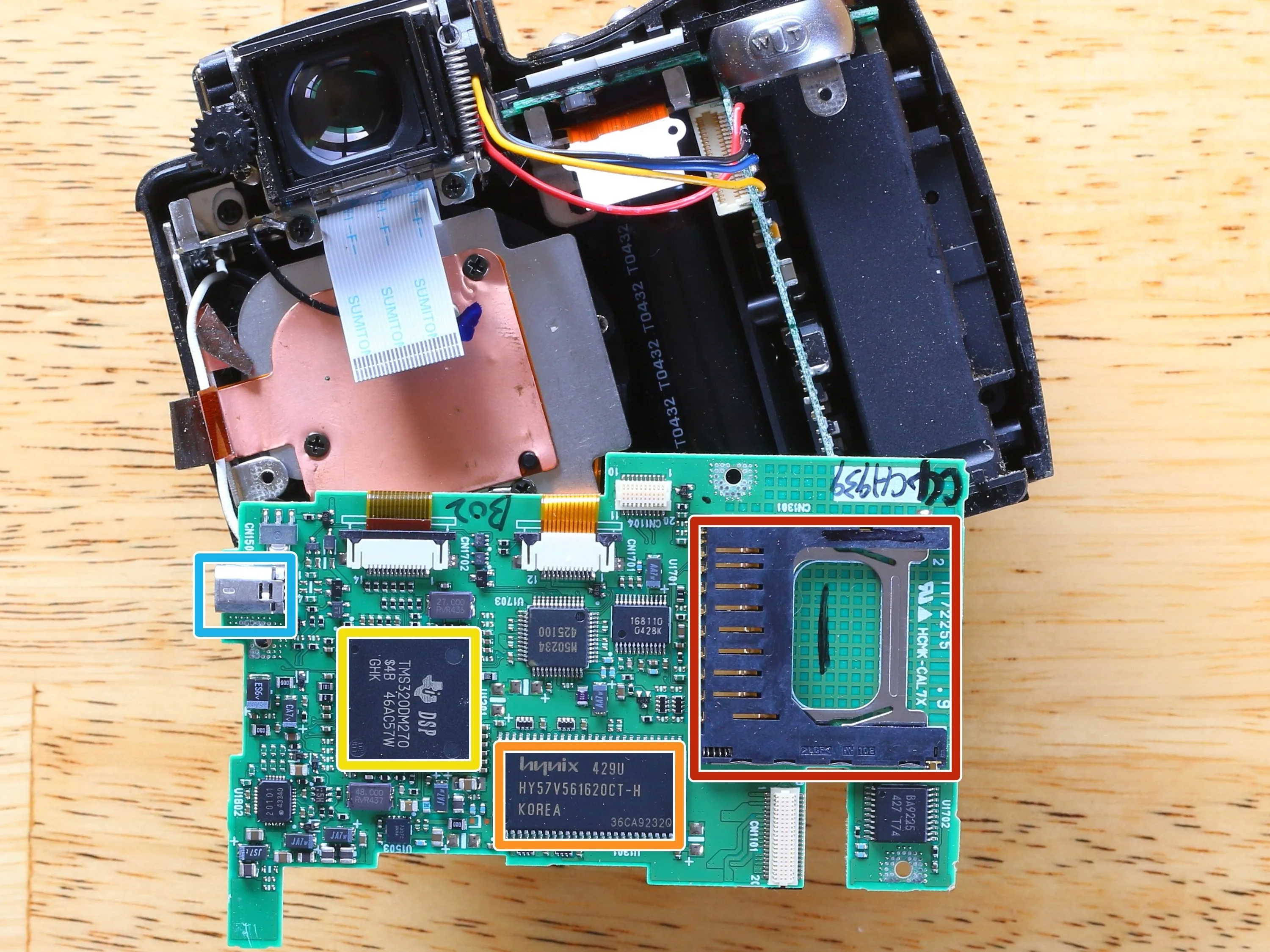

• Давайте взглянем на обратную сторону основной платы:

• Слот для SD-карты, доступный снаружи.

• Память SDRAM объемом 32 МБ марки Hynnix.

• Texas Instrument TMS320DM270 процессор изображения. Это 'мозг' камеры.

• Фирменный USB-разъем Kodak.

• Времена изменились с тех пор, как эта камера была топовой...

Шаг 10

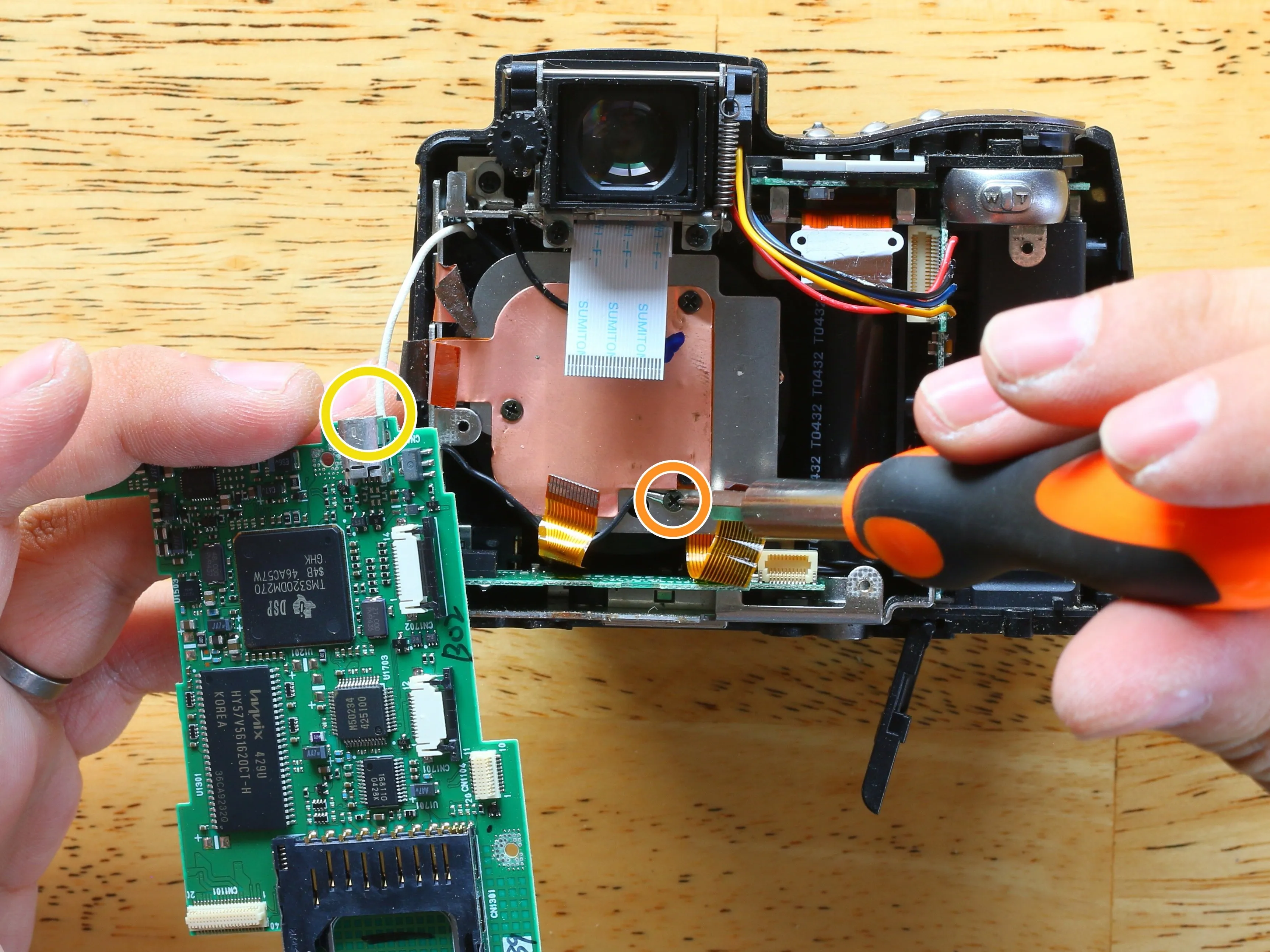

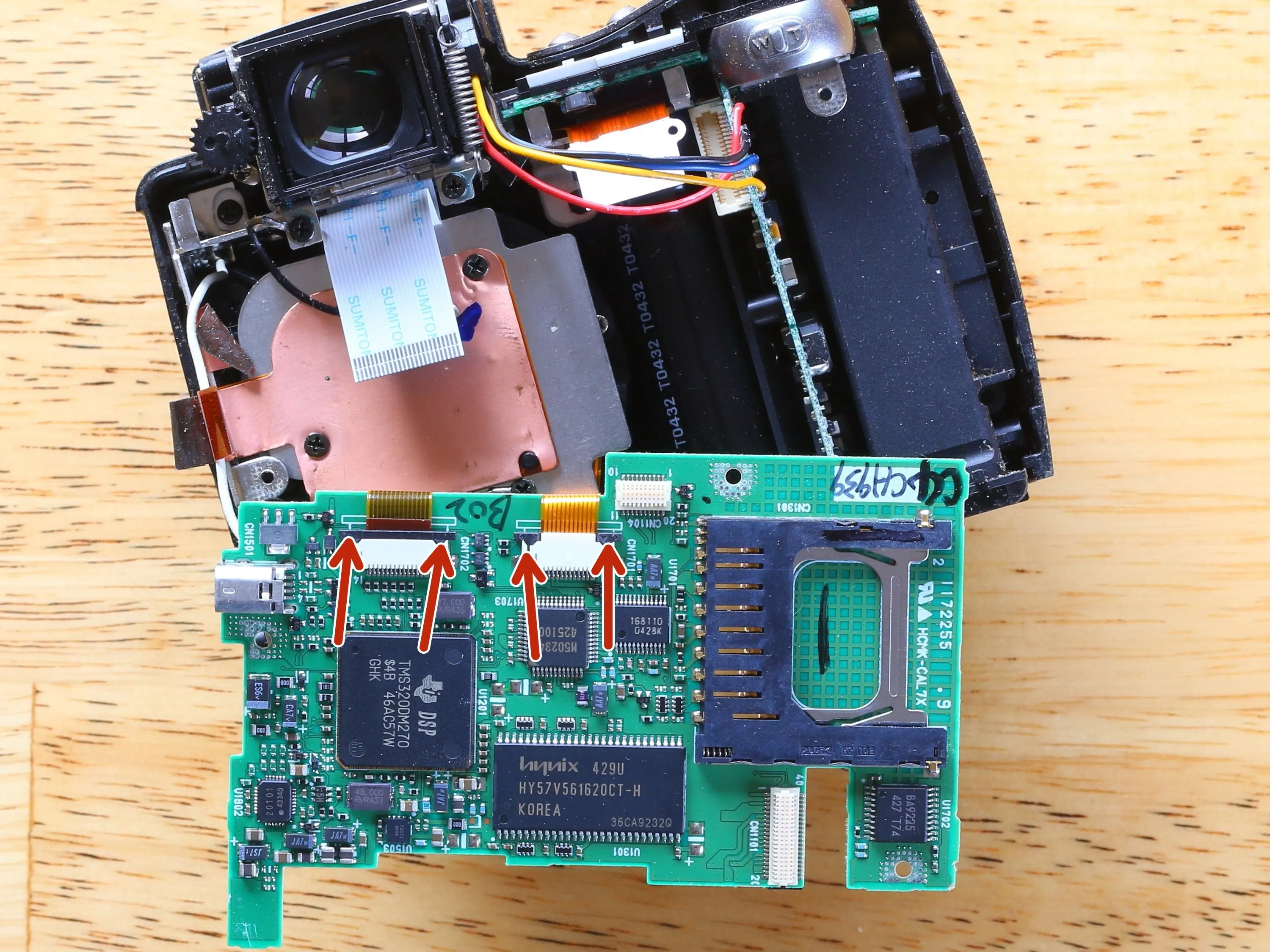

• Нажмите на фиксаторы вверх, чтобы освободить кабели сервомотора объектива. Аккуратно извлеките кабели из гнезд.

• Открутите крестовину №00, удерживая провод заземления на экране датчика.

• На этом этапе вы можете отрезать или отпаять белый провод от платы. Это провод синхронизации удаленной вспышки.

• Теперь основная плата полностью отсоединена от шасси и может быть безопасно извлечена.

Шаг 11 Разборка верхней панели

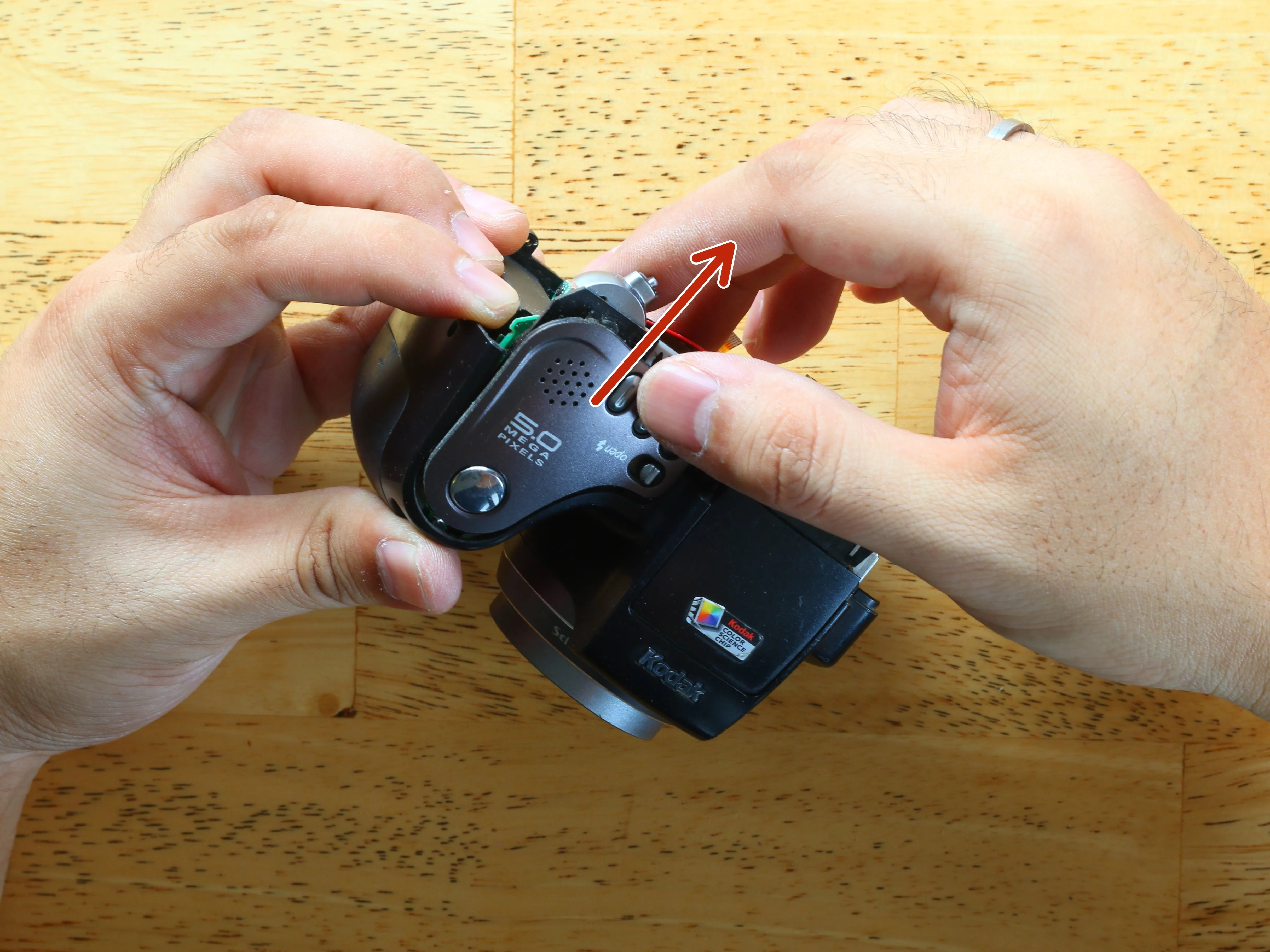

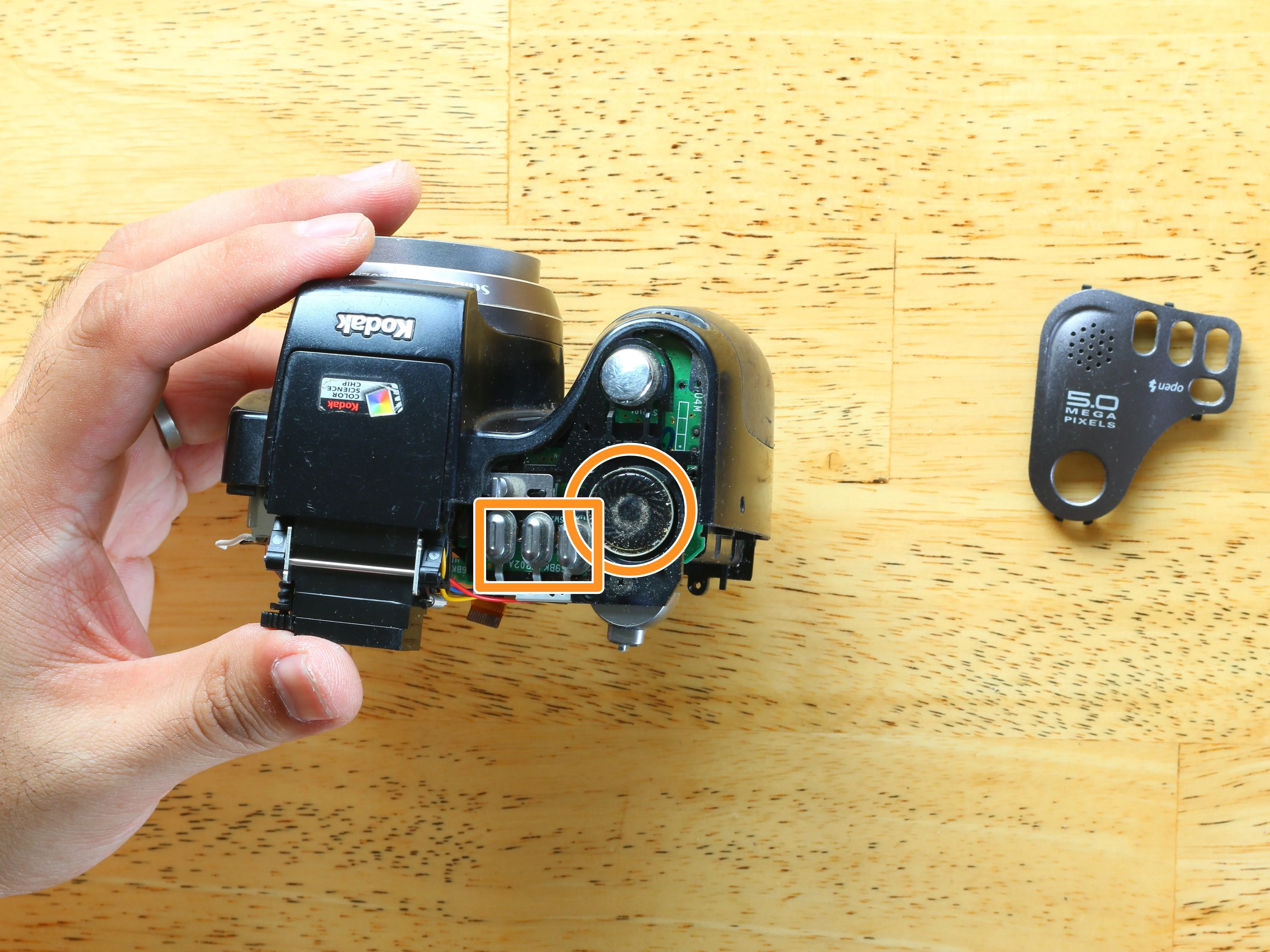

• Аккуратно подденьте верхнюю пластиковую панель в направлении, указанном стрелкой.

• Извлеките динамик и пластиковые кнопки.

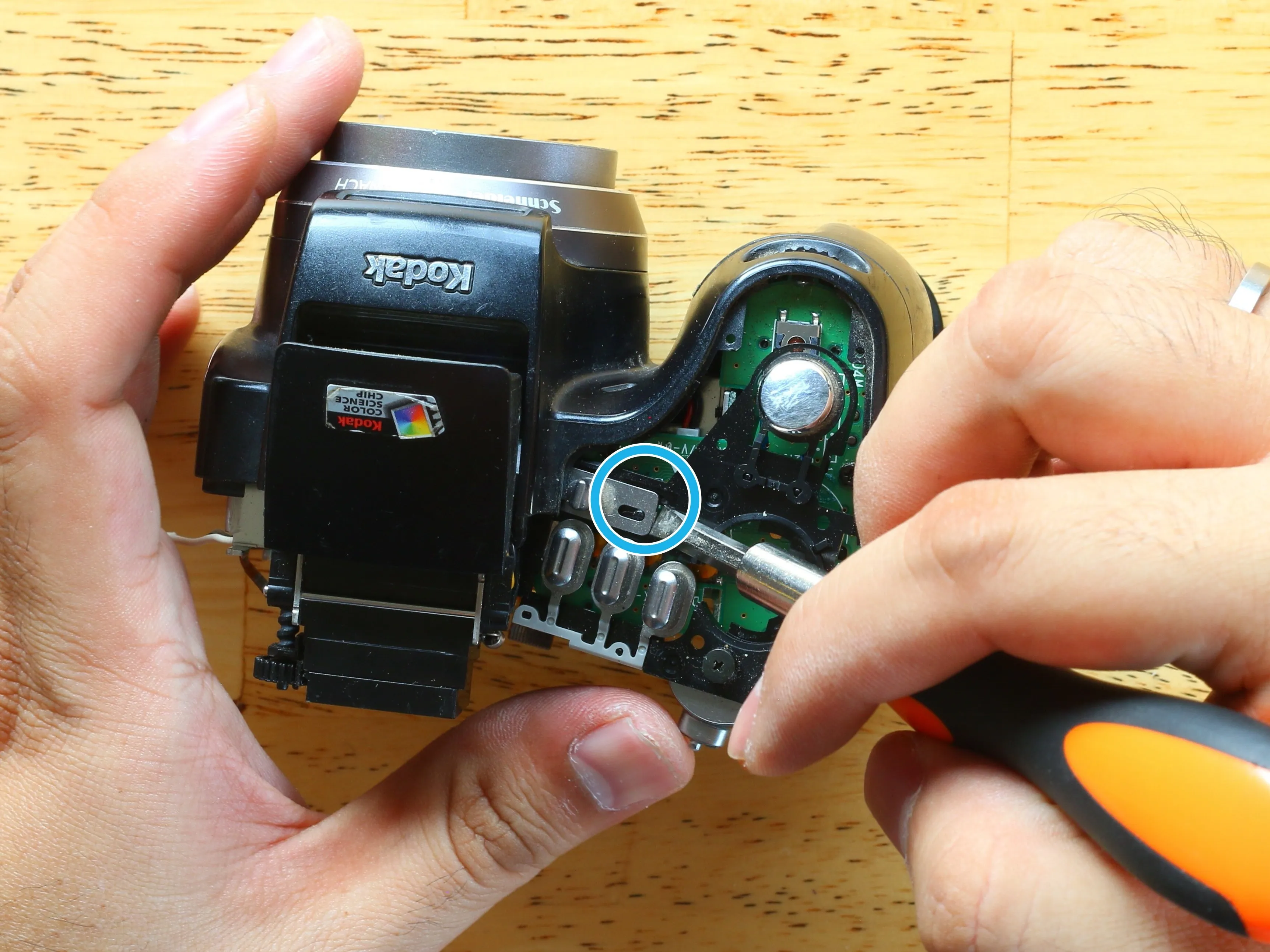

• Подведите плоскую головку/выколотку под серебристую защелку и слегка надавите, чтобы освободить механический переключатель вспышки.

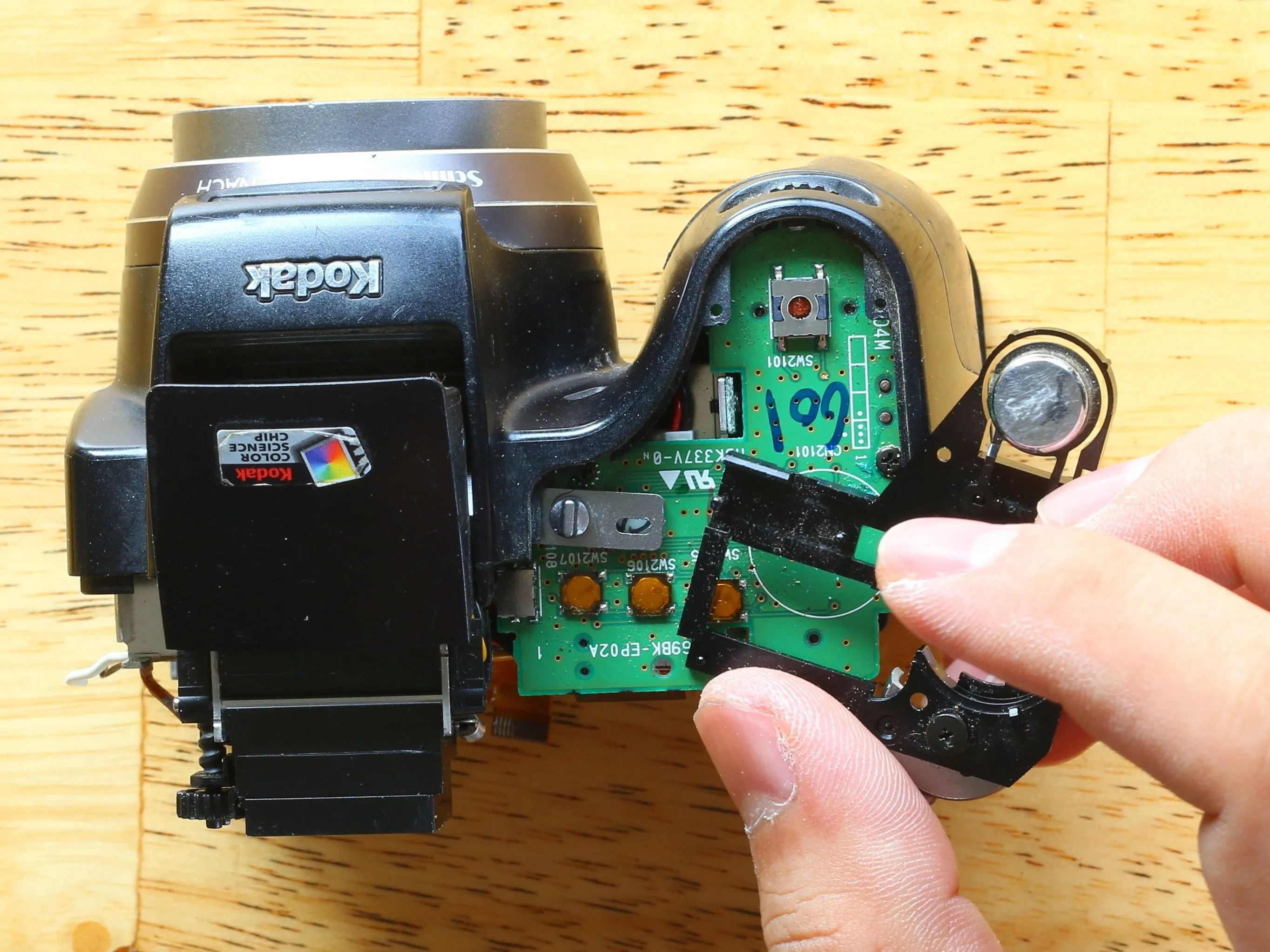

Шаг 12

• Когда механический переключатель вспышки освобожден, можно снять верхнюю черную пластиковую часть.

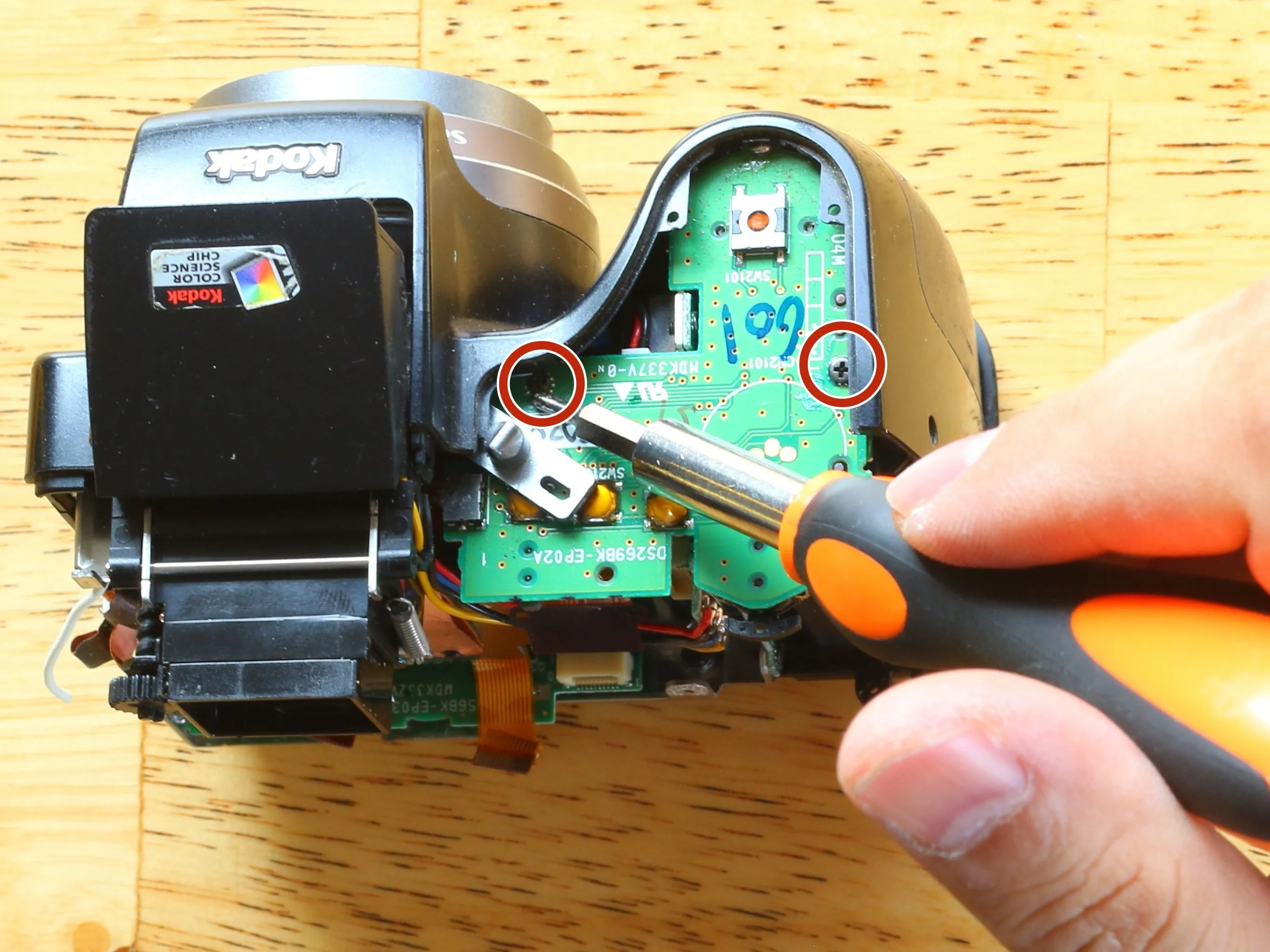

• Открутите два крестообразных винта #00, которыми крепится верхняя плата. Теперь плата должна быть достаточно свободной, чтобы ее можно было перевернуть, но она все еще соединена проводами.

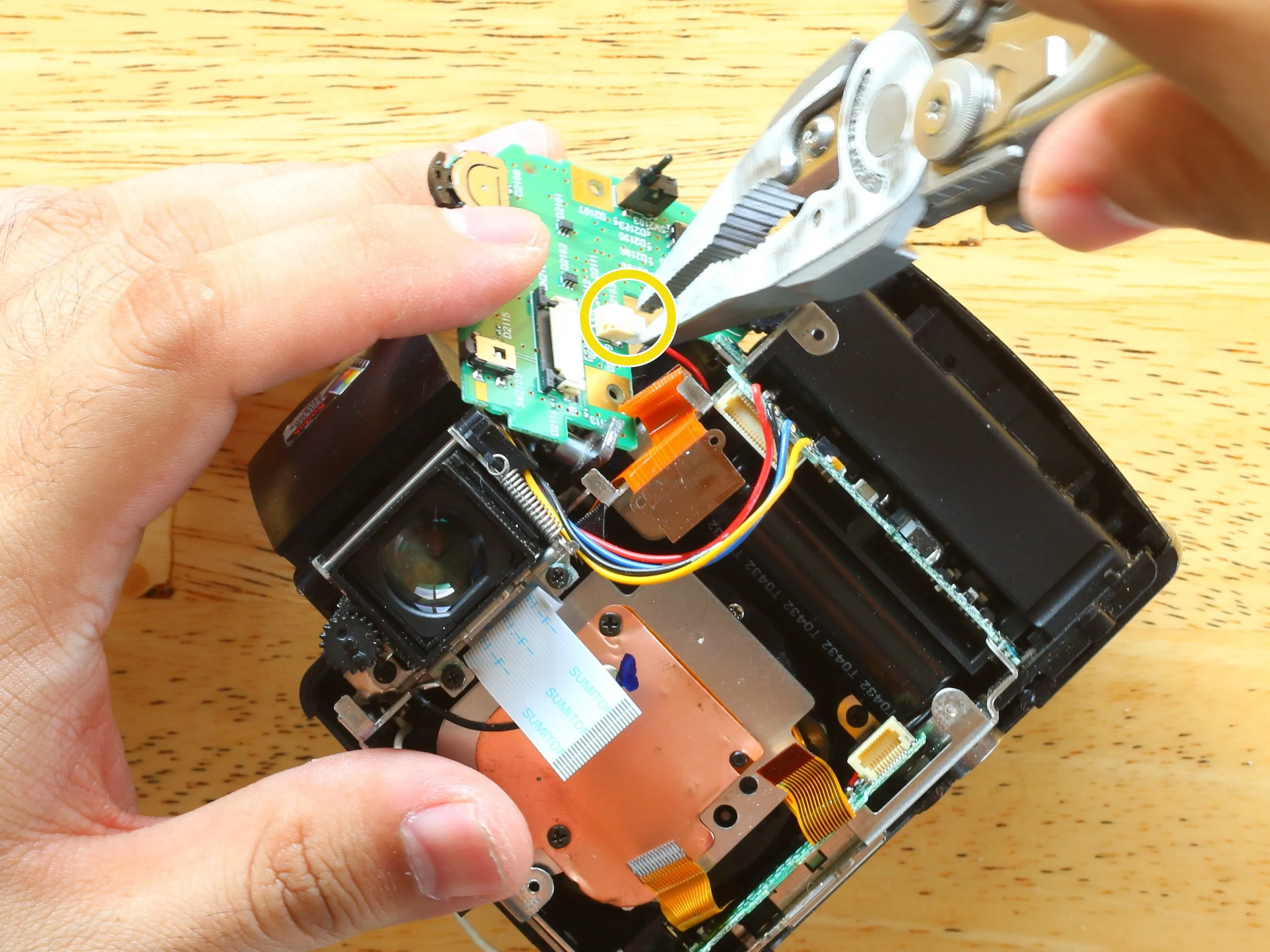

• Переверните плату. Найдите двухпроводное гнездо. Аккуратно вытащите штекер из гнезда.

Шаг 13

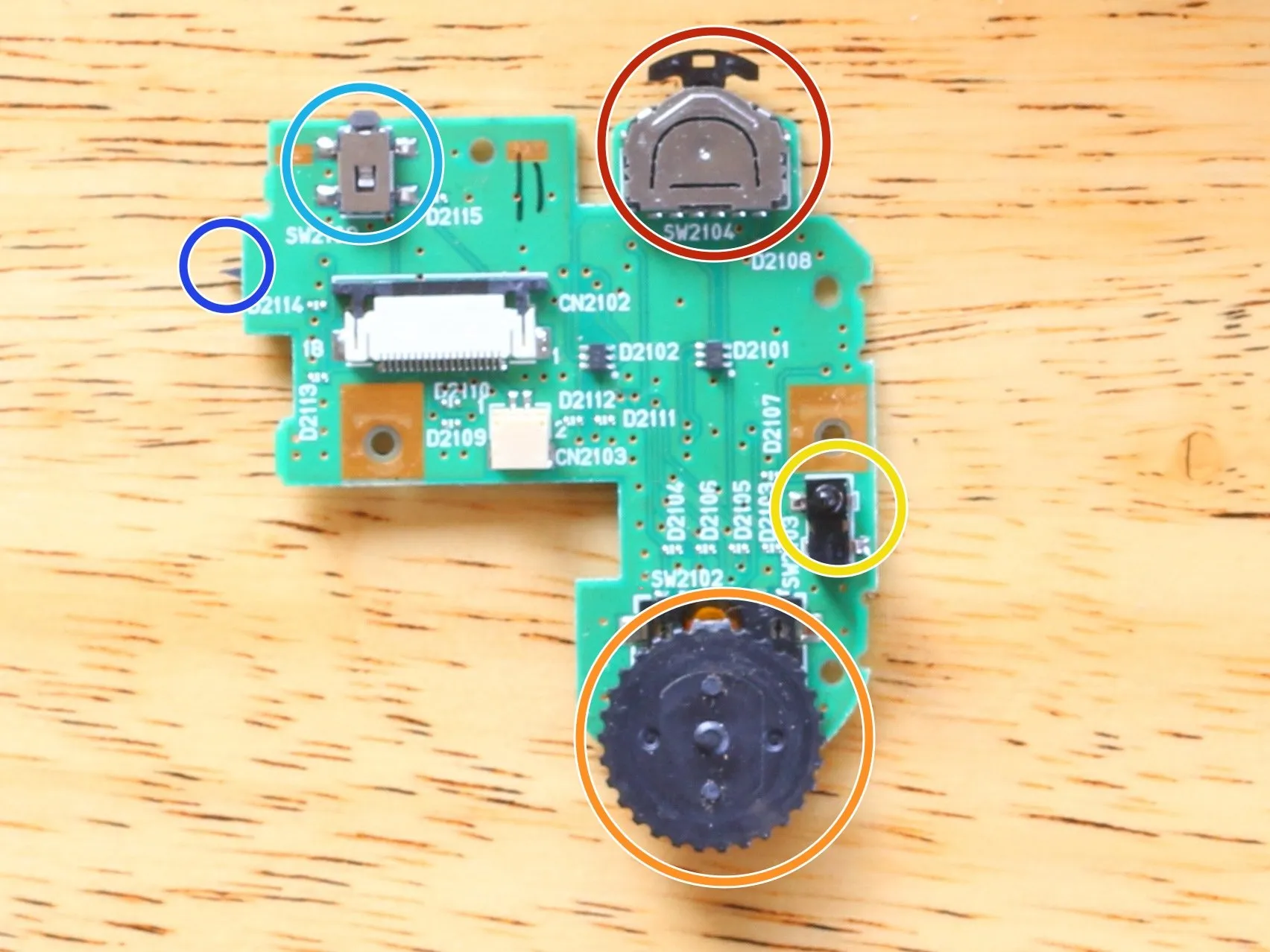

• Давайте посмотрим на верхнюю плату. На ней нет ничего особенного:

• Тумблер, используемый для увеличения и уменьшения масштаба.

• Сенсорный переключатель 'Батарея камеры вставлена'.

• Радиальный переключатель, используемый для различных опций меню.

• Главная кнопка питания.

• Крошечный загадочный контактный датчик (вероятно, датчик 'вспышка включена').

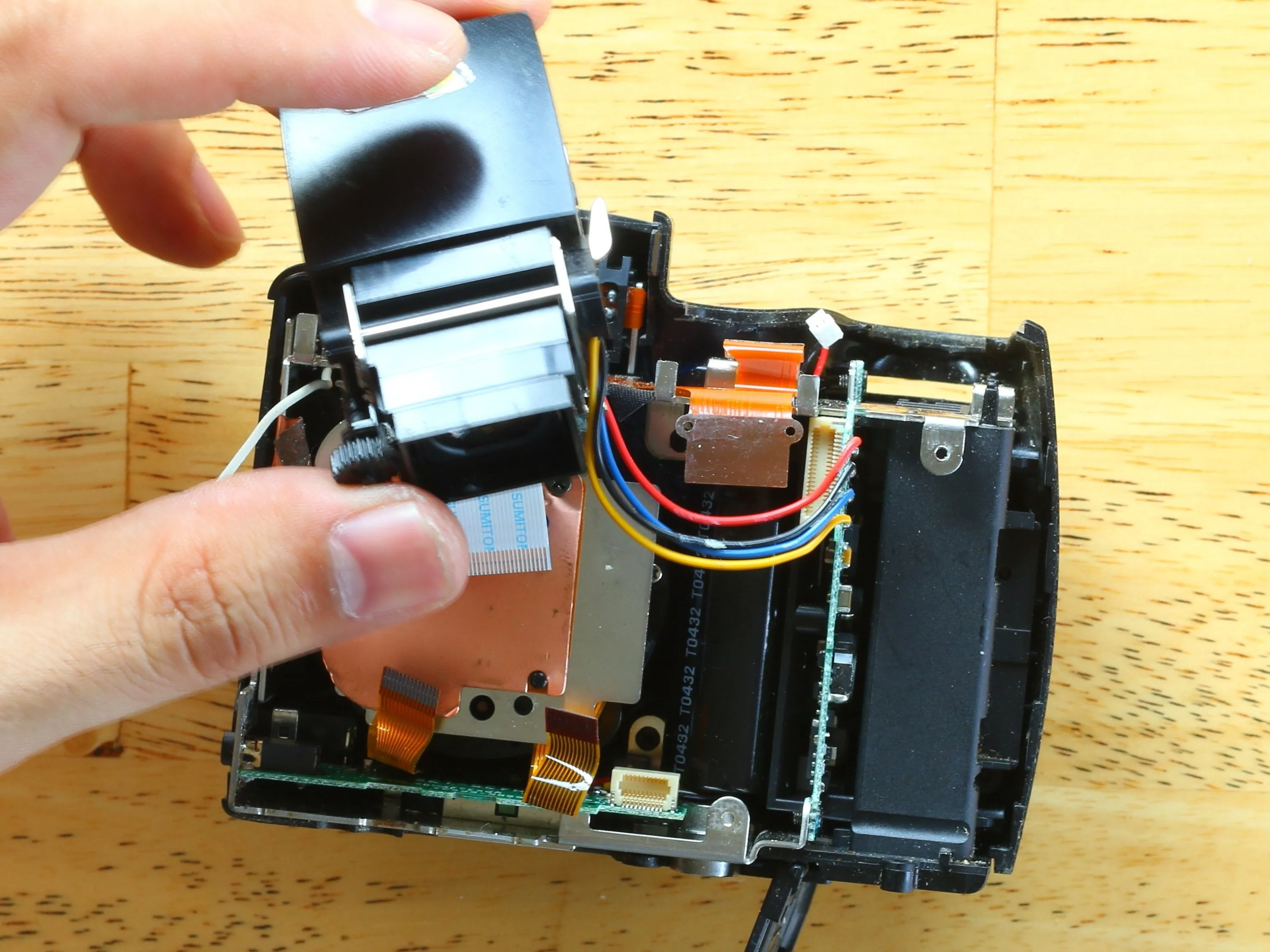

Шаг 14 Разборка электронного видоискателя (EVF)

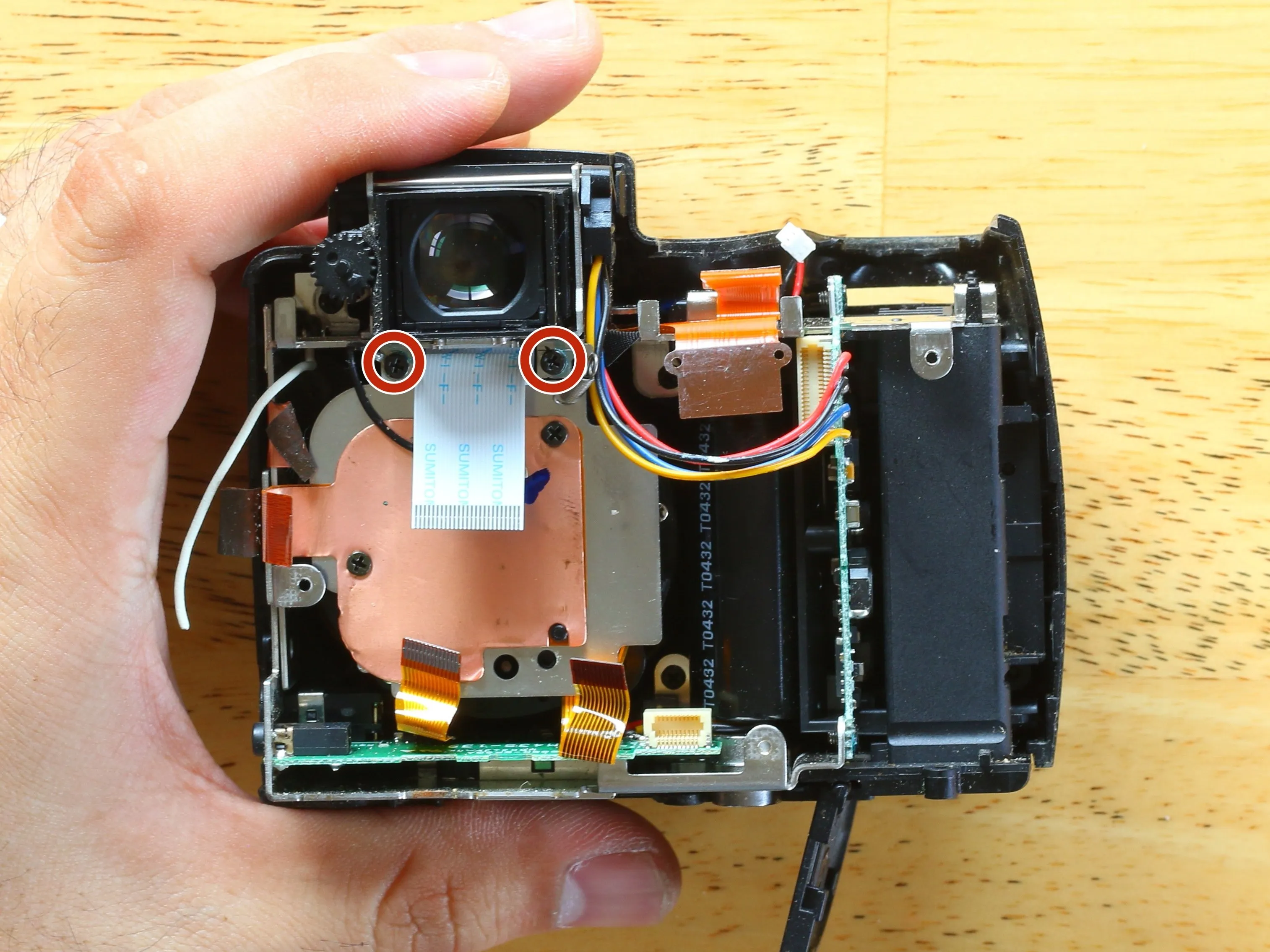

• Открутите два крестообразных винта #00, удерживающих электронный видоискатель на шасси.

• Освободите модуль электронного видоискателя от шасси.

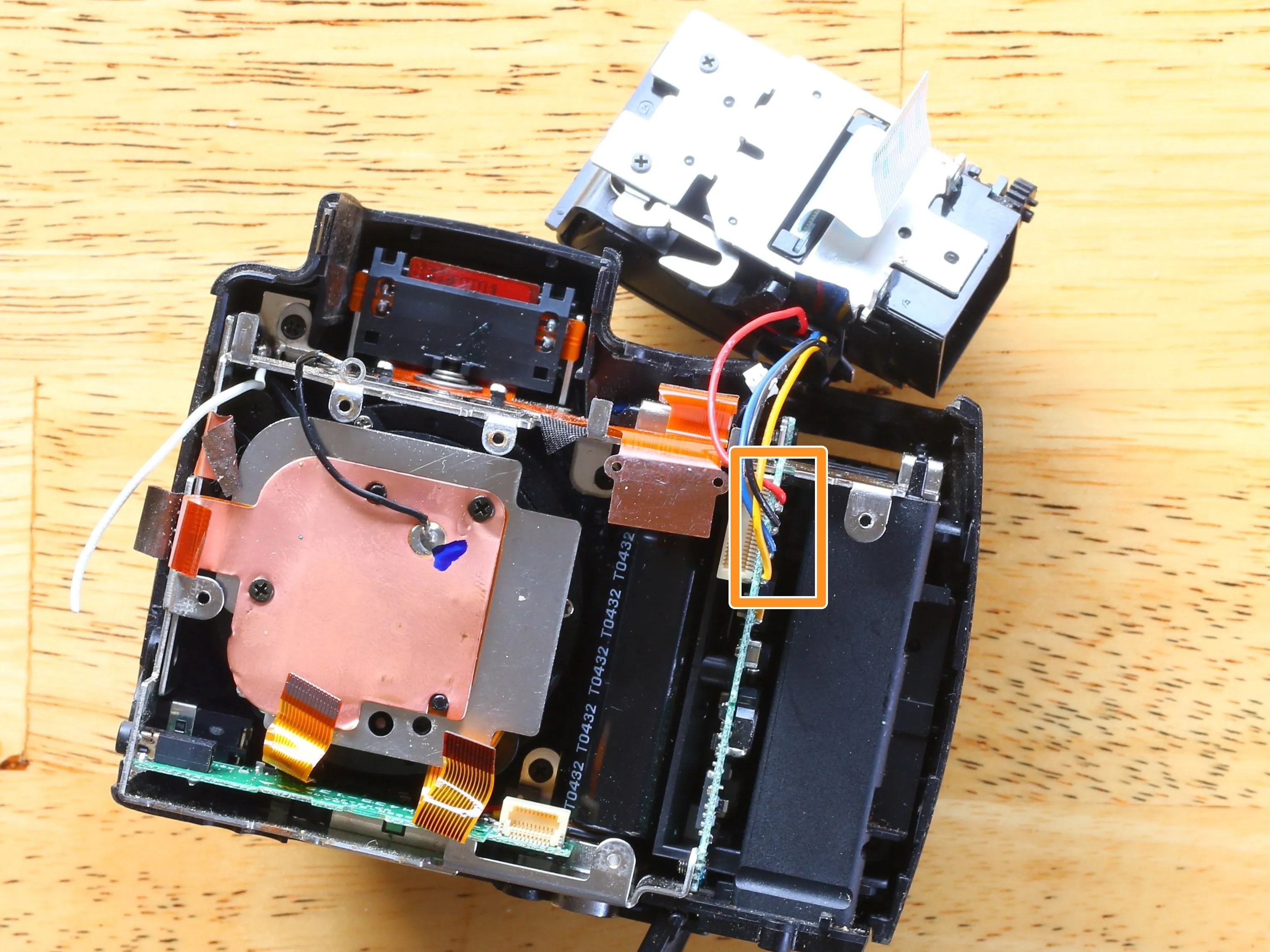

• Вы можете отрезать или отпаять четыре провода, соединяющие модуль EVF с платой питания.

• Электронный видоискатель будет свободен, когда четыре провода будут отсоединены.

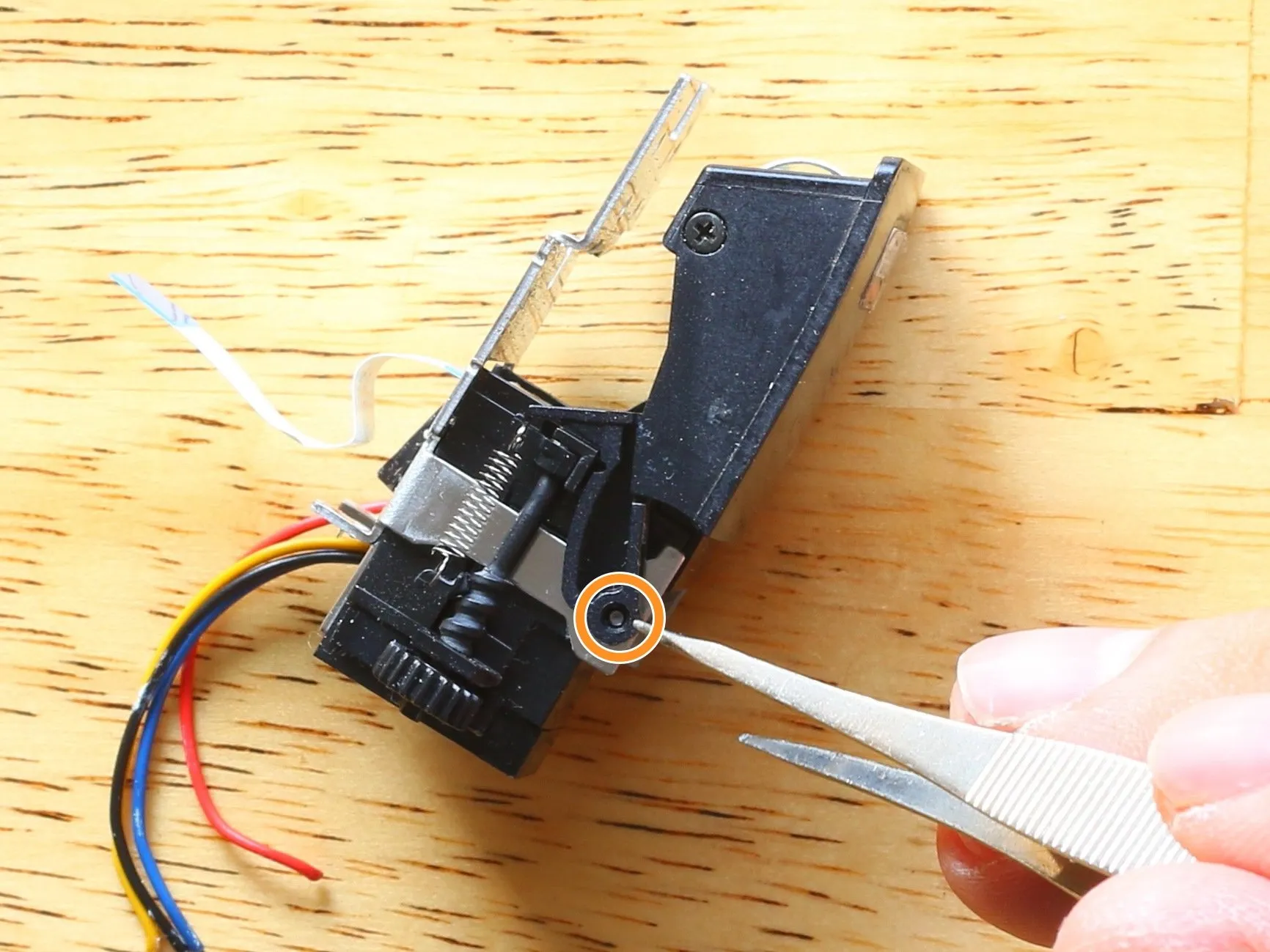

Шаг 15

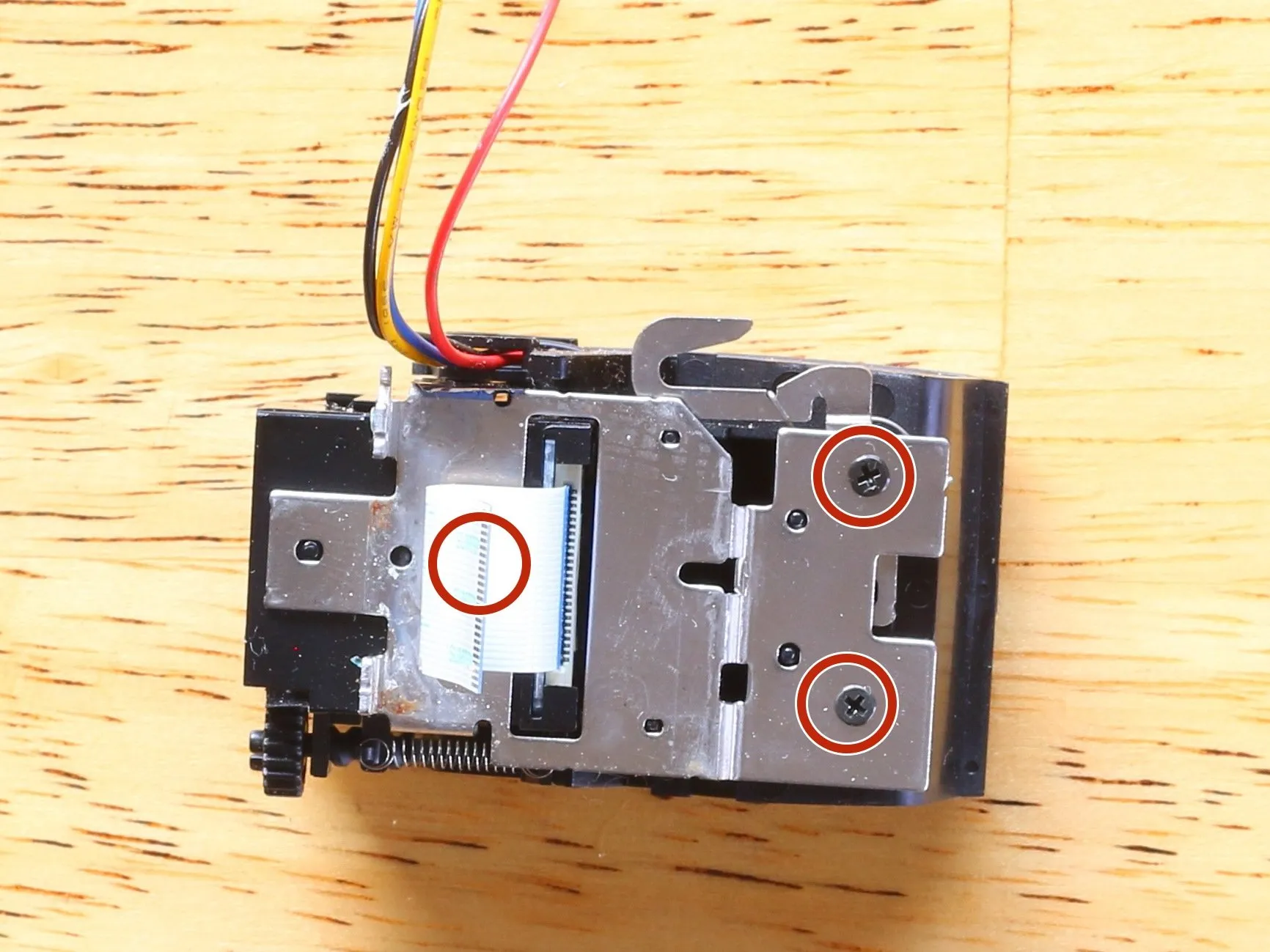

• Выверните три крестообразных винта #00 и снимите металлическую пластину.

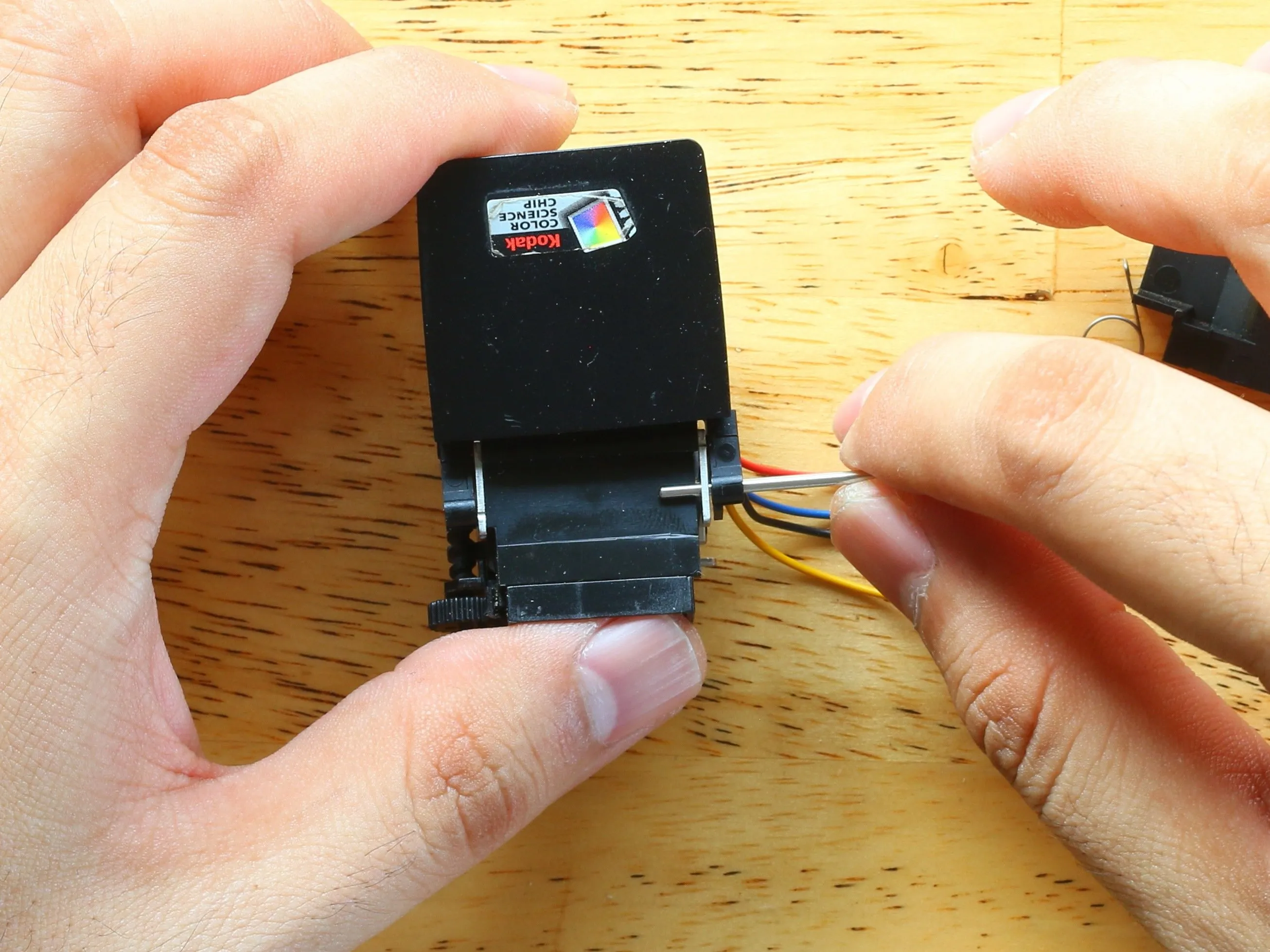

• С помощью скрепки или пинцета подденьте серебристый штифт.

• Извлеките штифт, чтобы отделить вспышку от электронного видоискателя.

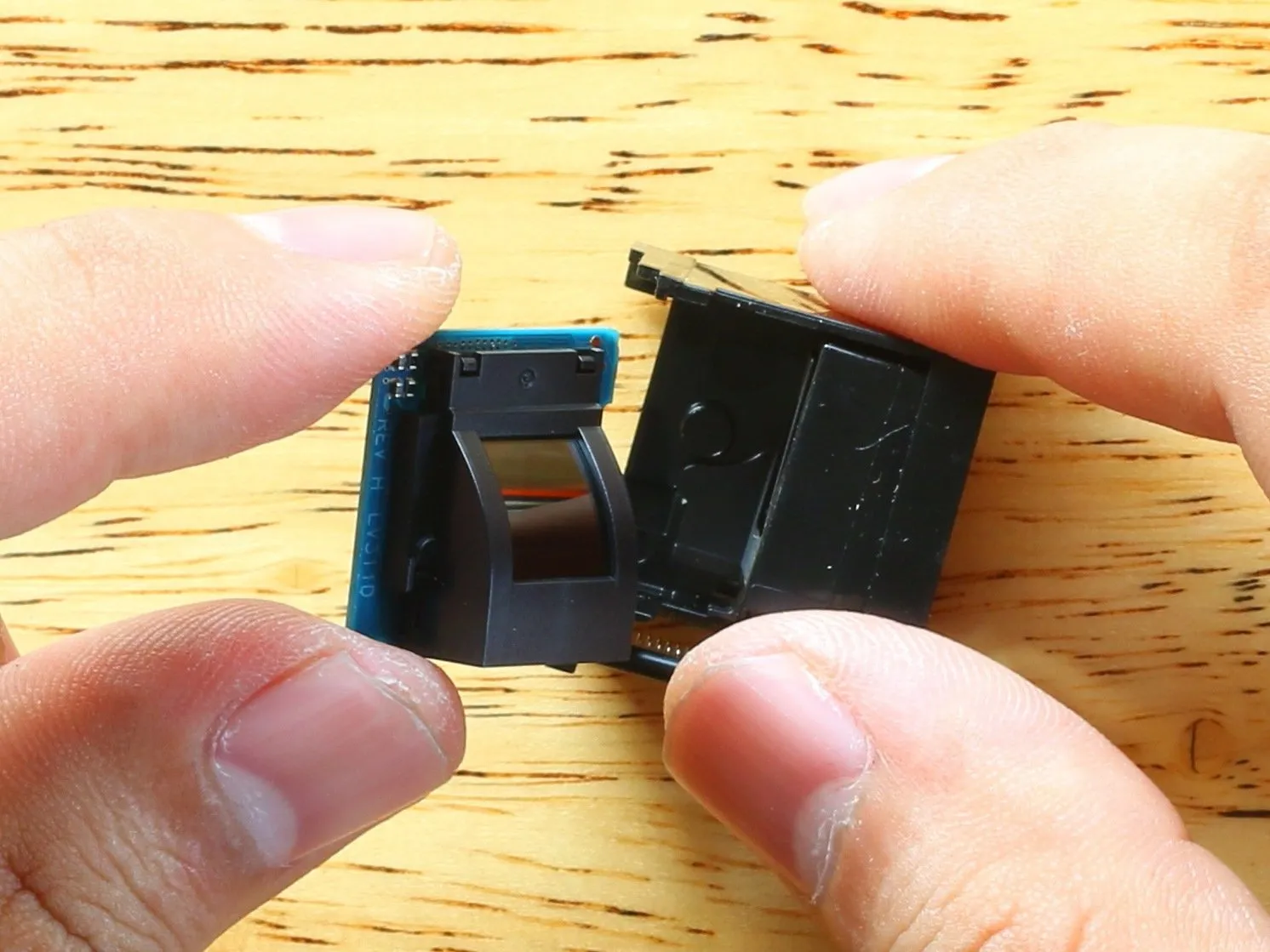

Шаг 16

• Теперь вы можете отделить корпус электронного видоискателя, который содержит ряд пластиковых линз и крошечный экран.

• Насколько он крошечный? Ну, его диагональ составляет 0,26 дюйма, а разрешение - 0,3 мегапикселя!

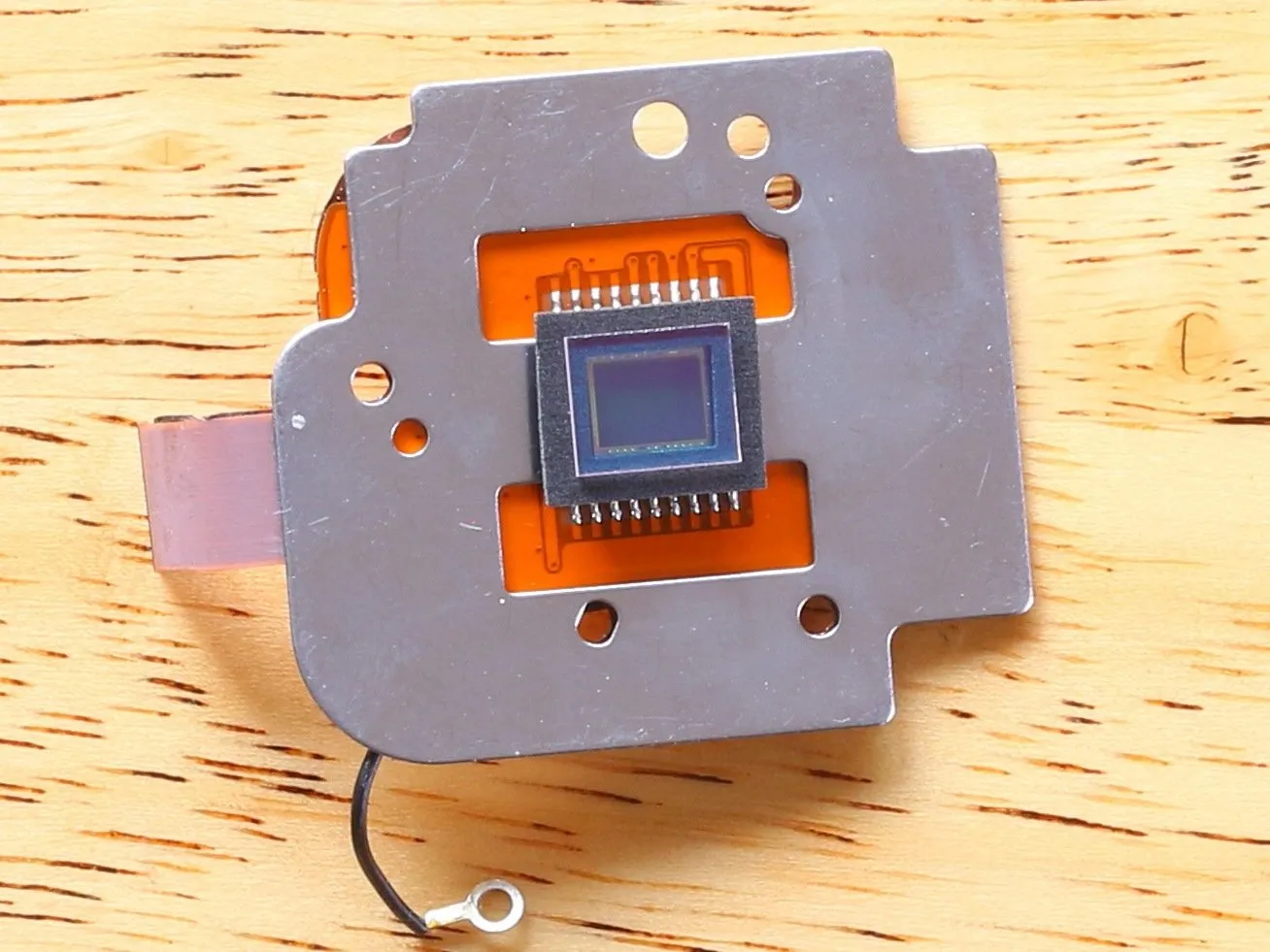

Шаг 17 Разборка датчика изображения CCD

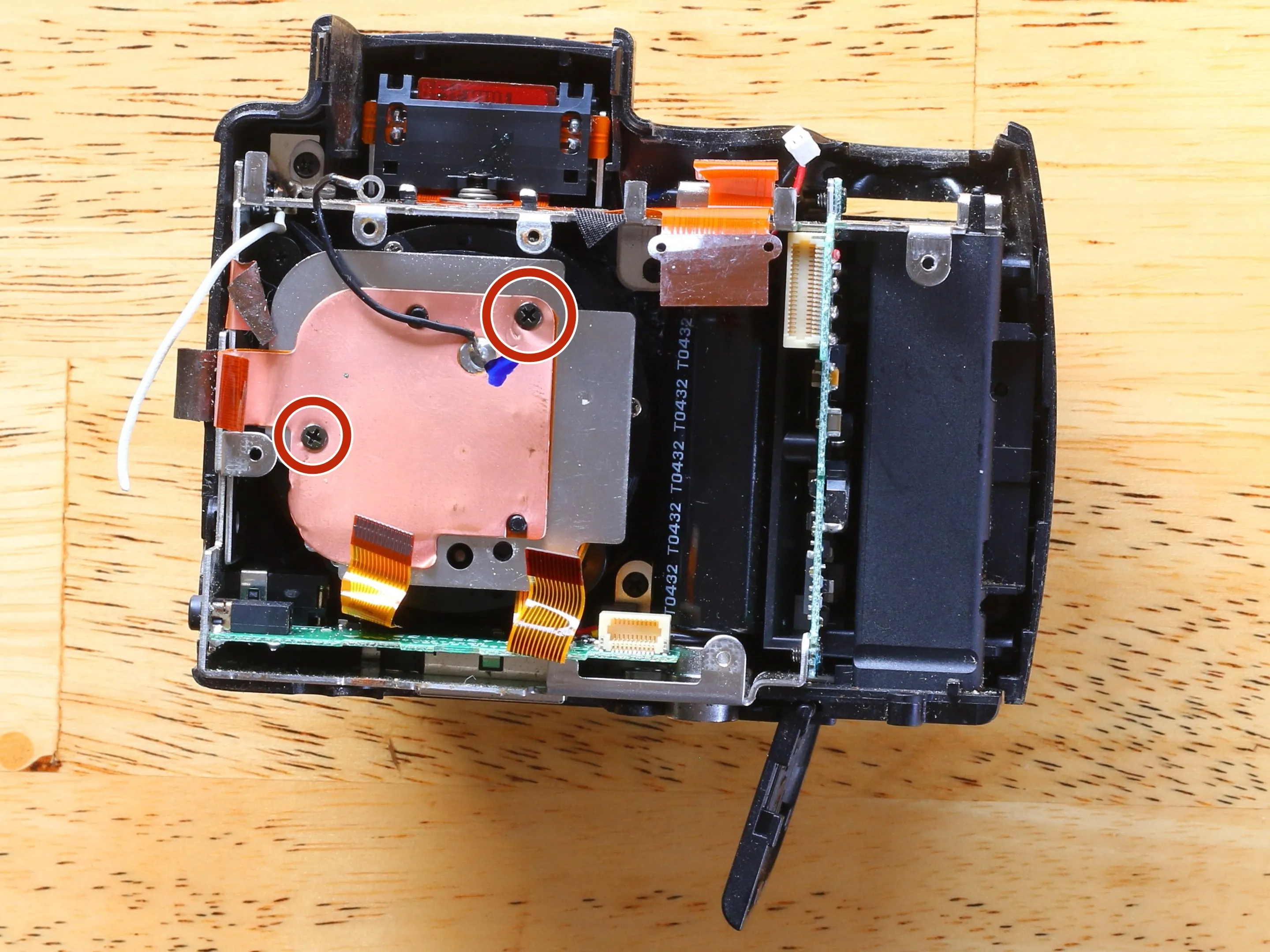

• Открутите два крестообразных винта #00, удерживающих датчик изображения на месте. Теперь можно снять кронштейн датчика.

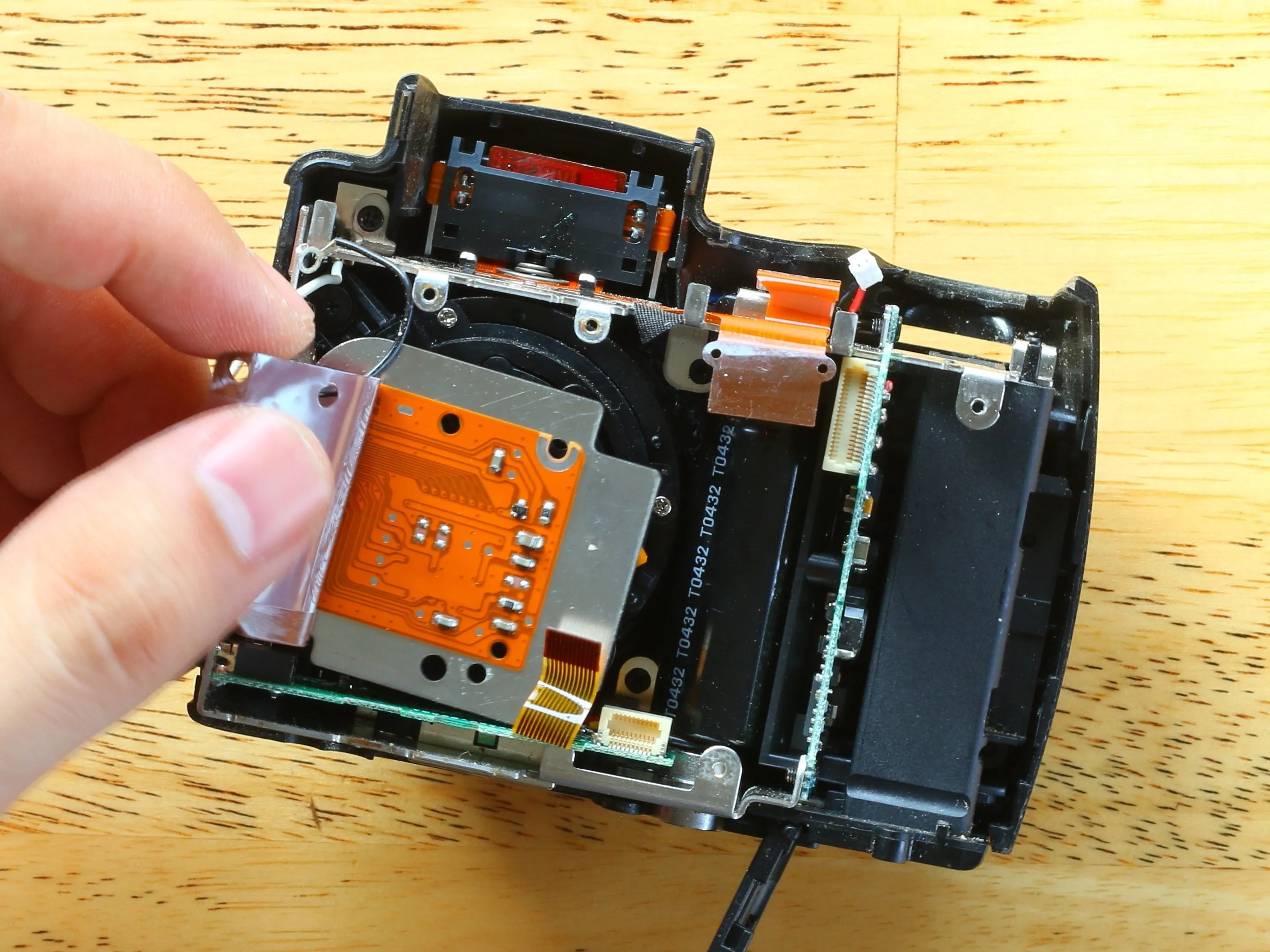

• Вы можете отделить экран, чтобы увидеть, что находится за ним, - печатную плату, обслуживающую датчик.

• Это глазное яблоко камеры (точнее, сетчатка): ПЗС-матрица размером 1/2,5 дюйма с разрешением 5 мегапикселей. Свет фокусируется на эту стеклянную плоскость полупроводников, которые преобразуют информацию в электрические сигналы.

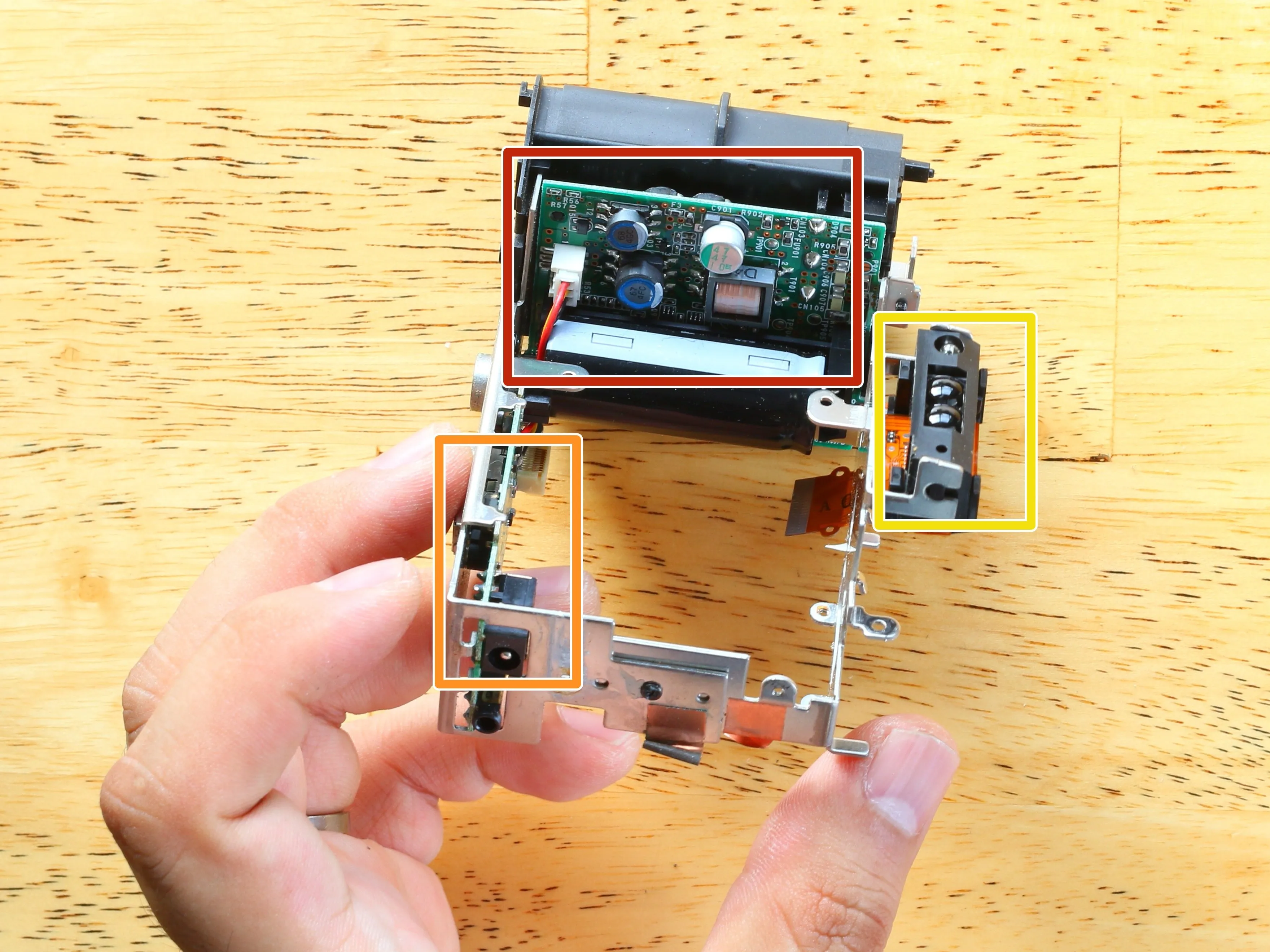

Шаг 18 Разборка цепи питания

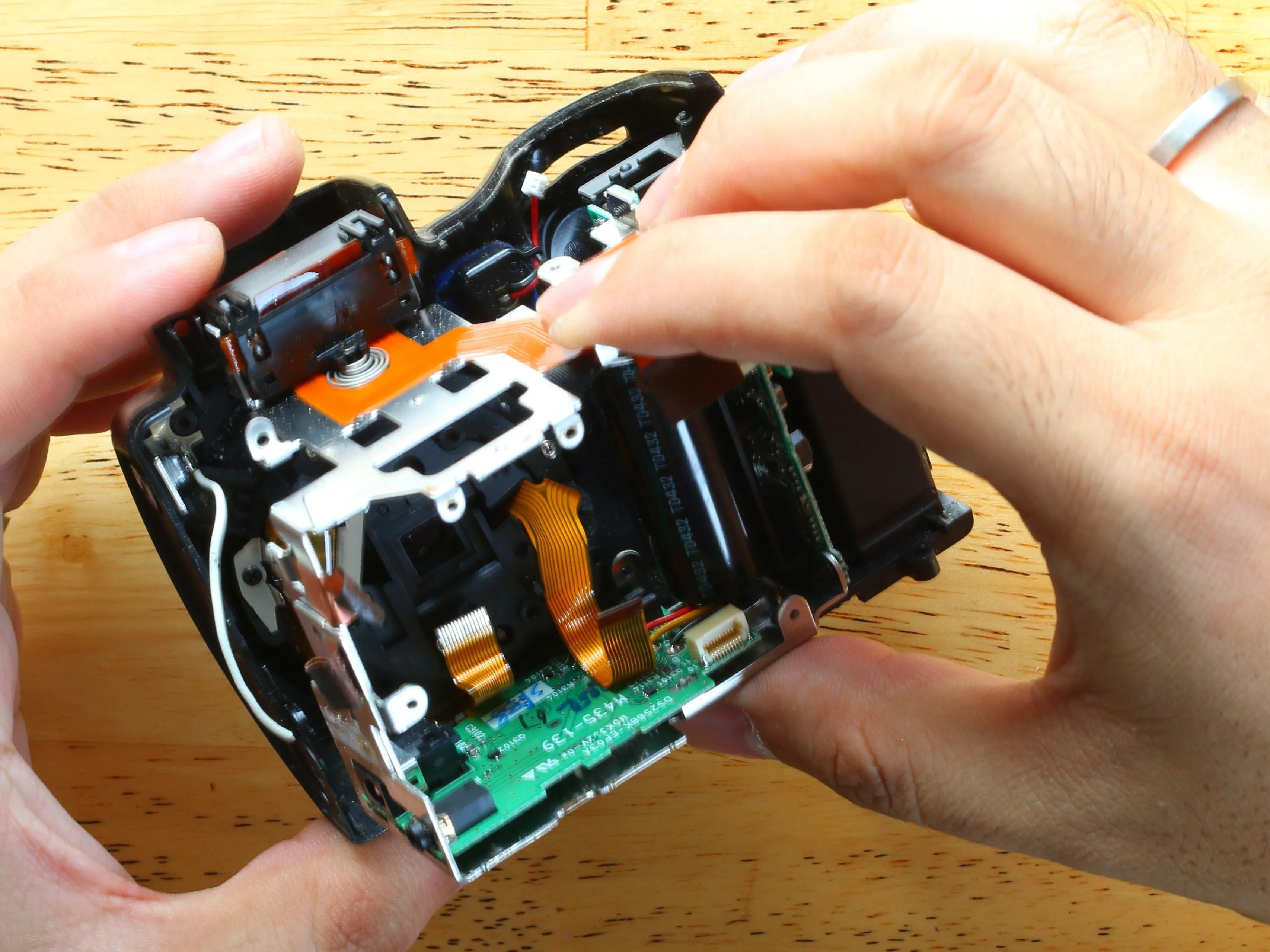

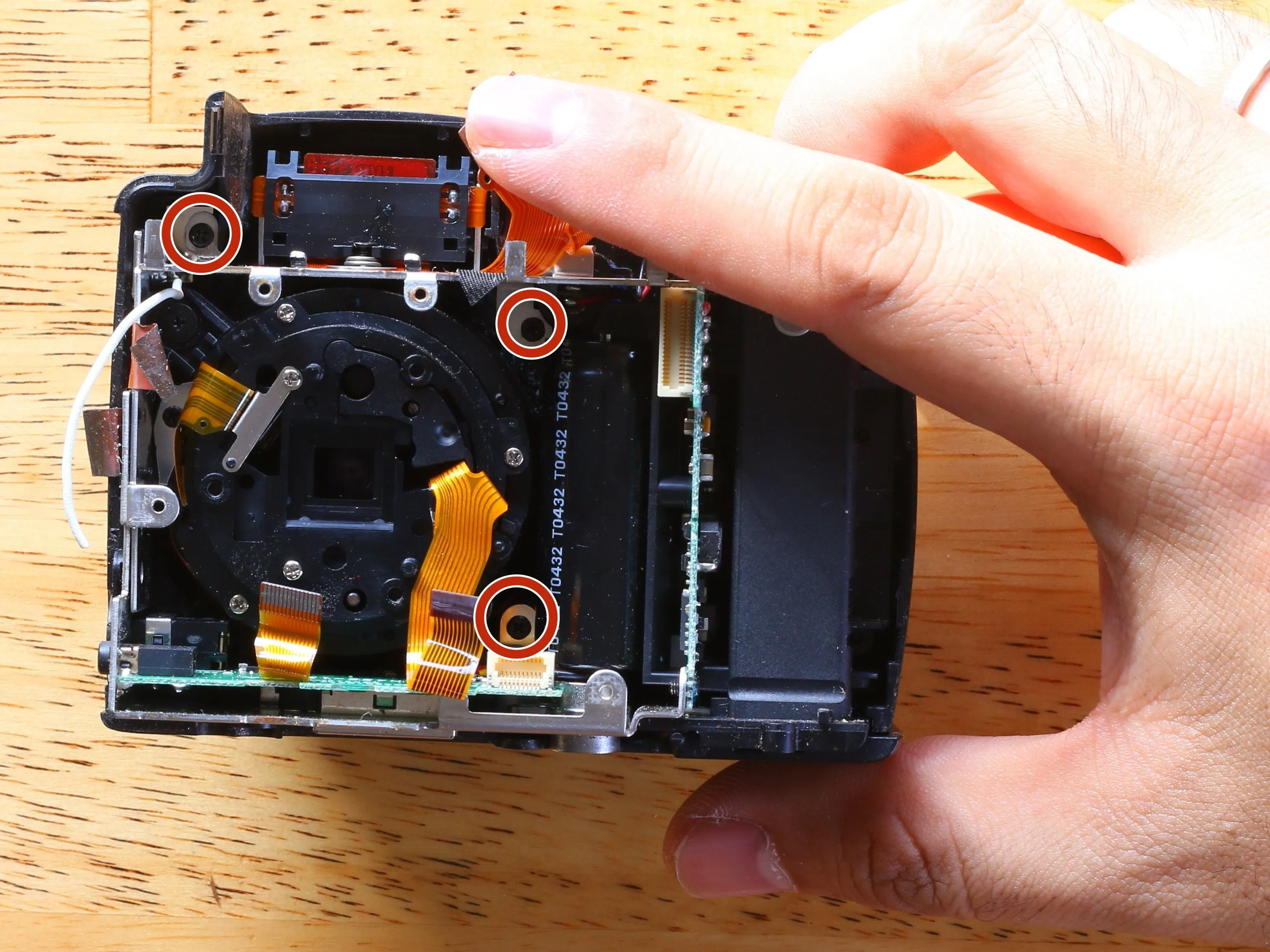

• Открутите три крестообразных винта #00, удерживающих кронштейн на пластиковом шасси.

• Аккуратно выньте кронштейн из шасси.

• Вот несколько моментов, на которые стоит обратить внимание:

• Видите большой конденсатор? Он и схема, к которой он подключен, используются для создания высокого напряжения, необходимого для разряда лампы-вспышки. Прикосновение к открытым контактам на этой плате может привести к поражению электрическим током, если схема не была достаточно обесточена.

• На этой плате расположены датчики замера освещенности, а также лампа помощи при автофокусировке.

• Это также схема, связанная с регулировкой питания, возможно, та часть, которая позволяет камере заряжать аккумулятор на борту без необходимости использования внешнего зарядного устройства.

Шаг 19 Снятие объектива в сборе

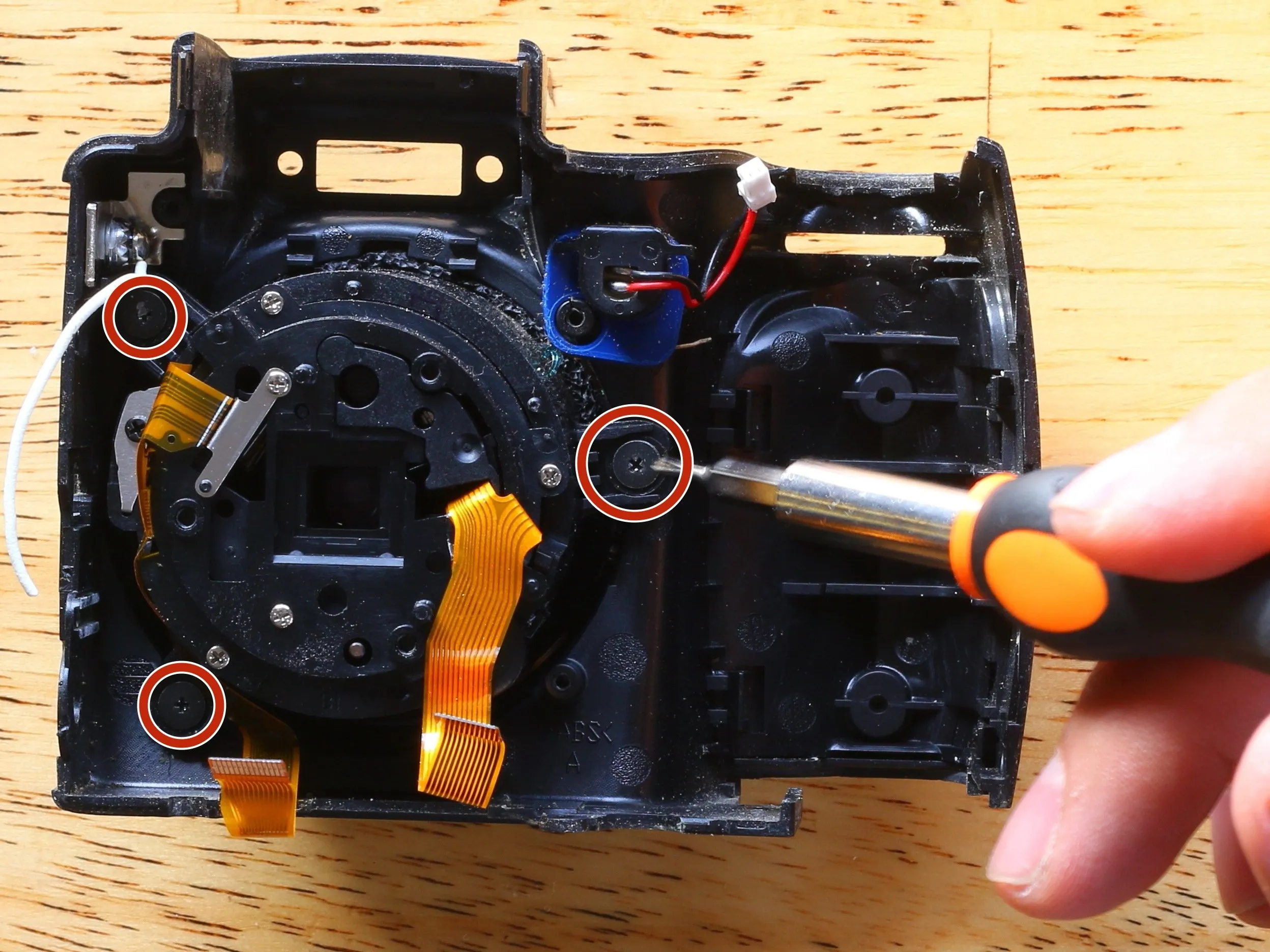

• Открутите три крестообразных винта #00, крепящих узел объектива к корпусу. После откручивания винтов узел объектива можно просто вынуть.

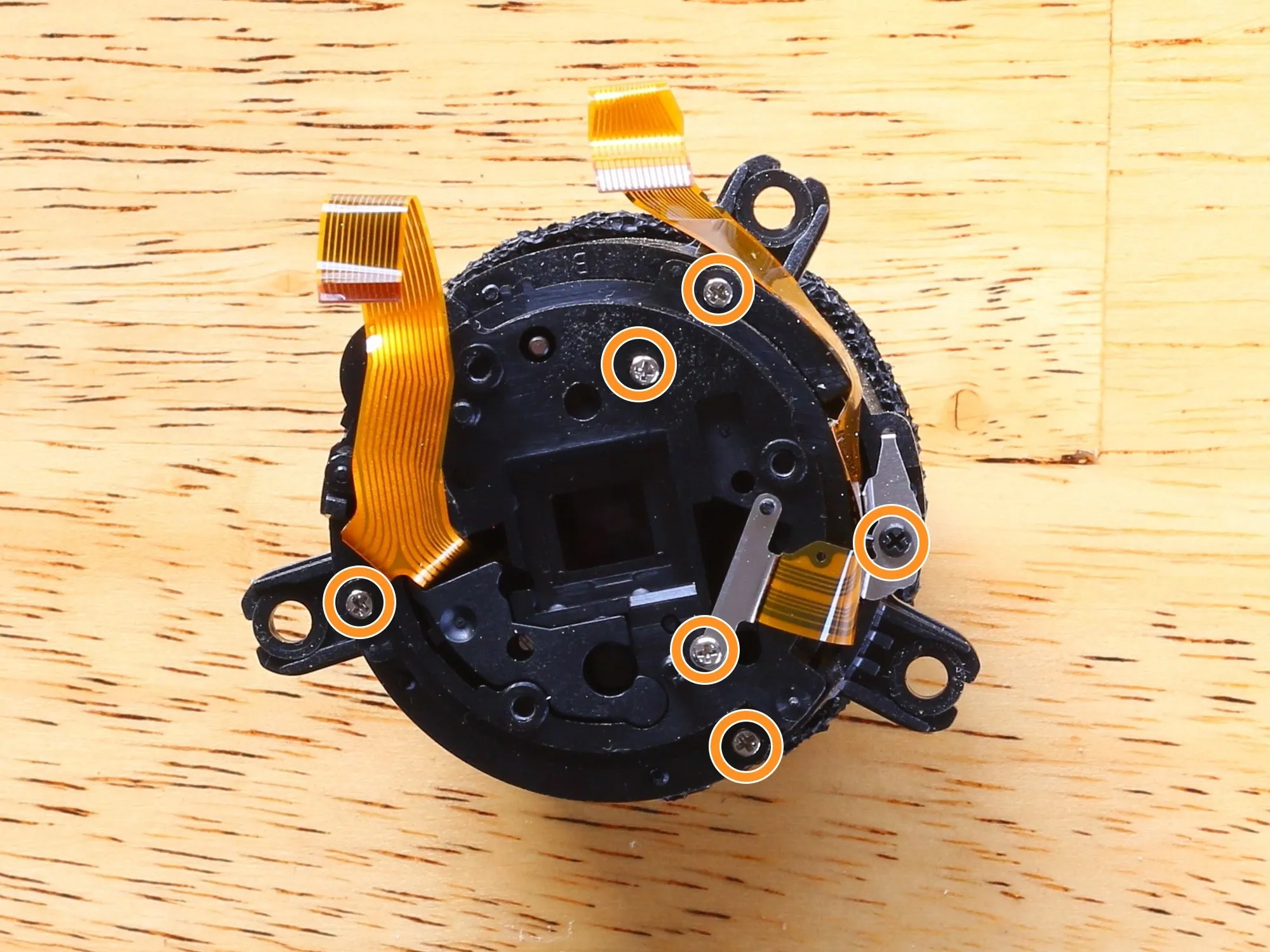

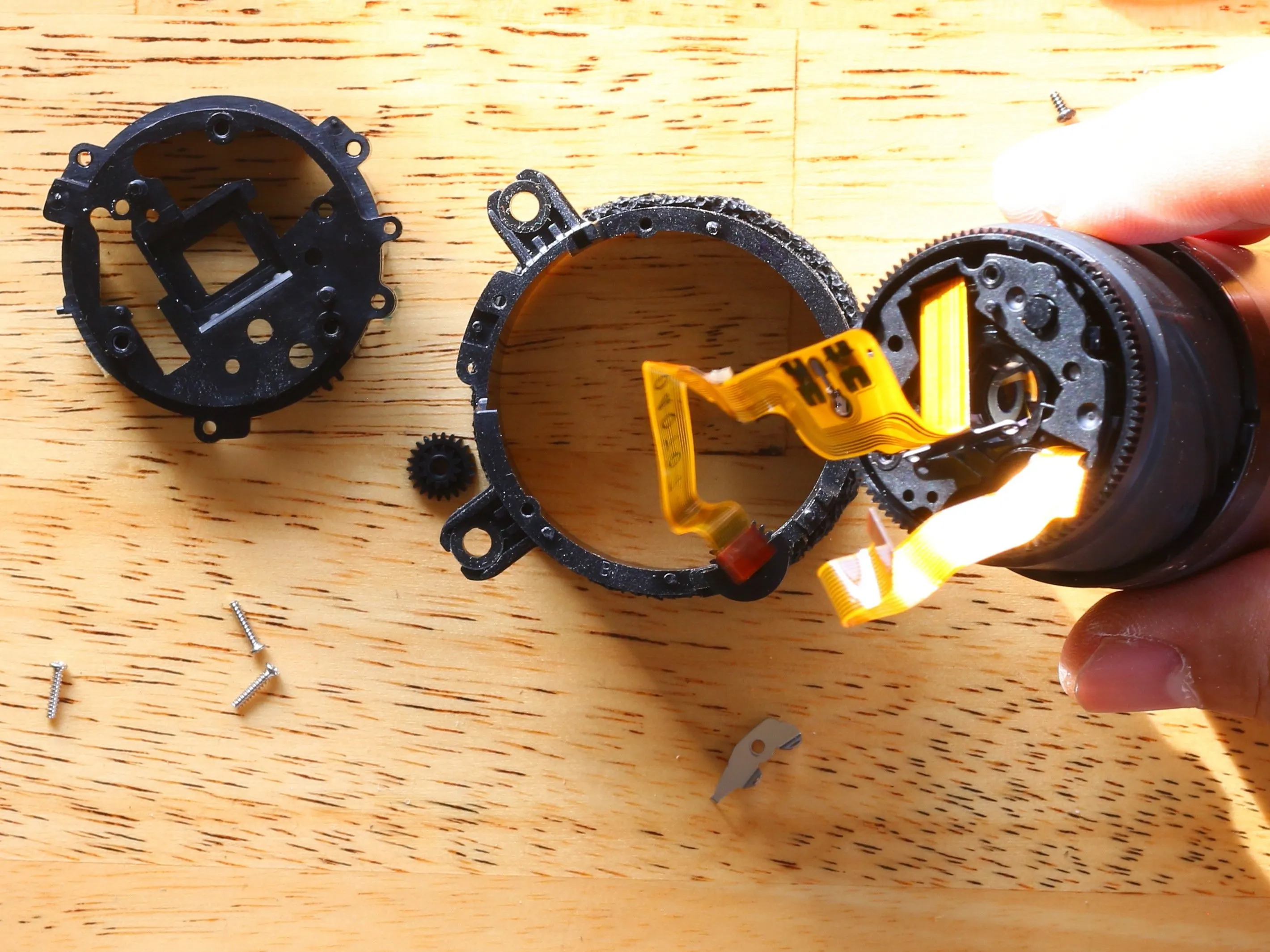

• Открутите шесть крестообразных винтов #00, которые удерживают блок объектива вместе. После этого можно снять корпус объектива.

• Вот некоторые подробности об объективе:

• Фокусное расстояние составляет 6,32-63,2 мм (38-380 мм в эквиваленте в 35-миллиметровом формате).

• Он имеет диафрагму f/2,8-3,7.

• Минимальное фокусное расстояние составляет 23,6 дюйма.

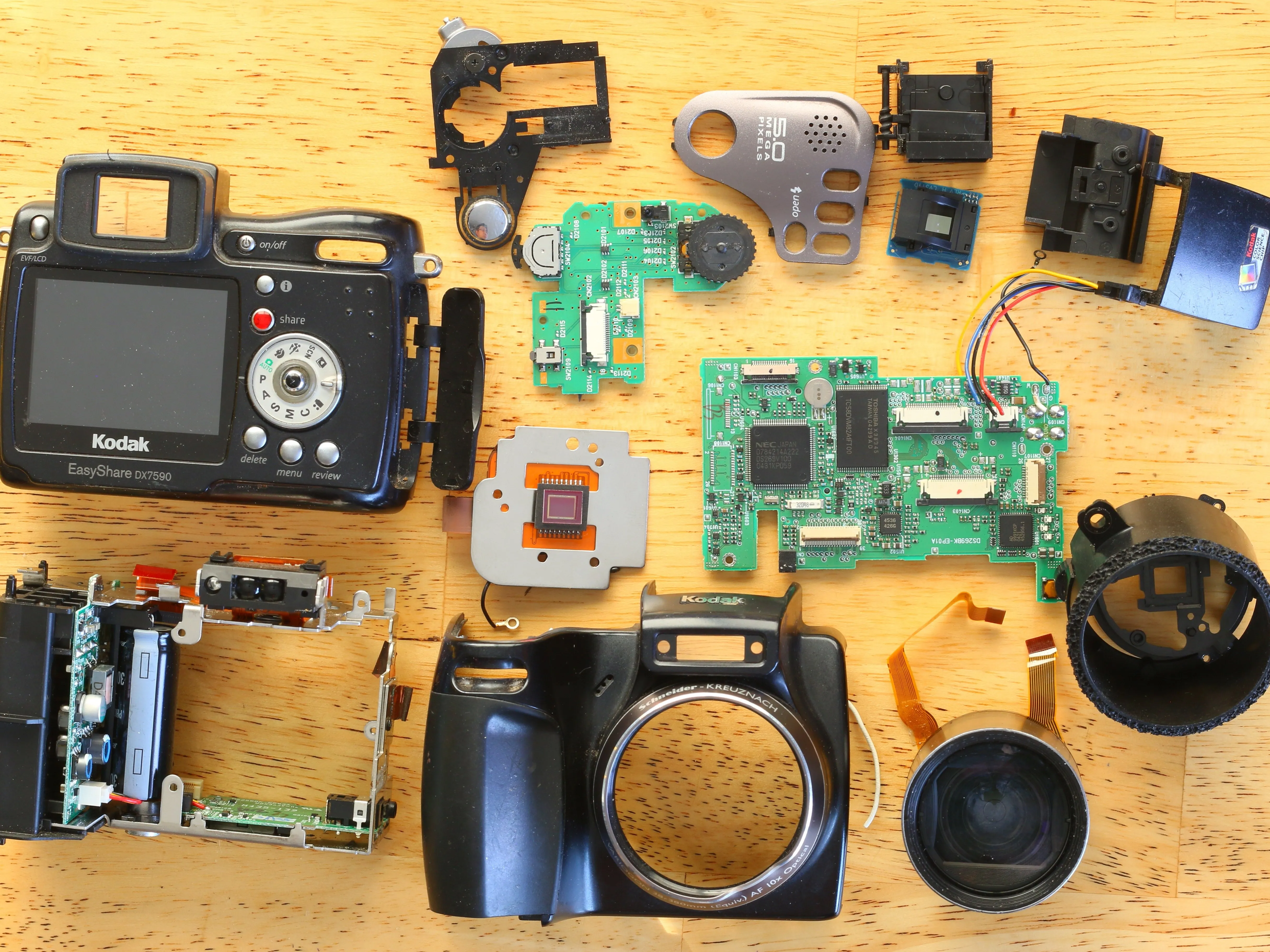

Шаг 20

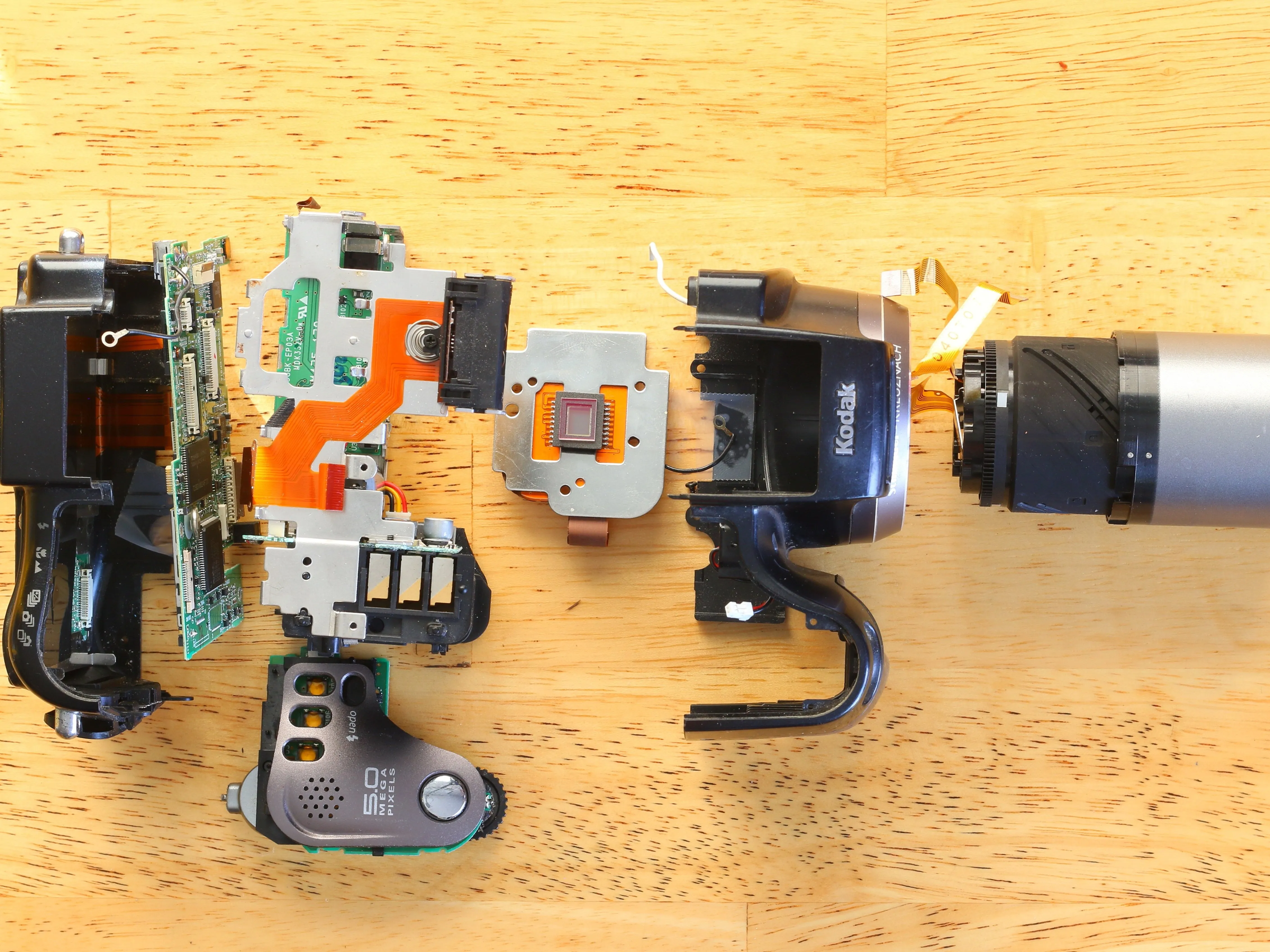

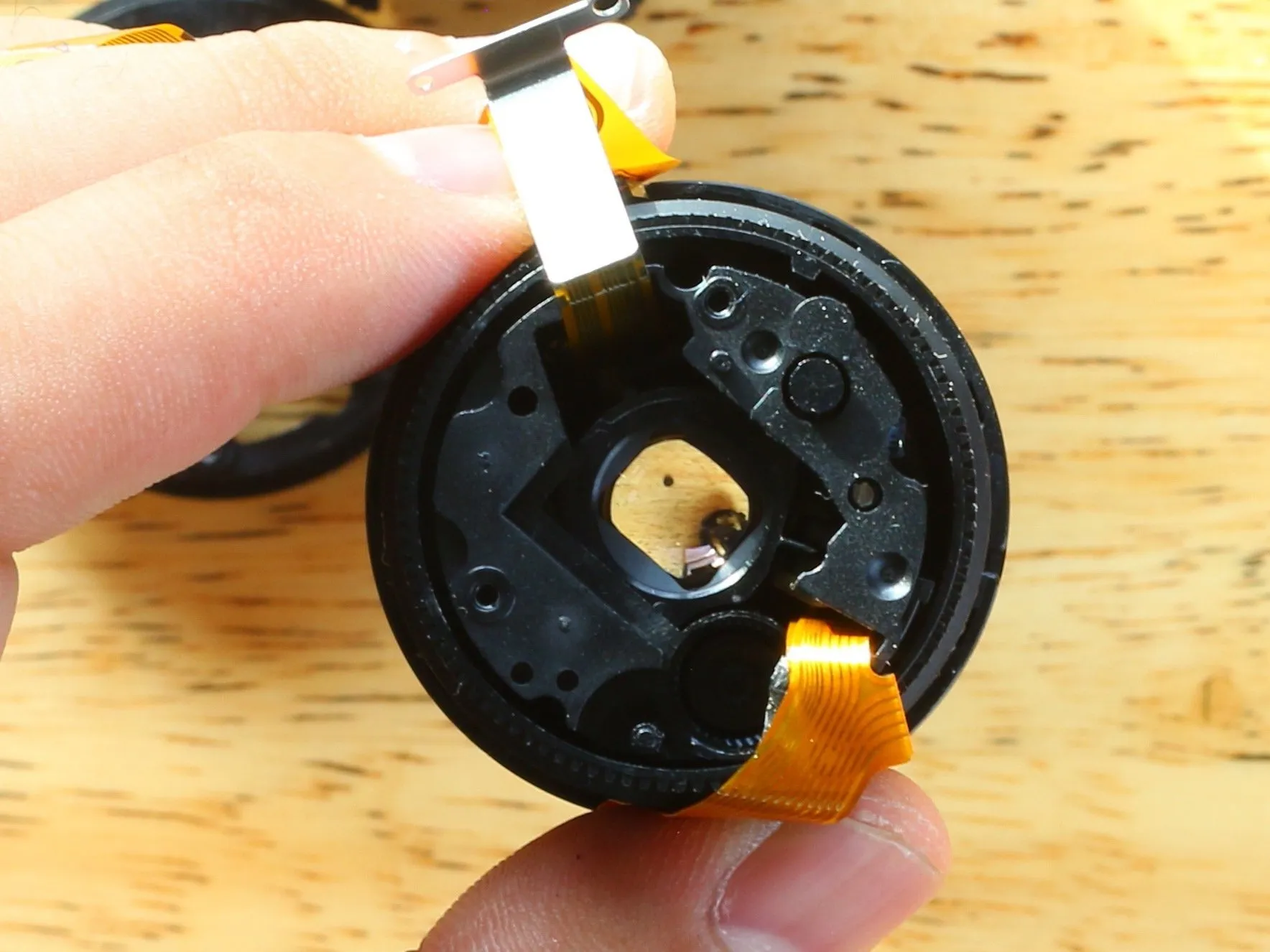

• Вот оно, друзья! Вот как выглядит камера возрастом 16+ лет изнутри.

• Новые камеры внутри выглядят не так уж сильно. Возможно, компоненты уменьшились, а новые сенсоры могут похвастаться в 5-6 раз большим количеством мегапикселей, но технологические концепции, воплощенные в этой камере, широко используются и сегодня.
