Разборка Kodak Easyshare z650

Введение

Разборка kodak z650 на основные компоненты: внешняя крышка, ЖК-дисплей, видоискатель, материнская плата, объектив и корпус объектива.

Что вам понадобится

Инструменты

•

•

Шаг 1 Разборка Kodak Easyshare z650

• Из выключенной камеры извлеките аккумулятор и карты памяти.

Шаг 2

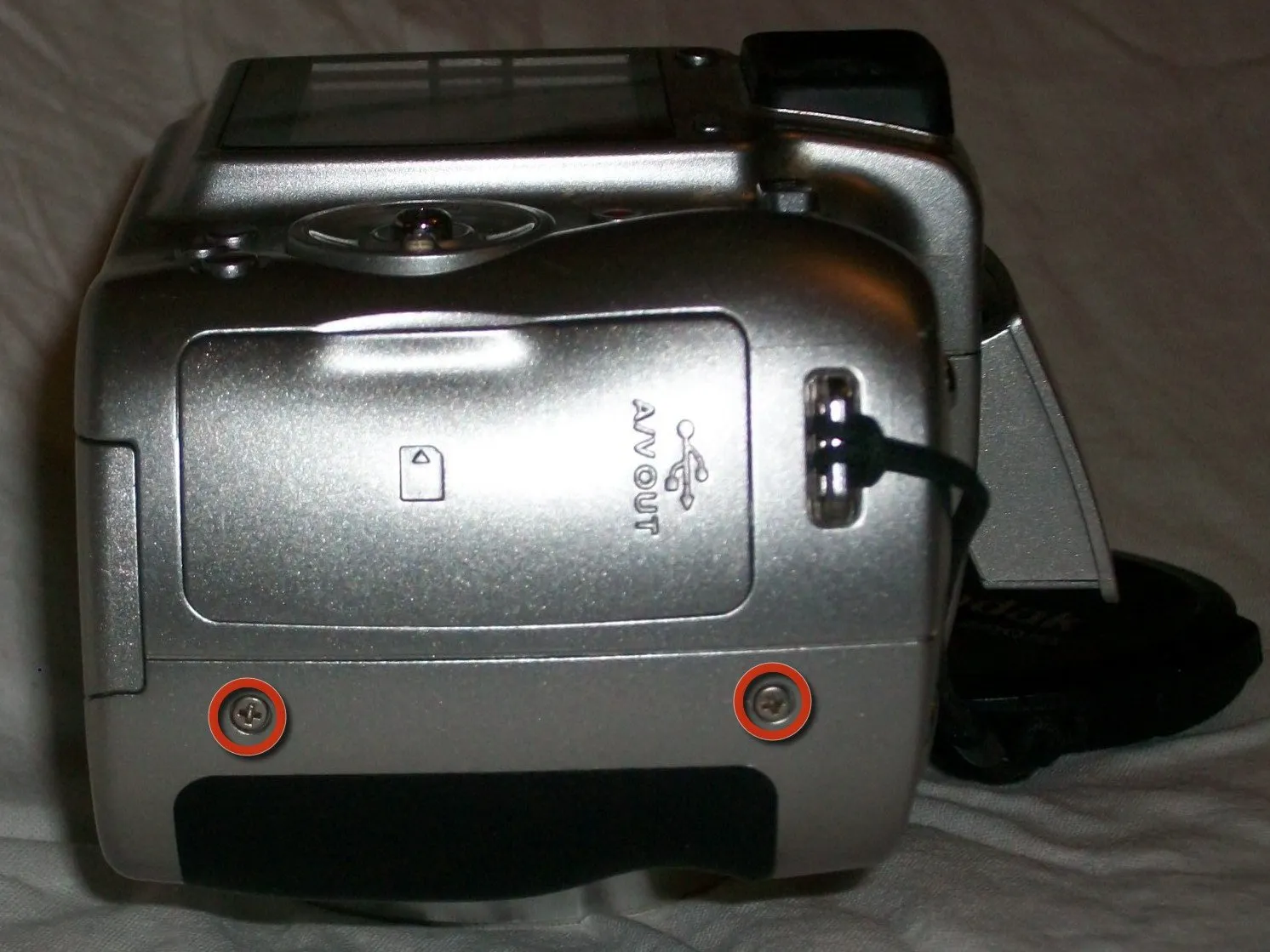

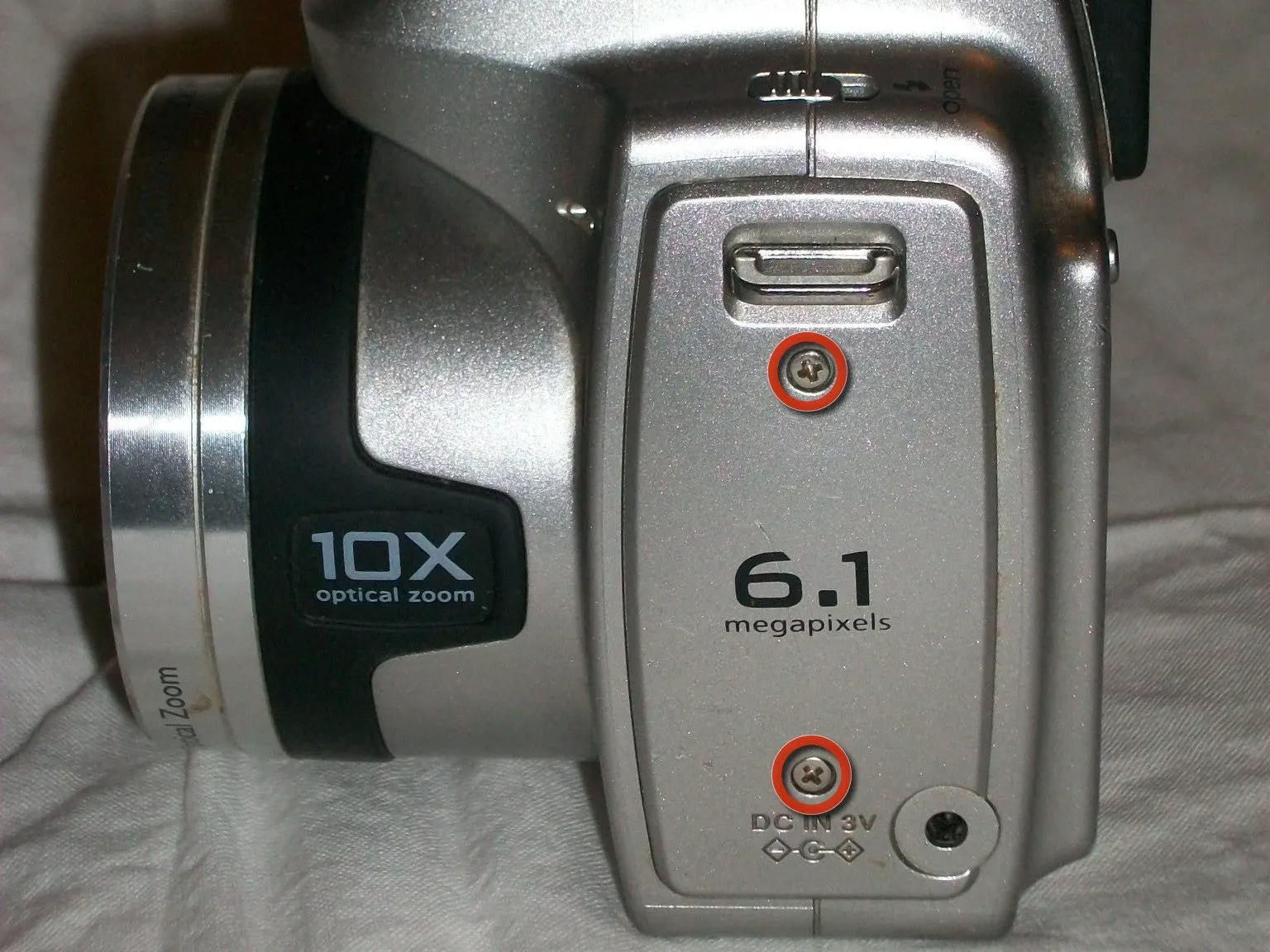

• Открутите: 2 винта с правой стороны.

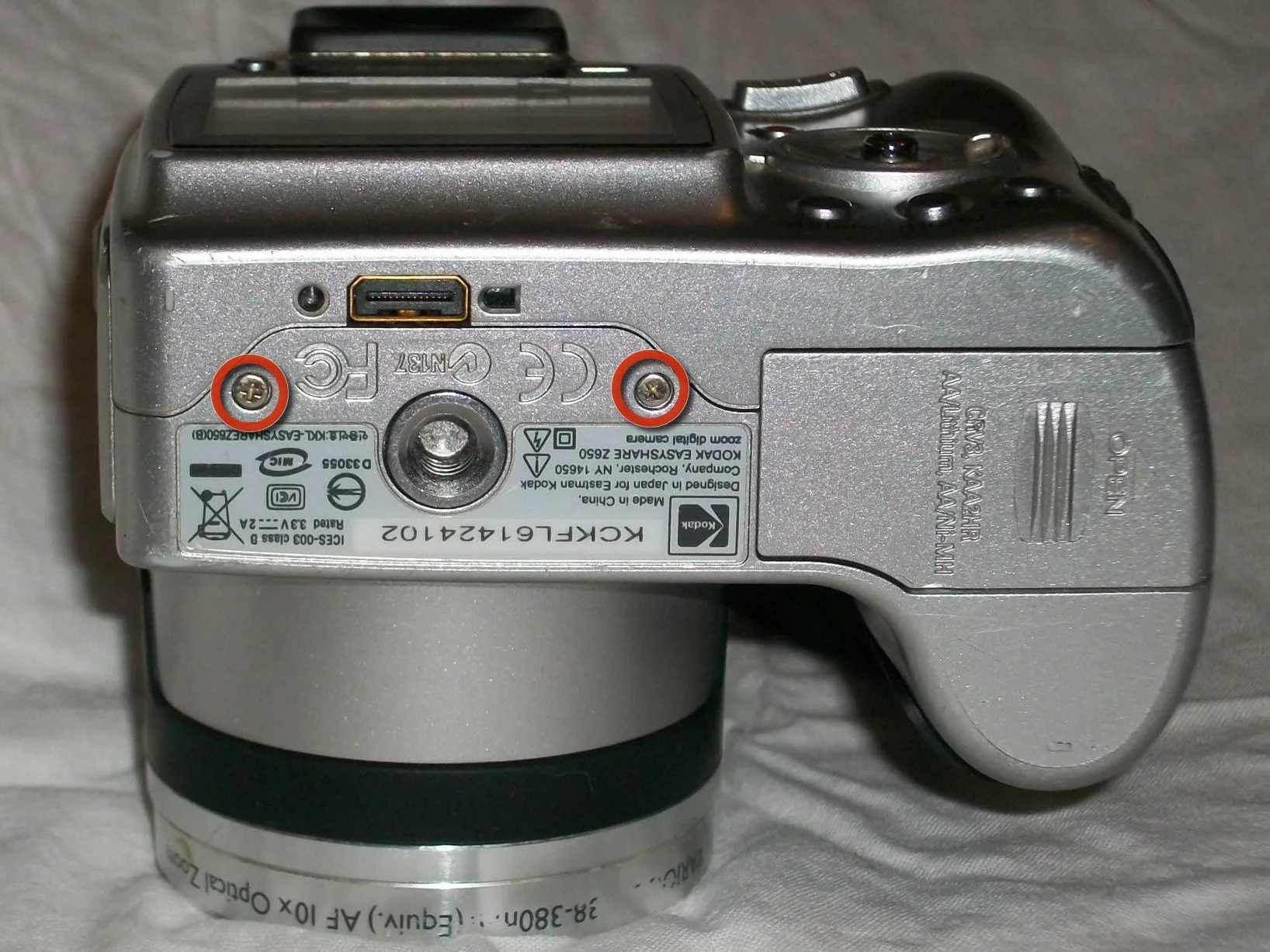

• 2 винта с основания.

• 2 винта с левой стороны.

Шаг 3

• Открыв крышку аккумуляторного отсека и направив объектив камеры вниз, аккуратно подденьте задний корпус.

Шаг 4

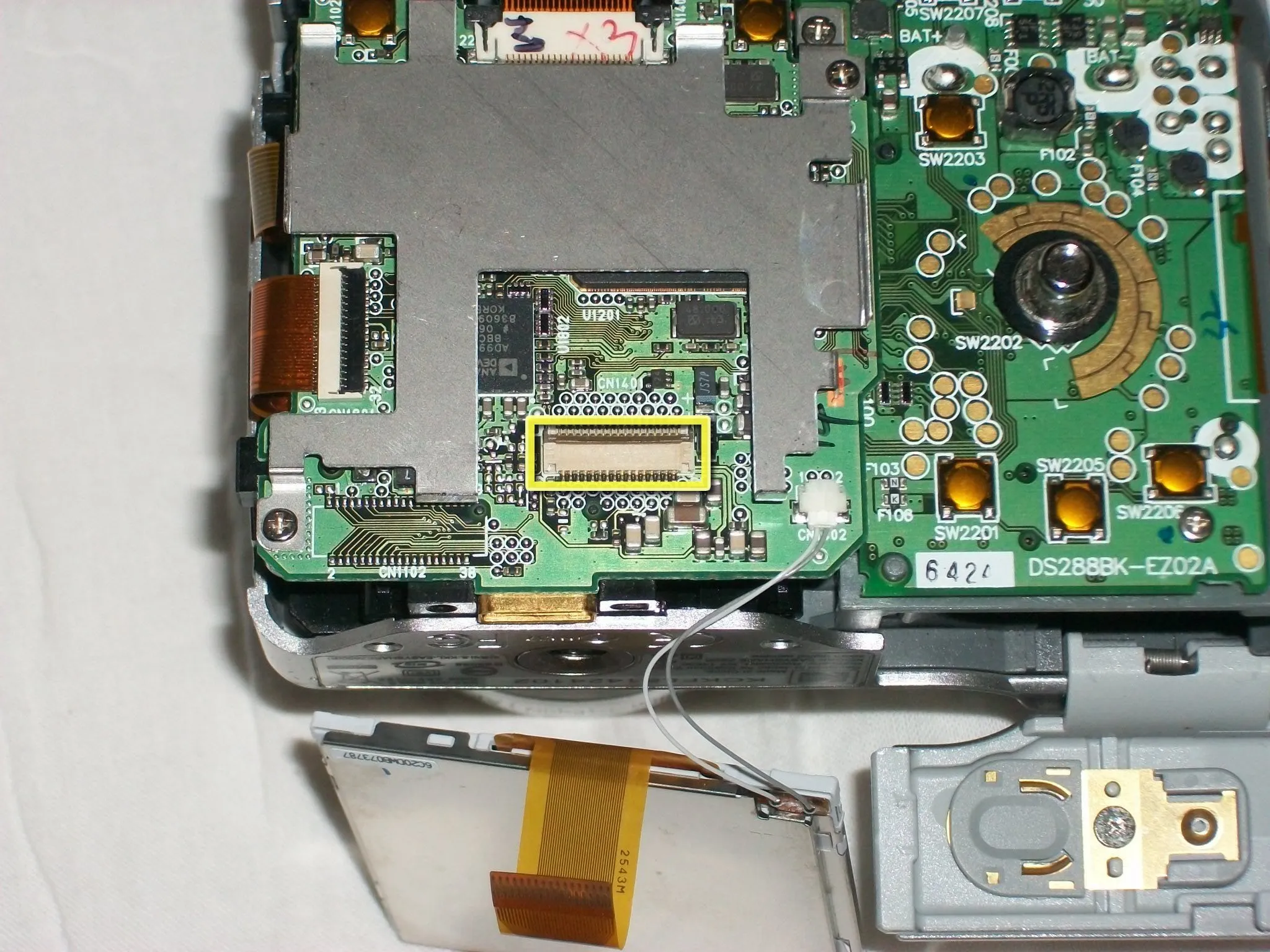

• Поднимите ЖК-дисплей из металлического корпуса,

• Затем поднимите выступ на разъеме.

• Выдвиньте ленточный кабель.

Шаг 5

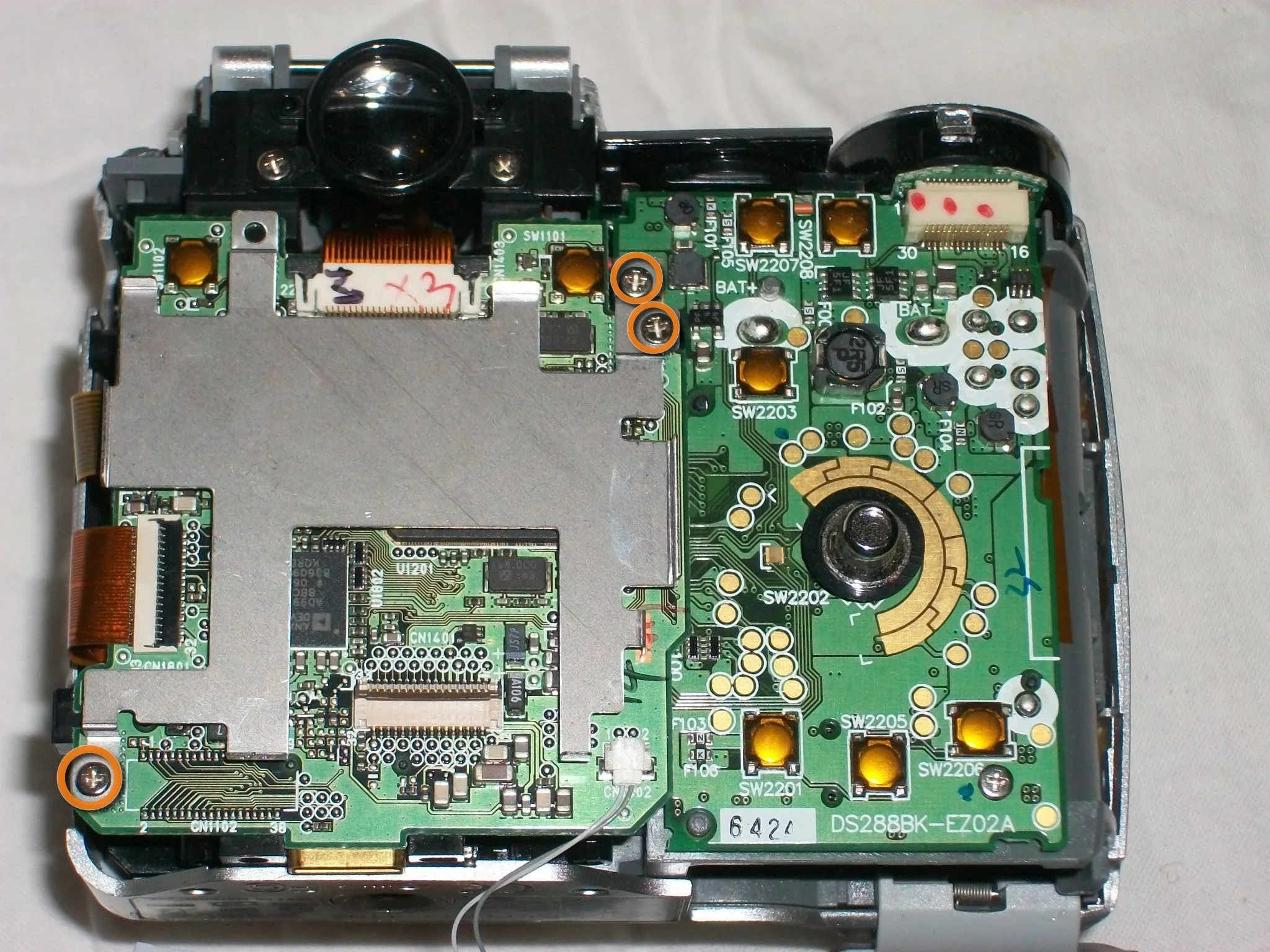

• Выкрутите 3 винта из металлической пластины корпуса ЖК-дисплея

• И снимите металлическую панель корпуса.

Шаг 6

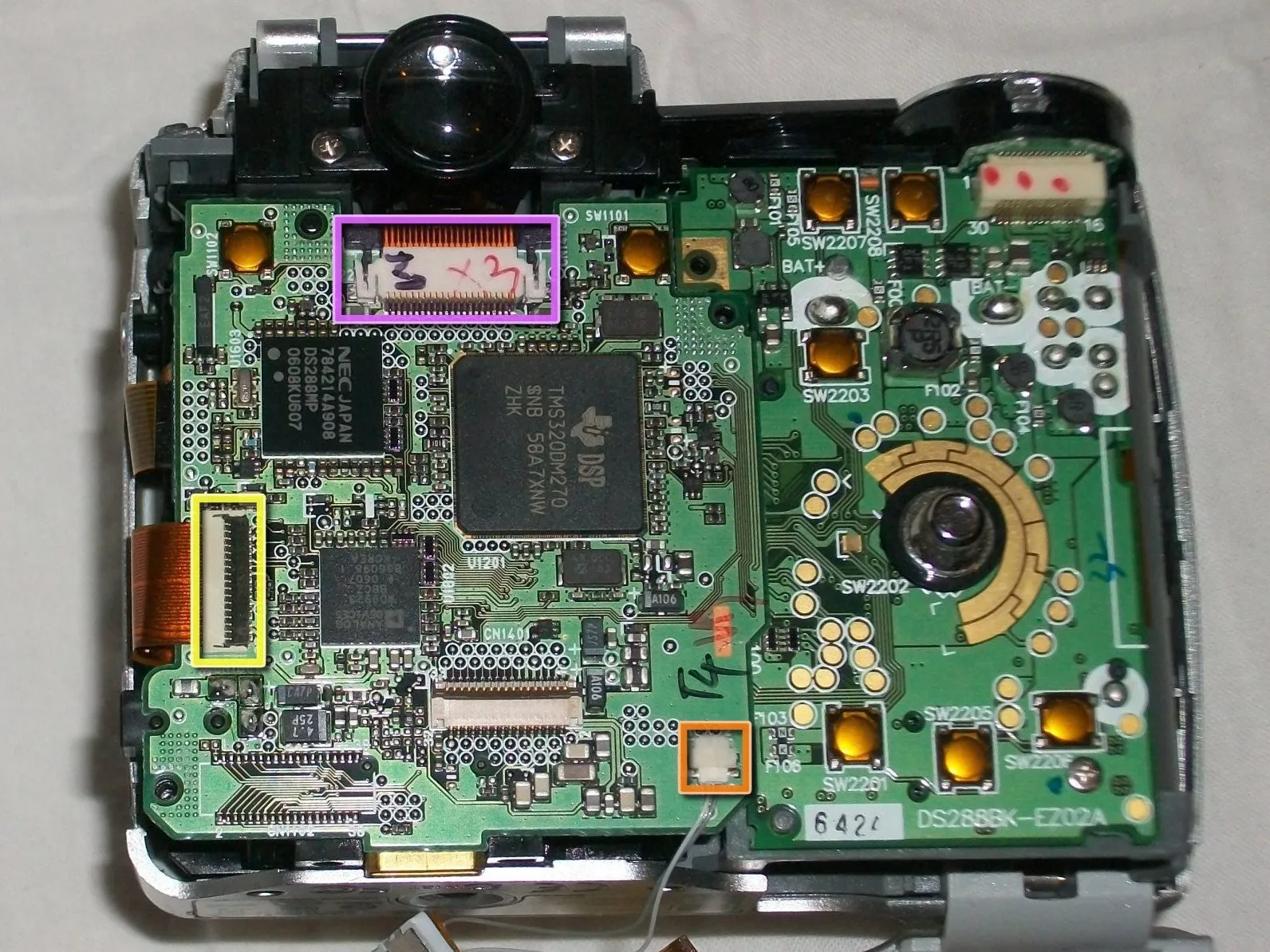

• Ногтями или маленькой плоской отверткой отодвиньте черные язычки на разъеме кабеля искателя от разъема платы.

• Подведите отвертку под гибкий элемент и осторожно поднимите его вверх, чтобы извлечь из разъема.

• Приподнимите крышку на гибком элементе объектива и осторожно выдвиньте его.

• Ногтями пальцев аккуратно подденьте маленький белый разъем ЖК-дисплея (справа внизу платы).

• Будьте осторожны, не потяните его за провода.

Шаг 7

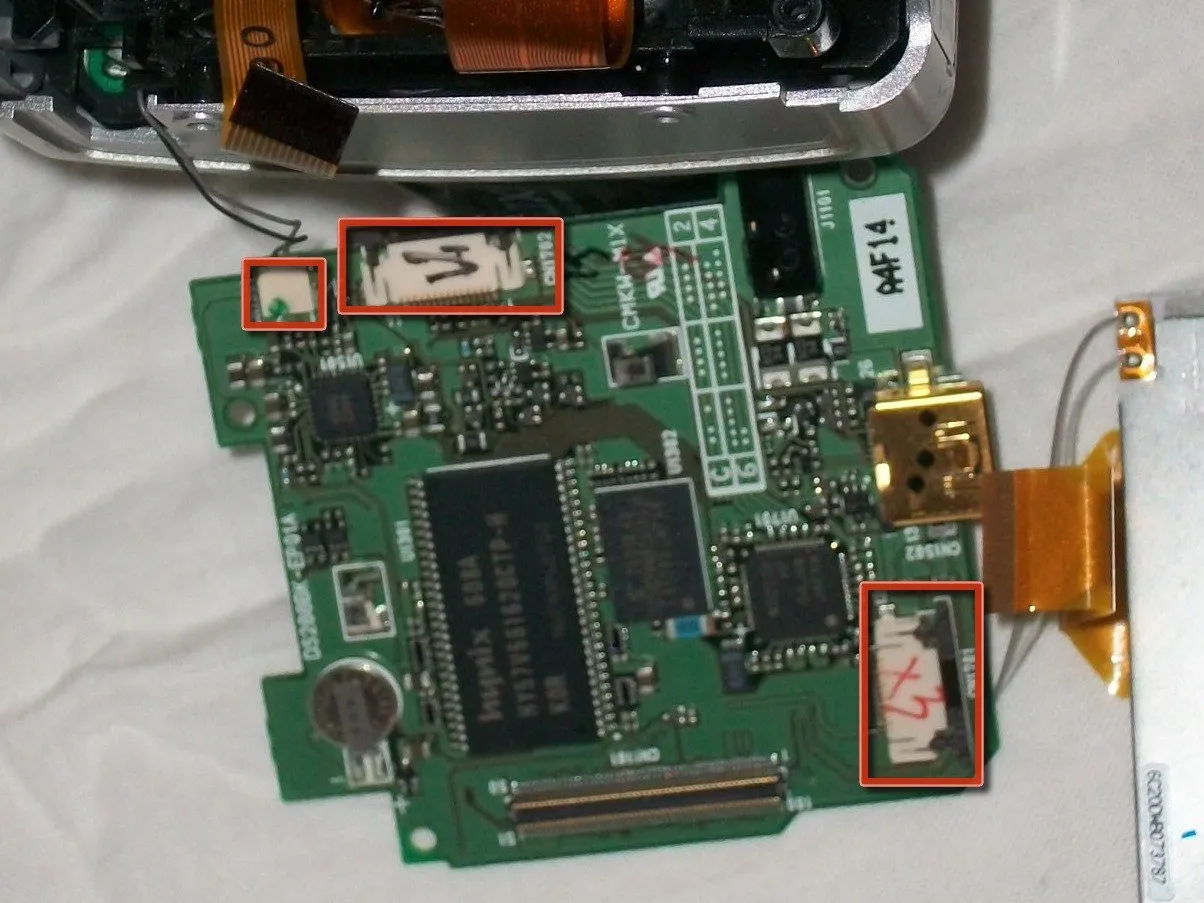

• Слегка приподнимите плату, чтобы обнаружить 2 ленточных шлейфа и 1 проводной разъем, все еще закрепленные под платой - удалите шлейфы перед тем, как полностью снять плату.

• Сначала снимите нижний шлейф.

• Затем с помощью ногтей аккуратно вытащите проводной разъем из объектива.

• Сдвиньте выступы на разъемах объектива/затвора и экрана объектива горизонтально в сторону от платы, а затем освободите гибкие кабели.

Шаг 8

• Переместите кнопку 'выкл.' в избранное.

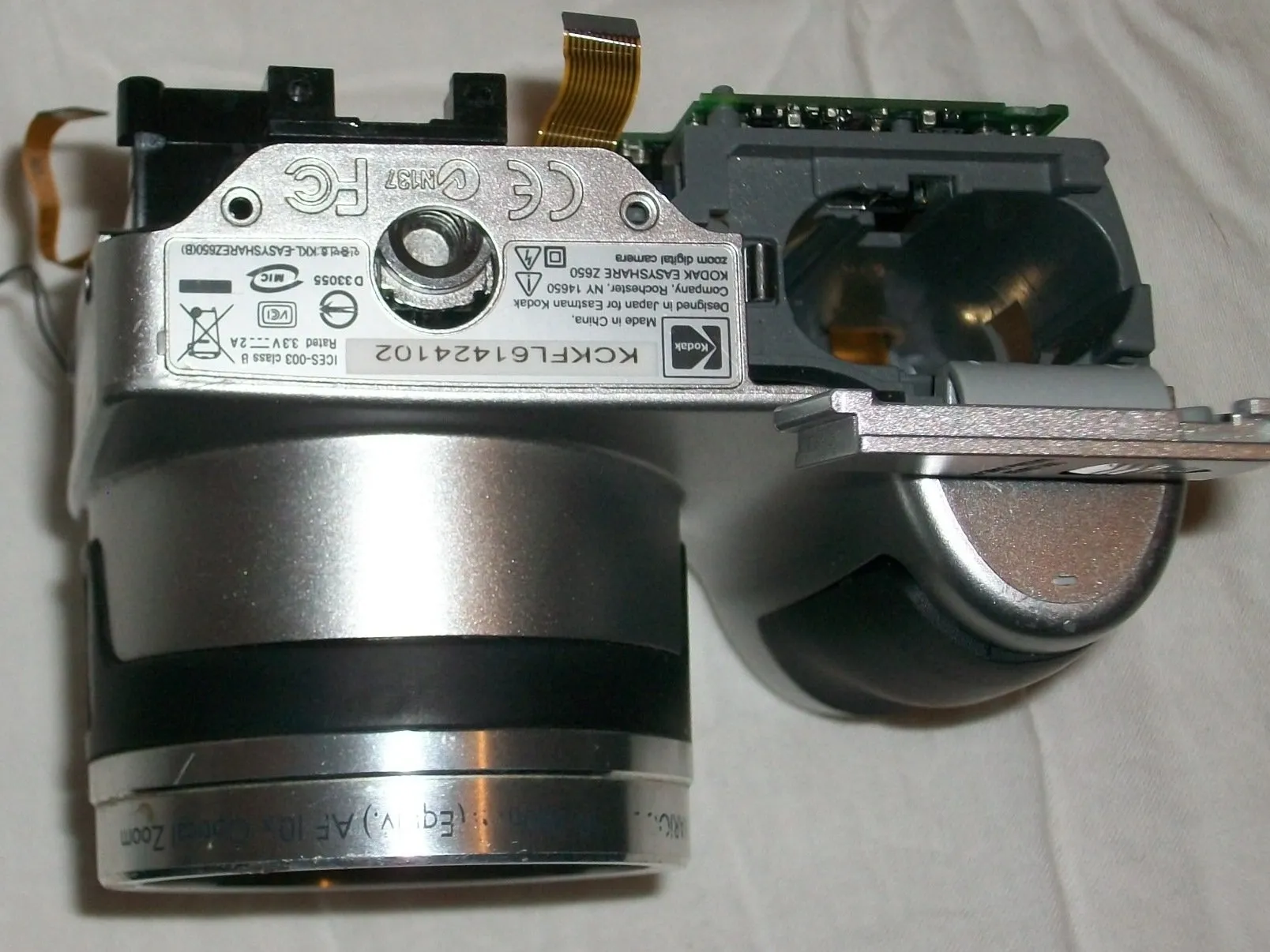

• Переверните камеру вверх дном и поднимите передний корпус над винтом штатива.

• Аккуратно подденьте передний корпус и освободите его от основного корпуса камеры.

• Прозрачная пластиковая прокладка и тонкая резиновая прокладка на объективе камеры могут выпасть при освобождении корпуса.

Шаг 9

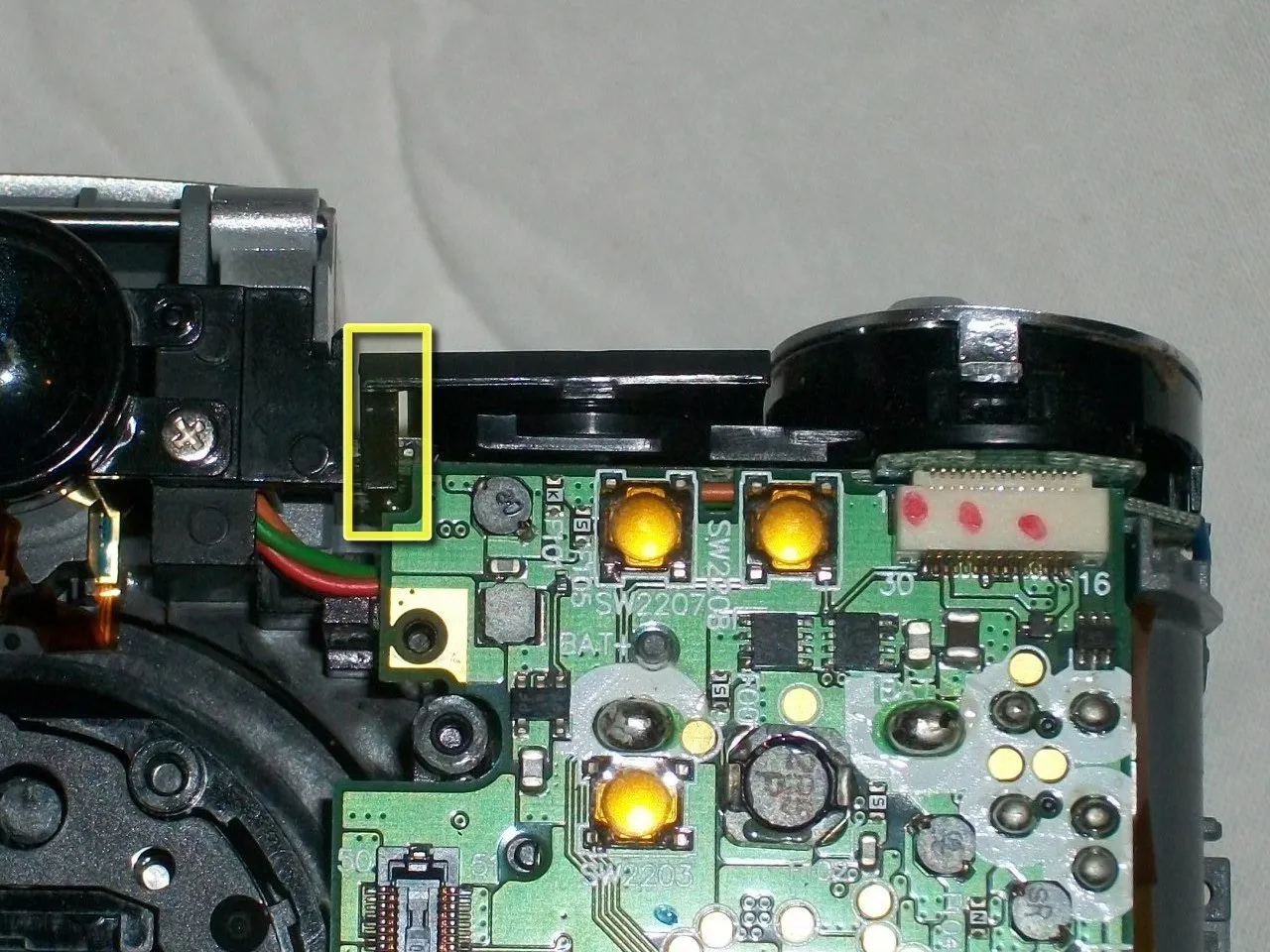

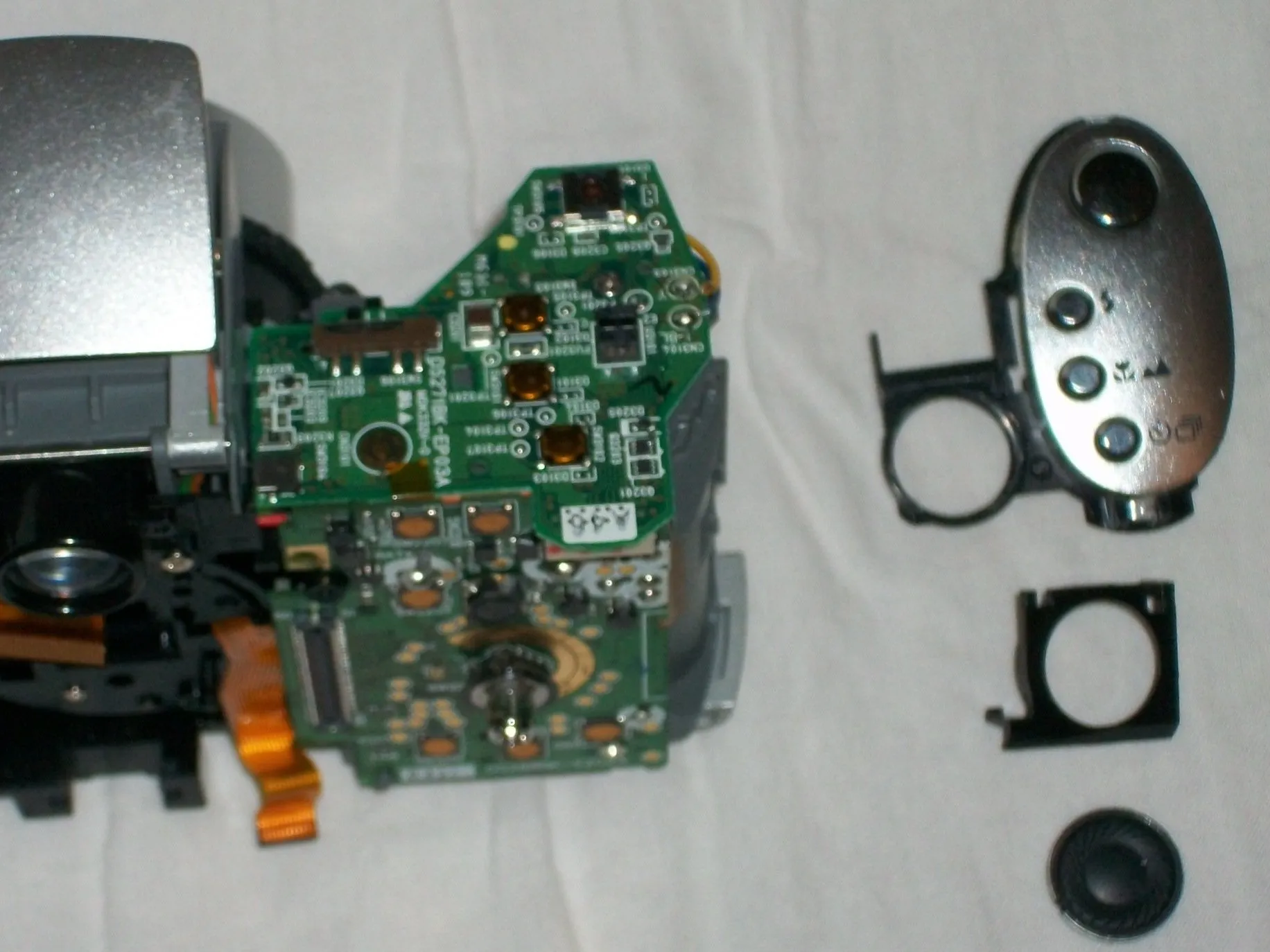

• Подденьте ногтем или маленькой плоской отверткой пластиковую накладку, чтобы освободить ее от верхней платы.

• Снимите консоль кнопок и динамик/корпус динамика с верхней части камеры.

Шаг 10

• Выкрутите 2 винта с каждой стороны видоискателя.

• Снимите видоискатель

Шаг 11

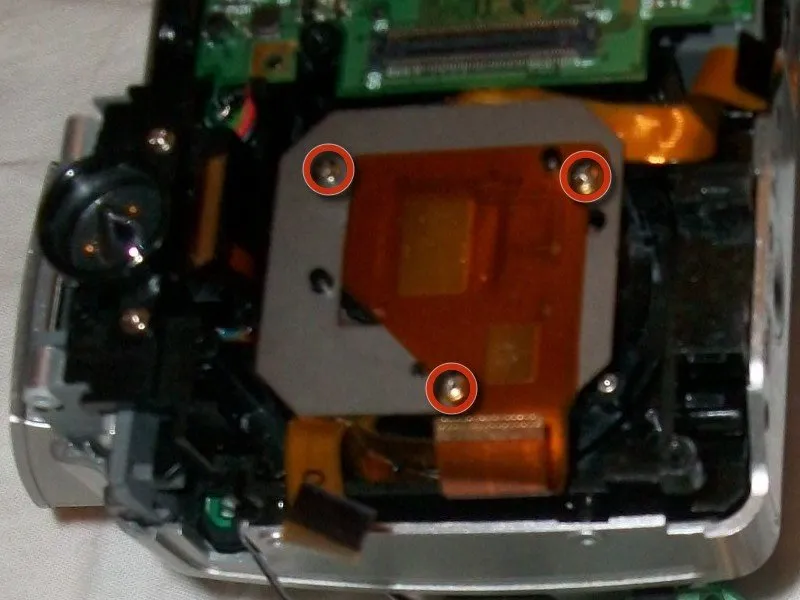

• открутите 3 винта, крепящие экран изображения к задней части объектива.

• следите за тем, чтобы крышка и уплотнитель экрана не отвалились.

Шаг 12

• Переверните камеру так, чтобы объектив был обращен к вам.

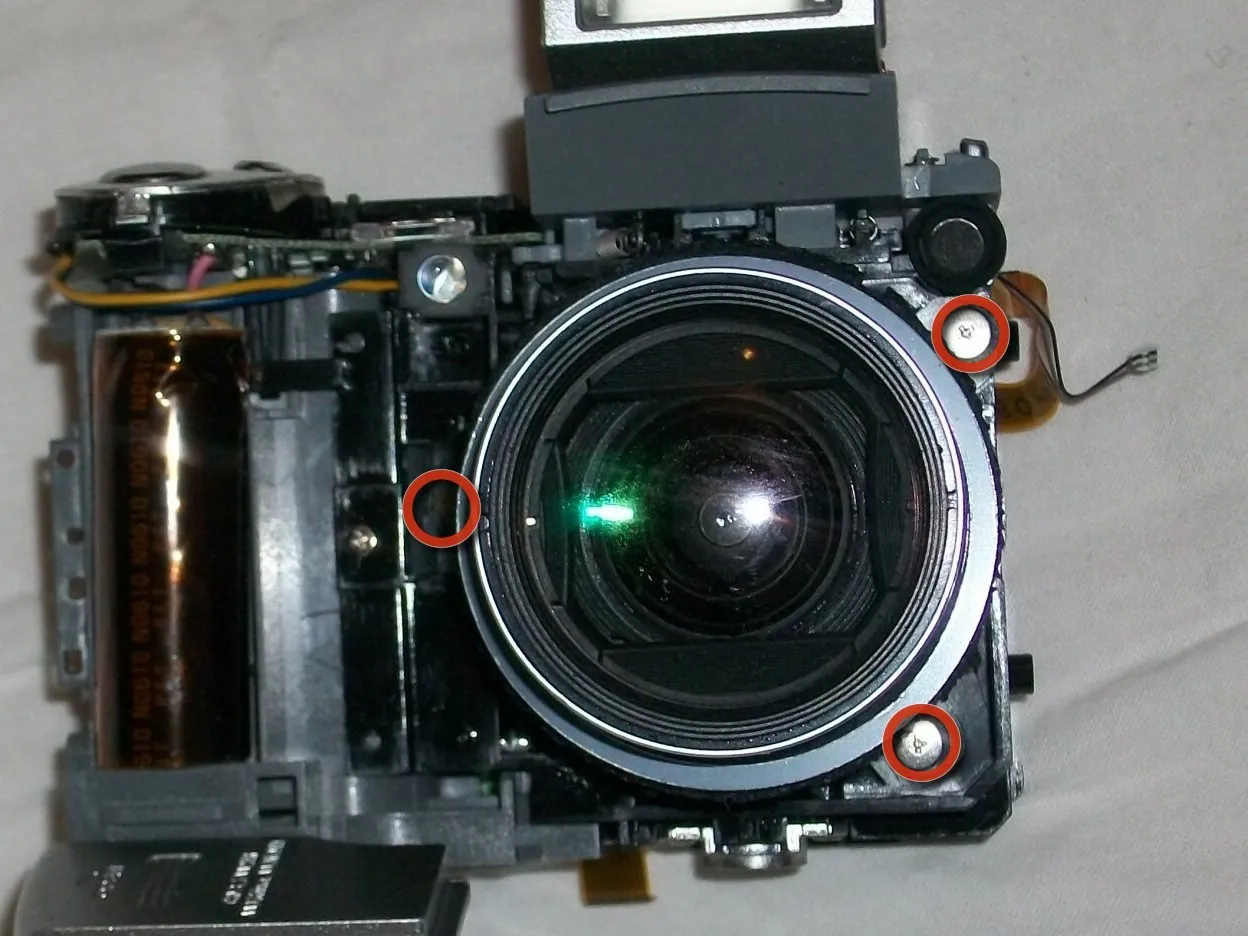

• Выкрутите 3 винта, крепящие тубус объектива к основной рамке камеры.

• Потяните тубус объектива на себя, будьте осторожны, так как на задней части объектива все еще закреплены флексы.

Шаг 13

• Переверните объектив так, чтобы задняя часть объектива была обращена вверх.

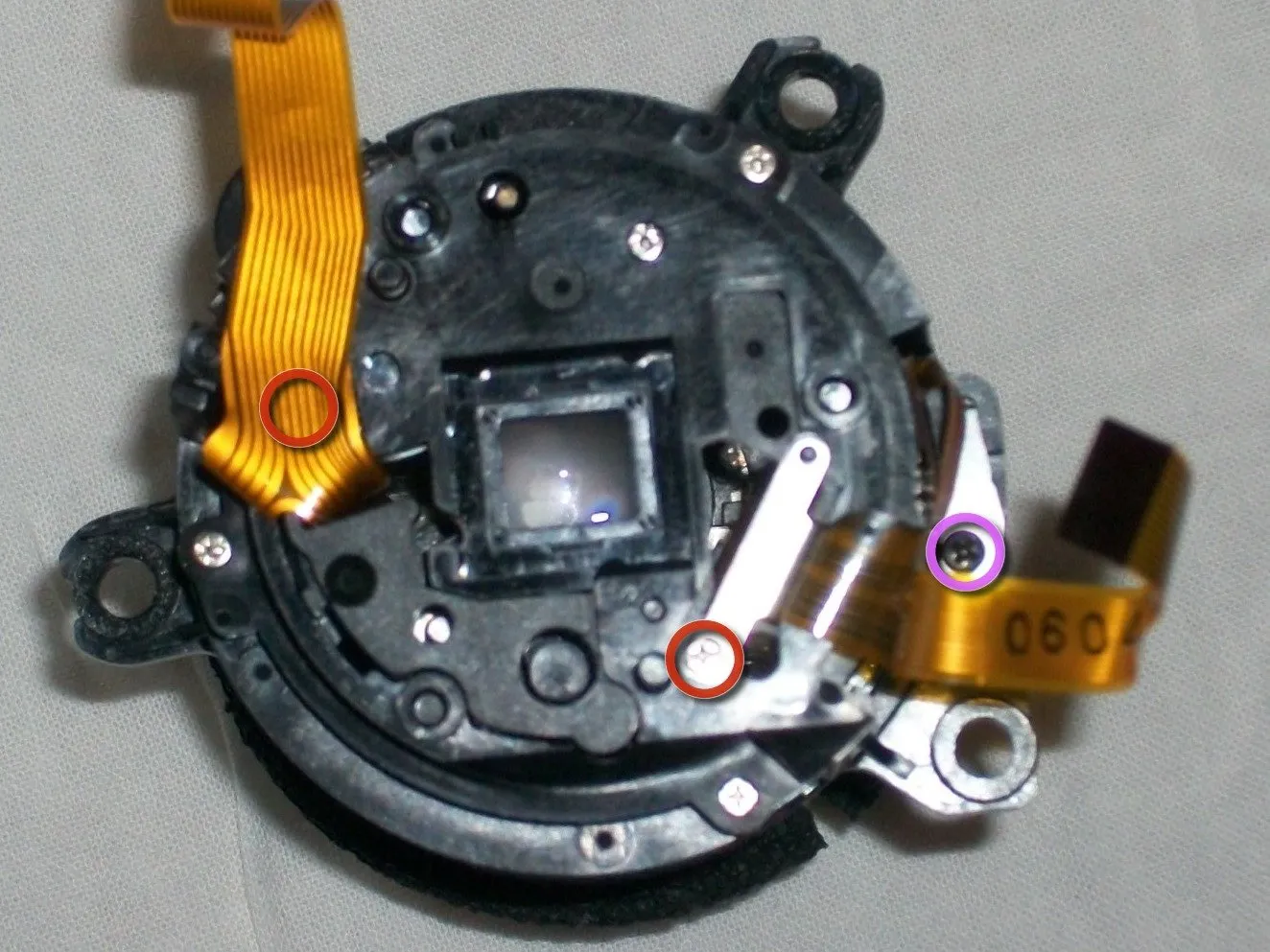

• Приподнимите загиб справа от задней оправы объектива, чтобы открыть винт, затем выкрутите 3 винта на задней стороне объектива.

• Выкрутите 1 винт с левой стороны оправы объектива (удерживающий фокусировочный флекс), дополнительный шаг.

• Проденьте флекс через отверстия на заднем корпусе объектива, чтобы снять корпус.

Шаг 14

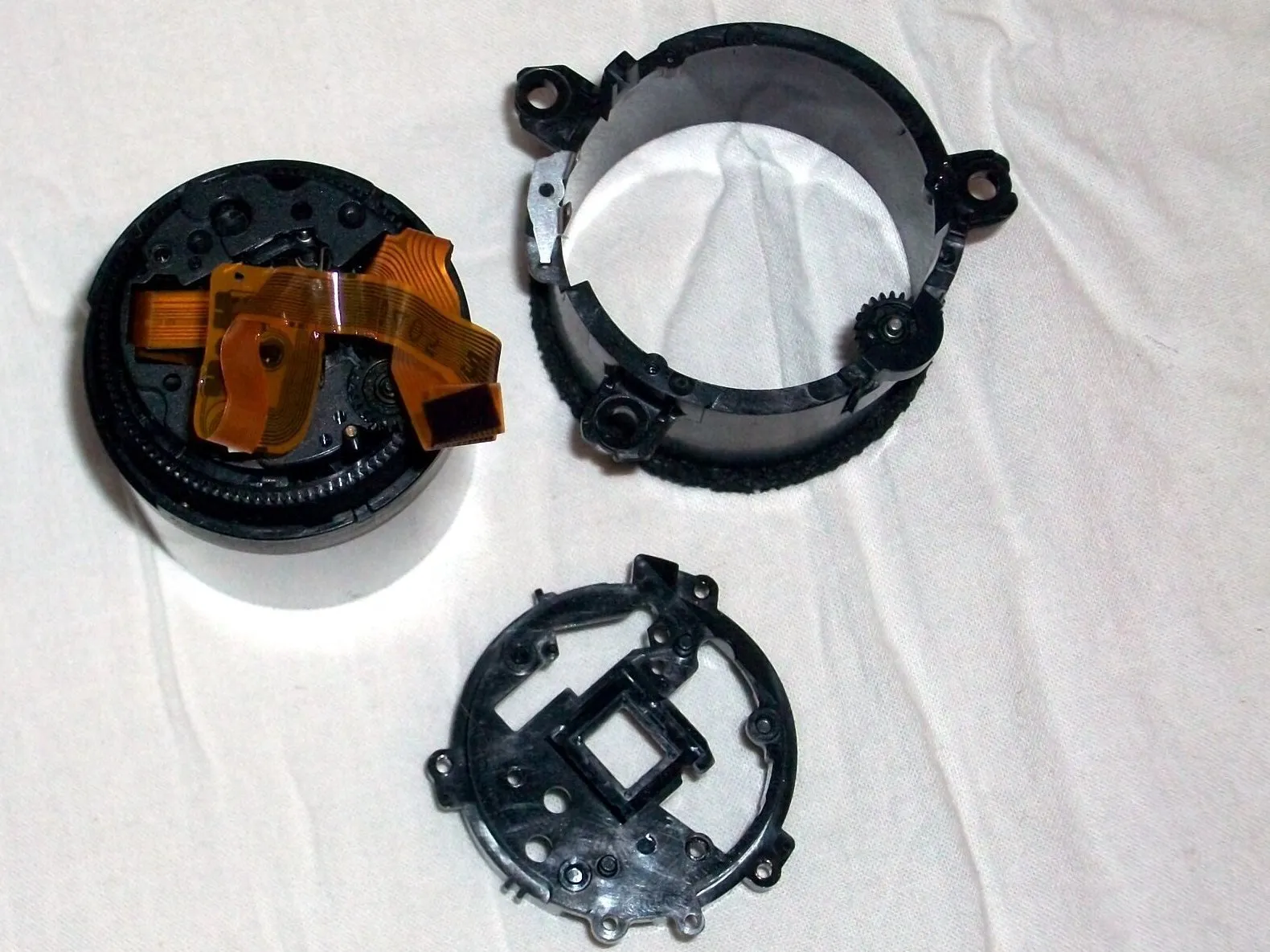

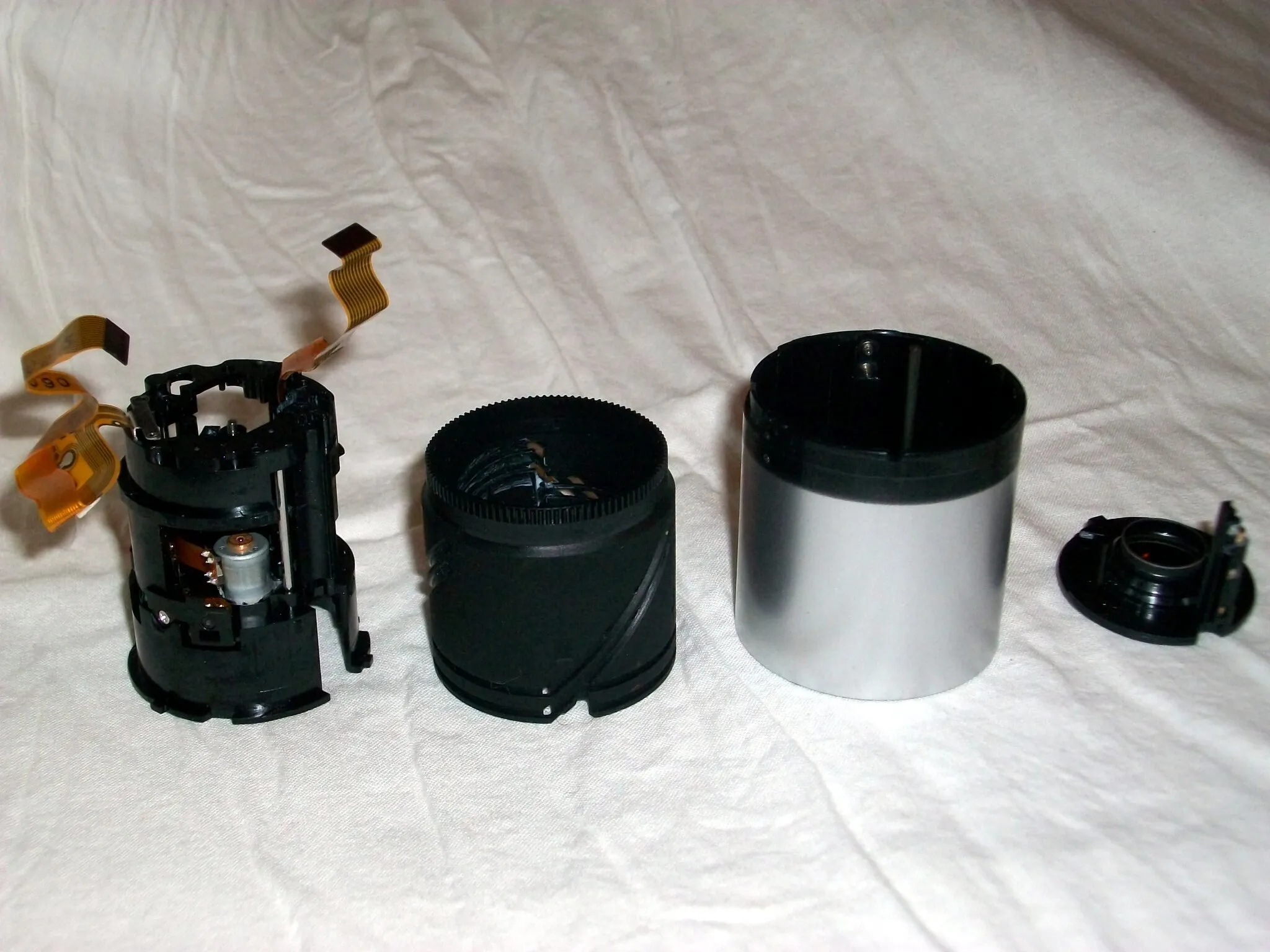

• Удерживая внутреннюю черную оправу объектива, поворачивайте ее против часовой стрелки, пока она не выйдет.

• Поднимите внутреннюю оправу вверх и освободите ее от мотора объектива и гибкого узла.

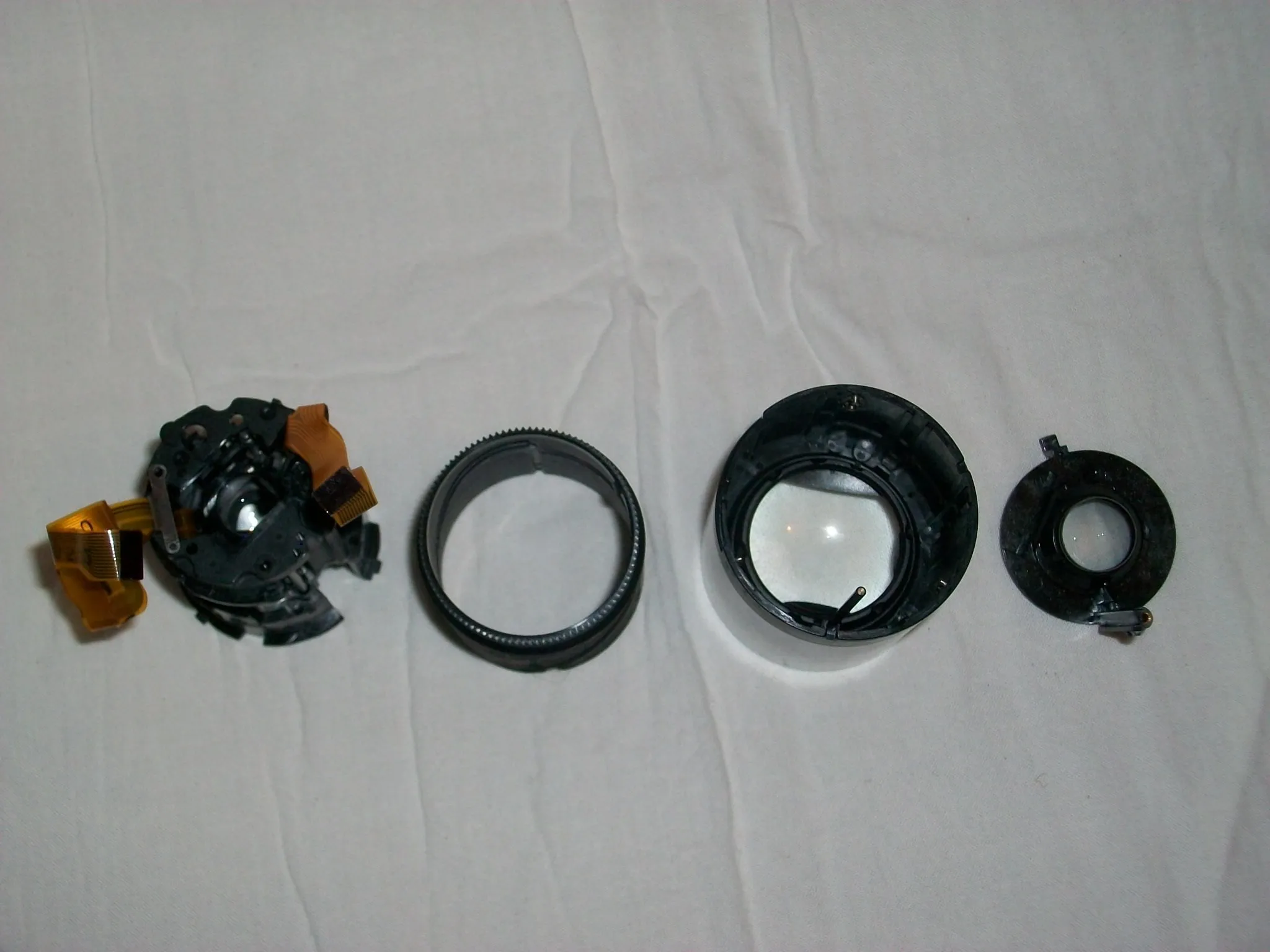

• Держась за штифт на внутренней стороне крайнего тубуса объектива, переверните тубус объектива вверх дном и возьмитесь за внутреннюю линзу, пока она не упадет.
