Введение

Этот разбор поможет вам лучше взломать и отремонтировать KORG Monotron mini synt.

Этот синтезатор, работающий от батареек, состоит из настоящего аналогового VCO, VCF и LFO. VCF похож на древние классические модели KORG MS-10 и MS-20. Вы можете использовать ленточную клавиатуру для создания невероятного звука 70-х годов.

В интернете есть много информации, но это устройство заслуживает отдельного места на Делаете.ру

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com

Шаг 1 Монотрон KORG

KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 1 из 3
KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 1 из 3 | Источник - ifixit.com

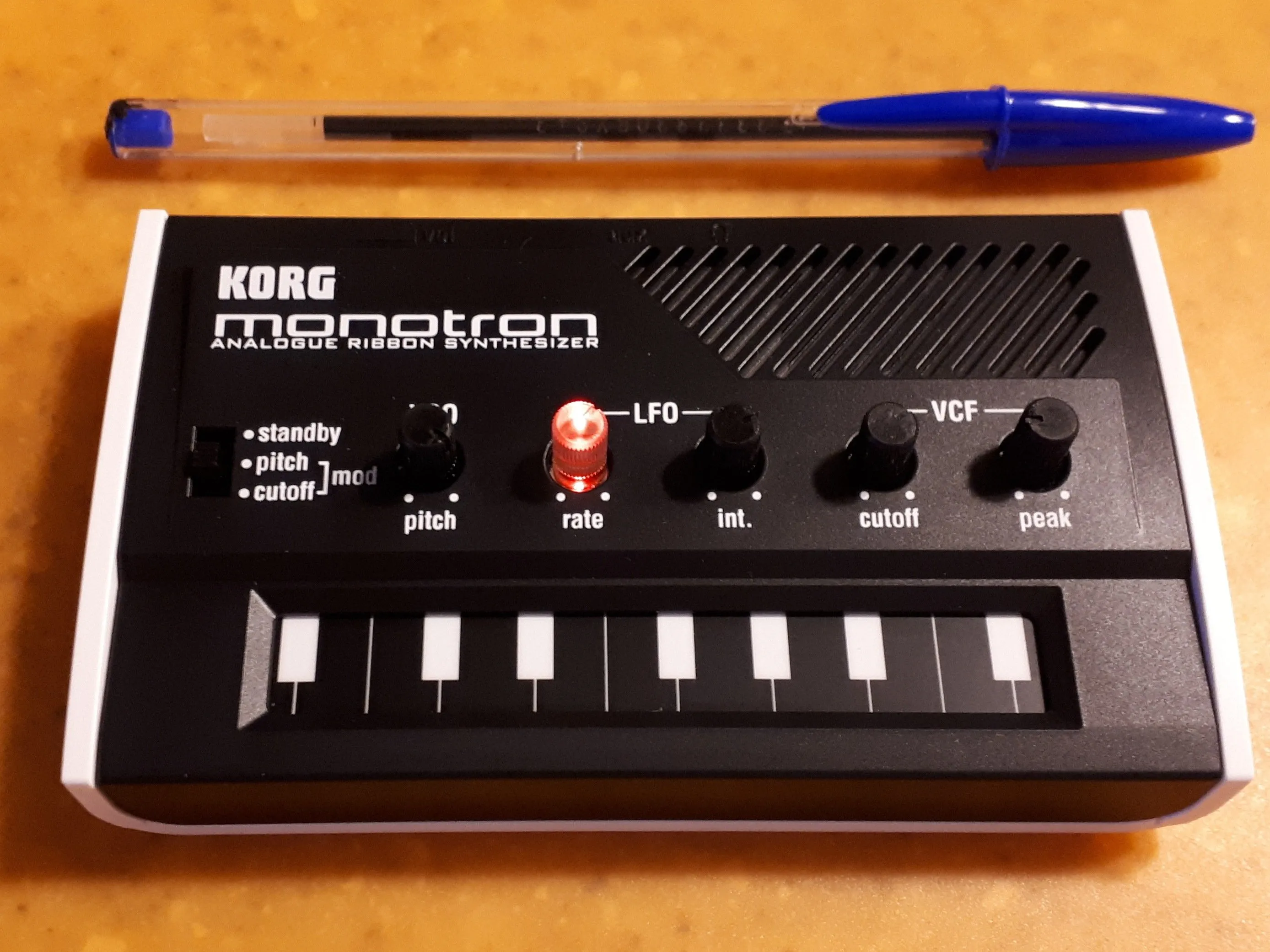

KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 2 из 3
KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 2 из 3 | Источник - ifixit.com

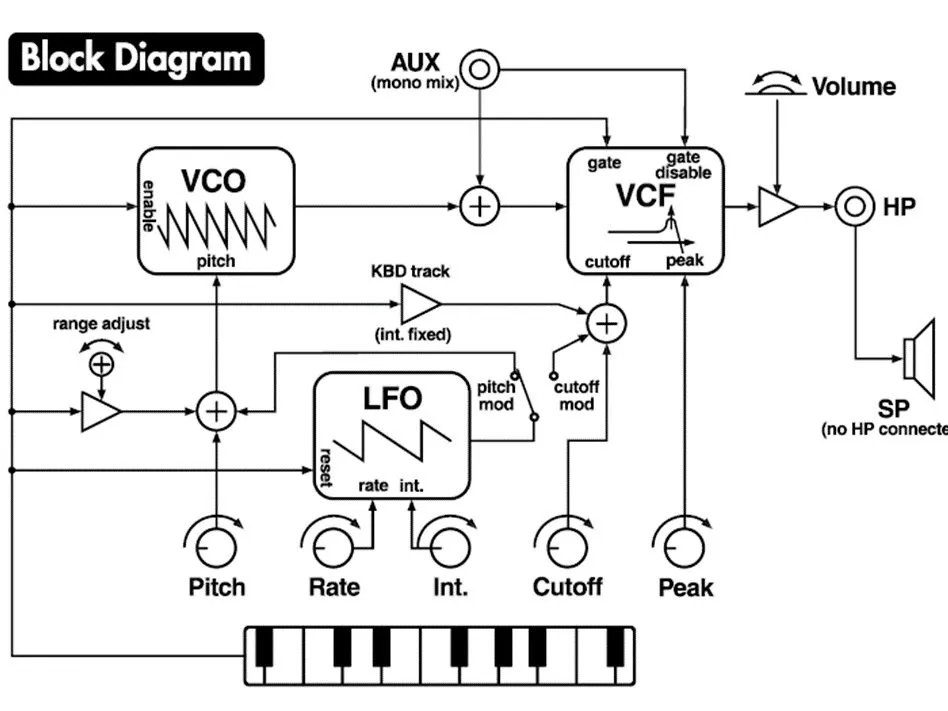

KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 3 из 3
KORG Monotron Teardown, The KORG Monotron: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Вот он.... Монотрон!!!

  • LM324как маломощный операционный усилитель

  • TPA6111A2DR в качестве усилителя мощности для стереофонического звука.

  • TPS61071 в качестве синхронного повышающего преобразователя (цепь питания) от 2 батареек AAA

  • SN74AHC14 шестигранный триггер Шмитта

  • 2SC4617 npn bjt, 2SA1774pnp bjt, 2SK433фет, IMX9 двойной bjt

Шаг 2 Вскрытие

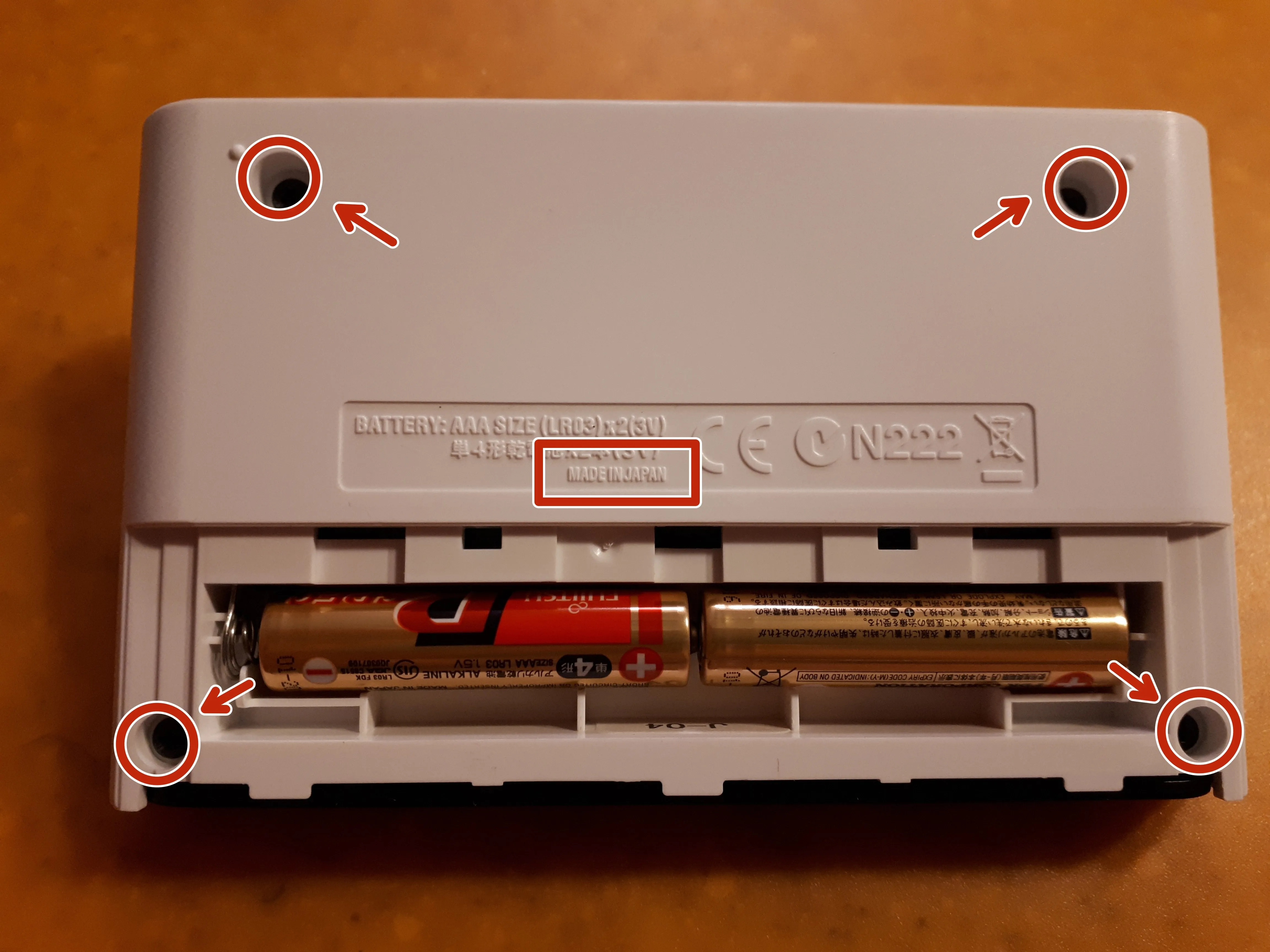

KORG Monotron Teardown, открытие: шаг 2, изображение 1 из 3
KORG Monotron Teardown, открытие: шаг 2, изображение 1 из 3 | Источник - ifixit.com

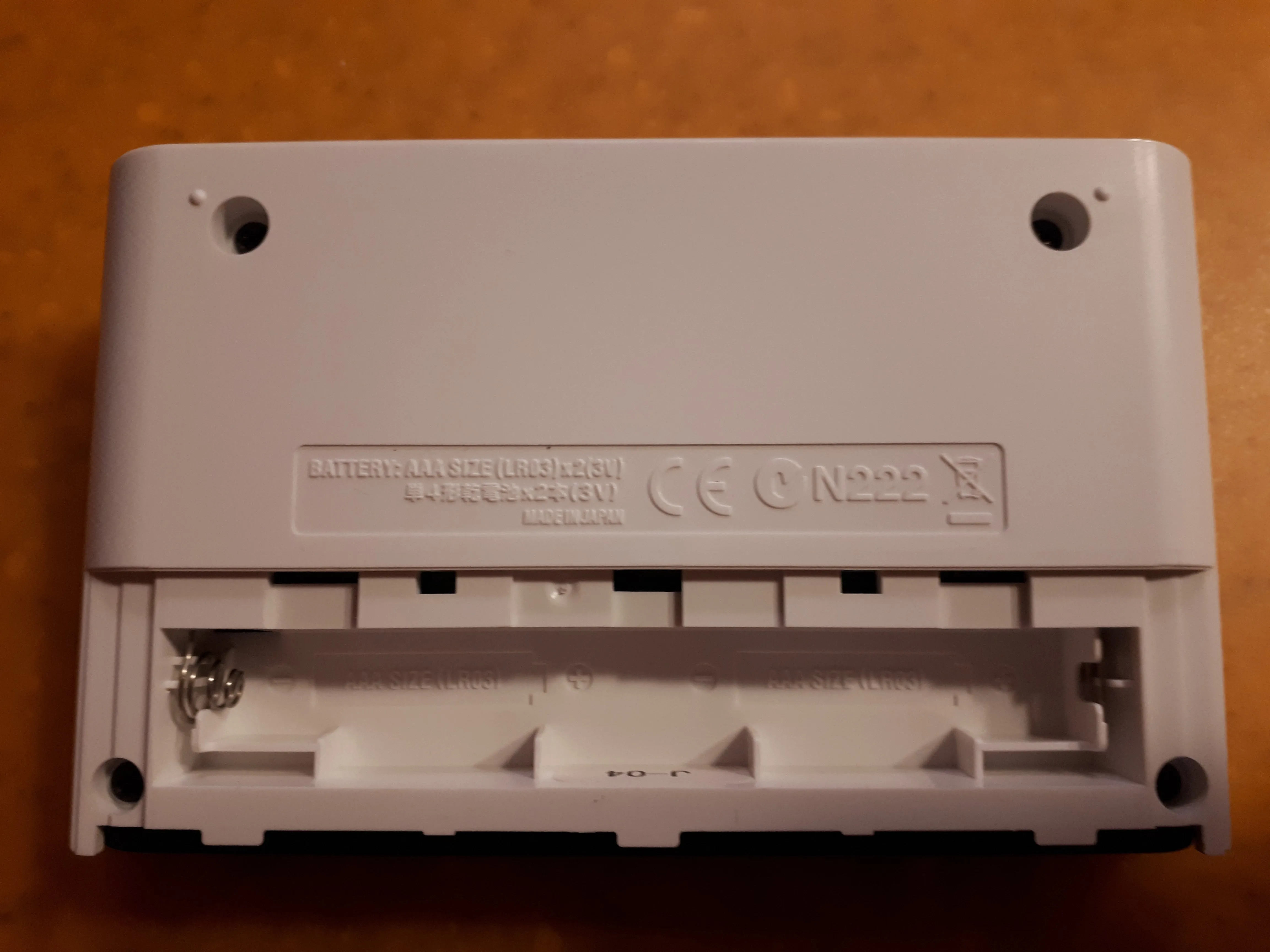

KORG Monotron Teardown, вскрытие: шаг 2, изображение 2 из 3
KORG Monotron Teardown, вскрытие: шаг 2, изображение 2 из 3 | Источник - ifixit.com

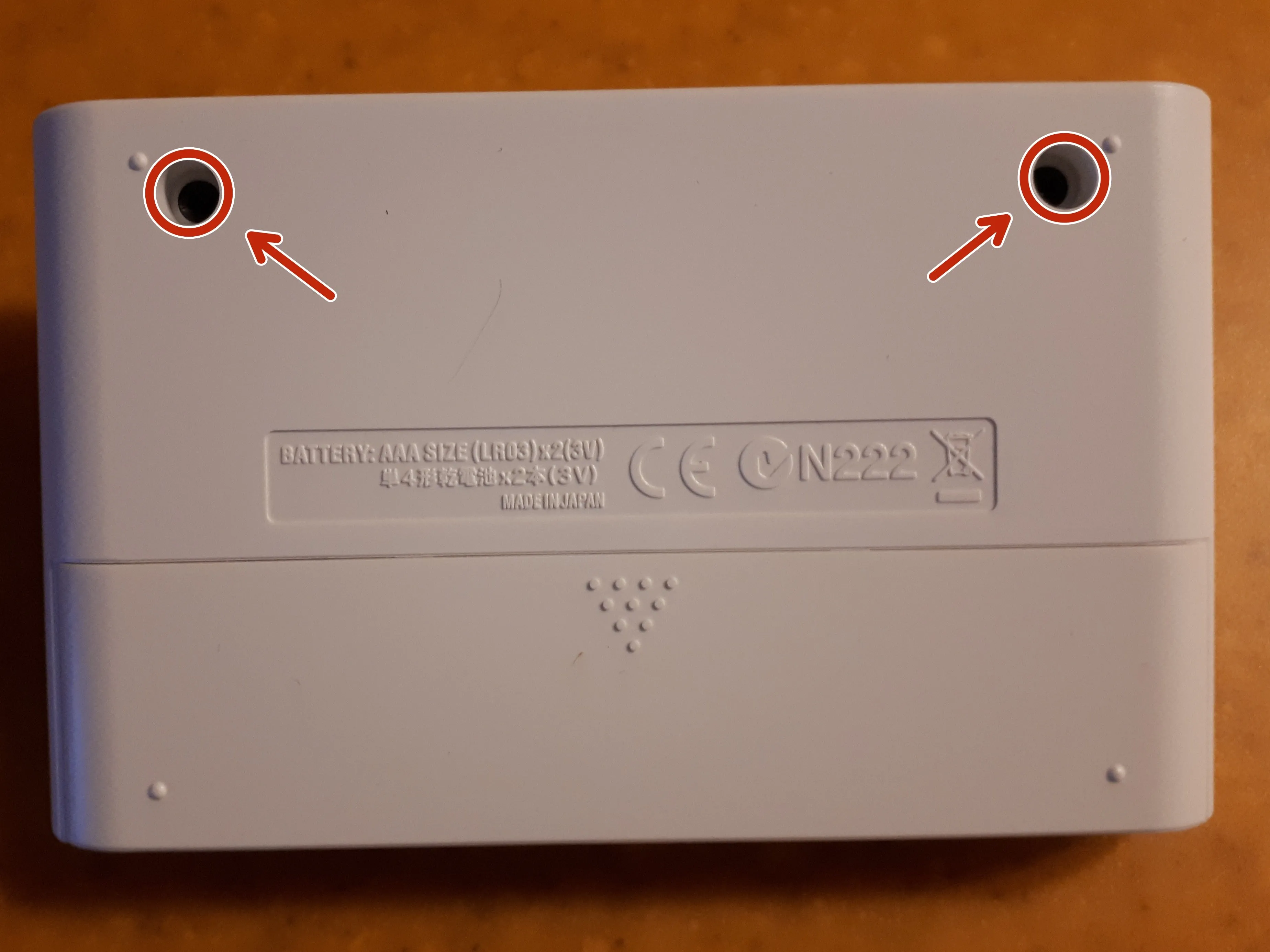

KORG Monotron Teardown, вскрытие: шаг 2, изображение 3 из 3
KORG Monotron Teardown, вскрытие: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Всего 4 винта PH1

  • Примечание: Сделано в Японии!

  • Будьте осторожны с кабелями между двумя сторонами

Шаг 3 Снимите разъемы

KORG Monotron Teardown, извлечение разъемов: шаг 3, изображение 1 из 3
KORG Monotron Teardown, извлечение разъемов: шаг 3, изображение 1 из 3 | Источник - ifixit.com

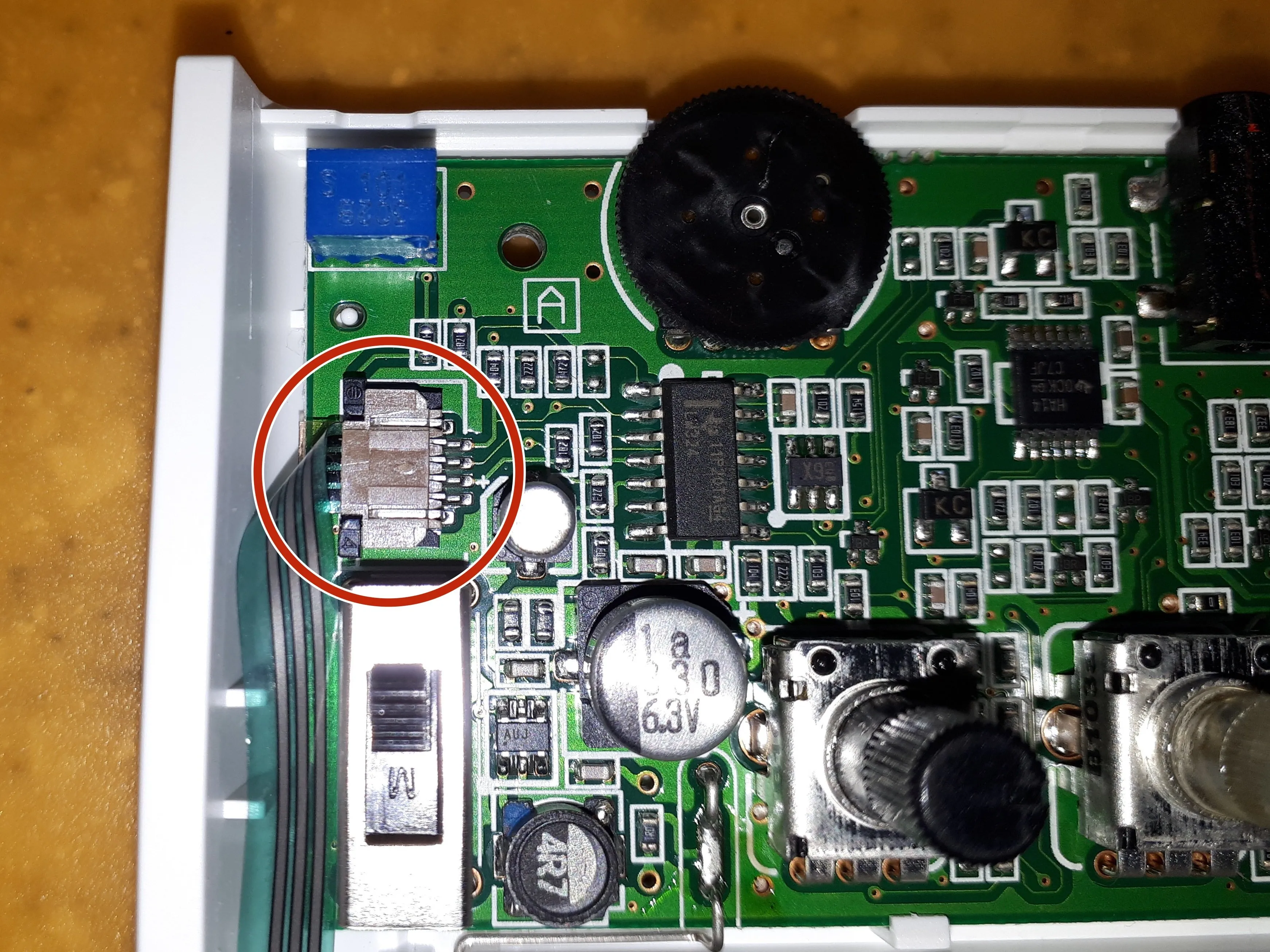

KORG Monotron Teardown, извлечение разъемов: шаг 3, изображение 2 из 3
KORG Monotron Teardown, извлечение разъемов: шаг 3, изображение 2 из 3 | Источник - ifixit.com

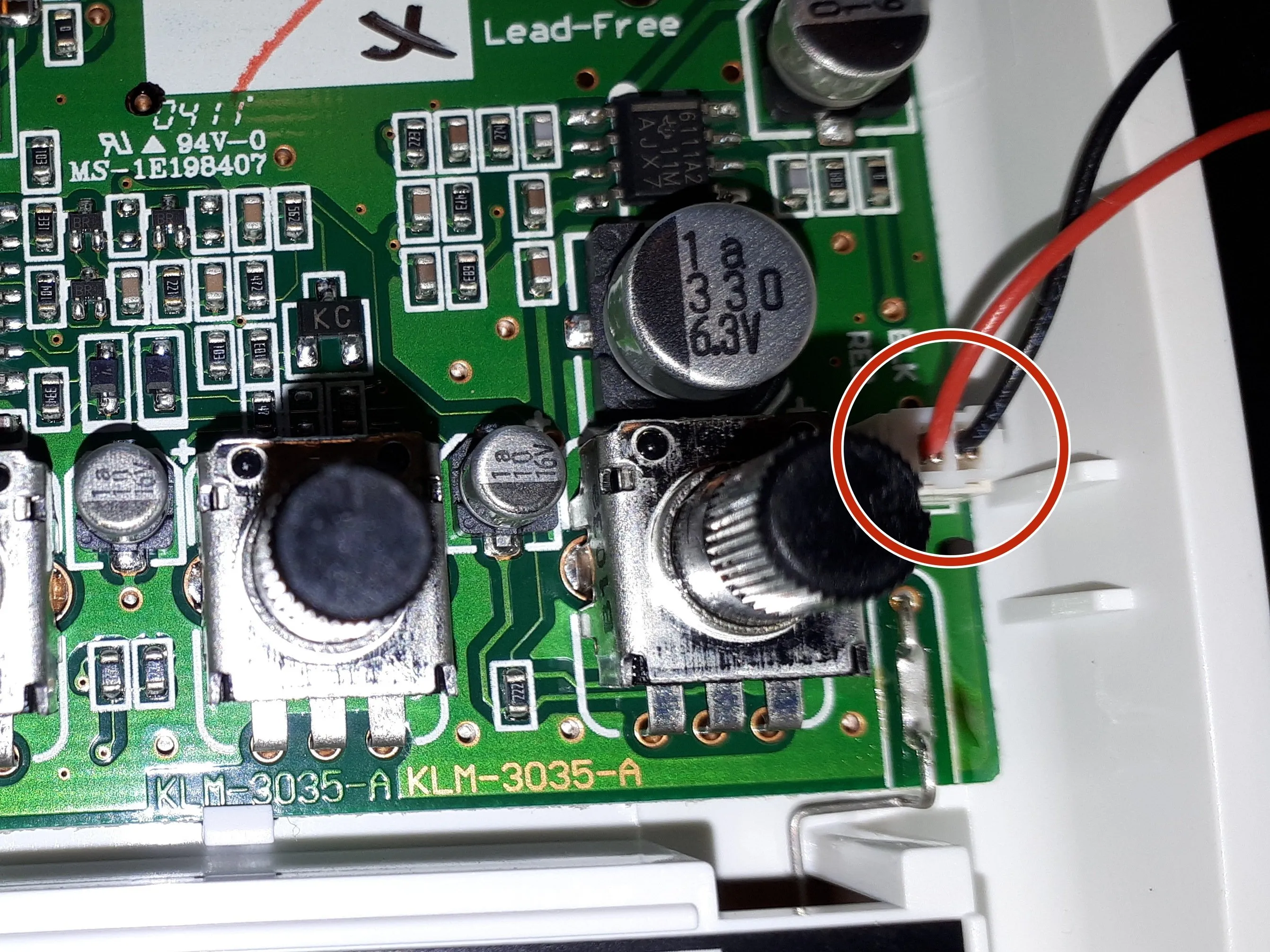

KORG Monotron Teardown, извлечение разъемов: шаг 3, изображение 3 из 3
Разборка KORG Monotron, извлечение разъемов: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Отсоедините плоский кабель от ленточного контроллера к плате (тяните осторожно, используя руки).

  • Отсоедините двухсторонний разъем для динамика. Используйте руки (осторожно)

  • Будьте максимально осторожны с контроллером динамика. Его легко снять, но трудно вставить обратно

Шаг 4 Детали

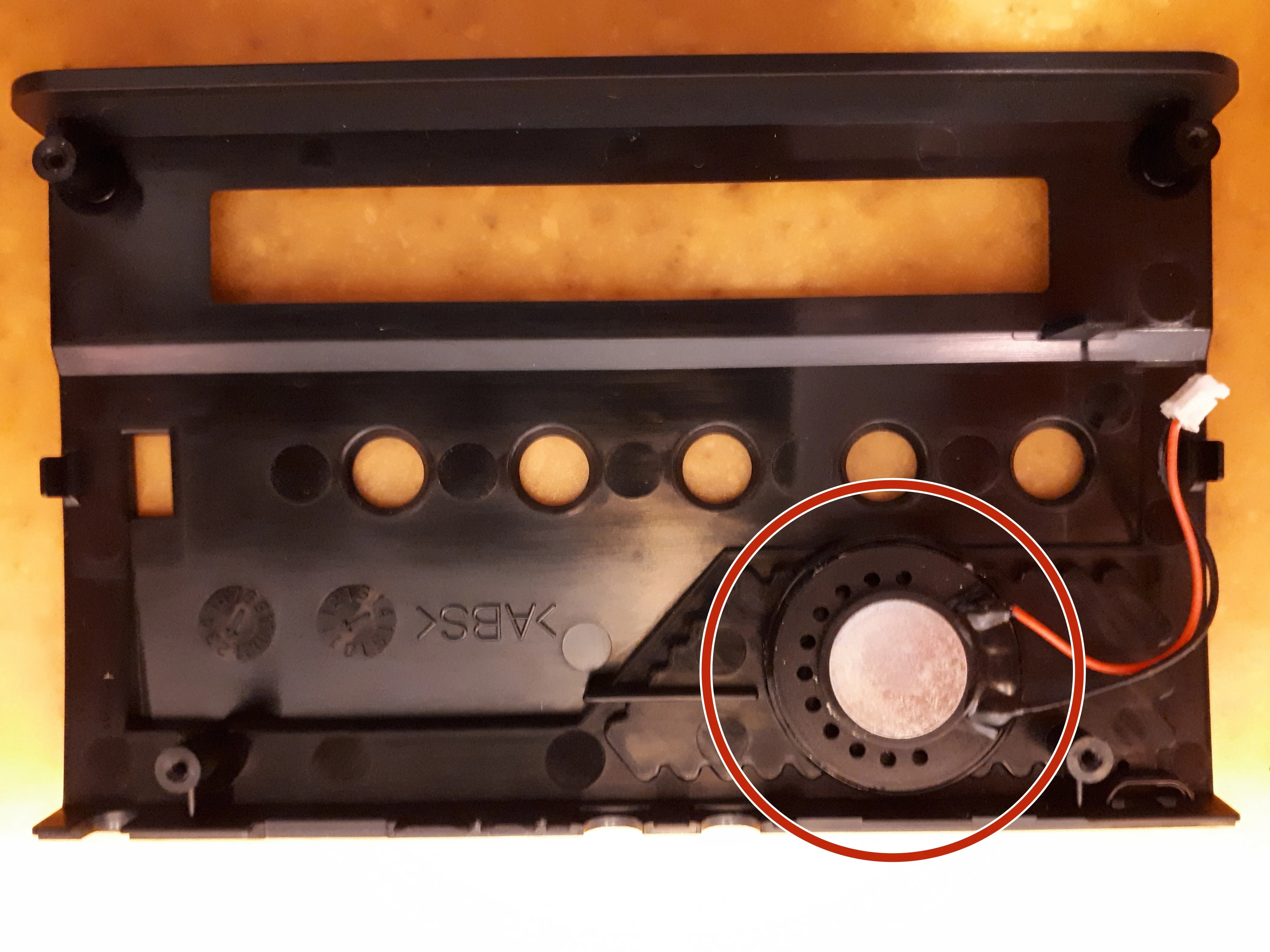

KORG Monotron Teardown, детали: шаг 4, изображение 1 из 2
KORG Monotron Teardown, детали: шаг 4, изображение 1 из 2 | Источник - ifixit.com
KORG Monotron Teardown, детали: шаг 4, изображение 2 из 2
KORG Monotron Teardown, детали: шаг 4, изображение 2 из 2 | Источник - ifixit.com

  • Динамик приклеен к корпусу

Шаг 5 Доска

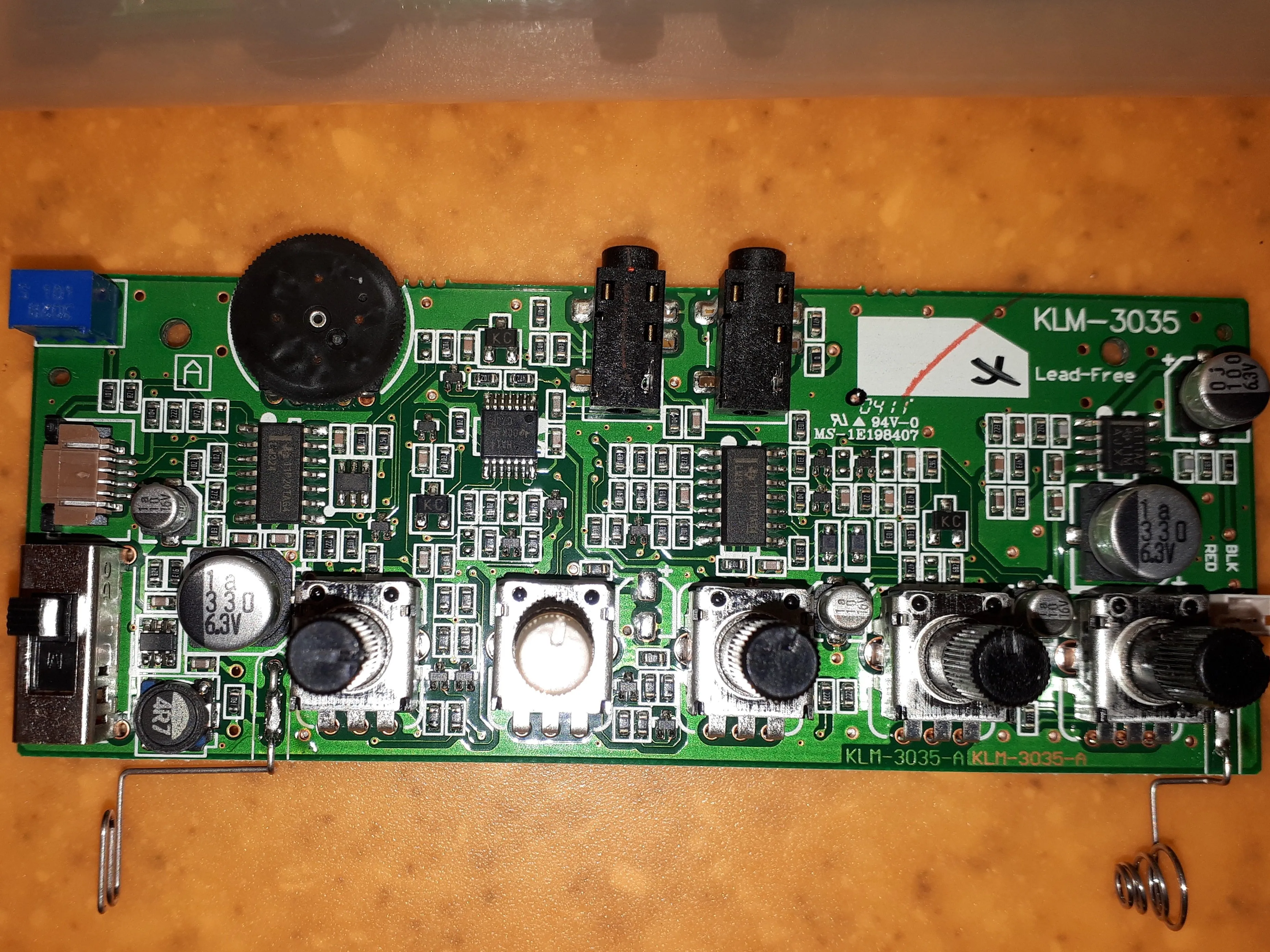

KORG Monotron Teardown, плата: шаг 5, изображение 1 из 2
KORG Monotron Teardown, плата: шаг 5, изображение 1 из 2 | Источник - ifixit.com

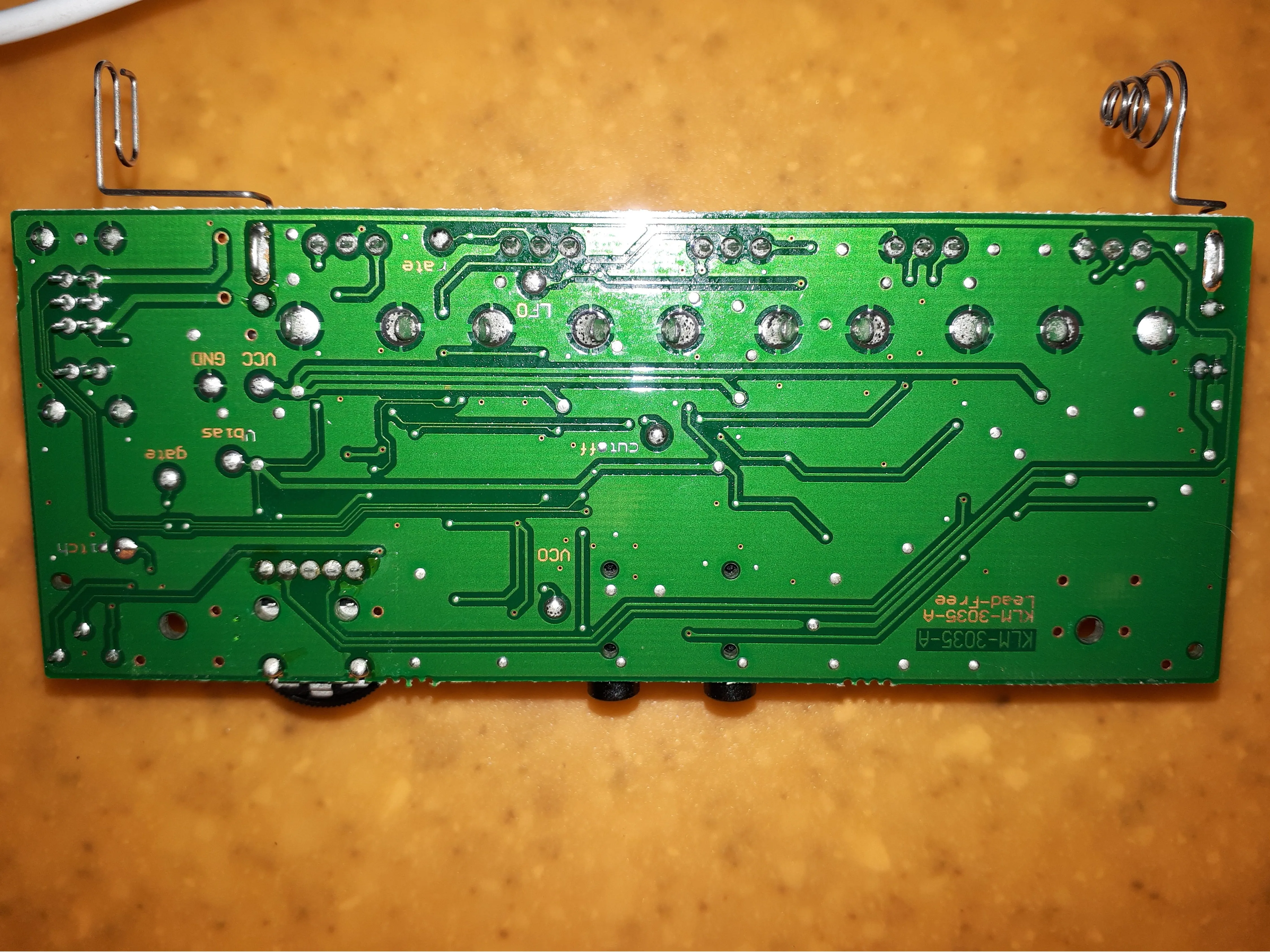

KORG Monotron Teardown, плата: шаг 5, изображение 2 из 2
KORG Monotron Teardown, плата: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Здесь действительно хорошее изображение монотрона - любезно предоставленное Тимом Стинчкомбом.

Шаг 6

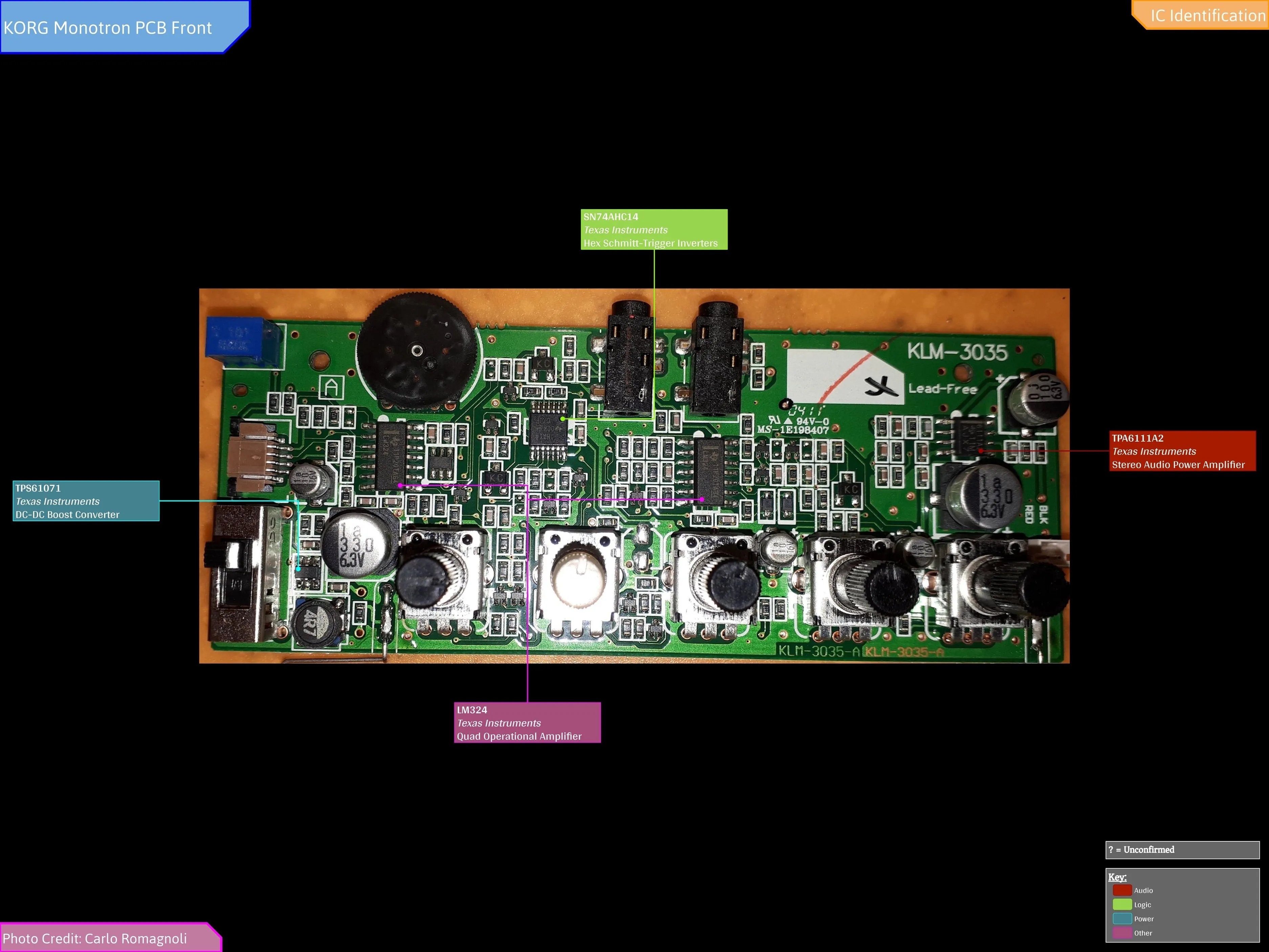

KORG Monotron Teardown: шаг 6, изображение 1 из 1
KORG Monotron Teardown: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Полная идентификация микросхем:

  • Вам может потребоваться увеличить его, чтобы увидеть текст.
