Введение

Мы откроем Volca Mix и посмотрим, что находится внутри.

Шаг 1 Извлечение печатных плат из корпуса

Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 1 из 3
Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 1 из 3 | Источник - ifixit.com

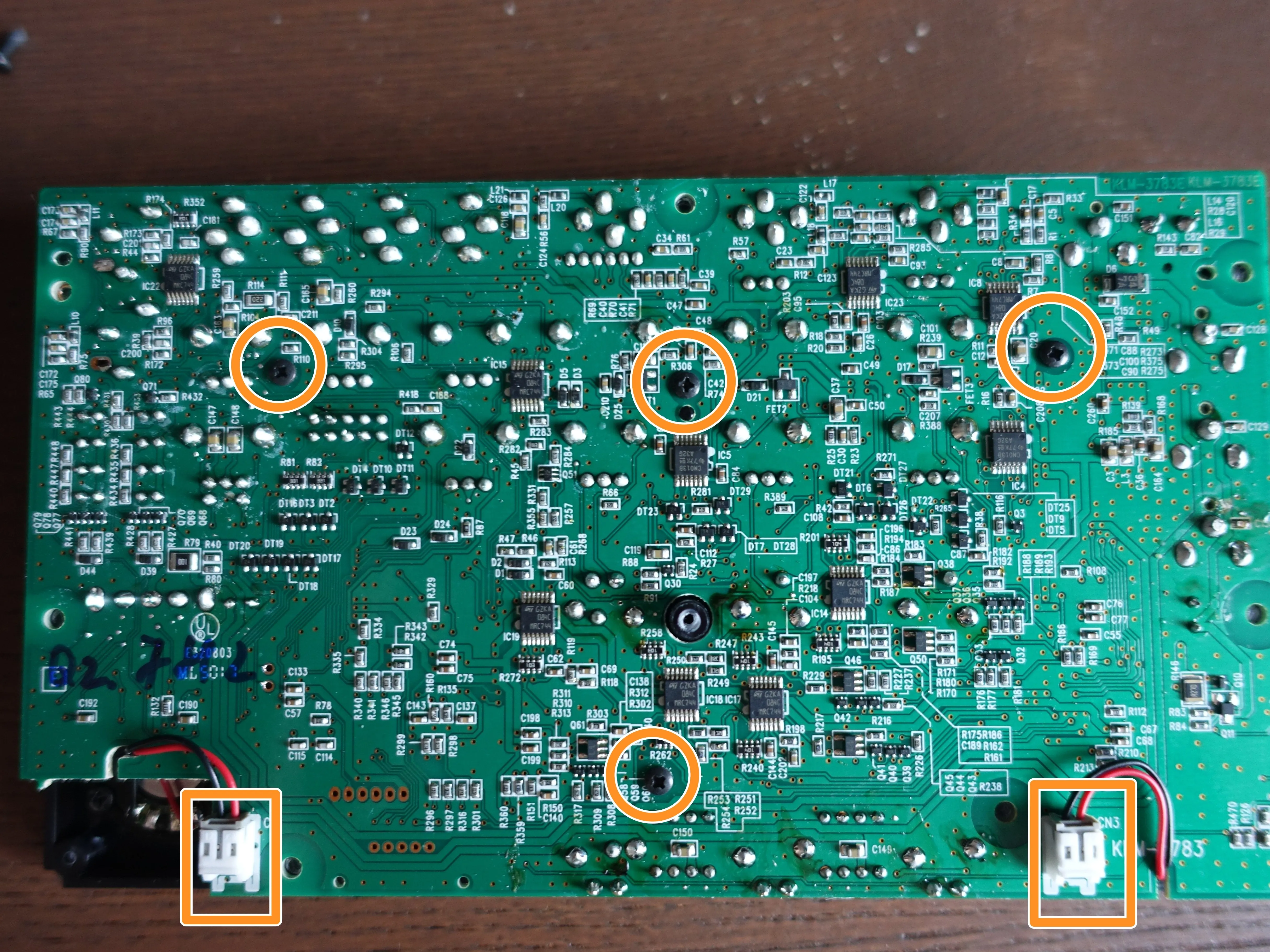

Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 2 из 3
Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 2 из 3 | Источник - ifixit.com

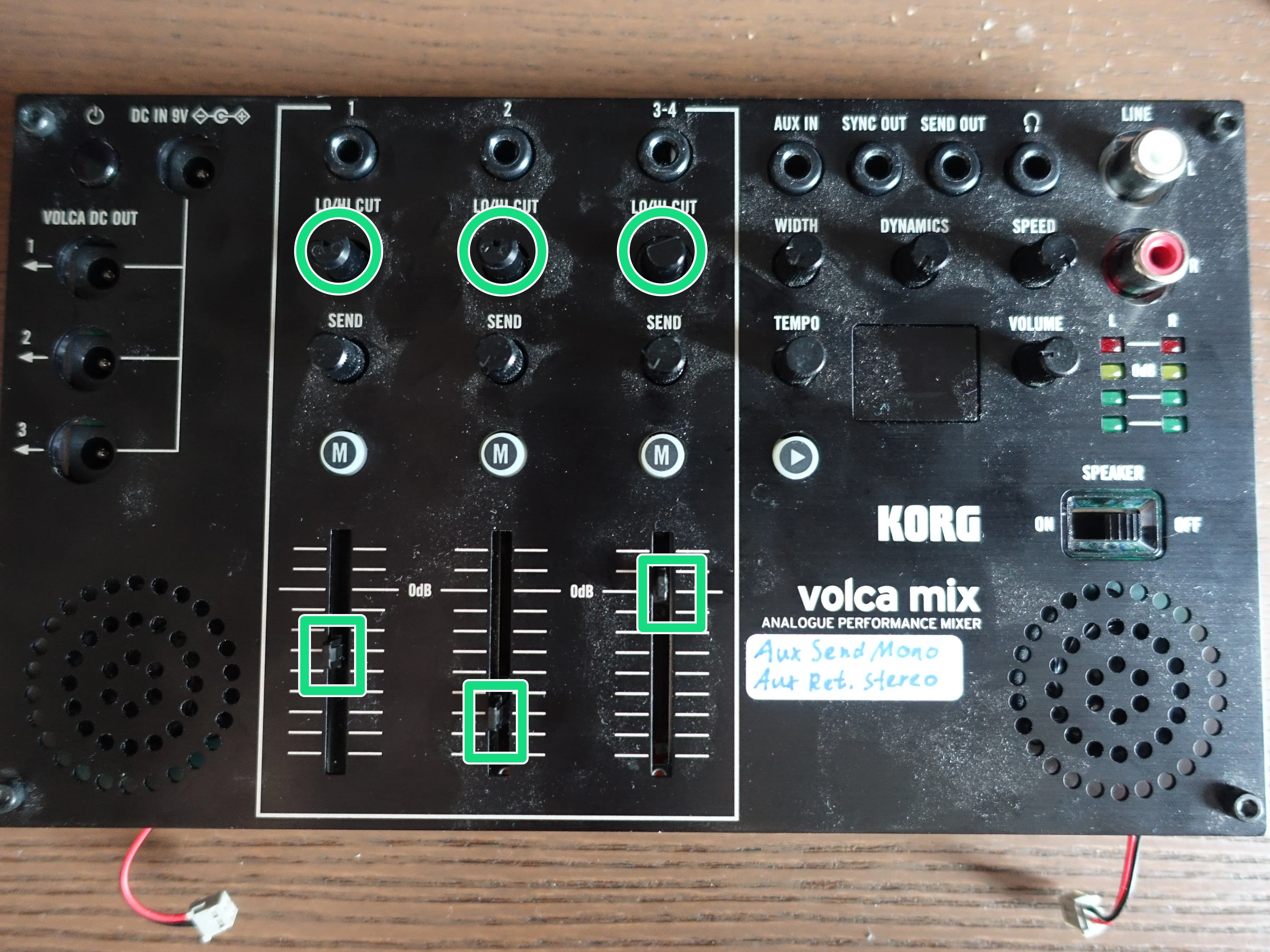

Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 3 из 3
Korg Volca Mix Teardown, извлечение печатных плат из корпуса: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Открутите восемь винтов.

  • Снимите нижний пластиковый корпус. Вы увидите печатную плату.

  • Открутите еще четыре винта и отсоедините два разъема для подключения громкоговорителей.

  • Снимите три ручки Hi/Lo-Cut и три фейдеркапа. Теперь вы можете извлечь печатную плату из корпуса.

Шаг 2 Верхняя сторона

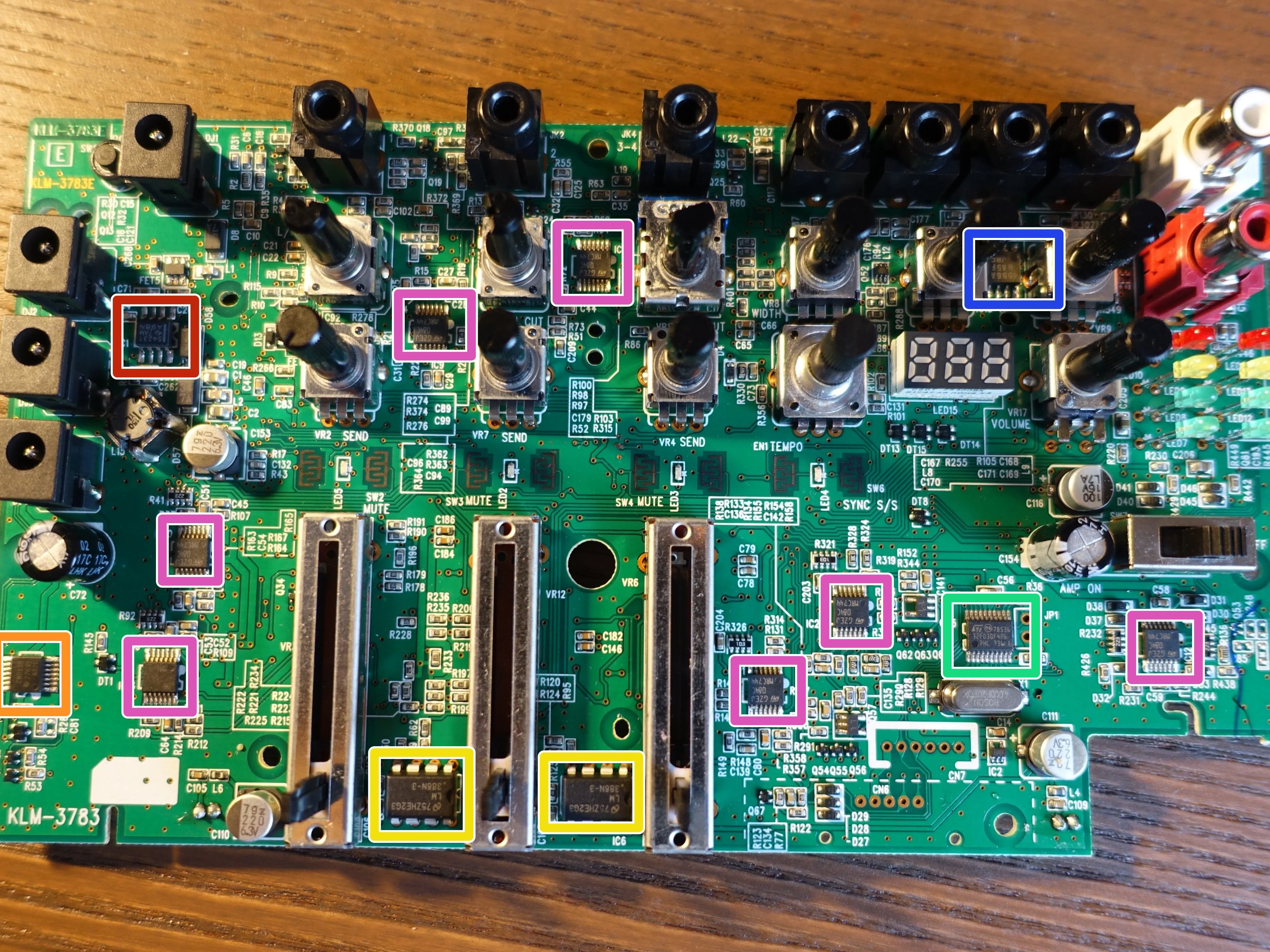

Korg Volca Mix Teardown, верхняя сторона: шаг 2, изображение 1 из 1
Korg Volca Mix Teardown, верхняя сторона: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Texas Instruments - TPS54231 2A, 28V-Input Step-Down DC/DC-Converter.

  • Texas Instruments - CD4013B D-Flipflop. Я не уверен, что это правильно. Маркировка CM013B/77K G4/A32G

  • National Semiconductor - LM386 Низковольтный аудио усилитель мощности

  • ST Microelectonics - Микроконтроллер STM32F030F4.

  • JRC - NJM4556A Двойной сильноточный операционный усилитель

  • ST Microelectronics - TL084CDT JFET Quad Operational Amplifier

Шаг 3 Нижняя сторона

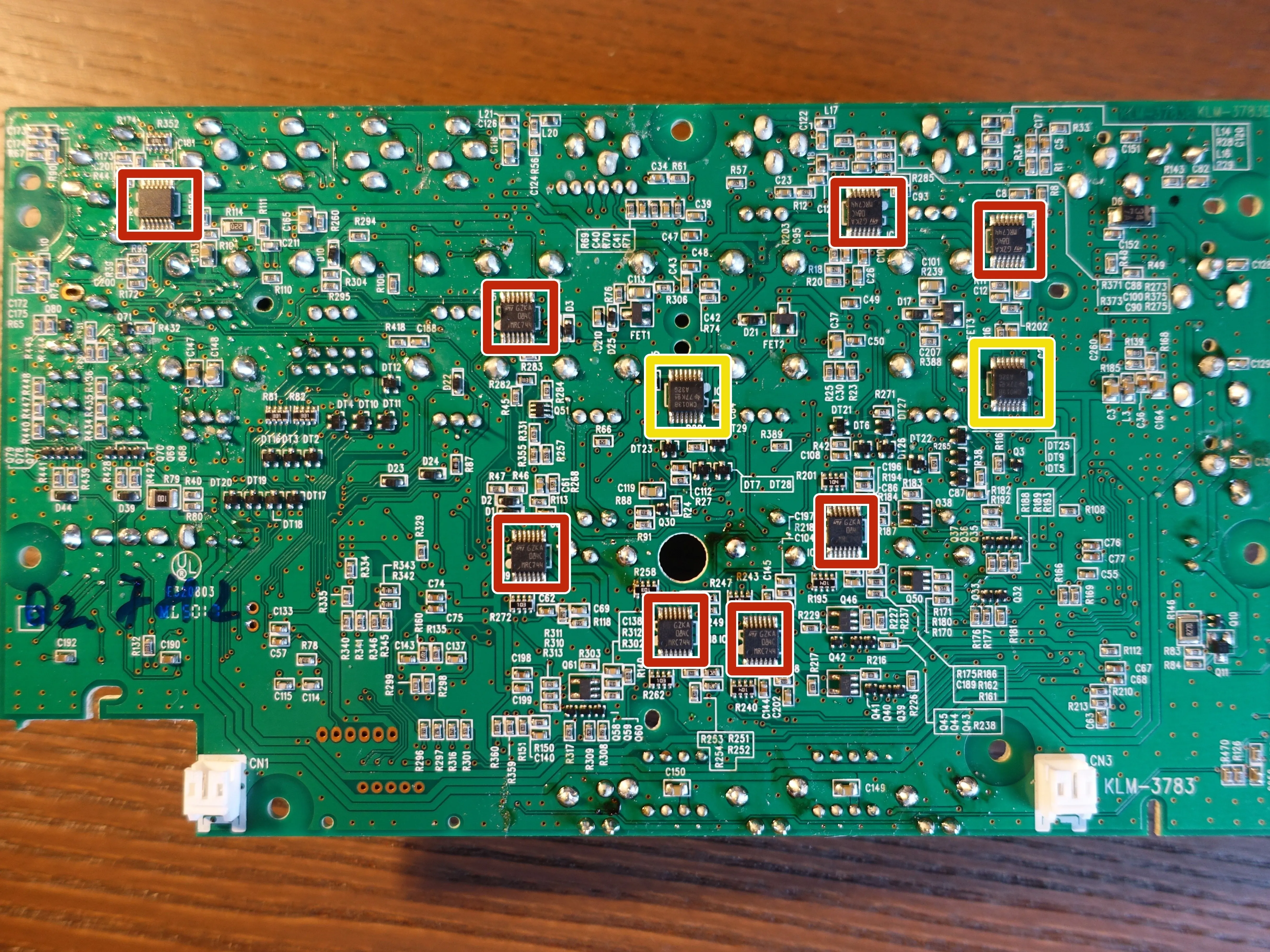

Korg Volca Mix Teardown, The Bottom Side: шаг 3, изображение 1 из 1
Korg Volca Mix Teardown, The Bottom Side: шаг 3, изображение 1 из 1 | Источник - ifixit.com

  • Texas Instruments - CD4013 D-Flipflop

  • ST Microelectronics - LT084CDT JFET Quad Operational Amplifier
