Разборка KORG Volca Sample
Введение
В этом руководстве мы покажем, как открыть KORG Volca Sample и объясним, как все устроено внутри.
Что вам понадобится
Инструменты
Essential Electronics Toolkit | Источник - ifixit.com
Шаг 1 Открутите винты на нижней части
Открутите семь винтов.
Затем переверните Volca. Теперь вы можете снять две печатные платы. Будьте осторожны с кабелем громкоговорителя и кабелем аккумулятора. На моей фотографии черный кабель уже отсоединен.

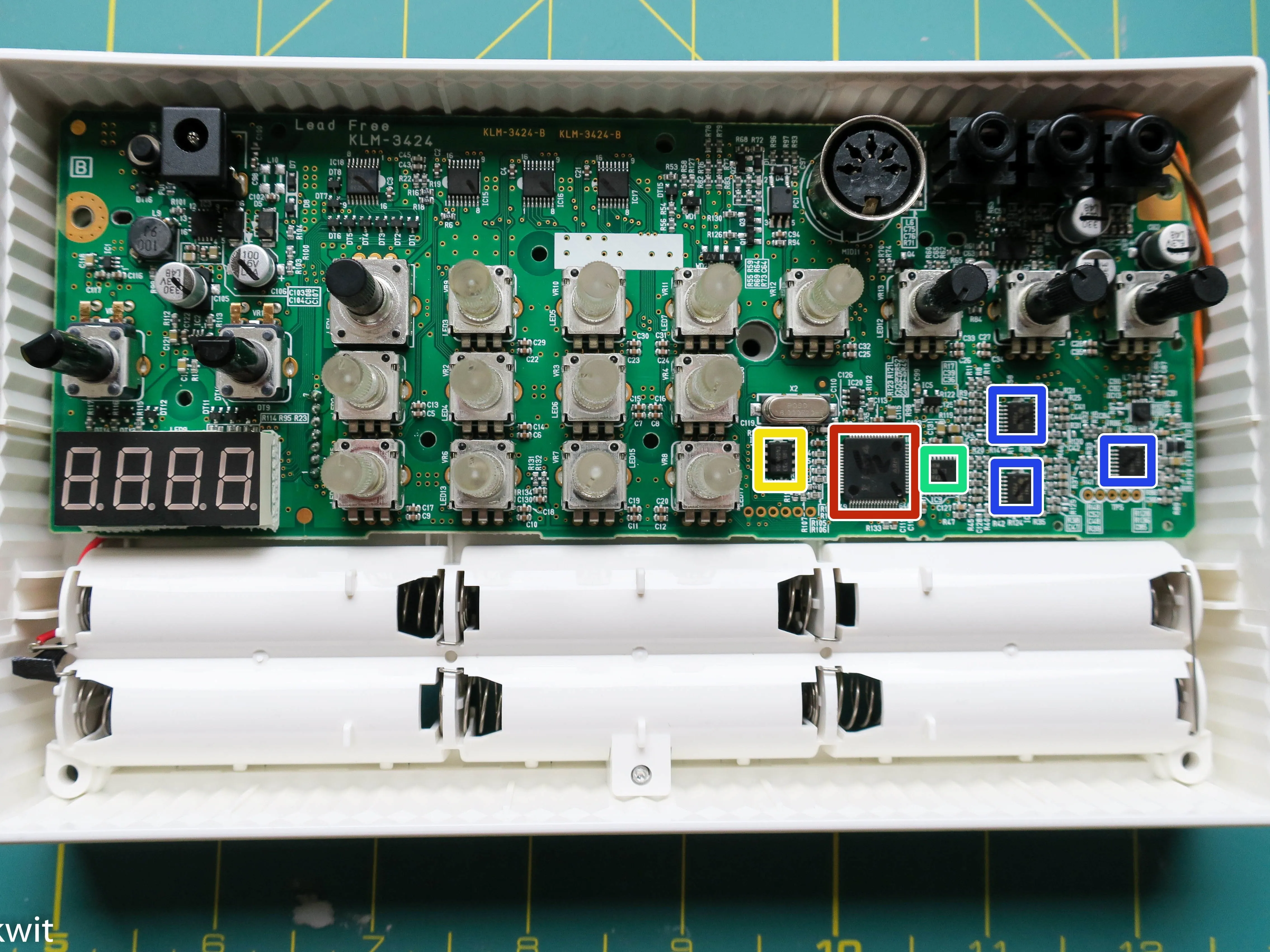

Шаг 2 Печатная плата с ручками управления и основной логикой
Это основной процессор. Это Cypress FM4-Series MB9BF164L.
25Q03213
ЦАП. AKM4384FT.
MV3241 / 49AG3 / P220

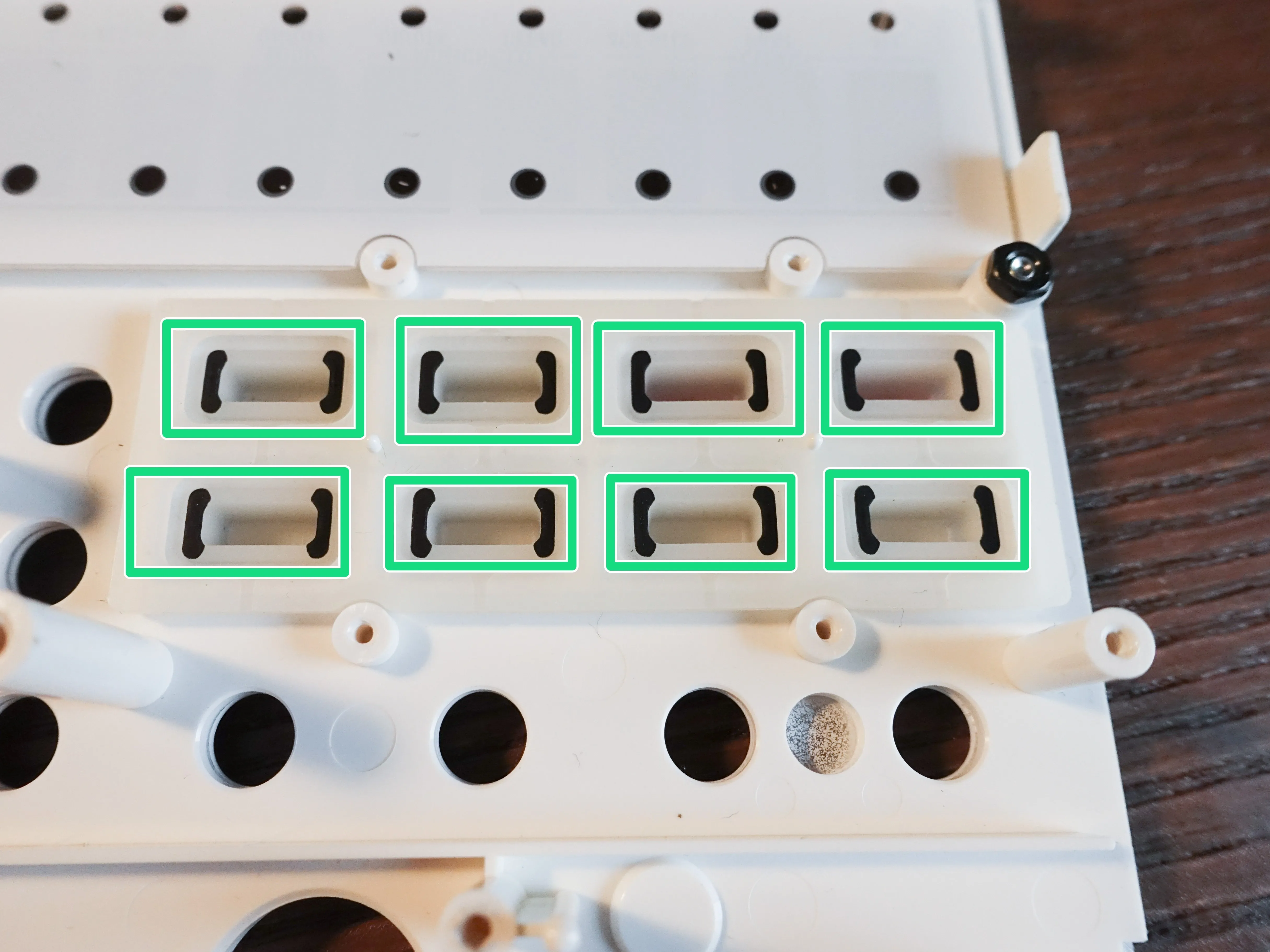

Шаг 3 Кнопки PART, MUTE, FUNC, WRITE и др.
Вот так должны выглядеть работающие кнопки.
Если это не так, очистите эти части Q-образным наконечником, смоченным в изопропаноле.
Очистите и эти детали.

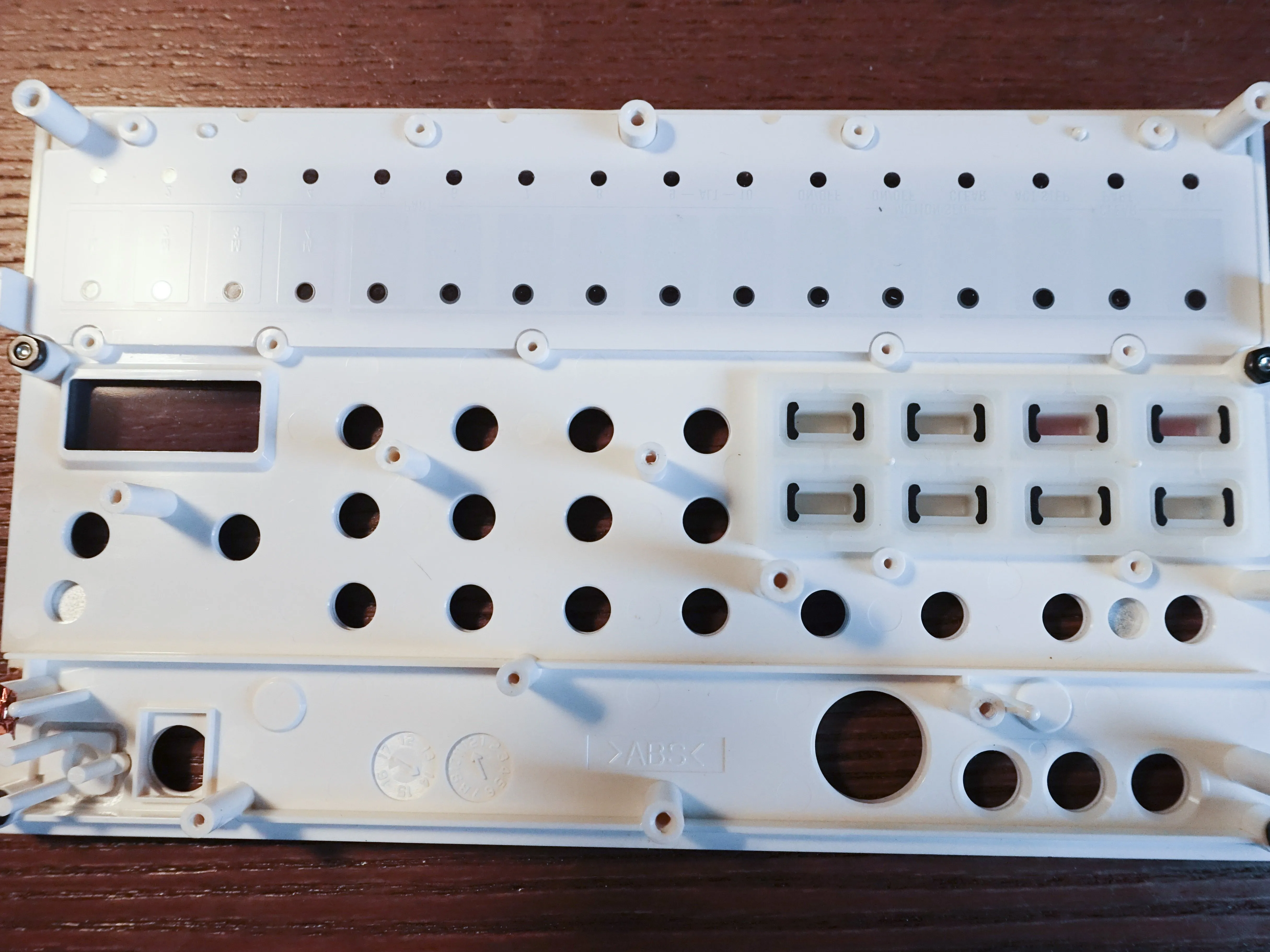

Шаг 4

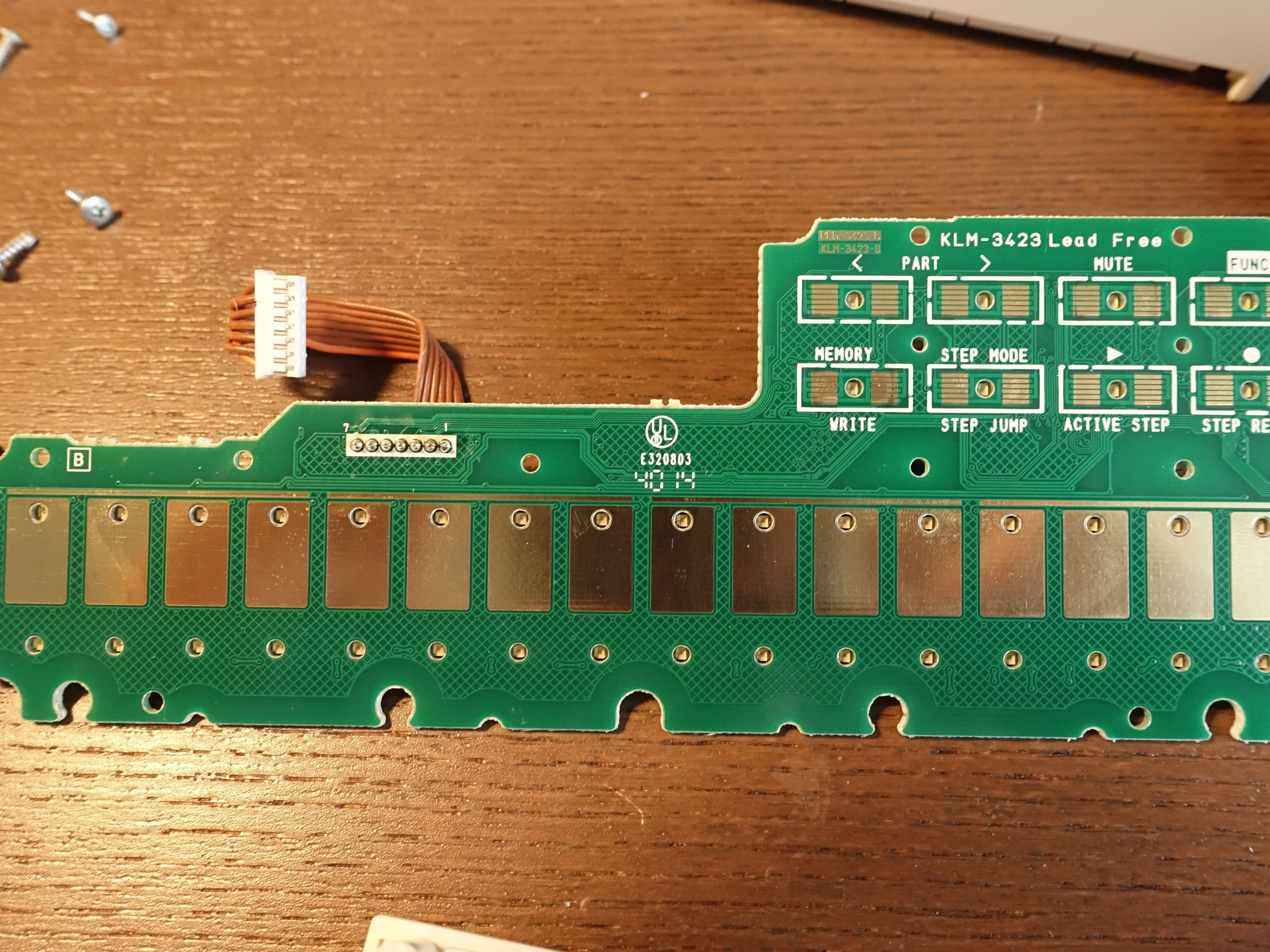

Здесь представлен полный обзор печатной платы, содержащей сенсорные кнопки Step Touch, а также кнопки FUNC и WRITE
Комментарии к статье
Здравствуйте, спасибо за этот пост. У меня проблема с моим образцом volca, выводится только звук слева. не могли бы вы показать мне, где находится схема вывода аудиоразъема? Буду очень признателен. Я думаю, что это всплеск, сделанный моей звуковой картой при включении, который вызвал эту проблему.
Извините, здесь я не могу вам помочь. Вы можете попробовать www.korgforums.com. Там есть несколько обсуждений о сломанных Volcas.
Здравствуйте,
Мой Volca Sample LCD потускнел (подсветка ручек тоже не работает, однако подсветка кнопок работает) после случайного пролития жидкости. Все остальное в порядке. Можете ли вы дать мне какой-нибудь совет по поводу тусклого ЖК-дисплея? Tnx
Здравствуйте, вы можете попробовать открыть Volca и тщательно промыть его дистиллированной водой. Перед этим выньте батарейки. Затем просушите его вентилятором, держите открытым и дайте ему высохнуть на воздухе в течение 24 часов. Затем снова вставьте батарейки и надейтесь на лучшее. Что это была за жидкость?
Здравствуйте!!! У меня проблема с моим VS. Кнопка 7 постоянно срабатывает без причины и является занозой в заднице. Я открыл VS и почистил все колодки и цепи, но, похоже, это ничего не дало. :(
У меня та же проблема. Вам удалось ее решить?
Привет!!!
Перестала работать ручка басового изолятора.
Не могли бы вы подсказать, как это исправить?
Здравствуйте, у меня та же проблема с ручкой баса. Вы уже исправили это?
Секция фильтра склонна к поломке, горшки очень слабые.
Я написал руководство о том, как заменить горшки, вы можете найти его здесь: https://it.Делаете.ру/Guida/Korg+Volca+S...
Привет. Я хотел заняться сборкой синтезаторов, но никогда не разбирал и не изучал их до сих пор, но у моей Volca сломалась ручка длины сэмплов, и я хотел бы узнать, как я могу ее починить?
Я предполагаю, что под словом 'сломан' вы подразумеваете его физическую поломку. Первый запрос в google 'volca sample potentiometer' выдает вот это: https://syntaur.com/korg_volca.html Там вы можете купить запасной потенциометр.
Есть много способов заменить потенциометр:
Вы можете использовать пистолет горячего воздуха, чтобы нагреть весь потенциометр до тех пор, пока не сможете его снять. Это предполагает, что у вас есть пистолет для горячего воздуха. Кроме того, существует множество других потенциометров, которые могут быть повреждены.
Другой способ сделать это - отрезать все контакты, соединяющие потенциометр с печатной платой. Я думаю, что это 6 маленьких и два больших. Затем удалите сломанный потенциометр. Затем используйте паяльник и удалите штырьки, которые все еще застряли в печатной плате. Очистите отверстия паяльником и паяльной лентой (или другим способом по вашему выбору).
Очистите все. Припаяйте новый потенциометр. Желаю вам удачи.
Я постараюсь сделать все возможное, чтобы заставить его работать снова спасибо за предложения
Здравствуйте, кнопки выключения и воспроизведения звука на моей волке не работают должным образом, могу ли я их как-то починить?
Ваша волга была в интенсивном использовании? Или она долго лежала без дела?
В обоих случаях вы можете сначала попробовать открыть volca и очистить нижнюю сторону кнопок MUTE и PLAY изопропанолом. На нижней стороне должна остаться черная точка. Это намеренно, не пытайтесь ее удалить. Очистите ее. При нажатии на печатную плату эта точка вступает в контакт и регистрирует нажатие кнопки.
Здравствуйте, я хочу модернизировать свой korg Volca sample с новым корпусом, большими горшками, светодиодами и вишневыми кнопками. Возможно ли это из-за сенсорной печатной платы?
Привет, единственная проблема может заключаться в сенсорных кнопках. Я не представляю, что произойдет, если вы замените их на вишневые кнопки. Я бы предложил попробовать, припаяв провода к сенсорным кнопкам и подключив туда вишни. Может быть, сообщите здесь, когда все заработает? Спасибо.
Я припаял два провода к сенсорной панели и подключил их к кнопке через хлебницу. Когда я прикасаюсь кожей к металлической поверхности, она работает. В одиночку через нажатие кнопки, но не работает. Есть ли у вас решение?
Спасибо!
Мне это удалось. На 1 кнопка подключена к плате сенсорной кнопки и дополнительно идет на землю с резистором 10k. 2 подключается к Vd. Вот и все решение.
Отлично! Если возникнут проблемы, вы также можете попробовать закоротить сенсорную площадку с помощью конденсатора (в диапазоне пФ) на землю. Может быть, вы могли бы поделиться своим готовым устройством здесь, когда оно будет готово? Мне любопытно.
Здравствуйте, я хотел бы узнать, может ли кто-нибудь помочь мне: басовый потенциометр звучит грязно, когда его используют. Как я могу его почистить?
Привет, Лучана, первое, что можно сделать, это купить очиститель потенциометра, снять крышку с басового потенциометра, распылить очиститель на потенциометр и посмотреть, станет ли лучше.
