Разборка Kyocera Brigadier

Что вам нужно

Инструменты

•

•

•

•

Шаг 1 Разбор Kyocera Brigadier

• Разборка Kyocera Brigadier

• Необходимые инструменты: Отвертка Y0, отвертка P00, различные металлические инструменты, включая маленькую плоскую отвертку, точный пинцет.

• Этот телефон имеет множество прочных зажимов, удерживающих его вместе, а также довольно прочный клей.

• Наушник жестко вмонтирован в экран, а микрофон закреплен на поверхности материнской платы. Единственное, что можно сделать с этим телефоном, - это заменить аккумулятор, заменить весь экран, а также заменить кнопки, зарядку или крышку памяти/сим-карты.

• Замена крышки зарядного отсека относительно проста, все остальное - крайне сложно.

• Чем серьезнее разборка, тем меньше водонепроницаемость при сборке.

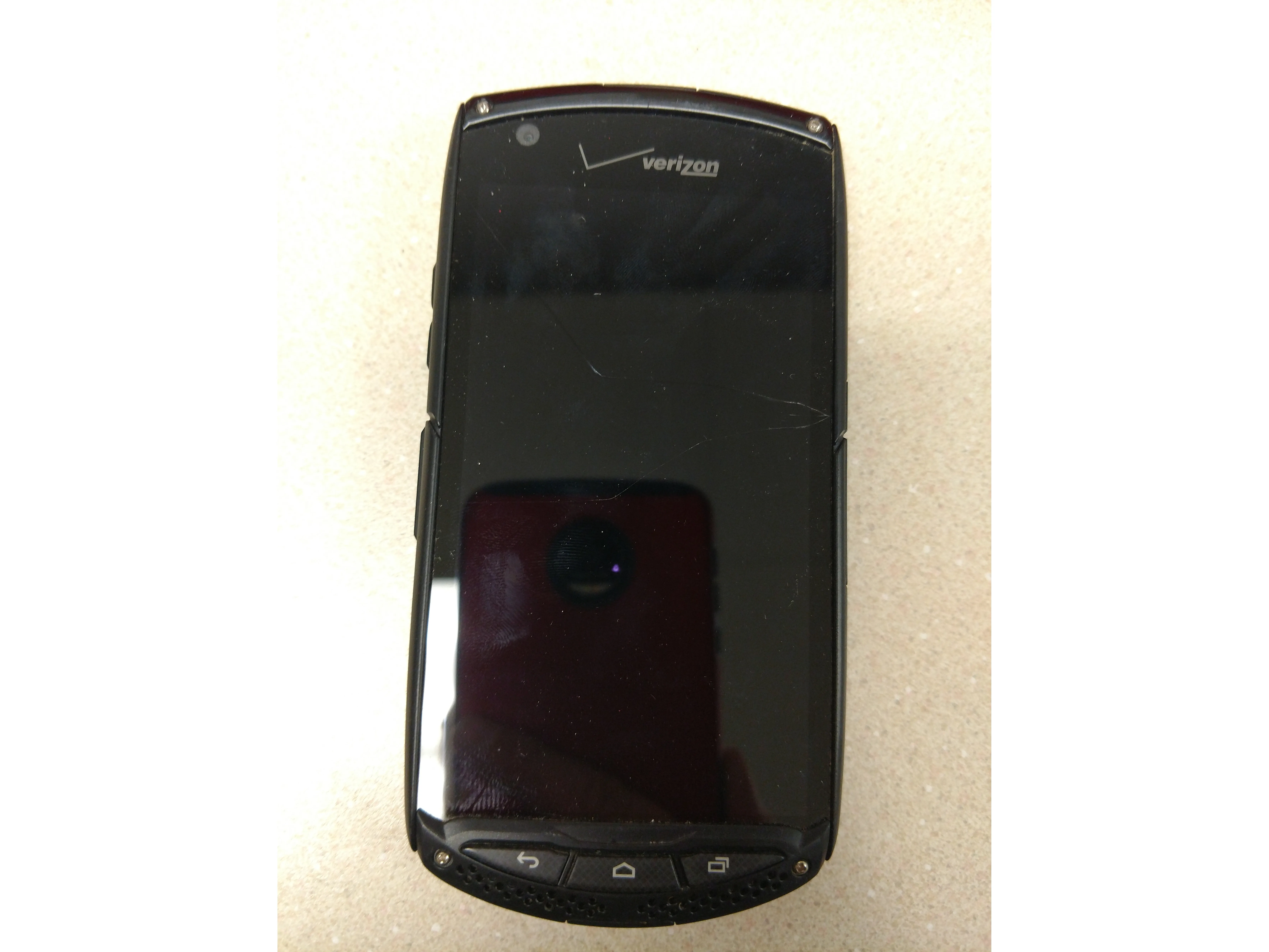

Шаг 2

• Открутите четыре винта, по одному в каждом углу. Используйте биту для отвертки Y0.

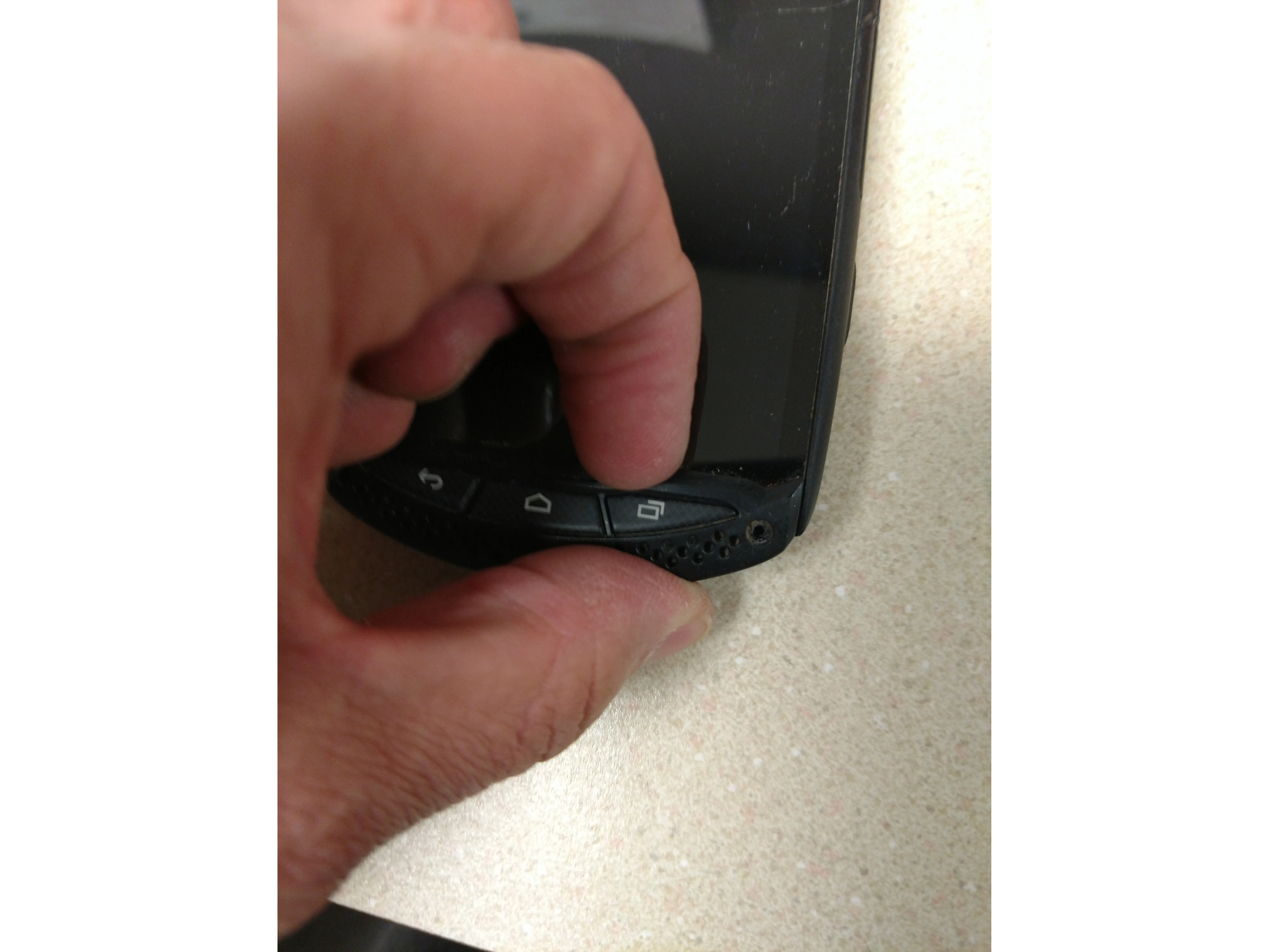

Шаг 3 Снятие нижней кнопки

• Снимите крышку нижней кнопки.

• Ее можно поддеть ногтями.

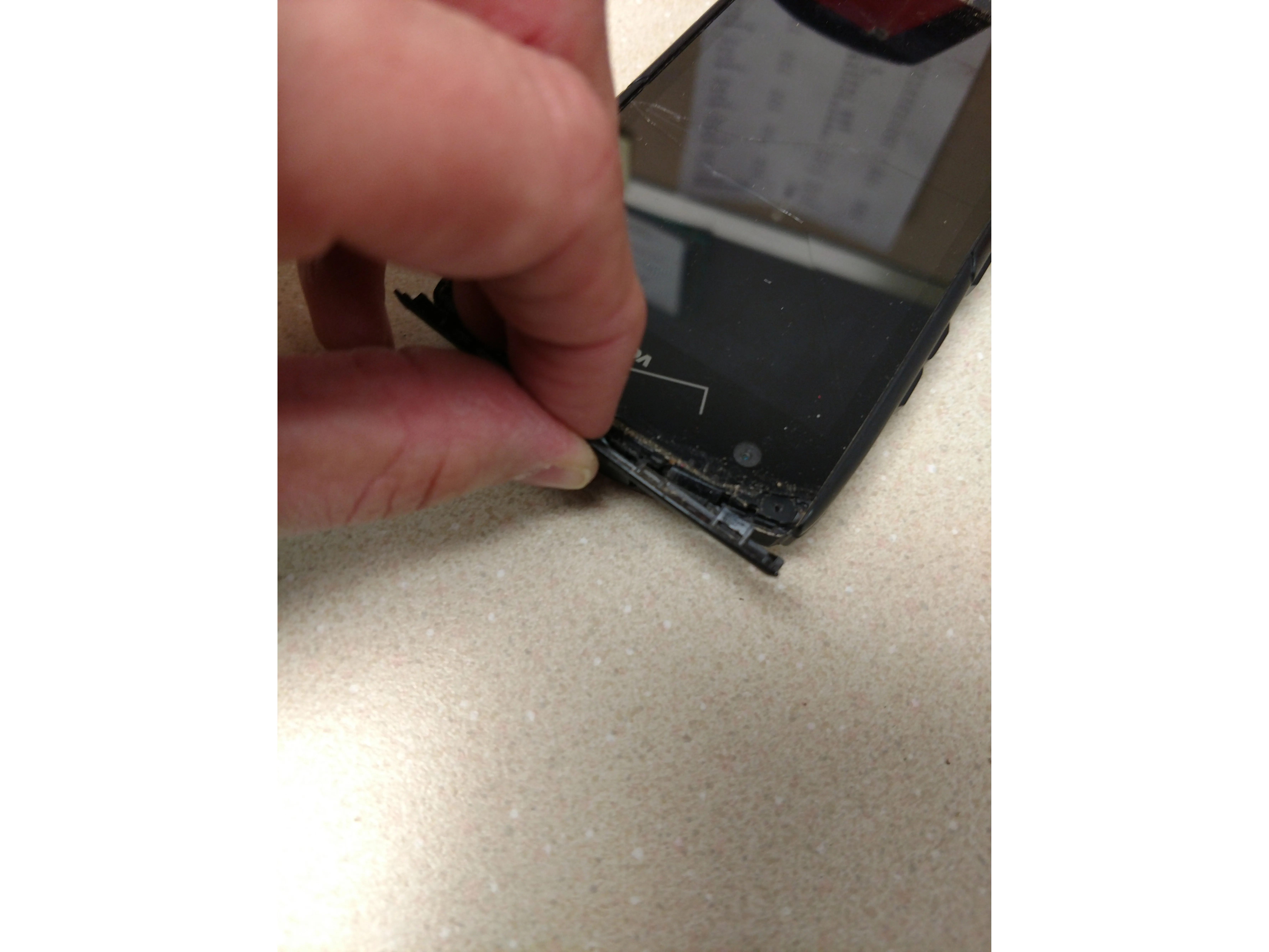

Шаг 4 Снятие верхней крышки

• Подденьте верхнюю крышку так же, как и массив нижней кнопки.

• Пропустите этот шаг, если речь идет только о замене крышки.

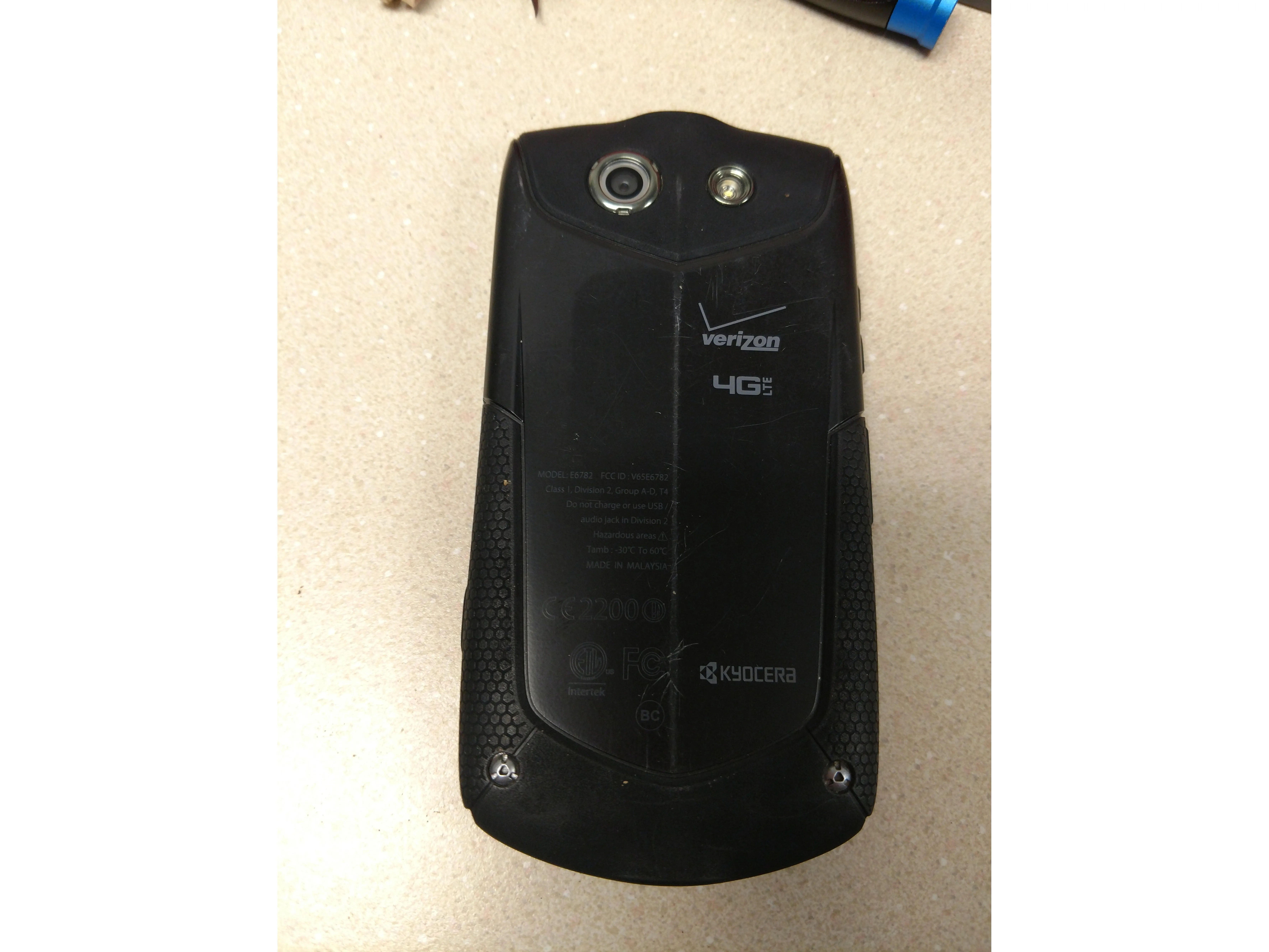

Шаг 5 Задняя панель

• Два серебристых винта в нижней части задней панели являются декоративными и не могут быть удалены отсюда.

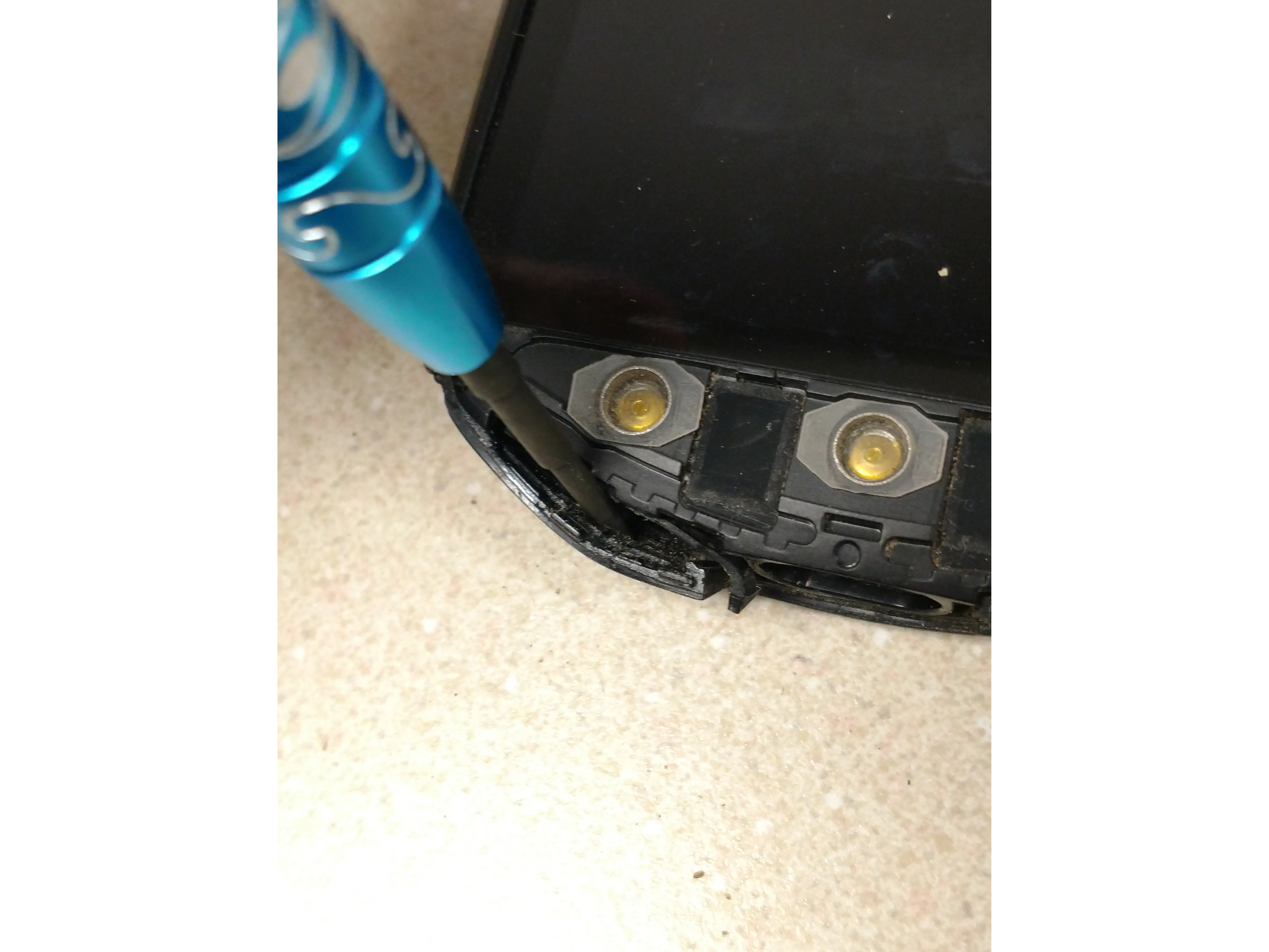

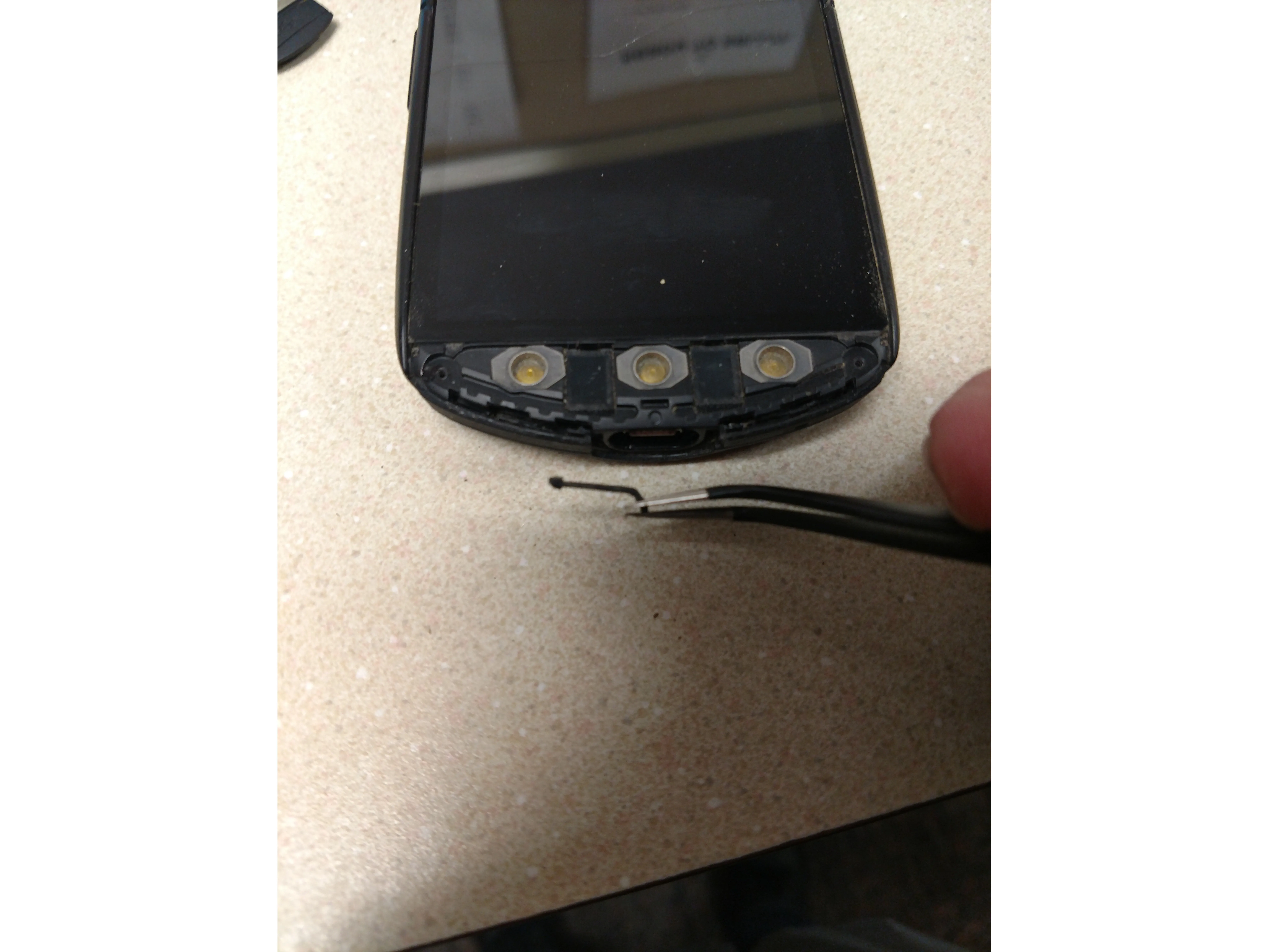

Шаг 6 Снятие крышки отделения для зарядки

• Откройте нижнюю часть и извлеките дверцу для зарядки.

• В данном случае дверца уже была сломана, но вам все равно нужно снять язычок.

• Если вы снимаете крышку порта зарядки с другого телефона, повторите предыдущие шаги на другом телефоне, вставьте исправную крышку порта зарядки и выполните сборку в обратном порядке.

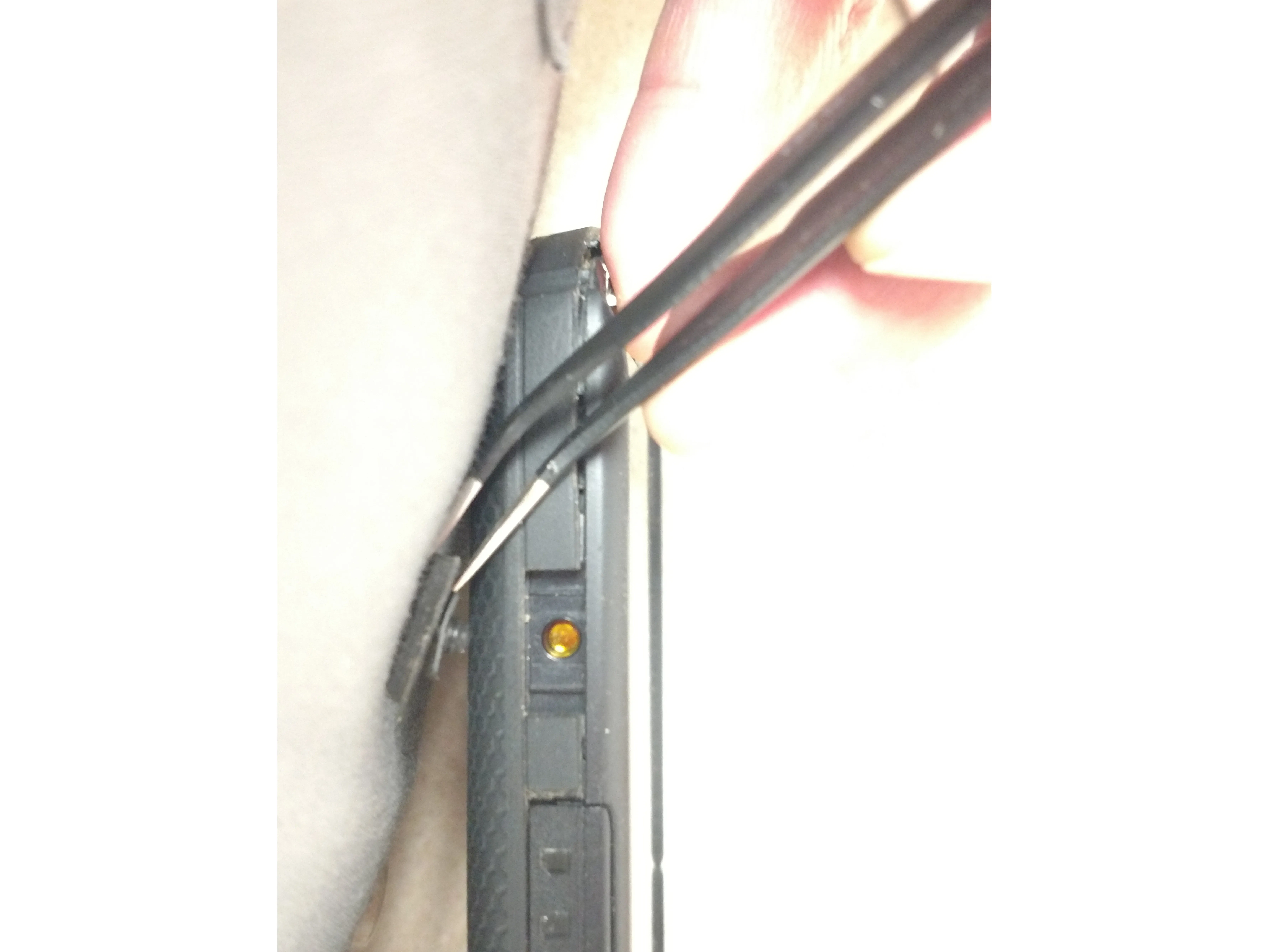

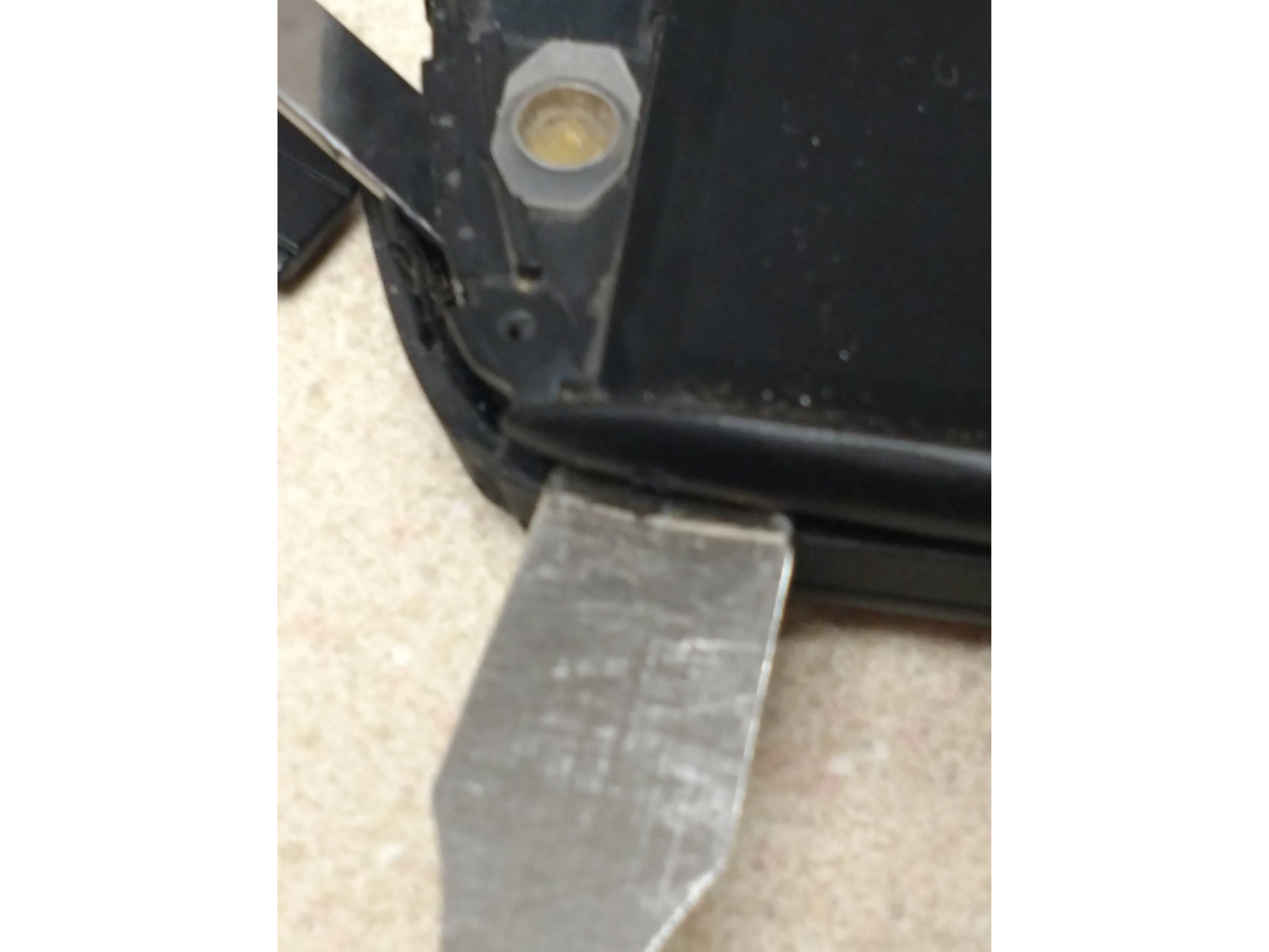

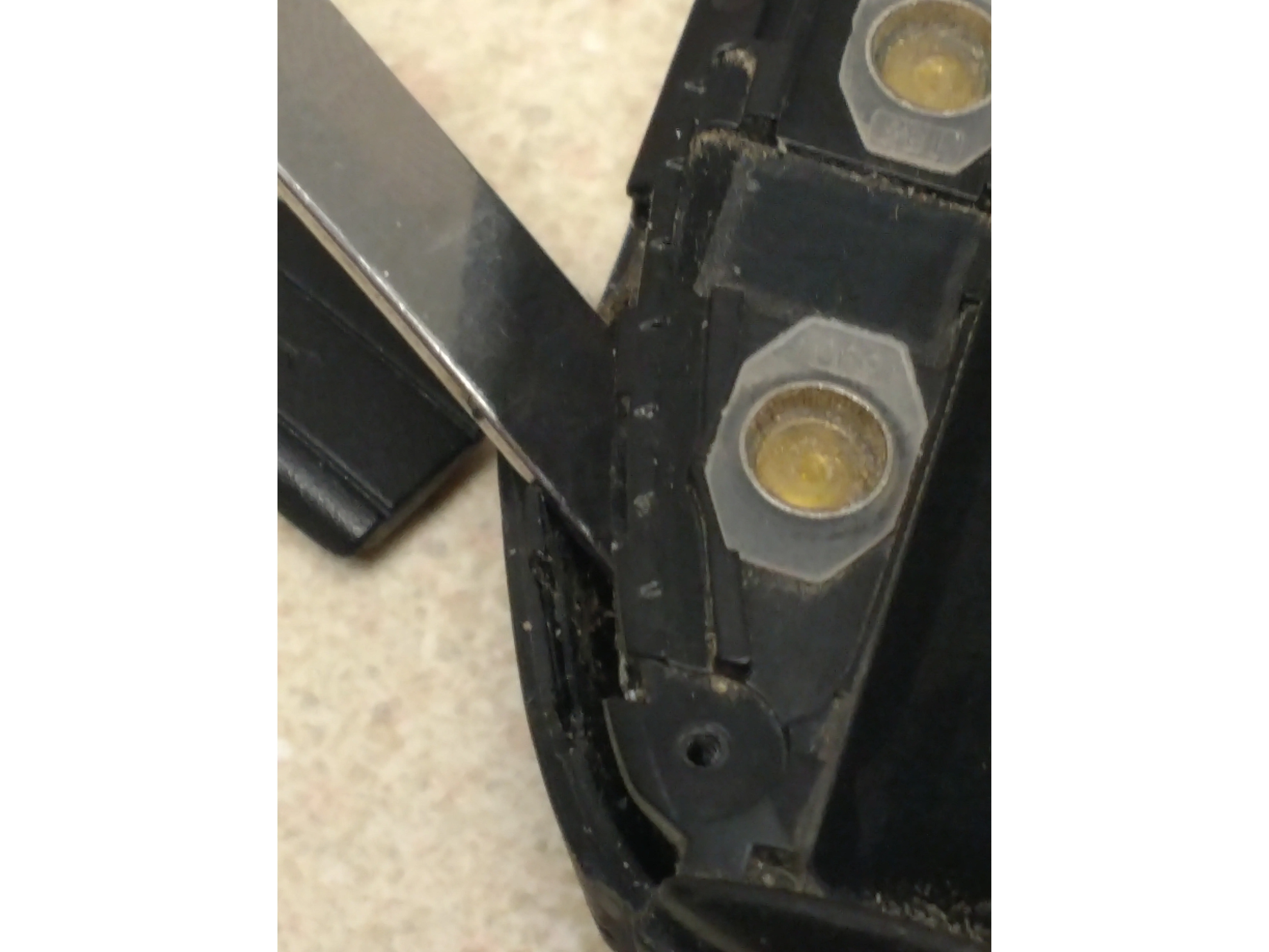

Шаг 7 Снятие внешней рамки

• Вставьте маленький инструмент для поддевания в правую нижнюю часть телефона между рамкой и экраном и немного подденьте.

• Вставьте инструмент побольше в правый угол телефона и поверните его, чтобы освободить зажимы внешней рамки.

• По ходу дела снимайте кнопки и крышки портов.

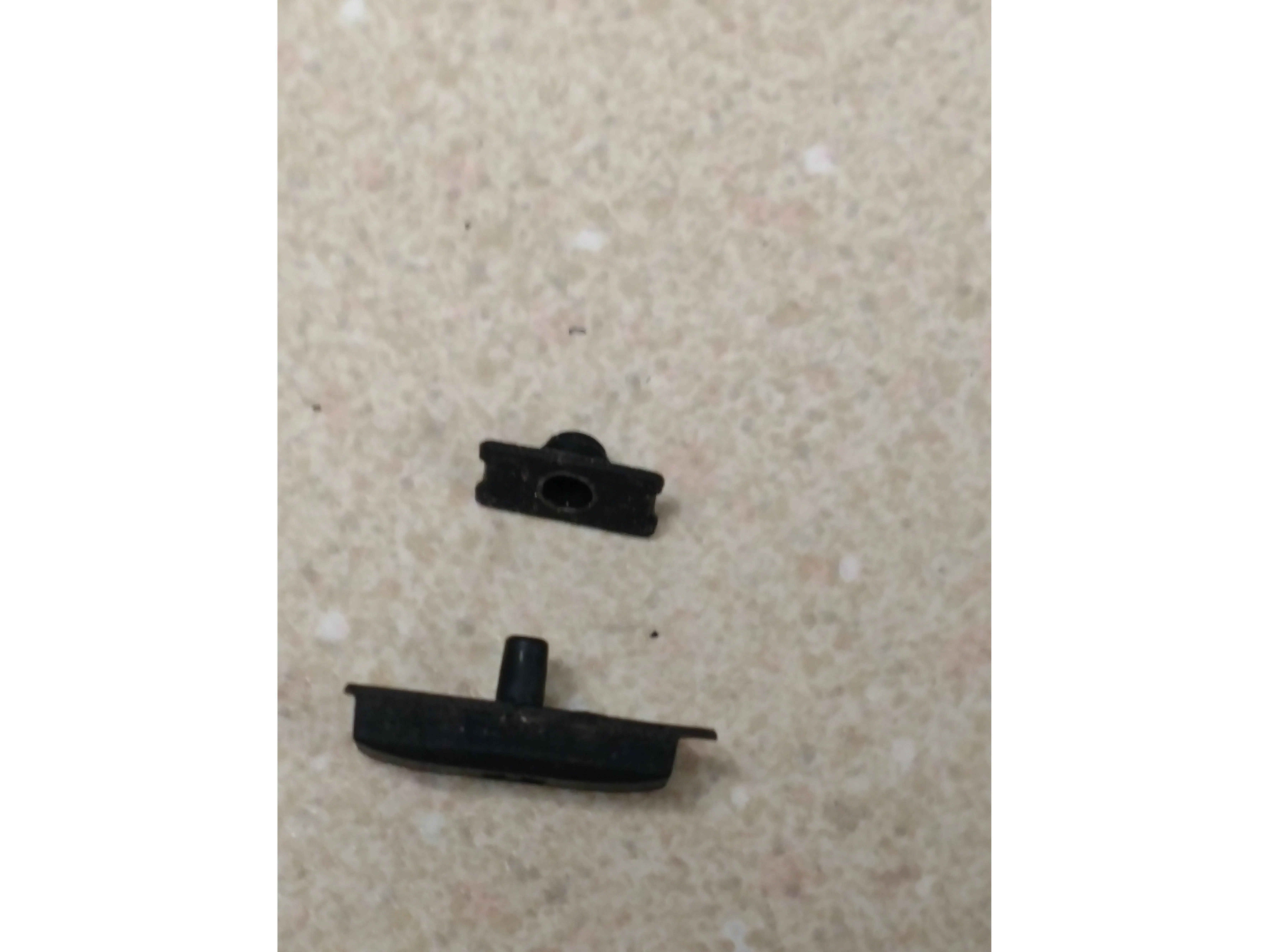

Шаг 8 Снятие кнопок

• Каждая кнопка имеет резиновую вставку на внутренней стороне для защиты от воды. Обязательно снимите их, если они не вынимаются вместе с кнопками, отложив их в сторону для последующей сборки.

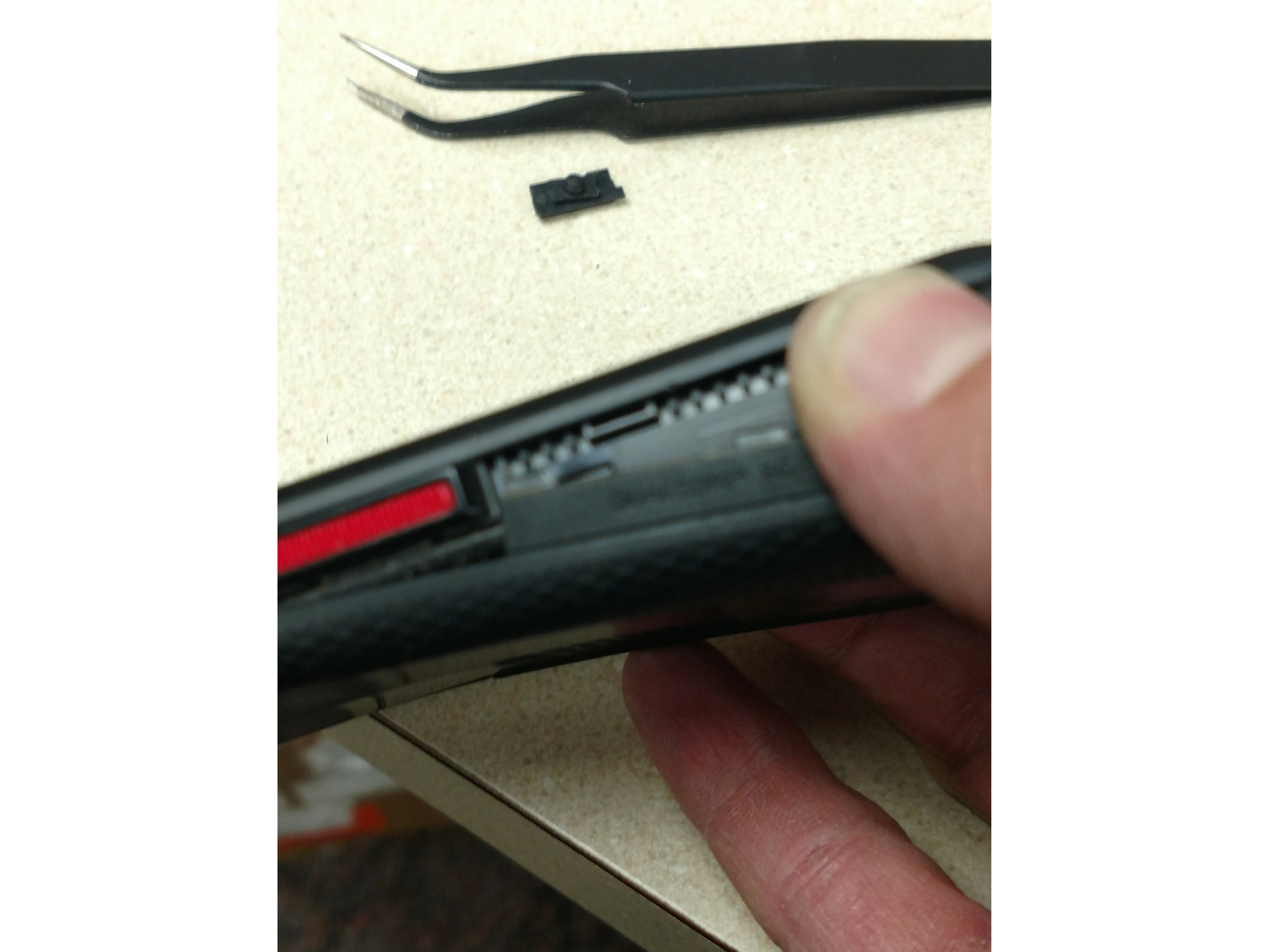

Шаг 9

• Продолжайте работать вокруг левой стороны задней рамы.

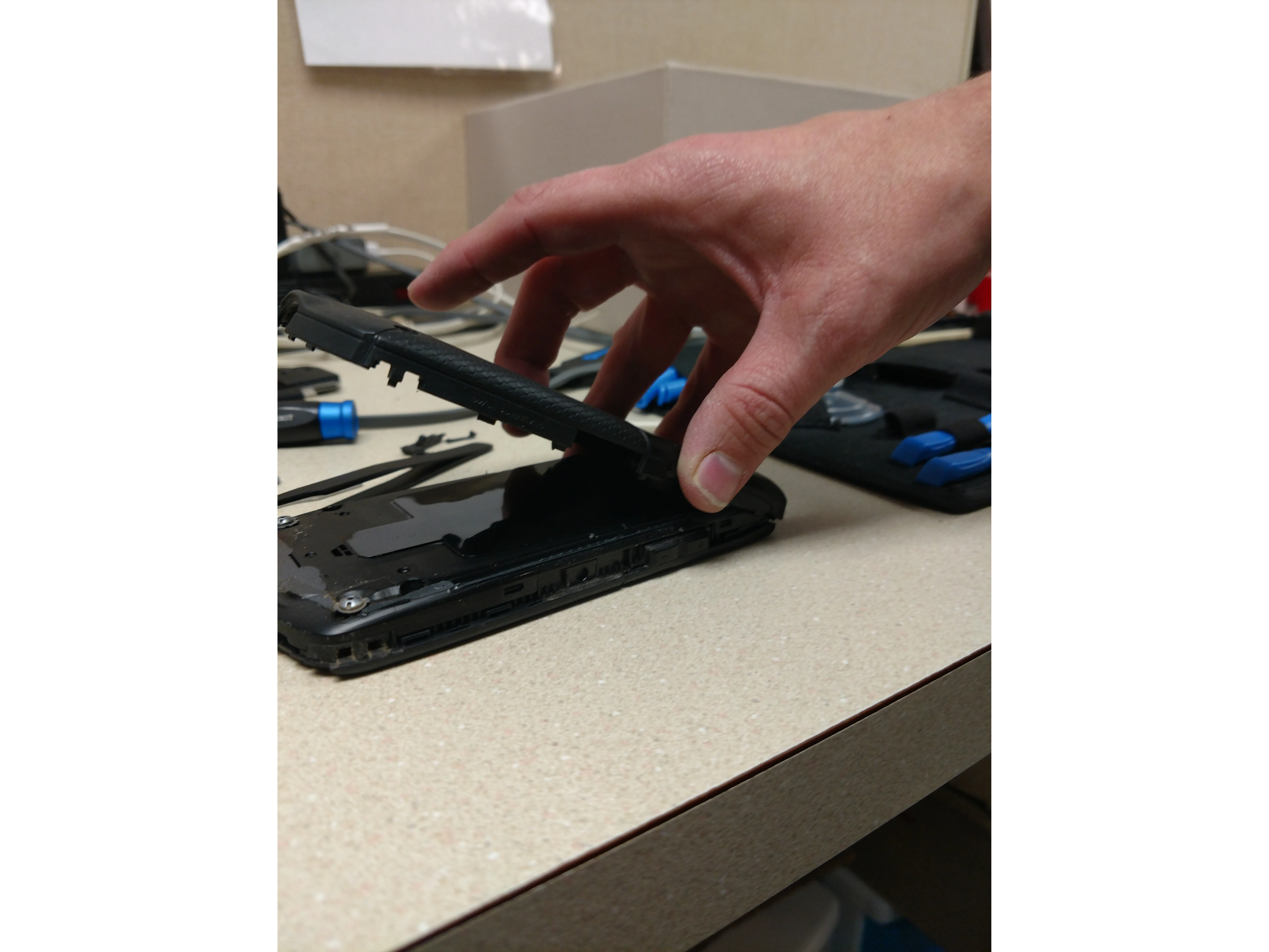

Шаг 10 Снятие задней рамки

• На верхней части телефона есть немного клея. Для его удаления не потребуется много усилий.

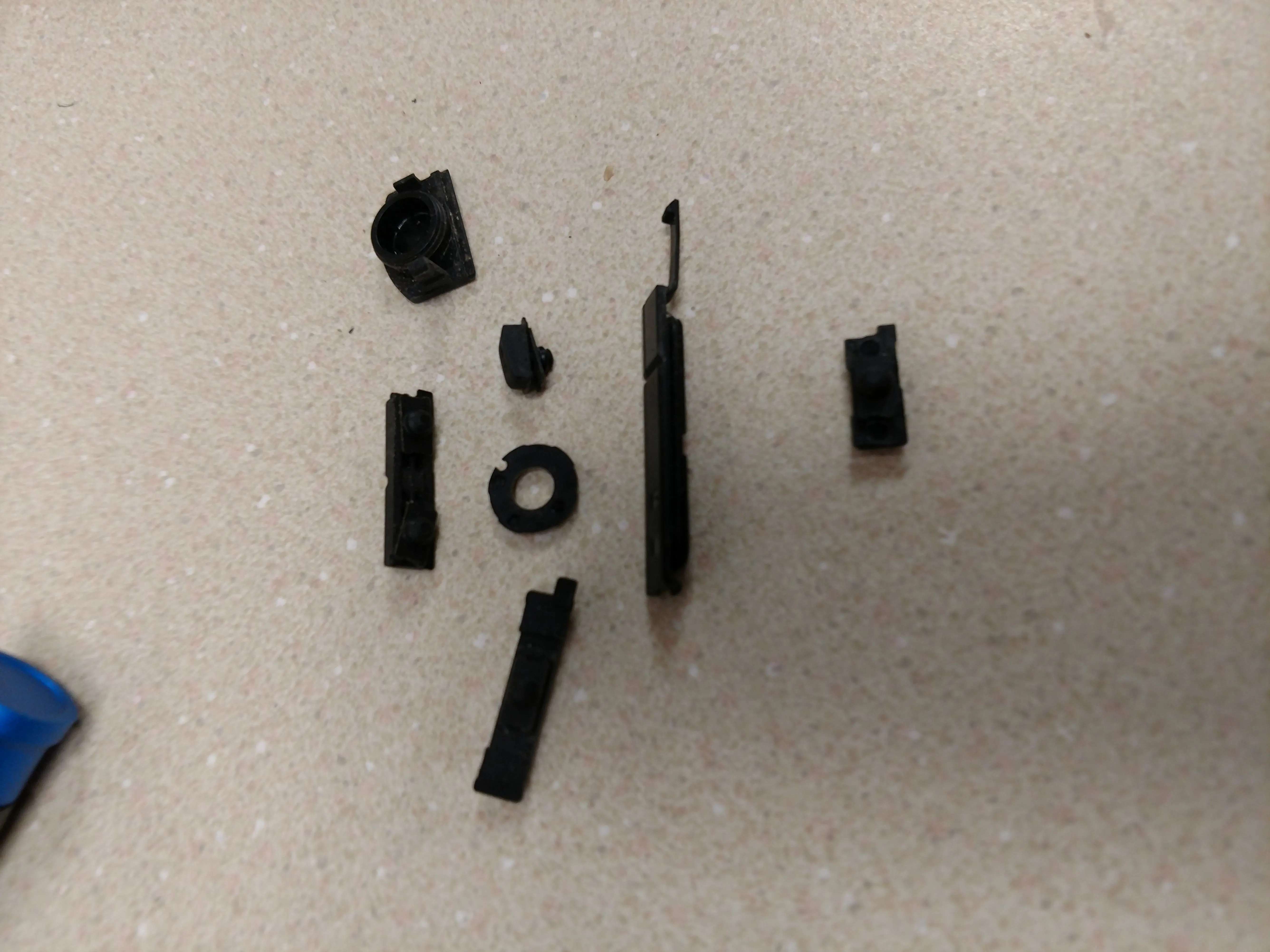

Шаг 11 Снятие крышки кнопки и вспышки камеры

• Снимите все остальные кнопки, уплотнители и т.д., которые не выпали при снятии задней панели.

• Крышка вспышки камеры, вероятно, выпадет при снятии задней панели.

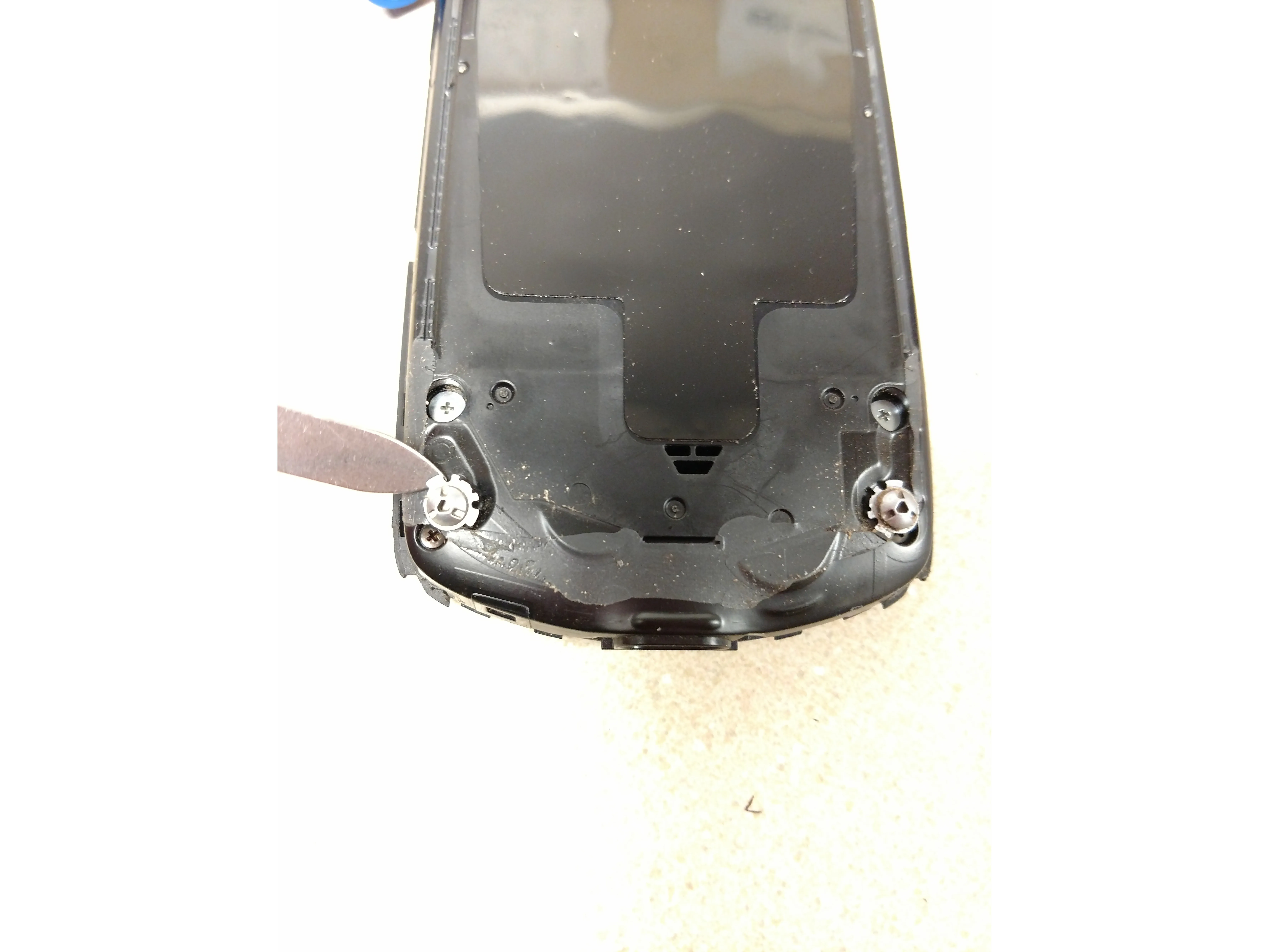

Шаг 12 Удаление декоративного 'винта'

• Выньте декоративные винты, приподняв их.

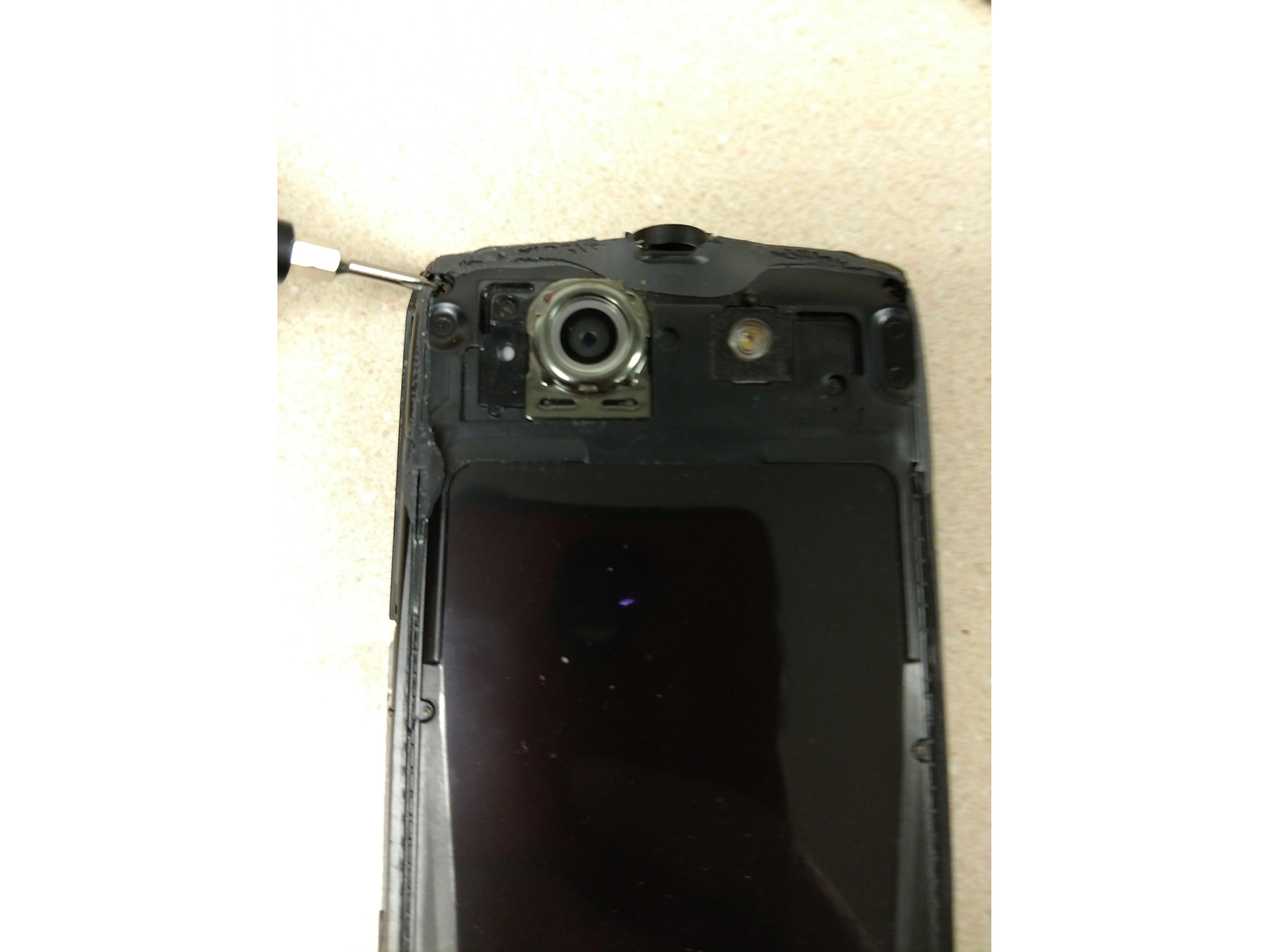

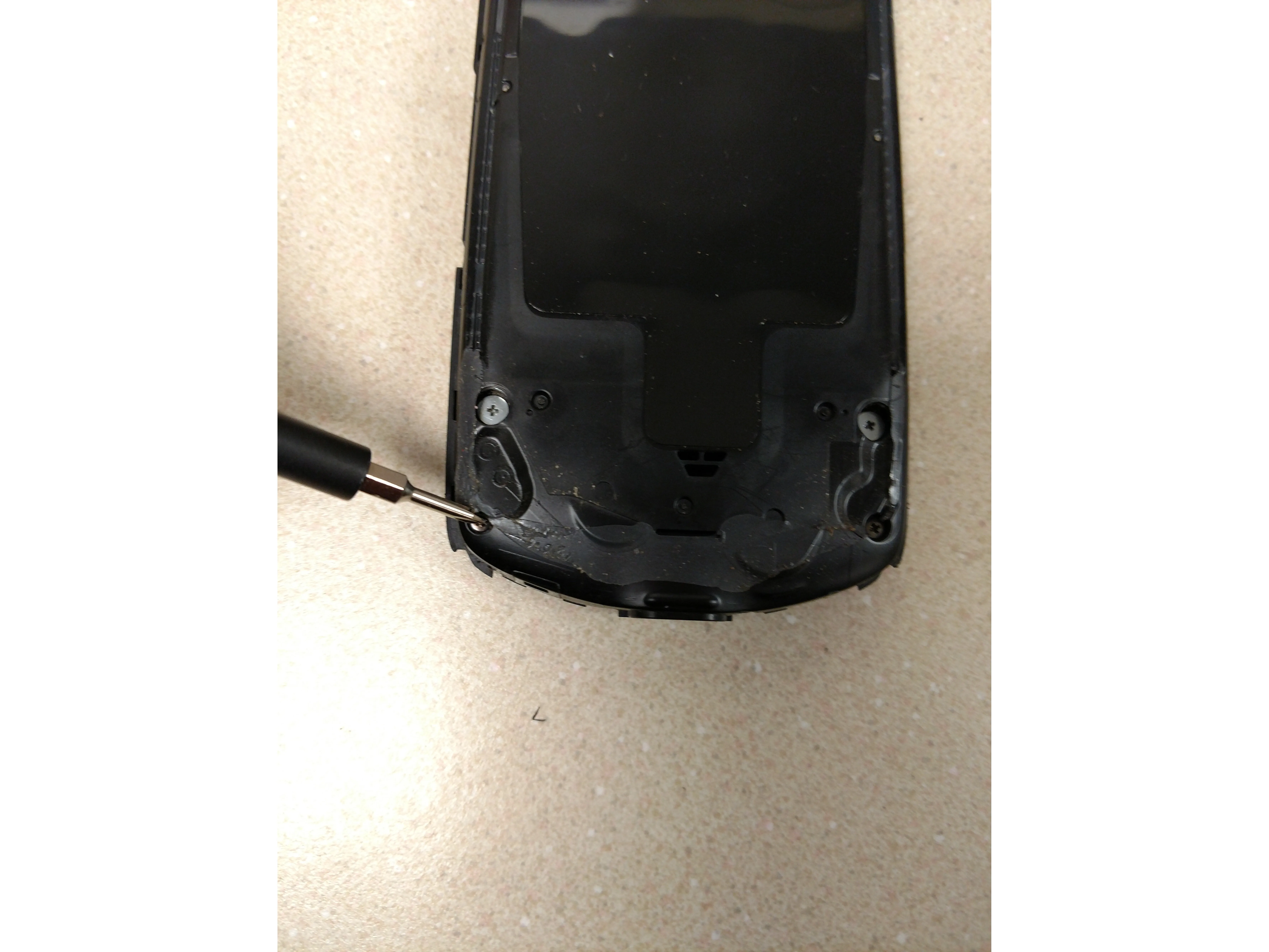

Шаг 13 Удаление винтов средней рамки

• По углам расположены четыре маленьких черных винта, а над нижней парой черных винтов - два больших серебристых.

• Они имеют размер Phillips P00.

• Возможно, вам придется работать с герметиком.

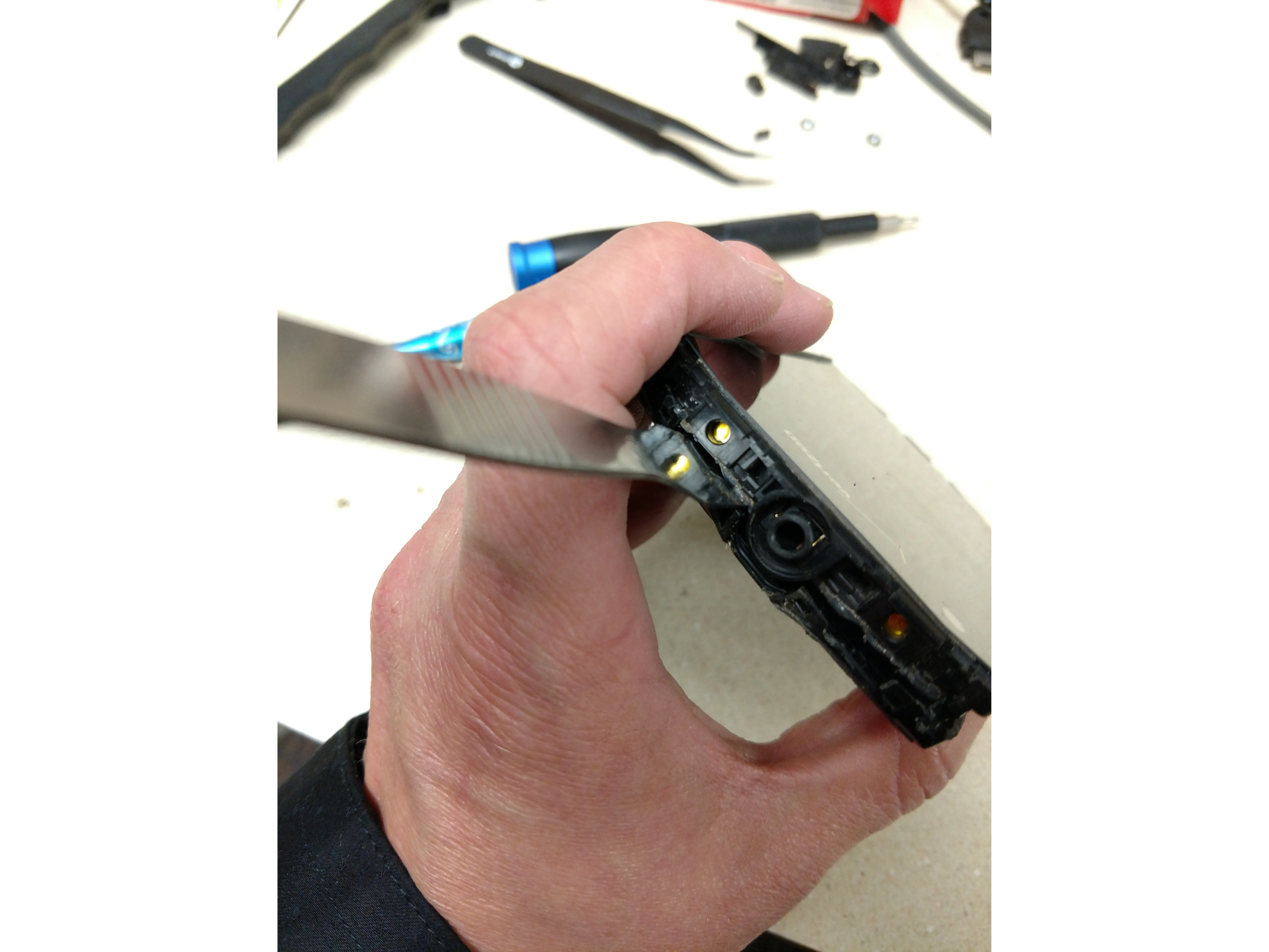

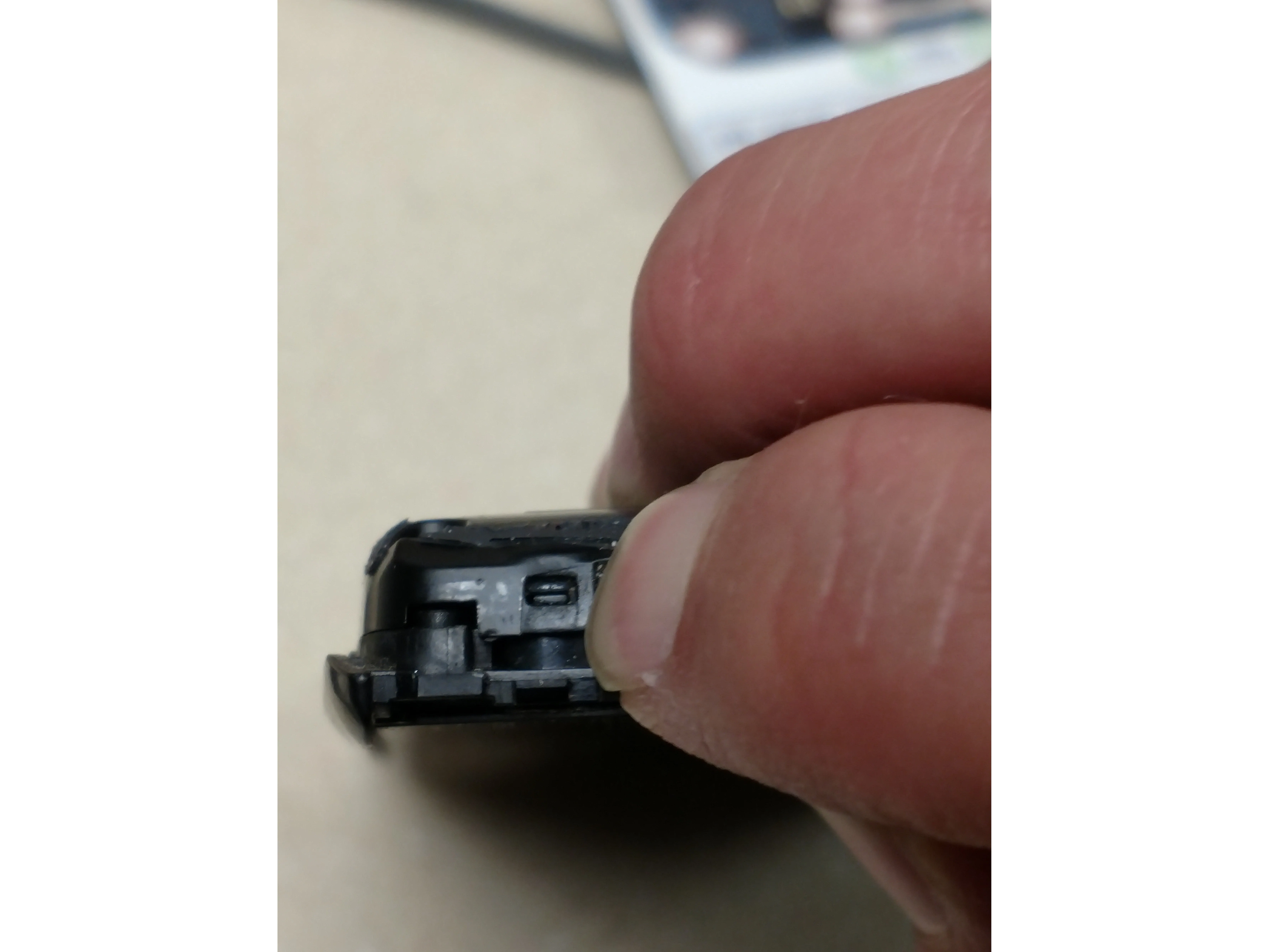

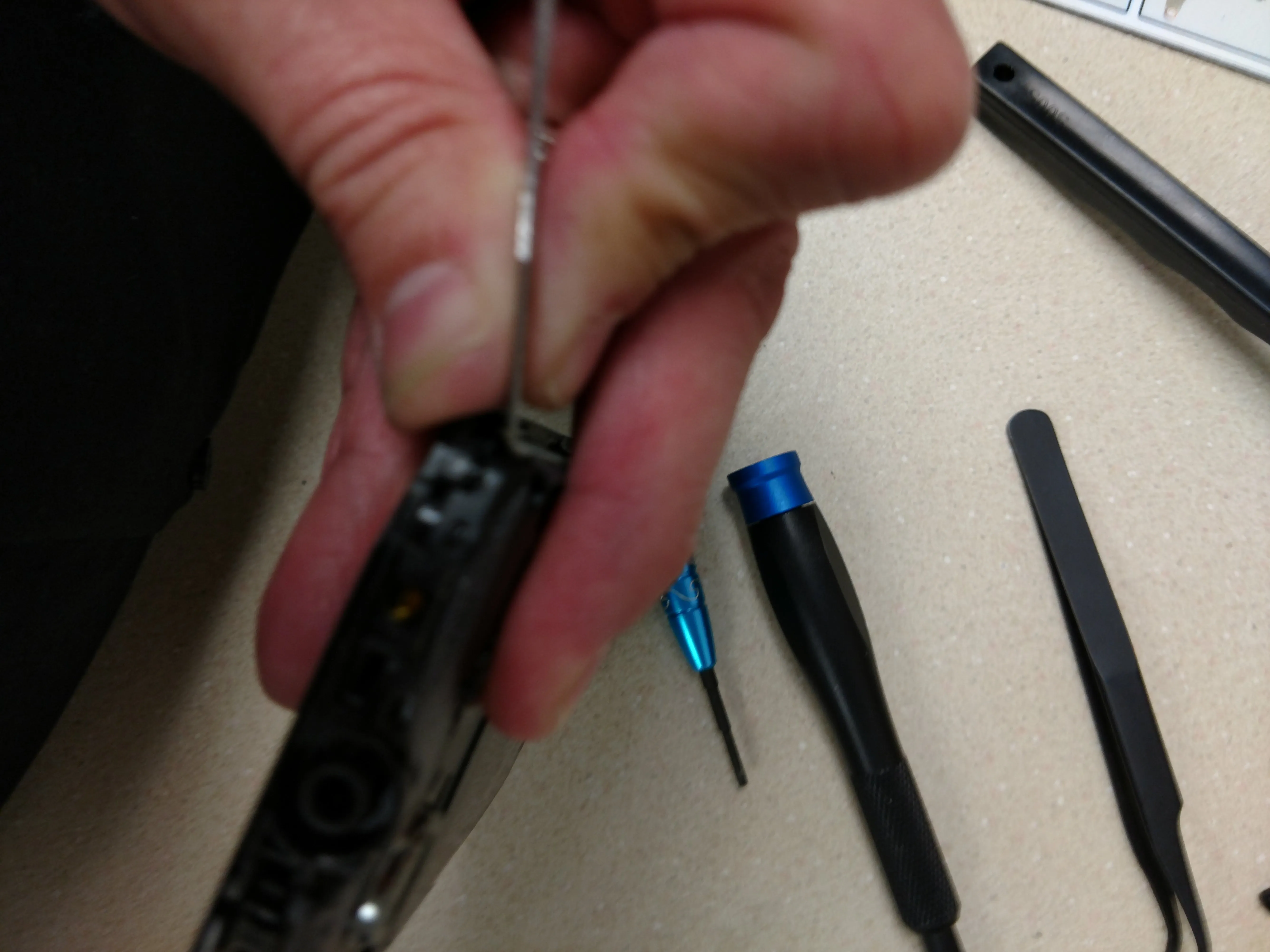

Шаг 14 Снятие средней рамки

• Таких клипов около 7. Они похожи на клипсы от чехла OtterBox Defender.

• Используйте маленькую плоскую отвертку, чтобы поддеть их. Скорее всего, вы сломаете одну или две.

• Начните с верхней части и двигайтесь вниз.

• Здесь довольно прочный герметик, а клипсы маленькие и тугие. Придется приложить некоторые усилия.

• Будьте осторожны, чтобы не сломать рамку, когда вы доберетесь до нижней части телефона.

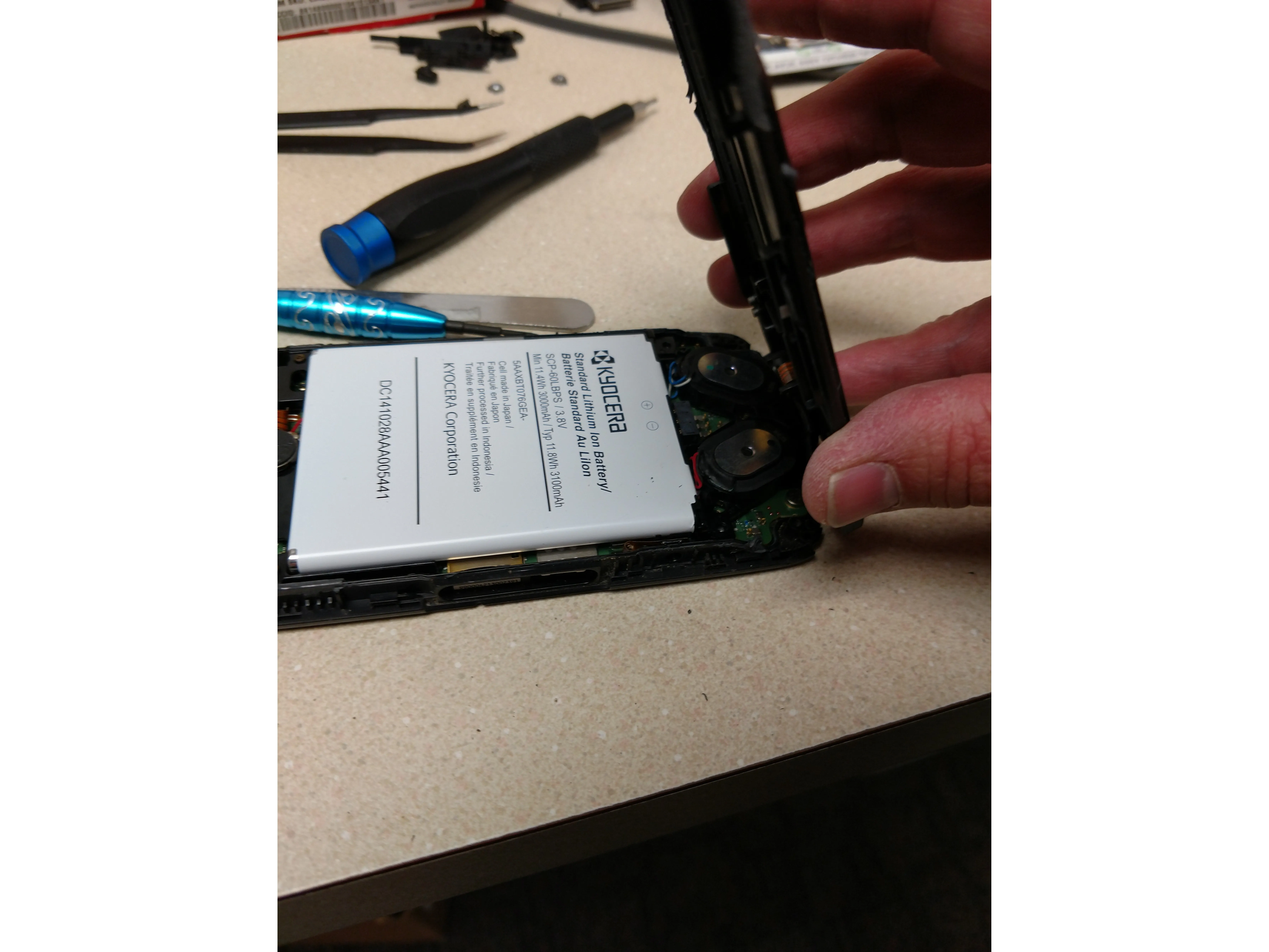

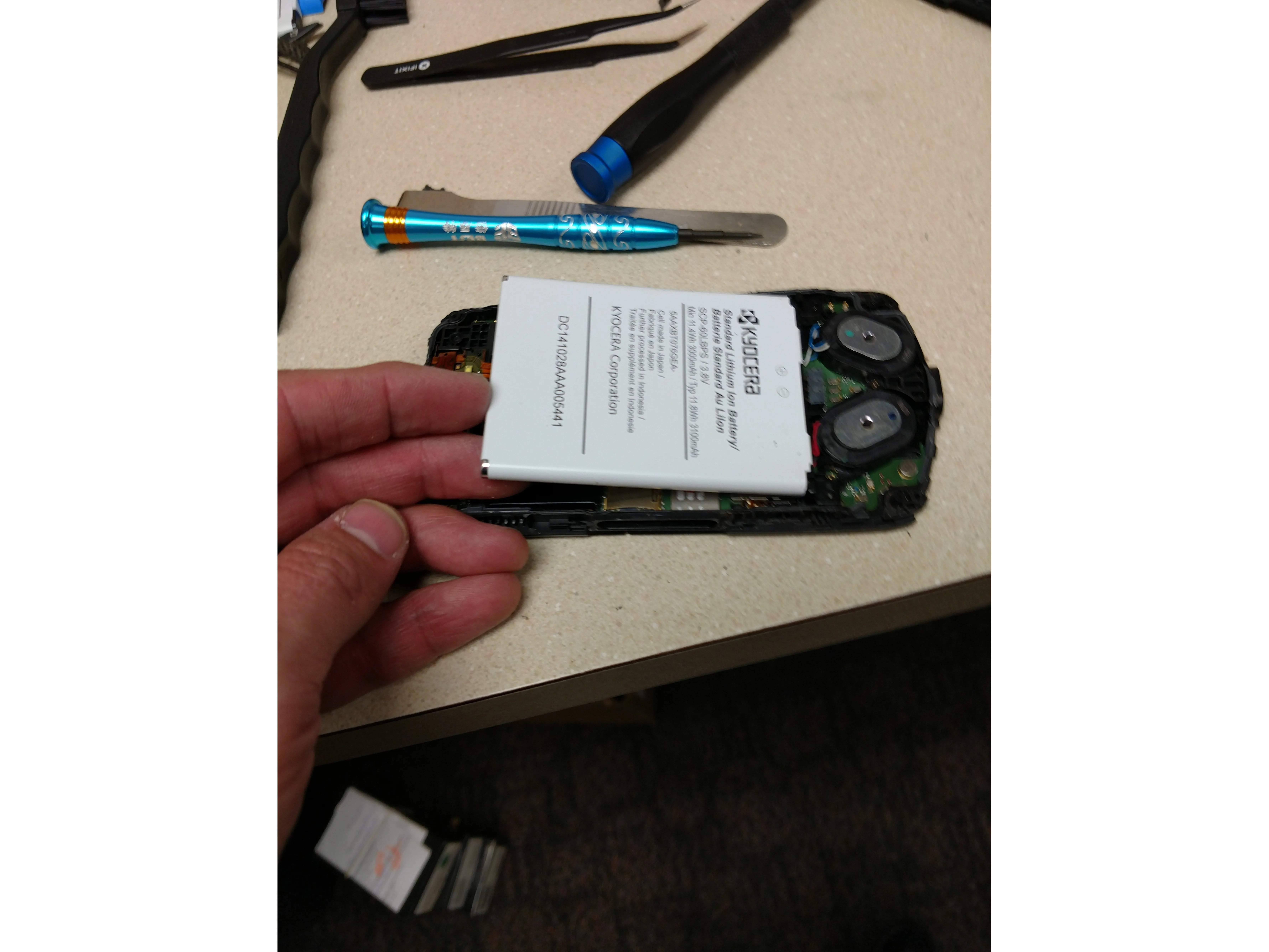

Шаг 15 Снимите среднюю рамку

• Закончите снятие и извлечение средней рамы

• Извлеките также аккумулятор

• Если вы заменяете только батарею, вставьте новую батарею и соберите устройство в обратном порядке.

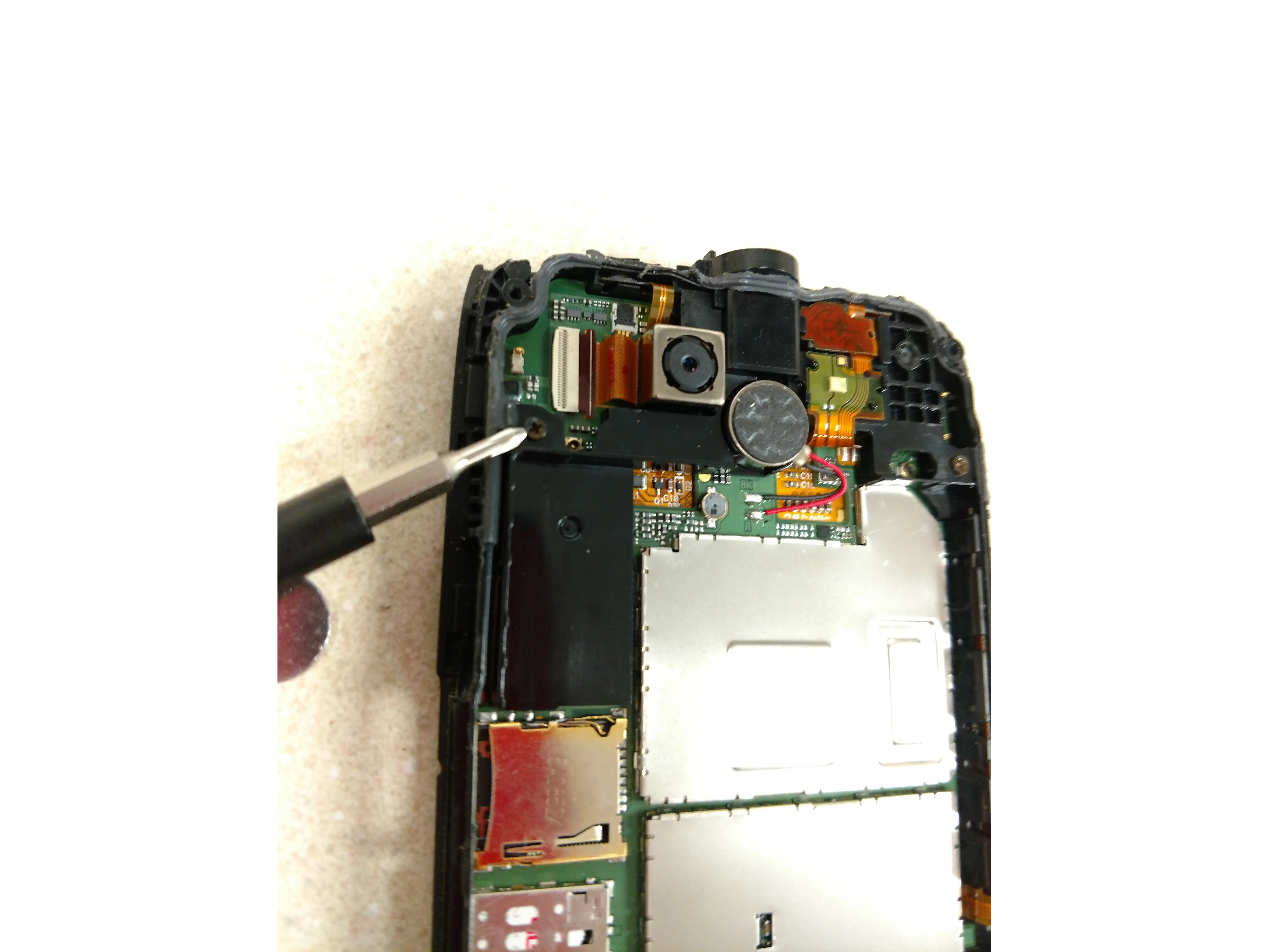

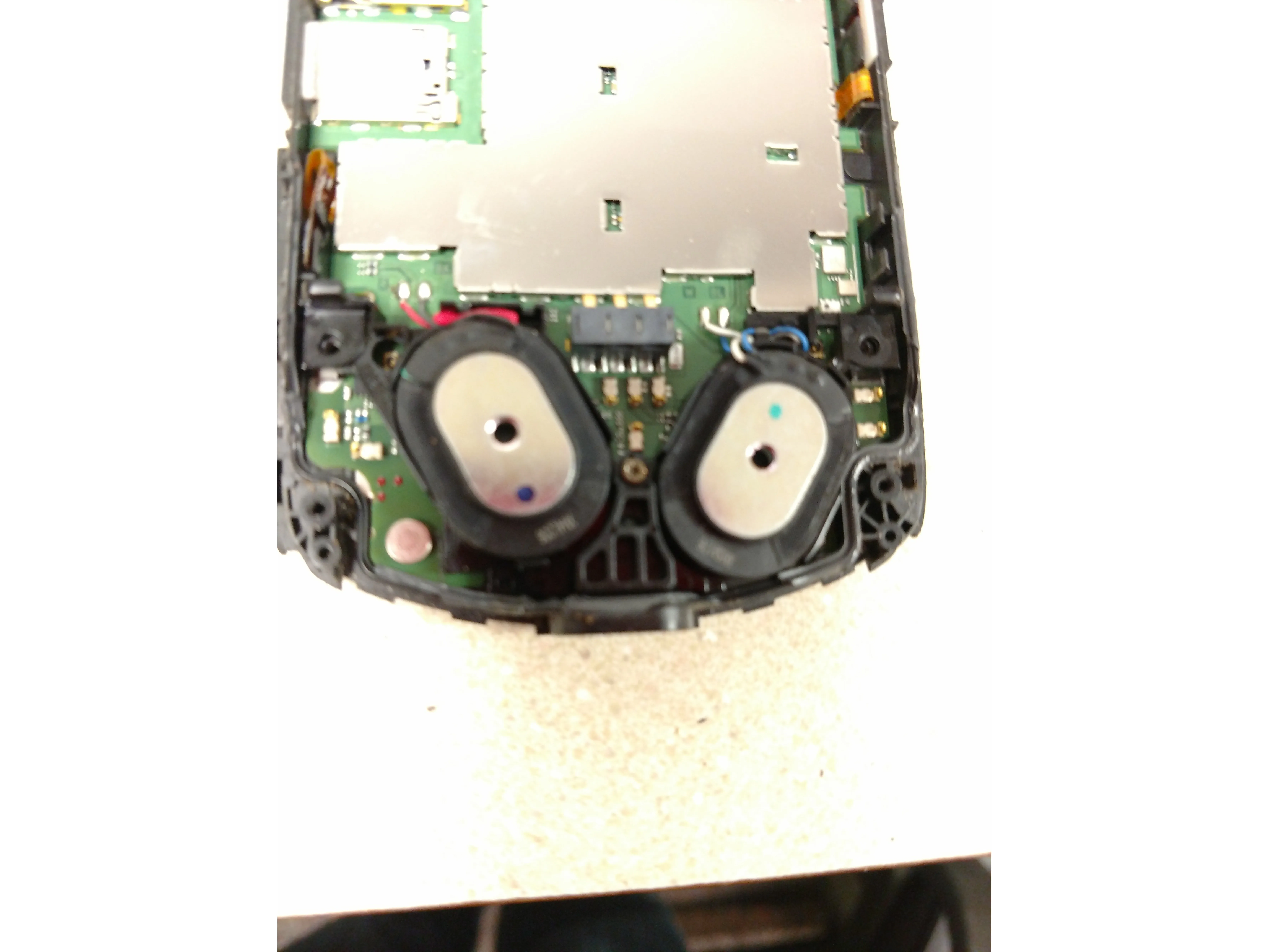

Шаг 16 Выкручивание винтов материнской платы

• Открутите два винта Phillips на материнской плате сверху и один снизу.

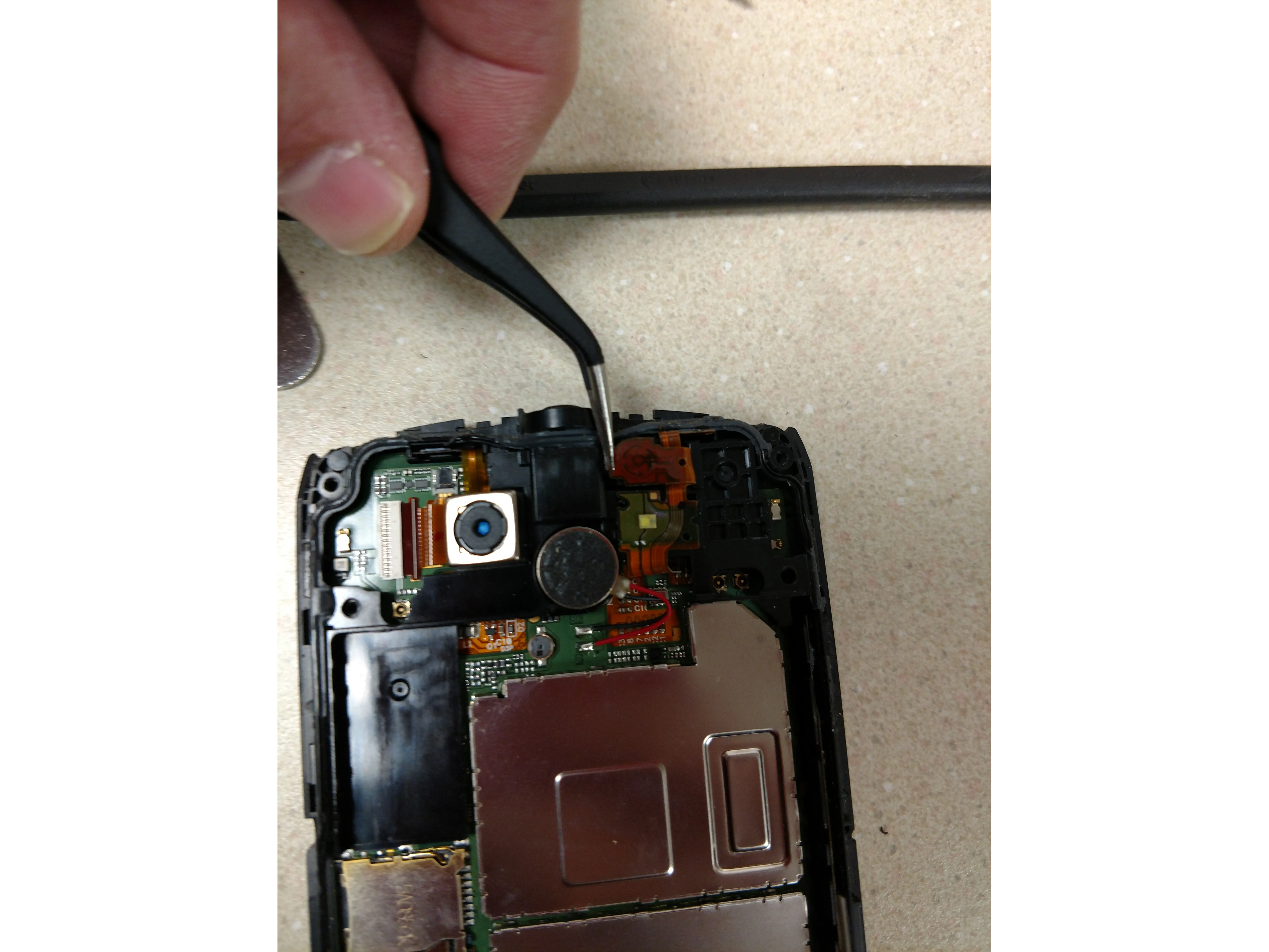

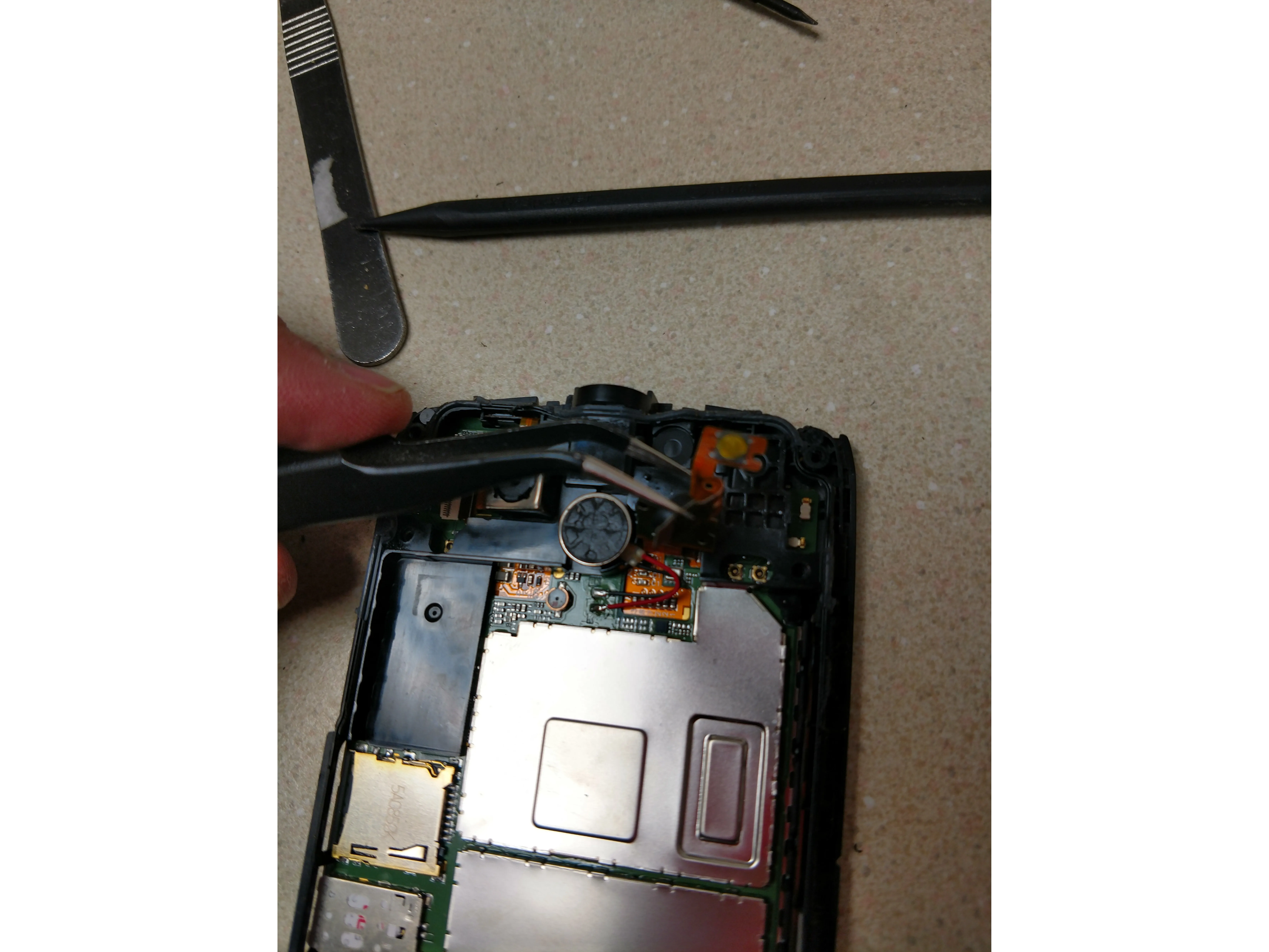

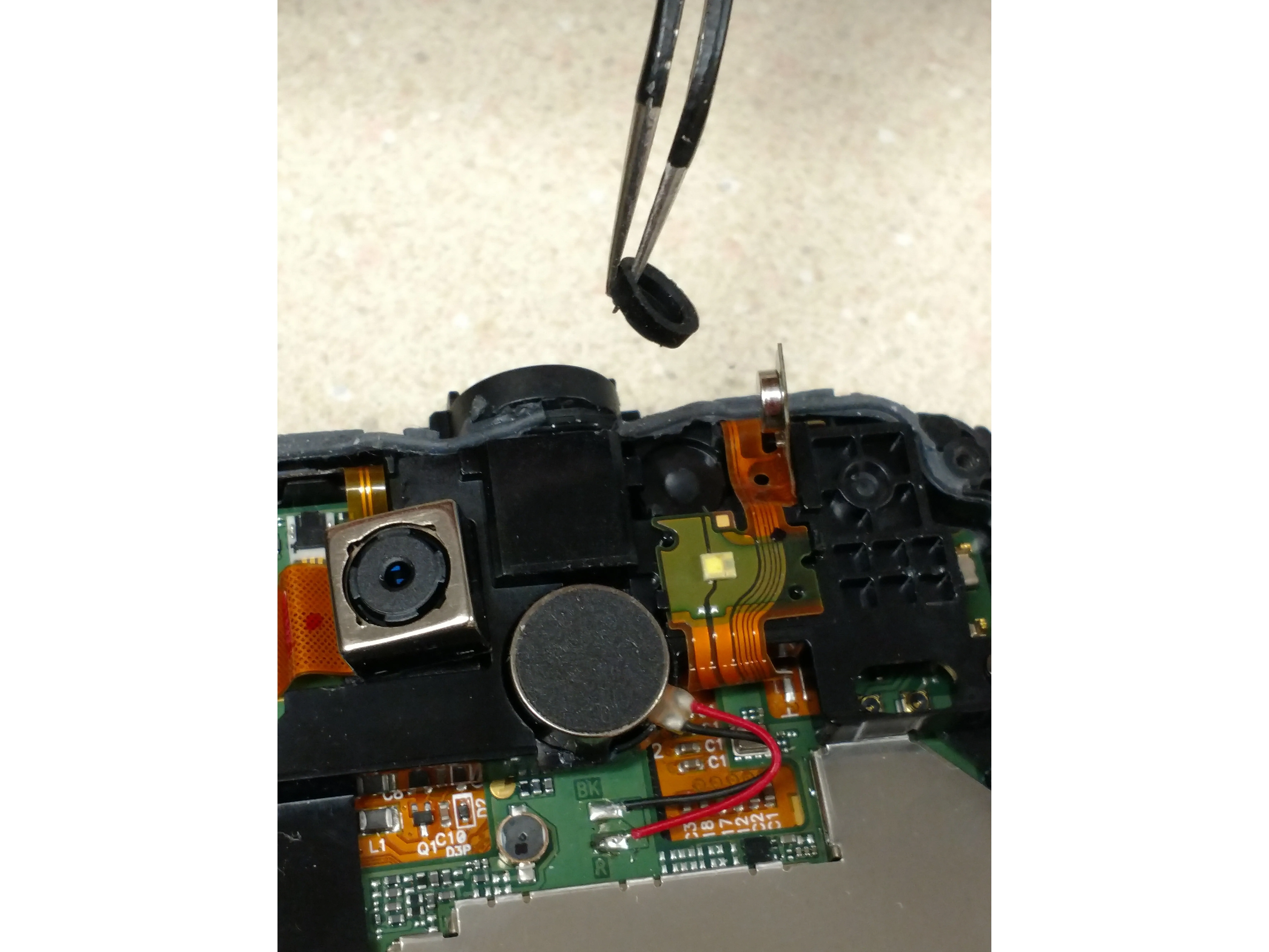

Шаг 17 Снятие переключателя спикерфона

• Снимите кнопку громкой связи, подняв ее вверх и вытащив наружу.

• Металлические инструменты работают лучше, только будьте осторожны, чтобы не перерезать гибкий кабель.

• Эта деталь закрыта прокладкой. Отложите ее в сторону для сборки.

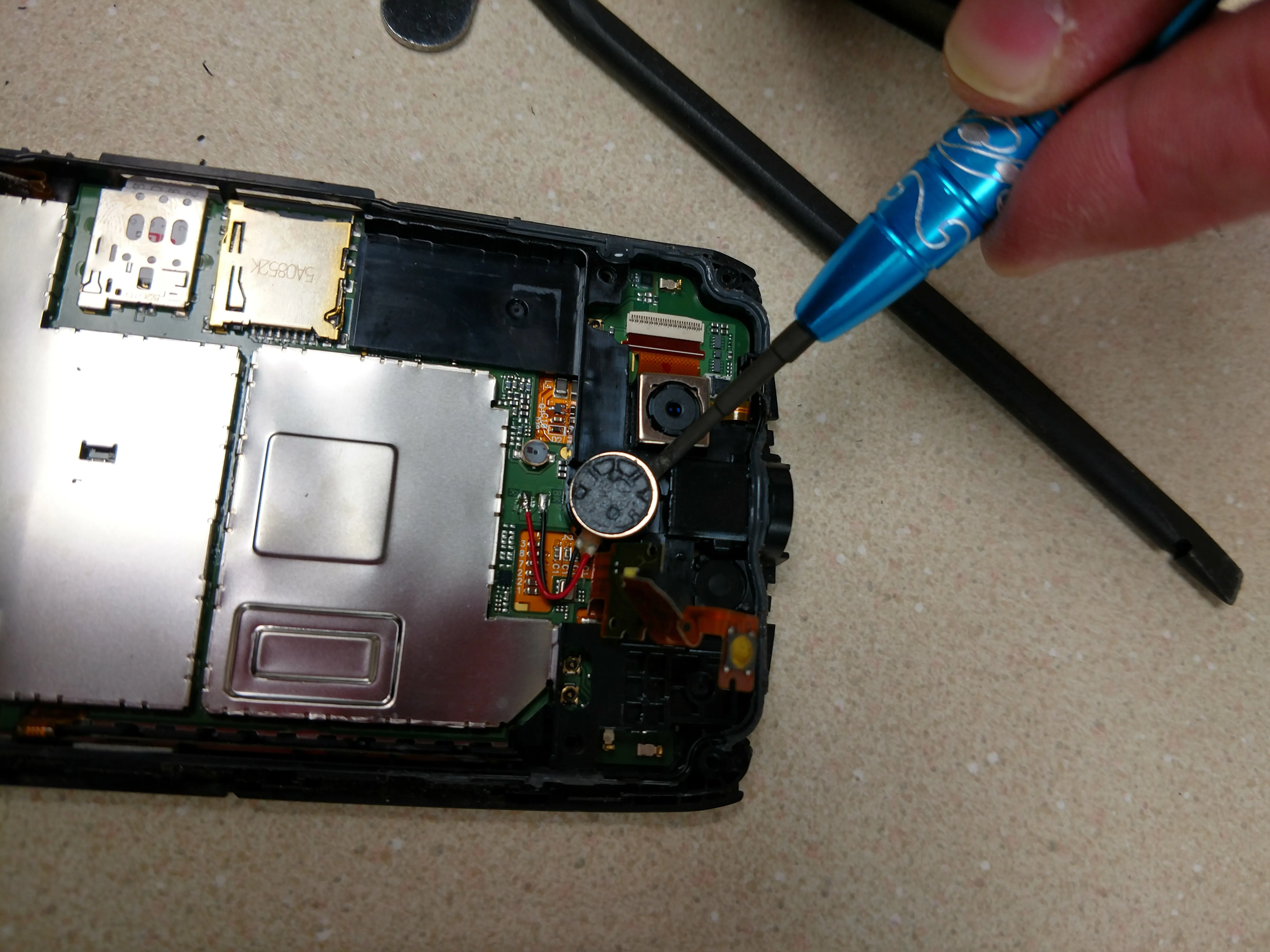

Шаг 18 Снятие вибромотора

• Вытащите вибромотор. Он держится на слабом клею.

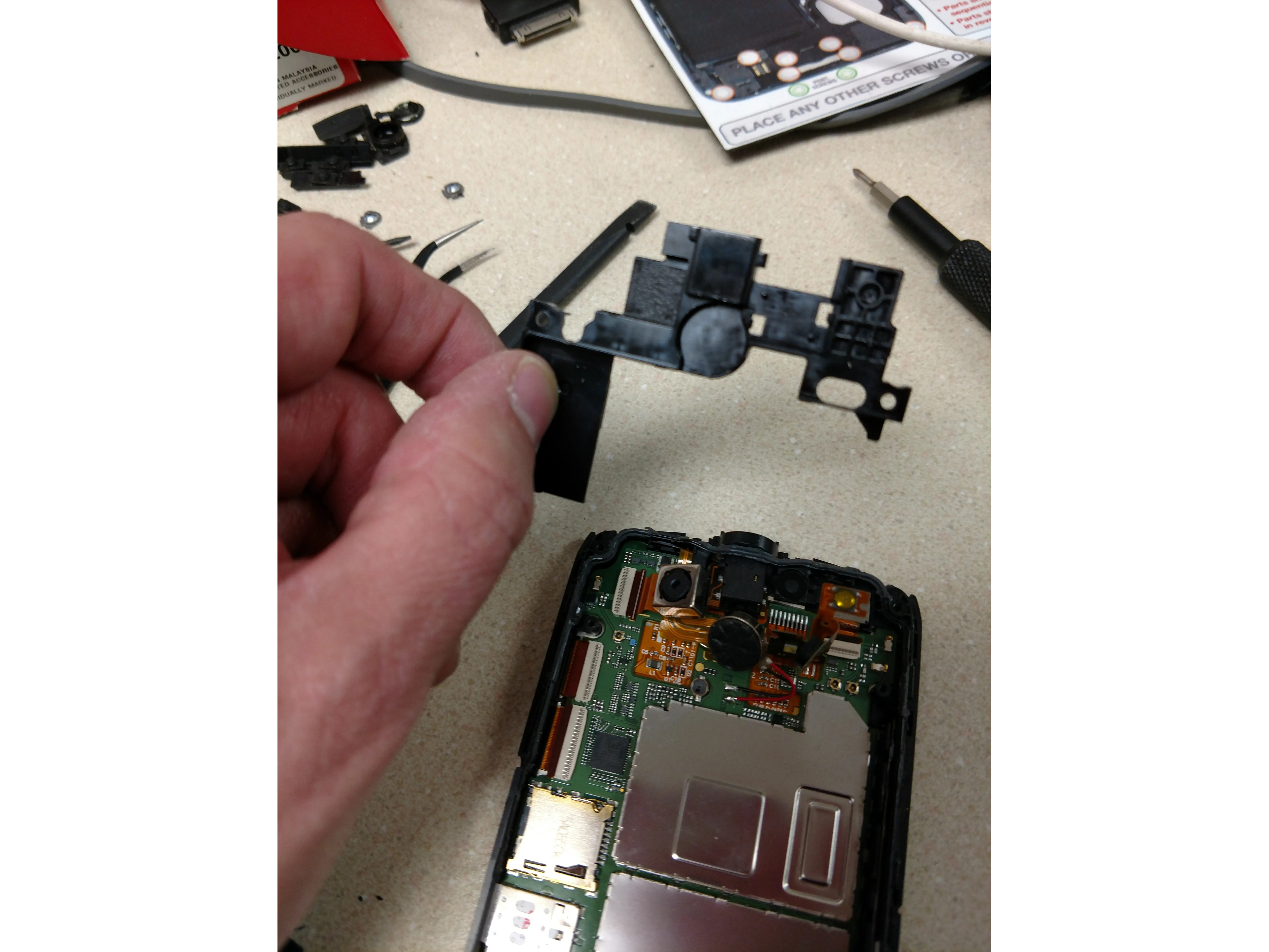

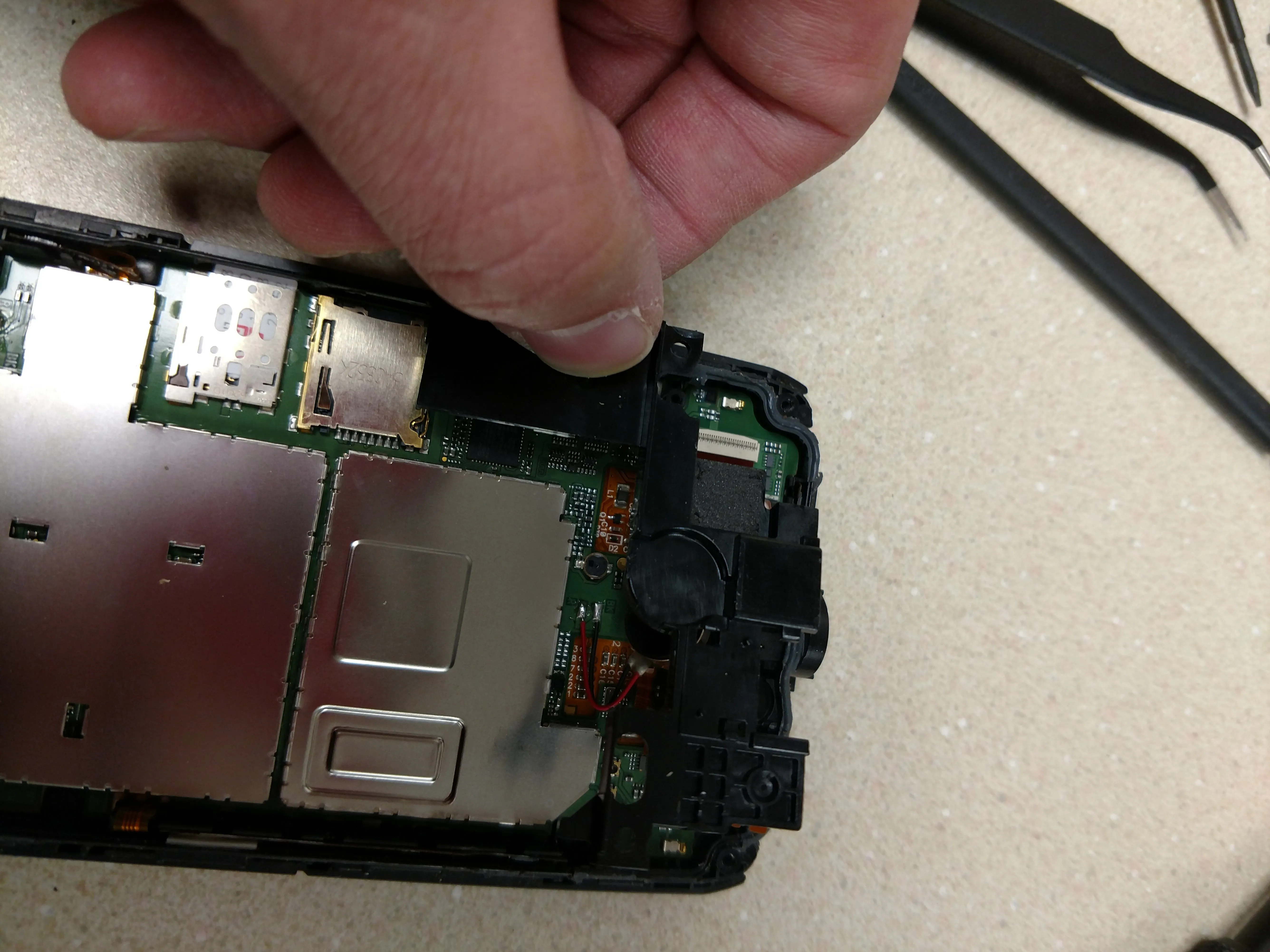

Шаг 19 Снятие верхней крышки материнской платы

• Снимите верхнюю крышку материнской платы.

• Там, где находится мой большой палец, может остаться немного клея.

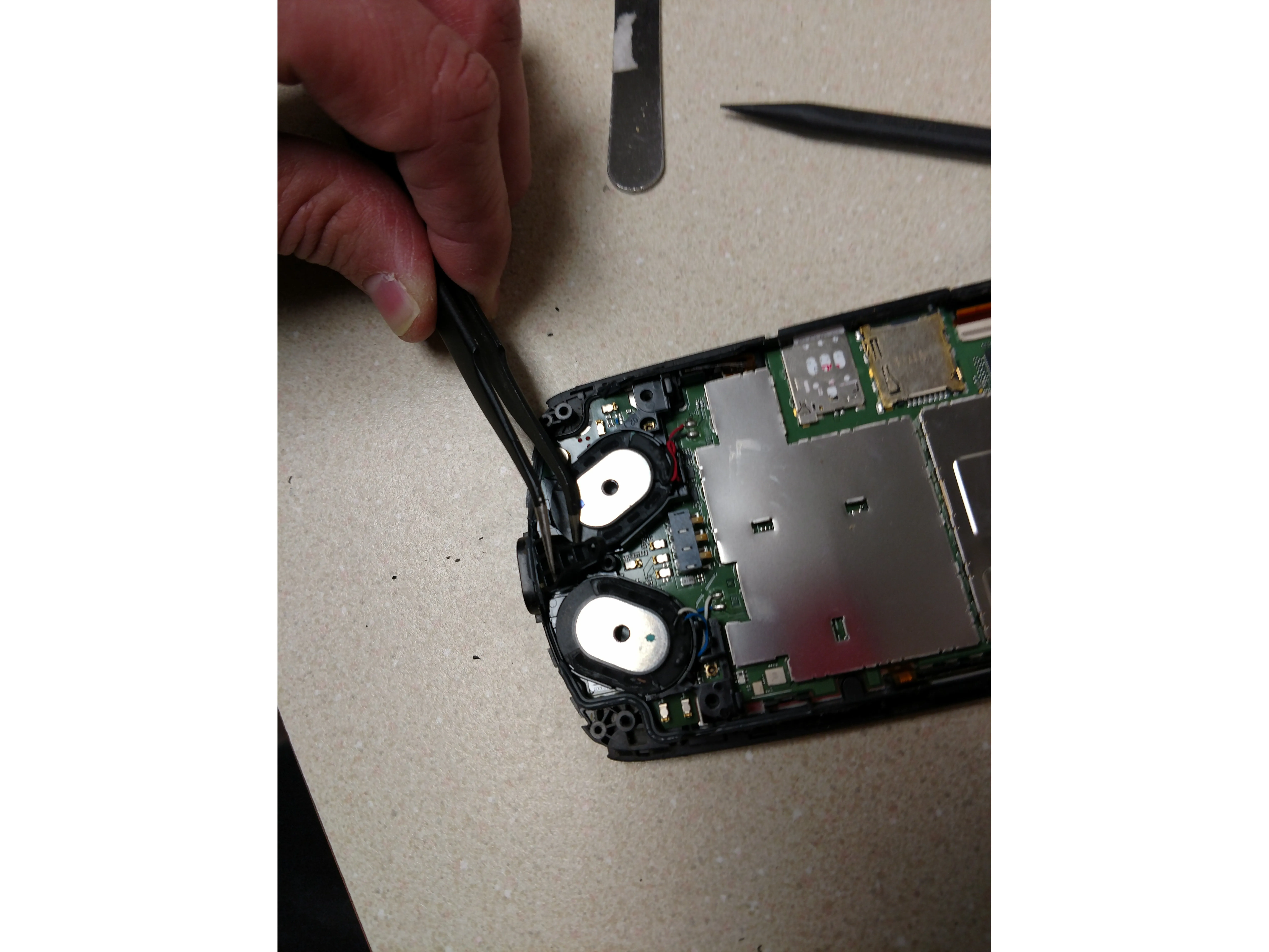

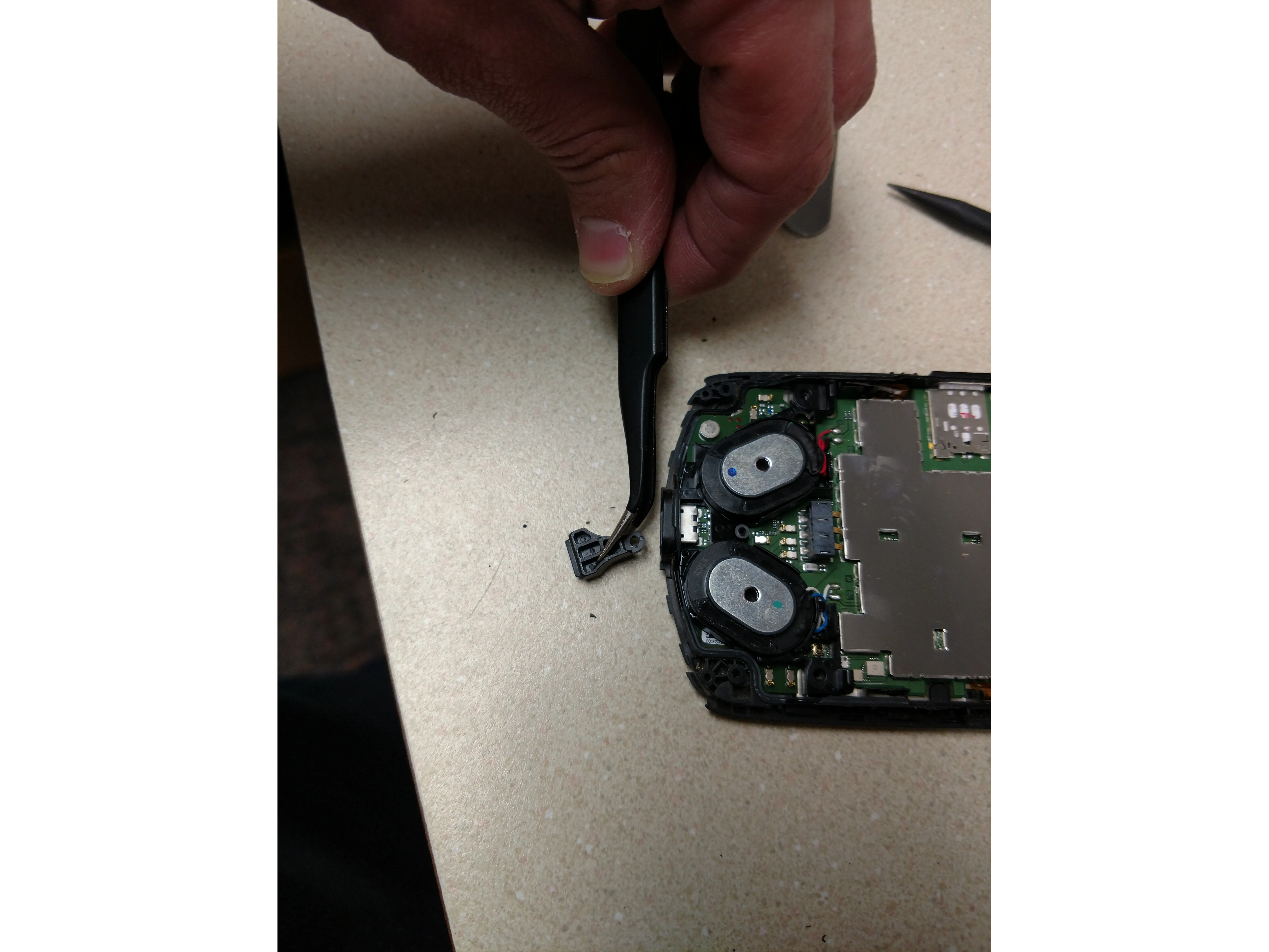

Шаг 20 Снятие нижней крышки материнской платы

• Снимите нижнюю крышку материнской платы между двумя динамиками.

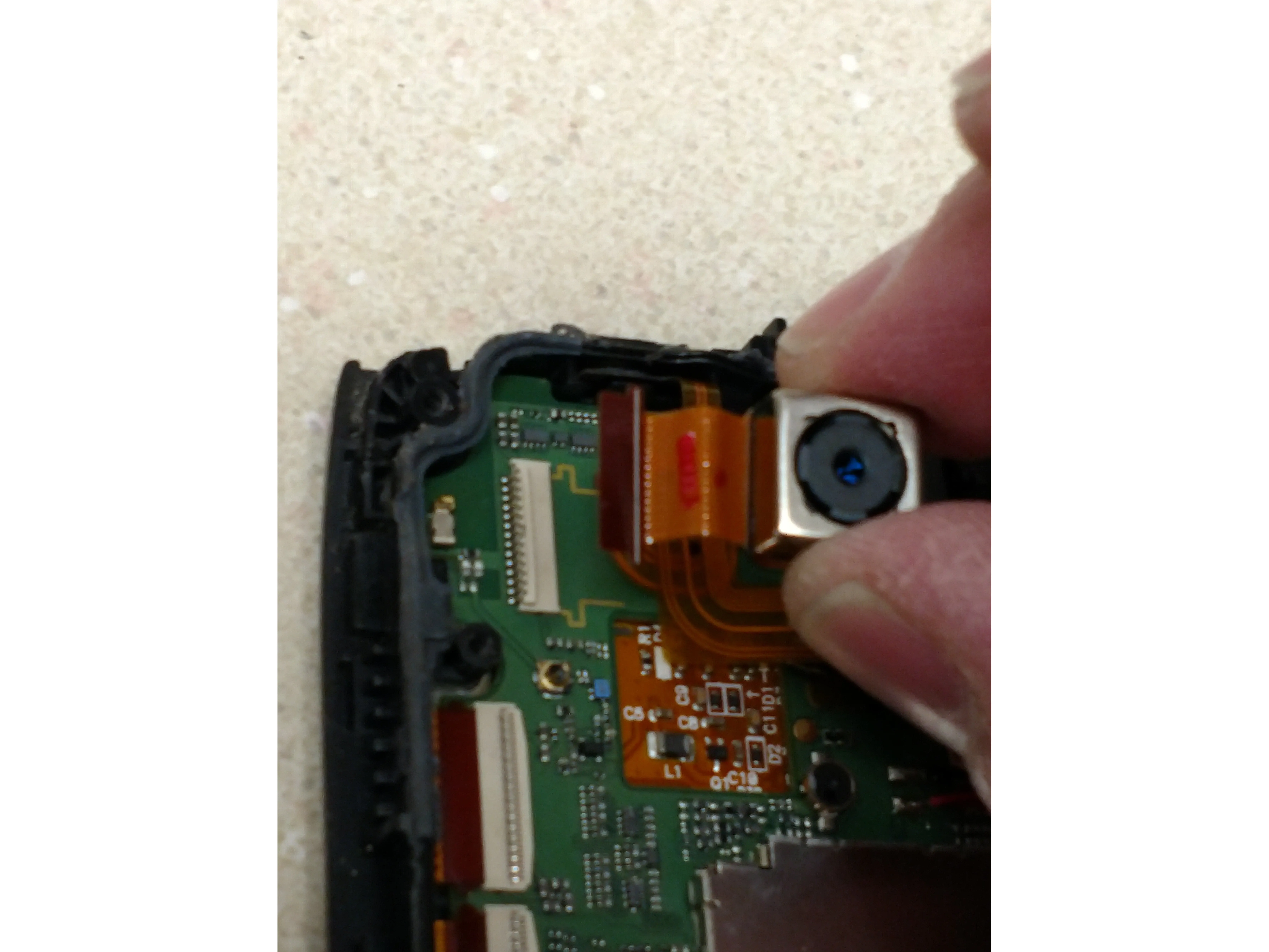

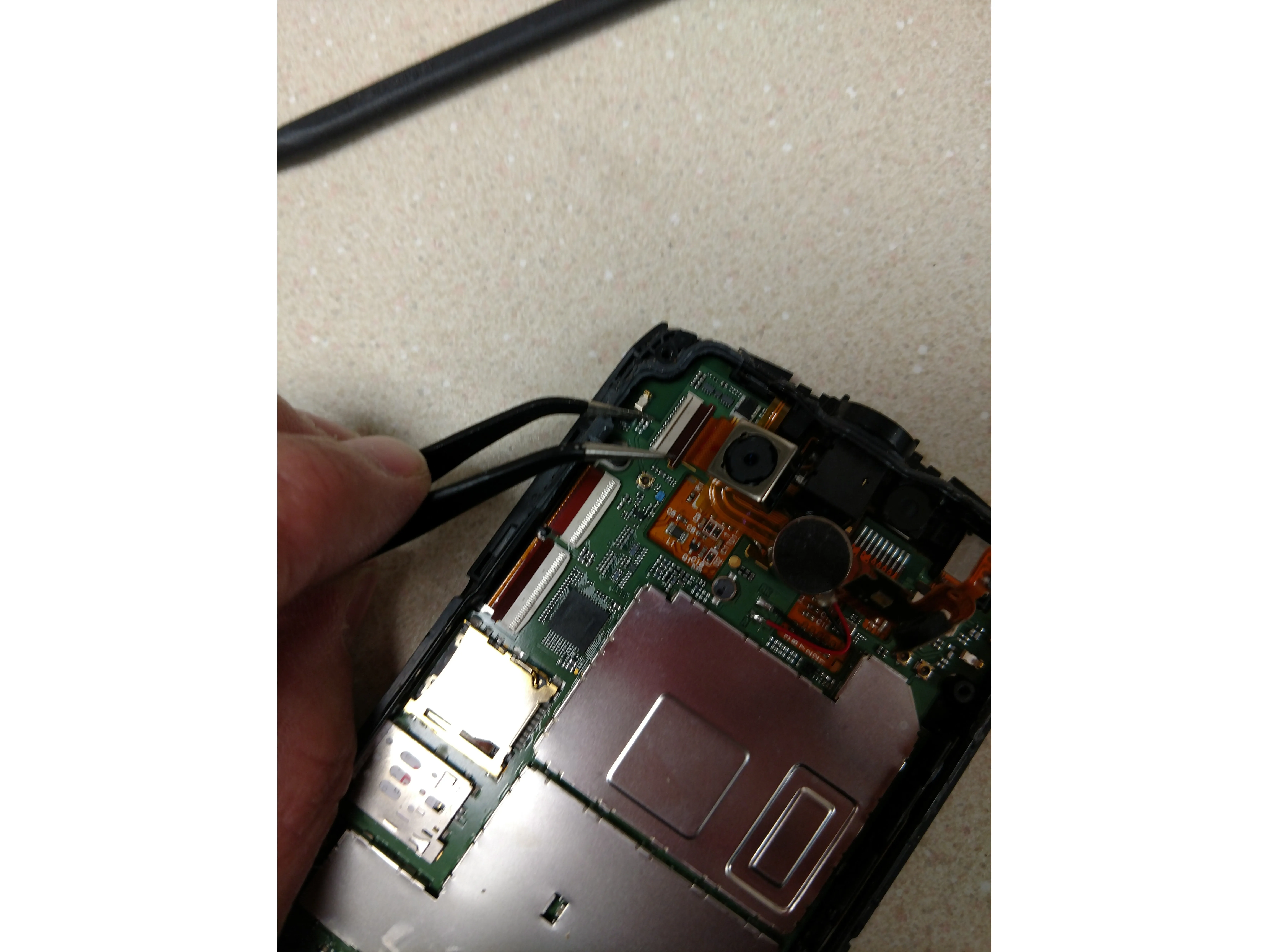

Шаг 21 Снятие задней камеры (необязательно)

• Откройте крышку кабельного отсека и извлеките камеру.

• Это не обязательно, но облегчает доступ к остальным кабелям.

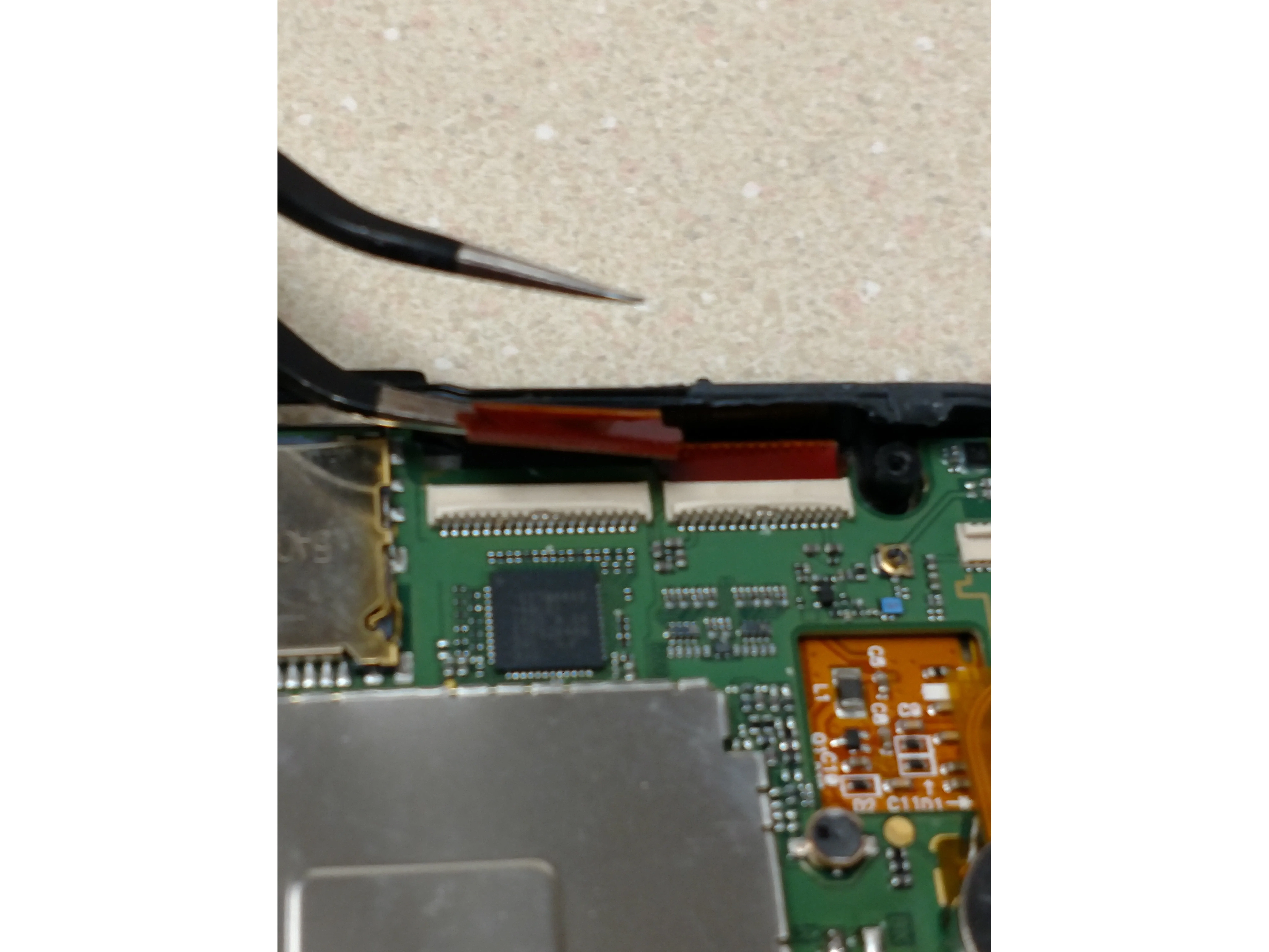

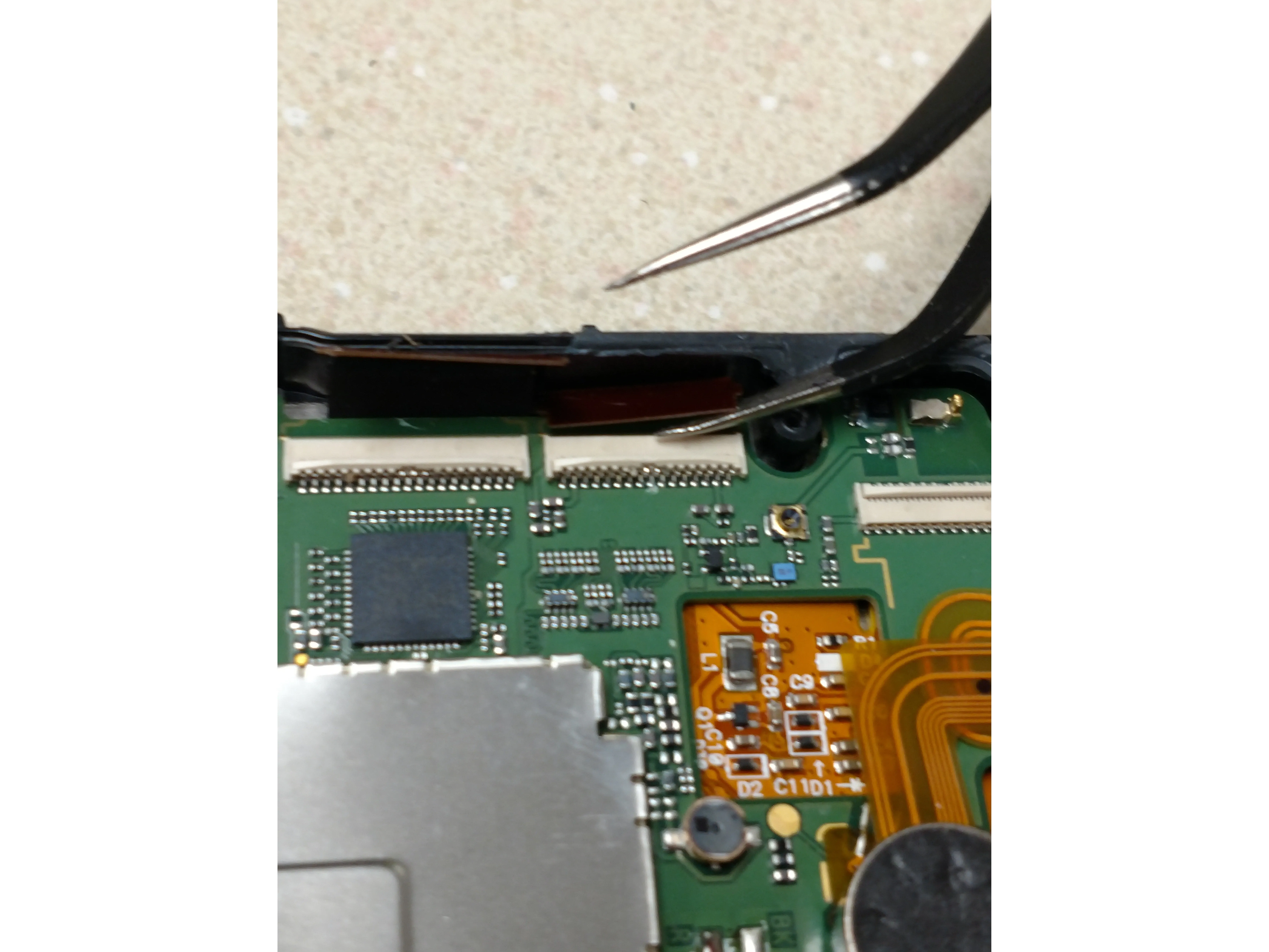

Шаг 22 Отсоединение кабеля дигитайзера и экрана

• Откройте дверцы кабелей и извлеките кабели для подключения дигитайзера и сенсорного экрана.

• Здесь проще всего использовать небольшой металлический пинцет, но будьте осторожны, чтобы не сломать кабели.

• Выполнить этот шаг в обратном порядке довольно сложно.

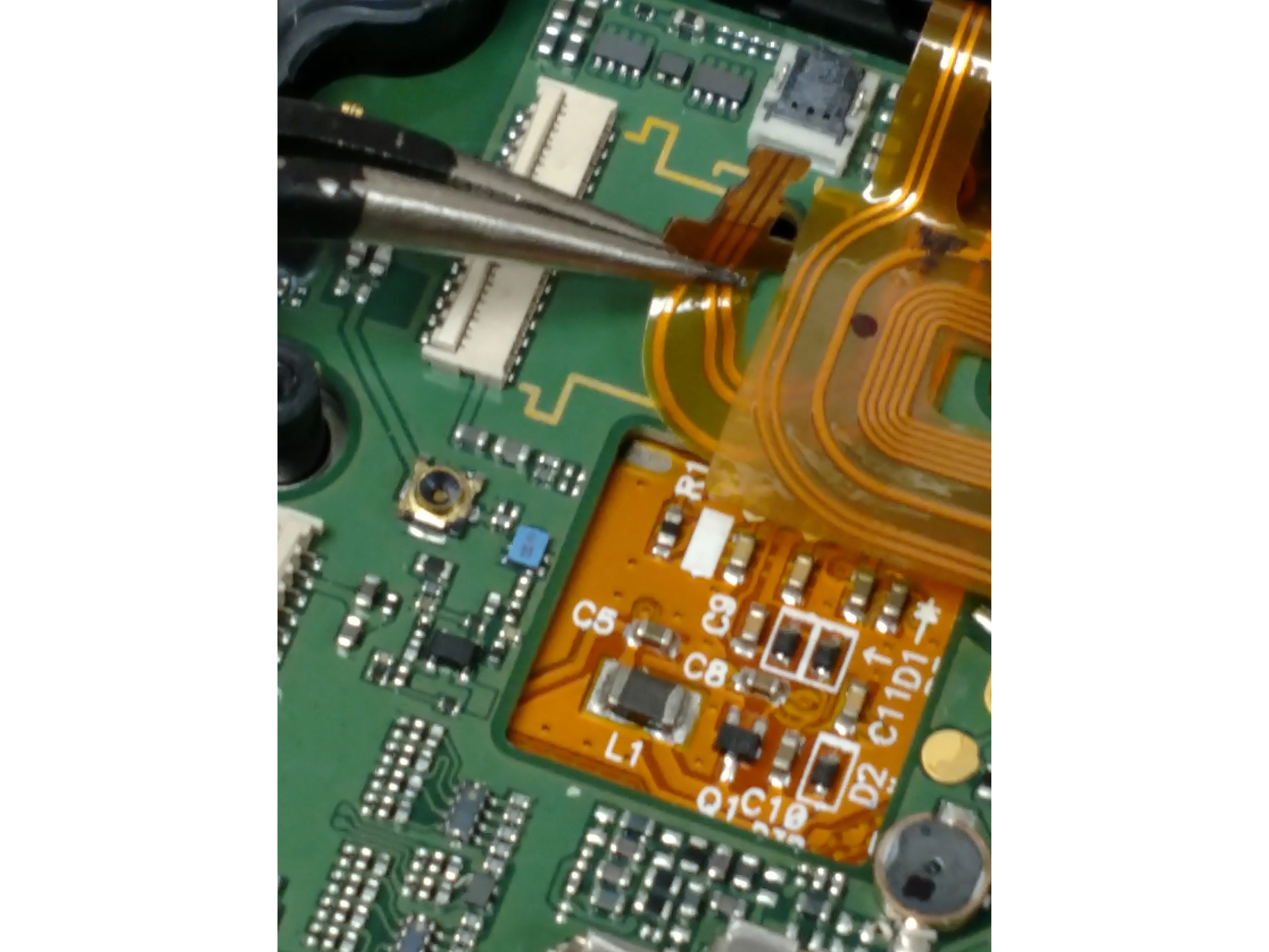

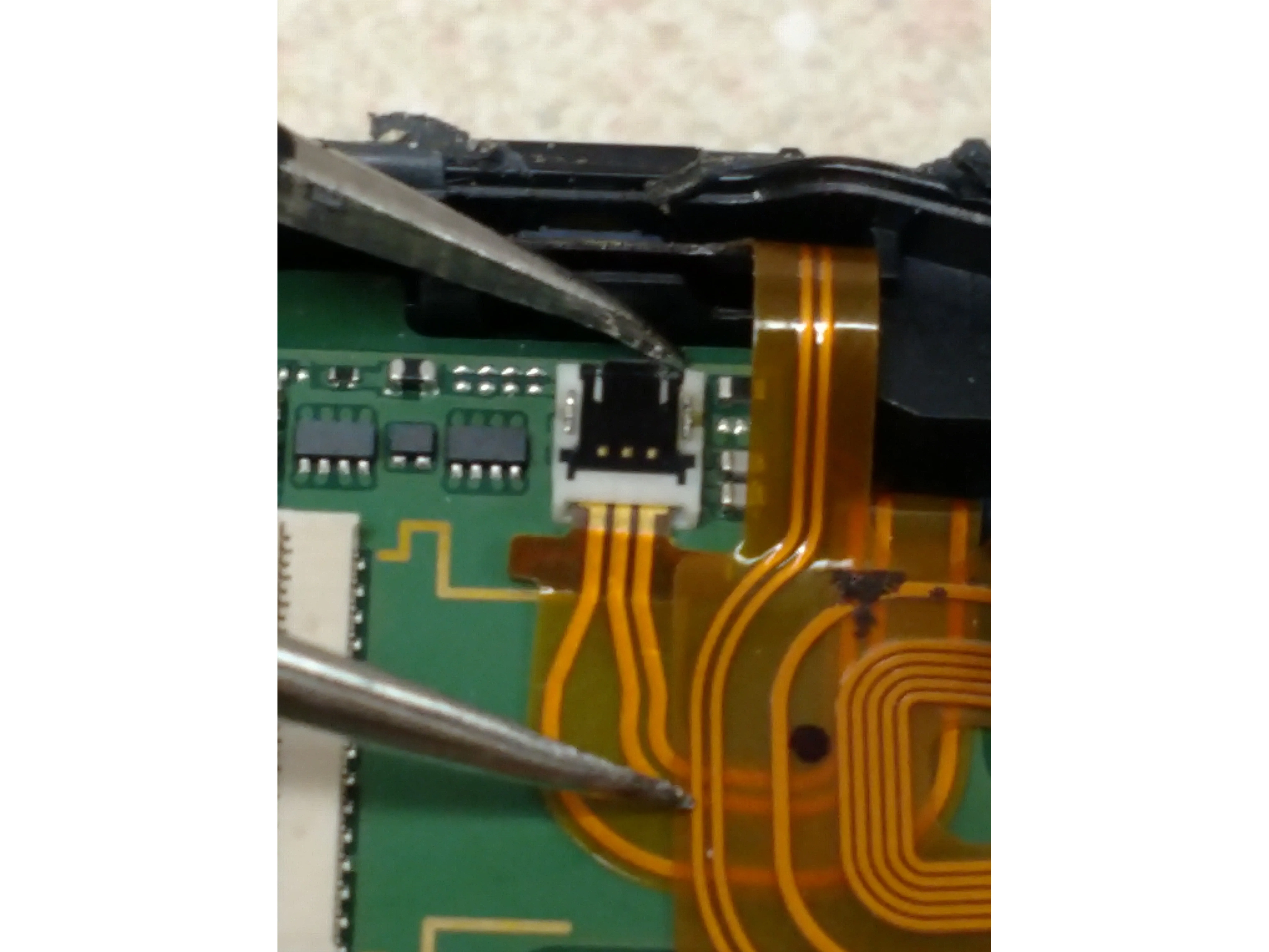

Шаг 23 Извлечение гибкого кабеля наушника

• С помощью пинцета откройте крышку гибкого кабеля наушника и извлеките кабель.

• Наушник является частью стеклянного экрана и не может быть заменен.

• Опять же, лучше всего использовать металлический пинцет, но будьте осторожны.

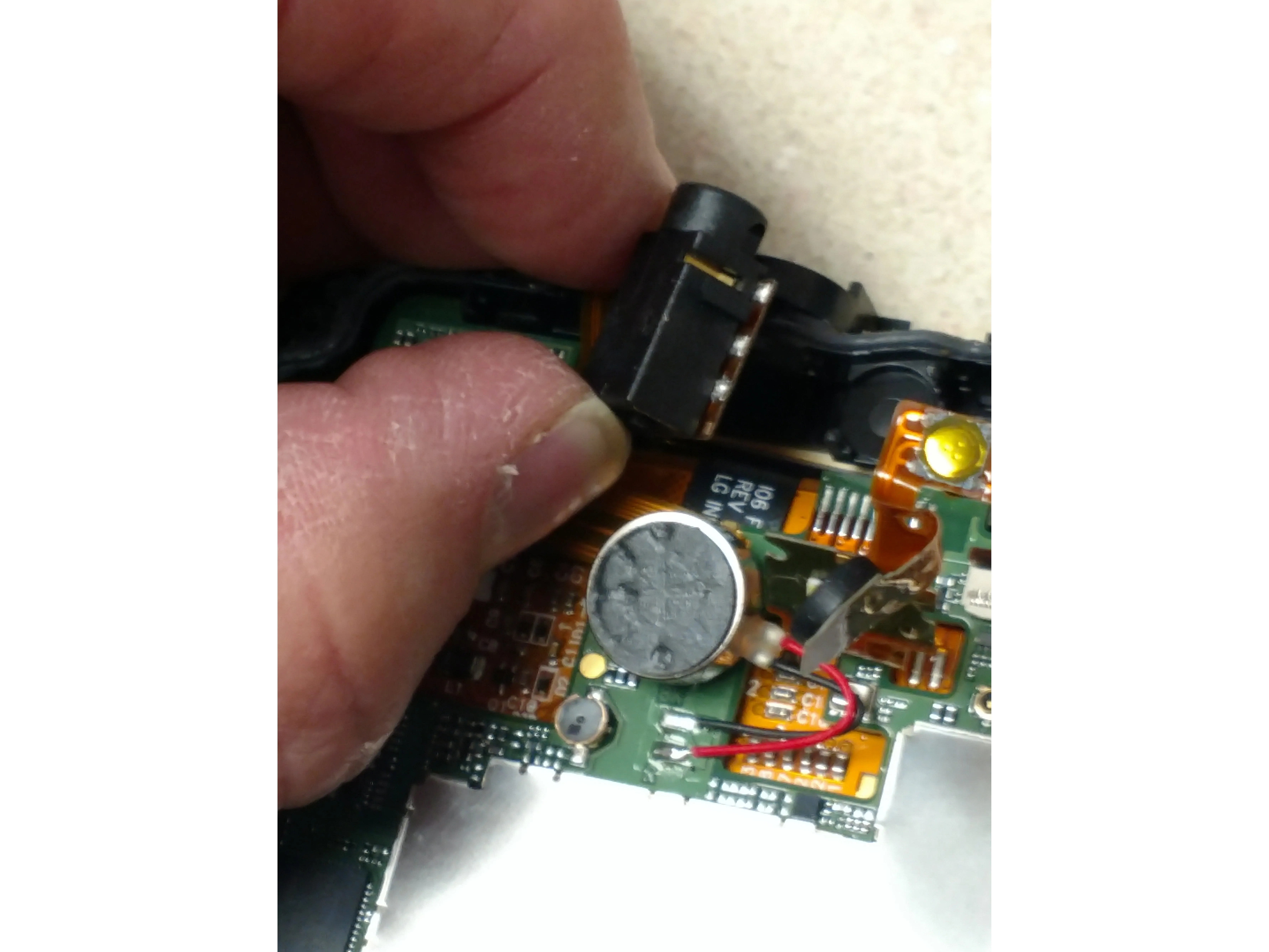

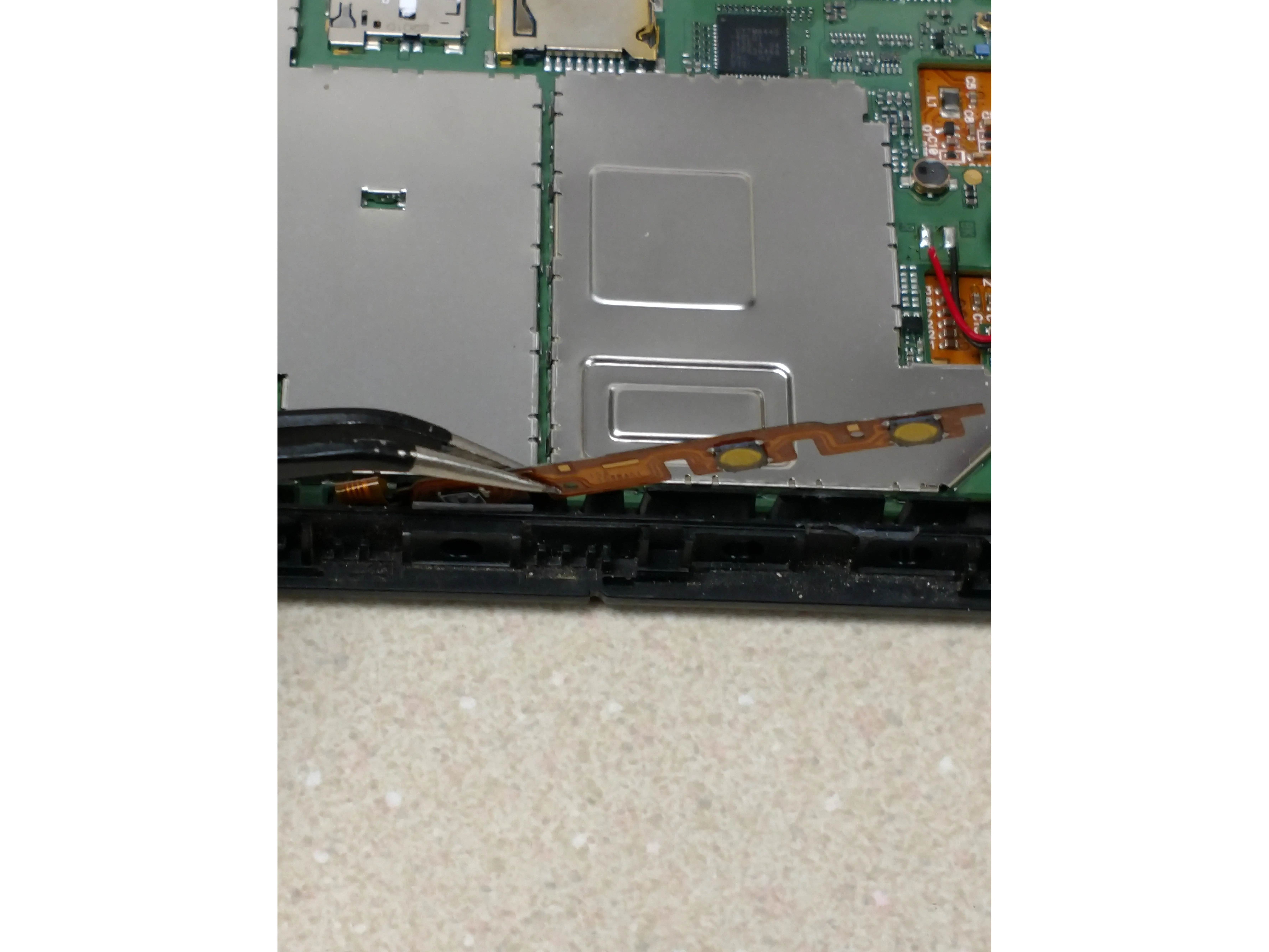

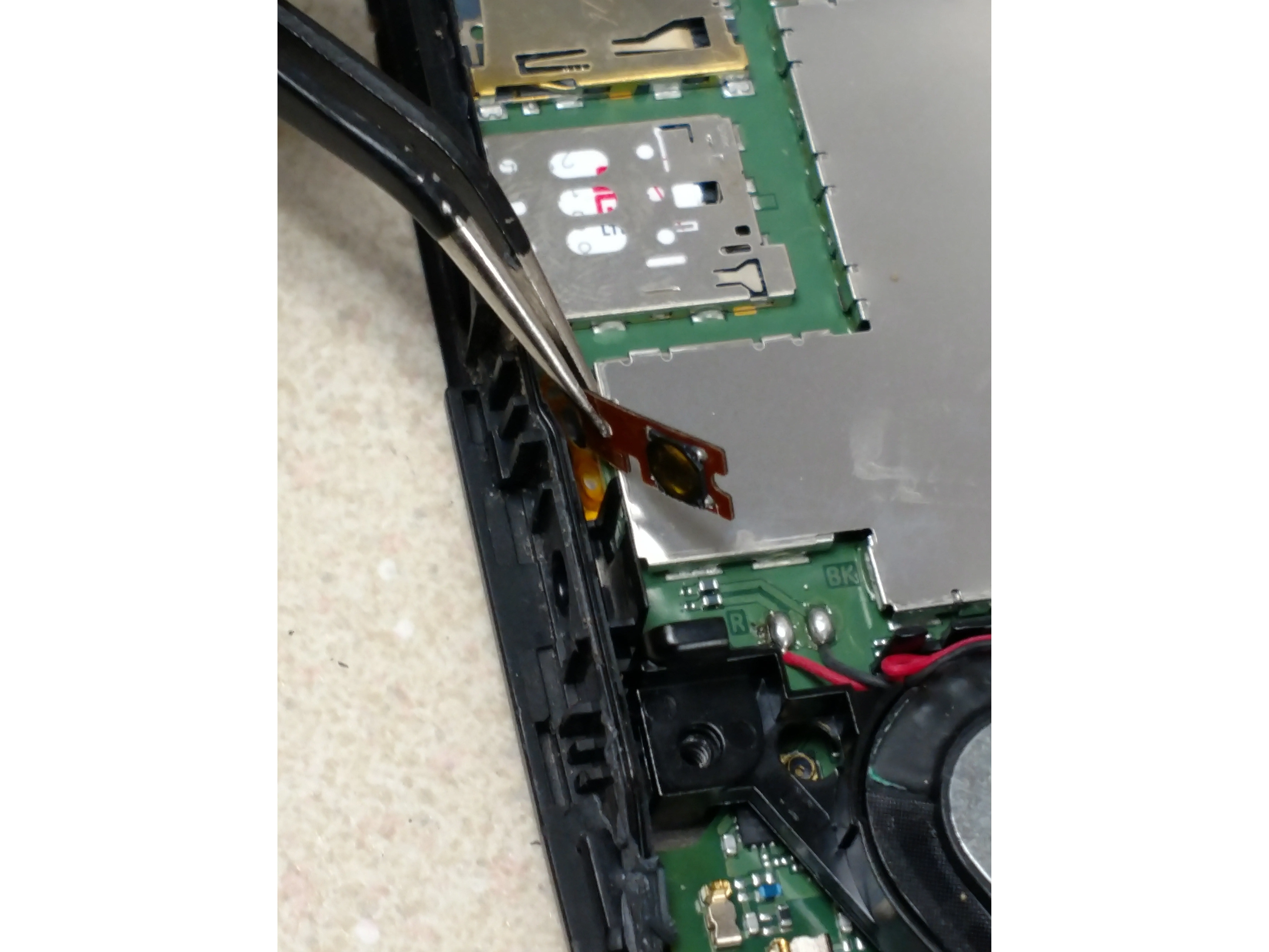

Шаг 24 Снятие кнопок и разъема для наушников

• Снимите боковые кнопки с помощью пинцета (осторожно).

• Разъем для наушников можно извлечь рукой

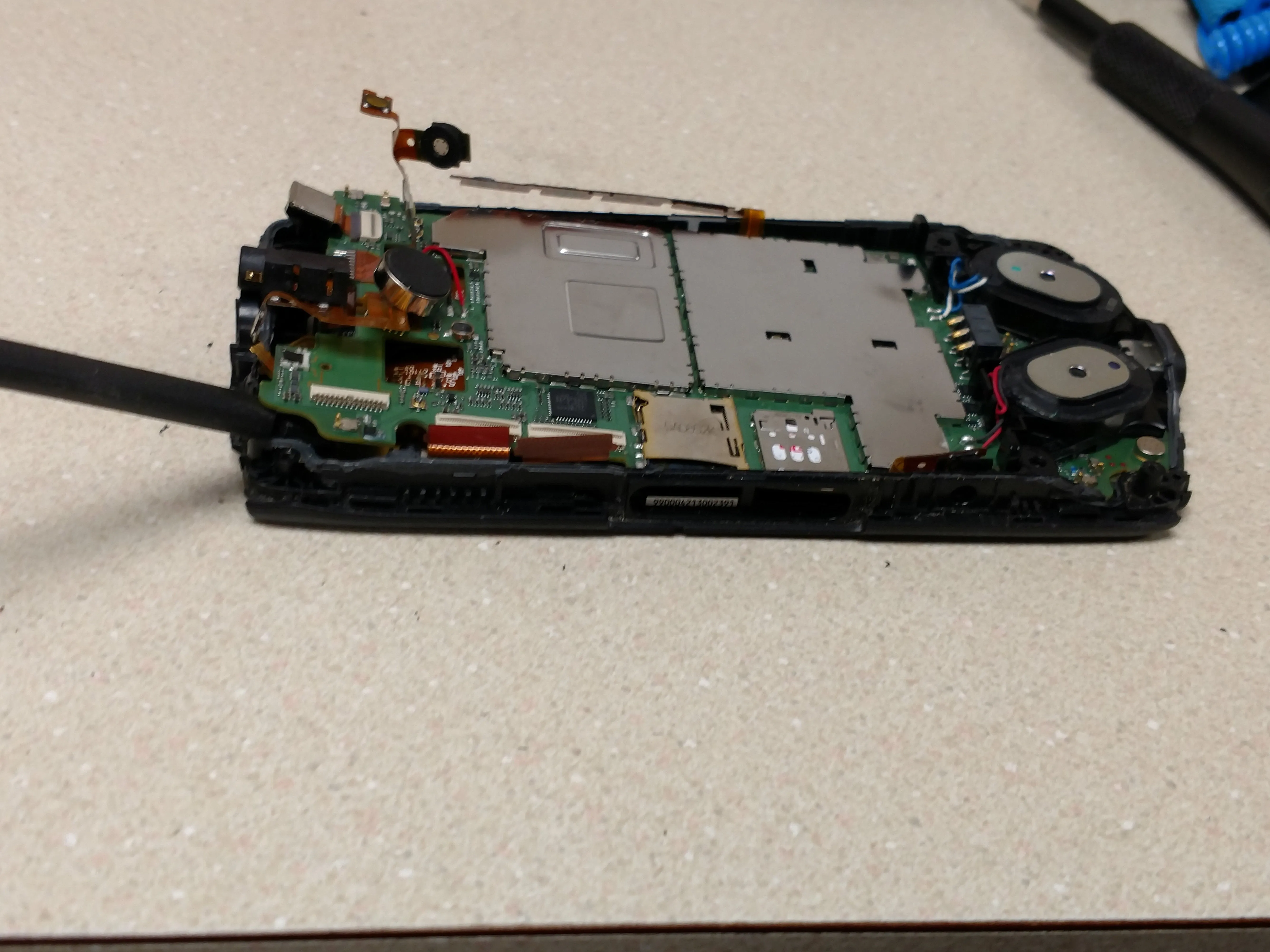

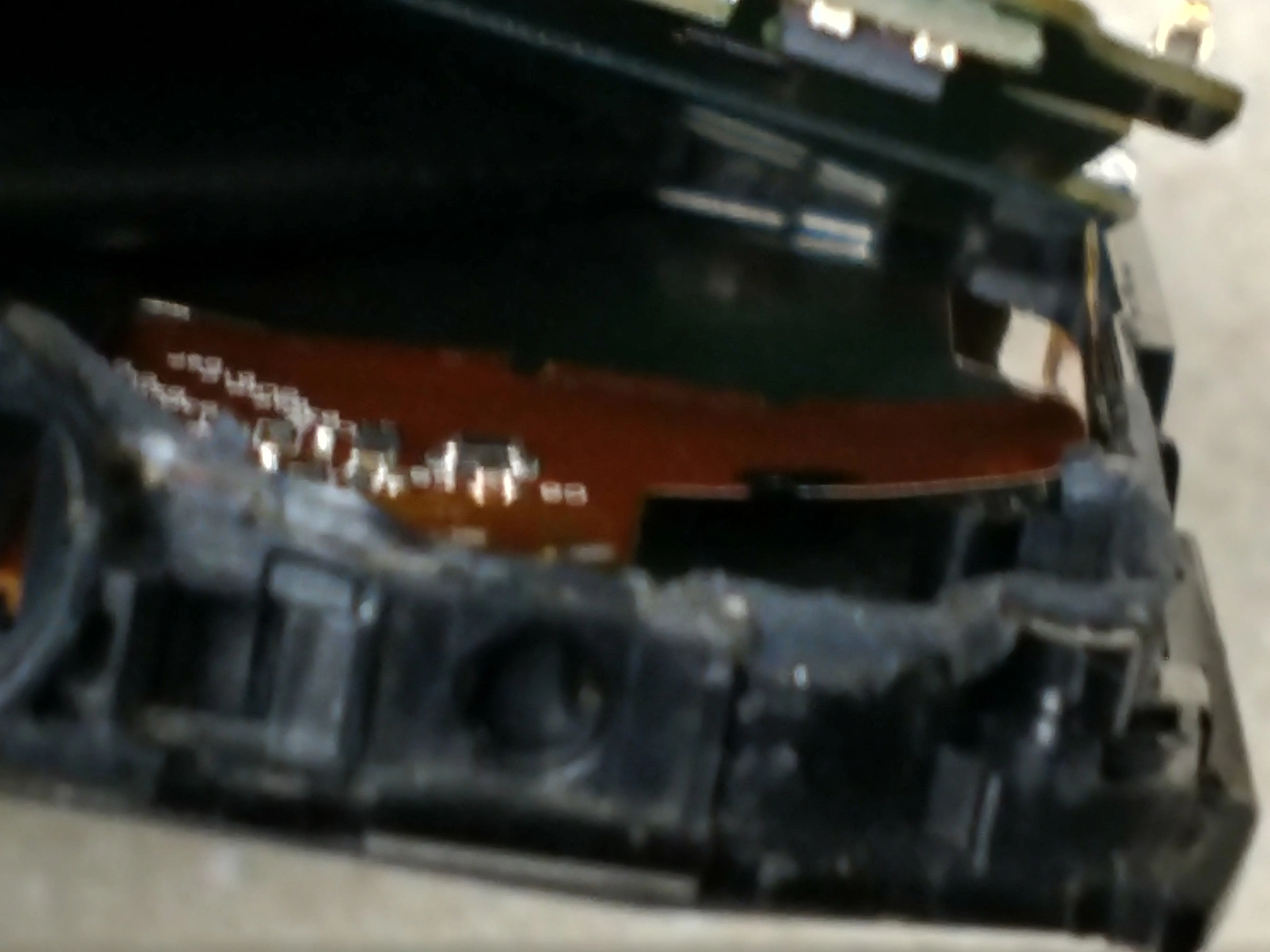

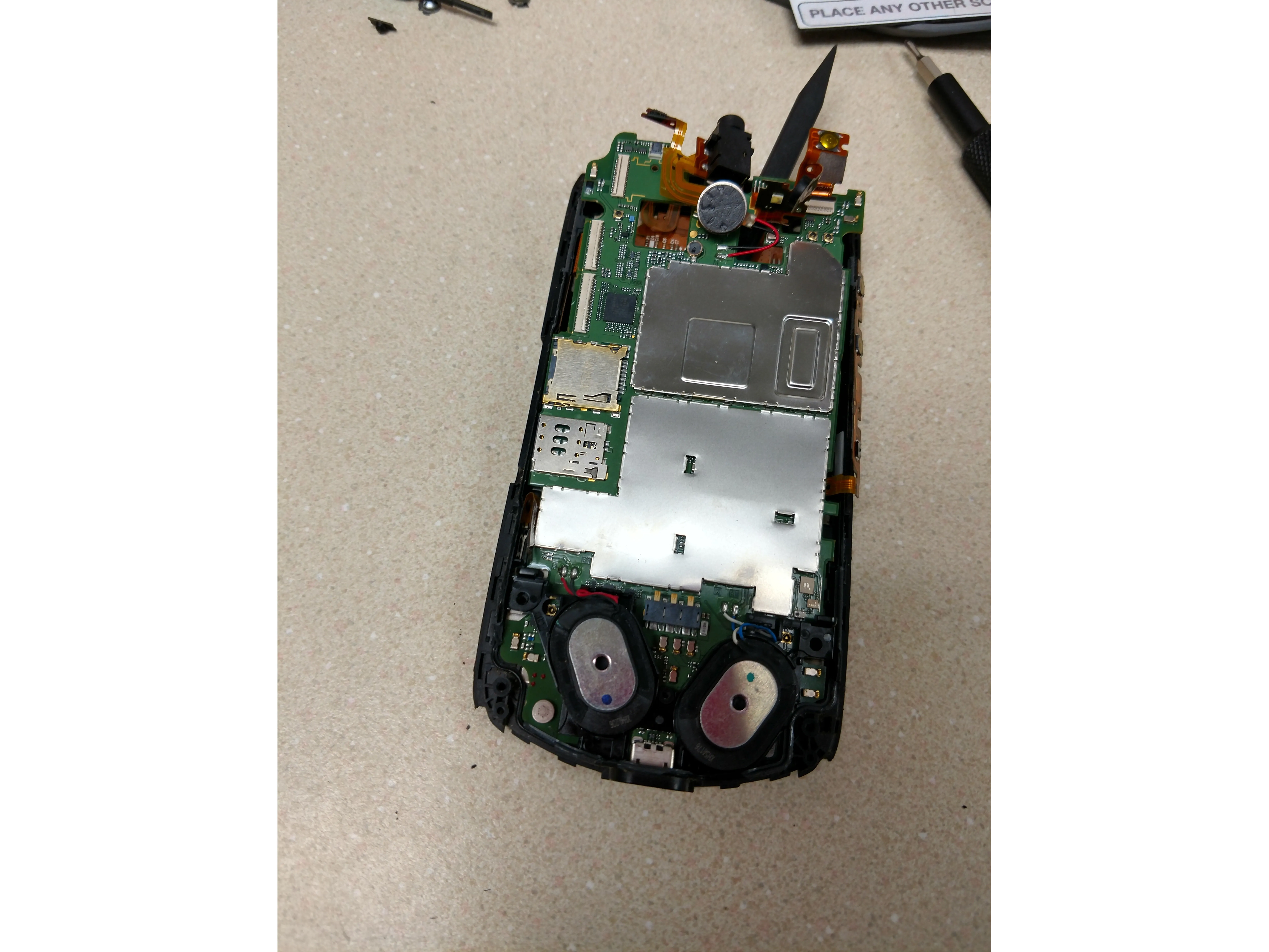

Шаг 25 Извлечение материнской платы

• Убедитесь, что sim-карта извлечена.

• Начните вынимать материнскую плату.

• В левой нижней части телефона есть немного клея, используйте пластиковую лопатку, чтобы прорезать его.

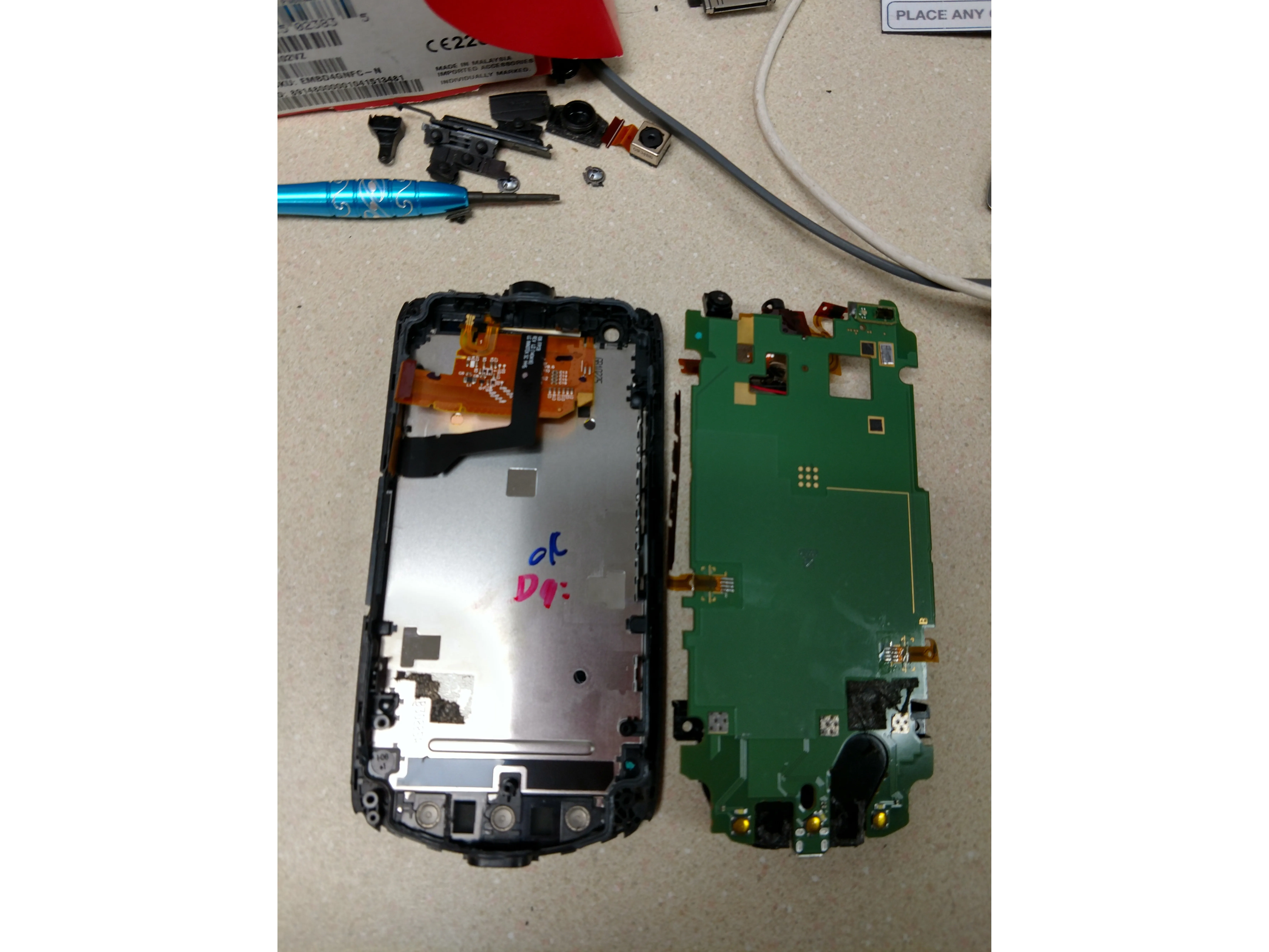

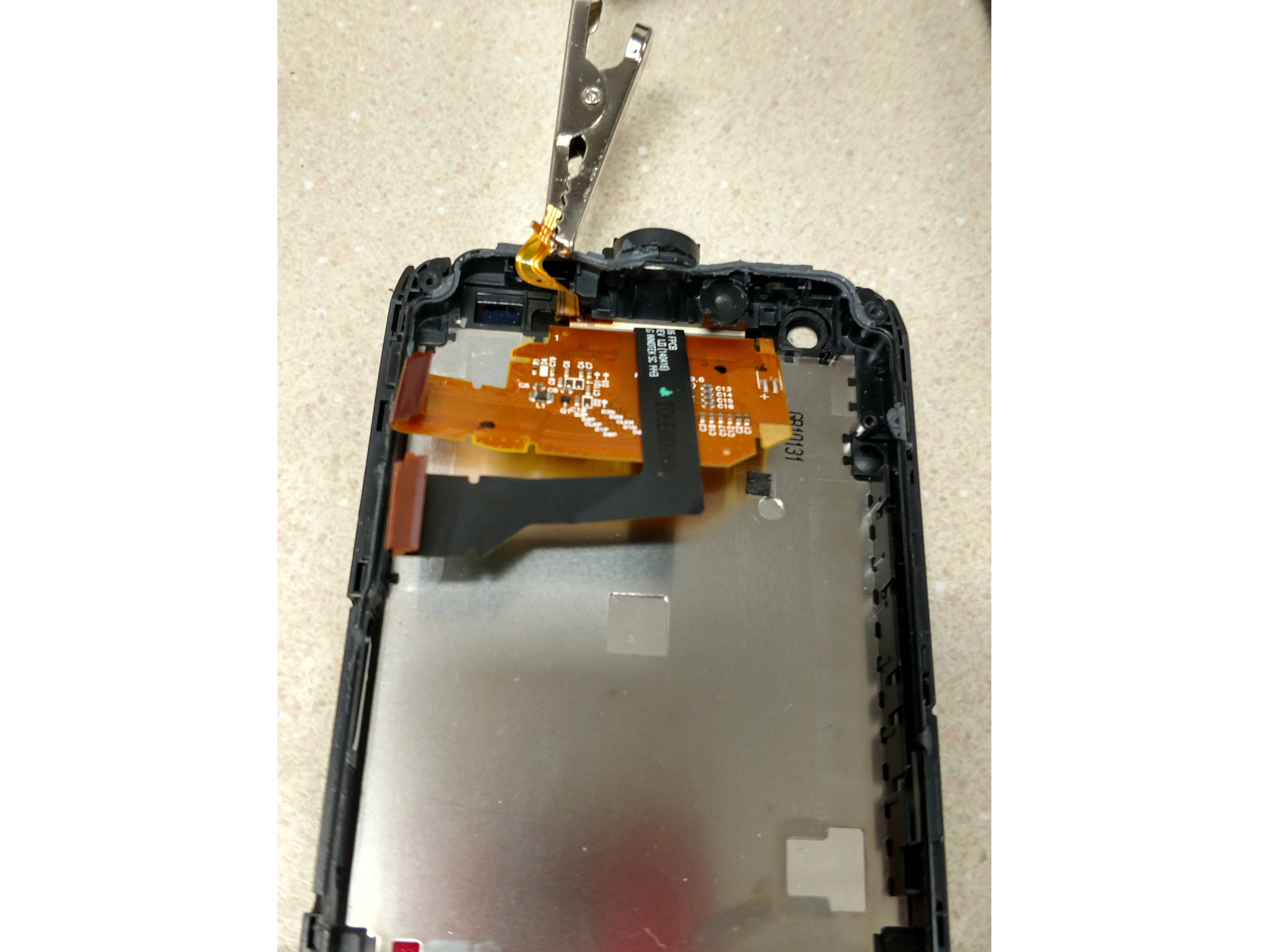

Шаг 26 Готово

• Вытащите материнскую плату.

• Установка нового экрана - это почти все, что вы можете сделать на данном этапе.

• Для сборки выполните все действия в обратном порядке.

• Наличие удобного зажима или 'третьей руки' может оказаться полезным для удержания некоторых ленточных кабелей.
