Введение

В этом руководстве содержится информация о разборке телефона Kyocera Oystr для проведения ремонта.

Что вам понадобится

Инструменты

  • Трехгранная отвертка Y0
    Отвертка Tri-point Y0 | Источник - ifixit.com
  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com

Шаг 1 Извлечение аккумулятора

Kyocera Oystr Teardown, извлечение аккумулятора: шаг 1, изображение 1 из 3
Kyocera Oystr Teardown, извлечение батареи: шаг 1, изображение 1 из 3 | Источник - ifixit.com

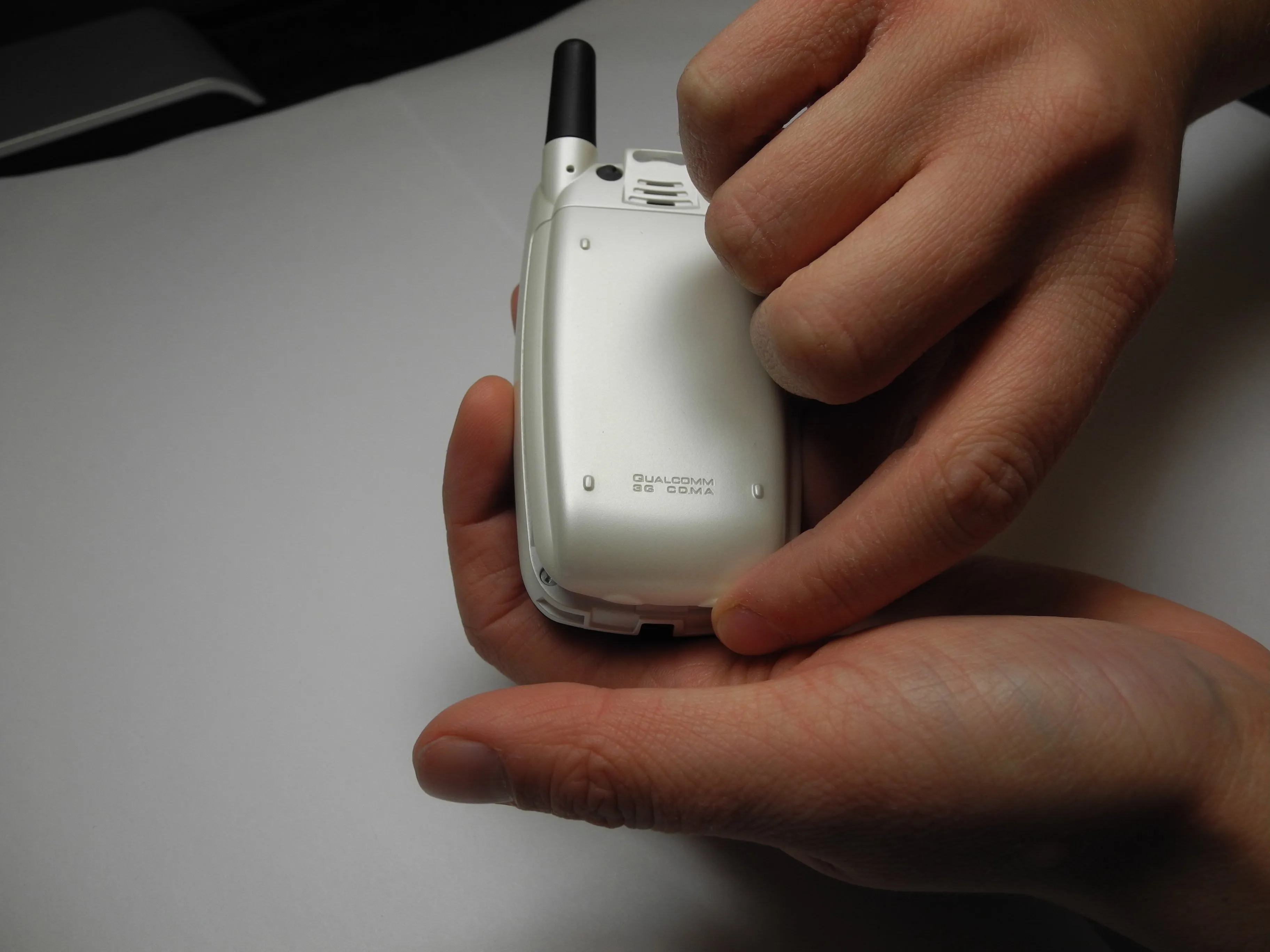

Kyocera Oystr Teardown, извлечение аккумулятора: шаг 1, изображение 2 из 3
Kyocera Oystr Teardown, извлечение аккумулятора: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Kyocera Oystr Teardown, извлечение аккумулятора: шаг 1, изображение 3 из 3
Kyocera Oystr Teardown, извлечение аккумулятора: шаг 1, изображение 3 из 3 | Источник - ifixit.com

  • Перед разборкой убедитесь, что телефон выключен.

  • Поднимите нижнюю часть задней крышки телефона вверх, открывая корпус аккумулятора.

  • Извлеките аккумулятор из корпуса. Это просто мера предосторожности.

  • Переверните телефон так, чтобы передняя сторона была обращена к вам. Откройте устройство, чтобы подготовиться к следующему шагу.

Шаг 2 Откручивание винтов с экрана

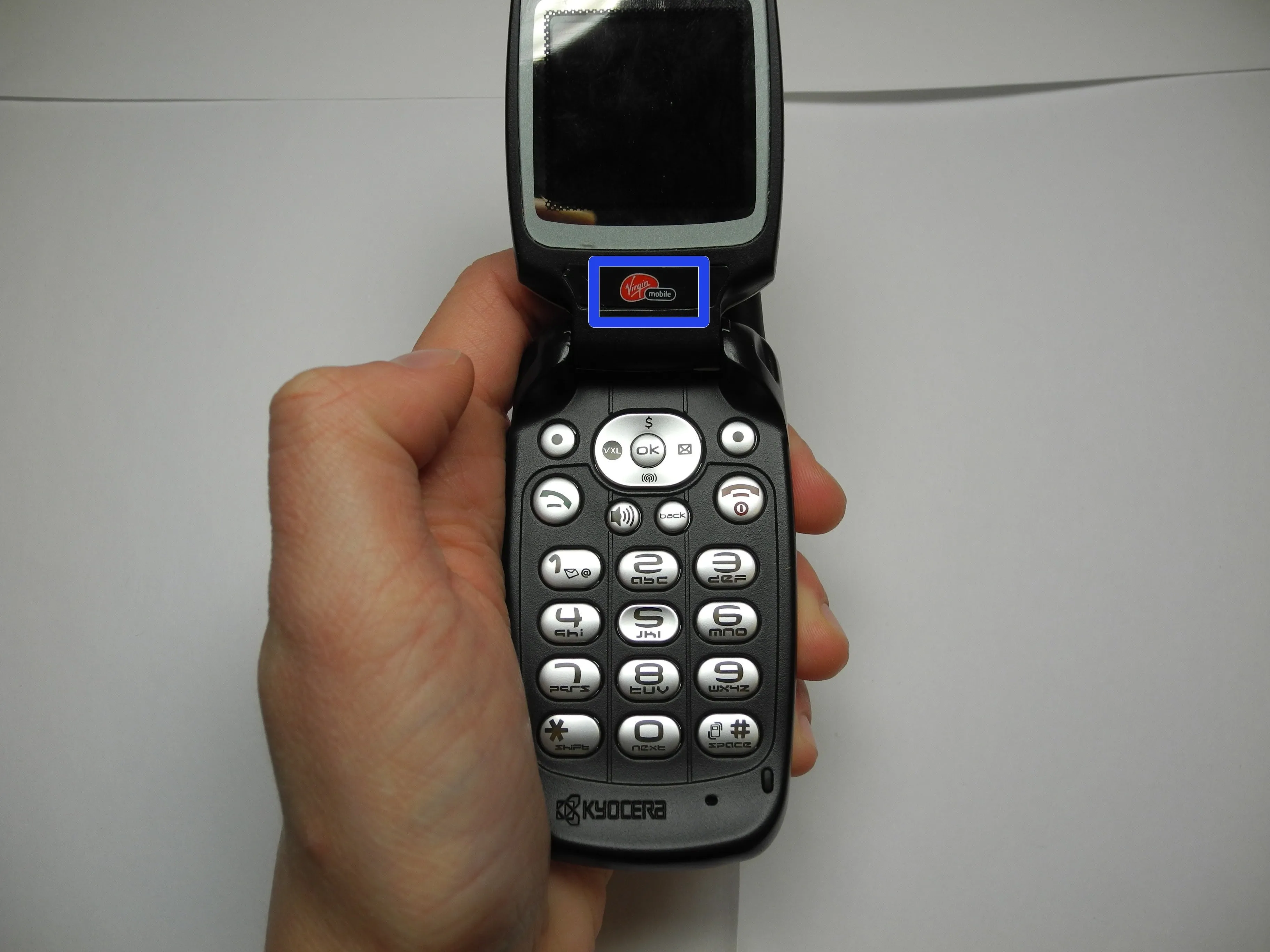

Kyocera Oystr Teardown, Удаление винтов с экрана: шаг 2, изображение 1 из 3
Kyocera Oystr Teardown, Удаление винтов с экрана: шаг 2, изображение 1 из 3 | Источник - ifixit.com

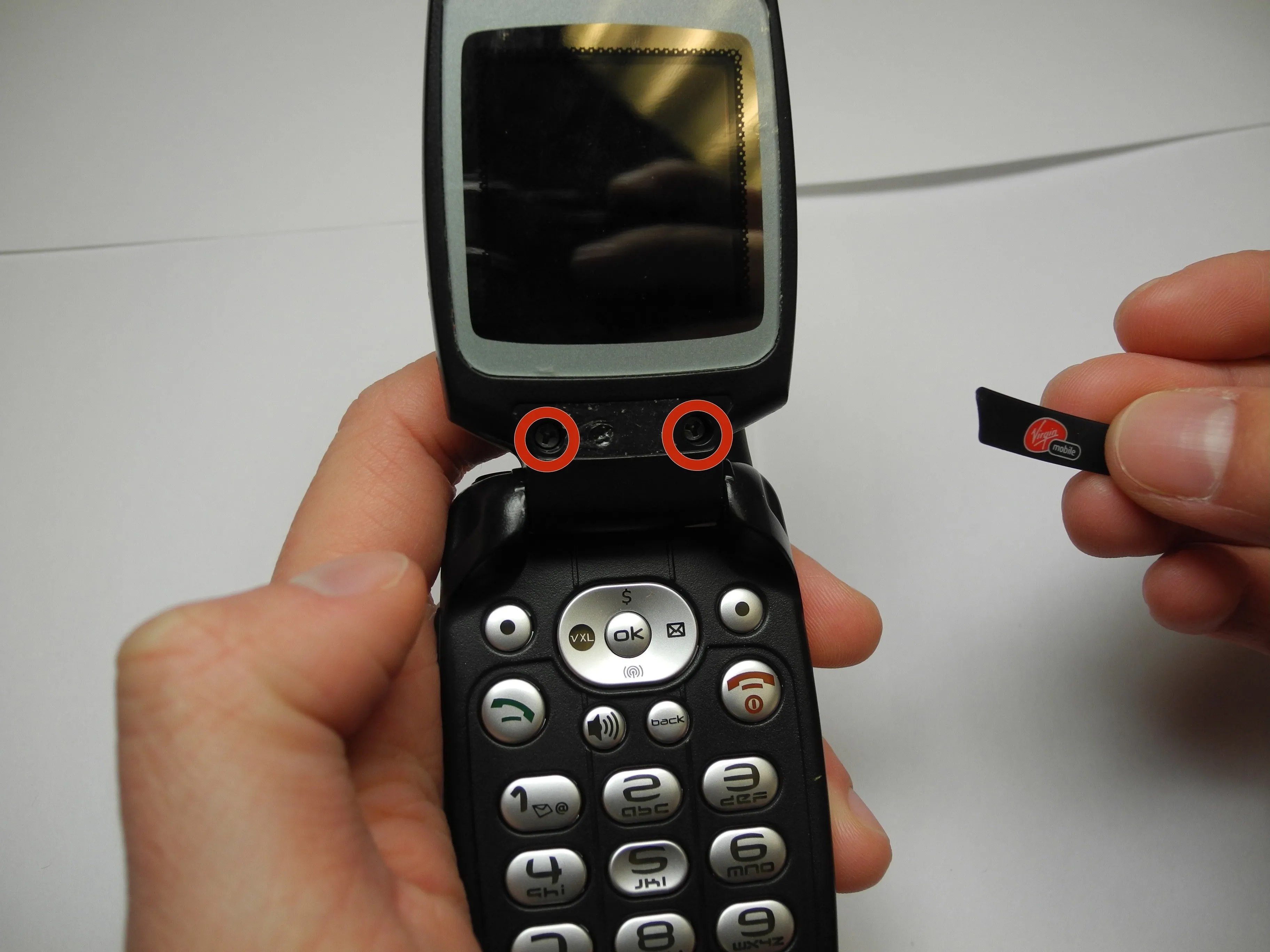

Kyocera Oystr Разборка, удаление винтов с экрана: шаг 2, изображение 2 из 3
Kyocera Oystr Teardown, удаление винтов из экрана: шаг 2, изображение 2 из 3 | Источник - ifixit.com

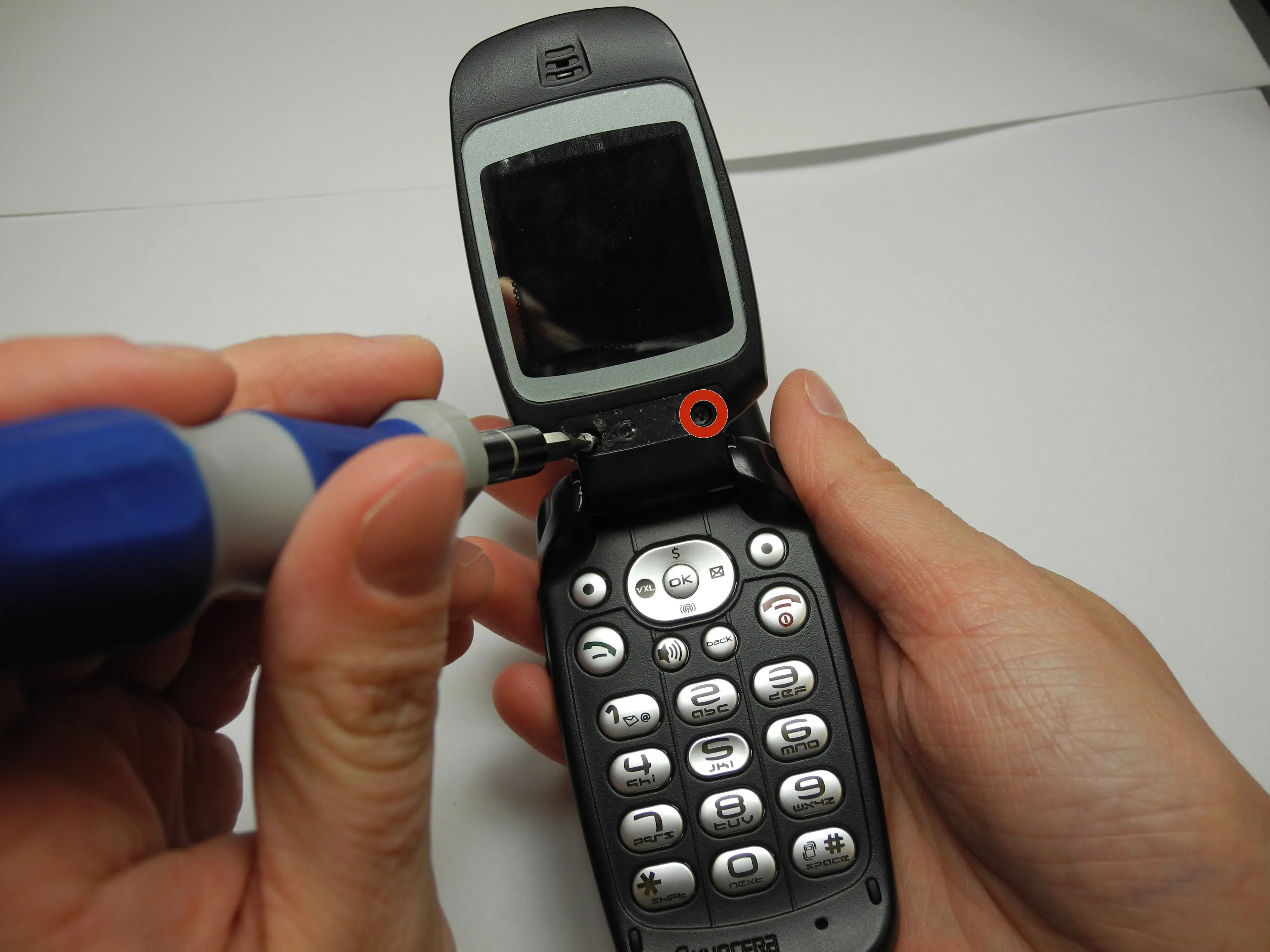

Kyocera Oystr Teardown, Удаление винтов из экрана: шаг 2, изображение 3 из 3
Kyocera Oystr Разборка, удаление винтов с экрана: шаг 2, изображение 3 из 3 | Источник - ifixit.com

  • Отклейте наклейку Virgin Mobile с экрана телефона, чтобы обнаружить под ней два винта.

  • Используйте отвертку Tri-Wing Y0, чтобы открутить два винта от экрана.

Шаг 3 Раскрытие внутренних компонентов

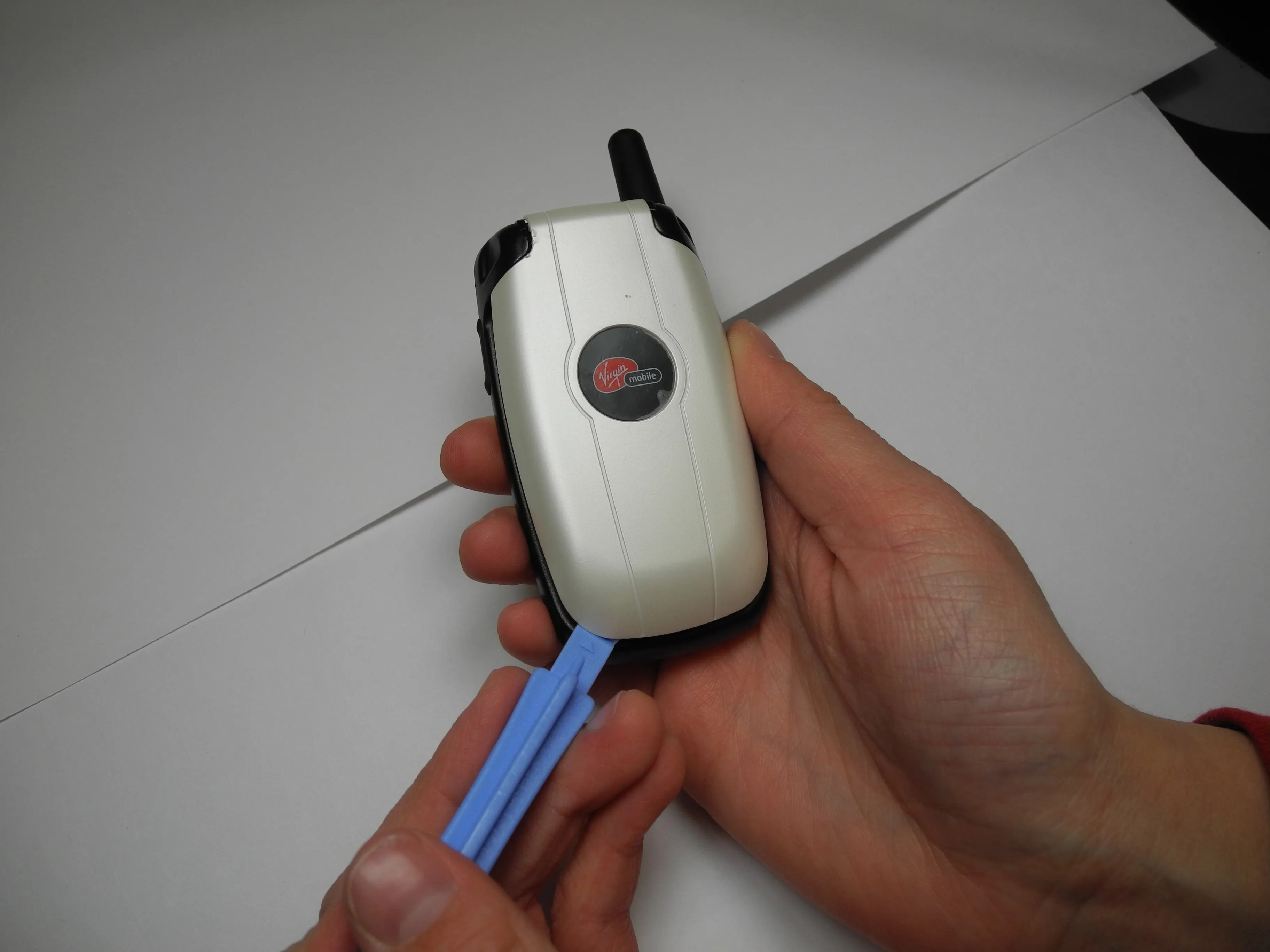

Kyocera Oystr Teardown, раскрытие внутренних компонентов: шаг 3, изображение 1 из 3
Kyocera Oystr Teardown, раскрытие внутренних компонентов: шаг 3, изображение 1 из 3 | Источник - ifixit.com

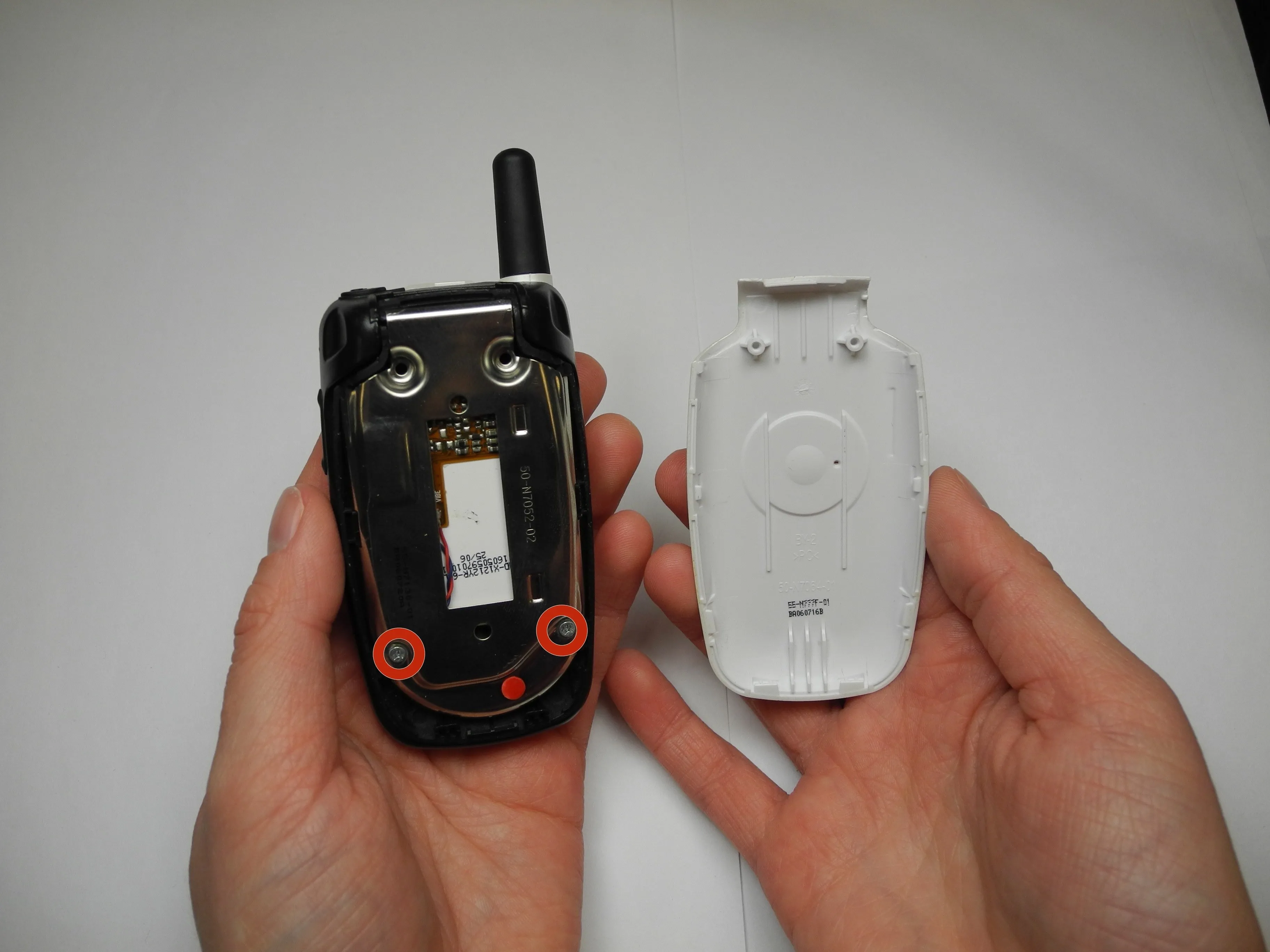

Kyocera Oystr Teardown, раскрытие внутренних компонентов: шаг 3, изображение 2 из 3
Kyocera Oystr Teardown, раскрытие внутренних компонентов: шаг 3, изображение 2 из 3 | Источник - ifixit.com

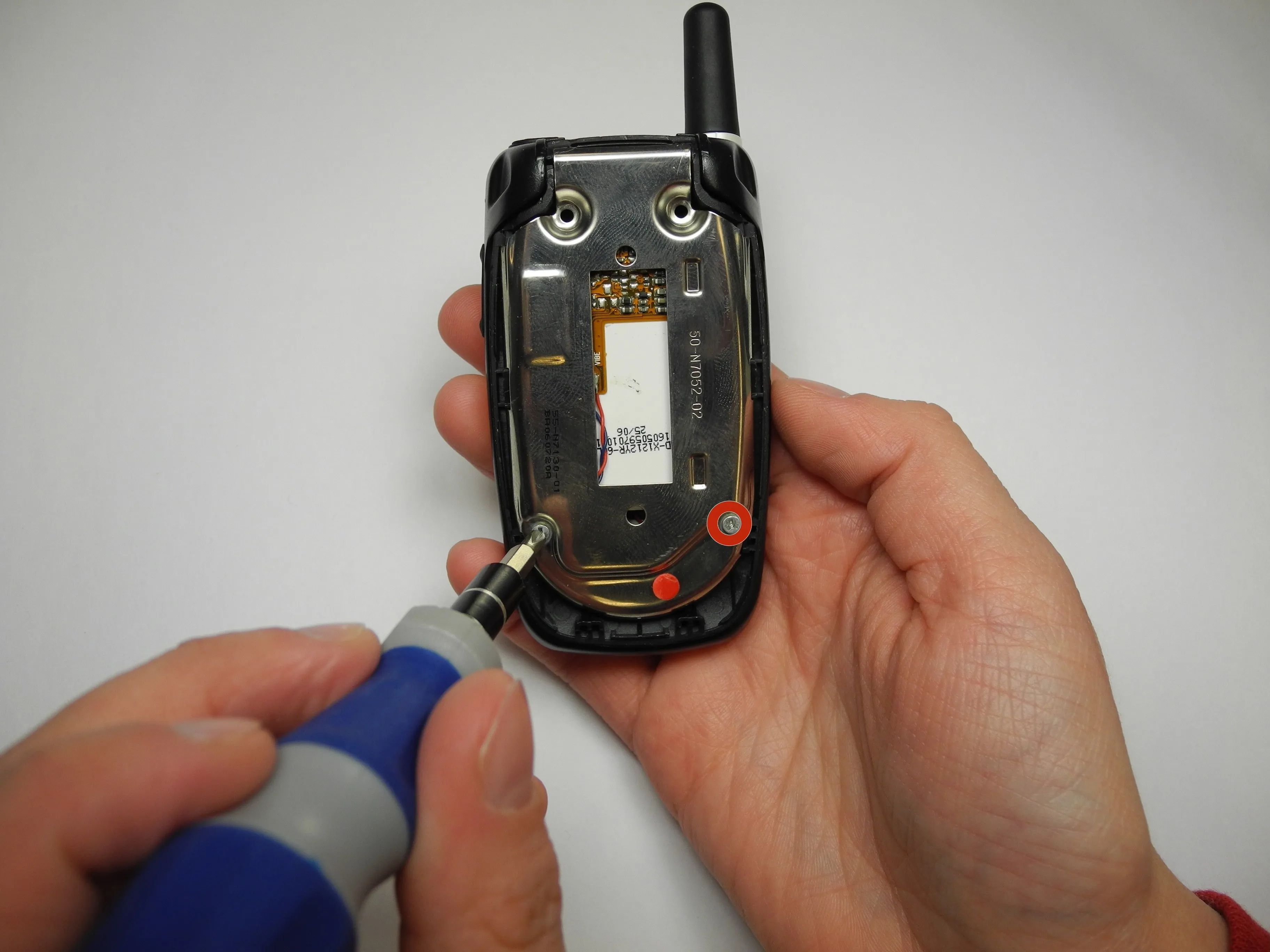

Kyocera Oystr Teardown, раскрытие внутренних компонентов: шаг 3, изображение 3 из 3
Kyocera Oystr разборка, раскрытие внутренних компонентов: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Поднимите пластиковую крышку экрана телефона вверх с помощью инструмента для открывания пластика.

  • Выкрутите два винта из металлической крышки.

Шаг 4 Снятие металлической крышки

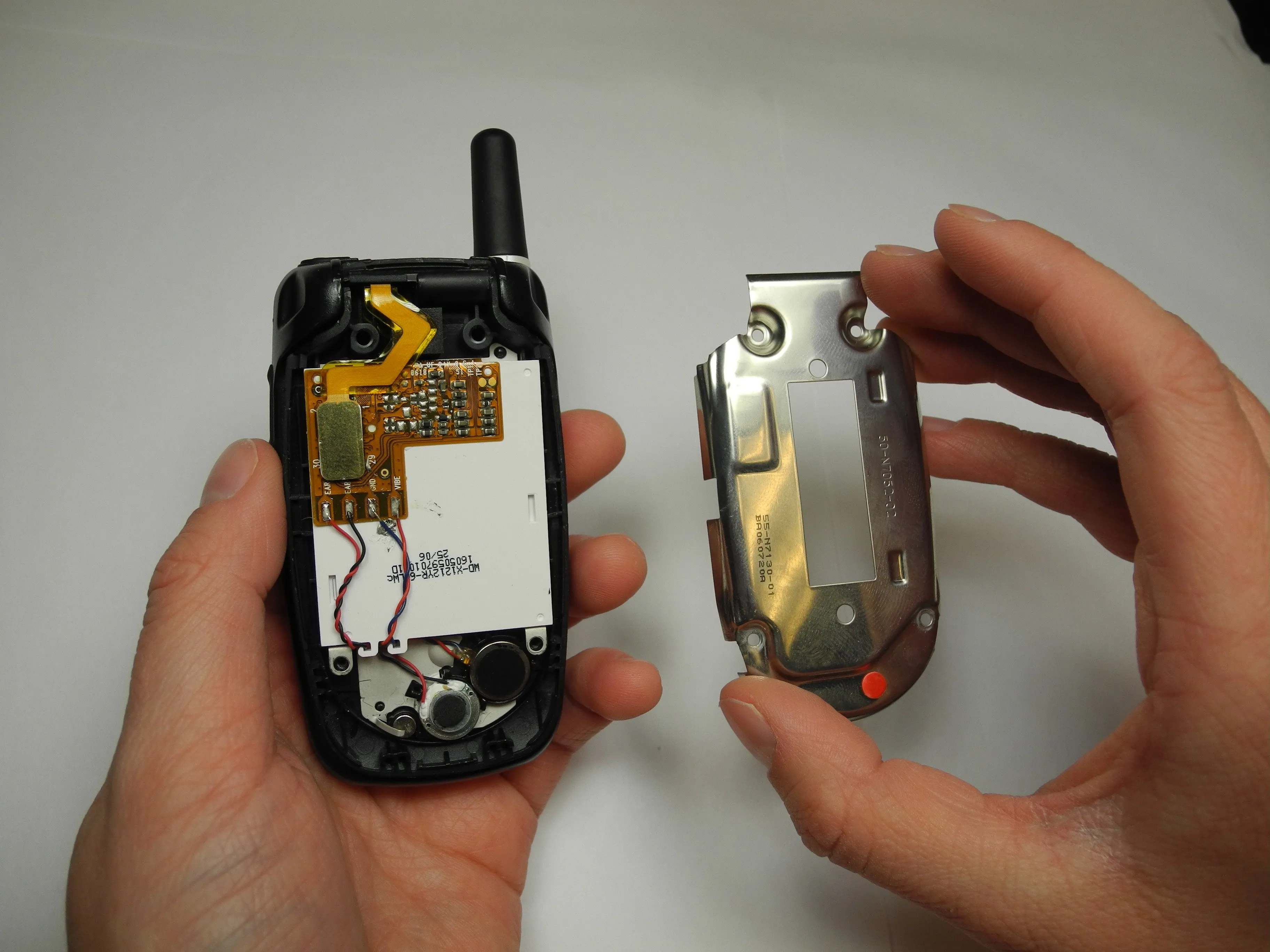

Kyocera Oystr Teardown, Снятие металлической крышки: шаг 4, изображение 1 из 1
Kyocera Oystr Teardown, Снятие металлической крышки: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Снимите металлическую крышку, подняв ее вверх и отведя от устройства.

Шаг 5 Снятие экрана

Kyocera Oystr Teardown, снятие экрана: шаг 5, изображение 1 из 3
Kyocera Oystr Teardown, снятие экрана: шаг 5, изображение 1 из 3 | Источник - ifixit.com

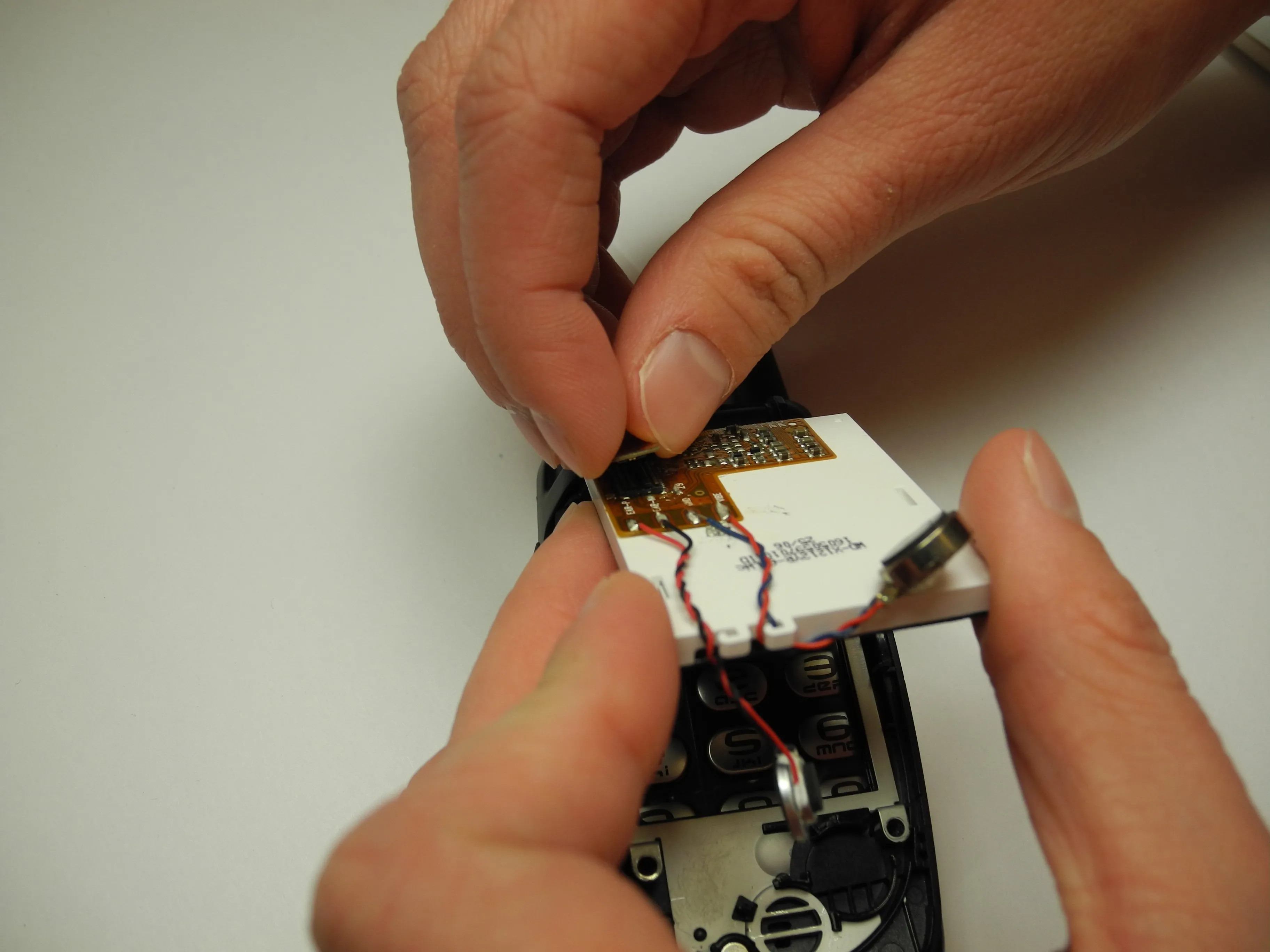

Kyocera Oystr Teardown, удаление экрана: шаг 5, изображение 2 из 3
Kyocera Oystr Teardown, удаление экрана: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Kyocera Oystr Teardown, удаление экрана: шаг 5, изображение 3 из 3
Kyocera Oystr Разборка, снятие экрана: шаг 5, изображение 3 из 3 | Источник - ifixit.com

  • С помощью пластикового инструмента для открывания подденьте динамики телефона и отсоедините их от устройства. Динамики будут болтаться на проводах, прикрепленных к плате.

  • Ногтем отделите ленту, соединяющую плату с экраном.

  • Извлеките поврежденный экран из устройства.

Шаг 6 Завершение ремонта

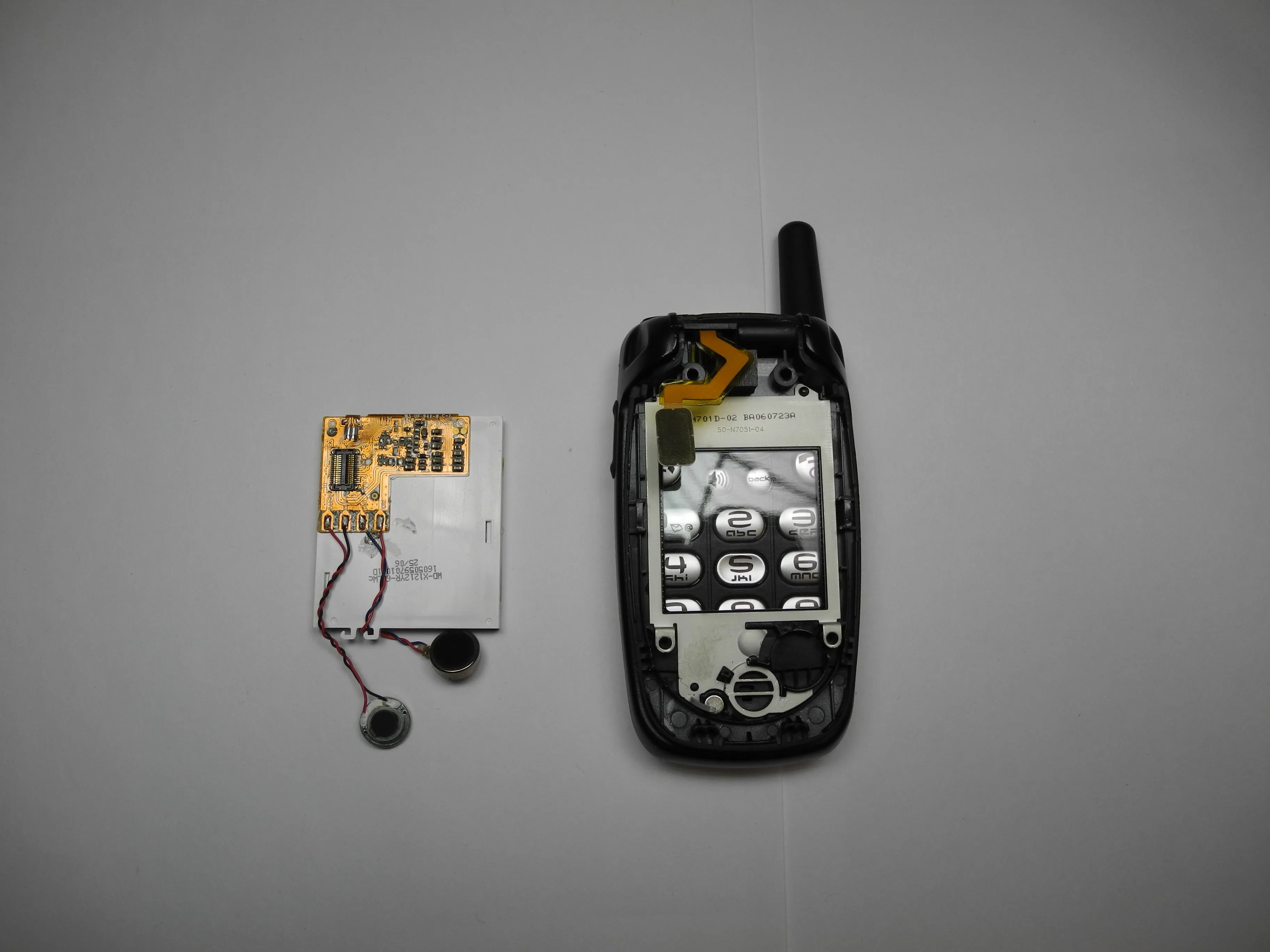

Kyocera Oystr Teardown, Завершение ремонта: шаг 6, изображение 1 из 1
Kyocera Oystr Teardown, Завершение ремонта: шаг 6, изображение 1 из 1 | Источник - ifixit.com

  • Для замены экрана Kyocera Oystr выполните следующие действия в обратном порядке.
