Разборка Kyocera Rise

Что вам нужно

Инструменты

•

•

•

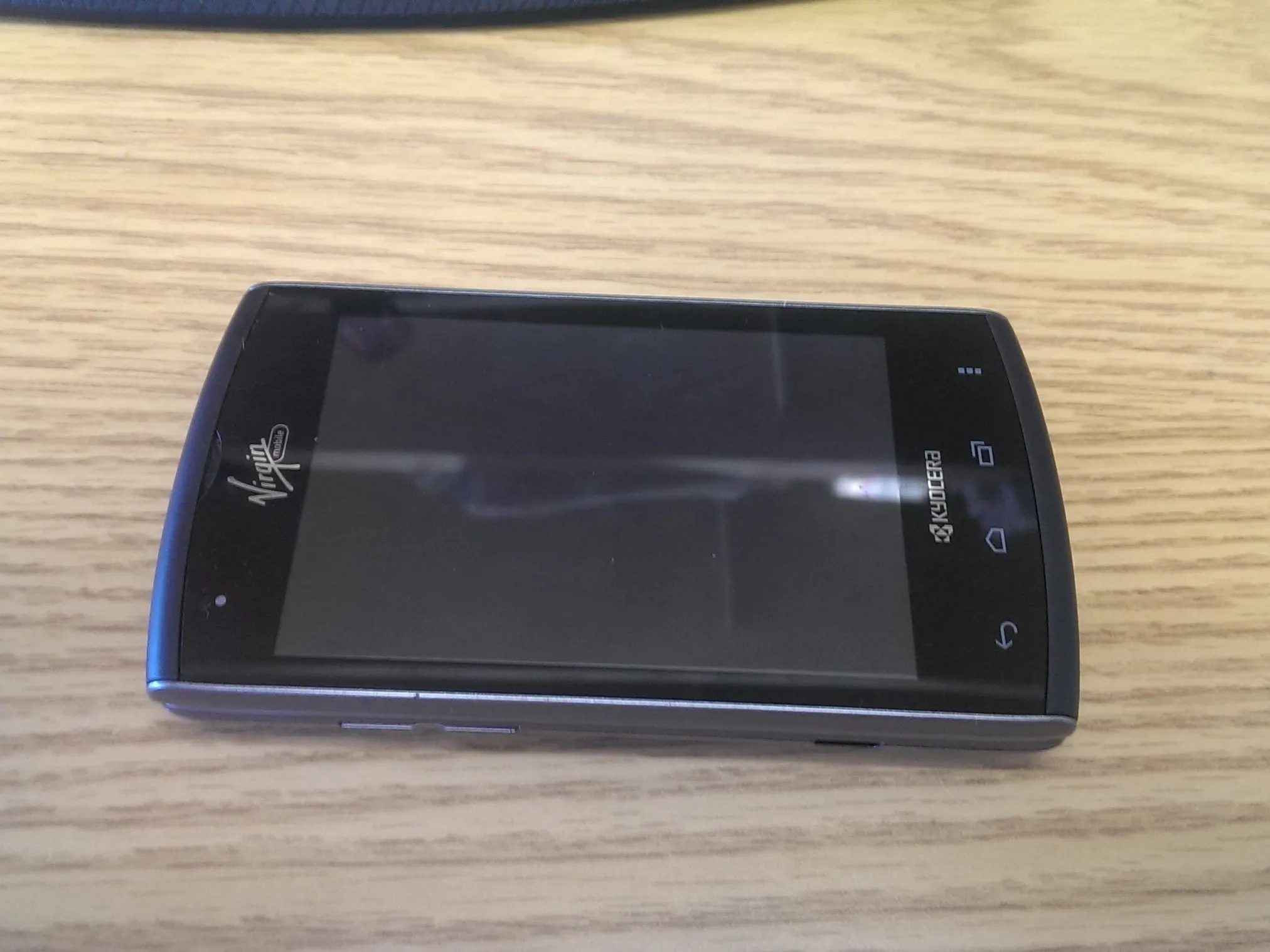

Шаг 1 Kyocera Rise Teardown

• Разборка Kyocera Rise

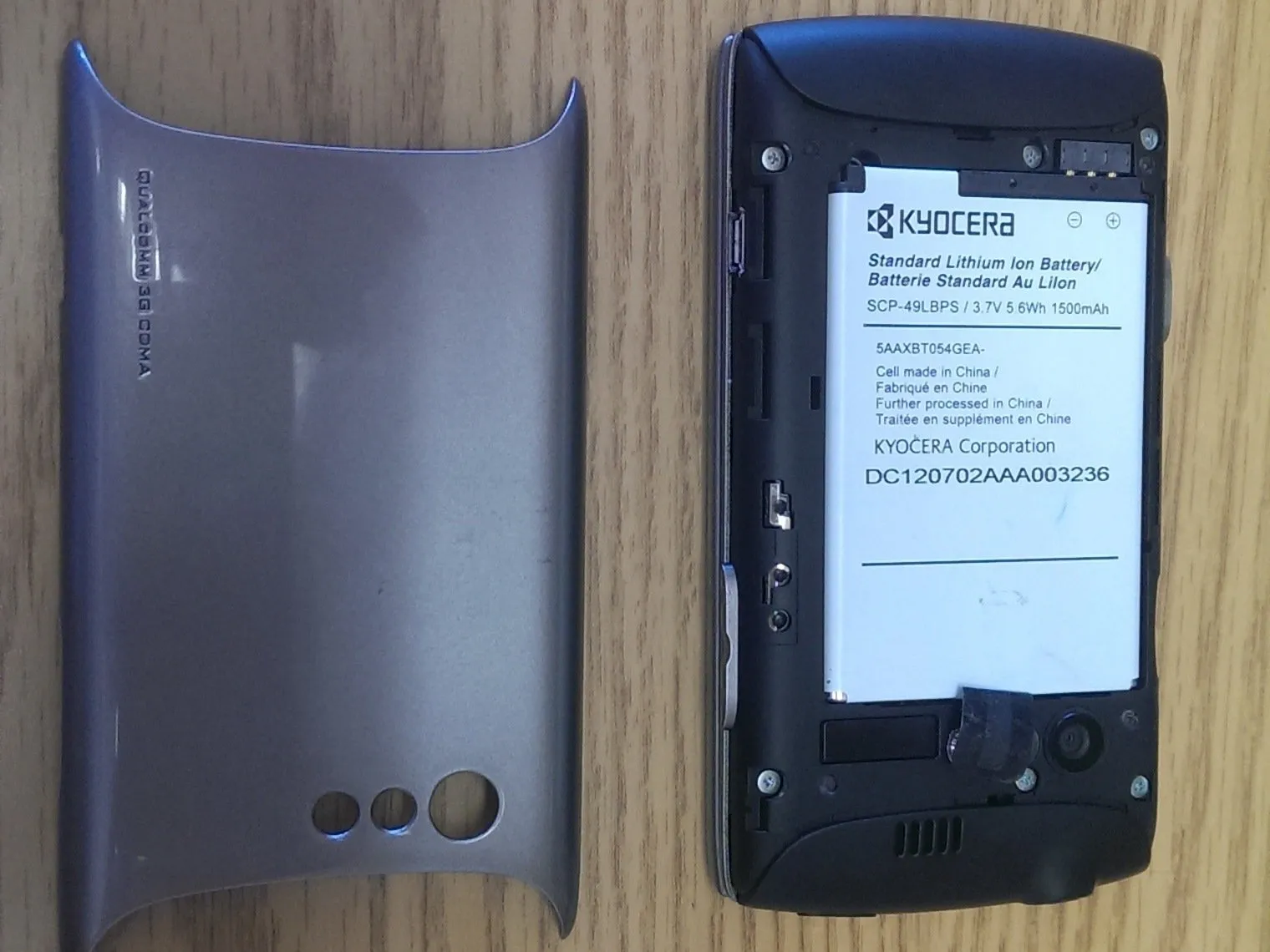

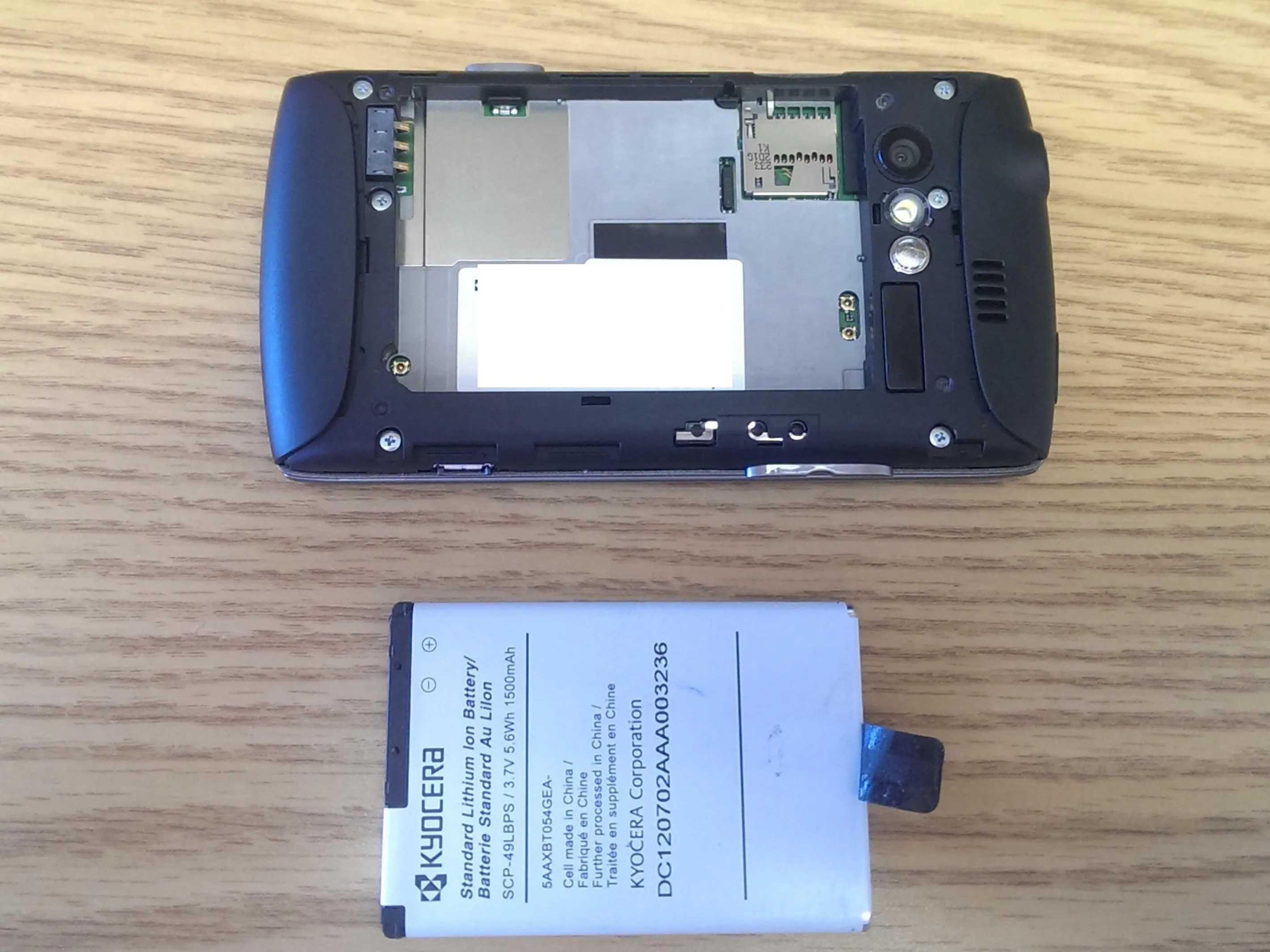

Шаг 2. Извлечение аккумулятора

• Сначала снимите заднюю крышку, чтобы обнажить аккумулятор.

• Затем извлеките батарею из телефона.

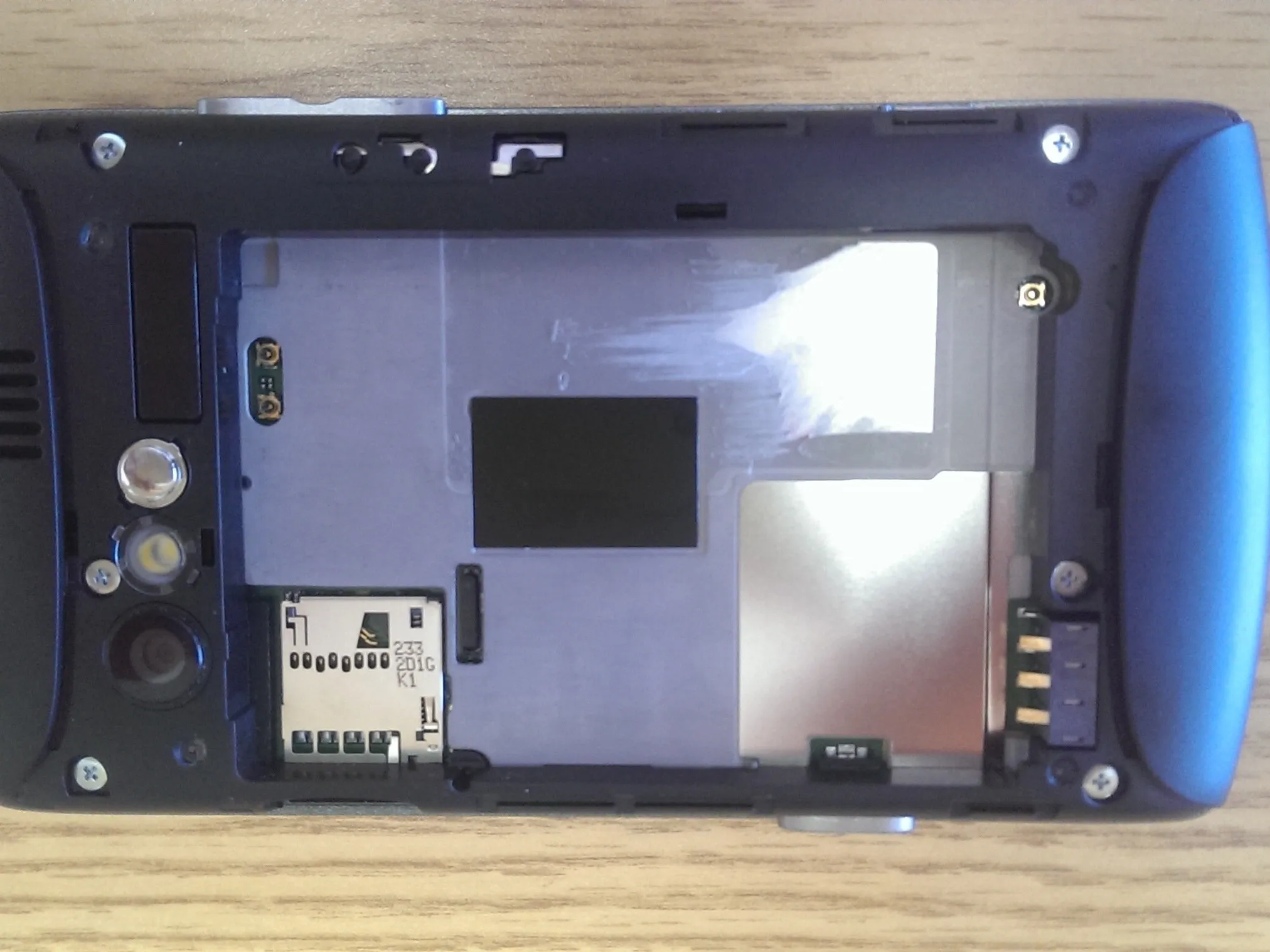

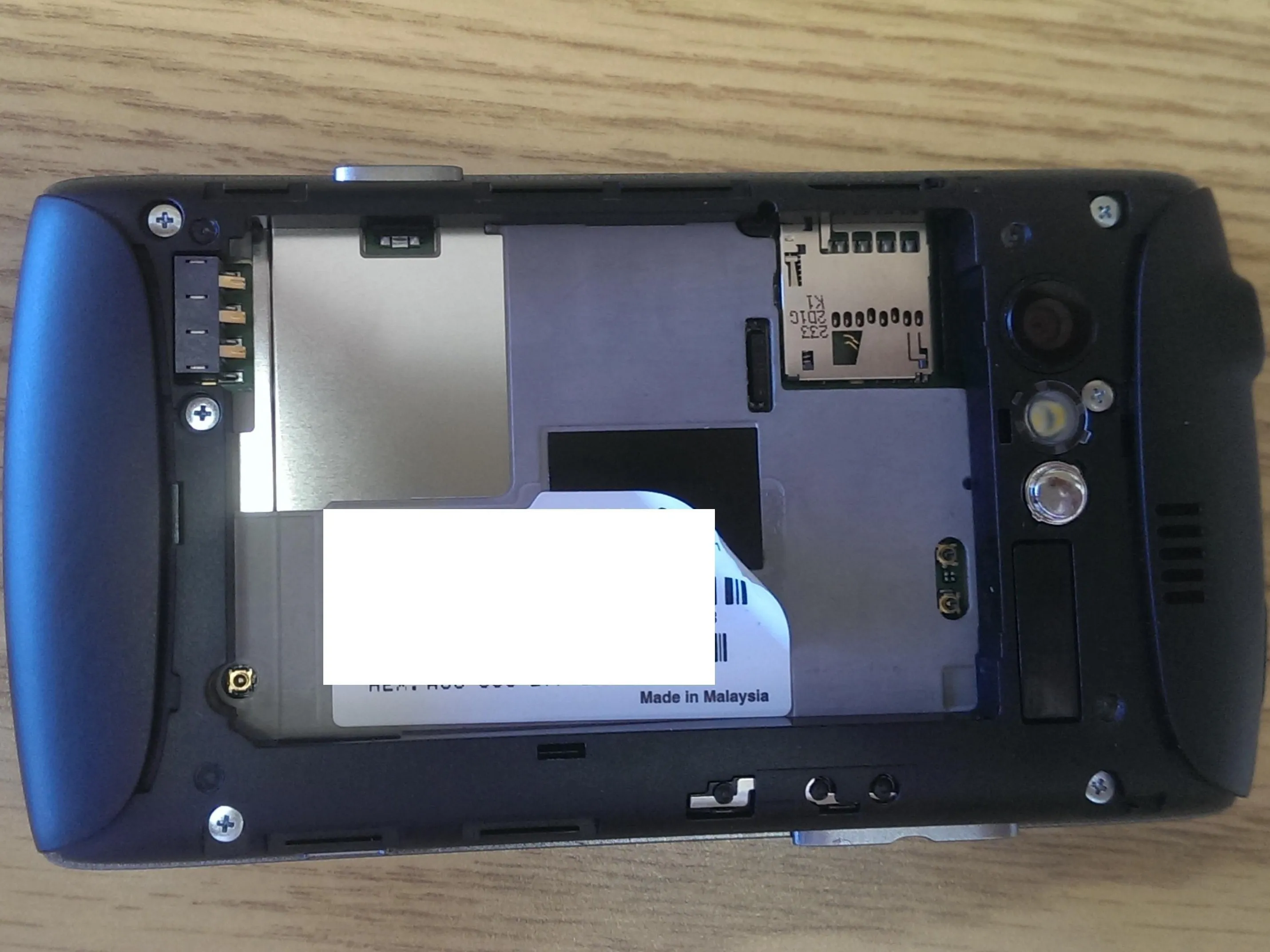

Шаг 3 Удаление белой наклейки

• Снимите белую наклейку, чтобы обнажить черную пластиковую накладку, закрывающую разъем ZIF, к которому подключается гибкий кабель, идущий между материнской платой и экраном.

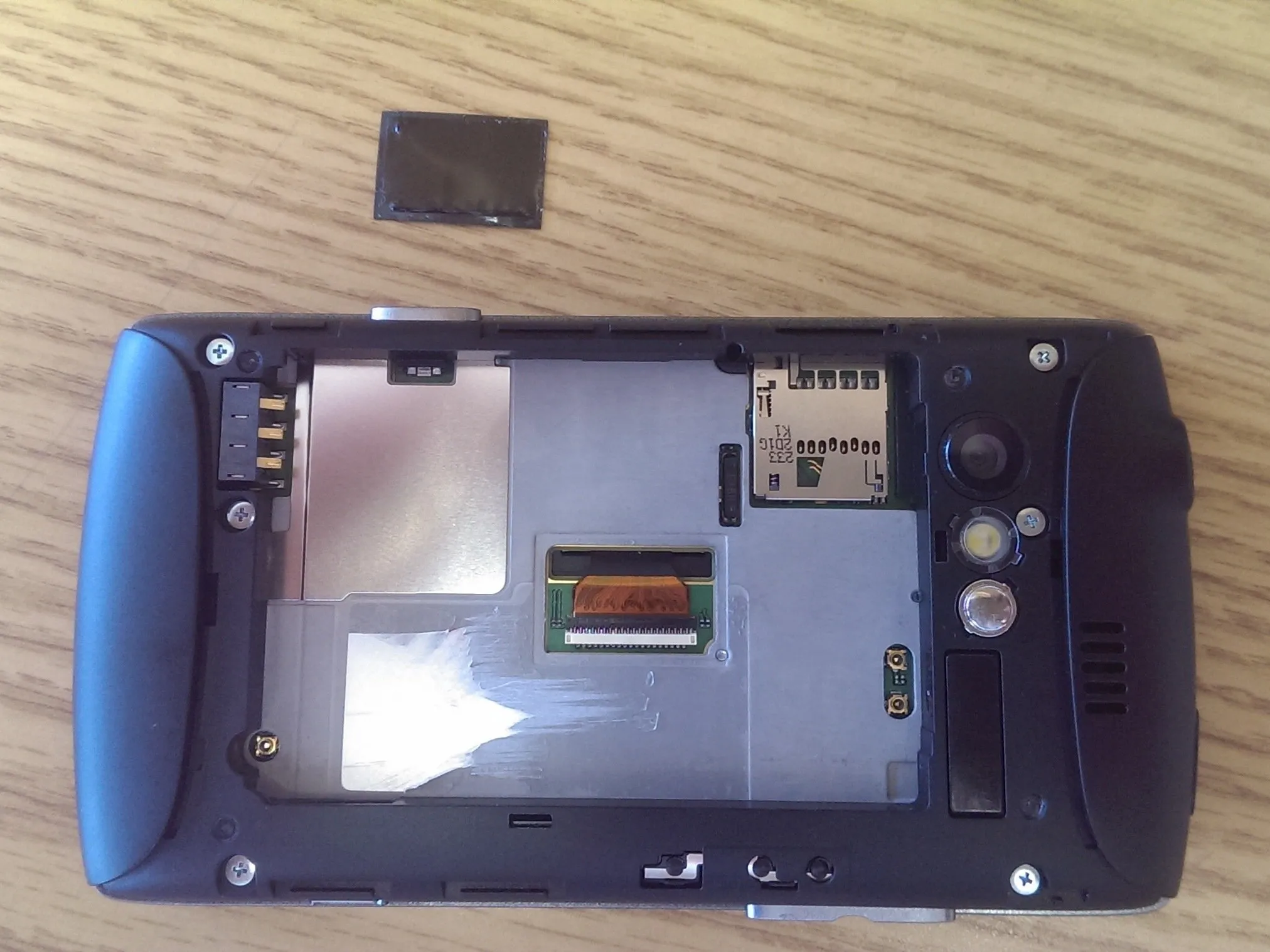

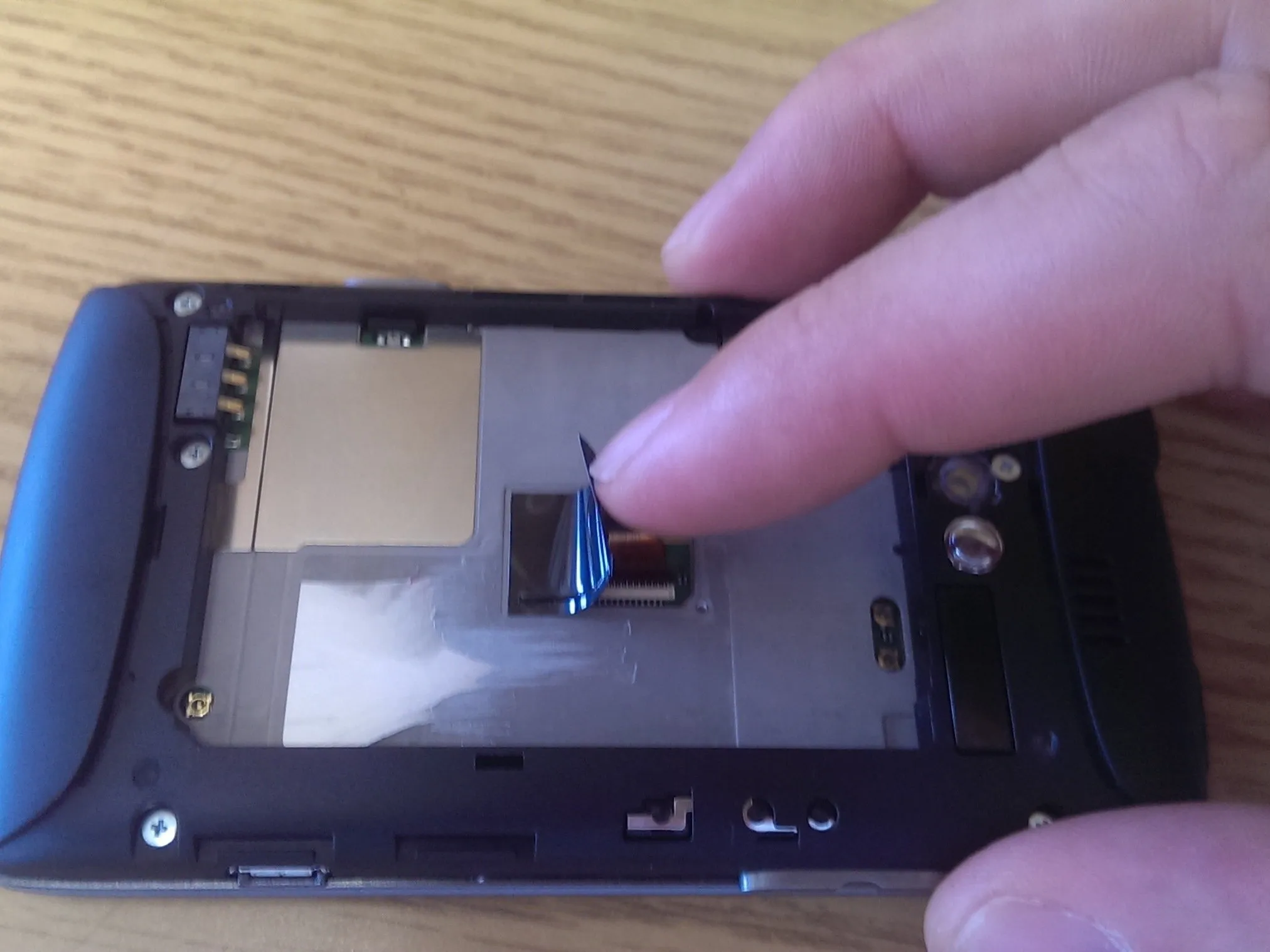

Шаг 4 Отклеивание черной вкладки

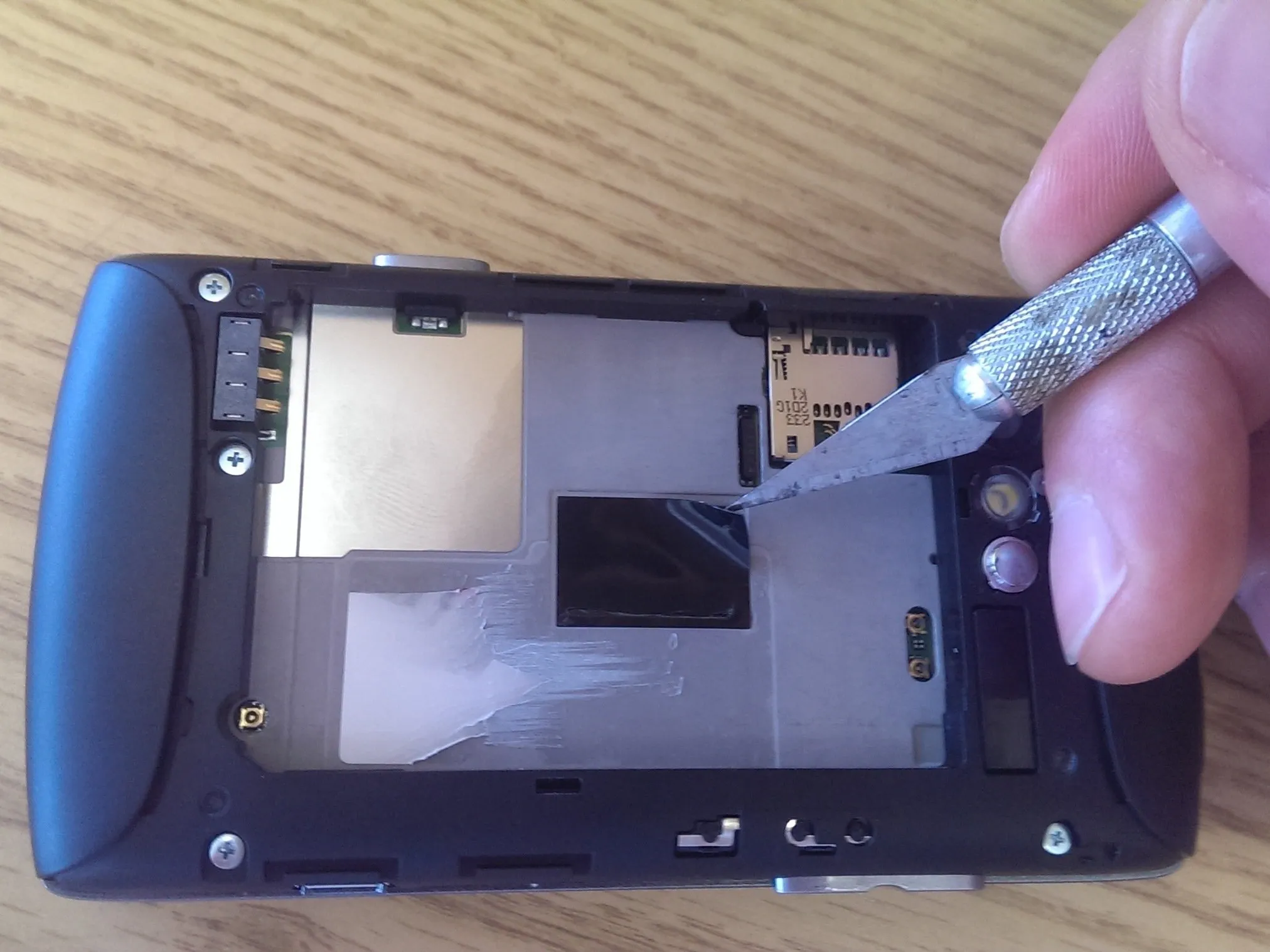

• Снимите черную накладку, предварительно поддев ее чем-то острым, например ножом.

• Она приклеена слабым клеем и легко отклеивается.

• Как вы видите, отверстие было оставлено открытым специально для того, чтобы можно было быстро и легко подсоединить/отсоединить разъем ZIF

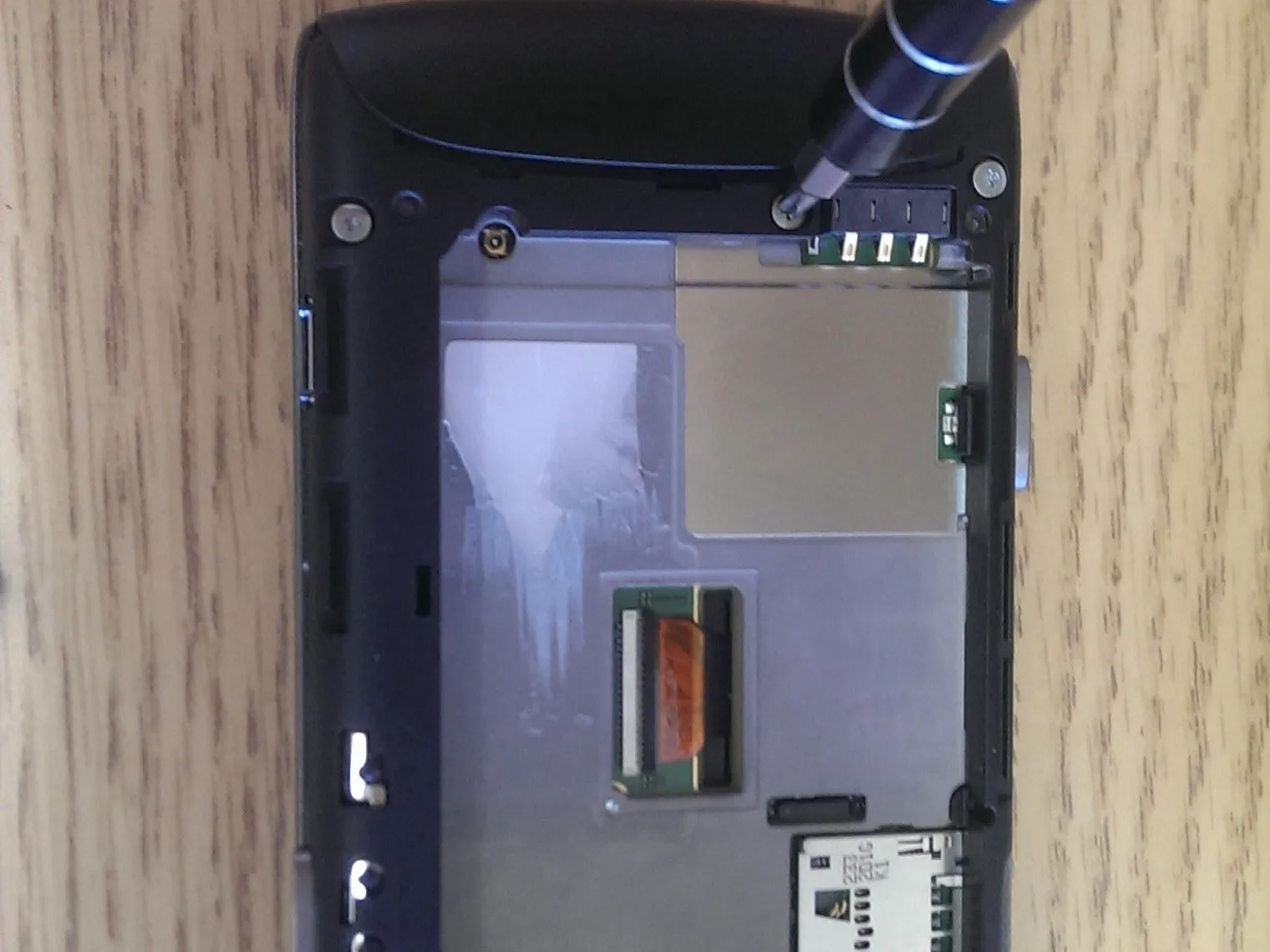

Шаг 5 Откручивание винтов

• Выкрутите все шесть винтов с помощью крестообразной отвертки № 0 (PH0).

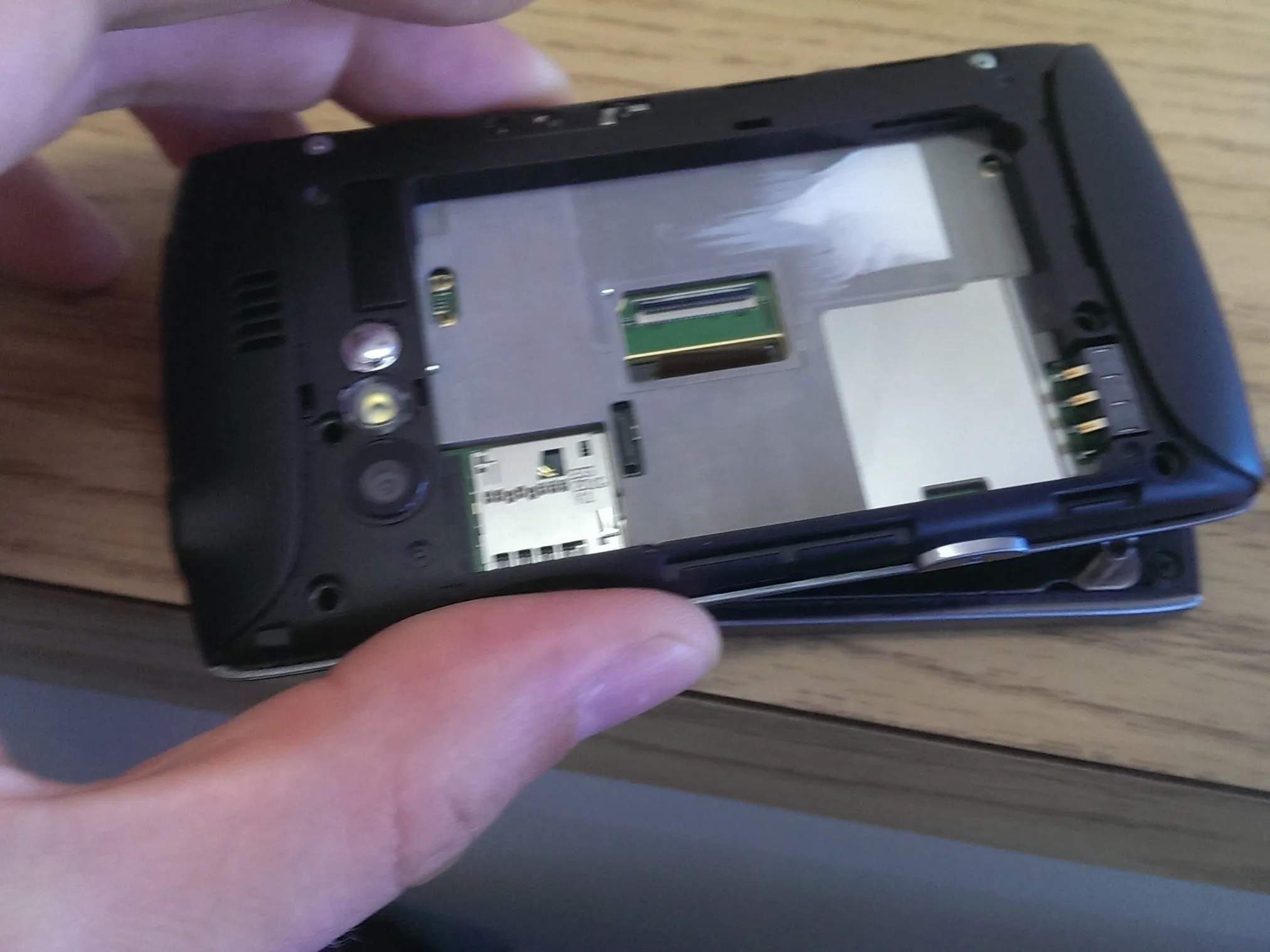

Шаг 6 Отсоединение ZIF

• Отсоедините разъем ZIF (разъем с нулевым усилием вставки), подведя под него тупой пинцет. Потяните за черную защелку, удерживающую гибкий кабель, и пинцетом извлеките гибкий кабель из ZIF.

• Поскольку винты были удалены, можно поднять половину клавиатуры телефона и отделить ее от экрана.

Шаг 7 Отсоединение клавиатуры

• Поверните телефон так, чтобы клавиатура была обращена к вам.

• Клавиатура гибкая, и ее можно отделить от корпуса телефона

• Клавиатура защелкнута примерно в 6 местах и отклеивается медленно и осторожно. Она не прикреплена клеем.

Шаг 8 Снятие материнской платы

• Открутите 3 винта, используя отвертку Philips #0. Это позволит вам вытащить материнскую плату из задней части корпуса.

Шаг 9 Материнская плата и микросхемы

• Металлическая защита откручивалась с трудом, и в процессе откручивания все винты были сорваны. С помощью плоскогубцев с иголкой металлический экран был сорван.

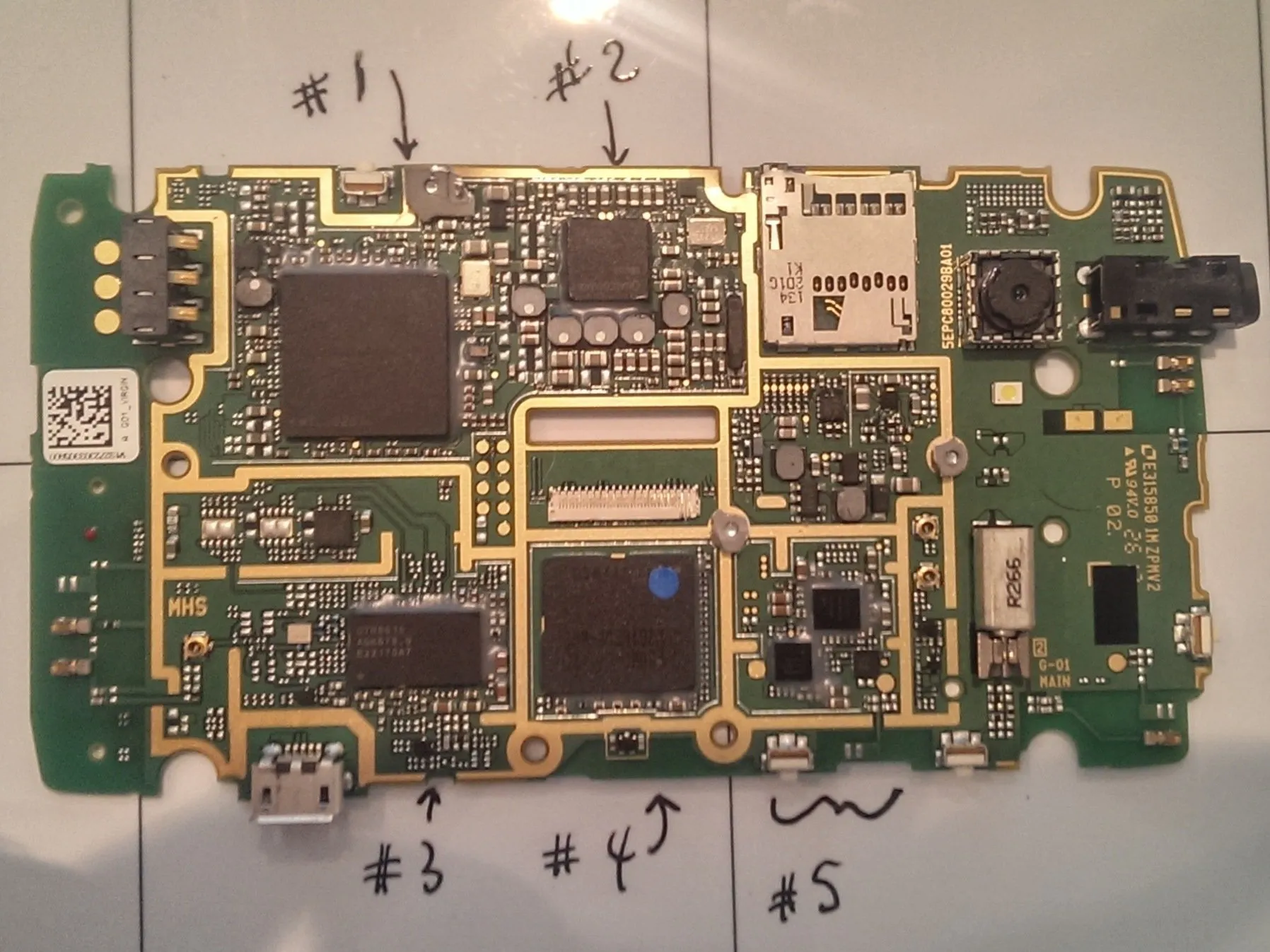

• Здесь показана обнаженная материнская плата и микроскопические фотографии микросхем.

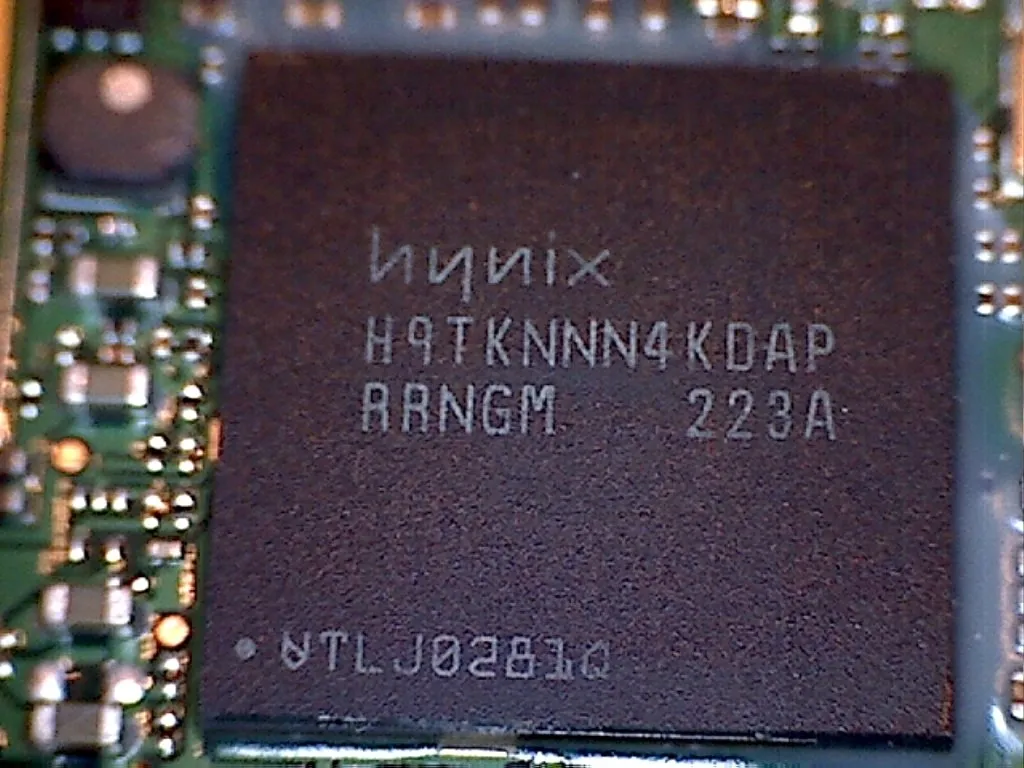

• Чип №1

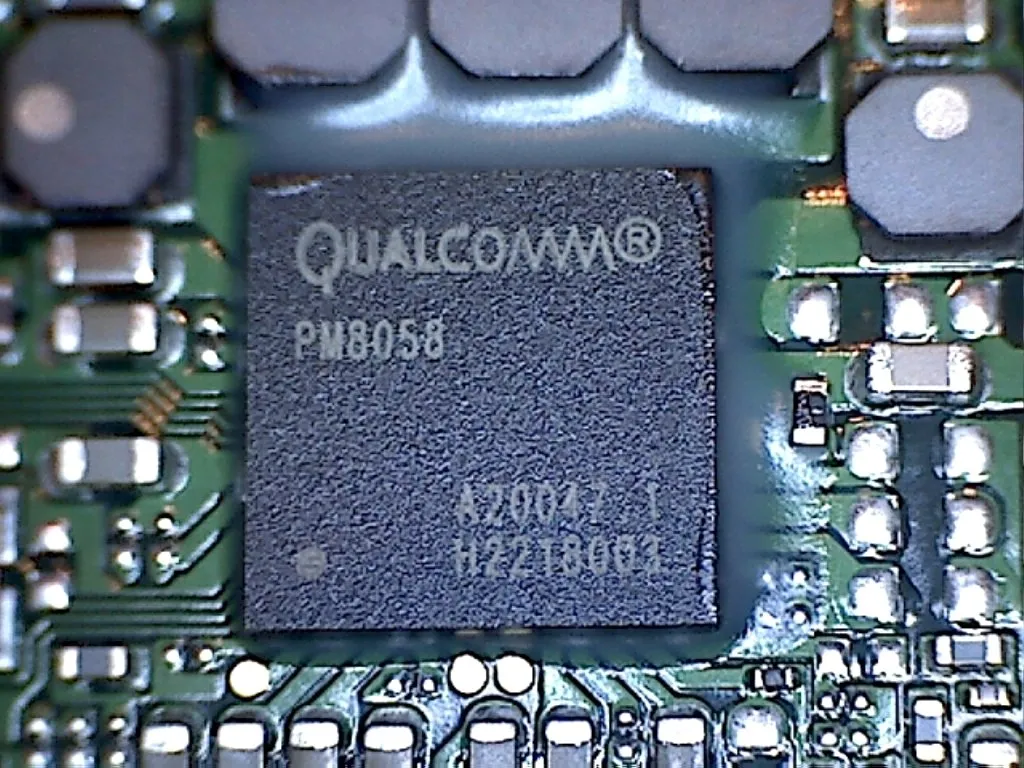

• Микросхема №2: 1 ГГц процессор Qualcomm PM8058

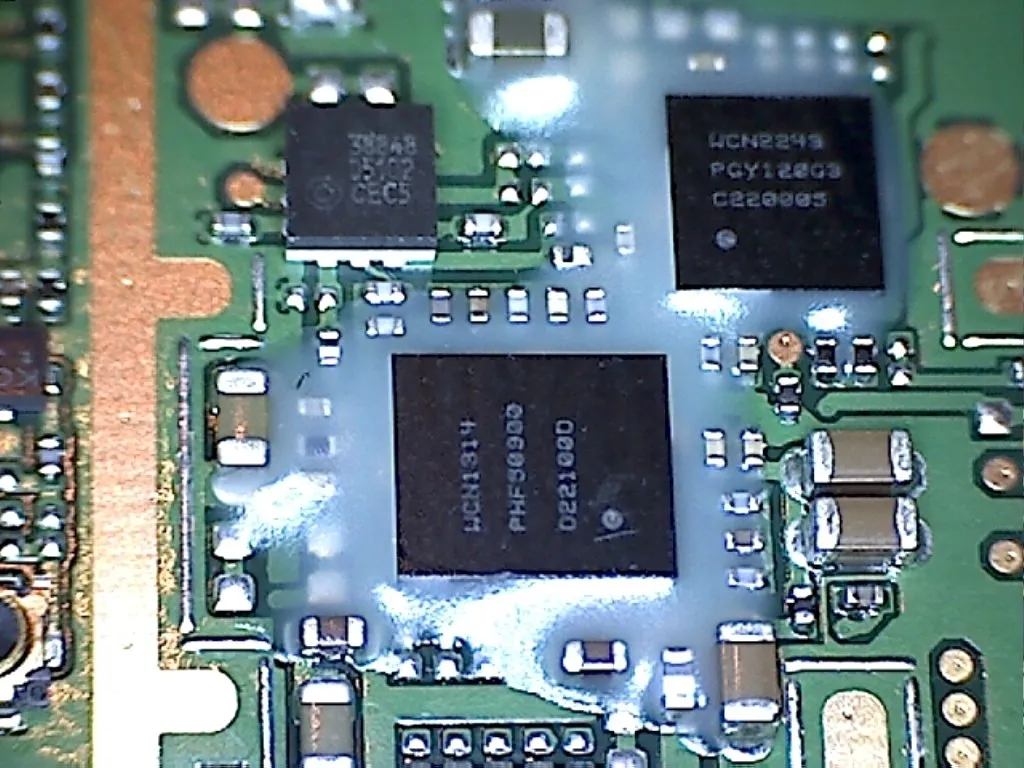

Шаг 10 Материнская плата и микросхемы

• Микросхема #3: Драйвер антенны Qualcomm CDMA QTR8615

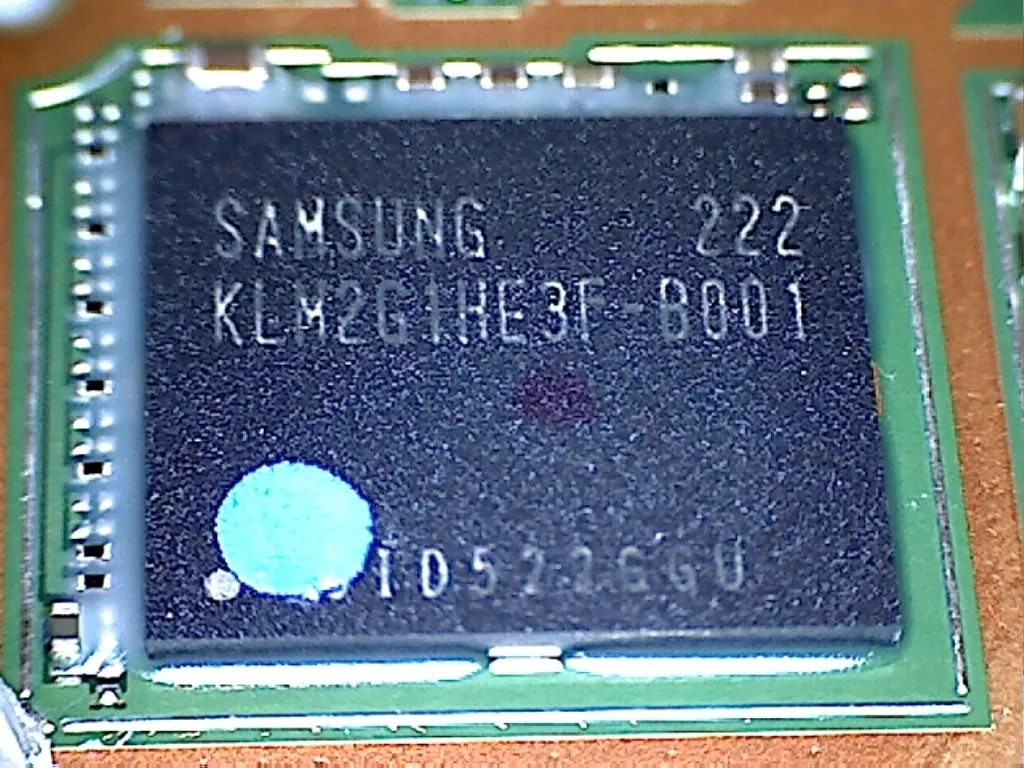

• Микросхема №4: память Samsung 2 ГБит

• Микросхемы №5

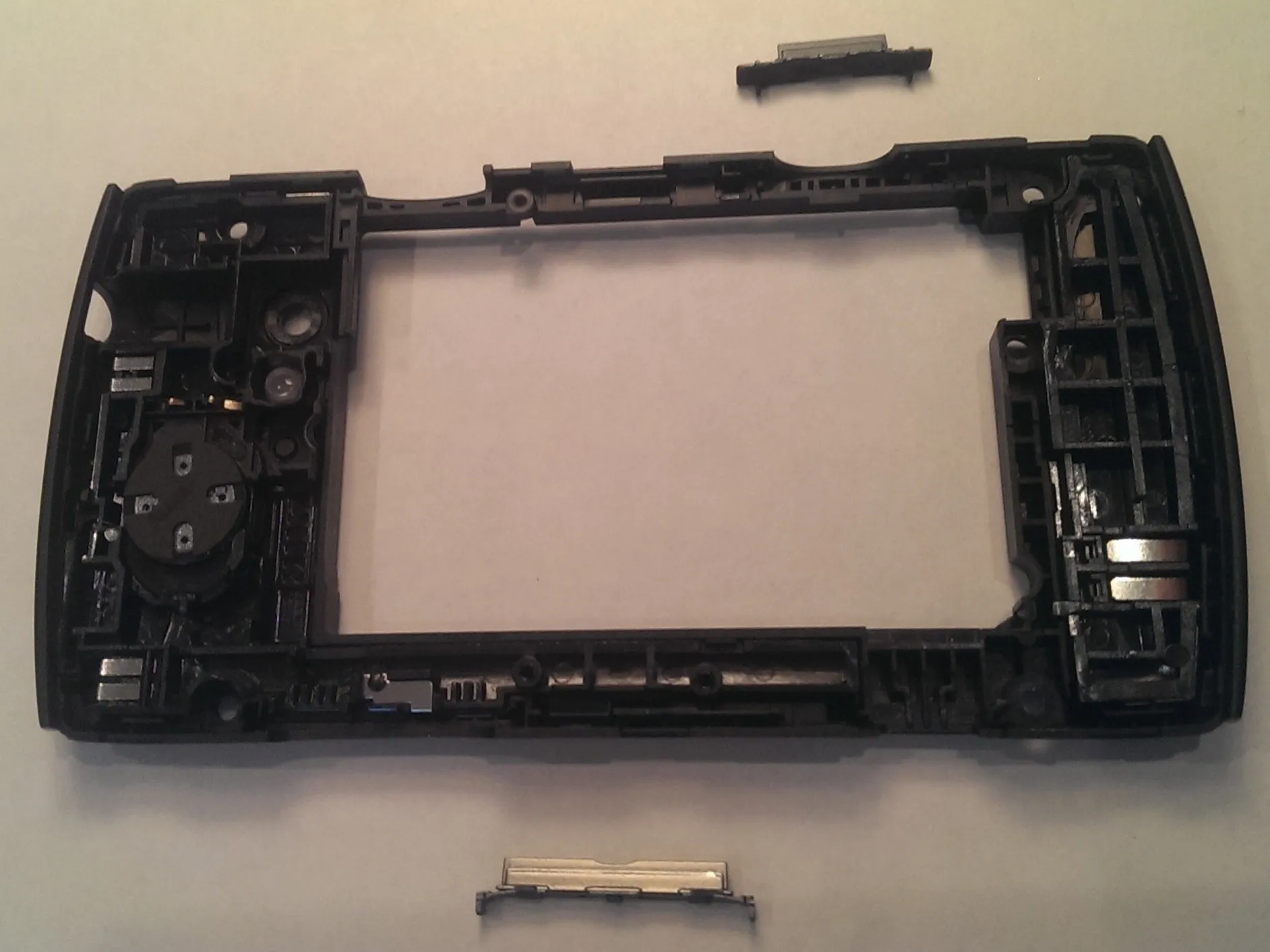

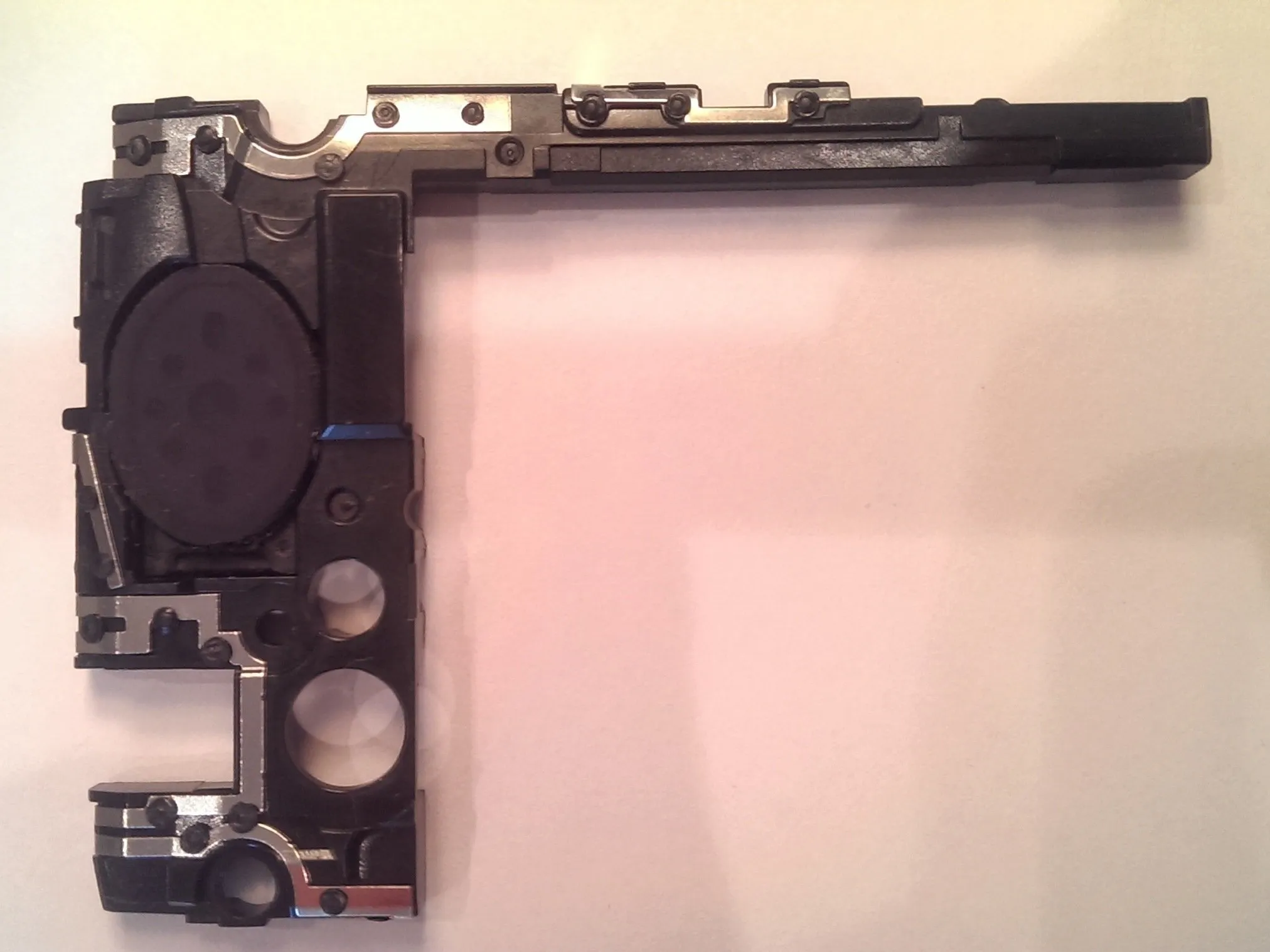

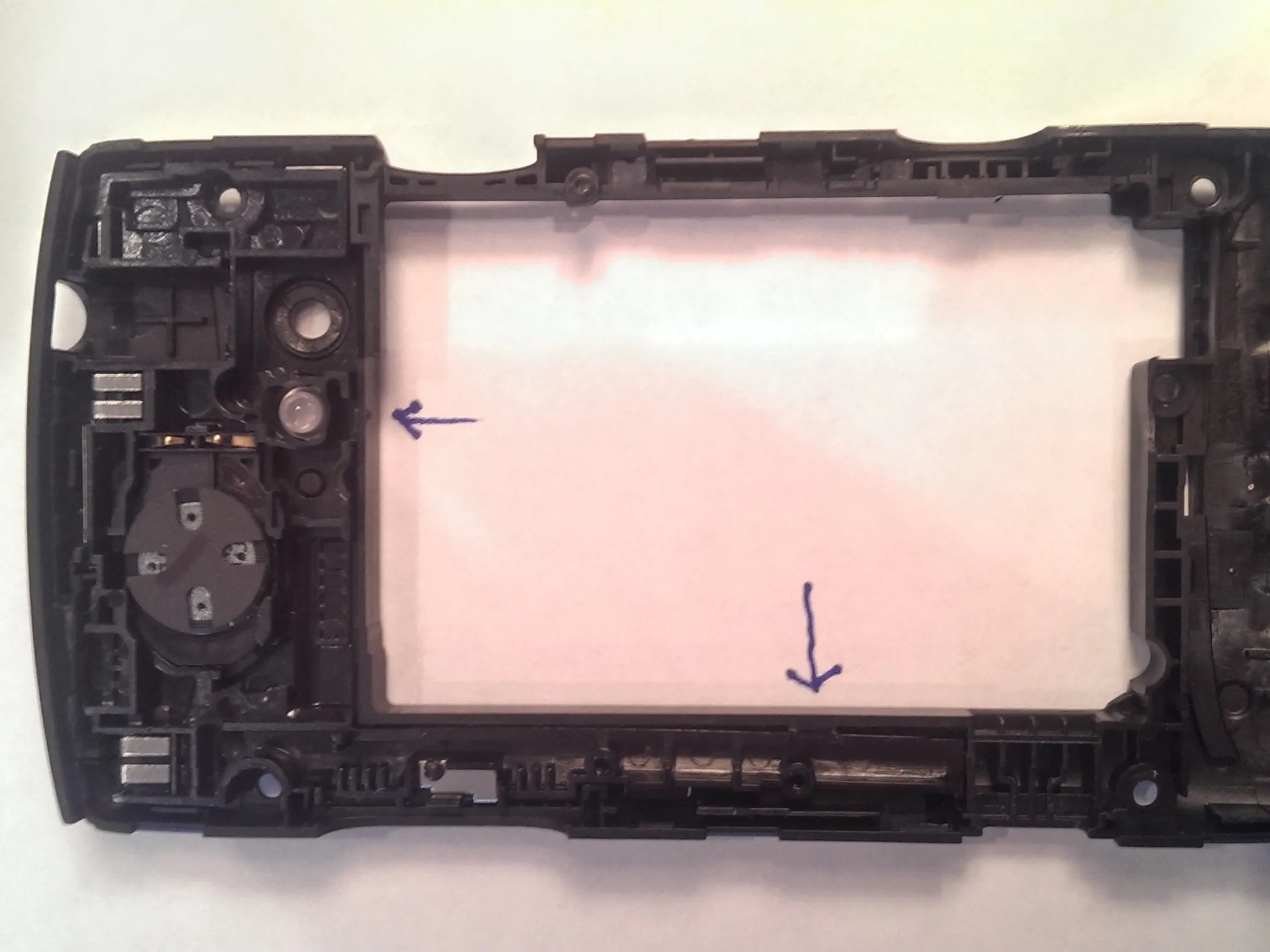

Шаг 11 Снятие антенны в сборе

• После снятия материнской платы можно разобрать задний корпус. Качелька регулировки громкости и кнопка питания выдвигаются из задней панели без каких-либо усилий.

• Верхний узел антенны удерживается на месте только с помощью механизма 'защелкивания'. Ее можно снять, слегка поддев концом пинцета в местах, указанных стрелками.

Шаг 12 Нижняя антенна в сборе

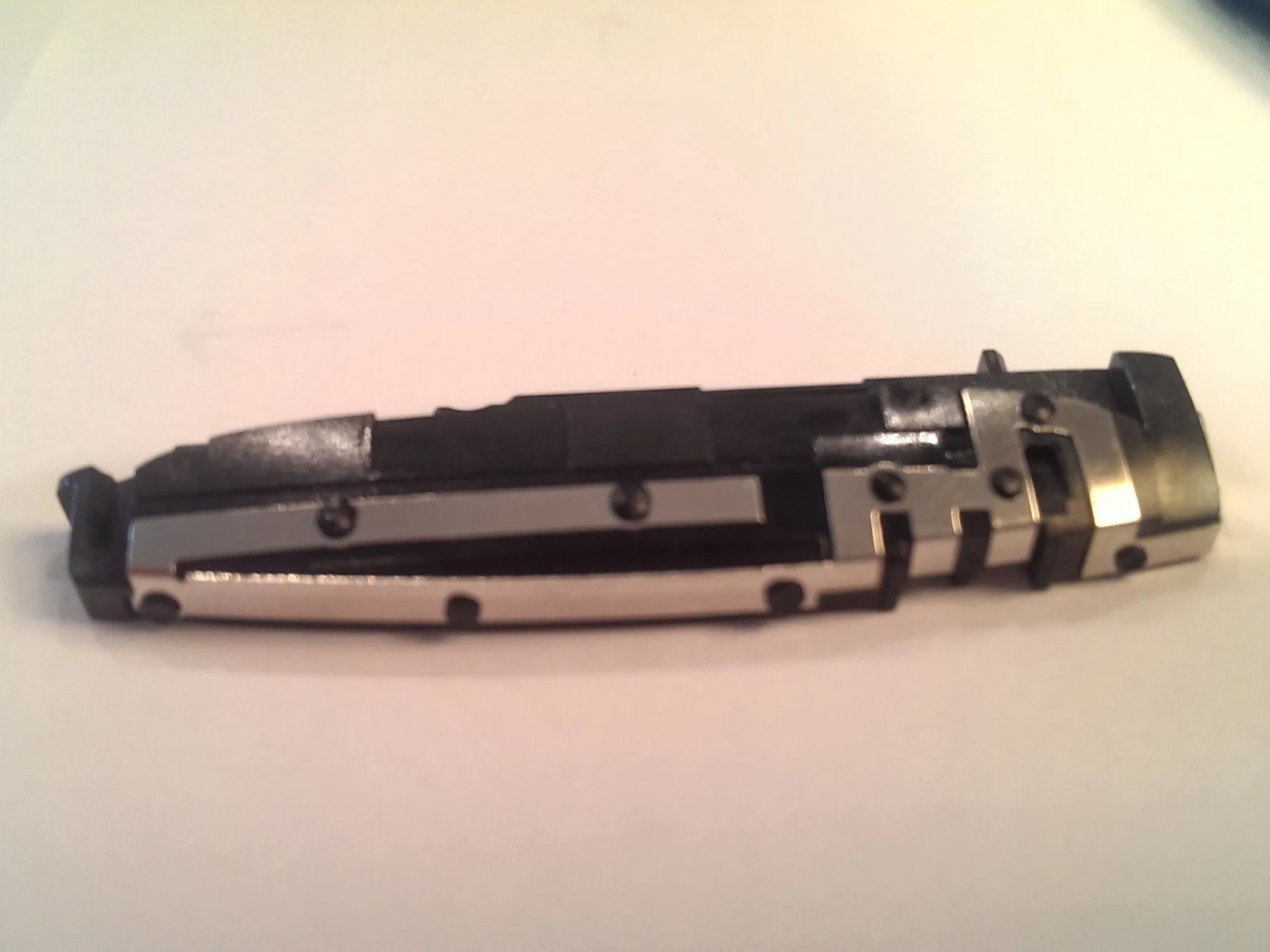

• Нижнюю антенну в сборе можно снять аналогичным образом, слегка надавив на нее, чтобы вынуть из корпуса.

Шаг 13 Антенны и корпус

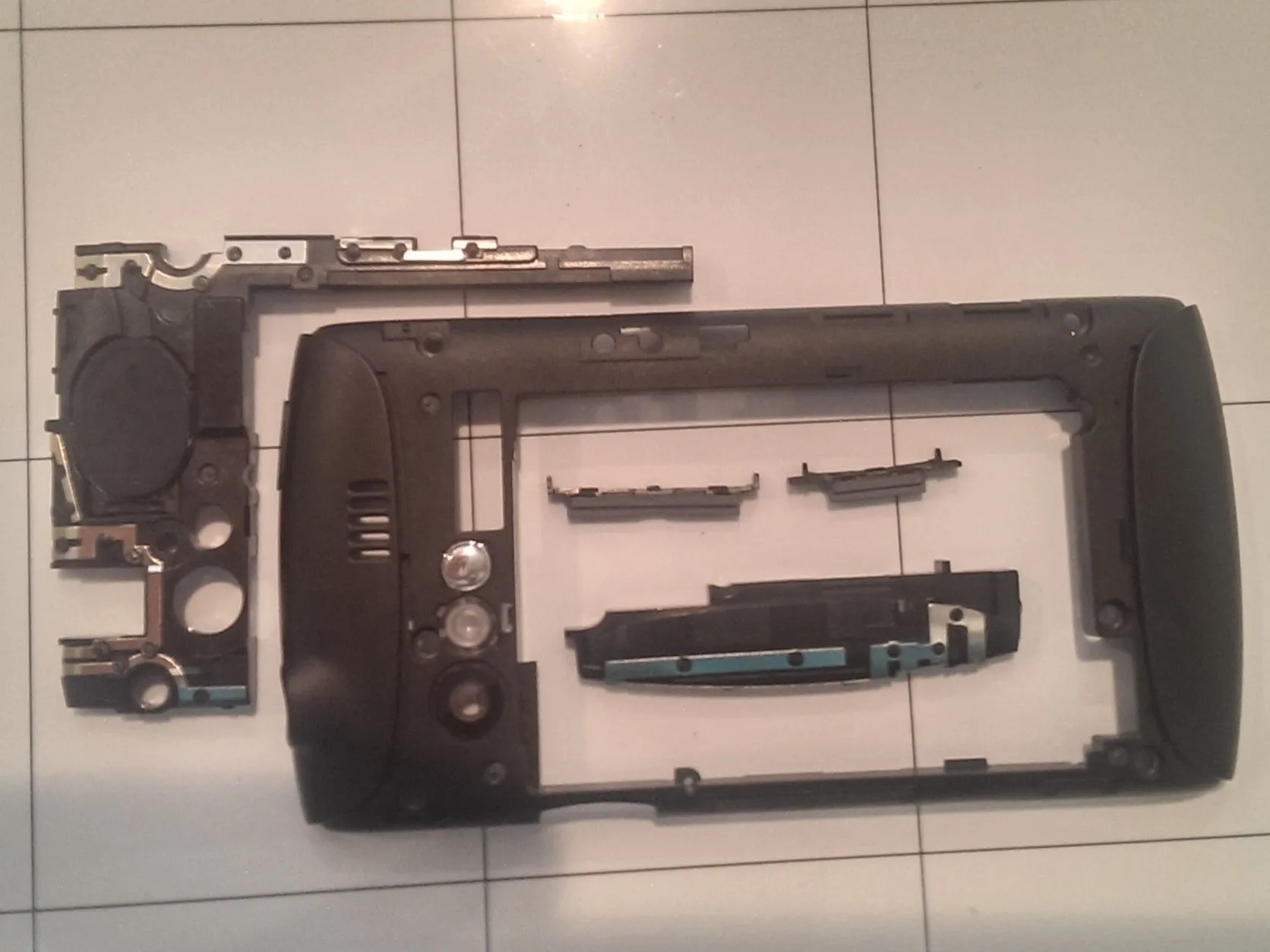

• Здесь показаны обе стороны задней панели и антенны в сборе
