Разборка погодного будильника LaCrosse Technology 5120

Разборка погодного будильника LaCrosse Technology 5120

Что вам нужно

Инструменты

  • Отвертка Phillips #1
    Отвертка Phillips #1 | Источник - ifixit.com
    ×2
  • Металлический шпатель
    Металлический шпатель | Источник - ifixit.com
  • Пальцы
    Пальцы | Источник - ifixit.com
    ×10Вид

Шаг 1 Первый взгляд

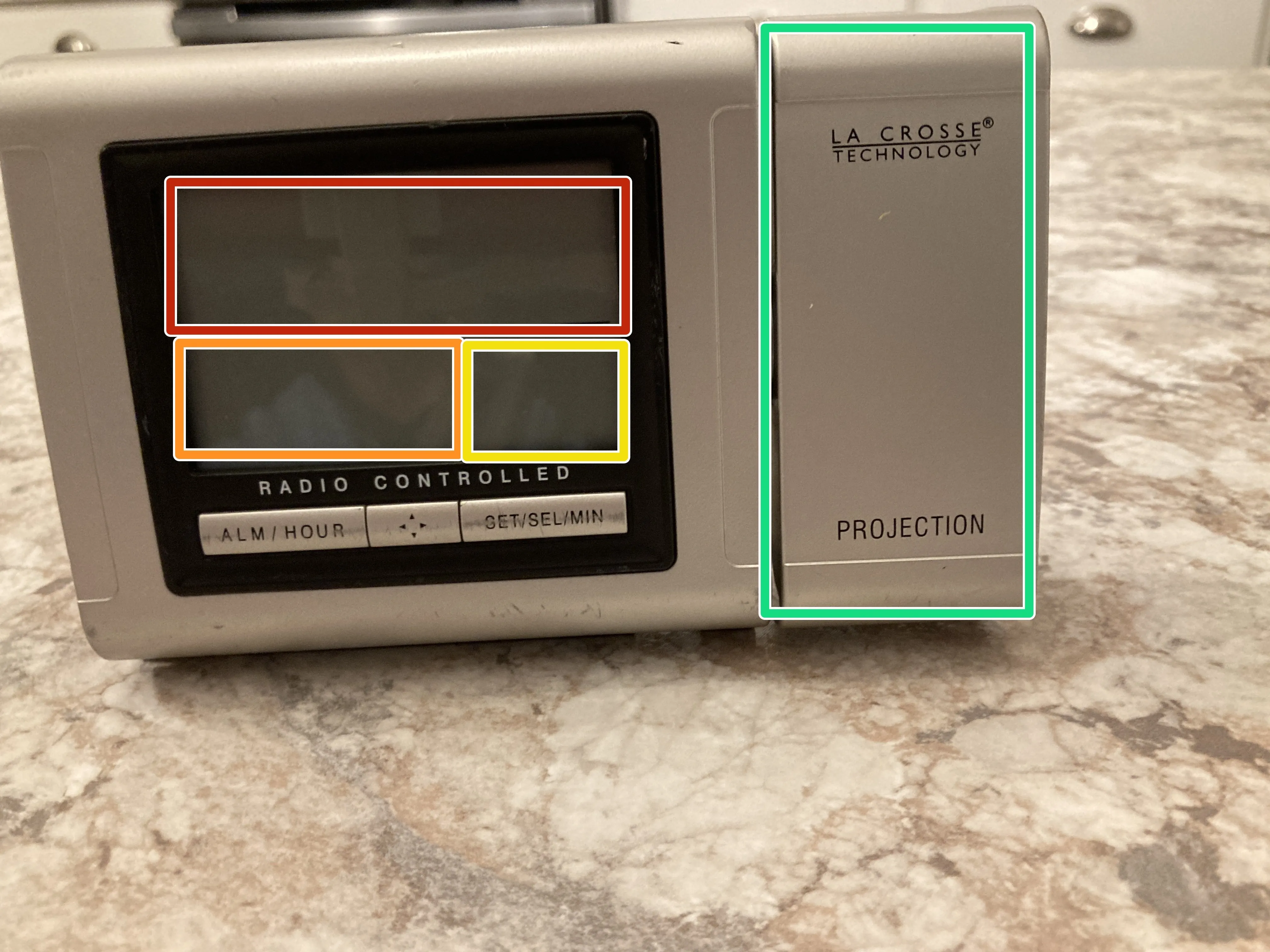

LaCrosse Technology 5120 Weather Alarm Clock Teardown, первый взгляд: шаг 1, изображение 1 из 2
LaCrosse Technology 5120 Weather Alarm Clock Teardown, первый взгляд: шаг 1, изображение 1 из 2 | Источник - ifixit.com

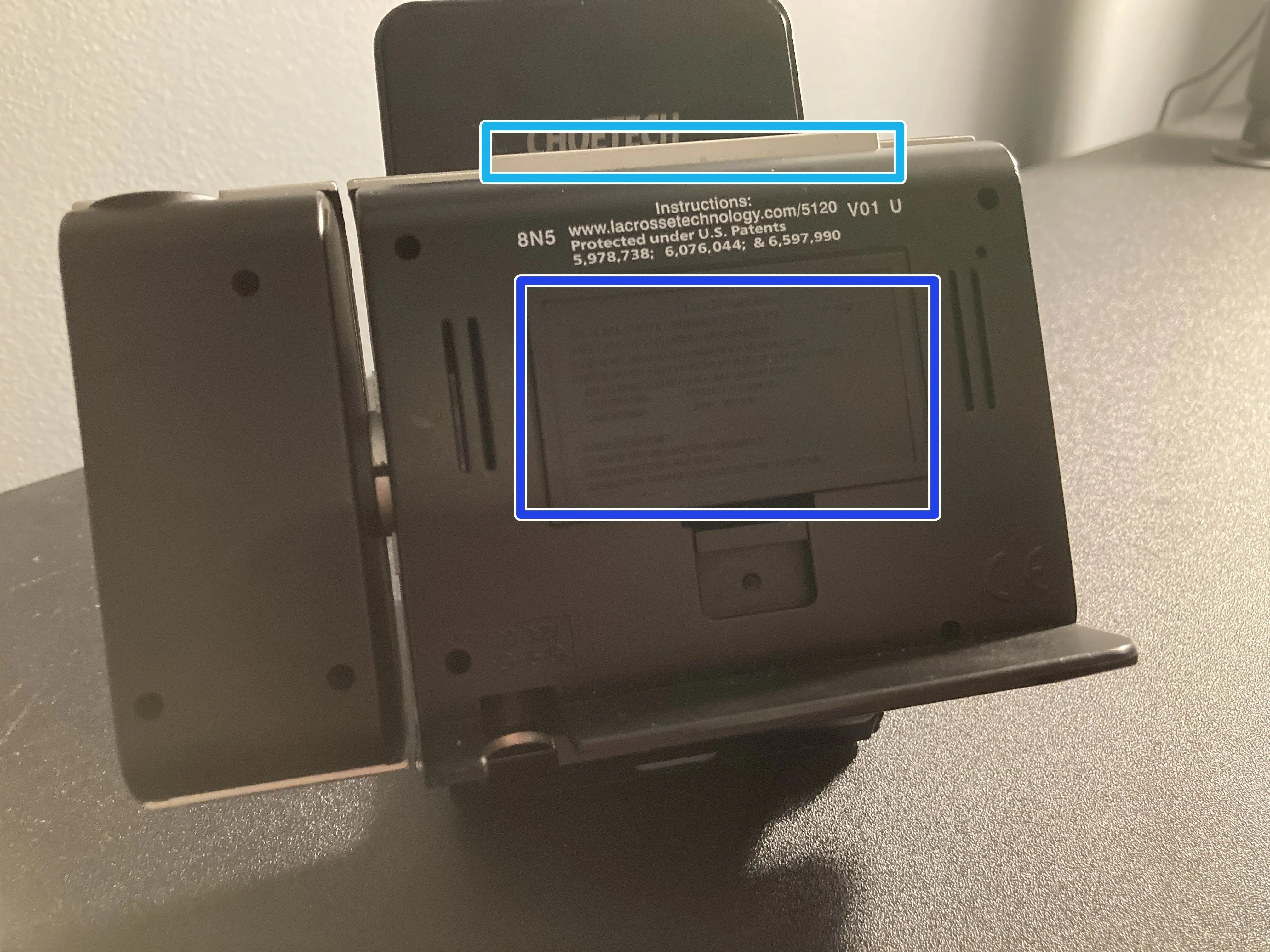

Будильник LaCrosse Technology 5120 Weather Teardown, первый взгляд: шаг 1, изображение 2 из 2
LaCrosse Technology 5120 Weather Alarm Clock Teardown, первый взгляд: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • Довольно симпатичные часы! Давайте посмотрим на их характеристики.

  • Сегменты времени и даты

  • Сегменты температуры и влажности внутри помещения

  • Сегменты температуры и влажности на улице

  • Проектор

  • Кнопка повтора и подсветки

  • Резервная батарея

Шаг 2 Отвинчивание

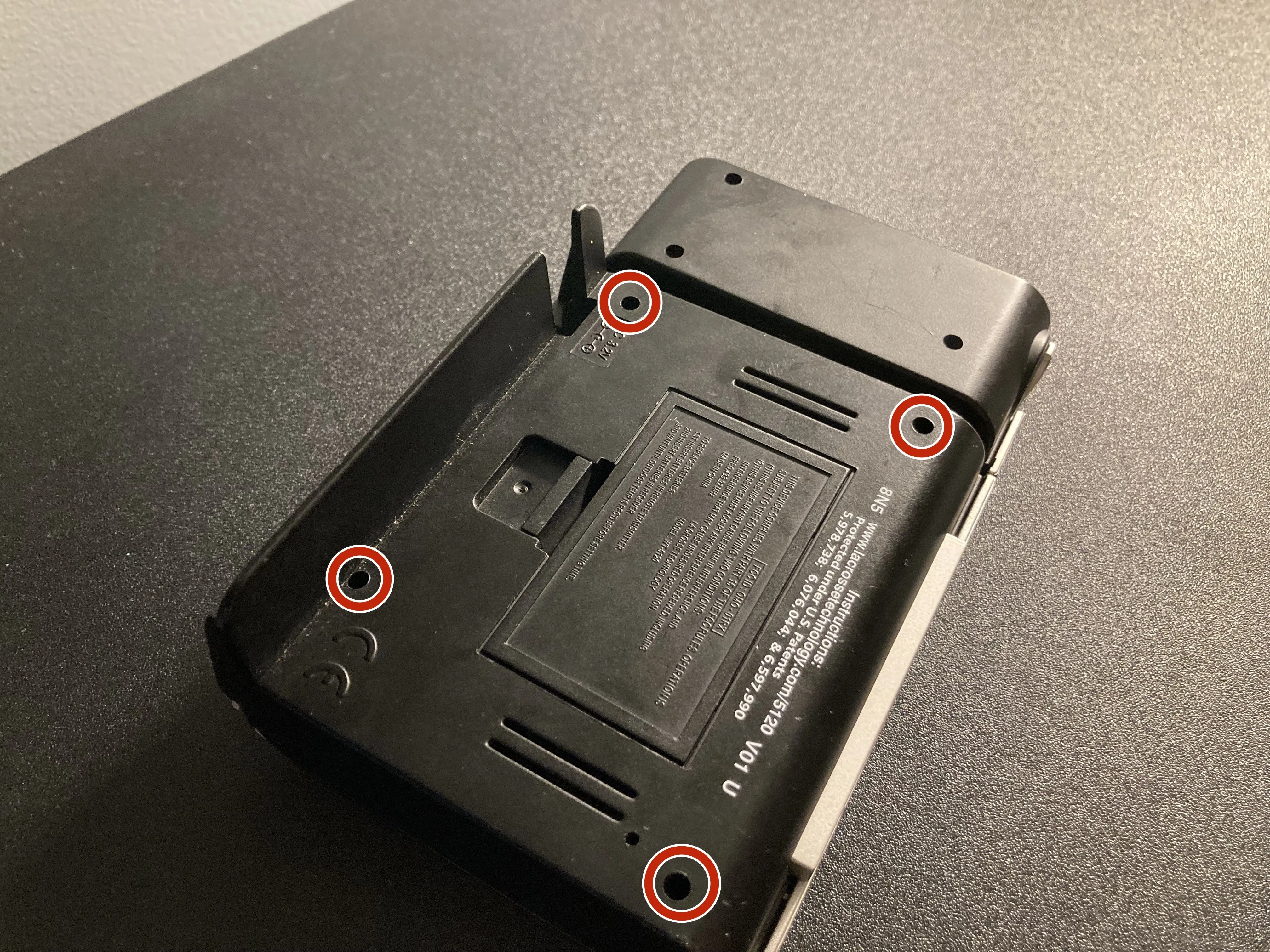

Погодный будильник LaCrosse Technology 5120 Разборка, откручивание: шаг 2, изображение 1 из 2
Разборка и откручивание будильника LaCrosse Technology 5120: шаг 2, изображение 1 из 2 | Источник - ifixit.com

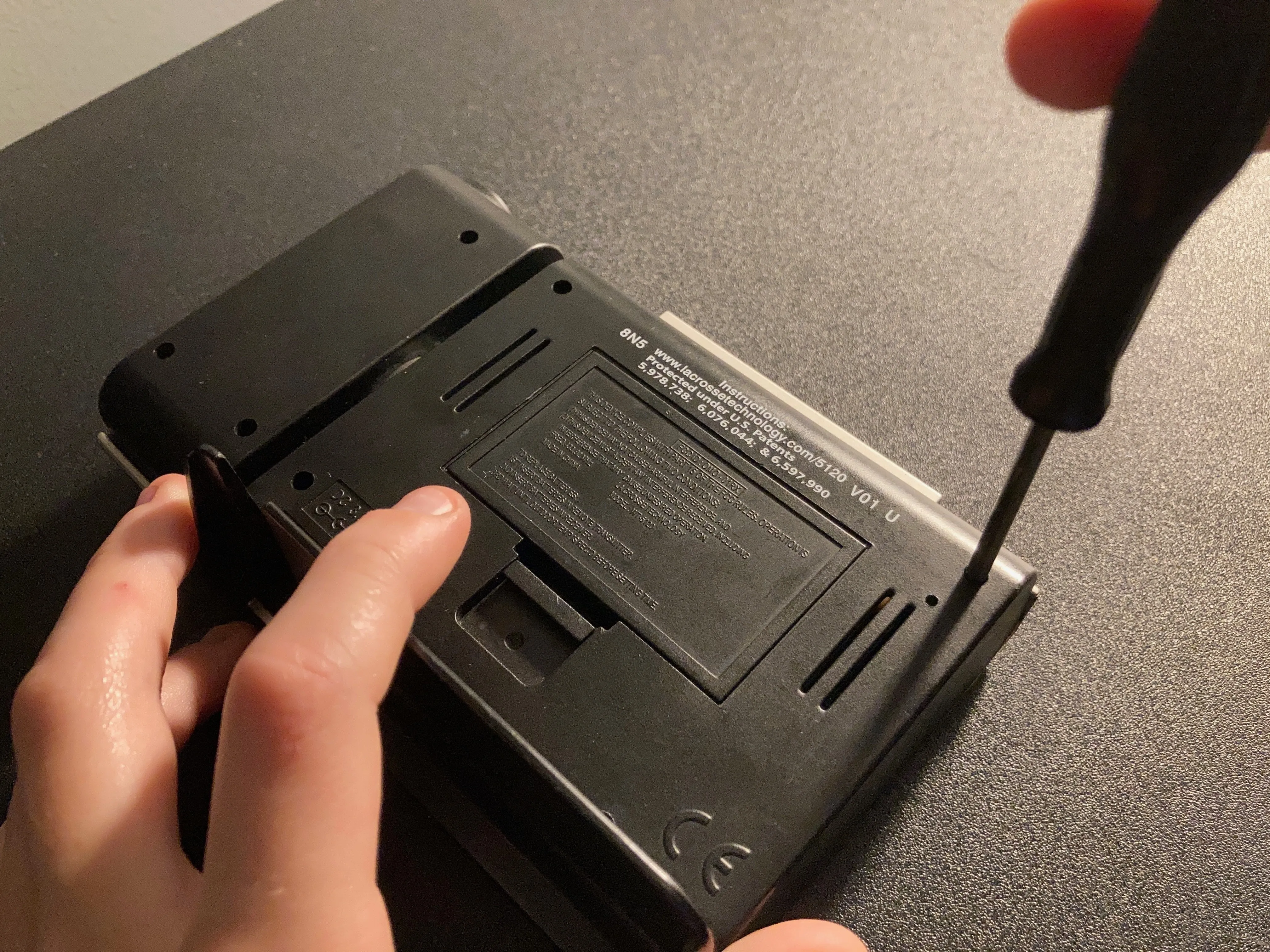

Будильник LaCrosse Technology 5120 Разборка, откручивание: шаг 2, изображение 2 из 2
Будильник LaCrosse Technology 5120 Разборка, откручивание: шаг 2, изображение 2 из 2 | Источник - ifixit.com

  • Прежде чем приступить к работе, нам нужно открутить задние винты. Используйте крестовую отвертку THIN SHAFTED #1.

  • ПОКА НЕ СНИМАЙТЕ ЗАДНЮЮ ПАНЕЛЬ!!!

Шаг 3 Открытие

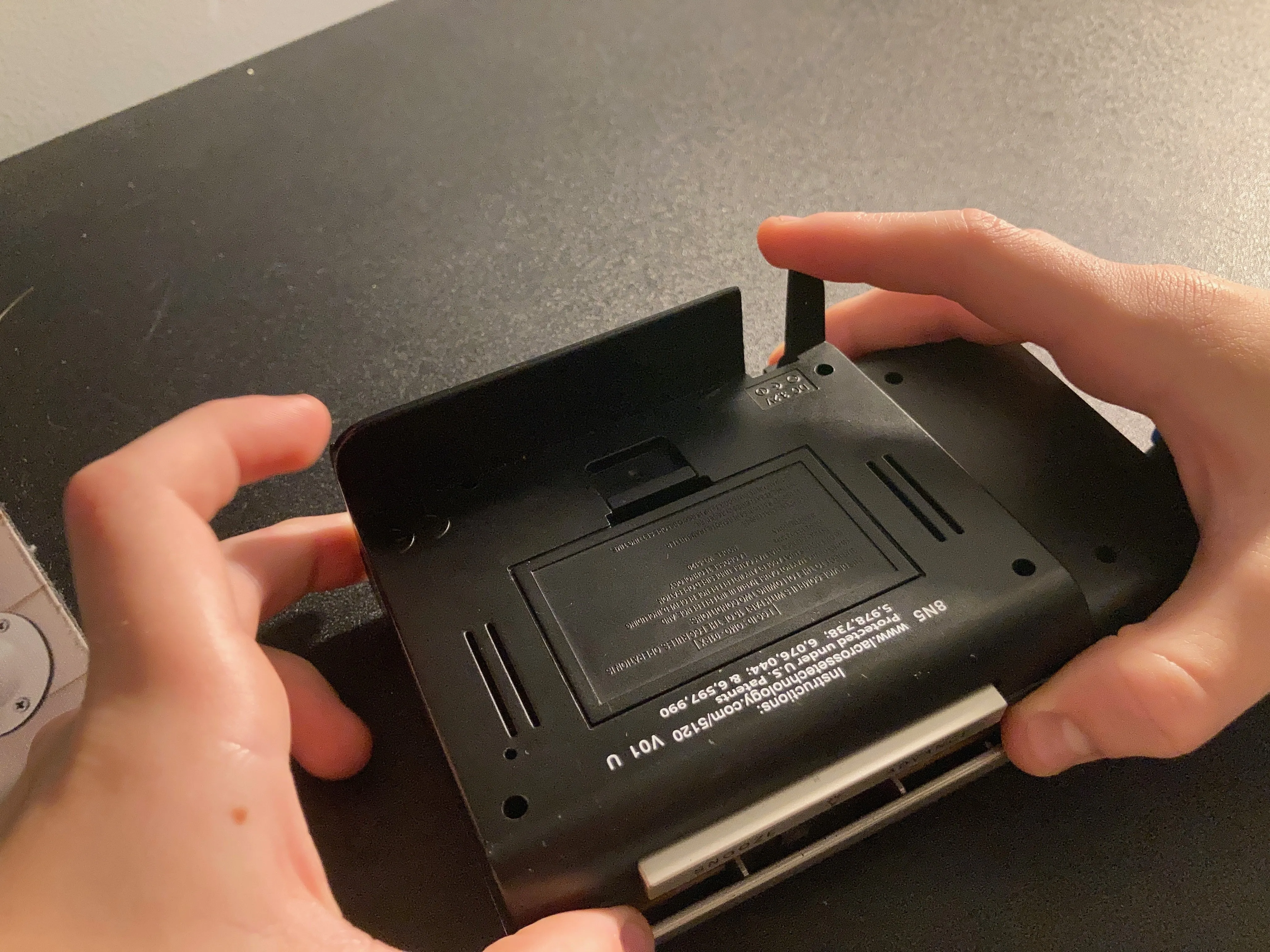

LaCrosse Technology 5120 Weather Alarm Clock Teardown, Opening Up: шаг 3, изображение 1 из 3
Разборка и вскрытие будильника LaCrosse Technology 5120: шаг 3, изображение 1 из 3 | Источник - ifixit.com

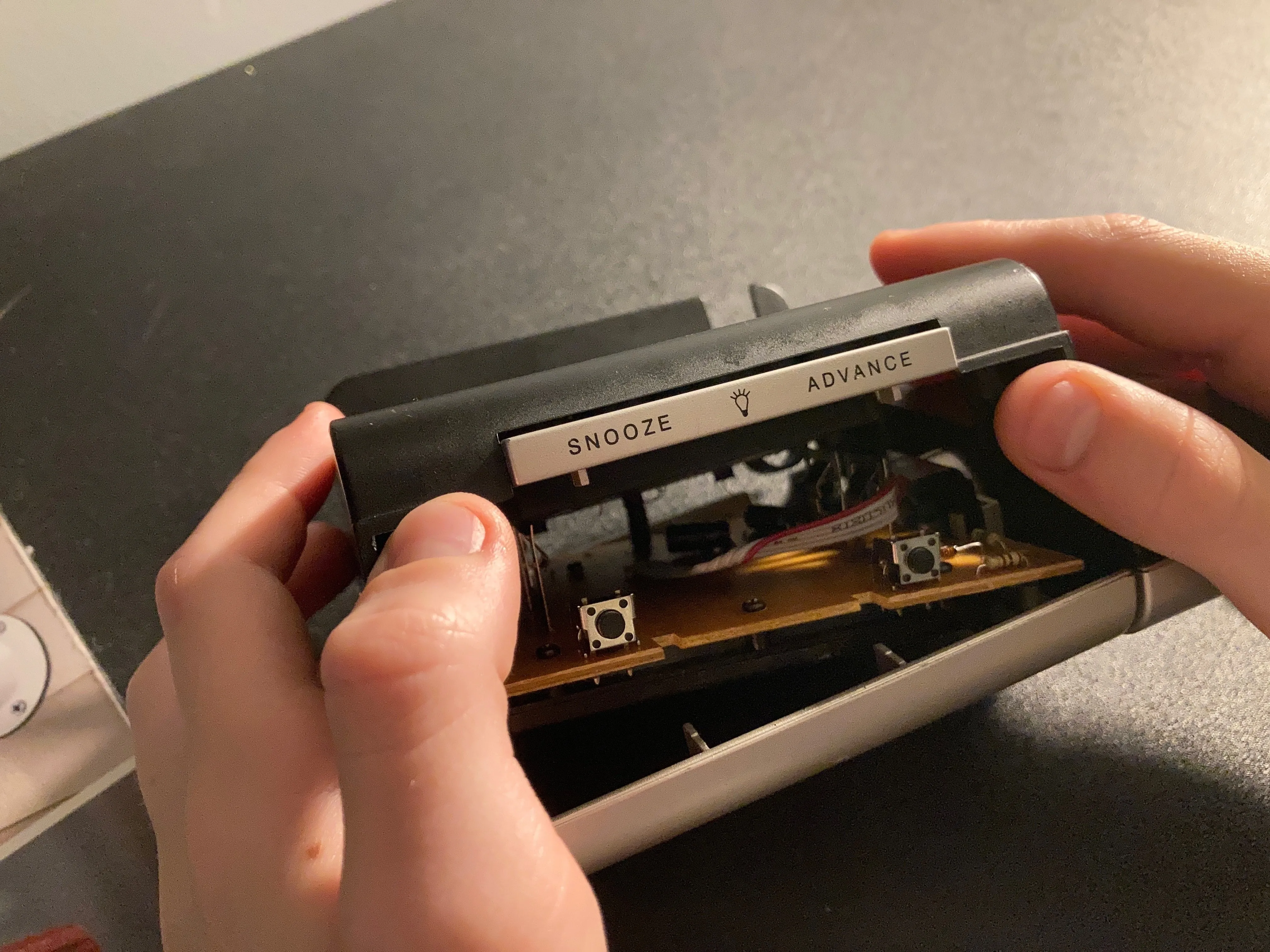

Будильник LaCrosse Technology 5120 Разборка, вскрытие: шаг 3, изображение 2 из 3
Будильник LaCrosse Technology 5120 Разборка, вскрытие: шаг 3, изображение 2 из 3 | Источник - ifixit.com

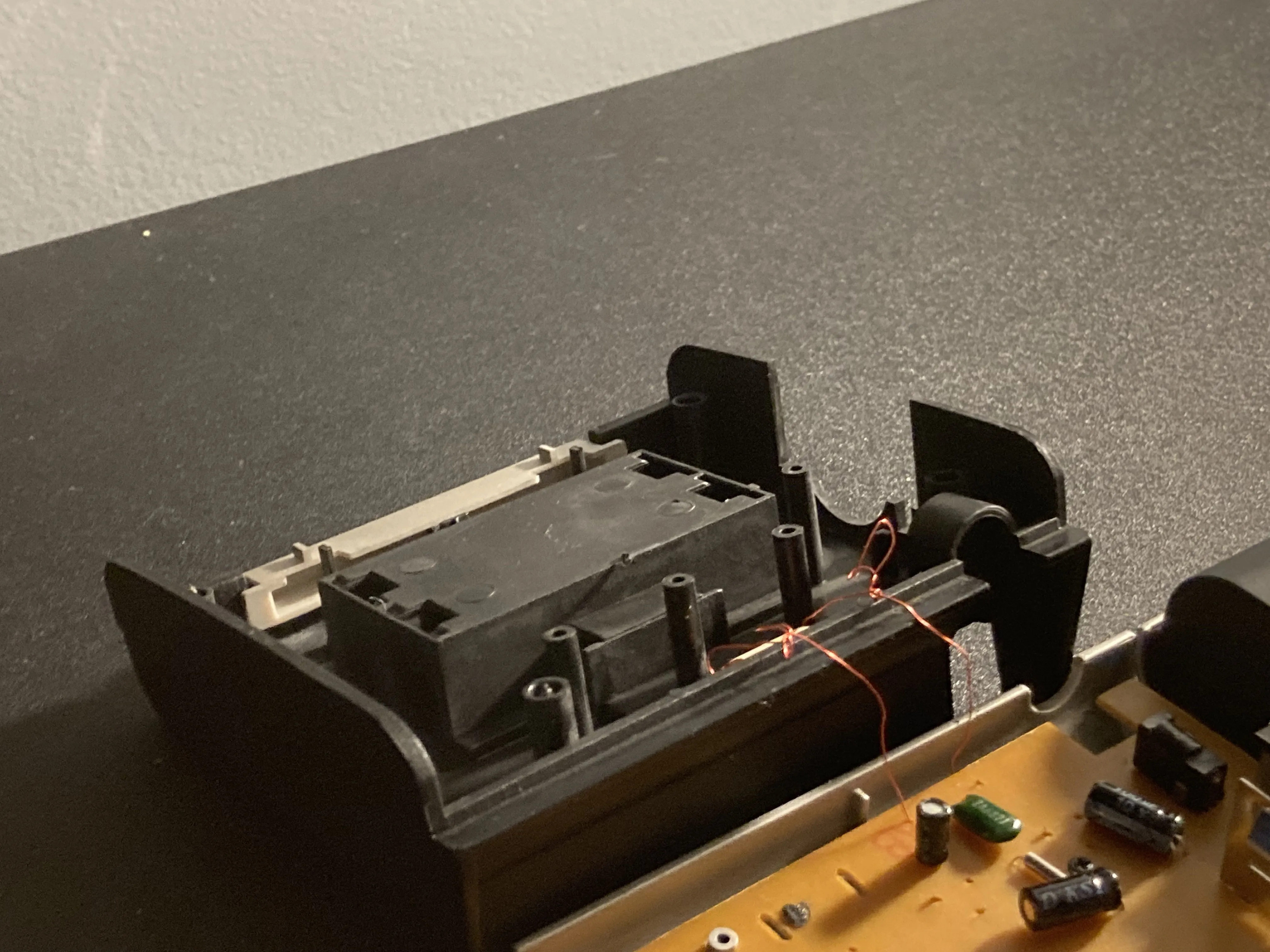

Будильник LaCrosse Technology 5120 Разборка, вскрытие: шаг 3, изображение 3 из 3
LaCrosse Technology 5120 Weather Alarm Clock Teardown, Opening Up: шаг 3, изображение 3 из 3 | Источник - ifixit.com

  • Теперь мы будем открывать устройство ОЧЕНЬ ОСТОРОЖНО!

  • Возьмитесь за боковые стороны часов и поднимите их. Затем надавите на печатную плату и снимите крышку.

  • Помните, что там находятся два тонких красных провода, соединяющих плату с датчиком температуры. НЕ давите на крышку.

Шаг 4 Внутри

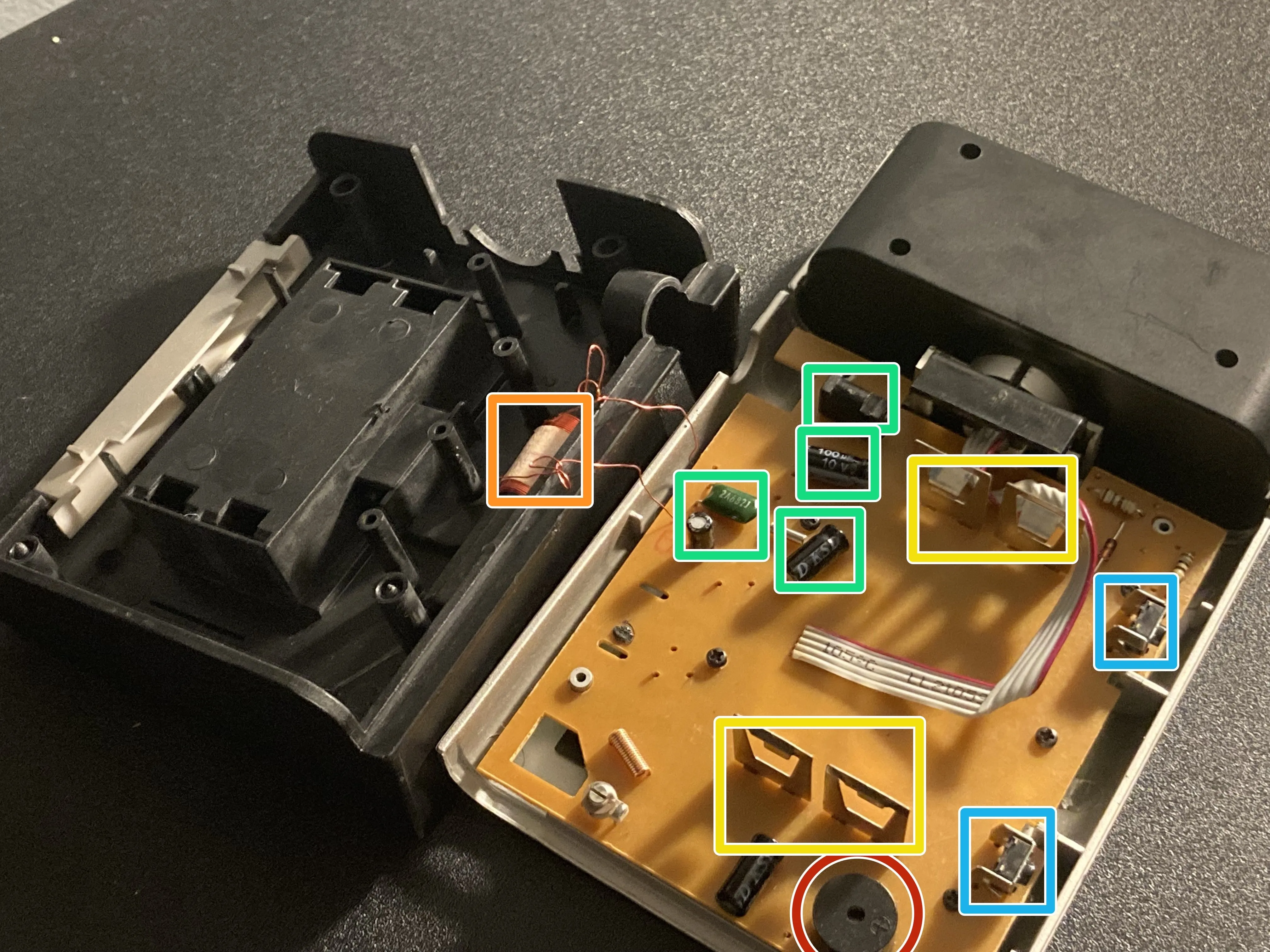

Разборка будильника LaCrosse Technology 5120 Weather Alarm Clock, изнутри: шаг 4, изображение 1 из 1
LaCrosse Technology 5120 Weather Alarm Clock Teardown, On the Inside: step 4, image 1 of 1 | Источник - ifixit.com

  • Итак, теперь, когда мы его открыли, давайте посмотрим на внутренности.

  • Пьезоэлемент

  • Датчик температуры и влажности

  • Клеммы батареи

  • Целая куча конденсаторов

  • Кнопки включения и подсветки

Шаг 5 Откручивание винтов крышки проектора

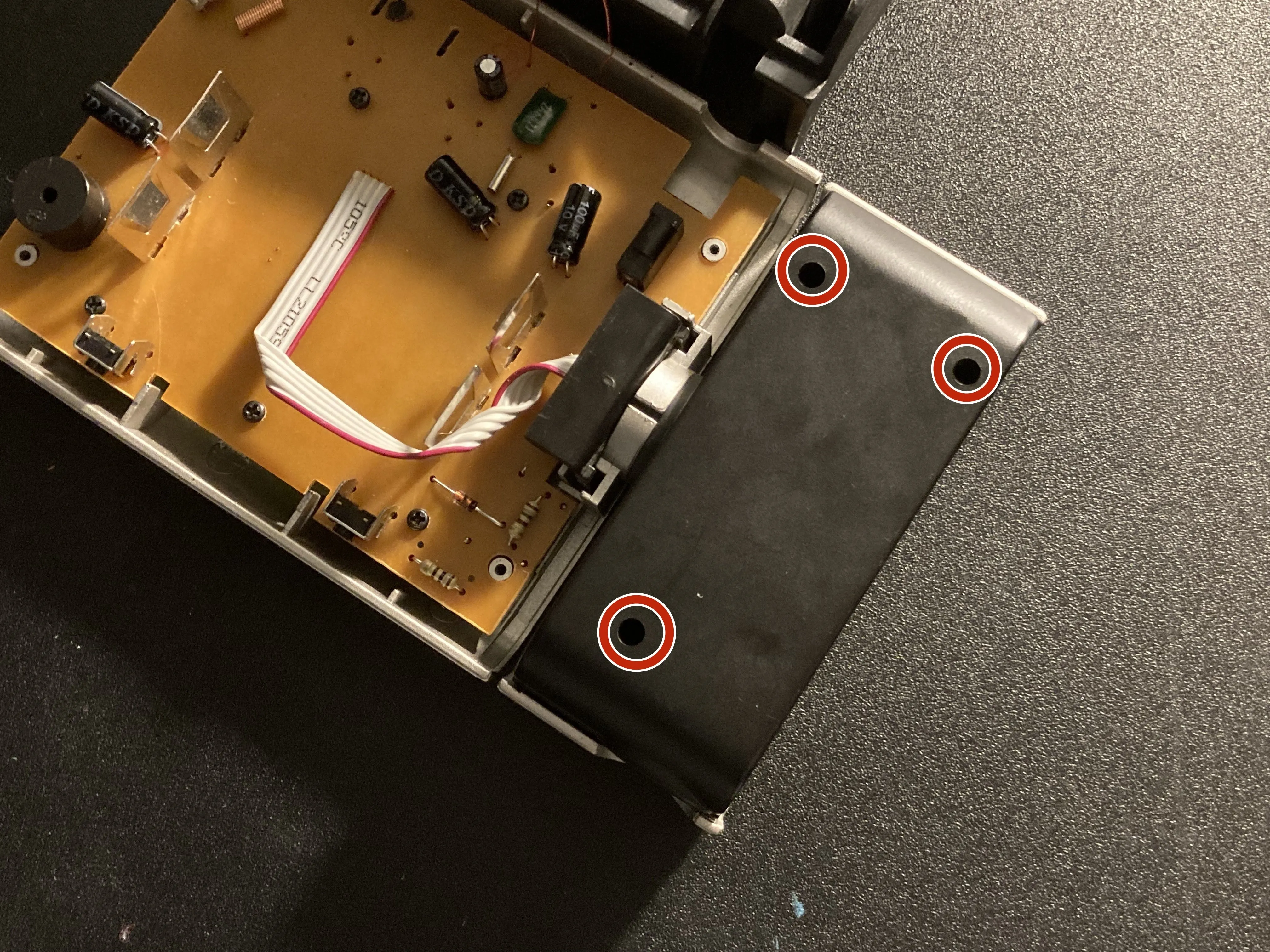

Разборка будильника LaCrosse Technology 5120 Weather Alarm Clock, снятие винтов крышки проектора: шаг 5, изображение 1 из 2
LaCrosse Technology 5120 Weather Alarm Clock Teardown, Removing the Projector Cover Screws: step 5, image 1 of 2 | Источник - ifixit.com

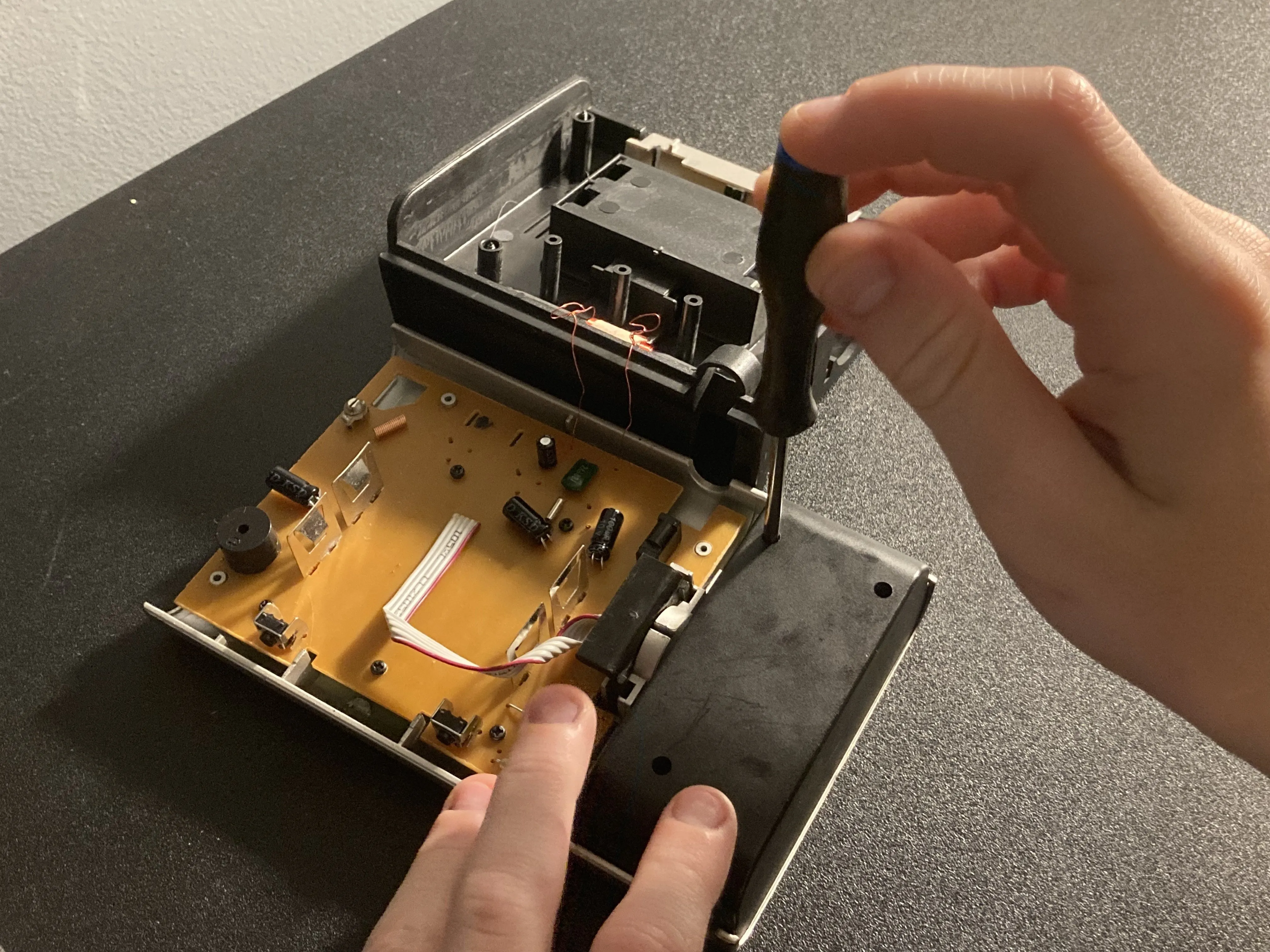

Разборка будильника LaCrosse Technology 5120, снятие винтов крышки проектора: шаг 5, изображение 2 из 2
Разборка будильника LaCrosse Technology 5120, снятие винтов крышки проектора: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • С помощью крестообразной отвертки THIN SHAFTED #1 открутите эти три винта.

Шаг 6 Снятие проектора Продолжение...

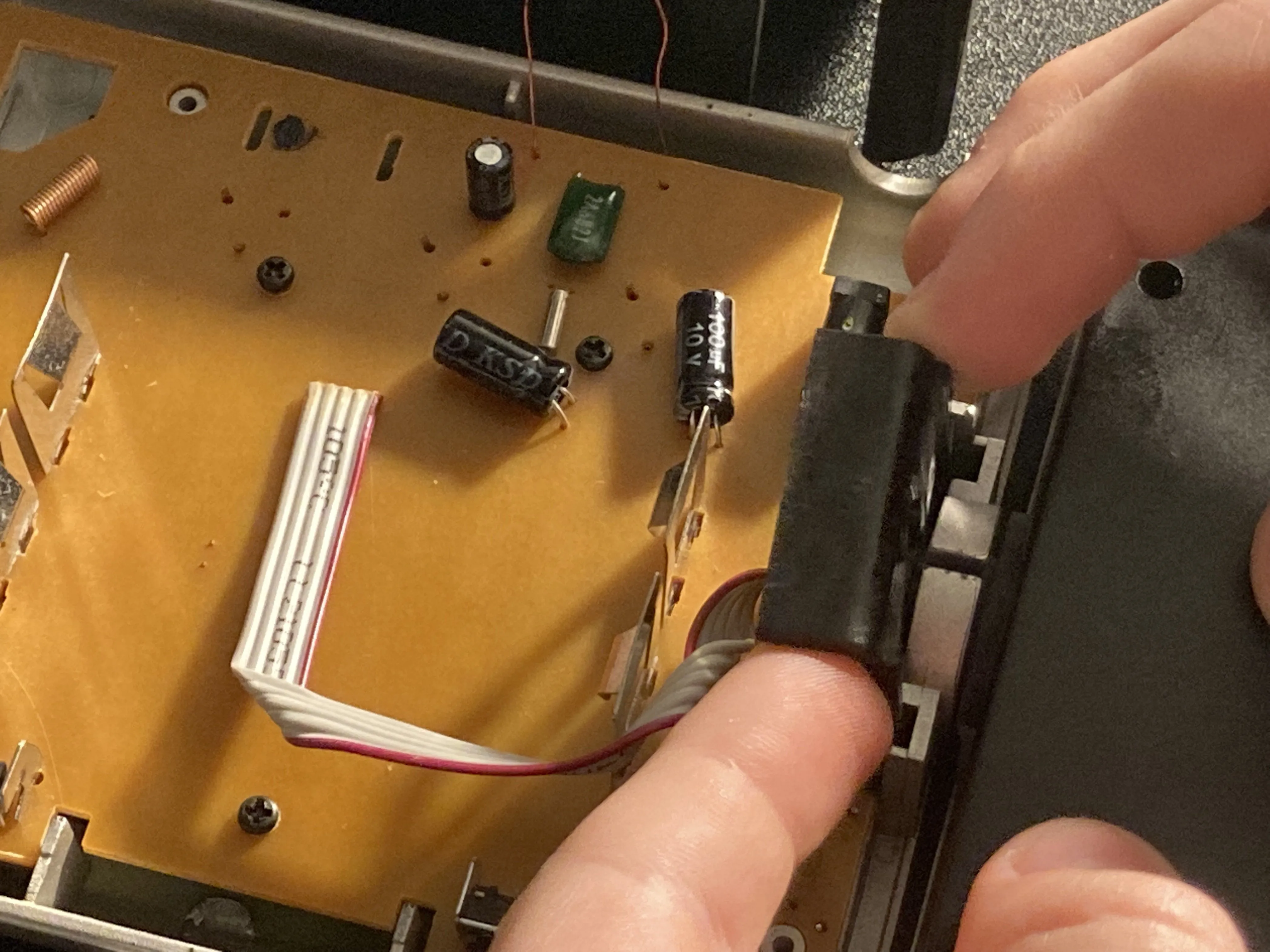

Разборка будильника LaCrosse Technology 5120 Weather Alarm Clock, снятие проектора продолжается...: шаг 6, изображение 1 из 3
Разборка будильника LaCrosse Technology 5120, снятие проектора продолжается...: шаг 6, изображение 1 из 3 | Источник - ifixit.com

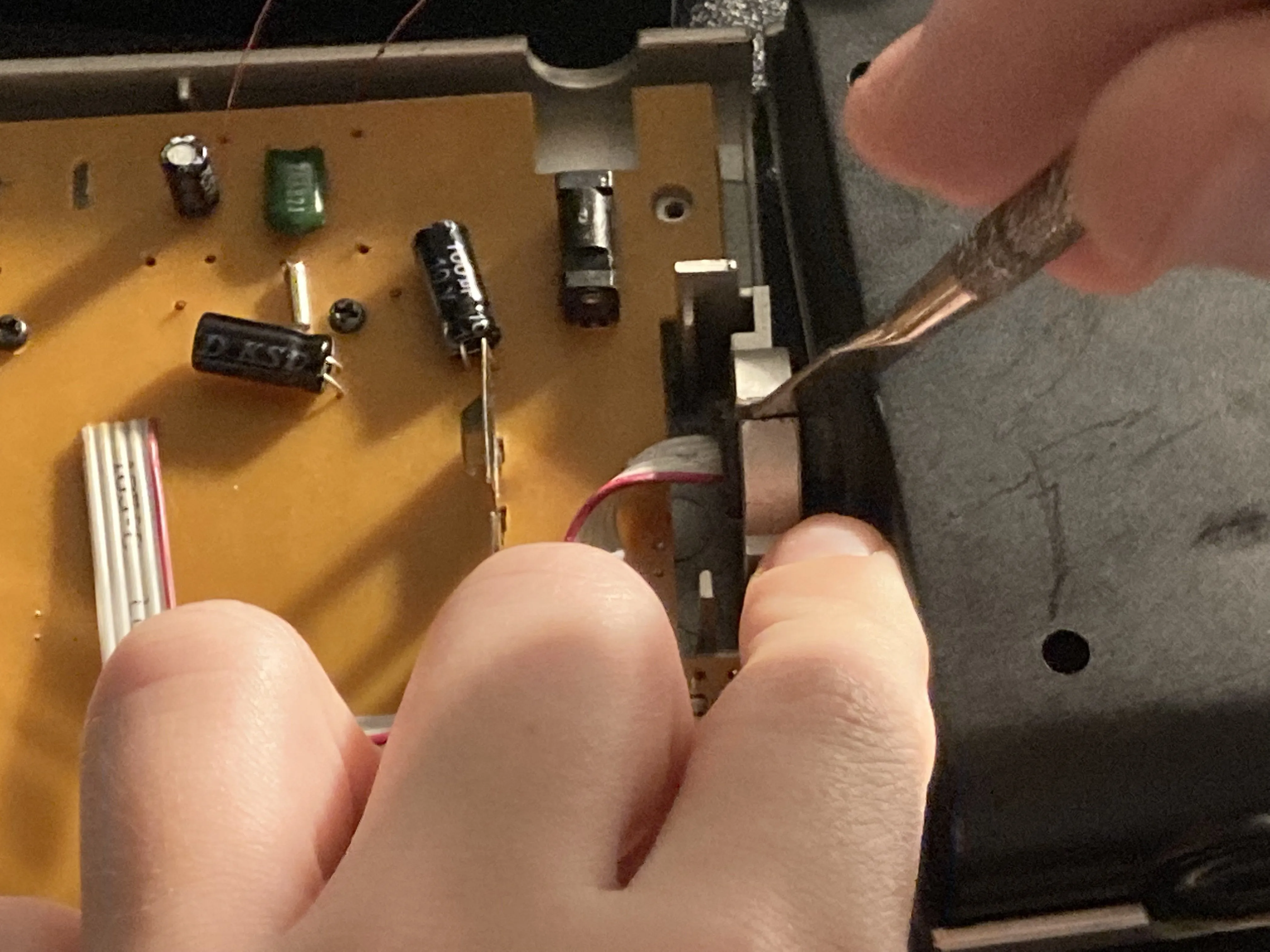

Разборка будильника LaCrosse Technology 5120, снятие проектора продолжается...: шаг 6, изображение 2 из 3
Разборка будильника LaCrosse Technology 5120, снятие проектора продолжается...: шаг 6, изображение 2 из 3 | Источник - ifixit.com

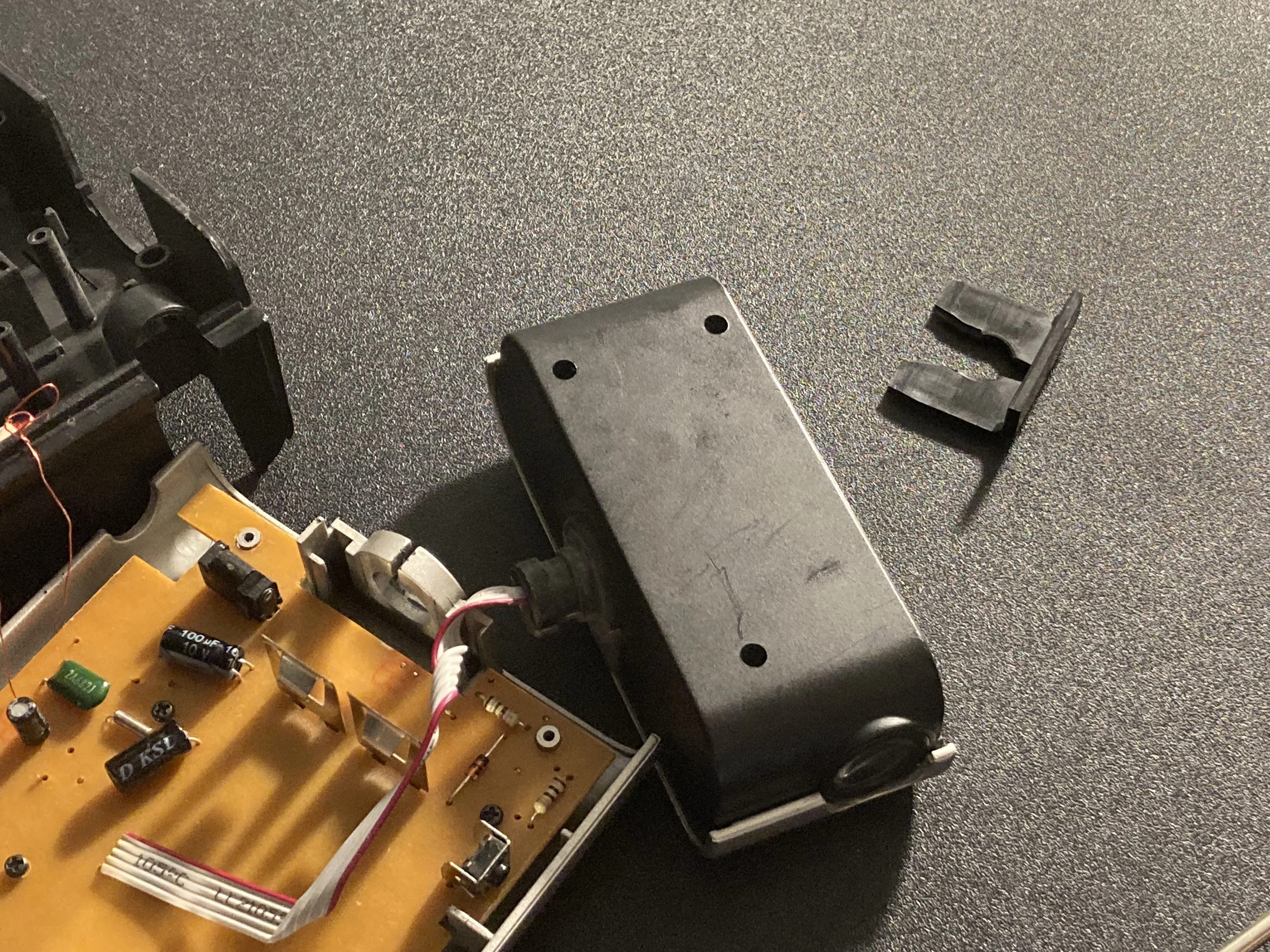

Разборка будильника LaCrosse Technology 5120, снятие проектора продолжается...: шаг 6, изображение 3 из 3
Разборка будильника LaCrosse Technology 5120, снятие проектора продолжается...: шаг 6, изображение 3 из 3 | Источник - ifixit.com

  • Снимите черный держатель, в котором находится проектор, надавив пальцами на его нижнюю часть.

  • Затем с помощью металлического инструмента для открывания надавите на зажим со средней силой и одновременно вытолкните проектор наружу.

  • Теперь он снят!

Шаг 7 Снятие крышки проектора

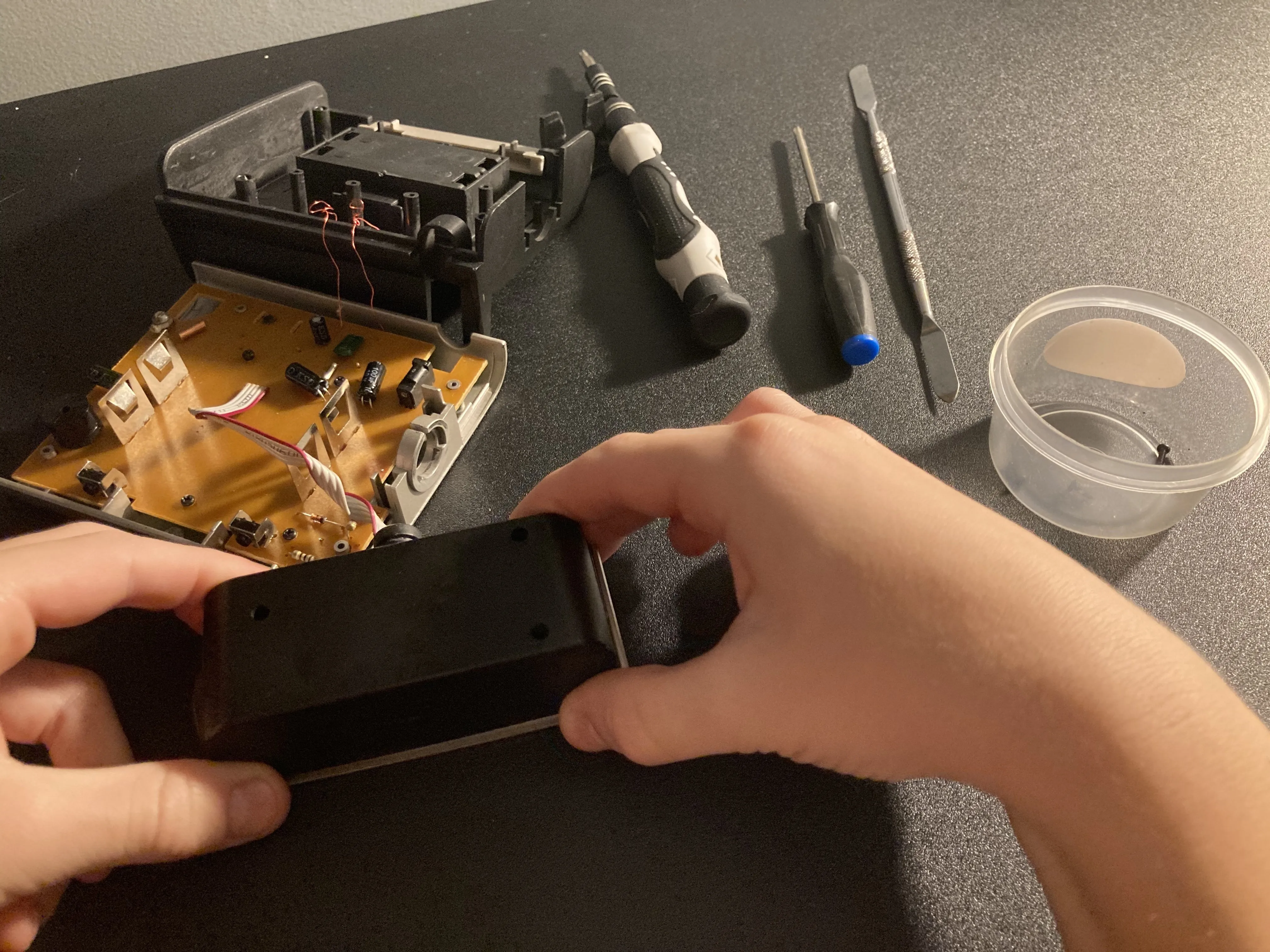

Снятие будильника LaCrosse Technology 5120 Weather Alarm Clock Teardown, снятие крышки проектора: шаг 7, изображение 1 из 3
Снятие будильника LaCrosse Technology 5120, снятие крышки проектора: шаг 7, изображение 1 из 3 | Источник - ifixit.com

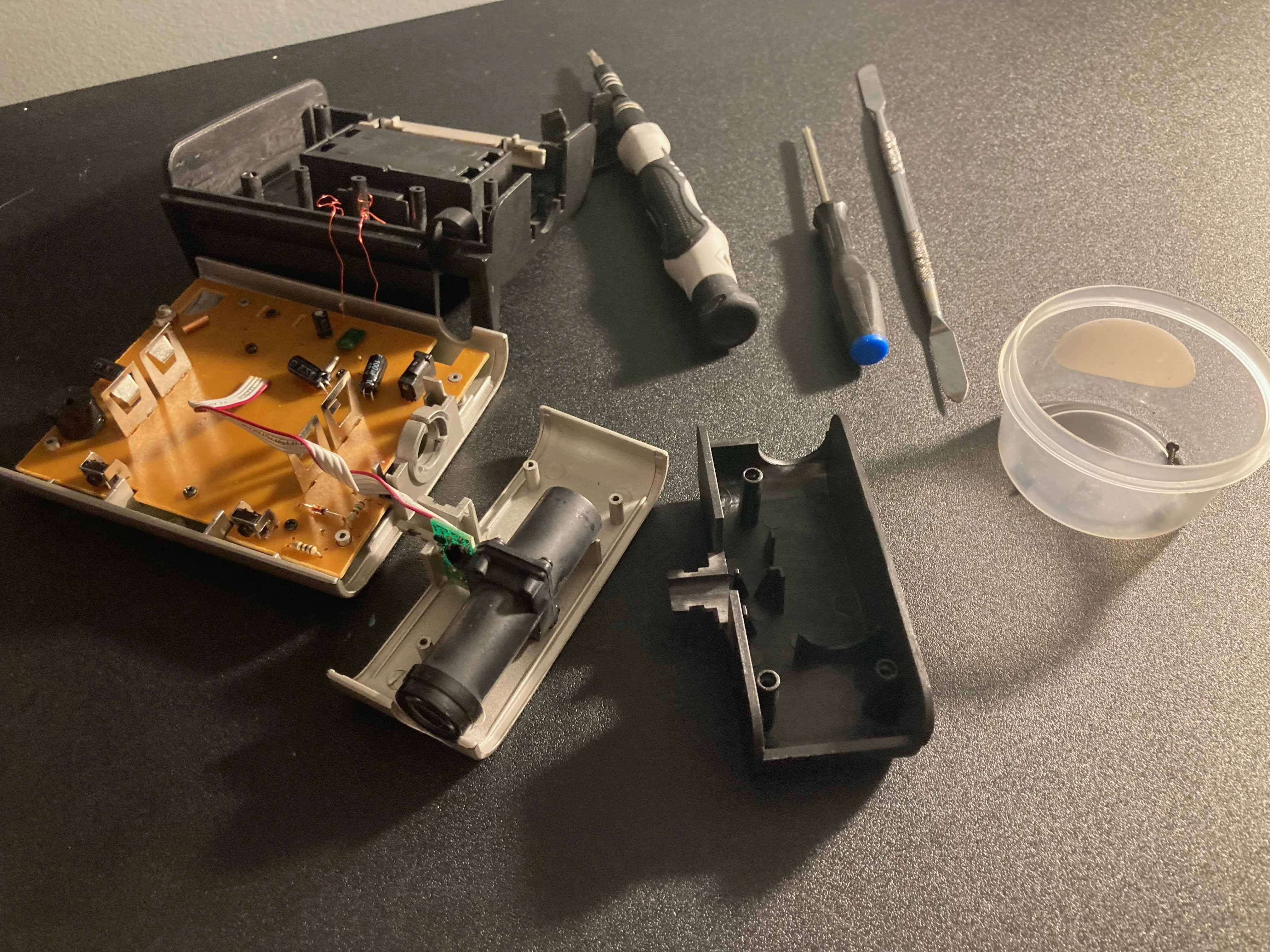

Снятие будильника LaCrosse Technology 5120, снятие крышки проектора: шаг 7, изображение 2 из 3
Разборка будильника LaCrosse Technology 5120, снятие крышки проектора: шаг 7, изображение 2 из 3 | Источник - ifixit.com

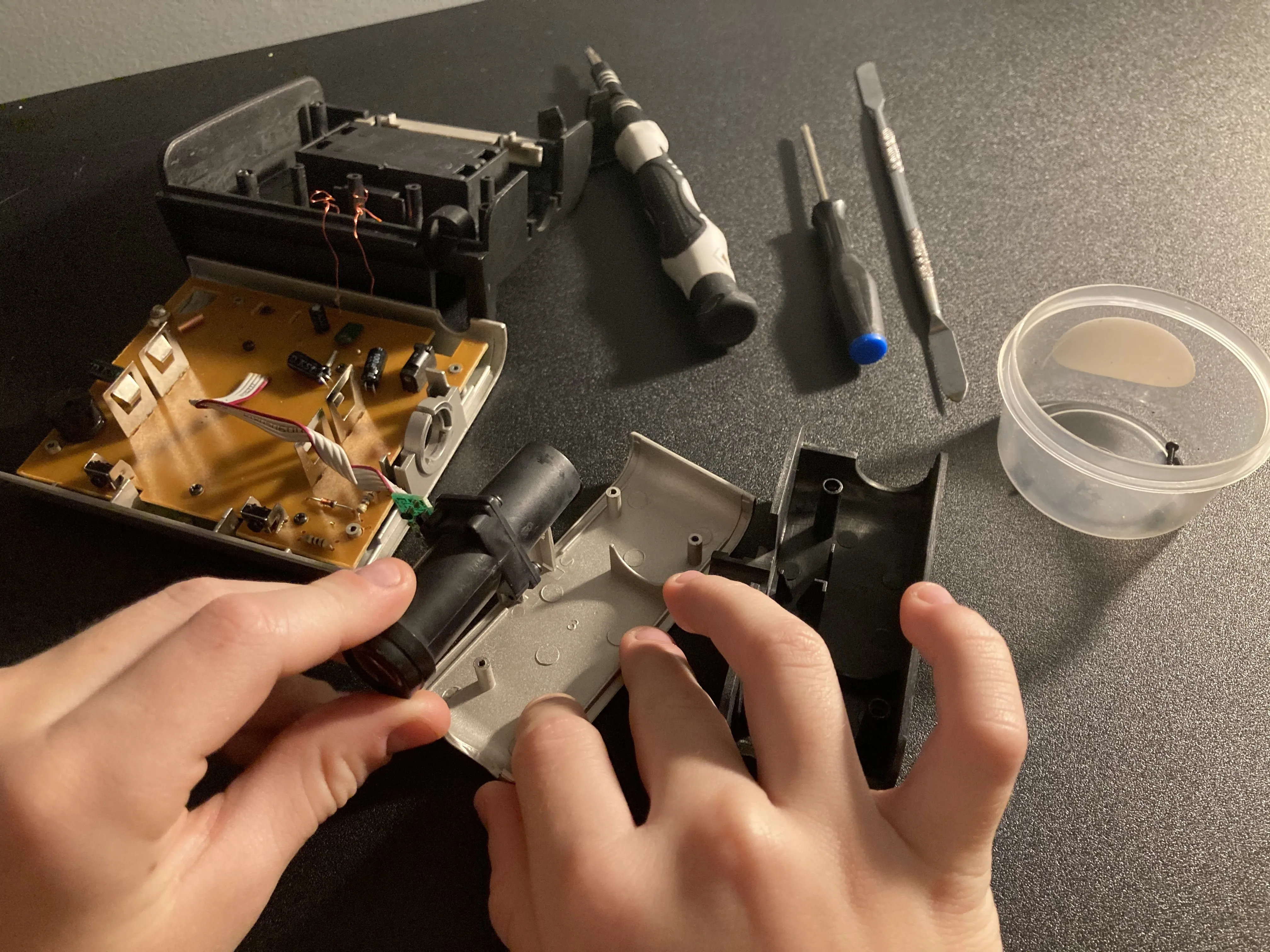

Будильник LaCrosse Technology 5120 Разборка, снятие крышки проектора: шаг 7, изображение 3 из 3
Разборка будильника LaCrosse Technology 5120, снятие крышки проектора: шаг 7, изображение 3 из 3 | Источник - ifixit.com

  • Потяните за заднюю крышку, покачивая ее, чтобы снять.

  • Затем просто вытащите проектор.

Шаг 8 Разборка проектора

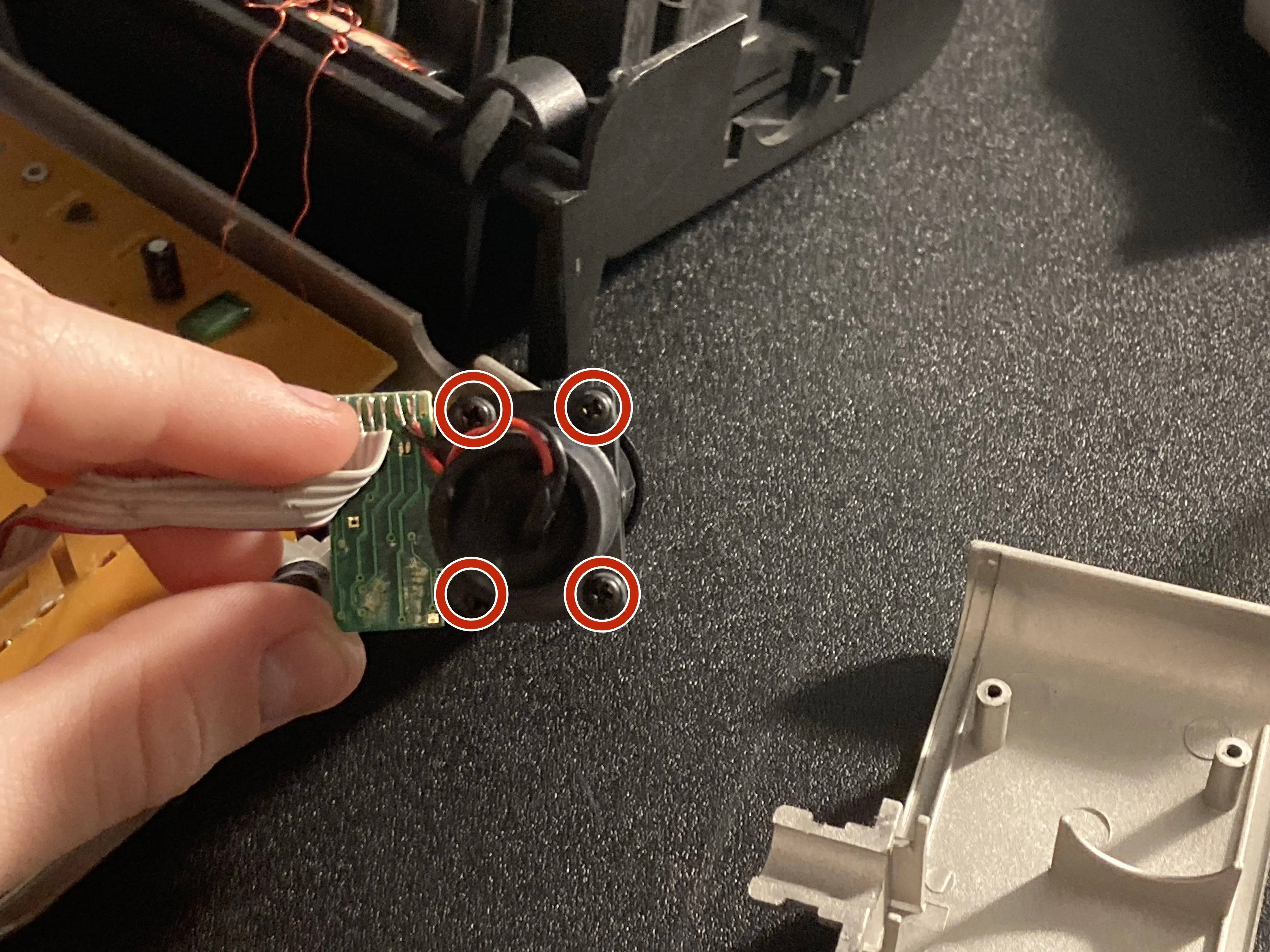

LaCrosse Technology 5120 Weather Alarm Clock Teardown, разборка проектора: шаг 8, изображение 1 из 3
Разборка будильника LaCrosse Technology 5120, разборка проектора: шаг 8, изображение 1 из 3 | Источник - ifixit.com

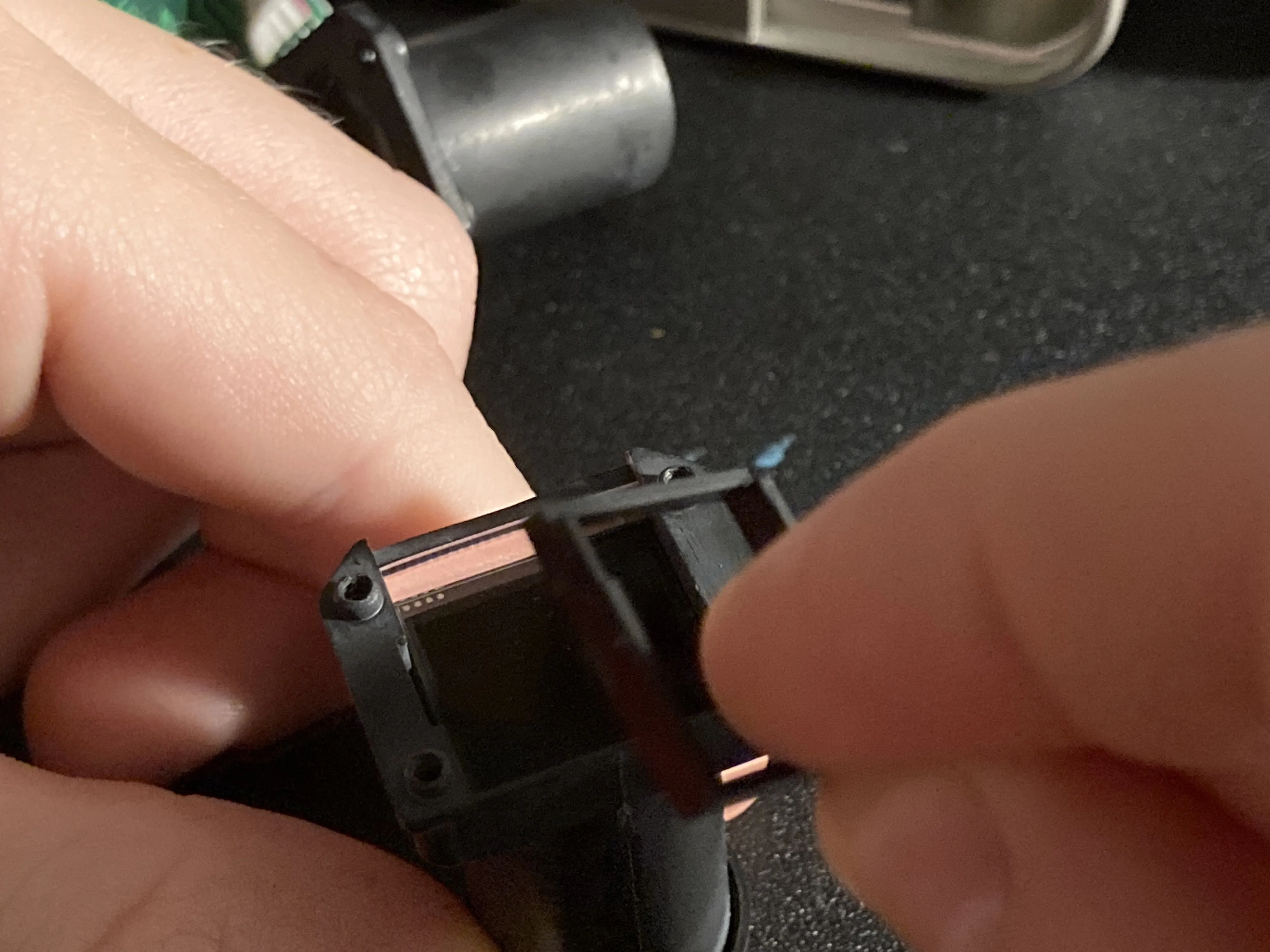

Будильник LaCrosse Technology 5120 Разборка, разборка проектора: шаг 8, изображение 2 из 3
Разборка будильника LaCrosse Technology 5120, разборка проектора: шаг 8, изображение 2 из 3 | Источник - ifixit.com

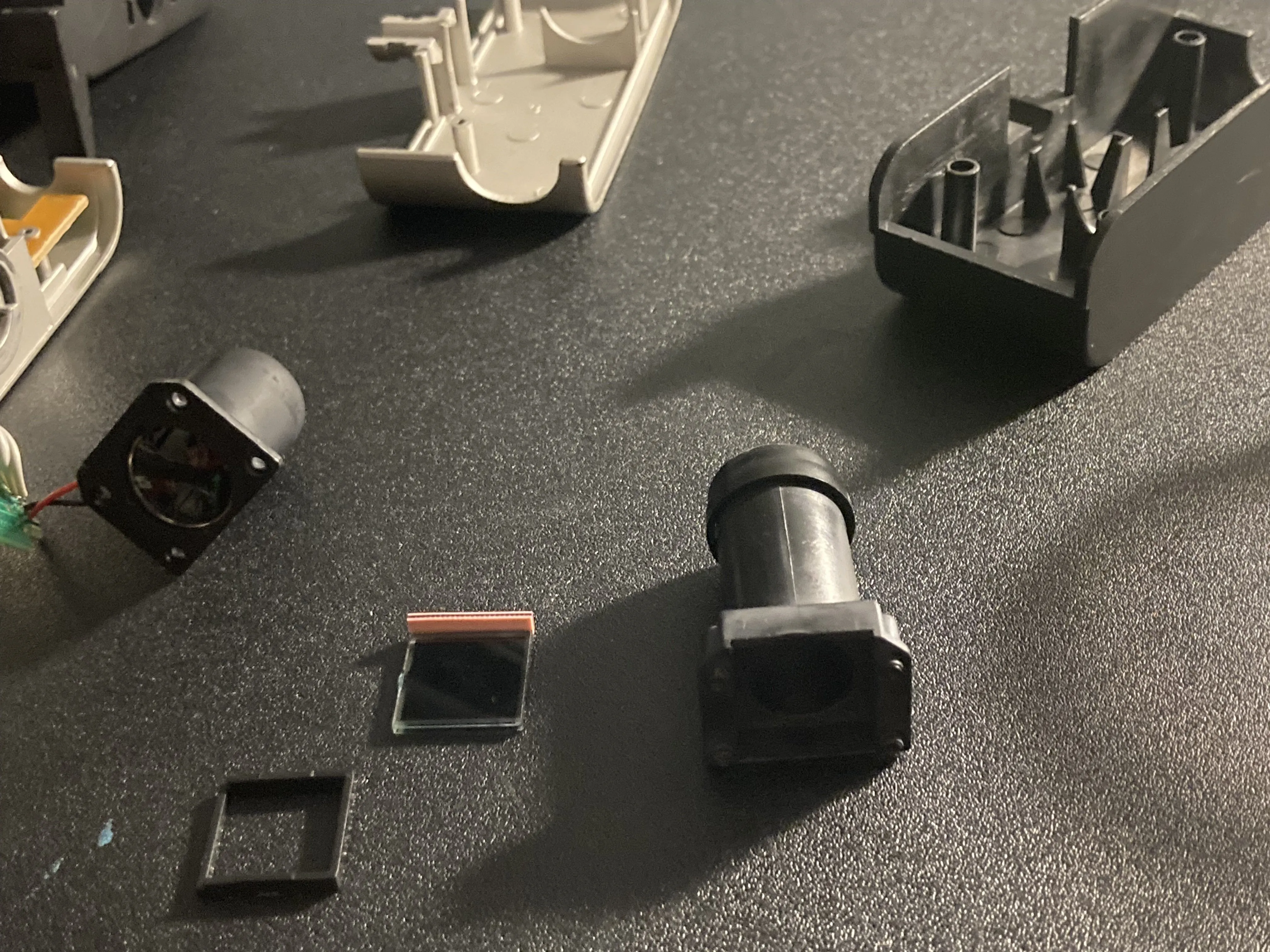

Будильник LaCrosse Technology 5120 Разборка, разборка проектора: шаг 8, изображение 3 из 3
LaCrosse Technology 5120 Weather Alarm Clock Teardown, разборка проектора: шаг 8, изображение 3 из 3 | Источник - ifixit.com

  • С помощью отвертки Phillips #1 (подойдет любая) открутите четыре винта, удерживающие две стороны проектора вместе, чтобы разделить их.

  • Затем ОСТОРОЖНО снимите пластиковый черный квадрат над экраном, а затем и сам экран. С проектором покончено!

  • Пожалуйста, будьте очень осторожны, чтобы не разбить экран, потому что жидкий кристалл токсичен!

Шаг 9 Разборка экрана Часть 1

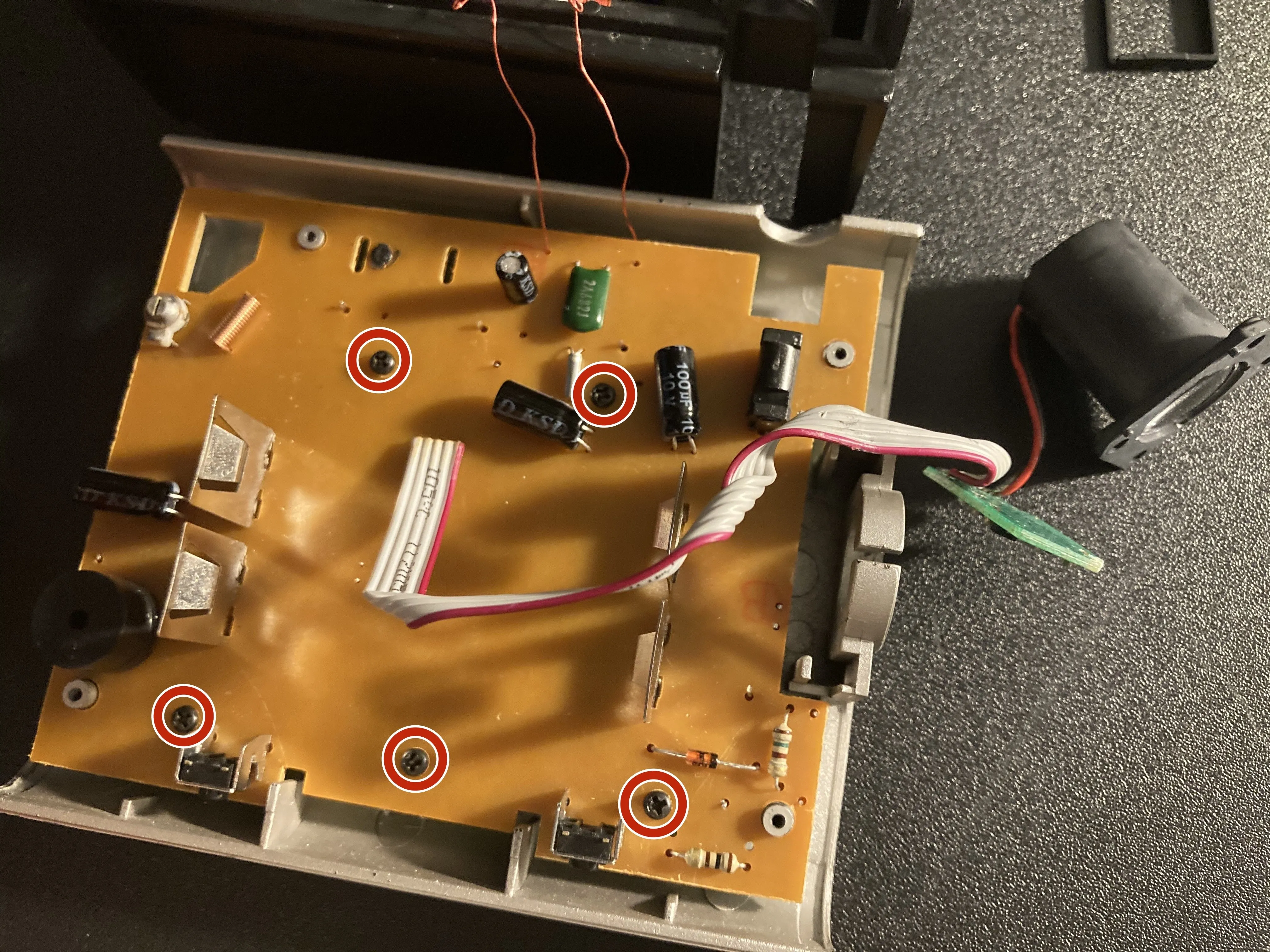

LaCrosse Technology 5120 Weather Alarm Clock Teardown, разборка экрана, часть 1: шаг 9, изображение 1 из 2
Погодный будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 1: шаг 9, изображение 1 из 2 | Источник - ifixit.com

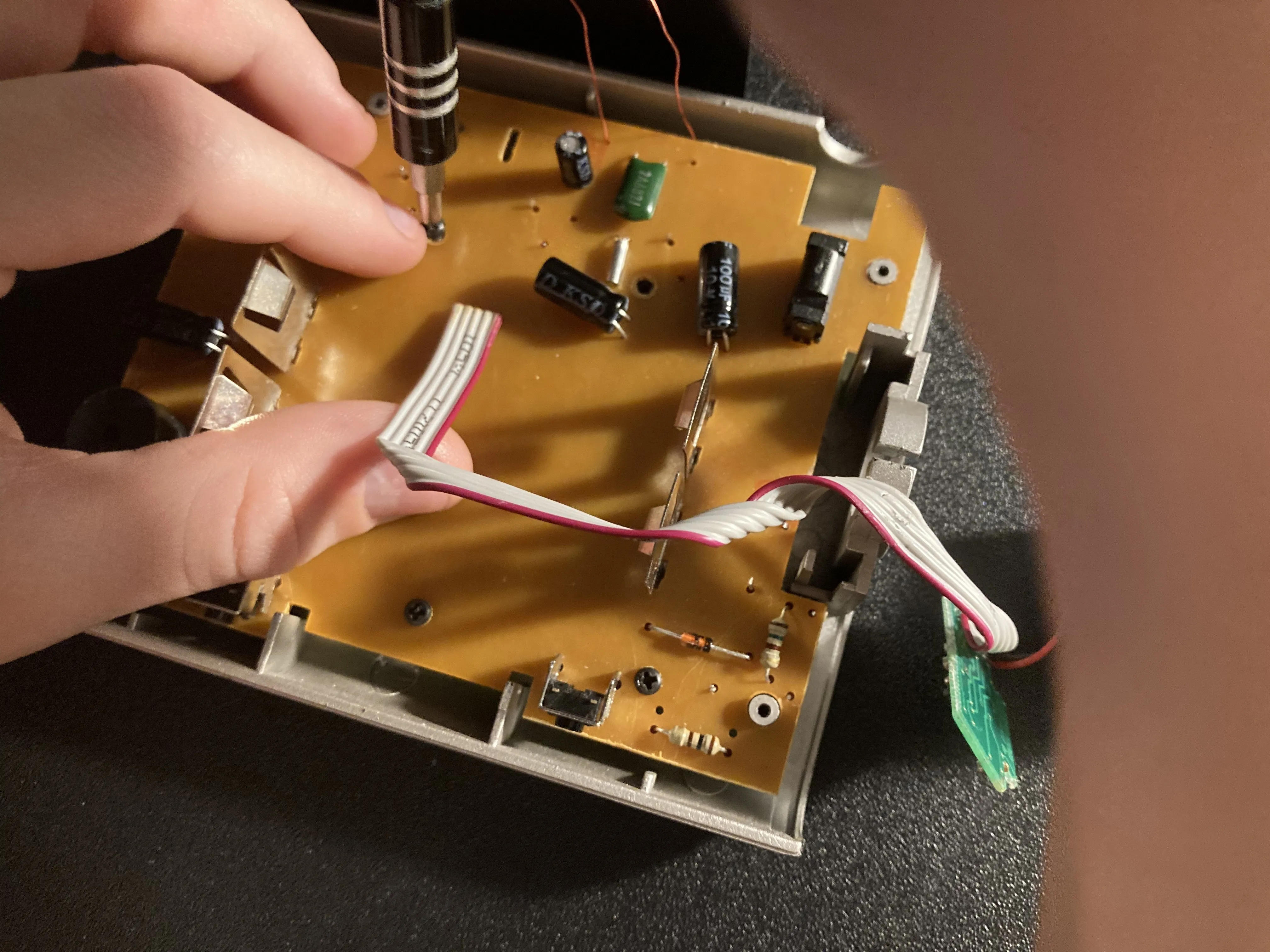

Будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 1: шаг 9, изображение 2 из 2
Погодный будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 1: шаг 9, изображение 2 из 2 | Источник - ifixit.com

  • Открутите пять винтов, удерживающих экран.

  • Этот шаг короткий, так как количество фотографий в шаге ограничено.

Шаг 10 Разборка экрана Часть 2

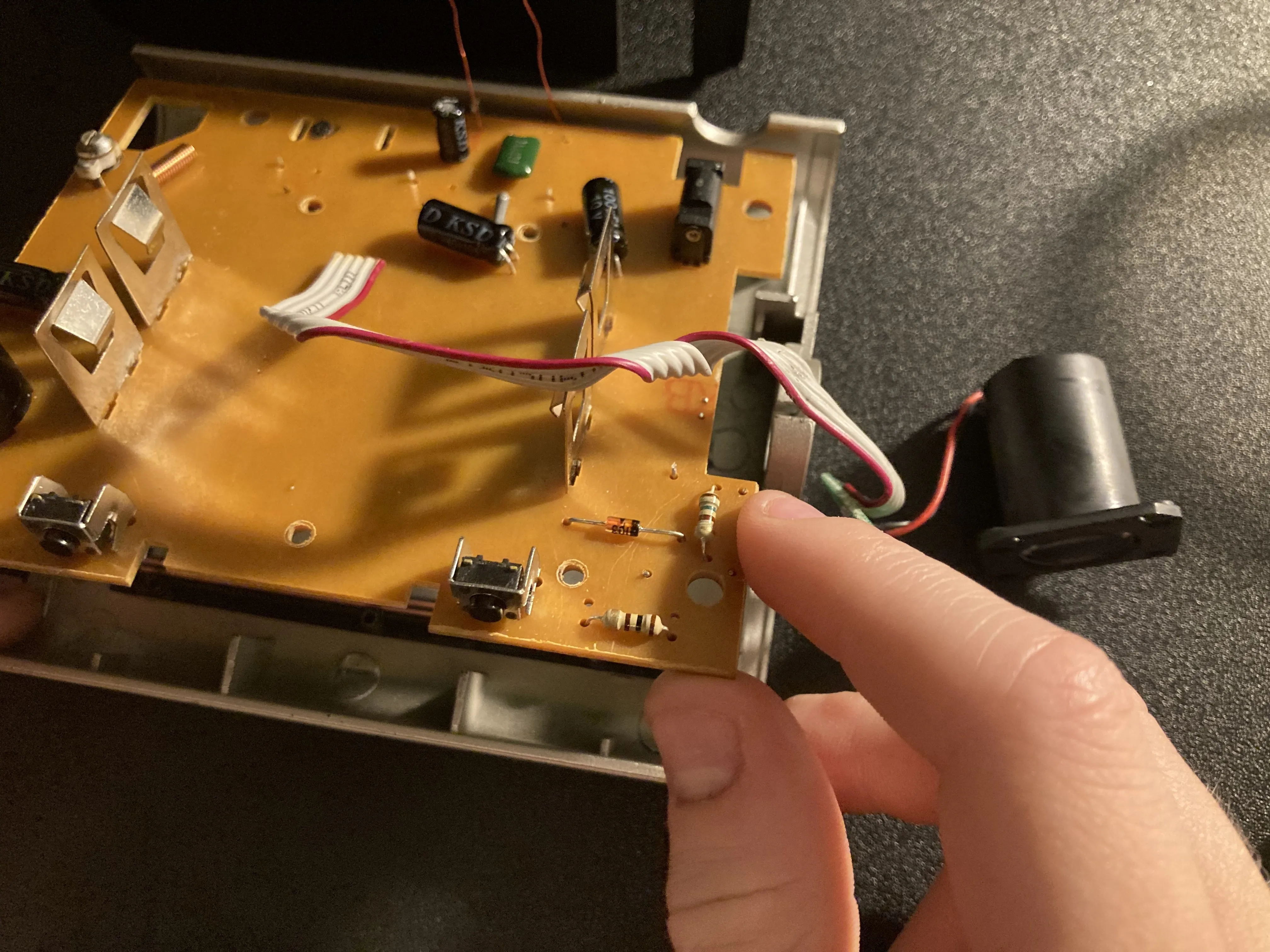

Разборка будильника LaCrosse Technology 5120 Weather Alarm Clock, разборка экрана, часть 2: шаг 10, изображение 1 из 3
LaCrosse Technology 5120 Weather Alarm Clock Teardown, Screen Disassembly Part 2: шаг 10, изображение 1 из 3 | Источник - ifixit.com

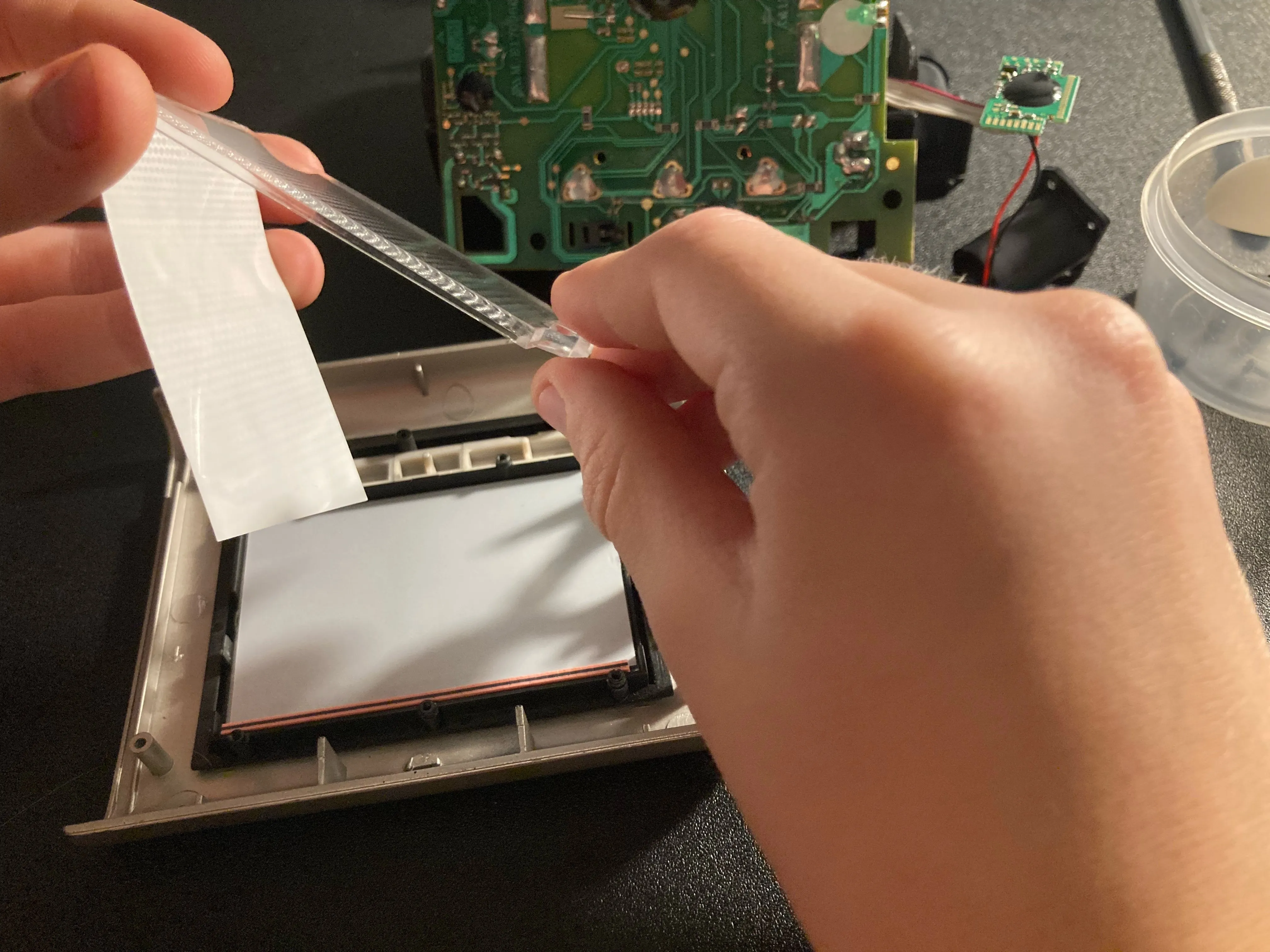

Будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 2: шаг 10, изображение 2 из 3
LaCrosse Technology 5120 Weather Alarm Clock Teardown, разборка экрана Часть 2: шаг 10, изображение 2 из 3 | Источник - ifixit.com

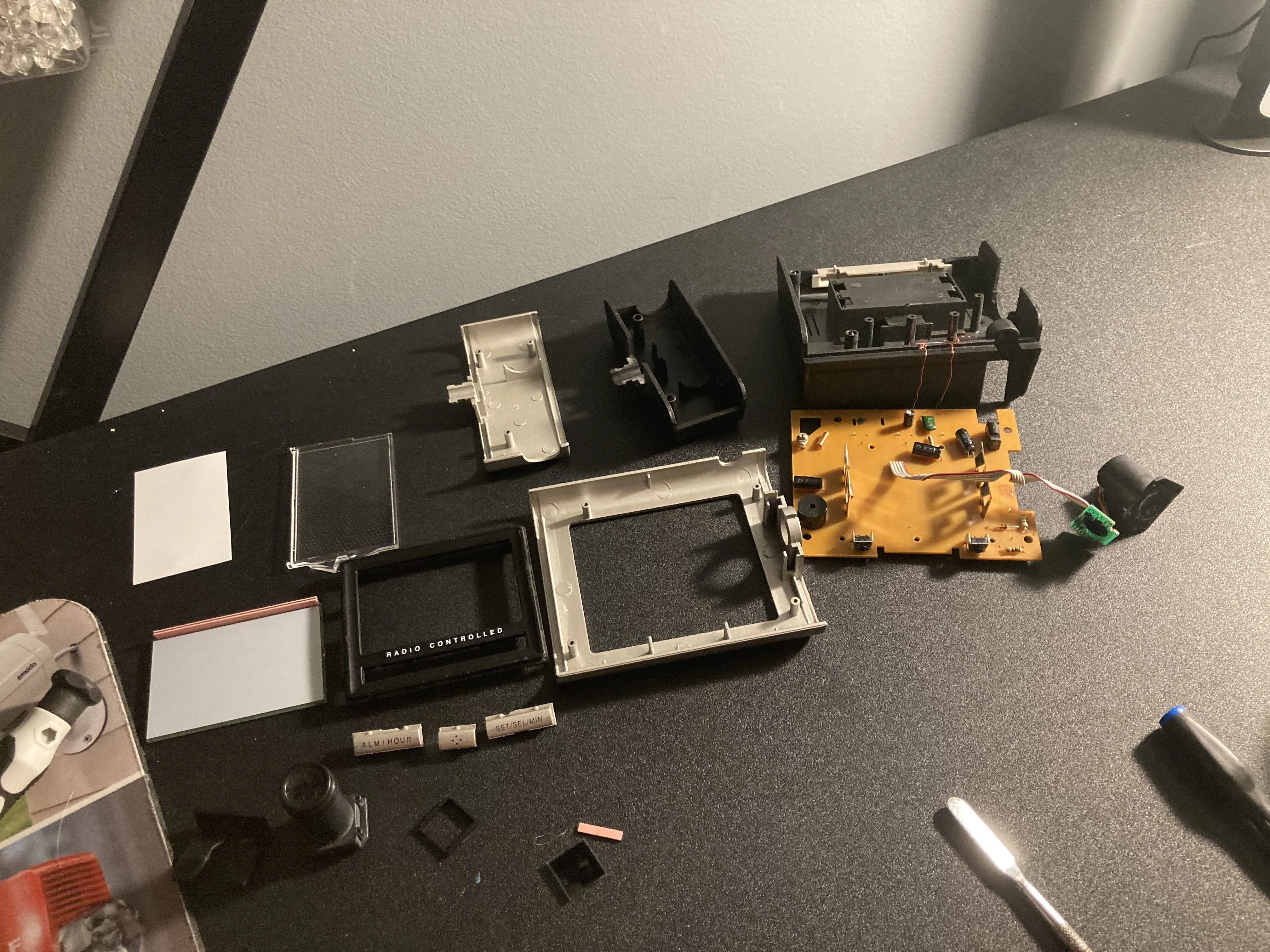

Будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 2: шаг 10, изображение 3 из 3
Погодный будильник LaCrosse Technology 5120 Разборка, разборка экрана Часть 2: шаг 10, изображение 3 из 3 | Источник - ifixit.com

  • Теперь приподнимите корпус и отделите его от экрана.

  • Снимите все элементы, такие как фильтр подсветки и распределитель.

  • Наконец, ОСТОРОЖНО снимите экран, кнопки и рамку для кнопок.

  • Пожалуйста, будьте очень осторожны, чтобы не разбить экран, потому что жидкий кристалл внутри него токсичен!

Шаг 11 Готово!

Разборка будильника LaCrosse Technology 5120 Weather Alarm Clock, Вы're done!: step 11, image 1 of 1
LaCrosse Technology 5120 Weather Alarm Clock Teardown, You're done!: шаг 11, изображение 1 из 1 | Источник - ifixit.com

  • Вот и все! Вы сделали это! Спасибо, что последовали моему руководству! Пожалуйста, ознакомьтесь с другими моими руководствами в моем профиле. До встречи!
