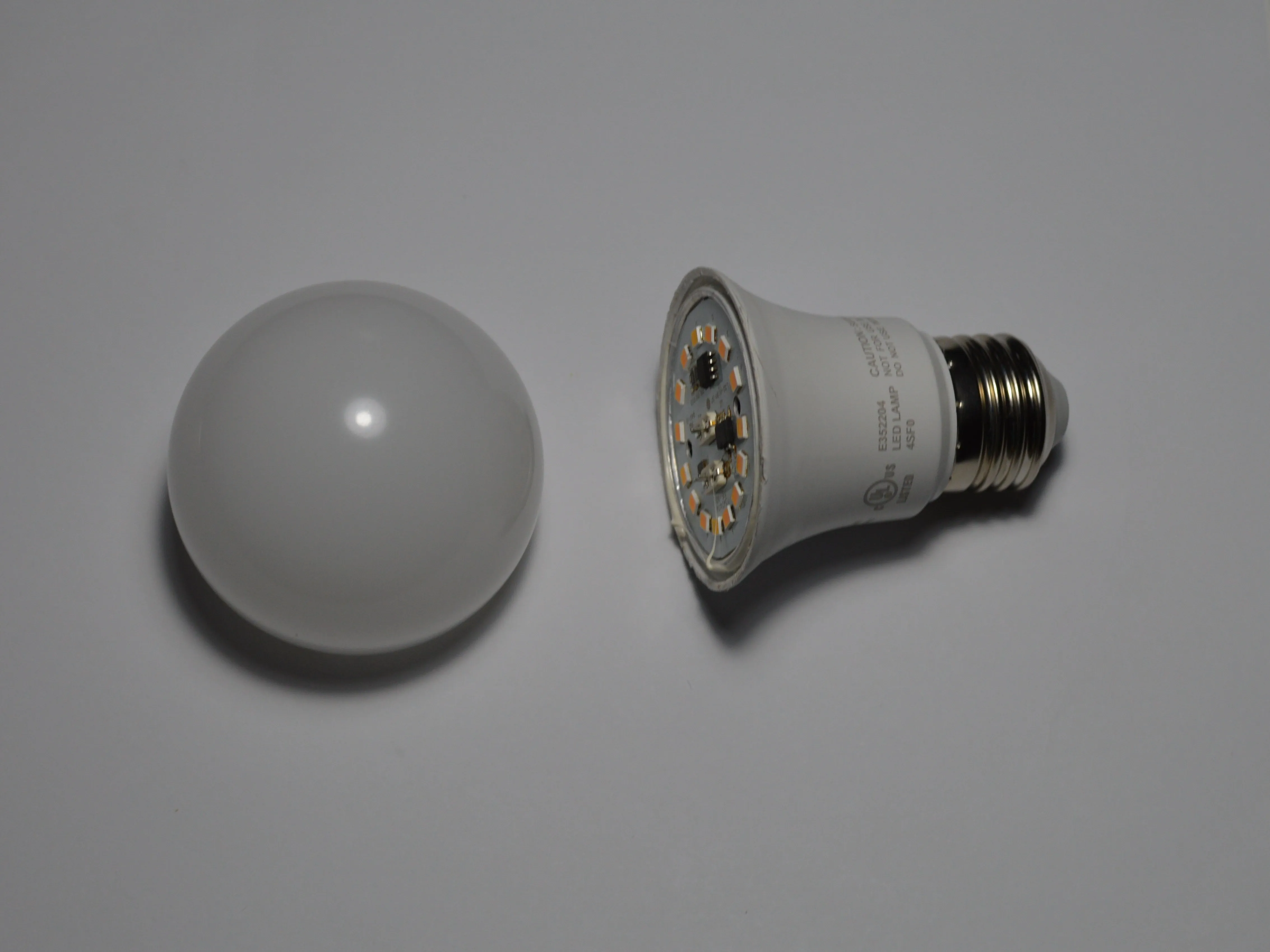

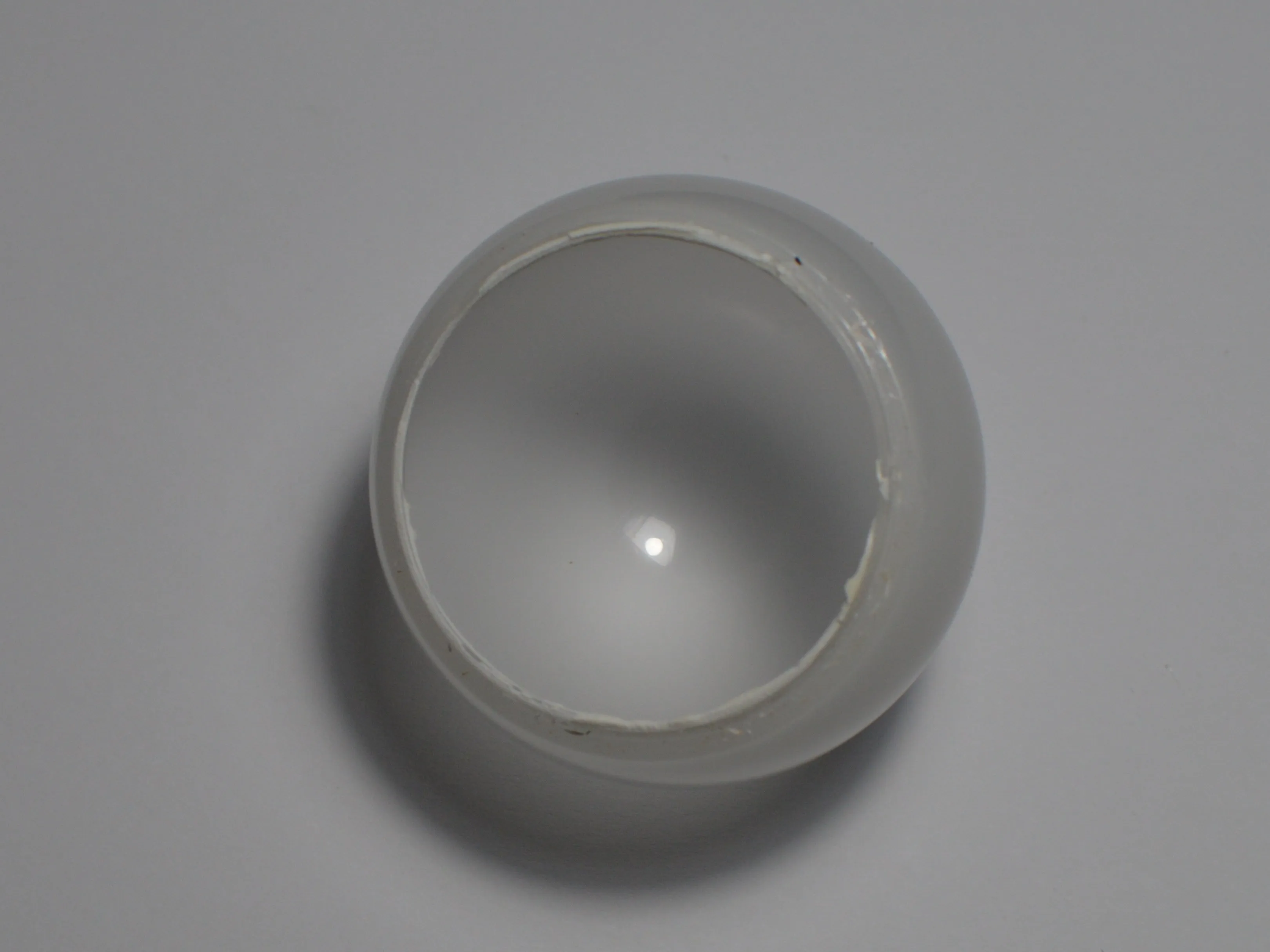

Шаг 1 Удаление рассеивателя
Разборка светодиодной лампы, снятие рассеивателя: шаг 1, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, снятие рассеивателя: шаг 1, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, снятие рассеивателя: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Осторожно подденьте и подденьте лезвием бритвы рассеиватель и корпус лампочки.
Рассеиватель приклеен к корпусу лампы.

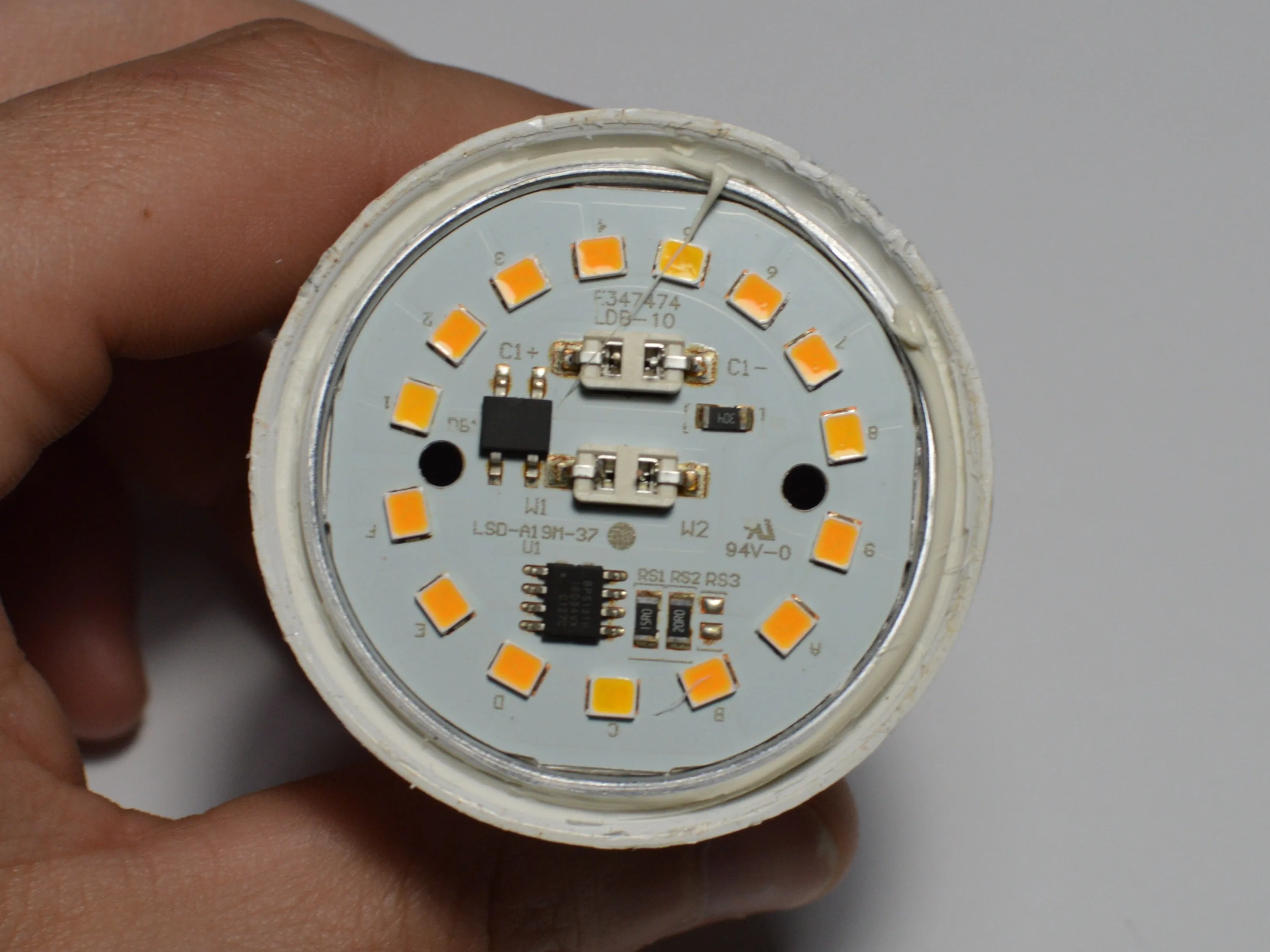

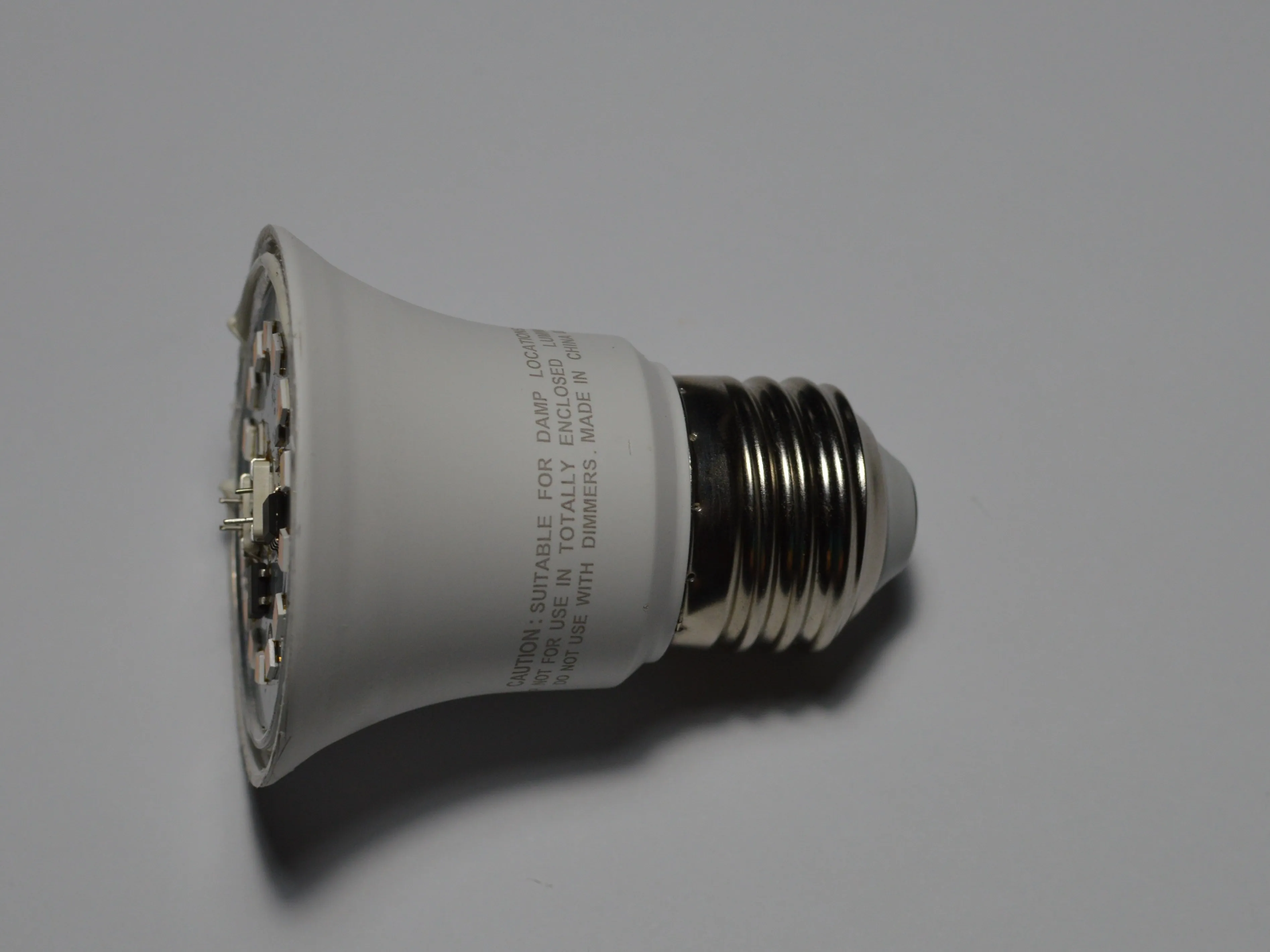

Шаг 2 Корпус без рассеивателя
Разборка светодиодной лампы, корпус без рассеивателя: шаг 2, изображение 1 из 2 | Источник - ifixit.comРазборка светодиодной лампы, корпус без рассеивателя: шаг 2, изображение 2 из 2 | Источник - ifixit.com
15 светодиодов распределены по кольцу.

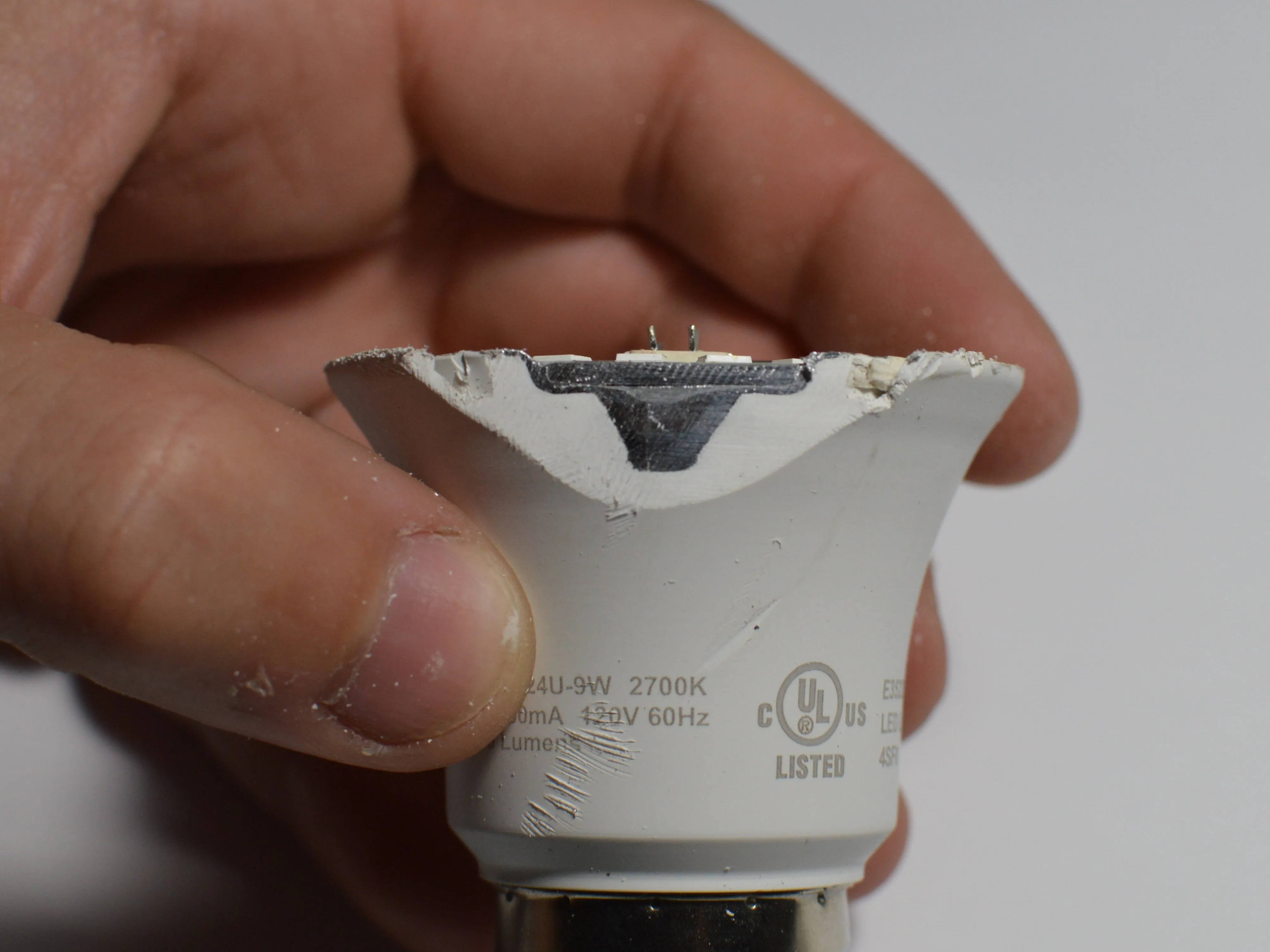

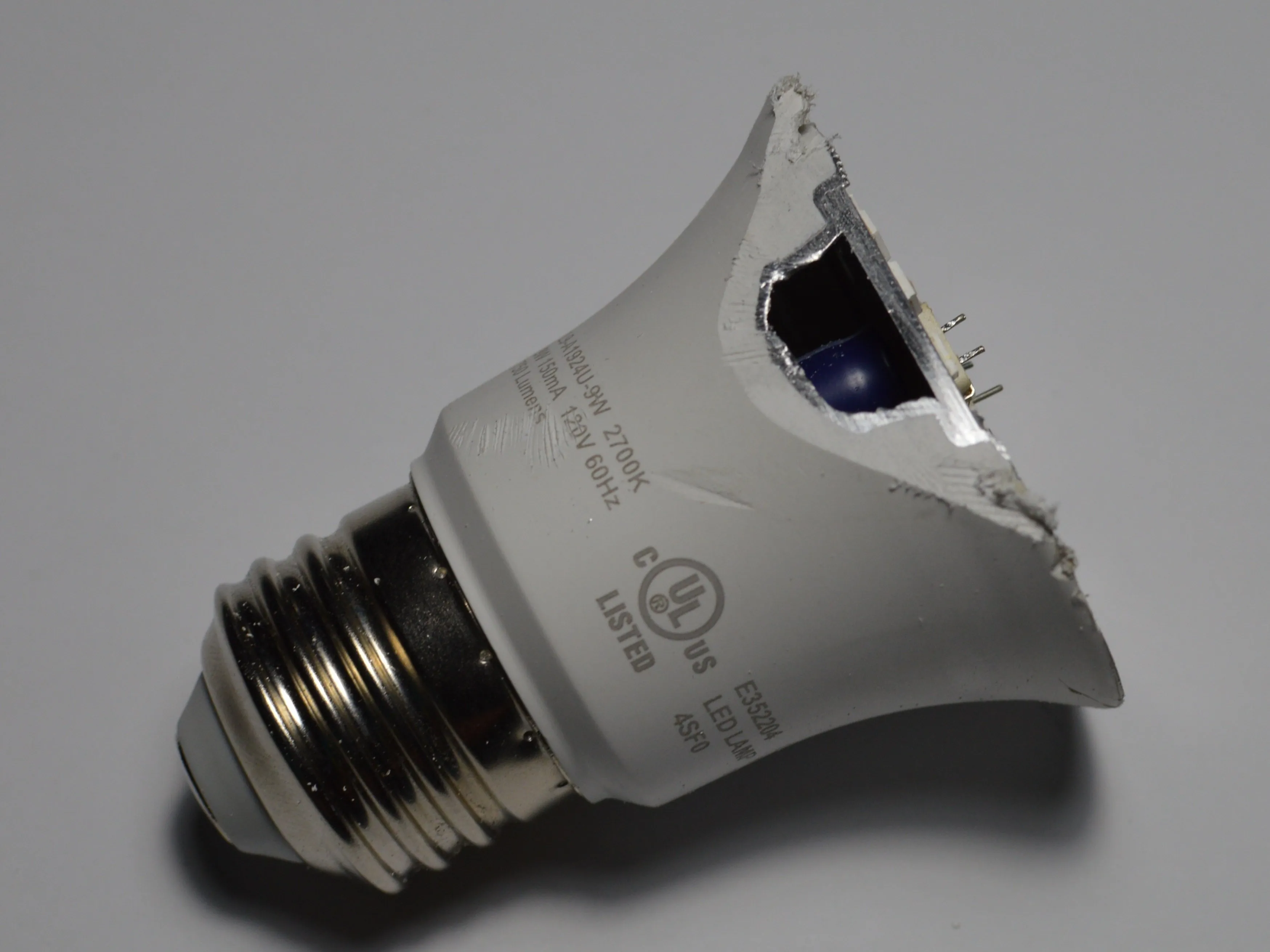

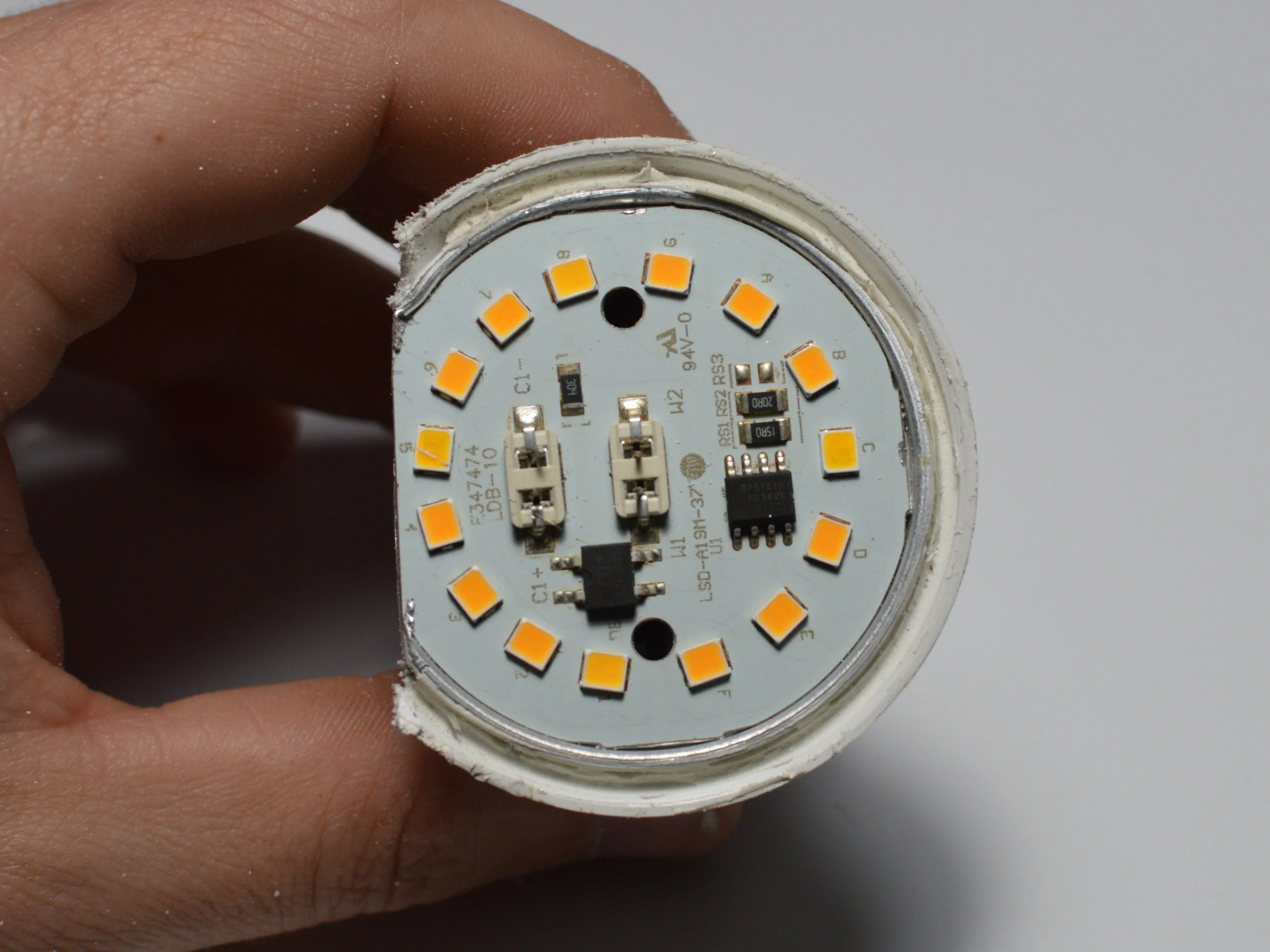

Шаг 3 Поперечное сечение корпуса
Разборка светодиодной лампы, поперечное сечение корпуса: шаг 3, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, поперечное сечение корпуса: шаг 3, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, поперечное сечение корпуса: шаг 3, изображение 3 из 3 | Источник - ifixit.com
Вставляем в боковую часть лампочки.
Верхний слой - печатная плата.
V-образный металл - это корпус толщиной около 1 мм.

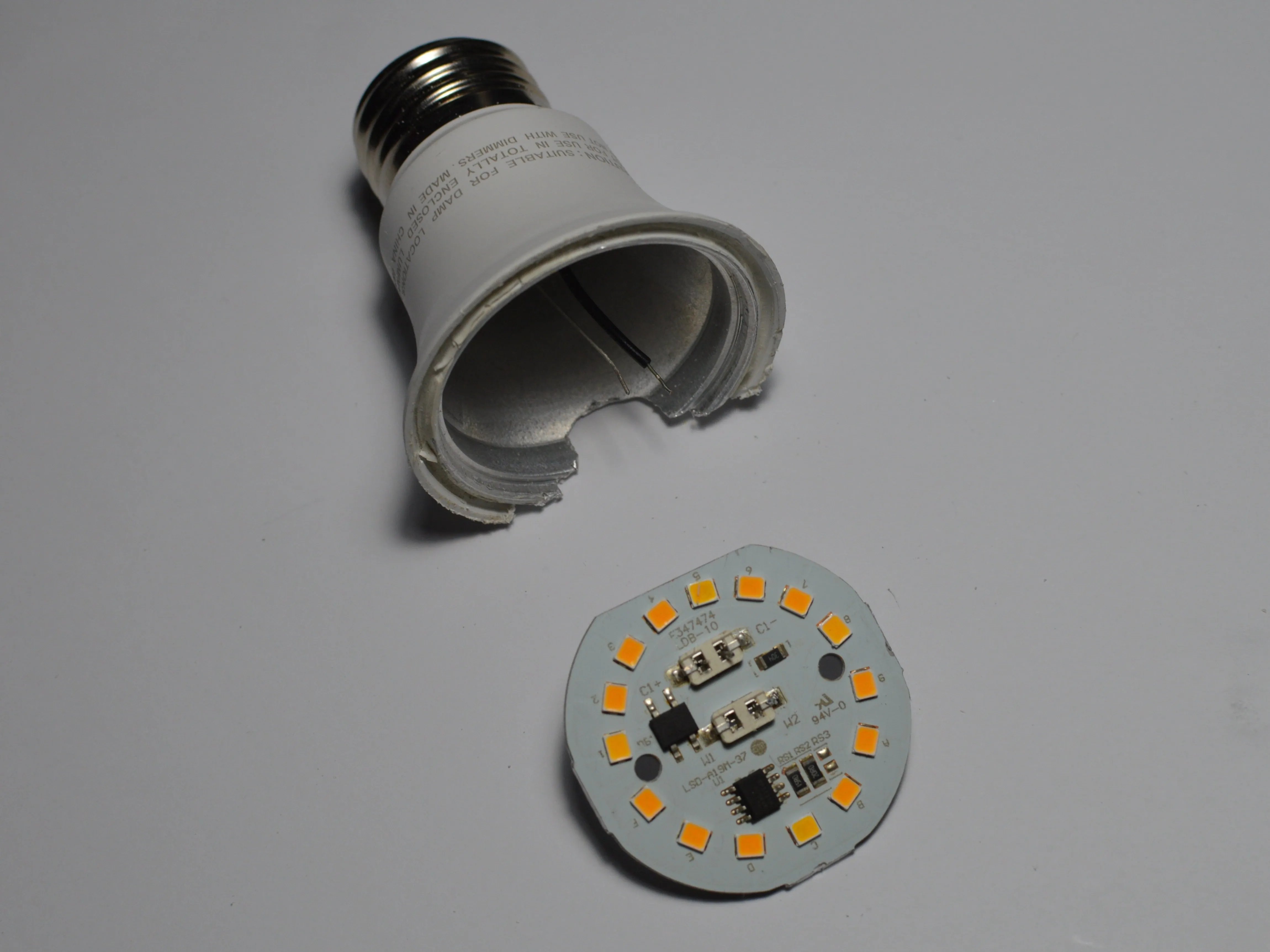

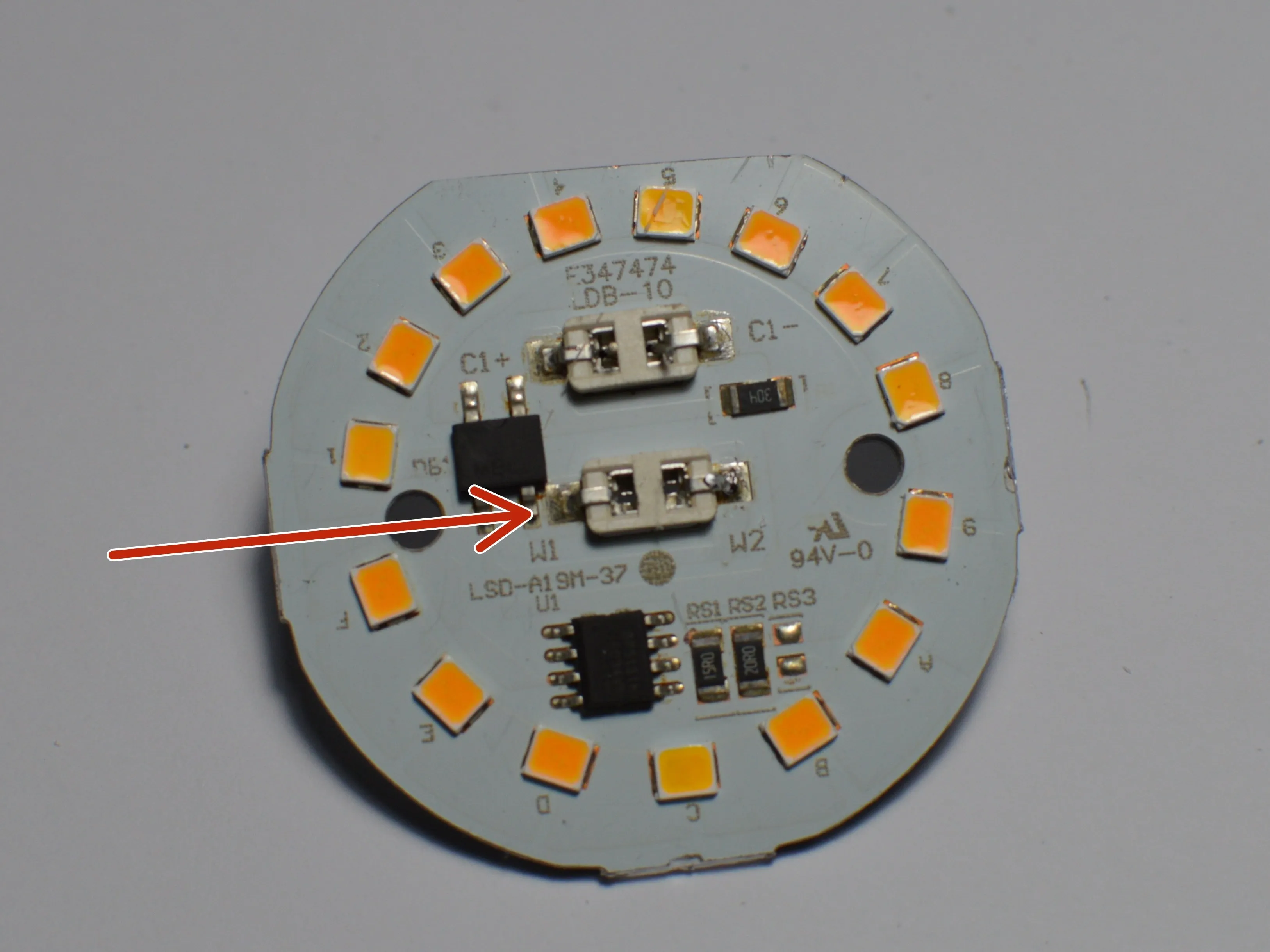

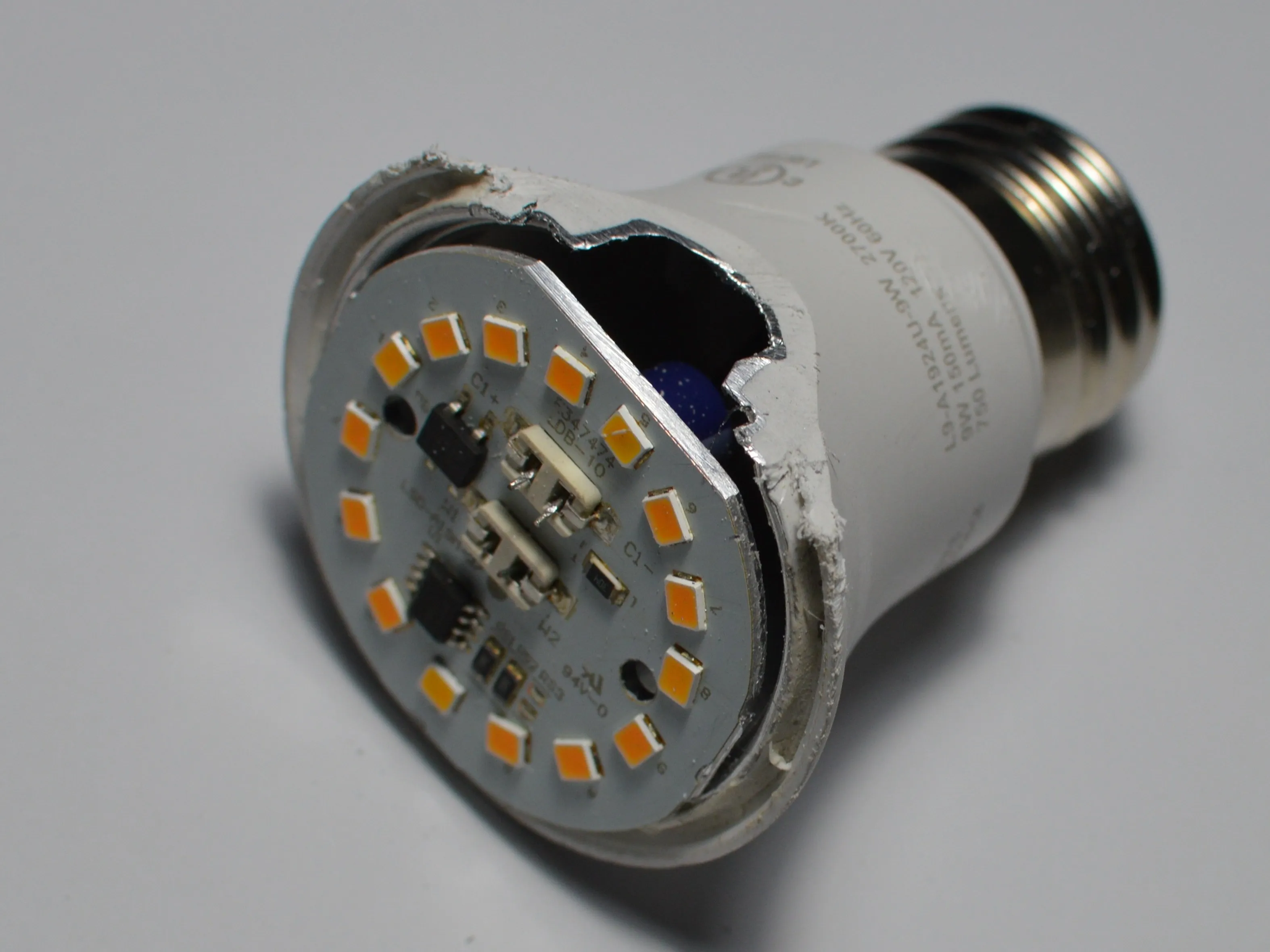

Шаг 4 Снятие печатной платы
Разборка светодиодной лампы, снятие печатной платы: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, снятие печатной платы: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, снятие печатной платы: шаг 4, изображение 3 из 3 | Источник - ifixit.com
С открытым зазором печатная плата может быть удалена.
Прикрепите провод и резистор к цоколю лампы.
Отпустите зажимы, чтобы освободить провода.

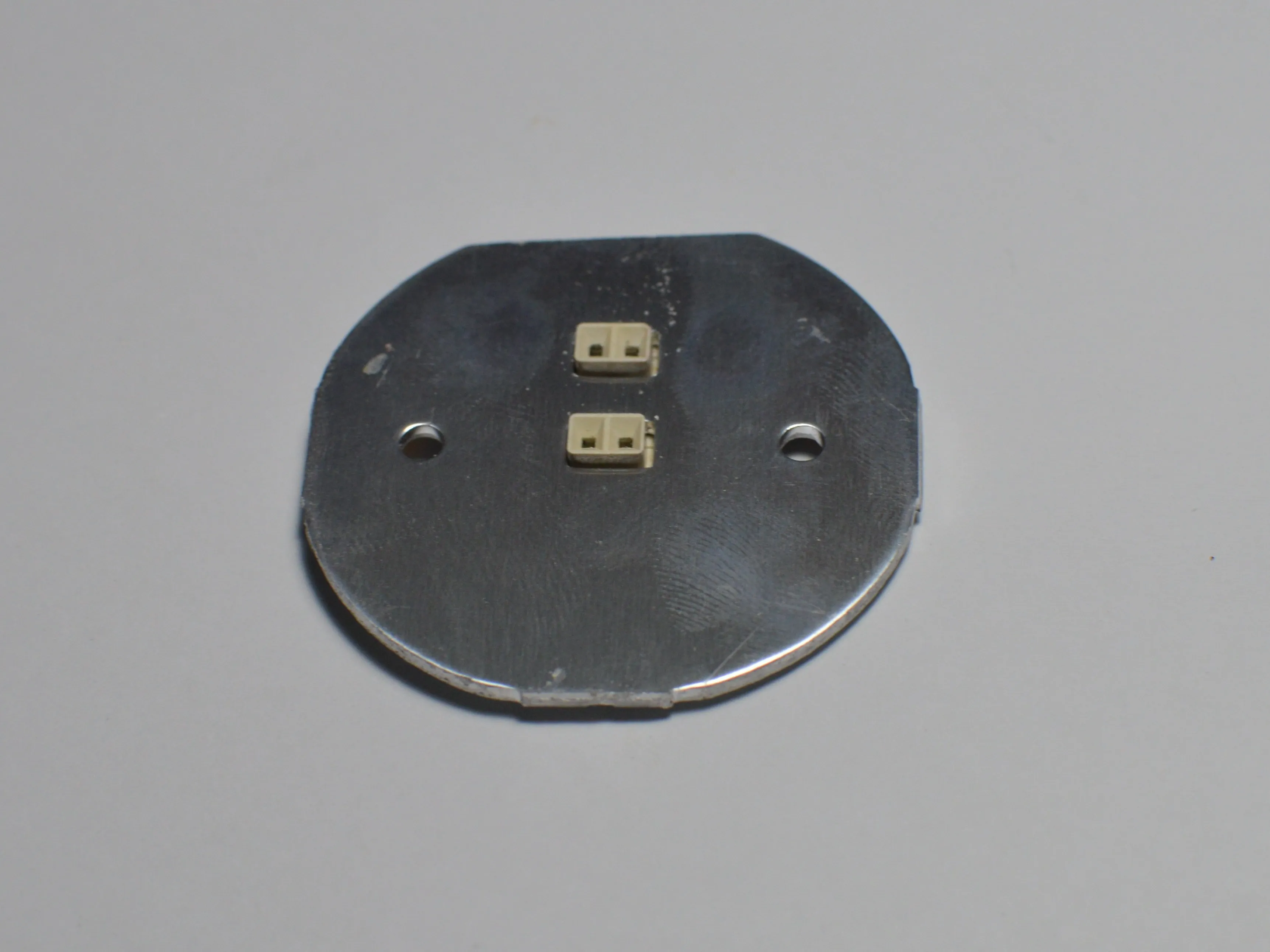

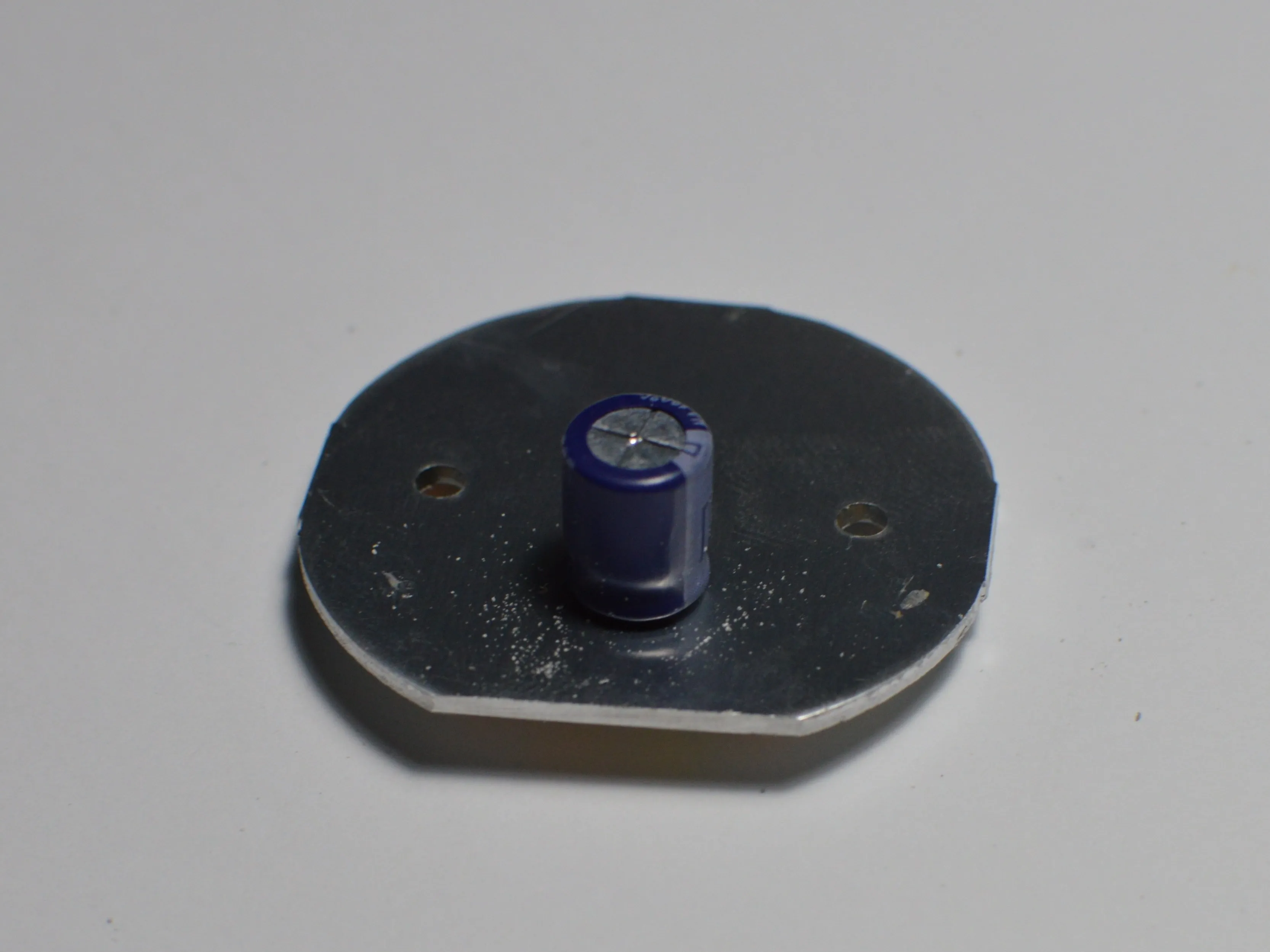

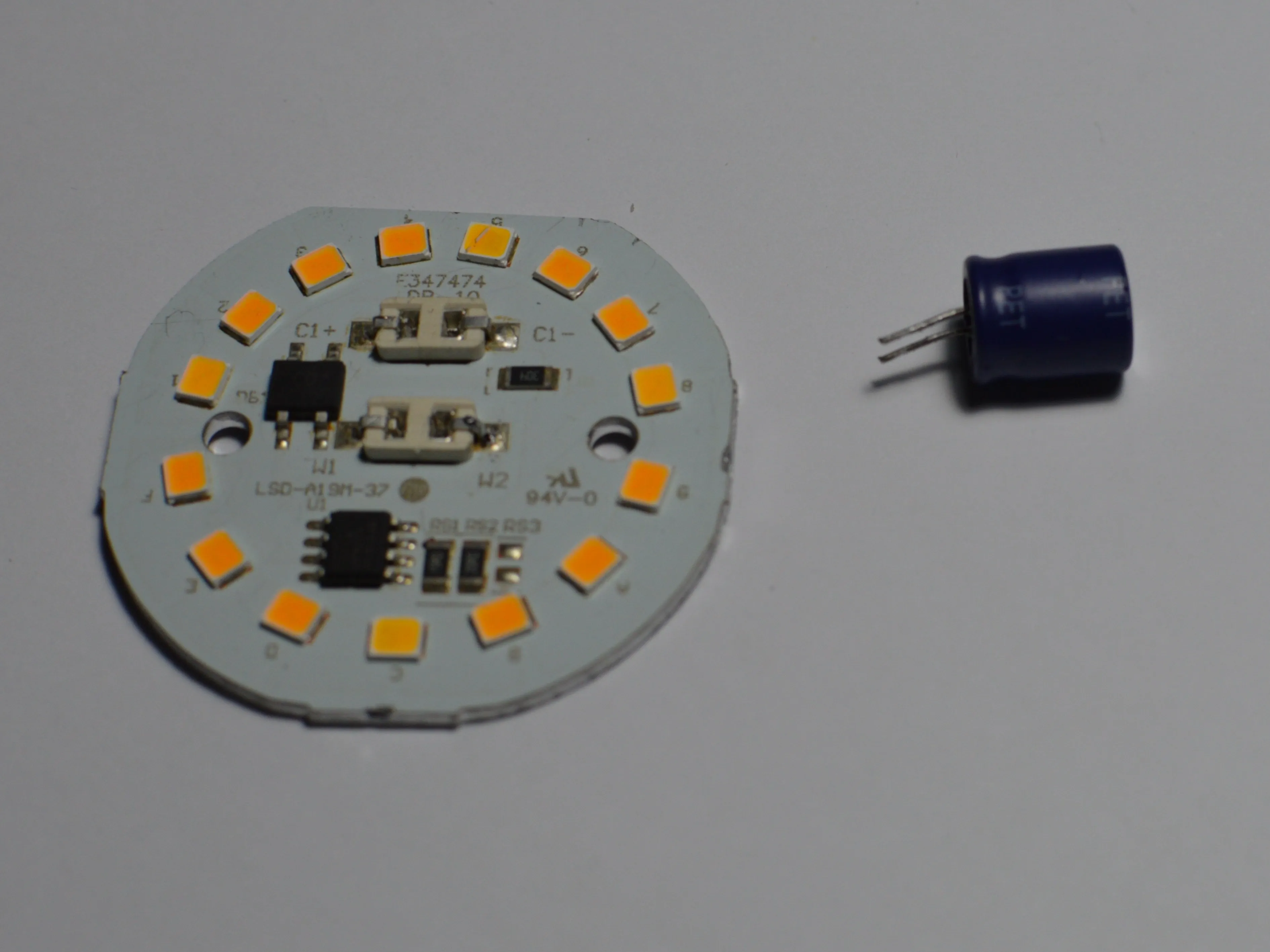

Шаг 5 Снимите конденсатор
Разборка светодиодной лампы, извлечение конденсатора: шаг 5, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, извлечение конденсатора: шаг 5, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, удаление конденсатора: шаг 5, изображение 3 из 3 | Источник - ifixit.com
Конденсатор удаляется так же, как были удалены предыдущие провода в шаге 4.
Конденсатор составляет 10 мкФарад.

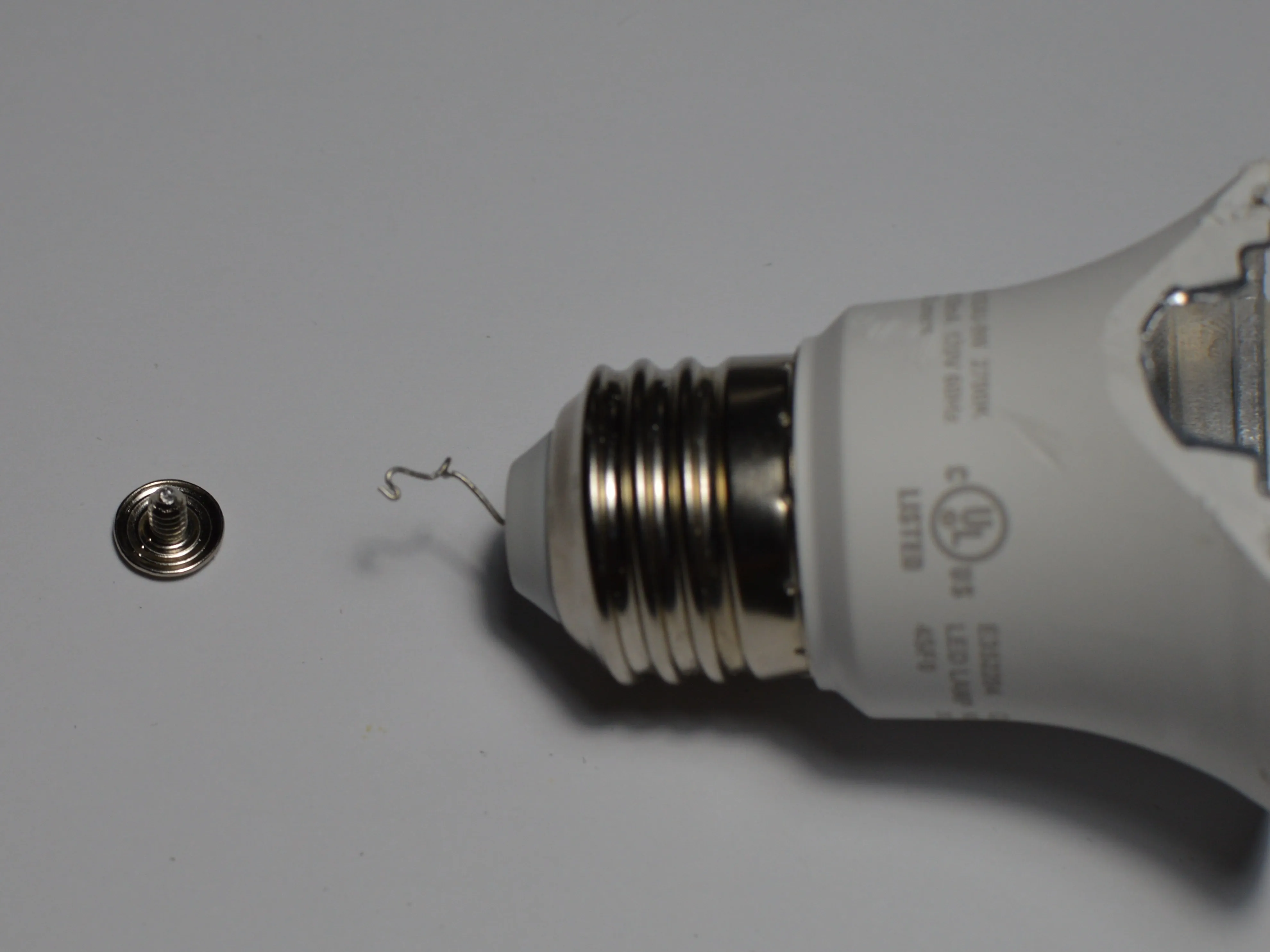

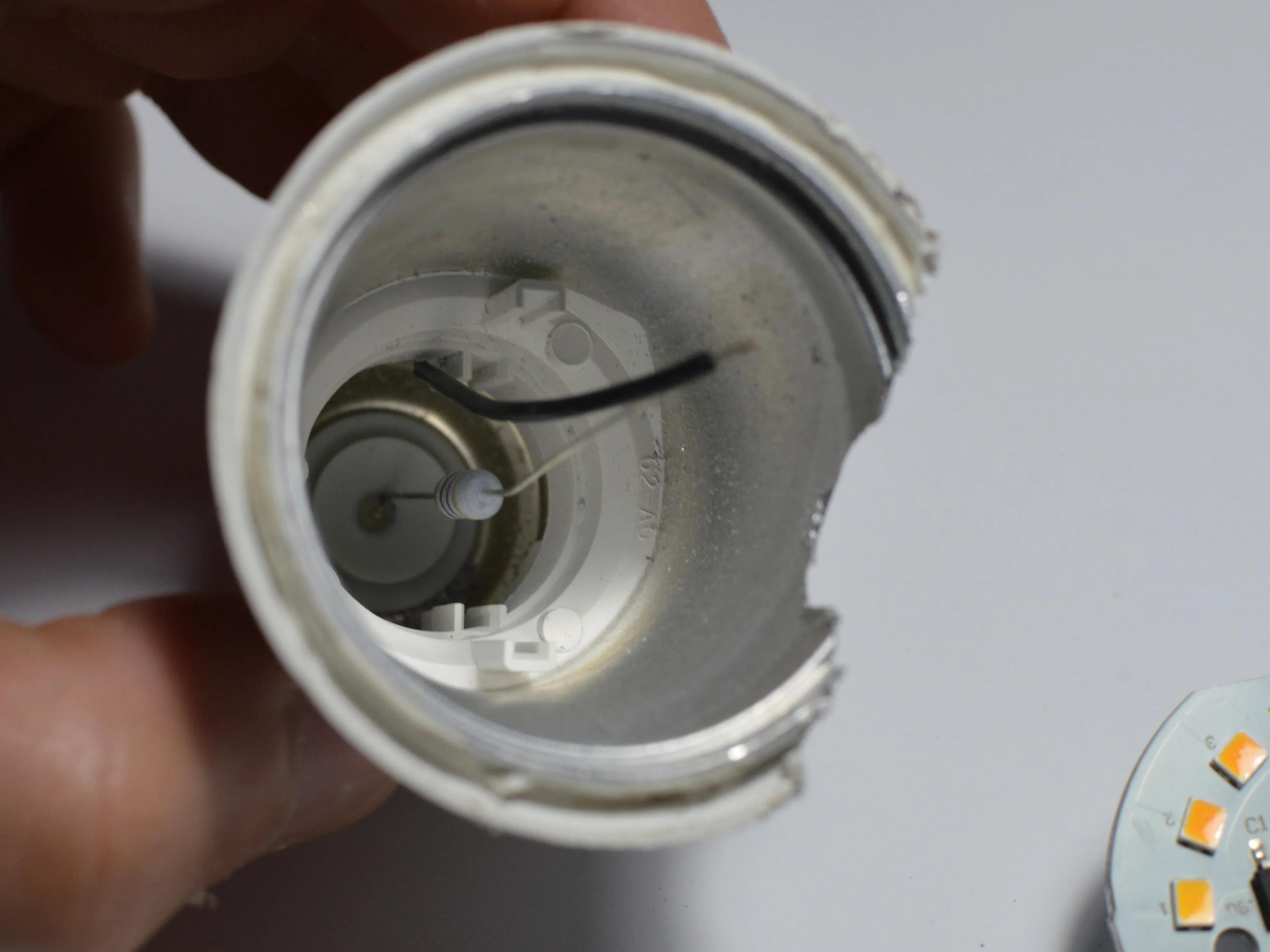

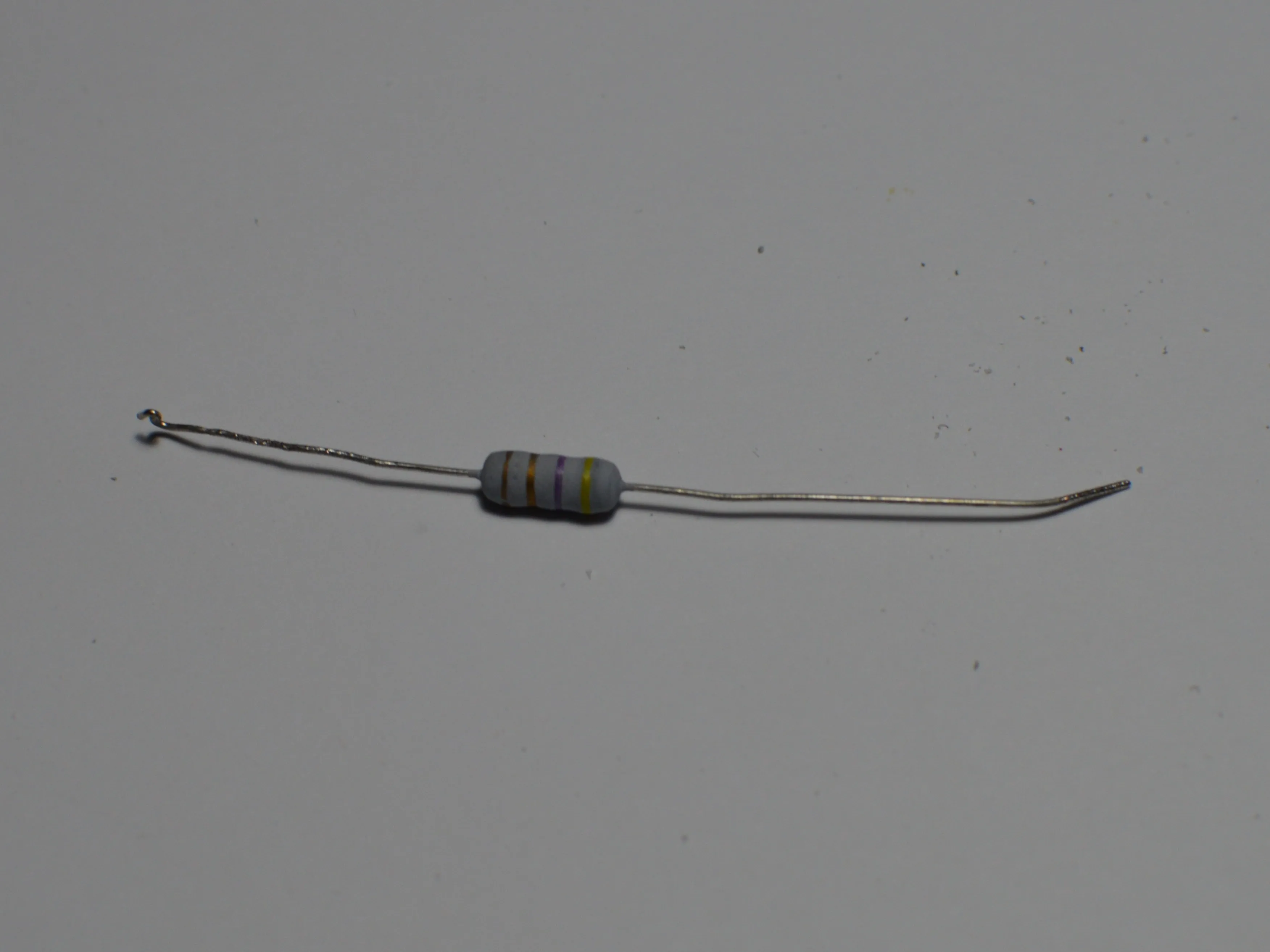

Шаг 6 Извлечение резистора
Разборка светодиодной лампы, удаление резистора: шаг 6, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, извлечение резистора: шаг 6, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, извлечение резистора: шаг 6, изображение 3 из 3 | Источник - ifixit.com
Резистор извлекается путем отщелкивания нижней крышки.
Резистор составляет 4,7 Ом.

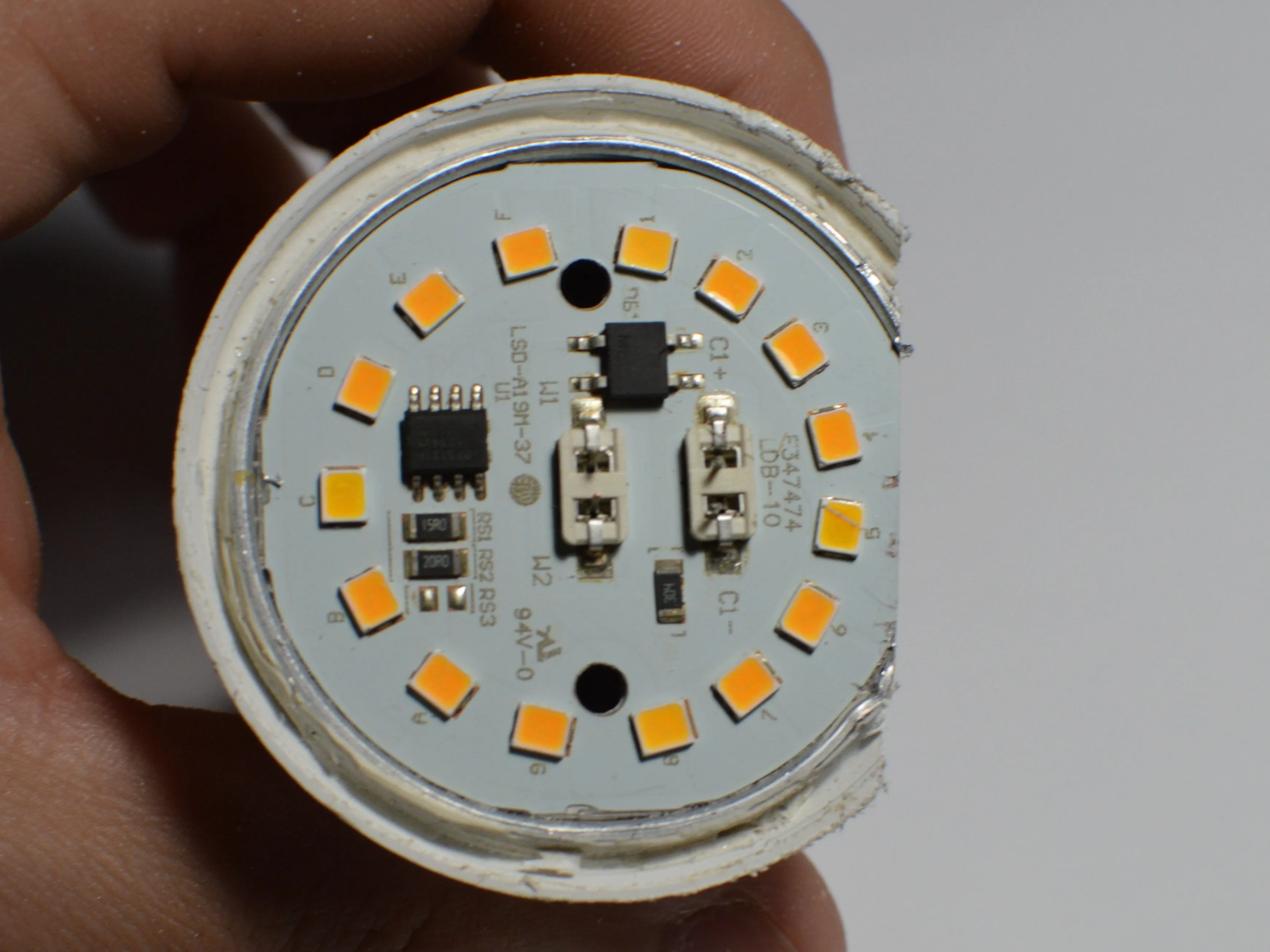

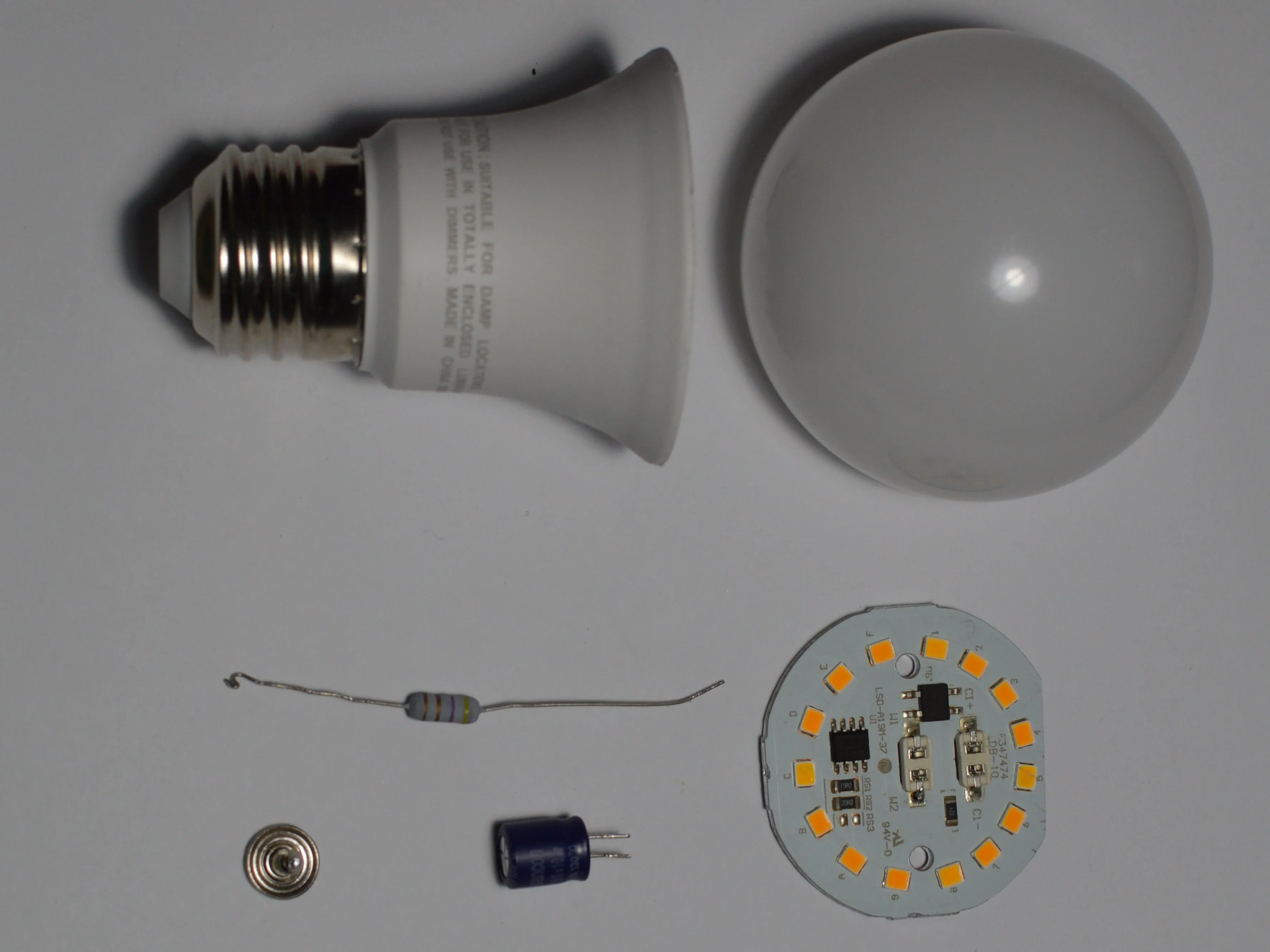

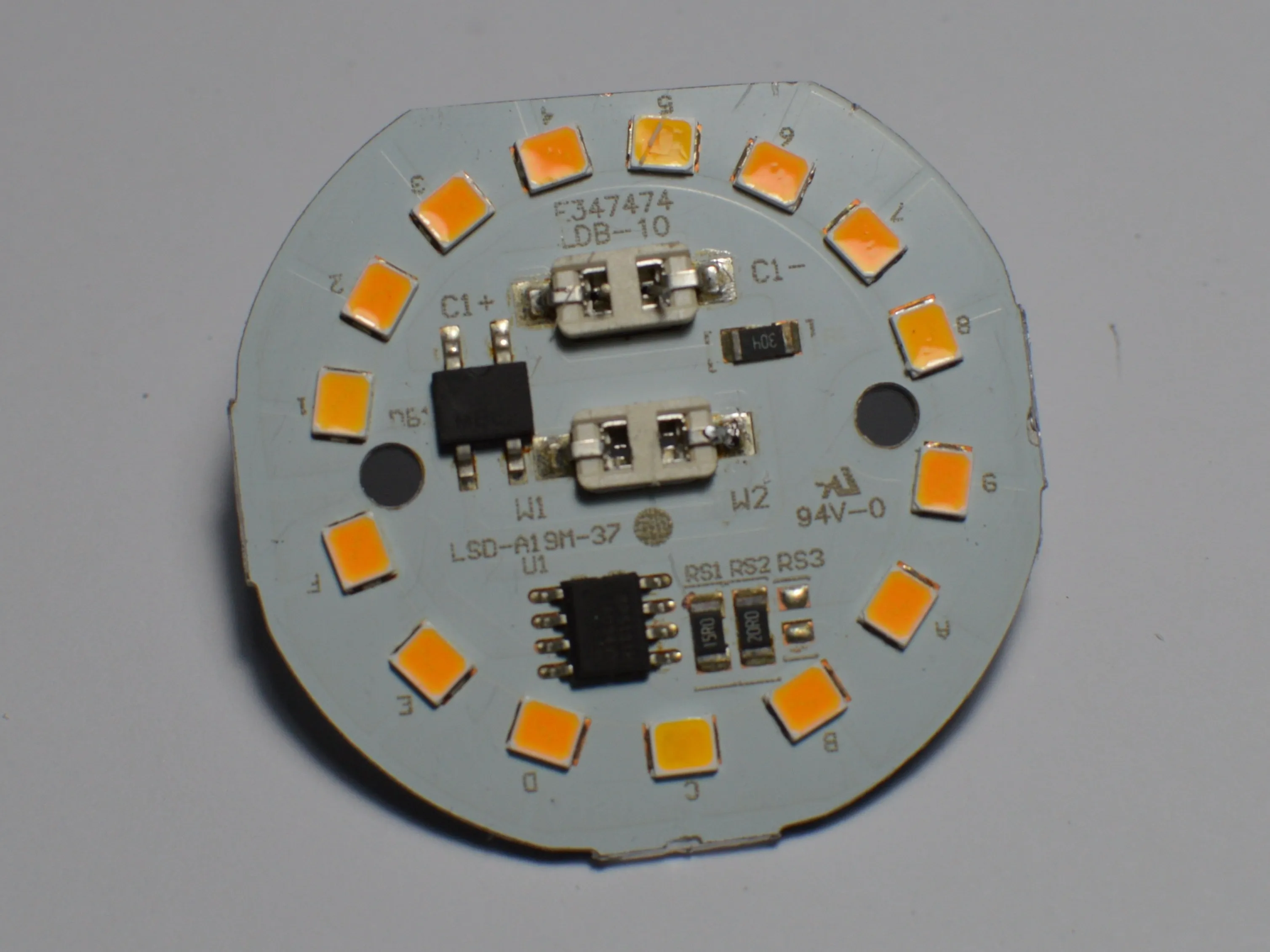

Шаг 7 Все детали
Разборка светодиодной лампы, все детали: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка светодиодной лампы, все детали: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка светодиодной лампы, все детали: шаг 7, изображение 3 из 3 | Источник - ifixit.com
Разборка и детали.
