Разборка светодиодного сенсорного светильника
Введение
Светодиодный сенсорный светильник Teardown
Что вам нужно
Инструменты

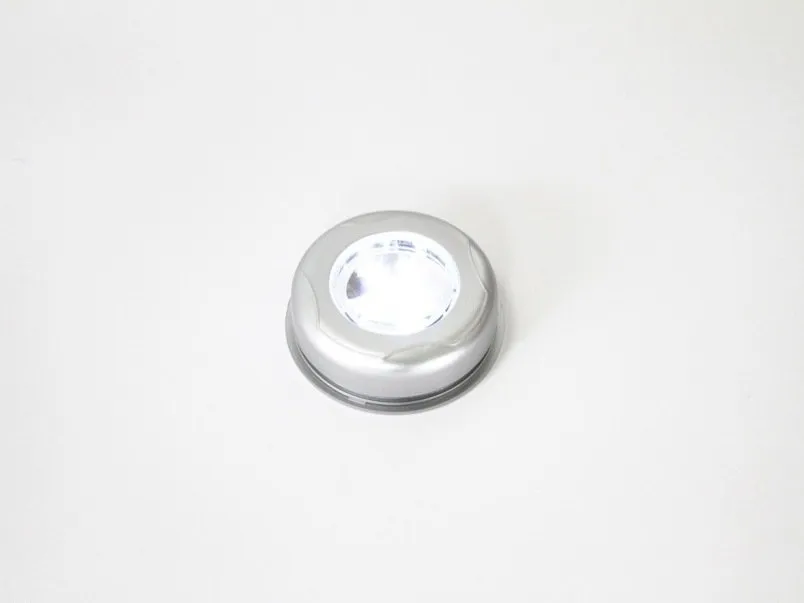

Шаг 1 Разборка светодиодной сенсорной лампы
Собранный светильник.

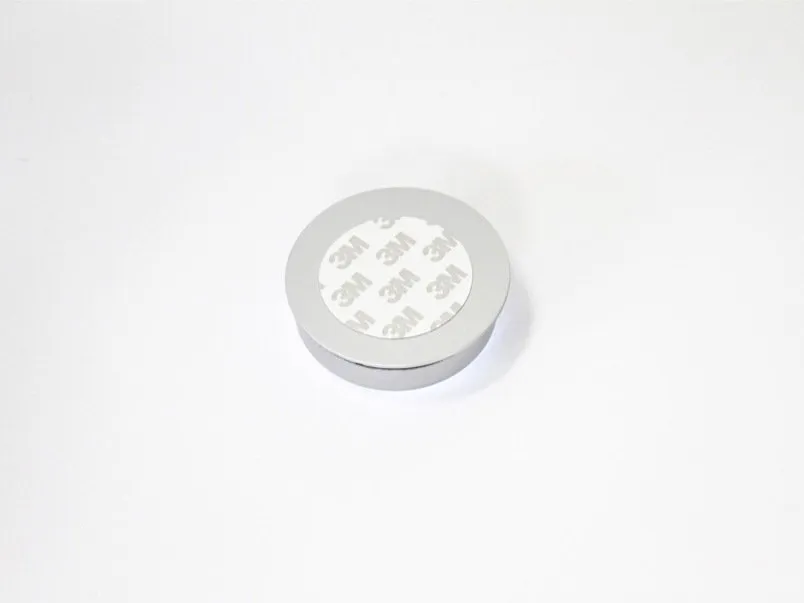

Шаг 2
Поверните монтажную пластину по часовой стрелке, затем поднимите ее, чтобы снять.
Шаг 3
Извлеките три батарейки AAA из держателей.
Шаг 4
Открутите и выньте четыре винта Phillips.
Шаг 5
Открутив четыре винта Phillips на предыдущем шаге, отделите узел, как показано на рисунке.

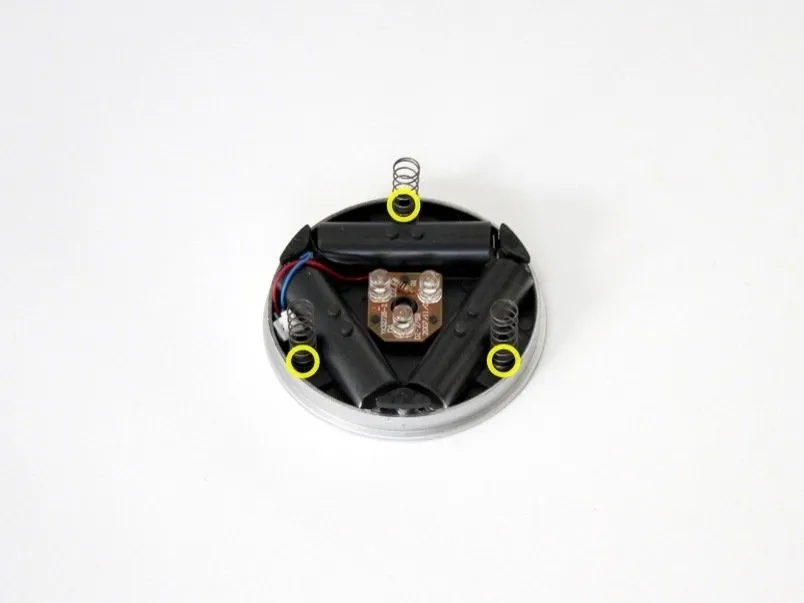

Шаг 6
Извлеките три пружины.
Шаг 7
С помощью канцелярского ножа подденьте и ослабьте три показанные на рисунке вкладки в местах их крепления. Это облегчит снятие контактов батареи на следующем этапе.
Шаг 8
Извлеките контакты батареи из их креплений, стараясь отделить припаянные электрические провода, чтобы не повредить соседние детали. Обратите внимание на два меньших контакта, которые соединяются с печатной платой.

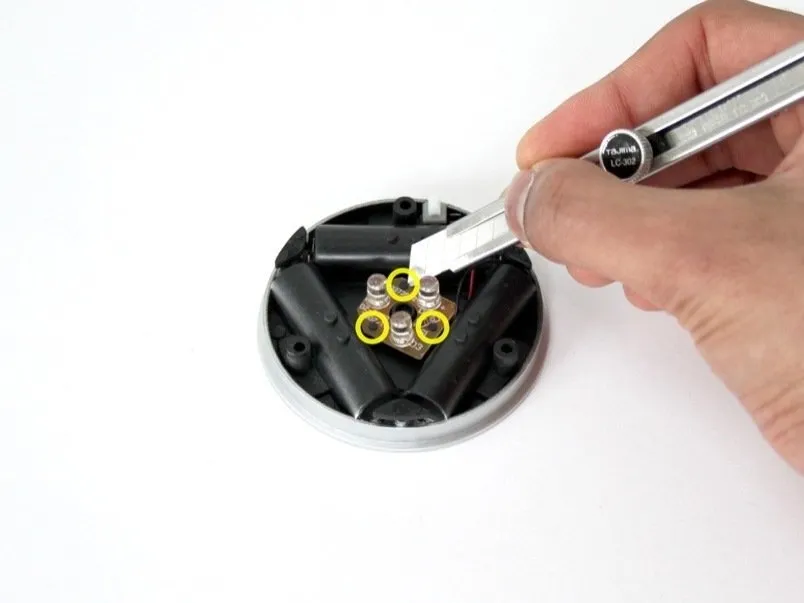

Шаг 9
С помощью ножа для рукоделия отрежьте черные пластиковые выступы в указанных местах. Эти выступы крепят печатную плату к основному узлу.

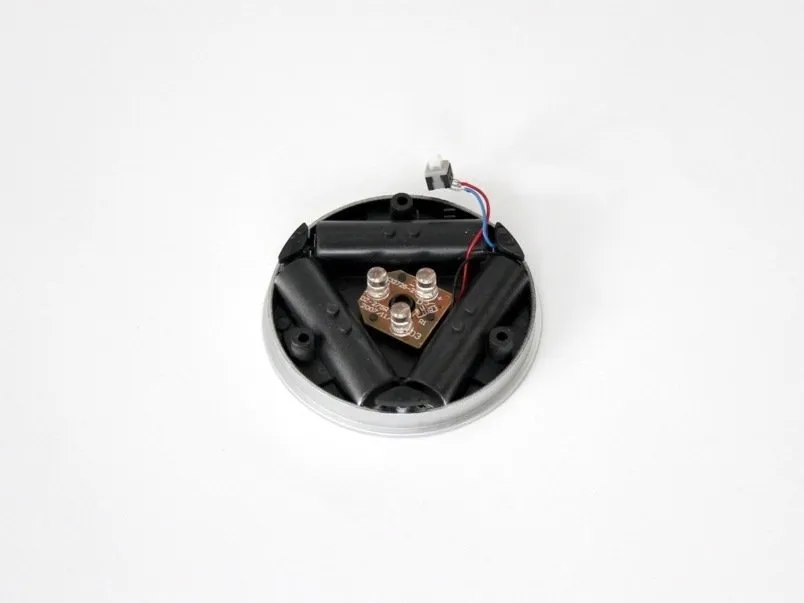

Шаг 10
Поднимите и отделите выключатель питания от основного узла.

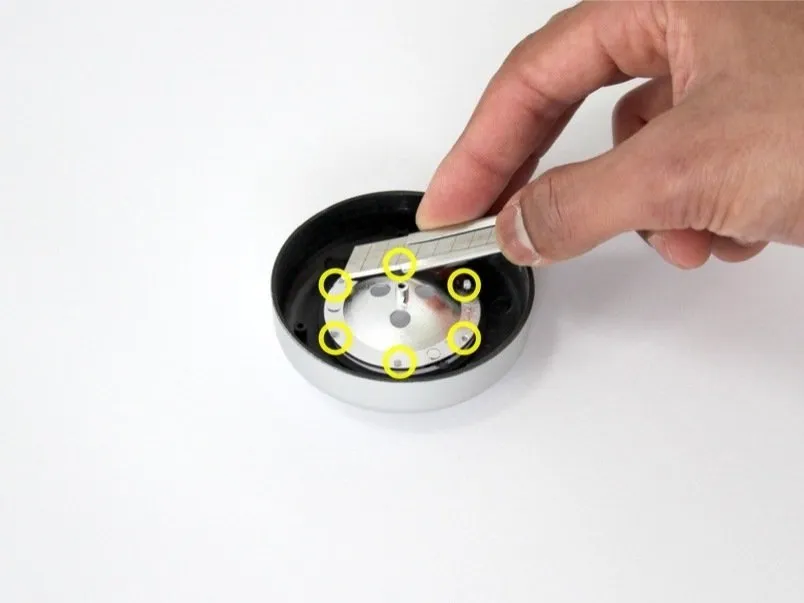

Шаг 11
Используя технику, аналогичную той, что применялась в шаге 9, срежьте прозрачные пластиковые выступы в указанных местах. Эти выступы крепят линзу, корпус и элементы отражателя.

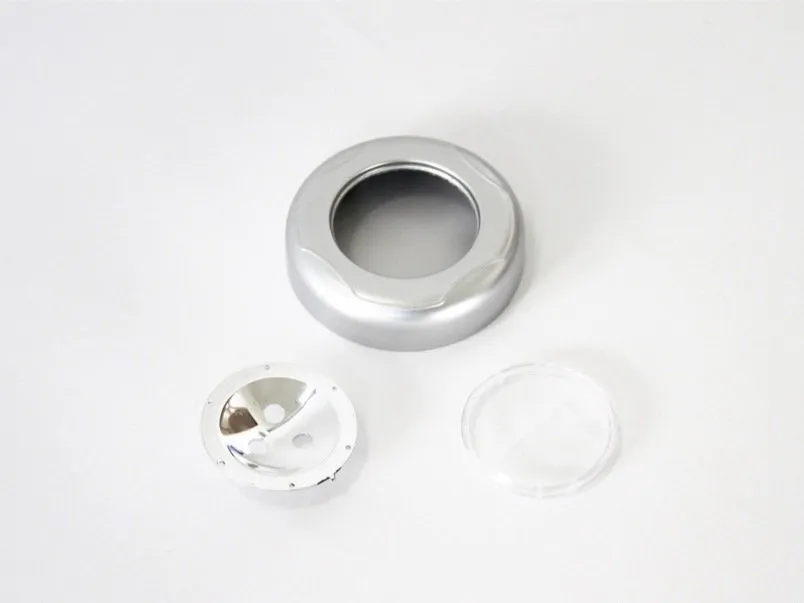

Шаг 12
Отдельные элементы линзы, корпуса и отражателя.

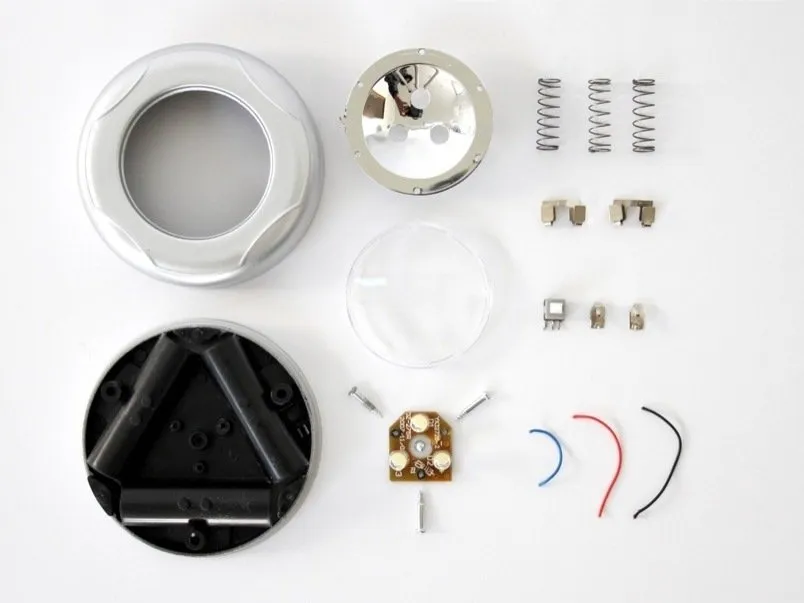

Шаг 13
Полный ассортимент разделенных частей.
