Разборка термостата Lennox Y0349
Введение
Хотя эта разборка предназначена для термостата Lennox Y0349, шаги остаются аналогичными для других термостатов Lennox, таких как Y2081. Шаги просты, и их может выполнить любой, у кого есть несколько основных инструментов. Однако длинная плоская отвертка значительно облегчит работу.
Что вам понадобится
Инструменты
Плоская головка 3/32 | Источник - ifixit.com
Шаг 1 Термостат
Здесь представлен термостат Lennox Y0349.

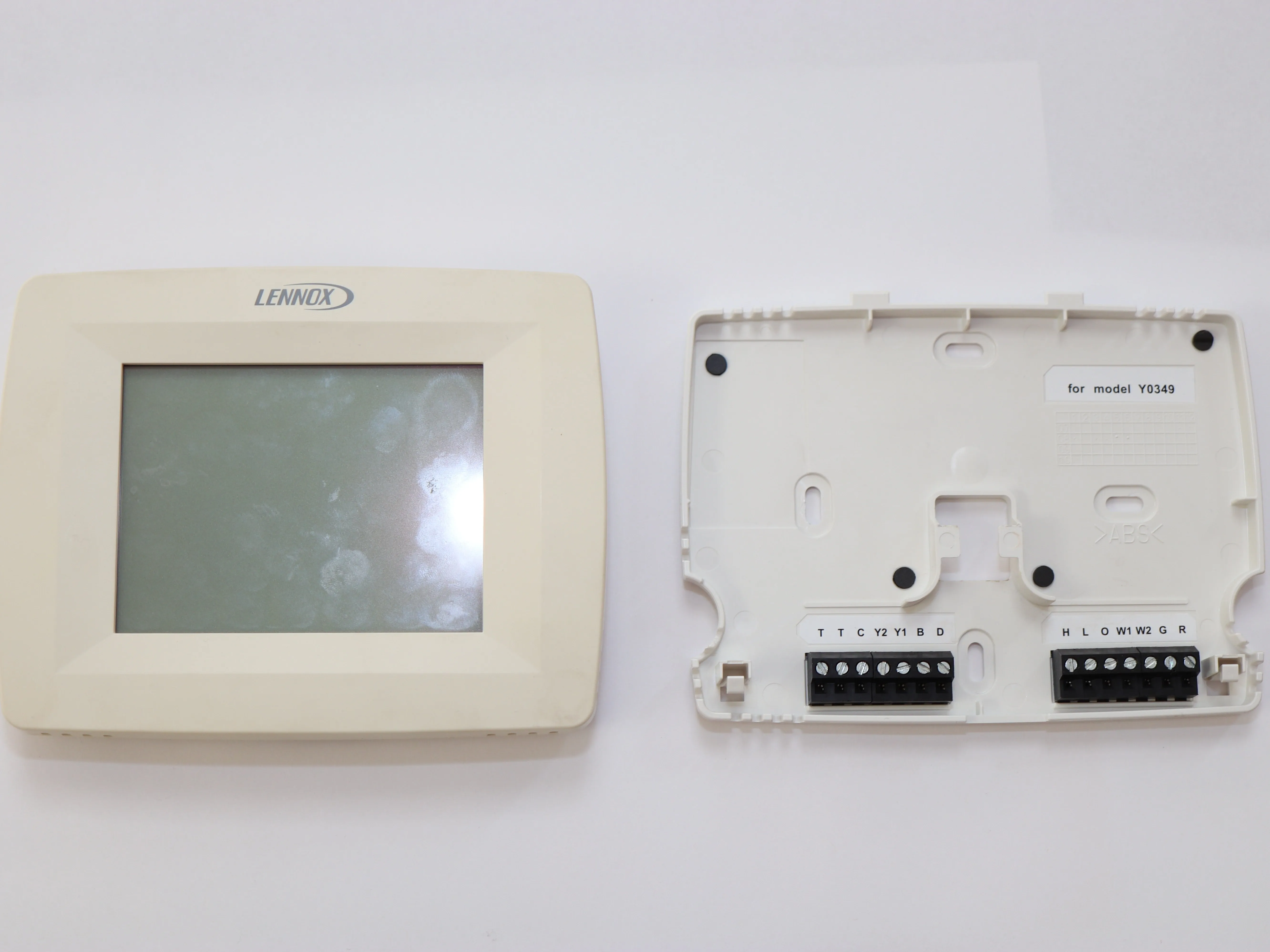

Шаг 2 Снимите термостат со стены
Надавив на нижнюю часть термостата, потяните вниз и снимите термостат со стены. Примечание: автоматический выключатель системы отопления, вентиляции и кондиционирования воздуха должен быть выключен. Соблюдайте осторожность при обращении с электрическими проводами.

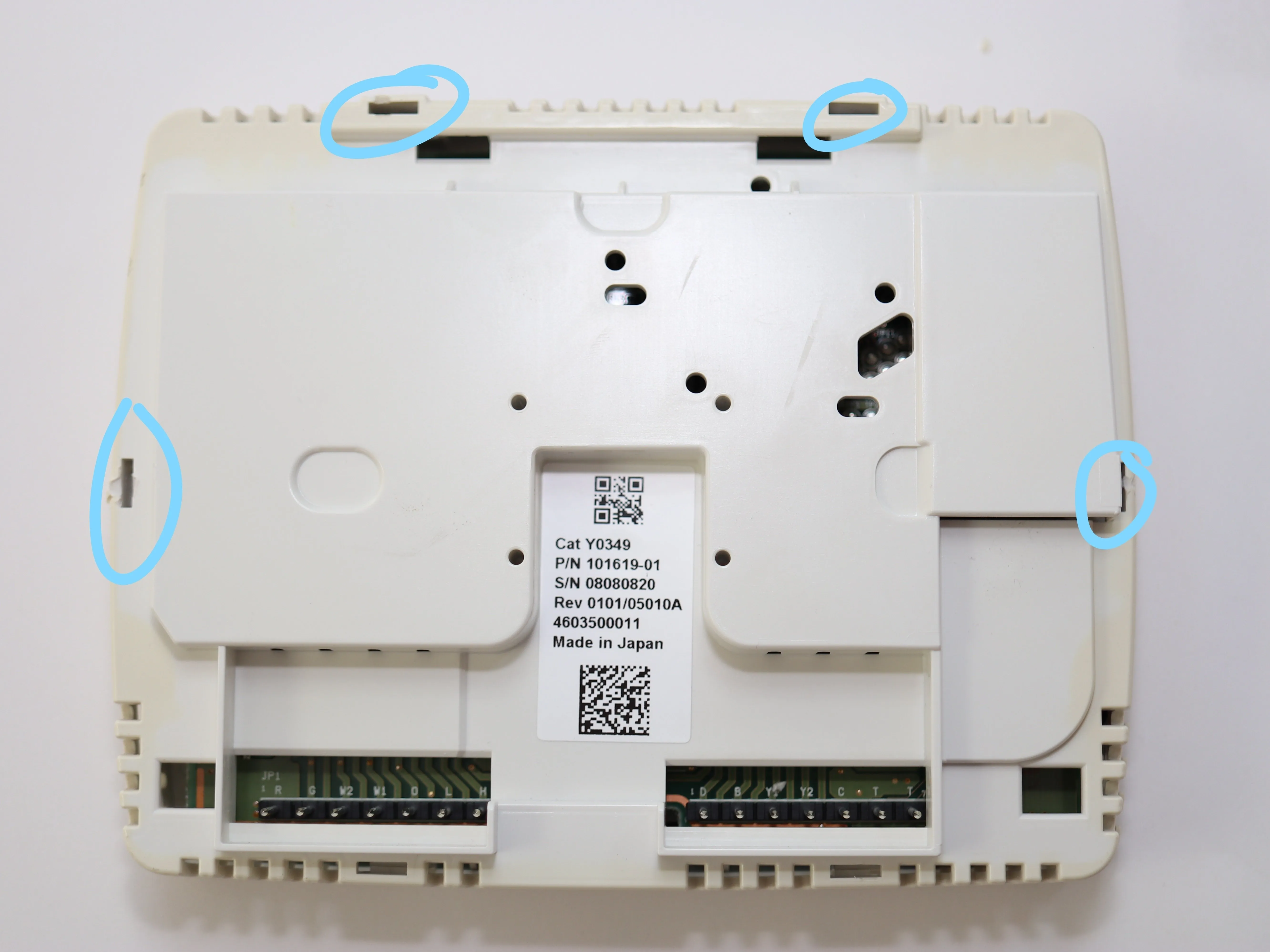

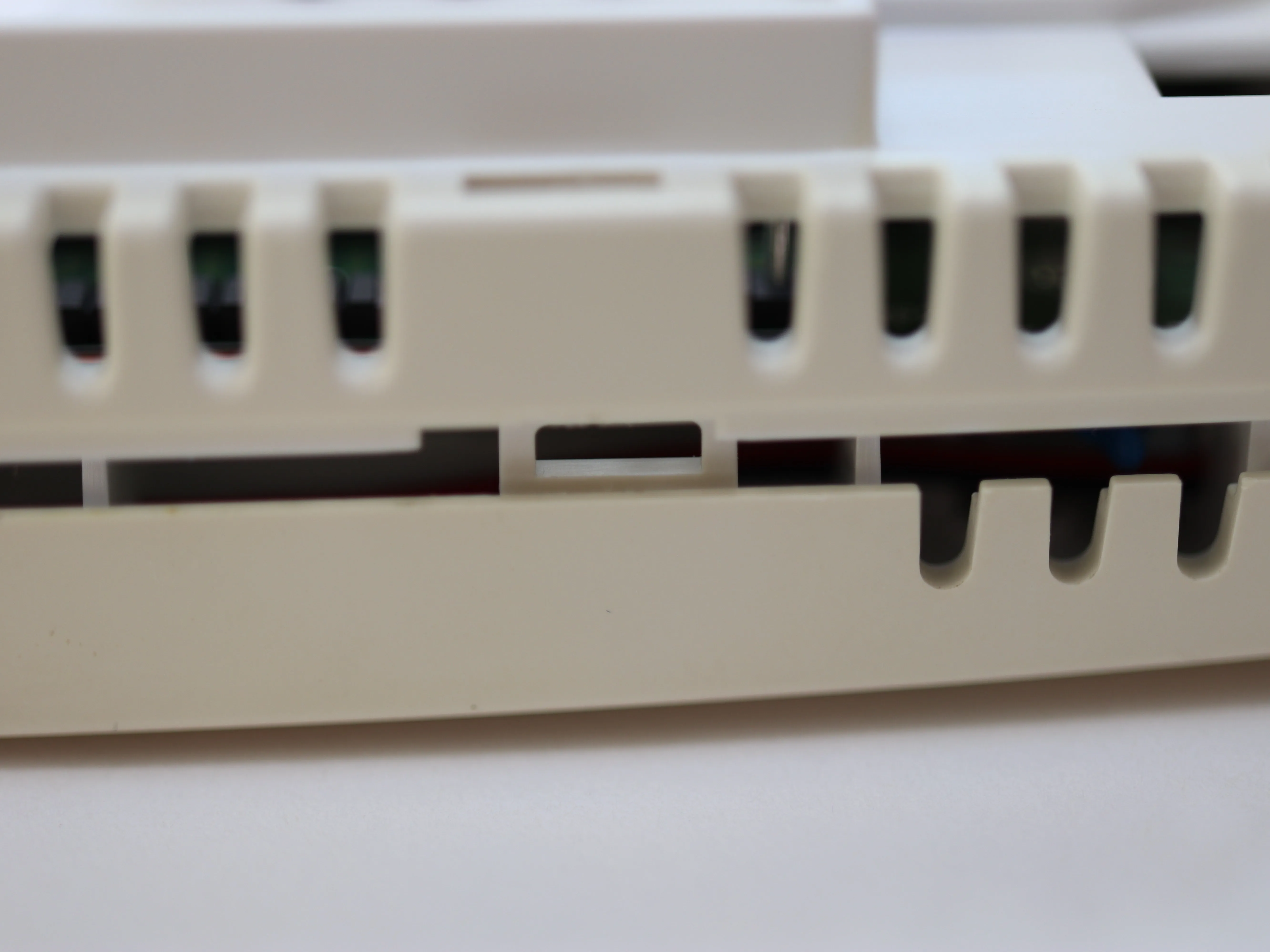

Шаг 3 Снимите заднюю панель
Найдите пластиковые выступы и, используя плоскую отвертку, вдавите их внутрь. Для этого может потребоваться некоторое усилие, но пластик должен поддаться довольно легко.

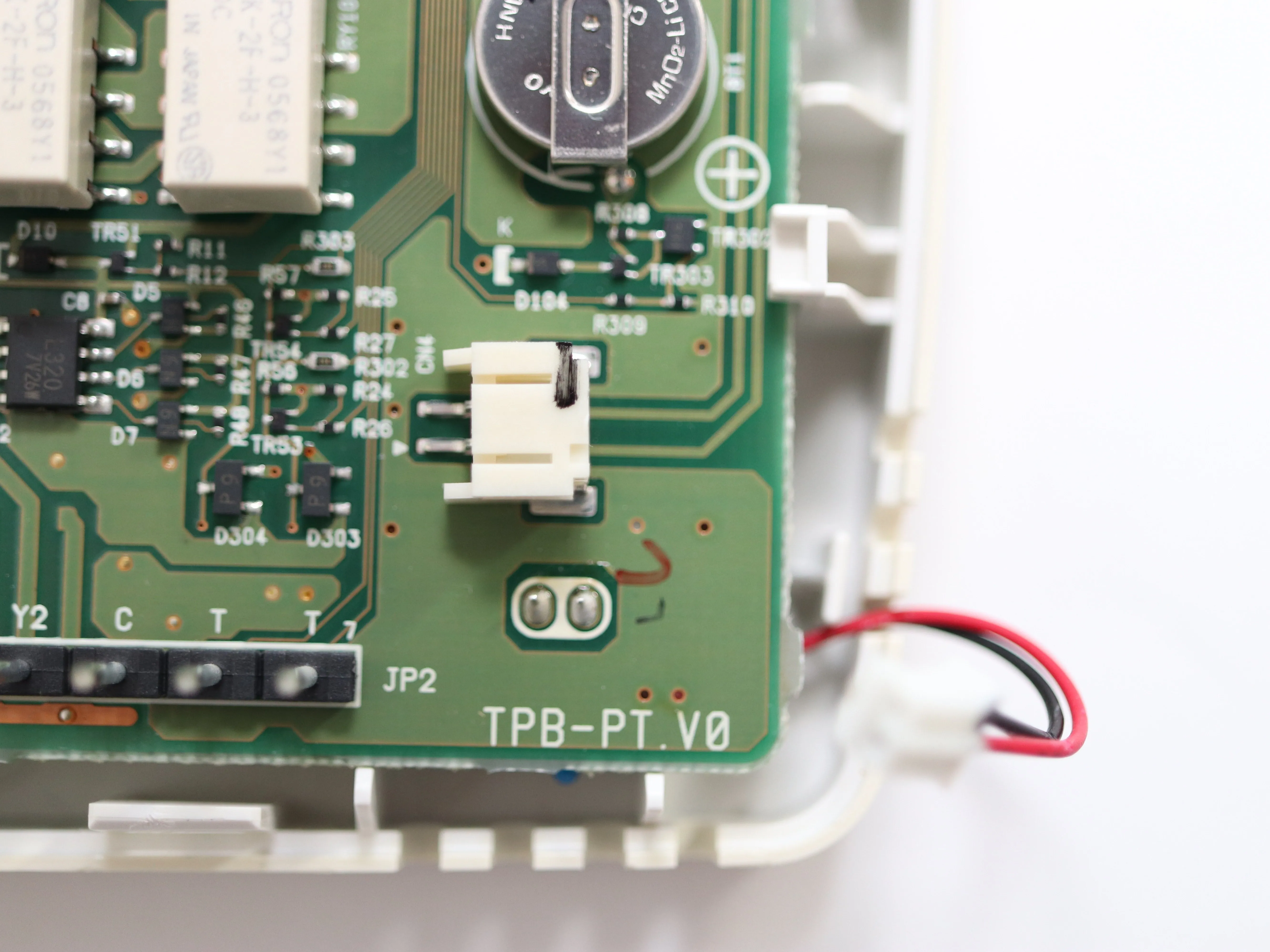

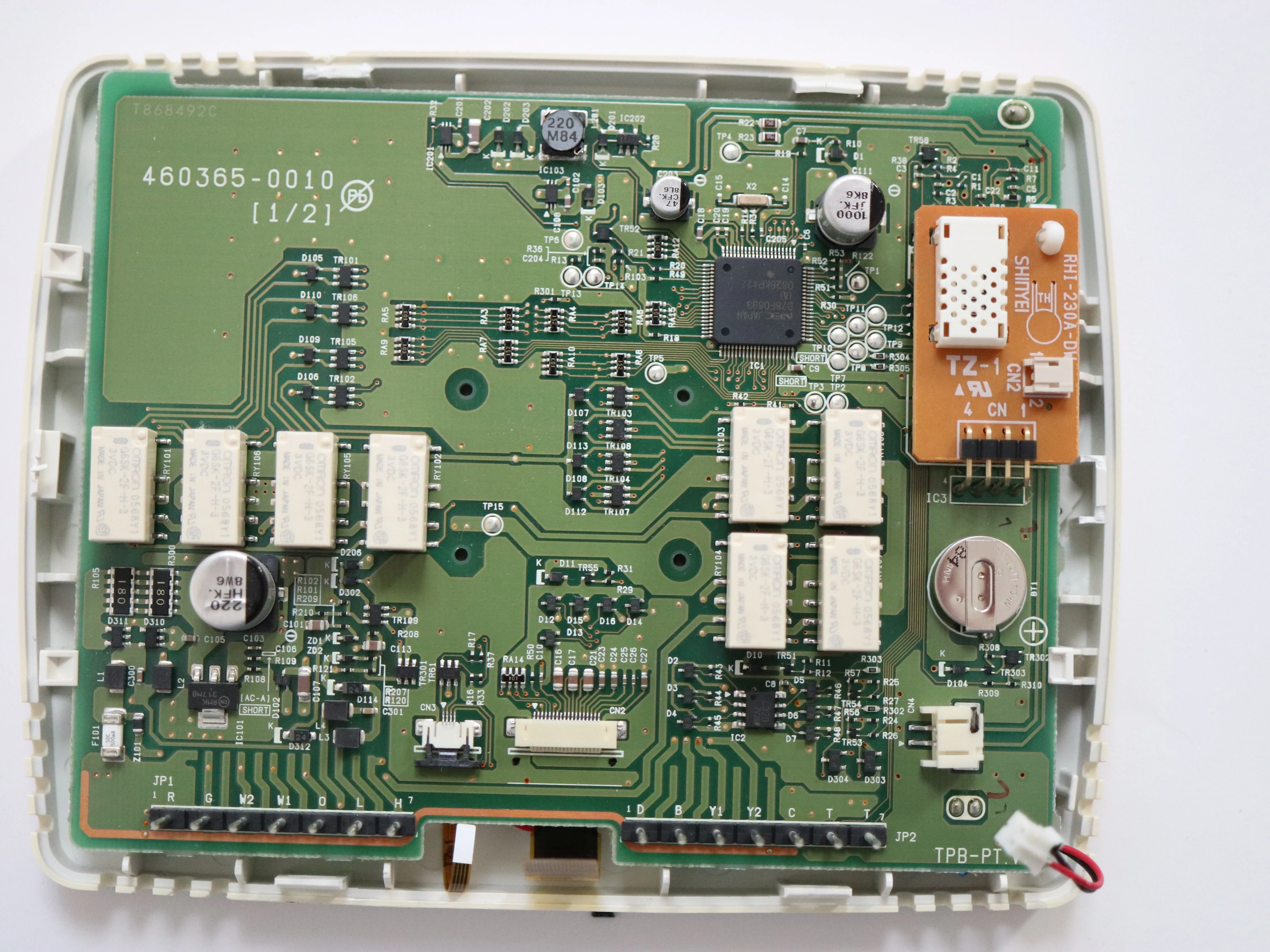

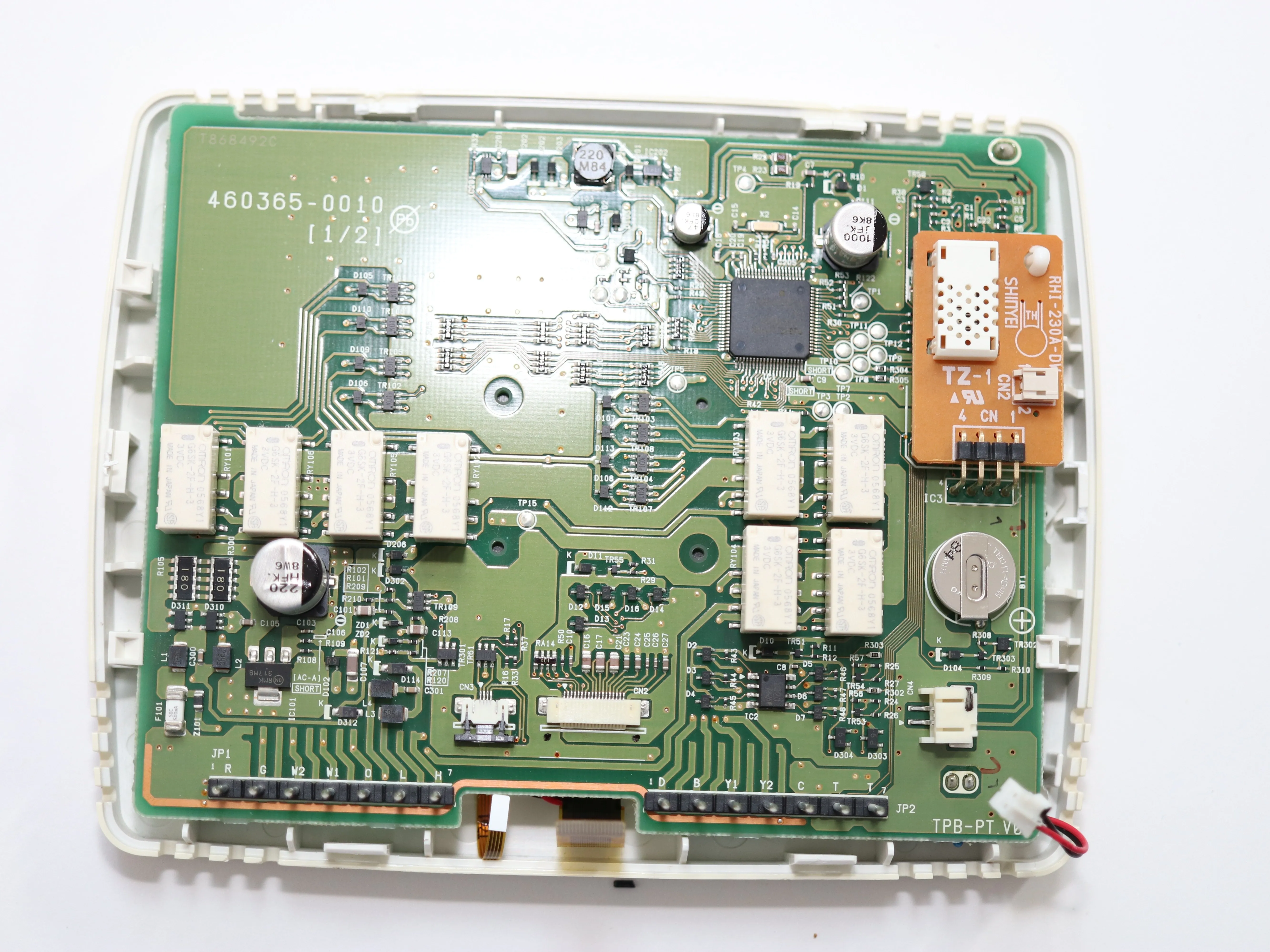

Шаг 4 Снятие платы и дисплея
Плата обнажена! Теперь просто отодвиньте пластиковые вкладки, соединяющие плату, и отсоедините кабели.

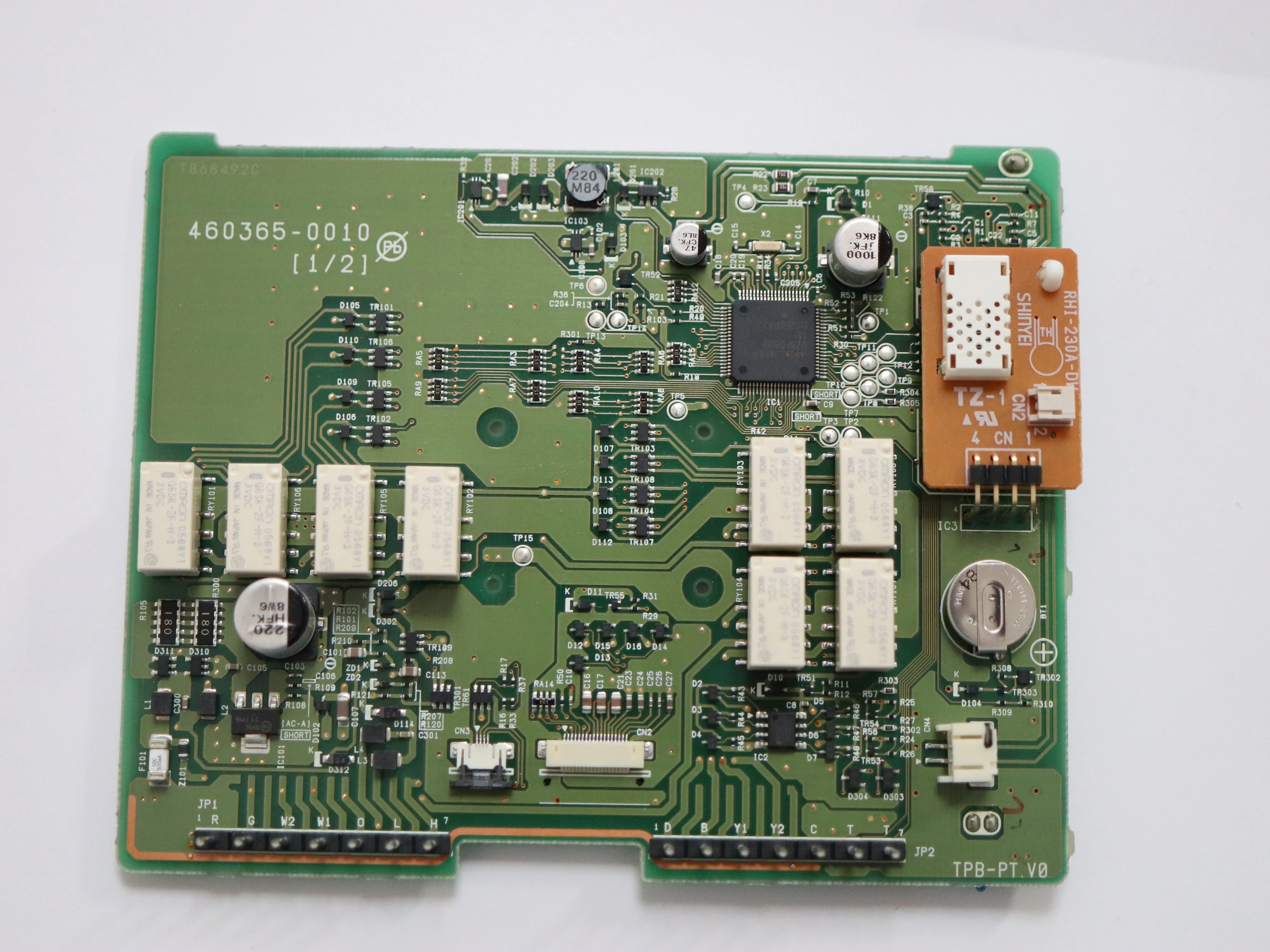

Шаг 5 Плата и ЖК-дисплей - более подробный обзор

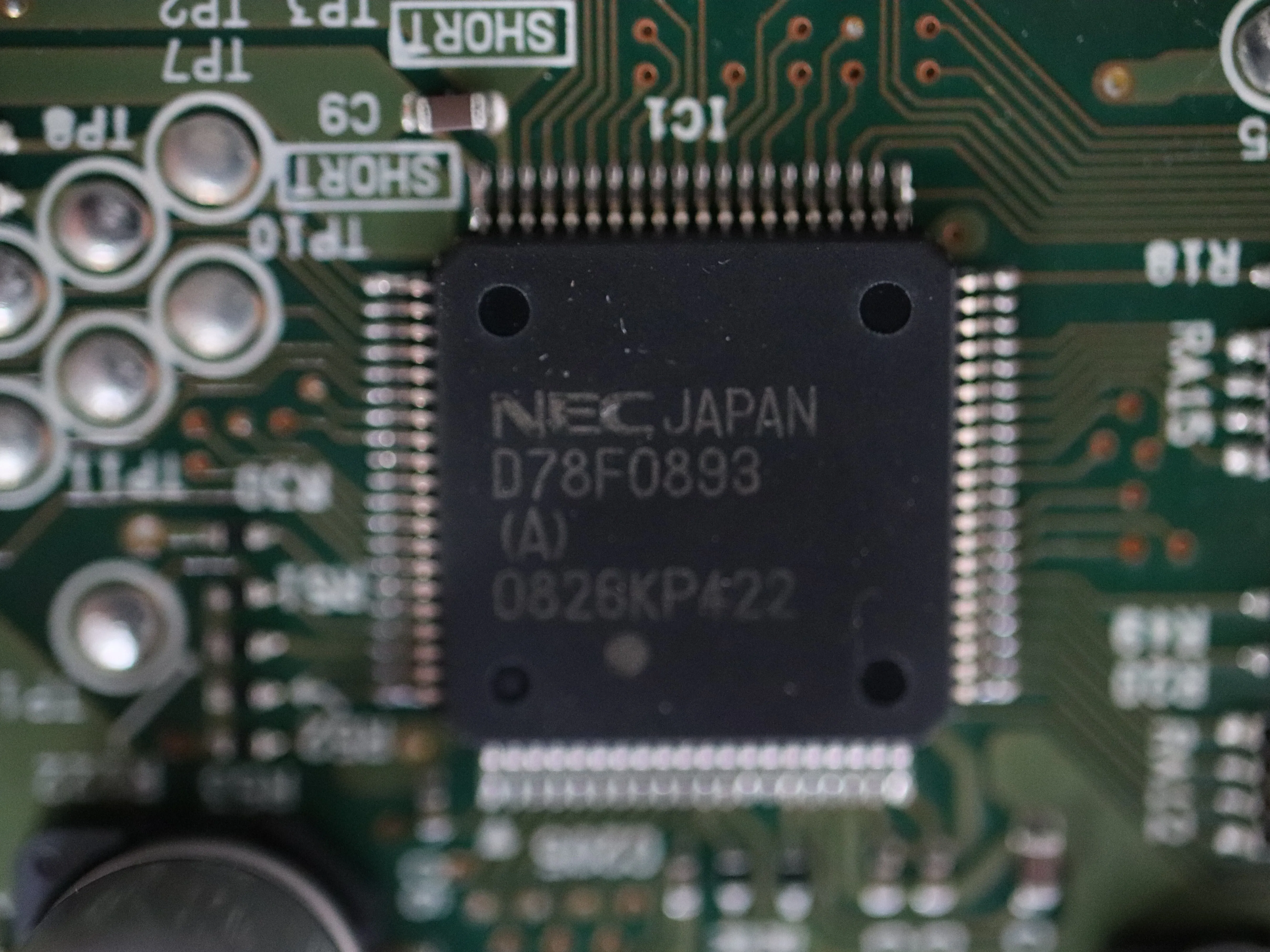

Теперь, когда плата снята, мы видим 8 3-вольтовых реле, датчик температуры и влажности (на отдельной плате), маленькую батарейку и микропроцессор.

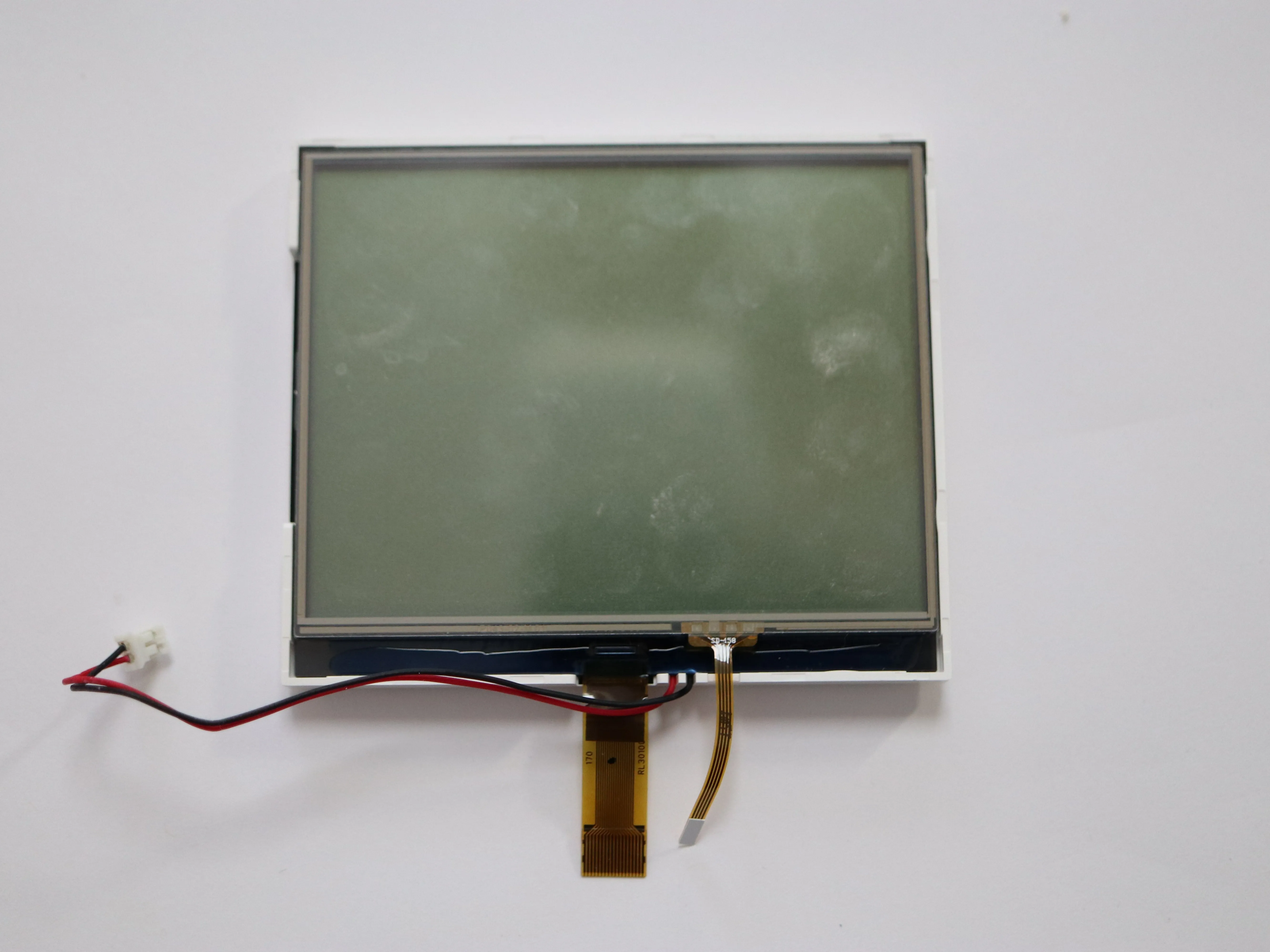

У экрана есть 3 кабеля (широкий - для ЖК-дисплея, тонкий - для дигитайзера, а простой, красный и черный - для подсветки.

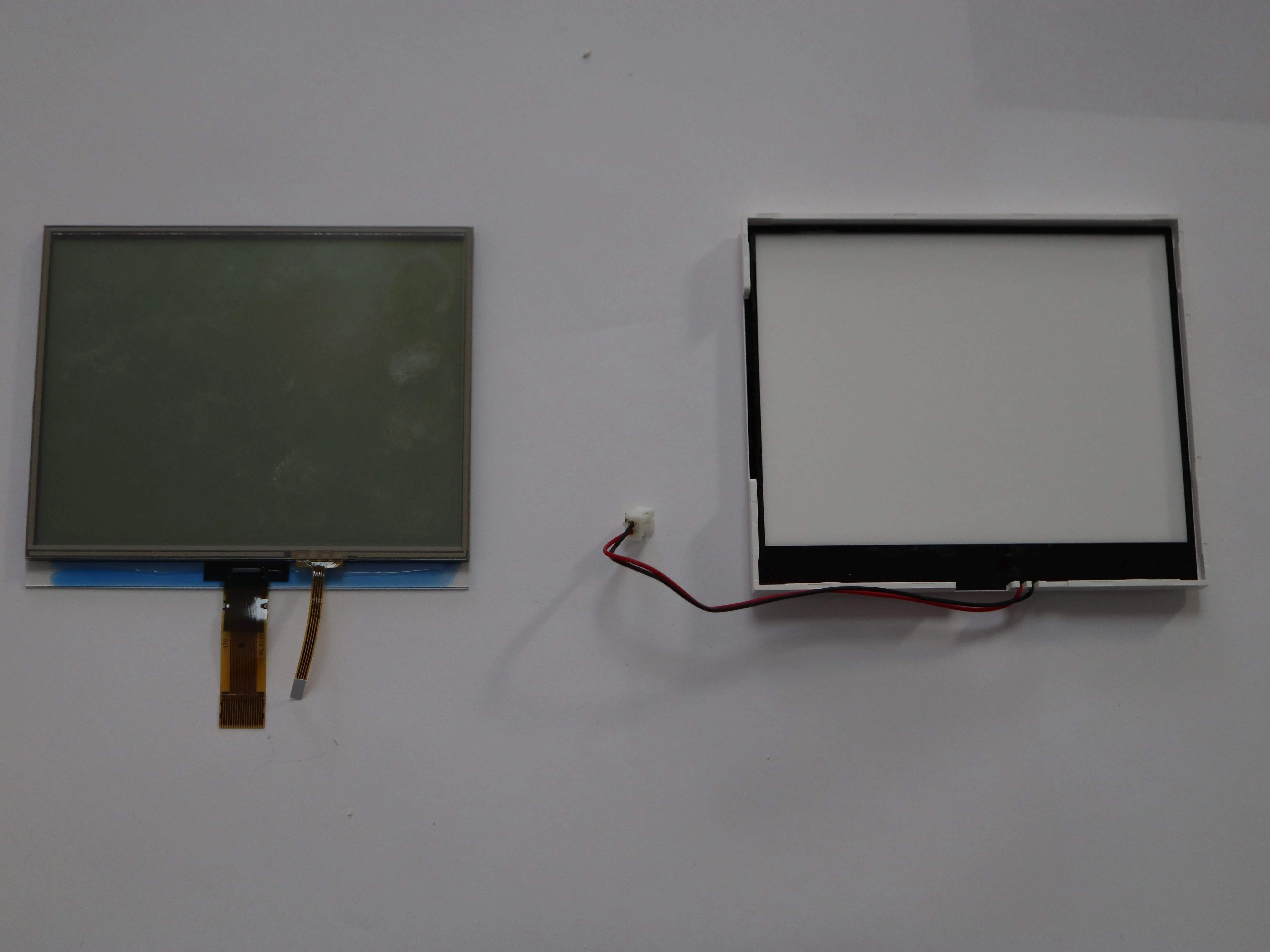

Шаг 6 Откройте дисплей
Откройте дисплей, чтобы обнажить ЖК-дисплей и подсветку.
Шаг 7 Успех!
Вы открыли термостат Lennox Y049 (или другую аналогичную модель).
