Разборка Lenovo B50-80 Руководство

Введение

Полный разбор ноутбука Lenovo B50-80F0.

Создано учащимися средней школы Кэри.

Что вам понадобится

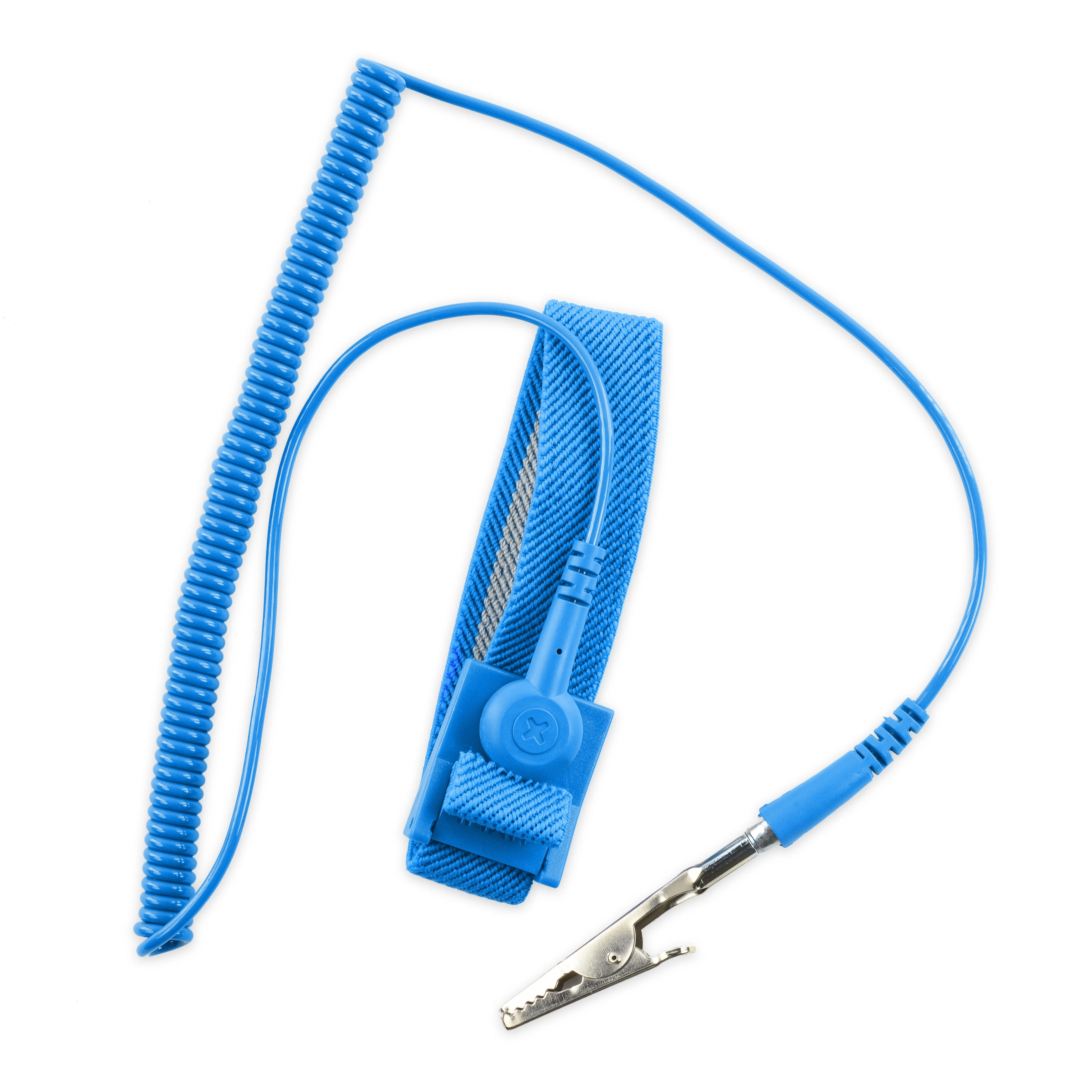

Инструменты

•

•

•

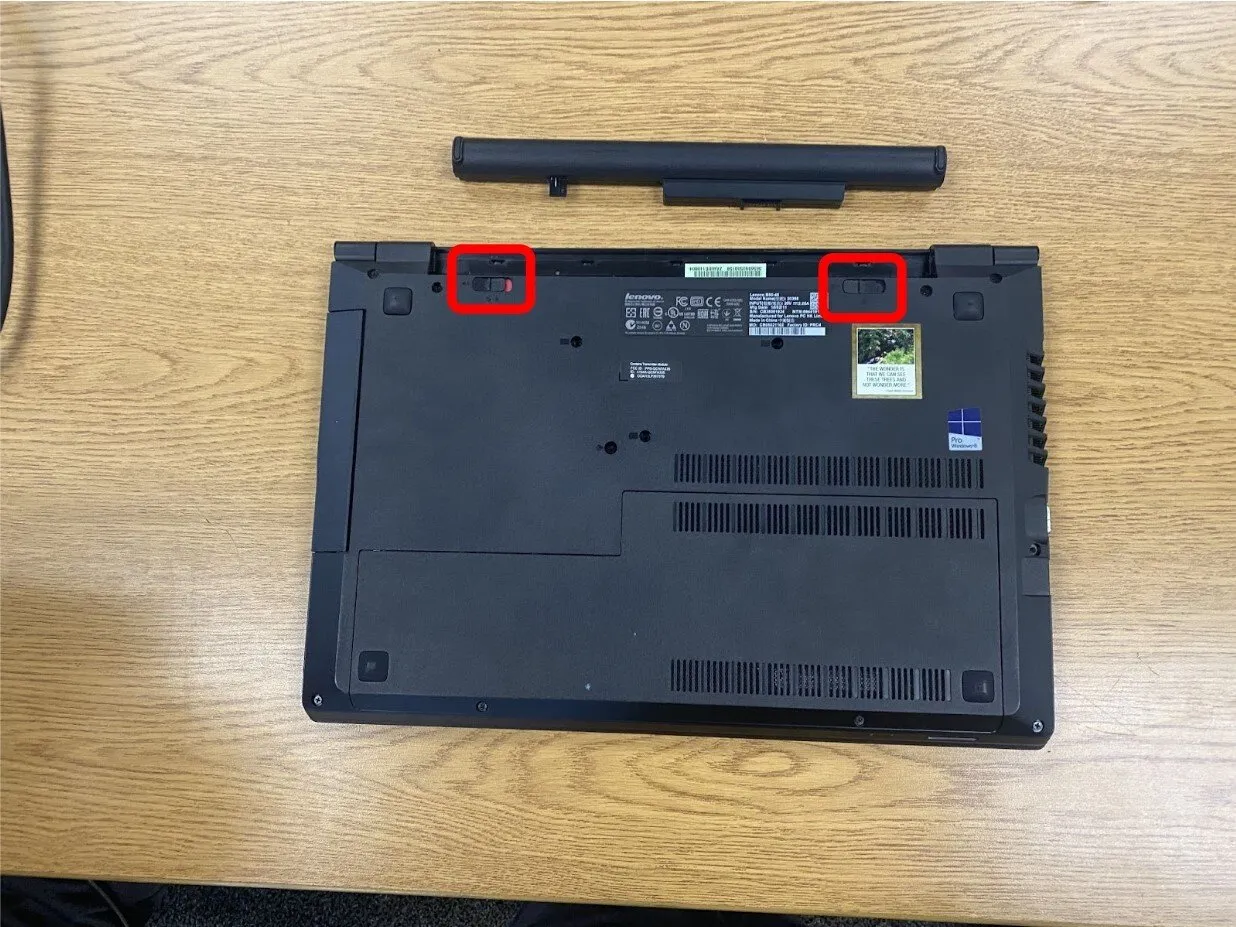

Шаг 1 Извлечение аккумулятора

• Переведите переключатели в разблокированное положение, затем вытолкните батарею.

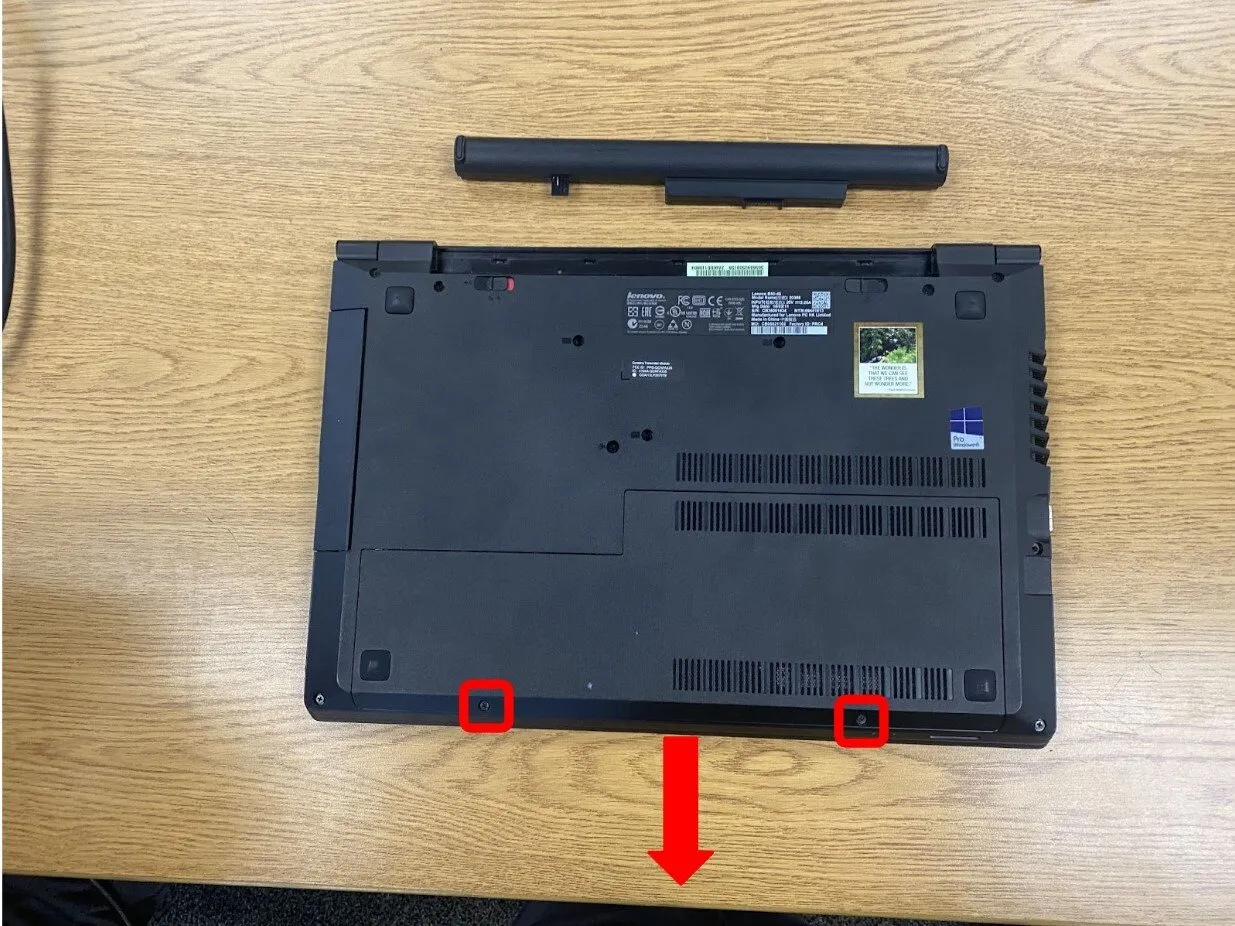

Шаг 2 Снятие сервисной дверцы

• Сервисная дверца крепится двумя винтами (выделены красным цветом). Открутите их и сдвиньте дверцу.

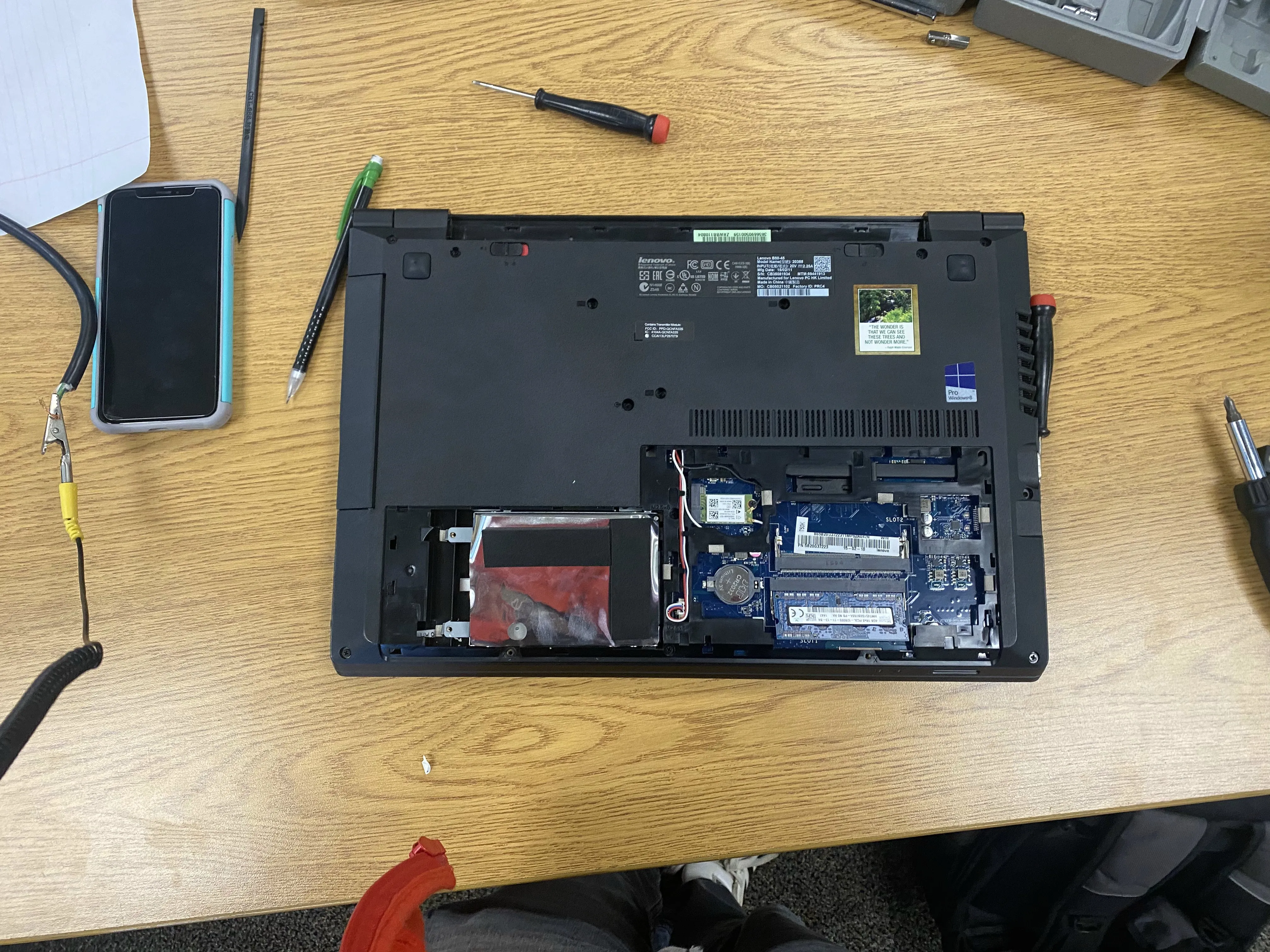

• Под сервисной дверцей вы увидите жесткий диск, батарею CMOS, карту WiFi и оперативную память.

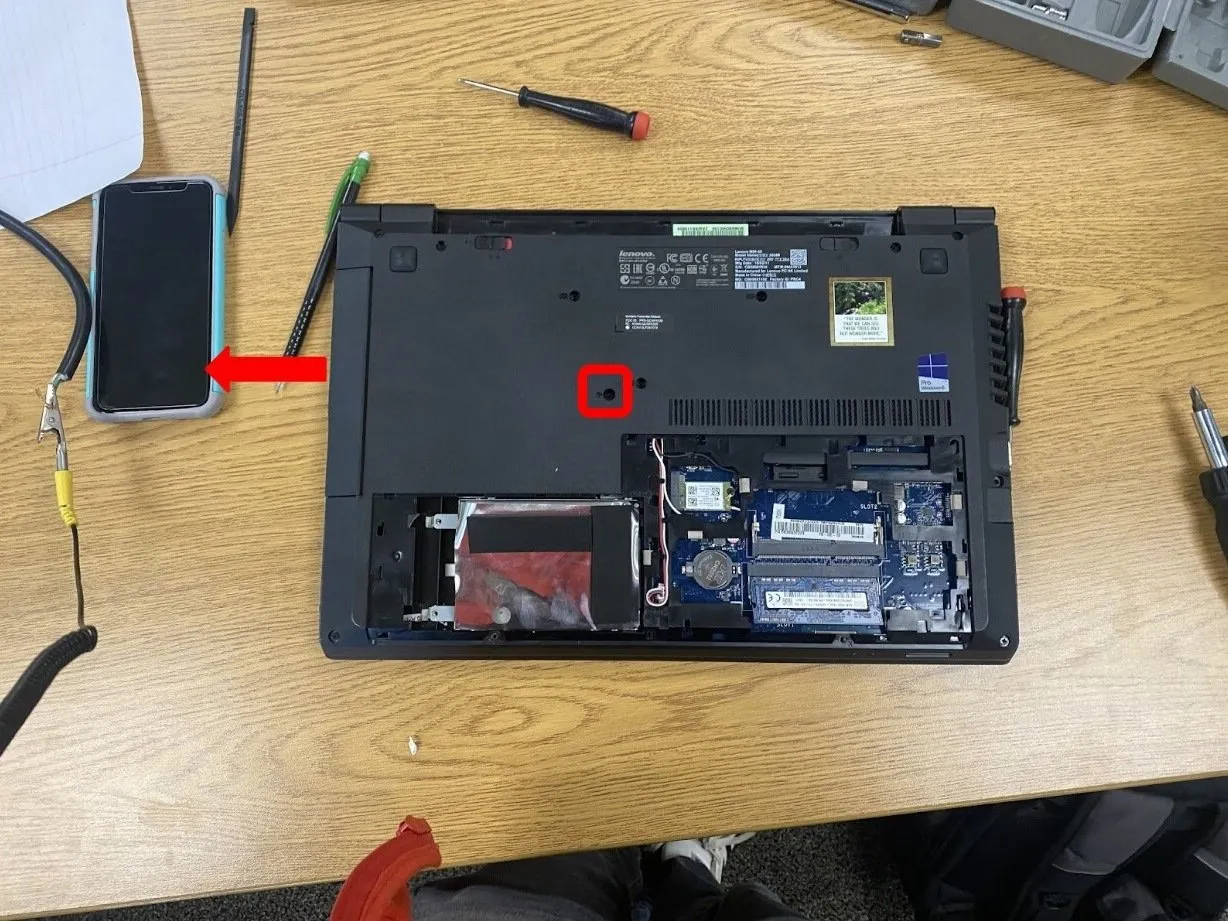

Шаг 3 Снятие оптического привода

• Выкрутите выделенный винт, затем выдвиньте оптический привод.

• В ноутбуках с более низкой комплектацией может быть только пластиковый держатель для оптического привода.

Шаг 4. Извлечение оперативной памяти, жесткого диска и батареи CMOS

• Для жесткого диска открутите выделенные винты, поднимите и извлеките жесткий диск.

• Затем возьмите пластиковую лопатку, подставьте ее под батарейку CMOS и подденьте ее.

• Затем потяните за боковые стороны планок оперативной памяти и извлеките их.

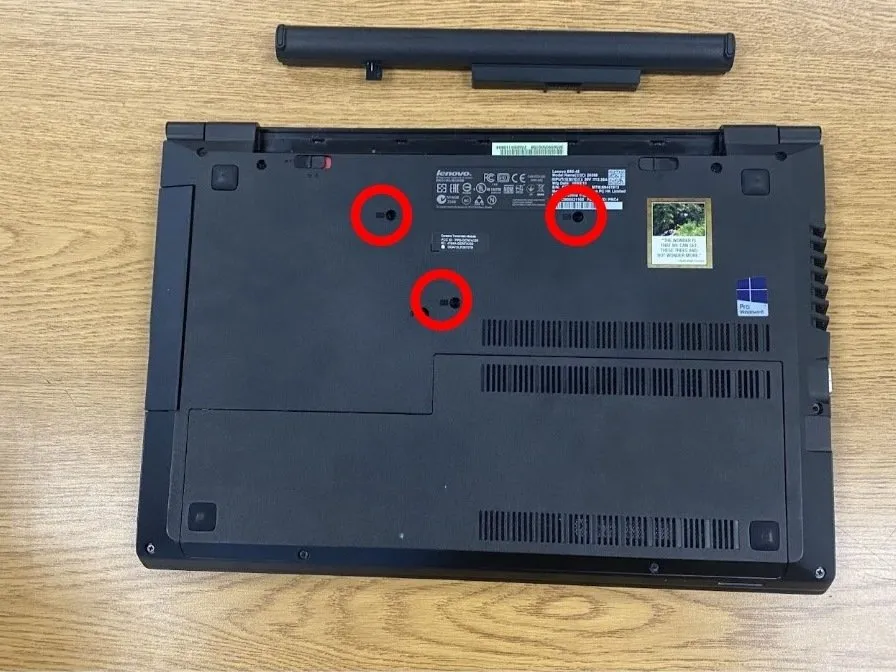

Шаг 5 Снятие клавиатуры

• Клавиатуру можно снять с каркаса после того, как будут выкручены три крепежных винта (обведены красным).

• После того как винты будут выкручены, аккуратно выньте клавиатуру с помощью пробки и отсоедините ленточный кабель, соединяющий ее с материнской платой.

Шаг 6 Снятие ободка клавиатуры

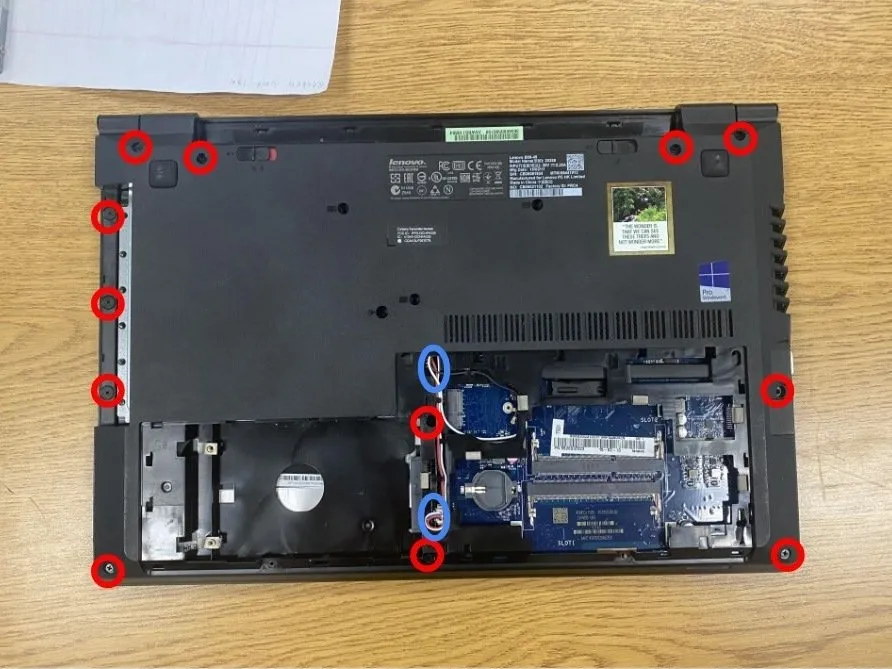

• Для начала открутите 12 выделенных винтов.

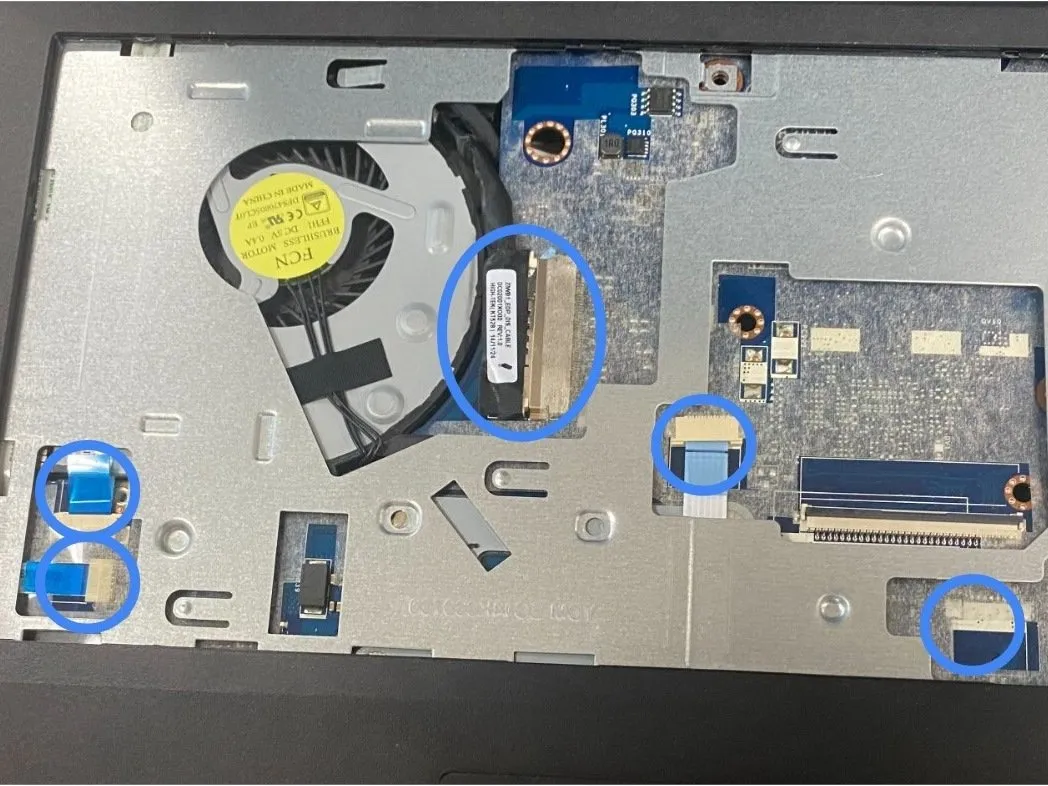

• Затем отсоедините и извлеките разъемы FPC, выделенные синим цветом.

• Затем с помощью пластикового инструмента проведите по краю ободка и подденьте все пластиковые клипсы.

• Выньте рамку.

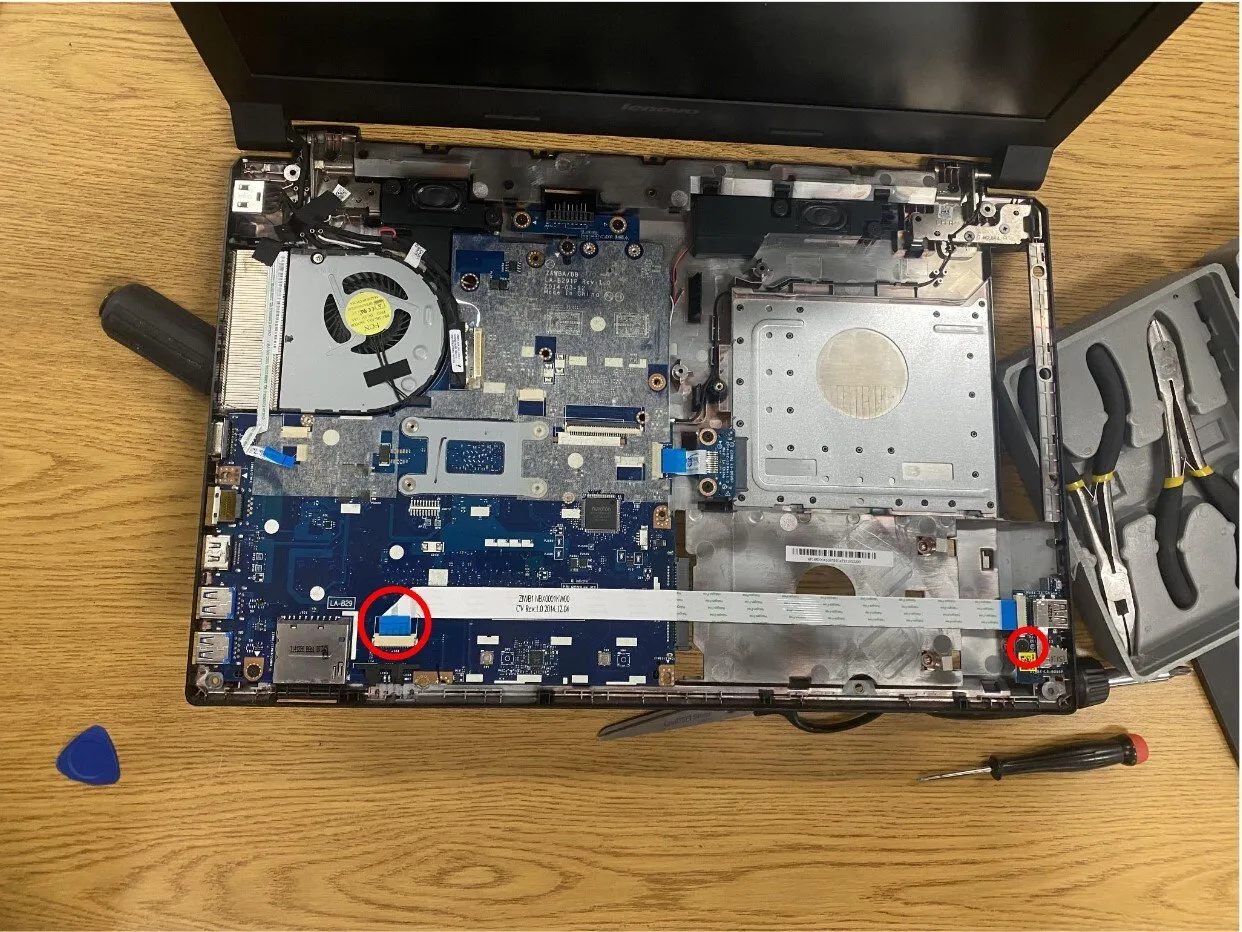

Шаг 7 Снятие платы ввода/вывода

• Отсоедините выделенный гибкий кабель от материнской платы, затем отделите его от корпуса.

• Выкрутите выделенный винт справа, а затем просто вытащите плату и кабель из системы.

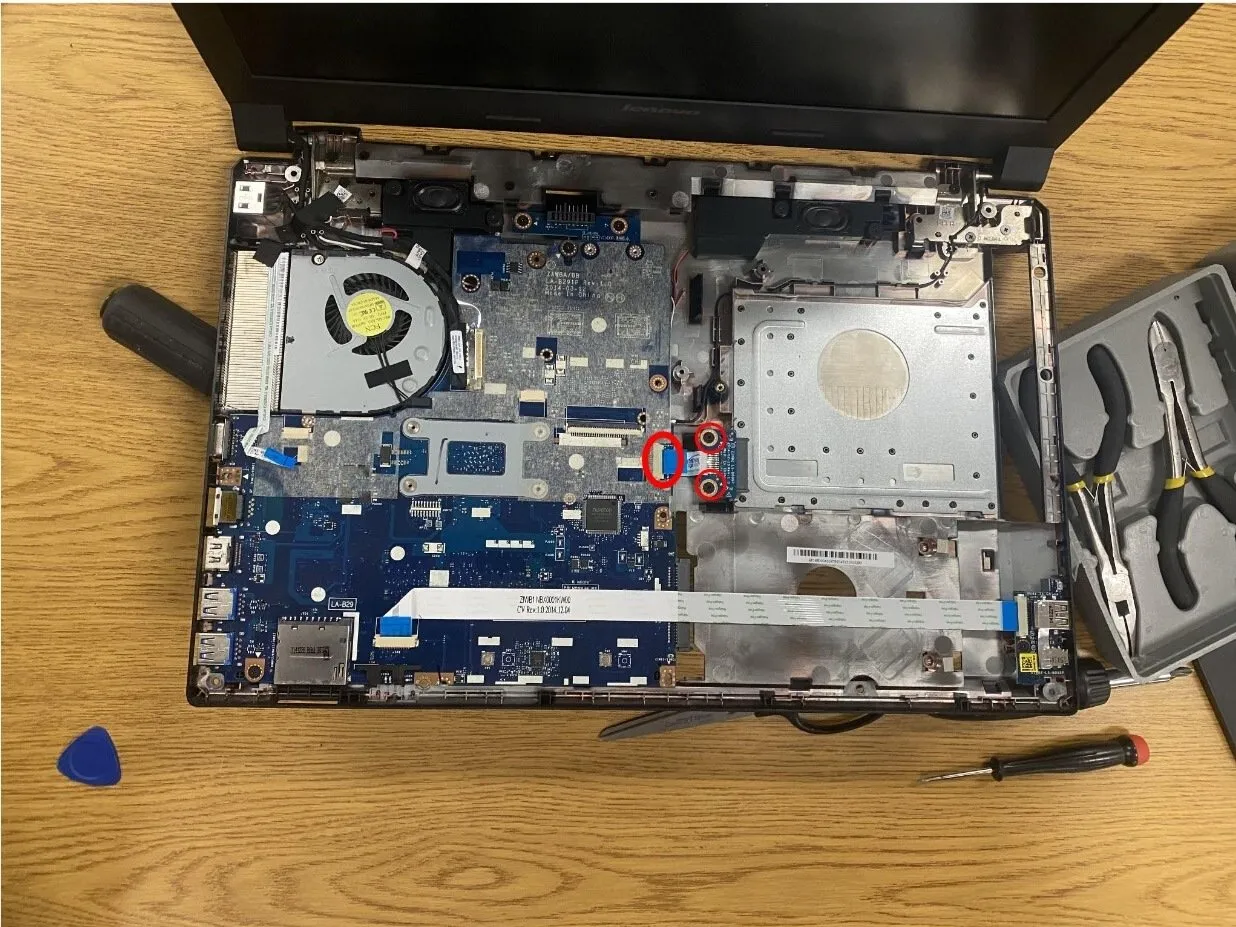

Шаг 8 Снятие разъема UltraBay

• Отсоедините гибкий кабель от материнской платы, затем открутите два выделенных винта и вытащите его.

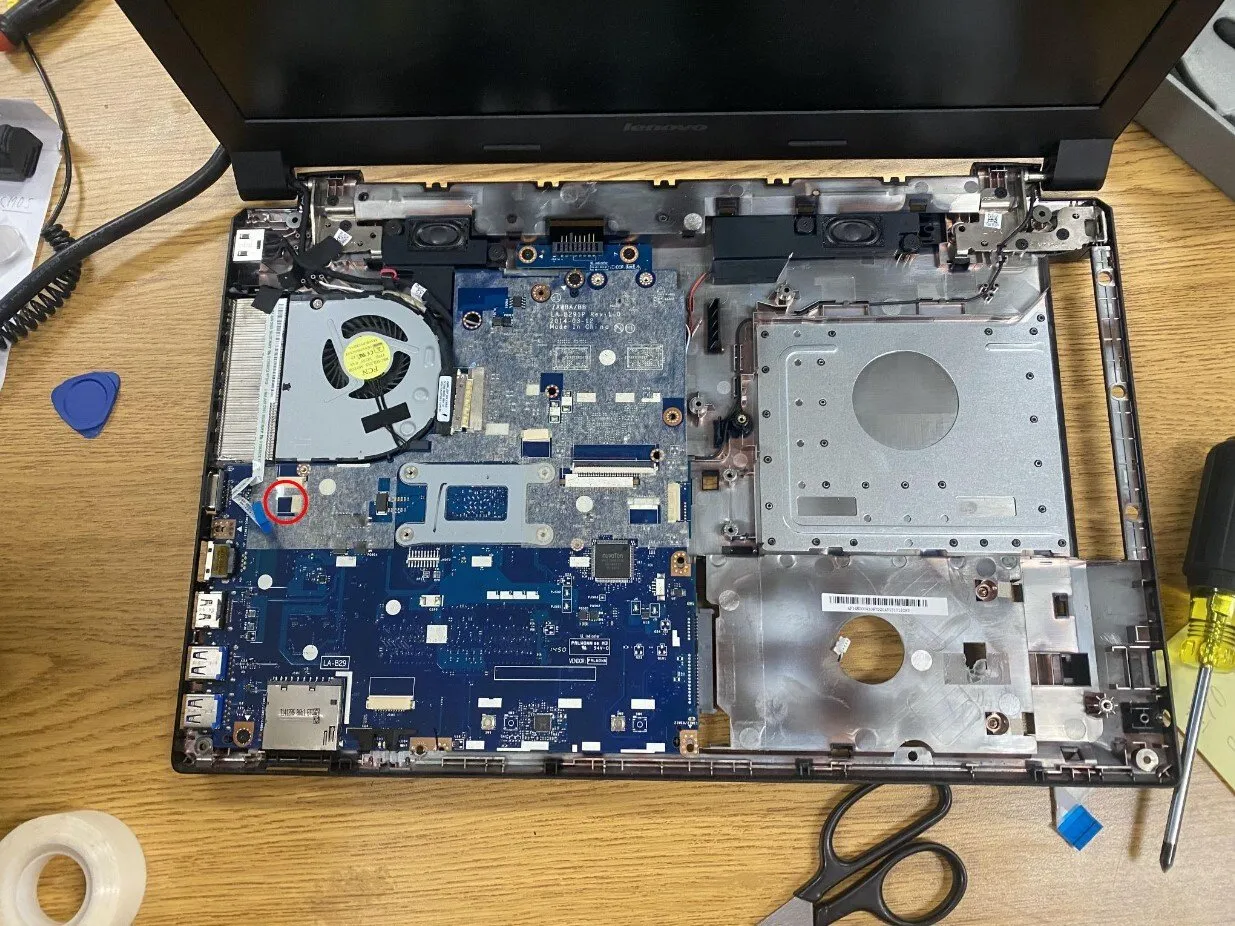

Шаг 9 Снятие светодиодного индикатора состояния заряда

• Отсоедините выделенный гибкий кабель, затем аккуратно извлеките кабель и светодиод.

Шаг 10 Снятие материнской платы

• Выкрутите 5 выделенных винтов

• Потяните материнскую плату вверх и наружу

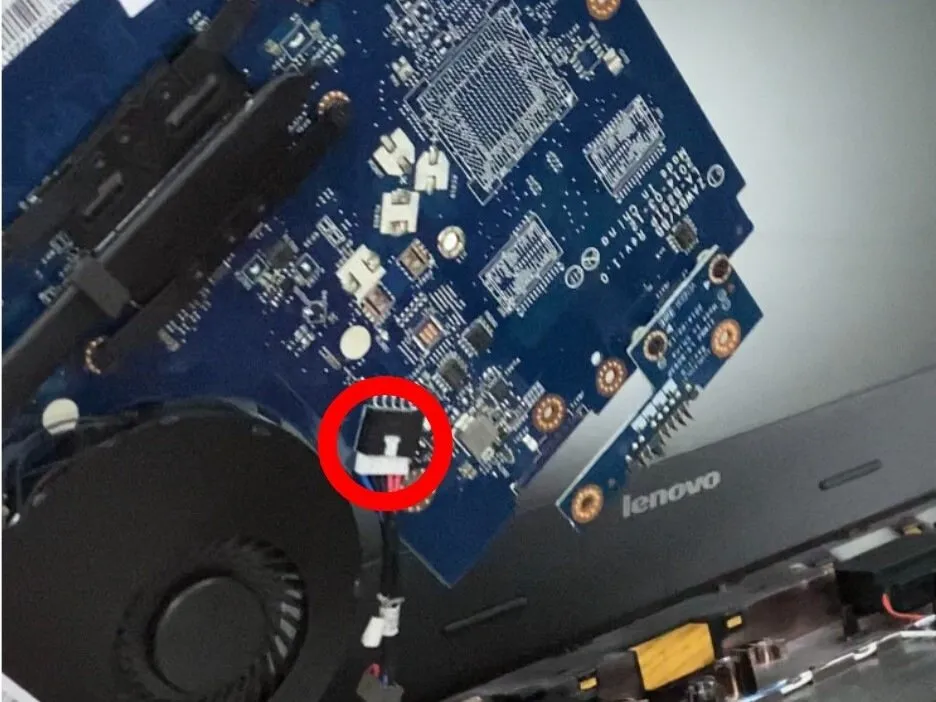

Шаг 11 Отсоединение кабеля питания

• Подденьте белый выступ с помощью палочки, чтобы извлечь кабель зарядки.

Шаг 12 Снятие вентилятора охлаждения

• Отсоедините кабель вентилятора от материнской платы

• Выкрутите один винт, который удерживает вентилятор на месте.

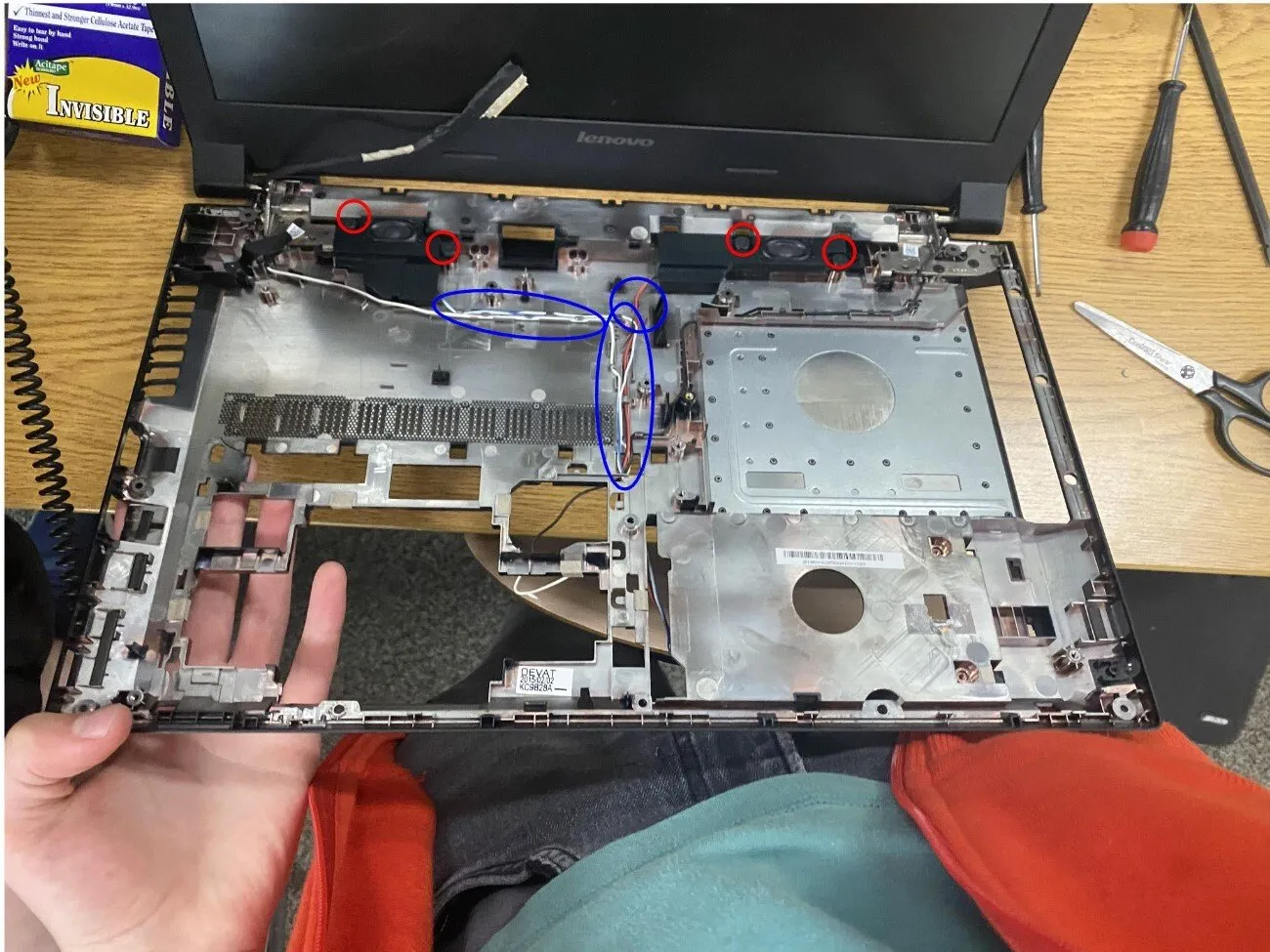

Шаг 13 Снятие динамика

• Отсоедините кабели динамиков (выделены синим цветом).

• Выкрутите крепежные винты (обведены красным) и вытащите динамики.

Шаг 14 Снятие дисплея в сборе

• Отсоедините антенные кабели (выделены красным цветом).

• Выкрутите 6 крепежных винтов (обведены синим).

• После этого дисплей можно будет выдвинуть и снять с остальной части корпуса.

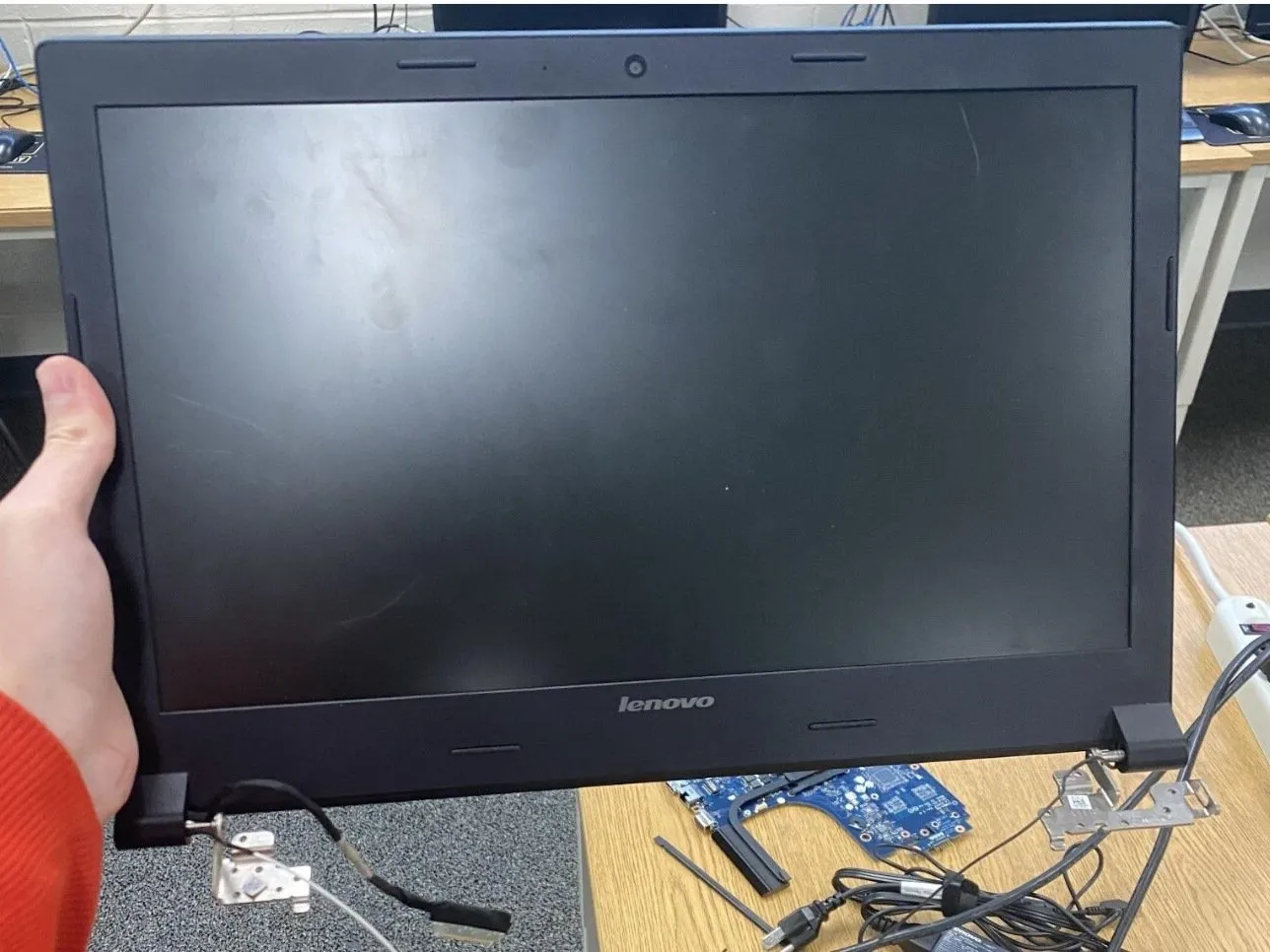

Шаг 15 Снятие ободка дисплея

• На этом этапе можно вынуть рамку дисплея.

• При необходимости используйте тонкий кусок пластика, чтобы поддеть его.

• Будьте осторожны, чтобы не сломать рамку в процессе!

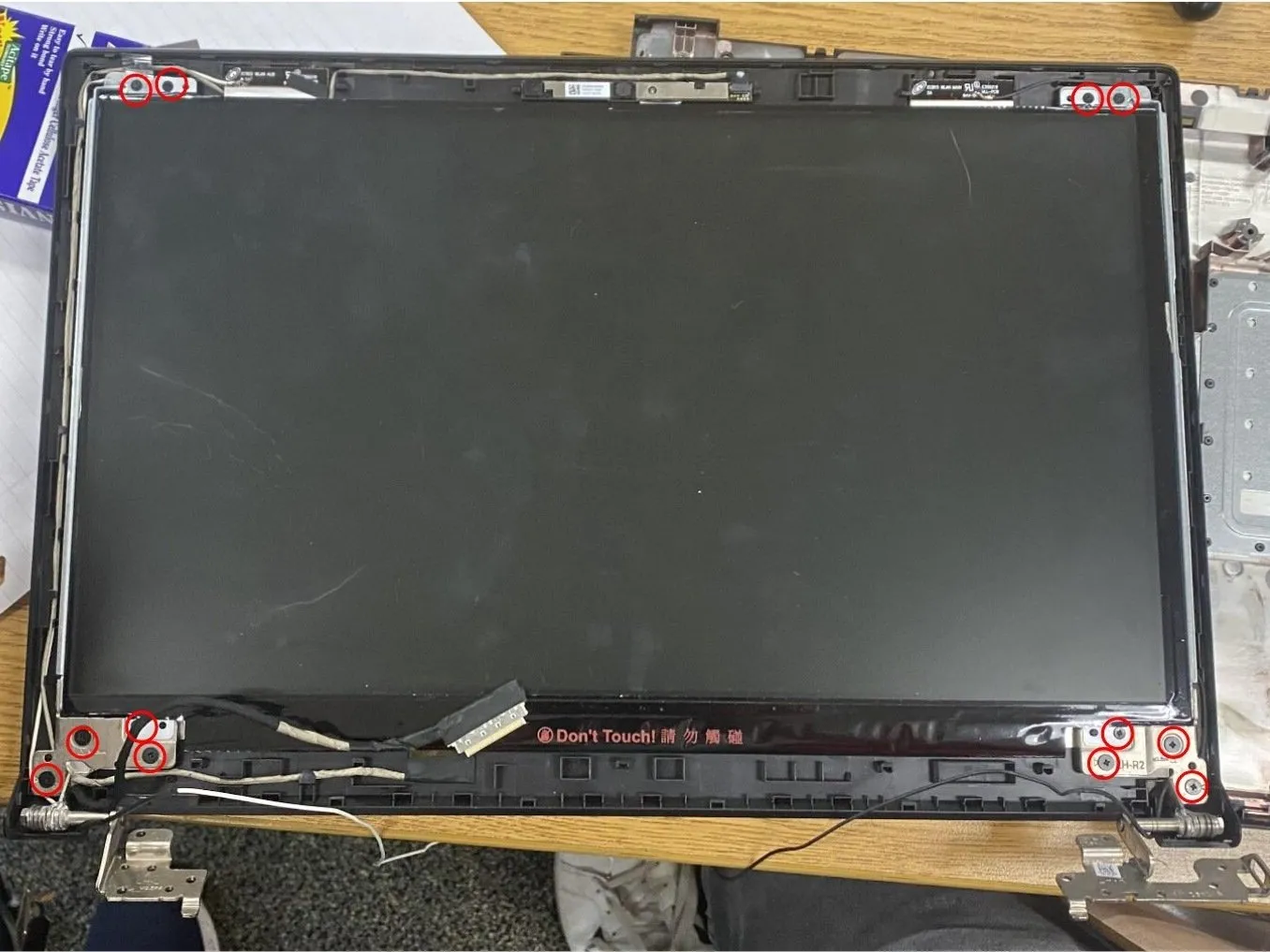

Шаг 16 Снятие панели дисплея

• Открутите 12 крепежных винтов (обведены красным) и осторожно вытащите панель дисплея.

• Не забывайте о кабеле разъема.

• Переверните дисплей и извлеките кабель разъема.

• Он должен легко выскользнуть.

• Теперь можно снять и шарнир.

Шаг 17 Снятие камеры

• Камера будет находиться в верхней части дисплея.

• С помощью пластикового инструмента аккуратно подденьте провод в верхней части.

• Теперь камеру можно извлечь.

• Отсоедините соединительный кабель и снимите камеру с дисплея.

Шаг 18 Окончательный результат

• Вставьте сюда мудрость.
