Разборка Lenovo Chromebook Duet
Введение
Lenovo Chromebook Duet - долгожданное устройство, предлагающее множество функций по привлекательной цене.
- Технические характеристики:
- Процессор - MediaTek™ Helio P60T (2,00 ГГц, 8 ядер, 8 потоков)
- Операционная система - Chrome OS
- Дисплей - 10,1-дюймовый FHD (1920 x 1200) IPS, глянцевый, сенсорный, 400 нит
- Графика - ARM G72 MP3 800 ГГц
- Аккумулятор - до 10 часов
- Память - 4 ГБ LPDDR4X
- Накопитель - 64 ГБ eMMC
- Встроенные камеры
- Задняя: 8 МП с автофокусом
- Передняя: 2 МП с фиксированным фокусом и светодиодным индикатором
*Примечание создателей. Это мое личное устройство, которое моя дочь уронила и разбила стекло. Я планирую починить экран, но на момент написания статьи это настолько новое устройство, что я не могу найти запасные части.
Что вам понадобится
Инструменты
Инструмент для вскрытия iFixit | Источник - ifixit.com
Jimmy | Источник - ifixit.com
Отвертка Phillips #0 | Источник - ifixit.com
Пинцет | Источник - ifixit.com
Шаг 1 Устройство
Как видите, это мое личное устройство, которое уронила моя дочь и разбила стекло. Я планирую отремонтировать его, если, конечно, запчасти будут доступны.
Комментарии к шагу
У меня похожая ситуация. Мой сын уронил свой. Как вы думаете, когда появятся запчасти? Есть какие-нибудь предположения? Я разговаривал с местными дистрибьюторами и Lenovo. Я не нашел много помощи.
Я тоже, мой племянник уронил свой, пожалуйста, сообщите, если кто-то знает, как я могу починить его.
Я хотел бы обновить хранилище, есть ли такая возможность, и если да, то какой диск я должен приобрести, спасибо заранее
Я нашел 2 продавцов EBay в Китае с полной сборкой (экран плюс дигитайзер) примерно за $80 (бесплатная доставка). У обоих продавцов осталось по 2 штуки. Я заказал свой сегодня. Я подтвердил номер детали через сайт Lenovo, и он, кажется, соответствует, CTX636. Удачи. Я отчитаюсь, как только получу свой. Я уверен, что они быстро распродадутся.
Продавец №1:
https://www.ebay.com/itm/LCD-Display-Tou...
Продавец #2:
https://www.ebay.com/itm/LCD-Display-Tou...
Привет, ребята
Моя собака случайно схватила мой chrome book и треснула правая верхняя часть.
дисплей цел, но есть небольшие проблемы с призраками, а верхний угол не реагирует на прикосновения.
я нашел временное решение
мы можем отключить сенсорный экран google это и использовать поиск + shift + t
Это переключение на или выключить в соответствии с требованиями
и использовать в качестве мини-ноутбука, пока мы не получим стекло для замены экрана.
Моя племянница наступила на Duet Chromebook моей дочери. Пошел в ремонтную мастерскую, и там сказали, что единственное, что я могу сделать, - это купить новый. Нет, я жду, когда появятся запасные экраны. Пока же она может пользоваться им с помощью мыши или коврика на клавиатуре, но я бы хотел, чтобы он снова работал с сенсорным экраном.
Шаг 2 Устройство
Это довольно умное устройство, и я действительно впечатлен тем, что оно может делать, особенно за свою цену.
1. USB-C (Gen 2)
2. Кнопка питания
3. Регулятор громкости
4. Направляющие штифты
5. Пятиточечные штифты
Полный список спецификаций можно найти на сайте Lenovos здесь

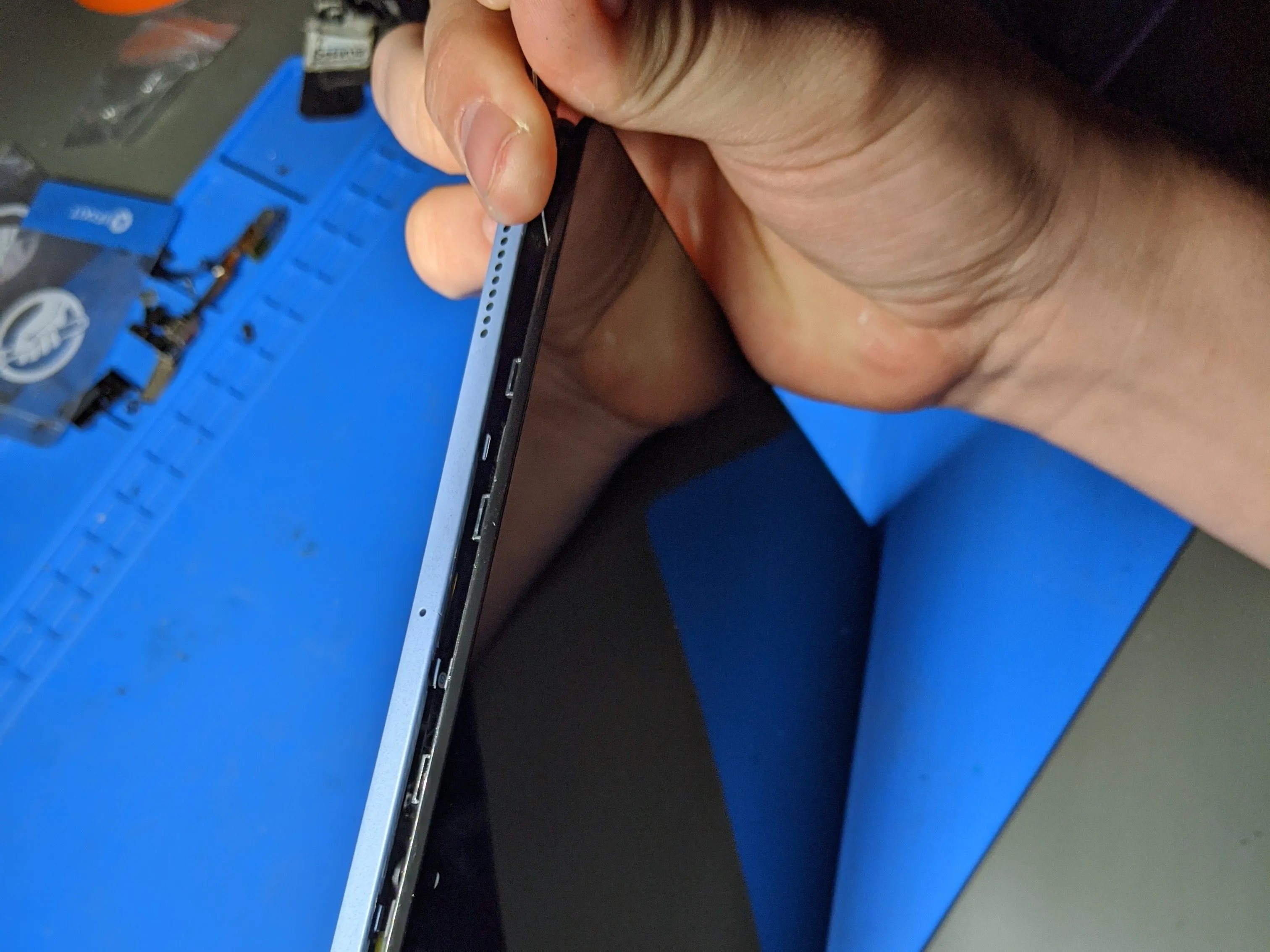

Шаг 3 Открыто!

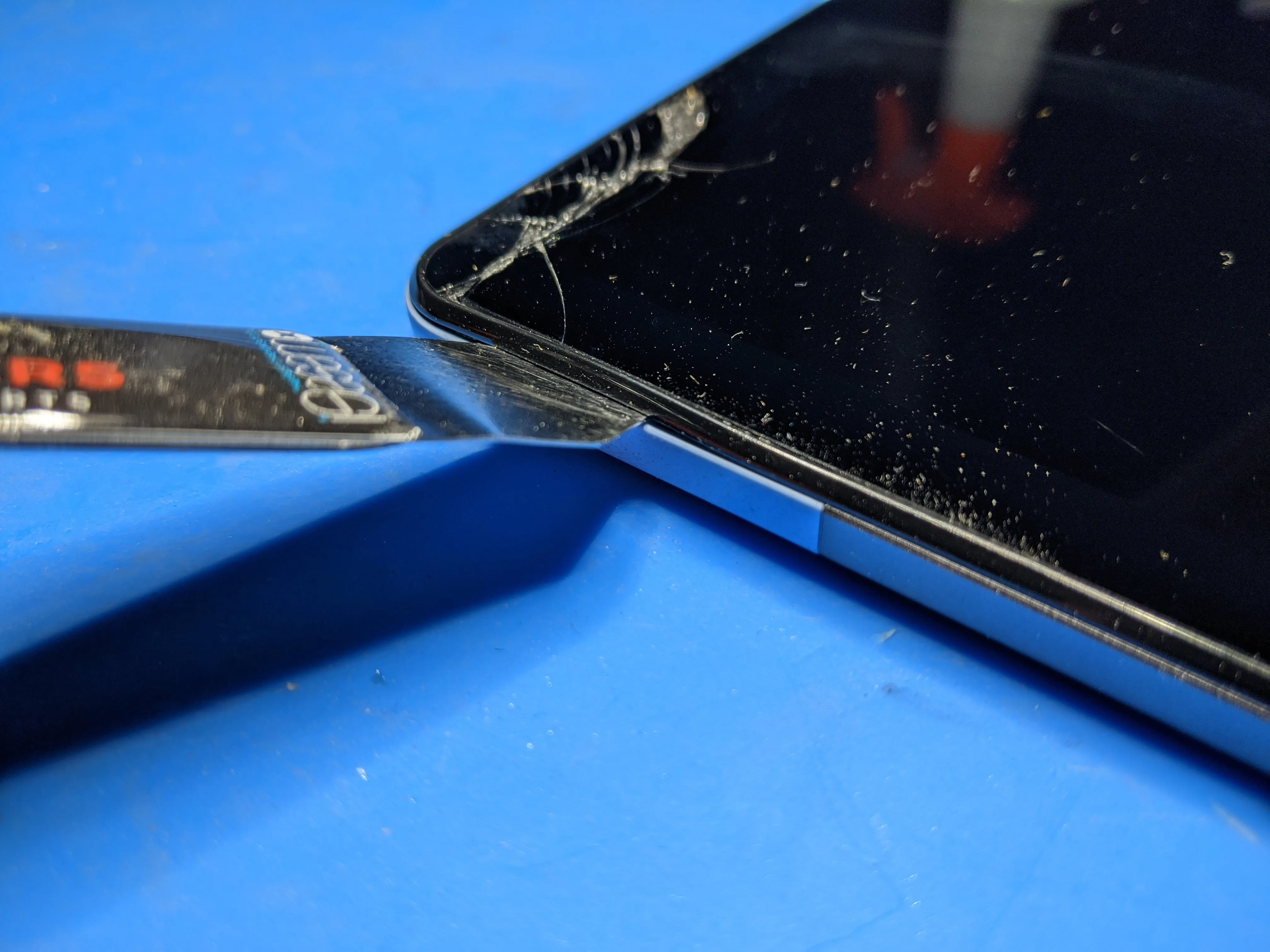

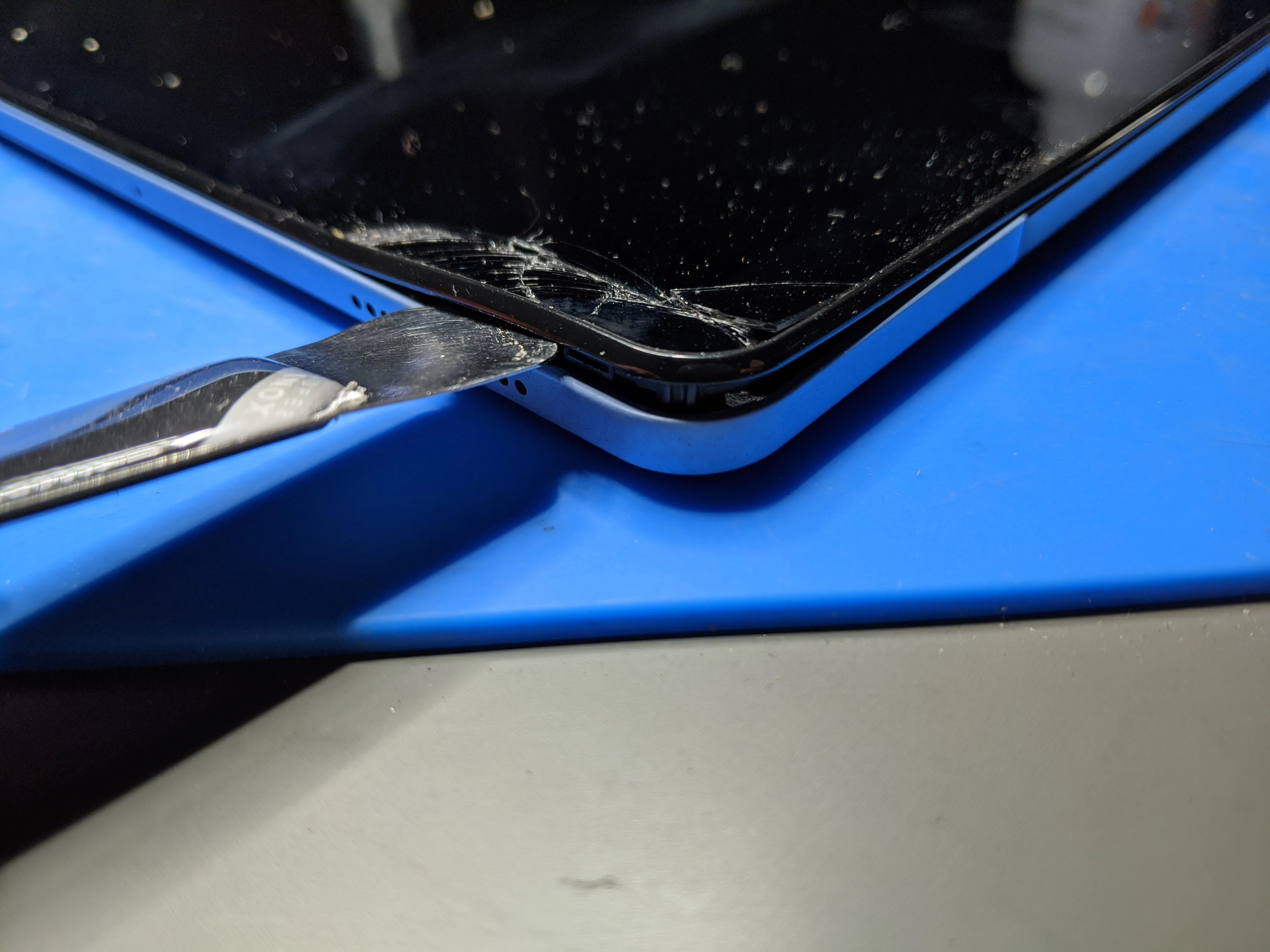

Я ожидал, что придется нагревать экран и разбираться с приклеенным дисплеем. Я очень рад сообщить, что это не так!
Экран держится на клипсах! Никакого нагрева, никакого клея.
Шаг 4 Как книга

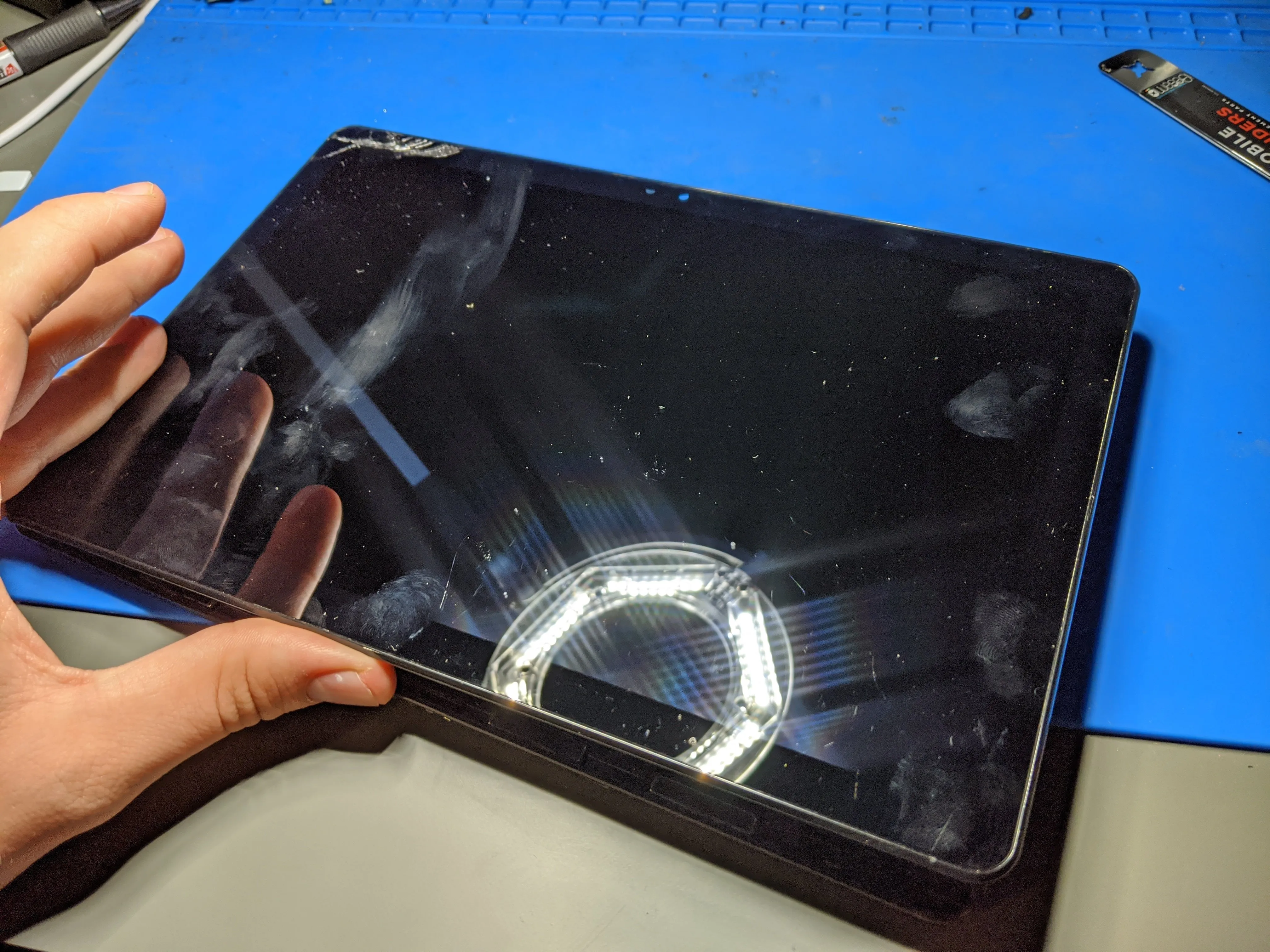

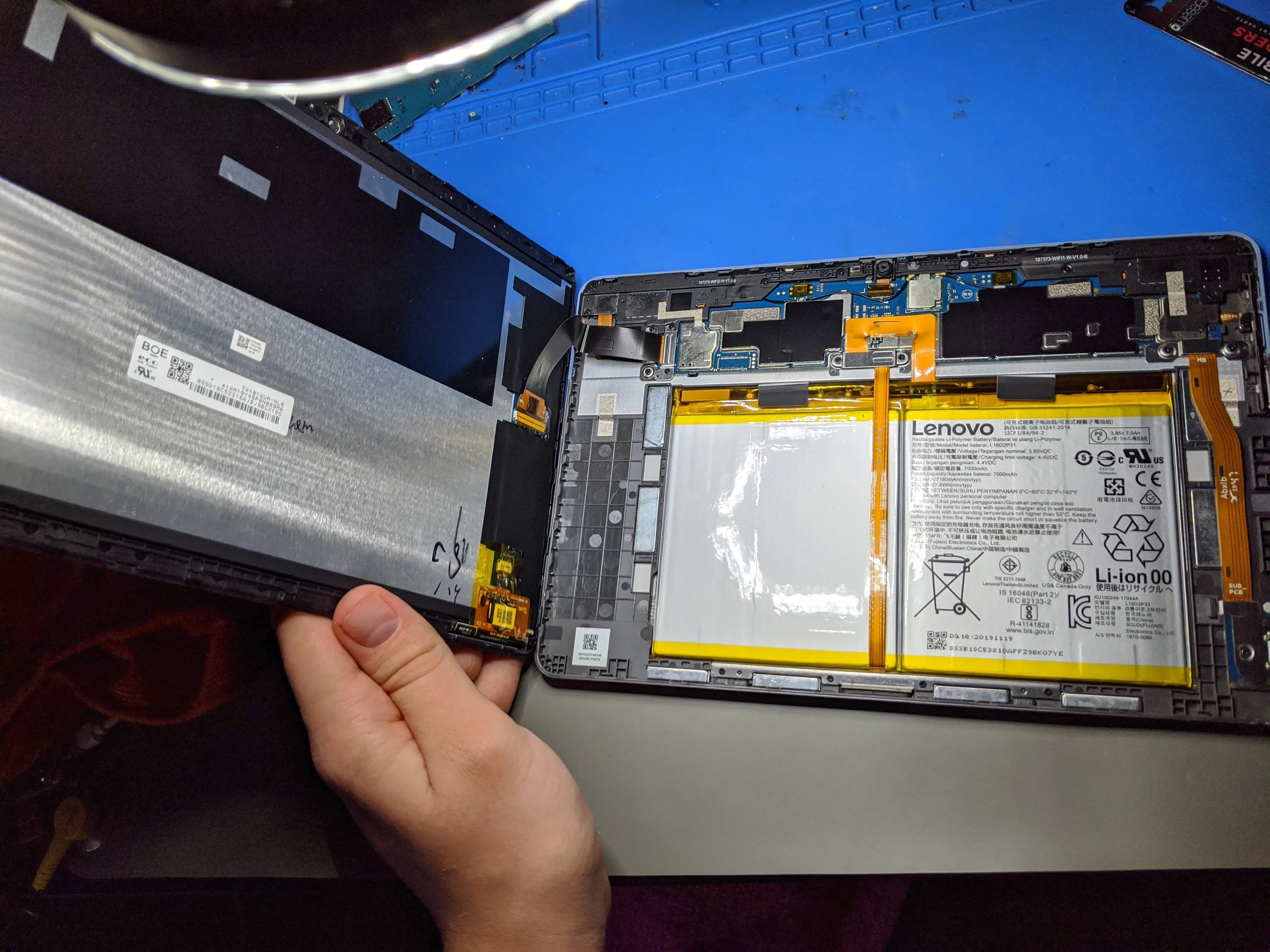

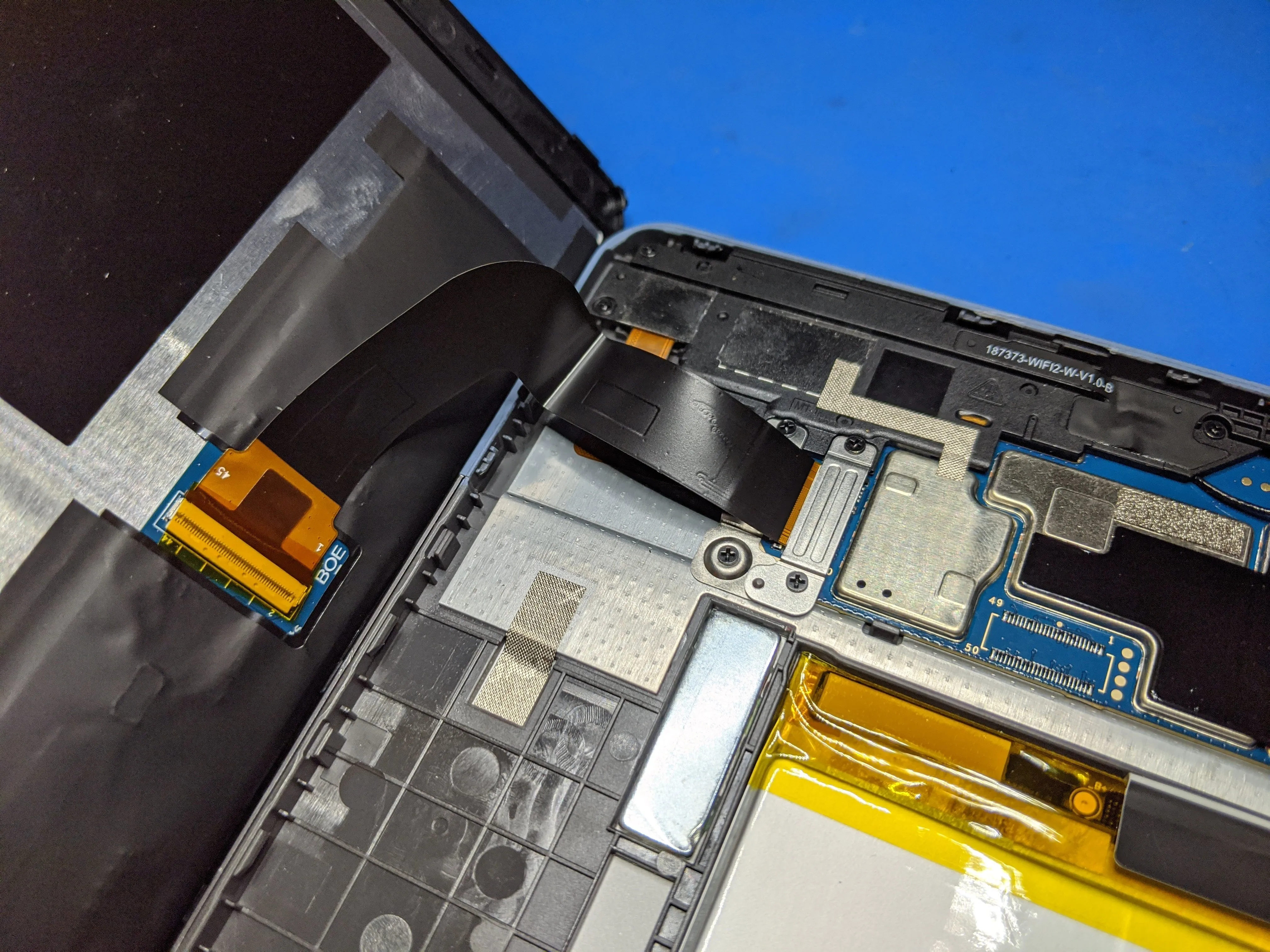

Когда все зажимы освобождены, экран открывается как книга слева.
Нижний гибкий кабель для дисплея находится слева вверху.
Комментарии к шагу
не могли бы вы поделиться номером модели оригинального экрана с обратной стороны поврежденного экрана, например:
B156xxxx, LTN173xxxx, N140xxxx, CLAA16xxxx, KP156xxxx(XY)(XY)....etc.
Кто-нибудь знает, где можно достать гибкий кабель для дисплея? Я получил запасной экран, но мой гибкий кабель тоже сломан...
Может ли кто-нибудь объяснить мне, как прикрепить гибкий кабель к новому экрану?
Шаг 5

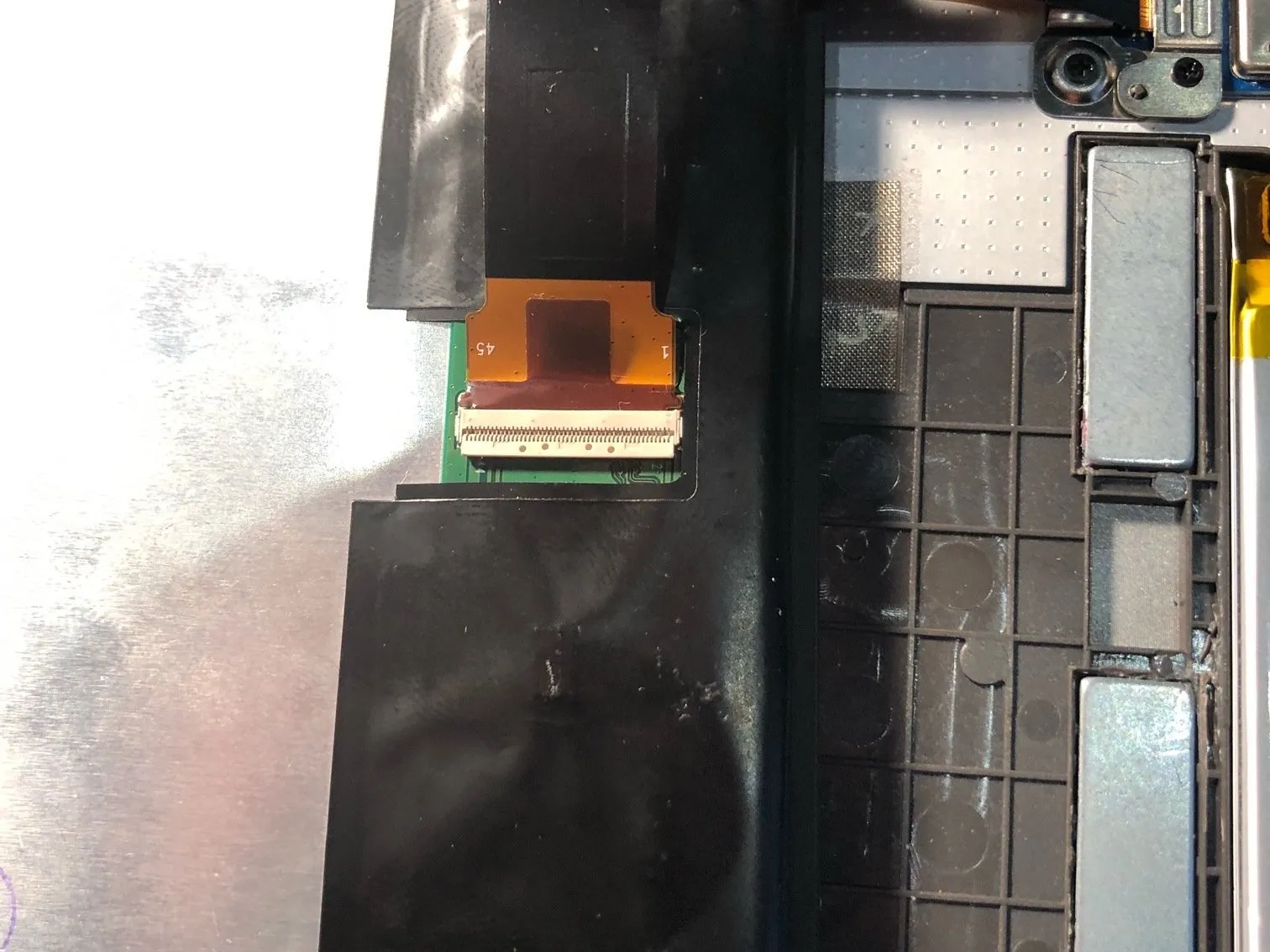

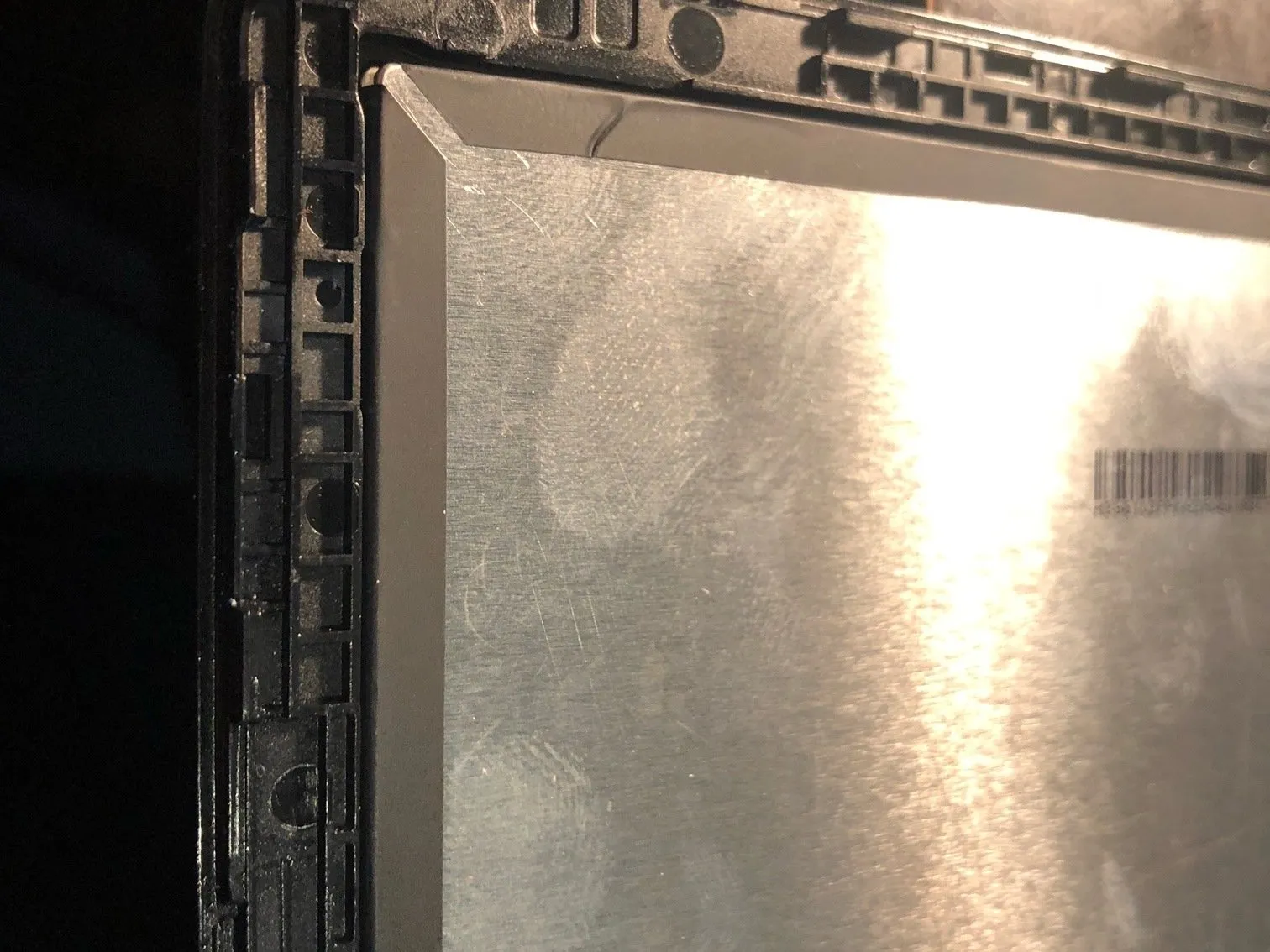

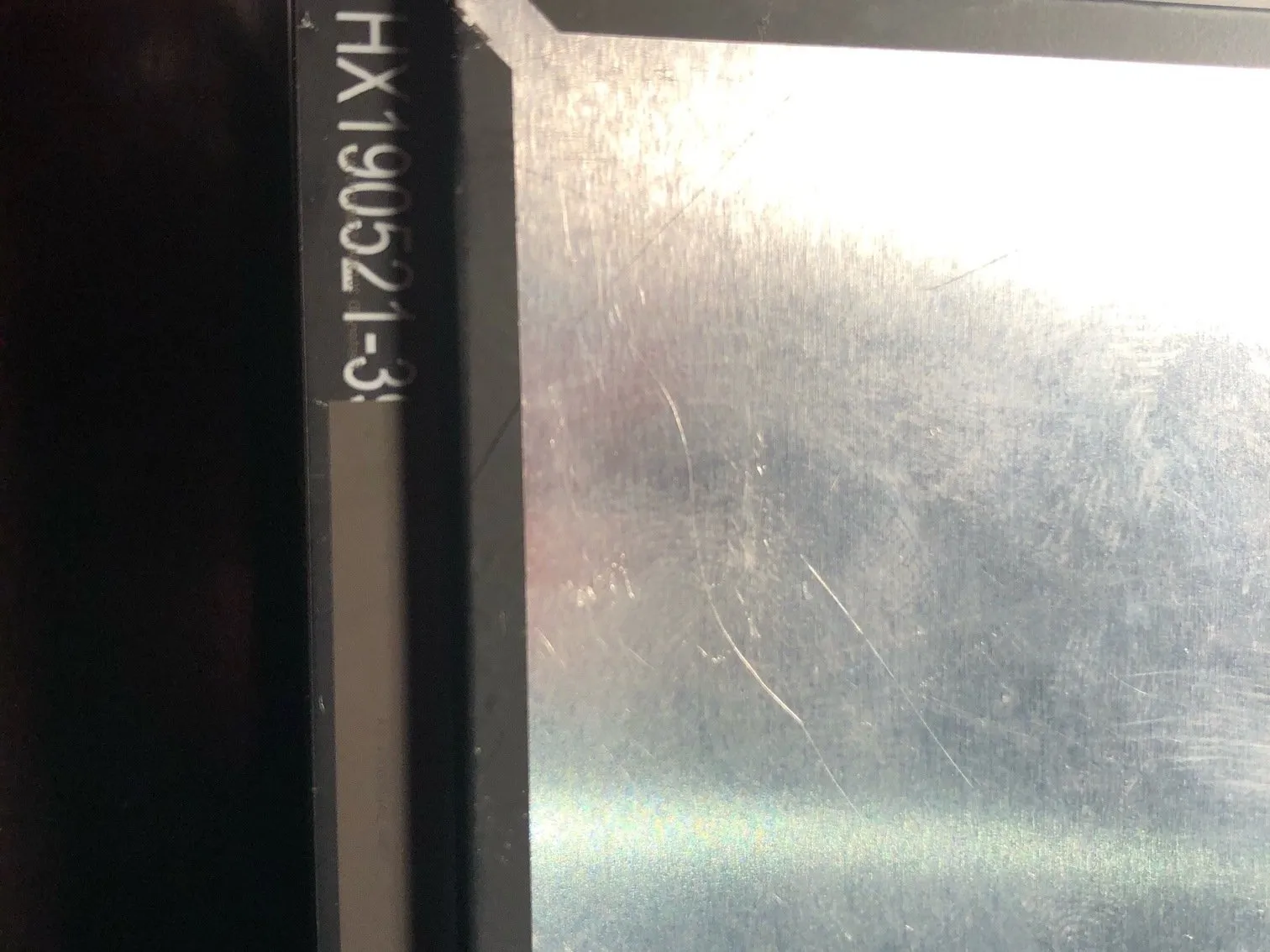

Для замены треснувшего экрана необходимо снять рамку с разбитого экрана и с помощью двухстороннего скотча прикрепить ее к новому экрану.
Комментарии к шагу
Будьте осторожны при замене экрана, когда снимаете пластиковую рамку. Я попытался нагреть стекло, чтобы клей легче отделялся от пластиковой рамки и стеклянного экрана, однако я нагрел его слишком сильно, и это привело к деформации пластиковой рамки. Теперь она сжалась с одной стороны и не подходит к новому экрану. Очень обидно, так как я не могу найти замену только пластиковой рамке.
Кроме пластиковой рамки, мне также нужно отсоединить кабель дисплея от экрана, но я не представляю, как это можно сделать... Кажется, его нельзя просто вытащить из белого разъема? Кто-нибудь знает, как это можно сделать?
Исправлено! Кабель нужно было 'освободить' с другой стороны белого разъема (например, поддеть небольшим инструментом или ногтем). Я получил рабочий ЖК-дисплей + сенсорный экран из https://m.nl.aliexpress.com/item/1005002... Спасибо!
Как снять пластиковую рамку?
Я удалил пластиковую рамку с помощью фена и шпателя или чего-то еще, что является тонким, вы удалите гибкий кабель, подняв белый разъем на задней панели экрана. затем вы можете осторожно вытащить кабель из
Шаг 6 Снимите дисплей

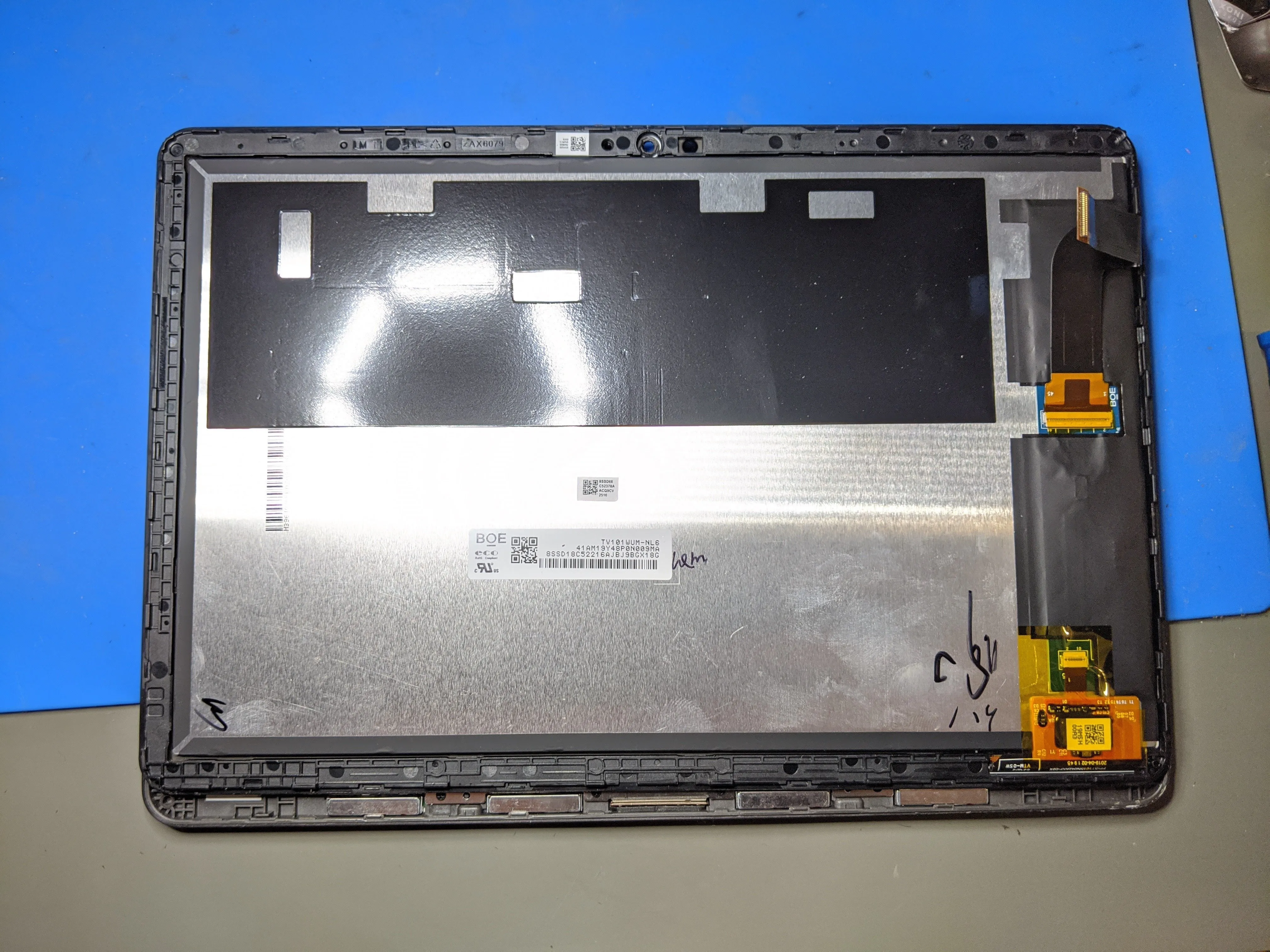

Всего пара винтов Philips удерживает кронштейн над разъемом батареи
Еще два винта Philips удерживают винты сборки ЖК-дисплея.
Шаг 7 Внутренний обзор
Задняя камера
Фронтальная камера
Порт зарядки

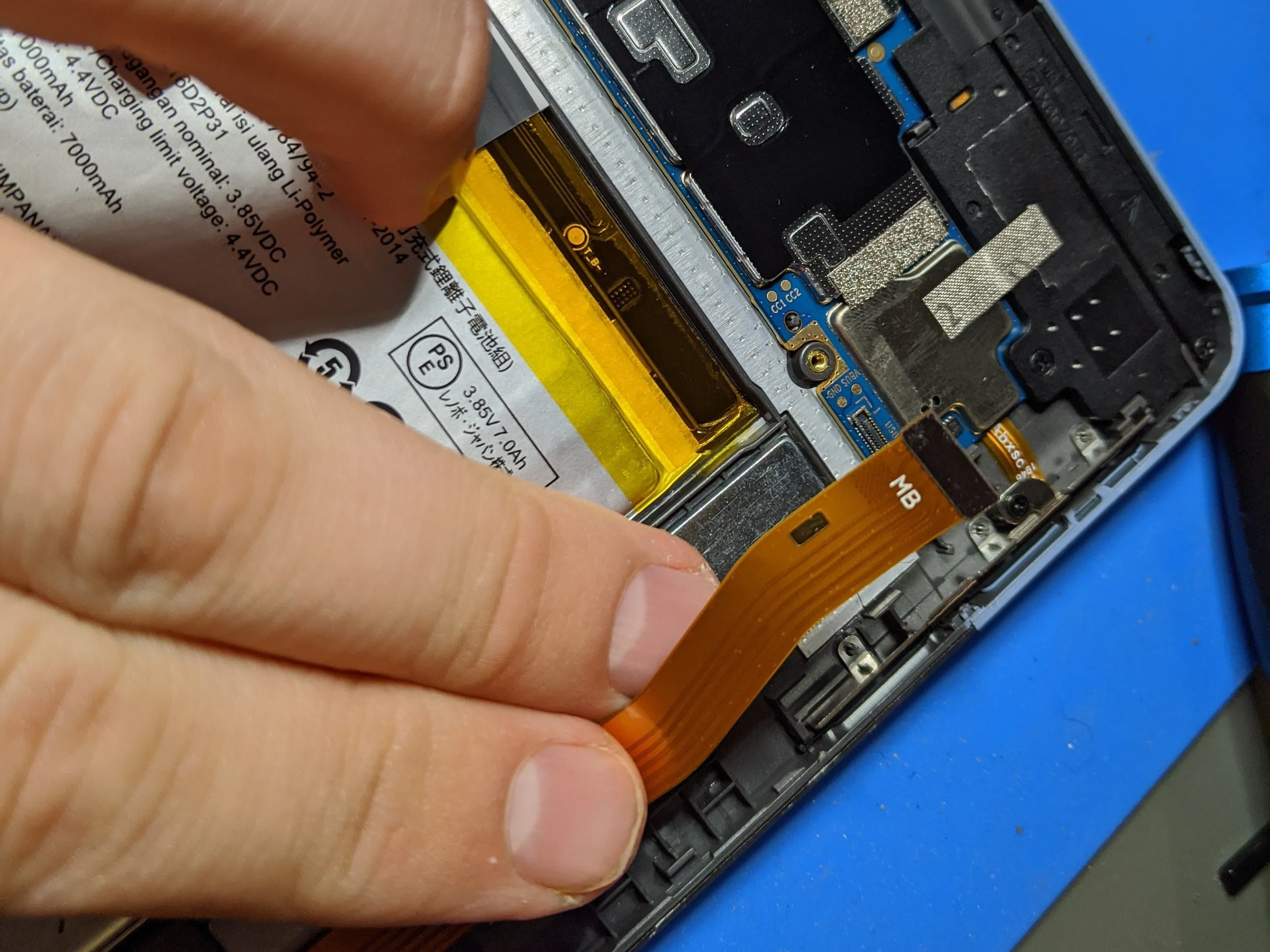

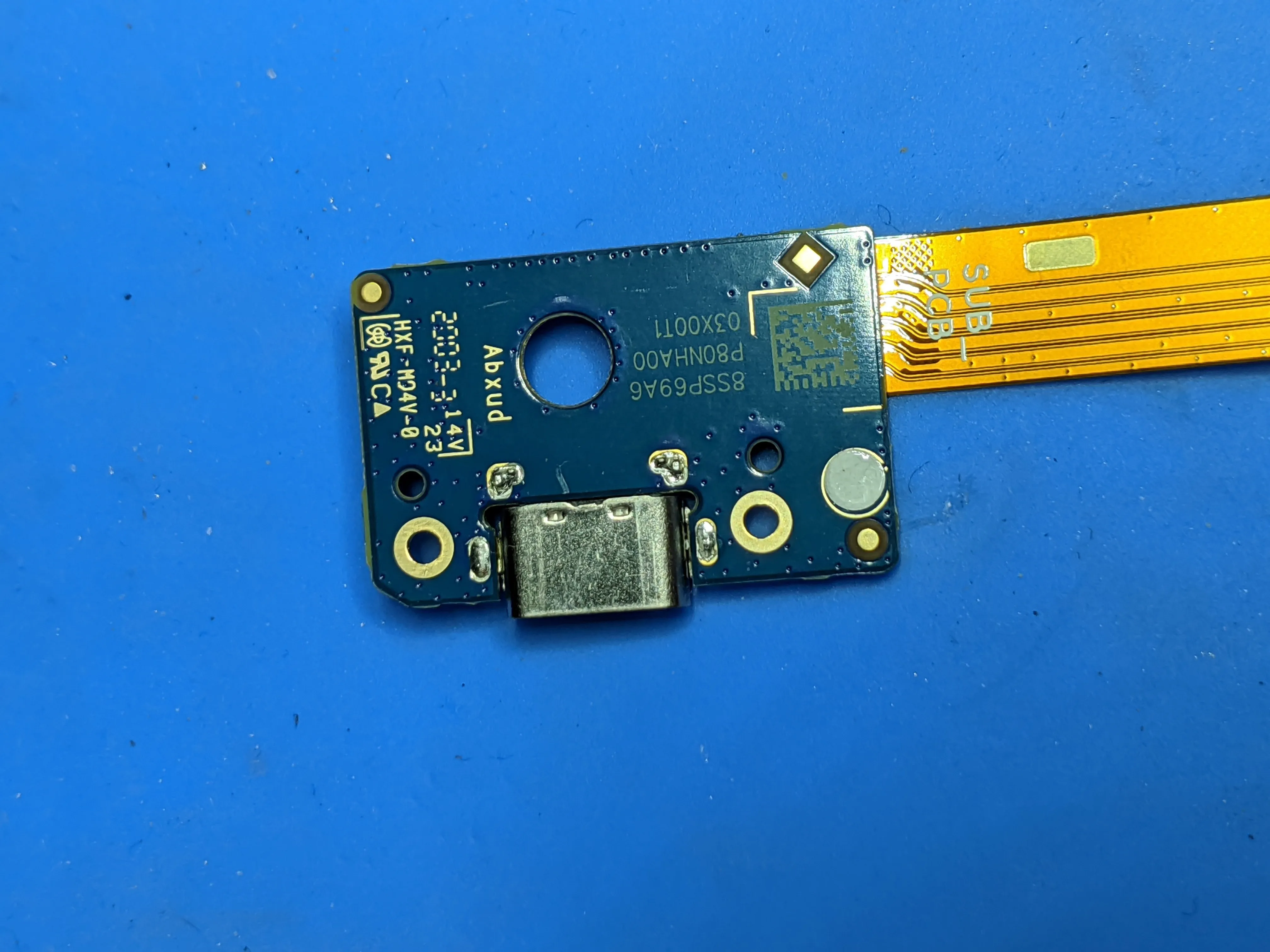

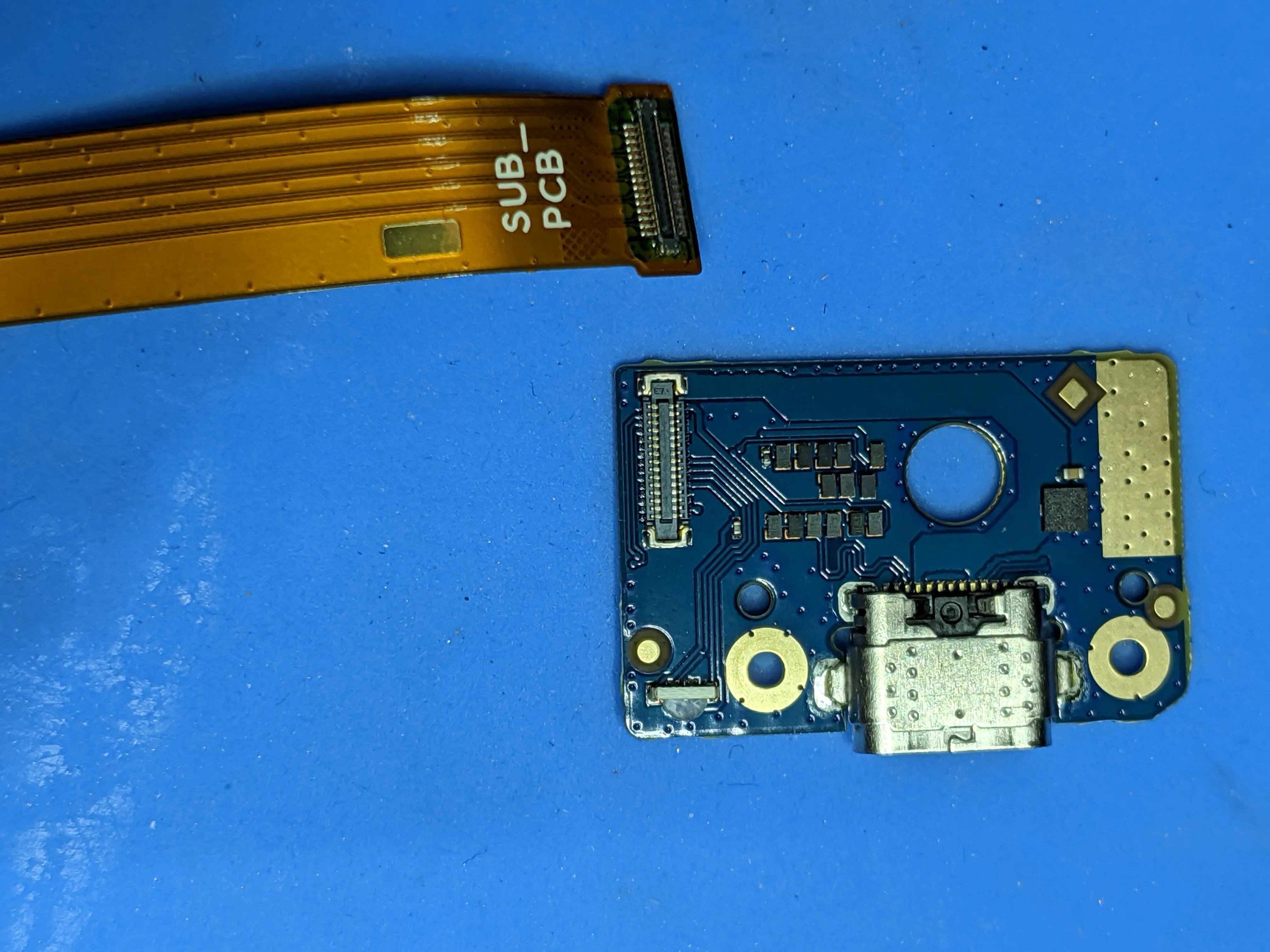

Шаг 8 Порт для зарядки
Порт зарядки Type-C, очень модульный! Спасибо Lenovo!
Текст гласит 8SSP69A6 P80NHS00 03X00T1 Abxud
Комментарии к шагу
На фотографии, как мне кажется, написано 8SSP69A6 P80NHA00 03X00T1. Обратите внимание на замену буквы 'S' на 'A'.
как заменить порт питания/данных USB c (2.0) в Lenovo Chromebook Duet на USB c (3.0)
- любые предложения
- это слишком сложно
- могут ли DIYs действительно сделать это (❗)
Шаг 9

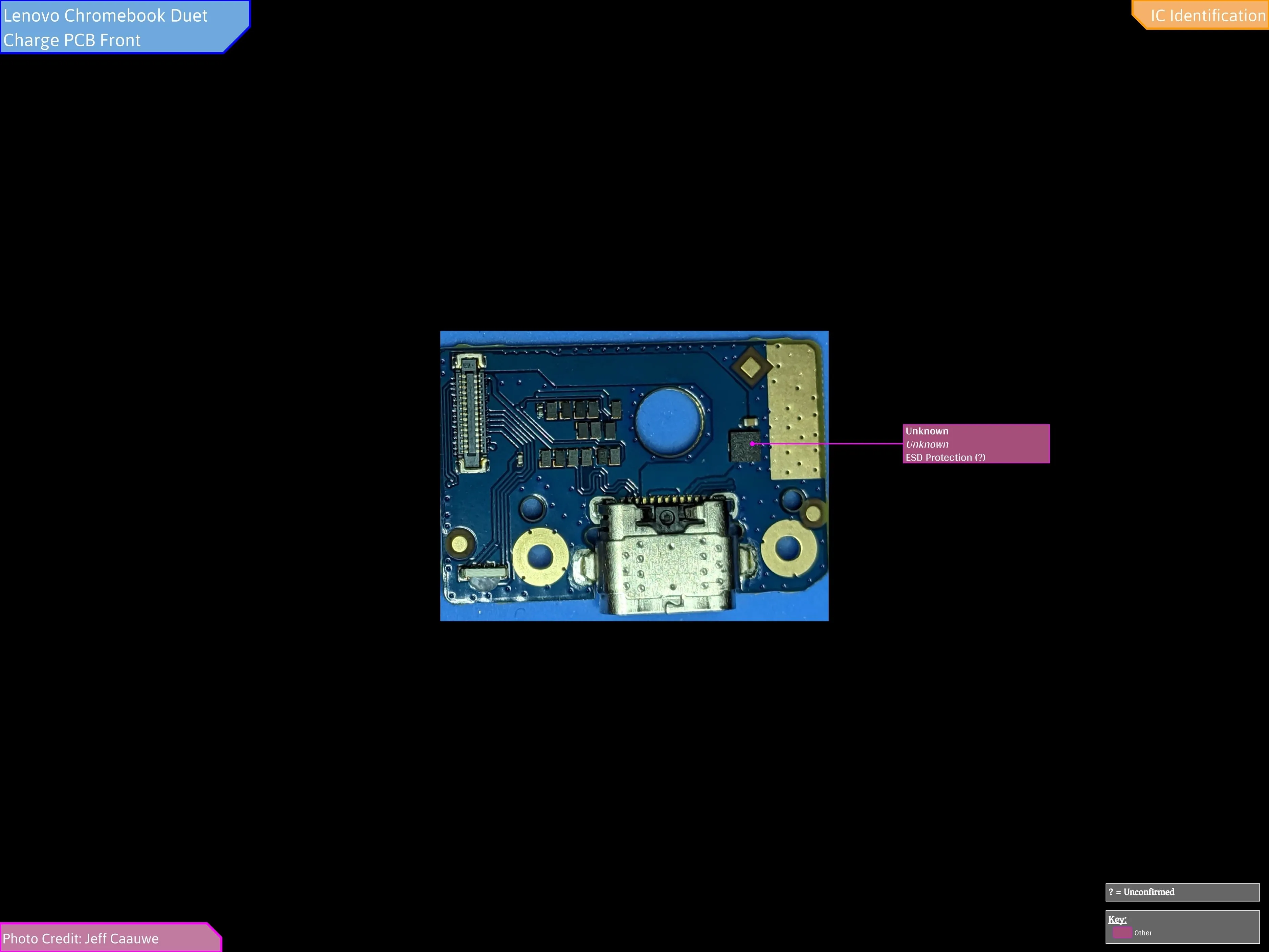

Полная идентификация микросхем для платы порта зарядки:
Для просмотра текста вам может потребоваться увеличить его.

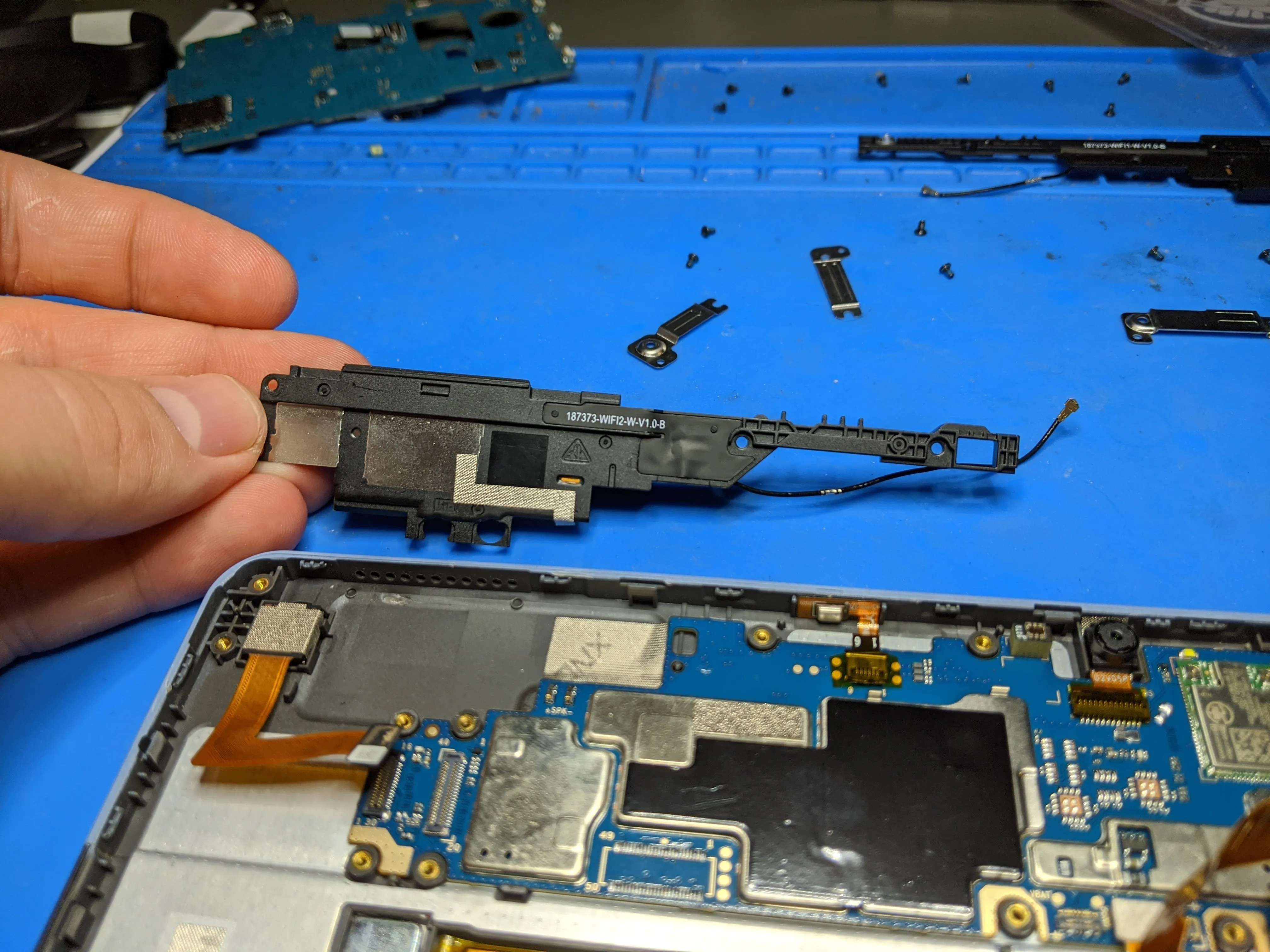

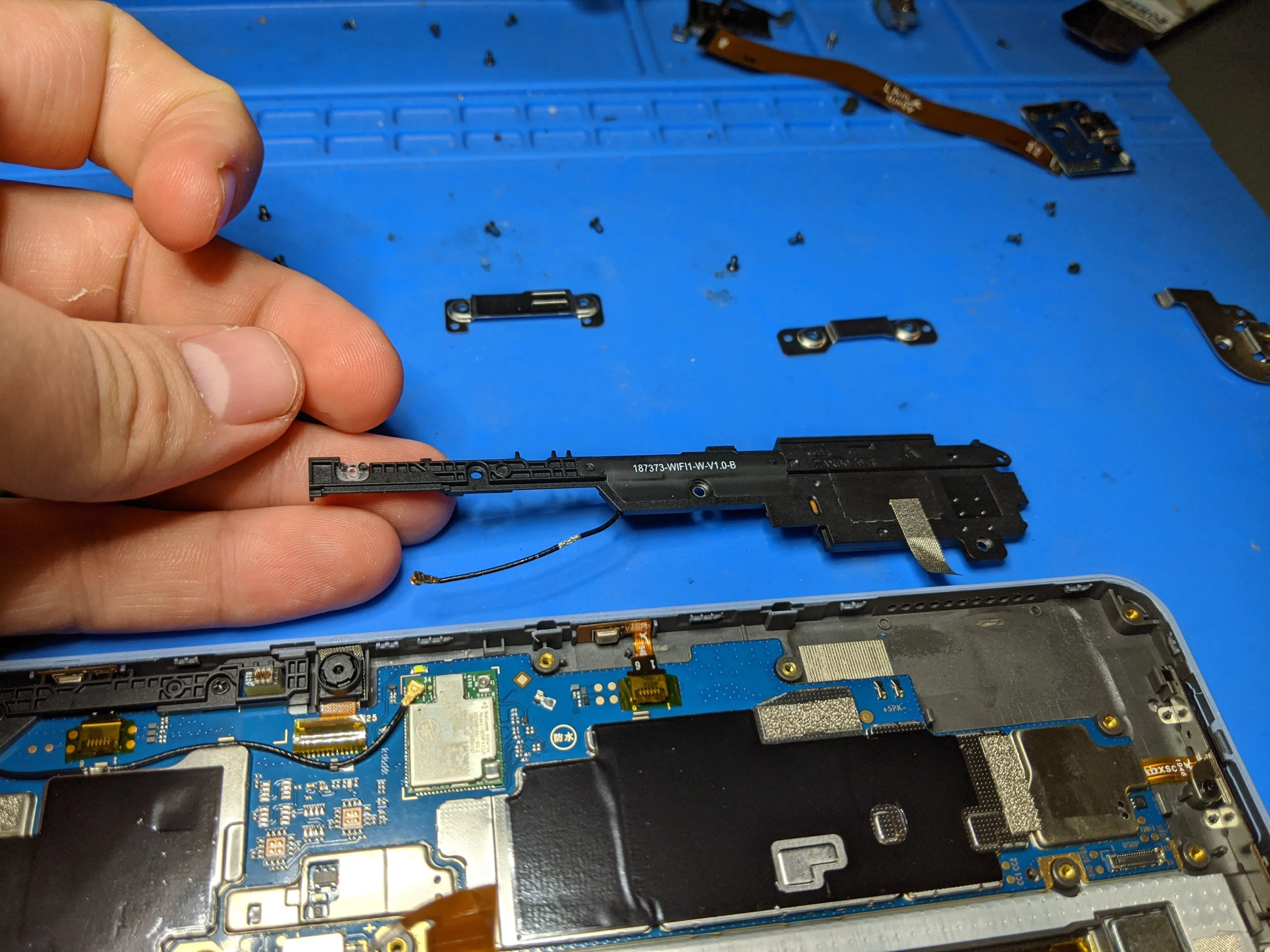

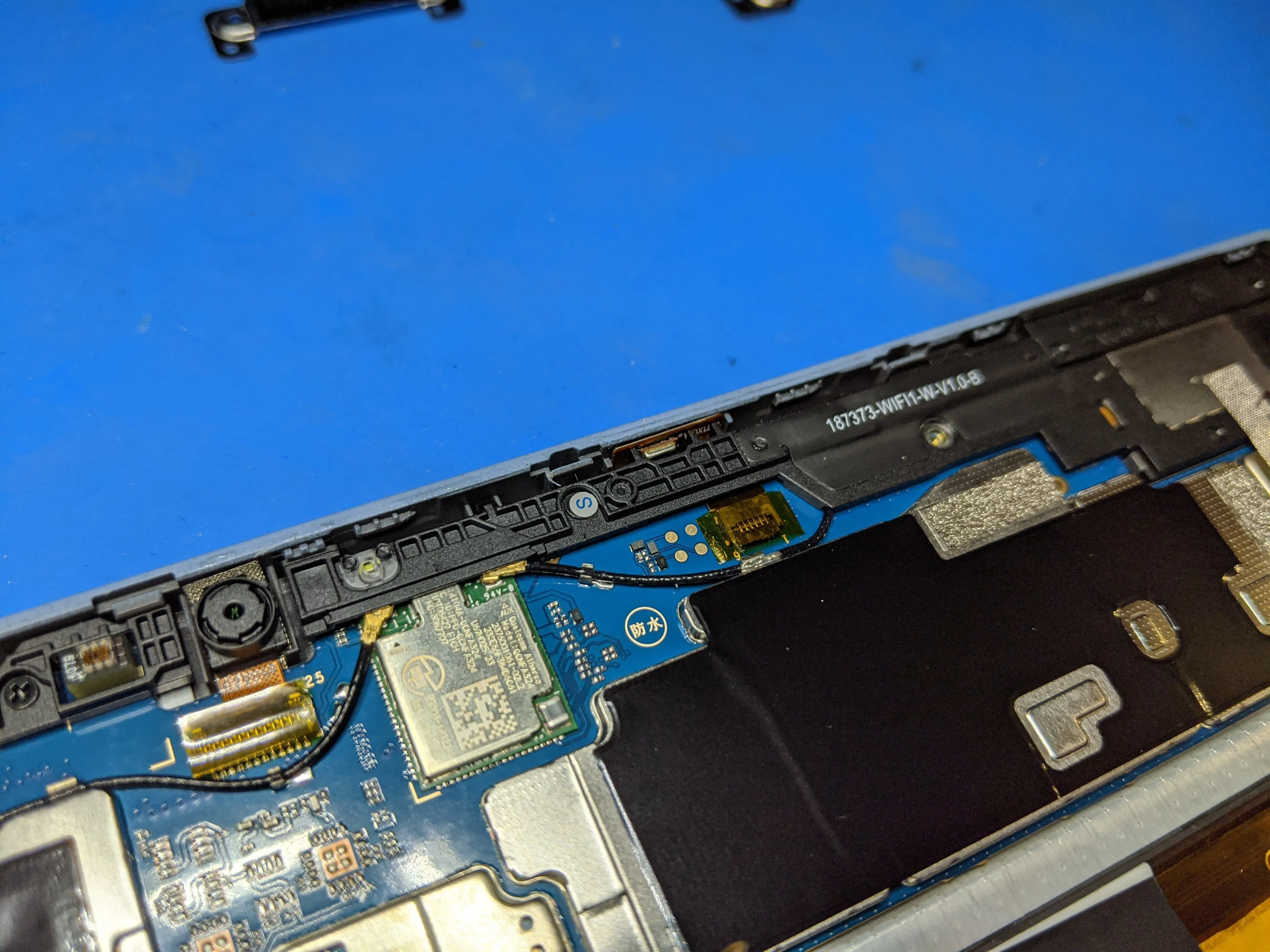

Шаг 10 Динамики + антенны
На правой антенне написано 187373-WIFI1-W-V1.0-B
Левая - 187373-WIFI2-W-V1.0-B

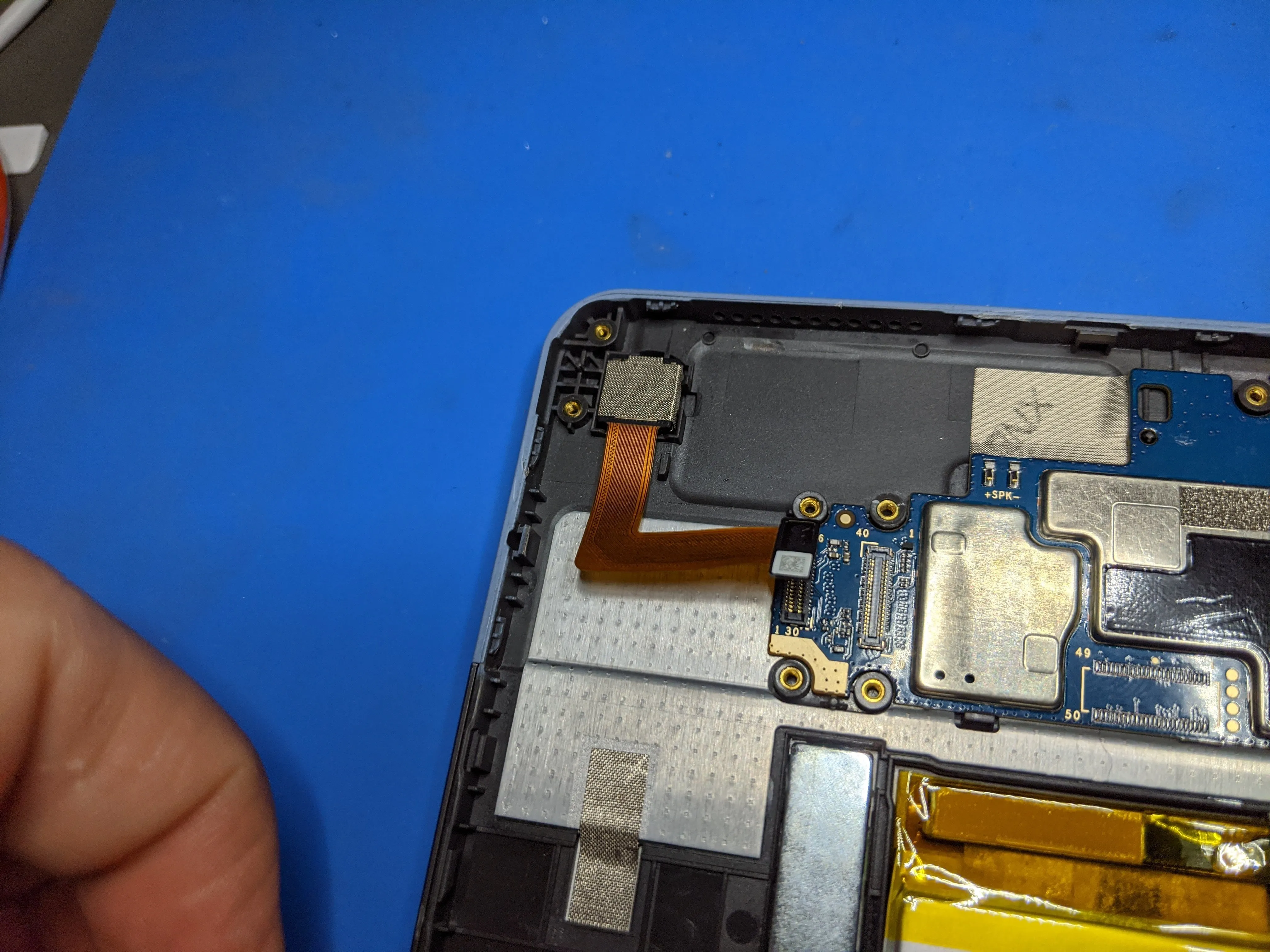

Шаг 11 Камеры
Задняя камера читается как F8V07S SUNNY I9482

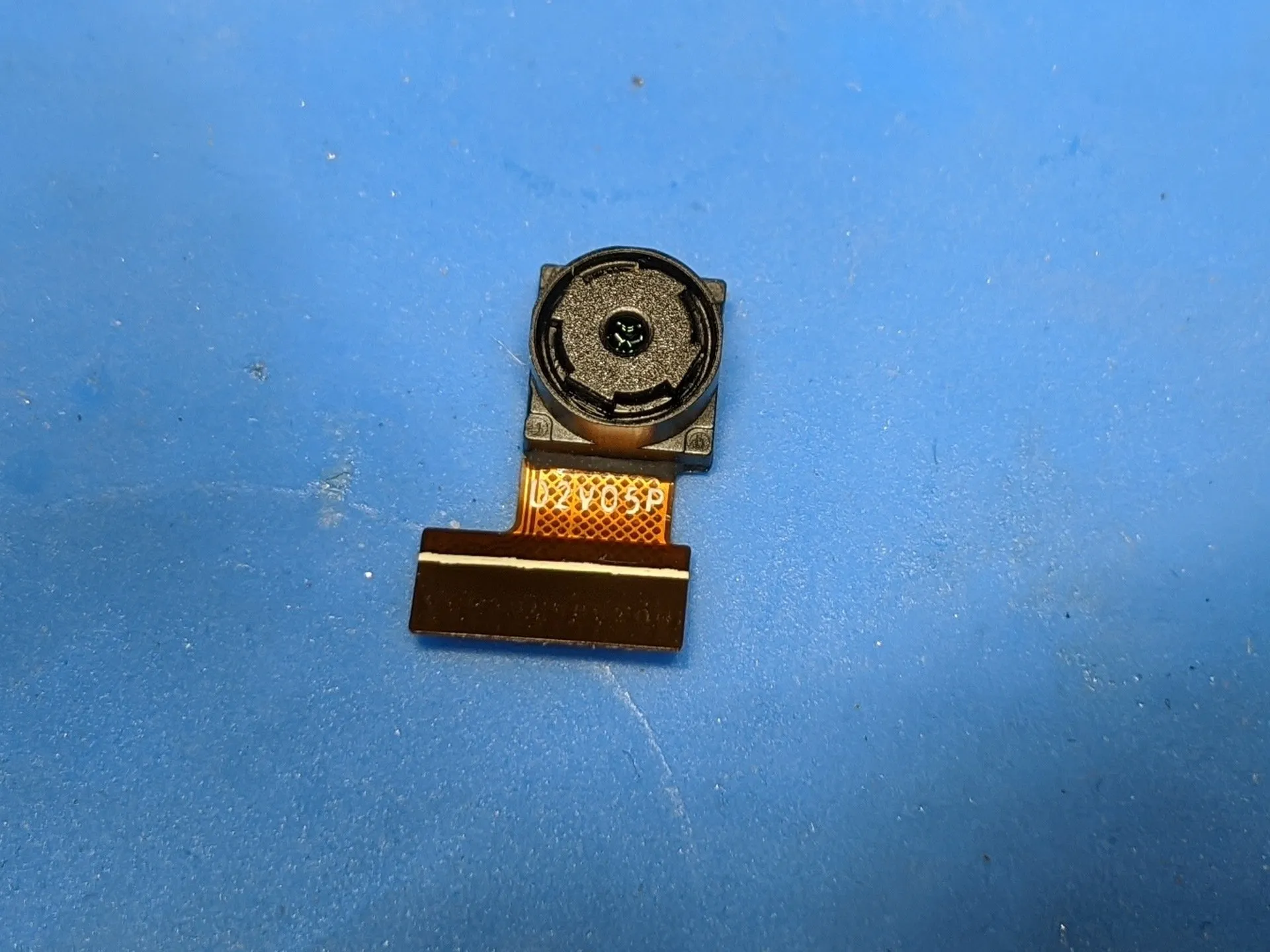

Передняя камера читается как D2V05P

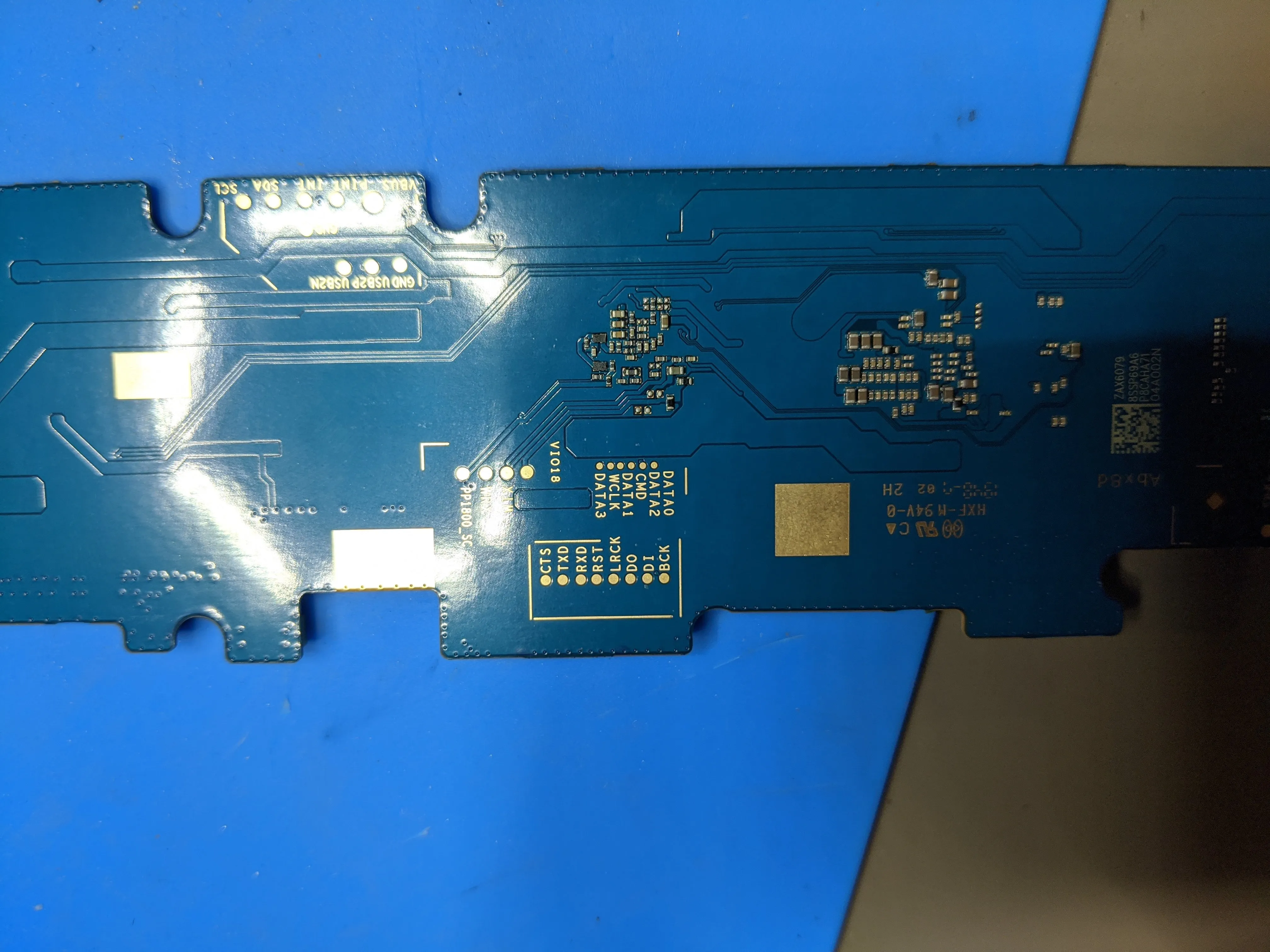

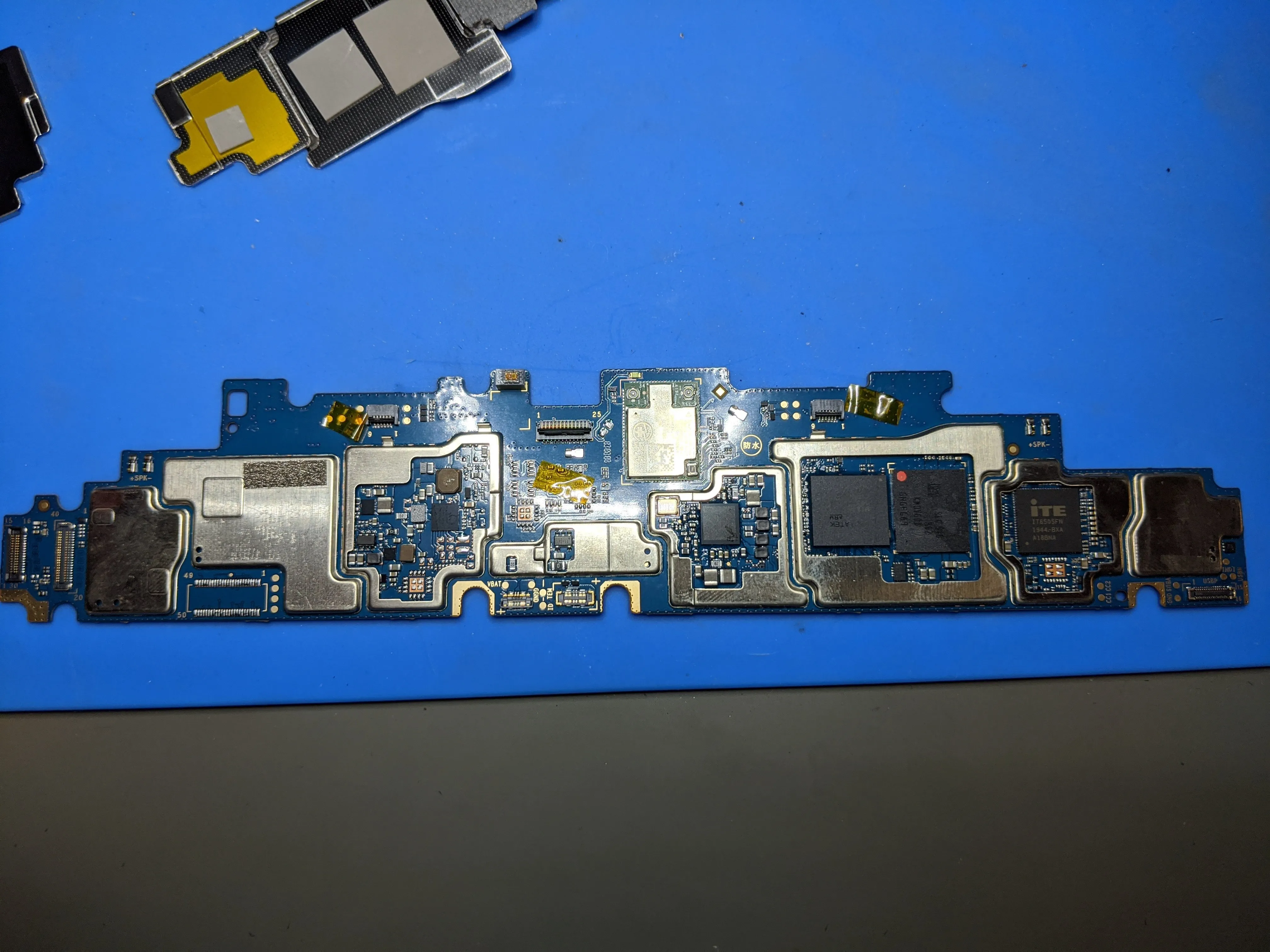

Шаг 12 Плата
Передняя и задняя часть платы
А это тестовые точки? Аккуратно!
Шаг 13 Чипы
Не могу найти никаких ссылок на этот чип, ITE - это все, что я могу прочитать.

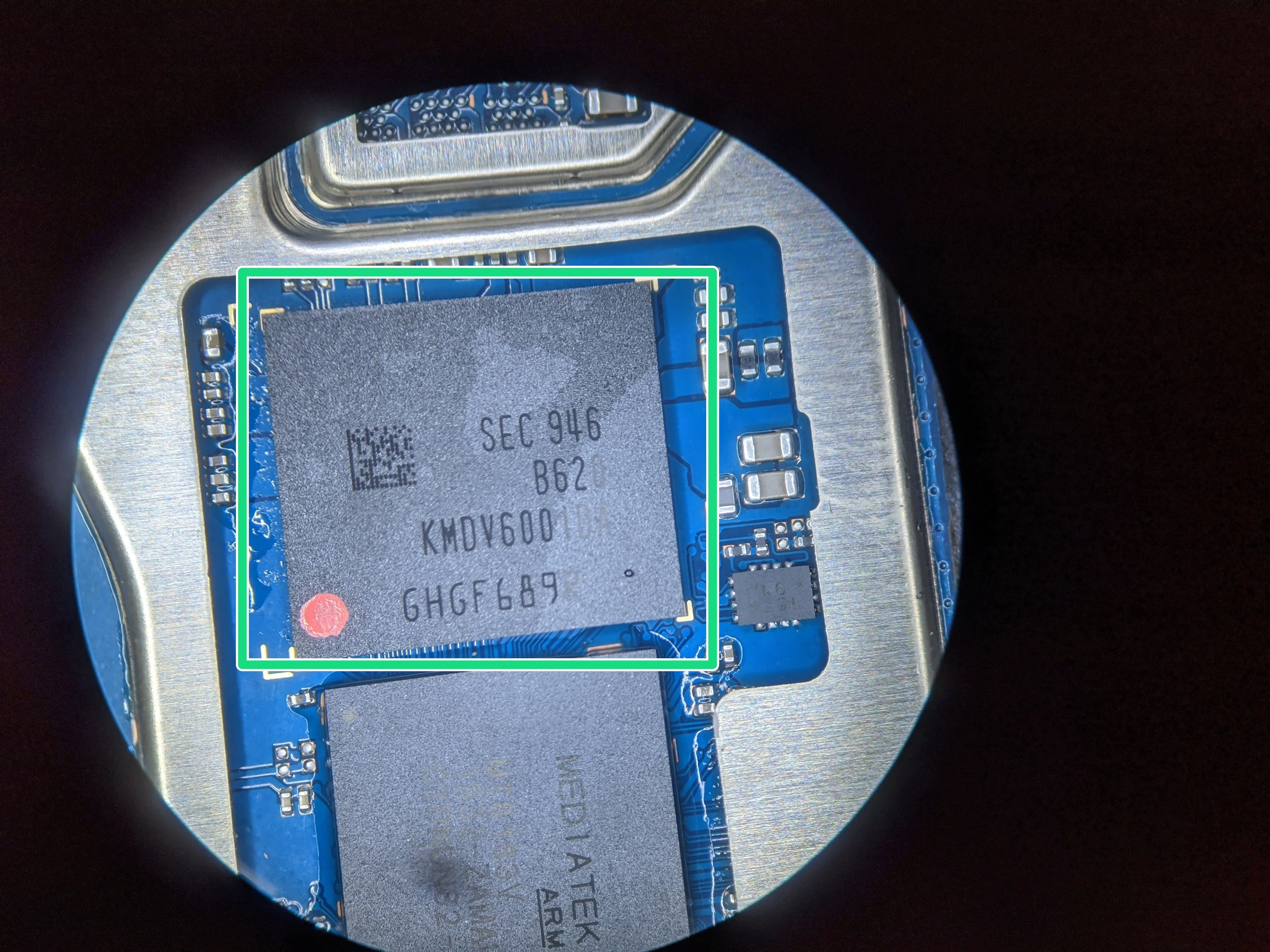

SEC 946 B620 KMDV60010A GHGF689P RAM

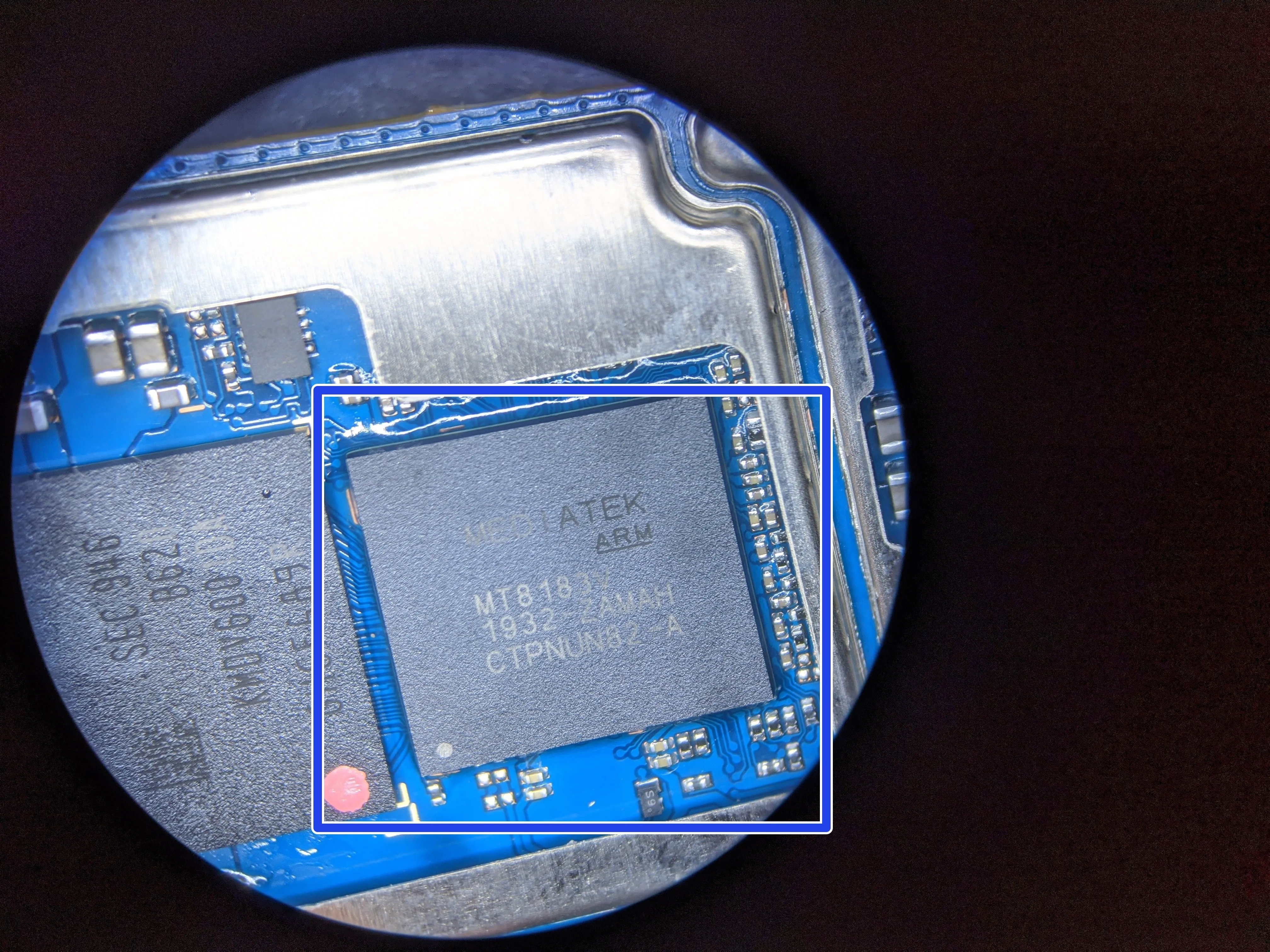

MEDIATEK ARM MT8183V 1932-ZAMAH CTPNUN82-A процессор
Комментарии к шагу
Это ITE IT6505(FN?), судя по конфигу ядра: https://chromium.googlesource.com/chromi...
Это микросхема моста дисплейного порта: https://www.ite.com.tw/en/product/view?mi...
Возможно, это более новая ревизия этого устройства.
Кроме того, я думаю, что чип SEC - это EMMC. SEC - это, вероятно, Samsung Electronics Corporation, а строка KMD выглядит как модель/серийный номер EMMC Samsung.
Мне кажется, что, согласно представленной здесь фотографии, первый чип имеет следующую маркировку:
ITE
IT6505FN или, возможно, ITE IT8505FN
1944-BXA или, возможно, 1934-8XA
A18BNA
Вот та же фотография с ложными цветами, чтобы текст был лучше виден: https://imgur.com/a/iLEj41Q
Я думаю, что вы могли бы получить лучшие результаты, если бы использовали красную или желтую подсветку при съемке.

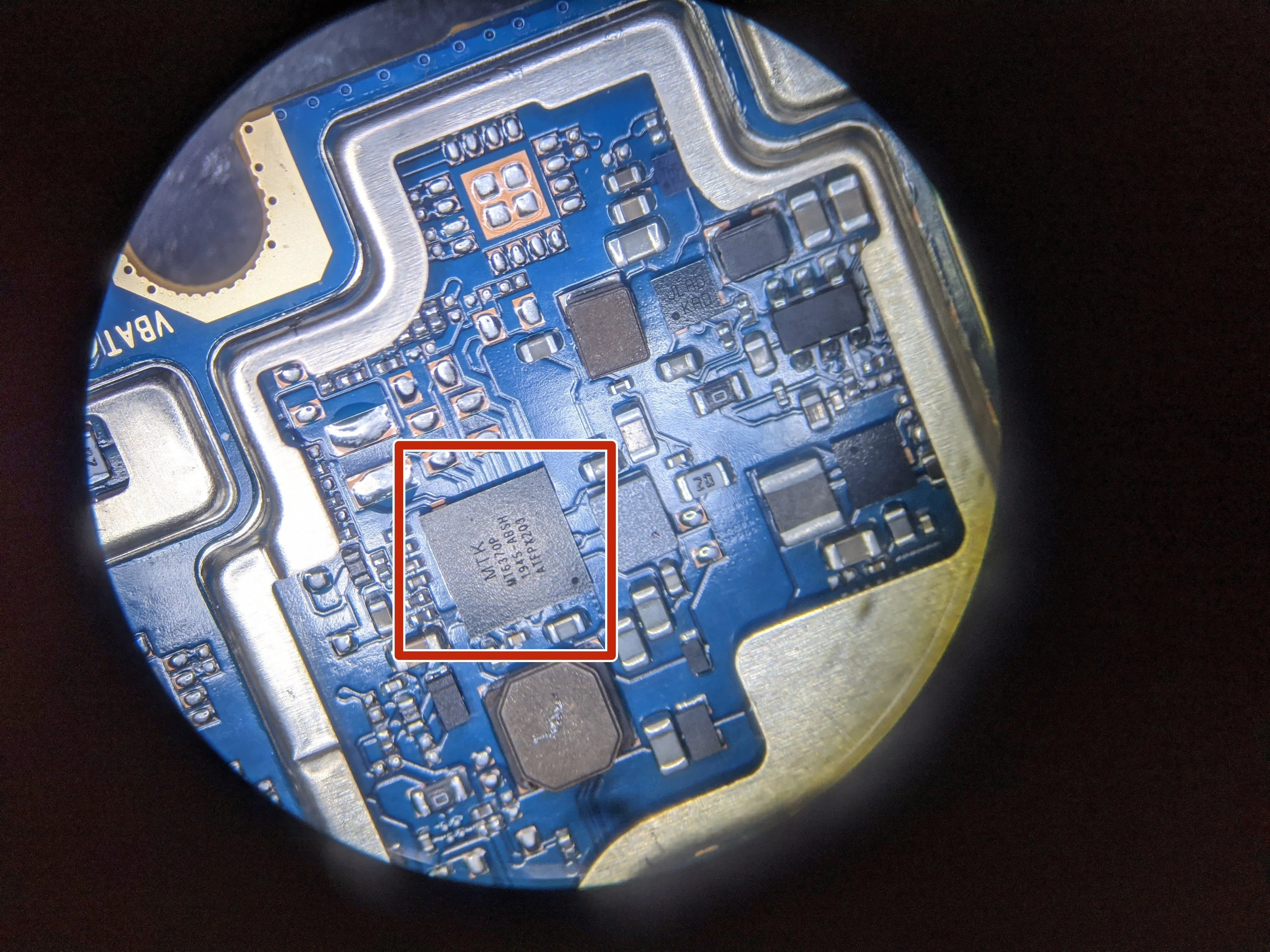

Шаг 14 Смотрите! Больше микросхем
MTK MT6370P 1945-ABSH ATFPX203 Я полагаю, что это чип MediaTek WiFi какого-то типа?
MEDIATEK MT6358W 1926-ANAH CCMJ2NPS OT1342 Какая-то микросхема питания
Микросхема WiFi QUALCOM ATHEROS ModelL QCNFA324
Шаг 15
Полная идентификация микросхем на основной печатной плате:
Здесь было много неизвестных.
Возможно, вам придется увеличить его, чтобы увидеть текст.
Шаг 16 Батарея
Похоже, что батарею удерживают какие-то маленькие защелки. Наверное, нельзя иметь все. Но я рад, что это именно защелки, а не клей, который придется растворять и медленно отдирать. Я собираюсь сохранить эту деталь, так как планшет по-прежнему работает на 100%, и я буду собирать его заново.
Модель L16D2P31 Это 7000 мАч.

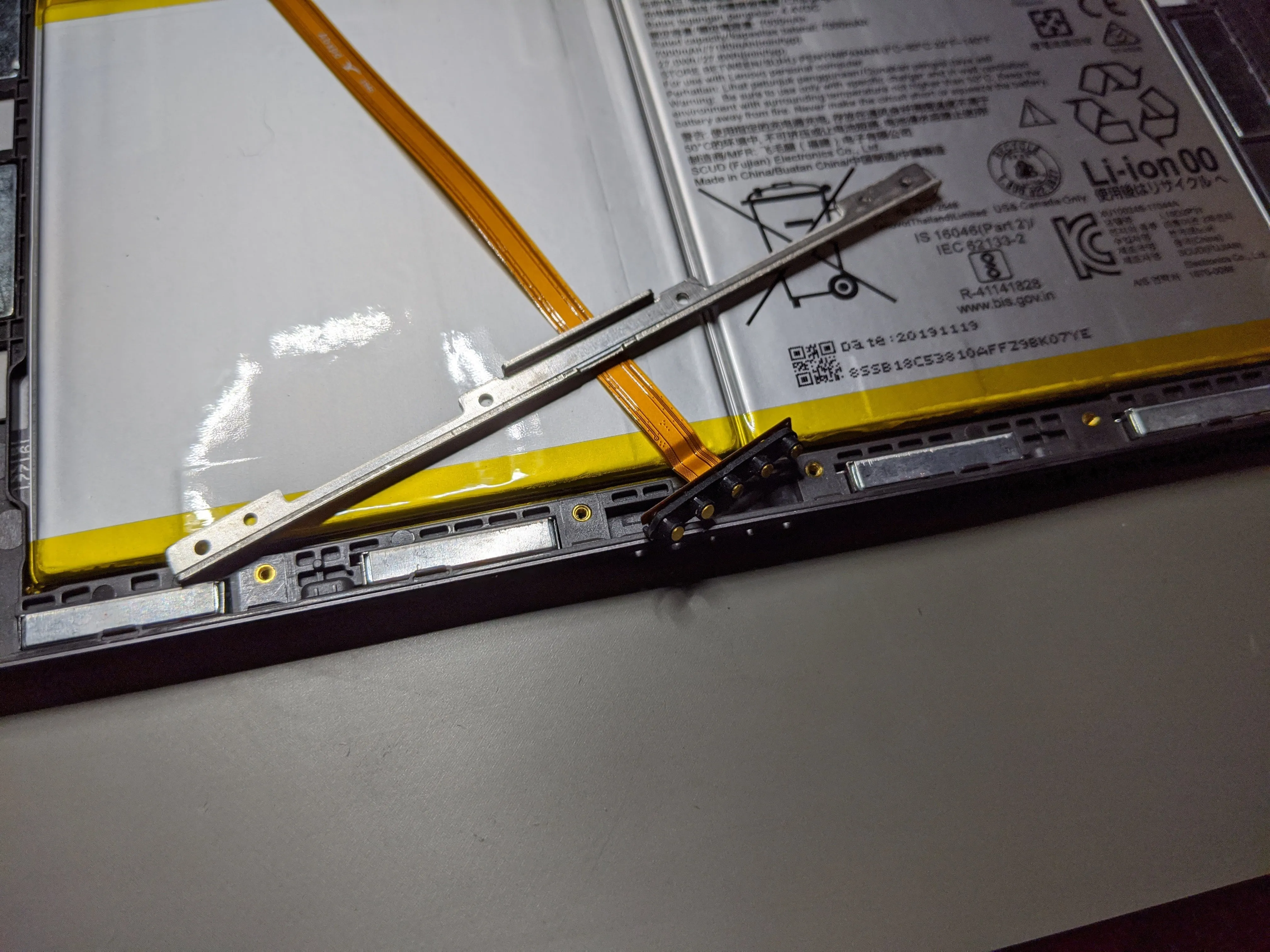

Шаг 17 5-точечные штифты

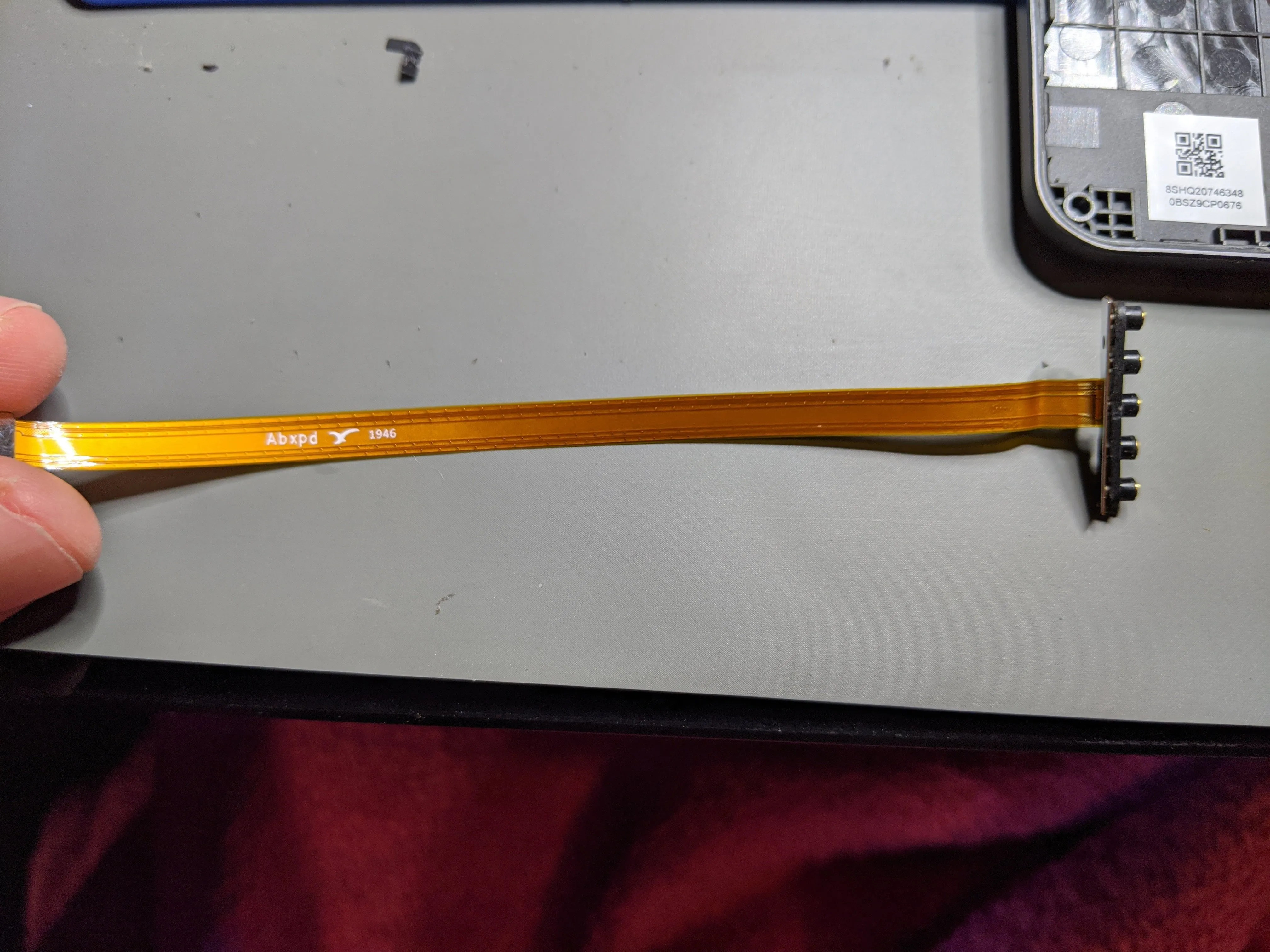

Маленькие штырьки, к которым подключается клавиатура, держатся на 3 маленьких винтах и выглядят довольно просто для замены.

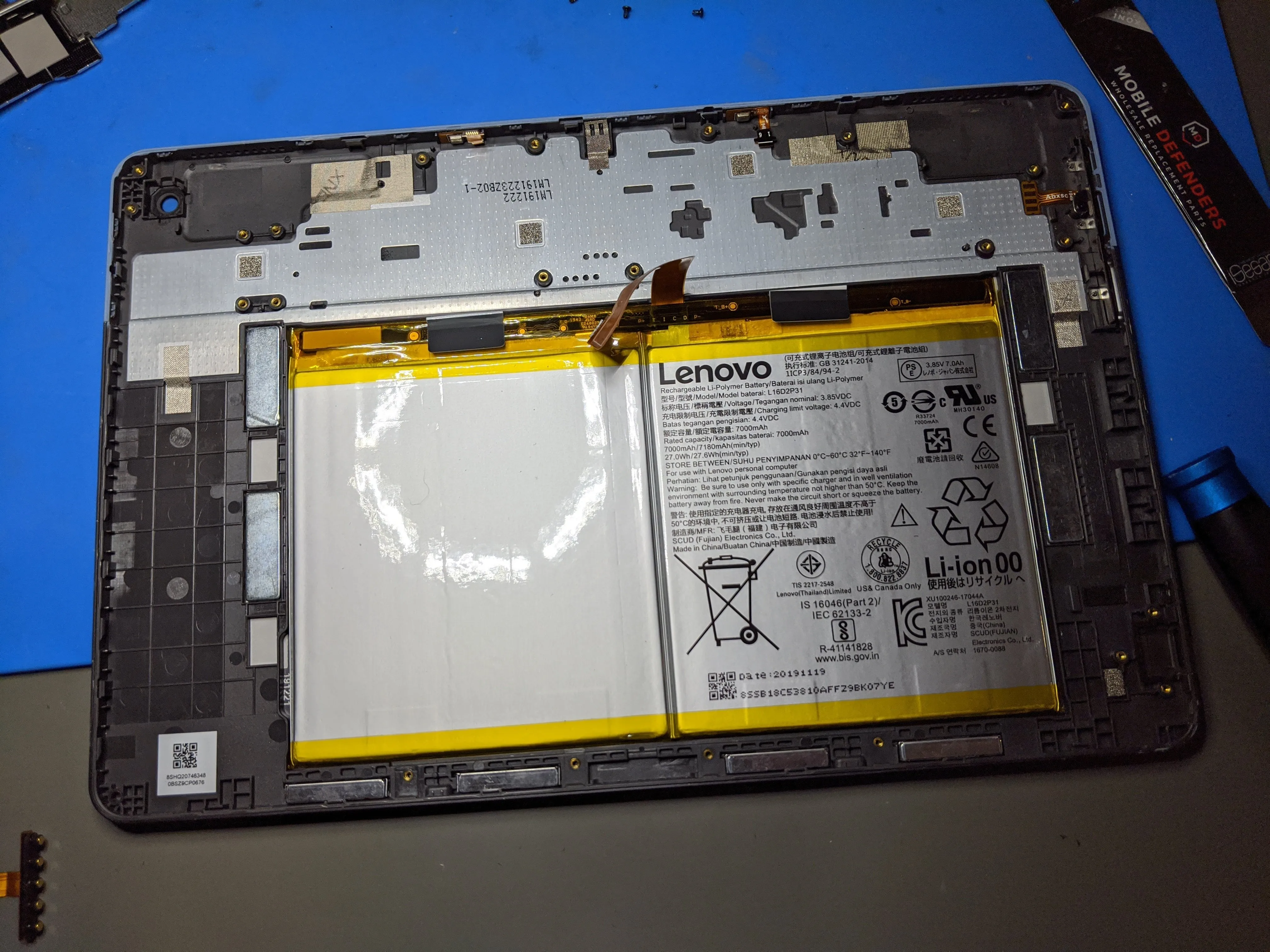

Шаг 18 Рамка
Кнопки питания и громкости даже не подключены к плате, они используют маленькие поверхностные разъемы.
Шаг 19 Готово!
Хотя я не являюсь офисом iFixt, я бы сказал, что по моему опыту я бы дал этому ноутбуку 8 баллов из 10 за ремонтопригодность.
К плюсам можно отнести то, что экран держится на клипсах, а это значит, что открывать планшет не нужно, в отличие от всех остальных планшетов, на которых я работаю в эти дни. Надеюсь, что детали для ремонта будут поставляться в комплекте с рамкой, а не потребуют переставлять пластиковую рамку на новый экран. Большинство деталей модульные, включая порт для зарядки и кнопки.
Кроме того, все винты одинакового размера, что облегчает сборку. Динамики также легко заменить.
К минусам можно отнести то, что батарея приклеена, а некоторые детали, например чип WiFi, припаяны. Однако, если смотреть на это с точки зрения планшета, а не ПК, этого следовало ожидать. Похоже, что батарею можно заменить, даже если она припаяна.
Я надеюсь предоставить обновленную информацию об этом устройстве, как только узнаю, какими будут сменные детали, а также их стоимость.
