Разборка клавиатуры Lenovo Helix 2

Введение

Разберите клавиатурный док вплоть до блока клавиатуры. Пригодится для замены клавиатуры или если вы просто хотите взглянуть на внутренности клавиатурного дока.

Что вам понадобится

Детали

Инструменты

•

Видео обзор

Шаг 1 Подготовка

• Приготовьте ручку и бумагу, чтобы запомнить, откуда вы выкручиваете винты (всего около 30 с лишним, разного размера).

• Вы должны сделать несколько грубых рисунков, чтобы понять, куда какой винт идет, так как я не даю шагов по сборке.

• Отложите все в сторону и прочитайте шаги хотя бы один раз, прежде чем разбирать док!

• Вы несете ответственность, если сломаете свою вещь.

• Если вы заказываете клавиатуру, убедитесь, что она с металлической задней панелью, так как задняя панель приклеена к пластиковой задней крышке клавиатуры, которая, в свою очередь, приклеена к раме клавиатуры и удерживает электронику (переключатели, подсветку и т. д.) на месте. Фотографии смотрите в последнем шаге.

• Я также загружаю видео.

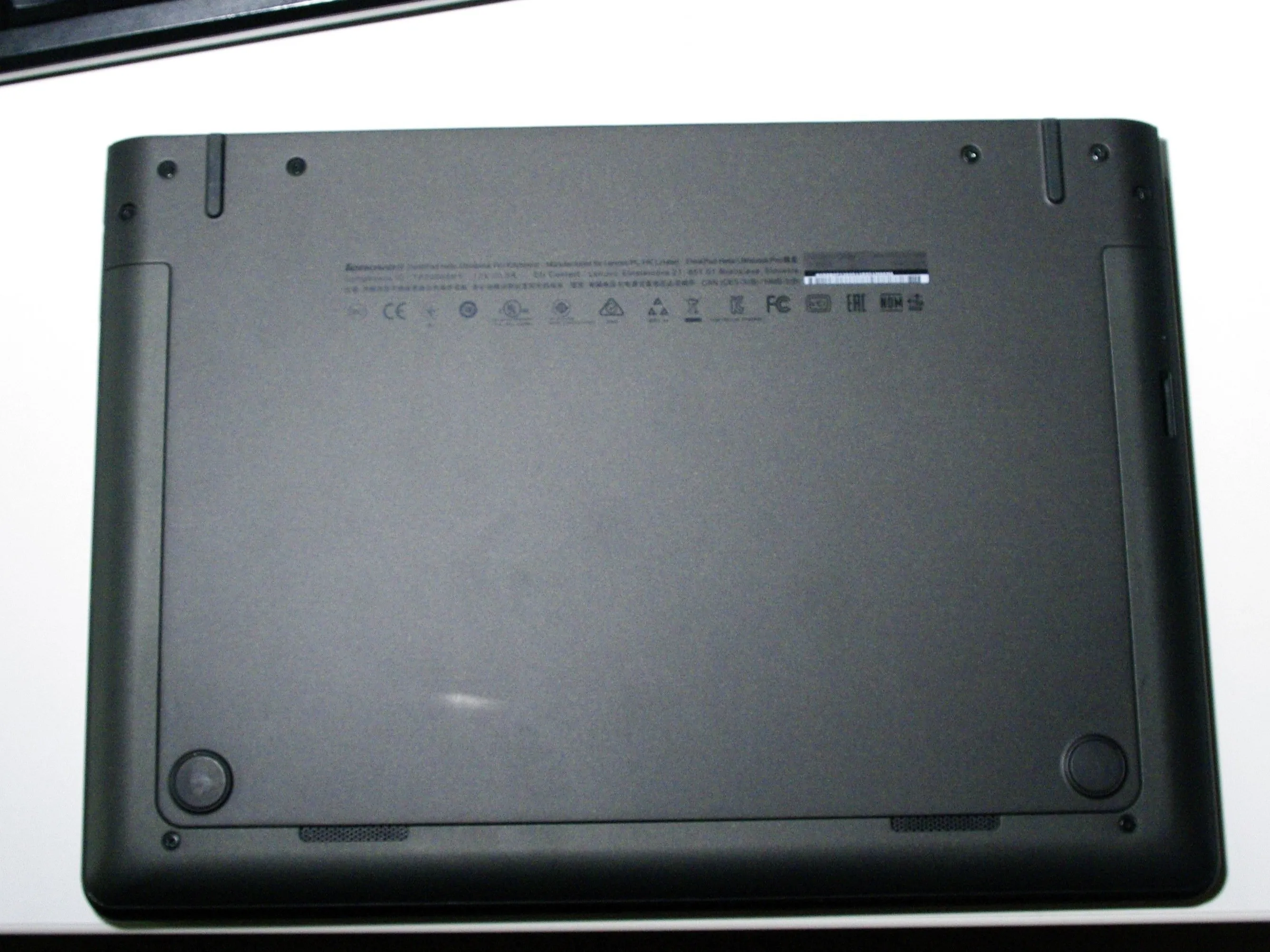

Шаг 2 Разборка корпуса

• Полностью разложите планшет на максимальный угол. Это облегчит работу на следующем этапе.

• Извлеките планшет и все кабели (USB, Display, сетевой) из док-станции.

• Выкрутите 8 винтов из задней части клавиатурного дока и положите их на красивый рисунок задней части клавиатуры.

• Осторожно начните поддевать клавиатурный док сверху (там, где находятся петли). Я использовал только пальцы, это довольно легко.

• Не перенапрягайтесь, а лучше подденьте снизу.

• Отложите заднюю крышку в сторону.

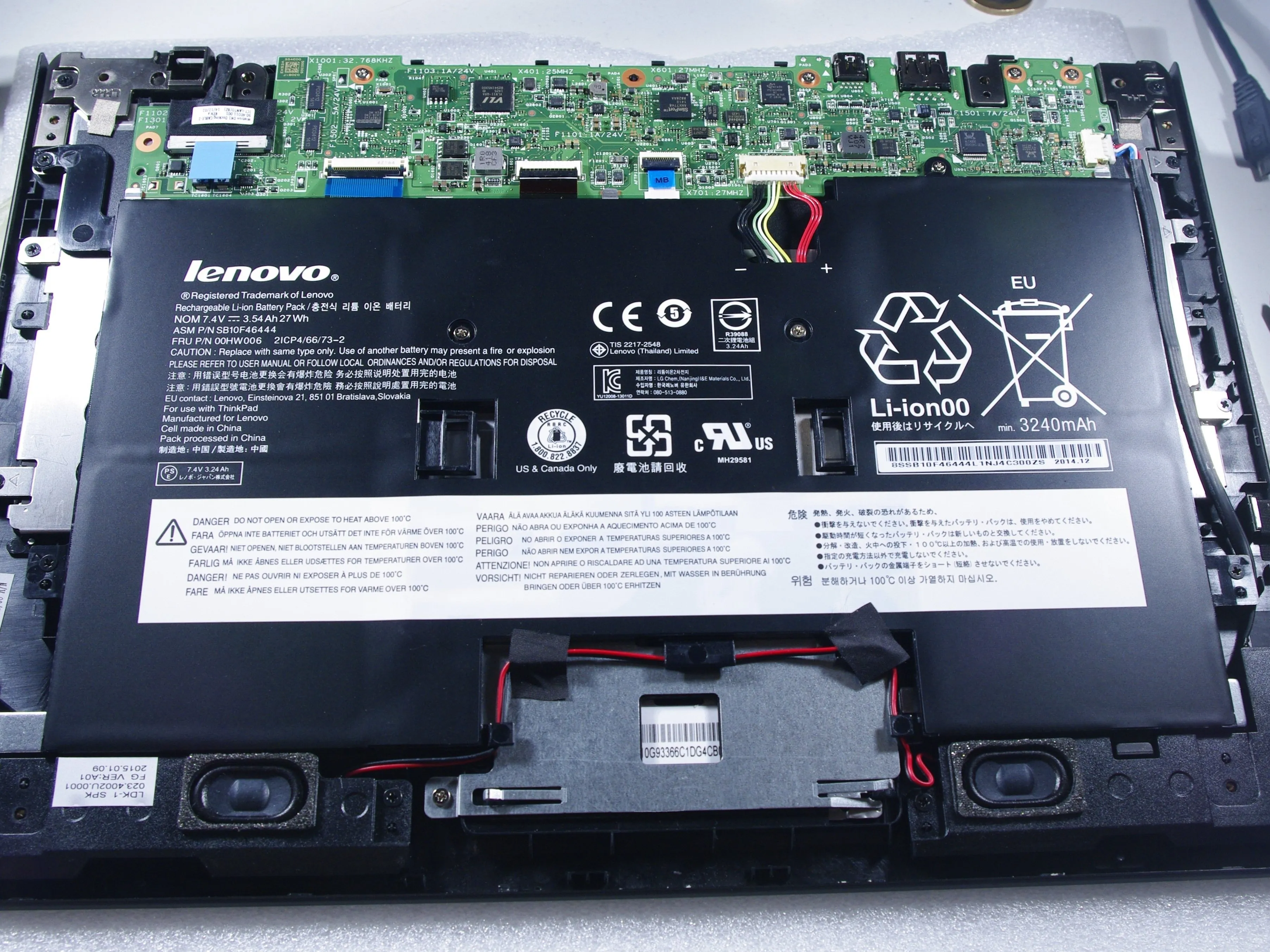

Шаг 3 Извлечение аккумулятора

• Отсоедините разъем батареи от платы контроллера

• В нижней части две наклейки удерживают аудио провода, удалите их.

• Открутите 5 винтов, крепящих батарейный блок (2 по центру, 3 вокруг него), поместите их на соответствующий рисунок батарейного блока.

• Осторожно извлеките батарейный блок, вспомните, как были проложены провода динамиков в нижней части.

• Если вы хотите заменить батарею, то на этом все. Дальше просто работайте в обратном направлении и соберите все обратно.

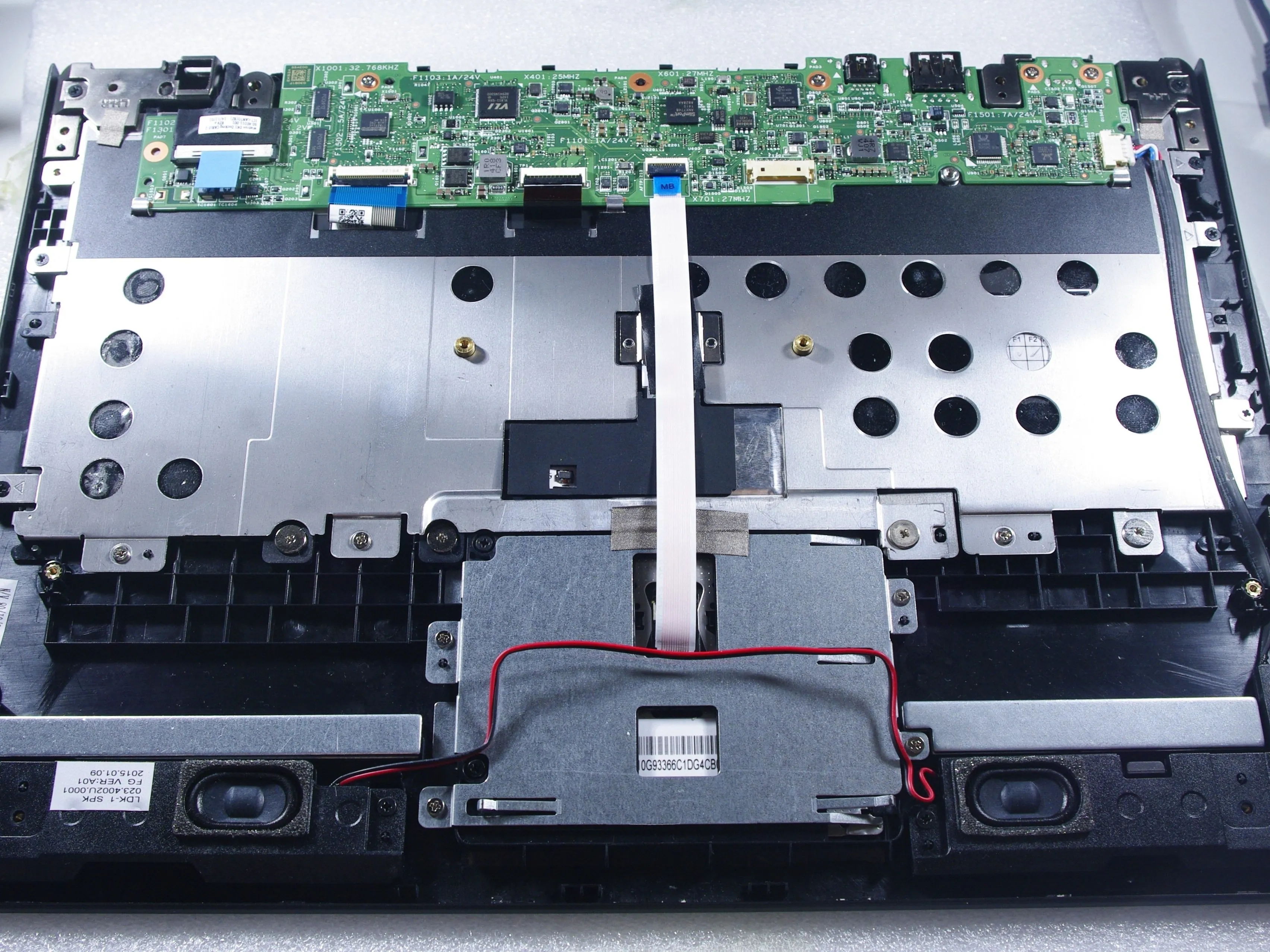

Шаг 4 Извлеките основную плату

• С предельной осторожностью отсоедините все разъемы от платы. Но только не тот большой, что слева вверху (ведущий к разъему док-станции<->планшета). Я его не отсоединял, да он и не нужен.

• Открутите 4 винта с платы, положите на чертеж.

• Выкрутите два винта из петель.

• Снимите плату и петли в сборе с блока. Отложите в сторону.

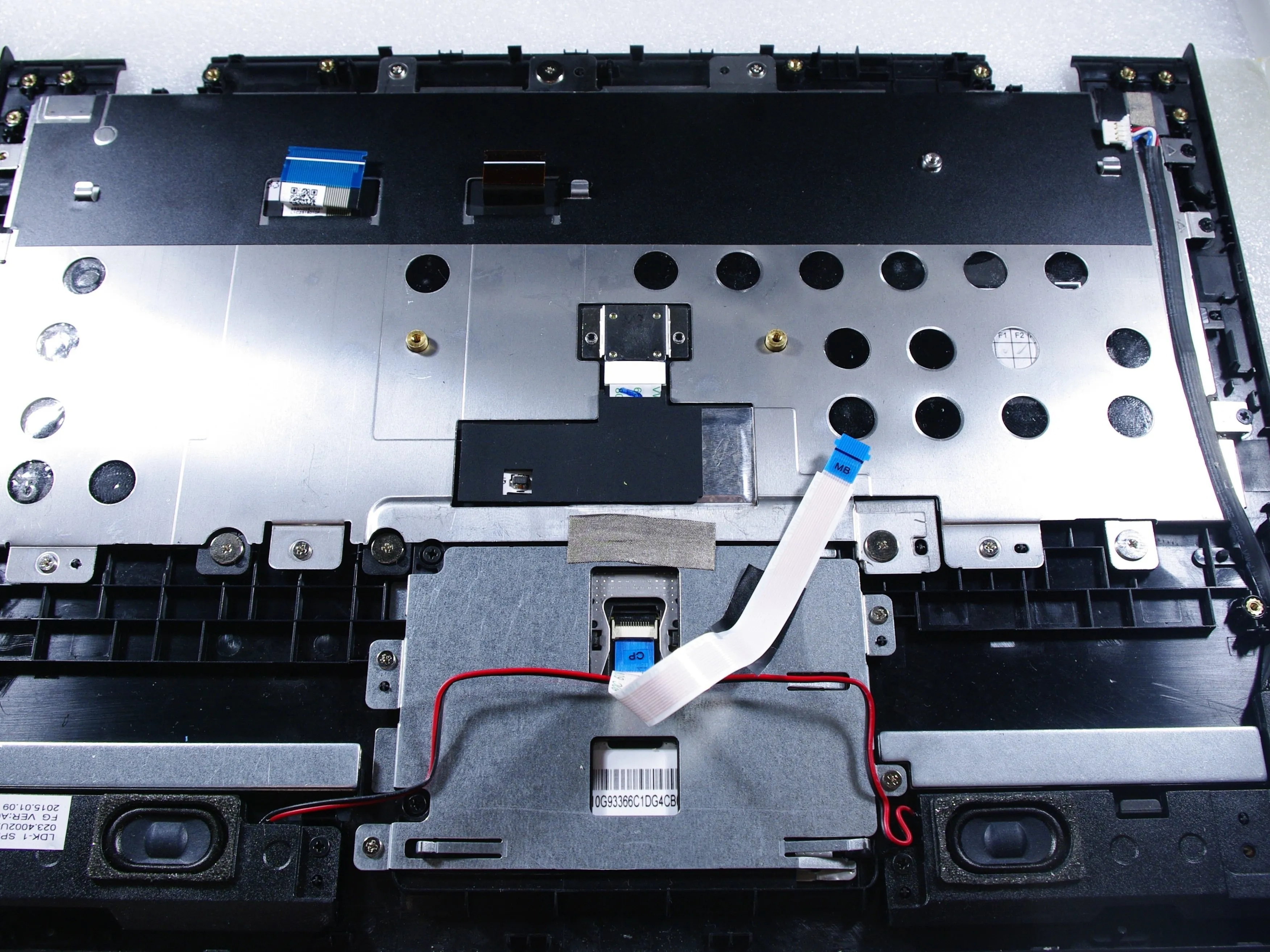

Шаг 5 Сборка клавиатуры

• Сделайте чертеж клавиатуры

• Открутите все винты вокруг клавиатуры (и поместите их на чертеж!).

• Не умничайте, клавиатура в сборе может выглядеть как две части (сама клавиатура + металлическая задняя панель), но они склеены вместе.

• Вставьте новую клавиатуру и соберите все в обратном порядке (вы ведь делали чертежи, чтобы определить расположение винтов, не так ли?).

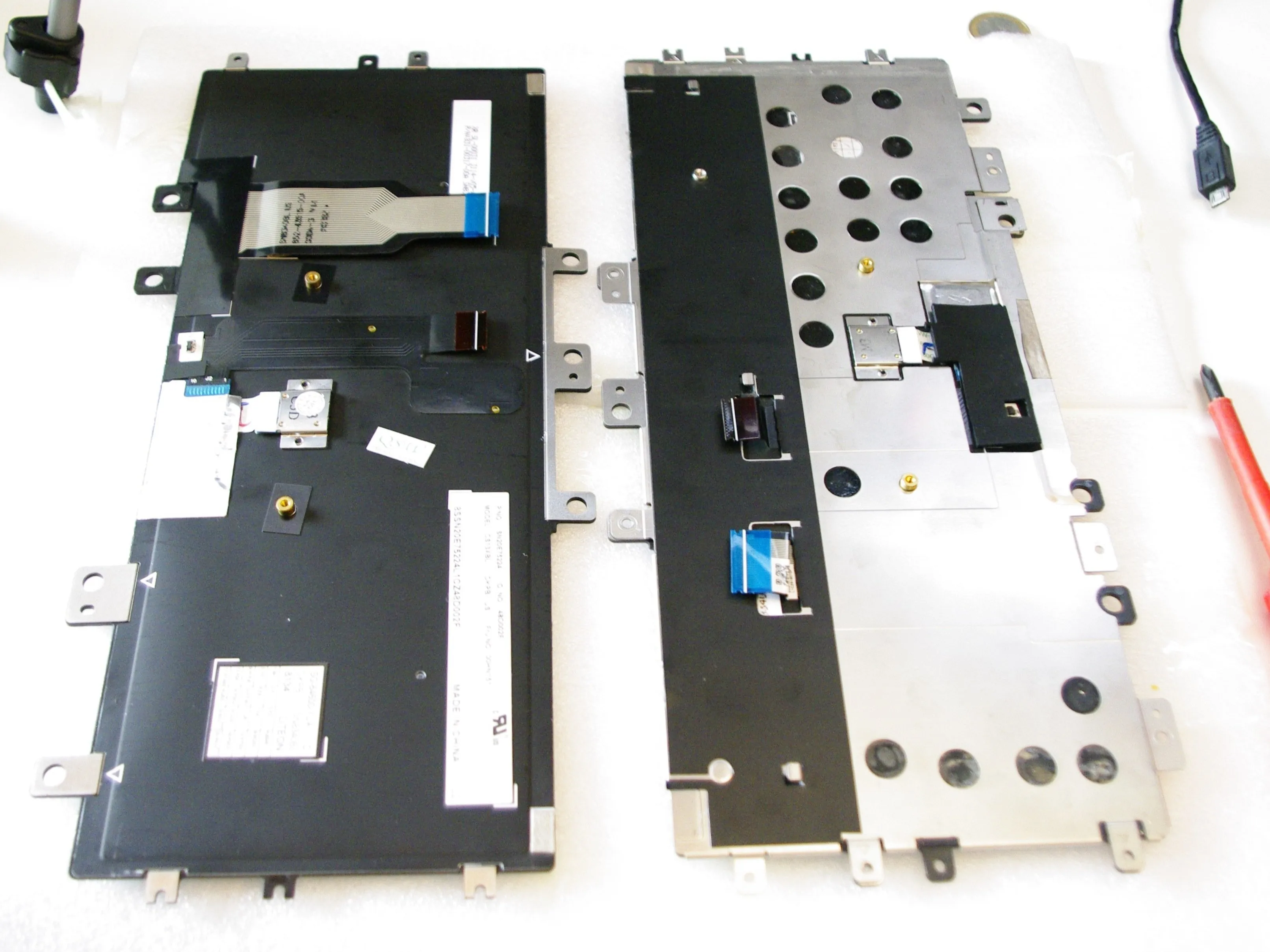

• На последних фотографиях показана вся клавиатура в сборе (справа) и сама клавиатура (слева, запасная часть, которую я заказал). Одна из них повернута на 180 градусов (см. видео для лучшего сравнения).

• Металлическая пластина приклеена к черному пластику клавиатуры. Я не смог отделить их друг от друга (пробовал нагревать, резать и то и другое), не деформировав металл и не разорвав оригинальную клавиатуру. Так что если вы планируете ремонт, приобретайте вариант с металлической задней панелью!
