Введение

Как полностью разобрать планшет.

__________Video tutorial:__________

Что вам понадобится

Инструменты

  • Инструмент для вскрытия iFixit
    Инструмент для вскрытия iFixit | Источник - ifixit.com
  • Пинцет
    Пинцет | Источник - ifixit.com
  • Отвертка Phillips #00
    Отвертка Phillips #00 | Источник - ifixit.com

Видео обзор

Шаг 1 Lenovo Ideatab A1000 Teardown / Разборка / Разборка

Lenovo Ideatab A1000 Teardown / Take apart / Disassembling, Lenovo Ideatab A1000 Teardown / Take apart / Disassembling: шаг 1, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка, Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 1, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка, Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 1, изображение 2 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка, Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 1, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка, Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 1, изображение 3 из 3
Lenovo Ideatab A1000 Teardown / Take apart / Disassembling, Lenovo Ideatab A1000 Teardown / Take apart / Disassembling: шаг 1, изображение 3 из 3 | Источник - ifixit.com

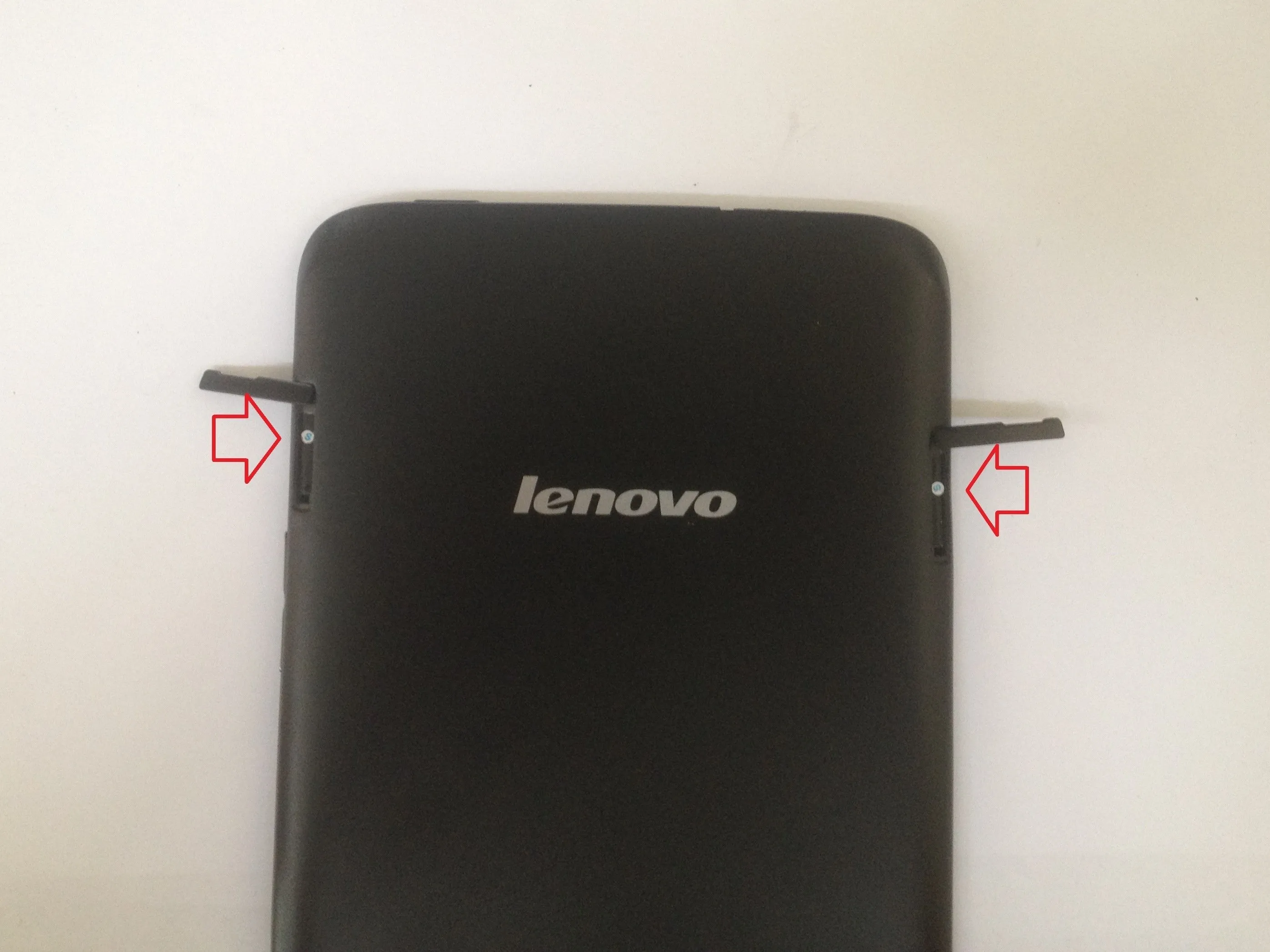

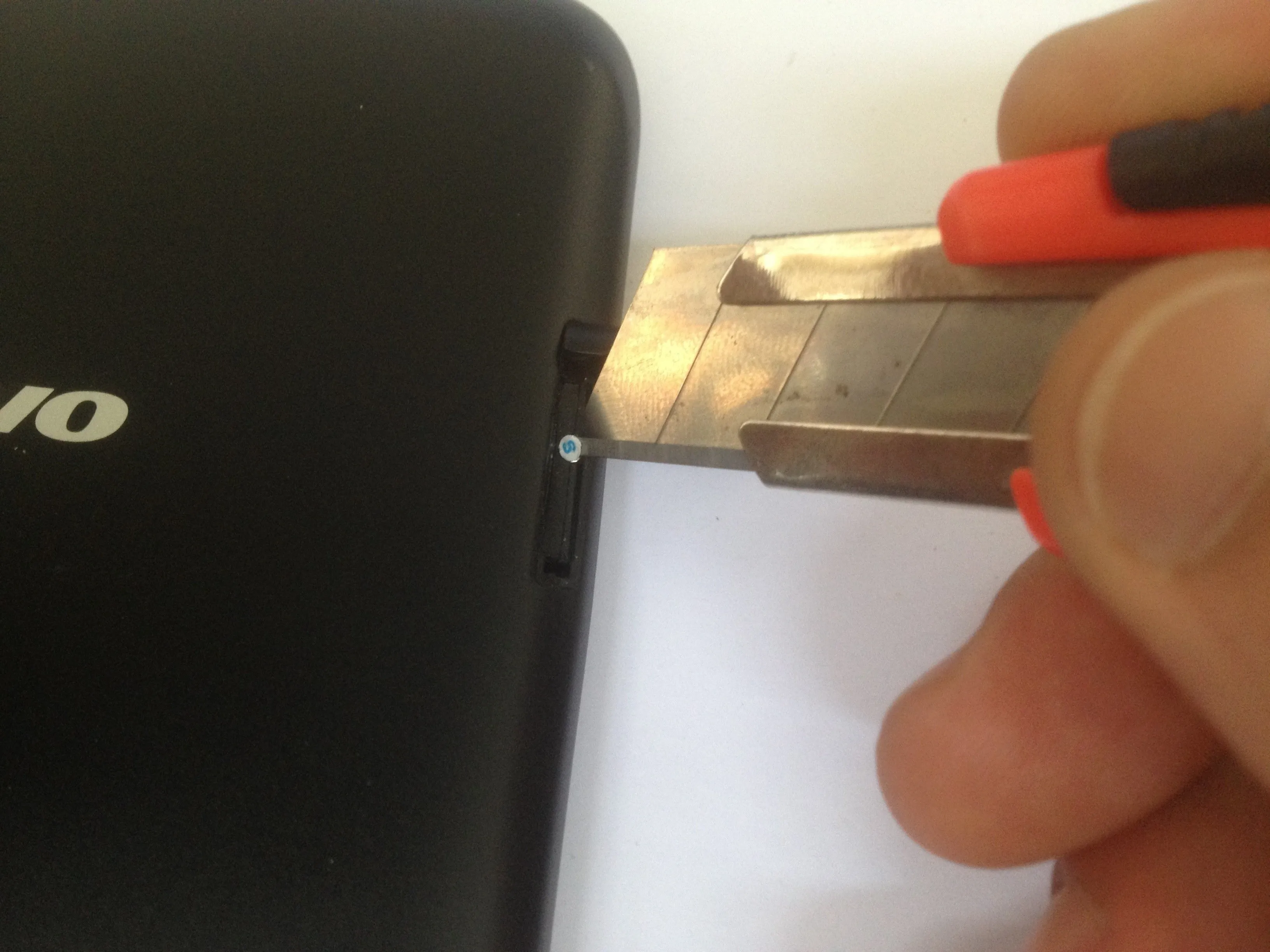

  • Открутите два винта Phillips под крышками карты памяти и SIM-карты.

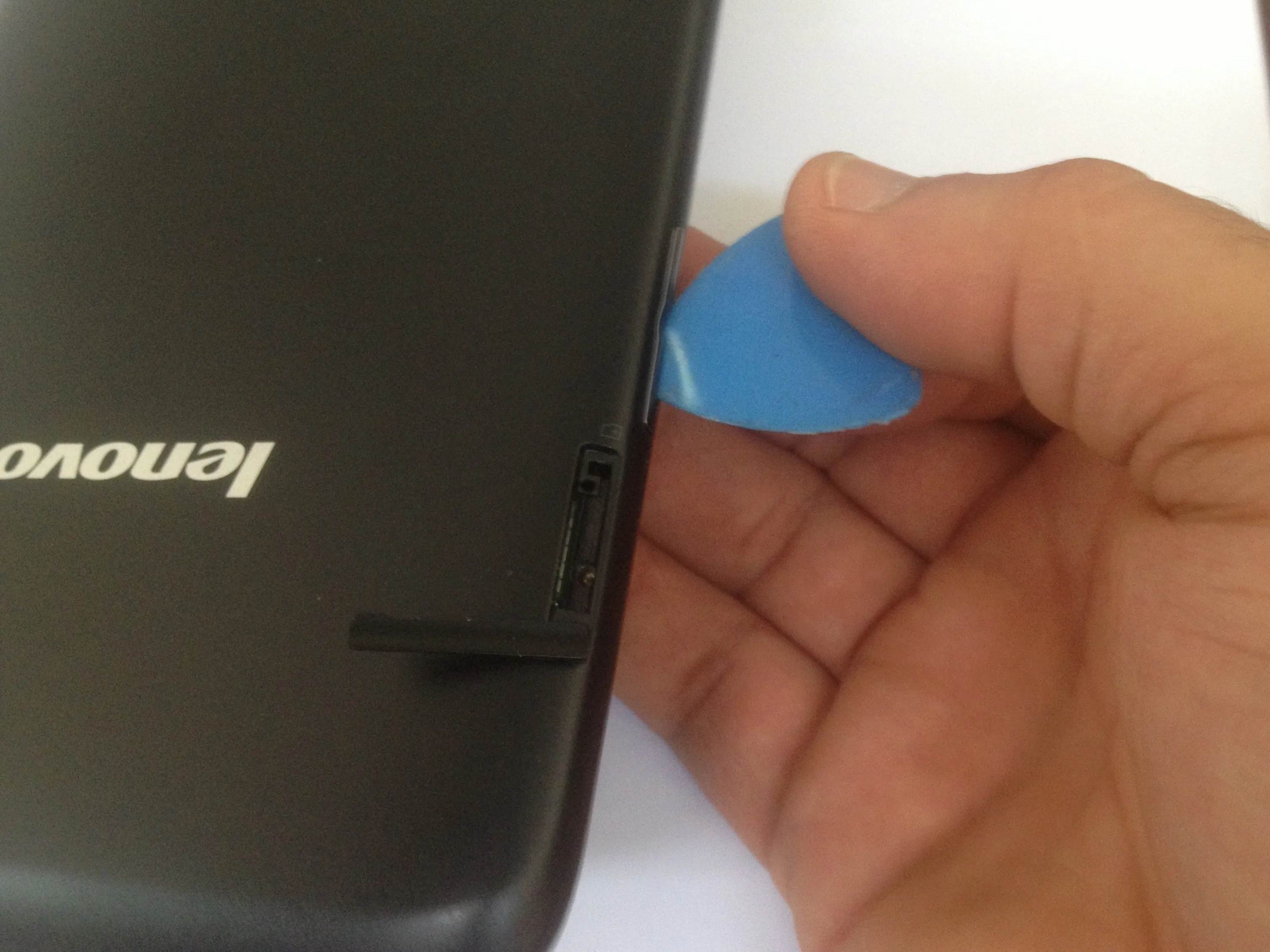

  • Используйте пластиковый инструмент и снимите заднюю крышку.

Шаг 2

Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 2, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Разборка / Разборка: шаг 2, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 2, изображение 2 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 2, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 2, изображение 3 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 2, изображение 3 из 3 | Источник - ifixit.com

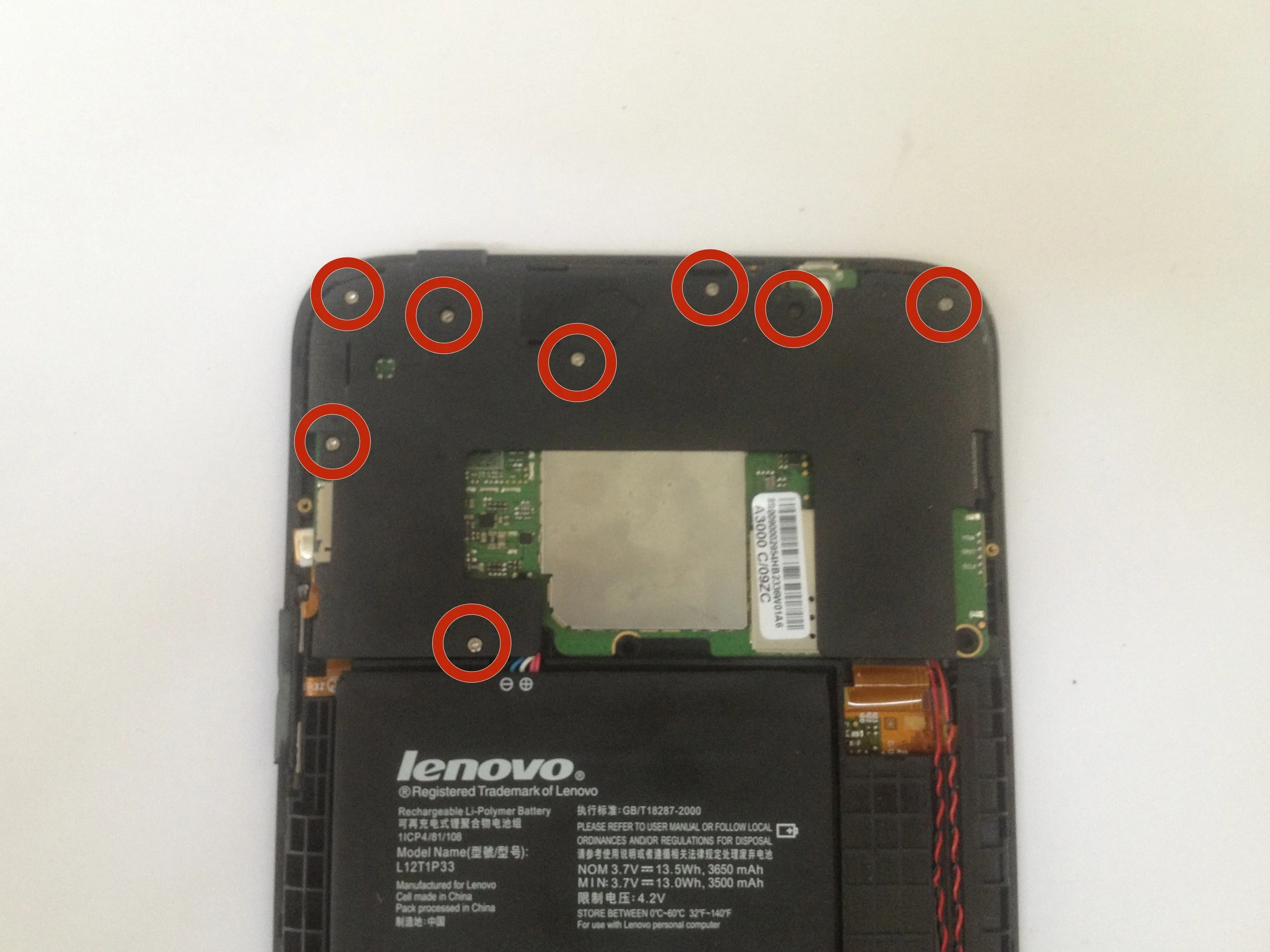

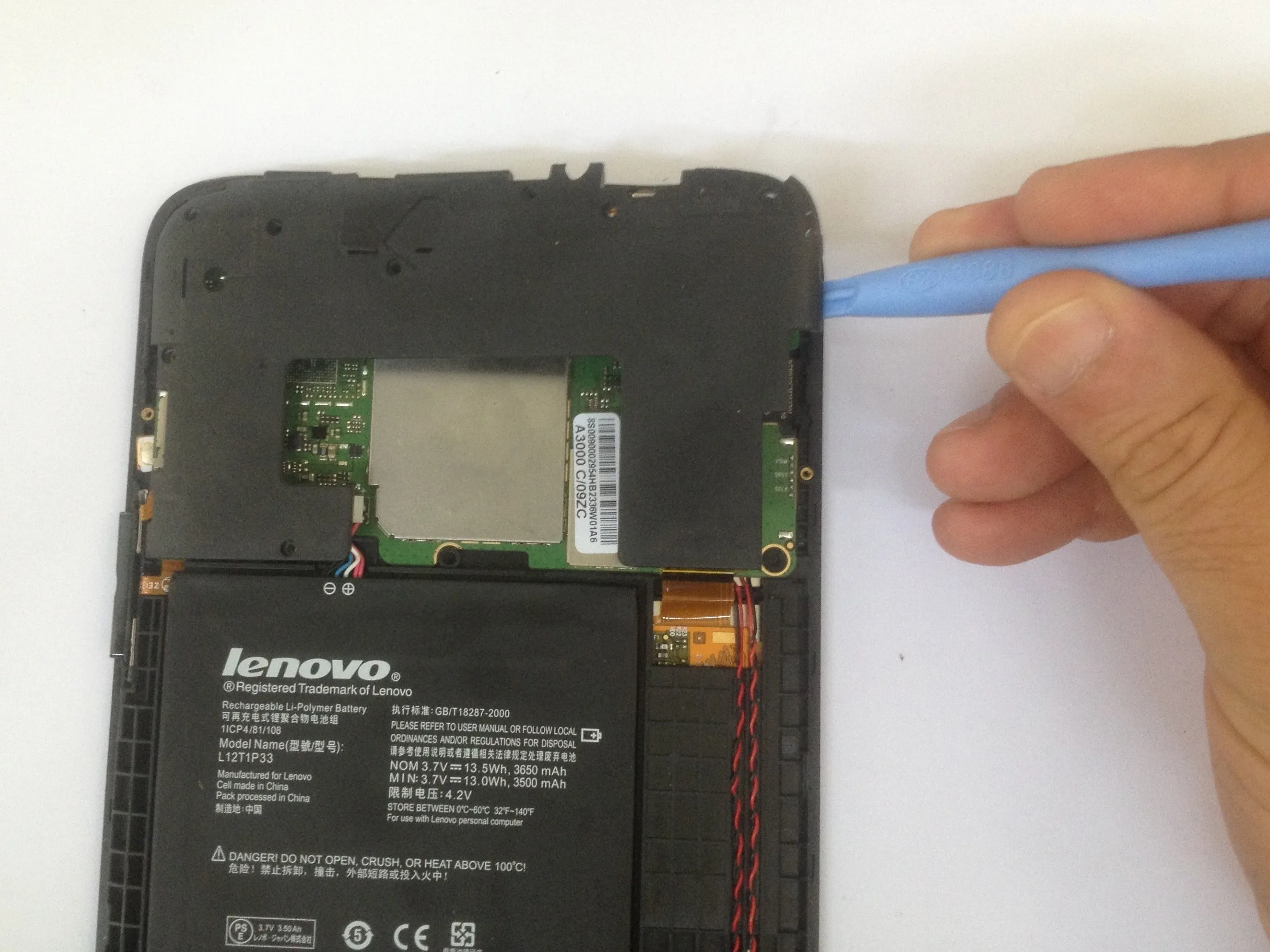

  • Открутите 8 винтов и снимите крышку материнской платы.

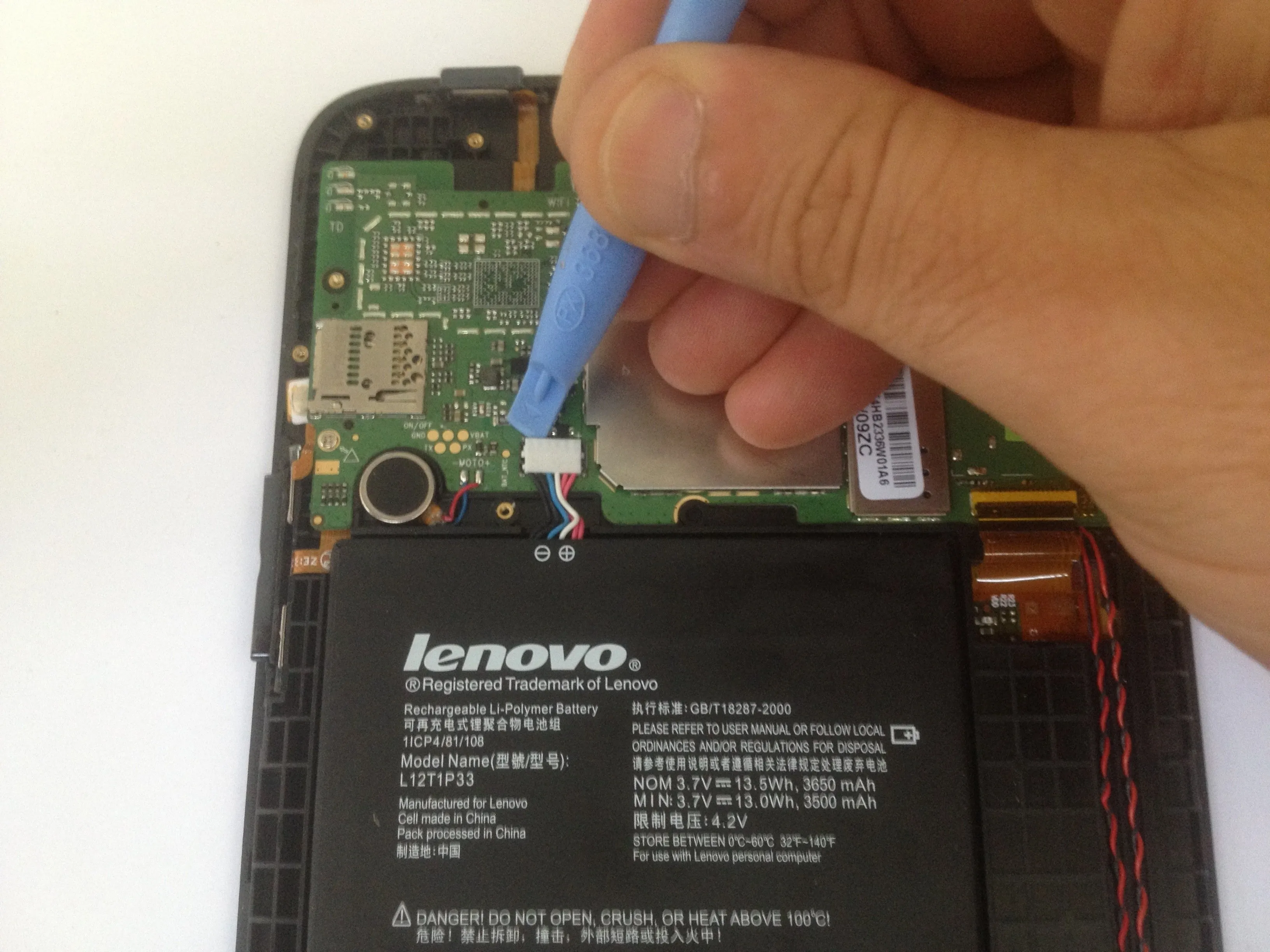

  • Отсоедините разъем аккумулятора.

Шаг 3

Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 3, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 3, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 3, изображение 2 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 3, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 3, изображение 3 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 3, изображение 3 из 3 | Источник - ifixit.com

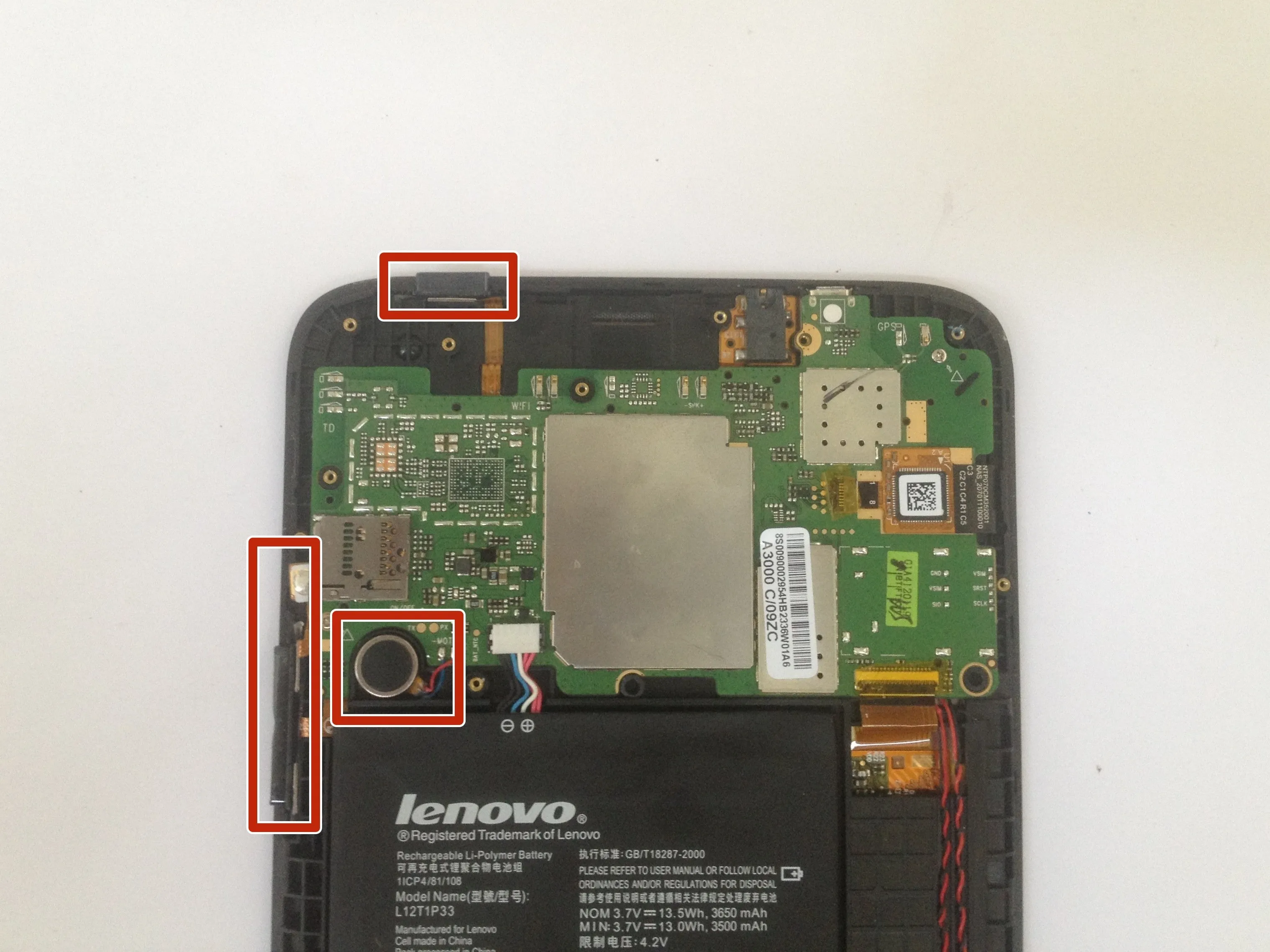

  • Кнопки регулировки громкости, кнопка питания и вибромотор

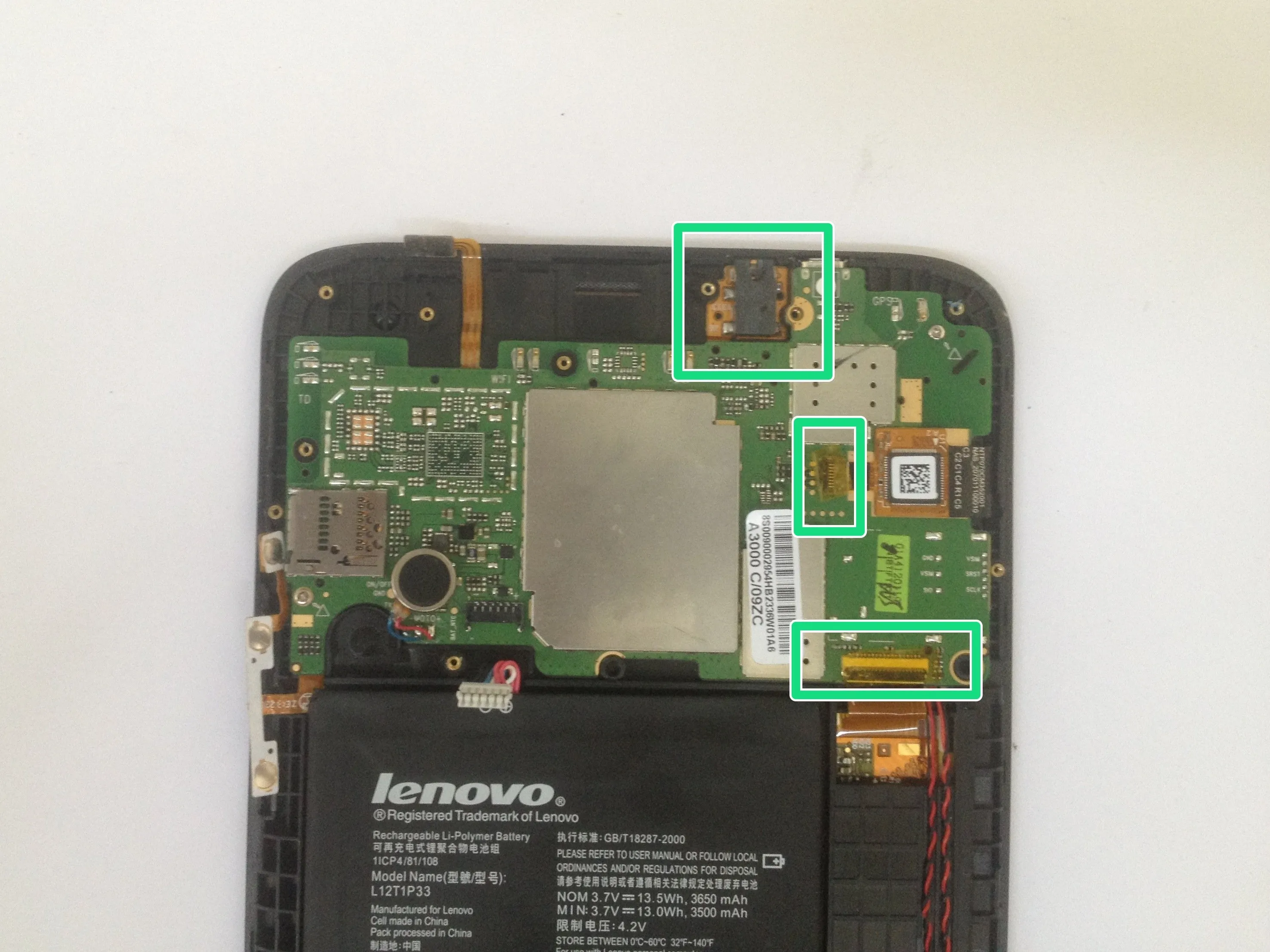

  • Разъем аудиоразъема, разъем гибкого кабеля сенсорного экрана, разъем гибкого кабеля ЖК-дисплея.

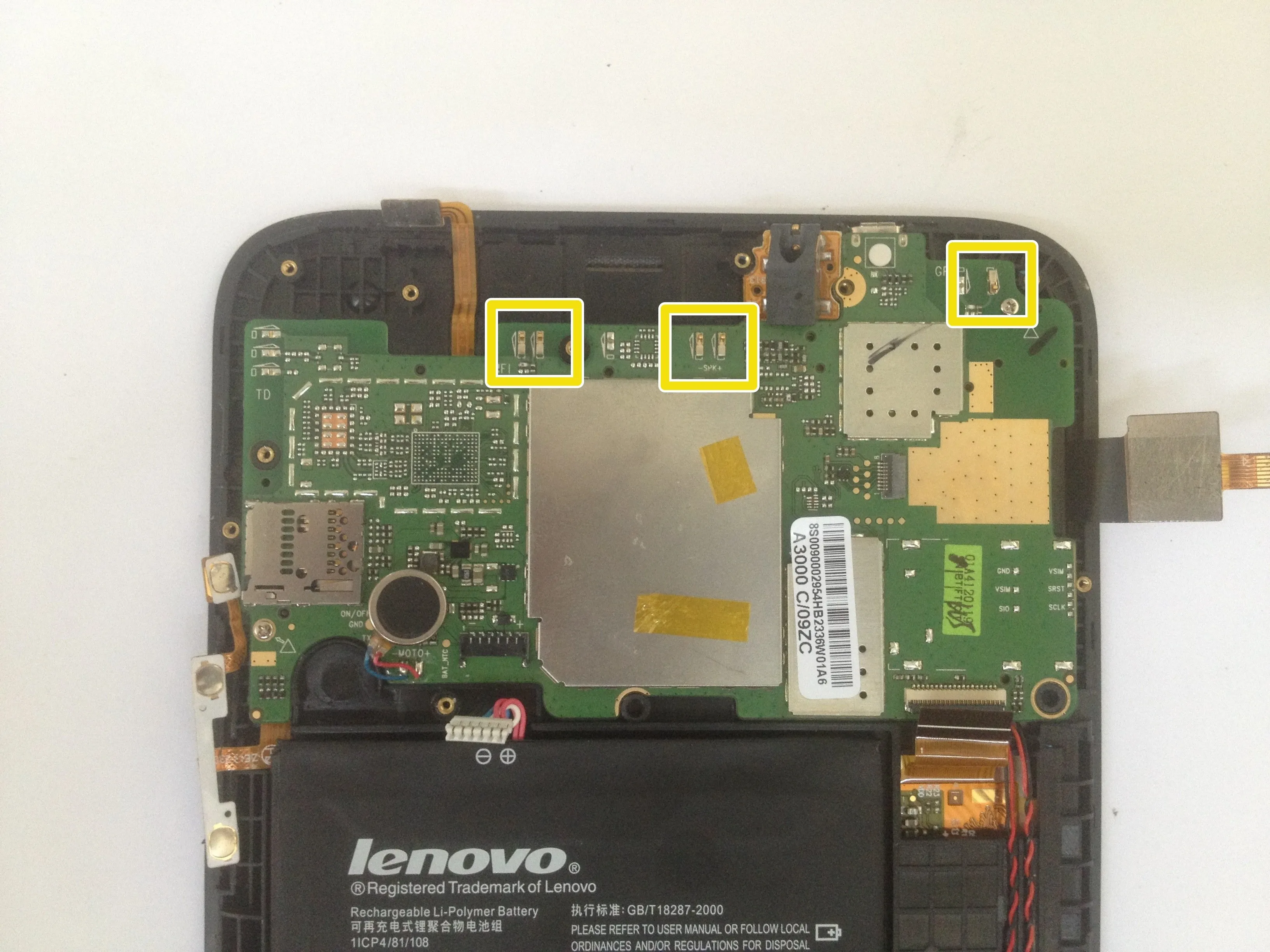

  • Разъем антенны Wi-Fi, разъем динамика, разъем антенны GPS.

Шаг 4

Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 4, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Разборка / Разборка: шаг 4, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 4, изображение 2 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 4, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 4, изображение 3 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 4, изображение 3 из 3 | Источник - ifixit.com

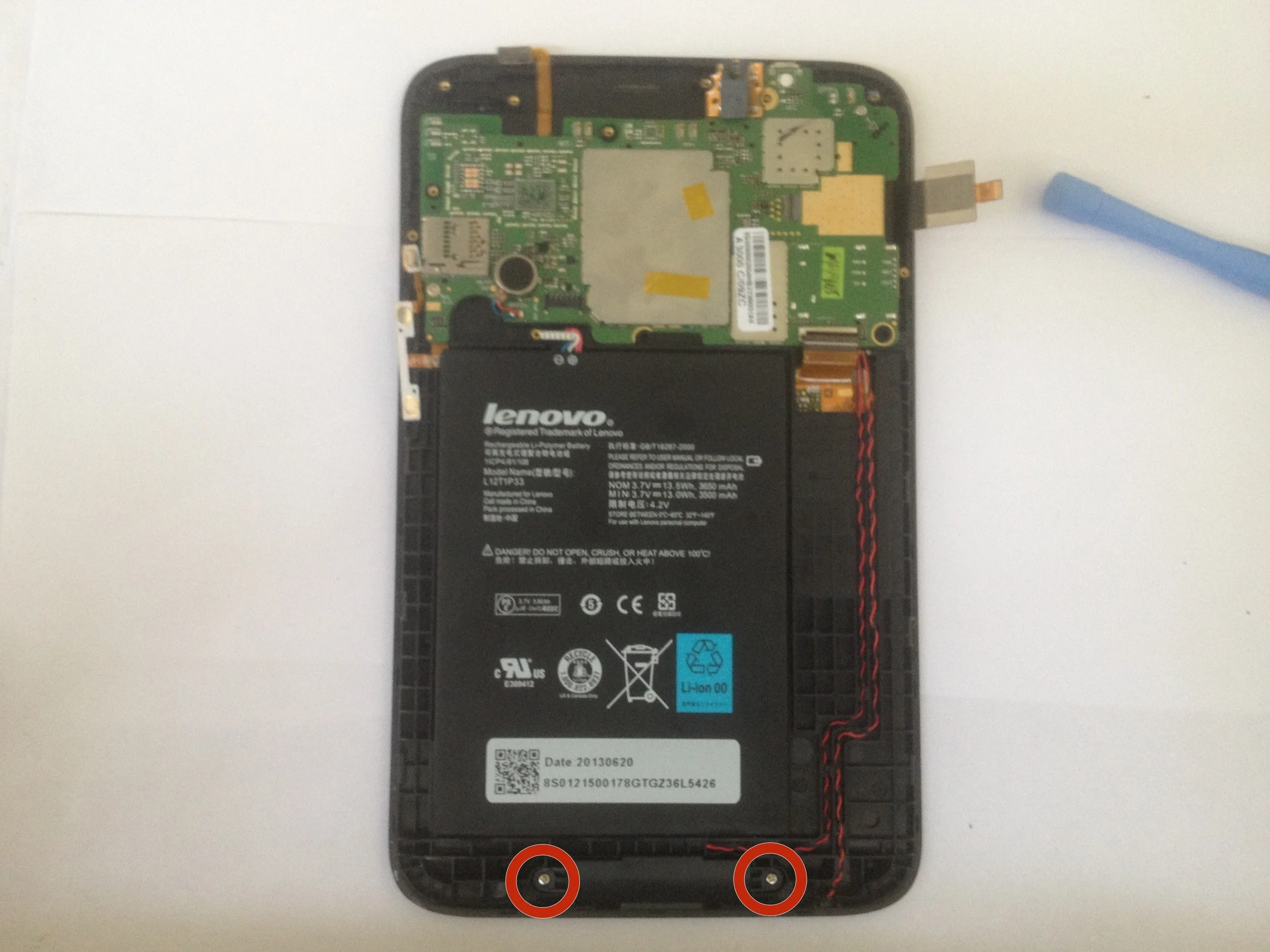

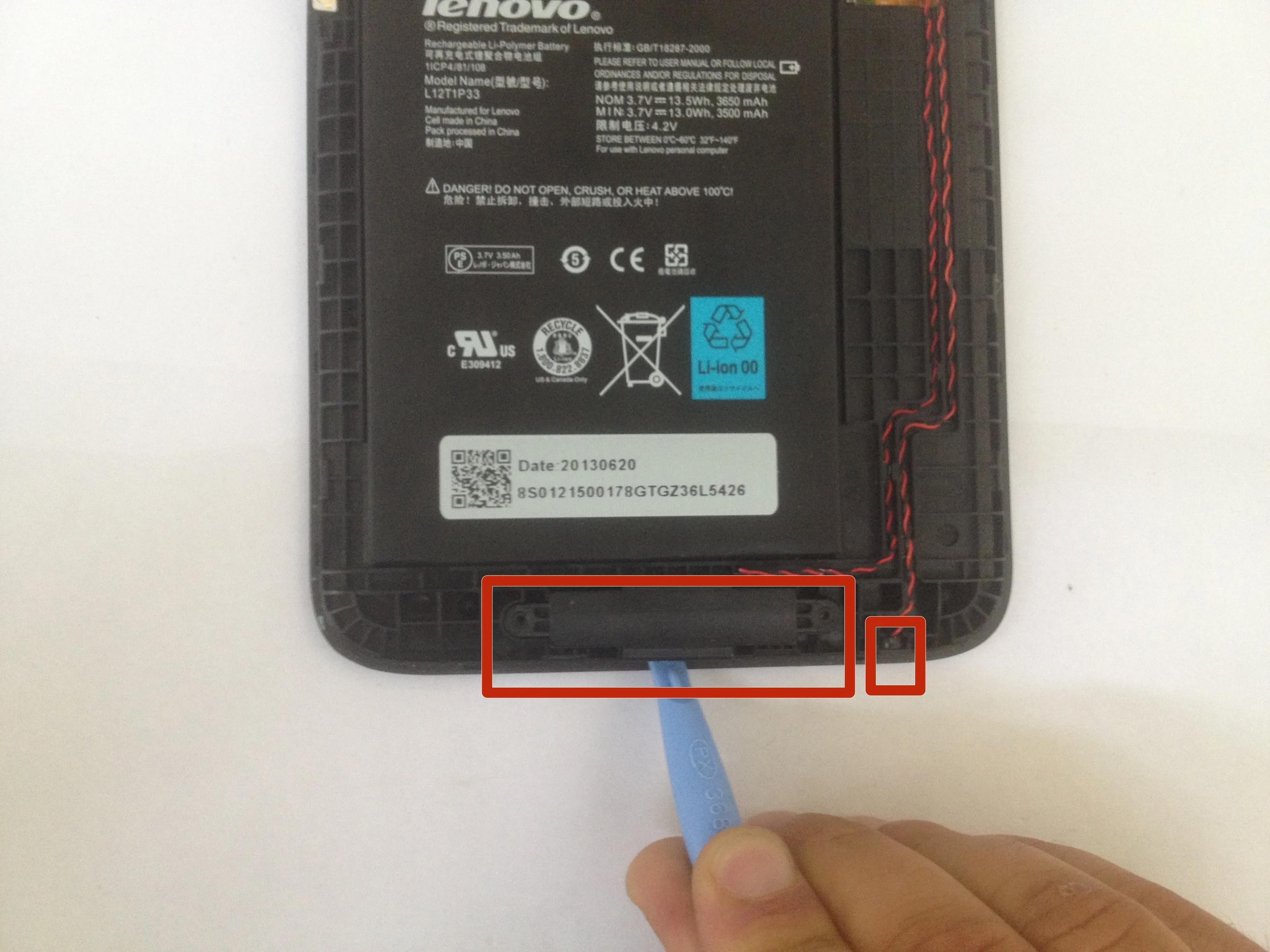

  • Снимите нижний динамик и микрофон.

  • Отсоедините кнопку питания, кнопки регулировки громкости и вибромотор от средней рамки.

  • Отсоедините ЖК-дисплей и гибкие кабели сенсорного экрана.

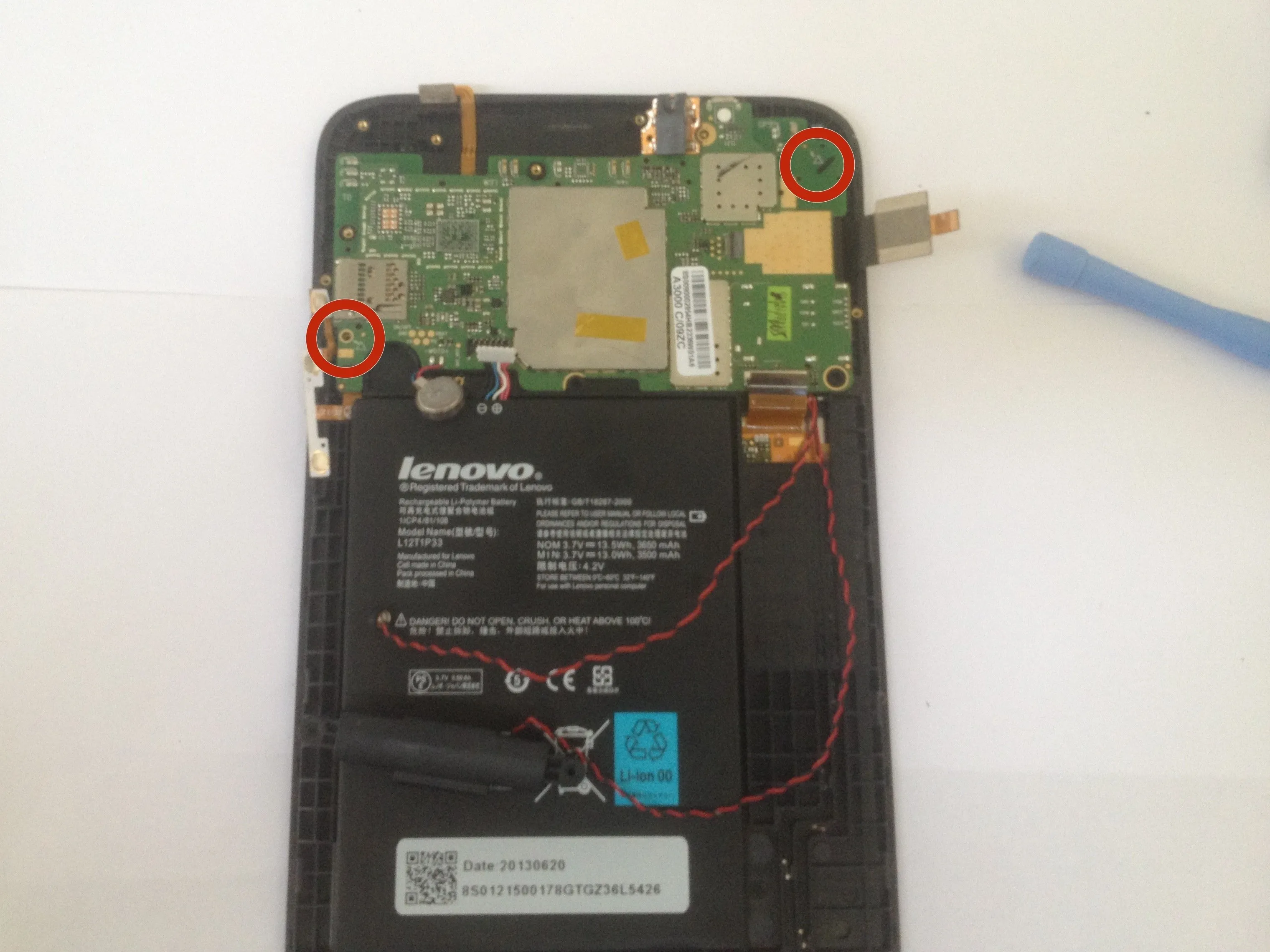

  • Открутите 2 крестообразных винта, крепящих основную плату.

Шаг 5

Разборка Lenovo Ideatab A1000 / Снятие / Разборка: шаг 5, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 5, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 5, изображение 2 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 5, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 5, изображение 3 из 3
Lenovo Ideatab A1000 Разборка / Снятие / Разборка: шаг 5, изображение 3 из 3 | Источник - ifixit.com

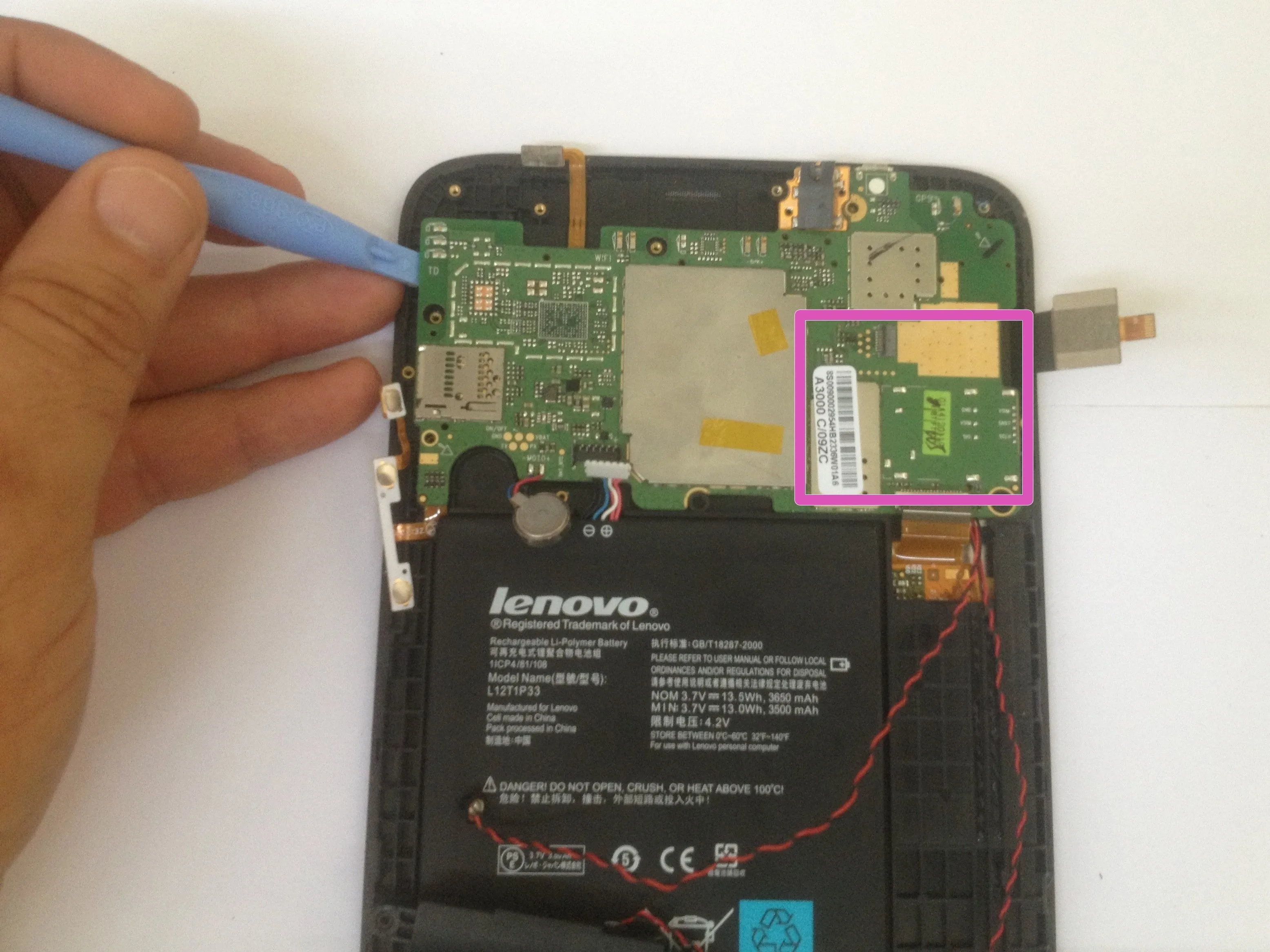

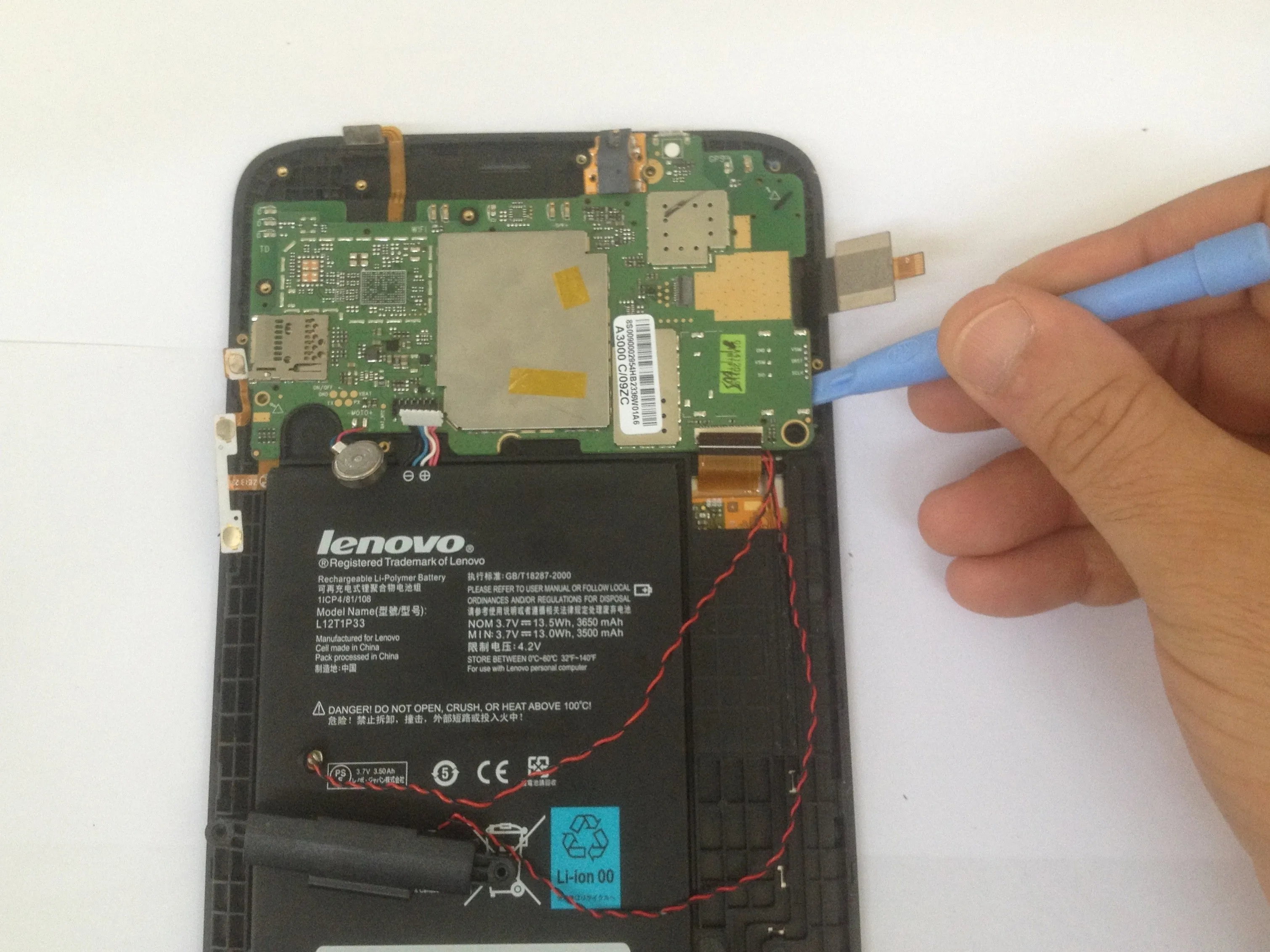

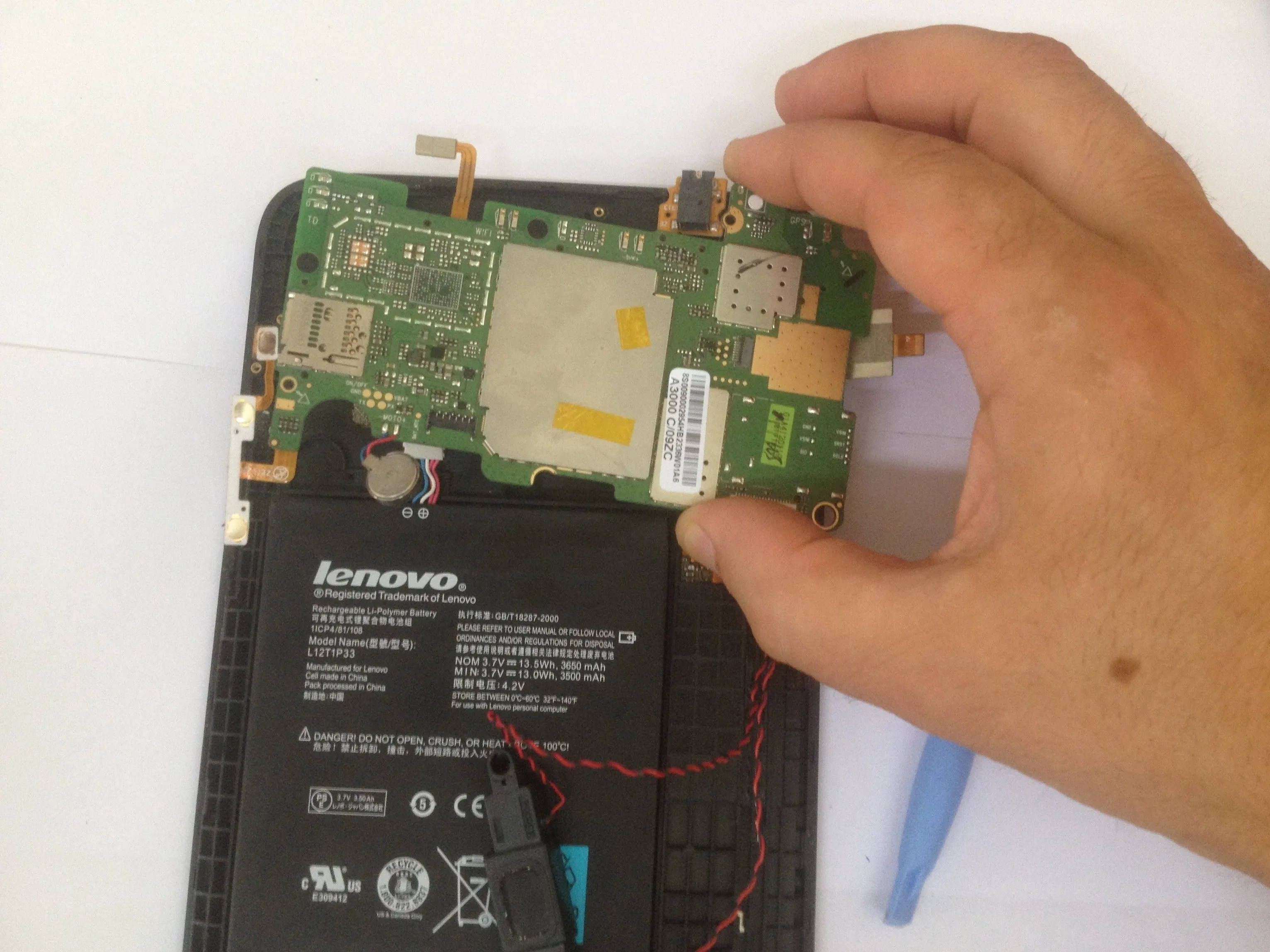

  • Снимите логическую плату.

  • Будьте осторожны, материнская плата приклеена к переднему внешнему корпусу.

Шаг 6

Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 6, изображение 1 из 3
Lenovo Ideatab A1000 Разборка / Разборка / Разборка: шаг 6, изображение 1 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 6, изображение 2 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 6, изображение 2 из 3 | Источник - ifixit.com
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 6, изображение 3 из 3
Lenovo Ideatab A1000 Teardown / Разборка / Разборка: шаг 6, изображение 3 из 3 | Источник - ifixit.com

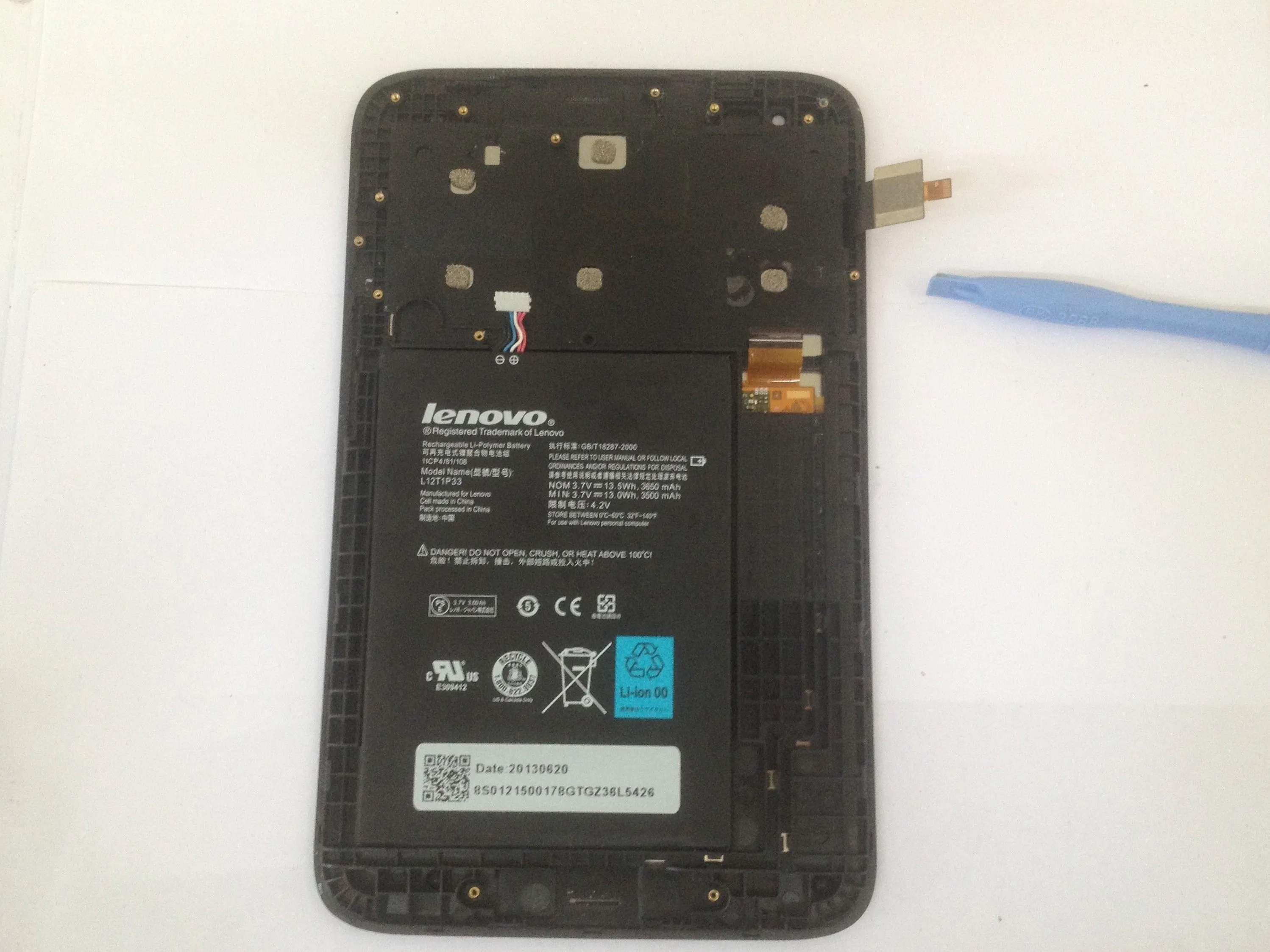

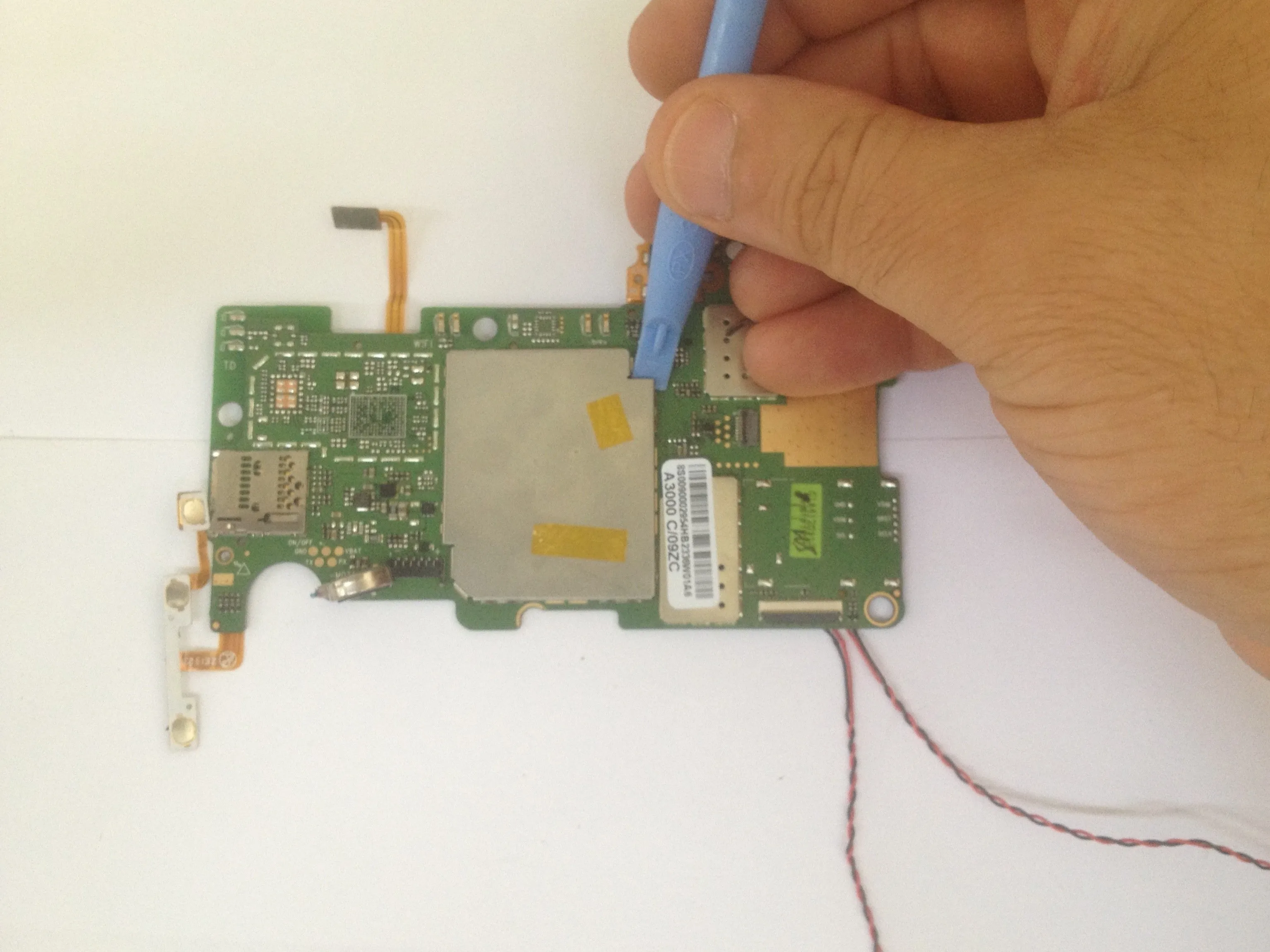

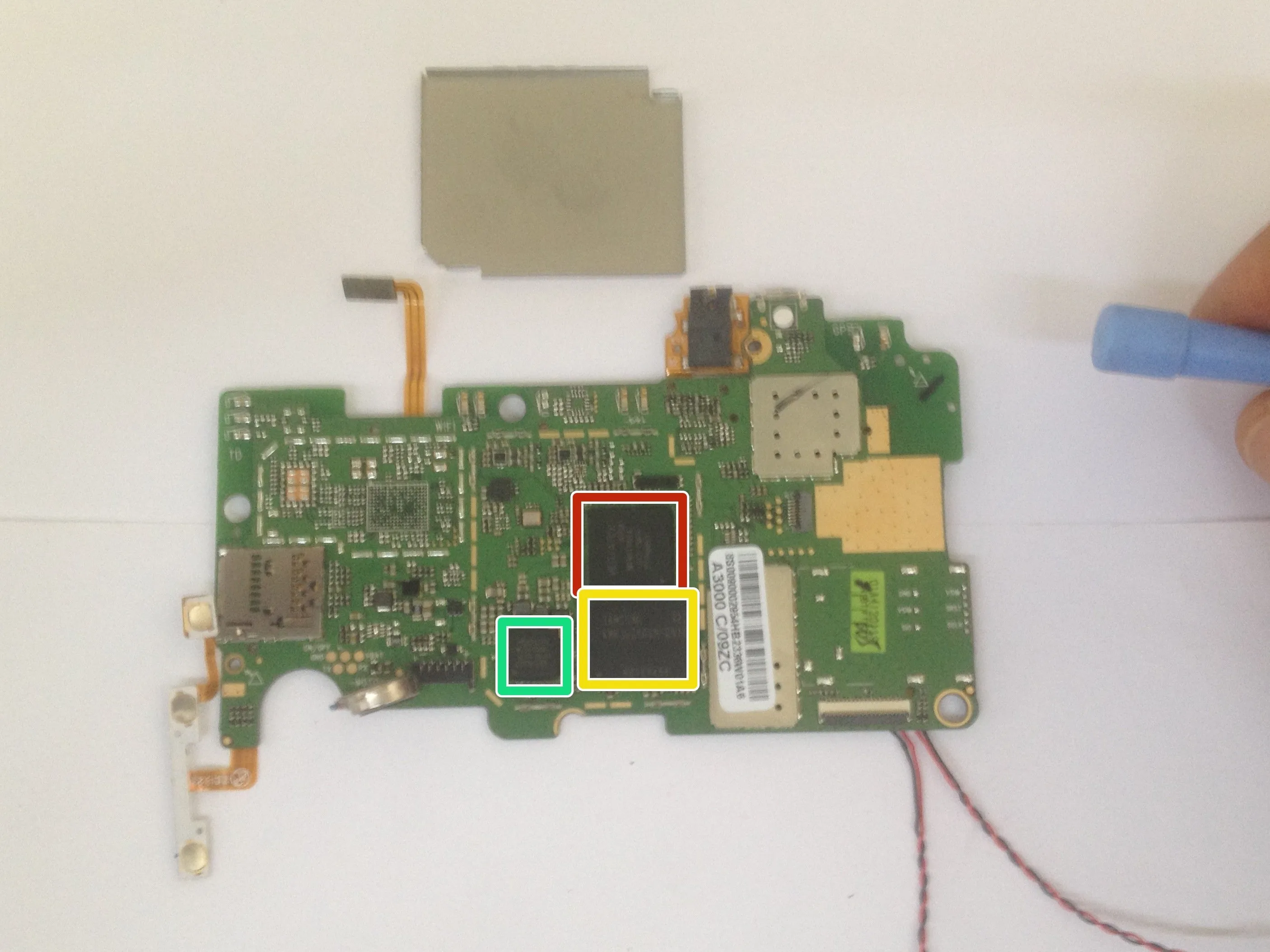

  • Процессор - Mediatek, MT8317ATA

  • Микросхема памяти - eMMC(16GB)+LPDDR2(1GB) - KMK3U000VM-B410

  • Чип управления питанием - Mediatek MT6329BA

  • .

  • .

  • Вот и все.
