Введение

Это руководство содержит подборку фотографий и краткое описание идентификации микросхем для Legion Go от Lenovo.

Шаг 1 Сторона основной платы 1

Идентификатор микросхемы Lenovo Legion Go, сторона главной платы 1: шаг 1, изображение 1 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона основной платы 1: шаг 1, изображение 1 из 2 | Источник - ifixit.com

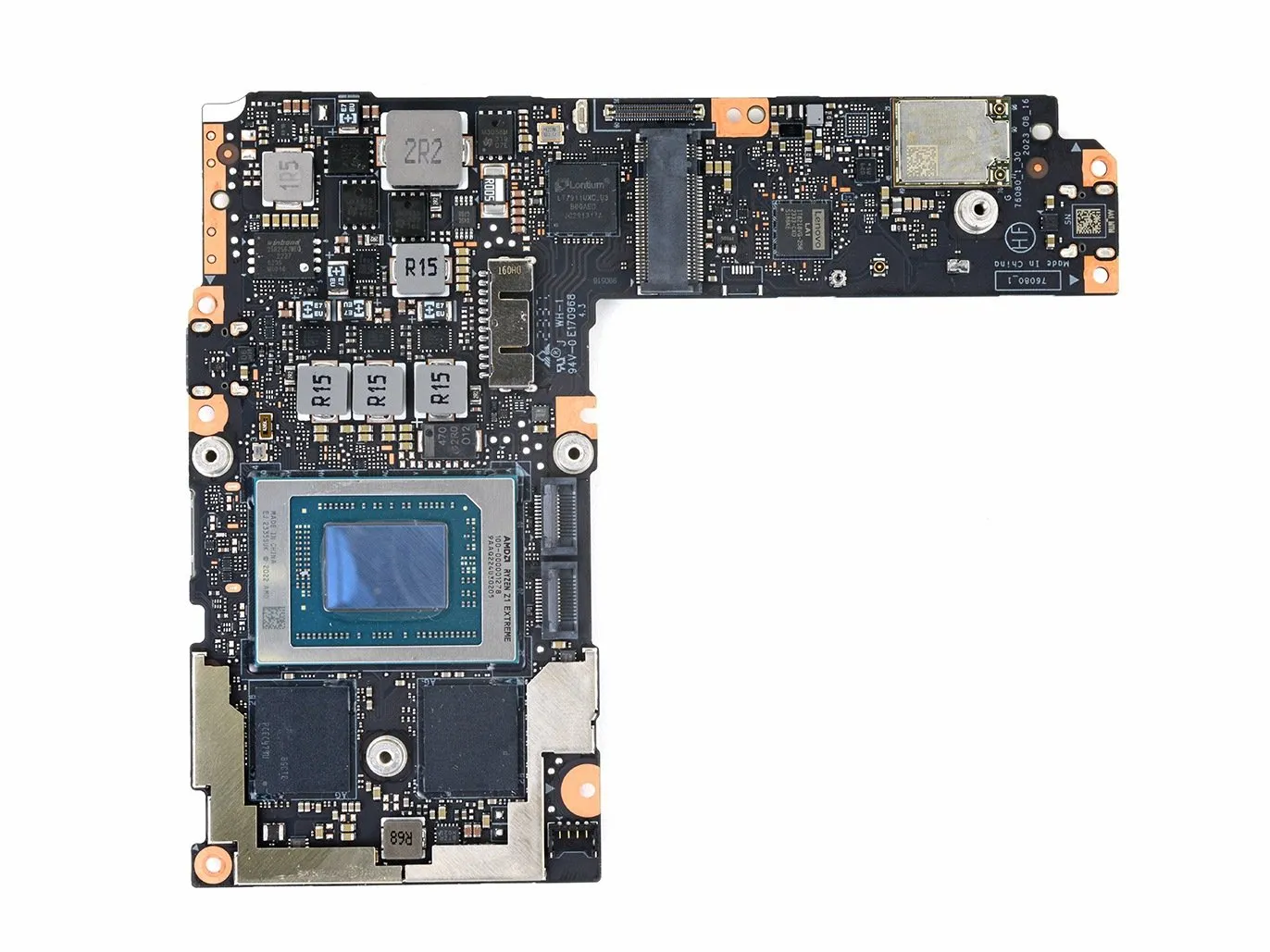

Идентификатор микросхемы Lenovo Legion Go, сторона основной платы 1: шаг 1, изображение 2 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона основной платы 1: шаг 1, изображение 2 из 2 | Источник - ifixit.com

  • AMD 100-000001278 Окта-ядерный прикладной процессор Ryzen Z1 Extreme 3,3 ГГц

  • Samsung K3KL3L30CM-BGCT 8 ГБ памяти LPDDR5X SDRAM

  • Winbond W25R256JW 32 МБ последовательной флэш-памяти NOR

  • Lontium LT7911UXC_U3 Преобразователь USB Type-C/DisplayPort 1.4a в MIPI/LVDS

  • Встраиваемый контроллер Likely Lenovo IT8218VG-256

  • Kinetic Technologies KTZ8866 6-ч. Драйвер светодиодной подсветки с двойным питанием смещения ЖК-дисплея

  • Вероятно, Monolithic Power Systems MP86901F DC-DC преобразователь

Шаг 2 Сторона основной платы 1 - датчики

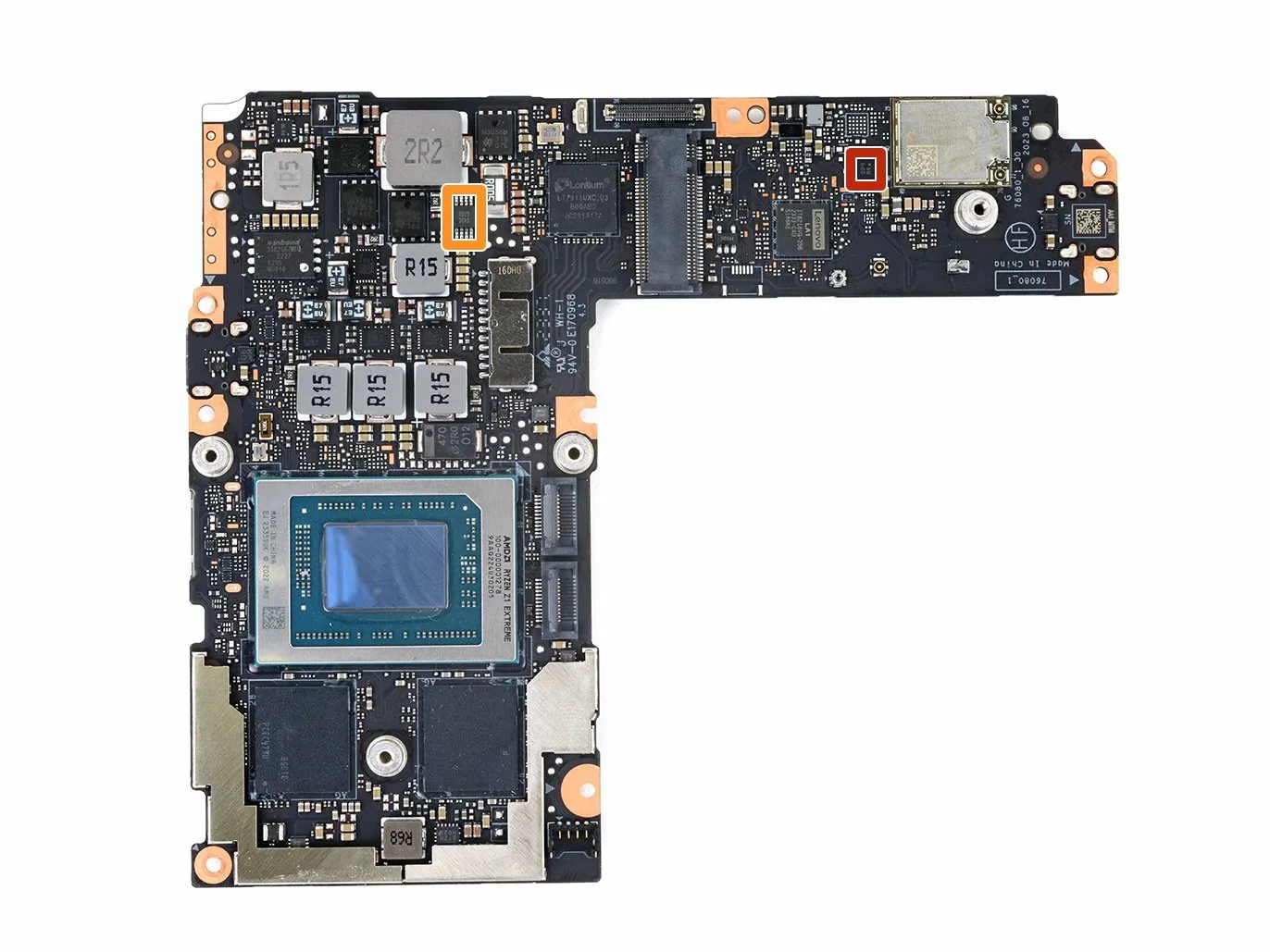

Идентификатор микросхемы Lenovo Legion Go, сторона 1 основной платы - датчики: шаг 2, изображение 1 из 1
Идентификатор микросхемы Lenovo Legion Go, основная плата со стороны 1 - датчики: шаг 2, изображение 1 из 1 | Источник - ifixit.com

  • Bosch Sensortec BMI270 6-осевой акселерометр и гироскоп

  • Датчик температуры Global Mixed-mode Technology G788P81U

Шаг 3 Сторона 2 основной платы

Идентификатор микросхемы Lenovo Legion Go, сторона 2 главной платы: шаг 3, изображение 1 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона 2 основной платы: шаг 3, изображение 1 из 2 | Источник - ifixit.com

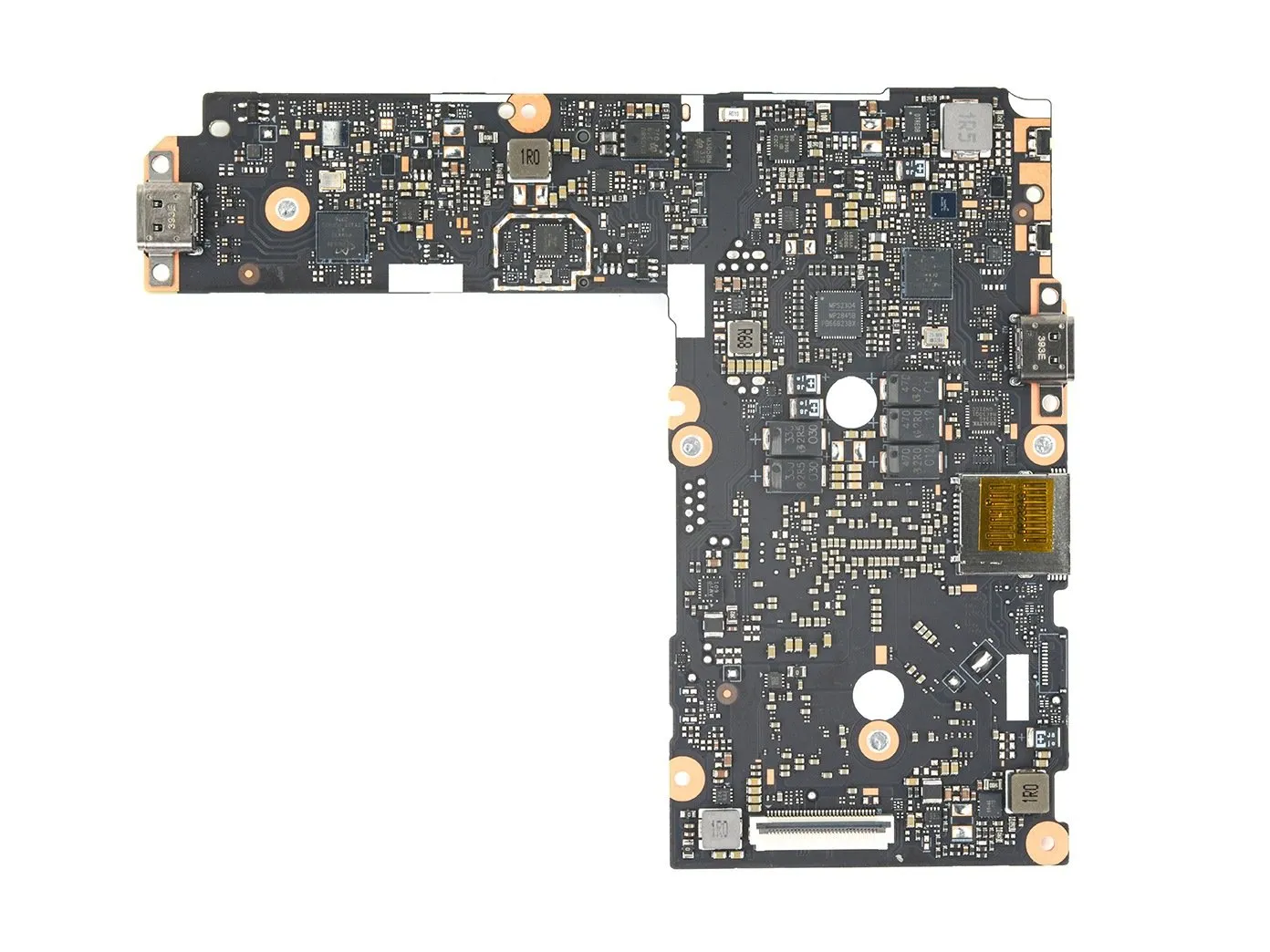

Идентификатор микросхемы Lenovo Legion Go, сторона 2 основной платы: шаг 3, изображение 2 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона 2 основной платы: шаг 3, изображение 2 из 2 | Источник - ifixit.com

  • Texas Instruments BQ24780S контроллер заряда аккумулятора

  • Контроллер USB Type-C Texas Instruments TPS65993BF

  • Parade Technologies PS8830 Ретиммер DisplayPort 2.0 и Thunderbolt 3.0

  • Richtek RT1738C Устройство защиты от перенапряжения USB Type-C

  • Контроллер SD-карт Realtek RTS5234S

  • Многофазный контроллер Monolithic Power Systems MP2845B

  • Richtek RT6228AGQUF Синхронный понижающий преобразователь на 8 А

Шаг 4 Сторона 2 основной платы - подключение

Идентификатор микросхемы Lenovo Legion Go, сторона 2 основной платы - подключение: шаг 4, изображение 1 из 1
Идентификатор микросхемы Lenovo Legion Go, сторона 2 основной платы - подключение: шаг 4, изображение 1 из 1 | Источник - ifixit.com

  • Jieli Technology AC6956C8 Bluetooth audio SoC

Шаг 5 Звуковая плата Сторона 1

Идентификатор микросхемы Lenovo Legion Go, сторона аудиоплаты 1: шаг 5, изображение 1 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона аудиоплаты 1: шаг 5, изображение 1 из 2 | Источник - ifixit.com

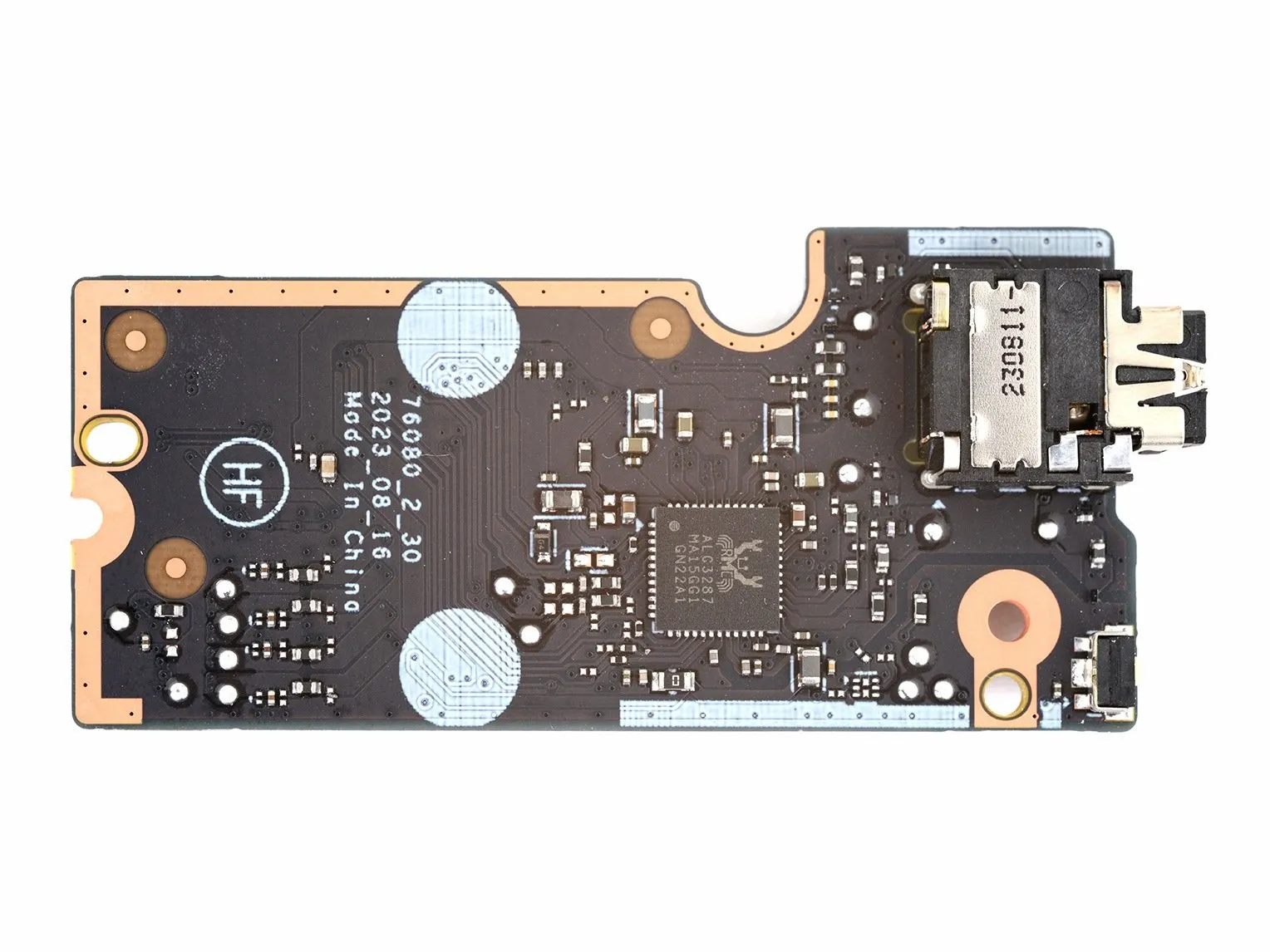

Идентификатор микросхемы Lenovo Legion Go, сторона аудиоплаты 1: шаг 5, изображение 2 из 2
Идентификатор микросхемы Lenovo Legion Go, сторона аудиоплаты 1: шаг 5, изображение 2 из 2 | Источник - ifixit.com

  • Аудиокодек Realtek ALC3287

Шаг 6 Плата датчика мыши со стороны 1

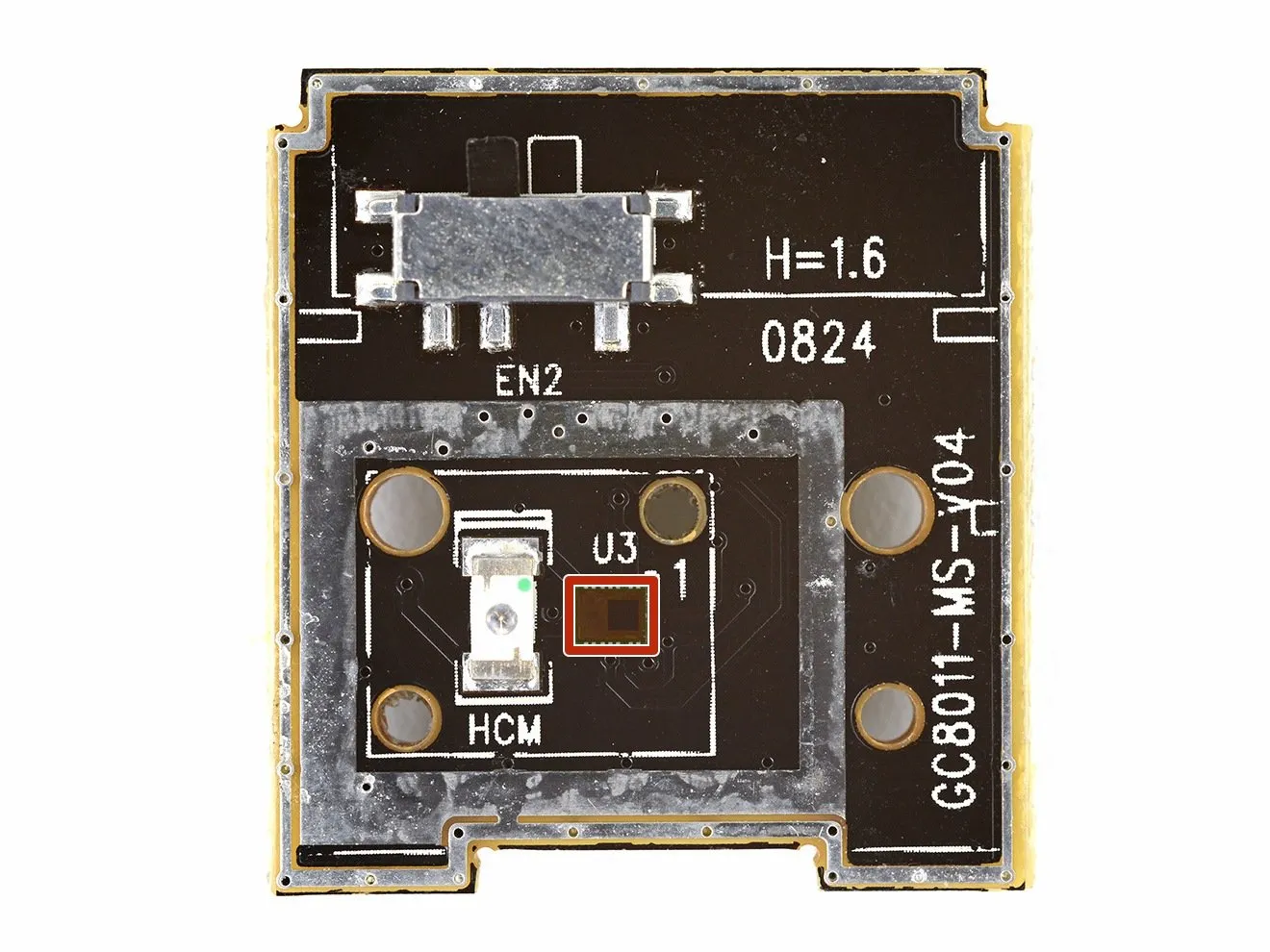

Идентификатор микросхемы Lenovo Legion Go, сторона 1 платы сенсора мыши: шаг 6, изображение 1 из 2
Идентификатор микросхемы Lenovo Legion Go, сенсорная плата мыши со стороны 1: шаг 6, изображение 1 из 2 | Источник - ifixit.com
Идентификатор микросхемы Lenovo Legion Go, сенсорная плата мыши сторона 1: шаг 6, изображение 2 из 2
Идентификатор микросхемы Lenovo Legion Go, плата сенсора мыши сторона 1: шаг 6, изображение 2 из 2 | Источник - ifixit.com

  • Сенсор мыши
