Разборка Lenovo ThinkPad SL410

Введение

Линейка ноутбуков Lenovo ThinkPad SL была запущена в 2008 году как ноутбук низкого класса, ориентированный на малый бизнес. Ее начальная цена составляла около 500 евро, или около 555 долларов США.

Данный ноутбук, SL410, является 14-дюймовой версией.

Что вам понадобится

Инструменты

•

•

•

•

Шаг 1 Шаг 1

• Сначала переверните ноутбук вверх дном. Под ним вы увидите несколько отсеков, которые можно открутить.

• Но прежде чем откручивать, необходимо извлечь батарею (на всякий случай).

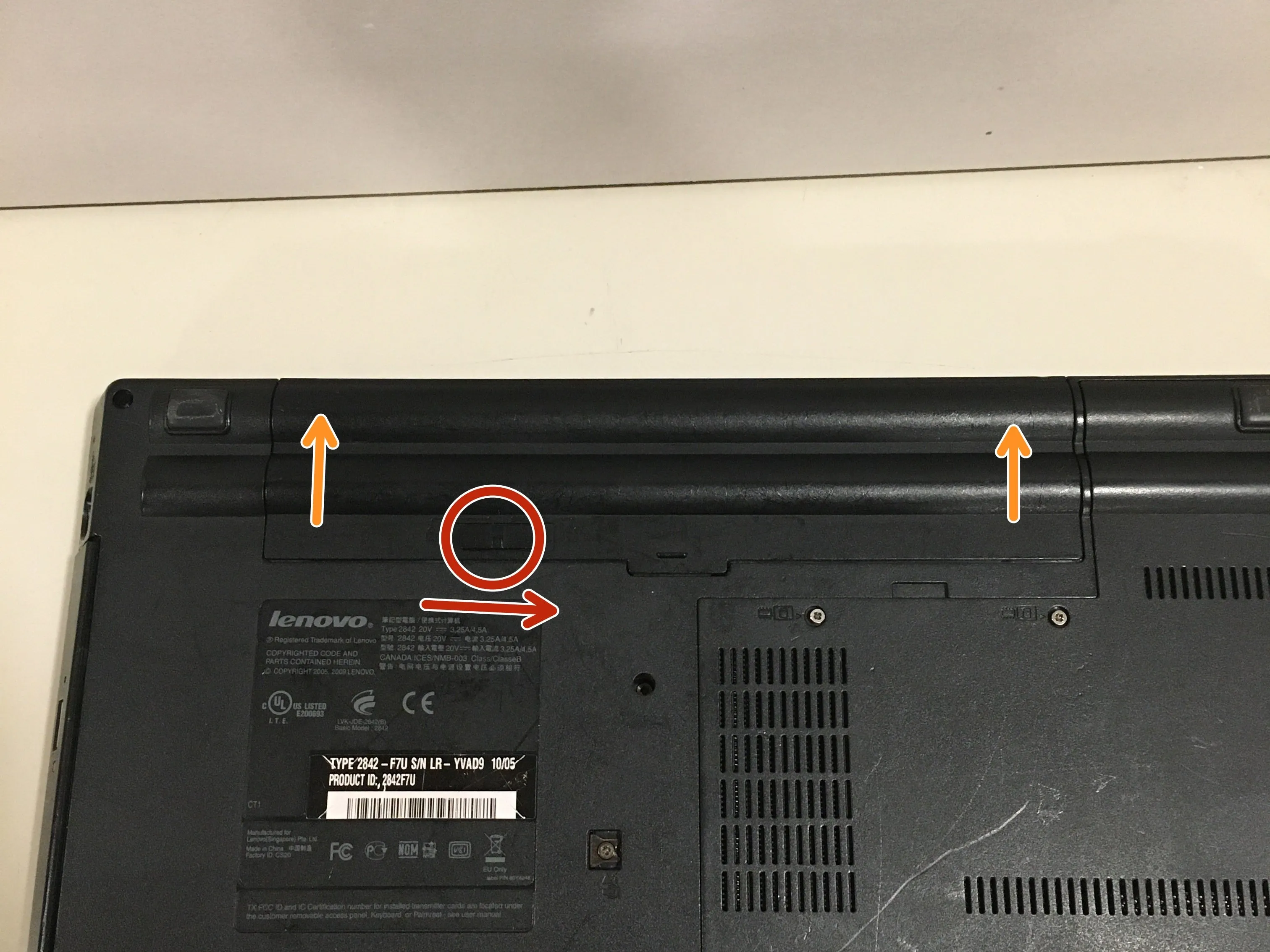

• Сначала сдвиньте фиксатор батареи вправо.

• Когда фиксатор батареи будет максимально отведен вправо, вытащите батарею в направлении, указанном двумя стрелками.

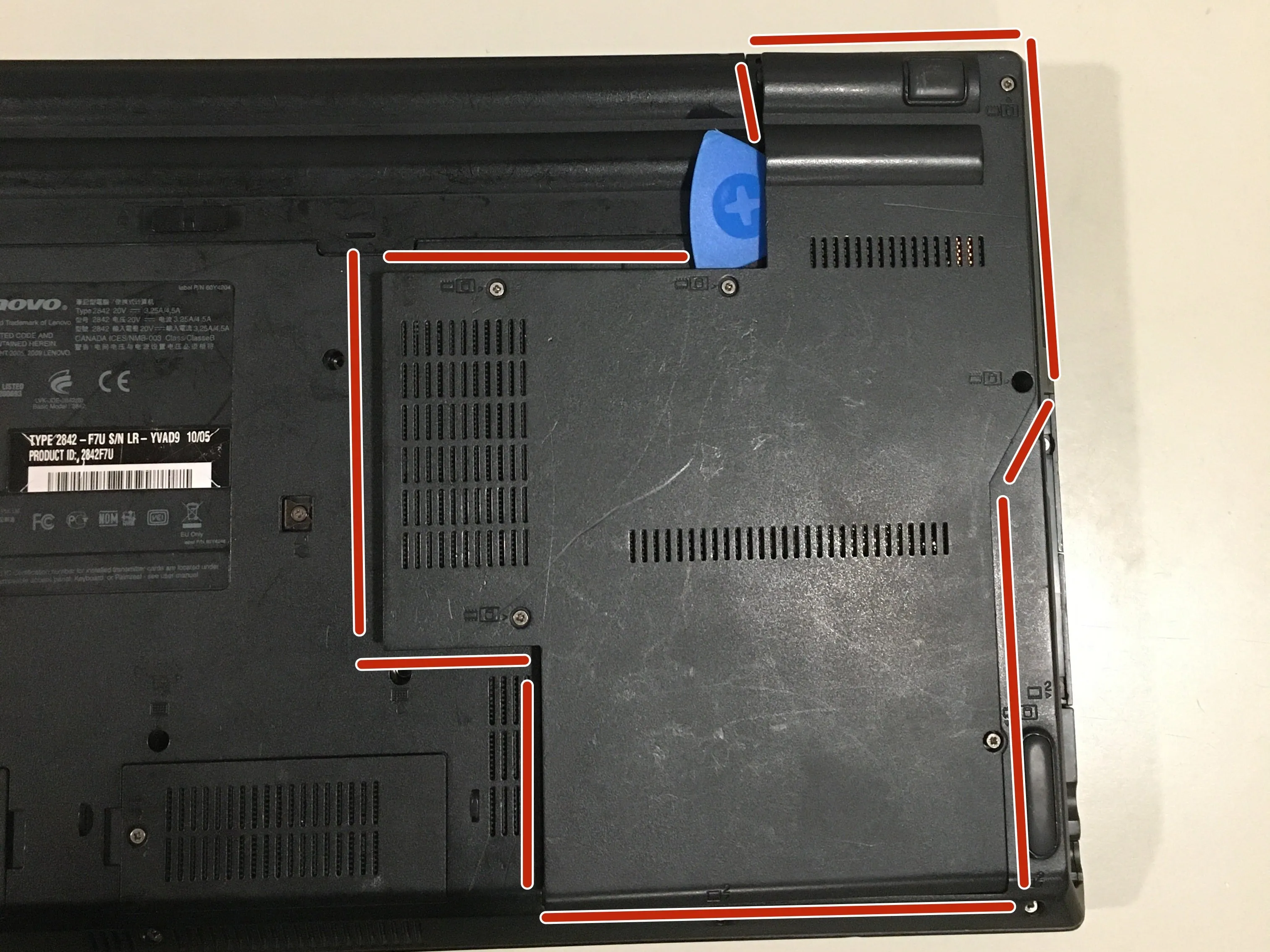

Шаг 2 Шаг 2

• Теперь, когда батарея извлечена, мы можем приступить к остальным этапам разборки.

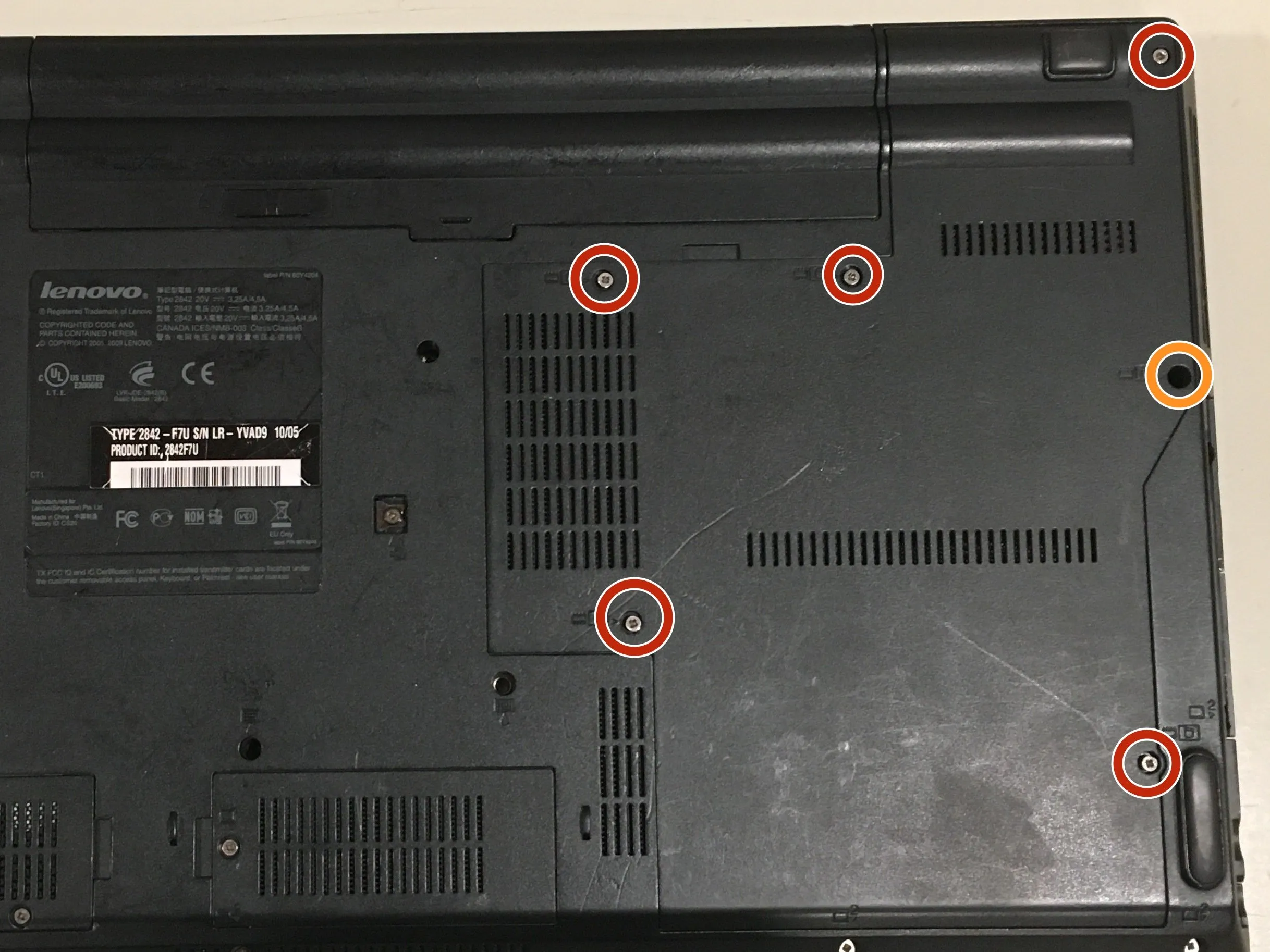

• Сначала открутите шесть винтов, обведенных кружком. Тот, что обведен оранжевым, находится чуть ниже и его труднее увидеть.

• Затем возьмите инструмент вроде открывающего резца и подденьте его, а затем проведите им по выделенной области, чтобы поддеть панель.

• Этот шаг может и не понадобиться, так как панель может просто отскочить

Шаг 3 Шаг 3

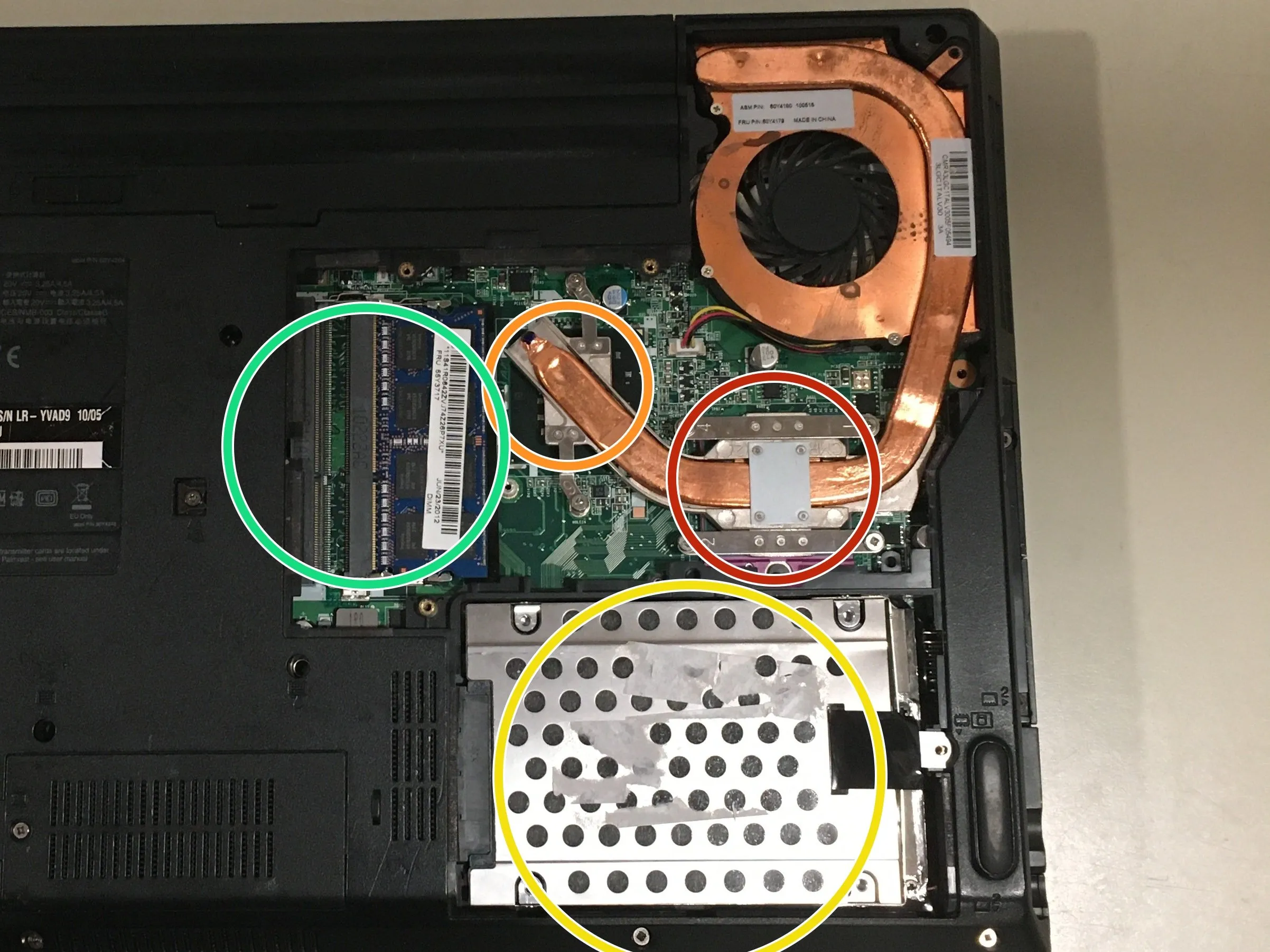

• Сняв эту панель, мы получим доступ к процессору, графике, оперативной памяти, жесткому диску и вентилятору/радиатору

• Процессор: Intel Core 2 Duo T6570

• (от: https://ark.intel.com/content/www/us/en/... )

• Графика: Intel 82GM45 Graphics and Memory Controller Hub

• (от: https://ark.intel.com/content/www/us/en/... )

• HDD (жесткий диск): *Данная модель может отличаться в зависимости от того, была ли заменена эта деталь или нет.

• В моей модели установлен жесткий диск Seagate Momentus 250GB 5400RPM.

• ОПЕРАТИВНАЯ ПАМЯТЬ: *Данная модель может отличаться, в зависимости от того, была ли заменена эта деталь или нет

Шаг 4 Шаг 4: Извлечение жесткого диска

• Этот шаг необязателен для разборки.

• Сначала возьмитесь за маленький черный выступ

• Потяните выступ в сторону от порта SATA (вправо).

• Найдите угол жесткого диска и поднимите его вверх.

• Дополнительно прилагается видео, демонстрирующее этот процесс

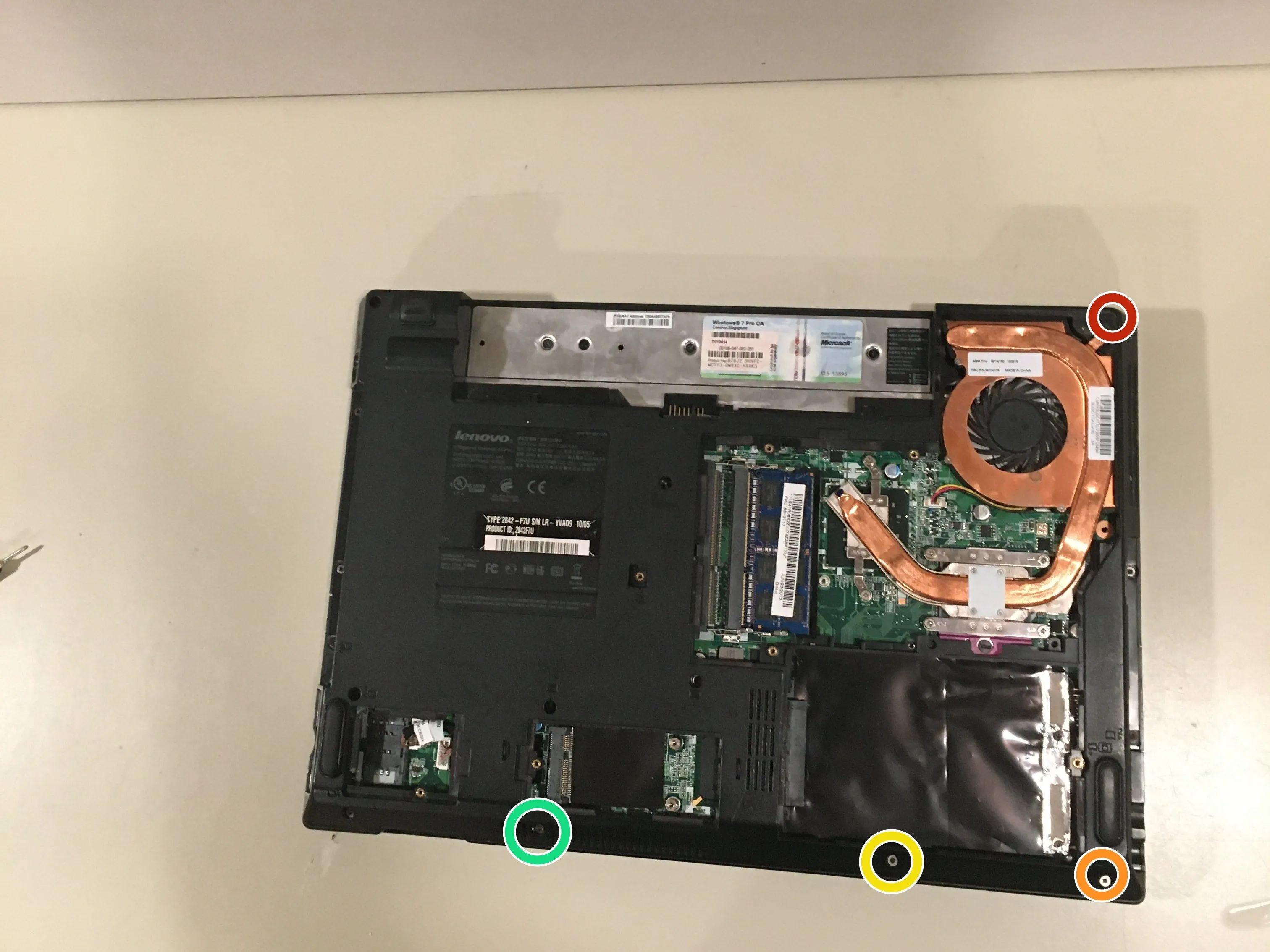

Шаг 5 Примечание

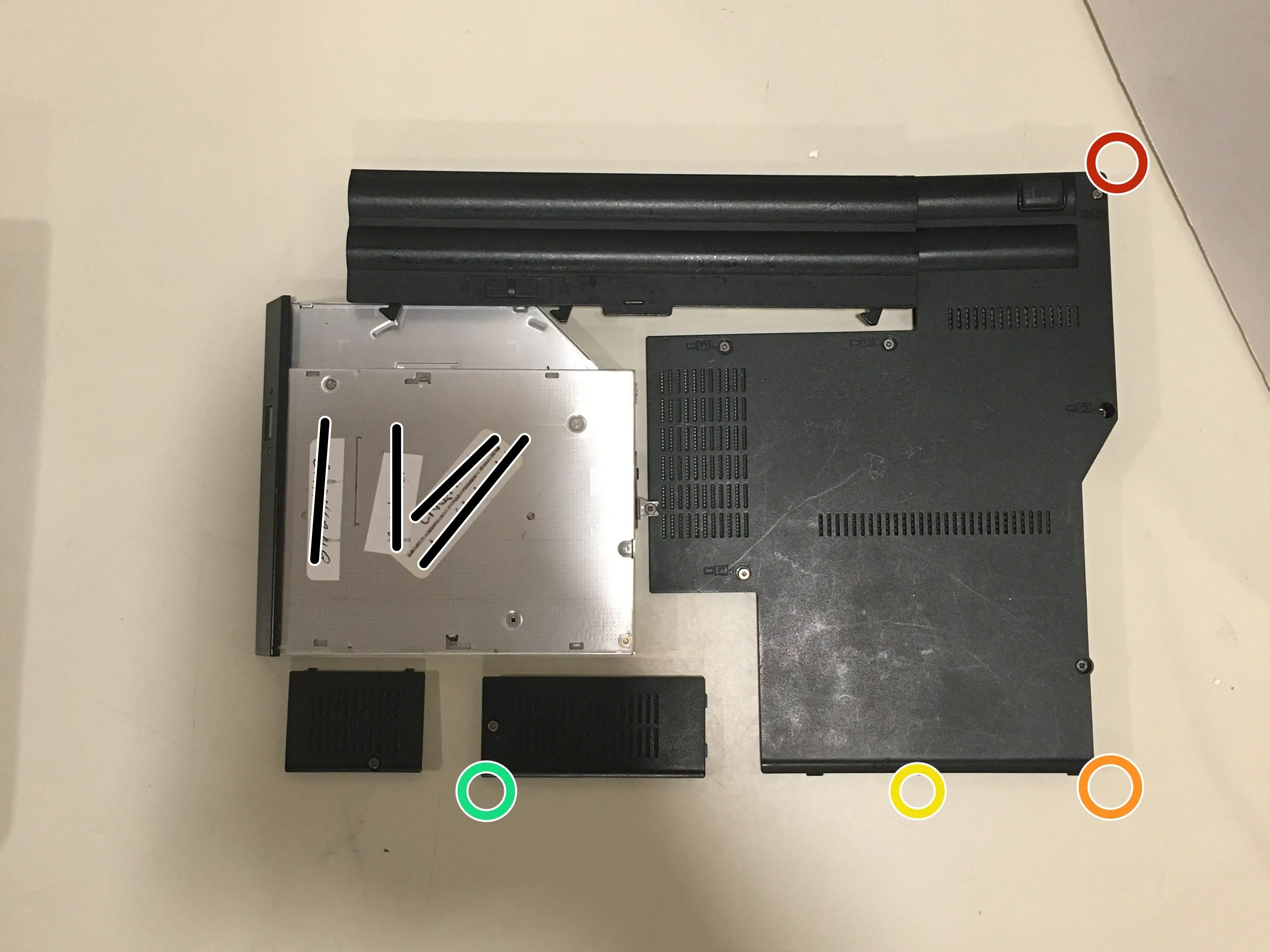

• Если вы собираетесь собирать это устройство после разборки, я предлагаю разложить винты, которые нужно открутить, как бы 'ярусами' (поскольку это устройство имеет несколько слоев), как на этой картинке.

• Так, если эти круги представляют собой винты (изображение 1), то второе изображение показывает, где они будут лежать на столе.

• В конце 'слоя' я буду показывать, как это выглядит для меня.

Шаг 6 Шаг 5: Оставшиеся нижние панели и дисковод

• Эти шаги тоже необязательны, но я буду снимать эти детали только потому, что это полный разбор.

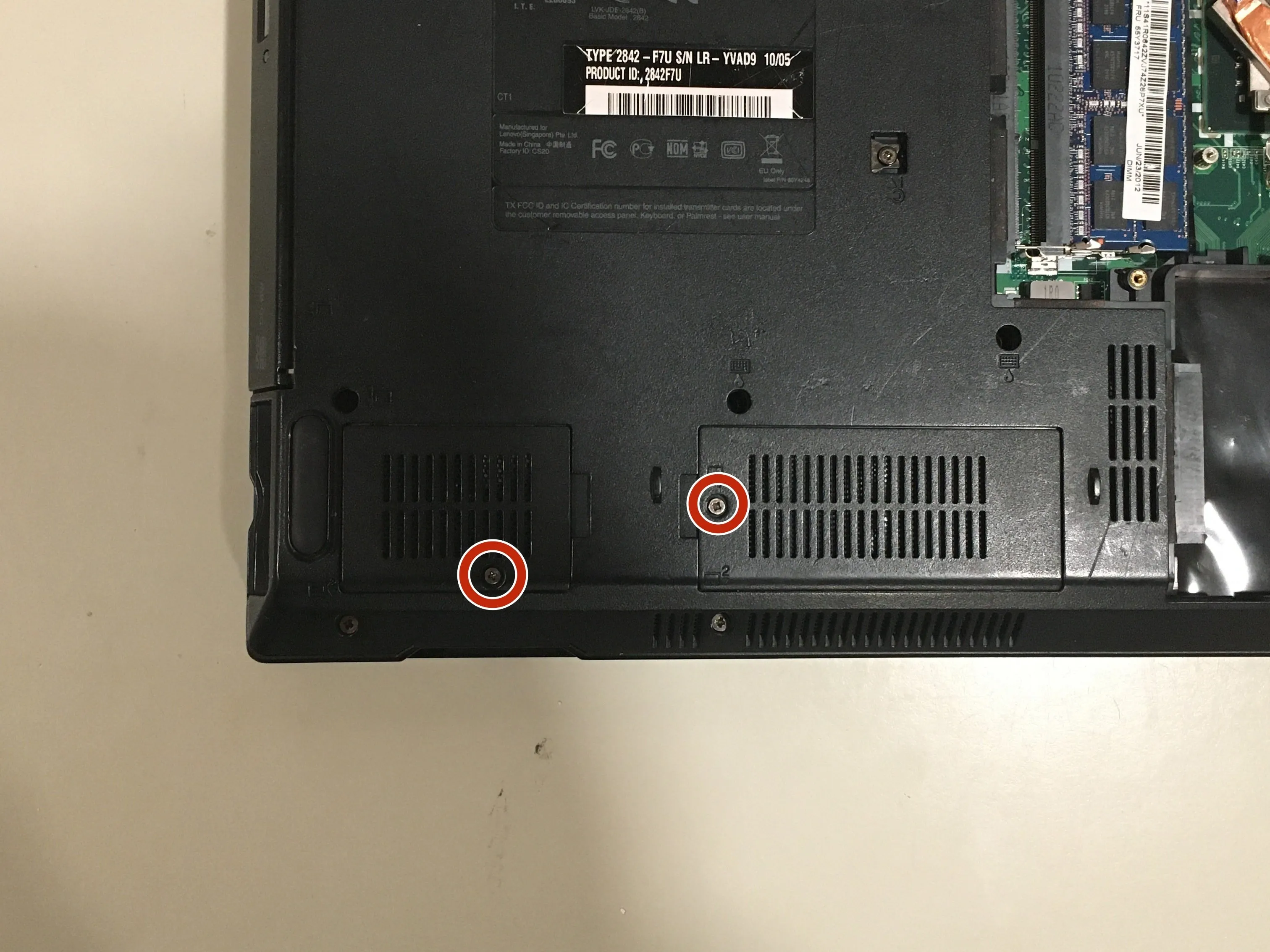

• Оставшиеся две панели имеют по одному винту, которые необходимо выкрутить, прежде чем поднимать панели. (Эти винты также находятся в панели, поэтому не стоит беспокоиться о том, что они выпадут).

• Открутите этот винт с помощью отвертки, но будьте осторожны! Этот винт выходит не до конца, поэтому, если вы не будете осторожны, он может выскочить.

• Как только винт будет вынут, дисковод можно будет вытащить.

Шаг 7 Шаг 6: Винты нижней части корпуса

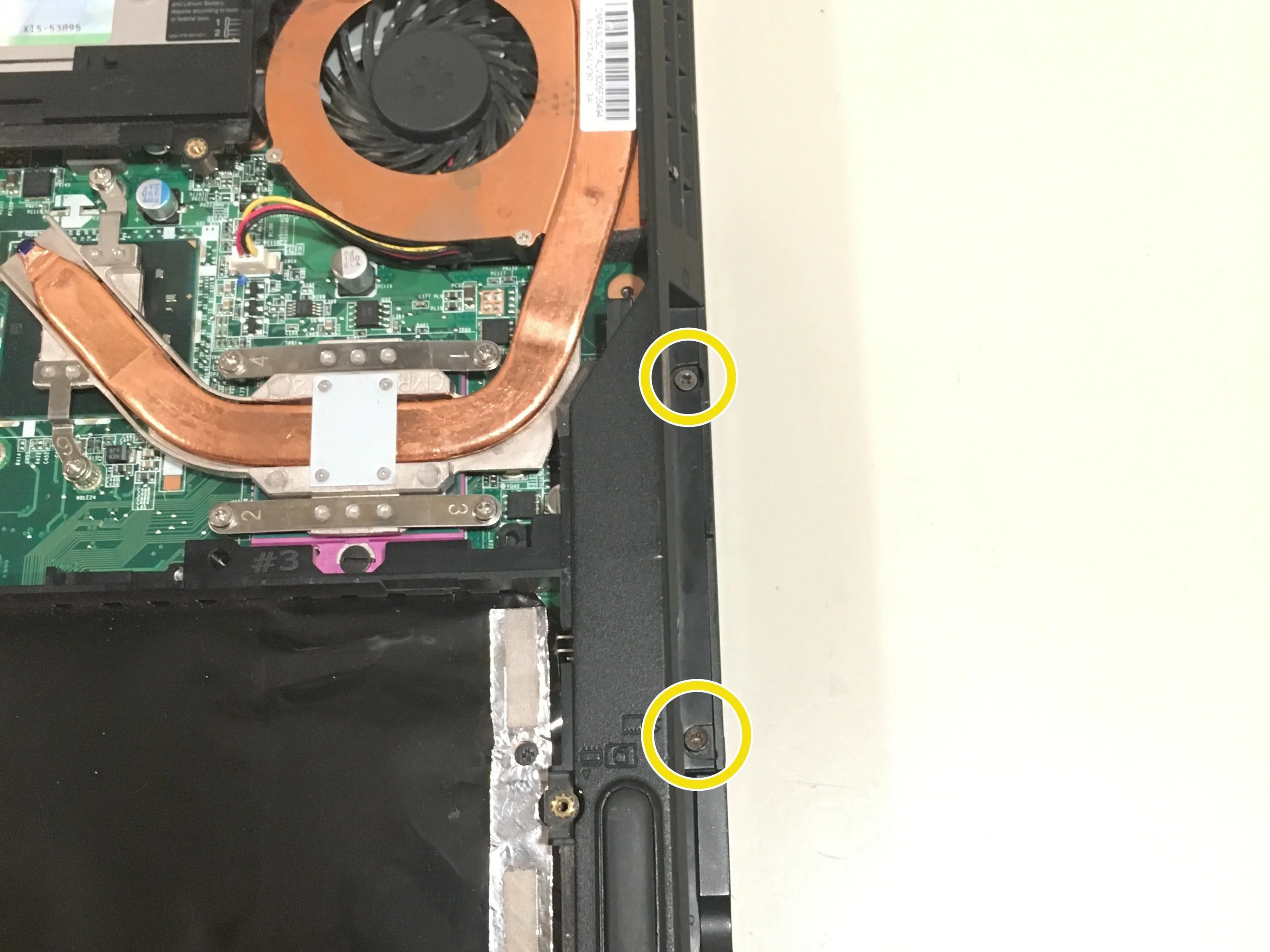

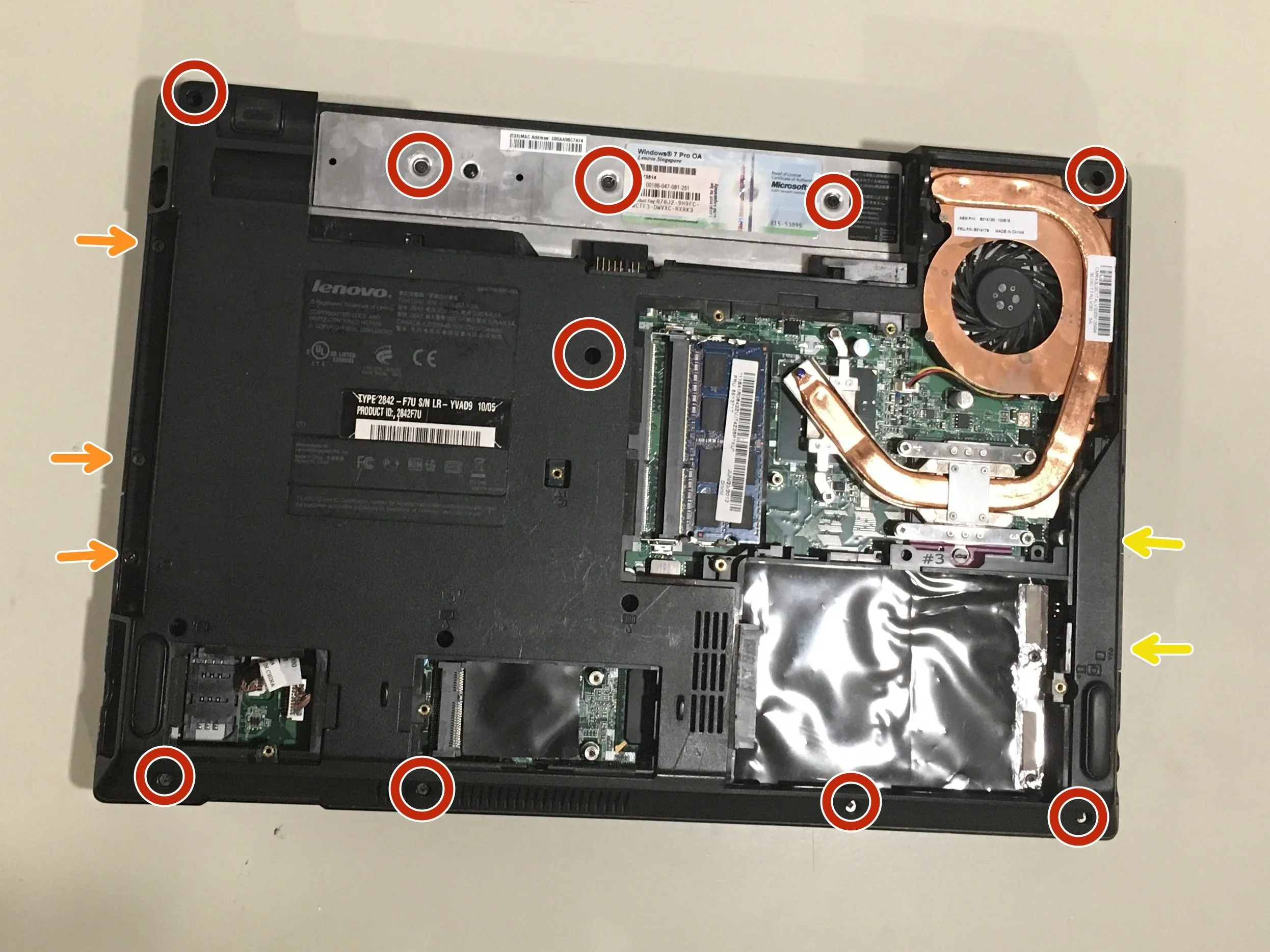

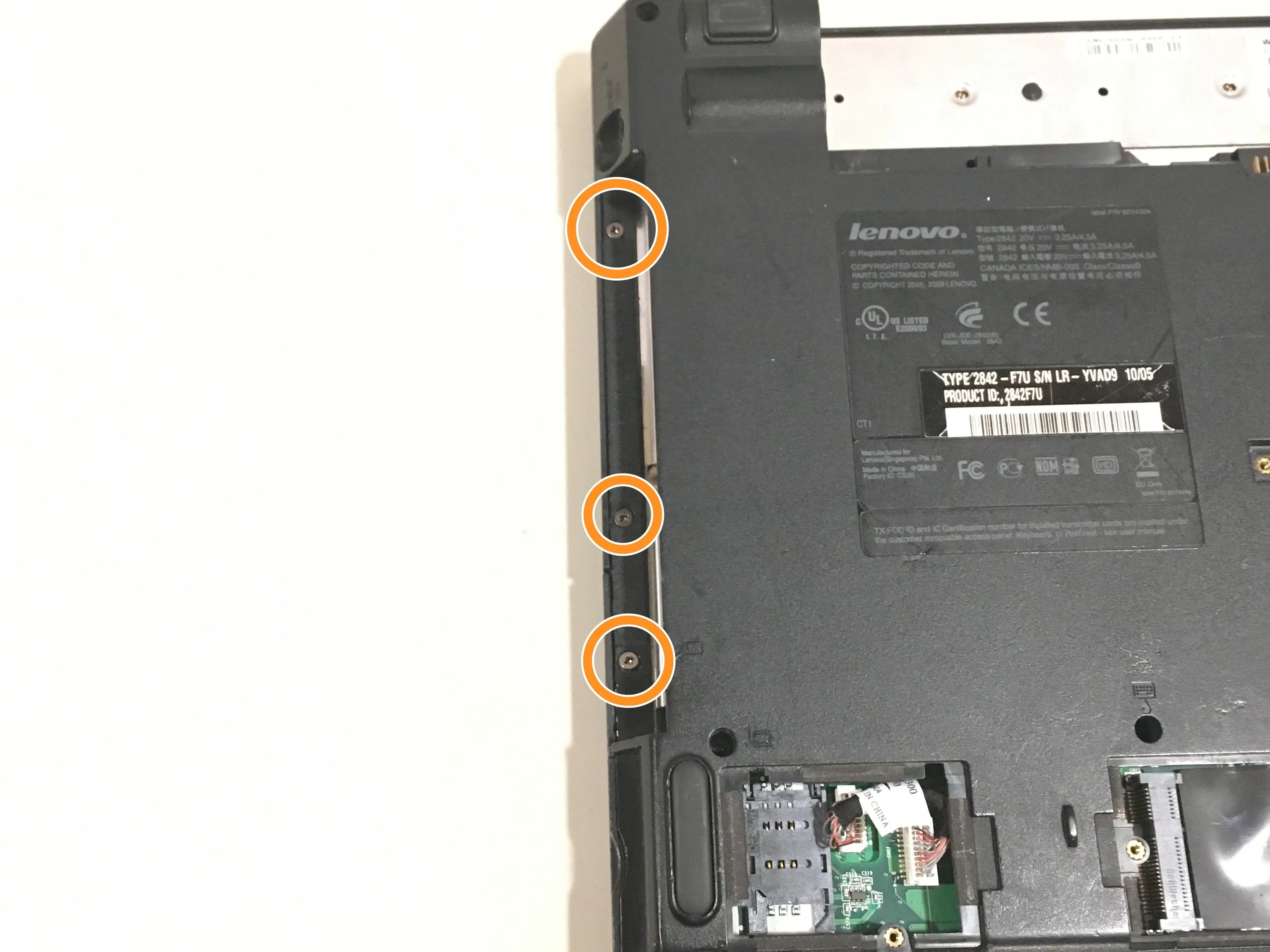

• Всего на днище 15 винтов (если я правильно посчитал).

• Стрелки указывают на то, что я приложу еще одну фотографию, чтобы показать, где находятся указанные винты.

Шаг 8 Расположение винтов/деталей 1

• Вот как выглядит моя схема расположения винтов и панелей на данный момент

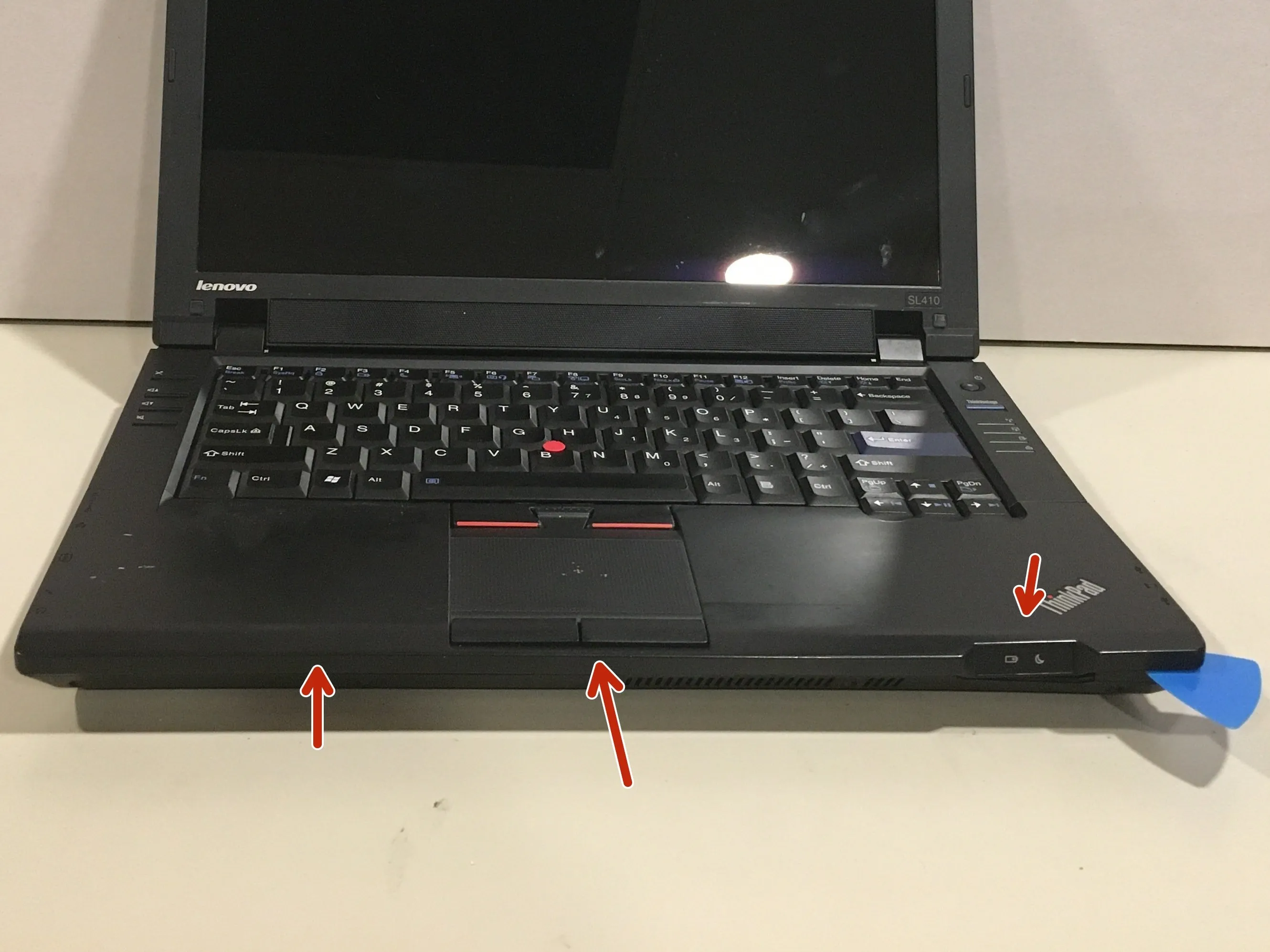

Шаг 9 Шаг 7: Верхняя часть

• А теперь перевернем его снова!

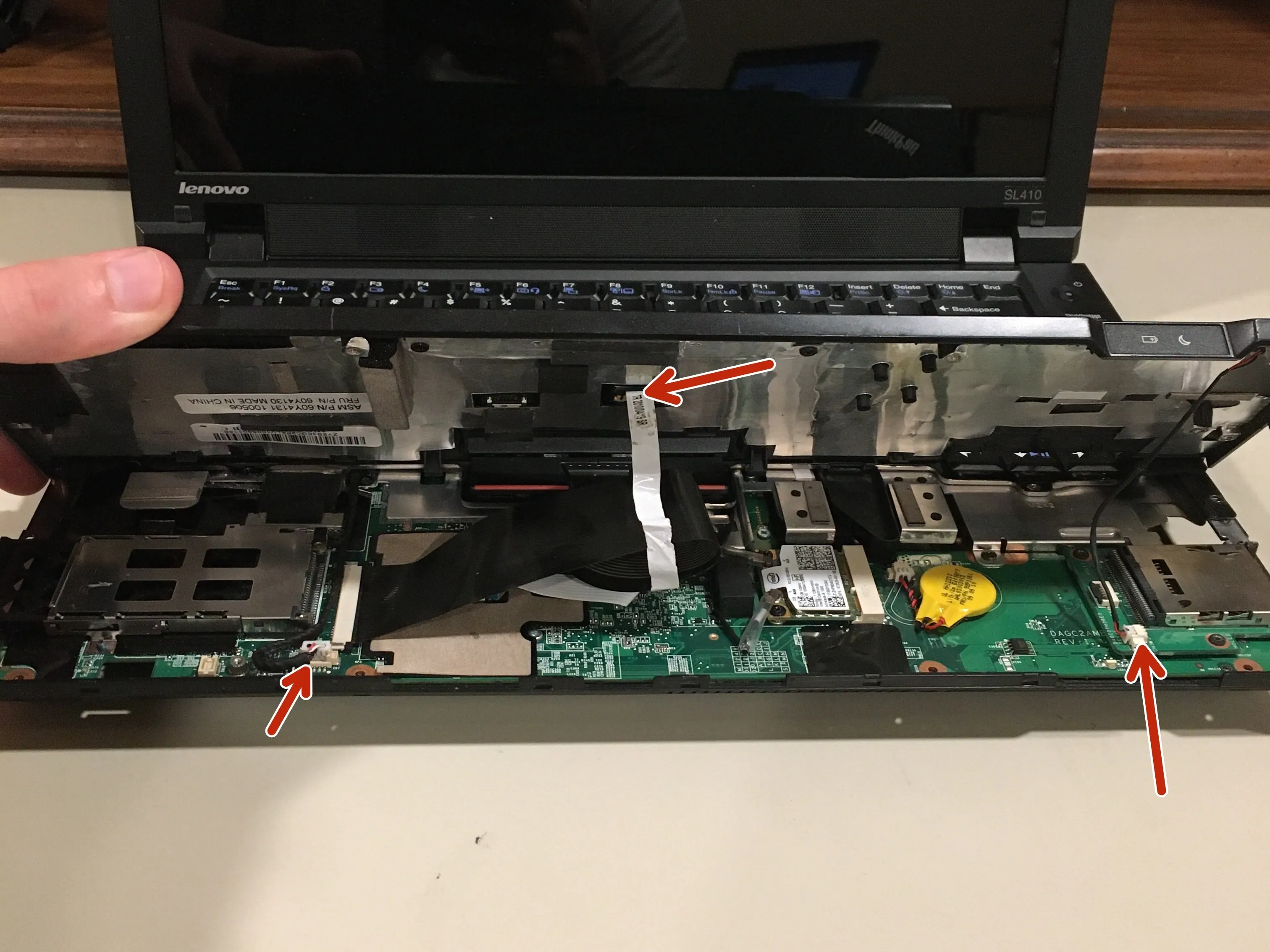

• Сначала - область сборки трекпада. Она держится на пластиковых клипсах, поэтому, поддев ее в щель открывашкой, можно снять ее.

• Будьте осторожны, так как на краю рамки рядом с выделенными областями находятся кабели. Если вы не будете просовывать используемый инструмент слишком далеко внутрь, повреждение этих кабелей не должно стать проблемой.

• Вам также нужно будет отсоединить эти кабели

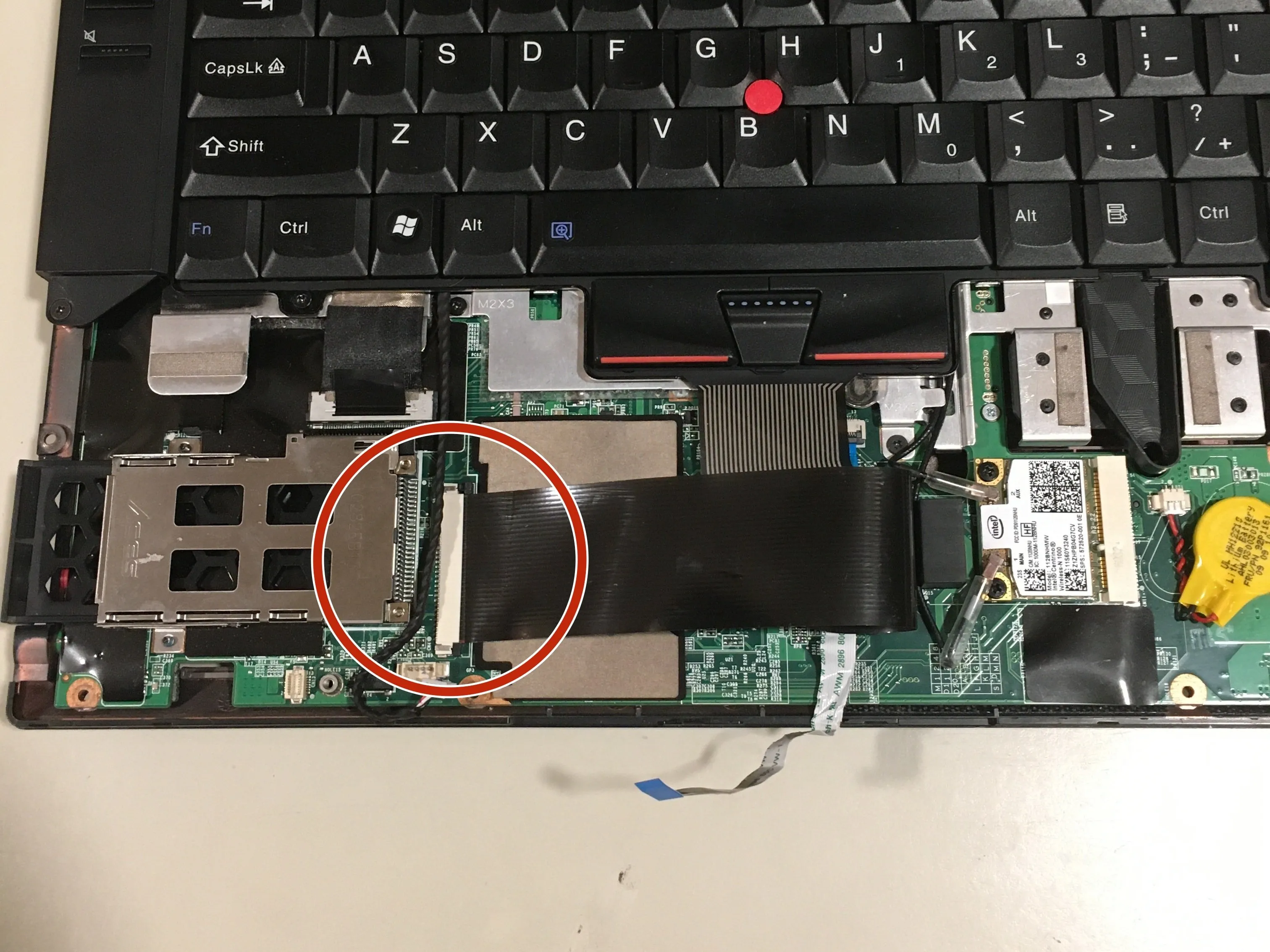

Шаг 10 Шаг 8: Клавиатура

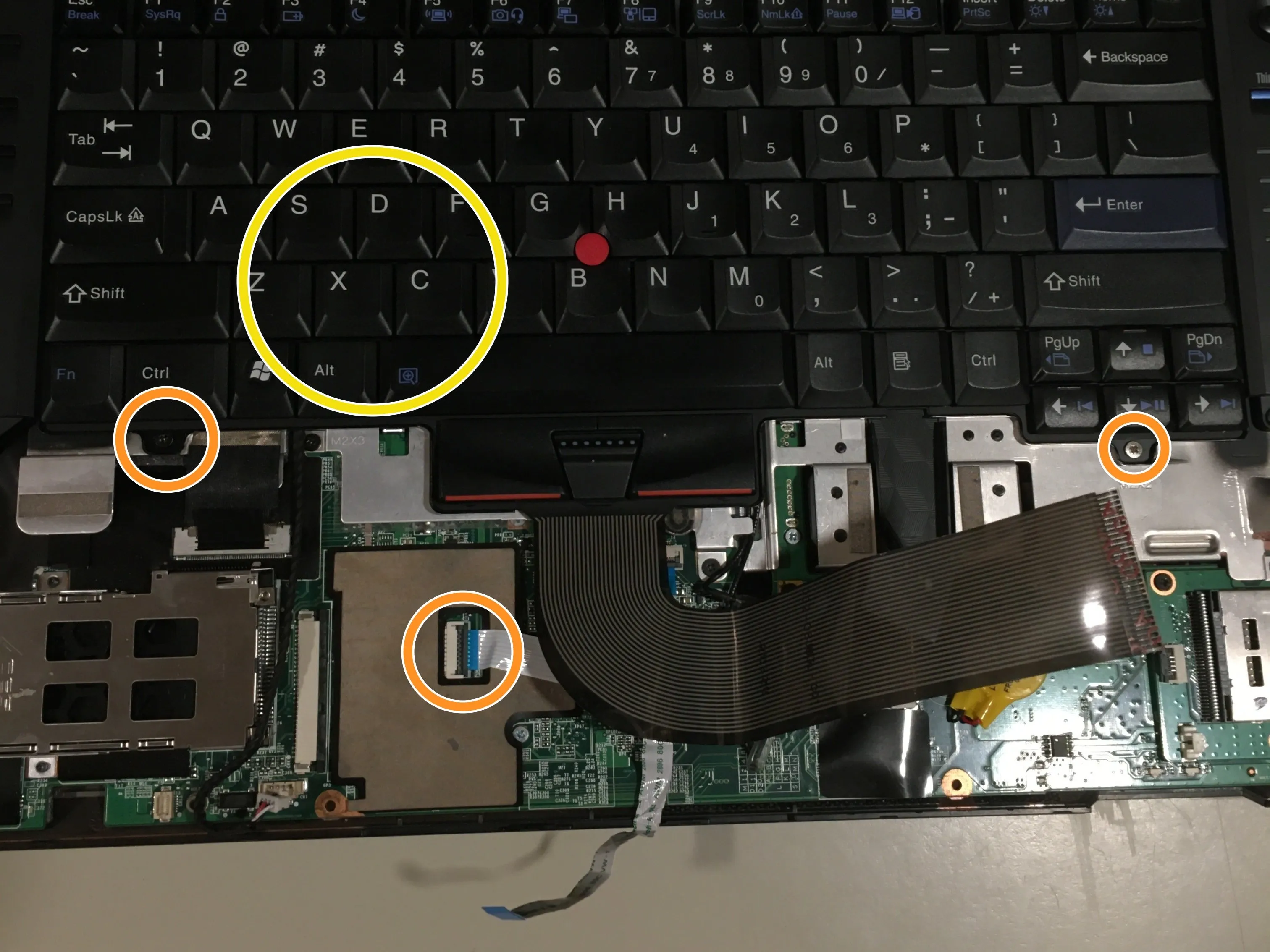

• Сначала нужно отсоединить ленточный кабель клавиатуры/клавиш трекпада.

• После этого открутите два винта, крепящие клавиатуру. К ней также подсоединен ленточный кабель, который необходимо отсоединить.

• Под отмеченной областью находится клей, поэтому для снятия может потребоваться немного больше усилий, чем обычно.

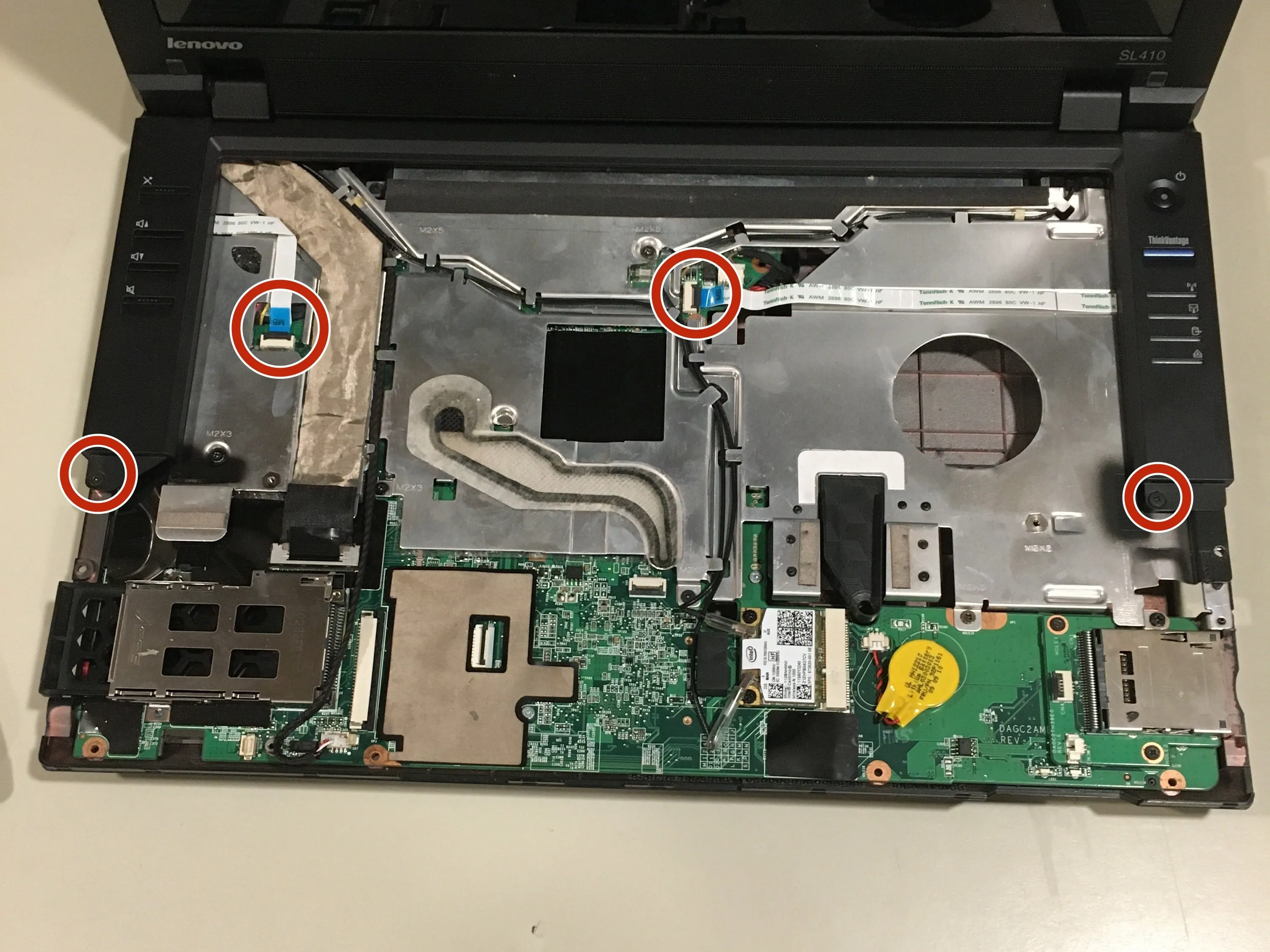

Шаг 11 Шаг 9: Кнопки быстрого доступа

• Два винта удерживают кнопки быстрого доступа на месте, а также два ленточных кабеля.

• Возможно, потребуется наклонить дисплей назад, чтобы извлечь пластиковую рамку.

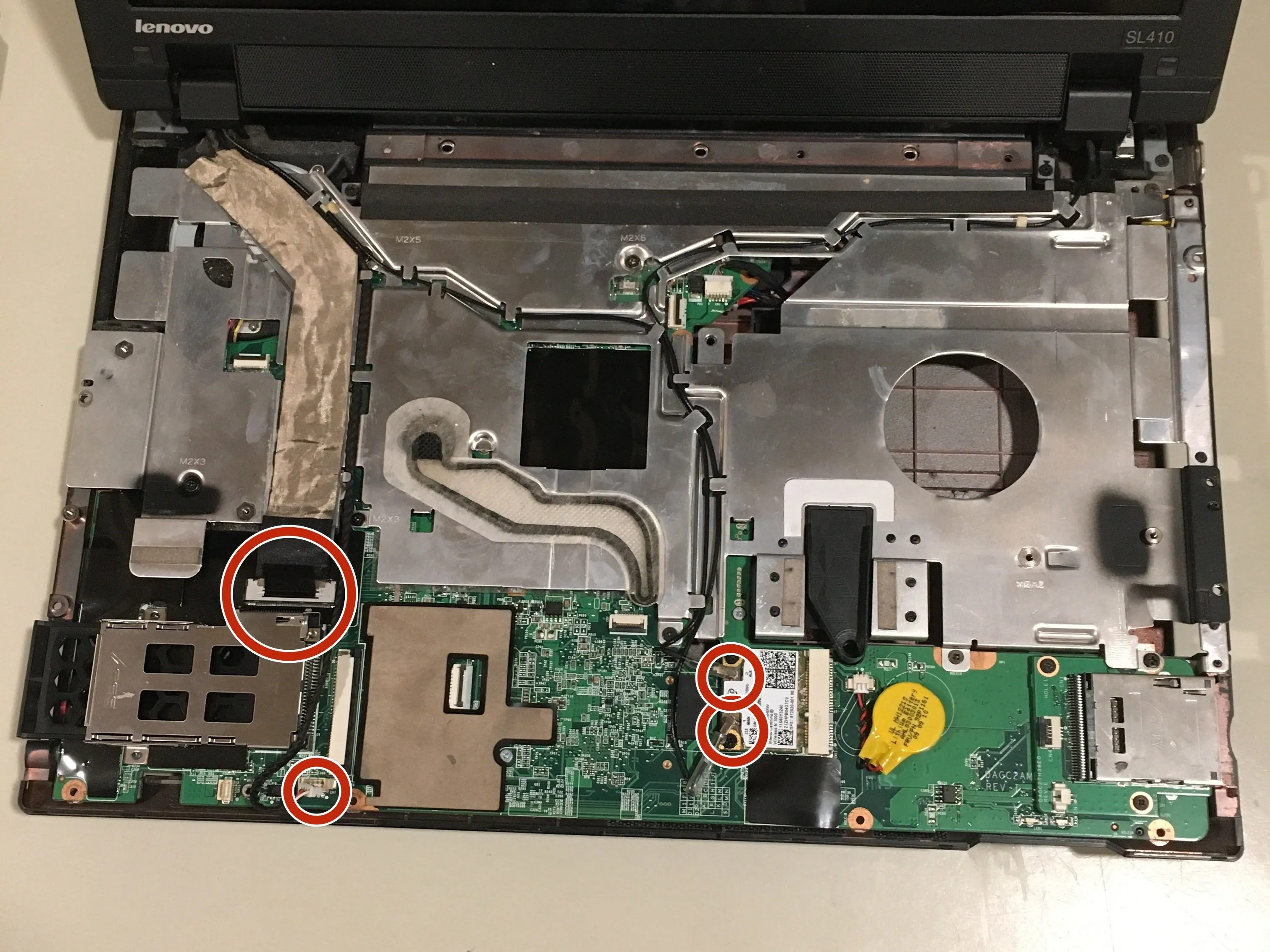

Шаг 12 Шаг 10: Металлическая пластина

• Сначала отсоедините выделенные кабели.

• Затем извлеките их из металлических зажимов

• На кабеле дисплея (самый дальний слева) есть немного клея.

• Чтобы облегчить снятие металлической пластины, кабели следует сдвинуть как можно дальше вправо или влево.

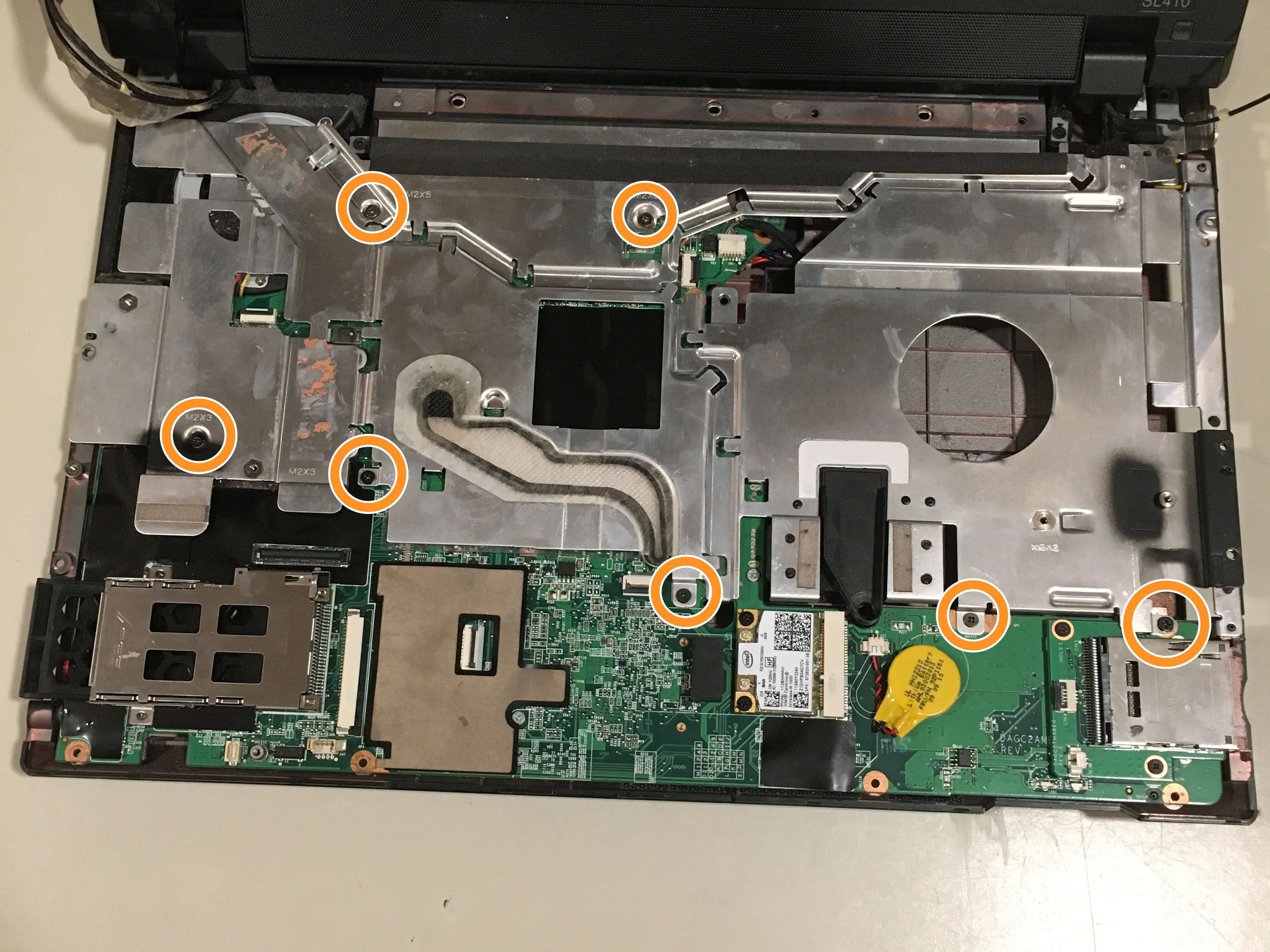

• Далее, есть 7 винтов, удерживающих металлическую пластину на месте

• После этого металлическую пластину можно поднять вверх и вытащить (только будьте осторожны, чтобы не потерять винты при установке).

• На этом этапе, возможно, будет проще снять дисплей, прежде чем продолжить (см. слайд 15 [шаг 11] о том, как это сделать, а затем продолжите)

Шаг 13 Шаг 11: материнская плата

• Когда я добрался до этого шага, я обнаружил только один винт, удерживающий материнскую плату, что показалось мне крайне странным...

• Я обнаружил отверстия с резьбой в местах, обозначенных квадратиком, так что, возможно, они есть и здесь.

• Здесь также подключены два кабеля. Тот, что сверху материнской платы, - это разъем для подключения к заднему USB-порту. Тот, что снизу, - кабель, подключаемый к порту зарядки.

Шаг 14 Расположение винтов/деталей 2

• На данный момент новыми являются только элементы управления, клавиатура и трекпад/запястье.

Шаг 15 Шаг 11: Дисплей

• Во время этого шага следите за тем, чтобы дисплей не упал назад, что может привести к его повреждению.

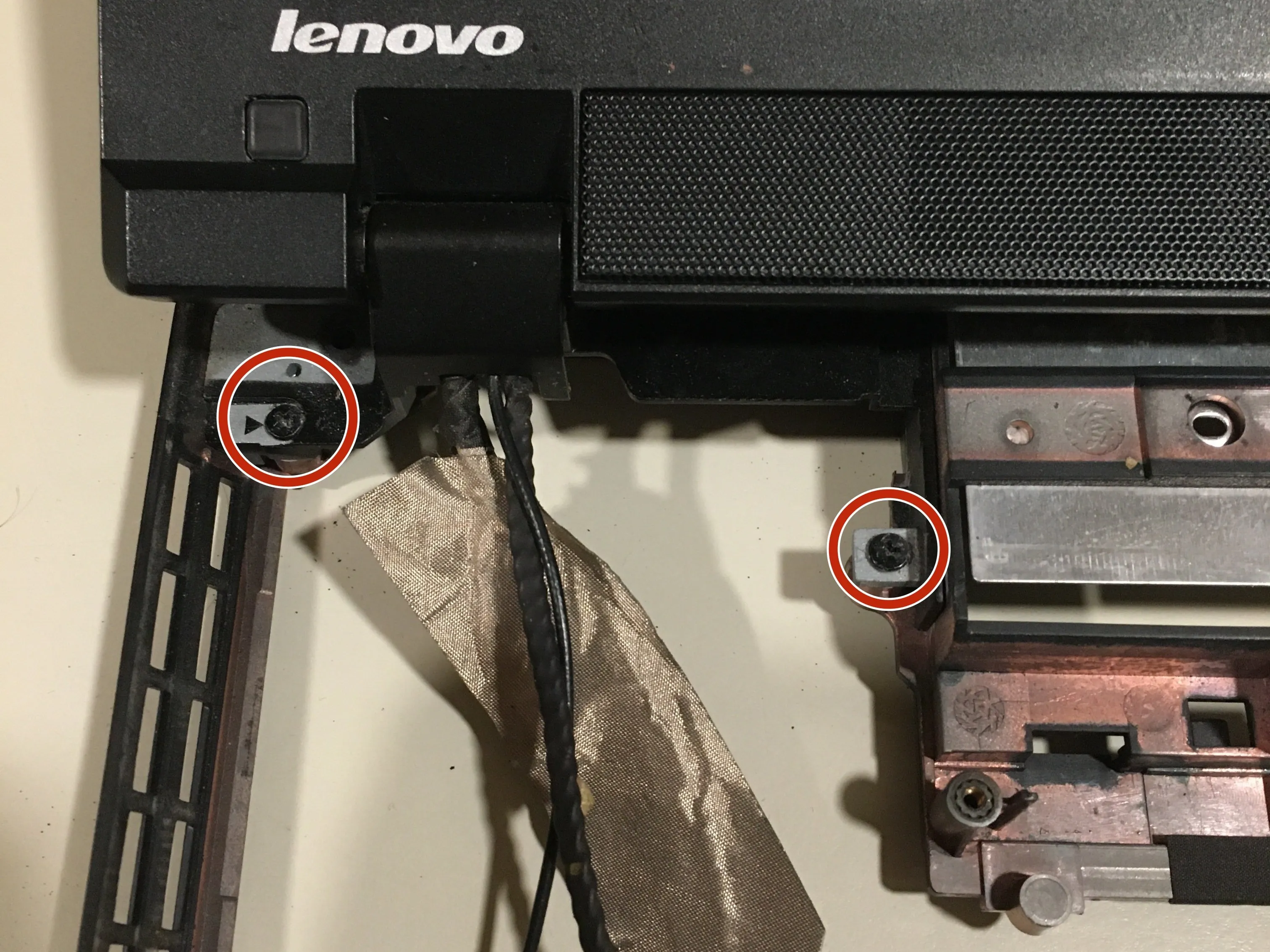

• На левой стороне дисплея находятся два винта, крепящие левый шарнир.

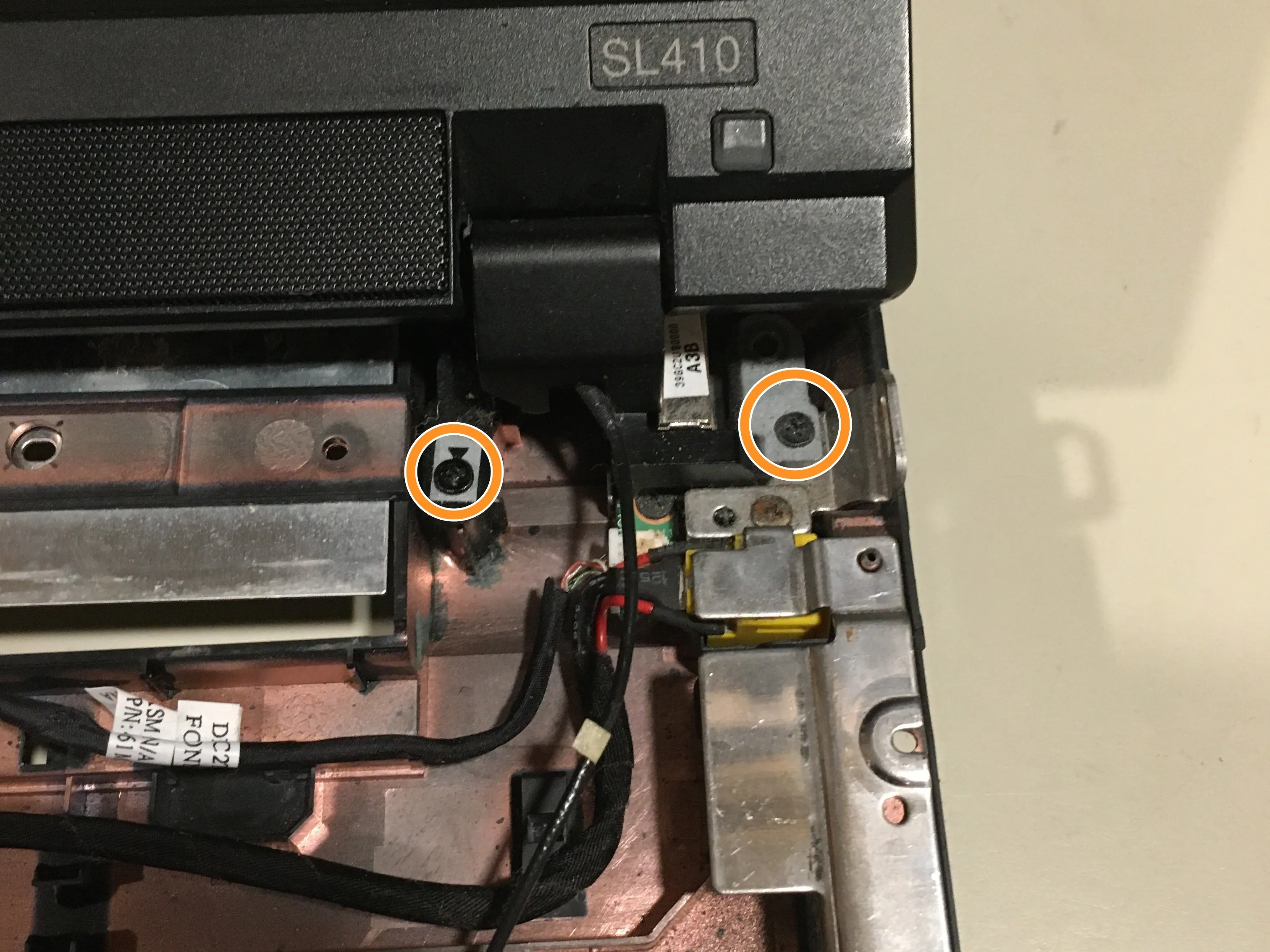

• С правой стороны также есть два винта, удерживающие правый шарнир.

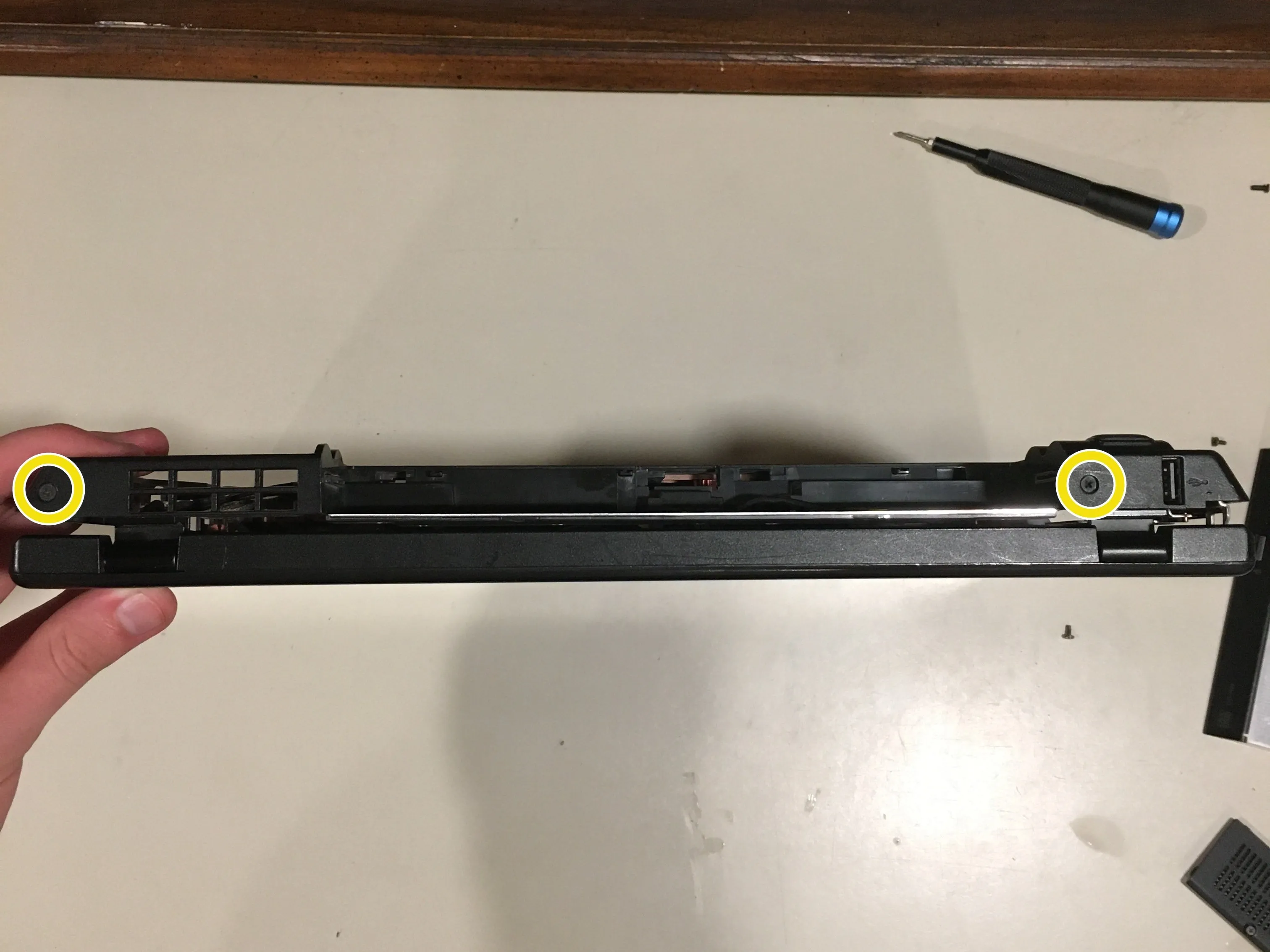

• А за ноутбуком есть два винта, по одному с правой и левой стороны.

• На этом этапе можно поднять дисплей из корпуса.

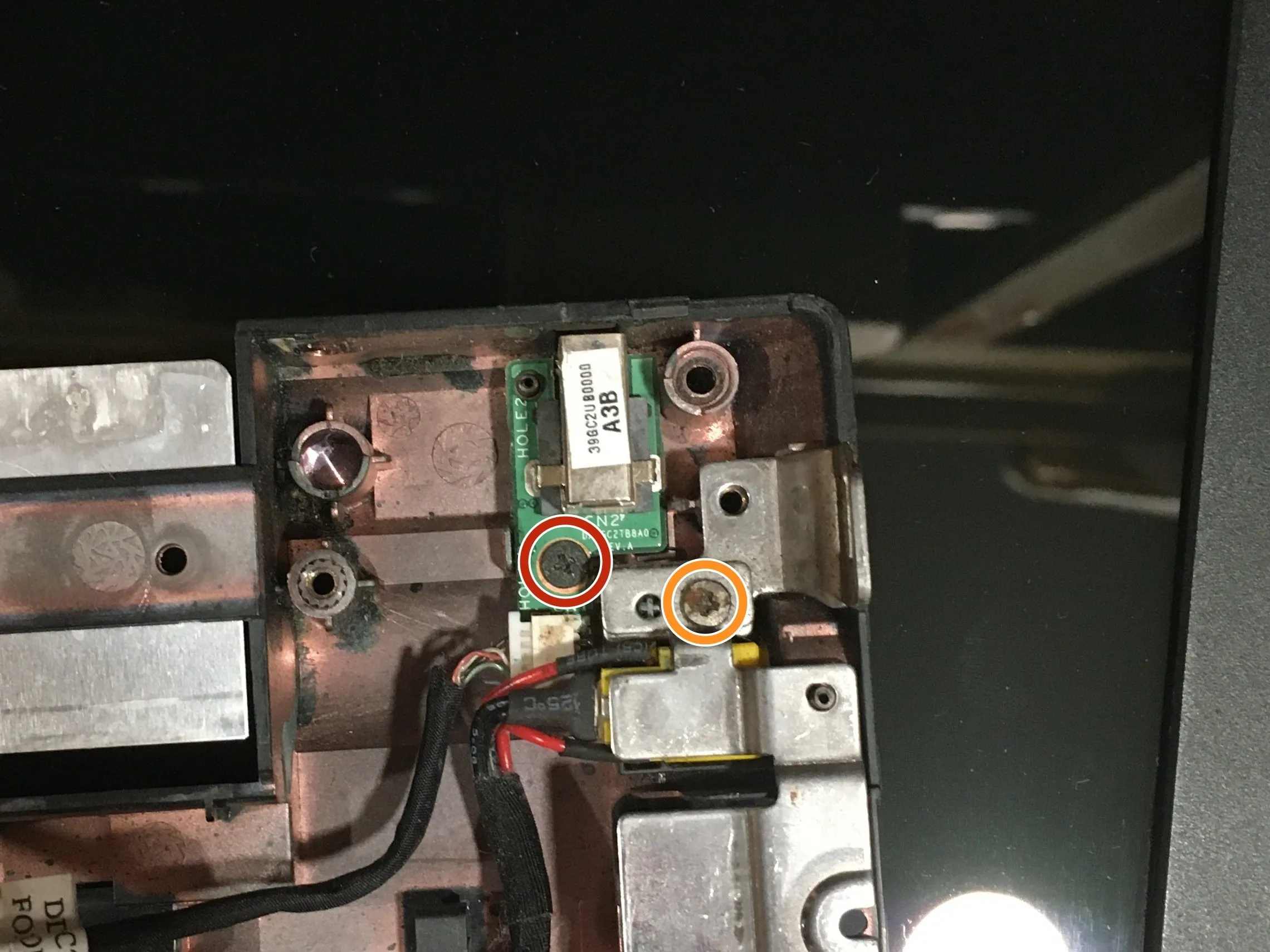

Шаг 16 Шаг 12: Оставшаяся электроника в шасси

• Сначала легче всего снять плату USB. Выньте винт и поднимите ее вверх.

• Один винт удерживает порт для зарядки. Самая сложная часть - это металл, удерживающий его.

• После удаления винта нужно поднять металл вверх, чтобы вытащить порт зарядки.

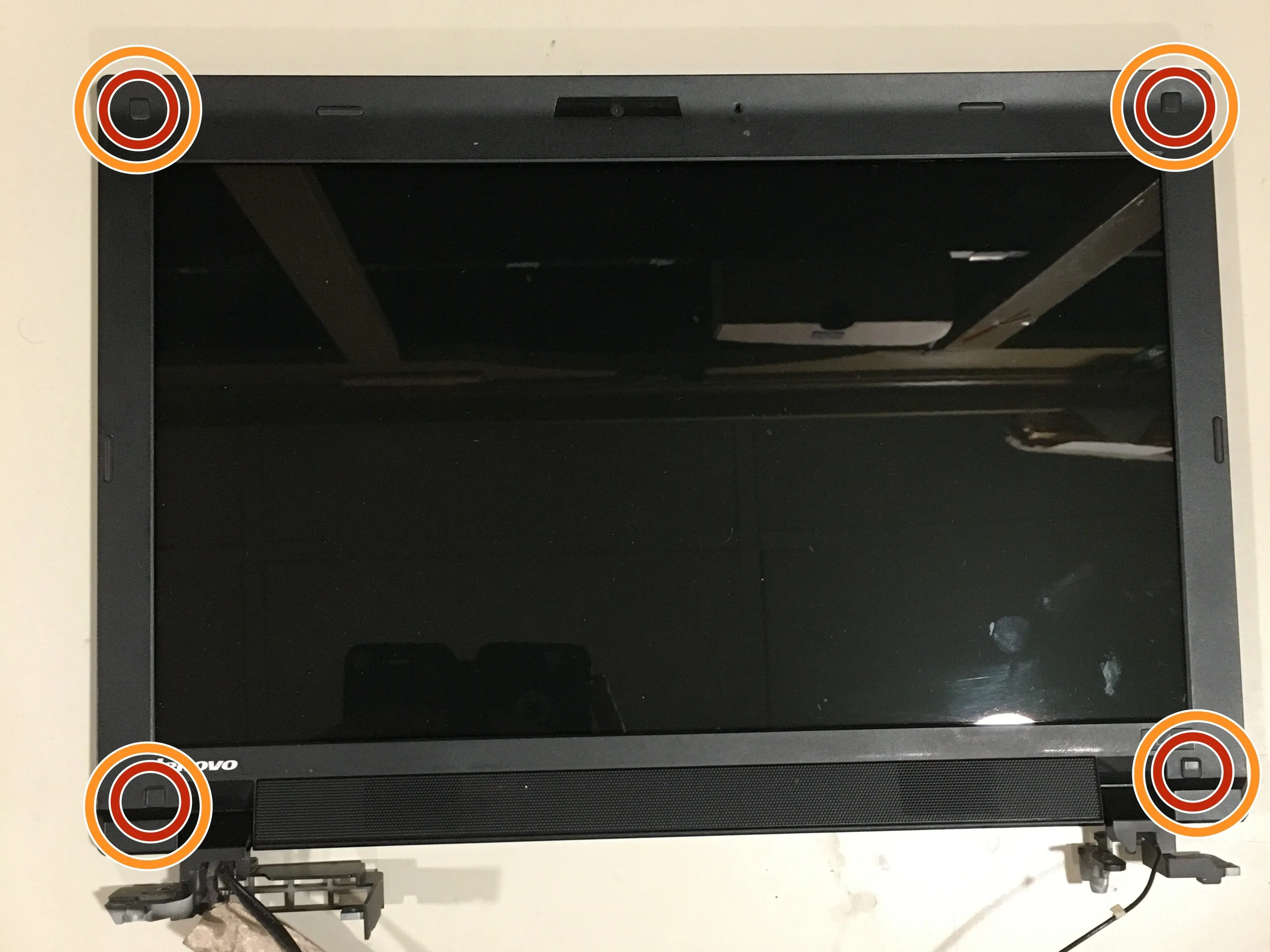

Шаг 17 Шаг 13: Снятие ободка

• Есть три резиновые детали, приклеенные клеем, которые необходимо удалить. Их можно снять с помощью чего-нибудь маленького и достаточно тонкого, чтобы подлезть под них.

• Под резиной находятся винты, которые нужно открутить.

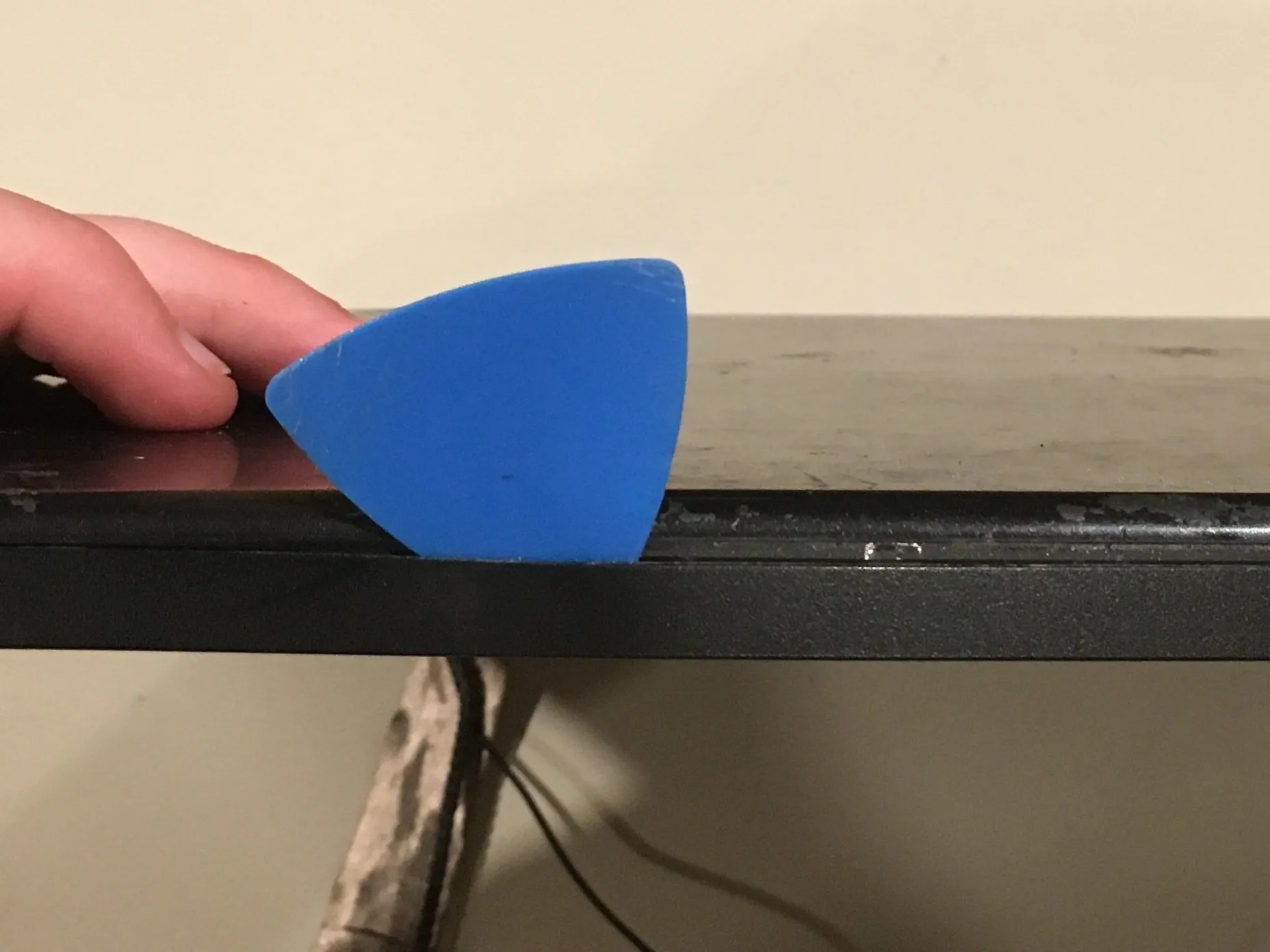

• После этого возьмите отвертку и вставьте ее под углом, как показано на втором рисунке.

• Возможно, будет полезно использовать несколько резцов (чтобы убедиться, что места, которые вы уже отделили, не защелкнутся снова.

• Повторяйте два последних шага (три, если этот шаг включен) столько раз, сколько потребуется, пока безель не будет снят.

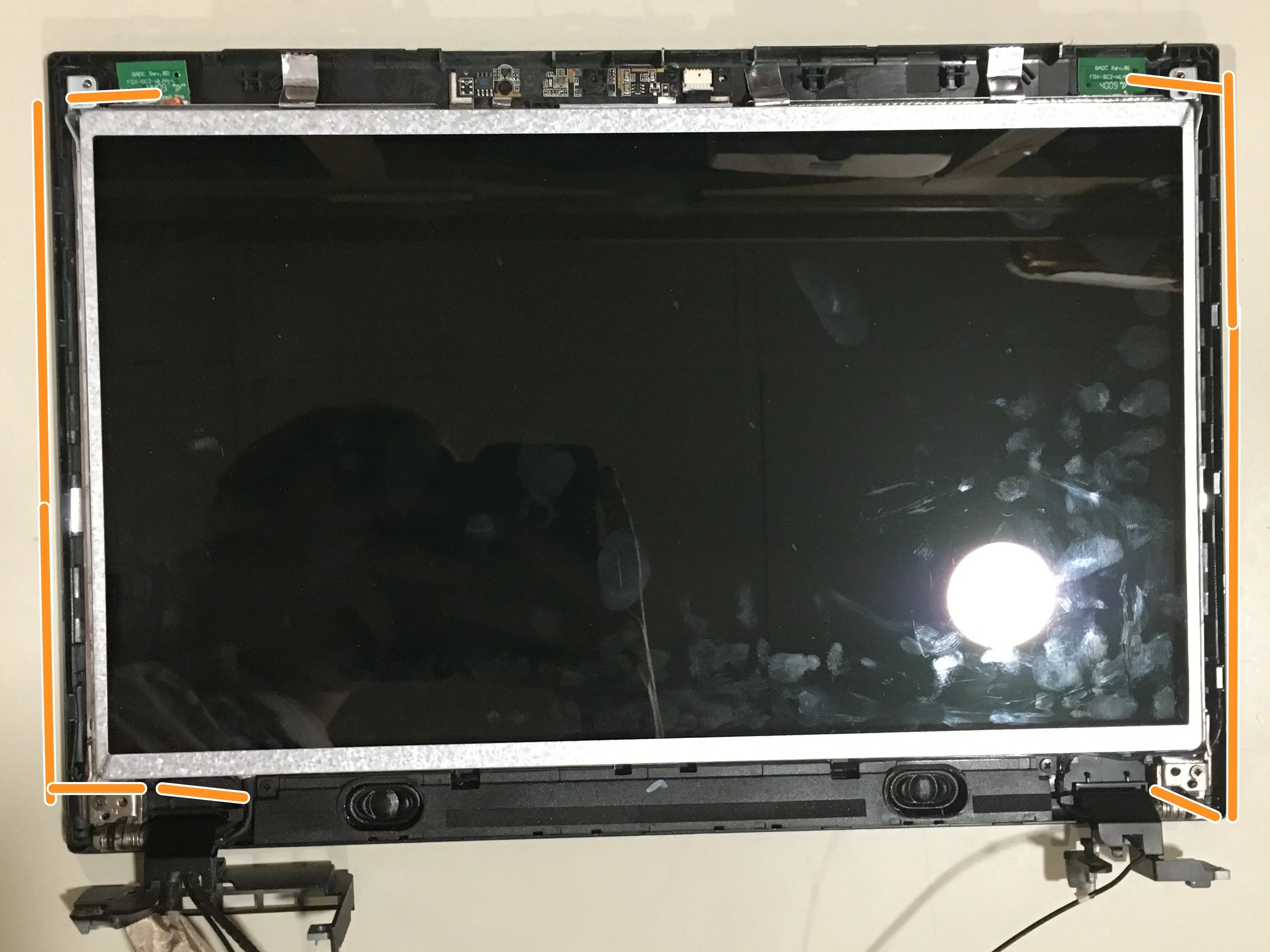

Шаг 18 Шаг 14: Извлечение компонентов в сборе

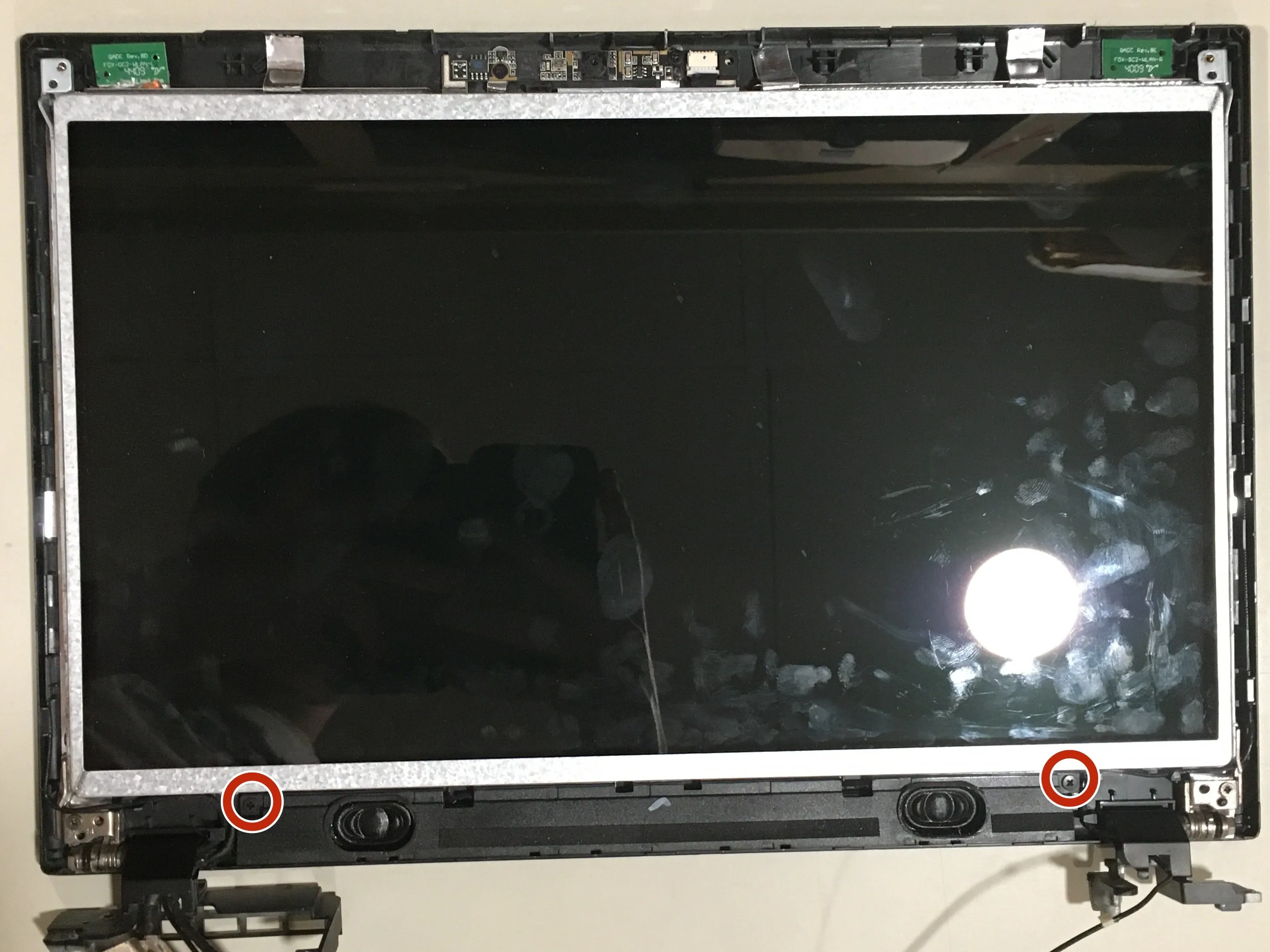

• Первое, что нужно снять, - это динамики. Их крепят два винта.

• Кабель динамика пропущен через отверстие в шарнире, поэтому снять его может быть нелегко. Наберитесь терпения, не торопитесь и посмотрите на другие кабели в петле, чтобы найти способ безопасно выкрутить его.

• Далее мне показалось, что проще всего отсоединить сетевые (wifi) кабели. Они легко снимаются; их нужно просто аккуратно поднять вдоль указанных линий.

• Зеленая антенна в верхней части прижата, поэтому может оказаться полезным использовать обычную отвертку или что-то другое маленькое и тонкое, чтобы подсунуть под нее и приподнять.

Шаг 19 Шаг 15: Снятие дисплея

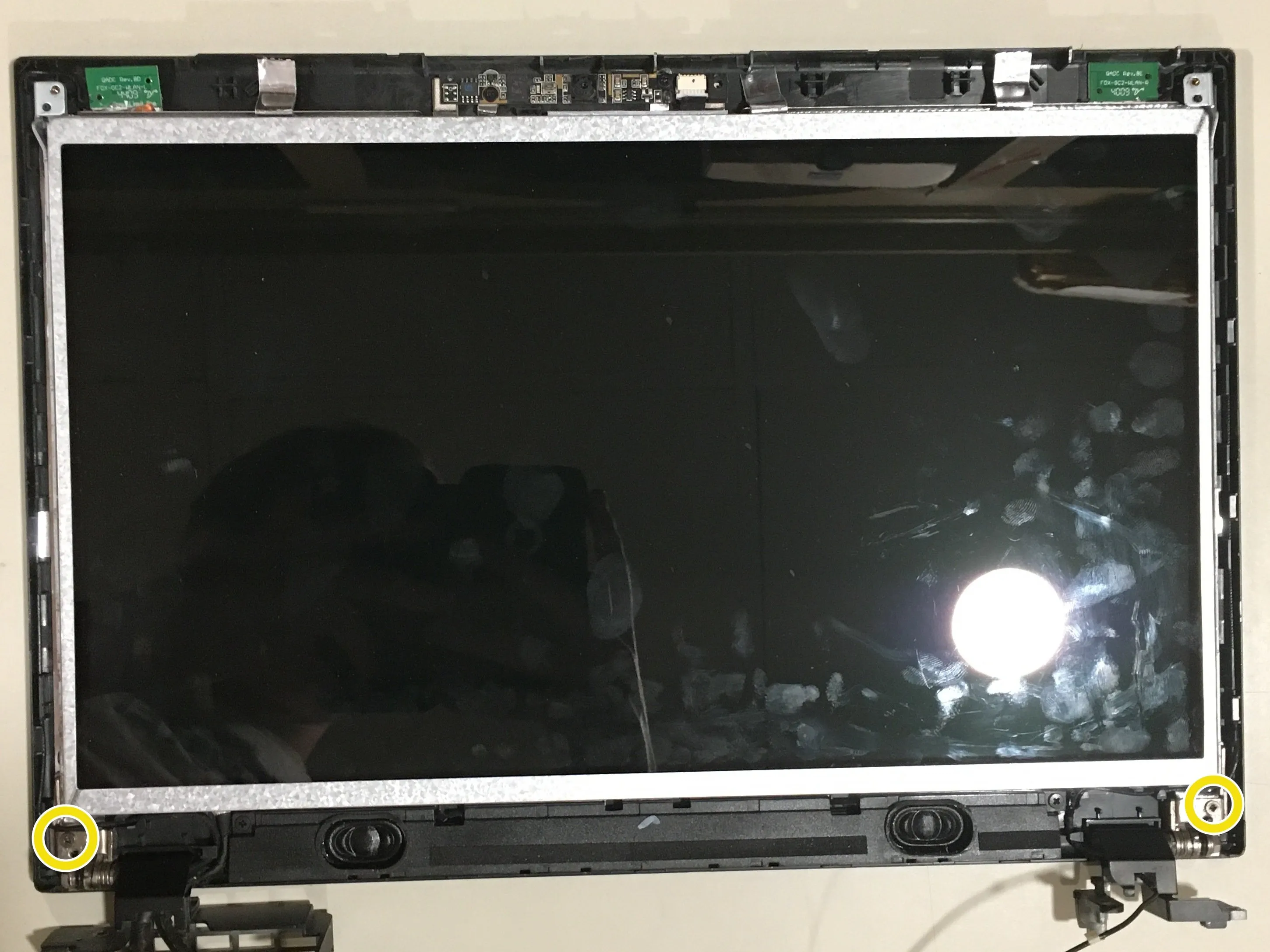

• Петли соединены с рамкой, к которой прикручен дисплей, поэтому их необходимо вынуть (дисплей, рамка и петли вынимаются одной частью). Их удерживают два винта (по одному на каждой петле).

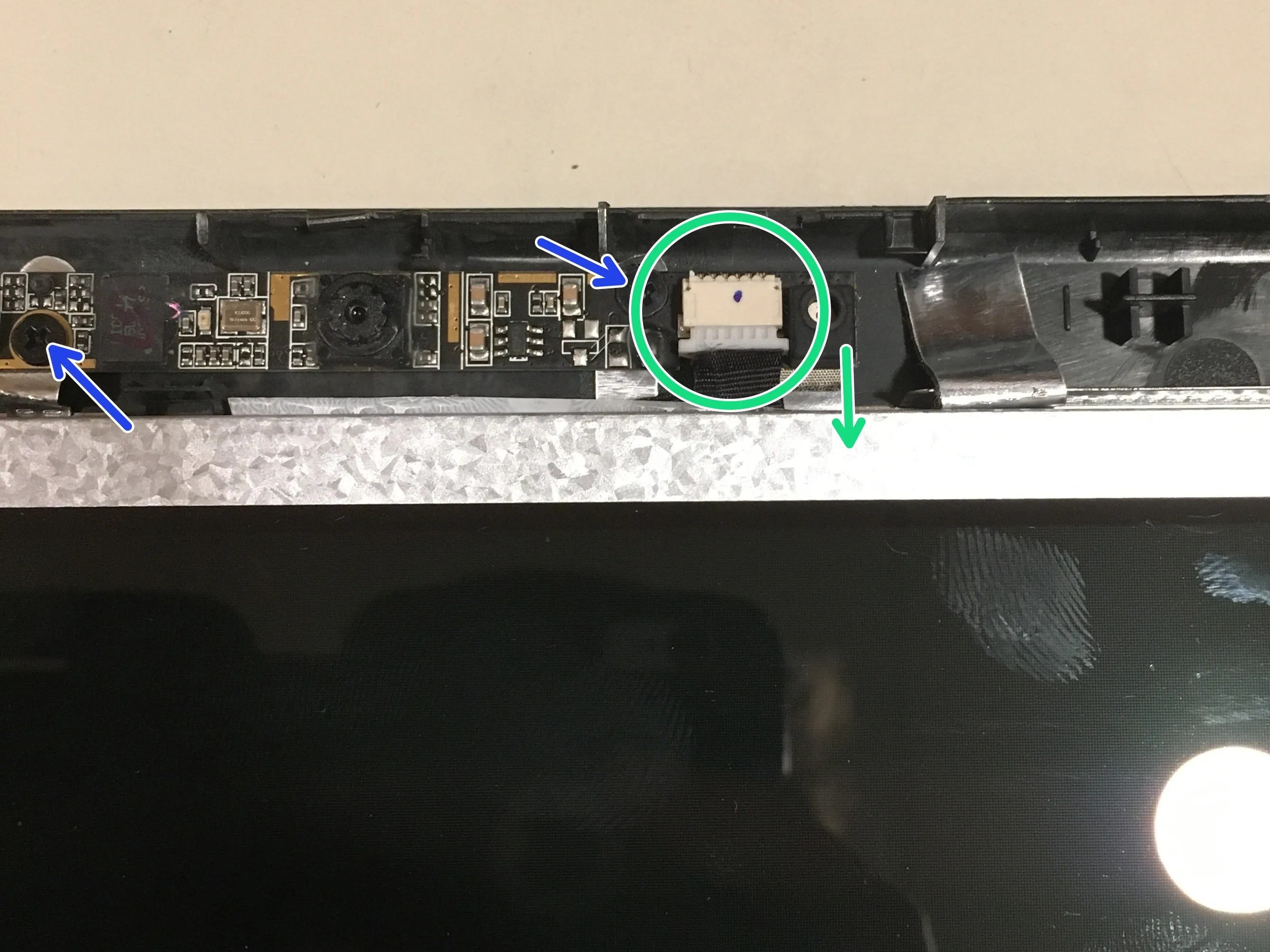

• Прежде чем вынимать дисплей, необходимо отсоединить веб-камеру. Найдите разъем и вытяните кабель в указанном направлении.

• Также есть два винта, удерживающие веб-камеру на месте.

• В этот момент дисплей можно вынуть.

Шаг 20 Шаг 16: Извлечение дисплея из рамки

• Этот шаг необязателен.

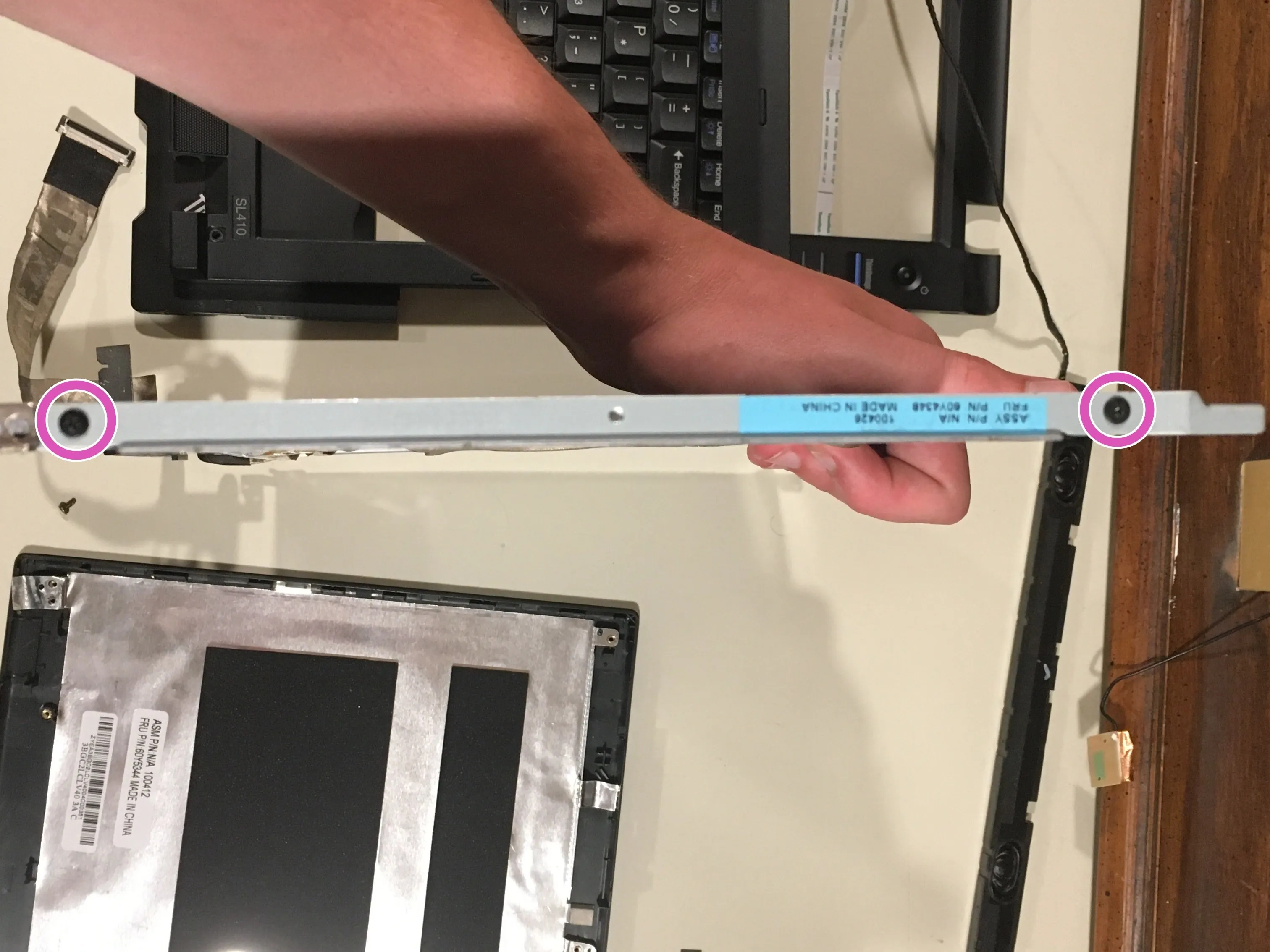

• На каждой стороне панели дисплея есть два винта, которые крепят ее к рамке. Открутите их, и дисплей будет свободен.

Шаг 21

• Вот и все!

• Наслаждайтесь ноутбуком, который теперь разделен на части!

• Если вы почувствуете, что вам нужно собрать этот кирпич, выполните эти шаги в обратном порядке.

• Спасибо, что нашли время прочитать мое руководство, и удачного дня!
