Разборка Lenovo ThinkPad T61p

Введение

В этом руководстве приведены инструкции по разборке ноутбуков Lenovo серии T6xx до материнской платы, а также по извлечению всех остальных внутренних компонентов и голой ЖК-панели.

Что вам понадобится

Инструменты

•

  Вид

•

  Посмотреть

Шаг 1 Разборка Lenovo ThinkPad T61p

• Сначала необходимо снять все доступные снаружи компоненты.

• Очень важно, чтобы сначала была извлечена батарея, прежде чем добираться до электронных компонентов!

• Один винт удерживает подставку/кронштейн/кожух жесткого диска.

• На боковой стороне ноутбука рядом с оптическим приводом находится рычаг, который откидывает выступ. Потяните за выступ, чтобы извлечь оптический привод.

Шаг 2

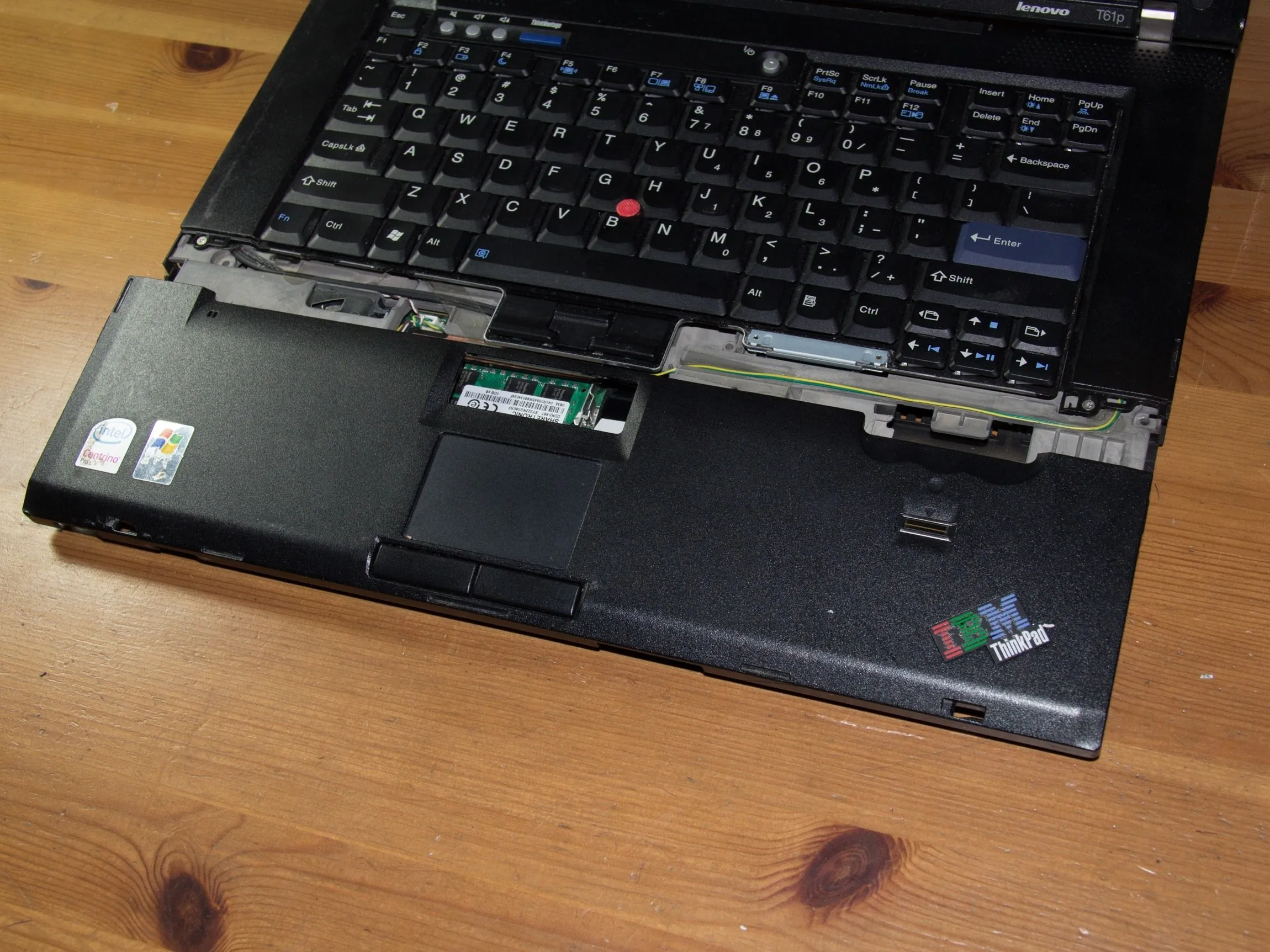

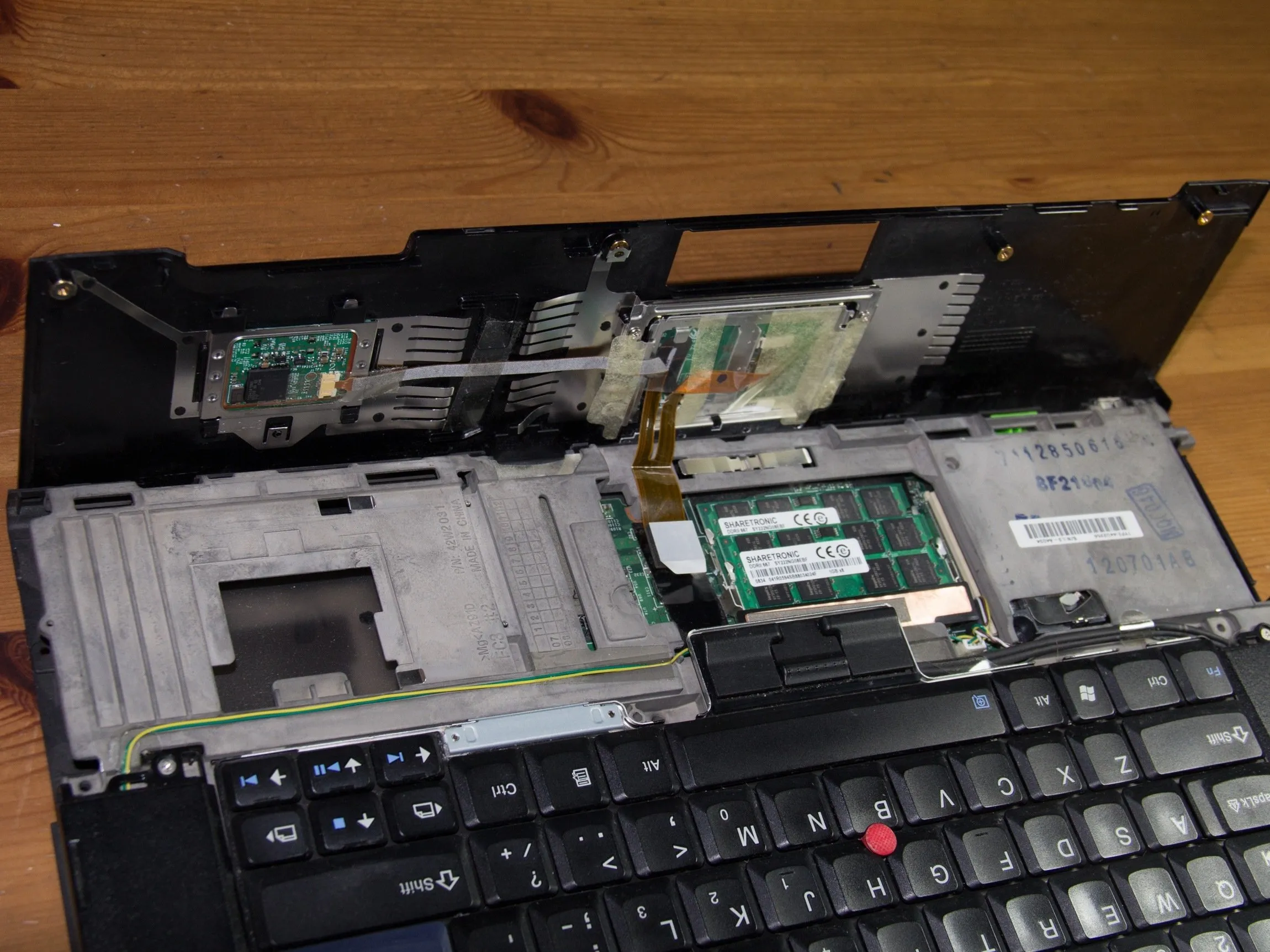

• Открутив все винты в нижней части ноутбука, снимите панель подставки для ладоней, подняв ее вверх и по направлению к себе.

• Перед тем как потянуть подставку, отсоедините провод, соединяющий тачпад с материнской платой.

Шаг 3

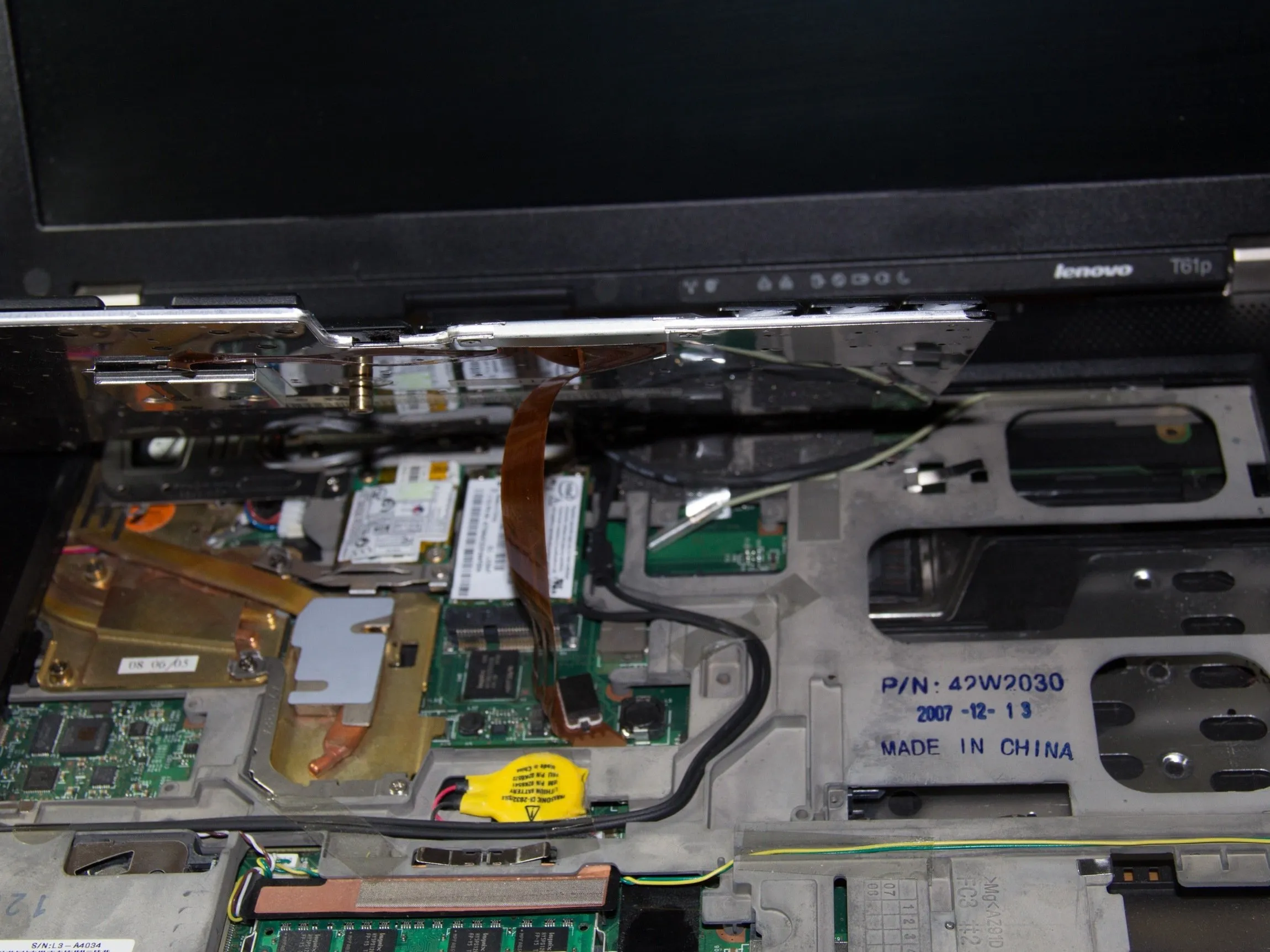

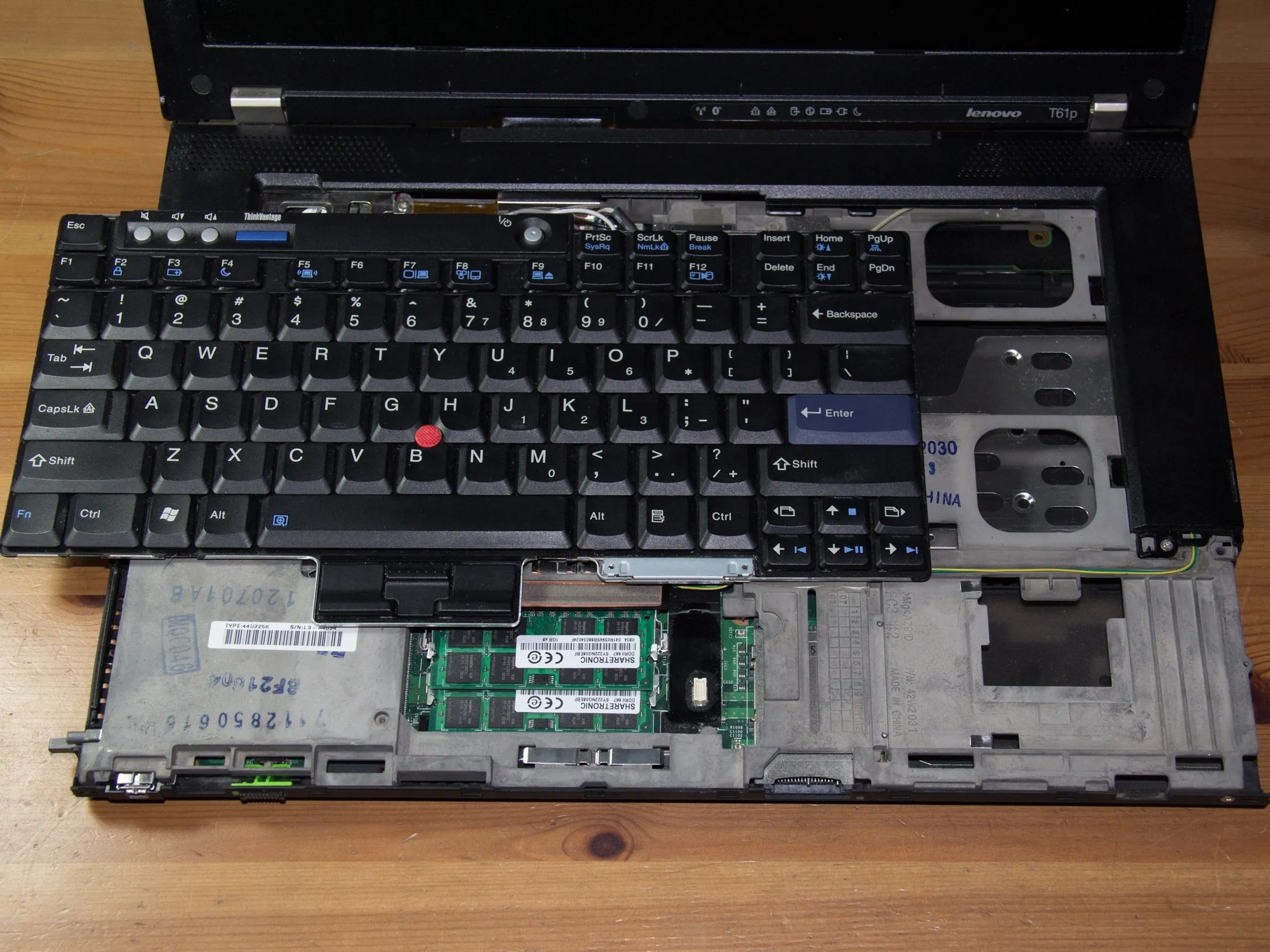

• Клавиатура должна легко сниматься. Поднимите ближайший к вам конец, и зажимы на верхней части отстегнутся.

• Отсоедините кабель, соединяющий клавиатуру с материнской платой.

Шаг 4

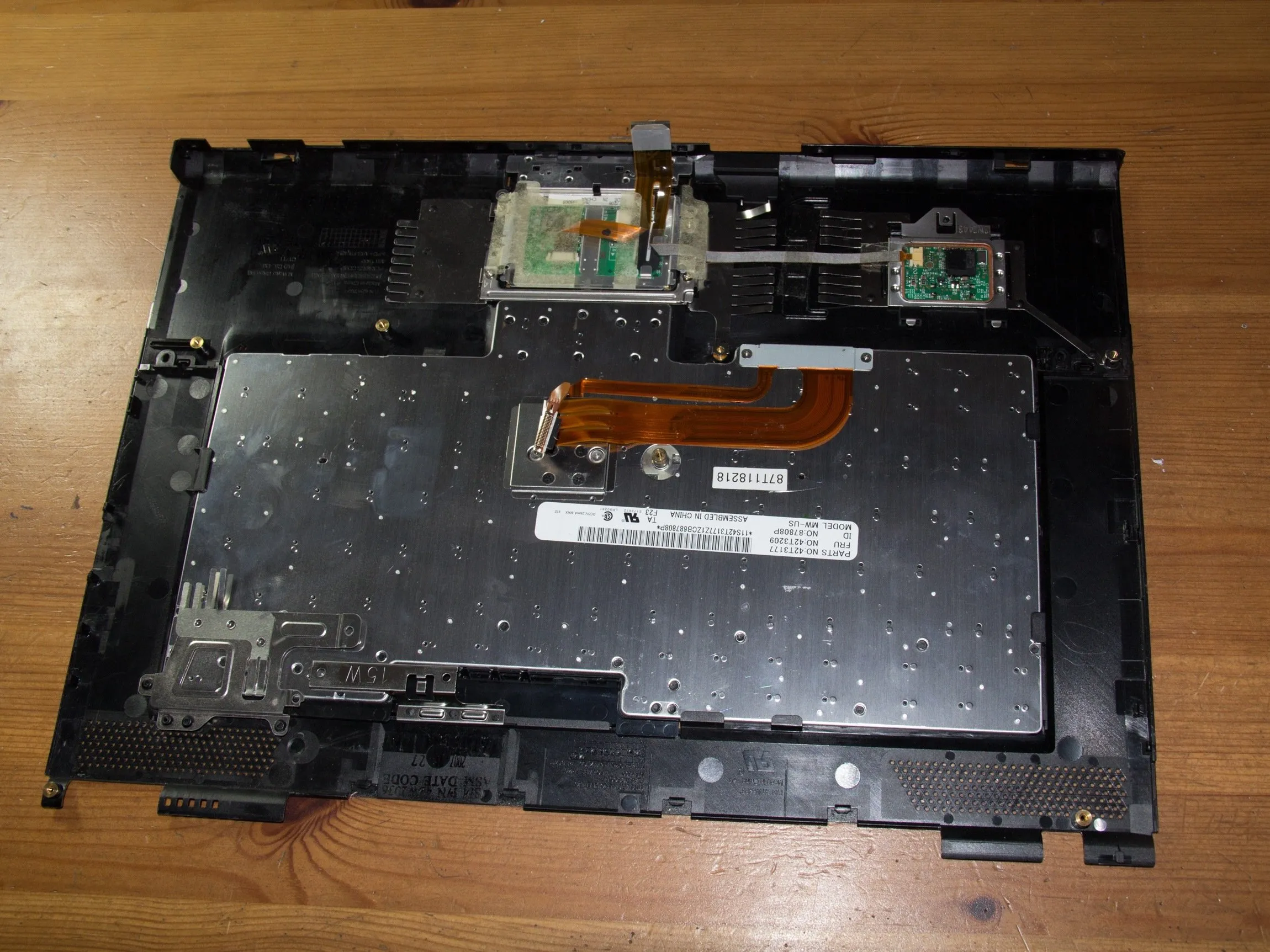

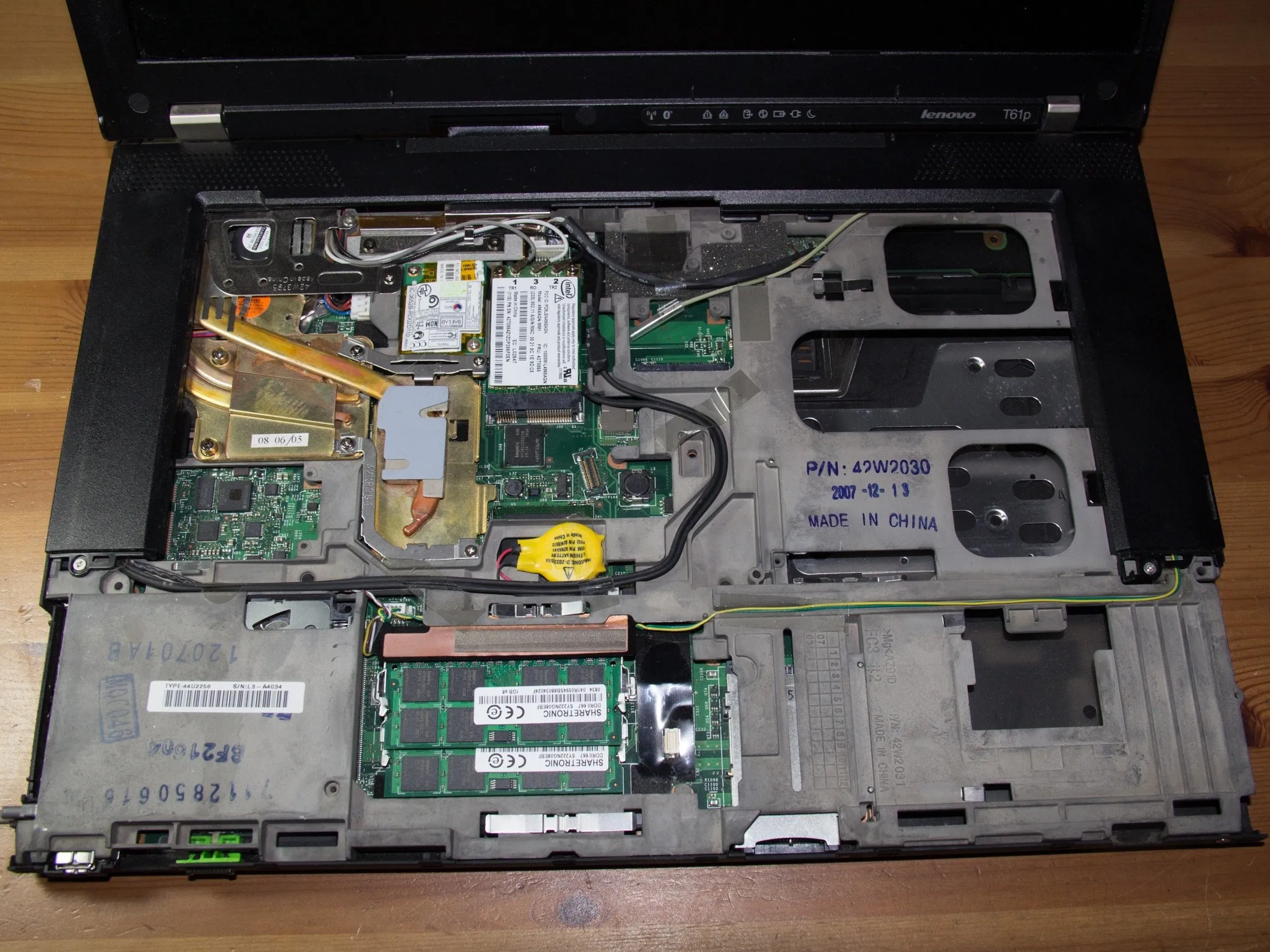

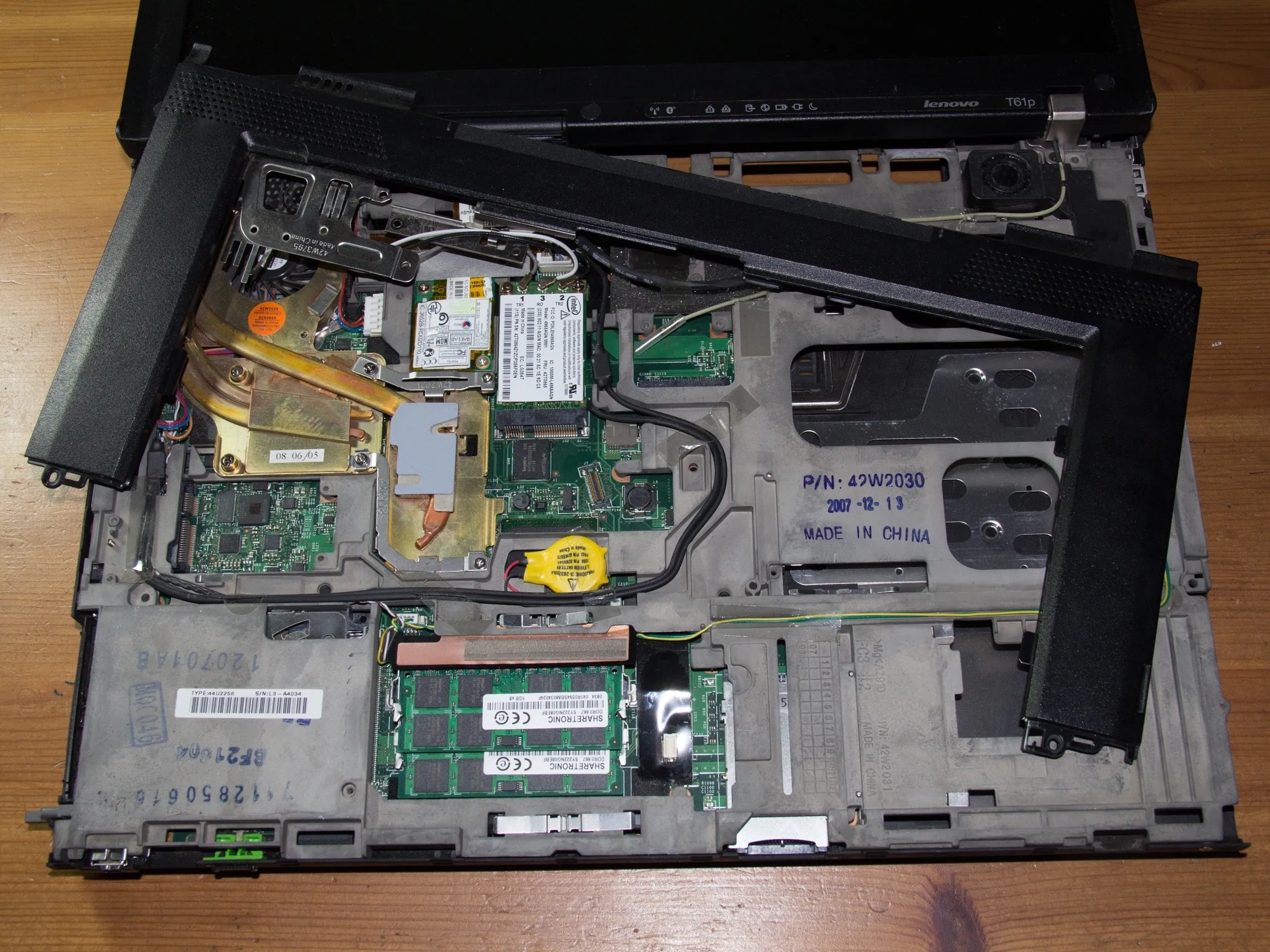

• Два винта удерживают рамку клавиатуры/решетку динамика. Открутите их, а затем отсоедините эту пластиковую деталь.

• Теперь все компоненты верхней панели снимаются, открывая доступ к лотку материнской платы и всем внутренним компонентам.

Шаг 5

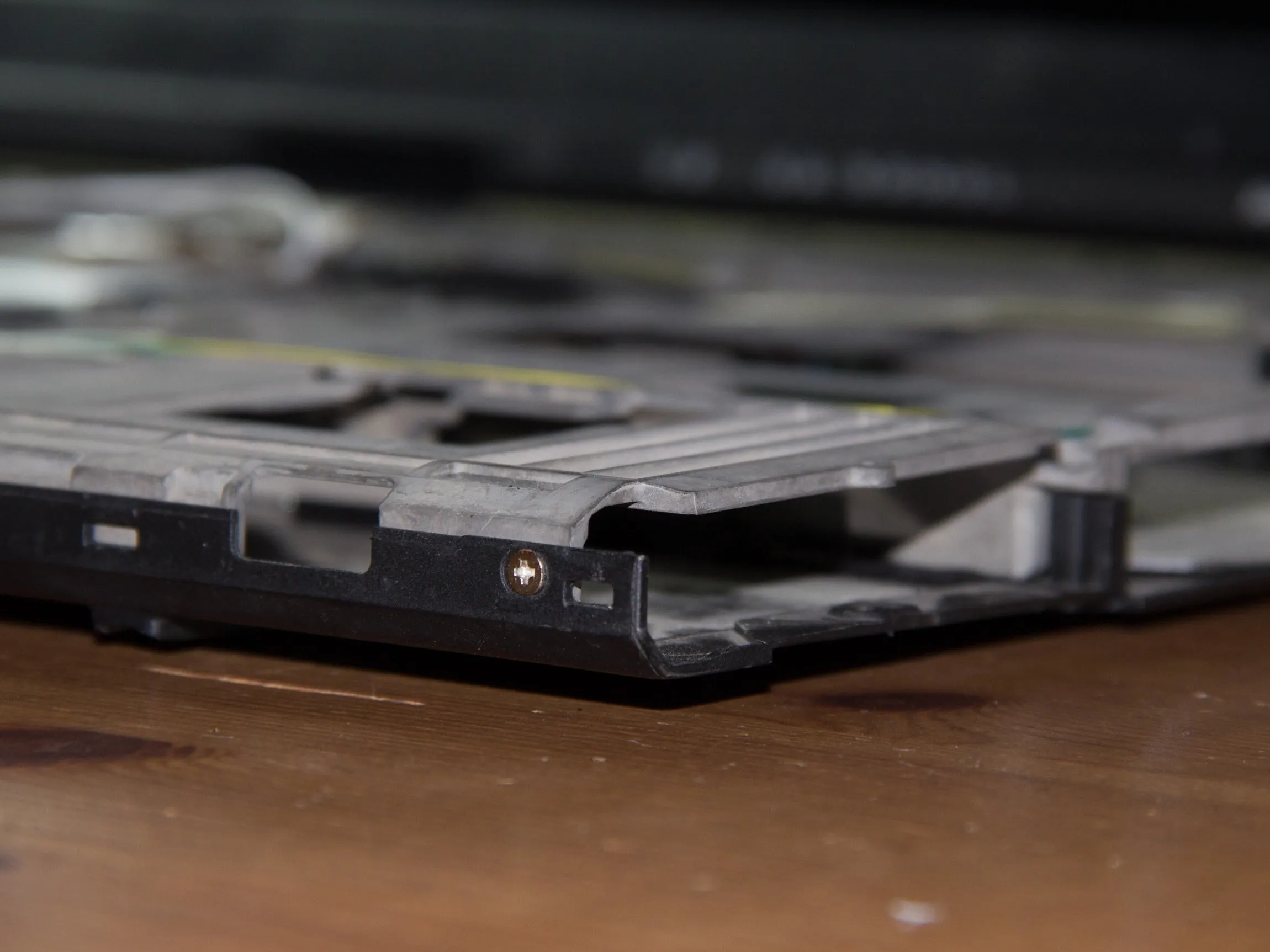

• Винт прикрепляет лоток материнской платы к внешнему нижнему корпусу, удалите его.

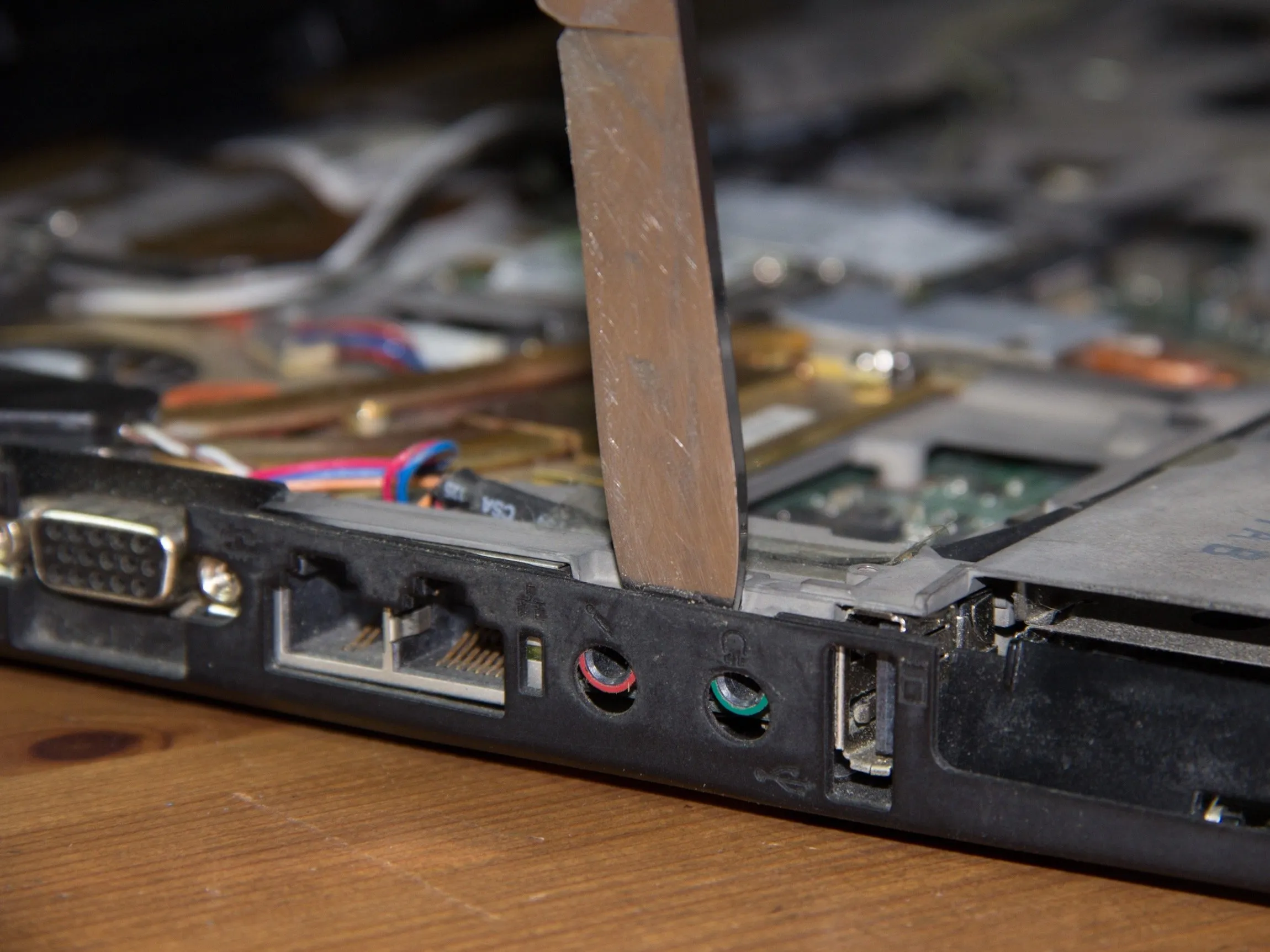

• Поскольку порты выступают в наружный корпус, аккуратно подденьте их ножом между портами и корпусом, чтобы вытолкнуть лоток материнской платы.

Шаг 6

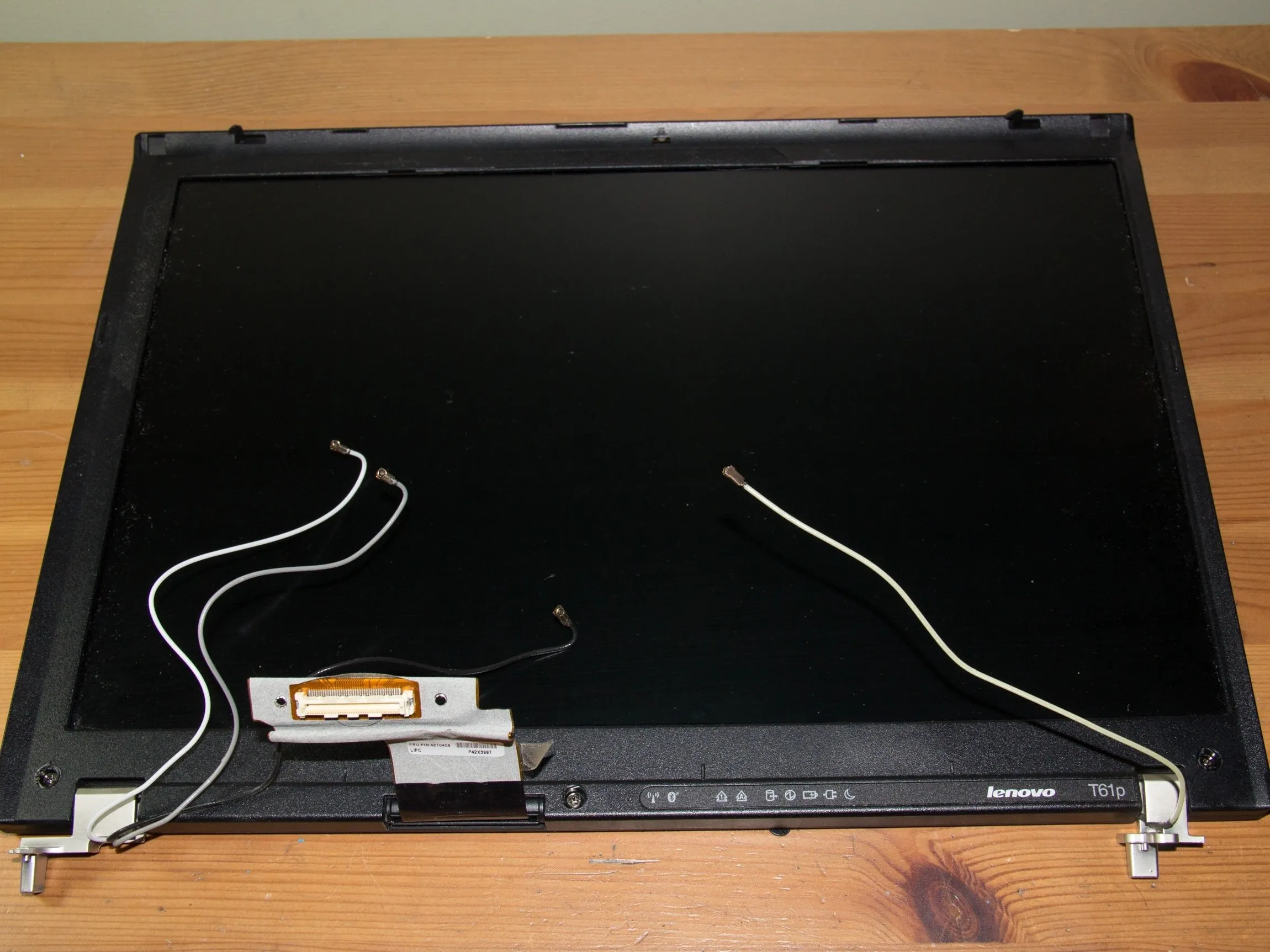

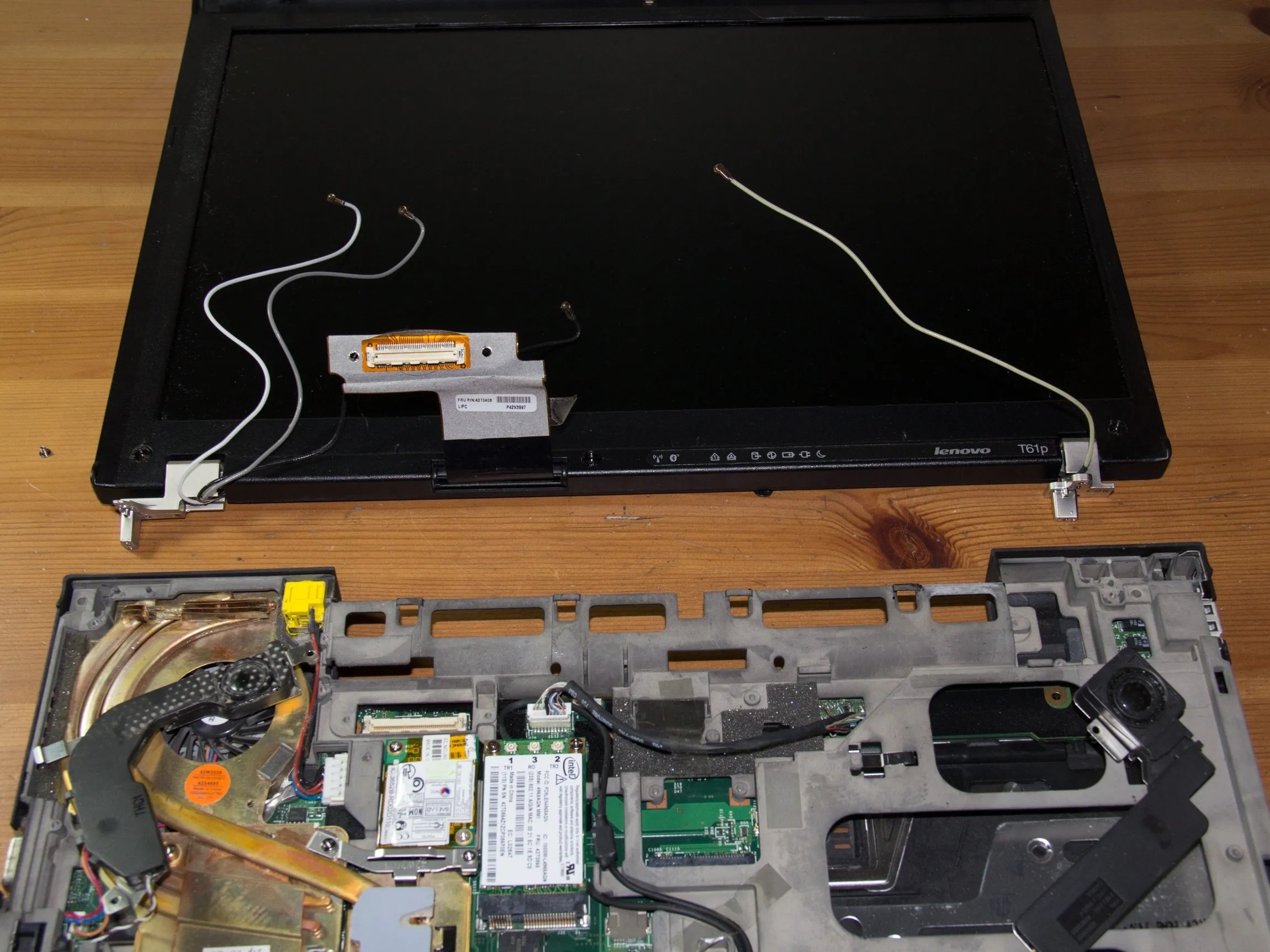

• Открутите множество винтов, крепящих металлические петли к лотку материнской платы, и аккуратно выкрутите их.

• Не забудьте отсоединить от материнской платы видео кабель и провода антенны WiFi, прежде чем снимать дисплей в сборе.

Шаг 7

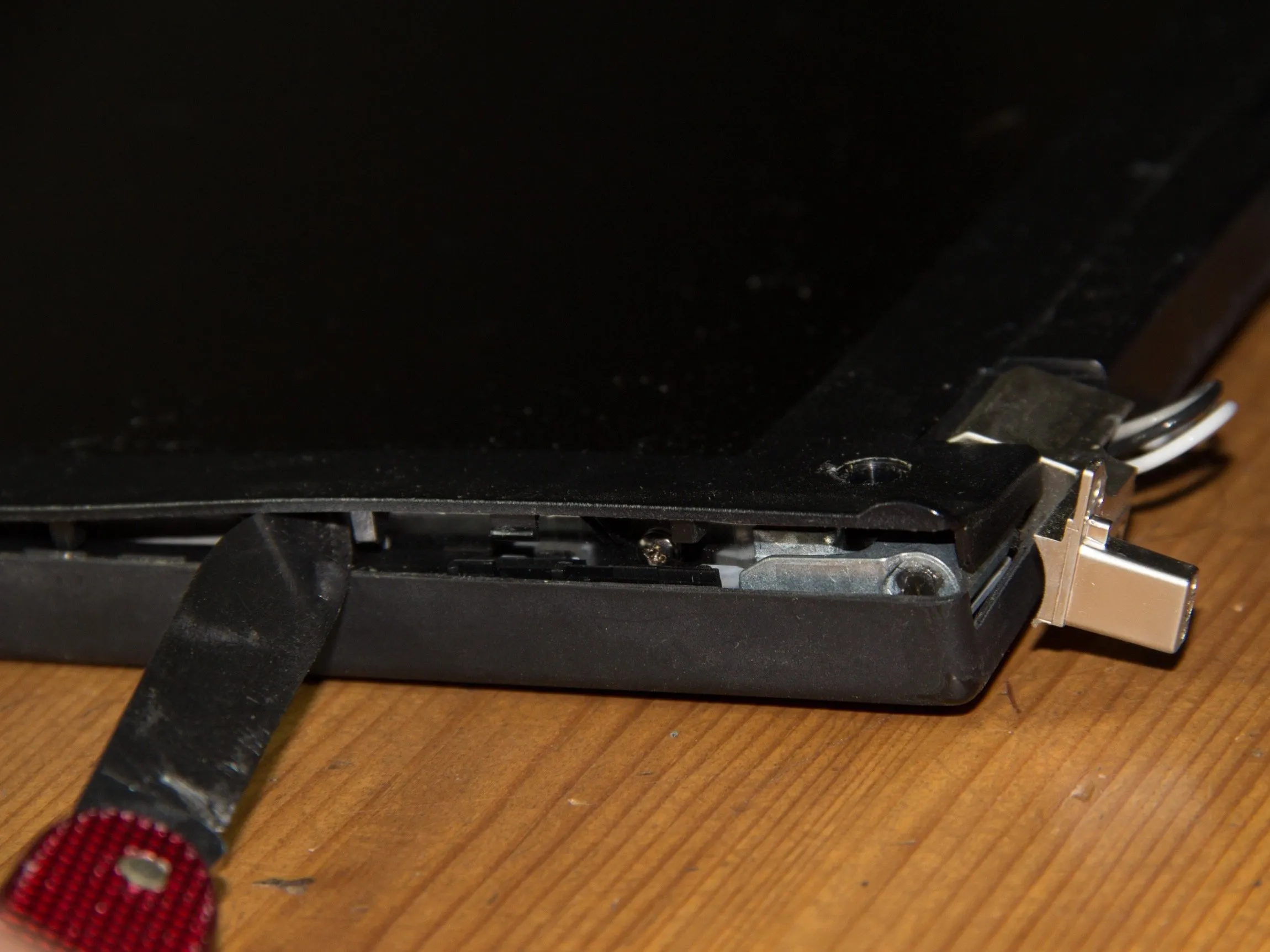

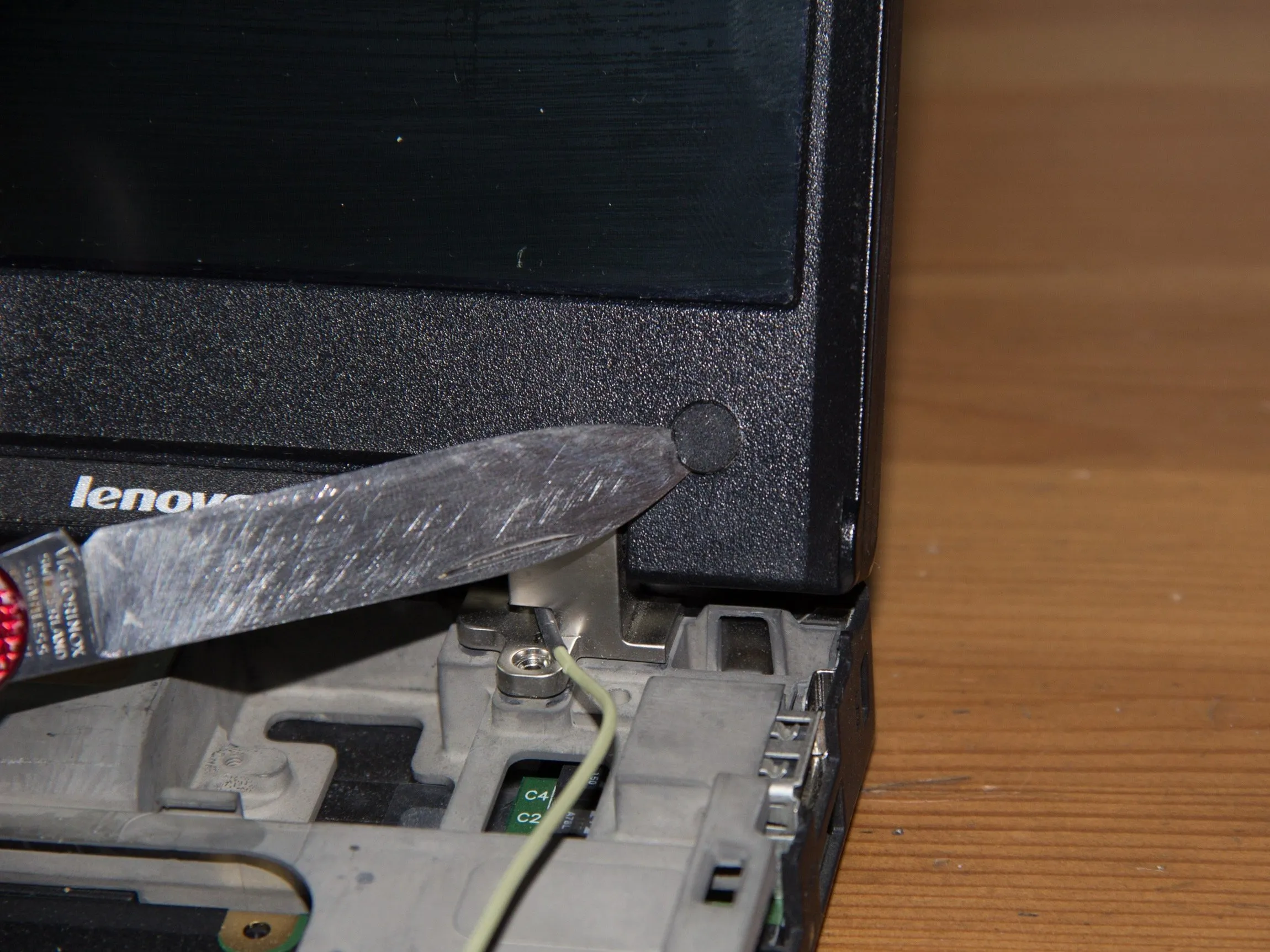

• Для отжатия ободка потребуется приложить некоторое усилие, в результате чего могут сломаться несколько клипс. Кроме того, она приклеена к металлическому краю ЖК-дисплея, что еще больше усложняет ее снятие.

• Будьте очень осторожны с инструментом/ножом для отжима, чтобы не переборщить и не поцарапать ЖК-панель. Одна царапина - и ценность пропала!

• Снимите резиновые наклейки, закрывающие винты крепления ободка дисплея, и выкрутите все эти винты.

Шаг 8

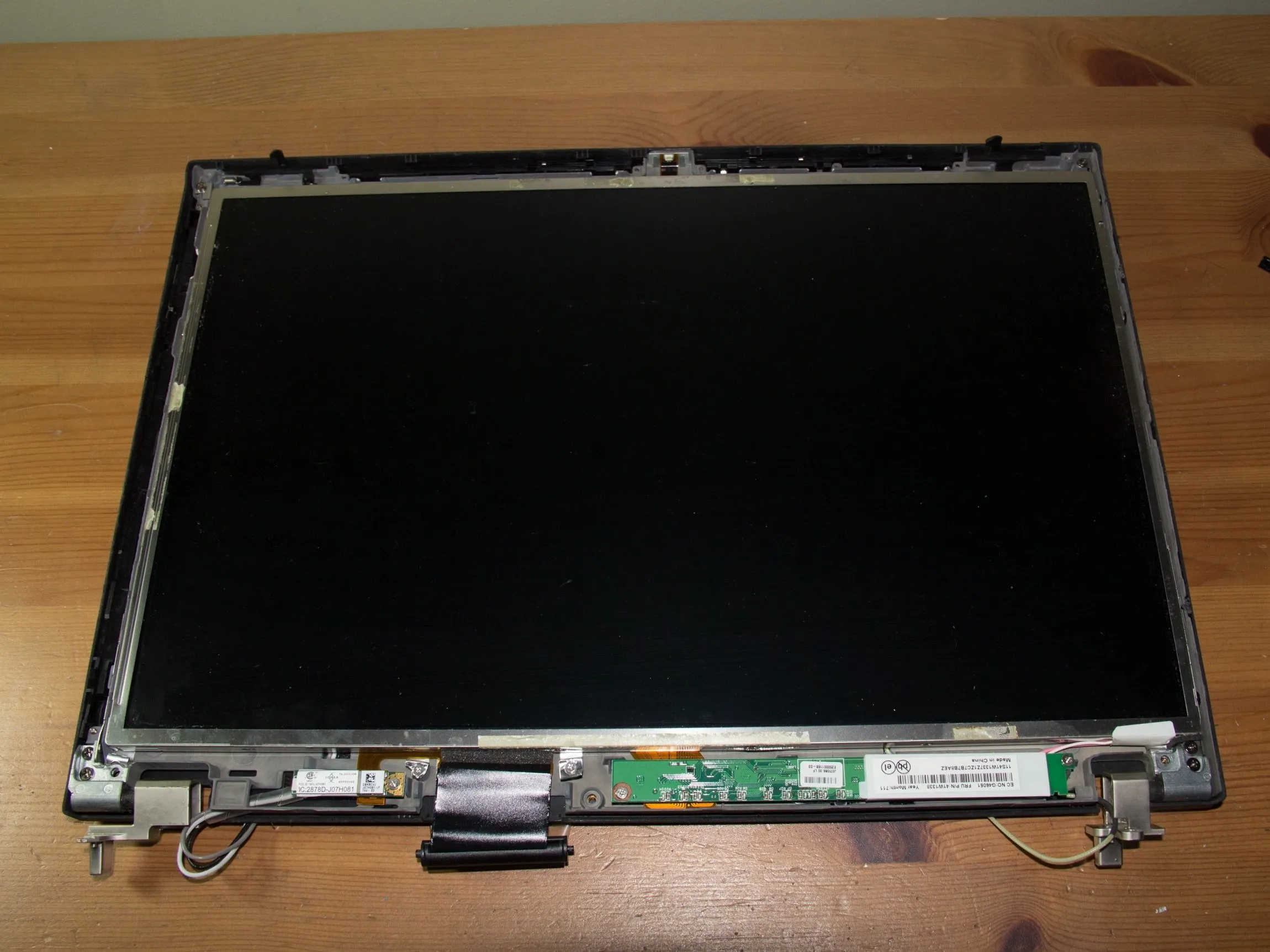

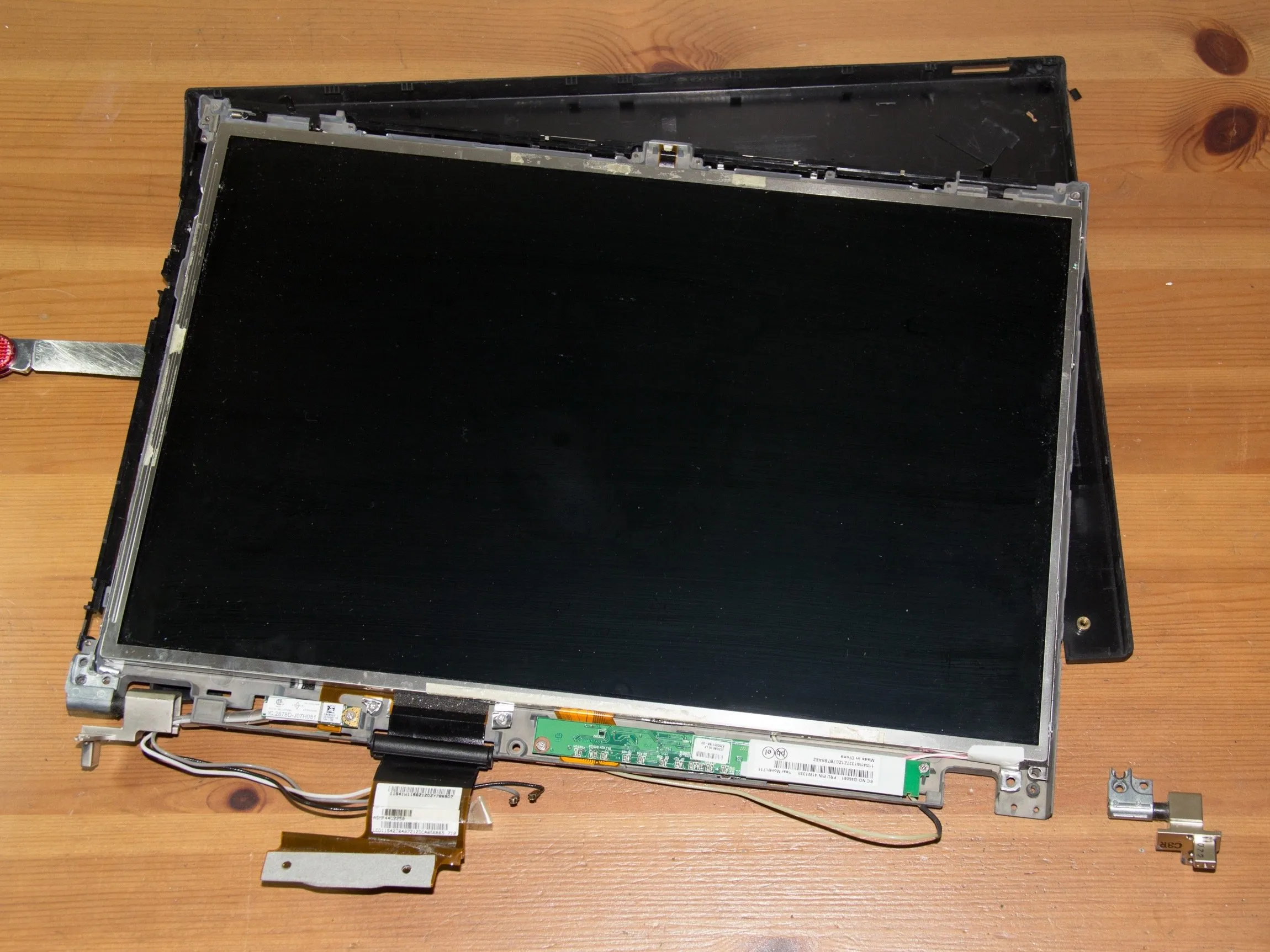

• Открутите видимые винты, удерживающие рамку ЖК-панели и платы инвертора и bluetooth, расположенные под ЖК-дисплеем. Металлический блок выйдет из пластиковой подложки.

• Корпус ЖК-дисплея прикреплен к пластиковой задней панели по 4 углам, в том числе на шарнирах. Открутите эти винты.

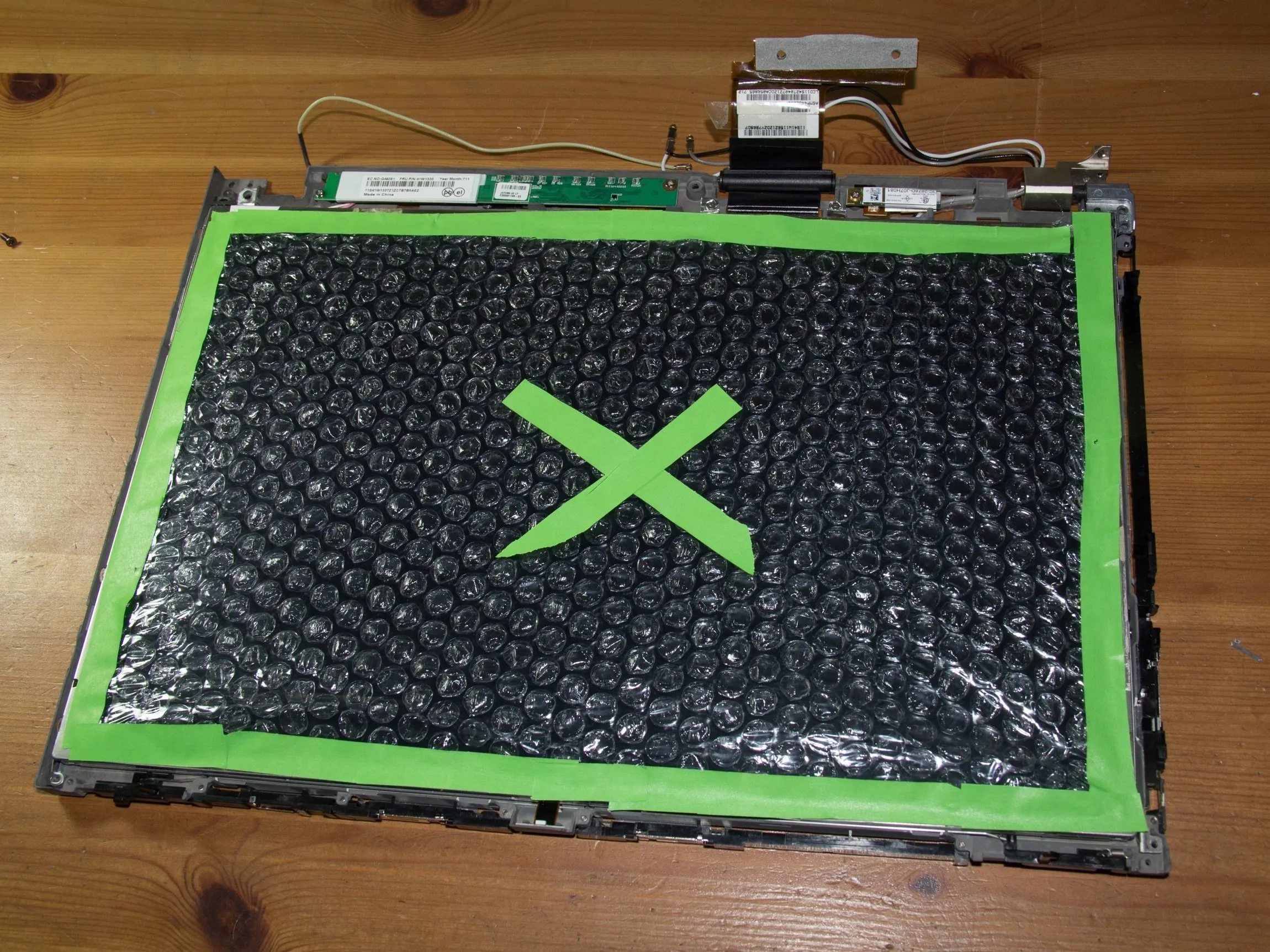

• Сейчас самое время защитить экран пузырчатой пленкой или пенопластом, примотанным скотчем. Зеленый X - для наглядности и предупреждения.

Шаг 9

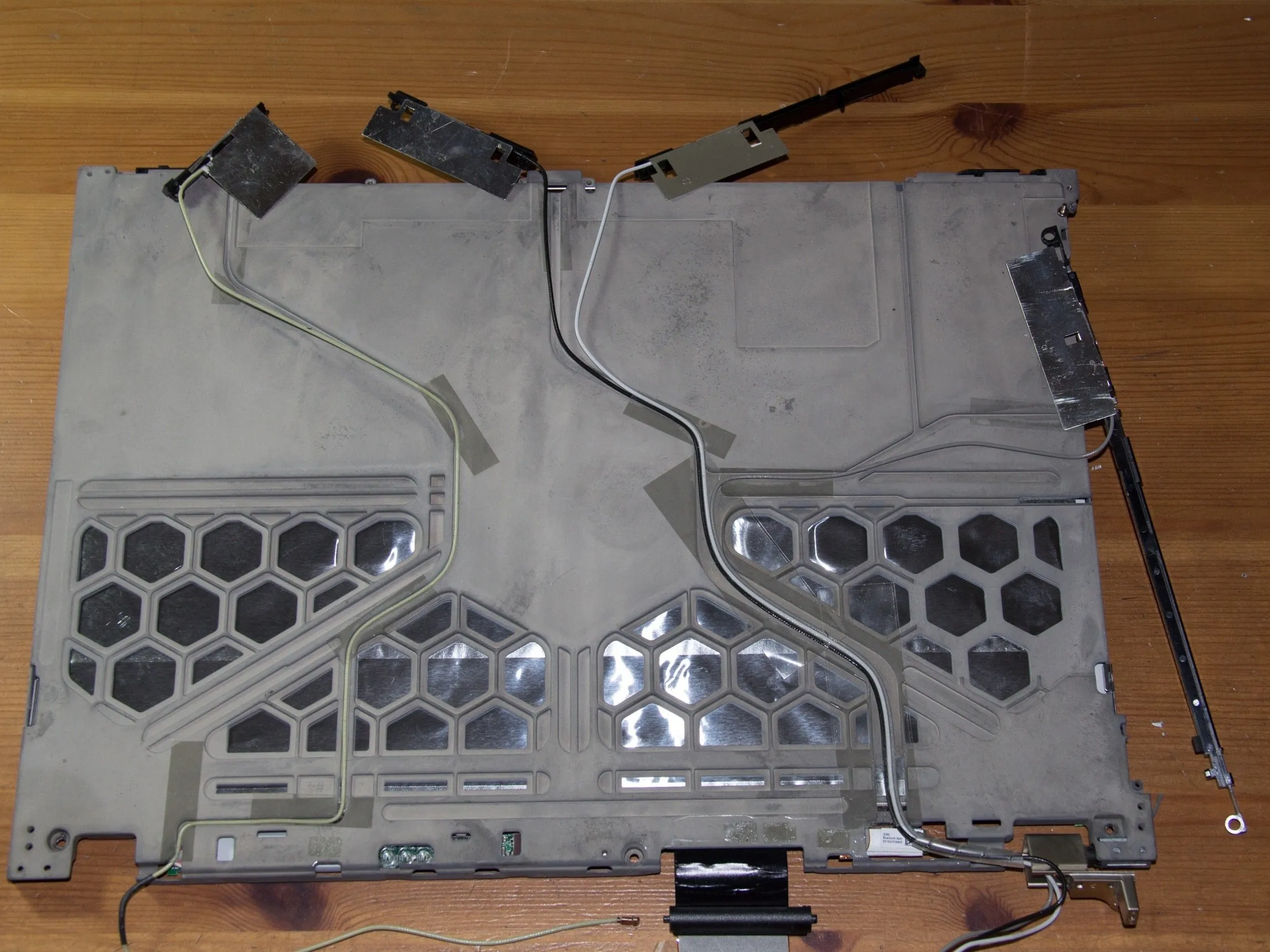

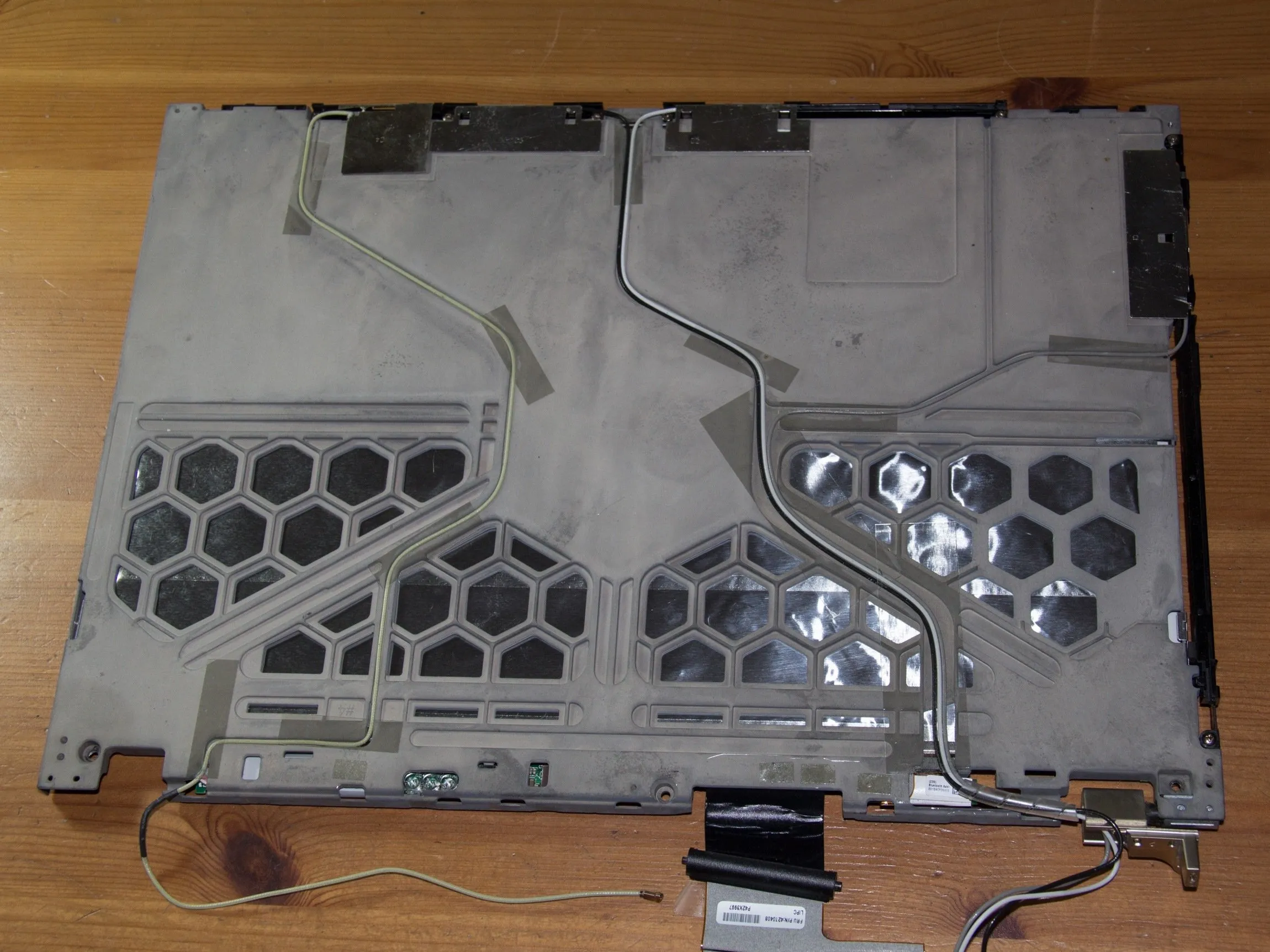

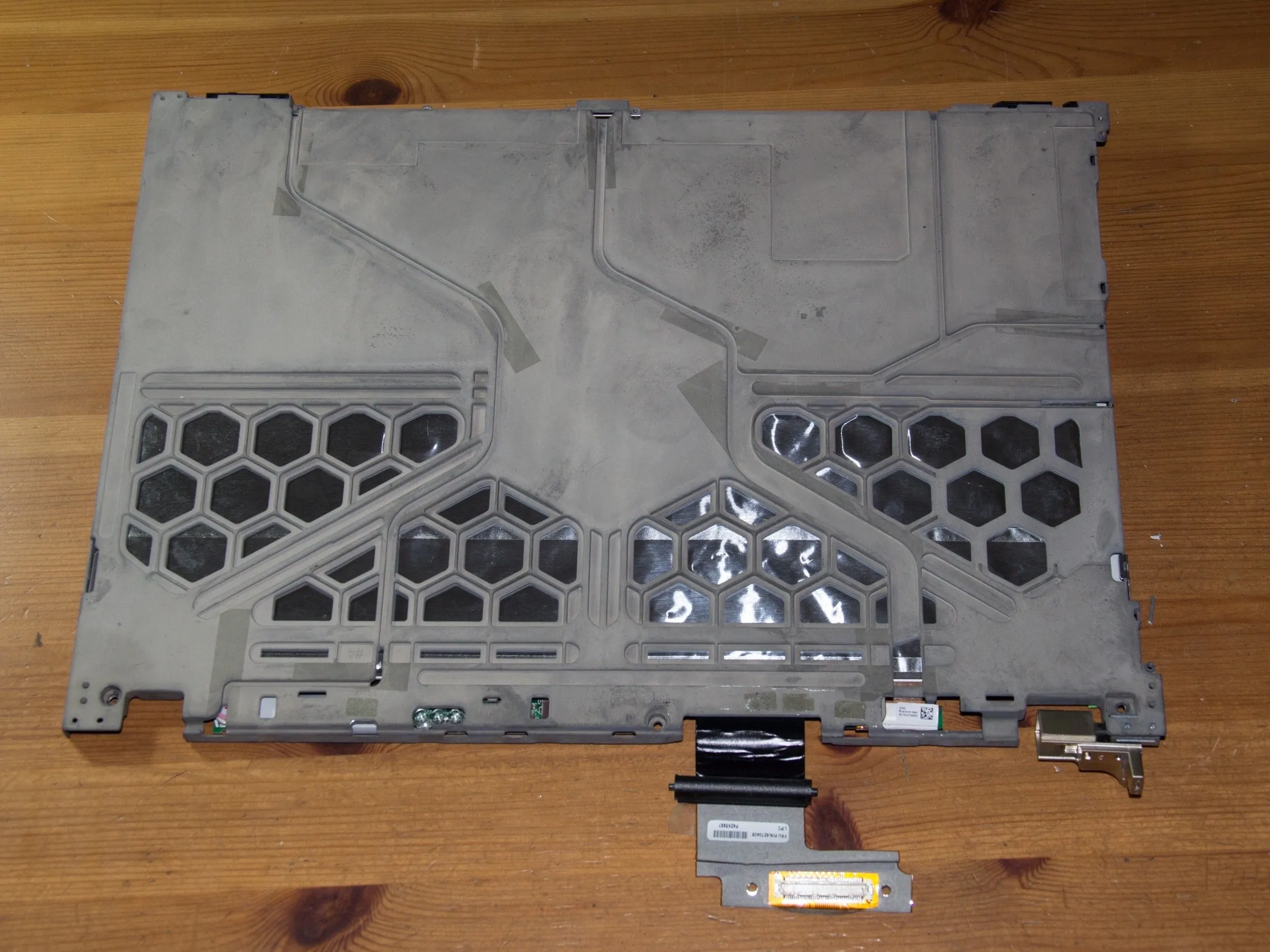

• По бокам рамки экрана находятся 3 антенны Wifi, а кабели выведены на заднюю панель. Открутите антенны от рамки.

• Снимите ленту, удерживающую провода антенны, и полностью извлеките антенны.

Шаг 10

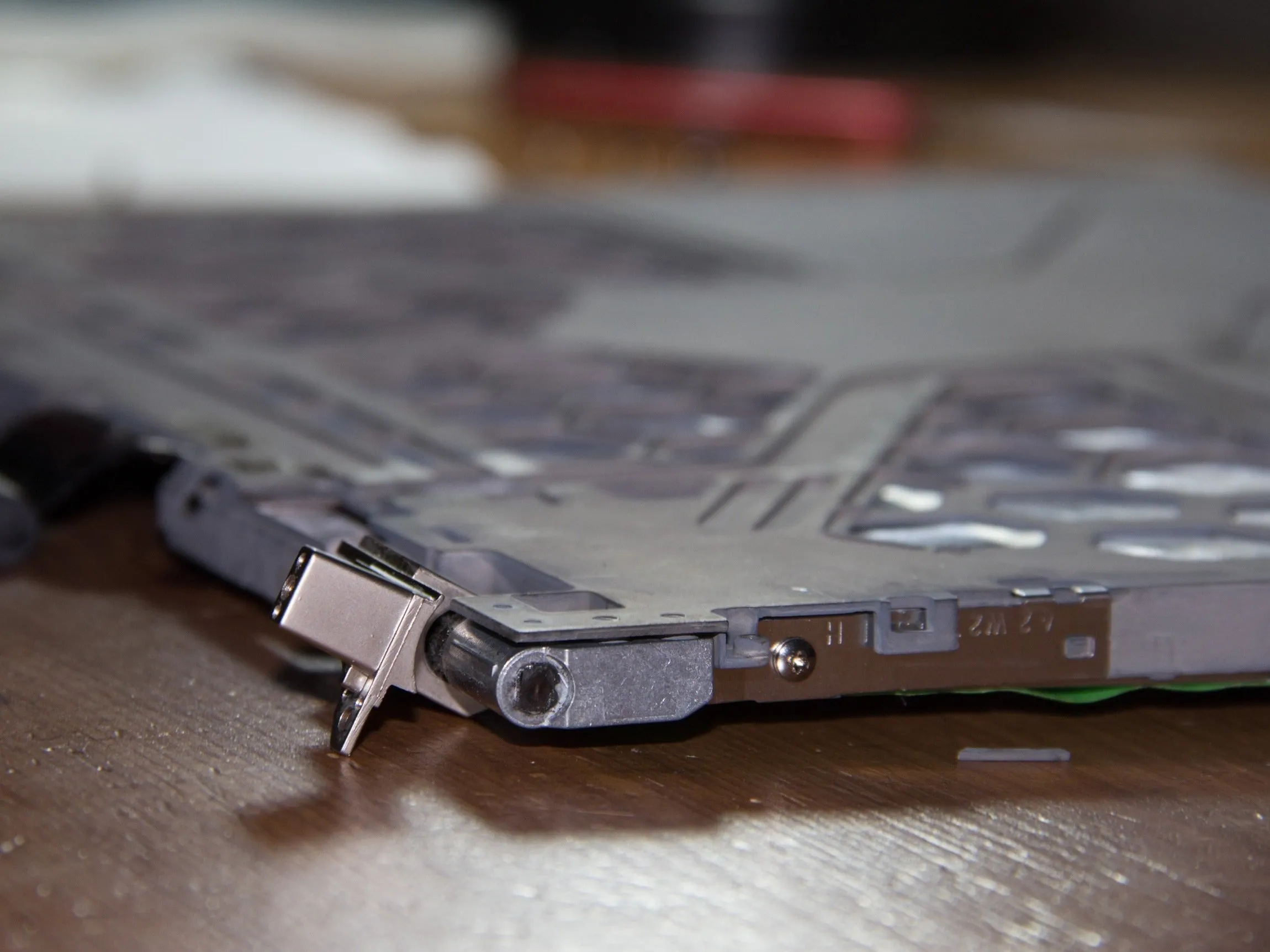

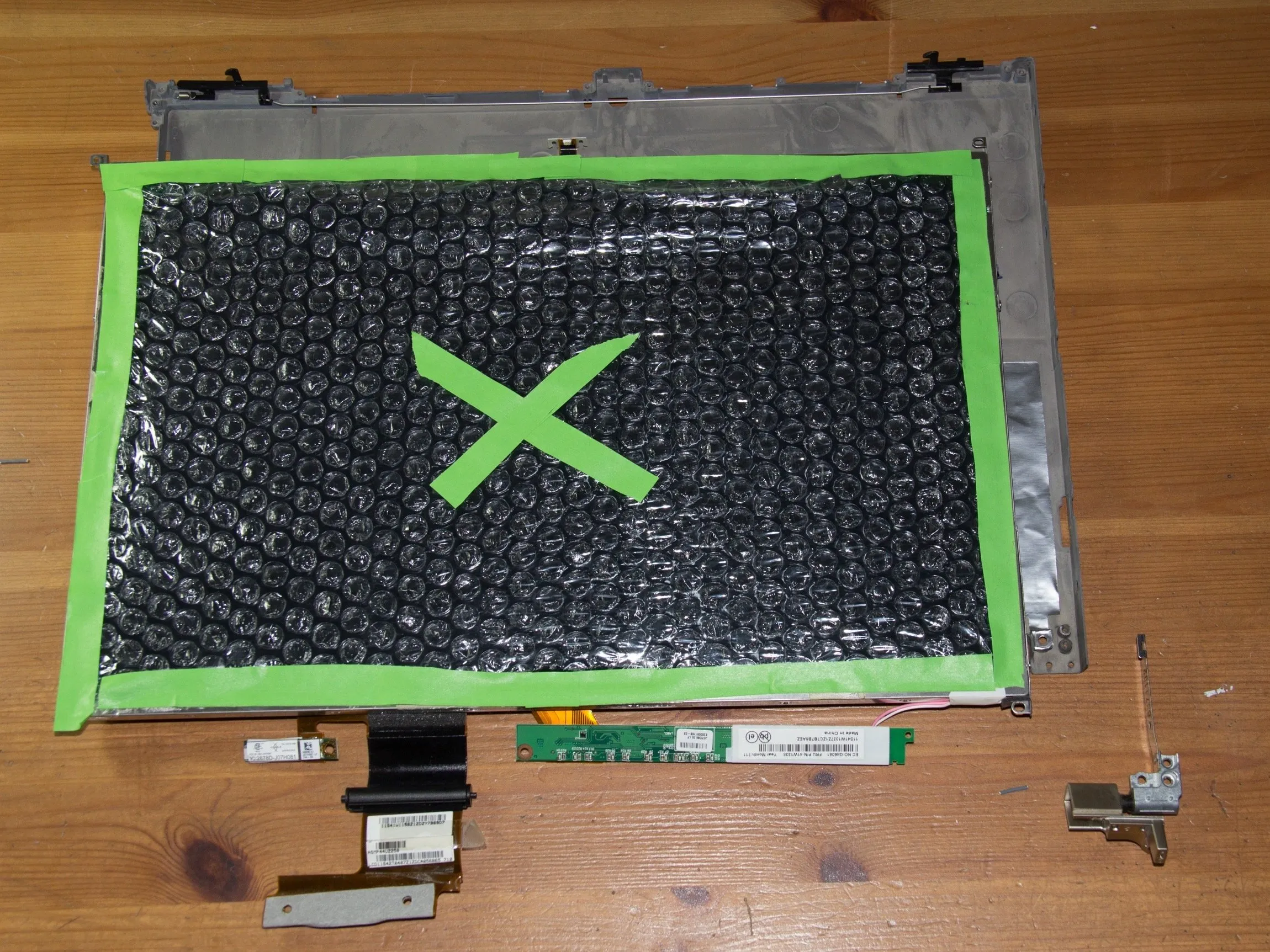

• ЖК-панель крепится к корпусу на 3 углах винтами, а они, в свою очередь, крепятся к краю ЖК-панели на 2 винтах каждый.

• Также открутите винт на краю корпуса, рядом с левой петлей, и экран должен свободно выйти из сборки.

Шаг 11

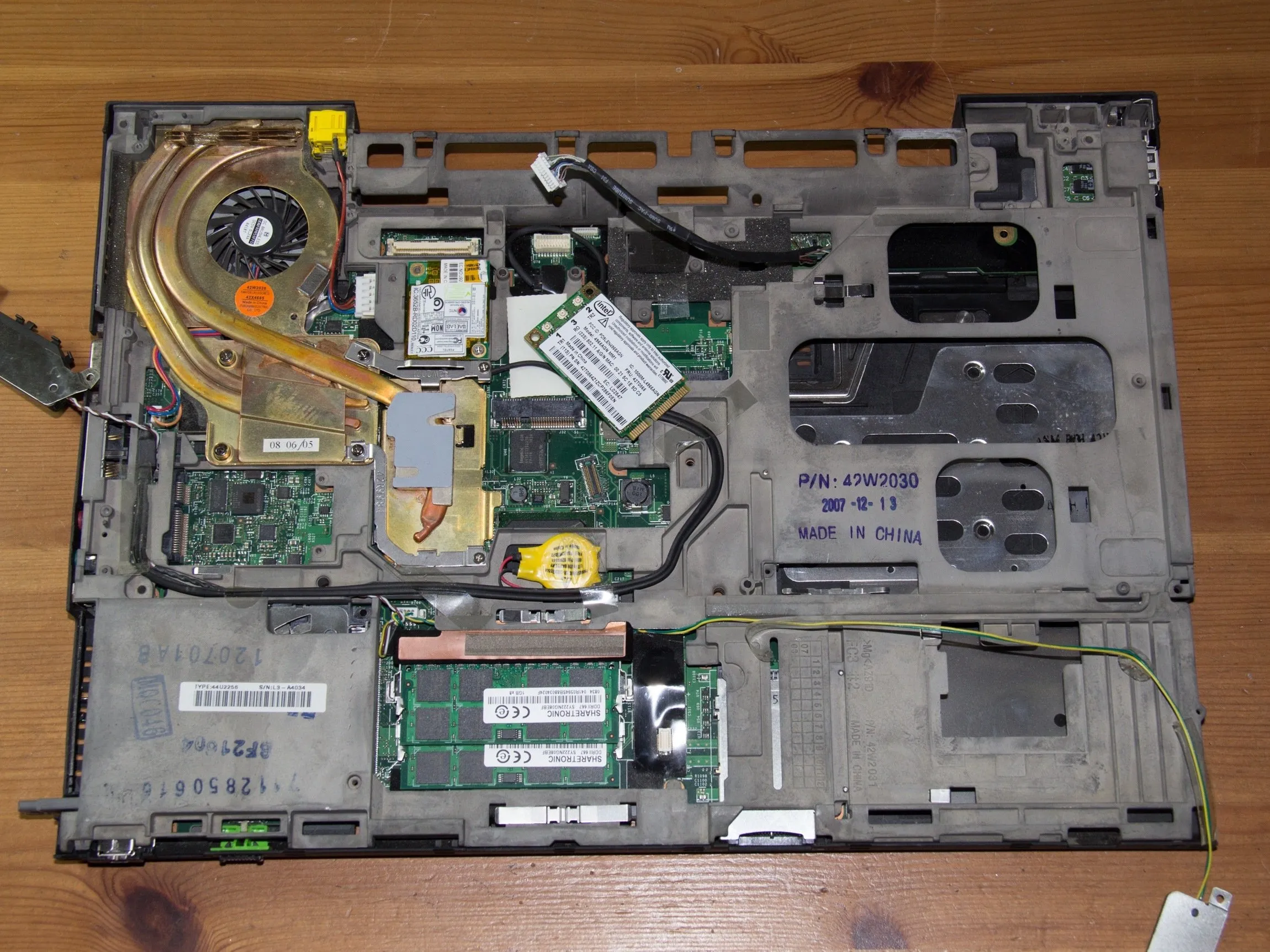

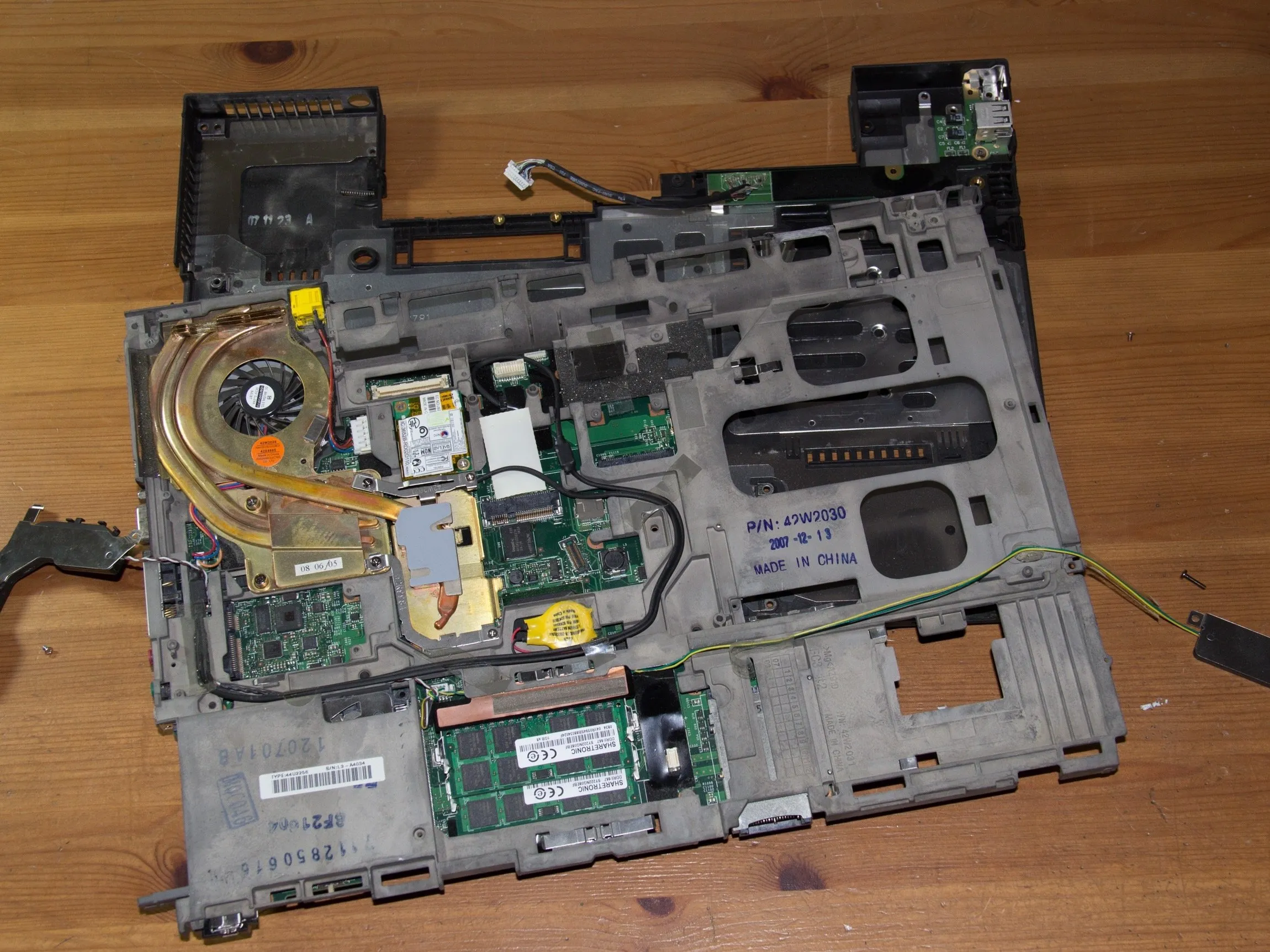

• Прежде чем отсоединить пластиковую нижнюю панель, необходимо отсоединить динамики и карту WiFi. Необходимо открутить по 2 винта.

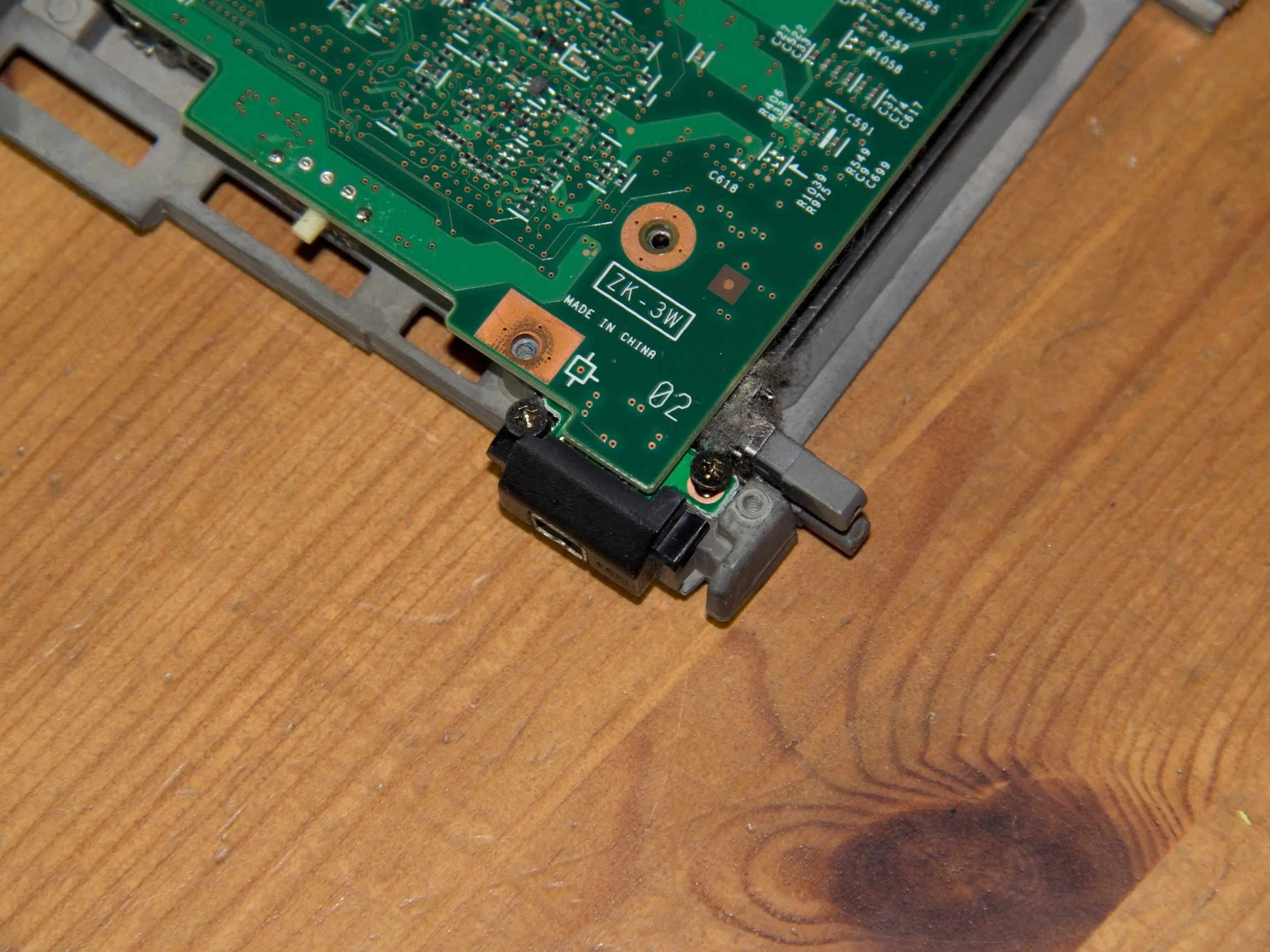

• Один винт, удерживающий узел FireWire, также прикрепляет лоток материнской платы к нижней панели. Выкрутите его и отсоедините их друг от друга.

Шаг 12

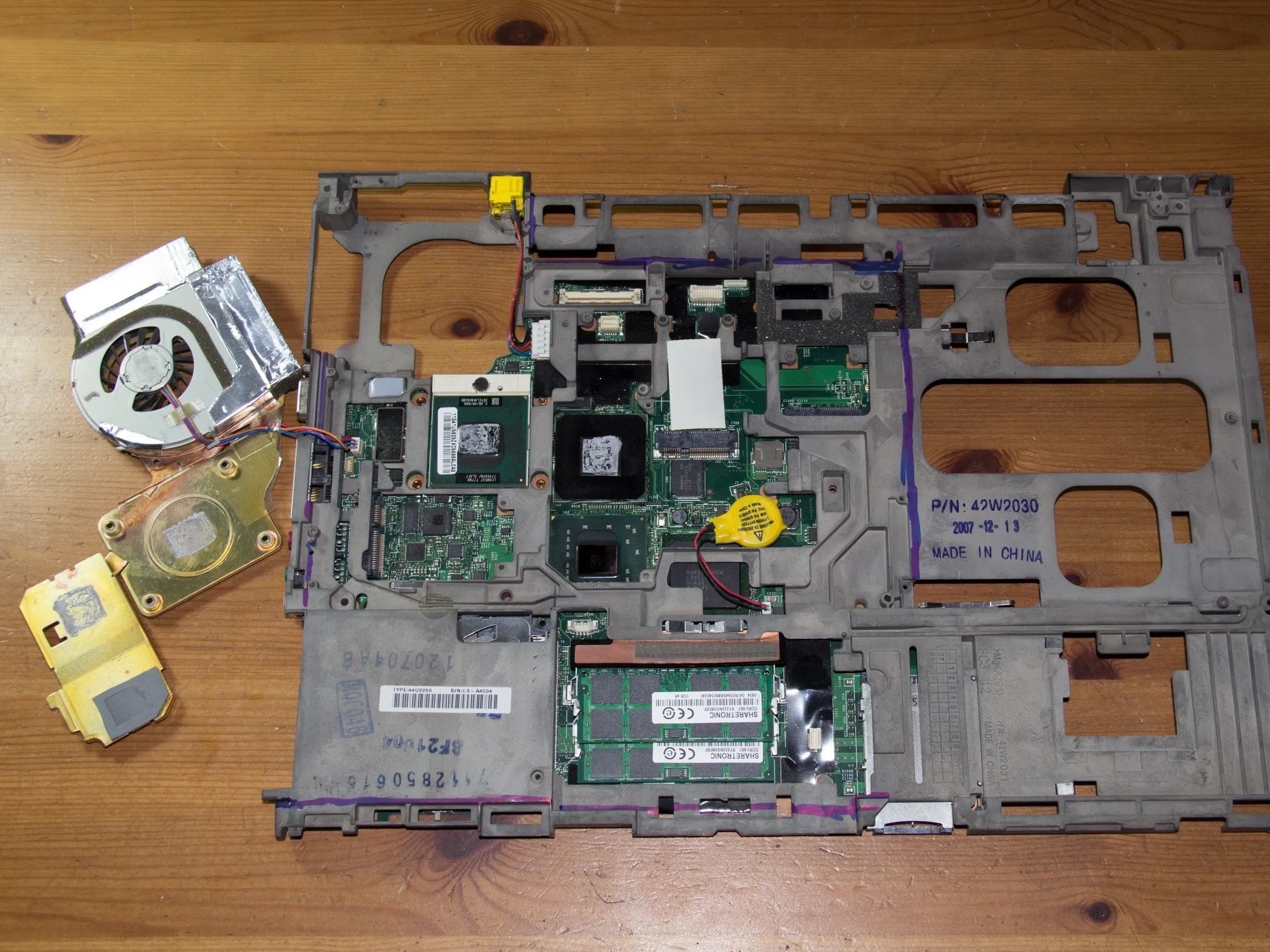

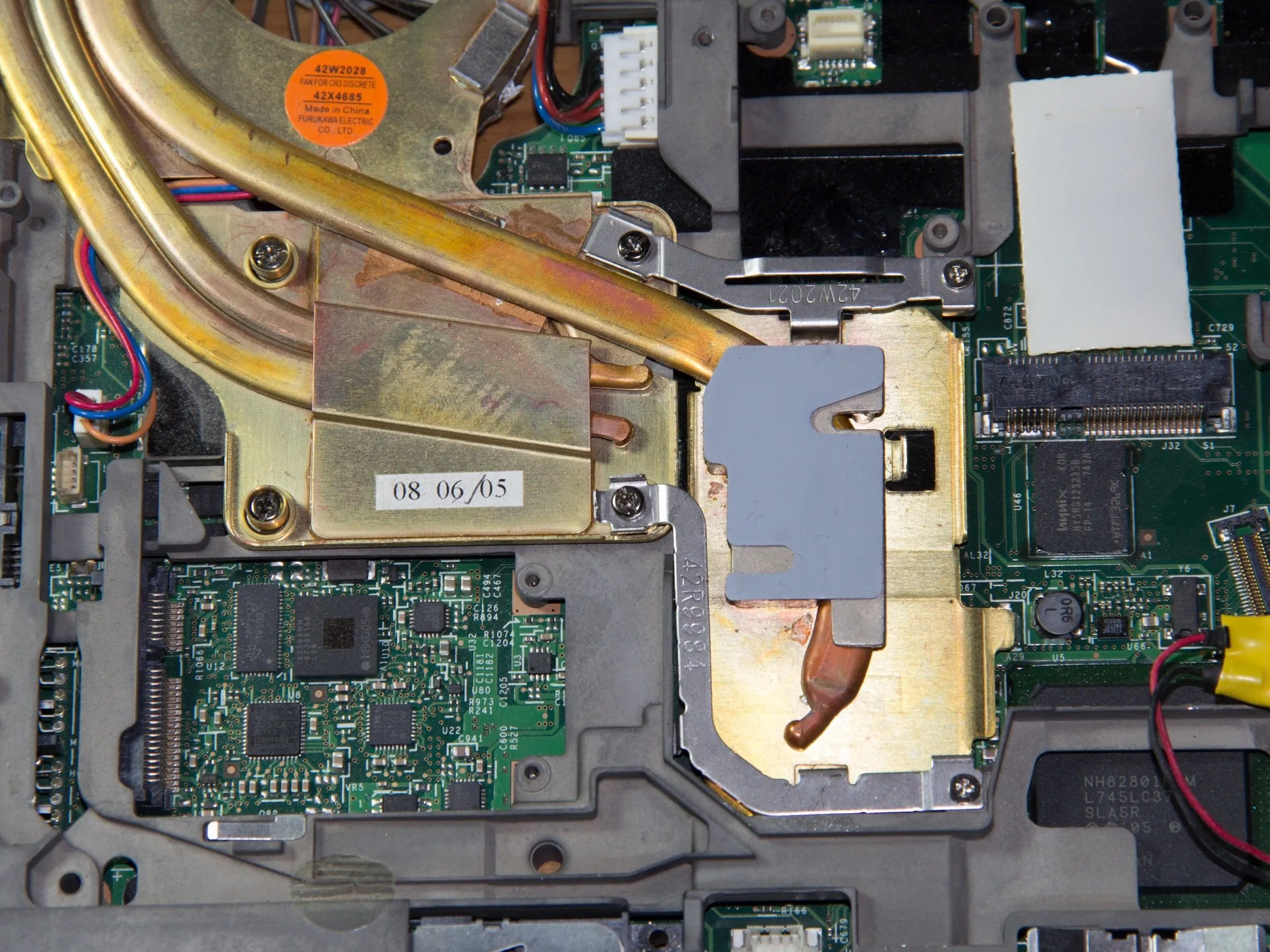

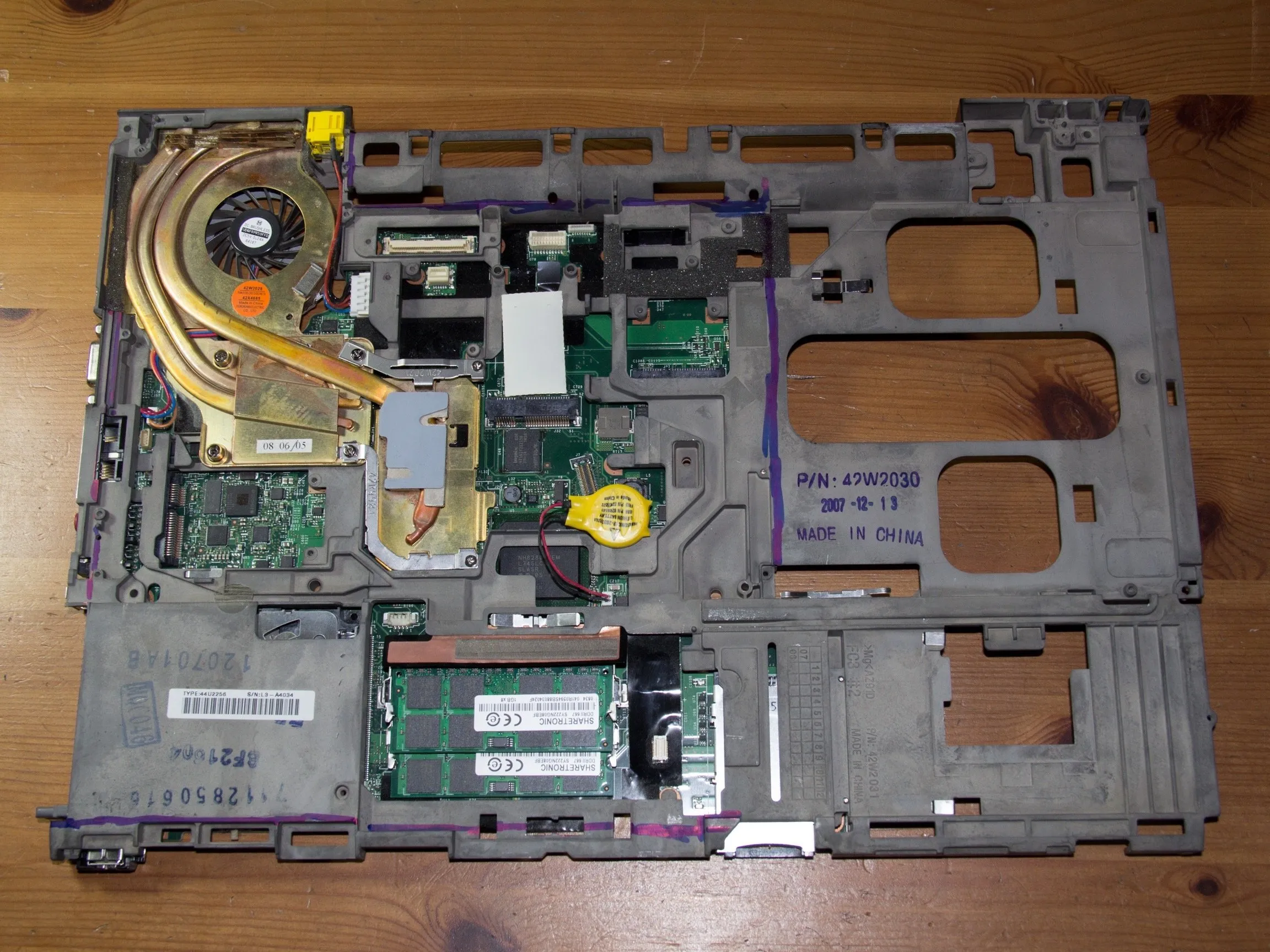

• Вынув лоток, необходимо открутить винты, крепящие вентилятор процессора и радиатор, а также винт под ним, удерживающий разъем постоянного тока.

• Отсоедините кабель вентилятора и кабель разъема постоянного тока от материнской платы.

Шаг 13

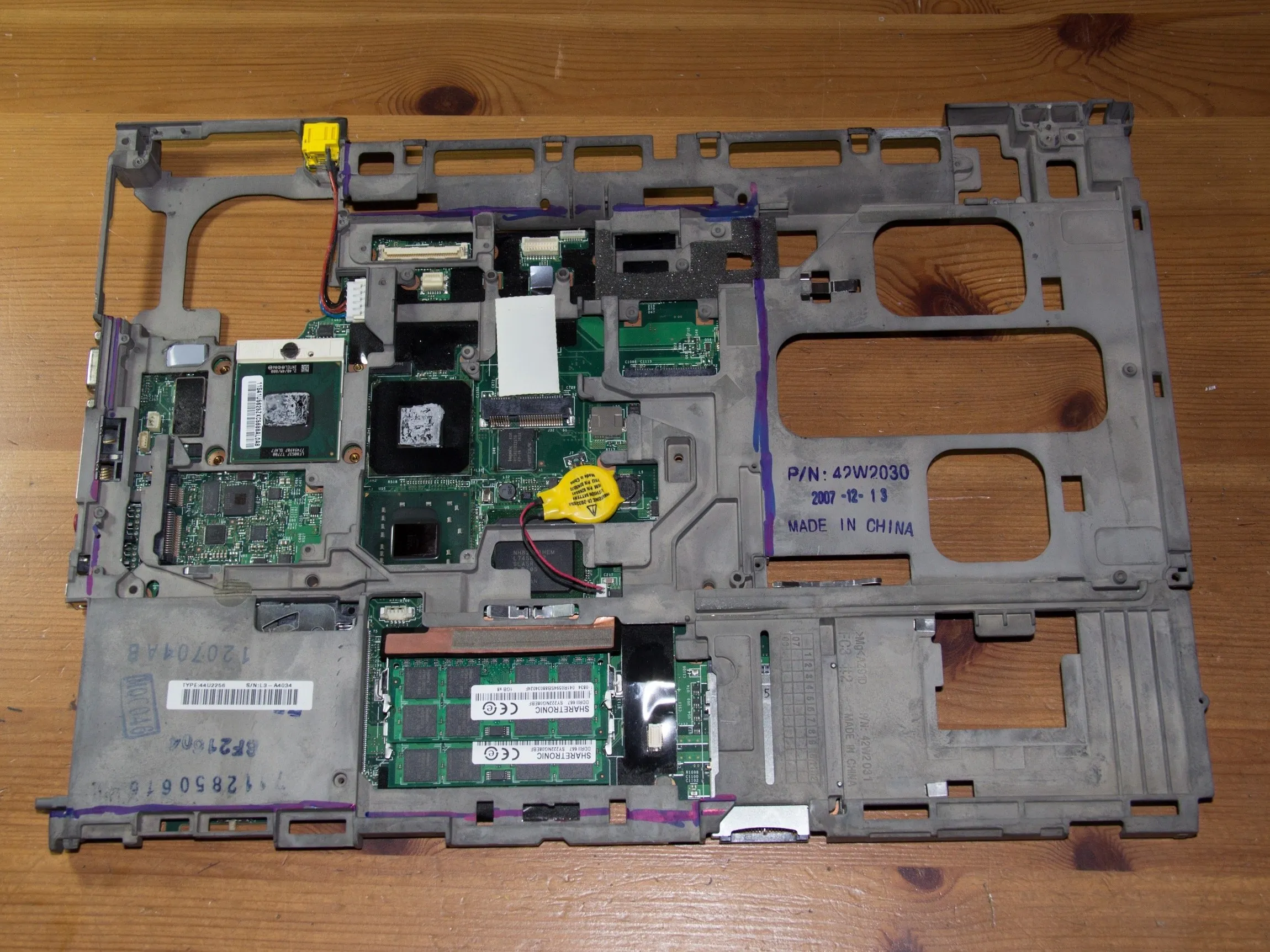

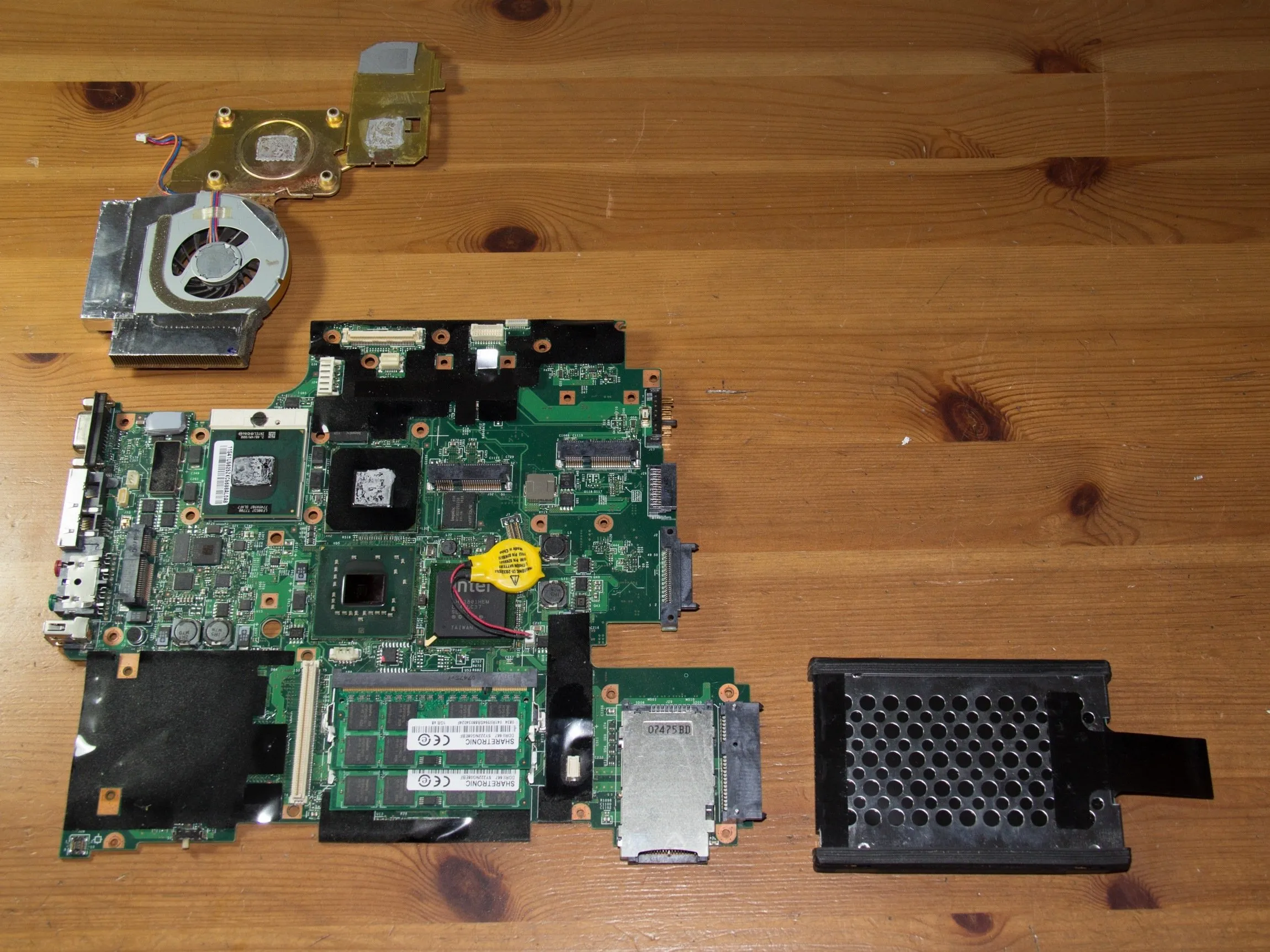

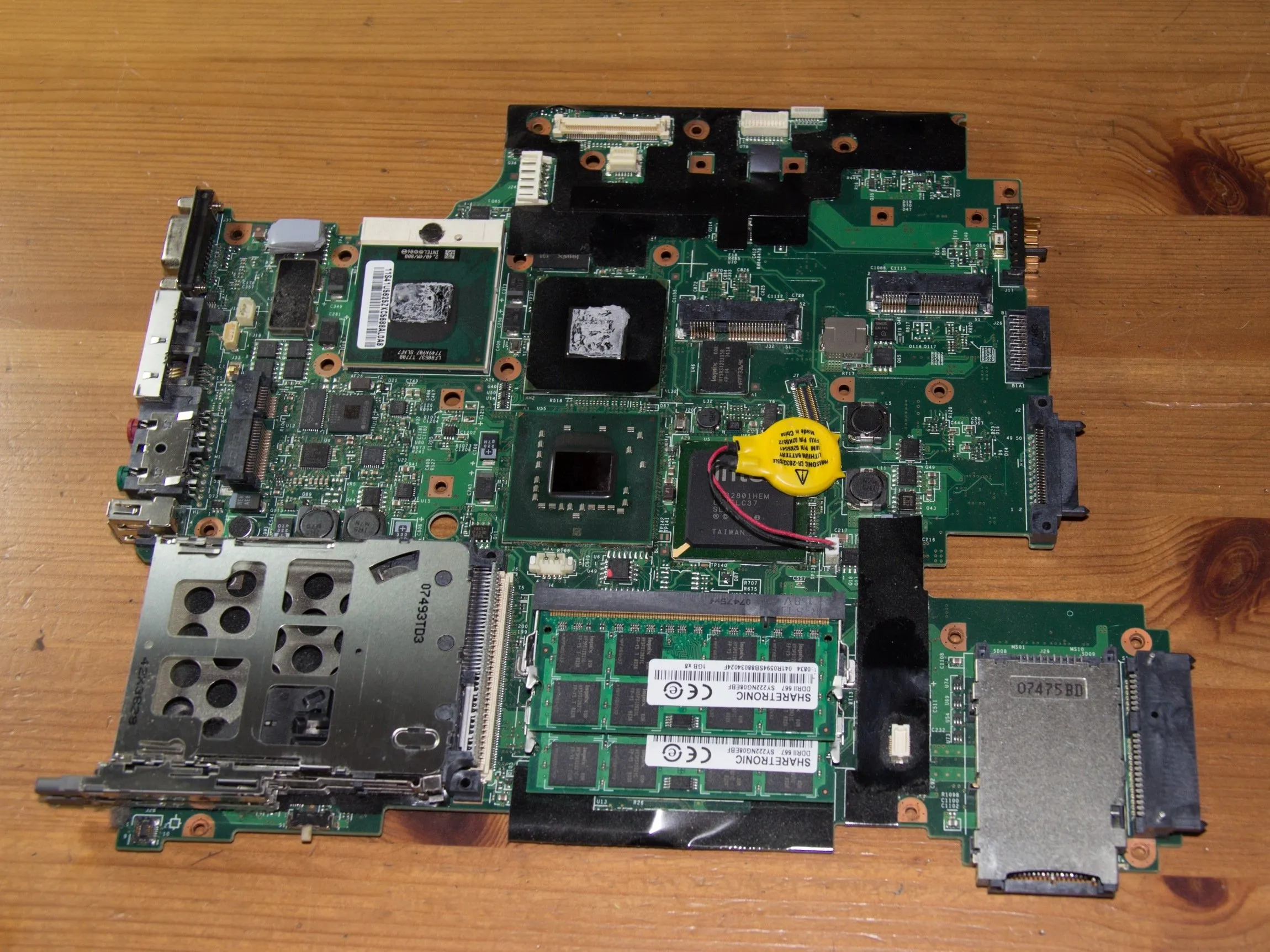

• Единственные винты, оставшиеся в этой сборке, держат материнскую плату. Найдите их все и освободите саму плату из лотка.

• Корпус слота PCMCIA также можно снять с материнской платы. Просто потяните его вверх!

• Поздравляем, вы освободили материнскую плату от оков!
