Предположим, вы сняли экран с устройства, чтобы заменить проводку или веб-камеру.
Что вам понадобится
Инструменты
Пинцет | Источник - ifixit.com
Отвертка Phillips #00 | Источник - ifixit.com
Spudger | Источник - ifixit.com
Шаг 1 Введение
Разборка дисплея Lenovo ThinkPad X1 Yoga в сборе, введение: шаг 1, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga в сборе, введение: шаг 1, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, введение: шаг 1, изображение 3 из 3 | Источник - ifixit.com
Здесь мы видим экран, только что снятый с нашего Thinkpad.
В нижних углах вы найдете две резиновые крышки со скрытыми винтами.
Снимите крышки и открутите первый винт.
Шаг 2 Винты дисплея

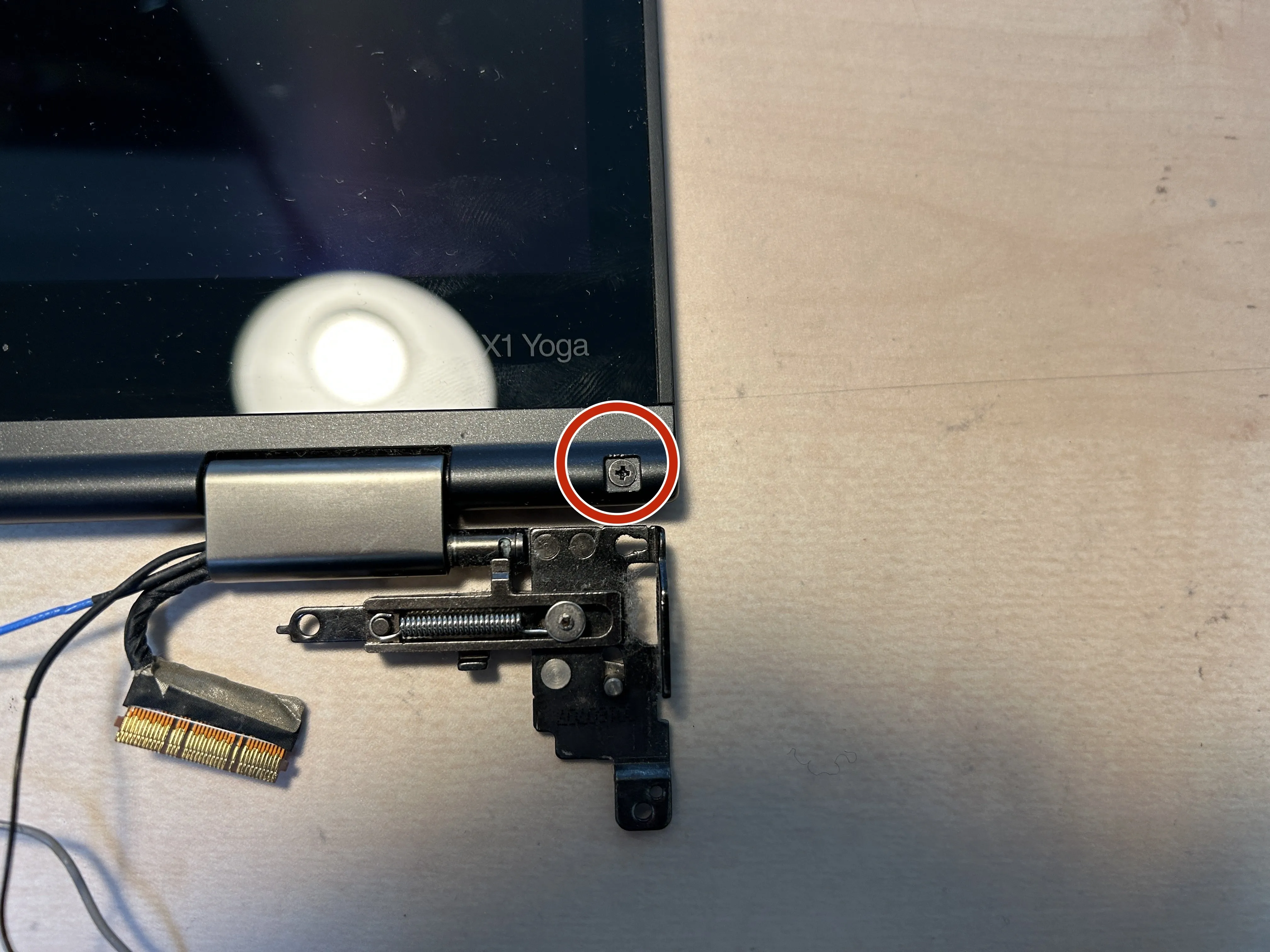

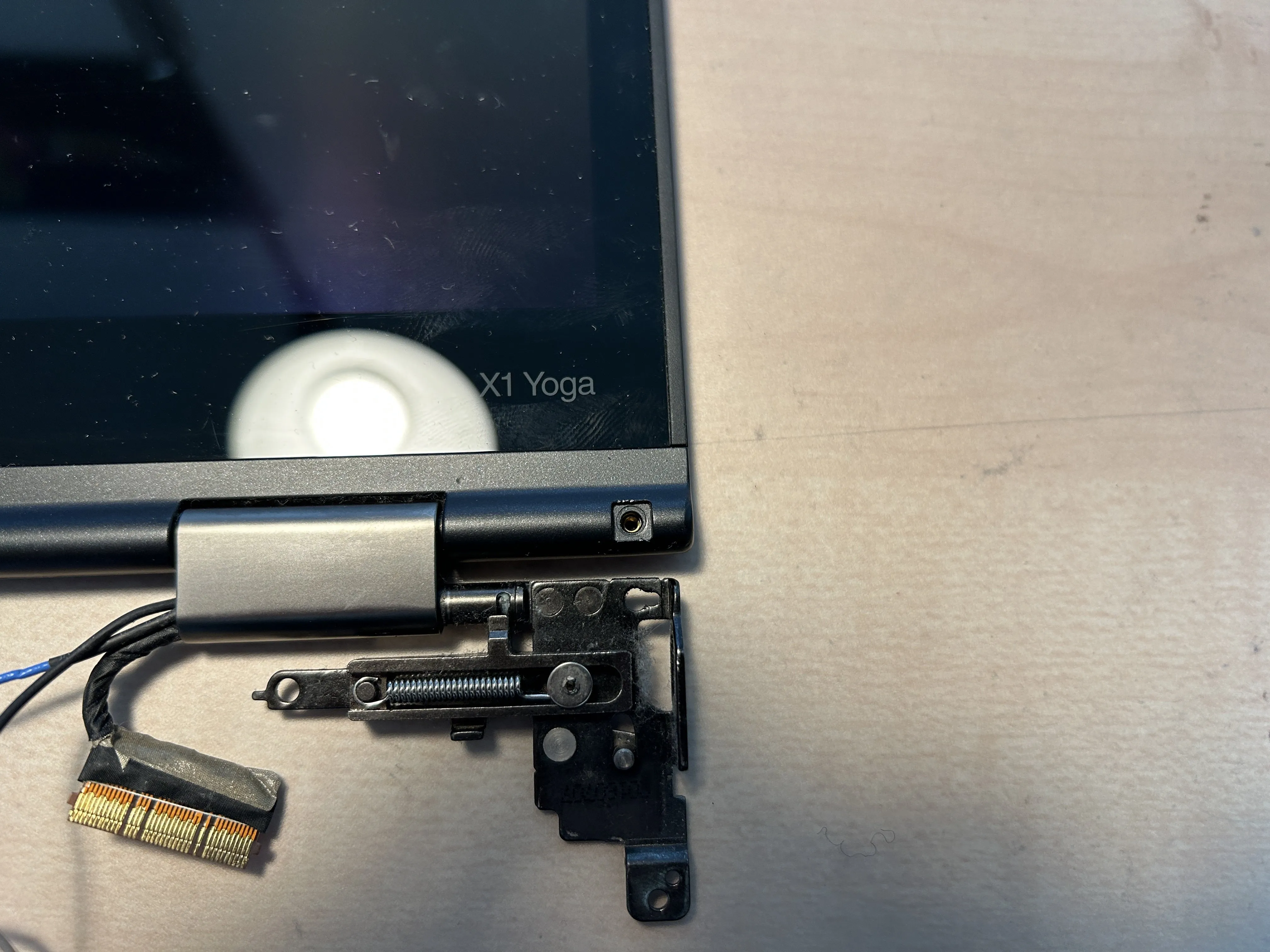

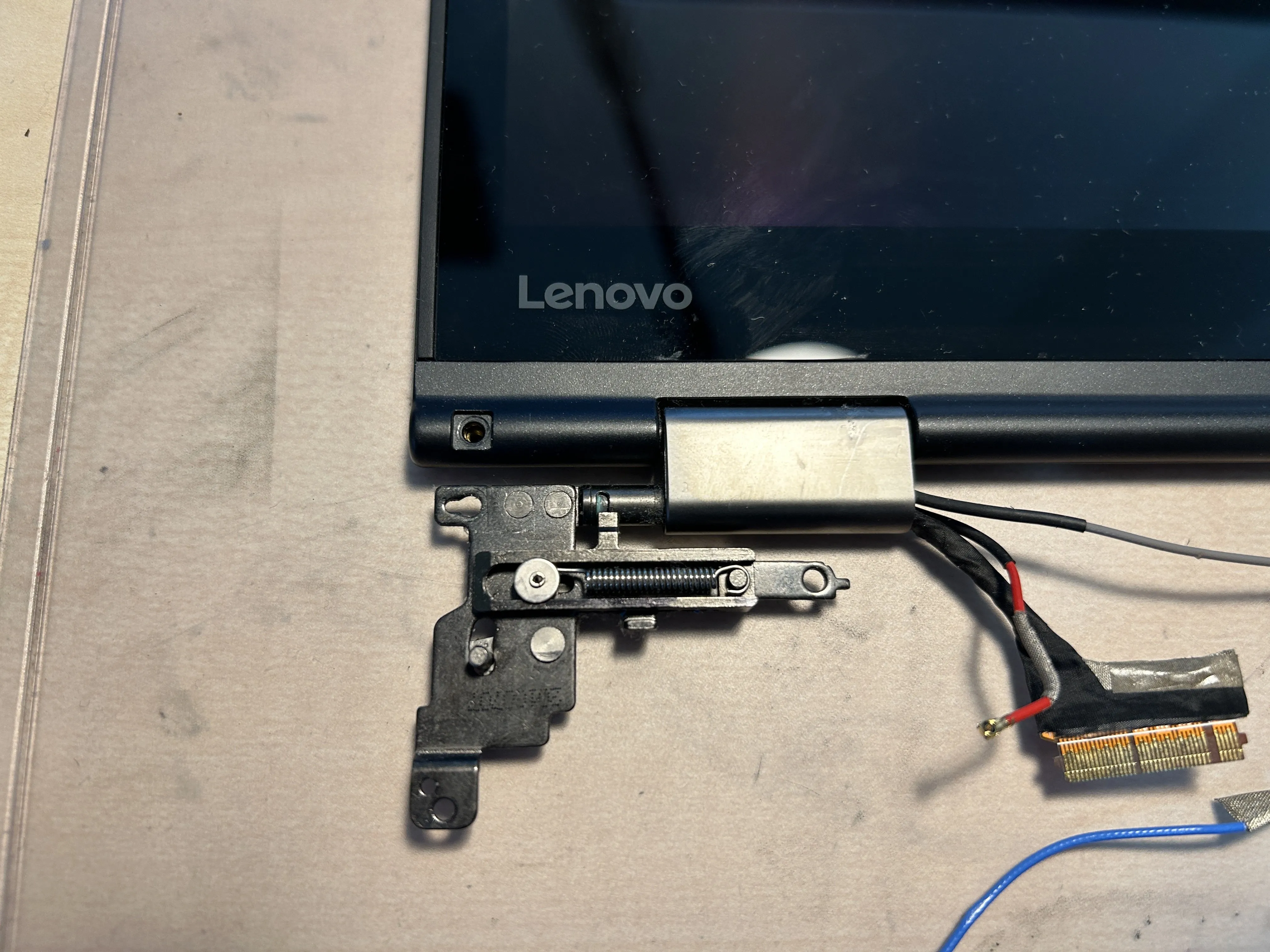

Разборка дисплея Lenovo ThinkPad X1 Yoga, винты дисплея: шаг 2, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, винты дисплея: шаг 2, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, винты дисплея: шаг 2, изображение 3 из 3 | Источник - ifixit.com
Чтобы продолжить, необходимо открутить винты с правой и левой стороны.
Шаг 3 Крышка экрана

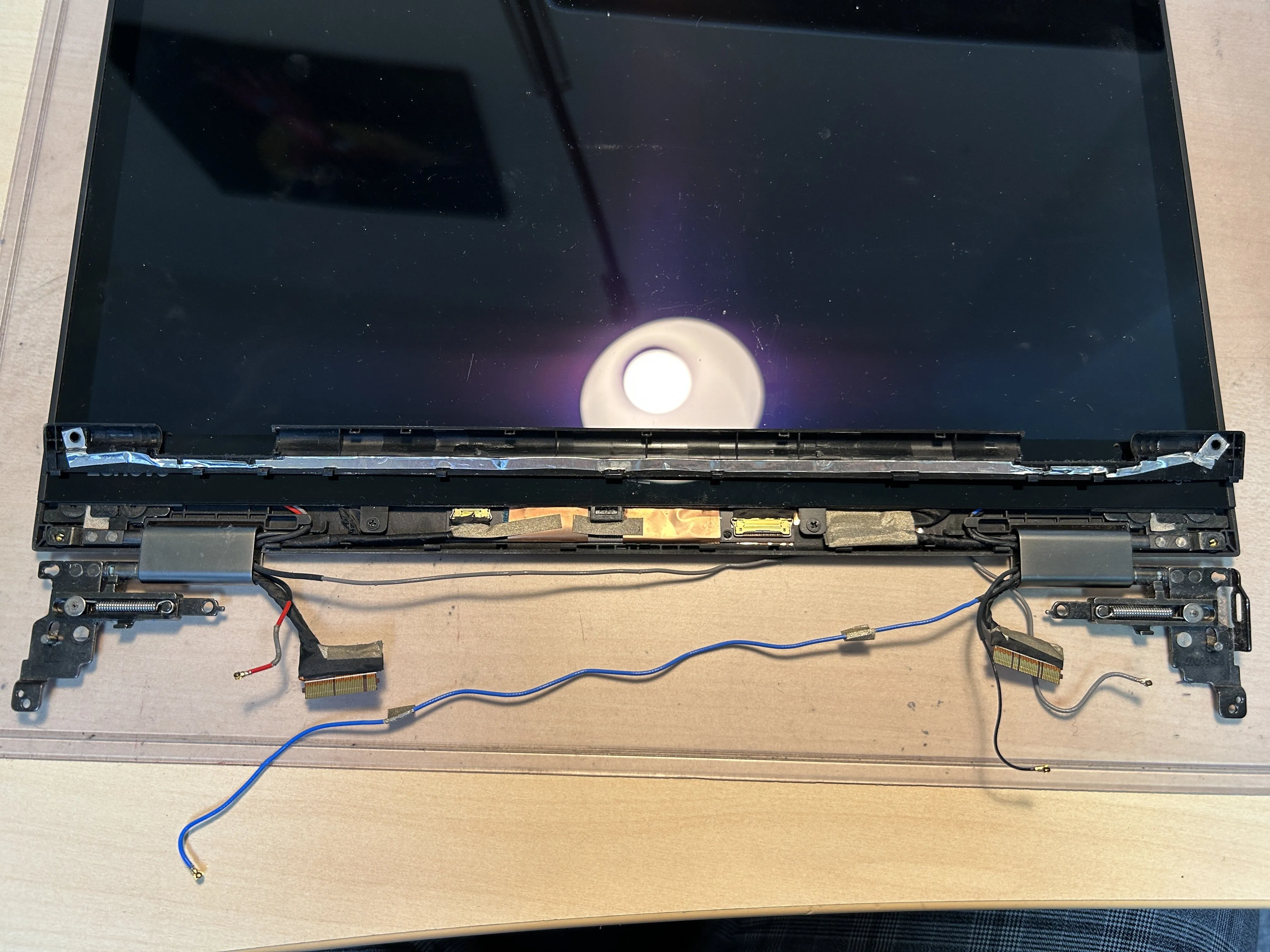

Разборка дисплея Lenovo ThinkPad X1 Yoga в сборе, крышка экрана: шаг 3, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga в сборе, крышка экрана: шаг 3, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, крышка экрана: шаг 3, изображение 3 из 3 | Источник - ifixit.com
Винты закрепили эту прорезиненную, прогибающуюся крышку, которая легко снимается с помощью ногтей или пассатижей.
После снятия крышки уберите ее в безопасное место.
Выкрутите два винта PH1, отмеченные красными кружками.
Шаг 4 Петли и проводка

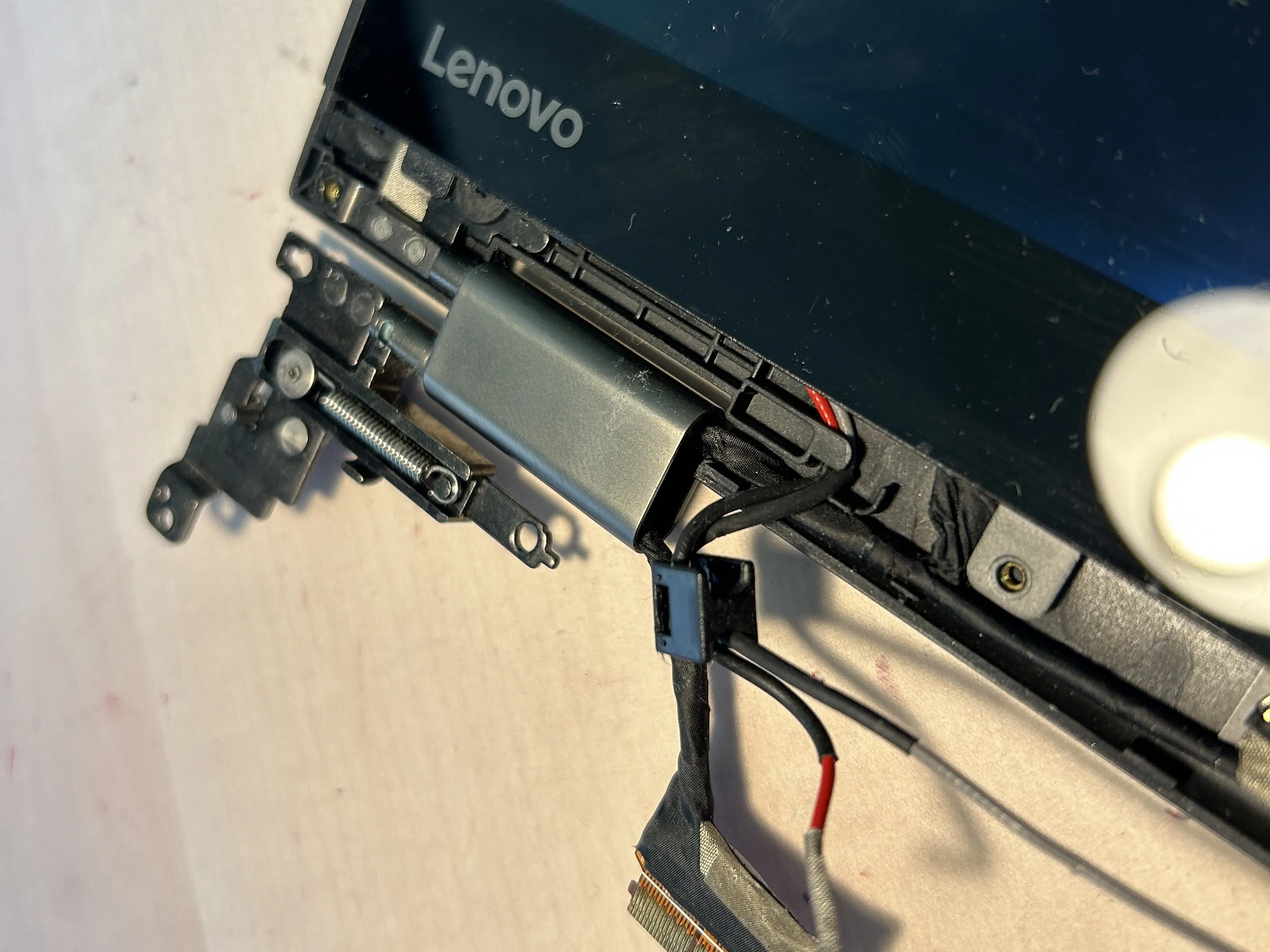

Разборка дисплея Lenovo ThinkPad X1 Yoga, петли и проводка: шаг 4, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, петли и проводка: шаг 4, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, петли и проводка: шаг 4, изображение 3 из 3 | Источник - ifixit.com
Переверните дисплей на бок. Так будет легче вытащить пластиковые колпачки, удерживающие провода дисплея на месте.
С помощью пинцета подденьте пластиковую крышку и уберите ее в безопасное место.
Аккуратно вытащите провода из шарнира.
Шаг 5 Правый шарнир дисплея

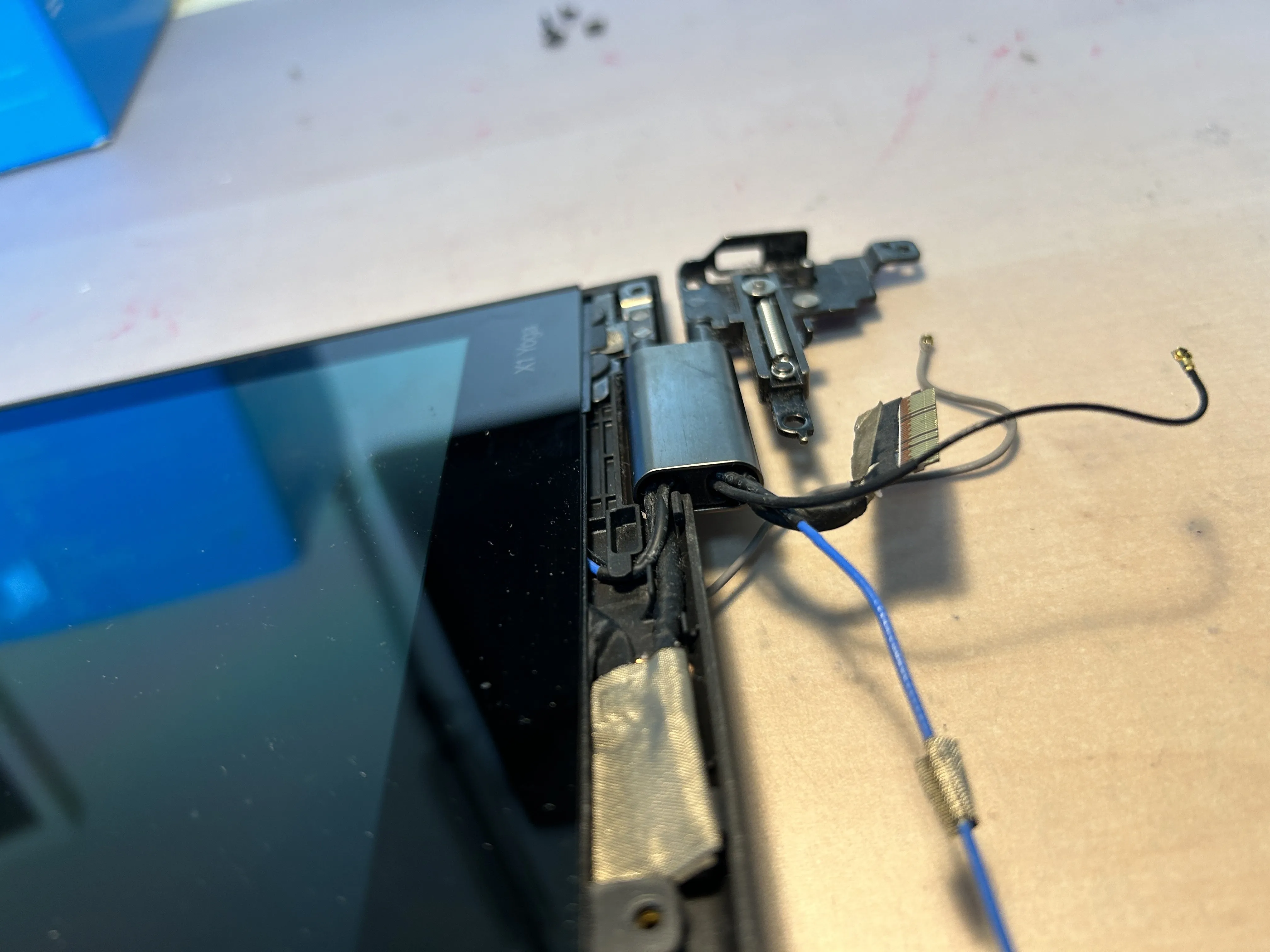

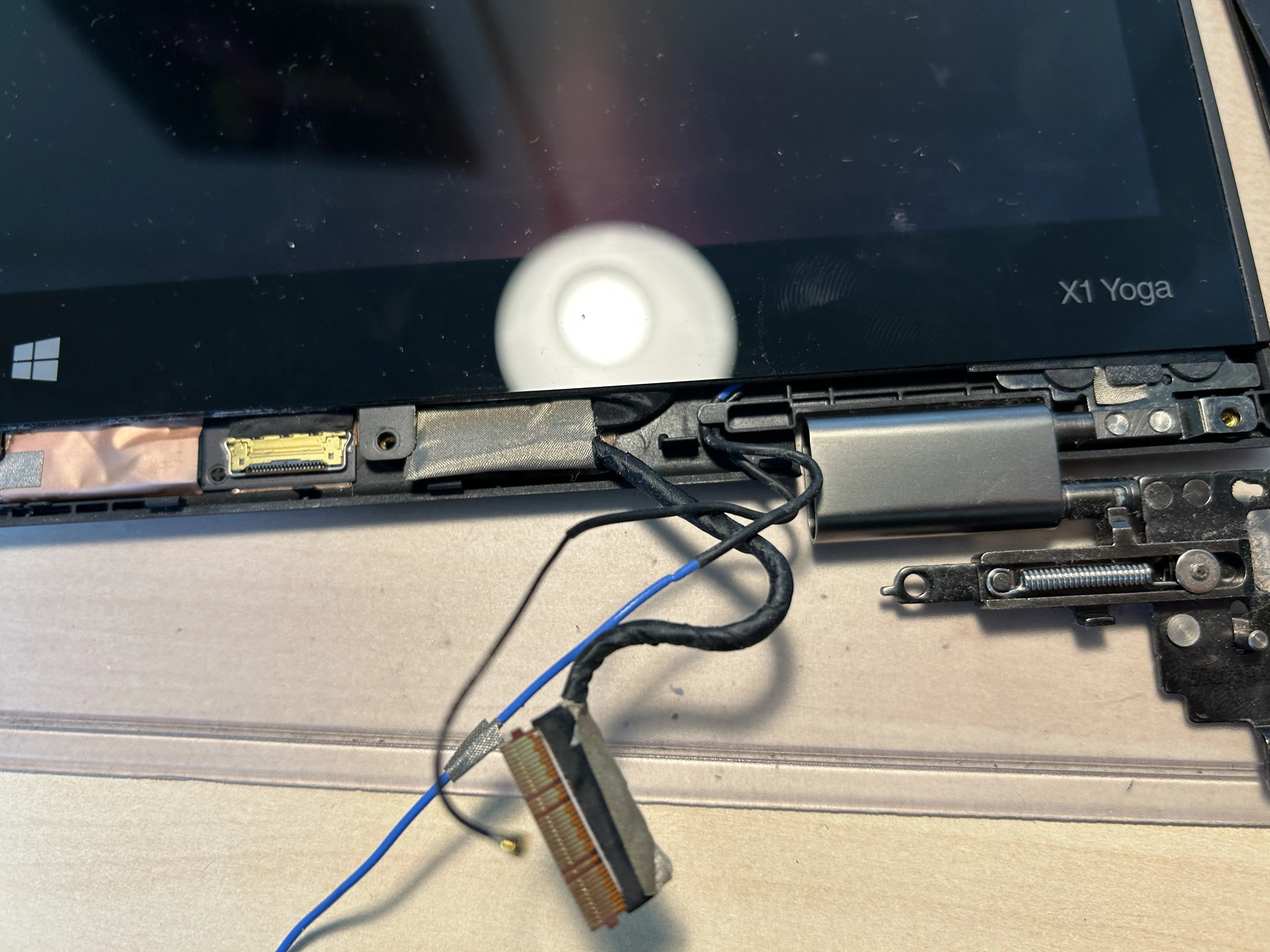

Разборка дисплея Lenovo ThinkPad X1 Yoga, правый шарнир дисплея: шаг 5, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, правый шарнир дисплея: шаг 5, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, правый шарнир дисплея: шаг 5, изображение 3 из 3 | Источник - ifixit.com
Для правой части нужно повторить шаги.
Освободите кабели из их заключения в шарнире.
Шаг 6 Резиновая рамка

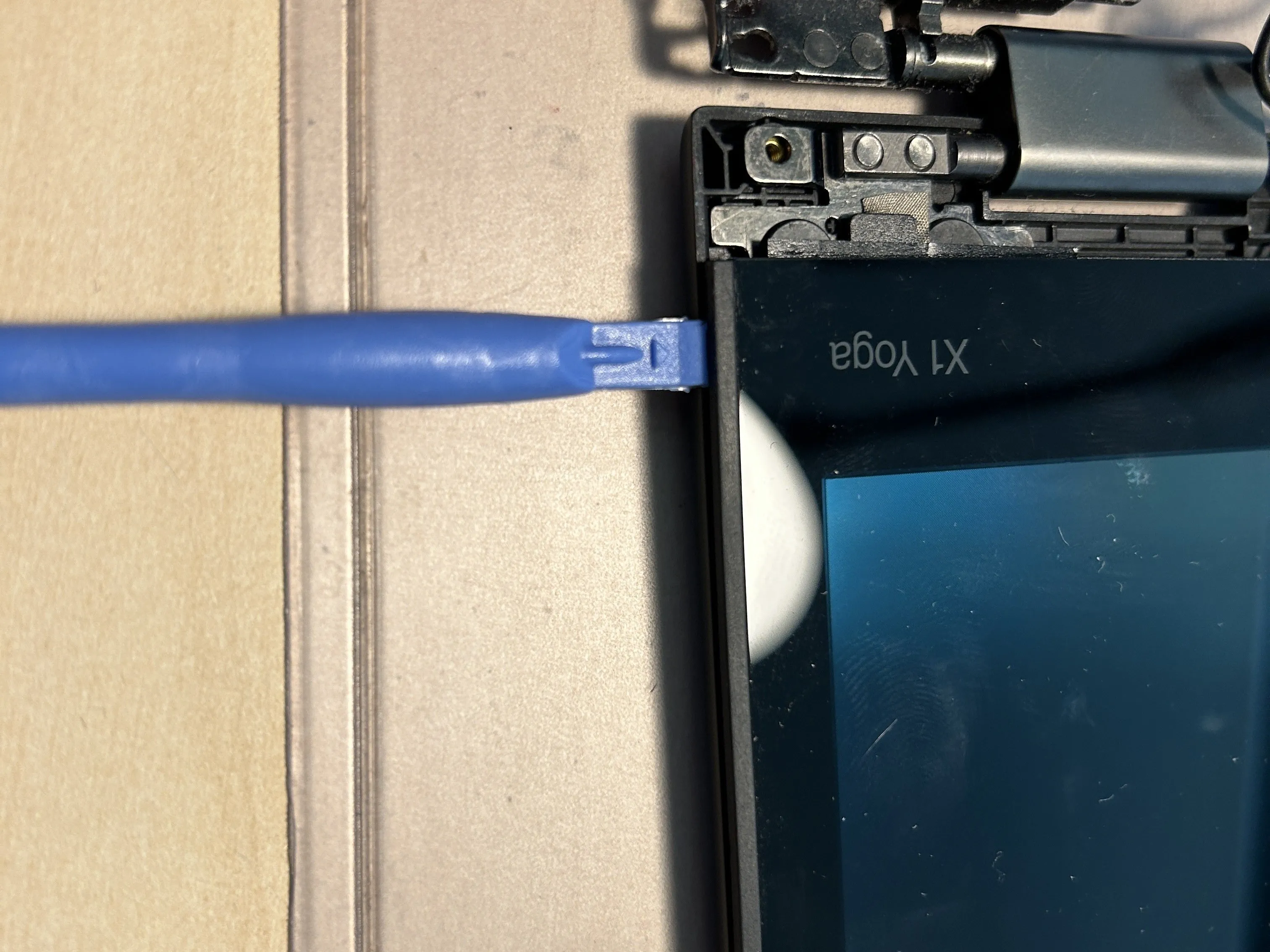

Разборка дисплея Lenovo ThinkPad X1 Yoga в сборе, резиновая рамка: шаг 6, изображение 1 из 2 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga в сборе, резиновая рамка: шаг 6, изображение 2 из 2 | Источник - ifixit.com
Экран закреплен резиновой рамкой, которая приклеена к крышке дисплея.
Чтобы поддеть ее, воспользуйтесь гитарным медиатором или лопаткой. В моем случае клей был не очень прочным и не требовал нагрева.
Шаг 7 Разъем Flex и его извлечение

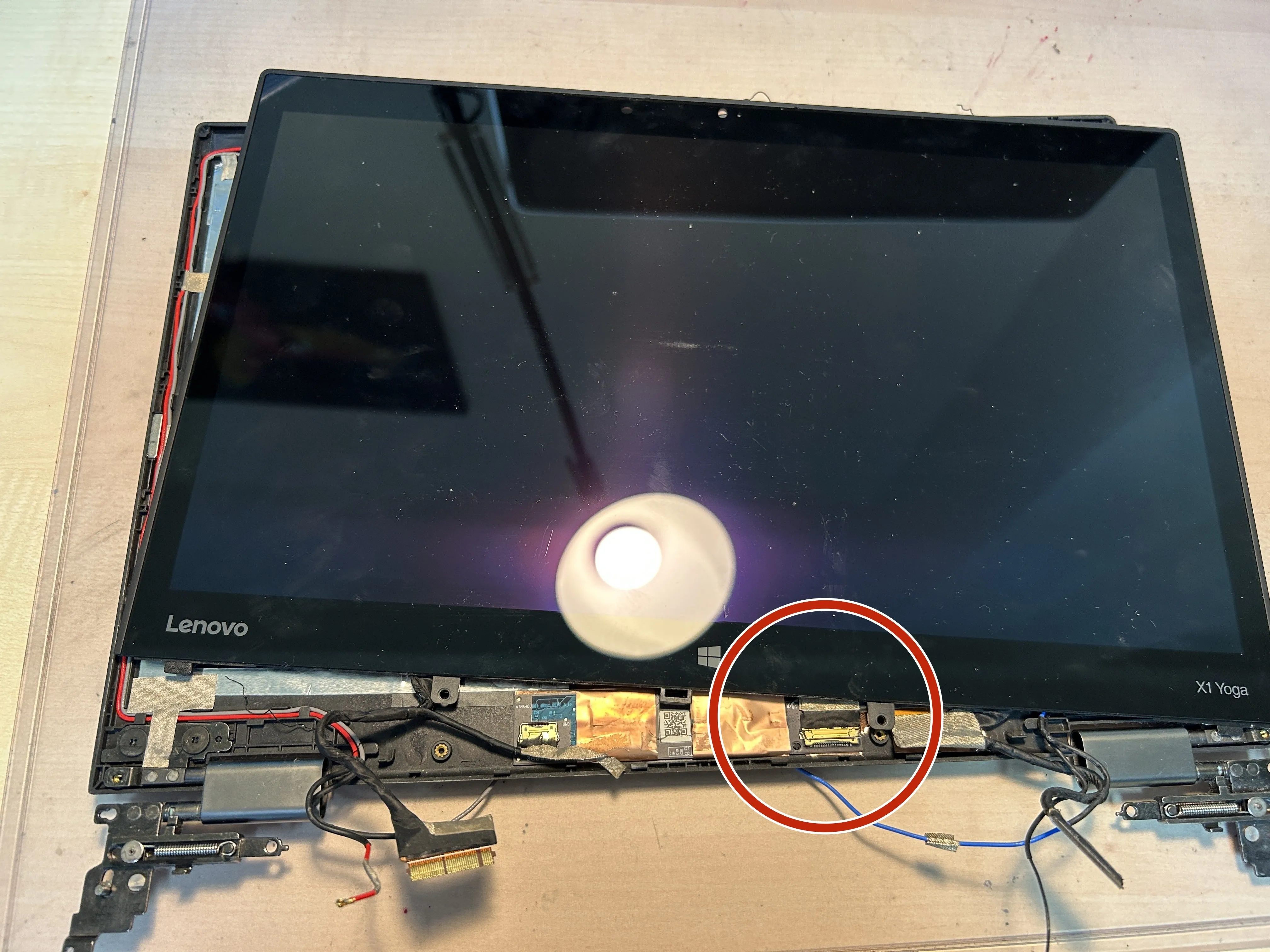

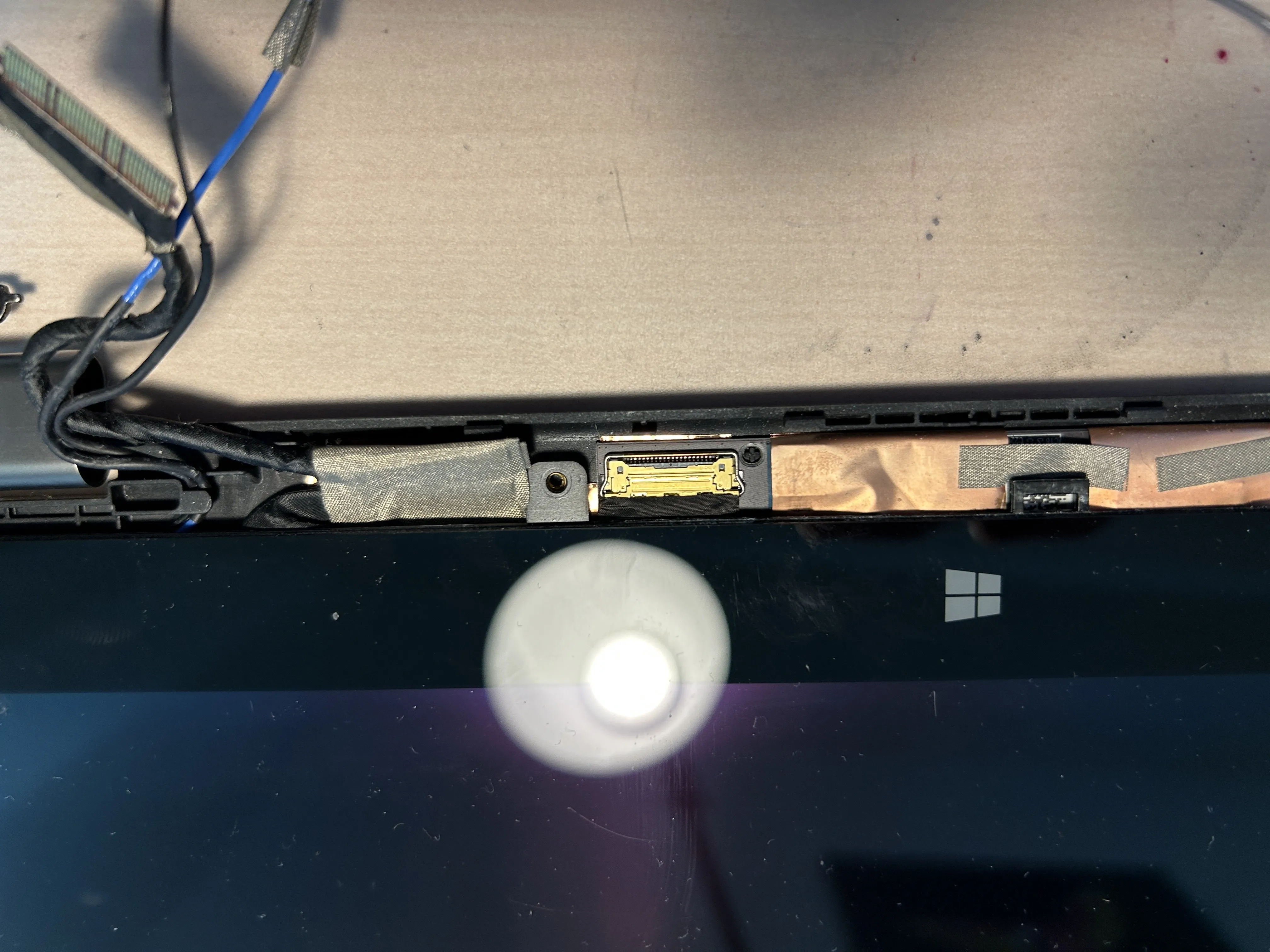

Разборка дисплея Lenovo ThinkPad X1 Yoga в сборе, разъем Flex и его удаление: шаг 7, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga в сборе, разъем Flex и его извлечение: шаг 7, изображение 2 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga в сборе, гибкий разъем и его извлечение: шаг 7, изображение 3 из 3 | Источник - ifixit.com
Один гибкий разъем доступен для нас. Поднимите латунную клипсу.
Выкрутив винты и отсоединив зажим, вы освободите дисплей.
Будьте осторожны, чтобы не порвать другой гибкий разъем, который нам предстоит отсоединить в следующих шагах.
Шаг 8 Отсоединение дисплея

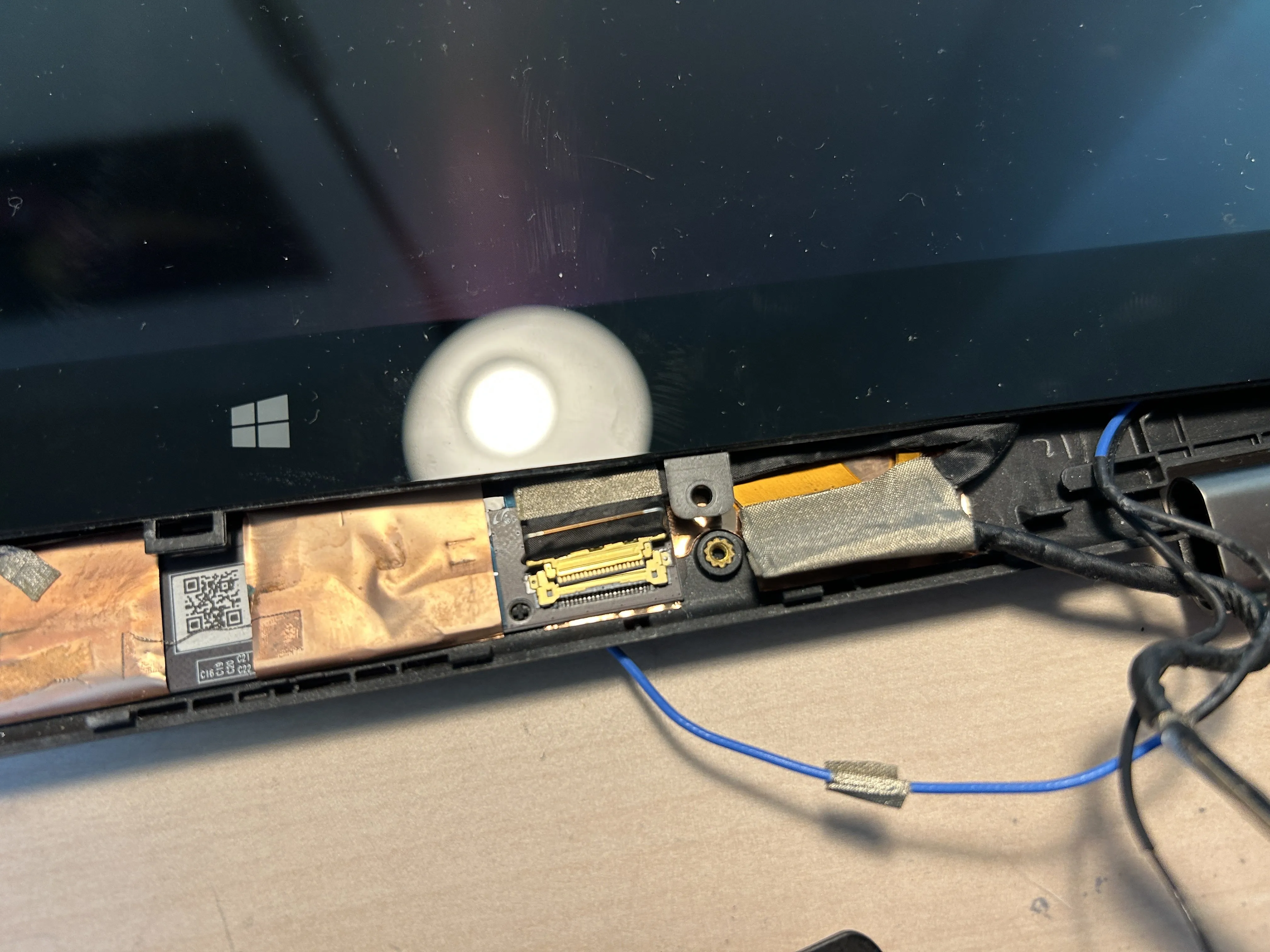

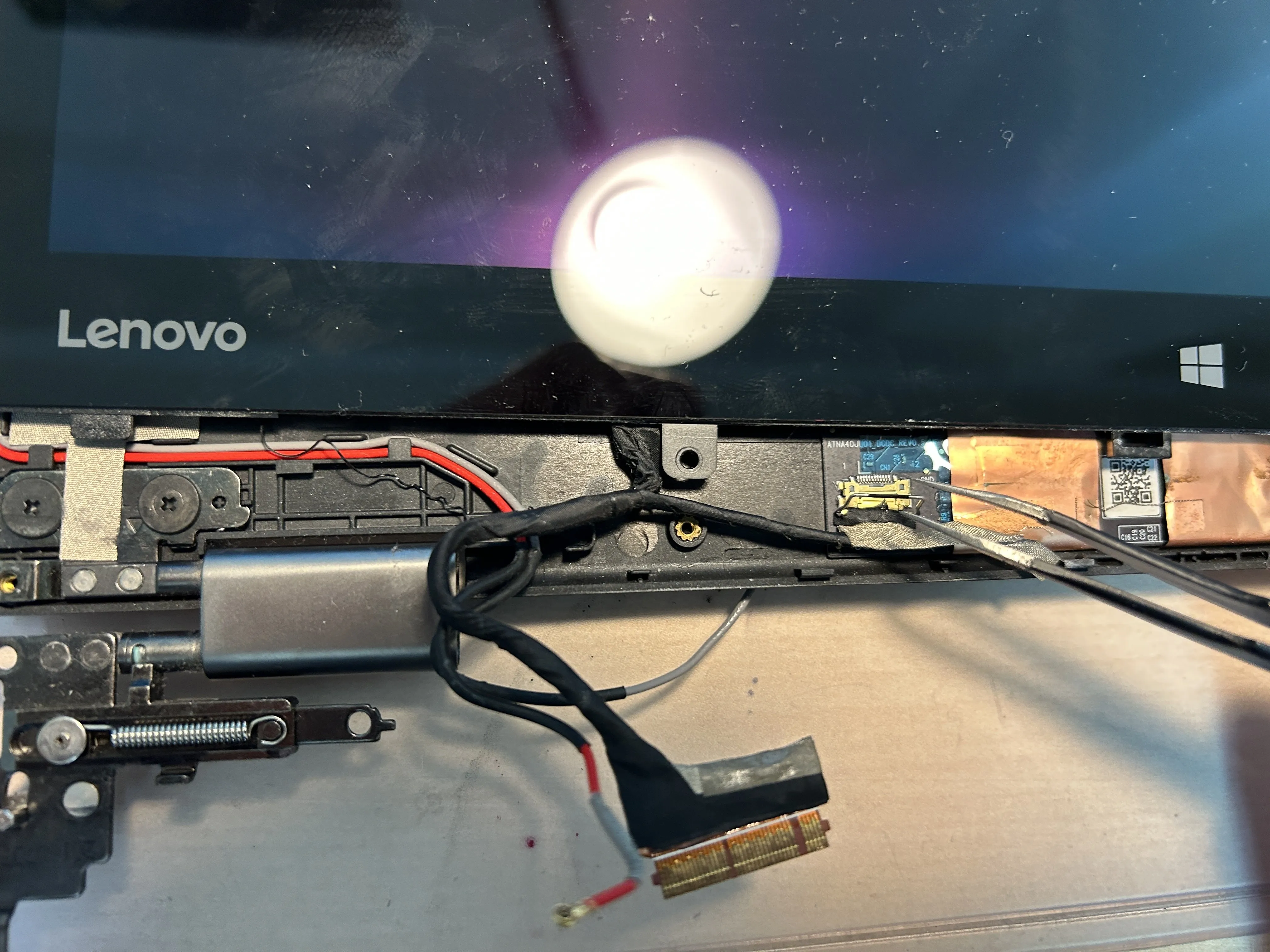

Разборка дисплея Lenovo ThinkPad X1 Yoga, отсоединение дисплея: шаг 8, изображение 1 из 3 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, отсоединение дисплея: шаг 8, изображение 2 из 3 | Источник - ifixit.comРазборка Lenovo ThinkPad X1 Yoga, отсоединение дисплея: шаг 8, изображение 3 из 3 | Источник - ifixit.com
Потяните дисплей вверх примерно на дюйм, чтобы можно было отсоединить гибкие кабели с помощью рычагов/зажимов.
Шаг 9 Отсоедините пт.2

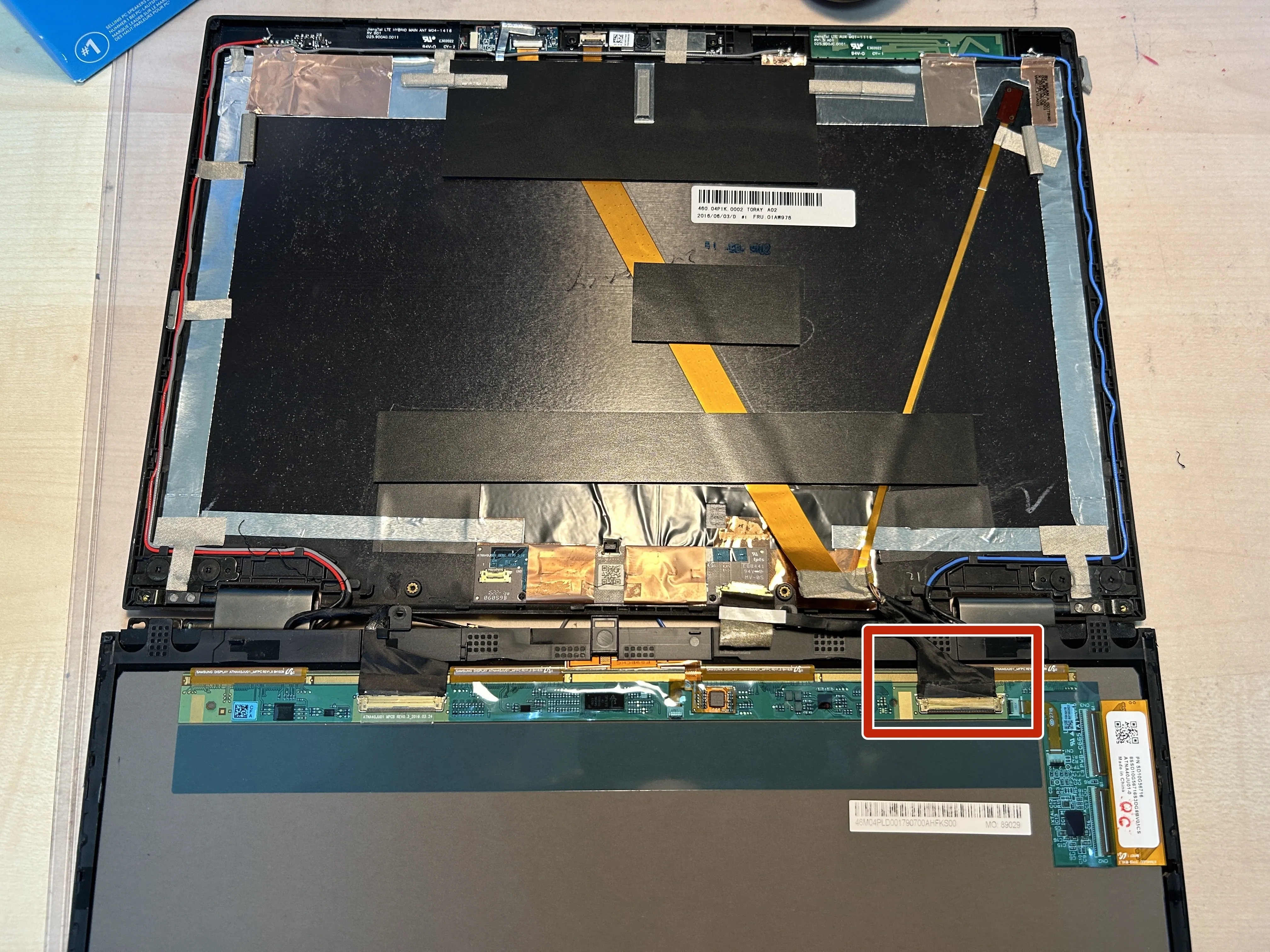

Разборка и отсоединение дисплея Lenovo ThinkPad X1 Yoga pt.2: шаг 9, изображение 1 из 3 | Источник - ifixit.comРазборка и отсоединение дисплея Lenovo ThinkPad X1 Yoga pt.2: шаг 9, изображение 2 из 3 | Источник - ifixit.comРазборка и отсоединение дисплея Lenovo ThinkPad X1 Yoga pt.2: шаг 9, изображение 3 из 3 | Источник - ifixit.com
Теперь, когда все доступные разъемы отсоединены, можно поднять экран с крышки, но мы еще не дошли до конца.
Переверните экран, как показано на втором рисунке.
Отсоедините последний разъем между крышкой и экраном.
Шаг 10 Готово!

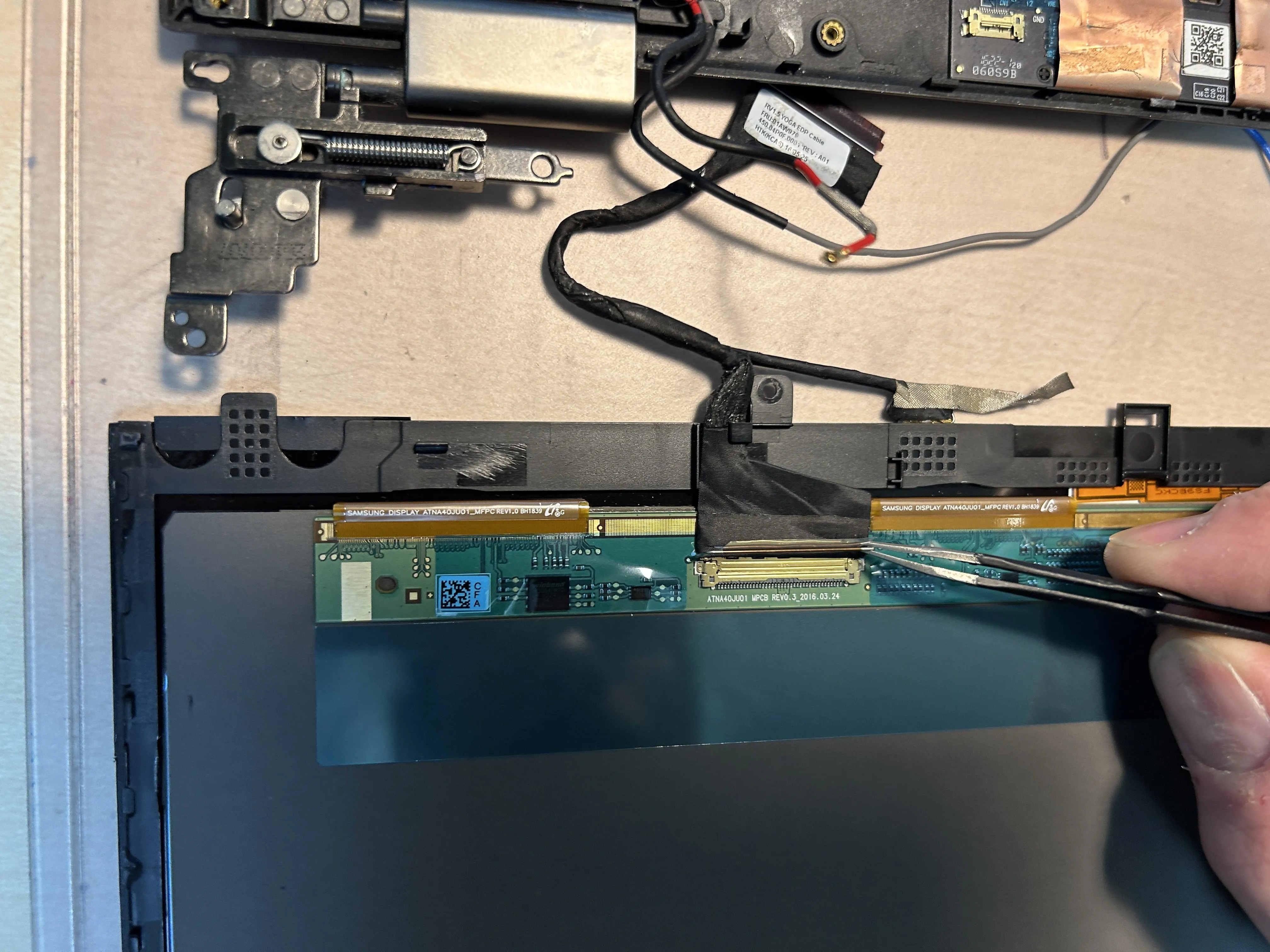

Разборка дисплея Lenovo ThinkPad X1 Yoga, готово!: шаг 10, изображение 1 из 2 | Источник - ifixit.comРазборка дисплея Lenovo ThinkPad X1 Yoga, готово!: шаг 10, изображение 2 из 2 | Источник - ifixit.com
Отсоединив последний разъем, вы закончили!
Теперь можно заменить экран или продолжить разборку.
